CM4371-50
HIOKI CM4371C966-00
CM4373-50
CM4375-50
Wechselstrom-/Gleichstrom-Zangenmeter
AC/DC CLAMP METER
Mar. 2022 Edition 1
CM4371C966-00 (C961-00) 22-03H
Bedienungsanleitung
Vor Gebrauch sorgfältig lesen.
Zur späteren Verwendung
aufbewahren.
DE
HIOKI CM4371C966-00
Inhalt
HIOKI CM4371C966-00
Einleitung ....................................................................................................................1
Kennzeichnungen .......................................................................................................2
Prüfen des Packungsinhalts .....................................................................................7
Optionen ......................................................................................................................8
Sicherheitsinformationen ........................................................................................11
Betriebsvorsichtsmaßnahmen ................................................................................12
1 Einleitung 17

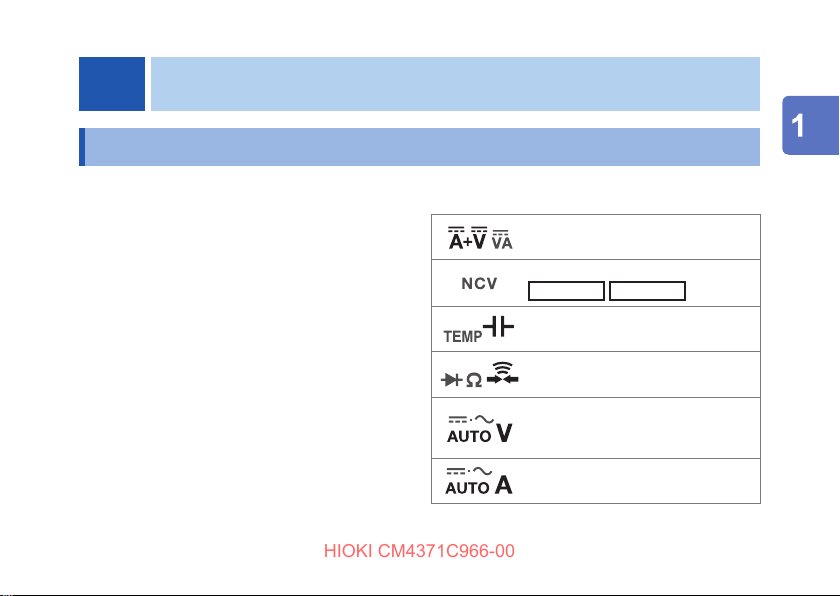

1.1 Produktübersicht und Funktionen ......................................................17
1.2 Funktionsübersicht ...............................................................................18
2 Durchführen von Messungen 19
2.1 Prüfung vor Messung ...........................................................................19
2.2 Einsetzen der Batterien und des Z3210 Drahtlosadapters ................20
Installationsverfahren .............................................................................................23
2.3 Verwendung der Messleitungen ..........................................................25
L9300 Messleitung (Zubehör) ................................................................................27
CM4371C966-00
i
Inhalt
HIOKI CM4371C966-00
2.4 Strommessung ......................................................................................30
2.5 Verschiedene andere Messfunktionen ................................................40
2.6 LCD-Hintergrundbeleuchtung, Automatische
2.7 DC High V Probe-Modus .......................................................................45
2.8 Drahtloskommunikations-Funktion .....................................................49
2.9 Kombinationen des Drehschalters ......................................................57
3 Spezikationen 59
3.1 AllgemeineSpezikationen ..................................................................59
3.2 Eingangsspezikationen,Messspezikationen .................................63
3.3 Genauigkeitstabelle ..............................................................................74
ii
Manuelle Zwischenspeicherung, automatisches Halten ........................................32
Wechseln der Bereiche ..........................................................................................36
Filterfunktion ..........................................................................................................37
Höchstwert, Tiefstwert, Durchschnittswert und Scheitelwert .................................38
Einschaltstrom (Inrush) ..........................................................................................39
Stromsparfunktion (APS) .....................................................................44
Verwenden von GENNECT Cross .........................................................................49
Direktdateneingabefunktion von Z3210 zu Excel®
(Excel®-Direktdateneingabefunktion, HID-Funktion) ..............................................53
4 Instandhaltung und Wartung 107
HIOKI CM4371C966-00
4.1 Fehlerbeschreibung ............................................................................107
4.2 Fehler- und Betriebsanzeigen ............................................................109
4.3 Reinigung .............................................................................................110
Index 111
Garantieurkunde 113
Inhalt
iii
Inhalt
HIOKI CM4371C966-00
iv
Einleitung
HIOKI CM4371C966-00
Vielen Dank, dass Sie sich für den Hioki CM4371-50/CM4373-50/CM4375-50 Wechselstrom-/
Gleichstrom-Zangenmeter entschieden haben. Um sicherzustellen, dass Sie dieses Instrument
auf lange Sicht optimal nutzen können, lesen Sie dieses Handbuch aufmerksam durch und
bewahren Sie es für spätere Bezugnahme gribereit auf.
Vor der Verwendung des Instruments lesen Sie sorgfältig das beigefügte Dokument
„Betriebsvorsichtsmaßnahmen“.
Neueste Ausgabe der Bedienungsanleitung
Die Inhalte dieser Bedienungsanleitung können geändert werden, zum
Beispiel aufgrund von Produktverbesserungen oder Änderungen der
Spezikationen.
Die neueste Ausgabe kann von der Website von Hioki heruntergeladen
werden.
https://www.hioki.com/global/support/download
Anwender
Diese Anleitung wurde für den Gebrauch durch geschultes Personal erstellt. Es wird davon
ausgegangen, dass der Leser über elektrische Grundkenntnisse verfügt (entsprechend den
Kenntnissen eines Absolventen des Elektrik-Studiums an einer technischen Hochschule).
Einleitung
1
Kennzeichnungen
HIOKI CM4371C966-00
Markenzeichen
• Microsoft Excel ist ein eingetragenes Markenzeichen oder ein Markenzeichen von Microsoft
Corporation in den USA und anderen Ländern.
• Die Bluetooth
SIG, Inc. und jede Verwendung dieser Marken durch Hioki E.E. Corporation geschieht unter
Lizenz. Andere Marken und Markennamen sind Eigentum der jeweiligen Inhaber.
Kennzeichnungen

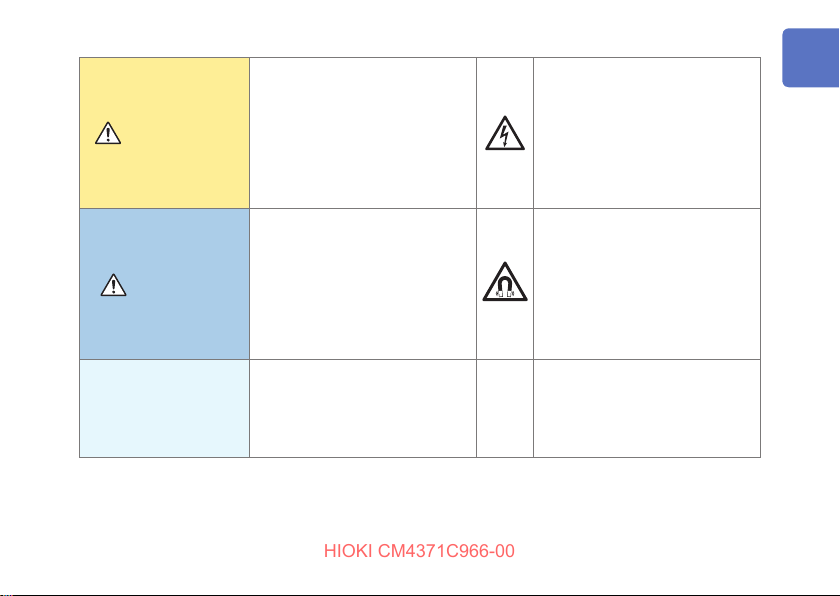

Sicherheitskennzeichnungen
In diesem Dokument sind der Schweregrad von Risiken und das Gefahrniveau wie folgt gekennzeichnet.
GEFAHR
WARNUNG
2
®
-Wortmarke und -Logos sind eingetragene Marken im Besitz von Bluetooth
Kennzeichnet eine unmittelbare
Gefahrensituation, die, wenn sie
nicht vermieden wird, zum Tod
oder zu schweren Verletzungen
führt.
Kennzeichnet eine potentielle
Gefahrensituation, die, wenn sie
nicht vermieden wird, zum Tod
oder zu schweren Verletzungen
führen könnte.
Kennzeichnet eine Handlung, die
nicht durchgeführt werden darf.
Kennzeichnet eine Handlung, die
durchgeführt werden muss.
VORSICHT
HIOKI CM4371C966-00
HINWEIS
WICHTIG
Kennzeichnet eine potentielle
Gefahrensituation, die, wenn sie
nicht vermieden wird, zu leichten
oder mittelschweren Verletzungen
führen könnte.
Weist auf potenzielle Risiken einer
Beschädigung des unterstützten
Produkts (oder sonstiger
Sachgüter) hin.
Weist auf Informationen und
Inhalte hin, die besonders wichtig
in Bezug auf die Bedienung oder
die Wartung des Instruments
sind.
Kennzeichnungen
Kennzeichnet eine
Hochspannungsgefahr. Durch
unzureichende Sicherheitsprüfung
oder unsachgemäße Verwendung
des Instruments kann es zu einem
Stromschlag, einer Verletzung
durch Verbrennung oder Tod
kommen.
Weist auf das Vorhandensein
einer Gefahr durch einen starken
Magneten hin. Das Produkt
könnte den ordnungsgemäßen
Betrieb von elektronischen
medizinischen Hilfsmitteln
wie Herzschrittmachern
beeinträchtigen.
3
Kennzeichnungen
HIOKI CM4371C966-00

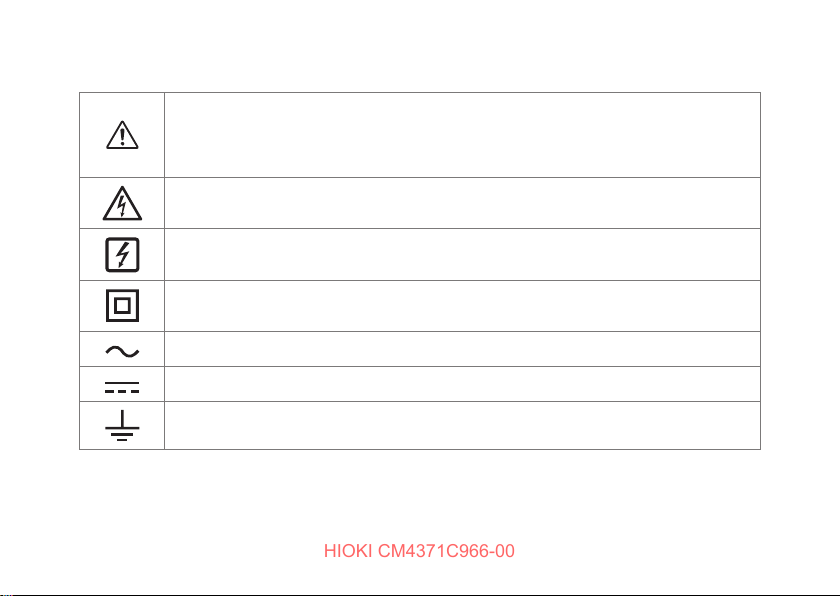

Am Instrument dargestellte Symbole
Weist auf das Vorhandensein einer potenziellen Gefahr hin. Weitere Informationen über
Stellen, an denen dieses Symbol auf Instrumentenkomponenten erscheint, nden Sie im
Abschnitt „Betriebsvorsichtsmaßnahmen“ (S. 12) und im beigelegten Dokument mit der
Bezeichnung „Betriebsvorsichtsmaßnahmen“.
Zeigt an, dass an dieser Klemme eine gefährliche Spannung anliegt.
Zeigt an, dass das Produkt angeschlossen oder abgenommen werden kann, während der
Stromkreis unter Spannung steht.
Kennzeichnet, dass das Instrument überall durch doppelte oder verstärkte Isolierung
geschützt ist.
Zeigt einen Wechselstrom (AC) an.
Zeigt einen Gleichstrom (DC) an.
Kennzeichnet den Erdungsanschluss.
4
Symbole für verschiedene Normen
HIOKI CM4371C966-00
Zeigt an, dass das Produkt in den EU-Mitgliedsstaaten der WEEE-Richtlinie (Waste Electrical
and Electronic Equipment) unterliegt.
Kennzeichnet, dass das Produkt die durch EU-Richtlinien auferlegten Normen erfüllt.

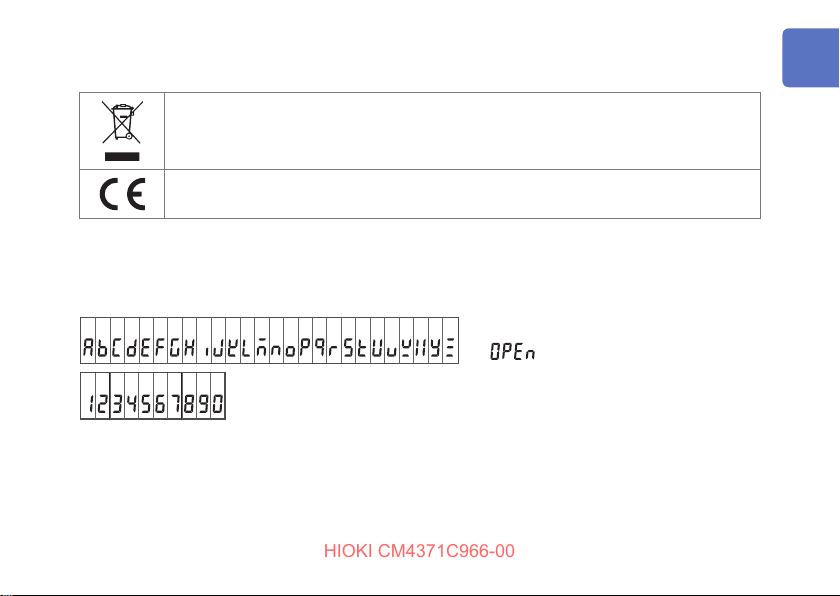

Bildschirmanzeige
Der Instrumentbildschirm zeigt die alphanumerischen Zeichen wie folgt an.
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
1 2 3 4 5 6 7 8 9 0
Ausnahme
:
Kennzeichnungen
Leitungsunterbrechung erkannt
5
Kennzeichnungen
HIOKI CM4371C966-00
Genauigkeit der Kennzeichnung
Die Genauigkeit des Instruments wird durch die Denition eines Prozentsatzes des Messwerts, eines
Prozentsatzes der vollen Skalenlänge, eines Prozentsatzes der Einstellung oder eines Grenzwerts für Fehler
in Form von Ziern angegeben.
Ablesewert
(Anzeigewert)
Volle
Skalenlänge
(maximaler
Anzeigewert)
Andere Kennzeichnungen
(S. )
*
CM4371
-50
6
Zeigt den vom Instrument angezeigten Wert an.
Die Grenzwerte für Fehler bei den Anzeigewerten werden als Prozentsatz des
Anzeigewerts ausgedrückt („% rdg“).
Gibt den maximalen Anzeigewert für den jeweiligen Messbereich an. Die
Messbereichswerte für das Instrument geben den maximalen Anzeigewert an. Die
Grenzwerte der Fehler bei den Gesamtskalafehlern werden in Prozent der vollen
Skalenlänge ausgedrückt („% f.s.“).
Gibt die Seitenzahl zur Bezugnahme an.
Gibt an, dass im Weiteren zusätzliche Informationen gegeben werden.
Zeigt an, dass das Element nur für das CM4371-50 anwendbar ist.
Prüfen des Packungsinhalts
HIOKI CM4371C966-00
Untersuchen Sie das Instrument nach dem Erhalt, um sicherzugehen, dass es auf dem
Versandweg nicht beschädigt wurde. Achten Sie ganz besonders auf enthaltene Zubehörteile,
Bedientasten und Anschlüsse. Wenn Sie Schäden nden oder feststellen, dass das Instrument
nicht gemäß den Spezikationen funktioniert, bitte wenden Sie sich an Ihren Hioki Händler oder
Großhändler.
Wechselstrom-/GleichstromZangenmeter
CM4373-50
CM4371-50
CM4375-50
L9300 Messleitung
(S. 25)
C0203 Tragetasche
LR03 Alkalibatterien ×2
Bedienungsanleitung
(Englisch)
Betriebsvorsichtsmaßnahmen
(0990A907)
Prüfen des Packungsinhalts
7
Optionen
HIOKI CM4371C966-00
Optionen
Die unten aufgelisteten Optionen sind für das Instrument verfügbar. Zum Bestellen einer Option
wenden Sie sich bitte an einen autorisierten Hioki Händler oder Großhändler.
Das optionale Zubehör kann geändert werden. Sie nden die neuesten Informationen auf Hiokis
Website.

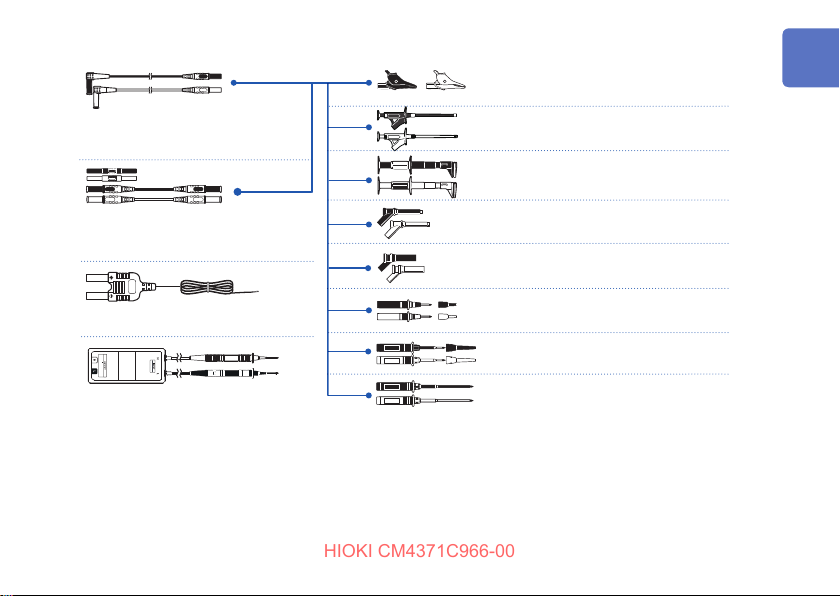

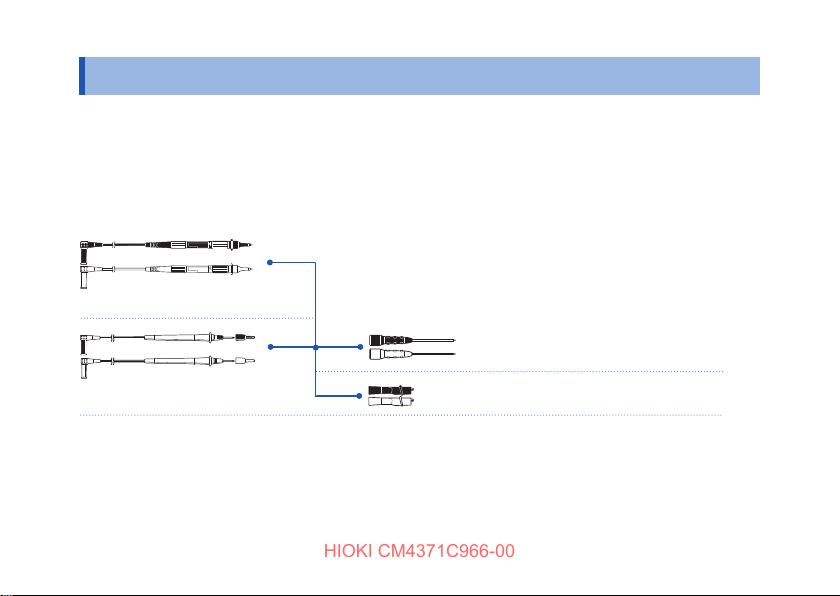

Anschlusskabel
Bein Anschluss des L4933 oder L4934 an Testleitungen stellen Sie
die Messleitungen auf die Kongurationskategorie II (beim L9207-
10 mit abgenommenen Schutzhülsen).
L4933 Kontaktspitzen*
3
L9300 Messleitung*
1
L9207-10 Messleitung*
8
1
L4934 Kleine Krokodilklemmen*
4
Optionen
HIOKI CM4371C966-00
L4930 Anschlusskabel*2
(Länge: 1,2 m)
L4931 Verlängerungssatz*2
(Länge: 1,5 m,
einschließlich Steckverbinder)
DT4910 Thermoelement (k)
P2000 DC-Hochspannungstastkopf*
*1: CAT IV 600 V, CAT III 1000 V, CAT II 1000 V, 10 A *7: CAT III 1000 V, 2 A
*2: CAT IV 600 V, CAT III 1000 V, 10 A *8: CAT III 600 V, CAT II 600 V, 10 A
*3: 30 V AC, 60 V DC, 3 A *9: CAT III 600 V, 10 A
*4: CAT III 300 V, CAT II 600 V, 3 A *10: CAT IV 1000 V, 2 A
*5: CAT II 1000 V, 1 A *11: CAT IV 1000 V, CAT III 2000 V
*6: CAT III 600 V, 5 A
L4935 Krokodilklemmen*
L9243 Abgreifklemme*
L4936 Sammelschienenklemme*
L4937 Mess-Magnetadapter*
9804 Mess-Magnetadapter*
L4932 Prüfspitzen*
L4938 Prüfspitzen*
11
L4939 Prüfspitzen*
2
5
6
7
10
1
8
9
9
Optionen
HIOKI CM4371C966-00

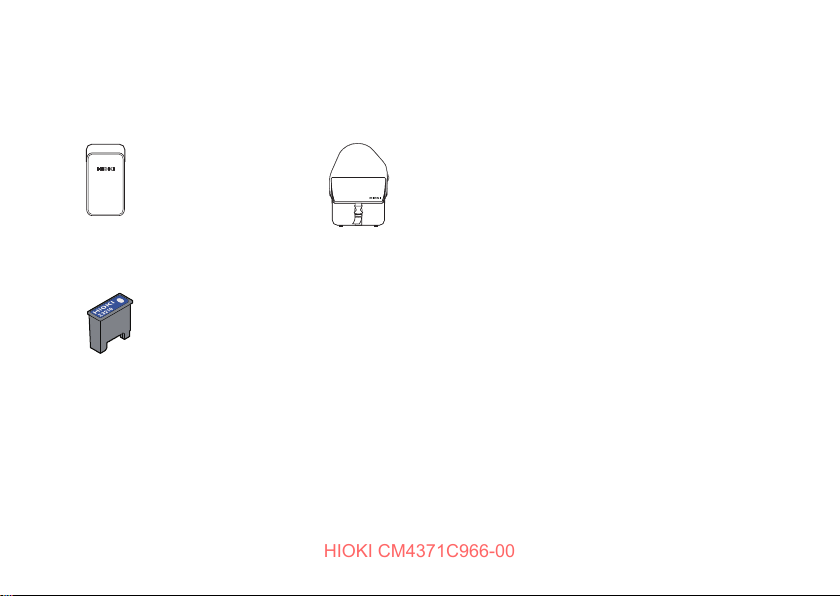

Tragetaschen
Das Instrument, die Messleitungen und die Bedienungsanleitungen können hier aufbewahrt werden.
C0203 Tragetasche C0207 Tragetasche
Z3210 Drahtlosadapter
Das Anschließen des Z3210 an das Instrument ermöglicht die
Drahtloskommunikationsfunktion.
Siehe „2.8 Drahtloskommunikations-Funktion“ (S. 49).
10
Sicherheitsinformationen
HIOKI CM4371C966-00

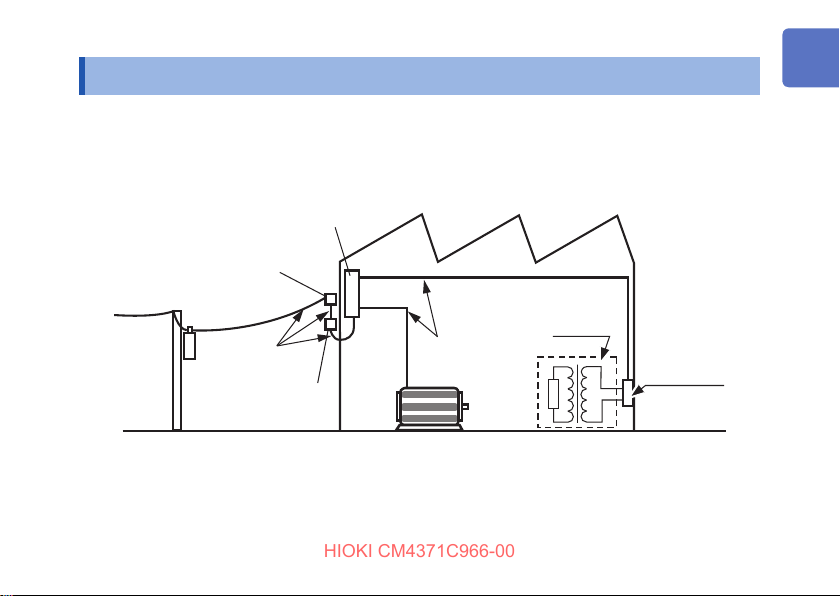

Messkategorien
Das Instrument entspricht den Sicherheitsanforderungen für Messinstrumente der Kategorien
CAT III 1000 V und CAT IV 600 V.
Hauptanschlusspunkt
Netzanschlusspunkt
Verteilerkasten
CAT IV
(≤600 V)
Leistungsmessgerät
Interne Verdrahtung
CAT III
(≤1000 V)
Feste Anlage
Sicherheitsinformationen
CAT II
(≤1000 V)
T
Anschlussbuchse
11
Betriebsvorsichtsmaßnahmen
HIOKI CM4371C966-00
Betriebsvorsichtsmaßnahmen
Beachten Sie die folgenden Vorsichtshinweise, um sicherzustellen, dass das Gerät sicher und
so verwendet werden kann, dass es wie in seinen Spezikationen beschrieben funktioniert. Lesen
Sie vor der Verwendung das separate Dokument „Betriebsvorsichtsmaßnahmen “ sorgfältig. Die
Verwendung des Geräts sollte nicht nur seinen Spezikationen entsprechen, sondern auch den
Spezikationen aller Zubehörteile, Optionen und anderer verwendeter Geräte.
Berühren Sie während des Betriebs nicht den Abschnitt
hinter der Schutzbarriere.
Messen Sie keinen Strom, der die Derating-Kurve übersteigt.
12
GEFAHR
Es könnte sonst zu einem elektrischen Schlag des Bedienpersonals kommen.
Siehe „1.2 Funktionsübersicht“ (S. 18).
Andernfalls kann es zu einer Überhitzung des Sensors kommen, was zu
Körperverletzungen, Feuer oder Schäden am Gerät führen kann.
Siehe „Frequenz-Derating-Eigenschaften“ (S. 66).
Der maximale Messstrom variiert mit der Frequenz, und der Strom, der
kontinuierlich gemessen werden kann, ist begrenzt. Der Betrieb des Instruments
unterhalb dieses Limits wird als Derating bezeichnet.
Überprüfen Sie, dass die weiße Isolationsschicht im
HIOKI CM4371C966-00
Kabelinneren nicht freiliegt.
Instrument vor Feuchtigkeit schützen.
Führen Sie keine Messungen mit nassen Händen durch.
Wenn das Instrument verwendet wird, während es an
Messleitungen angeschlossen ist, führen Sie keine
Messungen durch, die die auf dem Instrument oder auf
den Messleitungen angegebenen Werte überschreiten, je
nachdem, welcher Wert niedriger ist.
Betriebsvorsichtsmaßnahmen
GEFAHR
Die Verwendung des Instruments während die Farbe im Kabelinneren freiliegt
könnte zu einem Stromschlag des Benutzers führen.
WARNUNG
Es könnte sonst zu einem elektrischen Schlag des Bedienpersonals kommen.
Die Verwendung des Instruments für Messungen, die Werte überschreiten,
können zu einem Stromschlag des Bedieners führen.
13
Betriebsvorsichtsmaßnahmen
HIOKI CM4371C966-00
WICHTIG
14

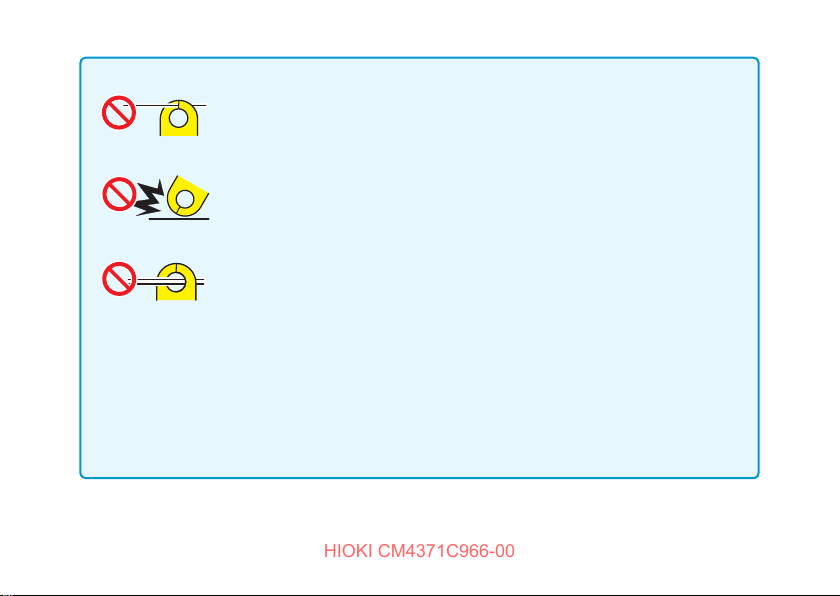

Es dürfen keine Fremdkörper zwischen den
gegenüberliegenden Kernoberächen der Backen
eingeklemmt werden.
Die gegenüberliegenden Kernoberächen der Backen
dürfen nicht verkratzt werden.
Die gegenüberliegenden Kernoberächen der Backen
dürfen nicht mit den Fingern berührt werden.
Führen Sie keine Fremdkörper in den Spalt der Backen ein.
Lassen Sie das Instrument nicht fallen.
Setzen Sie das Instrument keinen Erschütterungen aus.
Dies kann sich nachteilig auf die Messgenauigkeit und den Önungs-/
Schließvorgang auswirken.
Klemmen Sie die Zange nur um einen Leiter herum. Das Klemmen des
Instruments um zwei oder mehrere gebündelte Leiter herum verhindert,
dass das Instrument Strom misst, unabhängig davon, ob das Messobjekt
ein ein- oder dreiphasiger Stromkreis ist.
L4937 Mess-Magnetadapter / 9804 Mess-Magnetadapter (optional)
HIOKI CM4371C966-00
Personen mit elektronischen medizinischen Hilfsmitteln
wie Herzschrittmachern sollten den Magnetadapter nicht
verwenden.
Den Magnetadapter vom Körper entfernt lassen.
Betriebsvorsichtsmaßnahmen
GEFAHR
Andernfalls kann der ordnungsgemäße Betrieb der elektrischen medizinischen
Hilfsmittel beeinträchtigt werden, was eine Gefahr für Menschenleben darstellt.
15
Betriebsvorsichtsmaßnahmen
HIOKI CM4371C966-00
Lassen Sie den Magnetadapter nicht fallen.
Setzen Sie den Magnetadapter keinen mechanischen
Erschütterungen aus.
Den Magnetadapter nicht an Orten verwenden, an denen er
Niederschlägen, Staub oder Kondensationsfeuchtigkeit ausgesetzt
ist.
Den Magnetadapter nicht in die Nähe magnetischer Speichermedien
wie Floppy Discs, Magnetkarten, Prepaid-Karten oder Tickets mit
Magnetstreifen bringen.
Den Magnetadapter nicht in die Nähe von elektronischen
Präzisionsgeräten wie Computern, Fernsehbildschirmen oder
elektronischen Armbanduhren bringen.
16
HINWEIS
Andernfalls kann der Magnetadapter Schäden erleiden.
Andernfalls kann es zum Zersetzen oder zur Korrosion des Magnetadapters
kommen. Außerdem führt eine verminderte magnetische Haftung dazu, dass
das Instrument herunterfällt, was zu einer Beschädigung des Instruments führt.
Andernfalls könnten diese Geräte oder die darauf gespeicherten Daten
beschädigt werden.
1
HIOKI CM4371C966-00
Einleitung
1.1 Produktübersicht und Funktionen
Bei diesem Instrument handelt es sich um
einen Zangenmeter mit dem EchteektivwertMessungen von Strom einfach ausgeführt
werden können, indem er an einen Stromkreis
geklemmt wird. Neben Strommessungen
kann er Spannung, Frequenz, Einschaltstrom,
Widerstand, Dioden, Kapazität, Temperatur
und AC-Strom messen.
Die Installation des Z3210 Drahtlosadapters
(optional) ermöglicht Ihrem Mobilgerät das
Anzeigen von Schwingungsformen und das
Messen von Oberschwingungen.
Messfunktionsliste
DC-Strom und DC-Spannung, DCLeistung
Erkennung der elektrischen Ladung
CM4371
Kapazität, Temperatur
Durchgangsprüfung, Widerstand,
Diode
Automatische AC/DC, ACSpannung, DC-Spannung, AC+DCSpannung, Frequenz
Automatische AC/DC, AC-Strom,
DC-Strom, AC+DC-Strom, Frequenz
-50
CM4373
-50
17
Funktionsübersicht
HIOKI CM4371C966-00

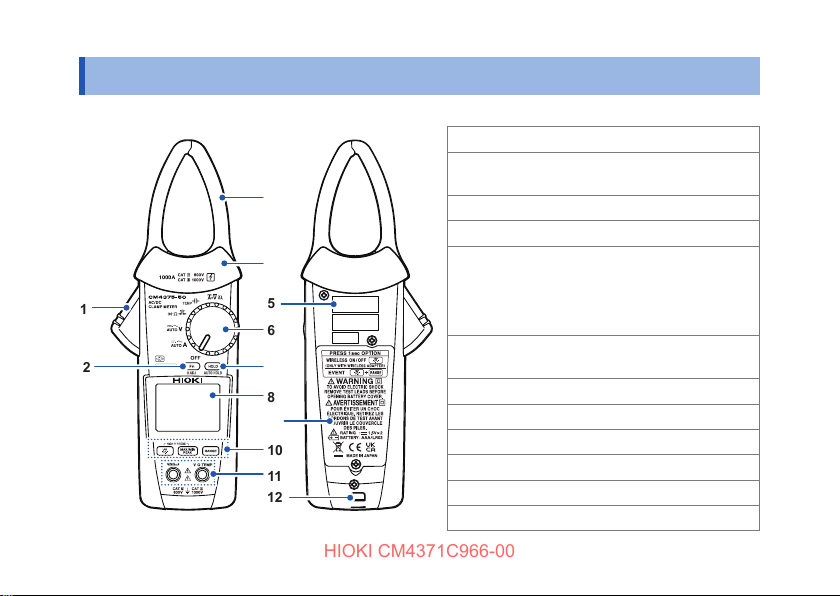

1.2 Funktionsübersicht
Vorderseite Rückseite
1
2
(Die Abbildung zeigt den CM4375-50.)
18
1 Bediengri
2 Fn-Taste (ermöglicht Ihnen die Auswahl
3
4
5
6
7
8
9
10
11
12
einer Funktion)
3 Backen
4 Abdeckung
5 Seriennummer (Die Seriennummer
besteht aus 9 Ziern. Die ersten beiden
(von links) geben das Herstellungsjahr
an und die nächsten beiden geben den
Herstellungsmonat an.)
6 Drehschalter
Siehe „Messfunktionsliste“ (S. 17).
7 HOLD-Taste
8 LCD
9 Batterieabdeckung
10 Bedientasten
11 Messklemmen
12 Schlaufenhalterung
2
NO
NONO
HIOKI CM4371C966-00
Durchführen von Messungen

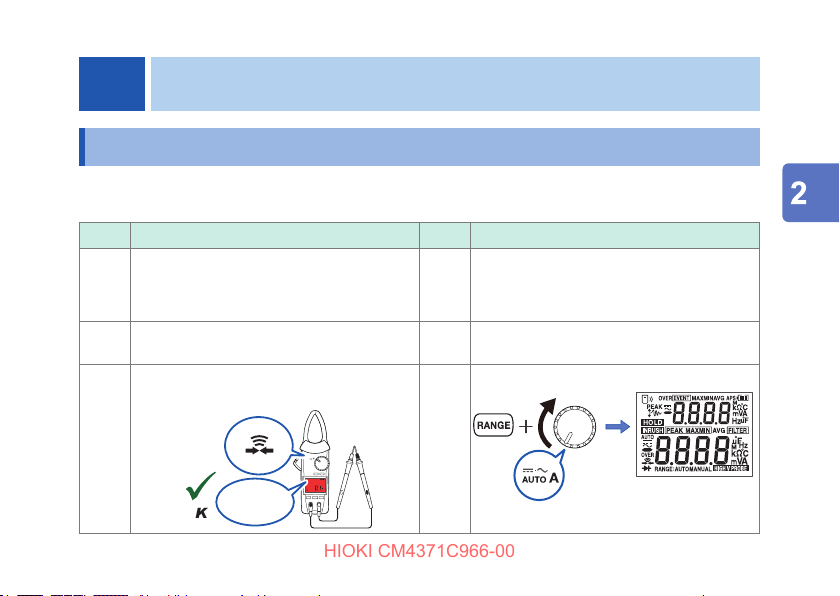

2.1 Prüfung vor Messung
Überprüfen Sie, ob während der Lagerung oder des Versands Schäden am Gerät aufgetreten
sind, und vergewissern Sie sich, dass das Gerät normal funktioniert, bevor Sie es verwenden.
Markieren
Die Batterieabdeckung ist geschlossen und
ihre Schraube wurde festgezogen.
Es benden sich keine Fremdkörper an den
Messklemmen (S. 18).
Die Messleitungen sind nicht gebrochen.
(S. 41).
Inspektionsdetails
Markieren
Es liegt keine Beschädigung der Isolierung
der Messleitung vor und weder die weiße
Ummantelung noch der Metallleiter in der
Leitung liegen frei.
Instrument ist frei von Schäden und Rissen.
Es fehlen keine Segmente.
Inspektionsdetails
OK
1 Ω oder
weniger
(All Segmente
erscheinen)
19
Einsetzen der Batterien und des Z3210 Drahtlosadapters
HIOKI CM4371C966-00
2.2 Einsetzen der Batterien und des Z3210 Drahtlosadapters
Das Anbringen des Z3210 an dem Instrument ermöglicht die Drahtloskommunikationsfunktion.
(S. 49)
Bevor Sie die Batterieabdeckung entfernen, das Instrument
von einem Messobjekt entfernen und den Drehschalter auf
die Position OFF stellen.
20
WARNUNG
Es könnte sonst zu einem elektrischen Schlag des Bedienpersonals kommen.
Wenn das Instrument um das Messobjekt herum geklemmt wird, werden die
Batteriekontaktklemmen als Hochspannungsteile angesehen.
Nach dem Austauschen der Batterien oder nach dem
HIOKI CM4371C966-00
Einsetzen/Entfernen des Z3210 Drahtlosadapters setzen Sie
die Batterieabdeckung ein und ziehen Sie die Schraube fest,
verwenden Sie dann das Instrument.
Befestigen Sie die Batterieabdeckung mit der Schraube, die
zum Zeitpunkt des Versands am Instrument angebracht ist.
Einsetzen der Batterien und des Z3210 Drahtlosadapters
WARNUNG
Die Verwendung des Instruments mit entfernter Batterieabdeckung kann zu
Körperverletzungen führen.
Falls Sie die Schraube verloren haben oder feststellen, dass die Schraube
beschädigt ist, wenden Sie sich bitte an einen autorisierten Hioki Händler oder
Großhändler.
21
Einsetzen der Batterien und des Z3210 Drahtlosadapters
HIOKI CM4371C966-00
HINWEIS
Verwenden Sie keine Batterien mit unterschiedlichem Alter oder
verschiedene Batterietypen gemeinsam.
Verwenden Sie keine Batterie, deren empfohlene Lebensdauer
abgelaufen ist.
Vertauschen Sie nicht die Polarität der Batterie.
Lassen Sie leere Batterien nicht im Instrument.
Dadurch können die Batterien auslaufen und das Gerät kann beschädigt werden.
Verwenden Sie nur Batterien des angegebenen Typs (LR03-Alkalibatterien)
Entfernen Sie die Batterien, wenn das Instrument über einen längeren
Zeitraum nicht benutzt wird.
Dadurch können die Batterien auslaufen und das Gerät kann beschädigt werden.
Leiten Sie vor der Handhabung des Z3210 statische Elektrizität an Ihrem
Körper ab, indem Sie ein metallisches Teil wie z. B. einen Türknauf
berühren.
Andernfalls kann der Z3210 durch statische Elektrizität beschädigt werden.
.
• Wenn das Symbol
durch neue. Das Instrument wird möglicherweise abgeschaltet, wenn die Anzeige eine
Hintergrundbeleuchtung hat oder der Signalton ertönt. Nach dem Verwenden das Instrument
unbedingt ausschalten.
• Die Batterien gemäß den lokal gültigen Vorschriften entsorgen.
22
blinkt, sind die Batterien leer. Ersetzen Sie die Batterien rechtzeitig
Einsetzen der Batterien und des Z3210 Drahtlosadapters
HIOKI CM4371C966-00
Installationsverfahren
Vor dem Ausführen der Schritte unbedingt die Sicherheitshinweise lesen. (S. 20)
Sie benötigen:
Kreuzschlitzschraubendreher (Nr. 2)
MesswertEinstellschrauben ×3
Nicht drehen.
NEIN
Drehen Sie keine Schrauben außer der Schraube der Batterieabdeckung.
Nach dem Abnehmen der Batterieabdeckung nden Sie drei Schrauben, mit denen Sie
NEIN
die Messwerte einstellen können. Drehen Sie sie nicht, da das Instrument sonst nicht in
der Lage ist, eine genaue Messung durchzuführen.
3, 4
LR03
Alkalibatterien ×2
2
7
2
7
Z3210
Schutzkappe
5
6
23
Einsetzen der Batterien und des Z3210 Drahtlosadapters
HIOKI CM4371C966-00
Das Instrument von einem Messobjekt trennen und den Drehschalter auf die
1
Position OFF stellen.
2
Lösen Sie die Schraube und entfernen Sie die Batterieabdeckung.
3
Entnehmen Sie die alten Batterien (beim Austauschen der Batterien).
4
Neue Batterien einlegen und dabei auf die richtige Polarität achten.
Wenn Sie den Z3210 Drahtlosadapter installieren, gehen Sie weiter mit Schritt 5.
Wenn Sie den Z3210 Drahtlosadapter nicht installieren, gehen Sie weiter mit Schritt
5
Schutzkappe vom Instrument abnehmen.
6
Installieren Sie den Z3210 Drahtlosadapter unter Beachtung der richtigen
Ausrichtung.
7
Bringen Sie die Batterieabdeckung wieder an und ziehen Sie die Schraube fest.
24
.
7
