FT6380-50
HIOKI FT6380B984-01
Manuel d'instructions
PINCE DE TERRE
CLAMP ON EARTH TESTER
July 2021 Revised edition 1
FT6380B984-01 (B981-02) 21-07H
FR
HIOKI FT6380B984-01
Table des matières
Introduction .......................................................................... 1
HIOKI FT6380B984-01
Vérification du contenu du colis ........................................... 2
Option (vendue séparément) ............................................... 3
Informations de sécurité ...................................................... 4
Précautions d'utilisation ....................................................... 8
Chapitre 1 Présentation 13
1.1 Présentation du produit ..................................... 13
1.2 Fonctionnalités .................................................. 14

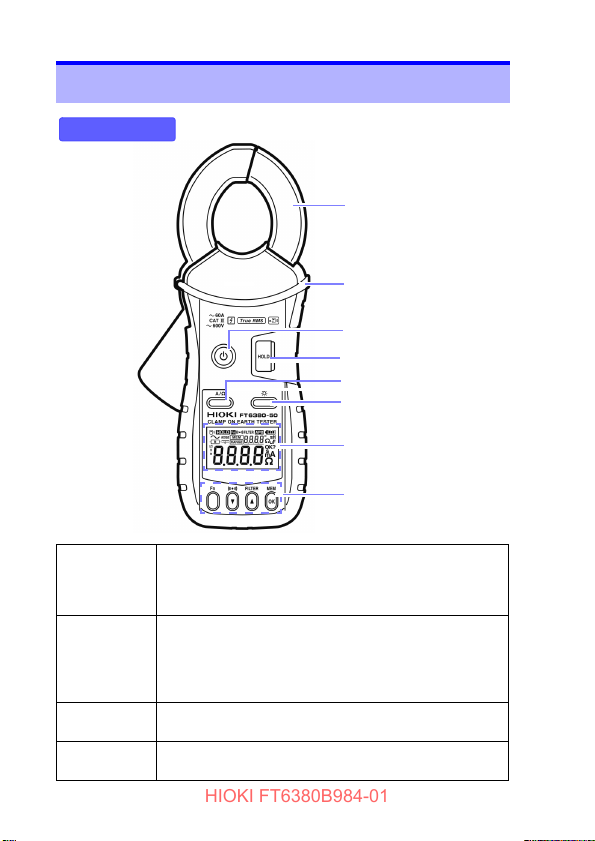

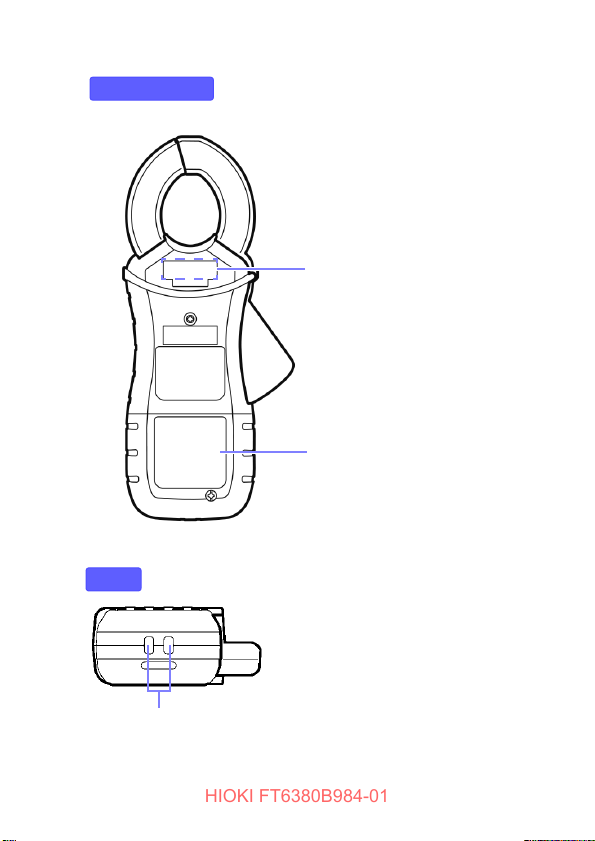

1.3 Noms et fonctions des pièces ...........................16

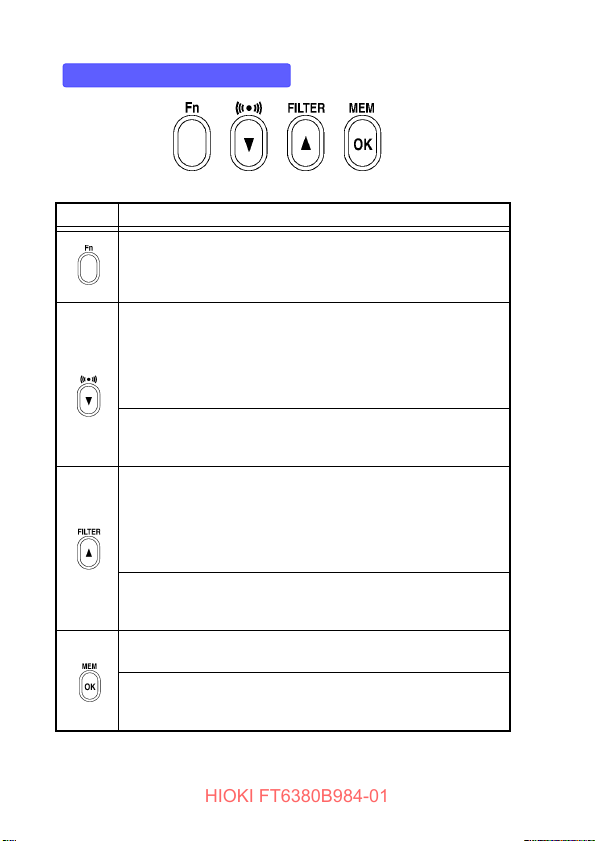

Touches de commande .............................................18

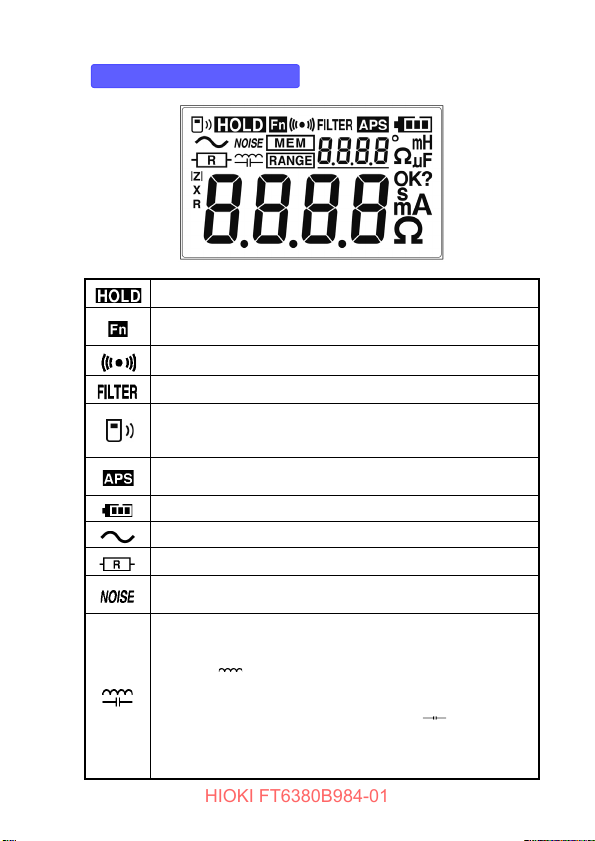

Indicateurs d'affichage ............................................... 19
Chapitre 2 Mesure 21
2.1 Processus de mesure ....................................... 21
2.2 Préparation de la mesure .................................. 22
Fixation de la bandoulière .........................................22
Mise en place (ou remplacement) des piles et
de l'adaptateur sans fil ............................................... 23
2.3 Contrôle avant mise en service ......................... 26
Utilisation du testeur de résistance de
boucle inclus pour contrôler l'appareil ........................ 27
2.4 Procédure de mesure ........................................ 28
Mesure de la résistance ............................................ 29
Mesure de courant ..................................................... 33
2.5 Fonctions pratiques ........................................... 37
Fonction de mémorisation des données
(Mémorisation de la valeur mesurée) ........................ 37
Fonction de rétro-éclairage
(Relevé des mesures dans un endroit sombre) ......... 37
Fonction de filtrage (Suppression du bruit) ................ 38
i
FT6380B984-01
ii
HIOKI FT6380B984-01
Fonction d'alarme
(Évaluation des valeurs mesurées et activation d'une
alarme) .......................................................................39
Fonction de mémoire
(Enregistrement des données de mesure) .................42
Fonction de communications sans fil
(GENNECT Cross) ..................................................... 46
Fonction de saisie directe Excel
Mode de fonction .......................................................51
2.6 Paramètres et fonctions avancés ......................52
Activation/désactivation de la fonction d'affichage
de la gamme de mesure ............................................ 53
Activation/désactivation de la fonction de mise
hors tension automatique (APS) ................................ 54
Réinitialisation des paramètres d'usine de l'appareil
(réinitialisation du système) ........................................55
Chapitre 3 Spécifications 57
3.1 Spécifications générales ....................................57
3.2 Spécifications de mesure, de
sortie et d'entrée ................................................58
3.3 Spécifications fonctionnelles .............................64
Chapitre 4 Maintenance et réparation 65
4.1 Nettoyage ..........................................................65
4.2 Dépannage ........................................................66
Contrôle et réparation ................................................66
Avant retour pour réparation ......................................66
4.3 Erreurs et état de fonctionnement .....................67
®
(connexion HID) ...49
Introduction
HIOKI FT6380B984-01
Introduction
Merci d'avoir acheté la Pince de terre FT6380-50 de Hioki. Afin
d'en tirer les meilleures performances, veuillez d'abord lire ce
manuel puis conservez-le à portée de main pour future référence.
Marques commerciales
• Microsoft Excel est une marque déposée ou une marque de
Microsoft Corporation aux États-Unis et dans d'autres pays.
• La marque et les logos Bluetooth
déposées appartenant à Bluetooth SIG, Inc. et toute utilisation
de ces marques par Hioki E.E. Corporation est sous licence.
Les autres marques et noms commerciaux sont la propriété de
leurs propriétaires respectifs.
®
sont des marques
1

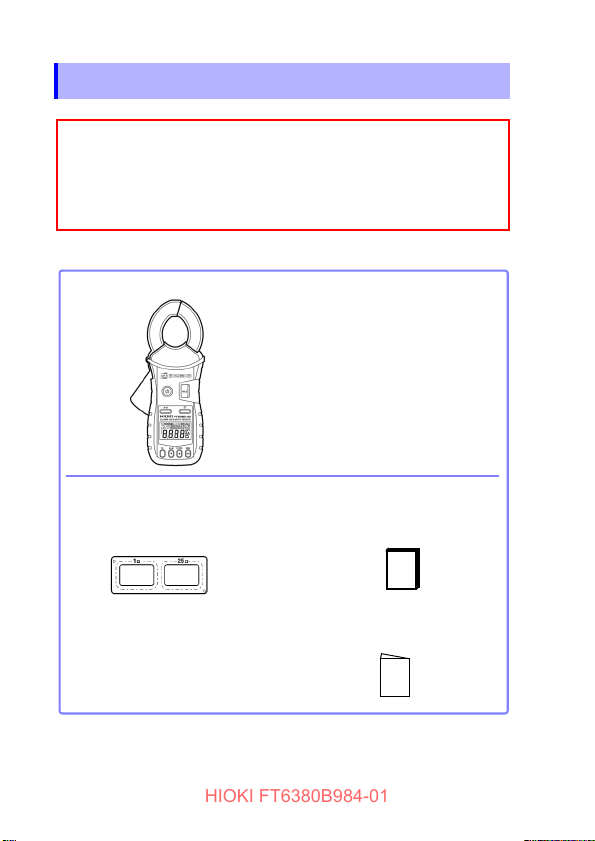

Vérification du contenu du colis
Lors de la réception de l'appareil, inspectez-le soigneusement pour
vous assurer qu'il n'a pas été endommagé lors de l'expédition. Vérifiez notamment l'état des accessoires, des commutateurs de commande et des connecteurs. Si l'appareil est endommagé, ou s'il ne
fonctionne pas conformément aux spécifications, contactez votre
distributeur ou revendeur Hioki agréé.
□ FT6380-50 Pince de terre
□ Manuel d'instructions
(ce manuel)
□ Housse de transport
□ Testeur de résistance de boucle
(1 Ω ±2%, 25 Ω ±1%)
□ Pile alcaline LR6 ×2
□ Bandoulière
□ Précautions d'utilisation
(0990A907)
HIOKI FT6380B984-01
2
Vérification du contenu du colis
Assurez-vous que le contenu suivant est présent.
Accessoires
Dans la mesure du possible, utilisez le matériel de l'emballage d'origine
lorsque vous transportez l'appareil.
Pour plus de détails concernant le transport, reportez-vous au
« Transport » (p. 66).

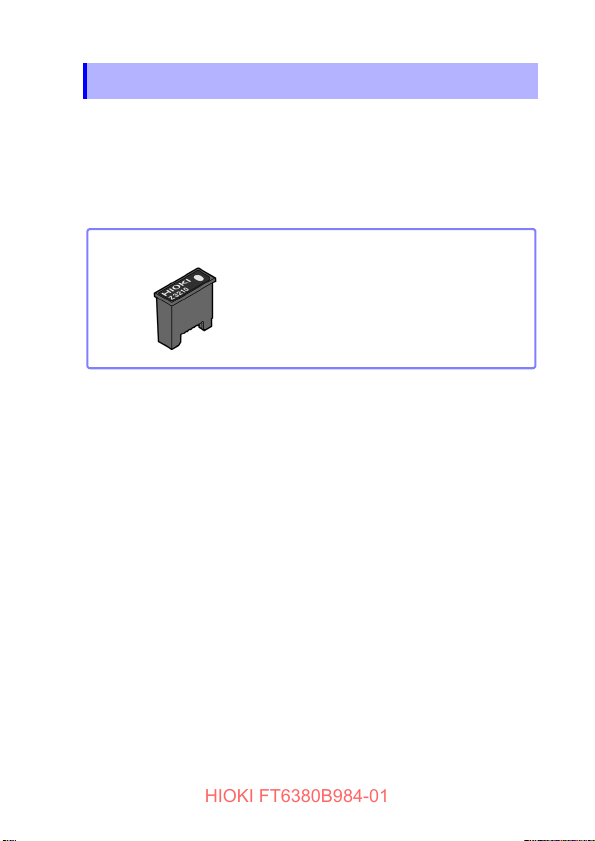

Option (vendue séparément)
□ Z3210 Adaptateur sans fil
HIOKI FT6380B984-01
Option (vendue séparément)
L'option listée ci-dessous est disponible pour l'appareil. Pour
commander une option, contactez votre distributeur ou revendeur Hioki agréé. Les options sont sujettes à changement.
Consultez le site Web de Hioki pour obtenir les dernières informations.
3
Informations de sécurité
HIOKI FT6380B984-01
4
Informations de sécurité
Cet appareil a été conçu en conformité avec les normes de
sécurité CEI 61010 et sa sécurité a été soigneusement contrôlée avant l'expédition. Néanmoins, une utilisation de cet appareil
non conforme aux indications de ce manuel pourrait annuler les
fonctions de sécurité intégrées. Lisez attentivement les
consignes de sécurité suivantes avant d'utiliser l'appareil.
Une mauvaise manipulation de l'appareil peut entraîner des
blessures voire la mort, et peut également l'endommager.
Familiarisez-vous avec les instructions du manuel et les
précautions à prendre avant toute utilisation.
Symboles sur l'équipement
Indique la nécessité d'attention ou la présence
d'un risque. Pour plus d'informations sur l'endroit
où le symbole apparaît sur les composants de
l'appareil, consultez « Précautions d'utilisation »
(p. 8), les messages d'avertissement listés au
début des instructions de fonctionnement et le
document « Précautions d'utilisation » fourni avec
l'appareil.
Indique un appareil à double isolation.
Indique un courant alternatif (AC).
Indique qu'il est interdit d'utiliser l'appareil dans un
champ magnétique externe supérieur à 30 A/m.
Indique que l'appareil peut être branché ou
débranché d'un circuit électrique.
Indique si l'appareil est en marche ou à l'arrêt.
Informations de sécurité
HIOKI FT6380B984-01
Les symboles suivants de ce manuel indiquent l'importance relative aux précautions et avertissements.
Indique une situation très dangereuse qui, si
elle n'est pas évitée, entraînera des blessures
graves ou la mort de l'opérateur.
Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait
entraîner des blessures graves ou la mort de
l'opérateur.
Indique une situation de danger potentiel imminent qui, si elle n'est pas évitée, pourrait entraîner des blessures mineures ou modérées à
l'opérateur.
IMPORTANT
Indique les informations ou le contenu qui sont
particulièrement importants du point de vue du
fonctionnement ou de l'entretien de l'appareil.
Indique le risque d'endommagement de l'équipement.
Symboles des différentes normes
Indique la directive relative aux déchets d'équipements électriques et électroniques (DEEE)
dans les pays membres de l'Union européenne.
Indique que le produit est conforme aux réglementations définies par la directive UE.
5
Autres symboles
(p. #)
[ ] Les informations affichées à l'écran sont indi-
Indique une action interdite.
Indique l'emplacement des informations de
référence.
quées entre crochets.
Informations de sécurité

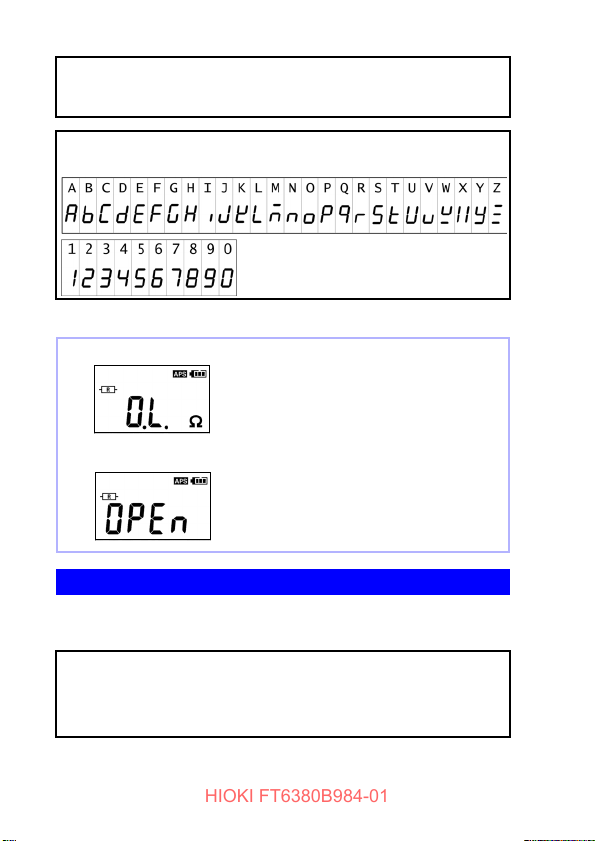

Affichage de dépassement de gamme
Affichage d'ouverture
Mesure de la résistance : Lorsque la lecture dépasse 1600 Ω
Mesure de courant : Lorsque la lecture dépasse 60,0 A.
Cet écran est affiché lorsque la sonde de
courant n'est pas totalement fermée pendant l'utilisation de la fonction de mesure de
résistance.
HIOKI FT6380B984-01
6
Fn
(caractères
en gras)
Le texte en gras indique des caractères alphanumériques présents sur les touches de commande.
L'écran de cet appareil affiche les caractères de la manière
suivante.
Affichages différents de la remarque précédente :
Symboles des différentes normes
Hioki exprime la précision sous forme de valeurs limites d'erreur
spécifiées en termes de pourcentages de lecture.
Lecture
(valeur affichée)
Fait référence à la valeur affichée de l'appareil de mesure. Les valeurs limites d'erreurs
de lecture sont exprimées en pourcentage de
lecture (% de lecture, % lec.).
Informations de sécurité
HIOKI FT6380B984-01

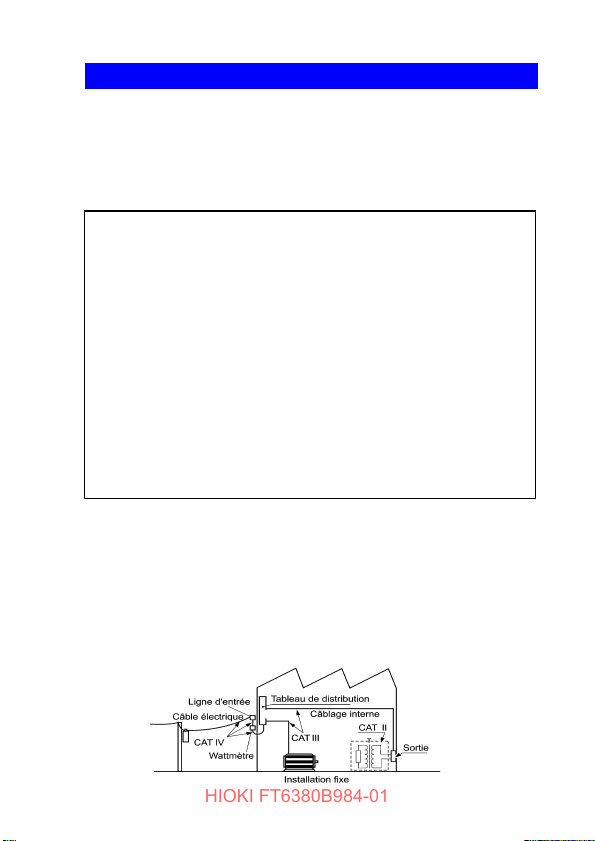

Catégories de mesure
Cet appareil est conforme aux exigences de sécurité des catégories CAT IV.
Afin de garantir un fonctionnement sûr des appareils de mesure,
la norme CEI 61010 définit des normes de sécurité pour différents
environnements électriques, classés de CAT II à CAT IV et
dénommés catégories de mesure.
Circuits électriques primaires des équipements
raccordés à une prise électrique AC par un cordon
CAT II
CAT III
CAT IV
L'utilisation d'un appareil de mesure dans un environnement
désigné par une catégorie supérieure à celle pour laquelle
l'appareil est classifié peut entraîner un accident grave et doit
être impérativement évitée.
L'utilisation d'un appareil de mesure qui n'est pas classifié dans
une catégorie CAT pour les applications de mesures CAT II à
CAT IV peut entraîner un accident grave et doit être impérativement évitée.
électrique (outils portatifs, appareils électroménagers, etc.)
CAT II prend en charge les mesures directes sur
les réceptacles de sortie électrique.
Circuits électriques primaires des équipements
lourds (installations fixes) raccordés directement
au tableau de distribution, et des lignes d'alimentation du tableau de distribution vers les prises électriques.
Circuits de perte de service vers l'entrée de service, et vers le wattmètre et le dispositif de protection de surintensité primaire (tableau de
distribution).
7
Précautions d'utilisation
HIOKI FT6380B984-01
8
Précautions d'utilisation
Respectez ces précautions pour garantir la sécurité des opérations et
obtenir les meilleures performances des différentes fonctions.
L'utilisation de l'appareil doit être conforme non seulement à ses spécifications, mais aussi à celles de tous les accessoires, options, piles et
autres équipements utilisés.
Vérifications préliminaires
Avant la première utilisation, vérifiez que l'appareil fonctionne normalement afin de vous assurer qu'il n'a subi aucun dommage lors du stockage ou de l'expédition. En cas de dommage, contactez votre
distributeur ou revendeur Hioki agréé.
Installation de l'appareil
Température d'utilisation : -10°C à 50°C
(Assurez-vous d'utiliser des piles adaptées à une utilisation dans les conditions environnementales dans lesquelles vous allez utiliser l'appareil).
Humidité de fonctionnement : 80% d'humidité relative ou moins (sans
condensation)

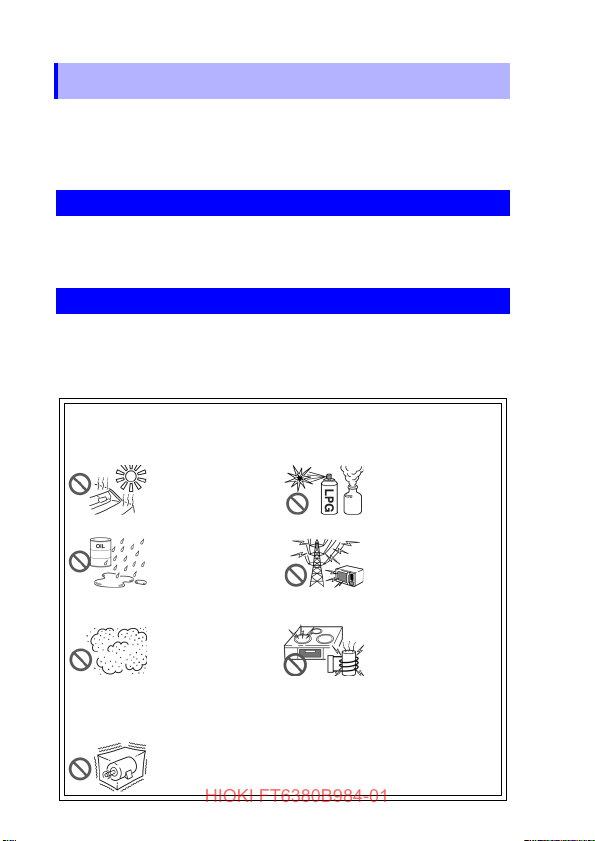

Évitez les emplacements suivants qui pourraient provoquer
un accident ou endommager l'appareil.
Exposition directe
aux rayons du soleil
Exposition à une
température élevée
Exposition à de l'eau,
de l'huile, des produits
chimiques ou des solvants Exposition à une
humidité ou condensation importante
Exposition à de hauts
niveaux de particules
de poussière
Exposition à des gaz
corrosifs ou explosifs
Exposition à des champs
électromagnétiques
puissants
À proximité de radiateurs
électromagnétiques
À proximité d'éléments
rayonnants électromagnétiques (par exemple,
des systèmes de chauffage à induction et à
haute fréquence et des
équipements de cuisine
à induction)
Soumis aux vibrations
Précautions d'utilisation
HIOKI FT6380B984-01
Manipulation de l'appareil
• Pour éviter les courts-circuits et les dangers potentiellement critiques, ne fixez jamais la pince à un circuit qui
fonctionne à plus de 600 V AC ou sur des conducteurs
nus.
• La tension nominale maximale entre les bornes d'entrée
et la terre est de 600 V AC. Mesurer une tension au-delà
de cette valeur par rapport à la terre pourrait endommager
l'appareil et entraîner des blessures.
• Afin d'éviter un choc électrique, ne démontez pas le boîtier de l'appareil. Les composantes internes de l'appareil
renferment de hautes tensions et peuvent atteindre de
hautes températures en cours de fonctionnement.
• Lorsque la sonde de courant est ouverte, ne laissez pas
les parties métalliques de la sonde de courant toucher un
métal à nu ou établir un contact entre deux lignes, et ne
l'utilisez pas sur des conducteurs dénudés.
Pour éviter tout choc électrique lors d'une mesure de
lignes sous tension, portez des équipements de protection
appropriés tels que des gants en caoutchouc isolés, des
bottes et un casque de protection.
9
Précautions d'utilisation
Fréquence [Hz]
Courant [A]
HIOKI FT6380B984-01
10

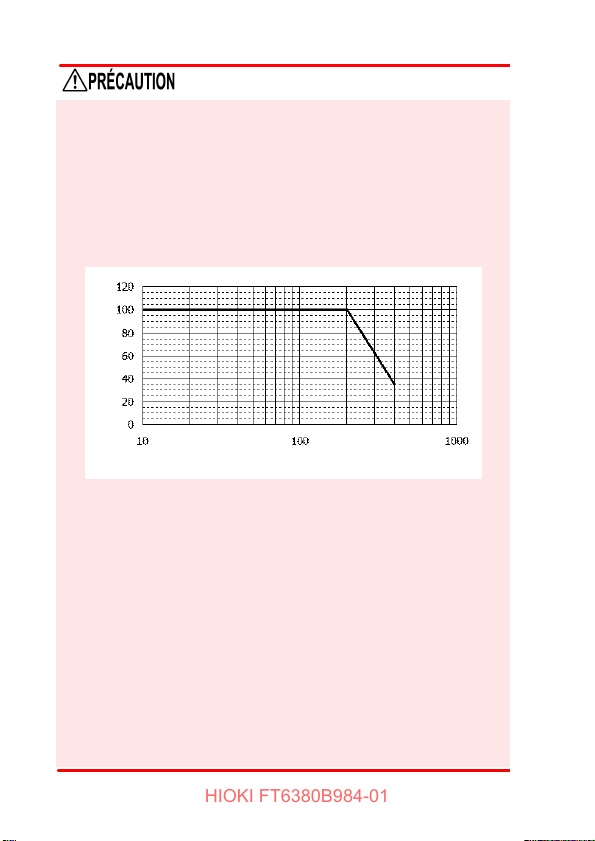

• N'appliquez pas un courant dépassant le courant maximum
autorisé. Dans le cas contraire, cela pourrait endommager
l'appareil ou provoquer des brûlures.
Le courant maximum autorisé est de 100 A AC continu ou de
200 A AC pendant deux minutes à 50 Hz/60 Hz. Pour plus
d'informations concernant les caractéristiques de déclassement de fréquence au cours de l'entrée continue, consultez le
schéma suivant :
• Pour éviter d'endommager l'appareil, veuillez le protéger
contre tout choc physique pendant le transport et la manipulation. Soyez particulièrement attentif à éviter tout choc physique, par exemple, une chute.
• Veillez à éviter de laisser tomber l'appareil ou à le soumettre à
des chocs mécaniques qui pourraient endommager les surfaces de contact du noyau et affecter les mesures.
• Même si cet appareil est résistant à la poussière, il n'est pas
totalement hermétique ni étanche. Afin d'éviter d'éventuels
dommages, ne l'utilisez pas dans des environnements poussiéreux ou humides.
• N'inclinez pas l'appareil et ne le placez pas sur une surface
irrégulière. Laisser tomber ou heurter l'appareil peut provoquer des blessures ou des dommages.
Précautions d'utilisation
HIOKI FT6380B984-01
• Le niveau de protection du boîtier de cet appareil (conformément à la norme EN 60529) est *IP40. (Cette valeur s'applique
à la sonde de courant en position fermée).
* : IP40
Indique le niveau de protection fourni par le boîtier de l'appareil
en cas d'utilisation dans des emplacements dangereux, d'entrée
d'objets solides étrangers et d'eau.
4 : Protégé contre l'accès aux pièces dangereuses avec un fil
mesurant 1,0 mm de diamètre. L'équipement à l'intérieur du
boîtier est protégé contre l'entrée de corps étrangers solides
de plus de 1,0 mm de diamètre.
0 : L'équipement à l'intérieur du boîtier n'est pas protégé contre
les effets nocifs de l'eau.
11
Précautions d'utilisation
HIOKI FT6380B984-01
12
1.1 Présentation du produit
HIOKI FT6380B984-01
13
Présentation Chapitre 1
1.1 Présentation du produit
La Pince de terre FT6380-50 réalise des mesures de résistance
à la terre en les raccordant simplement à plusieurs câbles de
mise à la terre. Aucune tige de mise à la terre auxiliaire n'est
nécessaire, il n'est pas utile de débrancher le câble de terre de
la tige correspondante.
Cet appareil propose également une fonction de mesure de courant AC et peut mesurer des courants allant du courant de fuite
de l'ordre de plusieurs mA, aux courants de charge atteignant
60 A.
1.2 Fonctionnalités
HIOKI FT6380B984-01
14
1.2 Fonctionnalités
Sonde compacte extra-plate
La sonde compacte extra-plate peut être utilisée pour raccorder facilement des câbles de mise à la terre. Le design de la sonde accélère considérablement le processus de mesure en éliminant la
nécessité de tirer des câbles de terre pour raccorder ou creuser autour de la tige ou du câble de terre.
Gamme dynamique étendue
L'appareil peut facilement mesurer une résistance de mise à la terre
comprise entre 0,02 et 1600 Ω avec sa fonction de gamme automatique. Gammes de mesure de faibles courants de fuite (résolution
maximale de 10 μA) jusqu'à 60 A maximum.
Fonction de contrôle du bruit (p. 31)
L'appareil détecte automatiquement le bruit pouvant altérer la mesure de résistance de mise à la terre et affiche un symbole [ ].
Affichage de la RMS vraie
Le calcul de la RMS vraie permet à l'appareil de mesurer avec précision la distorsion de la forme d'onde du courant.
Fonction de mémorisation des données (p. 37)
Un grand bouton facile à actionner vous permet de mémoriser la valeur mesurée. Ce bouton avertit l'utilisateur de l'évolution de la mémorisation en s'allumant le temps du processus.
Fonction de rétro-éclairage (p. 37)
L'appareil utilise une LED blanche offrant une visibilité accrue des
valeurs affichées, même dans des endroits sombres.
1.2 Fonctionnalités
HIOKI FT6380B984-01
15
Fonction de mise hors tension automatique (APS)
Une fonction de mise hors tension automatique permet d'éviter que
les piles ne s'épuisent quand vous oubliez d'éteindre l'appareil.
(p. 54)
Fonction d'alarme (p. 39)
En définissant un seuil, vous permettez à l'appareil de réaliser un
test PASS/FAIL et de vous avertir du résultat avec une sonnerie.
Vous pouvez définir les valeurs de seuil de votre choix pour chaque
résistance et chaque courant, et choisir entre deux conditions de
test : lorsque la valeur mesurée dépasse le seuil (haut) et lorsqu'elle
passe en dessous du seuil (bas).
Fonction de filtrage (p. 38)
L'utilisation généralisée d'alimentation à commutation et d'inverseurs a mené à des situations où des composantes harmoniques
sont superposées à des ondes de courant de fuite. La fonction de filtrage de l'appareil lui permet de réaliser deux types de mesure : le
courant de fuite relatif à la dégradation de l'isolation, et le courant de
fuite incluant cette composante harmonique.
Mémoire interne (p. 42)
La mémoire interne de l'appareil permet d'enregistrer jusqu'à 2000
valeurs mesurées.
Fonction de rapport de mesure automatique avec votre
dispositif de communication mobile (p. 46)
La fonction de communication sans fil permet à votre dispositif de
communication mobile de créer facilement des rapports de mesure
sur site.
1.3 Noms et fonctions des pièces
Butée
Face avant
Sonde de courant
Touche d'alimentation
Touche HOLD (p. 37)
Touche A/Ω
Touche du
rétro-éclairage (p. 37)
Indicateur d'affichage
(p. 19)
Touches de
commande (p. 18)
HIOKI FT6380B984-01
16
1.3 Noms et fonctions des pièces
Touche
d'alimentation
Touche HOLD • Permet de figer l'affichage de la valeur mesurée ou
Touche du
rétro-éclairage
Touche A/Ω • Permet de passer du mode de mesure de résistance à
• Utilisée pour mettre l'appareil sous tension et hors tension.
• Pour désactiver temporairement la fonction de mise hors
tension automatique, appuyez sur la touche d'alimentation tout en maintenant enfoncée la touche HOLD.
d'annuler le mode de mémorisation.
• Pour désactiver le mode de mise hors tension automatique, appuyez sur la touche d'alimentation tout en
maintenant enfoncée la touche HOLD.
• Permet d'activer et de désactiver le rétro-éclairage.
celui de mesure de courant et inversement.
Couvercle des piles
(p. 23)
Face arrière
Orifice de bandoulière
(p. 22)
Bas
Nº de série
Le numéro de série se compose de
neuf chiffres. Les deux premiers
chiffres indiquent l'année de
fabrication et les deux suivants
indiquent le mois de fabrication.
Ne retirez pas cet autocollant car le
numéro est important.
HIOKI FT6380B984-01
1.3 Noms et fonctions des pièces
17
1.3 Noms et fonctions des pièces
Touches de commande
HIOKI FT6380B984-01
18
Touche Description
Permet de passer au mode de fonction qui est utilisé pour
configurer les réglages. Appuyez à nouveau sur cette touche
pour revenir au mode de mesure de résistance ou à celui de
mesure de courant. (p. 51)
• Permet d'activer la fonction d'alarme. (p. 39)
• Lorsque la fonction d'alarme est activée, l'appareil avertira
l'utilisateur avec la sonnerie si une lecture est supérieure
(ou inférieure) au seuil prédéfini.
• Les paramètres du seuil de la fonction d'alarme peuvent être
modifiés dans le mode de fonction. (p. 41)
*Dans le mode de fonction, cette touche a la même utilité que
la touche
et valeurs de réglage.
• Appuyer sur cette touche en utilisant la fonction de mesure
• Appuyer dessus en utilisant la fonction de mesure de résis-
*Dans le mode de fonction, cette touche a la même utilité que
la touche
et valeurs de réglage.
Permet d'enregistrer les données de mesure dans la mémoire
interne de l'appareil. (p. 42)
*Dans le mode de fonction, cette touche a la même utilité que
la touche
valeurs de réglage.
▼, qui est utilisée pour sélectionner les éléments
de courant active le filtre passe-bas afin de supprimer les
composantes harmoniques inutiles. (p. 38)
tance active la fonction de moyenne dynamique, offrant une
mesure plus stable. (p. 38)
▲, qui est utilisée pour sélectionner les éléments
OK, qui est utilisée pour valider les éléments et
Indicateurs d'affichage
S'allume lorsque des données sont figées. (p. 37)
HIOKI FT6380B984-01
S'allume dans le mode de fonction. (p. 51)
Clignote dans le mode sous-fonction. (p. 52)
S'allume lorsque la fonction d'alarme est activée. (p. 39)
S'allume lorsque la fonction de filtrage est activée. (p. 38)
S'allume lorsque la fonction de communication sans fil est
activée. Clignote lorsque des données sont envoyées ou
reçues. (p. 46)
S'allume lorsque la fonction de mise hors tension automatique est activée. (p. 54)
Indique le niveau restant des piles. (p. 23)
S'allume dans le mode de mesure de courant AC. (p. 33)
S'allume dans le mode de mesure de résistance. (p. 29)
S'allume dans le mode de mesure de résistance lorsqu'un
courant pouvant altérer la valeur mesurée est détecté. (p. 31)
S'allume dans le mode de mesure de résistance lorsque la
boucle de terre mesurée possède un composant de réactance ou de capacitance élevée (
symbole [ ] s'allume à cause d'une valeur de résistance
mesurée faible, il est courant que la valeur affichée indique
une boucle de mesure court-circuitée au lieu de la résistance
de terre normale. Lorsque le symbole [
boucle peut présenter une interruption. Dans ce cas, le symbole indique que les câbles ont été couplés par capacitance).
(p. 32)
1.3 Noms et fonctions des pièces
±45° ou plus). (Lorsque le
] s'allume, la
19
