FT6380-50
HIOKI FT6380B982-01
使用说明书
钳形接地电阻测试仪
CLAMP ON EARTH TESTER
保留备用
June 2021
FT6380B982-01 (B980-01) 21-06H
Revised edition 1
CN
HIOKI FT6380B982-01
目 录
前言 ........................................................................................ 1
HIOKI FT6380B982-01
装箱内容确认 .......................................................................... 2
选件 （另售） .......................................................................... 3
关于安全 ................................................................................. 4
使用注意事项 .......................................................................... 8
第 1 章概要 11
1.1 产品概要 ............................................................ 11
1.2 特点 ................................................................... 11
1.3 各部分的名称与功能 .......................................... 13
第 2 章测量 17
2.1 测量流程 ............................................................ 17
2.2 测量前的准备 ..................................................... 18
安装吊带 .................................................................... 18
安装 （更换）电池与无线适配器 ............................... 19
2.3 测量前的检查 ..................................................... 22
利用附带的动作确认用电阻进行检查 ........................ 23
2.4 测量方法 ............................................................ 24
测量电阻 .................................................................... 25
测量电流 .................................................................... 28
2.5 便利功能 ............................................................ 32
固定测量值的显示 （数据保持功能） ........................ 32
在光线昏暗的场所进行测量 （背光灯功能） .............. 32
除去高频噪音 （滤波功能） ....................................... 33
判定测量值并鸣响警告音 （报警功能） ..................... 34
保存测量数据 （存储功能） ....................................... 36
i
FT6380B982-01
ii
HIOKI FT6380B982-01
无线通讯功能 (GENNECT Cross) ............................. 39
®
Excel
直接输入功能 （HID 连接） ............................ 41
关于功能模式的切换 .................................................. 43
2.6 高级设置与功能 .................................................44
将量程显示功能设为有效 / 无效 ................................. 45
将节电设置 (APS) 功能设为有效 / 无效 ..................... 46
恢复为出厂状态 （系统重置） .................................... 47
第 3 章规格 49
3.1 一般规格 ............................................................49
3.2 输入规格 / 输出规格 / 测量规格 ..........................50
3.3 功能规格 ............................................................56
第 4 章 维护和服务 57
4.1 清洁 ...................................................................57
4.2 有问题时 ............................................................58
修理和检查 ................................................................ 58
送去修理前 ................................................................ 58
4.3 错误显示与动作显示 ..........................................59
HIOKI FT6380B982-01
前言
前言
感谢您选择 HIOKI FT6380-50 钳形接地电阻测试仪。为了您能
充分而持久地使用本产品，请妥善保管使用说明书，以便随时使
用。
以下将 FT6380-50 钳形接地电阻测试仪记为 “ 本仪器 ”。
商标
•Microsoft Excel 是美国 Microsoft Corporation 在 美国、日本与
其它国家的注册商标或商标。
• Bluetooth
Inc. 所有。日置电机株式会社根 据使用许可使用这些字标与标
识。其它商标与注册商标分别为各所有方的商标与注册商标。
®
字标与标识为注册商标，所有权归 Bluetooth SIG,
1
本仪器送到您手上时，请检查在运输途中是否发生异常或损坏
后再使用。尤其请注意附件、面板表面的开关及端子类等物
件。万一有损坏或不能按照参数规定工作时，请与销售店 （代
理店）或最近的 HIOKI 营业据点联系。
□ FT6380-50 钳形接地电阻测试仪
□ 使用说明书 （本手册）
□ 携带包
□ 动作确认用电阻
(1Ω±2%、 25Ω±1%)
□ 5 号碱性电池 (LR6) ×2
□ 吊带
□ 使用注意事项
(0990A907)
附件
HIOKI FT6380B982-01
装箱内容确认
2
装箱内容确认
请确认装箱内容是否正确。
运输本仪器时，请使用送货时的包装材料。
另外，有关运输注意事项，请参照 “ 运输本仪器时 ”( 第 58 页 )。
□ Z3210 无线适配器
HIOKI FT6380B982-01
选件 （另售）
选件 （另售）
本仪器可选购下述选件。需要购买时，请与销售店 （代理店）或
最近的 HIOKI 营业据点联系。选件可能会随时变更。请通过本公
司网站确认最新信息。
3
HIOKI FT6380B982-01
关于安全
4
关于安全
本仪器是按照 IEC 61010 安全标准进行设计，并在出厂前的检查
中已确认其安全性。如果不遵守本使用说明书记载的事项，则可
能会损坏本仪器所配备的用于安全的功能。
在使用本仪器前请认真阅读下述与安全有关的事项。
如果使用方法有误，有可能导致人身事故和仪器的故障。请熟读
使用说明书，在充分理解内容后进行操作。
本使用说明书中记载了安全操作本仪器，保持仪器的安全状态所
需要的信息和注意事项。在使用本仪器前请认真阅读下述与安全
有关的事项。
仪器上的符号
表示注意或危险。请参照使用说明书 （本说明书）
中的 “ 使用注意事项 ”(
标示的警告信息以及附带的 “ 使用注意事项 ”。
表示通过双重绝缘或强化绝缘进行保护的仪器。
表示交流电 (AC)。
表示不得在超出 30 A/m 的外部磁场环境下使用。
表示可在带电状态电路中进行装卸。
第 8 页 )、各使用说明开头
表示电源的 ON/OFF 按钮。
HIOKI FT6380B982-01
关于安全

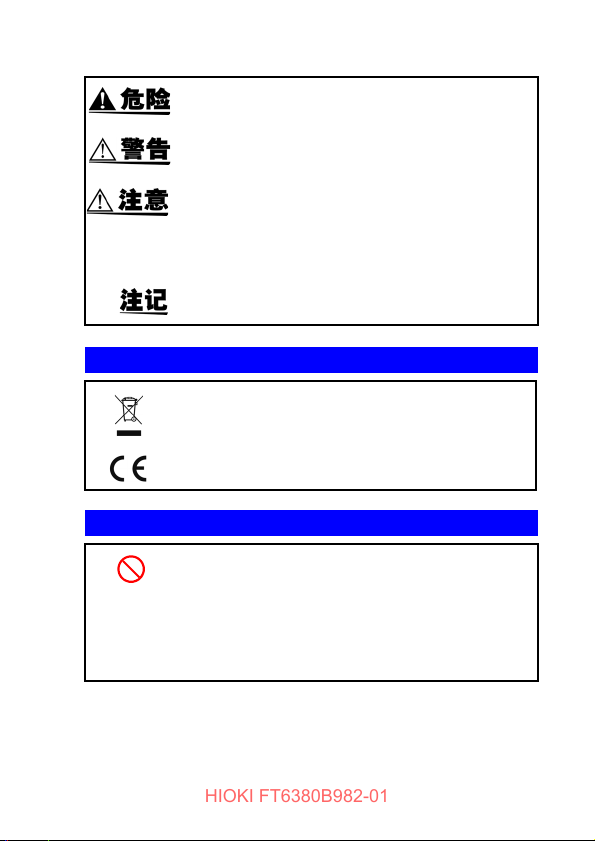

根据重要程度，使用说明书的注意事项中有以下标记。
记述了极有可能会导致作业人员死亡或重伤的
危险情况。
记述了极可能会导致作业人员死亡或重伤的情
况。
记述了可能会导致作业人员轻伤或预计引起仪
器等损害或故障的情况。
重要事项
存在必须事先了解的操作与维护作业方面的信
息或内容时进行记述。
表示产品性能及操作上的建议。
与标准有关的符号
欧盟各国有关电子电气设备废弃的法规 （WEEE
指令）的标记。
表示符合 EU 指令所示的安全限制。
关于标记
表示禁止的行为。
5
（第 页）
[ ]
Fn
（粗体）
表示参阅内容。
画面显示以 [ ] 进行标记。
文中的粗体字母数字表示键盘上标示的字符。

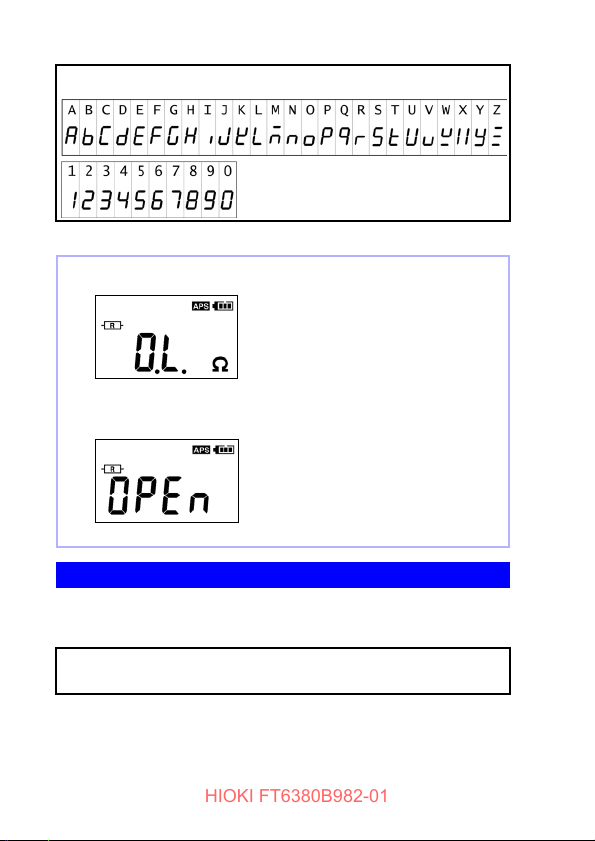

超出量程显示
开路显示
电阻测量：1600 Ω 以上时
电流测量：60.0 A 以上时
显示。
在电阻测量功能中，钳形传感器部分
未完全关闭时显示。
HIOKI FT6380B982-01
关于安全
6
本仪器按如下所示标记画面显示。
* 与上述标记不同的画面显示
精度标记
通过利用相对于读数 (reading) 的比例规定误差极限值，来表示测
量仪器的精度。
读数
（显示值）
表示测量仪器当前显示的值。用 “% of
reading (% rdg)” 来表示读数误差极限值。
HIOKI FT6380B982-01
关于安全

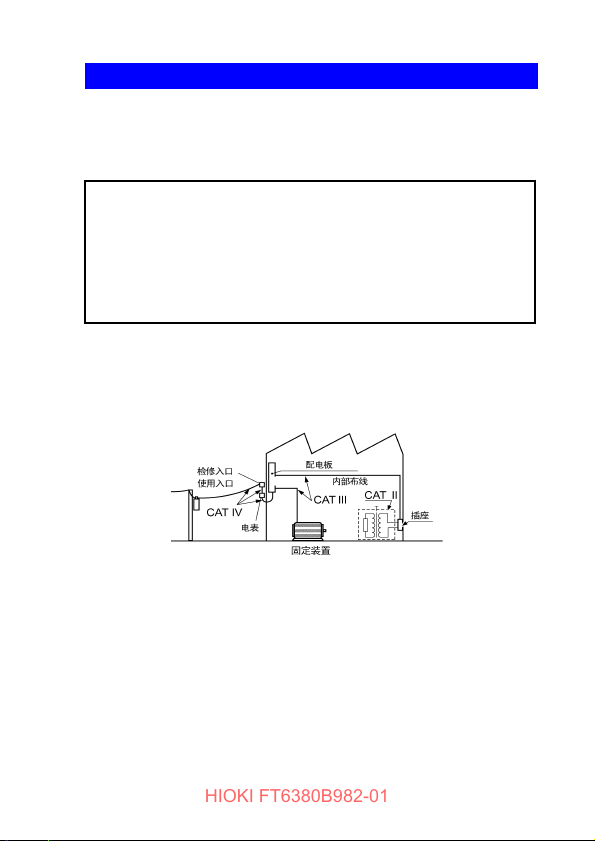

关于测量分类
本仪器适合于 CAT IV。
为了安全地使用测量仪器，IEC61010 把测量分类按照使用场所分
成 CAT II ～ CAT IV 三个安全等级的标准。
7
CAT II
CAT III
CAT IV
带连接插座的电源线的仪器（可移动工具、家用电器等）的
初级侧电路
直接测量插座插口时为 CAT II。
直接从配电盘得电的仪器 （固定设备）的初级侧电路，以
及从配电盘到插座的电路
建筑物的进户电路、从进入口到电表及初级侧过电流保护
装置 （分电盘）的电路
如果使用分类数值等级小的测量仪器在大数值级别的场所进行测
量时，可能会导致重大事故，因此请绝对避免这种情况。
如果利用没有分类的测量仪器对 CAT II～ CAT Ⅳ的测量分类进行
测量，可能会导致重大事故，因此请绝对避免这种情况。
HIOKI FT6380B982-01
使用注意事项
8
使用注意事项
为了您能安全地使用本仪器，并充分运用其功能，请遵守以下注
意事项。
除了本仪器的规格之外，还请在使用附件、选件、电池等的规格
范围内使用本仪器。
使用前的确认
在使用前，请先确认没有因保存和运输造成的故障，并在进行检
查与确认动作之后再使用。确认为有故障时，请与销售店 （代理
店）或最近的 HIOKI 营业据点联系。
关于本仪器的放置
使用温度范围：-10°C ～ 50°C
（请使用符合所用环境条件的电池）
使用湿度范围：80% RH 以下 （没有结露）
请不要把本仪器放置在以下场所，否则会造成本仪器的故障或
事故。
日光直射的场所
高温的场所
受水、油、化学剂
与溶剂等影响的场
所
潮湿、结露的场所
灰尘多的场所
机械震动频繁的场
所
产生腐蚀性气体、
爆炸性气体的场所
产生强力电磁波的
场所
带电物体附近
感应加热装置附近
（高频感应加热装
置、 IH 电磁炉等）
HIOKI FT6380B982-01
使用注意事项
关于本仪器的使用
•
为了避免发生短路事故或人身伤害事故，请在
路中使用本仪器。另外，请勿用于裸导体。
•
对地最大额定电压为
下进行测量。否则可能会导致本仪器损坏，造成人身伤害事故。
•
为防止触电事故发生，请绝对不要拆下主机外壳。内部有高电压
及高温部分。
•
打开钳形传感器时，请勿使钳形传感器顶端的金属部分接触测量
2
线路的
由于是带电测量，因此为了预防触电事故，请根据劳动安全卫生
规则的规定，穿戴电工橡胶手套、电工橡胶长靴、安全帽等绝缘
保护用品。
线之间。
AC 600 V
。请勿在超出上述对地电压的状态
AC 600 V
以下的电
9
输入频率 (Hz)
输入电流 (A)
HIOKI FT6380B982-01
使用注意事项
10
• 请勿输入超出最大容许电流的电流。否则可能会导致本仪器损
坏或烫伤。

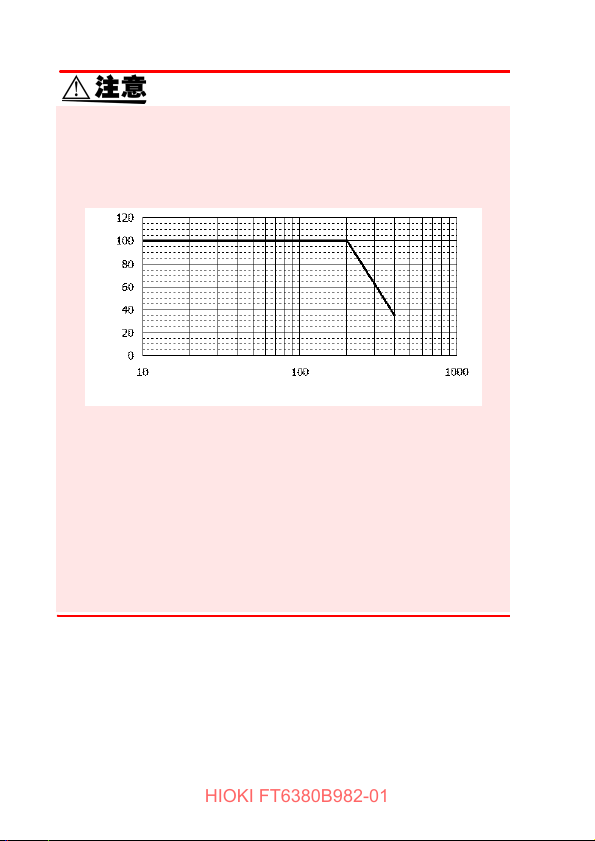

最大容许电流在 50 Hz/60 Hz 下为 AC 100 A 连续、
AC 200 A 2 分钟。有关连续输入时的频率额定值降低特性，请
参照下图。
• 为了防止本仪器损坏，在搬运及使用时请避免震动、碰撞。尤
其要注意因掉落而造成的碰撞。
• 请勿使本仪器掉落或承受碰撞。否则可能会导致芯体对接面损
伤，对测量产生恶劣影响。
• 本仪器采用简易的防尘结构，并不能完全防止灰尘或水滴进入
到内部。否则可能会导致故障，敬请注意。
• 请勿放置在不稳定的台座上或倾斜的地方。否则可能会因掉落
或翻倒而导致人员受伤或主机故障。
• 在钳形传感器关闭的状态下，本仪器外壳的保护等级 （根据
EN60529）为 IP40
*
。
*：IP40
表示外壳对危险位置接近、外来固体物质进入以及水进入的保护等级。
4：利用直径为 1.0 mm 的金属丝防止接近危险部分。外壳内的设备可防止
大小为 1.0 mm 以上的外来固体物质进入。
0：未对外壳内设备进行使其免受水的有害影响的保护。
1.1
HIOKI FT6380B982-01
产品概要
11
概要 第 1 章
1.1 产品概要
本仪器是可通过夹住进行多重接地的接地线以测量接地电阻的接
地电阻计。不需要辅助接地棒，也不需要从接地棒上拆下接地线。
备有交流电流测量功能，还可以测量数 mA 的泄漏电流～ 60 A 的
负载电流。
1.2 特点
小型、薄型传感器
可凭借小型、薄型的传感器形状简单地夹住接地线。由于采用夹钳方
式，因此无需引出接地线或钻孔。
宽广的动态量程
可在自动量程下简单地测量 0.02 Ω ～ 1600 Ω 的接地电阻。
可测量微小的泄漏电流 （最小分辨率 10
噪音检测功能 ( 第 27 页 )
自动检测对接地电阻测量有影响的噪音，并显示 []标记。
μ
A）～最大 60 A。
1.2
HIOKI FT6380B982-01
12
特点
真有效值显示
也可以通过真有效值运算正确地测量失真波形的电流。
数据保持功能 ( 第 32 页 )
利用易于按下的大按钮保持测量值。保持期间，通过按钮点亮通知保
持状态。
背光灯功能 ( 第 32 页 )
采用清晰的白色 LED，即使在黑暗之处也可以清楚地读取显示值。
节电设置 (APS) 功能 ( 第 46 页 )
即使忘记关闭电源，也可以防止电池消耗。
报警功能 ( 第 34 页 )
通过设置阈值进行合格与否判定，并利用蜂鸣器发出通知。可自由设
置电阻与电流的阈值，可从判定基准超出阈值 (High)、低于阈值
(Low) 中进行选择。
滤波功能 ( 第 33 页 )
随着开关电源与变频设备的普及，高频成分可能会叠加在泄漏电流波
形上。利用滤波功能，可对与绝缘老化有关的泄漏电流以及包含高频
成分在内的泄漏电流这 2 种类型电流进行测量。
内存 ( 第 36 页 )
主机内部装有内存，可记录最多 2000 个测量数据。
通过移动终端的自动测量报告功能 ( 第 39 页 )
配置无线通讯功能，通过并用移动终端，可在测量现场简单地制作测
量报告。
障壁
正 面
钳形传感器
POWER 键
HOLD 键 ( 第 32 页 )
A/Ω 键
背光灯键 ( 第 32 页 )
显示区 ( 第 16 页 )
设置键 ( 第 15 页 )
HIOKI FT6380B982-01
1.3 各部分的名称与功能
1.3
各部分的名称与功能
13
POWER 键
HOLD 键
A/Ω 键
背光灯键
POWER 键。
POWER 键。
ON/OFF
。
。
• 用于电源的 ON/OFF。
• 要暂时解除节电设置 (APS） 时，在按住 HOLD 键的同时按下
• 固定 （保持）测量值的显 示或解除保持状态。
• 要解除节电设置 (APS) 状态时，在按住 HOLD 键的同时按下
进行电阻测量模式与电流测量模式的切换
进行背光灯的
电池盖
( 第 19 页 )

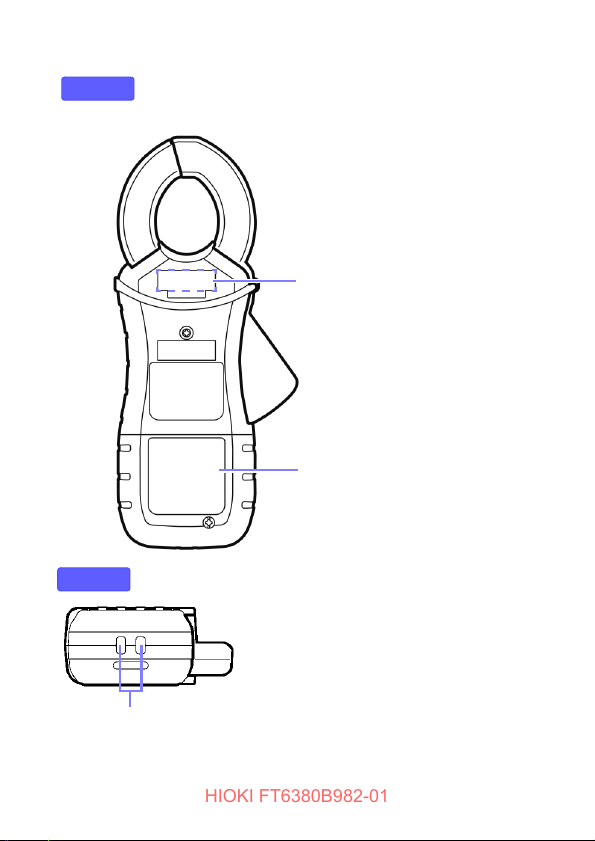

背 面
吊带安装部分
( 第 18 页 )
底 面
序列号
序列号由 9 位数字构成。其中，左起 2
位为制造年份，接下来 2 位为制造月
份。
管理方面需要。请勿剥下。
HIOKI FT6380B982-01
14
1.3
各部分的名称与功能
1.3

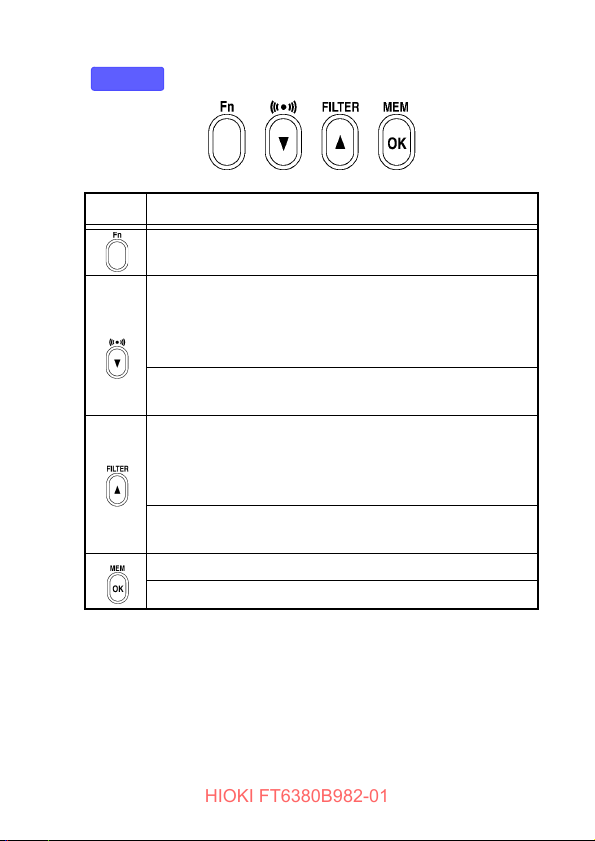

设置键
HIOKI FT6380B982-01
各部分的名称与功能
按键 说明
切换为进行各种设置的功能模式。再次按下，则返回到
电阻测量模式或电流测量模式。 (
• 将报警功能设为有效。 (
第 43 页 )
第 34 页 )
• 报警功能有效时，如果超出（或低于）事先设置的阈
值，则通过蜂鸣器发出通知。
• 可利用功能模式设置报警功能的阈值。 (
※ 在功能模式下变为▼键，用于进行项目与数值的选
择。
• 如果在电流测量功能时按下，低通滤波器则会生效，
开始截止不需要的高频成分。 (
第 33 页 )
• 如果在电阻测量功能时按下，移动平均功能则会生
效，可进行更稳定的测量。 (
第 33 页 )
※ 在功能模式下变为▲键，用于进行项目与数值的选
择。
将测量数据保存到内存中。 (
第 36 页 )
※ 在功能模式下变为 OK 键，用于确定项目与数值。
15
第 35 页 )

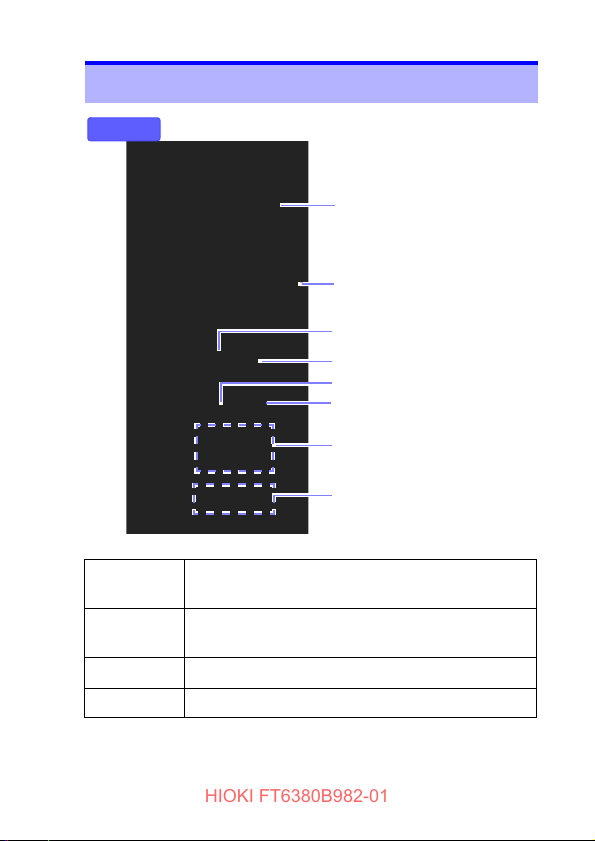

显示区
HIOKI FT6380B982-01
16
1.3
各部分的名称与功能
数据保持时点亮 ( 第 32 页 )
功能模式时点亮 ( 第 43 页 )
辅助功能模式时闪烁 ( 第 44 页 )
报警功能为 ON 时点亮 ( 第 34 页 )
滤波功能为 ON 时点亮 ( 第 33 页 )
无线通讯功能为 ON 时点亮，通讯时闪烁 ( 第 39 页 )
自动节电功能为 ON 时点亮 ( 第 46 页 )
电池余量显示 ( 第 19 页 )
交流电流测量模式时点亮 ( 第 28 页 )
电阻测量模式时点亮 ( 第 25 页 )
电阻测量模式下检测到对测量值产生影响的电流时点亮
( 第 27 页 )
在电阻测量模式下，测量的接地环路中的电抗成分或电容成分较
大时 （±45° 以上）点亮 （测量电阻值较低并且
时，不是通常的接地电阻可能是测量环路出现了短路。另外，
[]
标记点亮时，可能是环路断线。这种情况表示配线之间因
静电容量而产生了耦合。） ( 第 27 页 )
· 主机存储器工作时点亮 ( 第 36 页 )
· 右侧显示测量数据的存储编号
· 量程显示功能为 ON 时点亮
· 右侧显示量程
[]
标记点亮
测量 第 2 章
测量
“ 测量电阻 ”( 第 25 页 )
“ 测量电流 ”( 第 28 页 )
测量结束
从被测物上拆下本仪器
关闭电源
测量前的准备
“ 测量前的检查 ”( 第 22 页 )
“ 利用附带的动作确认用电阻进行检查 ”( 第 23 页 )
2.
3.
1.
HIOKI FT6380B982-01
2.1 测量流程
2.1
测量流程
17
