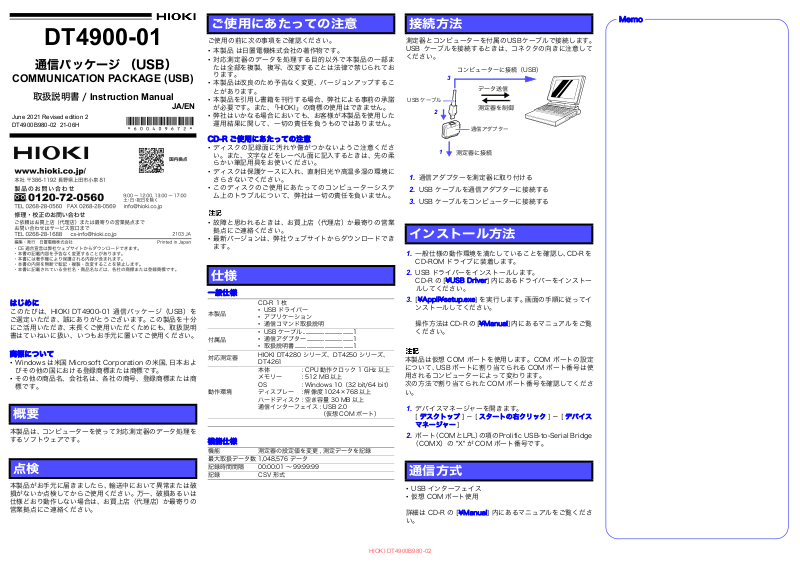

DT4900-01
通信パッケージ （USB）
COMMUNICATION PACKAGE (USB)
取扱説明書 / Instruction Manual
June 2021 Revised edition 2
DT4900B980-02 21-06H
JA/EN
ご使用にあたっての注意
1. 通信アダプターを測定器に取り付ける
2. USB ケーブルを通信アダプターに接続する
3. USB ケーブルをコンピューターに接続する
コンピューターに接続（USB）
データ送信
測定器を制御
1
2
3
通信アダプター
USB ケーブル
測定器に接続
1. 一般仕様の動作環境を満たしていることを確認し、CD-R を
CD-ROM ドライブに装着します。
2. USB ドライバーをインストールします。
CD-R の [\USB Driver] 内にあるドライバーをインストー
ルしてください。
3. [\Appli\setup.exe] を実行します。画面の手順に従ってイ
ンストールしてください。
操作方法は CD-R の [\Manual] 内にあるマニュアルをご覧
ください。
1. デバイスマネージャーを開きます。
[ デスクトップ ] － [ スタートの右クリック ] － [ デバイス
マネージャー ]
2. ポート（COMとLPL）の項のProlific USB-to-Serial Bridge
（COMX）の "X" が COM ポート番号です。
Memo
HIOKI DT4900B980-02
接続方法
ご使用の前に次の事項をご確認ください。
• 本製品 は日置電機株式会社の著作物です。
• 対応測定器のデータを処理する目的以外で本製品の一部ま
たは全部を複製、複写、改変することは法律で禁じられてお
ります。
• 本製品は改良のため予告なく変更、バージョンアップするこ
とがあります。
• 本製品を引用し書籍を刊行する場合、弊社による事前の承諾
が必要です。また、「HIOKI」の商標の使用はできません。
• 弊社はいかなる場合においても、お客様が本製品を使用した
運用結果に関して、一切の責任を負うものではありません。
CD-R ご使用にあたっての注意
• ディスクの記録面に汚れや傷がつかないようご注意くださ
い。また、文字などをレーベル面に記入するときは、先の柔
らかい筆記用具をお使いください。
• ディスクは保護ケースに入れ、直射日光や高温多湿の環境に
さらさないでください。
• このディスクのご使用にあたってのコンピューターシステ
ム上のトラブルについて、弊社は一切の責任を負いません。
• 故障と思われるときは、お買上店（代理店）か最寄りの営業
拠点にご連絡ください。
• 最新バージョンは、弊社ウェブサイトからダウンロードでき
ます。
測定器とコンピューターを付属のUSBケーブルで接続します。
USB ケーブルを接続するときは、コネクタの向きに注意して
ください。
インストール方法
はじめに
このたびは、HIOKI DT4900-01 通信パッケージ（USB）を
ご選定いただき、誠にありがとうございます。この製品を十分
にご活用いただき、末長くご使用いただくためにも、取扱説明
書はていねいに扱い、いつもお手元に置いてご使用ください。
商標について
• Windows は米国 Microsoft Corporation の米国、日本およ
びその他の国における登録商標または商標です。
• その他の商品名、会社名は、各社の商号、登録商標または商
標です。
概要
本製品は、コンピューターを使って対応測定器のデータ処理を
するソフトウェアです。
点検
本製品がお手元に届きましたら、輸送中において異常または破
損がないか点検してからご使用ください。万一、破損あるいは
仕様どおり動作しない場合は、お買上店（代理店）か最寄りの
営業拠点にご連絡ください。
仕様
一般仕様
CD-R 1 枚
本製品
付属品
対応測定器
動作環境
機能仕様
機能 測定器の設定値を変更 , 測定データを記録
最大取扱データ数 1,048,576 データ
記録時間間隔 00:00:01 ～ 99:99:99
記録 CSV 形式
• USB ドライバー
• アプリケーション
• 通信コマンド取扱説明
• USB ケーブル...............................................1
• 通信アダプター............................................1
• 取扱説明書 .......................................................1
HIOKI DT4280 シリーズ、DT4250 シリーズ、
DT4261
本体 : CPU 動作クロック 1 GHz 以上
メモリー : 512 MB 以上
OS : Windows 10（32 bit/64 bit）
ディスプレー : 解像度 1024×768 以上
ハードディスク : 空き容量 30 MB 以上
通信インターフェイス : USB 2.0
（仮想 COM ポート）
本製品は仮想 COM ポートを使用します。COM ポートの設定
について、USB ポートに割り当てられる COM ポート番号は使
用されるコンピューターによって変わります。
次の方法で割り当てられた COM ポート番号を確認してくださ
い。
通信方式
• USB インターフェイス
• 仮想 COM ポート使用
詳細は CD-R の [\Manual] 内にあるマニュアルをご覧くださ
い。
DT4900-01
COMMUNICATION PACKAGE (USB)
Instruction Manual
June 2021 Revised edition 2
DT4900B980-02 21-06H
EN
Usage Notes
1. Attach the communication adapter to the supported
instrument.
2. Connect the USB cable to the communication adapter.
3. Connect the USB cable to the computer.
Connect to computer (USB).
Transmits data.
Controls the supported instrument.
1
2
3
Communication
adapter
USB cable
Connect to the supported instrument.
1. Verify that the computer to be used satisfies the oper-
ating environment requirements outlined in the general specifications and insert the CD into the computer's
CD-ROM drive.
2. Install the USB driver.
Install the driver found in the [\USB Driver] folder on
the CD.
3. Launch [\Appli\setup.exe] and follow the instructions
on your screen to install the driver.
For more information about the installation procedure,
refer to the instruction manual in the [\Manual] folder
on the CD.
1. [Desktop] - [Right Click on the Start] -
[Device Manager]
2. The x in "Prolific USB-to-Serial Bridge (COMx)" in the
list of ports (COM and LPL) indicates the COM port
number.
HIOKI DT4900B980-02
Before Using the software, please read these notes carefully.
• HIOKI E.E. CORPORATION is the author of DT4900-
01.
• Except for the purposes of processing data from supported instruments, copying, reproduction, or amendment in whole or in part of DT4900-01 is prohibited by
law.
• For the purpose of product development, the DT490001 is subject to upgrading without notice.
• To publish material referencing the DT4900-01, the
prior consent of Hioki is required. The trade mark
"HIOKI" may not be used.
• Hioki cannot accept any responsibility whatever for the
results of a customers operation of the DT4900-01.
CD-R disc precautions
• Exercise care to keep the recorded side of discs free of
dirt and scratches. When writing text on a disc’s label,
use a pen or marker with a soft tip.
• Keep discs inside a protective case and do not expose
to direct sunlight, high temperature, or high humidity.
• Hioki is not liable for any issues your computer system
experiences in the course of using this disc.
Functional specifications
Functions
Maximum
number of data
points
Record time
interval
Save format CSV data format
Changing instrument settings, saving measurement data
1,048,576
00:00:01 to 99:99:99
Hardware Connection
Connect the supported instrument to the computer with
the included USB cable, taking care to align the cable's
connector with the receptacle on the communication
adapter.
Software Installation
This product uses a virtual COM port. The COM port number
allocated to the USB port will vary with the computer on which
the software is used.
Use the following method to check the allocated COM port number.
Introduction
Thank you for purchasing the HIOKI Model DT4900-01
Communication Package (USB). To obtain maximum performance from the product, please read this manual first,
and keep it handy for future reference.
Trademarks
• Microsoft and Windows are either registered trademarks
or trademarks of Microsoft Corporation in the United
States and other countries.
• Other products and company names are trade names,
registered trademarks, or trademarks of their respective
owners.
Overview
The DT4900-01 is a software application for processing
data from supported instruments on a computer.
Inspection
When you receive the product, inspect it carefully to ensure that no damage occurred during shipping. If damage
is evident, or if it fails to operate according to the specifications, contact your authorized Hioki distributor or reseller.
• If the product seems to be malfunctioning, contact your
authorized Hioki distributor or reseller.
• The latest version can be downloaded from Hioki's
website.
Specifications
General Specifications
One CD
• USB driver
Product
Accessories
Supported
instruments
Minimum PC
Requirement
• Application
• Communications command instruction manual
USB cable ............................................. 1
Communication adapter ........................ 1
Instruction manual ................................1
HIOKI Model DT4280 series, DT4250 series,
DT4261
• CPU clocked at 1 GHz or greater
• 512 MB memory or more
• Windows 10 (32-bit/64-bit) operating system
• Display: 1024 × 768 dots or more
• 30 MB hard disk space or more
• Communication interface: USB 2.0
(virtual COM port)
Communication Methods
• USB interface
• Use virtual COM port
For more information, refer to the instruction manual in the
[\Manual] folder on the CD.
