前言
9243graber
L4937 マグネットアダプ
L4934 小ワニグチ
DM4910 熱電対
DT4911TestLead
HIOKI DT4221A982-02
前言
感 谢 您 购 买 HIOKI DT4221DT4222DT4223DT4224 数字万用表。要获得产品的最大性能,请首先阅读本手册,并保 管在身边以备将来查阅。

核对包装内容

当您收到本仪表时,请仔细检查,确保装运期间没有发生损伤。 尤其要检查附件、面板开关和连接器。如果损伤明显,或者不能 按照规格动作,请联系销售店(代理店)或最近的 HIOKI 营业据 点。

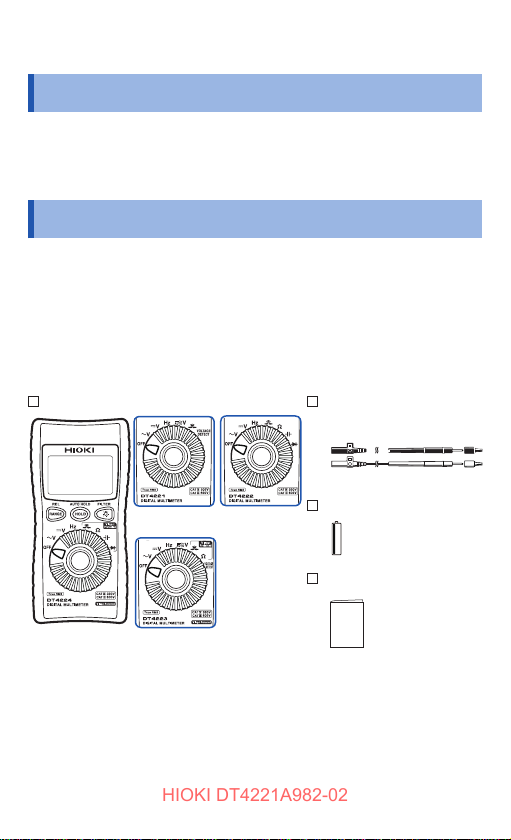

按照如下要求检查包装内容。
主机(已安装皮套)
DT4221 DT4222
DT4224
DT4223
DT4911 测试线
p. 24
7 号碱性电池(LR03)
使用说明书
1

选件(另售)

9243graber
DM4910 熱電対
DT4911TestLead
9243graber
L4937 マグネットアダプ
L4934 小ワニグチ
マグネ付ストラップ
L9207-10
DM4910 熱電対
DT4911TestLead
DT4912TestLead
L4930 接続ケーブル
L4931renketu
L4931 延長ケーブル
L4932(+9207-10cap)
L4933 コンタクトピン
L4937 マグネットアダプ
L4934 小ワニグチ
HIOKI DT4221A982-02
选件(另售)
本仪表有以下一些选件可用,订货时,请联系销售店(代理店)或 最近的 HIOKI 营 业据点。选件可能会随时变更。请通过本公 司 网站确认最新信息。
连接电缆(
p. 24
DT4911
测试线
C0200 携带包
可将本 仪表、测试 线、使用说明书和其他东西装进包 里。
Z5004, Z5020 带磁铁吊带(p. 27)
将吊带系在本仪表上,并确保使用中吊带被 牢牢固定 在像金属板那样的壁面上。
2
AC
V/DC
30
6
L4934
小型鳄鱼夹
CAT III 300 V/CAT II 600 V
L4933
接触针
0 V

安全注意事项

HIOKI DT4221A982-02
安全注意事项
本仪表遵照 IEC 61010 安全标准设计,且在装运前经过全面安 全测试。但是,用本手册没有记录的方法使用本仪器可能使提供 的安全特性失效。
使用本仪表前,务必仔细阅读以下安全注意事项。
危险
错误使用可能导致人身伤害或死亡,并损坏本仪表。使 用前,请您务必理解本手册中的使用说明和步骤。
警告
关于电源供应,电路短路有引发触电、发热、火灾和电 弧放电的风险。如果不熟悉电气测量仪表的人要使用本 仪表,必须由熟悉此类仪表的人指导操作。
保护用具
警告
测量火线时为避免触电,应穿戴绝缘橡胶手套、安全鞋 和安全头盔等合适的保护用具。
3
安全注意事项
HIOKI DT4221A982-02

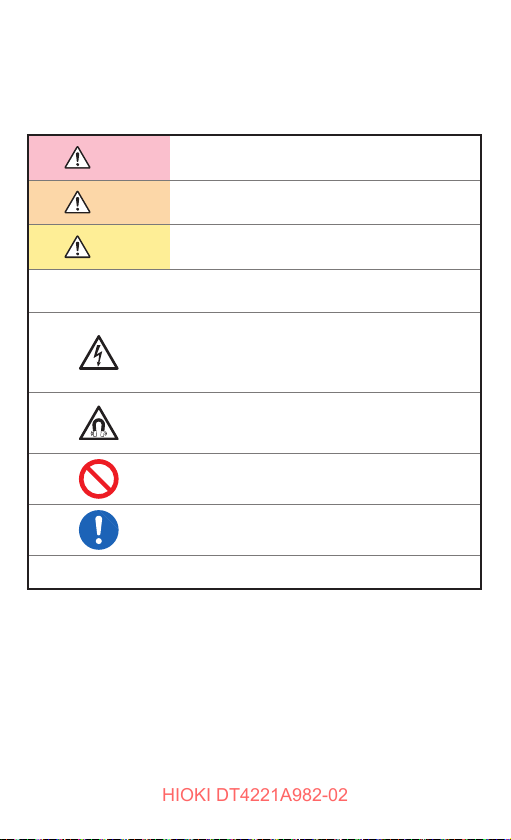

记号
本手册将风险程度和危险级别分类如下。
危险
警告
注意
重要
表示 可能 导致 操作 者死 亡或重伤的紧迫危险 状 态。
表示 可能 导致 操作 者死 亡或重伤的潜在危险 状 态。
表示可能导致操作者轻微或中度伤害或者导致本 仪表损坏或故障的潜在危险状态。
表示与本仪表操作或维护任务有关的信息,操作 者必须非常熟悉这些信息和内容。
表示高压危险。 如果不进行详 细的安 全检查或者本仪表被误用, 可能引发危险状态,操 被烫伤或者甚至可能遭受致命的人身伤害。
表示强磁场危险。 磁力的影响可能引起心脏起搏器或医用电子设备 工作不正常。
表示禁止行为。
表示必须被执行的行为。
作者可能遭受电击,可能
*
4
更进一步的信息阐述如下。
安全注意事项
HIOKI DT4221A982-02
本仪表上的符号
表示注意和危险。当本仪表上显示有该符号时,查阅本使 用说明书的相关主题。
表示该端子可能出现危险电压。
表示双重绝缘或强化绝缘所保护的设备。
表示接地端子。
表示直流(DC)。
表示交流(AC)。
表示直流(DC)或交流(AC)。
各种标准的符号
表示欧盟成员国关于废弃电子电气设备的指令
WEEE 指令)。
表示本仪表遵守 EC 指令规定的规则。
屏幕显示
本仪表使用以下屏幕显示。
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
1 2 3 4 5 6 7 8 9 0
5
安全注意事项
HIOKI DT4221A982-02
精度
我们用术语 rdg.(读取)和 dgt.(数字)值定义测量误差,其含义如下 :
(读取或显示数值)
rdg.
表示现在正在测量的值、测量仪表上正显示的值。
(分辨率)
dgt.
数字测量仪表可显示的最小单位,即表示最小位数的“
测量分类
为确保测量仪表的安全操作,IEC61010 为被分类为 CAT II 至
CAT IV 的各种电气环境建立安全标准,称其为测量分类。
危险
在指定使用较大编号分类的环境使用核准分类低于此 的测量仪表,可 须被严格避免。
在一个没有被指定为 使用测量仪表,可能导致严重的意外事故,此类行为 必须被严格避免。
本仪表符合 CAT III 600 VCAT IV 300 V 的安全要求。
CAT II: 当直接测量装置上的初级 侧电路的 插座,而该装置被电源线连
CAT III 当直接测量被直接连接到配电盘上的重型装置(固定装置)的初级
CAT IV: 当测量使用入口 至检修入口以及至电表和初级 侧过电流保护设
参见 :2.3 使用测试线”(p. 24
接到交流电插座上时(移动工具、家用电器等)
侧电路,并从配电盘到插座连接支线时
备的电路(配电盘)时
检修入口
使用入口
CAT IV
6
能导致严重的意外事故,此类行为必
CAT II CAT IV 分类的环境
配电盘
内部布线
CAT II
CAT III
电表
固定装置
T
插座
1”。

使用注意事项

HIOKI DT4221A982-02
使用注意事项
以下这些预防措施确保安全操作,并获得各种功能的全部益处。 除了本仪器的规格之外,还请在使用附件、选件、电池等的规格 范围内使用本仪器。
危险
如果测试线或者本仪表损坏,存在触电的风险。使用本 仪表前,执行以下检查。
使用本仪表前,检 有剥落,并且没有金属部分暴露。在有损坏的状况下 使用本仪表可能会发生触电事故。请用我们公司指定 的产品更换测试线。
首次使用本仪表前,进 确认保存或装运期间没有损伤。如果您发现任何损坏, 请联系销售店(代理店)或最近的 HIOKI 营业据点。
查测试线的被覆层既没有裂开也没
行检查并确认其工作正常,以
关于本仪表的安装
将本仪表安装在不合适的地方可能引起故障,或者可能引起意外 事故。请避免安装在以下场所。
注意
直接暴露在阳光或高温下
暴露在腐蚀性气体或易燃气体中
暴露在水、油、化学物质或溶剂中
暴露在高湿或结露的环境中
暴露在强电磁场或者静电环境中
暴露在有大量尘埃微粒的环境中
靠近感应加热系统(例如高频感应加热系统和 饪装置)
机械振动大的地方
IH
7
使用注意事项
HIOKI DT4221A982-02
电缆的处理
为防止触电,当测量电源线路的电压时,使用满足以下 标准的测试线 :
符合安全标准
测量分类为
其额定电压大于要测量的电压
为 本 仪 表 准 备 的 所 有 可 选 测 试 线 均 符 合 安 全 标 准
EN61010。根据指定的测量分类和额定电压,使用合
适的测试线。 为了防止触电事故,请按本仪表与测试线上标示的较低的
额定值进行使用。
避免踩踏或者挤压电缆,否则可能损伤电缆绝缘。
为避免损伤电缆,不要弯曲或拉扯引线和探头基座。
测试线前端尖锐,请小心使用以避免人身伤害。
测量期间的注意事项
如果在超过本仪表或探头额定参数的地方使用本仪表, 本仪表可能损坏,并导致人身伤害。请不要在超过额定 的地方使用本仪表。 参见 “测量分类”(p. 6)。
警告
IEC61010 EN61010
III IV
注意
警告
8
使用注意事项
HIOKI DT4221A982-02
注意
请不要输入超过指定量程的电压。这 仪表。
在导通检查、二 量期间,测量信号发生在本仪表的端子上。根据测量 目的,测量信号可能引起损坏。 参 见 精 度 表(p. 57)中的“ 测 量 电 流 ”和“ 开 路 电 压”,事先检查有无测量电流和开路电压的不利影响。
极管测试、电阻测量或者静电容量测
样做可能损坏本
装运期间的预防措施
装运期间请注意以下事项。Hioki 不对装运期间发生的损坏负责。
注意
装运本仪表期间,小 坏。
为避免损坏,装运前从本仪表上拆下附件和选件。
如果本仪表长期不被使用
重要
如果本仪表将被 长期保存,为 避免电池漏液腐 蚀或损坏本 仪 表,请从本仪表上取出电池。
心操作,以免因振动或冲击被损
9
使用注意事项
HIOKI DT4221A982-02
10

概述

HIOKI DT4221A982-02
1

1.1 概述和特性

本测量仪表是兼顾安全性和耐用性的多功能数字万用表。
主要特性和功能
•RMS 测量值的快速显示
环境性能(可在任何地方使用)
DT4221DT4222 :可在 -10 ~ 50°C 范围内使用)
DT4223DT4224 :可在 -10 65
滤波功能,可抑制噪音影响
保持功能,可保留屏幕显示
DT4223DT4224 带有 AUTO HOLD 功能
牢固的机身可被长期使用(抗跌落)
利用快速响应
* 快速测量
*: 0 V 100 V 的响应时间约为 0.6 秒(直至进入到精度规格
内) 采用即使在导通 / 电阻 / 静电容量 / 二极管量程下进行电压测量 也可确保安全的保护电路(Voltage Input Protected) 输入电压时,利用红色背光灯通知电压错误输入
错误输入电压时,本 仪表的电流限制在 1.5 mA 以下。
采用漏电断路器不会脱扣、测 计。
仪表内部的保护电路会进行动作将流入本
•DT4221 DT4222 即使在 导通 / 电阻 / 静电容量 / 二 极管 量
程下进行电压测量,也不会发生故障,但没有将流入本仪表的 电流限制在 1.5 mA 以下的功能以及利用红色背光灯通知电压 错误输入的功能。
°
C 范围内使用)
试线顶端不会产生火花的安全设
11
概述和特性
9243graber
L4937 マグネットアダプ
L4934 小ワニグチ
DM4910 熱電対
DT4911TestLead
9243graber
L4937 マグネットアダプ
L4934 小ワニグチ
マグネ付ストラップ
L9207-10
DM4910 熱電対
DT4911TestLead
DT4912TestLead
L4930 接続ケーブル
L4931renketu
L4931 延長ケーブル
L4932(+9207-10cap)
L4933 コンタクトピン
L4937 マグネットアダプ
L4934 小ワニグチ
HIOKI DT4221A982-02
您有找不到合适安装地点的困 扰吗?
带磁铁的吊带,可方便地悬挂设备。
大而易于查看的显示
带有背光灯,用户在昏暗 环境中也可读取测量值
12
根据用途
测量 用的测试线 和前 端探针可选。

1.2 各部分的名称和功能

HIOKI DT4221A982-02

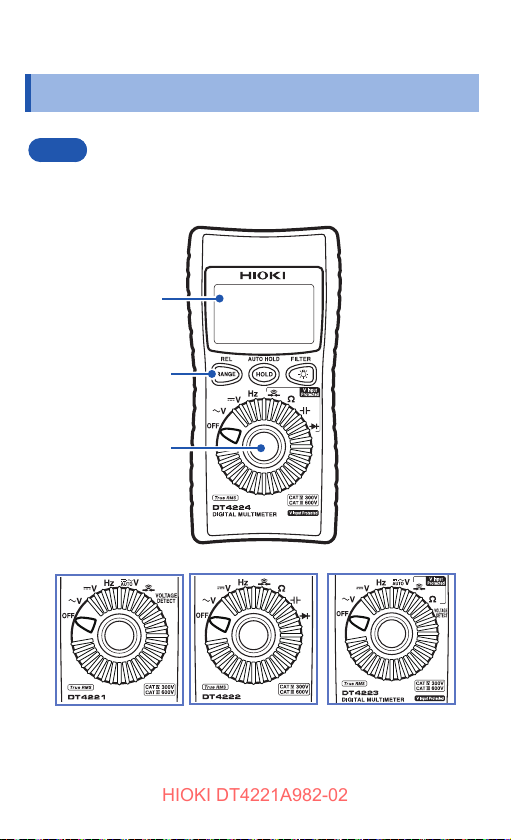

正面
部分标记因机型而异。
显示屏
p. 18
操作键
p. 14
旋转开关
p. 16
DT4224
各部分的名称和功能
DT4221 DT4222 DT4223
13
各部分的名称和功能
5 6 7 8 9
5 6 7 8 9
HIOKI DT4221A982-02

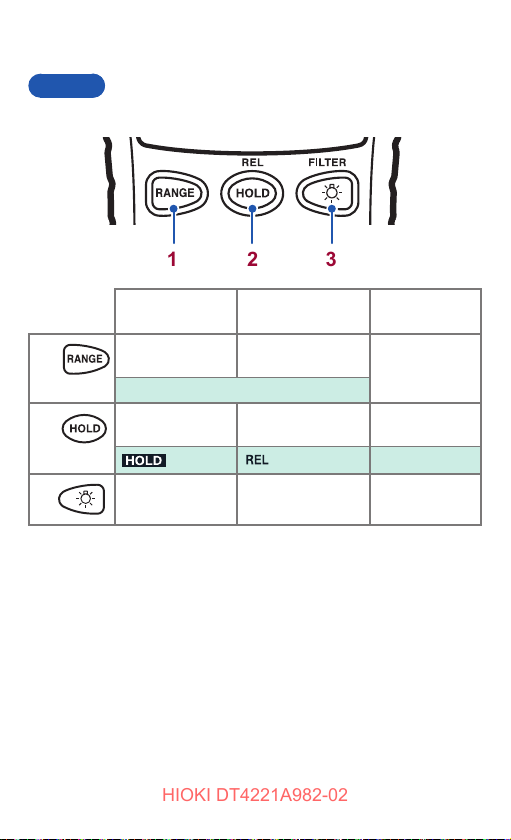

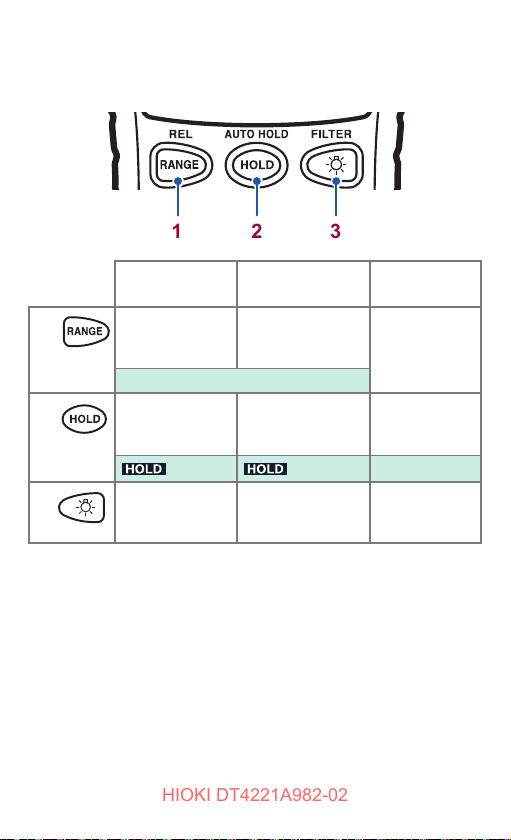

操作键
DT4221, DT4222
1 2
通常 1 秒以上
1
2
3
14
手动设置量程 / 切换量程
RANGE:AUTO / RANGE:MANUAL
手动设置 / 取消保 持数值显示功能
打开 / 关闭背光灯
点亮/ 熄灭
3
p. 51
取消手动量程 所有
设置
/ 取消相对值
REL)显示
点亮 / 熄灭
切换 / 取消低通滤波 器和通带设置
电源接通选项
LCD 指示
灯点亮,然后显 示软件版本
取消自动节电功
APS
能(
APS 熄灭
关闭背光灯自动 熄灭功能
DT4223, DT4224
5 6 7 8 9
5 6 7 8 9
5 6 7 8 9
5 6 7 8 9
HIOKI DT4221A982-02
各部分的名称和功能
通常 1 秒以上
1
2
3
自动 / 手动量程设 置 / 量程切换
RANGE:AUTO / RANGE:MANUAL
手 动 保 持显示值 设置 / 解除
点亮
背光 点亮 / 熄灭
1 2
相对值显示 (REL) 的设置 / 解除
自动保持显示值设 置 / 解除
低通滤波器的设置、 通带设置的切换 / 解 除
闪烁
3
电源接通选项
p. 51
LCD 全点亮、
软件版本显示 制造编号显示
自动节电功能
APS)解除
APS 熄灭
背光灯
OFF
自动熄灭
15
各部分的名称和功能
HIOKI DT4221A982-02

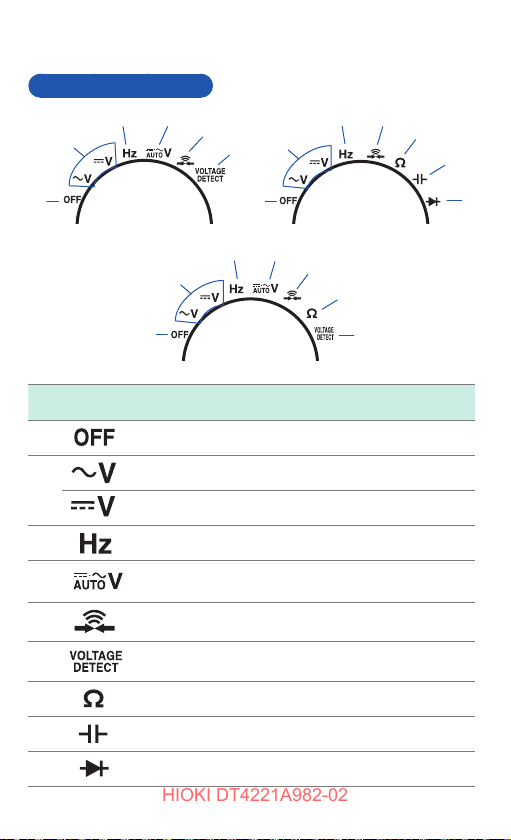

旋转开关和测量描述
4
3
2
5
5
6
3
2
7
8
1
DT4221
2
1
DT4222, DT4224
4
3
5
9
7
1
DT4223
测量功能 DT4221
6
DT4222 DT4224
DT4223
1
2
3
4
5
6
7
8
9
交流电压测量
直流电压测量
频率测量
直流 / 交流电压测量
(自动判断)
导通检查
验电功能
电阻测量
静电容量测量
二极管测试
-
-
- -
- -
-
16
背面
HIOKI DT4221A982-02
各部分的名称和功能
DT4224

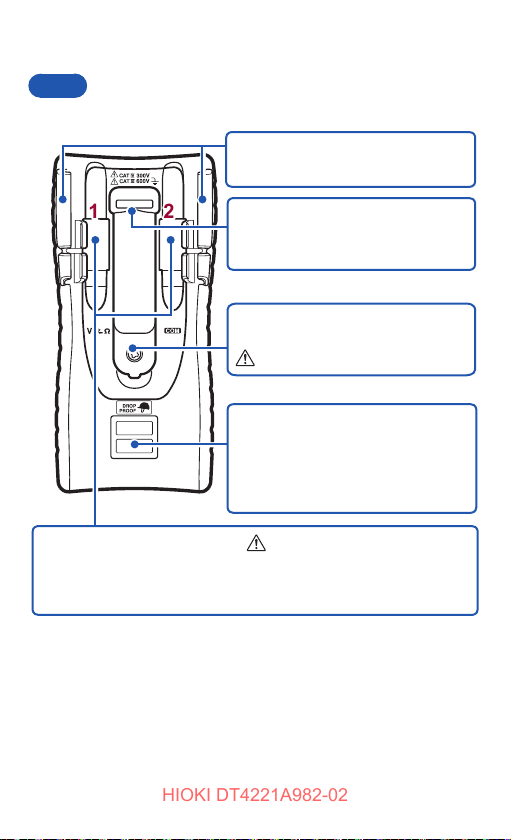

测试线支座
可固定测试线。
1
测量端子
连接红色测试线。以下均表示为“V 端子”。
1
连接黑色测试线。以下均表示为“COM 端子”。
2
2
吊带固定孔
可安装选件
p. 27
带。(
电池盖板
当更换电池(
(参见 p. 22
序列号标签
序列 号由
2 位为制造年份( 公历的后 2 位),接
2 位为制造月份。管理方面需要。
下来 请勿剥下。
(参见 p. 26
Z5004, Z5020 带磁铁吊
p. 22)时,拆下盖板。
9 位数字构 成。其中,左起
17
显示
5 6 7 8 9
10 11
1 2
4
3
5 6 7 8 9
10 11
1 2
4
3
5 6 7 8 9
5 6 7 8 9
5 6 7 8 9
5 6 7 8 9
5 6 7 8 9
5 6 7 8 9
5 6 7 8 9
5 6 7 8 9
5 6 7 8 9
5 6 7 8 9
5 6 7 8 9
10 11
5 6 7 8 9
10 11
5 6 7 8 9
10
5 6 7 8 9
10
HIOKI DT4221A982-02

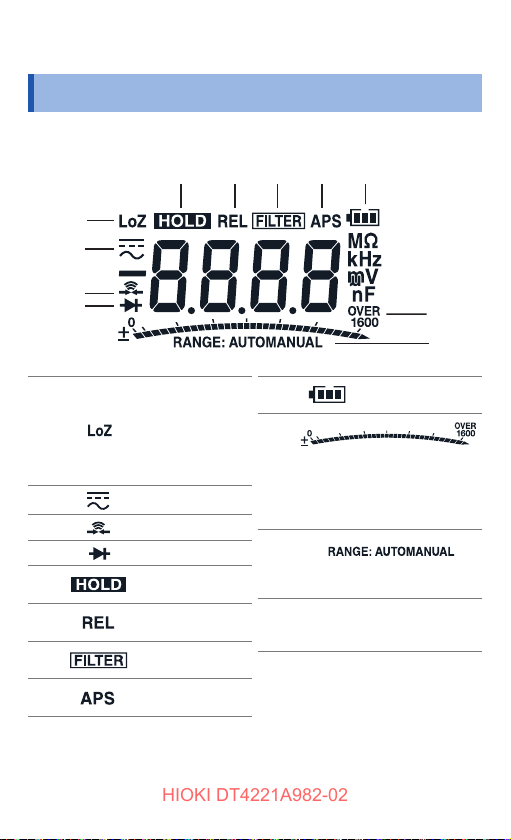

1.3 显示

关于错误显示,参见6.3 错误显示”(p. 66)。
5 6 7 8 9
1 2
3 4
1
2 3 4
5
6
7
8
18
交流 / 直流自动
*1
判断 导通 / 电阻 / 静电
/ 二极管测
容量 量期间,输入阻 抗较低时
交流、直流
导通检查(p. 36)
二极管(p. 37) 测量值保持
p. 43
相对值显示
p. 47
滤波功能被激活。
p. 45
自动节电功能被 激活。(
*2
p. 50
9
10
指示(示例):在 60 V 量程下, 若输入电 压为 显示中心位置。
11
自动量程,手动量程(p. 41)
*1: DT4221 *2: DT4223, DT4224
电池指示器
p. 20
30 V,则指示条
10 11

电压输入保护 (DT4223, DT4224)

HIOKI DT4221A982-02
1.4 电压输入保护
(DT4223, DT4224)
导通 / 电阻 / 静电容量 / 二极管量程的电压错误输入警告
通过红色背光灯闪烁进行通知。请立即将要测量的物体与测试线 分开。
接地端子
电压输入
错误输入电压时,本仪表内部的保护电路会进行动作将流入 本仪表的电流限制在
采用漏电断路器不会脱扣、测试线顶端不会产生火花的安全 设计。
1.5 mA 以下。
19
