Dec. 2018 Edition 1
CT6875A962-00(A960-00) 18-12H
AC/DC电流传感器
AC/DC CURRENT SENSOR
使用说明书
CT6875
CT6875-01
CN
保留备用
前言
OK NO
感谢您选择 HIOKI CT6875、CT6875-01 AC/DC 电流传感器。为
了您能充分而持久地使用本产品，请妥善保管使用说明书。
在使用本仪器前请认真阅读另附的“使用注意事项”。
除了本仪器的规格之外，还请在使用附件、选件等的规格范围内使用
本仪器。
使用说明书的对象读者
本使用说明书以使用产品以及指导产品使用方法的人员为对象。
以具有电气方面知识（工业专科学校电气专业毕业的水平）为前提，说
明产品的使用方法。
有问题时
• 确认为有故障时，请与销售店（代理店）或最近的 HIOKI 营业据点联
系。
• 运输本仪器时，需要使用送货时的包装材料。即使开箱之后，也请
保管包装材料。
关于安全
仪器上的符号
表示注意或危险。仪器上显示该符号时，请参照附带的“使
用注意事项”。
概要
本仪器是用于高精度测量 AC/DC电流的贯通型电流传感器。具有良
好的频率特性（振幅、相位）与温度特性（灵敏度、偏移量），不仅可用
于电流测量，而且也可用于高精度的功率测量。
关于与本公司其它产品的组合使用
本仪器连接专用仪器（本公司产品）进行使用。
详情请参照规格。
各部分的名称
固定孔
上面
32
4-φ 5.20
电流方向标记
135
输出连接器
正面
接线
如下图接线示例所示，配线时，请将外壳的箭头朝向电流的流动方向。
进行反向配线时，来自本仪器的输出信号会进行正负反转。与功率计
组合时，请根据功率计的配线方法进行配线。
Hi
ケースの矢印
外壳的箭头
（電流方向マーク）
LOADSOURCE
I
Lo
重要事项
请务必只穿过导体的 1线。
不论单相还是三相，同时穿过
线以上时，不能进行测量。
（电流方向标记）
2
危 险
• 如果电缆熔化，金属部分则会露出，这非常危险。请
勿触摸发热部分等。
•
请勿将本仪器连接到分电盘的初级侧。即使分电盘的次
级侧发生短路，也会通过分电盘切断短路电流。初级侧
的电流容量很大，一旦发生短路事故，则会导致仪器或
设备损坏。
警 告
请勿使电缆接触被测线路。如果接触，则可能会导致本
仪器损坏、短路或人身伤害事故。
注 意
• 为了防止电缆损坏，请勿踩踏或夹住电缆。另外，请
勿弯折或拉拽电缆的连接部。
• 请勿将本仪器放置在不稳定的台座上或倾斜的地方。否
则可能会因掉落或翻倒而导致人员受伤或本仪器故障。
• 在 0°C 以下的环境下，电缆会变硬。如果在这种状态
下弯曲或拉拽电缆，则可能会导致电缆外皮损坏或断
线，敬请注意。
• 进行被测对象的电流ON/OFF操作时，可能会出现流
过大幅度超出本仪器最大容许电流的电流情况。这可
能会导致故障，因此，请确认是否发生过电流。
• 未打开本仪器的电源时，请勿施加电流，否则可能会
导致故障，敬请注意。
电缆
贯通窗
12.5
（单位 ：mm）
测量方法
测量前的检查
请在检查没有因保存和运输造成的故障之后再使用。
确认为有故障时，请与销售店（代理店）或最近的
系。
检查项目 处理方法
本仪器有无裂纹和损坏？ 有损坏时，会造成触电事故。请勿使用，
电缆外皮是否损坏
电缆根部（连接器侧、传感
器侧）是否断线
?
?
并与销售店（代理店）或最近的
营业据点联系。
断线时无法正常测量。请勿使用，并与
销售店（代理店）或最近的
据点联系
HIOKI 营业据点联
HIOKI
HIOKI 营业
屏蔽线
无法正确测量被接地屏蔽的
导体。
• 配置时，请尽可能穿过贯通窗的中心。被测电流的频率为1 kHz 以
上时，可能会因导体的位置而导致测量值的误差增大或输出信号的
波形失真。
• 要在非被测对象的导体上流过频率为1 kHz以上的电流时，请将该导
体与本仪器之间保持
误差增大或输出信号的波形失真。
• 请在被测对象的导体表面温度为105℃以下的状态下使用。
100 mm以上的距离。否则可能会导致测量值的
选件
CT9901 转换线
CT9901转换线连接无法直接连接本仪器的产品（不加上精度）
使用
CT9902 延长线
• 可将一根本仪器输出电缆延长至5 m，最长延长长度为 10 m
• 最多可使用2 条电缆（使用 3 条以上时，不能保证本仪器性能）
• 在相对每根电缆的本仪器精度上加上下述值
振幅精度 ：±
相位精度 ：±(0.03 × f*)° (1 kHz < f*)
*
：频 率
0.1% rdg.(DC ≦ f * ≦ 1 kHz)
：± (0.1 + 0.01 × f*)% rdg.(1 kHz < f*)
相位补偿值
利用PW6001、PW3390 进行相位补偿时，请输入下述补偿值（典型
值 ）。
1 3
CT6875 ：200 kHz -10.45°
CT6875-01 ：200 kHz -12.87°

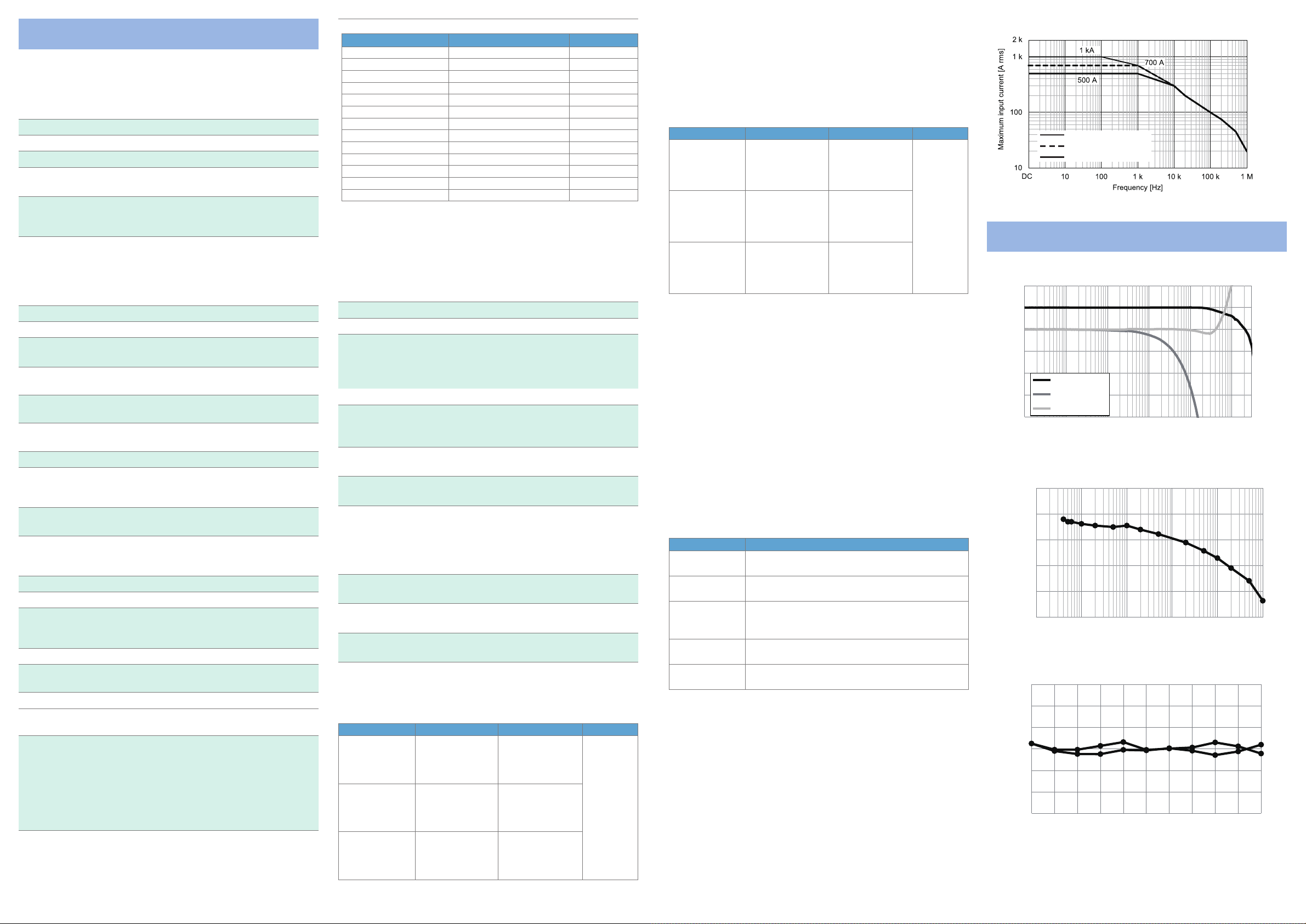

规格
-8
-6
-4
-2
0
2
4
-10
-8
-6
-4
-2
0
2
10 100 1 k 10 k 100 k 1 M
Phase [º]
Gain [dB]
Frequency [Hz]
Gain
Phase
Phase(Corrected)
-8
-6
-4
-2
0
2
4
-10
-8
-6
-4
-2
0
2
10 100 1 k 10 k 100 k 1 M
Phase [º]
Gain [dB]
Frequency [Hz]
Gain
Phase
Phase(Corrected)
100
120
140
160
180
200
10 100 1k 10k 100k 1M
CMRR [dB]
Frequency [Hz]
30
关于精度
f.s. ：最大显示值或刻度长度（表示额定电流）
rdg. :
读入值（表示当前正在测量的值以及测量仪器当前指示的值）
1. 一般规格
使用场所 室内使用，污染度2，海拔高度 2000 m以下
°
-40
使用温湿度范围
保存温湿度范围
适用标准 安全性 EN 61010
耐电压 AC 7.4 kV（灵敏电流1 mA）50 Hz/60 Hz
电源 通过
最大额定功率
接口 专用接口
外形尺寸 约160W×112H×50D mm
输出电缆长度
固定孔径 φ5.2 mm（M5螺纹、推荐紧固扭矩 ：
重量
产品保修期 3年
附件 线标 ×
选件 CT9901 转换线
2. 输入规格 / 输出规格 / 测量规格
-1. 基本规格
额定电流 AC/DC 500 A
可测量导体直径 φ36 mm以下
最大输入电流 图1 额定值降低范围以内
输出电压
对地最大额定电压 1000 V（测量分类Ⅲ）
输出电阻 50 Ω±10
-2. 精度规格
精度保证条件 精度保证期间 ：1年
C ～ 85°C、80% RH以下（没有结露）
°
-40
C ～ 85°C、80% RH以下（没有结露）
EMC EN 61326
1
分钟
贯通窗
– 电缆输出端子之间
PW6001、PW3390、CT9555、
CT9556、CT9557或外部 DC电源供电
额定电源电压 ：±
最大额定电流 ：±400 mA（500 A/55 Hz 测
量、±
12 V电源时）
11.5 V
～±
15 V
（跟踪）
7 VA（500 A/55 Hz测量、±12 V 电源时）
(ME15W)
（不包括突起部分、电线）
CT6875 ： 约 3 m
CT6875-01
1.5 N･m ～ 2.0 N･m）
CT6875 ：约 800 g
CT6875-01
使用说明书（日、英、中）
使用注意事项
6
： 约10 m
：约 1100 g
(0990A907)
CT9902 延长线
如果为
40°C 以下且 20 ms 以内，则容许最大
±
1500 A peak（设计值）
4 mV/A
预计过渡过电压
8000 V
Ω
调整后精度保证期间 ：
精度保证温湿度范围 ：
以下
预热时间 ：不需要
输入正弦波、输入电阻
对地电压
0 V、无外部磁场、导体中心位置
1年
0°C ～ 40°C、80% RH
1 M
以上的测量仪器
Ω
测试精度
频率 振幅 相位
DC ±0.04% rdg.±0.008% f.s. -
DC<f< 16 Hz
±0.1% rdg.±0.02% f.s. ±0.1°
16 Hz≦f< 45 Hz ±0.05% rdg.±0.01% f.s. ±0.1°
45 Hz≦f≦ 66 Hz
±0.04% rdg.±0.008% f.s. ±0.1°
66 Hz<f≦ 100 Hz ±0.05% rdg.±0.01% f.s. ±0.1°
100 Hz<f≦ 500 Hz ±0.1% rdg.±0.02% f.s. ±0.2°
500 Hz<f≦ 1 kHz ±0.2% rdg.±0.02% f.s. ±0.4°
1 kHz<f≦ 5 kHz ±0.4% rdg.±0.02% f.s. ±0.5 °
5 kHz<f≦ 10 kHz ±0.4% rdg.±0.02% f.s. ±(0.1×f)°
10 kHz<f≦ 50 kHz ±1.5% rdg.±0.05% f.s. ±(0.1×f)°
50 kHz<f≦ 100 kHz ±2.5% rdg.±0.05% f.s. ±(0.1×f)°
100 kHz<f≦ 1 MHz
频带
±(0.025×f)% rdg.±0.05% f.s.
2 MHz(±3 dB Typical) -
±(0.1×f)°
• 精度运算公式中的f 的单位为 kHz
•
在振幅精度、相位精度为110% f.s.以下，并且在图1 降低额定值
的范围以内进行规定。
DC<f<10 Hz为设计值。
• 输入为100% f.s. ～ 110% f.s. 时，在振幅精度中加上±0.01% rdg.。
• 为CT6875-01 时，在 1 kHz<f ≦ 1 MHz 的频率下加上下述值。
振幅精度 ：±(0.005×f)% rdg.
频带为 1.5 MHz (±3 dB Typical)
相位精度 ：±(0.015×f)°
*1*2
线性
偏移电压 *
2
±5 ppm Typical (23
±15 ppm Typical（23
*1 ：以 100 A 为间隔，使输入电流 (DC) 产生
→ +500 A
利用通过上述测量计算的回归直线与测量点之差进行规定。
的变化，测量输出电压。
°
C)
°
C、无输入
）
+500 A→ 0 A →-500 A → 0 A
*2 ：利用额定电流比进行规定。
输出噪音 300 µV rms 以下 ( ≦ 1 MHz)
温度的影响
在
-40°C～0°C或40°C～85°C
振幅灵敏度 ：±20 ppm of rdg./
偏移电压 ：±5 ppm of f.s./
°
C
的范围内
°
C
磁化的影响 10 mA以下
共模电压抑制比
(CMRR)
（输入换算值、输入
140 dB以上 (50 Hz/60 Hz)
120 dB以上 (100 kHz)
DC 500 A之后）
（对输出电压的影响/共模电压）
导体位置的影响 DC、50 Hz/60 Hz ：± 0.01% rdg. 以下
（
100 A输入）
10 kHz ：± 0.4% rdg. 以 下（ 10 A输入）
100 kHz ：± 2.5% rdg. 以 下（ 10 A输入）
放射性无线频率电
磁场的影响
传导性无线频率电
磁场的影响
外部磁场的影响
使用线径为 φ
10 V/m为 0.5% f.s.以下
按
10 V下为 0.2% f.s.以下
20 mA 以下（输入换算值、400 A/m、DC 与
10 mm的线材时
60 Hz的磁场中）
3. 功能规格
可连接使用的产品
-1. PW6001 功率分析仪
组合精度
频率 电流 功率 相位
DC
45 Hz≦ f ≦66 Hz
DC、
45 Hz≦f≦66 Hz
以外的频带
±0.06% rdg.
±0.038% f.s.
(f.s.= PW6001
Range)
±0.06% rdg.
±0.028% f.s.
(f.s.= PW6001
Range)
PW6001精度 +
CT6875精度
（f.s. 误差也顾及到传
感器额定值）
±0.06% rdg.
±0.058% f.s.
(f.s.= PW6001
Range)
±0.06% rdg.
±0.038% f.s.
(f.s.= PW6001
Range)
PW6001精度 +
CT6875精度
（f.s. 误差也顾及到传
感器额定值）
PW6001精度
+
CT6875精度
• 其它测量项目的精度为PW6001 精度 + CT6875精 度（ f.s. 误差也
顾及到传感器额定值）
• 10 A Range、20 A Range时，加上 ±0.2% f.s. (f.s.= PW6001
Range)
•
也适用根据功率分析仪与传感器规格的各条件的精度加算
-2. PW3390 功率分析仪
组合精度
频率 电流 功率 相位
DC
45 Hz≦ f ≦66 Hz
DC、
45 Hz≦f≦66 Hz
以外的频带
±0.09% rdg.
±0.078% f.s.
(f.s.= PW3390
Range)
±0.08% rdg.
±0.058% f.s.
(f.s.= PW3390
Range)
PW3390精度 +
CT6875
（f.s. 误差也顾及到传
感器额定值）
精度
±0.09% rdg.
±0.078% f.s.
(f.s.= PW3390
Range)
±0.08% rdg.
±0.058% f.s.
(f.s.= PW3390
Range)
PW3390精度 +
CT6875
（f.s. 误差也顾及到传
感器额定值）
精度
PW3390精度
+
CT6875精度
• 其它测量项目的精度为PW3390 精度 + CT6875精 度（ f.s. 误差也
顾及到传感器额定值）
• 10 A Range、20 A Range时，加上 ±0.2% f.s. (f.s.= PW3390
Range)
•
也适用根据功率分析仪与传感器规格的各条件的精度加算
-3. CT9555、CT9556、CT9557 传感器单元
组合精度
• 适用CT6875 精度（输出同轴电缆为 1.6 m 以内时）
• 为RMS 输出、TOTAL OUTPUT 输出时，加上传感器单元的精度
• 也适用根据连接仪器与传感器规格的各条件的精度加算
-4. U8977 3 通道电流单元
组合精度
• U8977精度 + CT6875 精度
• 也适用根据连接存储记录仪与传感器规格的各条件的精度加算
-5. 其它可连接的设备
通过使用
9555-10
传感器单元
3390、3390-10
功率分析仪
9602
AC/DC
单元
3334-10
交直流单相功率计
8971
电流单元
CT9901转换线，可与下述产品组合。
产品名称 组合精度与条件
CT6875精度（输出同轴电缆为 1.6 m 以内时）
组合精度 = 3390 (-10) 精度 + CT6875精度（功率因数 1）
3193-10组合时，识别为 [AC/DC500 A]。
钳式输入
组合精度 = 9602精度 + CT6875 精度
+ (±0.1% rdg.) （功率因数 1）
组合精度 = 3334-10精度 + CT6875 精度（功率因数1）
需要 9318 转换线（8971 附件）。
组合精度 = 8971精度 + CT6875 精
度
图 1. 频率额定值降低特性
环境温度 40
环境温度60
环境温度
1
各特性
频率特性（典型值）
2
0
-2
-4
Gain [dB]
-6
-8
-10
CMRR（典型值）
200
180
160
140
CMRR [dB]
120
100
线性误差（典型值）
20
10
-10
Linearity error [ppm of f.s.]
-20
-30
Gain
Phase
(补偿后)
Phase(Corrected)
10 100 1 k 10 k 1 00 k 1 M
10 100 1k 10k 100k 1M
0
-500 -400 -300 -200 -100 0 100 200 300 400 500
°
C以下 1分钟
°
C以下 连续
85°C以下 连续
Frequency [Hz]
Frequency [Hz]
Input current[A]
4
2
0
-2
Phase [º]
-4
-6
-8
1 2
3
4
