前言
装箱内容确认
主机 3505 或 3506 C 电容测试仪
附件 • 操作手册.................................................................................1
1
前言
感谢您选择 HIOKI “3505、3506 C 测试仪”。为了您能充分而持久地使用本产品，
请妥善保管操作手册，以便随时使用。
本仪器送到您手上时，请检查在运输途中是否发生异常或损坏后再使用。尤其请
注意附件及面板开关、端子类等物件。万一有损坏或不能按照参数规定工作时，请
与销售店 （代理店）或距您最近的营业所联系。
• 电源线.....................................................................................1
• 电源备用保险丝 （根据额定电源指定）.............................1
100 V, 120 V 设定 : 250 V F 1.0 AL φ 5 x 20 mm
220 V, 240 V 设定 : 250 V F 0.5 AL φ 5 x 20 mm
运输方面的注意事项
关于选购件
测试探针、测试夹具不随机附送。请根据用途另行购买。
运输本仪器时，请使用送货时的包装材料。
请参照 “附录 6 选购件” ( 附录 9)。
2
关于安全
关于安全
安全记号
本仪器是按照 IEC61010 安全规格进行设计和测试，并在安全的状态下出厂的。如
果测量方法有误，有可能导致人身事故和仪器的故障。另外，按照本使用说明书
记载以外的方法使用本仪器时，可能会损坏本仪器所配备的用于确保安全的功
能。请熟读操作手册，在充分理解内容后进行操作。万一发生事故，除了本公司
产品自身的原因以外概不负责。
本操作手册中记载了安全操作本仪器，保持仪器的安全状态所需要的信息和注意
事项。在使用本仪器前请认真阅读下述与安全有关的事项。
表示使用者必须阅读操作手册中 有记号的地方并加以注意。
使用者对于仪器上标示 记号的地方，请参照操作手册上 记号的相应
位置说明，操作仪器。
表示交流电 （AC）。
表示接地端子。
表示保险丝。
表示电源 “开”。
表示电源 “关”。
操作手册的注意事项，根据重要程度有以下标记。
表示如果产生操作或使用错误，有导致使用者死亡或重伤的危险性。
表示如果产生操作或使用错误，有可能导致使用者受伤或仪器损坏。
表示产品性能及操作上的建议。
其他记号
3
关于安全
表示严禁的行为。
关于测量分类
参照 :
*
为了安全地使用测量仪， IEC61010 把测定分类按照使用场所分成 CAT II ～ CAT
IV 四个安全等级的标准。
CAT II
CAT III
CAT IV
如果使用分类数值较小等级的测量仪器对符合分类数值较大等级的测量位置进行
测量，则有可能导致发生重大事故，因此，请绝对避免。如果利用没有分类的测
量仪器对 CAT II ～ CAT IV 的测量分类进行测量，可能会导致重大事故，因此请
绝对避免这种情况。
表示参阅内容。
表示与操作快速参考、故障处理方法相关的记述。
表示术语的说明记述于该页的底部。
带连接插座的电源线的仪器 （可移动工具、家用电器等）的初级
侧电路直接测量插座插口时为 CAT Ⅱ。
直接从配电盘得电的仪器 （固定设备）的初级侧电路，以及从配
电盘到插座的电路
建筑物的进户电路、从进入口到电表及初级侧过电流保护装置
（分电盘）的电路
关于精度
本公司将测量值的极限误差，作为如下所示的 rdg. （读值）、 dgt.（数位）的值来加
以定义。
rdg.
（读取值、显示值、指示值）
dgt.
（分辨率）
表示当前正在测量的值、测量仪器当前的
指示值。
表示数字式测量仪器的最小显示单位、即
最小位的 “1”。
4
使用注意事项
使用注意事项
使用前的确认
为了您能安全地使用本仪器，并充分运用其功能，请遵守以下注意事项。
• 在使用前，请先确认没有因保存和运输造成的故障，并在检查和确认动作之后
再使用。确认为有故障时，请与销售店 （代理店）或距您最近的营业所联系。
• 请在使用前确认测试探针、线缆的外皮有无破损或金属露出。由于这些损伤会
造成触电事故，因此若有损伤换上本公司指定的测试探针。
关于本仪器的放置、使用环境
使用温、湿度范围：0 ～ 40 ℃、 80%RH 以下 （没有结露）
保存温、湿度范围：-10 ～ 55 ℃、 80%RH 以下的室内 （没有结露）
精度温、湿度范围：23 ± 5 ℃、 80%RH
请不要把本仪器放置在以下场所，否则会造成本仪器的故障或事故。
日光直射的场所
高温的场所
淋水的场所
潮湿、结露的场所
灰尘多的场所 机械震动频繁的场所
产生腐蚀性气体、爆
炸性气体的场所
产生强力电磁波的场
所
带电物体附近
放置方法 • 不要把底面以外的部分向下放置。
OK
• 不要堵塞通风孔。
5
使用注意事项
5 cm 以上
10 cm 以上
关于本仪器的使用
• 请不要淋湿本仪器，或者用湿手进行测量。否则会导致触电事故。
• 请绝对不要进行改造。也不要让非本公司修理技术人员拆开或修理。否则会引起
火灾、触电事故或人员受伤。
• 使用中发生异常动作、异常显示时，请立即关闭电源开关，与代理店或距您最近
的营业所联系。
• 为了防止本仪器损坏，在搬运及使用时请避免震动、碰撞。尤其要注意因掉落而
造成的碰撞。这样会导致本仪器损坏。
6
使用注意事项
连接 / 接通电源前
• 在接通电源前，请确认本仪器的电源连接部上所记载的电源电压与您使用的电
源电压是否一致。如果使用指定范围外的电源电压，会造成本仪器的损坏或电气
事故。
• 本仪器的电源通过电压选择器进行切换。为了避免电气事故，请根据使用电源电
压设定电压选择器的电压值。
参照 :电源电压的设定方法 “2.2 确认电源电压” (⇒ 第 16 页 )
• 为了避免触电事故并确保本仪器的安全，请把附带的电源线连接到三相插座上。
参照 :连接方法 “2.3 连接电源线” (⇒ 第 17 页 )
• 为了避免触电和出现短路事故，请在连接测试探针之前关闭各仪器的电源。
为了防止短路，请注意不要错误连接。
关于保修
对于需求方因组装或转卖本仪器而造成的直接或间接的损失，本公司不承担任何
责任。敬请谅解。
1.1
产品概要
概要 第 1 章
1.1 产品概要
HIOKI “3505、 3506 C 测试仪”是测量频率为 1 kHz、 100 kHz （仅限于 3505）、
1 MHz 的电容测量仪器。
可高速、高精度地测量电容。主要用于封装机、分选机、电容器的合格与否的判
断和等级分类等。
1.2 特点
电容专用测量仪器
测量频率为 1 kHz、 100 kHz （仅限于 3505）、 1 MHz 的电容测量仪器。
7
1
可进行高速测量
可以高速测量。 FA ST 时的测量速度为 2ms。
BIN 分选功能 (⇒ 第 69 页 )
C （静电容量
*1
）最多可分成 13 类，能简单地根据测量值进行分类。
比较器功能 (⇒ 第 55 页 )
*2
可使用 C 的测量值、D ( 损耗系数
合格与否的判定。
) 或 Q (Quality factor*3) 的测量值对被测物进行
采用 LED 显示
易于查看辨识数据。
配备标准接口 (⇒ 第 123 页 )
标准配备有时序外部 I/O、 RS-232C 接口、 GP-IB 接口。
测量值存储功能 (⇒ 第 221 页 )
存储器最多可保存 1000 组最新的测量值。
可以进行触发同步测量 (⇒ 第 97 页 )
可以与触发器同步，对被测元件施加测量信号。
频率切换功能 (⇒ 第 95 页 )
多台使用时，可通过切换各自的测量频率来减轻干涉所造成的测量值不稳定现
象。
接触检测 (⇒ 第 89 页 )
可使用 Low C 拒绝功能、检测电平监视功能检查接触不良。
*1：表示携带电荷的能力。
*2：大致显示电容的损耗。
*3：大致显示电容的纯度。
8
1.3
整体流程
1.3 整体流程
测量前的准备 参照 :“第 2 章 测量前的准备” (⇒ 第 15 页 )
测量前的检查 参照 :“3.1 测量前的检查” (⇒ 第 21 页 )
基本测量 参照 :“3.2 测量举例” (⇒ 第 22 页 )
测量结束 6. 拆下被测元件，关闭电源
1. 确认电源电压
2. 连接电源线
3. 将测试探针或测试夹具 （选购件）连接到测量端子
4. 接通电源
5. 连接被测元件
请务必在测量前进行
1. 准备本仪器、测试夹具、被测元件
2. 将测试夹具连接到测量端子
3. 设定测量条件
4. 将被测元件和测试夹具相连接
5. 观察测量结果
1.3
9
整体流程
应用功能
功能 本领 参考位置
开路补偿 / 短路补偿 消除了残留阻抗所造成的测量误差。 (⇒ 第 35 页 )
负载补偿 通过测量已知被测元件，实现测量仪器之间的互换性。 (⇒ 第 42 页 )
偏置补偿 通过从测量值中减去设定值，实现测量仪器之间的互换性。 (⇒ 第 48 页 )
线缆长度补偿 补偿因测量线缆延长而产生的误差。 (⇒ 第 54 页 )
比较器测量功能 设定上、下限值，判断被测元件是否合格。 (⇒ 第 55 页 )
自校正 减少测量值的漂移现象。 (⇒ 第 52 页 )
BIN 分选测量功能 设定几种上、下限值，对被测元件进行分级。 (⇒ 第 69 页 )
平均值功能 通过进行对测量值的平均处理，降低测量值的偏差现象。 (⇒ 第 85 页 )
触发延时 即使在刚刚连接被测元件之后开始测量，也可以获得稳定的
测量值。
接触检测功能 可识别触针与被测元件是否连接。 (⇒ 第 89 页 )
检测电流电路监视功能 可监视是否产生容许范围之外的电流。 (⇒ 第 94 页 )
施加电压监视功能 可监视是否产生容许范围之外的电压。 (⇒ 第 94 页 )
频率切换 降低了因使用多台本仪器测量而产生干涉影响时所造成的测
量值偏差。
(⇒ 第 87 页 )
(⇒ 第 95 页 )
1
显示器 控制显示 LED 的 ON/ OFF。 (⇒ 第 96 页 )
触发同步输出功能 只在测量时施加测量信号，降低被测元件的发热和电极的磨
损。
按键锁定功能 按键操作无效。 (⇒ 第 98 页 )
通信功能 由计算机来控制本仪器。 (⇒ 第 123 页 )
面板显示保存功能 保存测量条件。 (⇒ 第 99 页 )
面板显示调用功能 读取保存的测量条件。 (⇒ 第 100 页 )
鸣音 可控制判定结果、按键操作鸣音的 ON/ OFF。 (⇒ 第 104 页 )
系统复位 将本仪器设定初始化。 (⇒ 第 108 页 )
打印功能 打印测量值。 (⇒ 第 109 页 )
(⇒ 第 97 页 )
应用测量
• 针对外来噪声混入的对策 “附录 1 防止外来噪声混入的对策” (⇒ 附录 1)
• 高阻抗元件的测量
• 电路中元件的测量
“附录 2 测量高阻抗元件时” (⇒ 附录 3)
“附录 3 测量电路网中的元件时” (⇒ 附录 4)
10
1.4
各部分的名称与功能
1.4 各部分的名称与功能
正 面
次显示区
显示 BIN 分选、比较器的极限
值。
比较器判断结果显示区
显示比较器模式的
判断结果。
参照 :“5.1 比较器测量功能”
(⇒ 第 55 页 )
主显示区
显示 C 和 D （或 Q）的测量值。
显示菜单内容。
设定条件显示区
显示当前的测量条件、设定条件
等。
BIN 分选判定结果显示区
显示 BIN 分选模式下的判断结果。
参照 :“5.2 BIN 分选测量功能”
(
⇒ 第 69 页 )
测量端子
由 5 个端子构成
H
H
L
L
GUARD 保护端子
参照 :“2.4 连接测试探针、测试夹具” (
测量信号施加端子
CUR
检测电压的 Hi 端子
POT
检测电压的 Lo 端子
POT
测量电流检测端子
CUR
出错显示区
显示 Low C 拒绝、测量波形异常时的错
误。
参照 :“6.3.1 Low C 拒绝功能的设定”
(
⇒ 第 90 页 )
参照 :“6.3.2 检测电平监视功能的设定”
⇒ 第 92 页 )
(
⇒ 第 18 页 )
操作区
用于测量条件等各种
设定。
(⇒ 第 11 页 )
操作区
1.4
各部分的名称与功能
11
1
数字键 *1
输入数值时使用。
设定测量模式
(
⇒ 第 25 页 )
比较器测量功能
(⇒ 第 55 页 )
BIN 分选测量功能
⇒ 第 69 页 )
(
方向键
更改设定和移动菜单、
数位时使用。
确定
设定量程
(⇒ 第 29 页 )
锁定 / 本地
(⇒ 第 98 页 )
菜单
(⇒ 第 13 页 )
手动触发
(⇒ 第 34 页 )
设定测量频率 (⇒ 第 25 页 ) *2 设定量程 (⇒ 第 29 页 )
设定测量信号电平
设定测量速度 (⇒ 第 26 页 )
设定等效电路模式 (⇒ 第 27 页 )
*1：小数点键仅在测量 C 的偏置补偿值时有效。
*2：测量频率 100 kHz 的显示仅在使用 3505 时有效。
(⇒ 第 26 页 )
设定开路、短路补偿 (⇒ 第 35 页 )
设定负载补偿 (⇒ 第 42 页 )
设定触发信号 (⇒ 第 34 页 )
12
1.4
各部分的名称与功能
背 面
EXT I/O 接口
进行外部触发信号的输入和比较器结果
信号的输出。可对应 PLC （可编程逻辑
控制器）的连接。
参照 :“7.1 关于 EXT I/O 接口” (⇒ 第
115 页 )
电源插座
连接附带的电源线。
参照 :“2.3 连接电源线”
(
⇒ 第 17 页 )
电源开关
电源的开 / 关。
参照 :“2.5 接通 / 关闭电
: 电源关
: 电源开
源” (
RS-232C 接口
连接 RS-232C 线缆。
参照 :“第 8 章 计算机控制”
(
⇒ 第 123 页 )
电压选择器
切换电源电压
参照 :“2.2 确认电源电压”
⇒ 第 19 页 )
GP-IB 接口
连接 GP-IB 线缆。
参照 :“第 8 章 计算机控制”
(⇒ 第 123 页 )
(⇒ 第 16 页 )
侧 面
右侧
支架
请不要在放置支架竖立的状态下从上方施加强力。否则会损坏放置支架。
1.4
菜单画面构成
菜单画面。
（主显示区）
面板显示调用功能 面板显示保存功能 负载条件 平均值功能
13
各部分的名称与功能
1
“LoAd_A(C/h)”
(⇒ 第 100 页 )
触发延时
“dELAY”
(⇒ 第 87 页 )
偏置补偿
“oFFSEt”
(⇒ 第 48 页 )
“SAVE”
(⇒ 第 99 页 )
频率切换功能
“Frq.SFt”
(⇒ 第 95 页 )
Low C 拒绝功能
“Lo C”
(⇒ 第 90 页 )
“Ld_tYP”
(⇒ 第 100 页 )
触发同步输出功能
“SYnC”
(⇒ 第 97 页 )
检测电平监视功能
“LEV.ChK”
(⇒ 第 92 页 )
“AVErAG”
(⇒ 第 85 页 )
线缆长度
“CAbLE”
(⇒ 第 54 页 )
判断模式
“JudGE”
(⇒ 第 56 页 )
判定结果的鸣音
“bEEP_J”
(⇒ 第 104 页 )
自校正
“CALIb”
(⇒ 第 52 页 )
按键操作的鸣音
“bEEP_K ”
(⇒ 第 106 页 )
通信条件
“IF”
(⇒ 第 128 页 )
显示器
“dISP”
(⇒ 第 96 页 )
转至面板显示调用功能
按 键返回上一画面
第 2 参数
“Sub.PAr”
(⇒ 第 24 页 )
14
1.4
各部分的名称与功能
主显示区的出错显示
使用 3505、 3506 检测出测量异常时，主显示区显示错误内容。
发生测量异常时，按优先顺序在主显示区显示主机的状态。
优先
顺序
---
出错内容 主显示区
开路补偿错误
开路补偿值为 1 kΩ 以下时
显示。
短路补偿错误
短路补偿值为 1 kΩ 以上时
显示。
负载补偿错误
负载补偿值超出量程范围时
显示。
1 kHz 时
100 kHz 时
1 MHz 时
1 kHz 时
100 kHz 时
1 MHz 时
EXT.I/O
---
---
---
对策
请将测量端子设为开路状态。
请对 （请将 H
以及 L
端子和 H
CUR
CUR
端子和 H
端子进行短路
POT
POT
端子，
连接。）
作为外来噪声对策，请进行屏蔽处
理。
请将 3505、 3506 主机接地。
请确认测量线缆是否发生断线。
请将测量端子设为短路状态。
请确认测量线缆是否发生断线。
请设定为适当的量程之后，再次进行
补偿。
高
低
采样出错
A/D 转换不正常时显示。
暂停
触发输入后未开始测量时显
示。
电流检测异常
测量电流超出当前量程范围
时显示。
施加电压异常
测量端子之间的电压低于设
定电压时显示。
LOW C 接触出错
测量值异常低于测量量程时
显示。
检测电平异常
监视值发生变动时显示。
普通测量值
ERR 输出
HI 判定
OUT 判定
ERR 输出
HI 判定
OUT 判定
HI 判定
OUT 判定
ERR 输出
HI 判定
OUT 判定
ERR 输出
普通判定
ERR 输出
HI 判定
OUT 判定
可能会受到外来噪声的影响。
是 3505、 3506 主机的故障。
请送修。
可能会受到外来噪声的影响。
是 3505、 3506 主机的故障。
请送修。
可能是量程设定过低。请设定为适当
的量程之后，再次测量。
被测物可能变为短路状态。请再次测
量，确认被测物是否正常。
可能是 H
POT
、 H
端子产生松动。
CUR
请确认被测物与端子之间的接触状
况。
可能是 H
CUR
端子、 L
端子与被测
CUR
物之间的接触电阻过高。
可能是测量端子未接触被测物。请确
认被测物与端子之间的接触状况。
有可能发生了振动。请确认被测元件
与端子之间的接触状况。
可能受到外来噪声的影响。作为外来
噪声对策，请进行屏蔽处理。
错误显示时，比较器与 BIN 分选测量的判定结果变为 HI、 OUT-OF-BINS。
2.1
准备步骤
测量前的准备 第 2 章
在设置本仪器前请务必阅读 “使用注意事项” (⇒ 第 4 页 )。
2.1 准备步骤
确认电源电压
1
参照 :“2.2 确认电源电压” (⇒ 第 16 页 )
15
2
4
2
3
（例）
9677 （选购件）
1
背面
正面
连接电源线
2
参照 :“2.3 连接电源线” (⇒ 第 17 页 )
将探针或
3
测试夹具
参照 :“2.4 连接测试探针、测试夹具” (⇒ 第 18 页 )
接通电源
4
参照 :“2.5 接通 / 关闭电源” (⇒ 第 19 页 )
连接被测元件
5
(
选购件
)
连接到测量端子上
5
本仪器的设定和测量
“第 3 章 设定测量条件” (⇒ 第 21 页 )
“第 6 章 使用应用功能” (⇒ 第 85 页 )
“附录 1 防止外来噪声混入的对策” (⇒ 附录 1)
“附录 2 测量高阻抗元件时” (⇒ 附录 3)
“附录 3 测量电路网中的元件时” (⇒ 附录 4)
16
2.2
确认电源电压
2.2 确认电源电压
• 在接通电源前，请确认本仪器的电源连接部上所记载的电源电压与您使用的电
源电压是否一致。
如果使用指定范围外的电源电压，会造成本仪器的损坏或电气事故。
• 本仪器的电源通过电压选择器进行切换。为了避免电气事故，请根据所使用的电
源电压设定电压选择器的电压值。
• 请务必在切断电源的状态下切换电压选择器。
如果在接通电源的状态下切换电压选择器，会导致本仪器的损坏或电气事故。
• 最大额定功率为 40 VA。
• 请使用指定形状和特性、额定电流、额定电压的保险丝。如果使用非指定的保险
丝，或者将保险丝座短路后使用，都会造成人身事故，请加以注意。
指定保险丝：100 V 120 V 设定 250 V F1.0AL φ 5 mm x 20 mm
220 V 240 V 设定 250 V F0.5AL φ 5 mm x 20 mm
参照 :“10.2 更换电源保险丝” (⇒ 第 257 页 )
将本仪器的电源电压规格设定为定货时指定的规格。
可在 100 V、 120 V、 220 V、 240 V 中选择。
所设定的电压可以通过电压选择器的位置加以辨别。
请参照位于电压选择器中央的示意图。
电压 左侧电压选择器的位置 右侧电压选择器的位置
100 V
120 V
220 V
240 V
（右侧） （右侧）
（右侧） （左侧）
（左侧） （右侧）
（左侧） （左侧）
背面
图中的情况为左、右电压
选择器均设定在右侧，因
此电压值为 100 V。
电压选择器
2.3 连接电源线
2.3
连接电源线
17
连接方法
为了避免触电事故并确保本仪器的安全，请把附带的电源线连接到三相插座上。
另外，如果要使用接地转换器的话，请将接地转换器的绿色线接到插座的接地端
子上。
• 为防止断线，将电源线从插座或本仪器拔出的时候，请握住插头部分 （电源线
以外）拔出。
• 请在切断电源之后，拔掉电源线。
1. 确认主机电源开关已关闭。
2. 确认电源电压和本仪器的一致性，把电源线插进背面电压选择器边
上的电源插座。
3. 将电源线插头插进插座。
2
18
2.4
连接测试探针、测试夹具
2.4 连接测试探针、测试夹具
• 请不要往测量端子上加电压。否则可能会损坏本仪器。
• 拔出测试夹具之类的 BNC 连接器时，请务必在解除锁定后，握住连接器拔出。如
果不解除锁定硬拉，或直接拉线缆，都会损坏连接器。
• 为防止因断线引起的故障，请不要弯折或拽拉测试探针的连接部。
• 为了不损坏电线的外皮，请不要踩踏或夹住电线。
连接方法
( 例 ) 连接 9677 SMD 测试治具 （选购件）时
测量端子
将印有型号名称的面朝上，直接插入主机的测
量端子中，然后用左右操作柄进行固定。
本仪器的测量端子由以下 4 个端子构成。
H
端子 测量信号施加端子
CUR
端子 检测电压的 HIGH 端子
H
POT
端子 检测电压的 LOW 端子
L
POT
端子 测量电流检测端子
L
CUR
GUARD 端子 保护端子
( 例 ) 连接测量线缆时
3505(3506)
连接器定位头
测量端子
测量端子的构成
测量线缆
BNC 连接器沟槽
锁紧
21
测试夹具等的连接方法和其他详细内容，请参阅各操作手册。
• 请使用 HIOKI 制造的测试夹具 （选购件）。
参照 :“附录 6 选购件” (⇒ 附录 9)
• 本仪器使用 1.5D-2V 的同轴线缆进行调整。使用其他线缆时，可能会增大测量误
差。
• 如果 4 个端子全部为开路，会显示毫无意义的数字。
• 本仪器有四个端子构成，请务必在被测元件附近连接全部 4 个端子的屏蔽线。如
果未在被测元件附近连接 4 个端子的屏蔽线，可能会增大测量误差。
把 BNC 连接器的沟槽对准主机的连接器定位头
插入，往右旋转锁紧。
拆卸时，将连接器向左旋转解锁后拔出。
测试夹具
2.5 接通 / 关闭电源
2.5
接通/关闭电源
接通电源
打开背面的电源开关 ( I ) 。
正面面板的 LED 全部点亮。
测量条件按照上一次关闭电源时的状态启动。
接通电源后，请经过 60 分钟预热之后再开始测量。
19
2
电源开
电源关
关闭电源
关闭背面的电源开关 ()。
此时会保存测量条件。
即使发生停电等电源异常，也能恢复停电前的测量模
式。
20
2.5
接通/关闭电源
3.1
测量前的检查
设定测量条件 第 3 章
3.1 测量前的检查
为了安全地使用本仪器，请在测量前务必检查以下项目。
项目 处理方法 参考位置
21
3
检查本仪器、测试探针、测试
夹具
检查有无损坏之处？
电源线、接线的
检查
外皮有无破损、金属是否露
出？
确认电源电压的设定
本仪器背面的电压选择器的设
定与您使用的电源电压是否一
致？
接通电源时，主显示区是否显
示“3505 (3506)”、“ 版 本
号”？
测量标准电容器等已知的被测
元件时，本仪器的测量值是否
正常？
有损坏时
本仪器、测试夹具：请送修。
测试探针：请换上新品。
有损坏时，会造成触电事故，因此请勿使用。
（请换上新品）
如果使用指定范围外的电源电压，会造成本仪器的损
坏或电气事故。
请根据使用的电源电压设定电压选择器的电压。
“3505 (3506)”、“版本号”没有显示时，可能本仪
器已发生故障。请送修。
有异常时，请确认以下几点。
•
测量条件是否一致？
•
请重新进行开路/短路补偿。
•
请关闭负载补偿和偏置补偿。
以上确认后测量值仍异常时，可能本仪器、测试探
针、测试夹具已发生故障。
本仪器、测试夹具：请送修。
测试探针：因为不能修理，请换上新品。
--
--
电压选择器的设定
“2.2 确认电源电压” (⇒
第 16 页 )
--
“3.3 设定测量条件” (⇒
第 24 页 )
“第 4 章 对误差进行补偿”
⇒ 第 35 页 )
(
22
3.2
测量举例
3.2 测量举例

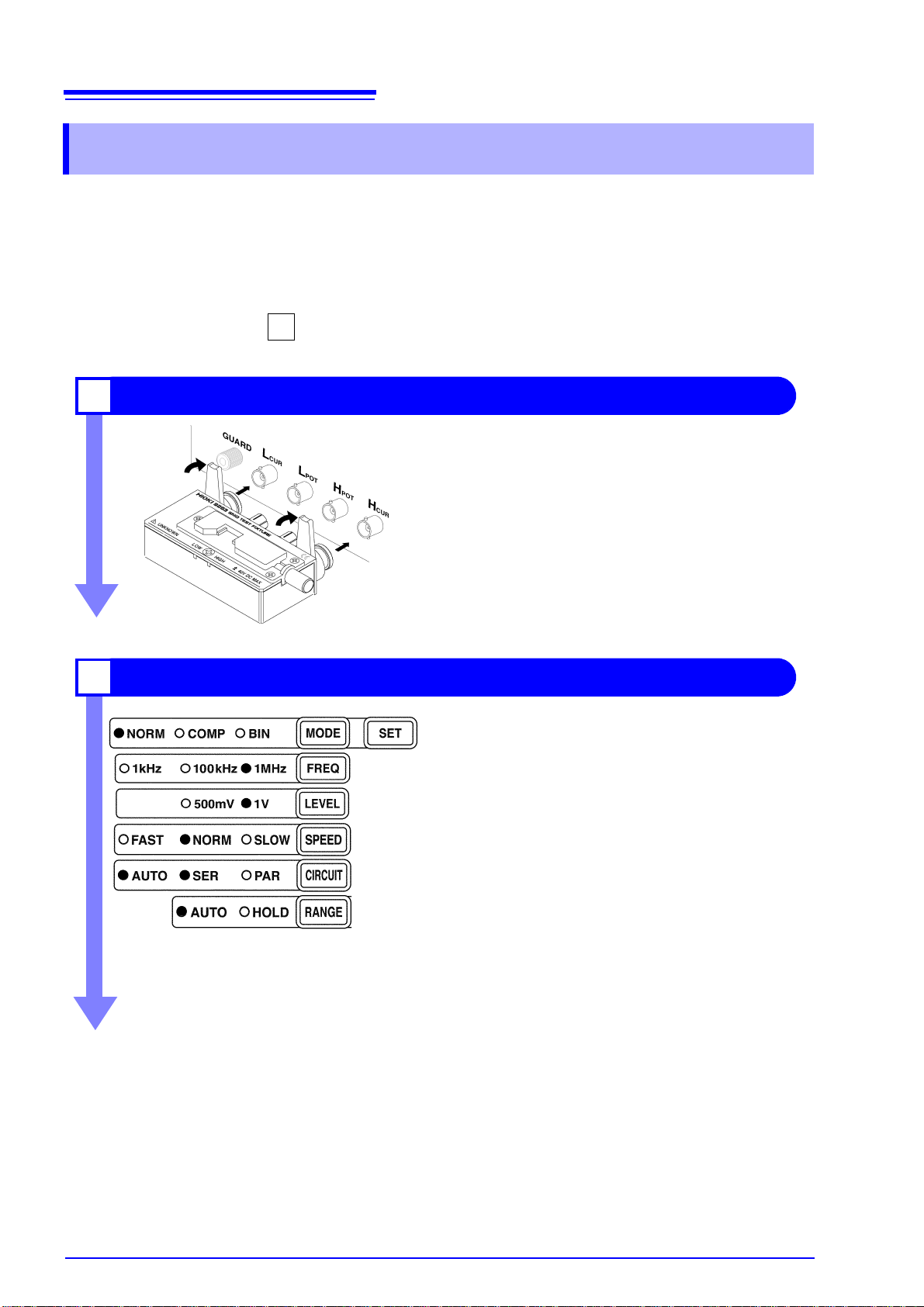

测量举例 使用 9263 SMD 测试治具测量多层陶瓷电容时：
准备物件
测量条件 参照
将
1
2
9263 SMD
设定测量条件
• 3505 (3506)
• 9263 SMD
•
被测元件：多层陶瓷电容
测试治具
2
测试治具
（选购件）
连接到测量端子
把选购件9263 SMD 测试治具连接到测量端子。
（连接方法请参阅测试夹具附带的操作手册）
使用操作区的按键，如左所示设定测量条件
显示。
显示参数 ........................................D
MODE
FREQ
LEVEL
SPEED
CIRCUIT
RANGE
其他设定为任意设定。
“4.1 开路补偿 / 短路补偿” (⇒ 第 35 页 )
“4.2 负载补偿” (
“4.3 偏置补偿” (
“4.4 自校正” (
“4.5 设定线缆长度” (
“3.3.8 触发信号” (
“6.1 使用平均值功能” (
“6.2 设定触发延时” (
测量模式.............. NORM
频率....................... 1 MHz
测量信号电平.............1 V
测量速度.............. NORM
等效电路模式....... AUTO
量程....................... AUTO
⇒ 第 42 页 )
⇒ 第 48 页 )
⇒ 第 52 页 )
⇒ 第 54 页 )
⇒ 第 34 页 )
⇒ 第 85 页 )
⇒ 第 87 页 )
(⇒ 第 24 页 )
(⇒ 第 25 页 )
(⇒ 第 25 页 )
(⇒ 第 26 页 )
(⇒ 第 26 页 )
(⇒ 第 27 页 )
(⇒ 第 29 页 )
进行开路补偿、短路补偿、负载补偿和自校正后，
测量精度会更好。
3.2
23
测量举例
将被测元件和
3
观察测量结果
4
9263 SMD
测试治具
相连接
被测元件的连接方法请参阅测试夹具附带的操作手
册。
静电容量值
损耗系数值
可在次显示区中确认电压监视与电流监视。
(
⇒ 第 107 页 )
3
24
3.3
设定测量条件
3.3 设定测量条件
3.3.1 设定显示参数
可将主显示区下部的参数 ( 第 2 参数 ) 设定为 D( 损耗系数 ) 或 Q (Quality
factor)。
1. 按键。
主显示区的上部显示菜单内容，主显示区的下部显示详细设定。
( 有关菜单顺序，请参阅 “菜单画面构成” (
2. 按 键，选择 “Sub.PAr”。
⇒ 第 13 页 ))
成为如下状态。
（主显示区）
数
参
2
第
（显示参数的设定画面）
3. 按 键，选择第 2 参数。
每按一次 ，会在 “d” ( 损耗系数 ) 与“q”（Quality factor）之间进
行切换。
4. 按 键，确定第 2 参数。
确定后，主显示区上部显示 “CALIb”（自校正的设定画面）。
如果不按 键，则不确定第 2 参数。
5. 按键。
返回普通测量模式。
Loading...
