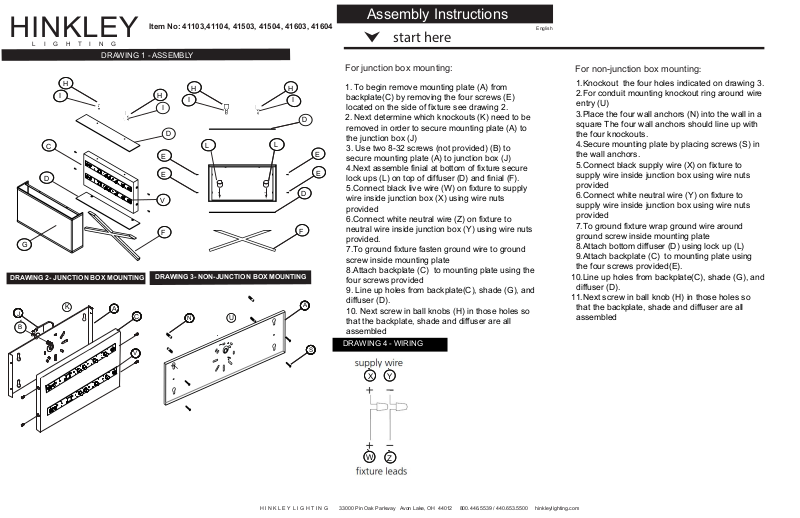

Page 1
HINKLEY
LIGHTING

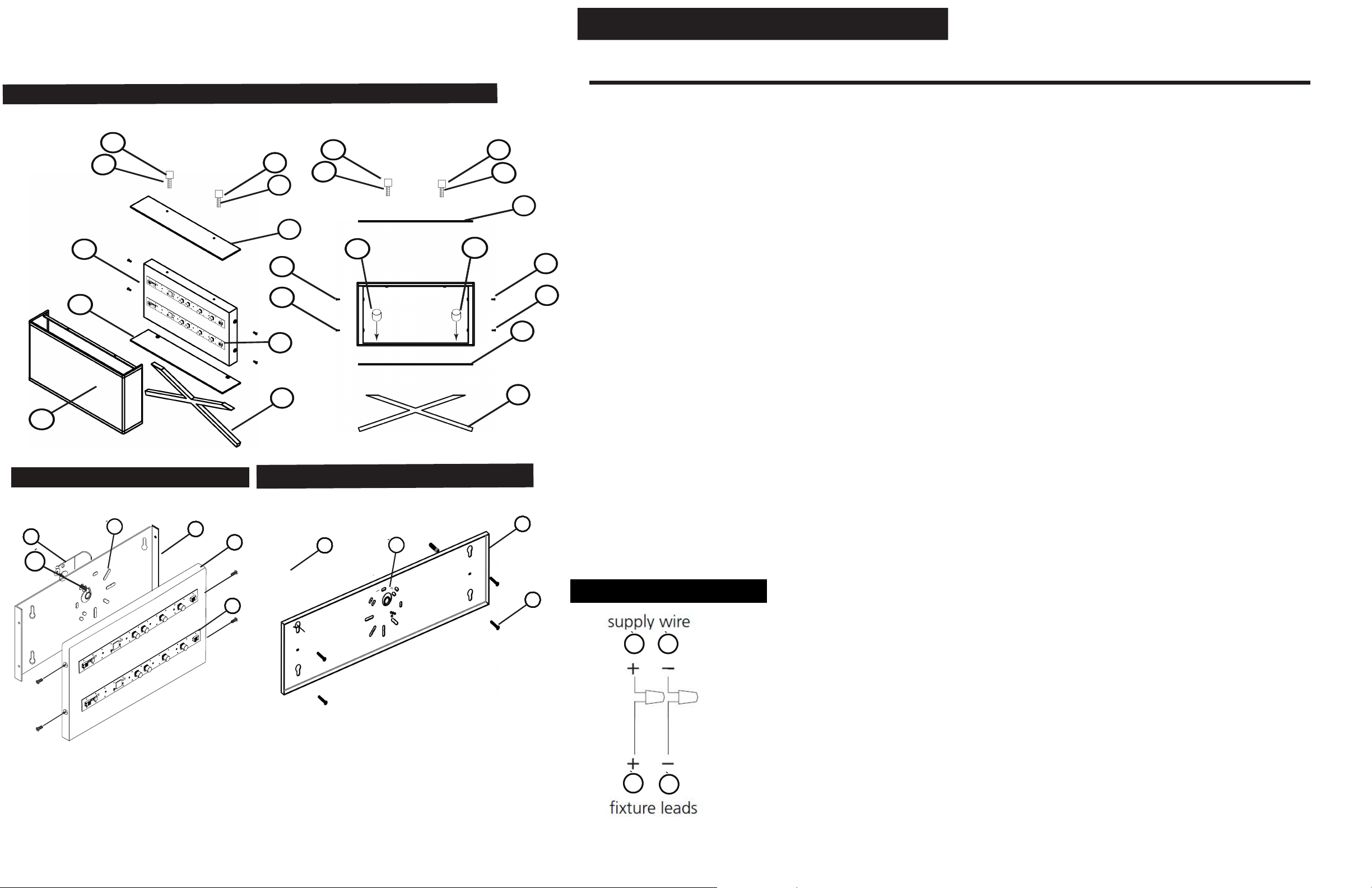

DRAWING 1 - ASSEMBLY
Item No: 41103,41104, 41503, 41504, 41603, 41604
Assembly Instructions
start here
English
H
I
C
D
G
DRAWING 2- JUNCTION BOX MOUNTING
J
K
B
A
C
V
H
H
I
D
E
E
V
F
DRAWING 3- NON-JUNCTION BOX MOUNTING
I
L
H
I
L
D
F
'
N
U
'
'
D
A
S
For junction box mounting:
1. To begin remove mounting plate (A) from
backplate(C) by removing the four screws (E)
located on the side of fixture see drawing 2.
2. Next determine which knockouts (K) need to be
removed in order to secure mounting plate (A) to
the junction box (J)
E
E
3. Use two 8-32 screws (not provided) (B) to
secure mounting plate (A) to junction box (J)
4.Next assemble finial at bottom of fixture secure
lock ups (L) on top of diffuser (D) and finial (F).
5.Connect black live wire (W) on fixture to supply
wire inside junction box (X) using wire nuts
provided
6.Connect white neutral wire (Z) on fixture to
neutral wire inside junction box (Y) using wire nuts
provided.
7.To ground fixture fasten ground wire to ground
screw inside mounting plate
8.Attach backplate (C) to mounting plate using the
four screws provided
9. Line up holes from backplate(C), shade (G), and
diffuser (D).
10. Next screw in ball knobs (H) in those holes so
that the backplate, shade and diffuser are all
assembled
DRAWING 4 - WIRING
For non-junction box mounting:
1.Knockout the four holes indicated on drawing 3.
2.For conduit mounting knockout ring around wire
entry (U)
3.Place the four wall anchors (N) into the wall in a
square The four wall anchors should line up with
the four knockouts.
4.Secure mounting plate by placing screws (S) in
the wall anchors.
5.Connect black supply wire (X) on fixture to
supply wire inside junction box using wire nuts
provided
6.Connect white neutral wire (Y) on fixture to
supply wire inside junction box using wire nuts
provided
7.To ground fixture wrap ground wire around
ground screw inside mounting plate
8.Attach bottom diffuser (D) using lock up (L)
9.Attach backplate (C) to mounting plate using
the four screws provided(E).
10.Line up holes from backplate(C), shade (G), and
diffuser (D).
11.Next screw in ball knob (H) in those holes so
that the backplate, shade and diffuser are all
assembled
X
Y
W
H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com
Z
Page 2
HINKLEY
LIGHTING
Instrucciones De Montaje
Número del artículo: 41103,41104, 41503, 41504,41603, 41604
Para montaje en caja de conexiones:
1. Para comenzar, retire la placa de montaje (A) de la placa
posterior (C) quitando los cuatro tornillos (E) ubicados en el
costado del accesorio, vea el dibujo 2.
2. A continuación, determine qué orificios ciegos (K) deben
retirarse para asegurar la placa de montaje (A) a la caja de
conexiones (J)
3. Use dos tornillos 8-32 (no incluidos) (B) para asegurar la placa
de montaje (A) a la caja de conexiones (J)
4.A continuación, ensamble el remate en la parte inferior del
accesorio, asegure la tuerca hexagonal (L) en la parte superior
del difusor (D) y el remate (F).
5.Conecte el cable de suministro negro (X) en el accesorio para
suministrar el cable dentro de la caja de conexiones usando las
tuercas de cable provistas
6.Conecte el cable neutro blanco (Y) en el accesorio al cable
neutro dentro de la caja de conexiones usando las tuercas de
cable provistas.
7. Para conectar el aparato a tierra, fije el cable de tierra al tornillo
de tierra dentro de la placa de montaje
8. Fije la placa posterior (C) a la placa de montaje con los cuatro
tornillos provistos
9. Alinee los agujeros de la placa posterior (C), la sombra (G) y el
difusor (D).
10. A continuación, atornille las perillas de bola (H) en esos
orificios para que la placa posterior, la pantalla y el difusor estén
todos ensamblados
empezar aquí
Spanish
Para montaje sin caja de conexiones:
1. Elimine los cuatro agujeros indicados en el dibujo 3.
2. Para el anillo de extracción de montaje del conducto alrededor
de la entrada del cable (U)
3. Coloque los cuatro anclajes de pared (N) en la pared en un
cuadrado. Los cuatro anclajes de pared deben alinearse con los
cuatro agujeros ciegos.
4. Asegure la placa de montaje colocando tornillos (S) en los
anclajes de pared.
4. Conecte el cable de suministro negro (X) en el accesorio al
cable de suministro dentro de la caja de conexiones usando las
tuercas de cable provistas
5. Conecte el cable blanco neutro (Y) en el accesorio para
suministrar el cable dentro de la caja de conexiones usando las
tuercas de cable provistas
6. Para conectar a tierra el accesorio, enrolle el cable de tierra
alrededor del tornillo de tierra dentro de la placa de montaje
7. Fije el difusor inferior (D) usando la traba (L)
8. Fije la placa posterior (C) a la placa de montaje con los cuatro
tornillos provistos (E).
9. Alinee los agujeros de la placa posterior (C), la sombra (G) y el
difusor (D).
10. Luego atornille la perilla de bola (H) en esos agujeros
11. que la placa posterior, la pantalla y el difusor están todos
ensamblados
Les Instructions D’assemblage
Numéro d’article: 41
Pour montage sur boîte de jonction:
1. Pour commencer, retirez la plaque de montage (A) de la plaque arrière
(C) en retirant les quatre vis (E) situées sur le côté de l'accessoire, voir
dessin 2.
2. Ensuite, déterminez quels trous borgnes (K) doivent être enlevés pour
fixer la plaque de montage (A) à la boîte de jonction (J).
3. Utilisez deux vis 8-32 (non fournies) (B) pour fixer la plaque de montage
(A) à la boîte de jonction (J).
4. Ensuite, assemblez le capuchon au bas de l'accessoire, fixez l'écrou
hexagonal (L) en haut du diffuseur (D) et le capuchon (F).
5. Branchez le câble d’alimentation noir (X) sur l’accessoire pour alimenter
le câble à l’intérieur de la boîte de jonction à l’aide des écrous fournis.
6. Connectez le fil blanc neutre (Y) de l'accessoire au fil neutre à l'intérieur
de la boîte de jonction à l'aide des écrous de câble fournis.
7. Pour connecter l'appareil à la terre, fixez le fil de terre à la vis de terre
située à l'intérieur de la plaque de montage.
8. Fixez la plaque arrière (C) à la plaque de montage à l’aide des quatre vis
fournies.
9. Alignez les trous de la plaque arrière (C), de l'ombre (G) et du diffuseur
(D).
10. Ensuite, vissez les boutons à rotule (H) dans ces trous de sorte que la
plaque arrière, l'écran et le diffuseur soient tous assemblés
103,41104, 41503, 41504, 41603, 41604
commencez ici
French
Pour montage sur boîte de jonction:
1. Percez les quatre trous indiqués sur le dessin 3.
2. Anneau de défonçage pour montage de conduit autour de l'entrée de fil
(U)
3. Placez les quatre ancrages muraux (N) dans un carré dans le mur. Les
quatre ancrages muraux doivent être alignés avec les quatre entrées
défonçables.
4. Fixez la plaque de montage en plaçant des vis (S) dans les ancrages
muraux.
4. Connectez le fil d’alimentation noir (X) du luminaire au câble
d’alimentation à l’intérieur de la boîte de jonction à l’aide des écrous
fournis.
5. Connectez le fil neutre blanc (Y) du luminaire au fil d'alimentation à
l'intérieur de la boîte de jonction à l'aide des écrous fournis.
6. Pour mettre à la terre le luminaire, enroulez le fil de terre autour de la
vis de terre dans la plaque de montage
7. Fixez le diffuseur inférieur (D) en le verrouillant (L)
8. Fixez la plaque arrière (C) à la plaque de montage à l'aide des quatre
vis fournies (E).
9. Alignez les trous de la plaque arrière (C), du store (G) et du diffuseur
(D).
10. Ensuite, vissez le bouton de la boule (H) dans ces trous pour
11. que la plaque arrière, le store et le diffuseur sont tous assemblés

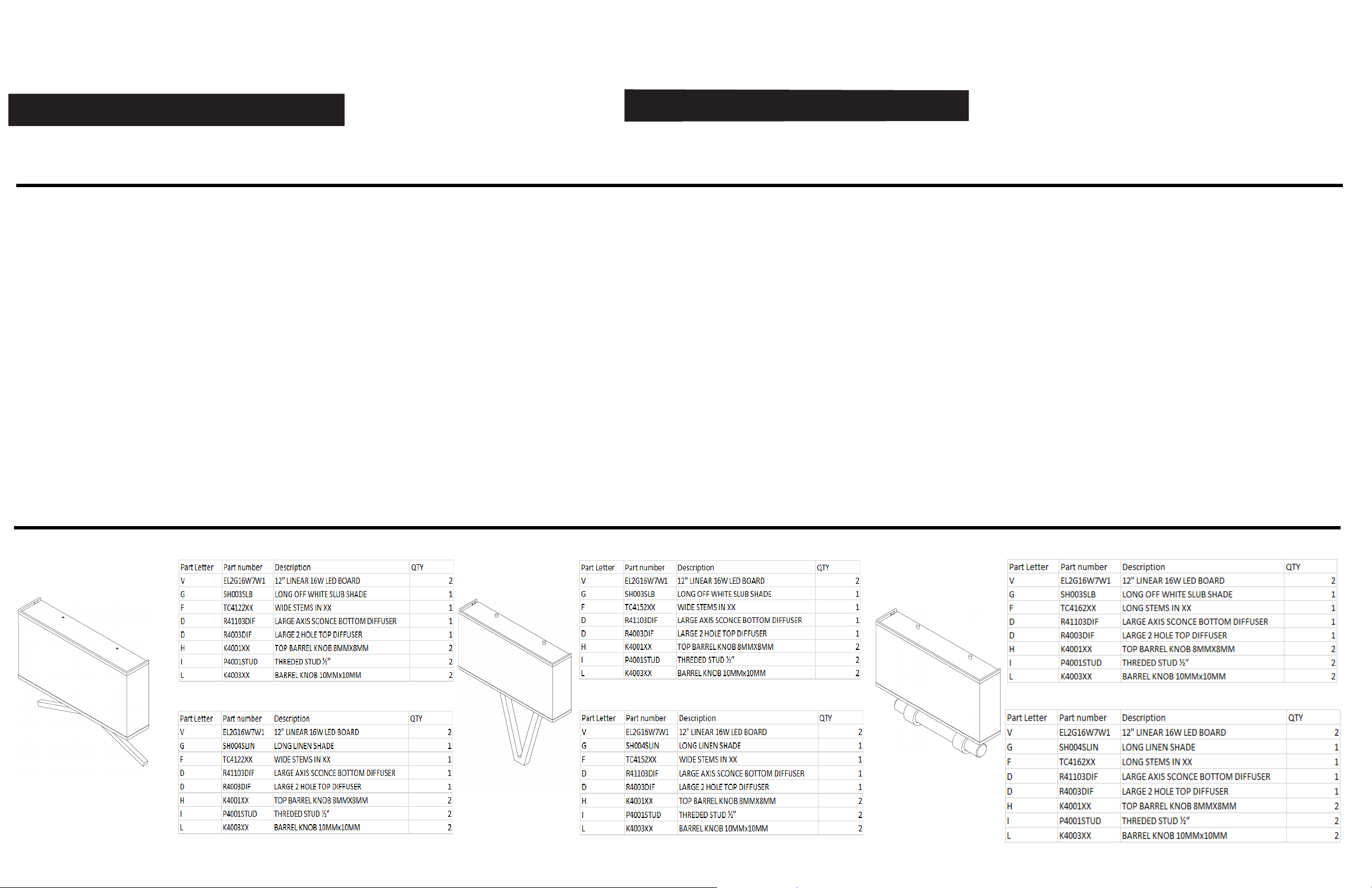

REPLACEMENT PARTS
41103
41104
note: XX DENOTES FINSH FOR PART
41503
41504
H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com
41603
41604
Page 3
HINKLEY
LIGHTING
LED replacement
Instructions
Instrucciones de reemplazo de LED
English Spanish
Instructions de remplacement des LED
French

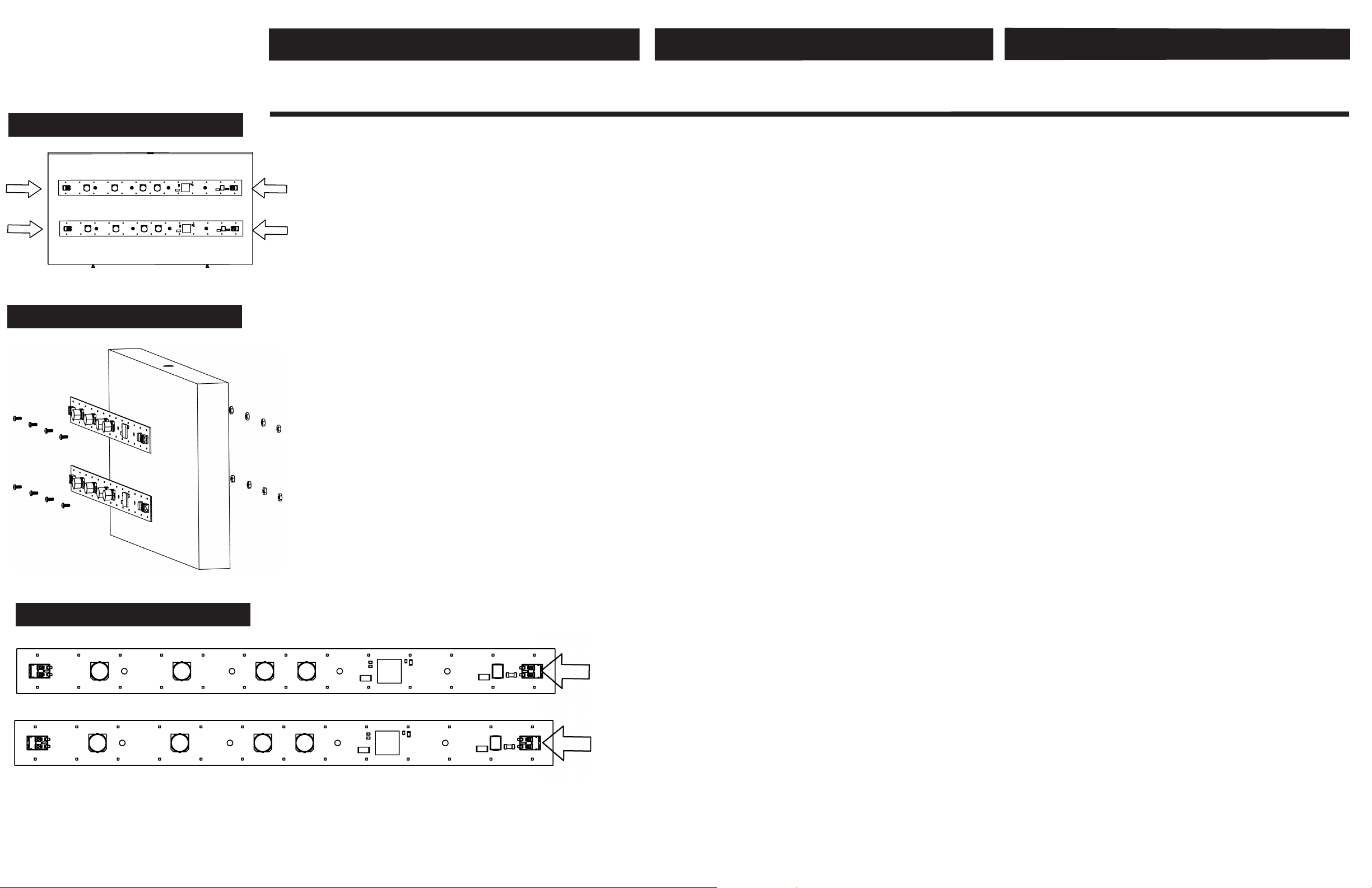

DRAWING 1 - UNMOUNTING FIXTURE
DRAWING 2
DRAWING 3- WIRING LED
- LED REPLACEMENT
1. To replace LED, first make sure that there is no power
to the LED
2. To remove fixture from mounted location unscrew the
four screws that hold backplate to mounting plate
(Refer to drawing 1)
3. Disconnect both supply and neutral wires that connect
the fixture to junction box or other power supply
4. Remove shade and diffusers from fixture so that LED is
accessible (Refer to assembly Instructions on page 1)
5. Disconnect neutral and supply wires that connect the
LED to the fixture . This can be done by pushing down
on the push in connectors with a pen or small
screwdriver, and simultaneously pulling the wires out.
(Refer to drawing 3)
6. Remove defected LED by removing the small screws
that hold in the LED board to the backplate
7. To attach new LED board use hex nuts and screws that
were used to attach the previous LED to the backplate.
The gray thermal PAD that rested in-between the LED
and backplate can be reused and should be placed
between the new LED and backplate.(Refer to drawing
2)
8. Reconnect wires from the fixture to the new LED. This
can be done by pushing down on the push in
connectors with a pen or small screwdriver, and
simultaneously pushing the wires into the connectors.
(Refer to drawing 3)
9. Reassemble shade and diffusers onto fixture.
(Refer to assembly Instructions on page 1)
10. Remount fixture to its original location and restore
power. (Refer to drawing 1)
start here
1. Para reemplazar el LED, primero asegúrese de que el
LED no esté encendido
2. Para quitar el accesorio de la ubicación montada,
desenrosque los cuatro tornillos que sujetan la placa
posterior a la placa de montaje
(Consulte el dibujo 2)
3. Desconecte los cables de alimentación y neutro que
conectan el dispositivo a la caja de conexiones u otra
fuente de alimentación.
4. Retire la pantalla y los difusores del dispositivo para
que el LED sea accesible (consulte las instrucciones de
montaje en la página 1)
5. Desconecte los cables neutros y de suministro que
conectan el LED al dispositivo. Esto se puede hacer
presionando hacia abajo los conectores de inserción con
un bolígrafo o un destornillador pequeño y tirando
simultáneamente de los cables (consulte el dibujo 3)
6. Retire el LED defectuoso quitando los tornillos
pequeños que sujetan la placa LED a la placa posterior
7. Para fijar una nueva placa LED, use tuercas
hexagonales y tornillos que se usaron para fijar la luz LED
anterior a la placa posterior (consulte el dibujo 1). La
almohadilla térmica gris que descansaba entre el LED y la
placa posterior puede reutilizarse y debe colocarse entre
el nuevo LED y la placa posterior (consulte el dibujo 1)
8. Vuelva a conectar los cables del dispositivo al nuevo
LED. Esto se puede hacer presionando hacia abajo los
conectores de inserción con un bolígrafo o un
destornillador pequeño y presionando simultáneamente
los cables en los conectores (consulte el dibujo 3)
9. Vuelva a montar la pantalla y los difusores en el
accesorio.
10. Vuelva a colocar el accesorio en su ubicación original
y restaure la energía.
empezar aquí
commencez ici
1. Pour remplacer le voyant, commencez par vous assurer
que le voyant n'est pas alimenté.
2. Pour retirer le luminaire de l’emplacement monté, dévissez
les quatre vis qui maintiennent la plaque arrière à la plaque
de montage.
(Voir dessin 2)
3. Débranchez les fils d’alimentation et les fils de neutre
reliant l’appareil à la boîte de jonction ou à un autre bloc
d’alimentation.
4. Retirez l’abat-jour et les diffuseurs de l’appareil afin que la
DEL soit accessible (Reportez-vous aux instructions de
montage à la page 1).
5. Débranchez le neutre et les câbles d'alimentation qui
connectent la LED au luminaire. Pour ce faire, appuyez sur les
connecteurs enfichables avec un stylo ou un petit tournevis
et retirez simultanément les fils (reportez-vous au dessin 3).
6. Retirez la LED défectueuse en retirant les petites vis qui
maintiennent la carte LED à la plaque arrière.
7. Pour fixer la nouvelle carte de LED, utilisez les vis et écrous
hexagonaux ayant servi à la fixation de la LED précédente sur
la plaque arrière. (Reportez-vous au dessin 1). entre la
nouvelle LED et la plaque arrière (reportez-vous au dessin 1).
8. Rebranchez les fils de l'appareil à la nouvelle LED. Cela peut
être fait en appuyant sur les connecteurs enfichables avec un
stylo ou un petit tournevis et en enfonçant simultanément les
fils dans les connecteurs (reportez-vous au dessin 3).
9. Remontez le store et les diffuseurs sur le luminaire.
10. Remontez le projecteur à son emplacement d'origine et
rétablissez le courant.
H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com
Loading...
