Hinkley Lighting FR42865VBZ User Manual [en, fr, es]

HAMLET

FR42865

Bombillas: 60W Candelabra

Instrucciones De Montaje

Montaje de este accesorio se llevará a cabo por primera montaje del
cuerpo principal, fijación de los accesorios de montaje a la caja de
conexiones, por lo que todas las conexiones eléctricas necesarias,
que cuelga el aparato, y luego unir la cuerda y filamentos del cristal.

Advertencia De Seguridad: Lea las Instrucciones de

cableado y conexión a tierra [FRIS 18], e instrucciones adicionales.
Encienda la alimentación de corriente durante la instalación. Si se
necesita un nuevo cable, consulte a un electricista calificado o con
las autoridades locales de los requisitos del código.

PASO 1

1. Para completer el montaje principal del cuerpo de la

luminaria, deslice la columna central (1) a lo largo de cable
de alimentación y el hilo en la parte superior del cuerpo del
accesorio (2) y apriete – Véase la Figura 1.

2. Deslice lazo (3) a lo largo de cable de alimentación y el hilo
en la parte superior de la columna central (1).

3. Coloque la tapa inferior (4) a la parte inferior del grupo
socket (5) por el deslizamiento orificio central de la tapa (4)
sobre el vástago inferior (6) y roscado en remate con la bola

(7) y apriete para asegurar posible.

PASO 2

Consulte la hoja de Instrucciones que cuelga
aparato. A continuación, hacer referencia a esta hoja para instalar
cristales.

PASO 3

1. Por favor, consulte las insturcciones de instalación de crystal

y cuerda para completer el montaje.

[FRIS 19]

para pasar el

HAMLET

FR42865

Ampoules: 60W Candelabra

Instructions De Montage

Assemblage de ce montage sera realize en premier assemblage du
corps principal, la fixation du support de montage dans la boîte de
junction, toutes les connexions électriques necessaries, accrocher
le preojecteur, puis la fixation de la corde et des brins de cristal.

Avertissement De Sécurité: Lire câblage et de mise à la

terre instructions [FRIS 18] et les instructions supplémentaires.
Couper l’alimentation électrique pendant l’installation. Si un
nouveau câblage n’est nécessaaire, consultez un électrique qualifié
ou les autorités locales pour connaître les exigences du code.

ETAPE 1

1. Pour terminer l’assemblage principal du corps de fixation,

glisser la colonne centrale (1) le long du fil d’alimentation et du
fil dans le haut du corps de fixation (2) et serrez – Voir

Schéma 1.

2. Glissez la boucle (3) le long du fil d’alimentation et du fil sur la
partie supérieure de la colonne centrale (1).

3. Fixez capot inférieur (4) au fond de la grappe prise (5) en

glissant trou central du couvercle (4) sur la tige inférieure (6)
et enfiler le fleuron de balle (7), et serrer pour sécuriser le
pouvez.

ETAPE 2

Reportez-vous à la pendaison feuille d’instructions
accrocher appareil. Puis vous reporter à cette feuille d’installer cristaux.

ETAPE 3

1. S’il vous plait renvoyer aux instructions d’installation de crystal

et corde pour completer l’assemblage.

[FRIS 19]

pour

Bulbs: 60W Candelabra

Assembly Instructions

Assembly of this fixture will be accomplished by first assembling
the main body, attaching the mounting hardware to the junction
box, making all necessary electrical connections, hanging the
fixture, and then attaching the rope and crystal strands.

Safety Warning: Read wiring and grounding instructions

[FRIS 18] and any additional directions. Turn power supply off
during installation. If new wiring is required, consult a qualified
electrician or local authorities for code requirements.

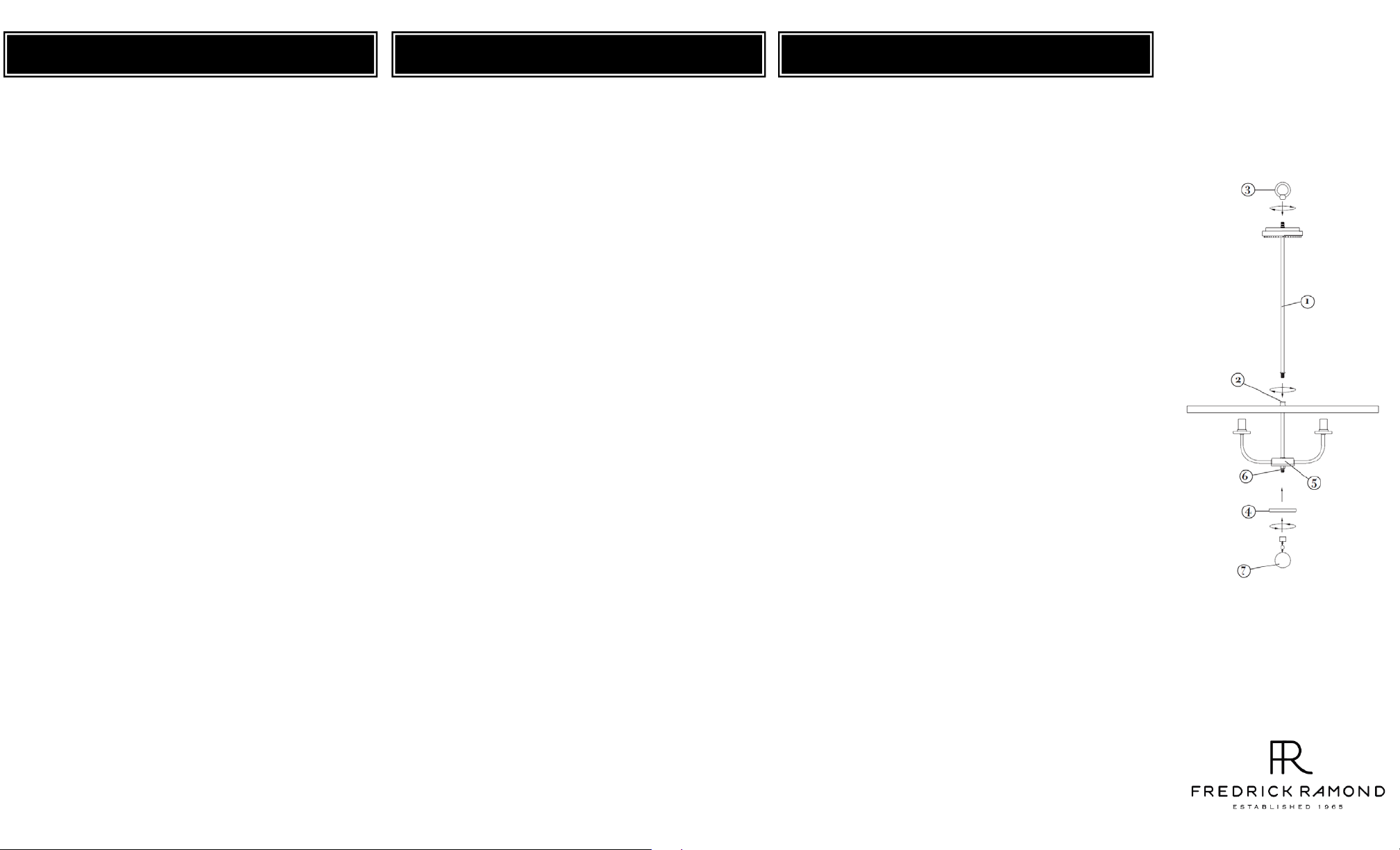

STEP 1

1. To complete primary assembly of the fixture body, slip center

column (1) along supply wire and thread into top of fixture
body (2) and tighten – see Drawing 1.

2. Slip loop (3) along supply wire and thread onto top of center
column (1).

3. Attach lower cap (4) to bottom of socket cluster (5) by slipping
center hole of cap (4) over bottom stem (6) and threading on
finial with ball (7), and tighten to secure can.

STEP 2

Refer to hanging instruction sheet
refer back to this sheet to install crystals.

STEP 3

1. Please reference Crystal and Rope installation instructions to

complete assembly.

HAMLET

FR42865

[FRIS 19]

to hang fixture. Then

[DRAWING 1]

A Division of Hinkley Lighting Inc.

33000 PIN OAK PARKWAY | AVON LAKE, OHIO 44012

toll free 800.446.5539 | phone [phone]

09.04.13

HAMLET

42865

FR

CRISTAL Y CUERDA ACCENT INSTRUCCIONES DE INSTALACIÓN

PASO 1

1. Desembale todas las hebras de crystal y cuerda, accesorio

debe ser lamped en consecuencia, antes de la instalación de
cristal y la cuerda del filamento.

2. Iniciar uniendo una cadena de crystal (a) [pequeño cristal en

la parte superior] a uno de los agujeros en la tapa superior
(t). Adjuntar parte inferior de cadena de cristal para el
agujero corresondiente en la parte superior del anillo medio
(m). Asegurarse de filamento es perpendicular alnillo
central.

3. Con guía vista desde arriba abajo continua agregando hebras

cristalinas (a) y las hebras de cuerda (b) a la mitad superior
de los accesorios hasta su finalización.

4. Los hilos inferiors de cristales de (c) y las hebras de cuerda

(d) reflejan los mejores hilos de ubicación. Comience por

colocar una cadena de cristal inferior (c) directamente
debajo de cadena de cristal superior (a), continúe agregando
cuerda y herbras de cristal en la misma configuración que la
mitad superior de la luminaria.

HAMLET

FR42865

CRISTAL ET CORDE ACCENT INSTRUCTIONS POUR L’INSTALLATION

ETAPE 1

1. Déballez les cristaux et des brins corde, unite doit être lamped

en consequence, avant de crystal et l’installation du brin de
corde.

2. Commencez par attacher un brin de crystal (a) [petit cristal au

sommet] à l’un des trous dans le capuchon (t). Attacher fond du
brin de cristal pour le trou correspndant dans la partie
supérieure de la bague médiane (m). Faire en sorte brin est
perpendiculaire à l’anneau du milieu.

3. En utilisant le guide supérieur de vue ci-dessous continuer à

ajouter des brins de crystal (a) et des brins de corde (b) à la
moitié supérieure des lieux jusqu’á leur achèvement.

4. Les brins inférieurs des cristaux (c) et les brins de la corde (d)

reflètent les brins supérieurs en emplacement. Commencez par
attacher un brin de cristal de fond (c) directement sous le haut
des brins de cristal (a), continuer d’ajouter des cordes et des
brins de cristal dans la même configuration que la moitié
supérieure de l’appareil.

R42865-ACRYSTR

HAMLET

R42865

F

CRYSTAL AND ROPE ACCENT INSTALLATION INSTRUCTIONS

STEP 1

1. Unpack all the crystal and rope strands, fixture should be

lamped accordingly, prior to crystal and rope strand
installation.

2. Start by attaching a crystal strand (a) [small crystal at top] to
one of the holes in top cap (
to the corresponding hole in the top of the middle ring (
Making sure strand is perpendicular to middle ring.

3. Using top view guide below continue adding crystal strands (a)

to top half of fixtures until completed.

and rope strands (

4. The bottom strands of crystals (c) and rope strands (d) mirror
the top strands in location. Start by attaching a bottom crystal
strand (
rope and crystal strands in the same configuration as the top
half of the fixture.

c) directly below top crystal strand (a), continue adding

b)

t)

. Attach bottom of crystal strand

m).

R42865-AROPE

R42865-BCRYSTR

R42865-BROPE

[DRAWING 1]

A Division of Hinkley Lighting Inc.

33000 PIN OAK PARKWAY | AVON LAKE, OHIO 44012

toll free 800.446.5539 | phone [phone]

09.04.13

FRIS18

TIERRA CABLEADO INSTRUCCIONES

Advertencia De Seguridad: Lea las Instrucciones de cableado y conexión a tierra [FRIS 18], e

instrucciones adicionales. Encienda la alimentación de corriente durante la instalación. Si se necesita un
nuevo cable, consulte a un electricista calificado o con las autoridades locales de los requisitos del código.

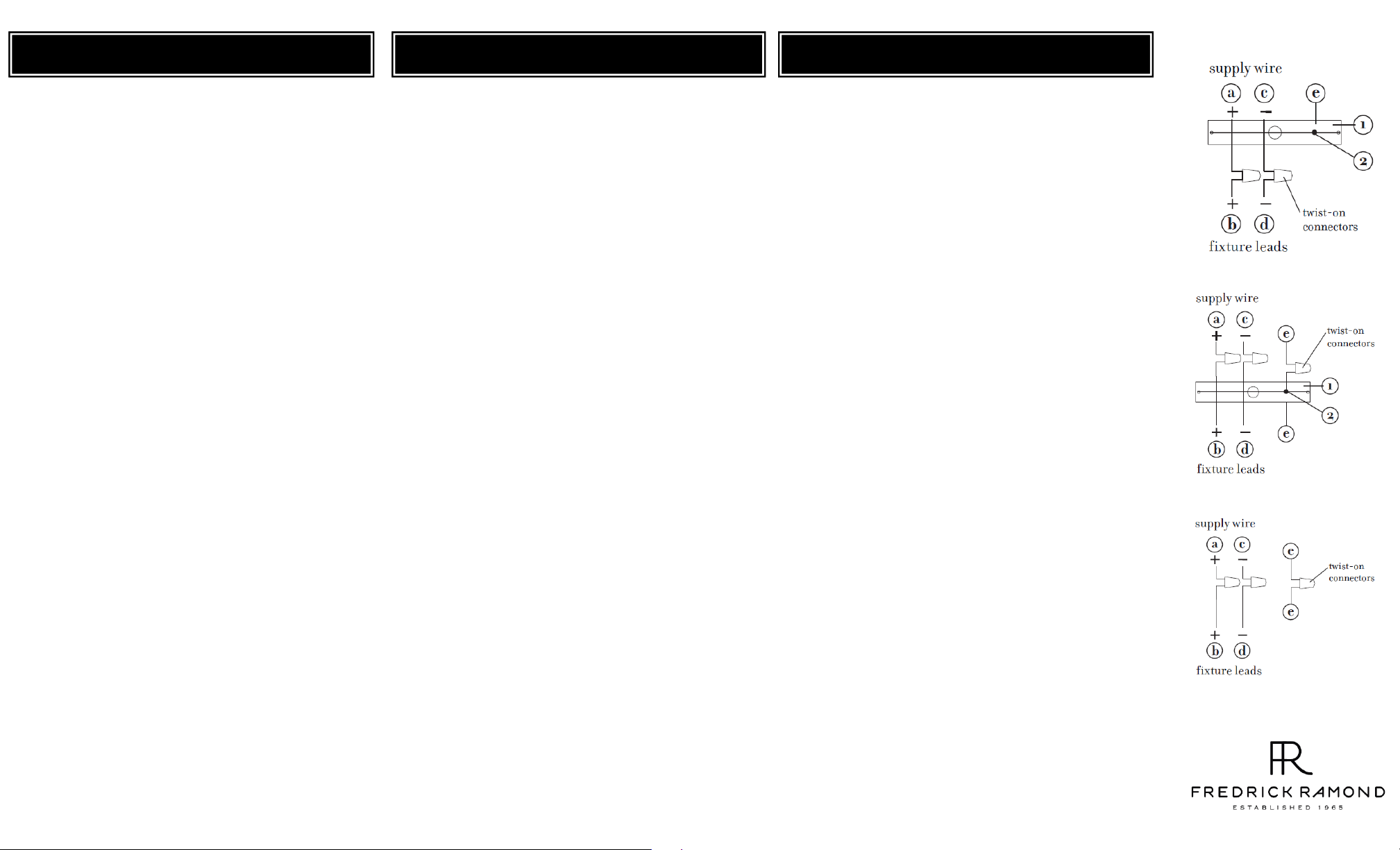

PASO 1 INSTRUCCIONES DE CABLEADO

Accesorios Cubierta

1. Conecte el cable de alimentación positive (A) (normalmente negro o la cara

lisa, sin marcas del ceable de dos conductores) de plomo accesorio positivo

(B) con un giro de tamaño adecuado en el conector – Véase la Figura 1 o 2.

2. Conecte el cable de alimentación negative (C) (por lo general de color blanco

o el lado marcado estriado del cable de dos conductores) de plomo accesorio
negativo (D).

3. Por favor, consulte las Instrucciones de conexión a tierra de abajo para

completer todas las conexiones eléctricas.

Accesorios Exterior

1. Conecte el cable de alimentactión positive (A) (normalmente negro o la cara

lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo

(B) con un giro de tamanño adecuado en el conector - Véase la Figura 1 o 2.

2. Conectar el cable de alimentación negative (C) (por lo general de color

blanco o el, lado marcado acanalada del cable de dos conductores) a plomo
acesorio negativo (D).

3. Cubra el extreme abierto de conectores con sellador de silicona para formar

un sello hermético.

• Si va a instalar un soporte de fijación mural, use masilla para sellar los
espacios entre la placa de montaje del aparato (placa) y la pared. Esto
ayudará a evitar que el agua entre en la caja de salida. Si la superficie de la
pared es de revestimeinto solapado, utilice masilla y una plataforma de
montaje accesorio espacial.

4. Por favor, consulte las Instrucciones de conexión a tierra a continuación
para completer todas las conexiones eléctricas.

PASO 2 INSTRUCCIONES PUESTA A TIERRA

Flush Mount Fixtures

Para conectar a tierra en un sistema eléctrico de 3 hilos, fije el cable de tierra

del artefacto (E) (generalmente de cobre o verde recubierto de plástico) a la
brida de montaje fijación (1) con el tornillo de tierra (2) – Véase la Figura 1.

Nota: En las correas de accesorios compatibles tornillos, primero instale los

dos tornillos de montaje de la correa.

Cualquier agujero roscado restante puede ser utilizado para el tornillo de tierra.
Chain Hung Fixtures

Loop alambre de tierra (E) (generalmente de cobre o verde recubierto de

plástico) debajo de la cabeza del tornillo de tierra (2) en la brida de montaje
fijación (1) y conecte el extremo suelto del cable de tierra luminaria
directamente al cable de tierra del sistema de construcción con un tamaño
adecuado twist conectores – Véase la Figura 2.

Post-Mount Fixtures

Conecte el cable de tierra del artefacto (E) (generalmente de cobre o verde

recubierto de plástico) a tierra de la fuente de alimentactión con conector de
tamaño adecuado en el interior puesto enlaces en forma. Cubra el extremo
abierto del conector con sellador de silicona para formar un sello hermético -

Véase la Figura 3.

FRIS18

CÂBLAGE ÉCHOUAGE INSTRUCTIONS

Avertissement De Sécurité: Lire câblage et de mise à la terre instructions [FRIS 18] et les

instructions supplémentaires. Couper l’alimentation électrique pendant l’installation. Si un nouveau câblage nést
nécessaire, consultez un ékectricien qualifié ou les autorités locales pour connaître les exigences du code.

ETAPE 1 INSTRUCTIONS DE CÂBLAGE

Luminaires Itérieurs

. Branchez le câble d’alimentation positive (A) (généralement noir ou, côté

1

lisse banalisée de la corde à deux conducteurs) au plomb de fixation positive

(B) avec la torsion de taille appropriée sur le connecteur - Voir Schéma 1 et 2

2. Raccorder le fil d’alimentation negative (C) (généralement blanc ou l’, côté

marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).

3. S’il vous plait se referrer aux instructions ci-dessous pour remplir la terre

toutes les connexions électriques.

Luminaires Extérieurs

1. Brancher le fil d’alimentation positive (A) (généralement noir ou, côté lisse

banalisée de la corde à deux conducteur) à plomb de fixation positive (B) avec
la torsion de taille appropriée sur le connecteur – Voir Schéma 1 ou 2.

2. Connecter le fil d’alimentation negative (C) (généralement blanc ou l’, côté

marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).

3. Couvrir extrémité ouberte de connecteurs avec du silicone pour former un

joint étanche à l’eau.

• Se l’installation d’un luminaire de montage mural, utiliser calfeautrage pour
sceller l’espace entre la plaque de montage de fixation (plaque arrière) et la
paroi. Cela aidera à emp6echer l’eau de pénétrer dans la boîte de sortie. Si la
surface du mur est bardage à clin, utiliser calfeautrage et une plate-forme de
montage d’appareils spécialement.

4. S’il vous plait se referrer aux instructions ci-dessous pour terminer la terre
toutes les connexions électriques.

ETAPE 2 INSTRUCTIONS DE MISE

Montage Encastré Fixtures

Pour la terre positive dans un système électrique à 3 fils, fixez le fil de terre du

luminaire (E) (généralement en cuivre ou vert recouvert de plastique) à la sangle
de fixation de fixation (1) avec la vis de terre (2) – Voir Schéma 1.

Remarque: Sur les sangles pour les appareils pris en charge à vis, installez

d’abord les deux vis de fixation à sangle.

Tout trou taraudé restante peut être utilisée pour la vis de terre.
Chaîne Accroché Luminaires

Boucle fil du luminaire au sol (E) (généralement en cuivre ou vert recouvert de

plastique) sous la tête de la vis de terre (2) sur la sangle de fixation de fixation
(1) et se connecter à l’extrémité libre du fil de terre du luminaire directement
sur le fil de terre du système de construction avec une taille appropriée
connecteurs à visser - Voir Schéma 2.

Luminaires Aprés Montage

Brancher le fil de terre du luminaire (E) (généralement en cuivre ou vert

recouvert de plastique) à la masse de l’alimentation avec une taille appropriée
torsion sur le conecteur à l’intérieur de la poste. Couvrir extrémité ouverte du
connecteur avec du mastic silicone pour former un joint ètache à l’eau – Voir

Schéma 3.

WIRING AND GROUNDING INSTRUCTIONS

Safety Warning: Read wiring and grounding instructions [FRIS 18] and any additional

directions. Turn power supply off during installation. If new wiring is required, consult a qualified electrician
or local authorities for code requirements.

STEP 1 WIRING INSTRUCTIONS

Indoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth, unmarked

side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.

2. Connect negative supply wire (C) (typically white or the ribbed, marked side

of the two-conductor cord) to negative fixture lead (D)

3. Please refer to the grounding instructions below to complete all electrical

connections.

Outdoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth, unmarked

side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.

2. Connect negative supply wire (C) (typically white or the ribbed, marked side

of the two-conductor cord) to negative fixture lead (D)

3. Cover open end of connectors with silicone sealant to form a watertight seal.

• If installing a wall mount fixture, use caulk to seal gaps between the fixture
mounting plate (backplate) and the wall. This will help prevent water from
entering the outlet box. If the wall surface is lap siding, use caulk and a
fixture mounting platform specially.

4. Please refer to the grounding instructions below to complete all electrical
connections.

STEP 2 GROUNDING INSTRUCTIONS

Montaje Embutido Accesorios

For positive grounding in a 3-wire electrical system, fasten the fixture ground

wire (E) (typically copper or green plastic coated) to the fixture mounting strap

(1) with the ground screw (2) – See Drawing 1.

Note: On straps for screw supported fixtures, first install the two mounting

screws in strap.

Any remaining tapped hole may be used for the ground screw.
Cadena Hung Accesorios

Loop fixture ground wire (E) (typically copper or green plastic coated) under

the head of the ground screw (2) on fixture mounting strap (1) and connect to
the loose end of the fixture ground wire directly to the ground wire of the
building system with appropriately sized twist-on connectors – See Drawing 2.

Accesorios Posterior Monte

Connect fixture ground wire (E) (typically copper or green plastic coated) to

power supply ground with appropriately sized twist-on connector inside post.
Cover open end of connector with silicone sealant to form a watertight seal –

See Drawing 3.

FRIS18

[DRAWING 1]

[DRAWING 2]

[DRAWING 3]

A Division of Hinkley Lighting Inc.

33000 PIN OAK PARKWAY | AVON LAKE, OHIO 44012

toll free 800.446.5539 | phone [phone]

08.23.13
