HINKLEY
L IGH TIN G
Drawing 1 - Strap Detail
B
gull wing
bracket
Drawing 2 - Fixture Mounting
(side view)
J
A
B
C
1
D
Drawing 3 - Glass Installation
F
T
1
2
4
U
3
B

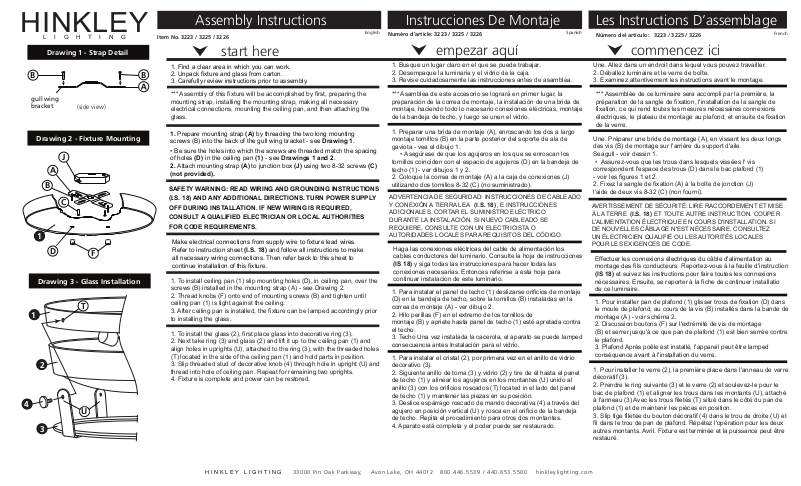

Item No. 3223 / 3225 / 3226
1. Find a clear area in which you can work.
2. Unpack fixture and glass from carton.
3. Carefully review instructions prior to assembly.
*** Assembly of this fixture will be accomplished by first, preparing the
mounting strap, installing the mounting strap, making all necessary
electrical connections, mounting the ceiling pan, and then attaching the
glass.
1. Prepare mounting strap (A) by threading the two long mounting
screws (B) into the back of the gull wing bracket - see Drawing 1.
• Be sure the holes into which the screws are threaded match the spacing
of holes (D) in the ceiling pan (1) - see Drawings 1 and 2.
2. Attach mounting strap (A) to junction box (J) using two 8-32 screws (C)
(not provided).
SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS
(I.S. 18) AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY
OFF DURING INSTALLATION. IF NEW WIRING IS REQUIRED,
CONSULT A QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES
FOR CODE REQUIREMENTS.
1. To install ceiling pan (1) slip mounting holes (D), in ceiling pan, over the
screws (B) installed in the mounting strap (A) - see Drawing 2.
2. Thread knobs (F) onto end of mounting screws (B) and tighten until
ceiling pan (1) is tight against the ceiling.
3. After ceiling pan is installed, the fixture can be lamped accordingly prior
to installing the glass.
1. To install the glass (2), first place glass into decorative ring (3).
2. Next take ring (3) and glass (2) and lift it up to the ceiling pan (1) and
align holes in uprights (U), attached to the ring (3), with the threaded holes
(T) located in the side of the ceiling pan (1) and hold parts in position.
3. Slip threaded stud of decorative knob (4) through hole in upright (U) and
thread into hole of ceiling pan. Repeat for remaining two uprights.
4. Fixture is complete and power can be restored.
Assembly Instructions
Make electrical connections from supply wire to fixture lead wires.
Refer to instruction sheet (I.S. 18) and follow all instructions to make
all necessary wiring connections. Then refer back to this sheet to
continue installation of this fixture.
start here
Instrucciones De Montaje
English Spanish
Numéro d’article: 3223 / 3225 / 3226
empezar aquí
1. Busque un lugar claro en el que se puede trabajar.
2. Desempaque la luminaria y el vidrio de la caja.
3. Revise cuidadosamente las instrucciones antes de asamblea.
*** Asamblea de este accesorio se logrará en primer lugar, la
preparación de la correa de montaje, la instalación de una brida de
montaje, haciendo todo lo necesario conexiones eléctricas, montaje
de la bandeja de techo, y luego se unen el vidrio.
1. Preparar una brida de montaje (A), enroscando los dos a largo
montaje tornillos (B) en la parte posterior del soporte de ala de
gaviota - vea el dibujo 1.
• Asegúrese de que los agujeros en los que se enroscan los
tornillos coinciden con el espacio de agujeros (D) en la bandeja de
techo (1) - ver dibujos 1 y 2.
2. Coloque la correa de montaje (A) a la caja de conexiones (J)
utilizando dos tornillos 8-32 (C) (no suministrado).
ADVERTENCIA DE SEGURIDAD: INSTRUCCIONES DE CABLEADO
Y CONEXIÓN A TIERRA LEA (I.S. 18) , E INSTRUCCIONES
ADICIONALES. CORTAR EL SUMINISTRO ELÉCTRICO
DURANTE LA INSTALACIÓN. SI NUEVO CABLEADO SE
REQUIERE, CONSULTE CON UN ELECTRICISTA O
AUTORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO.
Haga las conexiones eléctricas del cable de alimentación los
cables conductores del luminario. Consulte la hoja de instrucciones
(IS 18) y siga todas las instrucciones para hacer todas las
conexiones necesarias. Entonces referirse a esta hoja para
continuar instalacion de este luminario.
1. Para instalar el panel de techo (1) deslizarse orificios de montaje
(D) en la bandeja de techo, sobre la tornillos (B) instaladas en la
correa de montaje (A) - ver dibujo 2.
2. Hilo perillas (F) en el extremo de los tornillos de
montaje (B) y apriete hasta panel de techo (1) esté apretada contra
el techo.
3. Techo Una vez instalada la cacerola, el aparato se puede lamped
consecuencia antes Instalación para el vidrio.
1. Para instalar el cristal (2), por primera vez en el anillo de vidrio
decorativo (3).
2. Siguiente anillo de toma (3) y vidrio (2) y tire de él hasta el panel
de techo (1) y alinear los agujeros en los montantes (U) unido al
anillo (3) con los orificios roscados (T) located in el lado del panel
de techo (1) y mantener las piezas en su posición.
3. Deslice espárrago roscado de mando decorativa (4) a través del
agujero en posición vertical (U) y rosca en el orificio de la bandeja
de techo. Repita el procedimiento para otros dos montantes.
4. Aparato está completa y el poder puede ser restaurado.
Les Instructions D’assemblage
Número del artículo: 3223 / 3225 / 3226
commencez ici
Une. Allez dans un endroit dans lequel vous pouvez travailler.
2. Déballez luminaire et le verre de boîte.
3. Examinez attentivement les instructions avant le montage.
*** Assemblée de ce luminaire sera accompli par la première, la
préparation de la sangle de fixation, l'installation de la sangle de
fixation, ce qui rend toutes les mesures nécessaires connexions
électriques, le plateau de montage au plafond, et ensuite de fixation
de la verre.
Une. Préparer une bride de montage (A), en vissant les deux longs
des vis (B) de montage sur l'arrière du support d'aile
Seagull - voir dessin 1.
• Assurez-vous que les trous dans lesquels vissées l' vis
correspondent l'espace des trous (D) dans le bac plafond (1)
- voir les figures 1 et 2.
2. Fixez la sangle de fixation (A) à la boîte de jonction (J)
l'aide de deux vis 8-32 (C) (non fourni).
AVERTISSEMENT DE SÉCURITÉ: LIRE RACCORDEMENT ET MISE
À LA TERRE (I.S. 18) ET TOUTE AUTRE INSTRUCTION. COUPER
L'ALIMENTATION ÉLECTRIQUE EN COURS D'INSTALLATION. SI
DE NOUVELLES CÂBLAGE N'EST NÉCESSAIRE, CONSULTEZ
UN ÉLECTRICIEN QUALIFIÉ OU LES AUTORITÉS LOCALES
POUR LES EXIGENCES DE CODE.
Effectuer les connexions électriques du câble d'alimentation au
montage des fils conducteurs. Reportez-vous à la feuille d'instruction
(IS 18) et suivez les instructions pour faire toutes les connexions
nécessaires. Ensuite, se reporter à la fiche de continuer installatio
de ce luminaire.
1. Pour installer pan de plafond (1) glisser trous de fixation (D) dans
le moule de plafond, au cours de la vis (B) installés dans la bande de
montage (A) - voir schéma 2.
2. Discussion boutons (F) sur l'extrémité de vis de montage
(B) et serrer jusqu'à ce que pan de plafond (1) est bien serrée contre
le plafond.
3. Plafond Après poêle est installé, l'appareil peut être lamped
conséquence avant à l'installation du verre.
1. Pour installer le verre (2), la première place dans l'anneau de verre
décoratif (3).
2. Prendre le ring suivante (3) et le verre (2) et soulevez-le pour le
bac de plafond (1) et aligner les trous dans les montants (U), attaché
à l'anneau (3) Avec les trous filetés (T) situé dans le côté du pan de
plafond (1) et de maintenir les pièces en position.
3. Slip tige filetée du bouton décoratif (4) dans le trou de droite (U) et
fil dans le trou de pan de plafond. Répétez l'opération pour les deux
autres montants. Avril. Fixture est terminée et la puissance peut être
restauré.
French
H I N K L E Y L IGH TIN G 330 00 Pin Oak P arkway, A von Lake, OH 44012 800.446. 5539 / 440.65 3.5500 hinkleylighting.com
Page 2
g
g
Drawing 1 – Flush Mount
Drawin
Drawin
2 – Chain Hung
3 – Post-Mount
I.S. 18
wiring grounding instructions
SAFETY WARNING: READ WIRING AND GROUNDING
INSTRUCTIONS (IS 18) AND ANY ADDITIONAL DIRECTIONS.
TURN POWER SUPPLY OFF DURING INSTALLATION. IF NEW
WIRING IS REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR
LOCAL AUTHORITIES FOR CODE REQUIREMENTS
wiring instructions
Indoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth,
unmarked side of the two-conductor cord) to positive fixture lead (B)
with appropriately sized twist on connector - see Drawings 1 or 2.
2. Connect negative supply wire (C
side of the two-conductor cord) to negative fixture lead (
3. Please refer to the ground
electrical connections
Outdoor Fixtures
(typically white or the ribbed, marked
)
in
g in
struct
io
below to complete all
ns
1. Connect positive supply wire (A) (typically black or the smooth
unmarked side of the two-conductor cord) to positive fixture lead (
with appropriately sized twist on connector --- see D
2. Connect negative supply wire (C
side of the two-conductor cord) to negative fixture lead (
(typically white or the ribbed, marked
)
r
awi
3. Cover open end of connectors with silicone sealant to form a
watertight seal.
If installing a wall mount fixture, use caulk to seal gaps between the
fixture mounting plate (backplate) and the wall. This will help prevent
water from entering the outlet box. If the wall surface is lap siding, use
caulk and a fixture mounting platform specially.
4. Please refer to the gr
electrical connections.
o
und
in
g
instruct
io
s below to complete all
n
D).
ngs
D
).
2 o
I.S. 18
AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE
MISE (IS 18), ET TOUTE AUTRE INSTRUCTION. COUPER L’ALIMENTATION
ELECTRIQUE PENDANT L’ONSTALLATION. SI DE NOUVELLES CABLAGE
N’EST NECESSAIRE, CONSULTEZ UN ELECTRICIEN QUALIFIE OU
AUTORITES
instructions de câblage
Luminaires Itérieurs
1. Brancher le fil d’alimentation positive (A)
banalisée de la corde á deux conducteurs) á plob de fixation positive (
la torsion de taille appropriée sur le connecteur --- V
2. Connecter le fil d’alimentation négative (C
marqué nervurée du fil á deux conducteurs) au conducteur négatif de
l’appareil (
3. S’il vous plaît se référer á la m
terminer toutes les connexions électriques.
Luminaires Extérieurs
1. Brancher le fil d’alimentation positive (A) (généralement noir ou le côté lisse
B)
3
r
.
banalisée de la corde á deux conducteurs) á plomb de fixation positive (
avec la torsion approrpriately taille du connecteur --- V
2. Connecter le fil d’alimentation négative (C) (généralement blanc ou l’, côté
marqué nervurée du fil á deux conducteurs) au conducteur négatif de
l’appareild (
3. Couvrir extrémité ouverte de connecteurs acex du silicone pour former un
joint étenche á l’eau.
Si l’installation d’un luminaire de montage mural, utiliser calfeutrage pour
sceller l’espace entre la plaque de montage de fixation (plaque arriére) et la
paroi. Cela aidera á empêcher l’eau de pénétrer dans le boc sortie. Si la
surface du mur est bardage á clin, utiliser caldeutrage et une plate-forme de
montage d’appareils spécialement.
4. S’il vous plait se referrer auc instructions ci-dessous pour terminer la terre
toutes
les connexions électrques.
câblage échouage instructions
LOCALES POUR EXIGENCES DU CODE.
(généralement noir ou, côté lisse
Schéma 1 ou 2.
oir
) (généralement blanc ou l’, côté
D)
.
se á la terre instructions ci-dessous pour
i
oir Schéma 2 ou 3
.
D)
B) avec
B
)
.
grounding instructions
Flush Mount Fixtures
For positive grounding in a 3-wire electrical system, fasten the fixture
ground wire (E) (typically copper or green plastic coated) to the fixture
mounting strap (M) with the ground screw (S) - see Drawing 1.
Note: On straps for screw supported fixtures, first install the two mounting
screws in strap. Any remaining tapped hole may be used for the ground screw.
Chain Hung Fixtures
Loop fixture ground wire (E) (typically copper or green plastic coated)
under the head of the ground screw (S) on fixture mounting strap (M)
and connect to the loose end of the fixture ground wire directly to the
ground w
connectors - see Drawing 2.
ire of the building system with appropriately sized twist-on
Post-Mount Fixtures
Connect fixture ground wire (E) (typically copper or green plastic coated)
to power supply ground with appropriately sized twist-on connector
inside post. Cover open end of connector with silicone sealant to form a
watertight seal - see Drawing 3.
instructions de mise
Montage Encastré Fixtures
Pour la terre positive dans un systéme électrique á 3 fils, fixez le fil de terre du
luminaire (
de fixation de fixation (
Remarque: Sur les sangles pour les appareils pris en charge á vis, installez d’abord les
deux vis de fixation á sangle. Tout trou taraudé restante peut être utilisée pour la vis de
terre.
E) (généralement en cuivre ou vert recouvert de plastique) á la sangle
) avec la vis de terre (S) --- Voi
M
r Schém
a 1.
Chaîne Accroché Luminaires
Boucle fil du luminaire au sol (E) (généralement en cuivre ou vert recouvert de
plastique) sous la tête de la vis de terre (
(
M) et se connecter á l’extrémitré libre du fil de terre du luminaire directement
sur le fil de terre du systéme de construction avec une taille appropriée
connecteurs á visser --- V
oir Schéma 2.
S) sur la sangle de fixation de fixation
Luminaires Aprés Montage
Brancher le fil de terre du luminaire (E)
recouvert de plastique) á la masse de l’alimentation avec une taille appropriée
torsion sur le connecteur á l’intérieur de la poste. Couvrir extrémité ouverte du
connecteur avec du mastic silicone pour former un joint étache á l’eau --- V
ma
S
ch
3.
é
(généralement en cuivre ou vert
oir
I.S. 18
ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE CABLEADO
Y LA TIERRA (IS 18), E INSTRUCCIONES ADICIONALES. APAUGE LA
ALIMENTACIÓN DE CORRIENTE DURANTE LA INSTALACIÓN. SI SE
REQUIERE NUEVO CABLEADO, CONSULTE CON UN ELECTRICISTA O
AUTHORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO
Instrucciones de cableado
Acesorios Cubierta
1. Conecte el cable de alimentación positive (A
lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo (
con un giro de tamaño adecuado en el conector --- V
2. Conecte el cable de alimentación negativa (
blanco o el lado marcado estriado del cable de dos conductores) de plomo
accesorio negativo (
3. Por favor, consulte las instrucciones de puesta a tierra-a continuación para
completar todas las conexiones eléctricas.
Accesorios Exterior
1. Conecte el cable de alimentación positiva (A) (normalmente negro el lado no
marcado suave del cable de dos conductores) de plomo accesorio positivo (
con un giro de tamaño approrpriately conector --- V
2. Conecte el cable de alimentación negative (C) (por lo general de color
blanco o el lado marcado estriado del cable de dos conductores) de plomo
accesorio negativo (
3. Cubra el extreme abierto de conectores con sellador de silicona poara formar
un sello hermético.
Si va a instalar un soporte de fijación mural, use masilla para sella los
espacios entre la placa de montaje del aparato (placa) y la pared. Esto
ayudará a evitar que el agua entre en la boc salida. Si la superficie de la
pared es de revestimiento solapado, utilice masilla y una plataforma de
montaje accesorio especial.
4. Por favor, consulte las Ins
completar todas las conexiones eléctricas.
instrucciones puesta a tierra
Montaje Embutido Accesorios
Para conectar a tierra en un sistema eléctrico de 3 hilos, fije el cable de tierra
del artefacto (
brida de montaje accesorio (
Nota : En las correas de accesorios compatibles tornillos, primero instale los dos
tornillos de montaje de la correa. Cualquier agujero roscado restante puede ser
utilizado para el tornillo de tierra.
Cadena Hung Accesorios
Loop alambre de tierra (E) (generalmente de cobre o verde recubierto de
plático) debajo de la cabeza del tornillo de tierra (
accesorio (
directamente al cable de tierra del sistema de construcción con un tamaño
adecuado twist-conectores --- V
Accesorios Posterior Monte
Conecte el cable de tierra del artefacto (E
recubierto de plástico) a tierra de la fuente de alimentacón con conector de
tamanño adecuado en el interior puesto enlaces en forma. Cubra el extremo
abierto del conector con sellador de silicona para formar un sello hermético ---
é
ase la Figura 3.
V
tierra cableado instrucciones
(normalmente negro o la cara
)
é
ase la Figura 1 y 2.
(por lo general de color
C)
D).
ase la
é
D).
r
t
E) (generalmente de cobre o verde recubierto de plástico) a la
M
)
y conectar con el extremo suelto del cable de tierra luminaria
M) con el tornillo de tierra (S) --- Véase la
ucciones
éase l
d
puesta a tierra-a continuación para
e
en la brida de montaje
S)
a Figura 2.
) (generalmente de cobre o verde
Figura 2 y 3.
Figura
B)
1.
B)
H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com
Loading...
