Page 1

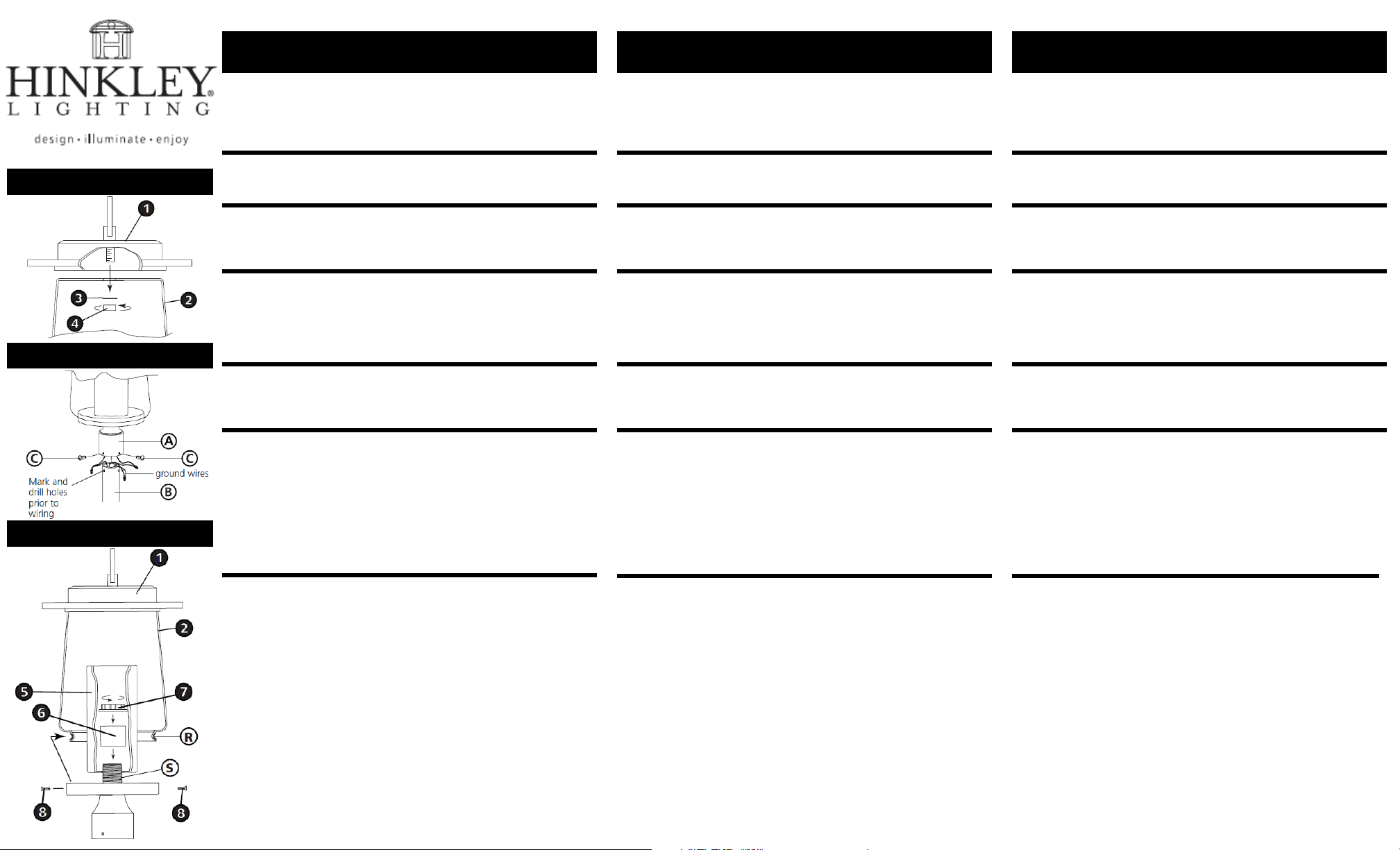

Drawing 1 – Fixture Mounting
Drawing 2 – Glass Installation
Drawing 2 – Glass Installation

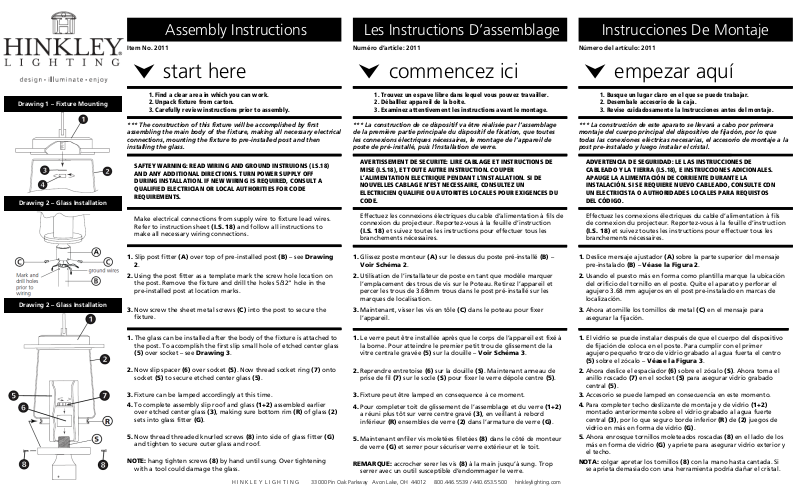

Assembly Instructions
Item No. 2011
start here
1. Find a clear area in which you can work.
2. Unpack fixture from carton.
3. Carefully review instructions prior to assembly.
*** The construction of this fixture will be accomplished by first
assembling the main body of the fixture, making all necessary electrical
connections, mounting the fixture to pre-installed post and then
installing the glass.
SAFTEY WARNING: READ WIRING AND GROUND INSTRUIONS (I.S.18)
AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF
DURING INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A
QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE
REQUIREMENTS.
Make electrical connections from supply wire to fixture lead wires.
Refer to instruction sheet (I.S. 18) and follow all instructions to
make all necessary wiring connections.
1. Slip post fitter (A) over top of pre-installed post (B) – see Drawing
2.
2. Using the post fitter as a template mark the screw hole location on
the post. Remove the fixture and drill the holes 5/32” hole in the
pre-installed post at location marks.
3. Now screw the sheet metal screws (C) into the post to secure the
fixture.
1. The glass can be installed after the body of the fixture is attached to
the post. To accomplish the first slip small hole of etched center glass
(5) over socket – see Drawing 3.
2. Now slip spacer (6) over socket (S). Now thread socket ring (7) onto
socket (S) to secure etched center glass (5).
3. Fixture can be lamped accordingly at this time.
4. To complete assembly slip roof and glass (1+2) assembled earlier
over etched center glass (3), making sure bottom rim (R) of glass (2)
sets into glass fitter (G).
5. Now thread threaded knurled screws (8) into side of glass fitter (G)
and tighten to secure outer glass and roof.
NOTE: hang tighten screws (8) by hand until sung. Over tightening
with a tool could damage the glass.
H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com
Les Instructions D’assemblage
Numéro d’article: 2011
commencez ici
1. Trouvez un espave libre dans lequel vous pouvez travailler.
2. Déballlez appareil de la boîte.
3. Examinez attentivement les instructions avant le montage.
*** La construction de ce dispositif va être réalisée par l’assemblage
de la première partie principale du dispositif de fixation, que toutes
les connexions électriques nécessaires, le montage de l’appareil de
poste de pré-installé, puis l’installation de verre.
AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE
MISE (I.S.18), ET TOUTE AUTRE INSTRUCTION. COUPER
L’ALIMENTATION ELECTRIQUE PENDANT L’INSTALLATION. SI DE
NOUVELLES CABLAGE N’EST NECESSAIRE, CONSULTEZ UN
ELECTRICIEN QUALIFIE OU AUTORITES LOCALES POUR EXIGENCES DU
CODE.
Effectuez les connexions électriques du cable d’alimentation à fils de
connexion du projecteur. Reportez-vous à la feuille d’instruction
(I.S. 18) et suivez toutes les instructions pour effectuer tous les
branchements nécessaires.
1. Glissez poste monteur (A) sur le dessus du poste pré-installé (B) –
Voir Schéma 2.
2. Utilisation de l’installateur de poste en tant que modèle marquer
l’emplacement des trous de vis sur le Poteau. Retirez l’appareil et
percer les trous de 3.68mm trous dans le post pré-installé sur les
marques de localisation.
3. Maintenant, visser les vis en tôle (C) dans le poteau pour fixer
l’appareil.
1. Le verre peut être installée après que le corps de l’appareil est fixé à
la borne. Pour atteindre le premier petit trou de glissement de la
vitre centrale gravée (5) sur la douille – Voir Schéma 3.
2. Reprendre entretoise (6) sur la douille (S). Maintenant anneau de
prise de fil (7) sur le socle (S) pour fixer le verre dépole centre (5).
3. Fixture peut être lamped en consequence à ce moment.
4. Pour completer toit de glissement de l’assemblage et du verre (1+2)
a réuni plus tôt sur verre centre gravé (3), en veillant à rebord
inférieur (R) ensembles de verre (2) dans l’armature de verre (G).
5. Maintenant enfiler vis moletées filetées (8) dans le côté de monteur
de verre (G) et serrer pour sécuriser verre extérieur et le toit.
REMARQUE: accrocher serer les vis (8) à la main jusqu’à sung. Trop
serrer avec un outil susceptible d’endommager le verre.
Instrucciones De Montaje
Número del artículo: 2011
empezar aquí
1. Busque un lugar claro en el que se puede trabajar.
2. Desembale accesorio de la caja.
3. Revise cuidadosamente la Instrucciones antes del montaje.
*** La construcción de este aparato se llevará a cabo por primera
montaje del cuerpo principal del dispositivo de fijación, por lo que
todas las conexiones eléctricas necesarias, el accesorio de montaje a la
post pre-instalado y luego instalar el cristal.
ADVERTENCIA DE SEGURIDAD: LE LAS INSTRUCCIONES DE
CABLEADO Y LA TIERRA (I.S.18), E INSTRUCCIONES ADICIONALES.
APAUGE LA ALIMENTACIÓN DE CORRIENTE DURANTE LA
INSTALACIÓN. SI SE REQUIERE NUEVO CABLEADO, CONSULTE CON
UN ELECTRICISTA O AUTHORIDADES LOCALES PARA REQUISTOS
DEL CÓDIGO.
Effectuez les connexions électriques du cable d’alimentation à fils
de connexion du projecteur. Reportez-vous à la feuille d’instruction
(I.S. 18) et suivez toutes les instructions pour effectuer tous les
branchements nécessaires.
1. Deslice mensaje ajustador (A) sobre la parte superior del mensaje
pre-instalado (B) – Véase la Figura 2.
2. Usando el puesto más en forma como plantilla marque la ubicación
del orificio del tornillo en el poste. Quite el aparato y perforar el
agujero 3.68 mm agujeros en el post pre-instalado en marcas de
localización.
3. Ahora atornille los tornillos de metal (C) en el mensaje para
asegurar la fijación.
1. El vidrio se puede instalar después de que el cuerpo del dispositivo
de fijación de coloca en el poste. Para cumplir con el primer
agujero pequeño trozo de vidrio grabado al agua fuerta el centro
(5) sobre el zócalo – Véase la Figura 3.
2. Ahora deslice el espaciador (6) sobre el zócalo (S). Ahora toma el
anillo roscado (7) en el socket (S) para asegurar vidrio grabado
central (5).
3. Accesorio se puede lamped en consecuencia en este momento.
4. Para completer techo deslizante de montaje y de vidrio (1+2)
montado anteriormente sobre el vidrio grabado al agua fuerte
central (3), por lo que seguro borde inferior (R) de (2) juegos de
vidrio en más en forma de vidrio (G).
5. Ahora enrosque tornillos moleteados roscadas (8) en el lado de los
más en forma de vidrio (G) y apriete para asegurar vidrio exterior y
el techo.
NOTA: colgar apretar los tornillos (8) con la mano hasta cantada. Si
se aprieta demasiado con una herramienta podría dañar el cristal.
Page 2

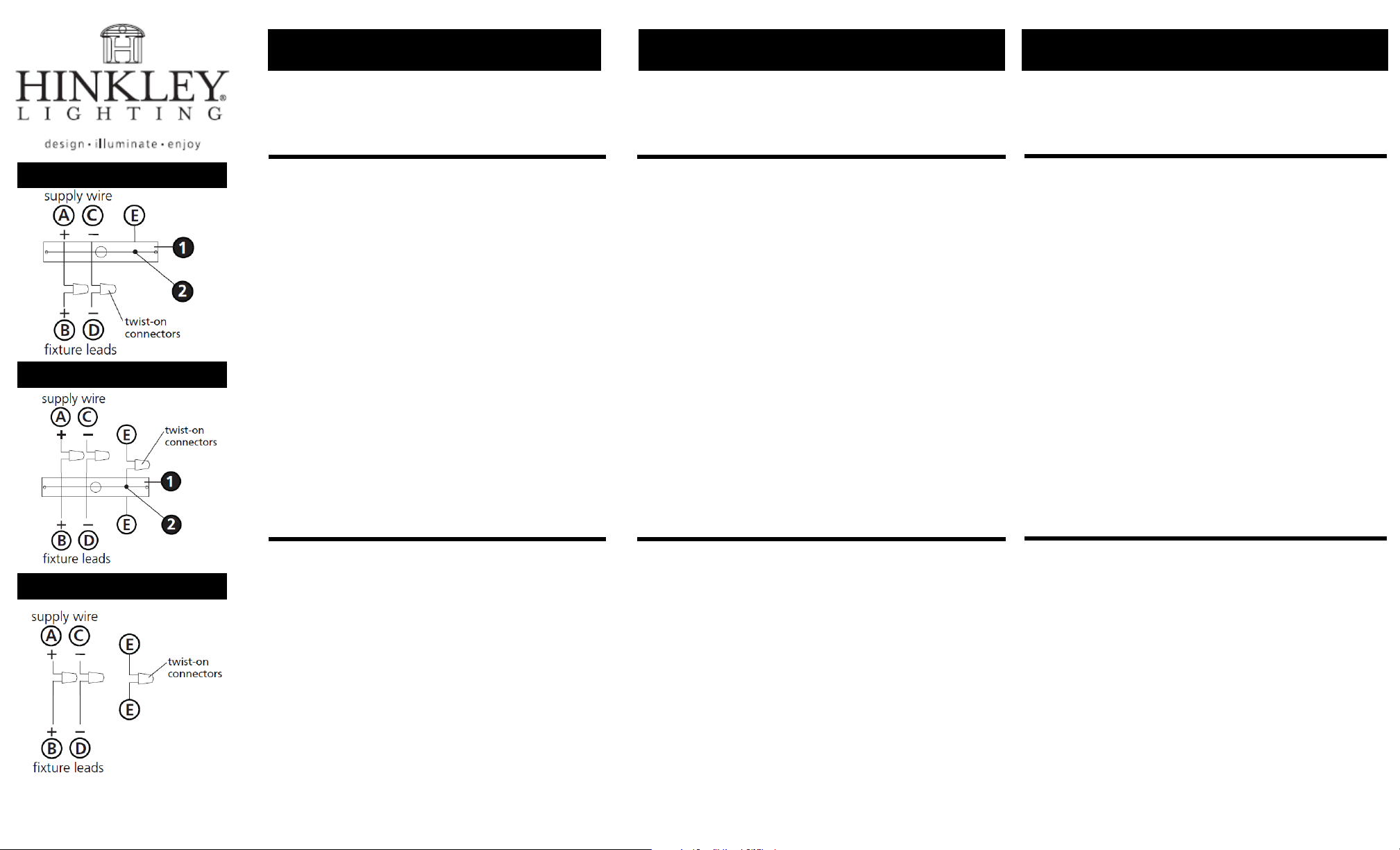

Drawing 1 – Flush Mount
Drawing 2 – Chain Hung
Drawing 3 – Post-Mount
I.S. 18
wiring grounding instructions
SAFETY WARNING: READ WIRING AND GROUNDING
INSTRUCTIONS (IS 18) AND ANY ADDITIONAL DIRECTIONS.
TURN POWER SUPPLY OFF DURING INSTALLATION. IF NEW
WIRING IS REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR
LOCAL AUTHORITIES FOR CODE REQUIREMENTS
I.S. 18
câblage échouage instructions
AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE
MISE (IS 18), ET TOUTE AUTRE INSTRUCTION. COUPER L’ALIMENTATION
ELECTRIQUE PENDANT L’ONSTALLATION. SI DE NOUVELLES CABLAGE
N’EST NECESSAIRE, CONSULTEZ UN ELECTRICIEN QUALIFIE OU
AUTORITES LOCALES POUR EXIGENCES DU CODE.
wiring instructions
Indoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth,
unmarked side of the two-conductor cord) to positive fixture lead (B)
with appropriately sized twist on connector - see Drawings 1 or 2.
2. Connect negative supply wire (C) (typically white or the ribbed, marked
side of the two-conductor cord) to negative fixture lead (D).
3. Please refer to the grounding instructions below to complete all
electrical connections
Outdoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth
unmarked side of the two-conductor cord) to positive fixture lead (B)
with appropriately sized twist on connector --- see Drawings 2 or 3.
2. Connect negative supply wire (C) (typically white or the ribbed, marked
side of the two-conductor cord) to negative fixture lead (D).
3. Cover open end of connectors with silicone sealant to form a
watertight seal.
If installing a wall mount fixture, use caulk to seal gaps between the
fixture mounting plate (backplate) and the wall. This will help prevent
water from entering the outlet box. If the wall surface is lap siding, use
caulk and a fixture mounting platform specially.
4. Please refer to the grounding instructions below to complete all
electrical connections.
instructions de câblage
Luminaires Itérieurs
1. Brancher le fil d’alimentation positive (A) (généralement noir ou, côté lisse
banalisée de la corde á deux conducteurs) á plob de fixation positive (B) avec
la torsion de taille appropriée sur le connecteur --- Voir Schéma 1 ou 2.
2. Connecter le fil d’alimentation négative (C) (généralement blanc ou l’, côté
marqué nervurée du fil á deux conducteurs) au conducteur négatif de
l’appareil (D).
3. S’il vous plaît se référer á la mise á la terre instructions ci-dessous pour
terminer toutes les connexions électriques.
Luminaires Extérieurs
1. Brancher le fil d’alimentation positive (A) (généralement noir ou le côté lisse
banalisée de la corde á deux conducteurs) á plomb de fixation positive (B)
avec la torsion approrpriately taille du connecteur --- Voir Schéma 2 ou 3.
2. Connecter le fil d’alimentation négative (C) (généralement blanc ou l’, côté
marqué nervurée du fil á deux conducteurs) au conducteur négatif de
l’appareild (D).
3. Couvrir extrémité ouverte de connecteurs acex du silicone pour former un
joint étenche á l’eau.
Si l’installation d’un luminaire de montage mural, utiliser calfeutrage pour
sceller l’espace entre la plaque de montage de fixation (plaque arriére) et la
paroi. Cela aidera á empêcher l’eau de pénétrer dans le boc sortie. Si la
surface du mur est bardage á clin, utiliser caldeutrage et une plate-forme de
montage d’appareils spécialement.
4. S’il vous plait se referrer auc instructions ci-dessous pour terminer la terre
toutes les connexions électrques.
grounding instructions
Flush Mount Fixtures
For positive grounding in a 3-wire electrical system, fasten the fixture
ground wire (E) (typically copper or green plastic coated) to the fixture
mounting strap (M) with the ground screw (S) - see Drawing 1.
Note: On straps for screw supported fixtures, first install the two mounting
screws in strap. Any remaining tapped hole may be used for the ground screw.
Chain Hung Fixtures
Loop fixture ground wire (E) (typically copper or green plastic coated)
under the head of the ground screw (S) on fixture mounting strap (M)
and connect to the loose end of the fixture ground wire directly to the
ground wire of the building system with appropriately sized twist-on
connectors - see Drawing 2.
Post-Mount Fixtures
Connect fixture ground wire (E) (typically copper or green plastic coated)
to power supply ground with appropriately sized twist-on connector
inside post. Cover open end of connector with silicone sealant to form a
watertight seal - see Drawing 3.
instructions de mise
Montage Encastré Fixtures
Pour la terre positive dans un systéme électrique á 3 fils, fixez le fil de terre du
luminaire (E) (généralement en cuivre ou vert recouvert de plastique) á la sangle
de fixation de fixation (M) avec la vis de terre (S) --- Voir Schéma 1.
Remarque: Sur les sangles pour les appareils pris en charge á vis, installez d’abord les
deux vis de fixation á sangle. Tout trou taraudé restante peut être utilisée pour la vis de
terre.
Chaîne Accroché Luminaires
Boucle fil du luminaire au sol (E) (généralement en cuivre ou vert recouvert de
plastique) sous la tête de la vis de terre (S) sur la sangle de fixation de fixation
(M) et se connecter á l’extrémitré libre du fil de terre du luminaire directement
sur le fil de terre du systéme de construction avec une taille appropriée
connecteurs á visser --- Voir Schéma 2.
Luminaires Aprés Montage
Brancher le fil de terre du luminaire (E) (généralement en cuivre ou vert
recouvert de plastique) á la masse de l’alimentation avec une taille appropriée
torsion sur le connecteur á l’intérieur de la poste. Couvrir extrémité ouverte du
connecteur avec du mastic silicone pour former un joint étache á l’eau --- Voir
Schéma 3.
I.S. 18 tierra cableado instrucciones
ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE CABLEADO
Y LA TIERRA (IS 18), E INSTRUCCIONES ADICIONALES. APAUGE LA
ALIMENTACIÓN DE CORRIENTE DURANTE LA INSTALACIÓN. SI SE
REQUIERE NUEVO CABLEADO, CONSULTE CON UN ELECTRICISTA O
AUTHORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO
Instrucciones de cableado
Acesorios Cubierta
1. Conecte el cable de alimentación positive (A) (normalmente negro o la cara
lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo (B)
con un giro de tamaño adecuado en el conector --- Véase la Figura 1 y 2.
2. Conecte el cable de alimentación negativa (C) (por lo general de color
blanco o el lado marcado estriado del cable de dos conductores) de plomo
accesorio negativo (D).
3. Por favor, consulte las instrucciones de puesta a tierra-a continuación para
completar todas las conexiones eléctricas.
Accesorios Exterior
1. Conecte el cable de alimentación positiva (A) (normalmente negro el lado no
marcado suave del cable de dos conductores) de plomo accesorio positivo (B)
con un giro de tamaño approrpriately conector --- Véase la Figura 2 y 3.
2. Conecte el cable de alimentación negative (C) (por lo general de color
blanco o el lado marcado estriado del cable de dos conductores) de plomo
accesorio negativo (D).
3. Cubra el extreme abierto de conectores con sellador de silicona poara formar
un sello hermético.
Si va a instalar un soporte de fijación mural, use masilla para sella los
espacios entre la placa de montaje del aparato (placa) y la pared. Esto
ayudará a evitar que el agua entre en la boc salida. Si la superficie de la
pared es de revestimiento solapado, utilice masilla y una plataforma de
montaje accesorio especial.
4. Por favor, consulte las Instrucciones de puesta a tierra-a continuación para
completar todas las conexiones eléctricas.
instrucciones puesta a tierra
Montaje Embutido Accesorios
Para conectar a tierra en un sistema eléctrico de 3 hilos, fije el cable de tierra
del artefacto (E) (generalmente de cobre o verde recubierto de plástico) a la
brida de montaje accesorio (M) con el tornillo de tierra (S) --- Véase la Figura 1.
Nota : En las correas de accesorios compatibles tornillos, primero instale los dos
tornillos de montaje de la correa. Cualquier agujero roscado restante puede ser
utilizado para el tornillo de tierra.
Cadena Hung Accesorios
Loop alambre de tierra (E) (generalmente de cobre o verde recubierto de
plático) debajo de la cabeza del tornillo de tierra (S) en la brida de montaje
accesorio (M) y conectar con el extremo suelto del cable de tierra luminaria
directamente al cable de tierra del sistema de construcción con un tamaño
adecuado twist-conectores --- Véase la Figura 2.
Accesorios Posterior Monte
Conecte el cable de tierra del artefacto (E) (generalmente de cobre o verde
recubierto de plástico) a tierra de la fuente de alimentacón con conector de
tamanño adecuado en el interior puesto enlaces en forma. Cubra el extremo
abierto del conector con sellador de silicona para formar un sello hermético --Véase la Figura 3.
H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com
Loading...
