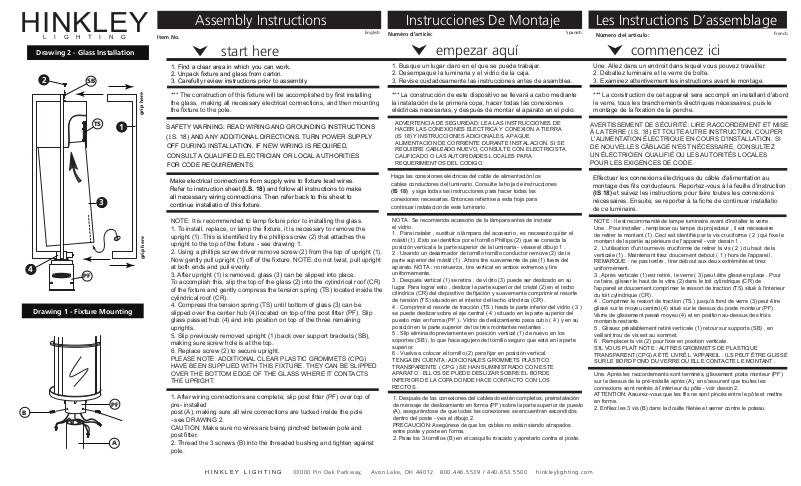

Page 1
HINKLEY
LIGHTING
Drawing 2 - Glass Installation
2
4
Drawing 1 - Fixture Mounting
B
PF
SB
TS
1
3
PF
A
Item No.
1. Find a clear area in which you can work.
2. Unpack fixture and glass from carton.
3. Carefully review instructions prior to assembly.
*** The construction of this fixture will be accomplished by first installing
the glass, making all necessary electrical connections, and then mounting
grip here
grip here
the fixture to the pole.
SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS
(I.S. 18) AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY
OFF DURING INSTALLATION. IF NEW WIRING IS REQUIRED,
CONSULT A QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES
FOR CODE REQUIREMENTS.
Make electrical connections from supply wire to fixture lead wires.
Refer to instruction sheet (I.S. 18) and follow all instructions to make
all necessary wiring connections. Then refer back to this sheet to
continue installatio of this fixture.
NOTE: It is recommended to lamp fixture prior to installing the glass.
1. To install, replace, or lamp the fixture, it is necessary to remove the
upright (1). This is identified by the phillips screw (2) that attaches the
upright to the top of the fixture - see drawing 1.
2. Using a phillips screw driver remove screw (2) from the top of upright (1).
Now gently pull upright (1) off of the fixture. NOTE: do not twist, pull upright
at both ends and pull evenly.
3. After upright (1) is removed, glass (3) can be slipped into place.
To accomplish this, slip the top of the glass (2) into the cylindrical roof (CR)
of the fixture and gently compress the tension spring (TS) located inside the
cylindrical roof (CR).
4. Compress the tension spring (TS) until bottom of glass (3) can be
slipped over the center hub (4) located on top of the post fitter (PF). Slip
glass passed hub (4) and into position on top of the three remaining
uprights.
5. Slip previously removed upright (1) back over support brackets (SB),
making sure screw hole is at the top.
6. Replace screw (2) to secure upright.
PLEASE NOTE: ADDITIONAL CLEAR PLASTIC GROMMETS (CPG)
HAVE BEEN SUPPLIED WITH THIS FIXTURE. THEY CAN BE SLIPPED
OVER THE BOTTOM EDGE OF THE GLASS WHERE IT CONTACTS
THE UPRIGHT.
1. After wiring connections are complete, slip post fitter (PF) over top of
pre- installed
post (A), making sure all wire connections are tucked inside the pole
- see DRAWING 2.
CAUTION: Make sure no wires are being pinched between pole and
post fitter.
2. Thread the 3 screws (B) into the threaded bushing and tighten against
pole.
Assembly Instructions
start here
Instrucciones De Montaje
English Spanish
Numéro d’article:
empezar aquí
1. Busque un lugar claro en el que se puede trabajar.
2. Desempaque la luminaria y el vidrio de la caja.
3. Revise cuidadosamente las instrucciones antes de asamblea.
*** La construcción de este dispositivo se llevará a cabo mediante
la instalación de la primera copa, hacer todas las conexiones
eléctricas necesarias, y después de montar el aparato en el polo.
ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE
HACER LAS CONEXIONES ELECTRICA Y CONEXION A TIERRA
(IS 18) Y INSTRUCCIONES ADICIONALES. APAGUE
ALIMENTACION DE CORRIENTE DURANTE INSTALACION. SI SE
REQUIERE CABLEADO NUEVO, CONSULTE CON ELECTRICISTA
CALIFICADO O LAS AUTORIDADES LOCALES PARA
REQUERIMIENTOS DEL CODIGO.
Haga las conexiones eléctricas del cable de alimentación los
cables conductores del luminario. Consulte la hoja de instrucciones
(IS 18) y siga todas las instrucciones para hacer todas las
conexiones necesarias. Entonces referirse a esta hoja para
continuar instalacion de este luminario.
NOTA : Se recomienda accesorio de la lámpara antes de instalar
el vidrio.
1 . Para instalar , sustituir o lámpara del accesorio , es necesario quitar el
mástil (1) .Esto se identifica por el tornillo Phillips (2) que se conecta la
posición vertical a la parte superior de la luminaria - véase el dibujo 1 .
2 . Usando un desarmador de tornillo tornillo conductor remove (2) de la
parte superior del mástil (1) . Ahora tire suavemente de pie (1) fuera del
aparato. NOTA : no retuerza , tire vertical en ambos extremos y tire
uniformemente.
3 . Después vertical (1) se retira , de vidrio (3) puede ser deslizado en su
lugar. Para lograr esto , deslizar la parte superior del cristal (2) en el techo
cilíndrica (CR) del dispositivo de fijación y suavemente comprimir el resorte
de tensión (TS) situado en el interior del techo cilíndrica (CR) .
4 . Comprimir el resorte de tracción (TS ) hasta la parte inferior del vidrio ( 3 )
se puede deslizar sobre el eje central ( 4 ) situado en la parte superior del
puesto más en forma (PF ) . Vidrio de deslizamiento pasa cubo ( 4 ) y en su
posición en la parte superior de los tres montantes restantes .
5 . Slip eliminado previamente en posición vertical (1) de nuevo en los
soportes (SB) , lo que hace agujero del tornillo seguro que está en la parte
superior.
6 . Vuelva a colocar el tornillo (2) para fijar en posición vertical.
TENGA EN CUENTA : ADICIONALES GROMMETS PLÁSTICO
TRANSPARENTE ( CPG ) SE HAN SUMINISTRADO CON ESTE
APARATO . ELLOS SE PUEDE DESLIZAR SOBRE EL BORDE
INFERIOR DE LA COPA DONDE HACE CONTACTO CON LOS
RECTOS .
1. Después de las conexiones del cableado estén completos, preinstalación
de mensaje de deslizamiento en forma (PF) sobre la parte superior de puesto
(A), asegurándose de que todas las conexiones se encuentran escondidos
dentro del poste - vea el dibujo 2.
PRECAUCIÓN: Asegúrese de que los cables no están siendo atrapados
entre poste y poste en forma.
2. Pase los 3 tornillos (B) en el casquillo roscado y apretarlo contra el poste.
Les Instructions D’assemblage
Número del artículo:
commencez ici
Une. Allez dans un endroit dans lequel vous pouvez travailler.
2. Déballez luminaire et le verre de boîte.
3. Examinez attentivement les instructions avant le montage.
*** La construction de cet appareil sera accompli en installant d'abord
le verre, tous les branchements électriques nécessaires, puis le
montage de la fixation de la perche.
AVERTISSEMENT DE SÉCURITÉ: LIRE RACCORDEMENT ET MISE
À LA TERRE (I.S. 18) ET TOUTE AUTRE INSTRUCTION. COUPER
L'ALIMENTATION ÉLECTRIQUE EN COURS D'INSTALLATION. SI
DE NOUVELLES CÂBLAGE N'EST NÉCESSAIRE, CONSULTEZ
UN ÉLECTRICIEN QUALIFIÉ OU LES AUTORITÉS LOCALES
POUR LES EXIGENCES DE CODE.
Effectuer les connexions électriques du câble d'alimentation au
montage des fils conducteurs. Reportez-vous à la feuille d'instruction
(IS 18) et suivez les instructions pour faire toutes les connexions
nécessaires. Ensuite, se reporter à la fiche de continuer installatio
de ce luminaire.
NOTE : Il est recommandé de lampe luminaire avant d'installer le verre .
Une . Pour installer , remplacer ou lampe du projecteur , il est nécessaire
de retirer le montant (1) .Ceci est identifié par la vis cruciforme ( 2 ) qui fixe le
montant de la partie supérieure de l'appareil - voir dessin 1 .
2 . L'utilisation d'un tournevis cruciforme de retirer la vis ( 2 ) du haut de la
verticale (1) . Maintenant tirez doucement debout ( 1 ) hors de l'appareil .
REMARQUE : ne pas tordre , tirer debout aux deux extrémités et tirez
uniformément.
3 . Après verticale (1) est retiré , le verre ( 3) peut être glissé en place . Pour
ce faire, glisser le haut de la vitre (2) dans le toit cylindrique (CR) de
l'appareil et doucement comprimer le ressort de traction (TS) situé à l'intérieur
du toit cylindrique (CR) .
4 . Comprimer le ressort de traction (TS ) jusqu'à fond de verre (3) peut être
glissé sur le moyeu central (4) situé sur le dessus du poste monteur (PF) .
Verre de glissement passé moyeu (4) et en position au-dessus des trois
montants restants
5 . Glissez préalablement retiré verticale (1) retour sur supports (SB) , en
veillant trou de vis est au sommet.
6 . Remplacer la vis (2) pour fixer en position verticale.
S'IL VOUS PLAÎT NOTE : AUTRES GROMMETS DE PLASTIQUE
TRANSPARENT (CPG) A ÉTÉ LIVRÉ L 'APPAREIL . ILS PEUT ÊTRE GLISSÉ
SUR LE BORD FOND DU VERRE OÙ ELLE CONTACTE LE MONTANT .
Une. Après les raccordements sont terminés, glissement poste monteur (PF)
sur le dessus de la pré-installé après (A), en s'assurant que toutes les
connexions sont rentrés à l'intérieur du pôle - voir dessin 2.
ATTENTION: Assurez-vous que les fils ne sont pincés entre le pôle et mettre
en forme.
2. Enfilez les 3 vis (B) dans la douille filetée et serrer contre le poteau.
French
HINKLEY LIGHTING 33000 Pin Oak Parkway, Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com
Page 2
g
g
Drawing 1 – Flush Mount
Drawin
Drawin
2 – Chain Hung
3 – Post-Mount
I.S. 18
wiring grounding instructions
SAFETY WARNING: READ WIRING AND GROUNDING
INSTRUCTIONS (IS 18) AND ANY ADDITIONAL DIRECTIONS.
TURN POWER SUPPLY OFF DURING INSTALLATION. IF NEW
WIRING IS REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR
LOCAL AUTHORITIES FOR CODE REQUIREMENTS
wiring instructions
Indoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth,
unmarked side of the two-conductor cord) to positive fixture lead (B)
with appropriately sized twist on connector - see Drawings 1 or 2.
2. Connect negative supply wire (C
side of the two-conductor cord) to negative fixture lead (
3. Please refer to the ground
electrical connections
Outdoor Fixtures
(typically white or the ribbed, marked
)
in
g in
struct
io
below to complete all
ns
1. Connect positive supply wire (A) (typically black or the smooth
unmarked side of the two-conductor cord) to positive fixture lead (
with appropriately sized twist on connector --- see D
2. Connect negative supply wire (C
side of the two-conductor cord) to negative fixture lead (
(typically white or the ribbed, marked
)
r
awi
3. Cover open end of connectors with silicone sealant to form a
watertight seal.
If installing a wall mount fixture, use caulk to seal gaps between the
fixture mounting plate (backplate) and the wall. This will help prevent
water from entering the outlet box. If the wall surface is lap siding, use
caulk and a fixture mounting platform specially.
4. Please refer to the gr
electrical connections.
o
und
in
g
instruct
io
s below to complete all
n
D).
ngs
D
).
2 o
I.S. 18
AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE
MISE (IS 18), ET TOUTE AUTRE INSTRUCTION. COUPER L’ALIMENTATION
ELECTRIQUE PENDANT L’ONSTALLATION. SI DE NOUVELLES CABLAGE
N’EST NECESSAIRE, CONSULTEZ UN ELECTRICIEN QUALIFIE OU
AUTORITES
instructions de câblage
Luminaires Itérieurs
1. Brancher le fil d’alimentation positive (A)
banalisée de la corde á deux conducteurs) á plob de fixation positive (
la torsion de taille appropriée sur le connecteur --- V
2. Connecter le fil d’alimentation négative (C
marqué nervurée du fil á deux conducteurs) au conducteur négatif de
l’appareil (
3. S’il vous plaît se référer á la m
terminer toutes les connexions électriques.
Luminaires Extérieurs
1. Brancher le fil d’alimentation positive (A) (généralement noir ou le côté lisse
B)
3
r
.
banalisée de la corde á deux conducteurs) á plomb de fixation positive (
avec la torsion approrpriately taille du connecteur --- V
2. Connecter le fil d’alimentation négative (C) (généralement blanc ou l’, côté
marqué nervurée du fil á deux conducteurs) au conducteur négatif de
l’appareild (
3. Couvrir extrémité ouverte de connecteurs acex du silicone pour former un
joint étenche á l’eau.
Si l’installation d’un luminaire de montage mural, utiliser calfeutrage pour
sceller l’espace entre la plaque de montage de fixation (plaque arriére) et la
paroi. Cela aidera á empêcher l’eau de pénétrer dans le boc sortie. Si la
surface du mur est bardage á clin, utiliser caldeutrage et une plate-forme de
montage d’appareils spécialement.
4. S’il vous plait se referrer auc instructions ci-dessous pour terminer la terre
toutes
les connexions électrques.
câblage échouage instructions
LOCALES POUR EXIGENCES DU CODE.
(généralement noir ou, côté lisse
Schéma 1 ou 2.
oir
) (généralement blanc ou l’, côté
D)
.
se á la terre instructions ci-dessous pour
i
oir Schéma 2 ou 3
.
D)
B) avec
B
)
.
grounding instructions
Flush Mount Fixtures
For positive grounding in a 3-wire electrical system, fasten the fixture
ground wire (E) (typically copper or green plastic coated) to the fixture
mounting strap (M) with the ground screw (S) - see Drawing 1.
Note: On straps for screw supported fixtures, first install the two mounting
screws in strap. Any remaining tapped hole may be used for the ground screw.
Chain Hung Fixtures
Loop fixture ground wire (E) (typically copper or green plastic coated)
under the head of the ground screw (S) on fixture mounting strap (M)
and connect to the loose end of the fixture ground wire directly to the
ground w
connectors - see Drawing 2.
ire of the building system with appropriately sized twist-on
Post-Mount Fixtures
Connect fixture ground wire (E) (typically copper or green plastic coated)
to power supply ground with appropriately sized twist-on connector
inside post. Cover open end of connector with silicone sealant to form a
watertight seal - see Drawing 3.
instructions de mise
Montage Encastré Fixtures
Pour la terre positive dans un systéme électrique á 3 fils, fixez le fil de terre du
luminaire (
de fixation de fixation (
Remarque: Sur les sangles pour les appareils pris en charge á vis, installez d’abord les
deux vis de fixation á sangle. Tout trou taraudé restante peut être utilisée pour la vis de
terre.
E) (généralement en cuivre ou vert recouvert de plastique) á la sangle
) avec la vis de terre (S) --- Voi
M
r Schém
a 1.
Chaîne Accroché Luminaires
Boucle fil du luminaire au sol (E) (généralement en cuivre ou vert recouvert de
plastique) sous la tête de la vis de terre (
(
M) et se connecter á l’extrémitré libre du fil de terre du luminaire directement
sur le fil de terre du systéme de construction avec une taille appropriée
connecteurs á visser --- V
oir Schéma 2.
S) sur la sangle de fixation de fixation
Luminaires Aprés Montage
Brancher le fil de terre du luminaire (E)
recouvert de plastique) á la masse de l’alimentation avec une taille appropriée
torsion sur le connecteur á l’intérieur de la poste. Couvrir extrémité ouverte du
connecteur avec du mastic silicone pour former un joint étache á l’eau --- V
ma
S
ch
3.
é
(généralement en cuivre ou vert
oir
I.S. 18
ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE CABLEADO
Y LA TIERRA (IS 18), E INSTRUCCIONES ADICIONALES. APAUGE LA
ALIMENTACIÓN DE CORRIENTE DURANTE LA INSTALACIÓN. SI SE
REQUIERE NUEVO CABLEADO, CONSULTE CON UN ELECTRICISTA O
AUTHORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO
Instrucciones de cableado
Acesorios Cubierta
1. Conecte el cable de alimentación positive (A
lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo (
con un giro de tamaño adecuado en el conector --- V
2. Conecte el cable de alimentación negativa (
blanco o el lado marcado estriado del cable de dos conductores) de plomo
accesorio negativo (
3. Por favor, consulte las instrucciones de puesta a tierra-a continuación para
completar todas las conexiones eléctricas.
Accesorios Exterior
1. Conecte el cable de alimentación positiva (A) (normalmente negro el lado no
marcado suave del cable de dos conductores) de plomo accesorio positivo (
con un giro de tamaño approrpriately conector --- V
2. Conecte el cable de alimentación negative (C) (por lo general de color
blanco o el lado marcado estriado del cable de dos conductores) de plomo
accesorio negativo (
3. Cubra el extreme abierto de conectores con sellador de silicona poara formar
un sello hermético.
Si va a instalar un soporte de fijación mural, use masilla para sella los
espacios entre la placa de montaje del aparato (placa) y la pared. Esto
ayudará a evitar que el agua entre en la boc salida. Si la superficie de la
pared es de revestimiento solapado, utilice masilla y una plataforma de
montaje accesorio especial.
4. Por favor, consulte las Ins
completar todas las conexiones eléctricas.
instrucciones puesta a tierra
Montaje Embutido Accesorios
Para conectar a tierra en un sistema eléctrico de 3 hilos, fije el cable de tierra
del artefacto (
brida de montaje accesorio (
Nota : En las correas de accesorios compatibles tornillos, primero instale los dos
tornillos de montaje de la correa. Cualquier agujero roscado restante puede ser
utilizado para el tornillo de tierra.
Cadena Hung Accesorios
Loop alambre de tierra (E) (generalmente de cobre o verde recubierto de
plático) debajo de la cabeza del tornillo de tierra (
accesorio (
directamente al cable de tierra del sistema de construcción con un tamaño
adecuado twist-conectores --- V
Accesorios Posterior Monte
Conecte el cable de tierra del artefacto (E
recubierto de plástico) a tierra de la fuente de alimentacón con conector de
tamanño adecuado en el interior puesto enlaces en forma. Cubra el extremo
abierto del conector con sellador de silicona para formar un sello hermético ---
é
ase la Figura 3.
V
tierra cableado instrucciones
(normalmente negro o la cara
)
é
ase la Figura 1 y 2.
(por lo general de color
C)
D).
ase la
é
D).
r
t
E) (generalmente de cobre o verde recubierto de plástico) a la
M
)
y conectar con el extremo suelto del cable de tierra luminaria
M) con el tornillo de tierra (S) --- Véase la
ucciones
éase l
d
puesta a tierra-a continuación para
e
en la brida de montaje
S)
a Figura 2.
) (generalmente de cobre o verde
Figura 2 y 3.
Figura
B)
1.
B)
H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com
Page 3
H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com
IS200 Caulking Instructions
start here
After securing fixture to the wall it is recommended that the gap between the
wall and fixture backplate be sealed with any good quality waterproof caulk or
silicone sealant (NOT INCLUDED) - See Drawing 1.
Bead of caulk to
seal the gap.
Caulking Gun
Aprés avoir obtenu fixation au mur, il est recommandé que l’écart entr le mur et
la plaque arriére du luminaire être scellé avec un produit de calfeutrage
impreméable de bonne qualité ou du mastic silicone (Non inculs) - Voir Le Schéma
1.
IS200 Caulking Instructions
start here
Pistolet á
Produit de
calfeutrafe pour
sceller l’écart
calfeutrer
IS200 Caulking Instructions
start here
Des pués de asegurar accesorio a la pared, se recomienda que la distancia entre la
pared y la place de fijación puede sellare con cualquier buena massilla
impermeable de calidad o sellador de silicona (No Incluido) - Vésa La Figura 1.
Bolas de
massilla para
sellar la brecha
Pistola para
calafatear
Drawing 1
After securing fixture in place it is recommended that the gap between the
mounting top and fixture base be sealed with any good quality waterproof caulk
or silicone sealant (not included). It is also recommended that a small bead of
caulk or sealant be put under the ball knobs used to mount fixture – see Drawing
2.
Ball Knob
Drawing2
Caulking Gun
Caulking
Schéma 1 Figura 1
Aprés avoir assure appareil en placew, il est recommandé que l’écart entre le
sommet et la base de montage du luminaire être scellé avec un produit de
calfeutrage impermeable de bonne qualité ou du mastic silicone (non inclus). Il est
également recommandé qu’un petit cordon de masic d’étanchéité ou être mis sous
les boutons de billes utilisées pour monter appareil – Voir schéma 2.
Bouton
de Boule
Schéma 2
Pistolet á
calfeutrer
Calfeutrage Selladores
Después asegurar fijo en su lugar, se recomienda que la distancia entre la parte
superior y la base de montaje del accesorio se sellará con cualquier buen masilla
impermeable de calidad o sellador de silicona (no incluido). También se
recomienda que una pequeña capa de madilla o selllador de ser sometidos a los
mandos de bolas utilizadas para montar accesorio – Véase la Figura 2.
Perilla de
Bola
Figura 2
Pistola para
calafatear
Loading...
