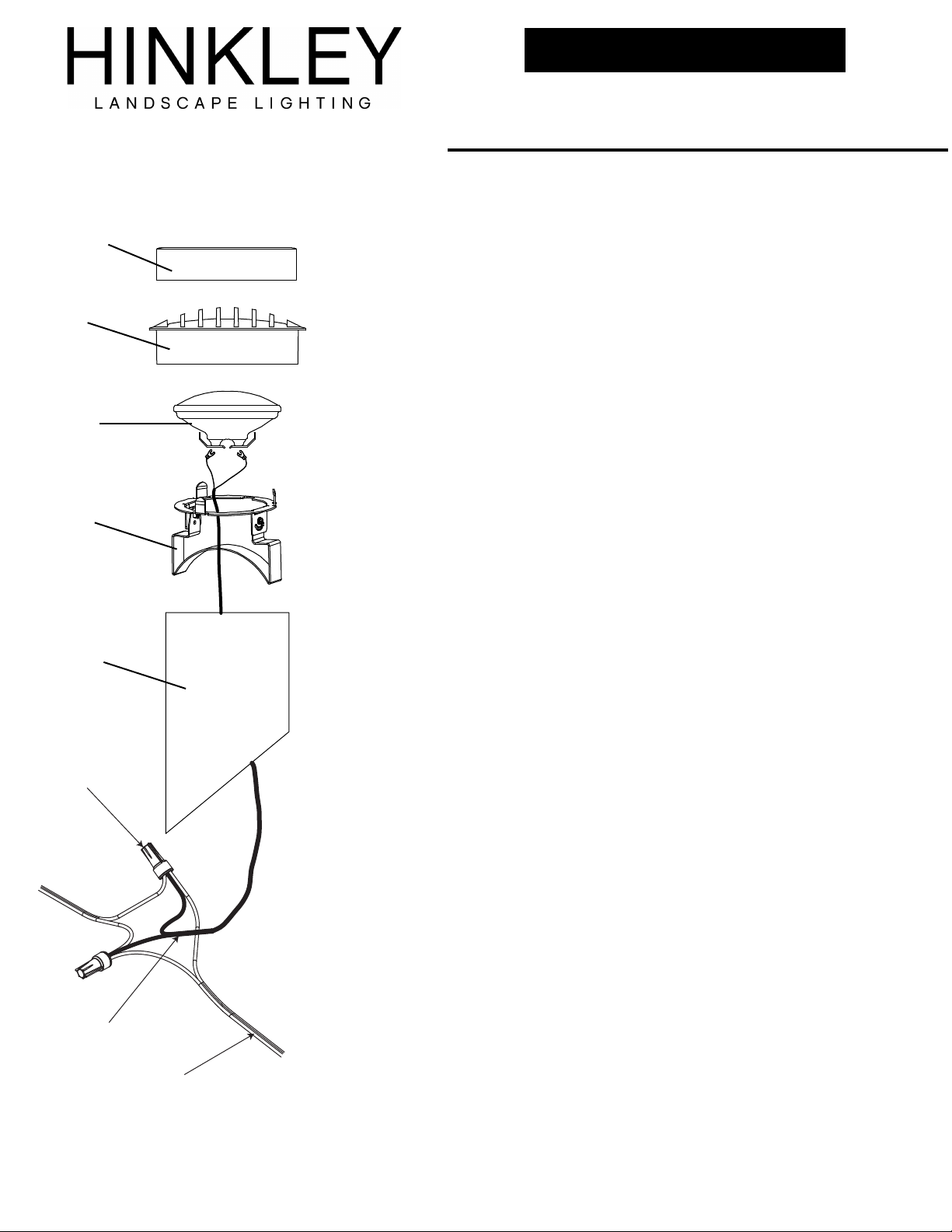

Flat cover
Rock Guard cover
bulb
lamp bracket
Installation Instructions
Well Light | Item No. 1598
Start Here
Wiring
See wiring instructions that are supplied with the transformer. Luminaire is rated for low
voltage 8-15 VA.
Use wire nuts and silicone provided to connect to supply wire
Luminaire Mounting
1. Dig a hole about 9 inches deep.
2. Decide which direction the PVC needs to go into the ground. Flat side up is used with the
covers and uplighting, the cut side is used for spot lighting.
3. Feed the wires through the PVC pipe and insert it in the ground.
Note: if the at side is up, make sure the PVC is sticking out of the ground enough that the
cover (optional) will t on top of the PVC, and that the bottom edge of the cover is level
with the ground.
4. Fill in the hole, on the outside, of the PVC pipe.
5. The PVC pipe can be leveled with a post level.
Lamping
1. Push the lamp bracket into the PVC pipe and pull the wires through the center of the
bracket.
2. Connect the wire terminals to the bulb (not included) by unscrewing the screws at the
bottom of the bulb, inserting the terminal under the screw and then tightening the
screws.
3. Carefully push bulb into the bracket.
4. Put the top (optional) on the PVC pipe.
PVC pipe
Silicone Filled
Wire Nut
Notes:
- Lamp bracket can pivot to aim the light.
- Lamp bracket can be as high or low in the PVC pipe as desired
Fixture Wire
Supply Wire
HINKLEY LIGHTING 33000 Pin Oak Parkway Avon Lake, OH 44012 (p) 800.446.5539 / (f) 440.653.5555 www.hinkleylighting.com
Installation Instructions
Well Light| Item No. 1598
Empieza Aqui (Spanish)
Alambrado
Consulte las instrucciones de cableado que se suministran con el transformador. La
luminaria está diseñada para baja tensión 8-15 VA.
Use tuercas y silicona provistas para conectar el cable de suministro
Montaje de la luminaria
1. Cavar un agujero de 9 pulgadas de profundidad.
2. Decide en qué dirección el PVC debe ir al suelo. El lado plano hacia arriba se usa
con las cubiertas y la iluminación hacia arriba, el lado cortado se usa para
iluminación puntual.
3. Pase los cables a través de la tubería de PVC e insértela en el suelo.
Nota: si el lado plano está hacia arriba, asegúrese de que el PVC esté saliendo del
suelo lo suciente como para que la cubierta (opcional) quede en la parte superior
del PVC y que el borde inferior de la cubierta esté nivelado con el suelo.
4. Rellene el oricio, en el exterior, de la tubería de PVC.
5. El tubo de PVC se puede nivelar con un nivel de poste.
Lamping
1. Empuje el soporte de la lámpara en el tubo de PVC y tire de los cables a través del
centro del soporte.
2. Conecte los terminales de cable a la bombilla (no incluidos) desenroscando los
tornillos en la parte inferior de la bombilla, insertando el terminal debajo del
tornillo y luego apretando los tornillos.
3. Presione con cuidado la bombilla en el soporte.
4. Coloque la parte superior (opcional) en la tubería de PVC.
Notas:
- El soporte de la lámpara puede pivotar para apuntar la luz.
- El soporte de la lámpara puede ser tan alto o bajo en el tubo de PVC como se
desee
Commencer Ici (French)
Câblage
Voir les instructions de câblage fournies avec le transformateur. Le luminaire est
évalué pour la basse tension 8-15 VA.
Utilisez des écrous et de la silicone fournis pour connecter au l d'alimentation
Montage du luminaire
1. Creuser un trou d'environ 9 pouces de profondeur.
2. Décidez dans quelle direction le PVC doit aller dans le sol. Côté plat vers le haut est
utilisé avec les couvertures et l'éclairage, le côté coupé est utilisé pour l'éclairage
spot.
3. Alimentez les ls à travers le tuyau en PVC et insérez-le dans le sol.
Remarque: si le côté plat est en place, assurez-vous que le PVC sort du sol
susamment pour que le couvercle (en option) s'ajoute sur le PVC et que le bord
inférieur du couvercle est au sol avec le sol.
4. Remplissez le trou, à l'extérieur, du tuyau en PVC.
5. Le tuyau en PVC peut être nivelé avec un niveau de poste.
Lamping
1. Poussez le support de la lampe dans le tuyau en PVC et tirez les ls dans le centre
du support.
2. Connectez les bornes de l à l'ampoule (non incluses) en dévissant les vis au bas de
l'ampoule, en insérant le terminal sous la vis, puis en serrant les vis.
3. Enfoncez soigneusement l'ampoule dans le support.
4. Placez le dessus (facultatif) sur le tuyau en PVC.
Remarques:
- Le support de la lampe peut pivoter pour viser la lumière.
- Le support de la lampe peut être aussi haut ou bas dans le tuyau PVC que
souhaité
HINKLEY LIGHTING 33000 Pin Oak Parkway Avon Lake, OH 44012 (p)800.446.5539 / (f) 440.653.5555 www.hinkleylighting.com
