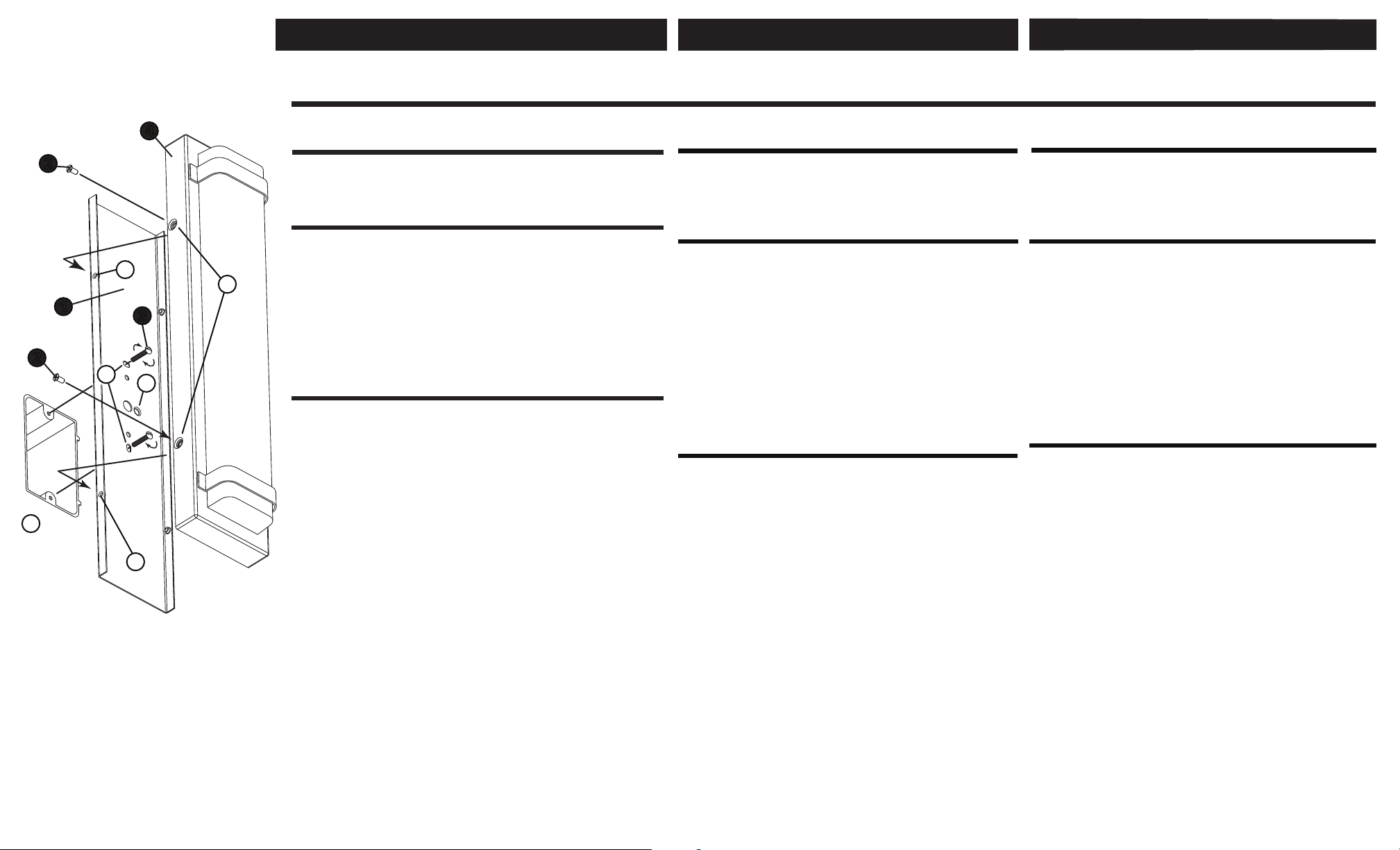

DRAWING 1 - GLASS INSTALLATION

Item No: 52112 / 52113 / 52114

Glass Installation Instructions



1. Find a clear area in which you can work.

2. Unpack ﬁxture and glass from carton.

3. Carefully review instructions prior to assembly.

NOTE: Glass may be installed prior to mounting body to retainer plate that is attached to junction box.

1. To install glass (1) slide glass open end of glass over LED light rail (L). Continue sliding glass in place until end of glass is seated in round cylinder portion (F) of fixture - see DRAWING 1.

2. Next align hole (H) in glass with threaded hole (T) in the back of the LED light rail.

3. Slip threaded portion of knob (2) through hole in glass and thread it hole in back of LED light rail.

4. Repeat process for other piece of glass.

SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS (I.S. 18) AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF DURING INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE REQUIREMENTS.

start here

Instrucciones de instalación de vidrio

English Spanish

Numéro d’article: 52112 / 52113 / 52114



empezar aquí

1. Encontrar un área clara en la que se puede trabajar.

2. Desembale xture fi y el vidrio de la caja.

3. Revise cuidadosamente las instrucciones antes del montaje.

NOTA: El vidrio puede ser instalado antes de cuerpo de montaje para el retén de placa que se adjunta a la caja de conexiones.

1. Para instalar vidrio (1) final portaobjetos abierto de vidrio sobre tren ligero del LED (L). Continuar corredera de cristal en su lugar hasta finales de vidrio está sentado en la parte de cilindro redondo (F) de la luminaria - vea el dibujo 1.

2. A continuación alinear el agujero (H) en vidrio con agujero roscado (T) en la parte trasera del tren ligero del LED. Parte 3. Slip roscada del mando (2) a través del agujero en el vidrio y el hilo que el agujero en la parte trasera de LED de tren ligero.

4. Repita el proceso para la otra pieza de vidrio.

ADVERTENCIA DE SEGURIDAD: CABLEADO DE LEER Y INSTRUCCIONES DE CONEXIÓN A TIERRA (SI 18), E INSTRUCCIONES ADICIONALES. VUELTA DE ALIMENTACIÓN DURANTE LA INSTALACIÓN. SI SE REQUIERE UN NUEVO CABLEADO, CONSULTE A UN ELECTRICISTA O AUTORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO.

Instructions d'installation de verre

Número del artículo: 52112 / 52113 / 52114

commencez ici



1. Trouvez un endroit clair dans lequel vous pouvez travailler.

2. Déballez fi xture et de verre du carton.

3. Examinez attentivement les instructions avant l'assemblage.

NOTE: Le verre peut être installé avant de corps de montage pour plaque de retenue qui est attaché à la boîte de jonction.

1. Pour installer verre (1) lame de verre extrémité ouverte du verre sur le rail de lumière LED (L). Continuer coulissante en verre en place jusqu'à la fin du verre est assis dans la partie de cylindre rond (F) du luminaire - voir dessin 1.

2. Ensuite, alignez trou (H) dans le verre avec le trou fileté (T) dans le dos du rail de lumière LED.

3. Glissez partie filetée du bouton (2) dans le trou de verre et enfiler le trou à l'arrière du train léger sur rail à LED.

4. Processus de même pour l'autre morceau de verre.

AVERTISSEMENT DE SÉCURITÉ: CÂBLAGE LIRE ET MISE A LA TERRE (IS 18) ET TOUTE AUTRE INSTRUCTION. COUPER L'ALIMENTATION PENDANT L'INSTALLATION. SI DE NOUVELLES CÂBLAGE NE EST NÉCESSAIRE, CONSULTER UN ÉLECTRICIEN QUALIFIÉ OU LES AUTORITÉS LOCALES LES EXIGENCES DES CODES.

French

H I N K L E Y L IGH TIN G 330 00 Pin Oak P arkway, A von Lake, OH 44012 800.446. 5539 / 440.65 3.5500 hinkleylighting.com

HINKLEY

L IGH TIN G

Single Switch Box mounting

Item No: 51812/51814/52112/52113/52114/53842/53844/55652/55654



1. Find a clear area in which you can work.

2. Unpack ﬁxture and glass from carton.

3. Carefully review instructions prior to assembly.

Your fixture is capable of being mounted to the wall vertically or horizontal- ly. It can be mounted to a single swicth box mounted vertically or

horizontally installed in the wall, or a standard junction box. If mounted on a standard junction box and additional cover plate is required. See separate instruction sheet supplied.

1. To mount to single switch box. First remove retainer plate (1) from fixture by removing four screws (2). Set screw aside in a safe place to be used later - see Drawing 1.

2. Next mount retaining plate (1) to switch box (S) using holes (H) in retainer plate (1) and two 8-32 screws (3), not provided.

3. Make sure to slip supply wire, from junction box through hole (W) in retainer plate.

4. Now make all necessary wiring connections following instruciton sheet (IS-18) provided.

5. Next slip backplate (4) over retainer plate (1) and align holes (A) in backplate with holes (B) in retainer plate and thread in screws (2) removed earlier.

start here

Solo Interruptor de montaje Caja

Numéro d’article: 51812/51814/52112/52113/52114/53842/53844/55652/55654



empezar aquí

1. Encontrar un área clara en la que se puede trabajar.

2. Desembale xture fi y el vidrio de la caja.

3. Revise cuidadosamente las instrucciones antes del montaje.

Su dispositivo es capaz de ser montado en la pared vertical u horizontalmente. Puede ser montado en una caja de interruptores sola montado vertical u horizontal instalada en la pared, o una caja de conexiones estándar. Si se monta en una caja de conexiones estándar y la placa de cobertura adicional que se requiere. Ver hoja de instrucciones suministrado por separado.

1. Para montar a la caja de interruptor individual. Primero retire la placa de retención (1) de fijación retirando los cuatro tornillos (2). Ajuste el tornillo a un lado en un lugar seguro para ser utilizado más adelante - ver dibujo 1.

2. Luego de montaje de retención (1) para cambiar la placa de la caja (S) con agujeros (H) en la placa de retención (1) y dos tornillos 8-32 (3), no previstos.

3. Asegúrese de deslizar el cable de suministro, desde la caja de conexiones a través del agujero (W) en la placa de retención.

4. Ahora haz todas las conexiones de cableado necesarias siguientes hoja de instrucciones (IS-18) proporcionado.

5. placa posterior antideslizante siguiente (4) sobre la placa de retención (1) y alinee los agujeros (A), en la placa trasera, con agujeros (B), en la placa de retención, y el hilo en los tornillos (2) removido antes.

Simple Switch Box de montage

Número del artículo: 51812/51814/52112/52113/52114/53842/53844/55652/55654

commencez ici



1. Trouvez un endroit clair dans lequel vous pouvez travailler.

2. Déballez fi xture et de verre du carton.

3. Examinez attentivement les instructions avant l'assemblage.

Votre appareil est capable d'être monté à la paroi verticale ou horizontale. Il peut être monté sur un boîtier de commutation unique monté verticalement ou horizontalement installé dans le mur, ou une boîte de jonction standard. Si monté sur une boîte de jonction standard et la plaque de couverture complémentaire est nécessaire. Voir la fiche d'instruction fourni séparément.

1. Pour monter à la boîte de commutateur unique. Première retirer la plaque de retenue (1) à partir de luminaire en enlevant quatre vis (2). Régler la vis de côté dans un endroit sûr pour être utilisé plus tard - voir Dessin 1.

2. Ensuite monter la plaque de retenue (1) pour mettre la boîte (S) en utilisant les trous (H) dans la plaque de retenue (1) et deux vis 8-32 (3), ne sont pas fournis.

3. Assurez-vous de glisser le fil d'alimentation, à partir de la boîte de jonction à travers le trou (W) dans la plaque de retenue.

4. Maintenant, faire tous les raccordements nécessaires suivantes feuille d'instructions (IS-18) fournis.

5. Ensuite glissement plaque arrière (4) sur la plaque de retenue (1) et aligner les trous (A), en plaque, avec des trous (B), dans la plaque de retenue, et de fil en vis (2) retiré plus tôt.

H I N K L E Y L IGH TIN G 330 00 Pin Oak P arkway, A von Lake, OH 44012 800.446. 5539 / 440.65 3.5500 hinkleylighting.com

HINKLEY

L IGH TIN G

DRAWING 1 - MOUNTING

Alternate Mounting Instructions

Item No: 51812/51814/52112/52113/52114/53842/53844/55652/55654



1. Find a clear area in which you can work.

2. Unpack ﬁxture and glass from carton.

3. Carefully review instructions prior to assembly.

1. If mounting to a standard junction box, it is first necessary to remove the retainer plate (1) from the fixtures backplate (4). This is accomplished by removing screws (2) from the top and bottom of the backplate (4)

- see DRAWING 1.

2. Set screws (2) aside in a safe place to be used later in the installation.

1. Now take junction box cover (5) and align holes in cover with holes in retainer plate (1) - see DRAWING 2.

2. Using the two short 8-32 screws (S) provided, slide screws through holes in retainer plate and thread then into matching holes in junction box cover. Making sure edges of retainer plate and junction box cover are parallel. Retainer plate is ready for installation.

1. To mount retainer plate (1) with junction box cover (5) to junction box (J), attach mounting strap (A) to junction box (J) using two 8-32 screws (B) NOT PROVIDED - see DRAWING 3.

2. Next thread center tube (C) into threaded center hole of mounting strap (A) approximately 3/8”.

3. Now slip wires from junction box through hole (D) in retainer plate, and slide center tube (C) through hole (E) in retainer plate.

4. Now thread on knob (F) and tighten to secure retainer plate to wall.

5. Refer to steps 4 and 5 on first page of instructions to mount fixture body to retainer plate.

start here

English

Instrucciones de montaje alternativos

Numéro d’article:

1. Encontrar un área clara en la que se puede trabajar.

2. Desembale xture fi y el vidrio de la caja.

3. Revise cuidadosamente las instrucciones antes del montaje.

1. Si el montaje en una caja de conexiones estándar, primero es necesario quitar la placa de retención (1) de la placa posterior accesorios (4). Esto se logra mediante la eliminación de los tornillos (2) de la parte superior e inferior de la placa posterior (4)

- Vea el dibujo 1.

2. Tornillos de fijación (2) a un lado en un lugar seguro para ser

utilizado más adelante en la instalación.

1. Ahora tome tapa de la caja de conexiones (5) y alinee los agujeros en la cubierta con los agujeros en la placa de retención (1) - vea el dibujo 2.

2. Usando los dos tornillos cortos 8-32 (S) proporcionados, deslice tornillos a través de los agujeros en la placa de retención y el hilo luego en los agujeros correspondientes en tapa de la caja de conexiones. Asegurarse de que los bordes de placa de retención y la tapa de la caja de conexiones son paralelas. Placa de retención está listo para la instalación.

1. Para montar la placa de retención (1) con la cubierta de la caja de conexiones (5) a la caja de conexiones (J), fije la correa de montaje (A) a la caja de conexiones (J) utilizando dos 8-32 tornillos (B) NO SUMINISTRADOS - vea el dibujo 3 .

2. A continuación tubo central hilo (C) en el orificio central roscado de la correa de montaje (A) de aproximadamente 3/8 ".

3. Ahora se deslizan cables desde la caja de conexiones a través del agujero (D) en la placa de retención, y el tubo central de deslizamiento (C) a través del agujero (E) en la placa de retención.

4. Ahora hilo en pomo (F) y apriete para fijar la placa de retención a

la pared.

5. Consulte los pasos 4 y 5 en la primera página de las instrucciones para montar el cuerpo accesorio de placa de retención.

51812/51814/52112/52113/52114/53842/53844/55652/55654



empezar aquí

Instructions de montage Autres

Número del artículo:



1. Trouvez un endroit clair dans lequel vous pouvez travailler.

2. Déballez fi xture et de verre du carton.

3. Examinez attentivement les instructions avant l'assemblage.

1. En cas de montage à une boîte de jonction standard, il est d'abord nécessaire de retirer la plaque de retenue (1) de la plaque appareils (4). Ceci est accompli en enlevant les vis (2) de la partie supérieure et inférieure de la plaque arrière (4)

- Voir dessin 1.

2. Vis de réglage (2) de côté dans un endroit sûr pour être utilisés

plus tard dans l'installation.

1. Prenez maintenant couvercle de la boîte de jonction (5) et aligner les trous dans la couverture avec des trous dans la plaque de retenue (1) - voir schéma 2.

2. En utilisant les deux courts 8-32 (S) fournies, glisser à travers des trous dans les vis plaque de retenue et enfiler ensuite dans les trous correspondant à la couverture de la boîte de jonction. Assurant que les bords de la plaque de retenue et couvercle de la boîte de jonction sont parallèles. Plaque de maintien est prêt pour l'installation.

1. Pour monter la plaque de retenue (1) avec boîte de jonction couvercle (5) à la boîte de jonction (J), fixer la sangle de fixation (A) à la boîte de jonction (J) à l'aide de deux vis 8-32 (B) non fourni voir dessin 3 .

2. Ensuite centre de fil tube (C) dans le trou fileté centre de sangle de fixation (A) d'environ 3/8 ".

3. Maintenant glisser fils de la boîte de jonction à travers le trou (D) dans la plaque de retenue, et le tube central coulissant (C) dans le trou (E) dans la plaque de retenue.

4. Maintenant fil sur le bouton (F) et serrer à fixer la plaque de retenue au mur.

5. Se reporter aux étapes 4 et 5 sur la première page d'instructions pour monter le corps de fixation à la plaque de retenue.

51812/51814/52112/52113/52114/53842/53844/55652/55654

commencez ici

H I N K L E Y L IGH TIN G 330 00 Pin Oak P arkway, A von Lake, OH 44012 800.446. 5539 / 440.65 3.5500 hinkleylighting.com

Drawing 1 – Flush Mount

Drawin

2 – Chain Hung

3 – Post-Mount

NOTE; Silicone is required to be applied inside twist-on wire connectors to make a water tight seal.

I.S. 18

wiring grounding instructions

SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS (IS 18) AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF DURING INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE REQUIREMENTS

wiring instructions

Indoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth,

unmarked side of the two-conductor cord) to positive ﬁxture lead (B) with appropriately sized twist on connector - see Drawings 1 or 2.

2. Connect negative supply wire (C

side of the two-conductor cord) to negative ﬁxture lead (

3. Please refer to the ground

electrical connections

Outdoor Fixtures

(typically white or the ribbed, marked

)

g in

struct

below to complete all

1. Connect positive supply wire (A) (typically black or the smooth

unmarked side of the two-conductor cord) to positive ﬁxture lead ( with appropriately sized twist on connector --- see D

2. Connect negative supply wire (C

side of the two-conductor cord) to negative ﬁxture lead (

(typically white or the ribbed, marked

)

awi

3. Cover open end of connectors with silicone sealant to form a

watertight seal.

 If installing a wall mount ﬁxture, use caulk to seal gaps between the

ﬁxture mounting plate (backplate) and the wall. This will help prevent water from entering the outlet box. If the wall surface is lap siding, use caulk and a ﬁxture mounting platform specially.

4. Please refer to the gr

electrical connections.

und

instruct

s below to complete all

D).

ngs

2 o

I.S. 18

AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE MISE (IS 18), ET TOUTE AUTRE INSTRUCTION. COUPER L’ALIMENTATION ELECTRIQUE PENDANT L’ONSTALLATION. SI DE NOUVELLES CABLAGE N’EST NECESSAIRE, CONSULTEZ UN ELECTRICIEN QUALIFIE OU AUTORITES

instructions de câblage

Luminaires Itérieurs

1. Brancher le ﬁl d’alimentation positive (A)

banalisée de la corde á deux conducteurs) á plob de ﬁxation positive ( la torsion de taille appropriée sur le connecteur --- V

2. Connecter le ﬁl d’alimentation négative (C

marqué nervurée du ﬁl á deux conducteurs) au conducteur négatif de l’appareil (

3. S’il vous plaît se référer á la m

terminer toutes les connexions électriques.

Luminaires Extérieurs

1. Brancher le ﬁl d’alimentation positive (A) (généralement noir ou le côté lisse

banalisée de la corde á deux conducteurs) á plomb de ﬁxation positive ( avec la torsion approrpriately taille du connecteur --- V

2. Connecter le ﬁl d’alimentation négative (C) (généralement blanc ou l’, côté

marqué nervurée du ﬁl á deux conducteurs) au conducteur négatif de l’appareild (

3. Couvrir extrémité ouverte de connecteurs acex du silicone pour former un

joint étenche á l’eau.

 Si l’installation d’un luminaire de montage mural, utiliser calfeutrage pour

sceller l’espace entre la plaque de montage de ﬁxation (plaque arriére) et la paroi. Cela aidera á empêcher l’eau de pénétrer dans le boc sortie. Si la surface du mur est bardage á clin, utiliser caldeutrage et une plate-forme de montage d’appareils spécialement.

4. S’il vous plait se referrer auc instructions ci-dessous pour terminer la terre

toutes

les connexions électrques.

câblage échouage instructions

LOCALES POUR EXIGENCES DU CODE.

(généralement noir ou, côté lisse

Schéma 1 ou 2.

oir

) (généralement blanc ou l’, côté

se á la terre instructions ci-dessous pour

oir Schéma 2 ou 3

B) avec

)

grounding instructions

Flush Mount Fixtures

For positive grounding in a 3-wire electrical system, fasten the ﬁxture ground wire (E) (typically copper or green plastic coated) to the ﬁxture mounting strap (M) with the ground screw (S) - see Drawing 1.

Note: On straps for screw supported ﬁxtures, ﬁrst install the two mounting screws in strap. Any remaining tapped hole may be used for the ground screw.

Chain Hung Fixtures

Loop ﬁxture ground wire (E) (typically copper or green plastic coated) under the head of the ground screw (S) on ﬁxture mounting strap (M) and connect to the loose end of the ﬁxture ground wire directly to the ground w connectors - see Drawing 2.

ire of the building system with appropriately sized twist-on

Post-Mount Fixtures

Connect ﬁxture ground wire (E) (typically copper or green plastic coated) to power supply ground with appropriately sized twist-on connector inside post. Cover open end of connector with silicone sealant to form a watertight seal - see Drawing 3.

instructions de mise

Montage Encastré Fixtures

Pour la terre positive dans un systéme électrique á 3 ﬁls, ﬁxez le ﬁl de terre du luminaire ( de ﬁxation de ﬁxation (

Remarque: Sur les sangles pour les appareils pris en charge á vis, installez d’abord les deux vis de ﬁxation á sangle. Tout trou taraudé restante peut être utilisée pour la vis de terre.

E) (généralement en cuivre ou vert recouvert de plastique) á la sangle

) avec la vis de terre (S) --- Voi

r Schém

a 1.

Chaîne Accroché Luminaires

Boucle ﬁl du luminaire au sol (E) (généralement en cuivre ou vert recouvert de plastique) sous la tête de la vis de terre ( (

M) et se connecter á l’extrémitré libre du ﬁl de terre du luminaire directement sur le ﬁl de terre du systéme de construction avec une taille appropriée connecteurs á visser --- V

oir Schéma 2.

S) sur la sangle de ﬁxation de ﬁxation

Luminaires Aprés Montage

Brancher le ﬁl de terre du luminaire (E) recouvert de plastique) á la masse de l’alimentation avec une taille appropriée torsion sur le connecteur á l’intérieur de la poste. Couvrir extrémité ouverte du connecteur avec du mastic silicone pour former un joint étache á l’eau --- V

(généralement en cuivre ou vert

oir

I.S. 18

ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE CABLEADO Y LA TIERRA (IS 18), E INSTRUCCIONES ADICIONALES. APAUGE LA ALIMENTACIÓN DE CORRIENTE DURANTE LA INSTALACIÓN. SI SE REQUIERE NUEVO CABLEADO, CONSULTE CON UN ELECTRICISTA O AUTHORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO

Instrucciones de cableado

Acesorios Cubierta

1. Conecte el cable de alimentación positive (A

lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo ( con un giro de tamaño adecuado en el conector --- V

2. Conecte el cable de alimentación negativa (

blanco o el lado marcado estriado del cable de dos conductores) de plomo accesorio negativo (

3. Por favor, consulte las instrucciones de puesta a tierra-a continuación para

completar todas las conexiones eléctricas.

Accesorios Exterior

1. Conecte el cable de alimentación positiva (A) (normalmente negro el lado no

marcado suave del cable de dos conductores) de plomo accesorio positivo ( con un giro de tamaño approrpriately conector --- V

2. Conecte el cable de alimentación negative (C) (por lo general de color

blanco o el lado marcado estriado del cable de dos conductores) de plomo accesorio negativo (

3. Cubra el extreme abierto de conectores con sellador de silicona poara formar

un sello hermético.

 Si va a instalar un soporte de ﬁjación mural, use masilla para sella los

espacios entre la placa de montaje del aparato (placa) y la pared. Esto ayudará a evitar que el agua entre en la boc salida. Si la superﬁcie de la pared es de revestimiento solapado, utilice masilla y una plataforma de montaje accesorio especial.

4. Por favor, consulte las Ins

completar todas las conexiones eléctricas.

instrucciones puesta a tierra

Montaje Embutido Accesorios

Para conectar a tierra en un sistema eléctrico de 3 hilos, ﬁje el cable de tierra del artefacto ( brida de montaje accesorio ( Nota : En las correas de accesorios compatibles tornillos, primero instale los dos tornillos de montaje de la correa. Cualquier agujero roscado restante puede ser utilizado para el tornillo de tierra.

Cadena Hung Accesorios

Loop alambre de tierra (E) (generalmente de cobre o verde recubierto de plático) debajo de la cabeza del tornillo de tierra ( accesorio ( directamente al cable de tierra del sistema de construcción con un tamaño adecuado twist-conectores --- V

Accesorios Posterior Monte

Conecte el cable de tierra del artefacto (E recubierto de plástico) a tierra de la fuente de alimentacón con conector de tamanño adecuado en el interior puesto enlaces en forma. Cubra el extremo abierto del conector con sellador de silicona para formar un sello hermético ---

ase la Figura 3.

tierra cableado instrucciones

(normalmente negro o la cara

)

ase la Figura 1 y 2.

(por lo general de color

D).

ase la

D).

E) (generalmente de cobre o verde recubierto de plástico) a la

)

y conectar con el extremo suelto del cable de tierra luminaria

M) con el tornillo de tierra (S) --- Véase la

ucciones

éase l

puesta a tierra-a continuación para

en la brida de montaje

a Figura 2.

) (generalmente de cobre o verde

Figura 2 y 3.

Figura

H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com

Hinkley GCPM1580 Installation & Assembly

Specifications and Main Features

Frequently Asked Questions

User Manual
