Przed czytaniem instrukcji
Niniejsza instrukcja zawiera ważne informacje, które mają wspierać
bezpieczne użytkowanie tego produktu. W celu zapewnienia bezpiecznego
użytkowania, w niniejszej instrukcji stosuje się następujące słowa
„Niebezpieczeństwo”, „Uwaga” i „Ostrzeżenie” w zależności od stopnia
zagrożenia, a znaczenie tych słów zostało zdefiniowane poniżej.
Niebezpieczeństwo: Wskazuje na niebezpieczną sytuację, która może
powodować poważny uraz.
Ostrzeżenie: Wskazuje na potencjalnie niebezpieczną sytuację, która może
spowodować lekki uraz.
Uwaga: Wskazuje na potencjalnie niebezpieczną sytuację, która może
spowodować poważny uraz.
Page 4
Spis treści
01. Wytyczne i ograniczenia dotyczące bezpieczeństwa --------------- 01
02. Środki ostrożności przed jazdą -------------------------------------------- 03
03. Nazwy części --------------------------------------------------------------------- 04
04. Użytkowanie ---------------------------------------------------------------------- 05
05. Obsługa wyświetlacza --------------------------------------------------------- 08
06. Obsługa oświetlenia RGB ---------------------------------------------------- 10
07. Prawidłowe użytkowanie ładowarki --------------------------------------- 11
08. Środki ostrożności dotyczące akumulatora litowo jonowego --- 12
09. Przed jazdą – wytyczne dotyczące bezpieczeństwa ---------------- 14
10. Konserwacja -----------------------------------------------------------------------15
11. Specyfikacja produktu --------------------------------------------------------- 16
12. Warunki i okresy gwarancji --------------------------------------------------- 17
Page 5
01. Wytyczne i ograniczenia dotyczące bezpieczeństwa
1) Zawsze należy nośić sprzęt ochronny
Dla bezpieczeństwa, użytkownik powinien nosić kask typu
full-face i inny sprzęt ochronny (na kolana, łokcie, dłonie,
górną część ciała) i nie powinien mieć na sobie butów takich
jak klapki, buty na wysokim obcasie, które mogą zakłócać
jazdę.
2) Uważaj na składane I obracające się części!
Jeśli części ciała, takie jak palce lub włosy zostaną
wciągnięte w obracające się lub składane części produktu,
może to prowadzić do poważnych urazów. Prosimy
zachować ostrożność.
3) Zakaz wykonywania ewolucji akrobatycznych
Popisy akrobatyczne takie jak skoki i zrzuty są zakazane,
ponieważ mogą powodować duże uderzenia produktem, co
może skutkować awarią i wypadkami.
4) Zakaz przewożenia pasażerów
Ten produkt jest zaprojektowany wyłącznie dla jednej
dorosłej osoby, więc dzieci, niemowlęta ani dwie osoby nie
mogą jeździć na nim jednocześnie.
5) Zakaz modyfikacji
Nie wolno otwierać lub modyfikować części elektrycznych
(akumulator, urządzenie sterujące lub system napędowy).
6) Należy się stosować do odpowiednich przepisów prawa
Jazda bez pozwolenia, pod wpływem alkoholu, przewożenie
towarów na hulajnodze jest zakazane (do jazdy wymagane
jest pozwolenie inne niż karta rowerowa lub motorowerowa).
Prosimy o postępowanie zgodnie z przepisami Prawa o
ruchu drogowym i innymi przepisami obowiązującymi w
miejscu użytkowania produktu.
1
Page 6
7) Zachęcamy osoby początkujące i osoby młode do korzystania z
produktu przy niskich prędkościach
Osoby początkujące, które nie są przyzwyczajone do korzystania z produktu,
powinny unikać dużych prędkości i zaleca się im jazdę przy niskich
prędkościach. Dodatkowo, prosimy o użytkowanie produktu po uprzednim
potrenowaniu bezpiecznej jazdy na większej przestrzeni.
8) Nie hamować nagle przednim hamulcem
Jeśli istnieje ryzyko przewrócenia się do przodu, nagłe
wyhamowanie należy przeprowadzić w sposób bezpieczny.
Nie należy stosować nietypowych zachowań lub
sztucznych sił zewnętrznych takich jak zatrzymywanie
urządzenia stopami.
9) Nie należy przyspieszać na pochyłym terenie
Przy jeździe po pochyłym terenie należy zwolnić. Przy
redukowaniu prędkości, należy używać hamulców w
odpowiedni sposób w celu ograniczenia tarcia o tarcze.
10) Nie należy jeździć po stromych zboczach
Dopuszczalne nachylenie podczas jazdy jest różne dla
każdego produktu. Nadmierne nachylenie dróg, które
przekracza wartości wskazane w specyfikacji może
spowodować uszkodzenie produktu (jego części), ze
względu na wzrost temperatury podzespołów, odłączenie
przeciążeniowe lub przy niskim napięciu, co może spowodować awarią
produktu.
11) Zachować ostrożność podczas podnoszenia produktu
Gdy produkt jest podnoszony trzymając go tylko za
kierownicę, istnieje możliwość, że produkt może zostać
uszkodzony ze względu na deformację części składanych
przez obciążenie lub niekontrolowany ruch produktu. Przy
podnoszeniu produktu, należy upewnić się, że produkt trzymany jest za część
jezdną jedną ręką a drugą ręką za kierownicę, w taki sposób, aby nie
spowodować u siebie urazu kolan lub pleców.
2
Page 7
02. Środki ostrożności przed jazdą
1) Należy unikać jazdy nocą, należy nosić kask i inny sprzęt ochronny
(kolana, łokcie, dłonie, górna część ciała itp.) i należy jeździć bezpiecznie.
2) Użytkownik powinien wybrać tryb, który mu odpowiada i taki który umożliwi
reakcję w nieprzewidzianej sytuacji. Zawsze należy być przygotowanym na
hamowanie, dlatego należy zawsze trzymać dłonie na kierownicy tak, aby
możliwe było naciśnięcie hamulców.
3) Przy skręcaniu w lewo / prawo, należy zwolnić, aby uniknąć
niebezpieczeństwa przewrócenia się lub poślizgnięcia, a następnie należy
skręcić powoli i bezpiecznie.
4) W celu cofnięcia się, bezpieczniej jest zejść z produktu po zatrzymaniu go,
zawrócić i kontynuować jazdę.
5) Odradzamy jazdę po śliskiej powierzchni, w zatłoczonym miejscu, po
dużych pochyłościach, drogach z ryzykiem wypadku lub nierównej
nawierzchni.
6) W celu przemieszczenia się przez przejście dla pieszych, należy zejść z
produktu i bezpiecznie przejść przez przejście dla pieszych.
7) Nie należy jeździć w sposób ryzykowny i należy uważać na innych
uczestników ruchu takich jak piesi, rowery, motory, samochody itp.
8) Należy być ostrożnym przy pokonywaniu progów zwalniających i innych
przeszkód, należy się upewnić, że pojazd zwolnił przed najechaniem na takie
przeszkody.
9) Przy zwalnianiu lub hamowaniu, nie należy zatrzymywać pojazdu nogą,
lecz należy zatrzymać pojazd hamulcem.
10) Należy zachować ostrożność, ponieważ istnieje ryzyko oparzeń ze
względu na temperaturę silnika i hamulca (w szczególności tarczy) po jeździe.
11) Podczas jazdy należy trzymać obydwie dłonie pewnie na kierownicy. Nie
wolno jeździć trzymając kierownicę jedną dłonią!
12) Nie wolno jeździć z opuszczoną nóżką podpierającą.
3
Page 8

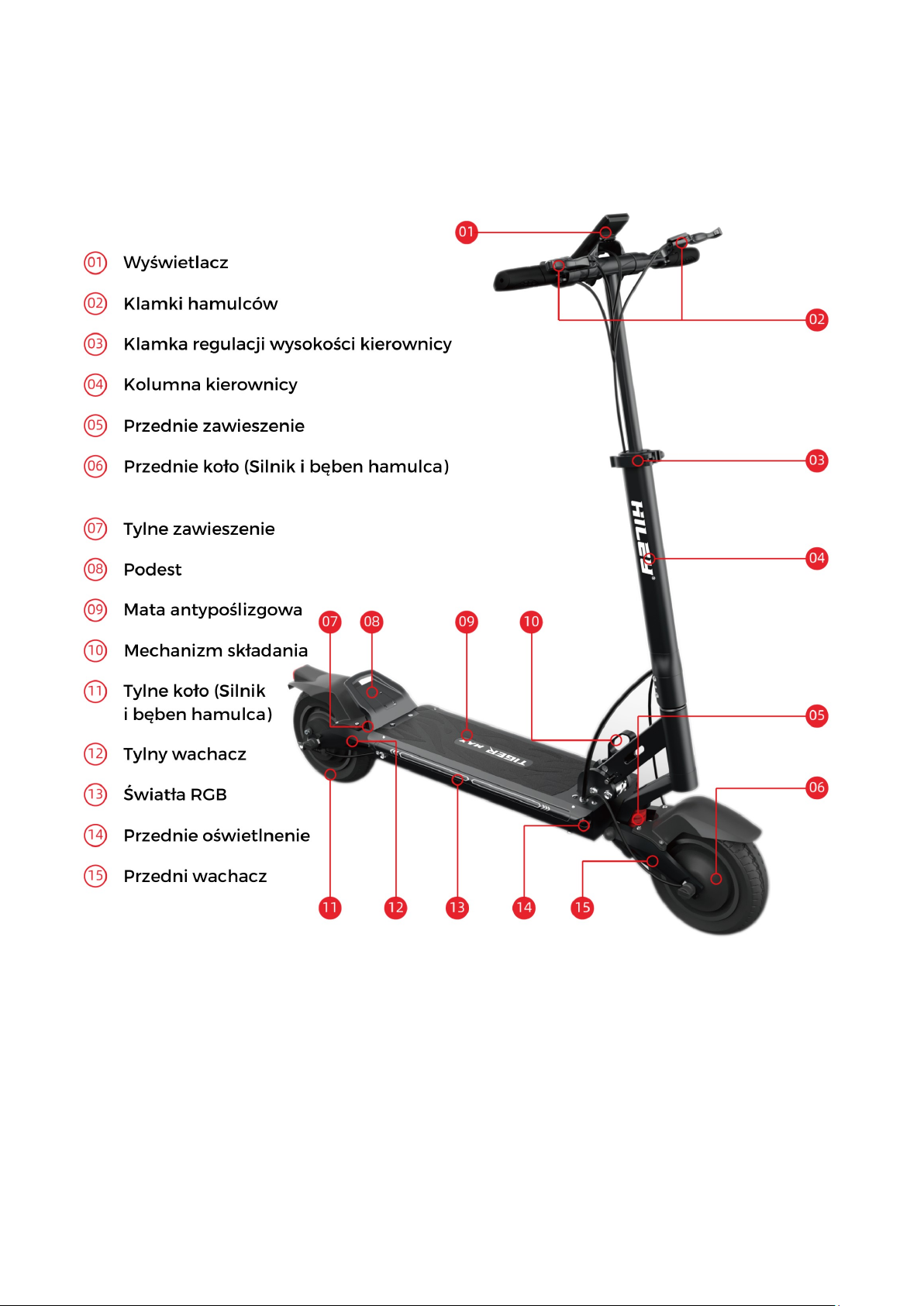

03. Nazwy części
4
Page 9
04. Użytkowanie
Krok
1 Krok
2
Krok
3
Krok
4
1) Rozkładanie produktu
Krok 1: Prawą ręką pociągnij rączkę składania, lewą ręką podnieś wspornik
równocześnie popychając go do przodu. Usłyszysz dźwięk „click”, gdy
mechanizm składania wskoczy na właściwą pozycję.
Krok 2: Należy przekręcić „blokadę składania” w dół. Usłyszysz dźwięk „click”
gdy blokada znajdzie się we właściwej pozycji.
Krok 3: Dostosuj wysokość kierownicy do kierującego i dobrze zaciśnij
blokadę na kolumnie kierownicy.
Krok 4: Rozłóż kierownicę.
2) Składanie produktu
Krok 1. Przesuń uchwyt składania na kierownicy tak jak pokazano na zdjęciu i
opuść boki kierownicy.
Krok 2. Odblokuj zacisk na kolumnie kierownicy.
Krok 3. Przesuń blokadę składania do góry.
5
Page 10
Krok 4. Prawą ręką pociągnij rączkę do składania a równocześnie lewą ręką
Krok
1
Krok
3
pociągnij wspornik i złóż hulajnogę.
3) Montaż wyświetlacza i manetek hamulca
Dostosuj pozycję hamulca, wyświetlacza i dokręć śruby mocujące kluczem
imbusowym.
4) Uruchamianie
Krok 1. Przytrzymaj przycisk zasilania przez 3s aby uruchomić wyświetlacz
(przyciski – patrz strona 8)
*Wyświetlacz wyłączy się samoistnie po kilku minutach nie używania. Jeśli
była włączona lampa przednia wyłączy się ona razem z wyświetlaczem. Do
czasu wyłączenia przycisku oświetlenia zostanie ono uruchomione wraz z
ponowym włączeniem wyświetlacza.
Krok 2. Postawa podczas jazdy
Po podniesieniu nóżki, należy przyjąć stabilną postawę na podeście a
następnie chwycić wygodnie rączki kierownicy. Należy uważać, aby nie
postawić nogi na tylnym błotniku.
* Hulajnogi są domyślnie ustawione na „start od odepchnięcia”, gdy
opuszczają fabrykę, więc użytkownicy muszą odepchnąć się nogą od gruntu,
aby rozpocząć jazdę.
6
Page 11
Krok 3. Przyspieszanie
Zwiększenia prędkości jazdy dokonuje się poprzez wciśnięcie manetki
przyspieszenia, natomiast zmniejszenie prędkości osiągane jest przez
wciśnięcie klamek hamulców w celu użycia hamowania regeneracyjnego i
poprzez hamulce bębnowe.
Uwaga!
Przed rozpoczęciem jazdy, należy się upewnić, że mechanizm składania
hulajnogi, kierownicy i regulacja wysokości są poprawnie zamknięte oraz
zabezpieczone.
Uwaga na ewentualną awarię manetki gazu. Bez względu na to czy manetka
jest wciśnięta czy nie, w przypadku błędu czujnik może nadal rozpoznawać
wciśnięcie, co może powodować np. nagłe przyspieszanie. W takim
przypadku, należy przytrzymać manetkę hamulca w celu dezaktywowania
działania gazu. Takie zjawisko może być powodowane przez korozję manetki,
zamoczenie manetki, uszkodzenie magnesu, odłamanie manetek i pęknięcie
sprężyny. Nie należy przyciskać/zwalniać manetki zbyt mocno i gwałtownie.
5) Jak się zatrzymać
Należy zwracać uwagę na to, aby początkowo delikatnie używać hamulców,
nie należy hamować nagle. Gdy hamuje się delikatnie, uruchamiana jest
funkcja hamowania regeneracyjnego (silnikiem). Funkcja ta będzie bardzo
skutecznie działać przy redukowaniu prędkości. Po wytraceniu prędkości,
należy ostatecznie zastosować hamulce, aby zatrzymać hulajnogę.
Bezpieczne hamowanie
*W celu bezpiecznego hamowania, należy sprawdzić czy połączenie manetki
hamulca i hamulca bębnowego nie uległo uszkodzeniu przed i po jeździe
(uszkodzenie przewodu, zewnętrzne pęknięcie itp.). Należy również
sprawdzić stopień zużycia hamulca i luzy wewnątrz hamulca (wewnętrzny
przewód). W przypadku hamulców hydraulicznych konieczne jest również
sprawdzenie pod kątem przecieków oleju lub jego braku i należy zawsze
sprawdzić czy siła hamowania jest wystarczająca.
*Ze względu na różne czynniki takie jak stan nawierzchni dróg i prędkość,
hamulec może nie zatrzymać hulajnogi w taki sposób jak oczekujemy.
Elektryczna funkcja hamowania regeneracyjnego jest funkcją dodatkową w
celu zwiększenia mocy hamowania. Użytkownik powinien rozumieć, jak działa
hamulec elektryczny i wziąć pod uwagę czas hamowania podczas jazdy.
7
Page 12

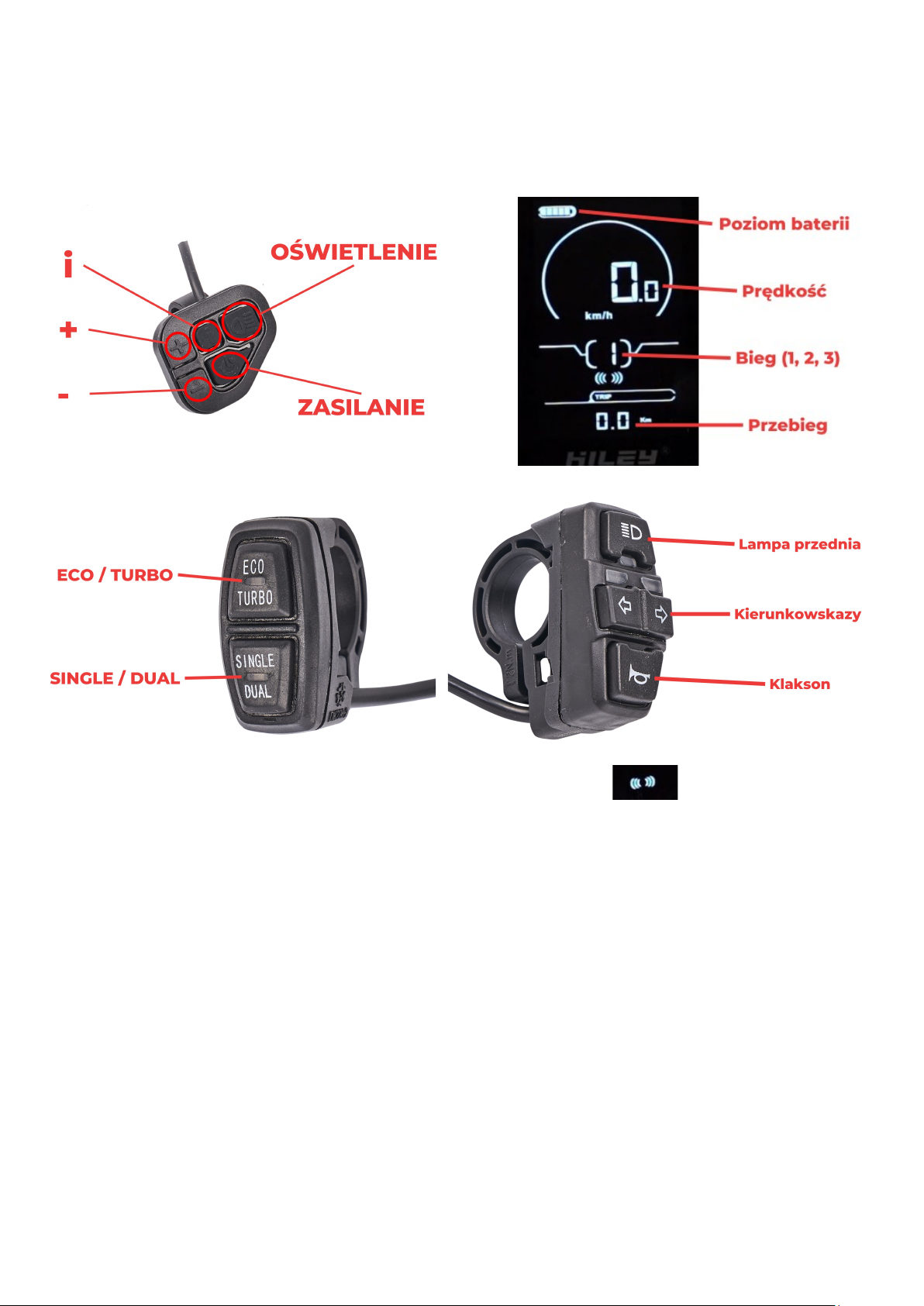

05. Obsługa wyświetlacza
Przycisk ZASILANIE: po przytrzymaniu pojawi się ikona do której
należy przyłożyć kartę NFC.
Przycisk “+”:
① Zmiana biegów: krótkie przyciśnięcie – 1 bieg w górę.
② Zmiana ustawień: krótkie przyciśnięcie – poruszanie się po ustawieniach i
zmiana ustawienia.
Przycisk “-”:
① Zmiana biegów: krótkie przyciśnięcie – 1 bieg w dół.
② Zmiana ustawień: krótkie przyciśnięcie – poruszanie się po ustawieniach i
zmiana ustawienia.
Przycisk “i”:
① Wyświetlacz informacyjny: krótkie przyciśnięcie – zmiana wyświetlanych
danych.
② Zmiana ustawień: przytrzymanie – edycja pojedynczego ustawienia.
8
Page 13
Przycisk OŚWIETLENIE: krótkie przyciśnięcie – włącz / wyłącz oświetlenie
przednie, tylne i RBG.
Przyciski Lampa przednia, Kierunkowskazy i Klakson: krótkie przyciśnięcie –
włącz / wyłącz.
ECO / TURBO: krótkie przyciśnięcie
① kontrolka się świeci: ECO – prędkość ograniczona do 20-25 km/h.
② kontrolka się nie świeci: TURBO – maksymalna prędkość dostępna.
SINGLE / DUAL: krótkie przyciśnięcie
① kontrolka się świeci: DUAL – oba silniki są uruchomione.
② kontrolka się nie świeci: SINGLE – dostępny jest tylko tylny silnik.
Kody błędów:
E01: Błąd sterownika silinka
E22: Błąd manetki gazu
E23: Błąd silnika
E24: Błąd czujnika Halla w silniku
E25: Błąd klamki hamulca
E26: Błąd napięcia
E30: Błąd komunikacji
*Wygląd przycisków może się różnić, jednak pełnią one zawsze te same role.
Uwaga!
Przy zauważeniu usterki należy skontaktować się z dystrybutorem (kontakt na
ostatniej stronie). Nie podejmować się samodzielnej naprawy.
9
Page 14
Oświetlenie RGB umieszczone jest wzdłuż podestu po bokach.
Krok 1: Zesjanuj kod QR i pobierz aplikację: ( duoCo Strip ).
Krok 2 : Uruchom aplikację i połącz się z oświetleniem poprzez
Bluetooth. (upewnij się że masz włączony Bluetooth w telefonie)
Krok 3: Ustaw kolor oświetlenia poprzez aplikację
Pokaż listę urządzeń
Zmień paletę kolorów
06. Obsługa oświetlenia RGB
Ustawienia
Ustaw kolor
Intensywność
koloru
Regulacja
jasności
Często używane kolory
Podstawowe kolory
Dodatkowe informacje:
1) Dokładna instrukcja obsługi aplikacji znajduje się w zakładce GUIDE.
2) Połączenie Bluetooth ma zasięg ok. 20m i zajmuje w okolicach 5s do
zainicjowania.
3) Oświetlenie posiada bogatą gamę kolorów.
4) Dostępne są płynne przejścia kolorów.
5) Oświetlenie posiada tryb nagłej zmiany kolorów.
7) Oświetlenie może błyskać w rytm muzyki .
10
Page 15
07. Prawidłowe użytkowanie ładowarki
1) Procedura ładowania
Krok 1: Otwórz zaślepkę i podłącz ładowarkę do portu ładowania, następnie
podłącz ładowarkę do gniazda sieciowego.
Krok 2: Wskaźnik statusu ładowania: (Czerwony) Ładowanie; (Zielony)
Naładowany.
Krok 3: Upewnij się, że zamknąłeś zaślepkę portu ładowania przed
rozpoczęciem jazdy lub przechowywaniem, za wyjątkiem czasu ładowania.
Uwaga! Po zakończeniu ładowania wypnij ładowarkę z gniazda
sieciowego przed rozpoczęciem ponownego ładowania. W trakcie
jednego podłączenia ładowarka przeprowadzi tylko jeden cykl ładowania.
2) Uwagi dotyczące ładowania
Awaria ładowarki i nietypowe warunki mogą spowodować porażenie prądem
elektrycznym i pożar. Naucz się jak prawidłowo ładować urządzenie, aby
uniknąć wypadków.
1. Producenci i sprzedawcy nie ponoszą odpowiedzialności za jakiekolwiek
problemy wynikające z jakiegokolwiek demontażu, modyfikacji lub
zastosowania ładowarek innych producentów.
2. Nie wolno używać ładowarki w miejscach o wysokiej wilgotności, w
wysokiej temperaturze, przy łatwopalnych materiałach, w małych
pomieszczeniach lub w miejscach, gdzie nie ma wentylacji takich jak
samochód.
3. Ładowarka nie jest wodoodporna. Ładowarka jest zabezpieczona przed
przenikaniem wilgoci do jej wnętrza.
4. Dzieci i zwierzęta nie powinny mieć dostępu do ładowarki, ponieważ gdy
wejdą z nią w kontakt, mogą doznać porażenia prądem.
5. Jeśli lampka ładowarki nie świeci się, ładowarka upadnie, wystąpi silne
wyładowanie zewnętrzne, zbyt długie ładowanie lub uszkodzenie osłony kabla,
11
Page 16
należy niezwłocznie zaprzestać używania ładowarki i skontaktować się z
centrum serwisowym.
6. Należy odłączyć ładowarkę, gdy nie będzie ona pod regularną obserwacją
użytkownika.
7. Należy używać wyłącznie oryginalnej ładowarki.
8. Nie należy wprowadzać przewodników do portu ładowania.
9. Nie należy dotykać wtyczki przez około 10 sekund po odłączeniu ładowarki.
Istnieje ryzyko porażenia prądem w wyniku natychmiastowego odłączenia.
10. Nie wolno usuwać konektora podczas ładowania. Ładowanie obwodu
wewnętrznego spowoduje awarię.
11. Nie należy używać produktu podczas ładowania.
12. Konektory do ładowania powinny przylegać ściśle podczas ładowania i nie
powinny być używane, jeśli konektory są skorodowane lub uszkodzone.
13. Przy odłączeniu ładowarki od produktu, w sposób bezpieczny możemy
dotykać konektora nie trzymając przewodu.
08. Środki ostrożności dotyczące akumulatora litowo
jonowego
1) Zadbaj o to, aby dzieci i zwierzęta nie miały dostępu do akumulatorów
litowo-jonowych.
2) Na pracę akumulatora litowo-jonowego wpływa temperatura
zewnętrzna. Zimą, przy niskich temperaturach praca akumulatora ulega
tymczasowemu pogorszeniu i jego moc i zakres kilometrowy jest ograniczony.
Cechą akumulatorów litowych jest to, że moc ładowania spada o więcej niż
15%, gdy akumulator naładuje się/rozładuje się 300 razy lub więcej. Jeśli czas
pracy akumulatora się skróci ze względu na długi czas użytkowania, powinno
się go wymienić na nowy oryginalny w jednym z najbliższych punktów.
3) Ładowanie
Akumulator litowy powinien być używany tylko przy użyciu oryginalnej
ładowarki dostarczonej przez producenta. Mogą się pojawić problemy
spowodowane zastosowaniem ładowarki nie dostarczonej przez producenta,
korzystaniem z produktów różnych producentów lub korzystaniem z ładowarki
nieautoryzowanej przez producenta. Ładowanie akumulatora litowego
nieoryginalną ładowarką może spowodować awarię lub pożar. Akumulator
litowy powinien być ładowany w dobrze wentylowanym, suchym
pomieszczeniu, a wokół ładowarki nie mogą się znajdować łatwopalne
materiały. Akumulator litowy powinien być ładowany przy zakresie temp. 045 stopni a rozładowywany przy 10-60 stopniach . Ładowanie lub
rozładowywanie przy temperaturze poza tym zakresem może spowodować
awarię, pożar lub eksplozję. W przypadku przemieszczenia się z zimna na
12
Page 17
zewnątrz do ciepłego wnętrza, należy rozpocząć ładowanie po 1-2 godzinach.
Ma to zapobiec kondensacji występującej wewnątrz produktu ze względu na
różnice temperatur.
4) Przechowywanie Akumulatory litowe należy trzymać z dala od śniegu,
deszczu i bezpośredniego nasłonecznienia. Nie należy przechowywać lub
ładować akumulatorów w bagażniku lub gorącym pomieszczeniu. Należy
wybrać suche miejsce i przechowywać w temperaturze pokojowej (10 ~
20 °C). Podczas przechowywania powyżej 3 miesięcy, należy doładować
akumulator do poziomu 70 ~ 80% (nie należy przechowywać rozładowanego
akumulatora).
5) Problemy, bezpieczeństwo
Akumulator litowy powinien być niezwłocznie odłączony, jeśli jest uszkodzony
lub wycieka z niego płyn, wydziela kwaśny zapach, wygląda na
zdeformowany itp. i należy skontaktować się z miejscem zakupu w celu
uzyskania wsparcia technicznego i obsługi. Jeśli akumulator zostanie
przegrzany, wydziela się z niego dym lub zapalił się, należy niezwłocznie
przerwać ładowanie, należy przenieść akumulator na zewnątrz tak szybko jak
to możliwe a następnie należy użyć gaśnicy. Nie wolno polewać akumulatora
wodą ani go zanurzać w wodzie w celu ugaszenia. Takie postępowanie jest
bardzo niebezpieczne. Akumulator litowy ma bardzo wysoką gęstość
energetyczną, więc jeśli akumulator jest ładowany zbyt długo w przypadku
zwarcia obwodu, przecieku lub awarii akumulatora itp. istnieje możliwość
zapalenia się akumulatora. Dlatego, należy unikać zbyt długiego ładowania
bez nadzoru, przy czym osoba obecna przy ładowaniu musi mieć
świadomość, że można uniknąć ryzyka wystąpienia nieoczekiwanego pożaru.
6) Niewłaściwe korzystanie z akumulatora litowego.
Jeśli w akumulatorze dojdzie do zwarcia obwodu lub zmieni się biegunowość
lub jeśli akumulator zostanie uszkodzony, może wystąpić awaria lub pożar.
Jeśli uważasz, że akumulator został uszkodzony, powinieneś przestać go
ładować i używać i zgłosić się do najbliższego punktu w celu
przeprowadzenia kontroli.
7) Kontakt z wodą.
Należy pilnować, aby akumulator nie miał kontaktu z wodą. Istnieje ryzyko
wystąpienia pożaru lub porażenia prądem elektrycznym, jeśli akumulator
zostanie podłączony w sytuacji, gdy jest wilgotny.
8) Uwaga:
Należy odłączyć akumulator od głównej jednostki i zaprzestać ładowania,
przeinstalowania lub używania do innych zastosowań.
9) Usuwanie odpadów:
Utylizacja akumulatora (Przy utylizacji akumulatora litowego, akumulator
powinien zostać oddzielony od produktu) w miejscu zakupu lub w jego pobliżu
tak, aby ładunek i wyładowanie z konektorów nie spowodowało zwarcia.
Należy zutylizować akumulator jako odpad przemysłowy.
13
Page 18
Niebezpieczeństwo!
Zakazane jest rozmontowywanie akumulatora: Rozmontowywanie,
modyfikowanie i naprawy akumulatora powoduje unieważnienie gwarancji.
09. Przed jazdą – Wytyczne dotyczące bezpieczeństwa
1) Wymagane jest sprawdzenie produktu przed rozpoczęciem
użytkowania.
Krok 1: Należy sprawdzić manetkę gazu i kierownicę.
„Należy przycisnąć manetkę gazu około 2 ~ 3 razy, aby sprawdzić, czy
manetka wraca do pozycji wyjściowej.
*Należy pamiętać o tym, że nadmierne naciskanie i manipulowanie manetką
gazu może spowodować jej awarię ze względu na uszkodzenie wewnętrznych
części.
„Sprawdź stan mocowania i luz dźwigni na kierownicy.
Krok 2: Sprawdź hamulec i przewód hamulcowy
*Sprawdzenie siły hamowania jest wystarczającą metodą sprawdzenia stanu
działania układu hamulcowego. Jeśli siła hamowania obniżyła się istotnie,
należy przeprowadzić inspekcję i sprawdzić stan hamowania bezpośrednio po
inspekcji i jeździe.
*Należy sprawdzić czy klocki hamulcowe nie są zużyte, czy przewód nie jest
luźny i czy nie jest uszkodzony.
*Jeśli podczas obsługi użytkownik ma dziwne odczucia co do pracy hamulców
lub słyszy hałas, należy sprawdzić układ hamulcowy pod kątem pęknięć,
zużycia i deformacji wewnętrznego przewodu hamulcowego.
*Należy sprawdzić śruby i nakrętki części mocujących hamulce, czy nie
poluzowały się.
Krok 3: Należy sprawdzić ciśnienie w oponach oraz stan osi.
*Należy sprawdzić przednie i tylne opony pod kątem zużycia i przebić i należy
sprawdzić, czy opony mają odpowiednie ciśnienie (45 do 50 psi) na oponę.
Gdy ciśnienie jest niższe niż podano, wówczas istnieje większe ryzyko
przebicia opony, więc ten parametr należy zawsze sprawdzać.
*Konieczna jest ocena czasu wymiany poprzez obserwację wyglądu opony
pod kątem zużycia, nierównego zużycia lub szkodzenia opony.
Krok 4: Kontrola zacisku do części składanej i części kierownicy.
Należy upewnić się, że śruby i nakrętki wszystkich części produktu są dobrze
dokręcone i nie mają żadnych luzów. Należy sprawdzić stan mocowania i
brak blokad przy częściach składanych i mocujących kierownicy.
Niebezpieczeństwo!
W tym przypadku należy niezwłocznie przerwać jazdę.
Jeśli wystąpi którakolwiek z tych sytuacji podczas jazdy, należy niezwłocznie
przerwać jazdę i skontaktować się z najbliższym oddziałem lub centrum
serwisowym w celu podjęcia odpowiednich środków. Użytkownik może
przekazać zdjęcia i nagrania w celu uzyskania odpowiedniej diagnostyki w
ramach profesjonalnych usług doradczych.
14
Page 19
*Nietypowe nagrzewanie się silnika
*Błąd statusu hamulca
*Wiadomości o błędzie na panelu
*Gdy manetka gazu nie wraca do swojej pierwotnej pozycji
*Nietypowy hałas podczas pracy
*Dym wydobywający się z produktu, zapalenie się, kwaśny zapach
*Gdy pada deszcz lub jest mokro
*Gdy w ocenie użytkownika jazda jest nierozsądna
10. Konserwacja
1) Konserwacja samodzielna i w serwisie
Produkty elektryczne mogą ulec uszkodzeniu przez różne czynniki. Czas
przydatności do użytku każdej z różnych części jest różny w zależności od
sposobu jazdy i środowiska w jakim wykorzystywany jest produkt. Części,
które przekroczyły czas zdatności do użytku mogą przyczynić się do
wypadków. Z wyprzedzeniem należy wymieniać różne części i zapobiegać
wypadkom.
Krok 1: Należy sprawdzić terminy wymian elementów ekspoatacyjnych
① Części takie jak zawieszenie, opony, przewody, koła, łożyska,
tarcze, klocki hamulcowe, kable i części składane, zaciski i inne
części ulegające zużyciu wymagają okresowych kontroli i należy
je zawsze sprawdzać.
Krok 2: Kontrola pod kątem zewnętrznych uszkodzeń przez środowisko, w
którym hulajnoga jest użytkowana.
① Wymiana części, które mogą ulec uszkodzeniu przez
środowisko, w którym hulajnoga jest użytkowana, takie jak
deformacja części, pęknięcia spowodowane kompresją lub
oznaki przekroczenia przewidywanego czasu zdatności do
użytku.
② Jeśli produkt jest zbyt długo eksponowany na silne działanie promieni
słonecznych, mogą wystąpić odbarwienia.
③ W przypadku intensywnego użytkowania z normalnymi podskokami,
lekkimi zderzeniami przy skręcaniu, kolizjami itp., gdy użytkownik jeździ
często lub przez długi czas po drogach o słabej nawierzchni lub przejeżdża
tysiące kilometrów lub więcej, może wystąpić zjawisko zmęczenia materiału.
Proszę sprawdzać i wymieniać części zgodnie z harmonogramem wymian dla
każdego produktu w celu zapewnienia bezpieczeństwa użytkowania.
④ Ewentualność wystąpienia awarii lub uszkodzenia części wymiennych ze
względu na zmęczenie materiału może się różnic ze względu na warunki i
środowisko w jakim hulajnoga jest użytkowana. Należy również zawsze
sprawdzać części inne niż te wskazane w harmonogramie wymian (części
15
Page 20
wymienne) pod kątem jakichkolwiek oznak nietypowego wyglądu lub
maksymalna
km/h)
km/h)
km/h)
m/h)
km/h)
wodoodporności
działania.
Ważna uwaga
① Proszę pamiętać o tym, że po jeździe istnieje ryzyko oparzeń ze względu
na wysoką temperaturę silnika i hamulców (w szczególności tarczy) z boku.
② Należy uważać na śruby w silniku, obręcz i wał silnika, ponieważ mogą się
poluzować, dlatego, że dostępna jest funkcja ABS.
2) Metoda regulacji pracy hamulców
W miarę używania hamulców, klocki hamulcowe zużywają się i
przestrzeń pomiędzy klockiem a dyskiem staje się większa. Gdy
spada moc hamowania, należy poprosić dealera o wymianę
klocków lub o dokonanie ich regulacji.
11. Specyfikacja produktu
Model Tiger 8 GT Tiger 8 GTR Tiger MAX Tiger MAX GT Tiger MAX GTR
Moc silnika/ów 600W 2x 600W 600W 800W 2x 800W
Moc szczytowa 1350W 2x 1350W 1350W 1470W 2x 1350W
Akumulator 48V 15.6Ah 48V 19.2Ah 48V 15.6Ah 52V 18.2Ah 48V 18.2Ah
Prędkość
Maksymalny zasięg 50 km 60 km 45 km 70 km 60 km
Klasa
Maksymalne
nachylenie
Rozmiar kół 8.5x3" 10x3"
Wymiary 1170 x 650 x 1300 [mm] 1260 x 650 x 1300 [mm]
Hamulce Bębnowe przód i tył + hamowanie regeneracyjne
Oświetlenie Lampa przednia, kierunkowskazy, światła stopu, światła postojowe przód i tył, listwy RGB
Zawieszenie Sprężynowe z regulacją twardości przód i tył
45 km/h (20
10 - 15° 15 - 30° 10 - 15° 10 - 15° 15 - 30°
50 km/h (20
45 km/h (20
IPX7
50 km/h (20k
55 km/h (20
Uwagi:
*Specyfiakcja może ulec zmianie bez uaktualnienia informacji w celu poprawy jakości oraz
bezpieczeństwa produktu.
*Na realny zasięg mają wpływ: waga użytkownika, prędkość i kierunek wiatru, nachylenie terenu, stan
nawierzchni i opon.
16
Page 21
12. Warunki i okresy gwarancji
Serwis gwarancyjny
W przypadku wystąpienia usterki należy złożyć zgłoszenie gwarancyjne przez
formularz na stronie hiley.pl aby skorzystać z serwisu door-to-door. Istnieje
również możliwość naprawy stacjonarnej w jednym z autoryzowanych
serwisów Hiley (mapa dostępna na stronie hiley.pl).
Gwarancja nie obejmuje usterek spowodowanych przez:
Przechowywanie NIE zgodne z wytycznymi podanymi w instrukcji.
Niewłaściwe użycie, wypadek lub kolizję.
Jazdę po terenie wykraczającym poza możliwości techniczne produktu.
Wystawienie hulajnogi na działanie czynników atmosferycznych na
dłuższy czas.
Narażenie hulajnogi na duże obciążenia.
Okresy gwarancji
Hulajnoga – 2 lata
Bateria – 2 lata
Elementy ekspoatacyjne nie podlegają gwarancji
17
Page 22
18
Page 23
Loading...
