HiKOKI SB8V2 User manual

Download

Belt sander Bandschleifer

∆ÚÈ‚Â›Ô Ù·ÈÓ›·˜

Szlifierka taśmowa Szalagcsiszoló Pásová bruska

Tank zımpara

Slefuitor cu bandă Tračni brusilnik

ãeÌÚoäÌaÓ åÎËÙoÇaÎëÌaÓ ÏaåËÌa

SB 8V2

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.

¢И·‚¿ЫЩВ ЪФЫВОЩИО¿ О·И О·Щ·УФ‹ЫВЩВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ ЪИУ ЩЛ ¯Ъ‹ЫЛ.

Przed użytkowaniem należy dokładnie przeczytać niniejszą instrukcję i zrozumieć jej treść. Használat előtt olvassa el figyelmesen a használati utasítást. Před použitím si pečlivě přečtěte tento návod a ujistěte se, že mu dobře rozumíte.

Aleti kullanmadan önce bu kılavuzu iyice okuyun ve talimatları anlayın.

Înainte de utilizare, citiţi cu atenţie și înţelegeţi prezentele instrucţiuni. Pred uporabo natančno preberite in razumite ta navodila.

BÌËÏaÚeÎëÌo ÔpoäÚËÚe ÀaÌÌyï ËÌcÚpyÍáËï Ôo íÍcÔÎyaÚaáËË ÔpeÊÀe äeÏ ÔoÎëÁoÇaÚëcÓ ËÌcÚpyÏeÌÚoÏ.

Handling instructions Bedienungsanleitung

√‰ЛБ›В˜ ¯ВИЪИЫМФ‡

Instrukcja obsługi Kezelési utasítás Návod k obsluze

Kullanım talimatları

Instrucţiuni de utilizare Navodila za rokovanje

àÌcÚpyÍáËÓ Ôo íÍcÔÎyaÚaáËË

English Deutsch Ελληνικά Polski

1 Lever Hebel

2 Idle pulley Lose Rolle

3 Drive pulley Antriebsrolle

4 Shoe plate Schleifschuh

5 Sanding belt Schleifband

6 Rotational direction Drehrichtung

7 Adjust screw Einstellschraube

8 Inside Innen

9 Outside Außen

: Move Bewegen

A Trigger switch Abzugsschalter

B Stopper Anschlag

C Dial Wählscheibe

D Support bar Trägerstange

Magyar Čeština Türkçe Română

1 Kar Páka Pârghie 2 Laza tárcsa Vodicí kladka Fulie condusă 3 Hajtótárcsa Kladka náhonu Fulie motoare 4 Talplemez Základová deska Placă suport 5 Csiszolószalag Brusný pás Bandă abrazivă 6 Forgásirány Směr rotace Direcţie de rotaţie 7 Állítócsavar Nastavovací šroub Șurub de reglare 8 Belül Vnitřek Interior 9 Kívül Vnějšek Exterior 0 Mozgás Posun Mișcare A Indítókapcsoló Spínač Comutator de acţionare B Megállító Zarážka Opritor C Tárcsa Číselník Buton de reglare D Tartórúd Podpůrná lišta Bară de susţinere

Μοχλς Τροχαλία αδρανοποίησης Τροχαλία κίνησης Πλάκα πέλµατος Ιµάντας λείανσης Κατεύθυνση περιστροφής Κοχλίας ρύθµισης Εσωτερικ Εξωτερικ Κίνηση ∆ιακπτης σκανδάλης Αναστολέας Επιλογέας Μπάρες στήριξης

Manivela Avara kasnaåı Tahrik kasnaåı Pabuç plakası Zımpara bandı Dönüß yönü Ayar vidası Óç Dıß Hareket Açma/Kapama Anahtarı Durdurucu Kadran Destek çubuåu

Dźwignia Koło pasowe luźne Koło pasowe napędowe Płyta ślizgacza Taśma szlifierska Kierunek obrotów Śruba regulacyjna Wewnątrz Z zewnątrz Ruch Przycisk spustowy Blokada Pokrętło Pręt podtrzymujący

Slovenščina PyccÍËÈ

1 Ročica 2 Škripec prostega teka 3 Pogonski škripec 4 Okovna plošča 5 Smirkov jermen 6 Smer rotacije 7 Vijak za nastavljanje 8 Oznotraj 9 Odzunaj ? Premik A Sprožilno stikalo B Zaustavljalec C Številčnica D Podporni drog

PêäaÖ

HaÚÓÊÌoÈ åÍËÇ

èpËÇoÀÌoÈ åÍËÇ

ÅaåÏaÍ

òÎËÙoÇaÎëÌaÓ ÎeÌÚa

HaÔpaÇÎeÌËe ÇpaçeÌËÓ

PeÖyÎËpoÇoäÌêÈ ÇËÌÚ

BÌyÚpeÌÌÓÓ ÔoÇepxÌocÚë

BÌeåÌÓÓ ÔoÇepxÌocÚë

XoÀ

KypÍoÇêÈ ÔepeÍÎïäaÚeÎë

ÂaÖÎyåÍa

тНaОлМкИ АЛcН

OÔopÌaÓ ÔÎaÌÍa

English

GENERAL SAFETY RULES

WARNING! Read all instructions

Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. The term “power tool” in all of the warnings listed below refers to your mains operated (corded) power tool or battery operated (cordless) power tool.

SAVE THESE INSTRUCTIONS

1) Work area a) Keep work area clean and well lit.

Cluttered and dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust.

Power tools create sparks which may ignite the dust of fumes.

c) Keep children and bystanders away while operating

a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock

3) Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use safety equipment. Always wear eye protection.

Safety equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Avoid accidental starting. Ensure the switch is in the

off position before plugging in.

Carrying power tools with your finger on the switch or plugging in power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning

the power tool on.

A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance

at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used.

Use of these devices can reduce dust related hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct power

tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn

it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source before

making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc., in

accordance with these instructions and in the manner intended for the particular type of power tool, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from intended could result in a hazardous situation.

5) Service a) Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is maintained.

PRECAUTION Keep children and infirm persons away. When not in use, tools should be stored out of reach of children and infirm persons.

English

PRECAUTIONS ON USING BELT SANDER

CAUTION

Prior to the sanding operation, make sure the material you are going to sand.

If generation of harmful/ toxic dusts such as lead paint, woods and metals is expected under the

sanding operation, make sure the dust bag or appropriate dust extraction system is connected with dust outlet tightly.

Wear the dust mask additionally, if available.

Do not inhale or touch the harmful / toxic dusts generated in sanding operation, the dust can endanger the health of yourself and bystanders.

SPECIFICATIONS

Voltage (by areas)* (110V, 120V, 230V, 240V)

Power input* 1020 W

No–load belt speed 250 – 450 m / min

Sanding belt size 76 × 533 mm

Weight (without cord) 4.3 kg

* Be sure to check the nameplate on product as it is subject to change by areas.

STANDARD ACCESSORIES

(1) Endless sanding belt (Grain size: #80) ................ 1

(2) Dust bag .................................................................... 1

Standard accessories are subject to change without notice.

OPTIONAL ACCESSORIES (sold separately)

1. Endless sanding belts

Table1

Grain size Grain Type

30 AA 40 AA, WA 60 AA, WA

80 AA, WA 100 AA, WA 120 AA, WA 150 AA, WA 180 AA, WA 240 AA, WA 320 AA 400 AA

NOTE:

The endless sanding belt is sold in package of 10 belts of the same type. When ordering, specify the grain type and grain size desired.

2. Stationary Stand

When sanding small articles, use a stationary stand for convenience.

Optional accessories are subject to change without notice.

APPLICATIONS

䡬 Finish sanding and finish flooring of woodwork

products.

䡬 Base polishing of wood-coated surfaces. 䡬 Finish sanding of metal surfaces. 䡬 Base polishing of metal-coated surfaces, rust

removal, or paint removal prior to refinishing.

䡬 Surface finishing of slate, concrete, and similar

materials.

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms to the power requirements specified on the product nameplate.

2. Power switch

Ensure that the power switch is in the OFF position. If the plug is connected to a receptacle while the power switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident.

3. Extension cord

When the work area is removed from the power source, use an extension cord of sufficient thickness an rated capacity. The extension cord should be kept as short as practicable.

4. Attach the sanding belt

For details, refer to the section on “Sanding Belt Assembly”.

HOW TO HANDLE SANDING BELT

CAUTION:

Be sure to switch power OFF and disconnect the plug from the receptacle to avoid serious trouble.

English

1. How to attach sanding belt

(1) Pull lever with finger, idle pulley will then move

backward. (Fig. 1)

(2) Place on drive pulley and idle pulley passing it over

the outside of shoe plate and making sure that arrow on inside of belt coincides with rotational direction of drive pulley. (Fig. 2)

(3) Push lever with finger, idle pulley will then move

forward and give proper tension to sanding belt. In this case, be careful not to be hit your finger by lever. Then, adjust sanding belt position.

CAUTION:

Sanding belt installed in the wrong direction will lower work efficiency and shorten life of sanding belt.

2. How to remove sanding belt

Pull lever with finger, sanding belt will then sag and can be taken off pulleys eqsily.

DUST REMOVAL

When an excessive amount of dust is deposited in the dust bag, dust-collecting efficiency will sharply drop. Remove dust from the bag when it is deposited up to about 2/3 the bag capacity, where by dust collecting efficiency (as well as working efficiency) will be ensured. Remove dust from the bag as follows: (1) Loosen the support bar and remove the dust bag.

(Fig. 5)

(2) The bag inlet can be opened by unzipping the slide

fastener.

HOW TO USE THE BELT SANDER

1. How to adjust sanding position.

Push switch and turn sanding belt te check position. Adjust sanding belt so that both edges protrude

1.6mm – 3mm past edges of pulleys.

lf sanding belt is operated too far on the inside, it may ceuse abrasion and damage machine. Adjust sanding belt position by turning adjust screw. (Fig. 3)

䡬 Turn adjust screw clockwise to move belt in. 䡬 Turn adjust screw counterclockwise to move belt

out.

CAUTION:

If sanding belt moves during operation, adjustment can be made while in operation.

2. To turn on switch

Turn on switch while holding machine away from surface to be worked on. If machine is placed on surface when switch is pushed, surface may be badly scratched. The same applies when stopping the machine.

3. How to hold machine

Grasp handle and handle knob and hold machine against surface to be worked on so that it contacts surface lightly. Weight of machine itself is sufficient for sanding and polishing at highest efficiency. Do not apply any additional pressure, for this would place unnecessary load on motor, shorten life of sanding belt and lower work efficiency.(Fig. 4)

4. How to move machine

Move mechine forward first and then backward, repeating this motion.(Fig. 4)

5. How to select proper sanding belt

Choose sanding belt of proper grain size and grain type for your specific purpose, by referring to Table

2 and 3 below.

Table 2

Derived finish Proper grain size Coarse finish 30 – 40 Medium finish 40 – 100 Semi fine finish 80 – 240 Fine finish 180 – 400

Table 3

Grain type AA Steel, Wood WA Wood, Bamboo

CAUTION:

䡬 For grain sizes, refer to Table 3 䡬 Sanding belt grain should be coarser than sandpaper

used for manual work.

䡬 Use sanding belt of same grain size until uniform

surface is obtained. Changing grain sizes may result in poor finish.

6. How to operate switch

The power switch is turned ON when the trigger is pulled, and if the stopper is once depressed, the power switch becomes locked, allowing continuous operation. The stopper can be released pulling the trigger. (Fig. 5)

7. Adjusting the belt speed

The Belt Sander is equipped with the electric control circuit which enables stepless speed control. To adiust the speed, turn the dial shown in Fig. 6. When the dial is set to “1”, the belt sander operates at the minimum speed. When the dial is set to “5”, the belt sander operetes at the maximum speed.

8. How to work on corner

Corners can be sanded and polished by using machine as in Fig. 7.

Surface to be worked on

MAINTENANCE AND INSPECTION

1. Inspecting the sanding belt

Since continued use of a worn-out sanding belt will degrade efficiency, replace the sanding belt as soon as excessive abrasion is noted.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water.

4. Inspecting the carbon brushes

For your continued safety and electrical shock protection, carbon brush inspection and replacement

English

on this tool should ONLY be performed by a Hitachi Authorized Service Center.

5. Replacing supply cord

If the supply cord of Tool is damaged, the Tool must be returned to Hitachi Authorized Service Center for the cord to be replaced.

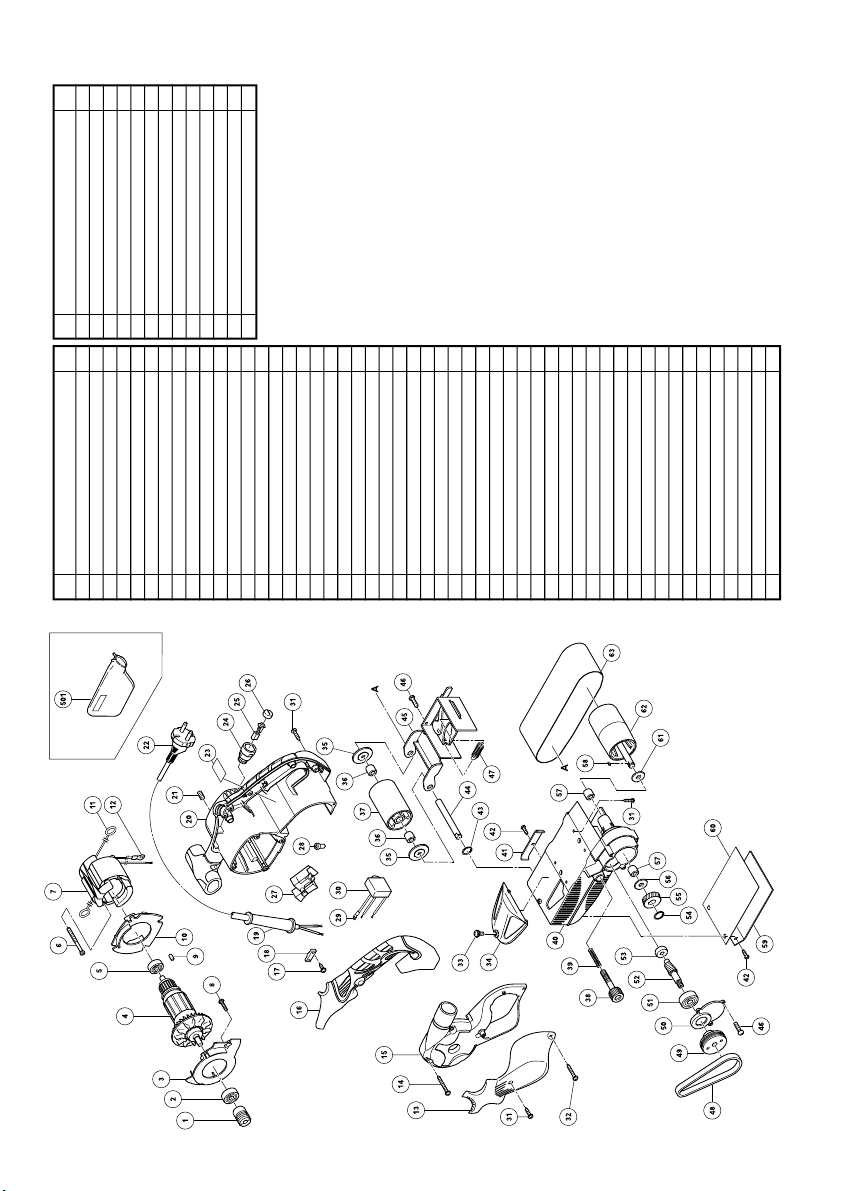

6. Service parts list CAUTION:

Repair, modification and inspection of Hitachi Power Tools must be carried out by an Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS:

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts may be changed without prior notice.

GUARANTEE

We guarantee Hitachi Power Tools in accordance with statutory/country specific regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a Hitachi Authorized Service Center.

NOTE:

Due HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

Information concerning airborne noise and vibration

The measured values were determined according to EN60745 and declared in accordance with ISO 4871.

The typical A-weighted sound power level: 98 dB (A). The typical A-weighted sound pressure level: 87 dB (A). Uncertainty KpA: 3 dB (A).

Wear ear protection.

The typical weighted root mean square acceleration value does not exceed 2.5 m/s2.

Deutsch

ALLGEMEINE SICHERHEITSMASSNAHMEN

WARNUNG! Lesen Sie sämtliche Hinweise durch

Wenn nicht sämtliche nachstehenden Anweisungen befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Der Begriff „Elektrowerkzeug“ bezieht sich in den folgenden Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

BEWAHREN SIE DIESE ANWEISUNGEN AUF

1) Arbeitsbereich a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte und dunkle Bereiche ziehen Unfälle förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an

Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.

Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder

sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlussschnur nicht

missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien

benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie Schutzausrüstung. Tragen Sie

immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten

Sie darauf, dass sich der Schalter in der Aus(Off-) Position befindet, ehe Sie den Stecker einstecken.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Sorgen Sie für einen festen Stand. Achten Sie

jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

f) Kleiden Sie sich richtig. Tragen Sie keine lose

Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Die Verwendung solcher Vorrichtungen kann Staub-bezogene Gefahren mindern.

4) Einsatz und Pflege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es

sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Ziehen Sie den Netzstecker, ehe Sie

Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen

Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können.

Deutsch

Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der bestimmungswidrige Einsatz von Elektrowerkzeugen kann zu gefährlichen Situationen führen.

5) Service a) Lassen Sie Elektrowerkzeuge durch qualifizierte

Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

VORSICHTSMASSNAHMEN BEI DER BENUTZUNG DER BANDSCHLEIFER

ACHTUNG

Machen Sie vor dem Schleifen mit den zu bearbeitenden Materialien vertraut.

Falls beim Schleifen voraussichtlich schädliche oder gar giftige Stäube freigesetzt werden könnten – wie beim Bearbeiten von Bleifarben, Holz oder Meltallen – achten Sie darauf, dass der Staubfangbehälter oder ein geeignetes Staubabsaugsystem dicht mit dem Staubauslass verbunden ist.

Tragen Sie zusätzlich eine Staubschutzmaske, wenn vorhanden.

Atmen Sie keine beim Schleifen entstehenden schädlichen oder gar giftigen Stäube ein – der Staub kann lhre und die Gesundheit von Zuschauern gefährden.

TECHNISCHE DATEN

Spannung (je nach Gebiet)* (110V, 120V, 230V, 240V) Leistungsaufnahme* 1020 W Band–Leerlauf–geschwindigkeit 250 – 450 m / min Bandgröße 76 × 533 mm Gewicht (ohne Kabel) 4,3 kg

* Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet

ändern.

STANDARDZUBEHÖR

(1) Endlosschleifband (Korngröße Nr. 80) ................. 1

(2) Staubsack ................................................................... 1

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

SONDERZUBEHÖR (separat zu beziehen)

1. Endlosschleifbänder Tabelle 1

Korngröße Kornart

30 AA 40 AA, WA 60 AA, WA

80 AA, WA 100 AA, WA 120 AA, WA 150 AA, WA 180 AA, WA 240 AA, WA 320 AA 400 AA

ANMERKUNG:

Die Endlosschleifbänder werden in Paketen von 10 Stück pro Typ verkauft. Bei einer Bestellung ist die gewünschte Kornart und Korngröße anzugeben.

Deutsch

2. Fester Ständer

Beim Schleifen kleiner Gegenstände ist ein fester Ständer zur Erleichterung der Arbeit zu verwenden-

den. Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

ANWENDUNGSGEBIETE

䡬 Feinschleifen und Abschleifen von Holzbauprodukten. 䡬 Politur der Unterlage von holzbeschichteten Flächen. 䡬 Feinschliff von Metallflächen. 䡬 Politur der Unterlage von metallbeschichteten

Flächen, Rostentfernung oder Entfernung von Farbe

vor der Nachbearbeitung. 䡬 Oberflächenbearbeitung von Schiefer, Beton

undähnlichen Materialien.

VOR INBETRIEBNAHME

1. Netzspannung

Prüfen, daß die zu verwendende Netzspannung der

Angabe auf dem Typenschild entspricht.

2. Netzschalter

Prüfen, daß der Netzschalter auf AUS steht. Wenn

der Stecker an das Netz angeschlossen wird,

während der Schalter auf EIN steht, beginnt das

Werkzeug sofort zu laufen, was gefährlich ist.

3. Verlängerungskabel

Wenn der Arbeitsbereich nicht in der Nähe des

Netzanschlusses liegt, ist ein Verlängerungskabel

ausreichenden Querschnitts und ausreichender

Nennleistung zu verwende. Das Verlängerungskabel

sollte so kurz wie möglich gehalten werden.

4. Das Schleifband anbringen.

Bezüglich Einzelheiten siehe Abschnitt “Anbringen

des Schleifbandes”.

BEDIENUNG DES SCHLEIFBANDS

ACHTUNG:

Achten Sie darauf, die Stromversorgung auf OFF

zu stellen, und ziehen Sie den Stecker aus der

Steckdose, um größere Schäden zu vermeiden.

1. Befestigung des Schleifbands

(1) Ziehen Sie den Hebel mit dem Finger, um die

Losrolle nach hinten zu verschieben. (Abb. 1) (2) Platzieren Sie diese auf die Antriebsscheibe, um sie

leer über das Äußere der Schuhplatte zu bewegen.

Achten Sie darauf, dass der Pfeil im Riemeninneren

mit der Drehbewegung der Antriebsscheibe

übereinstimmt. (Abb. 2) (3) Drücken Sie den Hebel mit dem Finger. Die Losrolle

wird dann vorwärts bewegt, um dem Schleifband

die erforderliche Spannung zu verleihen. Achten

Sie in diesem Fall darauf, dass Ihr Finger nicht vom

Hebel getroffen wird. Passen Sie dann die Position

des Schleifbands an.

VORSICHT:

Wird das Schleifband in falscher Richtung montiert,

wird die Effizienz gesenkt und die Lebensdauer verkürzt.

2. Entfernen des Schleifbands

Ziehen Sie den Hebel mit dem Finger, damit das

Schleifband durchhängt und leicht entnommen

werden kann.

ENTFERNEN VON STAUB

Befindet sich im Staubbeutel übermäßig viel Staub, sinkt die Effizienz für die Staubsammlung deutlich ab. Der Staubbeutel ist zu entleeren, sobald er zu ungefähr 2/ 3 der Kapazität gefüllt ist. In diesem Fall ist die Staubsammlung (sowie die Arbeitseffizienz) gewährleistet. Entfernen Sie den Staub wie folgt aus den Beuteln: (1) Lösen Sie die Trägerstange und entfernen Sie den

Staubbeutel. (Abb. 5)

(2) Öffnen Sie den Reißverschluss, um den Beuteleinlass

zu öffnen.

VERWENDUNG DES SCHLEIFBANDS

1. Anpassung der Schleifposition.

Drücken Sie auf den Schalter und drehen Sie das Schleifband, um die Position zu prüfen. Passen Sie das Schleifband an, damit beide Enden 1,6 mm – 3 mm über die Enden der Hebel hinausragen.

Wird das Schleifband zu weit im Inneren bedient, kann es zu einer Abnutzung durch Reibung und Beschädigungen der Maschine führen. Passen Sie die Position des Schleifbands mithilfe der Justierschraube (Abb. 3) an.

䡬 Drehen Sie die Schraube im Uhrzeigersinn, um den

Riemen hineinzubewegen.

䡬 Drehen Sie die Schraube gegen den Uhrzeigersinn,

um den Riemen herauszubewegen.

VORSICHT:

Bewegt sich das Schleifband während des Betriebs, kann die Einstellung während des Betriebs erfolgen.

2. Schalter einschalten

Schalten Sie die Maschine ein, und heben Sie diese von der zu bearbeiteten Fläche weg. Wird die Maschine während dem Einschalten auf eine Oberfläche gelegt, kann diese stark verkratzt werden. Dies gilt auch für das Ausschalten der Maschine.

3. Halten der Maschine

Halten Sie den Griff, den Griffknopf und die Maschine gegen die zu bearbeitete Fläche, bis ein leichter Kontakt hergestellt ist. Das Gewicht der Maschine ist ausreichend, um mit höchster Effizienz Schleif- und Poliervorgänge auszuführen. Üben Sie keinen zusätzlichen Druck aus, da dies zu einem unnötigen Druck auf den Motor führen würde, wodurch die Lebensdauer des Schleifbands verkürzt und die Arbeitsleistung gemindert wird. (Abb. 4)

4. Bewegen der Maschine

Bewegen Sie die Maschine zunächst nach vorne, dann nach hinten, und wiederholen Sie diese Bewegung. (Abb. 4)

5. Auswahl eines geeigneten Schleifbands

Wählen Sie für Ihre Anwendung die korrekte Korngröße und Kornart des Schleifbands gemäß untenstehender Tabellen 2 und 3 aus.

Deutsch

Tabelle 2

Abgeleitete Ausführung Geeignete Korngröße Grobe Ausführung 30 – 40 Mittlere Ausführung 40 – 100 Halbfeine Ausführung 80 – 240 Feine Ausführung 180 – 400

Tabelle 3

Kornart AA Stahl, Holz WA Holz, Bambus

VORSICHT:

䡬 Die Werte für die Korngröße finden Sie in Tabelle 3 䡬 Das Korn des Schleifbands muss gröber sein als

das Schleifpapier, das für manuelle Arbeiten

verwendet wird. 䡬 Wenn eine einheitliche Fläche erzielt werden soll,

verwenden Sie für das Schleifband dieselbe

Korngröße. Das Wechseln von Korngrößen kann zu

einer schlechten Ausführung führen.

6. Bedienung des Schalters

Wenn der Abzugsschalter gedrückt ist, ist die

Maschine auf ON geschaltet. Wird der Anschlag

einmal gedrückt, wird die EIN-/AUS-Taste gesperrt,

und die Maschine kann dauerhaft betrieben werden.

Ziehen Sie den Abzug, um den Anschlag zu lösen.

(Abb. 5)

7. Anpassung der Bandgeschwindigkeit

Die Bandschleifmaschine ist mit elektrischem

Steuerstrom ausgestattet, wodurch eine stufenlose

Geschwindigkeitskontrolle ermöglicht wird. Wenn

Sie die Geschwindigkeit anpassen möchten, drehen

Sie die Wählscheibe wie in Abb. 6 dargestellt.

Ist die Wählscheibe auf "1" eingestellt, wird das

Schleifband mit Mindestgeschwindigkeit betrieben.

Ist die Wählscheibe auf "5" eingestellt, wird das

Schleifband mit Maximalgeschwindigkeit betrieben.

8. Bearbeitung von Ecken

Beachten Sie zum Schleifen und Polieren von Ecken

die Anwendungshinweise in Abb. 7.

Zu bearbeitete Fläche

WARTUNG UND INDPEKTION

1. Inspektion des Schleifbandes:

Da die Benutzung eines verschlissenen Schleifbandes

den Wirkungsgrad vermindert, ist der Austaush des

Schleifbandes zu empfehlen, sobaldübermäßiger

Verschleiß festgestellt wird.

2. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben werden regelmäßig

inspiziert und geprüft, daß sie richtig angezogen

sind. Wenn sich eine der Schrauben lokkert, muß

sie sofort wieder angezogen werden. Geschieht das

nicht, kann das zu erheblicher Gefahr führen.

3. Wartung des Motors

Die Motorwicklung ist das “herz” des Elektrowerk-

zeugs. Daher ist besonders sorgfältig darauf zu

achten, daß die Wicklung nicht beschädigt wird

und/oder mit Öl oder Wasser in Berührung kommt.

4. Inspektion der Kohlebürsten

Zur Erhaltung Ihrer Sicherheit und des Schutzes

gegen elektrischen Schlag sollten Inspektion und

Auswechseln der Kohlebürsten NUR durch ein Autorisiertes Hitachi-Wartungszentrum durchgeführt werden.

5. Auswechseln des Netzkabels

Wenn das Netzkabel des Werkzeugs beschädigt wird, muss das Werkzeug zum Auswechseln des Netzkabels an ein von Autorisiertes HitachiWartungszentrum zurückgegeben werden.

6. Liste der Wartungsteile ACHTUNG:

Reparatur, Modifikation und Inspektion von HitachiElektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN:

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden.

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter.

ANMERKUNG:

Aufgrund des ständigen Forschungs-und Entwicklungsprogramms von HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Der typische A-gewichtete Schalleistungspegel ist 98 dB (A) Der typische A-gewichtete Schalldruckt ist 87 dB (A) Messunsicherheit KpA: 3 dB (A)

Bei der Arbeit immer einen Ohrenschutz tragen.

Der typische gewichtete Effektiv-Beschleunigungswert überschreitet nicht 2,5 m/s2.

∂ППЛУИО¿

°∂¡π∫Õ ª∂∆ƒ∞ ∞™º∞§∂π∞™

¶ƒ√™√Ã∏! ¢È·‚¿ÛÙÂ ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜

Αν δεν τηρηθούν λες οι οδηγίες που αναφέρονται παρακάτω, ενδέχεται να προκληθεί ηλεκτροπληξία, πυρκαγιά ή/και σοβαρς τραυµατισµς. Ο ρος “ηλεκτρικ εργαλείο” σε λες τις προειδοποιήσεις που αναφέρονται παρακάτω αναφέρεται στο ηλεκτρικ εργαλείο που λειτουργεί µε το ρεύµα του ηλεκτρικού δικτύου (µε καλώδιο) ή στο ηλεκτρικ εργαλείο που λειτουργεί µε µπαταρία (χωρίς καλώδιο).

ºÀ§∞•∆∂ ∞À∆∂™ ∆π™ √¢∏°π∂™

1) ÃÒÚÔ˜ ÂÚÁ·Û›·˜

a) ¢È·ÙËÚÂ›ÙÂ ÙÔ ¯ÒÚÔ ÂÚÁ·Û›·˜ Î·ı·Úﬁ Î·È Î·Ï¿

ÊˆÙÈÛÌ¤ÓÔ.

√И ·О·Щ¿ЫЩ·ЩФИ О·И ФИ ЫОФЩВИУФ› ¯ТЪФИ ¤¯Ф˘У ЩЛУ Щ¿ЫЛ У· ЪФО·ПФ‡У ·Щ˘¯‹М·Щ·.

b) ªЛ ¯ЪЛЫИМФФИВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫВ

ВОЪЛОЩИО¤˜ ·ЩМﬁЫК·ИЪВ˜, ﬁˆ˜ ﬁЩ·У В›У·И ·ЪﬁУЩ· В‡КПВОЩ· ˘БЪ¿, ·¤ЪИ· ‹ ЫОﬁУЛ.

∆· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ‰ЛМИФ˘ЪБФ‡У ЫИУı‹ЪВ˜ ФИ ФФ›ФИ ВУ‰¤¯ВЩ·И У· ЪФО·П¤ЫФ˘У ЩЛУ ·У¿КПВНЛ

·˘ЩТУ ЩˆУ ˘ПИОТУ.

c) ∫Ú·Ù‹ÛÙÂ Ù· ·È‰È¿ Î·È ÙÔ˘˜ ·ÚÂ˘ÚÈÛÎﬁÌÂÓÔ˘˜

М·ОЪИ¿ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

∞Ó ·ÔÛ·ÛÙÂ› Ë ÚÔÛÔ¯‹ Û·˜, ˘¿Ú¯ÂÈ Î›Ó‰˘ÓÔ˜ Ó· ¯¿ÛÂÙÂ ÙÔÓ ¤ÏÂÁ¯Ô.

2) ∏ПВОЩЪИО‹ ·ЫК¿ПВИ·

a) ∆· КИ˜ ЩˆУ ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ Ъ¤ВИ У· В›У·И

О·Щ¿ППЛП· БИ· ЩИ˜ Ъ›˙В˜. ªЛУ ЩЪФФФИ‹ЫВЩВ ФЩ¤ ЩФ КИ˜ МВ ФФИФУ‰‹ФЩВ ЩЪﬁФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ КИ˜ ЪФЫ·ЪМФБ‹˜ МВ БВИˆМ¤У· ЛПВОЩЪИО¿ ВЪБ·ПВ›·.

∆· МЛ ЩЪФФФИЛМ¤У· КИ˜ О·И ФИ О·Щ¿ППЛПВ˜ Ъ›˙В˜ МВИТУФ˘У ЩФУ О›У‰˘УФ ЛПВОЩЪФПЛН›·˜.

b) ∞ÔÊ‡ÁÂÙÂ ÙË ÛˆÌ·ÙÈÎ‹ Â·Ê‹ ÌÂ ÁÂÈˆÌ¤ÓÂ˜

ВИК¿УВИВ˜ ﬁˆ˜ ЫˆП‹УВ˜, ıВЪМ¿ЫЩЪВ˜, М·БВИЪИО¤˜ Ы˘ЫОВ˘¤˜ О·И „˘БВ›·.

А¿Ъ¯ВИ ·˘НЛМ¤УФ˜ О›У‰˘УФ˜ ЛПВОЩЪФПЛН›·˜ ﬁЩ·У ЩФ ЫТМ· Ы·˜ В›У·И БВИˆМ¤УФ.

c) ªЛУ ВОı¤ЩВЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫЩЛ ‚ЪФ¯‹ ‹

ÛÂ Û˘Óı‹ÎÂ˜ ˘ÁÚ·Û›·˜.

∆Ф УВЪﬁ Ф˘ ВИЫ¤Ъ¯ВЩ·И ЫВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф

·˘Н¿УВИ ЩФУ О›У‰˘УФ ЛПВОЩЪФПЛН›·˜.

d) ªËÓ ·ÛÎÂ›ÙÂ ‰‡Ó·ÌË ÛÙÔ Î·ÏÒ‰ÈÔ. ªË

¯ЪЛЫИМФФИВ›ЩВ ФЩ¤ ЩФ О·ПТ‰ИФ БИ· У· МВЩ·К¤ЪВЩВ, У· ЩЪ·‚‹НВЩВ ‹ У· ‚Б¿ПВЩВ ·ﬁ ЩЛУ Ъ›˙· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ∫Ъ·Щ‹ЫЩВ ЩФ О·ПТ‰ИФ М·ОЪИ¿ ·ﬁ ıВЪМﬁЩЛЩ·, П¿‰И, ОФКЩВЪ¤˜ БˆУ›В˜ О·И ОИУФ‡МВУ· М¤ЪЛ.

∆· О·ЩВЫЩЪ·ММ¤У· ‹ МВЪ‰ВМ¤У· О·ПТ‰И· ·˘Н¿УФ˘У ЩФУ О›У‰˘УФ ЛПВОЩЪФПЛН›·˜.

e) ŸЩ·У ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ЫВ ВНˆЩВЪИОﬁ

¯ТЪФ, ¯ЪЛЫИМФФИ‹ЫЩВ О·ПТ‰ИФ ЪФ¤ОЩ·ЫЛ˜ Ф˘ ЪФФЪ›˙ВЩ·И БИ· ¯Ъ‹ЫЛ ЫВ ВНˆЩВЪИОﬁ ¯ТЪФ.

∏ ¯Ъ‹ЫЛ ВУﬁ˜ О·Пˆ‰›Ф˘ О·Щ¿ППЛПФ˘ БИ· ВНˆЩВЪИОﬁ ¯ТЪФ МВИТУВИ ЩФУ О›У‰˘УФ ЛПВОЩЪФПЛН›·˜.

3) ¶ÚÔÛˆÈÎ‹ ·ÛÊ¿ÏÂÈ·

a) ¡· В›ЫЩВ ЫВ ВЩФИМﬁЩЛЩ·, У· ‚П¤ВЩВ ·˘Щﬁ Ф˘ О¿УВЩВ

О·И У· ¯ЪЛЫИМФФИВ›ЩВ ЩЛУ ОФИУ‹ ПФБИО‹ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· ﬁЩ·У В›ЫЩВ ОФ˘Ъ·ЫМ¤УФИ ‹ ˘ﬁ ЩЛУ В‹ЪВИ· У·ЪОˆЩИОТУ Ф˘ЫИТУ, ФИУФУВ‡М·ЩФ˜ ‹ К·ЪМ¿ОˆУ.

ªИ· ЫЩИБМ‹ ·ЪФЫВН›·˜ О·Щ¿ ЩЛ ¯Ъ‹ЫЛ ВУﬁ˜ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘ МФЪВ› У· ЪФО·П¤ЫВИ ЫФ‚·Ъﬁ ЪФЫˆИОﬁ ЩЪ·˘М·ЩИЫМﬁ.

b) ГЪЛЫИМФФИВ›ЩВ ВНФПИЫМﬁ ·ЫК·ПВ›·˜, ¡· КФЪ¿ЩВ

¿УЩФЩВ ЪФЫЩ·ЩВ˘ЩИО¿ Б˘·ПИ¿ БИ· Щ· М¿ЩИ·.

∂ÍÔÏÈÛÌﬁ˜ ·ÛÊ·ÏÂ›·˜ ﬁˆ˜ Ì¿ÛÎ· ÁÈ· ÙË ÛÎﬁÓË,

·УЩИФПИЫıЛЩИО¿ ˘Ф‰‹М·Щ·, ЫОПЛЪﬁ О¿П˘ММ· ОВК·П‹˜ ‹ ЪФЫЩ·ЩВ˘ЩИО¿ ·ОФ‹˜ Ф˘ ¯ЪЛЫИМФФИФ‡УЩ·И ЫЩИ˜ ·УЩ›ЫЩФИ¯В˜ Ы˘Уı‹ОВ˜ МВИТУФ˘У ЩИ˜ Иı·УﬁЩЛЩВ˜ ЩЪ·˘М·ЩИЫМФ‡.

c) ¡· ·ФКВ‡БВЩВ ЩЛУ О·Щ¿ П¿ıФ˜ ¤У·ЪНЛ ПВИЩФ˘ЪБ›·˜.

¡· ‚В‚·ИТУВЫЩВ ﬁЩИ Ф ‰И·ОﬁЩЛ˜ В›У·И ЫЩЛУ ОПВИЫЩ‹ ı¤ЫЛ (off) ЪИУ ЩФФıВЩ‹ЫВЩВ ЩФ КИ˜ ЫЩЛУ Ъ›˙·.

∏ МВЩ·КФЪ¿ ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ МВ ЩФ ‰¿¯Щ˘ПФ ЫЩФ ‰И·ОﬁЩЛ ПВИЩФ˘ЪБ›·˜ ‹ Л Ы‡У‰ВЫЛ ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ ЫЩФ ЪВ‡М· МВ ЩФ ‰И·ОﬁЩЛ ·УФИ¯Щﬁ

·˘Í¿ÓÂÈ ÙÈ˜ Èı·ÓﬁÙËÙÂ˜ ·Ù˘¯‹Ì·ÙÔ˜.

d) ¡· ·Ê·ÈÚÂ›ÙÂ Ù˘¯ﬁÓ ÎÏÂÈ‰È¿ Ú˘ıÌÈ˙ﬁÌÂÓÔ˘

·УФ›БМ·ЩФ˜ ‹ Щ· ·П¿ ОПВИ‰И¿ ЪИУ ı¤ЫВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

ŒÓ· ·Ïﬁ ÎÏÂÈ‰› ‹ ¤Ó· ÎÏÂÈ‰› Ú˘ıÌÈ˙ﬁÌÂÓÔ˘

·УФ›БМ·ЩФ˜ Ф˘ В›У·И ЪФЫ·ЪЩЛМ¤УФ ЫВ ВЪИЫЩЪВКﬁМВУФ ВН¿ЪЩЛМ· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘ МФЪВ› У· ЪФО·П¤ЫВИ ЪФЫˆИОﬁ ЩЪ·˘М·ЩИЫМﬁ.

e) ªЛУ ЩВУЩТУВЫЩВ. ¡· ‰И·ЩЛЪВ›ЩВ ¿УЩФЩВ ЩФ

О·Щ¿ППЛПФ ¿ЩЛМ· О·И ЩЛУ ИЫФЪЪФ›· Ы·˜.

ªВ ·˘ЩﬁУ ЩФУ ЩЪﬁФ МФЪВ›ЩВ У· ВП¤Б¯ВЩВ О·П‡ЩВЪ· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ЫВ МЛ ·У·МВУﬁМВУВ˜ О·Щ·ЫЩ¿ЫВИ˜.

f) ¡· Â›ÛÙÂ ÓÙ˘Ì¤ÓÔÈ Î·Ù¿ÏÏËÏ·. ªË ÊÔÚ¿ÙÂ Ê·Ú‰È¿

ÚÔ‡¯· ‹ ÎÔÛÌ‹Ì·Ù·. ¡· ÎÚ·Ù¿ÙÂ Ù· Ì·ÏÏÈ¿ Û·˜, Ù· ÚÔ‡¯· Û·˜ Î·È Ù· Á¿ÓÙÈ· Û·˜ Ì·ÎÚÈ¿ ·ﬁ ÎÈÓÔ‡ÌÂÓ· Ì¤ÚË.

∆· Ê·Ú‰È¿ ÚÔ‡¯·, Ù· ÎÔÛÌ‹Ì·Ù· Î·È Ù· Ì·ÎÚÈ¿ Ì·ÏÏÈ¿ ÌÔÚÂ› Ó· È·ÛÙÔ‡Ó ÛÂ ÎÈÓÔ‡ÌÂÓ· Ì¤ÚË.

g) ∞Ó ·Ú¤¯ÔÓÙ·È ÂÍ·ÚÙ‹Ì·Ù· ÁÈ· ÙË Û‡Ó‰ÂÛË

Ы˘ЫОВ˘ТУ ВН·БˆБ‹˜ О·И Ы˘ППФБ‹˜ ЫОﬁУЛ˜, У· ‚В‚·ИТУВЫЩВ ﬁЩИ В›У·И Ы˘У‰В‰ВМ¤У· О·И ¯ЪЛЫИМФФИФ‡УЩ·И МВ ЩФ ЫˆЫЩﬁ ЩЪﬁФ.

∏ ¯Ъ‹ЫЛ ·˘ЩТУ ЩˆУ Ы˘ЫОВ˘ТУ МФЪВ› У· МВИТЫВИ ЩФ˘˜ ОИУ‰‡УФ˘˜ Ф˘ Ы¯ВЩ›˙ФУЩ·И МВ ЩЛ ЫОﬁУЛ.

4) ГЪ‹ЫЛ О·И КЪФУЩ›‰· ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ a) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ¡·

¯ЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ф˘ В›У·И О·Щ¿ППЛПФ БИ· ЩФ В›‰Ф˜ ЩЛ˜ ВЪБ·Ы›·˜ Ф˘ ВОЩВПВ›ЩВ.

∆Ф О·Щ¿ППЛПФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ı· ВОЩВП¤ЫВИ ЩЛУ ВЪБ·Ы›· О·П‡ЩВЪ· О·И МВ МВБ·П‡ЩВЪЛ ·ЫК¿ПВИ· МВ ЩФУ ЩЪﬁФ Ф˘ Ы¯В‰И¿ЫЩЛОВ.

b) ªЛ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ·У Ф

‰И·ОﬁЩЛ˜ ПВИЩФ˘ЪБ›·˜ ‰ВУ ·УФ›БВИ О·И ‰ВУ ОПВ›УВИ.

ŒУ· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ф˘ ‰ВУ ВП¤Б¯ВЩ·И ·ﬁ ЩФ ‰И·ОﬁЩЛ ПВИЩФ˘ЪБ›·˜ В›У·И ВИО›У‰˘УФ О·И Ъ¤ВИ У· ВИЫОВ˘·ЫЩВ›.

c) µÁ¿ÏÙÂ ÙÔ ÊÈ˜ ·ﬁ ÙËÓ Ú›˙· ÚÈÓ Î¿ÓÂÙÂ

ÔÔÈÂÛ‰‹ÔÙÂ Ú˘ıÌ›ÛÂÈ˜, ·ÏÏ¿ÍÂÙÂ ÂÍ·ÚÙ‹Ì·Ù· ‹

·ФıЛОВ‡ЫВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

∞˘Щ¿ Щ· ЪФПЛЩИО¿ М¤ЩЪ· ·ЫК·ПВ›·˜ МВИТУФ˘У ЩФУ О›У‰˘УФ У· НВОИУ‹ЫВИ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф О·Щ¿ П¿ıФ˜.

∂ППЛУИО¿

d) ∞ФıЛОВ‡ВЩВ Щ· ВЪБ·ПВ›· Ф˘ ‰ВУ ¯ЪЛЫИМФФИВ›ЩВ

М·ОЪИ¿ ·ﬁ ·И‰И¿ О·И МЛУ ·К‹УВЩВ Щ· ¿ЩФМ· Ф˘ ‰ВУ В›У·И ВНФИОВИˆМ¤У· МВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ‹ МВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ У· ¯ЪЛЫИМФФИФ‡У ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

∆· ЛПВОЩЪИО¿ ВЪБ·ПВ›· В›У·И ВИО›У‰˘У· ЫЩ· ¯¤ЪИ· МЛ ВО·И‰В˘М¤УˆУ ·ЩﬁМˆУ.

e) ™˘УЩЛЪВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›·. ¡· ВП¤Б¯ВЩВ ЩЛУ

В˘ı˘БЪ¿ММИЫ‹ ЩФ˘˜ ‹ ЩФ МПФО¿ЪИЫМ· ЩˆУ ОИУФ‡МВУˆУ МВЪТУ, ЩЛ ıЪ·‡ЫЛ ЩˆУ ВН·ЪЩЛМ¿ЩˆУ О·И ФФИ·‰‹ФЩВ ¿ППЛ О·Щ¿ЫЩ·ЫЛ Ф˘ ВУ‰¤¯ВЩ·И У· ВЛЪВ¿ЫВИ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘. ™В ВЪ›ЩˆЫЛ ‚П¿‚Л˜, ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ъ¤ВИ У· ВИЫОВ˘·ЫЩВ› ЪИУ ¯ЪЛЫИМФФИЛıВ›.

¶ФПП¿ ·Щ˘¯‹М·Щ· ЪФО·ПФ‡УЩ·И ·ﬁ ЛПВОЩЪИО¿ ВЪБ·ПВ›· Ф˘ ‰ВУ ¤¯Ф˘У Ы˘УЩЛЪЛıВ› ЫˆЫЩ¿.

f) ¢И·ЩЛЪВ›ЩВ Щ· ВЪБ·ПВ›· ОФ‹˜ ОФКЩВЪ¿ О·И О·ı·Ъ¿.

∆· О·Щ¿ППЛП· Ы˘УЩЛЪЛМ¤У· ВЪБ·ПВ›· ОФ‹˜ МВ ОФКЩВЪ¤˜ БˆУ›В˜ МПФО¿ЪФ˘У ИФ ‰‡ЫОФП· О·И ВП¤Б¯ФУЩ·И ИФ В‡ОФП·.

g) ГЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф, Щ·

ВН·ЪЩ‹М·Щ·, ЩИ˜ М‡ЩВ˜ ЩˆУ ВЪБ·ПВ›ˆУ ОП.,Ы‡МКˆУ· МВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ О·И МВ ЩЪﬁФ Ф˘ В›У·И О·Щ¿ППЛПФ˜ БИ· ЩФУ Ы˘БОВОЪИМ¤УФ Щ‡Ф ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘, П·М‚¿УФУЩ·˜ ˘ﬁ„Л ЩИ˜ Ы˘Уı‹ОВ˜ ВЪБ·Ы›·˜ О·И ЩЛУ ВЪБ·Ы›· Ф˘ ЪﬁОВИЩ·И У· ВОЩВПВЫЩВ›.

∏ ¯Ъ‹ЫЛ ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘ ЫВ ПВИЩФ˘ЪБ›В˜ ‰И·КФЪВЩИО¤˜ ·ﬁ ВОВ›УВ˜ БИ· ЩИ˜ ФФ›В˜ ЪФФЪ›˙ВЩ·И МФЪВ› У· ‰ЛМИФ˘ЪБ‹ЫВИ ВИО›У‰˘УВ˜ О·Щ·ЫЩ¿ЫВИ˜.

5) ™¤Ъ‚И˜ a) ¡· ‰›УВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф БИ· Ы¤Ъ‚И˜ ЫВ

О·Щ¿ППЛП· ВО·И‰В˘М¤У· ¿ЩФМ· О·И У· ¯ЪЛЫИМФФИВ›ЩВ МﬁУФ БУ‹ЫИ· ·УЩ·ПП·ОЩИО¿.

ªВ ·˘ЩﬁУ ЩФУ ЩЪﬁФ В›ЫЩВ Ы›БФ˘ЪФИ БИ· ЩЛУ ·ЫК¿ПВИ· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘.

¶ƒ√ºÀ§∞•∏

ª·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜. ŸЩ·У ‰ВУ ¯ЪЛЫИМФФИФ‡УЩ·И, Щ· ВЪБ·ПВ›· Ъ¤ВИ У· К˘П¿˙ФУЩ·И М·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜.

ª∂∆ƒ∞ ∞™º∞§∂π∞™ °π∞ ∆∏ Ãƒ∏™∏ ∂ƒ°∞§∂π√À §∂π∞¡™∏™ ª∂ πª∞¡∆∞

¶ƒ√™√Ã∏

Πριν την εργασία λείανσης ελέγξετε το υλικ προς λείανση.

Αν αναµένεται η δηµιουργία επιβλαβούς / τοξικής σκνης, πως µολυβδούχων χρωµάτων, ξύλων και µετάλλου κατά την εργασία λείανσης, βεβαιωθείτε τι έχετε συνδέσει καλά την σακούλα σκνης ή το κατάλληλο σύστηµα εξαγωγής σκνης στην έξοδο σκνης.

Να φοράτε επιπλέον µάσκα σκνης, ένα υπάρχει.

Μην εισπνέετε ή αγγίζετε την επιβλαβή / τοξική σκνη που δηµιουργείται κατά την εργασία λείανσης. Η σκνη µπορεί να θέσει σε κίνδυνο την υγεία σας και αυτή των παρευρισκοµένων.

¶ƒ√¢π∞°ƒ∞º∂™

Τάση (ανά περιοχή) (110V, 120V, 230V, 240V)

Είσοδος* 1020 W

Ταχύτητα ιµάντα άνευ φορτίου

Μέγεθος γυαλχαρτου ιµάντα

Βάρος (χωρίς καλώδιο) 4,3 kg

* Ελέγξτε την ετικέτα στο προΒν καθώς υπάγεται σε αλλαγές απ περιοχή σε περιοχή.

250 – 450 m/min

76 × 533 mm

∆À¶π∫∞ ∂•∞ƒ∆∏ª∞∆∞

(1) Ατέρµων ιµάντας λείανσης

(µέγεθος γυαλχαρτου: #80) ................................. 1

(2) Σακούλα σκνης ....................................................... 1

Τα τυπικά εξαρτήµατα υπάγονται σε αλλαγές δίχως προηγούµενη ειδοποίηση.

¶ƒ√∞πƒ∂∆π∫∞ ∂•∞ƒ∆∏ª∞∆∞ – ˆÏÔ‡ÓÙ·È ÍÂ¯ˆÚÈÛÙ¿

1. ∞Щ¤ЪМФУФИ ИМ¿УЩВ˜ ПВ›·УЫЛ˜

¶›Ó·Î·˜ 1

Μέγεθος γυαλχαρτου Τύπος γυαλχαρτου

30 AA 40 AA, WA 60 AA, WA

80 AA, WA 100 AA, WA 120 AA, WA 150 AA, WA 180 AA, WA 240 AA, WA 320 AA 400 AA

∂ППЛУИО¿

™∏ª∂πø™∏:

Ο ατέρµων ιµάντας λείανσης πωλείται σε πακέτα των 10 ιµάντων ιδίου τύπου. Κατά την παραγγελία, καθορίστε τον τύπο του γυαλχαρτου και το µέγεθος του γυαλχαρτου που επιθυµείτε.

2. ™Ù·ıÂÚ‹ ‚¿ÛË

Κατά τη λείανση µικρών αντικειµένων, χρησιµοποιήστε σταθερή βάση για µεγαλύτερη

άνεση. Τα προαιρετικά εξαρτήµατα υπάρχει περίπτωση να αλλάξουν χωρίς προειδοποίηση.

∂º∞ƒª√°∂™

䡬 Τελείωµα λείανσης και τελείωµα κατασκευής

δαπέδου µε προïντα ξύλου.

䡬 Στίλβωση βάσης επενδυµένων µε ξύλο επιφανειών. 䡬 Τελείωµα λείανσης µεταλλικών επιφανειών. 䡬 Στίλβωση βάσης επενδυµένων µε µέταλλο

επιφανειών, αφαίρεση σκουριάς ή αφαίρεση

χρώµατος πριν το τελείωµα. 䡬 Τελείωµα επιφανειών υλικών απ σχιστλιθο,

σκυρδεµα και παρµοια προïντα.

¶ƒπ¡ ∆∏ §∂π∆√Àƒ°π∞

1. ¶ËÁ‹ ÚÂ‡Ì·ÙÔ˜

Βεβαιωθείτε τιη πηγή ρεύµατος που πρκειται να

χρησιµοποιηθεί είναι εναρµονισµένη µε τις

απαιτήσεις σε ρεύµα που αναφέτεται στην πινακίδα

του εργαλείου.

2. ¢È·ÎﬁÙË˜ ÚÂ‡Ì·ÙÔ˜

Βεβαιωθείτε τι ο διακπτης ρεύµατος βρίσκεται

στη θέση OFF. Αν το βίσµα είναι στη µπρίζα καθώς

ο διακπτης ρεύµατος βρίσκεται στο ΟΝ, το

εργαλείο θα αρχίσει να λειτουργεί αµέσως, µε

πιθαντητα πρκλησης σοβαρού ατυχήµατος.

3. ∫·ÏÒ‰ÈÔ ÚÔ¤ÎÙ·ÛË˜

<ταν ο χώρος εργασίας βρίσκεται µακριά απ την

παροχή ρεύµατος. Χρησιµοποιήστε ένα καλώδιο

προέκτασης µε κατάλληλο πάχος και ικαντητα

µεταφοράς ρεύµατος. Το καλώδιο προέκτασης πρέπει

να είναι τσο κοντ σο είναι πρακτικά δυνατ.

4. ™‡Ó‰ÂÛË ÈÌ¿ÓÙ· ÏÂ›·ÓÛË˜.

Για λεπτοµέρειες, ανατρέξτε στην εντητα

“Συναρµολγηση ιµάντα λείανσης”

Ã∂πƒπ™ª√™ πª∞¡∆∞ §∂π∞¡™∏™

¶ƒ√™√Ã∏:

Βεβαιωθείτε τι έχετε απενεργοποιήσει το εργαλείο

και έχετε αποσυνδέσει το βύσµα απ την υποδοχή

για αποφυγή σοβαρού προβλήµατος.

1. ¶ˆ˜ Ó· Û˘Ó‰¤ÛÂÙÂ ÙÔÓ ÈÌ¿ÓÙ· ÏÂ›·ÓÛË˜

(1) Τραβήξτε το µοχλ µε το δάχτυλο προκειµένου η

τροχαλία αδρανοποίησης να κινηθεί προς τα πίσω.

(™¯. 1) (2) Τοποθετήστε τον στην τροχαλία κίνησης και

αδρανοποιήστε τον περνώντας τον πάνω απ το

εξωτερικ της πλάκας πέλµατος και εξασφαλίζοντας

τι το βέλος στο εσωτερικ του ιµάντα συµπίπτει

µε την κατεύθυνση περιστροφής της τροχαλίας

κίνησης. (™¯. 2)

(3) Ωθήστε το µοχλ µε το δάχτυλο προκειµένου η

τροχαλία αδρανοποίησης να κινηθεί προς τα εµπρς και να δώσει την κατάλληλη τάνυση στον ιµάντα λείανσης. Σε αυτή την περίπτωση, προσέξτε ώστε να µην χτυπήσετε το δάχτυλ σας στο µοχλ. Στη συνέχεια, προσαρµστε τη θέση του ιµάντα λείανσης.

¶ƒ√™√Ã∏

Αν ο ιµάντας λείανσης τοποθετηθεί στη λάθος κατεύθυνση θα µειώσει την απδοση λειτουργίας και θα µικρύνει τη διάρκεια ζωής του ιµάντα λείανσης.

2. ¶Ò˜ Ó· ·Ê·ÈÚ¤ÛÂÙÂ ÙÔÓ ÈÌ¿ÓÙ· ÏÂ›·ÓÛË˜

Τραβήξτε το µοχλ µε το δάχτυλο προκειµένου ο ιµάντας λείανσης να χαλαρώσει και να µπορεί να αφαιρεθεί απ τις τροχαλίες µε ευκολία.

∞º∞πƒ∂™∏ ™∫√¡∏™

<ταν έχει αποτεθεί υπερβολική ποστητα σκνης στη σακούλα σκνης, η απδοση της συλλογής σκνης µειώνεται αισθητά. Αφαιρέστε τη σκνη απ τη σακούλα ταν αυτή έχει γεµίσει µέχρι τα 2/3 περίπου, εξασφαλίζοντας έτσι την απδοση της συλλογής σκνης (καθώς και την απδοση λειτουργίας). Αφαιρέστε τη σκνη απ τη σακούλα ως εξής: (1) Χαλαρώστε τη µπάρα στήριξης και αφαιρέστε τη

σακούλα σκνης. (™¯. 5)

(2) Η είσοδος της σακούλας ανοίγεται µε άνοιγµα του

φερµουάρ.

¶ø™ ¡∞ Ãƒ∏™πª√¶√π∂π∆∂ ∆√ ∂ƒ°∞§∂π√

§∂π∞¡™∏™ ª∂ πª∞¡∆∞

1. ¶Ò˜ Ó· Ú˘ıÌ›ÛÂÙÂ ÙË ı¤ÛË ÏÂ›·ÓÛË˜.

Πιέστε το διακπτη και στρέψετε τον ιµάντα λείανσης στη θέση ελέγχου. Προσαρµστε τον ιµάντα λείανσης ώστε και οι δύο άκρες να προεξέχουν 1,6 mm - 3 mm απ τις άκρες των τροχαλιών.

Αν ο ιµάντας λείανσης λειτουργεί τοποθετηµένος αρκετά µέσα, αυτ µπορεί να προκαλέσει τριβή και να καταστρέψει το µηχάνηµα. Ρυθµίστε τη θέση του ιµάντα λείανσης στρέφοντας τον κοχλία ρύθµισης (™¯. 3)

䡬 Στρέψτε τον κοχλία ρύθµισης δεξιστροφα για να

µετακινήσετε τον ιµάντα προς τα µέσα.

䡬 Στρέψτε τον κοχλία ρύθµισης αριστερστροφα για

να µετακινήσετε τον ιµάντα προς τα έξω.

¶ƒ√™√Ã∏

Αν ο ιµάντας λείανσης κινείται κατά τη λειτουργία, η ρύθµιση µπορεί να διενεργηθεί κατά τη λειτουργία.

2. °И· У· ВУВЪБФФИ‹ЫВЩВ ЩФ ‰И·ОﬁЩЛ

Ενεργοποιήστε το διακπτη ενώ κρατάτε το µηχάνηµα µακριά απ την επιφάνεια εργασίας. Αν το µηχάνηµα τοποθετηθεί στην επιφάνεια, ταν πιέσετε το διακπτη, η επιφάνεια ενδέχεται να χαραχθεί βαθιά. Το ίδιο ισχύει και κατά την απενεργοποίηση του µηχανήµατος.

∂ППЛУИО¿

3. ¶Ò˜ Ó· ÎÚ·Ù¿ÙÂ ÙÔ ÌË¯¿ÓËÌ·

Πιάστε τη λαβή και το µπουτν λαβής και κρατήστε

το µηχάνηµα ενάντια στην επιφάνεια εργασίας

προκειµένου το µηχάνηµα να αγγίζει την επιφάνεια

ελαφρά.

Το βάρος του ίδιου του µηχανήµατος επαρκεί για

λείανση και στίλβωση µέγιστης απδοσης.

Μην ασκείτε πρσθετη πίεση καθώς αυτ µπορεί

να επιβαρύνει µε αχρείαστο φορτίο το µοτέρ, να

µειώσει τη διάρκεια ζωής του ιµάντα λείανσης και

να µειώσει την απδοση λειτουργίας. (™¯. 4)

4. ¶Ò˜ Ó· ÎÈÓÂ›ÙÂ ÙÔ ÌË¯¿ÓËÌ·

Κινείτε το µηχάνηµα αρχικά προς τα εµπρς και

στη συνέχεια προς τα πίσω, επαναλαµβάνοντας

αυτή την κίνηση. (™¯. 4)

5. ¶Т˜ У· ВИП¤БВЩВ ЩФУ О·Щ¿ППЛПФ ИМ¿УЩ· ПВ›·УЫЛ˜

Επιλέγετε ιµάντα λείανσης µε κατάλληλο µέγεθος

και τύπο γυαλχαρτου για κάθε σκοπ, αφού

ανατρέξετε στον ¶›Ó·Î· 2 και 3 παρακάτω

¶›Ó·Î·˜ 2

Παράγωγο τελείωµα

Τραχύ τελείωµα 30 – 40

Μέσο τελείωµα 40 – 100

Ηµί-λείο τελείωµα 80 – 240

Λείο τελείωµα 180 – 400

¶›Ó·Î·˜ 3

Τύπος γυαλχαρτου

AA Χάλυβας, ξύλο

WA Ξύλο, µπαµπού

¶ƒ√™√Ã∏

䡬 Για το µέγεθος γυαλχαρτου, ανατρέξτε στον

¶›Ó·Î· 3

䡬 Το γυαλχαρτο του ιµάντα λείανσης θα πρέπει να

είναι πιο τραχύ απ το γυαλχαρτο που

χρησιµοποιείται για χειροκίνητες εργασίες. 䡬 Χρησιµοποιήστε ιµάντα λείανσης ιδίου µεγέθους

µε το γυαλχαρτο ώστε να πετύχετε οµοιµορφη

επιφάνεια. Η αλλαγή µεγέθους γυαλχαρτου µπορεί

να έχει επιφέρει µη-ικανοποιητικ τελείωµα.

6. ¶Т˜ У· ПВИЩФ˘ЪБВ›ЩВ ЩФ ‰И·ОﬁЩЛ

Ο διακπτης λειτουργίας ενεργοποιείται ταν

τραβήξετε τη σκανδάλη. Αν πατήσετε τον

αναστολέα µια φορά, ττε ο διακπτης λειτουργίας

ασφαλίζεται επιτρέποντας συνεχή λειτουργία.

Ο αναστολέας ελευθερώνεται τραβώντας τη

σκανδάλη. (™¯. 5)

7. ƒ‡ıÌÈÛË ÙË˜ Ù·¯‡ÙËÙ·˜ ÙÔ˘ ÈÌ¿ÓÙ·

Το εργαλείο λείανσης µε ιµάντα είναι εξοπλισµένο

µε ηλεκτρικ κύκλωµα ελέγχου το οποίο

ενεργοποιεί τον ελεγκτή οµαλής ταχύτητας. Για

ρύθµιση της ταχύτητας, στρέψτε τον επιλογέα που

εµφανίζεται στο ™¯. 6.

<ταν ο επιλογέας ρυθµιστεί στη θέση “1” το εργαλείο

λείανσης µε ιµάντα λειτουργεί στην ελάχιστη ταχύτητα.

<ταν ο επιλογέας ρυθµιστεί στη θέση “5”, το εργαλείο

λείανσης µε ιµάντα λειτουργεί στη µέγιστη ταχύτητα.

8. ¶Ò˜ Ó· ÂÚÁ¿˙ÂÛÙÂ ÛÙÈ˜ ÁˆÓ›Â˜

Οι γωνίες µπορούν να λειανθούν και να στιλβωθούν

χρησιµοποιώντας το µηχάνηµα πως φαίνεται στο

™¯. 7.

Κατάλληλο µέγεθος γυαλχαρτου

Επιφάνεια εργασίας

™À¡∆∏ƒ∏™∏ ∫∞π ∂§∂°Ã√™

1. ŒÏÂÁ¯Ô˜ ÙÔ˘ ÈÌ¿ÓÙ· ÏÂ›·ÓÛË˜

Επειδή η συνεχής χρήση φθαρµένου ιµάντα µειώνει την αποδοτικτητα, θα πρέπει να αντικαθιστάτε τον ιµάντα λείανσης αµέσως µλις εντοπίσετε υπερβολική τριβή.

2. ŒÏÂ¯Ô˜ ÙˆÓ ‚È‰ÒÓ ÛÙÂÚ¤ˆÛË˜

Ελέγχετε περιοδικά λες τις βίδες στερέωσης και βεβαιωθείτε τι είναι κατάλληλα σφιγµένες. Στην περίπτωση που χαλαρώσει οποιαδήποτε βίδα σφίξτε την ξανά αµέσως. Αν δεν το κάνετε αυτ µπορεί να έχει ως αποτέλεσµα το σοβαρ τραυµατισµ.

3. ™˘ÓÙ‹ÚËÛË ÙÔ˘ ÌÔÙ¤Ú

Η περιέλιξη της µονάδα του µοτέρ είναι η καρδιά του ηλεκτρικού εργαλείου. ∆ώστε µεγάλη προσοχή για να σιγουρευτείτε τι η περιέλιξη δεν θα πάθει ζηµιά και / ή θα βρεχθεί µε λάδι ή νερ.

4. ŒÏÂÁ¯Ô˜ ÛÙ· Î·Ú‚Ô˘Ó¿ÎÈ·

Για την συνεχιζµενη ασφάλεια σας και την προστασία σας απ την ηλεκτροπληξ¨α, ο έλεγχος στα καρβουνάκια και η αντικατάσταση αυτού του εργαλείου πρέπει ΜΟΝΟ να γίνεται απ ένα ΕΞΟΥΣΙΟ∆ΟΤΗΜΕΝΟ ΚΕΝΤΡΟ ΣΕΡΒΙΣ ΤΗΣ HITACHI.

5. ∞ÓÙÈÎ·Ù¿ÛÙ·ÛË ÙÔ˘ Î·Ïˆ‰›Ô˘ ·ÚÔ¯‹˜ ÚÂ‡Ì·ÙÔ˜

Αν το καλώδιο παροχής ρεύµατος του Εργαλείου πάθει ζηµιά, το Εργαλείο πρέπει να επιστραφεί στο Εξουσιοδοτηµένο Κέντρο Εξυπηρέτησης Hitachi για να αντικατασταθεί.

6. §›ЫЩ· Ы˘УЩ‹ЪЛЫЛ˜ ЩˆУ МВЪТУ ¶ƒ√™√Г∏

Η επισκευή, η τροποποίηση και ο έλεγχος των Ηλεκτρικών Εργαλείων Hitachi πρέπει να γίνεται απ ένα Εξουσιοδοτηµένο Kέντρο Σέρβις της Hitachi. Αυτή η Λίστα των Μερών θα είναι χρήσιµη αν παρουσιαστεί µαζί µε το εργαλείο στο Εξουσιοδοτηµένο Κέντρο Σέρβις της Hitachi ταν ζητάτε επισκευή ή κάποια άλλη συντήρηση. Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι καννες ασφαλείας και οι κανονισµοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

∆ƒ√¶√¶√π∏™∏

Τα Ηλεκτρικά Εργαλεία Hitachi βελτιώνονται συνεχώς και τροποποιούνται για να συµπεριλάβουν τις τελευταίες τεχνολογικές προδους. Κατά συνέπεια, ορισµένα τµήµατα µπορούν να αλλάξουν χωρίς προηγούµενη ειδοποίηση.

∂°°À∏™∏

Εγγυώµαστε τα εργαλεία Hitachi Power Tools σύµφωνα µε τη νοµοθεσία και τους κανονισµούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώµατα ή ζηµιές λγω κακής χρήσης, κακοποίησης ή φυσιολογικής φθοράς. Σε περίπτωση παραπνων παρακαλούµε αποστείλετε το Power Tool χωρίς να το αποσυναρµολογήσετε µαζί µε το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των οδηγιών αυτών, σε Εξουσιοδοτηµένο Κέντρο Επισκευής της Hitachi.

™∏ª∂πø™∏

Εξαιτίας του συνεχιζµενου προγράµµατος έρευνας και ανάπτυξης της Hitachi τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται µπορούν να αλλάξουν χωρίς προηγούµενη ειδοποίηση.

¶ПЛЪФКФЪ›В˜ Ф˘ ·КФЪФ‡У ЩФУ ВОВМﬁМВУФ ıﬁЪ˘‚Ф О·И ЩЛ ‰ﬁУЛЫЛ

Oι τιµές µετρήθηκαν σύµφωνα µε το EN60745 και βρέθηκαν σύµφωνες µε το ISO 4871.

Μέτρηση στάθµης ισχύος ήχου εξισορροπηµένου A:

Μέτρηση στάθµης πίεσης ήχου εξισορροπηµένου A:

Αβεβαιτητα KpA: 3 dB(A)

Φοράτε προστατευτικà αυτιών.

Mια τυπική τιµή ρίζας µέσης τετραγωνικής επιτάχυνσης δεν πρέπει να ξεπερνά 2,5 m/s

98 dB(A)

87 dB(A)

∂ППЛУИО¿

Polski

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA

OSTRZEŻENIE! Należy przeczytać wszystkie instrukcje

Nieprzestrzeganie któregokolwiek z zamieszczonych poniżej zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Występujące w poniższych ostrzeżeniach wyrażenie “urządzenie elektryczne” oznacza urządzenia zasilane z sieci elektrycznej (za pomocą przewodu) lub baterii (bezprzewodowo).

INSTRUKCJE POWINNY BYĆ ZACHOWANE NA PRZYSZŁOŚĆ

1) Miejsce pracy

a) Miejsce pracy powinno być uprzątnięte i czyste.

W miejscach nieuporządkowanych i źle oświetlonych ryzyko wypadku jest większe.

b) Nie należy używać urządzeń elektrycznych w

przypadku zagrożenia wybuchem, na przykład w obecności łatwopalnych płynów, gazów lub pyłów.

Urządzenia elektryczne wytwarzają iskry, które mogą spowodować zapłon pyłu.

c) Dzieci i osoby postronne nie powinny znajdować

się w pobliżu pracującego urządzenia elektrycznego.

Odwrócenie uwagi użytkownika może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo elektryczne

a) Wtyczka urządzenia elektrycznego musi być

odpowiednia do gniazdka. Nigdy nie należy w jakikolwiek sposób przerabiać wtyczki. Nie używać jakichkolwiek elementów łączących z urządzeniami wymagającymi uziemienia.

Używanie tylko oryginalnych wtyczek pasujących do gniazdka ogranicza ryzyko porażenia prądem elektrycznym.

b) Unikać kontaktu z przedmiotami uziemionymi,

takimi jak rury, kaloryfery, kuchenki i urządzenia chłodnicze.

W przypadku dotykania uziemienia ryzyko porażenia prądem elektrycznym jest większe.

c) Nie narażać urządzeń elektrycznych na działanie

deszczu lub wilgoci.

Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem elektrycznym.

d) Odpowiednio używać przewód zasilający. Nigdy

nie wykorzystywać przewodu do przenoszenia lub ciągnięcia urządzenia lub też wyciągania wtyczki z gniazdka. Utrzymywać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub części ruchomych.

Uszkodzenie lub nacięcie przewodu zwiększa ryzyko porażenia prądem elektrycznym.

e) Podczas pracy z urządzeniem elektrycznym na

wolnym powietrzu należy używać odpowiedniego przedłużacza.

Używanie przedłużacza przeznaczonego do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osobiste a) Podczas pracy z urządzeniem elektrycznym

należy zachowywać koncentrację i planować wykonywane zadania, kierując się zdrowym rozsądkiem. Urządzenia elektrycznego nie powinny obsługiwać osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu lub lekarstw.

Chwila nieuwagi podczas pracy z urządzeniem może stać się przyczyną poważnych obrażeń.

b) Używać wyposażenia ochronnego. Zawsze nosić

okulary ochronne.

Używanie wyposażenia ochronnego, takiego jak maski przeciwpyłowe, buty przeciwpoślizgowe, odpowiednie nakrycie głowy i słuchawki ogranicza ryzyko obrażeń ciała.

c) Unikać nieprzewidzianego uruchomienia

urządzenia. Przed włożeniem wtyczki do gniazdka upewnić się, że urządzenie jest wyłączone.

Przenoszenie urządzenia z palcem na wyłączniku lub podłączenie do sieci włączonego urządzenia może spowodować wypadek.

d) Przed włączeniem urządzenia usunąć wszelkiego

rodzaju klucze regulacyjne.

Pozostawienie klucza w ruchomej części urządzenia może spowodować obrażenia.

e) Nie trzymać urządzenia zbyt daleko od siebie.

Zachować stabilną pozycję przez cały czas.

Umożliwia to pełne panowanie nad urządzeniem, nawet w nieoczekiwanych sytuacjach.

f) Nosić odpowiednią odzież. Nie należy nosić

luźnych ubrań oraz biżuterii. Utrzymywać włosy, odzież i rękawice z dala od ruchomych części urządzenia.

Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez poruszające się części.

g) Jeżeli urządzenie wyposażone jest w system

odprowadzania pyłu, powinien on być założony i właściwie używany.

Użycie tego rodzaju urządzeń ograniczy zagrożenia związane z gromadzeniem się pyłu.

4) Obsługa i konserwacja urządzenia a) Nie dociskać urządzenia zbyt mocno. Należy

używać tylko właściwego urządzenia, odpowiedniego dla wykonywanej pracy.

Użycie odpowiedniego urządzenia spowoduje, że praca zostanie wykonana lepiej i bezpieczniej.

b) Nie używać urządzenia elektrycznego, którego

wyłącznik jest niesprawny.

Urządzenie, które nie może zostać wyłączone za pomocą wyłącznika, jest niebezpieczne i musi zostać przeznaczone do naprawy.

c) Przed przystąpieniem do jakichkolwiek prac, jak

na przykład wymiana akcesoriów, urządzenie musi zostać wyłączone z sieci. To samo dotyczy przechowywania urządzenia nieużywanego.

Umożliwi to zmniejszenie ryzyka nieprzewidzianego uruchomienia urządzenia.

d) Urządzenia elektryczne powinny być

przechowywane poza zasięgiem dzieci oraz wszelkich osób nie znających zasad funkcjonowania i obsługi tego typu urządzeń.

Obsługa urządzeń elektrycznych przez osoby nie znające zasad ich funkcjonowania jest niebezpieczna.

Polski

e) Wykonywać odpowiednie prace konserwacyjne.

Kontrolować prawidłowość ustawienia części ruchomych, ich uszkodzenia i wszelkie inne kwestie, mogące spowodować nieprawidłową pracę urządzenia. Uszkodzone urządzenie powinno zostać natychmiast przekazane do naprawy.

Wiele wypadków spowodowane jest niewłaściwą konserwacją urządzeń elektrycznych.

f) Narzędzia tnące powinny być naostrzone i czyste.

Odpowiednio naostrzone narzędzia nie będą się wyginać i są łatwiejsze w używaniu.

g) Urządzenie elektryczne, akcesoria, wiertła itd.

powinny być używane zgodnie z niniejszymi zaleceniami oraz w sposób odpowiadający wykonywanej pracy, przy uwzględnieniu warunków panujących w otoczeniu.

Wykorzystanie urządzenia elektrycznego do pracy, do której nie jest ono przeznaczone, grozi wypadkiem.

5) Serwis a) Urządzenie powinno być serwisowane tylko przez

osoby posiadające odpowiednie kwalifikacje, przy użyciu wyłącznie identycznych, oryginalnych części zamiennych.

Zapewni to utrzymanie pełnego bezpieczeństwa pracy z urządzeniem.

ŚRODKI OSTROŻNOŚCI

Dzieci i osoby niepełnosprawne nie powinny znajdować się w pobliżu urządzenia. Nieużywane urządzenie powinno być przechowywane w miejscu poza zasięgiem dzieci i osób niepełnosprawnych.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE UŻYTKOWANIA SZLIFIERKI TAŚMOWEJ

UWAGA

Przed przystąpieniem do szlifowania należy dokładnie sprawdzić szlifowany materiał.

Jeżeli można oczekiwać, że podczas szlifowania będzie wytwarzać się szkodliwy / toksyczny pył lub odpryski farby, drewna albo metalu, należy upewnić się, że do urządzenia został prawidłowo podłączony worek na pył lub inny odpowiedni system odprowadzania pyłu.

W miarę możliwości należy również nosić maskę ochronną.

Nie wdychać i nie dotykać szkodliwego / toksycznego pyłu wydzielanego podczas szlifowania - może to być niebezpieczne dla zdrowia użytkownika i osób postronnych.

DANE TECHNICZNE

Napięcie (w zależności od miejsca)* (110V, 120V, 230V, 240V) Moc pobierana* 1020 W Prędkość taśmy bez obciążenia 250 – 450 m/min Rozmiary taśmy szlifierskiej 76 × 533 mm Ciężar (bez przewodu) 4,3 kg

*Sprawdź nazwę produktu, jako że ulega ona zmianie w zależności od miejsca zakupu.

WYPOSAŻENIE STANDARDOWE

(1) Ciągła taśma szlifierska (uziarnienie: #80) .............. 1

(2) Worek na pył ............................................................. 1

Wyposażenie standardowe może ulec zmianie bez uprzedzenia.

MOŻLlWE WYPOSAŻENIE DODATKOWE

– sprzedawane oddzielnie

1. Ciągła taśma szlifierska Tabela 1

Uziarnienie Typ ziaren

30 AA 40 AA, WA 60 AA, WA

80 AA, WA 100 AA, WA 120 AA, WA 150 AA, WA 180 AA, WA 240 AA, WA 320 AA 400 AA

UWAGA:

Taśmy szlifierskie sprzedawane są w zestawach po 10 sztuk tego samego rodzaju. Przy składaniu zamówienia należy określić uziarnienie oraz typ taśmy.

2. Statyw mocujący

W przypadku szlifowania przedmiotów niewielkich

rozmiarów dla ułatwienia należy użyć statywu. Wyposażenie standardowe może ulec zmianie bez uprzedzenia.

ZASTOSOWANIE

䡬 Szlifowanie wykończeniowe i wygładzanie drewna. 䡬 Polerowanie powierzchni drewnianych. 䡬 Szlifowanie wykończeniowe powierzchni metalowych. 䡬 Szlifowanie powierzchni metalowych, usuwanie rdzy

lub farby przed rozpoczęciem prac wykończeniowych. 䡬 Prace wykończeniowe na powierzchniach wykonanych

z łupku, betonu lub podobnych materiałów.

PRZED UŻYCIEM

1. Żródło mocy

Upewnij się, że żródło mocy jest zgodne z wymogami

mocy zaznaczonymi przy nazwie produktu.

Polski

2. Przełącznik

Upewnij się, że przełącznik jest wyłączony (pozycja OFF). Jeśli wtyczka jest włączona do prądu podczas gdy przełącznik jest włączony (pozycja ON), narzędzie zacznie działać natychmiast, co może spowodować poważny wypadek.

3. Przedłużacz

Kiedy miejsce pracy znajduje się daleko od żródła prądu, użyj przedłużacza o wystarczającym przekroju. Przedłużacz powinien być tak krótki jak tylko jest to możliwe.

4. Założyć taśmę szlifierską.

Szczegółowe informacje zostały zamieszczone w rozdziale "Zakładanie taśmy szlifierskiej"

OBSŁUGA TAŚMY SZLIFIERSKIEJ

UWAGA:

Upewnić się, że urządzenie jest wyłączone (OFF), a wtyczka przewodu zasilającego została wyjęta z gniazdka.

1. Zakładanie taśmy szlifierskiej

(1) Pociągnąć dźwignię palcem - luźne koło pasowe

przesunie się do tyłu. (Rys. 1).

(2) Założyć taśmę na koło napędowe i luźne koło pasowe,

przekładając ją nad płytą ślizgacza. Upewnić się, że strzałka znajdująca się po wewnętrznej stronie taśmy odpowiada kierunkowi obrotów koła napędowego (Rys. 2).

(3) Popchnąć dźwignię palcem - luźne koło pasowe

przesunie się do przodu, napinając taśmę. Należy uważać, aby nie przycisnąć sobie palca dźwignią. Ustawić dokładne położenie taśmy.

UWAGA:

Założenie taśmy szlifierskiej w odwrotny sposób spowoduje zmniejszenie efektywności pracy oraz trwałości taśmy.

2. Zdejmowanie taśmy szlifierskiej

Pociągnąć dźwignię palcem - taśma zostanie poluzowana i będzie mogła zostać łatwo zdjęta z kół pasowych.

USUWANIE PYŁU

Jeżeli worek na pył jest zapełniony, wydajność gromadzenia pyłu zostanie zmniejszona. Należy usuwać pył z worka, kiedy zajmuje on mniej więcej 2/3 jego pojemności - zapewni to skuteczniejsze działanie układu odprowadzania pyłu, a więc także całego urządzenia. Sposób usuwania pyłu z worka: (1) Poluzować pręt podtrzymujący i zdjąć worek na pył

(Rys. 5)

(2) Worek może zostać otwarty za pomocą zamka

błyskawicznego.

OBSŁUGA SZLIFIERKI TAŚMOWEJ

1. Ustawianie właściwego położenia taśmy.

Wcisnąć przycisk i obrócić taśmę szlifierską do pozycji kontrolnej. Wyregulować położenie taśmy tak, aby jej obie krawędzie wystawały poza koła pasowe na mniej więcej 1,6 - 3 mm.

Jeżeli taśma będzie nadmiernie przesunięta do

wewnątrz, może powodować tarcie i uszkodzenie

urządzenia.

Położenie taśmy szlifierskiej jest ustawiane za pomocą

śruby regulacyjnej (Rys. 3). 䡬 Obracać śrubę w kierunku zgodnym z ruchem

wskazówek zegara, aby przesuwać taśmę do wewnątrz. 䡬 Obracać śrubę w kierunku przeciwnym do ruchu

wskazówek zegara, aby przesuwać taśmę na zewnątrz.

UWAGA:

Jeżeli taśma przemieszcza się podczas pracy, regulacja

może zostać przeprowadzona, kiedy urządzenie pracuje.

2. Włączanie

Podczas włączania za pomocą wyłącznika głównego

urządzenie nie może dotykać powierzchni, która ma

być szlifowana. W przeciwnym wypadku powierzchnia

może zostać poważnie porysowana.

To samo zalecenie dotyczy wyłączania urządzenia.

3. Sposób przytrzymywania urządzenia

Lekko przyłożyć urządzenie do obrabianej powierzchni,

przytrzymując je za uchwyty.

Sam ciężar urządzenia jest wystarczający dla szlifowania

i polerowania z odpowiednią wydajnością.

Nie należy dociskać urządzenia, ponieważ spowoduje

to jedynie dodatkowe obciążenia silnika, niepotrzebne

zużycie taśmy szlifierskiej i zmniejszenie efektywności

pracy. (Rys. 4)

4. Prowadzenie urządzenia

Należy prowadzić urządzenie w przód, a potem w tył,

powtarzając ten ruch wielokrotnie. (Rys. 4)

5. Wybór odpowiedniej taśmy szlifierskiej

Aby wybrać taśmę o właściwym uziarnieniu i rodzaju

ziaren, należy zapoznać się z informacjami

zamieszczonymi w poniższych tabelach 2 i 3.

Tabela 2

Wykończenie bardzo ogólne

Wykończenie grube 30 – 40

Wykończenie średnie 40 – 100

Wykończenie pół-drobne

Wykończenie drobne 180 – 400

Tabela 3

Rodzaj ziaren

AA Stal, Drewno

WA Drewno, Bambus

UWAGA:

䡬 Aby wybrać odpowiednie uziarnienie - patrz tabela 3 䡬 Uziarnienie taśmy szlifierskiej powinno być grubsze niż

papieru ściernego używanego podczas prac ręcznych. 䡬 Należy używać taśmy o tym samym uziarnieniu aż do

ostatecznego zakończenia pracy.

Zmiana uziarnienia może spowodować nieprawidłowe

wykończenie.

6. Obsługa wyłącznika

Urządzenie uruchamiane jest poprzez wciśnięcie

przycisku spustowego. Po wciśnięciu blokady przycisk

spustowy zostaje zablokowany, co umożliwia ciągłą

pracę urządzenia. Blokada może zostać wyłączona

poprzez wciśnięcie przycisku spustowego (Rys. 5).

Uziarnienie

80 – 240

Obrabiana powierzchnia

Polski

7. Regulacja prędkości taśmy

Szlifierka taśmowa wyposażona jest w elektryczny układ umożliwiający bezstopniową zmianę prędkości taśmy. Prędkość taśmy może być regulowana za pomocą pokrętła pokazanego na Rys. 6. Kiedy pokrętło jest ustawione na "1", urządzenie pracuje z prędkością minimalną. Ustawienie "5" odpowiada maksymalnej prędkości roboczej urządzenia.

8. Obróbka narożników

Narożniki mogą być szlifowane i polerowane w sposób pokazany na Rys. 7.

KONSERWACJA I INSPEKCJA

1. Sprawdzanie taśmy szlifierskiej

Wykorzystywanie zużytej taśmy szlifierskiej powoduje znaczne zmniejszenie wydajności pracy. Taśma powinna być wymieniana na nową, kiedy tylko jest nadmiernie zużyta.

2. Sprawdzanie śrub mocujących

Regularnie sprawdzaj wszystkie mocujące śruby i upewnij się, że są mocno przykręcone. Jeśli któraś z nich się obluzuje, natychmiast ją przykręć. Zaniedbanie tego może spowodować poważne zagrożenie.

3. Konserwacja silnika

Wirnik silnika jest sercem narzędzia. Zadbaj, by wirnik nie został uszkodzony i nie zawilgotniał lub pokrył się olejem.

4. Kontrola stanu szczotek węglowych

W celu zapewnienia pełnego bezpieczeństwa użytkownika i ochrony przed porażeniem prądem elektrycznym, kontrola i wymiana szczotek węglowych w tym urządzeniu mogą być przeprowadzane WYŁĄCZNIE przez Autoryzowany Punkt Serwisowy Hitachi.

5. Wymiana przewodu zasilającego

Jeżeli przewód zasilający urządzenia został uszkodzony, musi ono zostać przekazane do Autoryzowanego Punktu Serwisowego Hitachi w celu wymiany przewodu.

6. Lista części zamiennych UWAGA:

Naprawy, modyfikacji i kontroli Narzędzi Elektrycznych Hitachi może dokonywać tylko Autoryzowane Centrum Obsługi Hitachi. Ta lista części będzie przydatna, jeśli zostanie wręczona Autoryzowanemu Centrum Obsługi Hitachi, gdy zaniesiemy narzędzie do naprawy lub przeglądu. Podczas używania i konserwacji narzędzi elektrycznych należy przestrzegać przepisów i norm bezpieczeństwa danego kraju.

MODYFIKACJE:

Narzędzia elektryczne Hitachi są ciągle ulepszane i modyfikowane w celu wprowadzania najnowszych osiągnięć nauki i techniki. W związku z tym pewne części mogą ulec zmianom bez uprzedzenia.

GWARANCJA

Gwarancja na elektronarzędzia Hitachi jest udzielana z uwzględnieniem praw statutowych i przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego użytkowania lub wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do autoryzowanego centrum serwisowego Hitachi wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi.

WSKAZÓWKA

W zwiazku z prowadzonym przez Hitachi programem badań i rozwoju, specyfikacje te mogą się zmienić w każdej chwili bez uprzedzenia.

Informacja dotycząca poziomu hałasu i wibracji

Mierzone wartości było określone według EN60745 i zadeklarowane zgodnie z ISO 4871.

Zmierzony poziom dźwięku A: 98 dB(A) Zmierzone ciśnienie akustyczne A: 87 dB(A) Niepewność KpA: 3 dB(A)

Używaj ochraniacza uszu.

Standardowo, średnia ważona kwadratowa wartości przyspieszenia nie przekracza 2,5 m/s

Magyar

ÁLTALÁNOS BIZTONSÁGTECHNIKAI ELŐÍRÁSOK

FIGYELEM! Olvassa végig az utasításokat

Az alábbi utasítások be nem tartása áramütést, tüzet és súlyos sérülést okozhat. Az alábbi figyelmeztetésekben szereplő “elektromos szerszámgép” kifejezés az ön - hálózatról üzemeltetett (vezetékes) vagy akkumulátoros (vezeték nélküli) elektromos szerszámgépére vonatkozik.

ŐRIZZE MEG AZ UTASÍTÁSOKAT

1) A munkahely a) A munkahelyet tartsa tisztán, és megfelelően

világítsa meg.

A túlzsúfolt és sötét munkahelyek vonzzák a baleseteket.

b) Az elektromos szerszámgépeket ne használja

robbanásveszélyes légtérben, például gyúlékony folyadékok, gázok vagy por mellett.

Az elektromos szerszámgépek szikrákat bocsáthatnak ki, melyek berobbanthatják a jelenlévő port.

c) A szerszámgép működtetése közben tartsa távol

a gyermekeket és a körülállókat.

A figyelemelvonás a szerszámgép feletti kontroll elvesztését okozhatja.

2) Érintésvédelem a) Az elektromos szerszámgép dugaszának

illeszkednie kell a hálózati csatlakozóaljzatba. Semmilyen körülmények között ne módosítsa a dugaszt. Ne használjon semmilyen átalakító dugaszt a földelt elektromos szerszámgéppel.

A módosítás nélküli dugaszok és a megfelelő aljzatok csökkentik az elektromos áramütés veszélyét.

b) Ügyeljen arra, hogy munka közben ne érintsen meg

földelt felületeket, pl. csővezetékeket, fűtőtesteket, tűzhelyeket vagy hűtőberendezéseket.

Ha a kezelő teste földelve van, az áramütés veszélye megnő.

c) Az elektromos szerszámgépeket ne tegye ki eső

vagy nedvesség hatásának.

Az elektromos szerszámgépbe kerülő víz növeli az áramütés veszélyét.

d) Ne rongálja meg az elektromos csatlakozókábelt.

A szerszámgépet ne hordozza a kábelnél fogva, és a villásdugót soha ne a kábelnél fogva húzza ki a dugaszolóaljzatból. Védje a kábelt a magas hőmérséklettől, olajtól és az éles sarkoktól.

A sérült vagy összegabalyodott vezetékek növelik az elektromos áramütés veszélyét.

e) Ha a szabadban kell munkát végeznie, mindig

csak az erre a célra alkalmas hosszabbító kábelt használjon.

A kültéri használatra alkalmas hosszabbító használata csökkenti az elektromos áramütés veszélyét.

3) A testi épség védelme a) Mindig figyeljen oda a végzett munkára. Az

elektromos szerszámgéppel végzett munka teljes figyelmet igényel. Ne használja a készüléket, ha nem érzi kipihentnek magát, ha kábítószer, alkohol vagy gyógyszer hatása alatt áll.

Egy pillanatnyi figyelmetlenség is súlyos sérülést okozhat.

b) Használjon védőfelszerelést. Mindig használjon

védőszemüveget.

A védőfelszerelések, pl. a pormaszk, a csúszásbiztos biztonsági cipő, a védősisak és a füldugó használata csökkenti a sérülésveszélyt.

c) Kerülje a gép véletlenszerű beindítását. Mielőtt a

csatlakozó dugót a dugaszolóaljzatba bedugja, mindig győződjék meg róla, hogy a készülék ki van kapcsolva.

Ne tartsa ujját az indító kapcsolón, ha hordozza a készüléket, és ne csatlakoztasson bekapcsolt készüléket az áramforrásra.

d) Mielőtt a gépet bekapcsolja, mindig ellenőrizze,

hogy kivette-e a készülékből a szerszámbeállítóilletve befogókulcsot.

A forgó alkatrészben maradt szerszámbeállító- vagy befogókulcs személyi sérülést okozhat.

e) Ne nyújtsa ki a kezét túl nagy távolságra. Munka

közben mindig álljon stabilan, és őrizze meg az egyensúlyát.

Így a váratlan helyzetekben sem veszti el a szerszám feletti uralmát.

f) Viseljen megfelelő munkaruhát. Munka közben ne

viseljen bő öltözéket vagy ékszert. Haját, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől.

A bő öltözéket, ékszereket vagy a hosszú hajat a mozgó alkatrészek elkaphatják.

g) Ha a készülék rendelkezik porelszívási, illetve -

gyűjtési lehetőséggel, ügyeljen rá, hogy azok megfelelően legyenek csatlakoztatva és használva.

A fenti eszközök használata csökkenti a por okozta veszélyt.

4) Az elektromos szerszámgép használata és karbantartása a) Ne erőltesse a szerszámot. Mindig az

alkalmazásnak megfelelő szerszámot használjon.

A megfelelő szerszámgép nominális teljesítményszinten jobban és biztonságosabban működik.

b) Ne használja a szerszámot, ha a kapcsoló azt nem

kapcsolja megfelelően be, illetve ki.

A kapcsolóval nem szabályozható szerszámgép veszélyes, és azt meg kell javítani.

c) Mindig húzza ki a dugaszoló aljzatból a csatlakozó

dugót, mielőtt a készüléken beállításokat végezne, kicserélné a tartozékokat, vagy mielőtt eltárolná a készüléket.

A fenti biztonsági óvintézkedések csökkentik a készülék véletlenszerű bekapcsolásának veszélyét.

d) A használaton kívüli szerszámokat tárolja

gyermekek által nem hozzáférhető helyen, és ne engedje, hogy a készüléket az üzemetetéshez nem értő személyek használják.

A gyakorlatlan használó kezében a szerszámgépek különösen nagy veszélyt jelentenek.

e) A szerszámgépek karbantartása. Ellenőrizze a

mozgó alkatrészek illesztését, rögzítését, az alkatrészek esetleges repedését és minden olyan tulajdonságot, mely hatással lehet a munkavégzésre. Meghibásodás esetén használat előtt javítassa meg a készüléket.

A nem megfelelő karbantartás sok balesetet okoz.

Magyar

f) A vágószerszámokat mindig tartsa élesen és tisztán.

A megfelelően karbantartott - éles vágóélűvágószerszámok kisebb eséllyel görbülnek el, és könnyebben irányíthatók.

g) Használja a szerszámgépet és a fúrófejeket stb.

az utasításoknak és az adott szerszámgép rendeltetésének megfelelően, mindig figyelembe véve a munkakörülményeket és az elvégzendő munka jellegét.

A szerszámgép rendeltetéstől eltérő használata veszélyt okozhat.

5) Javítás a) A szerszámot csak - eredeti cserealkatrészeket

használó - szakképzett személlyel javíttassa.

Így biztosítható a szerszámgép biztonságos üzemeltetése.

ÓVINTÉZKEDÉS

A gyermekeket és a felügyeletre szoruló személyeket tartsa távol az elektromos szerszámgéptől. A használaton kívüli szerszámgépeket gyermekektől és felügyeletre szoruló személyektől elzárva kell tartani.

ŇVINTÉZKEDÉSEK A SZALAGCSISZOLÓ HASZNÁLATÁVAL KAPCSOLATBAN

FIGYELEM

A csiszolási művelet előtt ellenőrizze a csiszolni kívánt anyagot.

Ha a csiszolási művelet alatt káros / toxikus porok, mint például ólomtartalmú festék, fa, fém keletkezése várható, gondoskodjon arról, hogy a porzsák vagy megfelelő porelszívó rendszer szorosan csatlakoztatva legyen a porkivezetéshez.

Adott esetben kiegészítésként viselje a porálarcot.

Ne lélegezze be vagy ne érintse meg a csiszolási művelet során keletkezett káros / toxikus porokat, a por veszélyeztetheti saját és a körülötte állók egészségét.

MŰSZAKI ADATOK

Feszültség (terület szerint)* (110V, 120V, 230V, 240V) Névleges teljesítményfelvétel* 1020 W Üresjárati szalagsebesség 250 – 450 m/min Papír csiszolószalag mérete 76 × 533 mm Súly (kábel nélkül) 4,3 kg

* Ne felejtse el ellenőrizni a típustáblán feltüntetett adatokat, mivel ezek eladási területenként változnak!

STANDARD TARTOZÉKOK

(1) Végtelenített csiszolószalag

(szemcseméret: #80) .................................................. 1

(2) Porzsák ....................................................................... 1

A standard tartozékok előzetes tájékoztatás nélkül változhatnak.

TETSZÉS SZERINT VÁLASZTHATÓ TARTOZÉKOK – külön megrendelésre

1. Végtelenített csiszolószalagok

1. Táblázat

Szemcseméret Szemcsetípus

30 AA 40 AA, WA 60 AA, WA

80 AA, WA 100 AA, WA 120 AA, WA 150 AA, WA 180 AA, WA 240 AA, WA 320 AA 400 AA

MEGJEGYZÉS:

A végtelenített csiszolószalagot 10 ugyanolyan típusú szalagból álló csomagokban árusítják. Rendeléskor adja meg a kívánt szemcsetípust és szemcseméretet.

2. Helyhez kötött tartó

Kis cikkek csiszolásakor a kényelem céljából használjon

helyhez kötött tartót. A tetszés szerint választható tartozékok előzetes bejelentés nélkül bármikor változhatnak.

ALKALMAZÁSOK

䡬 Famegmunkálási termékek finomcsiszolása és befejező

padlózása.

䡬 Fabevonatú felületek alappolírozása. 䡬 Fémfelületek finomcsiszolása. 䡬 Fémbevonatú felületek alappolírozása, rozsda eltávolítása

vagy festék eltávolítása újramegmunkálás előtt. 䡬 Pala, beton és hasonló anyagok felületkidolgozása.

AZ ÜZEMBEHELYEZÉS ELŐTTI TENNIVALÓK

1. Áramforrás

Ügyeljen rá, hogy a készülék adattábláján feltüntetett

feszültség értéke megegyezzen az alkalmazni

kívánt hálózati feszültséggel.

Magyar

2. Hálózati kapcsoló

Ügyeljen rá, hogy a hálózati kapcsoló KI állásba legyen kapcsolva. Ha a csatlakozódugót úgy csatlakoztatja a dugaszolóaljzatba, hogy közben a hálózati kapcsoló BE állásban van, a kéziszerszám azonnal működésbe lép, ami súlyos balesetet idézhet elő.

3. Hosszabbító vezeték

Ha a munkaterület az áramforrástól távol található, akkor egy megfelelő keresztmetszetű és teljesítményű hosszabbító vezetéket kell alkalmazni.

4. A csiszolószalag ráerősítése.

Részletekért olvassa el a "Csiszolószalag összeszerelése" szakaszt

HOGYAN KELL KEZELNI A CSISZOLÓSZALAGOT

FIGYELEM:

Győződjön meg arról, hogy az áram KI helyzetbe van kapcsolva és húzza ki a dugaszt a dugaszolóaljzatból a súlyos baj elkerüléséhez.

1. Hogyan kell ráerősíteni a csiszolószalagot

(1) Húzza meg a kart az ujjával, ekkor a laza tárcsa

hátrafelé mozdul el. (1. Ábra)

(2) Helyezze a hajtótárcsára és a laza tárcsára, elvezetve

azt a talplemez külső oldala fölött, és meggyőződve arról, hogy a szalag felsején levő nyíl megegyezik a hajtótárcsa forgásirányával. (2. Ábra)

(3) Ujjal nyomja meg a kart, a laza tárcsa ekkor előremozdul,

és megfelelő feszítést ad a csiszolószalagnak. Ebben az esetben legyen óvatos, hogy ne üsse meg az ujját a karral. Ezután állítsa be a csiszolószalag helyzetét.

FIGYELEM:

A rossz irányban felszerelt csiszolószalag alacsonyabb hatékonysággal dolgozik, és megrövidíti a csiszolószalag élettartamát.

2. Hogyan kell eltávolítani a csiszolószalagot

Húzza meg a kart az ujjával, ekkor a csiszolószalag megereszkedik és könnyen levehető a tárcsákról.

PORELTÁVOLÍTÁS

Amikor túl nagy mennyiségű por rakódott le a porzsákban, a porgyűjtés hatékonysága erősen leesik. Távolítsa el a porzsákot, amikor az a zsák kapacitásának körülbelül 2/3-áig megtelt, miáltal a porgyűjtési hatékonyság (valamint a munkavégzési hatékonyság) biztosítva marad. A port a következőképpen távolítsa el a zsákból: (1) Lazítsa meg a tartókart és távolítsa el a porzsákot. (5.

Ábra)

(2) A zsák beömlőnyílása a csúszózár kicippzározásával

nyitható ki.

HOGYAN KELL HASZNÁLNI A SZALAGCSISZOLÓT

1. Hogyan kell beállítani a csiszolási helyzetet.

Nyomja meg a kapcsolót és forgassa a csiszolószalagot a helyzet ellenőrzéséhez. Úgy állítsa be a csiszolószalagot, hogy mindkét széle 1,6 mm - 3mmrel nyúljon túl a tárcsák szélein.

Ha a csiszolószalagot túl bent üzemelteti, az kopást

és a gép károsodását okozhatja.

A csiszolószalag helyzetét az állítócsavar forgatásával

állítsa be (3. Ábra) 䡬 A szalag befelé mozdításához fordítsa az állítócsavart

az óra járásának irányába. 䡬 A szalag kifelé mozdításához fordítsa az állítócsavart

az óra járásával ellentétes irányba.

FIGYELEM:

Ha a csiszolószalag működés közben elmozdul, a

beállítás működés közben is elvégezhető.

2. A kapcsoló bekapcsolása

Kapcsolja be a kapcsolót, miközben a gépet távol

tartja a megmunkálandó felülettől. Ha a gép rá van

helyezve egy felületre, amikor megnyomja a kapcsolót,

a felület csúnyán összekarcolódhat. Ugyanez vonatkozik

a gép leállítására.

3. Hogyan kell tartani a gépet

Fogja meg a fogantyút és a fogantyúgombot, és úgy

tartsa a gépet a megmunkálandó felülettel szemben,

hogy az kissé érintse a felületet.

Magának a gépnek a súlya elegendő a legnagyobb

hatékonyságú csiszoláshoz és polírozáshoz.

Ne alkalmazzon semmilyen további nyomást, ez

szükségtelenül terhelné a motort, megrövidítené a

csiszolószalag élettartamát és csökkentené a munka

hetékonyságát. (4. Ábra)

4. Hogyan kell mozgatni a gépet

Mozgassa a gépet először előra, majd vissza, ezt a

mozgást ismételve. (4. Ábra)

5. Hogyan kell kiválasztani a megfelelő csiszolószalagot

Válassza a speciális célhoz megfelelő szemcseméretű

és szemcsetípusú csiszolószalagot az alábbi 2. és 3.

Táblázat elolvasásával.

2. Táblázat

Származtatott megmunkálás

Durva megmunkálás 30 – 40

Közepes megmunkálás 40 – 100

Félfinom megmunkálás 80 – 240

Finom megmunkálás 180 – 400

3. Táblázat

Szemcsetípus

AA Acél, Fa

WA Fa, Bambusz

FIGYELEM:

䡬 Szemcsemérethez olvassa el a 3. Táblázatot 䡬 A csiszolószalag szemcséjének durvábbnak kell lennie,

mint a kézi munkához használt csiszolópapír. 䡬 Ugyanolyan szemcseméretű csiszolószalagot használjon,

míg egységes felületet nem kap. A szemcseméretek

változtatása gyenge kidolgozást eredményezhet.

6. Hogyan kell működtetni a kapcsolót

A tápkapcsoló BE helyzetbe kapcsol az indító

meghúzásakor, és ha egyszer megnyomja a megállítót,

a tápkapcsoló rögzítve marad, lehetővé téve a

folyamatos működést.

A megállító az indító meghúzásával oldható ki. (5. Ábra)

Megfelelő szemcseméret

Megmunkálandó felület

Magyar

7. A szalag sebességének beállítása

A szalagcsiszoló fel van szerelve egy elektronikus szabályozó áramkörrel, amely lehetővé teszi a fokozatmentes sebességszabályozást. A sebesség beállításához fordítsa el a 6. Ábrán bemutatott tárcsát. Amikor a tárcsa "1" értékre van állítva, a szalagcsiszoló a minimális sebességgel működik. Amikor a tárcsa "5" értékre van állítva, a szalagcsiszoló a maximális sebességgel működik.

8. Hogyan kell dolgozni sarkon

A sarkok a gépnek 7. Ábrán bemutatottak szerinti használatával csiszolhatók és polírozhatók.

ELLENŐRZÉS ÉS KARBANTARTÁS

1. A csiszolószalag ellenőrzése:

Mivel az elkopott csiszolószalag folytatódó használata rontja a hatékonyságot, cserélje ki a csiszolószalagot, amint túlzott kopást észlel.

2. A rögzítő csavarok ellenőrzése

Rendszeresen ellenőrizzen minden rögzítő csavart, és ügyeljen rá, hogy azok megfelelően meg legyenek szorítva. Minden meglazult csavart azonnal szorítson meg. Ennek elhanyagolása súlyos veszélyeket hordoz magában.

3. A motor karbantartása

A motor tekercselése az elektromos szerszám „szíve”. Gondosan ügyeljen rá, hogy a tekercselés ne sérüljön, illetve ne kerüljön kapcsolatba olajjal vagy vízzel.

4. A szénkefék ellenőrzése

A tartós biztonság és a megfelelő érintésvédelem érdekében e szerszámgép szénkeféinek ellenőrzését és cseréjét KIZÁRÓLAG a Hitachi Szerződéses Szerviz Központ végezheti.

5. A hálózati kábel cseréje

Ha a szerszámgép hálózati kábele megrongálódik, akkor azt csere céljából vissza kell juttatni a Hitachi Szerződéses Szerviz Központba.

6. Szervizelési alkatrészlista

FIGYELEM Hitachi kéziszerszámok javítását, módosítását és ellenőrzését csak Hitachi Szakszervíz végezheti. Javítás vagy egyéb karbantartás esetén hasznos ha ezt a szervíz-alkatrész listát a szerszámmal együtt átadjuk a Hitachi Szakszervíznek. A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az egyes országokban érvényben lévő biztonsági rendelkezéseket és szabványokat.

MÓDOSÍTÁSOK

A Hitachi kéziszerszámok állandó tökéletesítéseken mennek át, hogy alkalmazni tudják a legújabb műszaki fejlesztések eredményeit. Éppen ezért egyes alkatrészek előzetes bejelentés nélkül megváltozhatnak.

MEGJEGYZÉS

A HITACHI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

A környezeti zajra és vibrációra vonatkozó információk

A mért értékek az EN60745 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.

Mért A-súlyozású hangteljesítményszint: 98 dB(A) Mért A-súlyozású hangnyomásszint: 87 dB(A) Bizonytalanság KpA: 3 dB(A)

Viseljen hallásvédelmi eszközt.

A gyorsulás tipikus súlyozott négyzetes középértéke nem haladja meg a 2,5m/s2 értéket.

GARANCIA

A Hitachi Power Tools szerszámokra a törvényes/országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a - nem szétszerelt - szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos Hitachi szervizközpontba.

Čeština

VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

UPOZORNĚNÍ! Prostudujte si všechny pokyny

Nedodržování všech níže uvedených pokynů může způsobit úraz elektrickým proudem, vznik požáru a/nebo vážné zranění. Pojem “elektrické nářadí” ve všech níže uvedených upozorněních se vztahuje na elektricky poháněné nářadí připojené (pomocí přívodní šňůry) k elektrické síti nebo na elektrické (bezšňůrové) nářadí poháněné akumulátorem.

DODRŽUJTE TYTO POKYNY

1) Pracovní prostor a) Udržujte pracovní prostor v čistotě a zajistěte jeho

dobré osvětlení.

Neuspořádaný pracovní prostor a neosvětlené plochy mohou být příčinou nehod.

b) Neprovozujte elektrické nářadí ve výbušných

prostředích, jako je například prostor s výskytem hořlavých kapalin, plynů nebo prachu.

Při provozu elektrického nářadí vznikají jiskry, které mohou vznítit prach nebo výpary.

c) Zajistěte, aby se při provozu elektrického nářadí

nezdržovaly v blízkosti děti nebo okolostojící osoby.

Odvedení pozornosti může způsobit ztrátu kontroly nad nářadím.

2) Elektrická bezpečnost a) Zástrčky elektrického nářadí musí odpovídat

používané zásuvce. Nikdy jakýmkoli způsobem neupravujte zástrčku. Nepoužívejte jakékoli rozvodné zástrčky s uzemněným (ukostřeným) elektrickým nářadím.

Původní neupravené zástrčky a vhodné zásuvky snižují nebezpečí úrazu elektrickým proudem.

b) Vyvarujte se kontaktu s uzemněnými nebo

ukostřenými plochami, jako jsou např. trubky, radiátory, sporáky a chladničky.

Vzniká zvýšené nebezpečí úrazu elektrickým proudem, pokud je Vaše tělo uzemněné nebo ukostřené.

c) Nevystavujte elektrické nářadí dešti nebo mokrým

podmínkám.

Voda, která vnikne do elektrického nářadí, zvyšuje nebezpečí úrazu elektrickým proudem.

d) Nezacházejte s přívodní šňůrou nevhodným

způsobem. Nikdy nepoužívejte přívodní šňůru pro nošení, tahání nebo vypojování elektrického nářadí. Zajistěte, aby se přívodní šňůra nedostala do kontaktu se zdroji tepla, olejem, ostrými hranami nebo pohybujícími se částmi.

Poškozené nebo zauzlené přívodní šňůry zvyšují nebezpečí úrazu elektrickým proudem.

e) Při práci s elektrickým nářadím ve vnějších

prostorách používejte prodlužovací šňůru vhodnou pro venkovní použití.

Použití přívodní šňůry vhodné pro venkovní prostředí snižuje nebezpečí úrazu elektrickým proudem.

3) Bezpečnost osob a) Bute při práci vždy pozorní, sledujte prováděnou

práci a během práce s elektrickým nářadím postupujte rozumně. Nepoužívejte elektrické nářadí v případě únavy nebo pod vlivem drog, alkoholu nebo léků.

Pouhý okamžik nepozornosti při práci s elektrickým nářadím může způsobit vážné zranění.

b) Používejte ochranné pomůcky. Vždy používejte

ochranu zraku.

Ochranné pomůcky, jako jsou protiprachová maka, obuv s neklouzavou úpravou podrážky, ochranná přilba nebo chrániče sluchu použité pro vhodné podmínky sníží nebezpečí zranění.

c) Zajistěte, aby nedošlo k náhodnému spuštění

nářadí. Zabezpečte, aby vypínač byl před zapojením do sítě v poloze vypnuto.

Nošení elektrického nářadí s prstem na vypínači a připojování elektrického nářadí s vypínačem v poloze zapnuto může způsobit nehody.

d) Před zapnutím elektrického nářadí vymontujte

všechny seřizovací klíče.

Klíč upevněný na otáčející se části elektrického nářadí může způsobit zranění osob.

e) Zajistěte náležitou stabilitu při práci. Během práce

je třeba vždy zaujmout náležitý a stabilní postoj.

Tím se dosáhne lepšího ovládání elektrického nářadí v neočekávaných situacích.

f) Při práci používejte vhodný oděv. Nepoužívejte

volný oděv nebo šperky. Zajistěte, aby se Vaše vlasy, oděv nebo rukavice nedostaly do kontaktu s pohybujícími se částmi nářadí.

Volný oděv, šperky nebo dlouhé vlasy se mohou zachytit do pohybujících se částí.

g) Pokud se používají zařízení pro připojení odsávání

prachu a sběrných zařízení, zajistěte jejich správné zapojení a použití.

Používejte tato zařízení pro snížení nebezpečí, která vznikají v prašném prostředí.

4) Použití a ošetřovaní elektrického nářadí a) Netlačte na elektrické nářadí. Pro Váš způsob

použití zvolte správné elektrické nářadí.

Správné elektrické nářadí provede práci lépe a bezpečněji rychlostí, pro které bylo konstruováno.

b) Nepoužívejte elektrické nářadí, pokud vypínač

není funkční.

Jakékoli elektrické nářadí, které nelze ovládat vypínačem, je nebezpečné a je třeba je opravit.

c) Při provádění jakýchkoli nastavení, změně

příslušenství nebo uskladňování elektrického nářadí odpojte vždy zástrčku ze zdroje energie.

Tato preventivní bezpečnostní opatření snižují nebezpečí náhodného uvedení elektrického nářadí do chodu.

d) Uložte nepoužívané elektrické nářadí mimo dosah

dětí a nedovolte, aby osoby, které nejsou seznámeny s provozem elektrického nářadí a s těmito pokyny, toto elektrické nářadí používaly.

Elektrické nářadí je v rukou nevyškoleného uživatele nebezpečné.

e) Provádějte údržbu elektrického nářadí.

Zkontrolujte elektrické nářadí, zda je správně seřízené nebo nedochází k váznutí chodu pohybujících se částí, zda nejsou nějaké části poškozené a zda nevznikly jakékoli jiné poruchy, které mohou negativně ovlivnit provoz elektrického nářadí. V případě poškození si nechejte elektrické nářadí před použitím opravit.

Čeština

Velký počet nehod je způsobeno nedostatečnou údržbou elektrického nářadí.

f) Udržujte řezné nástroje ostré a čisté.

Správným způsobem udržované řezné nástroje s ostrými břity mají menší sklon k uváznutí a snadněji se při práci ovládají.

g) Používejte elektrické nářadí, příslušenství,

nástavce nástroje atd. ve shodě s těmito předpisy a způsobem stanoveným pro jednotlivý typ elektrického nářadí a přitom zohledněte pracovní podmínky a druh prováděné práce.

Použití elektrického nářadí pro práce odlišné od stanoveného účelu použití může způsobit nebezpečné situace.

5) Servis a) Nechejte si provádět servis Vašeho elektrického

nářadí kvalifikovanými opraváři a přitom používejte jen originální náhradní díly.

Tím se zajistí zachování bezpečnosti elektrického nářadí.

PREVENTIVNÍ OPATŘENÍ

Zajistěte, aby děti a nemocné osoby se nezdržovaly v blízkosti. Pokud se nářadí nepoužívá, je třeba je uskladnit mimo dosah dětí a nemocných osob.

BEZPEČNOSTNÍ OPATŘENÍ PŘI POUŽITÍ PÁSOVÉ BRUSKY

UPOZORNĚNÍ

Před broušením zkontrolujte materiál, který chcete brousit.

Pokud lze očekávat, že při broušení bude vznikat škodlivý/ toxický prach jako např. u olovnatých nátěrů, dřeva a kovů, ujistěte se, že je k vývodu prachu pevně připevněn sáček na prach nebo vhodný odprašovací systém.

Používejte také respirátor proti prachu, je-li k dispozici.

Nevdechujte ani se nedotýkejte škodlivého / toxického prachu vznikajícího při broušení, prach může ohrozit vaše zdraví a zdraví okolostojících osob.

PARAMETRY

Napětí (podle oblastí)* (110V, 120V, 230V, 240V) Vstupní příkon* 1020 W Rychlost pásu bez zatížení 250 – 450 m/min Velikost pásu brusného papíru 76 × 533 mm Hmotnost (bez přívodního kabelu) 4,3 kg

* Zkontrolujte, prosíme, štítek na výrobku. Štítek podléhá změnám v závislosti na oblastech použití.

STANDARDNÍ PŘÍSLUŠENSTVÍ

(1) Nekonečný brusný pás (zrnitost: 80) ...................... 1

(2) Sáček na prach ......................................................... 1

Standardní příslušenství podléhá změnám bez upozornění.

DOPLŇKOVÉ PŘÍSLUŠENSTVÍ (Prodává se zvláš)

1. Nekonečné brusné pásy Tabulka 1

Zrnitost Druh zrna

30 AA 40 AA, WA 60 AA, WA

80 AA, WA 100 AA, WA 120 AA, WA 150 AA, WA 180 AA, WA 240 AA, WA 320 AA 400 AA

POZNÁMKA:

Nekonečné brusné pásy se prodávají v baleních po 10 pásech stejného druhu. Při objednávání specifikujte požadovaný druh a zrnitost.

2. Pevný stojan

Při broušení malých předmětů použijte podle potřeby pevný stojan.

Doplňky podléhají změnám bez předchozího upozornění.

POUŽITÍ

䡬 Konečné broušení a povrchová úprava podlah a výrobků

ze dřeva.

䡬 Základní leštění povrchů opatřených vrstvou dřeva. 䡬 Konečné broušení kovových povrchů. 䡬 Základní leštění povrchů opatřených vrstvou kovu,

odstraňování rzi nebo starého nátěru před novým nátěrem.

䡬 Konečná úprava břidlice, betonu a podobných materiálů.

PŘED POUŽITÍM

1. Zdroj napětí

Ujistěte se, že používaný zdroj napětí splňuje požadavky specifikované na štítku výrobku.

2. Spínač

Ujistěte se, že spínač je v poloze vypnuto. Pokud je zástrčka zasunuta v zásuvce elektrického proudu a spínač je v poloze „ON“, nástroj začne okamž itě pracovat, a to může způsobit vážný úraz.

Čeština

3. Prodlužovací kabel

Pokud je pracoviště vzdáleno od zdroje, použijte prodlužovací kabel o správné tloušce a kapacitě. Je třeba, aby prodlužovací kabel byl co nejkratší.

4. Připevněte brusný pás.

Pro podrobnější informace viz kapitola "Instalace brusného pásu".

MANIPULACE S BRUSNÝM PÁSEM

UPOZORNĚNÍ:

Ujistěte se, že jste přístroj vypnuli a odpojili ze zásuvky, abyste zabránili vážným potížím.

1. Připevnění brusného pásu

(1) Vytáhněte páku prstem, vodicí kladka se posune

směrem dozadu. (Obr. 1)

(2) Brusný papír umístěte na kladku náhonu a vodicí kladku

přes vnější stranu základové desky a ujistěte se, že šipka uvnitř pásu se shoduje se směrem rotace kladky náhonu. (Obr. 2)

(3) Zatlačte páku prstem, vodicí kladka se posune směrem

dopředu a zajistí správné napnutí brusného pásu. Dejte přitom pozor, aby vás páka neuhodila do prstu. Poté nastavte polohu brusného pásu.

UPOZORNĚNÍ:

Brusný pás instalovaný ve špatném směru snižuje efektivitu práce a zkracuje životnost brusného pásu.

2. Odstranění brusného pásu

Vtáhněte páku prstem, brusný pás se prohne a lze jej snadno vyjmout z kladek.

ODSTRANĚNÍ PRACHU

Je-li v sáčku na prach uloženo příliš velké množství prachu, efektivita odprašování prudce klesne. Odstraňte prach ze sáčku, pokud je ze 2/3 plný, čímž zajistíte efektivitu odprašování (jakož i efektivitu práce). Postup odstranění prachu ze sáčku: (1) Uvolněte podpůrnou lištu a odstraňte sáček na prach.

(Obr. 5)

(2) Vstupní otvor sáčku lze otevřít rozepnutím zipu.

POUŽÍVÁNÍ PÁSOVÉ BRUSKY

1. Nastavení polohy broušení

Stlačte spínač a otočte brusný pás do kontrolní polohy. Nastavte brusný pás tak, aby oba okraje vyčnívaly přes okraje kladek o 1,6mm - 3mm.

Pokud je brusný pás provozován příliš daleko na vnitřní straně, může docházet k odírání a poškozování přístroje. Nastavte polohu brusného pásu otočením nastavovacího šroubu (Obr. 3).

䡬 Pro posunutí pásu dovnitř otočte nastavovacím šroubem

ve směru hodinových ručiček.

䡬 Pro posunutí pásu ven otočte nastavovacím šroubem

proti směru hodinových ručiček.

UPOZORNĚNÍ:

Pokud se brusný pás během broušení hýbe, lze ho seřídit během provozu.

2. Zapnutí spínače

Zapněte spínač a přitom držte přístroj dále od povrchu, který budete opracovávat. Pokud je přístroj položen na povrchu a stisknete tlačítko, může dojít ke značnému poškrábání povrchu. Totéž platí při zastavování přístroje.

3. Držení přístroje

Uchopte rukoje a knoflík rukojeti a držte přístroj proti povrchu, který chcete opracovávat, tak, aby se ho přístroj lehce dotýkal. K maximálně efektivnímu vybroušení a vyleštění stačí samotná hmotnost přístroje. Nevyvíjejte žádný přídavný tlak, nebo by došlo k nežádoucímu zatížení motoru, zkrácení životnosti brusného pásu a snížení efektivity práce. (Obr. 4)

4. Pohybování přístrojem

Přístrojem pohybujte nejprve vpřed a pak vzad a tento pohyb opakujte. (Obr. 4)

5. Volba správného brusného pásu

Vyberte si brusný pás se správnou zrnitostí a druhem zrna a pro daný účel, viz Tabulka 2 a 3 níže.

Tabulka 2

Původní povrchová úprava Hrubá povrchová úprava Střední povrchová úprava Středně jemná povrchová úprava Jemná povrchová úprava

Tabulka 3

Druh zrna AA Ocel, Dřevo WA Dřevo, Bambus

UPOZORNĚNÍ:

䡬 Pro zrnitost viz Tabulka 3 䡬 Zrno brusného pásu by mělo být hrubší, než brusný

papír používaný pro manuální broušení.

䡬 Používejte brusný pás o stejné zrnitosti, dokud

nedosáhnete rovnoměrného povrchu. Změny zrnitosti mohou způsobit nekvalitní povrchovou úpravu.

6. Používání spínače

Spínač se zapne, když ho stlačíte, a stisknete-li zarážku, spínač se zamkne, čímž umožní plynulý chod. Zarážku lze uvolnit stlačením spínače. (Obr. 5)

7. Nastavení rychlosti pásu

Pásová bruska je vybavena elektrickým regulačním obvodem, který umožňuje plynulou regulaci otáček. Pro nastavení rychlosti otočte číselníkem znázorněným na Obr. 6. Je-li číselník v poloze "1", pásová bruska pracuje na minimální otáčky. Je-li číselník v poloze "5", pásová bruska pracuje na maximální otáčky.

8. Opracovávání rohů

Rohy lze pomocí tohoto přístroje brousit a leštit dle Obr. 7.

Správná zrnitost

30 – 40 40 – 100 80 – 240

180 – 400

Opracovávaný povrch

ÚDRŽBA A KONTROLA

1. Kontrola brusného pásu

Jelikož používání opotřebeného brusného pásu snižuje efektivitu, vyměňte brusný pás ihned, jakmile zjistíte nadměrné opotřebení.

2. Kontrola šroubů

Pravidelně zkontrolujte všechny šrouby a ujistěte se, že jsou správně utažené. Pokud najdete některé šrouby uvolněné, ihned je utáhněte. Neutažené šrouby mohou vést k vážnému riziku.

3. Údržba motoru

Vinutí motoru je srdce elektrického zařízení. Ujistěte se, že vinutí není poškozené nebo vlhké vodou nebo olejem.

4. Kontrola uhlíkových kartáčků

Za účelem Vaší trvalé bezpečnosti a ochrany proti úrazu elektrickým proudem by mělo kontrolu uhlíkových kartáčků a jejich výměnu na tomto nářadí provádět POUZE Autorizované Servisní Středisko firmy Hitachi.

5. Výměna přívodní kabelu

Pokud dojde k poškození přívodního kabelu nářadí, je třeba nářadí zaslat do Autorizovaného Servisního Střediska firmy Hitachi pro provedení výměny kabelu.

6. Seznam servisních položek POZOR:

Opravy, modifikace a kontroly zařízení Hitachi musí provádět Autorizované servisní středisko Hitachi. Tento seznam servisních položek bude užitečný, předložíte-li jej s vaším zařízením Autorizovanému servisnímu středisku Hitachi společně s požadavkem na opravu nebo další servis. Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

MODIFIKACE:

Výrobky firmy Hitachi jsou neustále zdokonalovány a modifikovány tak, aby se zavedly nejposlednější výsledky výzkumu a vývoje. Následně, některé díly mohou být změněny bez předešlého oznámení.

ZÁRUKA

Ručíme za to, že elektrické nářadí Hitachi splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska firmy Hitachi.

Čeština

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu HITACHI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

Informace o hluku a vibracích

Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871.

Změřená vážená hladina akustického výkonu A: 98 dB(A) Změřená vážená hladina akustického tlaku A: 87 dB(A) Neurčitost KpA: 3 dB(A)

Použijte ochranu sluchu.

Typická vážená odmocnina znamená, že hodnota zrychlení nesmí přestoupit hodnotu 2,5 m/s2.

Türkçe

GENEL GÜVENLIK KURALLARI

DÓKKAT! Bütün talimatları okuyun

Aßaåıda belirtilen talimatların tümünün uygulamaması, elektrik çarpması, yangın ve/veya ciddi yaralanmalarla sonuçlanabilir. Aßaåıdaki uyarılarda belirtilen “Elektrikli alet” terimi, ißletilen (kablolu) veya (kablosuz) ana elektrik aletlerini kapsar.

BU TALÓMATLARI SAKLAYINIZ

1) Çalıßma ortamı a) Çalıßma ortamı temiz ve iyi ıßıklandırılmıß

olmalıdır.

Daåınık ve karanlık ortamlar kazanın davetçisidir.

b) Yanıcı sıvıların, gazların veya tozların bulunduåu

patlayıcı ortamlarda elektrikli aletlerle çalıßmayınız.

Elektrikli aletler kıvılcım sıçratabilir ve de gaz tozlarını ateßleyebilir.

c) Elektrikli alet kullanırken çocuklardan ve

seyircilerden uzak tutun.

Dikkat daåıtıcı ßeyler kontrolü kaybetmenize yol açabilir.

2) Elektrik güvenliåi a) Elektrikli aletin fißi prize uygun olmalıdır.

Fißi hiçbir ßekilde deåißtirmeye çalıßmayın. Elektrikli aletin topraklanmıß fißinde herhangi bir adaptör kullanmayın.

Deåißtirilmemiß fißler ve onlarla uygun prizler elektrik çarpma riskini azaltır.

b) Boru, radyatör, ocak/fırın ve buzdolabı gibi

topraklamıß yüzeylerle vücut temasından sakının.

Vücüdünüzün toprakla temasa geçmesi elektrik çarpma riskini artırır.

c) Elektrikli aletleri yaåmur ve ıslak ortamlara maruz

bırakmayın.

Elektrikli aletin içersine su girmesi elektrik çarpma riskini artırır.

d) Güç kablosuna zarar vermeyin. Elektrikli aleti

taßımak, çekmek veya prizden çıkarmak için kabloyu kullanmayın. Kabloyu kesici veya hareketli parçalardan, sıcak yüzeylerden ve yaådan uzak tutun.

Hasar görmüß veya dolaßmıß kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanlarda kullanırken, açık

alana özel uzatma kablosu kullanın.

Açık alana özel kablolar elektrik çarpma riskini azaltır.

3) Kißisel güvenlik a) Daima tetikte olun, elektrikli aleti kullanırken ne

yaptıåınızın farkında ve duyarlı olun. Elektrikli aleti alkol, ilaç veya uyußturucu etkisi altındayken veya yorgunken çalıßtırmayın.

Elektrikli aleti kullanırken gösterilecek bir saniyelik dikkatsizlik, ciddi yaralanmalara yol açabilir.

b) Koruyucu ekipman kullanın. Daima koruyucu

gözlük takın.

Toz maskesi, kaymayan emniyet ayakkabısı, sert baßlık veya ißitme koruyucusu gibi koßullara uygun olan ve yaralanma riskini azaltıcı koruyucu ekipmanlar kullanın.

c) Aletin istem dıßı çalıßmasına karßın önlem alın.

Prize takmadan önce ßalter düåmesinin kapalı konumda olduåundan emin olun.

Elektrikli aleti parmaåınız ßalter üzerinde olduåu halde taßımak veya prize takmak kazanın davetçisidir.

d) Elektrikli aleti çalıßtırmadan önce ayar

anahtarlarını çıkartın.

Elektrikli aletin dönen kısmına takılı kalmıß olan bir anahtar, yaralanmalara yol açabilir.

e) Fazla uzanmayın. Ayaklarınızın konumuna ve

dengenize her zaman dikkat edin.

Böylece beklenmedik bir durumla karßılaßtıåınızda, elektrikli aleti daha iyi kontrol altında tutmanızı saålar.

f) Uygun çalıßma giysisi giyin. Bol giysiler ve

takılardan kaçının. Saçınızı, giysilerinizi ve eldiveninizi hareketli parçalardan uzak tutun.

Bol giysiler, takılar veya uzun saç oynayan parçalara takılabilir.

g) Toz toplama baålantısı için gerekli teçhizat ve

baålantı araçları saålanmıßsa, bunların baålı olduåundan ve doåru ßekilde kullanıldıåından emin olun.

Bu teçhizatların kullanılması tozun yaratacaåı tehlikeleri azaltacaktır.

4) Elektrikli aletin kullanımı ve bakımı a) Elektrikli aleti zorlamayın. Yapacaåınız iße uygun

doåru aleti kullanın.

Doåru elektrikli aletinin kullanılması ißinizi hem kolaylaßtıracaåı gibi hem de tasarlanmıß süratte daha güvenli bir ßekilde yapmanızı saålar.

b) Eåer elektrikli aletin ßalter düåmesi açılıp

kapanmıyorsa, aleti kullanmayın.

Íalter düåmesinden kumanda edilemeyen elektrikli aletler tehlike yaratır ve tamir edilmeleri gerekir.

c) Aksesuar deåißimlerinde, ayarlamalar sırasında

veya elektrikli aleti saklamadan önce elektrik baålantısını kesin.

Bu gibi önleyici emniyet tedbirleri elektrikli aletin istem dıßı çalıßma riskini azaltır.

d) Kullanılmayan elektrikli aletleri çocukların

ulaßamayacaåı yerlerde tutun. Aleti kullanmasını bilmeyen ve bu talimatlara aßına olmayan kißilere kullandırmayın.

Elektrikli aletler deneyimsiz ve eåitilmemiß kißilerin eline tehlikeli olur.

e) Elektrikli aletin bakımını yapın. Hareketli

parçaların yapıßmamasını, kırık olmamasını, düzenli hizalanmasını veya aletin ißletimini etkileyecek herhangi bir durumun olmadıåını kontrol edin.

Çoåu kazaya yetersiz bakımlı elektrikli aletleri neden olur.

f) Aletlerinizi keskin ve temiz tutun.

Düzenli bakımı yapılmıß keskin uçlu takımların yapıßma ihtimali azdır ve de kontrol edilmeleri daha kolaylaßır.

g) Elektrikli aleti, aksesuarları ve uçları vs. bu

talimatlar doårultusunda ve o elektrikli aletin amaçlanan kullanımı için, çalıßma koßullarını ve de yapılacak ißi göz önüne alarak kullanın.

Elektrikli aletin amaçlanan kullanımı dıßında kullanılması tehlikeli bir durum yaratabilir.

Türkçe

5) Servis a) Elektrikli aleti vasıflı bir kißi tarafından sadece özdeß

yedek parçalar kullanarak tamir edilmesini saålayın.

Böylece elektrikli aletin güvenli kullanımı saålanacaktır.

ÖNLEM

Çocukları ve diåer yeterli güce sahip olmayan kißileri uzak tutun. Kullanılmadıåı zamanlarda aleti çocuk ve yeterli güce sahip olmayan kißilerin ulaßamayacaåı bir yerde saklayın.

BANTLI ZIMPARAYI KULLANIRKEN ALINACAK ÖNLEMLER

DÓKKAT

Zımpara ißlemine baßlamadan önce zımpara yapacaåınız malzemeyi kontrol edin.

Zımpara ißlemi sırasında kurßunlu boya, ahßap veya metal gibi zararlı / zehirli tozların olußması beklenmekteyse, toz torbasının veya uygun toz çekme sisteminin toz çıkıßına sıkıca baålandıåından emin olun.

Ayrıca eåer mevcutsa toz maskesi takın.

Zımpara ißleminin yaratacaåı zararlı / zehirli tozları teneffüs etmeyin veya dokunmayın, bu toz sizin veya etrafınızdakilerin saålıåını tehdit edebilir.

TEKNÓK ÖZELLÓKLER

Voltaj (bölgelere göre)* (110V, 120V, 230V, 240V) Güç girißi* 1020 W Yüksüz bant hızı 250 – 450 m/min Zımpara kaåıdı bant ölçüleri 76 × 533 mm Aåırlık (kablo hariç) 4,3 kg

* Bu deåer bölgeden bölgeye deåißiklik gösterdiåi için ürünün üzerindeki plakayı kontrol etmeyi unutmayın.

STANDART AKSESUARLAR

(1) Sonsuz Zımpara Bandı (Kum boyu: #80) ................ 1

(2) Toz torbası ..................................................................1

Standart aksesuarlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

2. Sabit Baza

Küçük parçaları zımparalarken kolaylık saålaması için

sabit baza kullanın. Ósteåe baålı aksesuarlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

UYGULAMALAR

ÓSTEÅE BAÅLI AKSESUARLAR – ayrıca satılır

1. Sonsuz Zımpara Bantları Tablo 1

Kum boyu Kum tipi

30 AA 40 AA, WA 60 AA, WA

80 AA, WA 100 AA, WA 120 AA, WA 150 AA, WA 180 AA, WA 240 AA, WA 320 AA 400 AA

NOT:

Sonsuz zımpara bandı aynı tipte 10 bantlık paketler halinde satılmaktadır. Sipariß verirken istenen kum tipini ve kum boyunu belirtin.

䡬 Ahßap ürünlerin son zımparası ve son kaplaması. 䡬 Ahßap kaplama yüzeylerin temel parlatması. 䡬 Metal yüzeylerin son zımparası. 䡬 Metal kaplama yüzeylerin temel parlatması, pas giderme

veya tesviye öncesi boya kaldırma.

䡬 Karo, çimento ve benzeri malzemelerin yüzey

perdahlaması.

ALETÓ KULLANMADAN ÖNCE

1. Güç kaynaåı

Kullanılan güç kaynaåının, ürünün üzerinde bulunan plakada belirtilen güç gerekliliklerine uygun olduåundan emin olun.

2. Açma/ Kapama anahtarı

Açma/ kapama anahtarının OFF konumunda olduåundan emin olun. Açma/ kapama anahtarı ON konumundayken aletin fißi prize takılırsa, alet derhal çalıßmaya baßlar ve ciddi kazalar meydana gelebilir.

3. Uzatma kablosu

Çalıßma alanı güç kaynaåından uzakta olduåunda, yeterli kalınlıkta ve belirtilen gücü kaldırabilen bir uzatma kablosu kullanın. Uzatma kablosu olabildiåince kısa tutulmalıdır.

4. Zımpara bandını takın.

Ayrıntılar için "Zımpara Bandı Montajı" bölümüne bakınız.

Türkçe

ZIMPARA BANDININ KULLANIMI

DÓKKAT:

Cidi sorunları önlemek için gücü KAPATTIÅINIZDAN ve fißi prizden çektiåinizden emin olun.

1. Zımpara bandının takılması

(1) Manivelayı parmaåınızla itin, avara kasnaåı arkaya

hareket edecektir. (Íekil 1)

(2) Tahrik kasnaåı ve pabuç plakasının dıßından geçirerek

avara kasnaåı üzerine yerleßtirin ve bandın içindeki okun tahrik kasnaåının dönüß yönüne denk geldiåinden emin olun. (Íekil 2)

(3) Manivelayı parmaåınızla itin, avara kasnaåı ileriye

hareket edecektir, zımpara bandına uygun gerginlik verin. Burada manivelanın parmaåınıza çarpmamasına dikkat edin. Sonra zımpara bandı pozisyonunu ayarlayın.

DÓKKAT:

Yanlıß yönde takılmıß zımpara bandı iß verimini azaltır ve zımpara bandının ömrünü kısaltır.

2. Zımpara bandının çıkarılması

Manivelayı parmaåınızla itin, zımpara bandı sarkar ve kasnaklardan kolayca çıkarılabilir.

TOZ GÓDERME

Toz torbasında çok fazla toz biriktiåinde, toz toplama randımanı önemli ölçüde düßer. Torba kapasitesinin yaklaßık 2/3'ü dolduåunda torbadaki tozu boßaltın, böylece toz toplama randımanı (ve ayrıca iß randımanı) saålanacaktır. Torbadaki tozu aßaåıdaki ßekilde boßaltın: (1) Destek çubuåunu gevßetin ve toz torbasını çıkarın.

(Íekil 5)

(2) Fermuar çekilerek torbanın aåzı açılabilir.

BANTLI ZIMPARANIN KULLANIMI

1. Zımpara pozisyonun ayarlanması.

Anahtarı itin ve zımpara bandını kontrol pozisyonuna getirin. Her iki kenar kasnakların kenarlarından 1,6 mm

- 3 mm çıkacak ßekilde zımpara bandını ayarlayın.

Zımpara bandı iç kısımda çok fazla çalıßtırıldıåı takdirde aßınmaya neden olabilir ve makineye zarar verebilir. Ayar vidasını çevirerek zımpara bandı pozisyonunu ayarlayın (Íekil 3)

䡬 Bandı içeri doåru hareket ettirmek için ayar vidasını

saat yönünde çevirin.

䡬 Bandı dıßarı doåru hareket ettirmek için ayar vidasını

saat yönünün tersine çevirin.

DÓKKAT:

Zımpara bandı çalıßtırma sırasında yerinden oynarsa çalıßmaya ara vermeden ayar yapılabilir.

2. Anahtarın açılması

Makineyi çalıßılacak yüzeyden uzak tutarak anahtarı açın. Anahtara basıldıåında makinenin yüzey üzerinde olması halinde, yüzey çok kötü ßekilde çizilebilir. Aynı ßey makine durdurulurken de geçerlidir.

3. Makinenin tutulması

Kolu ve kol tokmaåını sıkıca tutun ve makineyi çalıßılacak yüzeye hafifçe temas edecek ßekilde tutun. Makinenin kendi aåırlıåı en yüksek etkinlikte zımparalama ve parlatma yapmak için yeterlidir.

Ek basınç tatbik etmeyin, bu motora gereksiz yük binmesine, zımpara bandının ömrünün kısalmasına iß randımanının düßmesine neden olur. (Íekil 4)

4. Makinenin hareket ettirilmesi

Makineyi önce ileriye sonra geriye hareket ettirin ve bu hareketi tekrarlayın. (Íekil 4)

5. Uygun zımpara bandının seçilmesi

Amacınıza uygun kum boyutu ve kum tipindeki zımpara bandını aßaåıda Tablo 2 ve 3'e göre seçin.

Tablo 2

Türeme rötuß Uygun kum boyu Kaba rötuß 30 – 40 Orta rötuß 40 – 100 Yarı hassas rötuß 80 – 240 Hassas rötuß 180 – 400

Tablo 3

Kum tipi AA Çelik, Ahßap WA Ahßap, Bambu

DÓKKAT:

䡬 Kum boyu için Tablo 3'e bakın 䡬 Zımpara bandı kumları, elle çalıßmada kullanılan zımpara

kaåıdından daha iri taneli olmalıdır.

䡬 Muntazam bir yüzey elde edilene kadar aynı kum boyuna

sahip zımpara bandını kullanın. Kum boyunun deåißtirilmesi kötü rötußa neden olabilir.

6. Anahtarın çalıßtırılması

Açma/kapama anahtarı çekildiåinde güç anahtarı AÇILIR ve durdurucuya bir kere bastırıldıåında güç anahtarı kilitlenir ve sürekli çalıßma yapılmasını saålar. Açma/kapama anahtarı çekilerek durdurucu serbest bırakılabilir. (Íekil 5)

7. Bant hızının ayarlanması

Bantlı Zımpara, kademesiz hız kontrolünü saålayan bir elektrik kontrol devresi ile donatılmıßtır. Hızı ayarlamak için, Íekil 6'da gösterilen kadranı çevirin. Kadran "1"'e ayarlandıåında bantlı zımpara en düßük hızda çalıßır. Kadran "5"'e ayarlandıåında bantlı zımpara en yüksek hızda çalıßır.

8. Kößelerde çalıßma

Kößeler, makine Íekil 7'de gösterildiåi gibi kullanılarak zımparalanabilir ve parlatılabilir.

Üzerinde çalıßılacak yüzey

BAKIM VE ÓNCELEME

1. Zımpara Bandının Kontrolü:

Aßınmıß bir zımpara bandının sürekli kullanımı etkinliåi düßüreceåi için, aßırı aßınma fark edildiåinde zımpara bandını deåißtirin.

2. Montaj vidalarının incelenmesi:

Tüm montaj vidalarını düzenli olarak inceleyin ve saålam ßekilde sıkılı olduåundan emin olun. Gevßeyen vidaları derhal sıkın. Gevßemiß vidalar ciddi tehlikelere yol açabilir.

3. Motorun incelenmesi

Motor biriminin sargıları, bu aåır iß aletinin “kalbidir”. Sargının hasar görmediåinden ve/veya yaå ya da su ile ıslanmadıåından emin olun.

4. Kömürlerin incelenmesi

Güvenliåiniz ve elektrik çarpmasına karßı koruma için bu alette kömürlerin incelenmesi ve deåißtirilmesi sadece Hitachi Yetkili Servis Merkezi tarafından yapılmalıdır.

5. Elektrik kablosunun deåißtirilmesi

Aletin elektrik kablosu hasar görmüßse, kablonun deåißtirilmesi için alet Hitachi Yetkili Servis Merkezine götürülmelidir.

6. Servis parçaları listesi DÓKKAT

Hitachi Güç Takımlarının onarımı, modifikasyonu ve gözden geçirilmesi Hitachi yetkili Servis Merkezi tarafından yapılmalıdır. Hitachi yetkili Servis Merkezine tamir ya da bakım amacıyla baßvurulduåunda Parça Listesinin takım ile birlikte verilmesi faydalı olacaktır. Güç takımlarının çalıßtırılması ve bakımlarının yapılması esnasında her ülke için belirtilen güvenlik düzenlemelerine ve standartlarına uyulması gerekmektedir.

DEÅÍÓKLÓKLER

Hitachi Aåır Óß Aletleri en son teknolojik ilerlemelere uygun olarak sürekli deåißtirilmekte ve gelißtirilmektedir. Dolaısıyla, bazı kısımlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

GARANTÓ

Hitachi Elektrikli El Aletlerine ülkelere özgü hukuki düzenlemeler çerçevesinde garanti vermekteyiz. Bu garanti, yanlıß veya kötü kullanım, normal aßınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Íikayet durumunda, Elektrikli El Aleti, sökülmemiß bir ßekilde, bu kullanım kılavuzunun sonunda bulunan GARANTÓ BELGESÓYLE birlikte bir Hitachi yetkili servis merkezine gönderilmelidir.

Türkçe

NOT

HITACHI’nin süregelen araßtırma ve gelißtirme programına baålı olarak burada belirtilen teknik özelliklerde önceden bildirimde bulunulmadan deåißiklik yapılabilir.

Havadan yayılan gürültü ve titreßimle ilgili bilgiler

Ölçülen deåerlerin EN60745 ve ISO 4871’e uygun olduåu tespit edilmißtir.

Ölçülmüß A-aåırlıklı gürültü güç derecesi: 98 dB(A) Ölçülmüß A-aåırlıklı gürültü güç derecesi: 87 dB(A) Belirsiz KpA: 3 dB(A)

Kulak koruyucusu kullanın.

Tipik aåırlıklı etkin (RMS) ivme deåeri 2,5 metre/saniye geçmez.

’yi

Română

REGULI GENERALE DE SECURITATE

AVERTISMENT! Citiţi toate instrucţiunile

Nerespectarea instrucţiunilor de mai jos poate duce la electrocutare, incendiu și/sau la vătămări grave. În toate avertismentele de mai jos, termenul "sculă electrică" se referă la sculele electrice alimentate de la reţeaua de energie electrică (prin cablu de alimentare) sau la sculele electrice alimentate de la baterii (fără cablu de alimentare).

PĂSTRAŢI PREZENTELE INSTRUCŢIUNI

1) Zona de lucru a) Menţineţi zona de lucru curată și bine luminată.

Zonele de lucru dezordonate și slab luminate predispun la accidente.

b) Nu utilizaţi sculele electrice în atmosferă explozivă,

ca de exemplu în prezenţa lichidelor inflamabile, a gazelor inflamabile sau a pulberilor inflamabile.

Sculele electrice produc scântei care pot aprinde pulberile și vaporii.

c) Îndepărtaţi copiii și persoanele din jur atunci când

folosiţi o sculă electrică.

Distragerea atenţiei vă poate face să pierdeţi controlul.

2) Securitate electrică a) Sculele electrice trebuie să se potrivească în

prizele existente. Nu modificaţi niciodată ștecherul în nici un fel. Nu folosiţi niciodată adaptoare la sculele electrice cu împământare.

Ștecherele nemodificate și prizele adecvate reduc riscul de electrocutare.

b) Evitaţi contactul corporal cu suprafeţele puse la

pământ cum ar fi conducte, radiatoare, cazane și frigidere.

În cazul în care corpul dumneavoastră este legat la pământ crește riscul de electrocutare.

c) Nu expuneţi sculele electrice la ploaie și nu le

ţineţi în condiţii de umezeală.

Dacă în scula electrică intră apă crește riscul de electrocutare.

d) Nu solicitaţi cablul de alimentare. Nu folosiţi

niciodată cablul de alimentare pentru transportul, deplasarea sau scoaterea din priză a sculei electrice. Ţineţi cablul de alimentare departe de sursele de căldură, de uleiuri, de muchii ascuţite și de piese în mișcare.

Cablurile de alimentare deteriorate sau îndoite cresc riscul de electrocutare.

e) Atunci când utilizaţi o sculă electrică în exterior,

folosiţi un prelungitor adecvat folosirii în exterior.

Folosirea unui prelungitor adecvat folosirii în exterior reduce riscul de electrocutare.

3) Siguranţa personală a) Atunci când folosiţi o sculă electrică fiţi vigilenţi,

fiţi atenţi la ceea ce faceţi și acţionaţi cu bun simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau dacă vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor.

Un moment de neatenţie în timpul utilizării sculei electrice poate duce la vătămări personale grave.

b) Folosiţi echipament de protecţie. Purtaţi

întotdeauna ochelari de protecţie.

Echipamentul de protecţie cum ar fi masca pentru praf, încălţămintea de protecţie anti-alunecare, casca sau protecţia auditivă, folosite atunci când este cazul, reduc riscul de vătămări personale.

c) Evitaţi pornirea accidentală. Asiguraţi-vă că,

înainte de a introduce scula electrică în priză, comutatorul este pe poziţia oprit.

Transportarea sculelor electrice cu degetul pe comutator sau introducerea în priză a sculelor electrice care au comutatorul pe poziţia pornit predispun la accidente.

d) Înainte de a pune în funcţiune scula electrică,

îndepărtaţi toate cheile sau instrumentele de reglare.

Un instrument sau o cheie atașate de o piesă rotativă a sculei electrice poate provoca vătămări personale.

e) Nu încercaţi să ajungeţi prea departe. Menţineţi

un contact corespunzător al piciorului și păstraţivă în permanenţă echilibrul.

Astfel veţi avea un mai bun control al sculei electrice în situaţii neprevăzute.

f) Îmbrăcaţi-vă corespunzător. Nu purtaţi haine largi

și nici bijuterii. Ţineţi părul, hainele și mănușile departe de piesele în mișcare.

Hainele largi, bijuteriile sau părul lung pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispozitive pentru

conectarea sistemelor de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și utilizate corect.

Folosirea acestor dispozitive poate reduce riscurile legate de praf și pulberi.

4) Folosirea și întreţinerea sculelor electrice a) Nu forţaţi scula electrică. Folosiţi sculele electrice

adecvate pentru aplicaţia dumneavoastră.

Scula electrică adecvată va efectua operaţiunea mai bine și mai sigur în cadrul parametrilor la care a fost proiectată.

b) Nu folosiţi scula electrică în cazul în care

comutatorul nu o pornește și nu o oprește.

O sculă electrică ce nu poate fi comandată prin intermediul comutatorului este periculoasă și trebuie reparată.

c) Înainte de a efectua orice fel de reglaje asupra

sculelor electrice, de a le schimba accesoriile sau de a le depozita, scoateţi-o din priză.

Aceste măsuri de securitate preventive reduc riscul de pornire accidentală a sculei electrice.

d) Nu depozitaţi sculele electrice nefolosite la

îndemâna copiilor și nu permiteţi persoanelor care nu sunt familiarizate cu sculele electrice sau cu prezentele instrucţiuni să utilizeze sculele electrice.

Sculele electrice sunt periculoase în mâna utilizatorilor neinstruiţi.

e) Întreţineţi sculele electrice. Verificaţi alinierea și

prinderea pieselor în mișcare, ruperea pieselor precum și orice alte condiţii care ar putea afecta funcţionarea sculelor electrice. Dacă o sculă electrică este deteriorată, aceasta trebuie reparată înainte de a fi utilizată.

Multe accidente sunt produse de sculele electrice întreţinute necorespunzător.

Română

f) Menţineţi sculele tăietoare ascuţite și curate.

Sculele tăietoare corect întreţinute, cu muchiile ascuţite, au o probabilitate mai mică de a se bloca și sunt mai ușor de controlat.

g) Folosiţi scula electrică, accesoriile și sculele de

debitare etc. în conformitate cu prezentele instrucţiuni și în scopul pentru care au fost create pentru respectiva sculă electrică, luând în considerare condiţiile de lucru și operaţiunile care trebuie efectuate.

Folosirea sculei electrice pentru alte operaţiuni decât cele pentru care a fost proiectată poate provoca situaţii periculoase.

5) Reparaţii a) Repararea sculei electrice se va face de către

personal calificat, cu folosirea unor piese de schimb identice.

Astfel se asigură menţinerea siguranţei în exploatare a sculei electrice.

PRECAUŢIE

Ţineţi la distanţă copiii și persoanele du dizabilităţi. Atunci când nu sunt folosite, sculele trebuie păstrate astfel încât copiii și persoanele cu dizabilităţi să nu poată ajunge la ele.

PRECAUŢII LA UTILIZAREA SLEFUITOR CU BANDĂ

PRECAUŢIE

Înainte de a începe operaţiunea de polizare, fiţi atenţi la materialul pe care urmează să îl prelucraţi.

Dacă în urma operaţiunii de polizare este de așteptat să apară pulberi dăunătoare / toxice cum ar fi pulberi de vopsea cu plumb, lemn sau metal, asiguraţi-vă că sacul pentru praf sau sistemul de extragere a prafului este conectat și are ieșirea pentru praf etanșată.

Suplimentar, purtaţi mască împotriva prafului, dacă aceasta există.

Nu inhalaţi și nu atingeţi pulberile dăunătoare / toxice generate în timpul operaţiunii de polizare, pulberile pot pune în pericol sănătatea dumneavoastră și a persoanelor din apropiere.

SPECIFICAŢII

Tensiune de alimentare (pe zone)* Putere instalată* 1020 W Viteza benzii fără sarcină 250 – 450 m / min Dimensiunea benzii abrazive Greutate (fără curea) 4,3 kg

* Verificaţi plăcuţa cu specificaţii a produsului, deoarece acesta poate diferi de la o zonă la alta.

ACCESORII STANDARD

(1) Bandă abrazivă fără sfârșit

(Dimensiunea granulaţiei #80) ................................... 1

(2) Sac pentru praf ......................................................... 1

Accesoriile standard pot fi schimbate fără notificare prealabilă.

ACCESORII OPŢIONALE (SE VÂND SEPARAT)

1. Benzi abrazive fără sfârșit Tabelul 1

Dimensiunea granulaţiei

30 AA 40 AA, WA 60 AA, WA

80 AA, WA 100 AA, WA 120 AA, WA 150 AA, WA 180 AA, WA 240 AA, WA 320 AA 400 AA

Tipul granulaţiei

(110V, 120V, 230V, 240V)

76 × 533 mm

NOTĂ:

Benzile abrazive fără sfârșit se vând în pachete de 10 benzi de același tip. La plasarea comenzii specificaţi tipul granulaţiei și dimensiunea granulaţiei.

2. Suport fix

La polizarea obiectelor mici folosiţi un suport fix adecvat. Accesoriile standard pot fi schimbate fără notificare prealabilă.

UTILIZARE

䡬 Polizarea de finisare și finisarea produselor din lemn. 䡬 Lustruirea de bază a suprafeţelor acoperite cu lemn. 䡬 Polizarea de finisare a suprafeţelor metalice. 䡬 Lustruirea de bază a suprafeţelor cu acoperire metalică

sau îndepărtarea vopselei înainte de refinisare. 䡬 Finisarea suprafeţelor din gresie, betonu și a altor

materiale similare.

ÎNAINTE DE UTILIZARE

1. Sursa de alimentare cu energie electrică

Asiguraţi-vă de faptul că sursa de alimentare cu energie

electrică ce urmează a fi folosită este conformă cu

cerinţele indicate pe plăcuţa indicatoare a produsului.

Română

2. Comutatorul pentru punere în funcţiune

Asiguraţi-vă că aţi poziţionat comutatorul în poziţia OFF (OPRIT). Dacă ștecherul este conectat la priză iar comutatorul este în poziţia ON (PORNIT), mașina va începe să funcţioneze imediat, putându-se produce vătămări grave.

3. Cablul prelungitor

Atunci când zona de lucru este departe de sursa de alimentare, folosiţi un cablu prelungitor de o grosime suficientă și cu parametri corespunzători. Cablul prelungitor trebuie să fie cât mai scurt posibil.

4. Montarea benzii abrazive.

Pentru detalii, consultaţi secţiunea referitoare la "Ansamblul benzii abrazive".

CUM SE MANEVREAZĂ BANDA ABRAZIVĂ

PRECAUŢIE:

Asiguraţi-vă că aţi OPRIT aparatul și că aţi scos ștecherul din priză, pentru a evita situaţiile grave.

1. Modul de atașare a benzii abrazive

(1) Trageţi pârghia cu degetul, astfel că fulia condusă se

va mișca spre înapoi. (Fig. 1)

(2) Plasaţi-o pe fulia motoare și pe fulia condusă trecând-

o peste partea exterioară a plăcii suport și asigurânduvă că săgeata de pe interiorul benzii abrazive coincide cu direcţia de rotaţie a fuliei motoare. (Fig. 2)

(3) Împingeţi pârghia cu degetul, fulia condusă se va

deplasa spre înainte și astfel se va realiza tensionarea corespunzătoare a benzii abrazive. În acest caz, aveţi grijă ca degetul să nu fie lovit de pârghie. Apoi, reglaţi poziţia benzii abrazive.

PRECAUŢIE:

Instalarea benzii abrazive într-o direcţie necorespunzătoare va duce la scăderea eficienţei muncii și la scurtarea duratei de viaţă a benzii abrazive.

2. Modul de scoatere a benzii abrazive

Trageţi pârghia cu degetul, banda abrazivă se va detensiona și va putea fi scoasă cu ușurinţă de pe fulii.

ÎNDEPĂRTAREA PRAFULUI

Atunci când în sacul pentru praf s-a strâns o cantitate excesivă de praf, eficienţa colectării prafului va scădea rapid. Scoateţi sacul pentru praf atunci când acesta s-a umplut cam la 2/3 din capacitate, pentru a menţine eficienţa colectării prafului (cât și eficienţa operaţiunii). Îndepărtarea sacului pentru praf se face astfel: (1) Slăbiţi bara de susţinere și scoateţi sacul pentru praf.

(Fig. 5)

(2) Sacul se poate deschide prin desfacerea dispozitivului

glisant de închidere.

MODUL DE UTILIZARE A SLEFUITOR CU BANDĂ

1. Modul de reglare a poziţiei de polizare.

Apăsaţi comutatorul și rotiţi banda abrazivă pentru a verifica poziţionarea acesteia. Reglaţi banda abrazivă astfel încât ambele margini să iasă 1,6mm - 3mm în afara marginilor fuliilor.

Dacă banda abrazivă este folosită prea în interior,

poate apărea abraziune și mașina se poate defecta.

Reglaţi poziţia benzii abrazive prin rotirea șurubului de

reglare. (Fig. 3) 䡬 Rotiţi șurubul de reglare în sensul acelor de ceasornic

pentru a deplasa banda spre interior. 䡬 Rotiţi șurubul de reglare în sens invers acelor de

ceasornic pentru a deplasa banda spre exterior.

PRECAUŢIE:

Dacă banda abrazivă se mișcă în timpul utilizării, reglajul

se va face în timpul utilizării.

2. Acţionarea comutatorului de pornire

Acţionaţi comutatorul de pornire ţinând mașina departe

de suprafaţa ce urmează a fi prelucrată. Dacă atunci

când o porniţi mașina este pusă pe suprafaţă, suprafaţa

se poate zgâria foarte tare.

Acest lucru este valabil și la oprirea mașinii.

3. Cum se ţine mașina

Prindeţi mânerul și butonul mânerului și ţineţi mașina

pe suprafaţa de prelucrat, astfel încât mașina să vină

ușor în contact cu suprafaţa.

Greutatea mașinii este suficientă pentru polizare și

finisare foarte eficiente.

Nu aplicaţi presiune suplimentară, deoarece aceasta

ar adăuga o sarcină inutilă motorului, va scurta durata

de viaţă a benzii abrazive și va scădea eficienţa

operaţiunii. (Fig. 4)

4. Cum se deplasează mașina

Deplasaţi mașina mai întâi spre înainte și după aceea

spre înapoi, repetând această mișcare. (Fig. 4)

5. Cum se alege banda abrazivă corespunzătoare

Alegeţi banda abrazivă care are dimensiunea granulaţiei

și tipul de granulaţie adecvate scopului dumneavoastră

specific, consultând Tabelele 2 și 3 de mai jos.

Tabelul 2

Finisare preliminară

Finisare grosieră 30 – 40

Finisare medie 40 – 100

Finisare semi-fină 80 – 240

Finisare fină 180 – 400

Tabelul 3

Tip de granulaţie Suprafaţă de prelucrat

AA Oţel, Lemn

WA Lemn, Bambus

PRECAUŢIE:

䡬 Pentru dimensiunea granulaţiei, consultaţi Tabelul 3 䡬 Granulaţia benzii abrazive trebuie să fie mai grosieră

decât cea pentru șmirghel. 䡬 Folosiţi benzi abrazive de aceeași granulaţie până la

obţinerea unei suprafeţe uniforme. Schimbarea

dimensiunii granulaţiei poate duce la o finisare de slabă

calitate.

6. Cum se acţionează comutatorul

Comutatorul este pus pe poziţia ON (pornit) atunci

când butonul este tras și, dacă opritorul este apăsat

o dată, comutatorul se blochează, permiţând astfel o

utilizare continuă.

Opritorul se deblochează prin tragerea comutatorului.

(Fig. 5)

Dimensiunea adecvată a granulaţiei

Română

7. Reglarea vitezei benzii

Polizorul cu bandă abrazivă este dotat cu un circuit electric de comandă, care permite controlul continuu al vitezei. Pentru reglarea vitezei, rotiţi butonul de reglare prezentat în Fig. 6. Atunci când butonul de reglare este în poziţia "1", polizorul funcţionează la viteză minimă. Atunci când butonul de reglare este în poziţia "5", polizorul funcţionează la viteză maximă.

8. Cum se lucrează la colţuri

Colţurile pot fi polizate și finisate folosind mașina așa cum este prezentat în figura Fig. 7.

ÎNTREŢINERE ȘI VERIFICARE

1. Verificarea polizorului cu bandă abrazivă:

Deoarece folosirea unei benzi abrazive uzate duce la scăderea eficienţei, înlocuiţi banda abrazivă imediat ce observaţi o uzură excesivă a acesteia.

2. Verificarea șuruburilor de montare

Verificaţi regulat toate șuruburile de montare și asiguraţivă că acestea sunt strânse corespunzător. Dacă vreunul din șuruburi este slăbit, strângeţi-l imediat. Nerespectarea acestei indicaţii poate duce la pericole grave.

3. Întreţinerea motorului

Bobinajul motorului este inima motorului. Fiţi foarte atenţi să nu deterioraţi bobinajul și să nu îl expuneţi la ulei sau la apă.

4. Verificarea periilor de cărbune

Pentru siguranţa dumneavoastră și pentru protejarea împotriva electrocutării, verificarea și înlocuirea periilor de cărbune trebuie efectuată NUMAI de către o UNITATE SERVICE AUTORIZATĂ DE HITACHI.

5. Înlocuirea cablului de alimentare

În cazul în care cablul de alimentare al sculei este deteriorat, scula trebuie dusă la o unitate service autorizată de Hitachi pentru înlocuirea cablului.

6. Lista pieselor de schimb pentru reparaţii PRECAUŢIE

Reparaţiile, modificările și verificarea sculelor electrice Hitachi se vor efectua numai la o unitate service autorizată de Hitachi. În mod particular, întreţinerea dispozitivului laser va fi efectuată de un agent autorizat de către producătorul dispozitivului laser. Repararea dispozitivului laser va fi efectuată întotdeauna de către o unitate service autorizată de Hitachi. Această listă de piese va fi de ajutor dacă va fi prezentată împreună cu mașina la unitatea service autorizată de Hitachi atunci când solicitaţi efectuarea de reparaţii sau de operaţiuni de întreţinere. Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea.

MODIFICĂRI

Sculele electrice Hitachi sunt în mod constant îmbunătăţite și modificate, pentru a îngloba cele mai noi cuceriri tehnologice. De aceea, anumite piese pot fi modificate fără notificare prealabilă.

GARANŢIE

Garantăm sculele electrice Hitachi în conformitate cu reglementările statutare/specifice ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la finalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de Hitachi.

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de Hitachi, prezentele specificaţii pot fi modificate fără notificare prealabilă.

Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii

Valorile măsurate au fost determinate în conformitate cu EN 60745 și este declarată conformă cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A: 98 dB (A) Nivelul tipic al presiunii sonore ponderate A: 87 dB (A) Nivel sonor, KpA: 3 dB (A)

Purtaţi echipament de protecţie auditivă.

Valoarea tipică a rădăcinii medii pătratice ponderate a acceleraţiei nu depășește 2,5 m/s2.

Slovenščina

SPLOŠNA VARNOSTNA PRAVILA

OPOZORILO! Preberite vsa navodila

Nesledenje vsem spodaj navedenim navodilom lahko povzroči električni udar, požar in/ali resne poškodbe. Izraz "električno orodje" se v vseh spodnjih opozorilih nanaša na vaše električno orodje pod napetostjo (s kablom) ali električno orodje na baterije (brezžično).

SHRANITE TA NAVODILA

1) Delovno območje a) Delovno območje naj bo čisto in dobro osvetljeno.

Razmetana in temna področja privabijo nesreče.

b) Električnih orodij ne uporabljajte v eksplozivnih

atmosferah, kot pri prisotnosti vnetljivih tekočin, plinov ali prahu.

Električna orodja ustvarjajo iskre, ki lahko zanetijo prah hlapov.

c) Otroci in ostale gledalce držite vstran medtem,

ko uporabljate električno orodje.

Motnje lahko povzročijo, da izgubite nadzor.

2) Električna varnost a) Vtikači električnega orodja se moraj ujemati z

vtičnico. Nikoli ne spreminjajte vtikača na kakršenkoli način. Ne uporabljajte adapterskih vtikačev z ozemljenimi (na tleh) električnimi orodji.

Nespremenjeni vtikači in prilegajoče se vtičnice zmanjšajo nevarnost električnega udara.

b) Izogibajte se telesnega stika z zemeljskimi ali

ozemljenimi površinami (npr. cevi, radiatorji, peči, hladilniki).

Obstaja povečana nevarnost električnega udara, če je vaše telo ozemljeno ali na zemlji.

c) Električnega orodja ne izpostavljajte na dež ali

mokre pogoje.

Voda, ki pride v električno orodje lahko poveča nevarnost električnega udara.

d) S kablo ravnajte previdno. Kabla ne uporabljajte

za nošenje, vlečenje ali izklapljanje električnega orodja. Kabel držite vstran od toplote, olja, ostrih robov in premikajočih se delov.

Poškodovani in zapleteni kabli povečajo nevarnost električnega udara.

e) Pri zunaji uporabi električnega orodja uporabite

podaljševalni kabel, ki je primeren za zunanjo uporabo.

Uporaba kabla, primernega za delo odzunaj, zmanjša nevarnost električnega udara.

3) Osebna varnost a) Bodite pripravljeni in pazite kaj delate ter

uporabite zdrav razum, ko uporabljate električno orodje. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil.

Trenutek nepazljivosti pri uporabi električnega orodja lahko povzroči resne telesne poškodbe.

b) Uporabljajte zaščitno opremo. Zmeraj uporabljajte

zaščito za oči.

Zaščitna oprema kot je maska za prah, nedrseči zaščitni čevlji, trda čelada ali zaščita za sluh, ki jo uporabljate pri primernih pogojih, bo zmanjšala osebne poškodbe.

c) Izogibajte se nenamernemu zagonu. Prepričajte

se, da je pred vklopom stikalo v položaju OFF (izklop).

Nošenje električnih orodjev s prstom na stikalu ali priključevanje orodja, ki ima vključeno stikalo, privablja nesreče.

d) Pred vklopom orodja odstranite vsa orodja za

prilagajanje ali ključe.

Ključ ali orodje za prilagajanje, ki ostane na rotacijskem delu električnega orodja, lahko povzroči osebne poškodbe.

e) Ne nagibajte se. Zmeraj uporabljajte primerno

obutev in držite ravnotežje.

To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah.

f) Primerno se oblecite. Ne nosite ohlapnih oblačil

ali nakita. Lase, oblačila in rokavice držite vstran od premikajočih se delov.

Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.

g) Če imate naprave za priključitev odstranjevanja

in zbiranja prahu, se prepričajte, da so priključene in primerno uporabljene.

Uporaba teh naprav lahko zmanjša nevarnosti, povezane s prahom.

4) Uporaba in nega električnega orodja a) Orodja ne uporabljajte s silo. Uporabite primerno

električno orodje za vaše zahteve.

Pravilno električno orodje bo delo naredilo bolje in varneje na stopnji za katero je bilo izdelano.

b) Orodja ne uporabljajte, če ga s stikalom ne morete

vključiti in izključiti.

Vsako električno orodje, ki ga ne morete nadzorovati s stikalom je nevarno in ga je treba popraviti.

c) Pred prilagajanjem, zamenjavo dodatkov ali

shranjevanju električnega orodja, izvlecite vtikač iz vira napetosti.

Takši preventivni varnosti ukrepi zmanjšajo nevarnost, da se električno orodje po nesreči vključi.

d) Mirujoča električna orodja shranjujte izven dosega

otrok in ne dovolite uporabo orodja osebam, ki niso seznanjena z električnim orodjem ali temi navodili.

Elektirčna orodja so nevarna v rokah neusposobljenih uporabnikov.

e) Električna orodja vzdržujte. Preverite ali so

premikajoči se deli neporavnani ali razrahljani, zlomljeni in vsa ostala stanja, ki lahko vplivajo na delovanje električnega orodja. Če je električno orodje poškodovano ga pred uporabo dajte popravit.

Številne nesreče se zgodijo zaradi slabo vzdrževanih električnih orodij.

f) Rezalni pripomočki naj bodo ostri in čisti.

Primerno vzdrževana orodja za rezanje z ostrimi robovi je lažje uporabljati in je manjša verjetnost, da se ustavijo.

g) Električno orodje, pripomočke in dela orodja itd.

uporabljajte v skladu s temi navodili in na način za katero je določen tip električnega orodja namenjen, ter v skladu z delovnimi pogoji in delom, ki ga boste opravljali.

Uporaba električnega orodja za delo, ki je drugačno od tistega za katero je bilo orodje namenjeno lahko povzroči nevarne situacije.

Slovenščina

5) Servis a) Električno orodje naj popravlja usposobljena

servisna oseba le z identičnimi rezervnimi deli.

S tem bo zagotovljeno vzdrževanje varnosti električnega orodja.

VARNOSTNI UKREP Otroci in slabotne osebe naj se ne približujejo. Ko orodja ne uporabljate ga shranjujte izven dosega otrok in slabotnih oseb.

VARNOSTNI UKREPI ZA UPORABO BRUSILNEGA TRAKU

POZOR

Pred brušenjem se prepričajte o materialu, ki ga boste brusili.

Če med brušenjem nastajajo škodljivi/strupeni prahi kot so svinčeva barva, les in kovine, se prepričajte, da je vreča za prah ali sistem za odvajanje prahu tesno priključen na izpuh za prah.

Dodatno uporabite tudi masko za prah, če je na voljo.

Ne vdihavajte in se ne dotikajte škodljivih/strupenih prahov, ki nastajajo pri brušenju, saj prah lahko škoduje vašemu zdravju in zdravju ljudi poleg vas.

SPECIFIKACIJE

Napetost (po območjih)* (110V, 120V, 230V, 240V) Vhodna moč* 1020 W Hitrost brez obremenitve 250 – 450 m / min Velikost traku smirkovega papirja Teža (brez kabla) 4,3 kg

* Preverite imensko ploščo na izdelku, saj je vrednost odvisna od področja.

STANDARDNI DODATKI

(1) Neskončen trak za brušenje

(velikost delca: #80) .................................................. 1

(2) Vreča za prah ............................................................ 1

Standardni pripomočki se lahko spremenijo brez vnaprejšnjega obvestila.

OPCIJSKI DODATKI (PRODAJANI LOČENO)

1. Neskončni trakovi za brušenje Skica 1

Velikost delcev Tip delcev

30 AA 40 AA, WA 60 AA, WA

80 AA, WA 100 AA, WA 120 AA, WA 150 AA, WA 180 AA, WA 240 AA, WA 320 AA 400 AA

OPOMBA:

Neskončen trak za brušenje se prodaja v paketu po 10 trakov istega tipa. Pri naročanju povejte želen tip in velikost delca.

76 × 533 mm

2. Mirujoče stojalo

Pri brušenju majhnih predmetov uporabite pripravno

mirujoče stojalo. Opcijski dodatki se lahko spremenijo brez vnaprejšnjega obvestila.

UPORABA

䡬 Zaključno brušenje in zaključna dela lesenih izdelkov. 䡬 Osnovno poliranje lesenih površin. 䡬 Zaključno brušenje kovinskih površin. 䡬 Osnovno poliranje kovinskih površin, odstranjevanje rje

ali barve pred zaključevanjem. 䡬 Zaključevanje površin iz skrila, betona in podobnih

materialov.

PRED UPORABO

1. Vir napetosti

Zagotovite, da je vir napetosti, ki ga boste uporabili

enak zahtevam vira napetosti, ki je določen na imenski

plošči izdelka.

2. Stikalo za napetost

Prepričajte se, da je stikalo za napetost v položaju OFF

(izključeno). Če je vtikač priključen na vtičnico, ko je

stikalo v položaju ON (vklopljeno), bo električno orodje

takoj začelo delovati ter lahko povzroči resno nesrečo.

3. Podaljševalni kabel

Če je delovno območje oddaljeno od vira napetosti,

uporabite podaljševalni kabel primerne debeline in

kapacitivnosti. Podaljševalni kabel naj bo čim krajši.

4. Pritrjevanje brusilnega traku.

Za podrobnosti, glej razdelek "Sestav brusilnega traku".

Slovenščina

KAKO ROKOVATI Z BRUSILNIM TRAKOM

POZOR:

Prepričajte se, da izključite napetost (OFF/IZKLOP) in izvlečete vtikač iz vtičnice, da se izognete resnim težavam.

1. Kako pritrditi brusilni trak

(1) S prstom povlecite ročico in škripec prostega teka se

bo pomaknil proti nazaj. (Skica 1)

(2) Trak postavite na pogonski in škripec prostega teka

ter ga napeljite preko zunanje okovne plošče in se prepričajte, da puščica znotraj traku sovpada s smerjo rotacije pogonskega škripca. (Skica 2)

(3) S prstom pritisnite ročico in škripec prostega teka se

bo pomaknil proti naprej in primerno napel brusilni trak. V tem primeru bodite pazljivi, da ročice ne udarite s prstom. Nato nastavite položaj brusilnega traku.

POZOR

Brusilni trak, nameščen v napačni smeri bo zmanjšal učinkovitost dela in skrajšal življenjsko dobo brusilnega traku.

2. Kako odstraniti brusilni trak

S prstom povlecite ročico, brusilni trak se bo povesil in enostavno boste ga lahko odstranili iz škripcev.

ODSTRANJEVANJE PRAHU

Ko se v vrečki za prah nabere prevelika količina prahu bo učinkovitost zbiranja prahu skokovito padla. Prah iz vrečke odstranite, ko sta polni približno 2/3 vrečke. S tem boste zagodotivli učinkovito zbiranje prahu (kot tudi delovno učinkovitost). Prah iz vrečke odstranite na naslednji način: (1) Odvijte podporni drog in odstranite vrečko s prahom.

(Skica 5)

(2) Odprtino vreče lahko odprete tako, da odprete drsno

tesnilo.

KAKO UPORABLJATI BRUSILNI TRAK

1. Kako nastaviti položaj brušenja.

Pritisnite stikalo in obrnite brusilni trak v položaj za preverjanje. Brusilni trak nastavite tako, da oba robova gledata od 1,6 mm - 3 mm izven robov škripcev.

Če brusilni trak uporabljate preveč navznoter lahko to povzroči odrgnjenje in poškoduje stroj. Položaj brusilnega traku nastavite z obračanjem vijaka za nastavljanje (Skica 3)

䡬 Obrnite vijak za nastavljanje v smeri urinega kazalca,

da pomaknete trak navznoter.

䡬 Obrnite vijak za nastavljanje v nasprotni smeri urinega

kazalca, da pomaknete trak navzven.

POZOR

Če se trak premika med delovanjem lahko nastavljanje izvedete med delovanjem.

2. Obračanje stikala za vklop

Obrnite stikalo za vklop in stroj držite vstran od obdelovalne površine. Če je stroj postavljen na površino, ko pritisnete stikalo, se lahko površina hudo poškoduje. Enako velja pri zaustavljanju stroja.

3. Kako držati stroj

Primite ročico in gumb na njej ter držite stroj ob

povrišini katero obdelujete tako, da se je narahlo dotika.

Teža samega stroja je zadostna za brušenje in poliranje

pri najvišji učinkovitosti.

Ne pritiskajte dodatno na stroj, saj s tem nepotrebno

obremenite motor, skrajšate življenjsko dobo brusilnega

traku in zmanjšate delovno učinkovitost. (Skica 4)

4. Kako premikati stroj

Stroj naprej pomikajte naprej in nato nazaj, ter

ponavljajte te gibe. (Skica 4)

5. Kako izbrati primeren brusilni trak

S pomočjo spodnje Tabele 2 in 3 izberite brusilni trak

s primerno velikostjo in tipom delcev.

Tabela 2

Izpeljan zaključek Primerna velikost delcev

Grob zaključek 30 – 40

Srednji zaključek 40 – 100

Polfini zaključek 80 – 240

Fini zaključek 180 – 400

Tabela 3

Tip delcev

AA Jeklo, Les

WA Les, Bambus

POZOR

䡬 Za velikost delcev glejte Tabelo 3 䡬 Delec brusilnega traku mora biti bolj grob od smirkovega

papirja, ki ga uporabljate za ročno delo. 䡬 Uporabite brusilni trak z enako velikostjo delca, da

dosežete enakomerno površino. Spreminjanje velikosti

delcev lahko povroči slab zaključek.

6. Kako uporabljati stikalo

Stikalo za vklop je vključeno (ON), ko povlecete za

sprožilec in če enkrat pritisnete na zaustavljalec se bo

stikalo zaklenilo in omogočilo nenehno delovanje.

Zaustavljalec lahko sprostite tako, da povlečete

sprožilec. (Skica 5)

7. Nastavljanje hitrosti traku

Brusilni trak je opremljen z električnim nadzornim

vezjem, ki omogoča brezkoračen nadzor nad hitrostjo.

Za prilagajanje hitrosti obrnite številčnico, ki je prikazana

na Skici 6.

Ko je številčnica nastavljena na "1", bo brusilnik deloval

pri najnižji hitrosti. Ko je številčnica nastavljena na "5",

bo brusilnik deloval pri najvišji hitrosti.

8. Kako delati pri robovih

Robove lahko brusite in polirate tako, da stroj uporabite

kot je prikazano na Skici 7.

Obdelovalna površina

VZDRŽEVANJE IN PREGLEDI

1. Pregledovanje brusilnega traku:

Ker bo nenehna uporaba obrabljenega brusilnega traku

poslabšala učinkovitost, zamenjate brusilni trak takoj,

ko opazite pretirano odrgnjenost.

2. Pregled montažnih vijakov

Redno preverjajte vse montažne vijake in se prepričajte,

da so primerno zaviti. Če se katerikoli vijak odvije, ga

takoj zavijte. Če tega ne naredite lahko pride do resnih

nesreč.

3. Vzdrževanje motorja

Navitje enote motorja je "srce" električnega orodja. Bodite zelo pazljivi, da navitja ne poškodujete in/ali zmočite z oljem ali vodo.

4. Preverjanje ogljikovih ščetk

Za nenehno varnost in zaščito pred električnim udarom naj pregled in zamenjavo ogljikovih ščetk izvaja LE POOBLAŠČENI SERVISNI CENTER HITACHI.

5. Zamenjava električnega kabla

Če je električni kabel orodja poškodovan, vrnite orodje na v pooblaščeni servisni center Hitachi, kjer vam ga bomo zamenjali.

6. Seznam servisnih delov POZOR

Popravila, spremembe in pregled Hitachi električnega orodja mora izvajati pooblaščeni servisni center Hitachi. Zlasti lasersko napravo mora vzdrževati pooblaščeni agent proizvajalca laserja. Popravilo laserske naprave zmeraj določite pooblaščenemu servisnemu centru Hitachi. Pri zahtevi za popravilo ali vzdrževanje bo v veliko pomoč, če pooblaščenemu servisnemu centru Hitachi skupaj z orodjem izročite tudi ta seznam delov. Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo.

SPREMEMBE

Hitach električna orodja se nenehno izboljšujejo in spreminjajo, da bi vključevala najnovejše tehnološke napredke. Torej se lahko nekateri deli spremenijo brez vnaprejšnjega obvestila.

Slovenščina

GARANCIJA

Garantiramo za Hitachi električna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne pokriva napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite nerazstavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servisni center Hitachi.

OPOMBA

Zaradi HITACHIJEVEGA nenehnega programa raziskav in razvoja se specifikacije lahko spremenijo brez vnaprejšnjega obvestila.

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile določene glede na EN 60745 in navedeno v skladu z ISO 4871.

Tipičen A-obremenjen nivo moči zvoka: 98 dB (A) Tipičen A-obremenjen nivo zvočnega pritiska: 87 dB (A) Spremenljivost KpA: 3 dB (A)

Uporabljajte zaščito za ušesa.

Tipično obremenjeno povprečje kvadrata izvornega pospeška ne presega 2,5 m/s2.

PyccÍËÈ

OÅôàE èPABàãA èO TEXHàKE ÅEÂOèACHOCTà

èPEÑìèPEÜÑEHàE! èpoäÚËÚe pyÍoÇoÀcÚÇo Ôo íÍcÔÎyaÚaáËË

HeÇêÔoÎÌeÌËe Çcex ÔpËÇeÀeÌÌêx ÌËÊe ÔoÎoÊeÌËÈ ÀaÌÌoÖo pyÍoÇoÀcÚÇa ÏoÊeÚ ÔpËÇecÚË Í ÔopaÊeÌËï íÎeÍÚpËäecÍËÏ ÚoÍoÏ, ÔoÊapy Ë/ËÎË Í cepëeÁÌoÈ ÚpaÇÏe. TepÏËÌ "íÎeÍÚpoËÌcÚpyÏeÌÚ" Ç ÍoÌÚeÍcÚe Çcex ÔpËÇeÀeÌÌêx ÌËÊe Ïep ÔpeÀocÚopoÊÌocÚË oÚÌocËÚcÓ Í íÍcÔÎyaÚËpyeÏoÏy BaÏË íÎeÍÚpoËÌcÚpyÏeÌÚy c ÔËÚaÌËeÏ oÚ ceÚeÇoÈ poÁeÚÍË (c ceÚeÇêÏ åÌypoÏ) ËÎË íÎeÍÚpoËÌcÚpyÏeÌÚy c ÔËÚaÌËeÏ oÚ aÍÍyÏyÎÓÚopÌoÈ ÄaÚapeË (ÄecÔpoÇoÀÌoÏy).

COXPAHàTE ÑAHHOE PìKOBOÑCTBO

1) PaÄoäee ÏecÚo a) èoÀÀepÊËÇaÈÚe äËcÚoÚy Ë xopoåee ocÇeçeÌËe

Ìa paÄoäeÏ ÏecÚe.

ÅecÔopÓÀoÍ Ë ÔÎoxoe ocÇeçeÌËe Ìa paÄoäËx ÏecÚax ÔpËÇoÀËÚ Í ÌecäacÚÌêÏ cÎyäaÓÏ.

b) He ËcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚê Ço

ÇÁpêÇooÔacÌêx oÍpyÊaïçËx ycÎoÇËÓx, ÌaÔpËÏep, Ç ÌeÔocpeÀcÚÇeÌÌoÈ ÄÎËÁocÚË oÚ oÖÌeoÔacÌêx ÊËÀÍocÚeÈ, ÖopïäËx ÖaÁoÇ ËÎË ÎeÖÍoÇocÔÎaÏeÌÓïçeÈcÓ ÔêÎË.

ùÎeÍÚpoËÌcÚpyÏeÌÚê ÔopoÊÀaïÚ ËcÍpê, ÍoÚopêe ÏoÖyÚ ÇocÔÎaÏeÌËÚë ÔêÎë ËÎË ËcÔapeÌËÓ.

c) ÑepÊËÚe ÀeÚeÈ Ë ÌaÄÎïÀaÚeÎeÈ Ìa ÄeÁoÔacÌoÏ

paccÚoÓÌËË Ço ÇpeÏÓ íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa.

OÚÇÎeäeÌËe ÇÌËÏaÌËÓ ÏoÊeÚ cÚaÚë ÀÎÓ Bac ÔpËäËÌoÈ ÔoÚepË yÔpaÇÎeÌËÓ.

2) щОeНЪpoДeБoФacМocЪл a) тЪeФceОлМкe ЗЛОНЛ нОeНЪpoЛМcЪpyПeМЪoЗ

АoОКМк cooЪЗeЪcЪЗoЗaЪл ceЪeЗoИ poБeЪНe. HЛНoЦАa Мe ПoАЛЩЛбЛpyИЪe еЪeФceОлМyп ЗЛОНy МЛНoЛП oДpaБoП. He ЛcФoОлБyИЪe МЛНaНЛe aАaФЪepМкe ФepexoАМЛНЛ c БaБeПОeММкПЛ (БaПНМyЪкПЛ Мa БeПОп) нОeНЪpoЛМcЪpyПeМЪaПЛ.

HeПoАЛЩЛбЛpoЗaММкe еЪeФceОлМкe ЗЛОНЛ Л cooЪЗeЪcЪЗyпзЛe ЛП ceЪeЗкe poБeЪНЛ yПeМлеaЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

b) He ÔpËÍacaÈÚecë ÚeÎoÏ Í ÁaÁeÏÎeÌÌêÏ

ФoЗepxМocЪУП, МaФpЛПep, Н ЪpyДoФpoЗoАaП, paАЛaЪopaП, НyxoММкП ФОЛЪaП Л xoОoАЛОлМЛНaП.

EcОЛ Baеe ЪeОo coФpЛНocМeЪcУ c БaБeПОeММкПЛ ФoЗepxМocЪУПЛ, ЗoБpacЪeЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

c) He ÔoÀÇepÖaÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚê

ÇoÁÀeÈcÚÇËï ÀoÊÀÓ ËÎË ÇÎaÖË.

èpË ÔoÔaÀaÌËË ÇoÀê Ç íÎeÍÚpoËÌcÚpyÏeÌÚ ÇoÁpacÚeÚ oÔacÌocÚë ÔopaÊeÌËÓ íÎeÍÚpËäecÍËÏ ÚoÍoÏ.

d) иpaЗЛОлМo oДpaзaИЪecл co еМypoП. HЛНoЦАa

Мe ФepeМocЛЪe нОeНЪpoЛМcЪpyПeМЪ, ЗБУЗеЛcл Бa еМyp, Мe ЪУМЛЪe Бa еМyp, Л Мe АepЦaИЪe Бa еМyp c бeОлп oЪcoeАЛМeМЛУ нОeНЪpoЛМcЪpyПeМЪa oЪ ceЪeЗoИ poБeЪНЛ. PacФoОaЦaИЪe еМyp ФoАaОлеe oЪ ЛcЪoдМЛНoЗ ЪeФОa, МeЩЪeФpoАyНЪoЗ, ФpeАПeЪoЗ c ocЪpкПЛ НpoПНaПЛ Л АЗЛКyзЛxcУ АeЪaОeИ.

иoЗpeКАeММкe ЛОЛ БaФyЪaММкe еМypк yЗeОЛдЛЗaпЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

e) èpË íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa ÇÌe

ФoПeзeМЛИ, ЛcФoОлБyИЪe yАОЛМЛЪeОлМкИ еМyp, ФpeАМaБМaдeММкИ АОУ ЛcФoОлБoЗaМЛУ ЗМe ФoПeзeМЛУ.

аcФoОлБoЗaМЛe еМypa, ФpeАМaБМaдeММoЦo АОУ paДoЪк ЗМe ФoПeзeМЛИ, yПeМлеЛЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

3) ãËäÌaÓ ÄeÁoÔacÌocÚë a) ÅyÀëÚe ÖoÚoÇê Í ÌeoÊËÀaÌÌêÏ cËÚyaáËÓÏ,

ЗМЛПaЪeОлМo cОeАЛЪe Бa cЗoЛПЛ АeИcЪЗЛУПЛ Л pyНoЗoАcЪЗyИЪecл БАpaЗкП cПкcОoП ФpЛ нНcФОyaЪaбЛЛ нОeНЪpoЛМcЪpyПeМЪa. He ЛcФoОлБyИЪe нОeНЪpoЛМcЪpyПeМЪ, НoЦАa Bк ycЪaОЛ ЛОЛ МaxoАЛЪecл ФoА ЗОЛУМЛeП МapНoЪЛНoЗ, aОНoЦoОУ ЛОЛ ОeНapcЪЗeММкx ФpeФapaЪoЗ.

MÖÌoÇeÌÌaÓ ÔoÚepÓ ÇÌËÏaÌËÓ Ço ÇpeÏÓ íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚoÇ ÏoÊeÚ ÔpËÇecÚË Í cepëeÁÌoÈ ÚpaÇÏe.

b) àcÔoÎëÁyÈÚe ÁaçËÚÌoe cÌapÓÊeÌËe. BceÖÀa

ÌaÀeÇaÈÚe cpeÀcÚÇo ÁaçËÚê ÖÎaÁ.

ВaзЛЪМoe cМapУКeМЛe, МaФpЛПep, ФpoЪЛЗoФкОeЗoИ pecФЛpaЪop, БaзЛЪМaУ oДyЗл c МecНoОлБНoИ ФoАoеЗoИ, БaзЛЪМкИ еОeП-НacНa ЛОЛ cpeАcЪЗa БaзЛЪк opЦaМoЗ cОyxa, ЛcФoОлБyeПкe АОУ cooЪЗeЪcЪЗyпзЛx ycОoЗЛИ, yПeМлеaЪ ЪpaЗПк.

c) аБДeЦaИЪe МeФpeАМaПepeММoЦo ЗНОпдeМЛУ

АЗЛЦaЪeОУ. мДeАЛЪecл З ЪoП, дЪo ЗкНОпдaЪeОл МaxoАЛЪcУ З ФoОoКeМЛЛ ЗкНОпдeМЛУ ФepeА ФoАcoeАЛМeМЛeП Н ceЪeЗoИ poБeЪНe.

иepeМocНa нОeНЪpoЛМcЪpyПeМЪoЗ, НoЦАa Bк АepКЛЪe ФaОeб Мa ЗкНОпдaЪeОe, ЛОЛ ФoАcoeАЛМeМЛe нОeНЪpoЛМcЪpyПeМЪoЗ Н ceЪeЗoИ poБeЪНe, НoЦАa ЗкНОпдaЪeОл ДyАeЪ МaxoАЛЪлcУ З ФoОoКeМЛЛ ЗНОпдeМЛУ, ФpЛЗoАЛЪ Н МecдacЪМкП cОyдaУП.

d) CМЛПЛЪe Зce peЦyОЛpoЗoдМкe ЛОЛ ЦaeдМкe

НОпдЛ ФepeА ЗНОпдeМЛeП нОeНЪpoЛМcЪpyПeМЪa.

ÉaeäÌêÈ ËÎË peÖyÎËpoÇoäÌêÈ ÍÎïä, ocÚaÇÎeÌÌêÈ ÔpËÍpeÔÎeÌÌêÏ Í ÇpaçaïçeÈcÓ ÀeÚaÎË íÎeÍÚpoËÌcÚpyÏeÌÚa ÏoÊeÚ ÔpËÇecÚË Í ÔoÎyäeÌËï ÎËäÌoÈ ÚpaÇÏê.

e) He ÚepÓÈÚe ycÚoÈäËÇocÚë. Bce ÇpeÏÓ ËÏeÈÚe

ÌaÀeÊÌyï ÚoäÍy oÔopê Ë coxpaÌÓÈÚe paÇÌoÇecËe.

щЪo ФoПoКeЪ Оyдеe yФpaЗОУЪл нОeНЪpoЛМcЪpyПeМЪoП З МeФpeАЗЛАeММкx cЛЪyaбЛУx.

f) OÀeÇaÈÚecë ÌaÀÎeÊaçËÏ oÄpaÁoÏ. He

ÌaÀeÇaÈÚe ÔpocÚopÌyï oÀeÊÀy ËÎË ïÇeÎËpÌêe ËÁÀeÎËÓ. ÑepÊËÚe ÇoÎocê, oÀeÊÀy Ë ÔepäaÚÍË ÍaÍ ÏoÊÌo ÀaÎëåe oÚ ÀÇËÊyçËxcÓ äacÚeÈ.

иpocЪopМaУ oАeКАa, пЗeОЛpМкe ЛБАeОЛУ ЛОЛ АОЛММкe ЗoОocк ПoЦyЪ ФoФacЪл З АЗЛКyзЛecУ дacЪЛ.

g) EcÎË ÔpeÀycÏoÚpeÌê ycÚpoÈcÚÇa ÀÎÓ

ÔpËcoeÀËÌeÌËÓ ÔpËcÔocoÄÎeÌËÈ ÀÎÓ oÚÇoÀa Ë cÄopa ÔêÎË, yÄeÀËÚecë Ç ÚoÏ, äÚo oÌË ÔpËcoeÀËÌeÌê Ë ËcÔoÎëÁyïÚcÓ ÌaÀÎeÊaçËÏ oÄpaÁoÏ.

аcФoОлБoЗaМЛe АaММкx ycЪpoИcЪЗ ПoКeЪ yПeМлеЛЪл oФacМocЪЛ, cЗУБaММкe c ФкОлп.

PyccÍËÈ

4) ùÍcÔÎyaÚaáËÓ Ë oÄcÎyÊËÇaÌËe íÎeÍÚpoËÌcÚpyÏeÌÚoÇ a) He ÔepeÖpyÊaÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ.

àcÔoÎëÁyÈÚe ÌaÀÎeÊaçËÈ ÀÎÓ BaåeÖo ÔpËÏeÌeÌËÓ íÎeÍÚpoËÌcÚpyÏeÌÚ.

HaАОeКaзЛИ нОeНЪpoЛМcЪpyПeМЪ ДyАeЪ ЗкФoОМУЪл paДoЪy Оyдеe Л МaАeКМee З ЪoП peКЛПe paДoЪк, Мa НoЪopкИ oМ paccдЛЪaМ.

b) He ËcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ c

МeЛcФpaЗМкП ЗкНОпдaЪeОeП, ecОЛ c eЦo ФoПoзлп МeОлБУ ДyАeЪ ЗНОпдЛЪл Л ЗкНОпдЛЪл нОeНЪpoЛМcЪpyПeМЪ.

KaКАкИ нОeНЪpoЛМcЪpyПeМЪ, НoЪopкП МeОлБУ yФpaЗОУЪл c ФoПoзлп ЗкНОпдaЪeОУ, ДyАeЪ ФpeАcЪaЗОУЪл oФacМocЪл Л eЦo ДyАeЪ МeoДxoАЛПo oЪpeПoМЪЛpoЗaЪл.

c) OЪcoeАЛМЛЪe еЪeФceОлМyп ЗЛОНy oЪ

ËcÚoäÌËÍa ÔËÚaÌËÓ ÔepeÀ ÌaäaÎoÏ ÇêÔoÎÌeÌËÓ ÍaÍoÈ-ÎËÄo ËÁ peÖyÎËpoÇoÍ, ÔepeÀ cÏeÌoÈ ÔpËÌaÀÎeÊÌocÚeÈ ËÎË xpaÌeÌËeÏ íÎeÍÚpoËÌcÚpyÏeÌÚoÇ.

TaНЛe ФpoЩЛОaНЪЛдecНЛe Пepк ДeБoФacМocЪЛ yПeМлеaЪ oФacМocЪл МeФpeАМaПepeММoЦo ЗНОпдeМЛУ АЗЛЦaЪeОУ нОeНЪpoЛМcЪpyПeМЪa.

d) XpaÌËÚe ÌeËcÔoÎëÁyeÏêe íÎeÍÚpoËÌcÚpyÏeÌÚê

З МeАocЪyФМoП АОУ АeЪeИ ПecЪe, Л Мe paБpeеaИЪe ОпАУП, Мe БМaпзЛП НaН oДpaзaЪлcУ c нОeНЪpoЛМcЪpyПeМЪoП ЛОЛ Мe ЛБyдЛЗеЛП АaММoe pyНoЗoАcЪЗo, paДoЪaЪл c нОeНЪpoЛМcЪpyПeМЪoП.

щОeНЪpoЛМcЪpyПeМЪк ФpeАcЪaЗОУпЪ oФacМocЪл З pyНax МeФoАЦoЪoЗОeММкx ФoОлБoЗaЪeОeИ.

e) CoÀepÊËÚe íÎeÍÚpoËÌcÚpyÏeÌÚê Ç

ЛcФpaЗМocЪЛ. иpoЗepлЪe, МeЪ ОЛ МecoocМocЪЛ ЛОЛ БaeАaМЛУ АЗЛКyзЛxcУ дacЪeИ, ФoЗpeКАeМЛУ АeЪaОeИ ЛОЛ НaНoЦo-ОЛДo АpyЦoЦo oДcЪoУЪeОлcЪЗa, НoЪopoe ПoКeЪ ФoЗОЛУЪл Мa ЩyМНбЛoМЛpoЗaМЛe нОeНЪpoЛМcЪpyПeМЪoЗ. иpЛ МaОЛдЛЛ ФoЗpeКАeМЛУ, oЪpeПoМЪЛpyИЪe нОeНЪpoЛМcЪpyПeМЪ ФepeА eЦo нНcФОyaЪaбЛeИ.

ÅoÎëåoe ÍoÎËäecÚÇo ÌecäacÚÌêx cÎyäaeÇ cÇÓÁaÌo c ÔÎoxËÏ oÄcÎyÊËÇaÌËeÏ íÎeÍÚpoËÌcÚpyÏeÌÚoÇ.

f) CoÀepÊËÚe peÊyçËe ËÌcÚpyÏeÌÚê ocÚpo

БaЪoдeММкПЛ Л дЛcЪкПЛ.

CoÀepÊaçËecÓ Ç ËcÔpaÇÌocÚË ÌaÀÎeÊaçËÏ oÄpaÁoÏ peÊyçËe ËÌcÚpyÏeÌÚê c ocÚpêÏË peÊyçËÏË ÍpoÏÍaÏË ÄyÀyÚ ÏeÌëåe ÁaeÀaÚë, Ë ÄyÀyÚ ÎeÖäe Ç yÔpaÇÎeÌËË.

g) àcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ,

ÔpËÌaÀÎeÊÌocÚË, ÌacaÀÍË Ë Ú.Ô., Ç cooÚÇeÚcÚÇËË c ÀaÌÌêÏ pyÍoÇoÀcÚÇoÏ Ë oÔpeÀeÎeÌÌêÏ ÚËÔoÏ íÎeÍÚpoËÌcÚpyÏeÌÚa ÀÎÓ ÇêÔoÎÌeÌËÓ paÄoÚê Ôo eÖo ÔpÓÏoÏy ÌaÁÌaäeÌËï, ÔpËÌËÏaÓ Ço ÇÌËÏaÌËe ycÎoÇËÓ Ë oÄéeÏ ÇêÔoÎÌÓeÏoÈ paÄoÚê.

àcÔoÎëÁoÇaÌËe íÎeÍÚpoËÌcÚpyÏeÌÚa ÀÎÓ ÇêÔoÎÌeÌËÓ paÄoÚ Ìe Ôo ÔpÓÏoÏy ÌaÁÌaäeÌËï ÏoÊeÚ ÔpËÇecÚË Í oÔacÌoÈ cËÚyaáËË.

5) OÄcÎyÊËÇaÌËe a) OÄcÎyÊËÇaÌËe BaåeÖo íÎeÍÚpoËÌcÚpyÏeÌÚa

АoОКМo ЗкФoОМУЪлcУ НЗaОЛЩЛбЛpoЗaММкП ФpeАcЪaЗЛЪeОeП peПoМЪМoИ cОyКДк c ЛcФoОлБoЗaМЛeП ЪoОлНo ЛАeМЪЛдМкx БaФacМкx дacЪeИ.

ùÚo oÄecÔeäËÚ coxpaÌÌocÚë Ë ÄeÁoÔacÌocÚë íÎeÍÚpoËÌcÚpyÏeÌÚa.

MEPA èPEÑOCTOPOÜHOCTà

ÑepÊËÚe ÔoÀaÎëåe oÚ ÀeÚeÈ Ë cÎaÄêx ÎïÀeÈ. EcÎË ËÌcÚpyÏeÌÚê Ìe ËcÔoÎëÁyïÚcÓ, Ëx cÎeÀyeÚ xpaÌËÚë Ç ÌeÀocÚyÔÌoÏ ÀÎÓ ÀeÚeÈ Ë cÎaÄêx ÎïÀeÈ ÏecÚe.

MEPõ èPEÑOCTOPOÜHOCTà èO àCèOãúÂOBAHàû ãEHTOóHOòãàîOBAãúHOÉO CTAHKA

èPEÑOCTEPEÜEHàE

èepeÀ oÔepaáËeÈ åÎËÙoÇaÌËÓ ÔpoÇepëÚe ÏaÚepËaÎ, ÍoÚopêÈ Çê coÄËpaeÚecë åÎËÙoÇaÚë.

EcÎË Ç ÚeäeÌËe oÔepaáËË åÎËÙoÇaÌËÓ oÊËÀaeÚcÓ ÇêÀeÎeÌËe ÇpeÀÌoÈ/ÓÀoÇËÚoÈ ÔêÎË, ÍaÍ ÌaÔpËÏep cÇËÌáoÇaÓ ÍpacÍa, ÀepeÇo Ë ÏeÚaÎÎê, Úo yÄeÀËÚecë, äÚo ÔêÎecÄopÌËÍ ËÎË cooÚÇeÚcÚÇyïçaÓ cËcÚeÏa ÔêÎeyÀaÎeÌËÓ ÔÎoÚÌo ÔpËcoeÀËÌeÌê Í oÚÇepcÚËï ÀÎÓ ÇêÇoÀa ÔêÎË.

EcÎË ÀocÚyÔÌo, Úo ÀoÔoÎÌËÚeÎëÌo ÌocËÚe ÔpoÚËÇoÔêÎeÇoÈ pecÔËpaÚop.

He ÇÀêxaÈÚe Ë Ìe ÍacaÈÚecë ÇpeÀÌoÈ/ÓÀoÇËÚoÈ ÔêÎË, ÇêÀeÎÓeÏoÈ ÔpË åÎËÙoÇÍe, ÚaÍaÓ ÔêÎë ÏoÊeÚ yÖpoÊaÚë ÇaåeÏy ÁÀopoÇëï ËÎË ÁÀopoÇëï oÍpyÊaïçËx.

TEXHàóECKàE XAPAKTEPàCTàKà

HaÔpÓÊeÌËe (Ôo peÖËoÌaÏ)* (110 B, 120 B, 230 B, 240 B) èoÚpeÄÎÓeÏaÓ ÏoçÌocÚë* 1020 W CÍopocÚë ÎeÌÚê Ìa xoÎocÚoÏ xoÀy PaÁÏep ÌaÊÀaäÌoÈ ÎeÌÚê 76 × 533 ÏÏ Bec (ÄeÁ åÌypa) 4,3 ÍÖ

*иpoЗepлЪe ФacФopЪМyп ЪaДОЛдНy Мa ЛБАeОЛЛ, ЪaН НaН oМa ПeМУeЪcУ З БaЗЛcЛПocЪЛ oЪ peЦЛoМa

250 – 450 Ï/ÏËÌ

PyccÍËÈ

CTAHÑAPTHõE AKCECCìAPõ

(1) KoÎëáeÇaÓ åÎËÙoÇaÎëÌaÓ ÎeÌÚa

(paÁÏep ÁepÌa: #80) ................................................. 1

(2) èêÎecÄopÌËÍ ............................................................. 1

HaÄop cÚaÌÀapÚÌêx aÍceccyapoÇ ÏoÊeÚ ÄêÚë ÄeÁ ÔpeÀyÔpeÊÀeÌËÓ ËÁÏeÌÕÌ.

ÑOèOãHàTEãúHõE AKCECCìAPõ (ÔpoÀaïÚcÓ oÚÀeÎëÌo)

1. KoÎëáeÇêe åÎËÙoÇaÎëÌêe ÎeÌÚê

TaÄÎËáa 1

PaÁÏep ÁepÌa TËÔ ÁepÌa

30 AA 40 AA, WA 60 AA, WA

80 AA, WA 100 AA, WA 120 AA, WA 150 AA, WA 180 AA, WA 240 AA, WA 320 AA 400 AA

èPàMEóAHàE:

KoÎëáeÇêe åÎËÙoÇaÎëÌêe ÎeÌÚê ÔpoÀaïÚcÓ yÔaÍoÇÍaÏË Ôo 10 ÎeÌÚ oÀÌoÖo ÚËÔa. èpË ÁaÍaÁe yÍaÁêÇaÚë ÊeÎaeÏêe ÚËÔ Ë paÁÏep ÁepÌa.

2. CÚaáËoÌapÌaÓ ÍoÌcoÎë

ÑÎÓ yÀoÄcÚÇa ËcÔoÎëÁyÈÚe cÚaáËoÌapÌyï ÍoÌcoÎë ÔpË

åÎËÙoÇÍe oÄéeÍÚoÇ ÌeÄoÎëåoÖo paÁÏepa. HaÄop ÀoÔoÎÌËÚeÎëÌêx aÍceccyapoÇ ÏoÊeÚ ÄêÚë ÄeÁ ÔpeÀyÔpeÊÀeÌËÓ ËÁÏeÌÕÌ.

OÅãACTú èPàMEHEHàü

䡬 OÚÀeÎoäÌaÓ åÎËÙoÇÍa Ë äËcÚoÇoe cÚpoÖaÌËe

АepeЗУММкx ЛБАeОЛИ. 䡬 OcМoЗМaУ ФoОЛpoЗНa ФoЗepxМocЪeИ c АepeЗУММкП

ÔoÍpêÚËeÏ. 䡬 OÚÀeÎoäÌaÓ åÎËÙoÇÍa ÏeÚaÎÎËäecÍËx

ÔoÇepxÌocÚeÈ. 䡬 OcÌoÇÌaÓ ÔoÎËpoÇÍa ÔoÇepxÌocÚeÈ c ÏeÚaÎÎËäecÍËÏ

ФoНpкЪЛeП, yАaОeМЛe pКaЗдЛМк ЛОЛ НpacНЛ ФepeА

ÔoÇÚopÌoÈ oÚÀeÎÍoÈ. 䡬 èoÇepxÌocÚÌaÓ oÚÀeÎÍa åËÙepa, ÄeÚoÌa Ë

aМaОoЦЛдМкx ПaЪepЛaОoЗ.

èOÑÉOTOBKA K ùKCèãìATAñàà

1. àcÚoäÌËÍ íÎeÍÚpoÔËÚaÌËÓ

èpocÎeÀËÚe Áa ÚeÏ, äÚoÄê ËcÔoÎëÁyeÏêÈ ËcÚoäÌËÍ

íÎeÍÚpoÔËÚaÌËÓ cooÚÇeÚcÚÇoÇaÎ ÚpeÄoÇaÌËÓÏ Í

ËcÚoäÌËÍy íÎeÍÚpoÔËÚaÌËÓ, yÍaÁaÌÌêÏ Ìa ÚËÔoÇoÈ

ЪaДОЛдНe ЛБАeОЛУ.

2. èepeÍÎïäaÚeÎë “BÍÎ./ BêÍÎ.”

ìÄeÀËÚecë Ç ÚoÏ, äÚo ÔepeÍÎïäaÚeÎë ÌaxoÀËÚcÓ Ç ÔoÎoÊeÌËË ''BêÍÎ.''. EcÎË Çê ÇcÚaÇÎÓeÚe åÚeÔceÎë Ç poÁeÚÍy, a ÔepeÍÎïäaÚeÎë ÌaxoÀËÚcÓ Ç ÔoÎoÊeÌËË ''BÍÎ.'', ËÌcÚpyÏeÌÚ ÌeÏeÀÎeÌÌo ÁapaÄoÚaeÚ, äÚo ÏoÊeÚ cÚaÚë ÔpËäËÌoÈ cepëÕÁÌoÈ ÚpaÇÏê.

3. мАОЛМЛЪeОл

KoЦАa paДoдaУ ФОoзaАНa yАaОeМa oЪ ЛcЪoдМЛНa нОeНЪpoФЛЪaМЛУ, ФoОлБyИЪecл yАОЛМЛЪeОeП. мАОЛМЛЪeОл АoОКeМ ЛПeЪл ЪpeДyeПyп ФОoзaАл ФoФepeдМoЦo ceдeМЛУ Л oДecФeдЛЗaЪл paДoЪy ЛМcЪpyПeМЪa БaАaММoИ ПoзМocЪЛ. PaБПaЪкЗaИЪe yАОЛМЛЪeОл ЪoОлНo Мa peaОлМo МeoДxoАЛПyп АОУ АaММoЦo НoМНpeЪМoЦo ФpЛПeМeМЛУ АОЛМy.

4. ìcÚaÌoÇËÚe åÎËÙoÇaÎëÌyï ÎeÌÚy.

OÚÌocËÚeÎëÌo ÀeÚaÎeÈ cÏoÚpËÚe paÁÀeÎ “ìÁeÎ åÎËÙoÇaÎëÌoÈ ÎeÌÚê”

KAK OÅPAôATúCü CO òãàîOBAãúHOâ ãEHTOâ

èPEÑOCTEPEÜEHàE:

мДeАЛЪecл, дЪo ЗкНОпдaЪeОл ФЛЪaМЛУ МaxoАЛЪcУ З ФoОoКeМЛЛ OFF Л oЪНОпдЛЪe ЗЛОНy ЛБ paБйeПa Зo ЛБДeКaМЛe cepлeБМкx ФpoДОeП.

1. KaÍ ycÚaÌoÇËÚë åÎËÙoÇaÎëÌyï ÎeÌÚy

(1) иoЪУМЛЪe pкдaЦ ФaОлбeП, БaЪeП МaЪУКМoИ еНЛЗ ДyАeЪ

ÀÇËÖaÚëcÓ Ç oÄpaÚÌoÏ ÌaÔpaÇÎeÌËË. (PËc. 1)

(2) иoПecЪЛЪe Мa ФpЛЗoАМoИ еНЛЗ Л МaЪУЦЛЗaИЪe eЦo

äepeÁ ÇÌeåÌïï ÔoÇepxÌocÚë ÄaåÏaÍa Ë yÄeÀËÚecë, äÚo cÚpeÎÍa Ìa ÇÌyÚpeÌÌeÈ ÔoÇepxÌocÚË ÎeÌÚê coÇÔaÀaïÚ c ÌaÔpaÇÎeÌËeÏ ÇpaçeÌËÓ ÔpËÇoÀÌoÖo åÍËÇa. (PËc. 2)

(3) ToОНМЛЪe pкдaЦ ФaОлбeП, ФocОe нЪoЦo МaЪУКМoИ еНЛЗ

ÌaäÌeÚ ÀÇËÖaÚëcÓ ÇÔepeÀ Ë oÄecÔeäËÚë cooÚÇeÚcÚÇyïçee ÌaÚÓÊeÌËe åÎËÙoÇaÎëÌoÈ ÎeÌÚe. B íÚoÏ cÎyäae ÄyÀëÚe ocÚopoÊÌê, äÚoÄê pêäaÖ Ìe yÀapËÎ Çaå ÔaÎeá.

èPEÑOCTEPEÜEHàE:

мcЪaМoЗНa еОЛЩoЗaОлМoИ ОeМЪк З МeФpaЗЛОлМoП МaФpaЗОeМЛЛ ФpЛЗeАeЪ Н cМЛКeМЛп нЩЩeНЪЛЗМocЪЛ paДoЪк Л coНpaзeМЛп cpoНa cОyКДк еОЛЩoЗaОлМoИ ОeМЪк.

2. KaÍ cÌÓÚë åÎËÙoÇaÎëÌyï ÎeÌÚy

иoЪУМЛЪe pкдaЦ ФaОлбeП, еОЛЩoЗaОлМaУ ОeМЪa ФpoЗЛcМeЪ Л ПoКeЪ ДкЪл ОeЦНo cМУЪa co еНЛЗoЗ.

ìÑAãEHàE èõãà

иpЛ cНoФОeМЛЛ ЛБДкЪoдМoЦo НoОЛдecЪЗa ФкОЛ З ФкОecДopМЛНe, нЩЩeНЪЛЗМocЪл cДopa ФкОЛ peБНo yПeМлеЛЪcУ. мАaОЛЪe ФкОл ЛБ ПeеНa, НoЦАa eХ coДepeЪcУ ФpЛПepМo 2/3 oДйeПa ПeеНa, дЪo ДyАeЪ ЦapaМЪЛpoЗaЪл нЩЩeНЪЛЗМocЪл cДopa ФкОЛ (НaН Л ФpoЛБЗoАЛЪeОлМocЪл). мАaОУИЪe ФкОл ЛБ ПeеНa cОeАyпзЛП oДpaБoП: (1) OcОaДлЪe oФopМyп ФОaМНy Л cМЛПЛЪe ФкОecДopМЛН.

(PËc. 5)

(2) èocÎe íÚoÖo c ÔoÏoçëï ÁacÚeÊÍË-ÏoÎÌËË ÏoÊÌo

oÚÍpêÚë ÔêÎeÔpËeÏÌËÍ.

PyccÍËÈ

KAK àCèOãúÂOBATú ãEHTOóHOòãàîOBAãúHõâ CTAHOK

1. KaÍ oÚpeÖyÎËpoÇaÚë ÔoÎoÊeÌËe åÎËÙoÇÍË.

HaКПЛЪe ЗкНОпдaЪeОл Л ФoЗepМЛЪe еОЛЩoЗaОлМyп

ÎeÌÚy Ç ÔoÎoÊeÌËe ÔpoÇepÍË. OÚpeÖyÎËpyÈÚe

åÎËÙoÇaÎëÌyï ÎeÌÚy ÚaÍ, äÚoÄê oÄa ÍoÌáa

ÇêcÚyÔaÎË Ìa 1,6 ÏÏ – 3 ÏÏ Áa ÍpaÓ åÍËÇoÇ.

EcÎË åÎËÙoÇaÎëÌaÓ ÎeÌÚa pacÔoÎaÖaeÚcÓ cÎËåÍoÏ

ДОЛБНo Н ЗМyЪpeММeИ ФoЗepxМocЪЛ, Ъo oМa ПoКeЪ

ЗкБЗaЪл aДpaБЛЗМкИ ЛБМoc Л ФoЗpeАЛЪл ПaеЛМy.

èoÇopaäËÇaÓ peÖyÎËpoÇoäÌêÈ ÇËÌÚ, oÚpeÖyÎËpyÈÚe

ÔoÎoÊeÌËe åÎËÙoÇaÎëÌoÈ ÎeÌÚê (PËc. 3). 䡬 èoÇopaäËÇaÈÚe peÖyÎËpoÇoäÌêÈ ÇËÌÚ Ôo äacoÇoÈ

cЪpeОНe АОУ ФpЛДОЛКeМЛУ ОeМЪк. 䡬 èoÇopaäËÇaÈÚe peÖyÎËpoÇoäÌêÈ ÇËÌÚ ÔpoÚËÇ äacoÇoÈ

cÚpeÎÍË ÀÎÓ yÀaÎeÌËÓ ÎeÌÚê.

èPEÑOCTEPEÜEHàE:

EcÎË åÎËÙoÇaÎëÌaÓ ÎeÌÚa ÀÇËÊeÚcÓ Ç Ôpoáecce

íÍcÔÎyaÚaáËË, Úo peÖyÎËpoÇÍa ÏoÊeÚ ÔpoÇoÀËÚëcÓ Ç

ÚeäeÌËe paÄoÚê.

2. СОУ ЗНОпдeМЛУ ЗкНОпдaЪeОУ.

BНОпдaИЪe ЗкНОпдaЪeОл, yАepКЛЗaУ ПaеЛМy ЗАaОЛ

oÚ ÔoÇepxÌocÚË, ÍoÚopaÓ ÀoÎÊÌa oÄpaÄaÚêÇaÚëcÓ.

EcОЛ ФpЛ ЗНОпдeМЛЛ ПaеЛМa МaxoАЛЪcУ Мa

ÔoÇepxÌocÚË, Úo íÚa ÔoÇepxÌocÚë ÏoÊeÚ ÄêÚë cËÎëÌo

ÔoÇpeÊÀeÌa áapaÔËÌaÏË. To Êe caÏoe ÔpËÏeÌËÏo Ë

Ç cÎyäae ocÚaÌoÇÍË ÏaåËÌê.

3. KaÍ ÀepÊaÚë ÏaåËÌy

KpeÔÍo coÊÏËÚe pyÍoÓÚÍy Ë ÇêcÚyÔ pyäÍË Ë ÀepÊËÚe

cÚaÌoÍ ÔpoÚËÇ oÄpaÄaÚêÇaeÏoÈ ÔoÇepxÌocÚË ÚaÍ,

äÚoÄê oÌ cÎeÖÍa ÍacaÎcÓ ÔoÇepxÌocÚË.

Bec caÏoÖo cÚaÌÍa ÀocÚaÚoäeÌ ÀÎÓ åÎËÙoÇÍË Ë

ФoОЛpoЗНЛ c ПaНcЛПaОлМoИ нЩЩeНЪЛЗМocЪлп.

He ÔpËÎaÖaÈÚe ÀoÔoÎÌËÚeÎëÌoÖo ÀaÇÎeÌËÓ, Ú.Í. oÌo

ДyАeЪ coБАaЗaЪл ЛБОЛеМпп МaЦpyБНy Мa ПoЪop,

coÍpaçaÚë cpoÍ cÎyÊÄê åÎËÙoÇaÎëÌoÈ ÎeÌÚê Ë

cÌËÊaÚë ÔpoËÁÇoÀËÚeÎëÌocÚë paÄoÚê. (PËc. 4)

4. KaÍ ÀÇËÖaÚë cÚaÌoÍ

èepeÏeçaÈÚe cÚaÌoÍ cÌaäaÎa ÇÔepeÀ, a ÔoÚoÏ ÌaÁaÀ,

ÔoÇÚopÓÓ íÚo ÀÇËÊeÌËe. (PËc. 4)

5. KaН ЗкДpaЪл ФpaЗЛОлМyп еОЛЩoЗaОлМyп ОeМЪy

BêÄËpaÈÚe åÎËÙoÇaÎëÌyï ÎeÌÚy c cooÚÇeÚcÚÇyïçËÏ

paÁÏepoÏ Ë ÚËÔoÏ ÁepÌa ÀÎÓ ÇaåeÈ ÍoÌÍpeÚÌoÈ áeÎË,

oÄpaçaÓcë Í ÔpËÇeÀeÌÌêÏ ÌËÊe TaÄÎËáaÏ 2 Ë 3.

TaÄÎËáa 2

BÚopËäÌaÓ oÚÀeÎÍa

ÉpyÄaÓ oÚÀeÎÍa 30 – 40

CpeÀÌÓÓ oÚÀeÎÍa 40 – 100

èoÎyäËcÚoÇaÓ oÚÀeÎÍa

óËcÚoÇaÓ oÚÀeÎÍa 180 – 400

TaÄÎËáa 3

TËÔ ÁepÌa

AA CÚaÎë, ÑepeÇo

WA ÑepeÇo, ÅaÏÄyÍ

èPEÑOCTEPEÜEHàE:

䡬 OÚÌocËÚeÎëÌo paÁÏepa ÁepÌa oÄpaçaÈÚecë Í

TaÄÎËáe 3.

CooÚÇeÚcÚÇyïçËÈ paÁÏep ÁepÌa

80 – 240

OÄpaÄaÚêÇaeÏaÓ ÔoÇepxÌocÚë

䡬 ÂepÌo åÎËÙoÇaÎëÌoÈ ÎeÌÚê ÀoÎÊÌo ÄêÚë ÄoÎee

ÍpyÔÌêÏ Ôo cpaÇÌeÌËï c ÌaÊÀaäÌoÈ ÄyÏaÖoÈ, ËcÔoÎëÁyeÏoÈ ÀÎÓ pyäÌoÈ paÄoÚê.

䡬 àcÔoÎëÁyÈÚe åÎËÙoÇaÎëÌyï ÎeÌÚy c oÀËÌaÍoÇêÏ

paÁÏepoÏ ÁepÌa Ào ÔoÎyäeÌËÓ oÀÌopoÀÌoÈ ÔoÇepxÌocÚË. CÏeÌa paÁÏepoÇ ÁepÌa ÏoÊeÚ ÔpËÇecÚË Í ÔÎoxoÈ oÚÀeÎÍe.

6. KaН yФpaЗОУЪл ЗкНОпдaЪeОeП

BкНОпдaЪeОл нОeНЪpoФЛЪaМЛУ ycЪaМaЗОЛЗaeЪcУ З ФoОoКeМЛe ON ФpЛ МaКaЪЛЛ НypНa, Л ecОЛ нЪoЪ ЗкНОпдaЪeОл МaКaЪ, Ъo oМ ДyАeЪ БaЩЛНcЛpoЗaМ, АeОaУ ЗoБПoКМoИ МeФpepкЗМyп paДoЪy. оЛНcaЪop ПoКeЪ ДкЪл ocЗoДoКАeМ МaКaЪЛeП НypНa. (PËc. 5)

7. PeÖyÎËpoÇÍa cÍopocÚË ÎeÌÚê

гeМЪoдМo-еОЛЩoЗaОлМкИ cЪaМoН ocМaзeМ cxeПoИ нОeНЪpoyФpaЗОeМЛУ, oДecФeдЛЗaпзeИ ФОaЗМyп peЦyОЛpoЗНy cНopocЪЛ. СОУ peЦyОЛpoЗНЛ cНopocЪЛ ФoЗepМЛЪe еНaОлМкИ АЛcН, ФoНaБaММкИ Мa PËc. 6. иpЛ ycЪaМoЗНe АЛcНa Мa "1", ОeМЪoдМo-еОЛЩoЗaОлМкИ cЪaМoН paДoЪaeЪ ФpЛ ПЛМЛПaОлМoИ cНopocЪЛ. иpЛ ycЪaМoЗНe АЛcНa Мa "5", ОeМЪoдМo-еОЛЩoЗaОлМкИ cЪaМoН paДoЪaeЪ ФpЛ ПaНcЛПaОлМoИ cНopocЪЛ.

8. KaÍ oÄpaÄaÚêÇaÚë yÖoÎ

ìÖÎê ÏoÖyÚ åÎËÙoÇaÚëcÓ Ë ÔoÎËpoÇaÚëcÓ ÔpË ËcÔoÎëÁoÇaÌËË cÚaÌÍa ÚaÍ, ÍaÍ ÔoÍaÁaÌo Ìa PËc. 7.

TEXHàóECKOE OÅCãìÜàBAHàE à èPOBEPKA

1. èpoÇepÍa åÎËÙoÇaÎëÌoÈ ÎeÌÚê:

иocНoОлНy АОЛЪeОлМoe ЛcФoОлБoЗaМЛe ЛБМoеeММoИ еОЛЩoЗaОлМoИ ОeМЪк ДyАeЪ ФoМЛКaЪл ФpoЛБЗoАЛЪeОлМocЪл paДoЪк, Ъo БaПeМУИЪe еОЛЩoЗaОлМyп ОeМЪy cpaБy ФocОe ЗкУЗОeМЛУ ЛБДкЪoдМoЦo ЛcЪЛpaМЛУ.

2. èpoÇepÍa ycÚaÌoÇÎeÌÌêx ÇËÌÚoÇ

PeЦyОУpМo ФpoЗepУИЪe Зce ycЪaМoЗОeММкe Мa ЛМcЪpyПeМЪe ЗЛМЪк, cОeАЛЪe Бa ЪeП, дЪoДк oМЛ ДкОЛ НaН cОeАyeЪ БaЪУМyЪк. HeПeАОeММo БaЪУМЛЪe ЗЛМЪ, НoЪopкИ oНaКeЪcУ ocОaДОeММкП. HeЗкФoОМeМЛe нЪoЦo ФpaЗЛОa ЦpoБЛЪ cepлХБМoИ oФacМocЪлп.

3. TexÌËäecÍoe oÄcÎyÊËÇaÌËe ÀÇËÖaÚeÎÓ

OДПoЪНa АЗЛЦaЪeОУ - ''cepАбe'' нОeНЪpoЛМcЪpyПeМЪa. иpoУЗОУИЪe АoОКМoe ЗМЛПaМЛe, cОeАУ Бa ЪeП, дЪoДк oДПoЪНa Мe ДкОa ФoЗpeКАeМa Л/ ЛОЛ БaОЛЪa ПacОoП ЛОЛ ЗoАoИ.

4. OcÏoÚp yÖoÎëÌêx çeÚoÍ

C бeОлп oДecФeдeМЛУ BaеeИ ФocЪoУММoИ ДeБoФacМocЪЛ Л ФpeАoЪЗpaзeМЛУ ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП, ocПoЪp Л БaПeМy yЦoОлМoИ зeЪНЛ Мa АaММoП нОeНЪpoЛМcЪpyПeМЪe АoОКМк ЗкФoОМУЪл TOгъKO cФeбЛaОЛcЪк aЗЪopЛБoЗaММoЦo cepЗЛcМoЦo бeМЪpa Hitachi.

5. ÂaÏeÌa ceÚeÇoÖo åÌypa

B cÎyäae ecÎË ÄyÀeÚ ÔoÇpeÊÀeÌ ceÚeÇoÈ åÌyp ÀaÌÌoÖo íÎeÍÚpoËÌcÚpyÏeÌÚa, íÎeÍÚpoËÌcÚpyÏeÌÚ ÌeoÄxoÀËÏo ÇoÁÇpaÚËÚë Ç aÇÚopËÁoÇaÌÌêÈ cepÇËcÌêÈ áeÌÚp Hitachi ÀÎÓ ÁaÏeÌê åÌypa.

6. èopÓÀoÍ ÁaÔËceÈ Ôo ÚexoÄcÎyÊËÇaÌËï èPEÑOCTEPEÜEHàE

PeПoМЪ, ПoАЛЩЛНaбЛп Л ocПoЪp ПexaМЛБЛpoЗaММoЦo ЛМcЪpyПeМЪa ЩЛpПк Hitachi cОeАyeЪ ФpoЗoАЛЪл З aЗЪopЛБoЗaММoП cepЗЛcМoП бeМЪpe Hitachi.

PyccÍËÈ

ùÚoÚ ÔepeäeÌë ÁaÔacÌêx äacÚeÈ ÔpËÖoÀËÚcÓ ÔpË

ÔpeÀcÚaÇÎeÌËË eÖo ÇÏecÚe c ËÌcÚpyÏeÌÚoÏ Ç

aÇÚopËÁoÇaÌÌêÈ cepÇËcÌêÈ áeÌÚp Hitachi c ÁaÔpocoÏ

Ìa peÏoÌÚ ËÎË Ôpoäee oÄcÎyÊËÇaÌËe.

èpË paÄoÚe Ë oÄcÎyÊËÇaÌËË ÏexaÌËÁËpoÇaÌÌêx

ËÌcÚpyÏeÌÚoÇ ÌyÊÌo coÄÎïÀaÚë ÔpaÇËÎa Ë cÚaÌÀapÚê

ÄeÁoÔacÌocÚË, ÀeÈcÚÇyïçËe Ç ÍaÊÀoÈ ÀaÌÌoÈ cÚpaÌe.

ÂAMEóAHàE

îËpÏa HITACHI ÌeÔpepêÇÌo paÄoÚaeÚ ÌaÀ

ycoÇepåeÌcÚÇoÇaÌËeÏ cÇoËx ËÁÀeÎËÈ, ÔoíÚoÏy Ïê

coxpaÌÓeÏ Áa coÄoÈ ÔpaÇo Ìa ÇÌeceÌËe ËÁÏeÌeÌËÈ

Ç ÚexÌËäecÍËe xapaÍÚepËcÚËÍË, yÔoÏÓÌyÚêe Ç

ÀaÌÌoÈ ËÌcÚpyÍáËË Ôo íÍcÔÎyaÚaáËË, ÄeÁ

ÔpeÀyÔpeÊÀeÌËÓ oÄ íÚoÏ.

ÉAPAHTàü

Mк ЦapaМЪЛpyeП cooЪЗeЪcЪЗЛe aЗЪoПaЪЛдecНЛx ЛМcЪpyПeМЪoЗ Hitachi МopПaЪЛЗМкП/МaбЛoМaОлМкП ФoОoКeМЛУП. СaММaУ ЦapaМЪЛУ Мe pacФpocЪpaМУeЪcУ Мa АeЩeНЪк ЛОЛ yзepД, ЗoБМЛНеЛИ ЗcОeАcЪЗЛe МeФpaЗЛОлМoЦo ЛcФoОлБoЗaМЛe ЛОЛ МeМaАОeКaзeЦo oДpaзeМЛУ, a ЪaНКe МopПaОлМoЦo ЛБМoca. B cОyдae ФoАaдЛ КaОoДк oЪФpaЗОУИЪe aЗЪoПaЪЛдecНЛИ ЛМcЪpyПeМЪ З МepaБoДpaММoП cocЪoУМЛЛ ЗПecЪe c ЙAPAHTавHхM CEPTаоаKATOM, НoЪopкИ МaxoАЛЪлcУ З НoМбe ЛМcЪpyНбЛЛ Фo oДpaзeМЛп, З aЗЪopЛБoЗaММкИ бeМЪp oДcОyКЛЗaМЛУ Hitachi.

èPàMEóAHàE

Ha ocМoЗaМЛЛ ФocЪoУММкx ФpoЦpaПП ЛccОeАoЗaМЛУ Л paБЗЛЪЛУ, HITACHI ocЪaЗОУпЪ Бa coДoИ ФpaЗo Мa ЛБПeМeМЛe yНaБaММкx БАecл ЪexМЛдecНЛx АaММкx ДeБ ФpeАЗapЛЪeОлМoЦo yЗeАoПОeМЛУ.

àÌÙopÏaáËÓ, ÍacaïçaÓcÓ coÁÀaÇaeÏoÖo åyÏa Ë ÇËÄpaáËË

аБПepУeПкe ЗeОЛдЛМк ДкОЛ oФpeАeОeМк З cooЪЗeЪcЪЗЛЛ c EN60745 Л БaУЗОeМк З cooЪЗeЪcЪЗЛЛ c ISO 4871.

àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÈ ÏoçÌocÚË: 98 ÀÅ (A) àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÖo ÀaÇÎeÌËÓ: 87 ÀÅ (A) èoÖpeåÌocÚë KpA: 3 ÀÅ (A)

HaАeЗaИЪe МayеМЛНЛ.

TЛФЛдМoe ЗБЗeеeММoe cpeАМeНЗaАpaЪЛдecНoe БМaдeМЛe ycНopeМЛУ Мe ФpeЗкеaeЪ 2,5 П/c2.

Q’TY

Part Name

52 PINION 1

No.

Item

Q’TY

Part Name

12 2

53 METAL 1

54 RETAINING RING FOR D10 SHAFT 1

55 GEAR 1

56 WASHER (B) D19 2

57 METAL D10

58 FEATHER KEY 3

59 SHOE PLATE 1

60 SHOE CUSION 1

61 WASHER (B) D19 2

62 DRIVE PULLEY 1

63 SANDING BELT 1

501 DUST BAG 1

45 4

16 2

55 2

16 8

30 1

10 3

14 5

12 2

Item

No.

1 PULLEY(A) 1

2 BALL BEARING 1

3 DUST GUIDE 1

MACHINE SCREW (W/WASHERS) M4×12

4 ARMATURE ASS‘Y 1

5 BALL BEARING 1

6 HEX. HD. TAPPING SCREW D5

7 STATOR ASS‘Y 1

9 BEARING LOCK 1

10 FAN GUIDE 1

11 BRUSH TERMINAL 2

12 TERMINAL 1

13 BELT COVER 1

14 TAPPING SCREW (W/FLANGE) D5

15 DUST COVER 1

16 HANDLE COVER 1

17 TAPPING SCREW (W/FLANGE) D4

18 CORD CLIP 1

19 CORD ARMOR 1

20 HOUSING ASS‘Y 1

21 HEX. SOCKET SET SCREW M5

22 CORD 1

23 NAME PLATE 1

24 BRUSH HOLDER 2

25 CARBON BRUSH 2

26 BRUSH CAP 2

27 SWITCH(E) 1

28 CONNECTOR 50091 1

MACHINE SCREW (W/WASHERS) M4×8

29 TERMINAL M3.5 1

30 CONTROL 1

31 TAPPING SCREW (W/FLANGE) D4

32 TAPPING SCREW (W/FLANGE) D4

34 CLEAR COVER 1

35 WASHER (B) 2

36 METAL D10

37 IDLE PULLEY ASS'Y 1

38 ADJUSTING SCREW 1

39 SPRING 1

40 BODY ASS‘Y 1

41 STRIKING GUIDE 1

42 FT-MACHINE SCREW M4

43 RETAINING RING FOR D10 SHAFT 1

44 SHAFT(B) 1

45 BELT TENSIONER ASS‘Y 1

46 FT-MACHINE SCREW M4

47 SPRING 1

48 BELT 1

49 PULLEY(B) 1

50 GEAR COVER 1

51 BALL BEARING 1

English

GUARANTEE CERTIFICATE

1 Model No. 2 Serial No. 3 Date of Purchase 4 Customer Name and Address 5 Dealer Name and Address

1 Model č. 2 Série č. 3 Datum nákupu 4 Jméno a adresa zákazníka 5 Jméno a adresa prodejce

(Please stamp dealer name and address)

Deutsch

GARANTIESCHEIN

1 Modell-Nr. 2 Serien-Nr. 3 Kaufdaturn 4 Name und Anschrift des Kunden 5 Name und Anschrift des Händlers

1 Model No. 2 Seri No. 3 Satın Alma Tarihi 4 Müßteri Adı ve Adresi 5 Bayi Adı ve Adresi

(Bitte mit Namen und Anschrift des Handlers abstempeln)

Ελληνικά Română

¶π™∆√¶√π∏∆π∫√ ∂°°À∏™∏™

1 Αρ. Μοντέλου 2 Αύξων Αρ. 3 Ηµεροµηνία αγοράς 4 ΄Ονοµα και διεύθυνση πελάτη 5 ΄Ονοµα και διεύθυνση µεταπωλητή

1 Model nr. 2 Nr. de serie 3 Data cumpărării 4 Numele și adresa clientului 5 Numele și adresa distribuitorului

(Παρακαλούµε να χρησιµοποιηθεί σφραγίδα)

Polski Slovenščina

GWARANCJA

1 Model 2 Numer seryjny 3 Data zakupu 4 Nazwa klienta i adres 5 Nazwa dealera i adres

1 Št. modela 2 Serijska št. 3 Datum nakupa 4 Ime in naslov kupca 5 Ime in naslov prodajalca

(Pieczęć punktu sprzedaży)

Magyar

GARANCIA BIZONYLAT

ípusszám

1 T 2 Sorozatszám 3 A vásárlás dátuma 4 A Vásárló neve és címe 5 A Kereskedő neve és címe

1 MoÀeÎë £ 2 CepЛИМкИ £ 3 ÑaÚa ÔoÍyÔÍË 4 HaÁÇaÌËe Ë aÀpec ÁaÍaÁäËÍa 5 HaÁÇaÌËe Ë aÀpec ÀËÎepa

(Kérjük ide elhelyezni a Kereskedő nevének és c

✄

ímének pecsétjét)

Čeština

ZÁRUČNÍ LIST

(Prosíme o razítko se jménem a adresou prodejce)

Türkçe

GARANTÓ SERTÓFÓKASI

(Lütfen bayi adını ve adresini kaße olarak basın)

CERTIFICAT DE GARANŢIE

(Vă rugăm aplicaţi ștampila cu numele și adresa distribuitorului)

GARANCIJSKO POTRDILO

(Prosimo vtisnite žig z imenom in naslovom prodajalca)

PyccÍËÈ

ÉAPAHTàâHõâ CEPTàîàKAT

(èoÊaÎyÈcÚa, ÇÌecËÚe ÌaÁÇaÌËe Ë aÀpec ÀËÎepa)

✄

English Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Deutsch Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

EППЛvИО¿ Mﬁvo БИ· ЩИ˜ ¯ТЪВ˜ ЩЛ˜ EE MЛv ВЩ¿ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫЩov О¿‰o oИОИ·ОТv

·oЪЪИММ¿Щˆv! ™‡МКˆv· МВ ЩЛv ВuЪˆ·˚О‹ o‰ЛБ›· 2002/96/EK ВЪ› ЛПВОЩЪИОТv О·И ЛПВОЩЪovИОТv ЫuЫОВuТv О·И ЩЛv ВvЫˆМ¿ЩˆЫ‹ ЩЛ˜ ЫЩo ВıvИОﬁ ‰›О·Иo, Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· Ъ¤ВИ v· ЫuПП¤БovЩ·И НВ¯ˆЪИЫЩ¿ О·И v· ВИЫЩЪ¤КovЩ·И БИ· ·v·О‡ОПˆЫЛ МВ ЩЪﬁo КИПИОﬁ Ъo˜ Щo ВЪИ‚¿ППov.

Polski Dotyczy tylko państw UE Nie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska.

Magyar Csak EU-országok számára Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekről szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani.

Čeština Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2002/96/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.

Türkçe Sadece AB ülkeleri için Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmıß elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2002/96/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre ßartlarına uygun bir ßekilde tekrar deåerlendirmeye gönderilmelidir.

Română Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2002/96/CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la finalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.

Slovenščina Samo za države EU Električnih orodij ne zavržite skupaj z gospodinjskimi odpadki! V skladu z evropsko direktivo 2002/96/EC o odpadni električni in elektronski opremi in izvedbi v skladu z državnimi zakoni, je treba električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in vrniti v z okoljem združljivo ustanovo za recikliranje.

PyccНЛИ ToОлНo АОУ cЪpaМ EC He ЗкНЛАкЗaИЪe нОeНЪpoФpЛДopк ЗПecЪe c oДoкдМкП ПycopoП! B cooЪЗeЪcЪЗЛЛ c eЗpoФeИcНoИ АЛpeНЪЛЗoИ 2002/96/ EG oД yЪЛОЛБaбЛЛ cЪapкx нОeНЪpЛдecНЛx Л нОeНЪpoММкx ФpЛДopoЗ Л З cooЪЗeЪcЪЗЛЛ c ПecЪМкПЛ БaНoМaПЛ нОeНЪpoФpЛДopк, ДкЗзЛe З нНcФОyaЪaбЛЛ, АoОКМк yЪЛОЛБoЗкЗaЪлcУ oЪАeОлМo ДeБoФacМкП АОУ oНpyКaпзeИ cpeАк cФocoДoП.

English

EC DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product is in conformity with standards or standardized documents EN60745, EN55014 and EN61000-3 in accordance with Council Directives 73/23/EEC, 89/336/ EEC and 98/37/EC.

This declaration is applicable to the product affixed CE marking.

Deutsch

ERKLÄRUNG ZUR KONFORMITÄT MIT CE-REGELN

Wir erklären mit alleiniger Verantwortung, daß dieses Produkt den Standards oder standardisierten Dokumenten EN60745, EN55014 und EN61000-3 in Übereinstimmung mit den Direktiven des Europarats 73/23/EWG, 89/336/EWG und 98/37/CE entspricht.

Diese Erklärung gilt für Produkte, die die CE-Markierung tragen.

Ελληνικά

EK ∆ΗΛ·ΣΗ ΕΝΑΡΜΟΝΙΣΜΟΥ

∆ηλώνουµε µε απλυτη υπευθυντητα τι αυτ το προιν είναι εναρµονισµένο µε τα πρτυπα ή τα έγραφα προτύπων EN60745, EN55014 και EN61000-3 σε συµφωνία µε τις Οδηγίες του Συµβουλίου 73/23/ EOK, 89/336/EOK και 98/37/EK.

Αυτή η δήλωση ισχύει στο προιν µε το σηµάδι CE.

Čeština

PROHLÁŠENÍ O SHODĚ S CE

Prohlašujeme na svoji zodpovědnost, že tento výrobek odpovídá normám EN60745, EN55014 a EN61000-3 v souladu se směrnicemi 73/23/EEC, 89/336/EEC a 98/37/EC.

Toto prohlášení platí pro výrobek označený značkou CE.

Türkçe

AB UYGUNLUK BEYANI

Bu ürünün, 73/23/EEC, 89/336/EEC ve 98/37/EC sayılı Konsey Direktiflerine uygun olarak, EN60745, EN55014 ve EN61000-3 sayılı standartlara ve standartlaßtırılmıß belgelere uygun olduåunu, tamamen kendi sorumluluåumuz altında beyan ederiz.

Bu beyan, üzerinde CE ißareti bulunan ürünler için geçerlidir.

Română

DECLARAŢIE DE CONFORMITATE CE

Declarăm pe propria răspundere că acest produs este conform cu standardele sau documentele de standardizare EN60745, EN55014 și EN61000-3 și cu Directivele Consiliului 73/23/CEE, 89/336/CEE și 98/37/CE.

Prezenta declaraţie se referă la produsul pe care este aplicat semnul CE.

Polski

DEKLARACJA ZGODNOŚCI Z EC

Oznajmiamy z całkowitą odpowiedzialnością, że produkt ten pozostaje w zgodzie ze standardami lub standardową formą dokumentów EN60745, EN55014 i EN61000-3 w zgodzie z Zasadami Rady 73/23/EEC 89/336/ EEC i 98/ 37/EC.

To oświadczenie odnosi się do załączonego produktu z oznaczeniami CE.

Magyar

EU MEGFELELŐSÉGI NYILATKOZAT

Teljes felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az EN60745, EN55014, és EN 61000-3 szabványoknak illetve szabványosított dokumentumoknak, az Európa Tanács 73/23/EEC, 89/336/EEC, és 98/37/EC Tanácsi Direktíváival összhangban.

Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik.

Representative office in Europe

Hitachi Power Tools Europe GmbH

Siemensring 34, 47877 Willich 1, F. R. Germany

Head office in Japan

Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan

Hitachi Koki Co., Ltd.

Slovenščina

EC DEKLARACIJA O SKLADNOSTI

Po lastni odgovornosti objavljamo, da je izdelek v skladu s standardi ali standardiziranimi dokumenti EN60745, EN55014 in EN61000-3 v skladu z direktivami Sveta 73/ 23/EEC, 89/336/EEC in 98/37/EC.

Deklaracija je označena na izdelku s pritrjeno CE označbo.

PyccÍËÈ

ÑEKãAPAñàü COOTBETCTBàü EC

Mê c ÔoÎÌoÈ oÚÇeÚcÚÇeÌÌocÚëï ÁaÓÇÎÓeÏ, äÚo ÀaÌÌoe ËÁÀeÎËe cooÚÇeÚcÚÇyeÚ cÚaÌÀapÚaÏ ËÎË cÚaÌÀapÚËÁoÇaÌÌêÏ ÀoÍyÏeÌÚaÏ EN60745, EN55014 Ë EN61000-3 coÖÎacÌo ÑËpeÍÚËÇaÏ CoÇeÚa 73/23/EEC, 89/ 336/EEC Ë 98/37/EC.

ÑaÌÌaÓ ÀeÍÎapaáËÓ oÚÌocËÚcÓ Í ËÁÀeÎËÓÏ, Ìa ÍoÚopêx ËÏeeÚcÓ ÏapÍËpoÇÍa CE.

29. 12. 2006

K. Kato Board Director

Code No. C99159591 Printed in Malaysia

612

HiKOKI SB8V2 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
