English

(Original instructions)

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, ﬁ re and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of ﬂ ammable liquids, gases or dust.

Power tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed

(grounded) power tools.

Unmodiﬁ ed plugs and matching outlets will reduce

risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk of

electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

Damaged or entangled cords increase the risk of

electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the

risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired

or under the inﬂ uence of drugs, alcohol or medication.

A moment of inattention while operating power tools

may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection.

Protective equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

switch is in the oﬀ position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your ﬁ nger on the switch

or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of

the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in

moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust-related

hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and safer

at the rate for which it was designed.

b) Do not use the power tool if the switch does not

turn it on and oﬀ .

Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/

or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained

users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts and any other condition that may aﬀ ect the power toolʼs operation.

If damaged, have the power tool repaired before

use.

Many accidents are caused by poorly maintained

power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations diﬀ erent from

those intended could result in a hazardous situation.

5) Service a) Have your power tool serviced by a qualiﬁ ed

repair person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

PRECAUTION Keep children and inﬁ rm persons away. When not in use, tools should be stored out of reach of children and inﬁ rm persons.

BELT SANDER SAFETY WARNINGS

1. Hold power tool by insulated gripping surfaces, because the belt may contact its own cord. Cutting

a "live" wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock.

ADDITIONAL SAFETY WARNINGS

1. Ensure that the power source to be utilized conforms to the power requirements speciﬁ ed on the product nameplate.

2. Ensure that the power switch is in the OFF position.

If the plug is connected to a receptacle while the power

switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident.

3. When the work area is removed from the power source, use an extension cord of suﬃ cient thickness and rated capacity. The extension cord should be kept as short as practicable.

4. Prior to the sanding operation, make sure the material you are going to sand.

If generation of harmful / toxic dusts such as lead paint,

woods and metals is expected under the sanding operation, make sure the dust bag or appropriate dust extraction system is connected with dust outlet tightly.

Wear the dust mask additionally, if available. Do not inhale or touch the harmful / toxic dusts generated

in sanding operation, the dust can endanger the health of yourself and bystanders.

5. Sanding belt installed in the wrong direction will lower work eﬃ ciency and shorten life of sanding belt.

6. If sanding belt moves during operation, adjustment can be made while in operation.

7. RCD

The use of a residual current device with a rated residual

current of 30 mA or less at all times is recommended.

SYMBOLS

WARNING The following show symbols used for the machine.

Be sure that you understand their meaning before use.

SB10V2: Belt Sander

Read all safety warnings and all instructions.

Always wear eye protection.

Always wear hearing protection.

English

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/ EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Rated voltage

Power Input

No–load belt speed

Switching ON

Switching OFF

Disconnect mains plug from electrical outlet

Class II tool

STANDARD ACCESSORIES

In addition to the main unit (1 unit), the package contains the accessories listed in the below.

○ Endless sanding belt (Grain size: #80) .........................1

○ Dust bag ......................................................................1

Standard accessories are subject to change without notice.

APPLICATIONS

○ Finish sanding and ﬁ nish ﬂ ooring of woodwork products. ○ Base polishing of wood-coated surfaces. ○ Finish sanding of metal surfaces. ○ Base polishing of metal-coated surfaces, rust removal,

or paint removal prior to reﬁ nishing.

○ Surface finishing of slate, concrete, and similar

materials.

SPECIFICATIONS

Voltage (by areas)* (110 V, 230 V) Power input* 1020 W No–load belt speed Sanding belt size Weight (without cord)

* Be sure to check the nameplate on product as it is subject

to change by areas.

NOTE

Due to HITACHI’s continuing program of research and

development, the speciﬁ cations herein are subject to change without prior notice.

240 – 420 m/min

100 × 610 mm

5.2 kg

English

MOUNTING AND OPERATION

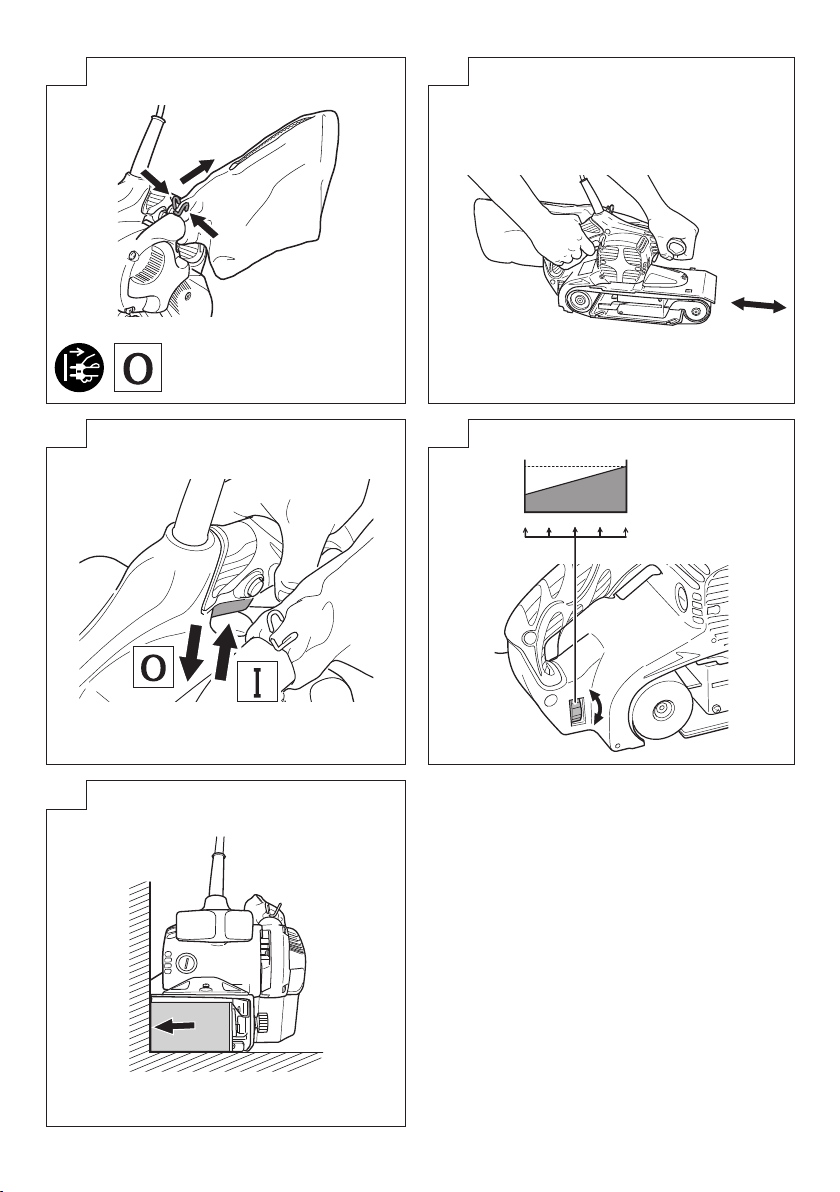

Action Figure Page How to attach sanding belt 1 91 How to remove sanding belt 2 91 How to adjust sanding position 3 91

Attaching and removing the dust bag* How to hold and move machine 5 92 Switch operation 6 92 Adjusting the belt speed 7 92 How to work on corner 8 92 Selecting accessories –

*1 Dust removal When an excessive amount of dust is deposited in the

dust bag, dust-collecting eﬃ ciency will sharply drop.

Remove dust from the bag when it is deposited up to

about 2/3 the bag capacity, where by dust collecting eﬃ ciency (as well as working eﬃ ciency) will be ensured.

Remove dust from the bag as follows:

(1) Loosen the support bar and remove the dust bag.

(Fig. 5)

(2) The bag inlet can be opened by unzipping the slide

fastener.

How to select proper sanding belt

Choose sanding belt of proper grain size and grain type for your speciﬁ c purpose, by referring to Table 1 and 2 below.

Table 1

Derived ﬁ nish Proper grain size Coarse ﬁ nish 40 Medium ﬁ nish 40 – 100 Fine ﬁ nish 100 – 240

Table 2

Grain type Surface to be worked on AA Steel, Wood WA Wood, Bamboo

Nonferrous metals, Slate, Plastics, Concrete

492

3. Maintenance of the motor

The motor unit winding is the very “heart” of the power

Exercise due care to ensure the winding does not

4. Inspecting the carbon brushes

For your continued safety and electrical shock

5. Replacing supply cord

If the supply cord of Tool is damaged, the Tool must be

CAUTION

In the operation and maintenance of power tools, the

GUARANTEE

We guarantee Hitachi Power Tools in accordance with statutory/country speciﬁ c regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a Hitachi Authorized Service Center.

IMPORTANT

Correct connection of the plug The wires of the main lead are coloured in accordance with the following code:

As the colours of the wires in the main lead of this tool may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire coloured blue must be connected to the terminal marked with the letter N or coloured black. The wire coloured brown must be connected to the terminal marked with the letter L or coloured red. Neither core must be connected to the earth terminal.

NOTE

This requirement is provided according to BRITISH STANDARD 2769: 1984. Therefore, the letter code and colour code may not be applicable to other markets except The United Kingdom.

tool.

become damaged and/or wet with oil or water.

protection, carbon brush inspection and replacement on this tool should ONLY be performed by a HITACHI AUTHORIZED SERVICE CENTER.

returned to Hitachi Authorized Service Center for the cord to be replaced.

safety regulations and standards prescribed in each country must be observed.

Blue: — Neutral Brown: — Live

CAUTION

○ For grain sizes, refer to Table 1 ○ Sanding belt grain should be coarser than sandpaper

used for manual work.

○ Use sanding belt of same grain size until uniform

surface is obtained. Changing grain sizes may result in poor ﬁ nish.

MAINTENANCE AND INSPECTION

1. Inspecting the sanding belt

Since continued use of a worn-out sanding belt will

degrade eﬃ ciency, replace the sanding belt as soon as excessive abrasion is noted.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that

they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

Information concerning airborne noise and vibration

The measured values were determined according to EN60745 and declared in accordance with ISO 4871.

Measured A-weighted sound power level: 101 dB (A) Measured A-weighted sound pressure level: 90 dB (A) Uncertainty K: 3 dB (A).

Wear hearing protection.

Vibration total values (triax vector sum) determined according to EN60745.

Sanding steel plate: Vibration emission value a Uncertainty K = 1.5 m/s

= 2.2 m/s

The declared vibration total value has been measured in accordance with a standard test method and may be used for comparing one tool with another. It may also be used in a preliminary assessment of exposure.

WARNING

○ The vibration emission during actual use of the power

tool can diﬀ er from the declared total value depending in the ways in which the tool is used.

○ Identify safety measures to protect the operator that

are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched oﬀ and when it is running idle in addition to the trigger time).

NOTE

Due to HITACHI’s continuing program of research and development, the speciﬁ cations herein are subject to change without prior notice.

English

Deutsch

(Übersetzung der Original-Gebrauchsanweisung)

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNUNG Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriﬀ „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr Elektrowerkzeug mit Netz- (kabelgebunden) oder Akkubetrieb (kabellos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle

förmlich an.

Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entﬂ ammbaren Flüssigkeiten, Gasen oder Staub.

Bei der Arbeit mit Elektrowerkzeugen kann es zu

Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe beﬁ nden.

Wenn Sie abgelenkt werden, können Sie die

Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Die Elektrowerkzeuge müssen mit der

passenden Stromversorgung betrieben werden.

Nehmen Sie niemals irgendwelche Änderungen

am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende

Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden und Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen

besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen

oder sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug

eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie das Anschlusskabel nicht

missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre

erhöhen das Stromschlagrisiko.

e) Verwenden Sie, wenn Sie ein Elektrowerkzeug

im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel

vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeugs

in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten.

Benutzen Sie keine Elektrowerkzeuge, wenn

Sie müde sind oder unter Einﬂ uss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits

kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere

Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigtes Einschalten.

Achten Sie darauf, dass sich der Schalter in der Aus- (Oﬀ -) Position beﬁ ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit

dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Überstrecken Sie sich nicht. Achten Sie jederzeit

darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in

unerwarteten Situationen besser im Griﬀ .

f) Tragen Sie entsprechende Kleidung. Tragen

Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von

beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und

-sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können

staubbezogene Gefahren vermindert werden.

4) Einsatz und Pﬂ ege von Elektrowerkzeugen a) Überbeanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit

bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn

es sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter

betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

Ziehen Sie den Stecker der Stromversorgung und/ oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/ oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind

gefährlich.

e) Halten Sie Elektrowerkzeuge instand. Prüfen

Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf

schlechte Wartung zurückzuführen.

Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen

Schneiden bleiben weniger häuﬁ g hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeugs für andere

als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service a) Lassen Sie Elektrowerkzeuge durch qualiﬁ zierte

Fachkräfte und nur unter Einsatz passender Originalersatzteile warten.

Dies sorgt dafür, dass die Sicherheit des

Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSHINWEISE FÜR DIE BANDSCHLEIFER

1. Halten Sie das Elektrowerkzeug an den isolierten Griﬀ ﬂ ächen fest, weil der Bandschleifer mit seiner eigenen Netzleitung in Kontakt kommen könnte.

Wenn Sie auf einen "stromführenden" Draht treffen, können die freigelegten Metallteile das Elektrowerkzeug "unter Strom setzen" und dem Bediener einen elektrischen Schlag versetzen.

ZUSÄTZLICHE SICHERHEITSHINWEISE

1. Vergewissern Sie sich, dass die zu verwendende Stromversorgung den Angaben auf dem Typenschild dieses Produkts entspricht.

2. Prüfen Sie, ob der Netzschalter auf AUS steht.

Wenn der Stecker an das Netz angeschlossen wird,

während der Schalter auf “ON” steht, beginnt das Werkzeug sofort zu laufen, was gefährlich ist.

3. Wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, verwenden Sie ein Verlängerungskabel von ausreichendem Querschnitt und ausreichender Nennleistung. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

Deutsch

4. Machen Sie vor dem Schleifen mit den zu bearbeitenden Materialien vertraut.

Falls beim Schleifen voraussichtlich schädliche oder

gar giftige Stäube freigesetzt werden könnten – wie beim Bearbeiten von Bleifarben, Holz oder Meltallen – achten Sie darauf, dass der Staubfangbehälter oder ein geeignetes Staubabsaugsystem dicht mit dem Staubauslass verbunden ist.

Tragen Sie zusätzlich eine Staubschutzmaske, wenn

vorhanden.

Atmen Sie keine beim Schleifen entstehenden

schädlichen oder gar giftigen Stäube ein – der Staub kann lhre und die Gesundheit von Zuschauern gefährden.

5. Wird das Schleifband in falscher Richtung montiert, wird die Eﬃ zienz gesenkt und die Lebensdauer verkürzt.

6. Bewegt sich das Schleifband während des Betriebs, kann die Einstellung während des Betriebs erfolgen.

7. RCD (Fehlerstromschutzschalter)

Wir empfehlen den ständigen Einsatz eines

Fehlerstromschutzschalters mit einem Nennstrom bis 30 mA.

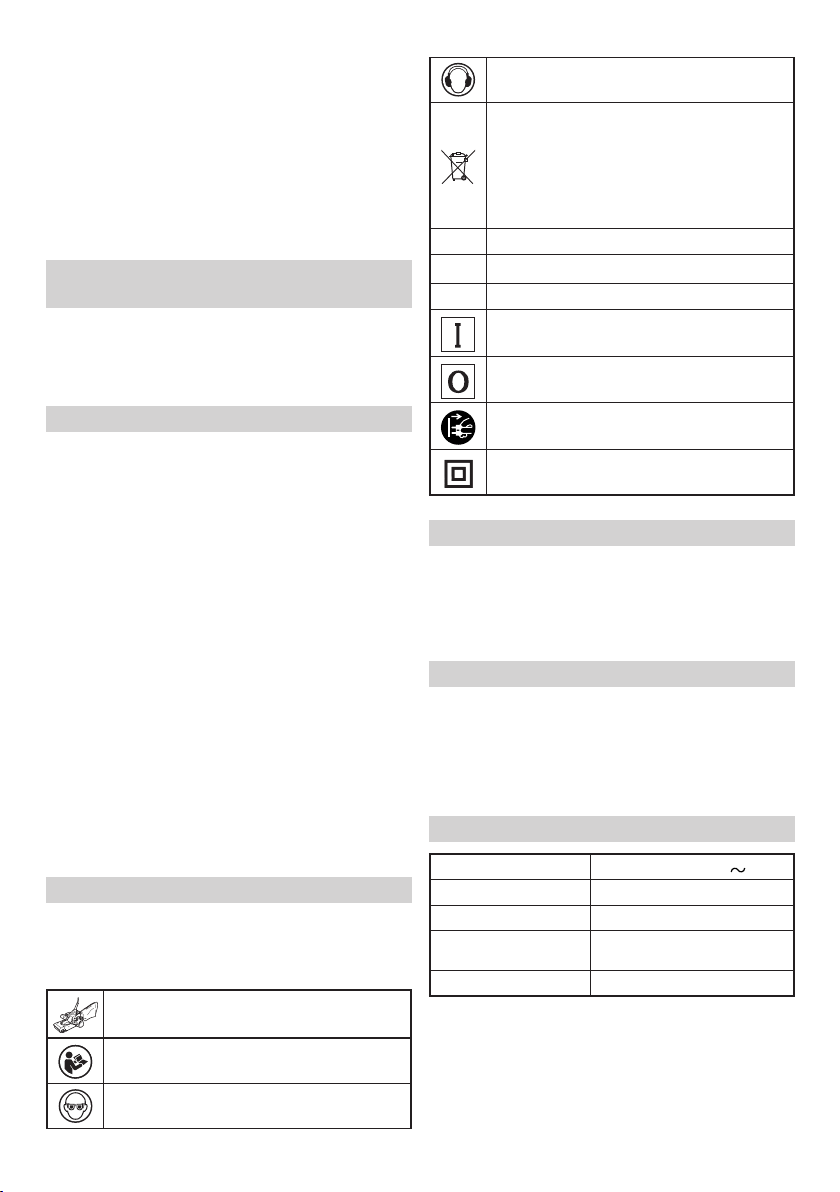

SYMBOLE

WARNUNG Die folgenden Symbole werden für diese Maschine

verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

SB10V2: Bandschleifer

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.

Tragen Sie immer einen Augenschutz.

Tragen Sie immer einen Gehörschutz.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/ EG über Elektro- und Elektronikaltgeräte und deren Umsetzung in nationales Recht müssen die verbrauchten Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Nennspannung

Leistungsaufnahme

Band–Leerlauf–geschwindigkeit

Einschalten ON

Ausschalten OFF

Ziehen Sie die Stromleitung aus der Steckdose

Werkzeug der Klasse II

Deutsch

STANDARDZUBEHÖR

Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung das nachfolgend aufgelistete Zubehör.

○ Endlosschleifband (Korngröße Nr. 80) .........................1

○ Staubsack ...................................................................1

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

ANWENDUNGSGEBIETE

○ Feinschleifen und Abschleifen von Holzbauprodukten. ○ Politur der Unterlage von holzbeschichteten Flächen. ○ Feinschliﬀ von Metallﬂ ächen. ○ Politur der Unterlage von metallbeschichteten Flächen,

Rostentfernung oder Entfernung von Farbe vor der Nachbearbeitung.

○ Oberflächenbearbeitung von Schiefer, Beton

undähnlichen Materialien.

TECHNISCHE DATEN

Spannung (nach Gebieten)*

Leistungsaufnahme* Band–Leerlauf–

geschwindigkeit Bandgröße Gewicht (ohne Kabel)

* Vergessen Sie nicht, die Produktangaben auf dem

Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet ändern.

HINWEIS

Aufgrund des ständigen Forschungs- und

Entwicklungsprogramms von HITACHI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

(110 V, 230 V)

1020 W

240 – 420 m/min

100 × 610 mm

5,2 kg

MONTAGE UND BETRIEB

Aktion Befestigung des Schleifbands Entfernen des Schleifbands Anpassung der Schleifposition Anbringen und Entfernen des

Staubbeutels* Richtiges Halten und Bewegen der

Maschine Betätigen des Schalters 6 92 Anpassung der Bandgeschwindigkeit Bearbeitung von Ecken Auswahl von Zubehör –

*1 Entfernen von Staub Beﬁ ndet sich im Staubbeutel übermäßig viel Staub, sinkt

die Eﬃ zienz für die Staubsammlung deutlich ab.

Der Staubbeutel ist zu entleeren, sobald er zu

ungefähr 2/3 der Kapazität gefüllt ist. In diesem Fall ist die Staubsammlung (sowie die Arbeitseﬃ zienz) gewährleistet.

Abbildung

Seite 191 291 391

492

592

92 93

Entfernen Sie den Staub wie folgt aus den Beuteln:

(1) Lösen Sie die Trägerstange und entfernen Sie den

Staubbeutel. (Abb. 5)

(2) Öﬀ nen Sie den Reißverschluss, um den

Beuteleinlass zu öﬀ nen.

Auswahl eines geeigneten Schleifbands

Wählen Sie für Ihre Anwendung die korrekte Korngröße und Kornart des Schleifbands gemäß untenstehender Tabellen

1 und 2 aus.

Tabelle 1

Abgeleitete Ausführung Geeignete Korngröße Grobe Ausführung 40 Mittlere Ausführung 40 – 100 Feine Ausführung 100 – 240

Tabelle 2

Kornart Zu bearbeitete Fläche AA Stahl, Holz WA Holz, Bambus

VORSICHT

○ Die Werte für die Korngröße ﬁ nden Sie in Tabelle 1 ○ Das Korn des Schleifbands muss gröber sein als das

Schleifpapier, das für manuelle Arbeiten verwendet wird.

○ Wenn eine einheitliche Fläche erzielt werden soll,

verwenden Sie für das Schleifband dieselbe Korngröße. Das Wechseln von Korngrößen kann zu einer schlechten Ausführung führen.

Nichteisen-Metalle, Schiefer, Kunststoﬀ e, Beton

WARTUNG UND INSPEKTION

1. Inspektion des Schleifbandes

Da die Benutzung eines verschlissenen Schleifbandes

den Wirkungsgrad vermindert, ist der Austaush des Schleifbandes zu empfehlen, sobaldübermäßiger Verschleiß festgestellt wird.

2. Inspektion der Befestigungsschrauben

Überprüfen Sie regelmäßig alle Befestigungsschrauben

und stellen Sie sicher, dass sie richtig festgezogen sind. Sollte sich eine der Schrauben lockern, ziehen Sie sie sofort wieder fest an. Falls dies nicht getan wird, könnte das zu ernsthaften Gefahren führen.

3. Wartung des Motors

Die Wicklung des Motors ist das "Herzstück" des

Elektrowerkzeugs.

Wenden Sie die gebotene Sorgfalt auf, um

sicherzustellen, dass die Wicklung nicht beschädigt und/ oder mit Öl oder Wasser benetzt wird.

4. Inspektion der Kohlebürsten

Zur Erhaltung Ihrer Sicherheit und des Schutzes gegen

elektrischen Schlag sollten die Inspektion und das Auswechseln der Kohlebürsten AUSSCHLIESSLICH durch ein HITACHI-KUNDENDIENSTZENTRUM durchgeführt werden.

5. Auswechseln des Netzkabels

Ist das Netzkabel des Werkzeugs beschädigt, muss das

Werkzeug an ein autorisiertes Hitachi Service-Center zurückgegeben werden, damit das Kabel ausgetauscht wird.

VORSICHT

Beim Betrieb und der Wartung von Elektrowerkzeugen

müssen die Sicherheitsvorschriften und Normen des jeweiligen Landes beachtet werden.

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspeziﬁ schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung ﬁ nden, an ein von Hitachi autorisiertes Servicezentrum.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 101 dB (A) Gemessener A-gewichteter Schalldruck: 90 dB (A) Messunsicherheit K: 3 dB (A).

Gehörschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.

Stahlschleifplatte: Schwingungsemissionswert Messunsicherheit K = 1,5 m/s

= 2,2 m/s

Deutsch

Der angegebene Vibrationsgesamtwert wurde nach einer Standardtestmethode gemessen und kann zum Vergleich zwischen verschiedenen Werkzeugen dienen. Er kann auch für eine Vorbeurteilung der Aussetzung verwendet werden.

WARNUNG

○ Der Vibrationsemissionswert während der tatsächlichen

Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird.

○ Legen Sie Sicherheitsmaßnahmen zum Schutz des

Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).

HINWEIS

Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HITACHI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

Français

(Traduction des instructions d’origine)

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR L’OUTIL

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions.

Tout manquement à observer ces avertissements et instructions peut engendrer des décharges électriques, des incendies et/ou des blessures graves.

Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à l’outil électrique alimenté par le secteur (avec cordon d’alimentation) ou à l’outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

Conserver la zone de travail propre et bien éclairée.

Les zones en désordre ou sombres sont propices

aux accidents.

b) Ne pas faire fonctionner les outils électriques

en atmosphère explosive, par exemple en présence de liquides inﬂ ammables, de gaz ou de poussières.

Les outils électriques produisent des étincelles qui

peuvent enﬂ ammer les poussières ou les fumées.

c) Maintenir les enfants et les badauds à l’écart

pendant l’utilisation de l’outil.

Les distractions peuvent faire perdre le contrôle de

l’outil à l’utilisateur.

2) Sécurité électrique

a) Il faut que les ﬁ ches de l’outil électrique soient

adaptées au socle.

Ne jamais modiﬁ er la ﬁ che de quelque façon

que ce soit.

Ne pas utiliser d’adaptateurs avec des outils à

branchement de terre.

Des ﬁ ches non modiﬁ ées et des socles adaptés

réduiront le risque de décharge électrique.

b) Éviter tout contact du corps avec des surfaces

reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de décharge électrique si le

corps de l’utilisateur est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des

conditions humides.

La pénétration d’eau à l’intérieur d’un outil

augmentera le risque de décharge électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser le

cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubriﬁ ant, des arêtes ou des parties en mouvement.

Des cordons endommagés ou emmêlés augmentent

le risque de décharge électrique.

e) Lorsqu’on utilise un outil à l’extérieur, il faut

utiliser un prolongateur adapté à l’utilisation extérieure.

L’utilisation d’un cordon adapté à l’utilisation

extérieure réduit le risque de décharge électrique.

f) Si l’usage d’un outil dans un emplacement

humide est inévitable, utiliser une alimentation protégée par un dispositif diﬀ érentiel à courant résiduel (DDR).

L’usage d’un DDR réduit le risque de décharge

électrique.

3) Sécurité des personnes a) Rester vigilant, regarder ce que l’on est en train

de faire et faire preuve de bon sens dans son utilisation de l’outil.

Ne pas utiliser un outil lorsqu’on est fatigué

ou sous l’emprise de drogues, d’alcool ou de médicaments.

Un moment d’inattention en cours d’utilisation d’un

outil peut entraîner des blessures graves.

b) Utiliser un équipement de sécurité. Toujours

porter des verres de protection.

Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures corporelles.

c) Éviter tout démarrage intempestif. S’assurer

que l’interrupteur est en position d’arrêt avant de brancher l’outil au secteur et/ou à la batterie, de le ramasser ou de le porter.

Porter un outil en ayant le doigt sur l’interrupteur ou

brancher un outil dont l’interrupteur est en position de marche est source d’accidents.

d) Retirer toute clé de réglage avant de mettre

l’outil en marche.

Une clé laissée ﬁ xée sur une partie tournante de

l’outil peut donner lieu à des blessures.

e) Ne pas se pencher trop loin. Garder une position

et un équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l’outil dans des

situations inattendues.

f) S’habiller de manière adaptée. Ne pas porter

de vêtements amples ou de bijoux. Maintenir cheveux, vêtements et gants à l’écart des pièces en mouvement.

Les pièces en mouvement peuvent happer les

vêtements amples, les bijoux ou les cheveux longs.

g) Si des dispositifs sont fournis pour le

raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire les

risques dus aux poussières.

4) Utilisation et entretien de l’outil a) Ne pas forcer l’outil. Utiliser l’outil adapté à

l’application souhaitée.

Si l’on utilise l’outil électrique adéquat en respectant

le régime pour lequel il a été conçu, il réalisera un travail de meilleure qualité et plus sûr.

Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa.

Un outil électrique ne pouvant être contrôlé par

l'interrupteur représente un danger et doit être réparé.

c) Débrancher la ﬁ che de la source d’alimentation

et/ou la batterie de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil.

Ces mesures de sécurité préventives réduiront les

risques de démarrage accidentel de l'outil électrique.

d) Après utilisation, ranger l’outil électrique hors

de portée des enfants et ne laisser aucune personne l’utiliser si elle n’est pas familiarisée avec les outils électriques ou ces instructions.

Les outils électriques représentent un danger entre

des mains inexpertes.

e) Observer la maintenance de l’outil. S’assurer

que les pièces en mouvement ne sont pas désalignées ou coincées, qu’aucune pièce n’est cassée ou que l’outil électrique n’a subi aucun dommage pouvant aﬀ ecter son bon fonctionnement.

Si l’outil électrique est endommagé, le faire

réparer avant de le réutiliser.

De nombreux accidents sont dus à des outils mal

entretenus.

f) Garder aﬀ ûtés et propres les outils permettant

de couper.

Un outil bien entretenu aux bords bien aﬀ ûtés

risquera moins de se coincer et sera plus facile à maîtriser.

g) Utiliser l’outil, les accessoires et les lames, etc.,

conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser.

L'utilisation d'un outil électrique à des ﬁ ns autres que

celles prévues est potentiellement dangereuse.

5) Maintenance et entretien a) Conﬁ er l’entretien de l’outil à un réparateur

qualiﬁ é utilisant uniquement des pièces de rechange identiques.

Cela assurera le maintien de la sécurité de l’outil.

PRÉCAUTIONS Maintenir les enfants et les personnes inﬁ rmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes inﬁ rmes.

6. Si la bande de ponçage bouge pendant l’utilisation, il est

7. Dispositif diﬀ érentiel à courant résiduel (DDR) Il est recommandé d’utiliser un DDR dont le courant

SYMBOLES

AVERTISSEMENT Les symboles suivants sont utilisés pour l’outil.

CONSIGNES DE SÉCURITÉ GÉNÉRALES POUR PONCEUSE À EBANDE

1. Tenir l’outil électrique par les surfaces isolées permettant de l’agripper car la courroie peut entrer en contact avec des son propre cordon. La

coupe d’un ﬁ l sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil et communiquer une décharge électrique à l'opérateur.

AVERTISSEMENTS DE SÉCURITÉ SUPPLÉMENTAIRES

1. S’assurer que la source d’alimentation utilisée est conforme aux exigences spéciﬁ ées sur la plaque signalétique du produit.

2. S’assurer que l’interrupteur d’alimentation est en position d’arrêt.

Si la ﬁ che est branchée dans une prise alors que

l’interrupteur d’alimentation est en position de marche, l’outil électrique démarrera immédiatement, ce qui peut provoquer un grave accident.

3. Lorsque la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’une épaisseur et d’une capacité nominale suﬃ santes. Le cordon prolongateur doit être aussi court que possible.

4. Avant d’utiliser la ponceuse à bande, vériﬁ ez le matériel que vous êtes sur le point de poncer.

Dans l’éventualité où des possières dangereuses /

toxiques tells que la peinture à la céruse, les bois et les méraux seraient générées pendant le ponçage, assurezvous que le sac à poussière ou le système d’extraction de poussière approprié est fermement raccordé à la sortie de poussière.

Portez le masque anti-possíère si vous en possédez un. N’inhalez ni ne touchez les poussières dangereuses /

toxiques générées pendant le ponçage, la poussière pouvant nuire à votre santé ou à celle de votre entourage.

5. Si elle est installée dans la mauvaise direction, la bande de ponçage ne fonctionnera pas correctement et sa durée de vie sera diminuée.

ACCESSOIRES STANDARD

Outre l’unité principale (1 unité), l’emballage contient les accessoires répertoriés ci-dessous.

○ Courroie à poncer sans ﬁ n

○ Sac à poussière ...........................................................1

Les accessoires standard sont sujets à changement sans préavis.

Français

possible de faire des réglages en cours d’utilisation.

résiduel nominal ne dépasse pas 30 mA en tout temps.

Bien se familiariser avec leur signiﬁ cation avant d’utiliser l’outil.

SB10V2: Ponceuse à bande

Lire tous les avertissements de sécurité et toutes les instructions.

Toujours porter des lunettes de sécurité.

Toujours porter un dispositif de protection auditive contre le bruit.

Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Tension nominale

Puissance absorbée

Vitesse de courroie sans charge

Bouton ON

Bouton OFF

Débrancher la ﬁ che principale de la prise électrique

Outil de classe II

(Dimension du grain: #80) ............................................1

Français

APPLICATIONS

○ Ponçage ﬁ nal de produits en bois. ○ Polissage de base de surfaces à revêtement de bois.

○ Ponçage ﬁ nal de surfaces métalliques. ○ Polissage de base de surfaces à revêtement métallique,

enlévement de la rouille ou de la peinture avant nouvelle ﬁ nition.

○ Finition de surface d’ardoise, de béton et de matériaux

similaires.

SPÉCIFICATIONS

Tension (par zones)* Puissance* Vitesse de courroie sans

charge Dimension de la courroie

de ponçage Poids (sans ﬁ l)

* Assurez-vous de vériﬁ er la plaque signalétique sur le

produit qui peut changer suivant les régions.

REMARQUE

Par suite du programme permanent de recherche et de

développement HITACHI, ces spéciﬁ cations peuvent faire l’objet de modiﬁ cations sans avis préalable.

(110 V, 230 V)

1020 W

240 – 420 m/min

100 × 610 mm

5,2 kg

INSTALLATION ET FONCTIONNEMENT

Action Figure Page Fixation de la bande de ponçage 1 91 Retrait de la bande de ponçage 2 91 Réglage de la position de ponçage 3 91 Fixation et retrait du sac de

poussière* Comment tenir et déplacer la machine 5 92 Fonctionnement du commutateur 6 92 Réglage de la vitesse de la bande 7 92 Ponçage des coins 8 92 Sélection des accessoires –

*1 Élimination de la poussière Si une quantité excessive de poussière se dépose

Éliminer la poussière du sac lorsqu’elle atteint environ

Éliminer poussière comme suit:

Choix de la bonne bande de ponçage

Une taille et d’un type de grain adaptés aux ﬁ ns spéciﬁ ques. Vous reporter aux Tableaux 1 et 2 ci-après.

dans le sac à poussière, l’efficacité d’aspiration de la poussière sera diminuée.

2/3 de la capacité du sac, de façon à assurer l’eﬃ cacité d’aspiration (et de fonctionnement).

(1) Desserrer la barre de soutien et retirer le sac à

poussière. (Fig. 5)

(2) L’entrée du sac peut être ouverte en dézippant la

fermeture coulissante.

492

Tableau 1

Finition dérivée Taille de grain appropriée Finition grossière 40 Finition moyenne 40 – 100 Finition ﬁ ne 100 – 240

Tableau 2

Type de grain Surface à travailler AA Acier, Bois WA Bois, Bambou

ATTENTION

○ Pour les tailles de grain, vous reporter au Tableau 1 ○ Le grain de la bande de ponçage doit être plus grosse

que le papier de verre utilisé pour les travaux manuels.

○ Utiliser une bande de ponçage de la même taille de

grain jusqu’à obtention d’une surface uniforme. Le changement de grain peut entraîner une mauvaise ﬁ nition.

Métaux non ferreux, Ardoise, Plastiques, Béton

ENTRETIEN ET VÉRIFICATION

1. Contrôle de la courroie de ponçage

Comme I’utilisation continue d’une courroie usée

diminue l’efficacité, remplacer la courroie de ponçage dés que des traces d’abrasion apparaissent.

2. Vériﬁ cation des vis de ﬁ xation

Vériﬁ er régulièrement toutes les vis de ﬁ xation et

s’assurer qu’elles sont bien serrées. S’il advient qu’une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de graves dangers.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le « cœur » même

de l’outil électrique.

Veiller soigneusement à ce que ce bobinage ne soit pas

endommagé et/ou mouillé par de l’huile ou de l’eau.

4. Contrôle des balais en carbone

Pour votre sécurité et la protection contre les décharges

électriques, l’examen du balai à carbone et le remplacement de cet outil ne doivent être eﬀ ectués que par un centre d’entretien HITACHI agréé.

5. Remplacement du cordon d’alimentation

Si le cordon d’alimentation de l’outil est endommagé,

l’outil doit être renvoyé au service après-vente Hitachi agréé pour remplacer le cordon.

ATTENTION

Lors de l’utilisation et de l’entretien d’outils électriques,

les règlements et les normes de sécurité en vigueur dans le pays doivent être respectés.

GARANTIE

Nous garantissons que l’ensemble des outils électriques Hitachi sont conformes aux réglementations spéciﬁ ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l’usure et les dommages normaux. En cas de réclamation, veuillez envoyer l’outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la ﬁ n du mode d’emploi, dans un service après-vente Hitachi agréé.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conformes à ISO 4871.

Niveau de puissance sonore pondérée A : 101 dB (A) Niveau de pression acoustique pondérée A : 90 dB (A) Incertitude K : 3 dB (A).

Porter des protections anti-bruit.

Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN60745.

Plaque d’acier pour le ponçage: Valeur d’émission de vibration a Incertitude K = 1,5 m/s

La valeur totale des vibrations a été mesurée par une méthode d’essai standard et peut être utilisée pour comparer un outil à un autre. Elle peut également être utilisée pour une évaluation préliminaire du niveau d’exposition.

AVERTISSEMENT

○ La valeur d’émission de vibrations en fonctionnement de

l’outil électrique peut être diﬀ érente de la valeur totale déclarée, en fonction des utilisations de l’outil.

○ Identiﬁ er les mesures de protection de l’utilisateur

fondées sur une estimation de l’exposition en conditions d’utilisation (tenant compte de tous les aspects du cycle d’utilisation, tels que les moments où l’outil est mis hors tension ou lorsqu’il tourne à vide en plus des temps de déclenchements).

= 2,2 m/s

Français

REMARQUE

Par suite du programme permanent de recherche et de développement HITACHI, ces spéciﬁ cations peuvent faire l’objet de modiﬁ cations sans avis préalable.

Italiano

(Traduzione delle istruzioni originali)

AVVERTENZE GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI

ATTENZIONE Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni.

La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni.

Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

Il termine “utensile elettrico” riportato nelle avvertenze si riferisce al proprio utensile elettrico alimentato dalla rete (via cavo) o all’utensile alimentato a batterie (senza cavo).

1) Sicurezza dell’area operativa

a) Mantenere l’area operativa pulita e ordinata.

Aree operative sporche o disordinate possono

favorire gli infortuni.

b) Non utilizzare gli elettroutensili in atmosfere

esplosive, ad es. in presenza di liquidi, gas o polveri inﬁ ammabili.

Gli elettroutensili generano delle scintille che

potrebbero accendere la polvere o i fumi.

c) Tenere lontani bambini e astanti durante

l’utilizzo degli elettroutensili.

Qualsiasi distrazione può essere causa di perdita di

controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere

idonee alle prese disponibili. Non modiﬁ care mai le prese. Con gli elettroutensili a massa (messi a terra),

non utilizzare alcun adattatore.

L’utilizzo di spine intatte e corrispondenti alle prese

disponibili ridurrà il rischio di scosse elettriche.

b) Evitare qualsiasi contatto con le superﬁ ci a

massa o a terra, quali tubi, radiatori, fornelli e

frigoriferi.

In caso di messa a terra o massa del corpo, sussiste

un maggior rischio di scosse elettriche.

c) Non esporre gli elettroutensili alla pioggia o

all’umidità.

La penetrazione di acqua negli elettroutensili

aumenterà il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzarlo per il trasporto,

o per tirare o scollegare l’elettroutensile. Tenere il cavo lontano da fonti di calore, oli,

bordi appuntiti o parti in movimento.

Cavi danneggiati o attorcigliati possono aumentare il

rischio di scosse elettriche.

e) Durante l’uso degli elettroutensili all’esterno,

utilizzare una prolunga idonea per usi esterni.

L’utilizzo di cavi per esterno riduce il rischio di scosse

elettriche.

f) Se è impossibile evitare l’impiego di un

elettroutensile in un luogo umido, utilizzare

l’alimentazione protetta da un dispositivo a

corrente residua (RCD).

L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale a) Durante l’uso degli elettroutensili, state all’erta,

veriﬁ cate ciò che state eseguendo e adottate sempre il buon senso.

Non utilizzate gli elettroutensili qualora siate

stanchi, sotto l’inﬂ uenza di farmaci, alcol o cure mediche.

Anche un attimo di disattenzione durante l’uso degli

elettroutensili potrebbe essere causa di gravi lesioni personali.

b) Indossate l’attrezzatura di protezione personale.

Indossate sempre le protezioni oculari.

L’attrezzatura protettiva, quali maschera facciale,

calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali.

c) Impedite le accensioni involontarie. Prima del

collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, veriﬁ cate che l’interruttore sia posizionato su OFF.

Il trasporto degli utensili elettrici tenendo le proprie dita sull’interruttore o l’attivazione elettrica degli utensili che hanno l’interruttore acceso, favorisce gli incidenti.

d) Prima di attivare l’elettroutensile, rimuovete

qualsiasi chiave di regolazione.

Lasciando la chiave in un componente in rotazione

dell’elettroutensile, sussiste il rischio di lesioni personali.

e) Mantenersi in equilibrio. Mantenersi sempre su

due piedi, in equilibrio stabile.

Ciò consente di controllare al meglio l'elettroutensile

in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti

larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento.

Abiti allentati, gioielli e capelli lunghi potrebbero

impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento

ad apparecchiature di rimozione e raccolta polveri, veriﬁ care che queste siano collegate e utilizzate in modo adeguato.

L’utilizzo della raccolta della polvere può ridurre i

rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili a)

Non utilizzare elettroutensili non idonei. Utilizzare l’elettroutensile idoneo alla propria applicazione.

Utilizzando l’elettroutensile corretto, si garantirà

un’esecuzione migliore e più sicura del lavoro, alla velocità di progetto.

b) Non utilizzare l’elettroutensile qualora non

sia possibile accenderlo/spegnerlo tramite l’interruttore.

É pericoloso utilizzare elettroutensili che non

possano essere azionati dall’interruttore. Provvedere alla relativa riparazione.

Prima di eﬀ ettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico.

Queste misure di sicurezza preventive riducono il

rischio di avvio involontario dell’elettroutensile.

d) Depositare gli elettroutensili non utilizzati

lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l’elettroutensile.

É pericoloso consentire che utenti non esperti

utilizzino gli elettroutensili.

e) Manutenzione degli elettroutensili. Veriﬁ care

che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero inﬂ uenzare negativamente il funzionamento dell’elettroutensile.

In caso di guasti, provvedere alla riparazione

dell’elettroutensile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa

manutenzione.

f) Mantenere gli strumenti di taglio aﬃ lati e puliti.

Gli strumenti di taglio in condizioni di manutenzione

adeguata, con bordi aﬃ lati, sono meno soggetti al bloccaggio e sono più facilmente controllabili.

g) Utilizzare l’elettroutensile, gli accessori, le

punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

L’uso dell’utensile elettrico per operazioni diverse

da quelle previste potrebbe causare una situazione pericolosa.

5) Assistenza a) Aﬃ date le riparazioni dell'elettroutensile a

persone qualiﬁ cate che utilizzino solamente parti di ricambio identiche.

Ciò garantirà il mantenimento della sicurezza

dell’elettroutensile.

PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

AVVERTIMENTI DI SICUREZZA PER IL LEVIGATRICE A NASTRO

1. Afferrare l’utensile dalle superfici isolate poiché il nastro potrebbe venire a contatto con il proprio cavo. Il taglio di un ﬁ lo in tensione potrebbe mettere in

tensione le parti metalliche esposte dell’utensile e dare una scossa elettrica all’operatore.

PRECAUZIONI DI SICUREZZA AGGIUNTIVE

1. Assicurarsi che la fonte di alimentazione da utilizzare sia conforme ai requisiti di alimentazione speciﬁ cati sulla targhetta dei dati del prodotto.

2. Assicurarsi che l’interruttore dell’alimentazione sia in posizione OFF.

Se la spina viene collegata ad una presa mentre

l’interruttore di alimentazione è sulla posizione ON, il demolitore inizia immediatamente a funzionare, con il rischio di seri incidenti.

3. Se l’area di lavoro è lontana dalla fonte di alimentazione, usare una prolunga di spessore e capacità nominale suﬃ cienti. Il cavo di prolunga deve essere il più corto possibile.

4. Prima di adoperare la levigatrice a nastro, controllare il materiale che si intende levigare.

Se si prevede la generazione di polveri dannose/

tossiche durante l’operazione di smerigliatura, come la vernice di piombo, legno e metalli, assicurarsi che la sacca di raccolta della polvere o un sistema di estrazione della polvere appropriato sia collegato saldamente allo scarico della polvere.

Indossare una maschera per la polvere, se disponibile. Non inalare o toccare le polveri dannose/tossiche

generate durante I’operazione di smerigliatura, la polvere può mettere a rischio la vostra salute e quella di coloro che vi stanno attorno.

5. L’installazione del nastro adesivo nel senso errato provocherebbe un abbassamento nel livello di eﬃ cienza lavorativa e diminuirebbe la durata di esercizio del nastro abrasivo.

6. Se il nastro si muove durante il funzionamento, la regolazione può essere fatta durante il funzionamento stesso.

Italiano

7. RCD (Dispositivo a Corrente Residua) Si raccomanda di usare sempre un interruttore

diﬀ erenziale con una potenza nominale di 30 mA o meno.

SIMBOLI

ATTENZIONE Di seguito mostriamo i simboli usati per la macchina.

Assicurarsi di comprenderne il signiﬁ cato prima dell’uso.

SB10V2: Levigatrice a nastro

Leggere tutti gli avvisi di sicurezza e tutte le istruzioni.

Indossate sempre le protezioni oculari.

Indossare sempre protezioni per l’udito.

Solo per Paesi UE Non gettare le apparecchiature elettriche tra i riﬁ uti domestici! Secondo la Direttiva Europea 2002/96/CE sui riﬁ uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al ﬁ ne di essere reimpiegate in modo eco-compatibile.

Tensione nominale

Potenza assorbita

Velocità del nastro senza carico

Accensione

Spegnimento

Scollegare la spina dalla presa elettrica

Utensile di classe II

ACCESSORI STANDARD

In aggiunta all'unità principale (1 unità), la confezione contiene gli accessori elencati di seguito.

○ Nastro abrasivo continuo (Grana: n. 80) ......................1

○ Sacco per polvere ........................................................1

Gli accessori standard possono essere cambiati senza preavviso.

APPLICAZIONI

○ Smerigliatura e lisciatura di rifinimento di manufatti in

legno.

○ Levigatura di base di superiﬁ ci ricoperte in legno. ○ Smerigliatura di riﬁ nimento di superﬁ ci metalliche. ○ Levigatura di base di superfici ricoperte in metallo,

rimozione di ruggine, o rimozione di vernice prima di una nuova riﬁ nitura.

Italiano

○ Rifinitura di superfici di ardesia, cemento e materiali

similari.

CARATTERISTICHE

Voltagio (per zona)* Potenza assorbita* Velocità del nastro

senza carico Misure del nastro

abrasivo Peso (escluso il cavo)

* Accertatevi di aver controllato bene la piastrina perchè

essa varia de zona a zona.

NOTA

A causa del continuo programma di ricerche e sviluppo

della HITACHI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

(110 V, 230 V)

1020 W

240 – 420 m/min

100 × 610 mm

5,2 kg

MONTAGGIO E OPERAZIONE

Azione Figura Come ﬁ ssare il nastro abrasivo 1 91 Rimozione del nastro abrasivo 2 91 Come regolare la posizione di

levigatura Collegamento e rimozione della sacca

per la polvere* Come reggere e spostare la macchina Funzionamento dell’interruttore 6 92 Regolazione della velocità del nastro 7 92 Lavorazione negli angoli 8 92 Selezione degli accessori –

*1 Rimozione Della Polvere Quando nel sacco della polvere si è accumulata una

eccessiva quantità di polvere, l’eﬃ cacia di raccolta della polvere diminuisce sensibilmente.

Per ottenere un’ottima efficacia nella raccolta della

polvere (nonché un’ottima efficacia di lavorazione), rimuovere la polvere dal sacco quando esso si è riempito per circa 2/3 della sua capacità.

Rimuovere polvere dal sacco come segue:

(1) Allentare la barretta di sostegno e rimuovere il sacco

(2) Aprire il sacco facendo scorrere la chiusura lampo.

Scelta del nastro abrasivo opportuno

Scegliere un nastro abrasivo di tipo e taglia di grana adeguati, servendosi delle Tabelle 1 e 2 qui sotto.

Tabella 1

Riﬁ nitura desiderata Taglia di grana adeguata Riﬁ nitura grossa 40 Riﬁ nitura media 40 – 100 Riﬁ nitura ﬁ ne 100 – 240

della polvere (Fig. 5).

Pagina

391

492

592

Tabella 2

Tipo di grana Superﬁ cie da lavorare AA Acciaio, Legno WA Legno, Bamboo

ATTENZIONE

○ Per la taglia di grana, fare riferimento alla Tabella 1 ○ La grana del nastro abrasivo deve essere più grossa di

quella della carta abrasiva usata per il lavoro manuale.

○ Usare nastri abrasivi della stessa misura di grana ﬁ no a

che non si ottiene una superﬁ cie uniforme. Se si cambia la misura di grana, si può conseguire un risultato mediocre.

Metalli non ferrosi, ardesia, plastica, calcestruzzo

MANUTENZIONE E ISPEZIONE

1. Controllo del nastro abrasivo

Poiché l’uso continuativo di un nastro abrasivo

consumato fa decadere l’eﬃ cacia del lavoro, sostituire il nastro stesso non appena si nota la sua eccessiva usura.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e

assicurarsi che siano ben ﬁ ssate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L’avvolgimento del motore è il vero e proprio “cuore”

degli attrezzi elettrici.

Fare attenzione a non danneggiare l'avvolgimento e/o

non bagnarlo con olio o acqua.

4. Controllo delle spazzole di carbone

Per mantenere la vostra sicurezza e la protezione da

scosse elettriche, l’ispezione delle spazzole di carbone e la loro sostituzione su questo utensile dovrebbero essere eseguite SOLO da un CENTRO DI ASSISTENZA HITACHI AUTORIZZATO.

5. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione dell’Utensile è danneggiato,

l’Utensile deve essere restituito a un Centro di Assistenza Autorizzato Hitachi per la sostituzione del cavo.

ATTENZIONE

Nell’uso e nella manutenzione degli utensili elettrici, è

necessario osservare le norme di sicurezza e i criteri prescritti in ciascun Paese.

GARANZIA

Garantiamo gli Utensili Elettrici Hitachi in conformità alle speciﬁ che normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato Hitachi.

Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni

I valori misurati sono stati determinati in conformità a EN60745 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A: 101 dB (A) Livello misurato di pressione sonora pesato A: 90 dB (A) Incertezza K: 3 dB (A).

Indossare i dispositivi di protezione acustica.

Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745.

Piastra di levigatura in acciaio: Valore di emissione della vibrazione Incertezza K = 1,5 m/s

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro. Può essere inoltre utilizzato per la stima preliminare dell’esposizione.

ATTENZIONE

○ Il valore di emissione vibrazioni durante l'uso eﬀ ettivo

dell’utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell’utensile stesso.

○ Identiﬁ care le misure di sicurezza per la protezione

dell'operatore basate su stima dell'esposizione nelle eﬀ ettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio).

= 2,2 m/s

Italiano

NOTA

A causa del continuo programma di ricerche e sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

Nederlands

(Vertaling van oorspronkelijke instructies)

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door.

Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

Zorg voor een schone en goed verlichte werkplek.

Een rommelige of donkere werkplek verhoogt de

kans op ongelukken.

b) Gebruik elektrisch gereedschap niet in een

explosieve omgeving, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoﬀ en, gassen of stof.

Elektrisch gereedschap kan vonken afgeven.

Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.

c) Houd kinderen en andere omstanders tijdens

het gebruik van elektrisch gereedschap uit de buurt.

Aﬂ eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap

moet geschikt zijn voor aansluiting op het stopcontact.

De stekker mag op geen enkele manier

gemodiﬁ ceerd worden.

Gebruik geen verloopstekker met geaard

elektrisch gereedschap.

Deugdelijke stekkers en geschikte stopcontacten

verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde

oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam geaard is, loopt u een groter

risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan

regen of vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot

wanneer er water in het elektrische gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Gebruik het

snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van warmtebronnen,

olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het risico

op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat

speciﬁ ek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat speciﬁ ek geschikt is

voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige

omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de

kans op een elektrische schok.

3) Persoonlijke veiligheid a) Blijf waakzaam, let voortdurend op uw werk

en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer

u moe bent of onder invloed van drugs, alcohol of medicijnen.

Eén moment van onoplettendheid kan in ernstig

lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen.

Draag altijd oogbescherming.

Het gebruik van passende beschermingsmiddelen

volgens de omstandigheden zoals stofmaskers, antislip-veiligheidsschoenen, een helm of gehoorbescherming vermindert het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk

kan starten. Controleer of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het

elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit

het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer)sleutel die is achtergebleven op een

bewegend onderdeel van het elektrisch gereedschap kan lichamelijk letsel veroorzaken.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde

stevig staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte

situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende

kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in

de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een

aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.

Het gebruik van stofafzuiging vermindert eventuele

stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap a) Het elektrisch gereedschap mag niet geforceerd

worden. Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veiliger uitvoeren wanneer u

het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de

schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar

bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of de

accu van het elektrisch gereedschap voor u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen

verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik

van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Elektrisch gereedschap is gevaarlijk in de handen

van onervaren gebruikers.

e) Het elektrisch gereedschap moet regelmatig

onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap.

Indien het gereedschap defect of beschadigd

is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is

verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe

snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits

enz. moeten in overeenstemming met deze instructies worden gebruikt, rekening houdend met de werkomstandigheden en het werk dat uitgevoerd moet worden.

Gebruik van het elektrisch gereedschap voor andere

doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.

5) Onderhoud a) Het gereedschap mag uitsluitend door bevoegd

onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen.

Hierdoor kunt u er op rekenen dat het elektrisch

gereedschap veilig blijft.

VOORZORGSMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VEILIGHEIDSWAARSCHUWINGEN VOOR DE BANDSCHUURMACHINE

1. Houd het gereedschap vast aan de geïsoleerde handgrepen want anders kan de band kan in aanraking komen het eigen snoer. Als een onder

stroom staande draad wordt doorgesneden, zorgt dit er voor dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Zorg ervoor dat de stroombron die u wilt gebruiken voldoet aan de stroomvereisten vermeld op het typeplaatje van het product.

2. Zorg ervoor dat de stroomschakelaar uit (OFF) staat.

Als de stekker in het stopcontact wordt gedaan met

de stroomschakelaar aan (ON), zal het elektrisch gereedschap onmiddellijk beginnen te werken, wat kan leiden tot ernstige ongelukken.

3. Wanneer de werkplek verwijderd is van de stroombron, moet u een verlengsnoer gebruiken dat voldoende dik is en het juiste nominale vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

Nederlands

4. Bepaal voordat u met het schuurweWAArk begint wat voor materiaal ugaat schuren.

Als er een risico bestaat dat er tijdens het schuren

schadelijke / giftige stoffen, zoals loodverf, hout en metaal, vrijkomen dan moet u een stofzak of stofafzuigingssysteem op de stofuitlaat bevestigen.

Wij adviseren, indien beschikbaar, bovendien het

gebruik van een stofmasker.

Adem de schadelijke / giftige stoffen die tijdens het

schuren vrijkomen niet in. De stoﬀ en kunnen schadelijk zijn voor uw gezondheid en de gezondheid van toeschouwers.

5. Een verkeerd aangebrachte schuurband vermindert de prestaties van het gereedschap en verkort de levensduur van de schuurband.

6. Als de schuurband tijdens de werkzaamheden verplaatst kunt u de schuurband tijdens het werk zelf instellen.

7. Aardlekschakelaar

We bevelen u aan een aardlekschakelaar te gebruiken

met een opgegeven lekstroom van 30 mA of minder onder alle omstandigheden.

SYMBOLEN

WAARSCHUWING Hieronder staan symbolen afgebeeld die van

toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

SB10V2: Bandschuurmachine

Lees alle waarschuwingen en instructies aandachtig door.

Draag altijd oogbescherming.

Draag altijd gehoorbescherming.

Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Opgegeven voltage

Stroomopname

Stroomingang

AAN zetten

UIT zetten

Haal de stekker van het netsnoer uit het stopcontact

Klasse II gereedschap

Nederlands

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel) bevat de verpakking het toebehoren dat hieronder vermeld staat.

○ Schuurband zonder eind (Korrelgrootte nr. 80) ............ 1

○ Stofzak .........................................................................1

Het standaardtoebehoren kan zonder nadere aankondiging gewijzigd worden.

Men leegt de zak als volgt:

De juiste schuurband kiezen

Aan de hand van de tabellen 1 en 2 hieronder wordt de juiste korrelgrootte en type schuurband uitgekozen.

Tabel 1

TOEPASSINGEN

○ Het ﬁ jnschuren en afschuren van

houtbewerkingsproducten.

○ Politoer van de ondergrond van oppervlaktes, die met

hout bekleed zijn.

○ Het ﬁ jnschuren van metalen oppervlaktes. ○ Politoer van de ondergrond van oppervlaktes, die met

metaal bekleed zijn. De verwijdering van roest of verf voor de nabewerking.

○ De oppervlaktebewerking van lei, beton en dergelijke

materialen.

Tabel 2

TECHNISCHE GEGEVENS

Voltage (verschillend van gebied tot gebied)*

Opgenomen vermogen* Stroomingang 240 – 420 m/min Bandafmetingen 100 × 610 mm Gewicht (zonder kabel) 5,2 kg

* Controleer het typeplaayje op het product zelf, want dit

kan per gebied verschillen.

OPMERKING

Op grond van het voortdurende research en

ontwikkelingsprogramma van HITACHI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

(110 V, 230 V)

1020 W

MONTAGE EN GEBRUIK

Handeling Het aanbrengen van de schuurband 1 91 Verwijderen van de schuurband 2 91 De schuurstand instellen 3 91

Het bevestigen en verwijderen van de

stofzak* Hoe de machine vast te houden en te

bewegen Bedienen van de hoofdschakelaar 6 92

De bandsnelheid instellen 7 92 De bewerking van hoeken 8 92 Selecteren van accessoires –

*1 Stof verwijderen Wanneer er te veel stof in de stofzak zit, werkt de

stofopname minder goed.

Het wordt daarom aanbevolen om de stofzak te

legen wanneer deze ongeveer tweederde vol zit. Daardoor wordt een optimale stofopname (en het prestatievermogen van het gereedschap) gegarandeerd.

Afbeelding

Bladzijde

492

592

LET OP

○ Zie Tabel 1 voor de passende korrelgrootte. ○ De korrel van de schuurband moet grover zijn dan de

○ Er worden schuurbanden van dezelfde korrelgrootte

ONDERHOUD EN INSPECTIE

1. Inspectie van de schuurband

Daar het gebruik van een versleten schuurband

2. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en

3. Onderhoud van de motor

De motorwikkeling is het "hart" van het elektrisch

Let er daarom goed op dat de wikkeling niet beschadigd

4. Inspectie van de koolborstels

Om uw veiligheid te kunnen waarborgen en u te

5. Vervangen van het netsnoer

Als het netsnoer van het gereedschap is beschadigd,

LET OP

Tijdens het gebruik en onderhoud van elektrisch

(1) De houder wordt losgedraaid en de stofzak wordt

verwijderd (Afb. 5)

(2) De stofzak wordt geopend d.m.v. een ritssluiting.

Gewenst oppervlak Juiste korrelgrootte Grof oppervlak 40 Middelgroot oppervlak 40 – 100 Fijn oppervlak 100 – 240

Korrelsoort AA WA

korrel die gebruikt wordt bij handmatig schuren.

gebruikt tot een gelijkmatig oppervlak bereikt is. Een verandering in de korrelgrootte kan tot een ongelijkmatig oppervlak leiden.

het rendement vermindert, is het wisselen van de schuurband aan te bevelen, zodra men een bovenmatige slijtage vaststelt.

zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.

gereedschap.

raakt en/of nat wordt met olie of water.

beschermen tegen elektrische schokken, mag het inspecteren en vervangen van de koolborstels van dit gereedschap UITSLUITEND worden uitgevoerd door een erkend Hitachi servicecentrum.

dient u het gereedschap te retourneren naar een erkend Hitachi-servicecenter om het netsnoer te laten vervangen.

gereedschap moeten de voorgeschreven veiligheidsvoorschriften en normen van elk land in acht worden genomen.

Het te bewerken oppervlak Staal, Hout Hout, Bamboe Non-ferrometalen, Lei,

Plastieken, Beton

GARANTIE

De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspeciﬁ eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van Hitachi te sturen.

Informatie betreﬀ ende lawaai en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 101 dB (A) Gemeten A-gewogen geluidsdrukniveau: 90 dB (A) Onzekerheid K: 3 dB (A).

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Staalplaat schuren: Trillingsemissiewaarde a

Onzekerheid K = 1,5 m/s

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook vooraf gebruiken als beoordeling van de blootstelling.

WAARSCHUWING

○ De trillingsemissiewaarde tijdens het feitelijke gebruik

van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt.

○ Neem kennis van de veiligheidsmaatregelen voor de

bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).

= 2,2 m/s

Nederlands

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HITACHI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

Español

(Traducción de las instrucciones originales)

ADVERTENCIAS GENERALES DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA Lea todas las instrucciones y advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio o daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien

iluminada.

Las zonas desordenadas u oscuras pueden

provocar accidentes.

b) No utilice las herramientas eléctricas en

entornos explosivos como, por ejemplo, en presencia de líquidos inﬂ amables, gases o polvo.

Las herramientas eléctricas crean chispas que

pueden inﬂ amar el polvo o los gases.

c) Mantenga a los niños y transeúntes alejados

cuando utilice una herramienta eléctrica.

Las distracciones pueden hacer que pierda el

control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas

tienen que ser adecuados a la toma de corriente. No modiﬁ que el enchufe. No utilice enchufes adaptadores con

herramientas eléctricas conectadas a tierra.

Si no se modiﬁ can los enchufes y se utilizan tomas

de corriente adecuadas se reducirá el riesgo de

descarga eléctrica.

b) Evite el contacto corporal con superﬁ cies

conectadas a tierra como tuberías, radiadores

y frigoríﬁ cos.

Hay mayor riesgo de descarga eléctrica si su cuerpo

está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la

lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica

aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice el

cable para transportar, tirar de la herramienta

eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite,

de bordes aﬁ lados o piezas móviles.

Los cables dañados o enredados aumentan el

riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al aire

libre, utilice un cable prolongador adecuado

para utilizarse al aire libre.

La utilización de un cable adecuado para usarse al

aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar el uso de una herramienta

eléctrica en un lugar húmedo, utilice un

suministro protegido mediante un dispositivo

de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga

eléctrica.

3) Seguridad personal a) Esté atento, preste atención a lo que hace y

utilice el sentido común cuando utilice una herramienta eléctrica.

No utilice una herramienta eléctrica cuando esté

cansado o esté bajo la inﬂ uencia de drogas, alcohol o medicación.

Una distracción momentánea mientras utiliza

herramientas eléctricas puede dar lugar a lesiones personales graves.

b) Utilice un equipo de protección personal. Utilice

siempre una protección ocular.

El equipo de protección como máscara para el

polvo, zapatos de seguridad antideslizantes, casco o protección auditiva utilizado en las situaciones adecuadas reducirá las lesiones personales.

c) Evite un inicio involuntario. Asegúrese de que

el interruptor está en “oﬀ ” antes de conectar la herramienta a una fuente de alimentación o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con el dedo

en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la

herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la

herramienta eléctrica podrían producirse lesiones personales.

e) No se extralimite. Mantenga un equilibrio

adecuado en todo momento.

Esto permite un mayor control de la herramienta

eléctrica en situaciones inesperadas.

Utilice una vestimenta adecuada. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden

quedar atrapados en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión

de extracción de polvo e instalaciones de recogida, asegúrese de que estén conectados y se utilicen adecuadamente.

La utilización de un sistema de recogida de polvo

puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas a) No fuerce la herramienta eléctrica. Utilice

la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta trabajará mejor y

de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el

interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden

controlarse con el interruptor son peligrosas y deben repararse.

c) Desconecte el enchufe de la fuente eléctrica o

la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el

riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se

utilicen fuera del alcance de los niños, y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son

utilizadas por usuarios sin formación.

e) Realice el mantenimiento de las herramientas

eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.

Si la herramienta eléctrica está dañada, llévela a

reparar antes de utilizarla.

Se producen muchos accidentes por no realizar

un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte aﬁ ladas y

limpias.

Las herramientas de corte correctamente mantenidas con los bordes de corte aﬁ lados son más fáciles de controlar, y existe menor riesgo de que se atasquen.

g) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para

operaciones diferentes a las previstas podría dar lugar a una situación peligrosa.

5) Revisión a) Solicite a un experto cualiﬁ cado que revise la

herramienta eléctrica y que utilice solo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad

de la herramienta eléctrica.

PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

ADVERTENCIAS DE SEGURIDAD DEL LIJADORA DE BANDA

1. Sostenga la herramienta eléctrica por las superﬁ cies de agarre aisladas, ya que la banda podría entrar en contacto con su propio cable. El

corte de un cable con corriente podría provocar que las piezas metálicas expuestas de la herramienta eléctrica transmitieran esa corriente y provocaran una descarga eléctrica al operador.

ADVERTENCIAS DE SEGURIDAD ADICIONALES

1. Asegúrese de que la fuente de corriente que va a utilizarse sea conforme a los requisitos de alimentación especiﬁ cados en la placa de características del producto.

2. Asegúrese de que el interruptor principal se encuentre en la posición OFF.

Si el enchufe se conecta a una toma de corriente

mientras el interruptor principal se encuentra en la posición ON, la herramienta eléctrica se pondrá en marcha inmediatamente y podría provocar un accidente grave.

3. Si la zona en la que va a efectuarse el trabajo se encuentra alejada de la fuente de corriente, utilice un cable prolongador del grosor suﬁ ciente y que tenga la capacidad nominal necesaria. El cable prolongador debe ser lo más corto posible.

Español

4. Antes de proceder al lijado, compruebe el material que va a lijar.

Si se prevé que se genere polvo tóxico / nocivo como

pintura de plomo, madera y metales al realizar el lijado, asegúrese de conectar con ﬁ rmeza la bolsa para el polvo o el sistema adecuado de extracción de polvo a la salida del polvo.

Asimismo, colóquese la máscara para el polvo, si está

disponible.

No inhale o toque polvo tóxico / nocivo generado durante

el lijado, ya que el polvo puede poner en peligro su salud y la de los viandantes.

5. La cinta de lijado instalada en la dirección incorrecta reducirá la eﬁ cacia del trabajo y acortará la vida de la cinta de lijado.

6. Si la cinta de lijado se mueve durante la operación, pueden realizarse ajustes mientras está en funcionamiento.

7. RCD (dispositivo de corriente residual)

Se recomienda el uso permanente de un dispositivo de

corriente residual con una corriente residual nominal equivalente o inferior a 30 mA.

SÍMBOLOS

ADVERTENCIA A continuación se muestran los símbolos usados

para la máquina. Asegúrese de comprender su signiﬁ cado antes del uso.

SB10V2: Lijadora de banda

Lea todas las instrucciones y advertencias de seguridad.

Utilice siempre una protección ocular.

Utilice siempre una protección auditiva.

Solo para países de la Unión Europea No deseche los aparatos eléctricos junto con los residuos domésticos. De conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su ﬁ n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Voltaje nominal

Entrada de alimentación

Entrada de potencia

Encendido

Apagado

Desconecte el enchufe de la toma de corriente

Herramienta de clase II

Español

ACCESSORIOS ESTÁNDAR

Además de la unidad principal (1 unidad), el paquete contiene los accesorios indicados a continuación.

○ Banda de esmerilado sin ﬁ n (Medida de grano: 80) .....1

○ Colector de polvo ......................................................... 1

Los accesorios estándar están sujetos a cambio sin previo aviso.

APLICACIÓN

○ Acabado de esmerilado y acabado de solado de

productos de madera.

○ Pulimentado en base de superﬁ cies de revestimiento de

madera.

○ Acabado de esmerilado de superﬁ cies metálicos. ○ Pulimentado en base de superﬁ cies de revestimiento

metálico, eliminación de oxidación o eliminación de pintura antes del nuevo acabado.

○ Acabado de superﬁ cies de pizarra, hormigón y

materiales similares.

ESPECIFICACIONES

Voltaje (por zonas)* Acometida* Entrada de potencia 240 – 420 m/min Medida de la banda de

esmerilado Peso (sin cable) 5,2 kg

* Veriﬁ car indefectiblemente los datos de la placa de

características de la máquina, pues varían de acuerdo al país de destino.

NOTA

Debido al programa continuo de investigación y

desarrollo de HITACHI estas especiﬁ caciones están sujetas a cambio sin previo aviso.

(110 V, 230 V)

1020 W

100 × 610 mm

MONTAJE Y FUNCIONAMIENTO

Acción Figura Cómo conectar la cinta lijadora 1 91 Cómo retirar la cinta de lijado 2 91 Cómo ajustar la posición de lijado 3 91 Instalación y extracción de la bolsa

para el polvo* Cómo sujetar y mover la máquina Operación del interruptor 6 92 Ajuste de la velocidad de la cinta 7 92 Cómo trabajar en las esquinas 8 92

Selección de los accesorios –

*1 Eliminación de polvo Cuando hay demasiado polvo depositado en la

bolsa para polvo, la eﬁ cacia de la recogida de polvo descenderá en gran medida.

Retire el polvo de la bolsa cuando esté depositado

hasta 2/3 aproximadamente de la capacidad de la bolsa, donde se garantizará la eﬁ cacia de recogida de polvo (así como la eﬁ cacia de funcionamiento).

Página

492

592

Retire el polvo de la bolsa de la siguiente manera:

(1) Aﬂ oje la barra de soporte y retire la bolsa para polvo.

(Fig. 5)

(2) La entrada de la bolsa puede abrirse abriendo el

ﬁ jador de deslizamiento.

Cómo seleccionar la cinta lijadora adecuada

Consulte la Tabla 1 y 2 de abajo para seleccionar una cinta adecuada de lijado de tamaño y tipo de grano adecuados para su ﬁ n especíﬁ co.

Tabla 1

Acabado derivado Tamaño adecuado de

Acabado grueso 40 Acabado medio 40 – 100 Acabado ﬁ no 100 – 240

Tabla 2

Tipo de grano Superﬁ cie a trabajar AA Acero, madera WA Madera, bambú

PRECAUCIÓN

○ Para tamaños de grano, consulte la Tabla 1 ○ El grano de la cinta de lijado debe ser más grueso que

el papel de lija utilizado para trabajo manual.

○ Utilice cinta de lijado del mismo tamaño de grano hasta

que se obtenga una superﬁ cie uniforme.

Al cambiar los tamaños de grano podría obtenerse un

acabado pobre.

Metales no ferrosos, pizarra, plásticos, cemento

grano

MANTENIMIENTO E INSPECCIÓN

1. Inspeccionar la banda de esmerilado

Como un uso continuo de una banda de esmerilado

y desgastada disminuiría la eficiencia del labor, reemplazer la banda tan pronto como se note un desgaste excesivo.

2. Inspección de los tornillos de montaje

Inspeccione con regularidad todos los tornillos de

montaje y asegúrese de que estén bien apretados. Si hay algún tornillo suelto, apriételo inmediatamente. No hacerlo podría provocar riesgos graves.

3. Mantenimiento del motor

El bobinado de la unidad del motor es el auténtico

corazón de la herramienta eléctrica.

Tenga el máximo cuidado posible para asegurarse de

que el bobinado no se daña ni se moja con aceite o agua.

4. Inspección de las escobillas de carbón

Por su seguridad y para protegerle de descargas

eléctricas, la inspección y el cambio de las escobillas de carbón en esta herramienta deberán realizarse EXCLUSIVAMENTE en un CENTRO DE SERVICIO AUTORIZADO HITACHI.

5. Sustitución del cable de alimentación

Si el cable de alimentación de la herramienta está

dañado, deberá devolver la herramienta a un Centro de servicio autorizado de Hitachi para que reemplacen el cable.

PRECAUCIÓN

En la operación y el mantenimiento de las herramientas

eléctricas, las normas y reglamentos vigentes en cada país deben tenerse en cuenta.

GARANTÍA

Las herramientas eléctricas de Hitachi incluyen una garantía conforme al reglamento especíﬁ co legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el uso excesivo ni tampoco los provocados por el desgaste normal. En caso de reclamación, envíe la herramienta eléctrica, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al ﬁ nal de estas instrucciones de uso, al Centro de servicio autorizado de Hitachi.

Información sobre el ruido propagado por el aire y la vibración

Los valores medidos se determinaron de acuerdo con la norma EN60745 y se declaran de conformidad con la norma ISO 4871.

Nivel de potencia acústica ponderada A: 101 dB (A) Nivel de presión acústica ponderada A: 90 dB (A) Incertidumbre K: 3 dB (A).

Utilice protecciones auditivas.

Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con la norma EN60745.

Placa de acero de esmerilado: Valor de emisión de vibración

Incertidumbre K = 1,5 m/s

El valor total de vibración declarado se ha medido según un método de prueba estándar, y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición.

ADVERTENCIA

○ La emisión de vibración durante la utilización real de la

herramienta eléctrica puede ser diferente del valor total declarado en función de las formas de utilización de la herramienta.

○ Identiﬁ que las medidas de seguridad para proteger al

operador basadas en una estimación de exposición en condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como tiempos durante los que la herramienta está apagada y durante los que funciona lentamente, además del tiempo de activación).

= 2,2 m/s

Español

NOTA

Debido al programa continuo de investigación y desarrollo de HITACHI estas especiﬁ caciones están sujetas a cambio sin previo aviso.

Português

(Tradução das instruções originais)

AVISOS GERAIS DE SEGURANÇA PARA A FERRAMENTA ELÉTRICA

AVISO Leia todos os avisos de segurança e todas as instruções.

Se não seguir todas as instruções e os avisos, pode provocar um choque elétrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo “ferramenta elétrica” nos avisos refere-se à sua ferramenta ligada à corrente (com ﬁ os) ou à ferramenta elétrica de bateria (sem ﬁ os).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem

iluminada.

As áreas escuras ou cheias de material são propícias

aos acidentes.

b) Não trabalhe com ferramentas elétricas em

ambientes explosivos, tais como na presença de líquidos inﬂ amáveis, gases ou pó.

As ferramentas elétricas criam faíscas que podem

incendiar o pó dos fumos.

c) Mantenha as crianças e outras pessoas

afastadas quando trabalhar com uma ferramenta elétrica.

As distrações podem fazer com que perca controlo.

2) Segurança elétrica

a) As ﬁ chas da ferramenta elétrica devem

corresponder à tomada. Nunca modiﬁ que a ﬁ cha. Não utilize ﬁ chas adaptadoras com ferramentas

elétricas ligadas à terra.

As ﬁ chas não modiﬁ cadas e tomadas

correspondentes reduzirão o risco de choques

elétricos.

b) Evite contacto corporal com superfícies ligadas

à terra, tais como tubos, radiadores, máquinas

e frigoríﬁ cos.

Existe um risco acrescido de choques elétricos se o

seu corpo estiver ligado à terra.

c) Não exponha ferramentas elétricas à chuva ou

condições de humidade.

A entrada de água numa ferramenta elétrica

aumentará o risco de choques elétricos.

d) Não abuse do ﬁ o. Nunca utilize o ﬁ o para

transportar, puxar ou desligar a ferramenta

elétrica. Mantenha o ﬁ o afastado do calor, óleo, margens

aﬁ adas ou peças em movimento.

Os ﬁ os daniﬁ cados ou entrelaçados podem

aumentar o risco de choques elétricos.

e) Quando trabalhar com uma ferramenta elétrica

no exterior, utilize uma extensão adequada para

utilização exterior.

A utilização de um ﬁ o adequado para utilização no

exterior reduz o risco de choques elétricos.

f) Se não for possível evitar a utilização de uma

máquina elétrica num local húmido, utilize

uma fonte de alimentação protegida por um

dispositivo de corrente residual (RCD).

A utilização de um RCD reduz o risco de choques

elétricos.

3) Segurança pessoal a) Mantenha-se alerta, esteja atento ao que está

a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica.

Não utilize uma ferramenta elétrica quando

estiver cansado ou sob a inﬂ uência de drogas, álcool ou medicamentos.

Um momento de desatenção enquanto trabalha com

ferramentas elétricas pode resultar em ferimentos pessoais graves.

b) Utilize equipamento de proteção pessoal. Utilize

sempre proteção para os olhos.

O equipamento de proteção, tal como uma máscara

de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais.

c) Evite arranques acidentais. Certiﬁ que-se de que

o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta.

Transportar ferramentas elétricas com o dedo no

interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes.

d) Remova qualquer chave de parafusos ou chave-

inglesa de regulação antes de ligar a ferramenta.

Uma chave-inglesa ou de parafusos ligada à parte

rotativa da ferramenta pode provocar ferimentos pessoais.

e) Não se estique. Mantenha sempre o controlo e

equilíbrio adequados.

Isto permite obter um melhor controlo da ferramenta

em situações inesperadas.

f) Vista-se adequadamente. Não use roupas

largas ou joias. Mantenha o cabelo, roupas e luvas afastados das peças móveis.

As roupas largas, joias ou cabelo comprido podem

ﬁ car presos nas peças móveis.

g) Se forem fornecidos dispositivos para a ligação

de extratores de pó e dispositivos de recolha, certiﬁ que-se de que estes estão ligados e são utilizados adequadamente.

A utilização de uma recolha de pó pode reduzir os

perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção a) Não force a ferramenta elétrica. Utilize a

ferramenta correta para a sua aplicação.

A ferramenta correta fará o trabalho melhor e

com mais segurança à velocidade para a qual foi concebida.

b) Não utilize a ferramenta elétrica se o interruptor

não a ligar ou desligar.

Qualquer ferramenta que não possa ser controlada

com o interruptor é perigosa e deve ser reparada.

c) Desligue a ﬁ cha da fonte de alimentação e/ou da

bateria da ferramenta elétrica antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas.

Tais medidas de segurança de prevenção reduzem

o risco de ligar a ferramenta elétrica acidentalmente.

d) Armazene as ferramentas elétricas fora do

alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta.

As ferramentas elétricas são perigosas nas mãos de

utilizadores inexperientes.

e) Efetue a manutenção das ferramentas elétricas.

Veriﬁ que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica.

Se daniﬁ cada, mande reparar a ferramenta

antes de utilizar.

Muitos acidentes são causados por ferramentas

com má manutenção.

f) Mantenha as ferramentas de corte aﬁ adas e

limpas.

As ferramentas de corte com uma manutenção

adequada e extremidades aﬁ adas são menos propensas a dobrar e mais fáceis de controlar.

g) Utilize a ferramenta elétrica, acessórios e

brocas de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado.

A utilização de uma ferramenta elétrica para

operações diferentes das previstas pode resultar numa situação perigosa.

5) Manutenção a) Faça a manutenção da sua ferramenta elétrica

por um pessoal de reparação qualiﬁ cado e utilize apenas peças de substituição idênticas.

Isto garantirá que a segurança da ferramenta elétrica

é mantida.

AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.

AVISO DE SEGURANÇA PARA O LIXADEIRA DE CINTA

1. Segure na ferramenta pelas superfícies isoladas, porque a cinta pode entrar em contacto com o próprio cabo de alimentação. Cortar um cabo com

corrente poderá electriﬁ car as partes metálicas da ferramenta podendo electrocutar o utilizador.

AVISOS DE SEGURANÇA ADICIONAIS

1. Certiﬁ que-se de que a fonte de alimentação a utilizar está em conformidade com os requisitos de alimentação especiﬁ cados na placa de características do produto.

2. Certiﬁ que-se de que o interruptor de alimentação está na posição OFF.

Se a ﬁ cha for ligada a uma tomada com o interruptor de

alimentação na posição ON, a ferramenta elétrica irá ligar imediatamente, o que pode causar uma acidente grave.

3. Quando a área de trabalho é removida da fonte de alimentação, utilize uma extensão de espessura e capacidade nominal suﬁ cientes. A extensão deve ser mantida o mais curta possível.

4. Antes de proceder à lixagem, veriﬁ que o material que está prestes a lixar.

Se for previsível que se libertem substâncias nocivas/

tóxicas ao lixar materiais tais como tinta de chumbo, madeiras e metais, certiﬁ que-se de que o saco de poeiras ou o sistema de extracção de poeiras correcto estão devidamente ligados à saída de poeiras.

Use também a máscara antipoeiras, se disponível. Não inale nem toque nas poeiras nocivas/tóxicas

geradas pela operação de lixagem, pois estas poeiras podem colocar em risco a sua saúde e a dos que o rodeiam.

5. Se a correia de lixagem estiver instalada na direcção errada, veriﬁ ca-se uma redução da eﬁ ciência e da vida útil.

6. Se a correia de lixagem se deslocar durante o funcionamento, é possível efectuar o ajuste em funcionamento.

Português

7. RCD É aconselhável utilizar sempre um dispositivo de

corrente residual com uma corrente residual nominal de 30 mA ou inferior.

SÍMBOLOS

AVISO De seguida, são apresentados os símbolos

utilizados para a máquina. Assimile bem seus signiﬁ cados antes da utilização.

SB10V2: Lixadeira de cinta

Leia todos os avisos de segurança e todas as instruções.

Utilize sempre proteção para os olhos.

Utilize sempre proteção para os ouvidos.

Apenas para países da UE Não deixe ferramentas elétricas no lixo doméstico! De acordo com a diretiva europeia 2002/96/ CE sobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no ﬁ nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica.

Tensão nominal

Entrada de alimentação

Tomada de potência

Ligar ON

Desligar

Desligue a ﬁ cha de alimentação da tomada elétrica

Ferramenta de classe II

ACESSÓRIOS-PADRÃO

Além da unidade principal (1 unidade), a embalagem contém os acessórios listados abaixo.

○ Correia de lixagem contínua

(dimensão do grão: #80) ..............................................1

○ Saco de poeiras ...........................................................1

Os acessórios de série estão sujeitos a mudanças sem aviso prévio.

APLICAÇÕES

○ Acabamentos de lixagem e acabamento de pisos em

madeira.

○ Polimento de base de superfícies revestidas a madeira. ○ Lixagem de acabamento de superfícies metálicas.

Português

○ Polimento de base de superfícies revestidas a metal,

remoção de ferrugem ou remoção de tinta antes do acabamento ﬁ nal.

○ Acabamento à superfície de ardósia, betão e materiais

semelhantes.

ESPECIFICAÇÕES

Voltagem (por áreas)* Potência de entrada* Tomada de potência 240 – 420 m/min Velocidade da correia

sem carga Peso (sem ﬁ o) 5,2 kg

* Não deixe de veriﬁ car a voltagem na placa identiﬁ cadora

constante do produto, pois ela está sujeita a mudanças conforme a área.

NOTA

Devido ao programa contínuo de pesquisa e

desenvolvimento da HITACHI, as especiﬁ cações aqui contidas estão sujeitas a mudanças sem aviso prévio.

(110 V, 230 V)

1020 W

100 × 610 mm

MONTAGEM E UTILIZAÇÃO

Ação Figura Como instalar a correia de lixagem 1 91 Como retirar a correia de lixagem 2 91 Como ajustar a posição de lixagem 3 91 Fixar e remover o saco de poeira* Como segurar e mover a máquina Funcionamento do interruptor 6 92 Ajustar a velocidade da correia 7 92 Como utilizar a máquina em cantos 8 92 Selecionar acessórios –

*1 Remoção de poeiras Quando se deposita uma quantidade excessiva de

poeiras no respectivo saco, a eﬁ ciência da recolha de poeiras é consideravelmente reduzida.

Retire as poeiras do saco quando o depósito de poeiras

se encontrar a cerca de 2/3 da capacidade do saco, para garantir a eﬁ ciência da recolha de poeiras (e a eﬁ ciência de funcionamento).

Retire as poeiras do saco como se segue:

(1) Desaperte a barra de suporte e retire o saco de

poeiras. (Fig. 5)

(2) A entrada do saco pode ser aberta desapertando o

fecho de correr.

Como seleccionar a correia de lixagem adequada

Seleccione a correia de lixagem com a dimensão e o tipo de grão adequados ao trabalho especíﬁ co, consultando a

Tabela 1 e 2 abaixo.

Tabela 1

Tipo de acabamento Acabamento grosso 40 Acabamento médio 40 – 100 Acabamento ﬁ no 100 – 240

Dimensão do grão adequada

Página

492 592

Tabela 2

Tipo de grão Superfície a trabalhar AA Aço, madeira WA Madeira, bambú

PRECAUÇÃO

○ Para determinar a dimensão do grão, consulte a

Tabela 1

○ O grão da correia de lixagem deve ser mais grosso do

que a lixa utilizada para trabalhos manuais.

○ Utilize a correia de lixagem com a mesma dimensão de

grão até obter uma superfície uniforme. A mudança da dimensão do grão pode causar um mau acabamento.

Metais não ferrosos, ardósia, plásticos, cimento

MANUTENÇÃO E INSPEÇÃO

1. Inspeccionar a correia de lixagem

Uma vez que a utilização contínua de uma correia de

lixagem gasta prejudica a eﬁ ciência, substitua a correia de lixagem assim que se veriﬁ que excesso de abrasão.

2. Inspeccionar os parafusos de montagem

Inspeccione regularmente todos os parafusos de

montagem e certiﬁ que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.

3. Manutenção do motor

O enrolamento do motor do aparelho é o “coração” da

ferramenta elétrica.

Tome o devido cuidado para garantir que o enrolamento

não se daniﬁ ca e/ou ﬁ ca molhado com óleo ou água.

4. Inspeccionar as escovas de carvão

Para uma proteção contínua de segurança e contra

choques elétricos, a inspeção e substituição das escovas de carvão nesta ferramenta SÓ deve ser efetuada por um CENTRO DE ASSISTÊNCIA AUTORIZADO DA HITACHI.

5. Substituir o cabo de alimentação

Se o cabo de alimentação da Ferramenta estiver

daniﬁ cado, a Ferramenta tem de ser devolvida a um Centro de Assistência Autorizado da Hitachi para que o cabo seja substituído.

PRECAUÇÃO

Na operação e manutenção das ferramentas elétricas,

os regulamentos de segurança e as normas prescritas em cada país devem ser cumpridos.

GARANTIA

Garantimos que a Hitachi Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da Hitachi.

Informação a respeito de ruídos e vibração do ar

Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO 4871.

Nível de potência sonora ponderado A medido: 101 dB (A) Nível de pressão sonora ponderado A medido: 90 dB (A) Incerteza K: 3 dB (A).

Use proteção auditiva.

Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745.

Chapa de lixagem de aço: Valor de emissão de vibrações a

Incerteza K = 1,5 m/s

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas. Pode também ser utilizado numa avaliação preliminar de exposição.

AVISO

○ O valor de emissão de vibrações durante a utilização

da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta.

○ Identiﬁ car as medidas de segurança para proteger

o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho).

= 2,2 m/s

Português

NOTA

Devido ao programa contínuo de pesquisa e desenvolvimento da HITACHI, as especiﬁ cações aqui contidas estão sujeitas a mudanças sem aviso prévio.

Svenska

(Översättning av ursprungliga instruktioner)

ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG

VARNING

Läs alla säkerhetsvarningar och alla instruktioner.

Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket ”elektriskt verktyg” i varningarna hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats a) Håll arbetsplatsen ren och välbelyst.

Röriga eller mörka arbetsplatser inbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva

omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.

Elektriska verktyg bildar gnistor som kan antända

dammet eller ångorna.

c) Håll barn och kringstående på avstånd när du

arbetar med ett elektriskt verktyg.

Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet a) Det elektriska verktygets stickpropp måste

matcha uttaget. Modiﬁ era aldrig stickproppen. Använd inte adapterstickproppar till jordade

elektriska verktyg.

Omodiﬁ erade stickproppar och matchande uttag

minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som t

ex rör, värmeelement, spisar och kylskåp.

Det ﬁ nns ökad risk för elstötar om din kropp är

jordad.

c) Utsätt inte elektriska verktyg för regn eller väta.

Om vatten kommer in i ett elektriskt verktyg ökar

risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden

för att bära, dra eller dra ur sladden till det

elektriska verktyget. Håll sladden borta från värme, olja, skarpa

kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för

elstötar.

e) Använd en förlängningssladd som är lämplig för

utomhusbruk när du arbetar med det elektriska

verktyget utomhus.

Användning av en sladd som är lämplig för

utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt

verktyg på en fuktig plats, använd ett uttag med

jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för

elektrisk stöt.

3) Personlig säkerhet a) Var vaksam, se upp med vad du gör och använd

sunt förnuft när du arbetar med ett elektriskt verktyg.

Använd inte elektriska verktyg när du är trött,

drog- eller alkoholpåverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan

resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Använd alltid

ögonskydd.

Skyddsutrustning som till exempel ansiktsmask,

glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren

står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget.

Att bära det elektriska verktyget med ﬁ ngret på

omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller

skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på

en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på

fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska

verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa

kläder eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar.

Vida kläder, smycken eller långt hår kan fastna i de

rörliga delarna.

g) Om tillbehör för anslutning av dammuppsugnings-

och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska

dammrelaterade faror.

4) Användning och skötsel av elektriska verktyg a) Tvinga inte det elektriska verktyget. Använd

korrekt verktyg för det du ska göra.

Korrekt verktyg gör arbetet bättre och säkrare med

den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om

omkopplaren inte kan vridas Från eller Till.

Elektriska verktyg som inte kan kontrolleras med

omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller batteriet

från det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar

risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används

utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade

användare.

e) Underhåll elektriska verktyg. Kontrollera med

avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift.

Om verktyget är skadat se till att det repareras

innan du använder det.

Många olyckor förorsakas av dåligt underhållna

verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa

skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör

och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra

ändamål än det är avsett för kan resultera i farliga

situationer.

+ 70 hidden pages

HiKOKI SB10V2 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
