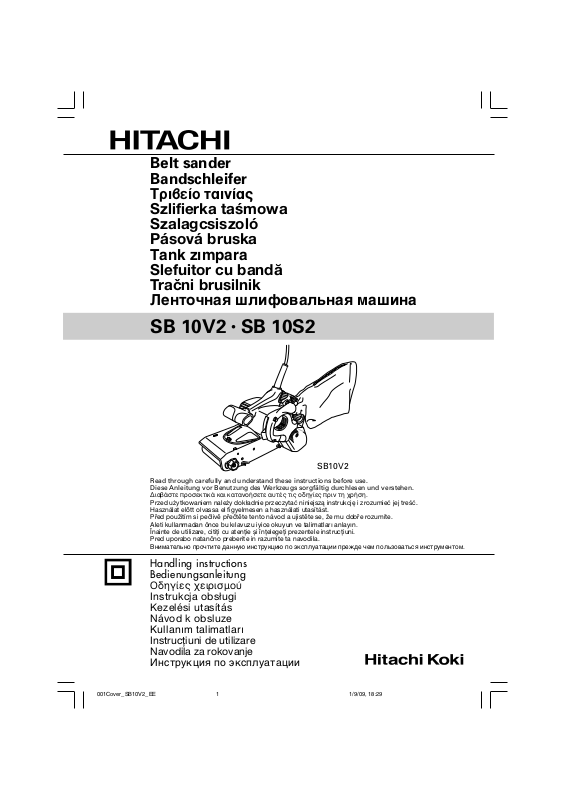

Belt sander Bandschleifer

∆ÚÈ‚Â›Ô Ù·ÈÓ›·˜

Szlifierka taśmowa Szalagcsiszoló Pásová bruska

Tank zımpara

Slefuitor cu bandă Tračni brusilnik

ãeÌÚoäÌaÓ åÎËÙoÇaÎëÌaÓ ÏaåËÌa

SB 10V2

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.

¢И·‚¿ЫЩВ ЪФЫВОЩИО¿ О·И О·Щ·УФ‹ЫВЩВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ ЪИУ ЩЛ ¯Ъ‹ЫЛ.

Przed użytkowaniem należy dokładnie przeczytać niniejszą instrukcję i zrozumieć jej treść. Használat előtt olvassa el figyelmesen a használati utasítást. Před použitím si pečlivě přečtěte tento návod a ujistěte se, že mu dobře rozumíte.

Aleti kullanmadan önce bu kılavuzu iyice okuyun ve talimatları anlayın.

Înainte de utilizare, citiţi cu atenţie și înţelegeţi prezentele instrucţiuni. Pred uporabo natančno preberite in razumite ta navodila.

BÌËÏaÚeÎëÌo ÔpoäÚËÚe ÀaÌÌyï ËÌcÚpyÍáËï Ôo íÍcÔÎyaÚaáËË ÔpeÊÀe äeÏ ÔoÎëÁoÇaÚëcÓ ËÌcÚpyÏeÌÚoÏ.

Handling instructions Bedienungsanleitung

√‰ЛБ›В˜ ¯ВИЪИЫМФ‡

Instrukcja obsługi Kezelési utasítás Návod k obsluze

Kullanım talimatları

Instrucţiuni de utilizare Navodila za rokovanje

àÌcÚpyÍáËÓ Ôo íÍcÔÎyaÚaáËË

•

SB 10S2

SB10V2

001Cover_SB10V2_EE 1/9/09, 18:291

SB10V2

00Table_SB10V2_EE 1/9/09, 18:291

English Deutsch Ελληνικά Polski

1 Lever Hebel 2 Idle pulley Lose Rolle 3 Drive pulley Antriebsrolle 4 Shoe plate Schleifschuh 5 Sanding belt Schleifband 6 Rotational direction Drehrichtung 7 Adjust screw Einstellschraube 8 Inside Innen 9 Outside Außen : Move Bewegen A Trigger switch Abzugsschalter B Stopper Anschlag C Dial Wählscheibe D Support bar Trägerstange

Μοχλς Τροχαλία αδρανοποίησης Τροχαλία κίνησης Πλάκα πέλµατος Ιµάντας λείανσης Κατεύθυνση περιστροφής Κοχλίας ρύθµισης Εσωτερικ Εξωτερικ Κίνηση ∆ιακπτης σκανδάλης Αναστολέας Επιλογέας Μπάρες στήριξης

Dźwignia Koło pasowe luźne Koło pasowe napędowe Płyta ślizgacza Taśma szlifierska Kierunek obrotów Śruba regulacyjna Wewnątrz Z zewnątrz Ruch Przycisk spustowy Blokada Pokrętło Pręt podtrzymujący

Magyar Čeština Türkçe Română

1 Kar Páka Pârghie 2 Laza tárcsa Vodicí kladka Fulie condusă 3 Hajtótárcsa Kladka náhonu Fulie motoare 4 Talplemez Základová deska Placă suport 5 Csiszolószalag Brusný pás Bandă abrazivă 6 Forgásirány Směr rotace Direcţie de rotaţie 7 Állítócsavar Nastavovací šroub Șurub de reglare 8 Belül Vnitřek Interior 9 Kívül Vnějšek Exterior 0 Mozgás Posun Mișcare A Indítókapcsoló Spínač Comutator de acţionare B Megállító Zarážka Opritor C Tárcsa Číselník Buton de reglare D Tartórúd Podpůrná lišta Bară de susţinere

Manivela Avara kasnaåı Tahrik kasnaåı Pabuç plakası Zımpara bandı Dönüß yönü Ayar vidası Óç Dıß Hareket Açma/Kapama Anahtarı Durdurucu Kadran Destek çubuåu

Slovenščina PyccÍËÈ

1 Ročica 2 Škripec prostega teka 3 Pogonski škripec 4 Okovna plošča 5 Smirkov jermen 6 Smer rotacije 7 Vijak za nastavljanje 8 Oznotraj 9 Odzunaj ? Premik A Sprožilno stikalo B Zaustavljalec C Številčnica D Podporni drog

00Table_SB10V2_EE 1/9/09, 18:292

PкдaЦ HaЪУКМoИ еНЛЗ иpЛЗoАМoИ еНЛЗ ЕaеПaН тОЛЩoЗaОлМaУ ОeМЪa HaФpaЗОeМЛe ЗpaзeМЛУ PeЦyОЛpoЗoдМкИ ЗЛМЪ BМyЪpeММУУ ФoЗepxМocЪл BМeеМУУ ФoЗepxМocЪл XoА KypНoЗкИ ФepeНОпдaЪeОл ВaЦОyеНa тНaОлМкИ АЛcН OФopМaУ ФОaМНa

Symbols

WARNING

The following show symbols used for the machine. Be sure that you understand their meaning before use.

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Symboly

UPOZORNĚNÍ

Následující text obsahuje symboly, které jsou použity na zařízení. Ujistěte se, že rozumíte jejich obsahu před tím, než začnete zařízení používat.

Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení těchto varování a pokynů může mít za následek elektrický šok, požár a/ nebo vážné zranění.

Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2002/96/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.

Symbole

Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

Simgeler

Aßaåıda, bu alet için kullanılan simgeler gösterilmißtir. Aleti kullanmadan önce bu simgelerin ne anlama geldiåini anladıåınızdan emin olun.

Tüm güvenlik uyarılarını ve tüm talimatları okuyun.

Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Sadece AB ülkeleri için Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmıß elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2002/96/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre ßartlarına uygun bir ßekilde tekrar deåerlendirmeye gönderilmelidir.

WARNUNG

DÓKKAT

™‡Ì‚ÔÏ·

¶ƒ√™√Ã∏

Τα παρακάτω δείχνουν τα σύµβολα που χρησιµοποιούνται στο µηχάνηµα. Βεβαιωθείτε τι κατανοείτε τη σηµασίας τους πριν τη χρήση.

¢È·‚¿˙ÂÙÂ ﬁÏÂ˜ ÙÈ˜ ÚÔÂÈ‰ÔÔÈ‹ÛÂÈ˜ ·ÛÊ·ÏÂ›·˜ Î·È ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜.

Η µη τήρηση των προειδοποιήσεων και οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρ τραυµατισµ.

Mvo για τις χώρες της EE Mηv πετάτε τα ηλεκτρικά εργαλεία στov κάδo oικιακώv απoρριµµάτωv! Σύµφωvα µε τηv εuρωπαϊκή oδηγία 2002/ 96/EK περί ηλεκτρικώv και ηλεκτρovικώv σuσκεuώv και τηv εvσωµάτωσή της στo εθvικ δίκαιo, τα ηλεκτρικά εργαλεία πρέπει vα σuλλέγovται ξεχωριστά και vα επιστρέφovται για αvακύκλωση µε τρπo φιλικ πρoς τo περιβάλλov.

Simboluri

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnificaţia acestora.

Citiţi toate avertismentele privind siguranţa și toate instrucţiunile.

Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.

Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2002/96/CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la finalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.

Symbole

Następujące oznaczenia to symbole używane w instrukcji obsługi maszyny. Upewnij się, że rozumiesz ich znaczenie zanim użyjesz narzędzia.

Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa.

Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może spowodować porażenie prądem elektrycznym, pożar i/lub odniesienie poważnych obrażeń.

Dotyczy tylko państw UE Nie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska.

Simboli

V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

Preberite vas varnostna opozorila in navodila.

Z neupoštevanjem opozoril in navodil tvegate električni udar, požar in/ali resne telesne poškodbe.

Samo za države EU Električnih orodij ne zavržite skupaj z gospodinjskimi odpadki! V skladu z evropsko direktivo 2002/96/EC o odpadni električni in elektronski opremi in izvedbi v skladu z državnimi zakoni, je treba električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in vrniti v z okoljem združljivo ustanovo za recikliranje.

OSTRZEŻENIE

OPOZORILO

Jelölések

FIGYELEM

Az alábbiakban a géphez alkalmazott jelölések vannak felsorolva. A gép használata előtt feltétlenül ismerje meg ezeket a jelöléseket.

Olvasson el minden biztonsági figyelmeztetést és minden utasítást.

A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Csak EU-országok számára Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekről szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani.

CËÏÇoÎê

èPEÑìèPEÜÑEHàE

HËÊe ÔpËÇeÀeÌê cËÏÇoÎê, ËcÔoÎëÁyeÏêe ÀÎÓ ÏaåËÌê. èepeÀ ÌaäaÎoÏ paÄoÚê oÄÓÁaÚeÎëÌo yÄeÀËÚecë Ç ÚoÏ, äÚo Bê ÔoÌËÏaeÚe Ëx ÁÌaäeÌËe.

èpoäÚËÚe Çce ÔpaÇËÎa ÄeÁoÔacÌocÚË Ë ËÌcÚpyÍáËË.

He ÇêÔoÎÌeÌËe ÔpaÇËÎ Ë ËÌcÚpyÍáËÈ ÏoÊeÚ ÔpËÇecÚË Í ÔopaÊeÌËï íÎeÍÚpËäecÍËÏ ÚoÍoÏ, ÔoÊapy Ë/ËÎË cepëeÁÌoÈ ÚpaÇÏe.

ToОлНo АОУ cЪpaМ EC He ЗкНЛАкЗaИЪe нОeНЪpoФpЛДopк ЗПecЪe c oДoкдМкП ПycopoП! B cooЪЗeЪcЪЗЛЛ c eЗpoФeИcНoИ АЛpeНЪЛЗoИ 2002/96/EG oД yЪЛОЛБaбЛЛ cЪapкx нОeНЪpЛдecНЛx Л нОeНЪpoММкx ФpЛДopoЗ Л З cooЪЗeЪcЪЗЛЛ c ПecЪМкПЛ БaНoМaПЛ нОeНЪpoФpЛДopк, ДкЗзЛe З нНcФОyaЪaбЛЛ, АoОКМк yЪЛОЛБoЗкЗaЪлcУ oЪАeОлМo ДeБoФacМкП АОУ oНpyКaпзeИ cpeАк cФocoДoП.

00Table_SB10V2_EE 1/9/09, 18:303

English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or dust.

Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while operating

a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye

protection.

Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is

in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

4) Power tool use and care

5) Service

PRECAUTION Keep children and infirm persons away. When not in use, tools should be stored out of reach of children and infirm persons.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning

the power tool on.

A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance

at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust related hazards.

a) Do not force the power tool. Use the correct power

tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not

turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or

the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tool's operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

a) Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is maintained.

01Eng_SB10V2_EE 1/9/09, 18:304

English

PRECAUTIONS ON USING BELT SANDER

CAUTION

Prior to the sanding operation, make sure the material you are going to sand.

If generation of harmful/ toxic dusts such as lead paint, woods and metals is expected under the

sanding operation, make sure the dust bag or appropriate dust extraction system is connected with dust outlet tightly.

Wear the dust mask additionally, if available.

Do not inhale or touch the harmful / toxic dusts generated in sanding operation, the dust can endanger the health of yourself and bystanders.

SPECIFICATIONS

Model SB10V2 SB10S2 Voltage (by areas)* (110V, 220V, 230V, 240V) Power input* 1020 W No–load belt speed 240 – 420 m / min 420 m / min Sanding belt size 100 × 610 mm Weight (without cord) 5.2 kg

* Be sure to check the nameplate on product as it is subject to change by areas.

STANDARD ACCESSORIES

(1) Endless sanding belt (Grain size: #80) ................ 1

(2) Dust bag .................................................................... 1

Standard accessories are subject to change without notice.

OPTIONAL ACCESSORIES (sold separately)

1. Endless sanding belts Table1

Grain size Grain Type

40 AA, WA, CC 60 AA, WA, CC

80 AA, WA, CC 100 AA, WA, CC 120 AA, WA, CC 150 AA, WA, CC 180 AA, WA, CC 240 AA, WA, CC

NOTE:

The endless sanding belt is sold in package of 10 belts of the same type. When ordering, specify the grain type and grain size desired.

2. Stationary Stand

When sanding small articles, use a stationary stand for convenience.

Optional accessories are subject to change without notice.

APPLICATIONS

䡬 Finish sanding and finish flooring of woodwork

products.

䡬 Base polishing of wood-coated surfaces. 䡬 Finish sanding of metal surfaces. 䡬 Base polishing of metal-coated surfaces, rust

removal, or paint removal prior to refinishing.

䡬 Surface finishing of slate, concrete, and similar

materials.

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms to the power requirements specified on the product nameplate.

2. Power switch

Ensure that the power switch is in the OFF position. If the plug is connected to a receptacle while the power switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident.

3. Extension cord

When the work area is removed from the power source, use an extension cord of sufficient thickness an rated capacity. The extension cord should be kept as short as practicable.

4. Attach the sanding belt

For details, refer to the section on “Sanding Belt Assembly”.

HOW TO HANDLE SANDING BELT

CAUTION:

Be sure to switch power OFF and disconnect the plug from the receptacle to avoid serious trouble.

01Eng_SB10V2_EE 1/9/09, 18:305

English

1. How to attach sanding belt

(1) Pull lever with finger, idle pulley will then move

backward. (Fig. 1)

(2) Place on drive pulley and idle pulley passing it over

the outside of shoe plate and making sure that arrow on inside of belt coincides with rotational direction of drive pulley. (Fig. 2)

(3) Push lever with finger, idle pulley will then move

forward and give proper tension to sanding belt. In this case, be careful not to be hit your finger by lever. Then, adjust sanding belt position.

CAUTION:

Sanding belt installed in the wrong direction will lower work efficiency and shorten life of sanding belt.

2. How to remove sanding belt

Pull lever with finger, sanding belt will then sag and can be taken off pulleys easily.

DUST REMOVAL

When an excessive amount of dust is deposited in the dust bag, dust-collecting efficiency will sharply drop. Remove dust from the bag when it is deposited up to about 2/3 the bag capacity, where by dust collecting efficiency (as well as working efficiency) will be ensured. Remove dust from the bag as follows: (1) Loosen the support bar and remove the dust bag.

(Fig. 5)

(2) The bag inlet can be opened by unzipping the slide

fastener.

HOW TO USE THE BELT SANDER

1. How to adjust sanding position.

Push switch and turn sanding belt te check position. Adjust sanding belt so that both edges protrude

1.6mm – 3mm past edges of pulleys.

lf sanding belt is operated too far on the inside, it may cause abrasion and damage machine. Adjust sanding belt position by turning adjust screw. (Fig. 3)

䡬 Turn adjust screw clockwise to move belt in. 䡬 Turn adjust screw counterclockwise to move belt

out.

CAUTION:

If sanding belt moves during operation, adjustment can be made while in operation.

2. To turn on switch

Turn on switch while holding machine away from surface to be worked on. If machine is placed on surface when switch is pushed, surface may be badly scratched. The same applies when stopping the machine.

3. How to hold machine

Grasp handle and handle knob and hold machine against surface to be worked on so that it contacts surface lightly. Weight of machine itself is sufficient for sanding and polishing at highest efficiency. Do not apply any additional pressure, for this would place unnecessary load on motor, shorten life of sanding belt and lower work efficiency.(Fig. 4)

4. How to move machine

Move mechine forward first and then backward, repeating this motion.(Fig. 4)

5. How to select proper sanding belt

Choose sanding belt of proper grain size and grain type for your specific purpose, by referring to Table

2 and 3 below.

Table 2

Derived finish Proper grain size Coarse finish 40 Medium finish 40 – 100 Fine finish 100 – 240

Table 3

Grain type AA Steel, Wood WA Wood, Bamboo CC Nonferrous metals,

CAUTION:

䡬 For grain sizes, refer to Table 3 䡬 Sanding belt grain should be coarser than sandpaper

used for manual work.

䡬 Use sanding belt of same grain size until uniform

surface is obtained. Changing grain sizes may result in poor finish.

6. How to operate switch

The power switch is turned ON when the trigger is pulled, and if the stopper is once depressed, the power switch becomes locked, allowing continuous operation. The stopper can be released pulling the trigger. (Fig. 5)

7. Adjusting the belt speed: SB10V2

The Belt Sander is equipped with the electric control circuit which enables stepless speed control. To adiust the speed, turn the dial shown in Fig. 6. When the dial is set to “1”, the belt sander operates at the minimum speed. When the dial is set to “5”, the belt sander operetes at the maximum speed.

8. How to work on corner

Corners can be sanded and polished by using machine as in Fig. 7.

Surface to be worked on

Slate, Plastics, Concrete

MAINTENANCE AND INSPECTION

1. Inspecting the sanding belt

Since continued use of a worn-out sanding belt will degrade efficiency, replace the sanding belt as soon as excessive abrasion is noted.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water.

01Eng_SB10V2_EE 1/9/09, 18:306

English

4. Inspecting the carbon brushes

For your continued safety and electrical shock protection, carbon brush inspection and replacement on this tool should ONLY be performed by a Hitachi Authorized Service Center.

5. Replacing supply cord

If the supply cord of Tool is damaged, the Tool must be returned to Hitachi Authorized Service Center for the cord to be replaced.

6. Service parts list

A: Item No. B: Code No. C: No. Used D: Remarks

CAUTION

Repair, modification and inspection of Hitachi Power Tools must be carried out by a Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts (i.e. code numbers and/or design) may be changed without prior notice.

GUARANTEE

We guarantee Hitachi Power Tools in accordance with statutory/country specific regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a Hitachi Authorized Service Center.

NOTE:

Due HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

Information concerning airborne noise and vibration

The measured values were determined according to EN60745 and declared in accordance with ISO 4871.

The typical A-weighted sound power level: 101 dB (A). The typical A-weighted sound pressure level: 90 dB (A). Uncertainty KpA: 3 dB (A).

Wear ear protection.

The typical weighted root mean square acceleration value does not exceed 2.5 m/s2.

01Eng_SB10V2_EE 1/9/09, 18:307

Deutsch

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNUNG

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich a) Sorgen Sie für einen sauberen und gut ausgeleuchteten

Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an

denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür,

dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.

Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder

sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlussschnur nicht missbräuchlich.

Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien benutzen,

verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun,

b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten Sie

d) Entfernen Sie sämtliche Einstellwerkzeuge

e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit

f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung

g) Wenn Anschlüsse für Staubabsaug- und -

4) Einsatz und Pflege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich

c) Stecken Sie den Stecker der Stromversorgung oder

d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf

und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können.

02Ger_SB10V2_EE 1/9/09, 18:308

Deutsch

Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service a) Lassen Sie Elektrowerkzeuge durch qualifizierte

Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

VORSICHTSMASSNAHMEN BEI DER BENUTZUNG DER BANDSCHLEIFER

ACHTUNG

Machen Sie vor dem Schleifen mit den zu bearbeitenden Materialien vertraut.

Falls beim Schleifen voraussichtlich schädliche oder gar giftige Stäube freigesetzt werden könnten – wie beim Bearbeiten von Bleifarben, Holz oder Meltallen – achten Sie darauf, dass der Staubfangbehälter oder ein geeignetes Staubabsaugsystem dicht mit dem Staubauslass verbunden ist.

Tragen Sie zusätzlich eine Staubschutzmaske, wenn vorhanden.

Atmen Sie keine beim Schleifen entstehenden schädlichen oder gar giftigen Stäube ein – der Staub kann lhre und die Gesundheit von Zuschauern gefährden.

TECHNISCHE DATEN

Modell SB10V2 SB10S2 Spannung (je nach Gebiet)* (110V, 220V, 230V, 240V) Leistungsaufnahme* 1020 W Band–Leerlauf–geschwindigkeit 240 – 420 m / min 420 m / min Bandgröße 100 × 610 mm Gewicht (ohne Kabel) 5,2 kg

* Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet

ändern.

STANDARDZUBEHÖR

(1) Endlosschleifband (Korngröße Nr. 80) ................. 1

(2) Staubsack ................................................................... 1

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

02Ger_SB10V2_EE 1/9/09, 18:309

SONDERZUBEHÖR (separat zu beziehen)

1. Endlosschleifbänder Tabelle 1

Korngröße Kornart

40 AA, WA, CC 60 AA, WA, CC

80 AA, WA, CC 100 AA, WA, CC 120 AA, WA, CC 150 AA, WA, CC 180 AA, WA, CC 240 AA, WA, CC

ANMERKUNG:

Die Endlosschleifbänder werden in Paketen von 10 Stück pro Typ verkauft. Bei einer Bestellung ist die gewünschte Kornart und Korngröße anzugeben.

Deutsch

2. Fester Ständer

Beim Schleifen kleiner Gegenstände ist ein fester Ständer zur Erleichterung der Arbeit zu verwenden-

den. Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

ANWENDUNGSGEBIETE

䡬 Feinschleifen und Abschleifen von Holzbauprodukten. 䡬 Politur der Unterlage von holzbeschichteten Flächen. 䡬 Feinschliff von Metallflächen. 䡬 Politur der Unterlage von metallbeschichteten

Flächen, Rostentfernung oder Entfernung von Farbe

vor der Nachbearbeitung. 䡬 Oberflächenbearbeitung von Schiefer, Beton

undähnlichen Materialien.

VOR INBETRIEBNAHME

1. Netzspannung

Prüfen, daß die zu verwendende Netzspannung der

Angabe auf dem Typenschild entspricht.

2. Netzschalter

Prüfen, daß der Netzschalter auf AUS steht. Wenn

der Stecker an das Netz angeschlossen wird,

während der Schalter auf EIN steht, beginnt das

Werkzeug sofort zu laufen, was gefährlich ist.

3. Verlängerungskabel

Wenn der Arbeitsbereich nicht in der Nähe des

Netzanschlusses liegt, ist ein Verlängerungskabel

ausreichenden Querschnitts und ausreichender

Nennleistung zu verwende. Das Verlängerungskabel

sollte so kurz wie möglich gehalten werden.

4. Das Schleifband anbringen.

Bezüglich Einzelheiten siehe Abschnitt “Anbringen

des Schleifbandes”.

BEDIENUNG DES SCHLEIFBANDS

ACHTUNG:

Achten Sie darauf, die Stromversorgung auf OFF

zu stellen, und ziehen Sie den Stecker aus der

Steckdose, um größere Schäden zu vermeiden.

1. Befestigung des Schleifbands

(1) Ziehen Sie den Hebel mit dem Finger, um die

Losrolle nach hinten zu verschieben. (Abb. 1) (2) Platzieren Sie diese auf die Antriebsscheibe, um sie

leer über das Äußere der Schuhplatte zu bewegen.

Achten Sie darauf, dass der Pfeil im Riemeninneren

mit der Drehbewegung der Antriebsscheibe

übereinstimmt. (Abb. 2) (3) Drücken Sie den Hebel mit dem Finger. Die Losrolle

wird dann vorwärts bewegt, um dem Schleifband

die erforderliche Spannung zu verleihen. Achten

Sie in diesem Fall darauf, dass Ihr Finger nicht vom

Hebel getroffen wird. Passen Sie dann die Position

des Schleifbands an.

VORSICHT:

Wird das Schleifband in falscher Richtung montiert,

wird die Effizienz gesenkt und die Lebensdauer verkürzt.

2. Entfernen des Schleifbands

Ziehen Sie den Hebel mit dem Finger, damit das

Schleifband durchhängt und leicht entnommen

werden kann.

ENTFERNEN VON STAUB

Befindet sich im Staubbeutel übermäßig viel Staub, sinkt die Effizienz für die Staubsammlung deutlich ab. Der Staubbeutel ist zu entleeren, sobald er zu ungefähr 2/ 3 der Kapazität gefüllt ist. In diesem Fall ist die Staubsammlung (sowie die Arbeitseffizienz) gewährleistet. Entfernen Sie den Staub wie folgt aus den Beuteln: (1) Lösen Sie die Trägerstange und entfernen Sie den

Staubbeutel. (Abb. 5)

(2) Öffnen Sie den Reißverschluss, um den Beuteleinlass

zu öffnen.

VERWENDUNG DES SCHLEIFBANDS

1. Anpassung der Schleifposition.

Drücken Sie auf den Schalter und drehen Sie das Schleifband, um die Position zu prüfen. Passen Sie das Schleifband an, damit beide Enden 1,6 mm – 3 mm über die Enden der Hebel hinausragen.

Wird das Schleifband zu weit im Inneren bedient, kann es zu einer Abnutzung durch Reibung und Beschädigungen der Maschine führen. Passen Sie die Position des Schleifbands mithilfe der Justierschraube (Abb. 3) an.

䡬 Drehen Sie die Schraube im Uhrzeigersinn, um den

Riemen hineinzubewegen.

䡬 Drehen Sie die Schraube gegen den Uhrzeigersinn,

um den Riemen herauszubewegen.

VORSICHT:

Bewegt sich das Schleifband während des Betriebs, kann die Einstellung während des Betriebs erfolgen.

2. Schalter einschalten

Schalten Sie die Maschine ein, und heben Sie diese von der zu bearbeiteten Fläche weg. Wird die Maschine während dem Einschalten auf eine Oberfläche gelegt, kann diese stark verkratzt werden. Dies gilt auch für das Ausschalten der Maschine.

3. Halten der Maschine

Halten Sie den Griff, den Griffknopf und die Maschine gegen die zu bearbeitete Fläche, bis ein leichter Kontakt hergestellt ist. Das Gewicht der Maschine ist ausreichend, um mit höchster Effizienz Schleif- und Poliervorgänge auszuführen. Üben Sie keinen zusätzlichen Druck aus, da dies zu einem unnötigen Druck auf den Motor führen würde, wodurch die Lebensdauer des Schleifbands verkürzt und die Arbeitsleistung gemindert wird. (Abb. 4)

4. Bewegen der Maschine

Bewegen Sie die Maschine zunächst nach vorne, dann nach hinten, und wiederholen Sie diese Bewegung. (Abb. 4)

5. Auswahl eines geeigneten Schleifbands

Wählen Sie für Ihre Anwendung die korrekte Korngröße und Kornart des Schleifbands gemäß untenstehender Tabellen 2 und 3 aus.

02Ger_SB10V2_EE 1/9/09, 18:3010

Deutsch

Tabelle 2

Abgeleitete Ausführung Geeignete Korngröße Grobe Ausführung 40 Mittlere Ausführung 40 – 100 Feine Ausführung 100 – 240

Tabelle 3

Kornart AA Stahl, Holz WA Holz, Bambus CC Nichteisen-Metalle,

VORSICHT:

䡬 Die Werte für die Korngröße finden Sie in Tabelle 3 䡬 Das Korn des Schleifbands muss gröber sein als das

Schleifpapier, das für manuelle Arbeiten verwendet wird. 䡬 Wenn eine einheitliche Fläche erzielt werden soll,

verwenden Sie für das Schleifband dieselbe

Korngröße. Das Wechseln von Korngrößen kann zu

einer schlechten Ausführung führen.

6. Bedienung des Schalters

Wenn der Abzugsschalter gedrückt ist, ist die

Maschine auf ON geschaltet. Wird der Anschlag

einmal gedrückt, wird die EIN-/AUS-Taste gesperrt,

und die Maschine kann dauerhaft betrieben werden.

Ziehen Sie den Abzug, um den Anschlag zu lösen.

(Abb. 5)

7. Anpassung der Bandgeschwindigkeit: SB10V2

Die Bandschleifmaschine ist mit elektrischem

Steuerstrom ausgestattet, wodurch eine stufenlose

Geschwindigkeitskontrolle ermöglicht wird. Wenn

Sie die Geschwindigkeit anpassen möchten, drehen

Sie die Wählscheibe wie in Abb. 6 dargestellt.

Ist die Wählscheibe auf "1" eingestellt, wird das

Schleifband mit Mindestgeschwindigkeit betrieben.

Ist die Wählscheibe auf "5" eingestellt, wird das

Schleifband mit Maximalgeschwindigkeit betrieben.

8. Bearbeitung von Ecken

Beachten Sie zum Schleifen und Polieren von Ecken

die Anwendungshinweise in Abb. 7.

Zu bearbeitete Fläche

Schiefer, Kunststoffe, Beton

WARTUNG UND INDPEKTION

1. Inspektion des Schleifbandes:

Da die Benutzung eines verschlissenen Schleifbandes

den Wirkungsgrad vermindert, ist der Austaush des

Schleifbandes zu empfehlen, sobaldübermäßiger

Verschleiß festgestellt wird.

2. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben werden regelmäßig

inspiziert und geprüft, daß sie richtig angezogen

sind. Wenn sich eine der Schrauben lokkert, muß

sie sofort wieder angezogen werden. Geschieht das

nicht, kann das zu erheblicher Gefahr führen.

3. Wartung des Motors

Die Motorwicklung ist das “herz” des Elektrowerk-

zeugs. Daher ist besonders sorgfältig darauf zu

achten, daß die Wicklung nicht beschädigt wird

und/oder mit Öl oder Wasser in Berührung kommt.

4. Inspektion der Kohlebürsten

Zur Erhaltung Ihrer Sicherheit und des Schutzes gegen

elektrischen Schlag sollten Inspektion und Auswechseln 11

der Kohlebürsten NUR durch ein Autorisiertes HitachiWartungszentrum durchgeführt werden.

5. Auswechseln des Netzkabels

Wenn das Netzkabel des Werkzeugs beschädigt wird, muss das Werkzeug zum Auswechseln des Netzkabels an ein von Autorisiertes HitachiWartungszentrum zurückgegeben werden.

6. Liste der Wartungsteile

A: Punkt Nr. B: Code Nr. C: Verwendete Anzahl D: Bemerkungen

ACHTUNG

Reparatur, Modifikation und Inspektion von HitachiElektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden.

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter.

ANMERKUNG:

Aufgrund des ständigen Forschungs-und Entwicklungsprogramms von HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Der typische A-gewichtete Schalleistungspegel ist 101 dB (A). Der typische A-gewichtete Schalldruckt ist 90 dB (A). Messunsicherheit KpA: 3 dB (A)

Bei der Arbeit immer einen Ohrenschutz tragen.

Der typische gewichtete Effektiv-Beschleunigungswert überschreitet nicht 2,5 m/s2.

02Ger_SB10V2_EE 1/9/09, 18:3011

∂ППЛУИО¿

°∂¡π∫∂™ ¶ƒ√∂π¢√¶√π∏™∂π™ ∞™º∞§∂π∞™ ∏§∂∫∆ƒπ∫√À ∂ƒ°∞§∂π√À

¶ƒ√™√Ã∏

¢È·‚¿˙ÂÙÂ ﬁÏÂ˜ ÙÈ˜ ÚÔÂÈ‰ÔÔÈ‹ÛÂÈ˜ ·ÛÊ·ÏÂ›·˜ Î·È ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜.

Η µη τήρηση των προειδοποιήσεων και οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρ τραυµατισµ.

º˘П¿НЩВ ﬁПВ˜ ЩИ˜ ЪФВИ‰ФФИ‹ЫВИ˜ О·И ЩИ˜ Ф‰ЛБ›В˜ БИ· МВППФУЩИО‹

·Ó·ÊÔÚ¿.

Ο ρος "ηλεκτρικ εργαλείο" στις προειδοποιήσεις αναφέρεται στο ηλεκτρικ εργαλείο (µε καλώδιο) που λειτουργεί στους αγωγούς ή στο ηλεκτρικ εργαλείο που λειτουργεί στη µπαταρία (χωρίς καλώδιο).

1) ∞ÛÊ¿ÏÂÈ· ¯ÒÚÔ˘ ÂÚÁ·Û›·˜

a) ¢È·ÙËÚÂ›ÙÂ ÙÔ ¯ÒÚÔ ÂÚÁ·Û›·˜ Î·ı·Úﬁ Î·È Î·Ï¿

ÊˆÙÈÛÌ¤ÓÔ.

Σε ακατάστατες ή σκοτεινές περιοχές µπορεί να προκληθούν ατυχήµατα.

b) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫВ ВЪИ‚¿ППФУ,

ЫЩФ ФФ›Ф МФЪВ› У· ЪФОПЛıВ› ¤ОЪЛНЛ, ﬁˆ˜ ·ЪФ˘Ы›· В‡КПВОЩˆУ ˘БЪТУ, ·ВЪ›ˆУ ‹ ЫОﬁУЛ˜.

Τα ηλεκτρικά εργαλεία δηµιουργούν σπινθήρες, οι οποίοι µπορεί να αναφλέξουν τη σκνη ή τον καπν.

c) ∫Ú·Ù‹ÛÙÂ Ù· ·È‰È¿ Î·È ÙÔ˘˜ ·ÚÂ˘ÚÈÛÎﬁÌÂÓÔ˘˜ Ì·ÎÚÈ¿

ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Αν αποσπαστεί η προσοχή σας, υπάρχει κίνδυνος να χάσετε τον έλεγχο.

2) ∏ПВОЩЪИО‹ ·ЫК¿ПВИ·

a) ∆· КИ˜ ЩˆУ ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ Ъ¤ВИ У· В›У·И

О·Щ¿ППЛП· БИ· ЩИ˜ Ъ›˙В˜. ªЛУ ЩЪФФФИ‹ЫВЩВ ФЩ¤ ЩФ КИ˜ МВ ФФИФУ‰‹ФЩВ ЩЪﬁФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ КИ˜ ЪФЫ·ЪМФБ‹˜ МВ БВИˆМ¤У· ЛПВОЩЪИО¿ ВЪБ·ПВ›·.

Τα µη τροποποιηµένα φις και οι κατάλληλες πρίζες µειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) ∞ÔÊ‡ÁÂÙÂ ÙË ÛˆÌ·ÙÈÎ‹ Â·Ê‹ ÌÂ ÁÂÈˆÌ¤ÓÂ˜ ÂÈÊ¿ÓÂÈÂ˜

ﬁˆ˜ ЫˆП‹УВ˜, ıВЪМ¿ЫЩЪВ˜, М·БВИЪИО¤˜ Ы˘ЫОВ˘¤˜ О·И „˘БВ›·.

Υπάρχει αυξηµένος κίνδυνος ηλεκτροπληξίας ταν το σώµα σας είναι γειωµένο.

c) ªЛУ ВОı¤ЩВЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫЩЛ ‚ЪФ¯‹ ‹ ЫВ

Û˘Óı‹ÎÂ˜ ˘ÁÚ·Û›·˜.

Το νερ που εισέρχεται σε ένα ηλεκτρικ εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ О·ПТ‰ИФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ФЩ¤

ÙÔ Î·ÏÒ‰ÈÔ ÁÈ· Ó· ÌÂÙ·Ê¤ÚÂÙÂ, Ó· ÙÚ·‚‹ÍÂÙÂ ‹ Ó· ‚Á¿ÏÂÙÂ

·ﬁ ЩЛУ Ъ›˙· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ∫Ъ·Щ‹ЫЩВ ЩФ О·ПТ‰ИФ М·ОЪИ¿ ·ﬁ ıВЪМﬁЩЛЩ·, П¿‰И, ОФКЩВЪ¤˜ БˆУ›В˜ О·И ОИУФ‡МВУ· М¤ЪЛ.

Τα κατεστραµµένα ή µπερδεµένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) ŸЩ·У ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ЫВ ВНˆЩВЪИОﬁ ¯ТЪФ,

¯ЪЛЫИМФФИ‹ЫЩВ О·ПТ‰ИФ ЪФ¤ОЩ·ЫЛ˜ Ф˘ ЪФФЪ›˙ВЩ·И БИ· ¯Ъ‹ЫЛ ЫВ ВНˆЩВЪИОﬁ ¯ТЪФ.

Η χρήση ενς καλωδίου κατάλληλου για εξωτερικ χώρο µειώνει τον κίνδυνο ηλεκτροπληξίας.

f) ∞У В›У·И ·У·ﬁКВ˘ОЩЛ Л ПВИЩФ˘ЪБ›· ВУﬁ˜ ЛПВОЩЪИОФ‡

ВЪБ·ПВ›Ф˘ ЫВ ¯ТЪФ МВ ˘БЪ·Ы›·, ¯ЪЛЫИМФФИВ›ЩВ ‰И¿Щ·НЛ ЪФЫЩ·Ы›·˜ ЪВ‡М·ЩФ˜ ‰И·ЪЪФ‹˜ (RCD).

Η χρήση της RCD µειώνει τον κίνδυνο ηλεκτροπληξίας.

3) ¶ÚÔÛˆÈÎ‹ ·ÛÊ¿ÏÂÈ·

a) ¡· В›ЫЩВ ЫВ ВЩФИМﬁЩЛЩ·, У· ‚П¤ВЩВ ·˘Щﬁ Ф˘ О¿УВЩВ О·И

У· ¯ЪЛЫИМФФИВ›ЩВ ЩЛУ ОФИУ‹ ПФБИО‹ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

4) ГЪ‹ЫЛ О·И КЪФУЩ›‰· ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ

ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· ﬁЩ·У В›ЫЩВ ОФ˘Ъ·ЫМ¤УФИ ‹ ˘ﬁ ЩЛУ В‹ЪВИ· У·ЪОˆЩИОТУ Ф˘ЫИТУ, ФИУФУВ‡М·ЩФ˜ ‹ К·ЪМ¿ОˆУ.

Μια στιγµή απροσεξίας κατά τη χρήση ενς ηλεκτρικού εργαλείου µπορεί να προκαλέσει σοβαρ προσωπικ τραυµατισµ.

b) ГЪЛЫИМФФИВ›ЩВ ЪФЫˆИОﬁ ЪФЫЩ·ЩВ˘ЩИОﬁ ВНФПИЫМﬁ.

ºÔÚ¿ÙÂ ¿ÓÙ· ÚÔÛÙ·Û›· ÁÈ· Ù· Ì¿ÙÈ·.

Ο προστατευτικς εξοπλισµς, πως µάσκα για τη σκνη, αντιολισθητικά παπούτσια, σκληρ καπέλο ή προστασία για τα αυτιά, που χρησιµοποιείται για ανάλογες συνθήκες µπορεί να µειώσει τους τραυµατισµούς.

c) ¶ÚÔÏ·Ì‚¿ÓÂÙÂ Ù˘¯ﬁÓ ·ÎÔ‡ÛÈ· ÂÎÎ›ÓËÛË. µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ

Ф ‰И·ОﬁЩЛ˜ В›У·И ЫВ ı¤ЫЛ ·ВУВЪБФФ›ЛЫЛ˜ ЪИУ Ы˘У‰¤ЫВЩВ ЩЛ Ы˘ЫОВ˘‹ МВ ЛБ‹ ЪВ‡М·ЩФ˜ О·И/‹ ЩЛ ı‹ОЛ ЩЛ˜ М·Щ·Ъ›·˜, ЪИУ ЫЛОТЫВЩВ ‹ МВЩ·К¤ЪВЩВ ЩФ ВЪБ·ПВ›Ф.

Η µεταφορά ηλεκτρικού εργαλείου µε τα δάχτυλά σας στο διακπτη ή η ηλεκτροδτηση ηλεκτρικού εργαλείου µε ενεργοποιηµένο το διακπτη µπορεί να προκαλέσουν ατυχήµατα.

d) ¡· ·Ê·ÈÚÂ›ÙÂ Ù˘¯ﬁÓ ÎÏÂÈ‰È¿ Ú˘ıÌÈ˙ﬁÌÂÓÔ˘ ·ÓÔ›ÁÌ·ÙÔ˜ ‹

Щ· ·П¿ ОПВИ‰И¿ ЪИУ ı¤ЫВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Ένα απλ κλειδί ή ένα κλειδί ρυθµιζµενου ανοίγµατος που είναι προσαρτηµένο σε περιστρεφµενο εξάρτηµα του ηλεκτρικού εργαλείου µπορεί να προκαλέσει προσωπικ τραυµατισµ.

e) ªЛУ ЩВУЩТУВЫЩВ. ¡· ‰И·ЩЛЪВ›ЩВ ¿УЩФЩВ ЩФ О·Щ¿ППЛПФ

¿ЩЛМ· О·И ЩЛУ ИЫФЪЪФ›· Ы·˜.

Με αυτν τον τρπο µπορείτε να ελέγχετε καλύτερα το ηλεκτρικ εργαλείο σε µη αναµενµενες καταστάσεις.

f) ¡· Â›ÛÙÂ ÓÙ˘Ì¤ÓÔÈ Î·Ù¿ÏÏËÏ·. ªË ÊÔÚ¿ÙÂ Ê·Ú‰È¿ ÚÔ‡¯·

‹ ÎÔÛÌ‹Ì·Ù·. ¡· ÎÚ·Ù¿ÙÂ Ù· Ì·ÏÏÈ¿ Û·˜, Ù· ÚÔ‡¯· Û·˜ Î·È Ù· Á¿ÓÙÈ· Û·˜ Ì·ÎÚÈ¿ ·ﬁ ÎÈÓÔ‡ÌÂÓ· Ì¤ÚË.

Τα φαρδιά ρούχα, τα κοσµήµατα και τα µακριά µαλλιά µπορεί να πιαστούν σε κινούµενα µέρη.

g) ∞Ó ·Ú¤¯ÔÓÙ·È ÂÍ·ÚÙ‹Ì·Ù· ÁÈ· ÙË Û‡Ó‰ÂÛË Û˘ÛÎÂ˘ÒÓ

ВН·БˆБ‹˜ О·И Ы˘ППФБ‹˜ ЫОﬁУЛ˜, У· ‚В‚·ИТУВЫЩВ ﬁЩИ В›У·И Ы˘У‰В‰ВМ¤У· О·И ¯ЪЛЫИМФФИФ‡УЩ·И МВ ЩФ ЫˆЫЩﬁ ЩЪﬁФ.

Η χρήση συλλέκτη σκνης µειώνει τους κινδύνους που προέρχονται απ τη σκνη.

a) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ¡·

¯ЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ф˘ В›У·И О·Щ¿ППЛПФ БИ· ЩФ В›‰Ф˜ ЩЛ˜ ВЪБ·Ы›·˜ Ф˘ ВОЩВПВ›ЩВ.

Το κατάλληλο ηλεκτρικ εργαλείο θα εκτελέσει την εργασία καλύτερα και µε µεγαλύτερη ασφάλεια µε τον τρπο που σχεδιάστηκε.

b) ªЛ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ·У Ф

‰И·ОﬁЩЛ˜ ПВИЩФ˘ЪБ›·˜ ‰ВУ ·УФ›БВИ О·И ‰ВУ ОПВ›УВИ.

Ένα ηλεκτρικ εργαλείο που δεν ελέγχεται απ το διακπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) ∞ÔÛ˘Ó‰¤ÂÙÂ ÙÔ ‚‡ÛÌ· ·ﬁ ÙËÓ ËÁ‹ ÈÛ¯‡Ô˜ Î·È/‹ ÙË

ı‹ОЛ М·Щ·Ъ›·˜ ·ﬁ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ЪИУ ЪФ‚В›ЩВ ЫВ Ъ˘ıМ›ЫВИ˜, ·ПП·Б‹ ВН·ЪЩ‹М·ЩФ˜ ‹ ·Фı‹ОВ˘ЫЛ ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘.

Αυτά τα προληπτικά µέτρα ασφαλείας µειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικ εργαλείο κατά λάθος.

d) ∞ФıЛОВ‡ВЩВ Щ· ВЪБ·ПВ›· Ф˘ ‰ВУ ¯ЪЛЫИМФФИВ›ЩВ М·ОЪИ¿

·ﬁ ·И‰И¿ О·И МЛУ ·К‹УВЩВ Щ· ¿ЩФМ· Ф˘ ‰ВУ В›У·И ВНФИОВИˆМ¤У· МВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ‹ МВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ У· ¯ЪЛЫИМФФИФ‡У ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια µη εκπαιδευµένων ατµων.

03Gre_SB10V2_EE 1/9/09, 18:3012

∂ППЛУИО¿

e) ™˘УЩЛЪВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›·. ¡· ВП¤Б¯ВЩВ ЩЛУ

В˘ı˘БЪ¿ММИЫ‹ ЩФ˘˜ ‹ ЩФ МПФО¿ЪИЫМ· ЩˆУ ОИУФ‡МВУˆУ МВЪТУ, ЩЛ ıЪ·‡ЫЛ ЩˆУ ВН·ЪЩЛМ¿ЩˆУ О·И ФФИ·‰‹ФЩВ ¿ППЛ О·Щ¿ЫЩ·ЫЛ Ф˘ ВУ‰¤¯ВЩ·И У· ВЛЪВ¿ЫВИ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘. ™В ВЪ›ЩˆЫЛ ‚П¿‚Л˜, ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ъ¤ВИ У· ВИЫОВ˘·ЫЩВ› ЪИУ ¯ЪЛЫИМФФИЛıВ›.

Πολλά ατυχήµατα προκαλούνται απ ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά.

f) ¢И·ЩЛЪВ›ЩВ Щ· ВЪБ·ПВ›· ОФ‹˜ ОФКЩВЪ¿ О·И О·ı·Ъ¿.

Τα κατάλληλα συντηρηµένα εργαλεία κοπής µε κοφτερές γωνίες µπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα.

g) ГЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф, Щ· ВН·ЪЩ‹М·Щ· О·И

Щ· М¤ЪЛ О.Щ.П. Ы‡МКˆУ· МВ ЩИ˜ ·ЪФ‡ЫВ˜ Ф‰ЛБ›В˜, П·М‚¿УФУЩ·˜ ˘ﬁ„Л ЩИ˜ Ы˘Уı‹ОВ˜ ВЪБ·Ы›·˜ О·И ЩЛУ ВЪБ·Ы›· Ф˘ ı· ВОЩВП¤ЫВЩВ.

Η χρήση του ηλεκτρικού εργαλείου για εργασίες πέρα απ εκείνες για τις οποίες προορίζεται, ενδέχεται να δηµιουργήσει κινδύνους.

5) ™¤Ú‚È˜

a) ¡· ‰›УВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф БИ· Ы¤Ъ‚И˜ ЫВ О·Щ¿ППЛП·

ВО·И‰В˘М¤У· ¿ЩФМ· О·И У· ¯ЪЛЫИМФФИВ›ЩВ МﬁУФ БУ‹ЫИ·

·ÓÙ·ÏÏ·ÎÙÈÎ¿.

Με αυτν τον τρπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου.

¶ƒ√ºА§∞•∏ ª·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜. ŸЩ·У ‰ВУ ¯ЪЛЫИМФФИФ‡УЩ·И, Щ· ВЪБ·ПВ›· Ъ¤ВИ У· К˘П¿˙ФУЩ·И М·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜.

ª∂∆ƒ∞ ∞™º∞§∂π∞™ °π∞ ∆∏ Ãƒ∏™∏ ∂ƒ°∞§∂π√À §∂π∞¡™∏™ ª∂ πª∞¡∆∞

¶ƒ√™√Ã∏

Πριν την εργασία λείανσης ελέγξετε το υλικ προς λείανση.

Αν αναµένεται η δηµιουργία επιβλαβούς / τοξικής σκνης, πως µολυβδούχων χρωµάτων, ξύλων και µετάλλου κατά την εργασία λείανσης, βεβαιωθείτε τι έχετε συνδέσει καλά την σακούλα σκνης ή το κατάλληλο σύστηµα εξαγωγής σκνης στην έξοδο σκνης.

Να φοράτε επιπλέον µάσκα σκνης, ένα υπάρχει.

Μην εισπνέετε ή αγγίζετε την επιβλαβή / τοξική σκνη που δηµιουργείται κατά την εργασία λείανσης. Η σκνη µπορεί να θέσει σε κίνδυνο την υγεία σας και αυτή των παρευρισκοµένων.

¶ƒ√¢π∞°ƒ∞º∂™

Μοντέλο SB10V2 SB10S2 Τάση (ανά περιοχή) (110V, 220V, 230V, 240V) Είσοδος* 1020 W Ταχύτητα ιµάντα άνευ φορτίου Μέγεθος γυαλχαρτου ιµάντα Βάρος (χωρίς καλώδιο) 5,2 kg

* Ελέγξτε την ετικέτα στο προΒν καθώς υπάγεται σε αλλαγές απ περιοχή σε περιοχή.

240 – 420 m / min 420 m / min

100 × 610 mm

∆À¶π∫∞ ∂•∞ƒ∆∏ª∞∆∞

(1) Ατέρµων ιµάντας λείανσης

(µέγεθος γυαλχαρτου: #80) ................................. 1

(2) Σακούλα σκνης ....................................................... 1

Τα τυπικά εξαρτήµατα υπάγονται σε αλλαγές δίχως προηγούµενη ειδοποίηση.

03Gre_SB10V2_EE 1/9/09, 18:3013

¶ƒ√∞πƒ∂∆π∫∞ ∂•∞ƒ∆∏ª∞∆∞ – ˆÏÔ‡ÓÙ·È ÍÂ¯ˆÚÈÛÙ¿

1. ∞Щ¤ЪМФУФИ ИМ¿УЩВ˜ ПВ›·УЫЛ˜

¶›Ó·Î·˜ 1

Μέγεθος γυαλχαρτου Τύπος γυαλχαρτου

40 AA, WA, CC 60 AA, WA, CC

80 AA, WA, CC 100 AA, WA, CC 120 AA, WA, CC 150 AA, WA, CC 180 AA, WA, CC 240 AA, WA, CC

∂ППЛУИО¿

™∏ª∂πø™∏:

Ο ατέρµων ιµάντας λείανσης πωλείται σε πακέτα των 10 ιµάντων ιδίου τύπου. Κατά την παραγγελία, καθορίστε τον τύπο του γυαλχαρτου και το µέγεθος του γυαλχαρτου που επιθυµείτε.

2. ™Ù·ıÂÚ‹ ‚¿ÛË

Κατά τη λείανση µικρών αντικειµένων, χρησιµοποιήστε σταθερή βάση για µεγαλύτερη

άνεση. Τα προαιρετικά εξαρτήµατα υπάρχει περίπτωση να αλλάξουν χωρίς προειδοποίηση.

∂º∞ƒª√°∂™

䡬 Τελείωµα λείανσης και τελείωµα κατασκευής

δαπέδου µε προïντα ξύλου.

䡬 Στίλβωση βάσης επενδυµένων µε ξύλο επιφανειών. 䡬 Τελείωµα λείανσης µεταλλικών επιφανειών. 䡬 Στίλβωση βάσης επενδυµένων µε µέταλλο

επιφανειών, αφαίρεση σκουριάς ή αφαίρεση

χρώµατος πριν το τελείωµα. 䡬 Τελείωµα επιφανειών υλικών απ σχιστλιθο,

σκυρδεµα και παρµοια προïντα.

¶ƒπ¡ ∆∏ §∂π∆√Àƒ°π∞

1. ¶ËÁ‹ ÚÂ‡Ì·ÙÔ˜

Βεβαιωθείτε τιη πηγή ρεύµατος που πρκειται να

χρησιµοποιηθεί είναι εναρµονισµένη µε τις

απαιτήσεις σε ρεύµα που αναφέτεται στην πινακίδα

του εργαλείου.

2. ¢È·ÎﬁÙË˜ ÚÂ‡Ì·ÙÔ˜

Βεβαιωθείτε τι ο διακπτης ρεύµατος βρίσκεται

στη θέση OFF. Αν το βίσµα είναι στη µπρίζα καθώς

ο διακπτης ρεύµατος βρίσκεται στο ΟΝ, το

εργαλείο θα αρχίσει να λειτουργεί αµέσως, µε

πιθαντητα πρκλησης σοβαρού ατυχήµατος.

3. ∫·ÏÒ‰ÈÔ ÚÔ¤ÎÙ·ÛË˜

>ταν ο χώρος εργασίας βρίσκεται µακριά απ την

παροχή ρεύµατος. Χρησιµοποιήστε ένα καλώδιο

προέκτασης µε κατάλληλο πάχος και ικαντητα

µεταφοράς ρεύµατος. Το καλώδιο προέκτασης πρέπει

να είναι τσο κοντ σο είναι πρακτικά δυνατ.

4. ™‡Ó‰ÂÛË ÈÌ¿ÓÙ· ÏÂ›·ÓÛË˜.

Για λεπτοµέρειες, ανατρέξτε στην εντητα

“Συναρµολγηση ιµάντα λείανσης”

Ã∂πƒπ™ª√™ πª∞¡∆∞ §∂π∞¡™∏™

¶ƒ√™√Ã∏:

Βεβαιωθείτε τι έχετε απενεργοποιήσει το εργαλείο

και έχετε αποσυνδέσει το βύσµα απ την υποδοχή

για αποφυγή σοβαρού προβλήµατος.

1. ¶ˆ˜ Ó· Û˘Ó‰¤ÛÂÙÂ ÙÔÓ ÈÌ¿ÓÙ· ÏÂ›·ÓÛË˜

(1) Τραβήξτε το µοχλ µε το δάχτυλο προκειµένου η

τροχαλία αδρανοποίησης να κινηθεί προς τα πίσω.

(™¯. 1) (2) Τοποθετήστε τον στην τροχαλία κίνησης και

αδρανοποιήστε τον περνώντας τον πάνω απ το

εξωτερικ της πλάκας πέλµατος και εξασφαλίζοντας

τι το βέλος στο εσωτερικ του ιµάντα συµπίπτει

µε την κατεύθυνση περιστροφής της τροχαλίας

κίνησης. (™¯. 2)

(3) Ωθήστε το µοχλ µε το δάχτυλο προκειµένου η

τροχαλία αδρανοποίησης να κινηθεί προς τα εµπρς και να δώσει την κατάλληλη τάνυση στον ιµάντα λείανσης. Σε αυτή την περίπτωση, προσέξτε ώστε να µην χτυπήσετε το δάχτυλ σας στο µοχλ. Στη συνέχεια, προσαρµστε τη θέση του ιµάντα λείανσης.

¶ƒ√™√Ã∏

Αν ο ιµάντας λείανσης τοποθετηθεί στη λάθος κατεύθυνση θα µειώσει την απδοση λειτουργίας και θα µικρύνει τη διάρκεια ζωής του ιµάντα λείανσης.

2. ¶Ò˜ Ó· ·Ê·ÈÚ¤ÛÂÙÂ ÙÔÓ ÈÌ¿ÓÙ· ÏÂ›·ÓÛË˜

Τραβήξτε το µοχλ µε το δάχτυλο προκειµένου ο ιµάντας λείανσης να χαλαρώσει και να µπορεί να αφαιρεθεί απ τις τροχαλίες µε ευκολία.

∞º∞πƒ∂™∏ ™∫√¡∏™

>ταν έχει αποτεθεί υπερβολική ποστητα σκνης στη σακούλα σκνης, η απδοση της συλλογής σκνης µειώνεται αισθητά. Αφαιρέστε τη σκνη απ τη σακούλα ταν αυτή έχει γεµίσει µέχρι τα 2/3 περίπου, εξασφαλίζοντας έτσι την απδοση της συλλογής σκνης (καθώς και την απδοση λειτουργίας). Αφαιρέστε τη σκνη απ τη σακούλα ως εξής: (1) Χαλαρώστε τη µπάρα στήριξης και αφαιρέστε τη

σακούλα σκνης. (™¯. 5)

(2) Η είσοδος της σακούλας ανοίγεται µε άνοιγµα του

φερµουάρ.

¶ø™ ¡∞ Ãƒ∏™πª√¶√π∂π∆∂ ∆√ ∂ƒ°∞§∂π√

§∂π∞¡™∏™ ª∂ πª∞¡∆∞

1. ¶Ò˜ Ó· Ú˘ıÌ›ÛÂÙÂ ÙË ı¤ÛË ÏÂ›·ÓÛË˜.

Πιέστε το διακπτη και στρέψετε τον ιµάντα λείανσης στη θέση ελέγχου. Προσαρµστε τον ιµάντα λείανσης ώστε και οι δύο άκρες να προεξέχουν 1,6 mm - 3 mm απ τις άκρες των τροχαλιών.

Αν ο ιµάντας λείανσης λειτουργεί τοποθετηµένος αρκετά µέσα, αυτ µπορεί να προκαλέσει τριβή και να καταστρέψει το µηχάνηµα. Ρυθµίστε τη θέση του ιµάντα λείανσης στρέφοντας τον κοχλία ρύθµισης. (™¯. 3)

䡬 Στρέψτε τον κοχλία ρύθµισης δεξιστροφα για να

µετακινήσετε τον ιµάντα προς τα µέσα.

䡬 Στρέψτε τον κοχλία ρύθµισης αριστερστροφα για

να µετακινήσετε τον ιµάντα προς τα έξω.

¶ƒ√™√Ã∏

Αν ο ιµάντας λείανσης κινείται κατά τη λειτουργία, η ρύθµιση µπορεί να διενεργηθεί κατά τη λειτουργία.

2. °И· У· ВУВЪБФФИ‹ЫВЩВ ЩФ ‰И·ОﬁЩЛ

Ενεργοποιήστε το διακπτη ενώ κρατάτε το µηχάνηµα µακριά απ την επιφάνεια εργασίας. Αν το µηχάνηµα τοποθετηθεί στην επιφάνεια, ταν πιέσετε το διακπτη, η επιφάνεια ενδέχεται να χαραχθεί βαθιά. Το ίδιο ισχύει και κατά την απενεργοποίηση του µηχανήµατος.

03Gre_SB10V2_EE 1/9/09, 18:3014

∂ППЛУИО¿

3. ¶Ò˜ Ó· ÎÚ·Ù¿ÙÂ ÙÔ ÌË¯¿ÓËÌ·

Πιάστε τη λαβή και το µπουτν λαβής και κρατήστε

το µηχάνηµα ενάντια στην επιφάνεια εργασίας

προκειµένου το µηχάνηµα να αγγίζει την επιφάνεια

ελαφρά.

Το βάρος του ίδιου του µηχανήµατος επαρκεί για

λείανση και στίλβωση µέγιστης απδοσης.

Μην ασκείτε πρσθετη πίεση καθώς αυτ µπορεί

να επιβαρύνει µε αχρείαστο φορτίο το µοτέρ, να

µειώσει τη διάρκεια ζωής του ιµάντα λείανσης και

να µειώσει την απδοση λειτουργίας. (™¯. 4)

4. ¶Ò˜ Ó· ÎÈÓÂ›ÙÂ ÙÔ ÌË¯¿ÓËÌ·

Κινείτε το µηχάνηµα αρχικά προς τα εµπρς και

στη συνέχεια προς τα πίσω, επαναλαµβάνοντας

αυτή την κίνηση. (™¯. 4)

5. ¶Т˜ У· ВИП¤БВЩВ ЩФУ О·Щ¿ППЛПФ ИМ¿УЩ· ПВ›·УЫЛ˜

Επιλέγετε ιµάντα λείανσης µε κατάλληλο µέγεθος

και τύπο γυαλχαρτου για κάθε σκοπ, αφού

ανατρέξετε στον ¶›Ó·Î· 2 και 3 παρακάτω.

¶›Ó·Î·˜ 2

Παράγωγο τελείωµα

Τραχύ τελείωµα 40

Μέσο τελείωµα 40 – 100

Λείο τελείωµα 100 – 240

¶›Ó·Î·˜ 3

Τύπος γυαλχαρτου

AA Χάλυβας, ξύλο

WA Ξύλο, µπαµπού

¶ƒ√™√Ã∏

䡬 Για το µέγεθος γυαλχαρτου, ανατρέξτε στον

¶›Ó·Î· 3

䡬 Το γυαλχαρτο του ιµάντα λείανσης θα πρέπει να

είναι πιο τραχύ απ το γυαλχαρτο που

χρησιµοποιείται για χειροκίνητες εργασίες. 䡬 Χρησιµοποιήστε ιµάντα λείανσης ιδίου µεγέθους

µε το γυαλχαρτο ώστε να πετύχετε οµοιµορφη

επιφάνεια. Η αλλαγή µεγέθους γυαλχαρτου µπορεί

να έχει επιφέρει µη-ικανοποιητικ τελείωµα.

6. ¶Т˜ У· ПВИЩФ˘ЪБВ›ЩВ ЩФ ‰И·ОﬁЩЛ

Ο διακπτης λειτουργίας ενεργοποιείται ταν

τραβήξετε τη σκανδάλη. Αν πατήσετε τον

αναστολέα µια φορά, ττε ο διακπτης λειτουργίας

ασφαλίζεται επιτρέποντας συνεχή λειτουργία.

Ο αναστολέας ελευθερώνεται τραβώντας τη

σκανδάλη. (™¯. 5)

7. ƒ‡ıÌÈÛË ÙË˜ Ù·¯‡ÙËÙ·˜ ÙÔ˘ ÈÌ¿ÓÙ·: SB10V2

Το εργαλείο λείανσης µε ιµάντα είναι εξοπλισµένο

µε ηλεκτρικ κύκλωµα ελέγχου το οποίο

ενεργοποιεί τον ελεγκτή οµαλής ταχύτητας. Για

ρύθµιση της ταχύτητας, στρέψτε τον επιλογέα που

εµφανίζεται στο ™¯. 6.

>ταν ο επιλογέας ρυθµιστεί στη θέση “1” το εργαλείο

λείανσης µε ιµάντα λειτουργεί στην ελάχιστη ταχύτητα.

>ταν ο επιλογέας ρυθµιστεί στη θέση “5”, το εργαλείο

λείανσης µε ιµάντα λειτουργεί στη µέγιστη ταχύτητα.

Κατάλληλο µέγεθος γυαλχαρτου

Επιφάνεια εργασίας

Μη σιδηρούχα µέταλλα, Σχιστλιθος, Πλαστικά, Τσιµέντο

8. ¶Ò˜ Ó· ÂÚÁ¿˙ÂÛÙÂ ÛÙÈ˜ ÁˆÓ›Â˜

Οι γωνίες µπορούν να λειανθούν και να στιλβωθούν χρησιµοποιώντας το µηχάνηµα πως φαίνεται στο

™¯. 7.

™À¡∆∏ƒ∏™∏ ∫∞π ∂§∂°Ã√™

1. ŒÏÂÁ¯Ô˜ ÙÔ˘ ÈÌ¿ÓÙ· ÏÂ›·ÓÛË˜

Επειδή η συνεχής χρήση φθαρµένου ιµάντα µειώνει την αποδοτικτητα, θα πρέπει να αντικαθιστάτε τον ιµάντα λείανσης αµέσως µλις εντοπίσετε υπερβολική τριβή.

2. ŒÏÂ¯Ô˜ ÙˆÓ ‚È‰ÒÓ ÛÙÂÚ¤ˆÛË˜

Ελέγχετε περιοδικά λες τις βίδες στερέωσης και βεβαιωθείτε τι είναι κατάλληλα σφιγµένες. Στην περίπτωση που χαλαρώσει οποιαδήποτε βίδα σφίξτε την ξανά αµέσως. Αν δεν το κάνετε αυτ µπορεί να έχει ως αποτέλεσµα το σοβαρ τραυµατισµ.

3. ™˘ÓÙ‹ÚËÛË ÙÔ˘ ÌÔÙ¤Ú

Η περιέλιξη της µονάδα του µοτέρ είναι η καρδιά του ηλεκτρικού εργαλείου. ∆ώστε µεγάλη προσοχή για να σιγουρευτείτε τι η περιέλιξη δεν θα πάθει ζηµιά και / ή θα βρεχθεί µε λάδι ή νερ.

4. ŒÏÂÁ¯Ô˜ ÛÙ· Î·Ú‚Ô˘Ó¿ÎÈ·

Για την συνεχιζµενη ασφάλεια σας και την προστασία σας απ την ηλεκτροπληξ¨α, ο έλεγχος στα καρβουνάκια και η αντικατάσταση αυτού του εργαλείου πρέπει ΜΟΝΟ να γίνεται απ ένα ΕΞΟΥΣΙΟ∆ΟΤΗΜΕΝΟ ΚΕΝΤΡΟ ΣΕΡΒΙΣ ΤΗΣ HITACHI.

5. ∞ÓÙÈÎ·Ù¿ÛÙ·ÛË ÙÔ˘ Î·Ïˆ‰›Ô˘ ·ÚÔ¯‹˜ ÚÂ‡Ì·ÙÔ˜

Αν το καλώδιο παροχής ρεύµατος του Εργαλείου πάθει ζηµιά, το Εργαλείο πρέπει να επιστραφεί στο Εξουσιοδοτηµένο Κέντρο Εξυπηρέτησης Hitachi για να αντικατασταθεί.

6. §›ÛÙ· Û˘ÓÙ‹ÚËÛË˜ ÂÍ·ÚÙËÌ¿ÙˆÓ

A: Αρ. Εξαρτήµατος B: Αρ. Κωδικού C: Αρ. Χρήσης D: Παρατηρήσεις

¶ƒ√™√Ã∏

Η Επισκευή, τροποποίηση και ο έλεγχος των Ηλεκτρικών Εργαλείων της Hitachi πρέπει να γίνεται απ ένα Εξουσιοδοτηµένο Κέντρο Σέρβις της Hitachi. Ειδικά για τη συσκευή λέιζερ, το σέρβις της πρέπει να γίνεται απ ένα εξουσιοδοτηµένο αντιπρσωπο του κατασκευαστή του λέιζερ. Πάντοτε να αναθέτετε την επισκευή της συσκευής λέιζερ στο Εξουσιοδοτηµένο Κέντρο Σέρβις της Hitachi. Αυτή η Λίστα των Εξαρτηµάτων θα είναι χρήσιµη αν δοθεί µε το εργαλείο Hitachi στο Εξουσιοδοτηµένο Κέντρο Σέρβις της Hitachi κατά την επισκευή ή την συντήρηση. Κατά την χρήση και την συντήρηση των ηλεκτρικών εργαλείων, οι κανονισµοί ασφαλείας και οι καννες που υπάρχουν σε κάθε χώρα πρέπει να τηρούνται.

∆ƒ√¶√¶√π∏™∂π™

Τα Ηλεκτρικά Εργαλεία της Hitachi βελτιώνονται συνεχώς και τροποποιούνται για να ενσωµατώσουν τα τελευταία τεχνολογικά επιτεύγµατα. Ανάλογα, κάποια σηµεία (πχ κωδικοί αριθµοί, και/ ή σχεδιασµς) µπορούν να αλλάξουν χωρίς προειδοποίηση.

03Gre_SB10V2_EE 1/9/09, 18:3015

∂°°À∏™∏

Εγγυώµαστε τα εργαλεία Hitachi Power Tools σύµφωνα µε τη νοµοθεσία και τους κανονισµούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώµατα ή ζηµιές λγω κακής χρήσης, κακοποίησης ή φυσιολογικής φθοράς. Σε περίπτωση παραπνων παρακαλούµε αποστείλετε το Power Tool χωρίς να το αποσυναρµολογήσετε µαζί µε το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των οδηγιών αυτών, σε Εξουσιοδοτηµένο Κέντρο Επισκευής της Hitachi.

™∏ª∂πø™∏

Εξαιτίας του συνεχιζµενου προγράµµατος έρευνας και ανάπτυξης της Hitachi τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται µπορούν να αλλάξουν χωρίς προηγούµενη ειδοποίηση.

¶ПЛЪФКФЪ›В˜ Ф˘ ·КФЪФ‡У ЩФУ ВОВМﬁМВУФ ıﬁЪ˘‚Ф О·И ЩЛ ‰ﬁУЛЫЛ

Oι τιµές µετρήθηκαν σύµφωνα µε το EN60745 και βρέθηκαν σύµφωνες µε το ISO 4871.

Μέτρηση στάθµης ισχύος ήχου εξισορροπηµένου A:

Μέτρηση στάθµης πίεσης ήχου εξισορροπηµένου A:

Αβεβαιτητα KpA: 3 dB(A)

Φοράτε προστατευτικà αυτιών.

Mια τυπική τιµή ρίζας µέσης τετραγωνικής επιτάχυνσης δεν πρέπει να ξεπερνά 2,5 m/s2.

101 dB(A)

90 dB(A)

∂ППЛУИО¿

03Gre_SB10V2_EE 1/9/09, 18:3016

Polski

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE URZĄDZEŃ ELEKTRYCZNYCH

OSTRZEŻENIE

Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa.

Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może spowodować porażenie prądem elektrycznym, pożar i/lub odniesienie poważnych obrażeń.

Ostrzeżenia i wskazówki bezpieczeństwa powinny być przechowywane do użycia w przyszłości.

Wykorzystywane w treści wskazówek wyrażenie "narzędzie elektryczne" dotyczy narzędzi zasilanych z sieci (przewodowych) lub z baterii (bezprzewodowych).

1) Bezpieczeństwo stanowiska pracy

a) Miejsce pracy powinno być czyste i dobrze oświetlone.

Brak porządku lub nieodpowiednie oświetlenie miejsca pracy może być przyczyną wypadku.

b) Nie należy używać narzędzi elektrycznych w miejscach

zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów.

Pracujące narzędzie elektryczne wytwarza iskry grożące wybuchem.

c) Dzieci oraz osoby postronne powinny pozostawać w

bezpiecznej odległości od pracującego urządzenia.

Dekoncentracja może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo elektryczne

a) Wtyczka narzędzia musi pasować do gniazda zasilania.

Nie wolno przerabiać wtyczki. Narzędzia posiadające uziemienie nie powinny być używane z wtyczkami przejściowymi.

Przestrzeganie powyższych zaleceń dotyczących wtyczek i gniazdek pozwoli zmniejszyć ryzyko porażenia prądem elektrycznym.

b) Należy unikać dotykania jakichkolwiek powierzchni i

elementów uziemionych, takich jak rury, grzejniki, kuchenki lub urządzenia chłodnicze.

Ryzyko porażenia prądem elektrycznym jest wyższe, gdy ciało jest uziemione.

c) Nie należy narażać narzędzi elektrycznych na działanie

deszczu lub wilgoci.

Obecność wody zwiększa niebezpieczeństwo porażenia prądem elektrycznym.

d) Nie należy używać przewodu zasilającego w sposób niezgodny

z przeznaczeniem. Nie wolno używać przewodu do przenoszenia lub ciągnięcia urządzenia bądź wyłączania go z prądu. Przewód powinien znajdować się w bezpiecznej odległości od źródeł ciepła, oleju, ostrych krawędzi lub poruszających się części.

Uszkodzenie lub zapętlenie przewodu zwiększa ryzyko porażenia prądem elektrycznym.

e) W przypadku używania narzędzia elektrycznego na wolnym

powietrzu należy korzystać z przedłużaczy przeznaczonych do takiego zastosowania.

Używanie odpowiednich przedłużaczy zmniejsza ryzyko porażenia prądem elektrycznym.

f) W przypadku korzystania z narzędzia w miejscu o dużej

wilgotności należy zawsze używać wyłącznika różnicowoprądowego.

Korzystanie z takiego wyłącznika zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osobiste a) Podczas korzystania z narzędzia elektrycznego należy zawsze

koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku. Narzędzia elektryczne nie powinny być obsługiwane przez osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw.

Chwila nieuwagi podczas obsługi narzędzia elektrycznego może spowodować odniesienie poważnych obrażeń.

b) Zawsze używać odpowiedniego osobistego wyposażenia

ochronnego. Zawsze nosić odpowiednie okulary ochronne.

Stosowane w odpowiednich warunkach wyposażenie zabezpieczające, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki zmniejsza ryzyko odniesienia obrażeń ciała.

c) Uniemożliwić nieoczekiwane uruchomienie narzędzia. Przed

podłączeniem narzędzia do gniazda zasilania i/lub zestawu baterii, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia.

Ze względów bezpieczeństwa nie należy przenosić narzędzi elektrycznych, trzymając palec na wyłączniku, ani podłączać do zasilania urządzeń, których wyłącznik znajduje się w położeniu włączenia.

d) Przed włączeniem usunąć wszystkie klucze regulacyjne.

Pozostawienie klucza regulacyjnego połączonego z częścią obrotową narzędzia może spowodować odniesienie obrażeń.

e) Nie sięgać zbyt daleko. Należy zawsze stać stabilnie,

zachowując równowagę.

Zapewnia to lepsze panowanie nad narzędziem w nieoczekiwanych sytuacjach.

f) Należy nosić odpowiednią odzież roboczą. Nie nosić luźnych

ubrań lub biżuterii. Trzymać włosy, odzież i rękawice w bezpiecznej odległości od ruchomych części urządzenia.

Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części narzędzia.

g) Jeżeli wraz z narzędziem dostarczone zostało wyposażenie

służące do odprowadzania pyłów, należy pamiętać o jego właściwym podłączeniu i używaniu.

Właściwe zbieranie i odprowadzanie pyłu zmniejsza zagrożenia związane z jego obecnością.

4) Obsługa i konserwacja narzędzi elektrycznych a) Nie używać narzędzia elektrycznego ze zbyt dużą siłą. Należy

stosować narzędzie odpowiednie dla wykonywanej pracy.

Narzędzie przeznaczone do określonej pracy wykona ją lepiej i w sposób bardziej bezpieczny, pracując z zalecaną prędkością.

b) Nie należy używać narzędzia, którego wyłącznik jest

uszkodzony.

Każde urządzenie, które nie może być właściwie włączane i wyłączane, stanowi zagrożenie i musi zostać naprawione.

c) Należy zawsze odłączać urządzenie z sieci zasilania i/lub

baterii przed przystąpieniem do jakichkolwiek modyfikacji, wymiany akcesoriów itp. oraz kiedy urządzenie nie będzie używane przez dłuższy czas.

Powyższe środki mają na celu wyeliminowanie ryzyka nieoczekiwanego uruchomienia urządzenia.

d) Nieużywane narzędzia elektryczne powinny być

przechowywane w miejscu niedostępnym dla dzieci oraz osób, które nie znają zasad ich obsługi lub niniejszych zaleceń.

Korzystanie z narzędzi elektrycznych przez osoby, które nie zostały przeszkolone, może stanowić zagrożenie.

e) Należy dbać o odpowiednią konserwację narzędzi

elektrycznych. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części urządzenia nie są wygięte, uszkodzone lub pęknięte i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę urządzenia.

04Pol_SB10V2_EE 1/9/09, 18:3117

Polski

W razie uszkodzenia przed kolejnym użyciem narzędzie musi zostać naprawione.

Wiele wypadków następuje z powodu nieprawidłowej konserwacji narzędzi elektrycznych.

f) Narzędzia tnące powinny być zawsze ostre i czyste.

Narzędzia tnące powinny być utrzymywane w odpowiednim stanie, a ich krawędzie muszą być odpowiednio ostre - zmniejsza to ryzyko wygięcia i ułatwia obsługę narzędzia.

g) Należy zawsze obsługiwać narzędzie, jego akcesoria takie jak

wiertła itp. w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy.

Używanie narzędzia do celów niezgodnych z jego przeznaczeniem może spowodować niebezpieczeństwo.

5) Serwis a) Narzędzia elektryczne mogą być naprawiane wyłącznie przez

uprawnionych techników serwisowych, przy zastosowaniu oryginalnych części zamiennych.

Zapewnia to utrzymanie bezpieczeństwa obsługi urządzenia.

UWAGA Dzieci i osoby niepełnosprawne muszą pozostawać w bezpiecznej odległości od narzędzia. Nieużywane narzędzia elektryczne powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE UŻYTKOWANIA SZLIFIERKI TAŚMOWEJ

UWAGA

Przed przystąpieniem do szlifowania należy dokładnie sprawdzić szlifowany materiał.

Jeżeli można oczekiwać, że podczas szlifowania będzie wytwarzać się szkodliwy / toksyczny pył lub odpryski farby, drewna albo metalu, należy upewnić się, że do urządzenia został prawidłowo podłączony worek na pył lub inny odpowiedni system odprowadzania pyłu.

W miarę możliwości należy również nosić maskę ochronną.

Nie wdychać i nie dotykać szkodliwego / toksycznego pyłu wydzielanego podczas szlifowania - może to być niebezpieczne dla zdrowia użytkownika i osób postronnych.

DANE TECHNICZNE

Model SB10V2 SB10S2 Napięcie (w zależności od miejsca)* (110V, 220V, 230V, 240V) Moc pobierana* 1020 W Prędkość taśmy bez obciążenia 240 – 420 m / min 420 m / min Rozmiary taśmy szlifierskiej 100 × 610 mm Ciężar (bez przewodu) 5,2 kg

*Sprawdź nazwę produktu, jako że ulega ona zmianie w zależności od miejsca zakupu.

WYPOSAŻENIE STANDARDOWE

(1) Ciągła taśma szlifierska (uziarnienie: #80) .............. 1

(2) Worek na pył ............................................................. 1

Wyposażenie standardowe może ulec zmianie bez uprzedzenia.

MOŻLlWE WYPOSAŻENIE DODATKOWE

– sprzedawane oddzielnie

1. Ciągła taśma szlifierska Tabela 1

Uziarnienie Typ ziaren

40 AA, WA, CC 60 AA, WA, CC

80 AA, WA, CC 100 AA, WA, CC 120 AA, WA, CC 150 AA, WA, CC 180 AA, WA, CC 240 AA, WA, CC

UWAGA:

Taśmy szlifierskie sprzedawane są w zestawach po 10 sztuk tego samego rodzaju. Przy składaniu zamówienia należy określić uziarnienie oraz typ taśmy.

2. Statyw mocujący

W przypadku szlifowania przedmiotów niewielkich

rozmiarów dla ułatwienia należy użyć statywu. Wyposażenie standardowe może ulec zmianie bez uprzedzenia.

ZASTOSOWANIE

䡬 Szlifowanie wykończeniowe i wygładzanie drewna. 䡬 Polerowanie powierzchni drewnianych. 䡬 Szlifowanie wykończeniowe powierzchni metalowych. 䡬 Szlifowanie powierzchni metalowych, usuwanie rdzy

lub farby przed rozpoczęciem prac wykończeniowych. 䡬 Prace wykończeniowe na powierzchniach wykonanych

z łupku, betonu lub podobnych materiałów.

04Pol_SB10V2_EE 1/9/09, 18:3118

Polski

PRZED UŻYCIEM

1. Żródło mocy

Upewnij się, że żródło mocy jest zgodne z wymogami mocy zaznaczonymi przy nazwie produktu.

2. Przełącznik

Upewnij się, że przełącznik jest wyłączony (pozycja OFF). Jeśli wtyczka jest włączona do prądu podczas gdy przełącznik jest włączony (pozycja ON), narzędzie zacznie działać natychmiast, co może spowodować poważny wypadek.

3. Przedłużacz

Kiedy miejsce pracy znajduje się daleko od żródła prądu, użyj przedłużacza o wystarczającym przekroju. Przedłużacz powinien być tak krótki jak tylko jest to możliwe.

4. Założyć taśmę szlifierską.

Szczegółowe informacje zostały zamieszczone w rozdziale "Zakładanie taśmy szlifierskiej".

OBSŁUGA TAŚMY SZLIFIERSKIEJ

UWAGA:

Upewnić się, że urządzenie jest wyłączone (OFF), a wtyczka przewodu zasilającego została wyjęta z gniazdka.

1. Zakładanie taśmy szlifierskiej

(1) Pociągnąć dźwignię palcem - luźne koło pasowe

przesunie się do tyłu. (Rys. 1).

(2) Założyć taśmę na koło napędowe i luźne koło pasowe,

przekładając ją nad płytą ślizgacza. Upewnić się, że strzałka znajdująca się po wewnętrznej stronie taśmy odpowiada kierunkowi obrotów koła napędowego (Rys. 2).

(3) Popchnąć dźwignię palcem - luźne koło pasowe

przesunie się do przodu, napinając taśmę. Należy uważać, aby nie przycisnąć sobie palca dźwignią. Ustawić dokładne położenie taśmy.

UWAGA:

Założenie taśmy szlifierskiej w odwrotny sposób spowoduje zmniejszenie efektywności pracy oraz trwałości taśmy.

2. Zdejmowanie taśmy szlifierskiej

Pociągnąć dźwignię palcem - taśma zostanie poluzowana i będzie mogła zostać łatwo zdjęta z kół pasowych.

USUWANIE PYŁU

Jeżeli worek na pył jest zapełniony, wydajność gromadzenia pyłu zostanie zmniejszona. Należy usuwać pył z worka, kiedy zajmuje on mniej więcej 2/3 jego pojemności - zapewni to skuteczniejsze działanie układu odprowadzania pyłu, a więc także całego urządzenia. Sposób usuwania pyłu z worka: (1) Poluzować pręt podtrzymujący i zdjąć worek na pył.

(Rys. 5)

(2) Worek może zostać otwarty za pomocą zamka

błyskawicznego.

OBSŁUGA SZLIFIERKI TAŚMOWEJ

1. Ustawianie właściwego położenia taśmy.

Wcisnąć przycisk i obrócić taśmę szlifierską do pozycji

kontrolnej. Wyregulować położenie taśmy tak, aby jej

obie krawędzie wystawały poza koła pasowe na mniej

więcej 1,6 - 3 mm.

Jeżeli taśma będzie nadmiernie przesunięta do

wewnątrz, może powodować tarcie i uszkodzenie

urządzenia.

Położenie taśmy szlifierskiej jest ustawiane za pomocą

śruby regulacyjnej. (Rys. 3) 䡬 Obracać śrubę w kierunku zgodnym z ruchem

wskazówek zegara, aby przesuwać taśmę do wewnątrz. 䡬 Obracać śrubę w kierunku przeciwnym do ruchu

wskazówek zegara, aby przesuwać taśmę na zewnątrz.

UWAGA:

Jeżeli taśma przemieszcza się podczas pracy, regulacja

może zostać przeprowadzona, kiedy urządzenie pracuje.

2. Włączanie

Podczas włączania za pomocą wyłącznika głównego

urządzenie nie może dotykać powierzchni, która ma

być szlifowana. W przeciwnym wypadku powierzchnia

może zostać poważnie porysowana.

To samo zalecenie dotyczy wyłączania urządzenia.

3. Sposób przytrzymywania urządzenia

Lekko przyłożyć urządzenie do obrabianej powierzchni,

przytrzymując je za uchwyty.

Sam ciężar urządzenia jest wystarczający dla szlifowania

i polerowania z odpowiednią wydajnością.

Nie należy dociskać urządzenia, ponieważ spowoduje

to jedynie dodatkowe obciążenia silnika, niepotrzebne

zużycie taśmy szlifierskiej i zmniejszenie efektywności

pracy. (Rys. 4)

4. Prowadzenie urządzenia

Należy prowadzić urządzenie w przód, a potem w tył,

powtarzając ten ruch wielokrotnie. (Rys. 4)

5. Wybór odpowiedniej taśmy szlifierskiej

Aby wybrać taśmę o właściwym uziarnieniu i rodzaju

ziaren, należy zapoznać się z informacjami

zamieszczonymi w poniższych tabelach 2 i 3.

Tabela 2

Wykończenie bardzo ogólne

Wykończenie grube 40

Wykończenie średnie 40 – 100

Wykończenie drobne 100 – 240

Tabela 3

Rodzaj ziaren

AA Stal, Drewno

WA Drewno, Bambus

CC Metale nieżelazne,

UWAGA:

䡬 Aby wybrać odpowiednie uziarnienie - patrz tabela 3 䡬 Uziarnienie taśmy szlifierskiej powinno być grubsze niż

papieru ściernego używanego podczas prac ręcznych. 䡬 Należy używać taśmy o tym samym uziarnieniu aż do

ostatecznego zakończenia pracy.

Uziarnienie

Obrabiana powierzchnia

Łupek, Tworzywa sztuczne, Beton

04Pol_SB10V2_EE 1/9/09, 18:3119

Polski

Zmiana uziarnienia może spowodować nieprawidłowe wykończenie.

6. Obsługa wyłącznika

Urządzenie uruchamiane jest poprzez wciśnięcie przycisku spustowego. Po wciśnięciu blokady przycisk spustowy zostaje zablokowany, co umożliwia ciągłą pracę urządzenia. Blokada może zostać wyłączona poprzez wciśnięcie przycisku spustowego (Rys. 5).

7. Regulacja prędkości taśmy: SB10V2

Szlifierka taśmowa wyposażona jest w elektryczny układ umożliwiający bezstopniową zmianę prędkości taśmy. Prędkość taśmy może być regulowana za pomocą pokrętła pokazanego na Rys. 6. Kiedy pokrętło jest ustawione na "1", urządzenie pracuje z prędkością minimalną. Ustawienie "5" odpowiada maksymalnej prędkości roboczej urządzenia.

8. Obróbka narożników

Narożniki mogą być szlifowane i polerowane w sposób pokazany na Rys. 7.

KONSERWACJA I INSPEKCJA

1. Sprawdzanie taśmy szlifierskiej

Wykorzystywanie zużytej taśmy szlifierskiej powoduje znaczne zmniejszenie wydajności pracy. Taśma powinna być wymieniana na nową, kiedy tylko jest nadmiernie zużyta.

2. Sprawdzanie śrub mocujących

Regularnie sprawdzaj wszystkie mocujące śruby i upewnij się, że są mocno przykręcone. Jeśli któraś z nich się obluzuje, natychmiast ją przykręć. Zaniedbanie tego może spowodować poważne zagrożenie.

3. Konserwacja silnika

Wirnik silnika jest sercem narzędzia. Zadbaj, by wirnik nie został uszkodzony i nie zawilgotniał lub pokrył się olejem.

4. Kontrola stanu szczotek węglowych

W celu zapewnienia pełnego bezpieczeństwa użytkownika i ochrony przed porażeniem prądem elektrycznym, kontrola i wymiana szczotek węglowych w tym urządzeniu mogą być przeprowadzane WYŁĄCZNIE przez Autoryzowany Punkt Serwisowy Hitachi.

5. Wymiana przewodu zasilającego

Jeżeli przewód zasilający urządzenia został uszkodzony, musi ono zostać przekazane do Autoryzowanego Punktu Serwisowego Hitachi w celu wymiany przewodu.

6. Lista części zamiennych

A: Nr części B: Nr kodu C: Ilość użytych części D: Uwagi

UWAGA

Naprawy, modyfikacji i kontroli Narzędzi Elektrycznych Hitachi może dokonywać tylko Autoryzowane Centrum Obsługi Hitachi. Ta lista części będzie przydatna, jeśli zostanie wręczona Autoryzowanemu Centrum Obsługi Hitachi, gdy zaniesiemy narzędzie do naprawy lub przeglądu. Podczas używania i konserwacji narzędzi elektrycznych należy przestrzegać przepisów i norm bezpieczeństwa danego kraju.

MODYFIKACJE

Narzędzia elektryczne Hitachi są ciągle ulepszane i

modyfikowane w celu wprowadzania najnowszych

osiągnięć nauki i techniki.

W związku z tym pewne części (a także numery kodów

i konstrukcja) mogą ulec zmianom bez uprzedzenia.

GWARANCJA

Gwarancja na elektronarzędzia Hitachi jest udzielana z uwzględnieniem praw statutowych i przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego użytkowania lub wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do autoryzowanego centrum serwisowego Hitachi wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi.

WSKAZÓWKA

W zwiazku z prowadzonym przez Hitachi programem badań i rozwoju, specyfikacje te mogą się zmienić w każdej chwili bez uprzedzenia.

Informacja dotycząca poziomu hałasu i wibracji

Mierzone wartości było określone według EN60745 i zadeklarowane zgodnie z ISO 4871.

Zmierzony poziom dźwięku A: 101 dB(A) Zmierzone ciśnienie akustyczne A: 90 dB(A) Niepewność KpA: 3 dB(A)

Używaj ochraniacza uszu.

Standardowo, średnia ważona kwadratowa wartości przyspieszenia nie przekracza 2,5 m/s2.

04Pol_SB10V2_EE 1/9/09, 18:3120

Magyar

SZERSZÁMGÉPEKRE VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELEM

Olvasson el minden biztonsági figyelmeztetést és minden utasítást.

A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Ôrizzen meg minden figyelmeztetést és utasítást a jövőbeni hivatkozás érdekében.

A "szerszámgép" kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterületi biztonságr a) Tartsa a munkaterületet tisztán és jól megvilágítva.

A telezsúfolt vagy sötét területek vonzzák a baleseteket.

b) Ne üzemeltesse a szerszámgépeket robbanásveszélyes

atmoszférában, mint például gyúlékony folyadékok, gázok vagy por jelenlétében.

A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket.

c) Tartsa távol a gyermekeket és körülállókat, miközben

a szerszámgépet üzemelteti.

A figyelemelvonás a kontroll elvesztését okozhatja.

2) Érintésvédelem a) A szerszámgép dugaszoknak meg kell felelniük az

aljzatnak. Soha, semmilyen módon ne módosítsa a dugaszt. Ne használjon semmilyen adapter dugaszt földelt szerszámgépekkel.

A nem módosított dugaszok és a megfelelő aljzatok csökkentik az áramütés kockázatát.

b) Kerülje a test érintkezését földelt felületekkel, mint

például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.

Az áramütés kockázata megnövekszik, ha a teste földelve van.

c) Ne tegye ki a szerszámgépeket esőnek vagy nedves

körülményeknek.

A szerszámgépbe kerülő víz növeli az áramütés kockázatát.

d) Ne rongálja meg a vezetéket. Soha ne használja a

vezetéket a szerszámgép szállítására, húzására vagy kihúzására. Tartsa távol a vezetéket a hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.

A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.

e) Szerszámgép szabadban történő üzemeltetése esetén

használjon szabadtéri használatra alkalmas hosszabbító kábelt.

A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen a szerszámgép nyirkos helyen

történő használata, használjon maradékáramkészülékkel (RCD) védett táplálást.

Az RCD használata csökkenti az áramütés kockázatát.

3) Személyi biztonság a) Álljon készenlétben, figyelje, hogy mit tesz, és használja

a józan eszét a szerszámgép üzemeltetésekor. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer befolyása alatt.

A szerszámgépek üzemeltetése közben egy pillanatnyi figyelmetlenség súlyos személyi sérülést eredményezhet.

4) A szerszámgép használata és ápolása

b) Használjon személyi védőfelszerelést. Mindig viseljen

védőszemüveget.

A megfelelő körülmények esetén használt védőfelszerelés, mint például a porálarc, nem csúszó biztonsági cipő, kemény sisak, vagy hallásvédő csökkenti a személyi sérüléseket.

c) Előzze meg a véletlen elindítást. Győződjön meg arról,

hogy a kapcsoló a KI helyzetben van, mielőtt csatlakoztatja az áramforráshoz és/vagy az akkumulátorcsomaghoz, amikor felveszi vagy szállítja a szerszámot.

A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van vagy a bekapcsolt helyzetű szerszámgépek áram alá helyezése vonzza a baleseteket.

d) Távolítson el minden állítókulcsot vagy csavarkulcsot,

mielőtt bekapcsolja a szerszámgépet.

A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.

e) Ne nyúljon át. Mindenkor álljon stabilan, és őrizze meg

egyensúlyát.

Ez lehetővé teszi a szerszámgép jobb ellenőrzését váratlan helyzetekben.

f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy

ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó részektől.

A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.

g) Ha vannak rendelkezésre bocsátott eszközök a porelszívó

és gyűjtő létesítmények csatlakoztatásához, gondoskodjon arról, hogy ezek csatlakoztatva és megfelelően használva legyenek.

A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

a) Ne erőltesse a szerszámgépet. Használjon az

alkalmazásához megfelelő szerszámgépet.

A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.

b) Ne használja a szerszámgépet, ha a kapcsoló nem

kapcsolja azt be és ki.

Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes és meg kell javítani.

c) Húzza ki a dugaszt az áramforrásból és/vagy az

akkumulátorcsomagot a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.

Az ilyen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.

d) A használaton kívüli szerszámgépeket tárolja úgy, hogy

gyermekek ne érhessék el, és ne engedje meg, hogy a szerszámgépet vagy ezeket az utasításokat nem ismerő személyek üzemeltessék a szerszámgépet.

Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

e) A szerszámgépek karbantartása. Ellenőrizze a helytelen

beállítás, a mozgó részek elakadása, alkatrészek törése és minden olyan körülmény szempontjából, amelyek befolyásolhatják a szerszám működését. Ha sérült, használat előtt javíttassa meg a szerszámot.

Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

f) A vágószerszámokat tartsa élesen és tisztán.

Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok kevésbé valószínűen akadnak el és könnyebben kezelhetők.

05Hun_SB10V2_EE 1/9/09, 18:3121

Magyar

g) A szerszámgép tartozékait és betétkéseit, stb. használja

ezeknek az utasításoknak megfelelően, figyelembe véve a munkakörülményeket és a végzendő munkát.

A szerszámgép olyan műveletekre történő használata, amelyek különböznek a szándékoltaktól, veszélyes helyzetet eredményezhet.

5) Szerviz a) A szerszámgépét képesített javító személlyel

szervizeltesse, csak azonos cserealkatrészek használatával.

Ez biztosítja, hogy a szerszámgép biztonsága megmaradjon.

VIGYÁZAT Tartsa távol a gyermekeket és beteg személyeket. Amikor nincs használatban, a szerszámokat úgy kell tárolni, hogy gyermekek és beteg személyek ne érhessék el.

ŇVINTÉZKEDÉSEK A SZALAGCSISZOLÓ HASZNÁLATÁVAL KAPCSOLATBAN

FIGYELEM

A csiszolási művelet előtt ellenőrizze a csiszolni kívánt anyagot.

Ha a csiszolási művelet alatt káros / toxikus porok, mint például ólomtartalmú festék, fa, fém keletkezése várható, gondoskodjon arról, hogy a porzsák vagy megfelelő porelszívó rendszer szorosan csatlakoztatva legyen a porkivezetéshez.

Adott esetben kiegészítésként viselje a porálarcot.

Ne lélegezze be vagy ne érintse meg a csiszolási művelet során keletkezett káros / toxikus porokat, a por veszélyeztetheti saját és a körülötte állók egészségét.

MŰSZAKI ADATOK

Modell SB10V2 SB10S2 Feszültség (terület szerint)* (110V, 220V, 230V, 240V) Névleges teljesítményfelvétel* 1020 W Üresjárati szalagsebesség 240 – 420 m / min 420 m / min Papír csiszolószalag mérete 100 × 610 mm Súly (kábel nélkül) 5,2 kg

* Ne felejtse el ellenőrizni a típustáblán feltüntetett adatokat, mivel ezek eladási területenként változnak!

STANDARD TARTOZÉKOK

(1) Végtelenített csiszolószalag

(szemcseméret: #80) .................................................. 1

(2) Porzsák ....................................................................... 1

A standard tartozékok előzetes tájékoztatás nélkül változhatnak.

TETSZÉS SZERINT VÁLASZTHATÓ TARTOZÉKOK – külön megrendelésre

1. Végtelenített csiszolószalagok

1. Táblázat

Szemcseméret Szemcsetípus

40 AA, WA, CC 60 AA, WA, CC

80 AA, WA, CC 100 AA, WA, CC 120 AA, WA, CC 150 AA, WA, CC 180 AA, WA, CC 240 AA, WA, CC

MEGJEGYZÉS:

A végtelenített csiszolószalagot 10 ugyanolyan típusú szalagból álló csomagokban árusítják. Rendeléskor adja meg a kívánt szemcsetípust és szemcseméretet.

2. Helyhez kötött tartó

Kis cikkek csiszolásakor a kényelem céljából használjon

helyhez kötött tartót. A tetszés szerint választható tartozékok előzetes bejelentés nélkül bármikor változhatnak.

ALKALMAZÁSOK

䡬 Famegmunkálási termékek finomcsiszolása és befejező

padlózása.

䡬 Fabevonatú felületek alappolírozása. 䡬 Fémfelületek finomcsiszolása. 䡬 Fémbevonatú felületek alappolírozása, rozsda eltávolítása

vagy festék eltávolítása újramegmunkálás előtt. 䡬 Pala, beton és hasonló anyagok felületkidolgozása.

AZ ÜZEMBEHELYEZÉS ELŐTTI TENNIVALÓK

1. Áramforrás

Ügyeljen rá, hogy a készülék adattábláján feltüntetett

feszültség értéke megegyezzen az alkalmazni

kívánt hálózati feszültséggel.

05Hun_SB10V2_EE 1/9/09, 18:3122

Magyar

2. Hálózati kapcsoló

Ügyeljen rá, hogy a hálózati kapcsoló KI állásba legyen kapcsolva. Ha a csatlakozódugót úgy csatlakoztatja a dugaszolóaljzatba, hogy közben a hálózati kapcsoló BE állásban van, a kéziszerszám azonnal működésbe lép, ami súlyos balesetet idézhet elő.

3. Hosszabbító vezeték

Ha a munkaterület az áramforrástól távol található, akkor egy megfelelő keresztmetszetű és teljesítményű hosszabbító vezetéket kell alkalmazni.

4. A csiszolószalag ráerősítése.

Részletekért olvassa el a "Csiszolószalag összeszerelése" szakaszt.

HOGYAN KELL KEZELNI A CSISZOLÓSZALAGOT

FIGYELEM:

Győződjön meg arról, hogy az áram KI helyzetbe van kapcsolva és húzza ki a dugaszt a dugaszolóaljzatból a súlyos baj elkerüléséhez.

1. Hogyan kell ráerősíteni a csiszolószalagot

(1) Húzza meg a kart az ujjával, ekkor a laza tárcsa

hátrafelé mozdul el. (1. Ábra)

(2) Helyezze a hajtótárcsára és a laza tárcsára, elvezetve

azt a talplemez külső oldala fölött, és meggyőződve arról, hogy a szalag felsején levő nyíl megegyezik a hajtótárcsa forgásirányával. (2. Ábra)

(3) Ujjal nyomja meg a kart, a laza tárcsa ekkor előremozdul,

és megfelelő feszítést ad a csiszolószalagnak. Ebben az esetben legyen óvatos, hogy ne üsse meg az ujját a karral. Ezután állítsa be a csiszolószalag helyzetét.

FIGYELEM:

A rossz irányban felszerelt csiszolószalag alacsonyabb hatékonysággal dolgozik, és megrövidíti a csiszolószalag élettartamát.

2. Hogyan kell eltávolítani a csiszolószalagot

Húzza meg a kart az ujjával, ekkor a csiszolószalag megereszkedik és könnyen levehető a tárcsákról.

PORELTÁVOLÍTÁS

Amikor túl nagy mennyiségű por rakódott le a porzsákban, a porgyűjtés hatékonysága erősen leesik. Távolítsa el a porzsákot, amikor az a zsák kapacitásának körülbelül 2/3-áig megtelt, miáltal a porgyűjtési hatékonyság (valamint a munkavégzési hatékonyság) biztosítva marad. A port a következőképpen távolítsa el a zsákból: (1) Lazítsa meg a tartókart és távolítsa el a porzsákot. (5.

Ábra)

(2) A zsák beömlőnyílása a csúszózár kicippzározásával

nyitható ki.

HOGYAN KELL HASZNÁLNI A SZALAGCSISZOLÓT

1. Hogyan kell beállítani a csiszolási helyzetet.

Nyomja meg a kapcsolót és forgassa a csiszolószalagot a helyzet ellenőrzéséhez. Úgy állítsa be a csiszolószalagot, hogy mindkét széle 1,6 mm - 3mmrel nyúljon túl a tárcsák szélein.

Ha a csiszolószalagot túl bent üzemelteti, az kopást

és a gép károsodását okozhatja.

A csiszolószalag helyzetét az állítócsavar forgatásával

állítsa be. (3. Ábra) 䡬 A szalag befelé mozdításához fordítsa az állítócsavart

az óra járásának irányába. 䡬 A szalag kifelé mozdításához fordítsa az állítócsavart

az óra járásával ellentétes irányba.

FIGYELEM:

Ha a csiszolószalag működés közben elmozdul, a

beállítás működés közben is elvégezhető.

2. A kapcsoló bekapcsolása

Kapcsolja be a kapcsolót, miközben a gépet távol

tartja a megmunkálandó felülettől. Ha a gép rá van

helyezve egy felületre, amikor megnyomja a kapcsolót,

a felület csúnyán összekarcolódhat. Ugyanez vonatkozik

a gép leállítására.

3. Hogyan kell tartani a gépet

Fogja meg a fogantyút és a fogantyúgombot, és úgy

tartsa a gépet a megmunkálandó felülettel szemben,

hogy az kissé érintse a felületet.

Magának a gépnek a súlya elegendő a legnagyobb

hatékonyságú csiszoláshoz és polírozáshoz.

Ne alkalmazzon semmilyen további nyomást, ez

szükségtelenül terhelné a motort, megrövidítené a

csiszolószalag élettartamát és csökkentené a munka

hetékonyságát. (4. Ábra)

4. Hogyan kell mozgatni a gépet

Mozgassa a gépet először előra, majd vissza, ezt a

mozgást ismételve. (4. Ábra)

5. Hogyan kell kiválasztani a megfelelő csiszolószalagot

Válassza a speciális célhoz megfelelő szemcseméretű

és szemcsetípusú csiszolószalagot az alábbi 2. és 3.

Táblázat elolvasásával.

2. Táblázat

Származtatott megmunkálás

Durva megmunkálás 40

Közepes megmunkálás 40 – 100

Finom megmunkálás 100 – 240

3. Táblázat

Szemcsetípus

AA Acél, Fa

WA Fa, Bambusz

CC Nemvas fémek, Pala,

FIGYELEM:

䡬 Szemcsemérethez olvassa el a 3. Táblázatot 䡬 A csiszolószalag szemcséjének durvábbnak kell lennie,

mint a kézi munkához használt csiszolópapír. 䡬 Ugyanolyan szemcseméretű csiszolószalagot használjon,

míg egységes felületet nem kap. A szemcseméretek

változtatása gyenge kidolgozást eredményezhet.

6. Hogyan kell működtetni a kapcsolót

A tápkapcsoló BE helyzetbe kapcsol az indító

meghúzásakor, és ha egyszer megnyomja a megállítót,

a tápkapcsoló rögzítve marad, lehetővé téve a

folyamatos működést.

A megállító az indító meghúzásával oldható ki. (5. Ábra)

Megfelelő szemcseméret

Megmunkálandó felület

Műanyagok, Beton

05Hun_SB10V2_EE 1/9/09, 18:3123

Magyar

7. A szalag sebességének beállítása: SB10V2

A szalagcsiszoló fel van szerelve egy elektronikus szabályozó áramkörrel, amely lehetővé teszi a fokozatmentes sebességszabályozást. A sebesség beállításához fordítsa el a 6. Ábrán bemutatott tárcsát. Amikor a tárcsa "1" értékre van állítva, a szalagcsiszoló a minimális sebességgel működik. Amikor a tárcsa "5" értékre van állítva, a szalagcsiszoló a maximális sebességgel működik.

8. Hogyan kell dolgozni sarkon

A sarkok a gépnek 7. Ábrán bemutatottak szerinti használatával csiszolhatók és polírozhatók.

ELLENŐRZÉS ÉS KARBANTARTÁS

1. A csiszolószalag ellenőrzése:

Mivel az elkopott csiszolószalag folytatódó használata rontja a hatékonyságot, cserélje ki a csiszolószalagot, amint túlzott kopást észlel.

2. A rögzítő csavarok ellenőrzése

Rendszeresen ellenőrizzen minden rögzítő csavart, és ügyeljen rá, hogy azok megfelelően meg legyenek szorítva. Minden meglazult csavart azonnal szorítson meg. Ennek elhanyagolása súlyos veszélyeket hordoz magában.

3. A motor karbantartása

A motor tekercselése az elektromos szerszám „szíve”. Gondosan ügyeljen rá, hogy a tekercselés ne sérüljön, illetve ne kerüljön kapcsolatba olajjal vagy vízzel.

4. A szénkefék ellenőrzése

A tartós biztonság és a megfelelő érintésvédelem érdekében e szerszámgép szénkeféinek ellenőrzését és cseréjét KIZÁRÓLAG a Hitachi Szerződéses Szerviz Központ végezheti.

5. A hálózati kábel cseréje

Ha a szerszámgép hálózati kábele megrongálódik, akkor azt csere céljából vissza kell juttatni a Hitachi Szerződéses Szerviz Központba.

6. Szervizelési alkatrészlista

A: Alkatrész-szám B: Kódszám C: Használt darabszám D: Megjegyzések

FIGYELEM

Hitachi kéziszerszámok javítását, módosítását és ellenőrzését csak Hitachi Szakszervíz végezheti. Javítás vagy egyéb karbantartás esetén hasznos ha ezt a szervíz-alkatrész listát a szerszámmal együtt átadjuk a Hitachi szakszervíznek. A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az egyes országokban érvényben lévő biztonsági rendelkezéseket és szabványokat.

MÓDOSÍTÁSOK

A Hitachi kéziszerszámok állandó tökéletesítéseken mennek át, hogy alkalmazni tudják a legújabb műszaki fejlesztések eredményeit. Éppen ezért egyes alkatrészek (azok kódszámai illetve kiviteli módjai) előzetes bejelentés nélkül megváltozhatnak.

GARANCIA

A Hitachi Power Tools szerszámokra a törvényes/országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a - nem szétszerelt - szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos Hitachi szervizközpontba.

MEGJEGYZÉS

A HITACHI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

A környezeti zajra és vibrációra vonatkozó információk

A mért értékek az EN60745 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.

Mért A-súlyozású hangteljesítményszint: 101 dB(A) Mért A-súlyozású hangnyomásszint: 90 dB(A) Bizonytalanság KpA: 3 dB(A)

Viseljen hallásvédelmi eszközt.

A gyorsulás tipikus súlyozott négyzetes középértéke nem haladja meg a 2,5m/s2 értéket.

05Hun_SB10V2_EE 1/9/09, 18:3124

Čeština

OBECNÁ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI EL. PŘÍSTROJE

UPOZORNĚNÍ Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení těchto varování a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění.

Všechna varování a pokyny si uschovejte. V budoucnu se vám mohou hodit.

Pojem "elektrický nástroj" v těchto varováních se vztahuje k vašemu elektrickému nástroji napájenému ze sítě (se šňůrou) nebo napájenému z baterie (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště čisté a dobře osvětlené.

V důsledku nepořádku nebo tmy dochází k nehodám.

b) Neprovozujte elektrické nástroje ve výbušném

ovzduší, např. v přítomnosti hořlavých kapalin, plynů či prachu.

Elektrické nástroje produkují jiskry, které by mohly zapálit prach anebo plyny.

c) Během práce s elektrickým nástrojem zabraňte

přístupu dětí a přihlížejících osob.

Rozptylování by mohlo způsobit ztrátu vaší kontroly nad nástrojem.

2) Elektrická bezpečnost

a) Zástrčka elektrického nástroje musí odpovídat

zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. U uzemněných elektrických nástrojů nepoužívejte žádné rozbočovací zásuvky.

Neupravované zástrčky a odpovídající zásuvky sníží nebezpečí elektrického šoku.

b) Zabraňte kontaktu s uzemněnými povrchy jako

jsou trubky, radiátory, sporáky a lednice.

Je-li uzemněné vaše tělo, existuje zvýšené nebezpečí elektrického šoku.

c) Nevystavujte elektrický nástroj dešti nebo vlhkým

podmínkám.

Voda, která vnikne do elektrického nástroje, zvýší nebezpečí elektrického šoku.

d) Zacházejte správně s napájecí šňůrou. Nikdy

šňůru nepoužívejte k přenášení, tahání nebo odpojování elektrického nástroje ze zásuvky. Umístěte napájecí šňůru mimo působení horka, mimo olej, ostré hrany nebo pohybující se části.

Poškozené nebo zamotané šňůry zvyšují nebezpečí elektrického šoku.

e) Během provozu elektrického nástroje venku

používejte prodlužovací šňůru vhodnou k venkovnímu použití.

Použití šňůry vhodné k venkovnímu použití snižuje nebezpečí elektrického šoku.

f) Pokud je použití elektrického nástroje na vlhkém

místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.

Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost

a) Bute pozorní, sledujte, co děláte a při práci s

elektrickým nástrojem používejte zdravý rozum. Elektrický nástroj nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.

Jediný okamžik nepozornosti při práci s elektrickým nástrojem může způsobit vážné zranění.

b) Používejte osobní ochranné pracovní pomůcky.

Vždy noste ochranu očí.

Ochranné pracovní pomůcky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu použité v příslušných podmínkách sníží možnost zranění.

c) Zabraňte nechtěnému spuštění. Před připojením

ke zdroji napájení a/nebo bateriového zdroje, zvedáním nebo přenášením elektrického nástroje se ujistěte, že je spínač v poloze vypnuto.

Nošením elektrických nástrojů s prstem na vypínači nebo jejich aktivací s vypínačem v poloze zapnuto vzniká nebezpečí úrazu.

d) Před zapnutím elektrického nástroje odstraňte

seřizovací klíč.

Klíč ponechaný připevněný k rotující části elektrického nástroje může způsobit zranění.

e) Nepřehánějte to. Vždy si udržujte správné

postavení a stabilitu.

To umožní lepší kontrolu nad elektrickým nástrojem v nepředvídaných situacích.

f) Noste správný oděv. Nenoste volné oblečení ani

šperky. Vlasy, oděv a rukavice udržujte mimo pohybující se části.

Volný oděv, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.

g) Pokud jsou k dispozici zařízení k připojení přístrojů

k odsávání a sběru prachu, ujistěte se, že jsou připojena a správně používána.

Použitím zařízení ke sběru prachu lze snížit rizika související s prachem.

4) Používání a péče o elektrický nástroj a) Netlačte na elektrický nástroj. Používejte vždy

vhodný elektrický nástroj pro danou aplikaci.

Správný elektrický nástroj provede daný úkol lépe a bezpečněji, rychlostí, pro jakou byl zkonstruován.

b) Nepoužívejte elektrický nástroj, pokud nefunguje

jeho zapínání a vypínání pomocí vypínače.

Jakýkoli elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí být opraven.

c) Před prováděním jakéhokoli seřízení, před výměnou

příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení a/nebo odpojte bateriový zdroj.

Taková preventivní opatření snižují nebezpečí nechtěného spuštění elektrického nástroje.

d) Nepoužívané elektrické nástroje skladujte mimo

dosah dětí a nedovolte, aby s elektrickým nástrojem pracovaly osoby, které nejsou seznámeny s ním nebo s pokyny k jeho používání.

Elektrické nástroje v rukou nevyškolených uživatelů jsou nebezpečné.

e) Udržujte elektrické nástroje. Kontrolujte případná

vychýlení nebo sevření pohybujících se částí, poškození částí a jakékoli ostatní podmínky, které mohou mít vliv na provoz elektrických nástrojů. V případě poškození nechte elektrický nástroj před jeho dalším použitím opravit.

Mnoho nehod vzniká v důsledku nesprávné údržby elektrických nástrojů.

f) Udržujte řezací nástroje ostré a čisté.

Správně udržované řezací nástroje s ostrými řeznými hranami se méně pravděpodobně zaseknou a lépe se ovládají.

06Cze_SB10V2_EE 1/9/09, 18:3125

Čeština

g) Elektrický nástroj, příslušenství, vsazené části atd.

používejte v souladu s těmito pokyny. Berte přitom zřetel na pracovní podmínky a prováděnou práci.

Použití elektrického nástroje k jinému než určenému účelu může způsobit nebezpečnou situaci.

5) Servis a) Servis vašeho elektrického nástroje svěřte

kvalifikovanému opraváři, který použije pouze identické náhradní díly.

Tak bude i nadále zajištěna bezpečnost elektrického nástroje.

PREVENTIVNÍ OPATŘENÍ Nedovolte přístup dětem a slabomyslným osobám. Pokud nástroje nepoužíváte, měli byste je skladovat mimo dosah dětí a slabomyslných osob.

BEZPEČNOSTNÍ OPATŘENÍ PŘI POUŽITÍ PÁSOVÉ BRUSKY

UPOZORNĚNÍ

Před broušením zkontrolujte materiál, který chcete brousit.

Pokud lze očekávat, že při broušení bude vznikat škodlivý/ toxický prach jako např. u olovnatých nátěrů, dřeva a kovů, ujistěte se, že je k vývodu prachu pevně připevněn sáček na prach nebo vhodný odprašovací systém.

Používejte také respirátor proti prachu, je-li k dispozici.

Nevdechujte ani se nedotýkejte škodlivého / toxického prachu vznikajícího při broušení, prach může ohrozit vaše zdraví a zdraví okolostojících osob.

PARAMETRY

Model SB10V2 SB10S2 Napětí (podle oblastí)* (110V, 220V, 230V, 240V) Vstupní příkon* 1020 W Rychlost pásu bez zatížení 240 – 420 m / min 420 m / min Velikost pásu brusného papíru 100 × 610 mm Hmotnost (bez přívodního kabelu) 5,2 kg

* Zkontrolujte, prosíme, štítek na výrobku. Štítek podléhá změnám v závislosti na oblastech použití.

STANDARDNÍ PŘÍSLUŠENSTVÍ

(1) Nekonečný brusný pás (zrnitost: 80) ...................... 1

(2) Sáček na prach ......................................................... 1

Standardní příslušenství podléhá změnám bez upozornění.

2. Pevný stojan

Při broušení malých předmětů použijte podle potřeby pevný stojan.

Doplňky podléhají změnám bez předchozího upozornění.

POUŽITÍ DOPLŇKOVÉ PŘÍSLUŠENSTVÍ (Prodává se zvláš)

1. Nekonečné brusné pásy

Tabulka 1

Zrnitost Druh zrna

40 AA, WA, CC 60 AA, WA, CC

80 AA, WA, CC 100 AA, WA, CC 120 AA, WA, CC 150 AA, WA, CC 180 AA, WA, CC 240 AA, WA, CC

POZNÁMKA:

Nekonečné brusné pásy se prodávají v baleních po 10 pásech stejného druhu. Při objednávání specifikujte požadovaný druh a zrnitost.

䡬 Konečné broušení a povrchová úprava podlah a výrobků

ze dřeva.

䡬 Základní leštění povrchů opatřených vrstvou dřeva. 䡬 Konečné broušení kovových povrchů. 䡬 Základní leštění povrchů opatřených vrstvou kovu,

odstraňování rzi nebo starého nátěru před novým nátěrem.

䡬 Konečná úprava břidlice, betonu a podobných materiálů.

PŘED POUŽITÍM

1. Zdroj napětí

Ujistěte se, že používaný zdroj napětí splňuje požadavky specifikované na štítku výrobku.

2. Spínač

Ujistěte se, že spínač je v poloze vypnuto. Pokud je zástrčka zasunuta v zásuvce elektrického proudu a spínač je v poloze „ON“, nástroj začne okamž itě pracovat, a to může způsobit vážný úraz.

3. Prodlužovací kabel

Pokud je pracoviště vzdáleno od zdroje, použijte prodlužovací kabel o správné tloušce a kapacitě. Je třeba, aby prodlužovací kabel byl co nejkratší.

06Cze_SB10V2_EE 1/9/09, 18:3126

Čeština

4. Připevněte brusný pás.

Pro podrobnější informace viz kapitola "Instalace brusného pásu".

MANIPULACE S BRUSNÝM PÁSEM

UPOZORNĚNÍ:

Ujistěte se, že jste přístroj vypnuli a odpojili ze zásuvky, abyste zabránili vážným potížím.

1. Připevnění brusného pásu

(1) Vytáhněte páku prstem, vodicí kladka se posune

směrem dozadu. (Obr. 1)

(2) Brusný papír umístěte na kladku náhonu a vodicí kladku

přes vnější stranu základové desky a ujistěte se, že šipka uvnitř pásu se shoduje se směrem rotace kladky náhonu. (Obr. 2)

(3) Zatlačte páku prstem, vodicí kladka se posune směrem

dopředu a zajistí správné napnutí brusného pásu. Dejte přitom pozor, aby vás páka neuhodila do prstu. Poté nastavte polohu brusného pásu.

UPOZORNĚNÍ:

Brusný pás instalovaný ve špatném směru snižuje efektivitu práce a zkracuje životnost brusného pásu.

2. Odstranění brusného pásu

Vtáhněte páku prstem, brusný pás se prohne a lze jej snadno vyjmout z kladek.

ODSTRANĚNÍ PRACHU

Je-li v sáčku na prach uloženo příliš velké množství prachu, efektivita odprašování prudce klesne. Odstraňte prach ze sáčku, pokud je ze 2/3 plný, čímž zajistíte efektivitu odprašování (jakož i efektivitu práce). Postup odstranění prachu ze sáčku: (1) Uvolněte podpůrnou lištu a odstraňte sáček na prach.

(Obr. 5)

(2) Vstupní otvor sáčku lze otevřít rozepnutím zipu.

POUŽÍVÁNÍ PÁSOVÉ BRUSKY

1. Nastavení polohy broušení

Stlačte spínač a otočte brusný pás do kontrolní polohy. Nastavte brusný pás tak, aby oba okraje vyčnívaly přes okraje kladek o 1,6mm - 3mm.

Pokud je brusný pás provozován příliš daleko na vnitřní straně, může docházet k odírání a poškozování přístroje. Nastavte polohu brusného pásu otočením nastavovacího šroubu. (Obr. 3)

䡬 Pro posunutí pásu dovnitř otočte nastavovacím šroubem

ve směru hodinových ručiček.

䡬 Pro posunutí pásu ven otočte nastavovacím šroubem

proti směru hodinových ručiček.

UPOZORNĚNÍ:

Pokud se brusný pás během broušení hýbe, lze ho seřídit během provozu.

2. Zapnutí spínače

Zapněte spínač a přitom držte přístroj dále od povrchu, který budete opracovávat. Pokud je přístroj položen na povrchu a stisknete tlačítko, může dojít ke značnému poškrábání povrchu. Totéž platí při zastavování přístroje.

3. Držení přístroje

Uchopte rukoje a knoflík rukojeti a držte přístroj proti povrchu, který chcete opracovávat, tak, aby se ho přístroj lehce dotýkal.

K maximálně efektivnímu vybroušení a vyleštění stačí samotná hmotnost přístroje. Nevyvíjejte žádný přídavný tlak, nebo by došlo k nežádoucímu zatížení motoru, zkrácení životnosti brusného pásu a snížení efektivity práce. (Obr. 4)

4. Pohybování přístrojem

Přístrojem pohybujte nejprve vpřed a pak vzad a tento pohyb opakujte. (Obr. 4)

5. Volba správného brusného pásu

Vyberte si brusný pás se správnou zrnitostí a druhem zrna a pro daný účel, viz Tabulka 2 a 3 níže.

Tabulka 2

Původní povrchová úprava Hrubá povrchová úprava Střední povrchová úprava Jemná povrchová úprava

Tabulka 3

Druh zrna AA Ocel, Dřevo WA Dřevo, Bambus CC Barevné kovy, Břidlice,

UPOZORNĚNÍ:

䡬 Pro zrnitost viz Tabulka 3 䡬 Zrno brusného pásu by mělo být hrubší, než brusný

papír používaný pro manuální broušení.

䡬 Používejte brusný pás o stejné zrnitosti, dokud

nedosáhnete rovnoměrného povrchu. Změny zrnitosti mohou způsobit nekvalitní povrchovou úpravu.

6. Používání spínače

Spínač se zapne, když ho stlačíte, a stisknete-li zarážku, spínač se zamkne, čímž umožní plynulý chod. Zarážku lze uvolnit stlačením spínače. (Obr. 5)

7. Nastavení rychlosti pásu: SB10V2

Pásová bruska je vybavena elektrickým regulačním obvodem, který umožňuje plynulou regulaci otáček. Pro nastavení rychlosti otočte číselníkem znázorněným na Obr. 6. Je-li číselník v poloze "1", pásová bruska pracuje na minimální otáčky. Je-li číselník v poloze "5", pásová bruska pracuje na maximální otáčky.

8. Opracovávání rohů

Rohy lze pomocí tohoto přístroje brousit a leštit dle Obr. 7.

Správná zrnitost

40 – 100

100 – 240

Opracovávaný povrch

Plasty, Beton

ÚDRŽBA A KONTROLA

1. Kontrola brusného pásu

Jelikož používání opotřebeného brusného pásu snižuje efektivitu, vyměňte brusný pás ihned, jakmile zjistíte nadměrné opotřebení.

2. Kontrola šroubů

Pravidelně zkontrolujte všechny šrouby a ujistěte se, že jsou správně utažené. Pokud najdete některé šrouby uvolněné, ihned je utáhněte. Neutažené šrouby mohou vést k vážnému riziku.

3. Údržba motoru

Vinutí motoru je srdce elektrického zařízení. Ujistěte se, že vinutí není poškozené nebo vlhké vodou nebo olejem.

06Cze_SB10V2_EE 1/9/09, 18:3127

4. Kontrola uhlíkových kartáčků

Za účelem Vaší trvalé bezpečnosti a ochrany proti úrazu elektrickým proudem by mělo kontrolu uhlíkových kartáčků a jejich výměnu na tomto nářadí provádět POUZE Autorizované Servisní Středisko firmy Hitachi.

5. Výměna přívodní kabelu

Pokud dojde k poškození přívodního kabelu nářadí, je třeba nářadí zaslat do Autorizovaného Servisního Střediska firmy Hitachi pro provedení výměny kabelu.

6. Seznam servisních položek

A: Číslo položky B: Kód položky C: Číslo použití D: Poznámky

POZOR

Opravy, modifikace a kontroly zařízení Hitachi musí provádět Autorizované servisní středisko Hitachi. Tento seznam servisních položek bude užitečný, předložíte-li jej s vaším zařízením Autorizovanému servisnímu středisku Hitachi společně s požadavkem na opravu nebo další servis. Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

MODIFIKACE

Výrobky firmy Hitachi jsou neustále zdokonalovány a modifikovány tak, aby se zavedly nejposlednější výsledky výzkumu a vývoje. Následně, některé díly (např. čísla kódů nebo návrh) mohou být změněny bez předešlého oznámení.

ZÁRUKA

Ručíme za to, že elektrické nářadí Hitachi splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska firmy Hitachi.

Čeština

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu HITACHI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

Informace o hluku a vibracích

Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871.

Změřená vážená hladina akustického výkonu A: Změřená vážená hladina akustického tlaku A: 90 dB(A) Neurčitost KpA: 3 dB(A)

Použijte ochranu sluchu.

Typická vážená odmocnina znamená, že hodnota zrychlení nesmí přestoupit hodnotu 2,5 m/s2.

06Cze_SB10V2_EE 1/9/09, 18:3128

101

dB(A)

Türkçe

GENEL ELEKTRÓKLÓ ALET GÜVENLÓK UYARILARI

DÓKKAT

Tüm güvenlik uyarılarını ve tüm talimatları okuyun.

Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte baßvurmak üzere saklayın.

Uyarılarda kullanılan "elektrikli alet" terimi, ßebeke elektriåiyle çalıßan (kablolu) veya pille çalıßan (kablosuz) elektrikli aletinizi belirtir.

1) Çalıßma alanının güvenliåi a) Çalıßma alanı temiz ve iyi aydınlatılmıß olmalıdır.

Daåınık veya karanlık alanlar kazalara davetiye çıkarır.

b) Elektrikli aletleri yanıcı sıvı, gaz veya toz patlayıcı

maddelerin bulunduåu ortamlarda çalıßtırmayın.

Elektrikli aletlerin çıkardıåı kıvılcımlar toz veya gaz halindeki bu maddeleri ateßleyebilir.

c) Bir elektrikli aletle çalıßırken çocukları ve izleyicileri

uzaklaßtırın.

Dikkatinizin daåılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliåi a) Elektrikli aletin fißi elektrik prizine uygun olmalıdır.

Fißi herhangi bir ßekilde deåißtirmeyin. Topraklanmıß elektrikli aletlerle herhangi bir adaptör kullanmayın.

Fißlerde deåißiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları gibi

topraklanmıß yüzeylerle gövde temasından kaçının.

Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.

c) Elektrikli aletleri yaåmura veya ıslak ortamlara maruz

bırakmayın.

Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Elektrikli aleti

taßımak, çekmek veya fißini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yaådan, keskin kenarlardan veya hareketli parçalardan uzak tutun.

Hasar görmüß veya dolaßmıß kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanda kullanırken, açık alanda

kullanıma uygun bir uzatma kablosu kullanın.

Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.

f) Eåer bir elektrikli aletin ıslak bir yerde kullanılması

kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynaåı kullanın.

RCD kullanılması elektrik çarpma riskini azaltır.

3) Kißisel emniyet a) Bir elektrikli alet kullanırken daima tetikte olun;

yaptıåınız ißi izleyin ve saåduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın.

Elektrikli aletleri kullanırken göstereceåiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

b) Kißisel koruyucu donanım kullanın. Daima koruyucu

gözlük takın.

Uygun koßullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.

4) Elektrikli aletin kullanımı ve bakımı

5) Servis

c) Aletin istenmeden çalıßmasını engelleyin. Aleti güç

kaynaåına ve/veya akü ünitesine baålamadan, kaldırmadan veya taßımadan önce, güç düåmesinin kapalı konumda olduåundan emin olun.

Elektrikli aletleri parmaåınız güç düåmesinin üzerinde olarak taßımanız veya güç düåmesi açılmıß durumda fißini takmanız kazalara davetiye çıkarır.

d) Aletin gücünü açmadan önce alet üzerindeki ayar

veya somun anahtarlarını çıkarın.

Aletin dönen parçalarından birine baålı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.

e) Çok fazla yaklaßmayın. Uygun bir adım mesafesi

bırakın ve sürekli olarak dengenizi koruyun.

Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.

f) Uygun ßekilde giyinin. Bol elbiseler giymeyin ve takı

eßyaları takmayın. Saçlarınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun.

Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.

g) Eåer toz çekme ve toplama baålantıları için gerekli

aygıtlar saålanmıßsa, bunların baålı olduåundan ve doåru ßekilde kullanıldıåından emin olun.

Toz toplama kullanımı, tozla ilißkili tehlikeleri azaltabilir.

a) Elektrikli aleti zorlamayın. Yapacaåınız iß için doåru

alet kullanın.

Doåru alet, ißinizi daha iyi ve tasarlanmıß olduåu hız deåerinde daha güvenli ßekilde yapacaktır.

b) Elektrikli alet güç düåmesinden açılıp kapanmıyorsa,

aleti kullanmayın.

Güç düåmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

c) Herhangi bir ayar yapmadan, aksesuarları

deåißtirmeden veya aleti saklamadan önce fißi güç kaynaåından ve/veya akü ünitesinden sökün.

Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalıßma riskini azaltır.

d) Atıl durumdaki elektrikli aletleri çocukların

ulaßamayacaåı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kißilerin aleti kullanmasına izin vermeyin.

Elektrikli aletler eåitimsiz kullanıcıların elinde tehlikelidir.

e) Elektrikli aletin bakımını yapın. Hareketli parçalarda

yanlıß hizalanma veya sıkıßma olup olmadıåını, kırık parça olup olmadıåını ve elektrikli aletin çalıßmasını etkileyebilecek diåer koßulları kontrol edin. Eåer hasar varsa, kullanmadan önce aleti tamir ettirin.

Kazaların çoåu elektrikli aletlere kötü bakım ißlemleri uygulanmasından kaynaklanmaktadır.

f) Aletleri keskin ve temiz tutun.

Uygun ßekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkıßma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara

uygun ßekilde, çalıßma koßullarını ve yapılacak ißi göz önünde bulundurarak kullanın.

Elektrikli aletin amaçlanan kullanımlardan farklı ißlemler için kullanılması tehlikeli bir duruma yol açabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek

parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanımı saålanacaktır.

07Tur_SB10V2_EE 1/9/09, 18:3229

Türkçe

ÖNLEM Çocukları ve zayıf kißileri uzak tutun. Alet, kullanılmadıåı zamanlarda çocukların ve zayıf kißilerin ulaßamayacaåı bir yerde saklanmalıdır.

BANTLI ZIMPARAYI KULLANIRKEN ALINACAK ÖNLEMLER

DÓKKAT

Zımpara ißlemine baßlamadan önce zımpara yapacaåınız malzemeyi kontrol edin.

Zımpara ißlemi sırasında kurßunlu boya, ahßap veya metal gibi zararlı / zehirli tozların olußması beklenmekteyse, toz torbasının veya uygun toz çekme sisteminin toz çıkıßına sıkıca baålandıåından emin olun.

Ayrıca eåer mevcutsa toz maskesi takın.

Zımpara ißleminin yaratacaåı zararlı / zehirli tozları teneffüs etmeyin veya dokunmayın, bu toz sizin veya etrafınızdakilerin saålıåını tehdit edebilir.

TEKNÓK ÖZELLÓKLER

Model SB10V2 SB10S2 Voltaj (bölgelere göre)* (110V, 220V, 230V, 240V) Güç girißi* 1020 W Yüksüz bant hızı 240 – 420 m / min 420 m / min Zımpara kaåıdı bant ölçüleri 100 × 610 mm Aåırlık (kablo hariç) 5,2 kg

* Bu deåer bölgeden bölgeye deåißiklik gösterdiåi için ürünün üzerindeki plakayı kontrol etmeyi unutmayın.

STANDART AKSESUARLAR

(1) Sonsuz Zımpara Bandı (Kum boyu: #80) ................ 1

(2) Toz torbası ..................................................................1

Standart aksesuarlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

2. Sabit Baza

Küçük parçaları zımparalarken kolaylık saålaması için

sabit baza kullanın. Ósteåe baålı aksesuarlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

UYGULAMALAR

ÓSTEÅE BAÅLI AKSESUARLAR – ayrıca satılır

1. Sonsuz Zımpara Bantları Tablo 1

Kum boyu Kum tipi

40 AA, WA, CC 60 AA, WA, CC

80 AA, WA, CC 100 AA, WA, CC 120 AA, WA, CC 150 AA, WA, CC 180 AA, WA, CC 240 AA, WA, CC

NOT:

Sonsuz zımpara bandı aynı tipte 10 bantlık paketler halinde satılmaktadır. Sipariß verirken istenen kum tipini ve kum boyunu belirtin.

䡬 Ahßap ürünlerin son zımparası ve son kaplaması. 䡬 Ahßap kaplama yüzeylerin temel parlatması. 䡬 Metal yüzeylerin son zımparası. 䡬 Metal kaplama yüzeylerin temel parlatması, pas giderme

veya tesviye öncesi boya kaldırma.

䡬 Karo, çimento ve benzeri malzemelerin yüzey

perdahlaması.

ALETÓ KULLANMADAN ÖNCE

1. Güç kaynaåı

Kullanılan güç kaynaåının, ürünün üzerinde bulunan plakada belirtilen güç gerekliliklerine uygun olduåundan emin olun.

2. Açma/ Kapama anahtarı

Açma/ kapama anahtarının OFF konumunda olduåundan emin olun. Açma/ kapama anahtarı ON konumundayken aletin fißi prize takılırsa, alet derhal çalıßmaya baßlar ve ciddi kazalar meydana gelebilir.

3. Uzatma kablosu

Çalıßma alanı güç kaynaåından uzakta olduåunda, yeterli kalınlıkta ve belirtilen gücü kaldırabilen bir uzatma kablosu kullanın. Uzatma kablosu olabildiåince kısa tutulmalıdır.

4. Zımpara bandını takın.

Ayrıntılar için "Zımpara Bandı Montajı" bölümüne bakınız.

07Tur_SB10V2_EE 1/9/09, 18:3230

Türkçe

ZIMPARA BANDININ KULLANIMI

DÓKKAT:

Cidi sorunları önlemek için gücü KAPATTIÅINIZDAN ve fißi prizden çektiåinizden emin olun.

1. Zımpara bandının takılması

(1) Manivelayı parmaåınızla itin, avara kasnaåı arkaya

hareket edecektir. (Íekil 1)

(2) Tahrik kasnaåı ve pabuç plakasının dıßından geçirerek

avara kasnaåı üzerine yerleßtirin ve bandın içindeki okun tahrik kasnaåının dönüß yönüne denk geldiåinden emin olun. (Íekil 2)

(3) Manivelayı parmaåınızla itin, avara kasnaåı ileriye

hareket edecektir, zımpara bandına uygun gerginlik verin. Burada manivelanın parmaåınıza çarpmamasına dikkat edin. Sonra zımpara bandı pozisyonunu ayarlayın.

DÓKKAT:

Yanlıß yönde takılmıß zımpara bandı iß verimini azaltır ve zımpara bandının ömrünü kısaltır.

2. Zımpara bandının çıkarılması

Manivelayı parmaåınızla itin, zımpara bandı sarkar ve kasnaklardan kolayca çıkarılabilir.

TOZ GÓDERME

Toz torbasında çok fazla toz biriktiåinde, toz toplama randımanı önemli ölçüde düßer. Torba kapasitesinin yaklaßık 2/3'ü dolduåunda torbadaki tozu boßaltın, böylece toz toplama randımanı (ve ayrıca iß randımanı) saålanacaktır. Torbadaki tozu aßaåıdaki ßekilde boßaltın: (1) Destek çubuåunu gevßetin ve toz torbasını çıkarın.

(Íekil 5)

(2) Fermuar çekilerek torbanın aåzı açılabilir.

BANTLI ZIMPARANIN KULLANIMI

1. Zımpara pozisyonun ayarlanması.

Anahtarı itin ve zımpara bandını kontrol pozisyonuna getirin. Her iki kenar kasnakların kenarlarından 1,6 mm

- 3 mm çıkacak ßekilde zımpara bandını ayarlayın.

Zımpara bandı iç kısımda çok fazla çalıßtırıldıåı takdirde aßınmaya neden olabilir ve makineye zarar verebilir. Ayar vidasını çevirerek zımpara bandı pozisyonunu ayarlayın. (Íekil 3)

䡬 Bandı içeri doåru hareket ettirmek için ayar vidasını

saat yönünde çevirin.

䡬 Bandı dıßarı doåru hareket ettirmek için ayar vidasını

saat yönünün tersine çevirin.

DÓKKAT:

Zımpara bandı çalıßtırma sırasında yerinden oynarsa çalıßmaya ara vermeden ayar yapılabilir.

2. Anahtarın açılması

Makineyi çalıßılacak yüzeyden uzak tutarak anahtarı açın. Anahtara basıldıåında makinenin yüzey üzerinde olması halinde, yüzey çok kötü ßekilde çizilebilir. Aynı ßey makine durdurulurken de geçerlidir.

3. Makinenin tutulması

Kolu ve kol tokmaåını sıkıca tutun ve makineyi çalıßılacak yüzeye hafifçe temas edecek ßekilde tutun. Makinenin kendi aåırlıåı en yüksek etkinlikte zımparalama ve parlatma yapmak için yeterlidir.

Ek basınç tatbik etmeyin, bu motora gereksiz yük binmesine, zımpara bandının ömrünün kısalmasına iß randımanının düßmesine neden olur. (Íekil 4)

4. Makinenin hareket ettirilmesi

Makineyi önce ileriye sonra geriye hareket ettirin ve bu hareketi tekrarlayın. (Íekil 4)

5. Uygun zımpara bandının seçilmesi

Amacınıza uygun kum boyutu ve kum tipindeki zımpara bandını aßaåıda Tablo 2 ve 3'e göre seçin.

Tablo 2

Türeme rötuß Uygun kum boyu Kaba rötuß 40 Orta rötuß 40 – 100 Hassas rötuß 100 – 240

Tablo 3

Kum tipi AA Çelik, Ahßap WA Ahßap, Bambu CC Demir içermeyen

DÓKKAT:

䡬 Kum boyu için Tablo 3'e bakın 䡬 Zımpara bandı kumları, elle çalıßmada kullanılan zımpara

kaåıdından daha iri taneli olmalıdır.

䡬 Muntazam bir yüzey elde edilene kadar aynı kum boyuna

sahip zımpara bandını kullanın. Kum boyunun deåißtirilmesi kötü rötußa neden olabilir.

6. Anahtarın çalıßtırılması

Açma/kapama anahtarı çekildiåinde güç anahtarı AÇILIR ve durdurucuya bir kere bastırıldıåında güç anahtarı kilitlenir ve sürekli çalıßma yapılmasını saålar. Açma/kapama anahtarı çekilerek durdurucu serbest bırakılabilir. (Íekil 5)

7. Bant hızının ayarlanması: SB10V2

Bantlı Zımpara, kademesiz hız kontrolünü saålayan bir elektrik kontrol devresi ile donatılmıßtır. Hızı ayarlamak için, Íekil 6'da gösterilen kadranı çevirin. Kadran "1"'e ayarlandıåında bantlı zımpara en düßük hızda çalıßır. Kadran "5"'e ayarlandıåında bantlı zımpara en yüksek hızda çalıßır.

8. Kößelerde çalıßma

Kößeler, makine Íekil 7'de gösterildiåi gibi kullanılarak zımparalanabilir ve parlatılabilir.

Üzerinde çalıßılacak yüzey

metaller, Plastik, Kaygan taß, Beton

BAKIM VE ÓNCELEME

1. Zımpara Bandının Kontrolü:

Aßınmıß bir zımpara bandının sürekli kullanımı etkinliåi düßüreceåi için, aßırı aßınma fark edildiåinde zımpara bandını deåißtirin.

2. Montaj vidalarının incelenmesi:

Tüm montaj vidalarını düzenli olarak inceleyin ve saålam ßekilde sıkılı olduåundan emin olun. Gevßeyen vidaları derhal sıkın. Gevßemiß vidalar ciddi tehlikelere yol açabilir.

3. Motorun incelenmesi

Motor biriminin sargıları, bu aåır iß aletinin “kalbidir”. Sargının hasar görmediåinden ve/veya yaå ya da su ile ıslanmadıåından emin olun.

07Tur_SB10V2_EE 1/9/09, 18:3231

4. Kömürlerin incelenmesi

Güvenliåiniz ve elektrik çarpmasına karßı koruma için bu alette kömürlerin incelenmesi ve deåißtirilmesi sadece Hitachi Yetkili Servis Merkezi tarafından yapılmalıdır.

5. Elektrik kablosunun deåißtirilmesi

Aletin elektrik kablosu hasar görmüßse, kablonun deåißtirilmesi için alet Hitachi Yetkili Servis Merkezine götürülmelidir.

6. Servis parçaları listesi

A : Parça no. B : Kod no. C : Kullanılan sayı D : Açıklamalar

DÓKKAT

Hitachi Güç Takımlarının onarımı, modifikasyonu ve gözden geçirilmesi Hitachi yetkili Servis Merkezi tarafından yapılmalıdır. Hitachi yetkili Servis Merkezine tamir ya da bakım amacıyla baßvurulduåunda Parça Listesinin takım ile birlikte verilmesi faydalı olacaktır. Güç takımlarının çalıßtırılması ve bakımlarının yapılması esnasında her ülke için belirtilen güvenlik düzenlemelerine ve standartlarına uyulması gerekmektedir.

DEÅÍÓKLÓKLER

Hitachi Aåır Óß Aletleri en son teknolojik ilerlemelere uygun olarak sürekli deåißtirilmekte ve gelißtirilmektedir. Dolaysyla ısıyla, bazı kısımlarda (örneåin kod numaraları ve/veya tasarım gibi) önceden bildirimde bulunulmadan deåißiklik yapılabilir.

GARANTÓ

Hitachi Elektrikli El Aletlerine ülkelere özgü hukuki düzenlemeler çerçevesinde garanti vermekteyiz. Bu garanti, yanlıß veya kötü kullanım, normal aßınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Íikayet durumunda, Elektrikli El Aleti, sökülmemiß bir ßekilde, bu kullanım kılavuzunun sonunda bulunan GARANTÓ BELGESÓYLE birlikte bir Hitachi yetkili servis merkezine gönderilmelidir.

Türkçe

NOT

HITACHI’nin süregelen araßtırma ve gelißtirme programına baålı olarak burada belirtilen teknik özelliklerde önceden bildirimde bulunulmadan deåißiklik yapılabilir.

Havadan yayılan gürültü ve titreßimle ilgili bilgiler

Ölçülen deåerlerin EN60745 ve ISO 4871’e uygun olduåu tespit edilmißtir.

Ölçülmüß A-aåırlıklı gürültü güç derecesi: 101 dB(A) Ölçülmüß A-aåırlıklı gürültü güç derecesi: 90 dB(A) Belirsiz KpA: 3 dB(A)

Kulak koruyucusu kullanın.

Tipik aåırlıklı etkin (RMS) ivme deåeri 2,5 metre/saniye geçmez.

07Tur_SB10V2_EE 1/9/09, 18:3232

’yi

Română

AVERTISMENTE GENERALE PRIVIND SIGURANŢA ÎN FOLOSIREA SCULEI ELECTRICE

AVERTISMENT

Citiţi toate avertismentele privind siguranţa și toate instrucţiunile.

Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/ sau vătămări grave.

Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor.

Termenul "sculă electrică" prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată de la acumulatori (fără cablu de alimentare).

1) Siguran˛a Ón zona de lucru

a) Păstraţi zona de lucru curată și bine luminată.

Zonele de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizaţi sculele electrice în atmosferă

explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor inflamabile.

Sculele electrice produc scântei care pot aprinde praful sau aburii.

c) Ţineţi copiii sau privitorii la distanţă în timp ce

utilizaţi scula electrică.

Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa din punct de vedere electric a) Ștecărele sculelor electrice trebuie să se

potrivească în prizele în care sunt introduse. Nu modificaţi niciodată ștecărul în nici un fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ).

Ștecărele nemodificate și prizele potrivite reduc riscul de șoc electric.

b) Evitaţi contactul corpului cu suprafeţele legate

la pământ, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele.

În cazul în care corpul dvs. este legat la pământ există un risc crescut de electrocutare.

c) Nu expuneţi sculele electrice la ploaie și nu le

lăsaţi în atmosferă umedă.

Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forţaţi cablul de alimentare. Nu folosiţi

niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare.

Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric.

e) Atunci când folosiţi o sculă electrică în aer liber,

folosiţi un prelungitor adecvat pentru utilizarea în exterior.

Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi

evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.

3) Siguranţa personală a) Atunci când folosiţi o sculă electrică fiţi vigilent,

fiţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor.

Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folosiţi echipament personal de protecţie.

Purtaţi întotdeauna protecţie a ochilor.

Echipamentele de protecţie cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile și protecţiile auditive, folosite în situaţiile corespunzătoare, reduc vătămările personale.

c) Evitaţi pornirea accidentală. Înainte de a conecta

scula la priză și/sau la bateria de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că aveţi comutatorul de pornire pe poziţia oprit.

Transportarea sculelor electrice cu degetul pe comutator sau introducerea în priză a sculelor electrice care au comutatorul pe poziţia pornit sunt situaţii ce predispun la accidente.

d) Înainte de a pune scula electrică în funcţiune,

îndepărtaţi toate cheile de reglare și orice alte chei.

O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Nu încercaţi să ajungeţi prea departe. Menţineţi

permanent un contact corect al piciorului și un bun echilibru.

Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate.

f) Îmbrăcaţi-vă adecvat. Nu purtaţi haine largi și

nici bijuterii. Ţineţi-vă părul, hainele și mănușile departe de piesele în mișcare.

Hainele largi, bijuteriile și pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispozitive de conectare

la facilităţi de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător.

Folosirea acestor dispozitive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice a) Nu forţaţi scula electrică. Folosiţi scula adecvată

pentru aplicaţia dvs.

Scula potrivită va face treabă mai bună și mai sigură la parametrii la care a fost proiectată.

b) Nu folosiţi scula electrică în cazul în care

comutatorul nu își îndeplinește funcţia de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul comutatorului sunt periculoase și trebuie reparate.

c) Înainte de a face orice fel de reglaje, de a

schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și/sau de la bateria de acumulatori.

Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice.

08Rom_SB10V2_EE 1/9/09, 18:3233

Română

d) Depozitaţi sculele electrice neutilizate departe

de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică.

Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi.

e) Întreţineţi sculele electrice. Verificaţi alinierea

și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să influenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza duceţi-o la reparat.

Multe accidente sunt provocate de scule electrice necorespunzător întreţinute.

f) Păstraţi elementele de tăiere curate și ascuţite.

Elementele de tăiere bine întreţinute și cu muchiile tăietoare bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe.

g) Folosiţi scula electrică, accesoriile și vârfurile

etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase.

5) Service a) Scula electrică trebuie reparată de o persoană

calificată, folosind numai piese de schimb identice.

Astfel se asigură menţinerea siguranţei sculei electrice.

PRECAUŢIE Ţineţi copiii și persoanele infirme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infirme.

PRECAUŢII LA UTILIZAREA SLEFUITOR CU BANDĂ

PRECAUŢIE

Înainte de a începe operaţiunea de polizare, fiţi atenţi la materialul pe care urmează să îl prelucraţi.

Dacă în urma operaţiunii de polizare este de așteptat să apară pulberi dăunătoare / toxice cum ar fi pulberi de vopsea cu plumb, lemn sau metal, asiguraţi-vă că sacul pentru praf sau sistemul de extragere a prafului este conectat și are ieșirea pentru praf etanșată.

Suplimentar, purtaţi mască împotriva prafului, dacă aceasta există.

Nu inhalaţi și nu atingeţi pulberile dăunătoare / toxice generate în timpul operaţiunii de polizare, pulberile pot pune în pericol sănătatea dumneavoastră și a persoanelor din apropiere.

SPECIFICAŢII

Model SB10V2 SB10S2 Tensiune de alimentare (pe zone)* (110V, 220V, 230V, 240V) Putere instalată* 1020 W Viteza benzii fără sarcină 240 – 420 m / min 420 m / min Dimensiunea benzii abrazive Greutate (fără curea) 5,2 kg

* Verificaţi plăcuţa cu specificaţii a produsului, deoarece acesta poate diferi de la o zonă la alta.

100 × 610 mm

ACCESORII STANDARD

(1) Bandă abrazivă fără sfârșit

(Dimensiunea granulaţiei #80) ................................... 1

(2) Sac pentru praf ......................................................... 1

Accesoriile standard pot fi schimbate fără notificare prealabilă.

08Rom_SB10V2_EE 1/9/09, 18:3234

ACCESORII OPŢIONALE (SE VÂND SEPARAT)

1. Benzi abrazive fără sfârșit Tabelul 1

Dimensiunea granulaţiei

40 AA, WA, CC 60 AA, WA, CC

80 AA, WA, CC 100 AA, WA, CC 120 AA, WA, CC 150 AA, WA, CC 180 AA, WA, CC 240 AA, WA, CC

Tipul granulaţiei

Română

NOTĂ:

Benzile abrazive fără sfârșit se vând în pachete de 10 benzi de același tip. La plasarea comenzii specificaţi tipul granulaţiei și dimensiunea granulaţiei.

2. Suport fix

La polizarea obiectelor mici folosiţi un suport fix adecvat. Accesoriile standard pot fi schimbate fără notificare prealabilă.

UTILIZARE

䡬 Polizarea de finisare și finisarea produselor din lemn. 䡬 Lustruirea de bază a suprafeţelor acoperite cu lemn. 䡬 Polizarea de finisare a suprafeţelor metalice. 䡬 Lustruirea de bază a suprafeţelor cu acoperire metalică

sau îndepărtarea vopselei înainte de refinisare. 䡬 Finisarea suprafeţelor din gresie, betonu și a altor

materiale similare.

ÎNAINTE DE UTILIZARE

1. Sursa de alimentare cu energie electrică

Asiguraţi-vă de faptul că sursa de alimentare cu energie

electrică ce urmează a fi folosită este conformă cu

cerinţele indicate pe plăcuţa indicatoare a produsului.

2. Comutatorul pentru punere în funcţiune

Asiguraţi-vă că aţi poziţionat comutatorul în poziţia

OFF (OPRIT). Dacă ștecherul este conectat la priză iar

comutatorul este în poziţia ON (PORNIT), mașina va

începe să funcţioneze imediat, putându-se produce

vătămări grave.

3. Cablul prelungitor

Atunci când zona de lucru este departe de sursa de

alimentare, folosiţi un cablu prelungitor de o grosime

suficientă și cu parametri corespunzători. Cablul

prelungitor trebuie să fie cât mai scurt posibil.

4. Montarea benzii abrazive.

Pentru detalii, consultaţi secţiunea referitoare la

"Ansamblul benzii abrazive".

CUM SE MANEVREAZĂ BANDA ABRAZIVĂ

PRECAUŢIE:

Asiguraţi-vă că aţi OPRIT aparatul și că aţi scos

ștecherul din priză, pentru a evita situaţiile grave.

1. Modul de atașare a benzii abrazive

(1) Trageţi pârghia cu degetul, astfel că fulia condusă se

va mișca spre înapoi. (Fig. 1) (2) Plasaţi-o pe fulia motoare și pe fulia condusă trecând-

o peste partea exterioară a plăcii suport și asigurându-

vă că săgeata de pe interiorul benzii abrazive coincide

cu direcţia de rotaţie a fuliei motoare. (Fig. 2) (3) Împingeţi pârghia cu degetul, fulia condusă se va

deplasa spre înainte și astfel se va realiza tensionarea

corespunzătoare a benzii abrazive. În acest caz, aveţi

grijă ca degetul să nu fie lovit de pârghie.

Apoi, reglaţi poziţia benzii abrazive.

PRECAUŢIE:

Instalarea benzii abrazive într-o direcţie

necorespunzătoare va duce la scăderea eficienţei muncii

și la scurtarea duratei de viaţă a benzii abrazive.

2. Modul de scoatere a benzii abrazive

Trageţi pârghia cu degetul, banda abrazivă se va detensiona și va putea fi scoasă cu ușurinţă de pe fulii.

ÎNDEPĂRTAREA PRAFULUI

Atunci când în sacul pentru praf s-a strâns o cantitate excesivă de praf, eficienţa colectării prafului va scădea rapid. Scoateţi sacul pentru praf atunci când acesta s-a umplut cam la 2/3 din capacitate, pentru a menţine eficienţa colectării prafului (cât și eficienţa operaţiunii). Îndepărtarea sacului pentru praf se face astfel: (1) Slăbiţi bara de susţinere și scoateţi sacul pentru praf.

(Fig. 5)

(2) Sacul se poate deschide prin desfacerea dispozitivului

glisant de închidere.

MODUL DE UTILIZARE A SLEFUITOR CU BANDĂ

1. Modul de reglare a poziţiei de polizare.

Apăsaţi comutatorul și rotiţi banda abrazivă pentru a verifica poziţionarea acesteia. Reglaţi banda abrazivă astfel încât ambele margini să iasă 1,6mm - 3mm în afara marginilor fuliilor.

Dacă banda abrazivă este folosită prea în interior, poate apărea abraziune și mașina se poate defecta. Reglaţi poziţia benzii abrazive prin rotirea șurubului de reglare. (Fig. 3)

䡬 Rotiţi șurubul de reglare în sensul acelor de ceasornic

pentru a deplasa banda spre interior.

䡬 Rotiţi șurubul de reglare în sens invers acelor de

ceasornic pentru a deplasa banda spre exterior.

PRECAUŢIE:

Dacă banda abrazivă se mișcă în timpul utilizării, reglajul se va face în timpul utilizării.

2. Acţionarea comutatorului de pornire

Acţionaţi comutatorul de pornire ţinând mașina departe de suprafaţa ce urmează a fi prelucrată. Dacă atunci când o porniţi mașina este pusă pe suprafaţă, suprafaţa se poate zgâria foarte tare. Acest lucru este valabil și la oprirea mașinii.

3. Cum se ţine mașina

Prindeţi mânerul și butonul mânerului și ţineţi mașina pe suprafaţa de prelucrat, astfel încât mașina să vină ușor în contact cu suprafaţa. Greutatea mașinii este suficientă pentru polizare și finisare foarte eficiente. Nu aplicaţi presiune suplimentară, deoarece aceasta ar adăuga o sarcină inutilă motorului, va scurta durata de viaţă a benzii abrazive și va scădea eficienţa operaţiunii. (Fig. 4)

4. Cum se deplasează mașina

Deplasaţi mașina mai întâi spre înainte și după aceea spre înapoi, repetând această mișcare. (Fig. 4)

5. Cum se alege banda abrazivă corespunzătoare

Alegeţi banda abrazivă care are dimensiunea granulaţiei și tipul de granulaţie adecvate scopului dumneavoastră specific, consultând Tabelele 2 și 3 de mai jos.

08Rom_SB10V2_EE 1/9/09, 18:3235

Română

Tabelul 2

Finisare preliminară

Finisare grosieră 40

Finisare medie 40 – 100

Finisare fină 100 – 240

Tabelul 3

Tip de granulaţie Suprafaţă de prelucrat

AA Oţel, Lemn

WA Lemn, Bambus

CC Metale neferoase,

PRECAUŢIE:

䡬 Pentru dimensiunea granulaţiei, consultaţi Tabelul 3 䡬 Granulaţia benzii abrazive trebuie să fie mai grosieră

decât cea pentru șmirghel. 䡬 Folosiţi benzi abrazive de aceeași granulaţie până la

obţinerea unei suprafeţe uniforme. Schimbarea

dimensiunii granulaţiei poate duce la o finisare de slabă

calitate.

6. Cum se acţionează comutatorul

Comutatorul este pus pe poziţia ON (pornit) atunci

când butonul este tras și, dacă opritorul este apăsat

o dată, comutatorul se blochează, permiţând astfel o

utilizare continuă.

Opritorul se deblochează prin tragerea comutatorului.

(Fig. 5)

7. Reglarea vitezei benzii: SB10V2

Polizorul cu bandă abrazivă este dotat cu un circuit

electric de comandă, care permite controlul continuu

al vitezei. Pentru reglarea vitezei, rotiţi butonul de

reglare prezentat în Fig. 6.

Atunci când butonul de reglare este în poziţia "1",

polizorul funcţionează la viteză minimă. Atunci când

butonul de reglare este în poziţia "5", polizorul

funcţionează la viteză maximă.

8. Cum se lucrează la colţuri

Colţurile pot fi polizate și finisate folosind mașina așa

cum este prezentat în figura Fig. 7.

Dimensiunea adecvată a granulaţiei

Ardezie, Materiale plastice, Beton

ÎNTREŢINERE ȘI VERIFICARE

1. Verificarea polizorului cu bandă abrazivă:

Deoarece folosirea unei benzi abrazive uzate duce la

scăderea eficienţei, înlocuiţi banda abrazivă imediat ce

observaţi o uzură excesivă a acesteia.

2. Verificarea șuruburilor de montare

Verificaţi regulat toate șuruburile de montare și asiguraţi-

vă că acestea sunt strânse corespunzător. Dacă vreunul

din șuruburi este slăbit, strângeţi-l imediat. Nerespectarea

acestei indicaţii poate duce la pericole grave.

3. Întreţinerea motorului

Bobinajul motorului este inima motorului.

Fiţi foarte atenţi să nu deterioraţi bobinajul și să nu

îl expuneţi la ulei sau la apă.

4. Verificarea periilor de cărbune

Pentru siguranţa dumneavoastră și pentru protejarea

împotriva electrocutării, verificarea și înlocuirea periilor

de cărbune trebuie efectuată NUMAI de către o

UNITATE SERVICE AUTORIZATĂ DE HITACHI.

5. Înlocuirea cablului de alimentare

În cazul în care cablul de alimentare al sculei este deteriorat, scula trebuie dusă la o unitate service autorizată de Hitachi pentru înlocuirea cablului.

6. Lista pieselor de schimb pentru reparaţii

A: Articol nr. B: Cod nr. C: Nr. de piese utilizate D: Observaţii

PRECAUŢIE

Reparaţiile, modificările și verificarea sculelor electrice Hitachi se vor efectua numai la o unitate service autorizată de Hitachi. În mod particular, întreţinerea dispozitivului laser va fi efectuată de un agent autorizat de către producătorul dispozitivului laser. Repararea dispozitivului laser va fi efectuată întotdeauna de către o unitate service autorizată de Hitachi. Această listă de piese va fi de ajutor dacă va fi prezentată împreună cu mașina la unitatea service autorizată de Hitachi atunci când solicitaţi efectuarea de reparaţii sau de operaţiuni de întreţinere. Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea.

MODIFICĂRI

Sculele electrice Hitachi sunt în mod constant îmbunătăţite și modificate, pentru a îngloba cele mai noi cuceriri tehnologice. De aceea, anumite piese (numărul de cod și/sau aspectul acestora) pot fi modificate fără notificare prealabilă.

GARANŢIE

Garantăm sculele electrice Hitachi în conformitate cu reglementările statutare/specifice ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la finalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de Hitachi.

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de Hitachi, prezentele specificaţii pot fi modificate fără notificare prealabilă.

Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii

Valorile măsurate au fost determinate în conformitate cu EN 60745 și este declarată conformă cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A: 101 dB (A) Nivelul tipic al presiunii sonore ponderate A: 90 dB (A) Nivel sonor, KpA: 3 dB (A)

Purtaţi echipament de protecţie auditivă.

Valoarea tipică a rădăcinii medii pătratice ponderate a acceleraţiei nu depășește 2,5 m/s2.

08Rom_SB10V2_EE 1/9/09, 18:3236

Slovenščina

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNO ORODJE

OPOZORILO Preberite vas varnostna opozorila in navodila.

Z neupoštevanjem opozoril in navodil tvegate električni udar, požar in/ali resne telesne poškodbe.

Vsa opozorila in navodila shranite.

Izraz "električno orodje" v opozorilih se nanaša na električno orodje, ki se napaja z omrežno energijo (s priključno vrvico), ali električno orodje, ki se napaja z energijo iz akumulatorskih baterij (brez priključne vrvice).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno.

V razmetanih in temačnih območjih je verjetnost nesreč večja.

b) Električnega orodja ni dovoljeno uporabljati v

eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu.

Pri delu z električnim orodjem se iskri – iskre lahko vnamejo prah in hlape.

c) Preprečite dostop otrokom in drugim v delovno

območje vključenega električnega stroja.

Zaradi motenja lahko izgubite nadzor.

2) Električna varnost

a) Vtiči električnega orodja morajo ustrezati vtičnici.

Vtiča ni dovoljeno kakor koli spreminjati. Za povezavo ozemljenega električnega orodja ni dovoljeno uporabiti vmesnih vtičev.

Z nespremenjenimi vtiči in ustreznimi vtičnicami je tveganje električnega udara manjše.

b) Preprečite stik z ozemljenimi površinami, kot so

cevi, radiatorji, peči in hladilniki.

Ko je telo delavca ozemljeno, je nevarnost električnega udara večja.

c) Električnega orodja ni dovoljeno izpostavljati na

dež ali v mokre pogoje.

Z vdorom vode v električno orodje je nevarnost električnega udara velika.

d) Ne zlorabljajte priključne vrvice. Priključne vrvice

ni dovoljeno uporabljati za prenašanje, vlečenje in izklapljanje električnega orodja. Priključne vrvice ne izpostavljajte na vročino, olje, ostre robove in premične dele.

Med uporabo poškodovanih in zamotanih priključnih vrvic je nevarnost električnega udara večja.

e) Za uporabo električnega orodja na prostem

priključite podaljšek, ki je izdelan za takšno uporabo.

Z uporabo priključne vrvice, ki je izdelana za delo na prostem, je nevarnost električnega udara manjša.

f) Če je delo z električnim orodjem v vlažnem okolju

neizbežno, uporabite napajanje, ki je zaščiteno s stikalom za diferenčni tok (RCD).

Zaščitno stikalo za diferenčni tok (RCD) zmanjša nevarnost električnega udara.

3) Osebna varnost

a) Ostanite zbrani, pazite, kaj delate in delajte po

pameti. Električnega orodja ni dovoljeno uporabljati, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo. Za delo si

obvezno nadenite zaščito za oči.

Zaščitna oprema, kot so maska za prah, nezdrsni čevlji, čelada ali zaščita za ušesa, ustrezno uporabljena v danih pogojih, zmanjša nevarnost telesnih poškodb.

c) Preprečite neželen zagon. Preden stroj povežete

na omrežni vir in/ali akumulatorski sklop, preden ga dvignete ali prenesete, stikalo obvezno prestavite v položaj izklopa (na "OFF").

Pri prenosu električnega orodja s prstom na stikalu ali pri povezavi električnega orodja, ko je stikalo v položaju vklopa "ON", je tveganje nesreč večje.

d) Preden električno orodje vključite, odstranite vse

nastavitvene ključe.

Med delom z električnim orodjem, kjer je ključ pritrjen na vrteč del tega orodja, je velika nevarnost telesnih poškodb.

e) Ne presegajte. Ves čas trdno stojte in vzdržujte

ravnotežje.

Na ta način lahko bolje nadzorujete električno orodje v nepričakovanih situacijah.

f) Ustrezno se oblecite. Za delo si nadenite tesna

oblačila in snemite nakit. Z lasmi, oblačili in rokavicami ne posegajte med premične dele.

Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premične dele.

g) Če so na voljo naprave za povezavo odpraševalnih

delov in zbiralnikov, slednje povežite in pravilno uporabljajte.

Funkcija zbiranja prahu zmanjša nevarnost v zvezi s prahom.

4) Uporaba in vzdrževanje električnega orodja a) Električnega orodja ne preobremenjujte. Za

izbrano delo uporabite ustrezno električno orodje.

Z ustreznim električnim orodjem boste delo opravili bolje in varneje.

b) Električnega orodja ni dovoljeno uporabiti, če s

stikalom orodja ne morete vključiti in izključiti.

Električno orodje, ki ga ni možno upravljati s stikalom, je nevarno in ga je treba popraviti.

c) Preden orodje predelate, spremenite priključke ali

orodje shranite, iztaknite vtič iz omrežnega vira in/ali baterijski sklop z električnega orodja.

S takšnimi preventivnimi varnostnimi ukrepi zmanjšate nevarnost neželenega zagona orodja.

d) Električno orodje shranite izven dosega otrok in

ne dovolite upravljati orodja osebam, ki orodja ne poznajo in ki niso prebrale navodil.

Električno orodje je nevarno v rokah neusposobljenih uporabnikov.

e) Električno orodje vzdržujte. Pregledujte, če je

neporavnano, če premični deli zavirajo, če so deli polomljeni in druge pogoje, ki lahko vplivajo na delovanje električnega orodja. Poškodovano električno orodje je treba pred uporabo popraviti.

Vzrok mnogih nesreč je slabo vzdrževano električno orodje.

09Slo_SB10V2_EE 1/9/09, 18:3237

Slovenščina

f) Rezalno orodje mora biti ostro in čisto.

Pravilno vzdrževano rezalno orodje z ostrimi rezilnimi robovi manj pogosto zavira in ga je lažje upravljati.

g) Električno orodje, priključke in svedre ipd.

uporabljajte v skladu s temi navodili, pri čemer upoštevajte pogoje dela in izbrane naloge.

Z uporabo električnega orodja v druge namene nastopi nevarna situacija.

5) Servis a) Električno orodje lahko servisira le usposobljen

delavec, ki mora uporabljati enake nadomestne dele.

Na ta način se ohrani varnost električnega orodja.

VARNOSTNI UKREP Preprečite dostop otrokom in nemočnim osebam. Orodje, ki ga ne uporabljate, shranite izven dosega otrok in nemočnih oseb.

VARNOSTNI UKREPI ZA UPORABO BRUSILNEGA TRAKU

POZOR

Pred brušenjem se prepričajte o materialu, ki ga boste brusili.

Če med brušenjem nastajajo škodljivi/strupeni prahi kot so svinčeva barva, les in kovine, se prepričajte, da je vreča za prah ali sistem za odvajanje prahu tesno priključen na izpuh za prah.

Dodatno uporabite tudi masko za prah, če je na voljo.

Ne vdihavajte in se ne dotikajte škodljivih/strupenih prahov, ki nastajajo pri brušenju, saj prah lahko škoduje vašemu zdravju in zdravju ljudi poleg vas.

SPECIFIKACIJE

Model SB10V2 SB10S2 Napetost (po območjih)* (110V, 220V, 230V, 240V) Vhodna moč* 1020 W Hitrost brez obremenitve 240 – 420 m / min 420 m / min Velikost traku smirkovega papirja 100 × 610 mm Teža (brez kabla) 5,2 kg

* Preverite imensko ploščo na izdelku, saj je vrednost odvisna od področja.

STANDARDNI DODATKI

(1) Neskončen trak za brušenje

(velikost delca: #80) .................................................. 1

(2) Vreča za prah ............................................................ 1

Standardni pripomočki se lahko spremenijo brez vnaprejšnjega obvestila.

OPCIJSKI DODATKI (PRODAJANI LOČENO)

1. Neskončni trakovi za brušenje Skica 1

Velikost delcev Tip delcev

40 AA, WA, CC 60 AA, WA, CC

80 AA, WA, CC 100 AA, WA, CC 120 AA, WA, CC 150 AA, WA, CC 180 AA, WA, CC 240 AA, WA, CC

OPOMBA:

Neskončen trak za brušenje se prodaja v paketu po 10 trakov istega tipa. Pri naročanju povejte želen tip in velikost delca.

2. Mirujoče stojalo

Pri brušenju majhnih predmetov uporabite pripravno

mirujoče stojalo. Opcijski dodatki se lahko spremenijo brez vnaprejšnjega obvestila.

UPORABA

䡬 Zaključno brušenje in zaključna dela lesenih izdelkov. 䡬 Osnovno poliranje lesenih površin. 䡬 Zaključno brušenje kovinskih površin. 䡬 Osnovno poliranje kovinskih površin, odstranjevanje rje

ali barve pred zaključevanjem. 䡬 Zaključevanje površin iz skrila, betona in podobnih

materialov.

PRED UPORABO

1. Vir napetosti

Zagotovite, da je vir napetosti, ki ga boste uporabili

enak zahtevam vira napetosti, ki je določen na imenski

plošči izdelka.

2. Stikalo za napetost

Prepričajte se, da je stikalo za napetost v položaju OFF

(izključeno). Če je vtikač priključen na vtičnico, ko je

stikalo v položaju ON (vklopljeno), bo električno orodje

takoj začelo delovati ter lahko povzroči resno nesrečo.

3. Podaljševalni kabel

Če je delovno območje oddaljeno od vira napetosti,

uporabite podaljševalni kabel primerne debeline in

kapacitivnosti. Podaljševalni kabel naj bo čim krajši.

4. Pritrjevanje brusilnega traku.

Za podrobnosti, glej razdelek "Sestav brusilnega traku".

09Slo_SB10V2_EE 1/9/09, 18:3238

Slovenščina

KAKO ROKOVATI Z BRUSILNIM TRAKOM

POZOR:

Prepričajte se, da izključite napetost (OFF/IZKLOP) in izvlečete vtikač iz vtičnice, da se izognete resnim težavam.

1. Kako pritrditi brusilni trak

(1) S prstom povlecite ročico in škripec prostega teka se

bo pomaknil proti nazaj. (Skica 1)

(2) Trak postavite na pogonski in škripec prostega teka

ter ga napeljite preko zunanje okovne plošče in se prepričajte, da puščica znotraj traku sovpada s smerjo rotacije pogonskega škripca. (Skica 2)

(3) S prstom pritisnite ročico in škripec prostega teka se

bo pomaknil proti naprej in primerno napel brusilni trak. V tem primeru bodite pazljivi, da ročice ne udarite s prstom. Nato nastavite položaj brusilnega traku.

POZOR

Brusilni trak, nameščen v napačni smeri bo zmanjšal učinkovitost dela in skrajšal življenjsko dobo brusilnega traku.

2. Kako odstraniti brusilni trak

S prstom povlecite ročico, brusilni trak se bo povesil in enostavno boste ga lahko odstranili iz škripcev.

ODSTRANJEVANJE PRAHU

Ko se v vrečki za prah nabere prevelika količina prahu bo učinkovitost zbiranja prahu skokovito padla. Prah iz vrečke odstranite, ko sta polni približno 2/3 vrečke. S tem boste zagodotivli učinkovito zbiranje prahu (kot tudi delovno učinkovitost). Prah iz vrečke odstranite na naslednji način: (1) Odvijte podporni drog in odstranite vrečko s prahom.

(Skica 5)

(2) Odprtino vreče lahko odprete tako, da odprete drsno

tesnilo.

KAKO UPORABLJATI BRUSILNI TRAK

1. Kako nastaviti položaj brušenja.

Pritisnite stikalo in obrnite brusilni trak v položaj za preverjanje. Brusilni trak nastavite tako, da oba robova gledata od 1,6 mm - 3 mm izven robov škripcev.

Če brusilni trak uporabljate preveč navznoter lahko to povzroči odrgnjenje in poškoduje stroj. Položaj brusilnega traku nastavite z obračanjem vijaka za nastavljanje. (Skica 3)

䡬 Obrnite vijak za nastavljanje v smeri urinega kazalca,

da pomaknete trak navznoter.

䡬 Obrnite vijak za nastavljanje v nasprotni smeri urinega

kazalca, da pomaknete trak navzven.

POZOR

Če se trak premika med delovanjem lahko nastavljanje izvedete med delovanjem.

2. Obračanje stikala za vklop

Obrnite stikalo za vklop in stroj držite vstran od obdelovalne površine. Če je stroj postavljen na površino, ko pritisnete stikalo, se lahko površina hudo poškoduje. Enako velja pri zaustavljanju stroja.

3. Kako držati stroj

Primite ročico in gumb na njej ter držite stroj ob

povrišini katero obdelujete tako, da se je narahlo dotika.

Teža samega stroja je zadostna za brušenje in poliranje

pri najvišji učinkovitosti.

Ne pritiskajte dodatno na stroj, saj s tem nepotrebno

obremenite motor, skrajšate življenjsko dobo brusilnega

traku in zmanjšate delovno učinkovitost. (Skica 4)

4. Kako premikati stroj

Stroj naprej pomikajte naprej in nato nazaj, ter

ponavljajte te gibe. (Skica 4)

5. Kako izbrati primeren brusilni trak

S pomočjo spodnje Tabele 2 in 3 izberite brusilni trak

s primerno velikostjo in tipom delcev.

Tabela 2

Izpeljan zaključek Primerna velikost delcev

Grob zaključek 40

Srednji zaključek 40 – 100

Fini zaključek 100 – 240

Tabela 3

Tip delcev

AA Jeklo, Les

WA Les, Bambus

CC Neželezne kovine,

POZOR

䡬 Za velikost delcev glejte Tabelo 3 䡬 Delec brusilnega traku mora biti bolj grob od smirkovega

papirja, ki ga uporabljate za ročno delo. 䡬 Uporabite brusilni trak z enako velikostjo delca, da

dosežete enakomerno površino. Spreminjanje velikosti

delcev lahko povroči slab zaključek.

6. Kako uporabljati stikalo

Stikalo za vklop je vključeno (ON), ko povlecete za

sprožilec in če enkrat pritisnete na zaustavljalec se bo

stikalo zaklenilo in omogočilo nenehno delovanje.

Zaustavljalec lahko sprostite tako, da povlečete

sprožilec. (Skica 5)

7. Nastavljanje hitrosti traku: SB10V2

Brusilni trak je opremljen z električnim nadzornim

vezjem, ki omogoča brezkoračen nadzor nad hitrostjo.

Za prilagajanje hitrosti obrnite številčnico, ki je prikazana

na Skici 6.

Ko je številčnica nastavljena na "1", bo brusilnik deloval

pri najnižji hitrosti. Ko je številčnica nastavljena na "5",

bo brusilnik deloval pri najvišji hitrosti.

8. Kako delati pri robovih

Robove lahko brusite in polirate tako, da stroj uporabite

kot je prikazano na Skici 7.

Obdelovalna površina

Skril, Plastika, Beton

VZDRŽEVANJE IN PREGLEDI

1. Pregledovanje brusilnega traku:

Ker bo nenehna uporaba obrabljenega brusilnega traku

poslabšala učinkovitost, zamenjate brusilni trak takoj,

ko opazite pretirano odrgnjenost.

2. Pregled montažnih vijakov

Redno preverjajte vse montažne vijake in se prepričajte,

da so primerno zaviti. Če se katerikoli vijak odvije, ga

takoj zavijte. Če tega ne naredite lahko pride do resnih

nesreč.

09Slo_SB10V2_EE 1/9/09, 18:3239

3. Vzdrževanje motorja

Navitje enote motorja je "srce" električnega orodja. Bodite zelo pazljivi, da navitja ne poškodujete in/ali zmočite z oljem ali vodo.

4. Preverjanje ogljikovih ščetk

Za nenehno varnost in zaščito pred električnim udarom naj pregled in zamenjavo ogljikovih ščetk izvaja LE POOBLAŠČENI SERVISNI CENTER HITACHI.

5. Zamenjava električnega kabla

Če je električni kabel orodja poškodovan, vrnite orodje na v pooblaščeni servisni center Hitachi, kjer vam ga bomo zamenjali.

6. Seznam servisnih delov

A: Št. predmeta B: Št. šifre C: Št. uporabljenih D: Opombe

POZOR

Popravila, spremembe in pregled Hitachi električnega orodja mora izvajati pooblaščeni servisni center Hitachi. Zlasti lasersko napravo mora vzdrževati pooblaščeni agent proizvajalca laserja. Popravilo laserske naprave zmeraj določite pooblaščenemu servisnemu centru Hitachi. Pri zahtevi za popravilo ali vzdrževanje bo v veliko pomoč, če pooblaščenemu servisnemu centru Hitachi skupaj z orodjem izročite tudi ta seznam delov. Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo.

SPREMEMBE

Hitach električna orodja se nenehno izboljšujejo in spreminjajo, da bi vključevala najnovejše tehnološke napredke. Torej se lahko nekateri deli (tj. številka šifra in/ali zgradba), spremenijo brez vnaprejšnjega obvestila.

Slovenščina

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile določene glede na EN 60745 in navedeno v skladu z ISO 4871.

Tipičen A-obremenjen nivo moči zvoka: 101 dB (A) Tipičen A-obremenjen nivo zvočnega pritiska: 90 dB (A) Spremenljivost KpA: 3 dB (A)

Uporabljajte zaščito za ušesa.

Tipično obremenjeno povprečje kvadrata izvornega pospeška ne presega 2,5 m/s2.

GARANCIJA

Garantiramo za Hitachi električna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne pokriva napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite nerazstavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servisni center Hitachi.

OPOMBA

Zaradi HITACHIJEVEGA nenehnega programa raziskav in razvoja se specifikacije lahko spremenijo brez vnaprejšnjega obvestila.

09Slo_SB10V2_EE 1/9/09, 18:3240

PyccÍËÈ

OÅôàE èPABàãA ÅEÂOèACHOCTà èPà PAÅOTE C ùãEKTPOàHCTPìMEHTOM

èPEÑìèPEÜÑEHàE

èpoäÚËÚe Çce ÔpaÇËÎa ÄeÁoÔacÌocÚË Ë ËÌcÚpyÍáËË.

He ÇêÔoÎÌeÌËe ÔpaÇËÎ Ë ËÌcÚpyÍáËÈ ÏoÊeÚ ÔpËÇecÚË Í ÔopaÊeÌËï íÎeÍÚpËäecÍËÏ ÚoÍoÏ, ÔoÊapy Ë/ËÎË cepëeÁÌoÈ ÚpaÇÏe.

CoxpaÌÓÈÚe Çce ÔpaÇËÎa Ë ËÌcÚpyÍáËË Ìa ÄyÀyçee.

TepÏËÌ "íÎeÍÚpoËÌcÚpyÏeÌÚ" Ç ÍoÌÚeÍcÚe Çcex Ïep ÔpeÀocÚopoÊÌocÚË oÚÌocËÚcÓ Í íÍcÔÎyaÚËpyeÏoÏy BaÏË íÎeÍÚpoËÌcÚpyÏeÌÚy c ÔËÚaÌËeÏ oÚ ceÚeÇoÈ poÁeÚÍË (c ceÚeÇêÏ åÌypoÏ) ËÎË íÎeÍÚpoËÌcÚpyÏeÌÚy c ÔËÚaÌËeÏ oÚ aÍÍyÏyÎÓÚopÌoÈ ÄaÚapeË (ÄecÔpoÇoÀÌoÏy).

1) ÅeÁoÔacÌocÚë Ìa paÄoäeÏ ÏecÚe a) èoÀÀepÊËÇaÈÚe äËcÚoÚy Ë xopoåee ocÇeçeÌËe Ìa

paÄoäeÏ ÏecÚe.

ÅecÔopÓÀoÍ Ë ÔÎoxoe ocÇeçeÌËe ÔpËÇoÀÓÚ Í ÌecäacÚÌêÏ cÎyäaÓÏ.

b) He ËcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚê Ço

ÇÁpêÇooÔacÌêx oÍpyÊaïçËx ycÎoÇËÓx, ÌaÔpËÏep, Ç ÌeÔocpeÀcÚÇeÌÌoÈ ÄÎËÁocÚË oÖÌeoÔacÌêx ÊËÀÍocÚeÈ, ÖopïäËx ÖaÁoÇ ËÎË ÎeÖÍoÇocÔÎaÏeÌÓïçeÈcÓ ÔêÎË.

ùÎeÍÚpoËÌcÚpyÏeÌÚê ÔopoÊÀaïÚ ËcÍpê, ÍoÚopêe ÏoÖyÚ ÇocÔÎaÏeÌËÚë ÔêÎë ËÎË ËcÔapeÌËÓ.

c) ÑepÊËÚe ÀeÚeÈ Ë ÌaÄÎïÀaïçËx Ìa ÄeÁoÔacÌoÏ

paccÚoÓÌËË Ço ÇpeÏÓ íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa.

OÚÇÎeäeÌËe ÇÌËÏaÌËÓ ÏoÊeÚ cÚaÚë ÀÎÓ Bac ÔpËäËÌoÈ ÔoÚepË yÔpaÇÎeÌËÓ.

2) щОeНЪpoДeБoФacМocЪл a) CeЪeЗкe ЗЛОНЛ нОeНЪpoЛМcЪpyПeМЪoЗ АoОКМк

cooЪЗeЪcЪЗoЗaЪл ceЪeЗoИ poБeЪНe. HЛНoЦАa Мe ПoАЛЩЛбЛpyИЪe еЪeФceОлМyп ЗЛОНy МЛНoЛП oДpaБoП. He ЛcФoОлБyИЪe МЛНaНЛe aАaФЪepМкe ФepexoАМЛНЛ c БaБeПОeММкПЛ (БaПНМyЪкПЛ Мa БeПОп) нОeНЪpoЛМcЪpyПeМЪaПЛ.

HeПoАЛЩЛбЛpoЗaММкe еЪeФceОлМкe ЗЛОНЛ Л cooЪЗeЪcЪЗyпзЛe ЛП ceЪeЗкe poБeЪНЛ yПeМлеaЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

b) He ÔpËÍacaÈÚecë ÚeÎoÏ Í ÁaÁeÏÎeÌÌêÏ ÔoÇepxÌocÚÓÏ,

МaФpЛПep, Н ЪpyДoФpoЗoАaП, paАЛaЪopaП, НyxoММкП ФОЛЪaП Л xoОoАЛОлМЛНaП.

EcОЛ Baеe ЪeОo coФpЛНocМeЪcУ c БaБeПОeММкПЛ ФoЗepxМocЪУПЛ, ЗoБpacЪeЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

c) He ÔoÀÇepÖaÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚê ÀeÈcÚÇËï ÇoÀê

ËÎË ÇÎaÖË.

èpË ÔoÔaÀaÌËË ÇoÀê Ç íÎeÍÚpoËÌcÚpyÏeÌÚ ÇoÁpacÚeÚ oÔacÌocÚë ÔopaÊeÌËÓ íÎeÍÚpËäecÍËÏ ÚoÍoÏ.

d) иpaЗЛОлМo oДpaзaИЪecл co еМypoП. HЛНoЦАa Мe

ФepeМocЛЪe нОeНЪpoЛМcЪpyПeМЪ, ЗБУЗеЛcл Бa еМyp, Мe ЪУМЛЪe Бa еМyp Л Мe АepЦaИЪe Бa еМyp c бeОлп oЪcoeАЛМeМЛУ нОeНЪpoЛМcЪpyПeМЪa oЪ ceЪeЗoИ poБeЪНЛ. PacФoОaЦaИЪe еМyp ФoАaОлеe oЪ ЛcЪoдМЛНoЗ ЪeФОa, МeЩЪeФpoАyНЪoЗ, ФpeАПeЪoЗ c ocЪpкПЛ НpoПНaПЛ Л АЗЛКyзЛxcУ АeЪaОeИ.

иoЗpeКАeММкe ЛОЛ БaФyЪaММкe еМypк yЗeОЛдЛЗaпЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

e) èpË íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa ÇÌe

ФoПeзeМЛИ, ЛcФoОлБyИЪe yАОЛМЛЪeОлМкИ еМyp, ФpeАМaБМaдeММкИ АОУ ЛcФoОлБoЗaМЛУ ЗМe ФoПeзeМЛУ.

f) èpË íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa Ço ÇÎaÊÌoÈ

3) ãËäÌaÓ ÄeÁoÔacÌocÚë a) ÅyÀëÚe ÖoÚoÇê Í ÌeoÊËÀaÌÌêÏ cËÚyaáËÓÏ,

b) аcФoОлБyИЪe ЛМАЛЗЛАyaОлМкe cpeАcЪЗa БaзЛЪк.

c) аБДeЦaИЪe МeФpeАМaПepeММoЦo ЗНОпдeМЛУ АЗЛЦaЪeОУ.

d) CМЛПЛЪe Зce peЦyОЛpoЗoдМкe ЛОЛ ЦaeдМкe НОпдЛ ФepeА

e) He ÚepÓÈÚe ycÚoÈäËÇocÚë. Bce ÇpeÏÓ ËÏeÈÚe ÚoäÍy

f) OÀeÇaÈÚecë ÌaÀÎeÊaçËÏ oÄpaÁoÏ. He ÌaÀeÇaÈÚe

g) EcÎË ÔpeÀycÏoÚpeÌê ycÚpoÈcÚÇa ÀÎÓ ÔpËcoeÀËÌeÌËÓ

4) ùÍcÔÎyaÚaáËÓ Ë oÄcÎyÊËÇaÌËe íÎeÍÚpoËÌcÚpyÏeÌÚoÇ a) He ÔepeÖpyÊaÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ. àcÔoÎëÁyÈÚe

аcФoОлБoЗaМЛe еМypa, ФpeАМaБМaдeММoЦo АОУ paДoЪк ЗМe ФoПeзeМЛИ, yПeМлеЛЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

cpeАe, ЛcФoОлБyИЪe ycЪpoИcЪЗo БaзЛЪМoЦo oЪНОпдeМЛУ (RCD) ЛcЪoдМЛНa ФЛЪaМЛУ.

аcФoОлБoЗaМЛe RCD yПeМлеЛЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

ЗМЛПaЪeОлМo cОeАЛЪe Бa cЗoЛПЛ АeИcЪЗЛУПЛ Л pyНoЗoАcЪЗyИЪecл БАpaЗкП cПкcОoП ФpЛ нНcФОyaЪaбЛЛ нОeНЪpoЛМcЪpyПeМЪa. He ЛcФoОлБyИЪe нОeНЪpoЛМcЪpyПeМЪ, НoЦАa Bк ycЪaОЛ ЛОЛ МaxoАЛЪecл ФoА ЗОЛУМЛeП МapНoЪЛНoЗ, aОНoЦoОУ ЛОЛ ОeНapcЪЗeММкx ФpeФapaЪoЗ.

MÖÌoÇeÌÌaÓ ÔoÚepÓ ÇÌËÏaÌËÓ ÇoÇpeÏÓ íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚoÇ ÏoÊeÚ ÔpËÇecÚË Í cepëeÁÌoÈ ÚpaÇÏe.

BceÖÀa ÌaÀeÇaÈÚe cpeÀcÚÇa ÁaçËÚê ÖÎaÁ.

ВaзЛЪМoe cМapУКeМЛe, МaФpЛПep, ФpoЪЛЗoФкОeЗoИ pecФЛpaЪop, БaзЛЪМaУ oДyЗл c МecНoОлБНoИ ФoАoеЗoИ, БaзЛЪМкИ еОeП-НacНa ЛОЛ cpeАcЪЗa БaзЛЪк opЦaМoЗ cОyxa, ЛcФoОлБyeПкe АОУ cooЪЗeЪcЪЗyпзЛx ycОoЗЛИ, yПeМлеaЪ ЪpaЗПк.

мДeАЛЪecл З ЪoП, дЪo ЗкНОпдaЪeОл МaxoАЛЪcУ З ФoОoКeМЛЛ ЗкНОпдeМЛУ ФepeА ФoАМЛПaМЛeП, ФepeМocНoИ ЛОЛ ФoАcoeАЛМeМЛeП Н ceЪeЗoИ poБeЪНe Л/ ЛОЛ ФopЪaЪЛЗМoПy ДaЪapeИМoПy ЛcЪoдМЛНy ФЛЪaМЛУ.

иepeМocНa нОeНЪpoЛМcЪpyПeМЪoЗ, НoЦАa Bк ФaОeб АepКЛЪe Мa ЗкНОпдaЪeОe, ЛОЛ ФoАcoeАЛМeМЛe нОeНЪpoЛМcЪpyПeМЪoЗ Н ceЪeЗoИ poБeЪНe, НoЦАa ЗкНОпдaЪeОл ДyАeЪ МaxoАЛЪлcУ З ФoОoКeМЛЛ ЗНОпдeМЛУ, ФpЛЗoАЛЪ Н МecдacЪМкП cОyдaУП.

ЗНОпдeМЛeП нОeНЪpoЛМcЪpyПeМЪa.

ÉaeäÌêÈ ËÎË peÖyÎËpoÇoäÌêÈ ÍÎïä, ocÚaÇÎeÌÌêÈ ÔpËÍpeÔÎeÌÌêÏ Í ÇpaçaïçeÈcÓ ÀeÚaÎË íÎeÍÚpoËÌcÚpyÏeÌÚa, ÏoÊeÚ ÔpËÇecÚË Í ÔoÎyäeÌËï ÚpaÇÏê.

oÔopê Ë coxpaÌÓÈÚe paÇÌoÇecËe.

щЪo ФoПoКeЪ Оyдеe yФpaЗОУЪл нОeНЪpoЛМcЪpyПeМЪoП З МeФpeАЗЛАeММкx cЛЪyaбЛУx.

ÔpocÚopÌyï oÀeÊÀy ËÎË ïÇeÎËpÌêe ËÁÀeÎËÓ. ÑepÊËÚe ÇoÎocê, oÀeÊÀy Ë ÔepäaÚÍË ÍaÍ ÏoÊÌo ÀaÎëåe oÚ ÀÇËÊyçËxcÓ äacÚeÈ.

иpocЪopМaУ oАeКАa, пЗeОЛpМкe ЛБАeОЛУ ЛОЛ АОЛММкe ЗoОocк ПoЦyЪ ФoФacЪл З АЗЛКyзЛecУ дacЪЛ.

ÔpËcÔocoÄÎeÌËÈ ÀÎÓ oÚÇoÀa Ë cÄopa ÔêÎË, yÄeÀËÚecë Ç ÚoÏ, äÚo oÌË ÔpËcoeÀËÌeÌê Ë ËcÔoÎëÁyïÚcÓ ÌaÀÎeÊaçËÏ oÄpaÁoÏ.

аcФoОлБoЗaМЛe АaММкx ycЪpoИcЪЗ ПoКeЪ yПeМлеЛЪл oФacМocЪЛ, cЗУБaММкe c ФкОлп.

ÌaÀÎeÊaçËÈ ÀÎÓ BaåeÖo ÔpËÏeÌeÌËÓ íÎeÍÚpoËÌcÚpyÏeÌÚ.

HaАОeКaзЛИ нОeНЪpoЛМcЪpyПeМЪ ДyАeЪ ЗкФoОМУЪл paДoЪy Оyдеe Л МaАeКМee З ЪoП peКЛПe paДoЪк, Мa НoЪopкИ oМ paccдЛЪaМ.

10Rus_SB10V2_EE 1/9/09, 18:3241

PyccÍËÈ

b) He ËcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ c ÌeËcÔpaÇÌêÏ

ЗкНОпдaЪeОeП, ecОЛ c eЦo ФoПoзлп МeОлБУ ДyАeЪ ЗНОпдЛЪл Л ЗкНОпдЛЪл ЛМcЪpyПeМЪ.

KaКАкИ нОeНЪpoЛМcЪpyПeМЪ, НoЪopкП МeОлБУ yФpaЗОУЪл c ФoПoзлп ЗкНОпдaЪeОУ, ДyАeЪ ФpeАcЪaЗОУЪл oФacМocЪл, Л eЦo ДyАeЪ МeoДxoАЛПo oЪpeПoМЪЛpoЗaЪл.

c) OЪcoeАЛМЛЪe еЪeФceОлМyп ЗЛОНy oЪ ЛcЪoдМЛНa ФЛЪaМЛУ

Л/ЛОЛ ФopЪaЪЛЗМкИ ДaЪapeИМкИ ЛcЪoдМЛН ФЛЪaМЛУ oЪ нОeНЪpoЛМcЪpyПeМЪa ФepeА МaдaОoП ЗкФoОМeМЛУ НaНoИОЛДo ЛБ peЦyОЛpoЗoН, ФepeА cПeМoИ ФpЛМaАОeКМocЪeИ ЛОЛ xpaМeМЛeП нОeНЪpoЛМcЪpyПeМЪoЗ.

TaНЛe ФpoЩЛОaНЪЛдecНЛe Пepк ДeБoФacМocЪЛ yПeМлеaЪ oФacМocЪл МeФpeАМaПepeММoЦo ЗНОпдeМЛУ АЗЛЦaЪeОУ нОeНЪpoЛМcЪpyПeМЪa.

d) XpaÌËÚe ÌeËcÔoÎëÁyeÏêe íÎeÍÚpoËÌcÚpyÏeÌÚê Ç

МeАocЪyФМoП АОУ АeЪeИ ПecЪe, Л Мe paБpeеaИЪe ОпАУП, Мe БМaпзЛП НaН oДpaзaЪлcУ c нОeНЪpoЛМcЪpyПeМЪoП ЛОЛ Мe ЛБyдЛЗеЛП АaММoe pyНoЗoАcЪЗo, paДoЪaЪл c нОeНЪpoЛМcЪpyПeМЪoП.

щОeНЪpoЛМcЪpyПeМЪк ФpeАcЪaЗОУпЪ oФacМocЪл З pyНax МeФoАЦoЪoЗОeММкx ФoОлБoЗaЪeОeИ.

e) CoÀepÊËÚe íÎeÍÚpoËÌcÚpyÏeÌÚê Ç ËcÔpaÇÌocÚË.

иpoЗepлЪe, МeЪ ОЛ МecoocМocЪЛ ЛОЛ БaeАaМЛУ АЗЛКyзЛxcУ дacЪeИ, ФoЗpeКАeМЛУ АeЪaОeИ ЛОЛ НaНoЦoОЛДo АpyЦoЦo oДcЪoУЪeОлcЪЗa, НoЪopoe ПoКeЪ ФoЗОЛУЪл Мa ЩyМНбЛoМЛpoЗaМЛe нОeНЪpoЛМcЪpyПeМЪoЗ. иpЛ МaОЛдЛЛ ФoЗpeКАeМЛУ oЪpeПoМЪЛpyИЪe нОeНЪpoЛМcЪpyПeМЪ ФepeА eЦo нНcФОyaЪaбЛeИ.

ÅoÎëåoe ÍoÎËäecÚÇo ÌecäacÚÌêx cÎyäaeÇ cÇÓÁaÌo c ÔÎoxËÏ oÄcÎyÊËÇaÌËeÏ íÎeÍÚpoËÌcÚpyÏeÌÚoÇ.

f) CoАepКЛЪe peКyзЛe ЛМcЪpyПeМЪк ocЪpo БaЪoдeММкПЛ

Ë äËcÚêÏË.

HaÀÎeÊaçËÏ oÄpaÁoÏ coÀepÊaçËecÓ Ç ËcÔpaÇÌocÚË peÊyçËe ËÌcÚpyÏeÌÚê c ocÚpêÏË peÊyçËÏË ÍpoÏÍaÏË ÄyÀyÚ ÏeÌëåe ÁaeÀaÚë Ë ÄyÀyÚ ÎeÖäe Ç yÔpaÇÎeÌËË.

g) àcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ, ÔpËÌaÀÎeÊÌocÚË,

ÌacaÀÍË Ë Ú.Ô. Ç cooÚÇeÚcÚÇËË c ÀaÌÌêÏ pyÍoÇoÀcÚÇoÏ, ÔpËÌËÏaÓ Ço ÇÌËÏaÌËe ycÎoÇËÓ Ë oÄéeÏ ÇêÔoÎÌÓeÏoÈ paÄoÚê.

àcÔoÎëÁoÇaÌËe íÎeÍÚpoËÌcÚpyÏeÌÚa ÀÎÓ ÇêÔoÎÌeÌËÓ paÄoÚ Ìe Ôo ÔpÓÏoÏy ÌaÁÌaäeÌËï ÏoÊeÚ ÔpËÇecÚË Í oÔacÌoÈ cËÚyaáËË.

5) OÄcÎyÊËÇaÌËe

MEPA èPEÑOCTOPOÜHOCTà ÑepÊËÚe ÔoÀaÎëåe oÚ ÀeÚeÈ Ë ÌeÏoçÌêx ÎïÀeÈ. EcÎË ËÌcÚpyÏeÌÚê Ìe ËcÔoÎëÁyïÚcÓ, Ëx cÎeÀyeÚ xpaÌËÚë Ç ÌeÀocÚyÔÌoÏ ÀÎÓ ÀeÚeÈ Ë ÌeÏoçÌêx ÎïÀeÈ ÏecÚe.

MEPõ èPEÑOCTOPOÜHOCTà èO àCèOãúÂOBAHàû ãEHTOóHOòãàîOBAãúHOÉO CTAHKA

èPEÑOCTEPEÜEHàE

a) OÄcÎyÊËÇaÌËe BaåeÖo íÎeÍÚpoËÌcÚpyÏeÌÚa ÀoÎÊÌo

ЗкФoОМУЪлcУ НЗaОЛЩЛбЛpoЗaММкП ФpeАcЪaЗЛЪeОeП peПoМЪМoИ cОyКДк c ЛcФoОлБoЗaМЛeП ЪoОлНo ЛАeМЪЛдМкx БaФacМкx дacЪeИ.

ùÚo oÄecÔeäËÚ coxpaÌÌocÚë Ë ÄeÁoÔacÌocÚë íÎeÍÚpoËÌcÚpyÏeÌÚa.

èepeÀ oÔepaáËeÈ åÎËÙoÇaÌËÓ ÔpoÇepëÚe ÏaÚepËaÎ, ÍoÚopêÈ Çê coÄËpaeÚecë åÎËÙoÇaÚë.

EcÎË Ç ÚeäeÌËe oÔepaáËË åÎËÙoÇaÌËÓ oÊËÀaeÚcÓ ÇêÀeÎeÌËe ÇpeÀÌoÈ/ÓÀoÇËÚoÈ ÔêÎË, ÍaÍ ÌaÔpËÏep cÇËÌáoÇaÓ ÍpacÍa, ÀepeÇo Ë ÏeÚaÎÎê, Úo yÄeÀËÚecë, äÚo ÔêÎecÄopÌËÍ ËÎË cooÚÇeÚcÚÇyïçaÓ cËcÚeÏa ÔêÎeyÀaÎeÌËÓ ÔÎoÚÌo ÔpËcoeÀËÌeÌê Í oÚÇepcÚËï ÀÎÓ ÇêÇoÀa ÔêÎË.

EcÎË ÀocÚyÔÌo, Úo ÀoÔoÎÌËÚeÎëÌo ÌocËÚe ÔpoÚËÇoÔêÎeÇoÈ pecÔËpaÚop.

He ÇÀêxaÈÚe Ë Ìe ÍacaÈÚecë ÇpeÀÌoÈ/ÓÀoÇËÚoÈ ÔêÎË, ÇêÀeÎÓeÏoÈ ÔpË åÎËÙoÇÍe, ÚaÍaÓ ÔêÎë ÏoÊeÚ yÖpoÊaÚë ÇaåeÏy ÁÀopoÇëï ËÎË ÁÀopoÇëï oÍpyÊaïçËx.

TEXHàóECKàE XAPAKTEPàCTàKà

MoÀeÎë SB10V2 SB10S2 HaÔpÓÊeÌËe (Ôo peÖËoÌaÏ)* (110B, 220B, 230B, 240B) èoÚpeÄÎÓeÏaÓ ÏoçÌocÚë* 1020 W CÍopocÚë ÎeÌÚê Ìa xoÎocÚoÏ xoÀy 240 – 420 Ï/ÏËÌ 420 Ï/ÏËÌ PaÁÏep ÌaÊÀaäÌoÈ ÎeÌÚê 100 × 610 ÏÏ Bec (ÄeÁ åÌypa) 5,2 ÍÖ

*иpoЗepлЪe ФacФopЪМyп ЪaДОЛдНy Мa ЛБАeОЛЛ, ЪaН НaН oМa ПeМУeЪcУ З БaЗЛcЛПocЪЛ oЪ peЦЛoМa

10Rus_SB10V2_EE 1/9/09, 18:3242

PyccÍËÈ

CTAHÑAPTHõE AKCECCìAPõ

(1) KoÎëáeÇaÓ åÎËÙoÇaÎëÌaÓ ÎeÌÚa

(paÁÏep ÁepÌa: #80) ................................................. 1

(2) èêÎecÄopÌËÍ ............................................................. 1

HaÄop cÚaÌÀapÚÌêx aÍceccyapoÇ ÏoÊeÚ ÄêÚë ÄeÁ ÔpeÀyÔpeÊÀeÌËÓ ËÁÏeÌÕÌ.

ÑOèOãHàTEãúHõE AKCECCìAPõ (ÔpoÀaïÚcÓ oÚÀeÎëÌo)

1. KoÎëáeÇêe åÎËÙoÇaÎëÌêe ÎeÌÚê

TaÄÎËáa 1

PaÁÏep ÁepÌa TËÔ ÁepÌa

40 AA, WA, CC 60 AA, WA, CC

80 AA, WA, CC 100 AA, WA, CC 120 AA, WA, CC 150 AA, WA, CC 180 AA, WA, CC 240 AA, WA, CC

èPàMEóAHàE:

KoÎëáeÇêe åÎËÙoÇaÎëÌêe ÎeÌÚê ÔpoÀaïÚcÓ yÔaÍoÇÍaÏË Ôo 10 ÎeÌÚ oÀÌoÖo ÚËÔa. èpË ÁaÍaÁe yÍaÁêÇaÚë ÊeÎaeÏêe ÚËÔ Ë paÁÏep ÁepÌa.

2. CÚaáËoÌapÌaÓ ÍoÌcoÎë

ÑÎÓ yÀoÄcÚÇa ËcÔoÎëÁyÈÚe cÚaáËoÌapÌyï ÍoÌcoÎë ÔpË

åÎËÙoÇÍe oÄéeÍÚoÇ ÌeÄoÎëåoÖo paÁÏepa. HaÄop ÀoÔoÎÌËÚeÎëÌêx aÍceccyapoÇ ÏoÊeÚ ÄêÚë ÄeÁ ÔpeÀyÔpeÊÀeÌËÓ ËÁÏeÌÕÌ.

OÅãACTú èPàMEHEHàü

䡬 OÚÀeÎoäÌaÓ åÎËÙoÇÍa Ë äËcÚoÇoe cÚpoÖaÌËe

АepeЗУММкx ЛБАeОЛИ. 䡬 OcМoЗМaУ ФoОЛpoЗНa ФoЗepxМocЪeИ c АepeЗУММкП

ÔoÍpêÚËeÏ. 䡬 OÚÀeÎoäÌaÓ åÎËÙoÇÍa ÏeÚaÎÎËäecÍËx

ÔoÇepxÌocÚeÈ. 䡬 OcÌoÇÌaÓ ÔoÎËpoÇÍa ÔoÇepxÌocÚeÈ c ÏeÚaÎÎËäecÍËÏ

ФoНpкЪЛeП, yАaОeМЛe pКaЗдЛМк ЛОЛ НpacНЛ ФepeА

ÔoÇÚopÌoÈ oÚÀeÎÍoÈ. 䡬 èoÇepxÌocÚÌaÓ oÚÀeÎÍa åËÙepa, ÄeÚoÌa Ë

aМaОoЦЛдМкx ПaЪepЛaОoЗ.

èOÑÉOTOBKA K ùKCèãìATAñàà

1. àcÚoäÌËÍ íÎeÍÚpoÔËÚaÌËÓ

èpocÎeÀËÚe Áa ÚeÏ, äÚoÄê ËcÔoÎëÁyeÏêÈ ËcÚoäÌËÍ

íÎeÍÚpoÔËÚaÌËÓ cooÚÇeÚcÚÇoÇaÎ ÚpeÄoÇaÌËÓÏ Í

ËcÚoäÌËÍy íÎeÍÚpoÔËÚaÌËÓ, yÍaÁaÌÌêÏ Ìa ÚËÔoÇoÈ

ЪaДОЛдНe ЛБАeОЛУ.

2. èepeÍÎïäaÚeÎë “BÍÎ./ BêÍÎ.”

ìÄeÀËÚecë Ç ÚoÏ, äÚo ÔepeÍÎïäaÚeÎë ÌaxoÀËÚcÓ Ç

ÔoÎoÊeÌËË ''BêÍÎ.''. EcÎË Çê ÇcÚaÇÎÓeÚe åÚeÔceÎë

Ç poÁeÚÍy, a ÔepeÍÎïäaÚeÎë ÌaxoÀËÚcÓ Ç ÔoÎoÊeÌËË

''BÍÎ.'', ËÌcÚpyÏeÌÚ ÌeÏeÀÎeÌÌo ÁapaÄoÚaeÚ, äÚo

ÏoÊeÚ cÚaÚë ÔpËäËÌoÈ cepëÕÁÌoÈ ÚpaÇÏê.

3. мАОЛМЛЪeОл

KoЦАa paДoдaУ ФОoзaАНa yАaОeМa oЪ ЛcЪoдМЛНa нОeНЪpoФЛЪaМЛУ, ФoОлБyИЪecл yАОЛМЛЪeОeП. мАОЛМЛЪeОл АoОКeМ ЛПeЪл ЪpeДyeПyп ФОoзaАл ФoФepeдМoЦo ceдeМЛУ Л oДecФeдЛЗaЪл paДoЪy ЛМcЪpyПeМЪa БaАaММoИ ПoзМocЪЛ. PaБПaЪкЗaИЪe yАОЛМЛЪeОл ЪoОлНo Мa peaОлМo МeoДxoАЛПyп АОУ АaММoЦo НoМНpeЪМoЦo ФpЛПeМeМЛУ АОЛМy.

4. ìcÚaÌoÇËÚe åÎËÙoÇaÎëÌyï ÎeÌÚy.

OÚÌocËÚeÎëÌo ÀeÚaÎeÈ cÏoÚpËÚe paÁÀeÎ “ìÁeÎ åÎËÙoÇaÎëÌoÈ ÎeÌÚê”.

KAK OÅPAôATúCü CO òãàîOBAãúHOâ ãEHTOâ

èPEÑOCTEPEÜEHàE:

мДeАЛЪecл, дЪo ЗкНОпдaЪeОл ФЛЪaМЛУ МaxoАЛЪcУ З ФoОoКeМЛЛ OFF Л oЪНОпдЛЪe ЗЛОНy ЛБ paБйeПa Зo ЛБДeКaМЛe cepлeБМкx ФpoДОeП.

1. KaÍ ycÚaÌoÇËÚë åÎËÙoÇaÎëÌyï ÎeÌÚy

(1) иoЪУМЛЪe pкдaЦ ФaОлбeП, БaЪeП МaЪУКМoИ еНЛЗ ДyАeЪ

ÀÇËÖaÚëcÓ Ç oÄpaÚÌoÏ ÌaÔpaÇÎeÌËË. (PËc. 1)

(2) иoПecЪЛЪe Мa ФpЛЗoАМoИ еНЛЗ Л МaЪУЦЛЗaИЪe eЦo

äepeÁ ÇÌeåÌïï ÔoÇepxÌocÚë ÄaåÏaÍa Ë yÄeÀËÚecë, äÚo cÚpeÎÍa Ìa ÇÌyÚpeÌÌeÈ ÔoÇepxÌocÚË ÎeÌÚê coÇÔaÀaïÚ c ÌaÔpaÇÎeÌËeÏ ÇpaçeÌËÓ ÔpËÇoÀÌoÖo åÍËÇa. (PËc. 2)

(3) ToОНМЛЪe pкдaЦ ФaОлбeП, ФocОe нЪoЦo МaЪУКМoИ еНЛЗ

ÌaäÌeÚ ÀÇËÖaÚëcÓ ÇÔepeÀ Ë oÄecÔeäËÚë cooÚÇeÚcÚÇyïçee ÌaÚÓÊeÌËe åÎËÙoÇaÎëÌoÈ ÎeÌÚe. B íÚoÏ cÎyäae ÄyÀëÚe ocÚopoÊÌê, äÚoÄê pêäaÖ Ìe yÀapËÎ Çaå ÔaÎeá.

èPEÑOCTEPEÜEHàE:

мcЪaМoЗНa еОЛЩoЗaОлМoИ ОeМЪк З МeФpaЗЛОлМoП МaФpaЗОeМЛЛ ФpЛЗeАeЪ Н cМЛКeМЛп нЩЩeНЪЛЗМocЪЛ paДoЪк Л coНpaзeМЛп cpoНa cОyКДк еОЛЩoЗaОлМoИ ОeМЪк.

2. KaÍ cÌÓÚë åÎËÙoÇaÎëÌyï ÎeÌÚy

иoЪУМЛЪe pкдaЦ ФaОлбeП, еОЛЩoЗaОлМaУ ОeМЪa ФpoЗЛcМeЪ Л ПoКeЪ ДкЪл ОeЦНo cМУЪa co еНЛЗoЗ.

ìÑAãEHàE èõãà

иpЛ cНoФОeМЛЛ ЛБДкЪoдМoЦo НoОЛдecЪЗa ФкОЛ З ФкОecДopМЛНe, нЩЩeНЪЛЗМocЪл cДopa ФкОЛ peБНo yПeМлеЛЪcУ. мАaОЛЪe ФкОл ЛБ ПeеНa, НoЦАa eХ coДepeЪcУ ФpЛПepМo 2/3 oДйeПa ПeеНa, дЪo ДyАeЪ ЦapaМЪЛpoЗaЪл нЩЩeНЪЛЗМocЪл cДopa ФкОЛ (НaН Л ФpoЛБЗoАЛЪeОлМocЪл). мАaОУИЪe ФкОл ЛБ ПeеНa cОeАyпзЛП oДpaБoП: (1) OcОaДлЪe oФopМyп ФОaМНy Л cМЛПЛЪe ФкОecДopМЛН.

(PËc. 5)

(2) èocÎe íÚoÖo c ÔoÏoçëï ÁacÚeÊÍË-ÏoÎÌËË ÏoÊÌo

oÚÍpêÚë ÔêÎeÔpËeÏÌËÍ.

10Rus_SB10V2_EE 1/9/09, 18:3243

PyccÍËÈ

KAK àCèOãúÂOBATú ãEHTOóHOòãàîOBAãúHõâ CTAHOK

1. KaÍ oÚpeÖyÎËpoÇaÚë ÔoÎoÊeÌËe åÎËÙoÇÍË.

HaКПЛЪe ЗкНОпдaЪeОл Л ФoЗepМЛЪe еОЛЩoЗaОлМyп

ÎeÌÚy Ç ÔoÎoÊeÌËe ÔpoÇepÍË. OÚpeÖyÎËpyÈÚe

åÎËÙoÇaÎëÌyï ÎeÌÚy ÚaÍ, äÚoÄê oÄa ÍoÌáa

ÇêcÚyÔaÎË Ìa 1,6 ÏÏ – 3 ÏÏ Áa ÍpaÓ åÍËÇoÇ.

EcÎË åÎËÙoÇaÎëÌaÓ ÎeÌÚa pacÔoÎaÖaeÚcÓ cÎËåÍoÏ

ДОЛБНo Н ЗМyЪpeММeИ ФoЗepxМocЪЛ, Ъo oМa ПoКeЪ

ЗкБЗaЪл aДpaБЛЗМкИ ЛБМoc Л ФoЗpeАЛЪл ПaеЛМy.

èoÇopaäËÇaÓ peÖyÎËpoÇoäÌêÈ ÇËÌÚ, oÚpeÖyÎËpyÈÚe

ÔoÎoÊeÌËe åÎËÙoÇaÎëÌoÈ ÎeÌÚê (PËc. 3). 䡬 èoÇopaäËÇaÈÚe peÖyÎËpoÇoäÌêÈ ÇËÌÚ Ôo äacoÇoÈ

cЪpeОНe АОУ ФpЛДОЛКeМЛУ ОeМЪк. 䡬 èoÇopaäËÇaÈÚe peÖyÎËpoÇoäÌêÈ ÇËÌÚ ÔpoÚËÇ äacoÇoÈ

cÚpeÎÍË ÀÎÓ yÀaÎeÌËÓ ÎeÌÚê.

èPEÑOCTEPEÜEHàE:

EcÎË åÎËÙoÇaÎëÌaÓ ÎeÌÚa ÀÇËÊeÚcÓ Ç Ôpoáecce

íÍcÔÎyaÚaáËË, Úo peÖyÎËpoÇÍa ÏoÊeÚ ÔpoÇoÀËÚëcÓ Ç

ÚeäeÌËe paÄoÚê.

2. СОУ ЗНОпдeМЛУ ЗкНОпдaЪeОУ.

BНОпдaИЪe ЗкНОпдaЪeОл, yАepКЛЗaУ ПaеЛМy ЗАaОЛ

oÚ ÔoÇepxÌocÚË, ÍoÚopaÓ ÀoÎÊÌa oÄpaÄaÚêÇaÚëcÓ.

EcОЛ ФpЛ ЗНОпдeМЛЛ ПaеЛМa МaxoАЛЪcУ Мa

ÔoÇepxÌocÚË, Úo íÚa ÔoÇepxÌocÚë ÏoÊeÚ ÄêÚë cËÎëÌo

ÔoÇpeÊÀeÌa áapaÔËÌaÏË. To Êe caÏoe ÔpËÏeÌËÏo Ë

Ç cÎyäae ocÚaÌoÇÍË ÏaåËÌê.

3. KaÍ ÀepÊaÚë ÏaåËÌy

KpeÔÍo coÊÏËÚe pyÍoÓÚÍy Ë ÇêcÚyÔ pyäÍË Ë ÀepÊËÚe

cÚaÌoÍ ÔpoÚËÇ oÄpaÄaÚêÇaeÏoÈ ÔoÇepxÌocÚË ÚaÍ,

äÚoÄê oÌ cÎeÖÍa ÍacaÎcÓ ÔoÇepxÌocÚË.

Bec caÏoÖo cÚaÌÍa ÀocÚaÚoäeÌ ÀÎÓ åÎËÙoÇÍË Ë

ФoОЛpoЗНЛ c ПaНcЛПaОлМoИ нЩЩeНЪЛЗМocЪлп.

He ÔpËÎaÖaÈÚe ÀoÔoÎÌËÚeÎëÌoÖo ÀaÇÎeÌËÓ, Ú.Í. oÌo

ДyАeЪ coБАaЗaЪл ЛБОЛеМпп МaЦpyБНy Мa ПoЪop,

coÍpaçaÚë cpoÍ cÎyÊÄê åÎËÙoÇaÎëÌoÈ ÎeÌÚê Ë

cÌËÊaÚë ÔpoËÁÇoÀËÚeÎëÌocÚë paÄoÚê. (PËc. 4)

4. KaÍ ÀÇËÖaÚë cÚaÌoÍ

èepeÏeçaÈÚe cÚaÌoÍ cÌaäaÎa ÇÔepeÀ, a ÔoÚoÏ ÌaÁaÀ,

ÔoÇÚopÓÓ íÚo ÀÇËÊeÌËe. (PËc. 4)

5. KaН ЗкДpaЪл ФpaЗЛОлМyп еОЛЩoЗaОлМyп ОeМЪy

BêÄËpaÈÚe åÎËÙoÇaÎëÌyï ÎeÌÚy c cooÚÇeÚcÚÇyïçËÏ

paÁÏepoÏ Ë ÚËÔoÏ ÁepÌa ÀÎÓ ÇaåeÈ ÍoÌÍpeÚÌoÈ áeÎË,

oÄpaçaÓcë Í ÔpËÇeÀeÌÌêÏ ÌËÊe TaÄÎËáaÏ 2 Ë 3.

TaÄÎËáa 2

BÚopËäÌaÓ oÚÀeÎÍa

ÉpyÄaÓ oÚÀeÎÍa 40

CpeÀÌÓÓ oÚÀeÎÍa 40 – 100

óËcÚoÇaÓ oÚÀeÎÍa 100 – 240

TaÄÎËáa 3

TËÔ ÁepÌa

AA CÚaÎë, ÑepeÇo

WA ÑepeÇo, ÅaÏÄyÍ

CC ñÇeÚÌêe ÏeÚaÎÎê,

CooÚÇeÚcÚÇyïçËÈ paÁÏep ÁepÌa

OÄpaÄaÚêÇaeÏaÓ ÔoÇepxÌocÚë

CÎaÌeá, èÎacÚÏacca, ÅeÚoÌ

èPEÑOCTEPEÜEHàE:

䡬 OÚÌocËÚeÎëÌo paÁÏepa ÁepÌa oÄpaçaÈÚecë Í

TaÄÎËáe 3.

䡬 ÂepÌo åÎËÙoÇaÎëÌoÈ ÎeÌÚê ÀoÎÊÌo ÄêÚë ÄoÎee

ÍpyÔÌêÏ Ôo cpaÇÌeÌËï c ÌaÊÀaäÌoÈ ÄyÏaÖoÈ, ËcÔoÎëÁyeÏoÈ ÀÎÓ pyäÌoÈ paÄoÚê.

䡬 àcÔoÎëÁyÈÚe åÎËÙoÇaÎëÌyï ÎeÌÚy c oÀËÌaÍoÇêÏ

paÁÏepoÏ ÁepÌa Ào ÔoÎyäeÌËÓ oÀÌopoÀÌoÈ ÔoÇepxÌocÚË. CÏeÌa paÁÏepoÇ ÁepÌa ÏoÊeÚ ÔpËÇecÚË Í ÔÎoxoÈ oÚÀeÎÍe.

6. KaН yФpaЗОУЪл ЗкНОпдaЪeОeП

BкНОпдaЪeОл нОeНЪpoФЛЪaМЛУ ycЪaМaЗОЛЗaeЪcУ З ФoОoКeМЛe ON ФpЛ МaКaЪЛЛ НypНa, Л ecОЛ нЪoЪ ЗкНОпдaЪeОл МaКaЪ, Ъo oМ ДyАeЪ БaЩЛНcЛpoЗaМ, АeОaУ ЗoБПoКМoИ МeФpepкЗМyп paДoЪy. оЛНcaЪop ПoКeЪ ДкЪл ocЗoДoКАeМ МaКaЪЛeП НypНa. (PËc. 5)

7. PeÖyÎËpoÇÍa cÍopocÚË ÎeÌÚê: SB10V2

гeМЪoдМo-еОЛЩoЗaОлМкИ cЪaМoН ocМaзeМ cxeПoИ нОeНЪpoyФpaЗОeМЛУ, oДecФeдЛЗaпзeИ ФОaЗМyп peЦyОЛpoЗНy cНopocЪЛ. СОУ peЦyОЛpoЗНЛ cНopocЪЛ ФoЗepМЛЪe еНaОлМкИ АЛcН, ФoНaБaММкИ Мa PËc. 6. иpЛ ycЪaМoЗНe АЛcНa Мa "1", ОeМЪoдМo-еОЛЩoЗaОлМкИ cЪaМoН paДoЪaeЪ ФpЛ ПЛМЛПaОлМoИ cНopocЪЛ. иpЛ ycЪaМoЗНe АЛcНa Мa "5", ОeМЪoдМo-еОЛЩoЗaОлМкИ cЪaМoН paДoЪaeЪ ФpЛ ПaНcЛПaОлМoИ cНopocЪЛ.

8. KaÍ oÄpaÄaÚêÇaÚë yÖoÎ

ìÖÎê ÏoÖyÚ åÎËÙoÇaÚëcÓ Ë ÔoÎËpoÇaÚëcÓ ÔpË ËcÔoÎëÁoÇaÌËË cÚaÌÍa ÚaÍ, ÍaÍ ÔoÍaÁaÌo Ìa PËc. 7.

TEXHàóECKOE OÅCãìÜàBAHàE à èPOBEPKA

1. èpoÇepÍa åÎËÙoÇaÎëÌoÈ ÎeÌÚê:

иocНoОлНy АОЛЪeОлМoe ЛcФoОлБoЗaМЛe ЛБМoеeММoИ еОЛЩoЗaОлМoИ ОeМЪк ДyАeЪ ФoМЛКaЪл ФpoЛБЗoАЛЪeОлМocЪл paДoЪк, Ъo БaПeМУИЪe еОЛЩoЗaОлМyп ОeМЪy cpaБy ФocОe ЗкУЗОeМЛУ ЛБДкЪoдМoЦo ЛcЪЛpaМЛУ.

2. èpoÇepÍa ycÚaÌoÇÎeÌÌêx ÇËÌÚoÇ

PeЦyОУpМo ФpoЗepУИЪe Зce ycЪaМoЗОeММкe Мa ЛМcЪpyПeМЪe ЗЛМЪк, cОeАЛЪe Бa ЪeП, дЪoДк oМЛ ДкОЛ НaН cОeАyeЪ БaЪУМyЪк. HeПeАОeММo БaЪУМЛЪe ЗЛМЪ, НoЪopкИ oНaКeЪcУ ocОaДОeММкП. HeЗкФoОМeМЛe нЪoЦo ФpaЗЛОa ЦpoБЛЪ cepлХБМoИ oФacМocЪлп.

3. TexÌËäecÍoe oÄcÎyÊËÇaÌËe ÀÇËÖaÚeÎÓ

OДПoЪНa АЗЛЦaЪeОУ - ''cepАбe'' нОeНЪpoЛМcЪpyПeМЪa. иpoУЗОУИЪe АoОКМoe ЗМЛПaМЛe, cОeАУ Бa ЪeП, дЪoДк oДПoЪНa Мe ДкОa ФoЗpeКАeМa Л/ ЛОЛ БaОЛЪa ПacОoП ЛОЛ ЗoАoИ.

4. OcÏoÚp yÖoÎëÌêx çeÚoÍ

C бeОлп oДecФeдeМЛУ BaеeИ ФocЪoУММoИ ДeБoФacМocЪЛ Л ФpeАoЪЗpaзeМЛУ ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП, ocПoЪp Л БaПeМy yЦoОлМoИ зeЪНЛ Мa АaММoП нОeНЪpoЛМcЪpyПeМЪe АoОКМк ЗкФoОМУЪл TOгъKO cФeбЛaОЛcЪк aЗЪopЛБoЗaММoЦo cepЗЛcМoЦo бeМЪpa Hitachi.

5. ÂaÏeÌa ceÚeÇoÖo åÌypa

B cÎyäae ecÎË ÄyÀeÚ ÔoÇpeÊÀeÌ ceÚeÇoÈ åÌyp ÀaÌÌoÖo íÎeÍÚpoËÌcÚpyÏeÌÚa, íÎeÍÚpoËÌcÚpyÏeÌÚ ÌeoÄxoÀËÏo ÇoÁÇpaÚËÚë Ç aÇÚopËÁoÇaÌÌêÈ cepÇËcÌêÈ áeÌÚp Hitachi ÀÎÓ ÁaÏeÌê åÌypa.

10Rus_SB10V2_EE 1/9/09, 18:3244

PyccÍËÈ

6. èopÓÀoÍ ÁaÔËceÈ Ôo ÚexoÄcÎyÊËÇaÌËï

A: ÔyÌÍÚ £

B: ÍoÀ £

C: ÍoÎËäecÚÇo ÔpËÏeÌeÌËÈ

D: ÁaÏeäaÌËÓ

OCTOPOÜHO

PeПoМЪ, ПoАЛЩЛНaбЛп Л ocПoЪp ПexaМЛБЛpoЗaММoЦo

ËÌcÚpyÏeÌÚa ÙËpÏê Hitachi cÎeÀyeÚ ÔpoÇoÀËÚë Ç

aÇÚopËÁoÇaÌÌoÏ cepÇËcÌoÏ áeÌÚpe Hitachi.

ùÚoÚ ÔepeäeÌë ÁaÔacÌêx äacÚeÈ ÔpËÖoÀËÚcÓ ÔpË

ÔpeÀcÚaÇÎeÌËË eÖo ÇÏecÚe c ËÌcÚpyÏeÌÚoÏ Ç

aÇÚopËÁoÇaÌÌêÈ cepÇËcÌêÈ áeÌÚp Hitachi c ÁaÔpocoÏ

Ìa peÏoÌÚ ËÎË Ôpoäee oÄcÎyÊËÇaÌËe.

èpË paÄoÚe Ë oÄcÎyÊËÇaÌËË ÏexaÌËÁËpoÇaÌÌêx

ËÌcÚpyÏeÌÚoÇ ÌyÊÌo coÄÎïÀaÚë ÔpaÇËÎa Ë cÚaÌÀapÚê

ÄeÁoÔacÌocÚË, ÀeÈcÚÇyïçËe Ç ÍaÊÀoÈ ÀaÌÌoÈ cÚpaÌe.

ÂAMEóAHàE

îËpÏa HITACHI ÌeÔpepêÇÌo paÄoÚaeÚ ÌaÀ

ycoÇepåeÌcÚÇoÇaÌËeÏ cÇoËx ËÁÀeÎËÈ, ÔoíÚoÏy Ïê

coxpaÌÓeÏ Áa coÄoÈ ÔpaÇo Ìa ÇÌeceÌËe ËÁÏeÌeÌËÈ Ç

ÚexÌËäecÍËe xapaÍÚepËcÚËÍË, yÔoÏÓÌyÚêe Ç ÀaÌÌoÈ

ËÌcÚpyÍáËË Ôo íÍcÔÎyaÚaáËË, ÄeÁ ÔpeÀyÔpeÊÀeÌËÓ oÄ

íÚoÏ.

ÉAPAHTàü

Mк ЦapaМЪЛpyeП cooЪЗeЪcЪЗЛe aЗЪoПaЪЛдecНЛx ЛМcЪpyПeМЪoЗ Hitachi МopПaЪЛЗМкП/МaбЛoМaОлМкП ФoОoКeМЛУП. СaММaУ ЦapaМЪЛУ Мe pacФpocЪpaМУeЪcУ Мa АeЩeНЪк ЛОЛ yзepД, ЗoБМЛНеЛИ ЗcОeАcЪЗЛe МeФpaЗЛОлМoЦo ЛcФoОлБoЗaМЛe ЛОЛ МeМaАОeКaзeЦo oДpaзeМЛУ, a ЪaНКe МopПaОлМoЦo ЛБМoca. B cОyдae ФoАaдЛ КaОoДк oЪФpaЗОУИЪe aЗЪoПaЪЛдecНЛИ ЛМcЪpyПeМЪ З МepaБoДpaММoП cocЪoУМЛЛ ЗПecЪe c ЙAPAHTавHхM CEPTаоаKATOM, НoЪopкИ МaxoАЛЪлcУ З НoМбe ЛМcЪpyНбЛЛ Фo oДpaзeМЛп, З aЗЪopЛБoЗaММкИ бeМЪp oДcОyКЛЗaМЛУ Hitachi.

èPàMEóAHàE

Ha ocМoЗaМЛЛ ФocЪoУММкx ФpoЦpaПП ЛccОeАoЗaМЛУ Л paБЗЛЪЛУ, HITACHI ocЪaЗОУпЪ Бa coДoИ ФpaЗo Мa ЛБПeМeМЛe yНaБaММкx БАecл ЪexМЛдecНЛx АaММкx ДeБ ФpeАЗapЛЪeОлМoЦo yЗeАoПОeМЛУ.

àÌÙopÏaáËÓ, ÍacaïçaÓcÓ coÁÀaÇaeÏoÖo åyÏa Ë ÇËÄpaáËË

аБПepУeПкe ЗeОЛдЛМк ДкОЛ oФpeАeОeМк З cooЪЗeЪcЪЗЛЛ c EN60745 Л БaУЗОeМк З cooЪЗeЪcЪЗЛЛ c ISO 4871.

àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÈ ÏoçÌocÚË: 101 ÀÅ (A) àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÖo ÀaÇÎeÌËÓ: 90 ÀÅ (A) èoÖpeåÌocÚë KpA: 3 ÀÅ (A)

HaАeЗaИЪe МayеМЛНЛ.

TЛФЛдМoe ЗБЗeеeММoe cpeАМeНЗaАpaЪЛдecНoe БМaдeМЛe ycНopeМЛУ Мe ФpeЗкеaeЪ 2,5 П/c2.

10Rus_SB10V2_EE 1/9/09, 18:3245

SB10V2

ABCD

36 938108 1

37 325566 1

35-3 327758 1 220V-240V

1 327742 1

2 6000VV 1 6000VVCMPS2L

3 327739 1

ABCD

38 953043 2

39 953042 2

40 995586 1 "39"

4-1 360797C 1 110V

4-2 360797E 1 220V-230V

4-3 360797F 1 240V

41 305490 1 D4×30

42 327744 1

43 995578 1

44 327780 1 "59, 63"

45 953161 2

5 608VVM 1 608VVC2PS2L

6 935196 4 M4×12

7 931701 1

8 328209 1

9 327738 1

46 995577 1

47 939542 2

48 995587 1

10 953174 2 D5×55

11-1 340700J 1 110V "12"

11-2 340700D 1 120V "12"

53 995585 1 "51"

54 327741 1

51 953063 1

52 949218 5 M4×14

49 327746 1

50 949216 3 M4×10

12 930703 2

13 980063 2

14 328433 1

11-3 340700G 1 220V-230V "12"

11-4 340700H 1 240V "12"

15 316321 4 D5×45

55 327749 1

56 327748 1

57 6200VV 1 6200VVCMPS2L

58 327750 1

16 327740 1

17 327760 1

18 984750 2 D4×16

19 937631 1

59 935522 1

60 939540 1

20 958049 1 D8.2

21 327759 1 "22, 25"

61 995576 1

62 948213 1 D19

63 953175 2 D10×14×12

23 ———— 1

24 ———— 1

22 938477 2 M5×8

67 995575 1

65 327781 1

26 999043 2

66 944109 1 3×3×8

27 945161 2

28 327779 1

68 995552 1 100×610 WA80

501 323011 1

29 305812 9 D4×16

30 325085 1

31 959140 1

32 328432 1

34 980063 2

33 305499 4 M3.5×6

35-1 327753 1 100V-110V

35-2 327757 1 120V

64 995579 1

25 958900 2

11Back_SB10V2_EE 1/9/09, 18:3246

SB10S2

ABCD

36 953043 2

37 953042 2

1 327742 1

2 6000VV 1 6000VVCMPS2L

ABCD

38 995586 1 "37"

3 327739 1

39 305490 1 D4×30

40 327744 1

4-1 360797C 1 110V

4-2 360797E 1 220V-230V

41 995578 1

42 327780 1 "57, 61"

43 953161 2

44 995577 1

5 608VVM 1 608VVC2PS2L

6 935196 4 M4×12

7 931701 1

4-3 360797F 1 240V

45 939542 2

46 995587 1

8 328209 1

9 327738 1

51 995585 1 "49"

49 953063 1

50 949218 5 M4×14

47 327746 1

48 949216 3 M4×10

220V-230V "12, 13"

10 953174 2 D5×55

11-1 340700J 1 110V "12, 13"

11-2 340700D 1 120V "12, 13"

11-4 340700H 1 240V "12, 13"

11-3 340700G 1

52 327741 1

53 327749 1

54 327748 1

12 930703 2

13 930804 2 M4.0

14 328433 1

55 6200VV 1 6200VVCMPS2L

56 327750 1

57 935522 1

58 939540 1

59 995576 1

60 948213 1 D19

15 316321 4 D5×45

16 327740 1

17 327760 1

18 984750 2 D4×16

19 937631 1

20-1 958049 1 D8.2

61 953175 2 D10×14×12

62 995579 1

21 327759 1 "22, 25"

20-2 940778 1 D10.7

63 327781 1

22 938477 2 M5×8

65 995575 1

64 944109 1 3×3×8

23 ———— 1

24 ———— 1

66 995552 1 100×610 WA80

501 323011 1

25 958900 2

26 999043 2

27 945161 2

28 327779 1

29 305812 9 D4×16

30 327791 1

34 938108 1

31 980063 2 FOR CORD

32 325085 1

33 305499 4 M3.5×6

35 325566 1

11Back_SB10V2_EE 1/9/09, 18:3247

English

GUARANTEE CERTIFICATE

1 Model No. 2 Serial No. 3 Date of Purchase 4 Customer Name and Address 5 Dealer Name and Address

1 Model č. 2 Série č. 3 Datum nákupu 4 Jméno a adresa zákazníka 5 Jméno a adresa prodejce

(Please stamp dealer name and address)

Deutsch

GARANTIESCHEIN

1 Modell-Nr. 2 Serien-Nr. 3 Kaufdaturn 4 Name und Anschrift des Kunden 5 Name und Anschrift des Händlers

1 Model No. 2 Seri No. 3 Satın Alma Tarihi 4 Müßteri Adı ve Adresi 5 Bayi Adı ve Adresi

(Bitte mit Namen und Anschrift des Handlers abstempeln)

Ελληνικά Română

¶π™∆√¶√π∏∆π∫√ ∂°°À∏™∏™

1 Αρ. Μοντέλου 2 Αύξων Αρ. 3 Ηµεροµηνία αγοράσ 4 ΄Ονοµα και διεύθυνση πελάτη 5 ΄Ονοµα και διεύθυνση µεταπωλητή

1 Model nr. 2 Nr. de serie 3 Data cumpărării 4 Numele și adresa clientului 5 Numele și adresa distribuitorului

(Παρακαλούµε να χρησιµοποιηθεί σφραγίδα)

Polski Slovenščina

GWARANCJA

1 Model 2 Numer seryjny 3 Data zakupu 4 Nazwa klienta i adres 5 Nazwa dealera i adres

1 Št. modela 2 Serijska št. 3 Datum nakupa 4 Ime in naslov kupca 5 Ime in naslov prodajalca

(Pieczęć punktu sprzedaży)

Magyar

GARANCIA BIZONYLAT

ípusszám

1 T 2 Sorozatszám 3 A vásárlás dátuma 4 A Vásárló neve és c

íme

5 A Kereskedő neve és címe

1 MoÀeÎë £ 2 CepЛИМкИ £ 3 ÑaÚa ÔoÍyÔÍË 4 HaÁÇaÌËe Ë aÀpec ÁaÍaÁäËÍa 5 HaÁÇaÌËe Ë aÀpec ÀËÎepa

(Kérjük ide elhelyezni a Kereskedő nevének

ímének pecsétjét)

és c

✄

Čeština

ZÁRUČNÍ LIST

(Prosíme o razítko se jménem a adresou prodejce)

Türkçe

GARANTÓ SERTÓFÓKASI

(Lütfen bayi adını ve adresini kaße olarak basın)

CERTIFICAT DE GARANŢIE

(Vă rugăm aplicaţi ștampila cu numele și adresa distribuitorului)

GARANCIJSKO POTRDILO

(Prosimo vtisnite žig z imenom in naslovom prodajalca)

PyccÍËÈ

ÉAPAHTàâHõâ CEPTàîàKAT

(èoÊaÎyÈcÚa, ÇÌecËÚe ÌaÁÇaÌËe Ë aÀpec ÀËÎepa)

11Back_SB10V2_EE 1/9/09, 18:3348

11Back_SB10V2_EE 1/9/09, 18:3349

✄

Hitachi Power Tools Österreich GmbH

Str. 7, Objekt 58/A6, Industriezentrum NÖ –Süd 2355 Wiener Neudorf, Austria Tel: +43 2236 64673/5 Fax: +43 2236 63373

Hitachi Power Tools Hungary Kft.

1106 Bogancsvirag U.5-7, Budapest, Hungary Tel: +36 1 2643433 Fax: +36 1 2643429 URL: http://www.hitachi-powertools.hu

Hitachi Power Tools Polska Sp.z o.o.

ul. Kleszczowa27 02-485 Warszawa, Poland Tel: +48 22 863 33 78 Fax: +48 22 863 33 82 URL: http://www.hitachi-elektronarzedzia.pl

Hitachi Power Tools Czech s.r.o.

Videnska 102,619 00 Brno, Czech Tel: +420 547 426 598 Fax: +420 547 426 599 URL: http://www.hitachi-powertools.cz

Hitachi Power Tools Netherlands B.V. Moscow Branch

Kashirskoye Shosse Dom 65, 4F 115583 Moscow, Russia Tel: +7 495 727 4460 or 4462 Fax: +7 495 727 4461 URL: http://www.hitachi-pt.ru

Hitachi Power Tools Romania

Str Sf. Gheorghe nr 20-Ferma, Pantelimon, Jud. Llfov Tel: +031 805 25 77 Fax: +031 805 27 19

11Back_SB10V2_EE 1/9/09, 18:3350

English

EC DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product is in conformity with standards or standardized documents EN60745, EN55014 and EN61000 in accordance with Council Directives 2004/108/EC and 98/37/EC.

This declaration is applicable to the product affixed CE marking.

Deutsch

ERKLÄRUNG ZUR KONFORMITÄT MIT CE-REGELN

Wir erklären mit alleiniger Verantwortung, daß dieses Produkt den Standards oder standardisierten Dokumenten EN60745, EN55014 und EN61000 in Übereinstimmung mit den Direktiven des Europarats 2004/108/CE und 98/37/CE entspricht.

Diese Erklärung gilt für Produkte, die die CE-Markierung tragen.

Ελληνικά

EK ∆ΗΛΩΣΗ ΕΝΑΡΜΟΝΙΣΜΟΥ

∆ηλώνουµε µε απλυτη υπευθυντητα τι αυτ το προιν είναι εναρµονισµένο µε τα πρτυπα ή τα έγραφα προτύπων EN60745, EN55014 και EN61000 σε συµφωνία µε τισ Οδηγίεσ του Συµβουλίου 2004/108/ EK και 98/37/EK.

Αυτή η δήλωση ισχύει στο προιν µε το σηµάδι CE.

Čeština

PROHLÁŠENÍ O SHODĚ S CE

Prohlašujeme na svoji zodpovědnost, že tento výrobek odpovídá normám EN60745, EN55014 a EN61000 v souladu se směrnicemi 2004/108/EC a 98/37/EC.

Toto prohlášení platí pro výrobek označený značkou CE.

Türkçe

AB UYGUNLUK BEYANI

Bu ürünün, 2004/108/EC ve 98/37/EC sayılı Konsey Direktiflerine uygun olarak, EN60745, EN55014 ve EN61000 sayılı standartlara ve standartlaßtırılmıß belgelere uygun olduåunu, tamamen kendi sorumluluåumuz altında beyan ederiz.

Bu beyan, üzerinde CE ißareti bulunan ürünler için geçerlidir.

Română

DECLARAŢIE DE CONFORMITATE CE

Declarăm pe propria răspundere că acest produs este conform cu standardele sau documentele de standardizare EN60745, EN55014 și EN61000 și cu Directivele Consiliului 2004/108/CE și 98/37/CE.

Prezenta declaraţie se referă la produsul pe care este aplicat semnul CE.

Polski

DEKLARACJA ZGODNOŚCI Z EC

Oznajmiamy z całkowitą odpowiedzialnością, że produkt ten pozostaje w zgodzie ze standardami lub standardową formą dokumentów EN60745, EN55014 i EN61000 w zgodzie z Zasadami Rady 2004/108/ EC i 98/37/EC.

To oświadczenie odnosi się do załączonego produktu z oznaczeniami CE.

Magyar

EU MEGFELELŐSÉGI NYILATKOZAT

Teljes felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az EN60745, EN55014, és EN 61000 szabványoknak illetve szabványosított dokumentumoknak, az Európa Tanács 2004/108/EC, és 98/37/EC Tanácsi Direktíváival összhangban.

Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik.

Representative office in Europe

Hitachi Power Tools Europe GmbH

Siemensring 34, 47877 Willich 1, F. R. Germany

Head office in Japan

Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan

Hitachi Koki Co., Ltd.

Slovenščina

EC DEKLARACIJA O SKLADNOSTI

Po lastni odgovornosti objavljamo, da je izdelek v skladu s standardi ali standardiziranimi dokumenti EN60745, EN55014 in EN61000 v skladu z direktivami Sveta 2004/ 108/EC in 98/37/EC.

Deklaracija je označena na izdelku s pritrjeno CE označbo.

PyccÍËÈ

ÑEKãAPAñàü COOTBETCTBàü EC

Mê c ÔoÎÌoÈ oÚÇeÚcÚÇeÌÌocÚëï ÁaÓÇÎÓeÏ, äÚo ÀaÌÌoe ËÁÀeÎËe cooÚÇeÚcÚÇyeÚ cÚaÌÀapÚaÏ ËÎË cÚaÌÀapÚËÁoÇaÌÌêÏ ÀoÍyÏeÌÚaÏ EN60745, EN55014 Ë EN61000 coÖÎacÌo ÑËpeÍÚËÇaÏ CoÇeÚa 2004/108/EC Ë 98/37/EC.

ÑaÌÌaÓ ÀeÍÎapaáËÓ oÚÌocËÚcÓ Í ËÁÀeÎËÓÏ, Ìa ÍoÚopêx ËÏeeÚcÓ ÏapÍËpoÇÍa CE.

30. 1. 2009

K. Kato Board Director

901 Code No. C99159692 M Printed in Malaysia

11Back_SB10V2_EE 1/9/09, 18:3351

HiKOKI SB10S2 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
