HIKOKI P14DSL, P18DSL Handling Instructions Manual

Batteridriven hyvel Akku høvl Høvel batteridrevet Akkukäyttöinen höylä Cordless Planer

P 14DSL • P 18DSL

P18DSL

Läs bruksanvisningen noga igenom före verktygets användning. Læs instruktionerne nøje igennem, før maskinen tages i brug. Les grundig og forstå anvisningene før bruk. Lue ohjeet huolellisesti ennen käyttöä. Read through carefully and understand these instructions before use.

Bruksanvisning Brugsanvisning Bruksanvisning Käyttöohjeet Handling Instructions

123

1 2

82 mm (Max)

9 mm (Max)

456

9 mm (Max)

789

& *

10 11 12

w e

(

)

13 14 15

16 17 18

19 20 21

22 23 24

25 26 27

28 29 30

1mm

;

1mm

31 32 33

34 35 36

3.5 mm

24.5 mm

37 38 39

11 mm

4 mm

Hyvling Høvling Planhøvling

Fasning Afkantning Skråhøvling

Falsning Falsning Falshøvling

Profilförminskning Smigskæring Kilehøvling

Uppladdningsbart batteri Genopladeligt batteri Oppladbart batteri

Lås Smæklås Sperrehake

Batteriskydd Batteridæksel Batteri deksel

Poler Terminaler Tilkoblingspunkter

Ventilationshål Ventilationsåbninger Ventilasjons hull

Tryck Tryk Trykk

Dra ut Træk ud Dra ut

Handtag Håndtag Håndtak

Laddare Opladeapparat Lader

Signallampa Kontrollampe Pilot-lys

Strömbrytarlås Afbryderlås Bryterlås

Avtryckare (strömbrytare) Kontakttrigger Startbryter

Knapp för kvarvarande batteri

Indikeringslampa för kvarvarande batteri

Knopp Justeringsknap Knott

Skala Skala Skala

Märke Markering Markering

Start av hyvling Påbegyndelse af høvlingen Høvlingen begynner

Slutskede av hyvling Afslutning af høvling Høvlingen avsluttes

Ställ Støtte Stativ

Inställningsskruv Indstillingsskrue Låseskrue

Spår Guide Styring

Fast nyckel Topnøgle Pipenøkkel

Hyvelstålfäste Høvljernholder Knivholder Karbinstål Hårdmetalblad Karbidkniv

(dubbelkantad bladtyp) (type med dobbeltægget blad) (dobbeltegget type)

Inställningsplåt (B) Indstillingsplade (B) Stilleplate (B)

Bult Bolt Skrue

Maskinskruv Maskinskrue Maskinskrue

Böjd yta Vendt overflade Dreiet flate

Inställningsplåt (A) Indstillingsplade (A) Stilleplate (A)

Inställd tjocklek Indstillingsmåler Innstillingsmåler

Väggyta b Vægflade b Veggflate b

[

Platt del på kutterhuvud Flad del af skærblok Flatt parti på skjærehodet

Spår Fordybning Spor

]

Hyvelstål (omslipbar bladtyp)

Kutterhuvud Kutterblok Kutteblokk

Väggyta a Vægflade a Veggflate a

Kolhatt Spånafskærmning Chipdeksel

Skruv D4×16 Skrue D4×16 Skrue D4×16

Dammadapter Støvadapter Støvadapter

Knä Vinkelstykke Vinkelrør

Dammpåse Støvpose Støvpose

Avnötningsgräns Slidgrænse Slitasjegrense

Nagel på kolborste Kulbørstes søm Stift på kullbørste

Utbuktning på kolborste Fremspring på kulbørste Utstikkende del på kullbørsten

Kolhatt Kuldæksel Børstedeksel

Kontaktdel på borstmunstyckets utsida

Svenska Dansk Norsk

Indikatorkontakt for resterende batteri Indikatorlampe for resterende batteri

Blad (type med blad, som kan skærpes)

Kontaktdel på udvendigt børsterør Kontaktpunkt utfenfor børsterøret

Indikatorbryter for gjenværende batterinivå Indikatorlampe for gjenværende batterinivå

Kniv (kvessbar type)

Tasohöyläys Planing

Viistohöyläys Beveling

Ponttaus Rabbeting

Viistoponttaus Tapering

Ladattava paristo Rechargeable battery

Salpa Latch

Akun kansi Battery cover

Navat Terminals

Tuuletusaukot Ventilation holes

Paina Push

Vedä ulos Pull out

Kahva Handle

Laturi Charger

Markkivalo Pilot lamp

Kytkinlukko Switch lock

Kytkimen laukaisin Switch trigger

Jäljellä olevan latauksen merkkikytkin Remaining battery indicator switch

Jäljellä olevan latauksen merkkivalo Remaining battery indicator lamp

Kädensija Knob

Asteikko Scale

Merkki Mark

Höyläyksen aloitus Beginning of cutting operation

Höyläyksen lopetus End of cutting operation

Jalka Stand

Säätöruuvi Set screw

Opas Guide

Kiintoavain Box wrench

Terän pidike Blade holder Karbiditerä Carbide blade

(kaksireunainen terätyyppi) (Double edged blade type)

Säätölevy (B) Set plate (B)

Pultti Bolt

Koneruuvi Machine screw

Käännetty pinta Turned surface

Säätölevy (A) Set plate (A)

Säätömittari Set gauge

Seinäpinta b Wall surface b

[

Teräpään tasainen osa Flat portion of the cutter block

Vako Groove

]

Terä (teroitettava terätyyppi) Blade (Resharpnable blade type)

Höylän runko Cutter block

Seinäpinta a Wall surface a

Sirukansi Chip cover

Ruuvi D4×16 Screw D4×16

Pölynkerääjän kiinnitin Dust adapter

Käsinoja Elbow

Pölypussi Dust bag

Kulutusraja Wear limit

Hiiliharjan kynsi Nail of carbon brush

Hiiliharjan ulkonema Protrusion of carbon brush

Harjan pää Brush cap

Harjaputken ulkokontaktiosa Contact portion outside brush tube

Suomi English

Svenska Dansk Norsk

Symboler

VARNING

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

Läs alla säkerhetsvarningar och alla instruktioner.

Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador.

Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2002/96/EF som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.

Symboler

ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

Læs alle sikkerhedsadvarsler og instruktioner.

Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes.

Kun for EU-lande Elværktøj må ikke bortskaffes som almindeligt affald! I henhold til det europæiske direktiv 2002/ 96/EF om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.

Symboler

ADVARSEL Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

Les alle advarsler og sikkerhetsinstruksjoner.

Hvis du ikke følger alle advarsler og instruksjoner kan bruk av utstyret resultere i elektrisk støt, brann og/eller alvorlig personskade.

Kun for EU-land Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

/min or min

hastighet utan belastning

Rotation eller växelverkan per

-1 minut

Likström Jævnstrøm

Försiktighet

Volt

Kilogram

Friløbshastighed

Omdrejninger og udvekslinger pr. minut

Forsigtig

Volt

Kilogram

hastighet uten belastning

Omdreininger eller slag per minutt

Likestrøm

Forsiktig

Volt

Kilo

Suomi English

Symbolit

VAROITUS Seuraavassa on näytetty koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen ennen kuin aloitat koneen käytön.

Symbols

WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use.

/min or min

-1

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Koskee vain EU-maita Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.

nopeus kuormittamattomana

Kierrosta tai edestakaisliikettä minuutissa

Tasavirta

Varoitus

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

no-load speed

Revolutions or reciprocations per minute

Direct current

Caution

Volttia

Kilogrammaa

Volts

Kilograms

Svenska

(Översättning av originalinstruktionerna)

ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG

VARNING

Läs alla säkerhetsvarningar och alla instruktioner.

Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket “elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats a) Håll arbetsplatsen ren och välbelyst.

Röriga eller mörka arbetsplatser inbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva

omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.

Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.

c) Håll barn och kringstående på avstånd när du

arbetar med ett elektriskt verktyg.

Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet a) Det elektriska verktygets stickpropp måste

matcha uttaget. Modifiera aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg.

Omodifierade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som t ex

rör, värmeelement, spisar och kylskåp.

Det finns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta.

Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden

för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för

utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt

verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet a) Var vaksam, se upp med vad du gör och använd

sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkhoholpåverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid

ögonskydd.

Skyddsutrustning som till exempel ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren

står i läge av innan du ansluter det elektriska verktyget till strömskällan och/eller batteriet, tar upp eller bär verktyget.

Att bära det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller

skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på

fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder

eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar.

Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna.

g) Om tillbehör för anslutning av dammuppsugnings-

och damminsamlinganordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska dammrelaterade faror.

4) Användning och skötsel av elektriska verktyg a) Tvinga inte det elektriska verktyget. Använd

korrekt verktyg för det du ska göra.

Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om

omkopplaren inte kan vridas Från eller Till.

Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller batteriet från

det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom

räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg. Kontrollera med

avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det.

Svenska

Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och

hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

5) Användning och vård av batteriverktyg a) Ladda endast med laddare som angetts av

tillverkaren.

En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.

b) Använd verktyg endast med specifikt avsedda

batteri.

Användning av annat batteri kan orsaka risk för skada eller brand.

c) När ett batteri inte används förvara det frånskiljt

från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan.

Kortslutning av batteripolerna kan orsaka brännskada eller brand.

d) Vid oriktigt handhavande kan vätska komma ut

från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp.

Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

6) Service a) Låt en kvalificerad reparatör utföra service på ditt

elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR BATTERIDRIVEN HYVEL

1. Vänta till skärbladet stannat innan du lägger ned verktyget.

En fri roterande klinga kan ansätta ytan och leda till att du tappar kontrollen och orsaka allvarlig skada.

2. Använd klämmor eller annat praktiskt sätt för att

fästa och stöda arbetsstycket till en stabil plattform.

Att hålla arbetsstycket i handen eller mot kroppen gör att det blir instabilt och kan leda till att kontrollen tappas.

3. Använd inte hyveln med hyvelstålen vända uppåt (såsom en stationär hyvel kan användas).

4. Temperaturen vid batteriuppladdningen skall ligga omkring 0˚C – 40˚C.

Om batteriet laddas i en temperatur som underskrider 0˚C, kan det resultera i överladdning som kan skada verktyget. Batteriet bör inte laddas i temperaturer som överstiger 40˚C. Den lämpligaste uppladdningstemperaturen ligger mellan 20˚C och 25˚C.

5. Använd inte laddningsaggregatet kontinuer ligt. Låt aggregatet vila i ca. 15 minuter mellan varje laddning.

6. Se till att inga främmande föremål hamnar i verktyget genom batteriöppningen eller uttagen.

7. Ta aldrig isär varken det uppladdningsbara batteriet eller laddningsaggregatet.

8. Se till att det uppladdningsbara batteriet inte kortsluts. Det resulterar i hög elektrisk spänning och överhettning, som kan skada batteriet.

9. Se till att batteriet inte fattar eld, så att det exploderar.

10. Se till att inga föremål eller främmande ämnen hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

11. Kasta inte bort det urladdade batteriet med sopor. Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren.

12. Laddningsaggregatet skadas när du använder ett urladdat batteri.s

VARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning. I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn. I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Därefter kan du fortsätta igen.

3. Om batteriet överhettas under för hög belastning kan batteriet ta slut. Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat.

Vidare, var god beakta följande varningar och föreskrifter.

VARNING

För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att spån och smuts inte samlas på batteriet.

䡬 Vid arbete se till att spån och smuts inte faller på

batteriet.

䡬 Se till att eventuellt spån och smuts som faller på det

elektriska verktyget vid arbete inte samlas på batteriet.

䡬 Förvara inte batteri som inte används på en plats där

de utsätts för spån och smuts.

䡬 Innan förvarin av ett batteri avlägsna eventuellt spån

och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

2. Gör inte hål i batteri med skarpa föremål så som spik, slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

Svenska

3. Använd inte uppenbarligt skadat batteri eller batteri som är deformerat.

4. Använd inte batteriet med polerna omvända.

5. Anslut inte direkt till ett elektriskt uttag eller uttaget för cigarettändare i en bil.

6. Använd inte batteri för andra syften än de som anges.

7. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

8. Utsätt inte batteriet för höga temperaturer eller högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.

9. Håll borta från eld så snart läckage eller illaluktande lukt upptäcks.

10. Använd inte på plats där stark statisk elektricitet skapas.

11. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp. Om inget görs kan vätskan orsaka ögonproblem.

2. Om vätskan kommer i kontakt med din hud eller dina kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det finns en chans att det kan orsaka hudirritation.

3. Om du upptäcker rost, dålig lukt, överhettning, missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare.

VARNING

Om ett elektriskt ledande föremål vidrör polerna på litiumjonbatteriet kan en kortslutning uppstå vilket kan leda till brand. Observera följande vid förvaring av batteriet.

䡬 Placera inte elektriskt ledande skär, spikar, stålvajrar,

kopparvajrar eller andra vajrar i förvaringslådan.

䡬 Antingen installera batteriet i det elektriska verktyget

eller förvara det säkert genom att tryck in det i batteriskyddet till dess att ventilationshålen döljs för att förebygga kortslutning. (Enligt Bild 5)

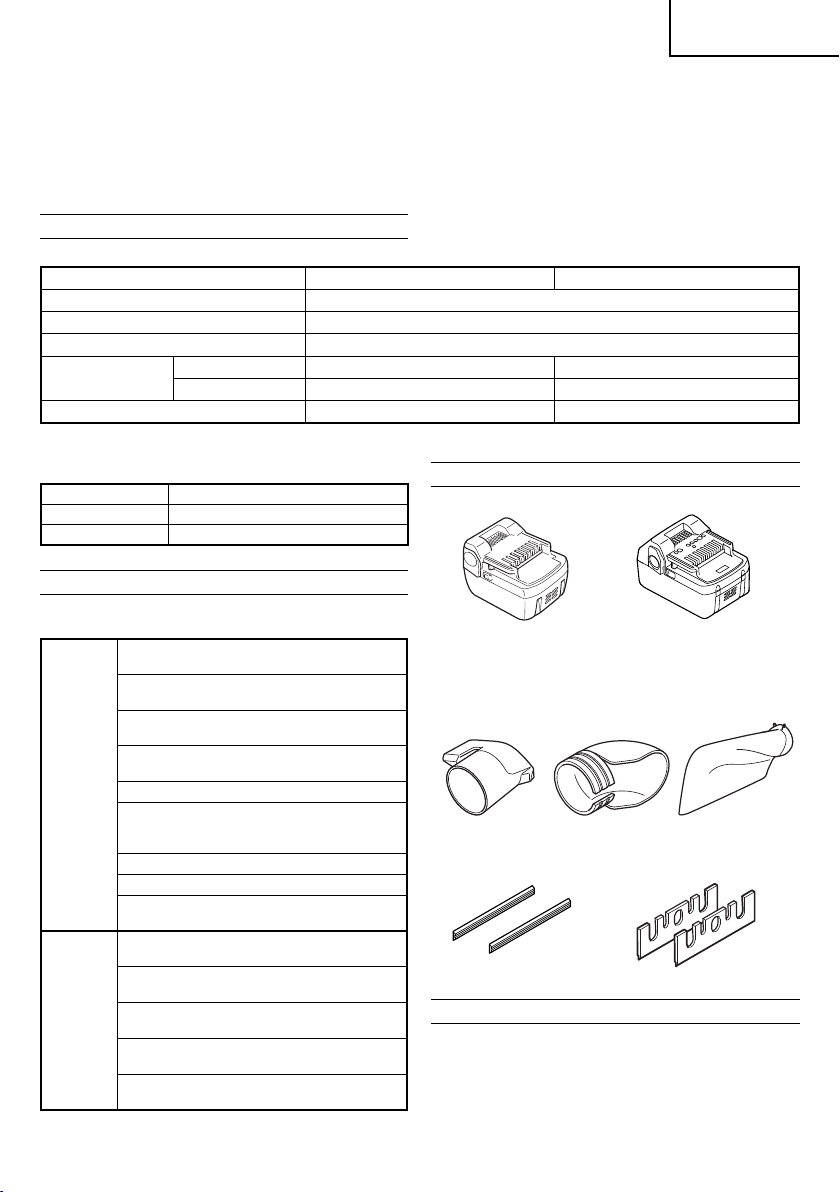

TEKNISKA DATA

VERKTYG

Modell P14DSL P18DSL Bredd 82 mm Max. spåntjocklek 2,0 mm Tomgångsvarvtal 16000 min

Uppladdningsbart batteri

Vikt* 3,2 kg (Med BSL1430) 3,3 kg (Med BSL1830)

*Vikt: Enligt EPTA-Procedure 01/2003

LADDNINGSAGGREGAT

Modell UC18YFSL Laddningsspänning 14,4 V – 18 V Vikt 0,5 kg

2LSRK 2LJRK

STANDARD TILLBEHÖR

Förutom huvudenheten (1) innehåller paketet även de tillbehör som listas nedan.

1 Fast nyckel ....................................... 1

P14DSL

(2LSRK)

(2LJRK)

P18DSL

(2LSRK)

(2LJRK)

(för fästning av hyvelstål)

2 Inställningsmätare ............................ 1

(för justering av kutterhöjd)

3 Spår ................................................... 1

(med inställningsskruv)

4 Karbidstål .......................................... 2

(dubbelkantad ståltyp)

5 Laddare ............................................. 1

BSL1430: Li-ion 14,4 V (3,0 Ah 8 celler) BSL1830: Li-ion 18 V (3,0 Ah 10 celler) BSL1450: Li-ion 14,4 V (5,0 Ah 8 celler) BSL1850: Li-ion 18 V (5,0 Ah 10 celler)

P14DSL (2LSRK) (2LJRK)

P18DSL (2LSRK) (2LJRK)

P14DSL(NN) P18DSL(NN)

Rätt til ändringar av standard tillbehör förbehålles utan föregående meddelande.

-1

6 Batteri ................................................ 2

[P14DSL] BSL1430 eller BSL1450 [P18DSL] BSL1830 eller BSL1850

7 Plastfodral ......................................... 1

8 Batteriskydd ...................................... 2

9 Reserv karbidstål uppsättning ......... 1

(medföljer inte i alla områden)

1 Fast nyckel ........................................ 1

(för fästning av hyvelstål)

2 Inställningsmätare ............................ 1

(för justering av kutterhöjd)

3 Spår ................................................... 1

(med inställningsskruv)

4 Karbidstål .......................................... 2

(dubbelkantad ståltyp)

Utan laddare, batteri, plastfodral och batteriskydd

Svenska

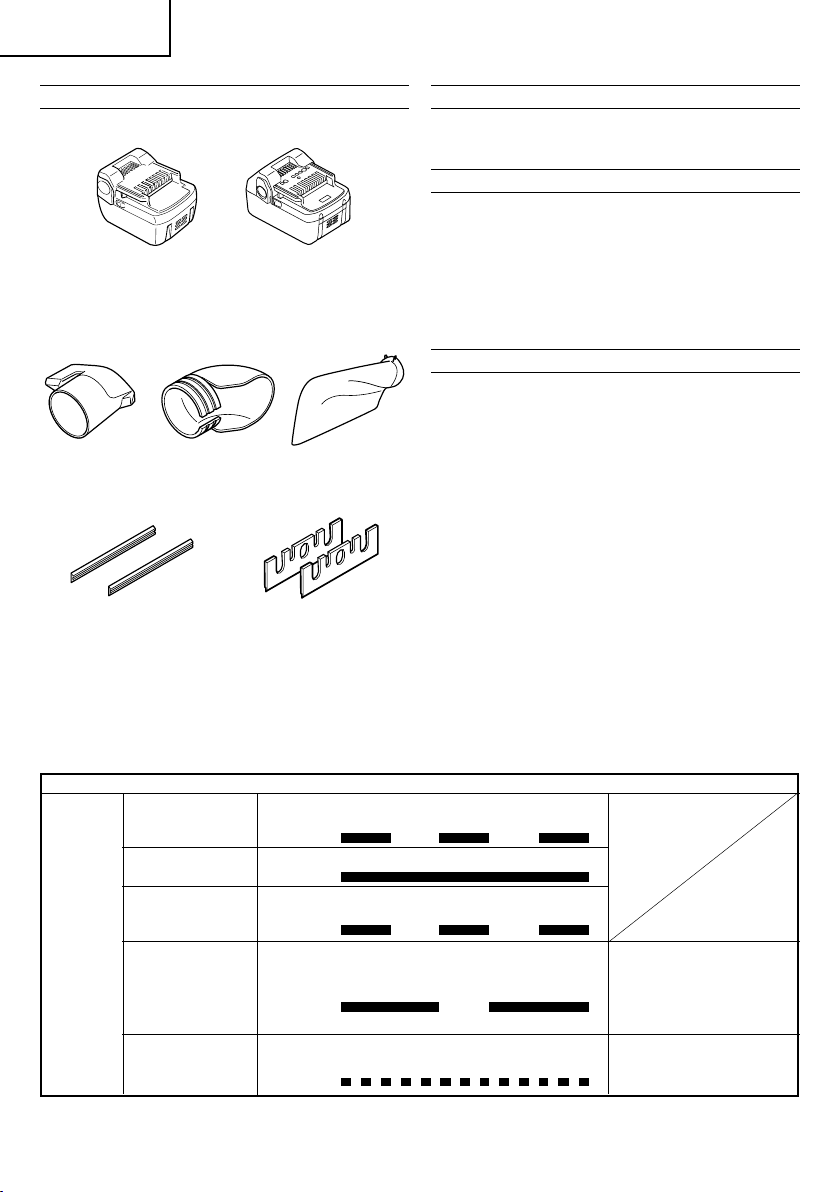

EXTRA TILLBEHÖR (säljes separat)

1. Batteri

(BSL1430) (BSL1830) (BSL1440) (BSL1840) (BSL1450) (BSL1850)

2. Dammadapter 3. Knä 4. Dammpåse

5. Karbidstål 6. Stål (dubbelkantad ståltyp) (omslipbar ståltyp)

Rätt till ändringar av extra tillbehör förbehålles.

ANVÄNDNINGSOMRÅDE

Hyvling av olika sorters träbräder och paneler enligt

Bild 1-4.

Tabell 1

Före laddning Blinkar

Lampans indikeringar

Lyser 0,5 sekund. Lyser inte 0,5 sekund. (släckt 0,5 sekund)

HUR DU DEMONTERAR/MONTERAR BATTERIET

1. Demontering av batteriet

Fatta tag i handtaget ordentligt och tryck på batterilåset för att demontera batteriet (se Bild. 5 och 6).

FÖRSIKTIGT

Se till att batteriet inte kortsluts.

2. Montering av batteriet

Sätt i batteriet så att batteripolerna vänds åt rätt håll (se Bild. 6).

BATTERILADDNING

Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till ett nätuttag.

Signallampan på laddaren blinkar i rött (med ensekunds intervaller) efter nätkabelns anslutning.

FÖRSIKTIGT

Använd inte elkablar om de är skadade. Se till att få de reparerade omedelbart.

2. Sätt i batteriet i laddaren.

Tryck in batteriet enligt Bild. 7.

3. Laddning

Laddningen sätts igång efter batteriets isättning i laddaren. Signallampan lyser i rött. Så fort batteriet har laddats upp helt blinkar signallampan i rött (med ensekunds intervaller). (Se Tabell 1)

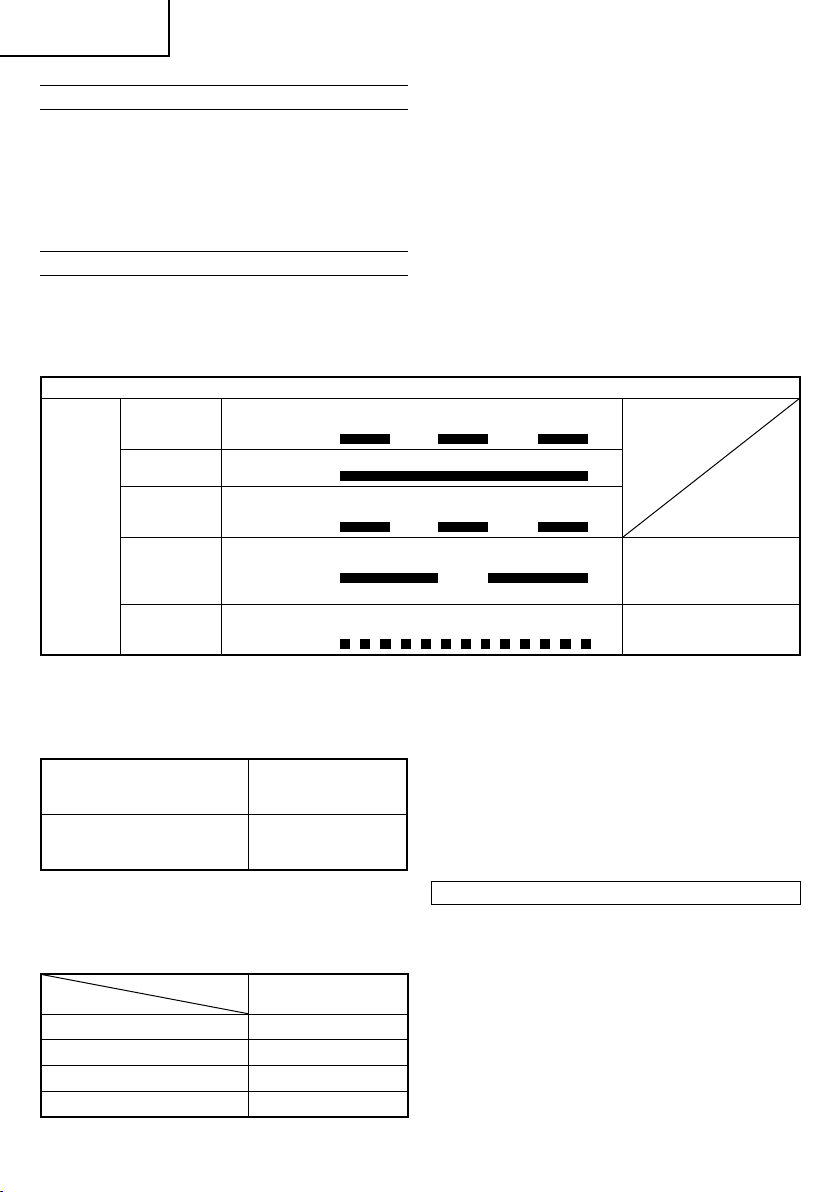

(1) Hur signallampan lyser/blinkar till

Hur signallampan lyser/blinkar till före laddningsstart, under pågående laddning och efter slutförd laddning visas i nedanstående Tabell 1.

Under pågående laddning

Laddningen

Signallampe (röd)

(2) Angående de laddningsbara batteriernas

temperaturer Temperaturerna för laddningsbara batterier visas i Tabell 2, och batterier som blivit varma skall svalna innan de laddas igen.

fullbordad

Överhettad beredskapsläge

Går inte att ladda

Lyser ihållande

Lyser

Lyser 0,5 sekund. Lyser inte 0,5

Blinkar sekund. (släckt 0,5 sekund)

Lyser 1 sekund. Lyser inte 0,5

Blinkar sekund. (släckt 0,5 sekund)

Lyser 0,1 sekund. Lyser inte 0,1 sekund. (släckt 0,1 sekund)

Flimrar

Batteriet överhettat. Kan inte ladda (laddning kommer att börja när batteriet svalnat).

Fel i batteriet eller laddaren

Tabell 2 Laddning av batterier som blivit för varma

Laddningsbara batterier vilka batterierna

BSL1430, BSL1440, BSL1450, BSL1820, BSL1830, BSL1840, 0°C – 40°C BSL1850

Temperaturer vid

kan labbas

Svenska

(3) Beträffande laddningstiden

Laddningstiden kommer att vara enligt vad som visas i Tabell 3, i förhållande till laddare och batteri.

Tabell 3 Laddningstid (Vid 20°C)

Batteri BSL1820 Ca. 30 min. BSL1430, BSL1830 Ca. 45 min. BSL1440, BSL1840 Ca. 60 min. BSL1450, BSL1850 Ca. 75 min.

ANMÄRKNING

FÖRSIKTIGT

4. Dra ut laddarens nätkabel ur nätuttaget

5. Fatta ett stadigt tag i laddaren och dra ut batteriet

ANMÄRKNING

Hur batteriets brukstid förlängs

(1) Ladda upp batteriet innan det laddats ur helt.

(2) Ladda inte upp varma batterier.

FÖRSIKTIGT

䡬 Det kan hända att kontrollampan på laddaren tänds

䡬 När indikeringslampan blinkar rött (med 0,2-

䡬 Det tar ca. tre sekunder för den inbyggda

Laddare

Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen.

När batteriladdaren använts kontinuerligt blir den varm och kan därmed vara orsaken till felen. Låt den vila 15 minuter mellan laddningarna.

ur laddaren

Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara batteriet.

Vid första tendensen till att ute. ekten hos det batteridrivna verktyget blivit lägre, måste arbetet avbrytas och batteriet laddas upp. Vid fortsatt drift, så att batteriet laddas ur och inte längre leder elektrisk spänning, kan batteriet skadas och dess livslängd bli kortare.

Ett laddningsbart batteri är varmt efter att det använts. Om ett sådant batteri laddas upp genast efter batteriets bruk, försämras de kemiska ämnena i batteriet varvid batteriets livslängd förkortas. Låt batteriet först svalna. Ladda upp det först efter att det svalnat.

undue 1 sekund och slacks sedan 0,5 sekunder (släckt under 0,5 sekunder) vid laddningsstart när batteriet blivit varmt, beroende av att batteriet fått ligga i solen eller när det sätts i laddaren strax efter avslutat bruk. Låt i detta fall batteriet först svalna innan laddningen sätts igång.

ekundersintervall) kontrollera och avlägsna eventuella främmande föremål i batteriuttaget. När det inte fi nns några främmande ämnen i isättningsöppningen är det troliga felet fel i batteriet eller i laddaren. För såväl batteriet som laddaren till HiKOKIs representant för kontroll.

mikrodatorn i UC18YFSL att avkänna att en pågående laddning avbrutits och batteriet tagits ur. Vänta därför i minst tre sekunder innan batteriet på nytt sätts i laddaren för fortsatt laddning. Det kan hända att batteriet inte laddas upp på korrekt sätt om batteriet sätts i laddaren på nytt inom tre sekunder efter att den pågående laddningen avbrutits.

UC18YFSL

䡬 Om signallampan inte blinkar röd (varje sekund)

även om indikerar det att laddarens skyddskrets kan ha aktiverats. Ta bort kabeln från strömmen och anslut den igen efter 30 sekunder eller så. Om det inte är detta som gör att signallampan blinkar röd (varje sekund), ta laddaren till en HiKOKIs auktoriserade servicecenter.

laddarens kabel är ansluten till strömmen

INNAN ANVÄNDNING

1. Iordningställande och kontroll av arbetsmiljö

Kontrollera att arbetsmiljön är lämplig genom att följa säkerhetsföreskrifterna.

2. Strömbrytare

Se till att strömbrytaren står i läge OFF (av). Om batteriet är ansluten till kroppen medan strömbrytaren står i läge ON (på), kommer det elektriska verktyget att starta omedelbart vilket kan orsaka en allvarlig olycka.

3. Se till att du har en stadig arbetsbänk av trä som passar som underlag för hyvling. Se till att bänken står stadigt på ett jämnt, fast underlag. En ostadig arbetsbänk kan framkalla olyckshändelser.

HYVLING

1. Hantering av brytaren (Bild 8)

(1) För säker hantering av maskinen finns en

”låsomkopplare” på sidan på handtaget. Om “avtryckaren” tryck in när ”låsomkopplaren” är intryckt i pilens riktning kan huvudbrytaren slås ON (på).

(2) Efter det att brytaren slagits ON (på), även om du

släpper dina händer från låsomkopplaren, kommer maskinen att fortsätta att köra och lampan förblir påslagen så länge du håller avtryckaren intryckt.

(3) Om du släpper avtryckaren kan du slå OFF (av)

brytaren och ”låsomkopplaren” återgår automatiskt till ursprungsläget.

FÖRSIKTIGT

Fixera eller fäst inte låsomkopplaren. Vidare, håll ditt finger borta från avtryckaren när hyveln bärs. Annars kan det hända att huvudbrytaren oavsiktligen slås ON (på) vilket kan leda till oförväntade olyckor.

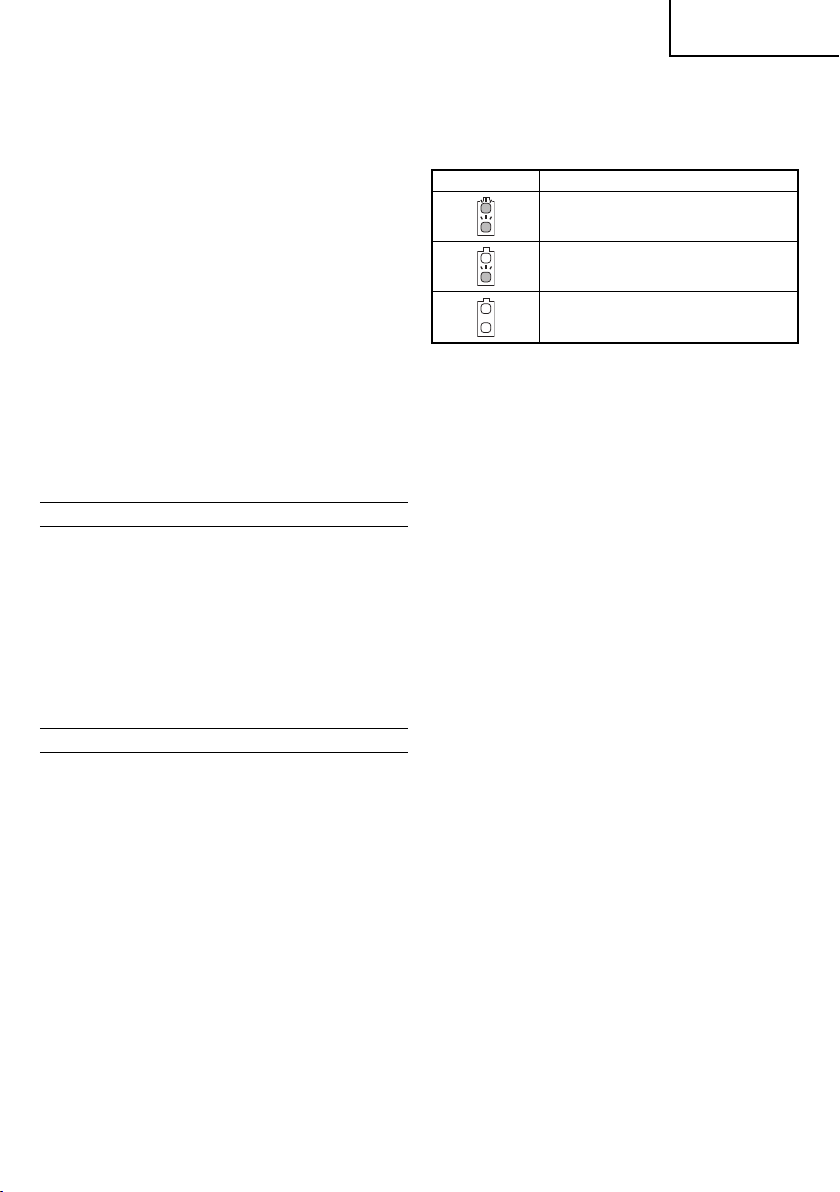

Om indikeringen för kvarvarande batteri

När knappen för kvarvarande batteri trycks in kommer indikeringslamporna att lysa upp och indikera hur mycket som finns kvar. (Fig. 9) När knappen för kvarvarande batteri släpps kommer indikeringslamporna att slockna. Tabell 4 visar statusen på indikeringen och hur mycket energi som finns kvar i batteriet.

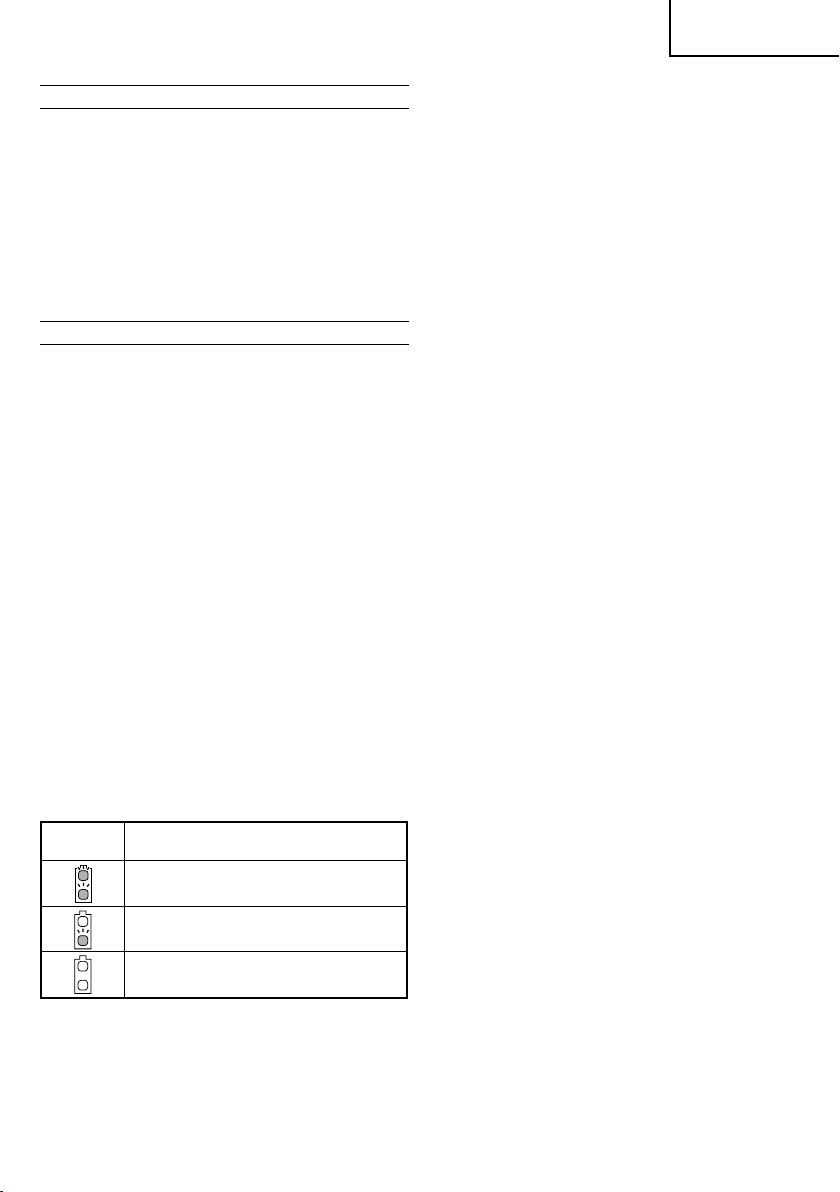

Tabell 4

Lampstatus Kvarvarande energi

Det finns tillräckligt med energi kvar i batteriet.

Hälften av batteriets energi är förbrukad.

Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt.

Svenska

Eftersom indikeringen för kvarvarande energi kan skilja sig beroende på omgivningstemperaturen och batterikarakteristiken bör detta enbart ses som en referens.

ANMÄRKNING

䡬 Utsätt inte indikeringspanelen för hårda stötar och

skada det ej. Det kan leda till problem.

䡬 För att spara batteri kommer indikeringslamporna

bara att lysa medan knappen hålls intryckt.

3. Inställning av spåntjocklek

(1) Vrid knoppen i pilens riktning enligt Bild 10 (medurs)

tills det trekantiga märket är inriktat med den önskade spåntjockleken på skalan. Skalan är graderad i mm.

(2) Spåntjockleken kan varieras från 0 till 2,0 mm.

4. Planhyvling

Grovhyvling skall utföras med större spåntjocklek och med lämplig hastighet så att spånen kastas jämnt ut ur maskinen. Finhyvling (sluthyvling) skall utföras med mindre spåntjocklek och lägre hastighet för att tillförsäkra en mjuk färdigyta.

5. Hur du börjar och avslutar hyvlingen

Placera hyvelns framsula på arbetsstycket enligt Bild 11 och stöd hyveln i horisontell riktning. Slå på nätströmbrytaren och arbeta hyveln långsamt mot arbetsstyckets ledande kant. Tryck stadigt på hyvelns främre del i arbetets första skede. I hyvlingens slutskede skall du trycka på hyvelns bakre del enligt Bild 12. Hyveln skall alltid hållas plan medan hyvlingsarbetet pågår.

6. Försiktighetsåtgärder efter avslutad hyvling

När du lyfter upp hyveln med en hand efter avslutad hyvling, skall du se till att hyvelstålen inte vidrör din kropp eller dina kläder. Slarv kan resultera i olyckshändelser.

7. Ställ

Lyft bakdelen på hyveln för att förlänga foten från basen. Genom att förlänga stället när du ställer ner hyveln förhindrar att sågbladet kommer i kontakt med materialet. (Bild 13)

8. Justering av anslag (styrning) (Bild 14)

Hyvlingsläget kan justeras genom att anslaget flyttas till höger eller vänster efter att inställningsskruven har lossats. Anslaget kan monteras antingen på verktygets högra eller vänstra sida.

Försiktighetsåtgärder vid arbete

䡬 Angående kontinuerlig användning

Detta verktyg är utrustat med en skyddsfunktion för att förlänga batteriets livstid. Batteriet kan bli överhettat under kontinuerlig användning eller vid djupkapningsarbeten, vilket kan orsaka att den stannar automatiskt. Speciellt med batterierna listade nedan kan verktyget avsluta arbetet innan batteriet börjar bli varmt för att förhindra snabb degradering från överhettning. Om detta händer, avsluta arbetet, ta bort batteriet från verktyget och lämna det på en välventilerad plats som inte är utsatt för solljus till dess att det har svalnat ordentligt. Batteriet kan användas igen när det har svalnat. (Batterier det gäller: BSL1425, BSL1420, BSL1415, BSL1825, BSL1820, BSL1815 och äldre batterier)

䡬 Lämplig batterianvändning

När verktyget används med något av batterierna listade nedan ska det användas för lätt arbete för att förlänga batteriets livslängd.

Exempel på arbete: Grunda finslipnings- och avfasningsarbete (Batterier det gäller: BSL1425, BSL1420, BSL1415, BSL1825, BSL1820, BSL1815 och äldre batterier)

MONTERING OCH DEMONTERING AV KARBIDSTÅL/INSTÄLLNING AV KARBIDSTÅLSHÖJD (FÖR DUBBELKANTAD BLADTYP)

1. Demontering av karbidstål

FÖRSIKTIGT

䡬 För att förhindra olyckor, se till att det elektriska

verktyget är avslaget och att batteriet är bortkopplat.

䡬 Se till att du inte skär dina händer. (1) Lossa bladhållaren med hjälp av medföljande

hylsnyckel enligt Bild 15.

(2) Ta bort karbidstålet genom att skjuta ut det med

den medföljande hylsnyckeln såsom visas på Bild 16.

2. Montering av karbidstål

FÖRSIKTIGT

䡬 För att förhindra olyckor, se till att det elektriska

verktyget är avslaget och att batteriet är bortkopplat.

䡬 Rengör noggrannt alla järnfilspån och spån från

karbidstålet före dess montering.

(1) Lyft upp inställningsplåten (B) och skjut in det nya

karbidstålet mellan kutterhuvudet och inställningsplåten (B) såsom visas på Bild 17.

(2) Montera ett nytt hyvelstål genom att skjuta in det över

inställningsplåten (B) enligt Bild 18, så att bladspetsen skjuter ut 1 mm från änden på kutterhuvudet.

(3) Dra åt bulten vid bladhållaren enligt Bild 19 för att

slutföra byte av hyvelstål.

(4) Vänd på kutterhuvudet och ställ in den andra sidan

på samma sätt.

3. Inställing av karbidstålshöjd

FÖRSIKTIGT

䡬 För att förhindra olyckor, se till att det elektriska

verktyget är avslaget och att batteriet är bortkopplat.

䡬 Ställ in karbidstålshöjden enligt nedanstående

anvisningar, om karbidstålen är i fel höjd efter att montering skett enligt ovan.

(1) Lossa de tre bultarna som håller fast arbidstalet

med hjälp av hylsnyckeln och ta bort bladhållaren enligt Bild 20.

(2) Ta bort arbidstalet och demontera sedan

inställningsplåten (B) genom att skjuta den i pilens riktning enligt Bild 21.

(3) Lossa de två skruvarna som håller fast karbidstål

och inställningsplåtarna (A) och (B).

(4) Tryck in den böjda ytan på inställningsplåt (A) mot

väggytan b och justera samtidigt arbidstålets ände enligt väggytan a med inställd tjocklek enligt Bild 22 och 23. Dra därefter åt de två skruvarna.

(5) Skjut in en böjd del på inställningsplåt (A), monterad

på inställningsplåt (B), i ett spår på den platta delen på kutterhuvudet enligt Bild 24 och 25.

(6) Placera bladhållaren på den färdiga monteringen

och fäst den med de tre bultarna enligt Bild 26. Kontrollera att bultarna dragits åt ordentligt. Ställ in höjden på karbidstålet på motsatta sidan på samma sätt.

Svenska

MONTERING OCH DEMONTERING AV HYVELSTÅL/INSTÄLLNING AV HYVELSTÅLSHÖJD (FÖR OMSLIPBAR BLADTYP)

1. Demontering av hyvelstål FÖRSIKTIGT

䡬 För att förhindra olyckor, se till att det elektriska

verktyget är avslaget och att batteriet är bortkopplat. 䡬 Se till att du inte skär dina händer. (1) Lossa de tre bultarna, som håller fast hyvelstålet,

med hjälp av den medföljande hylsnyckeln enligt

Bild 20. (2) Skjut hyvelstålet i pilens riktning enligt Bild 21 för

att demontera hyvelstålet.

2. Montering av hyvelstål FÖRSIKTIGT

䡬 För att förhindra olyckor, se till att det elektriska

verktyget är avslaget och att batteriet är bortkopplat. 䡬 Avlägsna noggrant allt eventuellt järnfilspån som

samlats på hyvelstålet före montering. (1) Skjut in en böjd del av inställningsplåt (A), monterad

på hyvelstålet, i ett spår på den platta delen på

kutterhuvudet. (Bild 24 och 27)

Ställ in hyvelstålet så att båda sidor av bladet

skjuter ut från kutterhuvudets bredd med ca 1 mm.

(Bild 28) (2) Placera bladhållaren på den färdiga monteringen

såsom visas på Bild 29 och fäst den med de tre

bultarna. Kontrollera att bultarna dragits åt ordentligt. (3) Vänd på kutterhuvudet och ställ in den motsatta

sidan på samma sätt.

3. Inställning av hyvelstålshöjd

(1) Lossa de två skruvarna som håller fast hyvelstålet

och inställningsplåten (A). (Bild 30) (2) Tryck in den böjda ytan på inställningsplåt (A) mot

väggytan b och justera samtidigt hyvelstålets kant

mot väggytan a enligt inställd tjocklek. Dra därefter

åt de två skruvarna. (Bild 22 och 31)

SLIPNING AV DE OMSLIPBARA HYVELSTÅLEN

Vi rekommenderar att tillbehöret för bladslipning används, för att underlätta slipning.

1. Användning av tillbehör för bladslipning

Två blad kan monteras på tillbehör för bladslipning

för att garantera att bladuddarna slipas i enhetliga

vinklar enligt Bild 32. Justera hyvelstålens positioner

under slipning, så att bladens kanter kommer i

samtidig kontakt med slipstenen enligt Bild 33.

2. Bladslipningsintervaller

Bladslipningsintervallerna beror på vilken typ av trä

som hyvlas, liksom skärdjupet. Slipning bör dock

normalt ske efter var 500 meters hyvling.

3. Hyvlingsdjup för hyvelstål

Som visas i Bild 34 krävs ett hyvlingsdjup på 3,5

mm för hyvelstålet. Det innebär att hyvelstålet kan

slipas till dess totala längd har minskat till 24,5 mm.

4. Slipsten

När en vattenslipsten är tillgänglig använd den efter

att den har doppats ordentligt i vatten då en slipsten

kan slitas ut under slipning, släta ut ovansidan på

slipstenen så ofta som möjligt.

FÄSTNING OCH BORTTAGNING AV DAMMADAPTERN (EXTRATILLBEHÖR)

FÖRSIKTIGT

䡬 För att förhindra olyckor, se till att det elektriska

verktyget är avslaget och att batteriet är bortkopplat.

䡬 Följ nedan förfarande för att montera dammadaptern

ordentligt. Om inte detta görs kan det hända att adaptern faller av och orsakar skada.

1. Att fästa dammadaptern

(1) Ta bort skruven D4 × 16 på kolhatten och ta bort

kolhatten som visas i Bild 35.

(2) Fäst dammadaptern och fäst den med skruven

D4 × 16 (Bild 36).

ANMÄRKNING

Se till att inte bryta haken när du fäster eller tar bort dammadaptern och kolhatten.

2. Att ta bort dammadaptern

För att ta bort dammadaptern, följ ovan förfarande i omvänd ordning.

UNDERHÅLL OCH ÖVERSYN

1. Kontroll av hyvelstål

Fortsatt användning av slöa eller skadade hyvelstål kommer att minska arbetseffektiviteten och kan också överbelasta motorn. Slipa eller byt ut hyvelstålen så snart de är slitna eller skadade.

2. Hantering FÖRSIKTIGT

Framsulan, baksulan och knoppen för inställning av spåntjockleken är samtliga precisionstillverkade delar så att hyveln arbetar så noggrant som möjligt. Om du hanterar dessa delar hårdhänt eller stöter dem kraftigt, kan inställningen rubbas och arbetseffektiviteten minskas. Iaktag speciell försiktighet i samband med dessa delar.

3. Kontroll av monterigsskruvar

Se till att varje monteringsskruv är ordentligt åtdragen. Kontrollera skruvarna med jämna mellanrum. Slarv kan resultera i olycksfall.

4. Kontroll av kol (Bild 37)

Kolborstarna i motorn är förbruksartiklar och utsätts för slitage. Byt alltid ut kolborsten mot en ny så snart den är sliten eller nära avnötningsgränsen, eftersom en sliten kolborste kan vara orsak till motorfel. Se också till att kolborstarna är rena och rör sig fritt i kolhållarna.

ANMÄRKNING

till att använda en ny kolborste tillverkad av

Se HiKOKI (kodnr 999017) vid byte av kolborste.

5. Byte av kolborste

Efter att ha tagit bort kolhatten, ta ut kolborsten genom att först ta bort borstskyddet och haka sedan av utskjutningen på kolborsten med en spårskruvmejsel, m.m. som visas i Bild 38.

Svenska

Montera en ny kolborste genom att först vända

kolborsten så att nageln på kolborsten anpassas till

kontaktdelen på borstmunstyckets utsida och sedan

trycka in kolborsten med ett finger (se Bild 39).

Montera slutligen tillbaka borsthylsan.

FÖRSIKTIGT

Var mycket noga med att skjuta in nageln på

kolborsten i kontaktdelen på borstmunstyckets utsida

(välj en av de två naglar som finns tillgängliga).

Det är ytterst viktigt att detta görs på korrekt sätt.

Felaktig montering kan resultera i att nageln på

kolborsten deformeras, vilket i sin tur kan orsaka

tidigt motorfel.

6. Motorns underhåll

Motorn är elverktygets viktigaste del.

Utsätt inte den för olja eller väta så att den skadas.

7. Rengöring av höljet

När hyveln blir smutsig, torka av den med en torr

mjuk trasa eller en trasa fuktad i tvålvatten. Använd

aldrig klorlösningar, bensin eller thinner då de

smälter plast.

8. Förvaring

Förvara hyveln på ett ställe där temperaturen inte

överstiger 40°C och där inte barn kommer åt den.

ANMÄRKNING

Se till att batteriet är fulladdat om det ska förvaras

för en längre tid (tre månader eller mer). Batterier

med lägre kapacitet kommer kanske att laddas ur

om de lagras för en längre tid.

ANMÄRKNING

Förvaring av litiumjonbatterier

Se till att litiumjonbatterier är fulladdade innan de

förvaras.

Längre förvaring av batterier med en låg laddning

kan resultera i försämrad prestanda, väsentligt

minskad användningstid för batterier och det kan

också leda till att batterier inte kan behålla en

laddning.

Men väsentligt minskad användningstid för batterier

kan återställas genom upprepad laddning och

användning av batterierna två till fem gånger.

Om batteriernas användningstid förblir extremt kort

även efter upprepad laddning och användning, kan

man anse att batterierna är slut och nya batterier

bör införskaffas.

9. Servicelista FÖRSIKTIGT

Reparationer, modifie

HiKOKIs elverktyg får endast utföras av en av HiKOKI

auktoriserad serviceverkstad.

Vi rekommenderar att denna servicelista lämnas in

tillsammans med verktyget som referens, då

verktyget lämnas in för reparation eller annat

underhåll till en av HiKOKI auktoriserad

serviceverkstad.

Vid användning och underhåll av elverktyg måste

de säkerhetsbestämmelser och standarder som gäller

i respektive land iakttas.

ringar och inspektioner av

MODIFIERINGAR

HiKOKIs elverktyg förbättras och modifieras ständigt

att inkludera de senaste tekniska framstegen.

för

På grund av detta kan det hända att vissa ting

ändras utan föregående meddelande.

Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifierats (så som isärtagning och utbyte av celler eller andra inre delar).

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings-och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN60745 och fastställts i enlighet med ISO 4871.

Uppmätt A-viktad ljudeffektnivå: 94 dB (A) (P14DSL)

95 dB (A) (P18DSL)

Uppmätt A-viktad ljudtrycksnivå: 83 dB (A) (P14DSL)

84 dB (A) (P18DSL)

Osäkerhet KpA: 3 dB (A)

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN60745.

Hyvling mjukt trä: Vibrationsavgivning värde

Osäkerhet K = 1,5 m/s

ah = 2,6 m/s

3,0 m/s

(P14DSL)

(P18DSL)

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg. Det kan också användas vid preliminäruppskattning av exponering.

VARNING

䡬 Vibrationsavgivning under verkligt användande av

elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på.

䡬 Identifiera säkerhetsåtgärder som kan utföras för att

skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).

Dansk

(Oversættelse af de oprindelige instruktioner)

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKTØJ

ADVARSEL Læs alle sikkerhedsadvarsler og instruktioner.

Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes.

Gem alle advarsler og instruktioner så du har dem til senere brug.

Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

a) Hold arbejdsområdet rent og tilstrækkeligt oplyst.

Rodede eller mørke områder øger risikoen for ulykker.

b) Anvend ikke elektrisk værktøj, hvis der er

eksplosionsfare, f.eks. i nærheden af brandbare væsker, gasser eller støv.

Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.

c) Hold børn og tilskuere væk, mens det elektriske

værktøj anvendes.

Distraktioner kan medføre, at De mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til

stikkontakten. Foretag aldrig nogen form for modificeringer af stikket. Brug ikke adapter til jordet (jordforbundet) elektrisk værktøj.

Stik, der ikke er modificeret, og tilsvarende stikkontakter nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jordforbundne

overflader, f.eks. rør, radiatorer, komfurer og køleskabe.

Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.

c) Udsæt ikke de elektriske værktøjer for regn eller

våde omgivelser.

Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen til

at bære, trække eller afbryde værktøjet. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.

Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når et elektrisk værktøj anvendes udendørs, skal

der anvendes en forlængerledning, der er egnet til udendørs brug.

Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.

f) Hvis du er nødsaget til at anvende det elektriske

værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Værk årvågen, hold opmærksomheden rettet mod

arbejdet, og brug fornuften, når De anvender et elektrisk værktøj.

Anvend ikke et elektrisk værktøj, hvis De er træt eller under indflydelse af narkotika, alkohol eller medikamenter.

En øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid

beskyttelsesbriller.

Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontrollér, at

kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller du samler værktøjet op eller bærer på det.

Hvis du har fingeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker.

d) Afmonter alle justernøgler eller skruenøgler, før

det elektriske værktøj startes.

En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

e) Stræk Dem ikke for langt. Sørg hele tiden for at

have et forsvarligt fodfæste og holde balancen.

Derved vil De bedre kunne styre det elektriske værktøj i uventede situationer.

f) Vær hensigtsmæssigt påklædt. Vær ikke iført løst

tøj eller løse smykker. Undgå, at Deres hår, tøj og handsker kommer i nærheden af de bevægelige dele.

Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele.

g) Hvis der medfølger anordninger til udsugning og

opsamling af støv, skal det kontrolleres, at disse tilsluttes og anvendes på korrekt vis.

Brug af støvopsamling kan reducere støvrelaterede risici.

4) Brug og vedligeholdelse af elektrisk værktøj a) Pres ikke det elektriske værktøj. Brug det rigtige

elektriske værktøj til den pågældende opgave.

Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hvis kontakten

ikke tænder og slukker værktøjet.

Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten og/eller

batteripakken ud fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj på plads.

Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktøj, der ikke er i brug,

utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj eller som ikke har læst denne vejledning, anvende det elektriske værktøj.

Elektrisk værktøj er farligt i hænderne på uerfarne brugere.

e) Vedligehold det elektriske værktøj. Kontrollér for

bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.

Dansk

Mange ulykker skyldes dårligt vedligeholdt elektriske værktøj.

f) Sørg for, at skæreværktøj er skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe skær sætter sig fast, og det er nemmere at styre.

g) Brug det elektriske værktøj, tilbehør og bits osv. i

overensstemmelse med denne vejledning under hensynstagen til arbejdsforholdene og det arbejde, der skal udføres.

Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.

5) Brug og behandling af batteriværktøj a) Genopladning må kun udføres med den oplader,

der er specificeret af producenten.

En oplader, der passer til en type batteripakke, kan give risiko for brand, når den anvendes med en anden batteripakke.

b) Anvend kun elektrisk værktøj sammen med

specielt angivne batteripakker.

Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

c) Når batteripakken ikke anvendes, skal du opbevare

den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden.

Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand.

d) Under særlig dårlige omstændigheder kan der

sive væske ud fra batteriet; undgå kontakt. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp.

Væske, der siver ud fra batteriet, kan irritere huden og give forbrændinger.

6) Reparation a) Få Deres elektriske værktøj repareret af kvalificeret

teknikere, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ikke kompromitteres.

SIKKERHEDSFORANSTALTNING

Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.

SIKKERHEDSADVARSLER FOR AKKU HØVL

1. Vent at skæret standser før værktøjet stilles ned igen. En åbent roterende skær kan koble ind på overfladen og medføre tab af kontrol og alvorlige skader.

2. Anvend skruetvinger eller en anden praktisk metode

til at fastgøre og understøtte arbejdsemnet til en stabil platform. Holdes arbejdsemnet i hånden eller

ind mod kroppen, vil det være ustabilt, hvilket muligvis kan medføre tab af kontrol.

3. Anvend ikke høvlen med bladene vendende opad (som en høvl af stationær høvel).

4. Oplad altid batteriet ved en temperatur på mellem 0 – 40°C. Opladning ved en temperatur på under 0°C vil resultere i overopladning, hviket er forbundet med fare. Batteriet kan ikke oplades ved en temperatur på over 40°C.

Den mest passende temperatur for opladning er 20°C – 25°C.

5. Brug ikke opladeapparatet kontinuerligt. Når en opladning er til ende, bør man lade opladeapparatet hvile 15 min, før næste batteriopladning.

6. Undgå at fremmedlegemer trænger ind i hullet til tilslutning af batteriet.

7. Skil aldrig batteriet eller opladeapparatet ad.

8. Kortslut aldrig det genopladelige batteri. Kortslutning af batteriet vil forårsage en stor elektrisk strømning og overophedning, hvilket igen vil føre til at batteriet beskadiges eller brænder sammen.

9. Skil Dem ikke af med batteriet ved at brænde det, da det herved kan eksplodere.

10. Stik ikke genstande ind i opladeapparatets ventilationsåbninger. Hvis metalgenstande eller brændbare stoffer kommer ind i ventilationsåbningerne, kan det give elektriske stød og ødelægge opladeapparatet.

11. Når batteriet er udslidt, bring det tilbage til forhandleren, hvor De har købt maskinen; smid det ikke væk.

12. Brug af et udslidt batteri vil forårsage beskadigelse at opladeapparatet.

BEMÆRK FØLGENDE VED BRUG AF LITHIUM-ION BATTERIET

For at forlænge levetiden er lithium-ion batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømoutputtet. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, kan det være at motoren stopper, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig med strøm på batteriet. Hvis dette skulle ske, skal du straks lade batteriet op.

2. Hvis værktøjet er overbelastet, kan det være at motoren stopper. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

3. Hvis batteriet overophedes pga. overbelastning, vil batteriet muligvis stoppe med at levere strøm. I det tilfælde, stop anvendelsen af batteriet og lad det køle af. Efter at du har gjort det, kan du anvende batteriet igen.

Vær desuden opmærksom på følgende advarsler og forholdsregler.

ADVARSEL

For at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for på forhånd at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for at spåner og støv ikke samler sig på batteriet.

䡬 Under arbejdet skal du sørge for at spåner og støv

ikke lægger sig på batteriet.

䡬 Sørg for at spåner og støv, der lægger sig el-

værktøjet under arbejdet, ikke samler sig på batteriet.

䡬 Undlad at opbevare et batteri, der ikke anvendes,

på et sted hvor det udsættes for spåner og støv.

䡬 Inden du lægger et batteri væk, skal du fjerne

eventuelle spåner og støv, der sidder på det, og undlade at opbevare det sammen med metaldele (skruer, søm etc.).

Dansk

2. Undlad at punktere batteriet med et skarpt objekt som fx en nål, slå på det med en hammer, træde på det, kaste eller udsætte batteriet for voldsomme stød.

3. Undlad at anvende et tilsyneladende beskadiget eller deformeret batteri.

4. Undlad at anvende batteriet i omvendt polaritet.

5. Undlad at tilslutte direkte til en elektrisk stikkontakt eller en cigartænder i en bil.

6. Undlad at anvende batteriet til andre formål end dem der er angivet.

7. Hvis batteriet ikke oplades helt, selv efter den angivne opladetid er passeret, skal du øjeblikkelig stoppe yderligere opladning.

8. Undlad at anbringe eller udsætte batteriet for høje temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.

9. Hold det øjeblikkelig væk fra åben ild hvis der opdages en lækage eller ildelugtende lugt.

10. Undlad at anvende det på et sted hvor der udvikles kraftig statisk elektricitet.

11. Hvis der opstår batterilækage, ildelugtende lugt, udvikles varme, batteriet er misfarvet eller deformeret eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkelig fjerne det fra udstyret eller batteriopladeren og stoppe med at bruge det.

FORSIGTIG

1. Hvis du får væske, der er lækket fra batteriet, i øjnene, må du ikke gnide i øjnene, mens skal vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du får væske på huden eller tøjet, skal du øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen. Det er muligt, at det kan give hudirritation.

3. Hvis du opdager rust, ildelugtende lugt, misfarvning, deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler.

ADVARSEL

Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalerne på lithium-ion batteriet, er der risiko for kortslutning og brand. Vær opmærksom på følgende, når du opbevarer batteriet.

䡬 Læg ikke elektrisk ledende afskårne dele, søm,

ståltråd, kobbertråd eller anden tråd i opbevaringskassen.

䡬 Du skal enten montere batteriet på el-værktøjet,

eller opbevare det med batteridækslet trykket helt ind, sådan at ventilationsåbningerne er tildækkede for at forhindre kortslutning. (Se Fig. 5)

SPECIFIKATIONER

MASKINE

Model P14DSL P18DSL Skærebredde 82 mm Max. skæredybde 2,0 mm Omdrejningshastighed 16000 min

Genopladeligt batteri

Vægt* 3,2 kg (Med BSL1430 monteret) 3,3 kg (Med BSL1830 monteret)

*Vægt: I overensstemmelse med EPTA-procedure 01/2003

2LSRK 2LJRK

BSL1430: Li-ion 14,4 V (3,0 Ah 8 celler) BSL1830: Li-ion 18 V (3,0 Ah 10 celler) BSL1450: Li-ion 14,4 V (5,0 Ah 8 celler) BSL1850: Li-ion 18 V (5,0 Ah 10 celler)

-1

OPLADEAPPARAT

Model UC18YFSL Opladespænding 14,4 V – 18 V Vægt 0,5 kg

STANDARD TILBEHØR

Udover hovedenheden (1) indeholder pakken også det tilbehør, der står i tabellen nedenfor.

1 Topnøgle ........................................... 1

P14DSL

(2LSRK)

(2LJRK)

P18DSL

(2LSRK)

(2LJRK)

(til fastspænding af høvljernet)

2 Indstillingsmåler ............................... 1

(til justering af skærhøjden)

3 Guide ................................................. 1

(med indstillingsskrue)

4 Hårdmetalblad .................................. 2

(Type med dobbeltægget blad)

5 Oplader .............................................. 1

Dansk

P14DSL (2LSRK) (2LJRK)

P18DSL (2LSRK) (2LJRK)

P14DSL(NN) P18DSL(NN)

Ret til ændringer i standardtilbehøret forbeholdes.

6 Batteri ................................................ 2

[P14DSL] BSL1430 eller BSL1450 [P18DSL] BSL1830 eller BSL1850

7 Plastiketui .......................................... 1

8 Batteridæksel .................................... 2

9 Ekstra hårdmetalbladsæt ................. 1

(følger ikke med i alle områder)

1 Topnøgle ........................................... 1

(til fastspænding af høvljernet)

2 Indstillingsmåler ............................... 1

(til justering af skærhøjden)

3 Guide ................................................. 1

(med indstillingsskrue)

4 Hårdmetalblad .................................. 2

(Type med dobbeltægget blad)

Uden oplader, batteri, plastiketui og batteridæksel

EKSTRA TILBEHØR (sælges separat)

1. Batteri

(BSL1430) (BSL1830) (BSL1440) (BSL1840) (BSL1450) (BSL1850)

2. Støvadapter 3. Vinkelstykke 4. Støvpose

ANVENDELSESOMRÅDE

Høvling i forskellige typer træplanker og -paneler. (Se

Fig. 1-4)

UDTAGELSE/ILÆGNING AF BATTERI

1. Udtagning af batteriet

Hold godt fast om håndtaget, tryk smæklåsene for batteriet ind og tag batteriet ud. (Se Fig. 5 og 6).

FORSIGTIG

Batteriet må under ingen omstændigheder kortsluttes.

2. Ilægning af batteri

Vær under ilægning af batteriet omhyggelig med at polerne vendes rigtigt. (Se Fig. 6).

OPLADNING

Inden el-værktøjet tages i brug, oplades batteriet som følger.

1. Sæt maskinens ledning i en stikkontakt.

Når ledningen er tilsluttet, vil opladerens kontrollampe blinke rødt (et blink i sekundet).

FORSIGTIG

Brug ikke el-ledningen hvis den er beskadiget. Få den straks repareret.

2. Sæt batteriet ind i opladeapparateret. Før batteriet godt ind i opladeapparatet, Se Fig. 7.

3. Opladning

Nar et batteri sættes i opladeapparatet, vil opladningen begynde og kontrollampen lyser konstant rødt. Når batteriet er fuldt opladet, vil kontrollampen blinke rødt (et blink i sekundet). (Se Tabel 1)

(1) Kontrollampens indikering

Kontrollampens indikeringer angives i Tabel 1, alt efter opladeapparatets eller det genopladelige batteris tilstand.

5. Hårdmetalblad 6. Blad (Type med dobbeltægget blad)

Ret til ændringer i extra tilbehøret forbeholdes.

(Bladtype som kan skærpes)

Dansk

Tabel 1

Før opladning

Kontrollampens indikeringer

Lyser i 0,5 sekunder. Lyser ikke i 0,5

Blinker sekunder. (slukket i 0,5 sekunder)

Under opladning

Opladning

Oplader

slut

Standby på grund af overophedning

Opladning er umuling

Temperaturer ved

kan genoplades

UC18YFSL

Kontrollampe (rød)

2) Vedrørende det genopladelige batteris temperatur

Temperaturerne for genopladelige batterier er som vist i Tabel 2. Batterier, der er blevet overopvarmede, skal køle af et stykke tid, før de genoplades.

Tabel 2 Genopladning af batterier, der er blevet for varme

Genopladelige batterier hvilke batteriet

BSL1430, BSL1440, BSL1450, BSL1820, BSL1830, BSL1840, 0°C – 40°C BSL1850

(3) Vedrørende opladetiden

Kombinationen af oplader og batterier er bestemmende for opladetiden, der vises i Tabel 3.

Tabel 3 Opladetid (Ved 20°C)

Batteri BSL1820 Ca. 30 min. BSL1430, BSL1830 Ca. 45 min. BSL1440, BSL1840 Ca. 60 min. BSL1450, BSL1850 Ca. 75 min.

BEMÆRK

Opladetiden er afhængig af temperaturen og strømkildens spænding.

FORSIGTIG

Kontinuerlig brug af batteriladeren får den til at blive varm, hvilket kan forårsage fejlfunktion. Når opladningen er færdig, skal den hvile i 15 min. før næste opladning.

4. Tag opladeapparatets ledning ud af stikkontakten

5. Hold godt fat om opladeapparatet og træk batteriet

BEMÆRK

Husk at tage batteriet ud af opladeren efter brug og beholde det.

Lyser vedvarende

Lyser

Lyser i 0,5 sekunder. Lyser ikke i 0,5

Blinker sekunder. (slukket i 0,5 sekunder)

Lyser i 1 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder)

Blinker

Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder)

Blinker

Batteriet er overophedet. Er ikke i stand til at oplade (opladning vil begynde, når batteriet er afkølet).

Fejlfunktion i batteri eller opladeapparat

Hvordan man får batterierne til at holde længere

(1) Genoplad batterierne, før de bliver helt fl ade.

Hvis det er tydeligt, at værktøjet ikke arbejder for fuld kraft, skal det stoppes og batterierne skal oplades. Batteriet kan lide skade og dets levetid forkortes, hvis værktøjet fortsat anvendes og den elektriske e. ekt opbruge.

(2) Undgå opladning i for stærk varme

Et genopladeligt batteri vil være varmt lige efter\ brugen. Hvis et sådant batteri oplades umiddelbart efter bruges, vil dets indre substans forringes, og batterilevetiden vil blive kortere. Lad batteriet være og oplad det, når det har kølet af i et stykke tid.

FORSIGTIG

䡬 Hvis batteriet oplades, mens det er varmt, fordi det

i længere tid har ligget i direkte sol, eller fordi det lige har været brugt, lyser opladeapparatets kontrollampe grønt i 1 sekund, og lyser ikke i 0,5 sekunder (slukkes i 0,5 sekunder). I et sådant tilfælde skal batteriet først have mulighed for at køle af, hvorefter opladningen kan påbegyndes.

䡬 Hvis opladningstilstandslampen blinker hurtigt rødt

(i 0,2 sekunders intervaller), skal det undersøges, om der er fremmedlegemer i opladeapparatets batteristik. Hvis der ikke er noget, er der mulighed for, at batteriet eller opladeapparatet ikke fungerer korrekt. Lad en autoriseret fagmand se på problemet.

䡬 Da den indbyggede microcomputer er omkring 3

sekunder om at bekræfte, at batteriet, der oplades med UC18YFSL, er taget ud, skal du vente i mindst 3 sekunder, før du sætter batteriet i igen for at fortsætte opladningen. Hvis batteriet sættes i, før der er gået 3 sekunder, er det ikke sikkert, at det kan oplades ordentligt.

䡬 Hvis kontrollampen ikke blinker rødt (hvert sekund),

elvom opladerens ledning er tilsluttet til

s stikkontakten, angiver det, at beskyttelseskredsløbet for opladeren muligvis er aktiveret. Tag ledningen ud af stikkontakten og tilslut den igen efter ca. 30 sekunder. Hvis dette ikke får kontrollampen til at blinke rødt (hvert sekund), skal du tage opladeren med hen til et autoriseret HiKOKI service-center.

Dansk

FØR IBRUGTAGNING

1. Opsætning og kontrol af arbejdsmiljøet

Kontroller om arbejdsmiljøet er egnet ved at følge forholdsreglerne.

2. Afbryder

Sikr dig, at afbryderen er i OFF-positionen. Hvis stikket sættes ind i maskinen, mens afbryderen er i ON-positionen, begynder maskinen øjeblikkeligt at arbejde, hvilket let vil kunne føre til alvorlige ulykker.

3. Anvend et stabilt træarbejdsbord, der passer for

høvlearbejde. Da det er farligt at arbejde med et ustabilt arbejdsbord, skal dette stå sikkert på solidt, jævnt underlag.

HØVLEPROCEDUREN

1. Betjening af afbryder (Fig. 8)

(1) Maskinen er udstyret med en "afbryderlås" på siden

af håndtaget, så maskinen kan betjenes sikkert. Hvis der trækkes tilbage i "afbryderkontakten", mens "afbryderlåsen" er trykket i pilens retning, kan hovedafbryderen skiftes til ON.

(2) Når afbryderen er skiftet til ON, fortsætter maskinen

med at arbejde, og lampen forbliver tændt, selv efter du har fjernet hånden fra afbryderlåsen, så længe du holder afbryderkontakten trykket ind.

(3) Hvis du slipper afbryderkontakten, kan du skifte

afbryderen til OFF, og "afbryderlåsen" vender automatisk tilbage til den oprindelige position.

FORSIGTIG

Fastgør ikke afbryderlåsen. Hold desuden din finger væk fra afbryderkontakten, når du bærer rundt på høvlen. Ellers kan maskinens afbryder utilsigtet blive skiftet til ON, hvilket kan resultere i uventede ulykker.

2. Om indikatoren for resterende batteri

Når der trykkes på indikatorkontakten for resterende batteri, lyser indikatorlampen for resterende batteri, og den resterende effekt i batteriet kan kontrolleres. (Fig. 9) Når du fjerner fingeren fra indikatorkontakten for resterende batteri, slukkes indikatorlampen for resterende batteri. Tabel 4 viser tilstanden for indikatorlampen for resterende batteri samt batteriet resterende effekt.

Lampens tilstand

Da visningen på indikatoren for resterende batteri til en vis grad er afhængig af omgivelsestemperaturen og batteriets egenskaber, er dette kun vejledende.

BEMÆRK

䡬 Undgå at udsætte kontaktpanelet for stød eller brud.

Det kan føre til problemer.

Batteriets resterende effekt

Batteriets resterende effekt er tilstrækkelig.

Batteriet har halvdelen af sin effekt tilbage.

Batteriet er næsten tomt. Genoplad batteriet snarest muligt.

Tabel 4

䡬 For at spare på batteriforbruget, lyser

indikatorlampen for resterende batteri kun, når der trykkes på indikatorkontakten for resterende batteri.

3. Indstilling af skæredybden

(1) Drej knappen i den retning, der er angivet med pilen

på Fig. 10 (med uret), indtil trekantmærket står ud for den ønskede skæredybde. Skæredybden er angivet i mm.

(2) Skæredybden kan justeres til mellem 0 – 2,0 mm.

4. Overfladeskæring

Den første grovhøvling bør foretages med stor skæredybde og ved en passende hastighed, således at spånerne falder let fra høvlen. For at sikre en glat overflade, skal den afsluttende høvling udføres ved lille skæredybde og lav hastighed.

5. Arbejdsgang ved høvling

Som vist på Fig. 11, placeres basens forreste del på emnet, medens høvlen holdes horisontalt. Start høvlen (slå kontakten på ON), og bevæg langsomt høvlen ind på emnet. Tryk fast ned på høvlens forreste del under den første del af arbejdsgangen, og hen mod arbejdsgangens slutning nedtrykkes den bageste del af høvlen som vist på Fig. 12. Høvlen skal altid holdes vandret under hele arbejdsgangen.

6. Forsigtighedsregel efter afsluttet arbejdsgang

Når høvlen efter endt arbejdsgang holdes med en hånd alene, skal man sikre sig, at høvljernene (høvlens base) ikke kommer i nærheden af eller berører en selv, da der herved meget let kan ske alvorlige uheld.

7. Støtte

Løft høvlens bagende for at trække foden ud fra basen. Når du sætter høvlen ned med støtten trukket ud, forhindres kontakt mellem bladet og materialet. (Fig. 13)

8. Regulering af anslaget (Fig. 14)

Afretningspositionen kan reguleres ved at flytte anslaget til venstre eller højre, efter du har løsnet dets indstillingsskrue. Anslaget kan monteres på både den højre og venstre side af værktøjet.

Forholdsregler for arbejde

䡬 Om kontinuerlig anvendelse

Denne maskine er udstyret med en beskyttelsesfunktion for at forlænge batteriets levetid. Batteriet kan blive overophedet under kontinuerlig anvendelse eller anvendelse til dybe savninger, hvilket muligvis kan få den til at stoppe automatisk. Især ved brug af et af batterierne på listen nedenfor kan maskinen muligvis stoppe med at fungere, inden batteriet begynder at blive varmt, for at forhindre hurtig funktionsfejl pga. overophedning. Hvis dette sker, skal du stoppe anvendelsen, fjerne batteriet fra maskinen og placere det på et sted med god udluftning indtil det er kølet tilstrækkeligt af. Batteriet kan anvendes igen, så snart det er kølet af. (Omfattede batterier: BSL1425, BSL1420, BSL1415, BSL1825, BSL1820, BSL1815 og gamle batterier)

䡬 Korrekt batterianvendelse

Når maskinen anvendes med et af batterierne på listen nedenfor, bør den anvendes til let arbejde for at forlænge batteriets levetid. Arbejdseksempel: Afsluttende arbejde og rejfningsarbejde med lille dybde. (Omfattede batterier: BSL1425, BSL1420, BSL1415, BSL1825, BSL1820, BSL1815 og gamle batterier)

Dansk

AF-OG PÅMONTERING AF HÅRDMETALBLAD OG INDSTILLING AF JERNETS HØJDE (GÆLDER TYPE MED DOBBELTÆGGET BLAD)

1. Afmontering af hårdmetalblad

FORSIGTIG

䡬 For at forhindre ulykker skal du sørge for at maskinen

er slukket, samt trække batteriet ud. 䡬 Pas på ikke at komme til skade med hænderne. (1) Løsn, som vist i Fig. 15, skærholderen ved hjælp

af den medfølgende topnøgle. (2) Fjern, som vist i Fig. 16, bladet ved hjælp af den

medfølgende topnøgle.

2. Montering af hårdmetalbladet FORSIGTIG

䡬 For at forhindre ulykker skal du sørge for at maskinen

er slukket, samt trække batteriet ud. 䡬 For høvljernenheden monteres, skal man sikre sig, at

der ikke sidder snavs eller spåner på hårdmetalbladet. (1) Løft indstillingepladen (B) som vist på Fig. 17 og

sæt et nyt hårdmetalblad ind mellem skæreblokken

og indstillingspladen (B). (2) Monter, som vist i Fig. 18, det nye skær ved at trykke

det på indstillingspladen (B), således at spidsen af

skæret stikker 1 mm frem fra enden af skærblokken. (3) Fastgør, som vist i Fig. 19 boltene, på skærholderen.

Udskiftningen af skæret er nu færdig. (4) Drej skærehovedet rundt og monter den anden side

på samme måde.

3. Indstilling af hårdmetalbladets højde FORSIGTIG

䡬 For at forhindre ulykker skal du sørge for at maskinen

er slukket, samt trække batteriet ud. 䡬 Udfør den herunder beskrevne procedure, hvis

hårdmetalbladets højde er unøjagtig, efter at

ovenstående er udført. (1) Anvend topnøglen, som vist i Fig. 20, til at løsne

de tre bolte, som fastholder hårdmetalbladet, og

fjern skærholderen. (2) Gå frem som vist i Fig. 21 og demonter

indstillingspladen (B) ved at skyde indstillingspladen

(B) i retningen vist med pilen, efter at

hårdmetalbladet er fjernet. (3) Løsn de 2 skruer, som fastholder hårdmetalbladet

og indstillingspladen (A), indstillingspladen (B) (4) Tryk, som vist i Fig. 22, 23, den vendte flade på

indstillingspladen (A) mod vægflade b, idet De

justerer hårdmetalbladets kant til vægfladen a på

indstillingsmåleren. Stram dem derefter til med de

2 skruer. (5) Sæt en vendt del af indstillingspladen (A), som

sidder på indstillingspladen (B), ind i fordybningen

på den flade del af skæremaskinens bagside som

vist på Fig. 24, 25. (6) Anbring skærholderen på den færdiggjorte

konstruktion og fastgør den med de tre bolte.

Kontroller, at boltene er forsvarligt strammede.

(Fig. 26)

Gå frem på samme måde med hensyn til

hårdmetalbladet i den modsatte side.

MONTERING OG AFMONTERING AF BLADET OG JUSTERING AF BLADHØJDEN (GÆLDER TYPE MED BLAD, SOM KAN SKÆRPES)

1. Afmontering af bladet FORSIGTIG

䡬 For at forhindre ulykker skal du sørge for at maskinen

er slukket, samt trække batteriet ud. 䡬 Pas på ikke at komme til skade med hænderne. (1) Anvend topnøglen (ekstraudstyr) til at løsne de tre

bolte, som fastholder bladet, og fjern bladholderen

som vist i Fig. 20. (2) Skyd bladet i retningen vist med pilen som vist i

Fig. 21 for at afmontere det.

2. Montering af bladet FORSIGTIG

䡬 For at forhindre ulykker skal du sørge for at maskinen

er slukket, samt trække batteriet ud. 䡬 Tør alt snavs, som har samlet sig på bladet, helt

væk, inden monteringen. (1) Sæt en vendt del af indstillingspladen (A) på bladet

ind i en rille på den flade del af skæreblokken.

(Fig. 24, 27)

Indstil bladet således, at begge sider af det stikker

ud fra skæreblokken med ca. 1 mm (Fig. 28). (2) Anbring bladholderen på det fuldførte aggregat som

vist i Fig. 29 og fastgør den med de tre bolte.

Kontroller, at boltene er ordentligt strammet. (3) Vend skæreblokken og indstil den modsatte side

på samme måde.

3. Justering af bladets højde

(1) Løsn de 2 skruer, som fastholder bladet og

indstillingspladen (A). (Fig. 30) (2) Tryk den vendte flade på indstillingspladen (A) mod

vægflade b, idet De justerer bladkanten til vægfladen

a på indstillingsmåleren. Stram dem derefter med

de 2 skruer (Fig. 22, 31).

SKÆRPNING AF DE BLADE, SOM KAN GENSKÆRPES

Det anbefales at anvende bladskærpningsaggregatet (tilbehør), da det letter skærpningen.

1. Anvendelse af bladskærpningsaggregatet

Som vist i Fig. 32 kan der monteres to blade på

bladskærpningsaggregatet for at sikre, at bladæggen

skærpes ved en ensartet vinkel. Under skærpning

skal bladenes stilling justeres således, at deres kant

samtidigt kontakte opretterstenen som vist i Fig. 33.

2. Bladskærpningsintervaller

Bladskærpningsintervallerne afhænger af, hvilken

type træ, der skæres, og skæredybden. Dog bør

skærpning normalt udføres efter hver 500 meters

skæring.

3. Skærpningstolerance for høvljern

Som illustreret på Fig. 34 er høvljernet udstyret med

en skærpningstolerance på 3,5 mm. Det vil sige, at

høvljernet kan skærpes gentagne gange, indtil dets

samlede højde er reduceret til 24,5 mm.

4. Slibesten

Når der er en vandslibesten til rådighed, skal du

anvende den, efter den er dyppet tilstrækkeligt i

vand, og da sådan en slibesten desuden kan blive

slidt under slibning, skal slibestenens øverste flade

så ofte som muligt gøres flad.

Dansk

MONTERING OG AFMONTERING AF STØVADAPTEREN (EKSTRAUDSTYR)

FORSIGTIG

䡬 For at forhindre ulykker skal du sørge for at maskinen

er slukket, samt trække batteriet ud.

䡬 Følg proceduren nedenfor for at montere

støvadapteren ordentligt. Hvis du ikke gør det, kan det medføre, at adapteren falder af og forårsager tilskadekomst.

1. Montering af støvadapteren

(1) Fjern skrue D4 × 16 i spånafskærmningen og fjern

spånafskærmningen som vist på Fig. 35.

(2) Monter støvadapteren og fastgør den med skrue

D4 × 16 (Fig. 36).

BEMÆRK

Pas på du ikke brækker krogen, når du monterer eller afmonterer støvadapteren og spånafskærmningen.

2. Afmontering af støvadapteren

For at afmontere støvadapteren skal du følge proceduren ovenfor i omvendt rækkefølge.

VEDLIGEHOLDELSE OG EFTERSYN

1. Eftersyn af høvljernene

Fortsat brug af sløve eller beskadigede høvljern vil resultere i mindre effektiv høvling og kan forårsage overbelastning af effektiv høvling og kan forårsage overbelastning af motoren. Skærp eller udskift jernene så ofte som det er nødvendigt.

2. Behandling FORSIGTIG

Fronten og den bageste del af basen samt justeringsknappen er fremstillede for opnåelse af speciel høj præcision. Hvis disse dele behandles uforsigtigt eller udsættes for hårdt slag, kan dette medføre forringet præcision og nedsat skæreevne. Disse dele må derfor behandles med særlig omhu.

3. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer og sørg for, at de er ordentligt strammet. Er nogen af skruerne løse, bør de strammes øjeblikkeligt. Forsømmelse i så henseende kan medføre alvorlig risiko.

4. Eftersyn af kulbørsterne (Fig. 37)

Maskinen anvender kulbørster, som er skiddele. Da en udslidt kulbørste kan forårsage maskinskade, udskift kulbørsterne når de er slidt ned til slidgrænsen. Hold desuden altid kulbørsterne rene og sørg for, at de glider frit i kulholderne.

BEMÆRK

år der kulbørsten skiftes ud med en ny, skal HiKOKI

N Carbon Brush kodenummer 999017 altid anvendes.

5. Udskiftning af kulbørster

Efter aftagning af spånafskærmningen skal du tage kulbørsten ud ved først at fjerne børstehætten, og derefter hægte en ligekærvet skruetrækker e.l. fast i kulbørstens fremspring som vist på Fig. 38.

Ved montering af kulbørsten, skal man vælge

retningen, således at kulbørstens søm er ud for

kontaktdelen udenfor børsterøret. Tryk det derefter

ind med en finger som illustreret i Fig. 39. Sæt til

sidst børstehætten på.

FORSIGTIG

Vær meget påpasselig med, at kulbørstens søm

sættes ind i kontaktdelen udenfor børsterøret. (Et

hvilket som helst af de to medfølgende søm kan

sættes ind).

Der bør udvises stor forsigtighed, eftersom enhver

fejl i denne arbejdsgang kan resultere i, at

kulbørstens søm deformeres og at der opstår

problemer med motoren på et tidsligt tidspunkt.

6. Vedligeholdelse af motoren

Motordelen er værktøjets hjerte. Sørg for, at denne

ikke beskadiges og holdes fri for fugt og olie.

7. Udvendig rengøring af maskinen

Når høvlen er tilsmudset, aftørres den med en tør,

blød klud eller en klud fugtet med sæbevand. Brug

ikke kloropløsninger, benzin eller fortynder, da de

kan opløse plastmaterialer.

8. Opbevaring

Opbevar høvlen på et sted hvor temperaturen ikke

overstiger 40° C, samt uden for børns rækkevidde.

BEMÆRK

Sørg for at batteriet er helt opladet, når det skal

opbevares i længere tid (3 måneder eller mere).

Batterier med lavere kapacitet kan muligvis ikke

genoplades når de bruges, hvis de opbevares i

længere tid.

BEMÆRK

Opbevaring af lithium-ion-batterier

Sørg for at lithium-ion-batterierne er blevet ladet helt

op, inden de opbevares.

Længerevarende opbevaring af batterier med en lille

opladning kan resultere i en forringelse af ydelsen,

reducere brugstiden for batterierne væsentligt eller

gøre så batterierne ikke kan bevare en opladning.

Dog kan væsentligt reduceret brugstid for batterierne

muligvis genoprettes ved hjælp af gentaget opladning

og brug af batterierne to til fem gange.

Hvis brugstiden for batterierne er ekstremt kort på

trods af gentaget opladning og brug, skal batterierne

anses for at være døde, og der skal anskaffes nye

batterier.

9. Liste over reservedele FORSIGTIG

Reparationer,

el-værktøj skal udføres af et autoriseret HiKOKI

service-center.

Denne liste over reservedele vil være nyttig, når

værktøjes indleveres til det autoriserede HiKOKI

service-center til reparation eller anden

vedligeholdelse.

Ved anvendelse og vedligeholdelse af el-værktøj

skal de sikkerhedsregler og standarder, som gælder

i hvert enkelt land, nøje overholdes.

MODIFIKATIONER

HiKOKI

og modifikationer, så teknologiske nyheder hele

tiden kan inkorporeres.

Som et resultat heraf kan nogle dele ændres uden

varsel.

modifikationer og eftersyn af HiKOKI

el-værktøj undergår konstant forbedringer

Dansk

gtig meddelelse angående batterier til

Vi batteridrevne elektriske værktøjer fra HiKOKI

Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores batteridrevne elektriske værktøj ved brug af andre batterier end dem, der er designeret af os, eller hvis batteriet skilles ad og modificeres (som f.eks. adskillelse og udskiftning af celler eller andre interne dele.)

BEMÆRK

Grundet HiKOKI's løbende forskning ob udvikling, kan bemeldte specifikationer ændres uden forudgående varsel.

Information om luftbåren støj og vibration

De målte værdier er fastsat i overensstemmelse med EN60745 og afgives i overensstemmelse med ISO 4871.

Målt A-vægtet lydeffektniveau: 94 dB (A) (P14DSL)

Målt A-vægtet lydtryksniveau: 83 dB (A) (P14DSL)

Usikkerhed KpA: 3 dB (A)

Brug høreværn.

De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN60745.

95 dB (A) (P18DSL)

84 dB (A) (P18DSL)

Høvlet nåletræ: Vibrationsemissionsværdi

Usikkerhed K = 1,5 m/s

Den angivne totale vibrationsværdi er malt i henhold til en standardiseret testmetode og kan anvendes til at

ah = 2,6 m/s

3,0 m/s

(P14DSL)

(P18DSL)

sammenligne et værktøj med et andet. Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.

ADVARSEL

䡬 Vibrationsemissionsværdien kan ved reelt brug af

el-værktøjet afvige fra den angivne alt værdi, afhængig af hvordan værktøjet anvendes.

䡬 For at identificere sikkerhedsforanstaltningerne til

beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklusen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).

(Oversettelse av originalinstruksjonene)

Norsk

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKTØY

ADVARSEL

Les alle advarsler og sikkerhetsinstruksjoner.

Hvis du ikke følger alle advarsler og instruksjoner kan bruk av utstyret resultere i elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen ”elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikret arbeidsområde a) Hold arbeidsområdet ryddig og godt belyst.

Uryddige eller mørke arbeidsområder kan føre til ulykker.

b) Bruk aldri elektroverktøy på steder med fare for

eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.

Støv eller gasser kan antennes av gnister fra elektroverktøyet.

c) La aldri barn eller andre personer stå i nærheten

når du bruker et elektroverktøy.

Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet a) Kontakten på elektroverktøyet må passe med

veggkontakten den skal settes i. Du må aldri tilpasse støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.

Et originalt støpsel som passer med veggkontakten vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overflater

slik som rør, radiatorer, komfyrer og kjøleskap.

Faren for elektrisk støt vil være større dersom du er jordet.

c) La aldri elektroverktøyet utsettes for regn eller

fuktighet.

Dersom det kommer vann inn i elektroverktøyet kan det resultere i elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å

bære eller trekke elektroverktøyet. Trekk ikke støpslet ut av veggkontakten ved bruk av ledningen. Hold ledningen unna varmekilder, olje, skarpe kanter eller bevegelige deler.

Dersom ledningen er skadd eller vridd kan det resultere i elektrisk støt.

e) Hvis elektroverktøyet skal brukes utendørs må du

alltid bruke en skjøteledning som er spesielt beregnet for utendørs bruk.

Bruk av riktig skjøteledning vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke

kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektrisk sjokk.

3) Personlig sikkerhet a) Vær påpasselig, se hva du gjør, og bruk sunn

fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.

Når du bruker et elektroverktøy vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.

b) Bruk verneutstyr. Ha alltid på deg vernebriller.

Hvis du bruker verneutstyr slik som masker, sklisikre vernesko, hjelm og hørselsvern vil dette redusere faren for personskade.

c) Forhindre utilsiktet start av elektroverktøyet. Pass

på at bryteren på elektroverktøyet er slått av før verktøyet kobles til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.

Hvis du holder fingeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler

før du slår på elektroverktøyet.

Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade.

e) Ikke strekk eller len deg for langt når du bruker

verktøyet. Pass på at du står stødig og har god balanse til enhver tid.

Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

f) Ha på deg riktig tøy. Bruk ikke løse klær eller

smykker. Hold hår, klær og hansker unna bevegelige deler.

Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller

annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.

Bruk av støv oppsamler kan redusere støv relaterte farer.

4) Bruk og vedlikehold av elektroverktøy a) Ikke overbelast elektroverktøyet. Bruk riktig

verktøy til arbeidet du skal utføre.

Riktig verktøy vil gjøre arbeidet lettere og tryggere uten at verktøyet overbelastes.

b) Ikke bruk elektroverktøyet dersom av/på-knappen

ikke virker.

Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Trekk ledningen på elektroverktøyet ut fra

veggkontakten og/eller fjern batteriet før du justerer eller skifter deler på verktøyet, eller før det oppbevares.

Dette vil redusere faren for at verktøyet starter uventet.

d) Oppbevar elektroverktøyet utilgjengelig for barn

og la aldri personer som ikke er kjent med verktøyet eller som ikke har lest igjennom disse instruksjonene bruke elektroverktøyet.

Elektroverktøy er farlig hvis det brukes av uerfarne personer.

e) Vedlikehold av elektroverktøy. Kontroller at ingen

bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruk av verktøyet. Hvis elektroverktøyet er skadd må det repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig vedlikehold av verktøy.

Norsk

f) Hold skjæreverktøy skarpt og rent.

Riktig vedlikehold av skjæreverktøy med skarpe kanter/blader vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i

samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det det er beregnet for, kan det oppstå farlige situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy a) Oppladning av batteriet skal bare gjøres med

lader spesifisert av produsenten.

En lader som passer for en batteripakke kan forårsake brannfare hvis den brukes med andre batterier.

b) Bare bruk elektroverktøyet med den spesifiserte

batteripakken.

Bruk av andre batterier kan føre til brannfare og skade.

c) Ikke oppbevar batteriet sammen med metall

objekter som binders, mynter, nøkler, spiker, skruer eller andre små metall objekter som kan føre til kontakt mellom pluss- og minuspolen på batteriet.

Kortslutning av batteriet kan forårsake skader eller brann.

d) Hvis batteriet utsettes for uvøren behandling, kan

lekkasje oppstå. Hvis dette skjer, unngå kontakt. Ved kontakt, rens med vann. Hvis væsken kommer i kontakt med øyne, søk medisinsk hjelp.

Batterivæsken kan forårsake irritasjon eller brannsår.

6) Service a) La et kvalifisert serviceverksted som kun bruker

originale reservedeler utføre service på elektroverktøyet.

Dette vil forsikre at elektroverktøyets sikkerhet opprettholdes.

FORSIKTIG La aldri barn eller helsesvake personer stå i nærheten. Oppbevar verktøy utilgjengelig for barn og helsesvake personer når det ikke er i bruk.

SIKKERHETSADVARSLER FOR BATTERIDREVET HØVEL

1. Vent med å sette ned verktøyet til mekanismen har stoppet.

En eksponert roterende sliper kan sette seg fast i overflaten og føre til mulig tap av kontroll og alvorlig skade.

2. Bruk klemmer eller en annen praktisk måte til å sikre og støtte arbeidsstykket til en stabil plattform. Å holde arbeidet med hånden eller mot kroppen gjør det ustabilt og kan føre til at man mister kontrollen.

3. Bruk ikke høvelen med høveljernet vendende oppover (som en stasjonær høvel).

4. Lad alltid batteriet ved en temperatur mellom 0 og 40˚C. Er temperaturen lavere enn 0˚C vil det resultere i overlading, noe som er farlig. Batteriet kan ikke lades ved høyere temperatur enn 40˚C. Den beste temperaturen for lading er mellom 20 og 25˚C.

5. La ikke ladeapparatet stå på kontinuerlig. Når en ladeoperasjon er avsluttet, la ladeapparatet stå avslått i omkring 15 minutter før neste opplading av et batteri tar til.

6. Ikke la fremmedlegemer falle nedi hullet for tilkopling av det oppladbare batteriet.

7. Demonter aldri det oppladbare batteriet og ladeapparatet.

8. Aldri korslutt det oppladbare batteriet. Kortslutter en batteriet vil det resultere i stor elektrisk strøm og overopphetning. Det vil føre til forbrenning eller skade av batteriet.

9. Ikke forsøk å brenne et kassert batteri. Dersom batteriet brenner, kan det være det eksploderer.

10. Det må ikke føres gjenstander inn i ladeapparatets ventilsjonshuller. Dersom metall eller brennbare gjenstander føres inn i ladeapparatets ventilasjonshuller kan det føre til elektrisk sjokk eller ødelagt ladeapparat.

11. Bring et batteri som det ikke lenger er mulig å lade tilstrekkelig slik at det kan gi strøm lenge nok til forretningen du kjøpte batteriet i. Ikke kast det oppbrukte batteriet.

12. Bruk av et utladet batteri vil skade ladeapparatet.

ADVARSEL ANGÅENDE LITHIUM-ION BATTERI

For å øke levetiden, er litium-ion batteriet utstyrt med beskyttelsesfunksjonen som stopper utgangseffekten. I tilfellene 1 og 3 som er beskrevet under når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når batterispenningen er i ferd med å forsvinne, stopper motoren. I slike tilfeller må du lade den opp med en gang.

2. Hvis verktøyet er overbelastet, kan motoren stoppe. I dette tilfellet skal du utløse bryteren og eliminer årsaken til overbelastningen. Etter dette kan du bruke det igjen.

3. Hvis batteriet overopphetes kan strømtilførselen stoppe automatisk. Hvis dette skjer, stopp bruken av batteriet og la det avkjøles. Etter avkjøling kan batteriet brukes igjen.

Videre, vennligst følg disse forholdsregler og advarsler.

ADVARSEL

For å forhindre batteri lekkasje,varmeutvikling, røykutvikling, eksplosjon og antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samles på batteriet.

䡬 Sørg for at spon og støv ikke faller på batteriet under

arbeid.

䡬 Sørg for at spon og støv som faller på elektroverktøyet

ikke samles på batteriet.

䡬 Ikke la et ubrukt batteri utsettes for spon eller støv

under oppbevaring.

䡬 Før lagring, fjern all spon og støv fra batteriet og ikke

oppbevar det sammen med metall deler (skurer, spiker, etc).

2. Ikke perforer batteriet med spiker, hammer slag, ved å tråkk på, kaste eller på annen måte utsett batteriet for fysisk skade.

3. Ikke bruk et tydelig skadet eller deformert batteri.

4. Ikke bruk batteriet med motsatt polaritet.

5. Ikke koble verktøyet direkte til en stikkontakt eller bilens sigarettenner.

6. Ikke bruk batteriet til andre formål enn spesifisert.

7. Hvis batteriet ikke er oppladet selv etter at spesifisert ladningstid er over, avbryt videre ladning.

Norsk

8. Ikke utsett batteriet for høy temperatur eller høyt trykk som i en microbølgeovn, tørkeovn eller trykkbeholder.

9. Hvis bruker merker at batteriet lekker eller vond lukt siver ut, fjern batteriet fra områder hvor åpen flamme brukes øyeblikkelig.

10. Ikke bruk verktøyet i områder hvor sterk statisk elektrisitet utvikles.

11. Hvis batteriet lekker, vond lukt siver ut, overopphetes, er misfarget eller deformert, eller på noen som helst måte virker unormalt under bruk, oppladning eller lagring, fjern batteriet fra verktøyet eller fra laderen og stopp bruk.

FORSIKTIG

1. Hvis bruker får væske fra batteriet i øynene, ikke gni øynene, men vask med rent vann og kontakt lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

2. Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann øyeblikkelig. Væsken kan forårsake irritasjon på huden.

3. Hvis bruker finner rust, vond lukt, over- opphetning, misfarging, deformasjon, og/eller andre uregelmessigheter ved bruk av batteriet for første gang, ikke bruk batteriet og kontakt forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objekt kommer i kontakt med tilkoblingspunktene til lithium ion batteriet, kan dette resultere i kortslutning og brannfare. Følg disse forholdsreglene når batteriet lagres.

䡬 Ikke plasser elektrisk ledende objekter som spiker,

dreie spon, stål tråd, kopper tråd eller lignende i sagens oppbevarings kasse.

䡬 Enten installer batteri pakken i elektroverktøyet

eller plasser det i batteri kappen slik at ventilasjons hullene er dekket til for å forhindre kortslutning. (Se Fig. 5)

SPESIFIKASJONER

ELEKTROVERKTØY

Modell P14DSL P18DSL Skjærebredde 82 mm Maks. skjæredybde 2,0 mm Tomgangshastighet 16000 min

Oppladbant batteri

Vekt* 3,2 kg (Med BSL1430 montert) 3,3 kg (Med BSL1830 montert)

*Vekt: I henhold til EPTA-prosedyre 01/2003

LADEAPPARAT

Modell UC18YFSL Ladespannung 14,4 V – 18 V Vekt 0,5 kg

2LSRK 2LJRK

STANDARD TILBEHØR

I tillegg til hovedenheten (1), inneholder pakken tilbehøret i tabellen under.

1 Fastnøkkel ......................................... 1

(til å feste høvelbladet)

2 Innstillingsmal .................................. 1

(for justering av høvelbladhøyde)

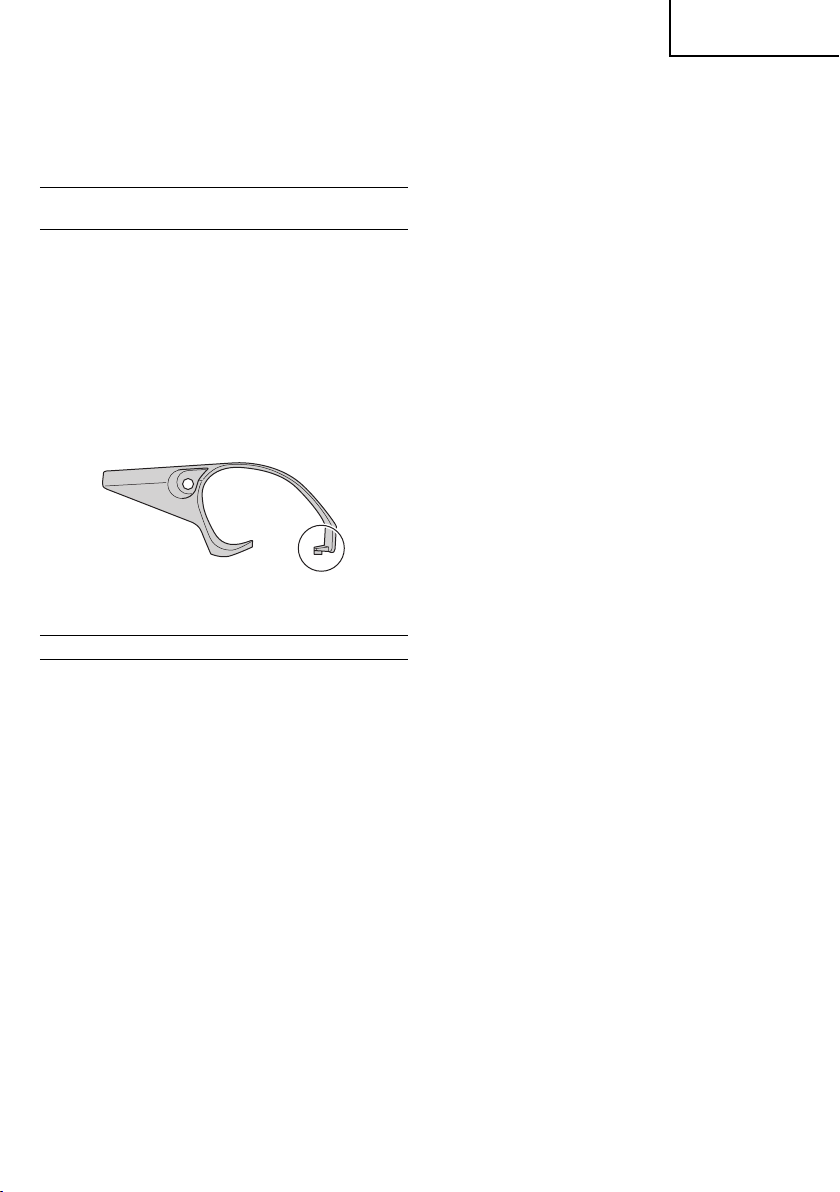

3 Styring ............................................... 1

P14DSL

(2LSRK)

(2LJRK)

P18DSL

(2LSRK)

(2LJRK)

(med låseskrue)

4 Karbidblad ......................................... 2

(Bladtype med dobbel egg)

5 Lader .................................................. 1

6 Batteri ................................................ 2

[P14DSL] BSL1430 eller BSL1450 [P18DSL] BSL1830 eller BSL1850

7 Plastkofferts ...................................... 1

8 Batterideksel ..................................... 2

9 Ekstra karbidbladsett ........................ 1

(leveres ikke i alle salgsområder)

BSL1430: Li-ion 14,4 V (3,0 Ah 8 celler) BSL1830: Li-ion 18 V (3,0 Ah 10 celler) BSL1450: Li-ion 14,4 V (5,0 Ah 8 celler) BSL1850: Li-ion 18 V (5,0 Ah 10 celler)

P14DSL(NN) P18DSL(NN)

Standard tilbehør kan endres uten ytterligere varsel.

TILLEGGSUTSTYR (selges separat)

1. Batteri

(BSL1430) (BSL1830) (BSL1440) (BSL1840) (BSL1450) (BSL1850)

-1

1 Fastnøkkel ......................................... 1

(til å feste høvelbladet)

2 Innstillingsmal .................................. 1

(for justering av høvelbladhøyde)

3 Styring ............................................... 1

(med låseskrue)

4 Karbidblad ......................................... 2

(Bladtype med dobbel egg)

Uten lader, batteri, plastkoffert og batterideksel

Norsk

2. Støvadapter 3. Vinkelrør 4. Støvpose

5. Karbidblad 6. Blad (Bladtype med dobbel egg) (Slipbar bladtype)

Tilleggsutstyret kan endres uten nærmere varsel.

BRUKSOMRÅDE

Høvling av forskjellige typer tre og paneler. (Se Fig. 1-4)

ISETTING/FJERNING AV BATTERI

1. Fjerning av batteri

Hold godt fast i håndtaket og skyv batteriets sperrehaker for å fjerne batteriet (Se Fig. 5 og 6).

FORSIKTIG

Pass på at batteriet ikke kortslutter.

Tabell 1

Pilotlysets indikasjoner

Før lading Blinker sekunder. (av 0,5 sekunder)

Lyser i 0,5 sekunder. Er slukket i 0,5

2. Isetting av batteri

Sett i batteriet og sørg for at polene vender riktig vei (Se Fig. 6).

LADING

Før elektroverktøyet tas i bruk, lad batteriet etter følgende instruksjoner.

1. Sett ladeapparatets støpsel i en vekselstrømsstikkontakt.

Når ledningen er koplet til, blinker ladeapparatets pilotlys i rødt (med 1 sek. mellomrom).

FORSIKTIG

Ikke bruk aparatkabelen hvis den er skadet. Reparer kabelen umiddelbart.

2. Sett batteriet på plass i ladeapparatet. Skyv inn batteriet som vist på Fig. 7.

3. Lading

Når et batteri settes i laderen, vil oppladingen starte og pilotlyset lyse rødt kontinuerlig. Når batteriet er helt oppladet, begynner pilotlyset å blinke rødt (med 1 sek. mellomrom). (Se Tabell 1)

(1) Pilotlysets indikasjon

Pilotlysets indikasjoner blir som vist i Tabell 1 i samsvar med ladeapparatets eller det oppladbare batteriets tilstand.

Mens lading pågår

Lading

Pilotlyser (rød)

(2) Når det gjelder det oppladbare batteriets temperatur.

Temperaturene for oppladbare batterier er vist i Tabell 2, og batterier som er blitt varme, må kjøles ned før de lades på nytt.

Tabell 2 Opplading av varme batterier

Oppladbare batterier

BSL1430, BSL1440, BSL1450, BSL1820, BSL1830, BSL1840, 0°C – 40°C BSL1850

ferdig

Overopphetet beredskap

Lading ikke mulig

Temperaturer Hvor opplading er mulig

Lyser vedvarende

Lyser

Lyser i 0,5 sekunder. Er slukket i 0,5

Blinker sekunder. (av 0,5 sekunder)

Lyser i 1 sekunder. Er slukket i 0,5

Blinker sekunder. (av 0,5 sekunder)

Lyser i 0,1 sekunder. Er slukket i 0,1 sekunder. (av 0,1 sekunder)

Blinker

Batteriet overopphetet. Ute av stand til å lade (ladning vil starte når batteriet er avkjølt).

Svikt i batteriet eller ladeapparatet

(3) Vedrørende ladetid

Ladetiden avhenger av kombinasjonen mellom ladeapparat og batterier, og blir som vist i Tabell 3.

Tabell 3 Ladetid (Ved 20°C)

Batteri

Ladeapparat

BSL1820 Ca. 30 minuter BSL1430, BSL1830 Ca. 45 minuter BSL1440, BSL1840 Ca. 60 minuter BSL1450, BSL1850 Ca. 75 minuter

UC18YFSL

Norsk

MERK

Ladetiden kan variere avhengig av temperaturen i omgivelsene og strømkildens voltspenning.

FORSIKTIG

Når batteriladeren har vært i kontinuerlig bruk, blir batteriladeren oppvarmet, noe som kan forårsake skader og defekter. Når ladingen er ferdig, må du la det gå 15 minutter før neste lading startes.

4. Ta ladeapparaters ledning ut av vekselstrømskontakten

5. Ta godt tak i ladeapparatet og trekk ut batteriet

MERK

Batteriet må tas ut av laderen etter bruk, og så oppbevartes.

Slik får du batteriene til å vare lenger.

(1) Lad batteriene opp før de er helt utgått.

Når du merker at e. ekten i verktøyet begynner å bli dårlig, stanser du verktøyet og lader batteriet opp. Hvis du fortsetter å bruke verktøyet til batteriet går tomt, kan batteriet ta skade og levetiden reduseres.

(2) Unngå opplading ved høy temperatur.

Et oppladbart batteri blir temmelig varmt etter bruk. Hvis et varmt batteri lades opp like etter at det har vært i bruk, vil den kjemiske substansen i batteriet forringes og batteriets levetid forkortes. Vent en stund før batteriet lades opp.

FORSIKTIG

䡬 Hvis batteriet lades opp når det er varmt som en følge

av direkte sollys eller fordi det nettopp har vært i bruk, vil pilot-lyset blinke (1 sekund på og 0,5 sekund av). Hvis dette er tilfelle, må batteriet avkjöles för ladingen begynner.

䡬 Når pilotlampen blinker rødt (ved intervaller på 0,2

sekunder), sjekk etter og fjern fremmede gjenstander som kan ha satt seg fast i kontakten til batteriet. Hvis hullet er fritt for fremmedlegemer, er det sannsynligvis noe galt med enten batteriet eller ladeapparatet. Få begge deler sjekket hos en autorisert fagmann.

䡬 Den innbygde computeren tar ca. 3 sekunder for å

bekrefte at batteriet som lades opp med UC18YFSL er tatt ut og du må derfor vente i minst 3 sekunder før det settes i igjen for videre lading. Hvis batteriet settes i innen det er gått 3 sekunder, kan det skje at ladingen blir ufullstendig.

䡬 Hvis ladestatuslampen ikke blinker rødt (hvert sekund)

elv om laderens strømplugg er satt i støpselet, indikerer dette at laderens vernekrets kan ha løst ut. Trekk ut strømpluggen fra støpselet og sett den inn igjen etter cirka 30 sekunder. Hvis dette ikke fører til at ladestatuslampen blinker rødt (hvert sekund), vennligst bring laderen til et HiKOKI Autoristert Serviceverktsted.

SJEKK FØR BRUK

1. Klargjøre og kontrollere arbeidsplassen

Kontroller om arbeidsplassen er egnet i forhold til følgende forholdsregler.

2. Strømbryter

Sørg for at strømbryteren er i OFF(av)-posisjon. Hvis batteriet blir festet til hovedenheten mens strømbryteren er i ON(på)-posisjon, vil elektroverktøyet begynne å kjøre umiddelbart, hvilket kan forårsake alvorlige personskader.

3. Lag i stand en stabil og god skammel av tre som egner seg for høvelarbeidet. En dårlig balansert skammel kan medføre fare, se til den står støtt og godt på et plant og vannrett underlag.

FRAMGANGSMÅTE FOR HØVLING

1. Betjening av bryteren (Fig. 8)

(1) For å sørge for sikker bruk av maskinen er den

utstyrt med en “bryterlås” på siden av håndtaket. Hvis “avtrekkerbryteren” trykkes inn i en tilstand der “bryterlåsen” er skjøvet i pilens retning, kan hovedbryteren bli slått på (ON).

(2) Når bryteren er slått på (ON), og selv om du fjerner

hånden fra bryterlåsen, vil hoveddelen fortsette å kjøre og lyset fortsetter å være slått på (ON) så lenge du trykker på avtrekkerbryteren.

(3) Hvis du slipper avtrekkerbryteren kan du slå bryteren

av (OFF) og “bryterlåsen” går tilbake til utgangsposisjonen automatisk.

FORSIKTIG

Ikke fest og sikre bryterlåsen. I tillegg skal du holde fingeren borte fra avtrekkerbryteren når høvelen bæres med rundt. Ellers kan hoveddelens bryter uforvarende bli slått på (ON) og føre til uventede personskader.

2. Om indikator for gjenværende batternivå

Når du trykker på indikatorbryteren for gjenværende batterinivå, lyser indikatorlampen for gjenværende batterinivå og du kan sjekke batterinivået. (Fig. 9) Når du frigjør indikatorbryteren for gjenværende batterinivå, slukkes indikatorlampen. Tabell 4 viser tilstanden til indikatorlampen og gjenværende batteristrøm.

Tabell 4

Lampens tilstand

Ettersom indikatoren for gjenværende batterinivå viser forskjellige tilstander avhengig av temperaturen rundt batteriet og karakteristikkene til batteriet, les dette som en referanse.

MERK

䡬 Ikke ødelegg bryterpanelet eller utsett det for et kraftig

støt. Dette kan medføre problemer.

䡬 For å spare batteriets strømforbruk, lyser

indikatorlampen for gjenværende batterinivå når du trykker på indikatorbryteren.

3. Innstilling av skjæredybden

(1) Drei knotten i den retningen som indikeres av pilen

i Fig. 10 (klokkeretning), inntil trekantmerket faller på linje med den ønskede skjæredybden på skalaen. Skalaen er gradert i millimeter.

(2) Skjæredybden kan justeres mellom 0 – 2,0 mm.

Gjenværende batteristrøm

Det er nok batteristrøm.

Batteristrømmen er halv.

Det er nesten tomt for batteristrøm. Lad opp batteriet så snart som mulig.

Norsk

4. Overflatehøvling

Grovhøvling bør utføres med stor skjæredybde ved passende hastighet slik at sponet kastes ut av høvelen uten problemer. For å oppnå en glatt og pen overflate bør den avsluttende høvlingen utføres med liten skjæredybde og ved lav hastighet.

5. Begynnelse og avslutting av høvlingen

Som vist i Fig. 11 plasseres framdelen av høvelen på arbeidsstykket mens du holder den vannrett. Skru strømbryteren i på- (ON) stilling og start å bevege høvelen i retning av kanten på arbeidsstykket. Press ned framdelen av høvelen under begynnelsen av høvlingen, og, som vist i Fig. 12, press ned akterdelen av høvelen under den avsluttende høvlingen. Høvelen må holdes jevnt og flatt under hele høvlingen.

6. Forsiktighetsregler etter avsluttet høvling

Når høvelen holdes med kun én hånd etter at høvlingen er avsluttet, pass på at ikke knivene (på undersiden) kommer i kontakt med kroppen din. Hvis du ikke er varsom med dette, kan det medføre alvorlige skader.

7. Stativ

Løft den bakre delen av høvelen for å forlenge foten fra basen. Å få stativet forlenget når du setter høvelen ned, forhindrer kontakt mellom bladet og materialet. (Fig. 13)

8. Justere føringen (Fig. 14)

Høvle-posisjonen kan justeres ved å flytte føringen mot venstre eller høyre når du har løsnet føringens låseskrue. Føringen kan monteres enten på høyre eller venstre side av verktøyet.

Forholdsregler ved arbeid

䡬 Om kontinuerlig drift

Dette verktøyet er utstyrt med en beskyttelsesfunksjon for å forlenge batteriets levetid. Batteriet kan bli overopphetet under kontinuerlig drift eller dype høveloperasjoner som kan føre til at verktøyet stopper automatisk. Spesielt med et av batteriene som er listet opp nedenfor kan verktøyet stoppe driften før batteriet begynner å bli varmt, for å hindre tidlig svikt på grunn av overoppheting. Hvis dette skjer, stopp driften, fjern batteriet fra verktøyet og plasser det på en godt ventilert sted som ikke er utsatt for sollys inntil det har kjølt seg tilstrekkelig ned. Batteriet kan brukes igjen når det har kjølt seg ned. (Batterier som kan brukes: BSL1425, BSL1420, BSL1415, BSL1825, BSL1820, BSL1815 og gamle batterier)

䡬 Korrekt bruk av batteri

Når verktøyet brukes med et av batteriene nedenfor, skal det brukes til lett arbeid slik at batteriets levetid blir lengre. Eksempel på arbeid: Finisharbeid med liten dybde og fasing (Batterier som kan brukes: BSL1425, BSL1420, BSL1415, BSL1825, BSL1820, BSL1815 og gamle batterier)

MONTERING OG DEMONTERING AV KARBIDKNIV, OG JUSTERING AV KNIVHØYDEN

1. Demontering av karbidkniv

FORSIKTIG

䡬 For å hindre personskader skal du sørge for at

elektroverktøyet er slått av og at batteriet er trukket ut.

䡬 Vær forsiktig så du ikke skader hendene dine. (1) Løsne knivholderen med den vedlagte pipenøkkelen,

som vist i Fig. 15.

(2) Fjern skjærekniven ved å skyve den med den

vedlagte pipenøkkelen, som vist i Fig. 16.

2. Montering av karbidkniv

FORSIKTIG

䡬 For å hindre personskader skal du sørge for at

elektroverktøyet er slått av og at batteriet er trukket ut.

䡬 Før monteringen tar til, tørk godt av alt spon som har

samlet seg opp på kniven.

(1) Som vist i Fig. 17, løftes stilleplaten (B) og den nye

karbidkniven settes inn mellom fresehodet og stilleplaten (B).

(2) Monter den nye skjærekniven ved å skyve den inn

på stilleplate (B) slik at kniven stikker 1mm ut fra enden av skjærehodet, som vist i Fig. 18.

(3) Ved å feste bolten på knivholderen, er utskifting av

kniven ferdig, som vist i Fig. 19.

(4) Vend høvelen over på motsatt side og monter den

andre siden på samme måte.

3. Justering av knivhøyden

FORSIKTIG

䡬 For å hindre personskader skal du sørge for at

elektroverktøyet er slått av og at batteriet er trukket ut.

䡬 Hvis høyden på karbidkniven er unøyaktig etter at

ovennevnte prosedyrer er utført, gå frem som beskrevet under.

(1) Bruk pipenøkkelen til å løsne de tre boltene som

holder karbidkniven på plass og fjern knivholderen, som vist i Fig. 20.

(2) Når karbidkniven er fjernet, skyves stilleplate (B) i

pilens retning så stilleplate (B) demonteres, vist i Fig. 21.

(3) Løsne de 2 skruene som holder karbidkniven,

stilleplate (A) og stilleplate (B) på plass.

(4) Trykk den dreide flaten på stilleplate (A) mot

veggflate b samtidig som karbidkniveggen justeres mot veggflaten a på innstillingsmåleren, som vist i Fig. 22 og 23. Fest med de 2 skruene.

(5) Før en dreiet del på stilleplate (A) som er festet til

stilleplate b inn i sporet på det flate partiet på skjærehodet, som vist i Fig. 24 og 25.

(6) Plasser knivholderen på montasjen og fest med de

tre boltene. Sørg for at boltene strammes forsvarlig. (Fig. 26) Følg de samme prosedyrene for karbidkniven på motsatt side.

Norsk

MONTERING OG DEMONTERING AV KNIV OG JUSTERING AV KNIVHØYDEN (GJELDER KVESSBAR TYPE)

1. Demontering av kniv FORSIKTIG

䡬 For å hindre personskader skal du sørge for at

elektroverktøyet er slått av og at batteriet er trukket ut. 䡬 Vær forsiktig så hendene ikke kommer til skade. (1) Som vist i Fig. 20, brukes den ekstra pipenøkkelen

til å løsne de tre boltene som holder bladet på

plass, og deretter fjernes bladholderen. (2) Som vist i Fig. 21, skyv kniven i pilens retning og

demonter kniven.

2. Montering av kniv FORSIKTIG

䡬 For å hindre personskader skal du sørge for at

elektroverktøyet er slått av og at batteriet er trukket ut. 䡬 Før monteringen må kniven tørkes godt så den er fri

for spon som kan ha samlet seg. (1) Sett den dreide delen av stilleplate (A) som er festet

på kniven, inn i sporet på den flate delen av

skjærehodet. (Fig. 24, 27). Still kniven slik at begge

sider av kniven stikker ca. 1mm ut fra bredden på

skjærehodet (Fig. 28). (2) Plasser knivholderen på den ferdige montasjen som

vist i Fig. 29, og fest den med de tre boltene. Se

til at boltene strammes forsvarlig. (3) Snu skjærehodet over på mottsatt side og monter

den andre siden på samme måte.

3. Justering av knivhøyden

(1) Løsne de 2 skruene som holder bladet og stilleplate

(A) på plass. (Fig. 30) (2) Trykk den dreide flaten på stilleplate (A) mot veggflate

b mens bladeggen justeres mot veggflate a på

innstillingsmåleren. Trekk dem til med de 2 skruene.

(Fig. 22, 31)

SLIPING AV DE KVESSBARE KNIVENE

Det anbefales å bruke det ekstra tilgjengelige knivslipesettet.

1. Slik brukes knivslipesettet

Som vist i Fig. 32, kan 2 blad monteres på

knivslipesettet for å sikre at knivtuppene slipes i

samme vinkel. Under slipingen justeres

knivposisjonene slik at kniveggene berører

slipesteinen samtidig, vist i Fig. 33.

2. Interval for kvessing av kniv

Interval for kvessing avhenger av tretypen som skal

skjæres og av skjæredybden. Men kvessing bør

utføres etter hver 500 meters skjæreoperasjon.

3. Slipemuligheter for høvelbladene

Som illustrert i Fig. 34 er det mulig å slipe inntil

3,5 mm på høvelbladet. Det vil si at høvelbladet kan

slipes gjentatte ganger inntil den totale høyden er

redusert til 24,5 mm.

4. Slipestein

Når en vannslipestein er tilgjengelig skal den brukes

med vanning fordi slipesteinen kan bli slitt under

sliping. Planer øvre flate på slipesteinen så ofte som

mulig.

MONTERE OG DEMONTERE STØVADAPTEREN (TILLEGGSUTSTYR)

FORSIKTIG

䡬 For å hindre personskader skal du sørge for at

elektroverktøyet er slått av og at batteriet er trukket ut.

䡬 Følg prosedyren nedenfor for å montere

støvadapteren på en sikker måte. Dersom dette ikke gjøres, kan det føre til at adapteren faller av og forårsaker skade.

1. Feste støvadapteren

(1) Fjern D4 × 16-skruen på chipdekslet og fjern

chipdekslet som vist på Fig. 35.

(2) Monter støvadapteren og sikre den med D4 × 16-

skruen. (Fig. 36)

MERK

Pass på at låsingen ikke ødelegges når støvadapteren og chipdekslet fjernes eller monteres.

2. Fjerne støvadapteren

For å fjerne støvadapteren, følg prosedyren ovenfor i motsatt rekkefølge.

VEDLIKEHOLD OG INSPEKSJON

1. Inspeksjon av høvelknivene

Dersom en fortsetter å bruke høvelkniver som er blitt sløve eller skadet, vil det redusere høvlingens effektivitet og kan også overbelaste motoren. Slip eller erstatt høvelknivene så ofte som det er nødvendig.

2. Behandling FORSIKTIG

Framdelen og akterdelen og kontroll-knotten for skjæredybde er presisjons-framstilt for å oppnå en svært høy grad av nøyaktighet under høvel-arbeidet. Hvis disse delene behandles dårlig, eller utsettes for mekaniske påvirkninger, kan det gå ut over presisjonen og redusere høvlings-ytelsen. En må derfor være spesielt varsom når en behandler disse delene.

3. Inspeksjon av monteringsskruene

Kontroller alle monteringsskruene regelmessig og pass på at de er skikkelig skrudd til. Hvis noen av skruene er løse, må de skrus til omgående. Hvis dette ikke gjøres, kan det forårsake alvorlige skader.

Inspeksjon av kullbørster (Fig. 37)

Motoren forbruker kullbørster. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut før den blir helt nedslitt eller begynner å nærme seg slitegrensen. Kullbørstene må dessuten alltid holdes rene og det må passes på at de beveger seg fritt i børsteholderen.

MERK

Når kullbørsten skiftes ut med en ny, må det brukes HiKOKI Kullbørste Kodenr. 999017.

5. Utskifting av kullbørstene

Når du har fjernet beskyttelsesdekselet skal du ta ut kullbørstene ved å fjerne børstekappen og så hekte løs utstikket på kullbørsten med en flat skrutrekker e.l., som vist i Fig. 38.

Norsk

Når kullbørsten monteres, velger du den retningen

hvor naglen på kullbørsten samsvarer med

kontaktpartiet på utsiden av børsterøret. Skyv deretter

børsten inn som vist i Fig. 39. Til slutt settes

børsteholderhetten tilbake på plass.

FORSIKTIG

Naglen på kullbørsten må settes inn i kontaktpartiet

på utsiden av børsterøret. (Bruk en av de vedlagte

naglene.)

Utvis forsiktighet siden en eventuell feil under

innsettingen kan resultere i deformert nagle og raskt

forårske motortrøbbel.

6. Vedlikehold av motoren

De viklede motordelene er selve “hjertet” i et

elektrisk verktøy.

Hold nøye kontroll med at viklinger ikke er skadet

og/eller våte av olje eller vann.

7. Rengjøring av maskinens overflate

Når høvelen er skitten skal den tørkes ren med en myk,

tørr klut eller en klut som er fuktet med såpevann.

Ikke bruk klorholdige væsker, bensin eller tynner fordi

disse skader plasten.

8. Lagring

Lagre høvelen på et sted der temperaturen er lavere

enn 40 °C og der den er utilgjengelig for barn.

MERK

Påse at batteriet er fulladet før lagring i en lang periode

(3 måneder eller mer). Et batteri med liten kapasitet

kan være ute av stand til å kunne lades etter å ha vært

lagret i en lang periode.

MERK

Lagring av litium-ion batterier

Sørg for at litium-ion batteriene er fulladet før de skal

lagres.

Lagring av batteriene i lengre tid med lav ladetilstand

kan føre til redusert ytelse, vesentlig reduksjon av

batteriets brukstid eller at batteriene ikke holder på

ladingen.

Imidlertid kan en vesentlig reduksjon av batteriets

brukstid gjenvinnes ved gjentatt lading og bruk av

batteriene to til fem ganger.

Hvis batterienes brukstid er veldig kort til tross for

gjentatt lading og bruk, må du anse batteriene som

defekte og kjøpe nye batterier.

9. Liste over servicedeler FORSIKTIG

Reparasjoner, modifikasjoner og inspeksjon av HiKOKI

lektroverktøy må utføres av et HiKOKI Autorisert Serviceverksted. Denne dellisten er behjelpelig hvis den leveres inn sammen med verktøyet til et HiKOKI Autoristert Serviceverktsted når reparasjoner eller annet vedlikeholdsarbeid kreves. Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

MODIFIKASJONER

HiKOKI elektroverktøy er modifisering for å inkorporere de siste nye teknologiske fremskritt. Følgelig vil enkelte deler kunne endres uten forvarsel.

under konstant utbedring og

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy

Bruk alltid et av våre spesial lagede batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis det brukes sammen med andre batterier enn de som er designert av oss, eller hvis batteriet er demontert og modifisert (slik som demontering og bytter av celler eller andre indre deler).

MERK

På grunn av HiKOKI's kontinuerlige forsknings- og utviklings-program kan oppgitte spesifikasjoner forandres uten ytterligere varsel.

Informasjon angående luftstøy og vibrasjon

De målte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871.

Målt A-vektet lydeffektnivå: 94 dB (A) (P14DSL)

95 dB (A) (P18DSL)

Målt A-vektet lydtrykknivå: 83 dB (A) (P14DSL)

84 dB (A) (P18DSL)

Usikkerhet KpA: 3 dB (A)

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745.

Høvle myke treslag: Vibrasjons emisjonsverdi

Usikkerhet K = 1,5 m/s

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å

ah = 2,6 m/s

3,0 m/s

(P14DSL)

(P18DSL)

sammenligne et verktøy med et annet. Det kan også brukes som en foreløpig estimering av eksponering.

ADVARSEL

䡬 Vibrasjons emisjons fra elektroverktøyet kan variere

fra den opplyste totalverdien avhengig av hvordan maskinen brukes.

䡬 Treff sikkerhetstiltak basert på hvor utsatt brukeren

vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

(Alkuperäisten ohjeiden käännös)

Suomi

YLEISET SÄHKÖTYÖKALUN TURVALLISUUTTA KOSKEVAT VAROITUKSET

VAROITUS Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu sähkötyökalu-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelypaikka siistinä ja hyvin valaistuna.

Onnettomuuksia sattuu herkemmin epäsiisteissä tai pimeissä ympäristöissä.

b) Älä käytä sähkötyökaluja räjähdysvaarallisissa

paikoissa, esimerkiksi paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä.

Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset poissa käyttäessäsi

sähkötyökalua.

Keskittymisen puute voi aiheuttaa herpaantumisen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä

oikeanlaiseen pistorasiaan. Älä muunna pistoketta mitenkään. Älä käytä jakorasioita yhdessä maadoitettujen sähkötyökalujen kanssa.

Muuntelemattomien pistokkeiden ja oikeiden pistorasioiden käyttäminen vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoituksessa käytettäviin

pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin.

Maadoitetun pinnan koskettaminen lisää sähköiskun vaaraa.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle.

Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.

d) Älä käytä johtoa väärin. Älä kanna tai vedä

sähkötyökalua tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista.

Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä

ulkokäyttöön sopivaa jatkojohtoa.

Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa paikassa on

välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä.

RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä

sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena.

Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina

suojalaseja.

Suojavarusteiden kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien käyttö tarvittaessa vähentää henkilövahinkojen vaaraa.

c) Estä koneen käynnistyminen vahingossa.

Varmista, että virtakytkin on pois päältä asennossa ennen yhdistämistä virtalähteeseen ja/tai paristoyksikköön sekä ennen työkalun nostamista tai kantamista.

Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.

d) Poista säätöön tarvitut avaimet sähkötyökalusta

ennen sen käynnistämistä.

Sähkötyökalun pyörivään osaan jätetty avain voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa.

Tällöin sähkötyökalua voi hallita oikein odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä irtonaisia

vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteeseen voi yhdistää pölynsuodatus- ja

keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein.

Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen a) Älä pakota sähkötyökalua. Käytä tarkoitukseen

soveltuvaa sähkötyökalua.

Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai

sammu virtakytkimestä.

Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia. Ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai paristoyksikkö

sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen asettamista säilytykseen.

Nämä ennakoivat turvatoimet vähentävät sähkötyökalun vahingossa tapahtuvan käynnistymisen vaaraa.

d) Säilytä sähkötyökalut lasten ulottumattomissa.

Älä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin.

Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä.

e) Huolla sähkötyökalut. Tarkista liikkuvien osien

kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu vahingoittuu, korjauta se ennen käyttämistä.

Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina.

Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

Suomi

g) Käytä sähkötyökalua, varusteita ja työkalun teriä

jne. näiden ohjeiden mukaisesti ottaen samalla huomioon työskentelyolosuhteet ja tehtävä työ.

Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

5) Akkukäyttöisen työkalun käyttö ja huolto a) Lataa vain valmistajan määrittelemällä laturilla

Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisen akun kanssa.

b) Käytä sähkötyökaluja vain erityisesti niitä varten

määrättyjen akkujen kanssa.

Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden

metalliesineiden kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa.

Akkunapojen oikosulkeminen yhteen voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään väärin, akusta voi roiskua

nestettä. Vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua.

Akusta roiskunut neste voi aiheuttaa ärtymistä tai palovammoja.

6) Huolto a) Anna osaavan huoltoteknikon korjata

sähkötyökalu käyttäen alkuperäisiä osia vastaavia varaosia.

Tämä pitää sähkötyökalun turvallisena.

TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

AKKUKÄYTTÖISEN HÖYLÄN TURVALLISUUSVAROITUKSET

1. Odota, että leikkuri on pysähtynyt, ennen kuin lasket laitteen käsistäsi.

Esillä oleva pyörivä leikkuri saattaa tarttua pintaan kiinni aiheuttaen hallinnan menettämisen ja vakavia vammoja.

2. Käytä pitimiä tai muuta käytännöllistä tapaa

työstökappaleen kiinnittämiseksi ja tukemiseksi vakaalle alustalle. Työstä pitäminen käsin tai kehoa

vasten jättää sen epävakaaksi ja saattaa johtaa hallinnan menetykseen.

3. Älä käytä höylää terien ollessa ylöspäin kuten (oikohöylä).

4. Paristoa ladattaessa tulee lämpötilan olla 0-40˚C. Alle 0˚C lämpötila saattaa aiheuttaa vaarallista ylilataantumista. Paristoa ei voi ladata, jos lämpötila on yli 40˚C. Suositeltavin lämpötila on 20 – 25°C.

5. Älä käytä laturia yhtäjaksoisesti. Suoritettuasi latauksen, odota noin 15 minuuttia, ennen seuraavaa latausta.

6. Huolehdi siitä, ettei mitään roskia tai likaa pääse pariston kytkentäaukkoon.

7. Älä koskaan irroita mitään osia paristosta tai laturista.

8. Älä aiheuta oikosulkua ladattavaan paristoon. Oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen joka vauriottaa pariston.

9. Älä koskaan heitä paristoa tuleen. Jos paristo syttyy palamaan, se saattaa räjähtää.

10. Älä kiinnitä laturin tuuletusrakoihin mitään. Jos laturin tuuletusrakoihin kiinnitetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

11. Kun pariston käyttöaika latauksen jälkeen käy liian lyhyeksi käytännölliseen työskentelyyn, palauta se takaisin liikkeeseen, josta sen hankit. Älä heitä kulunutta paristoa menemään.

12. Kuluneen pariston käyttö vahingoitta laturia.

HUOMAUTUS LITIUM-IONI-PARISTOSTA

Litium-ioni-pariston käyttöiän pidentämiseksi se on varustettu suojatoiminnolla, joka pysäyttää siitä lähtevän virran. Kun tuotetta käytetään alla kuvatuissatapauksissa 1 – 3, vaikka kytkintä vedetään, moottori saattaa pysähtyä. Tällöin kyseessä ei ole häiriö vaan suojatoiminnon tulos.

1. Kun paristossa jäljellä oleva teho kuluu loppuun, moottori pysähtyy. Jos näin käy, lataa paristo välittömästi.

2. Jos työkalu on ylikuormitettu, moottorisaattaa pysähtyä. Tässä tapauksessa vapauta työkalun kytkin ja poista ylikuormituksen syyt. Sen jälkeen voit käyttää laitetta uudelleen.

3. Jos paristo ylikuumenee liian suuressa kuormituksessa, pariston virta voi pysähtyä. Tässä tapauksessa pysäytä pariston käyttö ja anna pariston jäähtyä. Sen jälkeen voit käyttää sitä uudelleen.

Lisäksi ota huomioon seuraava varoitus ja huomautus.

VAROITUS

Varmista, että otat huomioon seuraavat turvatoimet, jotta pariston vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää etukäteen.

1. Varmista, että pariston päälle ei kerry hiomalastuja tai pölyä.

䡬 Varmista työskentelyn aikana, että hiomalastuja tai

pölyä ei putoa pariston päälle.

䡬 Varmista, että työskentelyn aikana sähkötyökalun

päälle putoavia hiomalastuja tai pölyä ei kerry pariston päälle.

䡬 Älä säilytä käyttämätöntä paristoa hiomalastuille ja

pölylle alttiissa paikassa.

䡬 Ennen pariston varastoimista poista kaikki pöly ja

hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä paristoa terävällä esineellä kuten naulalla, älä lyö vasaralla, älä astu sen päälle. Älä heitä paristoa tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään muuttunutta paristoa.

4. Älä käytä paristoa vääränapaisesti.

5. Älä yhdistä paristoa suoraan sähköpistorasioihin tai auton savukkeensytyttimen pistokkeisiin.

6. Älä käytä paristoa muihin tarkoituksiin kuin tarkasti määriteltyihin.

7. Jos paristo ei lataudu loppuun saakka, vaikka määritetty latausaika on kulunut, pysäytä lataaminen välittömästi.

Suomi

8. Älä altista paristoa korkeille lämpötiloille tai paineille kuten laita sitä mikroaaltouuniin, kuivaajaan tai korkeapainesäiliöön.

9. Ota paristo välittömästi pois tulen läheisyydestä, jos vuotoa tai pahaa hajua on havaittavissa.

10. Älä käytä paristoa paikassa, jossa syntyy voimakasta staattista sähköä.

11. Jos paristo vuotaa, on havaittavissa pahaa hajua, syntyy lämpöä, pariston väri haalistuu tai sen muoto muuttuu, tai jos paristo vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai pariston laturista äläkä käytä sitä.

HUOMAUTUS

1. Jos paristosta vuotavaa nestettä joutuu silmiin, älä hankaa silmiä, vaan pese ne hyvin tuoreella puhtaalla vedellä kuten vesijohtovedellä ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne hyvin puhtaalla vedellä kuten vesijohtovedellä välittömästi. Tämä voi aiheuttaa ihon ärtymistä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, värin haalistumista, muodon muuttumista ja/tai muita epäsäännöllisyyksiä käyttäessäsi paristoa ensimmäistä kertaa, älä käytä paristoa, vaan palauta se tavarantoimittajalle tai kauppiaalle.

VAROITUS

Jos sähköä johtava ulkopuolinen esine pääsee litiumioni-akun napoihin, voi syntyä oikosulku, joka aiheuttaa tulipalovaaran. Noudata seuraavia akun varastoimista koskevia ohjeita.

䡬 Älä pane sähköä johtavia sahauskappaleita, nauloja,

teräslankaa, kuparilankaa tai muita metallilankoja säilytyskoteloon.

䡬 Joko työnnä akku paikalleen sähkötyökaluun tai

varastoi se painamalla lujasti akun kantta sisään, kunnes akun tuuletusaukot on peitetty oikosulkujen estämiseksi. (Katso Kuva 5)

TEKNISET TIEDOT

SÄHKÖPORA

Malli P14DSL P18DSL Höyläysleveys 82 mm Höyläyssyvyys 2,0 mm Kuormittamaton nopeus 16000 min

Ladattava paristo

Paino*

*Paino: EPTA-menettelyn 01/2003 mukaan

2LSRK 2LJRK

BSL1430: Li-ion 14,4 V (3,0 Ah 8 kennoa) BSL1830: Li-ion 18 V (3,0 Ah 10 kennoa) BSL1450: Li-ion 14,4 V (5,0 Ah 8 kennoa) BSL1850: Li-ion 18 V (5,0 Ah 10 kennoa) 3,2 kg (Malli BSL1430 kiinnitettynä) 3,3 kg (Malli BSL1830 kiinnitettynä)

-1

LATURI

Malli UC18YFSL Latausjännite 14,4 V – 18 V Paino 0,5 kg

VAKIOVARUSTEET

Ruuvainporan päälaitteen (1) lisäksi pakkaus sisältää alla olevassa taulukossa listatut varusteet.

1 Kiintoavain ........................................ 1

P14DSL

(2LSRK)

(2LJRK)

P18DSL

(2LSRK)

(2LJRK)

(leikkuuterän kiinnitykseen)

2 Säätömittari ...................................... 1

(leikkurin korkeuden säätöä varten)

3 Opas .................................................. 1

(jossa säätöruuvi)

4 Karbiditerä ........................................ 2

(Kaksireunainen terätyyppi)

5 Laturi ................................................. 1

P14DSL

(2LSRK)

(2LJRK)

P18DSL

(2LSRK)

(2LJRK)

P14DSL(NN) P18DSL(NN)

Valmistaja pidättää oikeuden muuttaa vakiovarusteita.

6 Paristo ............................................... 2

[P14DSL] BSL1430 tai BSL1450 [P18DSL] BSL1830 tai BSL1850

7 Muovikotelo ...................................... 1

8 Akun kansi ......................................... 2

9 Varakarbiditeräyhdistelmä .............. 1

(ei toimiteta kaikilla alueilla)

1 Kiintoavain ........................................ 1

(leikkuuterän kiinnitykseen)

2 Säätömittari ...................................... 1

(leikkurin korkeuden säätöä varten)

3 Opas .................................................. 1

(jossa säätöruuvi)

4 Karbiditerä ........................................ 2

(Kaksireunainen terätyyppi)

Ilman laturia, paristoa, muovikoteloa ja akun kantta

Suomi

LISÄVARUSTEET (myydään erikseen)

1. Paristo

(BSL1430) (BSL1830) (BSL1440) (BSL1840) (BSL1450) (BSL1850)

2. Pölynkerääjän 3. Käsinoja 4. Pölypussi kiinnitin

5. Karbiditerä 6. Terä

(kaksireunainen terätyyppi)

Alistusvarusteet voidaan vaihtaa ilmoittamatta.

(teroitettava terätyyppi)

KÄYTTÖ

Monenlaisen puutavaran höyläykseen. (Katso kuvat 1-4)

PARISTON POISTO JA ASENNUS

1. Pariston poisto

Pidä lujasti kiinni kahvasta, paina salpoja ja irrota paristo (Kts. kuva 5 ja 6).

HUOMAUTUS

Älä koskaan kytke paristoa oikosulkuun.

2. Pariston asennus

Tarkista pariston napaisuus ja työnnä se paikoilleen (Kts. kuva 6).

LATAUS

Ennen sähkötyökalun käyttöä lataa paristo seuraavien ohjeitten mukaisesti.

1. Liitä laturin verkkojohto vaihtovirtapistorasiaan.

Kun verkkojhto on liitetty, laturin merkkivalo vilkkuu punaisena. (1 sekunnin välein)

HUOMAUTUS

Älä käytä sähköjohtoa, jos se on vaurioitunut. Korjauta se välittömästi.

2. Aseta akku laturiin.

Aseta akku niin, että se menee laturin Kuva 7 näytetyllä tavalla.

3. Lataaminen

Kun paristo asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena. Kun akku on latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin välein) (Katso Taulukkoa 1)

(1) Merkkivalon tiedotukset

Merkkivalon tiedotukset näkyvät Taulukosta 1 laturin ja ladattavan parison kunnon mukaan.

Taulukko 1

Merkkivalo (punainen)

Ennen latausta

Ladattaessa

Lataus suoirtettu

Ylikuumentumisen aiheuttama odotustila

Lataus mahdo-ton suorittaa

Valojen merkitykset

Vilkkuu sekunnin ajan.

Palaa

Vilkkuu sekunnin ajan.

Välähtalee

Palaa 0,5 sekunnin ajan. Ei pala 0,5

Palaa jatkuvasti

Palaa 0,5 sekunnin ajan. Ei pala 0,5

Palaa 1 sekunnin ajan. Ei pala 0,5

Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan.

(sammuu 0,5 sekunniksi)

(sammuu 0,1 sekunniksi)

Paristo on ylikuumentunut. Ei voida ladata (lataaminen alkaa pariston jäähdyttyä).

Paristo tai laturi toimii huonosti.

Suomi

(2) Mitä tulee ladattavan pariston lämpötilaan

Ladattavien akkujen lämpötilat näkyvät Taulukossa

2. Kuumentuneiden akkujen tulee antaa jäähtyä ennen lataamista.

Taulukko 2 Kuumentuneen pariston lataaminen

Ladattava paristo paristo voidaan

BSL1430, BSL1440, BSL1450, BSL1820, BSL1830, BSL1840, 0°C – 40°C BSL1850

(3) Latausajasta

Laturin ja paristojen yhdistelmästä riippuen uudelleenlatausaika on Taulukossa 3 näkyvä.

Taulukko 3 Uudelleenlatausaika (20 °C lämmössä)

Laturi
