HIKOKI NR1890DBCL WQZ User guide

pl
Tłumaczenie oryginalnej instrukcji obsługi
2345678
(Tłumaczenie oryginalnej instrukcji obsługi)
OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE ELEKTRONARZĘDZI
OSTRZEŻENIE Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa.
Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpie­czeństwa może być przyczyną porażenia prądem, pożaru i / lub poważnych obrażeń.
Ostrzeżenia i wskazówki bezpieczeństwa należy zachować do wglądu.
Wykorzystywane w treści wskazówek bezpieczeństwa określenie „elektronarzędzie” odnosi się do narzędzi za­silanych z sieci elektrycznej (przewodowych) lub z baterii (bezprzewodowych).
1) Bezpieczeństwo na stanowisku pracy Stanowisko pracy należy utrzymywać w czystoś-
a)
ci i odpowiednio oświetlać.
Nieporządek lub nieodpowiednie oświetlenie stanowiska pracy może być przyczyną wypadków.
Elektronarzędzi nie należy użytkować w miej-
b)
scach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów.
Pracujące elektronarzędzie wytwarza iskry, które mogą spowodować zapłon pyłu lub oparów.
Dzieci oraz osoby postronne powinny pozost-
c)
awać z dala od pracującego elektronarzędzia.
Dekoncentracja może być przyczyną utraty kontroli nad elektronarzędziem.
2) Bezpieczeństwo elektryczne Wtyczka elektronarzędzia musi pasować do gniaz-
a)
da sieciowego. Wtyczki nie wolno w jakikolwiek sposób modyfikować. Elektronarzędzia posiada­jące uziemienie nie powinny być użytkowane z wtyczkami przejściowymi.
Użytkowanie niemodyfikowanych wtyczek oraz korzystanie z odpowiednich gniazd sieciowych zm­niejsza ryzyko porażenia prądem.
Należy unikać kontaktu z powierzchniami jakich-
b)
kolwiek uziemionych elementów, takich jak rury, grzejniki, kuchenki lub chłodziarki.
Ryzyko porażenia prądem wzrasta, gdy ciało jest uziemione.
Elektronarzędzi nie wolno narażać na działanie
c)
deszczu lub wilgoci.
Obecność wody wewnątrz elektronarzędzia zwiększa ryzyko porażenia prądem.
Przewodu zasilającego nie wolno używać w
d)
sposób niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać do przenoszenia bądź ciągnięcia elektronarzędzia, ani do odłączania go od zasilania. Przewód zasi­lający należy chronić przed kontaktem ze źródła­mi ciepła, olejem, ostrymi krawędziami lub po­ruszającymi się częściami.
Uszkodzony lub zapętlony przewód zasilający zwiększa ryzyko porażenia prądem.
W przypadku użytkowania elektronarzę-
e)
dzia na wolnym powietrzu należy korzystać z przedłużaczy do tego celu przeznaczonych.
Używanie przedłużaczy przeznaczonych do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem.
f)
Jeżeli praca elektronarzędziem musi być wyko­nywana w miejscu o dużej wilgotności, należy zawsze korzystać ze źródła zasilania zabezpiec­zonego wyłącznikiem różnicowoprądowym.
Korzystanie z wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osobiste a)
Podczas użytkowania elektronarzędzia należy zachowywać ostrożność, koncentrować się na wykonywanej pracy i postępować zgodnie z za­sadami zdrowego rozsądku. Elektronarzędzia nie powinny być użytkowane przez osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw.
Chwila nieuwagi podczas użytkowania elektro­narzędzia może być przyczyną poważnych obrażeń.
b)
Należy używać wyposażenia ochronnego. Należy zawsze nosić okulary ochronne.
Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciw­pyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń.
c)
Należy uniemożliwić przypadkowe uruchomie­nie. Przed podłączeniem elektronarzędzia do gni­azda zasilania i/lub zestawu baterii, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położe­niu wyłączenia.
Ze względów bezpieczeństwa nie należy przenosić elektronarzędzi, trzymając palec na wyłączniku, ani podłączać do zasilania elektronarzędzi, których wyłącznik znajduje się w położeniu włączenia.
d)
Przed włączeniem elektronarzędzia usunąć wszystkie klucze regulacyjne.
Pozostawienie klucza regulacyjnego połączonego z częścią obrotową elektronarzędzia może być przy­czyną obrażeń.
e)
Nie sięgać elektronarzędziem zbyt daleko. Należy zawsze pamiętać o stabilnej postawie i zachowa­niu równowagi.
Zapewnia to lepsze panowanie nad elektro­narzędziem w nieoczekiwanych sytuacjach.
f)
Należy nosić odpowiednią odzież. Nie no­sić luźnej odzieży ani biżuterii. Chronić włosy, odzież i rękawice przed kontaktem z ruchomymi częściami urządzenia.
Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone i wciągnięte przez ruchome części narzędzia.
g)
Jeżeli elektronarzędzie wyposażone jest w złącze dla urządzenia do odprowadzania i gromadzenia pyłów, należy pamiętać o właściwym podłącze­niu i poprawnym użytkowaniu takiego urządze­nia.
Korzystanie z urządzeń do odprowadzania i gro­madzenia pyłu zmniejsza zagrożenia związane z obecnością pyłu.
9
4) Obsługa i konserwacja elektronarzędzi
Nie używać elektronarzędzia ze zbyt dużą siłą.
a)
Należy wykorzystywać elektronarzędzie odpo­wiednie dla wykonywanej pracy.
Elektronarzędzie przeznaczone do wykonania określonej pracy wypełni swoje zadanie lepiej i w sposób bardziej bezpieczny, jeżeli praca będzie wykonywana z zalecaną prędkością.
Nie należy użytkować elektronarzędzia, którego
b)
wyłącznik jest uszkodzony.
Każde elektronarzędzie, które nie może być właści­wie włączane ani wyłączane, stanowi zagrożenie i musi zostać naprawione.
Przed przystąpieniem do jakichkolwiek regulacji
c)
bądź wymiany akcesoriów oraz kiedy urządzenie nie będzie używane przez dłuższy czas wtyczkę elektronarzędzia należy odłączyć od źródła zasi­lania i/lub zestaw baterii od elektronarzędzia.
Powyższe środki bezpieczeństwa mają na celu wyeliminowanie ryzyka przypadkowego uruchomie­nia urządzenia.
Nieużywane elektronarzędzia powinny być prze-
d)
chowywane w miejscu niedostępnym dla dzie­ci; osobom, które nie znają zasad obsługi elek­tronarzędzi lub niniejszych zaleceń nie wolno udzielać pozwolenia na użytkowanie elektro­narzędzia.
Użytkowanie elektronarzędzi przez osoby, które nie zostały właściwie poinstruowane, może stanowić za­grożenie.
Elektronarzędzia należy konserwować. Przed roz-
e)
poczęciem pracy należy sprawdzić, czy ruchome części są poprawnie umieszczone, czy nie są zakleszczone lub uszkodzone i czy nie występu­ją jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę elektronarzędzia. W razie uszkodzenia przed kolejnym użyciem elektronarzędzie musi zostać naprawione.
Wiele wypadków następuje z powodu nieprawidłowej konserwacji elektronarzędzi.
Narzędzia tnące powinny być zawsze ostre
f)
i czyste.
Narzędzia tnące powinny być utrzymywane we właściwym stanie, z odpowiednio ostrymi krawę­dziami tnącymi – zmniejsza to ryzyko zakleszczenia narzędzia i ułatwia kontrolę nad nim.
Elektronarzędzia, akcesoria, bity itp. należy za-
g)
wsze obsługiwać w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy.
Używanie elektronarzędzia w celach niezgodnych z jego przeznaczeniem może stanowić zagrożenie.
Obsługa i konserwacja elektronarzędzia bateryjne-
4) go
a)
Do ładowania można wykorzystywać wyłącznie ładowarki wymienione przez producenta.
Ładowarka właściwa dla ładowania konkretnego typu zestawów baterii może wywołać pożar, jeśli zostanie użyta do ładowania innego typu zestawów baterii.
b)
Do zasilania elektronarzędzi należy używać wyłącznie przeznaczonych dla nich zestawów
baterii.
Używanie innych zestawów baterii może być przy­czyną obrażeń lub pożaru.
c)
Jeśli zestaw baterii nie jest używany, należy go przechowywać z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby, bądź inne niewielkie metalowe przedmioty, które mogą spowodować zwarcie zacisków.
Zwarcie zacisków baterii może być przyczyną po­parzeń lub pożaru.
d)
W skrajnie niesprzyjających warunkach może dojść do wycieku elektrolitu z baterii – należy unikać kontaktu z elektrolitem. Jeśli dojdzie do przypadkowego kontaktu z ele­ktrolitem, miejsce kontaktu należy przepłukać wodą. W przypadku kontaktu elektrolitu z oczami należy dodatkowo zgłosić się do lekarza.
Elektrolit wyciekający z baterii może powodować po­drażnienia lub poparzenia.
6) Serwis a)
Elektronarzędzia mogą być serwisowane wyłącznie przez wykwalifikowanych techników serwisowych, z zastosowaniem oryginalnych części zamiennych.
Jest to gwarancją utrzymania bezpieczeństwa obsłu­gi elektronarzędzia.
UWAGA Dzieci oraz osoby niepełnosprawne powinny pozost­awać z dala od pracującego elektronarzędzia. Nieużywane elektronarzędzia powinny być przechowy­wane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.
ŚRODKI OSTROŻNOŚCI PRZY KO­RZYSTANIU Z BEZPRZEWODOWEJ GWOŹDZIARKI
1.
Zawsze zakładaj, że w narzędziu załadowane są gwoździe.
Nieostrożne obchodzenie się z gwoździarką może spowodować nieoczekiwany wystrzał gwoździa co może doprowadzić do powstania obrażeń lub uszkodzenia ciała.
2.
Nigdy nie kieruj narzędzia w swoją stronę ani w nik­ogo innego znajdującego się w Twoim otoczeniu.
Niespodziewane wciśnięcie włącznika gwoździarki spowoduje wystrzał gwoździa co może doprowadzić do powstania obrażeń lub uszkodzenia ciała.
3.
Nie uruchamiaj narzędzia, jeśli nie zostało ono umie­szczone ściśle przy obrabianym przedmiocie.
Jeśli narzędzie nie styka się z elementem obrabianym, podczas wystrzału może dojść do rykoszetu gwoździa i tym samym spowodować obrażenie ciała.
4.
W przypadku gdy zauważysz, że urządzenie zacięło się, należy je odłączyć od źródła zasilania.
Podczas usuwania zablokowanego gwoździa, gwoź dziarka może uruchomić się jeśli jest podłączona.
5.
Zwróć szczególną uwagę podczas wyciągania zaciętego gwoździa w gwoździarce.
Mechanizm podawacza może zostać przypadkowo uruchomiony i wystrzelić gwóźdź.
10
6.
Nie używać elektronarzędzia przy wbijaniu gwoździ do zacisków przewodów elektrycznych.
To urządzenie nie zostało zaprojektowane do prac in­stalatorskich podczas rozprowadzania przewodów elek­trycznych, podczas wystrzału gwóźdź mógłby uszkodzić izolację przewodu wysokiego napięcia i tym samym spowodować ryzyko porażenia prądem.
DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA
Prawidłowa eksploatacja urządzenia uwarunkowana
1. jest bezpieczeństwem pracy.
Zaprezentowane urządzenie zostało skontruowane do wbijania gwoździ w drewno lub podobne materiały. Używaj urządzenia tylko do takiej pracy.
Uważaj na iskry oraz możliwość wystąpienia ek-
2. splozji.
Podczas wbijania gwoździ urządzeniem mogą pojaw­ić się iskry, które w połączeniu z łatwopalną substancją znajdującą się w bezpośrednim otoczeniu mogą doprow­adzić do powstania eksplozji. Dlatego należy bezw­zględnie przestrzegać reguły, aby w pobliżu miejsca pracy nie znajdowały się żadne materiały łatwopalne takie jak; farby, rozpuszczalniki, benzyna, sprężony gaz. Pod żadnym pozorem nie można pracować gwoźd­ziarką, jeśli w jej otoczeniu znajdują się substancje łatwopalne.
Zawsze używaj okularów ochronnych.
3.
może uderzyć w oko. Okulary ochronne można zakupić w każdym sklepie z narzędziami. W przypadku bra­ku okularów ochronnym można użyć pełnej maski ochronnej, która lepiej zabepiecza twarz przed ryzy­kiem zranienia. Pracownicy powinni zawsze nosić okulary ochronne.
Zabezpiecz narząd słuchu oraz głowę.
4.
Podczas pracy gwoździarką zaleca się noszenie słuchawek chroniących narząd słuchu oraz odpowied­niego nakrycia głowy. Zalecenie te dotyczy także osób przebywających w otoczeniu miejsca pracy.
Zwróć uwagę na osoby przebywające w pobliżu
5. miejsca pracy.
Może zdarzyć się sytuacja, gdy podczas pracy gwóźdź nieodpowiednio wbity w podłoże, odbije się i uderzy osobę przebywającą w bliskiej odległości. Za­wsze upewnij się, czy czyjaś ręka lub noga nie znajduje się w bliskiej odległości pracy gwoździarki.
Nigdy nie celuj gwoździarką w inną osobę.
6.
lub odłączasz przewód wysokiego ciśnienia, upewnij się, że otwór wylotowy gwoździarki nie jest skierowany w in­nego człowieka. Nie wolno kierować gwoździarki w niczyją stronę, nawet jeśli jest ona rozładowana. Nie ryzykuj.
Podczas pracy gwoździarką zawsze zakładaj okulary ochronne, dotyczy to także osób przebywających w bez­pośrednim otoczeniu miejsca pracy. Ist­nieje prawdopodobieństwo, że podczas pracy ułamie się kawałek gwoździa, który
Zawsze zakładaj, że w gwoździarce znajdują się gwoździe, w przypadku gdy gwoździarka zostanie wycelowana w osobę może dojść do poważnego wypadku. W sytuacji kiedy podłączasz
Przed rozpoczęciem pracy sprawdź włącznik.
7.
Upewnij się, że dźwignia popychająca działa praw­idłowo. (Dźwignia popychająca może być nazywana “Bezpieczną”.) Nigdy nie używaj gwoździarki chyba że dźwignia popychająca działa prawidłowo, w przeci­wnym razie gwoździarka może niespodziewanie wystr­zelić gwóźdź. Nie demontuj dźwigni popychającej ani jej nie modyfikuj, w przeciwnym razie dźwignia popy­chająca przestanie działać prawidłowo.
Wybór prawidłowej metody wciskania spustu jest
8. bardzo ważny.
Przeczytaj i zapoznaj się z treścią zawartą w roździale “JAK UŻYWAĆ GWOŹDZIARKI” znajdującej się na 18 stronie Instrukcji Obłsugi.
Przed rozpoczęciem pracy, upewnij się że
9. urządzenie działa prawidłowo, wykonując proce­durę testową urządzenia opisaną na stronie 17-tej w roździale “TESTOWANIE GWOŹDZIARKI”. Używaj tylko specjalnych gwoździ.
10.
Nigdy nie stosuj gwoździ innych niż te, które zostały wymienione w Instrukcji Obsługi.
Bądź ostrożny podłączając baterię.
11.
Pamiętaj aby nie uruchomić urządzenia przypadkowo podczas wkłądania baterii i gwoździ. Postępuj zgodnie z poniższymi wskazówkami bezpiec­zeństwa.
Nie dotykasz dźwigni spustu urządzenia (włącznika). Nie pozwól, aby głowica gwoździarki miała sty­czność z obrabianą powierzchnią. Utrzymuj głowicę gwoździarki skierowaną ku dołowi. Przestrzegaj dokładnie informacji za­wartych w niniejszej Instrukcji Obsługi, nigdy nie kładaj żadnych części ciała (takich jak ręce lub sto­py) pod otwór wylotowy gwoździarki.
12.
Nie trzymaj palca na dźwigni spustu gwoździarki.
Nie trzymaj palca na dźwigni spustu, chyba że w mo­mencie wbijania gwoździ. Dotyczy to również momentu przenoszenia urządzenia. Przypadkowe uruchomie­nie gwoździarki spowoduje wystrzelenie gwoździa, który może poważnie zranić Ciebie lub osoby znajdu­jące się w pobliżu.
13.
W momencie wbijania gwoździ upewnij się, że gło­wica jest prawidłowo przyłożona do powierzchni.
W przypadku, gdyby głowica niedokładnie przylegała do powierzchni, może zdarzyć się, że nastąpi rykoszet.
14.
Podczas wbijania gwoździ, utrzymuj ręce i stopy z dala od otworu wylotowego gwoździarki.
15.
Uważaj na odrzut urządzenia podczas wbijania gwoździ.
Podczas wbijania gwoździ trzymaj z dala głowę lub inne części ciała od górnej części głowicy gwoźd­ziarki. Może zdarzyć się, że podczas wbijania gwoździ natrafisz na stary gwóźdź lub kawałek met­alu znajdujący się w obrabianym materiale.
16.
Uważaj na odrzut spowodowany podwójnym wystrzałem.
Jeśli dźwignia popychająca zostanie niechcący przy­ciśnięta do obrabianego materiału, nastąpi kolejny
11
Chwila nieuwagi może przyczynić się do poważnego wypadku.
wystrzał. Aby uniknąć podwójnego wystrzału gwoździa należy:
Praca przerywana (Wciskanie spustu).
Ustaw urządzenie w trybie MECHANIZMU
1) SAMOPOWTARZALNEGO. Szybko i mocno pociągnij za spust.
2)
Praca ciągła (popchnij dźwignię).
Nie przyciskaj gwoździarki do drewna ze zbyt
1) dużą siłą. Oddziel gwoździarkę od drewna, gdy zakończy
2) się odrzut po wykonanym strzale gwoździa.
Podczas wbijania gwoździ uważaj na cienkie deski
17. lub drewniane narożniki.
Zdarza się, że siła z jaką wbijane są gwoździe jest na tyle duża, że gwoźdź może przebić cienką deskę. Dlat­ego bardzo ważne jest, aby podczas wbijania gwoździ nie trzymać żadnych części ciała (ręce, stopy, etc.) pod obrabianym materiałem.
Wbijanie gwoździ w ścianę z dwóch stron jed-
18. nocześnie jest niebezpieczne i ryzykowne.
Istnieje ryzyko, że podczas równoczesnej pracy po obu stronach ściany, gwóźdź przebije się na wylot raniąc inną osobę, dlatego nie ryzykuj nie potrzebnie.
Nie pracuj gwoździarką na rusztowaniu lub dra-
19. binie.
Gwoździarki nie powinno się używać podczas wyko­nywania poniższych czynności takich jak:
-
podczas przemieszczania się z jednego miejsca do drugiego, przechodzenia po drabinach, rusztowaniach, dachu.
-
w pobliżu skrzyń lub pudeł.
-
podczas pracy na dachu pojazdu lub wagonu.
Wyjmij wszystkie pozostałe w magazynku
20. gwoździe oraz baterię z gwoździarki gdy wyko­nujesz następujące czynności:
gdy wykonujesz przeglądy konserwacyjne lub ins-
1) pekcję urządzenia; podczas sprawdzania dźwigni popychającej oraz
2) spustu czy działają prawidłowo; gdy usuwasz zacięcie urządzenia;
3) kiedy gwoździarka jest nieużywana;
4) kiedy opuszczasz miejsce pracy;
5) kiedy przemieszczasz się z jednej lokalizacji do
6) drugiej; kiedy podajesz urządzenie innej osobie.
7)
Nigdy nie rozpoczynaj czynności naprawczych lub usuwania zaciętego elementu przed wyjęciem baterii i usunięciem wszystkich gwoździ z magazynku gwoźd­ziarki. Urządzenie nigdy nie powinno zostać pozost­awione bez uwagi lub przekazane osobom, którzy nie zostali przeszkoleni do pracy z gwoździarką, w innym przypadku może dojść do wypadku.
Wymontuj baterię z gwoździarki w sytuacji gdy:
21.
ładujesz gwoździe;
1) regulujesz urządzenie.
2)
22.
Temperatura otoczenia w jakiej można pracow­ać gwoździarką zawiera się w przedziale od 0oC do 40oC, upewnij się że podczas pracy nie prze­kraczasz tych wartości. Gwoździarka może nie dz­iałać prawidłowo w temperaturze otoczenia poniżej
0oC lub powyżej 40oC.
23.
Zawsze ładuj baterię w temperaturze otoczenia od
0oC do 40oC.
Ładowanie baterii w temperaturze poniżej 0oC do­prowadzi do jej przeładowania, co może okazać się groźne. Bateria nie może być ładowana w tempera­turze powyżej 40oC. Najlepszą temperaturą dla ładowania baterii to 20-
25oC.
24.
Nie używaj ładowarki w sposób ciągły.
Po zakończonym ładowaniu, odczekaj około15 minut przed rozpoczęciem następnego ładowania.
25.
Nie wkładaj żadnych obcych przedmiotów w otwo­ry stykowe ładowarki.
26.
Nigdy nie demontuj ładowarki ani baterii.
27.
Nigdy nie zwieraj styków baterii.
Zwarcie baterii spowoduje powstanie dużego prądu i w efekcie jej przegrzanie co może doprowadzić do zapalenia się lub deformacji baterii.
28.
Nigdy nie wrzucaj baterii do ognia.
Wrzucona bateria do ognia może się zapalić lub eks­plodować.
29.
Używanie wyeksploatowanej baterii może doprow­adzić do uszkodzenia ładowarki.
30.
W przypadku gdy zauważysz, że bateria po naład­owaniu szybko ulega rozładowaniu, zanieś ją do sklepu w którym ją zakupiłeś.
Nie wyrzucaj ani nie używaj wyeksploatowanej baterii.
31.
Nie umieszczaj żadnych przedmiotów w kratkach wentylacyjnych ładowarki.
Umieszczenie metalowego łatwopalnego przedmiotu w kratce wentylacyjnej ładowarki może doprowadzić do zwarcia i porażenia prądem. W takim przypadku ładowarka ulegnie awarii.
32.
NIGDY nie zbliżaj magnesu (lub podobnego ma­teriału czy urządzenia) w pobliżu gwoździarki, po­nieważ urządzenie to posiada wbudowany czujnik magnetyczny.
Niezastosowanie się do tej wskazówki może doprow­adzić do uszkodzenia gwoździarki lub ryzyka wypadku.
33.
Po długotrwałej i ciężkiej pracy, zrób przerwę. Po­zostaw urządzenie w stanie spoczynku.
34.
Elektronarzędzie zostało wyposażone w czujnik temperatury kontrolujący pracę oraz temperaturę silnika. Ciągła praca może doprowadzić do zbyt­niego nagrzania się urządzenia czego efektem będzie zadziałanie czujnika temperatury i wyłącze­nie silnika. W takim przypadku należy odczekać, aż temperatura urządzenia obniży się i będzie można kontynuować dalszą pracę.
35.
To elektronarzędzie może przestać działać w przypadku wystąpienia nieprawidłowości. W takim przypadku należy zapoznać się z rozdziałem “DIAGNOSTYKA” znajdującego się na stronie 22.
36.
Nie wywołuj silnego wstrząsu na panelu sterują­cym oraz go nie niszcz. Może to doprowadzić do powstania problemów podczas pracy.
UWAGI DOTYCZĄCE BATERII LITOWO-JONOWEJ
W celu wydłużenia żywotność bateria litowo-jonowa­została wyposażona w funkcję wyłączania zasilania. W przypadkach opisanych poniżej w punktach 1-3 sil­nik może się zatrzymać w czasie użytkowania elektro­narzędzia, nawet jeżeli wyłącznik jest wciśnięty.
12
Nie jest to oznaką awarii, ale efektem działania funkcji zabezpieczenia.
1. Gdy bateria wyczerpie się, silnik się wyłączy. W takim wypadku baterię należy niezwłocznie naład­ować.
2. Silnik może się wyłączyć w przypadku przeciążenia elektronarzędzia. W takim wypadku należy zwolnić wyłącznik elektronarzędzia i wyeliminować przyczynę przeciążenia. Po wyeliminowaniu przeciążenia elektro­narzędzie może być ponownie użytkowane.
3. Jeżeli w warunkach intensywnej pracy bateria prze­grzeje się, może to spowodować przerywanie zasilania z baterii. W takim wypadku należy zaprzestać używania baterii i pozostawić ją do ostygnięcia. Dodatkowo należy stosować się do poniższych os­trzeżeń i wskazówek.
OSTRZEŻENIE
Aby zapobiec wyciekom z baterii, jego przegrzaniu, emisji dymu, wybuchowi lub zapaleniu się baterii, należy podjąć wszystkie wymienione poniżej środki ostrożności.
1. Należy się upewnić, że wióry i pył nie gromadzą się na baterii.
Podczas pracy należy zwracać uwagę, aby wióry i pył nie opadały na baterię. Należy zwracać uwagę, aby wióry i pył, które opada­ją na baterię, nie gromadziły się na jej powierzchni. Nie przechowywać nieużywanych baterii w miejs­cach, w których mogą one wejść w kontakt z wiórami i pyłem. Przed magazynowaniem baterii należy usunąć z niego wióry i pył; baterii nie należy przechowywać razem z metalowymi przedmiotami (śruby, gwoździe itp.).
2. Baterii nie wolno nakłuwać ostrymi przedmiotami, takimi jak gwoździe, uderzać młotkiem, deptać, rzucać ani poddawać wstrząsom.
3. Nie używać baterii, która nosi wyraźne ślady uszko­dzenia lub odkształcenia.
4. Nie korzystać z baterii zamontowanej z odwróconą biegunowością.
5. Nie podłączać baterii bezpośrednio do gniazda sie­ciowego lub gniazda zapalniczki samochodowej.
6. Nie używać baterii do celów innych, niż zgodne z jego przeznaczeniem.
7. Jeśli ładowanie baterii nie powiedzie się, nawet po upływie określonego czasu ładowania, należy natychmiast przerwać jej ładowanie.
8. Nie poddawać baterii działaniu wysokiej temperatu­ry ani wysokiego ciśnienia, np. poprzez umieszczanie jej w kuchence mikrofalowej, suszarce lub pojemniku ciśnieniowym.
9. W przypadku wycieku lub pojawienia się nieprzyjem­nego zapachu upewnić się, że bateria znajduje się z dala od źródła ognia.
10. Nie używać baterii w miejscach, w których generow­ane są silne, elektryczne ładunki statyczne.
11. Jeśli w trakcie użytkowania, ładowania lub przechowywania baterii pojawi się nieprzyjemny zapach, dojdzie do wycieku, przegrzania, odbarwienia lub odkształcenia, bądź jeśli pojawi się jakakolwiek inna nieprawidłowość, baterię należy natychmiast wy-
jąć z elektronarzędzia lub ładowarki i zaprzestać jej użytkowania.
UWAGA
1.
Jeśli elektrolit wyciekający z baterii dostanie się do oczu, nie wolno pocierać podrażnionego miejsca; oczy należy dokładnie przemyć czystą wodą, np. z kranu, i niezwłocznie skontaktować się z lekarzem. Nieusunięty elektrolit może spowodować uszkodzenie wzroku.
2.
W przypadku kontaktu elektrolitu ze skórą lub odzieżą, miejsce kontaktu należy natychmiast dokładnie przemyć czystą wodą, np. z kranu. Elektrolit może spowodować podrażnienie skóry.
3.
Jeśli w trakcie pierwszego użycia baterii stwierdzo­na zostanie obecność rdzy, pojawi się nieprzyjemny zapach, dojedzie do przegrzana, odbarwienia, odksz­tałcenia i/lub pojawią się inne nieprawidłowości, należy zaprzestać jej użytkowania i zwrócić ją do dostawcy lub sprzedawcy.
OSTRZEŻENIE
Jeżeli przedmiot wykonany z materiału przewodzącego wejdzie w kontakt z zaciskiem baterii litowo-jonowej, może dojść do zwarcia baterii, a w wyniku tego – do pożaru. Przechowując baterię litowo-jonową należy stosować się do poniższych zaleceń.
W opakowaniu do przechowywania nie wolno um­ieszczać żadnych przedmiotów wykonanych z ma­teriałów przewodzących, gwoździ ani drutów, takich jak druty żelazne i druty miedziane. Aby zapobiec zwarciom, baterię należy umieścić w elektronarzędziu lub w przypadku przechowywania, założyć na niej pokrywę, tak aby wywietrznik został zakryty.
UWAGI DOTYCZĄCE TRANSPORTO­WANIA BATERII LITOWO-JONOWEJ
Podczas transportu baterii litowo-jonowej należy przestrzegać instrukcji oraz następujących środków ostrożności.
OSTRZEŻENIE
Powiadom przewoźnika, że paczka zawiera baterię litowo-jonową, poinformuj firmę o mocy wyjściowej i postępuj zgodnie z instrukcjami firmy transportowej podczas organizowania transportu.

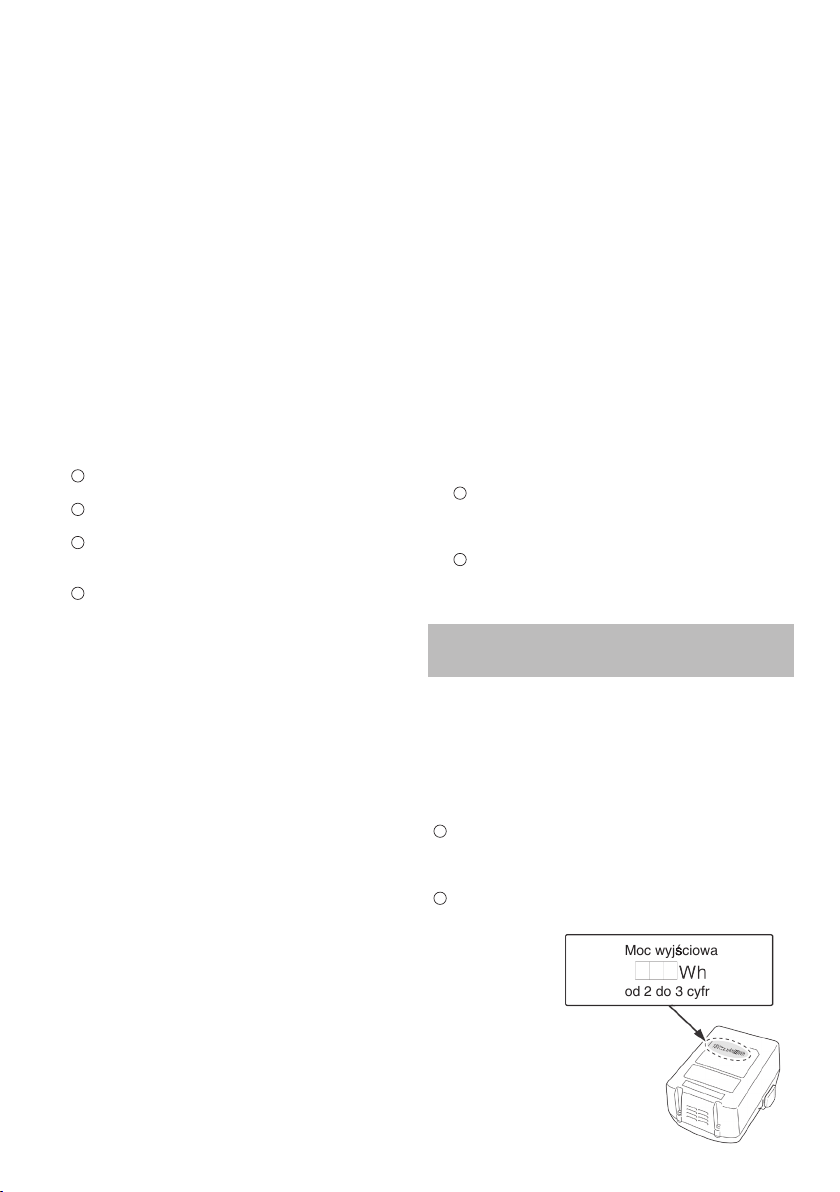

Baterie litowo-jonowe przekraczające moc wyjściową 100Wh są uważane za objęte klasyfikacją Towarów Niebezpiecznych i wymagana będzie specjalna proce­dura podczas ich transportowania W przypadku transportu za granicę należy przestrze­gać prawa międzynarodowego, zasad i przepisów kraju docelowego.
Moc wyjściowa
od 2 do 3 cyfr
13

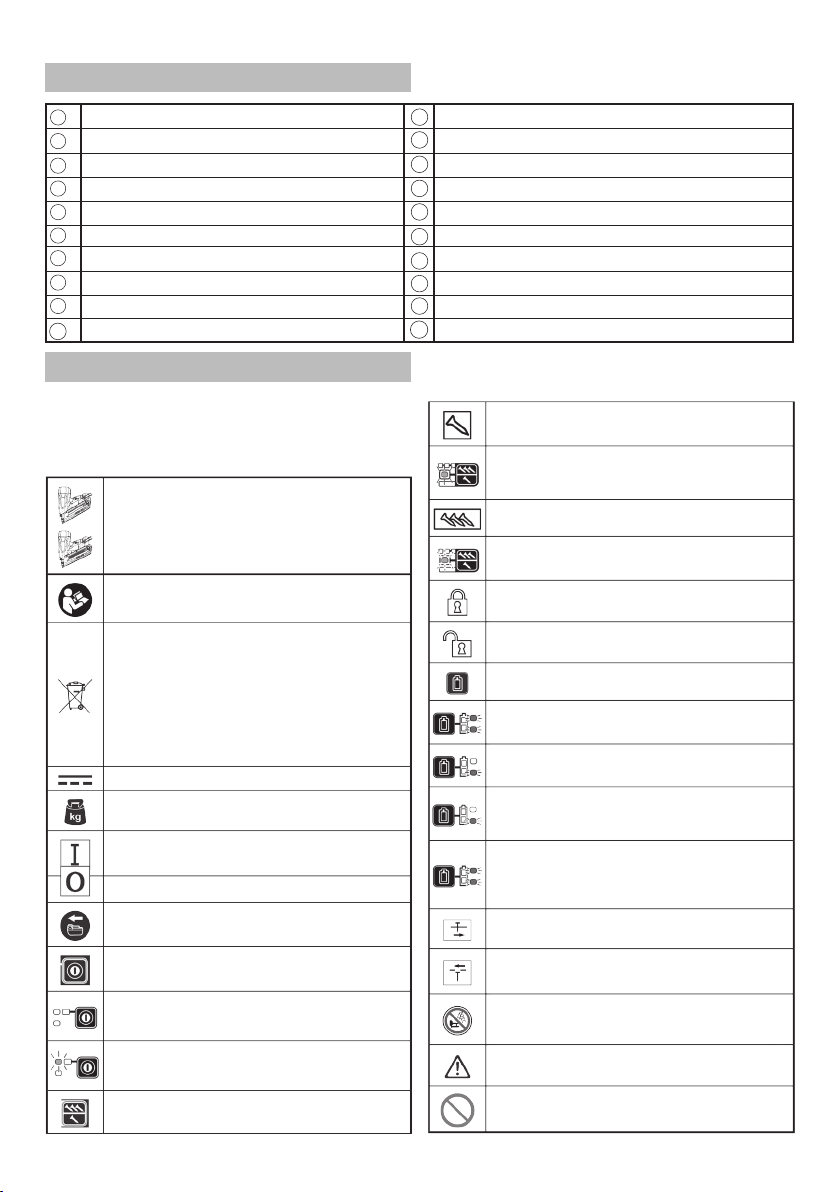

NAZWY CZĘŚCI (Rys. 1 - Rys. 23)
Górna obudowa1 Spust2 Otwór wylotowy głowicy3 Dźwignia popychająca4 Popychacz gwoździ (B)5 Uchwyt podajnika6 Magazynek7 Haczyk8 Bateria9 Dźwignia blokująca10
SYMBOLE
OSTRZEŻENIE
Następujące oznaczenia są symbolami uży­wanymi w instrukcji elektronarzędzia. Przed roz­poczęciem użytkowania należy się upewnić, że ich znacznie jest zrozumiałe.
NR1890DBCL: Bezprzewodowa gwoździarka NR1890DBRL: Bezprzewodowa gwoździarka
Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa.
Dotyczy tylko państw UE Elektronarzędzi nie wolno wyrzucać wraz z odpada­mi z gospodarstwa domowego! Zgodnie z Dyrektywą Europejską 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektron­icznego oraz wprowadzeniem jej zgodnie z prawem krajowym, zużyte elektronarzędzia należy poseg­regować i oddać do recyklingu w sposób przyjazny dla środowiska w wyspecjalizowanym zakładzie utylizacji.
Prąd stały Waga
(Zgodna z EPTA Procedure 01/2003)
Włączanie
Wyłączanie
Odłącz baterię
Uchwyt11 Przełącznik kontrolki baterii12 Kontrolka baterii13 Przełącznik trybu strzału14 Wskaźnik naładowania15 Włącznik zasilania16 Wskaźnik trybu strzału17 Gwoździe18 Regulacja19 Podstawka haczyka20
MECHANIZM SAMOPOWTARZALNY
Tryb MECHANIZMU SAMOPOWTARZALNEGO
Wskaźnik trybu pracy: zapalony na niebiesko
MECHANIZM KONTAKTOWY
Tryb MECHANIZMU KONTAKTOWEGO Wskaźnik trybu pracy: miga na niebiesko
Spust zablokowany
Spust odblokowany
Przełącznik kontrolki baterii
Bateria dostatecznie naładowana Wskaźnik baterii: 2 LEDY świecą się na czerwono
Bateria w połowie wyczerpana Wskaźnik baterii: 1 LED świeci na czerwono
Bateria niemal całkowicie wyczerpana Należy naładować możliwie jak najszybciej baterię Wskaźnik baterii: 1 LED na czerwono (miga)
Skontaktuj się z HiKOKI w celu kontroli. Wskaźnik baterii: 2 LED migają na po­marańczowo, po ok. 10 sekundach automaty­cznie wyłączają się urządzenie.
Płytka strona
Włącznik zasilania
Wyłącznik zasilania
Włącznik zasilania
Wskaźnik zasilania: lampka zielona
Przełącznik trybu pracy
Głęboka strona
Nie używać na rusztowaniach i drabinach
Ostrzeżenie
Działanie niedozwolone
14
DANE TECHNICZNE
1. Bezprzewodowa gwoździarka Model Silnik Odpowiednie gwoździe Odpowiednia długość gwoździ Ilość załadowanych gwoździ Tryb strzału Ilość cykli Bateria
Waga* Wymiary
Wysokość x Długość x Szerokość
* Waga: Zgodnie z EPTA Procedure 01/2003
2. Ładowarka baterii
Model Napięcie ładowania Waga
WSKAZÓWKA
W związku z prowadzonym przez firmę HiKOKI programem badań i rozwoju, niniejsze specyfikacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia.
[gwoździ / sekundę] Model Typ Napięcie
NR1890DBCL NR1890DBRL
Bezszczotkowy DC
2.9 - 3.3 mm Zob. Rys. 2.9 - 3.3 mm Zob. Rys. od 50 mm do 90 mm
47 37
Samopowtarzalny / Kontaktowy (Wybierany)
1.5 - 2 (przerywany) BSL1850
Bateria Li-ion
DC 18V
4.8 kg 4.9 kg
342 mm x 309 mm x 127 mm 342 mm x 342 mm x 137 mm
UC18YFSL
DC 14.4 - 18 V
0.5 kg
15
WYBÓR GWOŹDZI
Wybierz odpowiedni gwóźdź przedstawiony na poniższych rysunkach, gwoździe które nie są pokazane na rysunkach, nie można używać w tym narzędziu. Użycie innych gwoździ może spowodować awarię narzędzia i / lub uszkodzenie gwoździa, co może doprowadzić do pow­stania poważnych obrażeń. [NR1890DBCL] Stosuje się wyłącznie gwoździe gładkie, ciesielskie i pierścieniowe. Nie używaj wkrętów. Gwoździe są formowane w paski, które składają się z 25 - 37 gwoździ.
NR1890DBCL
Gwoździe łączone taśmą papierową Gwoździe ze ściętym łbem
Min.
6.8 mm
50 mm
Max.
7.7 mm
90 mm
2.9 mm
3.3 mm
16
Gwoździe łączone plastikiem Gwoździe z pełnym łbem
NR1890DBRL
50 mm
Min.
7 mm 7.6 mm
2.9 mm
Max.
90 mm
3.3 mm
* Gwoździarka nie jest zalecana do pracy z gwoździami pierścieniowymi od 75 mm do 90 mm w konstrukcji wykonanej z ciśnieniowo preparowanej tarcicy.

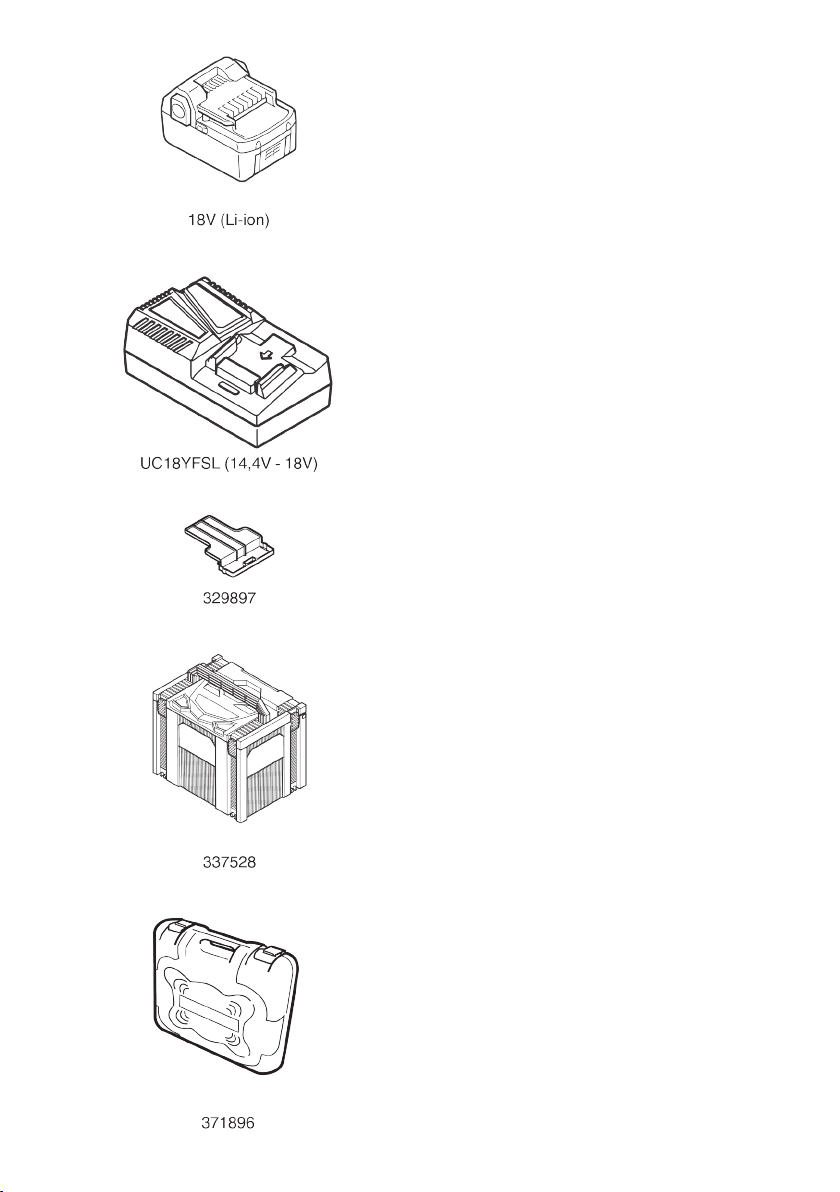

WYPOSAŻENIE STANDARDOWE

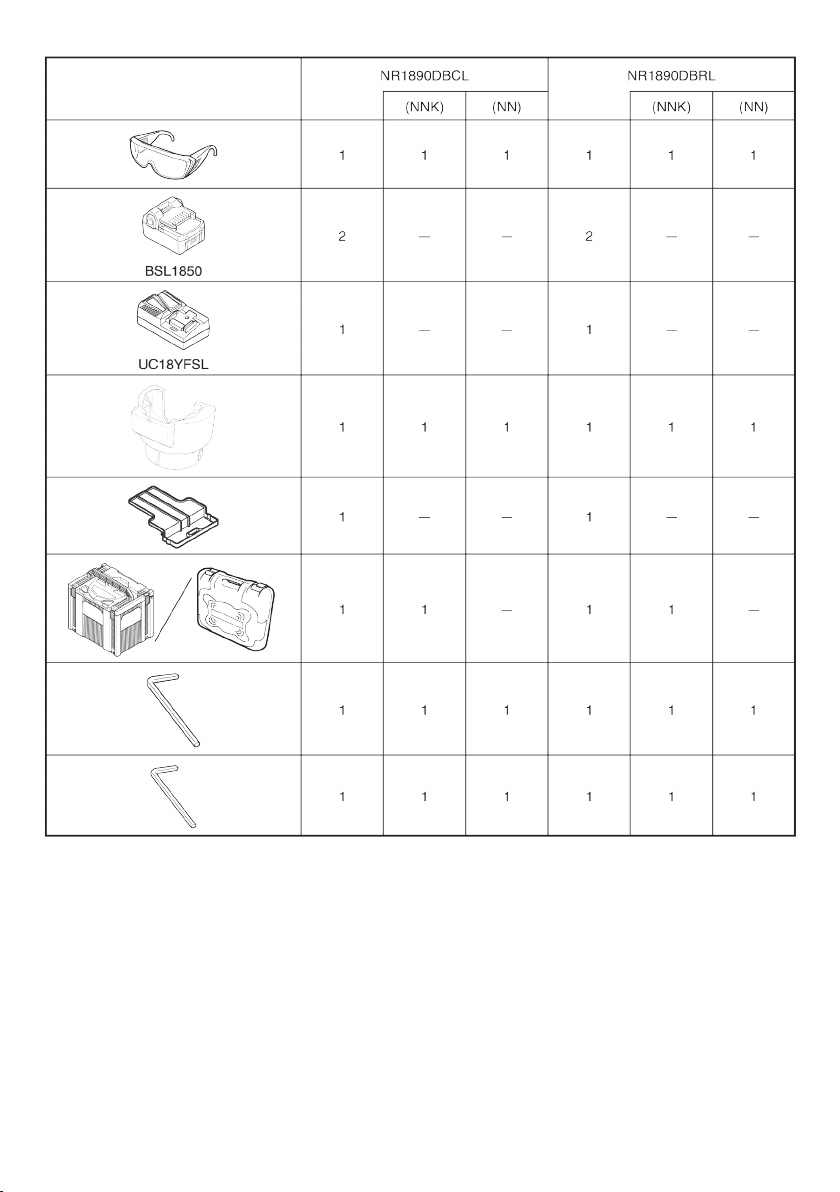

Oprócz głównej jednostki (1 jednostka), pakiet zawiera akcesoria wymienione na stronie 2.
Standardowe wyposażenie może ulec zmianie bez powi­adomienia.
ZASTOSOWANIE
Konstrukcje podłóg i ścian. Wzmocnienia okien i drzwi. Podłoża oraz konstrukcja dachu. Poszycie ścienne. Konstrukcje domków kempingowych oraz domków modułowych.
ŁADOWANIE
Przed użyciem elektronarzędzia należy naładować baterię w następujący sposób.
Podłącz przewód zasilający ładowarki do gniazda.
1.
Po podłączeniu wtyczki ładowarki do gniazda, lampka kontrolna miga na czerwono (w odstępach 1- sekun­dowych).
Włóż baterię do ładowarki.
2.
Mocno włóż baterię do ładowarki, jak pokazano na
Rys. 3. Ładowanie
3.
Po włożeniu baterii do ładowarki ładowanie zostanie rozpoczęte, a lampa kontrolna będzie stale świecić na czerwono. Po całkowitym naładowaniu baterii lampka kontrolna zacznie migać na czerwono. (W odstępach 1-sekun­dowych) (patrz Tabela 1) Wskaźnik lampki kontrolnej Wskazania lampy kontrolnej będą przedstawione w Tabeli 1, w zależności od stanu ładowarki lub baterii.
17
Lampka kontrolna świeci się lub miga na czerwono
Przed ładowaniem
W trakcie ładowania
Ładowanie zakończone
Oczekiwanie z powodu przegrzania
Ładowanie jest niemożliwe
Miga
Świeci się
Miga
Miga
Migocze
Tabela 1
Wskazania lampki kontrolnej Świeci się przez 0.5 sekundy. Nie świeci się przez
0.5 sekundy. (Wyłączona na 0.5 sekundy)
Świeci się nieprzerwanie.
Świeci się przez 0.5 sekundy. Nie świeci się przez
0.5 sekundy. (Wyłączona na 0.5 sekundy)
Świeci się przez 1 sekundę. Nie świeci się przez
0.5 sekundy. (Wyłączona na 0.5 sekundy)
Świeci się przez 0.1 sekundy. Nie świeci się przez
0.1 sekundy. (Wyłączona na 0.1 sekundy)
Przegrzanie baterii. Ładowanie niemożliwe. (Ładowanie rozpocznie się po ostygnięciu baterii).
Wadliwe działanie baterii lub ładowarki
Informacje na temat zakresu temperatury i czasu ładowania baterii. Informacje na temat zakresu temperatury i czasu ładowania zostały zamieszczone w Tabeli 2.
Tabela 2
Bateria Napięcie ładowania Waga
Zakres temperatury, w którym bateria może być ładowana
Czas ładowania w zależności od pojem­ności baterii, w przybliżeniu (przy 20oC)
1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah
Liczba ogniw baterii 4 - 10
WSKAZÓWKA
Czas ładowania może się zmieniać w zależności od temperatury otoczenia i napięcia źródła zasilania.
OSTRZEŻENIE
Gdy ładowarka jest używana w sposób ciągły, może się przegrzać i ulec awarii. Po zakończeniu ładowania, odczekaj 15 minut przed przystąpieniem do kolejnego ładowania.
4.
Odłącz przewód zasilający ładowarki od gniazda.
5.
Przytrzymując mocno ładowarkę wyciągnij baterię.
WSKAZÓWKA
Upewnij się, że po zakończonym cyklu ładowania bate­ria została wyciągnięta z ładowarki.
OSTRZEŻENIE
Jeżeli podczas ładowania bateria jest nagrzana w wyn­iku długotrwałego wystawienia na bezpośrednie dz­iałanie promieni słonecznych lub była właśnie używana lampka kontrolna ładowarki zaświeci się na 1 sekundę i zgaśnie na 0.5 sekundy (wyłączona przez 0.5 sekun­dy). W takim wypadku baterię należy najpierw pozost­awić do ostygnięcia, a następnie rozpocząć ładownie.
Ładowarka
V
kg
min min min min min min min
UC18YFSL
14.4 - 18
0.5
0oC – 50oC
20 22 30 35 45 60 75
Kiedy lampka kontrolna miga szybko (co 0.2 sekundy), złącze ładowarki należy sprawdzić pod kątem obec­ności ciał obcych; w razie potrzeby – usunąć je. Jeżeli obecność ciał obcych nie zostanie stwierdzona, istnieje prawdopodobieństwo, że doszło do usterki baterii lub ładowarki. Urządzenie(-a) należy wtedy oddać do Auto­ryzowanego Centrum Serwisowego. Ponieważ wbudowany mikrokomputer ładowarki potrze­buje około 3 sekund do potwierdzenia, że ładowana ba­teria została wyjęta, należy odczekać minimum 3 sekun­dy przed jej ponownym włożeniem i kontynuowaniem ładowania. Jeżeli bateria zostanie włożona ponownie w przeciągu 3 sekund, może ona zostać niepoprawnie naładowana. Jeżeli lampka kontrolna nie miga na czerwono (co sekundę) – nawet jeśli przewód zasilający ładowarki jest podłączony do źródła zasilania – oznacza to, że obwód bezpieczeństwa ładowarki mógł zostać uruchomiony. Odłączyć przewód zasilający od źródła zasilania, a nas­tępnie podłączyć ponownie po upływie około 30 sekund. Jeżeli w wyniku tego lampka kontrolna nadal nie będzie migała na czerwono (co sekundę), ładowarkę należy przekazać do Centrum Serwisowego Autoryzowanego przez firmę HiKOKI.
Działanie Wyjmowanie i wkładanie baterii Ładowanie Wybór akcesoriów
Rysunek Strona
2
3
PRZED PIERWSZYM UŻYCIEM
Jak obsługiwać panel operacyjny
1.
Włącz przycisk zasilający ON (Patrz Rys. 4)
(1)
Sprawdź czy włącznik zasilania jest wyłączony OFF (warunek). Następnie wciśnij i przytrzymaj włącznik zasilania przez dłużej niż 1 sekundę, lampka kontrolna zaświeci się na zielono.
WSKAZÓWKA
Podczas uruchamiania włącznika ON nie można na­ciskać dźwigni popychającej i/lub przycisku spustu urządzenia. W przeciwnym razie włącznik ON nie zos­tanie włączony.
[ Automatycznie wyłączanie ]
W przypadku, gdy gwoździarka jest włączona, ale nie jest używana, zostanie automatycznie wyłączona po upływie 30 minut. Aby ją ponownie uruchomić należy włączyć przycisk zasilania ON.
18
3
4
8
OSTRZEŻENIE
Nigdy nie pozostawiaj gwoździarki włączonej bez na­dzoru. Może zdarzyć się wypadek.
(2)
Wyłącznik zasilania OFF (Patrz Rys. 4) Sprawdź czy włącznik zasilania jest włączony ON (warunek). Następnie wciśnij i przytrzymaj włącznik zasilania przez dłużej niż 1 sekundę, lampka kontrol­na przestanie świecić. W momencie gdy przycisk zas­ilania ON jest włączony (warunek), wszystkie funkcje urządzenia są aktywne.
(3)
Wybór trybu pracy gwoździarki (Tryb samopowtarzalny / tryb kontaktowy) Po włączeniu zasilania gwoździarki (przycisk zasilania ON), domyślnie uruchomiony będzie tryb samopowta­rzalny (Kontrolka trybu pracy świeci się na niebiesko) (Patrz Rys. 5). Aby zmienić na inny tryb pracy, należy przycisnąć jednokrotnie przycisk wyboru trybu pracy. Każdoracowo po wciśnięciu przycisku tryb będzie zmie­niał się z trybu samopowtarzalnego na tryb kontaktowy. (Patrz Rys. 6). Lampka kontrolna świeci się na niebiesko: TRYB SAMOPOWTARZALNY Lampka kontrolna miga na niebiesko: TRYB KONTAKTOWY
(4)
Sprawdzanie stanu naładowania baterii. Po wciśnięciu przycisku stanu naładowania baterii, zos­tanie pokazany symbol (w postaci lampki LED) pozos­tałego czasu pracy baterii.
Status lampki kontrolnej
Bateria dostatecznie naładowana.
2 LEDY świecą się na czerwono
Bateria w połowie wyczerpana.
1 LED świeci się na czerwono
Bateria niemal całkowicie wyczerpana. Należy naładować możliwie
1 LED na czerwono (miga)
Mechanizm blokady spustu (Patrz Rys. 7)
2.
jak najszybciej baterię.
OSTRZEŻENIE
Upewnij się, że spust jest zablokowany, gdy nie wbijasz gwoździ. Ta gwoździarka posiada wbudowany mechanizm blokujący, zapobiegający przypadkowemu wystrzałowi gwoździa. Ustaw dźwignię blokady przełącznika w pozycji , aby zablokować spust. Przesuń dźwignię blokady przełącznika w położenie , gdy używasz gwoździarki, natomiast kiedy nie będzie używana to ustaw przełącznik w pozycji
Testowanie gwoździarki
3.
OSTRZEŻENIE
Upewnij się, że spust jest zablokowany, gdy nie wbijasz gwoździ. (Patrz Rys. 7) Nigdy nie używaj gwoździarki, jeśli dźwignia popychają­ca nie działa prawidłowo. Maszyna wykorzystuje mechanizm zapobiegający wystrzałowi gwoździa przy pustym magazynku. Urządzenie przechodzi w stan blokady, w którym dźwignia popychająca nie może być dosunięta. Dzieje się to w momencie kiedy nie ma gwoździ w magazynku lub ilość pozostałych gwoździ jest od 7 do 9 sztuk.
(5)
Pozostałe funkcje W przypadku powstania błędów, kontrolki LED zaświęcą się jak w poniższym rysunku.
Status lampki kontrolnej
Gwoździarka jest zbyt zim­na (poniżej -50C) lub zbyt
2 lampki LED migają na czerwono
nagrzana. Pozwól gwoźd­ziarce ogrzać się lub os­tygnąć (w zależności od warunków).
2 lampki LED migają w przerwach
W przypadku przegr-
• zania, lampki migają w odstępach 0.5 sek. W przypadku zbyt niskiej
• temperatury, lampki miga­ją w odstępach 0.25 sek.
Po 10 sekundach migania lampek LED, urządzenie zostanie wyłączone.
Skontaktuj się z HiKOKI w celu kontroli.
2 lampki LED migają na pomarańczowo przez 10 sekund, następnie urządzenie zostanie wyłą­czone.
OSTRZEŻENIE
Należy zachować ostrożność, aby nie uderzyć końcówką dźwigni popychającej w drewno. Zanim zaczniesz pracę z gwoździarką, przetestuj ją, korzystając z poniższej listy kontrolnej. Przeprowadzaj testy w następującej kolejności: Jeśli zauważysz nieprawidłową pracę urządzenia, prze­stań używać gwoździarki i natychmiast skontaktuj się z Autoryzowanym Serwisem HiKOKI.
WYJMIJ WSZYSTKIE GWOŹDZIE I WYCIĄGNIJ
(1)
BATERIĘ Z GWOŹDZIARKI.
WSZYSTKIE WKRĘTY POWINNY BYĆ DOKRĘ­CONE
DŹWIGNIA POPYCHAJĄCA ORAZ SPUST PO­WINNY PRZESUWAĆ SIĘ GŁADKO (w momencie pociągania za pokrętło podajnika)
Instalowanie baterii.
(2)
Podczas instalowania baterii nie naciskaj dźwigni popy­chającej oraz nie wciskaj spustu. (Patrz Rys. 2) Włącz przełącznik zasilania. (Patrz Rys. 1)
(3)
Włącz przełącznik zasilania wciskając go i przytrzymu­jąc przez minimum 1 sekundę.
19
Upewnij się, że wskaźnik lampki kontrolnej zaświecił się na zielono oraz, że lampka wyboru trybu pracy gwoźd­ziarki zaświeciła się na niebiesko (USTAWIONY JEST MECHANIZM TRYBU SAMOPOWTARZALNEGO).
WSKAZÓWKA
Podczas włączania zasilania ON urządzenia nie na­ciskaj dźwigni popychającej oraz nie wciskaj spustu. W przeciwnym razie włącznik zasilania nie zostanie włączony.
[ Automatycznie wyłączanie ]
W przypadku, gdy gwoździarka jest włączona, ale nie jest używana, zostanie automatycznie wyłączona po upływie 30 minut. Aby ją ponownie uruchomić należy włączyć przycisk zasilania ON.
OSTRZEŻENIE
Nigdy nie pozostawiaj gwoździarki włączonej bez na­dzoru. Może zdarzyć się wypadek.
Wskaźnik trybu pracy gwoźziarki
Lampka kontrolna świeci się na niebiesko: TRYB SAMOPOWTARZALNY Lampka kontrolna miga na niebiesko: TRYB KONTAKTOWY Upewnij się, że wskaźnik baterii nie miga. Jeśli zau­ważysz, że wskaźnik baterii miga na czerwono, ozna­cza to, że bateria nie ma wystarczającej mocy do pra­cy, należy ją naładować. Zdejmij palec ze spustu i przyciśnij dźwignię popycha-
(4)
jącą do obrabianego przedmiotu, a następnie odciągnij pokrętło podajnika.
GWOŹDZIARKA NIE MOŻE PRACOWAĆ
Odciągnij dźwignię popychającą od obrabianego mate-
(5)
riału. Następnie, ustaw gwoździarkę skierowaną w dół, odciągnij pokrętło podajnika, wciśnij spust i odczekaj w tej pozycji przez 5 sekund lub dłużej.
GWOŹDZIARKA NIE MOŻE PRACOWAĆ
(6)
Nie dotykając spustu przyciśnij kolejny raz dźwignię
1
popychającą do obrabianego materiału i odciągnij pokrętło podajnika. Następnie wciśnij spust.
GWOŹDZIARKA POWINNA PRACOWAĆ Trzymaj wciśnięty spust, przyciśnij kolejny raz
2
dźwignię popychającą do obrabianego materiału. GWOŹDZIARKA NIE MOŻE PRACOWAĆ
Zdejmij palec ze spustu, a następnie wykonaj kolej-
3
ny raz czynności podane w GWOŹDZIARKA POWINNA PRACOWAĆ
(7)
Odciągnij dźwignię popychającą od obrabianego mate­riału, następnie wciśnij spust. Przyciśnij dźwignię popychającą do obrabianego przedmiotu przez 2 sekundy.
GWOŹDZIARKA NIE MOŻE PRACOWAĆ
(8)
Ustaw tryb pracy gwoździarki, gdy wskaźnik wyboru trybu miga TRYB MECHANIZMU KONTAKTOWEGO. Wciśnij jeden raz przełącznik trybu (upewniając się, że wskaźnik miga na niebiesko). Odciągnij dźwignię popychającą od obrabianego mate­riału, wciśnij spust. Następnie przyciśnij przez co najmniej 2 sekundy dźwignię popychającą do obrabianego materiału.
GWOŹDZIARKA POWINNA PRACOWAĆ
Jeżeli nie zuważysz nieprawidłowej pracy gwoździarki,
(9)
można załadować gwoździe do magazynku. Rozpocznij wbijanie gwoździ w materiał, jaki był up­rzednio użyty.
GWOŹDZIARKA POWINNA PRACOWAĆ PRA­WIDŁOWO
1
Sprawdzenie pracy dźwigni popychającej
4.
OSTRZEŻENIE
Upewnij się, że spust jest zablokowany, gdy nie wbi­jasz gwoździ. Przed przystąpieniem do kontroli dźwigni popychającej ZAWSZE ustaw blokadę spustu oraz wy­ciągnij baterię z urządzenia.
Sprawdź czy dźwignia popychająca podczas pracy przesu­wa się płynnie. W przypadku gdy zauważysz, że dźwignia popychająca nie przesuwa się płynnie, wyczyść obszar w którym się ona przesuwa.
Ładowanie gwoździ
5.
OSTRZEŻENIE
Podczas ładowania gwoździ do gwoździarki należy:
wyjąć baterię z gwoździarki;
1) nie naciskać spustu;
2) nie przyciskać dźwigni popychającej, oraz
3) trzymać gwoździarkę skierowaną w dół.
4)
2-ga Czynność ładowania gwoździ!
Umieść gwoździe w papierowej taśmie z tyłu magazyn-
(1)
ku (Patrz Rys. 8) Przesuń do przodu taśmę z gwoździami w magazynku.
(2)
(Patrz Rys. 9) Pociągnij za popychacz gwoździ (B) z powrotem, tak
(3)
aby pokrętło popychacza weszło w kontakt z taśmą z gwoździami. (Patrz Rys. 10)
WSKAZÓWKA
Delikatnie popchnij popychacz gwoździ (B) oraz pokrętło podajnik w kierunku gwoździa. Jeśli popychacz gwoździ (B) i pokrętło podajnika zos­taną zwolnione z tyłu magazynku i uderzą w gwóźdź, taśma łącząca gwoździe lub plastik łączący mogą zos­tać uszkodzone. Używaj taśmy z gwoździami, gdzie jest minimum 10 sztuk gwoździ. Używaj nieuszkodzonej taśmy z gwoździami o tej samej
długości. Gwoździarka jest od tej pory gotowa do pracy. Wyjmowanie gwoździ:
Odciągnij do tyłu pokrętło podajnika (Patrz Rys. 11)
1
Powróć z pokrętłem podajnika do przodu delikatnie na-
2
ciskając popychacz gwoździ (B).
Wyciągnij na zewnątrz gwoździe z tylniej części maga-
3
zynku (Patrz Rys. 12)
JAK UŻYWAĆ GWOŹDZIARKI
OSTRZEŻENIE
NIGDY nie kieruj narzędziem w siebie lub w inne osoby przebywające w miejscu pracy. Gdy nie wbijasz gwoździ, TRZYMAJ palce z dala od spustu. W przeciwnym razie może dojść do niekon­trolowanego wystrzału. Nie używaj przewodu zasilającego, który jest uszkod­zony. Należy go natychmiast naprawić. Bardzo istotny jest wybór odpowiedniego trybu strzału. Prosimy zapoznaj się z rozdziałem “1. Procedura wbija­nia gwoździ” znajdującym się poniżej. Przed rozpoczęciem do pracy, sprawdź czy przełącznik wyboru trybu pracy działa prawidłowo. Gwoździarka HiKOKI posiada mechanizm wyboru trybu pracy. Przed rozpoczęciem pracy upewnij się, że ust­awiony jest prawidłowy tryb pracy mechanizmu wbijania gwoździ. W sytuacji gdy mechanizm ustawienia trybu pracy nie zostało poprawnie ustawione, urządzenie nie będzie działało prawidłowo. Podczas pracy nigdy nie wkładaj rąk, głowy lub stóp w pobliżu głowicy wylotowej gwoździarki. Nie wbijaj gwoździa na wierzch innego gwoździa oraz nie ustawiaj gwoździarki pod nieprawidłowym kątem, gwoździe mogą zrykoszetować i zranić kogoś.
20
Nie wbijaj gwoździ w cienkie deski oraz w pobliżu narożników obrabianego materiału. Gwoździe mogą prze­bić się na wylot materiału i zranić kogoś. Nigdy nie wbijaj gwoździ w ścianę z dwóch stron jed­nocześnie. Istnieje ryzyko, że podczas równoczesnej pracy po obu stronach ściany, gwóźdź przebije się na wylot raniąc inną osobę. Nigdy nie używaj gwoździarki, w przypadku gdy zau­ważysz jej nieprawidłową pracę. Nie używaj gwoździarki w charakterze młotka. Usuń wszystkie pozostałe gwoździe oraz wyciągnij ba­terię z gwoździarki w sytuacji gdy:
gdy wykonujesz przeglądy konserwacyjne lub inspek-
1) cję urządzenia; podczas sprawdzania dźwigni popychającej oraz
2) spustu czy działają prawidłowo; gdy usuwasz zacięcie urządzenia;
3) kiedy gwoździarka jest nieużywana;
4) kiedy opuszczasz miejsce pracy;
5) kiedy przemieszczasz się z jednej lokalizacji do drugiej;
6) kiedy podajesz urządzenie innej osobie.
7)
Wyjmij baterię z gwoździarki gdy:
ładujesz gwoździe do urządzenia;
1) dokonujesz regulacji.
2)
Gwoździarka HiKOKI została wyposażona w mechanizm wyboru trybu pracy. W zależności od preferowanej pracy wybierz jeden z Trybów pracy; SAMOPOWTARZALNY lub KONTAKTOWY. Wyjaśnenie róźnic pomiędzy trybami pracy gwoździarki.
MECHANIZM SAMOPOWTARZALNY: Na początku przyciśnij dźwignię popychającą do kawał­ka drewna, następnie wciskając spust wbij gwóźdź. Powtarzając tę sekwencję kontynuuj wbijanie gwoździ. Po pierwszym wystrzeleniu, nie będzie można wykonać ponownego strzału dopóki nie zostanie zwolniony spust i wciśnięty kolejny raz. MECHANIZM KONTAKTOWY: W zależności od rodzaju pracy MECHANIZM KONTAK­TOWY może działać w dwóch różnych sekwencjach. Aby wystrzelić kilka gwoździ:
1.
Wciśnij spust.
2.
Przyciśnij dźwignię popychającą do kawałka drewna aby wbić gwóźdź.
3.
Jeśli spust jest wciśnięty cały czas, to gwoździar­ka będzie wbijać gwoździe każdorazowo po przy­ciśnięciu dźwigni popychającej do kawałka drewna.
Aby wystrzelić pojedynczy gwódź:
1.
Przyciśnij dźwignię popychającą do kawałka drewna
2.
Wciśnij spust aby wbić gwódź.
3.
Zdejmij palec ze spustu i odsuń gwoździarkę od drewna.
[Mechanizm zapobiegający pustemu wystrzałowi]
Maszyna została wyposażona w mechanizm zapobie­gający wystrzałowi gwoździa na pusto (z pustym ma­gazynkiem). Gwoździarka przechodzi w taki stan, kiedy dźwignia popychająca nie może zostać podniesiona, dzieje się to w wyniku, tego że magazynek nie posiada gwoździ lub ilość gwoździ jest mniejsza niż 7 lub 9 sztuk.
OSTRZEŻENIE
Zwróć uwagę, żeby nie uderzyć końcówką dźwigni popy­chającej w twardy materiał kiedy jest ona podniesiona.
Procedura wbijania gwoździ
1.
Ta gwoździarka wyposażona jest w dźwignię popycha­jącą i nie jest możliwa jej praca, gdy dżwignia popychają­ca nie jest przyciśnięta do obrabianego materiału. Są dwie procedury wbijania gwoździ gdy dźwignia popy­chająca jest przyciśnięta. Są to:
1.
Procedura przerywana (strzał przy użyciu spustu)
2.
Procedura ciągła (strzał przy użyciu dźwignie popy­chającej).
(1)
Procedura przerywana (strzał po naciśnięciu spustu) Skorzystaj z ustawień MECHANIZMU SAMOPOWTA­RZALNEGO (Patrz Rys. 13)
OSTRZEŻENIE
Dla procedury przerywanej należy ustawić przełącznik trybu na SAMOPOWTARZALNY (Kontrolka trybu pracy zaświeci się na niebiesko) (tj. ustawienie trybu MECHA­NIZMU POJEDYNCZEGO). Aby uniknąć ryzyka podwójnego wystrzału spowodowa­nego odrzutem narzędzia.
1)
Ustaw TRYB MECHANIZMU SAMOPOWTARZAL­NEGO
2)
Wciśnij mocno i energicznie spust.
Ustaw przełącznik trybu na SAMOPOWTARZALNY
1
(Kontrolka trybu pracy zaświeci się na niebiesko) (tj. ustawienie trybu MECHANIZMU SAMOPOWTARZAL­NEGO). (Ustaw przełącznik wyboru trybu pracy, aby kontrolka zaświeciła się na niebiesko (Patrz Rys. 13). W przeci­wnym razie zostanie ustawiony TRYB MECHANIZMU KONTAKTOWEGO). Ze zwolnionym spustem ustaw głowicę wylotową na
2
obrabianym materiale. Przyciśnij dźwignię popychającą energicznie, aż do mo-
3
mentu aż będzie całkowicie przyciśnięta. Wciśnij spust aby wystrzelić gwódź.
4
Zdejmij palec ze spustu i odsuń całkowicie gwoździarkę
5
od powierzchni drewna.
Aby kontynuować wbijanie gwoździ w innym miejscu, prz­esuń gwoździarkę na obrabiany materiał i powtórz kroki od
-
2 5
WSKAZÓWKA
Procedury oraz powinny być wykonane w prze­ciągu 2 sekund (dla każdej). Jeżeli miną 2 sekundy po gwoździarka nie będzie prawidłowo ustawiona. Zdar-
3
za się to, powtórz od kroku .
(2)
Procedura ciągła (strzał przy użyciu dźwignie popycha­jącej) Skorzystaj z ustawień MECHANIZMU KONTAKTOWE­GO (Patrz Rys. 14)
4
3
3
OSTRZEŻENIE
Aby uniknąć ryzyka podwójnego wystrzału spowodowa­nego odrzutem narzędzia.
Nie przyciskaj zbyt mocno gwoździarki do drewna
1) Odsuń gwoździarkę od drewna, gdy nastąpi odrzut po
2) wykonanym strzale.
Ustaw przełącznik trybu na KONTAKTOWY (Kontrolka
1
trybu pracy zacznie migać na niebiesko) (tj. ustawienie trybu MECHANIZMU KONTAKTOWEGO). (Ustaw przełącznik wyboru trybu pracy, aby kontrolka zaczęła murgać na niebiesko (Patrz Rys. 14). W przeci­wnym razie gwoździarka nie będzie pracowała praw­idłowo.
2
Kiedy gwoździarka jest odsunięta od obrabianego ma­teriału wciśnij spust. Przyciśnij dźwignię popychającą do obrabianego mate-
3
riału aby wystrzelić gwódź. Pewnie i energicznie przesuwaj gwoździarkę wzdłuż
4
obrabianego materiału. Każde przyciśnięcie dżwigni popychającej spowoduje wystrzelenie gwoździa.
Po zakończonej procedurze wbijania wymaganej ilości gwoździ, należy zwolnić palec ze spustu.
WSKAZÓWKA
Procedury oraz powinny być wykonane w prze­ciągu 2 sekund (dla każdej). Jeżeli miną 2 sekundy po gwoździarka nie będzie prawidłowo ustawiona. Zdar-
2
za się to, powtórz od kroku .
21
3
2
2
OSTRZEŻENIE OSTRZEŻENIE
Trzymaj palec z dala od spustu gwoździarki, poza sy­tuacją kiedy wykonujesz procedurę wbijania gwoździ. Przypadkowe wciśnięcie spustu może doprowadzić do powstania obrazeń Twoich lub innych osób znajdują­cych się w miejscu pracy. Trzymaj ręcę i pozostałe części ciała z dala od miejsca gdzie wbijane są gwoździe. Gwoździarka HiKOKI może podczas odrzutu doprow­adzić do niechcianego wbicia gwoździa powodując powstanie ryzyka obrażeń. Należy mieć na uwadze siłę odrzutu i kontrolować ją.
WSKAZÓWKA
Jeśli przestrzegasz wszystkich ostrzeżeń i wskazówek, bezpieczna praca jest jak najbardziej możliwa we wszystkich dwóch systemach: MECHANIZMU SAMO­POWTARZALNEGO ORAZ MECHANIZMU KONTAK­TOWEGO. Zawsze obchodź się z gwoździami oraz osłonami os­trożnie. Jeśli gwoździe zostaną upuszczone, taśma pa­pierowa może zostać naderwana co może doprowadzić do zacięć gwoździ w urządzeniu lub nieprawidłowemu ich podawaniu. Po zakończonej pracy wbijania gwoździ:
wyjmij baterię z gwoździarki;
1) wyjmij wszystkie pozostałe gwoździe z gwoździarki.
2)
Regulacja głębokości wbijania gwoździ
2.
Aby zapewnić samopowtarzalność głębokości wbijania dla każdego gwoździa, należy zawsze trzymać gwoźd­ziarkę mocno dociśniętą do obrabianego materiału. Jeśli gwoździe wbijają się zbyt płytko lub zbyt głęboko w obrabiany materiał, należy dokonać regulacji opisanej poniżej.
1
Wyjmij baterię z gwoździarki (Patrz Rys. 15) Jeśli gwoździe są wbijane zbyt głęboko, należy przest-
2
awić regulację na płytką stronę. (Patrz Rys. 16) Korekty ustawień wykonywane są co pół obrotu. Jeśli gwoździe są wbijane zbyt płytko, należy przestaw­ić regulację na głęboką stronę. (Patrz Rys. 17) Korekty ustawień wykonywane są co pół obrotu. Przerwij regulację, gdy uznasz, że można wykonać test
3
kontrolny głębokości wbijania gwoździ. Umieść baterię w gwoździarce.
4
ZAWSZE ZAKŁADAJ OKULARY OCHRONNE Wykonaj test kontrolny wbijania gwoździ.
5
Wyjmij baterię z gwoździarki. Wybierz odpowiednią pozycję do regulacji.
6
Używanie haczyka (Patrz Rys. 18, 19, 20)
3. OSTRZEŻENIE
Podczas korzystania z haczyka, należy wyłączyć zasi­lanie gwoździarki (zielona lampka przestanie świecić). Zwróć szczególną uwagę aby urządzenie nie upadło na
ziemię. Jeśli tak się zdarzy, może dojść do wypadku. Haczyk może zostać zamontowany po lewej i po prawej stronie.
Wyjmij baterię z urządzenia, następnie wyjmij wszystkie
1
pozostałe gwoździe z magazynku.
Zablokuj w sposób bezpieczny urządzenie, a następnie
2
wykręć wkręt za pomocą śrubokręta. (Patrz Rys. 18)
Zdemontuj haczyk oraz podstawkę haczyka. (Patrz
3
Rys. 19)
Zamontuj haczyk po drugiej stronie urządzenia i za po-
4
mocą śrubokręta mocno go dokręć. (Patrz Rys. 20)
WSKAZÓWKA
Haczyk może służyć jako zawieszka gwoździarki.
Usuwanie zacięcia.
4.
Jeśli gwoździe zacięły się w głowicy wylotowej, należy
je usunąć, a następnie dokonać regulacji gwoździarki w
następujący sposób.
Wyjmij baterię z gwoździarki;
1
Wyjmij wszystkie pozostałe gwoździe z gwoździarki.
2
Za pomocą klucz wykręć śruby M5 (Patrz Rys. 21)
3
Odciągnij magazynek z dala od głowicy wylotowej i usuń
4
zacięcie. (Patrz Rys. 22)
OSTRZEŻENIE
NIGDY nie uderzaj w listwę ostrza. NIGDY nie kieruj narzędzia w swoją lub innej osoby stronę, w przeciwnym razie może dojść do wypadku. Nawet po wyjęciu baterii, gwoździarka posiada pewną ilość zmagazynowanej energii skompresowanego pow­ietrza. Podłącz magazynek do iniektora, a następnie dokręć
5
śrubę M5.
WSKAZÓWKA
W przypadku częstych zacięć urządzenia, należy skon­taktować się z Autoryzowanym Centrum Serwisowym HiKOKI.
Używanie nasadki (Patrz Rys. 23)
5. OSTRZEŻENIE
Podczas zakładania lub zdejmowania nasadki, należy zdjąć palec ze spustu, wyjąć baterię oraz opróźnić ma-
gazynek ze wszystkich pozostałych gwoździ. Nasadka zamontowana na urządzeniu zapobiega pow­stawaniu rys na obrabianym materiale w przypadku jego kontaktu z dźwignią popychającą. Jeżeli zależy Tobie na jakości obrabianego materiału, należy założyć nasadkę na dźwignię popychającą.
Wyjmij wszystkie pozostałe gwoździe z gwoździarki.
1
Nałóż nasadkę na stopkę dźwigni popychającej.
2
Dla wygody nasadka posiada oznaczenia w którym mie-
3
jscu jest wylot.
WSKAZÓWKA
Nasadka redukuje głębokość wbijania gwoździ o swo-
ją grubość. Po zamontowaniu nasadki należy dokonać
regulacji głębokości wbijania gwoździ.
KONSERWACJA I KONTROLA
OSTRZEŻENIE
Przed rozpoczęciem jakichkolwiek prac należy wyjąć
baterię oraz wszystkie pozostałe gwoździe z urządze-
nia.
1.
Kontrola magazynku
Wyjmij baterię z urządzenia. Oczyść magazynek. Usuń pozostały kurz i pył oraz wióry, które mogły znaleźć się w środku.
OSTRZEŻENIE
Upewnij się, że podajnik gwoździ porusza się gładko
przesuwając go palcem. Jeżeli podajnik gwoździ nie
przesuwa się płynnie może dojść do wbicia gwoździa
pod nieprawidłowym kątem co może doprowadzić do
zranienia.
Kontrola śrub mocujących
2.
Śruby mocujące należy regularnie kontrolować pod
kątem ich poprawnego dokręcenia. Jeżeli którakolwiek
ze śrub jest poluzowana, należy ją natychmiast dokręcić.
Niezastosowanie się do tego zalecenia może stwarzać
zagrożenie.
Konserwacja silnika
3.
Uzwojenie silnika jest najistotniejszym elementem elek-
tronarzędzia. Należy zachować szczególną ostrożność,
aby uzwojenie nie zostało uszkodzone i/lub nie weszło
w kontakt z olejem lub wodą.
Czyszczenie obudowy
4.
W przypadku zabrudzenia elektronarzędzia, należy
je przetrzeć miękką, suchą ściereczką lub ścierec-
zką zwilżoną wodą z mydłem. Nie wolno używać roz-
puszczalników na bazie chloru, benzyny ani rozcieńczal-
22
nika do farb, gdyż topią one tworzywa sztuczne.
Przechowywanie
5.
Elektronarzędzie należy przechowywać w miejscu, w którym panuje temperatura poniżej 400C, i które pozos­taje poza zasięgiem dzieci.
WSKAZÓWKA
Przechowywanie baterii litowo-jonowych. Upewnić się, że przed przechowywaniem baterii li­towo-jonowych zostały całkowicie naładowane. Dłu­gotrwałe przechowywanie (powyżej 3 miesięcy) bat­erii o niskim poziomie naładowania może wpłynąć na pogorszenie ich wydajności, istotnie skracając czas ich użytkowania lub sprawiając, że nie będą one w stanie utrzymać ładunku. Znacznie skrócony czas użytkowania baterii można jed­nak poprawić poprzez ich wielokrotne ładowanie i uży­wanie – od dwóch do pięciu razy. Jeżeli czas użytkowania baterii – pomimo wielokrotne­go ładowania i używania – jest bardzo krótki, należy je uznać za trwale wyczerpane i zakupić nowe.
OSTRZEŻENIE
Podczas użytkowania i konserwacji narzędzi elektry­cznych muszą być przestrzegane przepisy i standardy bezpieczeństwa.
Ważna informacja dotycząca baterii do bezprze­wodowych elektronarzędzi firmy HiKOKI
Należy zawsze używać jednego z naszych zalecanych, oryginalnych baterii. Nie możemy zagwarantować bez­pieczeństwa i wydajności działania naszych bezprze­wodowych elektronarzędzi, jeżeli używane są baterie inne, niż zalecane przez nas lub gdy bateria zostanie rozmontowana i zmodyfikowana (np. demontaż i wymi­ana ogniw lub innych części wewnętrznych).
GWARANCJA
Gwarancja na elektronarzędzia firmy HiKOKI jest udzielana z uwzględnieniem praw statutowych/ przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego lub niezgodnego z przeznaczeniem użytkowania, bądź wyn­ikających z normalnego zużycia. W wypadku reklam­acji należy dostarczyć kompletne elektronarzędzie do Autoryzowanego Centrum Serwisowego HiKOKI wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu in­strukcji obsługi.
Informacje na temat emisji hałasu
Emisja hałasu mierzona według EN 792-13
Zmierzony poziom dźwięku A-ważony dla pojedynczego zdarzenia: LWA, 1s, d = 101 dB Zmierzone ciśnienie akustyczne A-ważone dla pojedyn­czej emisji na stanowisku pracy: LpA, 1s, d = 90 dB Niepewność K: 3 dB.
Wartości te są wartościami charakterystycznymi dla narzędzi i nie reprezentują rozwoju hałasu w punkcie użyt­kowania. Na przykład, rozwój hałasu w punkcie użytkowa­nia zależy od środowiska pracy, obrabianego przedmiotu, wsparcia obrabianego przedmiotu i ilości wykonywanych operacji, itp.
W zależności od warunków panujących w miejscu pracy i formie obrabianego przedmiotu, indywidualne środki tłumi­enia hałasu mogą być konieczne, takie jak dźwiękochłonne wsporniki zapobiegające wibracjom, itp.
W specjalnych okolicznościach należy używać słuchawek ochronnych.
Informacje na temat emisji wibracji
Wartość całkowita wibracji określona zgodnie z postano­wieniami normy EN 792-13 wynosi: 4.6 m/s
Wartości te zależne są od charakterystyki narzędzia nie reprezentują oddziaływania na układ dłoń-ramię podczas pracy elektronarzędziem. Oddziaływanie na układ dłoń­ramię zależne jest od wielu czynników, jak np. siła uchwy­tu, siła nacisku, kierunek pracy, obrabianego materiału, wsparcia dla obrabianego materiału.
Zadeklarowana wartość całkowita wibracji została zmier­zona zgodnie ze standardową metodą testową i może być wykorzystana do porównywania elektronarzędzi. Może być także wykorzystywana do wstępnej oceny ekspozycji.
Niepewność K: 1.5 m/s
2
2
OSTRZEŻENIE
W zależności od sposobu wykorzystywania elektro­narzędzia emisja wibracji podczas rzeczywistej pracy elektronarzędzia może różnić się od zadeklarowanej wartości całkowitej. Należy określić środki bezpieczeństwa dla ochrony oper­atora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy urządzenia oraz praca na biegu jałowym w stanie gotowości).
WSKAZÓWKA
W związku z prowadzonym przez firmę HiKOKI programem badań i rozwoju, niniejsze specyfikacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia.
23
Tabela konserwacji
CZYNNOŚĆ W JAKIM CELU W JAKI SPOSÓB
Wyczyść magazynek i mechanizm podający
Utrzymuj dżwignię popychającą w dobrym stanie
Aby zapobiec zacięciu gwoździarki
Aby zwiększyć bezpieczeństwo oraz efektywność pracy operatora
Czyść codziennie
Czyść codziennie
ROZWIĄZYWANIE PROBLEMÓW
Skorzystaj z poniższej tabeli, jeśli zauważysz, że narzędzia działa nieprawidłowo. W przypadku, gdy to nie rozwiąże problemu, skonsultuj się ze swoim sprzedawcą lub Autoryzowanym Centrum Serwisowym HiKOKI.
PROBLEM
Włącznik zasilania nie włącza się. Włącza się jeden raz, ale au­tomatycznie się wyłącza.
Gwoździarka nie działa. (Włącznik zasilania włączony)
Gwoździarka działa, ale gwoździe nie są wbijane.
Słabe prowadzenie gwoździ. Powolna praca.
Gwoździe wbijane są zbyt głęboko.
Gwoździe są pomijane. Przerywana praca popy­chacza.
Gwoździe zacinają się. Wbijane gwoździe są zakrzy­wione.
METODA SPRAWDZANIA Bateria wyczerpana Uszkodzona elektronika wew. Dźwignia popychająca/spust są uruchomione?
Brak działania przez 30 minut? (Funkcja automatycznego wyłączania)
Gwoździarka niedostatecznie mocno dociśnięta do materiału obrabianego
Spust niedociśnięty Minęły 2 sek. od momentu wciśnięcia
dźwigni i spustu (lub spustu i dźwigni)
Mechanizm bezpieczeństwa uruchomił się (Brak gwoździ lub zbyt mała ilość)
Blokada dźwigni (blokada spustu) jest włączona
Maszyna jest zbyt zimna (poniżej -50C) lub zbyt gorąca
Uszkodzona elektronika wew.
Zabrudzony magazynek Sprawdź czy wystąpiło zacięcie Ostrze listwy zużyte lub uszkodzone?
Sprężyna wstążkowa zużyta lub uszkodzona? Podajnik gwoździ uszkodzony?
Sprawdź czy są załadowane prawidłowe gwoździe
Sprawdź czy głębokość wbijania jest prawidłowo wyregulowana
Ostrze listwy zużyte lub uszkodzone? Zbyt niskie ciśnienie powietrza
skompresowanego Uszkodzona elektronika wew. Sprawdź czy głębokość wbijania jest
prawidłowo wyregulowana
Sprawdź czy są załadowane prawidłowe gwoździe
Podajnik gwoździ uszkodzony? Sprężyna wstążkowa zużyta lub uszkodzona?
Ostrze listwy zużyte lub uszkodzone?
Sprawdź czy są załadowane prawidłowe gwoździe
Ostrze listwy zużyte lub uszkodzone?
NAPRAWA Naładuj baterię Skontaktuj się z HiKOKI w celu wymiany
Trzymaj dźwignię pop. i spust w stanie wyłączonym
Przytrzymaj włącznik zasilania przez min. 1 sekundę
Trzymaj mocno gwoździarkę i przyciśnij ją do materiału obrabianego
Wciśnij mocno spust
Upewnij się, że nie minęły 2 sekundy od włączenia dźwigni popychającej i spustu (lub włączenia spustu i dźwigni popychającej)
Załaduj ponownie gwoździe do magazynku
Ustaw blokadę dźwigni w pozycji OFF (wyłączona) (Patrz Rys. 7)
Pozwól gwoździarce ochłodzić się lub ogrzać (w zależności od warunków)
Skontaktuj się z HiKOKI w celu wymiany Przedmuchaj i wytrzyj magazynek
Usuń zacięcie (Patrz Rys. 21, 22) Skontaktuj się z HiKOKI w celu wymiany
Wymień sprężynę wstążkową Wymień podajnik gwoździ Korzystaj tylko z właściwych gwoździ Ponownie wyreguluj (Patrz. Rys. 16, 17)
Skontaktuj się z HiKOKI w celu wymiany Skontaktuj się z HiKOKI w celu wymiany
Skontaktuj się z HiKOKI w celu wymiany Ponownie wyreguluj (Patrz. Rys. 16, 17)
Korzystaj tylko z właściwych gwoździ
Wymień podajnik gwoździ Wymień sprężynę wstążkową Skontaktuj się z HiKOKI w celu wymiany
Korzystaj tylko z właściwych gwoździ Skontaktuj się z HiKOKI w celu wymiany
24
CERTYFIKAT GWARANCJI
Numer Modelu Numer seryjny Data zakupu Nazwa oraz adres nabywcy Nazwa oraz adres sprzedawcy (Proszę przystawić pieczątkę sprzedawcy)
25
Przedmiot deklaracji: Bezprzewodowa gwoździarka HiKOKI
NR 1890DBCL NR 1890DBRL
DEKLARACJA ZGODNOŚCI Z WE
Oznajmiamy z całkowitą odpowiedzialnością, że bezprzewodowa gwoździar- ka do gwoździ identyfikowana według typu i specyficznego kodu identyfikacyj- nego *1), jest zgodna ze wszystkimi stosownymi wymaganiami Dyrektyw * 2) i Normami *3). Opis techniczny w *4) - patrz poniżej. Menedżer Norm Europej- skich przedstawicielstwa firmy w Europie jest upoważniony do sporządzania do- kumentacji technicznej. To oświadczenie odnosi się do załączonego produktu z oznaczeniami CE.
Przedstawicielstwo w Europie
Biuro Zarządu w Japonii
Menedżer Norm Europejskich
Oficer Korporacyjny
Loading...
