(Original instructions)

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, ﬁ re and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of ﬂ ammable liquids, gases or dust.

Power tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed

(grounded) power tools.

Unmodiﬁ ed plugs and matching outlets will reduce

risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk of

electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

Damaged or entangled cords increase the risk of

electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the

risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired

or under the inﬂ uence of drugs, alcohol or medication.

A moment of inattention while operating power tools

may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection.

Protective equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

switch is in the oﬀ position before connecting to

power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your ﬁ nger on the switch

or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of

the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in

moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust-related

hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and safer

at the rate for which it was designed.

b) Do not use the power tool if the switch does not

turn it on and oﬀ .

Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/

or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained

users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts and any other condition that may aﬀ ect the power toolʼs operation.

If damaged, have the power tool repaired before

use.

Many accidents are caused by poorly maintained

power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations diﬀ erent from

those intended could result in a hazardous situation.

5) Battery tool use and care a) Recharge only with the charger speciﬁ ed by the

manufacturer.

A charger that is suitable for one type of battery pack

may create a risk of ﬁ re when used with another battery pack.

b) Use power tools only with speciﬁ cally

designated battery packs.

Use of any other battery packs may create a risk of

injury and ﬁ re.

English

c) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another.

Shorting the battery terminals together may cause

burns or a ﬁ re.

d) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact accidentally occurs, ﬂ ush with water. If liquid contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation or

burns.

6) Service a) Have your power tool serviced by a qualiﬁ ed

repair person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

PRECAUTION Keep children and inﬁ rm persons away. When not in use, tools should be stored out of reach of children and inﬁ rm persons.

CORDLESS STRIP NAILER SAFETY WARNINGS

1. Always assume that the tool contains fasteners.

Careless handling of the nailer can result in unexpected

ﬁ ring of fasteners and personal injury.

2. Do not point the tool towards yourself or anyone nearby.

Unexpected triggering will discharge the fastener

causing an injury.

3. Do not actuate the tool unless the tool is placed ﬁ rmly against the workpiece.

If the tool is not contact with the workpiece, the fastener

may be deﬂ ected away from your target.

4. Disconnect the tool from the power source when the fastener jams in the tool.

While removing a jammed fastener, the nailer may be

accidentally activated if it is plugged in.

5. Use caution while removing a jammed fastener.

The mechanism may be under compression and the

fastener may be forcefully discharged while attempting to free a jammed condition.

6. Do not use this nailer for fastening electrical cables.

It is not designed for electric cable installation and may

damage the insulation of electric cables thereby causing electric shock or ﬁ re hazards.

ADDITIONAL SAFETY WARNINGS

1. Safe operation through correct usage.

This tool was designed for driving nails into wood and

similar materials. Use it for its intended purpose only.

2. Be careful of ignition and explosions.

Since sparks may ﬂ y during nailing, it is dangerous to use

this tool near lacquer, paint, benzine, thinner, gasoline, gas, adhesives and similar inﬂ ammable substances as they may ignite or explode. Under no circumstances should this tool therefore be used in the vicinity of such inﬂ ammable material.

3. Always wear eye protection (protective goggles).

When operating the power tool, always wear eye protection, and ensure that surrounding people wear eye protection too. The possibility of fragments of the nails that were not properly hit entering the

eye is a threat to sight. Eye protection can be bought at any hardware store. Always wear eye protection while operating this tool. Use either eye protection or a wide vision mask over prescription glasses.

Employers should always enforce the use of eye

protection equipment.

4. Protect your ears and head.

When engaged in nailing work please wear ear muﬄ ers

and head protection. Also, depending on condition, ensure that surrounding people also wear ear muﬄ ers and head protection.

5. Pay attention to those working close to you.

It would be very dangerous if nails that were not properly

driven in should hit other people. Therefore, always pay attention to the safety of the people around you when using this tool. Always make sure that nobody’s body, hands or feet are close to the nail outlet.

6. Never point the nail outlet towards people.

If the nail outlet is pointed towards

tool. When connecting and disconnecting the battery, during nail loading or similar operations, be sure the nail outlet is not pointed towards anyone (including yourself). Even when no nails are loaded at all, it is dangerous to discharge the tool while pointing it at someone, so never attempt to do so. No horseplay. Respect the tool as a working implement.

7. Check push lever before use.

Make sure the push lever operates properly. (The push

lever may be called “Safety”.) Never use the Nailer unless the push lever is operating properly, otherwise the Nailer could drive a fastener unexpectedly. Do not tamper with or remove the push lever, otherwise the push lever becomes inoperable.

8. Choice of triggering method is important.

Read and understand section titled “HOW TO USE THE

NAILER” on page 18.

9. Prior to using this product, make sure that it is operating properly in accordance with the content of “Testing the nailer” on page 17.

10. Use speciﬁ ed nails only.

Never use nails other than those speciﬁ ed and described

in these instructions.

11. Be careful when connecting the battery.

When connecting the battery and loading nails in

order not to ﬁ re the tool by mistake, make sure of the followings.

○ Do not touch the trigger. ○ Do not allow the ﬁ ring head to contact with any

surface. ○ Keep the ﬁ ring head down. Strictly observe the above instructions, and always

make sure that no part of the body, hands or legs is

ever in front of the nail outlet.

12. Do not carelessly place your ﬁ nger on the trigger.

Do not place your ﬁ nger on the trigger except when actually nailing. If you carry this tool or hand it to someone while having your ﬁ nger on the trigger, you may inadvertently discharge a nail and thus cause an accident.

13. Press the nail outlet ﬁ rmly against the material to be nailed.

When driving in nails, press the nail outlet ﬁ rmly against

the material to be nailed. If the outlet is not applied properly, the nails may rebound.

14. Keep hands and feet away from the ﬁ ring head when using.

Always assume the tool contains fasteners.

people, serious accidents may be caused if you mistakenly discharge the

It is very dangerous for a nail to hit the hands or feet by mistake.

15. Beware of the tool’s kickback.

Do not approach the top of the tool with your head etc.

during operation. This is dangerous because the tool may recoil violently if the nail currently being driven in comes into contact with a previous nail or a knot in the wood.

16. Be careful of double ﬁ re due to recoil.

If the push lever is unintentionally allowed to re-contact

the workpiece following recoil, an unwanted fastener will

be driven. In order to avoid this undesirable double ﬁ re, ○ Intermittent operation (Trigger ﬁ ring)

1) Set the switching device to FULL SEQUENTIAL ACTUATION MECHANISM.

2) Pull the trigger rapidly and ﬁ rmly.

○ Continuous operation (Push lever ﬁ ring)

1) Do not press the nailer against the wood with excessive force.

2) Separate the nailer from the wood as it recoils after fastening.

17. Take care when nailing thin boards or the corners of wood.

When nailing thin boards, the nails may pass right

through, as may also be the case when nailing the corners of wood due to deviation of the nails. In such cases, always make sure that there is no one (and nobody’s hands or feet; etc.) behind the thin board or next to the wood you are going to nail.

18. Simultaneous nailing on both sides of the same wall is dangerous.

Under no circumstances should nailing be performed on

both sides of a wall at the same time. This would be very dangerous since the nails might pass through the wall and thus cause injuries.

19. Do not use the power tool on scaﬀ oldings, ladders.

The power tool shall not be used for speciﬁ c application

for example: – when changing one driving location to another

involves the use of scaﬀ oldings, stairs, ladders or

ladder alike constructions, e.g. roof laths, – closing boxes or crates, – ﬁ tting transportation safety systems e.g. on vehicles

and wagons

20. Remove all remaining fasteners and battery from nailer when:

1) doing maintenance and inspection;

2) checking proper operation of push lever and trigger;

3) clearing a jam;

4) it is not in use;

5) leaving work area;

6) moving it to another location; and

7) handing it to another person.

Never attempt to clear a jam or repair the Nailer unless

you have removed battery and all remaining fasteners from the Nailer.

The Nailer should never be left unattended since people

who are not familiar with the Nailer might handle it and injure the themselves.

21. Remove battery from nailer when:

1) loading nails;

2) turning the adjuster.

22. The operating environment for this device is between 0°C and 40°C so ensure use within this temperature range. The device may fail to operate below 0°C or above 40°C.

23. Always charge the battery at an ambient temperature of 0–40°C.

A temperature of less than 0°C will result in over charging

which is dangerous. The battery cannot be charged at a temperature greater than 40°C.

The most suitable temperature for charging is that of

20–25°C.

English

24. Do not use the charger continuously.

When one charging is completed, leave the charger for

about 15 minutes before the next charging of battery.

25. Do not allow foreign matter to enter the hole for connecting the rechargeable battery.

26. Never disassemble the rechargeable battery or charger.

27. Never short-circuit the rechargeable battery.

Short-circuiting the battery will cause a great electric

current and overheat. It results in burn or damage to the battery.

28. Do not dispose of the battery in ﬁ re.

If the battery is burnt, it may explode.

29. Using an exhausted battery will damage the charger.

30. Bring the battery to the shop from which it was purchased as soon as the post-charging battery life becomes too short for practical use.

Do not dispose of the exhausted battery.

31. Do not insert objects into the air ventilation slots of the charger.

Inserting metal objects or ﬂ ammable into the charger air

ventilation slots will result in an electrical shock hazard or damage to the charger.

32. NEVER allow magnets (or similar magnetic devices) to be adjacent to the nailer, because the nailer has a magnetic sensor inside.

Doing so will cause a failure or risk of injury by

malfunction.

33. Resting the unit after continuous work.

34. The power tool is equipped with a temperature protection circuit to protect the motor. Continuous work may cause the temperature of the unit to rise, activating the temperature protection circuit and automatically stopping operation. If this happens, allow the power tool to cool before resuming use.

35. This product may cease to operate when an abnormality is detected. In such cases, check the items listed under “TROUBLESHOOTING” on page 22.

36. Do not give a strong shock to the switch panel or break it. It may lead to a trouble.

CAUTION ON LITHIUM-ION BATTERY

To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output. In the cases of 1 to 3 described below, when using this product, even if you are pulling the switch, the motor may stop. This is not the trouble but the result of protection function.

1. When the battery power remaining runs out, the motor stops.

In such a case, charge it up immediately.

2. If the tool is overloaded, the motor may stop. In this case, release the switch of tool and eliminate causes of overloading. After that, you can use it again.

3. If the battery is overheated under overload work, the battery power may stop.

In this case, stop using the battery and let the battery

cool. After that, you can use it again.

Furthermore, please heed the following warning and caution.

WARNING

In order to prevent any battery leakage, heat generation, smoke emission, explosion and ignition beforehand, please be sure to heed the following precautions.

1. Make sure that swarf and dust do not collect on the battery.

○ During work make sure that swarf and dust do not fall on

the battery.

○ Make sure that any swarf and dust falling on the power

tool during work do not collect on the battery.

English

○ Do not store an unused battery in a location exposed to

swarf and dust.

○ Before storing a battery, remove any swarf and dust that

may adhere to it and do not store it together with metal parts (screws, nails, etc.).

2. Do not pierce battery with a sharp object such as a nail, strike with a hammer, step on, throw or subject the battery to severe physical shock.

3. Do not use an apparently damaged or deformed battery.

4. Do not use the battery in reverse polarity.

5. Do not connect directly to an electrical outlets or car cigarette lighter sockets.

6. Do not use the battery for a purpose other than those speciﬁ ed.

7. If the battery charging fails to complete even when a speciﬁ ed recharging time has elapsed, immediately stop further recharging.

8. Do not put or subject the battery to high temperatures or high pressure such as into a microwave oven, dryer, or high pressure container.

9. Keep away from ﬁ re immediately when leakage or foul odor are detected.

10. Do not use in a location where strong static electricity generates.

11. If there is battery leakage, foul odor, heat generated, discolored or deformed, or in any way appears abnormal during use, recharging or storage, immediately remove it from the equipment or battery charger, and stop use.

CAUTION

1. If liquid leaking from the battery gets into your eyes, do not rub your eyes and wash them well with fresh clean water such as tap water and contact a doctor immediately.

If left untreated, the liquid may cause eye-problems.

2. If liquid leaks onto your skin or clothes, wash well with clean water such as tap water immediately.

There is a possibility that this can cause skin irritation.

3. If you ﬁ nd rust, foul odor, overheating, discolor, deformation, and/or other irregularities when using the battery for the ﬁ rst time, do not use and return it to your supplier or vendor.

WARNING

If a conductive foreign matter enters in the terminal of lithium ion battery, the battery may be shorted, causing ﬁ re. When storing the lithium ion battery, obey surely the rules of following contents. ○ Do not place conductive debris, nail and wires such as

iron wire and copper wire in the storage case.

○ To prevent shorting from occurring, load the battery in

the tool or insert securely the battery cover for storing until the ventilator is not seen.

REGARDING LITHIUM-ION BATTERY TRANSPORTATION

When transporting a lithium-ion battery, please observe the following precautions.

WARNING

Notify the transporting company that a package contains a lithium-ion battery, inform the company of its power output and follow the instructions of the transportation company when arranging transport. ○ Lithium-ion batteries that exceed a power output of

100Wh are considered to be in the freight classiﬁ cation of Dangerous Goods and will require special application procedures.

○ For transportation abroad, you must comply with

international law and the rules and regulations of the destination country.

Power Output

2 to 3 digit number

NAMES OF PARTS (Fig. 1 – Fig. 23)

Top cover

Trigger

Firing head (outlet)

Push lever

Nail feeder (B)

Feeder knob

Magazine

Hook

Battery

Lock lever

Handle

Battery indicator switch

Battery indicator

Nailing operation switch

Power indicator

Power switch

Nailing operation indicator

Nails

Adjuster

(

Hook plate

)

English

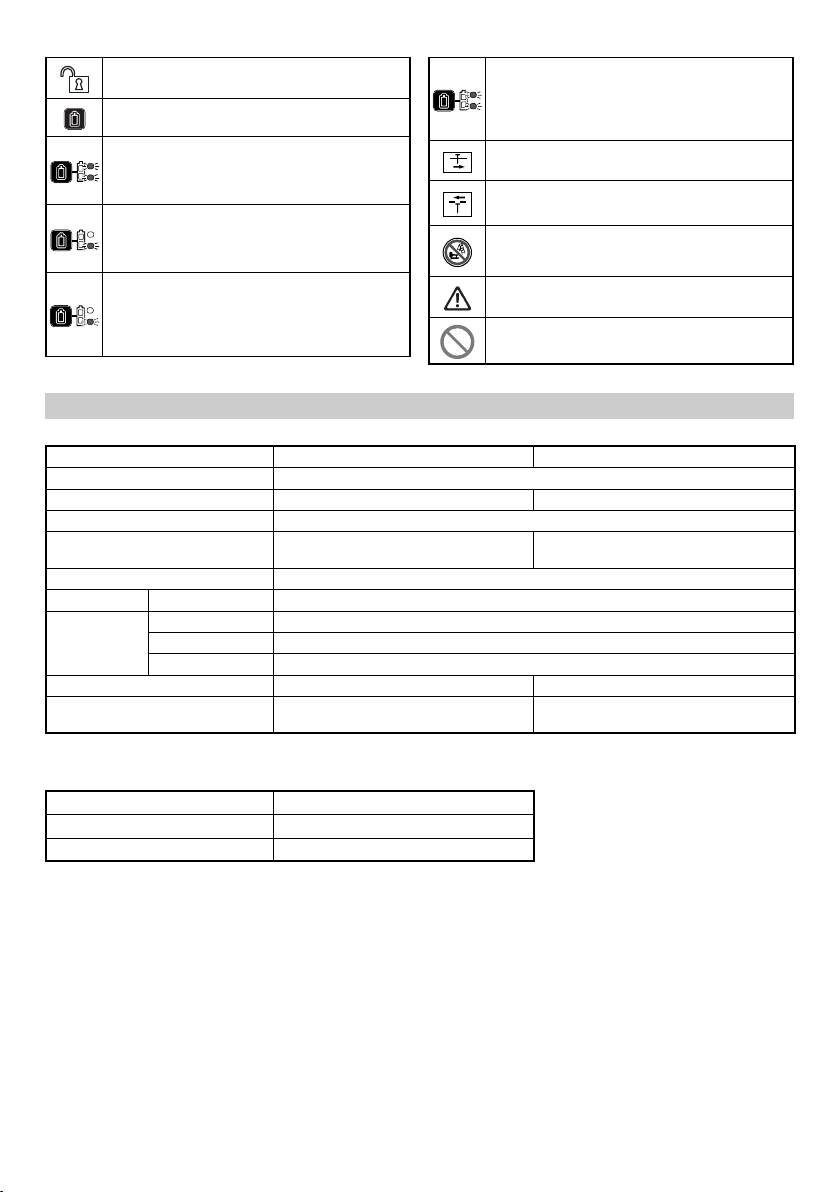

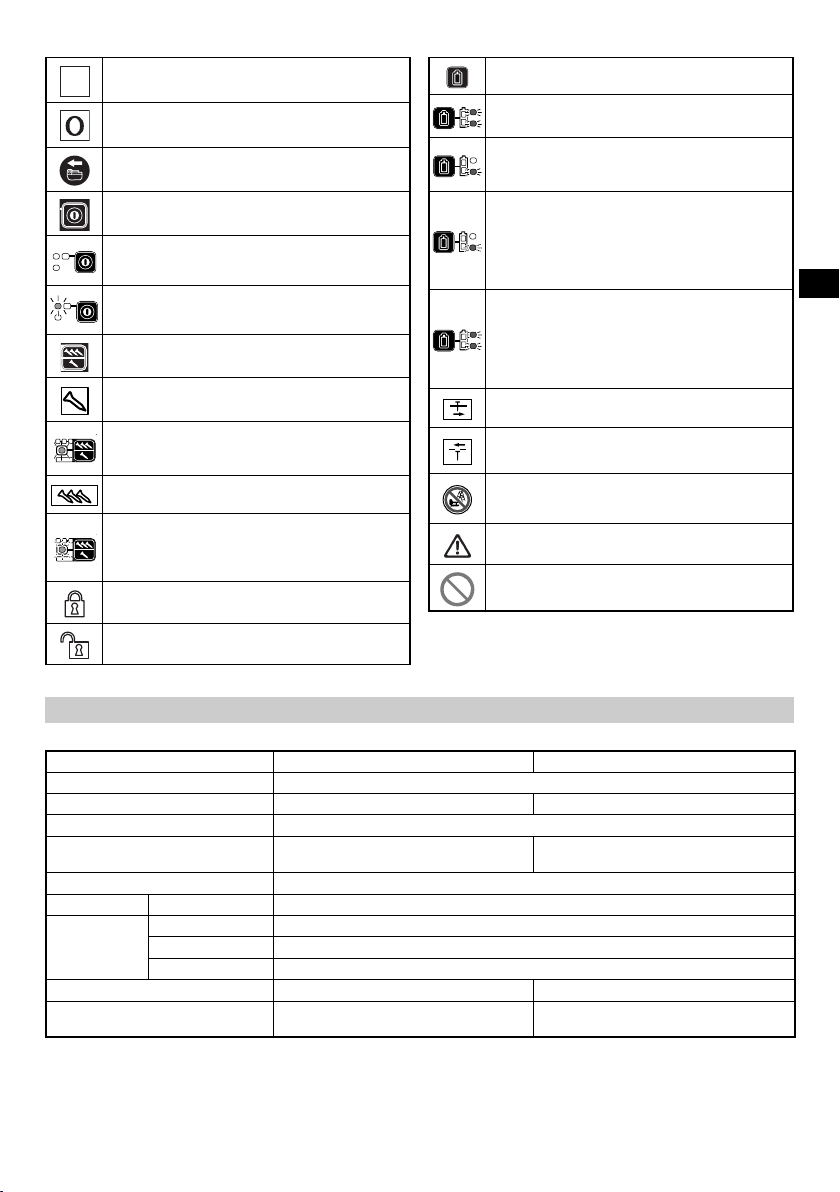

SYMBOLS

WARNING

The following show symbols used for the machine. Be sure that you understand their meaning before use.

NR1890DBCL: Cordless Strip Nailer NR1890DBRL: Cordless Strip Nailer

To reduce the risk of injury, user must read instruction manual

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Direct current Weight

(According to EPTA-Procedure 01/2003)

Switching ON

Switching OFF

Disconnect the battery

Power switch

FULL SEQUENTIAL ACTUATION MECHANISM

FULL SEQUENTIAL ACTUATION MECHANISM mode Nailing operation indicator: Light in blue

CONTACT ACTUATION MECHANISM

CONTACT ACTUATION MECHANISM mode Nailing operation indicator: Blink in blue

Trigger locked

Trigger unlocked

Battery indicator switch

The battery remaining power is enough Battery indicator: 2 LEDs (Red) light

The battery remaining power is about half. Battery indicator:1 LED (Red) lights

The battery remaining power is nearly empty. Recharge the battery as soon as possible. Battery indicator:1 LED (Red) blink

Contact HiKOKI for inspection. Battery indicator: 2 LEDs blink in Orange,

after 10 seconds, automatically turn oﬀ Power switch.

Shallow side

Deep side

Power switch OFF

Power switch ON Power indicator: Light in green

Nailing operation switch

Do not use on scaﬀ oldings, ladders.

Warning

Prohibited action

SPECIFICATIONS

1. Cordless Strip Nailer

Model NR1890DBCL NR1890DBRL Motor DC Brushless Applicable Nail ø2.9 – 3.3 mm See Fig. ø2.9 – 3.3 mm See Fig. Applicable Nail Length 50 mm to 90 mm Nail Loading capacity [nails] 47 37 Firing mode Full sequential / Contact (Selectable) Cycle rate [nails/second] 1.5 – 2 (Intermittent) Battery Model BSL1850

Type Li-ion battery

Voltage DC 18V Weight* 4.8 kg 4.9 kg Dimension

Height × Length × Width

* Weight: According to EPTA-Procedure 01/2003

342 mm × 309 mm × 127 mm 342 mm × 342 mm × 137 mm

English

2. Battery Charger Model UC18YFSL Charging voltage DC 14.4 – 18 V Weight 0.5 kg

NOTE

Due to HiKOKI’s continuing program of research and development, the speciﬁ cations herein are subject to change

without prior notice.

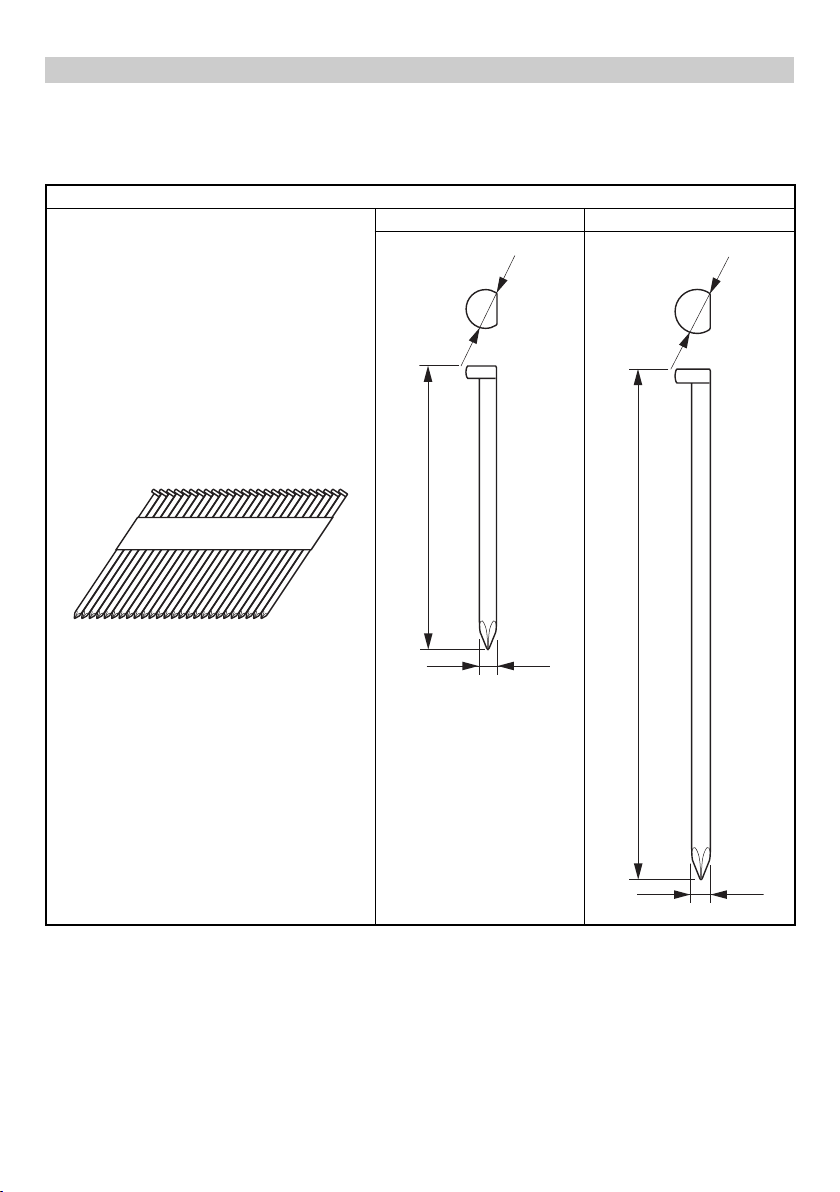

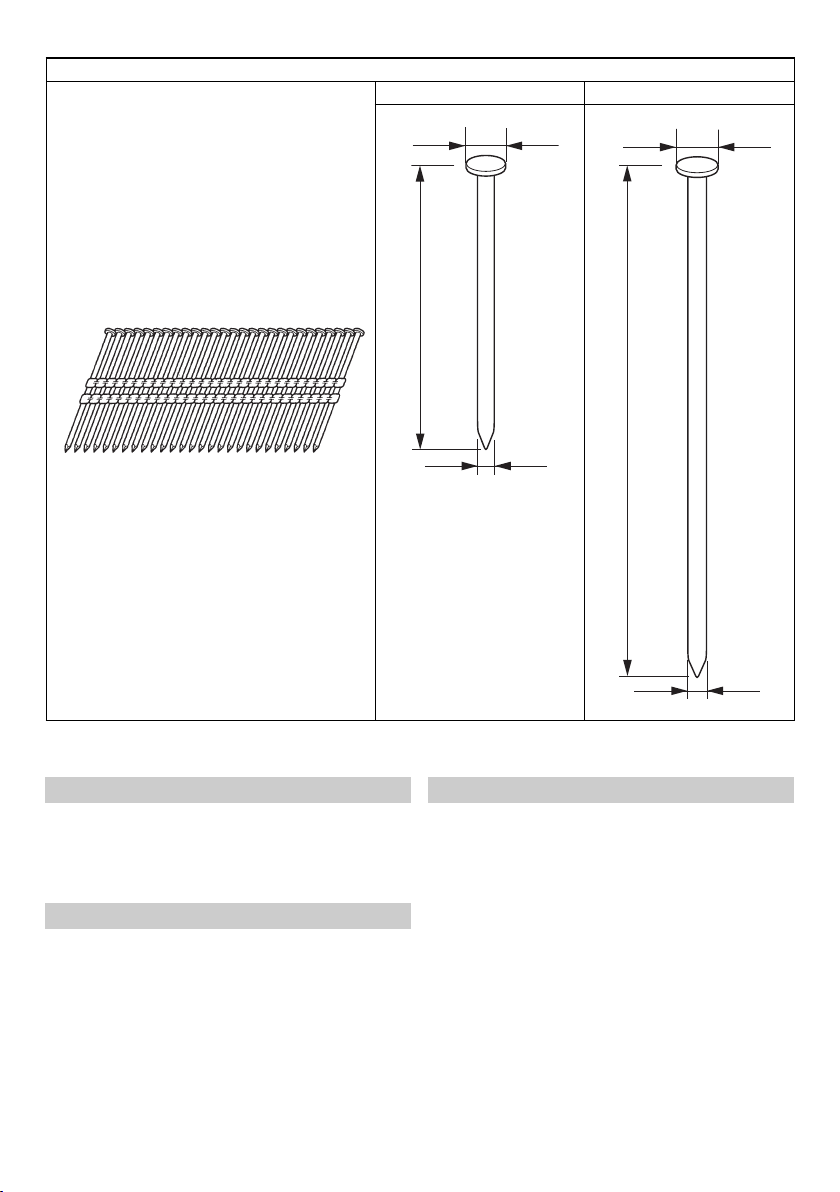

NAIL SELECTION

Choose a suitable nail from Fig. Nails which are not shown in Fig. can not be driven with this tool. The use of any other nails can result in tool malfunction and/or nail breakdown, leading to serious injuries. [NR1890DBCL] Only smooth, barbed and ring type nails are used. Do not use screw nails. Nails are formed into strips which consist of 25 – 37 nails.

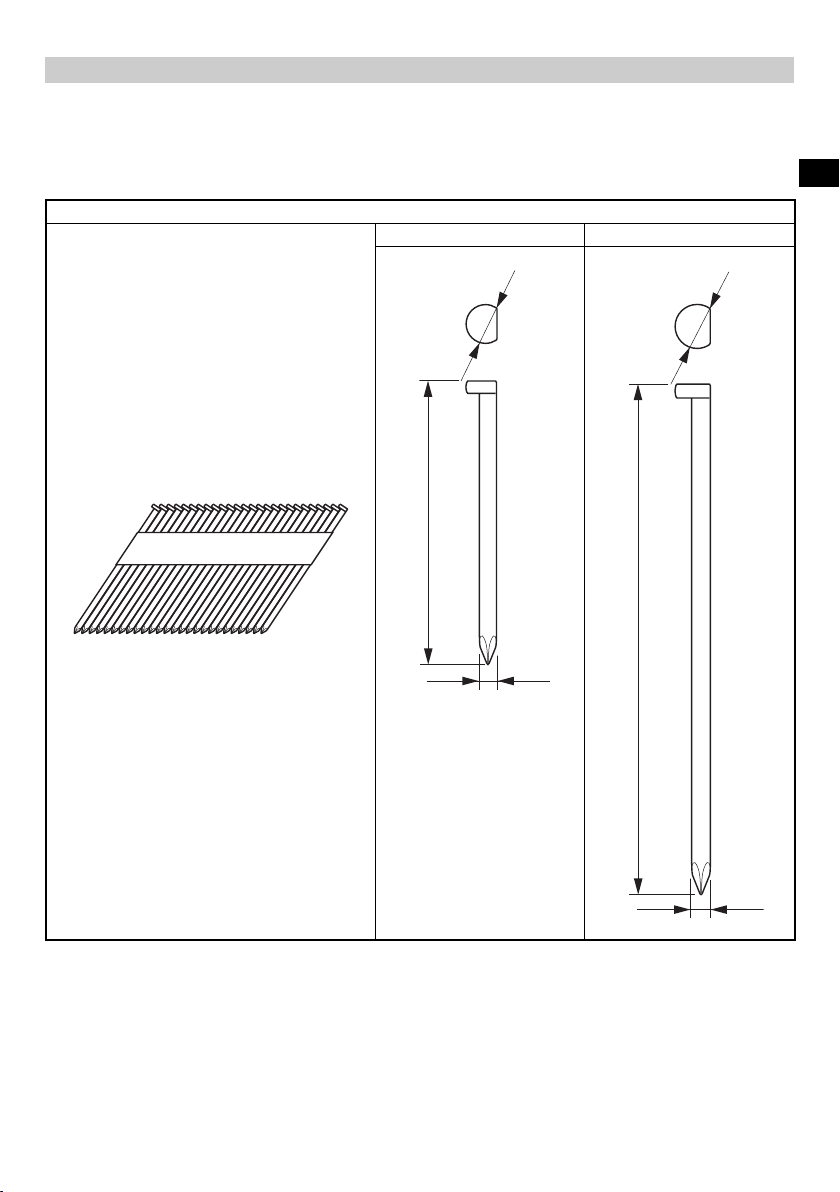

NR1890DBCL

Paper collated strip nails Clipped-head nails

Min. Max.

6.8 mm

7.7 mm

50 mm

90 mm

2.9 mm

3.3 mm

Plastic-collated strip nails Full-head nails

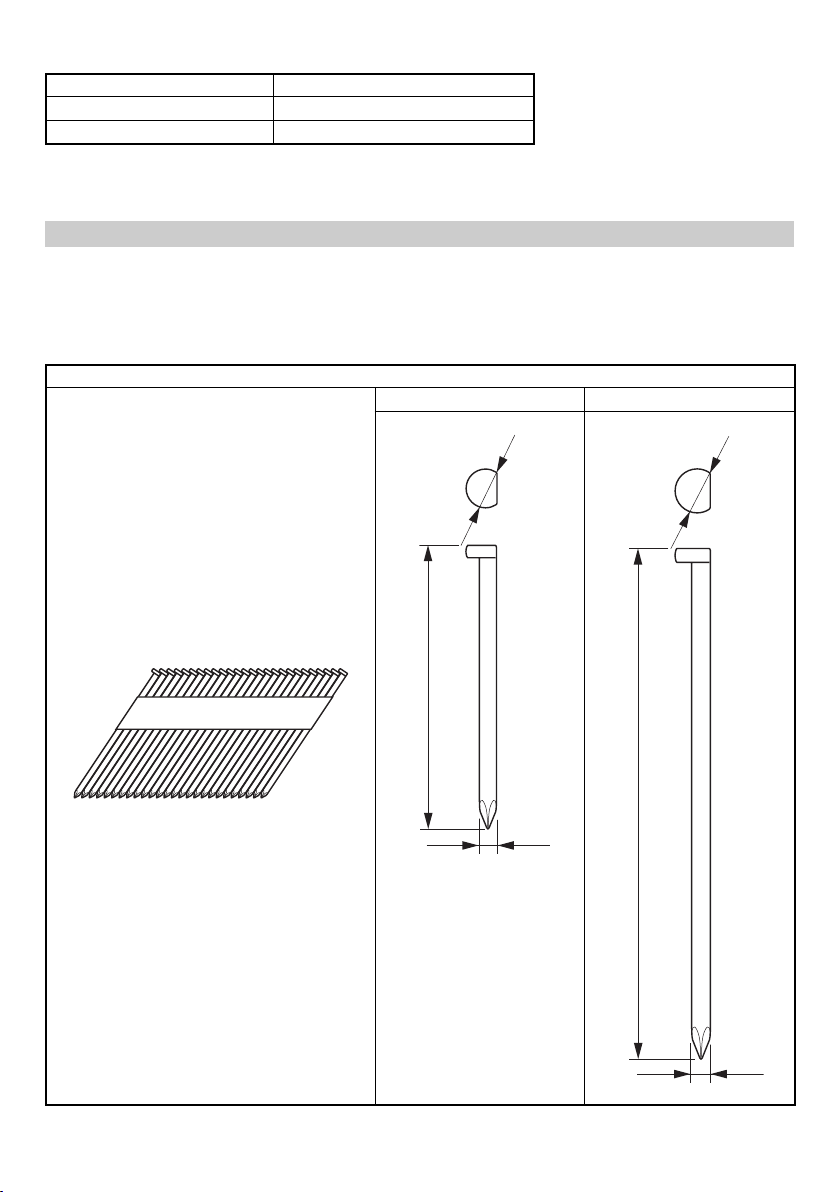

NR1890DBRL

50 mm

Min. Max. 7 mm

2.9 mm

7.6 mm

90 mm

English

3.3 mm

* This Nailer is not recommended for use with from 75 mm to 90 mm ring shank nails in pressured-treated lumber.

STANDARD ACCESSORIES

In addition to the main unit (1 unit), the package contains the accessories listed on page 2.

Standard accessories are subject to change without notice.

APPLICATIONS

○ Floor and wall framing. ○ Truss build-up, Window build-up. ○ Subﬂ ooring and roof decking. ○ Wall sheathing. ○ Mobile home and modular housing construction.

CHARGING

Before using the power tool, charge the battery as follows.

1. Connect the charger’s power cord to the receptacle. When connecting the plug of the charger to a receptacle,

the pilot lamp will blink in red (At 1- second intervals).

2. Insert the battery into the charger. Firmly insert the battery into the charger as shown in Fig. 3.

3. Charging

When inserting a battery in the charger, charging will

commence and the pilot lamp will light continuously in red.

When the battery becomes fully recharged, the pilot lamp

will blink in red. (At 1-second intervals) (See Table 1)

● Pilot lamp indication

The indications of the pilot lamp will be as shown in

Table 1, according to the condition of the charger or the rechargeable battery.

English

Pilot lamp (red)

Before charging

While charging Lights

Charging complete

Overheat standby

Charging impossible

Blinks

Flickers

Table 1

Indications of the pilot lamp

Lights for 0.5 seconds. Does not light for 0.5 seconds. (oﬀ for 0.5 seconds)

Lights continuously

Lights for 0.5 seconds. Does not light for 0.5 seconds. (oﬀ for 0.5 seconds)

Lights for 1 second. Does not light for 0.5 seconds. (oﬀ for 0.5 seconds)

Lights for 0.1 seconds. Does not light for 0.1 seconds. (oﬀ for 0.1 seconds)

Battery overheated. Unable to charge. (Charging will commence when battery cools)

Malfunction in the battery or the charger

● Regarding the temperatures and charging time of the battery.

The temperatures and charging time will become as

shown in Table 2.

Table 2

Battery Charging voltage V 14.4 – 18 Weight kg 0.5 Temperatures at which the

battery can be recharged Charging time for battery

capacity, approx. (At 20oC)

1.3 Ah

1.5 Ah

2.0 Ah

2.5 Ah

3.0 Ah

4.0 Ah

5.0 Ah

Number of battery cells 4 – 10

NOTE

The recharging time may vary according to temperature

and power source voltage.

CAUTION

When the battery charger has been continuously used,

the battery charger will be heated, thus constituting the cause of the failures. Once the charging has been completed, give 15 minutes rest until the next charging.

4. Disconnect the charger’s power cord from the receptacle.

5. Hold the charger ﬁ rmly and pull out the battery.

NOTE

Be sure to pull out the battery from the charger after use,

and then keep it.

CAUTION

○ If the battery is charged while it is heated because it has

been left for a long time in a location subject to direct sunlight or because the battery has just been used, the pilot lamp of the charger lights for 1 second, does not light for 0.5 seconds (oﬀ for 0.5 seconds). In such a case, ﬁ rst let the battery cool, then start charging.

Charger

min. min. min. min. min. min. min.

UC18YFSL

0oC – 50oC

20 22 30 35 45 60 75

○ When the pilot lamp ﬂ ickers (at 0.2-second intervals),

check for and take out any foreign objects in the charger’s battery connector. If there are no foreign objects, it is probable that the battery or charger is malfunctioning. Take it to your authorized Service Center.

○

Since the built-in micro computer takes about 3 seconds to conﬁ rm that the battery being charged with charger is taken out, wait for a minimum of 3 seconds before reinserting it to continue charging. If the battery is reinserted within 3 seconds, the battery may not be properly charged.

○ If the pilot lamp does not blink in red (every second)

even though the charger cord is connected to the power, it indicates that the protection circuit of the charger may be activated. Remove the cord or plug from the power and then connect it again after 30 seconds or so. If this does not cause the pilot lamp to blink in red (every second), please take the charger to the HiKOKI Authorized Service Center.

BEFORE USE

Action Figure Page Removing and inserting the battery Charging 3 4 Selecting accessories ― 8

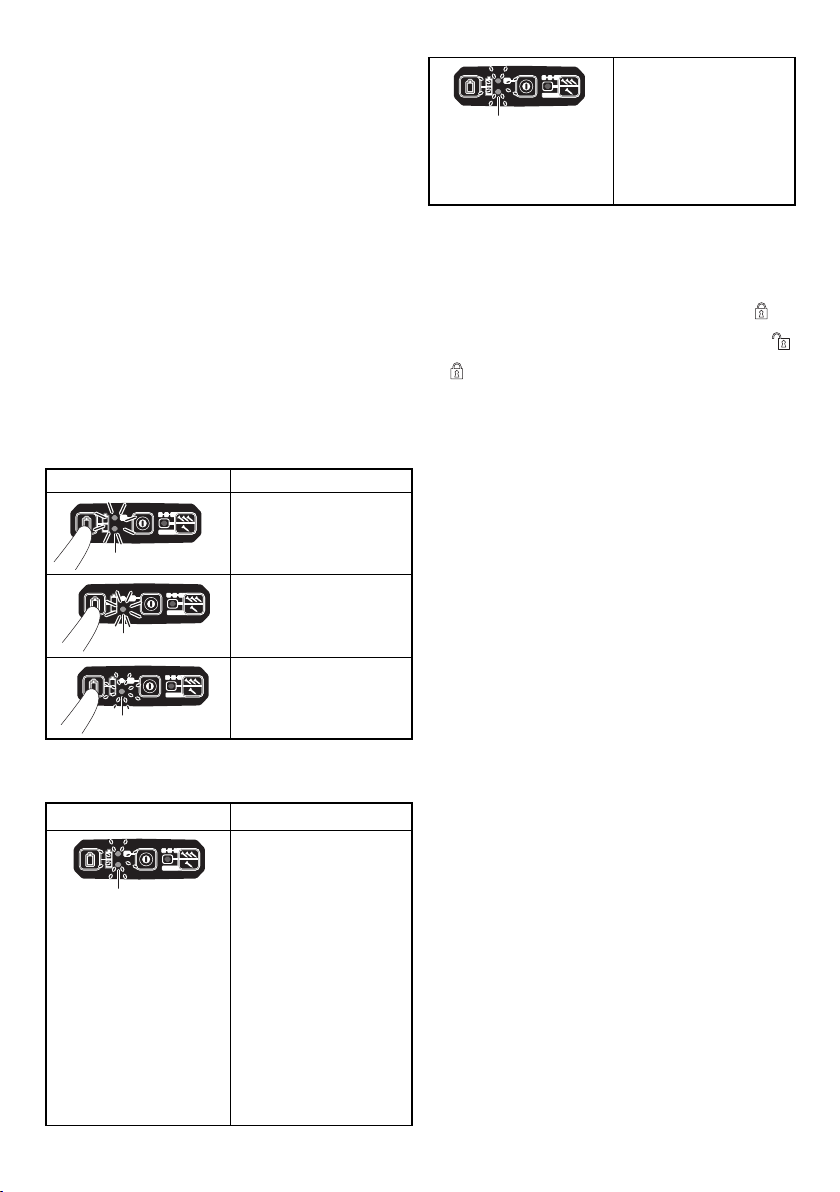

1. How to operate operation panel

(1) Power switch ON (See Fig. 4) Under the condition of “Power switch OFF”, push and

hold on Power switch more than 1 second, then power indicator lights in Green.

NOTE

Do not press the push lever and/or pull the trigger during

the process of turning the power switch ON. Doing so will prevent the power switch from turning ON. [Auto power oﬀ ] When the power is turned on but the Nailer is not used

for 30 minutes, the Nailer is automatically turned oﬀ . To

turn on again, press the power switch.

WARNING

Never leave the Nailer with the power on. This could

result in an accident. (2) Power switch OFF (See Fig. 4) Under the condition of “Power switch ON”, push and

hold on Power switch more than 1 second, then power

indicator goes oﬀ . Under the condition of “Power switch ON”, functions

below are active.

(3) Select Nailing operation mode (Full sequential actuation / Contact actuation) After power switch turn ON, always set in Full sequential

actuation mode as initial. (Nailing operation indicator light in blue.) (See Fig. 5)

To change nailing operation mode, push Nailing

operation switch once. Every pushing, mode will change between “Full sequential” and “Contact”. (See Fig. 6)

Lighting (Blue):

FULL SEQUENTIAL ACTUATION MECHANISM,

Blinking (Blue):

CONTACT ACTUATION MECHANISM (4) Check Remaining battery level When pressing the battery indicator switch, the battery

indicator shows Remaining battery level by status of LED

lamp as below.

Status of indicator

The battery remaining power is enough.

2 LEDs (Red) light

The battery remaining power is about half.

1 LED (Red) lights

The battery remaining power is nearly empty. Recharge the battery as

1 LED (Red) blinks

(5) Other functions In case of operation error, LED lamps show as below.

Status of indicator

2 LEDs (Red) blink

2 LED lights blink in an interval.

• In case of too hot

condition, Blink in

0.5 second interval.

• In case of too cold

condition, Blink in

0.25 second interval. After 10 seconds, LED lights and Power switch automatically turn oﬀ .

2 LEDs blink in Orange, after about 10 seconds, automatically turn oﬀ Power switch.

soon as possible.

Machine is in too cold (below -5°C) or too hot condition. Allow the nailer to cool or warm-up thoroughly in adequate condition.

Contact HiKOKI for inspection.

English

2. Trigger Lock Mechanism (See Fig. 7) WARNING

Make sure the trigger is locked when not ﬁ ring nails. This Nailer has a lock mechanism to prevent the nails

from being ﬁ red.

Set the switch lock lever at the

trigger.

Slide the switch lock lever to the

Nailer is to be used, and to the in use.

3. Testing the nailer WARNING

○ Make sure the trigger is locked when not ﬁ ring nails.

(See Fig. 7)

○ Never use Nailer unless push lever is operating properly. The machine employs a preventive mechanism for

unloaded operation.

The machine enters a state where the push lever cannot

be pushed up. This takes place when the magazine is not loaded with nails or when the remaining number of nails becomes less than 7 or 9.

CAUTION

Use caution not to throw the push lever tip onto wood. Before actually beginning the nailing work, test the Nailer by using the checklist below. Conduct the tests in the following order. If abnormal operation occurs, stop using the Nailer and contact a HiKOKI authorized service center immediately. (1) REMOVE ALL NAILS AND BATTERY FROM NAILER.

□ ALL SCREWS MUST BE TIGHTENED.

□ THE PUSH LEVER AND TRIGGER MUST MOVE

SMOOTHLY with pulling back the feeder knob.

(2) Installing the battery. Do not operate the push lever or trigger while installing

the battery. (See Fig. 2)

(3) Turn on the Power switch. (See Fig. 1) Turn on the Power switch by push and hold on Power

switch more than 1 second.

Make sure the power indicator is lighting in green, and

nailing operation indicator is lighting in blue. (FULL SEQUENTIAL ACTUATION MECHANISM)

NOTE

Do not press the push lever and/or pull the trigger during

the process of turning the power switch ON. Doing so will prevent the power switch from turning ON. [Auto power oﬀ ] When the power is turned on but the Nailer is not used

for 30 minutes, the Nailer is automatically turned oﬀ . To

turn on again, press the power switch.

WARNING

Never leave the Nailer with the power on. This could

result in an accident. Nailing operation indicator Lighting (Blue):

FULL SEQUENTIAL ACTUATION MECHANISM, Blinking (Blue):

CONTACT ACTUATION MECHANISM Make sure the battery indicator is not blinking. If the battery indicator is blinking in red, the battery

doesn’t have enough power and it needs to be charged. (4) Remove the ﬁ nger from the trigger and press the push

lever against the workpiece with pulling back the feeder

knob.

□ THE NAILER MUST NOT OPERATE.

position to lock the

position when the

position when it is not

English

(5) Separate the push lever from the workpiece. Next, point the nailer downward, with pulling back the

feeder knob, pull the trigger and then wait in that position for 5 seconds or longer.

□ THE NAILER MUST NOT OPERATE.

(6) 1 Without touching the trigger, depress the push lever

against the workpiece with pulling back the feeder knob.

Next, pull the trigger.

□ THE NAILER MUST OPERATE.

2 Hold the trigger back and depress the push lever

against the workpiece again.

□ THE NAILER MUST NOT OPERATE.

3 Separate the ﬁ nger from the trigger.

Next, 1 is operated again.

□ THE NAILER MUST OPERATE.

(7) Separate the push lever from the workpiece, pull the

trigger.

Depress the push lever against the workpiece within

2 seconds.

□ THE NAILER MUST NOT OPERATE.

(8) Set the nailing operation indicator blinking ON mode.

(CONTACT ACTUATION MECHANISM)

Push the nailing operation switch once, make sure that

the indicator is blinking Blue.

Separate the push lever from the workpiece, pull the

trigger.

Depress the push lever against the workpiece within

2 seconds.

□ THE NAILER MUST OPERATE.

(9) If no abnormal operation is observed, you may load nails

in the Nailer.

Drive nails into the workpiece that is the same type to be

used in the actual application.

□ THE NAILER MUST OPERATE PROPERLY.

4. Checking push lever operations WARNING

Make sure the trigger is locked when not ﬁ ring nails. Always make sure the trigger is locked and the battery

removed from the power tool when checking push lever

operations. Check to make sure the push lever slides smoothly when operated. Clean the sliding area on the push lever if it doesn’t slide smoothly.

5. Load nails WARNING

When loading nails into Nailer,

1) remove battery from the nailer;

2) do not pull trigger;

3) do not depress push lever; and

4) keep nailer pointed downward. 2–Action Nail Feeding! (1) Insert nail strip into the back of the magazine. (See

Fig. 8)

(2) Slide the nail strip forward in the magazine. (See Fig. 9) (3) Pull the nail feeder (B) back to engage the feeder knob to

the nail strip. (See Fig. 10)

NOTE

○ Quietly push the nail feeder (B) and feeder knob against

the nail.

If the nail feeder (B) and feeder knob are released

from backward the magazine and bumped against the nail, the connecting paper or plastic of the nail can be damaged.

○ Use nail strip of more than 10 nails. ○ Use an unbroken nail strip with nails of all the same

length. The Nailer is now ready to operate. Removing the nails:

1 Pull the feeder knob backward. (See Fig. 11) 2 Return the feeder knob forward quietly while pushing the

nail feeder (B). 3 Pull out nails from the back of the magazine. (See

Fig. 12)

HOW TO USE THE NAILER

WARNING

○ NEVER point tool at yourself or others in work area. ○ Keep ﬁ ngers AWAY from trigger when not driving nails to

avoid accidental ﬁ ring. ○ Do not use the electrical cord if damaged. Have it

repaired immediately. ○ Choice of triggering method is important. Please read and understand “1. Nailing procedures”

found below. ○ Before starting work, check the nailing operation

switching device. This HiKOKI nailer includes a nailing operation switching

device. Before starting work, make sure that the switching

device is properly set. If the switching device is not set properly, the nailer will

not operate correctly. ○ Never place your face, hands or feet near ﬁ ring head

when using. ○ Do not drive nails on top of other nails or with Nailer at too

steep of an angle; nails can ricochet and hurt someone. ○ Do not drive nails into thin boards or near corners and

edges of workpiece. Nails can be driven through or away

from workpiece and hit someone. ○ Never drive nails from both sides of a wall at the same

time. Nails can be driven into and through the wall and

hit a person on the opposite side. ○ Never use Nailer which is defective or operating

abnormally.

○ Do not use Nailer as hammer. ○ Remove all remaining fasteners and battery from nailer

when:

1) doing maintenance and inspection;

2) checking proper operation of push lever and trigger;

3) cleaning a jam;

4) it is not in use;

5) leaving work area;

6) moving it to another location; and

7) handing it to another person.

○ Remove battery from Nailer when:

1) loading nails;

2) turning the adjuster. This HiKOKI nailer is equipped with a nailer operation switching device. Use FULL SEQUENTIAL ACTUATION MECHANISM or CONTACT ACTUATION MECHANISM in accordance with the work to be performed. Explanation of the various nailing operations ○ FULL SEQUENTIAL ACTUATION MECHANISM: First, press the push lever against the wood; next, pull

the trigger to drive the nail.

Follow the same sequence to continue driving nails.

After nailing once, nailing will not be possible again until

the trigger is released and pressed again. ○ CONTACT ACTUATION MECHANISM: CONTACT ACTUATION can follow two diﬀ erent

sequences, depending on your use.

To drive several nails:

1. Pull the trigger.

2. Press the push lever against the wood to drive the nail.

3. If the trigger is held back, a nail will be driven each time the push lever is pressed against the wood.

To drive a single nail:

1. Press the push lever against the wood.

2. Pull the trigger to drive the nail.

3. Remove your ﬁ nger from the trigger and remove the nailer from the wood.

[Dry-ﬁ re lockout mechanism] The machine employs a preventive mechanism for

unloaded operation.

The machine enters a state where the push lever cannot

be pushed up. This takes place when the magazine is not loaded with nails or when the remaining number of nails becomes less than 7 or 9.

CAUTION

Use caution not to throw the push lever tip onto wood

when the push lever cannot be pushed up.

1. Nailing procedures

This Nailer is equipped with the push lever and does not

operate unless the push lever is depressed.

There are two methods of operation to drive nails with

this Nailer.

They are:

1. Intermittent operation (Trigger ﬁ re):

2. Continuous operation (Push lever ﬁ re):

(1) Intermittent operation (Trigger ﬁ re) Use the FULL SEQUENTIAL ACTUATION MECHANISM

setting. (See Fig. 13)

WARNING

○ For intermittent operation, Set the nailing operation switch

to FULL SEQUENTIAL ACTUATION MECHANISM (Nailing operation indicator is light in blue.) (i.e. Set to SINGLE ACTUATION MECHANISM.)

○ To avoid double ﬁ ring or accidental ﬁ ring due to recoil.

1) Set to FULL SEQUENTIAL ACTUATION MECHANISM.

2) Pull the trigger rapidly and ﬁ rmly.

1 Set the nailing operation switch to FULL SEQUENTIAL

ACTUATION MECHANISM (Nailing operation indicator is light in blue.)

(to set to FULL SEQUENTIAL ACTUATION

MECHANISM).

(Set the switching device to the nailing operation

indicator light in blue mode completely as shown in the Fig. 13. Otherwise, it will be set to CONTACT ACTUATION MECHANISM.)

2 Position the nail outlet on the workpiece with ﬁ nger oﬀ

the trigger.

3 Depress the push lever ﬁ rmly until it is completely

depressed.

4 Pull the trigger to drive a nail. 5 Remove ﬁ nger from the trigger and lift the tool oﬀ the

wood surface completely. To continue nailing in a separate location, move the nailer along the wood, repeating steps 2 - 5 as required.

NOTE

Operations 3 and 4 should be done within 2 seconds

of each other. If more than 2 seconds pass after 3, the

Nailer will not work properly. If this happens, retry from

3. (2) Continuous operation (Push lever ﬁ re) Using CONTACT ACTUATION MECHANISM (See

Fig. 14)

English

WARNING

To avoid double ﬁ ring or accidental ﬁ ring due to recoil.

1) Do not press the nailer against the wood with excessive force.

2) Separate the nailer from the wood as it recoils after nailing.

1 Set the nailing operation switch to CONTACT

ACTUATION MECHANISM (Nailing operation indicator

is blink in blue.) (to set to CONTACT ACTUATION MECHANISM). (Set the switching device to the nailing operation

indicator blink in blue completely as shown in the

Fig. 14. Otherwise, it will not operate properly.)

2 Pull the trigger with the Nailer oﬀ the workpiece. 3 Depress the push lever against the workpiece to drive a

nail. 4 Move the Nailer along the workpiece with a bouncing

motion. Each depression of the push lever will drive a nail. As soon as the desired number of nails have been driven, remove ﬁ nger from the trigger.

NOTE

Operations 2 and 3 should be done within 2 seconds

of each other. If more than 2 seconds pass after 2, the

Nailer will not work properly. If this happens, retry from

WARNING

○ Keep your ﬁ nger oﬀ the trigger except during nailing

operation, because serious injury could result if the push

lever accidentally contacts you or others in work area. ○ Keep hands and body away from the discharge area.

This HiKOKI nailer may bounce from the recoil of driving

a nail and unwanted subsequent nail may be driven,

possibly causing injury.

NOTE

○ If all warnings and instructions are followed, safe

operation is possible with all two systems: FULL

SEQUENTIAL ACTUATION MECHANISM, CONTACT

ACTUATION MECHANISM. ○ Always handle nails and package carefully. If nails are

dropped, collating bond may be broken, which will cause

mis-feeding and jamming. ○ After nailing:

1) remove battery from the Nailer;

2) remove all nails from the Nailer;

2. Adjusting the nailing depth

To assure that each nail penetrates to the same depth,

be sure that the Nailer is always held ﬁ rmly against the

workpiece. If nails are driven too deep or shallow into the workpiece,

adjust the nailing in the following order.

1 Remove the battery from the Nailer. (See Fig. 15) 2 If nails are driven too deep, turn the adjuster to the

shallow side. (See Fig. 16) Adjustments are in half-turn increments. If nails are driven too shallow, turn the adjuster to the

deep side. (See Fig. 17) 3 Stop turning the adjuster when a suitable position is

reached for a nailing test. 4 Connect the battery to the Nailer. ALWAYS WEAR SAFETY GLASSES. Perform a nailing test.

5 Remove the battery from the Nailer. 6 Choose a suitable position for adjuster.

3. Using the hook (See Fig. 18, 19, 20) WARNING

When using the hook, turn oﬀ the power switch (green

light “OFF”). Pay suﬃ cient attention so that the main

equipment does not fall. If the tool falls, there is a risk of accident. Hook can be installed on the left or right side. 1 Remove the battery, then remove all remaining nails

from the magazine.

English

2 Securely hold the main unit and remove the screw using

a screwdriver. (See Fig. 18)

3 Remove the hook and hook plate. (See Fig. 19) 4 Install the hook on the other side and securely fasten

with screw. (See Fig. 20)

NOTE

Hook can be used as a hanger.

4. Clearing a jam

If nails are jammed in ﬁ ring head, remove it, and adjust

the nailing in the following order.

CAUTION

Remove the battery from the Nailer.

1 Remove the battery from the Nailer. 2 Remove all nails. 3 Remove the M5 bolts with wrench. (See Fig. 21) 4 Pull magazine away from the ﬁ ring head, and clear jam.

(See Fig. 22)

CAUTION

○ NEVER hit the driver blade. ○ NEVER point the tool at yourself or another person, to

avoid risk of injury by mis-ﬁ ring.

Even if the battery is removed from the nailer, there is still

energy of compressed air remaining inside.

5 Attach the magazine to the injector and tighten with the

M5 bolt.

NOTE

In case of frequent jam, contact a HiKOKI authorized

service center.

5. Using the nose cap (See Fig. 23) WARNING

When attaching or detaching the nose cap, be sure

to remove your ﬁ nger from the trigger and remove all

remaining fasteners and the battery from the nailer. If you like to protect the surface of workpiece against scratches or markings made by the push lever, attach the accessory nose cap to the push lever.

1 Remove all remaining fasteners and battery from nailer. 2 Put the nose cap to the toe of the push lever. 3 The nose cap is marked to indicate the exit point of the

nail, making alignment easier.

NOTE

The nose cap may reduce nailing depth due to its

thickness. Re-adjustment of nailing depth is required.

MAINTENANCE AND INSPECTION

CAUTION

Be sure to remove all remaining fasteners and battery

from the nailer before maintenance and inspection.

1. Inspecting the magazine

1 Remove battery from the Nailer.

2 Clean the magazine. Remove dust and wooden

chips which may have accumulated in the magazine.

CAUTION

Check that the nail feeder slides smoothly by pulling it

with ﬁ nger. If not smooth, nails can be driven at an irregular angle

and hurt someone.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that

they are properly tightened. Should any of the screws be

loose, retighten them immediately. Failure to do so could

result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the power

tool. Exercise due care to ensure the winding does not

become damaged and/or wet with oil or water.

4. Cleaning on the outside

When the power tool is stained, wipe with a soft dry cloth

or a cloth moistened with soapy water. Do not use chloric

solvents, gasoline or paint thinner, for they melt plastics.

5. Storage

Store the power tool in a place in which the temperature

is less than 40°C and out of reach of children.

NOTE

Storing lithium-ion batteries. Make sure the lithium-ion batteries have been fully

charged before storing them.

Prolonged storage (3 months or more) of batteries with

a low charge may result in performance deterioration, signiﬁ cantly reducing battery usage time or rendering the batteries incapable of holding a charge.

However, signiﬁ cantly reduced battery usage time may

be recovered by repeatedly charging and using the batteries two to ﬁ ve times.

If the battery usage time is extremely short despite

repeated charging and use, consider the batteries dead and purchase new batteries.

CAUTION

In the operation and maintenance of power tools, the

safety regulations and standards prescribed in each country must be observed.

Important notice on the batteries for the HiKOKI cordless power tools

Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modiﬁ ed (such as disassembly and replacement of cells or other internal parts).

GUARANTEE

We guarantee HiKOKI Power Tools in accordance with statutory/country speciﬁ c regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a HiKOKI Authorized Service Center.

Noise Information

Noise characteristic values in accordance with EN 792-13: The typical A-weighted single-event sound power level

L The typical A-weighted single-event emission sound

pressure level at work station L Uncertainty KpA: 3 dB

These values are tool-related characteristic values and do not represent the noise development at the point of use. Noise development at the point of use will for example depend on the working environment, the workpiece, the workpiece support and the number of driving operations, etc.

Depending on the conditions at the workplace and the form of the workpiece, individual noise attenuation measures may need to be carried out, such as placing workpieces on sound-damping supports, preventing workpiece vibration by means of clamping or covering, etc.

In special cases it is necessary to wear hearing protection equipment.

Vibration Information

The typical vibration characteristic value in accordance with EN 792-13: 4.6 m/s Uncertainty K = 1.5 m/s

This values is a tool-related characteristic value and does not represent the inﬂ uence to the hand-arm-system when using the tool. An inﬂ uence to the hand-arm-system when using the tool will for example depend on the gripping force, the contact pressure force, the working direction, the adjustment of energy supply, the workpiece, the wrokpiece support.

WA,1s,d = 101 dB

pA,1s,d = 90 dB

English

The declared vibration total value has been measured in accordance with a standard test method and may be used for comparing one tool with another. It may also be used in a preliminary assessment of exposure.

WARNING

○ The vibration emission during actual use of the power

tool can diﬀ er from the declared total value depending in

the ways in which the tool is used. ○ Identify safety measures to protect the operator that are

based on an estimation of exposure in the actual conditions

of use (taking account of all parts of the operating cycle

such as the times when the tool is switched oﬀ and when

it is running idle in addition to the trigger time).

NOTE

Due to HiKOKI’s continuing program of research and development, the speciﬁ cations herein are subject to change without prior notice.

English

Maintenance chart

ACTION WHY HOW

Clean magazine and feeder mechanism.

Keep push lever working properly.

Prevent a jam. Blow clean daily.

Promote operator safety and eﬃ cient Nailer operation.

Blow clean daily.

TROUBLESHOOTING

Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center.

PROBLEM CHECK METHOD CORRECTION

Power switch doesn’t turn on. Turn on once, but turn oﬀ automatically.

Nailer doesn’t operate (Power switch ON).

Nailer operates, but no nail is driven.

Weak drive. Slow to cycle.

Drives too deep. Check position of nailing depth adjustment

Skipping nails. Intermittent feed.

Nails jam. Driven nail is bent.

Low battery charge. Charge the battery. Damaged internal electronics. Contact HiKOKI for replacement. Push lever and/or trigger is ON state ? Keep push lever and trigger in OFF state. Keep no operation over 30 minutes ?

(Auto-power oﬀ function) Nailer not enough pressed against

workpiece. Trigger not enough pulled. Pull the trigger ﬁ rmly. More than 2 seconds pass from push

lever ON to trigger ON (or trigger ON to push lever ON).

Preventive mechanism activated. (No nails, or too few fasteners remaining)

Lock lever (Trigger lock function) is “ON” position.

Machine is too cold (below -5°C) or too hot.

Damaged internal electronics. Contact HiKOKI for replacement. Magazine is dirty. Blow and wipe clean the magazine. Check for a jam. Clear a jam (refer to Fig. 21, 22). Driver blade worn or damaged? Contact HiKOKI for replacement. Ribbon spring weakened or damaged? Replace ribbon spring. Nail feeder damaged? Replace nail feeder. Check for proper nails. Use only recommended nails. Check position of nailing depth adjustment

adjuster. Driver blade worn? Contact HiKOKI for replacement. Compressed air pressure has become

low. Damaged internal electronics. Contact HiKOKI for replacement.

adjuster. Check for proper nails. Use only recommended nails. Nail feeder damaged? Replace nail feeder. Ribbon spring weakened or damaged? Replace ribbon spring. Driver blade worn or damaged? Contact HiKOKI for replacement. Check for proper nails. Use only recommended nails. Driver blade worn or damaged? Contact HiKOKI for replacement.

Push and hold power switch more than 1 second to switch “ON”

Hold nailer ﬁ rmly and press to the workpiece completely.

Make sure that less than 2 seconds pass between push lever ON and trigger ON (or between trigger ON and push lever ON).

Reload the nails into magazine.

Set lock lever to “OFF” position. (Refer to Fig. 7)

Allow the nailer to cool or warm-up throughly in adequate condition.

Readjust according to Fig. 16, 17.

Contact HiKOKI for replacement.

Readjust according to Fig. 16, 17.

(Übersetzung der Original-Gebrauchsanweisung)

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNUNG Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriﬀ „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle

förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an

Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entﬂ ammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu

Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe beﬁ nden.

Wenn Sie abgelenkt werden, können Sie die

Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden.

Nehmen Sie niemals irgendwelche Änderungen

am Anschlussstecker vor.

Verwenden Sie bei Elektrowerkzeugen

mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende

Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen

besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen

oder sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug

eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie das Anschlusskabel nicht

missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose.

Halten Sie die Anschlussschnur von

Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre

erhöhen das Stromschlagrisiko.

e) Verwenden Sie, wenn Sie ein Elektrowerkzeug

im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel

vermindert das Stromschlagrisiko.

Deutsch

f) Falls sich der Betrieb des Elektrowerkzeugs

in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung

wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten.

Benutzen Sie keine Elektrowerkzeuge, wenn

Sie müde sind oder unter Einﬂ uss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits

kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie eine persönliche Schutzausrüstung.

Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere

Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigtes Einschalten.

Achten Sie darauf, dass sich der Schalter in der Aus- (Oﬀ -) Position beﬁ ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit

dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs

angebrachter Schlüssel kann zu Verletzungen führen.

e) Überstrecken Sie sich nicht. Achten Sie jederzeit

darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in

unerwarteten Situationen besser im Griﬀ .

f) Tragen Sie entsprechende Kleidung. Tragen

Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von

beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene

Gefahren vermindert werden.

4) Einsatz und Pﬂ ege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit

bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn

es sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter

betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

Deutsch

c) Stecken Sie den Stecker der Stromversorgung

oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen

verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind

gefährlich.

e) Halten Sie Elektrowerkzeuge instand. Prüfen

Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können.

Lassen Sie das Elektrowerkzeug bei

Beschädigungen reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf

schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen

Schneiden bleiben weniger häuﬁ g hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeugs für andere

als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pﬂ ege der Batterie a) Laden Sie das Gerät nur mit dem vom Hersteller

empfohlenen Ladegerät auf.

Ein Ladegerät für einen speziellen Batterietyp

kann bei Verwendung mit anderen Batterien zu Brandgefahr führen.

b) Verwenden Sie für das Gerät nur die speziell

empfohlenen Batterien.

Eine Verwendung von anderen Batterien kann zu

Verletzungen und Bränden führen.

c) Ist die Batterie nicht in Gebrauch, achten Sie

darauf, dass sie nicht mit Metallgegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder anderen kleinen Metallgegenständen in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten.

Ein Kurzschluss der Batterieanschlüsse kann zu

Verbrennungen oder Bränden führen.

d) Im Falle von missbräuchlichen Bedingungen,

kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterieﬂ üssigkeit in Berührung kommen, waschen Sie die betroﬀ ene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf.

Ausgetretene Batterieﬂ üssigkeiten können zu

Reizungen oder Verbrennungen führen.

6) Service a) Lassen Sie Elektrowerkzeuge durch qualiﬁ zierte

Fachkräfte und nur unter Einsatz passender Originalersatzteile warten.

Dies sorgt dafür, dass die Sicherheit des

Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSHINWEISE FÜR DEN KABELLOSEN STREIFENNAGLER

1. Gehen Sie immer davon aus, dass das Gerät Krampen enthält.

Der unvorsichtige Umgang mit dem Nagler kann zum

unerwarteten Abfeuern von Nägeln und zu Verletzungen führen.

2. Richten Sie das Gerät nie auf sich selbst oder Personen in Ihrer Umgebung.

Eine ungewollte Betätigung des Auslösers führt zum

Abfeuern einer Krampe und kann Verletzungen zur Folge haben.

3. Betätigen Sie das Gerät nur, wenn es fest gegen das Werkstück gedrückt ist.

Wenn das Gerät nicht am Werkstück anliegt, kann die

Krampe von Ihrem Ziel abgelenkt werden.

4. Trennen Sie das Gerät von der Stromversorgung, wenn sich eine Krampe im Gerät verklemmt.

Wenn ein eingeklemmter Nagel entfernt wird, kann der

Nagler versehentlich aktiviert werden, wenn er an die Steckdose angeschlossen ist.

5. Gehen Sie beim Entfernen verklemmter Krampen vorsichtig vor.

Der Mechanismus kann unter Druck stehen und

die Krampe wird möglicherweise mit Gewalt herausgeschleudert, wenn Sie versuchen, die Verklemmung zu beheben.

6. Verwenden Sie diesen Nagler nicht zur Befestigung von Elektrokabeln.

Er ist nicht für die Montage elektrischer Kabel geeignet

und kann die Kabelisolierung beschädigen und dadurch einen Stromschlag oder einen Brand verursachen.

ZUSÄTZLICHE SICHERHEITSWARNUNGEN

1. Sichere Arbeitsweise durch korrekten Gebrauch.

Dieses Gerät wurde zum Eintreiben von Nägeln in

Holz oder ähnliches Material entwickelt. Benutzen Sie es ausschliesslich für den vorgesehenen Verwendungszweck.

2. Schützen Sie sich vor Bränden und Explosionen.

Da während des Nagelns Funken umherﬂ iegen

können ist est gefährlich, das Gerät in der Nähe von Lacken, Farben, Benzin, Verdünnern, Gasolinen, Gas, Klebstoﬀ en oder ähnlichen brennbaren Substanzen zu benutzen, da diese sich entzünden oder explodieren können. Das Gerät darf aus diesem Grunde unter keinen Umständen in der Nähe solcher brennbaren Materialien benutzt werden.

3. Schützen Sie Ihre Augen mit Schutzbrillen.

eindringen und das Augenlicht zerstören.

Schutzbrillen sind in jedem Fachgeschäft erhältlich.

Tragen Sie stets einen Sicherheits-Augenschutz, entweder eine Schutzbrille oder eine WeitwinkelSchutzmaske mit den vorgeschriebenen Gläsern. Arbeitgeber sollten das Tragen von Augenschutz immer vorschreiben.

4. Schützen Sie Ihre Ohren und Ihren Kopf.

Tragen Sie während des Nagelns Lärmschutz und

Sicherheitshelme. Abhängig von den Bedingungen sollten auch Personen in der Umgebung Lärmschutz und Sicherheitshelme tragen.

5. Achten Sie auf Personen, die in Ihrer Nähe arbeiten.

Es kann gefährlich werde wenn Nägel, die nicht richtig

eingetrieben wurden andere Personen verletzen. Achten Sie aus diesem Grunde auf die Sicherheit der Sie umgebenden Personen wenn Sie dieses Gerät benutzen. Achten Sie darauf, dass die Mündung des Gerätes nicht in die Nähe von Personen, Händen oder Füssen kommt.

6. Richten Sie die Mündung des Gerätes nie gegen Personen.

Wenn die Mündung des Naglers auf

Werkzeug aus Versehen auslösen. Achten Sie beim Anschließen und Abtrennen des Akkus, während des Nachladens von Nägeln oder bei ähnlichen Vorgängen darauf, dass der Nagelauslass nicht auf eine Person gerichtet ist (einschließlich Sie selbst). Selbst wenn sich keine Nägel im Werkzeug beﬁ nden, ist es gefährlich, das Werkzeug auszulösen, während es auf jemanden gerichtet ist. Versuchen Sie dies also niemals. Das Werkzeug ist kein Spielzeug. Betrachten Sie das Werkzeug ausschließlich als Arbeitsmittel und gehen Sie entsprechend damit um.

7. Überprüfen Sie den Druckhebel vor Gebrauch.

Vergewissern Sie sich, dass der Druckhebel

ordnungsgemäß funktioniert. (Der Druckhebel kann als „Sicherheit“ bezeichnet werden.) Benutzen Sie den Nagler niemals, wenn der Druckhebel nicht ordnungsgemäß funktioniert, sonst könnte der Nagler unerwartet einen Nagel abschießen. Verändern Sie den Druckhebel nicht und entfernen Sie ihn nicht, sonst lässt sich der Druckhebel nicht mehr bedienen.

8. Die Auswahl des Auslöseverfahrens ist wichtig.

Lesen und verstehen Sie den Abschnitt „VERWENDUNG

DES NAGLERS“ auf Seite 33.

9. Bevor Sie das Produkt benutzen, überzeugen Sie sich davon, dass es in Übereinstimmung mit dem Inhalt von „Den Nagler testen“ auf Seite 32 ordnungsgemäß funktioniert.

10. Benutzen Sie ausschliesslich die vorgeschriebenen Nägel.

Es dürfen ausschliesslich die in der Betriebs-anleitung

bezeichneten Befestigungsmittel verarbeitet werden.

11. Gehen Sie sorgsam beim Anschluss des Akkus vor.

Achten Sie beim Anschluss des Akkus und beim

Laden von Nägeln auf Folgendes, damit es nicht zum versehentlichen Auslösen des Werkzeugs kommt.

○ Berühren Sie auf keinen Fall den Auslöser. ○ Achten Sie darauf, dass die Mündung nicht mit

irgendeinem Gegenstand in Berührung kommt.

Wenn Sie mit dem Gerät arbeiten tragen Sie stets eine Schutzbrille und achten Sie darauf, dass auch in Ihrer Umgebung Schutzbrillen getragen werden. Es können Teile von Nägeln, die nicht einwandfrei eingetrieben wurden, in die Augen

Gehen Sie immer davon aus, dass sich Nägel im Werkzeug beﬁ nden.

Person gerichtet wird, kann es zu schweren Unfällen kommen, sollte das

Deutsch

○ Halten Sie die Mündung nach unten gerichtet.

Beachten Sie unbedingt die obigen Anweisungen und sorgen Sie dafür, dass sich keine Körperteile, Hände oder Füsse vor der Mündung des Gerätes beﬁ nden.

12. Berühren Sie niemals achtlos den Auslöser.

Berühren Sie den Auslöser mit dem Finger nur beim

Nageln. Wenn Sie das Gerät tragen oder jemandem überreichen während Sie den Finger am Auslöser haben, können Sie unbeabsichtigt einen Schuss auslösen und so einen Unfall verursachen.

13. Drücken Sie die Mündung fest gegen das zu nagelnde Material.

Wenn Sie Nägel eintreiben, drücken Sie die Mündung

fest gegen das zu nagelnde Material. Geschieht dies nicht sorgfältig, können die Nägel zurückschlagen.

14. Halten Sie Hände und Füsse während des Arbeitens von der Mündung entfernt.

15. Schützen Sie sich vor dem Rückschlag des Gerätes.

Nähern Sie sich während des Arbeitens nicht mit

dem Kopf oder anderen körperteilen dem Oberteil des Gerätes. Dies ist gefährlich, da das Gerät heftig zurückschlagen kann, wenn ein Nagel auf einen vorher eingetriebenen oder auf einen Knoten im Holz triﬀ t.

16. Nehmen Sie sich vor Doppelschüssen aufgrund des Rückstoßes in Acht.

Wenn der Druckhebel nach dem Rückstoß versehentlich

wieder mit dem Werkstück in Kontakt kommt, wird eventuell unabsichtlich ein Nagel ausgeschossen.

Um diese unbeabsichtigten Doppelschüsse zu

vermeiden

○ Periodischer Betrieb (Abzugauslösung)

Stellen Sie die Schaltvorrichtung auf VOLLSEQUENZIELLER AUSLÖSEMECHANISMUS.

2) Ziehen Sie schnell und fest am Auslöser.

○ Dauerbetrieb (Druckhebelauslösung)

1) Drücken Sie den Nagler nicht mit übermäßiger Kraft

gegen das Holz.

2) Lösen Sie den Nagler vom Holz, wenn der Rückstoß

nach dem Nageln einsetzt.

17. Seien Sie vorsichtig beim Nageln von dünnen Brettern oder Holzkanten.

Beim Nageln von dünnen Brettern können die Nägel

durchschlagen, wie dies auch beim Nageln von Holzkanten durch Querschläger geschehen kann. Achten Sie in solchen Fällen darauf, dass sich niemand (auch keine Hände, Füsse etc.) hinter dem Brett oder in der Nähe des Holzes, das Sie gerade nageln beﬁ ndet.

18. Gleichzeitiges Nageln auf beiden Seiten einer Wand ist gefährlich.

Unter keinen Umständen darf auf beiden Seiten

derselben Wand gleichzeitig genagelt werden. Dies wäre gefährlich, da die Nägel durch die Wand schlagen könnten und so Verletzungen hervorrufen.

19. Verwenden Sie das Werkzeug nicht auf Gerüsten oder Leitern.

Das Werkzeug darf für bestimmte Anwendungen nicht

verwendet werden, z.B.: – wenn Änderung des Eintreibungsortes die

Verwendung von Gerüsten, Treppen, Leitern oder leiterähnlichen Konstruktionen beinhaltet, z.B.

Lattenwerk – schließen von Kästen oder Kisten, – angemessene Transportsicherheitssysteme, z.B. auf

Fahrzeugen und Wägen

Es ist sehr gefährlich, wenn ein Nagel durch einen Fehler in die Hände oder Füsse eindringt.

Deutsch

20. Nehmen Sie alle verbleibenden Nägel und den Akku aus dem Nagler, wenn:

1) Sie Wartungs- und Inspektionsarbeiten durchführen;

2) Sie die ordnungsgemäße Funktion von Druckhebel

und Abzug prüfen;

3) Sie einen Stau beseitigen;

4) er nicht in Gebrauch ist;

5) Sie den Arbeitsbereich verlassen;

6) Sie ihn an einen anderen Ort bringen; und

7) wenn Sie ihn an eine andere Person übergeben.

Versuchen Sie niemals, einen Stau zu beseitigen oder

den Nagler zu reparieren, wenn Sie nicht den Akku und alle verbleibenden Nägel aus dem Nagler entfernt haben.

Der Nagler sollte niemals unbeaufsichtigt bleiben, weil

Personen, die nicht mit dem Nagler vertraut sind, ihn benutzen und sich dabei verletzen könnten.

21. Entnehmen Sie den Akku aus dem Nagler, wenn:

1) Sie Nägel nachfüllen;

2) Sie den Einsteller drehen.

22. Die zulässige Betriebstemperatur dieses Gerätes liegt zwischen 0°C und 40°C. Achten Sie daher bitte darauf, das Gerät nur innerhalb dieses Temperaturbereiches zu betreiben. Es kann vorkommen, dass das Gerät unterhalb 0°C oder oberhalb 40°C nicht mehr arbeitet.

23. Die Batterie immer bei einer Temperatur von 0–40°C laden.

Laden bei einer Temperatur, die niedriger als 0°C ist, wird

gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20–25°C.

24. Das Ladegerät nicht fortlaufend laden.

Nach Beendung einer Ladung lassen Sie das Ladegerät

ungefähr 15 Minuten ruhen, bevor die nächste Batterieladung unternommen wird.

25. Keine Fremdkörper durch das Anschlußloch der Batterie eindringen lassen.

26. Niemals die Batterie und das Ladegerät auseinandernehmen.

27. Niemals die Batterie kurzschließen.

Kurzschluß der Batterie verursacht eine zu große

Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden bei der Batterie entsteht.

28. Die Batterie nicht ins Feuer werfen.

Sie könnte dabei explodieren.

29. Benutzung einer verbrauchten Batterie beschädigt den Auﬂ ader.

30. Bringen Sie die Batterie zum Geschäft, wo Sie sie gekauft haben, sobald die Lebensdauer der Batterie abrinnt.

Die verbrauchte Batterie nicht wegwerfen.

31. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Auﬂ aders in das Gerät eindringen.

Wenn Metallobjekte oder entzündliche Gegen-stände

durch die Belüftungsschlitze des Auﬂ aders eindringen, kann dies zu elektrischen Schlägen führen oder den Auﬂ ader beschädigen.

32. Lassen Sie es NIEMALS zu, dass Magnete (oder ähnliche magnetische Vorrichtungen) sich neben dem Nagler beﬁ nden, da der Nagler über einen Magnetsensor im Innern verfügt.

Das kann zu einem Versagen oder Verletzungsrisiko

durch Fehlfunktion führen.

33. Lassen Sie das Gerät nach einer Dauerarbeit ruhen.

34. Das Werkzeug ist mit einer TemperaturSchutzschalung ausgestattet, um den Motor zu schützen. Kontinuierliche Arbeit kann zu einem Temperaturanstieg des Werkzeugs führen, was die Temperatur-Schutzschalung aktiviert und den Betrieb automatisch stoppt. Sollte dies der Fall sein, lassen Sie das Werkzeug abkühlen, bevor Sie es wieder benutzen.

35. Dieses Produkt funktioniert möglicherweise nicht mehr, wenn eine Unregelmäßigkeit festgestellt wird. Überprüfen Sie in solchen Fällen die unter „FEHLERSUCHE“ auf Seite 37 aufgeführten Punkte.

36. Setzen Sie die Schalttafel nicht starken Erschütterungen aus oder beschädigen sie. Dies kann zu einer Fehlfunktion führen.

WARNUNG ZUM LITHIUM-IONENAKKU

Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr ausreicht, schaltet der Motor ab.

Laden Sie in einem solchen Fall den Akku umgehend

auf.

2. Wenn das Werkzeug überlastet ist, kann es zum Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Werkzeugs los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Werkzeug wieder verwenden.

3. Kommt es während des Betriebs zu einer Überhitzung der Batterie, wird das Gerät unter Umständen angehalten.

Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen

Sie die Batterie abkühlen. Danach können Sie das Werkzeug wieder verwenden.

Bitte beachten Sie die folgenden Warnhinweise.

WARNUNG

Zur Vermeidung eines Auslaufens der Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich keine Späne und Staub auf der Batterie ansammeln.

○ Stellen Sie während der Arbeit sicher, dass keine Späne

und Staub auf die Batterie fallen.

○ Stellen Sie sicher, dass sich Staub und Späne, die

während der Bearbeitung auf das Elektrowerkzeug fallen, nicht auf der Batterie ansammeln.

○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an

denen Staub oder Späne anfallen.

○ Vor dem Einlagern einer Batterie sind sämtlicher

Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht zusammen mit Metallteilen (Schrauben, Nägel, usw.) gelagert werden darf.

2. Achten Sie darauf, dass die Batterie nicht durch einen spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie schwere Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht weiter verwendet werden.

4. Achten Sie auf den richtigen Anschluss der Pole.

5. Schließen Sie die Batterie nicht direkt an Stromsteckdosen oder Zigarettenanzünder im Auto an.

6. Verwenden Sie die Batterie nur für den angegebenen Zweck.

7. Falls die Batterie nach Verstreichen der angegebenen Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

8. Vermeiden Sie hohe Temperaturen und hohen Druck, wie er beispielsweise in der Mikrowelle, einem Trockner, oder einem Hochdruckbehälter auftritt.

9. Halten Sie die Batterie sofort von oﬀ enen Flammen fern, wenn Sie ein Leck oder üblen Geruch feststellen.

10. Vermeiden Sie eine Verwendung an Orten, an denen starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, übler Geruch, Erwärmung, Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Auﬂ adens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Werkzeug oder vom Ladegerät und beenden Sie die Verwendung.

VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem Leitungswasser gut aus und suchen Sie unverzüglich einen Arzt auf.

Ohne sachgemäße Behandlung können

Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder Kleidung triﬀ t, waschen Sie diese unverzüglich mit sauberem Wasser ab.

Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, üblem Geruch, Erwärmung, Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück.

WARNUNG

Wenn ein leitfähiger Fremdkörper in das Gehäuse einer Lithiumionenbatterie eindringt, kann sie kurzgeschlossen und ein Brand verursacht werden. Befolgen Sie beim Lagern einer Lithiumionenbatterie unbedingt folgende Regeln: ○ Legen Sie in das Aufbewahrungsetui keine leitfähigen

Trümmer, Nägel und Drähte wie etwa Eisen- und Kupferdrähte.

○ Laden Sie, damit kein Kurzschluss auftreten kann, die

Batterie in das Werkzeug oder schieben Sie sie sicher in die Batteriehülle zum Lagern so weit ein, dass der Ventilator nicht sichtbar ist.

BEZÜGLICH DES TRANSPORTS VON LITHIUM-IONEN-BATTERIEN

Beim Transport von Lithium-Ionen-Batterien beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

WARNUNG

Weisen Sie die Transportﬁ rma darauf hin, dass ein Paket eine Lithium-Ionen-Batterie enthält, informieren Sie das Unternehmen über ihre Leistungsabgabe und befolgen Sie die Anweisungen der Transportﬁ rma, wenn Sie den Transport in die Wege leiten. ○ Lithium-Ionen-Batterien, die eine Leistungsabgabe von

100 Wh überschreiten, werden in der Einstufung des Frachtguts als Gefahrgüter angesehen und erfordern spezielle Anwendungsverfahren.

○ Für den Transport über Straßen müssen die

internationalen Gesetze und die Regeln und Vorschriften des Bestimmungslands eingehalten werden.

Leistungsabgabe

2- bis 3-stellige Nummer

Deutsch

BEZEICHNUNG DER TEILE (Abb. 1 – Abb. 23)

Obere Abdeckung

Auslöser

Schusskopf (Auslass)

Druckhebel

Nagelzuführung (B)

Zuführungsknopf

Magazin

Haken

Akku

Sperrhebel

Handgriﬀ

Schalter der Akkukontrollleuchte

Akkukontrollleuchte

Nagelbetriebsschalter

Netzanzeige

Ein-/Aus-Schalter

Kontrollleuchte für den Nagelbetrieb

Nägel

Einsteller

(

Hakenplatte

)

SYMBOLE

WARNUNG Die folgenden Symbole werden für diese Maschine

verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

NR1890DBCL: Kabelloser Streifennagler NR1890DBRL: Kabelloser Streifennagler

Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/ EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Gleichstrom Gewicht

(Gemäß EPTA-Verfahren 01/2003)

Einschalten ON

Deutsch

Ausschalten OFF

Batterie abtrennen

Ein-/Aus-Schalter

Ein-/Ausschalter AUS

Ein-/Aus-Schalter EIN Netzanzeige: Leuchtet grün

Nagelbetriebsschalter

VOLLSEQUENZIELLER AUSLÖSEMECHANISMUS

Modus VOLLSEQUENZIELLER AUSLÖSEMECHANISMUS Kontrollleuchte für den Nagelbetrieb:

Leuchtet blau

KONTAKTAUSLÖSEMECHANISMUS

Modus KONTAKTAUSLÖSEMECHANISMUS Kontrollleuchte für den Nagelbetrieb: Blinkt

blau

Auslöser verriegelt

Auslöser entriegelt

Schalter der Akkukontrollleuchte

Die verbleibende Akkuladung ist ausreichend Akkukontrollleuchte: 2 LEDs (rot) leuchten

Es verbleibt etwa die Hälfte der Akkuladung. Akkukontrollleuchte: 1 LED (rot) leuchtet

Der Akku ist fast leer. Laden Sie den Akku so bald wie möglich wieder auf. Akkukontrollleuchte: 1 LED (rot) blinkt

Wenden Sie sich wegen einer Inspektion an HiKOKI. Akkukontrollleuchte: 2 LEDs blinken orange,

nach 10 Sekunden schaltet sich der Ein-/ Ausschalter automatisch ab.

Flache Seite

Tiefe Seite

Nicht auf Gerüsten oder Leitern benutzen.

Warnung

Unzulässige Handlung

TECHNISCHE DATEN

1. Kabelloser Streifennagler

Modell NR1890DBCL NR1890DBRL Motor Bürstenloser Gleichstrommotor Verwendbare Nägel ø2,9 – 3,3 mm Siehe Abb. ø2,9 – 3,3 mm Siehe Abb. Länge der verwendbaren Nägel 50 mm bis 90 mm Nagelkapazität [Stück] 47 37 Auslösemodus Vollsequenziell/Kontakt (wählbar) Zyklus [nägel/sekunde] 1,5 – 2 (periodisch) Akku Modell BSL1850

Typ Li-Ionen-Akku

Spannung 18 V Gleichstrom Gewicht* 4,8 kg 4,9 kg Abmessungen

Höhe × Länge × Breite

* Gewicht: Gemäß EPTA-Verfahren 01/2003

2. Akkuladegerät Modell UC18YFSL Ladespannung 14,4 – 18 V Gleichstrom Gewicht 0,5 kg

342 mm × 309 mm × 127 mm 342 mm × 342 mm × 137 mm

HINWEIS

Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten

technischen Angaben vorbehalten.

Deutsch

NAGELAUSWAHL

Wählen Sie geeignete Nägel gem. Abb. Nägel, die nicht in Abb. angegeben sind, können in diesem Gerät nciht verarbeitet werden. Die Verwendung anderer Nägel kann zu einem Defekt des Werkzeugs und/oder dem Brechen der Nägel führen, was ernsthafte Verletzungen zur Folge haben kann. [NR1890DBCL] Es werden nur glatte Nägel, Nägel mit Widerhaken oder Nägel vom Ringtyp verwendet. Verwenden Sie keine Schraubnägel. Die Nägel bilden Streifen von 25 bis 37 Nägeln.

NR1890DBCL

Papier-verbundene Nagelstreifen Geclipte Nägel

Min. Max.

6,8 mm

50 mm

7,7 mm

90 mm

2,9 mm

3,3 mm

Deutsch

Kunststoﬀ -verbundene Nagelstreifen Vollkopfnägel

NR1890DBRL

50 mm

Min. Max. 7 mm

2,9 mm

7,6 mm

90 mm

3,3 mm

* Dieser Nagler wird nicht für die Verwendung mit Ringnutnägeln von 75 mm bis 90 mm in druckimprägniertem Holz

HIKOKI NR 1890DBCL, NR 1890DBRL, NT 1865DBAL, NT 1850DBSL, NT 1865DBSL Handling Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
