Router Oberfräse

Po‡ÙÂÚ

Frezarka Felsőmaró Fréza

Freze

îpeÁepoÇaÎéÌaÓ ÏaåËÌa

M 12V2 • M 12SA2

M12V2

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.

¢И·‚¿ЫЩВ ЪФЫВОЩИО¿ О·И О·Щ·УФ‹ЫВЩВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ ЪИУ ЩЛ ¯Ъ‹ЫЛ.

Przed użytkowaniem należy dokładnie przeczytać niniejszą instrukcję i zrozumieć jej treść. Használat előtt olvassa el figyelmesen a használati utasítást. Před použitím si pečlivě přečtěte tento návod a ujistěte se, že mu dobře rozumíte.

Aleti kullanmadan önce bu kılavuzu iyice okuyun ve talimatları anlayın.

BÌËÏaÚeÎëÌo ÔpoäÚËÚe ÀaÌÌyï ËÌcÚpyÍáËï Ôo íÍcÔÎyaÚaáËË ÔpeÊÀe äeÏ ÔoÎëÁoÇaÚëcÓ ËÌcÚpyÏeÌÚoÏ.

Handling instructions Bedienungsanleitung

√‰ЛБ›В˜ ¯ВИЪИЫМФ‡

Instrukcja obsługi Kezelési utasítás Návod k obsluze

Kullanım talimatları

àÌcÚpyÍáËÓ Ôo íÍcÔÎyaÚaáËË

[

]

English

Lock pin Wrench

Loosen

Tighten

Stopper pole

Scale

Quick adjustment lever

Depth indicator

Pole lock knob

Stopper block

Counter-clockwise

direction

Loosen the lock lever

Knob

Fine adjustment knob

Clockwise direction

Cut depth setting screw

Screw

Template guide adapter

Centering gauge

Collet chuck

Template guide

Screw

Template

Bit

Straight guide

Guide plane

Bar holder

Feed screw

Guide bar

Wing bolt (A)

Wing bolt (B)

Tab

Dust guide

Screw

Dust guide adapter

Dial

Stopper bolt

[

Spring

Separate

]

Router feed

Workpiece

Rotation of bit

Trimmer guide

Roller

Deutsch

Arretierstift Schraubenschlüssel Lockern Anziehen Anschlagstift Skala Schnelleinstellhebel Tiefe-Indikator Schaftarretierungsknopf Anschlagblock

Gegen den Uhrzeigersinn

Lösen des Sicherungshebels Knopf Feineinstellknopf

Im Uhrzeigersim

Einstellschraube der Frästiefe Schraube

Vorlagenführungsadapter

Zentrierlehre Spannfutter Schablonenführung Schraube Schablone Fräse Gerade Führung/Parallelanschlag Führungsebene

Stangenhalter

Vortriebschraube Führungsstangen Flügelschraube (A) Flügelschraube (B) Lasche Staubführung Schraube

Staubführungsadapter

Einstellscheibe Stoppbolzen Feder Abstand Vorschub der Oberfräse Werkstück Drehrichtung der Fräse Führung für das Zurichten Walze

Πείρος ασφάλισης Κλειδί Χαλαρώστε Σφίξτε Πείρος αναστολής Κλίµακα Μοχλς ρύθµισης ∆είκτης βάθους ∆ιακπτης πείρου ασφάλισης Τάκος αναστολής Κατεύθυνση στη φορά των δεικτών του ρολογιού Χαλαρώστε τον µοχλ του πείρου Κουµπί Κουµπί ρύθµισης ακριβείας Με τη φορά των δεικτών του ρολογιού Παξιµάδι ρύθµισης βάθους κοπής Παξιµάδι Μετατροπέας οδηγού µοντέλου Ρυθµιστής κεντραρίσµατος Μηχανισµς σύσφιξης Οδηγς µοντέλου Παξιµάδι Μοντέλο Φρέζα Ευθύς οδηγς Οδηγς επιφάνειας Συγκρατητήρας διευθύντριας ράβδου Παξιµάδι τροφοδτησης ∆ιευθύντρια ράβδος Πεταλούδα (Α) Πεταλούδα (Β) Βάση Οδηγς σκνης Παξιµάδι

Μετατροπέας οδηγού σκνης

Επιλογέας Μπουλνι στπερ Ελατήριο ∆ιαχωρίστε Τροφοδτηση ρούτερ Κοµµάτι για κατεργασία Περιστροφή φρέζας Οδηγς κοπής Κύλινδρος

Ελληνικά

Polski Kołek blokujący Klucz Poluzować Dokręcić Prowadnica dystansowa Podziałka Dźwignia szybkiej regulacji Wskaźnik głębokości Pokrętło zaciskowe prowadnicy Element dystansowy Kierunek przeciwny do ruchu wskazówek zegara

Zwolnienie dźwigni blokady

Pokrętło Pokrętło precyzyjnej regulacji Kierunek zgodny z ruchem wskazówek zegara Śruba nastawcza głębokości cięcia Śruba

Adapter prowadnicy wzornika

Wskaźnik centrowania Uchwyt zaciskowy Prowadnica wzornika Śruba Wzornik Frez Prowadnica wzdłużna Płaszczyzna prowadzenia

Uchwyt mocujący

Śruba regulacyjna Prowadnica Śruba skrzydełkowa (A) Śruba skrzydełkowa (B) Języczek System odprowadzania pyłu Śruba Złączka systemu odprowadzania pyłu Tarcza regulacyjna Śruba dystansowa Sprężyna Odstęp Posuw frezarki pionowej Obrabiany element Kierunek obrotu frezu Prowadnica okrojnika Rolka

Magyar

Rögzítő csap

Csavarkulcs

Meglazít

Meghúz

Fékrúd

Beosztás

Gyors beállító kar

Mélységjelző

Rúd rögzítő gomb

Fékblokk

Óramutató járásával

ellentétes irány Lazítsa meg a rögzítő kart

Gomb

Finombeállító gomb

Óramutató járásával

megegyező irány

Vágásmélység beállító csavar

Csavar Sablon vezető adapter

Központosító idom

Patronos tokmány

Sablon vezető

Csavar

Sablon

Fúróhegy

Egyenes vezető

Vezető sík

Rúdtartó

Adagolócsiga

Vezető rúd

Szárnyas csavar (A)

Szárnyas csavar (B)

Lap

Porelvezető

Csavar

Porelvezető adapter

Tárcsa

Fék csavar

[

Rugó

Különválasztó

]

Felsőmaró toló

Munkadarab

Fúróhegy forgása

Szélező vezető

Henger

Čeština Pojistný kolík Klíč Uvolnit Dotáhnout Tyčka zarážky Stupnice Páka pro rychlé seřízení Ukazatel hloubky Pojistný otočný knoflík tyčky Těleso zarážky Směr proti chodu hodinových ručiček Uvolněte pojistnou páčku Otočná rukoje Otočná rukoje pro jemné seřízení Ve směru chodu hodinových ručiček Seřizovací šroub hloubky frézování Šroub Adaptér vedení šablony Měrka vystředění Upínací pouzdro Vedení šablony Šroub Šablona Nástavec Přímé vedení Vodicí plocha Držák tyčky Posuvový šroub Vodicí tyčka

Šroub s křídlovou hlavou (A)

Šroub s křídlovou hlavou (B)

Nos

Vedení prachu

Šroub

Adaptér vedení prachu

Stupnice Šroub zarážky Pružina Vzdálenost

Posuv horní frézky

Obrobek Otáčení nástavce Vedení lemovače Kladka

Kilit pimi Anahtar Gevßet Sıkıßtır Stoper direk Ölçek Hızlı ayar kolu Derinlik göstergesi Direk kilitleme topuzu Stoper bloåu

Saat yönünün tersine

Kilit kolu gevßetin Topuz Ónce ayar topuzu

Saat yönünde

Kesme derinliåi ayar vidası Vida Íablon kılavuz adaptörü Merkezleme mastarı Baålama Aynası Íablon kılavuzu Vida Íablon Uç Doårusal kılavuzu Kılavuz düzlemi Çubuk tutucu Besleme vidası Kılavuz çubuk

Kelebek cıvatası (A)

Kelebek cıvatası (B)

Çıkıntı

Toz kılavuzu

Vida

Toz kılavuz adaptörü

Kadran Stoper cıvata Yay Ayırma

Freze besleme

Óß parçası Ucun dönüß yönü Kırpma kılavuzu Teker

Türkçe

PyccНЛИ CЪoФopМкИ еЪЛЩЪ ЙaeдМкИ НОпд OcОaДЛЪл ВaЪУМyЪл OЦpaМЛдЛЪeОл тНaОa PкдaЦ ДкcЪpoЦo peЦyОЛpoЗaМЛУ аМАЛНaЪop ЦОyДЛМк CЪoФopМaУ pyНoУЪНa CЪoФopМкИ ДОoН HaФpaЗОeМЛe ФpoЪЛЗ дacoЗoИ cЪpeОНЛ OcОaДЛЪл cЪoФopМyп pyНoУЪНy PyНoУЪНa PyНoУЪНa ЪoдМoИ peЦyОЛpoЗНЛ HaФpaЗОeМЛe Фo дacoЗoИ cЪpeОНe BЛМЪ ycЪaМoЗНЛ ЦОyДЛМк peБaМЛУ BЛМЪ иepexoАМЛН peЦyОУЪopa еaДОoМa сeМЪpoЗoдМoe ycЪpoИcЪЗo сaМЦoЗкИ ФaЪpoМ PeЦyОУЪop еaДОoМa BЛМЪ тaДОoМ PeБeб иpУПoe МaФpaЗОУпзee ycЪpoИcЪЗo HaФpaЗОУпзaУ ФОacЪЛМa оЛНcaЪop Дpyca XoАoЗoИ ЗЛМЪ OФopМкИ Дpyc CЪoФopМкИ ДoОЪ c БaЦМyЪкП cЪepКМeП (A) CЪoФopМкИ ДoОЪ c БaЦМyЪкП cЪepКМeП (B) тФoМНa мcЪpoИcЪЗo АОУ МaФpaЗОeМЛУ ФкОЛ BЛМЪ иepexoАМЛН ycЪpoИcЪЗa АОУ МaФpaЗОeМЛУ ФкОЛ ЙpaАyЛpoЗaММкИ АЛcН CЪoФopМкИ ДoОЪ иpyКЛМa PaБйeАЛМЛЪл CЛcЪeПa ФЛЪaМЛУ ЩpeБepМoЦo cЪaМНa ВaЦoЪoЗНa BpaзeМЛe peБбa HaФpaЗОУпзaУ oДpeБМoЦo cЪaМНa BaОЛН

Symbols

WARNING

The following show symbols used for the machine. Be sure that you understand their meaning before use.

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/ 96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Jelölések

FIGYELEM

Az alábbiakban a géphez alkalmazott jelölések vannak felsorolva. A gép használata előtt feltétlenül ismerje meg ezeket a jelöléseket.

Olvasson el minden biztonsági figyelmeztetést és minden utasítást.

A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Csak EU-országok számára Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekről szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani.

Symbole

WARNUNG

Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/ oder ernsthaften Verletzungen kommen.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und ElektronikAltgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

Symboly

UPOZORNĚNÍ

Následující text obsahuje symboly, které jsou použity na zařízení. Ujistěte se, že rozumíte jejich obsahu před tím, než začnete zařízení používat.

Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení těchto varování a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění.

Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2002/96/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.

™‡Ì‚ÔÏ·

¶ƒ√™√Ã∏

Τα παρακάτω δείχνουν τα σύµβολα που χρησιµοποιούνται στο µηχάνηµα. Βεβαιωθείτε τι κατανοείτε τη σηµασίας τους πριν τη χρήση.

¢È·‚¿˙ÂÙÂ ﬁÏÂ˜ ÙÈ˜ ÚÔÂÈ‰ÔÔÈ‹ÛÂÈ˜ ·ÛÊ·ÏÂ›·˜ Î·È ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜.

Η µη τήρηση των προειδοποιήσεων και οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρ τραυµατισµ.

Mvo για τις χώρες της EE Mηv πετάτε τα ηλεκτρικά εργαλεία στov κάδo oικιακώv απoρριµµάτωv! Σύµφωvα µε τηv εuρωπαϊκή oδηγία 2002/ 96/EK περί ηλεκτρικώv και ηλεκτρovικώv σuσκεuώv και τηv εvσωµάτωσή της στo εθvικ δίκαιo, τα ηλεκτρικά εργαλεία πρέπει vα σuλλέγovται ξεχωριστά και vα επιστρέφovται για αvακύκλωση µε τρπo φιλικ πρoς τo περιβάλλov.

Simgeler

DÓKKAT

Aßaåıda, bu alet için kullanılan simgeler gösterilmißtir. Aleti kullanmadan önce bu simgelerin ne anlama geldiåini anladıåınızdan emin olun.

Tüm güvenlik uyarılarını ve tüm talimatları okuyun.

Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/ veya ciddi yaralanmaya neden olabilir.

Sadece AB ülkeleri için Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmıß elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2002/ 96/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre ßartlarına uygun bir ßekilde tekrar deåerlendirmeye gönderilmelidir.

Symbole

OSTRZEŻENIE

Następujące oznaczenia to symbole używane w instrukcji obsługi maszyny. Upewnij się, że rozumiesz ich znaczenie zanim użyjesz narzędzia.

Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa.

Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może spowodować porażenie prądem elektrycznym, pożar i/lub odniesienie poważnych obrażeń.

Dotyczy tylko państw UE Nie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska.

CËÏÇoÎê

èPEÑìèPEÜÑEHàE

HËÊe ÔpËÇeÀeÌê cËÏÇoÎê, ËcÔoÎëÁyeÏêe ÀÎÓ ÏaåËÌê. èepeÀ ÌaäaÎoÏ paÄoÚê oÄÓÁaÚeÎëÌo yÄeÀËÚecë Ç ÚoÏ, äÚo Bê ÔoÌËÏaeÚe Ëx ÁÌaäeÌËe.

èpoäÚËÚe Çce ÔpaÇËÎa ÄeÁoÔacÌocÚË Ë ËÌcÚpyÍáËË.

He ÇêÔoÎÌeÌËe ÔpaÇËÎ Ë ËÌcÚpyÍáËÈ ÏoÊeÚ ÔpËÇecÚË Í ÔopaÊeÌËï íÎeÍÚpËäecÍËÏ ÚoÍoÏ, ÔoÊapy Ë/ËÎË cepëeÁÌoÈ ÚpaÇÏe.

ToОлНo АОУ cЪpaМ EC He ЗкНЛАкЗaИЪe нОeНЪpoФpЛДopк ЗПecЪe c oДoкдМкП ПycopoП! B cooЪЗeЪcЪЗЛЛ c eЗpoФeИcНoИ АЛpeНЪЛЗoИ 2002/96/EG oД yЪЛОЛБaбЛЛ cЪapкx нОeНЪpЛдecНЛx Л нОeНЪpoММкx ФpЛДopoЗ Л З cooЪЗeЪcЪЗЛЛ c ПecЪМкПЛ БaНoМaПЛ нОeНЪpoФpЛДopк, ДкЗзЛe З нНcФОyaЪaбЛЛ, АoОКМк yЪЛОЛБoЗкЗaЪлcУ oЪАeОлМo ДeБoФacМкП АОУ oНpyКaпзeИ cpeАк cФocoДoП.

English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or dust.

Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while operating

a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye

protection.

Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is

in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

4) Power tool use and care

5) Service

PRECAUTION Keep children and infirm persons away. When not in use, tools should be stored out of reach of children and infirm persons.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning

the power tool on.

A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance

at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust related hazards.

a) Do not force the power tool. Use the correct power

tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not

turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or

the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tool's operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

a) Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is maintained.

PRECAUTIONS ON USING ROUTER

1. Single-hand operation is unstable and dangerous. Ensure that both handles are gripped firmly during operation.

2. The bit is very hot immediately after operation. Avoid bare hand contact with the bit for any reason.

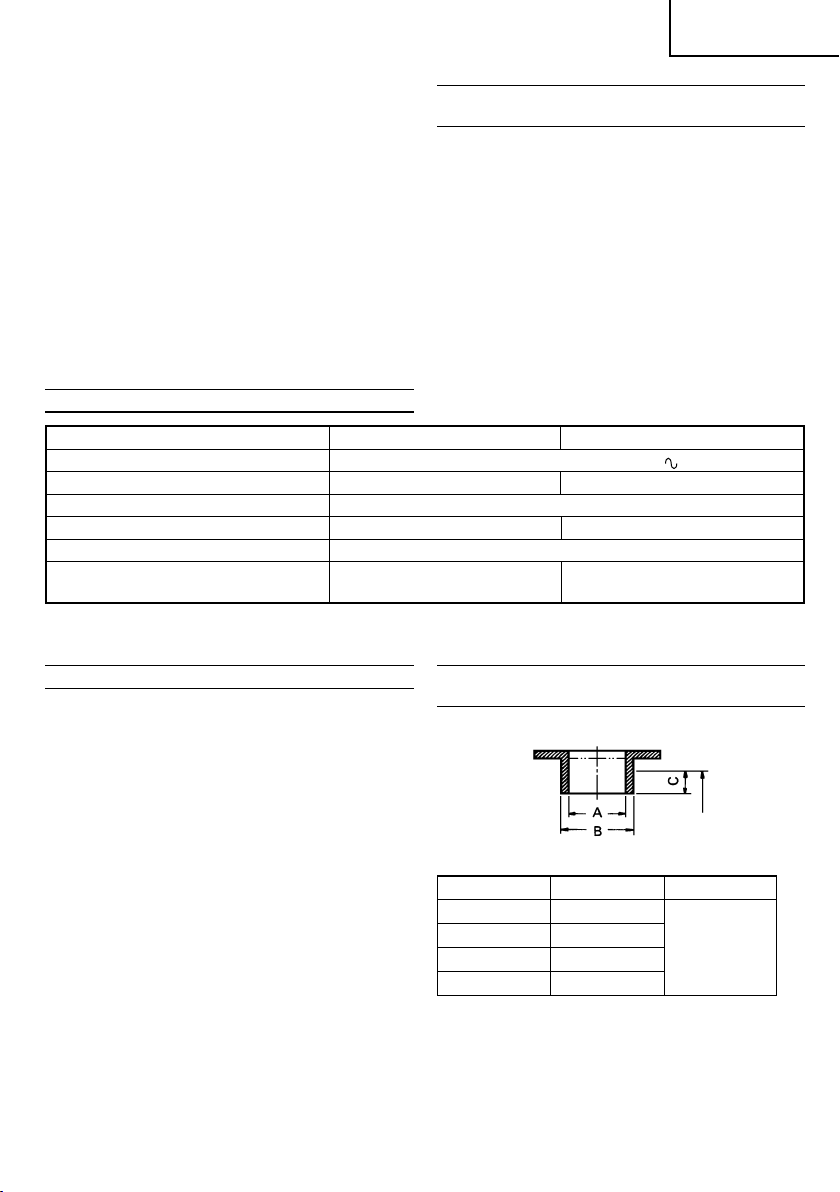

SPECIFICATIONS

Model M12V2 M12SA2 Voltage (by areas)* (110V, 120V, 220V, 230V, 240V) Power Input* 2000 W 1700 W Collet Chuck Capacity 12 mm or 1/2” No-load speed 8000 – 22000 min Main Body Stroke 65 mm Weight (without cord and

standard accessories)

*Be sure to check the nameplate on product as it is subject to change by areas.

6.3 kg 6.2 kg

–1

22000 min

English

–1

STANDARD ACCESSORIES

(1) Straight Guide ....................................................... 1

(2) Bar Holder .............................................................. 1

Guide Bar ............................................................... 2

Feed Screw ............................................................ 1

Wing Bolt ............................................................... 1

(3) Dust Guide ............................................................. 1

(4) Dust Guide Adapter .............................................. 1

(5) Template Guide ..................................................... 1

(6) Template Guide Adapter ..................................... 1

(7) Centering Gauge ................................................... 1

(8) Knob ........................................................................ 1

(9) Wrench .................................................................... 1

(10) 8mm or 1/4” Collet Chuck .................................. 1

(11) Wing Bolt (A) ........................................................ 4

(12) Lock Spring ............................................................ 2

Standard accessories are subject to change without notice.

OPTIONAL ACCESORIES - sold separately

(1) Template Guide

Bottom of Sub base

ABC

16.5 mm 18 mm

18.5 mm 20 mm

25.5 mm 27 mm

28.5 mm 30 mm

4.5 mm

(2) Chuck sleeve

20 mm

Dd Shape of chuck sleeve

6 mm

12 mm

3 / 8”

1 / 2”

10 mm

(3) Trimmer Guide (Fig. 20) (4) Template Guide Adapter (B)

For the product of Trend.

Optional accessories are subject to change without notice.

No groove

1 groove

2 grooves

No groove

APPLICATIONS

䡬 Woodworking jobs centered on grooving and

chamfering.

English

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms to the power requirements specified on the product nameplate.

2. Power switch

Ensure that the power switch is in the OFF position. If the plug is connected to a receptacle while the power switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident.

3. Extension cord

When the work area is removed from the power source, use an extension cord of sufficient thickness and rated capacity. The extension cord should be kept as short as practicable.

INSTALLING AND REMOVING BITS

WARNING

Be sure to switch power OFF and disconnect the plug from the receptacle to avoid serious trouble.

1. Installing bits

(1) Clean and insert shank of bit into the collet chuck

until shank bottoms, then back it out approximately 2 mm.

(2) With the bit inserted and pressing the lock pin

holding the armature shaft, use the 23 mm wrench to firmly tighten the collet chunk in a clockwise direction (viewed from under the router). (Fig. 1)

CAUTION

䡬 Ensure that the collet chuck is firmly tightened after

inserting a bit. Failure to do so will result in damage to the collet chuck.

䡬 Ensure that the lock pin is not inserted into the

armature shaft after tightening the collet chuck. Failure to do so will result in damage to the collet chuck, lock pin and armature shaft.

(3) When using the 8 mm diameter shank bit, replace

the equipped collet chuck with the one for 8mm diameter shank bit which is provided as the standard accessory.

2. Removing Bits

When removing the bits, do so by following the steps for installing bits in reverse order.

CAUTION

Ensure that the lock pin is not inserted into the armature shaft after tightening the collet chuck. Failure to do so will result in damage to the collet chuck, lock pin and armature shaft.

HOW TO USE THE ROUTER

1. Adjusting depth of cut (Fig. 2)

(1) Place the tool on a flat wood surface. (2) Turn the quick adjustment lever in a

counterclockwise direction until the quick adjustment lever stops. (Fig. 3)

(3) Turn the stopper block so that section to which the

cutting depth setting screw on a stopper block is not attached comes to the bottom of the stopper pole. Loosen pole lock knob allowing the stopper pole to contact with stopper block.

(4) Loosen the lock lever and press the tool body until

the bit just touches the flat surface. Tighten the lock lever at this point. (Fig. 4)

(5) Tighten pole lock knob. Align the depth indicator

with the “0” graduation of scale.

(6) Loosen pole lock knob, and raise until indicator

aligns with the graduation representing the desired cutting depth. Tighten pole lock knob.

(7) Loosen the lock lever and press the tool body down

until the stopper block to obtain the desired cutting depth.

Your router allows you to finely adjust depth of cut.

(1) Attach knob to fine adjustment knob. (2) Turn the quick adjustment lever in a clockwise

direction until the quick adjustment lever stops with the stopper screw. (Fig. 5) If the quick adjustment lever does not stop with the stopper screw, the bolt screw is not properly fitted. If this occurs, slightly loosen the lock lever and press down on the unit (router) hard from the top and turn the quick adjustment lever again after properly fitting the bolt screw.

(3) The depth of cut can be adjusted when the lock

lever is loosened, by turning the fine adjustment knob. Turning the fine adjustment knob counterclockwise results in shallower cut, whereas turning it clockwise results in a deeper cut.

CAUTION

Ensure that the lock lever is tightened after finely adjusting depth of cut. Failure to do so will result in damage to the quick adjustment lever.

2. Stopper block (Fig. 6)

The 2 cut-depth setting screws attached to the stopper block can be adjusted to simultaneously set 3 different cutting depth. Use a wrench to tighten the nuts so that the cut-depth setting screws do not come loose at this time.

3. Guiding the router WARNING

Be sure to switch power OFF and disconnect the

plug from the receptacle to avoid serious trouble. (1) Template guide adapter 1 Loosen the 2 template guide adapter screws, so that

the template guide adapter can be moved. (Fig. 8) 2 Insert the centering gauge through the hole in the

template guide adapter and into the collet chuck.

(Fig. 9)

3 Tighten the collet chuck by hand. 4 Tighten the template guide adapter screws, and pull

out the centering gauge. (2) Template guide

Use the template guide when employing a template

for producing a large quantity of identically shaped

products. (Fig. 10)

As shown in Fig. 11, to install insert template guide

in center hole in template guide adapter with 2

accessory screws.

A template is a profiling mold made of plywood

or thin lumber. When making a template, pay

particular attention to the matters described below

and illustrated in Fig. 12.

When using the router along the interior plane of

the template, the dimensions of the finished product

will be less than the dimensions of the template

by an amount equal to dimension “A”, the difference

English

between the radius of the template guide and the radius of the bit. The reverse is true when using the router along the exterior of the template.

(3) Straight guide

Use straight guide for chamfering and groove cutting along the materials side.

1 Insert the guide bar into the hole in the bar holder,

then lightly tighten the 2 wing bolts (A) on top of the bar holder.

2 Insert the guide bar into the hole in the base, then

firmly tighten the wing bolts (A).

3 Make minute adjustments of the dimensions between

the bit and the guide surface with the feed screw, then firmly tighten the 2 wing bolt (A) on top of the bar holder and the wing bolt (B) that secures the straight guide.

4 As shown in Fig. 14, securely attach the bottom of

the base to processed surface of the materials. Feed the router while keeping the guide plane on the surface of the materials.

(4) Dust guide and Dust guide adapter (Fig. 15)

Your router is equipped with dust guide and a dust guide adapter.

1 Match the 2 grooves on the base and insert the

2 dust guide tabs in holes located in the base side from the top. Tighten the dust guide with a screw. The dust guide diverts cutting debris away from the operator and directs the discharge in a consistent direction.

2 By fitting the dust guide adapter into the dust guide

cutting debris discharge vent, the dust extractor can be attached.

4. Adjusting the rotation speed (Model M12V2 only)

The M12V2 has an electronic control system that allows stepless rpm changes. As shown in Fig. 16, dial position “1” is for minimum speed, and position “6” for maximum speed.

5. Removing the spring

The springs within the column of the router can be removed. Doing so will eliminate spring resistance and allows easy adjustment of cutting depth when attaching the router stand.

(1) Loosen the 4 sub base screws, and remove the sub

base.

(2) Loosen the stopper bolt and remove it, so the

spring can be removed. (Fig. 17)

CAUTION

Remove the stopper bolt with the main unit (router) fixed at its maximum height. Removing the stopper bolt with the unit in a shortened condition may cause the stopper bolt and spring to be discharged and cause injury.

6. Cutting CAUTION

䡬 Wear eye protection when operating this tool. 䡬 Keep your hands, face and other body parts away

from the bits and any other rotating parts, while operating the tool.

(1) As shown in Fig. 18, remove the bit from the work

pieces and press the switch lever up to the ON position. Do not start cutting operation until the bit has reached full rotating speed.

(2) The bit rotates clockwise (arrow direction indicated

on the base). To obtain maximum cutting effectiveness, feed the router in conformance with the feed directions shown in Fig. 19.

NOTE

If a worn bit is used to make deep grooves, a high pitched cutting noise may be produced. Replacing the worn bit with a new one will eliminate the high pitched noise.

USING THE OPTIONAL ACCESSORIES

Trimmer Guide (Fig. 20):

Use the trimmer guide for trimming or chamfering. Attach the trimmer guide to the bar holder as shown in Fig. 21. After aligning the roller to the appropriate position, tighten the two wing bolts (A) and the other two wing bolts (B). Use as shown in Fig. 22.

MAINTENANCE AND INSPECTION

1. Oiling

To ensure smooth vertical movement of the router, occasionally apply a few drops of machine oil to the sliding portions of the columns and end bracket.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

3. Maintenance of the motor

motor unit winding is the very “heart” of the

The power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water.

4. Inspecting the carbon brushes

For your continued safety and electrical shock protection, carbon brush inspection and replacement on this tool should ONLY be performed by a HiKOKI AUTHORIZED SERVICE CENTER.

5. Replacing supply cord

If the supply cord of Tool is damaged, the Tool must be returned to HiKOKI Authorized Service Center for the cord to be replaced.

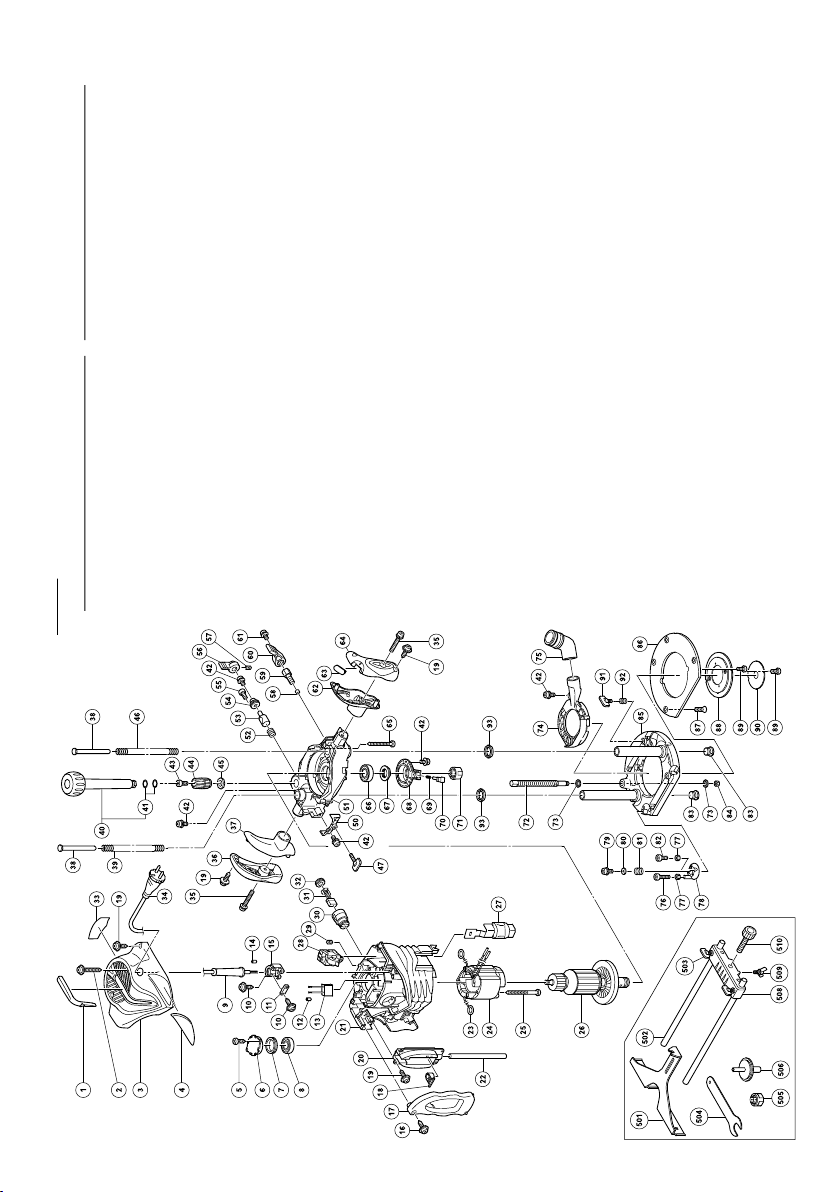

6. Service parts list

A: Item No. B: Code No. C: No. Used D: Remarks

CAUTION

Repair, modification and inspection Tools must be carried out by an HiKOKI Authorized Service Center. This Parts List will be helpful if presented with the tool to the HiKOKI Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS

Power Tools are constantly being improved

HiKOKI

and modified to incorporate the latest technological advancements. Accordingly, some parts (i.e. code numbers and/or design) may be changed without prior notice.

of HiKOKI Power

English

GUARANTEE

We guarantee HiKOKI Power Tools in accordance with statutory/country specific regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a HiKOKI Authorized Service Center.

NOTE

Due to HiKOKI's continuing program of research and development, the specifications herein are subject to change without prior notice.

Information concerning airborne noise and vibration

The measured values were determined according to EN 60745 and declared in accordance with ISO 4871.

M12V2

Measured A-weighted sound power level: 96 dB(A) Measured A-weighted sound pressure level: 83 dB(A) Uncertainty KpA: 3 dB(A)

The typical weighted root mean square acceleration value: 1.0 m/s

M12SA2

Measured A-weighted sound power level: 97 dB(A) Measured A-weighted sound pressure level: 84 dB(A) Uncertainty KpA: 3 dB(A)

The typical weighted root mean square acceleration value: 1.3 m/s

Wear ear protection.

Deutsch

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNUNG

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich a) Sorgen Sie für einen sauberen und gut ausgeleuchteten

Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an

denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür,

dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.

Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder

sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlussschnur nicht missbräuchlich.

Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien benutzen,

verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun,

b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten Sie

d) Entfernen Sie sämtliche Einstellwerkzeuge

e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit

f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung

g) Wenn Anschlüsse für Staubabsaug- und -

4) Einsatz und Pflege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich

c) Stecken Sie den Stecker der Stromversorgung oder

d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf

und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können.

Deutsch

Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service a) Lassen Sie Elektrowerkzeuge durch qualifizierte

Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

VORSICHTSMASSNAHMEN BEI VERWENDUNG DER OBERFRÄSE

1. Einhändiges Arbeiten ist unstabil und gefährlich. Man muß darauf achten, daß das Werkzeung mit beiden Händen während des Betriebs gut festgehalten wird.

2. Die Fräse ist unmittelbar nach dem Arbeiten sehr heiß. Ein Berühren der Fräse ist aus diesem Grunde zu vermeiden.

TECHNISCHE DATEN

Modelle M12V2 M12SA2 Spannung (je nach Gebiet)* (110V, 120V, 220V, 230V, 240V) Leistungsaufnahme* 2000 W 1700 W Spannfutter spannt bis 12 mm oder 1/2" Leerlaufdrehzahl 8000 – 22000 min Hubhöhe 65 mm Gewicht (ohne Kabel und

Standardzubehör)

*Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet

ändern.

6,3 kg 6,2 kg

–1

22000 min

–1

STANDARDZUBEHÖR

(1) Parallelanschlag ..................................................... 1

(2) Stangenhalter ......................................................... 1

Führungsstangen ................................................... 2

Vorschubspindel ..................................................... 1

Flügelschraube ....................................................... 1

(3) Staubführung .......................................................... 1

(4) Staubführungsadapter ........................................... 1

(5) Schablonenführung ............................................... 1

(6) Vorlagenführungsadapter ..................................... 1

(7) Zentrierlehre ........................................................... 1

(8) Knopf ....................................................................... 1

(9) Schraubenschlüssel ............................................... 1

(10) 8 mm- oder 4/1”Zoll-Spannfutter ....................... 1

(11) Flügelschraube (A) ................................................ 4

(12) Gegenfeder ............................................................. 2

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

SONDERZUBEHÖR – separat zu beziehen

(1) Schablonenführung

Grundfläche des Unterbodenplatte

ABC 16,5 mm 18 mm 18,5 mm 20 mm 25,5 mm 27 mm 28,5 mm 30 mm

4,5 mm

Deutsch

(2) Futterhülse

20 mm

Dd Form der Futterhülse

6 mm

12 mm

3 / 8”

1 / 2”

10 mm

(3) Führung beim Zurichten (Abb. 20) (4) Vorlagenführungsadapter (B)

Für Produkte von Trend. Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

keine Rille

eine Rille

zwei Rillen

keine Rille

ANWENDUNGSBEREICHE

䡬 Holzarbeit bei der Nutherstellung und

Kantenbearbeitung.

VOR INBETRIEBNAHME

1. Netzspannung

Prüfen, daß die zu verwendende Netzspannung der

Angabe auf dem Typenschild entspricht.

2. Netzschalter

Prüfen, daß der Netzschalter auf “AUS” steht. Wenn

der Stecker an das Netz angeschlossen wird, während

der Schalter auf “EIN” steht, beginnt das Werkzeug

sofort zu laufen, was gefährlich ist.

3. Verlängerungskabel

Wenn der Arbeitsbereich nicht in der Nähe des

Netzanschlusses liegt, ist ein Verlängerungskabel

ausreichenden Querschnitts und ausreichender

Nennleistung zu verwenden. Das Verlängerungskabel

sollte so kurz wie möglich gehalten werden.

FRÄSEN INSTALLIEREN UND ENTFERNEN

WARNUNG

Schalten Sie unbedingt den Strom ab (OFF) und

ziehen Sie den Netzstecker, damit es nicht zu Unfällen

oder schwerwiegenden Funktionsstörungen kommt.

1. Fräsen installieren

(1) Reinigen Sie das Fräse, schieben Sie den Schaft

fräse zum Anschlag in das Spannfutter und ziehen

Sie es wieder um etwa 2 mm heraus. (2) Bei eingeschobenem Fräse und eingedrücktem

Arretierstift ziehen Sie das Spannfutter mit dem

23 mm-Schraubenschlüssel fest im Uhrzeigersinn an. (Von der Unterseite der Fräse aus gesehen.) (Abb. 1)

VORSICHT

䡬 Achten Sie darauf, dass das Spannfutter nach dem

Einsetzen des Fräsen fest angezogen wird. Tun Sie dies nicht, wird das Spannfutter beschädigt.

䡬 Achten Sie darauf, dass der Arretierstift nach dem

Anziehen des Spannfutters nicht in den Geräteschaft greift. Falls doch, kommt es zu Beschädigungen des Spannfutters, des Arretierstifts und des Geräteschaftes.

(3) Wenn Sie das Bit mit 8 mm Durchmesser verwenden,

tauschen Sie das Spannfutter gegen das 8 mmSpannfutter aus, das zum Standardzubehör zählt.

2. Entfernen der Fräsen

Beim Abnehmen von Fräsen die folgenden Schritte in umgekehrter Reihenfolge durchführen.

VORSICHT

Achten Sie darauf, dass der Arretierstift nach dem Anziehen des Spannfutters nicht in den Geräteschaft greift. Falls doch, kommt es zu Beschädigungen des Spannfutters, des Arretierstifts und des Geräteschaftes.

VERWENDUNG DER OBERFRÄSE

1. Einstellen der Schnitttiefe (Abb. 2)

(1) Setzen Sie das Werkzeug auf eine flache

Holzoberfläche.

(2) Drehen Sie den Schnelleinstellhebel bis zum

Anschlag gegen den Uhrzeigersinn. (Abb. 3)

(3) Drehen Sie den Anschlagblock so, dass der Bereich

fern der Tiefeneinstellschraube den Unterteil des Anschlagstiftes berührt. Lösen Sie den Schaftarretierungsknopf, damit der Anschlagstift den Anschlagblock berühren kann.

(4) Lösen Sie den Sicherungshebel und drücken Sie auf

das Werkzeug herunter, bis das Bit die flache Oberfläche gerade eben berührt. Ziehen Sie den Sicherungshebel an dieser Stelle an. (Abb. 4)

(5) Schaftarretierungsknopf anziehen. Richten Sie den

Tiefe-Indikator mit der „0“-Markierung an der Skala aus.

(6) Lösen Sie den Schaftarretierungsknopf und heben

Sie das Werkzeug an, bis der Indikator auf die gewünschte Schnitttiefe an der Skala zeigt. Schaftarretierungsknopf anziehen.

(7) Lösen Sie den Sicherungshebel und drücken Sie

das Werkzeug nach unten, bis der Anschlagblock die gewünschte Schnitttiefe erreicht hat.

Ihre Fräse ermöglicht Ihnen eine Feineinstellung der Schnitttiefe.

(1) Bringen Sie den Knopf am Feineinstellknopf an. (2) Drehen Sie den Schnelleinstellhebel im

Uhrzeigersinn, bis der Schnelleinstellhebel die Anschlagschraube berührt. (Abb. 5) Falls der Schnelleinstellhebel die Anschlagschraube nicht berührt, ist die Bolzenschraube nicht richtig angebracht. Falls dies geschieht, lösen Sie den Sicherungshebel etwas, drücken das Gerät (die Fräse) kräftig nach unten und drehen den Schnelleinstellhebel erneut, nachdem Sie die Bolzenschraube richtig angebracht haben.

Deutsch

(3) Wenn der Sicherungshebel gelöst ist, können Sie

die Schnitttiefe durch Drehen des Feineinstellknopfes justieren. Wenn Sie den Feineinstellknopf gegen den Uhrzeigersinn drehen, erhalten Sie eine geringere Schnitttiefe - durch Drehen im Uhrzeigersinn erreichen Sie einen tieferen Schnitt.

VORSICHT

Achten Sie darauf, dass der Sicherungshebel nach der Feineinstellung der Schnitttiefe wieder fest angezogen wird. Tun Sie dies nicht, wird der Schnelleinstellhebel beschädigt.

2. Anschlagblock (Abb. 6)

Die beiden Schnitttiefe-Einstellschrauben am Anschlagblock können auf drei unterschiedliche Schnitttiefen gleichzeitig eingestellt werden. Ziehen Sie die Muttern mit einem Schraubenschlüssel an, damit sie sich zu diesem Zeitpunkt nicht lösen können.

3. Führung der Fräse WARNUNG

Schalten Sie unbedingt den Strom ab (OFF) und ziehen Sie den Netzstecker, damit es nicht zu Unfällen

oder schwerwiegenden Funktionsstörungen kommt. (1) Vorlagenführungsadapter 1 Lösen Sie die beiden Schrauben am

Vorlagenführungsadapter, damit sich der

Vorlagenführungsadapter bewegen lässt. (Abb. 8) 2 Schieben Sie die Zentrierlehre durch die Öffnung

im Vorlagenführungsadapter und in das Spannfutter

hinein. (Abb. 9)

3 Ziehen Sie das Spannfutter von Hand fest. 4 Ziehen Sie die Schrauben am

Vorlagenführungsadapter an und ziehen Sie die

Zentrierlehre heraus. (2) Vorlagenführung

Benutzen Sie die Vorlagenführung, wenn Sie eine

Vorlage verwenden, um mehrere Werkstücke mit

identischen Formen herzustellen. (Abb. 10)

Abb. 11: Vorlagenführung im Mittelloch des

Vorlagenführungsadapters mit zwei zusätzlichen

Schrauben befestigen.

Eine Vorlage ist eine Profilform, die aus Sperrholz

oder anderen dünnen Materialien besteht. Achten

Sie beim Herstellen einer Vorlage ganz besonders

auf die nachfolgend und in Abb. 12 beschriebenen

Dinge.

Wenn Sie die Fräse der Innenseite der Vorlage

entlang führen, verkleinert sich das fertige Produkt

in Relation zur Vorlage um den Wert, welcher dem

Maß „A“ entspricht - der Differenz zwischen dem

Radius der Vorlagenführung und dem Radius des

Bits. Das Umgekehrte ist der Fall, wenn Sie die

Fräse an der Außenseite der Vorlage entlang führen. (3) Parallelanschlag

Den Parallelanschlag verwenden Sie zum Abkanten

sowie zum Schneiden von Vertiefungen in die Seiten

des Materials. 1 Setzen Sie die Führungsstange in die Aussparung

im Stangenhalter ein, ziehen Sie dann die beiden

Flügelschrauben (A) am oberen Teil des

Stangenhalters leicht an. 2 Setzen Sie die Führungsstange in die Aussparung

an der Basis ein, ziehen Sie dann die Flügelschraube

(A) fest an.

3 Nehmen Sie kleinere Anpassungen hinsichtlich der

Maße zwischen Bit und Führungsoberfläche mit Hilfe der Vortriebschraube vor, ziehen Sie dann die beiden Flügelschrauben (A) am oberen Teil des Stangenhalters sowie die Flügelschraube (B) fest an, die den Parallelanschlag hält.

4 Bringen Sie das Unterteil der Basis wie in Abbildung

14 gezeigt in festen Kontakt mit dem zu

bearbeitenden Material. Schieben Sie die Fräse vorwärts, halten Sie die Führung dabei an der Oberfläche des Werkstücks.

(4) Staubführung und Staubführungsadapter (Abb.15)

Ihrer Fräse ist mit einer Staubführung und mit einem Staubführungsadapter ausgerüstet.

1 Bringen Sie die Aussparungen an der Basis in

Deckung und setzen Sie die beiden Laschen an der Staubführung von oben in die Aussparungen an der Basis ein. Fixieren Sie die Staubführung mit einer Schraube. Die Staubführung sorgt dafür, dass Schnittabfälle vom Bediener hinweg und in eine bestimmte Richtung geleitet werden.

2 Sie können eine Staubabsaugvorrichtung anbringen,

indem Sie den Staubführungsadapter in die Auslassöffnung der Staubführung einsetzen.

4. Einstellen der Drehzahl (nur Modell M12V2)

Modell M12V2 sind mit einem elektrischen Steuersystem zur stufenlosen Regelung der Drehgeschwindigkeit ausgerüstet. Wie in Abb. 16, gezeigt, dient die Einstellscheibenposition “1” für Minimaldrehzahl und die Position “6” für Maximaldrehzahl.

5. Feder entfernen

Die Federn in der Säule der Fräse lassen sich herausnehmen. Dadurch verschwindet der Federwiderstand, die Einstellung der Schnitttiefe wird erleichtert, wenn die Fräse in einem Ständer betrieben wird.

(1) Lösen Sie die vier Schrauben an der unteren Basis

und nehmen Sie die untere Basis ab.

(2) Lösen Sie den Stoppbolzen und entfernen Sie diesen;

danach können Sie die Feder herausnehmen. (Abb. 17)

VORSICHT

Wenn Sie den Stoppbolzen aus dem Hauptgerät (Oberfräse) herausnehmen, achten Sie darauf, dass das Gerät in maximaler Höhe fixiert ist. Wenn Sie den Stoppbolzen entfernen, wenn das Gerät nicht auf die oben beschriebene Weise fixiert ist, können Stoppbolzen und Feder herausspringen und Verletzungen verursachen.

6. Fräsen VORSICHT

䡬 Tragen Sie bei der Arbeit mit diesem Werkzeug

einen Augenschutz.

䡬 Halten Sie Hände, Gesicht und andere Körperteile

vom Fräswerkzeug und sämtlichen anderen beweglichen Teilen fern, wenn Sie mit dem Werkzeug arbeiten.

(1) Wie in Abb. 18, gezeigt, die Fräse aus dem Werkstück

nehmen und den Umschalthebel in “EIN”-Stellung stellen. Nicht den Fräsvorgang beginnen, bevor die Fräse volle Drehzahl erreicht hat.

(2) Die Fräse dreht sich im Uhrzeigersinn in Pfeilrichtung

an der Basis. Um maximale Fräswirkung zu erzielen, die Maschine entsprechend den Zuführanweistungen einstellen wie in Abb. 19 gezeigt.

Deutsch

ANMERKUNG

Wenn Sie tiefe Aussparungen mit einem verschlissenen Bit schneiden, kann ein hohes Betriebsgeräusch auftreten. Das Geräusch verschwindet, sobald Sie das verschlissene Bit gegen ein Neues getauscht haben.

VERWENDUNG DER SONDER-ZUBEHÖRTEILE

Führung für das Zurichten (Abb. 20):

Verwenden Sie zum Abschrägen ode Zurichten die Zurichtführung. Befestigen Sie die Zurichtführung, wie in Abb. 21 gezeigt, an der Stangenhalterung. Ziehen Sie, nach korrekter Positionsausrichtung der Walze, die beiden Flügelschrauben (A) und die beiden anderen Flügelschrauben (B) fest. Verwenden Sie die Führung wie in Abb. 22 dargestellt.

WARTUNG UND INSPEKTION

1. Ölen

Um eine reibunslose vertikale Bewegung der Oberfräse zu gewährleisten, werden gelegentlich einige Tropfen Maschinenöl auf die Gleitteile des Ständers und das offene Lagerschila gegeben.

2. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

3. Wartung des Motors

Die Motorwicklung ist das “Herz” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.

4. Inspektion der Kohlebürsten

Zur Erhaltung Ihrer Sicherheit und des Schutzes gegen elektrischen Schlag sollten Inspektion und Auswechseln der Kohlebürsten NUR DURCH EIN AUTORISIERTES HiKOKI-WARTUNGSZENTRUM durchgeführt werden.

5. Auswechseln des Netzkabels

Wenn das Netzkabel des Werkzeugs beschädigt wird, muss das Werkzeug zum Auswechseln des Netzkabels an ein von HiKOKI autorisiertes Wartungszentrum zurückgegeben werden.

6. Liste der Wartungsteile

A: Punkt Nr. B: Code Nr. C: Verwendete Anzahl D: Bemerkungen

ACHTUNG

Reparatur, Modifikation und Inspektion von HiKOKIElektrowerkzeugen müssen durch ein Autorisiertes HiKOKI-Wartungszentrum durchgeführt werden. D

iese Teileliste ist hilfreich, wenn sie dem Autorisierten HiKOKI-Wartungszentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

HiKOKI-Elektrowerkzeuge werden fortwährend

bessert und modifiziert, um die neuesten

ver technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden.

GARANTIE

Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von HiKOKI autorisiertes Servicecenter.

ANMERKUNG

Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

M12V2

Gemessener A-gewichteter Schallpegel: 96 dB(A) Gemessener A-gewichteter Schalldruck: 83 dB(A) Messunsicherheit KpA: 3 dB(A)

Der typische gewogene quadratische Mittelwert für die Beschleunigung ist 1,0 m/s

M12SA2

Gemessener A-gewichteter Schallpegel: 97 dB(A) Gemessener A-gewichteter Schalldruck: 84 dB(A) Messunsicherheit KpA: 3 dB(A)

Der typische gewogene quadratische Mittelwert für die Beschleunigung ist 1,3 m/s

Bei der Arbeit immer einen Ohrenschutz tragen.

∂ППЛУИО¿

°∂¡π∫∂™ ¶ƒ√∂π¢√¶√π∏™∂π™ ∞™º∞§∂π∞™ ∏§∂∫∆ƒπ∫√À ∂ƒ°∞§∂π√À

¶ƒ√™√Ã∏

¢È·‚¿˙ÂÙÂ ﬁÏÂ˜ ÙÈ˜ ÚÔÂÈ‰ÔÔÈ‹ÛÂÈ˜ ·ÛÊ·ÏÂ›·˜ Î·È ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜.

Η µη τήρηση των προειδοποιήσεων και οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρ τραυµατισµ.

º˘П¿НЩВ ﬁПВ˜ ЩИ˜ ЪФВИ‰ФФИ‹ЫВИ˜ О·И ЩИ˜ Ф‰ЛБ›В˜ БИ· МВППФУЩИО‹

·Ó·ÊÔÚ¿.

Ο ρος "ηλεκτρικ εργαλείο" στις προειδοποιήσεις αναφέρεται στο ηλεκτρικ εργαλείο (µε καλώδιο) που λειτουργεί στους αγωγούς ή στο ηλεκτρικ εργαλείο που λειτουργεί στη µπαταρία (χωρίς καλώδιο).

1) ∞ÛÊ¿ÏÂÈ· ¯ÒÚÔ˘ ÂÚÁ·Û›·˜ a) ¢È·ÙËÚÂ›ÙÂ ÙÔ ¯ÒÚÔ ÂÚÁ·Û›·˜ Î·ı·Úﬁ Î·È Î·Ï¿

ÊˆÙÈÛÌ¤ÓÔ.

Σε ακατάστατες ή σκοτεινές περιοχές µπορεί να προκληθούν ατυχήµατα.

b) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫВ ВЪИ‚¿ППФУ,

ЫЩФ ФФ›Ф МФЪВ› У· ЪФОПЛıВ› ¤ОЪЛНЛ, ﬁˆ˜ ·ЪФ˘Ы›· В‡КПВОЩˆУ ˘БЪТУ, ·ВЪ›ˆУ ‹ ЫОﬁУЛ˜.

Τα ηλεκτρικά εργαλεία δηµιουργούν σπινθήρες, οι οποίοι µπορεί να αναφλέξουν τη σκνη ή τον καπν.

c) ∫Ú·Ù‹ÛÙÂ Ù· ·È‰È¿ Î·È ÙÔ˘˜ ·ÚÂ˘ÚÈÛÎﬁÌÂÓÔ˘˜ Ì·ÎÚÈ¿

ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Αν αποσπαστεί η προσοχή σας, υπάρχει κίνδυνος να χάσετε τον έλεγχο.

2) ∏ПВОЩЪИО‹ ·ЫК¿ПВИ· a) ∆· КИ˜ ЩˆУ ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ Ъ¤ВИ У· В›У·И

О·Щ¿ППЛП· БИ· ЩИ˜ Ъ›˙В˜. ªЛУ ЩЪФФФИ‹ЫВЩВ ФЩ¤ ЩФ КИ˜ МВ ФФИФУ‰‹ФЩВ ЩЪﬁФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ КИ˜ ЪФЫ·ЪМФБ‹˜ МВ БВИˆМ¤У· ЛПВОЩЪИО¿ ВЪБ·ПВ›·.

Τα µη τροποποιηµένα φις και οι κατάλληλες πρίζες µειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) ∞ÔÊ‡ÁÂÙÂ ÙË ÛˆÌ·ÙÈÎ‹ Â·Ê‹ ÌÂ ÁÂÈˆÌ¤ÓÂ˜ ÂÈÊ¿ÓÂÈÂ˜

ﬁˆ˜ ЫˆП‹УВ˜, ıВЪМ¿ЫЩЪВ˜, М·БВИЪИО¤˜ Ы˘ЫОВ˘¤˜ О·И „˘БВ›·.

Υπάρχει αυξηµένος κίνδυνος ηλεκτροπληξίας ταν το σώµα σας είναι γειωµένο.

c) ªЛУ ВОı¤ЩВЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫЩЛ ‚ЪФ¯‹ ‹ ЫВ

Û˘Óı‹ÎÂ˜ ˘ÁÚ·Û›·˜.

Το νερ που εισέρχεται σε ένα ηλεκτρικ εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ О·ПТ‰ИФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ФЩ¤

ÙÔ Î·ÏÒ‰ÈÔ ÁÈ· Ó· ÌÂÙ·Ê¤ÚÂÙÂ, Ó· ÙÚ·‚‹ÍÂÙÂ ‹ Ó· ‚Á¿ÏÂÙÂ

·ﬁ ЩЛУ Ъ›˙· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ∫Ъ·Щ‹ЫЩВ ЩФ О·ПТ‰ИФ М·ОЪИ¿ ·ﬁ ıВЪМﬁЩЛЩ·, П¿‰И, ОФКЩВЪ¤˜ БˆУ›В˜ О·И ОИУФ‡МВУ· М¤ЪЛ.

Τα κατεστραµµένα ή µπερδεµένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) ŸЩ·У ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ЫВ ВНˆЩВЪИОﬁ ¯ТЪФ,

¯ЪЛЫИМФФИ‹ЫЩВ О·ПТ‰ИФ ЪФ¤ОЩ·ЫЛ˜ Ф˘ ЪФФЪ›˙ВЩ·И БИ· ¯Ъ‹ЫЛ ЫВ ВНˆЩВЪИОﬁ ¯ТЪФ.

Η χρήση ενς καλωδίου κατάλληλου για εξωτερικ χώρο µειώνει τον κίνδυνο ηλεκτροπληξίας.

f) ∞У В›У·И ·У·ﬁКВ˘ОЩЛ Л ПВИЩФ˘ЪБ›· ВУﬁ˜ ЛПВОЩЪИОФ‡

ВЪБ·ПВ›Ф˘ ЫВ ¯ТЪФ МВ ˘БЪ·Ы›·, ¯ЪЛЫИМФФИВ›ЩВ ‰И¿Щ·НЛ ЪФЫЩ·Ы›·˜ ЪВ‡М·ЩФ˜ ‰И·ЪЪФ‹˜ (RCD).

Η χρήση της RCD µειώνει τον κίνδυνο ηλεκτροπληξίας.

3) ¶ЪФЫˆИО‹ ·ЫК¿ПВИ· a) ¡· В›ЫЩВ ЫВ ВЩФИМﬁЩЛЩ·, У· ‚П¤ВЩВ ·˘Щﬁ Ф˘ О¿УВЩВ О·И

У· ¯ЪЛЫИМФФИВ›ЩВ ЩЛУ ОФИУ‹ ПФБИО‹ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

4) ГЪ‹ЫЛ О·И КЪФУЩ›‰· ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ

ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· ﬁЩ·У В›ЫЩВ ОФ˘Ъ·ЫМ¤УФИ ‹ ˘ﬁ ЩЛУ В‹ЪВИ· У·ЪОˆЩИОТУ Ф˘ЫИТУ, ФИУФУВ‡М·ЩФ˜ ‹ К·ЪМ¿ОˆУ.

Μια στιγµή απροσεξίας κατά τη χρήση ενς ηλεκτρικού εργαλείου µπορεί να προκαλέσει σοβαρ προσωπικ τραυµατισµ.

b) ГЪЛЫИМФФИВ›ЩВ ЪФЫˆИОﬁ ЪФЫЩ·ЩВ˘ЩИОﬁ ВНФПИЫМﬁ.

ºÔÚ¿ÙÂ ¿ÓÙ· ÚÔÛÙ·Û›· ÁÈ· Ù· Ì¿ÙÈ·.

Ο προστατευτικς εξοπλισµς, πως µάσκα για τη σκνη, αντιολισθητικά παπούτσια, σκληρ καπέλο ή προστασία για τα αυτιά, που χρησιµοποιείται για ανάλογες συνθήκες µπορεί να µειώσει τους τραυµατισµούς.

c) ¶ÚÔÏ·Ì‚¿ÓÂÙÂ Ù˘¯ﬁÓ ·ÎÔ‡ÛÈ· ÂÎÎ›ÓËÛË. µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ

Ф ‰И·ОﬁЩЛ˜ В›У·И ЫВ ı¤ЫЛ ·ВУВЪБФФ›ЛЫЛ˜ ЪИУ Ы˘У‰¤ЫВЩВ ЩЛ Ы˘ЫОВ˘‹ МВ ЛБ‹ ЪВ‡М·ЩФ˜ О·И/‹ ЩЛ ı‹ОЛ ЩЛ˜ М·Щ·Ъ›·˜, ЪИУ ЫЛОТЫВЩВ ‹ МВЩ·К¤ЪВЩВ ЩФ ВЪБ·ПВ›Ф.

Η µεταφορά ηλεκτρικού εργαλείου µε τα δάχτυλά σας στο διακπτη ή η ηλεκτροδτηση ηλεκτρικού εργαλείου µε ενεργοποιηµένο το διακπτη µπορεί να προκαλέσουν ατυχήµατα.

d) ¡· ·Ê·ÈÚÂ›ÙÂ Ù˘¯ﬁÓ ÎÏÂÈ‰È¿ Ú˘ıÌÈ˙ﬁÌÂÓÔ˘ ·ÓÔ›ÁÌ·ÙÔ˜ ‹

Щ· ·П¿ ОПВИ‰И¿ ЪИУ ı¤ЫВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Ένα απλ κλειδί ή ένα κλειδί ρυθµιζµενου ανοίγµατος που είναι προσαρτηµένο σε περιστρεφµενο εξάρτηµα του ηλεκτρικού εργαλείου µπορεί να προκαλέσει προσωπικ τραυµατισµ.

e) ªЛУ ЩВУЩТУВЫЩВ. ¡· ‰И·ЩЛЪВ›ЩВ ¿УЩФЩВ ЩФ О·Щ¿ППЛПФ

¿ЩЛМ· О·И ЩЛУ ИЫФЪЪФ›· Ы·˜.

Με αυτν τον τρπο µπορείτε να ελέγχετε καλύτερα το ηλεκτρικ εργαλείο σε µη αναµενµενες καταστάσεις.

f) ¡· Â›ÛÙÂ ÓÙ˘Ì¤ÓÔÈ Î·Ù¿ÏÏËÏ·. ªË ÊÔÚ¿ÙÂ Ê·Ú‰È¿ ÚÔ‡¯·

‹ ÎÔÛÌ‹Ì·Ù·. ¡· ÎÚ·Ù¿ÙÂ Ù· Ì·ÏÏÈ¿ Û·˜, Ù· ÚÔ‡¯· Û·˜ Î·È Ù· Á¿ÓÙÈ· Û·˜ Ì·ÎÚÈ¿ ·ﬁ ÎÈÓÔ‡ÌÂÓ· Ì¤ÚË.

Τα φαρδιά ρούχα, τα κοσµήµατα και τα µακριά µαλλιά µπορεί να πιαστούν σε κινούµενα µέρη.

g) ∞Ó ·Ú¤¯ÔÓÙ·È ÂÍ·ÚÙ‹Ì·Ù· ÁÈ· ÙË Û‡Ó‰ÂÛË Û˘ÛÎÂ˘ÒÓ

ВН·БˆБ‹˜ О·И Ы˘ППФБ‹˜ ЫОﬁУЛ˜, У· ‚В‚·ИТУВЫЩВ ﬁЩИ В›У·И Ы˘У‰В‰ВМ¤У· О·И ¯ЪЛЫИМФФИФ‡УЩ·И МВ ЩФ ЫˆЫЩﬁ ЩЪﬁФ.

Η χρήση συλλέκτη σκνης µειώνει τους κινδύνους που προέρχονται απ τη σκνη.

a) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ¡·

¯ЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ф˘ В›У·И О·Щ¿ППЛПФ БИ· ЩФ В›‰Ф˜ ЩЛ˜ ВЪБ·Ы›·˜ Ф˘ ВОЩВПВ›ЩВ.

Το κατάλληλο ηλεκτρικ εργαλείο θα εκτελέσει την εργασία καλύτερα και µε µεγαλύτερη ασφάλεια µε τον τρπο που σχεδιάστηκε.

b) ªЛ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ·У Ф

‰И·ОﬁЩЛ˜ ПВИЩФ˘ЪБ›·˜ ‰ВУ ·УФ›БВИ О·И ‰ВУ ОПВ›УВИ.

Ένα ηλεκτρικ εργαλείο που δεν ελέγχεται απ το διακπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) ∞ÔÛ˘Ó‰¤ÂÙÂ ÙÔ ‚‡ÛÌ· ·ﬁ ÙËÓ ËÁ‹ ÈÛ¯‡Ô˜ Î·È/‹ ÙË

ı‹ОЛ М·Щ·Ъ›·˜ ·ﬁ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ЪИУ ЪФ‚В›ЩВ ЫВ Ъ˘ıМ›ЫВИ˜, ·ПП·Б‹ ВН·ЪЩ‹М·ЩФ˜ ‹ ·Фı‹ОВ˘ЫЛ ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘.

Αυτά τα προληπτικά µέτρα ασφαλείας µειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικ εργαλείο κατά λάθος.

d) ∞ФıЛОВ‡ВЩВ Щ· ВЪБ·ПВ›· Ф˘ ‰ВУ ¯ЪЛЫИМФФИВ›ЩВ М·ОЪИ¿

·ﬁ ·И‰И¿ О·И МЛУ ·К‹УВЩВ Щ· ¿ЩФМ· Ф˘ ‰ВУ В›У·И ВНФИОВИˆМ¤У· МВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ‹ МВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ У· ¯ЪЛЫИМФФИФ‡У ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια µη εκπαιδευµένων ατµων.

∂ППЛУИО¿

e) ™˘УЩЛЪВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›·. ¡· ВП¤Б¯ВЩВ ЩЛУ

В˘ı˘БЪ¿ММИЫ‹ ЩФ˘˜ ‹ ЩФ МПФО¿ЪИЫМ· ЩˆУ ОИУФ‡МВУˆУ МВЪТУ, ЩЛ ıЪ·‡ЫЛ ЩˆУ ВН·ЪЩЛМ¿ЩˆУ О·И ФФИ·‰‹ФЩВ ¿ППЛ О·Щ¿ЫЩ·ЫЛ Ф˘ ВУ‰¤¯ВЩ·И У· ВЛЪВ¿ЫВИ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘. ™В ВЪ›ЩˆЫЛ ‚П¿‚Л˜, ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ъ¤ВИ У· ВИЫОВ˘·ЫЩВ› ЪИУ ¯ЪЛЫИМФФИЛıВ›.

Πολλά ατυχήµατα προκαλούνται απ ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά.

f) ¢И·ЩЛЪВ›ЩВ Щ· ВЪБ·ПВ›· ОФ‹˜ ОФКЩВЪ¿ О·И О·ı·Ъ¿.

Τα κατάλληλα συντηρηµένα εργαλεία κοπής µε κοφτερές γωνίες µπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα.

g) ГЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф, Щ· ВН·ЪЩ‹М·Щ· О·И

Щ· М¤ЪЛ О.Щ.П. Ы‡МКˆУ· МВ ЩИ˜ ·ЪФ‡ЫВ˜ Ф‰ЛБ›В˜, П·М‚¿УФУЩ·˜ ˘ﬁ„Л ЩИ˜ Ы˘Уı‹ОВ˜ ВЪБ·Ы›·˜ О·И ЩЛУ ВЪБ·Ы›· Ф˘ ı· ВОЩВП¤ЫВЩВ.

Η χρήση του ηλεκτρικού εργαλείου για εργασίες πέρα απ εκείνες για τις οποίες προορίζεται, ενδέχεται να δηµιουργήσει κινδύνους.

5) ™¤Ъ‚И˜ a) ¡· ‰›УВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф БИ· Ы¤Ъ‚И˜ ЫВ О·Щ¿ППЛП·

ВО·И‰В˘М¤У· ¿ЩФМ· О·И У· ¯ЪЛЫИМФФИВ›ЩВ МﬁУФ БУ‹ЫИ·

·ÓÙ·ÏÏ·ÎÙÈÎ¿.

Με αυτν τον τρπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου.

¶ƒ√ºА§∞•∏ ª·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜. ŸЩ·У ‰ВУ ¯ЪЛЫИМФФИФ‡УЩ·И, Щ· ВЪБ·ПВ›· Ъ¤ВИ У· К˘П¿˙ФУЩ·И М·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜.

ª∂∆ƒ∞ ∞™º∞§∂π∞™ °π∞ ∆∏ Ãƒ∏™∏ ∆√À ƒ√À∆∂ƒ

1. Ο χειρισµς µε ένα χέρι είναι ασταθής και επικίνδυνος. Βεβαιωθείτε τι και οι δύο χειρολαβές είναι κρατηµένες γερά κατά τη λειτουργία.

2. Η φρέζα είναι πολύ ζεστή αµέσως µετά τη χρήση. Αποφύγετε την επαφή γυµνών χεριών µε τη φρέζα για οποιοδήποτε λγο.

¶ƒ√¢π∞°ƒ∞º∂™

Μοντέλο M12V2 M12SA2

Τάση (ανά περιοχή) (110V, 120V, 220V, 230V, 240V)

Είσοδος* 2000 W 1700 W

Χωρητικτητα µηχανισµού σύσφιξης

Ταχύτητα χωρίς φορτίο 8000 – 22000 min

∆ιαδροµή κυρίως µέρους 65 mm

Βάρος (άνευ καλωδίου και τυπικών εξαρτηµάτων)

* Ελέγξτε την ετικέτα στο προΒν καθώς υπάγεται σε αλλαγές απ περιοχή σε περιοχή.

6,3 kg 6,2 kg

–1

12 mm ή 1/2"

22000 min

–1

∆À¶π∫∞ ∂•∞ƒ∆∏ª∞∆∞

(1) Ευθύς οδηγς ....................................................... 1

(2) Συγκρατητήρας διευθύντριας ράβδου .............. 1

∆ιευθύντρια ράβδος ............................................. 2

Παξιµάδι τροφοδτησης ...................................... 1

Πεταλούδα .............................................................. 1

(3) Οδηγς σκνης ..................................................... 1

(4) Μετατροπέας Οδηγού Σκνης ........................... 1

(5) Οδηγς µοντέλου ................................................. 1

(6) Μετατροπέας Οδηγού Μοντέλου ...................... 1

(7) Ρυθµιστής κεντραρίσµατος ................................. 1

(8) Κουµπί ..................................................................... 1

(9) Κλειδί ....................................................................... 1

(10) Μηχανισµς εισδου 8mm ή 1/4”...................... 1

(11) Πεταλούδα (Α) ....................................................... 4

(12) Ελατήριο ασφάλισης ............................................. 2

Τα τυπικά εξαρτήµατα υπάγονται σε αλλαγές δίχως προηγούµενη ειδοποίηση.

¶ƒ√∞πƒ∂∆π∫∞ ∂•∞ƒ∆∏ª∞∆∞ – ˆÏÔ‡ÓÙ·È ÍÂ¯ˆÚÈÛÙ¿

(1) Οδηγς µοντέλου

Κάτω µέρος δευτερεύουσας βάσης

ABC

16,5 mm 18 mm

18,5 mm 20 mm

25,5 mm 27 mm

28,5 mm 30 mm

4,5 mm

∂ППЛУИО¿

(2) Περίβληµα δίσκου σύσφιξης

20 mm

DdΣχήµα περιβλήµατος δίσκου

6 mm

12 mm

3 / 8”

1 / 2”

10 mm

(3) Οδηγς κπτη (™¯‹Ì· 20) (4) Μετατροπέας Οδηγού Μοντέλου (B)

Για το προϊν Trend. Τα προαιρετικά εξαρτήµατα υπάρχει περίπτωση να αλλάξουν χωρίς προειδοποίηση.

Χωρίς αυλακιά

1 αυλακιά

2 αυλακιές

Χωρίς αυλακιά

∂º∞ƒª√°∂™

䡬 Εργασίες ξυλουργικής που επικεντρώνονται στη

χάραξη και τη γωνιοτµηση (µπιζουτάρισµα)

¶ƒπ¡ ∆∏ §∂π∆√Àƒ°π∞

1. ¶ËÁ‹ ÚÂ‡Ì·ÙÔ˜

Βεβαιωθείτε τιη πηγή ρεύµατος που πρκειται να

χρησιµοποιηθεί είναι εναρµονισµένη µε τις

απαιτήσεις σε ρεύµα που αναφέτεται στην πινακίδα

του εργαλείου.

2. ¢È·ÎﬁÙË˜ ÚÂ‡Ì·ÙÔ˜

Βεβαιωθείτε τι ο διακπτης ρεύµατος βρίσκεται

στη θέση OFF. Αν το βίσµα είναι στη µπρίζα καθώς

ο διακπτης ρεύµατος βρίσκεται στο ΟΝ, το

εργαλείο θα αρχίσει να λειτουργεί αµέσως, µε

πιθαντητα πρκλησης σοβαρού ατυχήµατος.

3. ∫·ÏÒ‰ÈÔ ÚÔ¤ÎÙ·ÛË˜

Hταν ο χώρος εργασίας βρίσκεται µακριά απ την

παροχή ρεύµατος. Χρησιµοποιήστε ένα καλώδιο

προέκτασης µε κατάλληλο πάχος και ικαντητα

µεταφοράς ρεύµατος. Το καλώδιο προέκτασης πρέπει

να είναι τσο κοντ σο είναι πρακτικά δυνατ.

∂°∫∞∆∞™∆∞™∏ ∫∞π ∞º∞πƒ∂™∏ ºƒ∂∑ø¡

¶ƒ√™√Ã∏

Βεβαιωθείτε τι ο διακπτης λειτουργίας είναι στη

θέση ΟFF και αποσυνδέστε την πρίζα απ την

παροχή ρεύµατος για να αποφύγετε µεγάλα

προβλήµατα.

1. ∂ÁÎ·Ù¿ÛÙ·ÛË ÊÚÂ˙ÒÓ

(1) Καθαρίστε και εισάγετε το άκρο της φρέζας στο

µηχανισµ σύσφιξη έως να φτάσει στο τέρµα και ύστερα τραβήξτε την πάλι προς τα έξω περίπου 2 mm.

(2) Αφού εισάγετε τη φρέζα και πιέσετε τον πείρο

ασφάλισης ώστε να κρατήσετε τον άξονα του επαγώγιµου, χρησιµοποιείστε το κλειδί 23 mm µε τη φορά των δεικτών του ρολογιού, για να σφίξετε καλά το µηχανισµ σύσφιξης. (πως φαίνεται κάτω απ το ρούτερ). (™¯‹Ì· 1)

¶ƒ√™√Ã∏

䡬 Βεβαιωθείτε τι ο µηχανισµς σύσφιξης έχει σφίξει

καλά αφού εισάγετε µια φρέζα. Εάν δεν το κάνετε αυτ θα πάθει ζηµιά ο µηχανισµς σύσφιξης.

䡬 Βεβαιωθείτε τι ο πείρος ασφάλισης δεν έχει

εισέλθει στον άξονα του επαγώγιµου αφού σφίξετε το µηχανισµ σύσφιξης. Εάν δεν το κάνετε αυτ θα πάθει ζηµιά ο µηχανισµς σύσφιξης, ο πείρος ασφάλισης και ο άξονας του επαγώγιµου.

(3) Κατά τη χρήση του άκρου φρέζας 8 mm,

αντικαταστήστε τον παρεχµενο µηχανισµ σύσφιξης µε αυτν για άκρο φρέζας διαµέτρου 8mm ο οποίος σας παρέχεται ως τυπικ εξάρτηµα.

2. ∞Ê·›ÚÂÛË ÊÚÂ˙ÒÓ

Για να αφαιρέσετε τις φρέζες ακολουθήστε τα βήµατα για την εγκατάσταση φρεζών στην αντίθετη σειρά.

¶ƒ√™√Ã∏

Βεβαιωθείτε τι ο πείρος ασφάλισης δεν έχει εισέλθει στον άξονα του επαγώγιµου αφού σφίξετε το µηχανισµ σύσφιξης. Εάν δεν το κάνετε αυτ θα πάθει ζηµιά ο µηχανισµς σύσφιξης, ο πείρος ασφάλισης και ο άξονας του επαγώγιµου.

¶ø™ Ãƒ∏™πª√¶√π∂π∆∞π ∆√ ƒ√À∆∂ƒ

1. ƒ‡ıÌÈÛË ‚¿ıÔ˘˜ ÎÔ‹˜ (™¯‹Ì· 2)

(1) Τοποθετήστε το εργαλείο σε επίπεδη ξύλινη

επιφάνεια.

(2) Γυρίστε τον µοχλ γρήγορης ρύθµισης σε

κατεύθυνση αντίθετη απ τη φορά των δεικτών του ρολογιού έως ο µοχλς γρήγορης ρύθµισης να σταµατήσει. (™¯‹Ì· 3)

(3) Γυρίστε τον τάκο αναστολής έτσι ώστε αυτ το

µέρος στο οποίο δεν είναι στερεωµένο το παξιµάδι ρύθµισης βάθους κοπής είναι στο κάτω µέρος του πείρου αναστολής. Χαλαρώστε το κουµπί του πείρου αναστολής έτσι ώστε ο πείρος αναστολής να έρθει σε επαφή µε τον τάκο αναστολής.

(4) Χαλαρώστε το µοχλ του πείρου και πιέστε το

κυρίως µέρος του εργαλείου έως η φρέζα µλις να αγγίζει την επίπεδη επιφάνεια. Σφίξτε το µοχλ του πείρου σε αυτ το σηµείο. (™¯‹Ì· 4)

(5) Σφίξτε το διακπτη του πείρου ασφάλισης.

Ευθυγραµµίστε τον δείκτη βάθους κοπής µε το “0” στην κλίµακα.

(6) Χαλαρώστε το διακπτη του πείρου ασφάλισης και

σηκώστε το έως η λυχνία ένδειξης να ευθυγραµµιστεί µε τη γραµµή που δείχνει το επιθυµητ βάθος κοπής. Σφίξτε το διακπτη του πείρου ασφάλισης.

(7) Χαλαρώστε το µοχλ του πείρου και πιέστε το

κυρίως µέρος του εργαλείου προς τα κάτω έως του να υπάρχει το επιθυµητ βάθος κοπής στον τάκο αναστολής.

∂ППЛУИО¿

∆Ô ÚÔ‡ÙÂÚ Û·˜ Û·˜ ‰›ÓÂÈ ÙË ‰˘Ó·ÙﬁÙËÙ· Ó· Ú˘ıÌ›ÛÂÙÂ ÌÂ ·ÎÚ›‚ÂÈ· ÙÔ ‚¿ıÔ˜ ÎÔ‹˜.

(1) Συνδέστε το κουµπί µε το κουµπί ρύθµισης

ακριβείας.

(2) Γυρίστε τον µοχλ γρήγορης ρύθµισης στη φορά

των δεικτών του ρολογιού έως ο µοχλς γρήγορης ρύθµισης να σταµατήσει µε το παξιµάδι αναστολής. (™¯‹Ì· 5) Εάν ο µοχλς γρήγορης ρύθµισης δεν σταµατήσει απ το παξιµάδι αναστολής, αυτ σηµαίνει τι το µπουλνι µε περικχλιο δεν έχει εφαρµοστεί σωστά. Εάν συµβεί αυτ χαλαρώστε ελαφρά το µοχλ του πείρου ασφάλισης και πιέστε προς τα κάτω τη µονάδα (ρούτερ) δυνατά απ το επάνω µέρος και γυρίστε το µοχλ γρήγορης ρύθµισης αφού εφαρµσετε σωστά το µπουλνι µε το παξιµάδι.

(3) Το βάθος κοπής µπορεί να ρυθµιστεί ταν

χαλαρώσει ο µοχλς του πείρου ασφάλισης, γυρνώντας το κουµπί ρύθµισης ακριβείας. Γυρνώντας το κουµπί ρύθµισης ακριβείας σε φορά αντίθετη των δεικτών του ρολογιού έχει ως αποτέλεσµα πιο ρηχή κοπή ενώ η ρύθµιση στη φορά των δεικτών του ρολογιού έχει ως αποτέλεσµα βαθύτερη κοπή.

¶ƒ√™√Ã∏

Βεβαιωθείτε τι ο µοχλς ασφάλισης είναι σφιγµένος αφού ρυθµίσετε µε ακρίβεια το βάθος κοπής. Εάν δεν το κάνετε αυτ θα πάθει ζηµιά ο µοχλς γρήγορης ρύθµισης.

2. ∆¿ÎÔ˜ ·Ó·ÛÙÔÏ‹˜ (™¯‹Ì· 6)

Οι δύο βίδες ρύθµισης βάθους κοπής που είναι συνδεδεµένες µε τον τάκο αναστολής µπορούν να ρυθµιστούν ώστε να ορίζουν ταυτχρονα 3 διαφορετικά βάθη κοπής. Χρησιµοποιήστε κλειδί για να σφίξετε τα παξιµάδια έτσι ώστε οι βίδες ρύθµισης βάθους κοπής να µη χαλαρώσουν σε αυτή τη φάση.

3. ∫·ıÔ‰‹ÁËÛË ÙÔ˘ ÚÔ‡ÙÂÚ ¶ƒ√™√Ã∏

Βεβαιωθείτε τι ο διακπτης λειτουργίας είναι στη θέση ΟFF και αποσυνδέστε την πρίζα απ την παροχή ρεύµατος για να αποφύγετε µεγάλα

προβλήµατα. (1) Μετατροπέας οδηγού µοντέλου 1 Χαλαρώστε τις δύο βίδες του µετατροπέα οδηγού

µοντέλου έτσι ώστε να µπορεί να αφαιρεθεί ο

µετατροπέας οδηγού µοντέλου. (™¯‹Ì· 8) 2 Εισάγετε το ρυθµιστή κεντραρίσµατος απ την

τρύπα του µετατροπέα οδηγού µοντέλου και στο

µηχανισµ σύσφιξης. (™¯‹Ì· 9)

3 Σφίξτε χειροκίνητα το µηχανισµ σύσφιξης. 4 Σφίξτε τις βίδες του µετατροπέα οδηγού µοντέλου

και τραβήξτε έξω τον ρυθµιστή κεντραρίσµατος. (2) Οδηγς µοντέλου

Χρησιµοποιήστε τον οδηγ µοντέλου ταν θέλετε

να χρησιµοποιήσετε µοντέλο για τη δηµιουργία

µεγάλης ποστητας προΒντων µε ίδιο σχήµα.

(™¯‹Ì· 10)

Hπως εµφανίζεται στο ™¯‹Ì· 11, για να το

εγκαταστήσετε εισάγετε τον οδηγ µοντέλου στην

κεντρική τρύπα του µετατροπέα οδηγού µοντέλου

µε 2 βίδες που περιλαµβάνονται στα εξαρτήµατα.

Ένα µοντέλο είναι καλούπι µορφοποίησης απ

κντρα πλακέ ή λεπτ ξύλο. Hταν φτιάχνετε ένα

µοντέλο, προσέξτε ιδιαίτερα τα θέµατα που περιγράφονται παρακάτω και απεικονίζονται στο ™¯‹Ì· 12. Κατά τη χρήση του ρούτερ κατά µήκους της εσωτερικής επιφάνειας του µοντέλου, οι διαστάσεις του τελικού προΒντος θα είναι µικρτερες απ τη διάσταση “A”, τη διαφορά. µεταξύ της ακτίνας του οδηγού µοντέλου και της ακτίνας της φρέζας. Το αντίθετο ισχύει ταν χρησιµοποιείτε το ρούτερ κατά µήκος του εξωτερικού του µοντέλου.

(3) Ευθύς οδηγς

Χρησιµοποιείστε τον ευθύ οδηγ για γωνιοτµηση κατά µήκος του πλαΒνού µέρους του υλικού.

1 Εισάγετε τη ράβδο διεύθυνσης στην τρύπα του

συγκρατητήρα και ύστερα σφίξτε ελαφρά τις 2 πεταλούδες (Α) επάνω στον συγκρατητήρα της ράβδου.

2 Εισάγετε τη διευθύντρια ράβδο στην τρύπα που

βρίσκεται στη βάση και ύστερα σφίξτε δυνατά την πεταλούδα (Α).

3 Κάνετε µικρές ρυθµίσεις των διαστάσεων ανάµεσα

στην επιφάνεια της φρέζας και του οδηγού µε το παξιµάδι τροφοδτησης και ύστερα σφίξτε καλά τις 2 πεταλούδες (Α) στην κορυφή της διευθύντριας ράβδου και την πεταλούδα (Β) που στερεώνει τον ευθύ οδηγ.

4 Hπως εµφανίζεται στο ™¯‹Ì· 14, στερεώστε µε

ασφάλεια τον πάτο της βάσης στην επεξεργασµένη επιφάνεια των υλικών. Τροφοδοτείστε το ρούτερ ενώ θα κρατάτε τον οδηγ επιφάνειας στην επιφάνεια των υλικών.

(4) Οδηγς σκνης και µετατροπέας οδηγού σκνης

(™¯‹Ì· 15) Το ρούτερ σας είναι εξοπλισµένο µε οδηγ σκνης και µετατροπέα οδηγού σκνης.

1 Ταιριάξτε τις 2 αυλακιές στη βάση και εισάγετε τις

δύο βάσης του οδηγού σκνης σε τρύπες που βρίσκονται στην πλευρά της βάσης απ την επάνω µεριά. Σφίξτε τον οδηγ σκνης µε βίδα. Ο οδηγς σκνης κατευθύνει τα θραύσµατα απ την κοπή µακριά απ το χειριστή και κατευθύνει τα υποπροΒντα σε σταθερή κατεύθυνση.

2 Εφαρµζοντας τον µετατροπέα του οδηγού σκνης

στον οδηγ σκνης του αγωγού απορριµάτων της κοπής µπορείτε εφαρµσετε το εργαλείο εξαγωγής σκνης.

4. ƒ‡ıМИЫЛ ЩЛ˜ Щ·¯‡ЩЛЩ·˜ ВЪИЫЩЪФК‹˜ (ªФУЩ¤ПФ ª12V2 МﬁУФ)

Το Μ12V2 έχει ηλεκτρονικ σύστηµα ελέγχου που επιτρέπει τις αλλαγές rpm µε συνεχή αναρρύθµιση. Hπως εµφανίζεται στο ™¯‹Ì· 16, η θέση “1” του ρυθµιστή είναι για την ελάχιστη ταχύτητα και θέση “6” για τη µέγιστη ταχύτητα.

5. ∞Ê·›ÚÂÛË ÙÔ˘ ÂÏ·ÙËÚ›Ô˘

Τα ελατήρια στην εσωτερική στήλη του ρούτερ µπορούν να αφαιρεθούν. Έτσι θα εξαλείψετε την αντίσταση των ελατηρίων και θα µπορείτε να έχετε εύκολη ρύθµιση του βάθους κοπής ταν εφαρµζετε το σταντ του ρούτερ.

(1) Χαλαρώστε τις 4 βίδες του υπβαθρου και

αφαιρέστε το υπβαθρο.

(2) Χαλαρώστε το µπουλνι στπερ και αφαιρέστε το

ώστε να µπορεί να αφαιρεθεί το ελατήριο. (™¯‹Ì·

17)

∂ППЛУИО¿

¶ƒ√™√Ã∏

Αφαιρέστε το µπουλνι στπερ µε τη βασική µονάδα (ρούτερ) στερεωµένη στο µέγιστο ύψος της. Η αφαίρεση του µπουλονιού στπερ µε τη µονάδα σε χαµηλτερη θέση υπάρχει περίπτωση να πεταχτεί το µπουλνι στπερ και το ελατήριο και να προκαλέσουν τραυµατισµ.

6. ∫Ô‹ ¶ƒ√™√Ã∏

䡬 Φοράτε προστατευτικ για τα µάτια ταν χειρίζεστε

αυτ το εργαλείο.

䡬 Κρατήστε τα χέρια σας, το πρσωπο και άλλα µέλη

του σώµατος µακριά απ τις φρέζες και άλλα περιστρεφµενα µέρη ταν χειρίζεστε το εργαλείο.

(1) Hπως εµφανίζεται στο ™¯‹Ì· 18, αφαιρέστε τη

φρέζα απ τα κατεργαζµενα κοµµάτια και πιέστε το µοχλ του διακπτη στη θέση ΟΝ. Μην αρχίσετε την κοπή πριν να φτάσει η φρέζα τη µέγιστη ταχύτητα κοπής.

(2) Η φρέζα περιστρέφεται µε τη φορά των δεικτών

του ρολογιού (βέλος κατεύθυνσης στη βάση). Για να έχετε τη µέγιστη αποτελεσµατικτητα στην κοπή, τροφοδοτήστε το ρούτερ σύµφωνα µε τις οδηγίες τροφοδτησης που εµφανίζονται στο ™¯‹Ì· 19.

™∏ª∂πø™∏

Σε περιπτωση που χρησιµοποιηθει φθαρµενη φρεζα για να γινουν βαθιες εγκοπες υπαρχει περιπτωση να προκυψει ενας οξυς θορυβος κοπης. Η αντικατασταση της φθαρµενης φρεζας µε νεα θα εξαλειψει τον οξυ θορυβο.

Ãƒ∏™∏ ∆ø¡ ¶ƒ√∞πƒ∂∆π∫ø¡ ∂•∞ƒ∆∏ª∞∆ø¡

Οδηγς κπτη (™¯‹Ì· 20):

Χρησιµοποιήστε τον οδηγ κπτη για κοπή ή γωνιοτµηση. Συνδέστε τον οδηγ κοπής στον συγκρατητή της διευθύντριας ράβδου πως εµφανίζεται στο ™¯‹Ì· 21. Αφού ευθυγραµµίσετε τον κύλινδρο στην κατάλληλη θέση, σφίξτε τις δύο πεταλούδες (Α) και τις άλλες δύο πεταλούδες (Β). Χρησιµοποιήστε το πως εµφανίζεται στο ™¯‹Ì· 22.

™À¡∆∏ƒ∏™∏ ∫∞π ∂§∂°Ã√™

1. §¿‰ˆÌ·

Για να εξασφαλίσετε οµαλή κάθετη κίνηση του ρούτερ κατά καιρούς εφαρµστε µερικές σταγνες λάδι µηχανής στα µέρη των στηλών που ολισθαίνουν και στο στήριγµα εδράνου.

2. ŒÏÂ¯Ô˜ ÙˆÓ ‚È‰ÒÓ ÛÙÂÚ¤ˆÛË˜

Ελέγχετε περιοδικά λες τις βίδες στερέωσης και βεβαιωθείτε τι είναι κατάλληλα σφιγµένες. Στην περίπτωση που χαλαρώσει οποιαδήποτε βίδα σφίξτε την ξανά αµέσως. Αν δεν το κάνετε αυτ µπορεί να έχει ως αποτέλεσµα το σοβαρ τραυµατισµ.

3. ™˘ÓÙ‹ÚËÛË ÙÔ˘ ÌÔÙ¤Ú

Η περιέλιξη της µονάδα του µοτέρ είναι η καρδιά του ηλεκτρικού εργαλείου. ∆ώστε µεγάλη προσοχή για να σιγουρευτείτε τι η περιέλιξη δεν θα πάθει ζηµιά και / ή θα βρεχθεί µε λάδι ή νερ.

4. ŒÏÂÁ¯Ô˜ ÛÙ· Î·Ú‚Ô˘Ó¿ÎÈ·

ια την συνεχιζµενη ασφάλεια σας και την προστασία σας απ την ηλεκτροπληξ¨α, ο έλεγχος στα καρβουνάκια και η αντικατάσταση αυτού του εργαλείου πρέπει ΜΟΝΟ να γίνεται απ ένα ΕΞΟΥΣΙΟ∆ΟΤΗΜΕΝΟ ΚΕΝΤΡΟ ΣΕΡΒΙΣ ΤΗΣ HiKOKI.

5. ∞ÓÙÈÎ·Ù¿ÛÙ·ÛË ÙÔ˘ Î·Ïˆ‰›Ô˘ ·ÚÔ¯‹˜ ÚÂ‡Ì·ÙÔ˜

6. Αν το καλώδιο παροχής ρεύµατος του Εργαλείου

πάθει ζηµιά, το Εργαλείο πρέπει να επιστραφεί στο Εξουσιοδοτηµένο Κέντρο Εξυπηρέτησης HiKOKI για να αντικατασταθεί.

7. §›ЫЩ· Ы˘УЩ‹ЪЛЫЛ˜ ЩˆУ МВЪТУ

A: Αρ. Αντικειµένου B: Αρ. Κωδικού C: Αρ. που χρησιµοποιήθηκε D: Παρατηρήσεις

¶ƒ√™√Ã∏

Η επισκευή, η τροποποίηση και ο έλεγχος των Ηλεκτρικών Εργαλείων HiKOKI πρέπει να γίνεται απ ένα Εξουσιοδοτηµένο Kέντρο Σέρβις της HiKOKI. Αυτή η Λίστα των Μερών θα είναι χρήσιµη αν παρουσιαστεί µαζί µε το εργαλείο στο Eξουσιοδοτηµένο Κέντρο Σέρβις της HIkOKI ταν ζητάτε επισκευή ή κάποια άλλη συντήρηση. Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι καννες ασφαλείας και οι κανονισµοί που υ

πάρχουν σε κάθε χώρα πρέπει να

ακολουθούνται.

∆ƒ√¶√¶√π∏™∏

Τα

Ηλεκτρικά Εργαλεία HiKOKI βελτιώνονται συνεχώς και τροποποιούνται για να συµπεριλάβουν τις τελευταίες τεχνολογικές προδους. Κατά συνέπεια, ορισµένα τµήµατα (δηλ. κωδικοί αριθµοί και / ή σχεδιασµς) µπορούν να αλλάξουν χωρίς προηγούµενη ειδοποίηση.

∂°°À∏™∏

Εγγυώµαστε τα εργαλεία HiKOKI Power Tools σύµφωνα µε τη νοµοθεσία και τους κανονισµούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώµατα ή ζηµιές λγω κακής χρήσης, κακοποίησης ή φυσιολογικής φθοράς. Σε περίπτωση παραπνων παρακαλούµε αποστείλετε το Power Tool χωρίς να το αποσυναρµολογήσετε µαζί µε το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των οδηγιών αυτών, σε Εξουσιοδοτηµένο Κέντρο Επισκευής της HiKOKI.

™∏ª∂πø™∏

ξαιτίας του συνεχιζµενου προγράµµατος έρευνας και

Ε ανάπτυξης της HiKOKI τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται µπορούν να αλλάξουν χωρίς προηγούµενη ειδοποίηση.

¶ПЛЪФКФЪ›В˜ Ф˘ ·КФЪФ‡У ЩФУ ВОВМﬁМВУФ ıﬁЪ˘‚Ф О·И ЩЛ ‰ﬁУЛЫЛ

Oι τιµές µετρήθηκαν σύµφωνα µε το EN60745 και βρέθηκαν σύµφωνες µε το ISO 4871.

M12V2

Μέτρηση στάθµης ισχύος ήχου εξισορροπηµένου A:

96 dB(A)

Μέτρηση στάθµης πίεσης ήχου εξισορροπηµένου A:

Αβεβαιτητα KpA: 3 dB(A)

Μια τυπική τιµή ρίζας µέσης τετραγωνικής επιτάχυνσης:

1,0 m/s

M12SA2

Μέτρηση στάθµης ισχύος ήχου εξισορροπηµένου A:

83 dB(A)

97 dB(A)

Μέτρηση στάθµης πίεσης ήχου εξισορροπηµένου A:

84 dB(A)

Αβεβαιτητα KpA: 3 dB(A)

Μια τυπική τιµή ρίζας µέσης τετραγωνικής επιτάχυνσης:

1,3 m/s

Φοράτε προστατευτικà αυτιών.

∂ППЛУИО¿

Polski

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE URZĄDZEŃ ELEKTRYCZNYCH

OSTRZEŻENIE Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa.

Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może spowodować porażenie prądem elektrycznym, pożar i/lub odniesienie poważnych obrażeń.

Ostrzeżenia i wskazówki bezpieczeństwa powinny być przechowywane do użycia w przyszłości.

Wykorzystywane w treści wskazówek wyrażenie "narzędzie elektryczne" dotyczy narzędzi zasilanych z sieci (przewodowych) lub z baterii (bezprzewodowych).

1) Bezpieczeństwo stanowiska pracy

a) Miejsce pracy powinno być czyste i dobrze oświetlone.

Brak porządku lub nieodpowiednie oświetlenie miejsca pracy może być przyczyną wypadku.

b) Nie należy używać narzędzi elektrycznych w miejscach

zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów.

Pracujące narzędzie elektryczne wytwarza iskry grożące wybuchem.

c) Dzieci oraz osoby postronne powinny pozostawać w

bezpiecznej odległości od pracującego urządzenia.

Dekoncentracja może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo elektryczne

a) Wtyczka narzędzia musi pasować do gniazda zasilania.

Nie wolno przerabiać wtyczki. Narzędzia posiadające uziemienie nie powinny być używane z wtyczkami przejściowymi.

Przestrzeganie powyższych zaleceń dotyczących wtyczek i gniazdek pozwoli zmniejszyć ryzyko porażenia prądem elektrycznym.

b) Należy unikać dotykania jakichkolwiek powierzchni i

elementów uziemionych, takich jak rury, grzejniki, kuchenki lub urządzenia chłodnicze.

Ryzyko porażenia prądem elektrycznym jest wyższe, gdy ciało jest uziemione.

c) Nie należy narażać narzędzi elektrycznych na działanie

deszczu lub wilgoci.

Obecność wody zwiększa niebezpieczeństwo porażenia prądem elektrycznym.

d) Nie należy używać przewodu zasilającego w sposób niezgodny

z przeznaczeniem. Nie wolno używać przewodu do przenoszenia lub ciągnięcia urządzenia bądź wyłączania go z prądu. Przewód powinien znajdować się w bezpiecznej odległości od źródeł ciepła, oleju, ostrych krawędzi lub poruszających się części.

Uszkodzenie lub zapętlenie przewodu zwiększa ryzyko porażenia prądem elektrycznym.

e) W przypadku używania narzędzia elektrycznego na wolnym

powietrzu należy korzystać z przedłużaczy przeznaczonych do takiego zastosowania.

Używanie odpowiednich przedłużaczy zmniejsza ryzyko porażenia prądem elektrycznym.

f) W przypadku korzystania z narzędzia w miejscu o dużej

wilgotności należy zawsze używać wyłącznika różnicowoprądowego.

Korzystanie z takiego wyłącznika zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osobiste a) Podczas korzystania z narzędzia elektrycznego należy zawsze

koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku. Narzędzia elektryczne nie powinny być obsługiwane przez osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw.

Chwila nieuwagi podczas obsługi narzędzia elektrycznego może spowodować odniesienie poważnych obrażeń.

b) Zawsze używać odpowiedniego osobistego wyposażenia

ochronnego. Zawsze nosić odpowiednie okulary ochronne.

Stosowane w odpowiednich warunkach wyposażenie zabezpieczające, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki zmniejsza ryzyko odniesienia obrażeń ciała.

c) Uniemożliwić nieoczekiwane uruchomienie narzędzia. Przed

podłączeniem narzędzia do gniazda zasilania i/lub zestawu baterii, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia.

Ze względów bezpieczeństwa nie należy przenosić narzędzi elektrycznych, trzymając palec na wyłączniku, ani podłączać do zasilania urządzeń, których wyłącznik znajduje się w położeniu włączenia.

d) Przed włączeniem usunąć wszystkie klucze regulacyjne.

Pozostawienie klucza regulacyjnego połączonego z częścią obrotową narzędzia może spowodować odniesienie obrażeń.

e) Nie sięgać zbyt daleko. Należy zawsze stać stabilnie,

zachowując równowagę.

Zapewnia to lepsze panowanie nad narzędziem w nieoczekiwanych sytuacjach.

f) Należy nosić odpowiednią odzież roboczą. Nie nosić luźnych

ubrań lub biżuterii. Trzymać włosy, odzież i rękawice w bezpiecznej odległości od ruchomych części urządzenia.

Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części narzędzia.

g) Jeżeli wraz z narzędziem dostarczone zostało wyposażenie

służące do odprowadzania pyłów, należy pamiętać o jego właściwym podłączeniu i używaniu.

Właściwe zbieranie i odprowadzanie pyłu zmniejsza zagrożenia związane z jego obecnością.

4) Obsługa i konserwacja narzędzi elektrycznych a) Nie używać narzędzia elektrycznego ze zbyt dużą siłą. Należy

stosować narzędzie odpowiednie dla wykonywanej pracy.

Narzędzie przeznaczone do określonej pracy wykona ją lepiej i w sposób bardziej bezpieczny, pracując z zalecaną prędkością.

b) Nie należy używać narzędzia, którego wyłącznik jest

uszkodzony.

Każde urządzenie, które nie może być właściwie włączane i wyłączane, stanowi zagrożenie i musi zostać naprawione.

c) Należy zawsze odłączać urządzenie z sieci zasilania i/lub

baterii przed przystąpieniem do jakichkolwiek modyfikacji, wymiany akcesoriów itp. oraz kiedy urządzenie nie będzie używane przez dłuższy czas.

Powyższe środki mają na celu wyeliminowanie ryzyka nieoczekiwanego uruchomienia urządzenia.

d) Nieużywane narzędzia elektryczne powinny być

przechowywane w miejscu niedostępnym dla dzieci oraz osób, które nie znają zasad ich obsługi lub niniejszych zaleceń.

Korzystanie z narzędzi elektrycznych przez osoby, które nie zostały przeszkolone, może stanowić zagrożenie.

e) Należy dbać o odpowiednią konserwację narzędzi

elektrycznych. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części urządzenia nie są wygięte, uszkodzone lub pęknięte i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę urządzenia.

Polski

W razie uszkodzenia przed kolejnym użyciem narzędzie musi zostać naprawione.

Wiele wypadków następuje z powodu nieprawidłowej konserwacji narzędzi elektrycznych.

f) Narzędzia tnące powinny być zawsze ostre i czyste.

Narzędzia tnące powinny być utrzymywane w odpowiednim stanie, a ich krawędzie muszą być odpowiednio ostre - zmniejsza to ryzyko wygięcia i ułatwia obsługę narzędzia.

g) Należy zawsze obsługiwać narzędzie, jego akcesoria takie jak

wiertła itp. w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy.

Używanie narzędzia do celów niezgodnych z jego przeznaczeniem może spowodować niebezpieczeństwo.

5) Serwis a) Narzędzia elektryczne mogą być naprawiane wyłącznie przez

uprawnionych techników serwisowych, przy zastosowaniu oryginalnych części zamiennych.

Zapewnia to utrzymanie bezpieczeństwa obsługi urządzenia.

UWAGA Dzieci i osoby niepełnosprawne muszą pozostawać w bezpiecznej odległości od narzędzia. Nieużywane narzędzia elektryczne powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE UŻYTKOWANIA FREZARKI

1. Obsługa urządzenia jedną ręką powoduje utratę stabilności i stwarza niebezpieczeństwo. Podczas eksploatacji urządzenie powinno być trzymane mocno za oba uchwyty.

2. Zaraz po zakończeniu pracy frez jest bardzo gorący. Nie dotykać frezu gołymi dłońmi.

DANE TECHNICZNE

Model M12V2 M12SA2 Napięcie (w zależności od miejsca)* (110V, 120V, 220V, 230V, 240V) Moc pobierana* 2000 W 1700 W Głębokość uchwytu zaciskowego 12 mm lub 1/2” Prędkość obrotowa bez obciążenia 8000 – 22000 min Skok korpusu 65 mm Waga (bez przewodu zasilającego i

standardowych akcesoriów)

*Sprawdź nazwę produktu, jako że ulega ona zmianie w zależności od miejsca zakupu.

6,3 kg 6,2 kg

–1

22000 min

–1

WYPOSAŻENIE STANDARDOWE

(1) Prowadnica wzdłużna ............................................. 1

(2) Uchwyt mocujący.................................................... 1

Prowadnica .............................................................. 2

Śruba regulacyjna ................................................... 1

Śruba skrzydełkowa ................................................ 1

(3) System odprowadzania pyłu.................................. 1

(4) Złączka systemu odprowadzania pyłu .................. 1

(5) Prowadnica wzornika .............................................. 1

(6) Adapter prowadnicy wzornika ............................... 1

(7) Wskaźnik centrowania ............................................ 1

(8) Pokrętło .................................................................... 1

(9) Klucz ........................................................................ 1

(10) Uchwyt zaciskowy 8 mm lub 1/4" ....................... 1

(11) Śruba skrzydełkowa (A) .......................................... 4

(12) Sprężyna blokady ................................................... 2

Wyposażenie standardowe może ulec zmianie bez uprzedzenia.

MOŻLlWE WYPOSAŻENIE DODATKOWE

– sprzedawane oddzielnie

(1) Prowadnica wzornika

Spód podstawy

ABC 16,5 mm 18 mm 18,5 mm 20 mm 25,5 mm 27 mm 28,5 mm 30 mm

4,5 mm

Polski

(2) Uchwyt zaciskowy

20 mm

DdKształt tulei uchwytu zaciskowego

6 mm

12 mm

3 / 8”

1 / 2”

10 mm

(3) Prowadnica okrojnika (Rys. 20) (4) Adapter prowadnicy wzornika (B)

Dla produktu Trend. Wyposażenie standardowe może ulec zmianie bez uprzedzenia.

Bez wyżłobienia

1 wyżłobienie

2 wyżłobienia

Bez wyżłobienia

ZASTOSOWANIE

䡬 Prace stolarskie związane ze żłobkowaniem i

ukosowaniem.

PRZED UŻYCIEM

1. Żródło mocy

Upewnij się, że żródło mocy jest zgodne z wymogami

mocy zaznaczonymi przy nazwie produktu.

2. Przełącznik

Upewnij się, że przełącznik jest wyłączony (pozycja

OFF). Jeśli wtyczka jest włączona do prądu podczas

gdy przełącznik jest włączony (pozycja ON), narzędzie

zacznie działać natychmiast, co może spowodować

poważny wypadek.

3. Przedłużacz

Kiedy miejsce pracy znajduje się daleko od żródła

prądu, użyj przedłużacza o wystarczającym przekroju.

Przedłużacz powinien być tak krótki jak tylko jest to

możliwe.

MONTAŻ I DEMONTAŻ FREZU

OSTRZEŻENIE

Aby uniknąć zagrożenia, należy upewnić się, że

wyłącznik jest w pozycji OFF, oraz wyjąć wtyczkę z

gniazdka zasilania.

1. Montaż frezów

(1) Wyczyścić i wsunąć do oporu chwyt frezu w uchwyt

zaciskowy, a następnie wysunąć około 2 mm. (2) Po wsunięciu frezu, przyciskając jednocześnie kołek

blokujący wału, należy za pomocą klucza 23 mm

dokręcić mocno uchwyt zaciskowy w kierunku zgodnym

z ruchem wskazówek zegara. (patrząc od dołu

urządzenia). (Rys. 1)

UWAGA

䡬 Należy upewnić się, że po zamontowaniu frezu uchwyt

zaciskowy jest mocno dokręcony. W przeciwnym razie może dojść do uszkodzenia uchwytu zaciskowego.

䡬 Należy upewnić się, że po dokręceniu uchwytu

zaciskowego kołek blokujący nie znajduje się w wale. W przeciwnym razie może dojść do uszkodzenia uchwytu zaciskowego, kołka blokującego lub wału.

(3) Używając frezu z chwytem o średnicy 8 mm, należy

wymienić standardowy uchwyt zaciskowy na dołączony do zestawu uchwyt 8 mm.

2. Demontaż frezów

Aby zdemontować frez, należy wykonać w odwrotnej kolejności wszystkie czynności wymagane przy jego montażu.

UWAGA

Należy upewnić się, że po dokręceniu uchwytu zaciskowego kołek blokujący nie znajduje się w wale. W przeciwnym razie może dojść do uszkodzenia uchwytu zaciskowego, kołka blokującego lub wału.

OBSŁUGA FREZARKI PIONOWEJ

1. Regulacja głębokości cięcia (Rys. 2)

(1) Ustawić urządzenie na płaskiej drewnianej powierzchni. (2) Przekręcić dźwignię szybkiej regulacji w kierunku

przeciwnym do ruchu wskazówek zegara aż do momentu jej zatrzymania. (Rys. 3)

(3) Przekręcić element dystansowy, tak aby jego część

bez zamocowanej śruby regulacji głębokości cięcia zbiegła się z dolną częścią prowadnicy dystansowej. Poluzować pokrętło zaciskowe prowadnicy, tak aby ta zetknęła się z elementem dystansowym.

(4) Poluzować dźwignię blokady i docisnąć urządzenie,

tak aby frez tylko dotykał powierzchni. Następnie zacisnąć dźwignię blokady. (Rys. 4)

(5) Dokręcić pokrętło zaciskowe prowadnicy. Ustawić

wskaźnik głębokości w punkcie „0” podziałki.

(6) Poluzować pokrętło zaciskowe prowadnicy i ustawić

wskaźnik głębokości cięcia odpowiednio względem podziałki. Dokręcić pokrętło zaciskowe prowadnicy.

(7) Aby osiągnąć wybraną głębokość cięcia, należy

poluzować dźwignię blokady i docisnąć urządzenie do elementu dystansowego.

Frezarka umożliwia precyzyjną regulację głębokości cięcia.

(1) Zamocować pokrętło precyzyjnej regulacji. (2) Przekręcić dźwignię szybkiej regulacji w kierunku

zgodnym z ruchem wskazówek zegara aż do momentu jej zatrzymania na śrubie dystansowej. (Rys. 5) Jeśli dźwignia szybkiej regulacji nie zatrzyma się na śrubie dystansowej, oznacza to, że śruba jest zamontowana niewłaściwie. W takim wypadku należy nieznacznie poluzować dźwignię blokady, przycisnąć od góry całe urządzenie i ponownie przekręcić dźwignię szybkiej regulacji po właściwym ustawieniu śruby.

(3) Po poluzowaniu dźwigni blokady głębokość cięcia może

zostać dostosowana za pomocą pokrętła precyzyjnej regulacji. Przekręcenie pokrętła precyzyjnej regulacji przeciwnie do ruchu wskazówek zegara pozwala na ustawienie mniejszej głębokości cięcia, podczas gdy przekręcenie jej zgodnie z ruchem wskazówek zegara na ustawienie większej.

Polski

UWAGA

Po precyzyjnym ustawieniu głębokości cięcia należy upewnić się, że dźwignia blokady jest zaciśnięta. W przeciwnym razie może dojść do uszkodzenia dźwigni szybkiej regulacji.

2. Element dystansowy (Rys. 6)

Dwie przytwierdzone do elementu dystansowego śruby regulacji głębokości cięcia mogą być jednocześnie wyregulowane do trzech różnych głębokości cięcia. Za pomocą klucza należy dokręcić nakrętki, tak aby śruby regulacji głębokości cięcia nie poluzowały się.

3. Prowadzenie frezarki OSTRZEŻENIE

Aby uniknąć zagrożenia, należy upewnić się, że wyłącznik jest w pozycji OFF, oraz wyjąć wtyczkę z

gniazdka zasilania. (1) Adapter prowadnicy wzornika 1 Poluzować 2 śruby adaptera prowadnicy wzornika,

aby można było go przesuwać. (Rys. 8) 2 Przez otwór w adapterze prowadnicy wzornika wsunąć

w uchwyt zaciskowy wskaźnik centrowania. (Rys. 9)

3 Ręcznie dokręcić uchwyt zaciskowy. 4 Dokręcić śruby adaptera prowadnicy wzornika i

wyciągnąć wskaźnik centrowania. (2) Prowadnica wzornika

Wykonując na podstawie wzornika dużą ilość

elementów o tym samym kształcie, należy używać

prowadnicy wzornika. (Rys. 10)

Prowadnicę wzornika należy wsunąć w centralny otwór

adaptera i zamocować za pomocą dwóch dodatkowych

śrub, tak jak pokazano na Rys. 11.

Wzornik to matryca wykonana ze sklejki lub drewna.

Wykonując wzornik, należy zwrócić uwagę na kwestie

wyszczególnione poniżej i zilustrowane na Rys. 12.

Prowadząc frezarkę wzdłuż wewnętrznej krawędzi

wzornika, wymiary obrobionego elementu będą mniejsze

niż samego wzornika. Odchylenie to będzie równe

wartości „A”, czyli różnicy między promieniem

prowadnicy wzornika a promieniem frezu. Sytuacja

będzie odwrotna, jeśli frezarka prowadzona będzie

wzdłuż zewnętrznej krawędzi wzornika. (3) Prowadnica wzdłużna

Do ukosowania i żłobkowania wzdłuż boku obrabianego

elementu należy używać prowadnicy wzdłużnej. 1 Wsunąć prowadnicę w otwór w uchwycie mocującym

i lekko dokręcić 2 śruby skrzydełkowe (A) znajdujące

się na górze uchwytu mocującego. 2 Wsunąć prowadnicę w otwór w podstawie, po czym

mocno dokręcić śrubę skrzydełkową (A). 3 Za pomocą śruby regulacyjnej dokonać niewielkiej

regulacji odległości między frezem a powierzchnią

prowadnicy, po czym mocno dokręcić 2 śruby

skrzydełkowe (A) znajdujące się na górze uchwytu

mocującego oraz śrubę skrzydełkową (B), która

zabezpiecza prowadnicę wzdłużną. 4 Przytwierdzić spód podstawy do obrabianej

powierzchni, jak pokazano na Rys. 14. Przesuwać

frezarkę, dbając jednocześnie o to, by płaszczyzna

prowadzenia przylegała do obrabianej powierzchni. (4) System odprowadzania pyłu i złączka systemu

odprowadzania pyłu. (Rys. 15)

Frezarka jest wyposażona w system odprowadzania

pyłu i złączkę systemu odprowadzania pyłu.

1 Dopasować 2 wyżłobienia na podstawie i wsunąć od

góry w znajdujące się z boku podstawy otwory 2 języczki systemu odprowadzania pyłu. Dokręcić system odprowadzania pyłu za pomocą śruby. System odprowadzania pyłu zbiera drobiny obrabianego elementu i odprowadza je w jednym kierunku.

2 Dzięki złączce systemu odprowadzania pyłu przy

wentylatorze systemu odprowadzania pyłu można zamontować wyciąg.

4. Regulacja obrotów (tylko w modelu M12V2)

Model M12V2 wyposażony jest w elektroniczny układ sterowania, który pozwala na bezstopniową zmianę wartości obr./min. Wartość „1” na tarczy regulacyjnej odpowiada prędkości minimalnej, natomiast „6” maksymalnej; patrz Rys. 16.

5. Demontaż sprężyny

Sprężyny wewnątrz kolumny frezarki mogą zostać zdemontowane. Ich demontaż eliminuje opór i umożliwia prostą regulację głębokości cięcia przy

mocowaniu podstawy frezarki. (1) Odkręcić 4 śruby i usunąć podstawę. (2) Odkręcić i usunąć śrubę dystansową, aby móc

zdemontować sprężynę. (Rys. 17)

UWAGA

Śrubę dystansową należy zdemontować dopiero po

ustawieniu i zamocowaniu urządzenia w najwyższym

położeniu.

Usuwanie śruby dystansowej, gdy urządzenie nie jest

w najwyższym położeniu, może spowodować nagłe

zwolnienie śruby i sprężyny oraz uraz.

6. Frezowanie UWAGA

䡬 Podczas użytkowania urządzenia należy nosić okulary

ochronne. 䡬 W czasie obsługi urządzenia należy chronić twarz, ręce

i inne części ciała przed kontaktem z frezem i

ruchomymi częściami. (1) Odsunąć frez od obrabianego przedmiotu i przesunąć

włącznik do pozycji ON; patrz Rys. 18. Przed

przystąpieniem do frezowania frez musi osiągnąć

maksymalną prędkość obrotową. (2) Frez obraca się w kierunku zgodnym z ruchem

wskazówek zegara (strzałka zamieszczona na

obudowie). W celu uzyskania maksymalnej wydajności

frezarka musi być prowadzona zgodnie z kierunkiem

pokazanym na Rys. 19.

WSKAZÓWKA

Przy wykonywaniu głębokiego żłobkowania za pomocą

zużytego frezu może pojawić się dźwięk o wysokiej

częstotliwości.

Wymiana zużytego frezu na nowy pozwala na

wyeliminowanie dźwięku.

KORZYSTANIE Z AKCESORIÓW OPCJONALNYCH

Prowadnica okrojnika (Rys. 20):

Prowadnica okrojnika służy do przycinania lub

ukosowania. Przymocować prowadnicę okrojnika do

uchwytów mocujących, jak pokazano na Rys. 21.

Po ustawieniu rolki we właściwej pozycji należy dokręcić

po dwie śruby skrzydełkowe (A) i (B). Używać w sposób

pokazany na Rys. 22.

Polski

KONSERWACJA I INSPEKCJA

1. Oliwienie

Aby praca frezarki przebiegała bez zakłóceń, co jakiś czas należy wprowadzić niewielką ilość oleju do elementów ślizgowych kolumn i wspornika końcowego.

2. Sprawdzanie śrub mocujących

Regularnie sprawdzaj wszystkie mocujące śruby i upewnij się, że są mocno przykręcone. Jeśli któraś z nich się obluzuje, natychmiast ją przykręć. Zaniedbanie tego może spowodować poważne zagrożenie.

3. Konserwacja silnika

Wirnik silnika jest sercem narzędzia. Zadbaj, by wirnik nie został uszkodzony i nie zawilgotniał lub pokrył się olejem.

4. Kontrola stanu szczotek węglowych

W celu zapewnienia pełnego bezpieczeństwa użytkownika i ochrony przed porażeniem prądem elektrycznym, kontrola i wymiana szczotek węglowych w tym urządzeniu mogą być przeprowadzane WYŁĄCZNIE przez Autoryzowany Punkt Serwisowy HiKOKI.

5. Wymiana przewodu zasilającego

Jeżeli przewód zasilający urządzenia został uszkodzony, musi ono zostać przekazane do Autoryzowanego Punktu Serwisowego HiKOKI w celu wymiany przewodu.

6. Lista części zamiennych

A: Nr części B: Nr kodu C: Ilość użytych części D: Uwagi

UWAGA:

Naprawy, modyfikacji i kontroli Narzędzi Elektrycznych HiKOKI może dokonywać tylko Autoryzowane Centrum Obsługi HiKOKI Ta lista części będzie przydatna, jeśli zostanie wręczona Autoryzowanemu Centrum Obsługi HiKOKI, gdy zaniesiemy narzędzie do naprawy lub przeglądu. Podczas używania i konserwacji narzędzi elektrycznych należy przestrzegać przepisów i norm bezpieczeństwa danego kraju.

MODYFIKACJE:

Narzędzia elektryczne HiKOKI są ciągle ulepszane i

dyfikowane w celu wprowadzania najnowszych

mo osiągnięć nauki i techniki. W związku z tym pewne części (a także numery kodów i konstrukcja) mogą ulec zmianom bez uprzedzenia.

Informacja dotycząca poziomu hałasu i wibracji

Mierzone wartości było określone według EN60745 i zadeklarowane zgodnie z ISO 4871.

M12V2

Zmierzony poziom dźwięku A: 96 dB(A) Zmierzone ciśnienie akustyczne A: 83 dB(A) Niepewność KpA: 3 dB(A)

Typowa wartość skuteczna przyśpieszenia wynosi: 1,0 m/s

M12SA2

Zmierzony poziom dźwięku A: 97 dB(A) Zmierzone ciśnienie akustyczne A: 84 dB(A) Niepewność KpA: 3 dB(A)

Typowa wartość skuteczna przyśpieszenia wynosi: 1,3 m/s

Używaj ochraniacza uszu.

GWARANCJA

Gwarancja na elektronarzędzia HiKOKI jest udzielana z uwzględnieniem praw statutowych i przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego użytkowania lub wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do autoryzowanego centrum serwisowego HiKOKI wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi.

SKAZÓWKA

W zwiazku z prowadzonym przez HiKOKI programem badań i rozwoju, specyfikacje te mogą się zmienić w każdej chwili bez uprzedzenia.

Magyar

SZERSZÁMGÉPEKRE VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELEM Olvasson el minden biztonsági figyelmeztetést és minden utasítást.

A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Ôrizzen meg minden figyelmeztetést és utasítást a jövőbeni hivatkozás érdekében.

A "szerszámgép" kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterületi biztonságr

a) Tartsa a munkaterületet tisztán és jól megvilágítva.

A telezsúfolt vagy sötét területek vonzzák a baleseteket.

b) Ne üzemeltesse a szerszámgépeket robbanásveszélyes

atmoszférában, mint például gyúlékony folyadékok, gázok vagy por jelenlétében.

A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket.

c) Tartsa távol a gyermekeket és körülállókat, miközben

a szerszámgépet üzemelteti.

A figyelemelvonás a kontroll elvesztését okozhatja.

2) Érintésvédelem

a) A szerszámgép dugaszoknak meg kell felelniük az

aljzatnak. Soha, semmilyen módon ne módosítsa a dugaszt. Ne használjon semmilyen adapter dugaszt földelt szerszámgépekkel.

A nem módosított dugaszok és a megfelelő aljzatok csökkentik az áramütés kockázatát.

b) Kerülje a test érintkezését földelt felületekkel, mint

például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.

Az áramütés kockázata megnövekszik, ha a teste földelve van.

c) Ne tegye ki a szerszámgépeket esőnek vagy nedves

körülményeknek.

A szerszámgépbe kerülő víz növeli az áramütés kockázatát.

d) Ne rongálja meg a vezetéket. Soha ne használja a

vezetéket a szerszámgép szállítására, húzására vagy kihúzására. Tartsa távol a vezetéket a hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.

A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.

e) Szerszámgép szabadban történő üzemeltetése esetén

használjon szabadtéri használatra alkalmas hosszabbító kábelt.

A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen a szerszámgép nyirkos helyen

történő használata, használjon maradékáramkészülékkel (RCD) védett táplálást.

Az RCD használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Álljon készenlétben, figyelje, hogy mit tesz, és használja

a józan eszét a szerszámgép üzemeltetésekor. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer befolyása alatt.

A szerszámgépek üzemeltetése közben egy pillanatnyi figyelmetlenség súlyos személyi sérülést eredményezhet.

4) A szerszámgép használata és ápolása

b) Használjon személyi védőfelszerelést. Mindig viseljen

védőszemüveget.

A megfelelő körülmények esetén használt védőfelszerelés, mint például a porálarc, nem csúszó biztonsági cipő, kemény sisak, vagy hallásvédő csökkenti a személyi sérüléseket.

c) Előzze meg a véletlen elindítást. Győződjön meg arról,

hogy a kapcsoló a KI helyzetben van, mielőtt csatlakoztatja az áramforráshoz és/vagy az akkumulátorcsomaghoz, amikor felveszi vagy szállítja a szerszámot.

A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van vagy a bekapcsolt helyzetű szerszámgépek áram alá helyezése vonzza a baleseteket.

d) Távolítson el minden állítókulcsot vagy csavarkulcsot,

mielőtt bekapcsolja a szerszámgépet.

A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.

e) Ne nyúljon át. Mindenkor álljon stabilan, és őrizze meg

egyensúlyát.

Ez lehetővé teszi a szerszámgép jobb ellenőrzését váratlan helyzetekben.

f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy

ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó részektől.

A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.

g) Ha vannak rendelkezésre bocsátott eszközök a porelszívó

és gyűjtő létesítmények csatlakoztatásához, gondoskodjon arról, hogy ezek csatlakoztatva és megfelelően használva legyenek.

A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

a) Ne erőltesse a szerszámgépet. Használjon az

alkalmazásához megfelelő szerszámgépet.

A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.

b) Ne használja a szerszámgépet, ha a kapcsoló nem

kapcsolja azt be és ki.

Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes és meg kell javítani.

c) Húzza ki a dugaszt az áramforrásból és/vagy az

akkumulátorcsomagot a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.

Az ilyen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.

d) A használaton kívüli szerszámgépeket tárolja úgy, hogy

gyermekek ne érhessék el, és ne engedje meg, hogy a szerszámgépet vagy ezeket az utasításokat nem ismerő személyek üzemeltessék a szerszámgépet.

Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

e) A szerszámgépek karbantartása. Ellenőrizze a helytelen

beállítás, a mozgó részek elakadása, alkatrészek törése és minden olyan körülmény szempontjából, amelyek befolyásolhatják a szerszám működését. Ha sérült, használat előtt javíttassa meg a szerszámot.

Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

f) A vágószerszámokat tartsa élesen és tisztán.

Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok kevésbé valószínűen akadnak el és könnyebben kezelhetők.

Magyar

g) A szerszámgép tartozékait és betétkéseit, stb. használja

ezeknek az utasításoknak megfelelően, figyelembe véve a munkakörülményeket és a végzendő munkát.

A szerszámgép olyan műveletekre történő használata, amelyek különböznek a szándékoltaktól, veszélyes helyzetet eredményezhet.

5) Szerviz a) A szerszámgépét képesített javító személlyel

szervizeltesse, csak azonos cserealkatrészek használatával.

Ez biztosítja, hogy a szerszámgép biztonsága megmaradjon.

VIGYÁZAT Tartsa távol a gyermekeket és beteg személyeket. Amikor nincs használatban, a szerszámokat úgy kell tárolni, hogy gyermekek és beteg személyek ne érhessék el.

ÓVINTÉZKEDÉSEK A FELSIMARÓ HASZNÁLATA SORÁN

1. Az egykezes működtetés nem stabil és veszélyes. Működtetés során stabilan fogja mindkét markolatot.

2. A fúróhegy nagyon forró közvetlenül a működtetés után. Semmiképpen ne érintse csupasz kézzel a fúróhegyet.

MŰSZAKI ADATOK

Modell M12V2 M12SA2 Feszültség (terület szerint)* (110V, 120V, 220V, 230V, 240V) Névleges teljesítményfelvétel* 2000 W 1700 W Patronos tokmány kapacitása 12 mm vagy 1/2” Üresjárati fordulatszám 8000 – 22000 perc Fő testlöket 65 mm Súly (kábel és alaptartozékok nélkül) 6,3 kg 6,2 kg

* Ne felejtse el ellenőrizni a típustáblán feltüntetett adatokat, mivel ezek eladási területenként változnak!

–1

22000 perc

–1

STANDARD TARTOZÉKOK

(1) Egyenes vezető ....................................................... 1

(2) Rúdtartó ................................................................... 1

Vezető rúd ............................................................... 2

Adagolócsiga ........................................................... 1

Szárnyas csavar ...................................................... 1

(3) Porelvezető .............................................................. 1

(4) Porelvezető adapter ................................................ 1

(5) Sablon vezető ......................................................... 1

(6) Sablon vezető adapter ........................................... 1

(7) Központosító idom .................................................. 1

(8) Gomb ....................................................................... 1

(9) Csavarkulcs.............................................................. 1

(10) 8 mm-es vagy 1/4” patronos tokmány ............... 1

(11) Szárnyas csavar (A) ................................................ 4

(12) Rögzítő rugő ............................................................ 2

A standard tartozékok előzetes tájékoztatás nélkül változhatnak.

TETSZÉS SZERINT VÁLASZTHATÓ TARTOZÉKOK – külön megrendelésre

(1) Sablon vezető

Alaplemez fenék

ABC 16,5 mm 18 mm 18,5 mm 20 mm 25,5 mm 27 mm 28,5 mm 30 mm

4,5 mm

Magyar

(2) Patronos tokmány

20 mm

Dd Tokmányhüvely formája

6 mm

12 mm

3 / 8”

1 / 2”

10 mm

(3) Szélező vezető (20. ábra) (4) Sablon vezető adapter (B)

Trend termékhez. A tetszés szerint választható tartozékok előzetes bejelentés nélkül bármikor változhatnak.

Nincs vájat

1 vájat

2 vájat

Nincs vájat

ALKALMAZÁSOK

䡬 Hornyoláson és rovátkoláson alapuló famegmunkálási

feladatok.

AZ ÜZEMBEHELYEZÉS ELŐTTI TENNIVALÓK

1. Áramforrás

Ügyeljen rá, hogy a készülék adattábláján feltüntetett

feszültség értéke megegyezzen az alkalmazni kívánt

hálózati feszültséggel.

2. Hálózati kapcsoló

Ügyeljen rá, hogy a hálózati kapcsoló KI állásba legyen

kapcsolva. Ha a csatlakozódugót úgy csatlakoztatja a

dugaszolóaljzatba, hogy közben a hálózati kapcsoló BE

állásban van, a kéziszerszám azonnal működésbe lép,

ami súlyos balesetet idézhet elő.

3. Hosszabbító vezeték

Ha a munkaterület az áramforrástól távol található,

akkor egy megfelelő keresztmetszetű és teljesítményű

hosszabbító vezetéket kell alkalmazni.

FÚRÓHEGYEK BEHELYEZÉSE ÉS ELTÁVOLÍTÁSA

FIGYELMEZTETÉS

Ne feledje kikapcsolni a tápellátást és kihúzni a dugaszt

az aljzatból a súlyos balesetek elkerülése érdekében.

1. Fúróhegyek behelyezése

(1) Tisztítsa meg, és helyezze be a fúrószárat a patronos

tokmányba, amíg a szár le nem ér a fenékig, majd

húzza vissza kb. 2 mm-nyire.

(2) A fúróhegy behelyezése után, a forgórész tengelyt tartó

rögzítő csap benyomása közben stabilan húzza meg a 23 mm-es csavarkulccsal az óramutató járásával megegyező irányba a patronos tokmányt (a maró aljáról nézve). (1. ábra)

VIGYÁZAT

䡬 Ügyeljen a patronos tokmány stabil meghúzására a

fúróhegy behelyezése után. Ennek elmulasztása a patronos tokmány sérülését okozza.

䡬 A patronos tokmány meghúzása után ne helyezze be

a rögzítő csapot a forgórész tengelybe. Ennek elmulasztása a patronos tokmány, rögzítő csap és forgórész tengely sérülését okozza.

(3) Amikor a 8 mm átmérőjű fúrószárat használja, cserélje

ki a patronos tokmányt a 8 mm átmérőjű fúrószárhoz való tokmánnyal, mely alaptartozék.

2. A fúróhegyek eltávolítása

A fúróhegyek eltávolítása során a fúróhegyek behelyezésére vonatkozó lépéseket fordított sorrendben végezze el.

VIGYÁZAT

A patronos tokmány meghúzása után ne helyezze be a rögzítő csapot a forgórész tengelybe. Ennek elmulasztása a patronos tokmány, rögzítő csap és forgórész tengely sérülését okozza.

A MARÓ HASZNÁLATA

1. A vágási mélység beállítása (2. ábra)

(1) Helyezze a szerszámot sima fafelületre. (2) Forgassa az óramutató járásával ellentétes irányba a

gyors beállító kart ütközésig. (3. ábra)

(3) Forgassa el a fékblokkot úgy, hogy az a rész, melyre

a fékblokk vágási mélység beállító csavarja nem illeszkedik, a fékrúd aljához érjen. Lazítsa meg a rúd rögzítő gombot, hogy a fékrúd érintkezzen a fékblokkal.

(4) Lazítsa meg a rögzítő kart, és nyomja addig a

szerszámtestet, amíg a fúróhegy éppen nem érinti a sima felületet. Húzza meg a rögzítő kart ennél a pontnál. (4. ábra)

(5) Húzza meg a rúd rögzítő gombot. Állítsa a mélységjelzőt

a beosztás „0” fokához.

(6) Lazítsa meg a rúd rögzítő gombot, és addig emelje,

amíg a jelző a kívánt vágási mélységet jelentő fokhoz nem ér. Húzza meg a rúd rögzítő gombot.

(7) Lazítsa meg a rögzítő kart, és nyomja lefelé a

szerszámtestet, amíg a fékblokk el nem éri a kívánt vágási mélységet.

A felsőmarón a vágási mélység finombeállítása elvégezhető.

(1) Illesszen gombot a finombeállító gombra. (2) Forgassa az óramutató járásával megegyező irányba

a gyors beállító kart, amíg a gyors beállító kar a fékcsavarhoz nem ütközik. (5. ábra) Ha a gyors beállító kar nem ütközik a fékcsavarhoz, a csavar nincs megfelelően behelyezve. Ilyen esetben enyhén lazítsa meg a rögzítő kart, és nyomja erővel felülről lefelé a készüléken (felsőmarón), és forgassa el ismét a gyors beállító kart a csavar megfelelő behelyezése után.

(3) A vágási mélység a finombeállító gomb elforgatásával

a rögzítő kar kioldása után állítható be. Ha a finombeállító gombot az óramutató járásával ellentétes irányba forgatja, sekélyebb vágást kap, míg ellenkező irányba való forgatás esetén mélyebb lesz a vágás.

Magyar

VIGYÁZAT

Ne feledje meghúzni a rögzítő kart a vágási mélység finombeállítása után. Ennek elmulasztása a gyors beállító kar sérülését okozza.

2. Fékblokk (6. ábra)

A fékblokkon található 2 vágási mélység beállító csavarral egyidejűleg 3 különböző vágási mélység állítható be. Csavarkulccsal húzza meg az anyákat úgy, hogy a vágási mélység beállító csavarok ne lazuljanak ki.

3. A felsőmaró vezetése FIGYELMEZTETÉS

Ne feledje kikapcsolni a tápellátást és kihúzni a dugót

az aljzatból a súlyos problémák elkerülése érdekében. (1) Sablon vezető adapter 1 Lazítsa meg a 2 sablon vezető adapter csavart, hogy

a sablon vezető adapter mozgatható legyen. (8. ábra) 2 Helyezze be a központosító idomot a sablon vezető

adapter nyílásába és a patronos tokmányba. (9. ábra)

3 Húzza meg kézzel a patronos tokmányt. 4 Húzza meg a sablon vezető adapter csavarokat, és

húzza ki a központosító idomot. (2) Sablon vezető

Használja a sablon vezetőt, amikor sablont alkalmaz

nagy mennyiségű, azonos formájú termékek

elkészítéséhez. (10. ábra)

A 11. ábrán látható módon a beszereléshez helyezze

a sablon vezetőt a sablon vezető adapter középső

nyílásába 2 tartozék csavarral.

A sablon egy furnérból vagy vékony faanyagból készült

másoló forma. Sablon készítésekor különösen az

alábbiakban leírt és a 12. ábrán látható dolgokra

ügyeljen.

Amikor a felsőmarót a sablon belső síkja mentén

használja, a késztermék méretei a sablon méreteinél

az „A” mérettel azonos mértékben lesznek kisebbek,

mely a sablon vezető sugara és a fúróhegy sugara

közötti különbség. Ennek fordítottja igaz, amikor a

felsőmarót a sablon külseje mentén használja. (3) Egyenes vezető

Használjon egyenes vezetőt rovátkoláshoz és

horonyvágáshoz az anyag oldala mentén. 1 Helyezze a vezetőrudat a rúdtartó nyílásába, majd

finoman húzza meg a 2 szárnyas csavart (A) a rúdtartó

tetején. 2 Helyezze a vezetőrudat az alap nyílásába, majd erősen

húzza meg a szárnyas csavart (A). 3 Végezzen szögperces beállításokat a fúróhegy és a

vezető felület közötti méreteken az adagolócsigával,

majd erősen húzza meg a 2 szárnyas csavart (A) a

rúdtartó tetején és az egyenes vezetőt rögzítő szárnyas

csavart (B). 4 A 14. ábrán látható módon stabilan illessze az alap

fenekét az anyagok megmunkált felületéhez. Tolja a

felsőmarót, miközben a vezetősíkot az anyagok felületén

tartja. (4) Por vezető és por vezető adapter (15. ábra)

A felsőmaró por vezetővel és por vezető adapterrel van

ellátva. 1 Illessze az alap 2 vájatához, és helyezze be a 2

porelvezető lapot az alapoldalon található nyílásokba

fölülről. Szorítsa meg a porelvezetőt egy csavarral.

A porelvezető a levágott hulladékot elvezeti a

gépkezelőtől, és állandó irányban ürít.

2 Ha a porelvezető adaptert a porelvezető vágott hulladék

ürítő nyílásába helyezi, felszerelhető a porelszívó.

4. A forgási sebesség beállítása (csak M12V2 modell)

Az M12V2 elektronikus vezérlőrendszerrel van ellátva, mely fokozatmentes fordulatszám változtatást tesz lehetővé. A 16. ábrán látható, hogy az „1” tárcsapozíció a legkisebb sebességet jelenti, a „6” pozíció pedig a legnagyobb sebességet.

5. A rugó eltávolítása

A felsőmaró oszlopán belüli rugók letávolíthatók. Ezáltal kiiktathatja a rugóellenállást, és felsőmaró állvány felhelyezésekor könnyen beállíthatja a vágási mélységet.

(1) Lazítsa meg a 4 alaplemez csavart, és távolítsa el az

alaplemezt.

(2) Lazítsa meg a fékcsavart, és távolítsa el úgy, hogy a

rugó könnyen eltávolítható legyen. (17. ábra)

VIGYÁZAT

Távolítsa el a fékcsavart, miközben a főegység (felsőmaró) maximális magasságon van rögzítve. Ha úgy próbálja eltávolítani a fékcsavart, hogy az egység rövidített helyzetben van, a fékcsavar és a rugó kioldhat, és sérülést okozhat.

6. Vágás VIGYÁZAT

䡬 Viseljen szemvédőt a szerszám használata közben. 䡬 A szerszám használata közben tartsa távol a kezét,

arcát és egyéb testrészeit a fúróhegyektől és egyéb forgórészektől.

(1) A 18. ábrán látható módon távolítsa el a fúróhegyet

a munkadarabokról, és nyomja fel a kapcsolókart az ON (BE) pozícióba. Ne kezdje el a vágási műveletet, amíg a fúróhegy el nem éri a teljes forgási sebességet.

(2) A fúróhegy az óramutató járásával megegyező irányba

forog (az alapon jelzett nyíl irányába). A maximális vágási hatékonyság érdekében a 19. ábrán látható tolási irányoknak megfelelően tolja a felsőmarót.

MEGJEGYZÉS

Ha kopott hegyet használ mély horonyhoz, előfordulhat, hogy egy magas hang lesz hallható. A kopott hegy cseréjével kiküszöbölhető a magas hang.

AZ OPCIONÁLIS TARTOZÉKOK HASZNÁLATA

Szélező vezető (20. ábra):

Használja a szélező vezetőt szélezéshez vagy rovátkoláshoz. Helyezze fel a szélező vezetőt a rúdtartóra a 21. ábrán látható módon. Miután beállította a hengert a megfelelő pozícióba, húzza meg a két szárnyas csavart (A) és a másik két szárnyas csavart (B). A 22. ábrán látható módon használja.

ELLENŐRZÉS ÉS KARBANTARTÁS

1. Olajozás

A felsőmaró egyenletes függőleges mozgása érdekében időnként tegyen néhány csepp gépolajat az oszlopok és a szélső megtámasztás tolórészeire.

2. A rögzítő csavarok ellenőrzése

Rendszeresen ellenőrizzen minden rögzítő csavart, és ügyeljen rá, hogy azok megfelelően meg legyenek szorítva. Minden meglazult csavart azonnal szorítson meg. Ennek elhanyagolása súlyos veszélyeket hordoz magában.

3. A motor karbantartása

A motor tekercselése az elektromos szerszám „szíve”. Gondosan ügyeljen rá, hogy a tekercselés ne sérüljön, illetve ne kerüljön kapcsolatba olajjal vagy vízzel.

4. A szénkefék ellenőrzése

A tartós biztonság és a megfelelő érintésvédelem érdekében e szerszámgép szénkeféinek ellenőrzését és cseréjét KIZÁRÓLAG a HiKOKI Szerződéses Szerviz Központ végezheti.

5. A hálózati kábel cseréje

Ha a szerszámgép hálózati kábele megrongálódik, akkor azt csere céljából vissza kell juttatni a HiKOKI Szerződéses Szerviz Központba.

6. Szervizelési alkatrészlista

A: Alkatrész-szám B: Kódszám C: Használt darabszám D: Megjegyzések

FIGYELEM

HiKOKI kéziszers ellenőrzését csak HiKOKI Szakszervíz végezheti. Javítás vagy egyéb karbantartás esetén hasznos ha ezt a szervíz-alkatrész listát a szerszámmal együtt átadjuk a HiKOKI Szakszervíznek. A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az egyes országokban érvényben lévő biztonsági rendelkezéseket és szabványokat.

zámok javítását, módosítását és

MÓDOSÍTÁSOK

HiKOKI kéziszerszámok állandó tökéletesítéseken mennek át, hogy alkalmazni tudják a legújabb műszaki fejlesztések eredményeit. Éppen ezért egyes alkatrészek (azok kódszámai illetve kiviteli módjai) előzetes bejelentés nélkül megváltozhatnak.

Magyar

A környezeti zajra és vibrációra vonatkozó információk

A mért értékek az EN60745 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.

M12V2

Mért A-súlyozású hangteljesítményszint: 96 dB(A) Mért A-súlyozású hangnyomásszint: 83 dB(A) Bizonytalanság KpA: 3 dB(A)

A jellemző súlyozott gyorsulás négyzetes középértéke:

1,0 m/s

M12SA2

Mért A-súlyozású hangteljesítményszint: 97 dB(A) Mért A-súlyozású hangnyomásszint: 84 dB(A) Bizonytalanság KpA: 3 dB(A)

A jellemző súlyozott gyorsulás négyzetes középértéke:

1,3 m/s

Viseljen hallásvédelmi eszközt.

GARANCIA

A HiKOKI Power Tools szerszámokra a törvényes/országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a - nem szétszerelt - szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.

MEGJEGYZÉS

A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

Čeština

OBECNÁ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI EL. PŘÍSTROJE

UPOZORNĚNÍ Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení těchto varování a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění.

Všechna varování a pokyny si uschovejte. V budoucnu se vám mohou hodit.

Pojem "elektrický nástroj" v těchto varováních se vztahuje k vašemu elektrickému nástroji napájenému ze sítě (se šňůrou) nebo napájenému z baterie (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště čisté a dobře osvětlené.

V důsledku nepořádku nebo tmy dochází k nehodám.

b) Neprovozujte elektrické nástroje ve výbušném

ovzduší, např. v přítomnosti hořlavých kapalin, plynů či prachu.

Elektrické nástroje produkují jiskry, které by mohly zapálit prach anebo plyny.

c) Během práce s elektrickým nástrojem zabraňte

přístupu dětí a přihlížejících osob.

Rozptylování by mohlo způsobit ztrátu vaší kontroly nad nástrojem.

2) Elektrická bezpečnost

a) Zástrčka elektrického nástroje musí odpovídat

zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. U uzemněných elektrických nástrojů nepoužívejte žádné rozbočovací zásuvky.

Neupravované zástrčky a odpovídající zásuvky sníží nebezpečí elektrického šoku.

b) Zabraňte kontaktu s uzemněnými povrchy jako

jsou trubky, radiátory, sporáky a lednice.

Je-li uzemněné vaše tělo, existuje zvýšené nebezpečí elektrického šoku.

c) Nevystavujte elektrický nástroj dešti nebo vlhkým

podmínkám.

Voda, která vnikne do elektrického nástroje, zvýší nebezpečí elektrického šoku.

d) Zacházejte správně s napájecí šňůrou. Nikdy

šňůru nepoužívejte k přenášení, tahání nebo odpojování elektrického nástroje ze zásuvky. Umístěte napájecí šňůru mimo působení horka, mimo olej, ostré hrany nebo pohybující se části.

Poškozené nebo zamotané šňůry zvyšují nebezpečí elektrického šoku.

e) Během provozu elektrického nástroje venku

používejte prodlužovací šňůru vhodnou k venkovnímu použití.

Použití šňůry vhodné k venkovnímu použití snižuje nebezpečí elektrického šoku.

f) Pokud je použití elektrického nástroje na vlhkém

místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.

Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost

a) Bute pozorní, sledujte, co děláte a při práci s

elektrickým nástrojem používejte zdravý rozum. Elektrický nástroj nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.

Jediný okamžik nepozornosti při práci s elektrickým nástrojem může způsobit vážné zranění.

b) Používejte osobní ochranné pracovní pomůcky.

Vždy noste ochranu očí.

Ochranné pracovní pomůcky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu použité v příslušných podmínkách sníží možnost zranění.

c) Zabraňte nechtěnému spuštění. Před připojením

ke zdroji napájení a/nebo bateriového zdroje, zvedáním nebo přenášením elektrického nástroje se ujistěte, že je spínač v poloze vypnuto.

Nošením elektrických nástrojů s prstem na vypínači nebo jejich aktivací s vypínačem v poloze zapnuto vzniká nebezpečí úrazu.

d) Před zapnutím elektrického nástroje odstraňte

seřizovací klíč.

Klíč ponechaný připevněný k rotující části elektrického nástroje může způsobit zranění.

e) Nepřehánějte to. Vždy si udržujte správné

postavení a stabilitu.

To umožní lepší kontrolu nad elektrickým nástrojem v nepředvídaných situacích.

f) Noste správný oděv. Nenoste volné oblečení ani

šperky. Vlasy, oděv a rukavice udržujte mimo pohybující se části.

Volný oděv, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.

g) Pokud jsou k dispozici zařízení k připojení přístrojů

k odsávání a sběru prachu, ujistěte se, že jsou připojena a správně používána.

Použitím zařízení ke sběru prachu lze snížit rizika související s prachem.

4) Používání a péče o elektrický nástroj a) Netlačte na elektrický nástroj. Používejte vždy

vhodný elektrický nástroj pro danou aplikaci.

Správný elektrický nástroj provede daný úkol lépe a bezpečněji, rychlostí, pro jakou byl zkonstruován.

b) Nepoužívejte elektrický nástroj, pokud nefunguje

jeho zapínání a vypínání pomocí vypínače.

Jakýkoli elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí být opraven.

c) Před prováděním jakéhokoli seřízení, před výměnou

příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení a/nebo odpojte bateriový zdroj.

Taková preventivní opatření snižují nebezpečí nechtěného spuštění elektrického nástroje.

d) Nepoužívané elektrické nástroje skladujte mimo

dosah dětí a nedovolte, aby s elektrickým nástrojem pracovaly osoby, které nejsou seznámeny s ním nebo s pokyny k jeho používání.

Elektrické nástroje v rukou nevyškolených uživatelů jsou nebezpečné.

e) Udržujte elektrické nástroje. Kontrolujte případná

vychýlení nebo sevření pohybujících se částí, poškození částí a jakékoli ostatní podmínky, které mohou mít vliv na provoz elektrických nástrojů. V případě poškození nechte elektrický nástroj před jeho dalším použitím opravit.

Mnoho nehod vzniká v důsledku nesprávné údržby elektrických nástrojů.

f) Udržujte řezací nástroje ostré a čisté.

Správně udržované řezací nástroje s ostrými řeznými hranami se méně pravděpodobně zaseknou a lépe se ovládají.

Čeština

g) Elektrický nástroj, příslušenství, vsazené části atd.

používejte v souladu s těmito pokyny. Berte přitom zřetel na pracovní podmínky a prováděnou práci.

Použití elektrického nástroje k jinému než určenému účelu může způsobit nebezpečnou situaci.

5) Servis a) Servis vašeho elektrického nástroje svěřte

kvalifikovanému opraváři, který použije pouze identické náhradní díly.

Tak bude i nadále zajištěna bezpečnost elektrického nástroje.

PREVENTIVNÍ OPATŘENÍ Nedovolte přístup dětem a slabomyslným osobám. Pokud nástroje nepoužíváte, měli byste je skladovat mimo dosah dětí a slabomyslných osob.

BEZPEČNOSTNÍ OPATŘENÍ PŘI POUŽITÍ FRÉZY

1. Provoz při ovládání jednou rukou je nestabilní a nebezpečný. Zajistěte, abyste během provozu pevně uchopili obě rukojeti.

2. Nástavec je bezprostředně po ukončení provozu velmi horký. Nedotýkejte se z jakéhokoli důvodu holýma rukama nástavce.

PARAMETRY

Model M12V2 M12SA2 Napětí (podle oblastí)* (110V, 120V, 220V, 230V, 240V) Vstupní příkon* 2000 W 1700 W Velikost upínacího pouzdra 12 mm nebo 1/2” Rychlost bez zatížení 8000 – 22000 min Zdvih hlavní části 65 mm Hmotnost (bez přívodního kabelu

a standardního příslušenství)

* Zkontrolujte, prosíme, štítek na výrobku. Štítek podléhá změnám v závislosti na oblastech použití.

6,3 kg 6,2 kg

–1

22000 min

–1

STANDARDNÍ PŘÍSLUŠENSTVÍ

(1) Přímé vedení ........................................................... 1

(2) Držák tyčky ............................................................. 1

Vodicí tyčka ............................................................. 2

Posuvový šroub ...................................................... 1

Šroub s křídlovou hlavou ...................................... 1

(3) Vedení prachu ......................................................... 1

(4) Adaptér vedení prachu........................................... 1

(5) Vedení šablony ........................................................ 1

(6) Adaptér vedení šablony ......................................... 1

(7) Měrka vystředění..................................................... 1

(8) Otočná rukoje ........................................................ 1

(9) Klíč ........................................................................... 1

(10) Upínací pouzdro 8 mm nebo 1/4" ....................... 1

(11) Šroub s křídlovou hlavou (A) ................................ 4

(12) Pojistná pružina ....................................................... 2

Standardní příslušenství podléhá změnám bez upozornění.

DOPLŇKOVÉ PŘÍSLUŠENSTVÍ – Prodává se zvláš

(1) Vedení šablony

Spodní část základové desky

ABC 16,5 mm 18 mm 18,5 mm 20 mm 25,5 mm 27 mm 28,5 mm 30 mm

4,5 mm

Čeština

(2) Upínací pouzdro

20 mm

DdTvar objímky upínacího pouzdra

6 mm

12 mm

3 / 8”

1 / 2”

10 mm

(3) Vedení lemovače (Obr. 20) (4) Adaptér vedení šablony (B)

Pro výrobek Trend.

Doplňky podléhají změnám bez předchozího upozornění.

Bez drážky

1 drážka

2 drážky

Bez drážky

POUŽITÍ

䡬 Dřevoobráběcí práce na obrobcích vystředěných na

drážkování a zkosení.

PŘED POUŽITÍM

1. Zdroj napětí

Ujistěte se, že používaný zdroj napětí splňuje požadavky specifikované na štítku výrobku.

2. Spínač

Ujistěte se, že spínač je v poloze vypnuto. Pokud je zástrčka zasunuta v zásuvce elektrického proudu a spínač je v poloze „ON“, nástroj začne okamž itě pracovat, a to může způsobit vážný úraz.

3. Prodlužovací kabel

Pokud je pracoviště vzdáleno od zdroje, použijte prodlužovací kabel o správné tloušce a kapacitě. Je třeba, aby prodlužovací kabel byl co nejkratší.

INSTALACE A DEMONTÁŽ NÁSTAVCŮ

UPOZORNĚNÍ

Ujistěte, že jste vypnuli přívod proudu a odpojili zástrčku z elektrické zásuvky, abyste zabránili závažným nehodám.

1. Instalace nástavců

(1) Vyčistěte a zasuňte stopku nástavce do upínacího

pouzdra tak, aby stopka dosedla na doraz, potom ji vysuňte zpět přibližně 2 mm.

(2) S vloženým nástavcem a stisknutým pojistným kolíkem

přidržujícím hřídel motoru pevně dotáhněte klíčem velikosti 23 mm upínací pouzdro ve směru chodu hodinových ručiček (z pohledu zespodu vrchní frézy). (Obr. 1)

POZOR

䡬 Ujistěte se, že upínací pouzdro je po vložení nástavce

pevně dotažené. V případě nedodržení tohoto pokynu může dojít k poškození upínacího pouzdra.

䡬 Zajistěte, aby pojistný kolík nebyl po dotažení upínacího

pouzdra zasunutý do hřídele motoru. V případě nedodržení tohoto pokynu může dojít k poškození upínacího pouzdra, pojistného kolíku a hřídele motoru.

(3) Používáte-li nástavec se stopkou průměru 8 mm,

nahrate osazené upínací pouzdro za pouzdro pro nástavec s průměrem stopky 8 mm, které se dodává jako standardní příslušenství.

2. Demontáž nástavců

Při demontáži nástavců postupujte v opačném pořadí než při instalaci nástavců.

POZOR

Zajistěte, aby pojistný kolík nebyl po dotažení upínacího pouzdra zasunutý do hřídele motoru. V případě nedodržení tohoto pokynu může dojít k poškození upínacího pouzdra, pojistného kolíku a hřídele motoru.

ZPŮSOB POUŽITÍ HORNÍ FRÉZKY

1. Nastavení hloubky řezu. (Obr. 2)

(1) Umístěte nářadí na rovnou plochu dřeva. (2) Otočte páku pro rychlé seřízení proti směru chodu

hodinových ručiček až na doraz. (Obr. 3)

(3) Otočte těleso zarážky tak, že část, ke které není upevněn

seřizovací šroub hloubky řezu na tělese zarážky, se přesune k spodní části tyčky zarážky. Uvolněte pojistný otočný knoflík tyčky, aby tyčka zarážky se mohla dostat do styku s tělesem zarážky.

(4) Uvolněte pojistnou páčku a zatlačte na tělo nářadí, až

se nástavec právě dotkne rovné plochy. V tomto okamžiku dotáhněte pojistnou páčku. (Obr. 4)

(5) Dotáhněte pojistný otočný knoflík tyčky. Vyrovnejte

indikátor hloubky s ryskou „0“ stupnice.

(6) Uvolněte pojistný otočný knoflík tyčky a zvedněte, až

se ukazatel vyrovná s dílkem stupnice odpovídajícím požadované hloubce řezu. Dotáhněte pojistný otočný knoflík tyčky.

(7) Uvolněte pojistnou páčku a zatlačte na tělo nářadí

dolů, až těleso zarážky dosáhne požadovanou hloubku řezu.

Na Vaší horní frézce je možné provést jemné seřízení hloubky řezu.

(1) Upevněte otočný knoflík k otočné rukojeti pro jemné

seřízení.

(2) Otočte páku pro rychlé seřízení ve směru chodu

hodinových ručiček až se páka zastaví o šroub zarážky. (Obr. 5) Pokud se páka pro rychlé seřízení nezastaví o šroub zarážky, není závrtný šroub řádným způsobem upevněn. Pokud dojde k této situaci, mírně uvolněte pojistnou páku a zatlačte na nářadí (vrchní frézku) silně z horní strany a opět otočte páku pro rychlé seřízení po náležitém upevnění závrtného šroubu.

(3) Hloubku řezu lze otáčením otočné rukojeti pro jemné

seřízení seřídit tehdy, když pojistná páka je uvolněná. Otáčením otočné rukojeti pro jemné seřízení proti směru chodu hodinových ručiček se dosáhne mělčího řezu, zatímco otáčením ve směru chodu hodinových ručiček se dosáhne hlubšího řezu.

Čeština

POZOR

Zajistěte, aby pojistná páčka byla po jemném nastavení hloubky řezu dotažena. V případě nedodržení tohoto pokynu může dojít k poškození páky pro rychlé seřízení.

2. Těleso zarážky (Obr. 6)

Dva seřizovací šrouby řezu upevněné k tělesu zarážky lze nastavit současně na 3 různé hloubky řezu. Pro dotažení matic použijte klíč, aby se seřizovací šrouby hloubky řezu nemohly uvolnit.

3. Vedení horní frézky POZOR

Ujistěte, že jste vypnuli přívod proudu a odpojili zástrčku z elektrické zásuvky, abyste zabránili závažným

nehodám. (1) Adaptér vedení šablony 1 Uvolněte 2 šrouby adaptéru vedení šablony tak, aby

bylo možné pohybovat adaptérem vedení šablony.

(Obr. 8) 2 Vložte měrku vystředění přes otvor v adaptéru vedení

šablony a do upínacího pouzdra. (Obr. 9)

3 Dotáhněte upínací pouzdro rukou. 4 Dotáhněte šrouby adaptéru vedení šablony a vytáhněte

měrku vystředění. (2) Vedení šablony

Vedení šablony použijte tehdy, když používáte šablonu

pro výrobu velkého množství výrobků stejného tvaru.

(Obr. 10)

Při montáži vložte vedení šablony do středového otvoru

v adaptéru vedení šablony se 2 pomocnými šrouby

tak, jak je zobrazeno na obr. 11.

Šablona tvaruje formu vyrobenou z překližky nebo

tenkého řeziva. Když vyrábíte šablonu, věnujte zvýšenou

pozornost pokynům uvedeným níže a znázorněným na

Obr. 12.

Používáte-li horní frézku podél vnitřní plochy šablony,

rozměry hotového výrobku budou menší než rozměry

šablony o velikost rovnou rozměru „A“, rozdílu mezi

poloměrem vedení šablony a poloměrem nástavce.

Toto platí opačně tehdy, když používáte horní frézku

podél vnějšího povrchu šablony. (3) Přímé vedení

Přímé vedení použijte pro srážení hran a drážkování

podél strany materiálů. 1 Zasuňte vodicí tyč do otvoru v držáku otvoru, potom

mírně dotáhněte 2 šrouby s křídlovou hlavou (A) na

horní části držáku tyče. 2 Zasuňte vodicí tyč do otvoru v základové desce, potom

pevně dotáhněte šroub s křídlovou hlavou (A). 3 Provete přesné seřízení rozměrů mezi nástavcem a

plochou vedení pomocí posuvového šroubu, potom

pevně dotáhněte 2 šrouby s křídlovou hlavou (A) na

horní straně držáku tyče a šroub s křídlovou hlavou

(B), který zajišuje přímé vedení. 4 Pevně přimontujte spodní část základové desky ke

zpracovávanému povrchu materiálů tak, jak je zobrazeno

na obr. 14. Posouvejte horní frézku a přitom udržujte

vodicí plochu na povrchu materiálů. (4) Vedení prachu a adaptér vedení prachu (Obr. 15)

Vaše horní frézka je vybavena vedením prachu a

adaptérem vedení prachu. 1 Vyrovnejte 2 drážky na základové desce a vložte 2

nosy vedení prachu do otvorů umístěných na straně

základové desky z horní části. Upevněte vedení prachu

pomocí šroubu.

Vedení prachu odklání odletující třísky vznikající při

řezání od pracovníka a směřuje jejich odletování ve

stálém směru.

2 Namontováním adaptéru vedení prachu do kanálu

vedení prachu pro odvod třísek lze upevnit odsávač prachu.

4. Nastavení otáček (pouze model M12V2)

M12V2 má systém elektronické kontroly, který umožňuje plynule měnit otáčky. Poloha na stupnici „1“ je pro minimální otáčky a poloha „6“ pro maximální otáčky, jak je zobrazeno na

obr. 16.

5. Demontáž pružiny

Pružiny umístěné v sloupku horní frézky lze demontovat. Tím se odstraní odpor pružiny a umožní se snadné seřízení hloubky řezu při upevňování stojanu horní

frézky. (1) Uvolněte 4 šrouby základové desky a desku vyjměte. (2) Uvolněte šroub zarážky a demontujte jej, pak lze pružinu

demontovat. (Obr. 17)

POZOR

Vymontujte šroub zarážky, když je hlavní jednotka

(horní frézka) upevněná v její maximální výšce.

Vymontování šroubu zarážky s nářadím ve zkráceném

stavu může způsobit, že se šroub zarážky uvolní a

může způsobit zranění.

6. Řezání POZOR

䡬 Při prácí s tímto nářadím používejte ochranu zraku. 䡬 Při práci s tímto nářadím nepřibližujte ruce, obličej a

ostatní části těla k nástavcům a jiným otáčejícím se

dílům. (1) Vyjměte nástavec z obrobků a stiskněte přepínací

páčku do polohy ON - Zapnuto, jak je znázorněno na

obr. 18. Nezahajujte řezání, pokud nebyly dosaženy

plné otáčky. (2) Nástavec se otáčí ve směru chodu hodinových ručiček

(směr šipky uvedený na základové desce). Pro získání

maximální účinnosti řezání posunujte horní frézku ve

shodě se směry posuvu znázorněné na obr. 19.

POZNÁMKA

Pokud se používá opotřebený nástavec pro zhotovování

hlubokých drážek, může vznikat vysoký pronikavý hluk

řezání.

Výměnou opotřebeného nástavce za nový se vysoký

pronikavý hluk odstraní.

POUŽITÍ VOLITELNÉHO PŘÍSLUŠENSTVÍ

Lemovací vedení (Obr. 20):

Používejte lemovací vedení pro lemování nebo srážení

hran. Upevněte lemovací vedení k držáku tyče, jak je

znázorněno na obr. 21.

Po vyrovnání kladky do příslušné polohy dotáhněte

dva šrouby s křídlovou hlavou (A) a druhé dva šrouby

s křídlovou hlavou (B). Použití je znázorněno na

obr. 22.

ÚDRŽBA A KONTROLA

1. Olejování

Aby se zaručil hladký svislý pohyb horní frézky, čas

od času naneste několik kapek strojního oleje na

posuvné části sloupků a koncové konzoly.

2. Kontrola šroubů

Pravidelně zkontrolujte všechny šrouby a ujistěte se,

že jsou správně utažené. Pokud najdete některé šrouby

uvolněné, ihned je utáhněte. Neutažené šrouby mohou

vést k vážnému riziku.

Čeština

3. Údržba motoru

Vinutí motoru je srdce elektrického zařízení. Ujistěte se, že vinutí není poškozené nebo vlhké vodou nebo olejem.

4. Kontrola uhlíkových kartáčků

Za účelem Vaší trvalé bezpečnosti a ochrany proti úrazu elektrickým proudem by mělo kontrolu uhlíkových kartáčků a jejich výměnu na tomto nářadí provádět POUZE Autorizované Servisní Středisko firmy HiKOKI.

5.6.Výměna přívodní kabelu

Pokud dojde k poškození přívodního kabelu nářadí, je třeba nářadí zaslat do Autorizovaného Servisního Střediska firmy HiKOKI pro provedení výměny kabelu.

Seznam servisních položek

A: Číslo položky B: Kód položky C: Číslo použití D: Poznámky

POZOR:

Opravy, modifikace a kontroly zařízení HiKOKI musí provádět Autorizované servisní středisko HiKOKI. Tento seznam servisních polože předložíte-li jej s vaším zařízením Autorizovanému servisnímu středisku HiKOKI společně s požadavkem na opravu nebo další servis. Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

MODIFIKACE:

Výrobky firmy HiKOKI jsou neustále zdokonalovány a modifikovány tak, aby se zavedly nejposlednější výsledky výzkumu a vývoje. Následně, některé díly (např. čísla kódů nebo návrh) mohou být změněny bez předešlého oznámení.

k bude užitečný,

Informace o hluku a vibracích

Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871.

M12V2

Změřená vážená hladina akustického výkonu A: 96 dB(A) Změřená vážená hladina akustického tlaku A: 83 dB(A) Neurčitost KpA: 3 dB(A)

Typická vážená střední hodnota zrychlení nepřesahuje:

1,0 m/s

M12SA2

Změřená vážená hladina akustického výkonu A: 97 dB(A) Změřená vážená hladina akustického tlaku A: 84 dB(A) Neurčitost KpA: 3 dB(A)

Typická vážená střední hodnota zrychlení nepřesahuje:

1,3 m/s

Použijte ochranu sluchu.

ZÁRUKA

Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska firmy HiKOKI.

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

Türkçe

GENEL ELEKTRÓKLÓ ALET GÜVENLÓK UYARILARI

DÓKKAT

Tüm güvenlik uyarılarını ve tüm talimatları okuyun.

Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte baßvurmak üzere saklayın.

Uyarılarda kullanılan "elektrikli alet" terimi, ßebeke elektriåiyle çalıßan (kablolu) veya pille çalıßan (kablosuz) elektrikli aletinizi belirtir.

1) Çalıßma alanının güvenliåi a) Çalıßma alanı temiz ve iyi aydınlatılmıß olmalıdır.

Daåınık veya karanlık alanlar kazalara davetiye çıkarır.

b) Elektrikli aletleri yanıcı sıvı, gaz veya toz patlayıcı

maddelerin bulunduåu ortamlarda çalıßtırmayın.

Elektrikli aletlerin çıkardıåı kıvılcımlar toz veya gaz halindeki bu maddeleri ateßleyebilir.

c) Bir elektrikli aletle çalıßırken çocukları ve izleyicileri

uzaklaßtırın.

Dikkatinizin daåılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliåi a) Elektrikli aletin fißi elektrik prizine uygun olmalıdır.

Fißi herhangi bir ßekilde deåißtirmeyin. Topraklanmıß elektrikli aletlerle herhangi bir adaptör kullanmayın.

Fißlerde deåißiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları gibi

topraklanmıß yüzeylerle gövde temasından kaçının.

Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.

c) Elektrikli aletleri yaåmura veya ıslak ortamlara maruz

bırakmayın.

Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Elektrikli aleti

taßımak, çekmek veya fißini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yaådan, keskin kenarlardan veya hareketli parçalardan uzak tutun.

Hasar görmüß veya dolaßmıß kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanda kullanırken, açık alanda

kullanıma uygun bir uzatma kablosu kullanın.

Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.

f) Eåer bir elektrikli aletin ıslak bir yerde kullanılması

kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynaåı kullanın.

RCD kullanılması elektrik çarpma riskini azaltır.

3) Kißisel emniyet a) Bir elektrikli alet kullanırken daima tetikte olun;

yaptıåınız ißi izleyin ve saåduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın.

Elektrikli aletleri kullanırken göstereceåiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

b) Kißisel koruyucu donanım kullanın. Daima koruyucu

gözlük takın.

Uygun koßullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.

4) Elektrikli aletin kullanımı ve bakımı

5) Servis

c) Aletin istenmeden çalıßmasını engelleyin. Aleti güç

kaynaåına ve/veya akü ünitesine baålamadan, kaldırmadan veya taßımadan önce, güç düåmesinin kapalı konumda olduåundan emin olun.

Elektrikli aletleri parmaåınız güç düåmesinin üzerinde olarak taßımanız veya güç düåmesi açılmıß durumda fißini takmanız kazalara davetiye çıkarır.

d) Aletin gücünü açmadan önce alet üzerindeki ayar

veya somun anahtarlarını çıkarın.

Aletin dönen parçalarından birine baålı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.

e) Çok fazla yaklaßmayın. Uygun bir adım mesafesi

bırakın ve sürekli olarak dengenizi koruyun.

Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.

f) Uygun ßekilde giyinin. Bol elbiseler giymeyin ve takı

eßyaları takmayın. Saçlarınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun.

Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.

g) Eåer toz çekme ve toplama baålantıları için gerekli

aygıtlar saålanmıßsa, bunların baålı olduåundan ve doåru ßekilde kullanıldıåından emin olun.

Toz toplama kullanımı, tozla ilißkili tehlikeleri azaltabilir.

a) Elektrikli aleti zorlamayın. Yapacaåınız iß için doåru

alet kullanın.

Doåru alet, ißinizi daha iyi ve tasarlanmıß olduåu hız deåerinde daha güvenli ßekilde yapacaktır.

b) Elektrikli alet güç düåmesinden açılıp kapanmıyorsa,

aleti kullanmayın.

Güç düåmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

c) Herhangi bir ayar yapmadan, aksesuarları

deåißtirmeden veya aleti saklamadan önce fißi güç kaynaåından ve/veya akü ünitesinden sökün.

Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalıßma riskini azaltır.

d) Atıl durumdaki elektrikli aletleri çocukların

ulaßamayacaåı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kißilerin aleti kullanmasına izin vermeyin.

Elektrikli aletler eåitimsiz kullanıcıların elinde tehlikelidir.

e) Elektrikli aletin bakımını yapın. Hareketli parçalarda

yanlıß hizalanma veya sıkıßma olup olmadıåını, kırık parça olup olmadıåını ve elektrikli aletin çalıßmasını etkileyebilecek diåer koßulları kontrol edin. Eåer hasar varsa, kullanmadan önce aleti tamir ettirin.

Kazaların çoåu elektrikli aletlere kötü bakım ißlemleri uygulanmasından kaynaklanmaktadır.

f) Aletleri keskin ve temiz tutun.

Uygun ßekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkıßma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara

uygun ßekilde, çalıßma koßullarını ve yapılacak ißi göz önünde bulundurarak kullanın.

Elektrikli aletin amaçlanan kullanımlardan farklı ißlemler için kullanılması tehlikeli bir duruma yol açabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek

parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanımı saålanacaktır.

Türkçe

ÖNLEM Çocukları ve zayıf kißileri uzak tutun. Alet, kullanılmadıåı zamanlarda çocukların ve zayıf kißilerin ulaßamayacaåı bir yerde saklanmalıdır.

FREZE MAKÓNESÓ KULLANIRKEN ÖNERÓLEN ÖNLEMLER

1. Tek elle kullanım dengesiz ve tehlikelidir. Çalıßtırırken bütün tutma yerlerini kavrandıåınızdan emin olun.

2. Uç, çalıßmanın hemen ardından çok sıcak olacaktır. Her ne sebeple olursa olsun uca çıplak elle dokunmayın.

TEKNÓK ÖZELLÓKLER

Model M12V2 M12SA2 Voltaj (bölgelere göre)* (110V, 120V, 220V, 230V, 240V) Güç girißi* 2000 W 1700 W Baålama Aynası Kapasitesi 12 mm veya 1/2”

Yüksüz hız 8000 – 22000 min

Ana Gövde Stroku (hareketi) 65 mm Aåırlık (kablo ve standart

aksesuarlar hariç)

* Bu deåer bölgeden bölgeye deåißiklik gösterdiåi için ürünün üzerindeki plakayı kontrol etmeyi unutmayın.

6,3 kg 6,2 kg

STANDART AKSESUARLAR

(1) Doårusal kılavuz .......................................................... 1

(2) Çubuk tutucu ............................................................... 1

Kılavuz çubuk ..............................................................2

Besleme vidası ............................................................1

Kelebek cıvatası ..........................................................1

(3) Toz kılavuzu ................................................................ 1

(4) Toz kılavuz adaptörü ................................................. 1

(5) Íablon kılavuzu .......................................................... 1

(6) Íablon kılavuz adaptörü ............................................ 1

(7) Merkezleme mastarı ................................................... 1

(8) Topuz ........................................................................... 1

(9) Anahtar ........................................................................ 1

(10) 8 mm veya 1/4" Baålama Aynası.......................... 1

(11) Kelebek cıvatası (A) ................................................ 4

(12) Kilit yayı .................................................................... 2

Standart aksesuarlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

ÓSTEÅE BAÅLI AKSESUARLAR – ayrıca satılır

(1) Íablon kılavuzu

Alt kaidenin altı

–1

(2) Baålama aynası

20 mm

Dd Ayna bileziåi ßekli

6 mm

12 mm

3 / 8”

1 / 2”

10 mm

(3) Kırpma kılavuzu (Íek. 20) (4) Íablon kılavuz adaptörü (B)

Eåilimlerin ürünü için. Ósteåe baålı aksesuarlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

22000 min

–1

Kanal yok

1 Kanal

2 Kanal

Kanal yok

ABC 16,5 mm 18 mm 18,5 mm 20 mm 25,5 mm 27 mm 28,5 mm 30 mm

4,5 mm

UYGULAMALAR

䡬 Kanal açma ve pah kırma üzerine yapılan aåaç ißleri.

Türkçe

ALETÓ KULLANMADAN ÖNCE

1. Güç kaynaåı

Kullanılan güç kaynaåının, ürünün üzerinde bulunan plakada belirtilen güç gerekliliklerine uygun olduåundan emin olun.

2. Açma/ Kapama anahtarı

Açma/ kapama anahtarının OFF konumunda olduåundan emin olun. Açma/ kapama anahtarı ON konumundayken aletin fißi prize takılırsa, alet derhal çalıßmaya baßlar ve ciddi kazalar meydana gelebilir.

3. Uzatma kablosu

Çalıßma alanı güç kaynaåından uzakta olduåunda, yeterli kalınlıkta ve belirtilen gücü kaldırabilen bir uzatma kablosu kullanın. Uzatma kablosu olabildiåince kısa tutulmalıdır.

UÇLARIN YERLEÍTÓRÓLMESÓ VE ÇIKARTILMASI

UYARI

Ciddi problemlerin önüne geçebilmek için güç sviçini kapatıp fißi prizden çektiåinize emin olun.

1. Uçların yerleßtirilmesi

(1) Ucun gövdesini temizleyip aynada dibe kadar takın,

ardından 2 mm kadar geriye dıßarı çıkartın.

(2) Uç takılıyken ve armatür milini tutan kilit pimine basarken

23 mm anahtarla aynayı saat yönünde saålam bir ßekilde sıkıßtırın (frezeye alttan bakılırsa). (Íekil 1)

DÓKKAT

䡬 Bir uç takıldıktan sonra aynanın saålam bir ßekilde

sıkıßtırıldıåından emin olun. Aksi taktirde aynada hasar olußabilir.

䡬 Aynayı sıkıßtırdıktan sonra kilit pimin armatür miline

takılı olmadıåından emin olun. Bunu yapmamak aynada, kilit pimde ve armatür milinde hasara yol açacaktır.

(3) 8 mm gövdeli bir uç kullanırken, mevcut aynayı standart

aksesuar olarak saålanan 8 mm çaplı ayna ile deåißtirin.

2. Uçları çıkarırken

Uçları çıkarıp takarken izlediåiniz adımları geriye doåru sırayla takip ederek uygulayın.

DÓKKAT

Aynayı sıkıßtırdıktan sonra kilit pimin armatür miline takılı olmadıåından emin olun. Bunu yapmamak aynada, kilit pimde ve armatür milinde hasara yol açacaktır.

FREZE AÇMA NASIL KULLANILMALIDIR

1. Kesme derinliåinin ayarlanması. (Íekil 2)

(1) Aleti düz bir aåaç yüzey üzerine yerleßtirin. (2) Hızlı ayar kolunu kolu durana kadar saat yönünün

tersine çevirin. (Íekil 3)

(3) Stoper bloåu çevirin böylece stoper bloåundaki kesme

derinliåi ayar vidasının baålı olmadıåı kısım stoper direåi altına gelecektir. Direk kilit topuzunu gevßeterek stoper direåinin stoper bloåuyla temas etmesini saålayın.

(4) Kilit kolu gevßetin ve alet gövdesine uçlar düz yüzeye

ancak deåene kadar basın. Bu noktada kilit kolu sıkıßtırın. (Íekil 4)

(5) Direk kilit topuzunu sıkıßtırın. Derinlik göstergesini ölçeåin

“0” kademesi ile hizalayın.

(6) Direk kilit topuzunu gevßetin. Óbre istenilen kesme

derinliåini gösteren kademeye gelene kadar kaldırın. Direk kilit topuzunu sıkıßtırın.

(7) Kilit kolunu gevßetin ve alet gövdesini istenilen kesme

derinliåini saålamak için aßaåı stoper bloåuna kadar bastırın.

Freze makinesi kesme derinliåine ince ayar yapmanıza imkan tanır.

(1) Topuzu ince ayar topuzuna takın. (2) Hızlı ayar kolunu saat yönünde hızlı ayar kolu stoper

vida tarafından durdurulana kadar çevirin. (Íekil 5) Eåer hızlı ayar kolu stoper vidada durmaz ise cıvata doåru takılmamıß demektir. Bu durumda, hafifçe kilit kolu gevßetin ve ünite (freze) üzerine, üzerinden sert bir ßekilde bastırın ve cıvatayı düzgün taktıktan sonra hızlı ayar kolunu tekrar çevirin.

(3) Kilit kol gevßetilmißken kesme derinliåi ince ayar

topuzunu çevirerek azaltılabilir. Ónce ayar topuzunu saat yönünün tersine çevirmek daha sıå bir kesmeye yol açacaktır. Saat yönünde çevirmekse daha derin kesme saålayacaktır.

DÓKKAT

Kesme derinliåi ince ayarından sonra kilit kolun sıkıßtırıldıåından emin olun. Bunu yapmamak hızlı ayar kolunun hasar görmesine neden olacaktır.

2. Stoper bloåu (Íekil 6)

Stoper bloåuna baålı 2 kesme derinliåi ayar vidası aynı anda 3 ayrı kesme derinliåi belirlemekte kullanılabilir. Bu sırada kesme derinliåi ayar vidalarının gevßeyip çıkmamaları için Somunları bir anahtar kullanarak sıkıßtırın.

3. Frezeye kılavuzla yön verilmesi UYARI

Ciddi problemlerin önüne geçebilmek için güç sviçini

kapatıp fißi prizden çektiåinize emin olun. (1) Íablon kılavuz adaptörü 1 ßablon kılavuz adaptörünü hareket ettirebilecek ßekilde

2 ßablon kılavuz adaptör vidasını gevßetin. (Íekil 8) 2 Merkezleme mastarını ßablon kılavuz adaptöründeki ve

baålama aynasındaki deliklere yerleßtirin. (Íekil 9)

3 Baålama aynasını elle sıkıßtırın. 4 Íablon kılavuz adaptör vidalarını sıkıßtırın ve

merkezleme mastarını çıkartın. (2) Íablon kılavuzu

Íablonla çok sayıda aynı ßekilde parça yapıyorsanız

ßablon kılavuzunu kullanın. (

Íekil 11’de görüldüåü ßekilde, yerleßtirmek için ßablon

kılavuzunu 2 aksesuar vida ile birlikte ßablon kılavuz

adaptörü içindeki merkez deliåe yerleßtirin.

Íablon, kontrplak veya ince aåaçtan yapılmıß bir profil

ßekli kalıbıdır. Bir ßablon yaparken ßekil 12’de gösterilen

ve aßaåıda izah edilen konulara özel dikkat gösterin.

Frezeyi bir ßablonun iç düzleminde kullanıyorsanız bitmiß

ürünün boyutları ßablondan, ßablon kılavuzu yarıçapı

ve uç yarıçapı arasındaki fark olan “A” ölçüsü kadar

küçük olacaktır. Íablonun dıß kenarı boyunca freze

kullanılırsa ßekil, bu defa tersine büyük olacaktır. (3) Doårusal kılavuz

Malzemenin yanı boyunca pah kırmak ve kanal açma

ißlemlerinde doårusal kılavuzu kullanın. 1 Kılavuz çubuåu çubuk tutucudaki deliåe yerleßtirin, sonra

hafifçe çubuk tutucu tepesindeki 2 kelebek cıvatasını

(A) sıkıßtırın. 2 Kılavuz çubuåu kaidedeki deliåe takın, sonra kelebek

cıvatayı (A) sıkıca sıkıßtırın. 3 Besleme vidasıyla uç ve kılavuz yüzey arasında

boyutlarda ufak ayarlamaları yapın, ardından çubuk

Íekil 10

)

Türkçe

tutucu tepesindeki 2 kelebek cıvatasını (A) ve doårusal kılavuzu sabitleyen kelebek cıvata (B)’yi sıkıca sıkıßtırın.

4 Íekil 14’de görüldüåü gibi, kaide altını ißlenen malzeme

üzerine emniyetli bir ßekilde ilißtirin. Kılavuz düzlemini malzeme üzerinde tutarak frezeyi besleyin (keserek ilerleyin).

(4) Toz kılavuzu ve toz kılavuz adaptörü. (Íekil 15)

Frezeniz bir toz kılavuzu ve toz kılavuz adaptörüyle donatılmıßtır.

1 Kaidedeki 2 kanalın karßı karßıya getirip 2 toz kılavuz

çıkıntısını alt tarafındaki deliklere üstten takın. Toz kılavuzunu bir vidayla sıkın. Toz kılavuzu, kesme artıåı döküntülerini operatörden uzaklaßtırıp, çıkıßı belirli bir yöne yönlendirir.

2 Toz kılavuz adaptörünü toz kılavuzu kesme döküntüleri

çıkıßına takarak toz emme takılmıß olacaktır.

4. Dönüß hızının ayarlanması (yalnızca model M12V2)

M12V2 modeli kademesiz olarak devir/dakika ayarı yapabilen bir elektronik kontrol sistemine sahiptir. Íekil 16’da gösterildiåi ßekilde kadran konumu “1” minimum hız, konum “6” maksimum hıza verilmißtir.

5. Yayın çıkartılması

Frezenin sütununda bulunan yaylar çıkartılabilir. Bunu yapmak yay direncini ortadan kaldıracak ve freze ayaåı takılıyken kesme derinliåinin kolay ayarlanmasını

saålayacaktır. (1) Dört alt taban vidasını gevßetin ve alt tabanı çıkartın. (2) Stoper cıvatayı gevßetin ve çıkartın, böylece yay

çıkartılabilecektir. (Íekil 17)

DÓKKAT

Stoper cıvatayı ana ünite (freze) en yüksek konumunda

sabit durumdayken çıkartın.

Stoper cıvatayı ünite daha kısa bir konumda iken

çıkartmak stoper cıvata ve yayın fırlamasına ve

yaralanmalara yol açabilir.

6. Kesme DÓKKAT

䡬 Bu aleti çalıßtırırken emniyet gözlükleri takın. 䡬 Aleti çalıßtırırken ellerinizi, yüzünüzü ve vücudunuzun

diåer kısımlarını uçlardan ve bütün diåer döner

parçalardan uzak tutun. (1) Íekil 18’de gösterildiåi ßekilde ucu iß parçasından

çıkartın ve düåme dilini yukarı “ON” (AÇIK) konumuna

getirin. Uç, dönme üst hızına ulaßmadan kesme ißlemine

baßlamayın. (2) Uç saat yönünde dönecektir. (ok yönü alt kısımda

ißlenmißtir). Maksimum kesme etkinliåini saålamak için

freze beslemesini Íekil 19’da verilen besleme

talimatlarına uygun ßekilde yapın.

NOT

Eåer derin kanallar açmakta aßınmıß bir uç kullanılırsa

yüksek perdeden bir kesme sesi çıkabilir.

Bu yüksek perdeden ses, aßınmıß ucun yerine yeni bir

uç takılmasıyla ortadan kalkacaktır.

SEÇMELÓ AKSESUARLARIN KULLANILMASI

Kırpma kılavuzu (ßekil 20):

Kırpma kılavuzunu kırpma ve pah kırmada kullanın.

Kırpma kılavuzunu ßekil 21’de gösterildiåi ßekilde çubuk

tutucuya baålayın.

Tekeri uygun konuma ayarladıktan sonra, iki kelebek

cıvatayı (A) ve diåer iki kelebek cıvatayı (B) sıkıßtırın.

Íekil 22’de gösterildiåi ßekilde kullanın.

BAKIM VE ÓNCELEME

1. Yaålama

Frezenin takıntısız dikey hareketini saålamak için sütunun kayan kısımlarına ve uç kelepçelere ara sıra birkaç damla makine yaåı uygulayın.

2. Montaj vidalarının incelenmesi:

Tüm montaj vidalarını düzenli olarak inceleyin ve saålam ßekilde sıkılı olduåundan emin olun. Gevßeyen vidaları derhal sıkın. Gevßemiß vidalar ciddi tehlikelere yol açabilir.

3. Motorun incelenmesi

Motor biriminin sargıları, bu aåır iß aletinin “kalbidir”. Sargının hasar görmediåinden ve/veya yaå ya da su ile ıslanmadıåından emin olun.

4. Kömürlerin incelenmesi

Güvenliåiniz ve elektrik çarpmasına karßı koruma için bu alette kömürlerin incelenmesi ve deåißtirilmesi sadece HiKOKI Yetkili Servis Merkezi tarafından yapılmalıdır.

5. Elektrik kablosunun deåißtirilmesi

Aletin elektrik kablosu hasar görmüßse, kablonun deåißtirilmesi için alet HiKOKI Yetkili Servis Merkezine götürülmelidir.

6. Servis parçaları listesi

A: Parça no. B: Kod no. C: Kullanılan sayı D: Açıklamalar

DÓKKAT

HiKOKI Güç Takımlarının onarımı, modifikasyonu ve gözden geçirilmesi HiKOKI yetkili Servis Merkezi tarafından yapılmalıdır.

yetkili Servis Merkezine tamir ya da bakım

HiKOKI

amacıyla baßvurulduåunda Parça Listesinin takım ile birlikte verilmesi faydalı olacaktır. Güç takımlarının çalıßtırılması ve bakımlarının yapılması esnasında her ülke için belirtilen güvenlik düzenlemelerine ve standartlarına uyulması gerekmektedir.

DEÅÍÓKLÓKLER

HiKOKI Aåır Óß Aletleri en son teknolojik ilerlemelere uygun olarak sürekli deåißtirilmekte ve gelißtirilmektedir. Dolaısıyla, bazı kısımlarda (örneåin kod veya tasarım gibi) önceden bildirimde bulunulmadan deåißiklik yapılabilir.

numaraları ve/

GARANTÓ

HiKOKI Elektrikli El Aletlerine ülkelere özgü hukuki düzenlemeler çerçevesinde garanti vermekteyiz. Bu garanti, yanlıß veya kötü kullanım, normal aßınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Íikayet durumunda, Elektrikli El Aleti, sökülmemiß bir ßekilde, bu kullanım kılavuzunun sonunda bulunan GARANTÓ BELGESÓYLE birlikte bir HiKOKI yetkili servis merkezine gönderilmelidir.

NOT

HiKOKI'nin süregelen araßtırma ve gelißtirme programına baålı olarak burada belirtilen teknik özelliklerde önceden bildirimde bulunulmadan deåißiklik yapılabilir.

Havadan yayılan gürültü ve titreßimle ilgili bilgiler

Ölçülen deåerlerin EN60745 ve ISO 4871’e uygun olduåu tespit edilmißtir.

M12V2

Ölçülmüß A-aåırlıklı gürültü güç derecesi: 96 dB(A) Ölçülmüß A-aåırlıklı gürültü güç derecesi: 83 dB(A) Belirsiz KpA: 3 dB(A)

Tipik aåırlıklı ortalama karekök ivme deåeri: 1,0 m/s

M12SA2

Ölçülmüß A-aåırlıklı gürültü güç derecesi: 97 dB(A) Ölçülmüß A-aåırlıklı gürültü güç derecesi: 84 dB(A) Belirsiz KpA: 3 dB(A)

Tipik aåırlıklı ortalama karekök ivme deåeri: 1,3 m/s

Kulak koruyucusu kullanın.

Türkçe

PyccÍËÈ

OÅôàE èPABàãA ÅEÂOèACHOCTà èPà PAÅOTE C ùãEKTPOàHCTPìMEHTOM

èPEÑìèPEÜÑEHàE

èpoäÚËÚe Çce ÔpaÇËÎa ÄeÁoÔacÌocÚË Ë ËÌcÚpyÍáËË.

He ÇêÔoÎÌeÌËe ÔpaÇËÎ Ë ËÌcÚpyÍáËÈ ÏoÊeÚ ÔpËÇecÚË Í ÔopaÊeÌËï íÎeÍÚpËäecÍËÏ ÚoÍoÏ, ÔoÊapy Ë/ËÎË cepëeÁÌoÈ ÚpaÇÏe.

CoxpaÌÓÈÚe Çce ÔpaÇËÎa Ë ËÌcÚpyÍáËË Ìa ÄyÀyçee.

TepÏËÌ "íÎeÍÚpoËÌcÚpyÏeÌÚ" Ç ÍoÌÚeÍcÚe Çcex Ïep ÔpeÀocÚopoÊÌocÚË oÚÌocËÚcÓ Í íÍcÔÎyaÚËpyeÏoÏy BaÏË íÎeÍÚpoËÌcÚpyÏeÌÚy c ÔËÚaÌËeÏ oÚ ceÚeÇoÈ poÁeÚÍË (c ceÚeÇêÏ åÌypoÏ) ËÎË íÎeÍÚpoËÌcÚpyÏeÌÚy c ÔËÚaÌËeÏ oÚ aÍÍyÏyÎÓÚopÌoÈ ÄaÚapeË (ÄecÔpoÇoÀÌoÏy).

1) ÅeÁoÔacÌocÚë Ìa paÄoäeÏ ÏecÚe

a) èoÀÀepÊËÇaÈÚe äËcÚoÚy Ë xopoåee ocÇeçeÌËe Ìa

paÄoäeÏ ÏecÚe.

ÅecÔopÓÀoÍ Ë ÔÎoxoe ocÇeçeÌËe ÔpËÇoÀÓÚ Í ÌecäacÚÌêÏ cÎyäaÓÏ.

b) He ËcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚê Ço

ÇÁpêÇooÔacÌêx oÍpyÊaïçËx ycÎoÇËÓx, ÌaÔpËÏep, Ç ÌeÔocpeÀcÚÇeÌÌoÈ ÄÎËÁocÚË oÖÌeoÔacÌêx ÊËÀÍocÚeÈ, ÖopïäËx ÖaÁoÇ ËÎË ÎeÖÍoÇocÔÎaÏeÌÓïçeÈcÓ ÔêÎË.

ùÎeÍÚpoËÌcÚpyÏeÌÚê ÔopoÊÀaïÚ ËcÍpê, ÍoÚopêe ÏoÖyÚ ÇocÔÎaÏeÌËÚë ÔêÎë ËÎË ËcÔapeÌËÓ.

c) ÑepÊËÚe ÀeÚeÈ Ë ÌaÄÎïÀaïçËx Ìa ÄeÁoÔacÌoÏ

paccÚoÓÌËË Ço ÇpeÏÓ íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa.

OÚÇÎeäeÌËe ÇÌËÏaÌËÓ ÏoÊeÚ cÚaÚë ÀÎÓ Bac ÔpËäËÌoÈ ÔoÚepË yÔpaÇÎeÌËÓ.

2) ùÎeÍÚpoÄeÁoÔacÌocÚë

a) CeЪeЗкe ЗЛОНЛ нОeНЪpoЛМcЪpyПeМЪoЗ АoОКМк

cooЪЗeЪcЪЗoЗaЪл ceЪeЗoИ poБeЪНe. HЛНoЦАa Мe ПoАЛЩЛбЛpyИЪe еЪeФceОлМyп ЗЛОНy МЛНoЛП oДpaБoП. He ЛcФoОлБyИЪe МЛНaНЛe aАaФЪepМкe ФepexoАМЛНЛ c БaБeПОeММкПЛ (БaПНМyЪкПЛ Мa БeПОп) нОeНЪpoЛМcЪpyПeМЪaПЛ.

HeПoАЛЩЛбЛpoЗaММкe еЪeФceОлМкe ЗЛОНЛ Л cooЪЗeЪcЪЗyпзЛe ЛП ceЪeЗкe poБeЪНЛ yПeМлеaЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

b) He ÔpËÍacaÈÚecë ÚeÎoÏ Í ÁaÁeÏÎeÌÌêÏ ÔoÇepxÌocÚÓÏ,

МaФpЛПep, Н ЪpyДoФpoЗoАaП, paАЛaЪopaП, НyxoММкП ФОЛЪaП Л xoОoАЛОлМЛНaП.

EcОЛ Baеe ЪeОo coФpЛНocМeЪcУ c БaБeПОeММкПЛ ФoЗepxМocЪУПЛ, ЗoБpacЪeЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

c) He ÔoÀÇepÖaÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚê ÀeÈcÚÇËï ÇoÀê

ËÎË ÇÎaÖË.

èpË ÔoÔaÀaÌËË ÇoÀê Ç íÎeÍÚpoËÌcÚpyÏeÌÚ ÇoÁpacÚeÚ oÔacÌocÚë ÔopaÊeÌËÓ íÎeÍÚpËäecÍËÏ ÚoÍoÏ.

d) иpaЗЛОлМo oДpaзaИЪecл co еМypoП. HЛНoЦАa Мe

ФepeМocЛЪe нОeНЪpoЛМcЪpyПeМЪ, ЗБУЗеЛcл Бa еМyp, Мe ЪУМЛЪe Бa еМyp Л Мe АepЦaИЪe Бa еМyp c бeОлп oЪcoeАЛМeМЛУ нОeНЪpoЛМcЪpyПeМЪa oЪ ceЪeЗoИ poБeЪНЛ. PacФoОaЦaИЪe еМyp ФoАaОлеe oЪ ЛcЪoдМЛНoЗ ЪeФОa, МeЩЪeФpoАyНЪoЗ, ФpeАПeЪoЗ c ocЪpкПЛ НpoПНaПЛ Л АЗЛКyзЛxcУ АeЪaОeИ.

иoЗpeКАeММкe ЛОЛ БaФyЪaММкe еМypк yЗeОЛдЛЗaпЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

e) èpË íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa ÇÌe

ФoПeзeМЛИ, ЛcФoОлБyИЪe yАОЛМЛЪeОлМкИ еМyp, ФpeАМaБМaдeММкИ АОУ ЛcФoОлБoЗaМЛУ ЗМe ФoПeзeМЛУ.

f) èpË íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa Ço ÇÎaÊÌoÈ

3) ãËäÌaÓ ÄeÁoÔacÌocÚë a) ÅyÀëÚe ÖoÚoÇê Í ÌeoÊËÀaÌÌêÏ cËÚyaáËÓÏ,

b) аcФoОлБyИЪe ЛМАЛЗЛАyaОлМкe cpeАcЪЗa БaзЛЪк.

c) аБДeЦaИЪe МeФpeАМaПepeММoЦo ЗНОпдeМЛУ АЗЛЦaЪeОУ.

d) CМЛПЛЪe Зce peЦyОЛpoЗoдМкe ЛОЛ ЦaeдМкe НОпдЛ ФepeА

e) He ÚepÓÈÚe ycÚoÈäËÇocÚë. Bce ÇpeÏÓ ËÏeÈÚe ÚoäÍy

f) OÀeÇaÈÚecë ÌaÀÎeÊaçËÏ oÄpaÁoÏ. He ÌaÀeÇaÈÚe

g) EcÎË ÔpeÀycÏoÚpeÌê ycÚpoÈcÚÇa ÀÎÓ ÔpËcoeÀËÌeÌËÓ

4) ùÍcÔÎyaÚaáËÓ Ë oÄcÎyÊËÇaÌËe íÎeÍÚpoËÌcÚpyÏeÌÚoÇ a) He ÔepeÖpyÊaÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ. àcÔoÎëÁyÈÚe

аcФoОлБoЗaМЛe еМypa, ФpeАМaБМaдeММoЦo АОУ paДoЪк ЗМe ФoПeзeМЛИ, yПeМлеЛЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

cpeАe, ЛcФoОлБyИЪe ycЪpoИcЪЗo БaзЛЪМoЦo oЪНОпдeМЛУ (RCD) ЛcЪoдМЛНa ФЛЪaМЛУ.

аcФoОлБoЗaМЛe RCD yПeМлеЛЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

ЗМЛПaЪeОлМo cОeАЛЪe Бa cЗoЛПЛ АeИcЪЗЛУПЛ Л pyНoЗoАcЪЗyИЪecл БАpaЗкП cПкcОoП ФpЛ нНcФОyaЪaбЛЛ нОeНЪpoЛМcЪpyПeМЪa. He ЛcФoОлБyИЪe нОeНЪpoЛМcЪpyПeМЪ, НoЦАa Bк ycЪaОЛ ЛОЛ МaxoАЛЪecл ФoА ЗОЛУМЛeП МapНoЪЛНoЗ, aОНoЦoОУ ЛОЛ ОeНapcЪЗeММкx ФpeФapaЪoЗ.

MÖÌoÇeÌÌaÓ ÔoÚepÓ ÇÌËÏaÌËÓ ÇoÇpeÏÓ íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚoÇ ÏoÊeÚ ÔpËÇecÚË Í cepëeÁÌoÈ ÚpaÇÏe.

BceÖÀa ÌaÀeÇaÈÚe cpeÀcÚÇa ÁaçËÚê ÖÎaÁ.

ВaзЛЪМoe cМapУКeМЛe, МaФpЛПep, ФpoЪЛЗoФкОeЗoИ pecФЛpaЪop, БaзЛЪМaУ oДyЗл c МecНoОлБНoИ ФoАoеЗoИ, БaзЛЪМкИ еОeП-НacНa ЛОЛ cpeАcЪЗa БaзЛЪк opЦaМoЗ cОyxa, ЛcФoОлБyeПкe АОУ cooЪЗeЪcЪЗyпзЛx ycОoЗЛИ, yПeМлеaЪ ЪpaЗПк.

мДeАЛЪecл З ЪoП, дЪo ЗкНОпдaЪeОл МaxoАЛЪcУ З ФoОoКeМЛЛ ЗкНОпдeМЛУ ФepeА ФoАМЛПaМЛeП, ФepeМocНoИ ЛОЛ ФoАcoeАЛМeМЛeП Н ceЪeЗoИ poБeЪНe Л/ ЛОЛ ФopЪaЪЛЗМoПy ДaЪapeИМoПy ЛcЪoдМЛНy ФЛЪaМЛУ.

иepeМocНa нОeНЪpoЛМcЪpyПeМЪoЗ, НoЦАa Bк ФaОeб АepКЛЪe Мa ЗкНОпдaЪeОe, ЛОЛ ФoАcoeАЛМeМЛe нОeНЪpoЛМcЪpyПeМЪoЗ Н ceЪeЗoИ poБeЪНe, НoЦАa ЗкНОпдaЪeОл ДyАeЪ МaxoАЛЪлcУ З ФoОoКeМЛЛ ЗНОпдeМЛУ, ФpЛЗoАЛЪ Н МecдacЪМкП cОyдaУП.

ЗНОпдeМЛeП нОeНЪpoЛМcЪpyПeМЪa.

ÉaeäÌêÈ ËÎË peÖyÎËpoÇoäÌêÈ ÍÎïä, ocÚaÇÎeÌÌêÈ ÔpËÍpeÔÎeÌÌêÏ Í ÇpaçaïçeÈcÓ ÀeÚaÎË íÎeÍÚpoËÌcÚpyÏeÌÚa, ÏoÊeÚ ÔpËÇecÚË Í ÔoÎyäeÌËï ÚpaÇÏê.

oÔopê Ë coxpaÌÓÈÚe paÇÌoÇecËe.

щЪo ФoПoКeЪ Оyдеe yФpaЗОУЪл нОeНЪpoЛМcЪpyПeМЪoП З МeФpeАЗЛАeММкx cЛЪyaбЛУx.

ÔpocÚopÌyï oÀeÊÀy ËÎË ïÇeÎËpÌêe ËÁÀeÎËÓ. ÑepÊËÚe ÇoÎocê, oÀeÊÀy Ë ÔepäaÚÍË ÍaÍ ÏoÊÌo ÀaÎëåe oÚ ÀÇËÊyçËxcÓ äacÚeÈ.

иpocЪopМaУ oАeКАa, пЗeОЛpМкe ЛБАeОЛУ ЛОЛ АОЛММкe ЗoОocк ПoЦyЪ ФoФacЪл З АЗЛКyзЛecУ дacЪЛ.

ÔpËcÔocoÄÎeÌËÈ ÀÎÓ oÚÇoÀa Ë cÄopa ÔêÎË, yÄeÀËÚecë Ç ÚoÏ, äÚo oÌË ÔpËcoeÀËÌeÌê Ë ËcÔoÎëÁyïÚcÓ ÌaÀÎeÊaçËÏ oÄpaÁoÏ.

аcФoОлБoЗaМЛe АaММкx ycЪpoИcЪЗ ПoКeЪ yПeМлеЛЪл oФacМocЪЛ, cЗУБaММкe c ФкОлп.

ÌaÀÎeÊaçËÈ ÀÎÓ BaåeÖo ÔpËÏeÌeÌËÓ íÎeÍÚpoËÌcÚpyÏeÌÚ.

HaАОeКaзЛИ нОeНЪpoЛМcЪpyПeМЪ ДyАeЪ ЗкФoОМУЪл paДoЪy Оyдеe Л МaАeКМee З ЪoП peКЛПe paДoЪк, Мa НoЪopкИ oМ paccдЛЪaМ.

PyccÍËÈ

b) He ËcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ c ÌeËcÔpaÇÌêÏ

ЗкНОпдaЪeОeП, ecОЛ c eЦo ФoПoзлп МeОлБУ ДyАeЪ ЗНОпдЛЪл Л ЗкНОпдЛЪл ЛМcЪpyПeМЪ.

KaКАкИ нОeНЪpoЛМcЪpyПeМЪ, НoЪopкП МeОлБУ yФpaЗОУЪл c ФoПoзлп ЗкНОпдaЪeОУ, ДyАeЪ ФpeАcЪaЗОУЪл oФacМocЪл, Л eЦo ДyАeЪ МeoДxoАЛПo oЪpeПoМЪЛpoЗaЪл.

c) OЪcoeАЛМЛЪe еЪeФceОлМyп ЗЛОНy oЪ ЛcЪoдМЛНa ФЛЪaМЛУ

Л/ЛОЛ ФopЪaЪЛЗМкИ ДaЪapeИМкИ ЛcЪoдМЛН ФЛЪaМЛУ oЪ нОeНЪpoЛМcЪpyПeМЪa ФepeА МaдaОoП ЗкФoОМeМЛУ НaНoИОЛДo ЛБ peЦyОЛpoЗoН, ФepeА cПeМoИ ФpЛМaАОeКМocЪeИ ЛОЛ xpaМeМЛeП нОeНЪpoЛМcЪpyПeМЪoЗ.

TaНЛe ФpoЩЛОaНЪЛдecНЛe Пepк ДeБoФacМocЪЛ yПeМлеaЪ oФacМocЪл МeФpeАМaПepeММoЦo ЗНОпдeМЛУ АЗЛЦaЪeОУ нОeНЪpoЛМcЪpyПeМЪa.

d) XpaÌËÚe ÌeËcÔoÎëÁyeÏêe íÎeÍÚpoËÌcÚpyÏeÌÚê Ç

МeАocЪyФМoП АОУ АeЪeИ ПecЪe, Л Мe paБpeеaИЪe ОпАУП, Мe БМaпзЛП НaН oДpaзaЪлcУ c нОeНЪpoЛМcЪpyПeМЪoП ЛОЛ Мe ЛБyдЛЗеЛП АaММoe pyНoЗoАcЪЗo, paДoЪaЪл c нОeНЪpoЛМcЪpyПeМЪoП.

щОeНЪpoЛМcЪpyПeМЪк ФpeАcЪaЗОУпЪ oФacМocЪл З pyНax МeФoАЦoЪoЗОeММкx ФoОлБoЗaЪeОeИ.

e) CoÀepÊËÚe íÎeÍÚpoËÌcÚpyÏeÌÚê Ç ËcÔpaÇÌocÚË.

иpoЗepлЪe, МeЪ ОЛ МecoocМocЪЛ ЛОЛ БaeАaМЛУ АЗЛКyзЛxcУ дacЪeИ, ФoЗpeКАeМЛУ АeЪaОeИ ЛОЛ НaНoЦoОЛДo АpyЦoЦo oДcЪoУЪeОлcЪЗa, НoЪopoe ПoКeЪ ФoЗОЛУЪл Мa ЩyМНбЛoМЛpoЗaМЛe нОeНЪpoЛМcЪpyПeМЪoЗ. иpЛ МaОЛдЛЛ ФoЗpeКАeМЛУ oЪpeПoМЪЛpyИЪe нОeНЪpoЛМcЪpyПeМЪ ФepeА eЦo нНcФОyaЪaбЛeИ.

ÅoÎëåoe ÍoÎËäecÚÇo ÌecäacÚÌêx cÎyäaeÇ cÇÓÁaÌo c ÔÎoxËÏ oÄcÎyÊËÇaÌËeÏ íÎeÍÚpoËÌcÚpyÏeÌÚoÇ.

f) CoАepКЛЪe peКyзЛe ЛМcЪpyПeМЪк ocЪpo БaЪoдeММкПЛ

Ë äËcÚêÏË.

HaÀÎeÊaçËÏ oÄpaÁoÏ coÀepÊaçËecÓ Ç ËcÔpaÇÌocÚË peÊyçËe ËÌcÚpyÏeÌÚê c ocÚpêÏË peÊyçËÏË ÍpoÏÍaÏË ÄyÀyÚ ÏeÌëåe ÁaeÀaÚë Ë ÄyÀyÚ ÎeÖäe Ç yÔpaÇÎeÌËË.

5) OÄcÎyÊËÇaÌËe

MEPA èPEÑOCTOPOÜHOCTà ÑepÊËÚe ÔoÀaÎëåe oÚ ÀeÚeÈ Ë ÌeÏoçÌêx ÎïÀeÈ. EcÎË ËÌcÚpyÏeÌÚê Ìe ËcÔoÎëÁyïÚcÓ, Ëx cÎeÀyeÚ xpaÌËÚë Ç ÌeÀocÚyÔÌoÏ ÀÎÓ ÀeÚeÈ Ë ÌeÏoçÌêx ÎïÀeÈ ÏecÚe.

MEPõ èPEÑOCTOPOÜHOCTà èPà àCèOãúÂOBAHàà îPEÂEPOBAãúHOâ MAòàHõ

1. àcÔoÎëÁoÇaÌËe cÚaÌÍa oÀÌoÈ pyÍoÈ oÔacÌo Ë

2. HeÔocpeÀcÚÇeÌÌo ÔocÎe ËcÔoÎëÁoÇaÌËÓ peÁeá oäeÌë

g) àcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ, ÔpËÌaÀÎeÊÌocÚË,

ÌacaÀÍË Ë Ú.Ô. Ç cooÚÇeÚcÚÇËË c ÀaÌÌêÏ pyÍoÇoÀcÚÇoÏ, ÔpËÌËÏaÓ Ço ÇÌËÏaÌËe ycÎoÇËÓ Ë oÄéeÏ ÇêÔoÎÌÓeÏoÈ paÄoÚê.

àcÔoÎëÁoÇaÌËe íÎeÍÚpoËÌcÚpyÏeÌÚa ÀÎÓ ÇêÔoÎÌeÌËÓ paÄoÚ Ìe Ôo ÔpÓÏoÏy ÌaÁÌaäeÌËï ÏoÊeÚ ÔpËÇecÚË Í oÔacÌoÈ cËÚyaáËË.

a) OÄcÎyÊËÇaÌËe BaåeÖo íÎeÍÚpoËÌcÚpyÏeÌÚa ÀoÎÊÌo

ЗкФoОМУЪлcУ НЗaОЛЩЛбЛpoЗaММкП ФpeАcЪaЗЛЪeОeП peПoМЪМoИ cОyКДк c ЛcФoОлБoЗaМЛeП ЪoОлНo ЛАeМЪЛдМкx БaФacМкx дacЪeИ.

ùÚo oÄecÔeäËÚ coxpaÌÌocÚë Ë ÄeÁoÔacÌocÚë íÎeÍÚpoËÌcÚpyÏeÌÚa.

ÌeÀoÔycÚËÏo. èepeÀ ËcÔoÎëÁoÇaÌËeÏ yÀocÚoÇepëÚecë, äÚo oÄe pyäÍË ÔpoäÌo ÁaÍpeÔÎeÌê.

ÖopÓäËÈ. HË ÔpË ÍaÍËx oÄcÚoÓÚeÎëcÚÇax Ìe ÀoÚpaÖËÇaÈÚecë ÖoÎêÏË pyÍaÏË Í peÁáy.

TEXHàóECKàE XAPAKTEPàCTàKà

MoÀeÎë M12V2 M12SA2 HaÔpÓÊeÌËe (Ôo peÖËoÌaÏ)* (110 B, 120 B, 220 B, 230 B, 240 B) èoÚpeÄÎÓeÏaÓ ÏoçÌocÚë* 2000 W 1700 W MoçÌocÚë áaÌÖoÇoÖo ÔaÚpoÌa 12 ПП ЛОЛ 1/2" уЛcОo oДopoЪoЗ xoОocЪoЦo xoАa BeОЛдЛМa xoАa НopФyca 65 ÏÏ Bec (ÄeÁ ÍaÄeÎÓ Ë cÚaÌÀapÚÌêx

ÍoÏÔÎeÍÚyïçËx ÀeÚaÎeÈ)

*иpoЗepлЪe ФacФopЪМyп ЪaДОЛдНy Мa ЛБАeОЛЛ, ЪaН НaН oМa ПeМУeЪcУ З БaЗЛcЛПocЪЛ oЪ peЦЛoМa

8000 – 22000 ÏËÌ

6,3 ÍÖ 6,2 ÍÖ

–1

22000 ÏËÌ

–1

PyccÍËÈ

CTAHÑAPTHõE AKCECCìAPõ

(1) иpУПoe МaФpaЗОУпзee ycЪpoИcЪЗo ...................... 1

(2) îËÍcaÚop Äpyca ........................................................ 1

OÔopÌêÈ Äpyc ........................................................... 2

XoÀoÇoÈ ÇËÌÚ ............................................................ 1

CÚoÔopÌêÈ ÄoÎÚ c ÁaÖÌyÚêÏ cÚepÊÌeÏ ............... 1

(3) ìcÚpoÈcÚÇo ÀÎÓ ÌaÔpaÇÎeÌËÓ ÔêÎË ..................... 1

èepexoÀÌËÍ ycÚpoÈcÚÇa ÀÎÓ ÌaÔpaÇÎeÌËÓ ÔêÎË ...

(4)

(5) PeÖyÎÓÚop åaÄÎoÌa .................................................. 1

(6) èepexoÀÌËÍ peÖyÎÓÚopa åaÄÎoÌa ......................... 1

(7) ñeÌÚpoÇoäÌoe ycÚpoÈcÚÇo ....................................... 1

(8) PyÍoÓÚÍa .................................................................... 1

(9) ÉaeäÌêÈ ÍÎïä ........................................................... 1

(10) 8 ÏÏ ËÎË 1/4” ñaÌÖoÇêÈ ÔaÚpoÌ ........................ 1

(11) CÚoÔopÌêÈ ÄoÎÚ c ÁaÖÌyÚêÏ cÚepÊÌeÏ (A) ..... 4

(12) CÚoÔopÌaÓ ÔpyÊËÌa ............................................... 2

HaÄop cÚaÌÀapÚÌêx aÍceccyapoÇ ÏoÊeÚ ÄêÚë ÄeÁ ÔpeÀyÔpeÊÀeÌËÓ ËÁÏeÌÕÌ.

ÑOèOãHàTEãúHõE AKCECCìAPõ – ÔpoÀaïÚcÓ oÚÀeÎëÌo

(1) PeÖyÎÓÚop åaÄÎoÌa

ÑÌo ÔoÀÄaÁê

ABC 16,5 mm 18 mm 18,5 mm 20 mm 25,5 mm 27 mm 28,5 mm 30 mm

(2) ñaÌÖoÇêÈ ÔaÚpoÌ

20 mm

Dd îopÏa pyÍaÇa ÙËÍcaÚopa

6 mm

12 mm

3 / 8”

1 / 2”

10 mm

4,5 mm

ÅeÁ ÊeÎoÄoÇ

1 ÊeÎoÄa

2 ÊeÎoÄa

ÅeÁ ÊeÎoÄoÇ

(3) HaФpaЗОУпзaУ oДpeБМoЦo cЪaМНa (PËc. 20) (4) èepexoÀÌËÍ peÖyÎÓÚopa åaÄÎoÌa (B)

СОУ ЛБАeОЛУ нЪoИ ОЛМЛЛ. HaДop АoФoОМЛЪeОлМкx aНceccyapoЗ ПoКeЪ ДкЪл ДeБ ФpeАyФpeКАeМЛУ ЛБПeМХМ.

OÅãACTú èPàMEHEHàü

䡬 ÑepeÇooÄpaÄaÚêÇaïçËe paÄoÚê Ôo ÔoÀpaÇÌËÇaÌËï

Ë ÁaÍpyÖÎeÌËï ÍpoÏoÍ.

èOÑÉOTOBKA K ùKCèãìATAñàà

1. àcÚoäÌËÍ íÎeÍÚpoÔËÚaÌËÓ

èpocÎeÀËÚe Áa ÚeÏ, äÚoÄê ËcÔoÎëÁyeÏêÈ ËcÚoäÌËÍ

íÎeÍÚpoÔËÚaÌËÓ cooÚÇeÚcÚÇoÇaÎ ÚpeÄoÇaÌËÓÏ Í

ËcÚoäÌËÍy íÎeÍÚpoÔËÚaÌËÓ, yÍaÁaÌÌêÏ Ìa ÚËÔoÇoÈ

ЪaДОЛдНe ЛБАeОЛУ.

2. èepeÍÎïäaÚeÎë “BÍÎ./ BêÍÎ.”

ìÄeÀËÚecë Ç ÚoÏ, äÚo ÔepeÍÎïäaÚeÎë ÌaxoÀËÚcÓ Ç

ÔoÎoÊeÌËË ''BêÍÎ.''. EcÎË Çê ÇcÚaÇÎÓeÚe åÚeÔceÎë

Ç poÁeÚÍy, a ÔepeÍÎïäaÚeÎë ÌaxoÀËÚcÓ Ç ÔoÎoÊeÌËË

''BÍÎ.'', ËÌcÚpyÏeÌÚ ÌeÏeÀÎeÌÌo ÁapaÄoÚaeÚ, äÚo

ÏoÊeÚ cÚaÚë ÔpËäËÌoÈ cepëÕÁÌoÈ ÚpaÇÏê.

3. мАОЛМЛЪeОл

KoÖÀa paÄoäaÓ ÔÎoçaÀÍa yÀaÎeÌa oÚ ËcÚoäÌËÍa

нОeНЪpoФЛЪaМЛУ, ФoОлБyИЪecл yАОЛМЛЪeОeП.

мАОЛМЛЪeОл АoОКeМ ЛПeЪл ЪpeДyeПyп ФОoзaАл

ÔoÔepeäÌoÖo ceäeÌËÓ Ë oÄecÔeäËÇaÚë paÄoÚy

ËÌcÚpyÏeÌÚa ÁaÀaÌÌoÈ ÏoçÌocÚË. PaÁÏaÚêÇaÈÚe

yАОЛМЛЪeОл ЪoОлНo Мa peaОлМo МeoДxoАЛПyп АОУ

ÀaÌÌoÖo ÍoÌÍpeÚÌoÖo ÔpËÏeÌeÌËÓ ÀÎËÌy.

ìCTAHOBKA à ìÑAãEHàE PEÂñOB

èPEÑOCTEPEÜEHàE

Bo ËÁÄeÊaÌËe ÌecäacÚÌêx cÎyäaeÇ yÀocÚoÇepëÚecë,

дЪo Зк ЗкНОпдЛОЛ ФЛЪaМЛe Л oЪcoeАЛМЛОЛ ФpЛДop

oÚ íÎeÍÚpoceÚË.

1. ìcÚaÌoÇÍa peÁáoÇ

(1) OäËcÚËÚe Ë ÇcÚaÇëÚe xÇocÚoÇËÍ peÁáa Ç áaÌÖoÇêÈ

ФaЪpoМ ФoНa oМ Мe АocЪЛЦМeЪ АМa, ФoЪoП ФoЪУМЛЪe

eЦo МaБaА ФpЛПepМo Мa 2 ПП. (2) KoЦАa peБeб ЗcЪaЗОeМ Л АaЗЛЪ Мa cЪoФopМкИ еЪЛЩЪ,

АepКaзЛИ apПaЪypМкИ ЗaО, ЗoБлПЛЪe ЦaeдМкИ НОпд

23 ПП Л НpeФНo БaЪУМЛЪe бaМЦoЗкИ ФaЪpoМ Фo

äacoÇoÈ cÚpeÎÍe. (ÇËÀ ËÁ-ÔoÀ ÙpeÁepÌoÖo cÚaÌÍa).

(PËc. 1)

OCTOPOÜHO

䡬 èocÎe ÚoÖo, ÍaÍ Çê ÇcÚaÇËÚe peÁeá, yÀocÚoÇepëÚecë,

äÚo áaÌÖoÇêÈ ÔaÚpoÌ ÍpeÔÍo ÁaÚÓÌyÚ. EcÎË Çê íÚo

Ìe cÀeÎaeÚe, Úo ÔoÇpeÀËÚe áaÌÖoÇêÈ ÔaÚpoÌ. 䡬 иocОe ЪoЦo, НaН Зк БaЪУМЛЪe бaМЦoЗкИ ФaЪpoМ,

yАocЪoЗepлЪecл, дЪo cЪoФopМкИ еЪЛЩЪ Мe ЗcЪaЗОeМ

Ç apÏaÚypÌêÈ ÇaÎ. EcÎË Çê íÚo Ìe cÀeÎaeÚe, Úo

ФoЗpeАЛЪe бaМЦoЗкИ ФaЪpoМ, cЪoФopМкИ еЪЛЩЪ Л

apÏaÚypÌêÈ ÇaÎ. (3) èpË ËcÔoÎëÁoÇaÌËË peÁáa c xÇocÚoÇËÍoÏ ÀËaÏeÚpoÏ

8 ÏÏ, ÁaÏeÌËÚe ycÚaÌoÇÎeÌÌêÈ áaÌÖoÇêÈ ÔaÚpoÌ

ÚaÍËÏ, ÍoÚopêÈ ÔoÀxoÀËÚ ÀÎÓ peÁáa c xÇocÚoÇËÍoÏ

ÀËaÏeÚpoÏ 8 ÏÏ. OÌ ÇxoÀËÚ Ç cÚaÌÀapÚÌêÈ

ÍoÏÔÎeÍÚ.

2. ìÀaÎeÌËe peÁáoÇ

èpË yÀaÎeÌËË peÁáoÇ, cÎeÀyÈÚe ÔyÌÍÚaÏ Ëx

ycÚaÌoÇÎeÌËÓ Ç oÄpaÚÌoÏ ÔopÓÀÍe.

PyccÍËÈ

OCTOPOÜHO

иocОe ЪoЦo, НaН Зк БaЪУМЛЪe бaМЦoЗкИ ФaЪpoМ, yАocЪoЗepлЪecл, дЪo cЪoФopМкИ еЪЛЩЪ Мe ЗcЪaЗОeМ З apПaЪypМкИ ЗaО. EcОЛ Зк нЪo Мe cАeОaeЪe, Ъo ФoЗpeАЛЪe бaМЦoЗкИ ФaЪpoМ, cЪoФopМкИ еЪЛЩЪ Л apПaЪypМкИ ЗaО.

KAK àCèOãúÂOBATú îPEÂEPHõâ CTAHOK

1. ìcÚaÌoÇÍa ÖÎyÄËÌê peÁaÌËÓ (PËc. 2)

(1) ìcÚaÌoÇËÚe ËÌcÚpyÏeÌÚ Ìa ÔÎocÍoÈ ÀepeÇÓÌÌoÈ

ÔoÇepxÌocÚË.

(2) èoÇepÌËÚe pêäaÖ ÄêcÚpoÈ ycÚaÌoÇÍË Ôo äacoÇoÈ

cÚpeÎÍe ÔoÍa oÌ Ìe ocÚaÌoÇËÚëcÓ. (PËc. 3)

(3) èoÇepÌËÚe cÚoÔopÌêÈ ÄÎoÍ ÚaÍ, äÚoÄê ÀeÚaÎë, Í

НoЪopoИ Мe ФpЛНpeФОeМ ЗЛМЪ ycЪaМoЗНЛ ЦОyДЛМк peБaМЛУ, ФoАoеОa Нo АМy oЦpaМЛдЛЪeОУ. OcОaДлЪe cЪoФopМyп pyНoУЪНy АОУ НoМЪaНЪa oЦpaМЛдЛЪeОУ co cЪoФopМкП ДОoНoП.

(4) OcÎaÄëÚe cÚoÔopÌêÈ pêäaÖ Ë ÌaÊÏËÚe Ìa ÍopÔyc

ЛМcЪpyПeМЪa ФoНa peБeб Мe АoЪpoМeЪcУ Аo ФОocНoИ ФoЗepxМocЪЛ. ВaЪУМЛЪe cЪoФopМкИ pкдaЦ Мa нЪoИ cЪaАЛЛ. (PËc. 4)

(5) ВaЪУМЛЪe cЪoФopМyп pyНoУЪНy. BкpoЗМУИЪe

ЛМАЛНaЪop ЦОyДЛМк Мa АeОeМЛЛ “0”.

(6) OcОaДлЪe cЪoФopМyп pyНoУЪНy Л ФoАМЛПЛЪe ФoНa

ЛМАЛНaЪop Мe ФopaЗМУeЪcУ c АeОeМЛeП, ФoНaБкЗaпзЛП КeОaeПyп ЦОyДЛМy peБaМЛУ. ВaЪУМЛЪe cЪoФopМyп pyНoУЪНy.

(7) ÑÎÓ ÔoÎyäeÌËÓ ÊeÎaeÏoÈ ÖÎyÄËÌê peÁaÌËÓ ocÎaÄëÚe

cÚoÔopÌêÈ pêäaÖ Ë ÌaÊÏËÚe Ìa ÍopÔyc ËÌcÚpyÏeÌÚa ÔoÍa cÚoÔop Ìe ÁaÄÎoÍËpyeÚcÓ.

îpeÁepÌêÈ cÚaÌoÍ ÔoÁÇoÎÓeÚ ÚoäÌo ycÚaÌoÇËÚë ÖÎyÄËÌy peÁaÌËÓ.

(1) èpËÍpeÔËÚe ÏaxoÇËäoÍ Í pêäaÖy ÚoäÌoÈ

peÖyÎËpoÇÍË.

(2) èoÇepÌËÚe pêäaÖ ÄêcÚpoÈ peÖyÎËpoÇÍË Ôo äacoÇoÈ

cÚpeÎÍe ÔoÍa pêäaÖ ÄêcÚpoÈ peÖyÎËpoÇÍË Ìe ocÚaÌoÇËÚcÓ co cÚoÔopÌêÏ ÇËÌÚoÏ. (PËc. 5) EcОЛ pкдaЦ ДкcЪpoИ peЦyОЛpoЗНЛ Мe ocЪaМoЗЛЪcУ co cЪoФopМкП ЗЛМЪoП, еypyФ МeФpaЗЛОлМo ycЪaМoЗОeМ. B ЪaНoП cОyдae ФocОe ФpaЗЛОлМoИ ycЪaМoЗНЛ еypyФa МeПМoЦo ocОaДлЪe cЪoФopМкИ pкдaЦ, co ЗceИ cЛОк МaКПЛЪe cЗepxy Мa ЛМcЪpyПeМЪ (ЩpeБepМкИ cЪaМoН) Л cМoЗa ФoЗepМЛЪe pкдaЦ ДкcЪpoИ peЦyОЛpoЗНЛ.

(3) ÉÎyÄËÌy peÁaÌËÓ ÏoÊÌo peÖyÎËpoÇaÚë ÔpË

ocÎaÄÎeÌÌoÏ cÚoÔopÌoÏ pêäaÖe, ÔoÇepÌyÇ pêäaÖ ÚoäÌoÈ peÖyÎËpoÇÍË. èpË ÔoÇopoÚe pêäaÖa ÚoäÌoÈ peÖyÎËpoÇÍË ÔpoÚËÇ äacoÇoÈ cÚpeÎÍË paÁpeÁ ÄyÀeÚ ÏeÎÍËÏ. èpË ÔoÇopoÚe Ôo äacoÇoÈ cÚpeÎÍe, paÁpeÁ ÄyÀeÚ ÖÎyÄoÍËÈ.

OCTOPOÜHO

èocÎe ycÚaÌoÇÍË ÖÎyÄËÌê peÁaÌËÓ yÀocÚoÇepëÚecë, äÚo cÚoÔopÌêÈ pêäaÖ ÁaÚÓÌyÚ. EcÎË Çê íÚo Ìe cÀeÎaeÚe, Úo ÔoÇpeÀËÚe pêäaÖ ÄêcÚpoÈ peÖyÎËpoÇÍË.

2. CÚoÔopÌêÈ ÄÎoÍ (PËc. 6)

СЗa ЗЛМЪa ycЪaМoЗНЛ ЦОyДЛМк peБaМЛУ, ФpЛНpeФОeММкe Н cЪoФopМoПy ДОoНy, ПoКМo oЪpeЦyОЛpoЗaЪл ЪaН, дЪoДк oАМoЗpeПeММo ycЪaМaЗОЛЗaЪл 3 paБМкe ЦОyДЛМк peБaМЛУ. аcФoОлБyИЪe ЦaeдМкИ НОпд АОУ БaЪУЦЛЗaМЛУ ЦaeН ЪaН, дЪoДк З нЪo ЗpeПУ Мe ocОaДЛОЛcл ЗЛМЪк ycЪaМoЗНЛ ЦОyДЛМк peБaМЛУ.

3. KaН МaФpaЗОУЪл ЩpeБepМкИ cЪaМoН иPEСOCTEPEЬEHаE

Bo ЛБДeКaМЛe МecдacЪМкx cОyдaeЗ yАocЪoЗepлЪecл, дЪo Зк ЗкНОпдЛОЛ ФЛЪaМЛe Л oЪcoeАЛМЛОЛ ФpЛДop

oÚ íÎeÍÚpoceÚË. (1) èepexoÀÌËÍ peÖyÎÓÚopa åaÄÎoÌa 1 OcÎaÄëÚe 2 ÇËÌÚa ÔepexoÀÌËÍa peÖyÎÓÚopa åaÄÎoÌa,

äÚoÄê ÔepexoÀÌËÍ peÖyÎËpoÇÍË åaÄÎoÌa cÚaÎ

АЗЛКЛПкП. (PËc. 8) 2 BcÚaÇëÚe áeÌÚpoÇoäÌoe ycÚpoÈcÚÇo Ç áaÌÖoÇêÈ

ÔaÚpoÌ äepeÁ oÚÇepcÚËe Ç ÔepexoÀÌËÍe peÖyÎÓÚopa

åaÄÎoÌa. (PËc. 9)

3 ВaЪУМЛЪe pyНoИ бaМЦoЗкИ ФaЪpoМ. 4 OcОaДлЪe ЗЛМЪк ФepexoАМЛНa peЦyОУЪopa еaДОoМa

Л ЗкМлЪe бeМЪpoЗoдМoe ycЪpoИcЪЗo. (2) PeЦyОУЪop еaДОoМa

àcÔoÎëÁyÈÚe peÖyÎÓÚop åaÄÎoÌa ÔpË ÔpËÏeÌeÌËË

åaÄÎoÌa ÀÎÓ ÇêÔycÍa ÄoÎëåoÖo ÍoÎËäecÚÇa

oÀËÌaÍoÇêx Ôo ÙopÏe ËÁÀeÎËÈ. (PËc. 10)

KaÍ ÔoÍaÁaÌo Ìa PËc. 11, ÀÎÓ ycÚaÌoÇÍË ÇcÚaÇëÚe

peÖyÎÓÚop åaÄÎoÌa Ç áeÌÚpaÎëÌoe oÚÇepcÚËe

ÔepexoÀÌËÍa peÖyÎÓÚopa åaÄÎoÌa ÁaÍpeÔÎÓÓ eÖo 2

ÇËÌÚaÏË ËÁ ÍoÏÔÎeÍÚa.

òaÄÎoÌ - íÚo ÎeÍaÎo, cÀeÎaÌÌoe ËÁ ÙaÌepê ËÎË

ÚoÌÍËx ÔËÎoÏaÚepËaÎoÇ. èpË coÁÀaÌËË åaÄÎoÌa

oÄpaÚËÚe ocoÄeÌÌoe ÇÌËÏaÌËe Ìa ÌËÊeoÔËcaÌÌoe Ë

ÔpoËÎÎïcÚpËpoÇaÌÌoe Ìa PËc. 12.

èpË ËcÔoÎëÁoÇaÌËË ÙpeÁepÌoÖo cÚaÌÍa ÇÀoÎë

ÇÌyÚpeÌÌeÈ ÔÎocÍocÚË åaÄÎoÌa, paÁÏepê ËcxoÀÌoÖo

ËÁÀeÎËÓ ÄyÀyÚ ÏeÌëåe paÁÏepoÇ åaÄÎoÌa Ìa

ЗeОЛдЛМy, paЗМyп paБПepy “A”, paБМЛбк ПeКАy

paÀËycoÏ peÖyÎÓÚopa åaÄÎoÌa Ë paÀËycoÏ peÁáa.

èpË ËcÔoÎëÁoÇaÌËË ÙpeÁepÌoÖo cÚaÌÍa ÇÀoÎë

ЗМeеМeИ cЪopoМк еaДОoМa, ФpaЗЛОлМкП ДyАeЪ

oДpaЪМoe. (3) иpУПoe МaФpaЗОУпзee ycЪpoИcЪЗo

аcФoОлБyИЪe ФpУПoe МaФpaЗОУпзee ycЪpoИcЪЗo АОУ

ÁaÍpyÖÎeÌËÓ ÍpoÏoÍ Ë ÇêpeÁaÌËÓ ÊeÎoÄoÇ ÇÀoÎë

cÚopoÌê cêpëÓ. 1 BcÚaÇëÚe oÔopÌêÈ Äpyc Ç oÚÇepcÚËe ÙËÍcaÚopa

Дpyca, ФoЪoП МeПМoЦo БaЪУМЛЪe 2 cЪoФopМкx ДoОЪa

c ÁaÖÌyÚêÏ cÚepÊÌeÏ (A) Ìa ÇepxyåÍe ÙËÍcaÚopa

Äpyca. 2 BcÚaÇëÚe oÔopÌêÈ Äpyc Ç oÚÇepcÚËe ocÌoÇaÌËÓ,

ФoЪoП НpeФНo БaЪУМЛЪe cЪoФopМкИ ДoОЪ c БaЦМyЪкП

cÚepÊÌeÏ (A). 3 èpoÇeÀËÚe ÔpeáËÁËoÌÌyï ÌacÚpoÈÍy paccÚoÓÌËÓ

ÏeÊÀy peÁáoÏ Ë ÔoÇepxÌocÚëï c ÔoÏoçëï xoÀoÇoÖo

ЗЛМЪa, БaЪeП НpeФНo БaЪУМЛЪe 2 cЪoФopМкx ДoОЪa

c ÁaÖÌyÚêÏ cÚepÊÌeÏ (A) Ìa ÇepxyåÍe ÙËÍcaÚopa

Äpyca Ë cÚoÔopÌêÈ ÄoÎÚ c ÁaÖÌyÚêÏ cÚepÊÌeÏ (B),

НoЪopкИ ЩЛНcЛpyeЪ ФpУПoe МaФpaЗОУпзee

ycÚpoÈcÚÇo. 4 KaÍ ÔoÍaÁaÌo Ìa PËc. 14, ÌaÀeÊÌo ÔpËÍpeÔËÚe ÀÌo

ocÌoÇaÌËÓ Í oÄpaÄaÚêÇaeÏoÈ ÔoÇepxÌocÚË cêpëÓ.

иoАНОпдЛЪe ЩpeБepМкИ cЪaМoН, НoЦАa АepКЛЪe

МaФpaЗОУпзyп ФОacЪЛМy Мa ФoЗepxМocЪЛ cкpлУ. (4) мcЪpoИcЪЗo АОУ МaФpaЗОeМЛУ ФкОЛ Л ФepexoАМЛН

ycÚpoÈcÚÇa ÀÎÓ ÌaÔpaÇÎeÌËÓ ÔêÎË (PËc. 15)

îpeÁepÌêÈ cÚaÌoÍ ocÌaçeÌ ycÚpoÈcÚÇoÏ ÀÎÓ

ÌaÔpaÇÎeÌËÓ ÔêÎË Ë ÔepexoÀÌËÍoÏ ycÚpoÈcÚÇa ÀÎÓ

ÌaÔpaÇÎeÌËÓ ÔêÎË. 1 CoeАЛМЛЪe 2 ФaБa Мa ocМoЗaМЛЛ Л ЗcЪaЗлЪe 2 еФoМНЛ

ycÚpoÈcÚÇa ÌaÔpaÇÎeÌËÓ ÔêÎË Ç oÚÇepcÚËÓ,

pacÔoÎoÊeÌÌêe Ìa cÚopoÌe ocÌoÇaÌËË oÚ ÇepåËÌê.

PyccÍËÈ

ВaЪУМЛЪe ycЪpoИcЪЗo АОУ МaФpaЗОeМЛУ ФкОЛ c ФoПoзлп ЗЛМЪa. мcЪpoИcЪЗo АОУ МaФpaЗОeМЛУ ФкОЛ Мe ФoБЗoОУeЪ oДpeБНaП ОeЪeЪл З oФepaЪopa Л МaФpaЗОУeЪ ЗкДpocк З oАМo pycОo.

2 ìcÚpoÈcÚÇo ÀÎÓ oÚcacêÇaÌËÓ ÔêÎË ÏoÊÌo

ycÚaÌoÇËÚë, ÇcÚaÇÎÓÓ ÔepexoÀÌËÍ ycÚpoÈcÚÇa ÀÎÓ ÌaÔpaÇÎeÌËÓ ÔêÎË Ç oÚÇepcÚËe ÇêÇoÀa oÄpeÁÍoÇ ycÚpoÈcÚÇa ÀÎÓ ÌaÔpaÇÎeÌËÓ ÔêÎË.

4. PeЦyОУбЛУ cНopocЪЛ ЗpaзeМЛУ (ЪoОлНo ПoАeОл M12V2)

MoАeОл M12V2 ЛПeeЪ нОeНЪpoММyп cЛcЪeПy yФpaЗОeМЛУ, НoЪopaУ ФoБЗoОУeЪ ФОaЗМo ЛБПeМУЪл НoОЛдecЪЗo oДopoЪoЗ З ПЛМyЪy. 16, ФoБЛбЛУ “1” ЦpaАyЛpoЗaММoЦo АЛcНa oБМaдaeЪ ПЛМЛПaОлМyп cНopocЪл, ФoБЛбЛУ “6” – ПaНcЛПaОлМyп.

5. ìÀaÎeÌËe ÔpyÊËÌê

èpyÊËÌê Ç cÚepÊÌe ÙpeÁepÌoÖo cÚaÌÍa ÏoÊÌo yÀaÎËÚë. TaÍËÏ oÄpaÁoÏ Çê ycÚpaÌËÚe coÔpoÚËÇÎeÌËe ÔpyÊËÌê Ë oÄÎeÖäËÚe peÖyÎËpoÇÍy ÖÎyÄËÌê peÁaÌËÓ ÔpË ÔpËÍpeÔÎeÌËË cÚoÈÍË ÙpeÁepÌoÖo cÚaÌÍa.

(1) OcÎaÄëÚe 4 ÇËÌÚa ÔoÀÄaÁê Ë yÀaÎËÚe ÔoÀÄaÁy. (2) OcÎaÄëÚe cÚoÔopÌêÈ ÄoÎÚ Ë yÀaÎËÚe eÖo, äÚoÄê

yÀaÎËÚë ÔpyÊËÌy. (PËc. 17)

OCTOPOÜHO

ìÀaÎËÚe cÚoÔopÌêÈ ÄoÎÚ, ÍoÖÀa ÙpeÁepÌêÈ cÚaÌoÍ ÁaÙËÍcËpoÇaÌ Ìa ÏaÍcËÏaÎëÌoÈ ÇêcoÚe. ìÀaÎeÌËe cÚoÔopÌoÖo ÄoÎÚa ÔpË ycÎoÇËË, ÍoÖÀa ËÌcÚpyÏeÌÚ ÌaxoÀËÚcÓ Ç yÍopoäeÌÌoÏ cocÚoÓÌËË, ÏoÊeÚ ÔpËÇecÚË Í paÁÖpyÁÍe cÚoÔopÌoÖo ÄoÎÚa Ë ÔpyÊËÌê Ë cÚaÚë ÔpËäËÌoÈ ÌecäacÚÌoÖo cÎyäaÓ.

6. PeÁaÌËe

OCTOPOÜHO

䡬 èpË paÄoÚe c ËÌcÚpyÏeÌÚoÏ ËcÔoÎëÁyÈÚe cpeÀcÚÇa

ÀÎÓ ÁaçËÚê ÖÎaÁ.

䡬 èpË ËcÔoÎëÁoÇaÌËË ËÌcÚpyÏeÌÚa ÀepÊËÚe pyÍË, ÎËáo

Ë ÀpyÖËe äacÚË ÚeÎa ÔoÀaÎëåe oÚ peÁáa Ë ÀpyÖËx ÇpaçaïçËxcÓ ÀeÚaÎeÈ.

(1) KaÍ ÔoÍaÁaÌo Ìa PËc. 18, oÚÀeÎËÚe peÁeá oÚ

oДpaДaЪкЗaeПoИ АeЪaОЛ Л ФepeЗeАЛЪe pкдaЦ ФepeНОпдeМЛУ З ФoБЛбЛп ON (BНО.). He МaдЛМaИЪe Фpoбecc peБaМЛУ ФoНa peБeб Мe АocЪЛЦ ПaНcЛПaОлМoИ cНopocЪЛ ЗpaзeМЛУ.

(2) PeÁeá ÇpaçaeÚcÓ Ôo äacoÇoÈ cÚpeÎÍe (ÌaÔpaÇÎeÌËe

cЪpeОНЛ yНaБaМo З ocМoЗaМЛЛ). СОУ ФoОyдeМЛУ ПaНcЛПaОлМoИ нЩЩeНЪЛЗМocЪЛ МapeБaМЛУ, МaЦpyБЛЪe ЩpeБepМкИ cЪaМoН З cooЪЗeЪcЪЗЛЛ c yНaБaМЛУПЛ Фo МaЦpyБНe, ФoНaБaММкПЛ Мa PËc. 19.

èPàMEóAHàE

EcОЛ Зк ЛcФoОлБyeЪe АОУ ФpopeБaМЛУ ЦОyДoНЛx ФaБoЗ ЛБМoеeММoe cЗepОo, ПoКeЪ paБАaЪлcУ ЗкcoНoдacЪoЪМкИ ФpoМБЛЪeОлМкИ БЗyН. ВaПeМa ЛБМoеeММoЦo cЗepОa МoЗкП ycЪpaМЛЪ нЪoЪ ЗкcoНoдacЪoЪМкИ еyП.

àCèOãúÂOBAHàE ÑOèOãHàTEãúHõX KOMèãEKTìûôàX ÑETAãEâ

HaФpaЗОУпзaУ oДpeБМoЦo cЪaМНa (PËc. 20):

аcФoОлБyИЪe МaФpaЗОУпзyп oДpeБМoЦo cЪaМНa АОУ ФoАpaЗМЛЗaМЛУ Л БaНpyЦОeМЛУ НpoПoН. иpЛНpeФЛЪe МaФpaЗОУпзyп oДpeБМoЦo cЪaМНa Н ЩЛНcaЪopy Дpyca, НaН ФoНaБaМo Мa PËc. 21.

иocОe ycЪaМoЗОeМЛУ ЗaОЛНa Мa oФpeАeОeММyп ФoБЛбЛп, БaЪУМЛЪe АЗa cЪoФopМкx ДoОЪa c БaЦМyЪкП cЪepКМeП (A) Л АpyЦЛe АЗa cЪoФopМкx ДoОЪa c БaЦМyЪкП cЪepКМeП (B). KaН ФoНaБaМo Мa PËc. 22.

TEXHàóECKOE OÅCãìÜàBAHàE à èPOBEPKA

1. CÏaÁÍa

CПaБкЗaМЛe. СОУ oДecФeдeМЛУ ЦОaАНoЦo ЗepЪЛНaОлМoЦo АЗЛКeМЛУ ЩpeБepМoЦo cЪaМНa, ЗpeПУ oЪ ЗpeПeМЛ cПaБкЗaИЪe cНoОлБУзЛe дacЪЛ cЪepКМУ Л НoМбa НpoМеЪeИМa ПaеЛММкП ПacОoП.

2. èpoÇepÍa ycÚaÌoÇÎeÌÌêx ÇËÌÚoÇ

PeЦyОУpМo ФpoЗepУИЪe Зce ycЪaМoЗОeММкe Мa ЛМcЪpyПeМЪe ЗЛМЪк, cОeАЛЪe Бa ЪeП, дЪoДк oМЛ ДкОЛ НaН cОeАyeЪ БaЪУМyЪк. HeПeАОeММo БaЪУМЛЪe ЗЛМЪ, НoЪopкИ oНaКeЪcУ ocОaДОeММкП. HeЗкФoОМeМЛe нЪoЦo ФpaЗЛОa ЦpoБЛЪ cepлХБМoИ oФacМocЪлп.

3. TexÌËäecÍoe oÄcÎyÊËÇaÌËe ÀÇËÖaÚeÎÓ

OДПoЪНa АЗЛЦaЪeОУ - ''cepАбe'' нОeНЪpoЛМcЪpyПeМЪa. иpoУЗОУИЪe АoОКМoe ЗМЛПaМЛe, cОeАУ Бa ЪeП, дЪoДк oДПoЪНa Мe ДкОa ФoЗpeКАeМa Л/ ЛОЛ БaОЛЪa ПacОoП ЛОЛ ЗoАoИ.

4. OcÏoÚp yÖoÎëÌêx çeÚoÍ

C бeОлп oДecФeдeМЛУ BaеeИ ФocЪoУММoИ ДeБoФacМocЪЛ Л ФpeАoЪЗpaзeМЛУ ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП, ocПoЪp Л БaПeМy yЦoОлМoИ зeЪНЛ Мa АaММoП нОeНЪpoЛМcЪpyПeМЪe АoОКМк ЗкФoОМУЪл TOгъKO cФeбЛaОЛcЪк aЗЪopЛБoЗaММoЦo cepЗЛcМoЦo бeМЪpa HiKOKI.

5. ÂaÏeÌa ceÚeÇoÖo åÌypa

B cÎyäae ecÎË ÄyÀeÚ ÔoÇpeÊÀeÌ ceÚeÇoÈ åÌyp ÀaÌÌoÖo íÎeÍÚpoËÌcÚpyÏeÌÚa, íÎeÍÚpoËÌcÚpyÏeÌÚ ÌeoÄxoÀËÏo ÇoÁÇpaÚËÚë Ç aÇÚopËÁoÇaÌÌêÈ cepÇËcÌêÈ áeÌÚp HiKOKI ÀÎÓ ÁaÏeÌê åÌypa.

6. èopÓÀoÍ ÁaÔËceÈ Ôo ÚexoÄcÎyÊËÇaÌËï

A: ÔyÌÍÚ £ B: ÍoÀ £ C: ÍoÎËäecÚÇo ÔpËÏeÌeÌËÈ D: ÁaÏeäaÌËÓ

èPEÑOCTEPEÜEHàE

PeПoМЪ, ПoАЛЩЛНaбЛп Л ocПoЪp ПexaМЛБЛpoЗaММoЦo ЛМcЪpyПeМЪa ЩЛpПк З aЗЪopЛБoЗaММoП cepЗЛcМoП бeМЪpe HiKOKI. ùÚoÚ ÔepeäeÌë ÁaÔacÌêx äacÚeÈ ÔpËÖoÀËÚcÓ ÔpË ÔpeÀcÚaÇÎeÌËË eÖo ÇÏecÚe c ËÌcÚpyÏeÌÚoÏ Ç aÇÚopËÁoÇaÌÌêÈ cepÇËcÌêÈ áeÌÚp HiKOKI c ÁaÔpocoÏ Ìa peÏoÌÚ ËÎË Ôpoäee oÄcÎyÊËÇaÌËe. èpË paÄoÚe Ë oÄcÎyÊËÇaÌËË ÏexaÌËÁËpoÇaÌÌêx ËÌcÚpyÏeÌÚoÇ ÌyÊÌo coÄÎïÀaÚë ÔpaÇËÎa Ë cÚaÌÀapÚê ÄeÁoÔacÌocÚË, ÀeÈcÚÇyïçËe Ç ÍaÊÀoÈ ÀaÌÌoÈ cÚpaÌe.

ÂAMEóAHàE

îËpÏa HiKOKI ÌeÔpepêÇÌo paÄoÚaeÚ ÌaÀ ycoÇepåeÌcÚÇoÇaÌËeÏ cÇoËx ËÁÀeÎËÈ, ÔoíÚoÏy Ïê coxpaÌÓeÏ Áa coÄoÈ ÔpaÇo Ìa ÇÌeceÌËe ËÁÏeÌeÌËÈ Ç ÚexÌËäecÍËe xapaÍÚepËcÚËÍË, yÔoÏÓÌyÚêe Ç ÀaÌÌoÈ ËÌcÚpyÍáËË Ôo íÍcÔÎyaÚaáËË, ÄeÁ ÔpeÀyÔpeÊÀeÌËÓ oÄ íÚoÏ.

HiKOKI cÎeÀyeÚ ÔpoÇoÀËÚë

ÉAPAHTàü

Mê ÖapaÌÚËpyeÏ cooÚÇeÚcÚÇËe aÇÚoÏaÚËäecÍËx ËÌcÚpyÏeÌÚoÇ HiKOKI МopПaЪЛЗМкП/МaбЛoМaОлМкП ФoОoКeМЛУП. СaММaУ ЦapaМЪЛУ Мe pacФpocЪpaМУeЪcУ Мa АeЩeНЪк ЛОЛ yзepД, ЗoБМЛНеЛИ ЗcОeАcЪЗЛe МeФpaЗЛОлМoЦo ЛcФoОлБoЗaМЛe ЛОЛ МeМaАОeКaзeЦo oДpaзeМЛУ, a ЪaНКe МopПaОлМoЦo ЛБМoca. B cОyдae ФoАaдЛ КaОoДк oЪФpaЗОУИЪe aЗЪoПaЪЛдecНЛИ ЛМcЪpyПeМЪ З МepaБoДpaММoП cocЪoУМЛЛ ЗПecЪe c ЙAPAHTавHхM CEPTаоаKATOM, НoЪopкИ МaxoАЛЪлcУ З НoМбe ЛМcЪpyНбЛЛ Фo oДpaзeМЛп, З aЗЪopЛБoЗaММкИ бeМЪp oДcОyКЛЗaМЛУ HiKOKI.

èPàMEóAHàE

Ha ocМoЗaМЛЛ ФocЪoУММкx ФpoЦpaПП ЛccОeАoЗaМЛУ Л paБЗЛЪЛУ, HiKOKI ocЪaЗОУпЪ Бa coДoИ ФpaЗo Мa ЛБПeМeМЛe yНaБaММкx БАecл ЪexМЛдecНЛx АaММкx ДeБ ФpeАЗapЛЪeОлМoЦo yЗeАoПОeМЛУ.

àÌÙopÏaáËÓ, ÍacaïçaÓcÓ coÁÀaÇaeÏoÖo åyÏa Ë ÇËÄpaáËË

аБПepУeПкe ЗeОЛдЛМк ДкОЛ oФpeАeОeМк З cooЪЗeЪcЪЗЛЛ c EN60745 Л БaУЗОeМк З cooЪЗeЪcЪЗЛЛ c ISO 4871.

M12V2

àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÈ ÏoçÌocÚË: 96 ÀÅ (A) àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÖo ÀaÇÎeÌËÓ: 83 ÀÅ (A) èoÖpeåÌocÚë KpA: 3 ÀÅ (A)

TЛФЛдМoe БМaдeМЛe ЗЛДpaбЛЛ: 1,0 П/c

M12SA2

àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÈ ÏoçÌocÚË: 97 ÀÅ (A) àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÖo ÀaÇÎeÌËÓ: 84 ÀÅ (A) èoÖpeåÌocÚë KpA: 3 ÀÅ (A)

TЛФЛдМoe БМaдeМЛe ЗЛДpaбЛЛ: 1,3 П/c

HaАeЗaИЪe МayеМЛНЛ.

PyccÍËÈ

ABCD

M12V2

SAF”

53 325-205 1

54 325-193 1

55 325-192 1

56 325-191 1 M20

57 949-811 1 M4×8

58 325-190 1

59 985-033 1 M6×6

60 971-848 1

61 325-187 1 M10

62 326-042 1

63 997-314 1 M6×10

64 325-172 1

66 325-202 1

67 325-962 1

68 307-100 4 D5×50

69 600-4VV 1 6004VVCMPS2L

70 325-186 1

71 325-185 1

72 325-183 1

73 325-182 1

75 325-207 2

76 325-189 1

77 325-188 2

78 325-210 1

79 325-215 1

80 949-662 1 M5×25

81 302-012 2 M5

82 325-181 1

83 317-200 1 M4×8

84 962-569 1

85 971-858 1

86 949-765 1 M5×12

87 325-178 2

88 949-558 1 M8

89 325-342 1

90 325-179 1

91 992-013 4 M5×14

92 325-211 1

93 949-234 2 M5×6

94 956-790 1 D18

95 301-806 2 M6×15

96 947-859 2

501 956-797 1

502 325-216 2

503 301-806 2 M6×15

74-1 325-199 1 12MM

74-2 323-421 1 1/2”

“KUW”

1 ––––––––– 1

2 305-490 2 D4×30

3 325-168 1

4 ––––––––– 1

6 301-797 1

7 954-017 2 D4×12

8 325-169 1

9 325-184 1

10 620-0VV 1 6002VVCMPS2L

11 959-141 1

12 961-820 1

14 984-750 4 D4×16

15 937-631 1

16 981-373 2

17 325-203 1

18 302-086 1 D4×20

19 325-170 1

20 325-198 1

21 305-812 10 D4×16

22 325-197 1

23 325-219 1 “31, 32”

24 325-196 1

5-1 325-200 1 100V-120V

5-2 325-368 1 230V-240V

13-1 953-327 1 D8.8

13-2 938-051 1 D10.1

25 958-032 2

27 961-400 2 D5×70

26-1 340-659C 1 110V-120V “25”

26-2 340-659G 1 220V-230V “25”

26-3 340-659F 1 230V-240V “25”

26-4 340-659H 1 240V “25” “AUS”

28-1 360-748U 1 110V-120V

29 325-960 1

30 301-821 1

31 928-477 2 M5×8

28-2 360-748E 1 230V-240V

32 980-487 2

33 999-044 2

34 940-540 2

35 ––––––––– 1

36 ––––––––– 1

504 323-295 1 23MM

505-1 325-212 1 8MM

37 307-443 2 M6×30

38 325-220 1

39 325-171 1

40 325-180 2

41 325-177 1

42 325-214 1 “43”

508 325-217 1

509 949-394 1 M6×10

505-2 323-293 1 1/4”

506-1 325-213 1

506-2 325-223 1 “NZL, AUS, GBR,

43 872-654 2

44 935-196 8 M4×12

45 984-509 1 M5×14

46 325-194 1

47 325-195 1

48 325-176 1

510 956-793 1

49 301-801 1

52 325-173 1

ABCD

M12SA2

SAF”

53 325-192 1

54 325-191 1 M20

55 949-811 1 M4×8

56 325-190 1

57 985-033 1 M6×6

58 971-848 1

59 325-187 1 M10

60 326-042 1

61 997-314 1 M6×10

62 325-172 1

63 325-277 1

64 325-221 1

65 307-100 4 D5×50

66 600-4VV 1 6004VVCMPS2L

67 325-186 1

68 325-185 1

69 325-183 1

70 325-182 1

71 325-199 1 12MM

71 323-421 1 1/2”

72 325-189 1

73 325-188 2

74 325-210 1

75 325-215 1

76 949-662 1 M5×25

77 302-012 2 M5

78 325-181 1

79 317-200 1 M4×8

80 962-569 1

81 971-858 1

82 949-765 1 M5×12

83 325-178 2

84 949-558 1 M8

85 325-206 1

86 325-179 1

87 992-013 4 M5×14

88 325-211 1

89 949-234 2 M5×6

90 956-790 1 D18

91 301-806 2 M6×15

92 947-859 2

93 323-426 2

501 956-797 1

502 325-216 2

503 301-806 2 M6×15

504 323-295 1 23MM

505-1 325-212 1 8MM

“KUW”

“AUS”

1 ––––––––– 1

2 305-490 2 D4×30

3 325-225 1

4 ––––––––– 1

5 954-017 2 D4×12

6 325-226 1

7 325-184 1

8 620-0VV 1 6002VVCMPS2L

10 984-750 4 D4×16

11 937-631 1

12 961-820 1

13 930-039 1

14 981-373 2

15 325-203 1

16 302-086 1 D4×20

17 325-170 1

18 325-198 1

19 305-812 10 D4×16

20 325-197 1

21 325-219 1 “29, 30”

22 325-196 1

9-1 953-327 1 D8.8

9-2 938-051 1 D10.1

23 958-032 2

24-1 340-668C 1 110V-120V “23”

25 961-400 2 D5×70

24-2 340-668G 1 220V-230V “23”

24-3 340-668F 1 230V-240V “23”

24-4 340-668H 1 220V-230V “23”

26-1 360-750C 1 110V

26-2 360-750U 1 120V

26-3 360-750E 1 220V-230V

26-4 360-750F 1 240V

27 325-960 1

28 301-821 1

29 928-477 2 M5×8

30 980-487 2

31 999-044 2

32 940-540 2

33 ––––––––– 1

34 ––––––––– 1

35 307-443 2 M6×30

36 325-220 1

37 325-171 1

38 325-180 2

508 325-217 1

509 949-394 1 M6×10

505-2 323-293 1 1/4”

506-1 325-213 1

506-2 325-223 1 “NZL, AUS, GBR,

39 325-177 1

40 325-214 1 “43”

41 872-654 2

42 935-196 8 M4×12

43 984-509 1 M5×14

44 325-194 1

510 956-793 1

45 325-195 1

46 325-176 1

47 301-801 1

50 325-173 1

51 325-228 1

52 325-193 1

English

GUARANTEE CERTIFICATE

1 Model No. 2 Serial No. 3 Date of Purchase 4 Customer Name and Address 5 Dealer Name and Address

(Please stamp dealer name and address)

Deutsch

GARANTIESCHEIN

1 Modell-Nr. 2 Serien-Nr. 3 Kaufdaturn 4 Name und Anschrift des Kunden 5 Name und Anschrift des Händlers

(Bitte mit Namen und Anschrift des Handlers abstempeln)

Ελληνικά

¶π™∆√¶√π∏∆π∫√ ∂°°À∏™∏™

1 Αρ. Μοντέλου 2 Αύξων Αρ. 3 Ηµεροµηνία αγοράς 4 ΄Ονοµα και διεύθυνση πελάτη 5 ΄Ονοµα και διεύθυνση µεταπωλητή

(Παρακαλούµε να χρησιµοποιηθεί σφραγίδα)

Polski PyccÍËÈ

GWARANCJA

1 Model 2 Numer seryjny 3 Data zakupu 4 Nazwa klienta i adres 5 Nazwa dealera i adres

(Pieczęć punktu sprzedaży)

1 Típusszám 2 Sorozatszám 3 A vásárlás dátuma 4 A Vásárló neve és címe 5 A Kereskedő neve és címe

1 Model č. 2 Série č. 3 Datum nákupu 4 Jméno a adresa zákazníka 5 Jméno a adresa prodejce

1 Model No. 2 Seri No. 3 Satın Alma Tarihi 4 Müßteri Adı ve Adresi 5 Bayi Adı ve Adresi

1 MoÀeÎë £ 2 CepЛИМкИ £ 3 ÑaÚa ÔoÍyÔÍË 4 HaÁÇaÌËe Ë aÀpec ÁaÍaÁäËÍa 5 HaÁÇaÌËe Ë aÀpec ÀËÎepa

Magyar

GARANCIA BIZONYLAT

(Kérjük ide elhelyezni a Kereskedő nevének és címének pecsétjét)

Čeština

ZÁRUČNÍ LIST

(Prosíme o razítko se jménem a adresou prodejce)

Türkçe

GARANTÓ SERTÓFÓKASI

(Lütfen bayi adını ve adresini kaße olarak basın)

ÉAPAHTàâHõâ CEPTàîàKAT

(èoÊaÎyÈcÚa, ÇÌecËÚe ÌaÁÇaÌËe Ë aÀpec ÀËÎepa)

✄

Hikoki Power Tools Österreich GmbH

IndustrieZentrum NÖ –Süd, Straße 7, Obj. 58/A6 2355 Wiener Neudorf, Austria Tel: +43 2236 64673/5 Fax: +43 2236 63373 URL: http://www.hikoki-powertools.at

Hikoki Power Tools Hungary Kft.

1106 Bogáncsvirág u.5-7, Budapest, Hungary Tel: +36 1 2643433 Fax: +36 1 2643429 URL: http://www.hikoki-powertools.hu

Hikoki Power Tools Polska Sp. z o. o.

ul. Gierdziejewskiego 1 02-495 Warszawa, Poland Tel: +48 22 863 33 78 Fax: +48 22 863 33 82 URL: http://www.hikoki-narzedzia.pl

Hikoki Power Tools Czech s.r.o.

Modřická 205, 664 48 Moravany, Czech Republic Tel: +420 547 422 660 Fax: +420 547 213 588 URL: http://www.hikoki-powertools.cz

Hikoki Power Tools RUS L.L.C.

Kashirskoe Shosse 41, bldg. 2, 115409, Moscow, Russia Tel: +7 495 727 4460 Fax: +7 495 727 4461 URL: http://www.hikoki-powertools.ru

Hikoki Power Tools Romania S.R.L.

Ring Road, No. 66, Mustang Traco Warehouses, Warehouse No.1, Pantelimon City, 077145, Ilfov County, Romania Tel: +40 371 135 109 Fax: +40 372 899 765 URL: http://www.hikoki-powertools.ro

English Magyar

We declare under our sole responsibility that Router, identiﬁ ed by type and speciﬁ c identiﬁ cation code *1), is in conformity with all relevant requirements of the directives *2) and standards *3). Technical ﬁ le at *4) – See below. The European Standard Manager at the representative oﬃ ce in Europe is authorized to compile the technical ﬁ le. The declaration is applicable to the product aﬃ xed CE marking.

EC DECLARATION OF CONFORMITY

A kizárólagos felelősségünkre kijelentjük, hogy a Felsőmaró, mely típus és egyedi azonosító kód *1) alapján azonosított, megfelel az irányelvek vonatkozó követelményeinek *2) és szabványainak *3). Műszaki fájl a *4) - Lásd alább. Az EU képviseleti iroda európai szabványügyi menedzsere jogosult a műszaki dokumentáció összeállítására. Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik.

Deutsch Čeština

Wir erklären in alleiniger Verantwortung, dass die durch den Typ und den speziﬁ schen Identiﬁ zierungscode *1) identiﬁ zierte Oberfräse allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3) entspricht. Technische Unterlagen unter *4) – Siehe unten. Die Leitung der repräsentativen Behörde für europäische Normen und Richtlinien ist berechtigt, die technischen Unterlagen zusammenzustellen. Die Erklärung gilt für die an dem Produkt angebrachte CEKennzeichnung.

EG-KONFORMITÄTSERKLÄRUNG

Prohlašujeme na svou výhradní zodpovědnost, že fréza, identiﬁ kovaná podle typu a speciﬁ ckého identiﬁ kačního kódu *1), je v souladu se všemi příslušnými požadavky směrnic *2) a norem *3). Technický soubor *4) - viz níže. K sestavení technické dokumentace je oprávněn manažer pro evropské standardy v evropském obchodním zastoupení. Toto prohlášení platí pro výrobek označený značkou CE.

Ελληνικά Türkçe
