GM 13Y

en de fr it nl es pt sv da no fi el pl

Handling instructions

Bedienungsanleitung

Mode d’emploi

Istruzioni per l’uso

Gebruiksaanwijzing

Instrucciones de manejo

Instruções de uso

Bruksanvisning

Brugsanvisning

Bruksanvisning

ﬁ

Käyttöohjeet

Οδηγίες χειρισμού Instrukcja obsługi Kezelési utasítás Návod k obsluze Kullanım talimatları Instrucţiuni de utilizare Navodila za rokovanje Pokyny na manipuláciu Инструкция за експлоатация Uputstvo za rukovanje Upute za rukovanje

hu cs tr ro sl sk bg sr hr

Page 2

1413

17 18

Ø 35 mm

2 3

GM13Y_C99742271_102.book 2 ページ２０２１年１月２６日　火曜日　午後５時３７分

Page 3

GM13Y_C99742271_102.book 3 ページ２０２１年１月２６日　火曜日　午後５時３７分

Original instructions

Specified Use

When fitted with original HiKOKI accessories, the machine is suitable for grinding and removing concrete, screed and coatings with diamond cup wheels.

Do not use for abrasive cutting-off operations, roughing work, sanding, polishing or flap disc work.

The machine must not be used with water. Note: The ring brush may stick when thermoelastic

materials are processed. The machine is suitable for commercial use in trade

and industry. Always use a suitable dust extraction system:

Connect a vacuum cleaner (L-class and over) to the extractor connection piece (12).

The user bears sole responsibility for any damage caused by improper use.

Generally accepted accident prevention regulations and the enclosed safety information must be observed.

General Safety Instructions

For your own protection and for the protection of your power tool, pay attention to all parts of the text that are marked with this symbol!

WARNING – Reading the operating instructions will reduce the risk of injury.

WARNING Read all safety warnings and instructions. Failure to follow all safety warn-

ings and instructions may result in electric shock, fire and/or serious injury.

Keep all safety instructions and information for future reference.

Pass on your electrical tool only together with these documents.

1Work area safety

a) Keep work area clean and well lit. Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while operating a power tool. Distractions can cause

you to lose control.

2 Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching

outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased

risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use

of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces

the risk of electric shock.

3 Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.

operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with

your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance at all times. This enables better control of

the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair and clothing away from moving parts. Loose clothes, jewellery or

long hair can be caught in moving parts.

g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

h) Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore tool safety principles. A careless

action can cause severe injury within a fraction of a second.

A moment of inattention while

English

Page 4

GM13Y_C99742271_102.book 4 ページ２０２１年１月２６日　火曜日　午後５時３７分

English

4 Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures

reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are

dangerous in the hands of untrained users.

e) Maintain power tools and accessories. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused

by poorly maintained power tools. f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool

for operations different from those intended could result in a hazardous situation.

h) Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

5Service a) Have your power tool serviced by a qualified

repair person using only identical replacement parts. This will ensure that the safety of the power

tool is maintained.

Special Safety Instructions

General safety instructions for grinding: Use a) This power tool is designed for surface

grinding. Refer to all tions, illustrations and specifications provided with this power tool. Failure to follow all the

instructions may result in electric shock, fire and/or serious injury.

safety warnings,

instruc-

b) This power tool is not suitable for routing, polishing, sanding, working with roughing discs, wire brushes, parting grinder discs or flap discs. Using the power tool for tasks for which

it was not designed may create a hazard and cause personal injury.

c) Do not use accessories that are not specifi-

cally designed and recommended by the tool manufacturer. Just because an accessory can be

attached to your power tool does not mean safe operation is guaranteed.

d) The rated speed of the accessory must be at

least equal to the maximum speed marked on the power tool. Accessories running faster than

their rated speed can break and fly apart. e) The outside diameter and the thickness of

your accessory must be within the capacity rating of your power tool. Incorrectly sized acces-

sories cannot be adequately protected or controlled.

f) Threaded mounting of accessories must

match the grinder spindle thread. For accessories mounted by flanges, the arbour hole of the accessory must fit the locating diameter of the flange. Accessorie s that do not match the moun ting

hardware of the power tool will run out of balance, vibrate excessively and may cause loss of control.

g) Do not use a damaged accessory. Before

use, always check accessories for splinters or cracks and check grinding wheels for cracks or signs of severe wear and tear. If a power tool or accessory is dropped, inspect for damage or install an undamaged accessory. After inspecting and installing an accessory, position yourself and bystanders away from the plane of the rotating accessory and run the power tool at maximum no-load speed for one minute. Damaged accessories will normally break

apart during this test time. h) Wear personal protective equipment.

Depending on the application, use a face shield, safety goggles or safety glasses. As appropriate, wear a dust mask, hearing protectors, gloves and workshop apron capable of stopping small abrasive or workpiece fragments. The eye protection must be capable of stop-

ping flying debris generated by various operations. The dust mask or respirator must be capable of filtering particles generated by your operation. Prolonged exposure to high intensity noise may cause hearing loss.

i) Keep bystanders a safe distance away from

your work area. Anyone entering the work area must wear personal protective equipment.

Fragments of a workpiece or broken acces sory may fly into the air and cause injury beyond the immediate area of operation.

j) Hold power tool by insulated gripping

surfaces only, when performing an operation where the cutting accessory may contact hidden wiring or its own cord. A cutting acces-

sory that comes in contact with a "live" wire may render exposed metal parts of the power tool "live" and give the operator an electric shock.

Page 5

GM13Y_C99742271_102.book 5 ページ２０２１年１月２６日　火曜日　午後５時３７分

English

k) Position the cord clear of the spinning accessory. If you lose control, the cord may be cut or

snagged and your hand or arm may be pulled into the spinning accessory.

I) Never lay the power tool down until the accessory has come to a complete stop. The spinning accessory may catch the surface and pull the power tool out of your control.

m) Do not run the power tool while carrying it at your side. Accidental contact with the spinning accessory could snag your clothing, pulling the accessory into your body.

n) Regularly clean the power tool’s air vents. The motor’s fan draws dust into the housing.

o) Do not operate the power tool near flam- mable materials. Sparks could ignite these materials.

p) Do not use accessories that require liquid coolants. Using water or other liquid coolants may result in electrocution or shock.

1 Kickback and Related Warnings

Kickback is the sudden response to an accessory pinching or jamming while rotating. Pinching or jamming causes the rotating accessory to stop abruptly, which in turn forces the uncontrolled power tool in the direction against the accessory’s rotation at the point of jamming.

Kickback is the result of power tool misuse and/or incorrect operating procedures or conditions. It can be avoided by taking proper precautions as given below.

a) Maintain a firm grip on the power tool and

position your body and arm to allow you to resist kickback forces. Always use the auxiliary handle for maximum control over kickback or torque reaction during start-up. The operator

can control torque reactions or kickback forces, if proper precautions are taken.

b) Never place your hand near the rotating accessory. The accessory may kickback over your hand.

c) Do not allow your body to enter the area

where the power tool would move if kickback occurs. Kickback will propel the power tool in the

opposite direction of the accessory’s movement at the point of jamming.

d) Use special care when working around

corners, sharp edges etc. You must prevent accessories from bouncing off the power tool and becoming jammed. A rotating accessory

tends to jam around corners and sharp edges and also if bouncing occurs, thus causing loss of control or kickback.

e) Do not attach a saw chain woodcarving blade or toothed saw blade. Such blades create frequent kickback and loss of control.

2 Safety Warnings Specific for Grinding

with Diamond Cup Wheels:

a) Use only wheel types that are recommended for your power tool and the specific guard designed for the selected wheel. Wheels for

which the power tool was not designed cannot be adequately guarded and are unsafe.

b) The safety guard must be securely attached

to the power tool. Always direct the power tool so that the wheel is not openly exposed to the operator. The guard helps to protect the operator

from broken fragments, accidental contact with the wheel and sparks that could ignite clothing.

c) Wheels must be used only for recommended

applications. d) Always use undamaged wheel flanges that

are the correct size and shape for your selected accessories. The correct flanges support the

accessories.

3 Additional Safety Instructions

WARNING – Always wear protective

goggles.

Wear a suitable dust protection mask.

Observe the specifications of the accessory manufacturer! Protect the accessories from grease and physical impact.

Accessories must be stored and handled with care in accordance with the manufacturer's instructions.

The workpiece must be seated firmly and be secured against slipping, e.g. using clamps. Large workpieces must be supported adequately.

If accessories with threaded inserts are used, the end of the spindle may not touch the base of the hole on the grinding tool. Make sure that the thread in the accessory is long enough to accommodate the full length of the spindle. The thread in the accessory must match the thread on the spindle. See Fig. 2. Technical Specifications for more information on the spindle length and thread.

Impurities that manage to enter the

mechanism. This is why, when the machine is running, it is necessary to blow compressed air through the rear ventilation slots of the machine regularly, frequently and thoroughly. The machine must be held firmly in this case.

Reduce dust exposure:

Some dust created by using this power tool

may contain chemicals known to cause cancer, allergic reaction, respiratory disease, birth defects or other reproductive harm. Some examples of these chemicals are: Lead from leadbased paints, crystalline silica from bricks and cement and other masonry products, arsenic and chromium from chemically-treated lumber, hard wood like oak or beech, metals, asbestos. The risk from these exposures depends on how long you or bystanders are being exposed.

machine may block the switching

Page 6

GM13Y_C99742271_102.book 6 ページ２０２１年１月２６日　火曜日　午後５時３７分

English

Do not let particles enter the body. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as dust masks that are specially designed to filter out microscopic particles.

Observe the relevant guidelines for your material, staff, application and place of application (e.g. occupational health and safety regulations, disposal).

Collect the generated particles at the source, avoid deposits in the surrounding area.

Use suitable accessories for special work (Accessories), thus less particles enter the environment in an uncontrolled manner.

Use a suitable extraction unit. Reduce dust exposure with the following measures:

- For efficient dust collection, use a suitable HiKOKI (L-class and over) vacuum cleaner together with this power tool.

- Do not direct the escaping particles and the exhaust air stream at yourself or nearby persons or on dust deposits.

- Use an extraction unit and/or air purifiers

- Ensure good ventilation of the workplace and keep clean using a vacuum cleaner Sweeping or blowing stirs up dust

- Vacuum or wash the protective clothing Do not blow, beat or brush

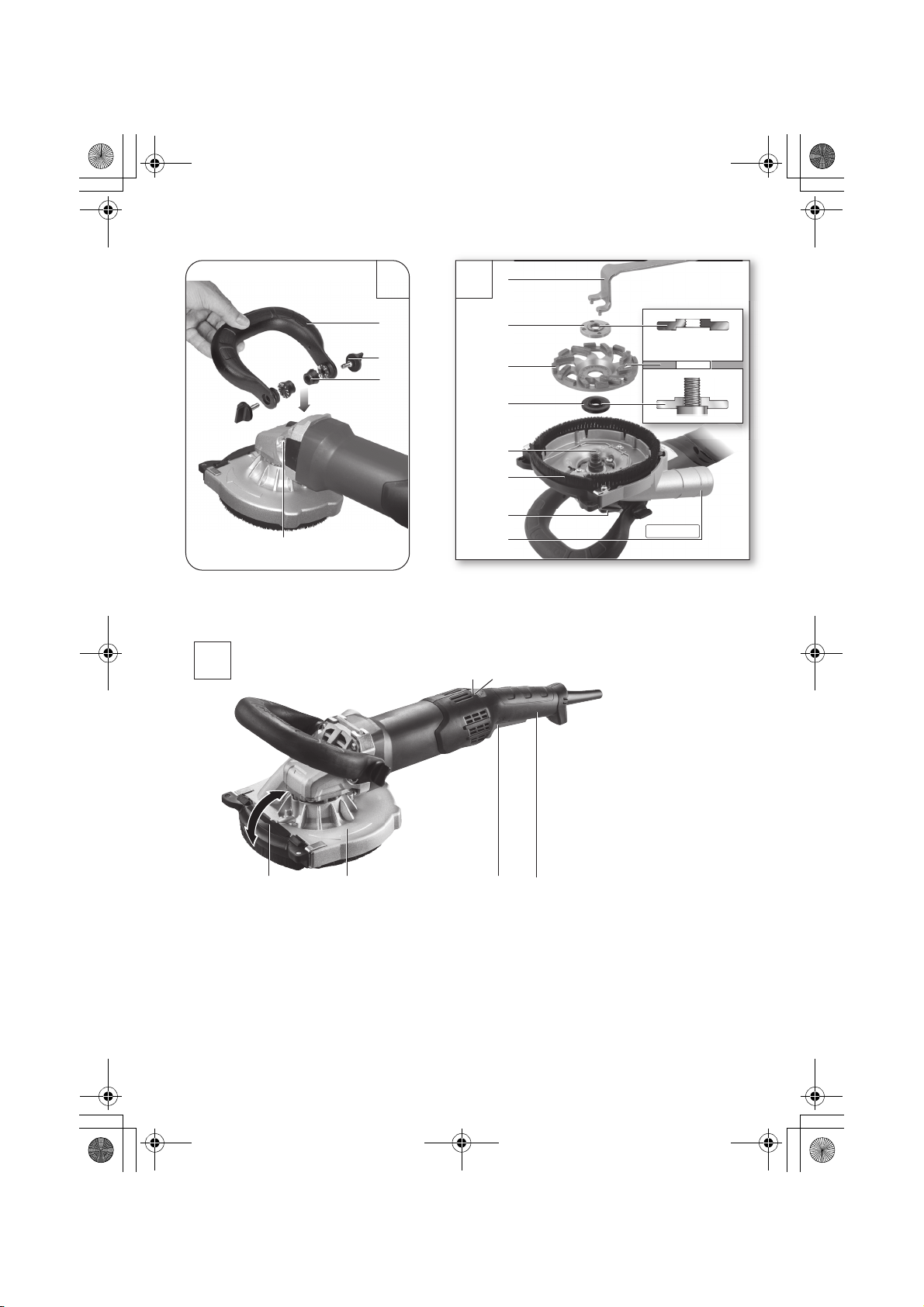

Name of Parts (Fig. 1–Fig. 3)

1 Bar auxiliary handle 2 Thumb screws of the bar auxiliary handle

Locking discs of

Threaded holes on gear housing

4 5 2-hole spanner 6Adjusting nut 7 Diamond cup wheel 8 Support flange

9Spindle 10 Spring-mounted ring brush 11 Spindle locking button 12 Extractor connection piece 13 Opening segment (for working close to walls) 14 Safety guard 15 Handle 16 Trigger (for switching on and off) 17 Electronic signal indicator 18 Speed adjustment wheel

the bar auxiliary handle

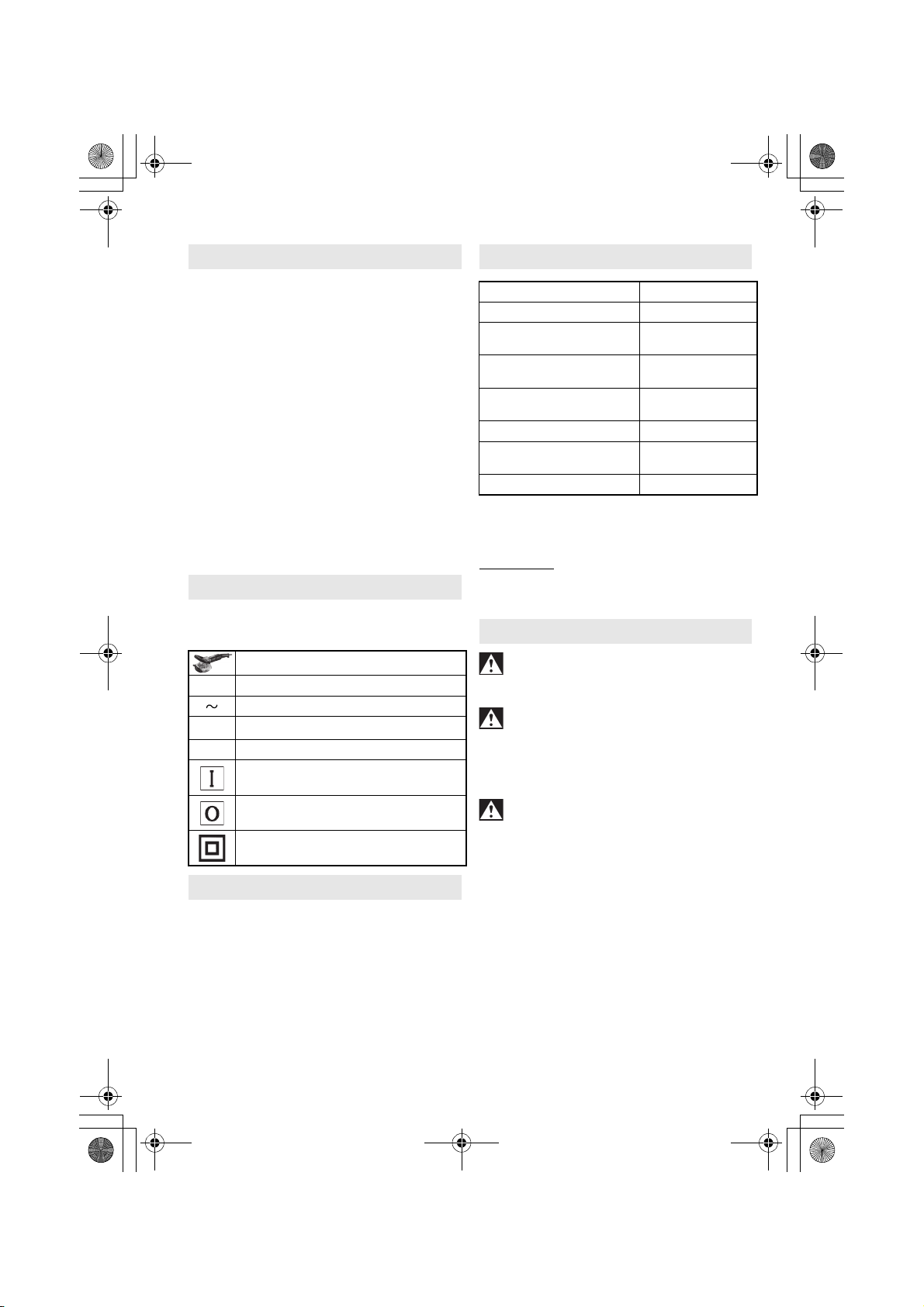

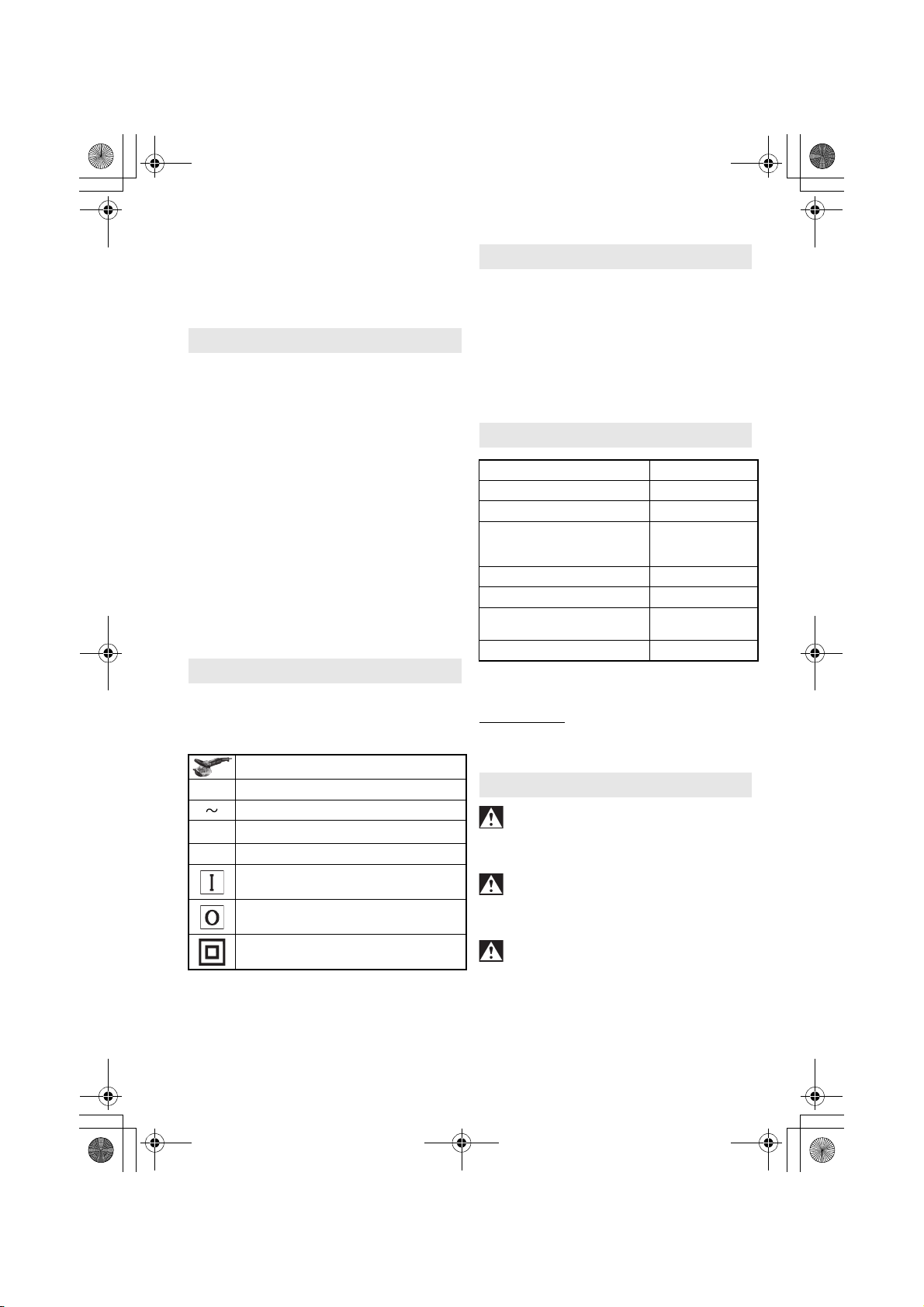

Symbols

WARNING

The following show symbols used for the machine. Be sure that you understand their meaning before use.

GM13Y: Concrete Grinder

V Rated voltage

Alternating current Rated speed

min-1Revolution or reciprocations per minute

Switching ON

Switching OFF

Class II tool

Standard Accessories

In addition to the main unit (1 unit), the package contains the accessories listed in the below.

○

2-hole spanner................................................1

○

Plastic case.....................................................1

○

Diamond cup wheel*.......................................1

* (WT) specifications is excluded. Standard accessories are su bject to change without

notice.

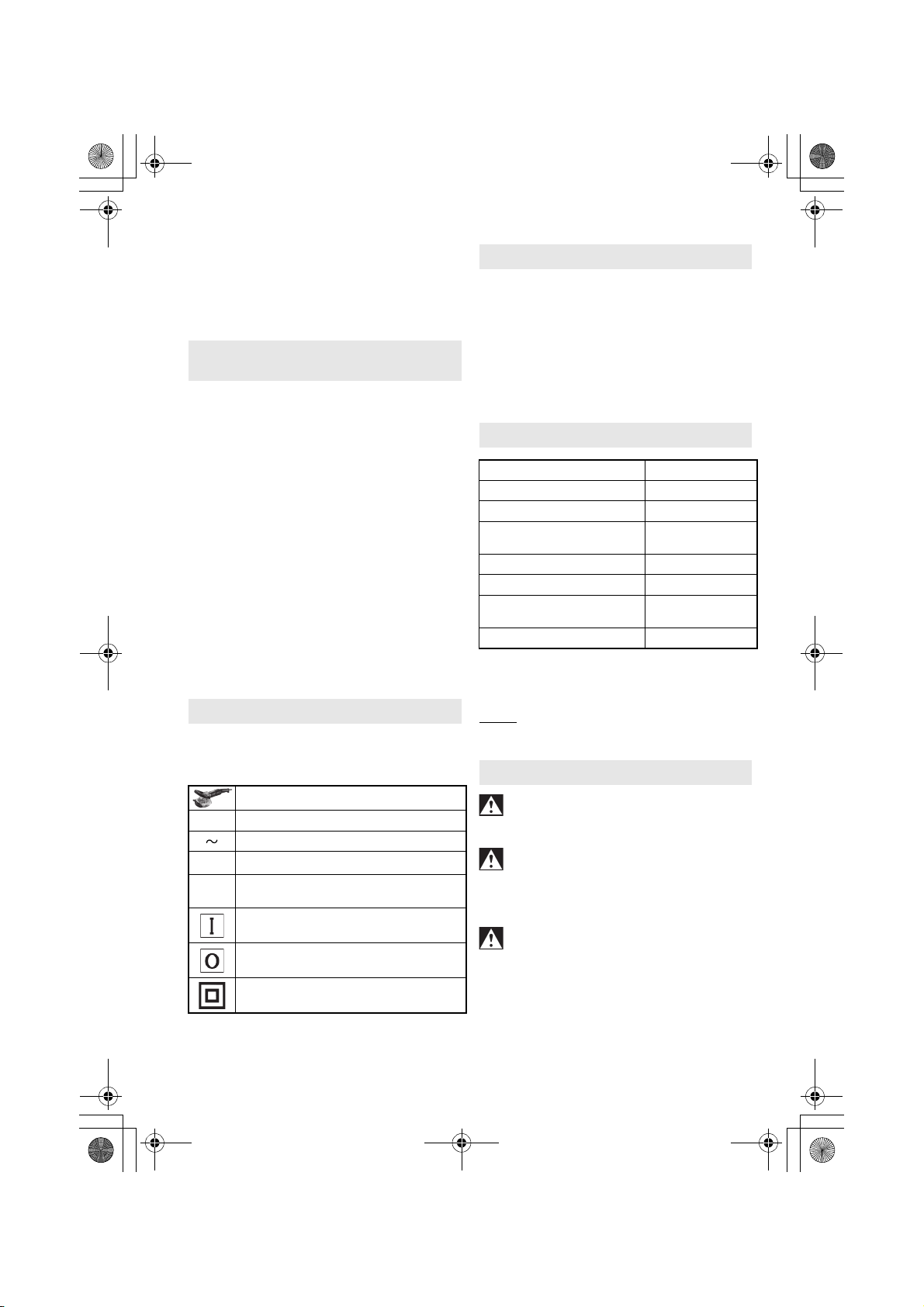

Specifications

Model GM13Y Voltage* Rated input power 1900 W No-load speed (maximum

speed) Max. diameter of accessory 125 mm Spindle thread M14 Length of the grinding spindle 19 mm Weight without mains cable*

*1 Be sure to check the nameplate on product as it

*2 Weight: According to EPTA-Procedure 01/2003 Note:

research and development, the specifications herein are subject to change without prior notice.

is subject to change by areas.

Due to HiKOKI’s continuing program of

220–240 V

–

8200 min

3800

3.6 kg

∼

-1

Page 7

GM13Y_C99742271_102.book 7 ページ２０２１年１月２６日　火曜日　午後５時３７分

English

Initial Operation

Before plugging in the machine, check that the

rated mains voltage and mains frequency, as specified on the rating label, match your power supply.

Australia: Always use a residual current device

(RCD) protected supply with a rated residual current of 30 mA or less.

1 Fitting of bar auxiliary handle

Always work with the bar auxiliary handle (1)

attached! Fit the bar auxiliary handle as shown (Fig. 1).

- Fit locking discs (3) to the left and right of the gear

housing.

- Fit the bar auxiliary handle (1) at the gear housing.

- Insert the thumb screws (2) left and right into the

bar auxiliary handle (1) and turn gently.

- Adjust the bar auxiliary handle (1) to the required

angle.

- Firmly tighten the thumb screws (2) to the left and

right manually.

2 Dust extraction

Always use a suitable dust extraction system:

Connect an L-class and over vacuum cleaner to the extractor connection piece (12).

For optimal dust extraction, use the connecting sleeve.

Attaching the Accessory

Disconnect the mains plug before changing

any accessories. The machine must be switched off and the spindle must be at a standstill.

1 Locking the spindle (Fig. 2)

Press in the spindle locking knob (11) only

when the spindle is stationary!

- Press in the spindle locking button (11) and turn

the spindle (9) by hand until you feel the spindle locking button engage.

Use

1 Working close to walls (Fig. 3)

To open and close the segment: switch off the machine and pull the mains plug. The acces-

sory must be stationary.

Only raise the segment (13) when working close to walls. Otherwise, the segment must

be lowered. The open area of the safety guard must face the

direction of the wall.

2 Setting the speed (Fig. 3)

Set the optimum speed on the setting wheel (18), depending on the application.

A wheel setting of between 4 and 6 is suitable for most applications.

3 Switching On and Off

Always guide the machine with both hands.

Switch on first, then guide the towards the workpiece.

The machine must not be allowed to draw in

additional dust and shavings. When switching the machine on and off, keep it away from dust deposits. After switching off the machine, only set it down when the motor has come to a standstill.

Avoid inadvertent starts: always switch the

tool off when the plug is removed from the mains socket or if there has been a power cut.

In continuous operation, the machine

continues running if it is forced out of your hands. Therefore, always hold the machine with both hands using the handles provided, stand in a safe position and concentrate on the work.

Torque activation

accessory

2 Fitting/removing the diamond cup wheel

(Fig. 2)

To fit:

- Fit the support flange (8) on the spindle. (9) The flange should not turn on the spindle when properly attached.

- Lay the diamond cup wheel (7) on the support flange (8) so that it lies flat along the support flange.

- The two sides of the clamping nut (6) are different. Screw the clamping nut onto the spindle so that the band of the clamping nut (6) is facing upward.

- Lock the spindle. Turn the clamping nut (6) clockwise using the 2-hole spanner (5) to secure.

To remove:

- Lock the spindle. Turn the clamping nut (6) anticlockwise using the 2-hole spanner (5) to unscrew.

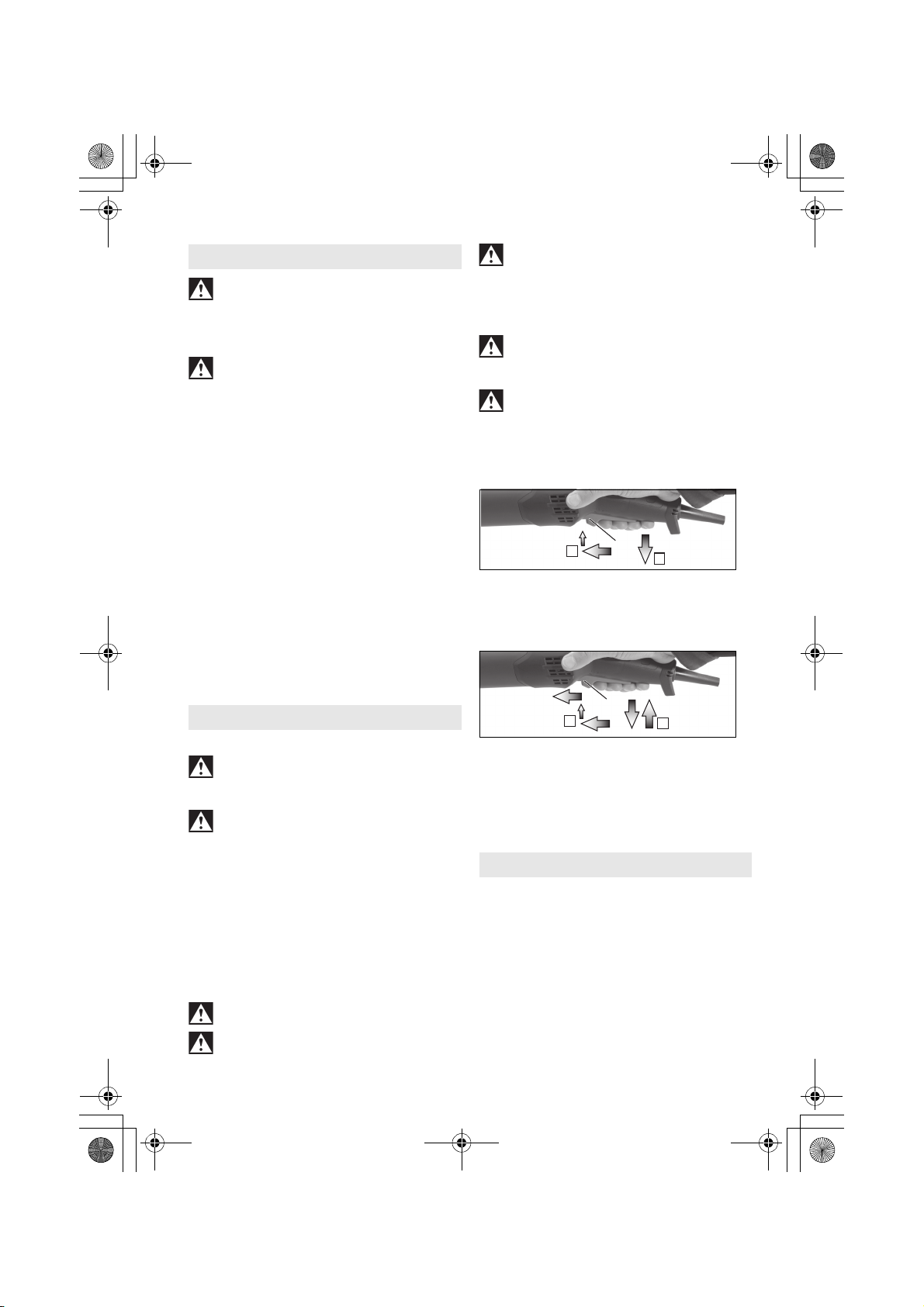

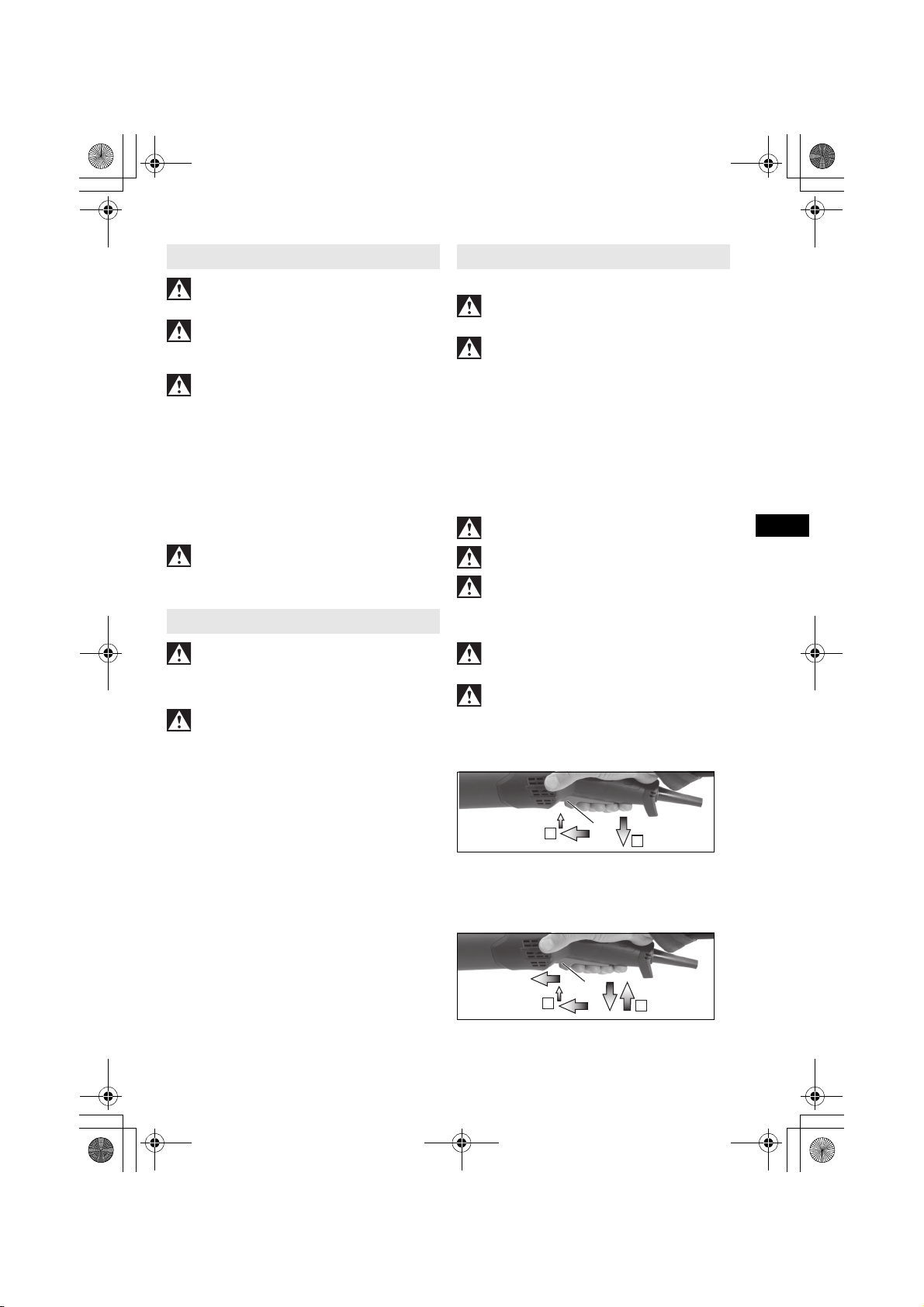

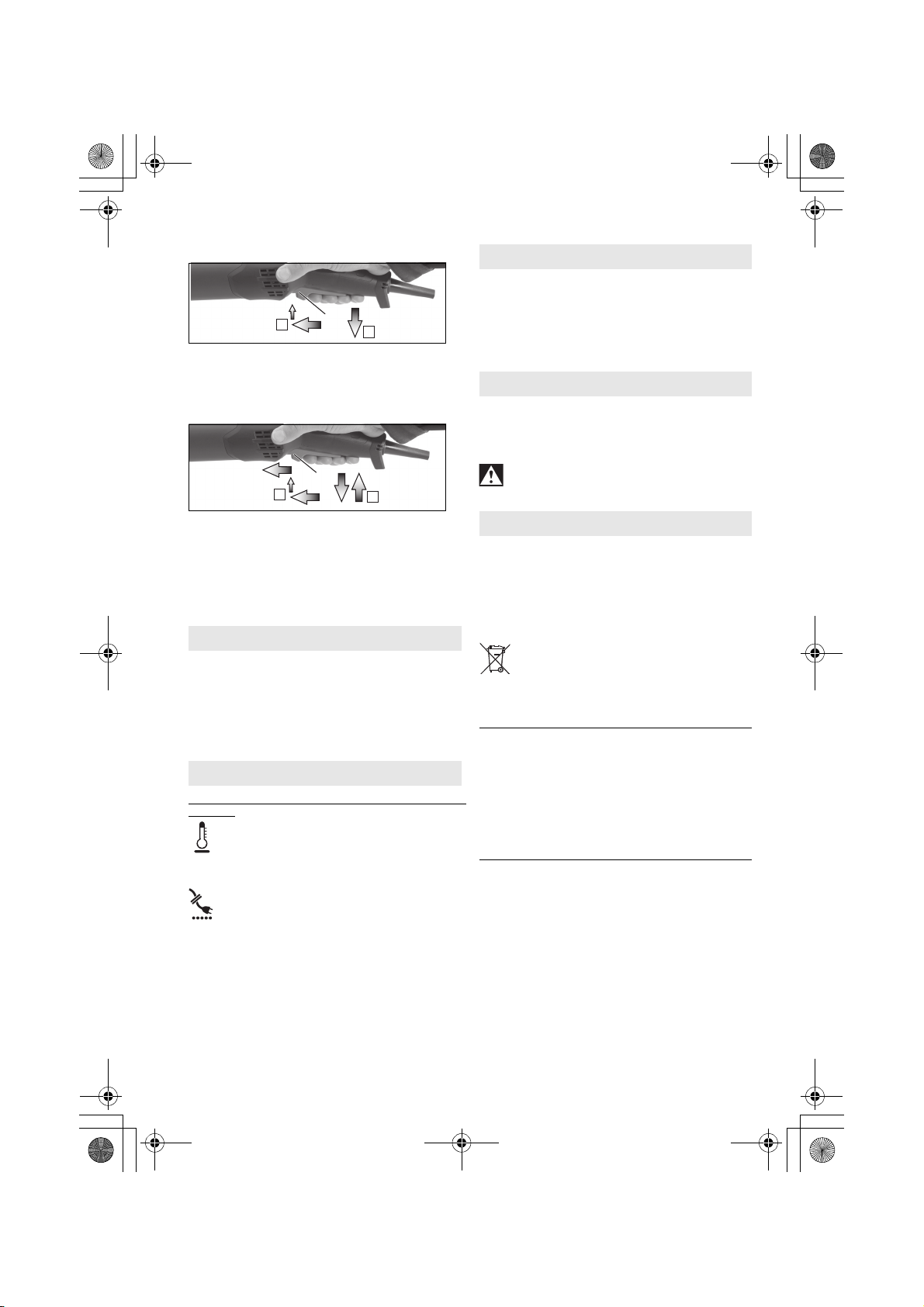

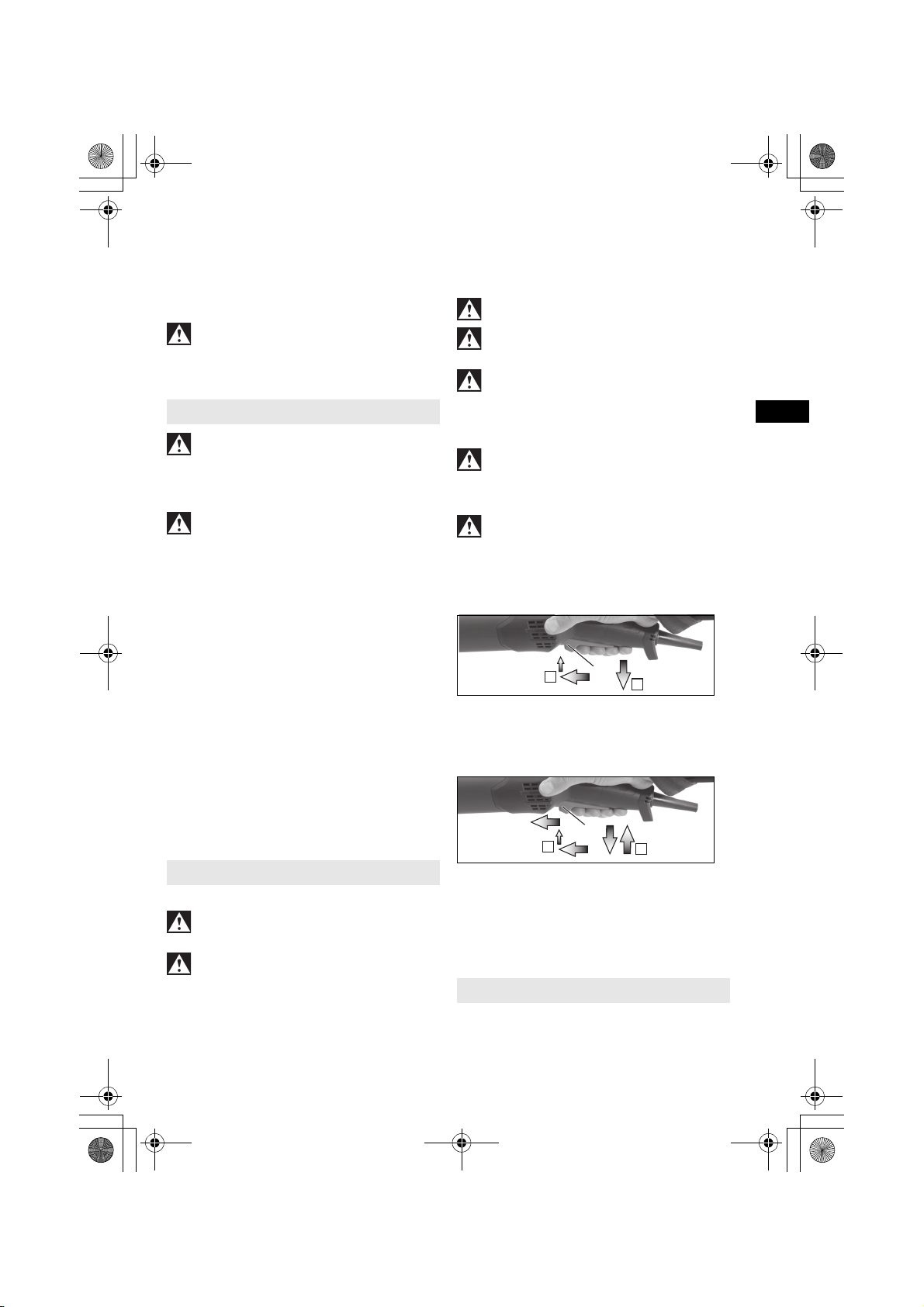

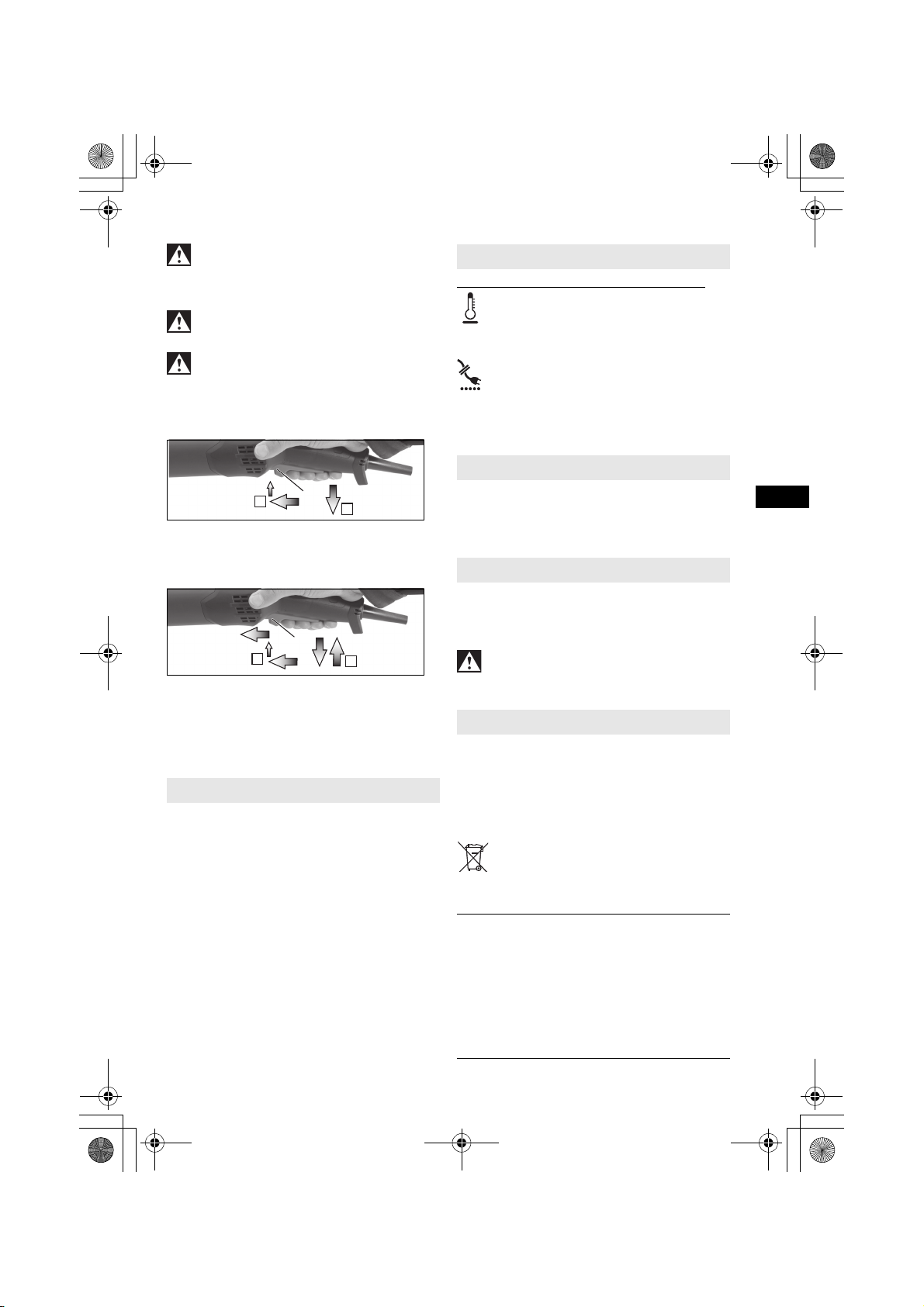

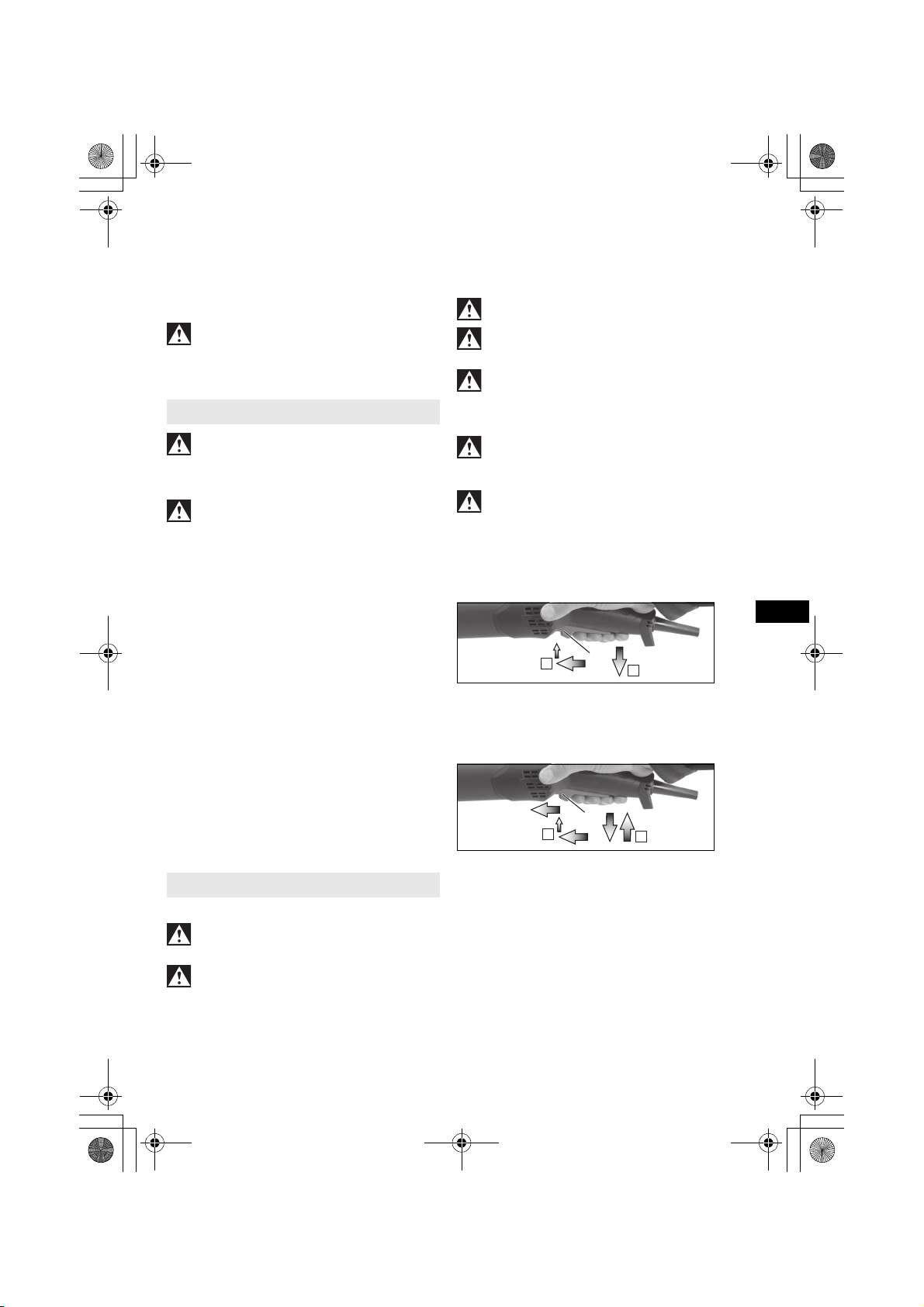

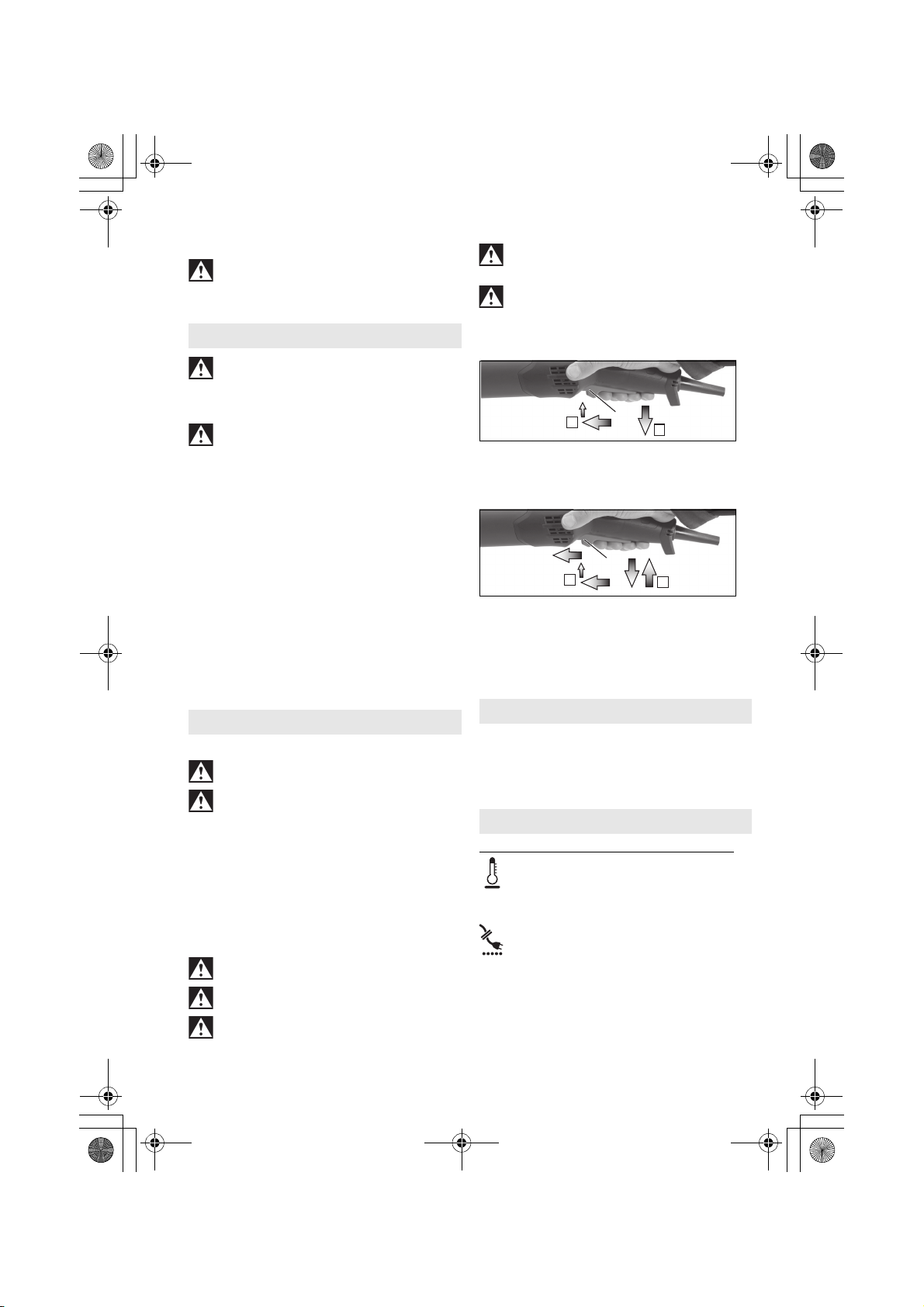

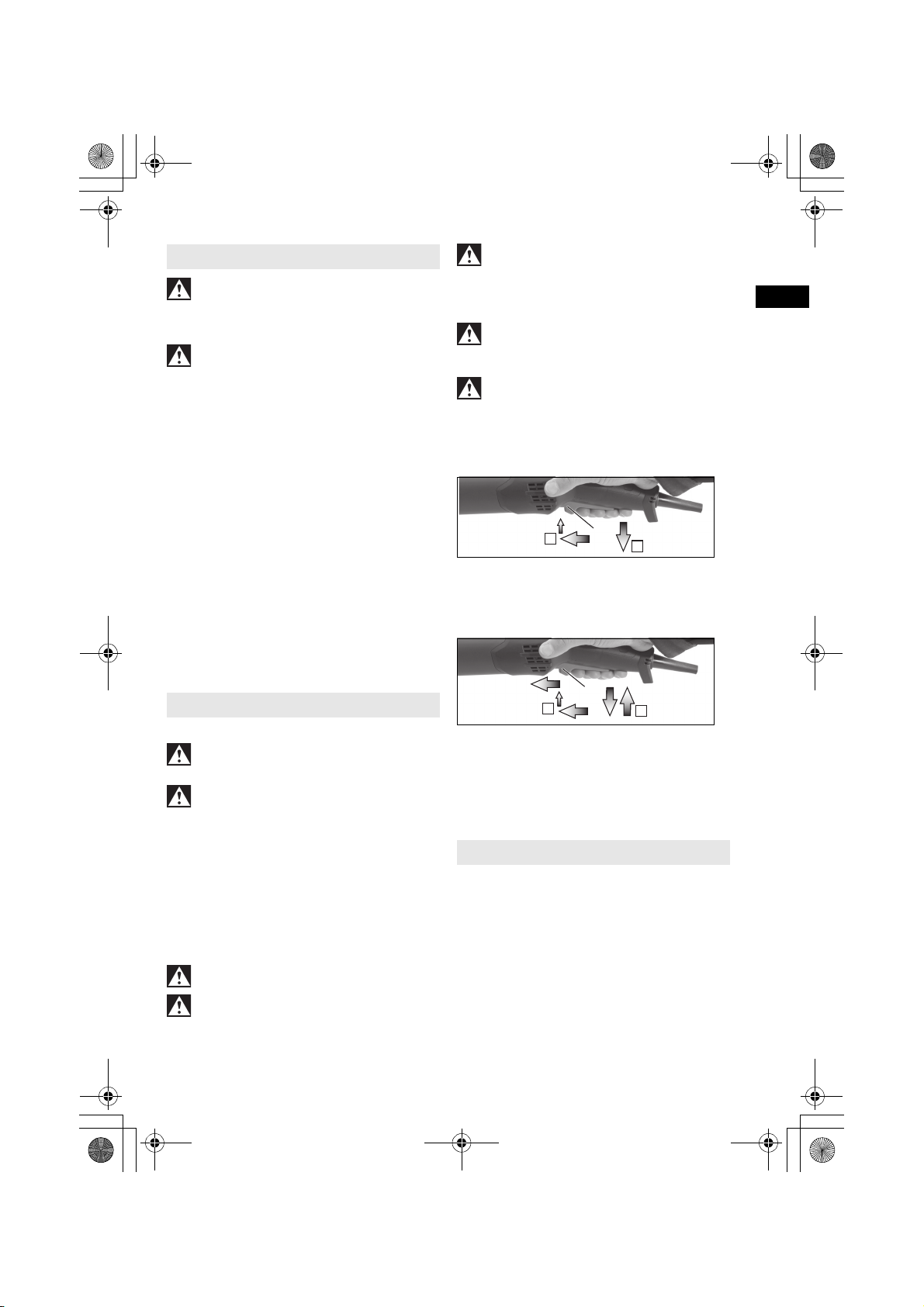

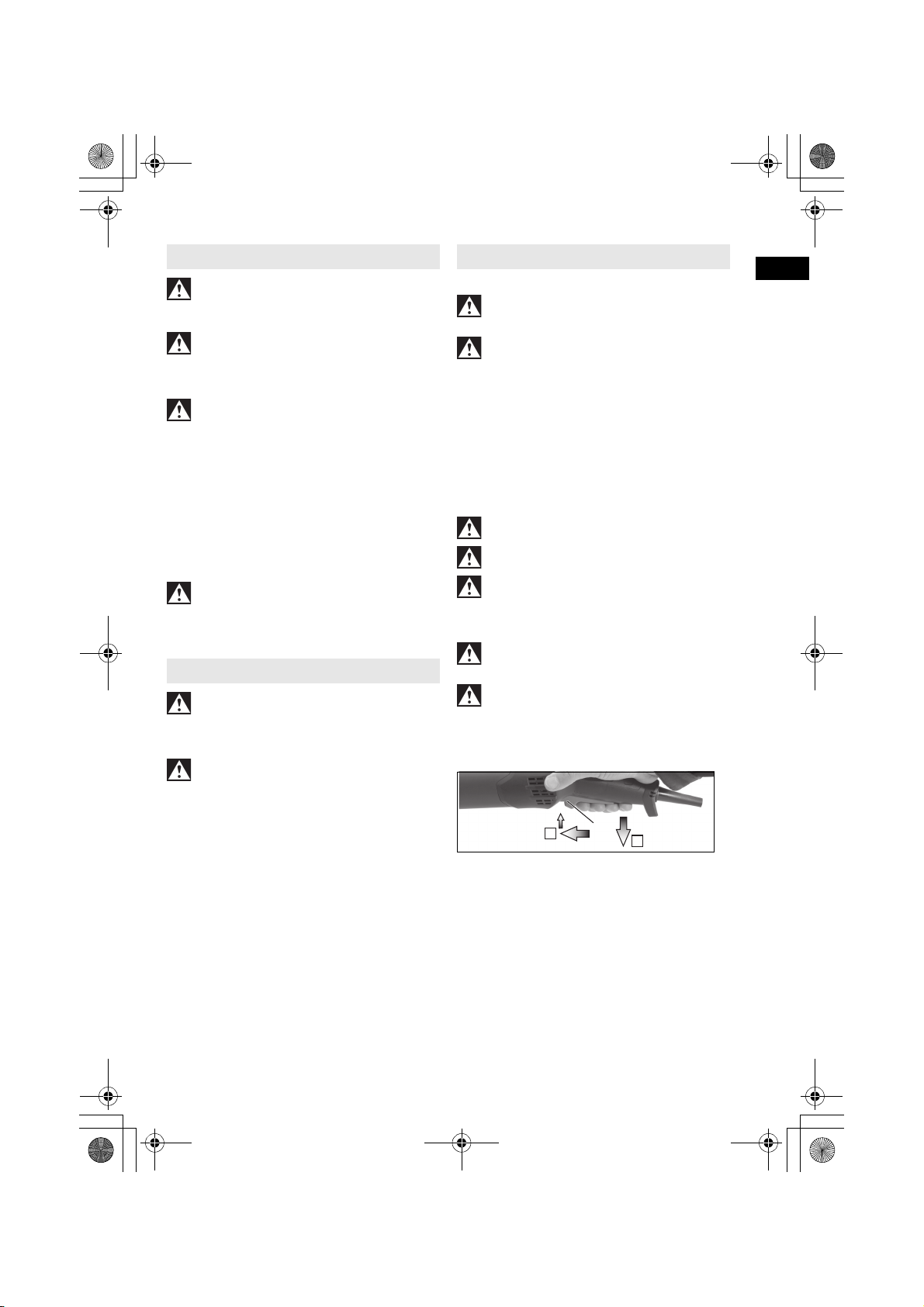

Switching on: Slide the trigger switch (16)

forwards and then push the trigger switch (16) upwards.

Switching off: Release the trigger switch (16).

Page 8

GM13Y_C99742271_102.book 8 ページ２０２１年１月２６日　火曜日　午後５時３７分

English

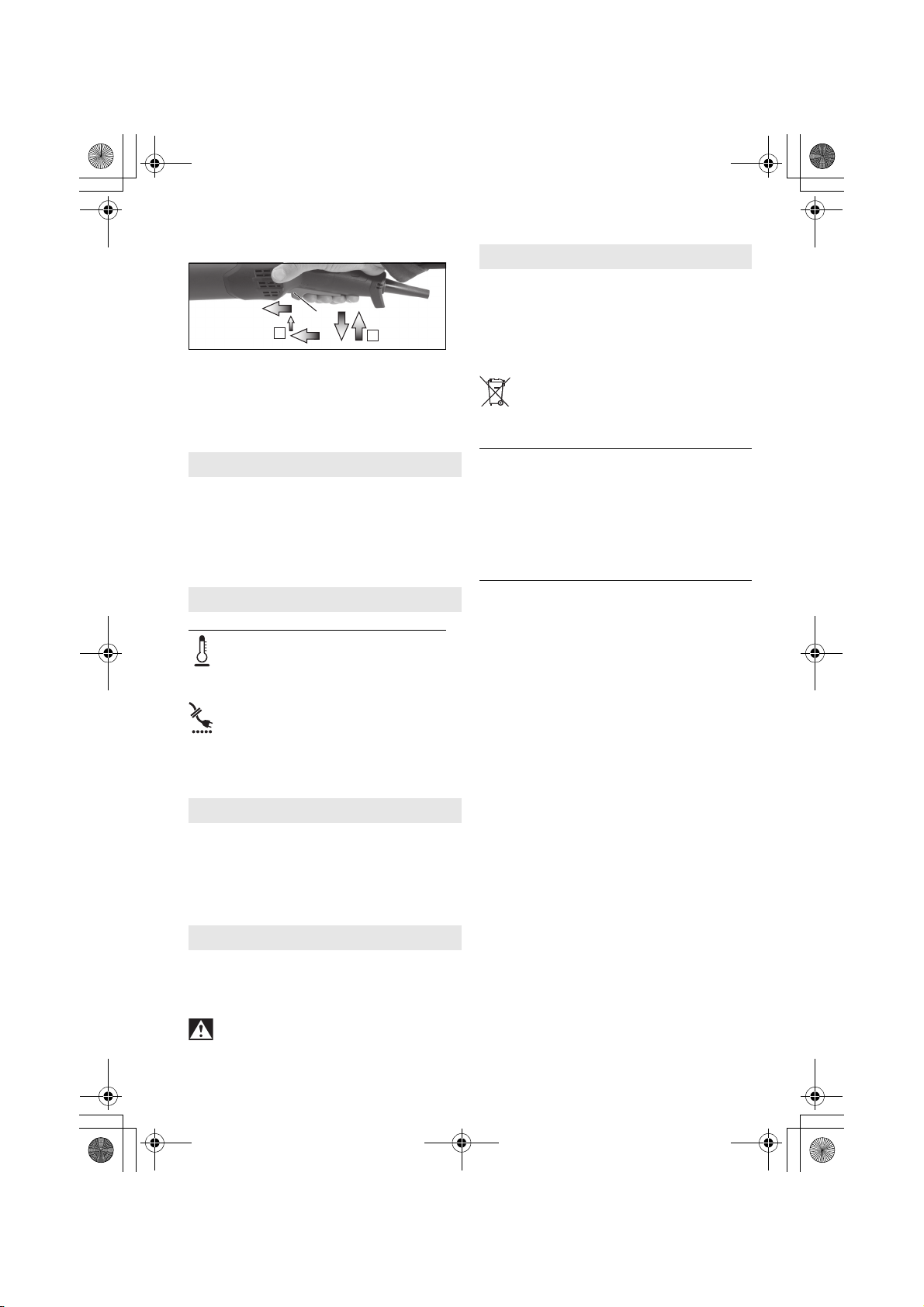

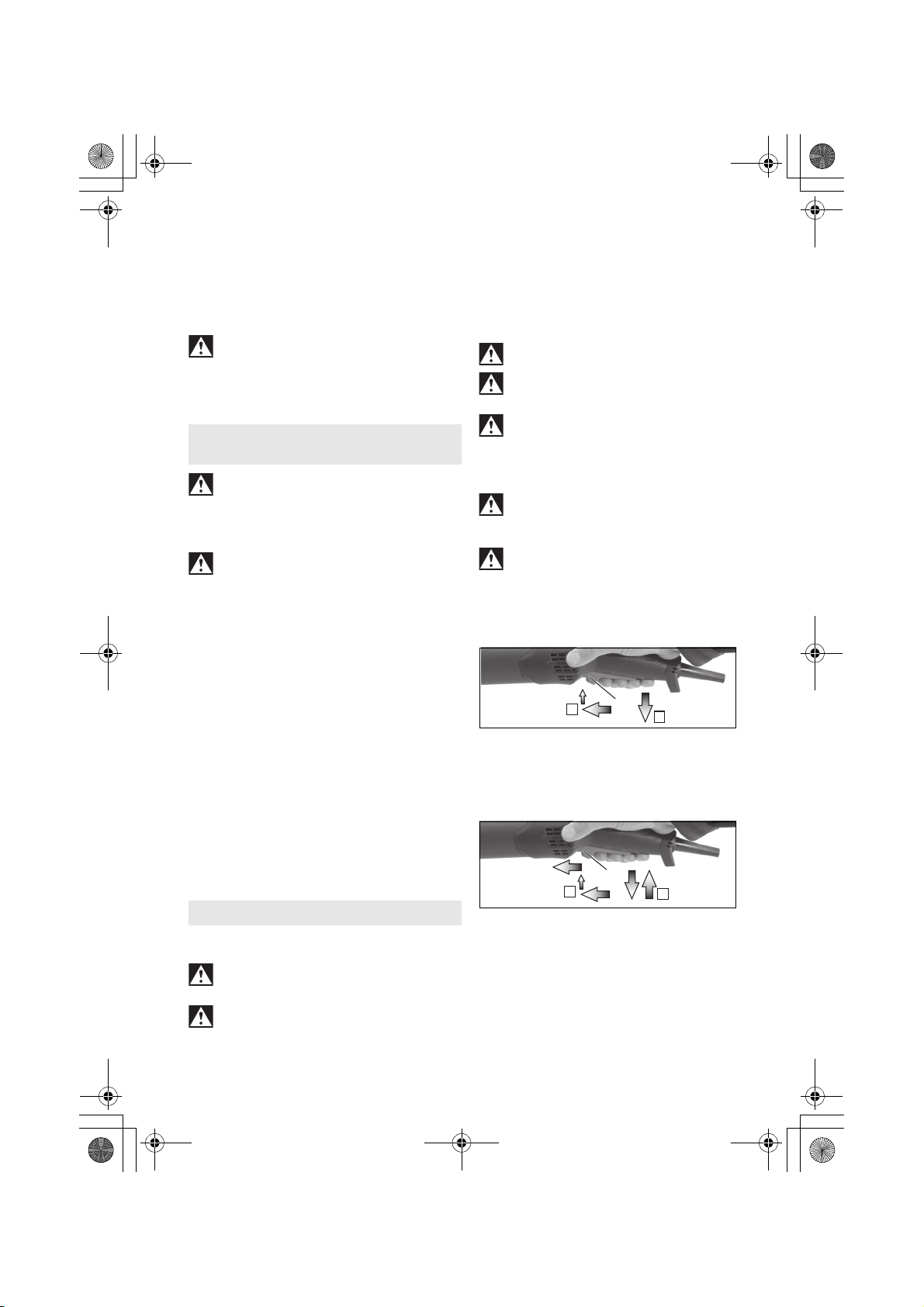

Continuous operation

Switching on: Switch the machine on as described

above. Now slide the trigger switch (16) forwards again and release in the front position to lock the trigger switch (16) (continuous operation).

Switching off: Push the trigger switch (16)

upwards and release.

Cleaning, Maintenance

Motor cleaning: The machine must be vacuumed

regularly, frequently and thoroughly through the ventilation slots using a suitable vacuum cleaner. The machine must be held firmly in this case.

Replacing the spring-mounted ring brush: Replace worn brushes for optimal dust extraction. Replacement brush set: Order No. 377100

Troubleshooting

Machines with VTC and TC electronics: (Fig. 3)

The electronic signal display lights up and the load speed decreases. (17) There

is too much load on the machine! Run the machine in idling until the electronics signal indicator switches off.

The machine does not start. The

electronic signal display (17) flashes. The

restart protection is active. If the mains plug is inserted with the machine switched on, or if the power supply is restored following an interruption, the machine does not start up. Switch the machine off and on again.

Environmental Protection

The sanding dust generated may contain hazardous materials: do not dispose of this dust with household waste, but at a special collection point for hazardous waste.

Observe national regulations on environmentally compatible disposal and on the recycling of disused machines, packaging and accessories.

To protect the environment, do not dispose of power tools with household waste. Observe

national regulations on separated collection and recycling of disused machines, packaging and accessories.

GUARANTEE

We guarantee HiKOKI Power Tools in accordance with statutory/country specific regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a HiKOKI Authorized Service Center.

Accessories

Use only genuine HiKOKI accessories. See page 160.

Use only accessories that fulfil the requirements and specifications listed in these operating instructions.

HiKOKI diamond cup wheels

Repairs

Replacing supply cord

If the replacement of the supply cord is necessary, it has to be done by HiKOKI Authorized Service Center to avoid a safety hazard.

Caution! In the operation and maintenance of

power tools, the safety regulations and standards prescribed in each country must be observed.

Page 9

GM13Y_C99742271_102.book 9 ページ２０２１年１月２６日　火曜日　午後５時３７分

Information concerning airborne noise and vibration

The measured values were determined according to EN60745 and declared in accordance with ISO 4871.

Measured A-weighted sound power level:

103 dB (A)

Measured A-weighted sound pressure level:

92 dB (A)

Uncertainty K: 3 dB (A).

Wear hearing protection.

Vibration total values (triax vector sum) determined according to EN60745.

English

Hodnota vibrací (grinding)

Uncertainty

The declared vibration total value has been measured in accordance with a standard test

= 1.5 m/s

= 6.94 m/s

h, S

method and may be used for comparing one tool with another.

It may also be used in a preliminary assessment of exposure.

WARNING

○ The vibration emission during actual use of the

power tool can differ from the declared total value depending in the ways in which the tool is used.

○ Identify safety measures to protect the operator

that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time).

NOTE

Due to HiKOKI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

Page 10

GM13Y_C99742271_102.book 10 ページ２０２１年１月２６日　火曜日　午後５時３７分

Deutsch

Übersetzung der Original-Gebrauchsanweisung

Bestimmungsgemäße Verwendung

Die Maschine ist mit original HiKOKI-Zubehör geeignet zum Anschleifen und Abtragen von Beton, Estrich und Beschichtungen mit Diamanttopfscheiben.

Nicht verwenden zum Trennschleifen, Schruppschleifen, Sandpapierschleifen, Polieren und Arbeiten mit Fächerschleifscheiben.

Nur zur Verwendung ohne Wasser. Hinweis: Beim Bearbeiten von thermoelastischen

Materialien kann der Bürstenkranz verkleben. Bestimmt für den gewerblichen Einsatz in Industrie

und Handwerk. Nur mit geeigneter Staubabsaugung arbeiten:

Einen Sauger (L-Klasse und höher) am Absaugstutzen (12) anschließen.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

Allgemeine Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheits-

hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

1 Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen

Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über

das Elektrowerkzeug verlieren.

2 Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen ode r Nässe fern. Das Eindringen von Wasser in ein

Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder

verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den

Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

schalters vermindert das Risiko eines elektrischen Schlages.

3Sicherheit von Personen a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der

Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

Der Einsatz eines Fehlerstromschutz-

Page 11

GM13Y_C99742271_102.book 11 ページ２０２１年１月２６日　火曜日　午後５時３７分

Deutsch

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn

Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder

Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch

können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden.

Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses

Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4 Verwendung und Behandlung des Elektro-

werkzeuges

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden

Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich

nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichts-

maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie

von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge

mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit.

für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe

und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5Service a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Der Gebrauch von Elektrowerkzeugen

Spezielle Sicherheitshinweise

Gemeinsame Sicherheitshinweise zum Schleifen:

Anwendung a) Dieses Elektrowerkzeug ist bestimmt zum

Schleifen von Oberflächen. Beachten Sie alle Sicherheits lungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen

nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

b) Dieses Elektrowerkzeug ist nicht geeignet

zum Fräsen, Polieren, Sandpapierschleifen, Arbeiten mit Schruppschleifscheiben, Drahtbürsten, Trennschleifscheiben und Fächerschleifscheiben. Verwendungen, für die

das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

hinweise, Anweisungen, Darstel-

Page 12

GM13Y_C99742271_102.book 12 ページ２０２１年１月２６日　火曜日　午後５時３７分

Deutsch

c) Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur

weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

d) Die zulässige Drehzahl des Einsatzwerk-

zeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig

dreht, kann zerbrechen und umherfliegen. e) Außendurchmesser und Dicke des Einsatz-

werkzeugs müssen den Maßangaben lhres Elektrowerkzeugs entsprechen. Falsch bemes-

sene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

f) Gewindevorrichtung der Zubehörteile muss

zum Mahl-Spindelgewinde passen. Für Zubehör, das durch Flansche montiert wird, muss das Achsloch des Zubehörs dem Aufnahmedurchmesser des Flansches entsprechen.

Zubehör, das nicht auf den Montageaufsatz des Elektrowerkzeugs passt, läuft mit Unwucht, vibriert sehr stark und kann zu einem Verlust der Kontrolle über das Werkzeug führen.

g) Verwenden Sie keine beschädigten Einsatz-

werkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschä-

digte Einsatzwerkzeuge brechen meist in dieser Testzeit.

h) Tragen Sie persönliche Schutzausrüstung.

Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor

herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf

sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruch-

stücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

j) Halten Sie das Gerät nur an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungs-

führenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag fuhren.

k) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.

I) Legen Sie das Elektrowerkzeug niemals ab,

bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatz-

werkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in Ihren Körper bohren.

n) Reinigen Sie regelmäßig die Lüftungs- schlitze lhres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse.

o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.

Verwenden Sie keine Einsatzwerkzeuge, die

p) flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

1 Rückschlag und entsprechende

Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und

bringen Sie Ihren Körper und lhre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedien-

person kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

b) Bringen Sie lhre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über lhre Hand bewegen.

Page 13

GM13Y_C99742271_102.book 13 ページ２０２１年１月２６日　火曜日　午後５時３７分

Deutsch

c) Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das

Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung des Einsatzwerkzeugs an der Blockierstelle.

d) Arbeiten Sie besonders vorsichtig im

Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das

rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

2 Besondere Sicherheitshinweise zum

Schleifen mit Diamanttopfscheiben:

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das

Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.

b) Die Schutzhaube muss sicher am Elektro-

werkzeug angebracht sein. Elektrowerkzeug immer so führen, dass der Schleifkörper nicht offen zum Bediener zeigt. Die Schutzhaube hilft,

die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzünden könnten, zu schützen.

c) Schleifkörper dürfen nur für die

empfohlenen Einsatzmöglichkeiten verwendet werden.

d) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählten Einsatzwerkzeuge. Geeignete Flansche stützen

die Einsatzwerkzeuge.

3 Weitere Sicherheitshinweise:

WARNUNG – Tragen Sie immer eine

Schutzbrille.

Tragen Sie eine geeignete Staubschutzmaske.

Angaben des Einsatzwerkzeug- oder Zubehörherstellers beachten! Einsatzwerkzeuge vor Fett und Schlag schützen!

Einsatzwerkzeuge müssen sorgsam nach Anweisungen des Herstellers aufbewahrt und gehandhabt werden.

Das Werkstück muss fest aufliegen und gegen Verrutschen gesichert sein, z.B. mit Hilfe von Spannvorrichtungen. Große Werkstücke müssen ausreichend abgestützt werden.

Werden Einsatzwerkzeuge mit Gewindeeinsatz verwendet, darf das Spindelende den Lochboden des Schleifwerkzeugs nicht berühren. Darauf achten, dass das Gewinde im Einsatzwerkzeug lang genug ist, um die Spindellänge aufzunehmen. Das Gewinde im Einsatzwerkzeug muss zum Gewinde auf der Spindel passen. Spindellänge und Spindelgewinde siehe Abb 2. Technische Daten.

Eintretende Fremdkörper können

Schaltmechanismus verursachen. Deshalb ist es notwendig, bei laufender Maschine regelmäßig, häufig und gründlich die Maschine durch die hinteren Lüftungsschlitze mit Druckluft auszublasen. Dabei muss die Maschine sicher gehalten werden.

Staubbelastung reduzieren:

Partikel, die beim Arbeiten mit dieser

Maschine entstehen, können Stoffe enthalten, die Krebs, allergische Reaktionen, Atemwegserkrankungen, Geburtsfehler oder andere Fortpflanzungsschäden verursachen können. Einige Beispiele dieser Stoffe sind: Blei (in bleihaltigem Anstrich), mineralischer Staub (aus Mauersteinen, Beton o. ä.), Zusatzstoffe zur Holzbehandlung (Chromat, Holzschutzmittel), einige Holzarten (wie Eichen- oder Buchenstaub), Metalle, Asbest. Das Risiko ist abhängig davon, wie lange der Benutzer oder in der Nähe befindliche Personen der Belastung ausgesetzt sind. Lassen Sie Partikel nicht in den Körper gelangen. Um die Belastung mit diesen Stoffen zu reduzieren: Sorgen Sie für gute Belüftung des Arbeitsplatzes und tragen Sie geeignete Schutzausrüstung, wie z.B. Atemschutzmasken, die in der Lage sind, die mikroskopisch kleinen Partikel zu filtern.

Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien (z.B. Arbeitsschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.

Verwenden Sie für spezielle Arbeiten geeignetes Zubehör (Zubehör) Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung. Verringern Sie die Staubbelastung indem Sie:

- um einen hohen Grad der Staubabsaugung

zu erreichen, verwenden Sie einen geeigneten HiKOKI (L-Klasse und höher) gemeinsam mit diesem Elektrowerkzeug

- die austretenden Partikel und den Abluftstrom der

Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten,

- eine Absauganlage und/oder einen Luftreiniger

einsetzen,

- den Arbeitsplatz gut lüften und durch saugen

sauber halten. Fegen oder blasen wirbelt Staub auf.

- Saugen oder waschen Sie Schutzkleidung. Nicht

ausblasen, schlagen oder bürsten.

ein Blockieren des

Page 14

GM13Y_C99742271_102.book 14 ページ２０２１年１月２６日　火曜日　午後５時３７分

Deutsch

Bezeichnung der Teile (Abb. 1

1 Bügel-Zusatzhandgriff 2 Flügelschrauben des Bügel-Zusatzhandgriff 3 Rastscheiben des Bügel-Zusatzhandgriff 4 Gewindebohrungen am Getriebegehäuse 5 Zweilochschlüssel 6 Spannmutter 7 Diamanttopfscheibe 8 Stützflansch

9Spindel 10 Gefederter Bürstenkranz 11 Spindelarretierknopf 12 Absaugstutzen 13 Segment zum aufklappen (für wandnahes

14 Schutzhaube 15 Handgriff 16 Schalterdrücker (zum Ein-/Ausschalten) 17 Elektronik-Signal-Anzeige 18 Stellrad zur Drehzahleinstellung

Arbeiten)

–

Abb. 3)

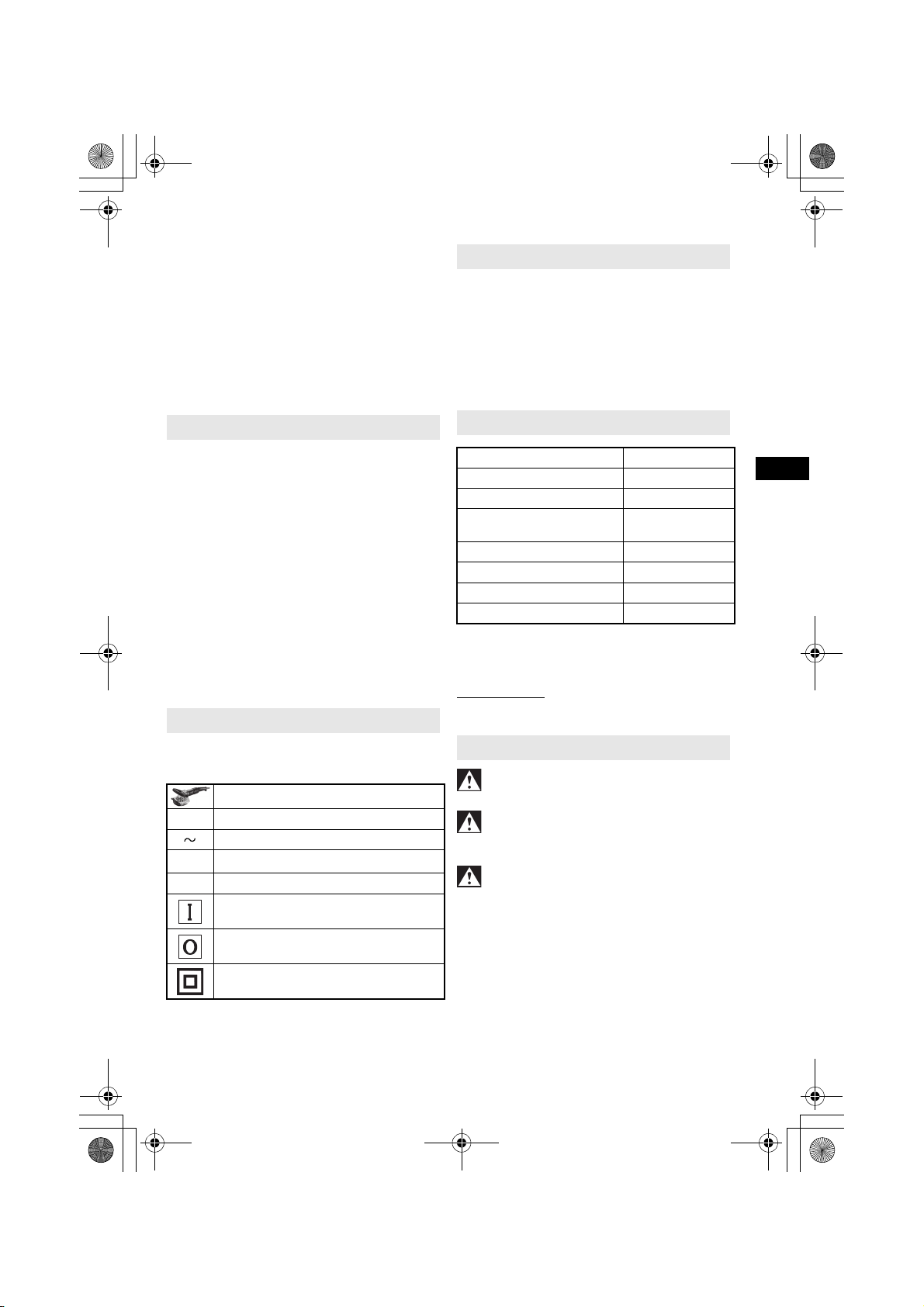

Symbole

WARNUNG

Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

GM13Y: Betonschleifer

V Nennspannung

Wechselstrom Nenndrehzahl

min-1Umdrehungen bzw. Zyklen pro Minute

Einschalten ON

Ausschalten OFF

Werkzeug der Klasse II

Standardzubehör

Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung das nachfolgend aufgelistete Zubehör.

○

Zweilochschlüssel...........................................1

○

Kunststoffkoffer...............................................1

○

Diamanttopfscheibe*.......................................1

* (WT)-Spezifikationen ausgenommen. Das Standardzubehör kann ohne vorherige

Bekanntmachung jederzeit geändert werden.

Technische Daten

Modell GM13Y Spannung* Nenneingangsleistung 1900 W Leerlaufdrehzahl

(Höchstgeschwindigkeit) Max. Durchmesser des

Zubehörs Spindelgewinde M14 Länge der Schleifspindel 19 mm Gewicht ohne Netzkabel*

*1 Vergessen Sie nicht, die Produktangaben auf

dem Typenschild zu überprüfen, da sich diese je

nach Verkaufsgebiet ändern. *2 Gewicht: Gemäß EPTA-Verfahren 01/2003 HINWEIS:

und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

Aufgrund des ständigen Forschungs-

220–240 V∼

3800–8200 min

125 mm

3,6 kg

-1

Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die

auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Schalten sie immer einen FI-Schutzschalter

(RCD) mit einem max. Auslösestrom von 30 mA vor.

1 Bügel-Zusatzhandgriff anbringe

Nur mit angebrachtem Bügel-Zusatzhandgriff

(1) arbeiten! Den Bügel-Zusatzhandgriff (1) wie gezeigt anbringen (Abb. 1).

- Rastscheiben (3) links und rechts auf das Getrie-

begehäuse stecken.

- Bügel-Zusatzhandgriff (1) am Getriebegehäuse

anbringen.

- Flügelschrauben (2) links und rechts in den Bügel-

Zusatzhandgriff (1) einstecken und leicht einschrauben.

- Gewünschten Winkel des Bügel-Zusatzhandgriffs

(1) einstellen.

- Flügelschrauben (2) links und rechts von Hand

kräftig festziehen.

2 Staubabsaugung

Nur mit geeigneter Staubabsaugung arbeiten:

Einen Sauger (L-Klasse und höher) am Absaugstutzen (12) anschließen.

Verwenden sie für eine optimale Absaugung die Anschlussmuffe.

Page 15

GM13Y_C99742271_102.book 15 ページ２０２１年１月２６日　火曜日　午後５時３７分

Deutsch

Einsatzwerkzeug Anbringen

Vor allen Umrüstarbeiten: Netzstecker aus der Steckdose ziehen. Die Maschine muss ausge-

schaltet sein und die Spindel stillstehen.

1 Spindel arretieren (Abb. 2)

Spindelarretierknopf (11) nur bei stillstehender Spindel eindrücken!

- Spindelarretierknopf (11) eindrücken und Spindel (9) von Hand drehen, bis der Spindelarretierknopf spürbar einrastet.

2 Diamanttopfscheibe anbringen/

abnehmen (Abb. 2)

Anbringen:

- Stützflansch (8) auf die Spindel (9) aufsetzen. Er ist richtig angebracht wenn er sich auf der Spindel nicht verdrehen lässt.

- Diamanttopfscheibe (7) auf den Stützflansch (8) auflegen. Sie muss gleichmäßig auf dem Stützflansch aufliegen.

- Die 2 Seiten der Spannmutter (6) sind unterschiedlich. Die Spannmutter so auf die Spindel aufschrauben, dass der Bund der Spannmutter (6) nach oben zeigt.

- Spindel arretieren. Die Spannmutter (6) mit dem Zweilochschlüssel (5) im Uhrzeigersinn festziehen.

Abnehmen:

- Spindel arretieren. Die Spannmutter (6) mit dem Zweilochschlüssel (5) gegen den Uhrzeigersinn abschrauben.

Es ist zu vermeiden, dass die Maschine

zusätzlichen Staub und Späne einsaugt. Beim Ein- und Ausschalten die Maschine von abgelagertem Staub fernhalten. Maschine nach dem Ausschalten erst dann ablegen, wenn der Motor zum Stillstand gekommen ist.

Vermeiden Sie unbeabsichtigtes Anlaufen:

stets Maschine ausschalten, wenn der Stecker aus der Steckdose gezogen wird oder wenn eine Stromunterbrechung eingetreten ist.

Bei Dauereinschaltung läuft die Maschine

weiter, wenn sie aus der Hand gerissen wird. Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

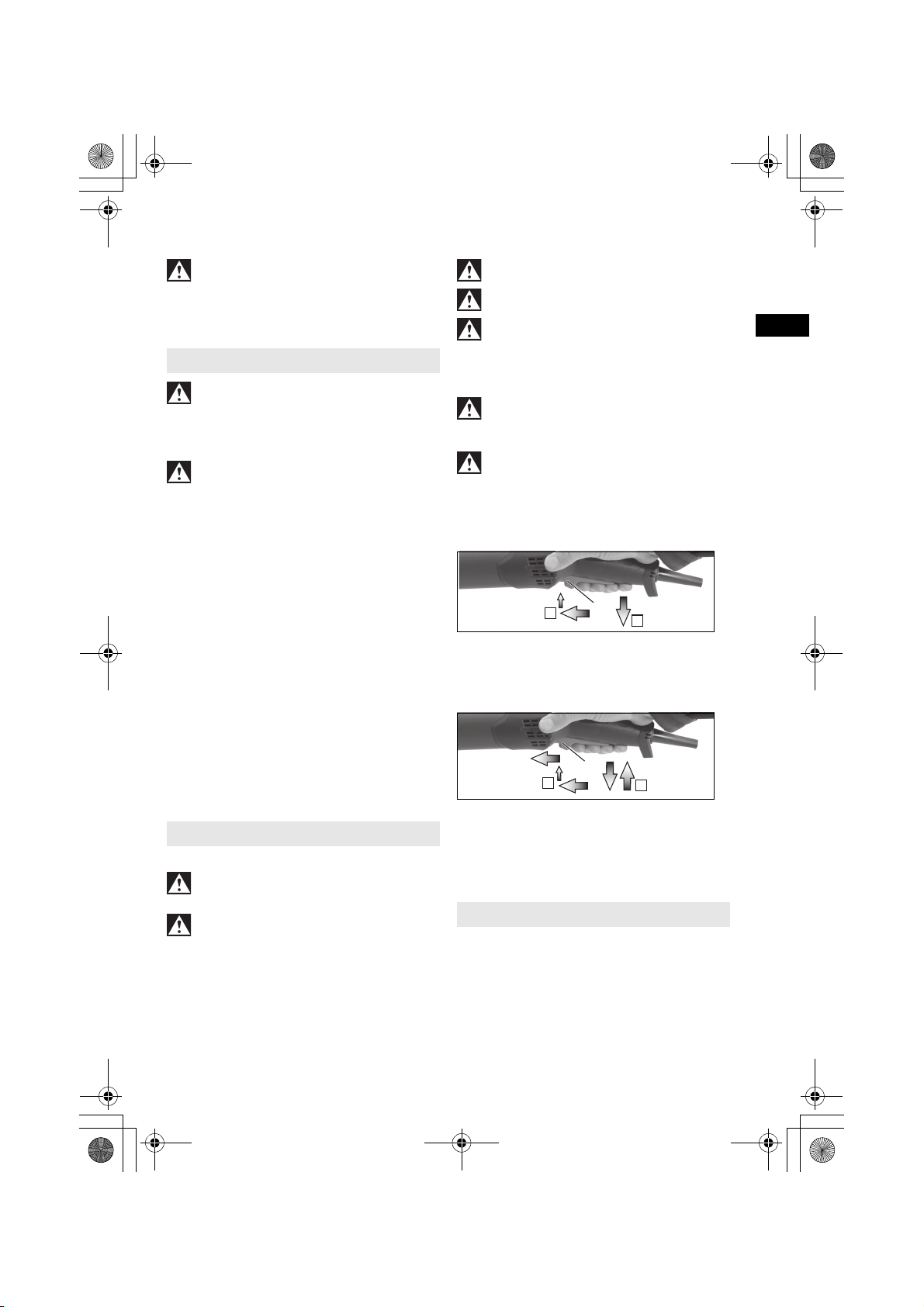

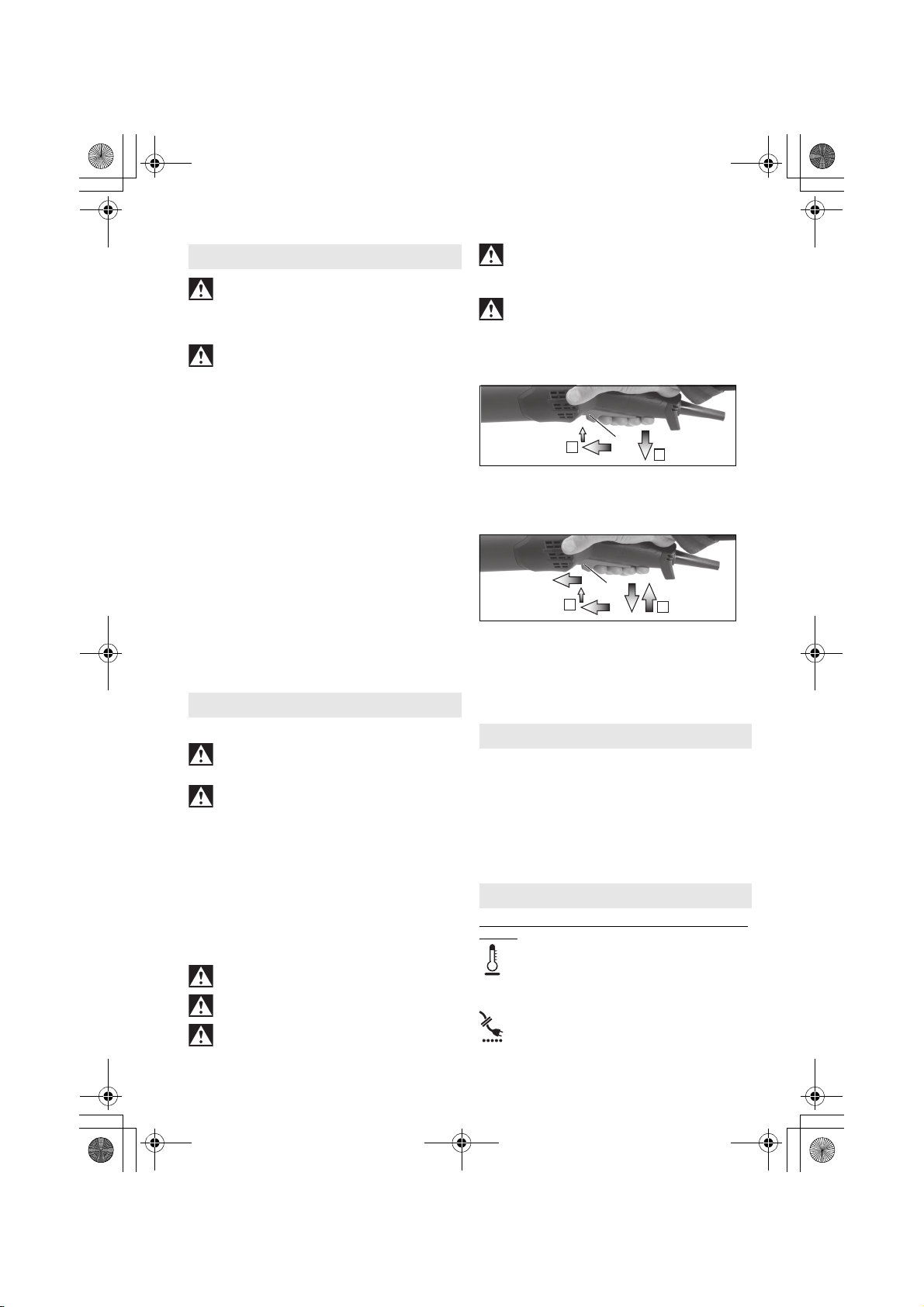

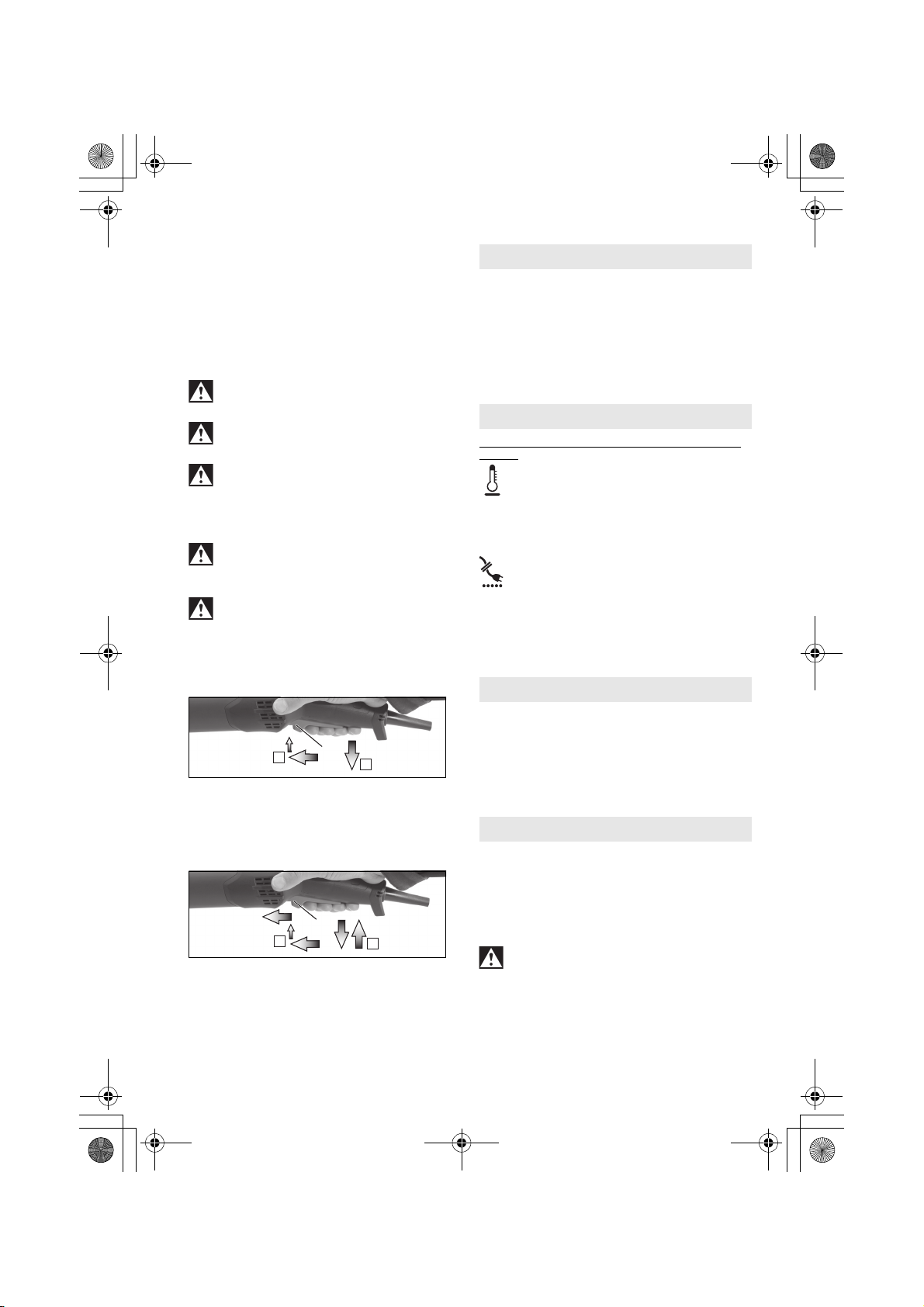

Momenteinschaltung

Einschalten: Schalterdrücker (16) nach vorne

schieben und dann Schalterdrücker (16) nach oben drücken.

Ausschalten: Schalterdrücker (16) loslassen. Dauereinschaltung

Benutzung

1 Wandnahes Arbeiten (Abb. 3)

Zum Auf- und Zuklappen: die Maschine ausschalten, Netzstecker ziehen. Das

Einsatzwerkzeug muss stillstehen.

Nur für wandnahes Arbeiten das Segment (13) hochkklappen. Für alle anderen Arbeiten

muss das Segment nach unten geklappt sein. Der geöffnete Bereich der Schutzhaube muss in

Richtung Wand zeigen.

2 Drehzahl einstellen (Abb. 3)

Die optimale Drehzahl je nach Anwendungsfall am Stellrad (18) einstellen.

Für die meisten Anwendungfälle eignet sich eine Stellradstellung zwischen 4 und 6.

3 Ein-/Ausschalten

Maschine immer mit beiden Händen führen.

Erst einschalten, dann das das Werkstück bringen.

Einsatzwerkzeug an

Einschalten: Maschine wie oben beschrieben

einschalten. Jetzt Schalterdrücker (16) ein weiteres Mal nach vorne schieben und in vorderer Position entlasten um den Schalterdrücker (16) zu arretieren (Dauereinschaltung).

Ausschalten: Schalterdrücker (16) nach oben

drücken und loslassen.

Reinigung, Wartung

Motorreinigung: Die Maschine regelmäßig, häufig

und gründlich durch die Lüftungsschlitze mit einem geeigneten Sauger aussaugen. Dabei muss die Maschine sicher gehalten werden.

Gefederter Bürstenkranz erneuern: Abgenutzte Bürsten für eine optimale Absaugung erneuern. Ersatzbürstenset: Best.-Nr. 377100

Page 16

GM13Y_C99742271_102.book 16 ページ２０２１年１月２６日　火曜日　午後５時３７分

Deutsch

Störungsbeseitigung

Maschinen mit VTC- und TC-Elektronik: (Abb. 3)

Die Elektronik-Signal-Anzeige (17) leuchtet und die Lastdrehzahl nimmt ab.

Die Belastung der Maschine ist zu hoch! Maschine im Leerlauf laufen lassen, bis die Elektronik-Signal-Anzeige erlischt.

Die Maschine läuft nicht. Die Elektronik-

Signal-Anzeige (17) blinkt. Der

Wiederanlaufschutz hat angesprochen. Wird der Netzstecker bei eingeschalteter Maschine eingesteckt oder ist die Stromversorgung nach einer Unterbrechung wieder hergestellt, läuft die Maschine nicht an. Die Maschine aus- und wieder einschalten.

Zubehör

Verwenden Sie nur original HiKOKI Zubehör. Siehe Seite 160.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

HiKOKI Diamanttopfscheibe

Reparatur

Auswechseln des Netzkabels

Wenn eine Auswechslung des Netzkabels erforderlich ist, muss dies zur Vermeidung von Gefahren von einem durch HiKOKI autorisierten ServiceZentrum durchgeführt werden.

VORSICHT! Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheits-

vorschriften und Normen beachtet werden.

Umweltschutz

Der entstehende Schleifstaub kann Schadstoffe enthalten: Nicht über den Hausmüll, sondern sachgerecht an einer Sammelstelle für Sondermüll entsorgen.

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Schützen Sie die Umwelt und werfen Sie Elektrowerkzeuge nicht in den Hausmüll.

Befolgen Sie nationale Vorschriften zu getrennter Sammlung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

GARANTIE

Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung finden, an ein von HiKOKI autorisiertes Servicezentrum.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel:

103 dB (A)

Gemessener A-gewichteter Schalldruck:

92 dB (A)

Messunsicherheit K: 3 dB (A).

Gehörschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.

Vibrationsemissionspegel (Schleifen)

Messunsicherheit (Schwingung)

Der angegebene Vibrationsgesamtwert wurde nach einer Standardtestmethode gemessen und kann zum Vergleich zwischen verschiedenen Werkzeugen dienen.

Er kann auch für eine Vorbeurteilung der Aussetzung verwendet werden.

WARNUNG

○ Der Vibrationsemissionswert während der

tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird.

○ Legen Sie Sicherheitsmaßnahmen zum Schutz

des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).

h, S

= 1,5 m/s

= 6,94 m/s

Page 17

GM13Y_C99742271_102.book 17 ページ２０２１年１月２６日　火曜日　午後５時３７分

HINWEIS

Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

Deutsch

Page 18

GM13Y_C99742271_102.book 18 ページ２０２１年１月２６日　火曜日　午後５時３７分

Français

Traduction des instructions d’origine

Utilisation Conforme Aux Prescriptions

La machine est appropriée, avec des accessoires d’origine HiKOKI, au ponçage et décapage de béton, de chape et de revêtements avec des meules boisseaux diamantées.

Ne pas utiliser pour le tronçonnage, le meulage de dégrossissage, le ponçage au papier de verre, le polissage et les travaux avec des meules en éventail.

Uniquement pour une utilisation sans eau. Remarque : La couronne de brosse peut coller lors

du traitement de matériaux thermoélastiques. Conçue pour une utilisation professionnelle dans

’

industrie et l’artisanat.

Travailler uniquement avec un dispositif d’aspiration des poussières approprié : raccorder un aspirateur (Classe L et supérieure) à la tubulure d’aspiration (12).

L’utilisateur est entièrement responsable de tous dommages résultant d’une utilisation non conforme aux prescriptions.

Il est impératif de respecter les directives de prévention des accidents reconnues et les consignes de sécurité ci-jointes.

Consignes De Sécurité Générales

Pour des raisons de sécurité et afin de protéger l’outil électrique, respecter les passages de texte repérés par ce symbole !

AVERTISSEMENT – Lire la notice d’utilisation afin d’éviter tout risque de blessures.

AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le

non-respect des consignes de sécurité et des instructions peut être à l’origine d’un choc électrique, d’un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions.

Transmettre uniquement l’outil électrique accompagné de ces documents.

1 Sécurité de la zone de travail a) Conserver la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres sont

propices aux accidents.

b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques

produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil électrique. Les distractions peuvent vous

faire perdre le contrôle de l’outil.

2 Sécurité électrique a) Il faut que les fiches de l’outil électrique

soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils électriques à branchement de terre. Des fiches

non modifiées et des socles adaptés réduisent le risque de choc électrique.

b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc

électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La

pénétration d’eau à l’intérieur d’un outil électrique augmente le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil électrique. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des

cordons endommagés ou emmêlés augmentent le risque de choc électrique.

e) Lorsqu’on utilise un outil électrique à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon

adapté à l’utilisation extérieure réduit le risque de choc électrique.

f) Si l’usage d’un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un

RCD réduit le risque de choc électrique.

3 Sécurité des personnes a) Rester vigilant, regarder ce que vous êtes en

train de faire et faire preuve de bon sens dans votre utilisation de l’outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l’emprise de drogues, de l’alcool ou de médicaments. Un moment

d’inattention en cours d’utilisation d’un outil électrique peut entraîner des blessures graves.

b) Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection

individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures.

Page 19

GM13Y_C99742271_102.book 19 ページ２０２１年１月２６日　火曜日　午後５時３７分

Français

c) Éviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter

les outils électriques en ayant le doigt sur l’interrupteur ou brancher des outils électriques dont l’interrupteur est en position marche est source d’accidents

d) Retirer toute clé de réglage avant de mettre l’outil électrique en marche. Une clé laissée fixée

sur une partie tournante de l’outil électrique peut donner lieu à des blessures.

e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela

permet un meilleur contrôle de l’outil électrique dans des situations inattendues.

f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples,

des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

h) Rester vigilant et ne pas négliger les principes de sécurité de l’outil sous prétexte que vous avez l’habitude de l’utiliser. Une

fraction de seconde d’inattention peut provoquer une blessure grave.

4 Utilisation et entretien de l’outil électrique a) Ne pas forcer l’outil électrique. Utiliser l’outil

électrique adapté à votre application. L’outil

électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l’outil électrique si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et inversement. Tout outil

électrique qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer.

c) Débrancher la fiche de la source d’alimentation et/ou enlever le bloc de batteries, s’il est amovible, avant tout réglage, changement d’accessoires ou avant de ranger l’outil électrique. De telles mesures de sécurité

préventives réduisent le risque de démarrage accidentel de l’outil électrique.

d) Conserver les outils électriques à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont

dangereux entre les mains d’utilisateurs novices.

e) Observer la maintenance des outils électriques et des accessoires. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil électrique. En cas de dommages, faire réparer l’outil électrique avant de l’utiliser. De nombreux accidents sont

dus à des outils électriques mal entretenus

f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à

couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g) Utiliser l’outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de

l’outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.

h) Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d’huiles et de graisses. Des

poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l’outil dans les situations inattendues.

5 Maintenance et entretien a) Faire entretenir l’outil électrique par un

réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le

maintien de la sécurité de l’outil électrique.

Consignes De Sécurité Spéciales

Consignes de sécurité communes concernant le meulage :

Application a) Cet outil électrique est conçu pour le

meulage de surfaces. Observez toutes les consignes de tions et spécifications fournies avec cet appareil. La non-observation de toutes les consignes ci-

dessous peut provoquer un choc électrique, un incendie et/ou des blessures graves.

b) Cet outil électrique n’est pas approprié pour

le fraisage, le polissage, le ponçage au papier de verre, les travaux avec des meules de dégrossissage, des brosses métalliques, des meules de tronçonnage et des meules en éventail. Les opérations pour lesquelles l’outil électrique

n’a pas été conçu peuvent provoquer un danger et occasionner des blessures.

c) Ne pas utiliser d’accessoires non conçus

spécifiquement et recommandés pour cet outil électrique par le fabricant de l’outil. Le simple

fait que l’accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité.

sécurité

, instructions, illustra-

Page 20

GM13Y_C99742271_102.book 20 ページ２０２１年１月２６日　火曜日　午後５時３７分

Français

d) La vitesse admissible de l’outil de travail doit être au moins égale à la vitesse maximale indiquée sur l’outil électrique. Les accessoires tour-

nant plus vite que leur vitesse admissible peuvent se rompre et être projetés.

e) Le diamètre extérieur et l’épaisseur de l’outil

de travail doivent correspondre aux indications de dimensions de votre outil électrique.

Les outils de travail dimensionnés de façon incorrecte ne peuvent pas être protégés ou contrôlés de manière appropriée.

f) Le montage fileté d’accessoires doit corres-

pondre au filetage de la broche du broyeur. Pour les accessoires montés par des brides, l’orifice d’ancrage de l’accessoire doit s’adapter au diamètre de positionnement de la bride. Les accessoires qui ne correspondent pas

au matériel de montage de l’outil électrique manqueront d’équilibre, vibreront excessivement et risqueront d’entraîner une perte de contrôle.

g) Ne pas utiliser des outils de travail endom-

magés. Contrôlez avant chaque utilisation que les outils de travail utilisés ne présentent pas de traces d’effritement et de fissures et que le plateau de ponçage ne présente pas de fissures ou de forte usure. Si l’outil électrique ou l’outil de travail a subi une chute, examiner les dommages éventuels ou utiliser un outil de travail non endommagé. Après le contrôle et le montage d’un outil de travail, maintenir toutes les personnes présentes à distance du plan de l’outil de travail en rotation et faire fonctionner l’appareil à vitesse maximale pendant une minute. Les outils de travail endommagés se

rompent normalement pendant cette période d’essai.

h) Porter un équipement de protection indivi-

duelle. En fonction de l’application, utiliser un masque intégral, une protection oculaire ou des lunettes de sécurité. Le cas échéant, utiliser un masque anti-poussières, une protection acoustique, des gants de protection ou un tablier spécial contre les particules abrasives ou les particules de matière. Les yeux doivent

être protégés contre les corps étrangers projetés, résultant des diverses applications. Le masque antipoussières ou le masque de protection respiratoire doit être capable de filtrer les particules produites lors des travaux. L’exposition prolongée aux bruits de forte intensité peut provoquer une perte de l’audition.

i) Maintenir les personnes présentes à une

distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de la pièce à usiner ou

d’un outil de travail cassé peuvent être projetés et provoquer des blessures aussi à l’extérieur de la zone de travail immédiate.

j) Tenir l’appareil uniquement par les surfaces

de préhension isolantes, pendant les opérations au cours desquelles l’outil de travail peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact avec un

conducteur électrique sous tension peut également mettre les parties métalliques de l’appareil sous tension et provoquer un choc électrique.

k) Maintenir le câble éloigné de l’outil de travail en rotation. En cas de perte de contrôle de l’appareil, le câble d’alimentation peut être sectionné ou être happé et votre main ou votre bras peut parvenir au niveau de l’outil de travail en rotation.

l) Ne jamais déposer l’outil électrique avant que

l’outil de travail ne soit complètement immobilisé. L’outil de travail en rotation peut parvenir en

contact avec la surface de dépôt et vous risquez de perdre le contrôle de l’outil électrique.

m) Ne pas laisser fonctionner l’outil électrique pendant que vous le portez. Un contact accidentel avec l’accessoire en rotation pourrait happer vos vêtements et l’accessoire pourrait se planter dans votre corps.

n) Nettoyer régulièrement les orifices d’aéra- tion de l’outil électrique. La soufflante du moteur aspire de la poussière à l’intérieur du carter.

o) Ne pas faire fonctionner l’outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux.

p) Ne pas utiliser d’outils de travail qui néces- sitent des réfrigérants liquides. L’utilisation d’eau ou d’autres réfrigérants liquide peut conduire à une électrocution ou un choc électrique.

1 Rebonds et consignes de sécurité cor-

respondantes

Le rebond est une réaction soudaine au pincement ou à l’accrochage d’un outil de travail en rotation. Un pincement ou un accrochage entraîne un arrêt soudain de l’outil de travail en rotation De ce fait, un outil électrique incontrôlé est accéléré dans le sens contraire au sens de rotation normal de l’outil de travail au point de blocage.

Le rebond est la conséquence d’une utilisation incorrecte de l’outil électrique et peut être évité en prenant les précautions appropriées spécifiées cidessous.

a) Maintenir fermement l’outil électrique et

placer le corps et les bras de manière à pouvoir résister aux forces de rebond. Toujours utiliser une poignée auxiliaire, pour une maîtrise maximale du rebond ou de la réaction de couple au cours du démarrage. L’utilisateur peut maîtriser

les couples de réaction ou les forces de rebond, si les précautions qui s’imposent sont prises.

b) Ne jamais placer la main à proximité de l’outil de travail en rotation. L’outil de travail peut effectuer un rebond sur votre main.

c) Ne pas vous placer dans la zone où l’outil électrique se déplacera en cas de rebond. Le rebond entraîne l’outil électrique dans le sens opposé au mouvement de l’outil de travail au point de blocage.

Page 21

GM13Y_C99742271_102.book 21 ページ２０２１年１月２６日　火曜日　午後５時３７分

Français

d) Travailler avec une précaution particulière dans la zone des coins, des arêtes vives, etc. Eviter les rebonds de l’outil de travail de la pièce et par conséquent un blocage. L’outil de

travail en rotation a tendance à se bloquer dans les coins, au niveau des arêtes vives ou en cas de rebond. Ceci occasionne une perte de contrôle ou un rebond.

e) Ne pas utiliser de lame de scie à chaîne ou de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle.

2 Consignes de sécurité particulières

concernant le meulage avec des meules boisseaux diamantées :

a) Utiliser exclusivement des meules admissibles pour votre outil électrique et le capot de protection prévu pour ces meules. Les meules

pour lesquelles l’outil électrique n’a pas été conçu ne peuvent pas être protégées de façon suffisante et sont dangereuses.

b) Le capot de protection doit toujours être soli-

dement monté sur l’outil électrique. Guider l’outil électrique toujours de sorte que l’opérateur ne soit pas exposé à la meule. Le capot de

protection contribue à protéger l’utilisateur contre les fragments, le contact accidentel avec la meule, ainsi que contre les étincelles, qui pourraient enflammer les vêtements.

c) Les meules doivent être utilisées unique-

ment pour les applications recommandées. d) Toujours utiliser des brides de serrage non

endommagées qui sont de taille et de forme appropriées pour les outils électriques choisis.

Des brides appropriées supportent les outils de travail.

3 Autres consignes de sécurité :

AVERTISSEMENT – Toujours porter des

lunettes de protection.

Porter un masque anti-poussière approprié.

Respecter les indications du fabricant de l’outil de travail ou de l’accessoire ! Protéger les outils de travail contre la graisse et les chocs !

Les outils de travail doivent être conservés et manipulés avec soin, conformément aux instructions du fabricant.

La pièce à usiner doit être fermement fixée de sorte à ne pas glisser, par exemple à l’aide de dispositifs de serrage. Les pièces à usiner de grande taille doivent être suffisamment soutenues.

Si les outils de travail sont utilisés avec un insert fileté, l’extrémité de la broche ne doit pas toucher le fond perforé de l’outil de meulage. S’assurer que le filetage dans l’outil de travail soit suffisamment long pour le logement de la longueur de broche. Le filetage dans l’outil de travail doit être adapté au filetage de la broche. Voir la longueur et le filetage de la broche à Fig. 2. "Caractéristiques techniques".

La pénétration de corps étrangers

mécanisme de commutation. Pour cette raison, il est impératif de nettoyer la machine régulièrement, fréquemment et soigneusement, en soufflant de l’air comprimé à travers les fentes d’aération à l’arrière pendant que la machine tourne. Veiller à bien maintenir la machine à cette occasion.

Réduction de la pollution due aux poussières :

Certaines poussières produites par le

ponçage électrique, le sciage, le meulage, le perçage et d’autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d’autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques : le plomb des peintures à base de plomb, la silice cristalline des briques, du ciment et d’autres produits de maçonnerie, et l’arsenic et le chrome du bois d’œuvre traité chimiquement. Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail.

Il est souhaitable que le corps n’absorbe pas ces particules. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques.

Respectez les directives applicables au matériau, au personnel, à l’application et au lieu d’utilisation (par exemple directives en matière de protection au travail, élimination des déchets).

Collectez les particules émises sur le lieu d’émission et évitez les dépôts dans l’environnement.

Utilisez des accessoires adaptés pour les travaux spécifiques (Accessoires). Cela permet de réduire l’émission incontrôlée de particules dans l’environnement.

Utilisez un système d’aspiration des poussières adapté.

Réduisez la pollution due aux poussières en :

- Pour obtenir un degré élevé d’aspiration,

utiliser un aspirateur HiKOKI (Classe L et supérieure) approprié en association avec cet outil électrique

- évitant d’orienter les particules sortantes et l’air

d’échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière,

- utilisant un système d’aspiration et/ou un

purificateur d’air,

- aérant convenablement le lieu de travail et en

l’aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner.

- Aspirez ou lavez les vêtements de protection. Ne

pas les souffler, les battre ni les brosser.

peut occasionner un blocage du

Page 22

GM13Y_C99742271_102.book 22 ページ２０２１年１月２６日　火曜日　午後５時３７分

Français

Noms Des Pièces (Fig. 1–Fig. 3)

1 Poignée supplémentaire en arceau 2 Vis papillons de la poignée supplémentaire en

arceau

3 Disques d’arrêt de la poignée supplémentaire

en arceau 4 Alésage fileté dans le boîtier du moteur 5 Clé à ergots 6Ecrou de serrage 7 Meule boisseau diamantée 8 Flasque d’appui 9Broche

10 Couronne de brosse à ressort 11 Bouton de blocage de la broche 12 Tubulure d’aspiration 13 Segment relevable (pour des travaux près

d’une cloison)

14 Capot de protection 15 Poignée 16 Gâchette (pour la mise en marche/arrêt) 17 Témoin électronique 18 Molette de réglage de la vitesse

Symboles

AVERTISSEMENT

Les symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signification avant d’utiliser l’outil.

GM13Y : Meuleuse à béton

V Tension nominale

Courant alternatif Vitesse nominale

min-1Révolution ou va-et-vient par minute

Bouton ON

Bouton OFF

Outil de classe II

Accessoires Standard

Outre l’unité principale (1 unité), l’emballage contient les accessoires répertoriés cidessous.

○

Clé à ergots.....................................................1

○

Boîtier en plastique..........................................1

○

Meule boisseau diamantée*............................1

* Les spécifications (WT) sont exclues. Les accessoires standard sont sujets à change-

ment sans préavis.

Caractéristiques

Modèle GM13Y Tension* Puissance d’entrée

nominale Vitesse à vide

(vitesse maximale) Diamètre maximum de

l’accessoire Filetage de la broche M14 Longueur de la broche de

meulage Poids sans câble secteur*

*1 Assurez-vous de vérifier la plaque signalétique

*2 Poids: selon la procédure EPTA 01/2003 REMARQUE:

de recherche et de développement HiKOKI, ces spécifications peuvent faire l’objet de modifications sans avis préalable.

sur le produit qui peut changer suivant les régions.

Par suite du programme permanent

220–240 V

1900 W

–

3800

125 mm

19 mm

3,6 kg

8200 min

∼

-1

Mise En Service

Avant la mise en service, vérifier que la

tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau électrique.

Montez toujours un interrupteur de protection

contre les courants de court-circuit (RCD) avec un courant de déclenchement max. de 30 mA en amont.

1 FInstaller la poignée supplémentaire en

arceau

Uniquement travailler avec la poignée

supplémentaire en arceau (1) installée ! Placer la poignée supplémentaire en arceau comme indiqué (Fig. 1).

- Placer les disques d’arrêt (3) à gauche et à droite

sur le carter de réducteur.

- Installer la poignée supplémentaire en arceau (1)

sur le carter de réducteur.

- Insérer les vis papillon (2) à gauche et à droite

dans la poignée supplémentaire en arceau (1) et les serrer légèrement.

- Régler l’angle souhaité de la poignée

supplémentaire en arceau (1).

- Serrer fermement à la main les vis papillon (2) à

gauche et à droite.

Page 23

GM13Y_C99742271_102.book 23 ページ２０２１年１月２６日　火曜日　午後５時３７分

Français

2 Système d’aspiration des poussières

Travailler uniquement avec un dispositif

d’aspiration des poussières approprié : raccorder un aspirateur (Classe L et supérieure) à la tubulure d’aspiration (12).

Pour une aspiration optimale, utiliser le manchon de raccordement.

Fixation De L’outil De Travail

Avant tout changement d’équipement,

débrancher le câble d’alimentation de la prise secteur ! La machine doit être hors tension et la broche immobilisée.

1 Bloquer la broche (Fig. 2)

N’enfoncer le bouton de blocage de la broche

(11) que lorsque la broche est immobilisée.

- Enfoncer le bouton de blocage de la broche (11)

et tourner la broche (9) à la main, jusqu’à ce que le bouton de blocage de la broche s’enclenche de façon perceptible.

2 Fixation / retrait de la meule boisseau

diamantée (Fig. 2)

Fixation :

- Monter la bride d’appui (8) sur la broche (9). Elle

est fixée correctement s’il est impossible de la tourner sur la broche.

- Monter la meule boisseau diamantée (7) sur la

bride d’appui (8). Elle doit reposer uniformément sur la bride d’appui.

- Les 2 côtés de l’écrou de serrage (6) sont diffé-

rents. Visser l’écrou de serrage sur la broche, de façon à ce que l’épaulement de l’écrou de serrage (6) soit dirigé vers le haut.

- Bloquer la broche. Visser énergiquement l’écrou

de serrage (6) à l’aide de la clé à ergots (5), dans le sens des aiguilles d’une montre.

Retrait :

- Bloquer la broche. Dévisser l’écrou de serrage (6)

à l’aide de la clé à ergots (5), dans le sens inverse des aiguilles d’une montre.

Utilisation

1 Travaux près d’une cloison (Fig. 3)

Pour ouvrir et fermer : éteindre la machine,

déconnecter la fiche secteur. L’outil de travail doit être immobilisé.

Relever le segment (13) uniquement pour des

travaux près d’une cloison. Pour tous les autres travaux, le segment doit être rabattu.

La section ouverte du capot de protection doit être orientée vers le mur.

2 Réglage de la vitesse de rotation (Fig. 3)

Régler la vitesse de rotation optimale par le biais de la molette de réglage (18), en fonction du cas d’application.

Une position de molette entre 4 et 6 convient pour la plupart des applications.

3 Mise en marche / arrêt

Toujours guider la machine avec les deux mains.

Mettre la machine en marche avant tionner sur la pièce à usiner.

de la posi-

Veiller à éviter que la machine aspire des

poussières et copeaux supplémentaires. Lors de la mise en marche et de l’arrêt de la machine, la tenir éloignée des dépôts de poussière. Après l’avoir arrêtée, ne poser la machine qu’une fois que le moteur a cessé de tourner.

Eviter les démarrages intempestifs : l’outil doit

toujours être arrêté lorsque le connecteur est débranché de la prise de courant ou après une coupure de courant.

Lorsque la machine est en mode de marche

continue, elle continue de tourner si elle échappe des mains. Afin d’éviter tout comportement inattendu de la machine, la tenir avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée.

Déclenchement intermittent

Mise en marche : faire glisser la gâchette (16) vers

l’avant et pousser ensuite la gâchette (16) vers le haut.

Arrêt : relâcher la gâchette (16). Déclenchement continu

Mise en marche : mettre la machine en marche tel

que décrit ci-dessous. Pousser à nouveau la gâchette (16) vers l’avant et le relâcher en position antérieure pour bloquer la gâchette (16) (déclenchement).

Arrêt : pousser la gâchette (16) vers le haut et la

relâcher.

Nettoyage, Maintenance

Nettoyage du moteur : Nettoyer la machine régu-

lièrement, fréquemment et soigneusement, en aspirant à travers les fentes d’aération avec un aspirateur approprié. Veiller à bien maintenir la machine à cette occasion.

Remplacement de la couronne de brosse à ressort : Remplacer les brosses usées afin de

garantir une aspiration optimale. Jeu de brosses de rechange : référence. 377100

Page 24

GM13Y_C99742271_102.book 24 ページ２０２１年１月２６日　火曜日　午後５時３７分

Français

Dépannage

Machines équipées des systèmes électroniques VTC et TC : (Fig. 3)

Le témoin électronique (17) allume et la vitesse en charge diminue. La machine est

en surcharge ! Laisser fonctionner la machine à vide jusqu’à ce que le témoin électronique s’éteint.

La machine ne fonctionne pas. Le témoin

électronique (17) clignote. La protection

contre le redémarrage s’est déclenchée. Si le cordon d’alimentation est branché alors que la machine est sur « Marche », ou si l’alimentation revient après une coupure de courant, la machine ne démarre pas. Éteindre la machine et la remettre en marche.

Accessoires

Utiliser uniquement des accessoires d’origine HiKOKI. Voir page 160.

Utiliser uniquement des accessoires, qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d’utilisation.

Meule boisseau diamantée HiKOKI

Réparation

Remplacement du cordon d’alimentation

Si le cordon d’alimentation doit être remplacé, faire appel au service après-vente HiKOKI agréé pour éviter tout risque.

ATTENTION! Lors de l’utilisation et de l’entre-

tien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

Protection De L’environnement

La poussière produite lors du meulage peut contenir des substances toxiques : ne pas les jeter avec les déchets ménagers, mais de manière conforme dans une station de collecte pour les déchets spéciaux.

Observez les réglementations nationales concernant la mise au rebut dans le respect de l’environnement et le recyclage des machines, des emballages et des accessoires.

Protégez l’environnement et ne jetez pas les outils électriques avec les ordures ména-

gères. Observez les réglementations nationales concernant la collecte séparée et le recyclage des machines, des emballages et des accessoires.

GARANTIE

Nous garantissons que l’ensemble des outils électriques HiKOKI sont conformes aux réglementations spécifiques statutaires/ nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l’usure et les dommages normaux. En cas de réclamation, veuillez envoyer l’outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du mode d’emploi, dans un service après-vente HiKOKI agréé.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conformes à ISO 4871.

Niveau de puissance sonore pondérée A :

103 dB (A)

Niveau de pression acoustique pondérée A :

92 dB (A)

Incertitude K: 3 dB (A)

Porter des protections anti-bruit.

Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN60745.

Niveau d’émission de vibrations (meulage)

Incertitude (vibration)

La valeur totale des vibrations a été mesurée par une méthode d’essai standard et peut être utilisée pour comparer un outil à un autre.

Elle peut également être utilisée pour une évaluation préliminaire du niveau d’exposition.

AVERTISSEMENT

○ La valeur d’émission de vibrations en fonction-

nement de l’outil électrique peut être différente de la valeur totale déclarée, en fonction des utilisations de l’outil.

○ Identifier les mesures de protection de l’utilisa-

teur fondées sur une estimation de l’exposition en conditions d’utilisation (tenant compte de tous les aspects du cycle d’utilisation, tels que les moments où l’outil est mis hors tension ou lorsqu’il tourne à vide en plus des temps de déclenchements).

= 1,5 m/s

h, S

= 6,94 m/s

REMARQUE

Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifications peuvent faire l’objet de modifications sans avis

préalable.

Page 25

GM13Y_C99742271_102.book 25 ページ２０２１年１月２６日　火曜日　午後５時３７分

Traduzione delle istruzioni originali

Utilizzo Conforme

La macchina, con i relativi accessori originali HiKOKI, è adatta per eseguire operazioni di levigatura ed asportazione di calcestruzzo, massetto e rivestimenti con mole a tazza diamantate.

Non utilizzare per troncatura con dischi da taglio, levigatura di sgrossatura, levigatura con carta abrasiva, lucidatura e con dischi abrasivi a settori.

Solo per utilizzo senza acqua. Avvertenza: durante la lavorazione di materiali

termoelastici la corona della spazzola può incollarsi.

Destinato all’impiego professionale nell’industria e nell’artigianato.

Lavorare esclusivamente con un sistema di aspirazione della polvere adatto: collegare un aspiratore (Classe L e superiore) all’attacco di aspirazione (12).

Eventuali danni derivanti da un uso improprio dell’elettroutensile sono di esclusiva responsabilità dell’utilizzatore.

È obbligatorio rispettare le norme antinfortunistiche generali, nonché le avvertenze di sicurezza allegate.

Avvertenze Generali Di Sicurezza

Per proteggere la propria persona e l’elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo.

ATTENZIONE – Al fine di ridurre il rischio di lesioni, leggere le Istruzioni per l’uso.

ATTENZIONE Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Even-

tuali omissioni nell’adempimento delle avvertenze di sicurezza e delle istruzioni possono causare folgorazioni, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un utilizzo futuro.

L’elettroutensile deve essere eventualmente consegnato a terzi esclusivamente insieme alla presente documentazione.

1 Sicurezza della postazione di lavoro a) Tenere la postazione di lavoro sempre pulita

e ben illuminata. Il disordine oppure zone della

postazione di lavoro non illuminate possono essere causa di incidenti.

b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille

che possono far infiammare la polvere o i gas.

c) Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali

distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2 Sicurezza elettrica a) La spina di allacciamento alla rete

dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le

prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un

maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione

dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi

danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche.

e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di p rolunga omologato

per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di

un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3 Sicurezza delle persone a) È importante concentrarsi su ciò che si sta

facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso

dell’elettroutensile può essere causa di gravi incidenti.

b) Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione

personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti.

Italiano

Page 26

GM13Y_C99742271_102.book 26 ページ２０２１年１月２６日　火曜日　午後５時３７分

Italiano

c) Evitare l’accensione involontaria dell’elettroutensile. Prim a di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra

l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

d) Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese.

Un acce ssorio o ppur e una c hiav e che si t rovi in una parte rotante della macchina può provocare seri incidenti.

e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In

questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate.

f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi

potranno impigliarsi in parti in movimento.

g) In caso fosse previsto il montaggio didispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere

può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

h) Una volta presa confidenza con gli utensili, evitare di trascurare le norme di sicurezza. Una

mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

4 Trattamento accurato ed uso corretto degli

elettroutensili

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in

modo migliore e più sicuro nell’ambito della sua potenza di prestazione.

b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con

l’interruttore rotto è pericoloso e deve essere aggiustato.

c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile.

Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente.

d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono

macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.

e) Eseguire la manutenzione degli elettroutensili e degli accessori. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati

da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.

f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare

attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre.

g) Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di

elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

h) Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso.

Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.

5Assistenza a) Fare riparare l’elettroutensile solo ed

esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In

tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile.

Avvertenze Specifiche Di Sicurezza

Avvertenze di sicurezza generali per la levigatura:

Applicazione a) Il presente elettroutensile è destinato alla

levigatura di superfici. Rispettare tutte le avvertenze rappresentazioni ed i dati che vengono forniti con l’utensile. Qualora le seguenti istruzioni non

venissero rispettate ne potrebbero derivare conseguenze come folgorazioni, incendi e/o lesioni gravi.

b) Il presente elettroutensile non è adatto per

fresatura, lucidatura, levigatura con carta abrasiva, operazioni con dischi abrasivi da sgrossatura, spazzole metalliche, dischi abrasivi da taglio e dischi abrasivi a settori. Un eventuale

utilizzo dell’elettroutensile che differisca da quello previsto potrebbe essere fonte di pericolo e di lesioni.

c) Non utilizzare alcun accessorio che non sia

stato specificamente previsto per il presente elettroutensile e non sia raccomandato dal produttore. Il semplice fatto che gli accessori

possano essere fissati all’elettroutensile non garantisce un utilizzo sicuro dell’utensile stesso.

di sicurezza

, le indicazioni, le

Page 27

GM13Y_C99742271_102.book 27 ページ２０２１年１月２６日　火曜日　午後５時３７分

Italiano

d) La velocità ammessa dell’utensile utilizzato deve essere almeno pari al numero di giri massimo indicato sull’elettroutensile. Gli

accessori che girano a una velocità superiore a quella ammessa possono spezzarsi ed essere proiettati all’esterno.

e) Il diametro esterno e lo spessore dell’uten-

sile accessorio devono corrispondere ai dati tecnici dell’elettroutensile. Se gli utensili acces-

sori sono di dimensioni errate, non è possibile garantire una schermatura sufficiente per l’utilizzatore né un controllo adeguato.

f) La filettatura per il montaggio degli accessori

deve corrispondere alla filettatura del mandrino affilatore. Per gli accessori montati sulle flange, il foro dell’accessorio deve corrispondere al diametro di posizionamento della flangia. Gli accessori che non corrispondono alla

struttura di montaggio dell’utensile elettrico non saranno in equilibrio, vibreranno eccessivamente e potrebbero causare la perdita di controllo.

g) Non utilizzare utensili accessori danneggiati.

Prima di ogni utilizzo, controllare che gli utensili accessori non presentino scheggiature o cricche e che i platorelli non presentino cricche, segni di usura o di forte logoramento. Se l’elettroutensile o l’utensile accessorio utilizzato cade a terra, verificare che non si sia danneggiato oppure fare ricorso ad un utensile accessorio che non presenti danneggiamenti. Una volta che l’utensile accessorio è stato controllato e montato, non soffermarsi - né lasciar soffermare persone eventualmente presenti - in prossimità dell’area di funzionamento dell’utensile accessorio in rotazione e tenere l’elettroutensile in funzione al massimo dei giri per un minuto. Se danneggiati, gli utensili

accessori di solito si rompono durante questo test. h) Indossare i dispositivi di protezione indivi-

duale. In base all’applicazione, indossare una protezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipolvere, protezioni acustiche, guanti di protezione o un grembiule protettivo che impedisca alle piccole particelle di abrasivo e di materiale di raggiungere il corpo dell’utilizzatore. Gli occhi

devono essere protetti da eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolvere o la mascherina protettiva devono filtrare la polvere che si produce durante l’impiego dell’utensile. Un forte rumore prolungato può causare una perdita di udito.

i) Assicurarsi che le altre persone mantengano

una distanza di sicurezza dalla propria area di lavoro. Tutte le persone che si trovano all’interno dell’area di lavoro devono indossare l’equipaggiamento di protezione personale.

Eventuali frammenti del pezzo in lavorazione o utensili accessori rotti potrebbero saltare via e causare lesioni anche al di fuori dell’area di lavoro.

j) Tenere l’elettroutensile soltanto sulle super-

fici di presa isolate, quando si eseguono lavori durante i quali è possibile che l’utensile accessorio entri in contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione.

Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell’utensile e provocare così una scossa elettrica.

k) Tenere il cavo di alimentazione lontano dagli utensili accessori rotanti. Se si perde il controllo dell’elettroutensile, il cavo di alimentazione può essere tagliato o danneggiato e la mano o il braccio dell’utilizzatore possono venire in contatto con l’utensile rotante.

l) Non posare mai l’elettroutensile prima che

l’utensile accessorio non si sia arrestato completamente. L’utensile accessorio in rotazione

può entrare in contatto con la superficie su cui è posato, facendo perdere all’utilizzatore il controllo dell’elettroutensile.

m) Non metter mai in funzione l’elettroutensile durante il trasporto. I vestiti dell’utilizzatore potrebbero entrare accidentalmente in contatto con l’utensile accessorio in rotazione e ciò potrebbe causare lesioni all’utilizzatore stesso.

n) Pulire regolarmente le feritoie di ventilazione dell’elettroutensile. La ventola del motore attira la polvere all’interno della carcassa.

o) Non utilizzare l’elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiare questi materiali.

p) Non utilizzare alcun utensile accessorio che richieda l’uso di refrigerante liquido. L’impiego di acqua o di altri refrigeranti liquidi può provocare una folgorazione.

1 Contraccolpo e relative avvertenze di

sicurezza

Il contraccolpo è la reazione improvvisa che si verifica quando l’utensile accessorio si inceppa o si blocca. Quando l’utensile accessorio rimane agganciato o bloccato nel materiale in lavorazione, ciò causa un brusco arresto della rotazione. In questo modo un elettroutensile privo di controllo subisce un’accelerazione contraria al senso di rotazione dell’utensile accessorio utilizzato, verso il punto in cui si è verificato il bloccaggio.

I contraccolpi sono la conseguenza di un utilizzo sbagliato oppure erroneo dell’elettroutensile. Questo inconveniente può essere evitato con le adeguate misure precauzionali descritte di seguito.

a) Trattenere sempre saldamente l’elettrouten-

sile ed assumere una postura del corpo e delle braccia che consenta di attutire gli eventuali contraccolpi. Utilizzare sempre l’impugnatura supplementare per avere il massimo controllo possibile sulle forze di contraccolpo o di reazione a velocità massima. L’utilizzatore può

controllare le forze di contraccolpo e di reazione adottando misure di sicurezza idonee.

b) Non avvicinare mai le mani agli utensili accessori in rotazione. In caso di contraccolpo, l’utensile accessorio può entrare a contatto con la mano dell’utilizzatore.

Page 28

GM13Y_C99742271_102.book 28 ページ２０２１年１月２６日　火曜日　午後５時３７分

Italiano

c) Tenere il corpo lontano dall’area in cui si può eventualmente spostare l’elettroutensile in caso di contraccolpo. Il contraccolpo spinge

l’elettroutensile nella direzione opposta al senso di rotazione dell’utensile accessorio nel punto in cui si è bloccato.

d) Lavorare con particolare attenzione vicino

ad angoli, spigoli vivi, ecc. Evitare che l’utensile accessorio venga sbalzato via dal pezzo in lavorazione e che si blocchi. L’utensile acces-

sorio rotante si inclina quando entra in contatto con angoli, spigoli vivi, o quando viene sbalzato via in seguito a un blocco. Questo provoca una perdita del controllo o un contraccolpo.

e) Non utilizzare lame per seghe a catena o lame dentate. Gli utensili accessori di questo tipo causano spesso un contraccolpo o la perdita di controllo dell’elettroutensile.

2 Avvertenze di sicurezza specifiche per la

levigatura con mole a tazza diamantate:

a) Utilizzare esclusivamente gli abrasivi omologati per il proprio elettroutensile ed il carter di protezione previsto per questo tipo di abrasivo. Gli abrasivi non previsti per l’elettroutensile

non possono essere schermati in modo sufficiente e non sono pertanto sicuri.

b) Il carter di protezione deve essere montato in

modo sicuro sull’elettroutensile. Guidare l’elettroutensile sempre in modo che l’abrasivo non sia apertamente rivolto verso l’utilizzatore. Il

carter di protezione contribuisce a proteggere l’utilizzatore da eventuali frammenti, contatti accidentali con l’abrasivo o scintille che potrebbero innescare incendi sugli indumenti.

c) Gli abrasivi devono essere utilizzati esclusi-

vamente per le applicazioni raccomandate. d) Utilizzare sempre flange di serraggio non

danneggiate, di forme e dimensioni idonee agli utensili accessori scelti. Le flange di tipo adatto

sostengono gli utensili accessori.

3 Ulteriori avvertenze di sicurezza:

ATTENZIONE – Indossare sempre gli

occhiali protettivi.

Indossare una mascherina antipolvere

adatta.

Rispettare le indicazioni del produttore dell’utensile e degli accessori. Proteggere gli utensili accessori dal grasso e dagli urti.

Gli utensili accessori devono essere conservati e manipolati con cura secondo le istruzioni del produttore.

Il pezzo in lavorazione deve essere saldamente applicato ed essere fissato in modo da non scivolare, ad esempio utilizzando appositi dispositivi di fissaggio. Pezzi in lavorazione di grandi dimensioni devono essere sufficientemente sostenuti.

Qualora vengano utilizzati utensili accessori con inserto filettato, l’estremità dell’alberino non deve venire in contatto con il fondo del foro dell’utensile da levigatura. Accertarsi che la filettatura dell’utensile accessorio sia sufficientemente lunga da poter alloggiare completamente l’alberino. La filettatura dell’utensile accessorio deve adattarsi al filetto dell’alberino. Per quanto riguarda la lunghezza e la filettatura dell’alberino vedere Fig. 2. Dati Tecnici.

L’infiltrazione di corpi estranei può

comando. Pertanto, durante il funzionamento è necessario soffiare l’utensile regolarmente ed a fondo con aria compressa, attraverso le feritoie di ventilazione posteriori. Per questa operazione, tenere saldamente l’utensile.

Riduzione della formazione di polvere

Le particelle che si formano durante l'utilizzo di

questa macchina possono contenere sostanze che potrebbero provocare t umori, reazioni allergiche, malattie alle vie respiratorie, difetti alla nascita o altre anomalie nella riproduzione. Ecco alcuni esempi di queste sostanze: piombo (in vernici contenenti piombo), polvere minerale (mattoni, calcestruzzo e sim.), additivi per il trattamento del legno (cromato, conservanti per legno), alcuni tipi di legno (polvere di quercia o faggio), metalli, amianto. Il rischio dipende dalla durata di esposizione da parte dell'utilizzatore o delle persone che si trovano nelle vicinanze. Impedire alle particelle di raggiungere il corpo. Per ridurre l'esposizione a queste sostanze: garantire una buona ventilazione nel luogo di lavoro e indossare un equipaggiamento di protezione adeguato, come mascherine in grado di filtrare le particelle microscopiche.

Osservare le direttive inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).

Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.

Per lavori speciali, utilizzare accessori adeguati (Accessori). In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle.

Utilizzare un sistema di aspirazione adatto. Ridurre la formazione di polvere procedendo come

segue:

- Per ottenere un buon livello di aspirazione

della polvere, utilizzare un aspiratore HiKOKI (Classe L e superiore) idoneo insieme al presente elettroutensile.

- Non indirizzare le particelle in uscita e la corrente

dell'aria di scarico della macchina su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata.

- Utilizzare un impianto di aspirazione e/o un

depuratore d'aria.

- Ventilare bene il luogo di lavoro e tenerlo pulito

tramite aspirazione. Passando la scopa o soffiando, si provoca un movimento vorticoso della polvere.

bloccare il meccanismo di

Page 29

GM13Y_C99742271_102.book 29 ページ２０２１年１月２６日　火曜日　午後５時３７分

Italiano

- Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.

Nomi Dei Componenti (Fig. 1–Fig. 3)

1 Impugnatura supplementare a staffa 2 Viti ad alette dell'impugnatura supplementare a

staffa

3 Disco di arresto dell'impugnatura supple-

mentare a staffa 4 Fori filettati nella carcassa ingranaggi 5 Chiave a due fori 6 Dado di serraggio 7 Mola a tazza diamantata 8 Flangia di supporto 9 Alberino

10 Corona spazzole molleggiata 11 Pulsante di arresto alberino 12 Attacco di aspirazione 13 Segmento per apertura utensile(per eseguire

lavori vicino alle pareti)

14 Carter di protezione 15 Impugnatura 16 Pulsante interruttore (di accensione e

spegnimento)

17 Display elettronico 18 Rotellina di regolazione per impostazione

numero giri

Simboli

ATTENZIONE

Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il significato prima dell’uso.

GM13Y: Smerigliatrice del calcestruzzo

V Tensione nominale

Corrente alternata Velocità nominale

min-1Giri al minuto

Accensione

Spegnimento

Strumento di classe II

Accessori Standard

In aggiunta all’unità principale (1 unità), la confezione contiene gli accessori elencati di seguito.

○

Chiave a due fori............................................. 1

○

Cassa in plastica ............................................ 1

○

Mola a tazza diamantata* ............................... 1

* Le specifiche (WT) sono escluse. Gli accessori standard possono essere cambiati

senza preavviso.

Caratteristiche

Modello GM13Y Tensione* Potenza di ingresso

nominale Velocità senza carico

(velocità massima) Diametro max.

dell’accessorio Filettatura mandrino M14 Lunghezza del mandrino di

smerigliatura Peso senza cavo di

alimentazione di rete*

*1 Accertatevi di aver controllato bene la piastrina

*2 Peso: Secondo procedura EPTA 01/2003 Nota:

e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

perchè essa varia de zona a zona.

A causa del continuo programma di ricerche

220–240 V∼

1900 W

–

8200 min

3800

125 mm

19 mm

3,6 kg

-1

Messa In Funzione

Prima della messa in funzione, verificare che

la tensione e la frequenza di alimentazione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetta di identificazione.

Applicare sempre a monte un interruttore di

sicurezza FI (RCD) con corrente di scatto max. di 30 mA.

1 Montaggio dell'impugnatura

supplementare a staffa

Lavorare solamente con l'impugnatura

supplementare a staffa montata (1)! Applicare l'impugnatura come indicato (Fig. 1).

- Inserire i dischi di arresto (3) a sinistra ed a destra

sulla carcassa ingranaggi.

- Applicare l'impugnatura supplementare a staffa

(1) sulla carcassa ingranaggi.

Page 30

GM13Y_C99742271_102.book 30 ページ２０２１年１月２６日　火曜日　午後５時３７分

Italiano

- Inserire le viti ad alette (2) a sinistra e a destra nell'impugnatura (1) e avvitare leggermente.

- Regolare l'impugnatura (1) sull'angolo desiderato.

- Avvitare a fondo, manu almente, le viti ad alette (2) a sinistra e a destra.

2 Aspirazione della polvere

Lavorare esclusivamente con un sistema di

aspirazione della polvere adatto: collegare un aspiratore (Classe L e superiore) all’attacco di aspirazione (12).

Per una aspirazione ottimale, utilizzare il manicotto di attacco.

Applicazione Dell’utensile Accessorio

Prima di effettuare qualsiasi intervento di

modifica: estrarre la spina dalla presa. La macchina deve essere spenta e l’alberino deve essere fermo.

1 Arresto dell’alberino (Fig. 2)

Premere il pulsante di arresto alberino (11)

solo quando l’alberino è fermo.

- Premere il pulsante di arresto alberino (11) e

arrestare l’alberino (9) manualmente finché il pulsante di arresto non scatta in posizione producendo un suono udibile.

2 Applicazione e rimozione della mola a

tazza diamantata (Fig. 2)

Applicazione:

- Montare la flangia di supporto (8) sull’alberino (9).

La posizione sarà corretta se, una volta inserita sull’alberino, la flangia non può essere ruotata.

- Applicare la mola a tazza diamantata (7) sulla

flangia di supporto (8). La mola dovrà poggiare sulla flangia di supporto in modo uniforme.

- I 2 lati del dado di serraggio (6) sono diversi. Avvi-

tare il dado di serraggio sull’alberino in modo che il collare del dado (6) sia rivolto verso l’alto.

- Bloccare l’alberino. Stringere il dado di serraggio

(6) ruotandolo in senso orario con l’apposita chiave a due fori (5).

Rimozione:

- Bloccare l’alberino. Svitare il dado di serraggio (6)

ruotandolo in senso antiorario (5) con l’apposita chiave a due fori.

2 Regolazione del numero di giri (Fig. 3)

Impostare il numero di giri ottimale in base all’utilizzo mediante la rotellina di regolazione (18).

Per la maggior parte delle applicazioni la rotellina di regolazione può essere posizionata tra 4 e 6.

3 Attivazione/disattivazione

Tenere l’utensile sempre con entrambe le mani.

Mettere dapprima in funzione l’elettroutensile, quindi

avvicinare l’utensile accessorio al pezzo

in lavorazione.

Evitare che l’elettroutensile aspiri ulteriori

polveri e trucioli. Accendendo e spegnendo l’elettroutensile, tenerlo lontano dalla polvere residua. Dopo lo spegnimento, riporre l’elettroutensile soltanto quando il motore si è completamente arrestato.

Evitare l’avviamento accidentale: disinserire

sempre l’utensile quando la spina viene staccata dalla presa oppure se si è verificata un’interruzione di corrente.

Con il funzionamento continuo, l’utensile

continua a funzionare anche se si lascia la presa. Pertanto, tenere sempre saldamente l’elettroutensile con entrambe le mani afferrandolo per le impugnature previste, assumere una posizione sicura e concentrarsi durante il lavoro.

Accensione temporanea

Accensione: spingere in avanti l'interruttore a

pulsante (16) e poi premere verso l'alto l'interruttore a pulsante (16).

Spegnimento: rilasciare l'interruttore a pulsante

(16).

Funzionamento continuo

Utilizzo

1 Esecuzione di lavori vicino alle pareti

(Fig. 3)

Per aprire e chiudere l’utensile: spegnere la macchina, estrarre la spina. L’utensile acces-

sorio deve essere fermo.

Aprire il segmento (13) solo per eseguire lavori vicino alle pareti. Per tutti gli altri lavori il

Accensione: accendere il dispositivo come

descritto sopra. Ore spingere di nuovo in avanti l'interruttore a pulsante (16) e rilasciarlo nella posizione anteriore per arrestare l'interruttore (16) (funzionamento continuo).

Spegnimento: premere l'interruttore a pulsante

(16) verso l'alto e rilasciarlo.

segmento deve essere posizionato verso il basso. La zo na aperta d el ca rter di p rote zion e dev e esse re

rivolta in direzione della parete.

Page 31

GM13Y_C99742271_102.book 31 ページ２０２１年１月２６日　火曜日　午後５時３７分

Italiano

Pulizia, Manutenzione

Pulizia del motore: con l’ausilio di un aspiratore

adatto, aspirare la macchina regolarmente, frequentemente e a fondo attraverso le feritoie di ventilazione. Per questa operazione, tenere saldamente l’utensile.

Sostituzione della corona spazzole molleggiata: sostituire le spazzole usurate per ottenere

un’aspirazione ottimale. Set sostituzione spazzole: numero ordine. 377100

Eliminazione Dei Guasti

Macchine con elettronica VTC e TC:

Il display elettronico (17) si illumina e la velocità sotto carico diminuisce. Il carico

della macchina è troppo elevato! Fare funzionare l’utensile a vuoto fino allo spegnimento del display elettronico.

Il dispositivo non entra in funzione.

L'indicatore del segnale elettronico (17)

lampeggia. La protezione contro il riavvio è

scattata. Se la spina viene inserita con il dispositivo acceso o viene ripristinata la corrente dopo un’interruzione, il dispositivo non si riavvia. Spegnere e riaccendere il dispositivo.

(Fig. 3)

Accessori

Utilizzare esclusivamente accessori originali HiKOKI. Vedere pagina 160.

Utilizzare esclusivamente accessori conformi ai requisiti ed ai parametri riportati nelle presenti Istruzioni per l’uso.

Mola a tazza diamantata HiKOKI

Riparazione

Sostituzione del cavo di alimentazione

Se è necessario sostituire il cavo d’alimentazione, la sostituzione deve essere eseguita da un centro assistenza autorizzato HiKOKI per prevenire pericoli relativi alla sicurezza.

ATTENZIONE! Nell’uso e nella manutenzione

degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

Tutela Dell’ambiente

La polvere di levigatura prodotta può contenere sostanze nocive: non gettare tali sostanze nei rifiuti generici, bensì procedere ad uno smaltimento conforme ricorrendo ad un punto di raccolta per rifiuti speciali.

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di elettroutensili fuori servizio, imballaggi ed accessori.

Tutelare l’ambiente: non smaltire gli elettroutensili con i rifiuti domestici. Attenersi alle

norme nazionali riguardo alla raccolta differenziata e al riciclaggio di utensili fuori servizio, imballaggi ed accessori.

GARANZIA

Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato HiKOKI.

Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni

I valori misurati sono stati determinati in conformità a EN60745 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A:

103 dB (A)

Livello misurato di pressione sonora pesato A:

92 dB (A)

Incertezza K: 3 dB (A).

Indossare i dispositivi di protezione acustica.

Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745.

Livello di emissione delle vibrazioni (smerigliatura)

h, S

= 6,94 m/s

Incertezza (vibrazione)

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro.

Può essere inoltre utilizzato per la stima preliminare dell’esposizione.

= 1,5 m/s

Page 32

GM13Y_C99742271_102.book 32 ページ２０２１年１月２６日　火曜日　午後５時３７分

Italiano

ATTENZIONE

○ Il valore di emissione vibrazioni durante l’uso

effettivo dell’utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell’utensile stesso.

○ Identificare le misure di sicurezza per la prote-

zione dell’operatore basate su stima dell’esposizione nelle effettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l’utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio).

NOTA

A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

Page 33

GM13Y_C99742271_102.book 33 ページ２０２１年１月２６日　火曜日　午後５時３７分

Nederlands

Vertaling van de oorspronkelijke aanwijzingen

Gebruik Volgens De Voorschriften

De machine is met originele HiKOKI-toebehoren geschikt voor het op- en afschu ren van beton, estrik en deklagen met diamantkomschijven.

Niet te gebruiken voor het doorslijpen, grofslijpen, schuren met schuurpapier, polijsten en het werken met waaierslijpschijven.

Niet te gebruiken zonder water. Aanwijzing: Bij het bewerken van thermo-elastische

materialen kan de borstelkrans blijven plakken. Bestemd voor bedrijfsmatig gebruik in de industrie

en ambachtelijke bedrijven. Alleen met geschikte stofafzuiging werken: Een

zuiger (Klasse L en hoger) op de afzuigaansluiting (12) aansluiten.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd.

Algemene Veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbool aangegeven passages!

WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen. Worden de

veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Geef uw elektrisch gereedschap alleen samen met deze documenten door aan anderen.

1 Veiligheid van de werkomgeving a) Houd uw werkomgeving schoon en goed

verlicht. Een rommelige of onverlichte

werkomgeving kan tot ongevallen leiden.

b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische

gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt de

controle over het gereedschap verliezen.

2 Elektrische veiligheid a) De aansluitstekker van het elektrische

gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en

passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door

een elektrische schok wanneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het

elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of

in de war geraakte kabels vergroten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van

een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van

een aardlekschakelaar vermindert het risico van een elektrische schok.

3 Veiligheid van personen a) Wees alert, let goed op wat u doet en ga met

verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij

het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het

dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

Page 34

GM13Y_C99742271_102.book 34 ページ２０２１年１月２６日　火曜日　午後５時３７分

Nederlands

c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt.

Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap

of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor

kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen.

Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging

beperkt het gevaar door stof.

h) Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan

binnen een fractie van een seconde ernstig letsel veroorzaken.

4 Zorgvuldige omgang met en zorgvuldig

gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het

passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch

gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt

onbedoeld starten van het elektrische gereedschap.

d) Bewaar niet-gebruikte elektrische

gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

e) Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in

slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden

snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van

elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde

handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.

5Service a) Laat het elektrische gereedschap alleen

repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Speciale Veiligheidsvoorschriften

Gemeenschappelijke veiligheidsvoorschriften voor het schuren:

Toepassing a) Dit elektrisch gereedschap is bestemd voor

het schuren van oppervlakken. Let op alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens die u bij uw apparaat ontvangt. Neemt u de volgende aanwijzingen niet

in acht, dan kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.

b) Dit elektrisch gereedschap is niet geschikt

om te frezen, polijsten en schuren met schuurpapier of te werken met ruwslijpschijven, draadborstels, doorslijpschijven en waaierslijpschijven. Toepassingen waarvoor het elek-

trische gereedschap niet bestemd is, kunnen leiden tot gevaarlijke situaties en lichamelijk letsel.

Page 35

GM13Y_C99742271_102.book 35 ページ２０２１年１月２６日　火曜日　午後５時３７分

Nederlands

c) Gebruik geen toebehoren die door de fabrikant niet speciaal voor dit elektrische gereedschap bestemd en aanbevolen zijn. Wanneer u

de accessoires aan uw elektrisch gereedschap kunt bevestigen, garandeert dit nog geen veilig gebruik.

d) Het toelaatbare toerental van het inzetge-

reedschap dient minstens zo hoog te zijn als het maximale toerental dat op het elektrisch gereedschap staat aangegeven. Accessoires die

sneller draaien dan toelaatbaar kunnen breken en wegvliegen.

e) De buitendiameter en de dikte van het inzet-

gereedschap dienen overeen te komen met de maataanduidingen van uw elektrische gereedschap. Verkeerd bemeten inzetgereedschap kan

niet voldoende worden afgeschermd of gecontroleerd.

f) Verbonden montage van accessoires moet

overeenkomen met de maling spil draad. Voor accessoires gemonteerd door flenzen, moet het spilgat van het accessoire wel aansluiten aan de diameter van de flens. Accessoires met

opsteekgaten die niet overeenkomen met het montagegedeelte van het elektrisch gereedschap zullen uit balans raken, overmatig trillen en verlies van controle veroorzaken.

g) Gebruik geen beschadigd inzetgereed-

schap. Controleer inzetgereedschap voor gebruik altijd op afsplinteringen en scheuren, en steunschijven op scheuren en (sterke) slijtage. Wanneer het elektrische gereedschap of het inzetgereedschap valt, ga dan na of het beschadigd is of ga over op onbeschadigd inzetgereedschap. Wanneer u het inzetgereedschap heeft gecontroleerd en ingebracht, zorg er dan voor dat u en eventuele andere personen in de buurt buiten bereik van het roterende inzetgereedschap blijven en laat het apparaat een minuut lang draaien op het hoogste toerental. In deze testperiode breekt

beschadigd inzetgereedschap meestal. h) Draag een persoonlijke veiligheidsuitrus-

ting. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbescherming, veiligheidshandschoenen of, ter bescherming tegen kleine slijp- en materiaaldeeltjes, een speciaal schort.

Uw ogen dienen beschermd te worden tegen rondvliegende voorwerpen die bij verschillende toepassingen ontstaan. Stof- of zuurstofmaskers dienen het stof dat bij de toepassing ontstaat te filteren. Wanneer u lang aan hard geluid wordt blootgesteld, kan uw gehoor beschadigd raken.

i) Let erop dat andere personen zich op een

veilige afstand van uw werkgebied bevinden. Iedereen die het werkgebied betreedt, dient een persoonlijke veiligheidsuitrusting te dragen. Gebroken inzetgereedschap of brok-

stukken van het werkstuk kunnen wegvliegen en letsel buiten het directe werkgebied veroorzaken.

j) Voert u werkzaamheden uit waarbij het inzet-

gereedschap verborgen stroomleidingen of het eigen netsnoer kan raken, houd het apparaat dan alleen vast aan de geïsoleerde greepvlakken. Door contact met een spanningvoerende

leiding kunnen ook metalen apparaatonderdelen onder spanning worden gezet en kan een elektrische schok teweeg worden gebracht.

k) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Verliest u de controle over het apparaat, dan kan het netsnoer doorgesneden of gegrepen worden en kan uw hand of uw arm in het draaiende inzetgereedschap komen.

I) Leg het elektrische gereedschap nooit weg

voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereed-

schap kan in contact komen met het steunvlak, waardoor u mogelijk de controle over het elektrische gereedschap verliest.

m) Laat het elektrische gereedschap niet draaien terwijl u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetgereedschap zich in uw lichaam boren.

n) Reinig regelmatig de ventilatiesleuven van uw elektrische gereedschap. De motorventilator trekt stof in de behuizing.

o) Gebruik het elektrische gereedschap niet in de buurt van brandbaar materiaal. Door vonken kunnen deze materialen vlam vatten.

p) Gebruik geen inzetgereedschap waarvoor vloeibare koelmedia nodig zijn. Het gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok.

1 Veiligheidsinstructies met het oog op

een terugslag

Terugslag is de plotselinge reactie als gevolg van draaiend inzetgereedschap dat blijft haken of blokkeert. Indien het draaiende inzetgereedschap blokkeert of blijft haken, komt het onmiddellijk tot stilstand. Hierdoor wordt ongecontroleerd elektrisch gereedschap, tegen de draairichting van het inzetgereedschap in, op de plaats van de blokkering versneld.

Een terugslag is het gevolg van verkeerd gebruik van het elektrisch gereedschap. Een terugslag kan worden voorkomen door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreven.

a) Houd het elektrische gereedschap goed vast

en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik altijd de extra greep om tijdens de startfase een zo groot mogelijke controle over de terugslagkrachten of reactiemomenten te hebben. De gebruiker kan de terug-

slag- en reactiemomenten beheersen door geschikte veiligheidsmaatregelen te nemen.

b) Zorg ervoor dat uw hand nooit in de buurt van draaiend inzetgereedschap komt. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.

Page 36

GM13Y_C99742271_102.book 36 ページ２０２１年１月２６日　火曜日　午後５時３７分

Nederlands

c) Kom niet met uw lichaam binnen het gebied waarin het elektrische gereedschap zich beweegt in geval van een terugslag. Door de

terugslag beweegt het elektrische gereedschap zich op de plaats van de blokkering in tegengestelde richting ten opzichte van het inzetgereedschap.

d) Werk bijzonder voorzichtig bij hoeken,

scherpe randen, enz. Zorg ervoor dat het inzetgereedschap niet van het werkstuk terugspringt en beklemd raakt. Bij hoeken, scherpe

randen of wanneer het terugspringt, raakt het roterende inzetgereedschap gemakkelijk beklemd. Dit leidt tot verlies van controle of een terugslag.

e) Gebruik geen ketting- of getand zaagblad. Dit inzetgereedschap leidt vaak tot een terugslag of verlies van controle over het elektrische gereedschap.

2 Speciale veiligheidsinstructies voor het

slijpen met diamantkomschijven:

a) Maal uitsluitend gebruik van slijpmiddelen die voor uw elektrische gereedschap zijn goedgekeurd en van de hiervoor geschikte beschermkap. Slijpmiddelen die niet geschikt zijn

voor het elektrische gereedschap kunnen niet voldoende worden afgeschermd en zijn onveilig.

b) De beschermkap dient veilig op het elektri-

sche gereedschap te zijn aangebracht. Het elektrisch gereedschap altijd zo geleiden dat het slijplichaam niet open naar de gebruiker wijst. De beschermkap beschermt de gebruiker

tegen brokstukken en toevallig contact met het slijplichaam en vonken, waardoor kleding vlam kan vatten.

c) De slijpmiddelen mogen alleen worden

gebruikt voor de aanbevolen toepassingsmogelijkheden.

d) Gebruik altijd onbeschadigde spanflenzen in de juiste grootte en vorm voor het door u gekozen inzetgereedschap. Geschikte flenzen

ondersteunen het inzetgereedschap.

3 Overige veiligheidsvoorschriften:

WAARSCHUWING – Draag altijd een veilig-

heidsbril.

Draag een geschikt stofmasker.

Neem de opgaven van de fabrikant van het inzetgereedschap of de accessoires in acht! Zorg ervoor dat inzetgereedschap beschermd is tegen vet en stoten!

Inzetgereedschap dient zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt.

Het werkstuk dient stevig te liggen en beveiligd te zijn tegen wegglijden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.

Wordt er inzetgereedschap met schroefdraadinzet gebruikt, dan mag het einde van de spindel de gatenbodem van het schuurgereedschap niet raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spindellengte op te nemen. De schroefdraad van het inzetgereedschap moet bij de schroefdraad op de spindel passen. Zie voor de lengte en de schroefdraad van de spindel Afb. 2. Technische gegevens.

Vreemde objecten in de machine

van het schakelmechanisme. Daarom is het noodzakelijk om de lopende machine zeer regelmatig en grondig door de achterste ventilatiesleuven uit te blazen met perslucht. Hierbij dient hij stevig te worden vastgehouden.

De stofbelasting verminderen:

Stofdeeltjes die tijdens het werken met deze

machine ontstaan, kunnen stoffen bevatten die kanker, allergische reacties, aandoeningen aan de luchtwegen, aangeboren afwijkingen of andere voortplantingsproblemen kunnen veroorzaken. Enkele voorbeelden van dergelijke stoffen zijn: lood (in loodhoudende verf), minerale stof (uit bakstenen, beton e.d.), additieven voor de behandeling van hout (chromaat, houtverduurzamingsmiddelen), enkele houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Het risico is afhankelijk van het feit hoe lang de gebruiker of in de buurt aanwezige person en aan de stofbelasting worden blootgesteld. Deze stofdeeltjes mogen niet in het lichaam terechtkomen. Om de belasting met deze stoffen te verminderen: Zorg voor een goede ventilatie van de werkplek en draag geschikte beschermingsmiddelen, zoals bijv. stofmaskers die in staat zijn om de microscopisch kleine stofdeeltjes uit de lucht te filteren.

Neem de voor uw materiaal, personeel, toepassingsgeval en locatie geldende richtlijnen in acht (bijv. arbeidsveiligheidsbepalingen, afvalbehandeling).

Verzamel de ontstane stofdeeltjes op de plaats waar deze ontstaan, voorkom dat ze neerslaan in de omgeving.

Gebruik voor speciale werkzaamheden geschikte accessoires (Toebehoren). Daardoor komen minder stofdeeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiging. Verminder de stofbelasting door:

- Om een hoge mate van stofafzuiging te

bereiken, kunt u samen met dit gereedschap een geschikte HiKOKI-stofafzuiger van (Klasse L en hoger) gebruiken.

- de vrijkomende stofdeeltjes en de af te voeren

luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten,

- een afzuiginstallatie en/of een luchtfilter te

plaatsen,

- de werkplek goed te ventileren en door te

stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.

kunnen leiden tot een blokkering

Page 37

GM13Y_C99742271_102.book 37 ページ２０２１年１月２６日　火曜日　午後５時３７分

Nederlands

- Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.

Namen Van Onderdelen (Afb. 1–Afb. 3)

1 Extra beugel-handgreep 2 Vleugelschroeven van de extra beugel-

handgreep Vergrendelschijven

handgreep Schroefgaten van de aandrijfkast

4 5 Tweegaatssleutel 6Spanmoer 7Diamantkomschijf 8Steunflens

9Spindel 10 Verende Borstelkrans 11 Spindelvastzetknop 12 Afzuigaansluiting 13 Segment voor het oplappen (voor werken nabij

wanden) 14 Beschermkap 15 Handgreep 16 Drukschakelaar (voor het in-/uitschakelen) 17 Elektronische signaalindicatie 18

Stelknop voor de toerentalinstelling

van de extra beugel-

Symbolen

WAARSCHUWING

Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

GM13Y: Betonslijpmachine

V Opgegeven voltage

Wisselstroom Nominaal toerental

min-1Toeren of slagen per minuut

AAN zetten

UIT zetten

Klasse II gereedschap

Standaard Toebehoren

Naast de hoofdeenheid (1 toestel), bevat de verpakking de accessoires die hieronder vermeld staan.

○

Tweegaatssleutel............................................1

○

Kunststof koffer...............................................1

○

Diamantkomschijf*.......................................... 1

* (WT)-specificaties zijn uitgesloten. De standaard toebehoren kunnen zonder nadere

kennisgeving gewijzigd worden.

Technische Gegevens

Model GM13Y Voltage* Nominaal ingangsvermogen 1900 W Onbelast toerental

(maximumsnelheid) Max. diameter van het

accessoire Spildraad M14 Lengte van de slijpspindel 19 mm Gewicht zonder netsnoer*

*1 Kontroleer het naamplaatje op het apparaat,

*2 Gewicht: Volgens EPTA-procedure 01/2003 OPMERKING:

research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

daar het apparaat afhankelijk van het gebied waar het verkocht wordt gewijzigd kan worden.

Op grond van het voortdurende

220–240 V

3800–8200 min

∼

-1

125 mm

3,6 kg

Ingebruikneming

Controleer alvorens het apparaat in gebruik te

nemen of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van het elektriciteitsnet.

Schakel altijd een lekstroomschakelaar (RCD)

met een max. schakelstroomsterkte van 30 mA voor de machine.

1 Extra beugel-handgreep aanbrengen

Alleen met de gemonteerde extra beugel-

handgreep (1) werken! De extra beugelhandgreep zoals aangegeven monteren (Afb. 1).

- Vergrendelschijven (3) links en rechts op de

aandrijfkast plaatsen.

- Extra beugel-handgreep (1) aan de aandrijfkast

aanbrengen.

- Vleugelschroeven (2) links en rechts in de extra

beugel-handgreep (1) steken en licht vastschroeven.

- Gewenste hoek van de extra beugel-handgreep

(1) instellen.

- Vleugelschroeven (2) links en rechts stevig met

de hand vastdraaien.

2 Stofafzuiging

Alleen met geschikte stofafzuiging werken:

Een zuiger (Klasse L en hoger) op de afzuigaansluiting (12) aansluiten.

Gebruik de aansluitmof voor een optimale afzuiging.

Page 38

GM13Y_C99742271_102.book 38 ページ２０２１年１月２６日　火曜日　午後５時３７分

Nederlands

Inzetgereedschap aanbrengen

Voor alle ombouwwerkzaamheden: de

netstekker uit het stopcontact halen. De machine moet uitgeschakeld zijn en de spindel moet stilstaan.

1Spil vastzetten (Afb. 2)

Spindelvastzetknop (11) alleen bij stilstaande

spindel indrukken!

- De spindelvastzetknop (11) indrukken en de

spindel (9) met de hand draaien tot de spindelvastzetknop merkbaar inklikt.

2 Diamantkomschijf aanbrengen/afnemen

(Afb. 2)

Aanbrengen:

- De steunflens (8) op de spindel (9) plaatsen. Deze

is op de juiste wijze aangebracht als hij niet op de spindel gedraaid kan worden.

- De diamantkomschijf (7) op de steunflens (8)

leggen. Deze dient gelijkmatig op de steunflens te liggen.

- De 2 kanten van de spanmoer (6) zijn verschil-

lend. De spanmoer zo op de spindel schroeven, dat de kraag van de spanmoer (6) naar boven wijst.

- Spindel vastzetten. De spanmoer (6) m.b.v. de

tweegaatssleutel (5) met de wijzers van de klok mee vastzetten.

Afnemen:

- Spindel vastzetten. De spanmoer (6) met de twee-

gaatssleutel (5) tegen de wijzers van de klok in afschroeven.

Het opzuigen van extra stof en spanen door de

machine dient te worden voorkomen. Bij het in- en uitschakelen moet erop worden gelet dat zich geen neergeslagen stof in de buurt van de machine bevindt. De machine na het uitschakelen pas wegzetten wanneer de motor tot stilstand is gekomen.

Voorkom onverhoeds aanlopen: De machine

altijd uitschakelen wanneer de stekker uit het stopcontact wordt gehaald of wanneer zich een stroomonderbreking heeft voorgedaan.

Bij de continu-inschakeling loopt de machine

verder wanneer hij uit de hand wordt getrokken. Daarom de machine altijd met beide handen bij de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

Moment inschakeling

Inschakelen: drukschakelaar (16) naar voren

schuiven en vervolgens de drukschakelaar (16) naar boven drukken.

Uitschakelen: laat de drukschakelaar (16) los. Continue inschakeling

Gebruik

1 Werken nabij wanden (Afb. 3)

Voor het open en dicht klappen: de machine

uitschakelen, stekker uit het stopcontact trekken. Het inzetgereedschap mag niet meer bewegen.

Alleen voor het werken nabij wanden het

segment (13) omhoogklappen. Voor alle andere werkzaamheden moet het segment omlaag zijn geklapt.

Het geopende gedeelte van de beschermkap moet in de richting van de wand wijzen.

2 Toerental instellen (Afb. 3)

Afhankelijk van de toepassing het optimale toerental instellen met de stelknop (18).

Voor de meeste toepassingen is een stelknopstand tussen 4 en 6 geschikt.

3 In-/uitschakelen

De machine altijd met beide handen geleiden.

Eerst inschakelen, dan het

naar het werkstuk brengen.

inzetgereedschap

Inschakelen: machine zoals boven beschreven

inschakelen. Vervolgens de drukschakelaar (16) nog een keer naar voren schuiven en in de voorste positie ontlasten om de drukschakelaar (16) te vergrendelen (continue inschakeling).

Uitschakelen: de drukschakelaar (16) naar boven

drukken en loslaten.

Reiniging, Onderhoud

Reiniging van de motor: De machine zeer regel-

matig en grondig met een geschikte zuiger door de ventilatiesleuven uitzuigen. Hierbij dient hij stevig te worden vastgehouden.

Verende borstelkrans vernieuwen: Versleten borstels voor een optimale afzuiging vervangen. Reserveborstelset: Bestelnr. 377100

Page 39

GM13Y_C99742271_102.book 39 ページ２０２１年１月２６日　火曜日　午後５時３７分

Nederlands

Storingen Verhelpen

Machines met VTC- en TC-elektronica: (Afb. 3)

De elektronische signaalindicatie (17) licht op en het belastingstoerental neemt af. De machine wordt te zwaar belast! De

machine met het nullasttoerental laten lopen tot de elektronische signaalindicatie uitgaat.

De machine loopt niet. De elektronische signaalindicatie (17) knippert. De

herstartbeveiliging is geactiveerd. Wordt de netstekker in het stopcontact gestoken wanneer de machine ingeschakeld is, of is de stroomtoevoer na een onderbreking weer hersteld, dan loopt de machine niet aan. De machine uit- en weer inschakelen.

Toebehoren

Gebruik uitsluitend originele HiKOKI toebehoren. Zie pagina 160.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

HiKOKI diamantkomschijf

Reparatie

Vervangen van het netsnoer

Als het netsnoer vervangen moet worden , moet u dit laten doen door een erkend HiKOKI servicecentrum om problemen met de veiligheid van de machine te voorkomen.

LET OP! Bij gebruik en onderhoud van elek-

trisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Milieubescherming

Het ontstane slijpstof kan schadelijke stoffen bevatten: Niet met het huisvuil meegeven maar op de juiste manier naar een depot voor gevaarlijke afvalstoffen afvoeren.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en voor de recycling van afgedankte machines, verpakkingen en toebehoren.

Bescherm het milieu en geef elektrisch gereedschap niet mee met het huisvuil.

Neem de nationale voorschriften voor een gescheiden inzameling en voor de recycling van afgedankte machines, verpakkingen en toebehoren in acht.

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/ landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen.

Informatie betreffende lawaai en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau:

103 dB (A)

Gemeten A-gewogen geluidsdrukniveau:

92 dB (A)

Onzekerheid K: 3 dB (A).

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Trillingsemissieniveau (tijdens het slijpen)

Onnauwkeurigheid (Trilling)

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om meerdere gereedschappen met elkaar te vergelijken.

U kunt dit ook vooraf gebruiken als beoordeling van de blootstelling.

WAARSCHUWING

○ De trillingsemissiewaarde tijdens het feitelijke

gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt.

○ Neem kennis van de veiligheidsmaatregelen

voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).

= 1,5 m/s

= 6,94 m/s

h, S

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

Page 40

GM13Y_C99742271_102.book 40 ページ２０２１年１月２６日　火曜日　午後５時３７分

Español

Traducción de las instrucciones originales

Uso Según Su Finalidad

Con el accesorio original de HiKOKI, la máquina es adecuada para rebajar o desbastar hormigón, solado y cubiertas utilizando fresas de diamante.

No utilizar para cortar, desbaste, lijado con papel lija, pulir y realizar trabajos con discos de laminillas.

Utilizar únicamente sin agua. Indicación: al trabajar con materiales termoelás-

ticos se puede tapar la corona de cepillos. Destinado para el uso profesional en industria y

artesanías. Trabajar únicamente con una aspiración de polvo

adecuada: conectar una aspiradora (Clase L y superior) en la boca de aspiración (12).

Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.

Deben observarse las normas sobre prevención de accidentes aceptados de forma general y la información sobre seguridad incluida.

Instrucciones Generales De Seguridad

Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo.

ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de accidentes.

AVISO Lea íntegramente las indicaciones de seguridad y las instrucciones. La no

observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.

Guarde estas instrucciones de seguridad en un lugar seguro.

Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento.

1 Seguridad del puesto de trabajo a) Mantenga limpio y bien iluminado su puesto

de trabajo. El desorden o una iluminación defi-

ciente en las áreas de trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas

producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede

hacer perder el control sobre la herramienta eléctrica.

2 Seguridad eléctrica a) El enchufe de la herramienta eléctrica debe

corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las

respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar

expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.

c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléc-

trica si penetran ciertos líquidos en la herramienta eléctrica.

d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles.

Los cables de red dañados o enredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores.

La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.

f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial

reduce el riesgo a exponerse a una descarga eléctrica.

3 Seguridad de personas a) Esté atento a lo que hace y emplee la herra-

mienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar

atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El

riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

Page 41

GM13Y_C99742271_102.book 41 ページ２０２１年１月２６日　火曜日　午後５時３７分

Español

c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herra-

mienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.

d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica.

Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.

e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herra-

mienta eléctrica en caso de presentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vestimenta suelta, el

pelo largo y las joyas se pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de

estos equipos reduce los riesgos derivados del polvo.

h) No permita que la familiaridad ganada por el uso frecuente de la herramienta eléctrica lo deje creerse seguro e ignorar las normas de seguridad. Una acción negligente puede causar

lesiones graves en una fracción de segundo.

4 Uso y trato cuidadoso de herramientas

eléctricas

a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta eléctrica

adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.

b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléc-

tricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.

c) Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a

conectar accidentalmente la herramienta eléctrica.

d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herra-

mientas eléctricas utilizadas por personas inexpertas son peligrosas.

e) Cuide la herramienta eléctrica y los accesorios con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica.

Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.

g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herra-

mientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

Mantenga las empuñaduras y las superficies

de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies

de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

5Servicio a) Únicamente haga reparar su herramienta

eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Sola-

mente así se mantiene la seguridad de la herramienta eléctrica.

Instrucciones Especiales De Seguridad

Indicaciones conjuntas de seguridad para esmerilar:

Aplicación a) Esta herramienta eléctrica ha sido desarro-

llada para esmerilar superficies. Observe todas las indicaciones de ciones, representaciones y datos suministrados con la herramienta. Si no observa las indi-

caciones siguientes, pueden producirse descargas eléctricas, fuego y lesiones graves.

b) Esta herramienta eléctrica no es apropiada

para fresar, pulir, trabajar con papel arena, trabajar con discos de desbaste, cepillos metálicos, discos tronzadores y discos de laminillas. Las aplicaciones para las que no está prevista

la herramienta pueden provocar riesgos y lesiones. c) No utilice ningún accesorio que no haya sido

previsto y recomendado especialmente para esta herramienta eléctrica por el fabricante. El

hecho de poder montar el accesorio en la herramienta no garantiza una utilización segura.

seguridad

, indica-

Page 42

GM13Y_C99742271_102.book 42 ページ２０２１年１月２６日　火曜日　午後５時３７分

Español

d) El número de revoluciones autorizado de la herramienta de inserción debe ser al menos tan alto como el número de revoluciones máximo indicado en la herramienta eléctrica. Si

los accesorios giran a una velocidad mayor que la permitida pueden romperse y salir despedidos.

e) El diámetro exterior y el grosor de la herra-

mienta de inserción deben corresponderse con las medidas de su herramienta eléctrica.

Las herramientas de inserción con medidas incorrectas no pueden apantallarse o controlarse de forma apropiada.

f) El montaje roscado de accesorios debe coin-

cidir con la rosca del husillo de la amoladora. Para los accesorios instalados por medio de bridas, el orificio del mandril del accesorio debe coincidir con el diámetro de posicionamiento de la brida. Los accesorios que no coin-

cidan con la estructura de montaje de la herramienta eléctrica se desequilibrarán, vibrarán en exceso y pueden causar una pérdida de control.

g) No utilice herramientas de inserción

dañadas. Antes de utilizar la herramienta, compruebe si consta alguna fragmentaciones o rajaduras, rajaduras o desgaste en la muela. En el caso de que la herramienta eléctrica o la de inserción caigan al suelo, compruebe si se ha dañado, o bien utilice una herramienta de inserción sin dañar. Una vez haya comprobado el estado de la herramienta de inserción y la haya colocado, tanto usted como las personas que se encuentran en las proximidades deben colocarse fuera del nivel de la herramienta en movimiento; póngala en funcionamiento durante un minuto con el número de revoluciones máximo. En la mayoría de los casos, las

herramientas de inserción dañadas se rompen con esta prueba.

h) Utilice el equipamiento personal de protec-

ción. En función de la aplicación, utilice mascarilla protectora, protector ocular o gafas protectoras. Si procede, utilice mascarilla antipolvo, cascos protectores para los oídos, guantes protectores o un delantal especial que mantiene alejadas las pequeñas partículas de lijado y de material. Los ojos deben quedar prote-

gidos de los cuerpos extraños que revolotean en el aire producidos por las diferentes aplicaciones. Las mascarillas respiratorias y antipolvo deben filtrar el polvo que se genera con la aplicación correspondiente. Si está expuesto a un fuerte nivel de ruido durante un período prolongado, su capacidad auditiva puede verse afectada.

i) Compruebe que terceras personas se

mantengan mantienen a una distancia de seguridad de su zona de trabajo. Toda persona que entre en la zona de trabajo debe utilizar equipo de protección personal. Fragmentos de la pieza

de trabajo o herramienta de inserción rotas pueden salir disparadas y ocasionar lesiones incluso fuera de la zona directa de trabajo.

j) Sujete la herramienta sólo por las superficies

de la empuñadura aisladas eléctricamente cuando realice trabajos en los que la herramienta de inserción pudiera encontrar conducciones eléctricas ocultas o el propio cable del aparato. El contacto con un cable eléctrico puede

conducir la tensión a través de las partes metálicas de la herramienta, y causar una descarga eléctrica.

k) Mantenga el cable de alimentación lejos de las herramientas de inserción en movimiento. Si pierde el control sobre la herramienta, el cable de alimentación puede cortarse o engancharse y su mano o su brazo pueden terminar en la herramienta de inserción en movimiento.

I) Nunca deposite la herramienta eléctrica

antes de que la herramienta de inserción se haya detenido por completo. La herramienta de

inserción en movimiento puede entrar en contacto con la superficie sobre la que se ha depositado, lo que puede provocar una pérdida de control sobre la herramienta eléctrica.

m) No deje la herramienta eléctrica en marcha mientras la transporta. Las prendas podrían engancharse involuntariamente en la herramienta de inserción en movimiento y la herramienta podría perforar su cuerpo.

n) Limpie regularmente la ranura de ventilación de su herramienta eléctrica. El ventilador del motor aspira polvo en la carcasa.

o) No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas pueden inflamar dichos materiales.

p) No utilice ninguna herramienta de inserción que precise refrigeración líquida. La utilización de agua u otros refrigerantes líquidos puede provocar una descarga eléctrica.

1 Contragolpe y las indicaciones de

seguridad correspondientes

El contragolpe es la reacción súbita dada por una herramienta rotatoria bloqueada o enganchada. El enganchamiento o bloqueo conlleva a una parada abrupta de la herramienta rotante. Esto provoca la aceleración de la herramienta eléctrica sin control en sentido contrario al de giro de la herramienta de inserción en el punto de bloqueo.

Un contragolpe es la consecuencia de un uso inadecuado o indebido de la herramienta eléctrica. Se puede evitar tomando las medidas apropiadas como las que se describen a continuación.

a) Sujete bien la herramienta eléctrica y

mantenga el cuerpo y los brazos en una posición en la que pueda absorber la fuerza del contragolpe. Utilice siempre la empuñadura adicional, para tener el máximo control posible sobre la fuerza de contragolpe o el pares de reacción al accionar la herramienta hasta plena marcha. El usuario puede dominar la fuerza de

contragolpe y de reacción con las medidas de precaución apropiadas.

b) Nunca coloque la mano cerca de la herra- mienta de inserción en movimiento. En caso de contragolpe, la herramienta de inserción puede colocarse sobre su mano.

Page 43

GM13Y_C99742271_102.book 43 ページ２０２１年１月２６日　火曜日　午後５時３７分

Español

c) Evite colocar su cuerpo en la zona en la que se colocaría la herramienta eléctrica en caso de contragolpe. El contragolpe propulsa la herra-

mienta eléctrica en la dirección contraria a la del movimiento de la herramienta de uso en el punto de bloqueo.

d) Trabaje con especial cuidado en el área de

esquinas, bordes afilados, etc. Evite que las herramientas de inserción reboten en la pieza de trabajo y se atasquen. La herramienta de

inserción en movimiento tiende a atascarse en las esquinas, los bordes afilados o cuando rebota. Esto provoca una pérdida de control o un contragolpe.

e) No utilice hojas de cadena u hojas de sierra dentadas. Dichas herramientas de inserción provocan con frecuencia contragolpes o la pérdida de control sobre la herramienta eléctrica.

2 Indicaciones especiales de seguridad

para afilar con fresas de diamante:

a) Utilice siempre las muelas abrasivas autorizadas para su herramienta eléctrica y la cubierta protectora prevista para ellas. Las

muelas abrasivas que no están previstas para la herramienta eléctrica no pueden apantallarse de forma correcta y son inseguras.

b) La cubierta protectora debe estar montada

de manera segura en la herramienta eléctrica. Llevar la herramienta eléctrica siempre de tal manera que la muela abrasiva no indique abiertamente al operador. La cubierta protectora

ayuda a proteger al operador contra fragmentos, contacto ocasional con la muela abrasiva así contra chispas que pueden incendiar la ropa.

c) Las muelas abrasivas solo deben utilizarse

para las aplicaciones recomendadas. d) Utilice siempre bridas de sujeción sin dañar

del tamaño y la forma correctos para la herramienta seleccionada. Bridas adecuadas apoyan

las herramientas de uso.

3 Otras indicaciones de seguridad:

ADVERTENCIA – Utilice siempre gafas

protectoras.

Utilice una mascarilla de protección de polvo

apropiada.

Observe las indicaciones del fabricante de la herramienta o del accesorio. Proteja las herramientas de grasa y golpes.

Las herramientas de trabajo deben almacenarse y manipularse cuidadosamente siguiendo las instrucciones del fabricante.

La pieza de trabajo debe apoyarse firmemente y estar asegurada para evitar que se deslice, p.ej., con ayuda de dispositivos de sujeción. Las piezas de trabajo grandes deben tener suficiente apoyo.

Si se utilizan herram ientas con inserció n roscada, el extremo del husillo no debe tocar el fondo del orificio de la herramienta de lijado. Compruebe que la rosca de la herramientas de inserción sea lo suficientemente larga para alojar el husillo en toda su largura. La rosca de la herramienta de inserción debe encajar en la del husillo. Para consultar la longitud y la rosca del husillo véase Fig. 2. Especificaciones técnicas.

Cuerpos extraños en el aparato

conmutación. Por eso, es necesario limpiar con frecuencia a fondo la herramienta estando ésta en marcha a través de la rejilla de ventilación inferior utilizando aire a presión. Para ello, fije bien la herramienta.

Reducir la exposición al polvo:

Las partículas que se generan al trabajar con

está máquina pueden contener sustancias susceptibles de provocar cáncer, reacciones alérgicas, enfermedades respiratorias, malformaciones fetales u otros daños reproductivos. Algu nos ejemplos de este tipo de sustancias son: el plomo (en pinturas que contengan plomo), el polvo mineral (de ladrillos, bloques de hormigón, etc), los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera), algunos tipos de madera (como el polvo de roble y de haya), los metales o el amianto. El riesgo depende del tiempo de exposición del usuario o de las personas próximas a él. Evite que estas partículas entren en su cuerpo. Para reducir la exposición a estas sustancias: asegúrese de que el puesto de trabajo está bien ventilado y protéjase con el equipamiento de protección personal adecuado, como por ejemplo, mascarillas de protección respiratoria adecuadas para filtrar este tipo de partículas microscópicas.

Respete las directivas (p.ej. normas de protección laboral, de eliminación de residuos) vigentes respecto a su material, personal, aplicación y lugar de utilización.

Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se sedimenten en el entorno.

Para realizar trabajos especiales, utilice los accesorios apropiados (Accesorios). Esto le permitirá reducir la cantidad de partículas emitidas incontroladamente al medio ambiente.

Utilice un sistema de aspiración de polvo adecuado.

Reduzca la exposición al polvo:

- Para alcanzar un elevado grado de aspiración

de polvo, emplee un aspirador HiKOKI (Clase L y superior) junto con esta herramienta eléctrica.

- evitando dirigir las partículas liberadas y la

corriente de la máquina hacia usted, hacia las personas próximas a usted o hacia el polvo acumulado,

- incorporando un sistema de aspiración y/o un

depurador de aire,

pueden bloquear el mecanismo de

Page 44

GM13Y_C99742271_102.book 44 ページ２０２１年１月２６日　火曜日　午後５時３７分

Español

- ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar sólo hace que el polvo se levante y arremoline.

- Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, ni la golpee ni la cepille.

Nombres De Las Piezas (Fig. 1–Fig. 3)

1 Empuñadura de estribo complementaria 2 Tornillos de mariposa de la empuñadura de

estribo complementaria Disco de retención

complementaria Rosca en carcasa de engranaje

4 5 Llave de dos agujeros 6Tuerca tensora 7 Fresa de diamante 8 Brida de apoyo

9 Husillo 10 Corona de cepillos con amortiguación 11 Botón de bloqueo del husillo 12 Tubo de aspiración 13 Segmento para abatir (para trabajar cerca de la

pared) 14 Cubierta protectora 15 Empuñadura 16 Interruptor (para conectar y desconectar) 17 Indicación de la señal electrónica 18 Rueda de ajuste para el número de

revoluciones

de la empuñadura de estribo

Símbolos

ADVERTENCIA

A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su significado antes del uso.

GM13Y: Amoladora de hormigón

V Voltaje nominal

Corriente alterna Velocidad nominal

Revoluciones o reciprocaciones por

-1

min

minuto

Encendido

Apagado

Herramienta de clase II

Accessorios Estándar

Además de la unidad principal (1 unidad), el paquete contiene los accesorios indicados a continuación.

○

Llave de dos agujeros.....................................1

○

Caja de plástico...............................................1

○

Fresa de diamante*.........................................1

* Se excluyen las especificaciones (WT). Los accesorios estándar están sujetos a cambio sin

previo aviso.

Especificaciones

Modelo GM13Y

Voltaje* Potencia nominal de entrada 1900 W Velocidad sin carga

(velocidad máxima) Diámetro máx. del accesorio 125 mm Rosca del husillo M14 Longitud del husillo de

amolado Peso sin cable de red*

*1 Verificar indefectiblemente los datos de la placa

de características de la máquina, pues varían de

acuerdo al país de destino. *2 Peso: según procedimiento EPTA 01/2003 NOTA:

Debido al programa continuo de investigación y desarrollo de HiKOKI estas especificaciones están sujetas a cambio sin previo aviso.

220–240 V

–

8200 min

3800

19 mm

3,6 kg

∼

-1

Puesta En Marcha

Antes de enchufar compruebe que la tensión

y la frecuencia de la red, indicadas en la placa de identificación, corresponden a las de la fuente de energía.

Preconecte siempre un dispositivo de

corriente residual FI (RCD) con una corriente de desconexión máxima de 30 mA.

1 Colocar la empuñadura de estribo

complementaria

Trabajar solo con la empuñadura de estribo

complementaria (1) colocada. Montar la empuñadura de estribo complementaria tal como se muestra (Fig. 1).

- Colocar discos de retención (3) a la izquierda y

derecha en la carcasa de engranaje.

- Colocar la empuñadura de estribo

complementaria (1) en la carcasa de engranaje.

- Insertar los tornillos de mariposa (8) a la derecha

y a la izquierda de la empuñadura de estribo complementaria (1) y apretar ligeramente.

Page 45

GM13Y_C99742271_102.book 45 ページ２０２１年１月２６日　火曜日　午後５時３７分

Español

- Ajustar el ángulo deseado en la empuñadura de estribo complementaria (1).

- Apretar manualmente los tornillos de mariposa (8) a la derecha y a la izquierda.

2 Aspiración de polvo

Trabajar únicamente con una aspiración de polvo adecuada: conectar una aspiradora

(Clase L y superior) en la boca de aspiración (12). Utilice el manguito de conexión para una aspiración

óptima.

Montar Herramienta De Inserción

Extraiga el enchufe de la toma de corriente

antes de realizar cualquier tarea de reequipamiento. La herramienta debe estar desconectada y el husillo en reposo.

1 Bloquear el husillo (Fig. 2)

Pulse el botón de bloqueo del husillo (11) sólo

con el husillo parado

- Pulse el botón de bloqueo del husillo (11) y gire el

husillo (9) con la mano, hasta que el botón encaje de forma apreciable.

2 Montar/retirar la fresa de diamante

(Fig. 2)

Montaje:

- Monte la brida de soporte (8) en el husillo (9). La

colocación es correcta cuando no es posible girar la brida sobre el husillo.

- Coloque la fresa de diamante (7) en la brida de

soporte (8). Debe reposar de forma uniforme sobre la brida de apoyo.

- Los dos lados de la tuerca tensora (6) son dife-

rentes. Atornille la tuerca tensora de tal manera sobre el husillo que la unión de la tuerca tensora (6) indique hacia arriba.

- Bloquee el husillo. Apriete la tuerca tensora (6)

con la llave de dos agujeros (5) en el sentido de las agujas del reloj.

Desmontar:

- Bloquee el husillo. Desenrosque la tuerca tensora

(6) con la llave de dos agujeros (5) en sentido contrario a las agujas del reloj.

En la mayoría de los casos de uso se recomienda colocar la rueda de ajuste entre 4 y 6.

3 Conexión y desconexión

Sostenga siempre la herramienta con ambas manos.

Conecte en primer lugar la herramienta de inserción y, a continuación

de trabajo.

acérquela a la pieza

Evite que la herramienta aspire polvo y virutas

en exceso. Antes de conectar y desconectar la herramienta, retire el polvo que se ha depositado en ella. Una vez se ha desconectado la herramienta, espere a depositarla hasta que el motor esté parado.

Evite que la herramienta se ponga en funcio-

namiento de forma involuntaria: desconéctela siempre cuando saque el enchufe de la toma de corriente o cuando se haya producido un corte de corriente.

En la posición de funcionamiento continuado,

la máquina seguirá funcionando en caso de pérdida del control de la herramienta debido a un tirón. Por este motivo se deben sujetar las empuñaduras previstas siempre con ambas manos, adoptar una buena postura y trabajar concentrado.

Conexión instantánea

Conexión: deslice el interruptor (16) hacia delante

y después presione hacia arriba el interruptor (16).

Desconexión: suelte el interruptor (16). Posición de funcionamiento continuo

Manejo

1 Trabajos cercanos a la pared (Fig. 3)

Para abatir: desconectar y desenchufar la máquina. La herramienta debe estar desco-

nectada.

Abatir el segmento para trabajar cerca de la pared (13) . Para los demás trabajo debe estar

abatido el segmento hacia abajo. El sector abierto de la cubierta protectora debe

indicar en dirección de la pared.

2 Ajustar revoluciones (Fig. 3)

Dependiendo de la aplicación ajuste las revoluciones óptimas en la rueda de ajuste (18).

Conexión: encienda la máquina tal y como se

describe más arriba. Ahora volver a deslizar hacia delante el interruptor (16) y soltarlo en la posición delantera para que el interruptor (16) quede bloqueado (funcionamiento continuado).

Desconexión: presione el interruptor (16) hacia

arriba y suéltelo.

Limpieza, Mantenimiento

Limpieza de motor: Aspirar la máquina con regu-

laridad, frecuencia y a fondo por las ranuras de ventilación usando una aspiradora adecuada. Para ello, fije bien la herramienta.

Page 46

GM13Y_C99742271_102.book 46 ページ２０２１年１月２６日　火曜日　午後５時３７分

Español

Cambiar corona de cepillos con amortiguación: cambiar cepillos gastados para una aspira-

ción óptima. Set de cepillos de repuesto: N° de pedido 377100

Localización De Averías

Herramientas con sistema electrónico VTC y TC: (Fig. 3)

El indicador de señal del sistema electrónico (17) se ilumina y se reduce el número de revoluciones bajo carga. La

carga de la máquina es demasiado alta. Deje funcionar la máquina en marcha en vacío hasta que se apague el indicador de señal del sistema electrónico.

La máquina no funciona. El indicador de señal del sistema electrónico (17) parpadea. La protección contra el

rearranque se ha activado. Si el enchufe se inserta con la máquina conectada o se restablece el suministro de corriente tras un corte, la máquina no se pondrá en funcionamiento. Desconecte y vuelva a conectar la herramienta.

Accesorios

Utilice únicamente accesorios HiKOKI originales. Consulte la página 160.

Utilice únicamente accesorios que cumplan con los requerimientos y los datos indicados en estas indicaciones de funcionamiento.

Fresa de diamante HiKOKI

GARANTÍA

Las herramientas eléctricas de HiKOKI incluyen una garantía conforme al reglamento específico legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el uso excesivo ni tampoco los provocados por el desgaste normal. En caso de reclamación, envíe la herramienta eléctrica, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al final de estas instrucciones de uso, al Centro de servicio autorizado de HiKOKI.

Información sobre el ruido propagado por el aire y la vibración

Los valores medidos se determinaron de acuerdo con la norma EN60745 y se declaran de conformidad con la norma ISO 4871.

Nivel de potencia acústica ponderada A:

103 dB (A)

Nivel de presión acústica ponderada A:

92 dB (A)

Incertidumbre K: 3 dB (A)

Utilice protecciones auditivas.

Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con la norma EN60745.

Reparación

Sustitución del cable de alimentación

Si resulta necesario sustituir el cable de alimentación, deberá solicitar la tarea a un Centro de servicio autorizado de HiKOKI, para evitar riesgos para la seguridad.

¡PRECAUCIÓN! En el manejo y el manteni-

miento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

Protección Ecológica

El polvo procedente de los trabajos de lijado puede ser tóxico: No lo elimine con la basura doméstica, sino de la forma apropiada en un punto de recogida de residuos especiales.

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados.

Proteja el entorno y no bote herramientas eléctricas a la basura doméstica. Cumpla

con las prescripciones nacionales acerca de la separación de residuos y el reciclaje de máquinas, embalajes y accesorios inservibles.

Nivel de emisión de vibraciones (amolado)

Incertidumbre (vibración)

El valor total de vibración declarado se ha medido según un método de prueba estándar, y permite comparar unas herramientas con otras.

También resulta útil para llevar a cabo evaluaciones preliminares de exposición.

ADVERTENCIA

○ La emisión de vibración durante la utilización

real de la herramienta eléctrica puede ser diferente del valor total declarado en función de las formas de utilización de la herramienta.

○ Identifique las medidas de seguridad para

proteger al operador basadas en una estimación de exposición en condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como tiempos durante los que la herramienta está apagada y durante los que funciona lentamente, además del tiempo de activación).

NOTA

Debido al programa continuo de investigación y desarrollo de HiKOKI estas especificaciones están sujetas a cambio sin previo aviso.

= 1,5 m/s

h, S

= 6,94 m/s

Page 47

GM13Y_C99742271_102.book 47 ページ２０２１年１月２６日　火曜日　午後５時３７分

Tradução das instruções originais

Utilização Autorizada

A ferramenta eléctrica com o acessório genuíno da HiKOKI, é adequada para lixar e remover betão, argamassa e revestimentos com discos diamantados tipo tacho.

Não utilizar para cortar, desbastar, lixar com folha de lixa, polir e trabalhos com discos de lamelas.

Exclusivamente para a utilização sem água. Nota: Durante o processamento com materiais

termoelásticos o disco de escovas pode colar-se. Determinada para o uso profissional na indústria e

em artes e ofícios. Trabalhar sempre com aspiração de pó adequada:

conectar um aspirador (Classe L e superior) no bocal de aspiração (12).

O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido.

Deve sempre cumprir-se todas as regulamentações aplicáveis à prevenção de acidentes, assim como, as indicações sobre segurança que aqui se incluem.

Indicações Gerais De Segurança

Para sua própria protecção e para proteger a sua ferramenta eléctrica, cumpra muito em especial todas as referências marcadas com este símbolo!

AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões.

AVISO Leia todas as indicações de segurança e instruções. A um descuido no

cumprimento das indicações de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões

Guarde todas as notas de segurança e instruções para futuras consultas.

Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes documentos.

1 Segurança da área de trabalho a) Mantenha a sua área de trabalho sempre

limpa e bem iluminada. Desordem ou áreas de

trabalho insuficientemente iluminadas podem levar a acidentes.

b) Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis.

Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.

c) Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No

caso de distração é possível que perca o controlo sobre o aparelho.

2 2Segurança elétrica a) A ficha de conexão da ferramenta elétrica

deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas

não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico.

b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um

risco elevado devido a choque elétrico, se o corpo estiver ligado à terra.

c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta

elétrica aumenta o risco de choque elétrico.

d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos dani-

ficados ou emaranhados aumentam o risco de um choque elétrico.

e) Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização

de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico.

f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria.

de avaria reduz o risco de um choque elétrico.

3 Segurança de pessoas a) Esteja atento, observe o que está a fazer e

tenha prudência ao trabalhar com a ferramenta elétrica. Não utilizar uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento

de descuido ao utilizar a ferramenta elétrica, pode levar a lesões graves.

b) Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equi-

pamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.

A utilização de um disjuntor de corrente

Português

Page 48

GM13Y_C99742271_102.book 48 ページ２０２１年１月２６日　火曜日　午後５時３７分

Português

c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver

o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.

d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica.

Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.

e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio.

Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.

f) Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos e roupas afastados de partes em movimento. Roupas frouxas,

cabelos longos ou joias podem ser agarrados por peças em movimento.

g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente.

A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

h) Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar feri-

mentos graves numa fração de segundo.

4 Utilização e manuseio cuidadoso de ferra-

mentas elétricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a

ferramenta elétrica apropriada na área de potência indicada.

b) Não utilizar uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica

que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada

c) Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segu-

rança evita o arranque involuntário da ferramenta elétrica.

d) Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho Ferramentas elétricas

são perigosas se forem utilizadas por pessoas inexperientes.

e) Tratar a ferramenta elétrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manu-

tenção insuficiente de ferramentas elétricas.

f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente

tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.

g) Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização

de ferramentas elétricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

h) Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar

escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

5Serviço a) Só permita que o seu aparelho seja reparado

por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma

é assegurado o funcionamento seguro do aparelho.

Notas De Segurança Especiais

Notas de segurança em comum para lixar: Aplicação a) Esta ferramenta eléctrica é determinada

para lixar superfícies.Dê sempre atenção a todas as representações e dados, que recebe junto com a ferramenta. Se não seguir as inst ruções a seguir,

podem haver choque eléctrico, fogo e/ou ferimentos graves.

b) Esta ferramenta eléctrica não é adequada

para fresar, polir, lixar com folha de lixa, traba- lhar com discos de desbaste, escovas de arame de aço, discos abrasivos de corte e discos de lamelas. As utilizações, para as quais a

ferramenta eléctrica não foi prevista, podem causar riscos e ferimentos.

c) Jamais utilize acessórios não previstos e

não recomendados pelo fabricante em particular para esta ferramenta eléctrica. A possibili-

dade da montagem de acessórios na sua ferramenta eléctrica, não garante uma utilização segura.

d) As rotações admissíveis do acessório

acoplável devem corresponder ao mínimo às rotações máximas indicadas sobre a ferramenta eléctrica. Acessórios, com maior rotação

do que admissível, podem quebrar e ser lançados ao redor.

notas

de segurança, instruções,

Page 49

GM13Y_C99742271_102.book 49 ページ２０２１年１月２６日　火曜日　午後５時３７分

Português

e) O diâmetro exterior e a espessura do acessório acoplável devem corresponder com as indicações de medição da sua ferramenta eléctrica. Os acessórios acopláveis com dimensões

erradas não podem ser suficientemente protegidos ou controlados.

f) A montagem roscada de acessórios deve

coincidir com a rosca do eixo do moedor. Para acessórios montados por suportes, o orifício do eixo dos acessórios deve encaixar o diâmetro de localização do suporte. Os acessó-

rios que não correspondem ao hardware de montagem da ferramenta elétrica vão perder o equilíbrio, vibrar excessivamente e podem causar perda de controlo.

g) Não utilize acessórios acopláveis danifi-

cados. Antes de cada utilização, deve controlar o acessório acoplável em relação a fragmentações e fissuras; e os pratos de lixar em relação a fissuras, desgastes ou abrasões marcantes. Aquando a ferramenta eléctrica ou o acessório acoplável cair, verifique bem se está danificado ou utilize um acessório não danificado. Depois de ter controlado e montado o acessório acoplável, mantenha-se, assim como todas as pessoas próximas, fora da área dos acessórios em rotação e deixe a ferramenta ligada por um minuto com rotações máximas.

Acessórios acopláveis danificados geralmente quebram durante esta fase inicial de prova.

h) Use equipamento de protecção individual.

Conforme aplicação, use máscara integral de protecção, protecção para os olhos ou óculos de protecção. Aquando conveniente, use máscara antipó, protecção auditiva, luvas de protecção ou avental especial, para manter afastadas pequenas partículas de lixação e de material. Proteger os olhos diante de objectos

estranhos a voar, resultantes de diversas aplicações. A máscara antipó ou respiratória deve filtrar o pó a se formar durante a aplicação. Aquando permanecer por maior tempo exposto a ruídos fortes, pode perder capacidade auditiva.

i) Dê atenção a que outras pessoas mantenham

uma distância segura à sua área de operação. Qualquer pessoal, que entrar na área de operação, deve usar equipamento de protecção pessoal. Pe ças da fe rram enta ou ace s-

sórios acoplados quebrados podem ser lançados e causar ferimentos ou lesões também fora da própria área de operação.

j) Aquando executar trabalhos nos quais o

acessório acoplável possa atingir condutores de corrente ocultados ou o próprio cabo de rede, segure a ferramenta apenas nas superfícies isoladas do punho. O contacto com um cabo

sob tensão também pode colocar peças de metal da ferramenta sob tensão e levar a um choque eléctrico.

k) Mantenha o cabo de rede longe de acessó- rios acopláveis em rotação. Aquando perder o controlo sobre a ferramenta, o cabo de rede pode ser cortado ou agarrado, e a sua mão ou seu braço pode atingir os acessórios acopláveis em rotação.

I) Jamais deposite de lado a ferramenta eléc-

trica, antes da completa paralisação dos acessórios acoplados. O acessório acoplado em

rotação, pode entrar em contacto com a superfície de depósito; ocasião, na qual poderá perder o controlo sobre a ferramenta eléctrica.

m) Jamais deixe ligada a ferramenta eléctrica enquanto a carrega. Devido a um contacto acidental com o acessório em rotação, a sua roupa pode ser agarrada e a ferramenta pode penetrar no seu corpo.

n) Limpe as aberturas de ventilação da ferra- menta eléctrica em tempos regulares. A ventoinha do motor aspira pó para dentro da carcaça.

o) Não utilize a ferramenta eléctrica próximo a materiais inflamáveis. Faíscas podem acender estes materiais.

p) Não utilize acessórios acopláveis que neces- sitam de agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode causar um choque eléctrico.

1 Contragolpe e indicações de segurança

correspondentes

Contragolpe é uma reacção repentina em razão a um acessório acoplável em rotação a prender ou bloquear. Prender ou bloquear leva a uma paragem inesperada do acessório acoplável em rotação. Nisso, no local de bloqueio, a ferramenta eléctrica descontrolada é acelerada no sentido antirrotação do acessório acoplável.

O contragolpe é a consequência de uma utilização errada ou inadequada da ferramenta eléctrica. Poderá evitar o contragolpe por meio de medidas de segurança adequadas, descritas a seguir.

a) Segure bem a ferramenta eléctrica, posi-

cione-se de forma adequada e coloque os braços numa posição, na qual pode amortecer as forças de contragolpe. Utilize sempre o punho suplementar para obter maior controle sobre forças de contragolpe ou momentos de reacção na aceleração. Por meio de medidas de

precaução adequadas, o operador pode dominar as forças de contragolpe e de reacção.

b) Jamais posicione sua mão próxima a aces- sórios acopláveis em rotação. Durante um contragolpe, o acessório acoplável pode deslocarse por cima de sua mão.

c) Evite o acesso do seu corpo à área na qual a

ferramenta eléctrica é deslocada durante um contragolpe. No local de bloqueio, o contragolpe

impulsa a ferramenta eléctrica na direcção contrária ao movimento do acessório acoplável.

d) Trabalhe com atenção dobrada na zona de

cantos, arestas vivas etc. Evite o rebater e o encravamento dos acessórios acopláveis na peça a ser trabalhada. O acessório acoplável em

rotação tende a encravar no caso de cantos, arestas vivas ou aquando rebate. O mesmo provoca a perda de controle ou um contragolpe.

Page 50

GM13Y_C99742271_102.book 50 ページ２０２１年１月２６日　火曜日　午後５時３７分

Português

e) Jamais utilize lâminas de corrente ou lâminas de serra denteadas. Este tipo de aces-

sório acoplável muitas vezes causa um contragolpe ou a perda de controlo sobre a ferramenta eléctrica.

2 Notas de segurança especiais para lixar

com discos diamantados tipo tacho:

a) Utilize apenas corpos abrasivos admitidos para a sua ferramenta eléctrica, e o resguardo previsto para estes corpos abrasivos. Os

corpos abrasivos não previstos para a ferramenta eléctrica, não podem ser suficientemente protegidos, sendo inseguros.

b) O resguardo deve ser montado de forma

segura na ferramenta eléctrica. Guiar ferramentas eléctricas, de modo que o corpo abrasivo não indique de forma aberta à pessoa de operação. O resguardo ajuda a proteger o

operador contra fragmentos, contacto esporádico com o corpo abrasivo, e contra faíscas que poderiam acender a roupa.

c) Os corpos abrasivos só devem ser utilizados

para as possibilidades de aplicação recomendadas.

d) Utilize exclusivamente flanges tensores sem defeitos, com devido tamanho e forma para seu acessório acoplado seleccionado. Flanges

adequados apoiam os acessórios acopláveis.

3 Demais notas de segurança:

AVISO – Utilize sempre óculos de protecção.

Utilize uma máscara antipó adequada.

Observar as indicações do fabricante do acessório acoplável ou das ferramentas! Proteger o acessório acoplável diante de graxa e impactos!

Guardar e manusear os acessórios acopláveis com todo o cuidado e conforme instruções do fabricante.

A peça a trabalhar deve ficar bem apoiada, e ser protegida contra deslizes, p.ex. por meio de dispositivos de fixação. Peças maiores tem de ser apoiadas suficientemente.

Na utilização de acessórios acopláveis com adaptador roscado, a extremidade do veio não deve tocar no fundo do furo da lixadeira. Cuide sempre, a que a rosca do acessório acoplável apresente o comprimento necessário para acolher o comprimento do veio. A rosca do acessório acoplável deve ter o tamanho certo para a rosca sobre o veio. Comprimento e rosca do veio, consultar Fig. 2. Dados técnicos.

Partículas estranhas podem causar

comutação. Por isso, é necessário limpar regular e frequentemente a ferramenta soprando ar comprimido pelas ranhuras de ventilação traseiras, com ela a trabalhar. Nisso, deve segurar bem a ferramenta.

um bloqueio do mecanismo de

Reduzir os níveis de pó:

As partículas que se formam ao trabalhar com

esta ferramenta podem conter substâncias cancerígenas e provocar reacções alérgicas, doenças respiratórias, malformações congénitas ou outros problemas no sistema reprodutor. Alguns exemplos destas substâncias são: Chumbo (em tintas à base de chumbo), pó mineral (de pedras de paredes, betão ou semelhantes), aditivos para o tratamento de madeira (cromo, agente de preservação de madeira), alguns tipos de madeira (como pó de carvalho ou faia), metais, amianto. O risco depende do tempo a que o utilizador, ou as pessoas que se encontram nas proximidades, estão sujeitos à sobrecarga. Não deixe que estas partículas entrem em contacto com o seu corpo. Para reduzir a sobrecarga destas substâncias: Areje bem o local de trabalho e use equipamento de protecção adequado, como por ex. máscaras de protecção respiratória que estejam em condições de filtrar partículas microscópicas.

Respeite as directivas (por ex. disposições relativas à segurança no trabalho, eliminação) válidas para o seu material, pessoal, caso de utilização e local de utilização.

Recolha as partículas formadas no local de formação e evite deposições nas imediações.

Utilize acessórios adequados (Acessórios) para trabalhos especiais. Através disso, reduz a expulsão descontrolada de partículas no ambiente.

Utilize um aspirador de pó adequado. Reduza as sobrecargas de pó:

- Para obter um elevado grau de aspiração de

pó, utilize um aspirador de pó adequado da HiKOKI Classe L e superior, juntamente com esta ferramenta eléctrica.

- direccionando as partículas expelidas e o fluxo de

descarga da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado,

- montando um dispositivo de aspiração e/ou um

purificador de ar,

- arejando bem o local de trabalho e aspirando-o

para o m anter limp o. Va rrer ou s opra r por jac to de ar forma remoinhos de pó.

- Aspire ou lave o vestuário de protecção. Não

limpar soprando, batendo ou escovando.

Page 51

GM13Y_C99742271_102.book 51 ページ２０２１年１月２６日　火曜日　午後５時３７分

Português

Nomes Dos Componentes (Fig. 1

–

Fig. 3)

1 Punho adicional em forma de arco 2 Parafusos de orelhas do punho adicional em

forma de arco Discos de engate

de arco Perfurações roscadas na carcaça da engrenagem

4 5 Chave de dois furos 6Porca de aperto 7 Disco diamantado tipo tacho 8Flange de apoio

9Veio 10 Disco de escovas elástico 11 Botão de bloqueio do veio 12 Bocal de aspiração 13 Segmento para erguer (para trabalhar rente a

paredes) 14 Resguardo 15 Punho 16 Gatilho (para Ligar/desligar) 17 Indicador de sinal electrónico 18 Regulador para regulação das rotações

do punho adicional em forma

Símbolos

AVISO

De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus signifi cados antes da utilização.

GM13Y: Rebarbadora de betão

V Tensão nominal

Corrente alternada Velocidade nominal

min-1Rotações por minuto

Ligar

Desligar

Ferramenta de classe II

Acessórios-padrão

Além da unidade principal (1 unidade), a embalagem contém os acessórios listados abaixo.

○

Chave de dois furos........................................1

○

Caixa de plástico ............................................ 1

○

Disco diamantado tipo tacho*......................... 1

* As especificações (WT) estão excluídas. Os acessórios de série estão sujeitos a mudanças

sem aviso prévio.

Especificações

Modelo GM13Y Tensão* Potência nominal de entrada 1900 W Velocidade sem carga

(velocidade máxima) Diâmetro máx. do acessório 125 mm Rosca do eixo M14 Comprimento do eixo de

moagem Peso sem cabo de corrente*

*1 Não deixe de verificar a voltagem na placa iden-

*2 Peso: de acordo com o procedimento

NOTA: desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.

tificadora constante do produto, pois ela está sujeita a mudanças conforme a área.

EPTA 01/2003

D evi d o ao pr og ra ma co nt ín uo de pe sq ui sa e

220–240 V

–

3800

19 mm

3,6 kg

∼

8200 min

-1

Colocação Em Funcionamento

Antes de ligar o cabo de alimentação, veri-

fique se a voltagem e a frequência da rede de alimentação corresponde m aos valores inscritos na placa técnica da ferramenta eléctrica.

Ligar sempre previamente um disjuntor de

protecção FI (RCD) com uma corrente de disparo máx. de 30 mA.

1 Montar o punho adicional em forma de

arco

Trabalhar apenas com o punho adicional em

forma de arco (1) montado! Montar o punho adicional em forma de arco conforme indicado (Fig. 1).

- Montar os discos de encaixe (3) à esquerda e à

direita, sobre a caixa da engrenagem.

- Montar o punho adicional em forma de arco (1) na

caixa da engrenagem.

- Inserir os parafusos de orelhas (2) à esquerda e à

direita no punho adicional em forma de arco (1) e aparafusar ligeiramente.

- Ajustar o ângulo pretendido do punho adicional

em forma de arco (1).

- Apertar firmemente os parafusos de orelhas (2) à

esquerda e à direita, manualmente.

2 Aspiração do pó

Trabalhar com aspiração de pó adequada:

conectar um aspirador (Classe L e superior) no bocal de aspiração (12).

Utilize a manga de conexão para obter uma aspiração perfeita.

Page 52

GM13Y_C99742271_102.book 52 ページ２０２１年１月２６日　火曜日　午後５時３７分

Português

Montar O Acessório Acoplável

Antes de quaisquer operações de mudança: puxar sempre a ficha da tomada eléctrica. A

ferramenta deve estar desligada e o veio parado.

1 Bloquear o veio (Fig. 2)

Premer o botão de bloqueio do veio (11) somente quando o fuso paralisado!

- Premer o botão de bloqueio do veio (11), e rodar o veio (9) manualmente até o engate notável do botão de bloqueio do veio.

2 Montar/desmontar o disco diamantado

tipo tacho (Fig. 2)

Montar:

- Montar o flange de apoio (8) sobre o veio (9). O flange está montado correctamente quando já não mais pode ser rodado sobre o veio.

- Colocar o disco diamantado tipo tacho (7) sobre o flange de apoio (8). O disco deve assentar uniformemente sobre o flange de apoio.

- Os dois lados da porca de aperto (6) são diferentes. Aparafusar a porca de aperto sobre o veio de modo que o colar da porca de aperto (6) indique para cima.

- Bloquear o veio. Fixar bem a porca de aperto (6), servindo-se da chave de dois furos (5) e rodando no sentido horário.

Retirar:

- Bloquear o veio. Desaparafusar a porca de aperto (6), servindo-se da chave de dois furos (5) e rodando no sentido anti-horário.

Utilização

1 Trabalhar rente a paredes (Fig. 3)

Para erguer e baixar: desligar a ferramenta eléctrica, puxar a ficha de rede. O acessório

acoplável deve estar paralisado.

Erguer o se gmento (13) apenas pa ra trabalhar rente a paredes. Para todos os demais traba-

lhos, o segmento deve sempre ficar rebaixado. A área aberta do resguardo deve ficar indicando

para a parede.

2 Ajustar as rotações (Fig. 3)

Ajustar as rotações optimizadas em função da aplicação, no regulador (18).

Para a maioria dos casos de aplicação, é adequado ajustar o regulador entre 4 e 6.

3 Ligar/desligar

Guiar a ferramenta sempre com ambas as mãos.

Primeiro ligar, de seguida, encostar o sório acoplável à peça.

Deve evitar-se com que a ferramenta aspire

ainda mais pó e cavaco. Ao ligar e desligar a ferramenta, deve afastá-la da poeira que se tenha depositado. Pousar a ferramenta depois de desli-

gada apenas quando o motor tiver parado.

aces-

Evite o arranque involuntário: sempre

desligue a própria ferramenta eléctrica antes de puxar a ficha da tomada, ou no caso de falta de energia eléctrica.

Na ligação contínua, a ferramenta eléctrica

continua a funcionar mesmo quando for arrancada da mão. Portanto, segurar a ferramenta sempre nos punhos previstos, posicionar-se de forma segura e concentrar-se no trabalho.

Ligação temporária

Ligar: deslocar o gatilho (16) para a frente e depois

pressionar o gatilho (16) para cima.

Desligar: Soltar o gatilho (16). Ligação contínua

Ligar: ligar a máquina conforme descrito acima.

Agora, voltar a deslocar o gatilho (16) para a frente e aliviar a pressão na posição dianteira para bloquear o gatilho (16) (ligação contínua).

Desligar: pressionar o gatilho (16) para cima e

soltá-lo.

Limpeza, Manutenção

Limpeza do motor: limpar regular e frequente-

mente a ferramenta eléctrica assoprando pelas ranhuras de ventilação traseiras, usando um aspirador adequado. Nisso, deve segurar bem a ferramenta.

Trocar o disco de escovas elástico: trocar as escovas desgastadas para garantir uma aspiração perfeita. Kit de substituição para escovas: código para pedido 377100

Correcção De Avarias

Ferramentas com sistema electrónico VTC e TC: (Fig. 3)

O indicador electrónico (17) acende e a rotação em carga diminui. A sobrecarga da

máquina é demasiado elevada! Deixe a máquina na marcha em vazio até o indicador de sinal electrónico apagar.

A máquina não funciona. O indicador de

sinal eletrónico (17) pisca. A proteção

contra rearranque involuntário reagiu. Caso a ficha de rede seja inserida com a máquina ligada ou caso a corrente elétrica seja restabelecida após uma interrupção, a máquina não liga. Desligar e voltar a ligar a máquina.

Page 53

GM13Y_C99742271_102.book 53 ページ２０２１年１月２６日　火曜日　午後５時３７分

Português

Acessórios

Utilize apenas acessórios HiKOKI genuínos. Consulte a página 160.

Deve utilizar exclusivamente acessórios que cumprem as requisições e os dados de identificação, indicados nestas Instruções de Serviço.

Disco diamantado tipo tacho HiKOKI

Reparações

Substituir o cabo de alimentação

Se for necessária a substituição do cabo de alimentação, isto tem de ser efetuado pelo centro de assistência autorizado da HiKOKI para evitar um risco de segurança.

PRECAUÇÃO! Na operação e na manu-

tenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país.

Protecção Do Meio Ambiente

O pó de lixa formado pode conter substâncias nocivas: não deitá-lo no lixo doméstico mas sim, entregá-lo a uma estação de colecta de lixo especial.

Siga as determinações nacionais em relação ao descarte ecológico de resíduos assim como, em relação à reciclagem de ferramentas eléctricas usadas, embalagens e acessórios.

Proteja o ambiente, não jogando ferramentas eléctricas no lixo doméstico. Siga as

determinações nacionais em relação à entrega separada de resíduos assim como, em relação à reciclagem de ferramentas eléctricas usadas, embalagens e acessórios.

GARANTIA

Garantimos que a HiKOKI Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da HiKOKI.

Informação a respeito de ruídos e vibração do ar

Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO 4871.

Nível de potência sonora ponderado A medido:

103 dB (A)

Nível de pressão sonora ponderado A medido:

92 dB (A)

Incerteza K: 3 dB (A)

Use proteção auditiva.

Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745.

Nível de emissão de vibrações (moagem)

Incerteza (vibração)

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas.

Pode também ser utilizado numa avaliação preliminar de exposição.

AVISO

○ O valor de emissão de vibrações durante a utili-

zação da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta.

○ Identificar as medidas de segurança para

proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho).

= 1,5 m/s

h, S

= 6,94 m/s

NOTA

Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.

Page 54

GM13Y_C99742271_102.book 54 ページ２０２１年１月２６日　火曜日　午後５時３７分

Svenska

Översättning av ursprungliga instruktioner

Avsedd Användning

Maskinen är med HiKOKI originaltillbehör avsedd för mattslipning och avverkning av betong, ytbetong och beläggningar med diamantkoppskivor.

Maskinen är inte avsedd för kapslipning, grovbearbetning, sandpappersslipning, polering och arbeten med lamellslipskivor.

Bara avsedd för användning utan vatten. Obs! Bearbetning av termoelastiska material kan

sätta igen borstkransen. Avsedd för professionell användning inom industri

och hantverk. Arbeta alltid med lämpligt dammutsug: anslut en

dammsugare (L-klass och över) till utsuget (12). Användaren ansvarar för skador som uppstår pga.

ej avsedd användning. Följ gällande skadeförebyggande föreskrifter och

medföljande säkerhetsanvisningar.

Allmänna Aäkerhetsanvisningar

Följ anvisningarna i textavsnitt med den här symbolen, så förebygger du personskador och skador på elverktyget!

VARNING! – Läs bruksanvisningen, så minskar risken för skador.

VARNING! Läs alla säkerhetsanvisningar och anvisningar. Följer du inte säkerhetsan-

visningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Se till att dokumentationen följer med elverktyget.

1 Arbetsplatssäkerhet a) Håll arbetsplatsen ren och väl belyst.

Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig omgivning med brandfarliga vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan

antända dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd.

Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2 Elektrisk säkerhet a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.

b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp.

Det finns en större risk för elstöt om din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar risken för elstöt.

d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar

ökar risken för elstöt.

e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig

förlängningssladd för utomhusbruk används minskar risken för elstöt.

f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för

elstöt.

3Personsäkerhet a) Var uppmärksam, kontrollera vad du gör och

använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under

användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och skyddsglasögon.

skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på

strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget.

Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall

kan du lättare kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna.

Löst hängande kläder, långt hår och smycken kan dras in av roterande delar.

g) När elverktyg används med dammutsugnings- och uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt.

Användning av dammutsugning minskar de risker damm orsakar.

Användning av personlig

Page 55

GM13Y_C99742271_102.book 55 ページ２０２１年１月２６日　火曜日　午後５時３７分

Svenska

h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda

till allvarlig personskada inom bråkdelen av en sekund.

4 Korrekt användning och hantering av

elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt

elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan

kopplas in eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga

om de används av oerfarna personer.

e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många

olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena.

Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om

elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor

ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

5Service a) Låt endast kvalificerad fackpersonal

reparera elverktyget och endast med originalreservdelar. Detta garanterar att

elverktygets säkerhet upprätthålls.

Särskilda Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för slipning: Användningsområde a) Elverktyget är avsett för ytslipning. Följ alla

säkerhets tioner och all information som följer med maskinen. Om du inte följer anvisningarna finns

risk för elstötar, brand och/eller svåra personskador.

anvisningar, anvisningar, illustra-

b) Elverktyget är inte avsett för fräsning, polering, sandpappersslipning, sandpappersslip- ning, grovbearbetning med navrondeller, stålborstar, kap- eller lamellslipskivor. Använder du

maskinen för ej avsedd användning utsätter du dig själv och andra för fara och risk för personskador.

c) Använd bara sådana tillbehör som tillver-

karen avsett för elverktyget och rekommenderar. Att du kan fästa verktyget på elverktyget är

ingen garanti för att det fungerar på ett säkert sätt. d) Verktygets tillåtna varvtal ska vara minst lika

högt som maxvarvtalet som anges på maskinen. Tillbehör som roterar med för högt

varvtal kan gå sönder och slungas iväg. e) Verktygets ytterdiameter och tjocklek ska

motsvara elverktygets specifikationer. Verktyg med fel dimensioner kan inte skyddas eller kontrolleras på ett adekvat sätt.

f) Gängningen på tillbehör som ska monteras

måste passa gängan på slipmaskinens spindel. För tillbehör som monteras med flänsar måste axelhålet på tillbehöret passa flänsens placeringsdiameter. Tillbehör som inte

passar på monteringsdelarna på det elektriska verktyget blir obalanserade när de körs, vibrerar mycket och kan orsaka att man tappar kontrollen.

g) Använd aldrig trasiga verktyg. Kontrollera att

verktyg inte är fläkta eller spräckta och att slipskivor inte är spräckta, slitna eller kraftigt nötta före varje användning. Tappar du maskin och verktyg, kontrollera om något är skadat och sätt i så fall på ett helt verktyg. När du kontrollerat verktyget och satt i det, se till att du själv och andra runtomkring är utom räckhåll för roterande delar och kör maskinern på maxvarvtal i en minut. Skadade verktyg går oftast

sönder vid testet. h) Använd personlig skyddsutrustning. Bero-

ende på tillämpning, använd visir, ögonskydd eller skyddsglasögon. Använd vid behov dammask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material. Skydda ögonen mot kringfly-

gande skräp som bildas när maskinen används. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller länge, kan du få hörselskador.

i) Se till att andra i närheten är på säkert

avstånd från arbetsområdet. Den som är inom arbetsområdet ska använda personlig skyddsutrustning. Delar av arbetsstycke eller trasiga

verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet.

j) Håll bara maskinen i de isolerade greppen när

du jobbar med verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden. Kontakt med strömförande ledning kan

spänningssätta maskinens metalldelar, så att du får en stöt.

k) Se till så att sladden inte kommer nära rote- rande delar. Tappar du kontrollen över maskinen kan sladden bli avkapad eller snos in så att din hand eller arm dras in i roterande delar.

Page 56

GM13Y_C99742271_102.book 56 ページ２０２１年１月２６日　火曜日　午後５時３７分

Svenska

I) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar kan

komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget.

m) Elverktyget får aldrig vara på när du bär det. Kommer roterande delar emot kläderna kan de haka fast och borra in sig i kroppen.

n) Rengör ventilationsöppningarna på elverk- tyget regelbundet. Motorfläkten drar in damm i höljet.

o) Använd inte elverktyg i närheten av bränn- bara material. Gnistor kan antända materialet.

p) Använd aldrig verktyg som kräver skär- vätska. Vatten och andra flytande kylmedel kan ge elstötar.

1 Kast och motsvarande säkerhetsanvis-

ningar

Kast är en plötslig reaktion på grund av att verktyget hakar fast eller nyper. Ihakningen eller nypet ger den roterande delen ett abrupt stopp. Vid blockering slungas elverktyget okontrollerat mot verktygets rotationsriktning.

Ett kast beror helt och hållet på felaktig användning av elverktyget. Du förhindrar det med följande försiktighetsåtgärder.

a) Håll fast elverktyget ordentligt och ha en

kroppsställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtag, så att du får så stor kontroll som möjligt över kast och reaktioner vid drift. Med

rätt åtgärder kan du som användare behärska kastrekyler och motriktade krafter.

b) Håll aldrig handen nära roterande delar. Verktyget kan röra sig över handen om du får ett kast.

c) Stå inte med kroppen i den riktning som elverktyget rör sig om det får ett kast. Kast slungar elverktyget i motsatt riktning mot det monterade verktygets rotationsriktning.

d) Var extra försiktig i närheten av hörn, skarpa

kanter osv. Se till så att verktyget inte studsar mot arbetsstycket och nyper. Roterande delar

har lätt att nypa om de studsar mot hörn och vassa kanter. Det kan få dig att tappa kontrollen eller orsaka kast.

e) Använd aldrig sågkedjor eller tandade sågklingor. Sådana verktyg ger ofta kast och får dig att förlora kontrollen över elverktyget.

2 Särskilda säkerhetsanvisningar för slip-

ning med diamantkoppskivor:

a) Använd sprängskydd och slipskivor som är godkända för elverktyget. Slipskivor som inte är

avsedda för elverktyget går inte att skärma av tillräckligt och innebär därmed osäkerhet.

b) Sprängskyddet ska sitta ordentligt på elverk-

tyget. Hantera alltid elverktyget så att du blir exponerad för så liten del som möjligt av slipskivan. Sprängskyddet hjälper till att skydda dig

mot lösa fragment, mot kontakt med slipskivan och mot gnistor som kan antända dina kläder.

c) Slipskivorna får bara användas för avsedd

användning. d) Använd alltid oskadade flänsar med rätt

dimension och form för det verktyg som du ska använda. En matchande fläns stöder verktyget.

3 Övriga säkerhetsanvisningar:

VARNING! – Använd alltid skyddsglasögon.

Använd lämpligt andningsskydd.

Följ verktygs- och tillbehörstillverkarens anvisningar! Skydda verktygen mot fett och slag!

Förvara och hantera verktygen helt enligt tillverkarens anvisningar.

Säkra arbetsstycket så att det ligger s tadigt och inte glider, t.ex. med spänntving. Palla upp stora arbetsstycken ordentligt.

Använder du verktyg med gängfäste får spindeländen inte gå i botten på slipverktyget. Se till så att gängningen i verktyget är tillräckligt lång, så att hela spindeln får plats. Verktygsgängningen måste passa spindelgängan. Spindellängd och -gänga, se Bild 2. Tekniska data.

Inträngande, främmande föremål

det nödvändigt att man regelbundet blåser rent maskinen ordentligt med tryckluft genom de bakre ventilationsöppningarna när maskinen är igång. Håll ett stadigt tag i maskinen!

Minska belastning genom damm:

Partiklar som uppstår vid arbeten med denna

maskin, kan innehålla cancerframkallande ämnen eller ämnen som orsakar allergiska reaktioner, andningsbesvär, missbildningar och andra fortplantningsstörningar. Exempel på sådana ämnen: Bly (i blyhaltig färg), mineraliskt damm (i mursten, betong eller liknande.), tillsatser för träbehandling (kromat, träskyddsmedel), vissa trätyper (som ek- eller bokdamm), metall, mursten. Risken beror på hur längre användaren eller personer som befinner sig i närheten exponeras för dessa ämnen. Dessa partiklar får inte hamna i din kropp. Beakta följande anvisningar för att minska risken: Se till att arbetsplatsen har god ventilation och bär lämplig skyddsutrustning, t.ex. andningsmask som filtrerar mikroskopiska partiklar.

Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering).

Samla upp partiklarna vid den plats där de uppstår, undvik att de avlagras i den omgivande miljön.

Använd lämpliga tillbehör för specialarbeten (Tillbehör) så hamnar en mindre mängd partiklar okontrollerat i omgivningen.

Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande

åtgärder:

kan få kopplingen att nypa. Därför är

Page 57

GM13Y_C99742271_102.book 57 ページ２０２１年１月２６日　火曜日　午後５時３７分

Svenska

- Använd en HiKOKI (L-klass och över) dammsugare som passar elverktyget, så får du bra dammutsug.

- Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm.

- Använd en utsugsanordning och/eller en luftrenare.

- Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp.

- Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena.

Delarnas Namn (Bild 1–Bild 3)

1 Extra bygelhandtag 2 Vingskruvar för det extra bygelhandtaget

Låsbrickor

Växelhusgängor

4 5Spännyckel 6Spännmutter 7 Diamantkoppskiva 8Stödfläns

9Spindel 10 Fjädrad borstkrans 11 Spindellåsningsknapp 12 Utsugsanslutning 13 Uppfällbart segment (för kantnära arbeten) 14 Sprängskydd 15 Handtag 16 Strömbrytare (PÅ/AV) 17 Elektronikindikering 18 Varvtalsvred

för det extra bygelhandtaget

Symboler

VARNING

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

GM13Y: Betongslipmaskin

V Märkspänning

Växelström Märkvarvtal

min-1Rotationer eller stick per minut

Slå PÅ

Slå AV

Klass II verktyg

Standardtillbehör

Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade nedan.

○

Spännyckel..................................................... 1

○

Plasthölje........................................................ 1

○

Diamantkoppskiva*......................................... 1

* (WT)-specifikationer utesluts. Standardtillbehören kan ändras utan föregående

meddelande.

Tekniska Data

Modell GM13Y Spänning* Nominell ineffekt 1900 W Hastighet utan belastning

(maximal hastighet) Max. diameter för tillbehör 125 mm Spindelgänga M14 Slipspindelns längd 19 mm Vikt utan nätkabel*

*1 Se till att du kontrollerar verktygets namnplåt på

*2 Vikt: Enligt EPTA-Procedure 01/2003 ANMÄRKNING:

erliga program med forskning och utveckling kan tekniska data komma att ändras utan förvarning.

grund av att den varierar beroende på försälj-

ningsområdet.

Med hänsyn av HiKOKI:s kontinu-

220–240 V

–

3800

3,6 kg

∼

8200 min

-1

Före Första Användning

Kontrollera först att spänningen och frekvensen som märkskylten anger överens-

stämmer med den nätström du ska använda.

Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.

1 Montera det extra bygelhandtaget

Arbeta endast med monterat extra bygelhandtag (1)! Sätt fast det extra

bygelhandtaget så som visas på bilden (Bild 1).

- Sätt på låsbrickorna (3) på vänster och höger sida

av växelhuset.

- Montera det extra bygelhandtaget (1) på

växelhuset.

- Stoppa in vingskruvar (2) till vänster och höger i

det extra bygelhandtaget (1) och skruva in lätt.

- Ställ in önskad vinkel för det extra bygelhandtaget

(1).

- Dra åt vingskruvarna (2) på vänster och höger

sida ordentligt för hand.

Page 58

GM13Y_C99742271_102.book 58 ページ２０２１年１月２６日　火曜日　午後５時３７分

Svenska

2Dammutsug

Arbeta alltid med lämpligt dammutsug: anslut en dammsugare (L-klass och över) till utsuget

(12). Använd kopplingssmuff för optimalt utsug.

Sätta På Verktyg

Före omriggning: dra ut kontakten ur uttaget. Maskinen ska vara avstängd och spindeln ska

ha stannat.

1 Spärra spindeln (Bild 2)

Tryck bara in spindellåsningsknappen (11) när spindeln står still!

- Tryck på spindellåsningsknappen (11) och vrid spindeln (9) för hand tills du känner att spindellåsningen tar.

2 Sätta på/ta av diamantkoppskivan

(Bild 2)

Montering:

- Sätt på stödflänsen (8) på spindeln (9). Den sitter rätt när den inte går att vrida på spindeln.

- Sätt diamantkoppskivan (7) på stödflänsen (8). Den ska ligga an jämnt mot stödflänsen.

- Spännmuttern har 2 (6) olika sidor. Skruva på spännmuttern på spindeln så att förhöjningen på spännmuttern (6) är uppåt.

- Spindellåsning. Dra åt spännmuttern (6) medurs med spännyckeln (5).

Demontering:

- Spindellåsning. Skruva av spännmuttern (6) moturs med spännyckeln (5).

Användning

1 Väggnära arbeten (Bild 3)

Fälla upp och ned: slå av maskinen, dra ur kontakten. Verktyget ska ha stannat.

Fäll bara upp segmentet (13) för kantnära arbeten.Segmentet ska vara nedfällt vid alla

andra arbeten. Sprängskyddsöppningen ska vara in mot väggen.

2 Ställa in varvtalet (Bild 3)

Ställ in ett varvtal med vredet (18) som passar optimalt till användningsområdet.

Vredlägen mellan 4 och 6 passar de flesta användningsområden.

3Slå PÅ/AV

Håll alltid maskinen med båda händerna!

Starta först maskinen och lägg sedan an tyget mot arbetsstycket.

Försök undvika att maskinen suger upp damm

och spån. Håll maskinen borta från avlagrat damm när du slår på och av den. När du har stängt av maskinen, lägg den inte ifrån dig förrän motorn stannat.

Undvik oavsiktliga starter: slå alltid av strömbrytaren när du drar ut kontakten ur uttaget

eller om strömmen bryts.

Vid kontinuerlig användning fortsätter

maskinen att gå om du tappar den. Håll alltid maskinen med båda händerna i handtagen, stå stadigt och koncentrera dig på arbetet.

Tillfällig inkoppling

Inkoppling: Skjut strömbrytaren (16) framåt och

tryck den (16) sedan uppåt.

Stopp: Släpp upp strömbrytaren (16). Kontinuerlig användning

Inkoppling: Slå på maskinen enligt beskrivningen

ovan. Skjut strömbrytaren (16) framåt en gång till och släpp upp den i det främre läget för att spärra strömbrytaren (16) (kontinuerlig användning).

Frånkoppling: Tryck strömbrytaren (16) uppåt och

släpp den.

Rengöring, Underhåll

Motorrengöring: sug då och då rent maskinen

ordentligt med lämplig dammsugare genom ventilationsöppningarna. Håll ett stadigt tag i maskinen!

Byta fjädrad borstkrans: byt nötta borst för optimalt utsug. Reservborstsats: best.-nr. 377100

Åtgärda Fel

Maskiner med VTC- och TC-elektronik:

Elektronikindikeringen (17) tänds och arbetsvarvtalet sjunker.

Maskinbelastningen är för hög! Låt maskinen gå på tomgång tills indikeringen för elsignal slocknar.

Maskinen kör inte. Den elektriska

signalindikeringen (17) blinkar.

Återstartspärren har löst ut. Om stickkontakten ansluts när maskinen är tillkopplad eller om strömförsörjningen återställs efter ett avbrott startar inte maskinen. Slå av och på

verk-

maskinen igen.

(Bild 3)

Page 59

GM13Y_C99742271_102.book 59 ページ２０２１年１月２６日　火曜日　午後５時３７分

Svenska

Tillbehör

Använd bara HiKOKI originaltillbehör. Se sida 160. Använd bara tillbehör som uppfyller kraven och

specifikationerna i bruksanvisningen. HiKOKI diamantslipskålar

Reparationer

Byte av nätsladd

Om nätsladden måste bytas ut, skall det göras av en auktoriserad HiKOKI serviceverkstad för att undvika fara.

FÖRSIKTIGT! Vid användning och underhåll

av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

Miljöskydd

Slipdamm kan innehålla farliga ämnen: släng det inte i hushållssoporna utan lämna det som miljöfarligt avfall på miljöstation.

Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.

Var rädd om miljön, släng inte uttjänta elverktyg och batterier i hushållssoporna!

Följ nationella miljöföreskrifter om källsortering och återvinning av uttjänta maskiner, förpackningar och tillbehör.

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN60745 och fastställts i enlighet med ISO 4871.

A-vägd ljudeffektnivå: 103 dB (A) A-vägd ljudtrycksnivå: 92 dB (A) Osäkerhet K: 3 dB (A).

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN60745.

Vibrationsemissionsnivå (slipning)

Osäkerhet (vibration)

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg.

Det kan också användas vid preliminäruppskattning av exponering.

VARNING

○ Vibrationsavgivning under verkligt användande

av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på.

○ Identifiera säkerhetsåtgärder som kan utföras

för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).

ANMÄRKNING

Med hänsyn av HiKOKI:s kontinuerliga program med forskning och utveckling kan tekniska data komma att ändras utan förvarning.

= 1,5 m/s

h, S

= 6,94 m/s

Page 60

GM13Y_C99742271_102.book 60 ページ２０２１年１月２６日　火曜日　午後５時３７分

Dansk

Oversættelse af original brugervejledning

Tiltænkt formål

Med orig inalt HiKOKI-ti lbehør egner mas kinen sig til tilslibning og fjernelse af beton, støbte gulvbelægninger og belægninger med diamantkopskiver.

Må ikke anvendes til skæring, skrubslibning, sandpapirslibning, polering og arbejde med vifteslibeskiver.

Må kun bruges uden vand. Bemærk: Ved bearbejdning af termoelastiske mate-

rialer kan børstekransen klæbe sig fast. Beregnet til erhvervsmæssig brug i industri og

håndværk. Arbejd altid med egnet støvudsugning: Tilslut en

støvsuger (L-klasse og over) til udsugningsstudsen (12).

Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål.

Almindeligt anerkendte bestemmelser om forebyggelse af ulykker og de vedlagte sikkerhedsanvisninger skal overholdes.

Generelle Sikkerhedsanvisninger

Vær opmærksom på de tekststeder i brugsanvisningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed.

ADVARSEL – Læs brugsanvisningen for at reducere faren for personskader.

ADVARSEL Læs alle sikkerhedsanvisninger og andre anvisninger. Hvis sikker-

hedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/ eller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger bør gemmes til senere brug.

Videregiv kun el-værktøjet sammen med disse papirer.

1 Sikkerhed på arbejdspladsen a) Sørg for, at arbejdsområdet er rent og rigtigt

belyst. Uorden eller uoplyste arbejdsområder øger

faren for uheld.

b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå

gnister, der kan antænde støv eller dampe.

c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan

man miste kontrollen over maskinen.

2 Elektrisk sikkerhed a) El-værktøjets stik skal passe til kontakten.

Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøjer. Uændrede stik, der

passer til kontakterne, nedsætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges

risikoen for elektrisk stød.

c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger

risikoen for elektrisk stød.

d) Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede

ledninger øger risikoen for elektrisk stød.

e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til

udendørs brug nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge elværktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen

for at få elektrisk stød.

3 Personlig sikkerhed a) Det er vigtigt at være opmærksom, se, hvad

man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders

uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr

som f.eks. Støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader

c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det Undgå at bære el-værktøjet med

fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.

d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før elværktøjet tændes. Hvis et stykke værktøj eller en

nøgle sidder i en roterende maskindel, er der risiko for personskader.

e) Undgå en unormal kropsstilling. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at

kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.

Page 61

GM13Y_C99742271_102.book 61 ページ２０２１年１月２６日　火曜日　午後５時３７分

Dansk

f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra roterende dele. Dele, der er i

bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.

g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning

kan reducere støvmængden og dermed den fare, der er forbundet støv.

h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan

medføre alvorlige personskader.

4 Omhyggelig omgang med og brug af el-

værktøj

a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-

værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.

b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og

stoppes, er farlig og skal repareres.

c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse

sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.

d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af

ukyndige personer.

e) Vedligehold el-værktøj og tilbehørsdele. Kontroller, at bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækkede eller beskadigede, således at elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug.

Mange ulykker skyldes dårligt vedligeholdte elværktøjer.

f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer

med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.

g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som

ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader

er glatte, kan værktøjet ikke håndte

5Service a) Sørg for, at el-værktøj kun repareres af

kvalificerede fagfolk, og at der kun benyttes originale reservedelen. Dermed sikres størst

mulig maskinsikkerhed.

Særlige Sikkerhedsanvisninger

Fælles sikkerhedsanvisninger for slibning: Anvendelse a) Dette el-værktøj er beregnet til slibning af

overflader. Vær opmærksom på alle heds

anvisninger, øvrige anvisninger, illustrationer og data, som De modtager sammen med maskinen. Hvis de følgende anvisninger ikke over-

holdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

b) Dette el-værktøj er ikke egnet til fræsning,

polering, slibning med sandpapir, arbejde med skrubslibeskiver, stålbørster, skæreslibeskiver og vifteslibeskiver. Hvis el-værktøjet

anvendes til formål, som det ikke er beregnet til, kan der opstå farer og personskader.

c) Brug kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af producenten. At tilbehøret kan fastgøres på el-værktøjet garanterer ikke for en sikker anvendelse.

d) Indsatsværktøjets tilladte hastighed skal

være mindst lige så høj som den maksimale hastighed, der er angivet på el-værktøjet.

Tilbehør, der drejer hurtigere end tilladt, kan gå i stykker og flyve rundt.

e) Indsatsværktøjets udvendige diameter og

tykkelse skal stemme overens med målene på el-værktøjet. Forkert dimensionerede

indsatsværktøjer kan ikke afskærmes eller kontrolleres tilstrækkeligt.

f) Gevindmontering af tilbehør skal passe til

sliberens spindelgevind. For tilbehør monteret med flanger skal forankringshullet på tilbehøret passe til placeringsdiameteren på flangen. Tilbehør med forankringshuller, der ikke

passer til monteringspunktet på det elektriske værktøj, kommer ud af balance, vibrerer for meget og kan medføre, at du mister kontrollen over værktøjet.

g) Brug ikke indsatsværktøj, som er beska-

diget. Kontroller altid før brug indsatsværktøjet for skår og revner, slibesk iverne for revner, slid eller kraftige brugsspor. Hvis el-værktøjet eller indsatsværktøjet tabes, skal De kontrollere, om det er beskadiget eller anvende et indsatsværktøj, som ikke er beskadiget. Når indsatsværktøjet er kontrolleret og indsat, skal De sørge for, at De selv og andre personer, der befinder sig i nærheden, er uden for det område, hvor indsatsværktøjet roterer, og lade apparatet køre i et minut med maksimal hastighed. Beskadiget indsatsværktøj brækker for

det meste i dette testtidsrum.

sikker-

Page 62

GM13Y_C99742271_102.book 62 ページ２０２１年１月２６日　火曜日　午後５時３７分

Dansk

h) Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, som beskytter mod små slibe- og materialepartikler. Øjnene skal beskyttes mod

genstande, som flyver rundt i luften, og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Hvis De udsættes for kraftig støj i længere tid, kan De lide høretab.

i) Sørg for, at der er tilstrækkelig afstand

mellem arbejdsområdet og andre personer. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brud-

stykker af emnet eller brækkede indsatsværktøjer kan flyve væk og føre til pers onskader også ud en for det direkte arbejdsområde.

j) Hold altid kun maskinen i de isolerede greb,

når der udføres arbejde, hvor indsatsværktøjet kan komme i kontakt med skjulte strømledninger eller maskinens eget kabel. Kontakt med

en spændingsførende ledning kan også gøre apparatets metaldele spændingsførende og føre til elektrisk stød.

k) Hold netkablet væk fra roterende indsatsværktøj. Hvis De mister kontrollen over maskinen, kan netkablet blive skåret over eller ramt, og Deres hånd eller arm kan blive trukket ind i det roterende indsatsværktøj.

I) Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved De kan miste kontrollen over el-værktøjet.

m) Lad ikke el-værktøjet køre, mens De bærer det. Deres tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj, og indsatsværktøjet kan bore sig ind i Deres krop.

n) Rengør el-værktøjets ventilationsåbninger regelmæssigt. Motorblæseren trækker støv ind i huset.

o) Brug ikke el-værktøjet i nærheden af brand- bare materialer. Gnister kan antænde disse materialer.

p) Brug ikke indsatsværktøj, der kræver flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød.

1 Tilbageslag og tilsvarende sikkerhedsan-

visninger

Tilbageslag er en pludselig reaktion på et fastklemt eller blokeret indsatsværktøj. Den fastklemte eller blokerede slibeskive stopper pludseligt. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.

Et tilbageslag er resultatet af en forkert og fejlagtig brug af el-værktøjet. Det kan forhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor.

a) Hold godt fast i el-værktøjet, og sørg for, at

Deres krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Brug altid det ekstra håndgreb for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, når maskinen kører op i hastighed. Brugeren kan beherske

tilbageslags- og reaktionskræfterne med egnede forsigtighedsforanstaltninger.

b) Sørg for, at Deres hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over Deres hånd ved et tilbageslag.

c) Undgå at Deres krop befinder sig i det

område, hvor el-værktøjet bevæger sig ved et tilbageslag. Tilbageslaget får el-værktøjet til at

bevæge sig i den modsatte retning af indsatsværktøjets bevægelse på blokeringsstedet.

d) Arbejd særlig forsigtigt i områder med

hjørner, skarpe kanter osv. Undgå at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har

tendens til at sætte sig fast ved hjørner, skarpe kanter eller hvis det springer tilbage. Dette medfører et tilbageslag, eller at De mister kontrollen over maskinen.

e) Brug ikke kædesavklinger eller tandede savklinger. Sådanne indsatsværktøjer fører hyppigt til tilbageslag, eller at De mister kontrollen over el-værktøjet.

2 Særlige sikkerhedsanvisninger for slib-

ning med diamantkopskiver:

a) Brug kun slibemidler, der er godkendt til elværktøjet, og den beskyttelsesskærm, der er beregnet til disse slibemidler. Slibemidler, der

ikke er beregnet til el-værktøjet, kan ikke afskærmes tilstrækkeligt og er usikre.

b) Beskyttelsesskærmen skal være monteret

sikkert på el-værktøjet. Før altid el-værktøj, så slibemidlet ikke vender direkte hen imod brugeren. Beskyttelsesskærmen beskytter

brugeren mod brudstykker, tilfældig kontakt med slibemidlet samt gnister, som kan antænde tøjet.

c) Slibemidler må kun anvendes til de anbefa-

lede formål. d) Brug altid ubeskadigede spændeflanger i

den rigtige størrelse og form, der passer til det valgte indsatsværktøj. Egnede flanger under-

støtter indsatsværktøjet.

3 Yderligere sikkerhedsanvisninger:

ADVARSEL – brug altid beskyttelsesbriller.

Brug et egnet åndedrætsværn.

Vær opmærksom på informationerne fra producenten af indsatsværktøjet eller tilbehøret! Beskyt indsatsværktøjet mod fedt og stød!

Indsatsværktøj skal opbevares og behandles omhyggeligt i henhold til producentens anvisninger.

Page 63

GM13Y_C99742271_102.book 63 ページ２０２１年１月２６日　火曜日　午後５時３７分

Dansk

Emnet skal ligge fast og være sikret mod at kunne skride, f.eks. ved hjælp af spændeanordninger. Større emner skal støttes i tilstrækkeligt omfang.

Hvis der anvendes indsatsværktøjer med gevindindsats, må spindelenden ikke berøre slibeværktøjets hul. Vær opmærksom på, at gevindet i indsatsværktøjet er langt nok til spindellængden. Gevindet i indsatsværktøjet skal passe til gevindet på spindlen. Spindellængde og spindelgevind se Fig. 2. Tekniske data.

Indtrængende fremmedlegemer

nismen. Derfor er det nødvendigt regelmæssigt, ofte og grundigt at udblæse den kørende maskine med trykluft gennem de bageste ventilationsåbninger. Under udblæsningen skal der holdes godt fat i maskinen.

Reducering af støvbelastning:

Partikler, der opstår, når man arbejder med

denne maskine, kan indeholde stoffer, der kan forårsage kræft, allergiske reaktioner, luftvejssygdomme, fødselsdefekter eller anden reproduktiv skade. Nogle eksempler på disse stoffer er: bly (i blyholdig maling), minerals k støv (fra mursten, betonblokke osv.), tilsætningsstoffer til træbehandling (kromat, træbeskyttelsesmidler), visse typer af træ (som ege- og bøgestøv), metaller, asbest. Risikoen afhænger af, hvor længere brugeren eller personer, der befinder sig i nærheden, udsættes for belastningen. Partiklerne må ikke optages af kroppen. Til reducering af belastningen med disse stoffer: Sørg for god ventilation af arbejdspladsen og brug egnet beskyttelsesudstyr som f.eks. åndedrætsmasker, der er i stand til at filtrere de mikroskopisk små partikler.

Overhold de gældende retningslinjer for materiel, personale, anvendelsestilfælde og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne.

Brug egnet tilbehør til specielt arbejde (Tilbehør). Således når færre partikler ukontrolleret ud i miljøet.

Anvend en egnet støvudsugning. Støvbelastningen kan reduceres på følgende

måde:

- For at opnå en optimal støvudsugning anbe-

fales det at anvende en egnet HiKOKI-støvsuger (L-klasse og over) sammen med dette el-værktøj.

- Ret ikke partikler, der kommer ud, og maskinens

udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv,

- anvend et udsugningsanlæg og/eller en

luftrenser,

- sørg for god ventilation på arbejdspladsen og hold

den ren vha. støvudsugning. Fejning eller blæsning hvirvler støvet op.

- Støvsug eller vask beskyttelsestøj. Undgå

udblæsning, bankning eller børstning.

kan føre til blokering af skiftemeka-

Betegnelser For Dele (Fig. 1

–

Fig. 3)

1 Ekstra håndtag med bøjle 2 Vingeskruer på det ekstra håndtag med bøjle

Låseskiver

Gevindhuller på gearhuset

4 5 Tapnøgle 6Spændemøtrik 7Diamantkopskive 8 Støtteflange

9Spindel 10 Affjedret børstekrans 11 Spindellås 12 Udsugningsstuds 13 Segment til at vippe op (til opgaver tæt på

vægge) 14 Beskyttelsesskærm 15 Håndtag 16 Afbryder (til tænd/sluk) 17 Elektronisk signallampe 18 Stillehjul til forvalg af hastigheden

på det ekstra håndtag med bøjle

Symboler

ADVARSEL

Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

GM13Y: Betonsliber

V Nominel spænding

Vekselstrøm Nominel hastighed

Omdrejning eller frem- og tilbagegående

-1

min

bevægelse pr. minut

Slå vinkelsliber TIL

Slå boremaskine FRA

Klasse II-værktøj

Page 64

GM13Y_C99742271_102.book 64 ページ２０２１年１月２６日　火曜日　午後５時３７分

Dansk

Standardtilbehør

Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet i nedenstående.

○

Tapnøgle.........................................................1

○

Plastikæske.....................................................1

○

Diamantkopskive* ...........................................1

* (WT)-specifikationer udeladt. Der forbeholdes ret til ændringer i standardtilbehør

uden varsel.

Specifikationer

Modell GM13Y Spænding* Nominel indgangseffekt 1900 W Hastighed uden belastning

(maksimal hastighed) Maks. diameter på tilbehør 125 mm Spindelgevind M14 Længde på slibespindel 19 mm Vægt uden netledning*

*1 Kontroller navnepladen på produktet, da der kan

være forandring afhængig af område. *2 Vægt: I overensstemmelse med EPTA-proce-

dure 01/2003 BEMÆRK:

udvikling kan specifikationerne heri ændres uden forudgående varsel.

Grundet HiKOKI’s løbende forskning og

220–240 V

–

8200 min

3800

3,6 kg

∼

-1

Ibrugtagning

Kontroller før ibrugtagning, om oplysningerne på typeskiltet stemmer overens med strøm-

nettets netspænding og netfrekvens.

Man skal altid forkoble en FI-afbryder (RCD) med en maks. brydestrøm på 30 mA.

1 Montering af ekstra håndtag med bøjle

Arbejd udelukkende, hvis det ekstra håndtag med bøjle (1) er monteret! Montér det ekstra

håndtag med bøjle som vist (Fig. 1).

- Placer låseskiverne (3) til venstre og højre på

gearhuset.

- Montér det ekstra håndtag med bøjle (1) på

gearhuset.

- Indsæt vingeskruerne (2) til højre og venstre i det

ekstra håndtag med bøjle (1) og skru dem let ind.

- Indstil den ønskede vinkel på det ekstra håndtag

med bøjle (1).

- Spænd vingeskruerne (2) til venstre og højre

kraftigt med hånden.

2 Støvudsugning

Arbejd altid med egnet støvudsugning: Tilslut en støvsuger (L-klasse og over) til udsug-

ningsstudsen (12). Anvend tilslutningsmuffen for at opnå en optimal

udsugning.

Montering Af Indsatsværktøj

Før alle omstillinger: Træk stikket ud af stikdåsen. Maskinen skal være slukket, og

spindlen skal stå stille.

1 Låsning af spindel (Fig. 2)

Spindellåsen (11) må kun trykkes ind, når spindlen står stille!

- Tryk spindellåsen (11) ind, og drej spindlen (9) manuelt, indtil det kan mærkes, at spindellåsen går i indgreb.

2 Montering/afmontering af diamantkop-

skive (Fig. 2)

Montering:

- Sæt støtteflangen (8) på spindlen (9). Den er rigtigt monteret, når spindlen ikke kan drejes.

- Læg diamantkopskiven (7) på støtteflangen (8). Den skal ligge jævnt på støtteflangen.

- Spændemøtrikkens (6) to sider er forskellige. Skru spændemøtrikken på spindlen, så spændemøtrikkens (6) krave vender opad.

- Lås spindlen. Spænd spændemøtrikken (6) med tapnøglen (5) i urets retning.

Afmontering:

- Lås spindlen. Skru spændemøtrikken (6) af med tapnøglen (5) mod urets retning.

Anvendelse

1 Opgaver tæt på vægge (Fig. 3)

Til at vippe op og ned: Sluk maskinen, træk netstikket ud. Indsatsværktøjet skal være

standset helt.

Vip segmentet (13) op for at arbejde tæt på vægge. Til alle andre opgaver skal segmentet

være vippet ned. Beskyttelsesskærmens åbne område skal vende

hen imod væggen.

2 Indstilling af omdrejningstal (Fig. 3)

Indstil det optimale omdrejningstal for anvendelsesformålet med indstillingshjulet (18).

Til de fleste anvendelsesformål kan indstillingshjulet med fordel sættes mellem 4 og 6.

3 Til-/frakobling

Maskinen skal altid betjenes med begge hænder

Tænd først for maskinen, og anbring derefter indsatsværktøjet på emnet.

Page 65

GM13Y_C99742271_102.book 65 ページ２０２１年１月２６日　火曜日　午後５時３７分

Dansk

Det skal undgås, at maskinen suger ekstra

støv og spåner ind. Når maskinen tændes og slukkes, skal den holdes væk fra aflejret støv. Læg den slukkede maski ne først til side, når motoren s tår stille.

Undgå utilsigtet start: Sluk altid for maskinen,

når stikket trækkes ud af stikdåsen, eller når strømmen afbrydes.

Ved fast tilkobling kører maskinen også

videre, når den rives ud af hånden. Hold derfor altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt og arbejd koncentreret.

Momenttilkobling

Tilkobling: Skub afbrydergrebet (16) fremad og

tryk derefter afbrydergrebet (16) opad.

Frakobling: Slip afbrydergrebet (16). Fast tilkobling

Tilkobling: Tilkobl maskinen som beskrevet

ovenfor. Skub nu afbrydergrebet (16) fremad endnu en gang, og lad det hvile i forreste position for at fastlåse afbrydergrebet (16) (fast tilkobling).

Frakobling: Tryk afbrydergrebet (16) opad og slip

det.

Rengøring, Vedligeholdelse

Motorrensning: Støvsug maskinen regelmæssigt,

ofte og grundigt med en egnet støvsuger gennem de bageste ventilationsåbninger. Under dette arbejde skal der holdes godt fat i maskinen.

Udskiftning af affjedret børstekrans: Udskift slidte børster af hensyn til en optimal udsugning. Reservebørstesæt: Best.-nr. 377100

Afhjælpning Af Fejl

Maskiner med VTC- og TC-elektronik:

Den elektroniske signallampe (17) lyser og hastigheden under belastning aftager.

Maskinbelastningen er for høj! Lad maskinen køre i tomgang, indtil den elektroniske signallampe slukker.

Maskinen kører ikke. Signalindikatoren

for elektronik (17) blinker. Den elektriske

beskyttelse mod genindkobling er aktiveret. Hvis netstikket stikkes i, mens maskinen er tændt, eller når strømforsyningen etableres igen efter en afbrydelse, kører maskinen ikke. Sluk og tænd igen for maskinen.

(Fig. 3)

Tilbehør

Brug kun originalt HiKOKI tilbehør. Se side 160. Brug kun tilbehør, som opfylder de krav og specifi-

kationer, som er angivet i denne brugsanvisning. HiKOKI-diamantkopskive

Reparation

Udskiftning af netledning

Hvis udskiftningen af netledningen er nødvendig, skal den foretages af et HiKOKI-autoriseret servicecenter for at undgå fare for sikkerheden.

FORSIGTIG! Ved anvendelse og vedligehol-

delse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.

Miljøbeskyttelse

Slibestøvet, som opstår, kan indeholde skadelige stoffer: Bortskaf ikke støvet med husholdningsaffaldet, men aflever det til et indsamlingssted for specialaffald.

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Beskyt miljøet, og smid ikke el-værktøj og batterier i husholdningsaffaldet. Overhold de

nationale regler om separat indsamling og genbrug af udtjente maskiner, emballage og tilbehør.

GARANTI

Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefindes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter.

Page 66

GM13Y_C99742271_102.book 66 ページ２０２１年１月２６日　火曜日　午後５時３７分

Dansk

Information om luftbåren støj og vibration

De målte værdier blev fastsat i overensstemmelse med EN60745 og erklæret i overensstemmelse med ISO 4871.

Det afmålte A-vægtede lydniveau: 103 dB (A) Det afmålte A-vægtede lydtryksniveau: 92 dB (A) Usikkerhed K: 3 dB (A).

Brug høreværn.

De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN60745.

Vibrationsemissionsniveau (slibning)

= 6,94 m/s

h, S

Usikkerhed (vibration)

= 1,5 m/s

Den angivne totale vibrationsværdi er blevet målt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet.

Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.

ADVARSEL

○ Vibrationsudsendelsen under faktisk brug af det

elektriske værktøj kan afvige fra den erklærede totalværdi alt efter, hvordan værktøjet anvendes.

○ For at identificere sikkerhedsforanstaltningerne

til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).

BEMÆRK

Grundet HiKOKI’s løbende forskning og udvikling kan specifikationerne heri ændres uden forudgående varsel.

Page 67

GM13Y_C99742271_102.book 67 ページ２０２１年１月２６日　火曜日　午後５時３７分

Oversettelse av original bruksanvisning

Hensiktsmessig bruk

Maskinen sammen med originalt HiKOKI-tilbehør er egnet til sliping og fjerning av betong, sementgulv og belegg med diamantkoppskiver.

Må ikke brukes til kapping, grovsliping, sandpapirsliping, polering eller arbeid med lamellslipeskiver.

Kun til bruk uten vann. Merk: Ved bearbeiding av termoelastiske materialer

kan børstekransen klebe. Beregnet på bruk i industriell sammenheng –

industri og håndverk. Arbeid kun med egnet støvavsug: Koble en suger (i

L-klassen og over) til avsugstussen (12). Brukeren er alene ansvarlig for skader som oppstår

pga. ikke-forskriftsmessig bruk. Gjeldende arbeidsmiljøforskrifter og vedlagt sikker-

hetsinformasjon må overholdes.

Generell Sikkerhetsinformasjon

For din egen sikkerhet og for å beskytte elektroverktøyet, må du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

1 Sikkerhet på arbeidsplassen a) Hold arbeidsområdet rent og ryddig og sørg

for bra belysning. Rotete arbeidsområder eller

arbeidsområder uten lys kan føre til ulykker.

b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne

støv eller damp.

c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret

under arbeidet, kan du miste kontrollen over elektroverktøyet.

2 Elektrisk sikkerhet a) Støpselet til elektroverktøyet må passe inn i

stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er

forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.

b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis

kroppen din er jordet.

c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et

elektroverktøy, øker risikoen for elektriske støt.

d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede

eller sammenfiltrede ledninger øker risikoen for elektrisk støt.

e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk.

Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.

f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter

reduserer risikoen for elektrisk støt.

3 Personsikkerhet a) Vær oppmerksom, pass på hva du gjør, gå

fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter.

uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.

b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig

sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder

fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en

nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.

e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du

kontrollere elektroverktøyet bedre i uventede situasjoner.

Et øyeblikks

Norsk

Page 68

GM13Y_C99742271_102.book 68 ページ２０２１年１月２６日　火曜日　午後５時３７分

Norsk

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt

hår kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på

grunn av støv.

h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake

alvorlig personskade i løpet av et brøkdels sekund.

4 Omhyggelig bruk og håndtering av

elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende

elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås

av eller på, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger maskinen bort. Disse

tiltakene forhindrer en utilsiktet starting av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de

brukes av uerfarne personer.

e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet slik at dette innvirker på elektroverktøyets funksjon. Få disse skadde delene reparert før elektroverktøyet brukes.

Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.

f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn

det som er angitt, kan føre til farlige situasjoner.

h) Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater

hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

5Service a) Elektroverktøyet ditt skal alltid kun repareres

av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes

verktøyets sikkerhet.

Spesiell Sikkerhetsinformasjon

Felles sikkerhetsanvisninger for sliping: Bruk a) Dette elektroverktøyet er beregnet på sliping

av overflater. Vær oppmerksom på all

informasjon, alle anvisninger, symboler og

hets data som følger med apparatet. Dersom du ikke

følger anvisningene nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader.

b) Dette elektroverktøyet egner seg ikke til

fresing, polering, sandpapirsliping, arbe id med grovslipeskiver, stålbørster, kappskiver eller lamellslipeskiver. Annen bruk enn den elektro-

verktøyet er laget for, kan føre til farlige situasjoner og skader.

c) Bruk ikke tilbehør som ikke er laget av produ-

senten og anbefalt spesielt for dette elektroverktøyet. Det at du kan feste tilbehør på elektro-

verktøyet, garanterer ikke at tilbehøret er trygt å bruke.

d) Det tillatte turtallet for innsatsverktøy må

minst være like høyt som det høyeste tillatte turtallet for elektroverktøyet. Tilbehør som dreier

raskere enn tillatt, kan gå i stykker og slynges ut. e) Ytre diameter og tykkelse på innsatsverk-

tøyet må stemme med målene på elektroverktøyet. Innsatsverktøy med gale mål kan ikke

skjermes eller kontrolleres i tilstrekkelig grad. f) Gjenget montering av tilbehør må stemme

overens med slipespindelgjengingen. For tilbehør som er montert med flenser må akselhullet på tilbehøret passe til flensens plasseringsdiameter. Tilbehør som ikke stemmer

overens med elektroverktøyets monteringsmaskinvare, vil gå ute av balanse, vibrere kraftig og kan gjøre verktøyet ukontrollerbart.

g) Ikke bruk innsatsverktøy som har skader.

Kontroller før hver bruk at innsatsverktøyet ikke har sprekker eller skader, og at slipetallerkenen ikke er sprukket eller svært slitt. Dersom elektroverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det har tatt skade. Bruk bare innsatsverktøy uten skader. Når du har kontrollert og satt i innsatsverktøyet, lar du apparatet gå i ett minutt med maksimalt turtall. Sørg for at personer i nærheten holder seg borte fra nivået innsatsverktøyet roterer i.

Innsatsverktøy med skader vil normalt brekke i denne testtiden.

h) Bruk personlig verneutstyr. Etter behov må

du bruke heldekkende ansiktsvern, øyebeskyttelse eller vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot fine slipe- og materialpartikler. Øynene må beskyttes mot fremmedlegemer

som kan slynges ut ved forskjellige typer bruk. Støveller åndedrettsmaske må filtrere støvet som dannes under bruk. Dersom du er utsatt for støy over tid, kan du få hørselstap.

sikker-

Page 69

GM13Y_C99742271_102.book 69 ページ２０２１年１月２６日　火曜日　午後５時３７分

Norsk

i) Se til at andre personer holder trygg avstand til ditt arbeidsområde. Alle som kommer inn i arbeidsområdet, må ha på seg personlig verneutstyr. Deler av emnet eller innsatsverktøyet kan

slynges ut og føre til skader selv utenfor det direkte arbeidsområdet.

j) Apparatet må bare holdes i de isolerte gripe-

flatene når du utfører arbeid der innsatsverktøyet kan komme til å treffe skjulte strømledninger eller apparatets egen nettkabel. Kontakt

med spenningsførende ledninger kan sette metalldeler i apparatet under spenning og føre til elektrisk støt.

k) Hold nettkabelen borte fra innsatsverktøy som roterer. Dersom du mister kontrollen over apparatet, kan nettkabelen kuttes eller sette seg fast, og din egen hånd eller arm kan komme i kontakt med roterende innsatsverktøy.

I) Legg aldri fra deg elektroverktøyet før innsatsverktøyet har stanset helt opp. Et innsatsverktøy som roterer, kan komme i kontakt med underlaget. Da kan du miste kontrollen over elektroverktøyet.

m) Ikke la elektroverktøyet gå mens du bærer det. Dersom klærne dine skulle komme i kontakt med et innsatsverktøy som roterer, kan de sette seg fast og innsatsverktøyet kan bore seg inn i kroppen din.

n) Rengjør ventilasjonsåpningene på elektro- verktøyet regelmessig. Motorviften trekker støv inn i motorhuset.

o) Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Slike materialer kan antennes av gnister.

p) Ikke bruk innsatsverktøy som krever flyt- ende kjølemiddel. Bruk av vann og andre flytende kjølemidler kan føre til elektrisk støt.

c) Unngå å plassere kroppen i det området der elektroverktøyet vil bevege seg ved rekyl. Rekyl driver elektroverktøyet i motsatt retning av innsatsverktøyets arbeidsretning på blokkeringsstedet.

d) Arbeid særlig forsiktig på områder med

hjørner, skarpe kanter osv. Unngå at innsatsverktøyet blir kastet tilbake fra emnet eller setter seg fast. Det roterende innsatsverk-

tøyet har en tendens til å sette seg fast i hjørner, på skarpe kanter og når det kastes tilbake. Det fører til tap av kontroll eller rekyl.

e) Ikke bruk sagblad med kjede eller tenner. Slikt innsatsverktøy fører ofte til rekyl eller tap av kontrollen over elektroverktøyet.

2 Spesielle sikkerhetsanvisninger til sli-

ping med diamantskiver:

a) Bruk bare slipelegemer som er tillatt for ditt elektroverktøy, samt vernedeksel som er laget for slipelegemene du bruker. Slipelegemer som

ikke er laget for elektroverktøyet, kan ikke skjermes i tilstrekkelig grad, og er derfor ikke trygge i bruk.

Vernedekselet skal være sikkert plassert på

elektroverktøyet. Før alltid elektroverktøyet slik at slipelegemet aldri ligger åpent mot brukeren. Vernedekselet beskytter brukeren mot

løse deler og tilfeldig kontakt med slipelegemet, som gnister som kan antenne klærne.

c) Slipelegemene skal bare brukes i henhold til

anbefalingene. d) Bruk alltid uskadde spennflenser med riktig

størrelse og form til innsatsverktøyet du benytter. Egnede flenser støtter innsatsverktøyet.

3 Flere sikkerhetsanvisninger:

ADVARSEL – Bruk alltid vernebriller.

1 Rekyl og sikkerhetsinformasjon

Rekyl er en plutselig reaksjon som skyldes at det roterende innsatsverktøyet henger fast eller blir blokkert. Fastklemming eller blokkering fører til brå stopp av det roterende innsatsverktøyet. Elektroverktøyet går da raskt og ukontrollert mot innsatsverktøyets dreieretning på blokkeringsstedet.

Rekyl er følgen av feil eller ukyndig bruk av elektroverktøyet. Rekyl kan forhindres hvis du følger egnede forsiktighetsregler som beskrevet nedenfor.

a) Hold elektroverktøyet godt fast og still

kroppen og armene i en posisjon som gjør at du kan ta opp rekylkreftene. Bruk alltid støttehåndtaket slik at du har best mulig kontroll over rekylkrefter og reaksjonsmoment ved høyt turtall. Ved å følge egnede sikkerhetstiltak

kan brukeren ha kontroll over rekyl- og reaksjonskreftene.

b) Ikke plasser hendene i nærheten av innsatsverktøy som roterer. Innsatsverktøyet kan bevege seg over hånden ved rekyl.

Bruk en egnet støvmaske.

Følg angivelsene fra produsenten av innsatsverktøy og tilbehør! Beskytt innsatsverktøy mot fett og slag!

Innsatsverktøy må oppbevares og håndteres nøyaktig etter produsentens anvisninger.

Emnet må ligge godt mot underlaget og sikres mot at det sklir, for eksempel ved hjelp av en tvinge. Store emner må støttes tilstrekkelig opp.

Dersom det brukes innsatsverktøy med gjengeinnsats, skal enden på spindelen ikke komme i kontakt med enden på hullet i slipeverktøyet. Sjekk at gjengene på innsatsverktøyet er lange nok til spindelens lengde. Gjengene i innsatsverktøyet må passe til gjengene på spindelen. Spindellengde og spindelgjenger, se Fig. 2. Tekniske spesifikasjoner.

Fremmedlegemer kan føre til blok-

er derfor nødvendig å blåse maskinen ren med trykkluft mens den er i gang, ofte og grundig, gjennom de bakre ventilasjonsåpningene. Samtidig må maskinen holdes forsvarlig fast.

kering av koblingsm ekanismen. Det

Page 70

GM13Y_C99742271_102.book 70 ページ２０２１年１月２６日　火曜日　午後５時３７分

Norsk

Redusert støvbelastning:

Partikler som oppstår når maskinen er i bruk,

kan inneholde stoffer som fremkaller kreft, allergier, luftveissykdommer, fødselsskader og andre reproduksjonsskader. Noen typiske slike stoffer er: Bly (i blyholdig maling), mineralstøv (murstein, betong o .lign.), tre-impregnering (kromat, trebeskyttelsesmidler), enkelte tresorter (som eik eller bøk), metall, asbest. Risikoen avhenger av hvor lenge brukeren eller andre personer i nærheten utsettes for belastningen. Slike partikler må ikke trenge inn i kroppen. For å redusere belastningen av disse stoffene: Sørg for god utluftning av arbeidsplassen og bruk egnet vernerutstyr, som f.eks. støvmaske med filter for mikroskopiske partikler.

Følg de rutinene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering)

Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene.

Bruk slikt tilbehør som er tilpasset det enkelte bruksområde (Tilbehør) Da unngår du at partiklene når ut i miljøet.

Bruk et egnet avsug. Minimer støvbelastningen ved å:

- For at støvavsuget skal bli best mulig, bør du

bruke et passende HiKOKI-avsug (i L-klassen og over) sammen med dette elektroverktøyet.

- unngå å r ette partikkelstrømme n / utblåsingslufte n

fra maskinen mot deg selv eller andre, eller mot nedfelt støv,

- bruke et avsug og/eller en luftrenser,

- holde arbeidsplassen ren og godt utluftet. Feiing

og blåsing virvler opp støvet.

- Beskyttelsesklær skal støvsuges eller vaskes.

Ikke blås dem ut, bank eller børst dem.

Navn På Deler (Fig. 1–Fig. 3)

1 Ekstra bøylehåndtak 2 Vingeskruer på ekstra bøylehåndtak

Festeskiver

Gjengeboringer på motorhuset

4 5 Hakenøkkel 6 Strammemutter 7 Diamantskive 8 Støtteflens

9Spindel 10 Fjæret børstekrans 11 Spindellåsknapp 12 Avsugstuss 13 Segment som kan åpnes (for arbeid nære

veggen) 14 Vernedeksel 15 Håndtak 16 Bryterknapp (for å slå av og på) 17 Elektronisk signalindikator 18 Innstillingshjul til innstilling av turtall

på ekstra bøylehåndtak

Symboler

ADVARSEL

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

GM13Y: Betongsliper

V Merkespenning

Vekselstrøm Merkehastighet

min-1Omdreiinger eller vekselganger per minutt

Slå PÅ

Slå AV

Klasse II verktøy

Standard Tilbehør

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp nedenfor.

○

Hakenøkkel.....................................................1

○

Plastetui ..........................................................1

○

Diamantskive*.................................................1

* (WT)-spesifikasjoner er ekskludert. Standard tilbehør kan endres uten varsel.

Spesifikasjoner

Modell GM13Y Spenning* Nominell inngangseffekt 1900 W Ubelastet hastighet

(maksimal hastighet) Maks. diameter på tilbehør 125 mm Spindeltråd M14 Lengde på slipespindel 19 mm Vekt uten nettkabel*

*1 Se etter på produktets dataskilt etter som det

*2 Vekt: I henhold til EPTA-prosedyre 01/2003 MERK:

forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

kan variere etter hvilket strøk en er i.

På grunn av HiKOKIs kontinuerlige

220–240 V

3800

–

8200 min

3,6 kg

∼

-1

Page 71

GM13Y_C99742271_102.book 71 ページ２０２１年１月２６日　火曜日　午後５時３７分

Norsk

Før Bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens

med strømnettets spesifikasjoner.

Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA.

1 Montere ekstra bøylehåndtak

Arbeid bare med det ekstra bøylehåndtaket (1) montert! Plasser det ekstra bøylehåndtaket

slik illustrasjonen viser (Fig. 1).

- Stikk inn festeskivene (3) på venstre og høyre side av motorhuset.

- Montering av ekstra bøylehåndtak (1).

- Stikk vingeskruene (2) inn på venstre og høyre side av håndtaket (1) og skru lett til.

- Still inn ønsket vinkel på bøylehåndtaket (1).

- Trekk vingeskruene (2) på høyre og venstre side kraftig til for hånd.

2Støvavsug

Arbeid kun med egnet støvavsug: Koble en suger (i L-klassen og over) til avsugstussen

(12). Bruk tilkoblingsmuffe for å sikre optimalt avsug.

Montering Av Innsatsverktøy

Før bytte av verktøy: Trekk støpselet ut av stikkontak ten. Maskine n må være slåt t av o g spin-

delen må stå stille.

1 Låse spindelen (Fig. 2)

Trykk bare inn spindellåsknappen (11) når spindelen står stille.

- Trykk inn spindellåseknappen (11) og drei på spindelen (9) for hånd til du merker at spindellåseknappen smekker på plass.

2 Sette på / ta av diamantskive (Fig. 2) Montering:

- Sett støtteflensen (8) på spindelen (9). Den er satt på riktig når det ikke kan dreies på spindelen.

- Legg diamantskiven (7) på støtteflensen (8). Skiven må ligge jevnt på støtteflensen.

- De to sidene på strammemutteren er forskjellige. (6) Skru strammemutteren på spindelen på en slik måte at skulderen på strammemutteren (6) peker opp.

- Lås spindelen. Stram strammemutteren (6) ved å bruke hakenøkkelen (5) til å dreie med klokken.

Demontering:

- Lås spindelen. Skru strammemutteren (6) ved å bruke hakenøkkelen (5) til å dreie mot klokken.

Bruk

1 Arbeid nære veggen (Fig. 3)

For å åpne og lukke: Slå av maskinen, trekk ut strømledningen. Innsatsverktøyet må stå

stille.

Åpne bare segmentet (13) ved arbeid nære veggen. Ved alt annet arbeid må segmentet

være lukket. Det åpne området på vernedekselet må peke i

retning veggen.

2 Stille inn turtall (Fig. 3)

Velg det optimale turtallet for arbeidsoppgaven med innstillingshjulet (18).

Til de fleste typer bruk passer det å sette innstillingshjulet på mellom 4 og 6.

3 Start og stopp

Før alltid maskinen med begge hender.

Slå maskinen på før du mot emnet.

Unngå at maskinen suger inn ekstra støv og

spon. Hold maskinen unna støvansamlinger når den slås på og av. Etter at maskinen er slått av, må du først legge den fra deg når motoren er stanset.

Unngå utilsiktet start av maskinen: Slå alltid av

maskinen når støpselet blir trukket ut av kontakten eller ved strømbrudd.

Under kontinuerlig drift fortsetter maskinen å

gå selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

Momentan innkobling

Koble inn: Bryterknappen (16) skyves forover;

deretter trykkes bryterknappen (16) oppover.

Koble ut: Slipp bryterknappen (16) . Permanent innkobling

fører innsatsverktøyet

Koble inn: Sett maskinen på slik det beskrives

ovenfor. Så skyves bryterknappen (16) forover én gang til og slippes i fremre posisjon for å låse bryterknappen (16) (permanent innkobling).

Page 72

GM13Y_C99742271_102.book 72 ページ２０２１年１月２６日　火曜日　午後５時３７分

Norsk

Koble ut: Trykk bryterknappen (16) oppover og

slipp.

Rengjøring, Vedlikehold

Rensing av motor: Maskinen må blåses ren med

en egnet suger regelmessig, hyppig og grundig gjennom ventilasjonsåpningene. Samtidig må maskinen holdes forsvarlig fast.

Bytte fjæret børstekrans: Bytt ut slitte børster for å sikre optimalt avsug. Reservebørstesett: best.nr. 377100

Utbedring Av Feil

Maskiner med VTC- og TC-elektronikk: (Fig. 3)

Elektronikk-signalet (17) lyser og hastigheten avtar. Maskinen belastes for

mye! La maskinen gå på tomgang til

signallyset slukker.

Maskinen går ikke. Elektronikk-signalvisning (17) blinker. Startsperren har slått

inn. Hvis støpselet settes inn mens maskinen er på, eller hvis strømforsyningen gjenopprettes etter et strømbrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen.

Tilbehør

Bruk kun originalt HiKOKI-tilbehør. Se side 160. Bruk kun tilbehør som oppfyller kravene og spesifi-

kasjonene som er nevnt i denne bruksanvisningen. HiKOKI Diamantskive

Reparasjon

Skifte ut strømkabelen

Hvis det er nødvendig å skifte ut strømkabelen, må dette gjøres av et autorisert HiKOKI-verksted for å forhindre en sikkerhetsfare.

FORSIKTIG! Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes

ved drift og vedlikehold av elektroverktøy.

Miljøvern

Slipestøvet som oppstår, kan inneholde skadelige stoffer: Skal ikke kastes i husholdningsavfallet, men leveres inn til godkjent oppsamlingsplass for spesialavfall.

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Ta vare på miljøet og ikke kast elektroverktøy sammen med husholdningsavfallet. Følg

nasjonale forskrifter for kildesortering og resirkulering av gamle maskiner, emballasjer og tilbehør.

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbårne lyder eller vibrasjoner

De målte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871.

Målt A-veid lydeffektnivå:103 dB (A) Målt A-veid lydtrykknivå: 92 dB (A) Usikkerhet K: 3 dB (A).

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745.

Vibrasjonsutslippsnivå (sliping) Usikkerhet (vibrasjon)

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet.

Den kan også brukes som en foreløpig estimering av eksponering.

ADVARSEL

○ Vibrasjonsemisjonen under bruk av

elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.

○ Identifiser sikkerhetstiltak basert på hvor utsatt

brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

= 1,5 m/s

h, S

= 6,94 m/s

Page 73

GM13Y_C99742271_102.book 73 ページ２０２１年１月２６日　火曜日　午後５時３７分

Alkuperäisten ohjeiden käännös

Määräystenmukainen Käyttö

Kone soveltuu yhdessä alkuperäisten HiKOKItarvikkeiden kanssa betonin, massalattian ja pinnoitusten hiontaan ja työstämiseen timanttikuppilaikoilla.

Älä käytä katkaisuun, rouhinta- tai hiekkapaperilaikalla hiontaan, kiillotukseen eikä lamellihiomalaikoilla työstöön.

Ei saa käyttää veden kanssa. Huomautus: termoelastisia materiaaleja työstet-

täessä harjakehä voi tahriutua liimaan. Tarkoitettu teollisuus- ja ammattikäyttöön. Käytä töissä aina soveltuvaa pölynpoistoa: Kytke

(L-luokka ja sen ylittävät) imuri imuistukkaan (12). Käyttäjä vastaa kaikista määräysten vastaisesta

käytöstä johtuvista vaurioista. Yleisiä tapaturmantorjuntaohjeita ja mukana toimi-

tettuja turvallisuusohjeita on noudatettava.

Yleiset Turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökaluasi!

VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen

noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten.

Anna sähkötyökalu vain yhdessä näiden asiakirjojen kanssa eteenpäin.

1 Työpaikan turvallisuus a) Pidä työskentelyalue puhtaana ja hyvin

valaistuna. Työpaikan epäjärjestys tai valaisemat-

tomat työalueet voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipi-

nöitä, jotka saattavat sytyttää pölyn tai höyryn.

c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen

hallinnan, jos suuntaat huomiosi muualle.

2 Sähköturvallisuus a) Sähkötyökalun pistotulpan tulee sopia pisto-

rasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasiaadaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pisto-

tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

b) Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on

maadoitettu.

c) Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään

kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahin-

goittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö

pienentää sähköiskun vaaraa.

f) Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasu ojakytkimen käyttö vähent ää

sähköiskun vaaraa.

3 Henkilöturvallisuus a) Ole valpas, kiinnitä huomiota työskentelyysi

ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaa-

mattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.

Käytä suojavarusteita. Käytä aina suojala-

seja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.

c) Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä.

Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun.

Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.

e) Vältä epätavallista työskentelyasentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan

sähkötyökalun odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat

takertua liikkuviin osiin.

Suomi

Page 74

GM13Y_C99742271_102.book 74 ページ２０２１年１月２６日　火曜日　午後５時３７分

Suomi

g) Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää

pölyn aiheuttamia vaaroja.

h) Työskentele aina keskittyneesti ja noudata turvallisuusmääräyksiä. Hetkellinenkin huolimat-

tomuus voi aiheuttaa vakavia vammoja.

4 Sähkötyökalun käyttö ja huolto a) Älä ylikuormita laitetta. Käytä kyseiseen

työhön tarkoitettua sähkötyökalua. Sopivan

tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä.

Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.

c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpi-

teet estävät sähkötyökalun tahattoman käynnistymisen.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat

vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e) Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huol-

letuista sähkötyökaluista. f) Pidä leikkausterät terävinä ja puhtaina. Asian-

mukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuh- teiden ja työtehtävän mukaisesti Sähkötyökalun

määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.

h) Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja

kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

5Huolto a) Anna ainoastaan koulutettujen ammattihen-

kilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin

varmistat, että sähkötyökalu säilyy turvallisena.

Erityiset Turvallisuusohjeet

Yhteiset turvallisuusohjeet hiontaan: Käyttösovellus a) Tämä sähkötyökalu on tarkoitettu pintojen

hiontaan. Noudata kaikkia käyttöohjeita, kuvauksia ja tietoja, jotka saat tämän laitteen mukana. Seuraavien ohjeiden

noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

b) Tämä sähkötyökalu ei sovellu jyrsintään, kiil-

lotukseen, hiekkapaperihiontaan eikä rouhinta- laikoilla, teräsharjoilla, katkaisulaikoilla tai lamellihiomalaikoilla työstöön. Käyttösovel-

lukset, joihin tämä sähkötyökalu ei ole tarkoitettu, voivat aiheuttaa vaaraa ja vammoja.

c) Älä käytä sellaisia lisätarvikkeita, joita

valmistaja ei ole nimenomaan tarkoittanut ja suositellut tälle sähkötyökalulle. Vain se että

pystyt kiinnittämään lisätarvikkeen sähkötyökaluun ei ole tae siitä, että sitä olisi turvallista käyttää.

d) Käyttötarvikk een sallitun kierrosl uvun täytyy

olla vähintään niin suuri kuin sähkötyökalussa ilmoitettu huippukierrosluku. Lisätarvikkeet,

jotka pyörivät sallittua nopeammin, voivat rikkoutua ja sinkoutua ympäriinsä.

e) Käyttötarvikkeen ulkohalkaisijan ja

vahvuuden täytyy vastata sähkötyökalun mittatietoja. Väärän kokoisia käyttötarvikkeita ei voida

suojata tai valvoa riittävän hyvin. f) Varusteiden kiinnityskierteen on vastattava

hiomakoneen karan kierrettä. Laipoilla kiinnitettävien varusteiden tuurnareiän on sovittava laipan asetushalkaisijaan. Varusteet, jotka eivät

sovi yhteen sähkötyökalun kiinnitysosien kanssa, pyörivät epätasapainossa, tärisevät liiallisesti ja voivat aiheuttaa laitteen hallinnan menetyksen.

g) Älä käytä vaurioituneita käyttötarvikkeita.

Tarkasta ennen jokaista käyttökertaa, ettei käyttötarvikkeissa ole murtumia tai halkeamia ja ettei hiomalautanen ole haljennut tai liian kulunut. Jos sähkötyökalu tai käyttötarvike pääsee putoamaan lattialle, tarkasta se vaurioiden varalta tai vaihda tilalle vaurioitumaton käyttötarvike. Kun olet tarkastanut käyttötarvikkeen ja asentanut sen paikalleen, mene yhdessä muiden paikalla olevien ihmisten kanssa riittävän kauas pyörivästä käyttötarvikkeesta ja anna laitteen pyöriä yhden minuutin ajan maksimikierrosluvulla. Vaurioituneet käyttö-

tarvikkeet hajoavat tavallisesti tämän testausajan kuluessa.

h) Käytä henkilökohtaisia suojavarusteita.

Käytä sovelluksen mukaan kasvonsuojainta, silmiensuojainta tai suojalaseja. Käytä käyttökohteen mukaan hengityssuojainta, kuulonsuojaimia, suojakäsineitä tai erikoissuojaessua, joka suojaa hienojakoiselta hiontapölyltä ja materiaalihiukkasilta. Silmät

tulee suojata ympäriinsä sinkoutuvilta epäpuhtauksilta, joita syntyy eri käyttösovelluksissa. Pöly- tai hengityssuojainmaskien täytyy suodattaa käytön yhteydessä syntyvä pöly. Voit saada kuulovammoja, jos olet pitkään voimakkaan melun alaisena.

turvallisuus

ohjeita,

Page 75

GM13Y_C99742271_102.book 75 ページ２０２１年１月２６日　火曜日　午後５時３７分

Suomi

i) Huolehdi siitä, että sivulliset pysyvät turvallisella etäisyydellä työpisteestä. Jokaisen työpisteeseen tulevan täytyy käyttää henkilökohtaisia suojavarusteita. Työkappaleesta tai

rikkoutuneesta käyttötarvikkeesta murtuneet palat voivat sinkoutua ympäriinsä ja aiheuttaa vammoja myös varsinaisen työpisteen ulkopuolella.

j) Pidä laitteesta kiinni vain sen eristetyistä

kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai koneen omaa verkkokaapelia.

Koskettaminen jännitettä johtavaan johtoon voi saada aikaan sen, että myös laitteen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku.

k) Pidä verkkokaapeli etäällä pyörivistä käyttö- tarvikkeista. Jos menetät laitteen hallinnan, verkkokaapeli voi katketa tai tarttua käyttötarvikkeeseen, jolloin kätesi tai käsivartesi ovat vaarassa joutua kosketuksiin pyörivän käyttötarvikkeen kanssa.

I) Älä missään tapauksessa laita sähkötyökalua

syrjään ennen kuin käyttötarvike on pysähtynyt täydellisesti. Pyörivä käyttötarvike voi

koskettaa asetuspintaa, mikä saattaa aiheuttaa sähkötyökalun hallinnan menettämisen.

m) Älä pidä sähkötyökalua käynnissä, kun kannat sitä. Vaatteesi voivat tahattoman kosketuksen yhteydessä takertua pyörivään käyttötarvikkeeseen, jolloin käyttötarvike voi vahingoittaa kehoasi.

n) Puhdista sähkötyökalun tuuletusraot sään- nöllisesti. Moottorin tuuletin imee pölyä rungon sisään.

o) Älä käytä sähkötyökalua palonarkojen mate- riaalien läheisyydessä. Kipinät voivat sytyttää tällaiset materiaalit palamaan.

p) Älä käytä sellaisia käyttötarvikkeita, jotka vaativat nestemäisen jäähdytysaineen käyttöä. Veden tai muiden nestemäisten jäähdytysaineiden käyttö voi aiheuttaa sähköiskun.

1 Takaisku ja vastaavat turvallisuusohjeet

Takaisku on pyörivän käyttötarvikkeen takertelun tai kiinnijuuttumisen aiheuttama äkillinen liikereaktio. Takertelu tai jumittuminen johtaa käyttötarvikkeen äkilliseen pysähtymiseen. Tämä saa sähkötyökalun tempaisemaan jumiutumiskohdassa hallitsemattomasti käyttötarvikkeen pyörintäsuuntaa vastaan.

Takaisku on seuraus sähkötyökalun epäasianmukaisesta tai virheellisestä käytöstä. Se voidaan estää asianmukaisilla varotoimenpiteillä, kuten seuraavana on kuvattu.

a) Pidä sähkötyökalusta tukevasti kiinni ja pidä

kehosi ja käsivartesi sellaisessa asennossa, jossa pystyt hallitsemaan takaiskusta syntyviä voimia. Käytä aina lisäkahvaa, jotta pystyt hallitsemaan mahdollisimman hyvin takaiskuvoimia tai nopeuden kiihtyessä syntyviä reaktiomomentteja. Käyttäjä voi hallita takaisku- ja

reaktiovoimia, kun hän noudattaa asianmukaisia varotoimenpiteitä.

b) Älä missään tapauksessa vie kättäsi pyöri- vien käyttötarvikkeiden lähelle. Käyttötarvike voi muuten takaiskun tapahtuessa koskettaa kättäsi.

c) Vältä pitämästä kehoa sillä alueella, johon

sähkötyökalu tempautuu takaiskun tapahtuessa. Takaisku pakottaa sähkötyökalun tempautu-

maan kiinnijuuttumiskohdassa käyttötarvikkeen pyörintäsuuntaa vastaan.

d) Työskentele erityisen varovaisesti kulmien,

terävien reunojen yms. alueella. Estä käyttötarvikkeen hallitsematon kimmahtaminen ja jumiutuminen. Pyörivä käyttötarvike jumiutuu

herkästi kulmissa, terävissä reunoissa tai kun se kimmahtaa hallitsemattomasti. Tämä aiheuttaa hallinnan menettämisen tai takaiskun.

e) Älä käytä ketju- tai hammastettua sahan- terää. Tällaiset käyttötarvikkeet aiheuttavat herkästi takaiskun tai sähkötyökalun hallinnan menettämisen.

2 Erityiset turvallisuusohjeet timanttikup-

pilaikoilla hiontaan:

a) Käytä yksinomaan kyseiselle sähkötyökalulle hyväksyttyä hiomatarviketta ja tälle hiomatarvikkeelle tarkoitettua suojusta. Hioma-

tarvikkeita, joita ei ole hyväksytty kyseiselle sähkötyökalulle, ei voida suojata riittävän hyvin ja siksi ne ovat epäturvallisia.

b) Suojuksen täytyy olla kunnolla kiinni sähkö-

työkalussa. Sähkötyökalua tulee ohjata aina niin, ettei hiomalaikan avonainen osa osoita käyttäjää kohti. Suojus suojaa käyttäjää irti murtu-

neilta paloilta, hiomatarvikkeen tahattomalta koskettamiselta ja kipinöiltä, jotka voisivat sytyttää vaatteet palamaan.

c) Hiomatarvikkeita saa käyttää vain suositel-

tuihin tarkoituksiin. d) Käytä aina vauriottomia oikean kokoisia ja

muotoisia kiristyslaippoja valittujen käyttötarvikkeiden kanssa. Soveltuvat laipat tukevat käyt-

tötarvikkeita.

3 Lisäturvallisuusohjeet:

VAROITUS – Käytä aina suojalaseja.

Käytä sopivaa pölynsuojanaamaria.

Noudata käyttö- tai lisätarvikkeen valmistajan antamia ohjeita! Suojaa käyttötarvikkeet rasvalta ja iskuilta!

Käyttötarvikkeita täytyy säilyttää ja käsitellä huolellisesti valmistajan ohjeiden mukaisesti.

Työkappaleen tulee olla tukevasti paikallaan ja olla varmistettu poisluiskahtamisen estämiseksi, esim. puristimilla. Isot työkappaleet täytyy tukea riittävän hyvin.

Page 76

GM13Y_C99742271_102.book 76 ページ２０２１年１月２６日　火曜日　午後５時３７分

Suomi

Jos käytät kierrekiinnityksellä varustettuja käyttötarvikkeita, karan pää ei saa koskettaa hiomatarvikkeen reiän pohjaa. Huolehdi siitä, että käyttötarvikkeen kierrereikä on riittävän syvä, niin että kara menee siihen koko pituudeltaan. Käyttötarvikkeen kierteen täytyy sopia karan kierteeseen. Karan pituus ja karan kierre ks. Kuva 2. Tekniset tiedot.

Sisään pääsevät epäpuhtaudet

nismin lukittumisen. Siksi on erittäin tärkeää, että koneen sisäosa puhdistetaan säännöllisin välein puhaltamalla paineilmaa taempien tuuletusrakojen kautta koneen käydessä. Tätä tehtäessä koneesta on pidettävä kunnolla kiinni.

Pölyrasituksen vähentäminen:

Tämän koneen kanssa työskentelyn aikana

muodostuvat hiukkaset voivat sisältää aineita, jotka aiheuttavat syöpää, allergisia reaktioita, hengitystiesairauksia, syntymävaurioita tai muita lisääntymisvaurioita. Esimerkkejä tällaisista aineista: lyijy (lyijypitoinen maali), mineraalipöly (muurikivet, betoni ym.), puuntyöstön lisäaineet (kromaatti, puunsuoja-aineet), jotkut puut (kuten tammen tai pyökin pöly), metallit, asbesti. Riski riippuu siitä, kuinka kauan käyttäjä tai läheisyydessä olevat henkilöt altistuvat aineille. Älä anna hiukkasten päästä elimistöön. Toimenpiteet näille aineille altistumisen vähentämiseksi: Huolehdi työpaikan hyvästä tuuletuksesta ja käytä tarkoituksenmukaisia suojavarusteita, kuten hengityssuojia, jotka soveltuvat mikroskooppisten pienten hiukkasten suodatukseen.

Huomioi myös materiaaleja, henkilöitä, käyttötapausta ja käyttöpaikkaa koskevat määräykset (esim. työturvallisuusmääräykset, hävitys).

Kerää muodostuvat hiukkaset muodostumispaikalla, vältä levittämistä ympäristöön.

Käytä erityisille työtehtäville soveltuvia lisävarusteita (Lisätarvikkeet). Näin vähennät ympäristöön kontrolloimattomasti leviävien hiukkasten määrää.

Käytä soveltuvaa pölynimuria. Vähennä pölyn muodostumista seuraavasti:

- Pölyn tehokkaan poistamisen varmistami-

seksi käytä sopivaa (L-luokka ja sen ylittävät) HiKOKI-imuria yhdessä tämän sähkötyökalun kanssa

- Älä suuntaa vapautuvia hiukkasia ja koneen pois-

toilmaa itseäsi, lähellä olevia henkilöitä tai kerättyä pölyä päin.

- Käytä imuria ja/tai ilmanpuhdistinta.

- Tuuleta työpaikka hyvin ja pidä puhtaana imuroi-

malla. Lakaisu tai puhaltaminen pöllyttää pölyä.

- Imuroi tai pese suojavaatteet. Älä puhalla, pudista

tai harjaa niitä.

voivat aiheuttaa kytkentämeka-

Osien Nimet (Kuva 1–Kuva 3)

1 Lisäkahva 2 Lisäkahvan siipiruuvit 3 Lisäkahvan 4

Kierrereiät vaihdekotelossa 5 Tappiavain 6 Kiristysmutteri 7 Timanttikuppilaikka 8 Tukilaippa 9Kara

10 Jousitettu harjakehä 11 Karan lukitusnuppi 12 Imuistukka 13 Avattava segmentti (seinän läheltä työstöön) 14 Suojus 15 Kahva 16 Painokytkin (kytkee koneen päälle ja pois) 17 Elektroniikan signaalinäyttö 18 Kierrosluvun säätöpyörä

lukkolevyt

Symbolit

VAROITUS

Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.

GM13Y: Betonihiomakone

V Nimellisjännite

Vaihtovirta Nimellisnopeus

Kierroksia tai edestakaisia liikkeitä

-1

min

minuuttia kohti

Kytkeminen PÄÄLLE

Kytkeminen POIS PÄÄLTÄ

Luokan II työkalu

Perusvarusteet

Päälaitteen (1 laite) lisäksi pakkaus sisältää alla luetellut varusteet.

○

Tappiavain ......................................................1

○

Muovikotelo.....................................................1

○

Timanttikuppilaikka* ........................................1

* (WT) tekniset tiedot on jätetty pois. Perusvarusteet voivat muuttua ilman erillistä ilmoi-

tusta.

Page 77

GM13Y_C99742271_102.book 77 ページ２０２１年１月２６日　火曜日　午後５時３７分

Suomi

Tekniset TIedot

Malli GM13Y

Jännite* Nimellistuloteho 1900 W Kuormittamaton nopeus

(enimmäisnopeus) Lisävarusteen

enimmäishalkaisija Karan kierre M14 Hiomakaran pituus 19 mm Paino ilman verkkokaapelia*

*1 Älä unohda tarkistaa tuotteen nimikilpeä, koska

siinä saattaa olla eroja maasta riippuen. *2 Paino: EPTA-menettelyn 01/2003 mukaan HUOMAA:

vasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

Koska HiKOKI kehittää tuotteitaan jatku-

220–240 V

–

8200 min

3800

125 mm

3,6 kg

∼

-1

Käyttöönotto

Tarkasta ennen käyttöönottoa, että konekilvessä ilmoitettu verkkojännite ja verkkotaa-

juus vastaavat paikallisen sähköverkon arvoja.

Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maks. laukeamisvirta on 30 mA.

1 Lisäkahvan kiinnittäminen

Työskentele vain kiinnitetyllä lisäkahvalla (1)! Kiinnitä lisäkahva kuvan mukaan (Kuva 1).

- Laita lukkolevyt (3) vasemmalle ja oikealle

vaihdekotelolle.

- Kiinnitä lisäkahva (1) vaihteistokoteloon.

- Työnnä siipiruuvit (2) vasemmalta ja oikealta

lisäkahvaan (1) ja ruuvaa kevyesti kiinni.

- Säädä lisäkahvan (1) haluttu kulma.

- Kiristä siipiruuvit (2) vasemmalla ja oikealla käsin

pitävästi kiinni.

2Pölynpoisto

Käytä töissä aina soveltuvaa pölynpoistoa: Kytke (L-luokka ja sen ylittävät) imuri imuistuk-

kaan (12). Käytä optimaaliseen imurointiin liitäntämuhvia.

Käyttötarvikkeen Kiinnitys

Ennen kaikkia tarvikkeiden vaihtotöitä: Vedä

verkkopistoke irti pistorasiasta. Koneen on oltava pois päältä ja karan täytyy olla täysin pysähtynyt.

1 Karan lukitseminen (Kuva 2)

Paina karan lukitusnuppi (11) sisään vain

silloin, kun kara on liikkumatta paikallaan!

- Paina karan lukitusnuppi (11) sisään ja käännä karaa (9) kädellä, kunnes karan lukitusnuppi lukkiutuu tuntuvasti sisään.

2 Timanttikuppilaikan kiinnitys/irrotus

(Kuva 2)

Kiinnittäminen:

- Aseta tukilaippa (8) karalle (9). Se on oikein paikallaan, kun sitä ei voi enää pyörittää karan päällä.

- Aseta timanttikuppilaikka (7) tukilaipalle (8). Sen täytyy olla tasaisesti tukilaipalla.

- Kiristysmutterin (6) 2 puolta ovat keskenään erilaisia. Ruuvaa kiristysmutteri karalle niin, että kiristysmutterin (6) olake osoittaa ylöspäin.

- Lukitse kara. Kiristä kiristysmutteri (6) tappiavaimella (5) myötäpäivään.

Irrottaminen:

- Lukitse kara. Ruuvaa kiristysmutteri (6) irti tappiavaimella (5) vastapäivään.

Käyttö

1 Seinän läheltä työstö (Kuva 3)

Auki- ja kiinnitaittoa varten: sammuta kone, vedä verkkopistoke irti pistorasiasta. Käyttö-

tarvikkeen täytyy olla liikkumatta paikallaan.

Taita segmentti (13) ylös vain silloin, kun teet töitä seinien vieressä. Kaikissa muissa töissä

segmentin täytyy olla alastaitettuna. Suojuksen avonaisen alueen täytyy osoittaa

seinään päin.

2 Kierrosluvun säätö (Kuva 3)

Säädä sopiva kierrosluku kulloisenkin käyttökohteen mukaan säätöpyörällä (18).

Useimmille käyttökohteille soveltuva säätöpyörän asento on 4 ja 6 välillä.

3 Päälle-/poiskytkeminen

Ohjaa konetta aina molemmin käsin.

Kytke kone ensin päälle ja vie vasta sitten tötarvike työkappaleelle.

Vältä tilanteita, joissa kone saattaisi imeä

sisäänsä suuria määriä pölyä ja lastuja. Kun kytket koneen päälle tai pois, pidä se poissa kertyneen pölyn ulottuvilta. Kun kytket koneen pois päältä, laske kone kädestäsi vasta sitten, kun koneen moottori on täysin pysähtynyt.

Estä tahaton käynnistyminen: Kytke kone aina

pois päältä, jos vedät pistokkeen irti pistorasiasta tai jos sähköt ovat katkenneet.

Jatkuvassa kytkennässä kone käy edelleen,

vaikka se pääsisi riistäytymään käsistä. Pidä siksi aina molemmin käsin kiinni koneen asianomaisista kahvoista, ota tukeva asento ja työskentele keskittyneesti.

käyt-

Page 78

GM13Y_C99742271_102.book 78 ページ２０２１年１月２６日　火曜日　午後５時３７分

Suomi

Momenttikytkentä

Päällekytkeminen: Työnnä painokytkin (16) ensin

eteen ja sen jälkeen työnnä painokytkin (16) ylös.

Poiskytkeminen: Vapauta painokytkin (16). Jatkuva kytkentä

Päällekytkeminen: Kytke kone päälle ylempänä

olevan kuvauksen mukaan. Työnnä nyt painokytkintä (16) uudelleen eteen ja pienennä kuormitusta etuasennossa painokytkimen (16) lukitsemiseksi (jatkuva kytkentä).

Poiskytkeminen: Paina painokytkintä (16) ylös ja

vapauta se.

Puhdistus, Huolto

Moottorin puhdistus: Puhdista kone huolellisesti,

usein ja säännöllisin välein soveltuvalla imurilla tuuletusrakojen kautta. Tätä tehtäessä koneesta on pidettävä kunnolla kiinni.

Jousitetun harjakehän vaihto: Vaihda loppuunkuluneet harjat optimaalisen imuroinnin takaamiseksi. Vaihtoharjasarja: Tilausnumero 377100

Häiriöiden poisto

Koneet, jotka varustettu VTC- ja TC-elektroniikalla: (Kuva 3)

Elektroniikan signaalinäyttö (17) palaa ja kuormituskierrosluku alenee. Koneen

kuormitus on liian korkea ! Anna koneen käydä tyhjäkäyntiä kunnes elektroniikan signaalinäyttö sammuu.

Kone ei toimi. Elektroniikan merkkivalo

(17) vilkkuu. Uudelleenkäynnistyksen esto

on lauennut. Kun päällekytketyn koneen verkkopistoke liitetään pistorasiaan tai virta on palannut sähkökatkoksen jälkeen, kone ei käynnisty. Kytke kone pois päältä ja sen jälkeen uudelleen päälle.

Lisätarvikkeet

Käytä ainoastaan alkuperäisiä HiKOKI-lisätarvikkeita. Katso sivu 160.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

HiKOKI-timanttikuppilaikkat

Korjaustyöt

Virtajohdon vaihtaminen

Jos virtajohto on vaihdettava, vaihto on turvallisuussyistä teetettävä valtuutetussa HiKOKI-huoltokeskuksessa.

HUOMAUTUS! Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin

maassa voimassa olevia turvaohjeita ja normeja.

Ympäristönsuojelu

Syntyvä hiomapöly voi sisältää haitallisia aineita: Älä hävitä talousjätteen mukana, vaan toimita asianmukaisesti ongelmajätteiden keräyspisteeseen.

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Suojele ympäristöä; älä heitä käytöstä poistettuja sähkötyökaluja talousjätteiden

sekaan. Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden lajiteltua hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

TAKUU

Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen.

Page 79

GM13Y_C99742271_102.book 79 ページ２０２１年１月２６日　火曜日　午後５時３７分

Tietoja ilmavälitteisestä melusta ja tärinästä

Mittausarvot on määritetty EN60745-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti.

Mitattu A-painotteinen ääniteho: 103 dB (A) Mitattu A-painotteinen äänipainearvo:92 dB (A) Toleranssi K: 3 dB (A).

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN60745-standardin mukaisesti määritettynä.

Suomi

Tärinäpäästön taso (hionta) Epävarmuus (tärinä)

= 1,5 m/s

h, S

= 6,94 m/s

Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään.

Sitä voidaan myös käyttää altistumisen alustavaan arviointiin.

VAROITUS

○ Värähtelyemissioarvo voi poiketa annetusta

kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen.

○ Määritä käyttäjää suojaavat varotoimet, jotka

perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi).

HUOMAA

Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

Page 80

GM13Y_C99742271_102.book 80 ページ２０２１年１月２６日　火曜日　午後５時３７分

Ελληνικά

Μετάφραση των αρχικών οδηγιών

Χρήση σύμφωνα με το σκοπό προορισμού

Το εργαλείο, με τα γνήσια εξαρτήματα HiKOKI, είναι κατάλληλο για τη λείανση και την αφαίρεση υλικού από σκυρόδεμα (μπετόν), τσιμεντοκονία και επιχρίσματα με ποτηροειδείς διαμαντόδισκους.

Μην το χρησιμοποιήσετε για εργασία με τον τροχό κοπής, τρόχισμα ξεχονδρίσματος, λείανση με γυαλόχαρτο, στίλβωση και εργασίες με δίσκους λείανσης με φυλλαράκια.

Μόνο για χρήση χωρίς Υπόδειξη: Κατά την επεξεργασία θερμοελα-

στικών υλικών μπορεί η στεφάνη της βούρτσας να κολλήσει.

Προορίζεται για την επαγγελματική χρήση στη βιομηχανία και τη βιοτεχνία.

Εργάζεστε μόνο με κατάλληλη αναρρόφηση σκόνης: Συνδέστε έναν απορροφητήρα (Επίπεδο L και πάνω) στο στόμιο αναρρόφησης (12).

Για ζημιές που ενδέχεται να προκύψουν από τη μη ενδεδειγμένη φέρει ο χρήστης.

Θα πρέπει να ληφθούν υπόψη οι γενικά αναγνωρισμένοι κανονισμοί πρόληψης ατυχημάτων καθώς και οι συνημμένες υποδείξεις ασφαλείας.

χρήση, την αποκλειστική ευθύνη

νερό.

Γενικές υποδείξεις ασφαλείας

Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα

νται με αυτό το σύμβολο!

οδηγίες. Η μη τήρηση των υποδείξεων ασφα- λείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάγετε όλες τις υποδείξεις ασφαλείας και τις

Παραχωρήστε σε άλλους το ηλεκτρικό σας εργαλείο μόνο μαζί με αυτά τα έγγραφα.

1 Ασφάλεια στο χώρο εργασίας

a) Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή

σκοτεινές περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα.

b) Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον που έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία

δημιουργούν σπινθηρισμό ο οποίος μπορεί να

αναφλέξει τη σκόνη ή τις αναθυμιάσεις.

σημεία του κειμένου, που χαρακτηρίζο-

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις

οδηγίες για μελλοντική χρήση.

υπάρχει κίνδυνος

c) Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμενα άτομα. Σε

περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

2 Ηλεκτρική ασφάλεια

a) Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετατροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία.

Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφεύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο

αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού σ' ένα

ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μη χρησιμοποιείτε το ηλεκτρικό για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό καλώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτερές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμένα ή

περιπλεγμένα ηλεκτρικά καλώδια σύνδεσης αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν εργάζεσθε μ' ένα ηλεκτρικό εργαλείο στην ύπαιθρο, να χρησιμοποιείτε καλώδια επέκτασης ( μπαλαντέζες) που είναι κατάλληλα και για χρήση στην ύπαιθρο. Η

χρήση καλωδίων επέκτασης κατάλληλων για υπαίθριους χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD). Η

χρήση ενός μειώνει τον κίνδυνο ηλεκτροπληξίας.

3 Ασφάλεια προσώπων

a) Να είσθε πάντοτε προσεκτικός/ προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το ηλεκτρικό εργαλείο με περίσκεψη. Μην κάνετε χρήση του ηλεκτρικού εργαλείου όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεσθε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων.

απροσεξία κατά τον χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

προστατευτικού διακόπτη διαρροής

του σώματός σας

καλώδιο

Μια στιγμιαία

Page 81

GM13Y_C99742271_102.book 81 ページ２０２１年１月２６日　火曜日　午後５時３７分

Ελληνικά

b) Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν

κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυματισμών.

c) Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε.

Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάκτυλό σας στον διακόπτη ή συνδέσετε το ηλεκτρικό εργαλείο με την πηγή ρεύματος όταν ο διακόπτης βρίσκεται στη θέση ΟΝ, αυτό οδηγήσει σε σοβαρούς τραυματισμούς.

d) Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμολογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί

συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς.

e) Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε

καλύτερα το ηλεκτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσεων.

f) Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ενδύματα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μακριά από κινούμενα εξαρτήματα Χαλαρή ενδυμασία,

κοσμήματα και μακριά μαλλιά μπορεί εμπλακούν στα κινούμενα εξαρτήματα.

g) Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι οι διατάξεις αυτές είναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας

διάταξης αναρρόφησης της σκόνης μπορεί να μειώσει τον κίνδυνο που προέρχεται από τη σκόνη.

h) Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψηφάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργαλεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοικειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός

μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς.

4 Χρήση και φροντίδα των ηλεκτρικών

εργαλείων

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται γι΄ αυτήν. Με το κατάλληλο

ηλεκτρικό εργαλείο εργάζεσθε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος.

ηλεκτρικό εργαλείο έχει

μπορεί να

ασφαλή στήριξη του

να

εκάστοτε

b) Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο του οποίου ο διακόπτης είναι χαλασμένος. Ένα ηλεκτρικό εργαλείο το οποίο

δεν μπορεί να τεθεί πλέον σε λειτουργία ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Τραβήξτε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία, προτού εκτελέσετε ρυθμίσεις στο ηλεκτρικό εργακείο, προτού αλλάξετε εξαρτήματα ή φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα

προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

d) Φυλάσσετε χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία

είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα.

e) Φροντίζετε τα ηλεκτρικά εργαλεία και τον πρόσθετο εξοπλισμό τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή συντήρηση των

ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων.

f) Διατηρείτε τα κοπτικά και καθαρά. Προσεκτικά συντηρημένα κοπτικά

εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα.

g) Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα, παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συνθήκες και την υπό εκτέλεση εργασία. Η

χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι’ να δημιουργήσει επικίνδυνες καταστάσεις.

h) Διατηρείτε τις λαβές και επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες λαβής

δεν επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

5 Σέρβις

a) Αναθέτετε την επισκευή του ηλεκτρικού σας εργαλείου μόνο σε προσωπικό και μόνο με γνήσια ανταλλακτικά.

Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

τα ηλεκτρικά εργαλεία που δεν

επιμελώς. Ελέγχετε, αν

εργαλεία κοφτερά

αυτά μπορεί

άριστα ειδικευμένο

Page 82

GM13Y_C99742271_102.book 82 ページ２０２１年１月２６日　火曜日　午後５時３７分

Ελληνικά

Ειδικές υποδείξεις ασφαλείας

Κοινές υποδείξεις ασφαλείας για τη λείανση: Εφαρμογή a) Αυτό το ηλεκτρικό εργαλείο προορίζεται

για τη λείανση επιφανειών. Προσέξτε όλες τις

υποδείξεις ασφαλείας σεις και στοιχεία, που λαμβάνετε μαζί με το εργαλείο. Σε περίπτωση που δεν τηρήσετε τις

ακόλουθες υποδείξεις, μπορούν να προκληθούν ηλεκτροπληξία, φωτιά και/ή σοβαροί τραυματισμοί.

b) Αυτό το ηλεκτρικό εργαλείο δεν είναι κατάλληλο για φρεζάρισμα, στίλβωση, λείανση με γυαλόχαρτο, εργασίες με δίσκους ξεχονδρίσματος, συρματόβουρτσες, δίσκους κοπής

και δίσκους λείανσης με φυλλαράκια.

Οι χρήσεις, για τις οποίες δεν προβλέπεται το ηλεκτρικό εργαλείο, μπορούν να προκαλέσουν επικίνδυνες καταστάσεις και τραυματισμούς.

c) Μη χρησιμοποιείτε κανένα εξάρτημα, το οποίο δεν προβλέπεται και δε συνίσταται από τον κατασκευαστή ειδικά για αυτό το ηλεκτρικό εργαλείο. Μόνο το γεγονός ότι

μπορείτε να στερεώσετε ηλεκτρικό εργαλείο, δεν εξασφαλίζει καμία ασφαλή χρήση.

d) Ο επιτρεπτός αριθμός στροφών του εξαρτήματος πρέπει να είναι ίσος ή μεγαλύτερος από το μέγιστο αριθμό στροφών που αναφέρεται στο ηλεκτρικό εργαλείο. Το εξάρτημα,

που περιστρέφεται γρηγορότερα από το επιτρεπόμενο, μπορεί να σπάσει και να εκσφενδονιστεί.

e) Η εξωτερική διάμετρος και το πάχος του εξαρτήματος πρέπει να αντιστοιχούν με τα στοιχεία διαστάσεων του ηλεκτρικού σας εργαλείου. Τα λάθος διαστασιολογημένα εξαρ-

τήματα δεν μπορούν να θωρακιστούν ή να ελεγχθούν επαρκώς.

f) Η σύνδεση με σπείρωμα των εξαρτημάτων πρέπει να ταιριάζει με το σπείρωμα άξονα του τριβείου. Για τοποθετημένα με φλάντζες, η οπή άξονα του εξαρτήματος πρέπει να προσαρμόζεται στη διάμετρο της φλάντζας. Τα εξαρτήματα που

δεν ταιριάζουν με το προσάρτημα σύνδεσης του ηλεκτρικού εργαλείου δεν έχουν ισορροπία, δονούνται υπερβολικά και μπορεί να προκαλέσουν απώλεια ελέγχου.

g) Μη χρησιμοποιείτε κανένα χαλασμένο εξάρτημα. Ελέγχετε πριν εξαρτήματα για τυχόν σπασίματα και ρωγμές, τους δίσκους λείανσης για ρωγμές ή φθορά. Όταν το ηλεκτρικό εργαλείο ή το εξάρτημα πέσει κάτω, ελέγξτε, εάν έχει υποστεί ζημιά ή χρησιμοποιήστε ένα άψογο εξάρτημα. Όταν ελέγξετε και τοποθετήσετε το εξάρτημα και τα πλησίον ευρισκόμενα άτομα βρίσκονται εκτός του επιπέδου περιστρεφόμενου εξαρτήματος, αφήστε το εργαλείο να λειτουργήσει για ένα λεπτό με το μέγιστο αριθμό στροφών. Τα χαλασμένα

εξαρτήματα σπάζουν συνήθως σε αυτό το χρόνο δοκιμής.

, οδηγίες, παραστά-

το εξάρτημα στο

τα εξαρτήματα που είναι

από κάθε χρήση τα

του

h) Φοράτε τον προσωπικό εξοπλισμό προστασίας. Χρησιμοποιείτε, ανάλογα με τη χρήση, πλήρη μάσκα προσώπου, προστασία των ματιών ή προστατευτικά γυαλιά. Στο βαθμό

είναι σκόπιμο, χρησιμοποιείτε μάσκα

που προστασίας από τη σκόνη, ωτοασπίδες, προστατευτικά γάντια ή ειδική ποδιά, που συγκρατεί μακριά σας τα μικρά σωματίδια λείανσης και υλικού. Τα μάτια πρέπει να

προστατεύονται από τα εκτοξευόμενα ολόγυρα ξένα σώματα, που δημιουργούνται στις διάφορες εφαρμογές. Η μάσκα προστασίας από τη σκόνη ή η μάσκα προστασίας ρουν τη σκόνη που δημιουργείται κατά την εργασία. Όταν είστε εκτεθειμένοι για μεγαλύτερο χρονικό διάστημα σε δυνατό θόρυβο, μπορεί να χάσετε την ακοή σας.

i) Προσέξτε να παραμένουν τα άλλα άτομα σε ασφαλή απόσταση από την περιοχή εργασίας σας. Κάθε άτομο που περνά στην περιοχή εργασίας, πρέπει εξοπλισμό προστασίας. Τμήματα του επεξεργα-

ζόμενου κομματιού ή σπασμένα εξαρτήματα μπορούν να εκσφενδονιστούν και να προκαλέσουν τραυματισμούς σε άτομα που βρίσκονται εκτός της άμεσης περιοχής εργασίας.

j) Όταν εκτελείτε εργασίες, στις οποίες το εξάρτημα μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς ή το δικό του ηλεκτρικό καλώδιο μόνο από τις μονωμένες επιφάνειες λαβής. Η

επαφή μ’ έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει μια ηλεκτροπληξία.

k) Κρατάτε το καλώδιο σύνδεσης στο ρεύμα μακριά από τα περιστρεφόμενα εξαρτήματα.

Όταν χάσετε τον έλεγχο του εργαλείου, μπορεί το καλώδιο του ρεύματος να κοπεί ή να μαγκωθεί και το χέρι ή ο βραχίονάς σας να περάσει στην επικίνδυνη περιοχή του περιστρεφόμενου εξαρτήματος.

l) Μην εναποθέτετε το ηλεκτρικό εργαλείο ποτέ, προτού ακινητοποιηθεί εντελώς το εξάρτημα. Το περιστρεφόμενο εξάρτημα μπορεί

να έρθει σε επαφή με την επιφάνεια εναπόθεσης και να

χάσετε έτσι τον έλεγχο του ηλεκτρικού

εργαλείου.

m) Μην αφήσετε ποτέ το ηλεκτρικό εργαλείο να λειτουργεί, κατά τη διάρκεια που το μεταφέρετε. Τα ρούχα σας μπορούν κατά λάθος να

έρθουν σε επαφή με το περιστρεφόμενο εξάρτημα, να μαγκωθούν και το εξάρτημα να σας τραυματίσει.

n) Καθαρίζετε τακτικά τις του ηλεκτρικού σας εργαλείου. Ο μηχανικός

ανεμιστήρας τραβά σκόνη μέσα στο περίβλημα. o) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο

κοντά σε εύφλεκτα υλικά. Οι σπινθήρες μπορούν να αναφλέξουν αυτά τα υλικά.

p) Μη χρησιμοποιείτε κανένα εξάρτημα, που απαιτεί υγρό ψυκτικό μέσο. Η χρήση νερού ή

άλλων υγρών ψυκτικών μέσων οδηγήσει σε ηλεκτροπληξία.

αναπνοής πρέπει να φιλτρά-

να φέρει προσωπικό

, κρατάτε το εργαλείο

σχισμές αερισμού

μπορεί να

Page 83

GM13Y_C99742271_102.book 83 ページ２０２１年１月２６日　火曜日　午後５時３７分

Ελληνικά

1 Ανάκρουση και αντίστοιχες υποδείξεις

ασφαλείας

Η ανάκρουση είναι η ξαφνική αντίδραση λόγω μαγκώματος ή εμπλοκής του περιστρεφόμενου εξαρτήματος. Το μάγκωμα ή η εμπλοκή οδηγούν σε μια ξαφνική ακινητοποίηση του περιστρεφόμενου εξαρτήματος. Έτσι ένα ανεξέλεγκτο ηλεκτρικό εργαλείο κινείται ενάντια στην κατεύθυνση περιστροφής του εξαρτήματος στο σημείο εμπλοκής.

Μια ανάκρουση είναι χρήσης του ηλεκτρικού εργαλείου. Μπορεί να αποφευχθεί με τα κατάλληλα μέτρα προφύλαξης, όπως περιγράφονται στη συνέχεια.

a) Κρατάτε το ηλεκτρικό εργαλείο σταθερά και φέρτε το σώμα και τα χέρια σας σε μια θέση, στην οποία μπορείτε να αντιμετωπίσετε τις δυνάμεις ανάκρουσης. Χρησιμοποιείτε πάντοτε την πρόσθετη έχετε το μέγιστο δυνατό έλεγχο πάνω στις δυνάμεις ανάκρουσης ή στις ροπές αντίδρασης κατά την επιτάχυνση. Ο χειριστής

μπορεί με τα κατάλληλα μέτρα προφύλαξης να ελέγξει τις δυνάμεις ανάκρουσης και αντίδρασης.

b) Μη θέσετε το χέρι σας ποτέ κοντά στα περιστρεφόμενα εξαρτήματα. Το εξάρτημα

μπορεί κατά το χέρι σας.

c) Αποφεύγετε με το σώμα σας την περιοχή, στην οποία το ηλεκτρικό εργαλείο θα κινηθεί σε περίπτωση μιας ανάκρουσης. Η ανάκρουση

μετακινεί το ηλεκτρικό εργαλείο αντίθετα στην κατεύθυνση της κίνησης του εξαρτήματος στο σημείο εμπλοκής.

d) Να εργάζεστε ιδιαίτερα προσεκτικά στην περιοχή Εμποδίζετε, την απώθηση του εξαρτήματος από το επεξεργαζόμενο κομμάτι και το μάγκωμα. Το περιστρεφόμενο εξάρτημα έχει την

τάση να μαγκώνει στις γωνίες, στις κοφτερές ακμές ή όταν απωθείται. Αυτό προκαλεί την απώλεια του ελέγχου ή την ανάκρουση.

e) Μη χρησιμοποιείτε κανέναν αλυσιδωτό ή οδοντωτό πριονόδισκο. Τέτοια

προκαλούν τακτικά μια ανάκρουση ή την απώλεια του ελέγχου του ηλεκτρικού εργαλείου.

2 Ιδιαίτερες υποδείξεις ασφαλείας για τη

a) Χρησιμοποιείτε αποκλειστικά τους δίσκους τροχίσματος που είναι εγκεκριμένοι για το ηλεκτρικό σας εργαλείο και τον προβλεπόμενο για αυτούς τους δίσκους τροχίσματος προφυλακτήρα. Οι δίσκοι τροχίσματος,

προβλέπονται για το ηλεκτρικό εργαλείο, δεν μπορούν να καλυφθούν επαρκώς και είναι ανασφαλείς.

την ανάκρουση να περάσει πάνω από

γωνιών, κοφτερών ακμών κτλ.

λείανση με ποτηροειδείς διαμαντόδισκους:

η συνέπεια μιας εσφαλμένης

λαβή, για να

εξαρτήματα

που δεν

b) Ο προφυλακτήρας πρέπει να είναι τοποθετημένος με ασφάλεια στο ηλεκτρικό εργαλείο. Χειρίζεστε το ηλεκτρικό εργαλείο πάντοτε έτσι, ώστε ο δίσκος τροχίσματος να μη δείχνει ακάλυπτος προς το χειριστή. Ο

προφυλακτήρας βοηθά στην προστασία χειριστή από θραύσματα, αθέλητη επαφή με το δίσκο τροχίσματος καθώς και από τους σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τα ρούχα.

c) Οι δίσκοι τροχίσματος επιτρέπεται να χρησιμοποιηθούν μόνο για τις συνιστούμενες δυνατότητες χρήσης.

d) Χρησιμοποιείτε πάντοτε άψογες φλάντζες σύσφιξης στο σωστό μέγεθος και στη σωστή μορφή για τα

κατάλληλες φλάντζες στηρίζουν τα εξαρτήματα.

3 Περαιτέρω υποδείξεις ασφαλείας:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Φοράτε πάντοτε

προστατευτικά γυαλιά.

Χρησιμοποιείτε μια κατάλληλη μάσκα προστασίας από τη σκόνη.

Προσέξτε τα στοιχεία του κατασκευαστή του εξαρτήματος! Προστατεύετε τα εξαρτήματα από γράσο και κτύπημα!

Τα εξαρτήματα πρέπει να φυλάγονται και να χρησιμοποιούνται προσεκτικά, σύμφωνα με υποδείξεις του κατασκευαστή.

Το επεξεργαζόμενο κομμάτι πρέπει να ακουμπά σταθερά και να είναι ασφαλισμένο έτσι, ώστε να μην μπορεί να γλιστρήσει, π.χ. με τη βοήθεια σφιγκτήρων. Τα μεγάλα επεξεργαζόμενα κομμάτια πρέπει να υποστηρίζονται επαρκώς.

Όταν χρησιμοποιούνται εξαρτήματα με σπείρωμα, δεν επιτρέπεται να ακουμπά η άκρη του άξονα λείανσης. Προσέξτε, να είναι το σπείρωμα στο εξάρτημα αρκετά μακρύ, για να υποδεχτεί το μήκος του άξονα. Το σπείρωμα στο εξάρτημα πρέπει να ταιριάζει με το σπείρωμα στον άξονα. Για το μήκος του άξονα και το σπείρωμα του άξονα βλέπε Εικ. 2. Τεχνικά στοιχεία.

εμπλοκή του μηχανισμού ενεργοποίησης. Γι’ αυτό είναι απαραίτητο, με το εργαλείο σε λειτουργία, το τακτικό, συχνό και προσεκτικό ξεφύσημα του εργαλείου με πεπιεσμένο αέρα μέσα από τις πίσω σχισμές αερισμού. Σε αυτή την περίπτωση πρέπει να κρατάτε το εργαλείο σταθερά.

εξαρτήματα που επιλέξατε. Οι

τον πάτο της τρύπας του εξαρτήματος

Τα ξένα

σώματα που εισχωρούν,

μπορεί να προκαλέσουν μια

του

τις

Page 84

GM13Y_C99742271_102.book 84 ページ２０２１年１月２６日　火曜日　午後５時３７分

Ελληνικά

Μείωση επιβάρυνσης από σκόνη:

Σωματίδια, τα οποία δημιουργούνται κατά

την εργασία με το παρόν εργαλείο, ενδέχεται να περιέχουν ουσίες, οι οποίες μπορεί να προξενήσουν καρκίνο, αλλεργικές αντιδράσεις, νοσήματα του αναπνευστικού συστήματος, γενετικές ανωμαλίες ή άλλες βλάβες της αναπαραγωγής. Ορισμένα παραδείγματα αυτών των ουσιών είναι τα εξής: Μόλυβδος (σε μολυβδούχα επιχρίσματα), ορυκτή σκόνη (από δομικούς λίθους, σκυρόδεμα και τα παρόμοια), πρόσθετες ουσίες για την επεξεργασία ξυλείας (χρωμικό, μέσα προστασίας ξυλείας), ορισμένα είδη ξυλείας (όπως σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος. Ο κίνδυνος εξαρτάται από τη διάρκεια, στην οποία ο χρήστης ή άτομα που βρίσκονται κοντά εκτίθενται στην επιβάρυνση. Αυτά τα σωματίδια δεν στο σώμα. Για να μειωθεί η επιβάρυνση από αυτές τις ουσίες: Φροντίστε για καλό αερισμό του χώρου εργασίας και φοράτε κατάλληλο εξοπλισμό προστασίας όπως μάσκες προστασίας της αναπνοής, οι οποίες μπορούν να φιλτράρουν μικροσκοπικά μικρά σωματίδια.

Τηρείτε τις οδηγίες που ισχύουν για το υλικό, το προσωπικό, την εφαρμογή σας (π.χ. διατάξεις προστασίας της εργασίας, απόρριψη).

Συλλέξτε τα σωματίδια που προκύπτουν στο σημείο της δημιουργίας τους, αποφύγετε τις συσσωρεύσεις στον περιβάλλοντα χώρο.

Χρησιμοποιείτε κατάλληλο για ειδικές εργασίες πρόσθετο εξοπλισμό ( Εξαρτήματα) Έτσι φθάνουν λιγότερα σωματίδια ανεξέλεγκτα στο περιβάλλον.

Χρησιμοποιείτε ένα κατάλληλο σύστημα αναρρόφησης σκόνης.

Μειώστε εξής τρόπους:

- Για να πετύχετε έναν υψηλό βαθμό αναρρό-

- στρέφοντας τα εξερχόμενα σωματίδια και τη

- χρησιμοποιώντας μία εγκατάσταση

- αερίζοντας καλά τον χώρο εργασίας και

- Αναρροφάτε ή πλένετε την ενδυμασία

την επιβάρυνση από τη σκόνη με τους

φησης της σκόνης, χρησιμοποιείτε έναν κατάλληλο απορροφητήρα HiKOKI (Επίπεδο L και πάνω) μαζί με αυτό το ηλεκτρικό εργαλείο.

σκόνη απαερίων του εργαλείου όχι πάνω σας ή προς άτομα που σε συσσωρευμένη σκόνη,

αναρρόφησης και/ή μία συσκευή καθαρισμού του αέρα,

διατηρώντας τον καθαρό αναρροφώντας τους ρύπους. Το σκούπισμα ή το ξεφύσημα στροβιλίζει τη σκόνη.

προστασίας. Μην ξεφυσάτε, χτυπάτε ή καθαρίζετε με βούρτσες

πρέπει να εισχωρήσουν

και το σημείο χρήσης

βρίσκονται κοντά σας ή πάνω

Ονομασιεσ εξαρτηματων (Εικ. 1

1 Πρόσθετη χειρολαβή 2 Πεταλούδες της πρόσθετης χειρολαβής 3

5 Γαντζόκλειδο 6 Παξιμάδι σύσφιγξης 7 Ποτηροειδής διαμαντόδισκος 8 Φλάντζα στήριξης

9 Άξονας 10 Ελατηριωτή στεφάνη της βούρτσας 11 Κουμπί κλειδώματος του άξονα 12 Στόμιο αναρρόφησης 13 Τομέας για ξεδίπλωμα (για εργασίες κοντά

14 Προφυλακτήρας 15 Χειρολαβή 16 Πληκτροδιακόπτης (για ενεργοποίηση/

17 Ηλεκτρονική ένδειξη σήματος 18 Τροχίσκος ρύθμισης του αριθμού στροφών

–

Εικ. 3)

Οδοντωτές ροδέλες χειρολαβής

Κοχλιοτομημένες οπές στο περίβλημα του κιβωτίου μετάδοσης

στον τοίχο)

απενεργοποίηση) *

της πρόσθετης

Συμβολα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται στο μηχάνημα. Βεβαιωθείτε ότι κατανοείτε τη σημασία τους πριν τη χρήση.

GM13Y: Tροχός λειάνσεως/κοπής σκυροδέματος

V Ονομαστική τάση

Εναλλασσόμενο ρεύμα Ονομαστική ταχύτητα

Αριθμός στροφών ή παλινδρομήσεων

-1

min

ανά λεπτό

Ενεργοποίηση

Απενεργοποίηση

Εργαλείο Κλάσης II

Βασικα εξαρτηματα

Εκτός από την κύρια μονάδα (1 μονάδα), η συσκευασία περιέχει τα εξαρτήματα που αναφέρονται κατωτέρω.

○

Γαντζόκλειδο..................................................1

○

Πλαστική θήκη ................................................1

○

Ποτηροειδής διαμαντόδισκος* .......................1

* Οι προδιαγραφές (WT) αποκλείονται.

Page 85

GM13Y_C99742271_102.book 85 ページ２０２１年１月２６日　火曜日　午後５時３７分

Ελληνικά

Τα βασικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

Τεχνικα χαρακτηριστικα

Μοντέλο GM13Y

Τάση* Ονομαστική ισχύς εισόδου 1900 W Ταχύτητα χωρίς φορτίο

(μέγιστη ταχύτητα) Μέγ. διάμετρος

εξαρτήματος Άξονας περιστροφής M14 Μήκος του άξονα λείανσης 19 mm Βάρος χωρίς καλώδιο

δικτύου*

*1 Βεβαιωθείτε να ελέγξετε την πινακίδα στο

*2 Βάρος: Σύμφωνα με τη Διαδικασία-

ΣΗΜΕΙΩΣΗ: προγράμματος έρευνας και ανάπτυξης της HiKOKI, τα τεχνικά χαρακτηριστικά που αναφέρονται εδώ μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

προιόν επειδή υπόκεινται σε αλλαγή σε εξάρτηση από την περιοχή.

EPTA 01/2003

Εξαιτίας του συνεχιζόμενου

220–240 V

3800

–

8200 λεπτά

125 mm

3,6 kg

∼

Θέση σε λειτουργία

Πριν τη θέση σε λειτουργία ελέγξτε, εάν η

τάση και η συχνότητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου.

Συνδέετε πάντα προηγουμένως ένα ρελέ

διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA.

1 Τοποθέτηση πρόσθετης χειρολαβής

Εργάζεστε μόνο με καλά τοποθετημένη

πρόσθετη χειρολαβή (1)! Τοποθετήστε την πρόσθετη χειρολαβή, όπως φαίνεται (Εικ. 1).

- Τοποθετήστε τις οδοντωτές ροδέλες (3)

αριστερά και δεξιά στο περίβλημα του κιβωτίου μετάδοσης.

- Τοποθετήστε την πρόσθετη χειρολαβή (1) στο

περίβλημα του κιβωτίου μετάδοσης.

- Τοποθετήστε τις πεταλούδες (2) αριστερά και

στην πρόσθετη χειρολαβή (1) και βιδώστε

δεξιά τις ελαφρώς.

- Ρυθμίστε την επιθυμητή γωνία της πρόσθετης

χειρολαβής (1).

- Σφίξτε δυνατά τις πεταλούδες (2) αριστερά και

δεξιά με το χέρι.

2 Αναρρόφηση σκόνης

Εργάζεστε μόνο με κατάλληλη αναρρόφηση σκόνης: Συνδέστε έναν απορροφητήρα

Επίπεδο L και πάνω στο στόμιο αναρρόφησης

(12).

Χρησιμοποιείτε για μια ιδανική αναρρόφηση τη μούφα σύνδεσης

Τοποθέτηση του εξαρτήματος

-1

Πριν από όλες τις εργασίες αλλαγής εξοπλι-

σμού: Τραβήξτε το φις από την πρίζα. Το εργαλείο πρέπει να είναι απενεργοποιημένο και ο άξονας ακίνητος.

1 Κλείδωμα του άξονα (Εικ. 2)

Πατάτε μέσα το κουμπί κλειδώματος του

άξονα (11) μόνο με ακινητοποιημένο τον άξονα!

- Πατήστε το κουμπί κλειδώματος του άξονα (11)

και γυρίστε τον κουμπί κλειδώματος του άξονα να ασφαλίσει με το χαρακτηριστικό ήχο.

2 Τοποθέτηση/αφαίρεση του ποτηροει-

Τοποθέτηση:

- Τοποθετήστε τη φλάντζα στήριξης (8) πάνω

στον άξονα (9). Είναι σωστά τοποθετημένη, όταν δεν μπορεί να περιστραφεί πάνω στον άξονα.

- Τοποθετήστε τον ποτηροειδή διαμαντόδισκο (7)

πάνω στη φλάντζα ακουμπά ομοιόμορφα πάνω στη φλάντζα στήριξης.

- Οι 2 πλευρές του παξιμαδιού σύσφιγξης (6) είναι

διαφορετικές. Βιδώστε το παξιμάδι σύσφιγξης έτσι πάνω στον άξονα, ώστε το περιλαίμιο του παξιμαδιού σύσφιγξης (6) να δείχνει προς τα επάνω.

- Κλείδωμα του άξονα. Σφίξτε το παξιμάδι

σύσφιγξης (6) με το γαντζόκλειδο (5) προς τη φορά των δεικτών

Αφαίρεση:

- Κλείδωμα του άξονα. Ξεβιδώστε το παξιμάδι

σύσφιγξης (6) με το γαντζόκλειδο (5) ενάντια στη φορά των δεικτών του ρολογιού.

άξονα (9) με το χέρι, ώσπου το

δούς διαμαντόδισκου (Εικ. 2)

στήριξης (8). Πρέπει να

του ρολογιού.

Χρήση

1 Εργασία κοντά στον τοίχο (Εικ. 3)

Για το ξεδίπλωμα και δίπλωμα: Απενεργοποι-

ήστε το εργαλείο, τραβήξτε το φις από την πρίζα. Το εξάρτημα πρέπει να είναι ακίνητο.

Αναδιπλώστε τον τομέα (13)

σίες κοντά στον τοίχο. Για όλες τις άλλες εργασίες πρέπει ο τομέας να είναι διπλωμένος προς τα κάτω.

Η ανοιχτή περιοχή του προφυλακτήρα πρέπει να δείχνει προς την κατεύθυνση του τοίχου.

μόνο για εργα-

Page 86

GM13Y_C99742271_102.book 86 ページ２０２１年１月２６日　火曜日　午後５時３７分

Ελληνικά

2 Ρύθμιση του αριθμού των στροφών

(Εικ. 3)

Ρυθμίστε τον ιδανικό αριθμό στροφών ανάλογα την περίπτωση εφαρμογής στον τροχίσκο ρύθμισης (18).

Για τις περισσότερες περιπτώσεις εφαρμογής είναι κατάλληλη μια θέση του τροχίσκου ρύθμισης μεταξύ 4 και 6.

3 Ενεργοποίηση/Απενεργοποίηση

Οδηγείτε το εργαλείο πάντοτε με τα δύο χέρια.

Πρώτα ενεργοποιείτε το εργαλείο και μετά φέρετε το

κομμάτι.

Αποφεύγετε, να αναρροφά το εργαλείο

πρόσθετη σκόνη και απόβλητα. Κατά την ενεργοποίηση και απενεργοποίηση κρατάτε το εργαλείο μακριά από τη συγκεντρωμένη σκόνη. Εναποθέτετε το εργαλείο μετά την απενεργοποίηση, αφού πρώτα ακινητοποιηθεί ο κινητήρας.

Αποφεύγετε το ακούσιο ξεκίνημα: Απενερ-

γοποιείτε πάντοτε το εργαλείο, όταν τραβάτε το φις από την πρίζα ή στεί μια διακοπή ρεύματος.

Σε περίπτωση συνεχούς λειτουργίας το

εργαλείο εξακολουθεί να λειτουργεί, όταν σας ξεφύγει από το χέρι. Γι’ αυτό να κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωμένοι.

Στιγμιαία ενεργοποίηση

Ενεργοποίηση: Σύρτε τον πληκτροδιακόπτη (16)

προς τα εμπρός και κατόπιν πιέστε τον πληκτροδιακόπτη (16) προς τα πάνω.

Απενεργοποίηση: Αφήστε τον

πληκτροδιακόπτη (16).

Συνεχής λειτουργία

Ενεργοποίηση: Ενεργοποιήστε το εργαλείο

όπως περιγράφεται πιο πάνω. Κατόπιν σύρτε τον πληκτροδιακόπτη (16) για μία ακόμη φορά προς τα εμπρός και αποφορτίστε τον στην μπροστινή θέση για να ασφαλίσετε τον πληκτροδιακόπτη (16) (Συνεχής λειτουργία).

Απενεργοποίηση:

(16) προς τα πάνω και αφήστε τον

ελεύθερο.

εξάρτημα στο επεξεργαζόμενο

όταν παρουσια-

Πιέστε τον πληκτροδιακόπτη

Καθαρισμός, συντήρηση

Καθαρισμός του κινητήρα: Καθαρίζετε το εργα-

λείο τακτικά, συχνά και προσεκτικά με έναν κατάλληλο απορροφητήρα μέσα από τις σχισμές αερισμού. Σε αυτή την περίπτωση πρέπει να κρατάτε το εργαλείο σταθερά.

Αντικατάσταση της ελατηριωτής στεφάνης της βούρτσας: Αντικαθιστάτε τις φθαρμένες

βούρτσες για μια ιδανική αναρρόφηση. Σετ ανταλλακτικών βουρτσών: Αριθ. παραγγελίας 377100.

Άρση βλαβών

Εργαλεία με ηλεκτρονική διάταξη VTC και TC: (Εικ. 3)

Η ηλεκτρονική ενδεικτική λυχνία (17) ανάβει και ο αριθμός των στροφών με φορτίο μειώνεται. Η καταπόνηση του

εργαλείου είναι πολύ υψηλή! Αφήστε το εργαλείο να λειτουργήσει στο ρελαντί (χωρίς φορτίο), ώσπου να σβήσει η ηλεκτρονική ενδεικτική λυχνία.

Το εργαλείο δεν λειτουργεί. Η ένδειξη ηλεκτρονικού σήματος (17) αναβοσβήνει. Η προστασία από αθέλητη

επανεκκίνηση (ρευματολήπτης) τοποθετηθεί στην πρίζα με

ενεργοποιημένο το εργαλείο ή αποκατασταθεί η τροφοδοσία του ρεύματος μετά από μια διακοπή, το εργαλείο δεν λειτουργεί. Θέστε το εργαλείο εκτός λειτουργίας και ξανά σε λειτουργία.

έχει ενεργοποιηθεί. Εάν το φις

Εξαρτήματα

Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της HiKOKI. Ανατρέξτε στη σελίδα 160.

Χρησιμοποιείτε μόνο εξαρτήματα, τα οποία πληρούν στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας.

HiKOKI Ποτηροειδής διαμαντόδισκος

τις απαιτήσεις και τα χαρακτηριστικά

Επισκευή

Αντικατάσταση του καλωδίου τροφοδοσίας

Εάν είναι απαραίτητη η αντικατάσταση του καλωδίου τροφοδοσίας, αυτή θα πρέπει να πραγματοποιηθεί από ένα Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της HiKOKI έτσι ώστε να μην θέσετε σε κίνδυνο τη σωματική σας ασφάλεια.

ΠΡΟΣΟΧΗ! Κατά

ρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

τον έλεγχο και τη συντή-

Page 87

GM13Y_C99742271_102.book 87 ページ２０２１年１月２６日　火曜日　午後５時３７分

Ελληνικά

Προστασία περιβάλλοντος

Η δημιουργούμενη σκόνη λείανσης μπορεί να περιέχει βλαβερές ουσίες: Μην αποσύρετε τη σκόνη με τα οικιακά απορρίμματα, αλλά σωστά, παραδίδοντάς την σε μια θέση συγκέντρωσης ειδικών απορριμμάτων.

Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και εξαρτη μάτων.

Προστατέψτε το περιβάλλον και μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά

απορρίμματα. Τηρείτε τους εθνικούς κανονισμούς για την ξεχωριστή συγκέντρωση και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και εξαρτημάτων.

ΕΓΓΥΗΣΗ

Εγγυώμαστε για τα εργαλεία HiKOKI Power Tools σύμφωνα με τον θεσμικό κανονισμό/ειδικό

κανονισμό της χώρας. Η παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω κακής χρήσης, κακομεταχείρισης ή φυσιολογικής φθοράς. Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το Power Tool χωρίς να το αποσυναρμολογήσετε μαζί με το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των εν

λόγω οδηγιών χειρισμού, σε

Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της

HiKOKI.

Πληροφορίες που αφορούν τον εκπεμπόμενο θόρυβο και τη δόνηση

Οι τιμές μετρήθηκαν σύμφωνα με το ΕΝ60745 και βρέθηκαν σύμφωνες με το ISO 4871.

Μετρηθείσα στάθμη ηχητικής ισχύος Α:

103 dB (A)

Μετρηθείσα στάθμη ηχητικής πίεσης Α:

92 dB (A)

Αβεβαιότητα Κ: 3 dB (A).

Φοράτε προστατευτικά αυτιών.

Συνολικές τιμές δόνησης ( διανυσματικό άθροισμα τριαξονικού καλωδίου) που καθορίζονται σύμφωνα με το πρότυπο ΕΝ60745

Επίπεδο

εκπομπών κραδασμών (λείανση)

Αβεβαιότητα (δόνηση)

Η εγκεκριμένη συνολική τιμή των δονήσεων έχει μετρηθεί σύμφωνα με μια σταθερή μέθοδο

ελέγχου και μπορεί να χρησιμοποιηθεί

= 1,5 m/s

h, S

= 6,94 m/s

για τη

σύγκριση ενός εργαλείου με κάποιο άλλο. Μπορεί επίσης να χρησιμοποιηθεί σε μια

προκαταρκτική εκτίμηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

○Η εκπομπή δονήσεων κατά την πραγματική

χρήση του εργαλείου μπορεί να διαφέρει από την εγκεκριμένη συνολική τιμή και να εξαρτάται από τους τρόπους με τους οποίους χρησιμοποιείται το εργαλείο.

○Καθορίστε μέτρα ασφαλείας για

προστασία του χειριστή που βασίζονται σε μία

την

εκτίμηση της έκθεσης στις πραγματικές συνθήκες χρήσης ( λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τον χρόνο που το εργαλείο είναι κλειστό και το διάστημα όπου είναι σε ανενεργό εκτός από τον χρόνο της σκανδάλης).

ΣΗΜΕΙΩΣΗ

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HiKOKI, τα τεχνικά χαρακτηριστικά που αναφέρονται εδώ μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

Page 88

GM13Y_C99742271_102.book 88 ページ２０２１年１月２６日　火曜日　午後５時３７分

Polski

Tłumaczenie oryginalnych instrukcji

Użycie zgodne z przeznaczeniem

Urządzenie z oryginalnym osprzętem HiKOKI przeznaczone jest do szlifowania i wyrównywania betonu, jastrychu i powłok przy użyciu diamentowych tarcz wieńcowych.

Nie stosować do cięcia, szlifowania zdzierającego, szlifowania papierem ściernym, polerowania oraz pracy z użyciem wachlarzowych tarcz szlifierskich.

Tylko do użytku bez zastosowania wody. Wskazówka: Podczas obróbki materiałów termo-

elastycznych może dojść do sklejenia wieńca szczotkowego.

Przeznaczone do zastosowania przemysłowego. Używać tylko z odpowiednim modułem odsysa-

jącym: Podłączyć odkurzacz (Klasy L i wyższej) do króćca odsysającego (12).

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik.

Należy przestrzegać ogólnie obowiązujących przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa.

Ogólne wskazówki bezpieczeństwa

Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem!

OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapoznać się z instrukcją obsługi.

OSTRZEŻENIE Należy przeczytać wszystkie wskazówki bezpieczeństwa i

instrukcje. Nieprzestrzeganie wskazówek bezpie-

czeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość.

Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją.

1 Bezpieczeństwo miejsca pracy a) Stanowisko pracy należy utrzymywać w czystości i dobrze o

miejscu pracy lub nieoświetlona przestrzeń robocza sprzyjają wypadkom.

b) Nie należy używać elektronarzędzia w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów.

świetlone. Nieporządek w

c) Podczas użytkowania urządzenia należy

zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą

spowodować utratę panowania nad elektronarzędziem.

2 Bezpieczeństwo elektryczne a) Wtyczki elektronarzędzi powinny pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować elektronarzędzi z uziemieniem ochronnym nie wolno używać żadnych wtyków adaptacyjnych.

Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem.

b) Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, piece i lodówki. Uziemienie ciała

zwiększa ryzyko porażenia prądem elektrycznym.

c) Elektronarzędzia należy chronić przed deszczem i wilgocią. Przedostanie się wody do

wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym.

d) Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub

splątane przewody zwiększają ryzyko porażenia prądem elektrycznym.

e) W przypadku pracy elektronarzędziem na wolnym powietrzu, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie przedłużacza

dostosowanego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.

f) W razie konieczności zastosowania elektronarzędzia w wilgotnym otoczeniu, należy zabezpieczyć obwód zasilania wyłącznikiem ochronnym różnicowoprądowym. Zastosowanie wyłącznika ochronnego

różnicowo-prądowego zmniejsza ryzyko porażenia prądem elektrycznym.

3 Bezpieczeństwo osób a) Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, będąc zmęczonym lub znajdując się pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas

pracy może grozić bardzo poważnymi urazami ciała.

b) Należy stosować osobiste wyposażenie ochronne. Należy zawsze nosić okulary ochronne. Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej,obuwia z szorstką podeszwą, kasku ochronnego lub

rodków ochrony słuchu (w zależności od rodzaju i

zastosowania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała.

wtyczek. Do

wtyczki z gniazda

Page 89

GM13Y_C99742271_102.book 89 ページ２０２１年１月２６日　火曜日　午後５時３７分

Polski

c) Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed uniesieniem lub transportem elektronarzędzia, należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączonej. Przenoszenie

elektronarzędzia z palcem opartym na włączniku/ wyłączniku lub włożenie do gniazda sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków.

d) Przed włączeniem elektronarzędzia, należy usunąć klucze i przyrządy nastawcze.

Narzędzie lub klucz, pozostawiony w ruchomych częściach urządzenia mogą spowodować obrażenia ciała.

e) Należy unikać pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu

można będzie lepiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i ubranie należy trzymać z daleka od ruchomych elementów. Luźne ubranie, biżuteria

lub długie włosy mogą zostać pochwycone przez ruchome części.

g) Jeżeli producent przewidział urządzenia odsysające i wychwytujące pył, należy upewnić się, że są one podłączone i są prawidłowo stosowane.

odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami.

h) Nie wolno pozwolić, aby rutyna nabyta w wyniku wielokrotnego użycia elektronarzędzia, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Niedbale obsługiwane

elektronarzędzie może w ułamku sekundy wyrządzić istotne szkody lub spowodować ciężkie obrażenia.

4Obsługa i konserwacja elektronarzędzi a) Nie należy przeciążać elektronarzędzia. Do określonych prac używać odpowiednich elektronarzędzi. Najlepszą jakość i osobiste

bezpieczeństwo można osiągnąć odpowiednio dobrane elektronarzędzie i pracując z prędkością do jakiej zostało zaprojektowane.

b) Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem.

Elektronarzędzie, którego nie można sterować włącznikiem/wyłącznikiem jest niebezpieczne i wymaga naprawy.

c) Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności

ogranicza ryzyko niezamierzonego uruchomienia elektronarzędzia.

d) Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostę osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją.

Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne.

nienaturalnych pozycji przy

Użycie urządzenia

stosując

pniać narzędzia

e) Elektronarzędzia i osprzęt należy utrzymywać w nienagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia.

Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.

f) Należy stale dbać o czystość narzędzi tnących i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia tnące rzadziej się blokują i są łatwiejsze w obsłudze. Starannie

konserwowane, ostre narzędzia tnące rzadziej się blokują i są łatwiejsze w obsłudze.

g) Elektronarzędzia, osprzęt, końcówki itp. należy używać zgodnie z niniejszą instrukcją, uwzględniając warunki pracy i rodzaj zadania, które należy wykonać. Wykorzystywanie

elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne.

h) Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste, niezabrudzone olejem ani smarem. Śliskie uchwyty i

powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narz w nieoczekiwanych sytuacjach.

5Serwis a) Naprawę elektronarzędzia należy zlecać

wyłącznie wykwalifikowanemu personelowi i przy użyciu oryginalnych części zamiennych.

W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia.

ędzia i kontrolę nad nim

Specjalne wskazówki bezpieczeństwa

Wspólne wskazówki bezpieczeństwa dotyczące szlifowania:

Zastosowanie a) Elektronarzędzie jest przeznaczone do szli-

fowania powierzchni. Należy przestrzegać wszystkich ilustracji i danych, które zostały przekazane wraz z urządzeniem. Nieprzestrzeganie poniż-

szych zaleceń, może prowadzić do porażenia prądem elektrycznym, zaprószenia ognia i spowodować ciężkie obrażenia ciała.

b) Opisywane elektronarzędzie nie jest prze-

znaczone do frezowania, polerowania, szlifowania papierem ściernym, prac z tarczami do szlifowania zgrubnego, szczotkami drucianymi, tarczami do cięcia i wachlarzowymi tarczami szlifierskimi. Zastosowanie elektrona-

rzędzia niezgodnie z przeznaczeniem, może prowadzić do niebezpiecznych sytuacji i spowodować obrażenia ciała.

zaleceń bezpie

czeństwa, instrukcji,

Page 90

GM13Y_C99742271_102.book 90 ページ２０２１年１月２６日　火曜日　午後５時３７分

Polski

c) Nie używać osprzętu nieprzewidzianego i nie poleconego przez producenta specjalnie do tego elektronarzędzia. Sama możliwość zamoco-

wania elementu wyposażenia do elektronarzędzia nie zapewnia jego bezpiecznego używania.

d) Dopuszczalna prędkość obrotowa narzędzia

roboczego musi być przynajmniej tak duża, jak najwyższa prędkość obrotowa podana na elektronarzędziu. Osprzęt, który obraca się

zprędkością wyższą niż dopuszczalna, może pęknąć, a odłamki mogą zostać rozrzucone.

e) Średnica zewnętrzna i grubość narzędzia

roboczego muszą odpowiadać wymiarom podanym dla danego elektronarzędzia. Niepra-

widłowo zwymiarowane narzę być niewystarczająco osłonięte lub kontrolowane.

f) Otwory gwintowane akcesoriów muszą

pasować do gwintu trzpienia szlifi erki. W przypadku akcesoriów montowanych za pomocą kołnierzy mocujących, otwór dla trzpienia danego akcesoria musi odpowiadać średnicy mocowania kołnierza. Akcesoria nie pasujące do

osprzętu montażowego elektronarzędzia, nie będą pracowały płynnie, będą nadmiernie wibrować i mogą powodować utratę kontroli.

g) Nie wolno stosować żadnych uszkodzonych

narzędzi roboczych. Przed każdym użyciem sprawdzić narzędzia robocze pod kątem występowania odprysków i pęknięć, a tarcze szlifierskie pod kątem pęknięć, stopnia rania lub znacznego zużycia. Jeśli elektronarzędzie lub narzędzie robocze spadnie, należy sprawdzić czy nie zostało uszkodzone lub zastosować inne sprawne narzędzie robocze. Po przeprowadzeniu kontroli i założeniu narzę- dzia roboczego, uruchomić elektronarzędzie z maksymalną prędkością obrotową na czas jednej minuty, uważając aby żadna osoba nie przebywała blisko wirującego narzędzia roboczego. Uszkodzone narzędzia robocze najczęściej

pękają w trakcie przeprowadzania tego testu. h) Należy nosić osobiste wyposażenie

ochronne. W zależności od zastosowania należy nosić pełną osłonę twarzy, ochronę oczu lub okulary ochronne. W razie konieczności zakładać maskę przeciwpyłową, ochraniacze słuchu, rękawice ochronne lub specjalny fartuch, chroniący przed zwiercinami iopiłkami metalu. Należy chronić oczy przed

unoszącymi się wpowietrzu ciałami obcymi, które powstają wtrakcie wykonywania różnych prac. Maski przeciwpyłowe lub maski do ochronny dróg oddechowych powinny dobrze filtrować pył. Długo- trwałe narażenie na hałas może prowadzić do uszkodzenia słuchu.

i) Uważać, aby inne osoby nie podchodziły zbyt

blisko miejsca pracy. Każdy, kto znajdzie się w obszarze pracy powinien nosić osobiste wyposażenie ochronne. Odłamki obrabianego

przedmiotu lub pęknięte narzędzia robocze mogą zostać wyrzucone i spowodować obra również poza bezpośrednim obszarem pracy.

dzia robocze mogą

żenia

ście-

j) W przypadku wykonywania prac, przy których narzędzie robocze może natrafić na ukryte przewody elektryczne lub własny przewód zasilający, urządzenie należy trzymać wyłącznie za izolowane uchwyty. Zetknięcie z

przewodem przewodzącym prąd może spowodować wystąpienie napięcia również na metalowych częściach urządzenia i doprowadzić do porażenia elektrycznego.

k) Przewód zasilający należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad urządzeniem, przewód zasilający może zostać przecięty lub pochwycony, powodując wkręcenie ręki lub ramienia użytkownika w obracające się narz

l) W żadnym wypadku nie wolno odkładać elek-

tronarzędzia przed całkowitym zatrzymaniem się narzędzia roboczego. Obracające się narzę-

dzie robocze może zetknąć się z powierzchnią, na którą elektronarzędzie zostało odłożone, co może spowodować utratę kontroli nad elektronarzę- dziem.

m) Nie przenosić elektronarzędzia, jeśli jest ono uruchomione. Na skutek przypadkowego kontaktu może dojść do wciągnięcia części odzieży przez obracające się narzędzie robocze lub do jego wwiercenia w ciało.

n) Należy regularnie czyścić szczeliny wentyla-

cyjne elektronarzędzia.

wciąga pył do obudowy. o) Nie wolno stosować elektronarzędzia

wpobliżu łatwopalnych materiałów. Iskry mogą spowodować zapłon tych materiałów.

p) Nie używać narzędzi roboczych, które wyma- gają chłodzenia cieczą. Stosowanie wody lub innych płynów chłodzących może prowadzić do porażenia prądem.

1 Odrzut i odpowiednie wskazówki doty-

czące bezpieczeństwa

Odrzut jest nagłą reakcją na haczenie lub zablokowanie się obracającego się narzędzia roboczego. Haczenie lub zablokowanie prowadzi do nagłego zatrzymania obracającego się narzędzia roboczego. Na skutek takiej reakcji, niekontrolowane elektronarzędzie zacznie przyspieszać w kierunku przeciwnym do kierunku obrotów narzędzia roboczego w punkcie zablokowania.

Odrzut jest skutkiem nieprawidłowego zastosowania elektronarzędzia. Można zapobiec takiej reakcji poprzez zastosowanie odpowiednich środków ochronnych, opisanych poniżej.

a) Trzymać mocno elektronarzędzie i przyjąć

taką pozycję ciała i ramion, aby możliwe było tłumienie odrzutu. Należy zawsze korzystać z dodatkowego uchwytu, aby zapewnić sobie jak najlepszą kontrolę nad urządzeniem w przypadku odrzutów lub szarpnięć przy rozruchu.

Użytkownik może, dzięki zastosowaniu odpowiednich środków ostrożności, zapanować nad siłami odrzutu i reakcjami urządzenia.

b) Trzymać ręce z dala od obracających się narzędzi roboczych. Przy odrzucie narzędzie robocze może przejechać wzdłuż dłoni.

ędzie robocze.

Dmuchawa silnika

Page 91

GM13Y_C99742271_102.book 91 ページ２０２１年１月２６日　火曜日　午後５時３７分

Polski

c) Unikać obszaru, do którego elektronarzędzie przemieszcza się na skutek odrzutu. Odrzut

odbija elektronarzędzie w kierunku przeciwnym do ruchu obrotowego narzędzia roboczego przy punkcie zablokowania.

d) Szczególną ostrożność zachować podczas

pracy w obrębie narożników, ostrych krawędzi itp., aby nie dopuścić do zakleszczenia iodrzutu narzędzia roboczego od obrabianego przedmiotu. Wirujące narzędzie robocze ma

tendencję do zakleszczania się w przypadku pracy w narożnikach, przy ostrych krawędziach lub w przypadku odbicia. Może to spowodować utratę kontroli nad urządzeniem lub odrzut.

e) Nie stosować łańcuchowych lub ząbkowa- nych tarcz tnących. Narzędzia robocze tego typu powodują często odrzut lub utratę kontroli nad elektronarzędziem.

2 Szczególne wskazówki bezpieczeństwa

dotyczące szlifowania z uż towych tarcz wieńcowych:

a) Stosować wyłącznie przeznaczoną do tego elektronarzędzia ściernicę wraz z odpowiednią osłoną. Ściernice, które nie są przewidziane dla

danego elektronarzędzia, mogą być niewystarczająco osłonięte i stanowić zagrożenie.

b) Osłona musi być pewnie zamocowana na

elektronarzędziu. Zawsze w taki sposób prowadzić elektronarzędzie, żeby ściernica skierowana w stronę użytkownika była osłonięta.

Zadaniem osłony jest ochrona użytkownika przed odłamkami, przypadkowym zetknięciem ze ścier- nicą, jak również iskrami, które mogą spowodować zapalenie odzieży.

c) Ściernic można używać tylko do prac, do

których są one przeznaczone. d) Stosować wyłącznie nieuszkodzone

kołnierze mocujące o odpowiednim rozmiarze i kształcie, dostosowane do wybranego narzę- dzia roboczego. Odpowiednie kołnierze podpie-

rają narzędzia robocze.

3 Pozostałe wskazówki bezpieczeństwa:

OSTRZEŻENIE – Zawsze nosić okulary

ochronne.

Nosić odpowiednią maskę przeciwpyłową.

Należy przestrzegać danych producenta narzędzi roboczych i osprzętu! Narzędzie robocze chronić przed smarem i uderzeniami!

Narzędzia robocze muszą być przechowywane i stosowane zgodnie z zaleceniami producenta.

Obrabiany przedmiot musi ściśle przylegać do podłoża i należy go zabezpieczyć przed przesunię- ciem, np. za pomocą zacisków. Duże przedmioty obrabiane muszą być odpowiednio podparte.

yciem diamen-

W przypadku zastosowania narzędzi roboczych z wkładką gwintowaną, koniec wrzeciona nie może stykać się z dnem otworu osprzętu szlifierskiego. Należy zwracać uwagę na to, aby gwint w narzędziu roboczym był wystarczająco długi, tak aby pomieścił długość wrzeciona. Gwint w narzędziu roboczym musi pasować do gwintu na wrzecionie. Długość wrzeciona i gwint wrzeciona patrz Rys. 2 i rozdział Dane techniczne.

Ciała obce mogą prowadzić do

czania. Z tego względu przy pracującym urządzeniu należy regularnie, często i dokładnie przedmuchiwać urządzenie sprężonym powietrzem przez tylne szczeliny wentylacyjne. W tym czasie urzą- dzenie nale bezpieczeństwo.

Redukcja zapylenia:

Cząstki uwalniające się podczas używania

urządzenia mogą zawierać substancje wywołujące raka, reakcje alergiczne, schorzenia dróg oddechowych i wady wrodzone lub zaburzać zdolność rozrodczą. Wśród tych substancji można wymienić ołów (farby zawierające ołów), pył mineralny (z kamienia, betonu itp.), domieszki stosowane podczas obróbki drewna (chromiany, środki ochronne do drewna), niektóre gatunki drewna (jak pył z obróbki dębu lub buka), metale, azbest. Poziom ryzyka zależy od tego, przez jak długi czas użytkownik lub znajdujące się w pobliżu osoby będą narażone na działanie pyłu. Wyeliminować możliwość przedostania się cząstek pył

u do organizmu. W celu zredukowania zagrożenia ze strony wymienionych substancji zapewnić dobrą wentylację w miejscu pracy i nosić odpowiednie środki ochrony, na przykład maski przeciwpyłowe, które są w stanie odfiltrować mikroskopijnie małe cząstki.

Przestrzegać wytycznych dotyczących obrabianego materiału, personelu, rodzaju obróbki i miejsca użytkowania urządzenia (np. przepisy BHP, sposób utylizacji).

Szkodliwe cząstki eliminować z powietrza w miejscu ich emisji i zapobiegać odkładaniu się ich w otoczeniu.

Podczas prac specjalnych należy używać odpowiedniego osprzętu (Osprzęt) Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia.

Stosować odpowiednią instalację wyciągową do odsysania pyłu.

W celu zminimalizowania zagrożenia ze strony pyłu:

-Aby uzyskać

pyłów, elektronarzędzie należy stosować wraz z odpowiednim odkurzaczem HiKOKI (Klasy L i wyższej).

-nie kierować uwalnianych cząsteczek i strumienia

powietrza wylotowego z urządzenia w stronę samego siebie ani innych osób znajdujących się w pobliżu czy też na osiadły pył,

-używać systemów odpylania i/lub oczyszczaczy

powietrza,

zablokowania mechanizmu przełą-

ży trzymać w sposób zapewniający

wysoką skuteczność odsysania

Page 92

GM13Y_C99742271_102.book 92 ページ２０２１年１月２６日　火曜日　午後５時３７分

Polski

-zapewnić dobrą wentylację miejsca pracy i czystość dzięki wyciągowi powietrza. Zamiatanie lub nadmuch powoduje wzbijanie pyłu.

-Odzież ochronną odkurzać lub prać. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką.

Nazwy części (Rys. 1 – Rys. 3)

1Pałąkowa rękojeść pomocnicza 2 Śruby motylkowe pałąkowej rękojeści

pomocniczej Tarcza podziałowa ustalacza

pomocniczej Gwintowane otwory na obudowie przekładni

4 5 Klucz dwutrzpieniowy 6Nakrętka mocująca 7Diamentowa tarcza wieńcowa 8Kołnierz oporowy

9Wrzeciono 10 Resorowany wieniec szczotkowy 11 Przycisk blokujący wrzeciono 12 Króciec odsysający 13 Segment podnoszony (do prac w pobliżu

ściany) 14 Osłona tarczy 15 Uchwyt 16 Przycisk (do włączania/wyłączania)* 17 Elektroniczny wskaźnik sygnału 18 Pokrętło nastawcze prędkości obrotowej

pałąkowej rękojeści

Symbole

OSTRZEŻENIE

Następujące oznaczenia są symbolami używanymi w instrukcji elektronarzędzia. Przed rozpoczęciem użytkow- ania należy się upewnić, że ich znacznie jest zrozumiałe.

GM13Y: Szlifierka do betonu

V Napięcie znamionowe

Prąd zmienny Prędkość znamionowa

min-1Obroty lub skoki na minutę

Włączanie

Wyłączanie

Elektronarzędzie klasy II

Akcesoria standardowe

Poza elektronarzędziem (1 narzędzie) w opakowaniu znajdują się akcesoria wymienione poniżej.

○

Klucz dwutrzpieniowy......................................1

○

Plastikowa kaseta ...........................................1

○

Diamentowa tarcza wieńcowa* .......................1

* Z wyłączeniem wersji (WT). Akcesoria standardowe mogą ulec zmianie bez

wcześniejszego zawiadomienia.

Specyfikacje techniczne

Model GM13Y Napięcie* Znamionowa moc 1900 W Prędkość obrotowa bez

obciążenia (prędkość maksymalna)

Maks. średnica akcesorium 125 mm Gwint wrzeciona M14 Długość wrzeciona

szlifierskiego Ciężar bez kabla sieciowego*

*1 Sprawdź nazwę produktu, jako że ulega ona

*2 Waga: zgodnie z procedurą EPTA 01/2003 WSKAZÓWKA:

rmę HiKOKI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia.

zmianie w zależności od miejsca zakupu.

W związku z prowadzonym przez fi

3800

220–240 V

–

8200 min

19 mm

3,6 kg

∼

-1

Uruchomienie

Przed uruchomieniem urządzenia należy

sprawdzić, czy podane na tabliczce znamionowej napięcie sieciowe i częstotliwość sieciowa są zgodne z napięciem sieciowym w miejscu zastosowania urządzenia.

Na zasilaniu elektrycznym należy

zainstalować wyłącznik różnicowoprądowy z maks. prądem wyzwalającym 30mA.

1Założyć pałąkową rękojeść pomocniczą

Pracować wyłącznie z zamontowaną

pałąkową rękojeścią pomocniczą (1)! Zamontować pałąkową rękojeść pomocnicz zgodnie z instrukcją (Rys. 1).

- Nasadzić tarcze podziałowe ustalacza (3) z lewej

i prawej strony na obudowie przekładni.

-Założyć pałąkową rękojeść pomocniczą (1) na

obudowę przekładni.

-Wetknąć śruby skrzydełkowe (2) w pałąkową

rękojeść pomocniczą (1) z lewej i prawej strony i lekko przykręcić.

Page 93

GM13Y_C99742271_102.book 93 ページ２０２１年１月２６日　火曜日　午後５時３７分

Polski

-Ustawić pałąkową rękojeść pomocniczą (1) pod odpowiednim kątem.

-Mocno dociągnąć śruby skrzydełkowe (2) ręcznie z lewej i prawej strony.

2Moduł odsysający

Używać tylko z odpowiednim modułem odsysającym: Podłączyć odkurzacz Klasy L i

wyższej do króćca odsysającego (12). W celu uzyskania optymalnego efektu odkurzania

używać tulei połączeniowej.

Montaż narzędzia roboczego

Przed każdym przezbrajaniem: Wyciągać wtyczkę sieciową z gniazda. Urządzenie musi

być wyłączone, a wrzeciono nieruchome.

1 Blokowanie wrzeciona (Rys. 2)

Przycisk blokujący wrzeciono (11) należy naciskać tylko przy nieruchomym wrzecionie!

-Nacisnąć przycisk blokujący wrzeciono (11) i obracać wrzeciono (9) ręką

do momentu, aż przy-

cisk blokujący wrzeciono zaskoczy na miejsce.

2Montaż/demontaż diamentowej tarczy

wieńcowej (Rys. 2)

Montaż:

- Nasadzić kołnierz oporowy (8) na wrzeciono (9). Jest on prawidło zamontowany, gdy nie można go obracać na wrzecionie.

-Nałożyć diamentową tarczę wieńcową (7) na kołnierz oporowy (8). Musi ona równomiernie przylegać do kołnierza oporowego.

- Obie strony nakrętki mocującej (6) różnią się między sobą. W taki sposób nakręcić nakrętkę mocującą na wrzeciono, aby kołnierz nakrętki (6) skierowany był do góry.

-Zablokować wrzeciono. Przykręcić nakrętkę mocuj

ącą (6) za pomocą klucza dwutrzpieniowego (5) w kierunku zgodnym z ruchem wskazówek zegara.

Demontaż:

-Zablokować wrzeciono. Odkręcić nakrętkę mocu- jącą (6) za pomocą klucza dwutrzpieniowego (5) w kierunku przeciwnym do ruchu wskazówek zegara.

Użytkowanie

1Prace w pobliżu ściany (Rys. 3)

W celu podniesienia i opuszczenia: Wyłączyć urządzenie, wyciągnąć wtyczkę z gniazda.

Narzędzie robocze musi się zatrzymać.

Tylko do prac w pobliżu ściany podnieść segment (13). Do wszystkich innych prac

segment musi być opuszczony. Nieosłonięta część osłony musi być skierowana w

stronę ściany.

2 Ustawianie prędkości obrotowej (Rys. 3)

W zależności od zastosowania ustawić optymalną

ść obrotową pokrętłem nastawczym (18).

prędko

W przypadku większości zastosowań pokrętło nastawcze ustawia się między położeniem 4 i 6.

3Włączanie/wyłączanie

Urządzenie należy prowadzić zawsze obiema rękami.

Najpierw włączyć urządzenie, a następnie przystawić narzędzie robocze do obrabianego

przedmiotu.

Należy unikać zasysania do datkowych pyłów i

wiórów przez urządzenie. Urządzenie należy włączać i wyłączać z dala od nagromadzonego pyłu. Po wyłączeniu urządzenie wolno odkładać dopiero po całkowitym zatrzymaniu się silnika.

Należy unikać niezamierzonego urucho-

mienia: Urządzenie należy zawsze wyłączać, gdy wtyczka jest wyciągana z gniazda wtykowego lub w przypadku przerwy w dopływie prądu.

W przypadku włączenia w trybie ciągłym urzą-

dzenie pracuje bez przerwy, nawet jeśli zostanie wyrwane z ręki. Z tego względu urzą- dzenie należy zawsze trzymać obiema rękami za przewidziane do tego celu uchwyty, przyjąć bezpieczną pozycję i skoncentrować uwagę na wykonywanej pracy.

łączanie chwilowe

Włączanie: przesunąć przycisk włącznika (16) do

przodu, następnie wcisnąć przycisk włącznika (16) do góry.

Wyłączanie: zwolnić przycisk włącznika (16). Tryb pracy ciągłej

Włączanie: włączyć urządzenie w sposób, jak

opisano powyżej. W tym momencie jeszcze raz przesunąć przycisk włącznika (16) do przodu i zwolnić w pozycji przedniej, aby zablokować przycisk włącznika (16) (tryb pracy ciągłej).

Wyłączanie: wcisnąć przycisk włącznika (16) do

góry i zwolnić.

Page 94

GM13Y_C99742271_102.book 94 ページ２０２１年１月２６日　火曜日　午後５時３７分

Polski

Czyszczenie, konserwacja

Czyszczenie silnika:Urządzenie należy regu-

larnie, często i dokładnie przedmuchiwać przez szczeliny wentylacyjne za pomocą odpowiedniego odkurzacza. W tym czasie urządzenie należy trzymać w sposób zapewniający bezpieczeństwo.

Wymiana resorowanego wieńca szczotkowego : W celu uzyskania optymalnego efektu odkurzania

wymieniać zużyte szczotki. Komplet szczotek zamiennych: nr zam. 377100.

Usuwanie usterek

Urządzenia z układami elektronicznymi VTC oraz TC: (Rys. 3)

Świeci się elektroniczny wskaźnik sygnałowy (17) i zmniejsza się prędkość obrotowa pod obciążeniem. Obciążenie

urządzenia jest zbyt duże! Odczekać przy urządzeniu pracującym na biegu jałowym do momentu, aż zgaśnie elektroniczny wskaźnik sygnałowy.

Urządzenie nie pracuje. Elektroniczny wskaźnik sygnałowy (17) miga. Zadziałało

zabezpieczenie przed ponownym uruchomieniem. W przypadku włożenia wtyczki przewodu zasilającego do gniazda przy włączonym urzą- dzeniu lub powrocie zasilania po wcześniejszym zaniku napięcia urządzenie nie uruchomi się. Wyłą- czyć urządzenie i ponownie włączyć.

Osprzęt

Należy stosować wyłącznie oryginalny osprzęt HiKOKI. Patrz strona 160.

Należy stosować wyłącznie osprzęt, który spełnia wymagania i parametry wymienione w niniejszej instrukcji obsługi.

Diamentowa tarcza wieńcowa HiKOKI

Ochrona środowiska

Pył ze szlifowania może zawierać substancje szkodliwe: Nie należy wyrzucać go z odpadami komunalnymi, lecz usuwać prawidłowo w punkcie zbiórki odpadów specjalnych.

Należy przestrzegać krajowych przepisów dotyczą- cych utylizacji zużytych urządzeń, opakowań i akcesoriów zgodnie z ochroną środowiska naturalnego oraz zasadami recyklingu.

W trosce o środowisko naturalne nie należy

ć elektronarzędzi z odpadami komu-

wyrzuca

nalnymi. Należy przestrzegać krajowych przepisów dotyczących segregacji oraz utylizacji zużytych urządzeń, opakowań i osprzętu.

GWARANCJA

Gwarancja na elektronarzędzia fi rmy HiKOKI jest udzielana z uwzględnieniem praw statutowych/ przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego lub niezgodnego z przeznaczeniem użytkowania, bądź wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do centrum serwisowego autoryzowanego przez fi rmę HiKOKI wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi.

Naprawa

Wymiana przewodu zasilającego

Jeżeli niezbędna jest wymiana przewodu zasilającego – aby ograniczyć niebezpieczeństwo – zadanie to należy powierzyć centrum serwisowemu autoryzowanemu przez fi rmę HiKOKI.

UWAGA! Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrze-

gane przepisy i standardy bezpieczeństwa.

Page 95

GM13Y_C99742271_102.book 95 ページ２０２１年１月２６日　火曜日　午後５時３７分

Informacje dotyczące poziomu hałasu i wibracji

Zmierzone wartości zostały określone zgodnie z EN60745 i zadeklarowane zgodnie z ISO 4871.

Zmierzony poziom dźwięku A: 103 dB (A) Zmierzony poziom ciśnienia akustycznego A:

92 dB (A)

Niepewność K: 3 dB (A).

Należy nosić słuchawki ochronne.

Wartość całkowita wibracji (trójosiowa suma wektorowa) określona zgodnie z EN60745.

Polski

Poziom emisji drgań (szlifowanie)

= 6,94 m/s

h, S

Niepewność (drgania)

= 1,5 m/s

Zadeklarowana wartość całkowita wibracji została zmierzona zgodnie ze standardową metodą testową i może być wykorzystana do porównywania elektronarzędzi.

Może być także wykorzystywana do wstępnej oceny ekspozycji.

OSTRZEŻENIE

○ W zależności od sposobu wykorzystywania

elektronarzędzia emisja wibracji podczas rzeczywistej pracy elektronarzędzia może różnić się od zadeklarowanej wartości całkowitej.

○ Należy określić środki bezpieczeństwa dla

ochrony operatora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy urządzenia oraz praca na biegu jałowym w stanie gotowoś

WSKAZÓWKA

W związku z prowadzonym przez fi rmę HiKOKI

ci).

programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia.

Page 96

GM13Y_C99742271_102.book 96 ページ２０２１年１月２６日　火曜日　午後５時３７分

Magyar

Az eredeti utasítások fordítása

Rendeltetésszerű használat

A gép eredeti HiKOKI tartozékokkal, gyémánt fazékkoronggal alkalmas beton, esztrich és bevonatok csiszolására és lemunkálására.

Nem használható darabolásra, nagyoló csiszolásra, csiszolópapírral történő csiszolásra, polírozásra, valamint lamellás csiszolókorong használatára.

Csak víz nélküli használatra. Tudnivaló: Termoelasztikus anyagok megmunkálá-

sakor a kefekoszorú összeragadhat. Alkalmas iparszerű felhasználásra az iparban és a

kisiparban. Csak megfelelő porelszívás mellett végezzen

munkát: Csatlakoztasson (L-osztály és felette), elszívócsonkkal (12) rendelkező porszívót.

A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági tudnivalókat.

Általános biztonsági tudnivalók

Saját testi épsége és elektromos kéziszerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át az üzemeltetési útmutatót.

FIGYELMEZTETÉS Olvassa át az összes biztonsági tudnivalót és utasítást. A bizton-

sági tudnivalók és utasítások betartásának elmulasztása elektromos áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Gondosan őrizze meg valamennyi biztonsági tudnivalót és utasítást.

Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.

1 Bezpieczeństwo miejsca pracy a) Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w

miejscu pracy lub nieoświetlona przestrzeń robocza sprzyjają wypadkom.

b) Nie należy używać elektronarzędzia w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Podczas pracy elektronarz iskry, które mogą spowodować zapłon pyłów lub oparów.

c) Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą

spowodować utratę panowania nad elektronarzędziem.

ędziem wytwarzają się

2 Bezpieczeństwo elektryczne a) Wtyczki elektronarzędzi powinny pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Do elektronarzędzi z uziemieniem ochronnym nie wolno używać żadnych wtyków adaptacyjnych.

Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem.

b) Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, piece i lodówki. Uziemienie cia

zwiększa ryzyko porażenia prądem elektrycznym.

c) Elektronarzędzia należy chronić przed deszczem i wilgocią. Przedostanie się wody do

wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym.

d) Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazda pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub

splątane przewody zwiększają ryzyko porażenia

ądem elektrycznym.

e) W przypadku pracy elektronarzędziem na wolnym powietrzu, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie przedłużacza

dostosowanego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.

różnicowo-prądowego zmniejsza ryzyko porażenia prądem elektrycznym.

3 Bezpieczeństwo osób a) Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać używać elektronarzędzia, będąc zmęczonym lub znajdując się pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas

pracy może grozić bardzo poważnymi urazami ciała.

b) Należy stosować osobiste wyposażenie ochronne. Należy zawsze nosić okulary ochronne. Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej,obuwia z szorstką podeszwą, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała.

uważnie i z rozwagą. Nie należy

ła

Page 97

GM13Y_C99742271_102.book 97 ページ２０２１年１月２６日　火曜日　午後５時３７分
