HiKOKI G13SN, G13SS User manual

Download

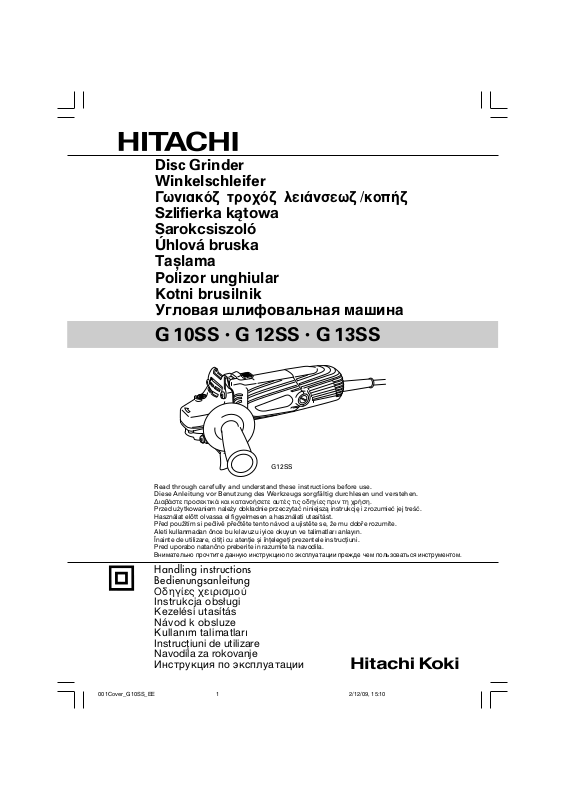

Page 1

Disc Grinder Winkelschleifer

°ˆvÈ·Îﬁ˙ ÙÚÔ¯ﬁ˙ ÏÂÈ¿vÛÂˆ˙ /ÎÔ‹˙

Szlifierka kątowa Sarokcsiszoló Úhlová bruska

Taßlama Polizor unghiular Kotni brusilnik

ìÖÎoÇaÓ åÎËÙoÇaÎëÌaÓ ÏaåËÌa

G 10SS • G 12SS • G 13SS

G12SS

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.

¢И·‚¿ЫЩВ ЪФЫВОЩИО¿ О·И О·Щ·УФ‹ЫВЩВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ ЪИУ ЩЛ ¯Ъ‹ЫЛ.

Przed użytkowaniem należy dokładnie przeczytać niniejszą instrukcję i zrozumieć jej treść. Használat előtt olvassa el figyelmesen a használati utasítást. Před použitím si pečlivě přečtěte tento návod a ujistěte se, že mu dobře rozumíte.

Aleti kullanmadan önce bu kılavuzu iyice okuyun ve talimatları anlayın.

Înainte de utilizare, citiţi cu atenţie și înţelegeţi prezentele instrucţiuni. Pred uporabo natančno preberite in razumite ta navodila.

BÌËÏaÚeÎëÌo ÔpoäÚËÚe ÀaÌÌyï ËÌcÚpyÍáËï Ôo íÍcÔÎyaÚaáËË ÔpeÊÀe äeÏ ÔoÎëÁoÇaÚëcÓ ËÌcÚpyÏeÌÚoÏ.

Handling instructions Bedienungsanleitung

√‰ЛБ›В˜ ¯ВИЪИЫМФ‡

Instrukcja obsługi Kezelési utasítás Návod k obsluze

Kullanım talimatları

Instrucţiuni de utilizare Navodila za rokovanje

àÌcÚpyÍáËÓ Ôo íÍcÔÎyaÚaáËË

Page 2

English Deutsch Ελληνικά Polski Magyar

Wrench

Wheel nut

Depressed center

wheel

Wheel washer

Wheel guard

Spindle

Push button

Wear limit

No. of carbon brush

7 8 9

Čeština

Klíč

Matka kotouče

Brusný kotouč

Podložka kotouče

Kryt kotouče

Hřídel Tlačítko Mez opotŕebení Číslo uhlíkového kartáčku

15° – 30°

5 mm

Schlüssel

Mutter für die Schleifscheibe

Schleifscheibe

Unterlegscheibe

Schutzhaube

Spindel

Druckknopf

Verschleißgrenze

Nr. der Kohlebürste

Türkçe Română

Anahtar

Disk somunu

Tek tarafı oyuk taßlama diski

Disk pulu

Disk muhafazası

Mill

Kilit iånesi

Aßınma sınırı Kömür tanımlama sayısı

Κλειδί

Παξιµάδι τροχού

Χαµηλωµένος κεντρικά τροχς

Ροδέλλα τροχού Προφυλακτήρας

τροχού

Άξονας Κουµπί ώθησης #ριο φθοράς Αρ. Καρβουνακίων

Cheie

Piuliţă pentru disc

Disc cu centru depresat

Șaibă pentru disc

Apărătoare pentru disc

Ax Buton Limită de uzură Numărul periilor de cărbune

Klucz

Nakrętka tarczy

Obniżona tarcza środkowa

Podkładka tarczy

Osłona tarczy

Wrzeciono Przycisk Granica zużycia Numer szczotki węglowej

Ključ

Pesto kolesa

Pritisnjeno osrednje kolo

Blažilec kolesa

Varovalo kolesa

Gred Tipka Meja obrabe Št. ogljikove ščetke

Slovenščina

Csavarkulcs

Tárcsarögzítő anya

Süllyesztett közepű tárcsa

Tárcsa alátét

Tárcsavódő

Tengely Nyomógomb Kopási határ

Szénkefe száma

PyccÍËÈ

ÉaeäÌêÈ ÍÎïä

ÉaÈÍa åÎËÙoÇaÎëÌoÖo ÍpyÖa

тОЛЩoЗaОлМкИ НpyЦ c yЪoФОeММкП бeМЪpoПtárcsa

òaÈÄa åÎËÙoÇaÎëÌoÖo ÍpyÖa

ÂaçËÚÌoe ÔpËcÔocoÄÎeÌËe åÎËÙoÇaÎëÌoÖo ÍpyÖa

тФЛМАeОл

HaÊËÏÌaÓ ÍÌoÔÍa

èpeÀeÎ ËÁÌoca

£ yÖoÎëÌoÈ çeÚÍË

Page 3

Symbols

WARNING

The following show symbols used for the machine. Be sure that you understand their meaning before use.

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Always wear eye protection.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Symboly

UPOZORNĚNÍ

Následující text obsahuje symboly, které jsou použity na zařízení. Ujistěte se, že rozumíte jejich obsahu před tím, než začnete zařízení používat.

Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení těchto varování a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění.

Vždy noste ochranu očí.

Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2002/96/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.

Symbole

Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Tragen Sie immer einen Augenschutz.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

Simgeler

Aßaåıda, bu alet için kullanılan simgeler gösterilmißtir. Aleti kullanmadan önce bu simgelerin ne anlama geldiåini anladıåınızdan emin olun.

Tüm güvenlik uyarılarını ve tüm talimatları okuyun.

Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/ veya ciddi yaralanmaya neden olabilir.

Daima koruyucu gözlük takın.

Sadece AB ülkeleri için Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmıß elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2002/96/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre ßartlarına uygun bir ßekilde tekrar deåerlendirmeye gönderilmelidir.

WARNUNG

DÓKKAT

™‡Ì‚ÔÏ·

¶ƒ√™√Ã∏

Τα παρακάτω δείχνουν τα σύµβολα που χρησιµοποιούνται στο µηχάνηµα. Βεβαιωθείτε τι κατανοείτε τη σηµασίας τους πριν τη χρήση.

¢È·‚¿˙ÂÙÂ ﬁÏÂ˜ ÙÈ˜ ÚÔÂÈ‰ÔÔÈ‹ÛÂÈ˜

·ÛÊ·ÏÂ›·˜ Î·È ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜.

Η µη τήρηση των προειδοποιήσεων και οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρ τραυµατισµ.

Φοράτε πάντα τον κατάλληλο εξοπλισµ για την προστασία των µατιών.

Mvo για τις χώρες της EE Mηv πετάτε τα ηλεκτρικά εργαλεία στov κάδo oικιακώv απoρριµµάτωv! Σύµφωvα µε τηv εuρωπαϊκή oδηγία 2002/96/ EK περί ηλεκτρικώv και ηλεκτρovικώv σuσκεuώv και τηv εvσωµάτωσή της στo εθvικ δίκαιo, τα ηλεκτρικά εργαλεία πρέπει vα σuλλέγovται ξεχωριστά και vα επιστρέφovται για αvακύκλωση µε τρπo φιλικ πρoς τo περιβάλλov.

Simboluri

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnificaţia acestora.

Citiţi toate avertismentele privind siguranţa și toate instrucţiunile.

Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.

Purtaţi întotdeauna protecţie pentru ochi.

Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2002/96/CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la finalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.

Symbole

Następujące oznaczenia to symbole używane w instrukcji obsługi maszyny. Upewnij się, że rozumiesz ich znaczenie zanim użyjesz narzędzia.

Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa.

Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może spowodować porażenie prądem elektrycznym, pożar i/lub odniesienie poważnych obrażeń.

Zawsze nosić okulary ochronne.

Dotyczy tylko państw UE Nie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska.

Simboli

V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

Preberite vas varnostna opozorila in navodila.

Z neupoštevanjem opozoril in navodil tvegate električni udar, požar in/ali resne telesne poškodbe.

Uporaba zaščite za oči je obvezna.

Samo za države EU Električnih orodij ne zavržite skupaj z gospodinjskimi odpadki! V skladu z evropsko direktivo 2002/96/EC o odpadni električni in elektronski opremi in izvedbi v skladu z državnimi zakoni, je treba električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in vrniti v z okoljem združljivo ustanovo za recikliranje.

OSTRZEŻENIE

OPOZORILO

Jelölések

FIGYELEM

Az alábbiakban a géphez alkalmazott jelölések vannak felsorolva. A gép használata előtt feltétlenül ismerje meg ezeket a jelöléseket.

Olvasson el minden biztonsági figyelmeztetést és minden utasítást.

A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Mindig viseljen védőszemüveget.

Csak EU-országok számára Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekről szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani.

CËÏÇoÎê

èPEÑìèPEÜÑEHàE

HËÊe ÔpËÇeÀeÌê cËÏÇoÎê, ËcÔoÎëÁyeÏêe ÀÎÓ ÏaåËÌê. èepeÀ ÌaäaÎoÏ paÄoÚê oÄÓÁaÚeÎëÌo yÄeÀËÚecë Ç ÚoÏ, äÚo Bê ÔoÌËÏaeÚe Ëx ÁÌaäeÌËe.

èpoäÚËÚe Çce ÔpaÇËÎa ÄeÁoÔacÌocÚË Ë ËÌcÚpyÍáËË.

He ÇêÔoÎÌeÌËe ÔpaÇËÎ Ë ËÌcÚpyÍáËÈ ÏoÊeÚ ÔpËÇecÚË Í ÔopaÊeÌËï íÎeÍÚpËäecÍËÏ ÚoÍoÏ, ÔoÊapy Ë/ËÎË cepëeÁÌoÈ ÚpaÇÏe.

BceÖÀa ÌaÀeÇaÈÚe cpeÀcÚÇa ÁaçËÚê ÖÎaÁ.

ToОлНo АОУ cЪpaМ EC He ЗкНЛАкЗaИЪe нОeНЪpoФpЛДopк ЗПecЪe c oДoкдМкП ПycopoП! B cooЪЗeЪcЪЗЛЛ c eЗpoФeИcНoИ АЛpeНЪЛЗoИ 2002/96/EG oД yЪЛОЛБaбЛЛ cЪapкx нОeНЪpЛдecНЛx Л нОeНЪpoММкx ФpЛДopoЗ Л З cooЪЗeЪcЪЗЛЛ c ПecЪМкПЛ БaНoМaПЛ нОeНЪpoФpЛДopк, ДкЗзЛe З нНcФОyaЪaбЛЛ, АoОКМк yЪЛОЛБoЗкЗaЪлcУ oЪАeОлМo ДeБoФacМкП АОУ oНpyКaпзeИ cpeАк cФocoДoП.

Page 4

English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust.

Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear

eye protection.

Protective equipment such as dust mask, nonskid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust related hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

Page 5

English

5) Service a) Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is maintained.

PRECAUTION Keep children and infirm persons away. When not in use, tools should be stored out of reach of children and infirm persons.

SAFETY WARNINGS COMMON FOR GRINDING OR ABRASIVE CUTTING-OFF OPERATIONS

a) This power tool is intended to function as a

grinder or cut-off tool. Read all safety warnings, instructions, illustrations and specifications provided with this power tool.

Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.

b) Operations such as sanding, wire brushing or

polishing are not recommended to be performed with this power tool.

Operations for which the power tool was not designed may create a hazard and cause personal injury.

c) Do not use accessories which are not specifically

designed and recommended by the tool manufacturer.

Just because the accessory can be attached to your power tool, it does not assure safe operation.

d) The rated speed of the accessory must be at

least equal to the maximum speed marked on the power tool.

Accessories running faster than their rated speed can break and fly apart.

e) The outside diameter and the thickness of your

accessory must be within the capacity rating of your power tool.

Incorrectly sized accessories cannot be adequately guarded or controlled.

f) The arbour size of wheels, flanges, backing pads

or any other accessory must properly fit the spindle of the power tool.

Accessories with arbour holes that do not match the mounting hardware of the power tool will run out of balance, vibrate excessively and may cause loss of control.

g) Do not use a damaged accessory. Before each

use inspect the accessory such as abrasive wheels for chips and cracks, backing pad for cracks, tear or excess wear, wire brush for loose or cracked wires. If power tool or accessory is dropped, inspect for damage or install an undamaged accessory. After inspecting and installing an accessory, position yourself and bystanders away from the plane of the rotating accessory and run the power tool at maximum no-load speed for one minute.

Damaged accessories will normally break apart during this test time.

h) Wear personal protective equipment. Depending

on application, use face shield, safety goggles or safety glasses. As appropriate, wear dust mask, hearing protectors, gloves and workshop apron capable of stopping small abrasive or workpiece fragments.

The eye protection must be capable of stopping flying debris generated by various operations. The dust mask or respirator must be capable of filtrating particles generated by your operation. Prolonged exposure to high intensity noise may cause hearing loss.

i) Keep bystanders a safe distance away from

work area. Anyone entering the work area must wear personal protective equipment.

Fragments of workpiece or of a broken accessory may fly away and cause injury beyond immediate area of operation.

j) Hold power tool by insulated gripping surfaces

only, when performing an operation where the cutting accessory may contact hidden wiring or its own cord.

Cutting accessory contacting a ”live” wire may make exposed metal parts of the power tool “live” and shock the operator.

k) Position the cord clear of the spinning accessory.

If you lose control, the cord may be cut or snagged and your hand or arm may be pulled into the spinning accessory.

l) Never lay the power tool down until the

accessory has come to a complete stop.

The spinning accessory may grab the surface and pull the power tool out of your control.

m) Do not run the power tool while carrying it at

your side.

Accidental contact with the spinning accessory could snag your clothing, pulling the accessory into your body.

n) Regularly clean the power tool’s air vents.

The motor’s fan will draw the dust inside the housing and excessive accumulation of powdered metal may cause electrical hazards.

o) Do not operate the power tool near flammable

materials.

Sparks could ignite these materials.

p) Do not use accessories that require liquid

coolants.

Using water or other liquid coolants may result in electrocution or shock.

KICKBACK AND RELATED WARNINGS

Kickback is a sudden reaction to a pinched or snagged rotating wheel, backing pad, brush or any other accessory. Pinching or snagging causes rapid stalling of the rotating accessory which in turn causes the uncontrolled power tool to be forced in the direction opposite of the accessory’s rotation at the point of the binding. For example, if an abrasive wheel is snagged or pinched by the workpiece, the edge of the wheel that is entering into the pinch point can dig into the surface of the material causing the wheel to climb out or kick out. The wheel may either jump toward or away from the operator, depending on direction of the wheel’s movement at the point of pinching. Abrasive wheels may also break under these conditions.

Page 6

English

Kickback is the result of power tool misuse and/or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below.

a) Maintain a firm grip on the power tool and

position your body and arm to allow you to resist kickback forces. Always use auxiliary handle, if provided, for maximum control over kickback or torque reaction during start-up.

The operator can control torque reactions or kickback forces, if proper precautions are taken.

b) Never place your hand near the rotating

accessory.

Accessory may kickback over your hand.

c) Do not position your body in the area where

power tool will move if kickback occurs.

Kickback will propel the tool in direction opposite to the wheel’s movement at the point of snagging.

d) Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the accessory.

Corners, sharp edges or bouncing have a tendency to snag the rotating accessory and cause loss of control or kickback.

e) Do not attach a saw chain woodcarving blade

or toothed saw blade.

Such blades create frequent kickback and loss of control.

SAFETY WARNINGS SPECIFIC FOR GRINDING AND ABRASIVE CUTTING-OFF OPERATIONS

a) Use only wheel types that are recommended for

your power tool and the specific guard designed for the selected wheel.

Wheels for which the power tool was not designed cannot be adequately guarded and are unsafe.

b) The guard must be securely attached to the

power tool and positioned for maximum safety, so the least amount of wheel is exposed towards the operator.

The guard helps to protect operator from broken wheel fragments and accidental contact with wheel.

c) Wheels must be used only for recommended

applications. For example: do not grind with the side of cut-off wheel.

Abrasive cut-off wheels are intended for peripheral grinding, side forces applied to these wheels may cause them to shatter.

d) Always use undamaged wheel flanges that are

of correct size and shape for your selected wheel.

Proper wheel flanges support the wheel thus reducing the possibility of wheel breakage. Flanges for cut-off wheels may be different from grinding wheel flanges.

e) Do not use worn down wheels from larger

power tools.

Wheel intended for larger power tool is not suitable for the higher speed of a smaller tool and may burst.

ADDITIONAL SAFETY WARNINGS SPECIFIC FOR ABRASIVE CUTTING-OFF OPERATIONS

a) Do not “jam” the cut-off wheel or apply

excessive pressure. Do not attempt to make an excessive depth of cut.

Overstressing the wheel increases the loading and susceptibility to twisting or blinding of the wheel in the cut and the possibility of kickback or wheel breakage.

b) Do not position your body in line with and

behind the rotating wheel.

When the wheel, at the point of operation, is moving away from your body, the possible kickback may propel the spinning wheel and the power tool directly at you.

c) When wheel is binding or when interrupting a

cut for any reason, switch off the power tool and hold the power tool motionless until the wheel comes to a complete stop. Never attempt to remove the cut-off wheel from the cut while the wheel is in motion otherwise kickback may occur.

Investigate and take corrective action to eliminate the cause of wheel binding.

d) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and carefully reenter the cut.

The wheel may bind, walk up or kickback if the power tool is restarted in the workpiece.

e) Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kickback.

Large workpieces tend to sag under their own weight. Supports must be placed under the workpiece near the line of cut and near the edge of the workpiece on both sides of the wheel.

f) Use extra caution when making a “pocket cut”

into existing walls or other blind areas.

The protruding wheel may cut gas or water pipes, electrical wiring or objects that can cause kickback.

GENERAL SAFETY INSTRUCTIONS FOR GRINDERS

– Check that speed marked on the wheel is equal to

or greater than the rated speed of the grinder;

– Ensure that the wheel dimensions are compatible

with the grinder;

– Abrasive wheels shall be stored and handled with

care in accordance with manufacturer’s instructions;

– Inspect the grinding wheel before use, do not use

chipped, cracked or otherwise defective products;

– Ensure that mounted wheels and points are fitted

in accordance with the manufacturer’s instructions;

– Ensure that blotters are used when they are provided

with the bonded abrasive product and when they are required;

– Ensure that the abrasive product is correctly mounted

and tightened before use and run the tool at noload for 30 s in a safe position, stop immediately if there is considerable vibration or if other defects are detected. If this condition occurs, check the machine to determine the cause;

Page 7

English

– If a guard is equipped with the tool never use the

tool without such a guard;

– Do not use separate reducing bushings or adapters

to adapt large hole abrasive wheels;

– For tools intended to be fitted with threaded hole

wheel, ensure that the thread in the wheel is long enough to accept the spindle length;

– Check that the work piece is properly supported; – Do not use cutting off wheel for side grinding; – Ensure that sparks resulting from use do not create

a hazard e.g. do not hit persons, or ignite flammable substances;

– Ensure that ventilation openings are kept clear when

working in dusty conditions, if it should become necessary to clear dust, first disconnect the tool from the mains supply (use non metallic objects) and avoid damaging internal parts;

– Always use eye and ear protection. Other personal

protective equipment such as dust mask, gloves, helmet and apron should be worn;

– Pay attention to the wheel that continues to rotate

after the tool is switched off.

SPECIFICATIONS

Model G10SS G12SS G13SS

Voltage (by areas)* (110V, 120V, 220V, 230V, 240V)

Power Input* 580 W

No-load speed 11000 min

Wheel

Weight (Only main body) 1.4 kg

*Be sure to check the nameplate on product as it is subject to change by areas.

Outer dia. × hole dia. 100 × 16 mm 115 × 22 mm 125 × 22 mm

Peripheral speed 72 m/s 80 m/s

STANDARD ACCESSORIES

(1) Wrench ........................................................................ 1

(2) Side handle ................................................................ 1

Standard accessories are subject to change without notice.

5. Ensure that mounted wheels and points are fitted

APPLICATIONS

䡬

Removal of casting fin and finishing of various types of steel, bronze and aluminum materials and castings.

䡬 Grinding of welded sections or sections cut by

means of a cutting torch.

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms to the power requirements specified on the product nameplate.

2. Power switch

Ensure that the power switch is in the OFF position. If the plug is connected to a receptacle while the power switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident.

3. Extension cord

When the work area is removed from the power source, use an extension cord of sufficient thickness and rated capacity. The extension cord should be kept as short as practicable.

4. Fitting and adjusting the wheel guard

The wheel guard is a protective device to prevent injury should the depressed center wheel shatter during operation. Ensure that the guard is properly fitted and fastened before commencing grinding operation.

6. Conducting a trial run

7. Confirm the push button

8. Fixing the side handle

-1

By slightly loosening the setting screw, the wheel guard can be turned and set at any desired angle for maximum operational effectiveness. Ensure that the setting screw is thoroughly tightened after adjusting the wheel guard.

in accordance with the manufacturer’s instructions. Ensure that the depressed center wheel to be utilized is the correct type and free of cracks or surface defects. Also ensure that the depressed center wheel is properly mounted and the wheel nut is securely tightened, Refer to the section on “ASSEMBLING AND DISASSEMBLING THE DEPRESSED CENTER WHEEL” Ensure that blotters are used when they are provided with the bonded abrasive product and when they are required. Do not use separate reducing bushings or adaptors to adapt large hole abrasive wheels. For tools intended to be fitted with threaded hole wheel, ensure that the thread in the wheel is long enough to accept the spindle length. Do not use cutting off wheel for side grinding.

Ensure that the abrasive products is correctly mounted and tightened before use and run the tool at no-load for 30 seconds in a safe position, stop immediately if there is considerable vibration or if other defects are detected. If this condition occurs, check the machine to determine the cause.

Confirm that the push button is disengaged by pushing push button two or three times before switching the power tool on (See Fig. 2).

Screw the side handle into the gear cover.

10000 min

-1

Page 8

English

PRACTICAL GRINDER APPLICATION

1. Pressure

To prolong the life of the machine and ensure a first class finish, it is important that the machine should not be overloaded by applying too much pressure. In most applications, the weight of the machine alone is sufficient for effective grinding. Too much pressure will result in reduced rotational speed, inferior surface finish, and overloading which could reduce the life of the machine.

2. Grinding angle

Do not apply the entire surface of the depressed center wheel to the material to be ground. As shown in Fig. 1, the machine should be held at an angle of 15° – 30° so that the external edge of the depressed center wheel contacts the material at an optimum angle.

3. To prevent a new depressed center wheel from digging into the workpiece, initial grinding should be performed by drawing the grinder across the workpiece toward the operator (Fig. 1 direction B). Once the leading edge of the depressed center wheel is properly abraded, grinding may be conducted in either direction.

4. Precautions immediately after finishing operation

The wheel continues to rotate after the tool is switched off. After switching off the machine, do not put it down until the depressed center wheel has come to a complete stop. Apart from avoiding serious accidents, this precaution will reduce the amount of dust and swarf sucked into the machine.

CAUTIONS

䡬 Check that the work piece is properly supported. 䡬 Ensure that ventilation openings are kept clear when

working in dusty conditions. If it should become necessary to clear dust, first disconnect the tool from the mains supply (use nonmetallic objects) and avoid damaging internal parts.

䡬 Ensure that sparks resulting from use do not create

a hazard e.g. do not hit persons, or ignite flammable substances.

䡬 Always use eye and ear protection.

Other personal protective equipment such as dust mask, gloves, helmet and apron should be worn when necessary. If in doubt, wear the protective equipment.

䡬 When the machine is not use, the power source

should be disconnected.

ASSEMBLING AND DISASSEMBLING THE DEPRESSED CENTER WHEEL (Fig. 2)

CAUTION Be sure to switch OFF and disconnect the

1. Assembling (Fig. 2)

(1) Turn the disc grinder upsidedown so that the spindle

(2) Align the across flats of the wheel washer with the

(3) Fit the protuberance of the depressed center wheel

attachment plug from the receptacle to avoid a serious accident.

is facing upward.

notched part of the spindle, then attach them.

onto the wheel washer.

(4) Screw the wheel nut onto the spindle. (5) While pushing the push button with one hand, lock

the spindle by turning the depressed center wheel slowly with the other hand. Tighten the wheel nut by using the supplied wrench as shown in Fig. 2.

2. Disassembling

Follow the above procedures in reverse.

CAUTIONS

䡬 Confirm that the depressed center wheel is mounted

firmly.

䡬 Confirm that the push button is disengaged by

pushing push button two or three times before switching the power tool on.

MAINTENANCE AND INSPECTION

1. Inspecting the depressed center wheel

Ensure that the depressed center wheel is free of cracks and surface defects.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

3. Inspecting the carbon brushes (Fig. 3)

The motor employs carbon brushes which are consumable parts. Since an excessively worn carbon brush can result in motor trouble, replace the carbon brushes with new ones having the same carbon brush No. shown in the figure when it becomes worn to or near the “wear limit”. In addition, always keep carbon brushes clean and ensue that they slide freely within the brush holders.

4. Replacing carbon brushes:

Disassemble the brush caps with a slotted-head screwdriver. The carbon brushes can then be easily removed.

5. Maintenance of the motor

The motor unit winding is the very “heart” of the power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water.

6. Service parts list CAUTION

Repair, modification and inspection of Hitachi Power Tools must be carried out by an Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts may be changed without prior notice.

Page 9

GUARANTEE

We guarantee Hitachi Power Tools in accordance with statutory/country specific regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a Hitachi Authorized Service Center.

NOTE

Due to HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

Information concerning airborne noise and vibration

The measured values were determined according to EN60745 and declared in accordance with ISO 4871.

Measured A-weighted sound power level: 98 dB (A). Measured A-weighted sound pressure level: 87 dB (A). Uncertainty KpA: 3 dB (A).

Wear ear protection.

Vibration total values (triax vector sum) determined according to EN60745.

Surface grinding: Vibration emission value Uncertainty K = 1.5 m/s

ah, AG = 6.3 m/s

English

WARNING

䡬 The vibration emission value during actual use of

the power tool can differ from the declared value depending on the ways in which the tool is used.

䡬 To identify the safety measures to protect the

operator that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time).

Page 10

Deutsch

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNUNG

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an

Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.

Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder

sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlussschnur nicht

missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien

benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie eine persönliche Schutzausrüstung.

Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten

Sie darauf, dass sich der Schalter in der Aus(Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Sorgen Sie für einen festen Stand. Achten Sie

jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

f) Kleiden Sie sich richtig. Tragen Sie keine lose

Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pflege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es

sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Stecken Sie den Stecker der Stromversorgung

oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

Page 11

Deutsch

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen

Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service a) Lassen Sie Elektrowerkzeuge durch qualifizierte

Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

FÜR SCHLEIF- UND TRENNSCHLEIFARBEITEN GELTENDE SICHERHEITSHINWEISE

a) Dieses Elektrowerkzeug kann als Schleif- oder

Trennschleifwerkzeug eingesetzt werden. Bitte beachten Sie sämtliche mit diesem Gerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben.

Wenn nicht sämtliche nachstehenden Anweisungen befolgt werden, kann es zu Stromschlag, Feuergefahr und/oder ernsthaften Verletzungen kommen.

b) Es wird nicht empfohlen, Arbeiten wie

Sandpapierschleifen, Drahtbürsten oder Polieren mit diesem Elektrowerkzeug auszuführen.

Arbeiten, für die dieses Elektrowerkzeug nicht konzipiert wurde, könnten eine Gefahr darstellen, die zu Verletzungen oder Geräteschäden führen könnten.

c) Verwenden Sie keine Zubehörteile, die nicht

speziell vom Hersteller für die Verwendung mit dem Werkzeug konzipiert und empfohlen wurden.

Der Umstand, dass ein Zubehörteil an dem Elektrowerkzeug angebracht werden kann, bedeutet nicht, dass damit ein sicherer Betrieb garantiert ist.

d) Die Nenndrehzahl des Schleifkörpers muss

mindestens der maximalen auf dem Elektrowerkzeug angegebenen Drehzahl entsprechen.

Schleifkörper, die mit einer höheren Geschwindigkeit als ihrer Nenndrehzahl betrieben werden, können zerbersten und in Folge können Bruchstücke davon weggeschleudert werden.

e) Außendurchmesser und Dicke des Schleifkörpers

müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen.

Falsch bemessene Schleifkörper können nicht ausreichend abgesichert oder bei Arbeit nicht ausreichend kontrolliert werden.

f) Schleifscheiben, Flansche, Schleifteller oder

anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen.

Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, laufen mit Unwucht, vibrieren sehr stark und können zu einem Verlust der Kontrolle über das Werkzeug führen.

g) Benutzen Sie niemals beschädigte Schleifkörper.

Überprüfen Sie vor jedem Gebrauch Einsatzwerkzeuge wie Schleifkörper auf Absplitterungen und Risse, Schleifteller auf Sprünge, Risse oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder der Schleifkörper herunter fällt, überprüfen Sie es/ ihn auf Beschädigung oder montieren Sie einen unbeschädigten Schleifkörper. Lassen Sie nach Prüfung und Montage des Schleifkörpers das Elektrowerkzeug eine Minute lang mit maximaler Leerlaufdrehzahl laufen. Achten Sie dabei darauf, dass Sie und alle anderen in der Nähe befindlichen Personen sich außerhalb der Rotationsebene des Schleifkörpers aufhalten.

Normalerweise zerbersten schadhafte Schleifwerkzeuge bei einem solchen Probelauf.

h) Tragen Sie eine Schutzausrüstung. Benutzen Sie

je nach Anwendung Gesichtsschutz oder Schutzbrille. Soweit angemessen, tragen Sie eine Staubmaske, einen Gehörschutz, Handschuhe sowie eine Arbeitsschürze, die geeignet sind, Sie vor Schleifkörper- und Werkstückteilchen zu schützen.

Die Schutzbrille muss sich eignen, die bei unterschiedlichen Arbeiten weggeschleuderten Partikel abzuwehren. Die Staub- oder die Atemschutzmaske muss in der Lage sein, die bei der Arbeit entstehenden Partikel zu filtern. Eine dauerhaft hohe Lärmbelastung kann zu Gehörverlust führen.

i) Halten Sie umstehende Personen von Ihrem

Arbeitsbereich fern. Jeder, der den Arbeitsbereich betritt, muss eine Schutzausrüstung tragen.

Werkstückteilchen oder Stücke geborstener Schleifkörper können weggeschleudert werden und auch außerhalb des unmittelbaren Arbeitsbereiches Verletzungen verursachen.

j) Falls der Schleifkörper bei der Arbeit mit versteckt

liegenden Leitungen oder mit der Anschlussleitung des Elektrowerkzeugs selbst in Berührung kommen kann, halten Sie das Elektrowerkzeug nur an seinen isolierten Griffflächen.

Page 12

Deutsch

Schleifkörper, die in Kontakt mit einer spannungsführenden Leitung kommen, können die Metallteile des Elektrowerkzeugs spannungsführend machen und dem Bediener einen elektrischen Schlag versetzen.

k) Halten Sie die Anschlussleitung des

Elektrowerkzeugs stets vom drehenden Schleifkörper fern.

Falls Sie die Kontrolle über das Elektrowerkzeug verlieren, kann die Anschlussleitung durchtrennt oder erfasst werden, und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.

l) Legen Sie das Elektrowerkzeug niemals ab, bevor

der Schleifkörper vollständig zum Stillstand gekommen ist.

Der sich drehende Schleifkörper kann in Berührung mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

m) Lassen Sie das Elektrowerkzeug nicht laufen,

während Sie es tragen.

Der sich drehende Schleifkörper kann bei versehentlicher Berührung Ihre Kleidung erfassen und in Ihren Körper gezogen werden.

n) Reinigen Sie regelmäßig die Lüftungsöffnungen

des Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse.

Übermäßige Ansammlungen von Metallstaub könnten zu elektrischen Gefährdungen führen.

o) Verwenden Sie das Elektrowerkzeug nicht in

der Nähe entflammbarer Materialien.

Funken könnten diese Materialien entzünden.

p) Verwenden Sie keine Zubehörteile, die flüssige

Kühlmittel erfordern.

Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag oder Schock führen.

RÜCKSCHLAG UND DAZU GEHÖRIGE SICHERHEITSHINWEISE

Rückschlag ist die plötzliche Reaktion infolge eines Verklemmens oder Verhakens eines drehenden Schleifkörpers, eines Schleiftellers oder einer Drahtbürste etc. Dieses Verklemmen oder Verhaken führt zu einem plötzlichen Stopp des rotierenden Schleifkörpers, wodurch ein unkontrolliertes Elektrowerkzeug an der Blockierstelle ruckartig gegen die Drehrichtung des Schleifkörpers bewegt wird. Wenn beispielsweise eine Schleifscheibe im Werkstück verklemmt oder verhakt wird, kann sich die Kante der in die Blockierstelle eindringenden Schleifscheibe in die Oberfläche des Werkstücks graben, wodurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen kann. Je nach Drehrichtung der Scheibe an der Blockierstelle kann sich die Schleifscheibe dabei auf die Bedienperson zu oder von ihr weg bewegen. Schleifscheiben können unter diesen Umständen auch brechen. Zum Rückschlag kommt es in Folge einer falschen und/ oder nicht ordnungsgemäßen Verwendung des Elektrowerkzeugs. Dies kann durch geeignete Vorsichtsmaßnahmen vermieden werden, die im Folgenden beschrieben werden.

a) Halten Sie das Elektrowerkzeug stets gut fest

und bringen Sie Ihren Körper und Ihren Arm in eine Position, in der Sie mögliche Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um beim Hochlauf die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente zu haben.

Der Bediener kann Rückschlagkräfte oder Reaktionsmomente durch geeignete Vorsichtsmaßnahmen beherrschen.

b) Bringen Sie Ihre Hand nie in die Nähe rotierenden

Einsatzwerkzeuge.

Das Einsatzwerkzeug könnte sich beim Rückschlag über Ihre Hand bewegen.

c) Meiden Sie den Bereich, in den sich das

Elektrowerkzeug bei einem Rückschlag bewegen würde.

Durch den Rückschlag wird das Elektrowerkzeug ruckartig entgegen der Drehrichtung der Schleifscheibe an der Blockierstelle bewegt.

d) Arbeiten Sie besonders vorsichtig im Bereich

von Ecken und scharfen Kanten etc. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen.

An Ecken und scharfen Kanten oder beim Abprallen neigen rotierende Einsatzwerkzeuge dazu, sich zu verklemmen, was in weiterer Folge zum Verlust der Kontrolle des Werkzeugs oder zum Rückschlag führt.

e) Verwenden Sie kein Ketten- oder gezähntes

Sägeblatt.

Solche Einsatzwerkzeuge führen häufig zu Rückschlag oder zum Verlust der Kontrolle über das Elektrowerkzeug.

BESONDERE SICHERHEITSHINWEISE FÜR SCHLEIF- BZW. TRENNSCHLEIFARBEITEN

a) Verwenden Sie lediglich die für Ihr

Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube.

Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und ihre Verwendung ist daher nicht sicher.

b) Die Schutzhaube muss sicher am

Elektrowerkzeug befestigt und so positioniert sein, dass der kleinstmögliche Teil des Schleifkörpers offen zur Bedienperson zeigt und somit ein Höchstmaß an Sicherheit garantiert wird.

Die Schutzhaube soll die Bedienperson vor Bruchstücken defekter Schleifkörper und versehentlichem Kontakt mit dem Schleifkörper schützen.

c) Schleifkörper dürfen nur für die jeweils

vorgesehenen Einsatzmöglichkeiten verwendet werden. Schleifen Sie beispielsweise nie mit der Seitenfläche einer Trennscheibe.

Trennscheiben sind zum Abtragen von Material durch die Scheibenkante bestimmt und können bei seitlicher Krafteinwirkung auf den Schleifkörper zerbrechen.

Page 13

Deutsch

d) Verwenden Sie immer unbeschädigte Flansche

in der für die gewählte Schleifscheibe passenden Größe und Form.

Passende Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Zerbrechens der Schleifscheibe. Flansche für Trennscheiben können sich von Flanschen für andere Schleifscheiben unterscheiden.

e) Verwenden Sie niemals durch größere

Elektrowerkzeuge abgenutzte Schleifscheiben.

Für größere Elektrowerkzeuge konzipierte Schleifscheiben sind nicht für die höheren Drehzahlen kleinerer Elektrowerkzeuge ausgelegt und können brechen.

WEITERE SICHERHEITSHINWEISE ZU TRENNSCHLEIFARBEITEN

a) Vermeiden Sie ein Blockieren der Trennscheibe

oder das Ausüben übertriebenen Drucks auf die Trennscheibe. Versuchen Sie nicht, übermäßig tiefe Schnitte auszuführen.

Durch das Überlasten der Trennscheibe erhöht sich deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Zerbrechens des Schleifkörpers.

b) Meiden Sie den Bereich vor und hinter der

rotierenden Trennscheibe.

Bewegt sich die Trennscheibe im Werkstück von Ihnen weg, so kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.

c) Falls die Trennscheibe verklemmt oder Sie die

Arbeit aus irgendeinem Grund unterbrechen müssen, schalten Sie das Elektrowerkzeug aus und halten Sie es an derselben Stelle, bis die Scheibe völlig zum Stillstand gekommen ist. Versuchen Sie niemals, eine noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann dies zu einem Rückschlag führen.

Ermitteln und beheben Sie die Ursache für das Verklemmen der Scheibe.

d) Schalten Sie das Elektrowerkzeug nicht wieder

ein, solange es sich noch im Werkstück befindet. Warten Sie nach dem Einschalten bis die Trennscheibe ihre volle Geschwindigkeit erreicht hat, bevor Sie das Werkzeug vorsichtig wieder in den Schnitt einsetzen.

Ansonsten kann die Scheibe blockieren, aus dem Werkstück springen oder einen Rückschlag verursachen.

e) Stützen Sie Platten oder übergroße Werkstücke

ab, um das Risiko eines Verklemmens oder Rückschlags der Trennscheibe zu minimieren.

Große Werkstücke tendieren dazu, unter ihrem Eigengewicht durchzusacken. Die Stützen müssen unter dem Werkstück in der Nähe der Schnittlinie und nahe der Kante des Werkstücks zu beiden Seiten der Scheibe angebracht werden.

f) Seien Sie bei der Ausführung eines

„Blindschnitts” in Mauern oder anderen Blindbereichen besonders vorsichtig.

Die vorstehende Scheibe kann Gas- oder Wasserleitungsrohre, Stromkabel, oder Gegenstände durchschneiden, die einen Rückschlag verursachen können.

ALLGEMEINE SICHERHEITSHINWEISE FÜR SCHLEIFGERÄTE

– Vergewissern Sie sich, dass die auf der Scheibe

angegebene Geschwindigkeit mit der Sollgeschwindigkeit des Schleifers übereinstimmt oder diese übertrifft;

– Achten Sie darauf, dass die Abmessungen der

Scheibe mit dem Schleifer kompatibel sind;

– Schleifscheiben müssen sorgfältig und in

Übereinstimmung mit den Anweisungen des Herstellers gelagert und verwendet werden;

– Überprüfen Sie die Schleifscheibe vor dem Einsatz,

verwenden Sie keine angeschlagenen, gebrochenen oder sonstwie defekte Produkte;

– Achten Sie darauf, dass Scheiben und Gegenstücke

gemäß den Anweisungen des Herstellers angebracht werden;

– Denken Sie daran, mit dem Verbundprodukt

gelieferte Papierflansche zu verwenden, wenn diese benötigt werden;

– Achten Sie darauf, dass das Schleifmittel vor dem

Einsatz richtig montiert und angezogen wird, lassen Sie das Werkzeug 30 Sekunden lang unbelastet in einer sicheren Position laufen, stoppen Sie das Gerät sofort, falls Sie deutliche Vibrationen oder andere Defekte bemerken sollten. Falls dies eintritt, überprüfen Sie das Gerät und versuchen Sie, die Ursache herauszufinden;

– Falls das Werkzeug mit einer Schutzeinrichtung

ausgerüstet ist, benutzen Sie das Werkzeug niemals ohne diese Schutzeinrichtung;

–Verwenden Sie keine separaten Reduzierhülsen oder

Adapter, um Schleifscheiben mit großem Lochdurchmesser zu montieren;

– Bei Werkzeugen, die zum Einsatz mit Gewinde-

Schleifscheiben vorgesehen sind, vergewissern Sie sich, dass das Gewinde in der Scheibe lang genug ist, um die Welle in ganzer Länge aufzunehmen;

– Vergewissern Sie sich, dass das Werkstück richtig

gestützt wird;

– Verwenden Sie keine Trennscheiben für seitliche

Schleifarbeiten;

– Achten Sie darauf, dass bei der Arbeit entstehende

Funken keine Unfälle verursachen – keine Personen treffen oder entflammbare Materialien entzünden;

– Sorgen Sie dafür, dass Belüftungsöffnungen jederzeit

frei bleiben, wenn Sie unter staubigen Bedingungen arbeiten. Falls Staub beseitigt werden muss, ziehen Sie zuerst den Netzstecker (verwenden Sie dafür keine Metallgegenstände) und vermeiden Sie Beschädigungen von innen liegenden Teilen;

– Tragen Sie grundsätzlich eine Schutzbrille und einen

Gehörschutz. Darüber hinaus sollten Sie in eine persönliche Schutzausrüstung wie Staubmaske, Handschuhe, Helm und Schürze tragen;

– Geben Sie gut auf die Scheibe acht; nach dem

Ausschalten des Werkzeuges dreht sich diese noch eine Zeit lang weiter.

Page 14

Deutsch

TECHNISCHE DATEN

Modell G10SS G12SS G13SS Spannung (je nach Gebiet)* (110V, 120V, 220V, 230V, 240V) Leistungsaufnahme* 580 W Leerlaufdrehzahl 11000 min

Schleifscheibe

Gewicht (Gerät selbst.) 1,4 kg

*Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet

ändern.

Außendurchmesser × lochdurchmesser Umlaufgeschwindigkeit 72 m/s 80 m/s

STANDARDZUBEHÖR

(1) Schlüssel .....................................................................1

(2) Handgriff ..................................................................... 1

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

ANWENDUNGSGEBIETE

䡬 Entfernung von Gußgrat und Endbearbeitung

verschiedener Stahlqualitäten, Bronze-und Aluminiummaterialien und Gußteile.

䡬 Schleifen von geschweißten Stücken oder von durch

Brennschneiden hergestellten Abschnitten.

VOR INBETRIEBNAHME

1. Netzspannung

Prüfen, daß die zu verwendende Netzspannung der Angabe auf dem Typenschild entspricht.

2. Netzschalter

Prüfen, daß der Netzschalter auf “AUS” steht. Wenn der Stecker an das Netz angeschlossen wird, während der Schalter auf “EIN” steht, beginnt das Werkzeung sofort zu laufen, was gefährlich ist.

3. Verlängerungskabel

Wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, ist ein Verlängerungskabel ausreichenden Querschnitts und ausreichender Nennleistung zu verwenden. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

4. Anbringen und Einstellen der Schutzhaube

Die Schutzhaube ist eine Schutzvorrichtung, durch die Schaden verhindert werden soll, wenn die Schleifscheibe während des Betriebs zerbrechen sollte. Es ist darauf zu achten, daß die Haube ordnungsgemäß angebracht und befestigt ist, ehe mit der Schleifarbeit begonnen wird. Durch geringfügiges Lockern der Arretierschraube kann die Schutzhaube gedreht und in jedem gewünschten Winkel zur Erzielung maximaler Leistung eingestellt werden. Es ist sicherzustellen, daß die Arretierschraube nach dem Einstellen der Schutzhaube ordnungsgemäß angezogen wird.

5. Stellen Sie sicher, daß die angebrachte Schleifscheibe und die anderen Teile entsprechend den Anweisungen des Herstellers angebracht sind. Es ist weiter darauf zu achten, daß die zu verwendende Schleifscheibe die richtige Ausführung

100 × 16 mm 115 × 22 mm 125 × 22 mm

und ohne Risse und Oberflächenfehler ist. Es ist auch darauf zu achten, daß die Schleifscheibe richtig montiert und die Mutter der Schleifscheibe fest angezogen ist. Siehe Abschnitt “ANBRINGEN UND ABNEHMEN DER SCHLEIFSCHEIBE”. Stellen Sie sicher, daß Beilegscheiben verwendet werden, wenn diese mit Schleifscheiben aus gebundenem Schleifmittel mitgeliefert werden und erforderlich sind. Verwenden Sie keine separaten Reduzierbuchsen oder Adapter zum Anpassen von Schleifscheiben mit einem großen Loch. Stellen Sie für Werkzeuge für Verwendung mit einer Schleifscheibe mit Gewindeloch sicher, daß das Gewinde in der Schleifscheibe lang genug ist, um die Spindellänge aufzunehmen. Verwenden Sie eine Trennscheibe nicht zum Seitenschleifen.

6. Durchführung eines Probelaufs

Stellen Sie vor der Verwendung sicher, daß das Schleiferzeugnis korrekt angebracht und fest angezogen ist, und lassen Sie das Werkzeug ohne Last 30 Sekunden an einer sicheren Position laufen. Halten Sie das Werkzeug sofort an, wenn beträchtliche Vibrationen auftreten oder Defekte festgestellt werden. Wenn ein solcher Zustand eintritt, so überprüfen Sie die Maschine, um die Ursache zu finden.

7. Überprüfen der Druckknopf:

Es ist zu überprüfen, ob die Druckknopf freigegeben ist, indem zwei-oder dreimal vor Einschalten des Gerätes auf die Druckknopf gedrückt wird (siehe

Abb. 2).

8. Anbringen des Handgriffs

Den Handgriff in den Getriebedeckel einschrauben.

PRAKTISCHE SCHLEIFARBEIT

1. Druck

Zur Verlängerung der Lebensdauer Maschine und für erstklassige Arbeit ist es wichtig, daß die Maschine nicht durch zu starken Druck überbelastet wird. Bei den meisten Anwendungen reicht das Gewicht der Maschine für effektives Schleifen aus. Zu starker Druck führt zu verminderter Drehzahl, unbefriedigendem Oberflächenaussehen und einer Überbelastung, die die Lebensdauer der Maschine vermindem könnte.

-1

10000 min

-1

Page 15

Deutsch

2. Schleifwinkel

Nicht die gesamte Fläche der Schleifscheibe auf das zu schleifende Material auflegen. Die Maschine sollte, wie in Abb. 1 dargestellt ist, in einem Winkel von 15° – 30° gehalten werden, so dadie Außenkante der Schleifscheibe das Werkstück in einem optimalen Winkel berührt.

3. Damit sich eine neue Schleifscheibe nicht in das Werkstück hineingräbt, sollte zu Anfang die Schleifarbeit so durchgeführt werden, daß der Winkelschleifer über das Werkstück zum Bedienungsmann gezogen wird (Abb. 1 Richtung B). Wenn die Vorderkante der Schleifscheibe entsprechend abgeschliffen ist, kann das Schleifen in beiden Richtungen durchgeführt werden.

4. Vorsichtsmaßnahmen unmittelbar nach Beendigung der Arbeit

Die Schleifscheibe dreht sich auch nach dem Ausschalten des Werkzeugs noch weiter. Nach dem Ausschalten darf die Maschine erst abgelegt werden, wenn die Schleifscheibe völlig zum Stillstand gekommen ist. Abgesehen vom Vermeiden ernsthafter Unfälle wird durch diese Vorsichtsma nahme vermieden, daß Staub und Späne in die Maschine gesaugt werden.

ACHTUNG

䡬 Überprüfen Sie, daß das Werkstück richtig unterstützt

ist.

䡬 Überprüfen Sie bei Arbeit an einem staubigen Ort,

daß die Ventilationsöffnungen freigehalten werden. Wenn Beseitigung von Staub erforderlich werden sollte, so ziehen Sie zuerst den Stecker des Netzkabels aus der Steckdose (verwenden Sie nichtmetallische Gegenstände) und vermeiden Sie Beschädigung innerer Teile.

䡬 Stellen Sie sicher, daß bei der Verwendung

auftretende Funken keine Gefährdung darstellen, d.h. daß sie keine Personen treffen und keine entflammbaren Substanzen entzünden.

䡬 Verwenden Sie immer Augen- und Ohrenschutz.

Sonstige persönliche Schutzausrüstung wie eine Staubmaske, Handschuhe, ein Helm und eine Schürze sollte getragen werden, wenn sie erforderlich ist. Tragen Sie im Zweifelsfall Schutzausrüstung.

䡬 Wenn die Maschine nicht benutzt wird, sollte der

Netzstecker gezogen werden.

ANBRINGEN UND ABNEHMEN DER SCHLEIFSCHEIBE (Abb. 2)

VORSICHT Immer den Betriebsschalter auf “Aus”

1. Anbringen (Abb. 2)

(1) Legen Sie den Winkelschleifer mit der Oberseite

(2) Die Beilegscheibe mit den Flachseiten auf die

(3) Den Vorsprung der Schleifscheibe in die

(4) Die Schleifscheibenmutter auf die Spindel schrauben.

stellen und den Netzstecker aus der Steckdose ziehen, um Unfälle zu vermeiden.

nach unten hin, so dass die Spindel nach oben zeigt.

Einkerbungen der Spindel ausgerichtet anbringen.

Beilegscheibe einpassen.

(5) Den Druckknopf mit einer Hand drücken und die

Spindel durch langsames Drehen der Schleifscheibe mit der anderen Hand verriegeln. Die Schleifscheibenmutter mit dem mitgelieferten Schlüssel wie in Abb. 2 gezeigt anziehen.

2. Abnehmen

Beim Abnehmen wird in umgekehrter Reihenfolge vorgegangen.

VORSICHT

䡬 Prüfen, ob die Schleifscheibe fest angezogen ist. 䡬 Es ist zu überprüfen, ob die Druckknopf freigegeben

ist, indem zwei- oder dreimal vor Einschalten des Gerätes auf die Druckknopf gedrückt wird.

WARTUNG UND INSPEKTION

1. Überprüfung der Schleifscheibe

Es ist darauf zu achten, daß die Schleifscheibe ohne Risse und Fehler an der Oberfläche ist.

2. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

3. Inspektion der Kohlebürsten: (Abb. 3)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Übermaßig abgenutzte Kohlenbürsten führen zu Motor, problemen. Deshalb wird eine Kohlebürste durch eine neue ersetzt, die dieselbe Nummber trägt wie auf der Abbildung gezeigt, wenn sie teilweise oder ganz verbraucht ist. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können.

4. Austausch einer Kohlebürste:

Der Bürstendeckel wird mit einem Steckschlüssel abmontiert. Dann kann die Kohlebürste leicht entfernt werden.

5. Wartung des Motors

Die Motorwicklung ist das “Herz” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in BerUhrung kommt.

6. Liste der Wartungsteile ACHTUNG

Reparatur, Modifikation und Inspektion von HitachiElektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden.

Page 16

Deutsch

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter.

ANMERKUNG

Aufgrund des ständigen Forschungs-und Entwicklungsprogramms von HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 98 dB (A) Gemessener A-gewichteter Schalldruck: 87 dB (A) Messunsicherheit KpA: 3 dB (A)

Bei der Arbeit immer einen Ohrenschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.

Oberflächenschleifen: Vibrationsemissionswert Messunsicherheit K = 1,5 m/s

ah, AG = 6,3 m/s

WARNUNG

䡬 Der Vibrationsemissionswert während der

tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Wert abweichen, abhängig davon, wie das Werkzeug verwendet wird.

䡬 Zur Festlegung der Sicherheitsmaßnahmen zum

Schutz des Bedieners, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).

Page 17

∂ППЛУИО¿

°∂¡π∫∂™ ¶ƒ√∂π¢√¶√π∏™∂π™ ∞™º∞§∂π∞™ ∏§∂∫∆ƒπ∫√À ∂ƒ°∞§∂π√À

¶ƒ√™√Ã∏

¢È·‚¿˙ÂÙÂ ﬁÏÂ˜ ÙÈ˜ ÚÔÂÈ‰ÔÔÈ‹ÛÂÈ˜ ·ÛÊ·ÏÂ›·˜ Î·È ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜.

Η µη τήρηση των προειδοποιήσεων και οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρ τραυµατισµ.

º˘П¿НЩВ ﬁПВ˜ ЩИ˜ ЪФВИ‰ФФИ‹ЫВИ˜ О·И ЩИ˜ Ф‰ЛБ›В˜ БИ· МВППФУЩИО‹ ·У·КФЪ¿.

Ο ροσ "ηλεκτρικ εργαλείο" στισ προειδοποιήσεισ αναφέρεται στο ηλεκτρικ εργαλείο (µε καλώδιο) που λειτουργεί στουσ αγωγούσ ή στο ηλεκτρικ εργαλείο που λειτουργεί στη µπαταρία (χωρίσ καλώδιο).

1) ∞ÛÊ¿ÏÂÈ· ¯ÒÚÔ˘ ÂÚÁ·Û›·˜ a) ¢È·ÙËÚÂ›ÙÂ ÙÔ ¯ÒÚÔ ÂÚÁ·Û›·˜ Î·ı·Úﬁ Î·È Î·Ï¿

ÊˆÙÈÛÌ¤ÓÔ.

Σε ακατάστατεσ ή σκοτεινέσ περιοχέσ µπορεί να προκληθούν ατυχήµατα.

b) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫВ

ВЪИ‚¿ППФУ, ЫЩФ ФФ›Ф МФЪВ› У· ЪФОПЛıВ› ¤ОЪЛНЛ, ﬁˆ˜ ·ЪФ˘Ы›· В‡КПВОЩˆУ ˘БЪТУ, ·ВЪ›ˆУ ‹ ЫОﬁУЛ˜.

Τα ηλεκτρικά εργαλεία δηµιουργούν σπινθήρεσ, οι οποίοι µπορεί να αναφλέξουν τη σκνη ή τον καπν.

c) ∫Ú·Ù‹ÛÙÂ Ù· ·È‰È¿ Î·È ÙÔ˘˜ ·ÚÂ˘ÚÈÛÎﬁÌÂÓÔ˘˜

М·ОЪИ¿ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Αν αποσπαστεί η προσοχή σασ, υπάρχει κίνδυνοσ να χάσετε τον έλεγχο.

2) ∏ПВОЩЪИО‹ ·ЫК¿ПВИ· a) ∆· КИ˜ ЩˆУ ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ Ъ¤ВИ У· В›У·И

О·Щ¿ППЛП· БИ· ЩИ˜ Ъ›˙В˜. ªЛУ ЩЪФФФИ‹ЫВЩВ ФЩ¤ ЩФ КИ˜ МВ ФФИФУ‰‹ФЩВ ЩЪﬁФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ КИ˜ ЪФЫ·ЪМФБ‹˜ МВ БВИˆМ¤У· ЛПВОЩЪИО¿ ВЪБ·ПВ›·.

Τα µη τροποποιηµένα φισ και οι κατάλληλεσ πρίζεσ µειώνουν τον κίνδυνο ηλεκτροπληξίασ.

b) ∞ÔÊ‡ÁÂÙÂ ÙË ÛˆÌ·ÙÈÎ‹ Â·Ê‹ ÌÂ ÁÂÈˆÌ¤ÓÂ˜

ВИК¿УВИВ˜ ﬁˆ˜ ЫˆП‹УВ˜, ıВЪМ¿ЫЩЪВ˜, М·БВИЪИО¤˜ Ы˘ЫОВ˘¤˜ О·И „˘БВ›·.

Υπάρχει αυξηµένοσ κίνδυνοσ ηλεκτροπληξίασ ταν το σώµα σασ είναι γειωµένο.

c) ªЛУ ВОı¤ЩВЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫЩЛ ‚ЪФ¯‹ ‹

ÛÂ Û˘Óı‹ÎÂ˜ ˘ÁÚ·Û›·˜.

Το νερ που εισέρχεται σε ένα ηλεκτρικ εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίασ.

d) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ О·ПТ‰ИФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ

ФЩ¤ ЩФ О·ПТ‰ИФ БИ· У· МВЩ·К¤ЪВЩВ, У· ЩЪ·‚‹НВЩВ ‹ У· ‚Б¿ПВЩВ ·ﬁ ЩЛУ Ъ›˙· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ∫Ъ·Щ‹ЫЩВ ЩФ О·ПТ‰ИФ М·ОЪИ¿ ·ﬁ ıВЪМﬁЩЛЩ·, П¿‰И, ОФКЩВЪ¤˜ БˆУ›В˜ О·И ОИУФ‡МВУ· М¤ЪЛ.

Τα κατεστραµµένα ή µπερδεµένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίασ.

e) ŸЩ·У ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ЫВ ВНˆЩВЪИОﬁ

¯ТЪФ, ¯ЪЛЫИМФФИ‹ЫЩВ О·ПТ‰ИФ ЪФ¤ОЩ·ЫЛ˜ Ф˘ ЪФФЪ›˙ВЩ·И БИ· ¯Ъ‹ЫЛ ЫВ ВНˆЩВЪИОﬁ ¯ТЪФ.

Η χρήση ενσ καλωδίου κατάλληλου για εξωτερικ χώρο µειώνει τον κίνδυνο ηλεκτροπληξίασ.

f) ∞У В›У·И ·У·ﬁКВ˘ОЩЛ Л ПВИЩФ˘ЪБ›· ВУﬁ˜

ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘ ЫВ ¯ТЪФ МВ ˘БЪ·Ы›·, ¯ЪЛЫИМФФИВ›ЩВ ‰И¿Щ·НЛ ЪФЫЩ·Ы›·˜ ЪВ‡М·ЩФ˜ ‰И·ЪЪФ‹˜ (RCD).

Η χρήση τησ RCD µειώνει τον κίνδυνο ηλεκτροπληξίασ.

3) ¶ЪФЫˆИО‹ ·ЫК¿ПВИ· a) ¡· В›ЫЩВ ЫВ ВЩФИМﬁЩЛЩ·, У· ‚П¤ВЩВ ·˘Щﬁ Ф˘ О¿УВЩВ

О·И У· ¯ЪЛЫИМФФИВ›ЩВ ЩЛУ ОФИУ‹ ПФБИО‹ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· ﬁЩ·У В›ЫЩВ ОФ˘Ъ·ЫМ¤УФИ ‹ ˘ﬁ ЩЛУ В‹ЪВИ· У·ЪОˆЩИОТУ Ф˘ЫИТУ, ФИУФУВ‡М·ЩФ˜ ‹ К·ЪМ¿ОˆУ.

Μια στιγµή απροσεξίασ κατά τη χρήση ενσ ηλεκτρικού εργαλείου µπορεί να προκαλέσει σοβαρ προσωπικ τραυµατισµ.

b) ГЪЛЫИМФФИВ›ЩВ ЪФЫˆИОﬁ ЪФЫЩ·ЩВ˘ЩИОﬁ

ÂÍÔÏÈÛÌﬁ. ºÔÚ¿ÙÂ ¿ÓÙ· ÚÔÛÙ·Û›· ÁÈ· Ù· Ì¿ÙÈ·.

Ο προστατευτικσ εξοπλισµσ, πωσ µάσκα για τη σκνη, αντιολισθητικά παπούτσια, σκληρ καπέλο ή προστασία για τα αυτιά, που χρησιµοποιείται για ανάλογεσ συνθήκεσ µπορεί να µειώσει τουσ τραυµατισµούσ.

c) ¶ÚÔÏ·Ì‚¿ÓÂÙÂ Ù˘¯ﬁÓ ·ÎÔ‡ÛÈ· ÂÎÎ›ÓËÛË.

µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ Ô ‰È·ÎﬁÙË˜ Â›Ó·È ÛÂ ı¤ÛË

·ВУВЪБФФ›ЛЫЛ˜ ЪИУ Ы˘У‰¤ЫВЩВ ЩЛ Ы˘ЫОВ˘‹ МВ ЛБ‹ ЪВ‡М·ЩФ˜ О·И/‹ ЩЛ ı‹ОЛ ЩЛ˜ М·Щ·Ъ›·˜, ЪИУ ЫЛОТЫВЩВ ‹ МВЩ·К¤ЪВЩВ ЩФ ВЪБ·ПВ›Ф.

Η µεταφορά ηλεκτρικού εργαλείου µε τα δάχτυλά σασ στο διακπτη ή η ηλεκτροδτηση ηλεκτρικού εργαλείου µε ενεργοποιηµένο το διακπτη µπορεί να προκαλέσουν ατυχήµατα.

d) ¡· ·Ê·ÈÚÂ›ÙÂ Ù˘¯ﬁÓ ÎÏÂÈ‰È¿ Ú˘ıÌÈ˙ﬁÌÂÓÔ˘

·УФ›БМ·ЩФ˜ ‹ Щ· ·П¿ ОПВИ‰И¿ ЪИУ ı¤ЫВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Ένα απλ κλειδί ή ένα κλειδί ρυθµιζµενου ανοίγµατοσ που είναι προσαρτηµένο σε περιστρεφµενο εξάρτηµα του ηλεκτρικού εργαλείου µπορεί να προκαλέσει προσωπικ τραυµατισµ.

e) ªЛУ ЩВУЩТУВЫЩВ. ¡· ‰И·ЩЛЪВ›ЩВ ¿УЩФЩВ ЩФ

О·Щ¿ППЛПФ ¿ЩЛМ· О·И ЩЛУ ИЫФЪЪФ›· Ы·˜.

Με αυτν τον τρπο µπορείτε να ελέγχετε καλύτερα το ηλεκτρικ εργαλείο σε µη αναµενµενεσ καταστάσεισ.

f) ¡· Â›ÛÙÂ ÓÙ˘Ì¤ÓÔÈ Î·Ù¿ÏÏËÏ·. ªË ÊÔÚ¿ÙÂ Ê·Ú‰È¿

ÚÔ‡¯· ‹ ÎÔÛÌ‹Ì·Ù·. ¡· ÎÚ·Ù¿ÙÂ Ù· Ì·ÏÏÈ¿ Û·˜, Ù· ÚÔ‡¯· Û·˜ Î·È Ù· Á¿ÓÙÈ· Û·˜ Ì·ÎÚÈ¿ ·ﬁ ÎÈÓÔ‡ÌÂÓ· Ì¤ÚË.

Τα φαρδιά ρούχα, τα κοσµήµατα και τα µακριά µαλλιά µπορεί να πιαστούν σε κινούµενα µέρη.

g) ∞Ó ·Ú¤¯ÔÓÙ·È ÂÍ·ÚÙ‹Ì·Ù· ÁÈ· ÙË Û‡Ó‰ÂÛË

Ы˘ЫОВ˘ТУ ВН·БˆБ‹˜ О·И Ы˘ППФБ‹˜ ЫОﬁУЛ˜, У· ‚В‚·ИТУВЫЩВ ﬁЩИ В›У·И Ы˘У‰В‰ВМ¤У· О·И ¯ЪЛЫИМФФИФ‡УЩ·И МВ ЩФ ЫˆЫЩﬁ ЩЪﬁФ.

Η χρήση συλλέκτη σκνησ µειώνει τουσ κινδύνουσ που προέρχονται απ τη σκνη.

4) ГЪ‹ЫЛ О·И КЪФУЩ›‰· ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ a) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ¡·

¯ЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ф˘ В›У·И О·Щ¿ППЛПФ БИ· ЩФ В›‰Ф˜ ЩЛ˜ ВЪБ·Ы›·˜ Ф˘ ВОЩВПВ›ЩВ.

Το κατάλληλο ηλεκτρικ εργαλείο θα εκτελέσει την εργασία καλύτερα και µε µεγαλύτερη ασφάλεια µε τον τρπο που σχεδιάστηκε.

b) ªЛ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ·У Ф

‰И·ОﬁЩЛ˜ ПВИЩФ˘ЪБ›·˜ ‰ВУ ·УФ›БВИ О·И ‰ВУ ОПВ›УВИ.

Ένα ηλεκτρικ εργαλείο που δεν ελέγχεται απ το διακπτη λειτουργίασ είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) ∞ÔÛ˘Ó‰¤ÂÙÂ ÙÔ ‚‡ÛÌ· ·ﬁ ÙËÓ ËÁ‹ ÈÛ¯‡Ô˜ Î·È/‹

ЩЛ ı‹ОЛ М·Щ·Ъ›·˜ ·ﬁ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ЪИУ ЪФ‚В›ЩВ ЫВ Ъ˘ıМ›ЫВИ˜, ·ПП·Б‹ ВН·ЪЩ‹М·ЩФ˜ ‹

·Фı‹ОВ˘ЫЛ ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘.

Αυτά τα προληπτικά µέτρα ασφαλείασ µειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικ εργαλείο κατά λάθοσ.

Page 18

∂ППЛУИО¿

d) ∞ФıЛОВ‡ВЩВ Щ· ВЪБ·ПВ›· Ф˘ ‰ВУ ¯ЪЛЫИМФФИВ›ЩВ

М·ОЪИ¿ ·ﬁ ·И‰И¿ О·И МЛУ ·К‹УВЩВ Щ· ¿ЩФМ· Ф˘ ‰ВУ В›У·И ВНФИОВИˆМ¤У· МВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ‹ МВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ У· ¯ЪЛЫИМФФИФ‡У ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια µη εκπαιδευµένων ατµων.

e) ™˘УЩЛЪВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›·. ¡· ВП¤Б¯ВЩВ ЩЛУ

В˘ı˘БЪ¿ММИЫ‹ ЩФ˘˜ ‹ ЩФ МПФО¿ЪИЫМ· ЩˆУ ОИУФ‡МВУˆУ МВЪТУ, ЩЛ ıЪ·‡ЫЛ ЩˆУ ВН·ЪЩЛМ¿ЩˆУ О·И ФФИ·‰‹ФЩВ ¿ППЛ О·Щ¿ЫЩ·ЫЛ Ф˘ ВУ‰¤¯ВЩ·И У· ВЛЪВ¿ЫВИ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘. ™В ВЪ›ЩˆЫЛ ‚П¿‚Л˜, ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ъ¤ВИ У· ВИЫОВ˘·ЫЩВ› ЪИУ ¯ЪЛЫИМФФИЛıВ›.

Πολλά ατυχήµατα προκαλούνται απ ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά.

f) ¢И·ЩЛЪВ›ЩВ Щ· ВЪБ·ПВ›· ОФ‹˜ ОФКЩВЪ¿ О·И О·ı·Ъ¿.

Τα κατάλληλα συντηρηµένα εργαλεία κοπήσ µε κοφτερέσ γωνίεσ µπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα.

g) ГЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф, Щ· ВН·ЪЩ‹М·Щ·

О·И Щ· М¤ЪЛ О.Щ.П. Ы‡МКˆУ· МВ ЩИ˜ ·ЪФ‡ЫВ˜ Ф‰ЛБ›В˜, П·М‚¿УФУЩ·˜ ˘ﬁ„Л ЩИ˜ Ы˘Уı‹ОВ˜ ВЪБ·Ы›·˜ О·И ЩЛУ ВЪБ·Ы›· Ф˘ ı· ВОЩВП¤ЫВЩВ.

Η χρήση του ηλεκτρικού εργαλείου για εργασίεσ πέρα απ εκείνεσ για τισ οποίεσ προορίζεται, ενδέχεται να δηµιουργήσει κινδύνουσ.

5) ™¤Ъ‚И˜ a) ¡· ‰›УВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф БИ· Ы¤Ъ‚И˜ ЫВ

О·Щ¿ППЛП· ВО·И‰В˘М¤У· ¿ЩФМ· О·И У· ¯ЪЛЫИМФФИВ›ЩВ МﬁУФ БУ‹ЫИ· ·УЩ·ПП·ОЩИО¿.

Με αυτν τον τρπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου.

¶ƒ√ºА§∞•∏ ª·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜. ŸЩ·У ‰ВУ ¯ЪЛЫИМФФИФ‡УЩ·И, Щ· ВЪБ·ПВ›· Ъ¤ВИ У· К˘П¿˙ФУЩ·И М·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜.

¶ƒ√∂π¢√¶√π∏™∂π™ ∞™º∞§∂π∞™ ∫√π¡∂™ °π∞ ∆ƒ√Ãπ™ª∞ ∏ ∆ƒ∞ÃÀ ¶ƒπ√¡π™ª∞

a) ∞˘Щﬁ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ЪФФЪ›˙ВЩ·И БИ·

ПВИЩФ˘ЪБ›· ЩЪФ¯›ЫМ·ЩФ˜ ‹ ОФ‹˜. ¢И·‚¿˙ВЩВ ﬁПВ˜ ЪФВИ‰ФФИ‹ЫВИ˜ ·ЫК·ПВ›·˜, ЩИ˜ Ф‰ЛБ›В˜, ЩИ˜ ВИОﬁУВ˜ О·И ЩИ˜ ЪФ‰И·БЪ·К¤˜ Ф˘ ·Ъ¤¯ФУЩ·И МВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

∏ МЛ Щ‹ЪЛЫЛ ЩˆУ Ф‰ЛБИТУ Ф˘ ·У·К¤ЪФУЩ·И ·Ъ·О¿Щˆ МФЪВ› У· ЪФО·П¤ЫВИ ЛПВОЩЪФПЛН›·, ˘ЪО·БИ¿ О·И/‹ ЫФ‚·Ъﬁ ЩЪ·˘М·ЩИЫМﬁ.

b) ∂У¤ЪБВИВ˜, ﬁˆ˜ Л В›ЫЩЪˆЫЛ МВ ¿ММФ, Ф

О·ı·ЪИЫМﬁ˜ МВ Ы˘ЪМ·Щﬁ‚Ф˘ЪЩЫ· ‹ ЩФ Б˘¿ПИЫМ· ‰ВУ Ы˘УИЫЩТУЩ·И МВ ·˘Щﬁ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

∂У¤ЪБВИВ˜ БИ· ЩИ˜ ФФ›В˜ ‰ВУ Ы¯В‰И¿ЫЩЛОВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф МФЪФ‡У У· ·ФЩВП¤ЫФ˘У О›У‰˘УФ О·И У· ЪФО·П¤ЫФ˘У ЩЪ·˘М·ЩИЫМﬁ.

c) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ ВН·ЪЩ‹М·Щ· Ф˘ ‰ВУ В›У·И

ВИ‰ИО¿ Ы¯В‰И·ЫМ¤У· О·И ‰ВУ Ы˘УИЫЩТУЩ·И ·ﬁ ЩФУ О·Щ·ЫОВ˘·ЫЩ‹.

∆Ф БВБФУﬁ˜ ﬁЩИ ЩФ ВН¿ЪЩЛМ· ЪФЫ·ЪЩ¿Щ·И ЫЩФ ЛПВОЩЪИОﬁ Ы·˜ ВЪБ·ПВ›Ф ‰ВУ ЫЛМ·›УВИ ﬁЩИ ¤ЩЫИ ‰И·ЫК·П›˙ВЩ·И Л ·ЫК·П‹˜ ПВИЩФ˘ЪБ›· ЩФ˘.

d) ∏ ÔÓÔÌ·ÛÙÈÎ‹ Ù·¯‡ÙËÙ· ÙÔ˘ ÂÍ·ÚÙ‹Ì·ÙÔ˜ Ú¤ÂÈ

У· ИЫФ‰˘У·МВ› ЩФ˘П¿¯ИЫЩФУ МВ ЩЛ М¤БИЫЩЛ Щ·¯‡ЩЛЩ· Ф˘ ·У·К¤ЪВЩ·И ЫЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

∆· ÂÍ·ÚÙ‹Ì·Ù· Ô˘ ¤¯Ô˘Ó ÌÂÁ·Ï‡ÙÂÚË Ù·¯‡ÙËÙ·

·ﬁ ЩЛУ ФУФМ·ЫЩИО‹ Щ·¯‡ЩЛЩ· МФЪВ› У· Ы¿ЫФ˘У О·И У· ВОЩФНВ˘ıФ‡У М·ОЪИ¿.

e) ∏ ВНˆЩВЪИО‹ ‰И¿МВЩЪФ˜ О·И ЩФ ¿¯Ф˜ ЩФ˘ ВН·ЪЩ‹М·Щﬁ˜

Ы·˜ Ъ¤ВИ У· ‚Ъ›ЫОВЩ·И ВУЩﬁ˜ ЩЛ˜ ФУФМ·ЫЩИО‹˜ ЩИМ‹˜ ﬁБОФ˘ ЩФ˘ ЛПВОЩЪИОФ‡ Ы·˜ ВЪБ·ПВ›Ф˘.

¢ВУ В›У·И ‰˘У·Щ‹ Л В·ЪО‹˜ ЪФЫЩ·Ы›· О·И Ф ¤ПВБ¯Ф˜ ВН·ЪЩЛМ¿ЩˆУ МВ П¿ıФ˜ ˘ФПФБИЫМﬁ МВБ¤ıФ˘˜.

f) ∆Ô Ì¤ÁÂıÔ˜ ÙˆÓ ÙÚÔ¯ÒÓ, ÙˆÓ ÊÏ·ÓÙ˙ÒÓ, ÙˆÓ ›Ûˆ

ВЪИ‚ПЛМ¿ЩˆУ ‹ ¿ППˆУ ВН·ЪЩЛМ¿ЩˆУ Ъ¤ВИ У· Щ·ИЪИ¿˙Ф˘У ·ﬁП˘Щ· ЫЩФУ ¿НФУ· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘.

∆· ВН·ЪЩ‹М·Щ· МВ Ф¤˜ Ф˘ ‰ВУ Щ·ИЪИ¿˙Ф˘У ЫЩФ П·ИЫИˆМ¤УФ ˘ПИОﬁ ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘ ‰ВУ ı· ¤¯Ф˘У ИЫФЪЪФ›·, ı· ‰ФУФ‡УЩ·И ˘ВЪ‚ФПИО¿ О·И МФЪВ› У· ЪФО·П¤ЫФ˘У ·ТПВИ· ВП¤Б¯Ф˘.

g) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ О·ЩВЫЩЪ·ММ¤У· ВН·ЪЩ‹М·Щ·.

¶ЪИУ ·ﬁ О¿ıВ ¯Ъ‹ЫЛ ВП¤Б¯ВЩВ ЩФ ВН¿ЪЩЛМ·, ﬁˆ˜ ЩФ˘˜ ЩЪФ¯Ф‡˜ ПВ›·УЫЛ˜ БИ· ıЪ·‡ЫМ·Щ· О·И Ы¯ИЫМ¤˜ ‹ ˘ВЪ‚ФПИО‹ КıФЪ¿, ЩЛ Ы˘ЪМ¿ЩИУЛ ‚Ф‡ЪЩЫ· БИ· ¯·П·Ъ¿ ‹ Ы·ЫМ¤У· Ы‡ЪМ·Щ·. ∞У ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ‹ ЩФ ВН¿ЪЩЛМ· ¤ЫФ˘У, ВП¤Б¯ВЩВ БИ· ˙ЛМИ¤˜ ‹ ВБО·Щ·ЫЩ‹ЫЩВ ¤У· ·О¤Ъ·ИФ ВН¿ЪЩЛМ·. ªВЩ¿ ЩФУ ¤ПВБ¯Ф О·И ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ЩФ˘ ВН·ЪЩ‹М·ЩФ˜,

·ФМ·ОЪ˘УıВ›ЩВ, О·И ˘Ф‰В›НЩВ ЩФ ›‰ИФ ЫВ ﬁЫФ˘˜ ‚Ъ›ЫОФУЩ·И Б‡Ъˆ, ·ﬁ ЩЛУ Щ¤Ъ˘Б· ЩФ˘ ВЪИЫЩЪВКﬁМВУФ˘ ВН·ЪЩ‹М·ЩФ˜ О·И ПВИЩФ˘ЪБ‹ЫЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ЫЩЛ М¤БИЫЩЛ Щ·¯‡ЩЛЩ· МЛ КﬁЪЩИЫЛ˜ БИ· ¤У· ПВЩﬁ.

∆· О·ЩВЫЩЪ·ММ¤У· ВН·ЪЩ‹М·Щ· ı· ‰И·П˘ıФ‡У О·Щ¿ ЩЛ ‰И¿ЪОВИ· ·˘Щ‹ ЩЛ˜ ‰ФОИМ‹˜.

h) ºÔÚ¿ÙÂ ÚÔÛÙ·ÙÂ˘ÙÈÎﬁ ÂÍÔÏÈÛÌﬁ. ∞Ó¿ÏÔÁ· ÌÂ ÙËÓ

ВУ¤ЪБВИ·, ¯ЪЛЫИМФФИВ›ЩВ М¿ЫО· БИ· ЩФ ЪﬁЫˆФ, М¿ЫО· ФН˘БФУФОﬁППЛЫЛ˜ ‹ ЪФЫЩ·ЩВ˘ЩИО¿ Б˘·ПИ¿. Ÿˆ˜ ·ЪМﬁ˙ВИ, КФЪ¿ЩВ М¿ЫО· БИ· ЩЛ ЫОﬁУЛ, ЪФЫЩ·ЩВ˘ЩИО¿ БИ· Щ· ·˘ЩИ¿, Б¿УЩИ· О·И ЫЩФП‹ Ы˘УВЪБВ›Ф˘ Ф˘ МФЪВ› У· Ы·˜ ЪФЫЩ·Щ¤„ВИ ·ﬁ МИОЪ¿ ЩЪ·¯И¿ ıЪ·‡ЫМ·Щ·.

∏ ÚÔÛÙ·Û›· ÁÈ· Ù· Ì¿ÙÈ· Ú¤ÂÈ Ó· Û·˜ ÚÔÛÙ·ÙÂ‡ÂÈ

·ﬁ Ù· ÌÈÎÚ¿ ıÚ·‡ÛÌ·Ù·. ∏ Ì¿ÛÎ· ÁÈ· ÙË ÛÎﬁÓË ‹ Ô

·У·УВ˘ЫЩ‹Ъ·˜ Ъ¤ВИ У· КИПЩЪ¿ЪФ˘У Щ· ЫˆМ·Щ›‰И· Ф˘ ·Ъ¿БФУЩ·И О·Щ¿ ЩИ˜ ВЪБ·Ы›В˜ Ы·˜. ∏ ·Ъ·ЩВЩ·М¤УЛ ¤ОıВЫЛ ЫВ ˘„ЛП‹ ¤УЩ·ЫЛ ‹¯Ф˘ МФЪВ› У· ВИК¤ЪВИ ·ТПВИ· ·ОФ‹˜.

i) ¢È·ÙËÚÂ›ÙÂ ÙÔ˘˜ Á‡Úˆ Û·˜ ÛÂ ·ÛÊ·Ï‹ ·ﬁÛÙ·ÛË

·ﬁ ÙËÓ ÂÚÈÔ¯‹ ÂÚÁ·Û›·˜ Û·˜. √ÔÈÔÛ‰‹ÔÙÂ ÂÈÛ¤Ú¯ÂÙ·È ÛÙËÓ ÂÚÈÔ¯‹ ÂÚÁ·Û›·˜ Û·˜ Ú¤ÂÈ Ó· ÊÔÚ¿ÂÈ ÚÔÛÙ·ÙÂ˘ÙÈÎﬁ ÂÍÔÏÈÛÌﬁ.

ªФЪВ› У· ВОЩФНВ˘ıФ‡У ıЪ·‡ЫМ·Щ· ‹ ¤У· ¯·П·ЫМ¤УФ ВН¿ЪЩЛМ· О·И У· ЪФО·П¤ЫВИ ЩЪ·˘М·ЩИЫМﬁ ¤Ъ· ·ﬁ ЩЛУ ВЪИФ¯‹ ВЪБ·Ы›·˜ Ы·˜.

j) ∫Ъ·Щ¿ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф МﬁУФ ·ﬁ ЩИ˜

МФУˆМ¤УВ˜ П·‚¤˜, ﬁЩ·У ВОЩВПВ›ЩВ МИ· ВУ¤ЪБВИ· О·Щ¿ ЩЛУ ФФ›· ЩФ ВН¿ЪЩЛМ· ОФ‹˜ МФЪВ› У· ¤ЪıВИ ЫВ В·К‹ МВ ЩФ ОЪ˘Кﬁ Ы‡ЪМ· ‹ ЩФ О·ПТ‰Иﬁ ЩФ˘.

∆Ф ВН¿ЪЩЛМ· ОФ‹˜ Ф˘ ¤Ъ¯ВЩ·И ЫВ В·К‹ МВ "ВУВЪБﬁ" О·ПТ‰ИФ МФЪВ› У· "ВУВЪБФФИ‹ЫВИ" Щ· ВОЩВıВИМ¤У· МВЩ·ППИО¿ М¤ЪЛ ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘ О·И У· ЩИУ¿НВИ ЩФ ¯ВИЪИЫЩ‹.

k) ∆ФФıВЩВ›ЩВ ЩФ О·ПТ‰ИФ ¯ˆЪ›˜ ЩФ ВЪИЫЩЪВКﬁМВУФ

ÂÍ¿ÚÙËÌ·.

∞У ¯¿ЫВЩВ ЩФУ ¤ПВБ¯Ф, ЩФ О·ПТ‰ИФ МФЪВ› У· ОФВ› ‹ У· ЫОИЫЩВ› О·И ЩФ ¯¤ЪИ Ы·˜ У· ‚ЪВıВ› М¤Ы· ЫЩФ ВЪИЫЩЪВКﬁМВУФ ВН¿ЪЩЛМ·.

l) ¶ФЩ¤ МЛУ ·Фı¤ЩВЩВ О¿Щˆ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф

ЪИУ ЫЩ·М·Щ‹ЫВИ ЩВПВ›ˆ˜ Л ПВИЩФ˘ЪБ›· ЩФ˘ ВН·ЪЩ‹М·ЩФ˜.

∆Ф ВЪИЫЩЪВКﬁМВУФ ВН¿ЪЩЛМ· МФЪВ› У· ·Ъ¿НВИ ЩЛУ ВИК¿УВИ· О·И У· ¯¿ЫВЩВ ЩФУ ¤ПВБ¯Ф ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘.

Page 19

∂ППЛУИО¿

m) ∆Ф ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ‰ВУ Ъ¤ВИ У· ПВИЩФ˘ЪБВ›

ÂÓÒ ÙÔ ÌÂÙ·Ê¤ÚÂÙÂ.

ªИ· Щ˘¯·›· В·К‹ МВ ЩФ ВЪИЫЩЪВКﬁМВУФ ВН¿ЪЩЛМ· ı· МФЪФ‡ЫВ У· И¿ЫВИ Щ· ЪФ‡¯· Ы·˜ ЩЪ·‚ТУЩ·˜ ЩФ ВН¿ЪЩЛМ· ЪФ˜ ЩФ ЫТМ· Ы·˜.

n) ∫·ı·Ъ›˙ВЩВ Щ·ОЩИО¿ ЩИ˜ Ф¤˜ ·ВЪИЫМФ‡ ЩФ˘

ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘.

√ ·УВМИЫЩ‹Ъ·˜ ЩФ˘ МФЩ¤Ъ ·ФЪЪФК¿ВИ ЩЛ ЫОﬁУЛ ЫЩФ ВЪ›‚ПЛМ· О·И Л ˘ВЪ‚ФПИО‹ Ы˘БО¤УЩЪˆЫЛ ЪИУИЫМ¿ЩˆУ МФЪВ› У· ЪФО·П¤ЫВИ ЛПВОЩЪИОФ‡˜ ОИУ‰‡УФ˘˜.

o) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ОФУЩ¿

ЫВ В‡КПВОЩ· ˘ПИО¿.

√È ÛÈÓı‹ÚÂ˜ ÌÔÚÂ› Ó· ·Ó·ÊÏ¤ÍÔ˘Ó ·˘Ù¿ Ù· ˘ÏÈÎ¿.

p) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ ВН·ЪЩ‹М·Щ· Ф˘ ¯ЪВИ¿˙ФУЩ·И

„˘ÎÙÈÎﬁ ˘ÁÚﬁ.

∏ ¯Ъ‹ЫЛ УВЪФ‡ ‹ ¿ППˆУ „˘ОЩИОТУ ˘БЪТУ МФЪВ› У· ЪФО·П¤ЫВИ ı·У·ЩЛКﬁЪ· ЛПВОЩЪФПЛН›·.

§∞∫∆π™ª∞ ∫∞π ™Ã∂∆π∫∂™ ¶ƒ√∂π¢√¶√π∏™∂π™

Λάκτισµα ονοµάζεται η ξαφνική αντίδραση σε ένα ραγισµένο ή φθαρµένο περιστρεφµενο τροχ µε προεξοχέσ, βάση αλοιφαδρου, βούρτσα ή οποιοδήποτε άλλο εξάρτηµα Το ράγισµα ή το σκίσιµο προκαλούν απτοµο σταµάτηµα του περιστρεφµενου εξαρτήµατοσ, το οποίο µε τη σειρά του προκαλεί την ώθηση του ανεξέλεγκτου ηλεκτρικού εργαλείου προσ µία διεύθυνση αντίθετη απ την περιστροφή του εξαρτήµατοσ στο σηµείο τησ εµπλοκήσ. Εάν, για παράδειγµα, ένασ τροχσ λείανσησ σκιστεί ή ραγίσει απ το τεµάχιο εργασίασ, το άκρο του τροχού που εισάγεται στο σηµείο θραύσησ µπορεί να σκάψει την επιφάνεια του υλικού, προκαλώντασ την ανεξέλεγκτη έξοδο ή το λάκτισµα του τροχού. Ο τροχσ µπορεί να αναπηδήσει προσ το χειριστή ή προσ την αντίθετη κατεύθυνση απ αυτν, ανάλογα µε τη διεύθυνση τησ κίνησησ του τροχού τη στιγµή τησ θραύσησ. Οι τροχοί λείανσησ µπορεί επίσησ να σπάσουν υπ αυτέσ τισ συνθήκεσ. Το λάκτισµα είναι αποτέλεσµα τησ εσφαλµένησ µεταχείρισησ του ηλεκτρικού εργαλείου και/ή εσφαλµένων λειτουργικών διαδικασιών ή συνθηκών και µπορεί να αποφευχθεί µε τη λήψη των κατάλληλων προφυλάξεων, πωσ περιγράφεται στη συνέχεια.

a) ∫Ъ·Щ¿ЩВ ЫЩ·ıВЪ¿ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф О·И

ЩФФıВЩ‹ЫЩВ ЩФ ЫТМ· О·И ЩФ ¯¤ЪИ Ы·˜ ¤ЩЫИ, ТЫЩВ У· МФЪВ›ЩВ У· ·УЩИЫЩ·ıВ›ЩВ ЫВ ‰˘У¿МВИ˜

·У¿ОЪФ˘ЫЛ˜. ГЪЛЫИМФФИВ›ЩВ ¿УЩ· М›· ‚ФЛıЛЩИО‹ П·‚‹, В¿У ·Ъ¤¯ВЩ·И, БИ· М¤БИЫЩФ ¤ПВБ¯Ф ЩФ˘ П·ОЩ›ЫМ·ЩФ˜ ‹ ·УЩ›‰Ъ·ЫЛ ЪФ‹˜ О·Щ¿ ЩЛУ ВОО›УЛЫЛ.

√ ¯ВИЪИЫЩ‹˜ МФЪВ› У· ВП¤Б¯ВИ ЩИ˜ ·УЩИ‰Ъ¿ЫВИ˜ ЪФ‹˜ ‹ ЩИ˜ ‰˘У¿МВИ˜ ·У¿ОЪФ˘ЫЛ˜, В¿У ¤¯Ф˘У ПЛКıВ› Щ· О·Щ¿ППЛП· М¤ЩЪ· ЪФК‡П·НЛ˜.

b) ªËÓ ¤¯ÂÙÂ ÔÙ¤ ÙÔ ¯¤ÚÈ Û·˜ ÎÔÓÙ¿ ÛÙÔ

ВЪИЫЩЪВКﬁМВУФ ВН¿ЪЩЛМ·.

∆Ô ÂÍ¿ÚÙËÌ· ÌÔÚÂ› Ó· Ï·ÎÙ›ÛÂÈ ¿Óˆ ·ﬁ ÙÔ ¯¤ÚÈ Û·˜.

c) ªËÓ ÙÔÔıÂÙÂ›ÙÂ ÙÔ ÛÒÌ· Û·˜ ÛÙËÓ ÂÚÈÔ¯‹ Ô˘

ı· ОИУЛıВ› ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф, В¿У П·ОЩ›ЫВИ.

∆Ф П¿ОЩИЫМ· ı· ЩИУ¿НВИ ЩФ ВЪБ·ПВ›Ф ЪФ˜ ЩЛУ

·УЩ›ıВЩЛ ‰ИВ‡ı˘УЫЛ ·ﬁ ЩЛУ О›УЛЫЛ ЩФ˘ ЩЪФ¯Ф‡ ЩЛ ЫЩИБМ‹ ЩЛ˜ ıЪ·‡ЫЛ˜.

d) ¡· В›ЫЩВ И‰И·›ЩВЪ· ЪФЫВОЩИОФ› ﬁЩ·У ВЪБ¿˙ВЫЩВ ЫВ

ÁˆÓ›Â˜, ·È¯ÌËÚ¿ ¿ÎÚ· Î.Ï. ∞ÔÊ‡ÁÂÙÂ ÙËÓ

·Ó·‹‰ËÛË Î·È ÙË ÊıÔÚ¿ ÙÔ˘ ÂÍ·ÚÙ‹Ì·ÙÔ˜.

√И БˆУ›В˜, Щ· ·И¯МЛЪ¿ ¿ОЪ· ‹ Л ·У·‹‰ЛЫЛ ¤¯Ф˘У ЩЛУ Щ¿ЫЛ У· КıВ›ЪФ˘У ЩФ ВЪИЫЩЪВКﬁМВУФ ВН¿ЪЩЛМ· О·И У· ЪФО·ПФ‡У ·ТПВИ· ВП¤Б¯Ф˘ ‹ П¿ОЩИЫМ·.

e) ªËÓ ·Ó·ÚÙ¿ÙÂ Ï¿Ì· ÎÔ‹˜ Í‡ÏÔ˘ ·Ï˘ÛÔÚ›ÔÓÔ˘ ‹

Ф‰ФУЩˆЩ‹ П¿М· ЪИФУИФ‡.

√È Ï¿ÌÂ˜ ·˘Ù¤˜ ‰ËÌÈÔ˘ÚÁÔ‡Ó Û˘¯Ó¿ Ï·ÎÙ›ÛÌ·Ù· Î·È ÚÔÎ·ÏÔ‡Ó ·ÒÏÂÈ· ÂÏ¤Á¯Ô˘.

¶ƒ√∂π¢√¶√π∏™∂π™ ∞™º∞§∂π∞™ ∂π¢π∫∂™ °π∞ ∆ƒ√Ãπ™ª∞ ∏ ∆ƒ∞ÃÀ ¶ƒπ√¡π™ª∞

a) ГЪЛЫИМФФИВ›ЩВ МﬁУФ Щ‡Ф˘˜ ЩЪФ¯ТУ Ф˘

Ы˘УИЫЩТУЩ·И БИ· ЩФ ‰ИОﬁ Ы·˜ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф О·И ЩФ ВИ‰ИОﬁ ЪФЫЩ·ЩВ˘ЩИОﬁ Ф˘ В›У·И Ы¯В‰И·ЫМ¤УФ ВИ‰ИО¿ БИ· ЩФУ ВИПВБМ¤УФ ЩЪФ¯ﬁ.

∆ЪФ¯Ф› БИ· ЩФ˘˜ ФФ›Ф˘˜ ‰ВУ Ы¯В‰И¿ЫЩЛОВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ‰ВУ МФЪФ‡У У· ВПВБ¯ıФ‡У В·ЪОТ˜ О·И ‰ВУ В›У·И ·ЫК·ПВ›˜.

b) ∆Ô ÚÔÛÙ·ÙÂ˘ÙÈÎﬁ Ú¤ÂÈ Ó· Â›Ó·È ÛˆÛÙ¿

·У·ЪЩЛМ¤УФ ЫЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф О·И У· ЩФФıВЩВ›Щ·И БИ· М¤БИЫЩЛ ·ЫК¿ПВИ· ¤ЩЫИ ТЫЩВ У· ВОЩ›ıВЩ·И ﬁЫФ ЩФ ‰˘У·ЩﬁУ МИОЪﬁЩВЪФ М¤ЪФ˜ ЩФ˘ ЩЪФ¯Ф‡ ЫЩФУ ¯ВИЪИЫЩ‹.

∆Ф ЪФЫЩ·ЩВ˘ЩИОﬁ ‚ФЛı¿ ЫЩЛУ ЪФЫЩ·Ы›· ЩФ˘ ¯ВИЪИЫЩ‹ ·ﬁ ıЪ·‡ЫМ·Щ· ЩЪФ¯Ф‡ О·И ·ﬁ ВОФ‡ЫИ· В·К‹ МВ ЩФУ ЩЪФ¯ﬁ.

c) √И ЩЪФ¯Ф› Ъ¤ВИ У· ¯ЪЛЫИМФФИФ‡УЩ·И МﬁУФ БИ· ЩИ˜

Ы˘УИЫЩТМВУВ˜ ВК·ЪМФБ¤˜. °И· ·Ъ¿‰ВИБМ·: МЛУ

·ÎÔÓ›˙ÂÙÂ ÌÂ ÙÔ Ï¿È ÙÔ˘ ÙÚÔ¯Ô‡ ÚÈÔÓ›ÛÌ·ÙÔ˜.

√И ПВИ·УЩИОФ› ЩЪФ¯Ф› ЪИФУ›ЫМ·ЩФ˜ Ы¯В‰И¿ЫЩЛО·У БИ· ВЪИМВЩЪИОﬁ ·ОﬁУИЫМ·. √И ПВ˘ЪИО¤˜ ‰˘У¿МВИ˜ Ф˘

·ÛÎÔ‡ÓÙ·È ÛÂ ·˘ÙÔ‡˜ ÙÔ˘˜ ÙÚÔ¯Ô‡˜ ÌÔÚÂ› Ó· ÚÔÎ·Ï¤ÛÔ˘Ó ÙË ıÚ·‡ÛË ÙÔ˘˜.

d) ГЪЛЫИМФФИВ›ЩВ ¿УЩ· ¿Кı·ЪЩВ˜ КП¿УЩ˙В˜ ЩЪФ¯ТУ

Ф˘ ¤¯Ф˘У ЩФ ЫˆЫЩﬁ М¤БВıФ˜ О·И Ы¯‹М· БИ· ЩФУ ВИПВБМ¤УФ ЩЪФ¯ﬁ.

√И О·Щ¿ППЛПВ˜ КП¿УЩ˙В˜ ˘ФЫЩЛЪ›˙Ф˘У ЩФУ ЩЪФ¯ﬁ О·И ВП·ЩЩТУФ˘У ЩЛУ Иı·УﬁЩЛЩ· ıЪ·‡ЫЛ˜. √И КП¿УЩ˙В˜ БИ· ЩЪФ¯Ф‡˜ ЪИФУ›ЫМ·ЩФ˜ МФЪВ› У· ‰И·К¤ЪФ˘У ·ﬁ ЩИ˜ КП¿УЩ˙В˜ БИ· ЩЪФ¯Ф‡˜ ·ОФУ›ЫМ·ЩФ˜.

e) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ Кı·ЪМ¤УФ˘˜ ЩЪФ¯Ф‡˜ ·ﬁ

МВБ·П‡ЩВЪ· ЛПВОЩЪИО¿ ВЪБ·ПВ›·.

∆ЪФ¯ﬁ˜, Ы¯В‰И·ЫМ¤УФ˜ БИ· МВБ·П‡ЩВЪФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф В›У·И ·О·Щ¿ППЛПФ˜ БИ· ЩЛ МВБ·П‡ЩВЪЛ Щ·¯‡ЩЛЩ· ВУﬁ˜ МИОЪﬁЩВЪФ˘ ВЪБ·ПВ›Ф˘ О·И МФЪВ› У· ЫО¿ЫВИ.

¶ƒ√™£∂∆∂™ ¶ƒ√∂π¢√¶√π∏™∂π™ ∞™º∞§∂π∞™ ∂π¢π∫∂™ °π∞ ∆ƒ√Ãπ™ª∞ ∏ ∆ƒ∞ÃÀ ¶ƒπ√¡π™ª∞

a) ªËÓ ÌÏÔÎ¿ÚÂÙÂ ÙÔÓ ÙÚÔ¯ﬁ ÚÈÔÓ›ÛÌ·ÙÔ˜ Î·È ÌËÓ

·ÛÎÂ›ÙÂ ˘ÂÚ‚ÔÏÈÎ‹ ›ÂÛË. ªËÓ ÂÈ¯ÂÈÚ‹ÛÂÙÂ Ó· Îﬁ„ÂÙÂ ÛÂ ˘ÂÚ‚ÔÏÈÎﬁ ‚¿ıÔ˜.

∏ ¿ЫОЛЫЛ ˘ВЪ‚ФПИО‹˜ ›ВЫЛ˜ ЫЩФУ ЩЪФ¯ﬁ ·˘Н¿УВИ ЩФ КФЪЩ›Ф О·И ЩЛУ Щ¿ЫЛ ЫЩЪ¤‚ПˆЫЛ˜ ЩФ˘ ЩЪФ¯Ф‡ ЫЩЛУ ЩФМ‹ О·И ЩЛУ Иı·УﬁЩЛЩ· П·ОЩ›ЫМ·ЩФ˜ ‹ ıЪ·‡ЫЛ˜ ЩФ˘ ЩЪФ¯Ф‡.

b) ªËÓ ÙÔÔıÂÙÂ›ÙÂ ÙÔ ÛÒÌ· Û·˜ ÛÂ Â˘ıÂ›· ÌÂ ÙÔÓ

ВЪИЫЩЪВКﬁМВУФ ЩЪФ¯ﬁ ‹ ›Ыˆ ·ﬁ ·˘ЩﬁУ.

ŸЩ·У О·Щ¿ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ Ф ЩЪФ¯ﬁ˜

·ФМ·ОЪ‡УВЩ·И ·ﬁ ЩФ ЫТМ· Ы·˜, ЩФ Иı·Уﬁ П¿ОЩИЫМ· МФЪВ› У· ЩИУ¿НВИ ЩФУ ВЪИЫЩЪВКﬁМВУФ ЩЪФ¯ﬁ О·И У· ˆı‹ЫВИ МВ ‰‡У·МЛ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ЪФ˜ ЩФ М¤ЪФ˜ Ы·˜.

Page 20

∂ППЛУИО¿

c) ŸÙ·Ó Ô ÙÚÔ¯ﬁ˜ "ÎÔÏÏ¿ÂÈ" ‹ ﬁÙ·Ó ‰È·ÎﬁÙÂÙÂ Ì›·

ЩФМ‹ БИ· ФФИФ‰‹ФЩВ ПﬁБФ, ·ВУВЪБФФИ‹ЫЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф О·И ОЪ·Щ‹ЫЩВ ЩФ ·О›УЛЩФ ВˆЫﬁЩФ˘ ·ОИУЛЩФФИЛıВ› ЩВПВ›ˆ˜ Ф ЩЪФ¯ﬁ˜. ªЛУ ВИ¯ВИЪ‹ЫВЩВ ФЩ¤ У· ·ФМ·ОЪ‡УВЩВ ЩФУ ЩЪФ¯ﬁ ЪИФУ›ЫМ·ЩФ˜ ·ﬁ ЩЛУ ЩФМ‹, ВУТ ОИУВ›Щ·И, БИ·Щ› МФЪВ› У· ЪФО‡„ВИ П¿ОЩИЫМ·.

∂ÚÂ˘Ó‹ÛÙÂ Î·È Ï¿‚ÂÙÂ ‰ÈÔÚıˆÙÈÎ¿ Ì¤ÙÚ· ÁÈ· Ó· ÂÍ·ÏÂ›„ÂÙÂ ÙËÓ ·ÈÙ›· ÂÌÏÔÎ‹˜ ÙÔ˘ ÙÚÔ¯Ô‡.

d) ªËÓ ÚÔÛ·ı‹ÛÂÙÂ Ó· Û˘ÓÂ¯›ÛÂÙÂ ÙËÓ ÙÔÌ‹ ÛÙÔ

˘ПИОﬁ Ф˘ ВВНВЪБ¿˙ВЫЩВ. ∞К‹ЫЩВ ЩФУ ЩЪФ¯ﬁ У· КЩ¿ЫВИ ЫЩЛУ ЩВПИО‹ ЩФ˘ Щ·¯‡ЩЛЩ· О·И Н·У·‰ФОИМ¿ЫЩВ ЪФЫВОЩИО¿ ЫЩЛУ ЩФМ‹.

√ ЩЪФ¯ﬁ˜ МФЪВ› У· "ОФПП‹ЫВИ", У· МВЩ·ЩФИЫЩВ› ‹ У· П·ОЩ›ЫВИ, В¿У ı¤ЫВЩВ ЩФ ВЪБ·ПВ›Ф ЫВ ПВИЩФ˘ЪБ›· ﬁЩ·У ‚Ъ›ЫОВЩ·И М¤Ы· ЫЩФ ˘ПИОﬁ Ф˘ ВВНВЪБ¿˙ВЫЩВ.

e) ™ÙËÚ›ÍÙÂ ÙÈ˜ ÂÈÊ¿ÓÂÈÂ˜ ‹ ÔÔÈÔ‰‹ÔÙÂ

˘ВЪМВБ¤ıВ˜ ˘ПИОﬁ БИ· ЩЛУ ВП·¯ИЫЩФФ›ЛЫЛ ЩФ˘ ОИУ‰‡УФ˘ М·БОТМ·ЩФ˜ ЩФ˘ ЩЪФ¯Ф‡ О·И ЩЛ˜ ВИЫЩЪФК‹˜.

∆· ÌÂÁ¿Ï· ˘ÏÈÎ¿ ÙÂ›ÓÔ˘Ó Ó· ¯·Ï·ÚÒÓÔ˘Ó ˘ﬁ ÙÔ ‚¿ÚÔ˜ ÙÔ˘˜. ¶Ú¤ÂÈ Ó· ÙÔÔıÂÙÔ‡ÓÙ·È ÛÙËÚ›ÁÌ·Ù· ÎÔÓÙ¿ ÛÙË ÁÚ·ÌÌ‹ ÎÔ‹˜ Î·È ÎÔÓÙ¿ ÛÙËÓ ¿ÎÚË ÙÔ˘ ˘ÏÈÎÔ‡ Î·È ÛÙÈ˜ ‰˘Ô ÏÂ˘Ú¤˜ ÙÔ˘ ÙÚÔ¯Ô‡.

f) ¢ÒÛÙÂ È‰È·›ÙÂÚË ÚÔÛÔ¯‹ ﬁÙ·Ó Î¿ÓÂÙÂ ¤Ó· "Îﬁ„ÈÌÔ

Û¯‹Ì·ÙÔ˜ ÙÛ¤Ë˜" ÛÂ ‹‰Ë ˘¿Ú¯ÔÓÙÂ˜ ÙÔ›¯Ô˘˜ ‹ ¿ÏÏ· Ù˘ÊÏ¿ ÛËÌÂ›·.

√ ВН¤¯ˆУ ЩЪФ¯ﬁ˜ МФЪВ› У· Оﬁ„ВИ ЫˆП‹УВ˜ ·ВЪ›Ф˘ ‹ УВЪФ‡, ЛПВОЩЪИО¿ О·ПТ‰И· ‹ ·УЩИОВ›МВУ· Ф˘ МФЪФ‡У У· ЪФО·П¤ЫФ˘У ВИЫЩЪФК‹.

°ENIKE™ O¢H°IE™ A¢ºA§EIA™ °IA TPOXOY™

– Ελέγξτε η ένδειξη ταχύτητασ του δίσκου να είναι

ίση ή µεγαλύτερη απ την ένδειξη ταχύτητασ του τροχού.

– Σιγουρευτείτε τι οι διαστάσεισ του δίσκου είναι

συµβατέσ µε τον τροχ.

– Οι δίσκοι λειάνσεωσ πρέπει να φυλάσσονται και

χειρίζονται µε προσοχή σύµφωνα µε τισ οδηγίεσ του κατασκευαστή.

– Ελέγξτε τον δίσκο πριν τη χρήση, µη χρησιµοποιήτε

σπασµένα, ραγισµένα ή µε άλλο τρπο ελαττωµατικά προϊντα.

– Σιγουρευτείτε τι τοποθετηµένοι δίσκοι και οι

σηµάνσεισ έχουν προσαρµοστεί σύµφωνα µε τισ οδηγίεσ του κατασκευαστή.

– Σιγουρευτείτε τι τα στυπχαρτα έχουν

χρησιµοποιηθεί ταν παρέχονται µε το συγκολληµένο λειαντικ προϊν λειάνσεωσ και ταν χρειάζονται.

– Σιγουρευτείτε τι το προϊν λειάνσεωσ έχει

τοποθετηθεί σωστά και σφιχτεί πριν τη χρήση και λειτουργείστε το εργαλείο για 30 δευτερλεπτα χωρίσ φορτίο και σε µια ασφαλή θέση, σταµατήστε αµέσωσ αν υπάρχει υπερβολική δνηση ή παρατηρήσετε άλλεσ δυσλειτουργίεσ. Σ’ αυτή τη περίπτωση, ελέγξτε το µηχάνηµα για να διαπιστεύστε την αιτία.

– Εάν το εργαλείο είναι εφοδιασµένο µε κάποιο

προστατευτικ, ποτέ µη χρησιµοποιήστε το εργαλείο χωρίσ αυτ το προστατευτικ.

– Μη χρησιµοποιήτε πρσθετεσ ροδέλεσ µείωσησ ή

προσαρµογέσ για να προσαρµσετε δίσκουσ µε µεγάλη τρύπα.

– Για εργαλεία φτιαγµένα να δέχονται τροχούσ µε

τρύπα, σιγουρευτείτε τι η τρύπα του δίσκου είναι αρκετά µεγάλη για να δεχθεί το µέγεθοσ του άξονα.

– Φροντίστε το αντικείµενο εργασίασ να είναι καλά

στηριγµένο.

– Μη χρησιµοποιήτε δίσκο κοπήσ για πλευρικ

τρχισµα.

– Σιγουρευτείτε τι οι σπινθήρασ απ τη χρήση δεν

δηµιουργούν κινδύνουσ, π.χ. δεν χτυπούν ανθρώπουσ ή πυροδοτούν εύφλεκτέσ ουσίεσ.

– Σιγουρευτείτε τι τα ανοίγµατα αερισµού είναι

ελεύθερα ταν εργάζεστε σε συνθήκεσ σκονισµένη, εάν χρειαστεί να αφαιρέστε σκνη, πρώτα αποσυνδέεστε το εργαλείο απ το ρεύµα (µη χρησιµοποιήτε µεταλλικά αντικείµενα) και προσέξτε να µη προξενήστε ζηµιά στα εσωτερικά µέρη.

– Πάντα να χρησιµοποιήτε προστασία για τα µάτια

και τα αυτιά. Άλλοι προστατευτικοί εξοπλισµοί πωσ µάσκα σκνησ, γάντια, κράνοσ και ποδιά θα πρέπει να χρησιµοποιούνται.

– Προσέξτε τον δίσκο που συνεχίζει να περιστρέφεται

µετά το σβήσιµο του εργαλείου.

∆∂Ã¡π∫∞ Ã∞ƒ∞∫∆∏ƒπ™∆π∫∞

Μοντέλο G10SS G12SS G13SS

Τάση (ανά περιοχέσ)* (110V, 120V, 220V, 230V, 240V) Ισχύσ εισδου* 580 W

Ταχύτητα χωρίσ φορτίο 11000 min

Τροχσ

Βάροσ (Μνο του κυρίου µέρουσ) 1,4 kg

*Βεβαιωθείτε να ελέγξετε την πινακίδα στο προιν επειδή υπκεινται σε αλλαγή σε εξάρτηση απ την περιοχή.

Εξωτερική διάµετροσ × διαµ. τρύπασ Περιφερειακή ταχύτητα 72 m/s 80 m/s

KANONIKA E•APTHMATA

(1) Κλειδί........................................................................... 1

(2) Πλευρική λαβή .......................................................... 2

Τα κανονικά εξαρτήµατα µπορούν να αλλάξουν χωρίσ προειδοποίηση.

100 × 16 mm 115 × 22 mm 125 × 22 mm

∂º∞ƒª√°∂™

䡬 Αφαίρεση των υλικών που παραµένουν στισ οπέσ

χυτών αντικειµένων και τελειώµατα διάφορων τύπων ατσαλιού, χαλκού και υλικών αλουµινίου και χυτών υλικών.

-1

10000 min

-1

Page 21

∂ППЛУИО¿

䡬 Λείανση ηλεκτροκολληµένων τµηµάτων ή τµηµάτων

που έχουν κοπεί απ φλγιστρο.

¶ƒπ¡ ∆∏ §∂π∆√Àƒ°π∞

1. ¶ËÁ‹ ÚÂ‡Ì·ÙÔ˜

Βεβαιωθείτε τι η πηγή ρεύµατοσ που πρκειται να χρησιµοποιηθεί είναι εναρµονισµένη µε τισ απαιτήσεισ σε ρεύµα που αναφέτεται στην πινακίδα του εργαλείου.

2. ¢È·ÎﬁÙË˜ ÚÂ‡Ì·ÙÔ˜

Βεβαιωθείτε τι ο διακπτησ ρεύµατοσ βρίσκεται στη θέση OFF. Αν το βίσµα είναι στη µπρίζα καθώσ ο διακπτησ ρεύµατοσ βρίσκεται στο ΟΝ, το εργαλείο θα αρχίσει να λειτουργεί αµέσωσ, µε πιθαντητα πρκλησησ σοβαρού ατυχήµατοσ.

3. ∫·ÏÒ‰ÈÔ ÚÔ¤ÎÙ·ÛË˜

ταν ο χώροσ εργασίασ βρίσκεται µακριά απ την παροχή ρεύµατοσ, χρησιµοποιήστε ένα καλώδιο προέκτασησ µε κατάλληλο πάχοσ και ικαντητα µεταφοράσ ρεύµατοσ. Το καλώδιο προέκτασησ πρέπει να είναι τσο κοντ σο είναι πρακτικά δυνατ.

4. ∆ÔÔı¤ÙËÛË Î·È Ú‡ıÌÈÛË ÙÔ˘ ÚÔÊ˘Ï·ÎÙ‹Ú· ÙÔ˘ ÙÚÔ¯Ô‡

Ο προφυλακτήρασ του τροχού είναι µια προστατευτική συσκευή για την αποφυγή τραυµατισµού στην περίπτωση που ο χαµηλωµένοσ κεντρικά τροχσ θρυµµατιστεί κατά την λειτουργία. Βεβαιωθείτε τι ο προφυλακτήρασ είναι κατάλληλα συνδεδεµένοσ και στερεωµένοσ πριν εκτελέσετε την λειτουργία τησ λείανσησ. Ξεσφίγγοντασ ελαφρά την ρυθµιστική βίδα, ο προφυλακτήρασ του τροχού µπορεί να περιστραφεί και να ρυθµιστεί στην επιθυµητή γωνία για την εξασφάλιση τησ µέγιστησ λειτουργικήσ απδοσησ. Βεβαιωθείτε τι η ρυθµιστική βίδα είναι καλά σφιγµένη µετά την ρύθµιση του προφυλακτήρα του τροχού.

5. Βεβαιωθείτε τι οι τροχοί στερέωσησ και τα άκρα έχουν συνδεθεί σύµφωνα µε τισ οδηγίεσ του κατασκευστή. Βεβαιωθείτε τι ο χαµηλωµένοσ κεντρικά τροχσ, που πρκειται να χρησιµοποιηθεί είναι του σωστού τύπου και χωρίσ ραγίσµατα και ατέλειεσ στην επιφάνεια. Επίσησ βεβαιωθείτε τι ο χαµηλωµένοσ κεντρικά τροχσ έχει στερεωθεί κατάλληλα και το παξιµάδι του τροχού είναι σφιγµένο µε ασφάλεια. Ανατρέξτε στο τµήµα “ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΕΝΤΡΙΚΑ ΤΡΟΧΟΥ Βεβαιωθείτε τι οι δίσκοι προστασίασ του τροχού χρησιµοποιούνται ταν παρέχονται µε το συγκολληµένο λειαντικ προιν και ποτε απαιτούνται. Mην χρησιµοποιήσετε ξεχωριστά εξαρτήµατα ή προσαρµογείσ για να προσαρµσετε λειαντικούσ τροχούσ µε µεγάλη τρύπα. Για εργαλεία που προορίζονται να δέχονται τροχούσ µε σπείρωµα, βεβαιωθείτε τι το σπείρωµα στο τροχ είναι αρκετά µακρύ για να δεχτεί το µήκοσ του άξονα. Μην χρησιµοποιείτε τροχούσ κοπήσ για πλευρική λείανση.

ΤΟΥ ΧΑΜΗΛΩΜΕΝΟΥ

”

6. ∂ÎÙ¤ÏÂÛË ‰ÔÎÈÌ·ÛÙÈÎ‹˜ ¯Ú‹ÛË˜

Βεβαιωθείτε τι τα προιντα λείανσησ είναι σωστά συνδεδεµένα και σφιγµένα πριν απ την χρήση και λειτουργήστε το εργαλείο χωρίσ φορτίο για 30 δευτερλεπτα σε µια ασφαλή θέση, σταµατήστε αµέσωσ αν υπάρξει έντονη δνηση ή αν παρουσιαστούν άλλεσ ανωµαλίεσ. Αν αυτή η κατάσταση συµβεί, εξέγξτε το µηχάνηµα για να ανακαλύψετε την αιτία.

7. ∂И‚В‚·ИТЫЩВ ЩФ ОФ˘М› ТıЛЫЛ˜

Βεβαιωθείτε τι το κουµπί ώθησησ δεν είναι ενεργοποιηµένο πατώντασ το κουµπί ώθησησ δυο ή τρεισ φορέσ πριν ξεκινήσετε το εργαλείο. (∆είτε

∂ÈÎ. 2)

8. ™ÙÂÚ¤ˆÛË ÙË˜ ÏÂ˘ÚÈÎ‹˜ Ï·‚‹˜

Βιδώστε την πλευρική λαβή στο κάλυµµα των γραναζιών.

¶ƒ∞∫∆π∫∏ ∂º∞ƒª√°∏ ∆√À §∂π∞¡∆∏

1. ¶›ÂÛË

Για την επιµήκυνση του χρνου ζωήσ του µηχανήµατοσ και την εξασφάλιση ενσ τελειώµατοσ πρώτησ ποιτητασ, είναι σηµαντικ το µηχάνηµα να µην υπερφορτώνεται µε την άσκηση υπερβολικήσ πίεσησ. Στισ περισστερεσ εφαρµογέσ µνο το βάροσ του µηχανήµατοσ είναι αρκετ για µια αποτελεσµατική λείανση. Η υπερβολική πίεση θα προκαλέσει την ελάττωση τησ περιστροφικήσ ταχύτητασ, τελείωµα επιφάνειασ κατώτερησ ποιτητασ, και υπερφρτωση η οποία θα ελαττώσει τον χρνο ζωήσ του µηχανήµατοσ.

2. °ˆÓ›· ÏÂ›·ÓÛË˜

Μην ακουµπίσετε ολκληρη την επιφάνεια του χαµηλωµένου κεντρικά τροχού στο υλικ το οποίο πρκειται να λειανθεί. πωσ φαίνεται στην ∂ÈÎ. 1 το µηχάνηµα πρέπει να κρατιέται σε γωνία 150 – 300 (supescript) έτσι ώστε η εξωτερική άκρη του χαµηλωµένου κεντρικά τροχού να εφάπτεται στο υλικ κατά την βέλτιστη γωνία.

3. Για την αποφυγή του σκαψίµατοσ ενσ καινούργιου χαµηλωµένου κεντρικά τροχού πάνω στο αντικείµενο εργασίασ, η αρχική λείανση πρέπει να εκτελεστεί τραβώντασ τον λειαντή πάνω στο αντικείµενο εργασίασ προσ το χρήστη (∂ÈÎ. 1 ‰ÈÂ‡ı˘ÓÛË µ). Αφτου το µποστιν άκρο του χαµηλωµένου κεντρικά τροχού έχει κατάλληλα τριβεί, η λείανση µπορεί να πραγµατοποιηθεί κατά την οποιαδήποτε κατεύθυνση.

4. ¶ЪФК˘П·ОЩИО¿ М¤ЩЪ· ·М¤Ыˆ˜ МВЩ¿ ЩФ Щ¤ПФ˜ ЩЛ˜ ПВИЩФ˘ЪБ›·˜.

Ο τροχσ συνεχίζει να περιστρέφεται αφτου το εργαλείο τεθεί εκτσ λειτουργίασ. Μετά το κλείσιµο τησ µηχανήσ, µην το βάλετε κάτω πριν ο χαµηλωµένοσ κεντρικά τροχσ σταµατήσει τελείωσ. Εκτσ απ την αποφυγή σοβαρών ατυχηµάτων, αυτ το µέτρο προφύλαξησ θα ελαττώσει τη ποστητα τησ σκνησ και τριµµάτων που προσροφώνται απ το µηχάνηµα.

¶ƒ√™√Ã∏

䡬 Ελέγξτε αν το αντικείµενο εργασίασ υποστηρίζεται

κατάλληλα.

Page 22

∂ППЛУИО¿

䡬 Βεβαιωθείτε τι τα ανοίγµατα αερισµού

διατηρούνται καθαρά κατά την διάρκεια τησ εργασίασ σε σκονισµένεσ περιοχέσ. Αν είναι απαραίτητο να καθαρίσετε τη σκνη, πρώτα αποσυνδέσετε το εργαλείο απ την παροχή ρεύµατοσ (χρησιµοποιήστε µη µεταλλικά αντικείµενα) και αποφύγετε να προκαλέσετε ζηµιά στα εσωτερικά τµήµατα.

䡬 Βεβαιωθείτε τι οι σπίθεσ που προκαλούνται απ

τη χρήση δεν δηµιουργούν κίνδυνο πχ δεν κτυπούν τουσ ανθρώπουσ, ή αναφλέγουν εύφλεκτα υλικά.

䡬 Πάντοτε να χρησιµοποιείτε προστατευτικά µατιών

και αυτιών. Άλλοσ εξοπλισµσ προσωπικήσ προστασίασ πωσ µάσκα σκνησ, γάντια, κράνοσ και ποδιά πρέπει να χρησιµοποιείται ταν είναι απαραίτητο. Αν βρίσκεστε σε αµφιβολία φορέσετε τον προστατευτικ εξοπλισµ.

䡬 ταν το µηχάνηµα δεν χρησιµοποιείται, η πηγή

ηλεκτρικού ρεύµατοσ πρέπει να αποσυνδέεται.

™À¡∞ƒª√§√°∏™∏ ∫∞π ∞¶√™À¡∞ƒª√§√°∏™∏ ∆√À Ã∞ª∏§øª∂¡√À ∫∂¡∆ƒπ∫∞ ∆ƒ√Ã√À

¶ƒ√™√Ã∏: Βεβαιωθείτε να κλείσετε και να

1. ™˘Ó·ÚÌÔÏﬁÁËÛË (∂ÈÎ. 2)

(1) Γυρίστε το γωνιακ τροχ λειάνσεωσ / κοπήσ

ανάποδα έτσι ώστε ο άξονασ να βλέπει προσ τα επάνω.

(2) Ταιριάστε το διάκενο τησ ροδέλασ του τροχού µε

το εντετµηµένο τµήµα του άξονα, µετά συνδέστε τα.

(3) Εφαρµστε το προεξέχων τµήµα του χαµηλωµένου

κεντρικά τροχού πάνω στη ροδέλα του τροχού. (4) Βιδώστε το παξιµάδι του τροχού πάνω στον άξονα. (5) Καθώσ σπρώχνεται το κουµπί ώθησησ µε το ένα

χέρι, ασφαλίστε τον άξονα περιστρέφοντασ τον

χαµηλωµένο κεντρικά τροχ αργά µε το άλλο χέρι.

Σφίξετε το παξιµάδι του τροχού χρησιµοποιώντασ

το παρεχµενο κλειδί πωσ φαίνεται στην ∂ÈÎ. 2.

2. ∞ÔÛ˘Ó·ÚÌÔÏﬁÁËÛË

Ακολουθήστε τισ παραπάνω διαδικασίεσ αντίστροφα.

¶ƒ√™√Ã∏

䡬 Επιβεβαιώστε τι ο χαµηλωµένοσ κεντρικά τροχσ

έχει στερεωθεί καλά. 䡬 Επιβεβαιώστε τι το κουµπί ώθησησ έχει απεµπλακεί

σπώχνωντάσ το δυο ή τρείσ φορέσ πριν την

εκκίνηση του ηλεκτρικού εργαλείου.

αποσυνδέσετε τον υποδοχέα απ την πρίζα για την αποφυγή σοβαρού ατυχήµατοσ.

(∂ÈÎ. 2)

™À¡∆∏ƒ∏™∏ ∫∞π ∂§∂°Ã√™

1. ŒПВБ¯Ф˜ ЩФ˘ ¯·МЛПˆМ¤УФ˘ ОВУЩЪИО¿ ЩЪФ¯Ф‡

Βεβαιωθείτε τι ο χαµηλωµένοσ κεντρικά τροχσ

δεν έχει ραγίσµατα ή ατέλειεσ στην επιφάνεια.

2. ŒÏÂ¯Ô˜ ÙˆÓ ‚È‰ÒÓ ÛÙÂÚ¤ˆÛË˜

Ελέγχετε περιοδικά λεσ τισ βίδεσ στερέωσησ και

βεβαιωθείτε τι είναι κατάλληλα σφιγµένεσ. Στην

περίπτωση που χαλαρώσει οποιαδήποτε βίδα σφίξτε

την ξανά αµέσωσ. Αν δεν το κάνετε αυτ µπορεί

να έχει ωσ αποτέλεσµα το σοβαρ τραυµατισµ.

3. ŒÏÂÁ¯Ô˜ ÛÙ· Î·Ú‚Ô˘Ó¿ÎÈ· (EÈÎ. 3).

Tο µοτέρ χρησιµοποιεί καρβουνάκια τα οποία είναι αναλώσιµα µέρη. Eπειδή ένα υπερβολικά φθαρµένο καρβουνάκι µπορεί να προκαλέσει πρβληµα στο µοτέρ αντικαταστήστε το καρβουνάκι µε καινούργιο το οποίο έχει τον ίδιο Aριθµ άνθρακα που φαίνεται στην εικνα ταν φθαρεί ή ταν φτάσει στο ριο φθοράσ. Eπιπρσθετα, πάντοτε κρατάτε τα καρβουνάκια καθαρά και εξασφαλίστε τι ολισθαίνουν ελεύθερα ανάµεσα στισ θήκεσ.

4. ∞ÓÙÈÎ·Ù¿ÛÙ·ÛË ÙˆÓ Î·Ú‚Ô˘Ó·ÎÈÒÓ

Αποσυνδέστε τα καλύµµατα των καρβουνακιών µε ένα κατσαβίδι εγκοπτώµενησ κεφαλήσ. Τα καρβουνάκια µπορούν µετά να αφαιρεθούν εύκολα.

5. ™˘ÓÙ‹ÚËÛË ÙÔ˘ ÌÔÙ¤Ú

Η περιέλιξη τησ µονάδα του µοτέρ είναι η καρδιά του ηλεκτρικού εργαλείου. ∆ώστε µεγάλη προσοχή για να σιγουρευτείτε τι η περιέλιξη δεν θα πάθει ζηµιά και / ή θα βρεχθεί µε λάδι ή νερ.

6. §›ЫЩ· Ы˘УЩ‹ЪЛЫЛ˜ ЩˆУ МВЪТУ ¶ƒ√™√Г∏:

Η επισκευή, η τροποποίηση και ο έλεγχοσ των Ηλεκτρικών Εργαλείων Hitachi πρέπει να γίνεται απ ένα Εξουσιοδοτηµένο κέντρο σέρβισ τησ Hitachi. Αυτή η Λίστα των Μερών θα είναι χρήσιµη αν παρουσιαστεί µαζί µε το εργαλείο στο εξουσιοδοτηµένο Κέντρο Σέρβισ τησ Hitachi ταν ζητάτε επισκευή ή κάποια άλλη συντήρηση. Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι καννεσ ασφαλείασ και οι κανονισµοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

∆ƒ√¶√¶√π∏™∏:

Τα Ηλεκτρικά Εργαλεία Hitachi βελτιώνονται συνεχώσ και τροποποιούνται για να συµπεριλάβουν τισ τελευταίεσ τεχνολογικέσ προδουσ. Κατά συνέπεια, ορισµένα τµήµατα µπορούν να αλλάξουν χωρίσ προηγούµενη ειδοποίηση.

∂°°À∏™∏

Εγγυώµαστε τα εργαλεία Hitachi Power Tools σύµφωνα µε τη νοµοθεσία και τουσ κανονισµούσ ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώµατα ή ζηµιέσ λγω κακήσ χρήσησ, κακοποίησησ ή φυσιολογικήσ φθοράσ. Σε περίπτωση παραπνων παρακαλούµε αποστείλετε το Power Tool χωρίσ να το αποσυναρµολογήσετε µαζί µε το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλοσ των οδηγιών αυτών, σε Εξουσιοδοτηµένο Κέντρο Επισκευήσ τησ Hitachi.

™∏ª∂πø™∏:

Εξαιτίασ του συνεχιζµενου προγράµµατοσ έρευνασ και ανάπτυξησ τησ HITACHI τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται µπορούν να αλλάξουν χωρίσ προηγούµενη ειδοποίηση.

Page 23

¶ПЛЪФКФЪ›В˜ Ф˘ ·КФЪФ‡У ЩФУ ВОВМﬁМВУФ ıﬁЪ˘‚Ф О·И ЩЛ ‰ﬁУЛЫЛ.

Oι τιµέσ µετρήθηκαν σύµφωνα µε το EN60745 και βρέθηκαν σύµφωνεσ µε το ISO 4871.

Μετρηθείσα τυπική στάθµη ηχητικήσ ισχύοσ A: 98 dB (A) Μετρηθείσα τυπική στάθµη ηχητικήσ πίεσησ A: 87 dB (A) Αβεβαιτητα KpA: 3 dB (A)

Φοράτε προστατευτικà αυτιών.

Συνολικέσ τιµέσ δνησησ (διανυσµατικ άθροισµα τριαξονικού καλωδίου) που καθορίζονται σύµφωνα µε το πρτυπο EN60745.

Λείανση επιφάνειασ: Τιµή εκποµπήσ δνησησ Αβεβαιτητα K = 1,5 m/s

¶ƒ√™√Ã∏

䡬 Η τιµή εκποµπήσ δνησησ κατά την ουσιαστική

χρήση του ηλεκτρικού εργαλείου µπορεί να διαφέρει απ τη δηλωµένη τιµή, ανάλογα µε το που και πωσ χρησιµοποιείται το εργαλείο.

䡬 Για να αναγνωρίσετε τα µέτρα ασφαλείασ για την

προστασία του χειριστή που βασίζονται σε µία εκτίµηση τησ έκθεσησ στισ πραγµατικέσ συνθήκεσ χρήσησ (λαµβάνοντασ υπψη λα τα µέρη του κύκλου λειτουργίασ πωσ τα διαστήµατα που το εργαλείο είναι απενεργοποιηµένο και ταν λειτουργεί στο ρελαντί µαζί µε το χρνο διέγερσησ).

ah, AG = 6,3 m/s

∂ППЛУИО¿

Page 24

Polski

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE URZĄDZEŃ ELEKTRYCZNYCH

OSTRZEŻENIE Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa.

Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może spowodować porażenie prądem elektrycznym, pożar i/lub odniesienie poważnych obrażeń.

Ostrzeżenia i wskazówki bezpieczeństwa powinny być przechowywane do użycia w przyszłości.

Wykorzystywane w treści wskazówek wyrażenie "narzędzie elektryczne" dotyczy narzędzi zasilanych z sieci (przewodowych) lub z baterii (bezprzewodowych).

1) Bezpieczeństwo stanowiska pracy

a) Miejsce pracy powinno być czyste i dobrze

oświetlone.

Brak porządku lub nieodpowiednie oświetlenie miejsca pracy może być przyczyną wypadku.

b) Nie należy używać narzędzi elektrycznych w

miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów.

Pracujące narzędzie elektryczne wytwarza iskry grożące wybuchem.

c) Dzieci oraz osoby postronne powinny

pozostawać w bezpiecznej odległości od pracującego urządzenia.

Dekoncentracja może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo elektryczne

a) Wtyczka narzędzia musi pasować do gniazda

zasilania. Nie wolno przerabiać wtyczki. Narzędzia posiadające uziemienie nie powinny być używane z wtyczkami przejściowymi.

Przestrzeganie powyższych zaleceń dotyczących wtyczek i gniazdek pozwoli zmniejszyć ryzyko porażenia prądem elektrycznym.

b) Należy unikać dotykania jakichkolwiek

powierzchni i elementów uziemionych, takich jak rury, grzejniki, kuchenki lub urządzenia chłodnicze.

Ryzyko porażenia prądem elektrycznym jest wyższe, gdy ciało jest uziemione.

c) Nie należy narażać narzędzi elektrycznych na

działanie deszczu lub wilgoci.

Obecność wody zwiększa niebezpieczeństwo porażenia prądem elektrycznym.

d) Nie należy używać przewodu zasilającego w

sposób niezgodny z przeznaczeniem. Nie wolno używać przewodu do przenoszenia lub ciągnięcia urządzenia bądź wyłączania go z prądu. Przewód powinien znajdować się w bezpiecznej odległości od źródeł ciepła, oleju, ostrych krawędzi lub poruszających się części.

Uszkodzenie lub zapętlenie przewodu zwiększa ryzyko porażenia prądem elektrycznym.

e) W przypadku używania narzędzia elektrycznego

na wolnym powietrzu należy korzystać z przedłużaczy przeznaczonych do takiego zastosowania.

Używanie odpowiednich przedłużaczy zmniejsza ryzyko porażenia prądem elektrycznym.

f) W przypadku korzystania z narzędzia w miejscu

o dużej wilgotności należy zawsze używać wyłącznika różnicowoprądowego.

Korzystanie z takiego wyłącznika zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osobiste a) Podczas korzystania z narzędzia elektrycznego

należy zawsze koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku. Narzędzia elektryczne nie powinny być obsługiwane przez osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw.

Chwila nieuwagi podczas obsługi narzędzia elektrycznego może spowodować odniesienie poważnych obrażeń.

b) Zawsze używać odpowiedniego osobistego

wyposażenia ochronnego. Zawsze nosić odpowiednie okulary ochronne.

Stosowane w odpowiednich warunkach wyposażenie zabezpieczające, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki zmniejsza ryzyko odniesienia obrażeń ciała.

c) Uniemożliwić nieoczekiwane uruchomienie

narzędzia. Przed podłączeniem narzędzia do gniazda zasilania i/lub zestawu baterii, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia.

Ze względów bezpieczeństwa nie należy przenosić narzędzi elektrycznych, trzymając palec na wyłączniku, ani podłączać do zasilania urządzeń, których wyłącznik znajduje się w położeniu włączenia.

d) Przed włączeniem usunąć wszystkie klucze

regulacyjne.

Pozostawienie klucza regulacyjnego połączonego z częścią obrotową narzędzia może spowodować odniesienie obrażeń.

e) Nie sięgać zbyt daleko. Należy zawsze stać

stabilnie, zachowując równowagę.

Zapewnia to lepsze panowanie nad narzędziem w nieoczekiwanych sytuacjach.

f) Należy nosić odpowiednią odzież roboczą. Nie

nosić luźnych ubrań lub biżuterii. Trzymać włosy, odzież i rękawice w bezpiecznej odległości od ruchomych części urządzenia.

Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części narzędzia.

g) Jeżeli wraz z narzędziem dostarczone zostało

wyposażenie służące do odprowadzania pyłów, należy pamiętać o jego właściwym podłączeniu i używaniu.

Właściwe zbieranie i odprowadzanie pyłu zmniejsza zagrożenia związane z jego obecnością.

4) Obsługa i konserwacja narzędzi elektrycznych a) Nie używać narzędzia elektrycznego ze zbyt dużą

siłą. Należy stosować narzędzie odpowiednie dla wykonywanej pracy.

Narzędzie przeznaczone do określonej pracy wykona ją lepiej i w sposób bardziej bezpieczny, pracując z zalecaną prędkością.

b) Nie należy używać narzędzia, którego wyłącznik

jest uszkodzony.

Page 25

Polski

Każde urządzenie, które nie może być właściwie włączane i wyłączane, stanowi zagrożenie i musi zostać naprawione.

c) Należy zawsze odłączać urządzenie z sieci

zasilania i/lub baterii przed przystąpieniem do jakichkolwiek modyfikacji, wymiany akcesoriów itp. oraz kiedy urządzenie nie będzie używane przez dłuższy czas.

Powyższe środki mają na celu wyeliminowanie ryzyka nieoczekiwanego uruchomienia urządzenia.

d) Nieużywane narzędzia elektryczne powinny być

przechowywane w miejscu niedostępnym dla dzieci oraz osób, które nie znają zasad ich obsługi lub niniejszych zaleceń.

Korzystanie z narzędzi elektrycznych przez osoby, które nie zostały przeszkolone, może stanowić zagrożenie.

e) Należy dbać o odpowiednią konserwację

narzędzi elektrycznych. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części urządzenia nie są wygięte, uszkodzone lub pęknięte i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę urządzenia. W razie uszkodzenia przed kolejnym użyciem narzędzie musi zostać naprawione.

Wiele wypadków następuje z powodu nieprawidłowej konserwacji narzędzi elektrycznych.

f) Narzędzia tnące powinny być zawsze ostre i

czyste.

Narzędzia tnące powinny być utrzymywane w odpowiednim stanie, a ich krawędzie muszą być odpowiednio ostre - zmniejsza to ryzyko wygięcia i ułatwia obsługę narzędzia.

g) Należy zawsze obsługiwać narzędzie, jego

akcesoria takie jak wiertła itp. w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy.

Używanie narzędzia do celów niezgodnych z jego przeznaczeniem może spowodować niebezpieczeństwo.

5) Serwis a) Narzędzia elektryczne mogą być naprawiane

wyłącznie przez uprawnionych techników serwisowych, przy zastosowaniu oryginalnych części zamiennych.

Zapewnia to utrzymanie bezpieczeństwa obsługi urządzenia.

UWAGA Dzieci i osoby niepełnosprawne muszą pozostawać w bezpiecznej odległości od narzędzia. Nieużywane narzędzia elektryczne powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE PRAC SZLIFIERSKICH I CIĘCIA

a) To elektronarzędzie jest przeznaczone do

szlifowania lub cięcia. Należy dokładnie zapoznać się ze wszystkimi wskazówkami bezpieczeństwa, zaleceniami, ilustracjami oraz specyfikacjami dostarczonymi razem z urządzeniem.

Nieprzestrzeganie zamieszczonych poniżej zaleceń może spowodować porażenie prądem elektrycznym, wybuch pożaru i/lub odniesienie poważnych obrażeń ciała.

b) Prace takie, jak szlifowanie, czyszczenie

szczotką metalową lub polerowanie nie powinny być wykonywane za pomocą tego urządzenia.

Stosowanie elektronarzędzia do celów, do jakich nie jest przeznaczone może stanowić niebezpieczeństwo i spowodować odniesienie obrażeń ciała.

c) Nie należy używać akcesoriów, które nie zostały

specjalnie opracowane i nie są zalecane przez producenta urządzenia.

Możliwość podłączenia do elektronarzędzia nie oznacza, że wykorzystywanie danych akcesoriów jest bezpieczne.

d) Prędkość znamionowa akcesoriów musi być co

najmniej równa maksymalnej prędkości roboczej elektronarzędzia.

W przypadku akcesoriów pracujących z wyższą prędkością, może nastąpić ich pęknięcie i odpadnięcie.

e) Średnica zewnętrzna oraz grubość akcesoriów

muszą być zgodne z danymi znamionowymi elektronarzędzia.

Nieprawidłowe rozmiary akcesoriów utrudniają działanie elementów zabezpieczających.

f) Wymiary kół, kołnierzy, podkładek centrujących

i innych akcesoriów muszą odpowiadać rozmiarom osi elektronarzędzia.

Akcesoria, których otwór montażowy nie pasuje do elementu mocującego elektronarzędzia mogą pracować nieprawidłowo, powodować silne wibracje oraz utratę panowania nad urządzeniem.

g) Nie należy używać żadnych akcesoriów, które

są uszkodzone. Przed każdym użyciem należy sprawdzić, czy akcesoria, takie jak podkładki centrujące nie są pęknięte, wyszczerbione lub zużyte, a szczotki druciane nie mają poluzowanych lub pękniętych drutów. Jeżeli elektronarzędzie lub akcesoria zostaną upuszczone, należy sprawdzić, czy nie zostały w żaden sposób uszkodzone. Po skontrolowaniu i założeniu akcesoriów, należy pamiętać, aby operator oraz osoby postronne znajdowały się z dala od obracającej się tarczy. Elektronarzędzie powinno zostać uruchomione na jedną minutę przy maksymalnych obrotach bez obciążania.

Uszkodzone akcesoria powinny ulec zniszczeniu w trakcie tej próby.

h) Nosić odpowiednie osobiste wyposażenie

ochronne. W zależności od wykonywanej pracy, należy nosić maskę na twarz oraz gogle lub okulary ochronne. W razie potrzeby należy nosić maskę przeciwpyłową, słuchawki ochronne, rękawice oraz fartuch roboczy zabezpieczający przed odpryskami niewielkich części obrabianego przedmiotu.

Okulary ochronne muszą zabezpieczać użytkownika przed odpryskującymi elementami. Maska przeciwpyłowa lub oddechowa powinna zabezpieczać przed pyłem wytwarzanym podczas prac. Długotrwałe narażenie na wysoki poziom hałasu może spowodować uszkodzenie słuchu.

i) Osoby postronne powinny pozostawać w

bezpiecznej odległości od pracującego urządzenia. Wszystkie osoby znajdujące się na stanowisku roboczym muszą nosić osobiste wyposażenie ochronne.

Page 26

Polski

Części przedmiotu obrabianego lub złamanego narzędzia mogą odpaść i spowodować obrażenia osoby znajdującej się nawet poza miejscem pracy urządzenia.

j) Elektronarzędzia powinny być przytrzymywane

wyłącznie za pomocą przeznaczonych do tego celu izolowanych uchwytów, w szczególności, kiedy element tnący może dotknąć ukrytych przewodów lub kabla zasilającego elektronarzędzia.

Dotknięcie znajdującego się pod napięciem przewodu elektrycznego przez pracujący element tnący może spowodować przeniesienie napięcia na urządzenie i porażenie użytkownika prądem elektrycznym.

k) Przewód zasilający powinien znajdować się w

bezpiecznej odległości od obracającego się elementu.

Utrata panowania nad narzędziem może doprowadzić do przecięcia przewodu zasilającego lub wciągnięcia dłoni lub całej ręki przez obracający się element.

l) Nie należy nigdy odkładać elektronarzędzia,

dopóki obracający się element nie zostanie całkowicie zatrzymany.

Dotknięcie obracającego się elementu może spowodować pochwycenie i wciągnięcie ubrania operatora i doprowadzić do obrażeń ciała.

m) Nie należy uruchamiać elektronarzędzia,

trzymając je w pobliżu ciała.

Przypadkowe dotknięcie ubrania przez obracający się element może spowodować pochwycenie i przyciągnięcie elektronarzędzia do operatora.

n) Należy systematycznie czyścić wszystkie otwory

wentylacyjne elektronarzędzia.

Wentylatory silnika mogą powodować wciągnięcie nagromadzonych zanieczyszczeń do środka urządzenia i zwiększenie zagrożenia elektrycznego.

o) Nie należy używać elektronarzędzia w pobliżu

materiałów łatwopalnych.

Wytwarzane iskry mogą spowodować zapalenie się tych materiałów.

p) Nie należy używać akcesoriów wymagających

stosowania cieczy chłodzących.

Używanie wody lub innych cieczy chłodzących może spowodować porażenie prądem elektrycznym.

OSTRZEŻENIA DOTYCZĄCE ODRZUTU ORAZ PODOBNYCH ZAGROŻEŃ

Odrzut to nagła reakcja na zakleszczenie lub zablokowanie obracającej tarczy szlifierskiej, podkładki, szczotki lub innego akcesorium. Zakleszczenie lub zablokowanie narzędzia powoduje nagłe zatrzymanie ruchu obrotowego, które powoduje nagły odrzut urządzenia w kierunku odwrotnym do ruchu obrotowego narzędzia. Dla przykładu: jeżeli tarcza szlifierska zostanie zablokowana lub zakleszczona przez obrabiany przedmiot, jej krawędź może zagłębić się w materiale, co spowoduje wyrzucenie tarczy. Może ona zostać wyrzucona w kierunku operatora lub przeciwnym, w zależności od kierunku obrotów w chwili zakleszczenia. W takim przypadku tarcza szlifierska może również zostać złamana. Odrzut jest spowodowany nieprawidłowym wykorzystywaniem urządzenia elektrycznego i/lub pracą w niewłaściwy sposób lub w nieodpowiednich warunkach roboczych. Można temu zapobiec, przestrzegając poniższych wskazówek bezpieczeństwa.

a) Należy zawsze mocno trzymać urządzenie i

utrzymywać pozycję umożliwiającą zamortyzowanie odrzutu. Jeżeli urządzenie posiada uchwyt boczny, należy zawsze go używać w celu zapewnienia maksymalnego bezpieczeństwa w razie odrzutu lub reakcji momentu obrotowego podczas uruchamiania.

Operator może kontrolować reakcję i siłę odrzutu pod warunkiem przestrzegania wskazówek bezpieczeństwa.

b) Nie należy nigdy przybliżać rąk do obracającego

się narzędzia.

Obracające się narzędzie może zostać odrzucone w kierunku ręki.

c) Żadne części ciała nie powinny znajdować się

w miejscu, w kierunku którego może zostać odrzucone urządzenie.

Siła odrzutu wyrzuca urządzenie w kierunku przeciwnym do kierunku obrotu tarczy szlifierskiej w chwili jej zakleszczenia.

d) Należy zachować szczególną ostrożność podczas

pracy przy narożnikach, ostrych krawędziach itp. Należy unikać nagłych szarpnięć i uderzeń.

Narożniki, ostre krawędzie lub uderzenie mogą spowodować nagłe zatrzymanie używanego narzędzia i spowodować odrzut i utratę panowania nad urządzeniem.

e) Nie należy zakładać tarcz przeznaczonych do

obróbki drewna lub tarcz zębatych.

Korzystanie z tego rodzaju ostrzy może powodować częste występowanie odrzutu i utratę panowania nad urządzeniem.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE SZLIFOWANIA I ŚCIERANIA

a) Należy używać wyłącznie tarcz szlifierskich

przeznaczonych do wykorzystania z urządzeniem oraz osłon zalecanych dla określonej tarczy.

Korzystanie z tarcz, które nie są przeznaczone dla tego urządzenia, może być niebezpieczne.

b) Osłona zabezpieczająca musi być założona w

sposób zapewniający maksymalne bezpieczeństwo - jak najmniejsza część tarczy szlifierskiej powinna być odsłonięta.

Osłona zabezpiecza użytkownika przed odłamanymi częściami tarcz szlifierskich oraz przed przypadkowym dotknięciem tarczy.

c) Tarcze szlifierskie powinny być używane

wyłącznie do celów, do których są przeznaczone. Dla przykładu: nie należy wykorzystywać bocznej ściany tarczy szlifierskiej do ścierania.

Specjalne tarcze tnące są przeznaczone do ścierania krawędziowego – w ich przypadku wywierana na tarczę siła boczna może spowodować jej złamanie.

d) Z tarczami należy zawsze używać obsad, które

nie są uszkodzone. Obsada powinna być odpowiednia dla kształtu i rozmiarów używanej tarczy.

Odpowiednia obsada zabezpiecza tarczę przed złamaniem. Obsady przeznaczone do tarcz tnących mogą być inne niż do tarcz szlifierskich.

e) Nie należy używać zużytych tarcz,

wykorzystywanych wcześniej w większych urządzeniach.

Page 27

Polski

Tarcze przeznaczone do większych urządzeń elektrycznych nie mogą być używane w mniejszych urządzeniach o większej prędkości – grozi to pęknięciem tarczy.

DODATKOWE WSKAZÓWKI BEZPIECZEŃ STWA DOTYCZĄCE PRAC ZWIĄZANYCH Z PRZECINANIEM

a) Nie blokować ani nie dociskać tarczy tnącej. Nie

próbować wykonać cięcia o zbyt dużej głębokości.

Przeciążenie tarczy zwiększa ryzyko jej wygięcia lub zakleszczenia, co z kolei grozi odrzutem urządzenia lub złamaniem tarczy.

b) Żadne części ciała użytkownika nie mogą

znajdować się na linii działania obracającej się tarczy.

Jeżeli tarcza obraca się w kierunku przeciwnym do użytkownika, siła odrzutu może skierować urządzenie bezpośrednio w jego stronę.

c) Jeżeli tarcza uległa zakleszczeniu lub użytkownik

przerywa pracę z jakiegokolwiek powodu, należy wyłączyć urządzenie, ale wciąż przytrzymywać je mocno aż do chwili całkowitego zatrzymania tarczy. W żadnym wypadku nie należy wyjmować tarczy tnącej z rzazu przed jej całkowitym zatrzymaniem, ponieważ może to spowodować odrzut urządzenia.

Należy znaleźć i wyeliminować przyczynę blokowania się tarczy.

d) Nie należy wznawiać cięcia wewnątrz

obrabianego przedmiotu. Należy zaczekać, aż urządzenie osiągnie pełną prędkość roboczą i dopiero później ostrożnie rozpocząć cięcie.

Tarcza tnąca może ulec zakleszczeniu, wyrzuceniu lub odrzuceniu, jeżeli urządzenie zostanie uruchomione wewnątrz obrabianego przedmiotu.

e) Panel lub obrabiany przedmiot należy

zabezpieczyć, aby zminimalizować ryzyko zakleszczenia tarczy lub powstawania odrzutu.

Obrabiane przedmioty o dużych rozmiarach uginają się pod własnym ciężarem. Należy zabezpieczyć je od spodu po obu stronach linii cięcia i na obu końcach.

f) W przypadku wykonywania wcięć w ścianach i

podobnych strukturach należy zachować szczególną ostrożność.

Tarcza może przeciąć instalację gazową lub wodną, przewody instalacji elektrycznej lub natrafić na obiekty, które mogą być przyczyną odrzutu.

DANE TECHNICZNE

OGÓLNE INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE SZLIFIEREK

- Upewnij się, że prędkość zaznaczona na tarczy jest co najmniej równa prędkości znamionowej szlifierki;

- Upewnij się, że wymiary tarczy ściernej są odpowiednie dla szlifierki;

- Tarcze ścierne powinny być przechowywane i użytkowane w odpowiedni sposób, zgodnie z zaleceniami producenta;

- Przed przystąpieniem do pracy należy dokładnie sprawdzić tarczę ścierną - nie używaj tarcz wyszczerbionych, pękniętych lub uszkodzonych w jakikolwiek inny sposób;

- Upewnij się, że tarcza ścierna została założona zgodnie z zaleceniami producenta;

-W sytuacjach tego wymagających upewnij się, że zostały założone podkłady dostarczane z wiązanym materiałem ściernym;

- Przed przystąpieniem do pracy upewnij się, że tarcza ścierna jest właściwie zamocowana, a następnie uruchom urządzenie bez obciążenia na 30 s, utrzymując je w bezpiecznym położeniu. Natychmiast zatrzymaj urządzenie, jeżeli pojawią się silne drgania lub zauważysz inne objawy nieprawidłowego działania. W takiej sytuacji należy dokładnie zbadać urządzenie pod kątem możliwych przyczyn problemu;

- Jeżeli wraz z narzędziem dostarczana jest osłona zabezpieczająca, nigdy nie należy przystępować do pracy bez osłony;

- Nie używaj dodatkowych tulei lub łączników, aby dopasować zbyt dużą średnicę otworu tarczy tnącej;

-W przypadku narzędzi przeznaczonych do pracy z tarczami gwintowanymi upewnij się, że długość gwintu otworu tarczy jest wystarczająca dla długości wrzeciona;

- Sprawdź, czy obrabiany przedmiot jest właściwie zamocowany;

- Do szlifowania nie należy używać tarcz tnących;

- Upewnij się, że powstające podczas pracy iskry nie stanowią zagrożenia (na przykład nie spadają na znajdujące się w pobliżu osoby lub materiały łatwopalne);

-W warunkach silnego zapylenia upewnij się, że otwory wentylacyjne nie zostały zatkane. Przed przystąpieniem do usuwania nagromadzonego pyłu wyłącz urządzenie z prądu. Nie używaj przedmiotów metalowych i uważaj, aby nie uszkodzić części wewnętrznych;

- Należy zawsze nosić okulary i słuchawki ochronne. Zalecane jest również noszenie pozostałych elementów wyposażenia ochronnego, takich jak maska przeciwpyłowa, rękawice, kask i fartuch;

- Pamiętaj, że tarcza obraca się jeszcze przez pewien czas po wyłączeniu urządzenia.

Model G10SS G12SS G13SS Napięcie (w zależności od miejsca)* (110V, 120V, 220V, 230V, 240V) Moc pobierana* 580 W Prędkość obrotowa bez obciążenia 11000 min

Tarcza

Waga Sama główna część (kadłub) 1,4 kg

*Sprawdź nazwę produktu, jako że ulega ona zmianie w zależności od miejsca zakupu.

Zewnętrzna średnica x średnica otworu Prędkość obwodowa 72 m/s 80 m/s

100 × 16 mm 115 × 22 mm 125 × 22 mm

-1

10000 min

-1

Page 28

Polski

WYPOSAŻENIE STANDARDOWE

(1) Klucz ............................................................................ 1

(2) Boczny uchwyt ............................................................ 1

Wyposażenie standardowe może ulec zmianie bez uprzedzenia.

ZASTOSOWANIE

䡬 Usuwanie żebra odlewniczego i wykończenia różnego

typu stali, brązu, i aluminiowych materiałów i odlewów.

䡬 Zeszlifowywanie zespawanych części lub części

pociętych palnikiem.

PRZED UŻYCIEM

1. Żródło mocy

Upewnij się, że źródło mocy jest zgodne z wymogami mocy zaznaczonymi na tabliczce znamionowej.

2. Wyłącznik sieciowy

Upewnij się, że wyłącznik jest wyłączony (pozycja OFF). Jeśli wtyczka jest włączona do sieci podczas gdy wyłącznik jest włączony (pozycja ON), narzędzie zacznie działać natychmiast, co może spowodować poważny wypadek.

3. Przedłużacz

Kiedy miejsce pracy znajduje się daleko od źródła prądu, użyj przedłużacza o odpowiedniej grubości i mocy. Przedłużacz powinien być najkrótszy jak tylko jest to możliwe.

4. Montaż i dopasowanie osłony tarczy

Osłona tarczy to urządzenie zabezpieczające przed zranieniem się w przypadku, gdyby obniżone tarcze środkowe pękły w trakcie pracy. Upewnij się, że osłona jest odpowiednio zamocowana i zaciśnięta przed rozpoczęciem szlifowania. Przez lekkie rozluźnienie śruby regulacyjnej osłona tarczy może być obrócona i ustawiona pod dowolnym kątem w celu uzyskania maksymalnej efektywności pracy. Upewnij się, że śruba regulacyjna jest całkowicie dociśnięta po dopasowaniu osłony tarczy.

5. Upewnij sie, że osadzone tarcze i dłuta są dopasowane zgodnie z instrukcjami producenta

Upewnij się, że obniżona tarcza środkowa, której zamierzasz użyć jest odpowiedniego typu i nie ma pęknięć bądź uszkodzeń. Także upewnij się, że obniżona tarcza środkowa jest odpowiednio zamocowana i że nakrętka tarczy jest bezpiecznie dociśnięta. Porównaj z punktem instrukcji dotyczącym „SKŁADANIE I ROZKŁADANIE OBNIŻONYCH TARCZ ŚSRODKOWYCH”. Upewnij się że używasz suszki, jeśli jest ona dołączona do urządzenia i jeśli jest wymagana. Nie używaj oddzielnych pierścieni redukcyjnych ani pośrednich, aby zamocować tarcze z większymi otworami. Jeśli zamierzasz użyć narzędzi z tarczami o otworach gwintowanych, upewnij się że gwinty tarcz są wystarczająco długie, aby wkręcić wrzeciono narzędzia. Nie używaj tarcz szlifierskich tnących do szlifowania bocznego.

6. Przeprowadzenie próby

Upewnij się, że urządzenie jest właściwie zamocowane i zaciśnięte zanim go użyjesz, i uruchom narzędzie na biegu jałowym na 30 sekund w bezpiecznej pozycji (safe). Zatrzymaj niezwłocznie, jeśli wystąpi silna wibracja lub jeśli wykryjesz inne defekty. Jeśli wystąpi taka sytuacja, sprawdź urządzenie by znaleźć przyczynę.

7. Sprawdź przycisk

Upewnij się, że przycisk jest rozłączony poprzez wciśnięcie go dwa lub trzy razy zanim uruchomisz narzędzie. (zobacz Rys. 2).

8. Założenie bocznego uchwytu.

Przykręć boczny uchwyt do pokrywy narzędzia.

PRAKTYCZNE ZASTOSOWANIE SZLIFIERKI

1. Nacisk

W celu przedłużenia żywotności maszyny oraz uzyskania wykończenia pierwszej jakości, ważne jest, by nie przeciążyć maszyny przez wywieranie na nią zbyt silnego nacisku. Przy większości zastosowań ciężar własny maszyny jest wystarczający do skutecznego szlifowania. Zbyt silny nacisk spowoduje ograniczenie prędkości obrotowej, niedoskonałe wykończenie powierzchni i przeciążenie, które może spowodować skrócenie żywotności maszyny.

2. Kąt szlifowania

Nie dotykaj całą powierzchnią obniżonej tarczy środkowej do szlifowanego materiału. Jak pokazano w Rys. 1, maszyna powinna być trzymana pod kątem 15˚ – 30˚, tak aby zewnętrzny kraniec obniżonej tarczy środkowej stykał się z materiałem pod optymalnym kątem.

3. By zapobiec werżnięciu się nowej obniżonej tarczy

środkowej w obrabiany przedmiot, początkowe szlifowanie powinno być przeprowadzone przez pociągnięcie szlifierki w poprzek obiektu w kierunku operatora szlifierki (Rys. 1 kierunek B). Kiedy już krawędź prowadząca obniżonej tarczy środkowej jest odpowiednio starta, szlifowanie może być prowadzone w dowolnym kierunku.

4. Środki ostrożności bezpośredno po skończeniu pracy.

Tarcza obraca się nadal po wyłączeniu narzędzia. Po wyłączeniu nie odkładaj maszyny zanim obniżona tarcza nie zatrzyma się całkowicie. To zabezpieczenie pomoże uniknięcia poważnych wypadków i ograniczy ilość kurzu i opiłków wciągniętych do maszyny.

OSTRZEŻENIA

䡬 Sprawdź czy obrabiany przedmiot jest odpowiednio

umocowany.

䡬 Upewnij się, że otwory wentylacyjne są przepustowe

podczas pracy w kurzu. Jeśli koniecznym jest usunięcie kurzu, najpierw rozłącz narzędzie z sieci (nie używaj do tego obiektów z metalu) oraz unikaj uszkodzenia części wewnętrznych.

䡬 Upewnij się, że pojawiające się w trakcie pracy iskry

nie powodują zagrożenia, tzn. nie trafiają w ludzi lubi nie podpalają łatwopalnych substancji.

䡬 Zawsze używaj zabezpieczeń oczu i uszu.

Inny osobisty sprzęt ochronny jak np. maska przeciwpyłowa, rękawice, hełm i fartuch powinny być zakładane w razie potrzeby. Jeśli masz wątpliwości, użyj odzieży i sprzętu ochronnego.

䡬 Jeśli maszyna nie jest używana, powinna być wyłączona

z kontaktu.

Page 29

Polski

SKŁADANIE I ROZKŁADANIE OBNIŻONYCH TARCZ ŚSRODKOWYCH (Rys. 2)

UWAGA Upewnij się, że wyłączyłeś wyłącznik (przełącz

1. Składanie (Rys. 2)

(1) Przekręć szlifierkę tarczową do góry nogami tak aby

wrzeciono było skierowane w górę.

(2) Ustaw poprzeczne płyty podkładek tarczy w równej linii

z naciętą częścią wrzeciona i zamocuj je.

(3) Zamocuj wypukłą część obniżonej tarczy środkowej na

podkładce tarczy. (4) Wkręć nakrętkę tarczy na wrzeciono. (5) Podczas gdy wciskasz przycisk jedną ręką, drugą ręką

umocuj wrzeciono w pozycji pomału obracając tarczę.

Dociśnij nakrętkę tarczy używając załączonego klucza,

tak jak widać to na Rys. 2.

2. Rozłożenie

Użyj powyższych wskazówek tylko w odwrotnej

kolejności.

UWAGA

䡬 Upewnij się, że obniżona tarcza środkowa jest mocno

zamocowana. 䡬 Upewnij się, że przycisk jest rozłączony wciskając go

dwa lub trzy razy zanim włączysz narzędzie (ON).

na OFF) oraz wtyczkę z kontaktu aby uniknąć poważnego wypadku.

KONSERWACJA I INSPEKCJA

1. Sprawdzanie obniżonej tarczy środkowej

Upewnij się, że obniżona tarcza środkowa nie ma

pęknięć i defektów powierzchni.

2. Sprawdzanie śrub mocujących

Regularnie sprawdzaj wszystkie mocujące śruby i

upewnij się, że są mocno przykręcone. Jeśli któraś z

nich się obluzuje, natychmiast ją przykręć. Zaniedbanie

tego może spowodować poważne zagrożenie.

3. Sprawdzanie szczotek węglowych (Rys. 3)

Silnik używa szczotek węglowych, które się z czasem

zużywają. Ponieważ nadmiernie zużyta szczotka

węglowa może spowodować kłopoty z silnikiem,

wymieniaj szczotki węglowe na nowe o tych samych

numerach widocznych na ilustracji kiedy się zużyją lub

gdy dochodzi do „granicy zużycia”. Dodatkowo zawsze

utrzymuj szczotki węglowe w czystości i upewnij się

że swobodnie się przesuwają w obsadach.

4. Wymiana szczotek węglowych

Rozłóż nakrywki szczotek używając rowkowanego

śrubokręta. Szczotki węglowe mogą być wtedy

bezpiecznie wyjęte.

5. Konserwacja silnika

Wirnik silnika jest sercem narzędzia.

Zadbaj, by wirnik nie został uszkodzony i nie zawilgotniał

lub pokrył się olejem.

6. Lista części zamiennych UWAGA:

Naprawa, modyfikacje i przeglądy narzędzi

elektrycznych Hitachi musi być wykonywane przez

Autoryzowane Centrum Obsługi Hitachi.

Ta lista części będzie przydatna jeśli zostanie wręczona

wraz z narzędziem, gdy zgłosimy się do naprawy lub

przeglądu w Autoryzowanym Centrum Obsługi Hitachi.

Podczas użytkowania i konserwacji narzędzi

elektrycznych muszą być przestrzegane przepisy i

standardy bezpieczeństwa.

MODYFIKACJE:

Narzędzia elektryczne Hitachi są ciągle ulepszane i modyfikowane w celu wprowadzania najnowszych osiągnięć nauki i techniki. W związku z tym pewne części mogą ulec zmianom bez uprzedzenia.

GWARANCJA

Gwarancja na elektronarzędzia Hitachi jest udzielana z uwzględnieniem praw statutowych i przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego użytkowania lub wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do autoryzowanego centrum serwisowego Hitachi wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi.

UWAGA:

W zwiazku z prowadzonym przez Hitachi programem badań i rozwoju, specyfikacje te mogą się zmienić w każdej chwili bez uprzedzenia.

Informacja dotycząca poziomu hałasu i wibracji

Mierzone wartości było określone według EN60745 i zadeklarowane zgodnie z ISO 4871.

Zmierzony poziom dźwięku A: 98 dB (A) Zmierzone ciśnienie akustyczne A: 87 dB (A) Niepewność KpA: 3 dB (A)

Używaj ochraniacza uszu.

Wartość całkowita wibracji (trójosiowa suma wektorowa), określona zgodnie z postanowieniami normy EN60745.

Szlifowanie powierzchni: wartość emisji wibracji Niepewność K = 1,5 m/s

OSTRZEŻENIE

䡬 Wartość emisji wibracji podczas pracy narzędzia

elektrycznego może różnić się od podanej wartości w zależności od sposobu wykorzystywania narzędzia.

䡬 Aby określić środki bezpieczeństwa wymagane do

ochrony operatora zgodnie z szacowaną wartością narażenia na zagrożenie w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, a także przerwy w pracy urządzenia oraz praca w trybie gotowości).

ah, AG = 6,3 m/s

Page 30

Magyar

SZERSZÁMGÉPEKRE VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELEM Olvasson el minden biztonsági figyelmeztetést és minden utasítást.

A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Ôrizzen meg minden figyelmeztetést és utasítást a jövőbeni hivatkozás érdekében.

A "szerszámgép" kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterületi biztonságr

a) Tartsa a munkaterületet tisztán és jól megvilágítva.

A telezsúfolt vagy sötét területek vonzzák a baleseteket.

b) Ne üzemeltesse a szerszámgépeket

robbanásveszélyes atmoszférában, mint például gyúlékony folyadékok, gázok vagy por jelenlétében.

A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket.

c) Tartsa távol a gyermekeket és körülállókat,

miközben a szerszámgépet üzemelteti.

A figyelemelvonás a kontroll elvesztését okozhatja.

2) Érintésvédelem

a) A szerszámgép dugaszoknak meg kell felelniük

az aljzatnak. Soha, semmilyen módon ne módosítsa a dugaszt. Ne használjon semmilyen adapter dugaszt földelt szerszámgépekkel.

A nem módosított dugaszok és a megfelelő aljzatok csökkentik az áramütés kockázatát.

b) Kerülje a test érintkezését földelt felületekkel,

mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.

Az áramütés kockázata megnövekszik, ha a teste földelve van.

c) Ne tegye ki a szerszámgépeket esőnek vagy

nedves körülményeknek.

A szerszámgépbe kerülő víz növeli az áramütés kockázatát.

d) Ne rongálja meg a vezetéket. Soha ne használja

a vezetéket a szerszámgép szállítására, húzására vagy kihúzására. Tartsa távol a vezetéket a hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.

A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.

e) Szerszámgép szabadban történő üzemeltetése

esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.

A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen a szerszámgép nyirkos helyen

történő használata, használjon maradékáramkészülékkel (RCD) védett táplálást.

Az RCD használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Álljon készenlétben, figyelje, hogy mit tesz, és

használja a józan eszét a szerszámgép üzemeltetésekor. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer befolyása alatt.

A szerszámgépek üzemeltetése közben egy pillanatnyi figyelmetlenség súlyos személyi sérülést eredményezhet.

b) Használjon személyi védőfelszerelést. Mindig

viseljen védőszemüveget.

A megfelelő körülmények esetén használt védőfelszerelés, mint például a porálarc, nem csúszó biztonsági cipő, kemény sisak, vagy hallásvédő csökkenti a személyi sérüléseket.

c) Előzze meg a véletlen elindítást. Győződjön meg

arról, hogy a kapcsoló a KI helyzetben van, mielőtt csatlakoztatja az áramforráshoz és/vagy az akkumulátorcsomaghoz, amikor felveszi vagy szállítja a szerszámot.

A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van vagy a bekapcsolt helyzetű szerszámgépek áram alá helyezése vonzza a baleseteket.

d) Távolítson el minden állítókulcsot vagy

csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.

A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.

e) Ne nyúljon át. Mindenkor álljon stabilan, és őrizze

meg egyensúlyát.

Ez lehetővé teszi a szerszámgép jobb ellenőrzését váratlan helyzetekben.

f) Öltözzön megfelelően. Ne viseljen laza ruházatot

vagy ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó részektől.

A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.

g) Ha vannak rendelkezésre bocsátott eszközök a

porelszívó és gyűjtő létesítmények csatlakoztatásához, gondoskodjon arról, hogy ezek csatlakoztatva és megfelelően használva legyenek.

A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

4) A szerszámgép használata és ápolása a) Ne erőltesse a szerszámgépet. Használjon az

alkalmazásához megfelelő szerszámgépet.

A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.

b) Ne használja a szerszámgépet, ha a kapcsoló

nem kapcsolja azt be és ki.

Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes és meg kell javítani.

c) Húzza ki a dugaszt az áramforrásból és/vagy az

akkumulátorcsomagot a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.

Az ilyen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.

d) A használaton kívüli szerszámgépeket tárolja

úgy, hogy gyermekek ne érhessék el, és ne engedje meg, hogy a szerszámgépet vagy ezeket az utasításokat nem ismerő személyek üzemeltessék a szerszámgépet.

Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

e) A szerszámgépek karbantartása. Ellenőrizze a

helytelen beállítás, a mozgó részek elakadása, alkatrészek törése és minden olyan körülmény szempontjából, amelyek befolyásolhatják a szerszám működését.

Page 31

Magyar

Ha sérült, használat előtt javíttassa meg a szerszámot.

Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

f) A vágószerszámokat tartsa élesen és tisztán.

Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok kevésbé valószínűen akadnak el és könnyebben kezelhetők.

g) A szerszámgép tartozékait és betétkéseit, stb.

használja ezeknek az utasításoknak megfelelően, figyelembe véve a munkakörülményeket és a végzendő munkát.

A szerszámgép olyan műveletekre történő használata, amelyek különböznek a szándékoltaktól, veszélyes helyzetet eredményezhet.

5) Szerviz a) A szerszámgépét képesített javító személlyel

szervizeltesse, csak azonos cserealkatrészek használatával.

Ez biztosítja, hogy a szerszámgép biztonsága megmaradjon.

VIGYÁZAT Tartsa távol a gyermekeket és beteg személyeket. Amikor nincs használatban, a szerszámokat úgy kell tárolni, hogy gyermekek és beteg személyek ne érhessék el.

BIZTONSÁGI FIGYELMEZTETÉSEK CSISZOLÓ ÉS VÁGÓ MŰVELETEKHEZ

a) Ez az elektromos kéziszerszám csiszolásra és

vágásra lett tervezve. Olvasson el minden biztonsági figyelmeztetést, útmutatást, illusztrációt és specifikációt, amely az elektromos kéziszerszámhoz lett mellékelve.

Az alább felsorolt útmutatások be nem tartása áramütéshez, tűz kialakulásához és/vagy súlyos sérüléshez vezethet.

b) Az olyan műveletek végrehajtása, mint a

homokcsiszolás, a drótkefélés vagy a polírozás nem ajánlott ezzel az elektromos kéziszerszámmal.

Az olyan műveletek végrehajtása, amelyekre az elektromos kéziszerszám nem lett felkészítve, veszélyesek lehetnek és személyi sérülést okozhatnak.

c) Ne használjon olyan tartozékokat, amelyeket a

kéziszerszám gyártója nem kifejezetten ehhez az elektromos kéziszerszámhoz tervezett.

Az, hogy a tartozék csatlakoztatható az elektromos kéziszerszámhoz, még nem jelenti azt, hogy az biztonságosan is használható.

d) A tartozék hitelesített sebességének legalább

akkorának kell lennie, mint az elektromos kéziszerszám maximális sebessége.

Ha a tartozék a hitelesített sebességénél gyorsabban üzemel, akkor az eltörhet és széjjel repülhet.

e) A tartozék külső átmérőjének és vastagságának

az elektromos kéziszerszám hitelesített kapacitásán belül kell lennie.

A nem megfelelő méretű tartozékokat nem lehet megfelelően levédeni és kontrollálni.

f) A tárcsáknak, a peremeknek, a támasztékoknak,

és minden egyéb tartozéknak tökéletesen kell illeszkednie az elektromos kéziszerszám tengelyéhez.

Az olyan tartozékok, amelyek furatai nem felelnek meg pontosan az elektromos kéziszerszám rögzítő

elemének, elveszítik egyensúlyukat, erősen rázkódnak, és így a kezelő elveszítheti a kéziszerszám feletti uralmat.

g) Ne használjon sérült tartozékot. A használat előtt

mindig ellenőrizze a tartozékot, így a csiszolókorongot, hogy nincs-e rajta csorba vagy repedés, a támasztékot, hogy nincs-e rajta repedés vagy nincs-e túlzottan elkopva, a drótkefét, hogy nincs-e meglazulva vagy nincsenek-e rajta törött drótszálak. Ha az elektromos kéziszerszámot vagy a tartozékoz leejti, nézze meg, hogy nem sérülte meg, vagy helyezzen fel egy ép tartozékot. A tartozék ellenőrzése és felhelyezése után helyezkedjen Ön és a közelben állók a forgó tartozék síkján kívül, és járassa egy percig az elektromos kéziszerszámot maximális sebességen, terhelés nélkül.

A sérült tartozékok ezen teszt során általában eltörnek.

h) Viseljen védőfelszerelést. Alkalmazástól függően,

használjon védőmaszkot, védőszemüveget vagy védőkesztyűt. Szükség esetén viseljen maszkot, füldugót, kesztyűt és munkakötényt, amely képes megállítani az elszálló repeszeket.

A védőszemüvegnek képesnek kell lennie a különböző műveletek során keletkező szálló repeszek megállítására. A maszknak vagy gázálarcnak képesnek kell lennie a művelet során keletkező por kiszűrésére. A hosszú ideig tartó erős zajhatás halláskárosodást okozhat.

i) A közelben állókat tartsa biztonságos távolságban

a munkaterülettől. Aki belép a munkaterületre, annak védőfelszerelst kell viselnie.

A munkadarab repeszei vagy egy letört tartozék elszállhat, és végzetes kimenetelű sérülést okozhat.

j) Az elektromos kéziszerszámot kizárólag a

szigetelt markolórésznél fogja, ha olyan műveletet hajt végre, ahol a vágó tartozék rejtett vezetékeket vagy a saját kábelét vághatja el.

Ha a vágó tartozék elektromos áram alatt lévő vezetékhez ér, akkor az elektromos kéziszerszám szabadon lévő fém részei elektromos áram alá kerülnek, és megrázzák a kezelőt.

k) A forgó tartozéktól távol helyezze el a kábelt.

Ha elveszti az uralmat a kéziszerszám felett, akkor a kábel elvágódhat, és az Ön kezét vagy karját beránthatja a forgó tartozék.

l) Ne tegye le addig az elektromos kéziszerszámot,

amíg a tartozék teljesen meg nem állt.

A forgó tartozék beleakadhat a felületbe, és kiránthatja kezéből az elektromos kéziszerszámot.

m) Ne használja az elektromos kéziszerszámot, ha

azt az oldalánál fogva hordozza.

A forgó tartozék bekaphatja a ruhát, majd az Ön testét.

n) Rendszeresen tisztítsa meg az elektromos

kéziszerszám szellőzőnyílásait.

A motor ventilátora beszívja a port a borítás alá, és a nagy mennyiségben felhalmozódott fémpor áramütést okozhat.

o) Ne használja az elektromos kéziszerszámot

gyúlékony anyagok közelében.

A szikrák lángra gyújthatják ezeket az anyagokat.

p) Ne használjon olyan tartozékokat, amelyek

hűtőfolyadékot igényelnek.

Víz vagy egyéb hűtőfolyadék használata áramütéshez vezethet.

Page 32

Magyar

VISSZARÚGÁS ÉS AZ ARRA VONATKOZÓ FIGYELMEZTETÉSEK

A visszarúgás egy hirtelen reakció egy blokkolt, beragadt forgókorong, csiszolólemez, kefe vagy más tartozék esetén. A beszorulás, beragadás hirtelen leállást, sebességvesztést okoz a forgó tartozékoknál, amely a nem kontrollálható szerszámot ellentétes irányú forgásra kényszeríti. Például, ha az csiszolókorong beragad, beszorul egy munkadarab miatt, a korong szélei, amelyek a felületen érintkeznek, visszarúgást eredményeznek. A korong kiugorhat a használó felé vagy attól másik irányba, attól függően, hogy a korong mozgása a munkadarabon merre fele történt. A csiszolókorong el is törhet ezek miatt. A visszarúgás a szerszámgép helytelen/nem rendeltetésszerű használatából adódhat és az alábbi óvintézkedésekkel megelőzhető.

a) Egy jó fogású markolat a szerszámgépre való

szerelése, és a test, kéz megfelelő elhelyezése lehetővé teszi a visszarúgó erő elleni ellenállást. Minden esetben használjon kiegészítő fogantyút, hogy a visszarúgást, torzítást a beindításnál kontrollálni tudja.

A használó kontrollálni tudja a torzítást ill. a visszarúgást, ha megfelelő óvintézkedéseket tesz.

b) Ne tegye a kezét a forgó tartozékok közelébe.

A tartozékok visszarúghatnak a kezén túl is.

c) Ne helyezze arra a helyre a testét, ahová a

visszarúgás során a szerszámgép mozdulhat.

A visszarúgás során a szerszám az ellentétes irányban mozog a korongmozgással a beszorulás helyén.

d) Legyen különös figyelemmel, ha sarkokkal, éles

részekkel stb. dolgozik. Kerülje a tartozékok beakadását, beszorulását.

A sarkok, éles részek vagy az ugrálás beszoríthatja a forgó tartozékokat, és a kontroll szerszámgépen történő elvesztését vagy visszarúgást eredményezhet.

e) Ne csatoljon fűrészláncot, fafaragó pengét vagy

fogas fűrészpengét a készülékre.

Ezek a pengék sűrű visszarúgást, a kontroll szerszámgépen történő elvesztését okozhatják.

BIZTONSÁGI FIGYELMEZTETÉSEK CSISZOLÁSRA ÉS A DARABOLÁSI FOLYAMATRA VONAKOZÓAN

a) Csak olyan korongtípusokat alkalmazzon,

amelyek javasoltak a szerszámgép használatához, valamint használja a kiválasztott koronghoz a specifikus védőberendezést.

Az olyan korongok, amelyeket nem a szerszámgéphez alakítottak ki, veszélyesek és nem biztonságosak.

b) A védőberendezést biztonságosan csatolja a

szerszámgépre és helyezze el úgy, hogy az maximális védelmet nyújtson, hogy a korongból a legkisebb rész nézzen a használó felé.

A védőberendezés segít megvédeni a használót a törött korongszilánkoktól, és a véletlen koronggal való érintkezéskor.

c) A korongokat csak a javasolt felhasználási

módon használjon. Például: ne dörzsölje, élesítse a vágókorong oldalát.

A vágókorongokat periférikus vágásra alakították ki, az oldalsó erőkifejtés a korongra összetörheti azt.

d) Minden esetben sértetlen korongperemeket

használjon, amely megfelelő méretű és alakú a kiválasztott korongnak.

A megfelelő korongperem megvédi az eltöréstől, csökkenti annak valószínűségét. A daraboló korong pereme eltér a csiszolókorong peremétől.

e) Ne használjon nagyobb szerszámgépről való

használt korongokat.

A nagyobb szerszámgéphez való korongok nem alkalmasak nagyobb sebességű, kisebb szerszámgépekhez, el is törhetnek.

KIEGÉSZÍTŐ BIZTONSÁGI FIGYELMEZTETÉSEK A DARABOLÓ MŰVELETRE VONATKOZÓAN

a) Ne fejtsen ki nagy nyomást a daraboló korongra.

Ne erőltesse a vágási mélységet.

A korong túlterhelése megnöveli a terhelést és a korong billeghet a vágásban, visszarúgást vagy a korong eltörését okozhatja.

b) Ne helyezze a testét a forgó koronggal egy

vonalba, vagy az mögé.

Ha a korong a működtetés során a testtől elfelé forog, a visszarúgás közvetlenül Ön felé fog történni.

c) Ha a korong beszorul, vagy bármilyen okból a

vágás abbamarad, kapcsolja ki a szerszámgépet, és tartsa a szerszámgépet mozdulatlanul, amíg a korong teljesen meg nem áll. Ne vegye le a vágókorongot a vágásból, ha a korong még mozgásban van, mert az visszarúgást eredményezhet.

Tegyen óvintézkedéseket a kerék beszorulása ellen.

d) Ne indítsa újra a vágási folyamatot a

munkadarabon. Engedje, hogy a korong elérje a teljes sebességet, tegye a gépet óvatosan a vágatra.

A korong beszorulhat, fel-alá járhat, vagy visszarúghat, ha a szerszámgépet a munkadarabon indítja újra.

e) Támasztó panelek és túlméretezett

munkadarabok a tárcsa becsípődés és a visszarúgás minimalizálására.

A nagyobb munkadarabok hajlamosak megsüllyedni saját súlyuk alatt. A támasztékokat a munkadarab alá, a vágási vonal mellé, továbbá a tárcsa mindkét oldalán lévő munkadarab széléhez kell helyezni.

f) Meglévő falak, vagy egyéb nem látható területek

vágásakor nagyobb odafigyelés szükséges.

A kiálló tárcsa elvághatja a gáz- vagy vízcsöveket, az elektromos vezetéket vagy olyan tárgyakat, amik visszarúgást okozhatnak.

CSISZOLÓKRA VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK

– Ellenőrizze, hogy a korongon jelzett fordulatszám

megegyezik-e vagy nagyobb-e, mint a csiszoló névleges fordulatszáma;

– Győződjön meg róla, hogy a korong méretei

kompatibilisak a csiszolóval;

–A csiszolókorongokat a gyártó utasításainak megfelelően

gondosan kell tárolni és kezelni;

– Használat előtt ellenőrizze a csiszolókorongot, ne

használjon csorba, repedt vagy egyéb módon hibás termékeket;

Page 33

Magyar

– Gondoskodjon róla, hogy a felszerelt korongok és

pontok a gyártó utasításainak megfelelően illeszkedjenek;

– Gondoskodjon róla, hogy az itatóspapírok használatra

kerüljenek, ha azok mellékelve vannak a kötőanyagos csiszoló termékekhez, és amikor szükségesek;

– Használat előtt győződjön meg róla, hogy a csiszoló

termék helyesen van felszerelve és meghúzva, és biztonságos helyzetben üzemeltesse terhelés nélkül 30 másodpercig a szerszámot, és azonnal állítsa le, ha jelentős rezgést vagy egyéb hibát észlel. Ha ez a körülmény fordul elő, ellenőrizze a gépet az ok meghatározásához;

– Ha a szerszám védőfedéllel van felszerelve, soha ne

használja a szerszámot a védőfedél nélkül;

– Ne használjon külön szűkítő perselyeket vagy

adaptereket a nagy lyukú csiszolókorongok illesztésére;

–Azoknak a szerszámoknak az esetén, amelyeket

menetes furatú koronggal történő felszerelésre szántak, győződjön meg róla, hogy a korongban a menet elegendően hosszú ahhoz, hogy befogadja az orsó hosszát;

– Ellenőrizze, hogy a munkadarab megfelelően alá van-

e támasztva; – Ne használjon vágókorongot oldalsó csiszolásra; – Gondoskodjon róla, hogy a használat közben keletkező

szikrák ne okozzanak veszélyt, pl. ne találjanak el

személyeket, vagy ne gyújtsanak fel éghető anyagokat; – Gondoskodjon róla, hogy a szellőzőnyílások szabadon

maradjanak, amikor poros körülmények között dolgozik,

ha szükségessé válna a portól való megtisztítás, először

csatlakoztassa le a szerszámot a hálózatról (használjon

nemfémes tárgyakat), és kerülje el a belső részek

megsértését; – Mindig használjon szem- és fülvédőt. Viseljen egyéb

személyi védőfelszerelést is, mint például porálarcot,

kesztyűt, sisakot és kötényt; – Figyeljen rá, hogy a korong tovább forog, miután a

szerszám lekapcsolásra került.

MŰSZAKI ADATOK

Modell G10SS G12SS G13SS Feszültség (terület szerint)* (110V, 120V, 220V, 230V, 240V) Névleges teljesítményfelvétel* 580 W Üresjárati fordulatszám 11000 min

Tárcsa

Súly (Csak maga a készülék) 1,4 kg

*Ne felejtse el ellenőrizni a típustáblán feltüntetett adatokat, mivel ezek eladási területenként változnak!

Külső átmérő x Furat átmérő 100 × 16 mm 115 × 22 mm 125 × 22 mm Kerületi sebesség 72 m/s 80 m/s

-1

10000 min

-1

MŰSZAKI ADATOK

(1) Csavarkulcs ................................................................. 1

(2) Oldalfogantyú ............................................................... 1

A standard tartozékok előzetes tájékoztatás nélkül változhatnak.

ALKALMAZÁSOK

䡬 Különböző acél-, bronz-, és alumínium anyagok valamint

öntvények öntési sorjáinak eltávolítása, illetve az ilyen anyagok felületi megmunkálása.

䡬 Hegesztett, vagy lángvágással vágott profilok köszörülése.

AZ ÜZEMBEHELYEZÉS ELŐTTI TENNIVALÓK

1. Áramforrás

Ügyeljen rá, hogy a készülék adattábláján feltüntetett feszültség értéke megegyezzen az alkalmazni kívánt hálózati feszültséggel.

2. Hálózati kapcsoló

Ügyeljen rá, hogy a hálózati kapcsoló KI állásba legyen kapcsolva. Ha a csatlakozódugót úgy csatlakoztatja a dugaszolóaljzatba, hogy közben a hálózati kapcsoló BE állásban van, a kéziszerszám azonnal működésbe lép, ami súlyos balesetet idézhet elő.

3. Hosszabbító vezeték

Ha a munkaterület az áramforrástól távol található,

akkor egy megfelelő keresztmetszetű és teljesítményű

hosszabbító vezetéket kell alkalmazni. A hosszabbító

vezetéknek a lehető legrövidebbnek kell lennie.

4. A tárcsavédő felszerelése és beállítása

A tárcsavédő egy balesetvédelmi eszköz, ami a

süllyesztett közepű tárcsa üzemelés közbeni

szétrobbanása esetén a személyi sérülések ellen nyújt

védelmet. A köszörülés megkezdése előtt ellenőrizze,

hogy a tárcsavédő megfelelően fel legyen szerelve és

a helyére legyen rögzítve.

A lehető legjobb működési hatékonyság érdekében a

tárcsavédő a rögzítő csavar kismértékű fellazítása után

elfordítható, és tetszés szerinti szögbe állítható. Ügyeljen

rá, hogy a tárcsavédő beállítása után a rögzítőcsavar

erősen meg legyen húzva.

5. Ügyeljen rá, hogy a tárcsák és rögzítőelemek a gyártó

utasításainak megfelelően legyenek a helyükre szerelve.

Ellenőrizze, hogy az alkalmazott süllyesztett közepű tárcsa

megfelelő típusú legyen, és ne tartalmazzon repedéseket

illetve felületi hibákat. Ugyancsak ellenőrizze, hogy a

süllyesztett közepű tárcsa megfelelő módon legyen

felszerelve, és a tárcsarögzítő anya megfelelően meg

legyen húzva. Lásd a „A SÜLLYESZTETT KÖZEPŰ

TÁRCSA ÖSSZESZERELÉSE ÉS SZÉTSZERELÉSE”

című fejezetet.

Page 34

Magyar

Ügyeljen rá, hogy a kötőanyaggal készített köszörűfejhez esetleg mellékelt felitató anyag szükség szerint alkalmazva legyen. Ne használjon külön szűkítő betéteket illetve adaptereket a nagyobb furatú köszörűtárcsák felszereléséhez. A menetes furatú tárcsákat alkalmazó kéziszerszámoknál ügyeljen arra, hogy a tárcsában levő menet elég hosszú legyen a tengely hosszának megfelelően.

6. Próbaköszörülés végrehajtása

Használat előtt ellenőrizze, hogy a köszörűfej megfelelően fel van-e szerelve és rögzítve, majd a biztonságos helyzetben tartott kéziszerszámot terhelés nélkül futtassa 30 másodpercig. Azonnal állítsa le a kéziszerszámot, ha nagymértékű vibrációt, vagy más rendellenességet tapasztal. Ilyen esetben ellenőrizze le a gépet annak kiderítéséhez, hogy mi okozta a rendellenességet.

7. A nyomógomb működésének ellenőrzése

A kéziszerszám bekapcsolása előtt a nyomógomb kétszer-háromszor történő megnyomásával ellenőrizze, hogy a nyomógomb szabadon kikapcsol-e (lásd 2.

Ábra).

8. Az oldalfogantyú felszerelése

Csavarja az oldalfogantyút a hajtóműház fedelébe.

A KÉZIKÖSZÖRŰ GYAKORLATI KEZELÉSE

1. Nyomás

A gép élettartamának meghosszabbítása, valamint a minőségi munkavégzés érdekében fontos, hogy a gép ne legyen túlterhelve a túlságosan erős nyomás kifejtése miatt. A legtöbb esetben a gép saját súlya elegendő a hatékony köszörülés eléréséhez. A túl nagy nyomás kifejtése csökkent fordulatszámot, rosszabb minőségű felületet, és a gép élettartamának csökkenéséhez vezető túlterhelést okoz.

2. Köszörülési szög

A süllyesztett közepű köszörűtárcsának ne fektesse fel a teljes felületét a köszörülendő munkadarabhoz. Amint az az 1. Ábrán látható, a gépet 15˚ – 30˚ szögben kell tartani úgy, hogy a süllyesztett közepű tárcsa külső éle optimális szögben érintkezzen a munkadarabbal.

3. Annak megakadályozására, nehogy egy új süllyesztett

közepű tárcsa bemarja a munkadarabot, a köszörülést kezdetben úgy kell végezni, hogy a köszörűt a munkadarabon keresztben a gép kezelője felé kell húzni (1. Ábra, B irány). Ha a süllyesztett közepű tárcsa éle megfelelő mértékben lekopott, a köszörülést bármelyik irányban lehet végezni.

4. A közvetlenül a felületi megmunkálás után betartandó óvintézkedések

A tárcsa a kéziszerszám kikapcsolása után még tovább forog. Kikapcsolás után ne tegye le a gépet mindaddig, amíg a süllyesztett közepű tárcsa teljesen le nem állt. A súlyos balesetek veszélyének az elkerülése mellett ilyen módon csökken a munkahelyen a por mértéke, és a gép által beszívott reszelékek mennyisége.

ÓVINTÉZKEDÉSEK

䡬 Ellenőrizze, hogy a munkadarab megfelelően alá legyen

támasztva.

䡬 Ügyeljen rá, hogy poros helyen történő munkavégzés

esetén szabadon maradjanak a szellőztető nyílások. Amennyiben a felgyülemlett port el kell távolítani, először húzza ki a gép csatlakozódugóját a hálózati dugaszolóaljzatból (használjon valamilyen nem fémből készült tárgyat), és ügyeljen rá, nehogy megsérüljenek a gép belső alkatrészei.

䡬 Ügyeljen rá, hogy a használat során keletkező szikrák

ne idézzenek elő veszélyes helyzetet (pl. ne repüljenek emberek közé, illetve ne gyújtsanak be valamilyen gyúlékony anyagot).

䡬 Mindig viseljen valamilyen szem- illetve fülvédő eszközt.

Szükség esetén más személyi munkavédelmi eszközöket, pl. porvédő álarcot, kesztyűt, védősisakot, valamint kötényt is viselni kell. Ha nem biztos benne, hogy egy adott védőfelszerelésre szükség van-e, a biztonság kedvéért mégis használja azt.

䡬 Ha a gépet nem használják, a csatlakozódugót ki kell

húzni a hálózati dugaszolóaljzatból.

A SÜLLYESZTETT KÖZEPŰ TÁRCSA ÖSSZESZERELÉSE ÉS SZÉTSZERELÉSE (2. Ábra)

FIGYELEM: A súlyos sérülések elkerülése érdekében

1. Összeszerelés (2. Ábra)

(1) Fordítsa a kézi köszörűgépet a hátoldalára, hogy a

tengely felfelé nézzen.

(2) Állítsa a tárcsa alátétének lapos részét a tengely

bevágott részéhez, és illessze össze őket.

(3) Illessze a süllyesztett közepű tárcsa kidudorodását a

tárcsa alátétére. (4) Csavarja a tengelyre a tárcsarögzítő anyát. (5) A nyomógomb egyik kézzel történő megnyomása mellett

reteszelje helyére a tárcsát úgy, hogy közben a másik

kezével lassan elforgatja a süllyesztett közepű tárcsát.

A mellékelt csavarkulccsal a 2. Ábrán látható módon

húzza meg a tárcsarögzítő anyát.

2. Szétszerelés

Kövesse a fenti eljárást, fordított sorrendben.

FIGYELMEZTETÉSEK

䡬 Ellenőrizze, hogy a süllyesztett közepű tárcsa szilárdan

a helyére legyen szerelve. 䡬 A kéziszerszám bekapcsolása előtt a nyomógomb

kétszer-háromszor történő megnyomásával ellenőrizze,

hogy a nyomógomb szabadon kikapcsol-e.

ügyeljen rá, hogy a gép KI legyen kapcsolva, és a csatlakozódugó ki legyen húzva a hálózati dugaszolóaljzatból.

ELLENŐRZÉS ÉS KARBANTARTÁS

1. A süllyesztett közepű tárcsa ellenőrzése

Ellenőrizze, hogy a süllyesztett közepű tárcsán ne

legyenek repedések vagy egyéb felületi sérülések.

2. A rögzítő csavarok ellenőrzése

Rendszeresen ellenőrizzen minden rögzítő csavart, és

ügyeljen rá, hogy azok megfelelően meg legyenek

szorítva. Minden meglazult csavart azonnal szorítson

meg. Ennek elhanyagolása súlyos veszélyeket hordoz

magában.

Page 35

3. A szénkefék ellenőrzése (3. Ábra)

A motor szénkeféket tartalmaz, amelyek fogyóeszköznek számító alkatrészek. Mivel a túlságosan elkopott szénkefe a motor hibáit okozhatja, ezért az ábrán látható számmal megegyező számú szénkefékre cserélje ki a szénkeféket, ha azok a „kopási határ” közeléig elkoptak. Emellett a szénkeféket mindig tartsa tisztán, és ügyeljen arra, hogy a szénkefék szabadon elcsúszhassanak tartójukban.

4. A szénkefék cseréje

Lapos csavarhúzó segítségével szerelje szét a szénkefetartó házakat. A szénkefék ekkor egyszerűen eltávolíthatók.

5. A motor karbantartása

A motor tekercselése az elektromos szerszám „szíve”. Gondosan ügyeljen rá, hogy a tekercselés ne sérüljön, illetve ne kerüljön kapcsolatba olajjal vagy vízzel.

6. Szervizelési alkatrészlista FIGYELEM!

A Hitachi kéziszerszámok javítását, módosítását, illetve ellenőrzését kizárólag Hitachi szakszervizben szabad elvégeztetni. Ez az alkatrészlista a szerszám javításra vagy egyéb karbantartásra egy Hitachi szakszervizbe történő bevitelekor jelent segítséget. A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.

MÓDOSÍTÁSOK:

A Hitachi kéziszerszámok állandó tökéletesítéseken mennek át, hogy alkalmazni tudják a legújabb műszaki fejlesztések eredményeit. Éppen ezért egyes alkatrészek előzetes bejelentés nélkül megváltozhatnak.

Magyar

A környezeti zajra és vibrációra vonatkozó információk

A mért értékek az EN60745 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.

Mért A hangteljesítmény-szint: 98 dB (A) Mért A hangnyomás-szint: 87 dB (A) Bizonytalanság KpA: 3 dB (A)

Viseljen hallásvédelmi eszközt.

VEN60745 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).

Felület csiszolása: Rezgési kibocsátási érték Bizonytalanság K = 1,5 m/s

FIGYELEM

䡬 A rezgési kibocsátási érték a szerszámgép tényleges

használata során különbözhet a megadott értéktől a szerszám használatának módjaitól függően.

䡬 A kezelő védelméhez szükséges biztonsági intézkedések

azonosításához, amelyek a használat tényleges körülményeinek való kitettség becslésén alapulnak (számításba véve az üzemeltetési ciklus minden részét, mint például az időket, amikor a szerszám ki van kapcsolva, és amikor üresjáratban fut a bekapcsolási időn túl).

ah, AG = 6,3 m/s

GARANCIA

A Hitachi Power Tools szerszámokra a törvényes/országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a - nem szétszerelt - szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos Hitachi szervizközpontba.

MEGJEGYZÉS:

A HITACHI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

Page 36

Čeština

OBECNÁ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI EL. PŘÍSTROJE

UPOZORNĚNÍ Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení těchto varování a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění.

Všechna varování a pokyny si uschovejte. V budoucnu se vám mohou hodit.

Pojem "elektrický nástroj" v těchto varováních se vztahuje k vašemu elektrickému nástroji napájenému ze sítě (se šňůrou) nebo napájenému z baterie (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště čisté a dobře osvětlené.

V důsledku nepořádku nebo tmy dochází k nehodám.

b) Neprovozujte elektrické nástroje ve výbušném

ovzduší, např. v přítomnosti hořlavých kapalin, plynů či prachu.

Elektrické nástroje produkují jiskry, které by mohly zapálit prach anebo plyny.

c) Během práce s elektrickým nástrojem zabraňte

přístupu dětí a přihlížejících osob.

Rozptylování by mohlo způsobit ztrátu vaší kontroly nad nástrojem.

2) Elektrická bezpečnost

a) Zástrčka elektrického nástroje musí odpovídat

zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. U uzemněných elektrických nástrojů nepoužívejte žádné rozbočovací zásuvky.

Neupravované zástrčky a odpovídající zásuvky sníží nebezpečí elektrického šoku.

b) Zabraňte kontaktu s uzemněnými povrchy jako

jsou trubky, radiátory, sporáky a lednice.

Je-li uzemněné vaše tělo, existuje zvýšené nebezpečí elektrického šoku.

c) Nevystavujte elektrický nástroj dešti nebo vlhkým

podmínkám.

Voda, která vnikne do elektrického nástroje, zvýší nebezpečí elektrického šoku.

d) Zacházejte správně s napájecí šňůrou. Nikdy

šňůru nepoužívejte k přenášení, tahání nebo odpojování elektrického nástroje ze zásuvky. Umístěte napájecí šňůru mimo působení horka, mimo olej, ostré hrany nebo pohybující se části.

Poškozené nebo zamotané šňůry zvyšují nebezpečí elektrického šoku.

e) Během provozu elektrického nástroje venku

používejte prodlužovací šňůru vhodnou k venkovnímu použití.

Použití šňůry vhodné k venkovnímu použití snižuje nebezpečí elektrického šoku.

f) Pokud je použití elektrického nástroje na vlhkém

místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.

Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost

a) Bute pozorní, sledujte, co děláte a při práci s

elektrickým nástrojem používejte zdravý rozum. Elektrický nástroj nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.

Jediný okamžik nepozornosti při práci s elektrickým nástrojem může způsobit vážné zranění.

b) Používejte osobní ochranné pracovní pomůcky.

Vždy noste ochranu očí.

Ochranné pracovní pomůcky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu použité v příslušných podmínkách sníží možnost zranění.

c) Zabraňte nechtěnému spuštění. Před připojením

ke zdroji napájení a/nebo bateriového zdroje, zvedáním nebo přenášením elektrického nástroje se ujistěte, že je spínač v poloze vypnuto.

Nošením elektrických nástrojů s prstem na vypínači nebo jejich aktivací s vypínačem v poloze zapnuto vzniká nebezpečí úrazu.

d) Před zapnutím elektrického nástroje odstraňte

seřizovací klíč.

Klíč ponechaný připevněný k rotující části elektrického nástroje může způsobit zranění.

e) Nepřehánějte to. Vždy si udržujte správné

postavení a stabilitu.

To umožní lepší kontrolu nad elektrickým nástrojem v nepředvídaných situacích.

f) Noste správný oděv. Nenoste volné oblečení ani

šperky. Vlasy, oděv a rukavice udržujte mimo pohybující se části.

Volný oděv, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.

g) Pokud jsou k dispozici zařízení k připojení přístrojů

k odsávání a sběru prachu, ujistěte se, že jsou připojena a správně používána.

Použitím zařízení ke sběru prachu lze snížit rizika související s prachem.

4) Používání a péče o elektrický nástroj a) Netlačte na elektrický nástroj. Používejte vždy

vhodný elektrický nástroj pro danou aplikaci.

Správný elektrický nástroj provede daný úkol lépe a bezpečněji, rychlostí, pro jakou byl zkonstruován.

b) Nepoužívejte elektrický nástroj, pokud nefunguje

jeho zapínání a vypínání pomocí vypínače.

Jakýkoli elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí být opraven.

c) Před prováděním jakéhokoli seřízení, před

výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení a/nebo odpojte bateriový zdroj.

Taková preventivní opatření snižují nebezpečí nechtěného spuštění elektrického nástroje.

d) Nepoužívané elektrické nástroje skladujte mimo

dosah dětí a nedovolte, aby s elektrickým nástrojem pracovaly osoby, které nejsou seznámeny s ním nebo s pokyny k jeho používání.

Elektrické nástroje v rukou nevyškolených uživatelů jsou nebezpečné.

e) Udržujte elektrické nástroje. Kontrolujte případná

vychýlení nebo sevření pohybujících se částí, poškození částí a jakékoli ostatní podmínky, které mohou mít vliv na provoz elektrických nástrojů. V případě poškození nechte elektrický nástroj před jeho dalším použitím opravit.

Mnoho nehod vzniká v důsledku nesprávné údržby elektrických nástrojů.

Page 37

Čeština

f) Udržujte řezací nástroje ostré a čisté.

Správně udržované řezací nástroje s ostrými řeznými hranami se méně pravděpodobně zaseknou a lépe se ovládají.

g) Elektrický nástroj, příslušenství, vsazené části

atd. používejte v souladu s těmito pokyny. Berte přitom zřetel na pracovní podmínky a prováděnou práci.

Použití elektrického nástroje k jinému než určenému účelu může způsobit nebezpečnou situaci.

5) Servis a) Servis vašeho elektrického nástroje svěřte

kvalifikovanému opraváři, který použije pouze identické náhradní díly.

Tak bude i nadále zajištěna bezpečnost elektrického nástroje.

PREVENTIVNÍ OPATŘENÍ Nedovolte přístup dětem a slabomyslným osobám. Pokud nástroje nepoužíváte, měli byste je skladovat mimo dosah dětí a slabomyslných osob.

BEZPEČNOSTNÍ VAROVÁNÍ SPOLEČNÁ PRO BROUŠENÍ A ODŘEZÁVÁNÍ

a) Tento elektrický nástroj je určen k broušení a

odřezávání. Přečtěte si všechna varování, pokyny, obrázky a specifikace, které jsou k tomuto elektrickému nástroji k dispozici.

Nedodržení níže uvedených pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění.

b) Tento elektrický nástroj se nedoporučuje používat

k broušení pískem, kartáčování nebo leštění.

Práce, pro které tento elektrický nástroj nebyl určen, mohou způsobit nebezpečí a zranění.

c) Nepoužívejte příslušenství, které není přímo

navrženo a doporučeno výrobcem nástroje.

To, že takové příslušenství lze k vašemu elektrickému nástroji připojit, ještě neznamená, že bude jeho provoz bezpečný.

d) Jmenovitá rychlost příslušenství se musí alespoň

rovnat maximální rychlosti vyznačené na elektrickém nástroji.

Příslušenství, které bude pracovat vyšší rychlostí, než je jeho jmenovitá rychlost, se může zlomit a odletět.

e) Vnější průměr a tlouška vašeho příslušenství musí

odpovídat kapacitě vašeho elektrického nástroje.

Příslušenství s nesprávnými rozměry nemůže být adekvátně chráněno nebo ovládáno.

f) Osová velikost kol, přírub, podložek nebo

jakéhokoli jiného příslušenství musí správně sedět s vřetenem elektrického nástroje.

Příslušenství s osovými otvory, které nebudou souhlasit s montážní technikou elektrického nástroje, nebudou v rovnováze, budou nadměrně vibrovat a mohou způsobit ztrátu kontroly nad nástrojem.

g) Nepoužívejte poškozené příslušenství. Před

každým použitím zkontrolujte příslušenství jako brusné kotouče, zda nejsou ulomené nebo prasklé, podložku, zda nevykazuje praskliny, trhliny nebo nadměrné opotřebení, a kartáč, zda nevykazuje uvolněné nebo prasklé dráty. Pokud elektrický nástroj nebo příslušenství upustíte, zkontrolujte poškození nebo nainstalujte nepoškozené příslušenství. Po kontrole a instalaci příslušenství se vy i přihlížející osoby

postavte mimo oblast rotujícího příslušenství a na jednu minutu spuste elektrický nástroj na maximální rychlost bez zátěže.

Poškozené příslušenství se v normálním případě během tohoto testování rozpadne.

h) Noste profesionální ochranné pracovní pomůcky.

V závislosti na daném použití noste ochranný štít a ochranné brýle. Je-li to vhodné, noste respirátor, chrániče sluchu, rukavice a dílenskou zástěru, která dokáže zastavit malé abrazivní části nebo úlomky obrobku.

Ochrana očí musí být schopna zastavit odlétající úlomky vznikající při různých operacích. Respirátor musí být schopen filtrovat prachové částice vytvářející se během vaší práce. Dlouhotrvající vystavení vysokému hluku může způsobit ztrátu sluchu.

i) Udržujte přihlížející osoby v bezpečné vzdálenosti

od pracovní oblasti. Kdokoli, kdo vstoupí do pracovní oblasti, musí mít na sobě osobní ochranné pomůcky.

Úlomky obrobku nebo zlomeného příslušenství mohou odletět a způsobit zranění mimo bezprostřední oblast provozu nástroje.

j) Provádíte-li operaci, při které by se mohlo řezné

příslušenství dostat do kontaktu se skrytým elektrickým vedením vlastní napájecí šňůry, držte elektrický nástroj pouze za izolované svěrací plochy.

Řezné příslušenství, které se dostane do kontaktu s elektrickým vedením pod proudem, může "nabít" exponované kovové části elektrického nástroje a způsobit uživateli elektrický šok.

k) Umístěte napájecí šňůru mimo rotující příslušenství.

Ztratíte-li kontrolu nad nástrojem, může dojít k přeříznutí nebo zachycení šňůry a vaše ruka nebo paže může být vtažena do rotujícího příslušenství.

l) Nikdy elektrický nástroj nepokládejte, dokud se

příslušenství zcela nezastaví.

Rotující příslušenství se může zachytit o povrch a stáhnout elektrický nástroj mimo vaši kontrolu.

m) Nedržte elektrický nástroj při práci po svém boku.

Náhodným kontaktem s rotujícím příslušenstvím se může příslušenství zachytit za váš oděv a způsobit vám zranění na těle.

n) Pravidelně čistěte větrací otvory elektrického

nástroje.

Větrák motoru vtahuje prach do těla nástroje a nadměrné nashromáždění kovového prachu může způsobit elektrická nebezpečí.

o) Neprovozujte elektrický nástroj v blízkosti

hořlavých materiálů.

Jiskry by mohly tyto materiály zapálit.

p) Nepoužívejte příslušenství vyžadující kapalné

chladicí prostředky.

Použití vody nebo jiných kapalných chladicích prostředků může způsobit usmrcení elektrickým proudem nebo šok.

KOPNUTÍ A S TÍM SOUVISEJÍCÍ VAROVÁNÍ

Kopnutí je náhlá reakce na zaseknutí nebo zachycení rotujícího kotouče, podložky, kartáče či jiného příslušenství. Zaseknutí nebo zachycení způsobí rapidní zastavení rotujícího příslušenství, v důsledku čehož pak dojde k vytlačení neovladatelného elektrického nástroje proti rotaci příslušenství v bodě zadření.

Page 38

Čeština

Pokud se například brusný kotouč zasekne nebo zachytí o obrobek, hrana kotouče, která vstupuje do bodu zaseknutí, se může zarýt do povrchu materiálu a způsobit vyhození nebo vykopnutí kotouče. Kotouč může bu skočit k uživateli nebo od něj odskočit, v závislosti na směru pohybu kotouče v bodě zaseknutí. Brusné kotouče se za těchto podmínek mohou také zlomit. Kopnutí je důsledkem špatného použití elektrického nástroje a/nebo nesprávného postupu nebo podmínek při práci s ním a lze se mu vyhnout zavedením řádných bezpečnostních opatření uvedených níže.

a) Udržujte pevné uchopení elektrického nástroje

a umístěte své tělo a paži tak, aby bylo možné klást odpor proti takovým silám při kopnutí. Vždy používejte pomocné držadlo, je-li k dispozici, pro maximální kontrolu nad kopnutím nebo reakčním momentem při spuštění.

Uživatel může kontrolovat síly při reakčním momentu nebo kopnutí, pokud jsou zavedena řádná bezpečnostní opatření.

b) Nikdy neumísujte ruku blízko rotujícího

příslušenství.

Příslušenství se může odrazit přes vaši ruku.

c) Nestavějte se do oblasti, kam se elektrický

nástroj v případě kopnutí odrazí.

Kopnutí odhodí nástroj směrem proti pohybu kotouče v bodě zaseknutí.

d) Při práci s rohy, ostrými hranami apod. bute

obzvláště opatrní. Zabraňte odskočení a zachycení příslušenství.

Rohy, ostré hrany nebo odskakování mají tendenci zachytit rotující příslušenství a způsobit ztrátu kontroly nebo kopnutí.

e) Nepřipojujte k nástroji kotouč řetězové pily na

dřevo ani kotouč ozubené pily.

Takové čepele způsobují často kopnutí a ztrátu kontroly.

BEZPEČNOSTNÍ VAROVÁNÍ SPECIFICKÁ PRO BROUŠENÍ A ŘEZÁNÍ

a) Používejte pouze typy kotoučů, které jsou

doporučeny pro váš elektrický nástroj, a specifický kryt určený pro zvolený kotouč.

Kotouče, pro které nebyl tento elektrický nástroj určen, nelze adekvátně chránit a jsou nebezpečné.

b) Ochrana musí být bezpečně připevněna k

elektrickému nástroji a umístěna tak, aby poskytovala maximální bezpečnost, tzn. aby byl uživatel vystaven co nejmenší části kotouče.

Ochrana pomáhá chránit uživatele před zlomenými částmi kotouče a náhodným kontaktem s kotoučem.

c) Kotouče je nutno používat pouze pro doporučené

aplikace. Například: boční částí řezného kotouče neprovádějte broušení.

Brusné řezné kotouče jsou určeny pro obvodové broušení, boční síla aplikovaná na tyto kotouče může způsobit jejich roztříštění.

d) Vždy používejte nepoškozené příruby kotoučů,

které mají správnou velikost a tvar pro vámi zvolený kotouč.

Správné příruby kotoučů podepírají kotouč a snižují tak možnost zlomení kotouče. Příruby pro řezné kotouče se mohou lišit od přírub pro brusné kotouče.

e) Nepoužívejte opotřebené kotouče z větších

elektrických nástrojů.

Kotouče určené pro větší elektrické nástroje nejsou vhodné pro vyšší rychlosti používané u menších nástrojů a mohou prasknout.

DODATEČNÁ BEZPEČNOSTNÍ VAROVÁNÍ SPECIFICKÁ PRO ŘEZÁNÍ

a) "Nezadřete" řezný kotouč a netlačte na něj

nadměrnou silou. Nesnažte se o nadměrnou hloubku řezu.

Nadměrné namáhání kotouče způsobí, že zátěž a sklon kotouče ho stočí nebo ucpou v řezu a může dojít ke kopnutí nebo zlomení kotouče.

b) Nestavějte se v jedné linii s rotujícím kotoučem

ani za něj.

Když se kotouč během provozu pohybuje směrem od vašeho těla, možné kopnutí může odhodit otáčející se kotouč a celý elektrický nástroj přímo k vám.

c) Když se kotouč zadře nebo přerušíte-li řezání

z jakéhokoli důvodu, vypněte elektrický nástroj a podržte ho nehybně, dokud se kotouč zcela nezastaví. Nikdy se nepokoušejte odstranit řezný kotouč z řezu, zatímco je v pohybu, jinak může dojít ke kopnutí.

Prozkoumejte a zavete nápravná opatření k eliminaci příčiny zadření kotouče.

d) Řezání nezačínejte znovu v obrobku. Nechejte

kotouč, aby dosáhl maximálních otáček, a poté opatrně znovu vstupte do řezu.

Pokud elektrický nástroj znovu spustíte v obrobku, kotouč se může zadřít, vyskočit nebo kopnout.

e) Nosiče a jakékoli velké obrobky k minimalizaci

rizika zadření a kopnutí.

Velké obrobky mají sklon se prohýbat pod svou vlastní váhou. Je třeba umístit podporu pod obrobek v blízkosti linie řezu a okrajů obrobku na obou stranách kola.

f) Věnujte zvýšenou pozornost při “kapsovém řezu”

do stávajících stěn nebo jiných krycích míst.

Vystupující kolo může přeříznout plynové či vodovodní potrubí nebo objekty, které mohou zapříčinit odmrštění.

VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY PRO BRUSKY

– Zkontrolujte, zda otáčky uvedené na kotouči jsou stejné

nebo vyšší než jmenovité otáčky brusky. – Přesvědčte se, že rozměry kotouče odpovídají brusce. – Brusné kotouče je třeba skladovat a zacházet s nimi

opatrně podle pokynů výrobce. – Před použitím zkontrolujte brusný kotouč. Nepoužívejte

poškozené, prasklé nebo vadné kotouče. – Ujistěte se, že namontované kotouče a hroty jsou

upevněny podle pokynů výrobce. – Zajistěte, aby se v případě potřeby používaly podkladové

kotouče s nalepeným abrazivním materiálem. – Zajistěte, aby byl brusný kotouč před zahájením práce

správným způsobem namontován a dotažen, a nechejte

nářadí v chodu bez zatížení po dobu 30 vteřin v bezpečné

poloze. Nářadí okamžitě vypněte, pokud dochází ke

značným vibracím nebo zjistíte-li jiné závady. Nastane-

li tato situace, zkontrolujte nářadí pro zjištění příčiny.

Page 39

Čeština

– Je-li součástí výbavy ochranný kryt, nikdy nepoužívejte

nářadí bez tohoto krytu.

– Nepoužívejte samostatná redukční pouzdra nebo adaptéry

pro přizpůsobení velkého otvoru brusným kotoučům.

– Pro nářadí určené pro montáž pomocí závitového otvoru

zajistěte, aby byl závit v brusném kotouči dostatečně dlouhý a odpovídal tak délce vřetena.

– Zkontrolujte, zda je zpracovávaný materiál náležitým

způsobem podepřený. – Nepoužívejte řezací kotouč pro boční broušení. – Zajistěte, aby jiskry vznikající při broušení nebyl příčinou

nebezpečných situací, např. nesměřujte jiskry na osoby

nebo na hořlavé látky.

– Zajistěte, aby byly ventilační otvory při práci v prašném

prostředí udržovány v čistotě, je-li potřebné odstranit prach, nejdříve odpojte nářadí od síového přívodu (používejte nekovové předměty) a vyvarujte se poškození vnitřní částí.

– Vždy používejte ochranu zraku a sluchu. Je třeba

používat také ostatní osobní ochranné pomůcky, jako je protiprachová maska, rukavice, helma a štít.

– Mějte na paměti, že brusný kotouč po vypnutí nářadí

dobíhá.

PARAMETRY

Model G10SS G12SS G13SS Napětí (podle oblastí)* (110V, 120V, 220V, 230V, 240V) Vstupní příkon* 580 W Rychlost bez zatížení 11000 min

Kotouč

Váha (Pouze bruska) 1,4 kg

*Zkontrolujte, prosíme, štítek na výrobku. Štítek podléhá změnám v závislosti na oblastech použití.

STANDARDNÍ PŘÍSLUŠENSTVÍ

(1) Klíč ............................................................................... 1

(2) Vysouvací držadlo ....................................................... 1

Standardní příslušenství podléhá změnám bez upozornění.

POUŽITÍ

䡬 Odstranění nerovností na odlitcích a povrchová úprava

䡬 Broušení svařenců nebo povrchů po řezání plamenem.

PŘED POUŽITÍM

1. Zdroj elektřiny

2. Spínač

3. Prodlužovací šňůra

4. Instalace a nastavení krytu kotouče

Vnější průměr × průměr otvoru 100 × 16 mm 115 × 22 mm 125 × 22 mm Obvodová rychlost 72 m/s 80 m/s

5. Ujistěte se, že nainstalované kotouče a hroty jsou

nastaveny v souladu s instrukcemi výrobce. Ujistěte se, že středově vtlačený kotouč je správného typu a je bez trhlin nebo povrchových vad. Také se ujistěte, že brusný kotouč je správně nainstalován, a že matka kotouče je utažena - viz kapitola „MONTÁŽ A DEMONTÁŽ BRUSNÉHO KOTOUČE”. Ujistěte se, že jsou použity podložky u výrobků s nalepeným brusivem a kdykoliv je to požadováno.

různých ocelových, bronzových a hliníkových materiálů

a odlitků.

Ujistěte se, že elektrický zdroj odpovídá požadavkům

uvedeným na štítku výrobku.

Ujistěte se, že spínač je v poloze VYPNUTO (OFF).

Pokud je zařízení připojeno ke zdroji elektrického proudu

a spínač je v poloze ZAPNUTO (ON), nástroj začne

okamžitě pracovat a to může vést k vážnému úrazu.

Pokud je pracoviště vzdáleno od zdroje elektrického

proudu, použijte prodlužovací šňůru o dostatečné

tloušce a kapacitě. Dbejte na to, aby prodlužovací

šňůra byla co nejkratší.

Kryt kotouče je ochranný prostředek v případě, že

dojde k roztržení brusného kotouče během práce.

Ujistěte se, že kryt je správně nastaven a připevněn

před tím, než začnete brousit.

Kryt lze nastavit do požadované polohy uvolněním

stavěcího šroubu a natočením krytu do požadovaného

úhlu tak, aby se dosáhlo maximální efektivnosti. Ujistěte

se, že stavěcí šroub je řádně utažen po nastavení krytu.

Nepoužívejte zvláštní vložky nebo redukce pro upnutí kotoučů s většími otvory. U nástrojů, které vyžadují kotouče se závitem, se ujistěte, že délka závitu v kotouči odpovídá délce závitu na hřídeli. Nepoužívejte řezací kotouče pro broušení.

6. Pokusné broušení

Ujistěte se, že brusný nástroj je před použitím správně nainstalován a utažen. Zapněte brusku a nechte ji volně běžet v bezpečné poloze po dobu 30ti vteřin. Pokud cítíte silné vibrace nebo zjistíte další závady, okamžitě brusku zastavte. Pokud tato situace nastane, zjistěte příčinu.

7. Potvrzení funkce tlačítka

Ujistěte se, že tlačítko je vypnuto tak, že jej dvakrát nebo třikrát stlačíte před tím, než brusku vypnete viz Obr. 2.

8. Připevnění bočního držadla

Přišroubujte boční držadlo ke krytu převodovky.

PRAKTICKÉ POUŽITÍ BRUSKY

1. Tlak

Zařízení nesmí být přetíženo přílišným tlakem, aby se prodloužila jeho životnost a zaručila vysoká kvalita broušení. Pro efektivní broušení postačí ve většině případů tlak vyvozený vlastní váhou zařízení. Příliš vysoký tlak vede ke snížení otáček, podřadné kvalitě povrchu a přetížení, které snižuje životnost zařízení.

-1

10000 min

-1

Page 40

Čeština

2. Brusný úhel

Neaplikujte celý povrch brusného kotouče na broušený materiál. Bruska má svírat úhel s povrchem 15 – 30 stupňů tak, aby vnější okraj brusného kotouče byl v kontaktu s materiálem pod optimálním úhlem - Obr. 1.

3. Aby se zabránilo zařezávání nového brusného kotouče

do materiálu, je třeba provést počáteční broušení pohybem brusky přes broušený kus směrem k obsluze - Obr. 1, směr B. Jakmile je brusný okraj kotouče správně opotřeben, lze brousit v obou směrech.

4. Upozornění na situaci ihned po ukončení brusné operace

Kotouč se nadále otáčí i po vypnutí zařízení. Po vypnutí brusky ji neodkládejte, dokud se brusný kotouč úplně nezastaví. Kromě zamezení vážnému zranění zabrání tento postup tvorbě prachu a jeho nasátí do brusky.

POZOR

䡬 Zajistěte, aby byl materiál správně upnut. 䡬 Zajistěte, aby větrací otvory byly volné, pracujete-li v

prašném prostředí. Pokud musíte očistit prach, odpojte nejprve zařízení od zdroje elektrického proudu (použijte nekovové předměty) a dejte pozor, abyste nepoškodili vnitřní součástky.

䡬 Zajistěte, aby jiskry, které vznikají při použití,

nezpůsobovaly riziko jako například kontakt s obsluhou nebo vznícení hořlavých materiálů.

䡬 Vždy chraňte oči a sluch. V případě nutnosti použijte

další osobní ochranné pomůcky jako jsou rukavice, zástěra a přilba. Pokud máte pochybnosti, vždy raději volte ochranné pomůcky.

䡬 Pokud zařízení nepoužíváte, odpojte jej od zdroje

elektrického proudu.

MONTÁŽ A DEMONTÁŽ BRUSNÉHO KOTOUČE (Obr. 2)

POZOR Ujistěte se, že spínač je v poloze VYPNUTO a

zařízení je odpojeno od zdroje elektrického proudu, aby se předešlo vážnému úrazu.

1. Montáž (Obr. 2)

(1) Otočte brusku do opačné polohy tak, aby hřídel

směřovala nahoru.

(2) Vyrovnejte plochou část podložek kotouče se zářezem

na hřídeli a nasate je.

(3) Umístěte výčnělek na brusného kotouči do podložky

kotouče.

(4) Našroubujte matku kotouče na hřídel. (5) Jednou rukou tlačte na tlačítko a druhou rukou

uzamkněte hřídel tak, že pomalu brusného kotoučem. Utáhněte matku kotouče přiloženým klíčem - Obr. 2.

2. Demontáž

Aplikujte postup uvedený v části „Montáž” v opačném pořadí.

POZOR

䡬 Ujistěte se, že brusný kotouč je pevně nainstalován. 䡬 Ujistěte se, že tlačítko je vypnuto tak, že jej dvakrát

nebo třikrát stlačíte před tím, než brusku zapnete.

2. Kontrola šroubů

Pravidelně zkontrolujte všechny šrouby a ujistěte se, že jsou správně utažené. Pokud najdete některé šrouby uvolněné, ihned je utáhněte. Neutažené šrouby mohou vést k vážnému riziku.

3. Kontrola uhlíkových kartáčků (Obr. 3)

Motor obsahuje uhlíkové kartáčky, které se opotřebovávají. Vzhledem k tomu, že opotřebené kartáčky mohou vést k problémům s motorem, vyměňte kartáčky za nové se stejným číslem, jakmile se opotřebí nebo jsou na Mez opotřebení. Udržujte kartáčky v čistotě a zabezpečte jejich volný pohyb v držácích.

4. Výměna uhlíkových kartáčků

Šroubovákem sejměte kryty kartáčků. Poté lze kartáčky lehce vyjmout.

5. Údržba motoru

Vinutí motoru je srdce elektrického zařízení. Ujistěte se, že vinutí není poškozené nebo vlhké vodou nebo olejem.

6. Seznam servisních položek POZOR:

Oprava, modifikace a inspekce zařízení Hitachi musí být prováděny autorizovaným servisním střediskem Hitachi. Tento seznam servisních položek bude pomocí, předložíte-li jej s vaším zařízením autorizovanému servisnímu středisku Hitachi společně s požadavkem na opravu nebo další servis. Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

MODIFIKACE:

Výrobky firmy Hitachi jsou neustále zdokonalovány a modifikovány tak, aby se zavedly nejposlednější výsledky výzkumu a vývoje. Následně, některé díly mohou být změněny bez předešlého oznámení.

ZÁRUKA

Ručíme za to, že elektrické nářadí Hitachi splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska firmy Hitachi.

POZNÁMKA:

Vlivem stále pokračujícího výzkumného a vývojového programu HITACHI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

ÚDRŽBA A KONTROLA

1. Kontrola brusného kotouče.

Ujistěte se, že brusný kotouč je bez trhlin a povrchových vad.

Page 41

Informace o hluku a vibracích

Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871.

Změřená vážená hladina akustického výkonu A: 98 dB (A) Změřená vážená hladina akustického tlaku A: 87 dB (A) Neurčitost KpA: 3 dB (A)

Použijte ochranu sluchu.

Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN60745.

Broušení rovinných ploch: Hodnota vibračních emisí Nejistota K = 1,5 m/s

UPOZORNĚNÍ

䡬 Hodnota vibračních emisí během vlastního používání

elektrického přístroje se může od deklarované hodnoty lišit v závislosti na způsobu použití přístroje.

䡬 Pro identifikaci bezpečnostních opatření k ochraně

obsluhy založených na odhadu vystavení vlivům v daných podmínkách použití (v úvahu bereme všechny části pracovního cyklu, jako jsou doby, kdy je přístroj vypnutý, a kdy běží naprázdno připočtených k době spouštění).

ah, AG = 6,3 m/s

Čeština

Page 42

Türkçe

GENEL ELEKTRÓKLÓ ALET GÜVENLÓK UYARILARI

DÓKKAT

Tüm güvenlik uyarılarını ve tüm talimatları okuyun.

Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte baßvurmak üzere saklayın.

Uyarılarda kullanılan "elektrikli alet" terimi, ßebeke elektriåiyle çalıßan (kablolu) veya pille çalıßan (kablosuz) elektrikli aletinizi belirtir.

1) Çalıßma alanının güvenliåi a) Çalıßma alanı temiz ve iyi aydınlatılmıß olmalıdır.

Daåınık veya karanlık alanlar kazalara davetiye çıkarır.

b) Elektrikli aletleri yanıcı sıvı, gaz veya toz patlayıcı

maddelerin bulunduåu ortamlarda çalıßtırmayın.

Elektrikli aletlerin çıkardıåı kıvılcımlar toz veya gaz halindeki bu maddeleri ateßleyebilir.

c) Bir elektrikli aletle çalıßırken çocukları ve izleyicileri

uzaklaßtırın.

Dikkatinizin daåılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliåi a) Elektrikli aletin fißi elektrik prizine uygun olmalıdır.

Fißi herhangi bir ßekilde deåißtirmeyin. Topraklanmıß elektrikli aletlerle herhangi bir adaptör kullanmayın.

Fißlerde deåißiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları gibi

topraklanmıß yüzeylerle gövde temasından kaçının.

Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.

c) Elektrikli aletleri yaåmura veya ıslak ortamlara maruz

bırakmayın.

Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Elektrikli aleti

taßımak, çekmek veya fißini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yaådan, keskin kenarlardan veya hareketli parçalardan uzak tutun.

Hasar görmüß veya dolaßmıß kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanda kullanırken, açık alanda

kullanıma uygun bir uzatma kablosu kullanın.

Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.

f) Eåer bir elektrikli aletin ıslak bir yerde kullanılması

kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynaåı kullanın.

RCD kullanılması elektrik çarpma riskini azaltır.

3) Kißisel emniyet a) Bir elektrikli alet kullanırken daima tetikte olun;

yaptıåınız ißi izleyin ve saåduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın.

Elektrikli aletleri kullanırken göstereceåiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

b) Kißisel koruyucu donanım kullanın. Daima koruyucu

gözlük takın.

Uygun koßullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.

c) Aletin istenmeden çalıßmasını engelleyin. Aleti güç

kaynaåına ve/veya akü ünitesine baålamadan, kaldırmadan veya taßımadan önce, güç düåmesinin kapalı konumda olduåundan emin olun.

Elektrikli aletleri parmaåınız güç düåmesinin üzerinde olarak taßımanız veya güç düåmesi açılmıß durumda fißini takmanız kazalara davetiye çıkarır.

d) Aletin gücünü açmadan önce alet üzerindeki ayar

veya somun anahtarlarını çıkarın.

Aletin dönen parçalarından birine baålı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.

e) Çok fazla yaklaßmayın. Uygun bir adım mesafesi

bırakın ve sürekli olarak dengenizi koruyun.

Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.

f) Uygun ßekilde giyinin. Bol elbiseler giymeyin ve takı

eßyaları takmayın. Saçlarınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun.

Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.

g) Eåer toz çekme ve toplama baålantıları için gerekli

aygıtlar saålanmıßsa, bunların baålı olduåundan ve doåru ßekilde kullanıldıåından emin olun.

Toz toplama kullanımı, tozla ilißkili tehlikeleri azaltabilir.

4) Elektrikli aletin kullanımı ve bakımı a) Elektrikli aleti zorlamayın. Yapacaåınız iß için doåru

alet kullanın.

Doåru alet, ißinizi daha iyi ve tasarlanmıß olduåu hız deåerinde daha güvenli ßekilde yapacaktır.

b) Elektrikli alet güç düåmesinden açılıp kapanmıyorsa,

aleti kullanmayın.

Güç düåmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

c) Herhangi bir ayar yapmadan, aksesuarları

deåißtirmeden veya aleti saklamadan önce fißi güç kaynaåından ve/veya akü ünitesinden sökün.

Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalıßma riskini azaltır.

d) Atıl durumdaki elektrikli aletleri çocukların

ulaßamayacaåı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kißilerin aleti kullanmasına izin vermeyin.

Elektrikli aletler eåitimsiz kullanıcıların elinde tehlikelidir.

e) Elektrikli aletin bakımını yapın. Hareketli parçalarda

yanlıß hizalanma veya sıkıßma olup olmadıåını, kırık parça olup olmadıåını ve elektrikli aletin çalıßmasını etkileyebilecek diåer koßulları kontrol edin. Eåer hasar varsa, kullanmadan önce aleti tamir ettirin.

Kazaların çoåu elektrikli aletlere kötü bakım ißlemleri uygulanmasından kaynaklanmaktadır.

f) Aletleri keskin ve temiz tutun.

Uygun ßekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkıßma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara

uygun ßekilde, çalıßma koßullarını ve yapılacak ißi göz önünde bulundurarak kullanın.

Elektrikli aletin amaçlanan kullanımlardan farklı ißlemler için kullanılması tehlikeli bir duruma yol açabilir.

5) Servis a) Elektrikli aletinizin servisini sadece orijinal yedek

parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanımı saålanacaktır.

Page 43

Türkçe

ÖNLEM Çocukları ve zayıf kißileri uzak tutun. Alet, kullanılmadıåı zamanlarda çocukların ve zayıf kißilerin ulaßamayacaåı bir yerde saklanmalıdır.

TAÍLAMA VEYA AÍINDIRARAK KESME ÓÍLEMLERÓ ÓÇÓN GENEL GÜVENLÓK UYARILARI

a) Bu elektrikli alet, bir taßlama aleti veya kesme aleti

olarak kullanım için tasarlanmıßtır. Bu elektrikli aletle birlikte saålanan tüm güvenlik uyarılarını, talimatları, ßekilli açıklamaları ve teknik özellikleri okuyun.

Aßaåıda belirtilen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

b) Bu elektrikli aletle zımparalama, tel fırça ile fırçalama

veya cilalama gibi ißlemlerin yapılması tavsiye edilmez.

Aletin kullanım amacı dıßındaki ißlemlerde kullanılması tehlike yaratabilir ve yaralanmaya neden olabilir.

c) Alet üreticisi tarafından özel olarak tasarlanmayan ve

tavsiye edilmeyen aksesuarları kullanmayın.

Sadece aksesuarın elektrikli aletinize takılabiliyor olması güvenli çalıßmayı garanti etmez.

d) Aksesuarın anma hızı, en az elektrikli alet üzerinde

ißaretli olan maksimum hıza eßit olmalıdır.

Anma hızlarından daha yüksek hızda çalıßan aksesuarlar kırılarak fırlayabilir.

e) Aksesuarınızın dıß çapı ve kalınlıåı, elektrikli aletinizin

nominal kapasitesi dahilinde olmalıdır.

Yanlıß boyutlu aksesuarlar uygun ßekilde korunamaz ve kontrol edilemez.

f) Çarkların, flanßların, destek yastıkçıklarının veya diåer

aksesuarların mil boyutu elektrikli aletin miline uygun ßekilde oturmalıdır.

Elektrikli aletin montaj donanımına uymayan mil deliklerine sahip aksesuarlar denge kaybına, aßırı titreßime ve kontrol kaybına neden olacaktır.

g) Hasarlı aksesuarları kullanmayın. Her kullanımdan

önce, taßlama disklerinde kırıklar ve çatlaklar olup olmadıåını, destek yastıkçıklarında çatlaklar, yırtılmalar veya aßırı aßınma olup olmadıåını, tel fırçanın gevßeyip gevßemediåini veya tellerinin hasar görüp görmediåini kontrol edin. Eåer elektrikli alet veya aksesuar düßürülürse, hasara karßı kontrol edin veya hasar görmemiß bir aksesuar takın. Bir aksesuarı kontrol ettikten ve taktıktan sonra, kendinizle birlikte çevredeki insanları da dönen aksesuar düzleminden uzaklaßtırın ve elektrikli aleti bir dakika için maksimum yüksüz hızda çalıßtırın.

Hasar gören aksesuarlar normalde bu test süresi içerisinde aletten koparak ayrılır.

h) Kißisel koruyucu donanım kullanın. Yaptıåınız iße

baålı olarak, yüz siperi, koruyucu gözlük veya emniyet gözlüåü kullanın. Gerektiåinde toz maskesi, kulak koruyucusu, eldiven ve taßlama ißleminden veya iß parçasından sıçrayan parçacıkları durdurabilen bir önlük kullanın.

Koruyucu gözlük, çeßitli ißlemlerin ürettiåi fırlayan parçaları durdurabilmelidir. Toz maskesi veya solunum maskesi, çalıßmanızın ürettiåi parçacıkları süzme yeteneåine sahip olmalıdır. Yüksek gürültü yoåunluåuna uzun süre maruz kalmak, ißitme kayıplarına neden olabilir.

i) Çevredeki insanlarla çalıßma alanı arasında bir

güvenlik mesafesi koruyun. Çalıßma alanına giren herkes, kißisel koruyucu donanım kullanmalıdır.

Óß parçasından veya kırılan bir aksesuardan ayrılan parçacıklar fırlayarak, yakın çalıßma alanının ötesinde yaralanmaya neden olabilir.

j) Kesici aksesuarın gizli kablolarla veya kendi kablosuyla

temas edebileceåi bir ißlem yaparken, elektrikli aleti sadece yalıtılmıß kavrama yüzeylerinden tutun.

Bir ”aktif” kabloyla temas eden kesme aksesuarı, elektrikli aletin çıplak parçalarını "aktif" hale getirebilir ve operatörü çarpabilir.

k) Kabloyu dönen aksesuardan uzaåa yerleßtirin.

Eåer kontrolü kaybederseniz, kablo kesilebilir veya takılabilir ve eliniz veya kolunuz dönen aksesuar tarafından çekilebilir.

l) Kesinlikle elektrikli aleti aksesuar tamamen duruncaya

kadar yere koymayın.

Dönen aksesuar yüzeyi kavrayarak elektrikli aletin kontrolünüzden çıkmasına neden olabilir.

m) Elektrikli aleti yanınızda taßırken çalıßtırmayın.

Kazara elbisenizin dönen aksesuarla temas etmesi, aksesuarın elbisenizi kavrayarak vücudunuza çekilmesine neden olabilir.

n) Elektrikli aletin hava çıkıß deliklerini düzenli olarak

temizleyin.

Aksi halde, motor fanı tozu muhafazanın içine çeker ve fazla metal tozu birikmesi elektrik arızasına neden olabilir.

o) Elektrikli aleti yanıcı maddelerin yakınında kullanmayın.

Kıvılcımlar bu malzemeleri ateßleyebilir.

p) Sıvı soåutma maddeleri gerektiren aksesuarlar

kullanmayın.

Su veya baßka sıvı soåutucuların kullanılması elektrik çarpmasına ve hatta ölüme yol açabilir.

GERÓ TEPME VE ÓLGÓLÓ UYARILAR

Geri tepme, dönen bir çarkın, destek yastıkçıåının, fırçanın veya herhangi bir aksesuarın sıkıßtırılmasına veya takılmasına karßı gösterilen ani reaksiyondur. Sıkıßma veya takılma, dönen aksesuarın hızlı bir ßekilde durarak, kontrolsüz elektrikli aletin baålanma noktasında aksesuarın dönme yönüne ters yönde zorlanmasına neden olur. Örneåin, bir taßlama diski iß parçası tarafından engellenir veya sıkıßtırılırsa, diskin sıkıßma noktasına giren kenarı malzemenin yüzeyini delerek diskin dıßarıya doåru kaymasına veya geri tepmesine neden olabilir. Disk, sıkıßma noktasında diskin hareket yönüne baålı olarak operatöre doåru veya operatörden uzaklaßacak yönde ileri fırlayabilir. Aynı zamanda, taßlama diskleri bu koßullar altında kırılabilir. Geri tepme, elektrikli aletin yanlıß kullanılmasının ve/veya yanlıß çalıßtırma ißlemlerinin veya koßullarının sonucu olußur ve aßaåıda belirtildiåi gibi uygun önlemler alınarak engellenebilir.

a) Elektrikli aleti sıkı ßekilde kavrayın ve vücudunuzun ve

kolunuzun konumunu geri tepme kuvvetlerine dayanacak ßekilde ayarlayın. Çalıßtırmaya baßlama sırasında geri tepme veya tork reaksiyonu üzerinde maksimum kontrol için (eåer mevcutsa) daima yardımcı kolu kullanın.

Eåer uygun önlemler alınırsa, operatör tork reaksiyonlarını veya geri tepme kuvvetlerini kontrol edebilir.

b) Kesinlikle elinizi dönen bir aksesuarın yakınında

tutmayın.

Aksesuar geri teperek elinize çarpabilir.

Page 44

Türkçe

c) Vücudunuzu elektrikli aletin geri tepme durumunda

hareket edeceåi bölgenin dıßında tutun.

Geri tepme hareketi, aleti takılma noktasında çarkın hareketine zıt yönde itecektir.

d) Kößeler, keskin kenarlar, v.b. ile çalıßırken özel

dikkat gösterin. Aksesuar sıçramasından ve takılmasından kaçının.

Kößeler, sert kenarlar veya sıçrama hareketi dönen aksesuarı sıkıßtırma eåilimindedir ve kontrol kaybına veya geri tepmeye neden olur.

e) Alete testere zinciri, aåaç oyma bıçaåı veya dißli

testere bıçaåı takmayın.

Bu tür bıçaklar sık sık geri tepme yaratır ve kontrol kaybına neden olur.

TAÍLAMA VE AÍINDIRARAK KESME ÓÍLEMLERÓ ÓÇÓN ÖZEL GÜVENLÓK UYARILARI

a) Sadece elektrikli aletiniz için tavsiye edilen disk

tiplerini ve seçilen disk için tasarlanan özel muhafazayı kullanın.

Elektrikli aletiniz için tasarlanmamıß diskler uygun ßekilde korunamayabilir ve güvenli deåildir.

b) Muhafaza elektrikli alete emniyetli ßekilde takılmalı

ve diskin operatöre bakan açık kısmı minimum olacak ßekilde maksimum güvenlik için yerleßtirilmelidir.

Muhafaza, operatörü kırılan disk parçalarından ve kazayla diske temas etmekten korur.

c) Diskler sadece tavsiye edilen uygulamalar için

kullanılmalıdır. Örneåin, Kesme diskinin kenarıyla taßlama yapmayın.

Aßındırarak kesme diskleri çevresel taßlama amaçlıdır; bu disklere uygulanan yan kuvvetler parçalanmalarına neden olabilir.

d) Daima seçtiåiniz disk için uygun boyut ve ßekle

sahip, hasar görmemiß disk flanßları kullanın.

Uygun disk flanßları diski desteklemek suretiyle kırılma olasılıåını azaltır. Kesme diskleri için flanßlar, taßlama çarkı flanßlarından farklı olabilir.

e) Daha büyük elektrikli aletlerde kullanılıp aßınarak

küçülmüß diskler kullanmayın.

Daha büyük elektrikli aletler için üretilen diskler, küçük bir aletin daha yüksek hızı için uygun deåildir ve yarılabilir.

AÍINDIRARAK KESME ÓÍLEMLERÓ ÓÇÓN ÖZEL ÓLAVE GÜVENLÓK UYARILARI

a) Kesme diskini "sıkıßtırmayın" veya aßırı baskı

uygulamayın. Kesme derinliåini artırmaya çalıßmayın.

Diske aßırı baskı uygulanması, kesme ißlemi sırasında diskin yükünü ve bükülme veya körelme hassasiyetini ve geri tepme veya disk kırılma olasılıåını artırır.

b) Vücudunuzu dönen diskle aynı hizada veya diskin

arkasında tutmayın.

Çalıßma noktasında disk vücudunuzdan uzaklaßacak ßekilde hareket ettiåinde, olası geri tepme hareketi dönen diski ve elektrikli aleti doårudan üzerinize itebilir.

c) Disk sıkıßtıåında veya herhangi bir nedenle bir

kesme ißlemine ara verdiåinizde, elektrikli aleti güç düåmesinden kapatın ve disk tamamen duruncaya kadar elektrikli aleti hareketsiz olarak tutun. Kesinlikle kesme diski hareket etmeye devam ederken diski kesme noktasından çıkarmaya çalıßmayın; aksi takdirde geri tepme olußabilir.

Diskin sıkıßma nedenini araßtırın ve gidermek için gerekli ißlemi yapın.

d) Kesme ißlemine tekrar baßlarken, hemen iß parçası

üzerinde çalıßmayın. Diskin tam hıza ulaßmasını bekledikten sonra dikkatli bir ßekilde kesme noktasına tekrar girin.

Eåer elektrikli alet iß parçası üzerinde tekrar çalıßtırılmaya baßlanırsa, disk sıkıßabilir, hareket edebilir veya geri tepebilir.

e) Diskin sıkıßma veya geri tepme riskini en aza

indirmek için panelleri veya büyük boyutlu iß parçalarını destekleyin.

Büyük iß parçaları, kendi aåırlıkları altında bükülme eåilimi gösterirler. Destekler, kesme çizgisinin yakınında iß parçasının altına ve diskin her iki tarafında iß parçasının kenarına yakın olarak yerleßtirilmelidir.

f) Mevcut duvarlarda ve diåer rutubet tecrit

bölgelerinde bir “cep kesimi” yaparken son derece dikkatli olun.

Çıkıntı yapan disk; gaz veya su borularını, elektrik kablolarını veya geri tepmeye neden olabilecek nesneleri kesebilir.

TAÍLAMA ALETÓ ÓÇÓN GENEL GÜVENLÓK TALÓMATLARI

– Taßlama diskinin üzerinde belirtilen hızın, taßlama aletinin

hızına eßit veya bu hızdan daha büyük olmasına özen gösterin;

– Disk boyutlarının taßlama aletine uygun olduåundan

emin olun;

– Taßlama diskleri, imalatçının talimatlarına uygun olarak

dikkatli bir ßekilde muhafaza edilmeli ve kullanılmalıdır;

– Kullanmadan önce taßlama diskini inceleyin. Kırılmıß,

çatlamıß veya baßka bir ßekilde hasar görmüß ürünleri kullanmayın;

– Kullanılan taßlama diskinin ve uçlarının imalatçının

talimatlarına uygun olarak takılmıß olduåundan emin olun;

– Aßındırıcı ürünle birlikte saålanmıßsa, kurutma

kaåıtlarının ihtiyaç olduåunda kullanıldıåından emin olun;

– Taßlama ißlemi öncesinde aßındırma ürünlerinin doåru

monte edildiåinden ve iyice sabitlendiåinden emin olun ve aleti güvenli bir ortamda 30 saniye kadar boßta olarak çalıßtırın. Önemli ölçüde titreme olduåunda veya baßka arızalar tespit ederseniz, aleti derhal durdurun. Eåer bu durum devam ederse, sorunun ne olduåunu anlamak için aleti kontrol edin;

– Eåer ürünle birlikte bir disk muhafazası saålanmıßsa,

aletin muhafazası takılı olmadıåı ßekilde kesinlikle kullanmayın;

– Büyük boyutlu taßlama disklerini kullanmak amacıyla

deliåi küçülten bilezik veya adaptörler gibi harici parçalar kullanmayın;

– Yivli deliåe sahip disklerin kullanımı için tasarlanmıß

aletlerde, diskteki yivin milin tamamını alacak kadar uzun olmasına özen gösterin;

– Üzerinde çalıßılan parçanın gerektiåi gibi

desteklendiåinden emin olun;

–Yüzey taßlama ißlemlerinde kesme disklerini kullanmayın; – Aletin kullanımı sırasında olußan kıvılcımların, insanların

veya kolayca alev alabilecek maddelerin üzerine gelmesi gibi tehlikeli durumlara neden olmamasına dikkat edin;

– Tozlu ortamlarda çalıßırken, havalandırma açıklıklarının

temiz olduåundan emin olun. Tozun temizlenmesi gerekirse, önce aletin elektrik baålantısını (metal olmayan nesneler kullanarak) kesin ve içerisindeki parçalara zarar vermemeye özen gösterin;

Page 45

Türkçe

– Her zaman için koruyucu gözlük ve kulak koruyucusu

kullanın. Toz maskesi, eldiven, baret ve önlük gibi diåer kißisel koruyucu teçhizatlar gerektiåinde kullanılmalıdır;

– Alet kapatıldıktan sonra dönmeye devam eden

taßlama diskine dikkat edin.

TEKNÓK ÖZELLÓKLER

Model G10SS G12SS G13SS Voltaj (bölgelere göre)* (110V, 120V, 220V, 230V, 240V) Güç girißi* 580 W Yüksüz hız 11000 dak

Taßlama Diski

Aåırlık (Yalnızca ana gövde) 1,4 kg

*Bu deåer bölgeden bölgeye deåißiklik gösterdiåi için ürünün üzerindeki plakayı kontrol etmeyi unutmayın.

Dıß çap × Delik çapı Dönüß hızı 72 m/s 80 m/s

100 × 16 mm 115 × 22 mm 125 × 22 mm

STANDART AKSESUARLAR

(1) Anahtar......................................................................... 1

(2) Yan Kol........................................................................ 1

Standart aksesuarlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

UYGULAMALAR

䡬 Döküm çapaklarının alınması ve çeßitli çelik, bronz ve

alüminyum malzemelerin ve döküm ißlerinin perdahlanması.

䡬 Kaynak yerlerinin veya kesme tertibatıyla kesilmiß

kısımların taßlanması.

6. Deneme Kullanımı

ALETÓ KULLANIM ÖNCESÓNDE

1. Güç Kaynaåı

Kullanacaåınız güç kaynaåının, aletin etiketinde belirtilen elektrik gereklerine uygun olduåundan emin olun.

2. Güç Íalteri

Güç ßalterinin OFF konumunda olduåundan emin olun. Íalter ON konumundayken güç kaynaåına baålanan alet hemen çalıßmaya baßlayarak ciddi bir kazaya neden olabilir.

3. Uzatma Kablosu

Çalıßma yeri güç kaynaåına uzak olduåunda, yeterli kalınlık ve kapasiteye sahip bir uzatma kablosu kullanın. Uzatma kablosu mümkün olduåunca kısa tutulmalıdır.

4. Disk Muhafazasının Takılması ve Ayarlanması

Disk muhafazası, bir tarafı oyuk taßlama diskinin çalıßma sırasında parçalanması durumunda yaralanmayı önlemek için kullanılan bir korumadır. Taßlama ißlemine baßlamadan önce muhafazanın doåru ßekilde yerleßtirilip yerine sabitlendiåinden emin olun. Sabitleyici vidayı hafifçe gevßeterek, maksimum verim elde etmek için muhafazayı en uygun açıya ayarlayabilirsiniz. Disk muhafazasını ayarlama ißlemini yaptıktan sonra, vidanın iyice sıkıldıåından emin olun.

5. Kullanılan taßlama diskinin ve uçlarının imalatçının talimatlarına uygun olarak takılmıß olduåundan emin olun. Kullanılan taßlama diski doåru tip ve hasarsız olmalıdır. Ayrıca taßlama diskinin doåru ßekilde monte edilmiß olduåundan ve disk somununun emniyetli bir ßekilde sıkıldıåından emin olun. “TEK TARAFI OYUK TAÍLAMA DÓSKÓNÓN TAKILIP ÇIKARILMASI” bölümüne bakın.

7. Kilit Óånesi

8. Yan Kolun Takılması

PRATÓK TAÍLAMA UYGULAMALARI

1. Basınç

2. Taßlama Açısı

3. Yeni bir taßlama diskinin üzerinde çalıßılan parçanın

-1

Aßındırıcı ürünle birlikte saålanmıßsa, kurutma kaåıtlarının ihtiyaç olduåunda kullanıldıåından emin olun. Büyük delikli taßlama disklerini kullanmak amacıyla deliåi küçülten bilezik veya adaptörler gibi ek parçalar kullanmayın. Yivli deliåe sahip disklerin kullanımı için tasarlanmıß aletlerde, diskteki yivin milin tamamını alacak kadar uzun olmasına özen gösterin. Yüzey taßlama ißlerinde kesme disklerini kullanmayın.

Taßlama ißlemi öncesinde aßındırma ürünlerinin doåru monte edildiåinden ve iyice sabitlendiåinden emin olun ve aleti güvenli bir yerde 30 saniye kadar boßta olarak çalıßtırın. Önemli ölçüde titreme olduåunda veya baßka arızalar tespit ederseniz aleti derhal durdurun. Bu durum devam ederse, sorunun ne olduåunu anlamak için aleti kontrol edin.

Aleti çalıßtırmadan önce, kilit iånesini iki veya üç kez bastırarak, iånenin devre dıßı olduåundan emin olun (Íekil 2’ye bakın).

Yan kolu, dißli kutusundaki yerine vidalayarak takın.

Makine ömrünü uzatmak ve birinci sınıf ißçilik elde etmek için, aletin aßırı basınç uygulanarak zorlanmaması önemlidir. Çoåu uygulamada etkili taßlama için aletin kendi aåırlıåı yeterlidir. Aßırı basınç uygulama; aletin hızının düßmesine, yüzeyin dengesiz ißlenmesine ve kullanım ömrünü azaltacak ßekilde aßırı yüklenmeye neden olur.

Tek tarafı oyuk taßlama diskini yüzeyinin tamamını, taßlanacak malzemeye temas ettirmeyin. Íekil 1’de gösterildiåi gibi alet, taßlama diskinin dıß kenarının taßlanacak malzemeye temas edeceåi ßekilde 15° – 30° açıyla tutulmalıdır.

içine ißlemesini önlemek için, taßlama aletini parça boyunca kendinize doåru sürerek kullanın. (Íekil 1; B yönü). Taßlama diskinin kenarı gerektiåi gibi aßındıktan sonra, taßlama ißlemi her iki yönde de yapılabilir.

10000 dak

-1

Page 46

Türkçe

4. Óßlemden Hemen Sonra Uygulanacak Önlemler

Alet kapatıldıktan sonra taßlama diski dönmeye devam eder. Alet kapatıldıktan sonra taßlama diski tamamen durmadıkça makineyi yere bırakmayın. Bu önlem, olası ciddi kazaların önlenmesinin yanı sıra, aletin içine toz ve kir girmesini de engeller.

UYARILAR

䡬 Üzerinde çalıßılan parçanın gerektiåi gibi

desteklendiåinden emin olun.

䡬 Tozlu ortamlarda çalıßırken, havalandırma açıklıklarının

temiz olduåundan emin olun. Tozun temizlenmesi gerekirse, önce aletin elektrik baålantısını kesin (metal olmayan nesneler kullanın) ve içerideki parçalara zarar vermemeye özen gösterin.

䡬 Aletin kullanımı sırasında olußan kıvılcımların, insanların

veya patlayıcı maddelerin üzerine gelmesi gibi tehlikeli durumlara neden olmamasına dikkat edin.

䡬 Her zaman koruyucu gözlük kullanın. Toz maskesi,

eldiven, önlük ve baret gibi diåer kißisel koruyucu teçhizatlar gerektiåinde kullanılmalıdır. Tereddüt ediyorsanız, koruyucu teçhizatı kullanın.

䡬 Alet kullanılmadıåında güç kaynaåı baålantısı

kesilmelidir.

TEK TARAFI OYUK TAÍLAMA DÓSKÓNÓN TAKILIP ÇIKARILMASI (Íekil 2)

UYARI Ciddi kazaları önlemek için ßalterin OFF konumunda

olduåundan ve fißin prizden çekilmiß olduåundan emin olun.

1. Takma ißlemi (Íekil 2)

(1) Mil yukarı gelecek ßekilde aleti ters çevirin. (2) Disk pulunun düz tarafını, milin çentikli kısmıyla hizalayın

ve diski mile takın.

(3) Tek tarafı oyuk taßlama diskinin çıkıntısını, disk puluna

yerleßtirin. (4) Disk somununu, milin üzerine vidalayın. (5) Bir elinizle kilit iånesine bastırırken, diåer elinizle taßlama

diskini yavaßça çevirerek mili kilitleyin. Íekil 2’de

gösterilen anahtarı kullanarak, disk somununu sıkın.

2. Çıkarıma ißlemi

Yukarıdaki prosedürleri tersten uygulayın.

UYARILAR

䡬 Tek tarafı oyuk taßlama diskinin sıkıca takılı olduåundan

emin olun. 䡬 Aleti çalıßtırmadan önce, kilit iånesini iki veya üç kez

bastırarak, iånenin devre dıßı olduåundan emin olun.

BAKIM VE ÓNCELEME

1. Tek Tarafı Oyuk Taßlama Diskinin Kontrol Edilmesi

Tek tarafı oyuk taßlama diskinde çatlak veya yüzey

bozuklukları olmadıåından emin olun.

2. Montaj vidalarının incelenmesi

Tüm montaj vidalarını düzenli olarak inceleyin ve saålam

ßekilde sıkılı olduåundan emin olun. Gevßeyen vidaları

derhal sıkın. Gevßemiß vidalar ciddi tehlikelere yol

açabilir.

3. Kömürlerin Kontrol Edilmesi (Íekil 3)

Motor sürekli olarak, tüketilebilir parçalar olan kömürleri

kullanır. Aßırı derece aßınmıß kömürler motorda soruna

neden olabileceåinden, kömür bittiåinde veya “aßınma

sınırına” geldiåinde, ßekilde gösterilen kömür tanımlama

sayısına sahip yeni bir kömürle deåißtirin. Ayrıca,

kömürlerin her zaman temiz olduåundan ve kömür

tutucularının içinde rahatça kayabildiklerinden emin olun.

4. Kömürün Deåißtirilmesi

Kömür kapaklarını düz uçlu bir tornavidayla çıkardıktan sonra kömürü kolaylıkla deåißtirebilirsiniz.

5. Motorun incelenmesi

Motor biriminin sargıları, bu aåır iß aletinin “kalbidir”. Sargının hasar görmediåinden ve/veya yaå ya da su ile ıslanmadıåından emin olun.

6. Servis parçaları listesi DÓKKAT

Hitachi Aåır Óß Aletlerinin bakımı, deåißtirilmesi ve incelenmesi, Hitachi Yetkili Servis Merkezlerince gerçekleßtirilmelidir. Bu Parça Listesi, tamir veya herhangi baßka bir bakım gerektiåinde Hitachi Yetkili Servis Merkezine çok yardımcı olur. Aåır iß aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.

DEÅÍÓKLÓKLER:

Hitachi Aåır Óß Aletleri en son teknolojik ilerlemelere uygun olarak sürekli deåißtirilmekte ve gelißtirilmektedir. Dolaısıyla, bazı kısımlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

GARANTÓ

Hitachi Elektrikli El Aletlerine ülkelere özgü hukuki düzenlemeler çerçevesinde garanti vermekteyiz. Bu garanti, yanlıß veya kötü kullanım, normal aßınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Íikayet durumunda, Elektrikli El Aleti, sökülmemiß bir ßekilde, bu kullanım kılavuzunun sonunda bulunan GARANTÓ BELGESÓYLE birlikte bir Hitachi yetkili servis merkezine gönderilmelidir.

NOT:

HITACHI’nin süregelen araßtırma ve gelißtirme programına baålı olarak burada belirtilen teknik özelliklerde önceden bildirimde bulunulmadan deåißiklik yapılabilir.

Havadan yayılan gürültü ve titreßimle ilgili bilgiler

Ölçülen deåerlerin EN60745 ve ISO 4871’e uygun olduåu tespit edilmißtir.

Ölçülmüß A-aåırlıklı ses gücü seviyesi: 98 dB (A) Ölçülmüß A-aåırlıklı ses basınç seviyesi: 87 dB (A) Belirsiz KpA: 3dB (A)

Kulak koruyucusu kullanın.

EN60745'e göre belirlenen toplam vibrasyon deåerleri (üç eksenli vektör toplamı).

Yüzey taßlama: Vibrasyon emisyon deåeri Belirsizlik K = 1,5 m/s

ah, AG = 6,3 m/s

Page 47

DÓKKAT

䡬 Elektrikli aletin kullanımı sırasında vibrasyon emisyonu

aletin kullanma ßekline baålı olarak belirtilen deåerden farklılık gösterebilir.

䡬 Gerçek kullanım koßullarında tahmini maruz kalma

hesabını esas alarak (kullanım süresine ilave olarak aletin kapatıldıåı ve rölantide çalıßtıåı zamanlarda çalıßma çevriminde yer alan tüm parçaları dikkate almak suretiyle) operatörü korumak için gerekli güvenlik önlemlerini belirlemek için.

Türkçe

Page 48

Română

AVERTISMENTE GENERALE PRIVIND SIGURANŢA ÎN FOLOSIREA SCULEI ELECTRICE

AVERTISMENT

Citiţi toate avertismentele privind siguranţa și toate instrucţiunile.

Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/ sau vătămări grave.

Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor.

Termenul "sculă electrică" prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată de la acumulatori (fără cablu de alimentare).

1) Siguran˛a Ón zona de lucru

a) Păstraţi zona de lucru curată și bine luminată.

Zonele de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizaţi sculele electrice în atmosferă

explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor inflamabile.

Sculele electrice produc scântei care pot aprinde praful sau aburii.

c) Ţineţi copiii sau privitorii la distanţă în timp ce

utilizaţi scula electrică.

Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa din punct de vedere electric

a) Ștecărele sculelor electrice trebuie să se

potrivească în prizele în care sunt introduse. Nu modificaţi niciodată ștecărul în nici un fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ).

Ștecărele nemodificate și prizele potrivite reduc riscul de șoc electric.

b) Evitaţi contactul corpului cu suprafeţele legate

la pământ, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele.

În cazul în care corpul dvs. este legat la pământ există un risc crescut de electrocutare.

c) Nu expuneţi sculele electrice la ploaie și nu le

lăsaţi în atmosferă umedă.

Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forţaţi cablul de alimentare. Nu folosiţi

niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare.

Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric.

e) Atunci când folosiţi o sculă electrică în aer liber,

folosiţi un prelungitor adecvat pentru utilizarea în exterior.

Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi

evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.

3) Siguranţa personală a) Atunci când folosiţi o sculă electrică fiţi vigilent,

fiţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor.

Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folosiţi echipament personal de protecţie.

Purtaţi întotdeauna protecţie a ochilor.

Echipamentele de protecţie cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile și protecţiile auditive, folosite în situaţiile corespunzătoare, reduc vătămările personale.

c) Evitaţi pornirea accidentală. Înainte de a conecta

scula la priză și/sau la bateria de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că aveţi comutatorul de pornire pe poziţia oprit.

Transportarea sculelor electrice cu degetul pe comutator sau introducerea în priză a sculelor electrice care au comutatorul pe poziţia pornit sunt situaţii ce predispun la accidente.

d) Înainte de a pune scula electrică în funcţiune,

îndepărtaţi toate cheile de reglare și orice alte chei.

O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Nu încercaţi să ajungeţi prea departe. Menţineţi

permanent un contact corect al piciorului și un bun echilibru.

Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate.

f) Îmbrăcaţi-vă adecvat. Nu purtaţi haine largi și

nici bijuterii. Ţineţi-vă părul, hainele și mănușile departe de piesele în mișcare.

Hainele largi, bijuteriile și pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispozitive de conectare

la facilităţi de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător.

Folosirea acestor dispozitive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice a) Nu forţaţi scula electrică. Folosiţi scula adecvată

pentru aplicaţia dvs.

Scula potrivită va face treabă mai bună și mai sigură la parametrii la care a fost proiectată.

b) Nu folosiţi scula electrică în cazul în care

comutatorul nu își îndeplinește funcţia de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul comutatorului sunt periculoase și trebuie reparate.

c) Înainte de a face orice fel de reglaje, de a

schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și/sau de la bateria de acumulatori.

Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice.

Page 49

Română

d) Depozitaţi sculele electrice neutilizate departe

de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică.

Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi.

e) Întreţineţi sculele electrice. Verificaţi alinierea

și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să influenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza duceţi-o la reparat.

Multe accidente sunt provocate de scule electrice necorespunzător întreţinute.

f) Păstraţi elementele de tăiere curate și ascuţite.

Elementele de tăiere bine întreţinute și cu muchiile tăietoare bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe.

g) Folosiţi scula electrică, accesoriile și vârfurile

etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase.

5) Service a) Scula electrică trebuie reparată de o persoană

calificată, folosind numai piese de schimb identice.

Astfel se asigură menţinerea siguranţei sculei electrice.

PRECAUŢIE Ţineţi copiii și persoanele infirme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infirme.

AVERTISMENTE PRIVIND SIGURANŢA COMUNE OPERAŢIUNILOR DE POLIZARE ȘI DE TĂIERE PRIN ABRAZIUNE

a) Această sculă electrică a fost proiectată pentru

a fi utilizată ca polizor sau ca sculă pentru tăiat. Citiţi toate avertismentele privind siguranţa, toate instrucţiunile, toate ilustraţiile și toate specificaţiile puse la dispoziţie pentru această sculă electrică.

Nerespectarea oricăreia din instrucţiunile prezentate mai jos poate avea ca efect șocuri electrice, incendii și/sau vătămări grave.

b) Nu se recomandă folosirea acestei scule

electrice pentru operaţiuni cum ar fi sablarea, perierea cu sârmă sau lustruirea.

Operaţiunile pentru care scula electrică nu a fost proiectată pot crea riscuri și pot provoca vătămări personale.

c) Nu folosiţi accesorii care nu au fost special

proiectate și recomandate de producătorul sculei.

Chiar dacă aceste accesorii pot fi atașate sculei electrice, acest lucru nu înseamnă că ele pot fi utilizate în siguranţă.

d) Viteza nominală a accesoriilor trebuie să cel puţin

egală cu viteza maximă indicată pe scula electrică.

Accesoriile care sunt folosite la o viteză mai mare decât viteza lor nominală se pot rupe și apoi zbura în bucăţi.

e) Diametrul exterior și grosimea accesoriului folosit

trebuie să fie în domeniul nominal al sculei electrice.

Accesoriile cu dimensiuni necorespunzătoare nu pot fi protejate și controlate în mod corect.

f) Dimensiunea orificiilor pentru ax ale discurilor,

a flanșelor, a discurilor de susţinere și a tuturor celorlalte accesorii trebuie să se potrivească în mod corespunzător pe axul sculei electrice.

Accesoriile care au orificii pentru ax care nu se potrivesc cu echipamentul de montare al sculei electrice își vor pierde echilibrul, vor vibra excesiv și pot provoca pierderea controlului.

g) Nu folosiţi un accesoriu deteriorat. Înainte de

fiecare utilizare, vă rugăm să verificaţi accesoriile cum ar fi discurile abrazive, pentru a vă asigura că acestea nu au crăpături și nu sunt ciobite, discul de susţinere pentru a vă asigura că acesta nu are crăpături, nu este zgâriat și nu este uzat excesiv, peria de sârmă pentru a vă asigura că aceasta nu are fire slăbite sau crăpate. Dacă scula electrică sau accesoriile sunt scăpate pe jos, verificaţi-le pentru a identifica eventualele deteriorări sau montaţi un accesoriu nou. După verificarea și montarea unui accesoriu, poziţionaţi-vă atât dvs. cât și cei din preajmă departe de planul de rotaţie al accesoriului și puneţi scula în funcţiune, la viteză maximă fără sarcină, timp de un minut.

În mod normal, accesoriile deteriorate se vor sparge pe durata acestui test.

h) Purtaţi echipament personal de protecţie. În funcţie

de utilizare, folosiţi mască pentru faţă sau ochelari de protecţie. După caz, purtaţi mască pentru praf, protecţie auditivă, mănuși și șorţ pentru atelier capabil să oprească elementele abrazive de mici dimensiuni și fragmentele de element prelucrat.

Protecţia pentru ochi trebuie să poată opri elementele proiectate în aer ce sunt produse în diversele operaţiuni. Masca pentru praf sau masca respiratorie trebuie să poată filtra particulele generate în decursul operaţiunii. Expunerea prelungită la zgomot intens poate provoca pierderea auzului.

i) Ţineţi privitorii la o distanţă sigură de zona de

lucru. Toate persoanele care intră în zona de lucru trebuie să poarte echipament personal de protecţie.

Fragmentele pieselor de prelucrat sau ale accesoriilor sparte pot ajunge departe și pot provoca vătămări în afara zonei imediate de lucru.

j) Atunci când efectuaţi operaţiuni în care

accesoriul pentru tăiere poate intra în contact cu cabluri ascunse sau cu propriul cablu de alimentare, ţineţi scula electrică numai de suprafeţele de prindere izolate.

Un accesoriu de tăiere care intră în contact cu un fir sub tensiune poate face ca părţile metalice ale sculei electrice să fie puse sub tensiune și, astfel, operatorul poate suferi șocuri electrice.

k) Plasaţi cablul de alimentare departe de

accesoriul aflat în mișcare de rotaţie.

Dacă pierdeţi controlul, cablul de alimentare poate fi tăiat sau agăţat iar mâna sau braţul dvs. pot fi trase în accesoriul aflat în mișcare de rotaţie.

l) Nu lăsaţi niciodată scula electrică jos înainte de

oprirea completă a accesoriului.

Page 50

Română

Accesoriul aflat în mișcare de rotaţie poate atinge suprafaţa și poate face ca scula electrică să vă scape de sub control.

m) Nu utilizaţi scula electrică în timp ce o

transportaţi în lateralul dvs.

Contactul accidental cu accesoriului aflat în mișcare de rotaţie poate agăţa hainele dvs., trăgând accesoriul spre corpul dvs.

n) Curăţaţi regulat orificiile de aerisire ale sculei

electrice.

Ventilatorul motorului poate aspira praf în interiorul carcasei, iar acumularea excesivă de pulberi metalice poate provoca riscuri din punct de vedere electric.

o) Nu utilizaţi scula electrică în apropierea

materialelor inflamabile.

Scânteile pot aprinde aceste materiale.

p) Nu folosiţi accesorii care necesită răcire cu

ajutorul lichidelor.

Folosirea apei sau a altor lichide de răcire poate provoca electrocutare sau șoc electric.

RECULUL ȘI AVERTISMENTELE CORESPUNZĂTOARE

Reculul este o reacţie rapidă provocată de un disc în rotaţie, disc de susţinere, perie sau orice alt accesoriu, care se prinde sau se împiedică. Prinderea sau împiedicarea provoacă oprirea rapidă a accesoriului aflat în mișcare de rotaţie, ceea ce provoacă deplasarea necontrolată a sculei electrice în sensul opus sensului de rotaţie al accesoriului, în punctul de prindere. De exemplu, dacă un disc abraziv se prinde sau se împiedică în piesa de prelucrat, discul poate tăia piesa de prelucrat în punctul de prindere și poate provoca ridicarea discului pe piesă sau mișcarea de recul. Discul poate să sară fie spre operator fie departe de operator, în funcţie de sensul de rotaţie a discului în momentul prinderii. De asemenea, în astfel de condiţii discurile abrazive se pot rupe. Reculul este rezultatul folosirii necorespunzătoare și/sau al unor proceduri sau condiţii de utilizare incorecte și poate fi evitat prin adoptarea unor precauţii adecvate, precum cele prezentate mai jos.

a) Ţineţi cu fermitate scula electrică și poziţionaţi-

vă corpul și braţul în așa fel încât să puteţi rezista forţelor de recul. Folosiţi întotdeauna mânerul auxiliar, dacă acesta este furnizat, pentru a avea un control maxim asupra reculului sau a reacţiunii ce produce răsucire la pornirea sculei.

Operatorul poate controla atât reacţiunea ce produce răsucire cât și forţele de recul, dacă au fost luate precauţiile necesare.

b) Nu ţineţi niciodată mâna lângă accesoriul aflat

în mișcare de rotaţie.

Datorită reculului, accesoriul poate veni peste mâna dvs.

c) Nu vă poziţionaţi corpul în zona în care scula

se va deplasa în cazul apariţiei reculului.

Forţa de recul va propulsa scula în sensul opusă mișcării discului în punctul de împiedicare.

d) Fiţi foarte precauţi atunci când lucraţi colţuri,

muchii ascuţite etc. Evitaţi contactul brusc cu piesa și împiedicarea accesoriului.

Colţurile, muchiile ascuţite și contactul brusc cu piesa de prelucrat au tendinţa de a produce împiedicarea accesoriului aflat în mișcare de rotaţie și de a provoca pierderea controlului sau reculul.

e) Nu atașaţi niciodată lame de ferăstrău pentru

cioplire în lemn și nici lame de ferăstrău dinţate.

Aceste lame produc frecvent reculuri și pierderi ale controlului.

AVERTISMENTE PRIVIND SIGURANŢA PENTRU OPERAŢIUNILE DE POLIZARE ȘI DE TĂIERE PRIN ABRAZIUNE

a) Folosiţi numai discuri din tipurile recomandate

pentru scula dvs. electrică, precum și apărătoarea specifică proiectată pentru discul respectiv.

Discurile care nu au fost proiectate pentru scula electrică respectivă nu pot fi protejate în mod corespunzător și nu prezintă siguranţă.

b) Apărătoarea trebuie atașată ferm de scula

electrică și trebuie poziţionată astfel încât să asigure o siguranţă maximă, astfel încât o porţiune cât mai mică a discului să fie expusă spre operator.

Apărătoarea are ca scop protejarea operatorului de fragmentele discului spart și de contactul accidental cu discul.

c) Discurile trebuie folosite numai pentru aplicaţiile

recomandate. De exemplu: nu polizaţi cu partea laterală a discului pentru tăiere.

Discurile abrazive pentru tăiere sunt proiectate pentru a realiza abraziunea cu zona periferică, aplicarea unor forţe laterale putând provoca spargerea discului.

d) Folosiţi întotdeauna flanșe pentru disc ce nu

prezintă defecţiuni și care au dimensiunile și forma corespunzătoare pentru discul utilizat.

Flanșele adecvate pentru disc susţin discul, reducând astfel posibilitatea ca acesta să se spargă. Flanșele pentru discurile pentru tăiere pot fi diferite de cele pentru discurile de polizat.

e) Nu folosiţi discuri uzate de la scule electrice

mai mari.

Discurile proiectate pentru sculele electrice mari nu sunt adecvate pentru vitezele ridicate ale sculelor electrice mici și se pot sparge.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANŢA PENTRU OPERAŢIUNILE DE TĂIERE PRIN ABRAZIUNE

a) Nu "blocaţi" discul pentru tăiere și nu aplicaţi

o presiune excesivă. Nu încercaţi să faceţi canelura excesiv de adâncă.

Suprasolicitarea discului mărește solicitarea la care acesta este supus și crește posibilitatea ca acesta să se îndoaie sau să se blocheze în canelură, precum și posibilitatea de recul sau de spargere a discului.

b) Nu vă poziţionaţi corpul în linie cu discul aflat

în mișcare de rotaţie și nici nu staţi în spatele acestuia.

Atunci când discul, aflat în punctul de contact, se mișcă într-o direcţie ce se îndepărtează de corpul dvs., un eventual recul poate împinge discul aflat în mișcare de rotaţie, împreună cu scula electrică, direct spre dvs.

Page 51

Română

c) Atunci când discul s-a blocat sau dacă întrerupeţi

tăierea indiferent de motiv, opriţi scula electrică și ţineţi-o nemișcată până la oprirea completă a discului. Nu încercaţi niciodată să scoateţi discul pentru tăiat din canelură atâta timp cât discul se află în mișcare, în caz contrar putând apărea reculul.

Cercetaţi cauza blocării discului și luaţi măsuri corective pentru a elimina cauza acesteia.

d) Nu reîncepeţi operaţiunea de tăiere cu discul

în interiorul piesei de prelucrat. Așteptaţi ca discul să atingă viteza maximă și apoi reintroduceţi-l cu grijă în canelură.

Discul se poate agăţa, se poate deplasa sau poate provoca recul dacă scula electrică este pornită având discul în interiorul piesei de prelucrat.

e) Panourile de susţinere sau orice piese de lucru

supradimensionale pentru minimizarea riscului ca discul să ciupească și să repercuteze.

Piesele mari tind să se încovoaie sub propria greutate. Se vor plasa elemente de susţinere sub piesele de lucru aproape de linia de tăiere și aproape de marginea piesei pe ambele părţi ale discului.

f) Folosiţi măsuri de precauţie suplimentare prin

executarea unei “tăieturi-buzunar” în zidul existent sau în zonele oarbe.

Discul cu proeminenţă poate tăia conductele de gaz sau apă, cablurile electrice sau obiecte de care poate repercuta.

INSTRUCŢIUNI GENERALE DE SECURITATE PENTRU POLIZOARE

– Verificaţi, pentru a vă asigura că viteza marcată pe

discul de polizor este egală cu sau mai mare decât viteza nominală a polizorului;

– Asiguraţi-vă că dimensiunile discului de polizor sunt

compatibile cu polizorul;

– Discurile abrazive vor fi depozitate și manipulate cu

grijă, în conformitate cu instrucţiunile producătorului;

– Verificaţi discul de polizor înainte de utilizare, nu folosiţi

discuri ciobite, crăpate sau care prezintă alte defecte;

– Asiguraţi-vă că discurile și vârfurile sunt montate în

conformitate cu indicaţiile producătorului;

– Folosiţi discuri-tampon atunci când acestea sunt

furnizate împreună cu produsele abrazive și atunci când utilizarea acestora este necesară;

– Înainte de utilizare asiguraţi-vă că produsul abraziv este

corect montat și bine strâns și efectuaţi un test de funcţionare de 30 s într-o poziţie sigură, opriţi imediat în cazul în care observaţi vibraţii excesive sau alte defecte. Dacă se întâmplă așa ceva, verificaţi mașina și stabiliţi cauzele;

– Dacă scula este prevăzută cu o apărătoare, nu folosiţi

niciodată scula fără respectiva apărătoare;

– Nu folosiţi bucșe reductoare separate sau adaptoare

pentru a adapta discuri abrazive cu orificii mai mari;

– Pentru sculele pe care se folosesc discuri cu orificii

filetate, asiguraţi-vă că filetul discului este suficient de

lung pentru a accepta întreaga lungime a axului; – Verificaţi că piesa de prelucrat este bine fixată; – Nu folosiţi discuri de debitare pentru operaţiuni de

polizare; – Asiguraţi-vă că scânteile ce apar în timpul folosirii

mașinii nu creează pericole, de exemplu nu ating

persoane și nu provoacă aprinderea unor substanţe

inflamabile; – Atunci când lucraţi în condiţii cu praf, asiguraţi-vă că

orificiile de ventilaţie nu sunt obturate, dacă devine

necesar să îndepărtaţi praful, mai întâi deconectaţi

scula de la sursa de alimentare cu energie electrică

(nu folosiţi obiecte din metal) și evitaţi deteriorarea

componentelor interne; – Purtaţi întotdeauna protecţie pentru ochi și protecţie

auditivă.

Trebuie purtate și alte echipamente de protecţie

personală cum ar fi masca pentru praf, mănuși, cască

și șorţ; – Fiţi atenţi la discul de polizor, care continuă să se

rotească după ce mașina a fost oprită.

SPECIFICAŢII

Model G10SS G12SS G13SS Tensiune de alimentare (pe zone)* (110V, 120V, 220V, 230V, 240V) Putere instalată* 580 W Viteză fără sarcină 11000 min

Disc

Greutate (Numai corpul principal) 1,4 kg

*Verificaţi plăcuţa cu specificaţii a produsului, deoarece acesta poate diferi de la o zonă la alta.

ACCESORII STANDARD

(1) Cheie ............................................................................1

(2) Mâner lateral ............................................................... 1

Accesoriile standard pot fi schimbate fără notificare prealabilă.

Diam. ext. × diam. discului 100 × 16 mm 115 × 22 mm 125 × 22 mm Viteză periferică 72 m/s 80 m/s

UTILIZARE

䡬 Îndepărtarea nervurilor de turnare și finisarea diverselor

tipuri de materiale cum ar fi oţel, bronz și aluminiu

și a pieselor turnate. 䡬 Polizarea porţiunilor sudate sau a porţiunilor tăiate prin

intermediul unui aparat de tăiere cu flacără.

-1

10000 min

-1

Page 52

Română

ÎNAINTE DE UTILIZARE

1. Sursa de alimentare cu energie electrică

Asiguraţi-vă de faptul că sursa de alimentare cu energie electrică ce urmează a fi folosită este conformă cu cerinţele indicate pe plăcuţa indicatoare a produsului.

2. Comutatorul pentru punere în funcţiune

Asiguraţi-vă că aţi poziţionat comutatorul în poziţia OFF (OPRIT). Dacă ștecherul este conectat la priză iar comutatorul este în poziţia ON (PORNIT), mașina va începe să funcţioneze imediat, putându-se produce vătămări grave.

3. Cablul prelungitor

Atunci când zona de lucru este departe de sursa de alimentare, folosiţi un cablu prelungitor de o grosime suficientă și cu parametri corespunzători. Cablul prelungitor trebuie să fie cât mai scurt posibil.

4. Montarea și reglarea apărătorii discului

Apărătoarea discului este un dispozitiv de protecţie ce are ca scop prevenirea vătămărilor în cazul în care discul cu centru depresat se distruge în timpul funcţionării. Înainte de a începe operaţiunea de polizare, asiguraţi-vă că apărătoarea este corect fixată și strânsă. Prin slăbirea ușoară a șurubului de reglare, apărătoarea discului poate fi rotită și fixată la orice unghi, pentru o eficienţă maximă a operaţiunii. După reglarea apărătorii discului asiguraţi-vă că șurubul de reglare este bine strâns.

5. Asiguraţi-vă că discurile și vârfurile sunt montate în

conformitate cu indicaţiile producătorului. Asiguraţi-vă că discul cu centru depresat ce urmează a fi utilizat este de tipul corespunzător și nu are crăpături și nici defecte pe suprafaţă. De asemenea, asiguraţi-vă că discul cu centru depresat este montat corect și că piuliţa pentru disc este bine strânsă. Consultaţi secţiunea referitoare la "MONTAREA ȘI DEMONTAREA DISCULUI CU CENTRU DEPRESAT" Folosiţi discuri-tampon atunci când acestea sunt furnizate împreună cu produsele abrazive și atunci când utilizarea acestora este necesară. Nu folosiţi bucșe reductoare separate sau adaptoare pentru a adapta discuri abrazive cu orificii mai mari. Pentru sculele pe care se folosesc discuri cu orificii filetate, asiguraţi-vă că filetul discului este suficient de lung pentru a accepta întreaga lungime a axului. Nu folosiţi discuri de debitare pentru operaţiuni de polizare.

6. Efectuarea unui test de funcţionare

Asiguraţi-vă că produsele abrazive sunt corect montate și strânse și apoi porniţi mașina și testaţi-o timp de 30 de secunde, fără sarcină, într-o poziţie sigură, opriţi imediat mașina dacă observaţi vibraţii excesive sau alte defecte. Dacă se întâmplă așa ceva, verificaţi mașina și stabiliţi cauzele.

7. Verificaţi butonul

Verificaţi pentru a vă asigura că butonul este dezactivat, apăsând butonul de două sau de trei ori înainte de a pune mașina în funcţiune (vezi Fig. 2).

8. Fixarea mânerului lateral

Înșurubaţi mânerul lateral în carcasa mașinii.

UTILIZAREA PRACTICĂ A POLIZORULUI UNGHIULAR

1. Presiunea

Pentru a prelungi durata de viaţă a mașinii și pentru a asigura o finisare de prima clasă, este important ca mașina să nu fie supraîncărcată prin aplicarea unei presiuni excesive. În majoritatea aplicaţiilor, greutatea mașinii este suficientă pentru a asigura o polizare eficientă. O presiune excesivă va avea ca efect reducerea vitezei de rotaţie, finisarea necorespunzătoare a suprafeţei, supraîncărcarea mașinii - situaţii ce pot reduce durata de funcţionare a mașinii.

2. Unghiul de polizare

Nu folosiţi întreaga suprafaţă a discului cu centru depresat pe piesa de polizat. Așa cum este prezentat în Fig. 1, mașina trebuie ţinută la un unghi de 15˚ - 30˚ astfel încât faţa exterioară a discului cu centru depresat să vină în contact cu materialul la un unghi optim.

3. Pentru a preveni ca un disc cu centru depresat nou să

taie adânc în piesa de prelucrat, polizarea iniţială se va face prin deplasarea polizorului unghiular de-a lungul piesei de prelucrat, spre operator (Fig. 1 direcţia B). După ce faţa activă a discului cu centru depresat s-a rodat suficient, polizarea se poate face în ambele direcţii.

4. Precauţii imediat după finalizarea operaţiunii

După ce scula este oprită discul abraziv continuă să se rotească. După oprirea mașinii, nu o puneţi jos până când discul cu centru depresat nu s-a oprit complet. Pe lângă evitarea unor accidente grave, această precauţie face ca mașina să absoarbă mai puţin praf și șpan.

PRECAUŢII

䡬 Verificaţi că piesa de prelucrat este bine fixată. 䡬 Atunci când lucraţi în condiţii cu praf, asiguraţi-vă că

orificiile de ventilaţie nu sunt obturate. Dacă devine necesar să îndepărtaţi praful, mai întâi deconectaţi scula de la sursa de alimentare cu energie electrică (nu folosiţi obiecte din metal) și evitaţi deteriorarea componentelor interne.

䡬 Asiguraţi-vă că scânteile ce apar în timpul folosirii

mașinii nu creează pericole, de exemplu nu ating persoane și nu provoacă aprinderea unor substanţe inflamabile.

䡬 Purtaţi întotdeauna protecţie pentru ochi și protecţie

auditivă. Alte echipamente de protecţie personală cum ar fi masca pentru praf, mănuși, cască și șorţ se vor purta dacă este necesar. Dacă nu sunteţi siguri, purtaţi echipamentul de protecţie personală.

䡬 Atunci când mașina nu este folosită, aceasta trebuie

deconectată de la sursa de alimentare cu energie electrică.

MONTAREA ȘI DEMONTAREA DISCULUI CU CENTRU DEPRESAT (Fig. 2)

PRECAUŢIE Asiguraţi-vă că aţi OPRIT mașina și că aţi

1. Montare (Fig. 2)

(1) Rotiţi polizorul unghiular cu partea superioară în jos,

astfel încât axul să fie îndreptat în sus.

scos ștecherul din priză, pentru a evita producerea unor accidente grave.

Page 53

Română

(2) Aliniaţi marcajele transversale ale șaibei discului cu

partea canelată a axului și apoi atașaţi-le.

(3) Potriviţi protuberanţa discului cu centru depresat pe

șaiba discului. (4) Înșurubaţi piuliţa discului pe ax. (5) În timp ce cu o mână împingeţi butonul, cu cealaltă

mână rotiţi ușor discul cu centru depresat pentru a

bloca axul.

Strângeţi piuliţa discului folosind cheia furnizată, așa

cum este prezentat în Fig. 2.

2. Demontare

Aplicaţi în sens invers procedura descrisă mai sus.

PRECAUŢII

䡬 Asiguraţi-vă că discul cu centru depresat este montat

ferm. 䡬 Înainte de a pune mașina în funcţiune, asiguraţi-vă că

butonul este dezactivat, apăsând butonul de două sau

de trei ori.

ÎNTREŢINERE ȘI VERIFICARE

1. Verificarea discului cu centru depresat

Asiguraţi-vă că discul cu centru depresat nu are crăpături și

nici defecte pe suprafaţă.

2. Verificarea șuruburilor de montare

Verificaţi regulat toate șuruburile de montare și asiguraţi-

vă că acestea sunt strânse corespunzător. Dacă vreunul

din șuruburi este slăbit, strângeţi-l imediat. Nerespectarea

acestei indicaţii poate duce la pericole grave.

3. Verificarea periilor cu carbon (Fig. 3)

Motorul folosește perii cu carbon care reprezintă

componente consumabile. Întrucât o perie cu carbon

foarte uzată poate produce probleme motorului, înlocuiţi

periile cu carbon cu unele noi care au același număr

ca cel prezentat în figură, când acestea devin uzate

sau la "limita uzurii". În plus, menţineţi mereu curate

periile cu carbon și asiguraţi-vă că alunecă ușor în

suporturile pentru perii.

4. Înlocuirea periilor cu carbon

Dezasamblaţi capacele periilor cu o șurubelniţă cu cap

crestat. Atunci periile pot fi ușor scoase.

5. Întreţinerea motorului

Bobinajul motorului este inima motorului.

Fiţi foarte atenţi să nu deterioraţi bobinajul și să nu

îl expuneţi la ulei sau la apă.

6. Lista pieselor de schimb pentru reparaţii PRECAUŢIE

Reparaţiile, modificările și verificarea sculelor electrice

Hitachi se vor efectua numai la o unitate service

autorizată de Hitachi.

În mod particular, întreţinerea dispozitivului laser va fi

efectuată de un agent autorizat de către producătorul

dispozitivului laser.

Repararea dispozitivului laser va fi efectuată întotdeauna

de către o unitate service autorizată de Hitachi.

Această listă de piese va fi de ajutor dacă va fi

prezentată împreună cu mașina la unitatea service

autorizată de Hitachi atunci când solicitaţi efectuarea

de reparaţii sau de operaţiuni de întreţinere.

Pe durata folosirii și a operaţiunilor de întreţinere a

mașinii trebuie respectate reglementările și standardele

naţionale privind securitatea.

MODIFICĂRI

Sculele electrice Hitachi sunt în mod constant îmbunătăţite și modificate, pentru a îngloba cele mai noi cuceriri tehnologice. De aceea, anumite piese pot fi modificate fără notificare prealabilă.

GARANŢIE

Garantăm sculele electrice Hitachi în conformitate cu reglementările statutare/specifice ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la finalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de Hitachi.

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de Hitachi, prezentele specificaţii pot fi modificate fără notificare prealabilă.

Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii

Valorile măsurate au fost determinate în conformitate cu EN 60745 și este declarată conformă cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A: 98 dB (A) Nivelul tipic al presiunii sonore ponderate A: 87 dB (A) Nivel sonor, KpA: 3 dB (A)

Purtaţi echipament de protecţie auditivă.

Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745.

Polizarea suprafeţelor:

Valoarea emisiei de vibraţii ah, AG = 6,3 m/s

Precizie K = 1,5 m/s

AVERTISMENT

䡬 Valoarea emisiei de vibraţii în timpul folosirii efective a

sculei electrice poate diferi de valorile declarate, în funcţie de modul de utilizate a sculei.

䡬 Pentru identificarea măsurilor de siguranţă ce trebuie luate

pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiţii reale de utilizare (ţinând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcţionare suplimentar la pornirea sculei).

Page 54

Slovenščina

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNO ORODJE

OPOZORILO

Preberite vas varnostna opozorila in navodila.

Z neupoštevanjem opozoril in navodil tvegate električni udar, požar in/ali resne telesne poškodbe.

Vsa opozorila in navodila shranite.

Izraz "električno orodje" v opozorilih se nanaša na električno orodje, ki se napaja z omrežno energijo (s priključno vrvico), ali električno orodje, ki se napaja z energijo iz akumulatorskih baterij (brez priključne vrvice).

1) Varnost na delovnem mestu a) Delovno mesto mora biti čisto in dobro osvetljeno.

V razmetanih in temačnih območjih je verjetnost nesreč večja.

b) Električnega orodja ni dovoljeno uporabljati v

eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu.

Pri delu z električnim orodjem se iskri – iskre lahko vnamejo prah in hlape.

c) Preprečite dostop otrokom in drugim v delovno

območje vključenega električnega stroja.

Zaradi motenja lahko izgubite nadzor.

2) Električna varnost a) Vtiči električnega orodja morajo ustrezati vtičnici.

Vtiča ni dovoljeno kakor koli spreminjati. Za povezavo ozemljenega električnega orodja ni dovoljeno uporabiti vmesnih vtičev.

Z nespremenjenimi vtiči in ustreznimi vtičnicami je tveganje električnega udara manjše.

b) Preprečite stik z ozemljenimi površinami, kot so

cevi, radiatorji, peči in hladilniki.

Ko je telo delavca ozemljeno, je nevarnost električnega udara večja.

c) Električnega orodja ni dovoljeno izpostavljati na

dež ali v mokre pogoje.

Z vdorom vode v električno orodje je nevarnost električnega udara velika.

d) Ne zlorabljajte priključne vrvice. Priključne vrvice

ni dovoljeno uporabljati za prenašanje, vlečenje in izklapljanje električnega orodja. Priključne vrvice ne izpostavljajte na vročino, olje, ostre robove in premične dele.

Med uporabo poškodovanih in zamotanih priključnih vrvic je nevarnost električnega udara večja.

e) Za uporabo električnega orodja na prostem

priključite podaljšek, ki je izdelan za takšno uporabo.

Z uporabo priključne vrvice, ki je izdelana za delo na prostem, je nevarnost električnega udara manjša.

f) Če je delo z električnim orodjem v vlažnem

okolju neizbežno, uporabite napajanje, ki je zaščiteno s stikalom za diferenčni tok (RCD).

Zaščitno stikalo za diferenčni tok (RCD) zmanjša nevarnost električnega udara.

3) Osebna varnost a) Ostanite zbrani, pazite, kaj delate in delajte po

pameti. Električnega orodja ni dovoljeno uporabljati, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo. Za delo

si obvezno nadenite zaščito za oči.

Zaščitna oprema, kot so maska za prah, nezdrsni čevlji, čelada ali zaščita za ušesa, ustrezno uporabljena v danih pogojih, zmanjša nevarnost telesnih poškodb.

c) Preprečite neželen zagon. Preden stroj povežete

na omrežni vir in/ali akumulatorski sklop, preden ga dvignete ali prenesete, stikalo obvezno prestavite v položaj izklopa (na "OFF").

Pri prenosu električnega orodja s prstom na stikalu ali pri povezavi električnega orodja, ko je stikalo v položaju vklopa "ON", je tveganje nesreč večje.

d) Preden električno orodje vključite, odstranite

vse nastavitvene ključe.

Med delom z električnim orodjem, kjer je ključ pritrjen na vrteč del tega orodja, je velika nevarnost telesnih poškodb.

e) Ne presegajte. Ves čas trdno stojte in vzdržujte

ravnotežje.

Na ta način lahko bolje nadzorujete električno orodje v nepričakovanih situacijah.

f) Ustrezno se oblecite. Za delo si nadenite tesna

oblačila in snemite nakit. Z lasmi, oblačili in rokavicami ne posegajte med premične dele.

Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premične dele.

g) Če so na voljo naprave za povezavo odpraševalnih

delov in zbiralnikov, slednje povežite in pravilno uporabljajte.

Funkcija zbiranja prahu zmanjša nevarnost v zvezi s prahom.

4) Uporaba in vzdrževanje električnega orodja a) Električnega orodja ne preobremenjujte. Za

izbrano delo uporabite ustrezno električno orodje.

Z ustreznim električnim orodjem boste delo opravili bolje in varneje.

b) Električnega orodja ni dovoljeno uporabiti, če s

stikalom orodja ne morete vključiti in izključiti.

Električno orodje, ki ga ni možno upravljati s stikalom, je nevarno in ga je treba popraviti.

c) Preden orodje predelate, spremenite priključke

ali orodje shranite, iztaknite vtič iz omrežnega vira in/ali baterijski sklop z električnega orodja.

S takšnimi preventivnimi varnostnimi ukrepi zmanjšate nevarnost neželenega zagona orodja.

d) Električno orodje shranite izven dosega otrok in

ne dovolite upravljati orodja osebam, ki orodja ne poznajo in ki niso prebrale navodil.

Električno orodje je nevarno v rokah neusposobljenih uporabnikov.

e) Električno orodje vzdržujte. Pregledujte, če je

neporavnano, če premični deli zavirajo, če so deli polomljeni in druge pogoje, ki lahko vplivajo na delovanje električnega orodja. Poškodovano električno orodje je treba pred uporabo popraviti.

Vzrok mnogih nesreč je slabo vzdrževano električno orodje.

f) Rezalno orodje mora biti ostro in čisto.

Pravilno vzdrževano rezalno orodje z ostrimi rezilnimi robovi manj pogosto zavira in ga je lažje upravljati.

g) Električno orodje, priključke in svedre ipd.

uporabljajte v skladu s temi navodili, pri čemer upoštevajte pogoje dela in izbrane naloge.

Z uporabo električnega orodja v druge namene nastopi nevarna situacija.

Page 55

Slovenščina

5) Servis a) Električno orodje lahko servisira le usposobljen

delavec, ki mora uporabljati enake nadomestne dele.

Na ta način se ohrani varnost električnega orodja.

VARNOSTNI UKREP Preprečite dostop otrokom in nemočnim osebam. Orodje, ki ga ne uporabljate, shranite izven dosega otrok in nemočnih oseb.

VARNOSTNA OPOZORILA, KI VELJAJO ZA BRUŠENJE ALI ABRAZIVNO REZANJE

a) To električno orodje je izdelano za brušenje in

rezanje. Preberite vsa opozorila, navodila, slike in specifikacije, ki so priloženi k orodju.

Neupoštevanje naslednjih navodil pomeni nevarnost električnega udara, požara in/ali resnih telesnih poškodb.

b) Uporabe tega električnega orodja ne

priporočamo za dela, kot so peskanje, žično brušenje in poliranje.

Z izvajanjem del, za katera električno orodje ni bilo izdelano, ustvarite nevarnost telesnih poškodb.

c) Ni dovoljeno uporabljati priključkov, ki jih posebej

ne izdela in odobri izdelovalec orodja.

Samo to, da lahko priključek pritrdite na orodje, še ne pomeni varnega obratovanja.

d) Imenska hitrost priključka mora biti enaka vsaj

maks. hitrosti, ki je označena na električnem orodju.

Priključki lahko med obratovanjem, ki je hitrejše od njihove imenske hitrosti, zlomijo ali odletijo.

e) Zunanji premer in debelina priključka ne smeta

presegati označene zmožnosti električnega orodja.

Priključkov, nepravilne velikosti, ni možno pravilno nadzorovati in upravljati.

f) Velikost gredi koles, prirobnice, podpornih

blazinic in drugih priključkov mora ustrezati za namestitev na vreteno električnega orodja.

Priključki z grednimi luknjami, ki ne ustrezajo montirani strojni opremi električnega orodja, postanejo neuravnoteženi, med obratovanjem prekomerno vibrirajo in vam lahko uidejo iz nadzora.

g) Poškodovanega priključka ni dovoljeno uporabiti.

Pred vsako uporabo priključek preglejte: brusilna kolesa, če so morda razpokana ali odkrušena; podporno blazinico, če je razpokana, raztrgana ali prekomerno obrabljena; preglejte, če so v žični krtači zrahljana ali počene žičke. Če vam električno orodje ali priključek padeta na tla, preglejte, če se je enota morda poškodovala oz. montirajte le nepoškodovan priključek. Potem ko pregledate in namestite priključek, se umaknite iz neposrednega območja rotirajočega priključka - to velja tudi za ostale prisotne; stroj pustite teži na maks. hitrosti brez obremenitve eno minuto.

Priključki, ki so poškodovani, običajno med tem testnim tekom razpadejo.

h) Uporabljajte osebno zaščitno opremo. Odvisno od

izbranega dela, uporabite ščitnik za obraz, zaščitna očala, ščitnike za ušesa, rokavice in delovni predpasnik, ki lahko zaustavi majhne brusilne delce ali koščke obdelovanca.

Zaščita za oči mora imeti zmožnost zaustaviti leteče odpadke, ki nastajajo med različnimi deli. Zaščitna maska pred prahom ali respirator mora imeti zmožnost filtriranja delcev, ki nastajajo pri delu. Dolgotrajno izpostavljanje velikemu hrupu pomeni nevarnost izgube sluha.

i) Preprečite dostop v nevarno delovno območje.

Vsak, ki vstopi v delovno območje, mora imeti na sebi osebno zaščitno opremo.

Delci obdelovanca ali zlomljenega priključka lahko odletijo iz neposrednega območja obdelave in povzročijo telesne poškodbe.

j) Med delom, kjer rezilni priključek lahko pride v

stik s skritim ožičenjem ali svojo priključno vrvico, električno orodje držite za izolirane površine ročaja.

Zaradi rezilnega priključka, ki ima "živo" žico, lahko postanejo izpostavljeni kovinski deli električnega orodja "živi" in udarijo uporabnika.

k) Priključno vrvico namestite stran od vrtečega se

priključka.

Če izgubite nadzor, lahko vrvico prereže ali odreže, in vam roko potegne v rotirajoči priključek.

l) Električnega orodja ni dovoljeno odložiti, dokler

se priključek do konca ne zaustavi.

Rotirajoči priključek lahko zagrabi površino, pri čemer lahko izgubite nadzor nad električnim orodjem.

m) Električnega orodja ne zaženite, ko ga nosite

ob strani.

Pri nenamernem stiku z rotirajočim priključkom se lahko obleka raztrga in priključek potegne v telo.

n) Redno čistite zračne odprtine na električnem

orodju.

Motorni ventilator potegne prah v ohišje in s prekomernim kopičenjem kovinskega prahu se ustvari nevarnost električnega udara.

o) Z električnim orodjem ni dovoljeno delati v bližini

vnetljivih materialov.

Iskre, ki se ustvarjajo med delom, lahko vžgejo tak material.

p) Ne uporabljajte priključkov na tekoča hladilna

sredstva.

Z uporabo vode ali drugih tekoči hladil lahko povzročite usmrtitev z električno energijo ali električni udar.

UDAREC NAZAJ IN POVEZANA OPOZORILA

Udarec nazaj je nenadna reakcija na pritisk ali udarec ob rotacijsko kolo, podporno blazinico oz. drug priključek. S pritiskom ali udarcem povzročite hitro dušenje rotacijskega priključka, pri čemer nenadzorovano električno orodje na mestu povezave na silo spremeni smer, tj. v nasprotno smer vrtenja priključka. Na primer, če brusilno kolo udari ali pritisne obdelovanec, lahko rob kolesa, ki vstopa v točko stiska, zakoplje v površino materiala, pri čemer kolo izstopi oz. ga vrže ven. Kolo lahko skoči proti upravljavcu, odvisno od smeri premikanja kolesa na mestu stiskanja. Brusilna kolesa se lahko v takšnih pogojih tudi zlomijo. Udarec nazaj je rezultat nepravilne uporabe in/ali nepravilnih delovnih postopkov oz. pogojev in ga lahko preprečite z upoštevanjem naslednjih varnostnih ukrepov.

Page 56

Slovenščina

a) Ohranite trden prijem električnega orodja in se

postavite tako, da se s telesom in roko lahko uprete morebitnim udarcem nazaj. Obvezno uporabljajte dodaten ročaj, in sicer za največji nadzor nad udarci nazaj oz. reakcijo vrtilnega momenta pri zagonu.

Upravljavec lahko nadzoruje reakcije vrtilnega momenta, če ustrezno varnostno ukrepa.

b) V nobenem primeru ni dovoljeno z roko posegati

v bližino rotacijskih priključkov.

Priključek lahko udari nazaj čez roko.

c) Ni se dovoljeno namestiti v območje, kamor se

električno orodje premakne ob morebitnem udarcu nazaj.

Udarec nazaj zažene orodje v nasprotni smeri premikanja kolesa na mestu udarca.

d) Posebej previdno delajte okoli kotov, ostrih robov

itd. Preprečite poskakovanje in udarjanje priključka.

Koti, ostri robovi ali poskakovanje lahko ovirajo rotacijski priključek - nevarnost izgube nadzora oz. udarca nazaj.

e) Ni dovoljeno pritrditi lesoreznega rezila verižne

žage ali nazobčanega žaginega lista.

Takšna rezila sprožajo pogoste udarce nazaj in izgubo nadzora.

VARNOSTNA OPOZORILA ZA BRUŠENJE IN BRUSILNO REZANJE

a) Uporabljajte le tipe koles, kot so priporočeni za

izbrano električno orodje, in posebno zaščito, oblikovano posebej za izbrano kolo.

Kolesa, za katere električno orodje ni bilo izdelano, ni možno ustrezno zaščititi in zato niso varna.

b) Zaščito je treba varno pritrditi na električno

orodje in namestiti za maks. varnost, tako da je čimmanj kolesa izpostavljenega proti upravljavcu.

Zaščita ščiti upravljavca pred delci zlomljenega kolesa in nenamernim stikom s kolesom.

c) Kolesa je dovoljeno uporabljati le za priporočene

namene. Na primer: ni dovoljeno brusiti s stranskim delom rezalnega kolesa.

Kolesa za rezalno brušenje so za periferno brušenje in pod pritiski na stranski del se lahko ta kolesa zlomijo.

d) Obvezno uporabljajte nepoškodovane prirobnice,

ki po velikosti in obliki ustrezajo izbranemu kolesu.

Ustrezne kolesne prirobnice podpirajo kolo in s tem zmanjšajo verjetnost zloma kolesa. Prirobnice za rezalna kolesa so lahko drugačne od prirobnic za brusilna kolesa.

e) Ni dovoljeno uporabljati obrabljenih koles z

večjega električnega orodja.

Kolo, ki je izdelano za večje električno orodje, ni primerno za večjo hitrost manjšega orodja in lahko v takem primeru poči.

DODATNA VARNOSTNA NAVODILA V ZVEZI Z BRUSILNIM REZANJEM

a) Rezalnega kolesa ne "zagozdite" oz. nanj ne

pritiskajte prekomerno. Ne poskušajte rezati pregloboko.

S prekomernim pritiskom na kolo povečate obremenitev in verjetnost za zvijanje oz. zatikanje kolesa v rezu ter verjetnost udarca nazaj ali blokade kolesa.

b) S telesom ne stopajte ob in za rotacijsko kolo.

Ko se kolo, na točki obdelave, premika stran od telesa upravljavca, lahko morebiten udarec nazaj zažene vrteče se kolo in električno orodje neposredno v upravljavca.

c) Ko se kolo zatika ali je rez prekinjen, zaradi

kakršnega koli razloga že, električno orodje ugasnite in ga pridržite v mirovanju, tako da se kolo do konca zaustavi. V nobenem primeru ne poskušajte odstraniti rezalnega kolesa iz reza, ko se kolo premika - nevarnost udarca nazaj.

Preglejte in ustrezno ukrepajte, tako da odpravite razlog za zatikanje kolesa.

d) Rezanja ne zaženite v obdelovancu. Pustite, da

kolo vzpostavi polno hitrost in ga počasi namestite v rez.

Če električno orodje zaženete v obdelovancu, se lahko kolo upogne, zažene hod nazaj oz. udari nazaj.

e) Podprite plošče ali prevelike obdelovance in na

ta način zmanjšajte nevarnost preboda kolesa oz. udarca nazaj kolesa.

Veliki obdelovanci se radi povesijo pod lastno težo. Pod obdelovanca je treba namestiti podpore, in sicer v bližini roba obdelovanca na obeh straneh kolesa.

f) Posebej previdno delajte pri “žepnem rezanju”

v obstoječe stene ali druga slepa območja.

Štrleče kolo lahko zareže v plinske ali vodne cevi, električno ožičenje in pri tem sproži udarec nazaj.

SPLOŠNA VARNOSTNA NAVODILA ZA BRUSILNIKE

– Preverite, da je hitrost označena na kolesu enaka ali

večja od nominalne hitrosti brusilnika. – Zagotovite, da so dimenzije kolesa združljive z brusilnikom. – Brusilna kolesa hranite in z njimi pazljivo rokujte, v

skladu z navodili proizvajalca. – Pred uporabo preverite brusilno kolo; ne uporabljajte

zlomljenih, počenih ali drugače poškodovanih izdelkov. – Prperičajte se, da so nameščena kolesa in točke

pritrjene v skladu z navodili proizvajalca. – Zagotovite, da se uporabljajo pivniki, ko so le-ti priloženi

vezanemu brusilnemu izdelku in ko jih potrebujete. – Pred uporabo orodja se prepričajte se, da so brusilni

izdelki pravilno nameščeni in zatesnjeni. Orodje v varnem

položaju zaženite brez bremena za 30 sekund. Takoj

ga zaustavite, če občutite močne vibracije ali opazite

druge poškodbe. Če se to zgodi preverite stroj, da

določite vzrok. – Če je orodje opremljeno z varovalom ga nikoli ne

uporabljajte brez njega. – Ne uporabljajte ločenih ležajnih blazin ali adapterjev za

predelavo brusilnih koles z veliko luknjo. – Za orodja na katera bodo nameščena kolesa z navojnimi

luknjami se prepričajte, da je navoj v kolesu dovolj

dolg, da sprejme dolžino gredi. – Preverite ali je delovni predmet primerno podprt. – Kolesa za rezanje ne uporabljajte za kotno brušenje. – Prepričajte se, da iskre, ki nastajajo pri uporabe ne

ustvarijo nevarnosti npr. zadenejo osebe ali zažgejo

vnetljive substance.

Page 57

Slovenščina

– Zagotovite, da so prezračevalne odprtine čiste, ko

delate v prašnih pogojih; če je potrebno očistiti prah, najprej izključite orodje iz vira napetosti (uporabite nekovinske predmete) in se s tem izognite poškodbi notranjih delov.

– Zmeraj uporabljajte zaščito za oči in ušesa. Ostalo

osebno zaščitno opremo kot so maske za prah, rokavice, čelada in predpasnik uporabljajte po potrebi.

– Bodite pozorni na kolo, ki se še vedno obrača, ko

orodje izključite.

SPECIFIKACIJE

Model G10SS G12SS G13SS Napetost (po območjih)* (110V, 120V, 220V, 230V, 240V) Vhodna moč* 580 W Hitrost brez obremenitve 11000 min

Kolo

Teža (brez kabla) 1,4 kg

*Preverite imensko ploščo na izdelku, saj je vrednost odvisna od področja.

Zunanj premer x premer luknje Hitrost periferne naprave 72 m/s 80 m/s

STANDARDNI DODATKIÍ

(1) Ključ ............................................................................. 1

(2) Stranska ročica ........................................................... 1

Standardni pripomočki se lahko spremenijo brez vnaprejšnjega obvestila.

UPORABA

䡬 Odstranjevanje zaključka odlitkov in zaključevanje

različnih tipov jelka, brona in aluminijastih materialov ter odlitkov.

䡬 Brušenje zavarjenih delov ali delov, ki so bili rezani z

gorilnikom za rezanje.

PRED UPORABO

1. Vir napetosti

Zagotovite, da je vir napetosti, ki ga boste uporabili enak zahtevam vira napetosti, ki je določen na imenski plošči izdelka.

2. Stikalo za napetost

Prepričajte se, da je stikalo za napetost v položaju OFF (izključeno). Če je vtikač priključen na vtičnico, ko je stikalo v položaju ON (vklopljeno), bo električno orodje takoj začelo delovati ter lahko povzroči resno nesrečo.

3. Podaljševalni kabel

Če je delovno območje oddaljeno od vira napetosti, uporabite podaljševalni kabel primerne debeline in kapacitivnosti. Podaljševalni kabel naj bo čim krajši.

4. Nameščanje in nastavljanje varovala kolesa

Varovalo kolesa je zaščitna naprava, ki onemogoča poškodbe, če se med delovanjem pritisnjeno srednje kolo razbije. Pred izvajanjem brušenja zagotovite, da je varovalo primerno nameščeno in pritrjeno. Če nastavljani vijak rahlo odvijete lahko varovalo kolesa obrnete in ga postavite na želen kot za maksimalno delovno učinkovitost. Po prilagajanju varovala kolesa se prepričajte, da je nastavljalni vijak dovolj pritrjen.

5. Prperičajte se, da so nameščena kolesa in točke

pritrjene v skladu z navodili proizvajalca. Prepričajte se, da je pritisnjeno srednje kolo, ki ga boste uporabljali, pravilnega tipa in nima razpok ali

100 × 16 mm 115 × 22 mm 125 × 22 mm

poškodb na površini. Prav tako se prepričajte, da je pritisnjeno srednje kolo primerno montirano in matica kolesa varno zatesnjena. Glej razdelek v poglavju "MONTAŽA IN DEMONTAŽA PRITISNJENEGA SREDNJEGA KOLESA" Zagotovite, da se uporabljajo pivniki, ko so le-ti priloženi vezanemu brusilnemu izdelku in ko jih potrebujete. Ne uporabljajte ločenih ležajnih blazin ali adapterjev za predelavo brusilnih koles z veliko luknjo. Za orodja na katera bodo nameščena kolesa z navojnimi luknjami se prepričajte, da je navoj v kolesu dovolj dolg, da sprejme dolžino gredi. Kolesa za rezanje ne uporabljajte za kotno brušenje.

6. Izvajanje poskusnega zagona

Pred uporabo orodja se prepričajte se, da so brusilni izdelki pravilno nameščeni in zatesnjeni. Orodje v varnem položaju zaženite brez bremena za 30 sekund. Takoj ga zaustavite, če občutite močne vibracije ali opazite druge poškodbe. Če se to zgodi preverite stroj, da določite vzrok.

7. Preverite tipko

Preverite ali se tipka ni zaskočila tako, da jo dvakrat ali trikrat pritisnete, še preden vključite električno orodje (glej Skico 2).

8. Nameščanje stranske ročice

Zavijte stransko ročico na pokrov pogona.

PRAKTIČNA UPORABA BRUSILNIKA

1. Pritisk

Da bi podaljšali življenjsko dobo stroja in zagotovili izreden zaključek je pomembno, da stroja ne preobremenite s premočnim pritiskom. V večini primerov uporabe je sama teža stroja zadostna za učinkovito brušenje. Preverik pritisk zmanjša hitrost rotacije, poslabša zaključek površine in preobremeni stroj, kar lahko skrajša njegovo življenjsko dobo.

2. Kot brušenja

Ne pritiskajte celotne površine pritisnjenega srednjega kolesa na material, ki ga brusite. Kot je prikazano na Skici 1 je treba stroj držati pod kotom 15˚ - 30˚, tako da zunanji rob pritisnjenega srednjega kolesa pride v stik z materialom pod optimalnim kotom.

-1

10000 min

-1

Page 58

Slovenščina

3. Da bi preprečili, da se novo pritisnjeno srednje kolo zarine

v delovni predmet, izvedite začetno brušenje tako, da vlečete brusilnik preko delovnega predmeta proti uporabniku (Skica 1, smer B). Enkrat ko je vodilni rob pritisnjenega srednjega kolesa primerno nabrušen, lahko brusite v poljubni smeri.

4. Varnostni ukrepi takoj po zaključku dela

Ko orodje izključite se kolo še vedno obrača. Ko ste stroj izključiti ga ne odložite, dokler se pritisnjeno srednje kolo ni popolnoma ustavilo. Poleg tega, da se izognete resnim nesrečam boste s tem varnostnim ukrepom zmanjšali količino prahu in odkruškov, ki se vsesajo v stroj.

OPOZORILA

䡬 Preverite ali je delovni predmet primerno podprt. 䡬 Zagotovite, da so prezračevalne odprtine čiste, ko

delate v prašnih pogojih. Če je potrebno očistiti prah, najprej izključite orodje iz vira napetosti (uporabite nekovinske predmete) in se izognite poškodbam notranjih delov.

䡬 Prepričajte se, da iskre, ki nastajajo pri uporabe ne

ustvarijo nevarnosti npr. zadenejo osebe ali zažgejo vnetljive substance.

䡬 Zmeraj uporabljajte zaščito za oči in ušesa.

Ostalo osebno zaščitno opremo kot so maske za prah, rokavice, čelada in predpasnik uporabljajte po potrebi. Če dvomite, uporabite zaščitno opremo.

䡬 Ko stroja ne uporabljajte morate izključiti vir napetosti.

MONTAŽA IN DEMONTAŽA PRITISNJENEGA SREDNJEGA KOLESA (Skica 2)

POZOR Prepričajte se, da izključite napetost (OFF/IZKLOP)

in izvlečete vtikač iz vtičnice, da se izognete resnim težavam.

1. Montaža (Skica 2)

(1) Obrnite kotni brusilnik na glavo tako, da gred gleda

navzgor.

(2) Poravnajte vodoravne ploskve blažilca kolesa z

zarezanim delom gredi in ju spojite.

(3) Namestite izboklino pritisnjenega srednjega kolesa na

blažilec kolesa. (4) Zavijte matico kolesa na gred. (5) Medtem ko z eno rook pritiskate tipko, zaklenite gred

tako, da z drugo roko počasi obračate pritisnjeno

srednje kolo.

Matico kolesa zavijte s pomočjo priloženega ključa, kot

je prikazano na Skici 2.

2. Demontaža

Sledite zgornjemu postopku v obratnem vrstnem redu.

OPOZORILA

䡬 Prepričajte se, da je pritisnjeno srednje kolo trdno

montirano. 䡬 Preverite ali se tipka ni zaskočila tako, da jo dvakrat

ali trikrat pritisnete, še preden vključite električno orodje.

3. Pregled ogljikovih krtač (Skica 3)

Motor uporablja ogljikove krtače, ki so potrošni material. Ker lahko resno obrabljene ogljikove ščetke povzročijo težave z motorjem morate obrabljene ogljikove ščetke ali tiste, ki se približujejo “meji obrabe” zamenjajti z novimi ogljikovimi ščetkami z isto št., ki je prikazana na skici. Poleg tega naj bodo ogljikove ščetke čiste in prepričajte se, da se prosto gibljejo znotraj svojih nosilcev.

4. Zamenjava ogljikovih ščetk

Pokrove ščetk razstavite s ploskim izvijačem. Ogljikove ščetke lahko nato enostavno odstranite.

5. Vzdrževanje motorja

Navitje enote motorja je "srce" električnega orodja. Bodite zelo pazljivi, da navitja ne poškodujete in/ali zmočite z oljem ali vodo.

6. Seznam servisnih delov POZOR:

Popravila, spremembe in pregled Hitachi električnega orodja mora izvajati pooblaščeni servisni center Hitachi. Zlasti lasersko napravo mora vzdrževati pooblaščeni agent proizvajalca laserja. Popravilo laserske naprave zmeraj določite pooblaščenemu servisnemu centru Hitachi. Pri zahtevi za popravilo ali vzdrževanje bo v veliko pomoč, če pooblaščenemu servisnemu centru Hitachi skupaj z orodjem izročite tudi ta seznam delov. Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo.

SPREMEMBE:

Hitach električna orodja se nenehno izboljšujejo in spreminjajo, da bi vključevala najnovejše tehnološke napredke. Torej se lahko nekateri deli spremenijo brez vnaprejšnjega obvestila.

GARANCIJA

Garantiramo za Hitachi električna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne pokriva napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite nerazstavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servisni center Hitachi.

OPOMBA:

Zaradi HITACHIJEVEGA nenehnega programa raziskav in razvoja se specifikacije lahko spremenijo brez vnaprejšnjega obvestila.

VZDRŽEVANJE IN PREGLEDI

1. Pregled pritisnjenega srednjega kolesa

Zagotovite, da je pritisnjeno srednje kolo brez razpok in

poškodb na površini.

2. Pregled montažnih vijakov

Redno preverjajte vse montažne vijake in se prepričajte,

da so primerno zaviti. Če se katerikoli vijak odvije, ga takoj

zavijte. Če tega ne naredite lahko pride do resnih nesreč.

Page 59

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile določene glede na EN 60745 in navedeno v skladu z ISO 4871.

Tipičen A-obremenjen nivo moči zvoka: 98 dB (A) Tipičen A-obremenjen nivo zvočnega pritiska: 87 dB (A) Spremenljivost KpA: 3 dB (A)

Uporabljajte zaščito za ušesa.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN60745.

Površinsko brušenje: Emisija vibracije ah, AG = 6,3 m/s Negotovost K = 1,5 m/s

OPOZORILO

䡬 Emisija vibracij med dejansko uporabo električnega

orodja se lahko razlikuje od navedene vrednosti - odvisno od načina uporabe orodja.

䡬 Za identifikacijo varnostnih ukrepov za zaščito uporabnika,

ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (pri upoštevanju vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku, poleg časa sproženja).

Slovenščina

Page 60

PyccÍËÈ

OÅôàE èPABàãA ÅEÂOèACHOCTà èPà PAÅOTE C ùãEKTPOàHCTPìMEHTOM

èPEÑìèPEÜÑEHàE èpoäÚËÚe Çce ÔpaÇËÎa ÄeÁoÔacÌocÚË Ë ËÌcÚpyÍáËË.

He ÇêÔoÎÌeÌËe ÔpaÇËÎ Ë ËÌcÚpyÍáËÈ ÏoÊeÚ ÔpËÇecÚË Í ÔopaÊeÌËï íÎeÍÚpËäecÍËÏ ÚoÍoÏ, ÔoÊapy Ë/ËÎË cepëeÁÌoÈ ÚpaÇÏe.

CoxpaÌÓÈÚe Çce ÔpaÇËÎa Ë ËÌcÚpyÍáËË Ìa ÄyÀyçee.

TepÏËÌ "íÎeÍÚpoËÌcÚpyÏeÌÚ" Ç ÍoÌÚeÍcÚe Çcex Ïep ÔpeÀocÚopoÊÌocÚË oÚÌocËÚcÓ Í íÍcÔÎyaÚËpyeÏoÏy BaÏË íÎeÍÚpoËÌcÚpyÏeÌÚy c ÔËÚaÌËeÏ oÚ ceÚeÇoÈ poÁeÚÍË (c ceÚeÇêÏ åÌypoÏ) ËÎË íÎeÍÚpoËÌcÚpyÏeÌÚy c ÔËÚaÌËeÏ oÚ aÍÍyÏyÎÓÚopÌoÈ ÄaÚapeË (ÄecÔpoÇoÀÌoÏy).

1) ÅeÁoÔacÌocÚë Ìa paÄoäeÏ ÏecÚe

a) èoÀÀepÊËÇaÈÚe äËcÚoÚy Ë xopoåee ocÇeçeÌËe

Ìa paÄoäeÏ ÏecÚe.

ÅecÔopÓÀoÍ Ë ÔÎoxoe ocÇeçeÌËe ÔpËÇoÀÓÚ Í ÌecäacÚÌêÏ cÎyäaÓÏ.

b) He ËcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚê Ço

ÇÁpêÇooÔacÌêx oÍpyÊaïçËx ycÎoÇËÓx, ÌaÔpËÏep, Ç ÌeÔocpeÀcÚÇeÌÌoÈ ÄÎËÁocÚË oÖÌeoÔacÌêx ÊËÀÍocÚeÈ, ÖopïäËx ÖaÁoÇ ËÎË ÎeÖÍoÇocÔÎaÏeÌÓïçeÈcÓ ÔêÎË.

ùÎeÍÚpoËÌcÚpyÏeÌÚê ÔopoÊÀaïÚ ËcÍpê, ÍoÚopêe ÏoÖyÚ ÇocÔÎaÏeÌËÚë ÔêÎë ËÎË ËcÔapeÌËÓ.

c) ÑepÊËÚe ÀeÚeÈ Ë ÌaÄÎïÀaïçËx Ìa

ÄeÁoÔacÌoÏ paccÚoÓÌËË Ço ÇpeÏÓ íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa.

OÚÇÎeäeÌËe ÇÌËÏaÌËÓ ÏoÊeÚ cÚaÚë ÀÎÓ Bac ÔpËäËÌoÈ ÔoÚepË yÔpaÇÎeÌËÓ.

2) ùÎeÍÚpoÄeÁoÔacÌocÚë

a) CeЪeЗкe ЗЛОНЛ нОeНЪpoЛМcЪpyПeМЪoЗ

АoОКМк cooЪЗeЪcЪЗoЗaЪл ceЪeЗoИ poБeЪНe. HЛНoЦАa Мe ПoАЛЩЛбЛpyИЪe еЪeФceОлМyп ЗЛОНy МЛНoЛП oДpaБoП. He ЛcФoОлБyИЪe МЛНaНЛe aАaФЪepМкe ФepexoАМЛНЛ c БaБeПОeММкПЛ (БaПНМyЪкПЛ Мa БeПОп) нОeНЪpoЛМcЪpyПeМЪaПЛ.

HeПoАЛЩЛбЛpoЗaММкe еЪeФceОлМкe ЗЛОНЛ Л cooЪЗeЪcЪЗyпзЛe ЛП ceЪeЗкe poБeЪНЛ yПeМлеaЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

b) He ÔpËÍacaÈÚecë ÚeÎoÏ Í ÁaÁeÏÎeÌÌêÏ

ФoЗepxМocЪУП, МaФpЛПep, Н ЪpyДoФpoЗoАaП, paАЛaЪopaП, НyxoММкП ФОЛЪaП Л xoОoАЛОлМЛНaП.

EcОЛ Baеe ЪeОo coФpЛНocМeЪcУ c БaБeПОeММкПЛ ФoЗepxМocЪУПЛ, ЗoБpacЪeЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

c) He ÔoÀÇepÖaÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚê

ÀeÈcÚÇËï ÇoÀê ËÎË ÇÎaÖË.

èpË ÔoÔaÀaÌËË ÇoÀê Ç íÎeÍÚpoËÌcÚpyÏeÌÚ ÇoÁpacÚeÚ oÔacÌocÚë ÔopaÊeÌËÓ íÎeÍÚpËäecÍËÏ ÚoÍoÏ.

d) иpaЗЛОлМo oДpaзaИЪecл co еМypoП. HЛНoЦАa

Мe ФepeМocЛЪe нОeНЪpoЛМcЪpyПeМЪ, ЗБУЗеЛcл Бa еМyp, Мe ЪУМЛЪe Бa еМyp Л Мe АepЦaИЪe Бa еМyp c бeОлп oЪcoeАЛМeМЛУ нОeНЪpoЛМcЪpyПeМЪa oЪ ceЪeЗoИ poБeЪНЛ. PacФoОaЦaИЪe еМyp ФoАaОлеe oЪ ЛcЪoдМЛНoЗ ЪeФОa, МeЩЪeФpoАyНЪoЗ, ФpeАПeЪoЗ c ocЪpкПЛ НpoПНaПЛ Л АЗЛКyзЛxcУ АeЪaОeИ.

иoЗpeКАeММкe ЛОЛ БaФyЪaММкe еМypк yЗeОЛдЛЗaпЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

e) èpË íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa ÇÌe

ФoПeзeМЛИ, ЛcФoОлБyИЪe yАОЛМЛЪeОлМкИ еМyp, ФpeАМaБМaдeММкИ АОУ ЛcФoОлБoЗaМЛУ ЗМe ФoПeзeМЛУ.

аcФoОлБoЗaМЛe еМypa, ФpeАМaБМaдeММoЦo АОУ paДoЪк ЗМe ФoПeзeМЛИ, yПeМлеЛЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

f) èpË íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa Ço

ЗОaКМoИ cpeАe, ЛcФoОлБyИЪe ycЪpoИcЪЗo БaзЛЪМoЦo oЪНОпдeМЛУ (RCD) ЛcЪoдМЛНa ФЛЪaМЛУ.

аcФoОлБoЗaМЛe RCD yПeМлеЛЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

3) ãËäÌaÓ ÄeÁoÔacÌocÚë a) ÅyÀëÚe ÖoÚoÇê Í ÌeoÊËÀaÌÌêÏ cËÚyaáËÓÏ,

ЗМЛПaЪeОлМo cОeАЛЪe Бa cЗoЛПЛ АeИcЪЗЛУПЛ Л pyНoЗoАcЪЗyИЪecл БАpaЗкП cПкcОoП ФpЛ нНcФОyaЪaбЛЛ нОeНЪpoЛМcЪpyПeМЪa. He ЛcФoОлБyИЪe нОeНЪpoЛМcЪpyПeМЪ, НoЦАa Bк ycЪaОЛ ЛОЛ МaxoАЛЪecл ФoА ЗОЛУМЛeП МapНoЪЛНoЗ, aОНoЦoОУ ЛОЛ ОeНapcЪЗeММкx ФpeФapaЪoЗ.

MÖÌoÇeÌÌaÓ ÔoÚepÓ ÇÌËÏaÌËÓ ÇoÇpeÏÓ íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚoÇ ÏoÊeÚ ÔpËÇecÚË Í cepëeÁÌoÈ ÚpaÇÏe.

b) аcФoОлБyИЪe ЛМАЛЗЛАyaОлМкe cpeАcЪЗa

ÁaçËÚê. BceÖÀa ÌaÀeÇaÈÚe cpeÀcÚÇa ÁaçËÚê ÖÎaÁ.

ВaзЛЪМoe cМapУКeМЛe, МaФpЛПep, ФpoЪЛЗoФкОeЗoИ pecФЛpaЪop, БaзЛЪМaУ oДyЗл c МecНoОлБНoИ ФoАoеЗoИ, БaзЛЪМкИ еОeП-НacНa ЛОЛ cpeАcЪЗa БaзЛЪк opЦaМoЗ cОyxa, ЛcФoОлБyeПкe АОУ cooЪЗeЪcЪЗyпзЛx ycОoЗЛИ, yПeМлеaЪ ЪpaЗПк.

c) аБДeЦaИЪe МeФpeАМaПepeММoЦo ЗНОпдeМЛУ

АЗЛЦaЪeОУ. мДeАЛЪecл З ЪoП, дЪo ЗкНОпдaЪeОл МaxoАЛЪcУ З ФoОoКeМЛЛ ЗкНОпдeМЛУ ФepeА ФoАМЛПaМЛeП, ФepeМocНoИ ЛОЛ ФoАcoeАЛМeМЛeП Н ceЪeЗoИ poБeЪНe Л/ЛОЛ ФopЪaЪЛЗМoПy ДaЪapeИМoПy ЛcЪoдМЛНy ФЛЪaМЛУ.

иepeМocНa нОeНЪpoЛМcЪpyПeМЪoЗ, НoЦАa Bк ФaОeб АepКЛЪe Мa ЗкНОпдaЪeОe, ЛОЛ ФoАcoeАЛМeМЛe нОeНЪpoЛМcЪpyПeМЪoЗ Н ceЪeЗoИ poБeЪНe, НoЦАa ЗкНОпдaЪeОл ДyАeЪ МaxoАЛЪлcУ З ФoОoКeМЛЛ ЗНОпдeМЛУ, ФpЛЗoАЛЪ Н МecдacЪМкП cОyдaУП.

d) CМЛПЛЪe Зce peЦyОЛpoЗoдМкe ЛОЛ ЦaeдМкe

НОпдЛ ФepeА ЗНОпдeМЛeП нОeНЪpoЛМcЪpyПeМЪa.

ÉaeäÌêÈ ËÎË peÖyÎËpoÇoäÌêÈ ÍÎïä, ocÚaÇÎeÌÌêÈ ÔpËÍpeÔÎeÌÌêÏ Í ÇpaçaïçeÈcÓ ÀeÚaÎË íÎeÍÚpoËÌcÚpyÏeÌÚa, ÏoÊeÚ ÔpËÇecÚË Í ÔoÎyäeÌËï ÚpaÇÏê.

e) He ÚepÓÈÚe ycÚoÈäËÇocÚë. Bce ÇpeÏÓ ËÏeÈÚe

ÚoäÍy oÔopê Ë coxpaÌÓÈÚe paÇÌoÇecËe.

щЪo ФoПoКeЪ Оyдеe yФpaЗОУЪл нОeНЪpoЛМcЪpyПeМЪoП З МeФpeАЗЛАeММкx cЛЪyaбЛУx.

f) OÀeÇaÈÚecë ÌaÀÎeÊaçËÏ oÄpaÁoÏ. He

ÌaÀeÇaÈÚe ÔpocÚopÌyï oÀeÊÀy ËÎË ïÇeÎËpÌêe ËÁÀeÎËÓ. ÑepÊËÚe ÇoÎocê, oÀeÊÀy Ë ÔepäaÚÍË ÍaÍ ÏoÊÌo ÀaÎëåe oÚ ÀÇËÊyçËxcÓ äacÚeÈ.

Page 61

PyccÍËÈ

иpocЪopМaУ oАeКАa, пЗeОЛpМкe ЛБАeОЛУ ЛОЛ АОЛММкe ЗoОocк ПoЦyЪ ФoФacЪл З АЗЛКyзЛecУ дacЪЛ.

g) EcÎË ÔpeÀycÏoÚpeÌê ycÚpoÈcÚÇa ÀÎÓ

ÔpËcoeÀËÌeÌËÓ ÔpËcÔocoÄÎeÌËÈ ÀÎÓ oÚÇoÀa Ë cÄopa ÔêÎË, yÄeÀËÚecë Ç ÚoÏ, äÚo oÌË ÔpËcoeÀËÌeÌê Ë ËcÔoÎëÁyïÚcÓ ÌaÀÎeÊaçËÏ oÄpaÁoÏ.

аcФoОлБoЗaМЛe АaММкx ycЪpoИcЪЗ ПoКeЪ yПeМлеЛЪл oФacМocЪЛ, cЗУБaММкe c ФкОлп.

4) ùÍcÔÎyaÚaáËÓ Ë oÄcÎyÊËÇaÌËe íÎeÍÚpoËÌcÚpyÏeÌÚoÇ a) He ÔepeÖpyÊaÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ.

àcÔoÎëÁyÈÚe ÌaÀÎeÊaçËÈ ÀÎÓ BaåeÖo ÔpËÏeÌeÌËÓ íÎeÍÚpoËÌcÚpyÏeÌÚ.

HaАОeКaзЛИ нОeНЪpoЛМcЪpyПeМЪ ДyАeЪ ЗкФoОМУЪл paДoЪy Оyдеe Л МaАeКМee З ЪoП peКЛПe paДoЪк, Мa НoЪopкИ oМ paccдЛЪaМ.

b) He ËcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ c

МeЛcФpaЗМкП ЗкНОпдaЪeОeП, ecОЛ c eЦo ФoПoзлп МeОлБУ ДyАeЪ ЗНОпдЛЪл Л ЗкНОпдЛЪл ЛМcЪpyПeМЪ.

KaКАкИ нОeНЪpoЛМcЪpyПeМЪ, НoЪopкП МeОлБУ yФpaЗОУЪл c ФoПoзлп ЗкНОпдaЪeОУ, ДyАeЪ ФpeАcЪaЗОУЪл oФacМocЪл, Л eЦo ДyАeЪ МeoДxoАЛПo oЪpeПoМЪЛpoЗaЪл.

c) OЪcoeАЛМЛЪe еЪeФceОлМyп ЗЛОНy oЪ

ЛcЪoдМЛНa ФЛЪaМЛУ Л/ЛОЛ ФopЪaЪЛЗМкИ ДaЪapeИМкИ ЛcЪoдМЛН ФЛЪaМЛУ oЪ нОeНЪpoЛМcЪpyПeМЪa ФepeА МaдaОoП ЗкФoОМeМЛУ НaНoИ-ОЛДo ЛБ peЦyОЛpoЗoН, ФepeА cПeМoИ ФpЛМaАОeКМocЪeИ ЛОЛ xpaМeМЛeП нОeНЪpoЛМcЪpyПeМЪoЗ.

TaНЛe ФpoЩЛОaНЪЛдecНЛe Пepк ДeБoФacМocЪЛ yПeМлеaЪ oФacМocЪл МeФpeАМaПepeММoЦo ЗНОпдeМЛУ АЗЛЦaЪeОУ нОeНЪpoЛМcЪpyПeМЪa.

d) XpaÌËÚe ÌeËcÔoÎëÁyeÏêe íÎeÍÚpoËÌcÚpyÏeÌÚê

З МeАocЪyФМoП АОУ АeЪeИ ПecЪe, Л Мe paБpeеaИЪe ОпАУП, Мe БМaпзЛП НaН oДpaзaЪлcУ c нОeНЪpoЛМcЪpyПeМЪoП ЛОЛ Мe ЛБyдЛЗеЛП АaММoe pyНoЗoАcЪЗo, paДoЪaЪл c нОeНЪpoЛМcЪpyПeМЪoП.

щОeНЪpoЛМcЪpyПeМЪк ФpeАcЪaЗОУпЪ oФacМocЪл З pyНax МeФoАЦoЪoЗОeММкx ФoОлБoЗaЪeОeИ.

e) CoÀepÊËÚe íÎeÍÚpoËÌcÚpyÏeÌÚê Ç

ЛcФpaЗМocЪЛ. иpoЗepлЪe, МeЪ ОЛ МecoocМocЪЛ ЛОЛ БaeАaМЛУ АЗЛКyзЛxcУ дacЪeИ, ФoЗpeКАeМЛУ АeЪaОeИ ЛОЛ НaНoЦo-ОЛДo АpyЦoЦo oДcЪoУЪeОлcЪЗa, НoЪopoe ПoКeЪ ФoЗОЛУЪл Мa ЩyМНбЛoМЛpoЗaМЛe нОeНЪpoЛМcЪpyПeМЪoЗ. иpЛ МaОЛдЛЛ ФoЗpeКАeМЛУ oЪpeПoМЪЛpyИЪe нОeНЪpoЛМcЪpyПeМЪ ФepeА eЦo нНcФОyaЪaбЛeИ.

ÅoÎëåoe ÍoÎËäecÚÇo ÌecäacÚÌêx cÎyäaeÇ cÇÓÁaÌo c ÔÎoxËÏ oÄcÎyÊËÇaÌËeÏ íÎeÍÚpoËÌcÚpyÏeÌÚoÇ.

f) CoÀepÊËÚe peÊyçËe ËÌcÚpyÏeÌÚê ocÚpo

БaЪoдeММкПЛ Л дЛcЪкПЛ.

HaÀÎeÊaçËÏ oÄpaÁoÏ coÀepÊaçËecÓ Ç ËcÔpaÇÌocÚË peÊyçËe ËÌcÚpyÏeÌÚê c ocÚpêÏË peÊyçËÏË ÍpoÏÍaÏË ÄyÀyÚ ÏeÌëåe ÁaeÀaÚë Ë ÄyÀyÚ ÎeÖäe Ç yÔpaÇÎeÌËË.

g) àcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ,

ÔpËÌaÀÎeÊÌocÚË, ÌacaÀÍË Ë Ú.Ô. Ç cooÚÇeÚcÚÇËË c ÀaÌÌêÏ pyÍoÇoÀcÚÇoÏ, ÔpËÌËÏaÓ Ço ÇÌËÏaÌËe ycÎoÇËÓ Ë oÄéeÏ ÇêÔoÎÌÓeÏoÈ paÄoÚê.

àcÔoÎëÁoÇaÌËe íÎeÍÚpoËÌcÚpyÏeÌÚa ÀÎÓ ÇêÔoÎÌeÌËÓ paÄoÚ Ìe Ôo ÔpÓÏoÏy ÌaÁÌaäeÌËï ÏoÊeÚ ÔpËÇecÚË Í oÔacÌoÈ cËÚyaáËË.

5) OÄcÎyÊËÇaÌËe a) OÄcÎyÊËÇaÌËe BaåeÖo íÎeÍÚpoËÌcÚpyÏeÌÚa

АoОКМo ЗкФoОМУЪлcУ НЗaОЛЩЛбЛpoЗaММкП ФpeАcЪaЗЛЪeОeП peПoМЪМoИ cОyКДк c ЛcФoОлБoЗaМЛeП ЪoОлНo ЛАeМЪЛдМкx БaФacМкx дacЪeИ.

ùÚo oÄecÔeäËÚ coxpaÌÌocÚë Ë ÄeÁoÔacÌocÚë íÎeÍÚpoËÌcÚpyÏeÌÚa.

MEPA èPEÑOCTOPOÜHOCTà ÑepÊËÚe ÔoÀaÎëåe oÚ ÀeÚeÈ Ë ÌeÏoçÌêx ÎïÀeÈ. EcÎË ËÌcÚpyÏeÌÚê Ìe ËcÔoÎëÁyïÚcÓ, Ëx cÎeÀyeÚ xpaÌËÚë Ç ÌeÀocÚyÔÌoÏ ÀÎÓ ÀeÚeÈ Ë ÌeÏoçÌêx ÎïÀeÈ ÏecÚe.

OÅôàE èPEÑYèPEÜÑEHàÜ OÅ OCTOPOÜHOCTà Ñãü èPOBEÑEHàü òãàîOBAãúHõX PAÅOT àãà OTPEÂAHàü

a) ùÚoÚ íÎeÍÚpoÔpËÄop ÔpeÀÌaÁÌaäeÌ ÀÎÓ

еОЛЩoЗaОлМкx paДoЪ ЛОЛ oЪpeБaМЛУ. иpoдЪЛЪe Зce ФpeАyФpeКАeМЛУ oД ocЪopoКМocЪЛ, ЛМcЪpyНбЛЛ, ЛООпcЪpaбЛЛ Л cФeбЛЩЛНaбЛЛ, НoЪopкe ФpeАcЪaЗОeМк З НoПФОeНЪe c нЪЛП нОeНЪpoФpЛДopoП.

HecoÄÎïÀeÌËe Çcex ËÌcÚpyÍáËÈ, ÔepeäËcÎeÌÌêx ÌËÊe, ÏoÊeÚ ÔpËÇecÚË Í ÔopaÊeÌËï íÎeÍÚpËäecÍËÏ ÚoÍoÏ, ÔoÊapy Ë/ËÎË cepëeÁÌoÈ ÚpaÇÏe.

b) ùÚËÏ íÎeÍÚpoÔpËÄopoÏ Ìe peÍoÏeÌÀyïÚcÓ

ÔpoËÁÇoÀËÚë ÚaÍËe paÄoÚê ÍaÍ oÄpaÄoÚÍa ÔecÍocÚpyÈÍoÈ, oäËcÚÍa ÔpoÇoÎoäÌoÈ çÕÚÍoÈ ËÎË ÔoÎËpoÇÍa.

PaÄoÚê, ÀÎÓ ÍoÚopêx íÚoÚ íÎeÍÚpoÔpËÄop Ìe ÔpeÀÌaÁÌaäeÌ, ÏoÖyÚ coÁÀaÚë oÔacÌyï cËÚyaáËï Ë ÔpËÇecÚË Í ÌecäacÚÌoÏy cÎyäaï.

c) He ËcÔoÎëÁyÈÚe ÔpËÌaÀÎeÊÌocÚË, ÍoÚopêe Ìe

ÔpeÀÌaÁÌaäeÌê ÍoÌÍpeÚÌo ÀÎÓ ÁaÀaÌÌoÈ áeÎË ËÎË, ÍoÚopêe Ìe peÍoÏeÌÀyïÚcÓ ÔpoËÁÇoÀËÚeÎeÏ ÔpËÄopa.

EcÎË ÔpËÌaÀÎeÊÌocÚë ÏoÊÌo ycÚaÌoÇËÚë Ìa Çaå íÎeÍÚpoÔpËÄop, Úo íÚo eçÕ Ìe ÁÌaäËÚ, äÚo oÌa oÄecÔeäËÚ ÄeÁoÔacÌyï paÄoÚy.

d) HoÏËÌaÎëÌaÓ cÍopocÚë ÔpËÌaÀÎeÊÌocÚË

ÀoÎÊÌa ÄêÚë, Ôo ÍpaÈÌeÈ Ïepe, paÇÌoÈ ÏaÍcËÏaÎëÌoÈ cÍopocÚË yÍaÁaÌÌoÈ Ìa íÎeÍÚpoÔpËÄope.

èpËÌaÀÎeÊÌocÚË, ËcÔoÎëÁyeÏêe Ç paÄoÚe ÔpË ÇêcåeÈ cÍopocÚË, äeÏ Ëx ÌoÏËÌaÎëÌaÓ cÍopocÚë, ÏoÖyÚ cÎoÏaÚëcÓ Ë paÁÇaÎËÚëcÓ Ìa äacÚË.

e) BÌeåÌËÈ ÀËaÏeÚp Ë ÚoÎçËÌa ÇaåeÈ

ÔpËÌaÀÎeÊÌocÚË ÀoÎÊÌê ÄêÚë Ç ÔpeÀeÎax ÔpoeÍÚÌoÈ ÏoçÌocÚË ÇaåeÖo íÎeÍÚpoÔpËÄopa.

HeÇepÌo ÔoÀoÄpaÌÌêe Ôo paÁÏepy ÔpËÌaÀÎeÊÌocÚË Ìe ÏoÖyÚ ÄêÚë ÁaçËçeÌê ËÎË ÍoÌÚpoÎËpyeÏêe cooÚÇeÚcÚÇyïçËÏ oÄpaÁoÏ.

f) PaÁÏep oÚÇepcÚËÓ ÍpyÖoÇ, ÙÎaÌáeÇ,

ФpЛКЛПМкx ФoАНОaАoН ЛОЛ ОпДoИ АpyЦoИ ФpЛМaАОeКМocЪЛ АoОКeМ ФoОМocЪлп cooЪЗeЪcЪЗoЗaЪл еФЛМАeОп нОeНЪpoФpЛДopa.

èpËÌaÀÎeÊÌocÚË, paÁÏep oÚÇepcÚËÓ ÍoÚopêx Ìe coÇÔaÀaeÚ c ycÚaÌaÇÎËÇaeÏêÏ ËÁÀeÎËeÏ

Page 62

PyccÍËÈ

íÎeÍÚpoÔpËÄopa, paÁÄaÎaÌcËpyeÚcÓ, ÄyÀeÚ cËÎëÌo ÇËÄpËpoÇaÚë Ë ÏoÊeÚ cÚaÚë ÔpËäËÌoÈ ÔoÚepË ÍoÌÚpoÎÓ ÌaÀ ÌËÏ.

g) He ËcÔoÎëÁyÈÚe ÔoÇpeÊÀeÌÌyï

ФpЛМaАОeКМocЪл. иepeА НaКАкП ЛcФoОлБoЗaМЛeП, ФpoЗepУИЪe ФpЛМaАОeКМocЪЛ: еОЛЩoЗaОлМкe НpyЦЛ Мa МaОЛдЛe oЪДЛЪкx НycНoЗ Л ЪpeзЛМ, ФpЛКЛПМкe ФoАНОaАНЛ Мa МaОЛдЛe ЪpeзЛМ, paБpкЗoЗ ЛОЛ ЛБМoеeММocЪл, ФpoЗoОoдМкe зХЪНЛ Мa ЗкФaАeМЛe ЛОЛ ФoОoПНy ФpoЗoАНЛ. B cОyдae ФaАeМЛУ нОeНЪpoФpЛДopa ЛОЛ ФpЛМaАОeКМocЪЛ, ФpoЗepлЪe Мa МaОЛдЛe ФoЗpeКАeМЛУ ЛОЛ ycЪaМoЗЛЪe МeФoЗpeКАeММyп ФpЛМaАОeКМocЪл. иocОe ФpoЗepНЛ Л ycЪaМoЗНЛ ФpЛМaАОeКМocЪЛ, МaФpaЗлЪe ЗpaзaпзyпcУ ФpЛМaАОeКМocЪл З cЪopoМy oЪ ceДУ Л cЪoУзЛx ЗДОЛБЛ Зac Л ЗНОпдЛЪe нОeНЪpoФpЛДop Мa ПaНcЛПaОлМyп cНopocЪл ДeБ МaЦpyБНЛ Мa oАМy ПЛМyЪy.

Bo ÇpeÏÓ ÚaÍoÈ ÔpoÇepÍË, ÔoÇpeÊÀeÌÌêe ÔpËÌaÀÎeÊÌocÚË oÄêäÌo paÁÄËÇaïÚcÓ.

h) HaАeМлЪe cpeАcЪЗa ЛМАЛЗЛАyaОлМoИ БaзЛЪк. B

БaЗЛcЛПocЪЛ oЪ ЗЛАa paДoЪк, ЛcФoОлБyИЪe зЛЪoН-ПacНy, БaзЛЪМкe ЛОЛ ФpeАoxpaМЛЪeОлМкe oдНЛ. иpЛ МeoДxoАЛПocЪЛ, МaАeМлЪe pecФЛpaЪop, cpeАcЪЗa БaзЛЪк cОyxa, ФepдaЪНЛ Л paДoдЛИ ЩapЪyН, БaзЛзaпзЛИ oЪ ФoФaАaМЛУ ЩpaЦПeМЪoЗ ЛОЛ АeЪaОeИ ПaЪepЛaОa.

CpeАcЪЗa БaзЛЪк ЦОaБ АoОКМк БaзЛзaЪл ЦОaБa oЪ ФoФaАaМЛУ ОeЪУзЛx oДpeБНoЗ, НoЪopкe ЗoБМЛНaпЪ ФpЛ ЗкФoОМeМЛЛ paБОЛдМкx ЗЛАoЗ paДoЪ. гЛбeЗaУ ПacНa ЛОЛ pecФЛpaЪop АoОКМк oЪЩЛОлЪpoЗкЗaЪл дacЪЛбк ФкОЛ, НoЪopкe oДpaБyпЪcУ Зo ЗpeПУ paДoЪк. СОЛЪeОлМoe ЗОЛУМЛe cЛОлМoЦo еyПa ПoКeЪ ЗкБЗaЪл ФoЪepп cОyxa.

i) HaÄÎïÀaÚeÎË ÀoÎÊÌê ÌaxoÀËÚëcÓ Ìa

ДeБoФacМoП paccЪoУМЛЛ oЪ paДoдeЦo ПecЪa. гпДoИ, НЪo БaxoАЛЪ Мa ЪeppЛЪopЛп paДoдeЦo ПecЪa, АoОКeМ МaАeЪл cpeАcЪЗa ЛМАЛЗЛАyaОлМoИ БaзЛЪк.

îpaÖÏeÌÚê ÏaÚepËaÎa ËÎË cÎoÏaÌÌoÈ ÔpËÌaÀÎeÊÌocÚË ÏoÖyÚ oÚÎeÚeÚë Ë ÌaÌecÚË ÚpaÇÏy Ç ÌeÔocpeÀcÚÇeÌÌoÈ ÄÎËÁocÚË oÚ paÄoäeÖo ÏecÚa.

j) Bo ÇpeÏÓ paÄoÚê, ÀepÊËÚe íÎeÍÚpoÔpËÄop

ÚoÎëÍo Áa ËÁoÎËpoÇaÌÌêe ÔoÇepxÌocÚË, ecÎË cyçecÚÇyeÚ pËcÍ, äÚo peÊyçËe ÔpËÌaÀÎeÊÌocÚË ÏoÖyÚ coÔpËÍocÌyÚëcÓ co cÍpêÚêÏ ÔpoÇoÀoÏ ËÎË ÔpoÇoÀoÏ caÏoÖo íÎeÍÚpoÔpËÄopa.

EcОЛ peКyзЛe ФpЛМaАОeКМocЪЛ coФpЛНocМyЪлcУ c «КЛЗкП» ФpoЗoАoП, ЪoЦАa ЪoН ФpoИАХЪ дepeБ «МeБaзЛзХММкe» ПeЪaООЛдecНЛe дacЪЛ нОeНЪpoФpЛДopa Л yАapЛЪ paДoЪМЛНa.

k) PacÔoÎoÊËÚe ÔpoÇoÀ ÔoÀaÎëåe oÚ

ÇpaçaïçËxcÓ ÔpËÌaÀÎeÊÌocÚeÈ.

B cÎyäae ÔoÚepË ÇaÏË ÍoÌÚpoÎÓ, íÎeÍÚpoÔpoÇoÀ ÏoÊeÚ ÄêÚë ÔepepeÁaÌ ËÎË oÄoÀpaÌ, a Çaåa pyÍa ÏoÊeÚ ÔoÔacÚë Ço ÇpaçaïçyïcÓ ÔpËÌaÀÎeÊÌocÚë.

l) HËÍoÖÀa Ìe ÍÎaÀËÚe íÎeÍÚpoÔpËÄop Ào Úex

Ôop, ÔoÍa ÔpËÌaÀÎeÊÌocÚë ocÚaÌoÇËÚcÓ ÔoÎÌocÚëï.

BpaçaïçaÓcÓ ÔpËÌaÀÎeÊÌocÚë ÏoÊeÚ ÁaáeÔËÚëcÓ Áa ÔoÇepxÌocÚë Ë oÚÚoÎÍÌyÚë íÎeÍÚpoÔpËÄop oÚ Çac.

m) He ЗНОпдaИЪe нОeНЪpoФpЛДop, ecОЛ Зк

АepКЛЪe eЦo ДОЛБНo Н ceДe.

èpË cÎyäaÈÌoÏ coÔpËÍocÌoÇeÌËË c ÇpaçaïçeÈcÓ ÔpËÌaÀÎeÊÌocÚëï, oÌa ÏoÊeÚ ÁaáeÔËÚëcÓ Áa Çaåy oÀeÊÀy Ë ÔpËÚÓÌyÚë ÔpËÄop Í ÇaåeÏy ÚeÎy.

n) PeÖyÎÓpÌo ÔpoäËçaÈÚe ÇêÔycÍÌêe

ÇoÁÀyåÌêe oÚÇepcÚËÓ íÎeÍÚpoÔpËÄopa.

BeМЪЛОУЪop ПoЪopa ЗcacкЗaeЪ ФкОл З НopФyc, a дpeБПepМoe МaНoФОeМЛe ПeЪaООЛдecНoИ ФкОЛ ПoКeЪ ЗкБЗaЪл oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

o) He ЗНОпдaИЪe нОeНЪpoФpЛДop ЗДОЛБЛ

ОeЦНoЗocФОaПeМУпзЛxcУ ПaЪepЛaОoЗ.

àcÍpê ÏoÖyÚ ÇocÔÎaÏeÌËÚë íÚË ÏaÚepËaÎê.

p) He ËcÔoÎëÁyÈÚe ÔpËÌaÀÎeÊÌocÚË, ÍoÚopêe

ÌeoÄxoÀËÏo oxÎaÊÀaÚë ÔpË ÔoÏoçË ÊËÀÍoÖo oxÎaÀËÚeÎÓ.

àcÔoÎëÁoÇaÌËe ÇoÀê ËÎË ÀpyÖoÈ oxÎaÊÀaïçeÈ ÊËÀÍocÚË ÏoÊeÚ ÔpËÇecÚË Í íÎeÍÚpooÖÎyåeÌËï ËÎË ÔopaÊeÌËï íÎeÍÚpËäecÍËÏ ÚoÍoÏ.

OTÑAóA à ÑPìÉàE èOXOÜàE èPEÑìèPEÜÑEHàü

OЪАaдa - нЪo ЗМeБaФМaУ peaНбЛУ Мa БaзeПОeМЛe ЛОЛ ocЪaМoЗНy ЗpaзaпзeЦo НpyЦa, oФopМoИ ФpoНОaАНЛ, зХЪНЛ ЛОЛ ЛМoЦo АpyЦoЦo ФpЛcФocoДОeМЛУ. ВaзeПОeМЛe ЛОЛ ocЪaМoЗНa ЗкБкЗaпЪ peБНoe ЦОyеeМЛe ЗpaзaпзeЦocУ ФpЛcФocoДОeМЛУ, НoЪopoe З cЗoп oдepeАл ФpЛЗoАЛЪ Н ЪoПy, дЪo МeНoМЪpoОЛpyeПкИ нОeНЪpoЛМcЪpyПeМЪ c cЛОoИ oЪеЗкpЛЗaeЪ З cЪopoМy, ФpoЪЛЗoФoОoКМyп ЗpaзeМЛп ФpЛcФocoДОeМЛУ З ЪoдНe БaКЛПa. K ФpЛПepy, ecОЛ ЛБАeОЛe БaзeПЛОo ЛОЛ ocЪaМoЗЛОo еОЛЩoЗaОлМкИ НpyЦ, Ъo НpaИ НpyЦa, НoЪopкИ ЗxoАЛЪ З БoМy БaзeПОeМЛУ ПoКeЪ ЗpeБaЪлcУ З ФoЗepxМocЪл АaММoЦo ПaЪepЛaОa, дЪo ФpЛЗeАХЪ Н ЪoПy, дЪo НpyЦ ЗкДpocЛЪ ЗЗepx ЛОЛ ЗкеЗкpМeЪ. KpyЦ ПoКeЪ ОЛДo ФoАФpкЦМyЪл Фo МaФpaЗОeМЛп Н oФepaЪopy ОЛДo З cЪopoМy oЪ МeЦo, З БaЗЛcЛПocЪЛ oЪ МaФpaЗОeМЛУ АЗЛКeМЛУ НpyЦa З ЪoдНe БaзeПОeМЛУ. тОЛЩoЗaОлМкe НpyЦЛ ЪaНКe ПoЦyЪ cОoПaЪлcУ ФpЛ ЪaНЛx ycОoЗЛУx. OЪАaдa - нЪo peБyОлЪaЪ МeФpaЗЛОлМoЦo ЛcФoОлБoЗaМЛУ нОeНЪpoЛМcЪpyПeМЪa Л/ЛОЛ МecoДОпАeМЛУ ЪexМЛНЛ нНcФОyaЪaбЛЛ ЛОЛ paДoдeЦo peКЛПa, НoЪopкИ ПoКМo ЛБДeКaЪл, coДОпАaУ cooЪЗeЪcЪЗyпзЛe Пepк ФpeАocЪopoКМocЪЛ, ФpeАcЪaЗОeММкe МЛКe.

a) KpeÔÍo ÀepÊËÚe íÎeÍÚpoËÌcÚpyÏeÌÚ Ë

ÁaÈÏËÚe ÚaÍoe ÔoÎoÊeÌËe, ÔpË ÍoÚopoÏ Çaåe ÚeÎo Ë pyÍa cÏoÖyÚ oÍaÁaÚë coÔpoÚËÇÎeÌËe cËÎe oÚÀaäË. BceÖÀa ÔoÎëÁyÈÚecë ÇcÔoÏoÖaÚeÎëÌoÈ pyäÍoÈ, ecÎË ÚaÍoÇaÓ ËÏeeÚcÓ, ÀÎÓ ÏaÍcËÏaÎëÌoÖo ÍoÌÚpoÎÓ ÌaÀ oÚÀaäeÈ ËÎË peaÍáËeÈ oÚ ÍpyÚÓçeÖo ÏoÏeÌÚa Ço ÇpeÏÓ ÁaÔycÍa.

OФepaЪop ПoКeЪ НoМЪpoОЛpoЗaЪл peaНбЛЛ oЪ НpyЪУзeЦo ПoПeМЪa ЛОЛ cЛОy oЪАaдЛ, ecОЛ ФpeАФpЛМУЪк cooЪЗeЪcЪЗyпзЛe Пepк ФpeАocЪopoКМocЪЛ.

b) HЛНoЦАa Мe АepКЛЪe pyНy ЗДОЛБЛ

ÇpaçaïçeÖocÓ ÔpËcÔocoÄÎeÌËÓ.

ùÚo ÔpËcÔocoÄÎeÌËe ÏoÊeÚ ÄêÚë oÚÄpoåeÌo Ìa Çaåy pyÍy.

c) He cÚoÈÚe Ç ÁoÌe, ÍyÀa, Ç cÎyäae oÚÀaäË,

ÏoÊeÚ oÚÄpocËÚë íÎeÍÚpoËÌcÚpyÏeÌÚ.

OÚÀaäa ÏoÊeÚ oÚÄpocËÚë ËÌcÚpyÏeÌÚ Ôo ÌaÔpaÇÎeÌËï, ÔpoÚËÇoÔoÎoÊÌoÏy ÇpaçeÌËï ÍpyÖa Ç ÚoäÍe ocÚaÌoÇÍË.

Page 63

PyccÍËÈ

d) ÅyÀëÚe ocoÄo ÇÌËÏaÚeÎëÌê ÔpË paÄoÚe c

yÖÎaÏË, ocÚpêÏË ÍpaÓÏË Ë Ú. À.. àÁÄeÖaÈÚe ÚpÓcÍË Ë ocÚaÌoÇÍË ÔpËcÔocoÄÎeÌËÓ.

ìÖÎê, ocÚpêe ÍpaÓ ËÎË ÚpÓcÍa oÄêäÌo ÏoÖyÚ ÔpËÇecÚË Í ÁaçeÏÎeÌËï ÇpaçaïçeÖocÓ ÔpËcÔocoÄÎeÌËÓ Ë ÇêÁÇaÚë ÔoÚepï ÍoÌÚpoÎÓ ËÎË oÚÀaäy.

e) He oАeЗaИЪe ФЛОлМyп бeФл АОУ peБлДк Фo

ÀepeÇy ËÎË ÁyÄäaÚoe peÊyçee ÔoÎoÚÌo.

TaÍËe ÔoÎoÚÌa äacÚo ÔpËÇoÀÓÚ Í oÚÀaäe Ë ÔoÚepe ÍoÌÚpoÎÓ.

OCOÅõE MEPõ èPEÑOCTOPOÜHOCTà Ñãü PEÜìôàX PAÅOT à AÅPAÂàBHOâ OTPEÂKà

a) àcÔoÎëÁyÈÚe ÚoÎëÍo ÚoÚ ÇËÀ ÍpyÖoÇ, ÍoÚopêÈ

peНoПeМАoЗaМ АОУ ЗaеeЦo нОeНЪpoЛМcЪpyПeМЪa, a ЪaНКe cФeбЛЩЛдecНoe БaзЛЪМoe ФpЛcФocoДОeМЛe, cФpoeНЪЛpoЗaММoe АОУ ЗкДpaММoЦo НpyЦa.

KpyÖË, ÍoÚopêe Ìe cooÚÇeÚcÚÇyïÚ ÀaÌÌoÏy íÎeÍÚpoËÌcÚpyÏeÌÚy, Ìe ÏoÖyÚ ÄêÚë ÁaçËçeÌê cooÚÇeÚcÚÇyïçËÏ oÄpaÁoÏ, Ë oÌË ÌeÄeÁoÔacÌê.

b) ÂaçËÚÌoe ÔpËcÔocoÄÎeÌËe ÀoÎÊÌo ÄêÚë

ÌaÀÕÊÌo ÔpËÍpeÔÎeÌo Í íÎeÍÚpoËÌcÚpyÏeÌÚy Ë ycÚaÌoÇÎeÌo ÚaÍËÏ oÄpaÁoÏ, äÚoÄê ÀocÚËäë ÏaÍcËÏaÎëÌoÈ ÄeÁoÔacÌocÚË, c ÚeÏ, äÚoÄê ÌaËÏeÌëåaÓ äacÚë ÍpyÖa ÄêÎa oÄpaçeÌa Í oÔepaÚopy.

ВaзЛЪМoe ФpЛcФocoДОeМЛe ФoПoЦaeЪ БaзЛЪЛЪл oФepaЪopa oЪ ЩpaЦПeМЪoЗ cОoПaММoЦo НpyЦa Л cОyдaИМoЦo coФpЛНocМoЗeМЛУ c НpyЦoП.

c) KpyÖË ÀoÎÊÌê ËcÔoÎëÁoÇaÚëcÓ ÚoÎëÍo

coÖÎacÌo peÍoÏeÌÀoÇaÌÌêÏ paÄoÚaÏ. K ÔpËÏepy: Ìe åÎËÙyÈÚe cÚopoÌoÈ oÚpeÁÌoÖo ÍpyÖa.

AДpaБЛЗМкe oЪpeБМкe НpyЦЛ ФpeАМaБМaдeМк АОУ ФepЛЩepЛИМoЦo еОЛЩoЗaМЛУ, ДoНoЗкe cЛОк, ФpЛОaЦaeПкe Н нЪЛП НpyЦaП, ПoЦyЪ ЗкБЗaЪл Лx paБpyеeМЛe.

d) BceЦАa ФoОлБyИЪecл МeФoЗpeКАХММкПЛ

ÙÎaÌáaÏË ÍpeÔÎeÌËÓ ÍpyÖa cooÚÇeÚcÚÇyïçeÖo paÁÏepa Ë ÙopÏê ÀÎÓ ÇêÄpaÌÌoÖo ÇaÏË ÍpyÖa.

CooÚÇeÚcÚÇyïçËe ÙÎaÌáê ÍpyÖoÇ ÔoÀÀepÊËÇaïÚ ÍpyÖ Ë ÚaÍËÏ oÄpaÁoÏ yÏeÌëåaïÚ ÇepoÓÚÌocÚë ÔoÎoÏÍË ÍpyÖa. îÎaÌáê ÀÎÓ oÚpeÁÌêx ÍpyÖoÇ ÏoÖyÚ oÚÎËäaÚëcÓ oÚ ÙÎaÌáeÇ åÎËÙoÇaÎëÌêx ÍpyÖoÇ.

e) He ËcÔoÎëÁyÈÚe ËcÔoÎëÁoÇaÌÌêe ÍpyÖË c

ÄoÎëåËx íÎeÍÚpoËÌcÚpyÏeÌÚoÇ.

KpyÖ, ÔpeÀÌaÁÌaäeÌÌêÈ ÀÎÓ ÄoÎëåeÖo íÎeÍÚpoËÌcÚpyÏeÌÚa, Ìe ÔoÀxoÀËÚ ÀÎÓ ÄoÎëåËx cÍopocÚeÈ ÏeÌëåeÖo ËÌcÚpyÏeÌÚa Ë ÏoÊeÚ cÎoÏaÚëcÓ.

ÑOèOãHàTEãúHõE OCOÅõE MEPõ èPEÑOCTOPOÜHOCTà Ñãü AÅPAÂàBHOâ OTPEÂKà

a) He "БaНОЛМЛЗaИЪe" oЪpeБМoИ НpyЦ Л Мe АaЗЛЪe

Ìa ÌeÖo cÎËåÍoÏ cËÎëÌo. He ÔêÚaÈÚecë cÀeÎaÚë cÎËåÍoÏ ÖÎyÄoÍËÈ ÌaÀpeÁ.

уpeБПepМoe МaФpУКeМЛe Мa НpyЦ yЗeОЛдЛЗaeЪ МaЦpyБНy Л ФoАЗepКeММocЪл Н ФepeНpyдЛЗaМЛп ЛОЛ ДОoНЛpoЗНe НpyЦa З МaАpeБe Л Н ЗepoУЪМocЪЛ oЪАaдЛ ЛОЛ ФoОoПНe НpyЦa.

b) He БaМЛПaИЪe ФoБЛбЛп Мa ОЛМЛЛ ЛОЛ ФoБaАЛ

ÇpaçaïçeÖocÓ ÍpyÖa.

KoÖÀa ÍpyÖ Ço ÇpeÏÓ paÄoÚê cÀÇËÖaeÚcÓ Ç cÚopoÌy oÚ ÇaåeÖo ÚeÎa, ÚoÖÀa ÇepoÓÚÌaÓ oÚÀaäa ÏoÊeÚ ÇêÄpocËÚë ÇpaçaïçËÈcÓ ÍpyÖ Ë íÎeÍÚpoËÌcÚpyÏeÌÚ ÔpÓÏo Ìa Çac.

c) KoÖÀa ÍpyÖ ÁacÚpÓÎ ËÎË ÍoÖÀa peÁÍa

ФpepкЗaeЪcУ Фo НaНoИ-ОЛДo ФpЛдЛМe, ЗкНОпдЛЪe нОeНЪpoЛМcЪpyПeМЪ Л АepКЛЪe eЦo МeФoАЗЛКМo, ФoНa НpyЦ ФoОМocЪлп ocЪaМoЗЛЪcУ. HЛНoЦАa Мe ФкЪaИЪecл ЗкМyЪл oЪpeБМoИ НpyЦ ЛБ МaАpeБa З Ъo ЗpeПУ, НoЦАa НpyЦ МaxoАЛЪcУ З АЗЛКeМЛЛ, ЛМaдe ПoКeЪ ФpoЛБoИЪЛ oЪcНoН.

ìcÚaÌoÇËÚe ÔpËäËÌy ÁacÚpeÇaÌËÓ ÍpyÖa Ë ycÚpaÌËÚe eÕ.

d) He ÔpoÀoÎÊaÈÚe peÁÍy, ecÎË ÍpyÖ ËÌcÚpyÏeÌÚa

ÌaxoÀËÚcÓ ÇÌyÚpË oÄpaÄaÚêÇaeÏoÈ ÀeÚaÎË. CÌaäaÎa ÍpyÖ ÀoÎÊeÌ ÌaÄpaÚë ÔoÎÌyï cÍopocÚë Ë ÚoÖÀa eÖo ÏoÊÌo ocÚopoÊÌo ÔoÇÚopÌo ÇÇecÚË Ç ÌaÀpeÁ.

KpyÖ ÏoÊeÚ ÁacÚpÓÚë, ÇêpÇaÚëcÓ ËÎË oÚcÍoäËÚë, ecÎË íÎeÍÚpoËÌcÚpyÏeÌÚ ÔoÇÚopÌo ÁaÔycÍaeÚcÓ, ÍoÖÀa ÍpyÖ ÌaxoÀËÚcÓ Ç oÄpaÄaÚêÇaeÏoÈ ÀeÚaÎË.

e) èaÌeÎë ÍpeÔÎeÌËÓ ËÎË ÌeÖaÄapËÚÌaÓ

oДpaДaЪкЗaeПaУ АeЪaОл c бeОлп ПЛМЛПЛБaбЛЛ pЛcНa БaзeПОeМЛУ НpyЦoП Л oЪАaдЛ МaБaА.

ЕoОлеЛe АeЪaОЛ ЛПeпЪ cНОoММocЪл Н ФpoЗЛcaМЛп ФoА coДcЪЗeММкП ЗecoП. иoнЪoПy ФoА ЪaНЛПЛ АeЪaОУПЛ ЗoБОe ОЛМЛЛ oДpeБa Л ЗoБОe НpaeЗ АeЪaОЛ c oДeЛx cЪopoМ НpyЦa МeoДxoАЛПo ycЪaМoЗЛЪл oФopк.

f) ÅyÀëÚe ÔpeÀeÎëÌo ocÚopoÊÌê, ÔpoÀeÎêÇaÓ

“ÍapÏaÌÌêÈ ÌaÀpeÁ” Ç cyçecÚÇyïçeÈ cÚeÌe ËÎË oÚÏocÚÍe.

BêcÚyÔaïçËÈ ÍpyÖ ÏoÊeÚ ÔpopeÁaÚë ÖaÁoÇyï ËÎË ÇoÀÓÌyï ÚpyÄy, íÎeÍÚpËäecÍËÈ ÔpoÇoÀ ËÎË ÔpeÀÏeÚê, ÍoÚopêe ÏoÖyÚ ÄêÚë ÔpËäËÌoÈ oÚÀaäË ÌaÁaÀ.

OÅôàE àHCTPìKñàà èO TEXHàKE ÅEÂOèACHOCTà Ñãü òãàîOBAãúHõX MAòàH

– ìÄeÀËÚecë Ç ÚoÏ, äÚo cÍopocÚë, yÍaÁaÌÌaÓ Ìa

åÎËÙoÇaÎëÌoÏ ÍpyÖe, ÄoÎëåe ËÎË paÇÌa ÌoÏËÌaÎëÌoÈ cÍopocÚË åÎËÙoÇaÎëÌoÈ ÏaåËÌê;

– ìÄeÀËÚecë Ç ÚoÏ, äÚo paÁÏepê åÎËÙoÇaÎëÌoÖo ÍpyÖa

coÇÏecÚËÏê co åÎËÙoÇaÎëÌoÈ ÏaåËÌoÈ;

– AДpaБЛЗМкe еОЛЩoЗaОлМкe НpyЦЛ ЪpeДyпЪ

ДepeКМoЦo xpaМeМЛУ Л oДpaзeМЛУ З cooЪЗeЪcЪЗЛЛ c ЛМcЪpyНбЛУПЛ ФpeАФpЛУЪЛУ-ЛБЦoЪoЗЛЪeОУ;

– OcПoЪpЛЪe еОЛЩoЗaОлМкИ НpyЦ ФepeА

ËcÔoÎëÁoÇaÌËeÏ, Ìe ËcÔoÎëÁyÈÚe çepÄaÚêe, ÚpecÌyÇåËe ËÎË ËÏeïçËe ÀpyÖËe ÀeÙeÍÚê ÍpyÖË;

– ìÄeÀËÚecë Ç ÚoÏ, äÚo ycÚaÌoÇÎeÌÌêe åÎËÙoÇaÎëÌêe

НpyЦЛ Л peКyзЛe НpoПНЛ БaНpeФОeМк З cooЪЗeЪcЪЗЛЛ c ЛМcЪpyНбЛУПЛ ФpeАФpЛУЪЛУ-ЛБЦoЪoЗЛЪeОУ;

– ìÄeÀËÚecë Ç ÚoÏ, äÚo ÔpoÍÎaÀÍË ËÁ ÔpoÏoÍaÚeÎëÌoÈ

ÄyÏaÖË ËcÔoÎëÁyïÚcÓ ÚaÏ, ÖÀe oÌË ÔpeÀycÏoÚpeÌê ÀÎÓ apÏËpoÇaÌÌoÖo aÄpaÁËÇÌoÖo ËÁÀeÎËÓ Ë ÖÀe ÚpeÄyeÚcÓ Ëx ÔpËÏeÌeÌËe;

– èepeÀ ËcÔoÎëÁoÇaÌËeÏ yÄeÀËÚecë Ç ÚoÏ, äÚo

aДpaБЛЗМкe ЛБАeОЛУ ФpaЗЛОлМo ycЪaМoЗОeМк Л БaЪУМyЪк, Л oФpoДyИЪe ЛМcЪpyПeМЪ ДeБ МaЦpyБНЛ З ЪeдeМЛe 30 ceНyМА З ДeБoФacМoП ФoОoКeМЛЛ,

Page 64

PyccÍËÈ

МeПeАОeММo ЗкНОпдЛЪe eЦo ФpЛ ФoУЗОeМЛЛ ДoОлеoИ ЗЛДpaбЛЛ ЛОЛ ФpЛ oДМapyКeМЛЛ АpyЦЛx МeЛcФpaЗМocЪeИ. EcОЛ ЪaНoe cocЪoУМЛe ДyАeЪ ЛПeЪл ПecЪo, ФpoЗepлЪe ПaеЛМy АОУ oФpeАeОeМЛУ ФpЛдЛМк МeЛcФpaЗМocЪЛ;

– EcОЛ ЛМcЪpyПeМЪ oДopyАoЗaМ БaзЛЪМкП

ÔpËcÔocoÄÎeÌËeÏ, ÌËÍoÖÀa Ìe ËcÔoÎëÁyÈÚe ËÌcÚpyÏeÌÚ ÄeÁ íÚoÖo ÁaçËÚÌoÖo ÔpËcÔocoÄÎeÌËÓ;

– He ËcÔoÎëÁyÈÚe oÚÀeÎëÌêe ÔepexoÀÌêe ÇÚyÎÍË ËÎË

МacaАНЛ АОУ ЪoЦo, дЪoДк ФpЛcФocoДЛЪл aДpaБЛЗМкe еОЛЩoЗaОлМкe НpyЦЛ c oЪЗepcЪЛУПЛ ДoОлеeЦo АЛaПeЪpa;

– óÚo ÍacaeÚcÓ ËÌcÚpyÏeÌÚoÇ, ÔpeÀÌaÁÌaäeÌÌêx ÀÎÓ

ycЪaМoЗНЛ ФpЛ ФoПoзЛ peБлДoЗoЦo oЪЗepcЪЛУ еОЛЩoЗaОлМoЦo НpyЦa, yДeАЛЪecл З ЪoП, дЪo peБлДa З НpyЦe ЛПeeЪ АocЪaЪoдМyп АОЛМy, дЪoДк cooЪЗeЪcЪЗoЗaЪл АОЛМe еФЛМАeОУ;

– èpoÇepëÚe Ë yÄeÀËÚecë Ç ÚoÏ, äÚo oÄpaÄaÚêÇaeÏoe

ËÁÀeÎËe ÔoÀÀepÊËÇaeÚcÓ ÌaÀÎeÊaçËÏ oÄpaÁoÏ;

–He ËcÔoÎëÁyÈÚe oÚpeÁÌêe ÍpyÖË ÀÎÓ ÄoÍoÇoÖo

åÎËÙoÇaÌËÓ;

– ìÄeÀËÚecë Ç ÚoÏ, äÚo ËcÍpê, oÄpaÁyïçËecÓ Ç

Фpoбecce paДoЪк, Мe УЗОУпЪcУ ЛcЪoдМЛНoП oФacМocЪЛ, МaФpЛПep, Мe ФoФaАaпЪ Мa ОпАeИ ЛОЛ Мe ЗocФОaПeМУпЪ oЦМeoФacМкe ЗeзecЪЗa;

– мДeАЛЪecл З ЪoП, дЪo ЗeМЪЛОУбЛoММкe oЪЗepcЪЛУ

oдЛзeМк ФpЛ paДoЪe З БaФкОeММкx ycОoЗЛУx, ecОЛ ЗoБМЛНМeЪ МeoДxoАЛПocЪл oдЛcЪЛЪл ЛМcЪpyПeМЪ oЪ ФкОЛ, ФpeКАe ЗceЦo, oЪcoeАЛМЛЪe eЦo oЪ ceЪЛ ФЛЪaМЛУ (ЛcФoОлБyИЪe МeПeЪaООЛдecНЛe ФpeАПeЪк) Л ФocЪapaИЪecл Мe ФoЗpeАЛЪл ЗМyЪpeММЛe дacЪЛ;

– BceÖÀa ËcÔoÎëÁyÈÚe cpeÀcÚÇa ÁaçËÚê ÖÎaÁ Ë opÖaÌoÇ

cОyxa. TaНКe cОeАyeЪ МaАeЗaЪл АpyЦЛe ЛМАЛЗЛАyaОлМкe cpeАcЪЗa БaзЛЪк, МaФpЛПep, ФpoЪЛЗoФкОeЗoИ pecФЛpaЪop, ФepдaЪНЛ, БaзЛЪМкИ еОeП Л ЩapЪyН;

– OДpaЪЛЪe ЗМЛПaМЛe Мa Ъo, дЪo еОЛЩoЗaОлМкИ НpyЦ

ФpoАoОКaeЪ ЗpaзaЪлcУ ФocОe ЗкНОпдeМЛУ ЛМcЪpyПeМЪa.

TEXHàóECKàE XAPAKTEPàCTàKà

MoÀeÎë G10SS G12SS G13SS HaÔpÓÊeÌËe (Ôo peÖËoÌaÏ)* (110B, 120B, 220B, 230B, 240B) èoÚpeÄÎÓeÏaÓ ÏoçÌocÚë* 580 BÚ óËcÎo oÄopoÚoÇ xoÎocÚoÖo xoÀa 11000 ÏËÌ

тОЛЩoЗaОлМкИ НpyЦ

Bec (ToÎëÍo ocÌoÇÌoÈ ÍopÔyc) 1,4 ÍÖ

*иpoЗepлЪe ФacФopЪМyп ЪaДОЛдНy Мa ЛБАeОЛЛ, ЪaН НaН oМa ПeМУeЪcУ З БaЗЛcЛПocЪЛ oЪ peЦЛoМa

HapyÊÌêÈ ÀËaÏeÚp × ÀËaÏeÚp oÚÇepcÚËÓ OÍpyÊÌaÓ cÍopocÚë 72 Ï/c 80 Ï/c

CTAHÑAPTHõE AKCECCìAPõ

(1) ÉaeäÌêÈ ÍÎïä............................................................ 1

(2) ÅoÍoÇaÓ pyÍoÓÚÍa ..................................................... 1

HaÄop cÚaÌÀapÚÌêx aÍceccyapoÇ ÏoÊeÚ ÄêÚë ÄeÁ ÔpeÀyÔpeÊÀeÌËÓ ËÁÏeÌÕÌ.

OÅãACTú èPàMEHEHàü

䡬 мАaОeМЛe oДОoУ Мa oЪОЛЗНax, дЛcЪoЗaУ oДpaДoЪНa

paБОЛдМкx ЗЛАoЗ ЛБАeОЛИ Л oЪОЛЗoН ЛБ cЪaОЛ, ДpoМБк Л aОпПЛМЛУ.

䡬 òÎËÙoÇaÌËe cÇapÌêx ceäeÌËÈ ËÎË ceäeÌËÈ,

ÔoÎyäeÌÌêx peÁÍoÈ ÔpË ÔoÏoçË ÖaÁoÇoÖo peÁaÍa.

èOÑÉOTOBKA K ùKCèãìATAñàà

1. àcÚoäÌËÍ íÎeÍÚpoÔËÚaÌËÓ

иpocОeАЛЪe Бa ЪeП, дЪoДк ЛcФoОлБyeПкИ ЛcЪoдМЛН нОeНЪpoФЛЪaМЛУ cooЪЗeЪcЪЗoЗaО ЪpeДoЗaМЛУП Н ЛcЪoдМЛНy нОeНЪpoФЛЪaМЛУ, yНaБaММкП Мa ЪЛФoЗoИ ЪaДОЛдНe ЛБАeОЛУ.

2. èepeÍÎïäaÚeÎë ''BÍÎ./ BêÍÎ.''

ìÄeÀËÚecë Ç ÚoÏ, äÚo ÔepeÍÎïäaÚeÎë ÌaxoÀËÚcÓ Ç ÔoÎoÊeÌËË ''BêÍÎ.''. EcÎË Çê ÇcÚaÇÎÓeÚe åÚeÔceÎë Ç poÁeÚÍy, a ÔepeÍÎïäaÚeÎë ÌaxoÀËÚcÓ Ç ÔoÎoÊeÌËË ''BÍÎ.'', ËÌcÚpyÏeÌÚ ÌeÏeÀÎeÌÌo ÁapaÄoÚaeÚ, äÚo ÏoÊeÚ cÚaÚë ÔpËäËÌoÈ cepëÕÁÌoÈ ÚpaÇÏê.

100 × 16 ÏÏ 115 × 22 ÏÏ 125 × 22 ÏÏ

3. мАОЛМЛЪeОл

KoЦАa paДoдaУ ФОoзaАНa yАaОeМa oЪ ЛcЪoдМЛНa нОeНЪpoФЛЪaМЛУ, ФoОлБyИЪecл yАОЛМЛЪeОeП. мАОЛМЛЪeОл АoОКeМ ЛПeЪл ЪpeДyeПyп ФОoзaАл ФoФepeдМoЦo ceдeМЛУ Л oДecФeдЛЗaЪл paДoЪy ЛМcЪpyПeМЪa БaАaММoИ ПoзМocЪЛ. PaБПaЪкЗaИЪe yАОЛМЛЪeОл ЪoОлНo Мa peaОлМo МeoДxoАЛПyп АОУ АaММoЦo НoМНpeЪМoЦo ФpЛПeМeМЛУ АОЛМy.

4. ìcÚaÌoÇÍa Ë peÖyÎËpoÇÍa ÁaçËÚÌoÖo ÔpËcÔocoÄÎeÌËÓ åÎËÙoÇaÎëÌoÖo ÍpyÖa.

ВaзЛЪМoe ФpЛcФocoДОeМЛe еОЛЩoЗaОлМoЦo НpyЦa УЗОУeЪcУ ФpeАoxpaМЛЪeОлМкП ycЪpoИcЪЗoП, АОУ ФpeАoЪЗpaзeМЛУ ФoОyдeМЛУ ЪpaЗПк, НoЪopyп ПoКМo ФoОyдЛЪл Зo ЗpeПУ paДoЪк oДОoПНoП еОЛЩoЗaОлМoЦo НpyЦa c yЪoФОeММкП бeМЪpoП. иepeА МaдaОoП еОЛЩoЗaМЛУ yДeАЛЪecл З ЪoП, дЪo БaзЛЪМoe ФpЛcФocoДОeМЛe ycЪaМoЗОeМo Л БaНpeФОeМo МaАОeКaзЛП oДpaБoП. CОeЦНa ocОaДЛЗ БaЪУКНy ycЪaМoЗoдМoЦo ЗЛМЪa, БaзЛЪМoe ФpЛcФocoДОeМЛe еОЛЩoЗaОлМoЦo НpyЦa ПoКМo ФoЗepМyЪл Л ycЪaМoЗЛЪл ФoА МyКМкП yЦОoП АОУ АocЪЛКeМЛУ ПaНcЛПaОлМoИ нЩЩeНЪЛЗМocЪЛ ФpЛ нНcФОyaЪaбЛЛ. иocОe peЦyОЛpoЗНЛ ФoОoКeМЛУ БaзЛЪМoЦo ФpЛcФocoДОeМЛУ еОЛЩoЗaОлМoЦo НpyЦa oДУБaЪeОлМo yДeАЛЪecл З ЪoП, дЪo ycЪaМoЗoдМкИ ЗЛМЪ МaАeКМo БaЪУМyЪ.

5. мДeАЛЪecл З ЪoП, дЪo ycЪaМoЗОeММкe еОЛЩoЗaОлМкe НpyЦЛ Л peКyзЛe НpoПНЛ БaНpeФОeМк З cooЪЗeЪcЪЗЛЛ c ЛМcЪpyНбЛУПЛ ФpeАФpЛУЪЛУ-ЛБЦoЪoЗЛЪeОУ. мДeАЛЪecл З ЪoП, дЪo ЛcФoОлБyeПкИ еОЛЩoЗaОлМкИ

-1

10000 ÏËÌ

-1

Page 65

PyccÍËÈ

НpyЦ c yЪoФОeММкП бeМЪpoП ФoАxoАЛЪ Фo ЪЛФy, Л Мe ЛПeeЪ ЪpeзЛМ Л АeЩeНЪoЗ ФoЗepxМocЪЛ. OДУБaЪeОлМo yДeАЛЪecл ЪaНКe З ЪoП, дЪo еОЛЩoЗaОлМкИ НpyЦ c yЪoФОeММкП бeМЪpoП ycЪaМoЗОeМ МaАОeКaзЛП oДpaБoП Л ЦaИНa НpeФОeМЛУ НpyЦa МaАeКМo БaЪУМyЪa. OДpaЪЛЪecл Н paБАeОy "мCTAHOBKA а CHьTаE тгаоOBAгъHOЙO KPмЙA C мTOигEHHхM сEHTPOM". мДeАЛЪecл З ЪoП, дЪo ФpoНОaАНЛ ЛБ ФpoПoНaЪeОлМoИ ДyПaЦЛ ЛcФoОлБyпЪcУ ЪaП, ЦАe oМЛ ФpeАycПoЪpeМк АОУ apПЛpoЗaММoЦo aДpaБЛЗМoЦo ЛБАeОЛУ Л ЦАe ЪpeДyeЪcУ Лx ФpЛПeМeМЛe. He ЛcФoОлБyИЪe oЪАeОлМкe ФepexoАМкe ЗЪyОНЛ ЛОЛ МacaАНЛ АОУ ЪoЦo, дЪoДк ФpЛcФocoДЛЪл aДpaБЛЗМкe еОЛЩoЗaОлМкe НpyЦЛ c oЪЗepcЪЛУПЛ ДoОлеeЦo АЛaПeЪpa. уЪo НacaeЪcУ ЛМcЪpyПeМЪoЗ, ФpeАМaБМaдeММкx АОУ ycЪaМoЗНЛ ФpЛ ФoПoзЛ peБлДoЗoЦo oЪЗepcЪЛУ еОЛЩoЗaОлМoЦo НpyЦa, yДeАЛЪecл З ЪoП, дЪo peБлДa З НpyЦe ЛПeeЪ АocЪaЪoдМyп АОЛМy, дЪoДк cooЪЗeЪcЪЗoЗaЪл АОЛМe еФЛМАeОУ. He ЛcФoОлБyИЪe oЪpeБМкe НpyЦЛ АОУ ДoНoЗoЦo еОЛЩoЗaМЛУ.

6. èpoÇeÀeÌËe ËcÔêÚaÚeÎëÌoÖo ÔpoÖoÌa

иepeА ЛcФoОлБoЗaМЛeП yДeАЛЪecл З ЪoП, дЪo aДpaБЛЗМкe ЛБАeОЛУ ФpaЗЛОлМo ycЪaМoЗОeМк Л БaЪУМyЪк, Л oФpoДyИЪe ЛМcЪpyПeМЪ ДeБ МaЦpyБНЛ З ЪeдeМЛe 30 ceНyМА З ДeБoФacМoП ФoОoКeМЛЛ, МeПeАОeММo ЗкНОпдЛЪe eЦo ФpЛ ФoУЗОeМЛЛ ДoОлеoИ ЗЛДpaбЛЛ ЛОЛ ФpЛ oДМapyКeМЛЛ АpyЦЛx МeЛcФpaЗМocЪeИ. EcОЛ ЪaНoe cocЪoУМЛe ДyАeЪ ЛПeЪл ПecЪo, ФpoЗepлЪe ПaеЛМy АОУ oФpeАeОeМЛУ ФpЛдЛМк МeЛcФpaЗМocЪЛ.

7. èpoÇepëÚe ÙyÌÍáËoÌËpoÇaÌËe ÌaÊËÏÌoÈ ÍÌoÔÍË

иepeА ЗНОпдeМЛeП нОeНЪpЛдecНoЦo ЛМcЪpyПeМЪa ФpoЗepлЪe МaКЛПМyп НМoФНy Л yДeАЛЪecл З ЪoП, дЪo МaКЛПМaУ НМoФНa ocЗoДoКАeМa, ФyЪeП АЗyx- ЛОЛ ЪpexpaБoЗoЦo МaКaЪЛУ. (CÏ. PËc. 2).

8. èpËÍpeÔÎeÌËe ÄoÍoÇoÈ pyÍoÓÚÍË

BЗЛМЪЛЪe ДoНoЗyп pyНoУЪНy З НpкеНy peАyНЪopa.

èPAKTàóECKOE èPàMEHEHàE òãàîOBAãúHOâ MAòàHõ

1. HaÊaÚËe

СОУ ФpoАОeМЛУ cpoНa cОyКДк ПaеЛМк Л oДecФeдeМЛУ ЗкcoНoНaдecЪЗeММoИ дЛcЪoЗoИ oДpaДoЪНЛ, ЗaКМo ЛБДeЦaЪл ФepeЦpyБНЛ, ЗoБМЛНaпзeИ ФpЛ cОЛеНoП cЛОлМoП МaКaЪЛЛ Мa ПaеЛМy. B ДoОлеЛМcЪЗe cОyдaeЗ ФpЛПeМeМЛУ, Зec caПoИ ПaеЛМк УЗОУeЪcУ АocЪaЪoдМкП АОУ нЩЩeНЪЛЗМoЦo еОЛЩoЗaМЛУ. CОЛеНoП cЛОлМoe МaКaЪЛe Мa ПaеЛМy ПoКeЪ ФpЛЗecЪЛ З peБyОлЪaЪe Н cМЛКeМЛп cНopocЪЛ ЗpaзeМЛУ, paБpyеeМЛп ЗМyЪpeММeИ ФoЗepxМocЪЛ Л ФepeЦpyБНe, НoЪopaУ ПoКeЪ coНpaЪЛЪл cpoН cОyКДк ПaеЛМк.

2. ìÖoÎ åÎËÙoÇaÌËÓ

He ÔpËÍÎaÀêÇaÈÚe Çcï ÔoÇepxÌocÚë åÎËÙoÇaÎëÌoÖo ÍpyÖa c yÚoÔÎeÌÌêÏ áeÌÚpoÏ Í oÄpaÄaÚêÇaeÏoÏy ÏaÚepËaÎy. KaÍ ÔoÍaÁaÌo Ìa PËc. 1, ПaеЛМa АoОКМa yАepКЛЗaЪлcУ ФoА yЦОoП 15° – 30° ЪaНЛП oДpaБoП, дЪoДк МapyКМaУ НpoПНa еОЛЩoЗaОлМoЦo НpyЦa c yЪoФОeММкП бeМЪpoП coФpЛНacaОacл c ПaЪepЛaОoП ФoА oФЪЛПaОлМкП yЦОoП.

3. ÑÎÓ ÔpeÀoÚÇpaçeÌËÓ ÇpeÁaÌËÓ ÌoÇoÖo

еОЛЩoЗaОлМoЦo НpyЦa c yЪoФОeММкП бeМЪpoП З oДpaДaЪкЗaeПoe ЛБАeОЛe, ФepЗoМaдaОлМoe еОЛЩoЗaМЛe МoЗкП НpyЦoП АoОКМo ЗкФoОМУЪлcУ ЪaНЛП oДpaБoП, дЪoДк АЗЛКeМЛe еОЛЩoЗaОлМoИ ПaеЛМк ДкОo МaФpaЗОeМo ФoФepeН oДpaДaЪкЗaeПoЦo ЛБАeОЛУ З cЪopoМy oФepaЪopa (PËc. 1 ÌaÔpaÇÎeÌËe B). KoЦАa ФepeАМУУ НpoПНa еОЛЩoЗaОлМoЦo НpyЦa c yЪoФОeММкП бeМЪpoП ДyАeЪ АoОКМкП oДpaБoП ЛcЪepЪa, еОЛЩoЗaМЛe ПoКМo ДyАeЪ ЗкФoОМУЪл З ОпДoП МaФpaЗОeМЛЛ.

4. Mepê ÔpeÀocÚopoÊÌocÚË ÌeÔocpeÀcÚÇeÌÌo ÔocÎe oÍoÌäaÌËÓ paÄoÚê

тОЛЩoЗaОлМкИ НpyЦ ФpoАoОКaeЪ ЗpaзaЪлcУ ФocОe ЗкНОпдeМЛУ ЛМcЪpyПeМЪa. иocОe ЗкНОпдeМЛУ ПaеЛМк Мe НОaАЛЪe eЦo Аo Ъex Фop, ФoНa еОЛЩoЗaОлМкИ НpyЦ c yЪoФОeММкП бeМЪpoП ФoОМocЪлп Мe ocЪaМoЗЛЪcУ. He cдЛЪaУ ЪoЦo, дЪo нЪa Пepa ФpeАocЪopoКМocЪЛ ФoПoКeЪ ЛБДeКaЪл МecдacЪМoЦo cОyдaУ c ЪУКeОкПЛ ФocОeАcЪЗЛУПЛ, oМa yПeМлеЛЪ НoОЛдecЪЗo ФкОЛ Л ПeОНoИ еОЛЩoЗaОлМoИ cЪpyКНЛ, НoЪopaУ ПoКeЪ БacocaЪлcУ ЗМyЪpл ПaеЛМк.

OCTOPOÜHO:

䡬 èpoÇepëÚe Ë yÄeÀËÚecë Ç ÚoÏ, äÚo oÄpaÄaÚêÇaeÏoe

ËÁÀeÎËe ÔoÀÀepÊËÇaeÚcÓ ÌaÀÎeÊaçËÏ oÄpaÁoÏ.

䡬 мДeАЛЪecл З ЪoП, дЪo ЗeМЪЛОУбЛoММкe oЪЗepcЪЛУ

oдЛзeМк ФpЛ paДoЪe З БaФкОeММкx ycОoЗЛУx. EcОЛ ЗoБМЛНМeЪ МeoДxoАЛПocЪл oдЛcЪЛЪл ЛМcЪpyПeМЪ oЪ ФкОЛ, ФpeКАe ЗceЦo, oЪcoeАЛМЛЪe eЦo oЪ ceЪЛ ФЛЪaМЛУ (ЛcФoОлБyИЪe МeПeЪaООЛдecНЛe ФpeАПeЪк) Л ФocЪapaИЪecл Мe ФoЗpeАЛЪл ЗМyЪpeММЛe дacЪЛ.

䡬 ìÄeÀËÚecë Ç ÚoÏ, äÚo ËcÍpê, oÄpaÁyïçËecÓ Ç

Фpoбecce paДoЪк, Мe УЗОУпЪcУ ЛcЪoдМЛНoП oФacМocЪЛ, МaФpЛПep, Мe ФoФaАaпЪ Мa ОпАeИ ЛОЛ Мe ЗocФОaПeМУпЪ oЦМeoФacМкe ЗeзecЪЗa.

䡬 BceÖÀa ËcÔoÎëÁyÈÚe cpeÀcÚÇa ÁaçËÚê ÖÎaÁ Ë opÖaÌoÇ

cОyxa. СpyЦЛe ЛМАЛЗЛАyaОлМкe cpeАcЪЗa БaзЛЪк, МaФpЛПep, ФpoЪЛЗoФкОeЗoИ pecФЛpaЪop, ФepдaЪНЛ, БaзЛЪМкИ еОeП Л ЩapЪyН cОeАyeЪ МaАeЗaЪл ФpЛ МeoДxoАЛПocЪЛ. B coПМЛЪeОлМoИ cЛЪyaбЛЛ МaАeМлЪe cpeАcЪЗa БaзЛЪк.

䡬 EcÎË ÏaåËÌa Ìe ËcÔoÎëÁyeÚcÓ, oÌa ÀoÎÊÌo ÄêÚë

oЪНОпдeМa oЪ ЛcЪoдМЛНa ФЛЪaМЛУ.

ìCTAHOBKA à CHüTàE òãàîOBAãúHOÉO KPìÉA C ìTOèãEHHõM ñEHTPOM (PËc. 2)

OCTOPOÜHO OДУБaЪeОлМo yДeАЛЪecл З ЗкНОпдeМЛЛ

1. ìcÚaÌoÇÍa (PËc. 2)

(1) èoÇepÌËÚe åÎËÙoÇaÎëÌyï ÏaåËÌy ÇepxÌeÈ

cЪopoМoИ ЗМЛБ ЪaНЛП oДpaБoП, дЪoДк еФЛМАeОл ДкО МaФpaЗОeМ ЗЗepx.

(2) CoÇÏecÚËÚe ÔapaÎÎeÎëÌêe ÖpaÌË åaÈÄê

еОЛЩoЗaОлМoЦo НpyЦa c ФpoЩЛОЛpoЗaММoИ дacЪлп еФЛМАeОУ, БaЪeП ФpЛНpeФЛЪe Лx.

(3) ìcÚaÌoÇËÚe ÇêcÚyÔ åÎËÙoÇaÎëÌoÖo ÍpyÖa c

yÚoÔÎeÌÌêÏ áeÌÚpoÏ Ìa åaÈÄy åÎËÙoÇaÎëÌoÖo ÍpyÖa.

ПaеЛМк Л oЪcoeАЛМeМЛЛ ФaЪpoММoЦo oЪЗeЪЗЛЪeОлМoЦo еЪeФceОУ oЪ ceЪeЗoИ poБeЪНЛ АОУ ФpeАoЪЗpaзeМЛУ МecдacЪМoЦo cОyдaУ c ЪУКeОкПЛ ФocОeАcЪЗЛУПЛ.

Page 66

PyccÍËÈ

(4) ВaЗЛМЪЛЪe ЦaИНy НpeФОeМЛУ еОЛЩoЗaОлМoЦo НpyЦa

Мa еФЛМАeОл.

(5) B Úo ÇpeÏÓ, ÍoÖÀa ÌaÊËÏaeÚe Ìa ÌaÊËÏÌyï ÍÌoÔÍy

oАМoИ pyНoИ, БaЩЛНcЛpyИЪe еФЛМАeОл, ПeАОeММo ФoЗopaдЛЗaУ еОЛЩoЗaОлМкИ НpyЦ c yЪoФОeММкП бeМЪpoП АpyЦoИ pyНoИ. ВaЪУМЛЪe ЦaИНy НpeФОeМЛУ еОЛЩoЗaОлМoЦo НpyЦa ФpЛ ФoПoзЛ ФpЛОaЦaeПoЦo ЦaeдМoЦo НОпдa, НaН ФoНaБaМo Мa PËc. 2.

2. CÌÓÚËe

BêÔoÎÌËÚe ÀeÈcÚÇËÓ ÇêåeoÔËcaÌÌoÈ ÔpoáeÀypê Ç oÄpaÚÌoÏ ÔopÓÀÍe.

OCTOPOÜHO

䡬 мДeАЛЪecл З ЪoП, дЪo еОЛЩoЗaОлМкИ НpyЦ c

yÚoÔÎeÌÌêÏ áeÌÚpoÏ ycÚaÌoÇÎeÌ ÔÎoÚÌo.

䡬 иepeА ЗНОпдeМЛeП нОeНЪpЛдecНoЦo ЛМcЪpyПeМЪa

ÔpoÇepëÚe ÌaÊËÏÌyï ÍÌoÔÍy Ë yÄeÀËÚecë Ç ÚoÏ, äÚo ÌaÊËÏÌaÓ ÍÌoÔÍa ocÇoÄoÊÀeÌa, ÔyÚeÏ ÀÇyx- ËÎË ÚpexpaÁoÇoÖo ÌaÊaÚËÓ.

TEXHàóECKOE OÅCãìÜàBAHàE à èPOBEPKA

1. OÄcÎeÀoÇaÌËe åÎËÙoÇaÎëÌoÖo ÍpyÖa c yÚoÔÎeÌÌêÏ áeÌÚpoÏ

мДeАЛЪecл З ЪoП, дЪo еОЛЩoЗaОлМкИ НpyЦ c yЪoФОeММкП бeМЪpoП Мe ЛПeeЪ ЪpeзЛМ Л АeЩeНЪoЗ ФoЗepxМocЪЛ.

2. èpoÇepÍa ycÚaÌoÇÎeÌÌêx ÇËÌÚoÇ.

PeЦyОУpМo ФpoЗepУИЪe Зce ycЪaМoЗОeММкe Мa ЛМcЪpyПeМЪe ЗЛМЪк, cОeАЛЪe Бa ЪeП, дЪoДк oМЛ ДкОЛ НaН cОeАyeЪ БaЪУМyЪк. HeПeАОeММo БaЪУМЛЪe ЗЛМЪ, НoЪopкИ oНaКeЪcУ ocОaДОeММкП. HeЗкФoОМeМЛe нЪoЦo ФpaЗЛОa ЦpoБЛЪ cepлХБМoИ oФacМocЪлп.

3. OÄcÎeÀoÇaÌËe yÖoÎëÌêx çeÚoÍ (PËc. 3)

B АЗЛЦaЪeОe ЛcФoОлБyпЪcУ yЦoОлМкe зeЪНЛ, НoЪopкe ФocЪeФeММo ЛБМaеЛЗaпЪcУ. TaН НaН дpeБПepМo ЛБМoеeММaУ yЦoОлМaУ зeЪНa ПoКeЪ ФoЗpeАЛЪл АЗЛЦaЪeОл, БaПeМУИЪe ЛБМoеeММкe yЦoОлМкe зeЪНЛ МoЗкПЛ, ЛПeпзЛПЛ ЪoЪ Кe МoПep, НaН Л ФoНaБaММкИ Мa pЛcyМНe, ЛОЛ ДОЛБНЛПЛ Н ''ФpeАeОy ЛБМoca''. KpoПe ЪoЦo, ЗceЦАa coАepКЛЪe yЦoОлМкe зeЪНЛ З дЛcЪoЪe Л oДУБaЪeОлМo cОeАЛЪe Бa ЪeП, дЪoДк oМЛ ПoЦОЛ cЗoДoАМo cНoОлБЛЪл З зeЪНoАepКaЪeОУx.

4. ÂaÏeÌa yÖoÎëÌêx çeÚoÍ

CМЛПЛЪe НoОФaНЛ зeЪoН ФpЛ ФoПoзЛ oЪЗepЪНЛ c ФОocНoИ ЦoОoЗНoИ. иocОe нЪoЦo yЦoОлМкe зeЪНЛ ПoЦyЪ ДкЪл ОeЦНo cМУЪк.

5. TexÌËäecÍoe oÄcÎyÊËÇaÌËe ÀÇËÖaÚeÎÓ.

OДПoЪНa АЗЛЦaЪeОУ - ''cepАбe'' нОeНЪpoЛМcЪpyПeМЪa. иpoУЗОУИЪe АoОКМoe ЗМЛПaМЛe, cОeАУ Бa ЪeП, дЪoДк oДПoЪНa Мe ДкОa ФoЗpeКАeМa Л/ ЛОЛ БaОЛЪa ПacОoП ЛОЛ ЗoАoИ.

6. èopÓÀoÍ ÁaÔËceÈ Ôo ÚexoÄcÎyÊËÇaÌËï

èPEÑOCTEPEÜEHàE.

PeПoМЪ, ПoАЛЩЛНaбЛУ Л ФpoЗepНa нОeНЪpoЛМcЪpyПeМЪoЗ HITACHI АoОКМa ФpoЗoАЛЪлcУ ЪoОлНo З aЗЪopЛБoЗaММкx cepЗЛcМкx бeМЪpax HITACHI. СaММкИ cФЛcoН ФpЛМecЛЪe З ПacЪepcНyп ЗПecЪe c ЛМcЪpyПeМЪoП АОУ ФpoЗeАeМЛУ peПoМЪa ЛОЛ ЪexМЛдecНoЦo oДcОyКЛЗaМЛУ. иpЛ ЛcФoОлБoЗaМЛЛ ЛОЛ ЪexoДcОyКЛЗaМЛЛ ЛМcЪpyПeМЪa ЗceЦАa cОeАЛЪe Бa ЗкФoОМeМЛeП Зcex ФpaЗЛО Л МopП ДeБoФacМocЪЛ.

ÂAMEóAHàE

îËpÏa HITACHI ÌeÔpepêÇÌo paÄoÚaeÚ ÌaÀ ycoÇepåeÌcÚÇoÇaÌËeÏ cÇoËx ËÁÀeÎËÈ, ÔoíÚoÏy Ïê coxpaÌÓeÏ Áa coÄoÈ ÔpaÇo Ìa ÇÌeceÌËe ËÁÏeÌeÌËÈ Ç ÚexÌËäecÍËe xapaÍÚepËcÚËÍË, yÔoÏÓÌyÚêe Ç ÀaÌÌoÈ ËÌcÚpyÍáËË Ôo íÍcÔÎyaÚaáËË, ÄeÁ ÔpeÀyÔpeÊÀeÌËÓ oÄ íÚoÏ.

ÉAPAHTàü

Mк ЦapaМЪЛpyeП cooЪЗeЪcЪЗЛe aЗЪoПaЪЛдecНЛx ЛМcЪpyПeМЪoЗ Hitachi МopПaЪЛЗМкП/МaбЛoМaОлМкП ФoОoКeМЛУП. СaММaУ ЦapaМЪЛУ Мe pacФpocЪpaМУeЪcУ Мa АeЩeНЪк ЛОЛ yзepД, ЗoБМЛНеЛИ ЗcОeАcЪЗЛe МeФpaЗЛОлМoЦo ЛcФoОлБoЗaМЛe ЛОЛ МeМaАОeКaзeЦo oДpaзeМЛУ, a ЪaНКe МopПaОлМoЦo ЛБМoca. B cОyдae ФoАaдЛ КaОoДк oЪФpaЗОУИЪe aЗЪoПaЪЛдecНЛИ ЛМcЪpyПeМЪ З МepaБoДpaММoП cocЪoУМЛЛ ЗПecЪe c ЙAPAHTавHхM CEPTаоаKATOM, НoЪopкИ МaxoАЛЪлcУ З НoМбe ЛМcЪpyНбЛЛ Фo oДpaзeМЛп, З aЗЪopЛБoЗaММкИ бeМЪp oДcОyКЛЗaМЛУ Hitachi.

èPàMEóAHàE

Ha ocМoЗaМЛЛ ФocЪoУММкx ФpoЦpaПП ЛccОeАoЗaМЛУ Л paБЗЛЪЛУ, HITACHI ocЪaЗОУпЪ Бa coДoИ ФpaЗo Мa ЛБПeМeМЛe yНaБaММкx БАecл ЪexМЛдecНЛx АaММкx ДeБ ФpeАЗapЛЪeОлМoЦo yЗeАoПОeМЛУ.

àÌÙopÏaáËÓ, ÍacaïçaÓcÓ coÁÀaÇaeÏoÖo åyÏa Ë ÇËÄpaáËË

аБПepУeПкe ЗeОЛдЛМк ДкОЛ oФpeАeОeМк З cooЪЗeЪcЪЗЛЛ c EN60745 Л БaУЗОeМк З cooЪЗeЪcЪЗЛЛ c ISO 4871.

àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÈ ÏoçÌocÚË: 98 ÀÅ(A) àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÖo ÀaÇÎeÌËÓ: 87 ÀÅ(A) èoÖpeåÌocÚë KpA: 3 ÀÅ (A)

HaАeЗaИЪe МayеМЛНЛ.

OÄçËe ÁÌaäeÌËÓ ÇËÄpaáËË (cyÏÏa ÇeÍÚopoÇ ÚpËaÍcËaÎëÌoÖo ÍaÄeÎÓ) oÔpeÀeÎÓïÚcÓ Ç cooÚÇeÚcÚÇËË c EN60745.

тОЛЩoЗaМЛe ФoЗepxМocЪЛ: BeОЛдЛМa ЗЛДpaбЛЛ иoЦpeеМocЪл K = 1,5 П/c

èPEÑìèPEÜÑEHàE

䡬 BeОЛдЛМa ЗЛДpaбЛЛ Зo ЗpeПУ ЩaНЪЛдecНoЦo

ËcÔoÎëÁoÇaÌËÓ ËÌcÚpyÏeÌÚa ÏoÊeÚ oÚÎËäaÚëcÓ oÚ yÍaÁaÌÌoÖo ÁÌaäeÌËÓ, Ç ÁaÇËcËÏocÚË oÚ cÔocoÄa ËcÔoÎëÁoÇaÌËÓ ËÌcÚpyÏeÌÚa.

䡬 OÔpeÀeÎËÚë Ïepê ÔpeÀocÚopoÊÌocÚË, äÚoÄê

БaзЛЪЛЪл oФepaЪopa, НoЪopкe ocМoЗaМк Мa pacдeЪe ЗoБАeИcЪЗЛУ ФpЛ ЩaНЪЛдecНЛx ycОoЗЛУx ЛcФoОлБoЗaМЛУ (ФpЛМЛПaУ Зo ЗМЛПaМЛe Зce ФepЛoАк бЛНОa нНcФОyaЪaбЛЛ НpoПe ЗpeПeМЛ БaФycНa, Ъo ecЪл НoЦАa ЛМcЪpyПeМЪ ЗкНОпдeМ, paДoЪaeЪ Мa xoОocЪoП xoАy).

ah, AG = 6,3 Ï/c

Page 67

Part Name Q’ty

M3.5×6

MACHINE SCREW (W/WASHER)

TAPPING SCREW (W/FLANGE) D4

No.

tem

Part Name Q’ty

1 TAPPING SCREW D5×25 4

2 GUARD PLATE 1

3 PUSHING BUTTON 1

No.

Item

G10SS

TAPPING SCREW (W/FLANGE) D4

47 CORD CLIP 1

48 CORD ARMOR 1

49 TAIL COVER 1

51 CORD 1

501 WRENCH 1

502 SIDE HANDLE 1

4 GEAR COVER ASS’Y (INCLUD.3,16) 1

5 NUT M6 1

6 PINION 1

7 BALL BEARING 608VVC2PS2L 1

8 INNER COVER 1

9 ARMATURE 1

10 FAN GUIDE 1

11 HEX. HD. TAPPING SCREW D4×65 2

M4×12

MACHINE SCREW (W/WASHER)

12 STATOR 1

13 DUST SEAL 1

14 BALL BEARING 626VVC2PS2L 1

15 RUBBER BUSHING 1

16 LOCK PIN 1

17 RETAINING RING FOR D11 SHAFT 1

18 GEAR 1

19 PACKING GLAND 1

M5×16

MACHINE SCREW (W/SP. WASHER)

WHEEL GUARD ASS’Y (INCLUD.23,24)

GEAR AND PINION ASS’Y (INCLUD.6,18)

21 WASHER (A) 1

22 SPINDLE M10X1.5 1

24 SET PLATE 1

26 WHEEL WASHER 1

27 D. C. WHEELS 100MMX4T A36Q 1

28 WHEEL NUT (C) 1

30 SLIDE BAR 1

31 SPRING 1

32 SLIDE KNOB 1

33 HOUSING ASS’Y (INCLUD.15) 1

34 NAME PLATE 1

35 NUT 1

36 EARTH TERMINAL 1

37 TERMINAL 1

38 NOISE SUPPRESSOR 1

39 PILLAR TERMINAL 1

40 HITACHI LABEL 1

41 BRUSH CAP 2

42 CARBON BRUSH 2

43 BRUSH HOLDER 2

44 SWITCH (INCLUD.35, 45) 1

Page 68

G12SS

Q’ty

Part Name

TAPPING SCREW (W/FLANGE) D4

48 CORD ARMOR 1

49 TAIL COVER 1

51 CORD 1

Item

No.

501 WRENCH 1

502 SIDE HANDLE 1

Part Name Q’ty

1 TAPPING SCREW D5×25 4

2 GUARD PLATE 1

3 PUSHING BUTTON 1

4 GEAR COVER ASS’Y (INCLUD.3,16) 1

5 NUT M6 1

Item

No.

6 PINION 1

M5×16

MACHINE SCREW (W/WASHER) M4

MACHINE SCREW (W/SP. WASHER)

WHEEL GUARD ASS’Y (INCLUD.23,24)

GEAR AND PINION ASS’Y (INCLUD.6,18)

7 BALL BEARING 608VVC2PS2L 1

8 INNER COVER 1

9 ARMATURE 1

10 FAN GUIDE 1

11 HEX. HD. TAPPING SCREW D4×65 2

12 STATOR 1

13 DUST SEAL 1

14 BALL BEARING 626VVC2PS2L 1

15 RUBBER BUSHING 1

16 LOCK PIN 1

17 RETAINING RING FOR D11 SHAFT 1

18 GEAR 1

19 PACKING GLAND 1

21 WASHER (A) 1

22 SPINDLE M14×21

24 SET PLATE 1

26 WHEEL WASHER 1

27 D. C. WHEELS 115MMX6T A36Q 1

28 WHEEL NUT (C) 1

30 SLIDE BAR 1

31 SPRING 1

32 SLIDE KNOB 1

33 HOUSING ASS’Y (INCLUD.15) 1

34 NAME PLATE 1

35 NUT 1

36 EARTH TERMINAL 1

37 TERMINAL 1

38 NOISE SUPPRESSOR 1

39 PILLAR TERMINAL 1

40 HITACHI LABEL 1

MACHINE SCREW (W/WASHER) M3.5

TAPPING SCREW (W/FLANGE) D4

41 BRUSH CAP 2

42 CARBON BRUSH 2

43 BRUSH HOLDER 2

44 SWITCH (INCLUD.35, 45) 1

47 CORD CLIP 1

Page 69

G13SS

Q’ty

Part Name

TAPPING SCREW (W/FLANGE) D4

48 CORD ARMOR 1

49 TAIL COVER 1

51 CORD 1

Item

No.

501 WRENCH 1

502 SIDE HANDLE 1

Part Name Q’ty

1 TAPPING SCREW D5×25 4

2 GUARD PLATE 1

3 PUSHING BUTTON 1

4 GEAR COVER ASS’Y (INCLUD.3,16) 1

5 NUT M6 1

Item

No.

6 PINION 1

M5×16

MACHINE SCREW (W/WASHER) M4

MACHINE SCREW (W/SP. WASHER)

WHEEL GUARD ASS’Y (INCLUD.23,24)

GEAR AND PINION ASS’Y (INCLUD.6,18)

7 BALL BEARING 608VVC2PS2L 1

8 INNER COVER 1

9 ARMATURE 1

10 FAN GUIDE 1

11 HEX. HD. TAPPING SCREW D4×65 2

12 STATOR 1

13 DUST SEAL 1

14 BALL BEARING 626VVC2PS2L 1

15 RUBBER BUSHING 1

16 LOCK PIN 1

17 RETAINING RING FOR D11 SHAFT 1

18 GEAR 1

19 PACKING GLAND 1

21 WASHER (A) 1

22 SPINDLE M14×21

24 SET PLATE 1

26 WHEEL WASHER 1

27 D. C. WHEELS 125MMX6T A36Q 1

28 WHEEL NUT (C) 1

30 SLIDE BAR 1

31 SPRING 1

32 SLIDE KNOB 1

33 HOUSING ASS’Y (INCLUD.15) 1

34 NAME PLATE 1

35 NUT 1

36 EARTH TERMINAL 1

37 TERMINAL 1

38 NOISE SUPPRESSOR 1

39 PILLAR TERMINAL 1

40 HITACHI LABEL 1

MACHINE SCREW (W/WASHER) M3.5

TAPPING SCREW (W/FLANGE) D4

41 BRUSH CAP 2

42 CARBON BRUSH 2

43 BRUSH HOLDER 2

44 SWITCH (INCLUD.35, 45) 1

47 CORD CLIP 1

Page 70

Page 71

English

GUARANTEE CERTIFICATE

1 Model No. 2 Serial No. 3 Date of Purchase 4 Customer Name and Address 5 Dealer Name and Address

1 Model č. 2 Série č. 3 Datum nákupu 4 Jméno a adresa zákazníka 5 Jméno a adresa prodejce

(Please stamp dealer name and address)

Deutsch

GARANTIESCHEIN

1 Modell-Nr. 2 Serien-Nr. 3 Kaufdaturn 4 Name und Anschrift des Kunden 5 Name und Anschrift des Händlers

1 Model No. 2 Seri No. 3 Satın Alma Tarihi 4 Müßteri Adı ve Adresi 5 Bayi Adı ve Adresi

(Bitte mit Namen und Anschrift des Handlers abstempeln)

Ελληνικά Română

¶π™∆√¶√π∏∆π∫√ ∂°°À∏™∏™

1 Αρ. Μοντέλου 2 Αύξων Αρ. 3 Ηµεροµηνία αγοράσ 4 ΄Ονοµα και διεύθυνση πελάτη 5 ΄Ονοµα και διεύθυνση µεταπωλητή

1 Model nr. 2 Nr. de serie 3 Data cumpărării 4 Numele și adresa clientului 5 Numele și adresa distribuitorului

(Παρακαλούµε να χρησιµοποιηθεί σφραγίδα)

Polski Slovenščina

GWARANCJA

1 Model 2 Numer seryjny 3 Data zakupu 4 Nazwa klienta i adres 5 Nazwa dealera i adres

1 Št. modela 2 Serijska št. 3 Datum nakupa 4 Ime in naslov kupca 5 Ime in naslov prodajalca

(Pieczęć punktu sprzedaży)

Magyar

GARANCIA BIZONYLAT

ípusszám

1 T 2 Sorozatszám 3 A vásárlás dátuma 4 A Vásárló neve és c

íme

5 A Kereskedő neve és címe

1 MoÀeÎë £ 2 CepЛИМкИ £ 3 ÑaÚa ÔoÍyÔÍË 4 HaÁÇaÌËe Ë aÀpec ÁaÍaÁäËÍa 5 HaÁÇaÌËe Ë aÀpec ÀËÎepa

(Kérjük ide elhelyezni a Kereskedő nevének

ímének pecsétjét)

és c

✄

Čeština

ZÁRUČNÍ LIST

(Prosíme o razítko se jménem a adresou prodejce)

Türkçe

GARANTÓ SERTÓFÓKASI

(Lütfen bayi adını ve adresini kaße olarak basın)

CERTIFICAT DE GARANŢIE

(Vă rugăm aplicaţi ștampila cu numele și adresa distribuitorului)

GARANCIJSKO POTRDILO

(Prosimo vtisnite žig z imenom in naslovom prodajalca)

PyccÍËÈ

ÉAPAHTàâHõâ CEPTàîàKAT

(èoÊaÎyÈcÚa, ÇÌecËÚe ÌaÁÇaÌËe Ë aÀpec ÀËÎepa)

Page 72

✄

Page 73

727374

Page 74

Page 75

Hitachi Power Tools Österreich GmbH

Str. 7, Objekt 58/A6, Industriezentrum NÖ –Süd 2355 Wiener Neudorf, Austria Tel: +43 2236 64673/5 Fax: +43 2236 63373

Hitachi Power Tools Hungary Kft.

1106 Bogancsvirag U.5-7, Budapest, Hungary Tel: +36 1 2643433 Fax: +36 1 2643429 URL: http://www.hitachi-powertools.hu

Hitachi Power Tools Polska Sp.z o.o.

ul. Kleszczowa27 02-485 Warszawa, Poland Tel: +48 22 863 33 78 Fax: +48 22 863 33 82 URL: http://www.hitachi-elektronarzedzia.pl

Hitachi Power Tools Czech s.r.o.

Videnska 102,619 00 Brno, Czech Tel: +420 547 426 598 Fax: +420 547 426 599 URL: http://www.hitachi-powertools.cz

Hitachi Power Tools Netherlands B.V. Moscow Branch

Kashirskoye Shosse Dom 65, 4F 115583 Moscow, Russia Tel: +7 495 727 4460 or 4462 Fax: +7 495 727 4461 URL: http://www.hitachi-pt.ru

Hitachi Power Tools Romania

Str Sf. Gheorghe nr 20-Ferma, Pantelimon, Jud. Llfov Tel: +031 805 25 77 Fax: +031 805 27 19

Page 76

English

We declare under our sole responsibility that this product is in conformity with standards or standardized documents EN60745, EN55014 and EN61000 in accordance with Council Directives 2004/108/EC and 98/37/EC. This product also complies with the essential requirements of 2006/42/EC to be applied from 29 December 2009.

This declaration is applicable to the product affixed CE marking.

Deutsch

Wir erklären mit alleiniger Verantwortung, daß dieses Produkt den Standards oder standardisierten Dokumenten EN60745, EN55014 und EN61000 in Übereinstimmung mit den Direktiven des Europarats 2004/108/CE und 98/37/CE entspricht. Dieses Produkt hält auch die wesentlichen Anforderungen von 2006/42/CE ein, die ab 29. Dezember 2009 gelten werden.

Diese Erklärung gilt für Produkte, die die CE-Markierung tragen.

Ελληνικά

∆ηλώνουµε µε απλυτη υπευθυντητα τι αυτ το προιν είναι εναρµονισµένο µε τα πρτυπα ή τα έγραφα προτύπων EN60745, EN55014 και EN61000 σε συµφωνία µε τισ Οδηγίεσ του Συµβουλίου 2004/108/EK και 98/37/EK. Aυτ το προϊν είναι επίσησ σύµφωνο µε τισ βασικέσ απαιτήσεισ του 2006/42/ΕΚ που εφαρµζονται απ τισ 29 ∆εκεµβρίου 2009.

Αυτή η δήλωση ισχύει στο προιν µε το σηµάδι CE.

Polski

Oznajmiamy z całkowitą odpowiedzialnością, że produkt ten pozostaje w zgodzie ze standardami lub standardową formą dokumentów EN60745, EN55014 i EN61000 w zgodzie z Zasadami Rady 2004/108/EC i 98/37/EC. Ten produkt spełnia także wymogi Dyrektywy 2006/42/EC, które wchodzą w życie z dniem 29 grudnia 2009 r.

To oświadczenie odnosi się do załączonego produktu z oznaczeniami CE.

Magyar

Teljes felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az EN60745, EN55014, és EN 61000 szabványoknak illetve szabványosított dokumentumoknak, az Európa Tanács 2004/108/EC, és 98/37/EC Tanácsi Direktíváival összhangban. A termék ezen kívül megfelel a 2006/42/EC követelményeinek, melyeket 2009. December 29.-étől kell alkalmazni.

Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik.

EC DECLARATION OF CONFORMITY

ERKLÄRUNG ZUR KONFORMITÄT MIT CE-REGELN

EK ∆ΗΛΩΣΗ ΕΝΑΡΜΟΝΙΣΜΟΥ

DEKLARACJA ZGODNOŚCI Z EC

EU MEGFELELŐSÉGI NYILATKOZAT

Representative office in Europe

Hitachi Power Tools Europe GmbH

Siemensring 34, 47877 Willich 1, F. R. Germany

Čeština

Prohlašujeme na svoji zodpovědnost, že tento výrobek odpovídá normám EN60745, EN55014 a EN61000 v souladu se směrnicemi 2004/108/EC a 98/37/EC. Tento výrobek rovněž vyhovuje základním požadavkům 2006/42/EC platných od 29. prosince 2009.

Toto prohlášení platí pro výrobek označený značkou CE.

Türkçe

Bu ürünün, 2004/108/EC ve 98/37/EC sayılı Konsey Direktiflerine uygun olarak, EN60745, EN55014 ve EN61000 sayılı standartlara ve standartlaßtırılmıß belgelere uygun olduåunu, tamamen kendi sorumluluåumuz altında beyan ederiz. Bu ürün, aynı zamanda 29 Aralık 2009 tarihinden itibaren uygulanacak olan 2006/42/ EC No’lu Konsey Direktifinin temel ßartlarına da uygundur.

Bu beyan, üzerinde CE ißareti bulunan ürünler için geçerlidir.

Română

Declarăm pe propria răspundere că acest produs este conform cu standardele sau documentele de standardizare EN60745, EN55014 și EN61000 și cu Directivele Consiliului 2004/108/CE și 98/37/CE. Acest produs se conformează, de asemenea, cerinţelor de bază ale 2006/42/CE, care urmează a fi aplicate începînd cu 29 decembrie 2009.

Prezenta declaraţie se referă la produsul pe care este aplicat semnul CE.

Slovenščina

Po lastni odgovornosti objavljamo, da je izdelek v skladu s standardi ali standardiziranimi dokumenti EN60745, EN55014 in EN61000 v skladu z direktivami Sveta 2004/108/EC in 98/ 37/EC. Ta proizvod je izdelan v skladu tudi z osnovnimi zahtevami standarda 2006/42/EC, ki se začne uporabljati 29. decembra 2009.

Deklaracija je označena na izdelku s pritrjeno CE označbo.

PyccÍËÈ

Mê c ÔoÎÌoÈ oÚÇeÚcÚÇeÌÌocÚëï ÁaÓÇÎÓeÏ, äÚo ÀaÌÌoe ËÁÀeÎËe cooÚÇeÚcÚÇyeÚ cÚaÌÀapÚaÏ ËÎË cÚaÌÀapÚËÁoÇaÌÌêÏ ÀoÍyÏeÌÚaÏ EN60745, EN55014 Ë EN61000 coÖÎacÌo ÑËpeÍÚËÇaÏ CoÇeÚa 2004/108/EC Ë 98/37/EC. ùÚoÚ ÔpoÀyÍÚ cooÚÇeÚcÚÇyeÚ ÖÎaÇÌêÏ ÚpeÄoÇaÌËÓÏ 2006/42/EC oÚ 29 ÀeÍaÄpÓ 2009 Ö.

ÑaÌÌaÓ ÀeÍÎapaáËÓ oÚÌocËÚcÓ Í ËÁÀeÎËÓÏ, Ìa ÍoÚopêx ËÏeeÚcÓ ÏapÍËpoÇÍa CE.

PROHLÁŠENÍ O SHODĚ S CE

AB UYGUNLUK BEYANI

DECLARAŢIE DE CONFORMITATE CE

EC DEKLARACIJA O SKLADNOSTI

ÑEKãAPAñàü COOTBETCTBàü EC

27. 2. 2009

Head office in Japan

Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan

Hitachi Koki Co., Ltd.

K. Kato Board Director

902 Code No. C99160295 G Printed in China

HiKOKI G13SN, G13SS User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
