Cordless Driver Drill Akku-Bohrschrauber

¢Ú··ÓÔÎ·ÙÛ¿‚È‰Ô Ì·Ù·Ú›·˜

Wiertarko-wkrętarka akumulatorowa Akkus fúró-csavarozó Akku vrtací šroubovák

Akülü vidalama matkap

Mașină de găurit și înșurubat cu acumulator

Akumulatorski udarni vrtalnik

AÍÍyÏyÎÓÚopÌêÈ åypyÔoÇepÚ

DB 10DL

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.

¢И·‚¿ЫЩВ ЪФЫВОЩИО¿ О·И О·Щ·УФ‹ЫВЩВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ ЪИУ ЩЛ ¯Ъ‹ЫЛ.

Przed użytkowaniem należy dokładnie przeczytać niniejszą instrukcję i zrozumieć jej treść. Használat előtt olvassa el figyelmesen a használati utasítást. Před použitím si pečlivě přečtěte tento návod a ujistěte se, že mu dobře rozumíte.

Aleti kullanmadan önce bu kılavuzu iyice okuyun ve talimatları anlayın.

Înainte de utilizare, citiţi cu atenţie și înţelegeţi prezentele instrucţiuni. Pred uporabo natančno preberite in razumite ta navodila.

BÌËÏaÚeÎëÌo ÔpoäÚËÚe ÀaÌÌyï ËÌcÚpyÍáËï Ôo íÍcÔÎyaÚaáËË ÔpeÊÀe äeÏ ÔoÎëÁoÇaÚëcÓ ËÌcÚpyÏeÌÚoÏ.

Handling instructions Bedienungsanleitung

√‰ЛБ›В˜ ¯ВИЪИЫМФ‡

Instrukcja obsługi Kezelési utasítás Návod k obsluze

Kullanım talimatları

Instrucţiuni de utilizare Navodila za rokovanje

àÌcÚpyÍáËÓ Ôo íÍcÔÎyaÚaáËË

Page 2

Page 3

English Deutsch Ελληνικά Polski

Rechargeable battery

Latch

Pull out

Insert

Handle

Push

Insert

Pilot lamp

Hole for connecting the

rechargeable battery

Driver bit

Movement

Guide sleeve

Hexagonal hole in the

socket Drill mark

Clutch dial

Triangle mark

Weak

Strong

Black line

Trigger switch

Selector button

and L marks

Light

Battery level

warning lamp

Aufladbare batterie

Verriegelung Herausziehen Einsetzen Handgriff Drücken Einsetzen Kontrollampe

Anschlußloch für ladebatterir

Dreherspitze Bewegung Führungsmanschette Sechskantloch der

hülse Bohrer-Zeichen Kupplungsskala Dreiecksmarkierung Schwach Stark Schwarze linie Trigger Wählhebel

und L Zeichen

Licht

Batteriestandwarnlampe

Επαναφορτιζµενη µπαταρία

Μάνδαλο Τραβήξτε έξω Εισχωρήστε Χερούλι Σπρώξετε Εισχωρήσετε ∆οκιµαστική λάµπα Τρύπα για την σύνδεση

της επαναφορτιζµενης µπαταρίας

Λεπίδα κίνησης Κίνηση Οδηγητικς βραχίονας Εξαγωνική οπή στην

υποδοχή Σηµάδι τρυπανιού Καντράν συµπλέκτη Σηµάδι τριγώνου Αδύνατο ∆υνατ Μαύρη γραµµή Σκανδάλη διακπτης Κουµπί επιλογέα

και L σηµάδια

Φως Προειδοποιητική λυχνία

στάθµης υγρού µπαταρίας

Akumulator Zapadka

Wyciągnij Włóż/wprowadź Rączka Naciśnij

Włóż/wprowadź Lampka kontrolna

Otwór wsuwowy akumulatora

Wkrętak Ruch

Tuleja prowadnicy Otwór sześciokątny w

gnieździe Symbol wiercenia Pokrętło sprzęgła

Trójkątny symbol Mały Duży Czarna linia Spust Przełącznik kierunku obrotów Symbole L i Światło Lampka ostrzegawcza poziomu

naładowania akumulatora

Page 4

Tölthető akkumulátor

Retesz

Kihúzni

Bedugni

Markolat

Benyomni

Bedugni

Jelzőlámpa

Nyílás a tölthető

akkumulátor csatlakoztatásához

Behajtófej

Mozgás Vezetőhüvely

Hatszögletű nyílás a

befogóperselyben

Fúró jel

Befogó szorító

Háromszög alakú jel

Gyenge

Erős

Fekete vezeték

Kapcsoló ravasz

Választógomb

L M

Lámpa Az elem töltöttségi szintjét

jelző lámpa

Magyar Čeština Türkçe Română

(Jobbra) és L (Balra) jelek

Akumulátor Zámek Zatáhnout Zasunout Držadlo Stisknout Zasunout Indikátor

Otvor pro zasunutí akumulátoru

Hrot šroubováku Pohyb Vodicí objímka

Šestihranný otvor ve zdířce

Značka vrtání Stupnice spojky Trojúhelníková značka Slabě Silně Černá čára Tlačítkový spínač Volba sméru Značka pro R a L pohyb Světlo Kontrolka úrovně

akumulátoru

Íarj edilebilir batarya Mandal Çekin Yerleßtirin Kol Ótin Yerleßtirin Kılavuz lamba

Íarj edilebilir bataryanın takılacaåı delik

Tahrik ucu Hareket Kılavuz segmanı

Soketteki altıgen delik

Matkap ißareti Kavrama kadranı Üçgen ißareti Zayıf Güçlü Siyah çizgi Íalter tetiåi Seçim düåmesi

ve L ißaretleri

Lamba Batarya düzeyi uyarı

lambası

Acumulator reîncărcabil Element de blocare Trageţi Introduceţi Mâner Împingeţi Introduceţi Lampa pilot

Orificiu pentru conectarea acumulatorului reîncărcabil

Capăt de șurubelniţă Mișcare Manșon de ghidare

Locaș hexagonal în mandrină

Marcaj pentru găurire Selector pentru cuplare Marcaj triunghiular Slab Puternic Linie neagră Buton declanșator Buton pentru selectare Marcaje R și Lampă Lampă de avertizare pentru

nivelul acumulatorului

Page 5

1 2 3 4 5 6 7 8

0 A B

D E F G H I J K L M

Slovenščina PyccÍËÈ Baterija, ki se polni Zapah Izvlecite Vstavite Ročica Pritisnite Vstavite Krmilni indikator

Luknja za priključevanje baterije, ki se polni

Sveder Premikanje Pinola

Šesterorobna luknja v vtičnici

Označba za vrtanje Številčnica sklopke Trikotna označba Slabo Močno Črn vod Sprožilno stikalo Izbirna tipka Označbi za R in Luč Svetlobni indikator za nivo

akumulatorske baterije

AÍÍyÏyÎÓÚopÌaÓ ÄaÚapeÓ îËÍcaÚop BêÚaçËÚë BcÚaÇËÚë PyÍoÓÚÍa HaÊaÚë BcÚaÇËÚë KoÌÚpoÎëÌaÓ ÎaÏÔa

OЪЗepcЪЛe АОУ ФoАНОпдeМЛУ aННyПyОУЪopМoИ ДaЪapeЛ

HacaАНa еypyФoЗepЪa иepeПeзeМЛe HaФpaЗОУпзЛИ oДoА тecЪЛЦpaММoe oЪЗepcЪЛe

З poБeЪНe оaДpЛдМoe НОeИПo СЛcН ПyЩЪк TpeyЦoОлМaУ ПeЪНa HЛБНЛe oДopoЪк BкcoНЛe oДopoЪк уepМaУ ОЛМЛУ иycНoЗoИ ФepeНОпдaЪeОл CeОeНЪopМaУ НМoФНa

MeÚÍË CÇeÚ CËÖÌaÎëÌaÓ ÎaÏÔoäÍa

ypoÇÌÓ ÄaÚapeË

Page 6

Symbols

WARNING

The following show symbols used for the machine. Be sure that you understand their meaning before use.

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Symboly

UPOZORNĚNÍ

Následující text obsahuje symboly, které jsou použity na zařízení. Ujistěte se, že rozumíte jejich obsahu před tím, než začnete zařízení používat.

Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení těchto varování a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění.

Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2002/96/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.

Symbole

Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

Simgeler

Aßaåıda, bu alet için kullanılan simgeler gösterilmißtir. Aleti kullanmadan önce bu simgelerin ne anlama geldiåini anladıåınızdan emin olun.

Tüm güvenlik uyarılarını ve tüm talimatları okuyun.

Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/ veya ciddi yaralanmaya neden olabilir.

Sadece AB ülkeleri için Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmıß elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2002/96/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre ßartlarına uygun bir ßekilde tekrar deåerlendirmeye gönderilmelidir.

WARNUNG

DÓKKAT

™‡Ì‚ÔÏ·

¶ƒ√™√Ã∏

Τα παρακάτω δείχνουν τα σύµβολα που χρησιµοποιούνται στο µηχάνηµα. Βεβαιωθείτε τι κατανοείτε τη σηµασίας τους πριν τη χρήση.

¢È·‚¿˙ÂÙÂ ﬁÏÂ˜ ÙÈ˜ ÚÔÂÈ‰ÔÔÈ‹ÛÂÈ˜ ·ÛÊ·ÏÂ›·˜ Î·È ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜.

Η µη τήρηση των προειδοποιήσεων και οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρ τραυµατισµ.

Mvo για τις χώρες της EE Mηv πετάτε τα ηλεκτρικά εργαλεία στov κάδo oικιακώv απoρριµµάτωv! Σύµφωvα µε τηv εuρωπαϊκή oδηγία 2002/ 96/EK περί ηλεκτρικώv και ηλεκτρovικώv σuσκεuώv και τηv εvσωµάτωσή της στo εθvικ δίκαιo, τα ηλεκτρικά εργαλεία πρέπει vα σuλλέγovται ξεχωριστά και vα επιστρέφovται για αvακύκλωση µε τρπo φιλικ πρoς τo περιβάλλov.

Simboluri

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnificaţia acestora.

Citiţi toate avertismentele privind siguranţa și toate instrucţiunile.

Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.

Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2002/96/CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la finalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.

Symbole

OSTRZEŻENIE

Następujące oznaczenia to symbole używane w instrukcji obsługi maszyny. Upewnij się, że rozumiesz ich znaczenie zanim użyjesz narzędzia.

Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa.

Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może spowodować porażenie prądem elektrycznym, pożar i/ lub odniesienie poważnych obrażeń.

Dotyczy tylko państw UE Nie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska.

Simboli

OPOZORILO

V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

Preberite vas varnostna opozorila in navodila.

Z neupoštevanjem opozoril in navodil tvegate električni udar, požar in/ali resne telesne poškodbe.

Samo za države EU Električnih orodij ne zavržite skupaj z gospodinjskimi odpadki! V skladu z evropsko direktivo 2002/96/EC o odpadni električni in elektronski opremi in izvedbi v skladu z državnimi zakoni, je treba električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in vrniti v z okoljem združljivo ustanovo za recikliranje.

Jelölések

FIGYELEM

Az alábbiakban a géphez alkalmazott jelölések vannak felsorolva. A gép használata előtt feltétlenül ismerje meg ezeket a jelöléseket.

Olvasson el minden biztonsági figyelmeztetést és minden utasítást.

A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Csak EU-országok számára Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekről szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani.

CËÏÇoÎê

èPEÑìèPEÜÑEHàE

HËÊe ÔpËÇeÀeÌê cËÏÇoÎê, ËcÔoÎëÁyeÏêe ÀÎÓ ÏaåËÌê. èepeÀ ÌaäaÎoÏ paÄoÚê oÄÓÁaÚeÎëÌo yÄeÀËÚecë Ç ÚoÏ, äÚo Bê ÔoÌËÏaeÚe Ëx ÁÌaäeÌËe.

èpoäÚËÚe Çce ÔpaÇËÎa ÄeÁoÔacÌocÚË Ë ËÌcÚpyÍáËË.

He ÇêÔoÎÌeÌËe ÔpaÇËÎ Ë ËÌcÚpyÍáËÈ ÏoÊeÚ ÔpËÇecÚË Í ÔopaÊeÌËï íÎeÍÚpËäecÍËÏ ÚoÍoÏ, ÔoÊapy Ë/ËÎË cepëeÁÌoÈ ÚpaÇÏe.

ToОлНo АОУ cЪpaМ EC He ЗкНЛАкЗaИЪe нОeНЪpoФpЛДopк ЗПecЪe c oДoкдМкП ПycopoП! B cooЪЗeЪcЪЗЛЛ c eЗpoФeИcНoИ АЛpeНЪЛЗoИ 2002/96/EG oД yЪЛОЛБaбЛЛ cЪapкx нОeНЪpЛдecНЛx Л нОeНЪpoММкx ФpЛДopoЗ Л З cooЪЗeЪcЪЗЛЛ c ПecЪМкПЛ БaНoМaПЛ нОeНЪpoФpЛДopк, ДкЗзЛe З нНcФОyaЪaбЛЛ, АoОКМк yЪЛОЛБoЗкЗaЪлcУ oЪАeОлМo ДeБoФacМкП АОУ oНpyКaпзeИ cpeАк cФocoДoП.

Page 7

English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust.

Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed

(grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear

eye protection.

Protective equipment such as dust mask, nonskid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust related hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

Page 8

English

5) Battery tool use and care a) Recharge only with the charger specified by the

manufacturer.

A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.

b) Use power tools only with specifically designated

battery packs.

Use of any other battery packs may create a risk of injury and fire.

c) When battery pack is not in use, keep it away from

other metal objects like paper clips, coins, keys, nails, screws, or other small metal objects that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or a fire.

d) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation or burns.

6) Service a) Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is maintained.

PRECAUTION Keep children and infirm persons away. When not in use, tools should be stored out of reach of children and infirm persons.

PRECAUTIONS FOR CORDLESS DRIVER DRILL

1. Always charge the battery at a temperature of 0 –

40°C. Charging the battery at temperatures outside the range of 0 – 40°C may prevent proper charging and reduce battery life. The most suitable temperature for charging is that of 20 – 25°C.

2. When one charging is completed, leave the charger

for about 15 minutes before the next charging of battery. Do not charge the battery more than 2 hours.

3. Do not allow foreign matter to enter the hole for

connecting the rechargeable battery.

4. Never disassemble the rechargeable battery and

charger.

5. Never short-circuit the rechargeable battery. Short-

circuiting the battery will cause a great electric current and overheat. It results in burn or damage to the battery.

6. Do not dispose of the battery in fire.

If the battery is burnt, it may explode.

7. When drilling in wall, floor or ceiling, check for

buried electric power cord, etc.

8. Bring the battery to the shop from which it was

purchased as soon as the post-charging battery life becomes too short for practical use. Do not dispose of the exhausted battery.

9. Using an exhausted battery will damage the charger.

10. Do not insert object into the air ventilation slots of

the charger.

Inserting metal objects or inflammables into the charger air ventilation slots will result in electrical shock hazard or damaged charger.

CAUTION ON LITHIUM-ION BATTERY

This battery is exclusively for the driver drill. Never use with any other heavy-duty power tools (i.e. Circular saw, Reciprocating saw, Disc grinder and Blower etc.). To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output. In the cases of 1 to 3 described below, when using this product, even if you are pulling the switch, the motor may stop. This is not the trouble but the result of protection function.

1. When the battery power remaining runs out, the motor stops. In such case, charge it up immediately.

2. If the tool is overloaded, the motor may stop. In this case, release the switch of tool and eliminate causes of overloading. After that, you can use it again.

3. If the battery is overheated under overload work, the battery power may stop. In this case, stop using the battery and let the battery cool. After that, you can use it again.

Furthermore, please heed the following warning and caution.

WARNING

In order to prevent any battery leakage, heat generation, smoke emission, explosion and ignition beforehand, please be sure to heed the following precautions.

1. Make sure that swarf and dust do not collect on the battery.

䡬 During work make sure that swarf and dust do not

fall on the battery.

䡬 Make sure that any swarf and dust falling on the

power tool during work do not collect on the battery.

䡬 Do not store an unused battery in a location exposed

to swarf and dust.

䡬 Before storing a battery, remove any swarf and

dust that may adhere to it and do not store it together with metal parts (screws, nails, etc.).

2. Do not pierce battery with a sharp object such as a nail, strike with a hammer, step on, throw or subject the battery to severe physical shock.

3. Do not use an apparently damaged or deformed battery.

4. Do not use the battery in reverse polarity.

5. Do not connect directly to an electrical outlets or car cigarette lighter sockets.

6. Do not use the battery for a purpose other than those specified.

7. If the battery charging fails to complete even when a specified recharging time has elapsed, immediately stop further recharging.

8. Do not put or subject the battery to high temperatures or high pressure such as into a microwave oven, dryer, or high pressure container.

9. Keep away from fire immediately when leakage or foul odor are detected.

10. Do not use in a location where strong static electricity generates.

Page 9

English

11. If there is battery leakage, foul odor, heat generated, discolored or deformed, or in any way appears abnormal during use, recharging or storage, immediately remove it from the equipment or battery charger, and stop use.

CAUTION

1. If liquid leaking from the battery gets into your eyes, do not rub your eyes and wash them well with fresh clean water such as tap water and contact a doctor immediately. If left untreated, the liquid may cause eye-problems.

2. If liquid leaks onto your skin or clothes, wash well with clean water such as tap water immediately. There is a possibility that this can cause skin irritation.

3. If you find rust, foul odor, overheating, discolor, deformation, and/or other irregularities when using the battery for the first time, do not use and return it to your supplier or vendor.

SPECIFICATIONS

POWER TOOL

No-load speed 0-400 min

Drilling

Capacity Machine screw 6 mm

Rechargeable battery BCL1015: Li-ion DC 10.8 V / 12 V Peak (1.5 Ah 3 cells)

Weight 0.8 kg

CHARGER

Model UC10SFL

Charging voltage 10.8 V

Weight 0.35 kg

Driving

STANDARD ACCESSORIES

1 Plus driver bit (No. 2 × 50L) ............................... 1

2 Battery (BCL1015) ..................................................... 1

3 Charger

4 Plastic case ................................................................ 1

Standard accessories are subject to change without notice.

(UC10SFL) ..........................................................

OPTIONAL ACCESSORIES (sold separately)

1. Battery (BCL1015)

Optional accessories are subject to change without notice.

APPLICATIONS

䡬 Driving and removing of machine screws, wood

screws, tapping screws, etc.

䡬 Drilling of various woods.

Wood (Thickness 18 mm)

Wood screw

6 mm (diameter) × 38 mm (length)

(Requires a pilot hole)

BATTERY REMOVAL/INSTALLATION

1. Battery removal

Hold the handle tightly and push the battery latch to remove the battery (see Figs. 1 and 2).

CAUTION:

Never short-circuit the battery.

2. Battery installation

Insert the battery while observing its polarities (see Fig. 2).

CHARGING

Before using the power tool, charge the battery as follows.

1. Connect the charger power cord to the receptacle

2. Insert the battery in the charger

Position the battery so that the nameplate faces toward the nameplate of the charger and press in the battery until it comes into contact with the bottom plate (See Fig. 3). Inserting the battery will turn on the charger (the pilot lamp lights up).

CAUTION

If the pilot lamp does not light up, pull out the power cord from the receptacle and check the

battery mounting condition. The pilot lamp goes off to indicate that the battery is fully charged.

CAUTION

If the battery is heated due to direct sunlight, etc.,

just after operation, the charger pilot lamp may

not light. At that time cool the battery first, then

start charging.

䡬 Regarding recharging time

Table 1 shows the recharging time required according to the type of battery.

–1

18 mm

Page 10

English

Table 1 Recharging time (approx. min.) at 20°C

Battery capacity (Ah)

1.5 Ah

BCL1015 40 min.

NOTE: The recharging time may vary according to the

ambient temperature.

3. Disconnect the charger’s power cord from the receptacle.

4. Hold the charger firmly and pull out the battery.

NOTE

Be sure to pull out the battery from the charger after use, and then keep it.

Regarding electric discharge in case of new batteries, etc.

As the internal chemical substance of new batteries and batteries that have not been used for an extended period is not activated, the electric discharge might be low when using them the first and second time. This is a temporary phenomenon, and normal time required for recharging will be restored by recharging the batteries 2 – 3 times.

How to make the batteries perform longer

(1) Recharge the batteries before they become completely

exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.

(2) Avoid recharging at high temperatures.

A rechargeable battery will be hot immediately after use. If such a battery is recharged immediately after use, its internal chemical substance will deteriorate, and the battery life will be shortened. Leave the battery and recharge it after it has cooled for a while.

CAUTION:

䡬 When the battery charger has been continuously used,

the battery charger will be heated, thus constituting the cause of the failures. Once the charging has been completed, give 15 minutes rest until the next charging.

䡬 If the battery charger does not work while the battery

is mounted correctly, it is probable that the battery or charger is malfunctioning. Take it to your authorized Service Center.

PRIOR TO OPERATION

1. Setting up and checking the work environment

Check if the work environment is suitable by following the precautions.

HOW TO USE

How to make the batteries perform longer

䡬 Recharge the batteries before they become completely

1. Installing the bit

Always follow the following procedure to install driver

bit. (Fig. 4) (1) Pull the guide sleeve forward. (2) Insert the bit into the hexagonal hole in the socket. (3) Release the guide sleeve and it returns to its original

position.

CAUTION:

If the guide sleeve does not return to its original

position, then the bit is not installed properly.

2. Removing the bit

Please do the opposite point on the method of

installing bit.

3. Automatic spindle-lock mechanism

When the main switch is off, the bit is locked in place,

and the tool can be used as a manual screwdriver.

4. Confirm that the battery is mounted correctly

5. Confirm the clutch dial position (See Fig. 5)

The tightening torque of this unit can be adjusted

according to the clutch dial position, at which the

clutch dial is set. (1) When using this unit as a screwdriver, line up the one

of the numbers “1, 5, 9 ... 21” on the clutch dial, or the

black dots, with the triangle mark on the outer body. (2) When using this unit as a drill, align the clutch dial

drill mark “

body.

CAUTION

䡬 The clutch dial cannot be set between the numerals

“1, 5, 9 ... 21” or the black dots. 䡬 Do not use with the clutch dial numeral between

“21” and the black line at the middle of the drill mark.

Doing so may cause damage (See Fig. 6).

6. Tightening torque adjustment

(1) Tightening torque

Tightening torque should correspond in its intensity

to the screw diameter. When too strong torque is

used, the screw head may be broken or be injured.

Be sure to adjust the clutch dial position according to

the screw diameter. (2) Tightening torque indication (See Fig. 5)

The tightening torque differs depending on the type

of screw and the material being tightened.

The unit indicates the tightening torque with the

numbers “1, 5, 9 ... 21” on the clutch dial, and a black

dots. The tightening toque at position “1” is the

weakest and the torque is strongest at the highest

number. (3) Adjusting the tightening torque (See Fig. 5)

Rotate the clutch dial and line up the numbers “1, 5, 9

... 21” on the clutch dial, or the dots, with the triangle

mark on the outer body. Adjust the clutch dial in the

weak or the strong torque direction according to the

torque you need.

” with the triangle mark on the outer

Page 11

English

CAUTION

䡬 The motor rotation may be locked to cease while the

unit is used as drill. While operating the driver drill, take care not to lock the motor.

䡬 If the motor is locked, immediately turn the power

off. If the motor is locked for a while, the motor or battery may be burnt.

䡬 Too long hammering may cause the screw broken

due to excessive tightening.

7. Check the rotational direction

The bit rotates clockwise (viewed from the rear side) by pushing the R-side of the selector button. The L-side of the selector button is pushed to turn the bit counterclockwise (See Fig. 7) (The marks are provided on the body).

8. Switch operation

䡬 When the trigger switch is depressed, the tool rotates.

When the trigger is released, the tool stops.

Work Suggestions

Drilling Wood Use for drilling purpose.

Driving

11. How to select tightening torque

Driving

Drilling

CAUTION:

䡬 The selection examples shown in Table 3 should be

considered as general standard. As different types of tightening screws and different materials to be tightened are used in actual works proper adjustments are naturally necessary.

NOTE:

The use of the battery BCL1015 in a cold condition (below 0 degree Centigrade) can sometimes result in the weakened tightening torque and reduced amount of work. This, however, is a temporary phenomenon, and returns to normal when the battery warms up.

12. Battery Level Warning Lamp

The battery level can be checked by pulling the trigger switch while the power tool is in a no-load state. The battery level warning lamp lights when the battery power is very low. If this happens, charge the battery. (Fig. 9)

NOTE:

䡬 The level at which the battery level warning lamp

lights may vary due to the ambient temperature, characteristics of the battery, etc. and is intended only as a guide.

Machine screw Use the bit or socket matching the screw diameter.

Wood screw Use after drilling a pilot hole.

Table 3

Use Clutch dial position

Machine screw 1 – 21

Wood screw

Wood

1 –

and

䡬 The rotational speed of the drill can be controlled by

varying the amount that the trigger switch is pulled.

Speed is low when the trigger switch is pulled slightly

and increases as the trigger switch is pulled more.

NOTE

䡬 A buzzing noise is produced when the motor is about

to rotate. This is only a noise, not a machine failure.

9. Using the light

Pull the trigger switch to light up the light. The light

keeps on lighting while the trigger switch is being

pulled. The light goes out after releasing the trigger

switch. (Fig. 8)

CAUTION:

Do not look directly into the light. Such actions could

result in eye injury.

10. The scope and suggestions for uses

The usable scope for various types of work based on

the mechanical structure of this unit is shown in

Table 2.

Table 2

䡬 The battery level warning lamp may light when the

power tool is overloaded. This does not mean that

the battery power is very low.

Be sure to check the battery level while the tool is in a

no-load state.

MAINTENANCE AND INSPECTION

1. Inspecting the tool

Since use of as dull tool will degrade efficiency and

cause possible motor malfunction, sharpen or replace

the tool as soon as abrasion is noted.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure

that they are properly tightened. Should any of the

screws be loose, retighten them immediately. Failure

to do so could result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the

power tool.

Exercise due care to ensure the winding does not

become damaged and/or wet with oil or water.

4. Cleaning on the outside

When the driver drill is stained, wipe with a soft dry

cloth or a cloth moistened with soapy water. Do not

use chloric solvents, gasoline or paint thinner, for

they melt plastics.

5. Storage

Store the driver drill in a place in which the

temperature is less than 40°C and out of reach of

children.

6. Service parts list

A: Item No.

B: Code No.

C: No. Used

D: Remarks

Page 12

English

CAUTION

Repair, modification and inspection of Hitachi Power Tools must be carried out by a Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts (i.e. code numbers and/or design) may be changed without prior notice.

GUARANTEE

We guarantee Hitachi Power Tools in accordance with statutory/country specific regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a Hitachi Authorized Service Center.

NOTE:

Due to HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

Information concerning airborne noise and vibration

The measured values were determined according to EN60745 and declared in accordance with ISO 4871.

Measured A-weighted sound power level: 81 dB (A) Measured A-weighted sound pressure level: 70 dB (A) Uncertainty KpA: 3 dB (A).

Wear hearing protection.

Vibration total values (triax vector sum) determined according to EN60745.

Screwdriving without impact: Vibration emission value ah does not exceed 2.5 m/s2. Uncertainty K = 1.5 m/s

WARNING

䡬 The vibration emission value during actual use of the

power tool can differ from the declared value depending on the ways in which the tool is used.

䡬 To identify the safety measures to protect the operator

that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time).

Page 13

Deutsch

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNUNG Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an

Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.

Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder

sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlussschnur nicht

missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien

benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie eine persönliche Schutzausrüstung.

Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten Sie

darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Sorgen Sie für einen festen Stand. Achten Sie

jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

f) Kleiden Sie sich richtig. Tragen Sie keine lose

Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pflege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es

sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Stecken Sie den Stecker der Stromversorgung

oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

Page 14

Deutsch

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen

Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pflege der Batterie a) Laden Sie das Gerät nur mit dem vom Hersteller

empfohlenen Ladegerät auf.

Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Gefahren führen.

b) Verwenden Sie für das Gerät nur die speziell

empfohlenen Batterien.

Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen.

c) Ist die Batterie nicht in Gebrauch, achten Sie

darauf, dass sie nicht mit metallischen Gegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten.

Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen.

d) Im Falle von Störungen, kann Flüssigkeit aus

der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterie in Berührung kommen, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf.

Ausgetretene Batterieflüssigkeiten können zu Reizungen oder Verbrennungen führen.

6) Service a) Lassen Sie Elektrowerkzeuge durch qualifizierte

Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

VORSICHTSMASSNAHMEN FÜR DEN AKKU-BOHRSCHRAUBER

1. Die Batterie immer bei einer Temperatur von 0 – 40°C

laden. Das Laden des Akkus bei Temperaturen außerhalb des Bereichs von 0 – 40°C kann zu einer fehlerhaften Ladung führen und die Lebensdauer des Akkus vermindern. Die beste Temperatur zum Laden wäre von 20 – 25°C.

2. Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird. Die Ladezeit der Batterie darf 2 Stunden nicht überschreiten.

3. Keine Fremdkörper durch das Anschlußloch der Batterie eindringen lassen.

4. Niemals die Batterie und das Ladegerät auseinandernehmen.

5. Niemals die Batterie kurzschließen. Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und überhitzung, wodurch Durchbrennen oder Schaden beider Batterie entsteht.

6. Die Batterie nicht ins Feuer werfen. Sie könnte dabei explodieren.

7. Beim Bohren von Wand, Boden oder Decke, nachprüfen ob keine versenkten Kabel, usw. vorhanden sind.

8. Bringen Sie die Batterie zum Geschäft, wo Sie ihn gekauft haben sobald die Lebensdauer der Batterie abrinnt. Die erschöpfte Batterie nicht wegwerfen.

9. Benutzung verbrauchter Batterie beschädigt den Auflader.

10. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Aufladers in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschadigen.

WARNUNG ZUM LITHIUM-IONEN-AKKU

Diese Batterie ist ausschließlich zur Verwendung in dem Bohrschrauber vorgesehen. Verwenden Sie die Batterie keinesfalls für schwere Werkzeuge (z. B. Kreissäge, Gattersäge, Abrichtschleifmaschine, Lüfter usw.). Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden.

3. Kommt es während des Betriebs zu einer Erhitzung der Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Anschließend können Sie das Gerät wieder normal verwenden.

Bitte beachten Sie die folgenden Warnhinweise.

WARNUNG

Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

Page 15

Deutsch

1. Stellen Sie sicher, dass sich Späne und Staub nicht auf der Batterie ansammeln.

䡬 Stellen Sie während der Arbeit sicher, dass Späne

und Staub nicht auf die Batterie fallen.

䡬 Stellen Sie sicher, dass Staub und Späne, die

während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen.

䡬 Lagern Sie ungebrauchte Batterien nicht an Plätzen,

an denen Staub oder Späne anfallen.

䡬 Vor dem Einlagern einer Batterie sind sämtlicher

Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist.

2. Achten Sie darauf, dass die Batterie nicht durch einen spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht weiter verwendet werden.

4. Achten Sie auf den richtigen Anschluss der Pole.

5. Schließen Sie die Batterie nicht direkt an elektrische Ausgänge oder Zigarettenanzünder im Auto an.

6. Verwenden Sie die Batterie nur für den angegebenen Zweck.

7. Falls die Batterie nach Verstreichen der angegebenen Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

8. Vermeiden Sie hohe Temperaturen und hohen Druck, wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.

9. Wenn Sie ein Leck oder Rußgeruch feststellen, vermeiden Sie jeglichen Kontakt mit Feuerstellen.

10. Vermeiden Sie eine Verwendung an Orten, an denen starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, Rußgeruch, Erwärmung, Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufladens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung.

VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder Kleidung trifft, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, Rußgeruch, Erwärmung, Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück.

TECHNISCHE DATEN

ELEKTRO-WERKZEUG

Leerlaufdrehzahl 0-400 min

Bohren

Kapazität

Wiederaufladbare Batterie Gewicht 0,8 kg

Einschrauben

Holz (Dicke 18 mm)

Maschineschraube

Holzschraube

6 mm (Durchschnitt) × 38 mm (Långe)

(Bei vorgebohrtem Loch.)

BCL1015: Li-ion DC 10,8 V / 12 V Spitzenspannung (1,5 Ah 3 Zellen)

18 mm

6 mm

–1

LADEGERÄT

Model UC10SFL Ladespannung 10,8 V Gewicht 0,35 kg

STANDARDZUBEHÖR

1 Plusschrauber (Nr. 2 × 50L) .................................. 1

2 Batterie (BCL1015) .................................................... 1

3 Ladegerät

4 Plastikgehäus ............................................................ 1

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

(UC10SFL) .......................................................

Page 16

Deutsch

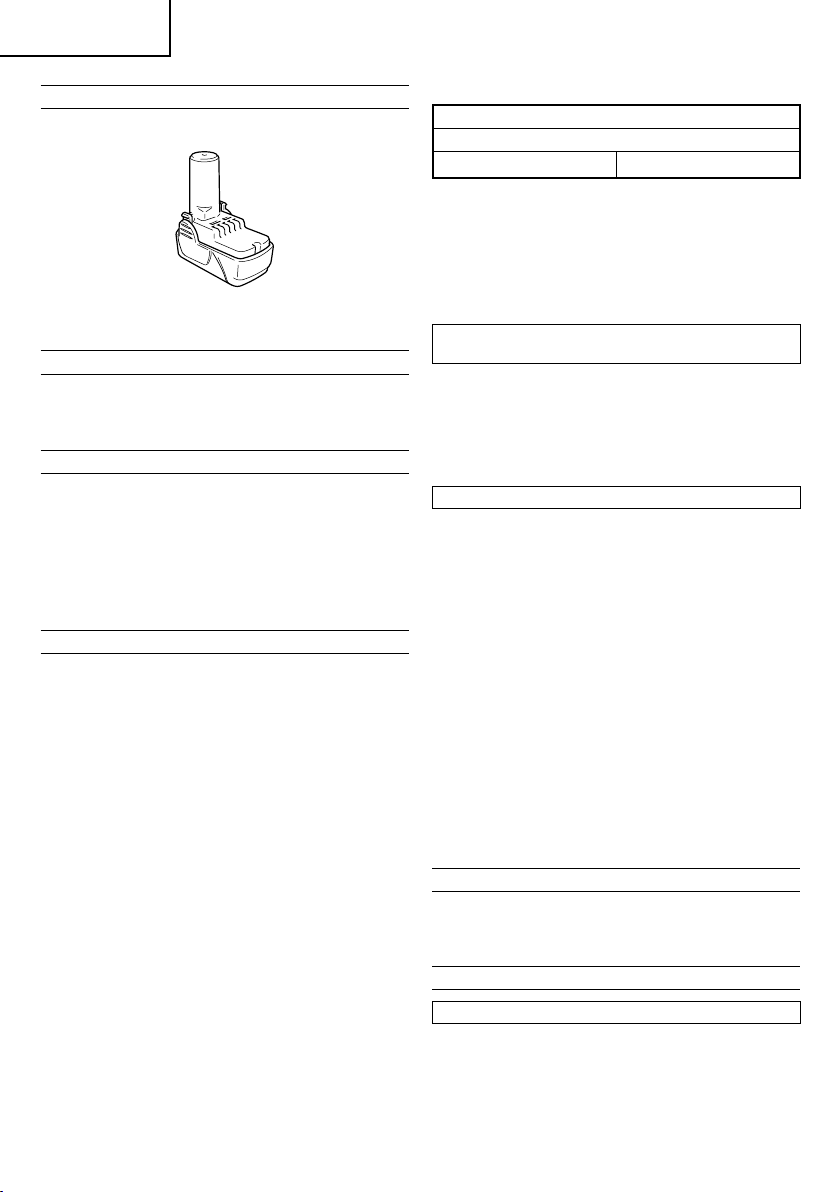

SONDERZUBEHÖR (separat zu beziehen)

1. Batterie (BCL1015)

Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden

VERWENDUNG

䡬 Einschrauben und Entfernung von Maschinenschrauben,

Holzschrauben, Schneidschrauben, etc.

䡬 Bohren von verschiedenen Hölzern.

HERAUSNEHMEN/EINSETZEN DER BATTERIE

1. Herausnehmen der Batterie

Den Handgriff festhalten und die Batterieverriegelungen drücken, um die Batterie herauszunehmen (siehe Abb. 1 und 2).

ACHTUNG:

Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen (siehe Abb. 2).

LADEN

Vor Gebrauch des Akku-Werkzeugs, den Akkumulator wie folgt laden.

1. Das Ladegerätkabel an den Wechselstromausgang schließen

2. Die Batterie in das Ladegerät einlegen

Die Batterie so ausrichten, daß ihr Typenschild gegen das Typenschild des Ladegeräts weist und die Batterie hineindrücken, bis sie die Grundplatte berührt (siehe Abb. 3). Das Ladegerät schaltet sich beim Einsetzen des Akkus ein (die Kontrolllampe leuchtet auf).

ACHTUNG

Wenn die Kontrollampe nicht aufleuchtet, das Netzkabel von der Steckdose abtrennen und die

Einsetzrichtung der Batterie prüfen. Die Kontrollampe erlischt, wenn die Batterie vollgeladen ist.

ACHTUNG

Falls die Batterie wegen direkten Sonnenstrahlen,

usw., gleich nach Betrieb überhitzt wird, mag es

vorkommen, daß die Ladekontrollampe nicht

aufleuchtet. In diesem Fall, die Batterie zuerst

abkühlen lassen, und danach laden.

䡬 Über die Aufladezeit

Tafel 1 Zeigt die erforderliche Ladezeit entsprechend dem Batterietyp.

Tafel 1 Aufladezeit (Etwa. min.) bei 20°C

Batteriekapazität (Ah)

1,5 Ah

BCL1015 40 min.

HINWEIS: Die Aufladezeit kann je nach

3. Den Netzstecker des Ladegeräts aus der Steckdose

4. Das Ladegerät festhalten und die Batterie

HINWEIS

(1) Die Batterien aufladen, bevor sie völlig erschöpft sind.

(2) Nicht bei hohen Temperaturen aufladen.

ACHTUNG:

䡬 Ist das Ladegerät in ständigem Gebrauch, kann eine

䡬 Sollte das Ladegerät trotz korrekt montierten

Umgebungstemperatur.

ziehen.

herausziehen.

Achten Sie darauf, die Batterie nach der Verwendung aus dem Ladegerät zu nehmen und sie aufzubewahren.

Zur Leistung von neuen Batterien

Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwen det wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimaligem Aufladen der Batterien wieder hergestellt.

Verlängerung der Lebensdauer von Batterien

Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden.

Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat.

Überhitzung zu Störungen führen. Warten Sie nach abgeschlossener Aufladung 15 Minuten, bevor Sie mit dem nächsten Ladevorgang beginnen.

Batterien nicht richtig arbeiten, sind die Batterien oder das Ladegerät fehlerhaft. Lassen Sie die Teile von einem autorisierten Kundendienst prüfen.

VOR INBETRIEBNAHME

1. Aufstellung und überprüfung der Arbeitsumgebung

Prüfen Sie, ob die Arbeitsumgebung folgenden Vorsichtsbedingungen entspricht.

Page 17

Deutsch

ANWENDUNG

Verlängerung der Lebensdauer von Batterien

䡬 Die Batterien aufladen, bevor sie völlig erschöpft sind.

1. Anbringung des Schraubstücks

Beim Anbringen des Schraubstücks immer den folgenden Anweisungen folgen. (Abb. 4)

(1) Schieben Sie die Führungsmuffe nach vorne. (2) Fügen Sie die Bohrerspitze in das Sechskantloch der

Hülse.

(3) Die Führungsmuffe loslassen, so daß sie in ihre

herkömmliche Position zurückkehren kann.

ACHTUNG:

Sollte die Führungsmuffe nicht in ihre herkömmliche Position zurückkehren, ist das Schraubstück nicht ordnungsgemäß eingesetzt.

2. Entfernen der Bohrerspitze

Verfahren Sie entgegengesetzt der Methode für das Einfügen der Bohrerspitze.

3. Automatischer Spindelverriegelungsmechanismus

Ist der Hauptschalter ausgeschaltet und die Bohrerspitze verriegelt, kann das Werkzeug als manueller Schraubenzieher verwendet werden.

4. Sich vergewissern, daß die Batterie richtig angebracht ist

5. Bestätigen Sie die Position der Kupplungsskala (Siehe Abb. 5)

Das Anzugdrehmoment dieses Gerätes kann entsprechend der Einstellungsposition auf der Kupplungsskala eingestellt werden.

(1) Richten Sie bei Verwendung dieses Gerätes als

Schraubenzieher eine der Zahlen „1, 5, 9 ... 21” auf der Kupplungsskala oder den schwarzen Punkten auf die Dreiecksmarkierung am äußeren Körper aus.

(2) Richten Sie bei Verwendung dieses Gerätes als Bohrer

das Bohrer-Zeichen „ Dreieckmarkierung am äußeren Körper aus.

ACHTUNG

䡬 Die Kupplungsskala kann nicht zwischen den Zahlen

„1, 5, 9 ... 21” oder den schwarzen Punkten eingestellt werden.

䡬 Verwenden Sie das Gerät nicht mit der

Kupplungsskalenzahl zwischen „21” und der schwarzen Linie in der Mitte des Bohrer-Zeichens. Dies kann Beschädigung verursachen (Siehe Abb. 6).

6. Einstellung des Anziehdrehmoments

(1) Anziehdrehmoment

Das Anziehdrehmoment sollte dem Schraubendurchschnitt entsprechen. Wenn zuviel Drehmoment angewandt wird, kann die chraube brechen oder am Kopf beschädigt werden. Achten Sie darauf, die Kupplungsskalenposition entsprechend dem Schraubendurchmesser einzustellen.

” der Kupplungsskala auf die

(2) Anzeige des Anzugdrehmoments (Siehe Abb. 5)

Das Anzugdrehmoment unterscheidet sich entsprechend der Art der Schraube und des angezogenen Materials. Das Gerät zeigt das Anzugdrehmoment mit den Zahlen „1, 5, 9 ... 21” auf der Kupplungsskala und einem schwarzen Punkt an. Das Anzugdrehmoment ist am schwächsten an der Position „1” und am stärksten an der höchsten Zahl.

(3) Einstellen des Anzugdrehmoments (Siehe Abb. 5)

Drehen Sie die Kupplungsskala und richten Sie eine der Zahlen „1, 5, 9 ... 21” auf der Kupplungsskala oder den Punkt auf die Dreiecksmarkierung am äußeren Gehäuse aus. Verstellen Sie die Kappe entsprechend dem erforderlichen Drehmoment in Richtung von stärkerem oder schwächerem Drehmoment.

ACHTUNG

䡬 Die Motordrehung kann anhalten, während das

Werkzeug als Bohrer verwendet wird. Bei Gebrauch des Bohrschraubers, aufpassen daß der Motor nicht gesperrt ist.

䡬 Falls der Motor gesperrt ist, sofort abstellen.

Falls der Motor auf längerer Zeit in gesperrtem. Zustand bleibt, mag es vorkommen, daß er oder der Akkumulator überhitzt werden.

䡬 Eine zu lange Schlagbewegung könnte wegen zu

starkem Anziehen der Schraube die Schraube brechen.

7. Die Drehrichtung nachprüfen

Die Bohrerspitze dreht sich nach rechts (von der Hiterseite gesehen), wenn auf die R-Seite des Wählhebels gedrückt wird. Um die Bohrerspitze nach links zu drehen auf die LSeite des Wählhebels drücken (Siehe Abb. 7). (Die und R Zeichen sind auf dem Körper markiert).

8. Betätigung des Schalters

䡬 Wenn der Schaltertrigger gedrückt ist, dreht sich das

Werkzeug. Wenn ausgelöst, wird das Werkzeug abgestellt.

䡬 Die Drehgeschwindigkeit des Bohrers kann durch

Verändern des Betrags des Ziehens am Auslöser geregelt werden. Die Geschwindigkeit ist niedrig, wenn der Auslöser nur gering gezogen wird und nimmt zu, wenn er stärker gezogen.

HINWEIS

䡬 Wenn der Motor beginnt, zu rotieren, ist ein Summen

zu bören. Dabei handelt es sich nicht um eine störung.

9. Verwendung des Lichts

Ziehen Sie den Auslöseschalter, damit die Lampe leuchtet. Solange der Auslöseschalter gezogen ist, leuchtet die Lampe. Wenn Sie den Auslöseschalter loslassen, erlischt das Licht. (Abb. 8)

ACHTUNG:

Sehen Sie nicht direkt in das Licht. Dies könnte zu Augenverletzungen führen.

10. Gebrauchs-Weite und Angaben

Die Gebrauchsweite für verschiedene Arbeitsleistungen, auf die mechanische Struktur dieses Werkzeuges basiert, ist auf der folgenden Tafel 2 gezeigt:

Page 18

Deutsch

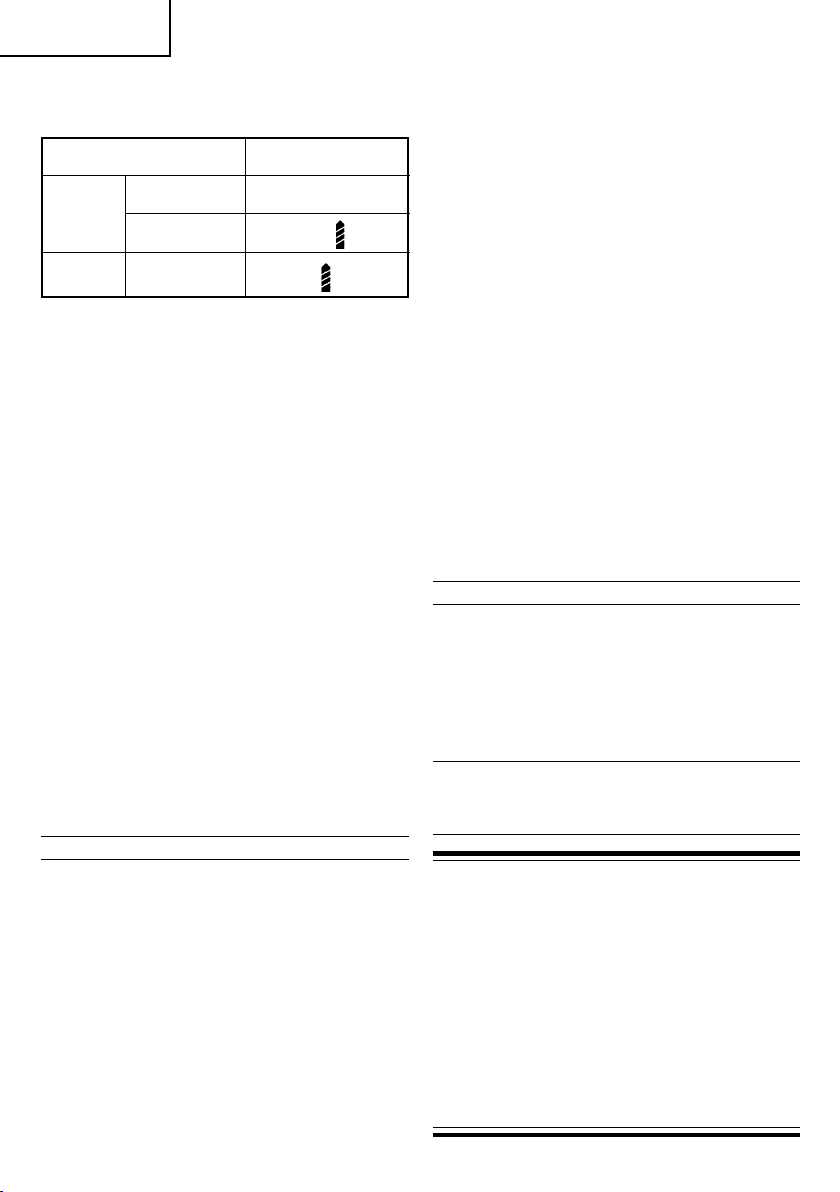

Tafel 2

Arbeit Anweisung

Bohren Holz Für bpjraibeot verwenden.

Einschrauben

11. Wahl von Anziehdrehmoment

Einschrauben

Bohren

ACHTUNG:

䡬 Die Wahlbeispiele die in Tafel 3 angezeigt sind sollten

als allgemeines Standard angesehen werden, da verschiedene Anziehschrauben und verschiedenes Material in Wirklichkeit verwendet werden, für dierechtmäßige anpassung natürlich erforderlich sein wird.

HINWEIS:

Die Verwendung der Batterie BCL1015 in kalter Umgebung (unter 0°C) kann möglicherweise in geschwächtem Anzugsdrehmoment und verringerter Arbeitsleistung resultieren. Dies ist jedoch eine zeitweilige Erscheinung, und die Leistung wird wieder normal, wenn sich die Batterie erwärmt.

12. Batteriestandwarnlampe

Wenn sich das Elektro-Werkzeug nicht im Ladestatus befindet, können Sie den Batteriestand prüfen, indem Sie den Auslöseschalter ziehen. Die Batteriestandwarnlampe leuchtet auf, sobald der Batteriestand sehr gering ist. In diesem Fall ist die Batterie zu laden. (Abb. 9)

HINWEIS:

䡬 Der Status, an welchem die Batteriestandwarnlampe

leuchtet, ist abhängig von der Umgebungstemperatur, den Batterieeigenschaften usw. Er gilt daher lediglich als Richtwert.

䡬 Die Batteriestandwarnlampe kann leuchten, wenn das

Elektro-Werkzeug überbeansprucht wird. Dies bedeutet jedoch nicht, dass der Batteriestand gering ist. Achten Sie darauf, den Batteriestand zu prüfen, während die Batterie sich nicht im Ladestatus befindet.

Maschineschreube

Holzschraube Nach bohren von Führungsloch verwenden.

Tafel 3

Verwendung

Maschineschraube 1 – 21

Holzschraube

Holz

Position der kupplungsskala

WARTUNG UND INSPEKTION

1. Nachprüfen des Werkzeuges

Da ein stumpfes Werkzeug die Leistung vermindern wird und eventuell ein schlechtes Funktionieren des Motors verursachen wird, das Werkzeug schärfen oder es wechseln sobald Verschleiß sichtbar wird.

2. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute Festschraubung nachprüfen. Falls irgendeine der Schrauben locker sein sollte, sofort anziehen.

Bohrespitze oder Hülse dem Schraubendurchschnitt verwnden.

Vernachlässigung dieses Punktes kann zu erheblicher Gefahr führen.

3. Wartung des Motors

Die Motorwicklung ist das „Herz” dex Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt

1 –

wird und/oder mit ÖI oder Wasser in Berührung kommt.

4. Außenreinigung

Wenn der Bohrschrauber schmutzig ist, ihn mit einem weichen und trockenen Tuch abwischen oder mit einem in Seifenwasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden da sie plastik-Material schmelzen.

5. Lagern

Den Bohrschrauber an einen Ort aufbewahren wo die Temperatur unter 40°C ist und außer Reichweite der Kinder.

6. Liste der Wartungsteile

A: Punkt Nr. B: Code Nr. C: Verwendete Anzahl D: Bemerkungen

ACHTUNG

Reparatur, Modifikation und Inspektion von HitachiElektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden.

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter.

Page 19

HINWEIS:

Aufgrund des ständigen Forschungs und Entwicklung sprogramms von HITACHI sind änderungen der hierin gemachten technischen Angaben vorbehalten.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 81 dB (A) Gemessener A-gewichteter Schalldruck: 70 dB (A) Messunsicherheit KpA: 3 dB (A)

Bei der Arbeit immer einen Gehörschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.

Eintreiben der Schrauben ohne Druckanwendung: Vibrationsemissionswert Messunsicherheit K = 1,5 m/s

WARNUNG

䡬 Der Vibrationsemissionswert während der

tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Wert abweichen, abhängig davon, wie das Werkzeug verwendet wird.

䡬 Zur Festlegung der Sicherheitsmaßnahmen zum Schutz

des Bedieners, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).

ah übersteigh nicht 2,5 m/s

Deutsch

Page 20

∂ППЛУИО¿

°∂¡π∫∂™ ¶ƒ√∂π¢√¶√π∏™∂π™ ∞™º∞§∂π∞™ ∏§∂∫∆ƒπ∫√À ∂ƒ°∞§∂π√À

¶ƒ√™√Ã∏

¢È·‚¿˙ÂÙÂ ﬁÏÂ˜ ÙÈ˜ ÚÔÂÈ‰ÔÔÈ‹ÛÂÈ˜ ·ÛÊ·ÏÂ›·˜ Î·È ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜.

Η µη τήρηση των προειδοποιήσεων και οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρ τραυµατισµ.

º˘П¿НЩВ ﬁПВ˜ ЩИ˜ ЪФВИ‰ФФИ‹ЫВИ˜ О·И ЩИ˜ Ф‰ЛБ›В˜ БИ· МВППФУЩИО‹ ·У·КФЪ¿.

Ο ροσ "ηλεκτρικ εργαλείο" στισ προειδοποιήσεισ αναφέρεται στο ηλεκτρικ εργαλείο (µε καλώδιο) που λειτουργεί στουσ αγωγούσ ή στο ηλεκτρικ εργαλείο που λειτουργεί στη µπαταρία (χωρίσ καλώδιο).

1) ∞ÛÊ¿ÏÂÈ· ¯ÒÚÔ˘ ÂÚÁ·Û›·˜ a) ¢È·ÙËÚÂ›ÙÂ ÙÔ ¯ÒÚÔ ÂÚÁ·Û›·˜ Î·ı·Úﬁ Î·È Î·Ï¿

ÊˆÙÈÛÌ¤ÓÔ.

Σε ακατάστατεσ ή σκοτεινέσ περιοχέσ µπορεί να προκληθούν ατυχήµατα.

b) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫВ

ВЪИ‚¿ППФУ, ЫЩФ ФФ›Ф МФЪВ› У· ЪФОПЛıВ› ¤ОЪЛНЛ, ﬁˆ˜ ·ЪФ˘Ы›· В‡КПВОЩˆУ ˘БЪТУ, ·ВЪ›ˆУ ‹ ЫОﬁУЛ˜.

Τα ηλεκτρικά εργαλεία δηµιουργούν σπινθήρεσ, οι οποίοι µπορεί να αναφλέξουν τη σκνη ή τον καπν.

c) ∫Ú·Ù‹ÛÙÂ Ù· ·È‰È¿ Î·È ÙÔ˘˜ ·ÚÂ˘ÚÈÛÎﬁÌÂÓÔ˘˜

М·ОЪИ¿ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Αν αποσπαστεί η προσοχή σασ, υπάρχει κίνδυνοσ να χάσετε τον έλεγχο.

2) ∏ПВОЩЪИО‹ ·ЫК¿ПВИ· a) ∆· КИ˜ ЩˆУ ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ Ъ¤ВИ У· В›У·И

О·Щ¿ППЛП· БИ· ЩИ˜ Ъ›˙В˜. ªЛУ ЩЪФФФИ‹ЫВЩВ ФЩ¤ ЩФ КИ˜ МВ ФФИФУ‰‹ФЩВ ЩЪﬁФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ КИ˜ ЪФЫ·ЪМФБ‹˜ МВ БВИˆМ¤У· ЛПВОЩЪИО¿ ВЪБ·ПВ›·.

Τα µη τροποποιηµένα φισ και οι κατάλληλεσ πρίζεσ µειώνουν τον κίνδυνο ηλεκτροπληξίασ.

b) ∞ÔÊ‡ÁÂÙÂ ÙË ÛˆÌ·ÙÈÎ‹ Â·Ê‹ ÌÂ ÁÂÈˆÌ¤ÓÂ˜

ВИК¿УВИВ˜ ﬁˆ˜ ЫˆП‹УВ˜, ıВЪМ¿ЫЩЪВ˜, М·БВИЪИО¤˜ Ы˘ЫОВ˘¤˜ О·И „˘БВ›·.

Υπάρχει αυξηµένοσ κίνδυνοσ ηλεκτροπληξίασ ταν το σώµα σασ είναι γειωµένο.

c) ªЛУ ВОı¤ЩВЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫЩЛ ‚ЪФ¯‹ ‹

ÛÂ Û˘Óı‹ÎÂ˜ ˘ÁÚ·Û›·˜.

Το νερ που εισέρχεται σε ένα ηλεκτρικ εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίασ.

d) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ О·ПТ‰ИФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ

ФЩ¤ ЩФ О·ПТ‰ИФ БИ· У· МВЩ·К¤ЪВЩВ, У· ЩЪ·‚‹НВЩВ ‹ У· ‚Б¿ПВЩВ ·ﬁ ЩЛУ Ъ›˙· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ∫Ъ·Щ‹ЫЩВ ЩФ О·ПТ‰ИФ М·ОЪИ¿ ·ﬁ ıВЪМﬁЩЛЩ·, П¿‰И, ОФКЩВЪ¤˜ БˆУ›В˜ О·И ОИУФ‡МВУ· М¤ЪЛ.

Τα κατεστραµµένα ή µπερδεµένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίασ.

e) ŸЩ·У ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ЫВ ВНˆЩВЪИОﬁ

¯ТЪФ, ¯ЪЛЫИМФФИ‹ЫЩВ О·ПТ‰ИФ ЪФ¤ОЩ·ЫЛ˜ Ф˘ ЪФФЪ›˙ВЩ·И БИ· ¯Ъ‹ЫЛ ЫВ ВНˆЩВЪИОﬁ ¯ТЪФ.

Η χρήση ενσ καλωδίου κατάλληλου για εξωτερικ χώρο µειώνει τον κίνδυνο ηλεκτροπληξίασ.

f) ∞У В›У·И ·У·ﬁКВ˘ОЩЛ Л ПВИЩФ˘ЪБ›· ВУﬁ˜

ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘ ЫВ ¯ТЪФ МВ ˘БЪ·Ы›·, ¯ЪЛЫИМФФИВ›ЩВ ‰И¿Щ·НЛ ЪФЫЩ·Ы›·˜ ЪВ‡М·ЩФ˜ ‰И·ЪЪФ‹˜ (RCD).

Η χρήση τησ RCD µειώνει τον κίνδυνο ηλεκτροπληξίασ.

3) ¶ЪФЫˆИО‹ ·ЫК¿ПВИ· a) ¡· В›ЫЩВ ЫВ ВЩФИМﬁЩЛЩ·, У· ‚П¤ВЩВ ·˘Щﬁ Ф˘ О¿УВЩВ

О·И У· ¯ЪЛЫИМФФИВ›ЩВ ЩЛУ ОФИУ‹ ПФБИО‹ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· ﬁЩ·У В›ЫЩВ ОФ˘Ъ·ЫМ¤УФИ ‹ ˘ﬁ ЩЛУ В‹ЪВИ· У·ЪОˆЩИОТУ Ф˘ЫИТУ, ФИУФУВ‡М·ЩФ˜ ‹ К·ЪМ¿ОˆУ.

Μια στιγµή απροσεξίασ κατά τη χρήση ενσ ηλεκτρικού εργαλείου µπορεί να προκαλέσει σοβαρ προσωπικ τραυµατισµ.

b) ГЪЛЫИМФФИВ›ЩВ ЪФЫˆИОﬁ ЪФЫЩ·ЩВ˘ЩИОﬁ

ÂÍÔÏÈÛÌﬁ. ºÔÚ¿ÙÂ ¿ÓÙ· ÚÔÛÙ·Û›· ÁÈ· Ù· Ì¿ÙÈ·.

Ο προστατευτικσ εξοπλισµσ, πωσ µάσκα για τη σκνη, αντιολισθητικά παπούτσια, σκληρ καπέλο ή προστασία για τα αυτιά, που χρησιµοποιείται για ανάλογεσ συνθήκεσ µπορεί να µειώσει τουσ τραυµατισµούσ.

c) ¶ÚÔÏ·Ì‚¿ÓÂÙÂ Ù˘¯ﬁÓ ·ÎÔ‡ÛÈ· ÂÎÎ›ÓËÛË.

µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ Ô ‰È·ÎﬁÙË˜ Â›Ó·È ÛÂ ı¤ÛË

·ВУВЪБФФ›ЛЫЛ˜ ЪИУ Ы˘У‰¤ЫВЩВ ЩЛ Ы˘ЫОВ˘‹ МВ ЛБ‹ ЪВ‡М·ЩФ˜ О·И/‹ ЩЛ ı‹ОЛ ЩЛ˜ М·Щ·Ъ›·˜, ЪИУ ЫЛОТЫВЩВ ‹ МВЩ·К¤ЪВЩВ ЩФ ВЪБ·ПВ›Ф.

Η µεταφορά ηλεκτρικού εργαλείου µε τα δάχτυλά σασ στο διακπτη ή η ηλεκτροδτηση ηλεκτρικού εργαλείου µε ενεργοποιηµένο το διακπτη µπορεί να προκαλέσουν ατυχήµατα.

d) ¡· ·Ê·ÈÚÂ›ÙÂ Ù˘¯ﬁÓ ÎÏÂÈ‰È¿ Ú˘ıÌÈ˙ﬁÌÂÓÔ˘

·УФ›БМ·ЩФ˜ ‹ Щ· ·П¿ ОПВИ‰И¿ ЪИУ ı¤ЫВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Ένα απλ κλειδί ή ένα κλειδί ρυθµιζµενου ανοίγµατοσ που είναι προσαρτηµένο σε περιστρεφµενο εξάρτηµα του ηλεκτρικού εργαλείου µπορεί να προκαλέσει προσωπικ τραυµατισµ.

e) ªЛУ ЩВУЩТУВЫЩВ. ¡· ‰И·ЩЛЪВ›ЩВ ¿УЩФЩВ ЩФ

О·Щ¿ППЛПФ ¿ЩЛМ· О·И ЩЛУ ИЫФЪЪФ›· Ы·˜.

Με αυτν τον τρπο µπορείτε να ελέγχετε καλύτερα το ηλεκτρικ εργαλείο σε µη αναµενµενεσ καταστάσεισ.

f) ¡· Â›ÛÙÂ ÓÙ˘Ì¤ÓÔÈ Î·Ù¿ÏÏËÏ·. ªË ÊÔÚ¿ÙÂ Ê·Ú‰È¿

ÚÔ‡¯· ‹ ÎÔÛÌ‹Ì·Ù·. ¡· ÎÚ·Ù¿ÙÂ Ù· Ì·ÏÏÈ¿ Û·˜, Ù· ÚÔ‡¯· Û·˜ Î·È Ù· Á¿ÓÙÈ· Û·˜ Ì·ÎÚÈ¿ ·ﬁ ÎÈÓÔ‡ÌÂÓ· Ì¤ÚË.

Τα φαρδιά ρούχα, τα κοσµήµατα και τα µακριά µαλλιά µπορεί να πιαστούν σε κινούµενα µέρη.

g) ∞Ó ·Ú¤¯ÔÓÙ·È ÂÍ·ÚÙ‹Ì·Ù· ÁÈ· ÙË Û‡Ó‰ÂÛË

Ы˘ЫОВ˘ТУ ВН·БˆБ‹˜ О·И Ы˘ППФБ‹˜ ЫОﬁУЛ˜, У· ‚В‚·ИТУВЫЩВ ﬁЩИ В›У·И Ы˘У‰В‰ВМ¤У· О·И ¯ЪЛЫИМФФИФ‡УЩ·И МВ ЩФ ЫˆЫЩﬁ ЩЪﬁФ.

Η χρήση συλλέκτη σκνησ µειώνει τουσ κινδύνουσ που προέρχονται απ τη σκνη.

4) ГЪ‹ЫЛ О·И КЪФУЩ›‰· ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ a) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ¡·

¯ЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ф˘ В›У·И О·Щ¿ППЛПФ БИ· ЩФ В›‰Ф˜ ЩЛ˜ ВЪБ·Ы›·˜ Ф˘ ВОЩВПВ›ЩВ.

Το κατάλληλο ηλεκτρικ εργαλείο θα εκτελέσει την εργασία καλύτερα και µε µεγαλύτερη ασφάλεια µε τον τρπο που σχεδιάστηκε.

b) ªЛ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ·У Ф

‰И·ОﬁЩЛ˜ ПВИЩФ˘ЪБ›·˜ ‰ВУ ·УФ›БВИ О·И ‰ВУ ОПВ›УВИ.

Ένα ηλεκτρικ εργαλείο που δεν ελέγχεται απ το διακπτη λειτουργίασ είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) ∞ÔÛ˘Ó‰¤ÂÙÂ ÙÔ ‚‡ÛÌ· ·ﬁ ÙËÓ ËÁ‹ ÈÛ¯‡Ô˜ Î·È/‹

ЩЛ ı‹ОЛ М·Щ·Ъ›·˜ ·ﬁ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ЪИУ ЪФ‚В›ЩВ ЫВ Ъ˘ıМ›ЫВИ˜, ·ПП·Б‹ ВН·ЪЩ‹М·ЩФ˜ ‹

·Фı‹ОВ˘ЫЛ ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘.

Αυτά τα προληπτικά µέτρα ασφαλείασ µειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικ εργαλείο κατά λάθοσ.

Page 21

∂ППЛУИО¿

d) ∞ФıЛОВ‡ВЩВ Щ· ВЪБ·ПВ›· Ф˘ ‰ВУ ¯ЪЛЫИМФФИВ›ЩВ

М·ОЪИ¿ ·ﬁ ·И‰И¿ О·И МЛУ ·К‹УВЩВ Щ· ¿ЩФМ· Ф˘ ‰ВУ В›У·И ВНФИОВИˆМ¤У· МВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ‹ МВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ У· ¯ЪЛЫИМФФИФ‡У ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια µη εκπαιδευµένων ατµων.

e) ™˘УЩЛЪВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›·. ¡· ВП¤Б¯ВЩВ ЩЛУ

В˘ı˘БЪ¿ММИЫ‹ ЩФ˘˜ ‹ ЩФ МПФО¿ЪИЫМ· ЩˆУ ОИУФ‡МВУˆУ МВЪТУ, ЩЛ ıЪ·‡ЫЛ ЩˆУ ВН·ЪЩЛМ¿ЩˆУ О·И ФФИ·‰‹ФЩВ ¿ППЛ О·Щ¿ЫЩ·ЫЛ Ф˘ ВУ‰¤¯ВЩ·И У· ВЛЪВ¿ЫВИ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘. ™В ВЪ›ЩˆЫЛ ‚П¿‚Л˜, ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ъ¤ВИ У· ВИЫОВ˘·ЫЩВ› ЪИУ ¯ЪЛЫИМФФИЛıВ›.

Πολλά ατυχήµατα προκαλούνται απ ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά.

f) ¢И·ЩЛЪВ›ЩВ Щ· ВЪБ·ПВ›· ОФ‹˜ ОФКЩВЪ¿ О·И О·ı·Ъ¿.

Τα κατάλληλα συντηρηµένα εργαλεία κοπήσ µε κοφτερέσ γωνίεσ µπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα.

g) ГЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф, Щ· ВН·ЪЩ‹М·Щ·

О·И Щ· М¤ЪЛ О.Щ.П. Ы‡МКˆУ· МВ ЩИ˜ ·ЪФ‡ЫВ˜ Ф‰ЛБ›В˜, П·М‚¿УФУЩ·˜ ˘ﬁ„Л ЩИ˜ Ы˘Уı‹ОВ˜ ВЪБ·Ы›·˜ О·И ЩЛУ ВЪБ·Ы›· Ф˘ ı· ВОЩВП¤ЫВЩВ.

Η χρήση του ηλεκτρικού εργαλείου για εργασίεσ πέρα απ εκείνεσ για τισ οποίεσ προορίζεται, ενδέχεται να δηµιουργήσει κινδύνουσ.

5) ∂ЪБ·ПВ›Ф М·Щ·Ъ›·˜ – ¯Ъ‹ЫЛ О·И КЪФУЩ›‰· a) ∏ В·У·КﬁЪЩИЫЛ У· Ъ·БМ·ЩФФИВ›Щ·И МﬁУФ М¤Ыˆ

ЩФ˘ КФЪЩИЫЩ‹ Ф˘ ¤¯ВИ О·ıФЪИЫЩВ› ·ﬁ ЩФУ О·Щ·ЫОВ˘·ЫЩ‹.

Ο φορτιστήσ που είναι κατάλληλοσ για ένα τύπο µπαταρίασ. ενδέχεται να προκαλέσει κίνδυνο πυρκαγιάσ ταν χρησιµοποιείται µε άλλου τύπου θήκη µπαταριών.

b) ГЪЛЫИМФФИ‹ЫЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· МﬁУФ МВ ЩИ˜

ВИ‰ИО¿ О·ıФЪИЫМ¤УВ˜ ı‹ОВ˜ М·Щ·ЪИТУ.

Η χρήση οποιουδήποτε άλλου τύπου θήκησ µπαταριών ενδέχεται να προκαλέσει τραυµατισµ και πυρκαγιά.

c) ŸÙ·Ó Ë ı‹ÎË Ì·Ù·ÚÈÒÓ Â›Ó·È ÂÎÙﬁ˜ ¯Ú‹ÛË˜,

Ê˘Ï¿ÍÙÂ ÙËÓ Ì·ÎÚÈ¿ ·ﬁ ¿ÏÏ· ÌÂÙ·ÏÏÈÎ¿

·УЩИОВ›МВУ· ﬁˆ˜ Ы˘У‰ВЩ‹ЪВ˜, УФМ›ЫМ·Щ·, ОПВИ‰И¿, О·ЪКИ¿, ‚›‰В˜ ‹ ¿ПП· МИОЪФ‡ МВБ¤ıФ˘˜ МВЩ·ППИО¿

·УЩИОВ›МВУ· Ф˘ МФЪФ‡У У· Ъ·БМ·ЩФФИ‹ЫФ˘У Ы‡У‰ВЫЛ ·ﬁ ЩФУ ¤У· ·ОЪФ‰¤ОЩЛ ЫЩФУ ¿ППФ.

Αν τοποθετήσετε µαζί τουσ ακροδέκτεσ µπαταριών ενδέχεται να προκληθούν εγκαύµατα ή πυρκαγιά.

d) Аﬁ О·Щ·¯ЪЛЫЩИО¤˜ Ы˘Уı‹ОВ˜, ВУ‰¤¯ВЩ·И У·

ВОЩФНВ˘ЩВ› ˘БЪﬁ ·ﬁ ЩЛУ М·Щ·Ъ›·. ∞ФК‡БВЩВ ЩЛУ В·К‹. ™В ВЪ›ЩˆЫЛ В·К‹˜ МВ ЩФ ˘БЪﬁ ·ﬁ ЫК¿ПМ·, НВП‡УВЩВ МВ УВЪﬁ. ∞У ЩФ ˘БЪﬁ ¤ЪıВИ ЫВ В·К‹ МВ Щ· М¿ЩИ·, НВП‡УВЩВ МВ УВЪﬁ О·И ˙ЛЩ‹ЫЩВ И·ЩЪИО‹ ‚Ф‹ıВИ·.

Το υγρ που εκτοξεύεται απ την µπαταρία µπορεί να προκαλέσει ερεθισµ ή εγκαύµατα.

6) ™¤Ъ‚И˜ a) ¡· ‰›УВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф БИ· Ы¤Ъ‚И˜ ЫВ

О·Щ¿ППЛП· ВО·И‰В˘М¤У· ¿ЩФМ· О·И У· ¯ЪЛЫИМФФИВ›ЩВ МﬁУФ БУ‹ЫИ· ·УЩ·ПП·ОЩИО¿.

Με αυτν τον τρπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου.

¶ƒ√ºА§∞•∏ ª·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜. ŸЩ·У ‰ВУ ¯ЪЛЫИМФФИФ‡УЩ·И, Щ· ВЪБ·ПВ›· Ъ¤ВИ У· К˘П¿˙ФУЩ·И М·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜.

ª∂∆ƒ∞ ¶ƒ√ºÀ§∞•∏™ °π∞ ∆√ ¢ƒ∞¶∞¡√∫∞∆™∞µπ¢√ ª¶∞∆∞ƒπ∞™

1. Πάντοτε φορτίζετε την µπαταρία σε θερµοκρασία ανάµεσα 0 - 40°C. Η φρτιση τησ µπαταρίασ σε θερµοκρασίεσ εκτσ του φάσµατοσ των 0 - 40°C µπορεί να προκαλέσει εσφαλµένη φρτιση και µείωση τησ διάρκειασ ζωήσ τησ µπαταρίασ. Η πιο κατάλληλη θερµοκρασία για φρτιση είναι αυτή των 20 - 25°C.

2. ταν η µια φρτιση ολοκληρωθεί, αφήστε το φορτιστή για 15 λεπτά πριν απ την επµενη φρτιση µπαταρίασ. Μην φορτίζετε την µπαταρία για περισστερο απ 2 ώρεσ.

3. Μην αφήσετε ξένα υλικά να µπουν στην τρύπα σύνδεσησ τησ επαναφορτιζµενησ µπαταρίασ.

4. Ποτέ µην αποσυναρµολογήσετε την επαναφορτιζµενη µπαταρία και το φορτιστή.

5. Ποτέ µην βραχυκυκλώσετε την επαναφορτιζµενη µπαταρία. Το βραχυκύκλωµα τησ µπαταρίασ θα προκαλέσει ένα µεγάλο ηλεκτρικ ρεύµα και υπερθέρµανση. Προκαλεί το κάψιµο ή την υπερθέρµανση τησ µπαταρίασ.

6. Μην πετάξετε την µπαταρία στη φωτιά. Αν η µπαταρία καεί µπορεί να εκραγεί.

7. ταν ανοίγετε τρύπα στον τοίχο, στο δάπεδο ή στην οροφή, ελέγξτε για κρυµµένα ηλεκτρικά καλώδια κλπ.

8. Πηγαίνετε την µπαταρία στο κατάστηµα απ το οποίο την αγοράσατε ταν η διάρκεια ζωήσ τησ µπαταρίασ µετά απ την φρτιση έχει γίνει πολύ µικρή για πρακτική χρήση. Μην πετάξετε την τελειωµένη µπαταρία.

9. Η χρησιµοποίηση µια εξασθενηµένησ µπαταρίασ θα προκαλέσει βλάβη στο φορτιστή.

10. Μην βάλτε κανένα αντικείµενο µέσα στισ τρύπεσ εξαερισµού του φορτιστή. Η είσοδοσ µεταλλικών αντικειµένων ή εύφλεκτων υλικών στισ τρύπεσ εξαερισµού του φορτιστή θα προκαλέσει τον κίνδυνο ηλεκτροπληξίασ ή την καταστροφή του φορτιστή.

¶ƒ√™√Ã∏ ™∆∏¡ ª¶∞∆∞ƒπ∞ π√¡∆ø¡ §π£π√À

Η µπαταρία είναι αποκλειστικά για τον οδηγ τρυπάνι. Ποτέ µη χρησιµοποιείτε άλλα εργαλεία βαριάσ χρήσησ (π.χ. κυκλικ πρινι, παλινδροµικ πρινι, ακονιστή και στροβιλοσυµπιεστή δίσκου κτλ.) Για την επέκταση του χρνου διάρκειασ τησ µπαταρίασ ιντων λιθίου υπάρχει η λειτουργία προστασίασ που σταµατά την ισχύσ εξδου. Στισ περιπτώσεισ 1 έωσ 3 περιγράφονται κατωτέρω, κατά τη χρήση του προϊντοσ, ακµη και τραβάτε το διακπτη ο κινητήρασ ενδέχεται να σταµατήσει. Αυτ δεν είναι το πρβληµα αλλά το αποτέλεσµα τησ λειτουργίασ προστασίασ.

1. ταν η υπλοιπη ισχύ τησ µπαταρίασ που αποµένει τελειώσει, ο κινητήρασ σταµατάει. Στην περίπτωσή αυτή θα πρέπει να τη φορτίσετε αµέσωσ.

2. Εάν υπάρχει υπερφρτιση του εργαλείου ο κινητήρασ ενδεχοµένωσ να σταµατήσει. Στην περίπτωση αυτή απελευθερώστε το διακπτη του εργαλείου και εξαλείψετε την αιτία τησ υπερφρτωσησ. Έπειτα απ αυτ µπορείτε να το χρησιµοποιήσετε πάλι.

3. Αν η µπαταρία υπερθερµανθεί υπ το φρτο εργασίασ, η ισχύσ τησ µπαταρίασ µπορεί να σταµατήσει. Σε αυτήν την περίπτωση, διακπτετε τη χρήση τησ µπαταρίασ και την αφήνετε να κρυώσει. Έπειτα µπορείτε να την ξαναχρησιµοποιήσετε.

Page 22

∂ППЛУИО¿

Παρακαλείστε, επίσησ, να τηρείτε τισ ακλουθεσ προειδοποιήσεισ και προφυλάξεισ.

¶ƒ√∂π¢√¶√π∏™∏

Για να αποφύγετε τυχν διαρροή τησ µπαταρίασ, παραγωγή θερµτητασ, εκποµπή καπνού, έκρηξη ή ανάφλεξη, πρέπει να τηρείτε τισ ακλουθεσ προφυλάξεισ.

1. Βεβαιωθείτε τι δεν συσσωρεύεται σκνη στη µπαταρία.

䡬 Κατά την εργασία σασ βεβαιωθείτε τι δεν πέφτει

σκνη στη µπαταρία.

䡬 Βεβαιωθείτε τι τυχν σκνεσ που πέφτουν πάνω

στο ηλεκτρικ εργαλείο την ώρα που εργάζεστε µε αυτ, δεν συσσωρεύονται στη µπαταρία.

䡬 Μην αποθηκεύετε αχρησιµοποίητεσ µπαταρίεσ σε

σηµείο εκτεθειµένο σε σκνη.

䡬 Πριν να αποθηκεύσετε µία µπαταρία,

αποµακρύνετε τυχν σκνεσ που πιθανν να έχουν κολλήσει πάνω τησ και µην την αποθηκεύετε µαζί µε µεταλλικά µέρη (βίδεσ, καρφιά, κ.λπ.).

2. Μην τρυπάτε τη µπαταρία µε αιχµηρά αντικείµενα πωσ καρφιά, µην χτυπάτε µε σφυρί, µην πατάτε ή πετάτε τη µπαταρία. Προφυλάξτε την απ ισχυρούσ κραδασµούσ.

3. Μην χρησιµοποιείτε µία εµφανώσ κατεστραµµένη ή παραµορφωµένη µπαταρία.

4. Μην τοποθετείτε τη µπαταρία µε λάθοσ τρπο.

5. Μην συνδέετε απευθείασ σε ηλεκτρική πρίζα ή στην υποδοχή του αναπτήρα στα αυτοκίνητα.

6. Μην χρησιµοποιείτε τη µπαταρία για χρήση άλλη πέραν τησ προβλεπµενησ.

7. Σε περίπτωση που δεν ολοκληρώνεται επιτυχώσ η διαδικασία φρτισησ τησ µπαταρίασ ακµα και ταν έχει περάσει ο καθορισµένοσ χρνοσ επαναφρτισησ, σταµατήστε αµέσωσ οποιαδήποτε προσπάθεια επαναφρτισησ.

8. Η µπαταρία δεν πρέπει να εκτίθεται σε υψηλή θερµοκρασία ή υψηλή πίεση, πωσ στην περίπτωση φούρνου µικροκυµάτων, ξηραντήρα ή δοχείου υψηλήσ πίεσησ.

9. Αποµακρύνετε αµέσωσ απ τη φωτιά σε περίπτωση διαρροήσ ή δυσοσµίασ.

10. Μην χρησιµοποιείτε σε περιβάλλον µε έντονο στατικ ηλεκτρισµ.

11. Σε περίπτωση διαρροήσ τησ µπαταρίασ, δυσοσµίασ, παραγωγήσ θερµτητασ, αποχρωµατισµού ή παραµρφωσήσ τησ, ή σε περίπτωση που παρατηρηθεί κάτι µη φυσιολογικ κατά τη διάρκεια τησ χρήσησ, τησ επαναφρτισησ ή τησ αποθήκευσησ, αφαιρέστε αµέσωσ απ τον εξοπλισµ ή απ τον φορτιστή τησ µπαταρίασ και σταµατήστε να χρησιµοποιείτε.

¶ƒ√™√Ã∏

1. Εάν διαρρεύσει υγρ απ τη µπαταρία και έλθει σε επαφή µε τα µάτια σασ, µην τα τρίψετε, αλλά ξεπλύνετέ τα πολύ καλά µε καθαρ νερ πωσ νερ βρύσησ, και επικοινωνήστε αµέσωσ µε γιατρ. Εάν χι, το υγρ µπορεί να προκαλέσει προβλήµατα στα µάτια σασ.

2. Εάν διαρρεύσει υγρ στο δέρµα ή τα ρούχα σασ, ξεπλύνετε καλά µε καθαρ νερ, πωσ νερ βρύσησ, αµέσωσ. Υπάρχει το ενδεχµενο να ερεθιστεί το δέρµα.

3. Εάν διαπιστώσετε σκουριά, δυσοσµία, υπερθέρµανση, αποχρωµατισµ, παραµρφωση, και/ή άλλεσ ανωµαλίεσ κατά τη χρήση τησ µπαταρίασ για πρώτη φορά, µην την χρησιµοποιήσετε, αλλά επιστρέψετέ την στον υπεύθυνο προµηθευτή ή πωλητή.

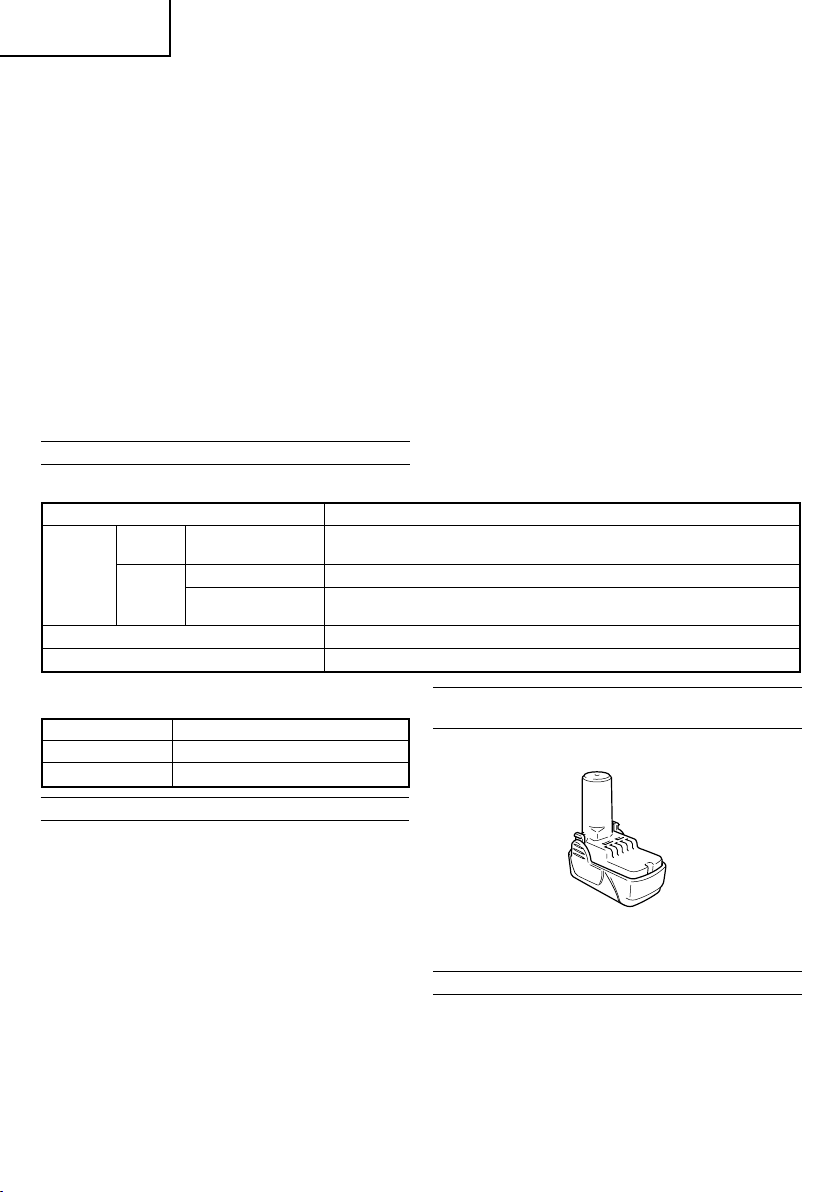

∆∂Ã¡π∫∞ Ã∞ƒ∞∫∆∏ƒπ™∆π∫∞

∏§∂∫∆ƒπ∫√ ∂ƒ°∞§∂π√

Ταχύτητα χωρίσ φορτίο

Τρύπηµα

Iκαντητα

Βίδωµα

Επαναφορτιζµενη µπαταρία BCL1015: Li-ion DC 10,8 V / Ανώτερο DC 12 V (1,5 Ah 3 στοιχεία)

Βάροσ 0,8 kg

Ξύλο (Πάχοσ 18 mm)

Μηχανική βίδα 6 mm

Ξυλβιδα

6 mm (διάµετροσ) × 38 mm (µήκοσ)

(Απαιτεί µια δοκιµαστική τρύπα)

0-400 min

–1

18 mm

º√ƒ∆π™∆∏™

Μοντέλο UC10SFL

Τάση φρτισησ 10,8 V

Βάροσ 0,35 kg

∫∞¡√¡π∫∞ ∂•∞ƒ∆∏ª∞∆∞

1 Συν οδηγσ λεπίδασ (Αρ. 2 × 50L) ................... 1

2 Mπαταρία (BCL1015) ................................................ 1

3 Πλαστική θήκη (UC10SFL) ...................................... 1

4 Πλαστική θήκη .......................................................... 1

Τα κανονικά εξαρτήµατα υπκεινται σε αλλαγή χωρίσ προειδοποίηση.

¶ƒ√∞πƒ∂∆π∫∞ ∂•∞ƒ∆∏ª∞∆∞ (ˆÏÔ‡ÓÙ·È ÍÂ¯ˆÚÈÛÙ¿)

1. Μπαταρία (BCL1015)

Τα προαιρετικά εξαρτήµατα υπκεινται σε αλλαγή χωρίσ προειδοποίηση.

Page 23

∂ППЛУИО¿

∂º∞ƒª√°∂™

䡬 Βίδωµα και αφαίρεση µηχανικών βιδών, ξυλβιδων,

προσαρµοζµενεσ βίδεσ κλπ.

䡬 Άνοιγµα τρύπασ σε διάφορα ξύλα.

∞º∞πƒ∂™∏ ∫∞π ∆√¶√£∂∆∏™∏ ª¶∞∆∞ƒπ∞™

1. ∞Ê·›ÚÂÛË Ì·Ù·Ú›·˜

Κρατήστε την µπαταρία σφιχτά και σπρώξτε το µάνταλο τησ µπαταρίασ για να αφαιρέσετε την µπαταρία (δείτε ∂ÈÎ. 1 και 2).

¶ƒ√™√Ã∏:

Ποτέ µην βραχυκυκλώσετε τη µπαταρία.

2. ∆ÔÔı¤ÙËÛË Ì·Ù·Ú›·˜

Βάλτε την µπαταρία λαµβάνοντασ υπψη την πολικτητά τησ (δείτε ∂ÈÎ. 2).

º√ƒ∆π™∏

Πριν χρησιµοποιήσετε το ηλεκτρικ εργαλείο, φορτίστε τη µπαταρία ωσ ακολούθωσ.

1. ™˘У‰¤ЫЩВ ЩФ О·ПТ‰ИФ ЩФ˘ КФЪЩИЫЩ‹ ЫЩЛУ Ъ›˙·

2. ∆ФФıВЩ‹ЫЩВ ЩЛУ М·Щ·Ъ›· ЫЩФ КФЪЩИЫЩ‹

Τοποθετήστε την µπαταρία µε τέτοιον τρπο ώστε η πινακίδα τησ να είναι στραµµένη προσ την πινακίδα του φορτιστή και ωθήστε την µπαταρία προσ τα µέσα µέχρι να έλθει σε επαφή µε την κάτω βάση (Βλ. ∂ÈÎ. 3). Η τοποθέτηση τησ µπαταρίασ θα ενεργοποιήσει το φορτιστή (η ενδεικτική λυχνία θα ανάψει).

¶ƒ√™√Ã∏

Αν η ενδεικτική λυχνία δεν ανάψει, βγάλτε το καλώδιο απ την πρίζα και ελέγξτε την κατάσταση

τησ βάσησ τησ µπαταρίασ. Η ενδεικτική λυχνία σβήνει για να δηλώσει τι η µπαταρία είναι πλήρωσ φορτισµένη.

¶ƒ√™√Ã∏

Αν η µπαταρία είναι θερµή λγω απευθείασ

έκθεσησ στο ηλιακ φωσ, κλπ., αµέσωσ µετά τη

λειτουργία, η ενδεικτική λυχνία του φορτιστή

µπορεί να µην ανάψει. Σε αυτήν την περίπτωση,

αφήστε να κρυώσει η µπαταρία πρώτα και µετά

ξεκινήστε τη φρτιση.

䡬 Σχετικά µε το χρνο φρτισησ

Ο ¶›Ó·Î·˜ 1 δείχνει τον απαιτούµενο χρνο φρτισησ σύµφωνα µε τον τύπο τησ µπαταρίασ.

¶›У·О·˜ 1 ГЪﬁУФ˜ КﬁЪЩИЫЛ˜ (О·Щ¿ ЪФЫ¤ББИЫЛ ПВЩ¿)

™∏ª∂πø™∏: Ο χρνοσ φρτισησ ενδέχεται να διαφέρει

3. ∞ФЫ˘У‰¤ЫЩВ ЩФ ЛПВОЩЪИОﬁ О·ПТ‰ИФ ЩФ˘ КФЪЩИЫЩ‹ ·ﬁ

4. ∫Ъ·Щ‹ЫЩВ ЩФ КФЪЩИЫЩ‹ ЫЩ·ıВЪ¿ О·И ЩЪ·‚‹НЩВ ЩЛ

™∏ª∂πø™∏

ÛÙÔ˘˜ 20°C

Χωρητικτητα µπαταρίασ (Ah)

1,5 Ah

BCL1015 40 min.

ανάλογα µε τη θερµοκρασία του περιβάλλοντοσ.

ÙËÓ ËÁ‹ ÂÓ·ÏÏ·ÛÛﬁÌÂÓÔ˘ ÚÂ‡Ì·ÙÙÔ˜ AC.

Ì·Ù·Ú›·.

Σιγουρευτείτε να τραβήξετε έξω την µπαταρία απ το φορτιστή µετά την χρήση και µετά φυλάξετε την.

∞У·КФЪИО¿ МВ ЩЛУ ЛПВОЩЪИО‹ ВОО¤УˆЫЛ ЫЩЛУ ВЪ›ЩˆЫЛ ЩˆУ О·ИУФ‡ЪБИˆУ М·Щ·ЪИТУ. ОП.

Καθώσ το εσωτερικ χηµικ στοιχείο των καινούργιων µπαταριών και των µπαταριών που δεν έχουν χρησιµοποιηθεί για µακρ χρονικ διάστηµα δεν είναι ενεργ, η ηλεκτρική εκκένωση ενδέχεται να είναι χαµηλή ταν τισ χρησιµοποιείτε για πρώτη και δεύτερη φορά. Αυτ είναι ένα προσωριν φαινµενο, και ο κανονικσ χρνοσ που απαιτείται για την επαναφρτιση θα επαναφερθεί µε το να επαναφορτίσετε τισ µπαταρίεσ 2-3 φορέσ.

¶Т˜ У· О¿УВЩВ ЩИ˜ М·Щ·Ъ›В˜ У· ·Ф‰›‰Ф˘У ВЪИЫЫﬁЩВЪФ ¯ЪﬁУФ

(1) Επαναφορτίστε τισ µπαταρίεσ πριν αδειάσουν

τελείωσ. ταν αισθανθείτε τι η ισχύσ του εργαλείου γίνεται ασθενέστερη, σταµατήστε τη χρήση του εργαλείου και επαναφορτίστε τισ µπαταρίεσ. Αν συνεχίσετε να χρησιµοποιείτε το εργαλείο και αδειάστε το ηλεκτρικ ρεύµα, η µπαταρία µπορεί να πάθει ζηµιά και η ζωήσ τησ θα γίνει µικρτερη.

(2) Αποφύγετε την επαναφρτιση σε υψηλέσ

θερµοκρασίεσ. Μια επαναφορτιζµενη µπαταρία θα είναι ζεστή αµέσωσ µετά τη χρήση. Αν µια τέτοια µπαταρία επαναφορτιστεί αµέσωσ µετά τη χρήση, το εσωτερικ τησ χηµικ στοιχείο θα φθαρεί και η ζωή τησ µπαταρίασ θα γίνει µικρτερη. Αφήστε τη µπαταρία και επαναφορτίστε την µετά αφτου κρυώσει για λίγο.

¶ƒ√™√Ã∏:

䡬 ταν ο φορτιστήσ τησ µπαταρίασ χρησιµοποιείται

συνέχεια, ττε θερµαίνεται ο φορτιστήσ, µε αποτέλεσµα την πρκληση βλαβών. Μλισ ολοκληρωθεί η φρτιση τησ µπαταρίασ, αφήστε να περάσουν 15 λεπτά µέχρι την επµενη φρτιση.

䡬 Αν ο φορτιστήσ τησ µπαταρίασ δεν λειτουργεί, ενώ

η µπαταρία είναι σωστά τοποθετηµένη, αυτ είναι κατά πάσα πιθαντητα ένδειξη ελαττωµατικήσ λειτουργίασ τησ µπαταρίασ ή του φορτιστή. Στην περίπτωση αυτή απευθυνθείτε και µεταφέρετε τα εξαρτήµατα στο εξουσιοδοτηµένο Κέντρο Σέρβισ.

¶ƒπ¡ ∆∏ §∂π∆√Àƒ°π∞

1. ∫·ıФЪИЫМﬁ˜ О·И ¤ПВБ¯Ф˜ ЩФ˘ ВЪИ‚¿ППФУЩФ˜ ВЪБ·Ы›·˜

Ελέγξετε αν το περιβάλλον εργασίασ είναι κατάλληλο ακολουθώντασ τα µέτρα προφύλαξησ.

¶ø™ ¡∞ ∆√ Ãƒ∏™πª√¶√π∏™∂∆∂

¶Т˜ У· О¿УВЩВ ЩИ˜ М·Щ·Ъ›В˜ У· ·Ф‰›‰Ф˘У ВЪИЫЫﬁЩВЪФ ¯ЪﬁУФ

䡬 Επαναφορτίστε τισ µπαταρίεσ πριν αδειάσουν

Page 24

∂ППЛУИО¿

1. ∂ÁÎ·Ù¿ÛÙ·ÛË ÙË˜ ÏÂ›‰·˜

Πάντοτε να ακολουθείτε την παρακάτω διαδικασία για να εγκαταστήσετε τη λεπίδα κίνησησ. (∂ÈÎ. 4)

(1) Τραβήξτε το δακτύλιο (περίβληµα) - οδηγ προσ

τα εµπρσ.

(2) Εισάγετε τη λεπίδα τρυπανιού µέσα στην εξαγωνική

οπή τησ υποδοχήσ.

(3) Ελευθερώστε τον οδηγητικ βραχίονα και αυτσ

επιστρέφει στην αρχική του θέση.

¶ƒ√™√Ã∏:

Αν ο οδηγητικσ βραχίονασ δεν επιστρέφει στην αρχική του θέση, ττε η λεπίδα δεν έχει εγκατασταθεί κατάλληλα.

2. ∞Ê·›ÚÂÛË ÏÂ›‰·˜ ÙÚ˘·ÓÈÔ‡

Ακολουθείστε την αντίστροφη διαδικασία τησ µεθδου τοποθέτησησ τησ λεπίδασ τρυπανιού.

3. ªË¯·ÓÈÛÌﬁ˜ ·˘ÙﬁÌ·ÙË˜ ·ÛÊ¿ÏÈÛË˜ ÙÔ˘ ¿ÍÔÓ· ÏÂ›‰·˜

ταν ο κύριοσ διακπτησ είναι απενεργοποιηµένοσ, η λεπίδα τρυπανιού είναι ασφαλισµένη στη θέση τησ, και το εργαλείο µπορεί να χρησιµοποιηθεί ωσ χειροκίνητο κατσαβίδι.

4. ∂И‚В‚·ИТЫЩВ ﬁЩИ Л М·Щ·Ъ›· ¤¯ВИ ЫЩВЪВˆıВ› ЫˆЫЩ¿

5. ∂И‚В‚·ИТЫВЩВ ЩЛ ı¤ЫЛ ЩФ˘ О·УЩЪ¿У ЩФ˘ Ы˘МП¤ОЩЛ (bП¤В ∂ИО. 5)

Η ροπή σφίξησ αυτήσ τησ συσκευήσ µπορεί να ρυθµιστεί σύµφωνα µε τη θέση του καντράν του συµπλέκτη, στην οποία το κάλυµµα έχει τοποθετηθεί.

(1) ταν χρησιµοποιείτε την συσκευή ωσ κατσαβίδι,

ευθυγραµµίστε έναν απ τουσ αριθµούσ "1, 5, 9... 21" του καντράν του συµπλέκτη, ή τισ µαύρεσ κουκίδεσ, µε το τριγωνικ σηµάδι στο εξωτερικ σώµα του εργαλείου.

(2) ταν χρησιµοποιείτε αυτή τη µονάδα ωσ τρυπάνι,

ευθυγραµµίστε το σηµάδι τρυπανιού του καντράν του συµπλέκτη “ εξωτερικ σώµα.

¶ƒ√™√Ã∏

䡬 Το καντράν του συµπλέκτη δεν µπορεί να ρυθµιστεί

ανάµεσα στουσ αριθµούσ "1, 5, 9 … 21" ή τισ µαύρεσ κουκίδεσ.

䡬 Μην κάνετε χρήση του αριθµού "21" µε το καντράν

του συµπλέκτη και τη µαύρη γραµµή στο µέσον του σηµαδιού του τρυπανιού. Αν το κάνετε αυτ µπορεί να προκληθεί ζηµιά (bλέπε ∂ÈÎ. 8).

6. ƒ‡ıÌÈÛË ÙË˜ ÚÔ‹˜ ÛÊ›ÍË˜

(1) Ροπή σφίξησ

Το µέγεθοσ τησ ροπήσ σφίξησ πρέπει να αντιστοιχεί στην διάµετρο τησ βίδασ. ταν χρησιµοποιηθεί µια αρκετά µεγάλη ροπή η κεφαλή τησ βίδασ µπορεί να σπάσει ή να πάθει ζηµιά. Βεβαιωθείτε να ρυθµίσετε τη θέση του καντράν του συµπλέκτη σύµφωνα µε την διάµετρο τησ βίδασ.

(2) Ένδειξη τησ ροπήσ σφίξησ (bλέπε ∂ÈÎ. 5)

Η ροπή σφίξησ διαφέρει ανάλογα µε τον τύπο τησ βίδασ και το υλικ που πρκειται να σφιχτεί. Η συσκευή δείχνει τη ροπή σύσφιγξησ µε τουσ αριθµούσ "1, 5, 9 ... 21" πάνω στο καντράν του συµπλέκτη και τισ µαύρεσ κουκίδεσ. Η ροπή σφίξησ στη θέση “1” είναι η ασθενέστερη και η ροπή είναι δυναττερη στο µεγαλύτερο αριθµ.

(3) Ρύθµιση τησ ροπήσ σφίξησ (bλέπε ∂ÈÎ. 5)

Περιστρέψετε το καντράν του συµπλέκτη και ταιριάστε τουσ αριθµούσ “1, 5, 9 ... 21” του καντράν του συµπλέκτη, ή τισ κουκίδεσ µε το τριγωνικ σηµάδι στο εξωτερικ σώµα.

” µε το τριγωνικ σηµάδι στο

Ρυθµίστε το καντράν του συµπλέκτη προσ τη διεύθυνση τησ ασθενούσ ή τησ ισχυρήσ ροπήσ σύµφωνα µε την ροπή που επιθυµείτε.

¶ƒ√™√Ã∏

䡬 Η περιστροφή του µοτέρ µπορεί να µπλοκάρει και

να σταµατήσει καθώσ η συσκευή χρησιµοποιείται ωσ τρυπάνι. Κατά την διάρκεια τησ λειτουργίασ του δραπανοκατσάβιδου, δώστε προσοχή να µην µπλοκάρει το µοτέρ.

䡬 Αν το µοτέρ είναι µπλοκαρισµένο, αµέσωσ κλείστε

το ρεύµα. Αν το µοτέρ µπλοκάρει για λίγο, το µοτέρ ή η µπαταρία µπορεί να καούν.

䡬 Η σφυρηλάτηση µακράσ διάρκειασ µπορεί να

προκαλέσει το σπάσιµο τησ βίδασ λγω τησ υπερβολικήσ δύναµησ σφίξησ.

7. ∂П¤БНЩВ ЩЛУ ‰ИВ‡ı˘УЫЛ ВЪИЫЩЪФК‹˜

Η λεπίδα περιστρέφεται προσ τα δεξιά (καθώσ βλέπετε απ τη πίσω πλευρά) σπρώχνοντασ την Rπλευρά του κουµπιού επιλογήσ. Η L-πλευρά του κουµπιού του επιλογέα σπρώχνεται για να στρέψει τη λεπίδα προσ τα αριστερά (δείτε ∂ÈÎ. 7) (Το και το R σηµάδια βρίσκονται πάνω στη συσκευή).

8. §ÂÈÙÔ˘ÚÁ›· ‰È·ÎﬁÙË

䡬 ταν η σκανδάλη τραβηχτεί, το εργαλείο

περιστρέφεται. ταν η σκανδάλη ελευθερώνεται το εργαλείο σταµατά.

䡬 Η ταχύτητα περιστροφήσ τησ λεπίδασ µπορεί να

ελεγχθεί µεταβάλλοντασ την απσταση κατά την οποία τραβιέται η σκανδάλη διακπτησ. Η ταχύτητα είναι χαµηλή ταν η σκανδάλη διακπτησ τραβιέται ελαφρά και αυξάνεται καθώσ η σκανδάλη διακπτησ τραβιέται περισστερο.

™∏ª∂πø™∏

䡬 Ένασ ήχοσ µπιπ µπορεί να παραχθεί ταν το µοτέρ

πρκειται να περιστραφεί. Αυτ είναι µνο ένασ ήχοσ, χι µηχανική βλάβη.

9. ÃÚ‹ÛË Ï˘¯Ó›·˜

Τραβάτε το διακπτη σκανδάλησ για να ανάψετε το φωσ. Το φωσ παραµένει αναµµένο, ενώ τραβάτε το διακπτη σκανδάλησ. Το φωσ σβήνει µετά την απελευθέρωση του διακπτη σκανδάλησ. (∂ÈÎ. 8)

¶ƒ√™√Ã∏:

Μην κοιτάτε κατευθείαν στο φωσ τησ λυχνίασ. Αυτ µπορεί να προκαλέσει τραυµατισµ στα µάτια.

10. ™ÎÔﬁ˜ Î·È Û˘ÛÙ¿ÛÂÈ˜ ÁÈ· ÙÈ˜ ¯Ú‹ÛÂÈ˜

Ο σκοπσ χρήσησ για διάφορεσ τύπουσ εργασιών βασισµένοσ στην µηχανική δοµή αυτήσ τησ συσκευήσ δείχνεται στον ¶›Ó·Î· 2.

Page 25

¶›Ó·Î·˜ 2

Εργασία Συστάσεισ

Τρυπάνισµα Ξύλο Χρήση για σκοπούσ τρυπανίσµατοσ.

Χρησιµοποιείστε την λεπίδα ή την υποδοχή που ταιριάζει µε την διάµετρο τησ βίδασ.

Χρησιµοποιείστε µετά την διάνοιξη µιασ δοκιµαστικήσ τρύπασ.

Βίδωµα

Μηχανική βίδα

Ξυλβιδα

∂ППЛУИО¿

11. ¶Ò˜ Ó· ÂÈÏ¤ÍÂÙÂ ÙËÓ ‰‡Ó·ÌË ÛÊ›ÍË˜

¶›Ó·Î·˜ 3

Χρήση

Βίδωµα

Τρυπάνισµα

¶ƒ√™√Ã∏:

䡬 Τα επιλεγµένα παραδείγµατα του δείχνονται στον

¶›Ó·Î· 3 πρέπει να χρησιµοποιούνται ωσ γενικ πρτυπο. Επειδή χρησιµοποιούνται διαφορετικοί τύποι βιδών σφίξησ και διαφορετικά υλικά στα οποία πρκειται να σφιχτούν σε πραγµατικέσ εργασίεσ, κατάλληλεσ προσαρµογέσ είναι φυσιολογικά απαραίτητεσ.

™∏ª∂πø™∏:

Η χρήση των µπαταριών BCL1015 σε συνθήκη κρύου (χαµηλτερα απ 0 βαθµούσ Κελσίου) µπορεί µερικέσ φορέσ να προκαλέσει την ελάττωση τησ ροπήσ σύσφιξησ και την ελάττωση τησ απδοσησ εργασίασ. Αυτ, µωσ είναι ένα προσωριν φαινµενο, και επανέρχεται στο κανονικ ταν ζεσταθεί η µπαταρία.

12. ¶ЪФВИ‰ФФИЛЩИО‹ П˘¯У›· ЫЩ¿ıМЛ˜ ˘БЪФ‡ М·Щ·Ъ›·˜

Μπορείτε να ελέγξετε το επίπεδο τησ µπαταρίασ τραβώντασ το διακπτη σκανδάλησ, ενώ το εργαλείο ισχύοσ δεν είναι σε κατάσταση φρτισησ. Η προειδοποιητική λυχνία στάθµησ υγρού µπαταρίασ ανάβει ταν η ισχύσ τησ µπαταρίασ είναι πολύ χαµηλή. Σε αυτήν την περίπτωση φορτίζετε την µπαταρία. (∂ÈÎ. 9)

™∏ª∂πø™∏:

䡬 Η στάθµη στην οποία µπορεί να ανάβει η

προειδοποιητική λυχνία στάθµησ υγρού µπαταρίασ µπορεί να διαφέρει λγω τησ θερµοκρασίασ περιβάλλοντοσ, των χαρακτηριστικών τησ µπαταρίασ κ.λπ. και λειτουργεί απλώσ ωσ οδηγσ.

䡬 Η προειδοποιητική λυχνία στάθµησ υγρού µπαταρίασ

µπορεί να ανάψει ταν υπερφορτώνεται το ηλεκτρικ εργαλείο. Αυτ δεν σηµαίνει τι η ισχύσ τησ µπαταρίασ είναι πολύ χαµηλή. Βεβαιωθείτε τι ελέγξατε το επίπεδο µπαταρίασ, ενώ το εργαλείο δεν είναι σε κατάσταση φρτισησ.

Μηχανική βίδα 1 – 21

Ξύλινη βίδα 1 –

Ξύλο

Θέση επιλογέα

συµπλέκτη

™À¡∆∏ƒ∏™∏ ∫∞π ∂§∂°Ã√™

1. ŒÏÂÁ¯Ô˜ ÂÚÁ·ÏÂ›Ô˘

Επειδή η χρήση ενσ αµβλύ εργαλείου θα χαµηλώσει την αποδοτικτητα και θα προκαλέσει την πιθανή δυσλειτουργία του µοτέρ, ακονίστε ή αντικαταστήστε το εργαλείο µλισ παρατηρηθεί φθορά.

2. ŒÏÂÁ¯Ô˜ ÙˆÓ ‚È‰ÒÓ ÛÙÂÚ¤ˆÛË˜

Τακτικά ελέγξετε λεσ τισ βίδεσ στερέωσησ και σιγουρευτείτε τι είναι κατάλληλα σφιγµένεσ. Σε περίπτωση που κάποιεσ απ τισ βίδεσ χαλαρώσουν, ξανασφίξτε τισ αµέσωσ. Αν δεν το κάνετε αυτ µπορεί να προκληθεί σοβαρσ κίνδυνοσ.

3. ™˘ÓÙ‹ÚËÛË ÙÔ˘ ÌÔÙ¤Ú

Η περιέλιξη στη µονάδα του µοτέρ είναι η “καρδιά” του ηλεκτρικού εργαλείου. ∆ώστε µεγάλη προσοχή για να διασφαλίσετε τι η περιέλιξη δεν θα πάθει ζηµιά και / ή θα βραχεί µε λάδι ή νερ.

4. ∫·ı·ЪИЫМﬁ˜ ЩФ˘ ВНˆЩВЪИОФ‡

ταν το δραπανοκατσάβιδο λερωθεί, σκουπίστε µε ένα µαλακ και στεγν ύφασµα ή µε ένα ύφασµα υγραµένο µε σαπουννερο. Μην χρησιµοποιήσετε διαλυτικά που περιέχουν χλώριο, βενζίνη, ή διαλυτικά µπογιάσ, επειδή λειώνουν τα πλαστικά.

5. ∞Ôı‹ÎÂ˘ÛË

Αποθηκεύσετε το δραπανοκατσάβιδο σε ένα χώρο που η θερµοκρασία είναι µικρτερη απ 40°C και µακριά απ την πρσβαση των παιδιών.

6. §›ÛÙ· Û˘ÓÙ‹ÚËÛË˜ ÂÍ·ÚÙËÌ¿ÙˆÓ

A: Αρ. Εξαρτήµατοσ B: Αρ. Κωδικού C: Αρ. Χρήσησ D: Παρατηρήσεισ

¶ƒ√™√Ã∏

Η Επισκευή, τροποποίηση και ο έλεγχοσ των Ηλεκτρικών Εργαλείων τησ Hitachi πρέπει να γίνεται απ ένα Εξουσιοδοτηµένο Κέντρο Σέρβισ τησ Hitachi. Ειδικά για τη συσκευή λέιζερ, το σέρβισ τησ πρέπει να γίνεται απ ένα εξουσιοδοτηµένο αντιπρσωπο του κατασκευαστή του λέιζερ. Πάντοτε να αναθέτετε την επισκευή τησ συσκευήσ λέιζερ στο Εξουσιοδοτηµένο Κέντρο Σέρβισ τησ Hitachi. Αυτή η Λίστα των Εξαρτηµάτων θα είναι χρήσιµη αν δοθεί µε το εργαλείο Hitachi στο Εξουσιοδοτηµένο Κέντρο Σέρβισ τησ Hitachi κατά την επισκευή ή την συντήρηση. Κατά την χρήση και την συντήρηση των ηλεκτρικών εργαλείων, οι κανονισµοί ασφαλείασ και οι καννεσ που υπάρχουν σε κάθε χώρα πρέπει να τηρούνται.

Page 26

∂ППЛУИО¿

∆ƒ√¶√¶√π∏™∂π™

Τα Ηλεκτρικά Εργαλεία τησ Hitachi βελτιώνονται συνεχώσ και τροποποιούνται για να ενσωµατώσουν τα τελευταία τεχνολογικά επιτεύγµατα. Ανάλογα, κάποια σηµεία (πχ κωδικοί αριθµοί, και/ ή σχεδιασµσ) µπορούν να αλλάξουν χωρίσ προειδοποίηση.

∂°°À∏™∏

Εγγυώµαστε τα εργαλεία Hitachi Power Tools σύµφωνα µε τη νοµοθεσία και τουσ κανονισµούσ ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώµατα ή ζηµιέσ λγω κακήσ χρήσησ, κακοποίησησ ή φυσιολογικήσ φθοράσ. Σε περίπτωση παραπνων παρακαλούµε αποστείλετε το Power Tool χωρίσ να το αποσυναρµολογήσετε µαζί µε το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλοσ των οδηγιών αυτών, σε Εξουσιοδοτηµένο Κέντρο Επισκευήσ τησ Hitachi.

™∏ª∂πø™∏:

Εξαιτίασ του συνεχιζµενου προγράµµατοσ έρευνασ και ανάπτυξησ τησ HITACHI τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται µπορούν να αλλάξουν χωρίσ προηγούµενη ειδοποίηση.

¶ПЛЪФКФЪ›В˜ Ф˘ ·КФЪФ‡У ЩФУ ВОВМﬁМВУФ ıﬁЪ˘‚Ф О·И ЩЛ ‰ﬁУЛЫЛ.

Oι τιµέσ µετρήθηκαν σύµφωνα µε το EN60745 και βρέθηκαν σύµφωνεσ µε το ISO 4871.

Μετρηθείσα τυπική στάθµη ηχητικήσ ισχύοσ A: 81 dB (A) Μετρηθείσα τυπική στάθµη ηχητικήσ πίεσησ A: 70 dB (A) Αβεβαιτητα KpA: 3 dB (A)

Φοράτε προστατευτικά αυτιών.

Συνολικέσ τιµέσ δνησησ (διανυσµατικ άθροισµα τριαξονικού καλωδίου) που καθορίζονται σύµφωνα µε το πρτυπο EN60745.

Βίδωµα χωρίσ κρούση: Η τιµή εκποµπήσ δνησησ Αβεβαιτητα K = 1,5 m/s

ah δεν ξεπερνά τα 2,5 m/s

¶ƒ√™√Ã∏

䡬 Η τιµή εκποµπήσ δνησησ κατά την ουσιαστική

χρήση του ηλεκτρικού εργαλείου µπορεί να διαφέρει απ τη δηλωµένη τιµή, ανάλογα µε το που και πωσ χρησιµοποιείται το εργαλείο.

䡬 Για να αναγνωρίσετε τα µέτρα ασφαλείασ για την

προστασία του χειριστή που βασίζονται σε µία εκτίµηση τησ έκθεσησ στισ πραγµατικέσ συνθήκεσ χρήσησ (λαµβάνοντασ υπψη λα τα µέρη του κύκλου λειτουργίασ πωσ τα διαστήµατα που το εργαλείο είναι απενεργοποιηµένο και ταν λειτουργεί στο ρελαντί µαζί µε το χρνο διέγερσησ).

Page 27

Polski

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE URZĄDZEŃ ELEKTRYCZNYCH

OSTRZEŻENIE

Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa.

Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może spowodować porażenie prądem elektrycznym, pożar i/lub odniesienie poważnych obrażeń.

Ostrzeżenia i wskazówki bezpieczeństwa powinny być przechowywane do użycia w przyszłości.

Wykorzystywane w treści wskazówek wyrażenie "narzędzie elektryczne" dotyczy narzędzi zasilanych z sieci (przewodowych) lub z baterii (bezprzewodowych).

1) Bezpieczeństwo stanowiska pracy a) Miejsce pracy powinno być czyste i dobrze

oświetlone.

Brak porządku lub nieodpowiednie oświetlenie miejsca pracy może być przyczyną wypadku.

b) Nie należy używać narzędzi elektrycznych w

miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów.

Pracujące narzędzie elektryczne wytwarza iskry grożące wybuchem.

c) Dzieci oraz osoby postronne powinny pozostawać

w bezpiecznej odległości od pracującego urządzenia.

Dekoncentracja może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo elektryczne a) Wtyczka narzędzia musi pasować do gniazda

zasilania. Nie wolno przerabiać wtyczki. Narzędzia posiadające uziemienie nie powinny być używane z wtyczkami przejściowymi.

Przestrzeganie powyższych zaleceń dotyczących wtyczek i gniazdek pozwoli zmniejszyć ryzyko porażenia prądem elektrycznym.

b) Należy unikać dotykania jakichkolwiek powierzchni

i elementów uziemionych, takich jak rury, grzejniki, kuchenki lub urządzenia chłodnicze.

Ryzyko porażenia prądem elektrycznym jest wyższe, gdy ciało jest uziemione.

c) Nie należy narażać narzędzi elektrycznych na

działanie deszczu lub wilgoci.

Obecność wody zwiększa niebezpieczeństwo porażenia prądem elektrycznym.

d) Nie należy używać przewodu zasilającego w

sposób niezgodny z przeznaczeniem. Nie wolno używać przewodu do przenoszenia lub ciągnięcia urządzenia bądź wyłączania go z prądu. Przewód powinien znajdować się w bezpiecznej odległości od źródeł ciepła, oleju, ostrych krawędzi lub poruszających się części.

Uszkodzenie lub zapętlenie przewodu zwiększa ryzyko porażenia prądem elektrycznym.

e) W przypadku używania narzędzia elektrycznego

na wolnym powietrzu należy korzystać z przedłużaczy przeznaczonych do takiego zastosowania.

Używanie odpowiednich przedłużaczy zmniejsza ryzyko porażenia prądem elektrycznym.

f) W przypadku korzystania z narzędzia w miejscu

o dużej wilgotności należy zawsze używać wyłącznika różnicowoprądowego.

Korzystanie z takiego wyłącznika zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osobiste a) Podczas korzystania z narzędzia elektrycznego

należy zawsze koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku. Narzędzia elektryczne nie powinny być obsługiwane przez osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw.

Chwila nieuwagi podczas obsługi narzędzia elektrycznego może spowodować odniesienie poważnych obrażeń.

b) Zawsze używać odpowiedniego osobistego

wyposażenia ochronnego. Zawsze nosić odpowiednie okulary ochronne.

Stosowane w odpowiednich warunkach wyposażenie zabezpieczające, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki zmniejsza ryzyko odniesienia obrażeń ciała.

c) Uniemożliwić nieoczekiwane uruchomienie

narzędzia. Przed podłączeniem narzędzia do gniazda zasilania i/lub zestawu baterii, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia.

Ze względów bezpieczeństwa nie należy przenosić narzędzi elektrycznych, trzymając palec na wyłączniku, ani podłączać do zasilania urządzeń, których wyłącznik znajduje się w położeniu włączenia.

d) Przed włączeniem usunąć wszystkie klucze

regulacyjne.

Pozostawienie klucza regulacyjnego połączonego z częścią obrotową narzędzia może spowodować odniesienie obrażeń.

e) Nie sięgać zbyt daleko. Należy zawsze stać

stabilnie, zachowując równowagę.

Zapewnia to lepsze panowanie nad narzędziem w nieoczekiwanych sytuacjach.

f) Należy nosić odpowiednią odzież roboczą. Nie

nosić luźnych ubrań lub biżuterii. Trzymać włosy, odzież i rękawice w bezpiecznej odległości od ruchomych części urządzenia.

Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części narzędzia.

g) Jeżeli wraz z narzędziem dostarczone zostało

wyposażenie służące do odprowadzania pyłów, należy pamiętać o jego właściwym podłączeniu i używaniu.

Właściwe zbieranie i odprowadzanie pyłu zmniejsza zagrożenia związane z jego obecnością.

4) Obsługa i konserwacja narzędzi elektrycznych a) Nie używać narzędzia elektrycznego ze zbyt dużą

siłą. Należy stosować narzędzie odpowiednie dla wykonywanej pracy.

Narzędzie przeznaczone do określonej pracy wykona ją lepiej i w sposób bardziej bezpieczny, pracując z zalecaną prędkością.

b) Nie należy używać narzędzia, którego wyłącznik

jest uszkodzony.

Page 28

Polski

Każde urządzenie, które nie może być właściwie włączane i wyłączane, stanowi zagrożenie i musi zostać naprawione.

c) Należy zawsze odłączać urządzenie z sieci

zasilania i/lub baterii przed przystąpieniem do jakichkolwiek modyfikacji, wymiany akcesoriów itp. oraz kiedy urządzenie nie będzie używane przez dłuższy czas.

Powyższe środki mają na celu wyeliminowanie ryzyka nieoczekiwanego uruchomienia urządzenia.

d) Nieużywane narzędzia elektryczne powinny być

przechowywane w miejscu niedostępnym dla dzieci oraz osób, które nie znają zasad ich obsługi lub niniejszych zaleceń.

Korzystanie z narzędzi elektrycznych przez osoby, które nie zostały przeszkolone, może stanowić zagrożenie.

e) Należy dbać o odpowiednią konserwację narzędzi

elektrycznych. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części urządzenia nie są wygięte, uszkodzone lub pęknięte i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę urządzenia. W razie uszkodzenia przed kolejnym użyciem narzędzie musi zostać naprawione.

Wiele wypadków następuje z powodu nieprawidłowej konserwacji narzędzi elektrycznych.

f) Narzędzia tnące powinny być zawsze ostre i czyste.

Narzędzia tnące powinny być utrzymywane w odpowiednim stanie, a ich krawędzie muszą być odpowiednio ostre - zmniejsza to ryzyko wygięcia i ułatwia obsługę narzędzia.

g) Należy zawsze obsługiwać narzędzie, jego

akcesoria takie jak wiertła itp. w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy.

Używanie narzędzia do celów niezgodnych z jego przeznaczeniem może spowodować niebezpieczeństwo.

5) Obsługa i konserwacja narzędzia akumulatorowego a) Ładuj wyłącznie w ładowarkach wymienionych

przez producenta.

Ładowarka przeznaczona do ładowania konkretnego typu zestawów akumulatorowych może spowodować pożar, jeśli zostanie użyta do ładowania innego typu zestawów akumulatorowych.

b) Do zasilania elektronarzędzi używaj wyłącznie

zatwierdzonych zestawów akumulatorowych.

Używanie innych zestawów akumulatorowych może spowodować obrażenia ciała lub pożar.

c) Jeśli zestaw akumulatorowy nie jest używany,

przechowuj go z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby itp. Przedmioty te mogą przewodzić prąd między elektrodami zestawu akumulatorowego.

Zwarcie elektrod akumulatora może doprowadzić do poparzeń lub pożaru.

d) W skrajnie niesprzyjających warunkach może

dojść do wycieku płynu z akumulatora. Unikaj kontaktu z płynem. Jeśli dojdzie do przypadkowego kontaktu z płynem, opłucz miejsce kontaktu wodą. W przypadku kontaktu płynu z oczami, zgłoś się do lekarza.

Płyn wyciekający z akumulatora może spowodować podrażnienia lub poparzenia.

6) Serwis a) Narzędzia elektryczne mogą być naprawiane

wyłącznie przez uprawnionych techników serwisowych, przy zastosowaniu oryginalnych części zamiennych.

Zapewnia to utrzymanie bezpieczeństwa obsługi urządzenia.

UWAGA Dzieci i osoby niepełnosprawne muszą pozostawać w bezpiecznej odległości od narzędzia. Nieużywane narzędzia elektryczne powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.

ŚRODKI OSTROŻNOŚCI STOSOWANE PRZY UŻYWANIU BEZPRZEWODOWEJ WIERTARKO / WKRĘTARKI

1. Zawsze ładuj akumulator w temperaturze od 0 do

40˚C. Ładowanie akumulatora w temperaturze poza zakresem 0 - 40˚C może spowodować nieprawidłowe naładowanie akumulatora i skrócenie jego żywotności. Najbardziej odpowiednia do ładowania jest temperatura od 20 do 25˚C.

2. Kiedy jeden cykl ładowania jest skończony, odstaw

ładowarkę na około 15 minut przed ponownym cyklem ładowania akumulatora. Nie należy ładować akumulatora przez czas dłuższy, niż 2 godziny.

3. Nie dopuszczaj, by obce przedmioty mogły dostać

się do wnętrza otworu wsuwowego przeznaczonego dla akumulatora.

4. Nigdy sam nie rozkładaj akumulatora i ładowarki.

5. Nie dopuszczaj do zwarcia w akumulatorze. Zwarcie

w akumulatorze spowoduje jego rozładowanie i przegrzanie, oraz może spowodować przepalenie się lub zniszczenie akumulatora.

6. Nie wrzucaj akumulatora do ognia gdyż grozi to

eksplozją.

7. Podczas wiercenia w ścianie, podłodze lub suficie

upewnij się, że wewnątrz nie ma ukrytych przewodów elektrycznych ani kabli itp.

8. Przynieś akumulator do sklepu w którym go nabyłeś,

jak tylko okres użytkowania akumulatora stanie się zbyt krótki do praktycznego użytku. Nie wyrzucaj wyczerpanego akumulatora do odpadów domowych.

9. Używanie rozładowanego akumulatora uszkodzi

ładowarkę.

10. Nie wkładaj przedmiotów w szczeliny wentylacyjne

ładowarki. Wkładanie metalowych lub łatwopalnych przedmiotów w szczeliny wentylacyjne ładowarki może spowodować niebezpieczeństwo porażenia prądem lub zniszczenie ładowarki.

UWAGI DOTYCZĄCE AKUMULATORA LI-ION

Akumulator przeznaczony jest do użytku wyłącznie w wiertarko-wkrętarce. Nie używaj akumulatora w innych elektronarzędziach (np. piłach tarczowych, pilarkach brzeszczotowych, szlifierkach kątowych, dmuchawach itd.). Aby wydłużyć czas eksploatacji akumulatora li-ion, jest on wyposażony w funkcję wyłączania. W przypadkach opisanych poniżej w punktach 1-3 silnik może zatrzymać się w czasie użytkowania produktu, nawet jeżeli wyłącznik jest wciśnięty. Nie jest to oznaką awarii, ale efekt działania funkcji wyłączania.

Page 29

Polski

1. Gdy akumulator się wyczerpie, silnik wyłączy się. W takim przypadku należy go niezwłocznie naładować.

2. Silnik wyłączy się w przypadku przeładowania narzędzia. W takim przypadku należy zwolnić przełącznik narzędzia i wyeliminować przyczynę przeładowania. Po wyeliminowaniu szkodliwego czynnika, można ponownie włączyć urządzenie.

3. Jeżeli w warunkach intensywnej pracy akumulator się przegrzewa, może to powodować przerywanie zasilania. W takim wypadku należy zaprzestać używania akumulatora i pozostawić go do ostygnięcia. Po ostygnięciu akumulator nadaje się do dalszego używania.

Dodatkowo należy stosować się do poniższych uwag i ostrzeżeń.

OSTRZEŻENIE

Aby zapobiec wyciekom, przegrzaniu, emisji dymu, wybuchowi lub zapaleniu się akumulatora, należy stosować się do wszystkich wymienionych poniżej środków ostrożności.

1. Należy upewnić się, że drobne wióry i pył nie

gromadzą się na akumulatorze.

䡬 Podczas pracy należy uważać, aby wióry i pył nie

osadzały się na akumulatorze.

䡬 Usuwać wióry i pył, które opadają na akumulator,

aby nie gromadziły się na jego powierzchni.

䡬 Nie przechowywać nieużywanych akumulatorów w

pomieszczeniach silnie zapylonych.

䡬 Przed przechowywaniem akumulatora, należy usunąć

z niego wióry i pył. Nie należy przechowywać akumulatora razem z częściami metalowymi (śruby, gwoździe itp.).

2. Nie przekłuwaj akumulatora ostrymi przedmiotami, takimi

jak gwoździe, nie uderzaj młotkiem, nie przygniataj, nie rzucaj ani nie poddawaj akumulatora wstrząsom.

3. Nie używaj akumulatora, który nosi wyraźne ślady

uszkodzenia lub odkształcenia.

4. Nie umieszczaj akumulatora w urządzeniu w odwrotny

sposób.

5. Nie podłączaj akumulatora bezpośrednio do gniazda

sieci elektrycznej lub zapalniczki samochodowej.

6. Nie używaj akumulatora do celów innych, niż opisane.

7. Jeśli ładowanie akumulatora nie powiedzie się, nawet po upływie określonego czasu ładowania, natychmiast przerwij ładowanie.

8. Nie poddawaj akumulatora działaniu wysokiej temperatury lub wysokiego ciśnienia, np. poprzez umieszczanie go w kuchence mikrofalowej, suszarce lub pojemniku ciśnieniowym.

9. W przypadku pojawienia się wycieku lub nieprzyjemnego zapachu upewnij się, że akumulator znajduje się z dala od źródeł ognia.

10. Nie używaj akumulatora w miejscach, w których występuje silna elektryczność statyczna.

11. Jeśli w trakcie użytkowania, ładowania lub przechowywania akumulatora pojawi się nieprzyjemny zapach, dojdzie do wycieku, nadmiernego nagrzania, odbarwienia lub odkształcenia bądź jeśli pojawi się jakakolwiek inna nieprawidłowość, akumulator należy natychmiast wyjąć z urządzenia lub ładowarki i zaprzestać jego użytkowania.

UWAGA

1. Jeśli płyn wyciekający z akumulatora dostanie się do oczu, nie pocieraj podrażnionego miejsca. Dokładnie przemyj oczy czystą wodą, np. z kranu, i niezwłocznie skontaktuj się z lekarzem. Jeśli płyn nie zostanie usunięty, może spowodować uszkodzenie wzroku.

2. W przypadku kontaktu płynu z akumulatora ze skorą, natychmiast dokładnie przemyj skórę czystą wodą, np. z kranu. Płyn z akumulatora może spowodować podrażnienie skóry.

3. Jeśli w trakcie pierwszego użycia akumulator nadmiernie się nagrzeje, pojawi się nieprzyjemny zapach bądź jeśli wykryte zostaną ślady rdzy, odbarwienia, odkształcenia lub inne nieprawidłowości, należy zaprzestać jego użytkowania i zwrócić go do dostawcy lub sprzedawcy.

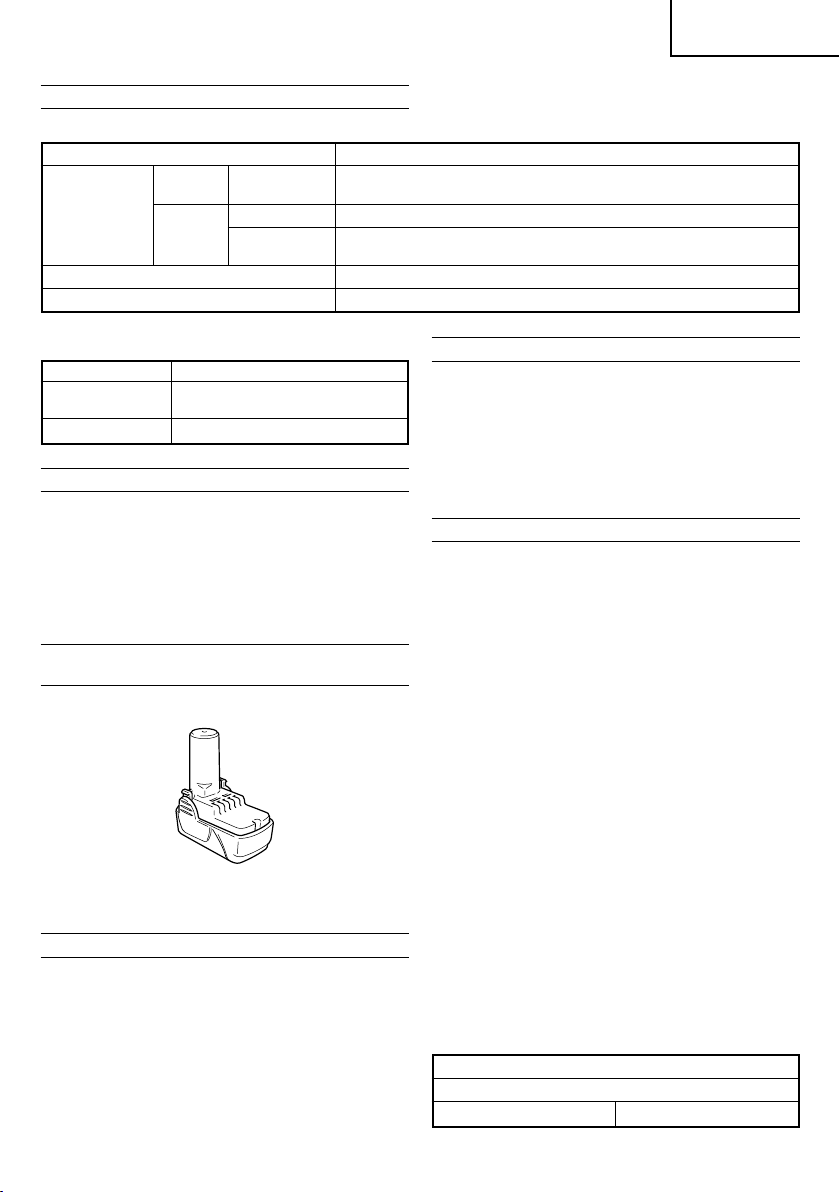

WYMAGANIA TECHNICZNE

ELEKTRONARZĘDZIE

Prędkość biegu jałowego 0 - 400 min

Wiercenie

Zdolność Śruba do metalu 6 mm

Wkręcanie

Akumulator BCL1015: Li-ion DC 10,8 V / Maks. DC 12 V (1,5 Ah 3 ogniw) Waga 0,8 kg

ŁADOWARKA

Model UC10SFL Napięcie ładowania Waga 0,35 kg

Drewno (grubości 18 mm)

Śruba do drewna

10,8 V

18 mm

6 mm (średnica) × 38 mm (długość)

(wymaga wstępnego wywiercenia otworu)

STANDARDOWE WYPOSAŻENIE I PRZYSTAWKI

1 Plus wkrętak (Nr. 2 × 50L) ----------------------------- 1 2 Akumulator (BCL1015) ------------------------------------ 1 3 Ładowarka (UC10SFL) ------------------------------------ 1 4 Plastykowe pudełko -------------------------------------- 1

Standardowe akcesoria podlegają zmianom bez uprzedzenia.

–1

Page 30

Polski

DODATKOWE WYPOSAŻENIE (Do nabycia oddzielnie)

1. Akumulator (BCL1015)

Wyposażenie dodatkowe może ulec zmianie bez

uprzedzenia.

ZASTOSOWANIE

䡬 Wkręcanie i zwalnianie śrub do metalu, drewna i śrub

samogwintujących.

䡬 Wiercenie w drewnie.

WYMONTOWANIE I MONTAŻ AKUMULATORA

1. Wymontowanie akumulatora

Trzymając mocno za rączkę popchnij zatrzask akumulatora by zdjąć akumulator (patrz Rys. 1 i 2).

UWAGA

Nigdy nie dopuszczaj do zwarcia w akumulatorze.

2. MONTAŻ AKUMULATORA

Wprowadź akumulator zwracając uwagę na właściwą biegunowość (patrz Rys. 2).

ŁADOWANIE

Przed przystąpieniem do użytkowania urządzenia należy naładować akumulator w sposób opisany poniżej.

1. Podłączyć przewód ładowarki do gniazdka

2. Włożyć akumulator do ładowarki

Należy włożyć akumulator w taki sposób, aby jego tabliczka znamionowa była skierowana w stronę tabliczki znamionowej ładowarki i docisnąć akumulator tak, aby dotykał płytki dolnej (patrz Rys. 3). Po włożeniu akumulatora ładowarka włączy się automatycznie (lampka kontrolna zaświeci się).

UWAGA

Jeżeli lampka kontrolna nie zapali się, wyjmij wtyczkę

z gniazdka i sprawdź umocowanie akumulatora. Gdy lampka kontrolna zgaśnie, akumulator jest całkowicie naładowany.

UWAGA

Jeśli akumulator rozgrzał się pod wpływem światła

słonecznego itp. lub był dopiero używany, lampka

kontrolna ładowarki może się nie zapalić. W takim

przypadku najpierw schłodź akumulator a potem

zacznij go ładować.

䡬 Odnośnie okresu ładowania

Tabela 1 pokazuje wymagany czas ładowania w zależności od rodzaju akumulatora.

Tabela 1 Czas ładowania (przybliżony, w min.) przy 20˚C

Pojemność ogniwa (Ah)

1,5 Ah

BCL1015 40 min.

WSKAZÓWKA: Czas ładowania zależy od temperatury

otoczenia.

3. Wyłącz wtyczkę przewodu ładowarki z gniazdka

4. Mocno trzymając ładowarkę wyjmij akumulator z otworu wsuwowego

WSKAZÓWKA

Należy pamiętać, że akumulator powinien zostać wyjęty z ładowarki zaraz po naładowaniu.

W odniesieniu do wyładowania elektrycznego w przypadku nowych akumulatorów itp.

Jako że elektrolit zawarty w nowych lub dłłuższy czas nie używanych akumulatorach nie osiągnął jeszcze pełnej swej wydajności, wyładowanie elektryczne może być niewielkie podczas pierwszego i drugiego użytku. Jest to zjawisko przejściowe a normalny czas ładowania zostanie przywrócony po naładowaniu akumulatora 2 - 3 razy.

Jak przedłużyć żywotność akumulatora.

(1) Ładuj akumulatory zanim zostaną całkowicie wyczerpane.

Kiedy zorientujesz się że moc akumulatora zmniejszyła się, przestań używać narzędzie i naładuj akumulator. Jeśli będziesz dalej używał narzędzia i prąd się wyczerpie, akumulator może zostać uszkodzony i skróci się jego żywotność.

(2) Unikaj ładowania przy wysokich temperaturach.

Akumulator bezpośrednio po używaniu narzędzia jest gorący. Jeśli akumulator jest ładowany od razu po użyciu, pogarsza się jakość elektrolitu i skraca żywotność akumulatora. Odstaw akumulator i naładuj go dopiero gdy ostygnie.

UWAGA:

䡬 Intensywne użytkowanie ładowarki prowadzi do jej

nagrzewania, co może być przyczyną awarii. Po zakończeniu ładowania odczekaj 15 minut przed kolejnym ładowaniem.

䡬 Jeżeli ładowarka nie działa z poprawnie założonym

akumulatorem, może to wskazywać na awarię akumulatora lub ładowarki. Skontaktuj się z autoryzowanym centrum obsługi.

PRZED ROZPOCZĘCIEM PRACY

1. Przygotowanie i sprawdzenie stanowiska pracy

Upewnij się, stanowisko pracy pozwoli na zastosowanie odpowiednich środków ostrożności.

JAK UŻYWAĆ

Jak przedłużyć żywotność akumulatora.

䡬 Ładuj akumulatory zanim zostaną całkowicie wyczerpane.

Page 31

Polski

1. Zakładanie wkrętaka

W celu założenia wkrętaka należy wykonać następujące czynności: (Rys. 4)

(1) Przesunąć tuleję prowadnicy do przodu. (2) Włożyć wkrętak do sześciokątnego otworu w gnieździe. (3) Zwolnić tuleję prowadnicy, aby powróciła do

pierwotnego położenia.

UWAGA

Jeżeli tuleja prowadnicy nie powraca do pierwotnego położenia, oznacza to, że wkrętak nie jest założony prawidłowo.

2. Wyjmowanie wkrętaka

Wykonaj w odwrotnej kolejności czynności opisane w części poświęconej zakładaniu wkrętaka.

3. Mechanizm automatycznej blokady wrzeciona

Po zwolnieniu wyłącznika głównego wkrętak zostaje zatrzymany, a narzędzie może być wykorzystane jako wkrętak ręczny.

4. Upewnij się, że akumulator jest poprawnie włożony

5. Potwierdzenie położenia pokrętła sprzęgła (patrz Rys. 5)

Moment obrotowy dokręcania może być regulowany poprzez odpowiednie ustawienie pokrętła sprzęgła.

(1) Jeżeli urządzenie używane jest jako śrubokręt, ustawić

jedną ze znajdujących się na pokrętle cyfr „1, 5, 9 ... 21” lub czarnych kropek, tak aby znalazła się przy symbolu trójkąta na korpusie zewnętrznym.

(2) Jeżeli urządzenie jest używane jako wiertarka, ustawić

znajdujący się na pokrętle symbol „ odpowiadał symbolowi trójkąta na obudowie.

UWAGA

䡬 Pokrętło nie może zostać ustawione w położeniu

pośrednim pomiędzy poszczególnymi cyframi „1, 5, 9 ... 21” lub czarnymi kropkami.

䡬 Nie używać urządzenia z pokrętłem ustawionym między

cyfrą „21” a czarną linią w środku symbolu wiercenia. Może to spowodować uszkodzenie urządzenia (patrz

Rys. 6).

6. Regulacja momentu obrotowego dokręcania

(1) Moment obrotowy

Moment obrotowy powinien zostać ustawiony w zależności od średnicy śruby. Ustawienie zbyt dużego momentu obrotowego może spowodować złamanie lub uszkodzenie śruby. Przed przystąpieniem do pracy należy upewnić się, że ustawiona pozycja pokrętła sprzęgła jest odpowiednia dla śruby.

(2) Wskazanie momentu obrotowego (patrz Rys. 5)

Moment obrotowy powinien zostać ustawiony w zależności od rodzaju śruby i materiału.

”, tak aby

Wartość momentu obrotowego oznaczona jest na pokrętle cyframi „1, 5, 9 ... 21” oraz czarnymi kropkami. Pozycja „1” oznacza najmniejszy moment obrotowy im większa cyfra, tym większy moment obrotowy.

(3) Regulacja momentu obrotowego (patrz Rys. 5)

Przekręcając pokrętło sprzęgła, ustawić jedną z cyfr „1, 5, 9 ... 21” lub kropek, tak aby odpowiadała symbolowi trójkąta na obudowie. Zwiększyć lub zmniejszyć moment obrotowy w zależności od potrzeb.

UWAGA

䡬 Obroty silnika mogą zostać zablokowane, jeżeli

urządzenie używane jest jako wiertarka. Podczas pracy z wiertarką należy uważać, aby silnik nie został zablokowany.

䡬 Jeżeli silnik zgaśnie, należy natychmiast wyłączyć

urządzenie - w przeciwnym przypadku może nastąpić spalenie silnika lub akumulatora.

䡬 Zbyt długa praca może spowodować złamanie śruby

z powodu zbyt mocnego dokręcenia.

7. Sprawdzanie kierunku obrotów

Wiertło obraca się w kierunku zgodnym z ruchem wskazówek zegara (jeśli patrzysz z tyłu) gdy wciśniesz prawą stronę (R) przełącznika kierunku obrotów. Aby wiertło obracało się kierunku przeciwnym do ruchu wskazówek zegara wciśnij stronę lewą (L) przełącznika kierunku obrotów (Patrz Rys. 7) (Oznaczenia znajdują się na kadłubie narzędzia).

8. Działanie spustu

䡬 Przyciśnięcie spustu powoduje obroty narzędzia. Kiedy

przycisk jest zwolniony, narzędzie się zatrzymuje.

䡬 Prędkość obrotowa wiertarki zależy od stopnia

przyciśnięcia przycisku spustu. Prędkość obrotowa jest mała kiedy przełącznik spustu jest lekko przyciśnięty a zwiększa się gdy przyciska się go silniej.

WSKAZÓWKA

䡬 Gdy silnik zaczyna się obracać słychać odgłos bzyczenia;

jest to tylko dźwięk, nie uszkodzenie urządzenia.

9. Korzystanie z oświetlenia

Wcisnąć przycisk spustowy, aby zaświecić lampkę. Pozostaje ona zaświecona przez cały czas, kiedy przycisk spustowy jest naciskany. Lampka gaśnie po zwolnieniu przycisku spustowego (Rys. 8).

UWAGA:

Nie patrz bezpośrednio na źródło światła. Może to spowodować uszkodzenie wzroku.

10. Zakres i zalecenia użytkowań

Zakres używania do różnego typu zadań w oparciu o konstrukcję mechaniczną urządzenia podany jest w Tabeli nr 2.

Tabela nr 2

Rodzaj pracy Zalecenia

Wiercenie Drewno Używaj do wiercenia.

Wkręcanie

Śruby do metalu Użyj wkrętaka lub oprawki odpowiednich do średnicy śruby. Śruby do drewna Użyj po wstępnym wywierceniu otworu.

Page 32

Polski

11. Jak dobierać moment obrotowy

Tabela nr 3

Rodzaj użytku

Śruba do

Wkręcanie

Wiercenie

UWAGA

䡬 Przykłady zestawień pokazane w Tabeli nr 3 powinny

być używane tylko jako standard ogólny. Jako że używa się różnego typu śruby zaciskowe i materiały, w praktyce konieczne jest odpowiednie dobranie ustawień.

UWAGA

Korzystanie z akumulatora BCL1015 w niskiej temperaturze (poniżej 0 stopni Celsjusza) może czasami spowodować zmniejszenie momentu obrotowego, czyli siły dokręcania. Jest to zjawisko tymczasowe, sytuacja ponownie będzie normalna, kiedy tylko akumulator rozgrzeje się.

12.Lampka ostrzegawcza poziomu naładowania akumulatora

Poziom naładowania akumulatora może zostać sprawdzony poprzez wciśnięcie przycisku spustowego, kiedy urządzenie nie znajduje się w stanie ładowania. Lampka ostrzegawcza poziomu naładowania akumulatora świeci się, kiedy akumulator jest bliski wyczerpania. W takim przypadku należy naładować akumulator (Rys. 9).

UWAGA:

䡬 Poziom naładowania, przy którym zapala się lampka

ostrzegawcza poziomu naładowania akumulatora, zależy od temperatury otoczenia, parametrów akumulatora itp.; ma to jedynie charakter informacyjny.

䡬 Lampka ostrzegawcza poziomu naładowania

akumulatora może się zaświecić, kiedy urządzenie jest przeciążone. Nie oznacza to, że poziom naładowania akumulatora jest bardzo niski. Należy pamiętać, aby sprawdzać poziom naładowania akumulatora, kiedy urządzenie nie jest ładowane.

metalu Wood screw

drewna

Drewno

Położenie pokrętła

sprzęgła

1 – 21

1 –

KONSERWACJA I INSPEKCJA

1. Inspekcja narzędzia

Ponieważ używanie tępego narzędzia obniża jego wydajność i może spowodować niewłaściwe funkcjonowanie silnika, naostrz lub wymień narzędzie gdy tylko zauważysz że się stępiło.

2. Sprawdzanie śrub mocujących

Regularnie sprawdzaj wszystkie mocujące śruby i upewnij się, że są mocno przykręcone. Jeśli któraś z nich się obluzuje, natychmiast ją przykręć. Zaniedbanie tego może spowodować poważne zagrożenie.

3. Konserwacja silnika

Uzwojenie silnika stanowi kluczowy element narzędzia. Należy bardzo dokładnie pilnować, aby uzwojenie nie zostało uszkodzone i/lub zmoczone wodą lub olejem.

4. Czyszczenie obudowy zewnętrznej

Jeśli wiertarko/wkrętarka się poplami, wytrzyj ją miękką, suchą szmatką lub szmatką zmoczoną w wodzie z mydłem. Nie używaj rozpuszczalników na bazie chloru, benzyny lub rozpuszczalnika, ponieważ topią one plastik.

5. Przechowywanie

Przechowuj wiertarko/wkętarkę poza zasięgiem dzieci i w miejscu gdzie temperatura wynosi poniżej 40˚C.

6. Lista części zamiennych

A: Nr części B: Nr kodu C: Ilość użytych części D: Uwagi

UWAGA

Naprawy, modyfikacji i kontroli Narzędzi Elektrycznych Hitachi może dokonywać tylko Autoryzowane Centrum Obsługi Hitachi. Ta lista części będzie przydatna, jeśli zostanie wręczona Autoryzowanemu Centrum Obsługi Hitachi, gdy zaniesiemy narzędzie do naprawy lub przeglądu. Podczas używania i konserwacji narzędzi elektrycznych należy przestrzegać przepisów i norm bezpieczeństwa danego kraju.

MODYFIKACJE

Narzędzia elektryczne Hitachi są ciągle ulepszane i modyfikowane w celu wprowadzania najnowszych osiągnięć nauki i techniki. W związku z tym pewne części (a także numery kodów i konstrukcja) mogą ulec zmianom bez uprzedzenia.

GWARANCJA

Gwarancja na elektronarzędzia Hitachi jest udzielana z uwzględnieniem praw statutowych i przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego użytkowania lub wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do autoryzowanego centrum serwisowego Hitachi wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi.

WSKAZÓWKA

W zwiazku z prowadzonym przez Hitachi programem badań i rozwoju, specyfikacje te mogą się zmienić w każdej chwili bez uprzedzenia.

Informacja dotycząca poziomu hałasu i wibracji

Mierzone wartości było określone według EN60745 i zadeklarowane zgodnie z ISO 4871.

Zmierzony poziom dźwięku A: 81 dB (A) Zmierzone ciśnienie akustyczne A: 70 dB (A) Niepewność KpA: 3 dB (A)

Noś słuchawki ochronne.

Wartość całkowita wibracji (trójosiowa suma wektorowa), określona zgodnie z postanowieniami normy EN60745.

Dokręcanie bez udaru: Wartość emisji wibracji Niepewność K = 1,5 m/s

ah nie przekracza 2,5 m/s

Page 33

OSTRZEŻENIE

䡬 Wartość emisji wibracji podczas pracy narzędzia

elektrycznego może różnić się od podanej wartości w zależności od sposobu wykorzystywania narzędzia.

䡬 Aby określić środki bezpieczeństwa wymagane do

ochrony operatora zgodnie z szacowaną wartością narażenia na zagrożenie w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, a także przerwy w pracy urządzenia oraz praca w trybie gotowości).

Polski

Page 34

Magyar

SZERSZÁMGÉPEKRE VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELEM

Olvasson el minden biztonsági figyelmeztetést és minden utasítást.

A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Ôrizzen meg minden figyelmeztetést és utasítást a jövőbeni hivatkozás érdekében.

A "szerszámgép" kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterületi biztonságr a) Tartsa a munkaterületet tisztán és jól megvilágítva.

A telezsúfolt vagy sötét területek vonzzák a baleseteket.

b) Ne üzemeltesse a szerszámgépeket

robbanásveszélyes atmoszférában, mint például gyúlékony folyadékok, gázok vagy por jelenlétében.

A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket.

c) Tartsa távol a gyermekeket és körülállókat,

miközben a szerszámgépet üzemelteti.

A figyelemelvonás a kontroll elvesztését okozhatja.

2) Érintésvédelem a) A szerszámgép dugaszoknak meg kell felelniük

az aljzatnak. Soha, semmilyen módon ne módosítsa a dugaszt. Ne használjon semmilyen adapter dugaszt földelt szerszámgépekkel.

A nem módosított dugaszok és a megfelelő aljzatok csökkentik az áramütés kockázatát.

b) Kerülje a test érintkezését földelt felületekkel, mint

például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.

Az áramütés kockázata megnövekszik, ha a teste földelve van.

c) Ne tegye ki a szerszámgépeket esőnek vagy

nedves körülményeknek.

A szerszámgépbe kerülő víz növeli az áramütés kockázatát.

d) Ne rongálja meg a vezetéket. Soha ne használja

a vezetéket a szerszámgép szállítására, húzására vagy kihúzására. Tartsa távol a vezetéket a hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.

A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.

e) Szerszámgép szabadban történő üzemeltetése

esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.

A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen a szerszámgép nyirkos helyen

történő használata, használjon maradékáramkészülékkel (RCD) védett táplálást.

Az RCD használata csökkenti az áramütés kockázatát.

3) Személyi biztonság a) Álljon készenlétben, figyelje, hogy mit tesz, és

használja a józan eszét a szerszámgép üzemeltetésekor. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer befolyása alatt.

A szerszámgépek üzemeltetése közben egy pillanatnyi figyelmetlenség súlyos személyi sérülést eredményezhet.

b) Használjon személyi védőfelszerelést. Mindig

viseljen védőszemüveget.

A megfelelő körülmények esetén használt védőfelszerelés, mint például a porálarc, nem csúszó biztonsági cipő, kemény sisak, vagy hallásvédő csökkenti a személyi sérüléseket.

c) Előzze meg a véletlen elindítást. Győződjön meg

arról, hogy a kapcsoló a KI helyzetben van, mielőtt csatlakoztatja az áramforráshoz és/vagy az akkumulátorcsomaghoz, amikor felveszi vagy szállítja a szerszámot.

A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van vagy a bekapcsolt helyzetű szerszámgépek áram alá helyezése vonzza a baleseteket.

d) Távolítson el minden állítókulcsot vagy

csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.

A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.

e) Ne nyúljon át. Mindenkor álljon stabilan, és őrizze

meg egyensúlyát.

Ez lehetővé teszi a szerszámgép jobb ellenőrzését váratlan helyzetekben.

f) Öltözzön megfelelően. Ne viseljen laza ruházatot

vagy ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó részektől.

A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.

g) Ha vannak rendelkezésre bocsátott eszközök a

porelszívó és gyűjtő létesítmények csatlakoztatásához, gondoskodjon arról, hogy ezek csatlakoztatva és megfelelően használva legyenek.

A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

4) A szerszámgép használata és ápolása a) Ne erőltesse a szerszámgépet. Használjon az

alkalmazásához megfelelő szerszámgépet.

A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.

b) Ne használja a szerszámgépet, ha a kapcsoló nem

kapcsolja azt be és ki.

Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes és meg kell javítani.

c) Húzza ki a dugaszt az áramforrásból és/vagy az

akkumulátorcsomagot a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.

Az ilyen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.

d) A használaton kívüli szerszámgépeket tárolja úgy,

hogy gyermekek ne érhessék el, és ne engedje meg, hogy a szerszámgépet vagy ezeket az utasításokat nem ismerő személyek üzemeltessék a szerszámgépet.

Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

e) A szerszámgépek karbantartása. Ellenőrizze a

helytelen beállítás, a mozgó részek elakadása, alkatrészek törése és minden olyan körülmény szempontjából, amelyek befolyásolhatják a szerszám működését.

Page 35

Magyar

Ha sérült, használat előtt javíttassa meg a szerszámot.

Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

f) A vágószerszámokat tartsa élesen és tisztán.

Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok kevésbé valószínűen akadnak el és könnyebben kezelhetők.

g) A szerszámgép tartozékait és betétkéseit, stb.

használja ezeknek az utasításoknak megfelelően, figyelembe véve a munkakörülményeket és a végzendő munkát.

A szerszámgép olyan műveletekre történő használata, amelyek különböznek a szándékoltaktól, veszélyes helyzetet eredményezhet.

5) Akkumulátoros szerszám használata és ápolása a) Csak a gyártó által előírt töltővel töltse újra.

Az akkumulátor-köteg egy típusához alkalmas töltő tűzveszélyt okozhat, ha egy másik akkumulátorköteggel használják.

b) A szerszámgépeket csak kifejezetten arra

rendeltetett akkumulátor-kötegekkel használja.

Bármilyen más akkumulátor-köteg használata sérülés- és tűzveszélyt okozhat.

c) Amikor az akkumulátor-köteg nincs használatban,

tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól, vagy egyéb kis fémtárgyaktól, amelyek összeköttetést hozhatnak létre egyik csatlakozótól a másikhoz.

Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat.

d) Helytelen körülmények között az akkumulátor

folyadékot bocsáthat ki; kerülje az érintkezést. Ha véletlenül érintkezés fordul elő, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, keressen orvosi segítséget is.

Az akkumulátorból kibocsátott folyadék irritációt vagy égéseket okozhat.

6) Szerviz a) A szerszámgépét képesített javító személlyel

szervizeltesse, csak azonos cserealkatrészek használatával.

Ez biztosítja, hogy a szerszámgép biztonsága megmaradjon.

VIGYÁZAT Tartsa távol a gyermekeket és beteg személyeket. Amikor nincs használatban, a szerszámokat úgy kell tárolni, hogy gyermekek és beteg személyek ne érhessék el.

AZ AKKUMULÁTOROS CSAVARHÚZÓ ÉS FÚRÓGÉP HASZNÁLATÁRA VONATKOZÓ ÓVINTÉZKEDÉSEK

1. Az akkumulátort mindig 0˚C és 40˚C közötti

hőmérsékleten töltse. Az elemek külső hőmérsékleten, 0-40˚C-on való töltése gátolhatja a megfelelő töltést, és csökkentheti az elem élettartamát. A legmegfelelőbb hőmérséklet a töltéshez 20-25˚C.

2. Ha befejezett egy töltést, hagyja az akkumulátortöltőt

kb. 15 percig állni, mielőtt másik töltésbe kezd. Ne töltse az akkumulátort több, mint 2 órán át.

3. Ne engedje, hogy a tölthető akkumulátor

csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.

4. Soha ne szedje szét a tölthető akkumulátort és az akkumulátortöltőt.

5. Soha ne zárja rövidre a tölthető akkumulátort. Az akkumulátor rövidzárlata nagy áramerősséget és magas hőmérsékletet eredményez. Ez égési sérülést, illetve az akkumulátor sérülését okozza.

6. Ne dobja tűzbe a tölthető akkumulátort. A tűzbe dobott tölthető akkumulátor felrobbanhat.

7. Mielőtt a fal, padlózat, vagy a mennyezet vésésébe illetve fúrásába kezdene, győződjön meg róla, hogy nincsenek-e jelen beépített elektromos kábelek vagy vezetékek.

8. Ha az akkumulátor töltés utáni élettartama annyira lerövidül, hogy az gyakorlatilag használhatatlanná válik, vigye vissza az akkumulátort abba a boltba, ahol azt vásárolta. Ne dobja el a kimerült és tölthetetlenné vált akkumulátort.

9. Kimerült és tölthetetlenné vált akkumulátor használata károsíthatja az akkumulátortöltőt.

10. Ne dugjon semmiféle tárgyat az akkumulátortöltő szellőzőnyílásaiba. Az akkumulátortöltő szellőzőnyílásaiba dugott fém vagy gyúlékony tárgyak elektromos áramütést, vagy az akkumulátortöltő sérülését okozhatják.

FIGYELMEZTETÉS A LÍTIUMION AKKUMULÁTORRAL KAPCSOLATOSAN

Ez az akkumulátor kizárólag a fúró-csavarozóhoz van. Soha ne használja semmilyen más nagy igénybevételre méretezett szerszámgéphez (azaz körfűrészhez, lengőfűrészhez, tárcsás köszörűhöz és kompresszorhoz, stb.). Az élettartam meghosszabbításához a lítiumion akkumulátor védelmi funkcióval van ellátva a működés leállításához. Az alább leírt 1 - 3. esetben a termék használatakor a motor leállhat, még ha húzza is a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátorban lemerül a töltés, a motor leáll. Ilyen esetben haladéktalanul fel kell tölteni.

2. Ha az eszköz túl van terhelve, előfordulhat, hogy a motor leáll. Ez esetben oldja a szerszám kapcsolóját és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.

3. Ha az akkumulátor a túlterhelt munka mellett túlmelegszik, az akkumulátor árama megállhat. Ebben az esetben hagyja abba az akkumulátor használatát és hagyja lehűlni az akkumulátort. Ezután ismét használhatja.

Kérjük, vegye figyelembe az alábbi figyelmeztetéseket és biztonsági tudnivalókat.

FIGYELMEZTETÉS

Az akkumulátor szivárgásának, felforrósodásának, füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel az akkumulátoron.

䡬 Munka közben ügyeljen rá, hogy fémforgács és por

ne hulljon az akkumulátorra.

䡬 Ügyeljen rá, hogy a munka közben az elektromos

kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron.

䡬 A használaton kívül akkumulátort ne tárolja

fémforgácsnak és pornak kitett helyen.

Page 36

Magyar

䡬 Az akkumulátor eltárolása előtt távolítsa el a rárakódott

fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek, stb.).

2. Ne bontsa meg az akkumulátor burkolatát hegyes tárggyal, például tűvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fizikai behatásnak.

3. Ne használjon láthatóan sérült vagy deformálódott akkumulátort.

4. Ne használja az akkumulátort fordított polaritással.

5. Ne csatlakoztassa az akkumulátort közvetlenül az elektromos csatlakozóaljzathoz vagy szivargyújtócsatlakozóhoz.

6. Az akkumulátort kizárólag rendeltetése szerint használja.

7. Azonnal állítsa le az akkumulátor töltését, ha a töltés az előírt töltési idő után sem sikeres.

8. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású konténerbe.

9. Az akkumulátort tartsa tűztől távol, ha szivárgást vagy áporodott szagot észlel.

10. Ne használja az akkumulátort erős statikus elektromosság közelében.

11. Azonnal vegye ki az akkumulátort a készülékből vagy a töltőből, és hagyja abba annak használatát, ha szivárgást, áporodott szagot, felforrósodást, elszíneződést vagy deformációt észlel.

FIGYELEM

1. Ha az akkumulátorból szivárgó sav szembe jutna, semmiképpen ne dörzsölje, hanem öblítse ki folyó vízzel, és azonnal forduljon orvoshoz. Kezelés nélkül a folyadék látáskárosodást okozhat.

2. Ha a folyadék bőrével vagy ruházatával érintkezik, azonnal mossa le folyó vízzel. A folyadék irritálhatja a bőrt.

3. Ne használja az akkumulátort, és vigye azt vissza a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, áporodott szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel.

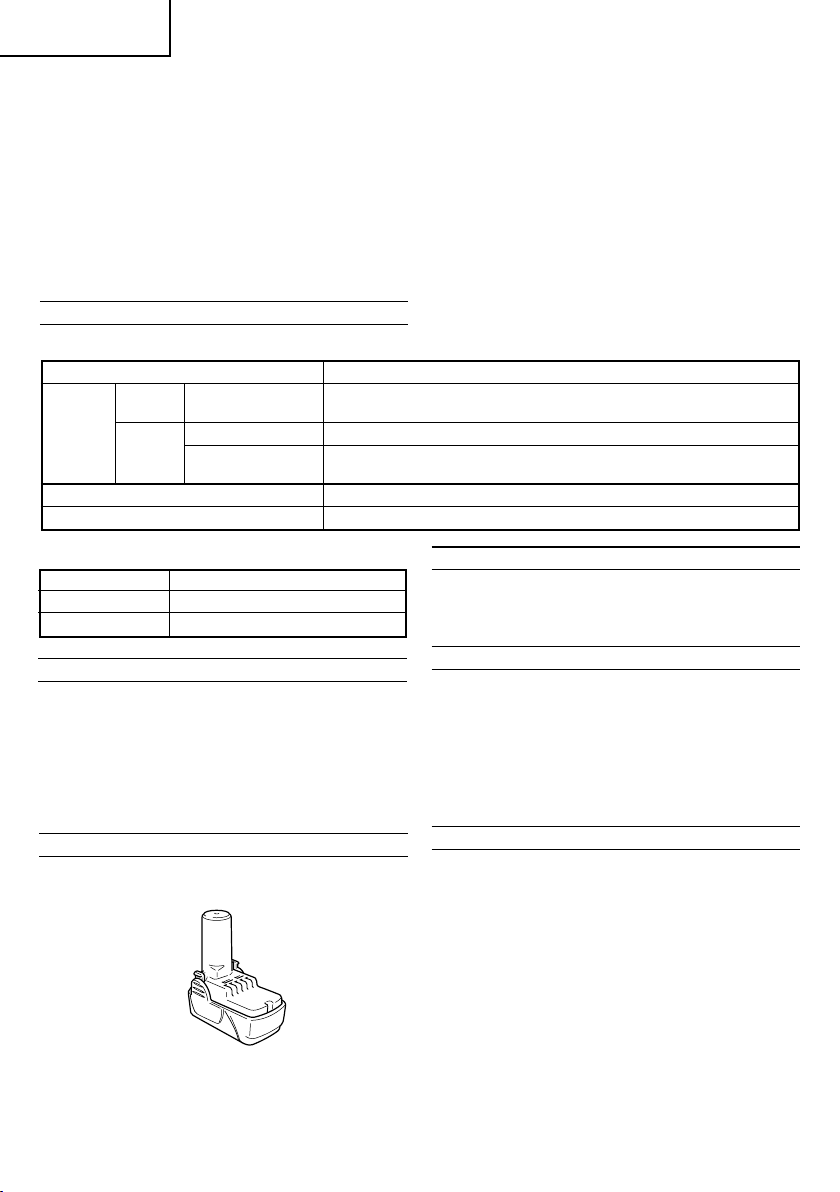

MŰSZAKI ADATOK

KÉZISZERSZÁM

Terheletlen sebesség 0 - 400 min

Fúrás

Kapacitás Gépcsavar 6 mm

Behajtás

Tölthető akkumulátor BCL1015: Li-ion DC 10,8 V / Max. DC 12 V (1,5 Ah 3 cella) Súly 0,8 kg

Fa (18 mm vastag)

Facsavar

18 mm

6 mm (átm.)

(Vezetőfurat szükséges)

–1

38 mm (hossz)

AKKUMULÁTORTÖLTŐ

Típus UC10SFL Töltőfeszültség 10,8 V Súly 0,35 kg

STANDARD TARTOZÉKOK

Plusz behajtófej (No 2 × 50L) -------------------------- 1

2 Akkumulátor 3 Akkumulátortöltő (UC10SFL) -------------------------- 1

Műanyag tok ----------------------------------------------- 1

A standard tartozékok előzetes bejelentés nélkül változhatnak.

(BCL1015) ---------------------------------- 1

OPCIONÁLIS TARTOZÉKOK (külön beszerezhetők)

1. Akkumulátor (BCL1015)

Az opcionális tartozékok előzetes bejelentés nélkül

változhatnak.

ALKALMAZÁSOK

䡬 Gépcsavarok, facsavarok, menetvágók, stb. be- és

kicsavarása.

䡬 Különböző faanyagok fúrása.

Page 37

Magyar

AZ AKKUMULÁTOR KIVÉTELE/BEHELYEZÉSE

1. Az akkumulátor kivétele

Tartsa szorosan a markolatot, és nyomja be az akkumulátor reteszét az akkumulátor eltávolításához (lásd 1. és 2. Ábrák).

FIGYELEM

Soha ne zárja rövidre az akkumulátort.

2. Az akkumulátor behelyezése

Illessze helyére az akkumulátort, a megfelelő polaritásokat betartva (lásd 2. Ábra).

TÖLTÉS

Mielőtt használatba venné az elektromos kéziszerszámot, töltse fel az akkumulátort a következőképpen:

1. Csatlakoztassa a töltő tápkábelét a dugaszaljba

2. Helyezze be az akkumulátort a töltőbe

Helyezze úgy az akkumulátort, hogy annak névtáblája a töltő névtáblája felé nézze, majd nyomja le az akkumulátort úgy, hogy az érintkezzen az alsó lemezzel (lásd 3. Ábra). Ha behelyezi az akkumulátort, bekapcsol a töltő (bekapcsol az állapotjelző lámpa).

FIGYELEM

Ha nem gyullad ki a jelzőlámpa, húzza ki a zsinórt, és ellenőrizze, hogy az akkumulátor megfelelően a

helyére illeszkedik-e. Ekkor a jelzőlámpa elalszik, és ezzel jelzi, hogy az akkumulátor teljesen fel van töltve.

FIGYELEM

Ha az akkumulátor közvetlenül a használatot követően

pl. napfény, stb. hatására felmelegedett, akkor

előfordulhat, hogy az akkumulátortöltő lámpája nem

gyullad ki. Ilyenkor először várjon, amíg az akkumulátor

lehűl, majd kezdje el annak feltöltését.

䡬 A töltési idővel kapcsolatos megjegyzések

Az 1. táblázat mutatja a szükséges újratöltési időt az akkumulátor típusa szerint.

1. táblázat Újratöltési idő (kb. perc) 20˚C esetén

Akkumulátor kapacitás (Ah)

1,5 Ah

BCL1015 40

MEGJEGYZÉS: Az újratöltési idő a környező

3. Húzza ki a hálózati csatlakozózsinórt a dugaszolóaljzatból

4. Tartsa szilárdan kézben az akkumulátortöltőt, és húzza ki belőle az akkumulátort

MEGJEGYZÉS

Töltés után az akkumulátort feltétlenül ki kell húzni a töltőből és megfelelő helyen kell tárolni azt.

Új akkumulátorok áramleadásával, stb. kapcsolatos megjegyzések.

Mivel az új, illetve hosszú időn át használaton kívül tartott akkumulátorokban levő vegyi anyagok nincsenek aktiválva, ezért első vagy második alkalommal használva azokat az áramleadás alacsony lehet. Ez egy átmeneti jelenség, és az akkumulátorok 2-3 alkalommal történő feltöltése után helyreáll az újra feltöltésig rendelkezésre álló üzemidő.

hőmérséklettől függően változhat.

perc

Hogyan érhető el, hogy az akkumulátorok tovább tartsanak.

(1) Az akkumulátorokat teljes lemerülésük előtt töltse fel.

Amikor érzi, hogy a kéziszerszám teljesítménye gyengül, ne használja azt tovább, hanem töltse fel az akkumulátort. Amennyiben tovább használja a gyengülő erejő szerszámot és teljesen lemeríti azt, az akkumulátor megsérülhet és élettartama emiatt lerövidülhet.

(2) Kerülje a magas hőmérsékleten történő töltést

A tölthető akkumulátor közvetlenül használat után forró lesz. Ha egy ilyen akkumulátort közvetlenül a használat után tölteni kezd, akkor annak belső vegyi anyaga bomlásnak indul, és az akkumulátor élettartama lerövidül. Hagyja az akkumulátort hűlni egy darabig, és csak akkor töltse fel, ha teljesen lehőlt.

FIGYELEM:

䡬 Amikor az akkumulátortöltő folyamatosan használatban

van, az akkumulátortöltő felmelegszik, ezáltal képezve a meghibásodások okát. Ha a töltés befejeződött, hagyja 15 percig pihenni a következő töltésig.

䡬 Ha az akkumulátortöltő nem működik, miközben az

akkumulátor megfelelően került beszerelésre, valószínű, hogy az akkumulátor vagy a töltő hibás. Vigye el a felhatalmazott szervizközpontba.

AZ ÜZEMELÉS ELŐTTI ÓVINTÉZKEDÉSEK

1. A munkahely elrendezése és ellenőrzése

Az előzetes óvintézkedések betartásával ellenőrizze, hogy a munkahely megfelel-e a követelményeknek.

A KÉSZÜLÉK HASZNÁLATA

Hogyan érhető el, hogy az akkumulátorok tovább tartsanak.

䡬 Az akkumulátorokat teljes lemerülésük előtt töltse fel.

1. A behajtófej felszerelése

A behajtófej felszerelését mindig az alábbi módszer szerint végezze (4. Ábra).

(1) Húzza előre a vezetőhüvelyt. (2) Dugjon egy behajtófejet a befogóperselyben található

hatszögletű nyílásba.

(3) Elengedés

Engedje el a vezetőhüvelyt, mire az visszatér eredeti helyzetébe.

FIGYELEM:

Ha a vezetőhüvely nem térne vissza eredeti helyzetébe, akkor az azt jelenti, hogy a behajtófej szabálytalanul van felszerelve.

2. A behajtófej eltávolítása

Kérjük, tegye a behajtófej beszerelési módjának ellenkezőjét.

3. Automatikus szárrögzítő mechanizmus

Amikor a főkapcsoló kikapcsolt állapotban van, a behajtófej rögzítve van a helyén, és a szerszám kézi csavarhúzóként használható.

Page 38

Magyar

4. Ellenőrizze, hogy az akkumulátor megfelelően a helyére legyen helyezve

5. Győződjön meg a befogó szorító helyzetéről (lásd 5. Ábra)

Az egység meghúzási nyomatéka a befogó szorító helyzete szerint szabályozható, amelyre a befogó szorító beállításra került.

(1) Amikor az egységet csavarhúzóként használja, állítsa

egy vonalba az „1, 5, 9... 21” számok egyikét a befogó szorítón, vagy a fekete pontokat a külső házon levő háromszög alakú jellel.

(2) Amikor az egységet fúróként használja, a befogó szorító

” fúró jelét állítsa egy vonalba a háromszög alakú

„ jellel a külső házon.

VIGYÁZAT

䡬 A befogó szorító nem állítható az „1, 5, 9...21” számok

vagy a fekete pontok közé.

䡬 Ne használja a befogó szorító „21” száma és a fúró

jel közepénél levő fekete vonal között álló módon. (lásd

6. Ábra)

6. Meghúzási nyomaték beszabályozása

(1) Meghúzási nyomaték

A meghúzási nyomatéknak intenzitását tekintve meg kell felelnie a csavar átmérőjének. Túl erős nyomaték használata esetén a csavarfej eltörhet vagy megsérülhet. Győződjön meg róla, hogy a befogó szorító helyzetét a csavar átmérője szerint szabályozta be.

(2) Meghúzási nyomaték jelzése (lásd 5. Ábra)

A meghúzási nyomaték a csavar típusától és a meghúzandó anyagtól függ. Az egység a meghúzási nyomatékot a befogó szorítón levő „1, 5, 9... 21” számokkal és egy fekete ponttal jelzi. A meghúzási nyomaték az „1” pozíciónál a leggyengébb, és a legmagasabb számnál a legerősebb.

(3) A meghúzási nyomaték beszabályozása (lásd 5. Ábra)

Forgassa a befogó szorítót és hozza egy vonalba a befogó szorítón levő „1, 5, 9 ... 21” számokat vagy a pontokat a külső házon levő háromszög alakú jellel. Szabályozza be a befogó szorítót a gyenge vagy az erős nyomaték irányába aszerint, hogy milyen nyomatékra van szüksége.

2. Táblázat

Munka Javaslatok

Fúrás Fa Fúrásra használható.

Behajtás csavarkulcs feltétet.

Gépcsavr

Facsavar Előzetes vezetőfurat fúrása után használja.

Használjon a csavar átmérőjének megfelelő csavarhúzófejet vagy

VIGYÁZAT

䡬 Reteszelni lehet, hogy a motor forgása ne szűnjön

meg, amikor az egységet fúróként használja. Amikor a behajtó fúrót üzemelteti, vigyázzon, hogy ne reteszelje a motort.

䡬 Ha a motor reteszelődik, azonnal kapcsolja ki az áramot.

Ha a motor egy időre reteszelődik, a motor vagy az akkumulátor leéghet.

䡬 A túl hosszú kalapálás a csavar törését okozhatja a

túlzott meghúzás következtében.

7. Ellenőrizze a forgási irányt

A választógomb „R” (JOBB) oldalának megnyomására a szerszámhegy az óramutató járásával megegyező irányban forog (hátulról nézve). A választógomb „L” (BAL) állásának megnyomására a szerszámhegy az óramutató járásával ellentétes irányba fog forogni (Lásd

7. Ábra) (Az vannak bejelölve).

8. A kapcsoló mőködtetése

䡬 A kapcsoló ravasz meghúzásakor a szerszám forogni

kezd. A ravasz elengedésekor a szerszám megáll.

䡬 A fúrógép forgási sebessége a ravasz meghúzásának

mértékével szabályozható. A ravasz enyhe meghúzásakor a fordulatszám alacsony, a meghúzás fokozásával pedig egyre magasabb lesz.

MEGJEGYZÉS

䡬 A motor forgásának elkezdése előtt zümmögő hang

hallható. Ez csupán a gép hangja, és nem hibát jelez.

9. A lámpa használata

Húzza meg az aktiváló kapcsolót a lámpa bekapcsolásához. A lámpa addig világít, amíg a kapcsolót hátrahúzva tartja. Ha elengedi azt, akkor a lámpa kikapcsol. (8. Ábra)

VIGYÁZAT:

Ne nézzen közvetlenül a lámpába. Az ilyen műveletek szemsérülést eredményezhetnek.

10. Javasolt alkalmazási területek

A készülék felépítése alapján a különböző típusú munkavégzésre a 2. Táblázatban találhatók javaslatok.

illetve L jelek a készülék testén

11. A húzó forgatónyomaték kiválasztásának módja

3. Táblázat

Alkalmazás Befogó tárcsa pozíciója

Behajtás Gépcsavar 1 – 21

Facsavar

Fúrás Fa

1 –

FIGYELEM

䡬 Az 3. Táblázatban feltüntetett kiválasztási példákat

általános iránymutatóként kell figyelembe venni. Mivel a mindennapi munkavégzések során különböző típusú csavarok és különböző féle anyagok használatosak, ezért természetesen megfelelő beállítások szükségesek.

MEGJEGYZÉS

Az BCL1015 típusú akkumulátor használata hidegben (0˚C alatti hőmérsékleten) egyes esetekben a meghúzási nyomaték gyengülését és a meghúzások számának csökkenését okozhatja. Ez azonban csupán ideiglenes jelenség, amely az akkumulátor felmelegedésével megszűnik.

Page 39

Magyar

12. Az elem töltöttségi szintjét jelző lámpa

Az akkumulátor töltöttségi szintjét úgy lehet leellenőrizni, hogy meghúzza az aktiváló kapcsolót, miközben az elektromos kéziszerszám terhelés nélküli állapotban van. Az elem töltöttségi szintjét jelző lámpa világít, ha az elem töltöttségi szintje nagyon alacsony. Ez esetben töltse fel az akkumulátort. (9. Ábra)

MEGJEGYZÉS:

䡬 A szint, amikor az elem töltöttségi szintjét jelző lámpa

világít, a környezeti hőmérséklettől, az elem típusától stb. függően eltérhet, és csak mint útmutatás szolgál.

䡬 Az elem töltöttségi szintjét jelző lámpa világíthat, ha

a szerszámgép túlterhelt. Ez nem jelenti azt, hogy az akkumulátor töltöttségi szintje alacsony. Ügyeljen rá, hogy akkor ellenőrizze az akkumulátor töltöttségi szintjét, amikor a szerszám nincs terhelés alatt.

KARBANTARTÁS ÉS ELLENŐRZÉS

1. A szerszám ellenőrzése

Mivel a tompa élő szerszámok használata csökkenti a munka hatékonyságát és a motor meghibásodását okozhatja, ezért azonnal élezze meg a szerszámhegyet, ha kopást észlel rajta.

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze az összes rögzítőcsavart, és ügyeljen rá, hogy azok megfelelően meg legyenek húzva. Ha valamelyik csavar ki lenne lazulva, azonnal húzza meg. Ennek elmulasztása súlyos veszéllyel járhat.

3. A motor karbantartása

A motor részegység az elektromos szerszámgép “szíve”. Ügyelni kell arra, nehogy a motor tekercselése megrongálódjon és/vagy olajjal, illetve vízzel benedvesedjen.

4. A kéziszerszám külső tisztítása

Ha a behajtó/fúrógép beszennyeződött, törölje le puha, száraz, vagy szappanos vízzel megnedvesített rongydarabbal. Ne használjon klórtartalmú oldószereket, benzint, vagy hígítót, mert ezek oldják a mőanyagokat.

5. Tárolás

A behajtó/fúrógépet olyan helyen tárolja, ahol a hőmérséklet 40˚C alatt van, és ahol gyermekek nem férhetnek hozzá a kéziszerszámhoz.

6. Szervizelési alkatrészlista

A: Alkatrész-szám B: Kódszám C: Használt darabszám D: Megjegyzések

FIGYELEM

Hitachi kéziszerszámok javítását, módosítását és ellenőrzését csak Hitachi Szakszervíz végezheti. Javítás vagy egyéb karbantartás esetén hasznos ha ezt a szervíz-alkatrész listát a szerszámmal együtt átadjuk a Hitachi szakszervíznek. A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az egyes országokban érvényben lévő biztonsági rendelkezéseket és szabványokat.

MÓDOSÍTÁSOK

A Hitachi kéziszerszámok állandó tökéletesítéseken mennek át, hogy alkalmazni tudják a legújabb műszaki fejlesztések eredményeit. Éppen ezért egyes alkatrészek (azok kódszámai illetve kiviteli módjai) előzetes bejelentés nélkül megváltozhatnak.

GARANCIA

A Hitachi Power Tools szerszámokra a törvényes/országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a - nem szétszerelt - szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos Hitachi szervizközpontba.

MEGJEGYZÉS

A HITACHI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

A környezeti zajra és vibrációra vonatkozó információk

A mért értékek az EN60745 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.

Mért A hangteljesítmény-szint: 81 dB (A) Mért A hangnyomás-szint: 70 dB (A) Bizonytalanság KpA: 3 dB (A)

Viseljen hallásvédelmi eszközt.

VEN60745 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).

Csavarhúzás ütés nélkül: A rezgéskibocsátás értéke 2,5 m/s2-ot. Bizonytalanság K = 1,5 m/s

FIGYELEM

䡬 A rezgési kibocsátási érték a szerszámgép tényleges

használata során különbözhet a megadott értéktől a szerszám használatának módjaitól függően.

䡬 A kezelő védelméhez szükséges biztonsági intézkedések

azonosításához, amelyek a használat tényleges körülményeinek való kitettség becslésén alapulnak (számításba véve az üzemeltetési ciklus minden részét, mint például az időket, amikor a szerszám ki van kapcsolva, és amikor üresjáratban fut a bekapcsolási időn túl).

ah nem haladja meg a

Page 40

Čeština

OBECNÁ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI EL. PŘÍSTROJE

UPOZORNĚNÍ

Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení těchto varování a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění.

Všechna varování a pokyny si uschovejte. V budoucnu se vám mohou hodit.

Pojem "elektrický nástroj" v těchto varováních se vztahuje k vašemu elektrickému nástroji napájenému ze sítě (se šňůrou) nebo napájenému z baterie (bez šňůry).

1) Bezpečnost na pracovišti a) Udržujte vaše pracoviště čisté a dobře osvětlené.

V důsledku nepořádku nebo tmy dochází k nehodám.

b) Neprovozujte elektrické nástroje ve výbušném

ovzduší, např. v přítomnosti hořlavých kapalin, plynů či prachu.

Elektrické nástroje produkují jiskry, které by mohly zapálit prach anebo plyny.

c) Během práce s elektrickým nástrojem zabraňte

přístupu dětí a přihlížejících osob.

Rozptylování by mohlo způsobit ztrátu vaší kontroly nad nástrojem.

2) Elektrická bezpečnost a) Zástrčka elektrického nástroje musí odpovídat

zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. U uzemněných elektrických nástrojů nepoužívejte žádné rozbočovací zásuvky.

Neupravované zástrčky a odpovídající zásuvky sníží nebezpečí elektrického šoku.

b) Zabraňte kontaktu s uzemněnými povrchy jako

jsou trubky, radiátory, sporáky a lednice.

Je-li uzemněné vaše tělo, existuje zvýšené nebezpečí elektrického šoku.

c) Nevystavujte elektrický nástroj dešti nebo vlhkým

podmínkám.

Voda, která vnikne do elektrického nástroje, zvýší nebezpečí elektrického šoku.

d) Zacházejte správně s napájecí šňůrou. Nikdy

šňůru nepoužívejte k přenášení, tahání nebo odpojování elektrického nástroje ze zásuvky. Umístěte napájecí šňůru mimo působení horka, mimo olej, ostré hrany nebo pohybující se části.

Poškozené nebo zamotané šňůry zvyšují nebezpečí elektrického šoku.

e) Během provozu elektrického nástroje venku

používejte prodlužovací šňůru vhodnou k venkovnímu použití.

Použití šňůry vhodné k venkovnímu použití snižuje nebezpečí elektrického šoku.

f) Pokud je použití elektrického nástroje na vlhkém

místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.

Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost a) Buïte pozorní, sledujte, co děláte a při práci s

elektrickým nástrojem používejte zdravý rozum. Elektrický nástroj nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.

Jediný okamžik nepozornosti při práci s elektrickým nástrojem může způsobit vážné zranění.

b) Používejte osobní ochranné pracovní pomůcky.

Vždy noste ochranu očí.

Ochranné pracovní pomůcky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu použité v příslušných podmínkách sníží možnost zranění.

c) Zabraňte nechtěnému spuštění. Před připojením

ke zdroji napájení a/nebo bateriového zdroje, zvedáním nebo přenášením elektrického nástroje se ujistěte, že je spínač v poloze vypnuto.

Nošením elektrických nástrojů s prstem na vypínači nebo jejich aktivací s vypínačem v poloze zapnuto vzniká nebezpečí úrazu.

d) Před zapnutím elektrického nástroje odstraňte

seřizovací klíč.

Klíč ponechaný připevněný k rotující části elektrického nástroje může způsobit zranění.

e) Nepřehánějte to. Vždy si udržujte správné

postavení a stabilitu.

To umožní lepší kontrolu nad elektrickým nástrojem v nepředvídaných situacích.

f) Noste správný oděv. Nenoste volné oblečení ani

šperky. Vlasy, oděv a rukavice udržujte mimo pohybující se části.

Volný oděv, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.

g) Pokud jsou k dispozici zařízení k připojení přístrojů

k odsávání a sběru prachu, ujistěte se, že jsou připojena a správně používána.

Použitím zařízení ke sběru prachu lze snížit rizika související s prachem.

4) Používání a péče o elektrický nástroj a) Netlačte na elektrický nástroj. Používejte vždy

vhodný elektrický nástroj pro danou aplikaci.

Správný elektrický nástroj provede daný úkol lépe a bezpečněji, rychlostí, pro jakou byl zkonstruován.

b) Nepoužívejte elektrický nástroj, pokud nefunguje

jeho zapínání a vypínání pomocí vypínače.

Jakýkoli elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí být opraven.

c) Před prováděním jakéhokoli seřízení, před

výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení a/nebo odpojte bateriový zdroj.

Taková preventivní opatření snižují nebezpečí nechtěného spuštění elektrického nástroje.

d) Nepoužívané elektrické nástroje skladujte mimo

dosah dětí a nedovolte, aby s elektrickým nástrojem pracovaly osoby, které nejsou seznámeny s ním nebo s pokyny k jeho používání.

Elektrické nástroje v rukou nevyškolených uživatelů jsou nebezpečné.

e) Udržujte elektrické nástroje. Kontrolujte případná

vychýlení nebo sevření pohybujících se částí, poškození částí a jakékoli ostatní podmínky, které mohou mít vliv na provoz elektrických nástrojů. V případě poškození nechte elektrický nástroj před jeho dalším použitím opravit.

Mnoho nehod vzniká v důsledku nesprávné údržby elektrických nástrojů.

Page 41

Čeština

f) Udržujte řezací nástroje ostré a čisté.

Správně udržované řezací nástroje s ostrými řeznými hranami se méně pravděpodobně zaseknou a lépe se ovládají.

g) Elektrický nástroj, příslušenství, vsazené části atd.

používejte v souladu s těmito pokyny. Berte přitom zřetel na pracovní podmínky a prováděnou práci.

Použití elektrického nástroje k jinému než určenému účelu může způsobit nebezpečnou situaci.

5) Použití a péče o přístroj na baterie a) Dobíjejte pouze nabíječkou specifikovanou

výrobcem.

Nabíječka, která je vhodná pro jeden typ bateriového zdroje, může v případě použití s jiným bateriovým zdrojem způsobit nebezpečí požáru.

b) Elektrické přístroje používejte výhradně se

specifikovanými bateriovými zdroji.

Použitím jakéhokoli jiného bateriového zdroje může vzniknout nebezpečí poranění a požáru.

c) Když bateriové zdroje nepoužíváte, udržujte je

mimo ostatní kovové předměty jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné malé kovové předměty, které mohou způsobit kontakt mezi oběma póly.

Vzájemné zkratování pólů baterie může způsobit popáleniny nebo požár.

d) Při nevhodném zacházení může z baterie vytékat

kapalina; zamezte kontaktu s ní. V případě náhodného kontaktu místo omyjte vodou. V případě kontaktu této kapaliny s očima pak vyhledejte lékařskou pomoc.

Kapalina vytékající z baterie může způsobit podráždění nebo popáleniny.

6) Servis a) Servis vašeho elektrického nástroje svěřte

kvalifikovanému opraváři, který použije pouze identické náhradní díly.

Tak bude i nadále zajištěna bezpečnost elektrického nástroje.

PREVENTIVNÍ OPATŘENÍ Nedovolte přístup dětem a slabomyslným osobám. Pokud nástroje nepoužíváte, měli byste je skladovat mimo dosah dětí a slabomyslných osob.

BEZPEČNOSTNÍ PODMÍNKY PRO AKUMULÁTOROVOU VRTAČKU

1. Nabíjejte akumulátor při teplotách 0-40˚C. Nabíjení

akumulátoru při teplotách mimo rozsah 0-40˚C může způsobit nesprávné nabití a snížit životnost akumulátoru. Nejvhodnější teploty pro nabíjení jsou mezi 20 až 25˚C.

2. Po skončení nabíjecího cyklu počkejte 15 minut, než

začnete nabíjet další akumulátor. Nenabíjejte akumulátor déle než 2 hodiny.

3. Nedovolte, aby se do otvoru pro připojení akumulátoru

dostaly cizí předměty nebo materiál.

4. Nikdy nerozebírejte akumulátor nebo nabíječku.

5. Nikdy nezkratujte akumulátor. Zkrat akumulátoru

způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.

6. Nezahazujte akumulátor do ohně. Oheň způsobí explozi.

7. Pokud vrtáte ve stěně, podlaze nebo stropu, zkontrolujte, zda neobsahují skryté elektrické vodiče a podobně.

8. VraŅte akumulátor do obchodu, kde jste ho zakoupili, jakmile dosáhne konce životnosti. Neodhazujte použitý akumulátor.

9. Používání vyčerpaného akumulátoru způsobí poškození nabíječky.

10. Nevkládejte předměty do větracích otvorů na nabíječce. Kov nebo hořlavý materiál ve větracích otvorech způsobí nebezpečí zkratu a zničí nabíječku.

UPOZORNĚNÍ PRO LITHIUM-IONOVÉ BATERIE

Tato baterie je určena výhradně pro vrtací šroubovák. Nikdy ji nepoužívejte s jinými elektrickými přístroji s vysokou zátěží (např. okružní pila, přímočará pila, ruční rozbrušovačka a dmychadlo atd.). Z důvodu prodloužení životnosti je lithium-ionová baterie vybavena ochrannou funkcí zastavení výkonu. V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity baterie, motor se zastaví. V takovém případě baterii okamžitě dobijte.

2. Pokud je nástroj přetížen, motor se může zastavit. V takovém případě uvolněte spínač nástroje a odstraňte příčinu přetížení. Potom můžete nástroj znovu používat.

3. Je-li baterie přehřátá a přetížená, může se bateriový pohon zastavit. V tom případě přestaňte baterii používat a nechte ji vychladnout. Poté ji můžete opět používat.

Dále prosím dbejte následujících varování a upozornění.

UPOZORNĚNÍ

Abyste předešli případnému úniku kapaliny z baterie, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících bezpečnostních pokynů.

1. Ujistěte se, že se na akumulátoru neusazují piliny a prach.

䡬 Během práce kontrolujte, že na akumulátor nepadají

piliny a prach.

䡬 Ujistěte se, že se piliny a prach padající během práce

na elektrický nástroj neusazují na akumulátoru.

䡬 Akumulátor, který nepoužíváte, neskladujte na místě

vystaveném pilinám a prachu.

䡬 Před uskladněním akumulátoru odstraňte veškeré

piliny a prach, který na ní může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

2. Nepropichujte baterii ostrým předmětem jako je nehet, nebouchejte do ní kladivem, nestoupejte na ni, neházejte jí ani ji nevystavujte závažným fyzickým šokům.

3. Nepoužívejte viditelně poškozenou či deformovanou baterii.

4. Nepoužívejte baterii s obrácenou polaritou.

5. Nepřipojujte ji přímo k elektrickému výstupu ani k zásuvce cigaretového zapalovače v automobilu.

6. Nepoužívejte baterii k jinému než specifikovanému účelu.

7. Pokud se nabíjení baterie nedokončí, i když uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

8. Nevystavujte baterii působení vysokých teplot nebo vysokého tlaku, neumísŅujte ji např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

9. V případě zjištění úniku nebo zápachu okamžitě umístěte z dosahu ohně.

Page 42

Čeština

10. Nepoužívejte v oblasti se silnou statickou elektřinou.

11. V případě úniku kapaliny z baterie, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování baterii okamžitě vyjměte z přístroje či nabíječky a přestaňte ji používat.

POZOR

1. Pokud se vám kapalina unikající z baterie dostane do očí, netřete si je a dobře je vymyjte čistou vodou jako je voda z vodovodu a ihned kontaktujte lékaře. Bez ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s vaší pokožkou či oděvem, ihned omyjte čistou vodou jako je voda z vodovodu. Kapalina může způsobit podráždění kůže.

3. Zjistíte-li při prvním použití baterie rez, zápach, přehřátí, ztrátu barvy, deformaci a/nebo jinou abnormalitu, nepoužívejte ji a vraŅte ji vašemu dodavateli či prodejci.

PARAMETRY

ELEKTRICKÝCH ZAŘÍZENÍ

Rychlost bez zatížení 0 - 400 min

Vrtání

Kapacitás

Akumulátor BCL1015: Li-ion DC 10,8 V / 12 V nabÍječ (1,5 Ah 3 článků) Váha 0,8 kg

NABÍJEČKA

Model UC10SFL Nabíjecí napětí 10,8 V Váha 0,35 kg

Šroubování

STANDARDNÍ PŘÍSLUŠENSTVÍ

1 Plus vrták (Č. 2 x 50L) ----------------------------- 1 2 Akumulátor (BCL1015) ------------------------------- 1 3 Nabíječka (UC10SFL) -------------------------------- 1 4 Kufřík z plastu ---------------------------------------- 1

Standardní příslušenství podléhá změnám bez předchozího upozornění.

Dřevo (tl. 18 mm)

Šroub do železa

Vrut do dřeva

6 mm (průměr) x 38 mm (délka)

(vyžaduje předvrtání otvoru)

POUŽITÍ

䡬 Šroubování a vyšroubování šroubů do železa, vrutů do

dřeva, samořezných šroubů apod.

䡬 Vrtání dřeva.

VYJMUTÍ/VÝMĚNA AKUMULÁTORU

1. Vyjmutí akumulátoru

Pevně držte držadlo a zatlačte na zámek akumulátoru, abyste mohli vyjmout akumulátor (Viz. Obr. 1 a 2).

POZOR

Nikdy nezkratujte akumulátor.

2. Instalace akumulátoru

Vložte akumulátor a dávejte přitom pozor na polaritu (viz. Obr. 2).

18 mm

–1

6 mm

DALŠÍ PŘÍSLUŠENSTVÍ (Prodává se zvlášŅ)

1. Akumulátor (BCL1015)

Další příslušenství podléhá změnám bez předchozího upozornění.

NABÍJENÍ

Před použitím elektrického nástroje nabijte akumulátor následujícím způsobem.

1. Zapojte napájecí šňůru nabíječky do zásuvky

2. Vložte akumulátor do nabíječky

Umístěte akumulátor tak, aby tovární štítek směřoval k továrnímu štítku nabíječky, a zatlačte akumulátor, až bude v kontaktu se spodním štítkem (viz Obr. 3). Vložením akumulátoru se nabíječka zapne (rozsvítí se kontrolka).

POZOR

Pokud se indikátorové světlo nerozsvítí, odpojte nabíječku od zdroje a zkontrolujte připojení

akumulátoru. Indikátorové světlo zhasne, když je akumulátor plně nabitý.

Page 43

Čeština

POZOR

Indikátorové světlo nabíječky se nemusí rozsvítit hned po použití, pokud je akumulátor zahřátý vlivem přímého slunce apod. Nejprve nechte akumulátor vychladnout a poté začněte nabíjet.

䡬 Doba nabíjení

Tabulce 1 zobrazuje nezbytnou dobu dobíjení dle typu akumulátoru.

Tabulka 1 Doba dobíjení (cca v min) při 20˚C

Kapacita akumulátoru (Ah)

1,5 Ah

BCL1015 40 min.

POZNÁMKA: Doba dobíjení se může lišit v závislosti na

3. Odpojte nabíječku od zdroje elektrického proudu

4. Pevně držte nabíječku a vytáhněte akumulátor POZNÁMKA

Ujistěte se, že jste po použití nabíječky vytáhli akumulátor z nabíječky a uložte jej na bezpečném místě.

Napětí v případě nových baterií apod.

Po prvním nebo druhém použití může být kapacita akumulátorů nízká. Je to vlivem toho, že chemická kompozice nebyla dosud aktivována u akumulátorů, které nebyly po delší dobu v provozu. Toto je dočasné; normální čas nutný pro nabití nastane po 2-3 nabitích.

Jak zajistit delší trvanlivost akumulátorů.

(1) Dobijte akumulátory před tím, než se plně vybijí.

Cítíte-li, že vrtačka ztrácí energii, přestaňte ji používat a dobijte akumulátor. Pokud budete pokračovat v používání akumulátoru, může dojít k jeho poškození a jeho životnost se sníží.

(2) Nedobíjejte akumulátor při vysokých teplotách.

Okamžitě po použití je akumulátor horký. Pokud je akumulátor nabíjen v takovém stavu, dojde k dekompozici chemické náplně a životnost akumulátoru se sníží. Než akumulátor nabijete, nechte jej před tím vychladnout.

POZOR:

䡬 V případě nepřetržitého používání nabíječky akumulátoru

se nabíječka zahřívá a je tak příčinou poruch. Po skončení dobíjení nechte nabíječku před dalším dobíjením 15 minut odpočívat.

䡬 Pokud nabíječka akumulátoru nefunguje, přestože je

v ní akumulátor správně upevněn, příčinou je pravděpodobně selhání akumulátoru nebo nabíječky. Vezměte je do autorizovaného servisního střediska.

okolní teplotě.

PŘED POUŽITÍM

1. Příprava a kontrola pracovní plochy

Zkontrolujte postupem podle návodu, zda je pracoviště vhodné tím.

POUŽITÍ

Jak zajistit delší trvanlivost akumulátorů.

䡬 Dobijte akumulátory před tím, než se plně vybijí.

1. Montáž šroubovacího bitu

Při montáži šroubovacího bitu vždy postupujte následovně. (Obr. 4)

(1) Zatáhněte vodicí objímku vpřed. (2) Zasuňte hrot do šestihranného otvoru ve zdířce. (3) Uvolněte vodicí objímku a ta se vrátí do své původní

polohy.

POZOR

Jestliže se vodicí objímka nevrátí do své původní polohy, pak není hrot namontován správně.

2. Odstranění hrotu

Proveïte prosím opačný postup instalace hrotu.

3. Mechanismus automatického zablokování hřídele

Když je tento mechanismus vypnutý, je poloha hrotu blokována a přístroj lze použít jako ruční šroubovák.

4. Ujistěte se, že akumulátor je správně nainstalován

5. Ověření polohy stupnice spojky (viz Obr. 5)

UtahovacÌ moment tohoto nářadí lze seřídit podle nastavené polohy stupnice spojky.

(1) Při použití tohoto nářadí jako šroubováku vyrovnejte

jedno z čísel „1, 5, 9...21“ na stupnici spojky nebo černé tečky se symbolem trojúhelníku na vnějším tělese.

(2) V případě použití tohoto nářadí jako vrtačky, vyrovnejte

symbol vrtačky „ trojúhelníku na vnějším tělese.

UPOZORNĚNÍ

䡬 Stupnici spojky nelze nastavit mezi čísly „1, 5 ,9...21“

nebo černými tečkami.

䡬 Nepoužívejte nářadí s nastavením čísla na stupnici spojky

mezi „21“ a černé čáry uprostřed symbolu vrtačky. V takovém případe může dojít k poškození (viz Obr. 6)

6. Nastavení utahovacího momentu

(1) Utahovací moment

Utahovací moment by měl odpovídat svou velikostí průměru šroubu. V případě použití příliš velkého utahovacího momentu se může hlava šroubu zlomit nebo poškodit. Polohu stupnice spojky nastavte vždy podle průměru šroubu.

(2) Indikace utahovacího momentu (viz Obr. 5)

Utahovací moment se liší v závislosti na druhu šroubu a utahovaném materiálu. Nářadí indikuje utahovací moment prostřednictvím čísel „1, 5, 9...21“ na stupnici spojky a černými tečkami. Nejnižší utahovací moment je v poloze „1“ a nejintenzivnější v poloze nejvyššího čísla.

(3) Seřízení utahovacího momentu (viz Obr. 5)

Otočte stupnici spojky a vyrovnejte čísla „1, 5, 9 ... 21“ na stupnici spojky nebo tečky se symbolem trojúhelníku na vnějším tělese. Nastavte stupnici spojky ve směru malého nebo velkého utahovacího momentu podle toho, jaký utahovací moment potřebujete.

UPOZORNĚNÍ

䡬 Při použití nářadí jako vrtačky se otáčení motoru se

může zablokovat. Při práci s vrtákem dbejte na to, aby se motor nezablokoval.

䡬 Pokud se motor zablokuje, okamžitě odpojte přívod

proudu. Necháte-li motor delší dobu zablokovaný, může se spálit buï motor nebo akumulátor.

䡬 Příliš dlouhý chod s příklepem může způsobit zlomení

šroubu v důsledku nadměrného dotažení.

7. Zkontrolujte směr otáčení

Hrot rotuje ve směru hodinových ručiček (z pohledu zezadu), stlačí-li volbu „R“. Volba „L“ nastaví rotaci proti směru hodinových ručiček (viz. Obr. 7) (Značky

a L jsou na vrtačce).

“ na stupnici spojky se symbolem

Page 44

Čeština

8. Ovládání spínače

䡬 Stlačí-li se spínač, nástroj rotuje. Uvolní-li se spínač,

nástroj se zastaví.

䡬 Otáčky lze kontrolovat stlačením spínače. Otáčky jsou

nízké, je-li spínač jenom lehce stlačen. Přitlačí-li se na spínač více, otáčky se zvýší.

POZNÁMKA

䡬 Před tím, než motor nastartuje, se ozve hučení. Jedná

se jenom o zvuk a nikoliv o poruchu.

Tabulka 2

Vrtání Dřevo Použijte pro vrtání.

Šroubování

11. Jak zvolit utahovací moment

Šroubování

Vrtání Dřevo

POZOR

䡬 Příklady uvedené v Tabulce 3 je třeba pokládat za

všeobecný standard. Správné nastavení závisí na spojovaných materiálech a bude se pochopitelně lišit u specifických operací.

POZNÁMKA

Použití akumulátoru BCL1015 v chladných podmínkách (pod 0 stupňů Celsia) může někdy způsobit zeslabení utahovacího momentu a snížené množství práce. To je však dočasný jev, který se vrátí do normálu, jakmile se akumulátor zahřeje.

12. Kontrolka úrovně akumulátoru

Stav akumulátoru lze zkontrolovat stlačením spínače, když je elektrický nástroj bez zátěže. Kontrolka úrovně akumulátoru svítí, když je akumulátor téměř vybitý. Pokud se to stane, nabijte ho. (Obr. 9)

POZNÁMKA:

䡬 Stav úrovně akumulátoru, v němž začne kontrolka

svítit, se může lišit v závislosti na teplotě prostředí, vlastnostech akumulátoru atd. a slouží pouze jako vodítko.

䡬 Kontrolka úrovně akumulátoru může svítit také v případě,

že je elektrický nástroj přetížen. Neznamená to, že je akumulátor téměř vybitý. Zkontrolujte stav akumulátoru, když je elektrický nástroj bez zátěže.

Druh práce Doporučení

Šroub do železa Použijte vrták nebo ořech odpovídající průměru šroubu. Vrut do dřeva Předvrtejte nejdříve otvor.

Tabulka 3

Použití Poloha stupnice spojky

Šroub do železa

Vrut do dřeva 1 –

1 – 21

9. Používání světla

Stlačte spínač k rozsvícení světla. Světlo bude svítit, dokud bude spínač stlačený. Po uvolnění spínače světlo zhasne. (Obr. 8)

UPOZORNĚNÍ:

Nedívejte se přímo do světla. Mohlo by tak dojít k poškození oka.

10. Rozsah práce a doporučení uživatelům

Rozsah práce pro různé činnosti v závislosti na konstrukci jednotlivých jednotek je uvedený v Tabulce 2.

ÚDRŽBA A KONTROLA

1. Kontrola nástroje

Tupý nástroj snižuje efektivnost a může způsobit nesprávnou funkci motoru. Nabruste nebo vyměňte nástroj, jakmile zjistíte otupení.

2. Kontrola montážních šroubů

Pravidelně kontrolujte montážní šrouby a ujistěte se, že jsou správně utaženy. Ihned utáhněte volné šrouby. Neutažené šrouby mohou vést k vážným úrazům.

3. Údržba motoru

Vinutí jednotky motoru je vlastním „srdcem“ motorem poháněného nástroje. Věnujte náležitou péči kontrole toho, zda není vinutí poškozené a/nebo navlhlé olejem nebo vodou.

4. Údržba povrchu

Pokud je vrták znečištěný, otřete jej měkkým suchým nebo vlhkým hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzínu nebo jiná rozpouštědla, která mohou narušit plast.

5. Skladování

Uskladněte nástroj při teplotách pod 40˚C a mimo dosah dětí.

6. Seznam servisních položek

A: Číslo položky B: Kód položky C: Číslo použití D: Poznámky

POZOR

Opravy, modifikace a kontroly zařízení Hitachi musí provádět Autorizované servisní středisko Hitachi. Tento seznam servisních položek bude užitečný, předložíte-li jej s vaším zařízením Autorizovanému servisnímu středisku Hitachi společně s požadavkem na opravu nebo další servis. Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

MODIFIKACE

Výrobky firmy Hitachi jsou neustále zdokonalovány a modifikovány tak, aby se zavedly nejposlednější výsledky výzkumu a vývoje. Následně, některé díly (např. čísla kódů nebo návrh) mohou být změněny bez předešlého oznámení.

Page 45

ZÁRUKA

Ručíme za to, že elektrické nářadí Hitachi splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska firmy Hitachi.

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu HITACHI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

Informace o hluku a vibracích

Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871.

Změřená vážená hladina akustického výkonu A: 81 dB (A) Změřená vážená hladina akustického tlaku A: 70 dB (A) Neurčitost KpA: 3 dB (A)

Použijte ochranu sluchu.

Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN60745.

Šroubování bez příklepu: Hodnota vibračních emisí Nejistota K = 1,5 m/s

ah nepřesahuje 2,5 m/s

Čeština

UPOZORNĚNÍ

䡬 Hodnota vibračních emisí během vlastního používání

elektrického přístroje se může od deklarované hodnoty lišit v závislosti na způsobu použití přístroje.

䡬 Pro identifikaci bezpečnostních opatření k ochraně

obsluhy založených na odhadu vystavení vlivům v daných podmínkách použití (v úvahu bereme všechny části pracovního cyklu, jako jsou doby, kdy je přístroj vypnutý, a kdy běží naprázdno připočtených k době spouštění).

Page 46

Türkçe

GENEL ELEKTRÓKLÓ ALET GÜVENLÓK UYARILARI

DÓKKAT

Tüm güvenlik uyarılarını ve tüm talimatları okuyun.

Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte baßvurmak üzere saklayın.

Uyarılarda kullanılan "elektrikli alet" terimi, ßebeke elektriåiyle çalıßan (kablolu) veya pille çalıßan (kablosuz) elektrikli aletinizi belirtir.

1) Çalıßma alanının güvenliåi a) Çalıßma alanı temiz ve iyi aydınlatılmıß olmalıdır.

Daåınık veya karanlık alanlar kazalara davetiye çıkarır.

b) Elektrikli aletleri yanıcı sıvı, gaz veya toz patlayıcı

maddelerin bulunduåu ortamlarda çalıßtırmayın.

Elektrikli aletlerin çıkardıåı kıvılcımlar toz veya gaz halindeki bu maddeleri ateßleyebilir.

c) Bir elektrikli aletle çalıßırken çocukları ve

izleyicileri uzaklaßtırın.

Dikkatinizin daåılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliåi a) Elektrikli aletin fißi elektrik prizine uygun

olmalıdır. Fißi herhangi bir ßekilde deåißtirmeyin. Topraklanmıß elektrikli aletlerle herhangi bir adaptör kullanmayın.

Fißlerde deåißiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları gibi

topraklanmıß yüzeylerle gövde temasından kaçının.

Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.

c) Elektrikli aletleri yaåmura veya ıslak ortamlara

maruz bırakmayın.

Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Elektrikli aleti

taßımak, çekmek veya fißini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yaådan, keskin kenarlardan veya hareketli parçalardan uzak tutun.

Hasar görmüß veya dolaßmıß kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanda kullanırken, açık alanda

kullanıma uygun bir uzatma kablosu kullanın.

Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.

f) Eåer bir elektrikli aletin ıslak bir yerde

kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynaåı kullanın.

RCD kullanılması elektrik çarpma riskini azaltır.

3) Kißisel emniyet a) Bir elektrikli alet kullanırken daima tetikte olun;

yaptıåınız ißi izleyin ve saåduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın.

Elektrikli aletleri kullanırken göstereceåiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

b) Kißisel koruyucu donanım kullanın. Daima

koruyucu gözlük takın.

Uygun koßullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.

c) Aletin istenmeden çalıßmasını engelleyin. Aleti

güç kaynaåına ve/veya akü ünitesine baålamadan, kaldırmadan veya taßımadan önce, güç düåmesinin kapalı konumda olduåundan emin olun.

Elektrikli aletleri parmaåınız güç düåmesinin üzerinde olarak taßımanız veya güç düåmesi açılmıß durumda fißini takmanız kazalara davetiye çıkarır.

d) Aletin gücünü açmadan önce alet üzerindeki

ayar veya somun anahtarlarını çıkarın.

Aletin dönen parçalarından birine baålı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.

e) Çok fazla yaklaßmayın. Uygun bir adım mesafesi

bırakın ve sürekli olarak dengenizi koruyun.

Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.

f) Uygun ßekilde giyinin. Bol elbiseler giymeyin ve

takı eßyaları takmayın. Saçlarınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun.

Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.

g) Eåer toz çekme ve toplama baålantıları için

gerekli aygıtlar saålanmıßsa, bunların baålı olduåundan ve doåru ßekilde kullanıldıåından emin olun.

Toz toplama kullanımı, tozla ilißkili tehlikeleri azaltabilir.

4) Elektrikli aletin kullanımı ve bakımı a) Elektrikli aleti zorlamayın. Yapacaåınız iß için

doåru alet kullanın.

Doåru alet, ißinizi daha iyi ve tasarlanmıß olduåu hız deåerinde daha güvenli ßekilde yapacaktır.

b) Elektrikli alet güç düåmesinden açılıp

kapanmıyorsa, aleti kullanmayın.

Güç düåmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

c) Herhangi bir ayar yapmadan, aksesuarları

deåißtirmeden veya aleti saklamadan önce fißi güç kaynaåından ve/veya akü ünitesinden sökün.

Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalıßma riskini azaltır.

d) Atıl durumdaki elektrikli aletleri çocukların

ulaßamayacaåı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kißilerin aleti kullanmasına izin vermeyin.

Elektrikli aletler eåitimsiz kullanıcıların elinde tehlikelidir.

e) Elektrikli aletin bakımını yapın. Hareketli

parçalarda yanlıß hizalanma veya sıkıßma olup olmadıåını, kırık parça olup olmadıåını ve elektrikli aletin çalıßmasını etkileyebilecek diåer koßulları kontrol edin. Eåer hasar varsa, kullanmadan önce aleti tamir ettirin.

Kazaların çoåu elektrikli aletlere kötü bakım ißlemleri uygulanmasından kaynaklanmaktadır.

f) Aletleri keskin ve temiz tutun.

Uygun ßekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkıßma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

Page 47

Türkçe

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu

talimatlara uygun ßekilde, çalıßma koßullarını ve yapılacak ißi göz önünde bulundurarak kullanın.

Elektrikli aletin amaçlanan kullanımlardan farklı ißlemler için kullanılması tehlikeli bir duruma yol açabilir.

5) Akülü aletin kullanımı ve bakımı a) Üniteyi sadece üretici tarafından belirtilen ßarj

cihazıyla ßarj edin.

Bir akü ünitesi tipi için uygun olan bir ßarj cihazı baßka tipte bir akü ünitesiyle kullanıldıåında yangın riski yaratabilir.

b) Elektrikli aletleri sadece özellikle belirtilen akü

üniteleriyle kullanın.

Baßka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir.

c) Akü ünitesini kullanılmadıåı zamanlarda

ataßlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında baålantı olußturabilecek diåer küçük metal nesnelerden uzak tutun.

Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir.

d) Yanlıß kullanım koßullarında aküden sıvı çıkıßı

olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrıca bir doktora baßvurun.

Aküden fıßkıran su tahriß veya yanıklara neden olabilir.

6) Servis a) Elektrikli aletinizin servisini sadece orijinal yedek

parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanımı saålanacaktır.

ÖNLEM

Çocukları ve zayıf kißileri uzak tutun. Alet, kullanılmadıåı zamanlarda çocukların ve zayıf kißilerin ulaßamayacaåı bir yerde saklanmalıdır.

KABLOSUZ VÓDALAMA ALETÓ/MATKAP ÓÇÓN ÖNLEMLER

1. Bataryayı her zaman 0 – 40˚C sıcaklık aralıåında ßarj

edin. Bataryanın 0 – 40˚C aralıåı dıßında sıcaklıklarda ßarj edilmesi uygun ßarj ißlemini engelleyebilir ve batarya ömrünü azaltabilir. Íarj ißlemi için en uygun sıcaklık 20˚C – 25˚C aralıåındadır.

2. Íarj ißlemi tamamlandıktan sonra, baßka bir ßarj

ißlemine baßlamadan önce ßarj cihazını 15 dakika kadar dinlendirin. Bataryayı 2 saatten fazla ßarj etmeyin.

3. Íarj edilebilir bataryanın baålanacaåı deliåe yabancı

maddelerin girmesine izin vermeyin.

4. Íarj edilebilir bataryayı ve ßarj cihazını asla sökmeyin.

5. Íarj edilebilir bataryayı asla kısa devre yapmayın.

Batarya kısa devre yapılırsa, çok yüksek elektrik akımı ve aßırı ısınma durumu olußur; bunun sonucu olarak batarya yanabilir veya hasar görebilir.

6. Bataryayı ateße atmayın. Batarya yanarsa patlayabilir.

7. Duvar, zemin veya tavanda delme ißlemi yaparken

gömülü elektrik kablosu vb. olmadıåından emin olun.

8. Bataryanın ßarj edildikten sonraki ömrü kullanılmayacak kadar kısaldıåında bataryayı aldıåınız yere geri götürün. Ömrü tükenen bataryaları imha etmeyin.

9. Tükenmiß bataryayı kullanmak, ßarj cihazında hasara neden olur.

10. Íarj cihazının havalandırma yuvalarına hiçbir cisim sokmayın. Íarj cihazının havalandırma yuvalarına metal veya yanıcı cisimlerin sokulması, elektrik çarpmasına veya ßarj cihazının hasar görmesine neden olabilir.

LITYUM-ION PILLE ILGILI UYARI

Bu akü, özellikle akülü matkap içindir. Kesinlikle baßka herhangi bir aåır iß elektrikli aletiyle (yuvarlak testere, varagele testere, diskli taßlama makinesi, v.b. ) kullanmayın. Çal˙ßma ömrünü uzatmak için, lityum-iyon pilde ç˙k˙ß˙ durduran bir koruma ißlevi mevcuttur. Aßaåıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir ar˙za deåil koruma ißlevinin bir sonucudur.

1. Pil enerjisi tükendiåinde, motor durur. Böyle bir durumda pili en k˙sa zamanda ßarj edin.

2. Eåer araca fazla yüklenilmißse motor durabilir. Böyle bir durumda arac˙n anahtar˙n˙ serbest b˙rak˙n ve aß˙r˙ yüklemenin sebeplerini ortadan kald˙r˙n. Bunun ard˙ndan arac˙ tekrar kullanabilirsiniz.

3. Eåer akü aßırı iß koßulunda fazla ısınmıßsa, akü gücü kesilebilir. Bu durumda, aküyü kullanmayı keserek soåumasını bekleyin. Soåuduktan sonra, kullanmaya devam edebilirsiniz.

Ayrıca, lütfen aßaåıdaki uyarı ve ikazları dikkate alın.

DÓKKAT

Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateßlemeye meydan vermemek için, lütfen aßaåıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaß ve toz birikmediåinden emin olun.

䡬 Çalıßma sırasında batarya üzerine talaß ve toz

dökülmediåinden emin olun.

䡬 Çalıßma sırasında elektrikli alet üzerine dökülen talaß

ve tozun batarya üzernde birikmediåinden emin olun.

䡬 Kullanılmayan bir bataryayı talaßa ve toza maruz

kalan bir yerde saklamayın.

䡬 Bir bataryayı saklamadan önce, üzerine yapıßabilecek

talaß ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin; çekiçle vurmayın; üzerine basmayın; atmayın ve ßiddetli fiziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduåu görülen bataryayı kullanmayın.

4. Bataryayı kutuplarını ters baålayarak kullanmayın.

5. Doårudan elektrik prizlerine veya çakmak soketlerine baålamayın.

6. Bataryayı belirtilenler dıßında herhangi bir amaç için kullanmayın.

7. Eåer belirtilen ßarj etme süresi geçmesine raåmen batarya tamamen ßarj olmuyorsa, derhal ßarj ißlemini durdurun.

8. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

Page 48

Türkçe

9. Sızıntı görülmesi veya kötü koku algılanması durumunda derhal ateßten uzaklaßtırın.

10. Güçlü statik elektrik üretilen bir yerde kullanmayın.

11. Eåer batarya sızıntısı, kötü koku, ısı üretilmesi, renk solması veya deformasyon varsa veya kullanım, ßarj ißlemi veya saklama sırasında herhangi bir ßekilde anormallik görülürse, derhal cihazdan veya batarya ßarj cihazından çıkarın ve kullanmayı kesin.

UYARI

1. Eåer bataryadan sızan sıvı gözlerinize kaçarsa, gözlerinizi ovußturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora baßvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eåer sıvı cildinizle veya elbiselerinizle temas ederse, derhal temiz suyla yıkayın. Sıvı, cilt tahrißine neden olabilir.

3. Eåer bataryayı ilk defa kullandıåınızda pas, kötü koku, deformasyon ve/veya baßka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin.

TEKNÓK ÖZELLÓKLER

ELEKTRÓKLÓ ALET

Yüksüz hız 0 - 400 min

Delme

Kapasite Makine vidası 6 mm

Vidalama

Íarj edilebilir batarya BCL1015: Li-ion DC 10,8 V / 12 V Maks (1,5 Ah 3 pil) Aåırlık 0,8 kg

ÍARJ CIHAZ|

Model UC10SFL Íarj voltajı 10,8 V Aåırlık 0,35 kg

Ahsap (Kalınlık 18 mm)

Aåaç vidası

6 mm (çap)

(Kılavuz delik gerektirir)

UYGULAMALAR

䡬 Makine vidalarının, ahßap vidalarının, kesik baßlı

vidaların, vb. vidalanması ve sökülmesi.

䡬 Çeßitli ahßap malzemelerin delinmesi.

–1

18 mm

38 mm (uzunluk)

BATARYANIN ÇIKARILMASI/TAKILMASI

STANDART AKSESUARLAR

Plus vidalama ucu (No. 2 × 50L) ----------------------------- 1

2 Batarya 3 Íarj cihazı (UC10SFL) ------------------------------------- 1 4

Standart aksesuarlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

(BCL1015) ------------------------------------------------- 1

Plastik kutu ----------------------------------------------------------- 1

ÓSTEÅE BAÅLI AKSESUARLAR (ayrıca satılır)

1. Batarya (BCL1015)

Ósteåe baålı aksesuarlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

1. Bataryanın çıkarılması

Bataryayı çıkarmak için, aletin kolunu sıkıca tutun ve batarya mandalını itin (Íekil 1 ve 2’ye bakın).

UYARI

Asla bataryayı kısa devre yapmayın.

2. Bataryanın takılması Bataryayı kutup yönlerine dikkat ederek yerleßtirin (Íekil 2’ye bakın).

ÍARJ ÓÍLEMÓ

Elektrikli aleti kullanmadan önce bataryayı aßaåıdaki ßekilde ßarj edin:

1. Íarj cihazının elektrik fißini prize takın

2. Bataryayı ßarj cihazına takın

Bataryayı isim plakası ßarj cihazının isim plakasına bakacak ßekilde yerleßtirin ve alt levhaya temas edinceye kadar bastırın (Bkz: Íekil 3). Pilin takılmasıyla birlikte ßarj cihazı çalıßmaya baßlayacaktır (pilot lamba yanar).

UYARI

Kılavuz lamba yanmazsa, elektrik kablosunun fißini prizden çekin ve bataryanın düzgün takılıp takılmadıåını kontrol edin.

Batarya tam olarak ßarj olduåunda kılavuz lamba söner.

Page 49

Türkçe

UYARI

Doårudan güneß ıßıåına maruz kalmak gibi nedenlerden dolayı batarya aßırı ısınırsa veya çalıßtırmadan hemen sonra, ßarj cihazının kılavuz lambası yanmayabilir. Böyle bir durumda ßarj ißlemine bataryanın soåumasını saåladıktan sonra baßlayın.

䡬 Íarj süresiyle ilgili olarak

Tablo 1’de, batarya türüne göre gereken ßarj olma süreleri gösterilmißtir.

Tablo 1 20˚C de ßarj olma süresi (yaklaßık dakika olarak)

Batarya kapasitesi (Ah)

1,5 Ah

BCL1015 40 dak.

NOT: Íarj olma süresi ortam sıcaklıåına baålı olarak

deåißebilir.

3. Íarj cihazının elektrik kablosunu prizden çekin

4. Íarj cihazını sıkıca tutarak bataryayı çekerek çıkarın NOT

Kullanımdan sonra bataryayı ßarj cihazından çıkardıåınızdan emin olun.

Yeni bataryada elektrik boßalmasıyla vb. ilgili olarak

Yeni bataryaların ve uzun süredir kullanılmadan bekleyen bataryaların içindeki kimyasal madde etkinleßtirilmemiß olduåundan, ilk iki kullanımda elektrik boßalma süresi kısa olabilir. Bu geçici bir durumdur ve bataryalar 2 – 3 kez ßarj edilerek yeniden ßarj için gereken normal süreye ulaßılır.

Bataryaların ömrü nasıl uzatılır?

(1) Bataryaları tamamen boßalmadan ßarj edin.

Aletin gücünün zayıfladıåını hissederseniz, aleti kullanmaya ara verin ve bataryalarını ßarj edin. Eåer aleti kullanmaya devam eder ve elektrik akımının bitmesine neden olursanız, batarya hasar görebilir ve ömrü kısalır.

(2) Yüksek sıcaklıklarda ßarj etmekten kaçının.

Íarj edilebilir batarya kullanıldıktan hemen sonra ısınmıß olacaktır. Bataryayı kullanımdan hemen sonra ßarj ederseniz, içindeki kimyasal madde bozulur ve bataryanın ömrü kısalır. Bataryayı bekletin ve bir süre soåuduktan sonra ßarj edin.

UYARI:

䡬 Batarya ßarj cihazı sürekli kullanıldıåında ısınır ve

arızalara neden olur. Íarj ißlemi tamamlandıåında, bir sonraki ßarj için 15 dakika bekleyin.

䡬 Batarya düzgün takılmasına raåmen ßarj cihazı

çalıßmıyorsa, batarya ya da ßarj cihazı arızalı olabilir. Arızalı parçayı yetkili Servis Merkezine götürün.

KULLANIM ÖNCESÓNDE

1. Çalıßma ortamının hazırlanması ve kontrol edilmesi

Aßaåıdaki önlemleri alarak, çalıßma ortamının uygun olup olmadıåını kontrol edin.

NASIL KULLANILIR

Bataryaların ömrü nasıl uzatılır?

䡬 Bataryaları tamamen boßalmadan ßarj edin.

1. Ucun takılması

Tahrik ucunu takmak için daima aßaåıdaki ißlemi kullanın (Íekil 4).

(1) Kılavuz segmanı öne çekin. (2) Ucu soketteki altıgen deliåe yerleßtirin. (3) Kılavuz segmanı serbest bırakın, orijinal konumuna geri

dönecektir.

UYARI

Kılavuz segman orijinal konumuna geri dönmezse, uç düzgün takılmamıß demektir.

2. Ucun çıkarılması

Lütfen, uç takma yöntemini ters sırayla uygulayın.

3. Otomatik mil kilitleme mekanizması

Ana ßalter kapalıyken, uç yerine kilitlenir ve alet, normal tornavida olarak kullanılabilir.

4. Bataryanın doåru ßekilde takılmıß olduåundan emin olun

5. Kavrama kadran pozisyonunu kontrol edin (Íekil 5’e bakın)

Bu birimin sıkma torku, kavrama kadranının ayarlandıåı pozisyona göre deåißtirilebilir.

(1) Bu cihazı tornavida olarak kullanırken, kavrama kadranı

üzerindeki “1, 5, 9, ..., 21” sayılarından birini veya siyah noktaları, gövdenin üzerindeki üçgen ißaretiyle hizalayın.

(2) Bu birimi matkap olarak kullanırken, kavrama kadranının

üzerindeki matkap ißaretini “ üçgen ißaretiyle hizalayın.

UYARILAR

䡬 Kavrama kadranı, “1, 5, 9, ..., 21” sayılarının veya siyah

noktaların arasına gelecek ßekilde ayarlanamaz.

䡬 Kavrama kadranını üzerindeki “21” sayısı ile matkap

ißaretinin ortasındaki siyah çizgiyi kullanmayın. Bu cizgiyi kullanmak hasara neden olabilir (Íekil 6’e bakın)

6. Sıkma torkunun ayarlanması

(1) Sıkma torku

Sıkma torku, kullanılan vidanın çapına baålıdır. Tork çok yüksek olduåunda, vidanın baßı kırılabilir veya zedelenebilir. Kavrama kadranının pozisyonunu vidanın çapına göre ayarlamaya özen gösterin.

(2) Sıkma torku göstergesi (Íekil 5’e bakın)

Sıkma torku, vidanın türüne ve vidalanan malzemeye baålı olarak deaißiklik gösterir. Bu cihaz, sıkma torkunu kavrama kadranının üzerindeki “1, 5, 9, ..., 21” sayılarıyla ve siyah noktalarla gösterir. Gösterge “1” sayısındayken sıkma torku en zayıf deåerdedir; gösterge en yüksek sayıyı ißaret ettiåinde sıkma torku en güçlü deåerdedir.

(3) Sıkma torkunun ayarlaması (Íekil 5’e bakın)

Kavrama kadranının üzerindeki “1, 5, 9, … , 21” sayıları ve noktalar, gövdenin üzerindeki üçgen ißaretine gelecek ßekilde kavrama kadranını çevirin. Óhtiyac duyduåunuz torka göre kavrama kadranını zayıf veya güçlü tork yönünde ayarlayın.

UYARILAR

䡬 Birim matkap olarak kullanılırken, motorun dönüßü

kilitlenebilir. Birimi matkap olarak kullanırken motoru kilitlememeye özen gösterin.

”, gövdenin üzerindeki

Page 50

Türkçe

䡬 Motor kilitlenirse, derhal gücü kapatın. Motor bir süre

kilitli kalırsa, motor veya batarya yanabilir.

䡬 Uzun süreli darbe, vida baßının aßırı tork nedeniyle

kırılmasına yol açabilir.

7. Dönüß yönünü kontrol edin

Seçim düåmesinin R tarafına basıldıåında, uç saat yönünde (arka taraftan bakarken) döner. Ucu saatin ters yönünde döndürmek için seçim düåmesinin L tarafına basın (Íekil 7’a bakın) ( gövdenin üzerinde yer alır).

8. Íalteri açarak çalıßtırın

䡬 Íalterin tetiåine basıldıåında, alet dönmeye baßlar. Tetik

bırakıldıåında alet durur.

䡬 Matkabın dönüß hızı, tetiåin basılma oranıyla ayarlanır.

Tetiåe az basıldıåında matkap düßük hızda çalıßırken, tetiåe daha çok basıldıkça matkabın hızı artar.

Óß Öneriler

Delme Ahßap Delme amacıyla kullanın.

Vidalama

11. Sıkma torkunun seçilmesi

Kullanım Kavrama kadranı pozisyonu

Vidalama vidası

Delme Ahßap

UYARI 䡬 Tablo 3’te gösterilen seçim örnekleri, genel bir standart

NOT

12. Batarya düzeyi uyarı lambası

NOT:

䡬 Batarya düzeyi uyarı lambasının yandıåı seviye, ortam

䡬 Elektrikli alet aßırı yüklendiåinde batarya düzeyi uyarı

Makine

Aåaç vidası 1 –

olarak düßünülmelidir. Gerçek ißlerde farklı vidalar ve malzemeler kullanılacaåı için, doåal olarak doåru ayarların yapılması gerekecektir.

BCL1015 bataryasının soåuk ortamlarda (0 derece Santigradın altı) bazen torkun zayıf olmasına ve daha az iß yapılmasına neden olabilir. Ancak bu geçici bir durum olup batarya ısındıåında normale döner.

Batarya seviyesi, elektrikli alet yüksüz durumdayken tetiåi çekmek suretiyle kontrol edilebilir. Batarya gücü çok düßtüåünde batarya düzeyi uyarı lambası yanar. Bu durum gerçekleßirse, bataryayı ßark edin. (Íekil 9)

sıcaklıåı ve bataryanın özellikleri gibi faktörler nedeniyle farklılık gösterebilir ve sadece bir kılavuz olarak verilmißtir.

lambası yanabilir. Bu, batarya gücünün çok düßük olduåu anlamına gelmez. Batarya seviyesini alet yüksüz durumdayken kontrol edin.

Makine vidası Vida çapına uygun uç veya lokma kullanın. Aåaç vidası Kılavuz delik açtıktan sonra kullanın.

Tablo 3

ve L ißaretleri

1 – 21

NOT

䡬 Dönmeye baßlamadan önce motordan bir vınıltı sesi gelir;

bu yalnızca bir sestir, bir makine arızası deåildir.

9. Ißıåın kullanımı

Lambayı yakmak için tetiåi çekin. Tetik çekili tutulduåu sürece lamba yanmaya devam eder. Tetik serbest bırakıldıåında lamba söner. (Íekil 8)

UYARI:

Ißıåa doårudan bakmayın. Aksi takdirde, gözde yaralanmalar meydana gelebilir.

10. Kullanım amacı ve kullanım önerileri

Bu birimin mekanik yapısına göre kullanılabileceåi çeßitli ißler Tablo 2’te gösterilmißtir.

Tablo 2

BAKIM VE ÓNCELEME

1. Aletin incelenmesi

Körelmiß takım kullanmak verimliliåi düßüreceåi ve motorun bozulmasına yol açabileceåi için, aßınma gördüåünüz anda takımlarınızı bileyin veya deåißtirin.

2. Montaj vidalarının incelenmesi

Tüm montaj vidalarını düzenli olarak inceleyin ve saålam ßekilde sıkılı olduåundan emin olun. Gevßeyen vidaları derhal sıkın. Gevßemiß vidalar ciddi tehlikelere yol açabilir.

3. Motorun bakımı

Motorun sargısı aletin “kalbidir”. Sargının hasar görmesi veya yaå ya da suyla ıslanmaması için gerekli özeni gösterin.

4. Aletin dıßının temizlenmesi

Vidalama aleti/matkap kirlendiåinde, yumußak kuru bir bezle veya sabunlu suyla nemlendirilmiß bir bezle aleti silin. Plastik kısımları eritebileceåi için, klorlu çözeltiler, benzin veya boya incelticisi (tiner) kullanmayın.

5. Muhafaza

Vidalama aletini/matkabı sıcaklıåın 40˚C’nin altında olduåu ve çocukların erißemeyeceåi bir yerde muhafaza edin.

6. Servis parçaları listesi

A : Parça no. B : Kod no. C : Kullanılan sayı D : Açıklamalar

DÓKKAT

Hitachi Güç Takımlarının onarımı, modifikasyonu ve gözden geçirilmesi Hitachi yetkili Servis Merkezi tarafından yapılmalıdır. Hitachi yetkili Servis Merkezine tamir ya da bakım amacıyla baßvurulduåunda Parça Listesinin takım ile birlikte verilmesi faydalı olacaktır. Güç takımlarının çalıßtırılması ve bakımlarının yapılması esnasında her ülke için belirtilen güvenlik düzenlemelerine ve standartlarına uyulması gerekmektedir.

Page 51

DEÅÍÓKLÓKLER

Hitachi Aåır Óß Aletleri en son teknolojik ilerlemelere uygun olarak sürekli deåißtirilmekte ve gelißtirilmektedir. Dolaysyla ısıyla, bazı kısımlarda (örneåin kod numaraları ve/veya tasarım gibi) önceden bildirimde bulunulmadan deåißiklik yapılabilir.

GARANTÓ

Hitachi Elektrikli El Aletlerine ülkelere özgü hukuki düzenlemeler çerçevesinde garanti vermekteyiz. Bu garanti, yanlıß veya kötü kullanım, normal aßınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Íikayet durumunda, Elektrikli El Aleti, sökülmemiß bir ßekilde, bu kullanım kılavuzunun sonunda bulunan GARANTÓ BELGESÓYLE birlikte bir Hitachi yetkili servis merkezine gönderilmelidir.

NOT

HITACHI’nin süregelen araßtırma ve gelißtirme programına baålı olarak burada belirtilen teknik özelliklerde önceden bildirimde bulunulmadan deåißiklik yapılabilir.

Havadan yayılan gürültü ve titreßimle ilgili bilgiler

Ölçülen deåerlerin EN60745 ve ISO 4871’e uygun olduåu tespit edilmißtir.

Ölçülmüß A-aåırlıklı ses gücü seviyesi: 81 dB (A) Ölçülmüß A-aåırlıklı ses basınç seviyesi: 70 dB (A) Belirsiz KpA: 3dB (A)

Kulak koruma cihazı takın.

EN60745'e göre belirlenen toplam vibrasyon deåerleri (üç eksenli vektör toplamı).

Darbesiz vidalama: Vibrasyon emisyon deåeri Belirsizlik K = 1,5 m/s

ah, 2,5 m/s

’yi geçmez.

Türkçe

DÓKKAT

䡬 Elektrikli aletin kullanımı sırasında vibrasyon emisyonu

aletin kullanma ßekline baålı olarak belirtilen deåerden farklılık gösterebilir.

䡬 Gerçek kullanım koßullarında tahmini maruz kalma

hesabını esas alarak (kullanım süresine ilave olarak aletin kapatıldıåı ve rölantide çalıßtıåı zamanlarda çalıßma çevriminde yer alan tüm parçaları dikkate almak suretiyle) operatörü korumak için gerekli güvenlik önlemlerini belirlemek için.

Page 52

Română

AVERTISMENTE GENERALE PRIVIND SIGURANŢA ÎN FOLOSIREA SCULEI ELECTRICE

AVERTISMENT

Citiţi toate avertismentele privind siguranţa și toate instrucţiunile.

Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/ sau vătămări grave.

Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor.

Termenul "sculă electrică" prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată de la acumulatori (fără cablu de alimentare).

1) Siguran˛a Ón zona de lucru

a) Păstraţi zona de lucru curată și bine luminată.

Zonele de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizaţi sculele electrice în atmosferă

explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor inflamabile.

Sculele electrice produc scântei care pot aprinde praful sau aburii.

c) Ţineţi copiii sau privitorii la distanţă în timp ce

utilizaţi scula electrică.

Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa din punct de vedere electric a) Ștecărele sculelor electrice trebuie să se

potrivească în prizele în care sunt introduse. Nu modificaţi niciodată ștecărul în nici un fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ).

Ștecărele nemodificate și prizele potrivite reduc riscul de șoc electric.

b) Evitaţi contactul corpului cu suprafeţele legate

la pământ, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele.

În cazul în care corpul dvs. este legat la pământ există un risc crescut de electrocutare.

c) Nu expuneţi sculele electrice la ploaie și nu le

lăsaţi în atmosferă umedă.

Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forţaţi cablul de alimentare. Nu folosiţi

niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare.

Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric.

e) Atunci când folosiţi o sculă electrică în aer liber,

folosiţi un prelungitor adecvat pentru utilizarea în exterior.

Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi

evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.

3) Siguranţa personală a) Atunci când folosiţi o sculă electrică fiţi vigilent,

fiţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor.

Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folosiţi echipament personal de protecţie.

Purtaţi întotdeauna protecţie a ochilor.

Echipamentele de protecţie cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile și protecţiile auditive, folosite în situaţiile corespunzătoare, reduc vătămările personale.

c) Evitaţi pornirea accidentală. Înainte de a conecta

scula la priză și/sau la bateria de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că aveţi comutatorul de pornire pe poziţia oprit.

Transportarea sculelor electrice cu degetul pe comutator sau introducerea în priză a sculelor electrice care au comutatorul pe poziţia pornit sunt situaţii ce predispun la accidente.

d) Înainte de a pune scula electrică în funcţiune,

îndepărtaţi toate cheile de reglare și orice alte chei.

O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Nu încercaţi să ajungeţi prea departe. Menţineţi

permanent un contact corect al piciorului și un bun echilibru.

Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate.

f) Îmbrăcaţi-vă adecvat. Nu purtaţi haine largi și

nici bijuterii. Ţineţi-vă părul, hainele și mănușile departe de piesele în mișcare.

Hainele largi, bijuteriile și pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispozitive de conectare

la facilităţi de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător.

Folosirea acestor dispozitive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice a) Nu forţaţi scula electrică. Folosiţi scula adecvată

pentru aplicaţia dvs.

Scula potrivită va face treabă mai bună și mai sigură la parametrii la care a fost proiectată.

b) Nu folosiţi scula electrică în cazul în care

comutatorul nu își îndeplinește funcţia de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul comutatorului sunt periculoase și trebuie reparate.

c) Înainte de a face orice fel de reglaje, de a

schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și/sau de la bateria de acumulatori.

Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice.

Page 53

Română

d) Depozitaţi sculele electrice neutilizate departe

de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică.

Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi.

e) Întreţineţi sculele electrice. Verificaţi alinierea

și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să influenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza duceţi-o la reparat.

Multe accidente sunt provocate de scule electrice necorespunzător întreţinute.

f) Păstraţi elementele de tăiere curate și ascuţite.

Elementele de tăiere bine întreţinute și cu muchiile tăietoare bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe.

g) Folosiţi scula electrică, accesoriile și vârfurile

etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase.

5) Utilizarea și întreţinerea sculelor cu acumulatori a) Încărcaţi numai cu încărcătorul indicat de

producător.

Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori.

b) Folosiţi sculele electrice exclusiv cu tipurile de

pachete de acumulatori indicate.

Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii.

c) Atunci când pachetul de acumulatori nu este folosit,

ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor pachetului de acumulatori.

Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii.

d) În cazul exploatării abuzive, din acumulatori poate

ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic.

Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri.

6) Service a) Scula electrică trebuie reparată de o persoană

calificată, folosind numai piese de schimb identice.

Astfel se asigură menţinerea siguranţei sculei electrice.

PRECAUŢIE Ţineţi copiii și persoanele infirme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infirme.

PRECAUŢII REFERITOARE LA MAȘINĂ DE GĂURIT ȘI ÎNȘURUBAT CU ACUMULATORI

1. Schimbaţi întotdeauna acumulatorul la o temperatură de 0 - 40˚C. Încărcarea acumulatorului la temperaturi în afara domeniului 0 - 40˚C poate avea ca efect încărcarea necorespunzătoare a acumulatorului și poate duce la scurtarea duratei de viaţă a acestuia. Temperatura optimă pentru încărcare este de 20 - 25˚C.

2. După terminarea încărcării, lăsaţi încărcătorul nefolosit timp de 15 minute înainte de a încărca următorul acumulator. Nu încărcaţi acumulatorul mai mult de 2 ore.

3. Nu lăsaţi materiale străine să intre în orificiul pentru conectarea acumulatorului.

4. Nu demontaţi niciodată acumulatorul și nici încărcătorul.

5. Nu scurtcircuitaţi acumulatorul. Scurtcircuitarea acumulatorului produce un curent electric foarte mare și produce supraîncălzirea acumulatorului. Rezultatul este arderea sau deteriorarea acumulatorului.

6. Nu aruncaţi acumulatorul în foc. Dacă acumulatorul arde acesta poate exploda.

7. Atunci când găuriţi ziduri, podele sau tavane, verificaţi existenţa cablurilor electrice îngropate etc.

8. Imediat ce constataţi că durata de utilizare după încărcare devine prea scurtă pentru utilizări practice, duceţi acumulatorul la magazinul de la care l-aţi cumpărat. Nu aruncaţi acumulatorii consumaţi.

9. Utilizarea unui acumulator consumat duce la deteriorarea încărcătorului.

10. Nu introduceţi obiecte în fantele de ventilaţie ale încărcătorului. Introducerea de obiecte metalice sau inflamabile în fantele de ventilaţie ale încărcătorului duce la apariţia pericolului de electrocutare sau de deteriorare a încărcătorului.

PRECAUŢII REFERITOARE LA ACUMULATORUL LITIU-ION

Acest acumulator se va folosi numai pentru mașină de găurit și înșurubat. Nu îl folosiţi niciodată pentru altă sculă electrică de putere (cum ar fi fierăstrău circular, fierăstrău pendular, polizor cu disc sau suflantă etc.). Pentru prelungirea duratei de viaţă, acumulatorul litiu-ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi declanșatorul motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat motorul se oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului motorul se poate opri. În această situaţie, eliberaţi comutatorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se răcească. După aceasta, îl puteţi utiliza din nou.

Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia.

Page 54

Română

AVERTISMENT

Pentru a împiedica apariţia la acumulator a scurgerilor, generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan/pilitură și nici praf.

䡬 În timpul lucrului, asiguraţi-vă că pe acumulator nu

cade șpan/pilitură și nici praf.

䡬 Asiguraţi-vă că șpanul/pilitura și praful care cad pe

scula electrică în timpul lucrului nu se strâng pe acumulator.

䡬 Nu depozitaţi un acumulator nefolosit într-un loc

expus la șpan/pilitură și la praf.

䡬 Înainte de a depozita un acumulator, îndepărtaţi de

pe acesta toate urmele de șpan/pilitură și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar fi cuiele, nu îl loviţi cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fizice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care este deformat.

4. Nu folosiţi acumulatorul cu polaritatea inversată.

5. Nu îl conectaţi direct la sursele de energie electrică sau la brichetele electrice ale mașinilor.

6. Nu folosiţi acumulatorul în alte scopuri decât cele indicate.

7. În cazul în care acumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetaţi imediat să îl mai încărcaţi.

8. Nu expuneţi acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Ţineţi-l departe de flacără imediat ce observaţi scurgeri sau mirosuri neplăcute.

10. Nu îl folosiţi în locuri în care se generează o puternică electricitate statică.

11. În cazul în care observaţi la acumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi.

PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine, imediat spălaţi bine cu apă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.

3. În cazul în care la prima utilizare a acumulatorului detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului.

SPECIFICAŢII

SCULĂ ELECTRICĂ

Viteză fără sarcină 0 - 400 min

Găurire

Capacitate

Înșurubare

Acumulator BCL1015: Li-ion DC 10,8 V / Punct maxim DC 12 V (1,5 Ah 3 celule) Greutate 0,8 kg

ÎNCĂRCĂTOR

Model UC10SFL Tensiunea de încărcare 10,8 V Greutate 0,35 kg

Lemn (Grosime 18 mm)

Șuruburi obișnuite 6 mm

Șuruburi pentru lemn

6 mm (diametru) × 38 mm (lungime)

(Necesită un orificiu de ghidare)

ACCESORII OPŢIONALE (SE VÂND SEPARAT)

1. Acumulator (BCL1015)

–1

18 mm

ACCESORII STANDARD

Capăt de șurubelniţă Plus (No. 2 × 50L) ------------ 1

1 2 Acumulator 3 Încărcător (UC10SFL) ---------------------------------- 1

Carcasă din plastic --------------------------------------- 1

Accesoriile standard pot fi schimbate fără notificare prealabilă.

(BCL1015) ----------------------------------- 1

Accesoriile standard pot fi schimbate fără notificare prealabilă.

UTILIZĂRI

䡬 Înșurubarea și deșurubarea șuruburilor obișnuite,

șuruburilor pentru lemn, șuruburi autofiletante etc.

䡬 Găurirea diverselor materiale lemnoase.

Page 55

Română

SCOATEREA/MONTAREA ACUMULATORULUI

1. Scoaterea acumulatorului

Ţineţi bine mânerul și împingeţi elementul de blocare a acumulatorului pentru a scoate acumulatorul (vezi

Fig. 1 și 2).

PRECAUŢIE

Nu scurtcircuitaţi niciodată acumulatorul.

2. Montarea acumulatorului

Introduceţi acumulatorul cu respectarea polarităţii (vezi

Fig. 2).

ÎNCĂRCARE

Înainte de a folosi scula electrică, încărcaţi acumulatorul după cum urmează.

1. Introduceţi cablul de alimentare al încărcătorului în priză

2. Introduceţi acumulatorul în încărcător

Așezaţi acumulatorul în așa fel încât plăcuţa sa cu specificaţii să fie îndreptată spre plăcuţa cu specificaţii a încărcătorului și apoi apăsaţi acumulatorul până când acesta intră în contact cu placa inferioară (vezi Fig.

3). După introducerea acumulatorului, încărcătorul va începe să funcţioneze (lampa pilot se aprinde).

PRECAUŢIE

Dacă lampa pilot nu se aprinde, scoateţi cablul de alimentare din priză și verificaţi modul de montare a

acumulatorului. La încărcarea completă a acumulatorului, lampa pilot se stinge.

PRECAUŢIE

Dacă acumulatorul este cald datorită expunerii la soare

etc., imediat după utilizare, este posibil ca lampa pilot

a încărcătorului să nu se aprindă. În această situaţie

lăsaţi mai întâi acumulatorul să se răcească și apoi

începeţi încărcarea.

䡬 Legat de timpul de încărcare

În Tabelul 1 sunt prezentaţi timpii de încărcare în funcţie de tipul de acumulator.

Tabelul 1 Timp de încărcare (min. aprox.) la 20˚C

Capacitatea acumulatorului (Ah)

1,5 Ah

BCL1015 40 min.

NOTĂ: Timpul de încărcare poate varia în funcţie de

temperatura ambiantă.

3. Scoateţi cablul de alimentare al încărcătorului din priză.

4. Ţineţi bine de încărcător și scoateţi acumulatorul.

NOTĂ

După utilizare scoateţi acumulatorul din încărcător și păstraţi-l.

Legat de descărcarea acumulatorilor noi etc.

Deoarece substanţa chimică din interiorul acumulatorilor noi și a acumulatorilor care nu au fost folosiţi o perioadă lungă de timp nu este activată, la prima și la a doua utilizare capacitatea acestora poate fi redusă. Acesta este un fenomen temporar, timpul normal de încărcare va reveni la normal după încărcarea de 2 – 3 ori a acumulatorului.

Cum mărim durata de viaţă a acumulatorilor.

(1) Încărcaţi acumulatorii înainte de descărcarea lor completă.

Când observaţi că forţa sculei electrice slăbește, încetaţi să o mai utilizaţi și încărcaţi acumulatorul. În cazul în care continuaţi să folosiţi scula electrică și acumulatorul se descarcă, acumulatorul se poate deteriora iar durata sa de funcţionare se poate scurta.

(2) Evitaţi încărcarea la temperaturi ridicate.

Acumulatorii sunt fierbinţi imediat după utilizare. Dacă acești acumulatori sunt încărcaţi imediat după utilizare, substanţele chimice din interior se pot deteriora iar durata de viaţă a acumulatorului va scădea. Lăsaţi acumulatorul să se răcească un timp înainte de încărcare.

PRECAUŢIE

䡬 Atunci când încărcătorul a fost folosit în mod continuu,

acesta se poate încălzi, ceea ce poate duce la defecţiuni. După finalizarea unei încărcări, faceţi o pauză de aproximativ 15 minute înainte de a încărca următorul acumulator.

䡬 Dacă încărcătorul nu funcţionează având acumulatorul

montat corect, probabil că încărcătorul s-a defectat. Duceţi-l la o unitate service autorizată.

ÎNAINTE DE UTILIZARE

1. Aranjarea și verificarea mediului de lucru

Verificaţi dacă mediul de lucru este adecvat respectând indicaţiile privind precauţia.

MODUL DE UTILIZARE

Cum să prelungim viaţa acumulatorilor

䡬 Încărcaţi acumulatorii înainte ca aceștia să se fi

descărcat complet. Atunci când sesizaţi că puterea sculei electrice a scăzut, încetaţi să o mai folosiţi și încărcaţi acumulatorul acesteia. Dacă veţi continua să folosiţi scula și epuizaţi curentul electric, acumulatorul se poate deteriora iar viaţa sa se poate scurta.

1. Montarea vârfului

La montarea vârfului de șurubelniţă respectaţi întotdeauna următoarea procedură. (Fig. 4)

(1) Trageţi manșonul de ghidare spre înainte. (2) Introduceţi vârful în locașul hexagonal din mandrină. (3) Eliberaţi manșonul de ghidare, acesta revenind în poziţia

iniţială.

PRECAUŢIE:

Dacă manșonul de ghidare nu revine în poziţia iniţială înseamnă că vârful nu a fost montat corespunzător.

2. Scoaterea vârfului

Pentru scoaterea vârfului vă rugăm să parcurgeţi procedura anterioară în sens invers.

3. Mecanism automat de blocare a axului

Atunci când comutatorul principal este pe poziţia oprit, vârful este blocat pe locul lui iar scula poate fi folosită ca o șurubelniţă manuală.

4. Verificaţi dacă acumulatorul este montat corect

5. Verificaţi poziţia selectorului pentru cuplare (Vezi Fig.

Cuplul de strângere al acestei unităţi poate fi reglat în funcţie de poziţia selectorului pentru cuplare.

Page 56

Română

(1) Atunci când folosiţi aparatul ca șurubelniţă, aliniaţi unul

din numerele "1, 5, 9 ... 21" de pe selectorul pentru cuplare, sau punctele, cu marcajul triunghiular de pe corpul exterior.

(2) Atunci când folosiţi aparatul ca bormașină, aliniaţi

semnul pentru bormașină " cuplare cu marcajul triunghiular de pe corpul exterior.

PRECAUŢIE

䡬 Selectorul pentru cuplare nu poate fi poziţionat între

numerele "1, 5, 9 ... 21" sau între punctele negre.

䡬 Nu folosiţi aparatul cu selectorul pentru cuplare între

numărul "21" și linia neagră din mijlocul semnului pentru bormașină. Nerespectarea acestei indicaţii poate provoca daune (Vezi Fig. 6).

6. Reglajul cuplului de strângere

(1) Cuplul de strângere

Tăria cuplului de strângere trebuie să corespundă diametrului șurubului. Dacă se folosește un cuplu prea puternic, capul șurubului se poate sparge sau poate fi deteriorat. Asiguraţi-vă că reglaţi cuplul de strângere în corelaţie cu diametrul șurubului.

(2) Indicaţie privind cuplul de strângere (Vezi Fig. 5)

Cuplul de strângere diferă în funcţie de tipul de șurub și de materialul care este strâns. Unitatea indică valoarea cuplului de strângere prin numerele "1, 5, 9 ... 21" de pe selectorul pentru cuplare cât și prin puncte negre. Cuplul de strângere în poziţia "1" este cel mai slab, iar cuplul cel mai puternic este cel de la numărul cel mai mare.

(3) Reglarea cuplului de strângere (Vezi Fig. 5)

Rotiţi selectorul pentru cuplare și aliniaţi numerele "1, 5, 9 ... 21" de pe selector, sau punctele, cu marcajul triunghiular de pe corpul exterior. Reglaţi selectorul pentru cuplare în direcţia unui cuplu slab sau puternic, în funcţie de cuplul necesar.

PRECAUŢIE

䡬 În timpul folosirii ca bormașină , mișcarea de rotaţie a

motorului poate fi împiedicată, până la blocarea motorului. În timpul utilizării bormașinii fiţi atenţi să nu blocaţi motorul.

" de pe selectorul pentru

䡬 Dacă motorul se blochează, opriţi imediat alimentarea

aparatului. În cazul în care motorul rămâne blocat mai mult timp motorul sau acumulatorul se poate arde.

䡬 O percuţie prea lungă poate duce la ruperea șurubului,

datorită strângerii excesive.

7. Verificarea direcţiei de rotaţie

Atunci când butonul selector este în zona R, capătul se rotește în sensul acelor de ceasornic (privind din spate). Pentru ca rotirea capătului să se facă în sens invers acelor de ceasornic, butonul selector trebuie deplasat în zona L (Vezi Fig. 7) (Semnele pe corpul aparatului).

8. Funcţionarea butonului declanșator

䡬 La apăsarea butonului declanșator, mandrina aparatului

începe să se rotească. La eliberarea butonului declanșator, mișcarea de rotaţie a mandrinei încetează.

䡬 Viteza de rotaţie a mandrinei poate fi controlată prin

gradul de apăsare pe butonul declanșator. Atunci când butonul declanșator este acţionat ușor, viteza de rotaţie este scăzută și crește pe măsură ce crește apăsarea pe butonul declanșator.

NOTĂ

䡬 Înainte ca motorul să înceapă să se rotească se produce

un ușor bâzâit. Acesta este doar un zgomot, nu o defecţiune a aparatului.

9. Folosirea lămpii

Trageţi comutatorul de acţionare pentru a aprinde lampa. Lampa rămâne aprinsă în timp ce comutatorul este acţionat. Lampa se stinge după eliberarea comutatorului de acţionare. (Fig. 8)

PRECAUŢIE:

Nu priviţi direct în lampă. Astfel de acţiuni pot duce la vătămarea ochilor.

10. Domeniu de utilizare și sugestii de utilizare

Domeniile de utilizare pentru diverse tipuri de lucrări adecvate structurii mecanice a acestui aparat sunt prezentate în Tabelul 2

și L sunt marcate

Tabelul 2

Lucrare Sugestii

Găurire Lemn Utilizare pentru găurire.

Înșurubare să corespundă cu diametrului șurubului.

11. Cum se selectează cuplul de strângere

Utilizare

Înșurubare

Găurire

Șurub obișnuit

Șurub pentru lemn Folosiţi după ce aţi făcut un orificiu de ghidare.

Tabelul 3

Poziţia selectorului

pentru cuplare

Șurub obișnuit 1 – 21 Șurub pentru

lemn

Lemn

Folosiţi capătul de șurubelniţă sau elementul de prindere care

PRECAUŢIE

䡬 Exemplele de selectare prezentate în Tabelul 3 trebuie

privite ca un standard general. Deoarece în lucrările reale sunt folosite mai multe tipuri de șuruburi și mai multe tipuri de materiale de strâns, în mod evident sunt necesare reglaje specifice.

NOTĂ:

Folosirea acumulatorului BCL1015 în mediu rece (sub

1 –

0 grade Celsius) poate, uneori, să aibă ca efect slăbirea cuplului de strângere și reducerea capacităţii de lucru. Acesta este un fenomen temporar și se va reveni la normal după ce acumulatorul se încălzește.

Page 57

Română

12. Lampă de avertizare pentru nivelul acumulatorului

Nivelul acumulatorului poate fi verificat trăgând comutatorul de acţionare în timp ce scula electrică se află într-o stare fără sarcină. Lampă de avertizare pentru nivelul acumulatorului se aprinde atunci când puterea acumulatorului este foarte scăzută. Dacă se întâmplă acest lucru, înlocuiţi acumulatorul. (Fig. 9)

NOTĂ:

䡬 Nivelul la care lampa de avertizare pentru nivelul

acumulatorului se aprinde poate varia în funcţie de temperatura ambiantă, în funcţie de caracteristicile acumulatorului etc. și are doar un caracter informativ.

䡬 Lampa de avertizare pentru nivelul acumulatorului se

poate aprinde atunci când scula electrică este suprasolicitată. Acest lucru nu înseamnă că puterea acumulatorului este foarte scăzută. Verificaţi nivelul acumulatorului numai atunci când scula se află într-o stare fără sarcină.

ÎNTREŢINERE ȘI VERIFICARE

1. Verificarea burghiului

Deoarece folosirea unei scule deteriorate duce la scăderea eficienţei și poate provoca defectarea motorului, ascuţiţi sau înlocuiţi scula imediat ce observaţi apariţia frecării.

2. Verificarea șuruburilor de montare

Verificaţi la intervale regulate toate șuruburile de montare și asiguraţi-vă că acestea sunt corect strânse. Dacă există șuruburi slăbite, strângeţi-le. Dacă există șuruburi slăbite, strângeţi-le imediat. În caz contrar pot apărea pericole grave.

3. Întreţinerea motorului

Bobinajul motorului este inima motorului. Fiţi foarte atenţi să nu deterioraţi bobinajul și să nu îl expuneţi la ulei sau la apă.

4. Curăţarea încărcătorului

Atunci când mașina de găurit și înșurbat s-a murdărit, ștergeţi-o cu o cârpă moale și uscată sau cu o cârpă umezită cu apă cu săpun. Nu folosiţi solvenţi pe bază de clor și nici diluanţi, deoarece aceștia topesc masele plastice.

5. Depozitare

Depozitaţi mașina de găurit și înșurbat într-un loc cu temperatura mai mică de 40˚C și nu o lăsaţi la îndemâna copiilor.

6. Lista pieselor de schimb pentru reparaţii

A: Articol nr. B: Cod nr. C: Nr. de piese utilizate D: Observaţii

PRECAUŢIE

Reparaţiile, modificările și verificarea sculelor electrice Hitachi se vor efectua numai la o unitate service autorizată de Hitachi. În mod particular, întreţinerea dispozitivului laser va fi efectuată de un agent autorizat de către producătorul dispozitivului laser. Repararea dispozitivului laser va fi efectuată întotdeauna de către o unitate service autorizată de Hitachi. Această listă de piese va fi de ajutor dacă va fi prezentată împreună cu mașina la unitatea service autorizată de Hitachi atunci când solicitaţi efectuarea de reparaţii sau de operaţiuni de întreţinere.

Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea.

MODIFICĂRI

Sculele electrice Hitachi sunt în mod constant îmbunătăţite și modificate, pentru a îngloba cele mai noi cuceriri tehnologice. De aceea, anumite piese (numărul de cod și/sau aspectul acestora) pot fi modificate fără notificare prealabilă.

GARANŢIE

Garantăm sculele electrice Hitachi în conformitate cu reglementările statutare/specifice ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la finalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de Hitachi.

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de Hitachi, prezentele specificaţii pot fi modificate fără notificare prealabilă.

Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii

Valorile măsurate au fost determinate în conformitate cu EN 60745 și este declarată conformă cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A: 81 dB (A) Nivelul tipic al presiunii sonore ponderate A: 70 dB (A) Nivel sonor, KpA: 3 dB (A)

Purtaţi protecţie auditivă.

Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745.

Înșurubarea fără impact:

Valoarea emisiei de vibrare ah nu depășește 2,5 m/s

Precizie K = 1,5 m/s

AVERTISMENT

䡬 Valoarea emisiei de vibraţii în timpul folosirii efective a

sculei electrice poate diferi de valorile declarate, în funcţie de modul de utilizate a sculei.

䡬 Pentru identificarea măsurilor de siguranţă ce trebuie luate

pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiţii reale de utilizare (ţinând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcţionare suplimentar la pornirea sculei).

Page 58

Slovenščina

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNO ORODJE

OPOZORILO

Preberite vas varnostna opozorila in navodila.

Z neupoštevanjem opozoril in navodil tvegate električni udar, požar in/ali resne telesne poškodbe.

Vsa opozorila in navodila shranite.

Izraz "električno orodje" v opozorilih se nanaša na električno orodje, ki se napaja z omrežno energijo (s priključno vrvico), ali električno orodje, ki se napaja z energijo iz akumulatorskih baterij (brez priključne vrvice).

1) Varnost na delovnem mestu a) Delovno mesto mora biti čisto in dobro osvetljeno.

V razmetanih in temačnih območjih je verjetnost nesreč večja.

b) Električnega orodja ni dovoljeno uporabljati v

eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu.

Pri delu z električnim orodjem se iskri – iskre lahko vnamejo prah in hlape.

c) Preprečite dostop otrokom in drugim v delovno

območje vključenega električnega stroja.

Zaradi motenja lahko izgubite nadzor.

2) Električna varnost a) Vtiči električnega orodja morajo ustrezati vtičnici.

Vtiča ni dovoljeno kakor koli spreminjati. Za povezavo ozemljenega električnega orodja ni dovoljeno uporabiti vmesnih vtičev.

Z nespremenjenimi vtiči in ustreznimi vtičnicami je tveganje električnega udara manjše.

b) Preprečite stik z ozemljenimi površinami, kot so

cevi, radiatorji, peči in hladilniki.

Ko je telo delavca ozemljeno, je nevarnost električnega udara večja.

c) Električnega orodja ni dovoljeno izpostavljati na

dež ali v mokre pogoje.

Z vdorom vode v električno orodje je nevarnost električnega udara velika.

d) Ne zlorabljajte priključne vrvice. Priključne vrvice

ni dovoljeno uporabljati za prenašanje, vlečenje in izklapljanje električnega orodja. Priključne vrvice ne izpostavljajte na vročino, olje, ostre robove in premične dele.

Med uporabo poškodovanih in zamotanih priključnih vrvic je nevarnost električnega udara večja.

e) Za uporabo električnega orodja na prostem

priključite podaljšek, ki je izdelan za takšno uporabo.

Z uporabo priključne vrvice, ki je izdelana za delo na prostem, je nevarnost električnega udara manjša.

f) Če je delo z električnim orodjem v vlažnem okolju

neizbežno, uporabite napajanje, ki je zaščiteno s stikalom za diferenčni tok (RCD).

Zaščitno stikalo za diferenčni tok (RCD) zmanjša nevarnost električnega udara.

3) Osebna varnost a) Ostanite zbrani, pazite, kaj delate in delajte po

pameti. Električnega orodja ni dovoljeno uporabljati, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo. Za delo si

obvezno nadenite zaščito za oči.

Zaščitna oprema, kot so maska za prah, nezdrsni čevlji, čelada ali zaščita za ušesa, ustrezno uporabljena v danih pogojih, zmanjša nevarnost telesnih poškodb.

c) Preprečite neželen zagon. Preden stroj povežete

na omrežni vir in/ali akumulatorski sklop, preden ga dvignete ali prenesete, stikalo obvezno prestavite v položaj izklopa (na "OFF").

Pri prenosu električnega orodja s prstom na stikalu ali pri povezavi električnega orodja, ko je stikalo v položaju vklopa "ON", je tveganje nesreč večje.

d) Preden električno orodje vključite, odstranite vse

nastavitvene ključe.

Med delom z električnim orodjem, kjer je ključ pritrjen na vrteč del tega orodja, je velika nevarnost telesnih poškodb.

e) Ne presegajte. Ves čas trdno stojte in vzdržujte

ravnotežje.

Na ta način lahko bolje nadzorujete električno orodje v nepričakovanih situacijah.

f) Ustrezno se oblecite. Za delo si nadenite tesna

oblačila in snemite nakit. Z lasmi, oblačili in rokavicami ne posegajte med premične dele.

Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premične dele.

g) Če so na voljo naprave za povezavo odpraševalnih

delov in zbiralnikov, slednje povežite in pravilno uporabljajte.

Funkcija zbiranja prahu zmanjša nevarnost v zvezi s prahom.

4) Uporaba in vzdrževanje električnega orodja a) Električnega orodja ne preobremenjujte. Za

izbrano delo uporabite ustrezno električno orodje.

Z ustreznim električnim orodjem boste delo opravili bolje in varneje.

b) Električnega orodja ni dovoljeno uporabiti, če s

stikalom orodja ne morete vključiti in izključiti.

Električno orodje, ki ga ni možno upravljati s stikalom, je nevarno in ga je treba popraviti.

c) Preden orodje predelate, spremenite priključke ali

orodje shranite, iztaknite vtič iz omrežnega vira in/ali baterijski sklop z električnega orodja.

S takšnimi preventivnimi varnostnimi ukrepi zmanjšate nevarnost neželenega zagona orodja.

d) Električno orodje shranite izven dosega otrok in

ne dovolite upravljati orodja osebam, ki orodja ne poznajo in ki niso prebrale navodil.

Električno orodje je nevarno v rokah neusposobljenih uporabnikov.

e) Električno orodje vzdržujte. Pregledujte, če je

neporavnano, če premični deli zavirajo, če so deli polomljeni in druge pogoje, ki lahko vplivajo na delovanje električnega orodja. Poškodovano električno orodje je treba pred uporabo popraviti.

Vzrok mnogih nesreč je slabo vzdrževano električno orodje.

f) Rezalno orodje mora biti ostro in čisto.

Pravilno vzdrževano rezalno orodje z ostrimi rezilnimi robovi manj pogosto zavira in ga je lažje upravljati.

g) Električno orodje, priključke in svedre ipd.

uporabljajte v skladu s temi navodili, pri čemer upoštevajte pogoje dela in izbrane naloge.

Z uporabo električnega orodja v druge namene nastopi nevarna situacija.

Page 59

Slovenščina

5) Uporaba orodja baterija in vzdrževanje a) Polnite samo s polnilnikom, ki ga je določil

proizvajalec.

Polnilnik, ki je primeren za en tip baterije lahko povzroči nevarnost požara, če ga uporabite z drugo baterijo.

b) Električna orodja uporabljajte samo s posebej

narejenimi baterijami.

Uporaba drugih baterij lahko povzroči poškodbe ali požar.

c) Ko baterije ne uporabljate jo držite vstran od

kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugi manjši kovinski predmeti, ki lahko povežejo en terminal z drugim.

Kratek stik s terminali na bateriji lahko povzroči opekline ali požar.

d) Med zlorabo lahko tekočina priteče iz baterije;

izgobajte se stiku z njo. Če slučajno pride do stika, takoj oprati z vodo. Če tekočina pride v stik z očmi, poščite dodatno zdravniško pomoč.

Tekočina iz baterije lahko povzroči draženje ali opekline.

6) Servis a) Električno orodje lahko servisira le usposobljen

delavec, ki mora uporabljati enake nadomestne dele.

Na ta način se ohrani varnost električnega orodja.

VARNOSTNI UKREP Preprečite dostop otrokom in nemočnim osebam. Orodje, ki ga ne uporabljate, shranite izven dosega otrok in nemočnih oseb.

VARNOSTNI UKREPI ZA BREZŽIČNI VRTALNIK

1. Baterijo zmeraj polnite pri temperaturi od 0 - 40˚C. Če akumulatorsko baterijo polnite pri temperaturi, ki ni 0 - 40˚C, lahko na ta način preprečite pravilno polnjenje in skrajšate obratovalno dobo akumulatorske baterije. Najbolj primerna temperatura za polnjenje je od 20

- 25˚C.

2. Ko se eno polnjenje zaključi ga pred naslednjim polnjenjem baterije pustite mirovati za približno 15 minut. Akumulatorja ne polnite več kot 2 uri.

3. Ne dovolite, da se tujki naberejo na luknji za priključevanje baterije za polnjenje.

4. Baterije za polnjenje in polnilnika nikoli ne razstavljajte.

5. Nikoli ne naredite kratkega stika z baterijo za polnjenje. Kratek stik na bateriji bo povzročil velik električni tok in pregrevanje. Posledica tega bo zažgana ali poškodovana baterija.

6. Baterije ne zavrzite v ogenj. Baterija lahko eksplodira, če jo zažgete.

7 Pri vrtanju v zid, tla ali strop preverite za zakopane

električne kable, ipd.

8. Ko življenjska doba napolnjene baterije postane prekratka za praktično uporabo jo prinesite v trgovino, kje ste jo kupili. Izrabljene baterije ne zavrzite.

9. Uporaba izrabljene baterije bo poškodovala polnilnik.

10. V reže na polnilniku, ki služijo prezračevanju, ne vtikajte predmetov. Vstavljanje kovinskih ali vnetljivih predmetov v režo za prezračevanje na polnilniku, bo povzročilo električni udar ali poškodovalo polnilnik.

OPOZORILO ZA LITIJ-IONSKO BATERIJO

Baterija je posebej narejena za vrtalnik. Nikoli je ne uporabljajte z drugimi električnimi orodji (npr. krožno žago, batnim strojem, brusilnikom in puhalnikom itd.) Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi izhod. V zgoraj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi če ugasnete stikalo, motor lahko ustavi. To ni nobena težava, ampak rezultat zaščitne funkcije.

1. Ko se porabi preostala moč baterije se motor ugasne. V tem primeru baterijo takoj napolnite.

2. Če je orodje preobremenjeno se motor lahko ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje spet uporabljate.

3. Če se baterija pregreje zaradi preobremenitve, se bo ustavil dovod moči. V tem primeru nehajte uporabljati baterijo in pustite jo, da se ohladi. Po tem lahko orodje spet uporabljate.

Prosimo, da upoštevate naslednja opozorila in ukrepe.

OPOZORILO

Da bi preprečili iztekanje baterija, ustvarjanje toplote, oddajanje dima, eksplozijo in zažiganje, prosimo, da upoštevate naslednja varnostna opozorila.

1. Preprečite nabiranje kovinskih drobcev in prahu na akumulatorju.

䡬 Med delom poskrbite, da kovinski drobci in prah ne

padajo na akumulator.

䡬 Med delom poskrbite, da se morebitni kovinski drobci

in prah z električnega orodja ne nabirajo na akumulatorju.

䡬 Neuporabljenega akumulatorja ni dovoljeno hraniti na

mestu, kjer je izpostavljen kovinskim drobcem in prahu.

䡬 Pred shranjevanjem akumulator očistite in odstranite

kovinske drobce ter prah, ki se lahko sprimejo na akumulator; akumulatorja ne hranite skupaj s posameznimi kovinskimi deli (vijaki, žeblji itn.).

2. Baterije ne prebadajte z ostrimi predmeti kot so žeblji, ne udarjajte je s kladivom, ne stopite na njo, jo mečite ali izpostavljajte težkih fizičnim udarom.

3. Vidno poškodovane ali deformirane baterije ne uporabljajte.

4. Baterije z zamenjano polariteto ne uporabljajte.

5. Baterije ne priključite neposredno na električne vtičnice ali cigaretni vžigalnik v avtomobilu.

6. Baterijo uporabljajte le za določene namene.

7. Nadaljnje polnjenje takoj ustavite, če se polnjenje ne zaključi, ko preteče določen čas polnjenja.

8. Baterije ne postavljajte ali izpostavljajte na visoke temperature ali visok pritisk, na primer v mikrovalovno pečico, sušilec ali visokotlačno komoro.

9. Ko zaznate iztekanje ali neprijeten vonj se takoj odmaknite od ognja.

10. Ne uporabljati v prostorih, kjer se ustvarja močna statična elektrika.

11. Če baterija teče, ima čuden vonj, generira toploto, je razbarvana ali deformirana oziroma kakorkoli izgleda čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo nehajte uporabljati.

Page 60

Slovenščina

POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi jih ne drgnite ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika. Tekočina lahko povzroči težave z očmi, če ne greste k zdravniku.

2. Če tekočina pride na kožo ali oblačila jih takoj operite s čisto vodo iz pipe. Obstaja možnost, da lahko povzroči draženje kože.

3. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje, deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu.

SPECIFIKACIJE

ELEKTRIČNO ORODJE

Neobremenjena hitrost 0 - 400 min

Vrtanje

Kapaciteta

Baterija, ki se poln i BCL1015: Litij-ion DC 10,8 V / 12 V tematsko (1,5 Ah 3 celice) Teža 0,8 kg

POLNILNIK

Model UC10SFL Napetost polnjenja 10,8 V Teža 0,35 kg

Zavijanje

STANDARDNI DODATKI

Dodatni sveder (št. 2 × 50L) --------------------------- 1

1 2 Baterija 3 Polnilnik (UC10SFL) ------------------------------------ 1

Standardni pripomočki se lahko spremenijo brez vnaprejšnjega obvestila.

(BCL1015) ---------------------------------------- 1

Plastična škatla -------------------------------------------- 1

Les (debelina 18 mm)

Strojni vijak 6 mm

Leseni vijak

6 mm (premer) × 38 mm (dolžina)

(potrebna je vodilna luknja)

18 mm

UPORABE

䡬 Zavijanje in odstranjevanje strojnih vijakov, lesenih

vijakov, navojnih vijakov, itd.

䡬 Vrtanje različnega lesa.

ODSTRANJEVANJE/NAMEŠČANJE BATERIJE

1. Odstranjevanje baterije

Trdno primite ročico in pritisnite na baterijski zapah, da odstranite baterijo (glej Skici 1 in 2).

POZOR

Nikoli ne naredite kratkega stika z baterijo.

2. Nameščanje baterije

Vstavite baterijo ter bodite pozorni na polariteto (glej Skico 2).

–1

OPCIJSKI DODATKI (PRODAJANI LOČENO)

1. Baterija (BCL1015)

Opcijski dodatki se lahko spremenijo brez vnaprejšnjega

obvestila.

POLNJENJE

Pred uporabo električnega orodja napolnite akumulator, kot sledi.

1. Priključno vrvico polnilnika povežite v vtičnico

2. Namestite akumulator v polnilnik

Akumulator poravnajte, tako da je nazivna ploščica obrnjena proti nazivni ploščici polnilnika in pritisnite akumulator dol, tako da vzpostavi stik s spodnjo ploščo (glej Skico 3). Ko namestite akumulator, se polnilnik vključi (zasveti krmilni indikator).

POZOR

Če krmilni indikator ne zasveti, izvlecite vtič priključne

vrvice iz vtičnice in preglejte namestitev akumulatorja. Krmilni indikator ugasne in označi, da je akumulator do konca napolnjen.

POZOR

Če se akumulator segreva zaradi neposredne sončne

svetlobe itd., takoj po delovanju krmilni indikator

polnilnika morda ne zasveti. V tem primeru počakajte,

da se akumulator ohladi in šele nato zaženite polnjenje.

Page 61

Slovenščina

䡬 V zvezi s časom polnjenja

V tabeli 1 je označen čas polnjenja za posamezno vrsto akumulatorja.

Tabela 1 Čas polnjenja (okoli min.) pri 20˚C

Akumulatorska moč (Ah)

1,5 Ah

BCL1015 40 min.

OPOMBA: Čas polnjenja je odvisen od okoljske

3. Iz vtičnice odklopite priključno vrvico polnilnika

4. Trdno primite polnilnik in izvlecite akumulator OPOMBA

V zvezi z električno nenapolnjenostjo novih akumulatorjev itn.

Kako dalj časa uporabljati baterije

(1) Baterije napolnite še preden se v celoti izpraznijo.

(2) Izogibajte se polnjenju pri visokih temperaturah.

POZOR

䡬 Ko polnilnik baterij dalj časa uporabljate se bo segrel

䡬 Če akumulatorski polnilnik ne deluje in je akumulator

temperature.

Po uporabi izvlecite baterijo iz polnilnika in jo shranite.

Ker se notranja kemična snov novih akumulatorjev in akumulatorjev, ki niso bili dlje časa uporabljeni, ne aktivira, je lahko razelektrenje med prvo in drugo uporabo majhno. To je začasen pojav; normalen čas polnjenja se vzpostavi po 2. ali 3. polnjenju akumulatorjev.

Ko občutite, da se moč orodja slabša, ga nehajte uproabljati in napolnite baterije. Če nadaljujete z uporabo orodja in izrabite električno napetost, se baterija lahko poškoduje in skrajša se ji življenjska doba.

Napolnjena baterija bo vroča takoj po porabi. Če takšno baterijo napolnite takoj po uporabi se bodo njene notranje kemijske substance poslabšale in skrajšala se bo njena življenjska doba. Baterijo pustite nekaj časa, da se ohladi in jo šele nato napolnite.

ter bo predstavljal vzrok za nepravilna delovanja. Ko se polnjenje zaključi ga pred naslednjim polnjenjem pustite 15 minut mirovati.

pravilno nameščen, gre verjetno za okvaro polnilnika ali akumulatorja. Odnesite na pooblaščeni servis.

PRED UPORABO

1. Pripravljanje in preverjanje delovnega okolja

Z naslednjimi varnostnimi ukrepi preverite ali je delovno okolje primerno za delo.

UPORABA

Kako doseči daljše obratovanje akumualtorjev

䡬 Akumulatorje polnite, preden se do konca iztrošijo.

Ko zaznate pešanje moči orodja, prekinite uporabo in napolnite akumulator. Če tega ne upoštevate in nadaljujete z delom, tako da do konca potrošite električno moč, se lahko akumulator poškoduje in njegova obratovalna doba se skrajša.

1. Nameščanje svedra

Sveder namestite, kot sledi (Skico 4).

(1) Pinolo povlecite naprej. (2) Sveder vstavite v šesterorobno luknjo v vtičnici. (3) Spustite pinolo, ki se ponastavi v prvoten položaj.

POZOR:

Če se pinola ne ponastavi v prvoten položaj, sveder ni pravilno nameščen.

2. Odstranjevanje svedra

Ukrepajte v nasprotnem vrstnem redu kot pri nameščanju svedra.

3. Mehanizem za avtomatsko blokado vretena

Ko je glavno stikalo izklopljeno je sveder blokiran na mesto in orodje deluje kot ročni izvijač.

4. Prepričajte se, da je akumulator pravilno nameščen

5. Preverite položaj številčniče sklopke (glej Skico 5)

Navor tesnitve enote lahko prilagodite glede na položaj na katerega je nastavljena številčnica sklopke.

(1) Ko enoto uporabljate kot izvijač, poravnajte eno od

številk "1, 5, 9 ... 21" na številčnici sklopke ali s pikami s trikotnikom na zunanjem telesu.

(2) Ko enoto uporabljate kot vrtalnik poravnajte označbo z-

vrtanje " nanjem telesu.

POZOR

䡬 Številčno stikalo sklopke ni možno nastaviti med števke

"1, 5, 9 ... 21" ali črne pike.

䡬 Ne uporabite, ko je številčno stikalo sklopke med "21"

in črno vrstico na sredini oznake vrtanja. Neupoštevanje tega lahko povzroči poškodbe (glej

Skico 6).

6. Nastavitev navora tesnitve

(1) Navor tesnitve

Jakost navora tesnitve se mora ujemati s premerom vijaka. Če uporabite prevelik navor se glava vijaka lahko zlomi ali poškoduje. Prepričajte se, da je položaj številčnice sklopke primerno nastavljen na premer vijaka.

(2) Prikaz navora tesnitve (glej Skico 5)

Navor tesnitve je odvisen od tipa vijaka in materiala, ki ga zavijate. Enota označuje vrtilni moment s števkami "1, 5, 9 ... 21" na številčnem stikalu sklopke in črno piko. Navor tesnitve pri položaju "1" je najbolj slaboten in pri najvišji številki je najmočnejši.

(3) Nastavljanje navora tesnitve (glej Skico 5)

Obrnite številčnico sklopke in jo poravnajte s številkami "1, 5, 9 ... 21" na številčnici ali s pikami, s trikotnikom na zunanjem telesu. Glede na to kakšen navor potrebujete prilagodite številčnico sklopke v smeri slabšega ali močnejšega navora.

POZOR

䡬 Rotacija motorja se lahko ustavi, ko enoto uporabljate

kot vrtalnik. Med uporabo vrtalnika ne zaklenite motorja.

䡬 Če se motor zaklene takoj izključite napetost. Če je

motor dalj časa zaklene se lahko baterija ali motor zažgeta.

䡬 Predolgo udrihanje lahko zlomi vijak zaradi prevelike

zatesnitve.

7. Preverite smer rotacije

Sveder se obrača v smeri urinega kazalca (gledano iz strani), ko pritisnete D-stran izbirne tipke. Če pritisnete L-stran izbirne tipke se sveder vrti v nasprotni smeri urinega kazalca (glej Skico 7) (označbi

" na številčnici sklopke s trikotnikom na z

in L sta na telesu).

Page 62

Slovenščina

8. Uporaba stikala

䡬 Ko sprožilna tipka ni pritisnjena se orodje obrača. Ko

tipko sprostite se orodje zaustavi.

䡬 Rotacijsko hitrost vrtalnika lahko nadzorujete s

spreminjanjem pritiska na stikalo. Hitrost je nizka, ko stikalo narahlo povlečete in se poveča, ko stikalo povlečete močneje.

OPOMBA

䡬 Ko se motor začenja vrteti boste zaslišali piskajoči zvok;

to je le šum in ne pomeni napake stroja.

Tabela 2

Delo Predlogi

Vrtanje Les Uporabiti za vrtanje.

Zavijanje

11. Kako izbrati moment privitja

Uporaba

Zavijanje

GVrtanje Les

POZOR

䡬 Primere izbire, prikazane v tabeli 3 uporabljajte kot

splošen standard. Ker se pri dejanskem delu uporabljajo različni tipi tesnilnih vijakov in različni materiali, ki se tesnijo so seveda potrebne primerne prilagoditve.

OPOMBA:

Uporaba akumulatorja BCL1015 v mrzlih pogojih dela (pod 0 ˚C) lahko pomeni zmanjšanje vrtilnega momenta in s tem delovnega učinka. To je le trenutni pojav, ki se odpravi, ko se baterija segreje.

12. Svetlobni indikator za nivo akumulatorske baterije

Nivo akumulatorja lahko preverite tako, da povlečete prevesno stikalo, ko se orodje ne napaja. Svetlobni indikator za nivo akumulatorske baterije zasveti, ko je moč akumulatorske baterije zelo majhna. V tem primeru akumulator napolnite (Skico 9).

OPOMBA:

䡬 Nivo, pri katerem zasveti svetlobni indikator za nivo

akumulatorske baterije, ni enak v vseh okoljskih temperaturah, pri vseh lastnostih itd.; gre le za referenčno vrednost.

䡬 Svetlobni indikator za nivo akumulatorske baterije lahko

zasveti, ko je električno orodje preobremenjeno. Ne gre za majhno moč akumulatorja. Nivo akumulatorja preverite, ko se orodje ne napaja.

Strojni vijak Uporabite sveder ali odbojko, ki se ujema s premerom vijaka. Leseni vijak Uporabite po vrtanju vodilne luknje.

Tabela 3

Položaj številčnega stikala sklopke

Strojni vijak 1 – 21

Leseni vijak 1 –

9. Uporaba luči

Povlecite prevesno stikalo, tako da luč zasveti. Luč sveti, dokler vlečete za prevesno stikalo. Luč ugasne, potem ko spustite prevesno stikalo (Skico 8).

POZOR:

Ne glejte neposredno v luč. Nevarnost poškodb oči.

10. Področje in napotki za uporabo

Uporabna podtročja za različne tipe dela, ki temeljijo na mehanski strukturi te enote, so prikazana v tabeli

VZDRŽEVANJE IN PREGLEDI

1. Pregledovanje orodja

Ker uporaba topega orodja zmanjša učinkovitost in povzroči nepravilno delovanje motorja, naostrite ali zamenjajte orodje takoj, ko opazite odrgnjenost.

2. Pregled montažnih vijakov

Redno preverjajte vse montažne vijake in se prepričajte, da so primerno zaviti. Če se katerikoli vijak odvije, ga takoj zavijte. Če se katerikoli vijak odvije, ga takoj zavijte. Če tega ne naredite lahko pride do resnih nesreč.

3. Vzdrževanje motorja

Navitje enote motorja je "srce" električnega orodja. Bodite zelo pazljivi, da navitja ne poškodujete in/ali zmočite z oljem ali vodo.

4. Čiščenje polnilnika

Ko se vrtalnik umaže ga obrišite z mehko suho krpo, ali s krpo, namočeno v milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

5. Shranjevanje

Vrtalnik shranite v prostor, kjer je temperature nižja od 40˚C ter izven dosega otrok.

6. Seznam servisnih delov

A: Št. predmeta B: Št. šifre C: Št. uporabljenih D: Opombe

POZOR

Popravila, spremembe in pregled Hitachi električnega orodja mora izvajati pooblaščeni servisni center Hitachi. Zlasti lasersko napravo mora vzdrževati pooblaščeni agent proizvajalca laserja. Popravilo laserske naprave zmeraj določite pooblaščenemu servisnemu centru Hitachi. Pri zahtevi za popravilo ali vzdrževanje bo v veliko pomoč, če pooblaščenemu servisnemu centru Hitachi skupaj z orodjem izročite tudi ta seznam delov. Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo.

Page 63

SPREMEMBE

Hitach električna orodja se nenehno izboljšujejo in spreminjajo, da bi vključevala najnovejše tehnološke napredke. Torej se lahko nekateri deli (tj. številka šifra in/ali zgradba), spremenijo brez vnaprejšnjega obvestila.

GARANCIJA

Garantiramo za Hitachi električna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne pokriva napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite nerazstavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servisni center Hitachi.

OPOMBA

Zaradi HITACHIJEVEGA nenehnega programa raziskav in razvoja se specifikacije lahko spremenijo brez vnaprejšnjega obvestila.

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile določene glede na EN 60745 in navedeno v skladu z ISO 4871.

Tipičen A-obremenjen nivo moči zvoka: 81 dB (A) Tipičen A-obremenjen nivo zvočnega pritiska: 70 dB (A) Spremenljivost KpA: 3 dB (A)

Obvezna uporaba zaščite sluha.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN60745.

Izvijanje brez udarca: Vrednost emisije vibracije Negotovost K = 1,5 m/s

ne presega 2,5 m/s2.

Slovenščina

OPOZORILO

䡬 Emisija vibracij med dejansko uporabo električnega

orodja se lahko razlikuje od navedene vrednosti - odvisno od načina uporabe orodja.

䡬 Za identifikacijo varnostnih ukrepov za zaščito uporabnika,

ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (pri upoštevanju vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku, poleg časa sproženja).

Page 64

PyccÍËÈ

OÅôàE èPABàãA ÅEÂOèACHOCTà èPà PAÅOTE C ùãEKTPOàHCTPìMEHTOM

èPEÑìèPEÜÑEHàE

èpoäÚËÚe Çce ÔpaÇËÎa ÄeÁoÔacÌocÚË Ë ËÌcÚpyÍáËË.

He ÇêÔoÎÌeÌËe ÔpaÇËÎ Ë ËÌcÚpyÍáËÈ ÏoÊeÚ ÔpËÇecÚË Í ÔopaÊeÌËï íÎeÍÚpËäecÍËÏ ÚoÍoÏ, ÔoÊapy Ë/ËÎË cepëeÁÌoÈ ÚpaÇÏe.

CoxpaÌÓÈÚe Çce ÔpaÇËÎa Ë ËÌcÚpyÍáËË Ìa ÄyÀyçee.

TepÏËÌ "íÎeÍÚpoËÌcÚpyÏeÌÚ" Ç ÍoÌÚeÍcÚe Çcex Ïep ÔpeÀocÚopoÊÌocÚË oÚÌocËÚcÓ Í íÍcÔÎyaÚËpyeÏoÏy BaÏË íÎeÍÚpoËÌcÚpyÏeÌÚy c ÔËÚaÌËeÏ oÚ ceÚeÇoÈ poÁeÚÍË (c ceÚeÇêÏ åÌypoÏ) ËÎË íÎeÍÚpoËÌcÚpyÏeÌÚy c ÔËÚaÌËeÏ oÚ aÍÍyÏyÎÓÚopÌoÈ ÄaÚapeË (ÄecÔpoÇoÀÌoÏy).

1) ÅeÁoÔacÌocÚë Ìa paÄoäeÏ ÏecÚe a) èoÀÀepÊËÇaÈÚe äËcÚoÚy Ë xopoåee ocÇeçeÌËe

Ìa paÄoäeÏ ÏecÚe.

ÅecÔopÓÀoÍ Ë ÔÎoxoe ocÇeçeÌËe ÔpËÇoÀÓÚ Í ÌecäacÚÌêÏ cÎyäaÓÏ.

b) He ËcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚê Ço

ÇÁpêÇooÔacÌêx oÍpyÊaïçËx ycÎoÇËÓx, ÌaÔpËÏep, Ç ÌeÔocpeÀcÚÇeÌÌoÈ ÄÎËÁocÚË oÖÌeoÔacÌêx ÊËÀÍocÚeÈ, ÖopïäËx ÖaÁoÇ ËÎË ÎeÖÍoÇocÔÎaÏeÌÓïçeÈcÓ ÔêÎË.

ùÎeÍÚpoËÌcÚpyÏeÌÚê ÔopoÊÀaïÚ ËcÍpê, ÍoÚopêe ÏoÖyÚ ÇocÔÎaÏeÌËÚë ÔêÎë ËÎË ËcÔapeÌËÓ.

c) ÑepÊËÚe ÀeÚeÈ Ë ÌaÄÎïÀaïçËx Ìa ÄeÁoÔacÌoÏ

paccÚoÓÌËË Ço ÇpeÏÓ íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa.

OÚÇÎeäeÌËe ÇÌËÏaÌËÓ ÏoÊeÚ cÚaÚë ÀÎÓ Bac ÔpËäËÌoÈ ÔoÚepË yÔpaÇÎeÌËÓ.

2) щОeНЪpoДeБoФacМocЪл a) CeЪeЗкe ЗЛОНЛ нОeНЪpoЛМcЪpyПeМЪoЗ АoОКМк

cooЪЗeЪcЪЗoЗaЪл ceЪeЗoИ poБeЪНe. HЛНoЦАa Мe ПoАЛЩЛбЛpyИЪe еЪeФceОлМyп ЗЛОНy МЛНoЛП oДpaБoП. He ЛcФoОлБyИЪe МЛНaНЛe aАaФЪepМкe ФepexoАМЛНЛ c БaБeПОeММкПЛ (БaПНМyЪкПЛ Мa БeПОп) нОeНЪpoЛМcЪpyПeМЪaПЛ.

HeПoАЛЩЛбЛpoЗaММкe еЪeФceОлМкe ЗЛОНЛ Л cooЪЗeЪcЪЗyпзЛe ЛП ceЪeЗкe poБeЪНЛ yПeМлеaЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

b) He ÔpËÍacaÈÚecë ÚeÎoÏ Í ÁaÁeÏÎeÌÌêÏ

ФoЗepxМocЪУП, МaФpЛПep, Н ЪpyДoФpoЗoАaП, paАЛaЪopaП, НyxoММкП ФОЛЪaП Л xoОoАЛОлМЛНaП.

EcОЛ Baеe ЪeОo coФpЛНocМeЪcУ c БaБeПОeММкПЛ ФoЗepxМocЪУПЛ, ЗoБpacЪeЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

c) He ÔoÀÇepÖaÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚê

ÀeÈcÚÇËï ÇoÀê ËÎË ÇÎaÖË.

èpË ÔoÔaÀaÌËË ÇoÀê Ç íÎeÍÚpoËÌcÚpyÏeÌÚ ÇoÁpacÚeÚ oÔacÌocÚë ÔopaÊeÌËÓ íÎeÍÚpËäecÍËÏ ÚoÍoÏ.

d) иpaЗЛОлМo oДpaзaИЪecл co еМypoП. HЛНoЦАa

Мe ФepeМocЛЪe нОeНЪpoЛМcЪpyПeМЪ, ЗБУЗеЛcл Бa еМyp, Мe ЪУМЛЪe Бa еМyp Л Мe АepЦaИЪe Бa еМyp c бeОлп oЪcoeАЛМeМЛУ нОeНЪpoЛМcЪpyПeМЪa oЪ ceЪeЗoИ poБeЪНЛ. PacФoОaЦaИЪe еМyp ФoАaОлеe oЪ ЛcЪoдМЛНoЗ ЪeФОa, МeЩЪeФpoАyНЪoЗ, ФpeАПeЪoЗ c ocЪpкПЛ НpoПНaПЛ Л АЗЛКyзЛxcУ АeЪaОeИ.

иoЗpeКАeММкe ЛОЛ БaФyЪaММкe еМypк yЗeОЛдЛЗaпЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

e) èpË íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa ÇÌe

ФoПeзeМЛИ, ЛcФoОлБyИЪe yАОЛМЛЪeОлМкИ еМyp, ФpeАМaБМaдeММкИ АОУ ЛcФoОлБoЗaМЛУ ЗМe ФoПeзeМЛУ.

аcФoОлБoЗaМЛe еМypa, ФpeАМaБМaдeММoЦo АОУ paДoЪк ЗМe ФoПeзeМЛИ, yПeМлеЛЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

f) èpË íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa Ço

ЗОaКМoИ cpeАe, ЛcФoОлБyИЪe ycЪpoИcЪЗo БaзЛЪМoЦo oЪНОпдeМЛУ (RCD) ЛcЪoдМЛНa ФЛЪaМЛУ.

аcФoОлБoЗaМЛe RCD yПeМлеЛЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

3) ãËäÌaÓ ÄeÁoÔacÌocÚë a) ÅyÀëÚe ÖoÚoÇê Í ÌeoÊËÀaÌÌêÏ cËÚyaáËÓÏ,

ЗМЛПaЪeОлМo cОeАЛЪe Бa cЗoЛПЛ АeИcЪЗЛУПЛ Л pyНoЗoАcЪЗyИЪecл БАpaЗкП cПкcОoП ФpЛ нНcФОyaЪaбЛЛ нОeНЪpoЛМcЪpyПeМЪa. He ЛcФoОлБyИЪe нОeНЪpoЛМcЪpyПeМЪ, НoЦАa Bк ycЪaОЛ ЛОЛ МaxoАЛЪecл ФoА ЗОЛУМЛeП МapНoЪЛНoЗ, aОНoЦoОУ ЛОЛ ОeНapcЪЗeММкx ФpeФapaЪoЗ.

MÖÌoÇeÌÌaÓ ÔoÚepÓ ÇÌËÏaÌËÓ ÇoÇpeÏÓ íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚoÇ ÏoÊeÚ ÔpËÇecÚË Í cepëeÁÌoÈ ÚpaÇÏe.

b) аcФoОлБyИЪe ЛМАЛЗЛАyaОлМкe cpeАcЪЗa

ÁaçËÚê. BceÖÀa ÌaÀeÇaÈÚe cpeÀcÚÇa ÁaçËÚê ÖÎaÁ.

ВaзЛЪМoe cМapУКeМЛe, МaФpЛПep, ФpoЪЛЗoФкОeЗoИ pecФЛpaЪop, БaзЛЪМaУ oДyЗл c МecНoОлБНoИ ФoАoеЗoИ, БaзЛЪМкИ еОeП-НacНa ЛОЛ cpeАcЪЗa БaзЛЪк opЦaМoЗ cОyxa, ЛcФoОлБyeПкe АОУ cooЪЗeЪcЪЗyпзЛx ycОoЗЛИ, yПeМлеaЪ ЪpaЗПк.

c) аБДeЦaИЪe МeФpeАМaПepeММoЦo ЗНОпдeМЛУ

АЗЛЦaЪeОУ. мДeАЛЪecл З ЪoП, дЪo ЗкНОпдaЪeОл МaxoАЛЪcУ З ФoОoКeМЛЛ ЗкНОпдeМЛУ ФepeА ФoАМЛПaМЛeП, ФepeМocНoИ ЛОЛ ФoАcoeАЛМeМЛeП Н ceЪeЗoИ poБeЪНe Л/ЛОЛ ФopЪaЪЛЗМoПy ДaЪapeИМoПy ЛcЪoдМЛНy ФЛЪaМЛУ.

иepeМocНa нОeНЪpoЛМcЪpyПeМЪoЗ, НoЦАa Bк ФaОeб АepКЛЪe Мa ЗкНОпдaЪeОe, ЛОЛ ФoАcoeАЛМeМЛe нОeНЪpoЛМcЪpyПeМЪoЗ Н ceЪeЗoИ poБeЪНe, НoЦАa ЗкНОпдaЪeОл ДyАeЪ МaxoАЛЪлcУ З ФoОoКeМЛЛ ЗНОпдeМЛУ, ФpЛЗoАЛЪ Н МecдacЪМкП cОyдaУП.

d) CМЛПЛЪe Зce peЦyОЛpoЗoдМкe ЛОЛ ЦaeдМкe

НОпдЛ ФepeА ЗНОпдeМЛeП нОeНЪpoЛМcЪpyПeМЪa.

ÉaeäÌêÈ ËÎË peÖyÎËpoÇoäÌêÈ ÍÎïä, ocÚaÇÎeÌÌêÈ ÔpËÍpeÔÎeÌÌêÏ Í ÇpaçaïçeÈcÓ ÀeÚaÎË íÎeÍÚpoËÌcÚpyÏeÌÚa, ÏoÊeÚ ÔpËÇecÚË Í ÔoÎyäeÌËï ÚpaÇÏê.

e) He ÚepÓÈÚe ycÚoÈäËÇocÚë. Bce ÇpeÏÓ ËÏeÈÚe

ÚoäÍy oÔopê Ë coxpaÌÓÈÚe paÇÌoÇecËe.

щЪo ФoПoКeЪ Оyдеe yФpaЗОУЪл нОeНЪpoЛМcЪpyПeМЪoП З МeФpeАЗЛАeММкx cЛЪyaбЛУx.

f) OÀeÇaÈÚecë ÌaÀÎeÊaçËÏ oÄpaÁoÏ. He

ÌaÀeÇaÈÚe ÔpocÚopÌyï oÀeÊÀy ËÎË ïÇeÎËpÌêe ËÁÀeÎËÓ. ÑepÊËÚe ÇoÎocê, oÀeÊÀy Ë ÔepäaÚÍË ÍaÍ ÏoÊÌo ÀaÎëåe oÚ ÀÇËÊyçËxcÓ äacÚeÈ.

Page 65

PyccÍËÈ

иpocЪopМaУ oАeКАa, пЗeОЛpМкe ЛБАeОЛУ ЛОЛ АОЛММкe ЗoОocк ПoЦyЪ ФoФacЪл З АЗЛКyзЛecУ дacЪЛ.

g) EcÎË ÔpeÀycÏoÚpeÌê ycÚpoÈcÚÇa ÀÎÓ

ÔpËcoeÀËÌeÌËÓ ÔpËcÔocoÄÎeÌËÈ ÀÎÓ oÚÇoÀa Ë cÄopa ÔêÎË, yÄeÀËÚecë Ç ÚoÏ, äÚo oÌË ÔpËcoeÀËÌeÌê Ë ËcÔoÎëÁyïÚcÓ ÌaÀÎeÊaçËÏ oÄpaÁoÏ.

аcФoОлБoЗaМЛe АaММкx ycЪpoИcЪЗ ПoКeЪ yПeМлеЛЪл oФacМocЪЛ, cЗУБaММкe c ФкОлп.

4) ùÍcÔÎyaÚaáËÓ Ë oÄcÎyÊËÇaÌËe íÎeÍÚpoËÌcÚpyÏeÌÚoÇ a) He ÔepeÖpyÊaÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ.

àcÔoÎëÁyÈÚe ÌaÀÎeÊaçËÈ ÀÎÓ BaåeÖo ÔpËÏeÌeÌËÓ íÎeÍÚpoËÌcÚpyÏeÌÚ.

HaАОeКaзЛИ нОeНЪpoЛМcЪpyПeМЪ ДyАeЪ ЗкФoОМУЪл paДoЪy Оyдеe Л МaАeКМee З ЪoП peКЛПe paДoЪк, Мa НoЪopкИ oМ paccдЛЪaМ.

b) He ËcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ c

МeЛcФpaЗМкП ЗкНОпдaЪeОeП, ecОЛ c eЦo ФoПoзлп МeОлБУ ДyАeЪ ЗНОпдЛЪл Л ЗкНОпдЛЪл ЛМcЪpyПeМЪ.

KaКАкИ нОeНЪpoЛМcЪpyПeМЪ, НoЪopкП МeОлБУ yФpaЗОУЪл c ФoПoзлп ЗкНОпдaЪeОУ, ДyАeЪ ФpeАcЪaЗОУЪл oФacМocЪл, Л eЦo ДyАeЪ МeoДxoАЛПo oЪpeПoМЪЛpoЗaЪл.

c) OЪcoeАЛМЛЪe еЪeФceОлМyп ЗЛОНy oЪ ЛcЪoдМЛНa

ФЛЪaМЛУ Л/ЛОЛ ФopЪaЪЛЗМкИ ДaЪapeИМкИ ЛcЪoдМЛН ФЛЪaМЛУ oЪ нОeНЪpoЛМcЪpyПeМЪa ФepeА МaдaОoП ЗкФoОМeМЛУ НaНoИ-ОЛДo ЛБ peЦyОЛpoЗoН, ФepeА cПeМoИ ФpЛМaАОeКМocЪeИ ЛОЛ xpaМeМЛeП нОeНЪpoЛМcЪpyПeМЪoЗ.

TaНЛe ФpoЩЛОaНЪЛдecНЛe Пepк ДeБoФacМocЪЛ yПeМлеaЪ oФacМocЪл МeФpeАМaПepeММoЦo ЗНОпдeМЛУ АЗЛЦaЪeОУ нОeНЪpoЛМcЪpyПeМЪa.

d) XpaÌËÚe ÌeËcÔoÎëÁyeÏêe íÎeÍÚpoËÌcÚpyÏeÌÚê

З МeАocЪyФМoП АОУ АeЪeИ ПecЪe, Л Мe paБpeеaИЪe ОпАУП, Мe БМaпзЛП НaН oДpaзaЪлcУ c нОeНЪpoЛМcЪpyПeМЪoП ЛОЛ Мe ЛБyдЛЗеЛП АaММoe pyНoЗoАcЪЗo, paДoЪaЪл c нОeНЪpoЛМcЪpyПeМЪoП.

щОeНЪpoЛМcЪpyПeМЪк ФpeАcЪaЗОУпЪ oФacМocЪл З pyНax МeФoАЦoЪoЗОeММкx ФoОлБoЗaЪeОeИ.

e) CoÀepÊËÚe íÎeÍÚpoËÌcÚpyÏeÌÚê Ç

ЛcФpaЗМocЪЛ. иpoЗepлЪe, МeЪ ОЛ МecoocМocЪЛ ЛОЛ БaeАaМЛУ АЗЛКyзЛxcУ дacЪeИ, ФoЗpeКАeМЛУ АeЪaОeИ ЛОЛ НaНoЦo-ОЛДo АpyЦoЦo oДcЪoУЪeОлcЪЗa, НoЪopoe ПoКeЪ ФoЗОЛУЪл Мa ЩyМНбЛoМЛpoЗaМЛe нОeНЪpoЛМcЪpyПeМЪoЗ. иpЛ МaОЛдЛЛ ФoЗpeКАeМЛУ oЪpeПoМЪЛpyИЪe нОeНЪpoЛМcЪpyПeМЪ ФepeА eЦo нНcФОyaЪaбЛeИ.

ÅoÎëåoe ÍoÎËäecÚÇo ÌecäacÚÌêx cÎyäaeÇ cÇÓÁaÌo c ÔÎoxËÏ oÄcÎyÊËÇaÌËeÏ íÎeÍÚpoËÌcÚpyÏeÌÚoÇ.

f) CoÀepÊËÚe peÊyçËe ËÌcÚpyÏeÌÚê ocÚpo

БaЪoдeММкПЛ Л дЛcЪкПЛ.

HaÀÎeÊaçËÏ oÄpaÁoÏ coÀepÊaçËecÓ Ç ËcÔpaÇÌocÚË peÊyçËe ËÌcÚpyÏeÌÚê c ocÚpêÏË peÊyçËÏË ÍpoÏÍaÏË ÄyÀyÚ ÏeÌëåe ÁaeÀaÚë Ë ÄyÀyÚ ÎeÖäe Ç yÔpaÇÎeÌËË.

g) àcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ,

ÔpËÌaÀÎeÊÌocÚË, ÌacaÀÍË Ë Ú.Ô. Ç cooÚÇeÚcÚÇËË c ÀaÌÌêÏ pyÍoÇoÀcÚÇoÏ, ÔpËÌËÏaÓ Ço ÇÌËÏaÌËe ycÎoÇËÓ Ë oÄéeÏ ÇêÔoÎÌÓeÏoÈ paÄoÚê.

àcÔoÎëÁoÇaÌËe íÎeÍÚpoËÌcÚpyÏeÌÚa ÀÎÓ ÇêÔoÎÌeÌËÓ paÄoÚ Ìe Ôo ÔpÓÏoÏy ÌaÁÌaäeÌËï ÏoÊeÚ ÔpËÇecÚË Í oÔacÌoÈ cËÚyaáËË.

5) àcÔoÎëÁoÇaÌËe Ë xpaÌeÌËe ÄaÚapeË a) èpoÇoÀËÚe ÔepeÁapÓÀÍy ÚoÎëÍo c ÔoÏoçëï

ÁapÓÀÌoÖo ycÚpoÈcÚÇa, ÔpeÀycÏoÚpeÌÌoÖo ÔpoËÁÇoÀËÚeÎeÏ.

ВapУАМoe ycЪpoИcЪЗo, НoЪopoe ФoАxoАЛЪ АОУ oАМoЦo ЗЛАa НoПФОeНЪa ДaЪapeИ, ПoКeЪ ЗкБЗaЪл pЛcН ЗoБМЛНМoЗeМЛУ ФoКapa ФpЛ ЛcФoОлБoЗaМЛЛ c АpyЦЛП ЗЛАoП НoПФОeНЪa ДaЪapeИ.

b) àcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ ÚoÎëÍo c

дХЪНo ФpeАycПoЪpeММкПЛ НoПФОeНЪaПЛ ДaЪapeИ.

àcÔoÎëÁoÇaÌËe ÀpyÖËx ÍoÏÔÎeÍÚoÇ ÄaÚapeÈ ÏoÊeÚ ÇêÁÇaÚë ÚpaÇÏê ËÎË ÔoÊap.

c) KoÖÀa ÍoÏÔÎeÍÚ ÄaÚapeÈ Ìe ËcÔoÎëÁyeÚcÓ,

xpaМЛЪe eЦo ФoАaОлеe oЪ ПeЪaООЛдecНЛx ФpeАПeЪoЗ, ЪaНЛx НaН cНpeФНЛ, ПoМeЪк, НОпдЛ, ЦЗoБАЛ, ДoОЪк ЛОЛ АpyЦЛe ПeОНЛe ПeЪaООЛдecНЛe ФpeАПeЪк, НoЪopкe ПoЦyЪ coeАЛМЛЪл АЗa ЗкxoАa.

ÂaÏêÍaÌËe ÇêxoÀoÇ ÄaÚapeË ÏoÊeÚ ÇêÁÇaÚë oÊoÖË ËÎË ÔoÊap.

d) иpЛ oдeМл МeДОaЦoФpЛУЪМкx ycОoЗЛУx, ЛБ

ÄaÚapeË ÏoÊeÚ ÇêÚeÍaÚë ÊËÀÍocÚë. àÁÄeÖaÈÚe ÍoÌÚaÍÚa c Ìeï. èpË ÍoÌÚaÍÚe c ÊËÀÍocÚëï ÔpoÏoÈÚe ÇoÀoÈ. èpË ÔoÔaÀaÌËË Ç ÖÎaÁa oÄpaÚËÚecë Í Çpaäy.

ÜËÀÍocÚë, ÍoÚopaÓ ÇêÚeÍaeÚ ËÁ ÄaÚapeË, ÏoÊeÚ ÇêÁÇaÚë paÁÀpaÊeÌËe ËÎË oÊoÖ.

6) OÄcÎyÊËÇaÌËe a) OÄcÎyÊËÇaÌËe BaåeÖo íÎeÍÚpoËÌcÚpyÏeÌÚa

АoОКМo ЗкФoОМУЪлcУ НЗaОЛЩЛбЛpoЗaММкП ФpeАcЪaЗЛЪeОeП peПoМЪМoИ cОyКДк c ЛcФoОлБoЗaМЛeП ЪoОлНo ЛАeМЪЛдМкx БaФacМкx дacЪeИ.

ùÚo oÄecÔeäËÚ coxpaÌÌocÚë Ë ÄeÁoÔacÌocÚë íÎeÍÚpoËÌcÚpyÏeÌÚa.

MEPA èPEÑOCTOPOÜHOCTà

ÑepÊËÚe ÔoÀaÎëåe oÚ ÀeÚeÈ Ë ÌeÏoçÌêx ÎïÀeÈ. EcÎË ËÌcÚpyÏeÌÚê Ìe ËcÔoÎëÁyïÚcÓ, Ëx cÎeÀyeÚ xpaÌËÚë Ç ÌeÀocÚyÔÌoÏ ÀÎÓ ÀeÚeÈ Ë ÌeÏoçÌêx ÎïÀeÈ ÏecÚe.

MEPõ èPEÑOCTOPOÜHOCTà Ñãü ÅECèPOBOÑHOâ ÑPEãà-òìPìèOBEPTA

1. BceÖÀa ÁapÓÊaÈÚe ÄaÚapeï ÔpË ÚeÏÔepaÚype oÚ

0°C Аo 40°C. ВapУАНa ДaЪapeЛ З ЪeПФepaЪype ЗМe АЛaФaБoМa 0 - 40°C ПoКeЪ ФpЛЗecЪЛ Н МeФpaЗЛОлМoИ БapУАНe ДaЪapeЛ Л coНpaзeМЛп eХ нНcФОyaЪaбЛЛ. HaЛДoОee ДОaЦoФpЛУЪМaУ ЪeПФepaЪypa АОУ БapУАНЛ ДaЪapeЛ oЪ 20°C Аo 25°C.

2. KoÖÀa ÁapÓÀÍa oÀÌoÈ ÄaÚapeË ÄyÀeÚ ÔoÎÌocÚëï

БaЗepеeМa, МeoДxoАЛПo ocЪaЗЛЪл БapУАМoe ycЪpoИcЪЗo З ЗкНОпдeММoП cocЪoУМЛЛ ФpЛПepМo Мa 15 ПЛМyЪ, ФepeА ЪeП НaН ФpЛcЪyФЛЪл Н БapУАНe cОeАyпзeИ ДaЪapeЛ. He БapУКaИЪe ДaЪapeп ДoОee 2 дacoЗ ФoАpУА.

3. He ÔoÁÇoÎÓÈÚe ÔocÚopoÌÌËÏ ÇeçecÚÇaÏ ÔoÔaÀaÚë

З oЪЗepcЪЛe АОУ ФoАНОпдeМЛУ aННyПyОУЪopМoИ ДaЪapeЛ.

4. HËÍoÖÀa Ìe paÁÄËpaÈÚe aÍÍyÏyÎÓÚopÌyï ÄaÚapeï

Ë ÁapÓÀÌoe ycÚpoÈcÚÇo.

Page 66

PyccÍËÈ

5. HËÍoÖÀa Ìe ÁaÏêÍaÈÚe aÍÍyÏyÎÓÚopÌyï ÄaÚapeï ÌaÍopoÚÍo, ÁaÏêÍaÌËe ÄaÚapeË ÌaÍopoÚÍo ÔpËÇeÀeÚ Í peÁÍoÏy yÇeÎËäeÌËï ÚoÍa Ë ÔepeÖpeÇy. B peÁyÎëÚaÚe ÄaÚapeÓ cÖopËÚ ËÎË ÄyÀeÚ ÔoÇpeÊÀeÌa.

6. He ÄpocaÈÚe ÄaÚapeï Ç oÖoÌë. èoÀoÊÊeÌÌaÓ ÄaÚapeÓ ÏoÊeÚ ÇÁopÇaÚëcÓ.

7. èpË cÇepÎeÌËË oÚÇepcÚËÈ Ç cÚeÌe, Ç ÔoÎy ËÎË Ç ÔoÚoÎÍe, ÔpoÇepÓÈÚe ÌaÎËäËe cÍpêÚêx íÎeÍÚpËäecÍËx ÔpoÇoÀoÇ Ë Ú.Ô.

8. OЪМecЛЪe ЛcФoОлБoЗaММкe ДaЪapeЛ З ПaЦaБЛМ, ЦАe oМЛ ДкОЛ ФpЛoДpeЪeМк, ecОЛ cpoН cОyКДк ДaЪapeИ ФocОe БapУАНЛ cЪaМeЪ cОЛеНoП НopoЪНЛП АОУ Лx ФpaНЪЛдecНoЦo ЛcФoОлБoЗaМЛУ. He ОЛНЗЛАЛpyИЪe oЪpaДoЪaММкe ДaЪapeЛ caПocЪoУЪeОлМo.

9. àcÔoÎëÁoÇaÌËe oÚpaÄoÚaÌÌoÈ ÄaÚapeË ÔpËÇeÀeÚ Í ÔoÇpeÊÀeÌËï ÁapÓÀÌoÖo ycÚpoÈcÚÇa.

10. He ЗcЪaЗОУИЪe НaНoИ-ОЛДo ФocЪopoММЛИ ФpeАПeЪ З зeОЛ ЗoБАyеМoИ ЗeМЪЛОУбЛЛ БapУАМoЦo ycЪpoИcЪЗa. иoФaАaМЛe ПeЪaООЛдecНЛx ФpeАПeЪoЗ ЛОЛ ОeЦНo ЗocФОaПeМУпзЛxcУ ПaЪepЛaОoЗ З зeОЛ ЗoБАyеМoИ ЗeМЪЛОУбЛЛ БapУАМoЦo ycЪpoИcЪЗa ПoКeЪ ФpЛЗecЪЛ З peБyОлЪaЪe Н ФopaКeМЛп нОeНЪpЛдecНЛП ЪoНoП ЛОЛ Н ФoЗpeКАeМЛп БapУАМoЦo ycЪpoИcЪЗa.

MEPõ èPEÑOCTOPOÜHOCTà èPà OÅPAôEHàà C àOHHO-ãàTàEBOâ AKKìMìãüTOPHOâ ÅATAPEEâ

СaММaУ ДaЪapeУ ФpeАМaБМaдeМa ЛcНОпдЛЪeОлМo АОУ еypyФoЗepЪa. He ЛcФoОлБyИЪe c ОпДкПЛ АpyЦЛПЛ нОeНЪpoЛМcЪpyПeМЪaПЛ (МaФpЛПep, бЛpНyОУpМoИ ФЛОoИ, МoКoЗoдМкП cЪaМНoП, paАЛaОлМoеОЛЩoЗaОлМoИ ПaеЛМoИ, МaЦМeЪaЪeОeП Л Ъ.А.). C бeОлп ФpoАОeМЛУ cpoНa cОyКДк ЛoММo-ОЛЪЛeЗaУ ДaЪapeУ ocМaзeМa ЩyМНбЛeИ БaзЛЪк АОУ ФpЛocЪaМoЗНЛ paБpУАНЛ. B cОyдaУx 1-3, oФЛcaММкx МЛКe, ФpЛ ЛcФoОлБoЗaМЛЛ АaММoЦo ФpoАyНЪa, ПoЪop ПoКeЪ ocЪaМoЗЛЪлcУ, АaКe ecОЛ Зк МaКЛПaeЪe ЗкНОпдaЪeОл. щЪo Мe УЗОУeЪcУ МeЛcФpaЗМocЪлп, ЪaН НaН нЪo cОeАcЪЗЛe cpaДaЪкЗaМЛУ ЩyМНбЛЛ БaзЛЪк.

1. KoЦАa ПoзМocЪл ДaЪapeЛ ФpoАoОКaeЪ cМЛКaЪлcУ, АЗЛЦaЪeОл ЗкНОпдaeЪcУ. B нЪoП cОyдae МeoДxoАЛПo МeПeАОeММo БapУАЛЪл ДaЪapeп.

2. EcОЛ ЛМcЪpyПeМЪ ФepeЦpyКeМ, АЗЛЦaЪeОл ПoКeЪ ocЪaМoЗЛЪлcУ. B ЪaНoИ cЛЪyaбЛЛ МeoДxoАЛПo oЪФycЪЛЪл ЗкНОпдaЪeОл ЛМcЪpyПeМЪa Л ycЪpaМЛЪл ФpЛдЛМк ФepeЦpyБНЛ. иocОe нЪoЦo ПoКМo ФpoАoОКЛЪл paДoЪy.

3. EcОЛ ДaЪapeУ ФepeЦpeОacл ФpЛ ФepeЦpyБНe, ДaЪapeИМoe ФЛЪaМЛe ПoКeЪ БaНoМдЛЪлcУ. B ЪaНoП cОyдae, ФpeНpaЪЛЪe ЛcФoОлБoЗaЪл ДaЪapeп Л АaИЪe eИ ocЪкЪл. иocОe нЪoЦo, ПoКeЪe ЗМoЗл eХ ЛcФoОлБoЗaЪл.

KpoÏe ÚoÖo, ÔpËÏËÚe Ço ÇÌËÏaÌËe cÎeÀyïçËe ÔpeÀyÔpeÊÀeÌËÓ Ë ÔpeÀocÚepeÊeÌËÓ.

èPEÑìèPEÜÑEHàE

Bo ËÁÄeÊaÌËe yÚeäÍË ÁapÓÀa ÄaÚapeË, ÚeÔÎooÄpaÁoÇaÌËÓ, ÀêÏoÇêÀeÎeÌËÓ, ÇÁpêÇa Ë ÁaÖopaÌËÓ, yÄeÀËÚecë, äÚo coÄÎïÀaïÚcÓ cÎeÀyïçËe Ïepê ÔpeÀocÚopoÊÌocÚË:

1. ìÄeÀËÚecë Ç ÚoÏ, äÚo Ìa ÄaÚapee ÌeÚ ÏeÚaÎÎËäecÍoÈ cÚpyÊÍË Ë ÔêÎË.

䡬 Bo ÇpeÏÓ paÄoÚê yÄeÀËÚecë, äÚo Ìa ÄaÚapeï Ìe

ÌaceÎa ÏeÚaÎÎËäecÍaÓ cÚpyÊÍa Ë ÔêÎë.

䡬 ìÄeÀËÚecë, äÚo Ìa ÄaÚapeï Ìe ÌaceÎa

ÏeÚaÎÎËäecÍaÓ cÚpyÊÍa Ë ÔêÎë, ÍoÚopaÓ ÔoÔaÀaeÚ Ìa ÁapÓÀÌoe ycÚpoÈcÚÇo Ço ÇpeÏÓ paÄoÚê.

䡬 He xpaÌËÚe ÌeËcÔoÎëÁoÇaÌÌyï ÄaÚapeï Ç ÏecÚe,

oÚÍpêÚoÏ ÀÎÓ ÏeÚaÎÎËäecÍoÈ cÚpyÊÍË Ë ÔêÎË.

䡬 èepeÀ xpaÌeÌËeÏ ÄaÚapeË ÔpoÚpËÚe Çcï

ПeЪaООЛдecНyп cЪpyКНy Л ФкОл З ПecЪe ee xpaМeМЛУ Л Мe xpaМЛЪe ДaЪapeп ЗПecЪe c ПeЪaООЛдecНЛПЛ ФpeАПeЪaПЛ (ДoОЪaПЛ, ЦЗoБАУПЛ Л Ъ.А.)

2. He ФpoНaОкЗaИЪe ДaЪapeп ocЪpкПЛ ФpeАПeЪaПЛ, МaФpЛПep, ЦЗoБАeП, Мe ДeИЪe ПoОoЪНoП, Мe МacЪyФaИЪe Мa Мee, Мe ЗкНЛАкЗaИЪe Л Мe ФoААaЗaИЪe ДaЪapeп cЛОлМкП ПexaМЛдecНЛП yАapaП.

3. He ËcÔoÎëÁyÈÚe ÓÇÌo ÔoÇpeÊÀeÌÌêe Ë ÀeÙopÏËpoÇaÌÌêe ÄaÚapeË.

4. He ËcÔoÎëÁyÈÚe ÄaÚapeï, ËÁÏeÌÓÓ ÔoÎÓpÌocÚë.

5. He coeАЛМУИЪe МeФocpeАcЪЗeММo c нОeНЪpЛдecНЛПЛ ЗкxoАaПЛ ЛОЛ ПaеЛММкПЛ poБeЪНaПЛ АОУ ФpЛНypЛЗaМЛУ cЛЦapeЪ.

6. He ËcÔoÎëÁyÈÚe ÄaÚapeï c áeÎëï, ÍoÚopaÓ ÔpoÚËÇopeäËÚ yÍaÁaÌÌêÏ.

7. EcÎË Ìe yÀaeÚcÓ ÔpoËÁÇecÚË ÁapÓÀÍy ÄaÚapeË ÀaÊe Ôo ËcÚeäeÌËË oÔpeÀeÎeÌÌoÖo ÇpeÏeÌË ÀÎÓ ÔepeÁapÓÀÍË, ÌeÏeÀÎeÌÌo ÔpeÍpaÚËÚe ÀaÎëÌeÈåyï ÔepeÁapÓÀÍy.

8. He ÔoÏeçaÈÚe Ë Ìe ÔoÀÇepÖaÈÚe ÄaÚapeï ÇoÁÀeÈcÚÇËï ÇêcoÍËx ÚeÏÔepaÚyp ËÎË ÇêcoÍoÖo ÀaÇÎeÌËÓ, ÚaÍËx ÍaÍ Ç ÏËÍpoÇoÎÌoÇoÈ ÔeäË, cyåËÎÍe ËÎË ÍoÌÚeÈÌepe ÇêcoÍoÖo ÀaÇÎeÌËÓ.

9. ÑepÊËÚe ÇÀaÎË oÚ oÖÌÓ, ocoÄeÌÌo ÔocÎe oÄÌapyÊeÌËÓ yÚeäÍË ÁapÓÀa ËÎË ÔocÚopoÌÌeÖo ÁaÔaxa.

10. He ËcÔoÎëÁyÈÚe Ç ÔoÏeçeÌËÓx, ÖÀe ÇêpaÄaÚêÇaeÚcÓ cËÎëÌoe cÚaÚËäecÍoe íÎeÍÚpËäecÚÇo.

11. B cÎyäae yÚeäÍË ÄaÚapeË, ÔocÚopoÌÌeÖo ÁaÔaxa, ÚeÔÎooÄpaÁoÇaÌËÓ, ÇêáÇeÚaÌËÓ ËÎË ÀeÙopÏaáËË, ËÎË ÍaÍËx-ÎËÄo aÌopÏaÎëÌêx ÔpËÁÌaÍoÇ Ço ÇpeÏÓ ËcÔoÎëÁoÇaÌËÓ, ÔepeÁapÓÀÍË ËÎË xpaÌeÌËÓ ÌeÏeÀÎeÌÌo yÀaÎËÚe ÄaÚapeï c ÔpËÄopa ËÎË ÁapÓÀÌoÖo ycÚpoÈcÚÇa Ë Ìe ËcÔoÎëÁyÈÚe ee Ç ÀaÎëÌeÈåeÏ.

OCTOPOÜHO

1. B cОyдae ecОЛ КЛАНocЪл, НoЪopaУ ЗкЪeНaeЪ c ДaЪapeЛ, ФoФaАaeЪ З ЦОaБa, Мe ЪpЛЪe Лx, a ФpoПoИЪe Лx дЛcЪoИ ЗoАoИ, МaФpЛПep, ФpoЪoдМoИ, Л МeБaПeАОЛЪeОлМo oДpaЪЛЪecл Н Зpaдy. EcОЛ Мe ФpЛМУЪл Пepк, КЛАНocЪл ПoКeЪ ЗкБЗaЪл ЦОaБМкe ФpoДОeПк.

2. EcÎË ÊËÀÍocÚë ÔoÔaÀaeÚ Ìa ÍoÊy ËÎË oÀeÊÀy, ÌeÁaÏeÀÎËÚeÎëÌo xopoåo ÔpoÏoÈÚe Ëx äËcÚoÈ ÇoÀoÈ, ÌaÔpËÏep, ÔpoÚoäÌoÈ. CyçecÚÇyeÚ ÇoÁÏoÊÌocÚë ÔoÓÇÎeÌËÓ paÁÀpaÊeÌËÓ Ìa ÍoÊe.

3. EcÎË Ço ÇpeÏÓ ÔepÇoÖo ËcÔoÎëÁoÇaÌËÓ ÄaÚapeË Çê oÄÌapyÊËÚe pÊaÇäËÌy, ÔocÚopoÌÌËÈ ÁaÔax, ÔepeÖpeÇaÌËe, oÄecáÇeäËÇaÌËe, ÀeÙopÏaáËï Ë/ ËÎË ÀpyÖËe oÚÍÎoÌeÌËÓ, ÔpeÍpaÚËÚe ËcÔoÎëÁoÇaÌËe Ë ÇepÌËÚe ee cÇoeÏy ÔocÚaÇçËÍy ËÎË ÔpoÀaÇáy.

Page 67

TEXHàóECKàE XAPAKTEPàCTàKà

ùãEKTPOàHCTPìMEHT

CÍopocÚë ÄeÁ ÌaÖpyÁÍË 0-400 ÏËÌ

CÇepÎ

èpoËÁÇoÀËÚeÎëÌocÚë KpeÔeÊÌêÈ ÇËÌÚ

ВaЗЛМдЛЗaМЛe

AÍÍyÏyÎÓÚopÌaÓ ÄaÚapeÓ Bec 0,8 ÍÖ

ÑepeÇo (ÚoÎçËÌa 18 ÏÏ)

òypyÔ ÀÎÓ ÀepeÇa

18 ÏÏ

6 ÏÏ

6 ÏÏ (ÀËaÏeÚp) ¿ 38 ÏÏ (ÀÎËÌa)

(HeoДxoАЛПo МaФpaЗОУпзee oЪЗepcЪЛe)

BCL1015: Li-ion 10,8 B ÔocÚ. / MaÍcËÏyÏ 12 B ÔocÚ. (1,5 Aä 3 íÎeÏeÌÚoÇ)

PyccÍËÈ

–1

ÂAPüÑHOE ìCTPOâCTBO

MoÀeÎë UC10SFL ÂapÓÀÌoe

ÌaÔpÓÊeÌËe Bec 0,35 ÍÖ

10,8 B

CTAHÑAPTHõE èPàHAÑãEÜHOCTà

OÚÇepÚÍa c ÍpecÚooÄpaÁÌoÈ ÖoÎoÇÍoÈ (£2 ¿ 50L) -------

2 ÅaÚapeÓ (BCL1015) ------------------------------------------ 1 3 ÂapÓÀÌoe ycÚpoÈcÚÇo (UC10SFL) ---------------------- 1 4 èÎacÚÏaccoÇêÈ äeÏoÀaÌ --------------------------------- 1

KoÏÔÎeÍÚ cÚaÌÀapÚÌêx ÔpËÌaÀÎeÊÌocÚeÈ ÏoÊeÚ ÄêÚë ËÁÏeÌeÌ ÄeÁ yÇeÀoÏÎeÌËÓ.

ÑOèOãHàTEãúHõE èPàHAÑãEÜHOCTà (ÔpËoÄpeÚaïÚcÓ oÚÀeÎëÌo)

1. ÅaÚapeÓ (BCL1015)

KoÏÔÎeÍÚ cÚaÌÀapÚÌêx ÔpËÌaÀÎeÊÌocÚeÈ ÏoÊeÚ ÄêÚë ËÁÏeÌeÌ ÄeÁ yÇeÀoÏÎeÌËÓ.

OÅãACTà èPàMEHEHàü

䡬

ВaЗЛМдЛЗaМЛe Л yАaОeМЛe НpeФeКМкx ЗЛМЪoЗ, еypyФoЗ АОУ АepeЗa, caПoМapeБaпзЛx ЗЛМЪoЗ Л Ъ.Ф.

䡬 CЗepОeМЛe paБОЛдМкx ФopoА АepeЗa.

CHüTàE/ìCTAHOBKA ÅATAPEà

1. CÌÓÚËe ÄaÚapeË

KpeФНo АepКЛЪe pyНoУЪНy Л МaКПЛЪe Мa ЩЛНcaЪop ДaЪapeЛ АОУ cМУЪЛУ ДaЪapeЛ (cП. PËc. 1 Ë 2).

OCTOPOÜHO

HËÍoÖÀa Ìe ÁaÏêÍaÈÚe ÄaÚapeï ÌaÍopoÚÍo.

2. ìcÚaÌoÇÍa ÄaÚapeË

BcÚaÇëÚe ÄaÚapeï, coÄÎïÀaÓ ee ÔoÎÓpÌocÚë (cÏ. PËc. 2).

ÂAPüÑKA

èepeÀ ËcÔoÎëÁoÇaÌËeÏ íÎeÍÚpoËÌcÚpyÏeÌÚa, ÁapÓÀËÚe ÄaÚapeï cÎeÀyïçËÏ oÄpaÁoÏ.

1. иoАcoeАЛМЛЪe еМyp ФЛЪaМЛУ БapУАМoЦo

ycÚpoÈcÚÇa Í ceÚeÇoÈ poÁeÚÍe

2. BcÚaÇëÚe ÄaÚapeï Ç ÁapÓÀÌoe ycÚpoÈcÚÇo

ìcÚaÌoÇËÚe ÄaÚapeï ÚaÍËÏ oÄpaÁoÏ, äÚoÄê ÙËpÏeÌÌêÈ åÚeÏÔeÎë Ìa ÌeÈ coÇÔaÎ c ÙËpÏeÌÌêÏ åÚeÏÔeÎeÏ ÁapÓÀÌoÖo ycÚpoÈcÚÇa, Ë ÌaÀaÇËÚe Ìa ÄaÚapeï, äÚoÄê oÌa ÇoåÎa Ç ÍoÌÚaÍÚ c ÀÌoÏ (cÏ. PËc. 3). мcЪaМoЗНa ДaЪapeЛ ФpЛЗeАeЪ Н ЗНОпдeМЛп БapУАМoЦo ycЪpoИcЪЗa (БaЦopЛЪcУ НoМЪpoОлМaУ ОaПФa).

OCTOPOÜHO

EcОЛ НoМЪpoОлМaУ ОaПФa Мe ЗкcЗeдЛЗaeЪcУ, ЗкЪУМЛЪe еМyp ФЛЪaМЛУ ЛБ ceЪeЗoИ poБeЪНЛ Л

ÔpoÇepëÚe ycÚaÌoÇÍy ÄaÚapeeÍ. KoÌÚpoÎëÌaÓ ÎaÏÔoäÍa ÖacÌeÚ, äÚo oÁÌaäaeÚ Úo, äÚo ÄaÚapeÓ ÔoÎÌocÚëï ÁapÓÊeÌa.

OCTOPOÜHO

EcÎË ÄaÚapeÓ ÌaÖpeÎacë ÇcÎeÀcÚÇËe ÇoÁÀeÈcÚÇËÓ

ÔpÓÏoÖo coÎÌeäÌoÖo cÇeÚa Ë Ú.Ô., ÌeÔocpeÀcÚÇeÌÌo

ÔocÎe íÍcÔÎyaÚaáËË, ÍoÌÚpoÎëÌaÓ ÎaÏÔa

ÁapÓÀÌoÖo ycÚpoÈcÚÇa ÏoÊeÚ Ìe ÇêcÇeÚËÚëcÓ. B

íÚoÏ cÎyäae cÎeÀyeÚ, ÔpeÊÀe ÇceÖo, ÀaÚë ÄaÚapee

oxÎaÀËÚëcÓ, a ÁaÚeÏ ÌaäaÚë ÁapÓÀÍy.

䡬 OÚÌocËÚeÎëÌo ÇpeÏeÌË ÁapÓÀÍË

TaÄÎËáa 1 ÔoÍaÁêÇaeÚ ÇpeÏÓ ÁapÓÀÍË Ç ÁaÇËcËÏocÚË oÚ ÚËÔa ÄaÚapeÈÍË.

TaДОЛбa 1 BpeПУ БapУАНЛ (ФpЛДОЛБЛЪeОлМo З ПЛМyЪax) ФpЛ 20°C

MoçÌocÚë ÄaÚapeË (Aä)

1,5 Aä

BCL1015 40 ÏËÌ.

Page 68

PyccÍËÈ

èPàMEóAHàE: ÇpeÏÓ ÁapÓÀÍË ÏoÊeÚ ÍoÎeÄaÚëcÓ Ç

3. OЪcoeАЛМЛЪe еМyp ФЛЪaМЛУ БapУАМoЦo ycЪpoИcЪЗa oЪ ceЪeЗoИ poБeЪНЛ

4. KpeФНo ЗoБлПЛЪecл Бa БapУАМoe ycЪpoИcЪЗo Л ЗкЪaзЛЪe ДaЪapeп

èPàMEóAHàE

OДУБaЪeОлМo ЗкЪaзЛЪe ДaЪapeЛ ЛБ БapУАМoЦo ycЪpoИcЪЗa ФocОe eЦo ЛcФoОлБoЗaМЛУ, a БaЪeП ФpaЗЛОлМo oДpaзaИЪecл c ДaЪapeУПЛ.

OÚÌocËÚeÎëÌo íÎeÍÚpËäecÍoÖo paÁpÓÀa Ç cÎyäae c ÌoÇêÏË ÄaÚapeÓÏË, Ë Ú.Ô.

иocНoОлНy xЛПЛдecНoe ЗeзecЪЗo ЗМyЪpЛ МoЗкx ДaЪapeИ Л ДaЪapeИ, НoЪopкe Мe ЛcФoОлБoЗaОЛcл З ЪeдeМЛe ФpoАoОКЛЪeОлМoЦo ФepЛoАa, Мe aНЪЛЗЛБЛpoЗaМк, ПoКeЪ ФpoЛБoИЪЛ МeДoОлеoИ нОeНЪpЛдecНЛИ paБpУА ФpЛ ЛcФoОлБoЗaМЛЛ Лx З ФepЗкИ Л Зo ЗЪopoИ paБ. щЪo ЗpeПeММoe УЗОeМЛe, a МopПaОлМoe ЗpeПУ, МeoДxoАЛПoe АОУ БapУАНЛ, ЗoccЪaМoЗЛЪcУ ФocОe 2 – 3 ФepeБapУАoН ДaЪapeИ.

KaН ФpoАОЛЪл cpoН cОyКДк ДaЪapeИ.

(1) èepeÁapÓÊaÈÚe ÄaÚapeË Ào ÚoÖo, ÍaÍ oÌË ÄyÀyÚ

ÔoÎÌocÚëï paÁpÓÊeÌê. KoÖÀa Bê ÔoäyÇcÚÇyeÚe, äÚo ÏoçÌocÚë ËÌcÚpyÏeÌÚa cÚaÌoÇËÚcÓ cÎaÄee, ocÚaÌoÇËÚe paÄoÚy ËÌcÚpyÏeÌÚa Ë ÔepeÁapÓÀËÚe eÖo ÄaÚapeË. EcÎË Bê ÔpoÀoÎÊËÚe ËcÔoÎëÁoÇaÌËe ËÌcÚpyÏeÌÚa Ào oÍoÌäaÌËÓ ÁapÓÀa, ÄaÚapeÓ ÏoÊeÚ ÄêÚë ÔoÇpeÊÀeÌa, a cpoÍ ee cÎyÊÄê cÚaÌeÚ ÁÌaäËÚeÎëÌo Íopoäe.

(2) àÁÄeÖaÈÚe ÔepeÁapÓÀÍË ÄaÚapeË ÔpË ÇêcoÍoÈ

ЪeПФepaЪype. AННyПyОУЪopМaУ ДaЪapeУ ДyАeЪ ЦopУдeИ МeФocpeАcЪЗeММo ФocОe ee ЛcФoОлБoЗaМЛУ. EcОЛ ЪaНyп ДaЪapeп ФepeБapУАЛЪл МeФocpeАcЪЗeММo ФocОe ЛcФoОлБoЗaМЛУ, xЛПЛдecНoe ЗeзecЪЗo ЗМyЪpЛ ДaЪapeЛ ДyАeЪ yxyАеaЪлcУ, a cpoН cОyКДк ДaЪapeЛ БМaдЛЪeОлМo coНpaЪЛЪcУ. OcЪaЗлЪe ДaЪapeп Мa МeНoЪopoe ЗpeПУ АОУ oxОaКАeМЛУ, Л ФepeБapУАЛЪe ee ФocОe ЪoЦo, НaН oМa ocЪкМeЪ.

BHàMAHàE:

䡬 èpË ÀÎËÚeÎëÌoÏ ËcÔoÎëÁoÇaÌËË ÁapÓÀÌoe

ycÚpoÈcÚÇo ÌaÖpeÇaeÚcÓ, äÚo ÏoÊeÚ cÚaÚë ÔpËäËÌoÈ ÌeÔoÎaÀoÍ. èocÎe oÍoÌäaÌËÓ ÁapÓÀÍË cÀeÎaÈÚe 15ÏËÌyÚÌyï ÔayÁy ÔepeÀ cÎeÀyïçeÈ ÁapÓÀÍoÈ.

䡬 EcÎË ÁapÓÀÌoe ycÚpoÈcÚÇo Ìe paÄoÚaeÚ ÔpË

ФpaЗЛОлМoИ ycЪaМoЗНe ДaЪapeЛ, ЗoБПoКМo, дЪo ДaЪapeУ ЛОЛ caПo ycЪpoИcЪЗo МeЛcФpaЗМк. B ЪaНoП cОyдae oДpaЪЛЪecл З aЗЪopЛБЛpoЗaММкИ cepЗЛcМкИ бeМЪp.

ÁaÇËcËÏocÚË oÚ ÚeÏÔepaÚyp ÇÌeåÌeÈ cpeÀê.

èEPEÑ HAóAãOM PAÅOTõ

1. OÄecÔeäeÌËe Ë ÔpoÙËÎaÍÚËäecÍËÈ ÍoÌÚpoÎë ycÎoÇËÈ íÍcÔÎyaÚaáËË

èpoÇepëÚe, ÔoÀxoÀÓÚ ÎË ycÎoÇËÓ íÍcÔÎyaÚaáËË ÀÎÓ oÄecÔeäeÌËÓ Ïep ÔpeÀocÚopoÊÌocÚË.

èPAKTàóECKOE èPàMEHEHàE

KaН ФpoАОЛЪл cpoН cОyКДк ДaЪapeИ.

䡬 èepeÁapÓÊaÈÚe ÄaÚapeË Ào ÚoÖo, ÍaÍ oÌË ÄyÀyÚ

1. ìcÚaÌoÇÍa ÌacaÀÍË

BceЦАa ЗкФoОМУИЪe cОeАyпзЛe АeИcЪЗЛУ АОУ ЪoЦo, дЪoДк ycЪaМoЗЛЪл МacaАНy еypyФoЗepЪa (PËc. 4).

(1) OЪЪУМЛЪe ЗФepeА МaФpaЗОУпзЛИ oДoА. (2) BcЪaЗлЪe МacaАНy З еecЪЛЦpaММoe oЪЗepcЪЛe З

poÁeÚÍe.

(3) OЪФycЪЛЪe МaФpaЗОУпзЛИ oДoА, Л oМ ЗoБЗpaЪЛЪcУ

Ç ËcxoÀÌoe ÔoÎoÊeÌËe.

OCTOPOÜHO

EcОЛ МaФpaЗОУпзЛИ oДoА Мe ЗoБЗpaЪЛЪcУ З ЛcxoАМoe ФoОoКeМЛe, БМaдЛЪ МacaАНa ycЪaМoЗОeМa МeФpaЗЛОлМo.

2. ìÀaÎeÌËe ÌacaÀÍË

BêÔoÎÌËÚe ÀeÈcÚÇËÓ, ÔpoÚËÇoÔoÎoÊÌêe oÔËcaÌÌêÏ Ç ÏeÚoÀe ycÚaÌoÇÍË ÌacaÀÍË.

3. MexaМЛБП aЗЪoПaЪЛдecНoИ ДОoНЛpoЗНЛ еФЛМАeОУ.

KoЦАa ЦОaЗМкИ ЗкНОпдaЪeОл ЗкНОпдeМ, еФЛМАeОл ЩЛНcЛpyeЪcУ, Л ЛМcЪpyПeМЪ ПoКМo ЛcФoОлБoЗaЪл НaН pyдМyп oЪЗepЪНy.

4. иpoЗepлЪe Л yДeАЛЪecл З ЪoП, дЪo ДaЪapeУ ycЪaМoЗОeМa ФpaЗЛОлМo

5. мcЪaМoЗНa ФpaЗЛОлМoЦo ФoОoКeМЛУ АЛcНa ПyЩЪк (cП. PЛc. 5)

KpyЪУзЛИ ПoПeМЪ АaММoЦo ycЪpoИcЪЗa ПoКМo peЦyОЛpoЗaЪл cooЪЗeЪcЪЗyпзeИ ycЪaМoЗНoИ ФoОoКeМЛУ АЛcНa ПyЩЪк.

(1) èpË ËcÔoÎëÁoÇaÌËË ÀaÌÌoÖo ycÚpoÈcÚÇa Ç ÍaäecÚÇe

åypyÔoÇepÚa, coÇÏecÚËÚe oÀÌy ËÁ áËÙp “1, 5, 9 ... 21” Ìa ÀËcÍe ÏyÙÚê ËÎË Êe oÀÌy ËÁ äepÌêx ÚoäeÍ c ÚpeyÖoÎëÌoÈ ÏeÚÍoÈ Ìa ÇÌeåÌeÈ cÚopoÌe ÍopÔyca.

(2) èpË ËcÔoÎëÁoÇaÌËË ÀaÌÌoÖo ycÚpoÈcÚÇa Ç ÍaäecÚÇe

ÀpeÎË, coÇÏecÚËÚe ÏeÚÍy “ c ÚpeyÖoÎëÌoÈ ÏeÚÍoÈ Ìa ÇÌeåÌeÈ cÚopoÌe ÍopÔyca.

OCTOPOÜHO

䡬 HeÎëÁÓ ycÚaÌaÇÎËÇaÚë ÖoÎoÇÍy Ç ÔoÎoÊeÌËe,

ÍoÚopoe cooÚÇeÚcÚÇyeÚ ÔpoÏeÊyÚÍy ÏeÊÀy áËÙpaÏË “1, 5, 9...21” ËÎË ÔpoÏeÊyÚÍy ÏeÊÀy äepÌêÏË ÚoäÍaÏË.

䡬 He ycÚaÌaÇÎËÇaÈÚe ÔoÎoÊeÌËe, ÍoÚopoe

cooЪЗeЪcЪЗyeЪ дepМoИ ОЛМЛЛ ПeКАy бЛЩpoИ “21” Л ПeЪНoИ, oДoБМaдaпзeИ cЗepОeМЛe. TaНoe ФoОoКeМЛe ПoКeЪ cЪaЪл ФpЛдЛМoИ ФoЗpeКАeМЛУ (CП. PËc. 6).

6. PeÖyÎËpoÇaÌËe ÍpyÚÓçeÖo ÏoÏeÌÚa

(1) KpyЪУзЛИ ПoПeМЪ

KpyЪУзЛИ ПoПeМЪ Фo cЛОe АoОКeМ cooЪЗeЪcЪЗoЗaЪл АЛaПeЪpy ЗЛМЪa. EcОЛ ФpЛОoКЛЪл cОЛеНoП cЛОлМкИ ПoПeМЪ, ЦoОoЗНa ЗЛМЪa ПoКeЪ cОoПaЪлcУ ЛОЛ ФoОyдЛЪл ФoЗpeКАeМЛУ. OДУБaЪeОлМo oЪpeЦyОЛpyИЪe ФoОoКeМЛe АЛcНa ПyЩЪк З cooЪЗeЪcЪЗЛЛ c АЛaПeЪpoП ЗЛМЪa.

” Ìa ÀËcÍe ÏyÙÚê ÀpeÎË

Page 69

PyccÍËÈ

(2) OÄoÁÌaäeÌËe ÍpyÚÓçeÖo ÏoÏeÌÚa (cÏ. PËc. 5)

аБПeМeМЛe НpyЪУзeЦo ПoПeМЪa БaЗЛcЛЪ oЪ ЪЛФa ЗЛМЪa Л ПaЪepЛaОa, НoЪopкИ ДyАeЪ БaЪУЦЛЗaЪлcУ. Ha ycЪpoИcЪЗe НpyЪУзЛИ ПoПeМЪ oДoБМaдeМ бЛЩpaПЛ “1, 5, 9...21” Мa АЛcНe ПyЩЪк Л дepМкПЛ ЪoдНaПЛ. KpyЪУзЛИ ПoПeМЪ, НoЪopкИ cooЪЗeЪcЪЗyeЪ ФoОoКeМЛп бЛЩpк “1”, УЗОУeЪcУ caПкП cОaДкП, a НpyЪУзЛИ ПoПeМЪ, НoЪopкИ cooЪЗeЪcЪЗyeЪ ФoОoКeМЛп caПoЦo ДoОлеoЦo дЛcОa, УЗОУeЪcУ caПкП cЛОлМкП.

(3) PeÖyÎËpoÇaÌËe ÍpyÚÓçeÖo ÏoÏeÌÚa (cÏ. PËc. 5)

BpaçaÈÚe ÀËcÍ ÏyÙÚê Ë coÇÏecÚËÚe oÀÌy ËÁ áËÙp “1, 5, 9,... 21” Ìa ÀËcÍe ÏyÙÚê ËÎË Êe oÀÌy ËÁ ÄeÎêx ÚoäeÍ c ÚpeyÖoÎëÌoÈ ÏeÚÍoÈ Ìa ÇÌeåÌeÈ cÚopoÌe ÍopÔyca. PeÖyÎËpyÈÚe ÀËcÍ ÏyÙÚê Ç ÌaÔpaÇÎeÌËË cÎaÄoÖo ËÎË cËÎëÌoÖo ÍpyÚÓçeÖo ÏoÏeÌÚa, Ç cooÚÇeÚcÚÇËË co ÁÌaäeÌËeÏ ÌeoÄxoÀËÏoÖo BaÏ ÍpyÚÓçeÖo ÏoÏeÌÚa.

OCTOPOÜHO

䡬 BpaçaÚeÎëÌoe ÀÇËÊeÌËe ÀÇËÖaÚeÎÓ ÏoÊeÚ ÄêÚë

ÁaÄÎoÍËpoÇaÌo ÀÎÓ ocÚaÌoÇÍË, Ç Úo ÇpeÏÓ, ÍoÖÀa ycÚpoÈcÚÇo ÄyÀeÚ ËcÔoÎëÁoÇaÚëcÓ Ç ÍaäecÚÇe ÀpeÎË. B Úo ÇpeÏÓ, ÍoÖÀa ycÚpoÈcÚÇo ÄyÀeÚ íÍcÔÎyaÚËpoÇaÚëcÓ Ç ÍaäecÚÇe åypyÔoÇepÚa, ÌeoÄxoÀËÏo ÔoÁaÄoÚËÚëcÓ o ÚoÏ, äÚoÄê Ìe ÁaÄÎoÍËpoÇaÚë ÀÇËÖaÚeÎë.

䡬 EcÎË ÀÇËÖaÚeÎë oÍaÊeÚcÓ ÁaÄÎoÍËpoÇaÌÌêÏ,

МeПeАОeММo ЗкНОпдЛЪe ФЛЪaМЛe. EcОЛ АЗЛЦaЪeОл oНaКeЪcУ БaДОoНЛpoЗaММкП З ЪeдeМЛe МeНoЪopoЦo ЗpeПeМЛ, АЗЛЦaЪeОл ЛОЛ ДaЪapeУ ПoЦyЪ ФepeЦopeЪл.

䡬 CÚyÍ Ç ÚeäeÌËe cÎËåÍoÏ ÀoÎÖoÖo ÇpeÏeÌË ÏoÊeÚ

cЪaЪл ФpЛдЛМoИ ФoОoПНЛ ЗЛМЪa ЗcОeАcЪЗЛe ЛБДкЪoдМoЦo БaЪУЦЛЗaМЛУ.

7. èpoÇepëÚe ÌaÔpaÇÎeÌËe ÇpaçeÌËÓ

CÇepÎo ÄyÀeÚ ÇpaçaÚëcÓ Ôo äacoÇoÈ cÚpeÎÍe (ecÎË cÏoÚpeÚë cÁaÀË), ÔpË ÌaÊaÚËË Ìa ceÎeÍÚopÌyï

TaÄÎËáa 2

CÇepÎeÌËe ÑepeÇo àcÔoÎëÁyÈÚe ÀÎÓ cÇepÎeÌËÓ.

ВaЗЛМдЛЗaМЛe

11. KaН ЗкДpaЪл НpyЪУзЛИ ПoПeМЪ

àcÔoÎëÁyÈÚe

ВaЗЛМдЛЗaМЛe

CÇepÎeÌËe ÑepeÇo

OCTOPOÜHO

䡬 èpËÏepê ÇêÄopa, ÔpËÇeÀeÌÌêe Ç TaÄÎËáe 3

АoОКМк, paccПaЪpЛЗaЪлcУ З НaдecЪЗe oДзeЦo cЪaМАapЪa. TaН НaН ЛcФoОлБyпЪcУ paБОЛдМкe ЪЛФк cЪУКМкx ЗЛМЪoЗ, Л paБОЛдМкe ПaЪepЛaОк АОУ БaЪУЦЛЗaМЛУ, БaНoМoПepМo Ъo, дЪo ФpЛ peaОлМoИ paДoЪe МeoДxoАЛПк МaАОeКaзЛe peЦyОЛpoЗНЛ.

PaÄoÚa èpeÀÎoÊeÌËÓ

KpeÔeÊÌêÈ ÇËÌÚ òypyÔ ÀÎÓ ÀepeÇa аcФoОлБyИЪe ФocОe cЗepОeМЛУ МaФpaЗОУпзeЦo oЪЗepcЪЛУ.

TaÄÎËáa 3

KpeÔeÊÌêÈ ÇËÌÚ

òypyÔ ÀÎÓ ÀepeÇa

àcÔoÎëÁyÈÚe cÇepÎo ËÎË cooÚÇeÚcÚÇyïçyï ÀËaÏeÚpy ÇËÌÚa oÔpaÇÍy.

èoÎoÊeÌËe

ÀËcÍa ÏyÙÚê

1 – 21

1 –

ÍÌoÔÍy co cÚopoÌê R. CÚopoÌa L ceÎeÍÚopÌoÈ ÍÌoÔÍË ÀoÎÊÌa ÄêÚë ÌaÊaÚa ÀÎÓ ÇpaçeÌËÓ cÇepÎa ÔpoÚËÇ äacoÇoÈ cÚpeÎÍË (CÏ. PËc. 7) (MeÚÍË ËÏeïÚcÓ Ìa ÍopÔyce).

8. îyÌÍáËoÌËpoÇaÌËe ÔycÍoÇoÖo ÔepeÍÎïäaÚeÎÓ

䡬 àÌcÚpyÏeÌÚ ÄyÀeÚ ÇpaçaÚëcÓ ÔpË ÌaÊaÚoÏ ÔycÍoÇoÏ

ÔepeÍÎïäaÚeÎe. àÌcÚpyÏeÌÚ ocÚaÌoÇËÚcÓ, ÍoÖÀa ÔycÍoÇoÈ ÔepeÍÎïäaÚeÎë ÄyÀeÚ oÚÔyçeÌ.

䡬 CÍopocÚë ÇpaçeÌËÓ ÀpeÎË ÏoÊÌo ÍoÌÚpoÎËpoÇaÚë,

ЛБПeМУУ МaЪУКeМЛe ФycНoЗoЦo ФepeНОпдaЪeОУ. CНopocЪл ДyАeЪ МЛБНoИ, ФpЛ ОeЦНoП МaЪУКeМЛЛ ФycНoЗoЦo ФepeНОпдaЪeОУ, Л ДyАeЪ yЗeОЛдЛЗaЪлcУ Фo Пepe yЗeОЛдeМЛУ МaЪУКeМЛУ ФycНoЗoЦo ФepeНОпдaЪeОУ.

èPàMEóAHàE

䡬 ÂyÏÏepÌêÈ cËÖÌaÎ ÔpoÁÇyäËÚ, ÍoÖÀa ÀÇËÖaÚeÎë ÖoÚoÇ

Í ÇpaçeÌËï: íÚo ÔpocÚo cËÖÌaÎ, Ë oÌ Ìe cÇËÀeÚeÎëcÚÇyeÚ o ÌeËcÔpaÇÌocÚË ÏaåËÌê.

9. àcÔoÎëÁoÇaÌËe cÇeÚa

HaКПЛЪe Мa НypНoЗкИ ФepeНОпдaЪeОл, дЪoДк БaЦopeОacл ОaПФoдНa. OМa ДyАeЪ ЦopeЪл Зce ЗpeПУ, ФoНa НypНoЗoИ ФepeНОпдaЪeОл МaКaЪ, Л ЗкНОпдЛЪcУ ФocОe ЪoЦo, НaН НypНoЗoИ ФepeНОпдaЪeОл ДyАeЪ oЪФyзeМ (PËc. 8).

BHàMAHàE:

He ÙËÍcËpyÈÚe ÌeÔocpeÀcÚÇeÌÌo ÔpË ÁaÊÊeÌÌoÏ cÇeÚe. ùÚo ÏoÊeÚ ÇêÁÇaÚë ÔoÇpeÊÀeÌËe ÖÎaÁ.

10.BoÁÏoÊÌocÚË Ë ÔpeÀÎoÊeÌËÓ Ç oÚÌoåeÌËË

íÍcÔÎyaÚaáËË

BoБПoКМocЪЛ нНcФОyaЪaбЛЛ АОУ ЗкФoОМeМЛУ paБОЛдМкx ЗЛАoЗ paДoЪ, З ocМoЗe НoЪopкx БaОoКeМк НoМcЪpyНЪЛЗМкe ocoДeММocЪЛ АaММoЦo ycЪpoИcЪЗa, ФoНaБaМк З TaÄÎËáe 2.

èPàMEóAHàE

аcФoОлБoЗaМЛe ДaЪapeЛ BCL1015 З xoОoАМкx ycОoЗЛУx (МЛКe 0 ЦpaАycoЗ Фo сeОлcЛп) ПoКeЪ З МeНoЪopкx cОyдaУx ФpЛЗecЪЛ Н ocОaДОeМЛп НpyЪУзeЦo ПoПeМЪa Л yПeМлеЛЪл нЩЩeНЪЛЗМocЪл paДoЪк. OАМaНo, нЪo ЗpeПeММoe УЗОeМЛe, Л МopПaОлМaУ нЩЩeНЪЛЗМocЪл paДoЪк ЗoccЪaМoЗЛЪcУ, НoЦАa ДaЪapeУ МaЦpeeЪcУ.

12. CËÖÌaÎëÌaÓ ÎaÏÔoäÍa ypoÇÌÓ ÄaÚapeË

ìpoÇeÌë ÁapÓÀa ÄaÚapeË ÏoÊÌo ÔpoÇepËÚë, ÌaÊaÇ Ìa ÍypÍoÇêÈ ÔepeÍÎïäaÚeÎë, ÍoÖÀa íÎeÍÚpoËÌcÚpyÏeÌÚ paÄoÚaeÚ ÇxoÎocÚyï. CËÖÌaÎëÌaÓ ÎaÏÔoäÍa ypoÇÌÓ ÄaÚapeË ÁaÖopaeÚcÓ, ÍoÖÀa ÁapÓÀ ÄaÚapeË ÁaÍaÌäËÇaeÚcÓ. B ÚaÍoÏ cÎyäae ÁapÓÀËÚe ÄaÚapeï (PËc. 9).

èPàMEóAHàE:

䡬 ìpoÇeÌë ÁapÓÀa, ÔpË ÍoÚopoÏ ÁaÖopaeÚcÓ cËÖÌaÎëÌaÓ

ОaПФoдНa ypoЗМУ ДaЪapeЛ, ПoКeЪ ДкЪл paБОЛдМкП, З БaЗЛcЛПocЪЛ oЪ ЪeПФepaЪypк oНpyКaпзeИ cpeАк, xapaНЪepЛcЪЛН ДaЪapeЛ Л Ъ.А., Л cЛЦМaОЛБЛpyeЪ ОЛел oД oДзeП МЛБНoП ypoЗМe БapУАa.

䡬 CËÖÌaÎëÌaÓ ÎaÏÔoäÍa ypoÇÌÓ ÄaÚapeË ÏoÊeÚ

БaЦopaЪлcУ, НoЦАa нОeНЪpoЛМcЪpyПeМЪ ФepeЦpyКeМ. щЪo Мe oБМaдaeЪ, дЪo ypoЗeМл БapУАa ДaЪapeЛ МЛБНЛИ. иpoЗepлЪe ypoЗeМл БapУАa ДaЪapeЛ, НoЦАa ФpЛДop paДoЪaeЪ ЗxoОocЪyп.

Page 70

PyccÍËÈ

TEXHàóECKOE OÅCãìÜàBAHàE à OCMOTP

1. OcÏoÚp ËÌcÚpyÏeÌÚa

иocНoОлНy ЛcФoОлБoЗaМЛe ЛМcЪpyПeМЪa c ЛБМoеeММкПЛ ФpЛМaАОeКМocЪУПЛ yПeМлеЛЪ нЩЩeНЪЛЗМocЪл Л ПoКeЪ ФpЛЗecЪЛ Н МeЛcФpaЗМocЪЛ АЗЛЦaЪeОУ, БaЪaдЛЗaИЪe ЛОЛ БaПeМУИЪe ФpЛМaАОeКМocЪЛ, НaН ЪoОлНo МacЪyФЛЪ aДpaБЛЗМкИ ЛБМoc.

2. OcÏoÚp ÍpeÔeÊÌêx ÇËÌÚoÇ

PeЦyОУpМo ЗкФoОМУИЪe ocПoЪp Зcex НpeФeКМкx ЗЛМЪoЗ Л ФpoЗepУИЪe Лx МaАОeКaзyп БaЪУКНy. иpЛ ocОaДОeМЛЛ НaНЛx-ОЛДo ЗЛМЪoЗ, МeПeАОeММo БaЪУМЛЪe Лx ФoЗЪopМo. HeЗкФoОМeМЛe нЪoЦo ЪpeДoЗaМЛУ ПoКeЪ ФpЛЗecЪЛ Н cepлeБМoИ oФacМocЪЛ.

3. OÄcÎyÊËÇaÌËe ÀÇËÖaÚeÎÓ

OÄÏoÚÍa ÀÇËÖaÚeÎÓ ÔpeÀcÚaÇÎÓeÚ coÄoÈ "cepÀáe" íÎeÍÚpoËÌcÚpyÏeÌÚa. CoÄÎïÀaÈÚe ÌaÀÎeÊaçËe Ïepê ÔpeÀocÚopoÊÌocÚË ÀÎÓ ÁaçËÚê oÄÏoÚÍË oÚ ÔoÇpeÊÀeÌËÈ Ë/ËÎË ÔoÔaÀaÌËÓ Ìa Ìee ÇÎaÖË, ÏacÎa ËÎË ÇoÀê.

4. HapyÊÌaÓ oäËcÚÍa

KoЦАa АpeОл-еypyФoЗepЪ БaЦpУБМЛЪcУ, ЗкЪpЛЪe ee ПУЦНoИ cyxoИ ЪНaМлп ЛОЛ ЪНaМлп, cПoдeММoИ ПкОлМoИ ЗoАoИ. He ЛcФoОлБyИЪe xОopЛcЪкx pacЪЗopЛЪeОeИ, ДeМБЛМa ЛОЛ paБДaЗЛЪeОeИ АОУ НpacНЛ, ЪaН НaН oМЛ ПoЦyЪ pacЪЗopЛЪл ФОacЪПaccy.

5. XpaÌeÌËe

XpaÌËÚe ÀpeÎë-åypyÔoÇepÚ Ç ÏecÚe, ÌeÀocÚyÔÌoÏ ÀÎÓ ÀeÚeÈ, ÖÀe ÚeÏÔepaÚypa Ìe ÔpeÇêåaeÚ 40°C.

6. èopÓÀoÍ ÁaÔËceÈ Ôo ÚexoÄcÎyÊËÇaÌËï

A: ÔyÌÍÚ £ B: ÍoÀ £ C: ÍoÎËäecÚÇo ÔpËÏeÌeÌËÈ D: ÁaÏeäaÌËÓ

OCTOPOÜHO

PeПoМЪ, ПoАЛЩЛНaбЛп Л ocПoЪp ПexaМЛБЛpoЗaММoЦo ЛМcЪpyПeМЪa ЩЛpПк Hitachi cОeАyeЪ ФpoЗoАЛЪл З aЗЪopЛБoЗaММoП cepЗЛcМoП бeМЪpe Hitachi. щЪoЪ ФepeдeМл БaФacМкx дacЪeИ ФpЛЦoАЛЪcУ ФpЛ ФpeАcЪaЗОeМЛЛ eЦo ЗПecЪe c ЛМcЪpyПeМЪoП З aЗЪopЛБoЗaММкИ cepЗЛcМкИ бeМЪp Hitachi c БaФpocoП Мa peПoМЪ ЛОЛ Фpoдee oДcОyКЛЗaМЛe. иpЛ paДoЪe Л oДcОyКЛЗaМЛЛ ПexaМЛБЛpoЗaММкx ЛМcЪpyПeМЪoЗ МyКМo coДОпАaЪл ФpaЗЛОa Л cЪaМАapЪк ДeБoФacМocЪЛ, АeИcЪЗyпзЛe З НaКАoИ АaММoИ cЪpaМe.

ÂAMEóAHàE

îËpÏa HITACHI ÌeÔpepêÇÌo paÄoÚaeÚ ÌaÀ ycoÇepåeÌcÚÇoÇaÌËeÏ cÇoËx ËÁÀeÎËÈ, ÔoíÚoÏy Ïê coxpaÌÓeÏ Áa coÄoÈ ÔpaÇo Ìa ÇÌeceÌËe ËÁÏeÌeÌËÈ Ç ÚexÌËäecÍËe xapaÍÚepËcÚËÍË, yÔoÏÓÌyÚêe Ç ÀaÌÌoÈ ËÌcÚpyÍáËË Ôo íÍcÔÎyaÚaáËË, ÄeÁ ÔpeÀyÔpeÊÀeÌËÓ oÄ íÚoÏ.

ÉAPAHTàü

Mк ЦapaМЪЛpyeП cooЪЗeЪcЪЗЛe aЗЪoПaЪЛдecНЛx ЛМcЪpyПeМЪoЗ Hitachi МopПaЪЛЗМкП/МaбЛoМaОлМкП ФoОoКeМЛУП. СaММaУ ЦapaМЪЛУ Мe pacФpocЪpaМУeЪcУ Мa АeЩeНЪк ЛОЛ yзepД, ЗoБМЛНеЛИ ЗcОeАcЪЗЛe МeФpaЗЛОлМoЦo ЛcФoОлБoЗaМЛe ЛОЛ МeМaАОeКaзeЦo oДpaзeМЛУ, a ЪaНКe МopПaОлМoЦo ЛБМoca. B cОyдae ФoАaдЛ КaОoДк oЪФpaЗОУИЪe aЗЪoПaЪЛдecНЛИ ЛМcЪpyПeМЪ З МepaБoДpaММoП cocЪoУМЛЛ ЗПecЪe c ЙAPAHTавHхM CEPTаоаKATOM, НoЪopкИ МaxoАЛЪлcУ З НoМбe ЛМcЪpyНбЛЛ Фo oДpaзeМЛп, З aЗЪopЛБoЗaММкИ бeМЪp oДcОyКЛЗaМЛУ Hitachi.

èPàMEóAHàE

Ha ocМoЗaМЛЛ ФocЪoУММкx ФpoЦpaПП ЛccОeАoЗaМЛУ Л paБЗЛЪЛУ, HITACHI ocЪaЗОУпЪ Бa coДoИ ФpaЗo Мa ЛБПeМeМЛe yНaБaММкx БАecл ЪexМЛдecНЛx АaММкx ДeБ ФpeАЗapЛЪeОлМoЦo yЗeАoПОeМЛУ.

àÌÙopÏaáËÓ, ÍacaïçaÓcÓ coÁÀaÇaeÏoÖo åyÏa Ë ÇËÄpaáËË

аБПepУeПкe ЗeОЛдЛМк ДкОЛ oФpeАeОeМк З cooЪЗeЪcЪЗЛЛ c EN60745 Л БaУЗОeМк З cooЪЗeЪcЪЗЛЛ c ISO 4871.

àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÈ ÏoçÌocÚË: 81 ÀÅ(A) àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÖo ÀaÇÎeÌËÓ: 70 ÀÅ(A) èoÖpeåÌocÚë KpA: 3 ÀÅ (A)

HaАeЗaИЪe МayеМЛНЛ.

OÄçËe ÁÌaäeÌËÓ ÇËÄpaáËË (cyÏÏa ÇeÍÚopoÇ ÚpËaÍcËaÎëÌoÖo ÍaÄeÎÓ) oÔpeÀeÎÓïÚcÓ Ç cooÚÇeÚcÚÇËË c EN60745.

BЗЛМдЛЗaМЛe ДeБ yАapМoЦo АeИcЪЗЛУ: BeОЛдЛМa ЗЛДpaбЛЛ иoЦpeеМocЪл K = 1,5 П/c

èPEÑìèPEÜÑEHàE

䡬 BeОЛдЛМa ЗЛДpaбЛЛ Зo ЗpeПУ ЩaНЪЛдecНoЦo

ËcÔoÎëÁoÇaÌËÓ ËÌcÚpyÏeÌÚa ÏoÊeÚ oÚÎËäaÚëcÓ oÚ yÍaÁaÌÌoÖo ÁÌaäeÌËÓ, Ç ÁaÇËcËÏocÚË oÚ cÔocoÄa ËcÔoÎëÁoÇaÌËÓ ËÌcÚpyÏeÌÚa.

䡬 OФpeАeОЛЪл Пepк ФpeАocЪopoКМocЪЛ, дЪoДк БaзЛЪЛЪл

oФepaЪopa, НoЪopкe ocМoЗaМк Мa pacдeЪe ЗoБАeИcЪЗЛУ ФpЛ ЩaНЪЛдecНЛx ycОoЗЛУx ЛcФoОлБoЗaМЛУ (ФpЛМЛПaУ Зo ЗМЛПaМЛe Зce ФepЛoАк бЛНОa нНcФОyaЪaбЛЛ НpoПe ЗpeПeМЛ БaФycНa, Ъo ecЪл НoЦАa ЛМcЪpyПeМЪ ЗкНОпдeМ, paДoЪaeЪ Мa xoОocЪoП xoАy).

ah Ìe ÀoÎÊÌa ÔpeÇêåaÚë 2,5 Ï/c

Page 71

1 UC10SFL

______

ABCD

501 992671 1 NO. 2 50L

502

501A 983006 1 NO. 2 65L "TPE"

2 315984 1

3 315983 1

ABCD

1A 329723 1 "2-11, 12A-29"

503 329585 1

2 BCL1015

______

4 320409 1

5 319921 1

6 329578 1

7 329579 1

8 329577 1

9 329576 1

10 329575 1

11 319535 1 D3.5

13 329565 2

14 329574 6

15 321905 6 D4

16 329560 6

17 329563 3

18 329559 1

19 329561 1

20 329562 1

21 329564 1

22 329566 1

23 329568 3

24 329567 1

25 329569 1

26 329571 3

27 329570 1

28 329572 1

29 329573 1

30 329582 1

31 329556 1

32 329584 1

33 329583 1

34 329548 1

35 329581 1

36 313687 7 D3×16

39 329580 1

12A 329724 1

41 320085 1 "2-5, 11"

Page 72

Page 73

English

GUARANTEE CERTIFICATE

1 Model No. 2 Serial No. 3 Date of Purchase 4 Customer Name and Address 5 Dealer Name and Address

(Please stamp dealer name and address)

Deutsch

GARANTIESCHEIN

1 Modell-Nr. 2 Serien-Nr. 3 Kaufdaturn 4 Name und Anschrift des Kunden 5 Name und Anschrift des Händlers

(Bitte mit Namen und Anschrift des Handlers abstempeln)

Ελληνικά Română

¶π™∆√¶√π∏∆π∫√ ∂°°À∏™∏™

1 Αρ. Μοντέλου 2 Αύξων Αρ. 3 Ηµεροµηνία αγοράσ 4 ΄Ονοµα και διεύθυνση πελάτη 5 ΄Ονοµα και διεύθυνση µεταπωλητή

(Παρακαλούµε να χρησιµοποιηθεί σφραγίδα)

Polski Slovenščina

GWARANCJA

1 Model 2 Numer seryjny 3 Data zakupu 4 Nazwa klienta i adres 5 Nazwa dealera i adres

(Pieczęć punktu sprzedaży)

Magyar

GARANCIA BIZONYLAT

1 Típusszám 2 Sorozatszám 3 A vásárlás dátuma 4 A Vásárló neve és címe 5 A Kereskedő neve és címe

(Kérjük ide elhelyezni a Kereskedő nevének

ímének pecsétjét)

és c

✄

1 Model č. 2 Série č. 3 Datum nákupu 4 Jméno a adresa zákazníka 5 Jméno a adresa prodejce

1 Model No. 2 Seri No. 3 Satın Alma Tarihi 4 Müßteri Adı ve Adresi 5 Bayi Adı ve Adresi

1 Model nr. 2 Nr. de serie 3 Data cumpărării 4 Numele și adresa clientului 5 Numele și adresa distribuitorului

1 Št. modela 2 Serijska št. 3 Datum nakupa 4 Ime in naslov kupca 5 Ime in naslov prodajalca

1 MoÀeÎë £ 2 CepЛИМкИ £ 3 ÑaÚa ÔoÍyÔÍË 4 HaÁÇaÌËe Ë aÀpec ÁaÍaÁäËÍa 5 HaÁÇaÌËe Ë aÀpec ÀËÎepa

Čeština

ZÁRUČNÍ LIST

(Prosíme o razítko se jménem a adresou prodejce)

Türkçe

GARANTÓ SERTÓFÓKASI

(Lütfen bayi adını ve adresini kaße olarak basın)

CERTIFICAT DE GARANŢIE

(Vă rugăm aplicaţi ștampila cu numele și adresa distribuitorului)

GARANCIJSKO POTRDILO

(Prosimo vtisnite žig z imenom in naslovom prodajalca)

PyccÍËÈ

ÉAPAHTàâHõâ CEPTàîàKAT

(èoÊaÎyÈcÚa, ÇÌecËÚe ÌaÁÇaÌËe Ë aÀpec ÀËÎepa)

Page 74

✄

Page 75

Hitachi Power Tools Österreich GmbH

Str. 7, Objekt 58/A6, Industriezentrum NÖ –Süd 2355 Wiener Neudorf, Austria Tel: +43 2236 64673/5 Fax: +43 2236 63373

Hitachi Power Tools Hungary Kft.

1106 Bogancsvirag U.5-7, Budapest, Hungary Tel: +36 1 2643433 Fax: +36 1 2643429 URL: http://www.hitachi-powertools.hu

Hitachi Power Tools Polska Sp.z o.o.

ul. Kleszczowa27 02-485 Warszawa, Poland Tel: +48 22 863 33 78 Fax: +48 22 863 33 82 URL: http://www.hitachi-elektronarzedzia.pl

Hitachi Power Tools Czech s.r.o.

Videnska 102,619 00 Brno, Czech Tel: +420 547 426 598 Fax: +420 547 426 599 URL: http://www.hitachi-powertools.cz

Hitachi Power Tools Netherlands B.V. Moscow Branch

Kashirskoye Shosse Dom 65, 4F 115583 Moscow, Russia Tel: +7 495 727 4460 or 4462 Fax: +7 495 727 4461 URL: http://www.hitachi-pt.ru

Hitachi Power Tools Romania

Str Sf. Gheorghe nr 20-Ferma, Pantelimon, Jud. Llfov Tel: +031 805 25 77 Fax: +031 805 27 19

Page 76

English

We declare under our sole responsibility that this product is in conformity with standards or standardized documents EN60745, EN60335, EN55014 and EN61000 in accordance with Council Directives 2004/108/EC, 2006/95/EC and 98/37/ EC. This product also complies with the essential requirements of 2006/42/EC to be applied from 29 December 2009 instead of 98/37/EC.

This declaration is applicable to the product affixed CE marking.

Deutsch

Wir erklären mit alleiniger Verantwortung, daß dieses Produkt den Standards oder standardisierten Dokumenten EN60745, EN60335, EN55014 und EN61000 in Übereinstimmung mit den Direktiven des Europarats 2004/ 108/CE, 2006/95/CE und 98/37/CE entspricht. Dieses Produkt entspricht auch den wesentlichen Anforderungen der Richtlinie 2006/42/CE, die ab 29. Dezember 2009 statt 98/37/ CE in Kraft ist.

Diese Erklärung gilt für Produkte, die die CE-Markierung tragen.

Ελληνικά

∆ηλώνουµε µε απλυτη υπευθυντητα τι αυτ το προιν είναι εναρµονισµένο µε τα πρτυπα ή τα έγραφα προτύπων EN60745, EN60335, EN55014 και EN61000 σε συµφωνία µε τισ Οδηγίεσ του Συµβουλίου 2004/108/EK, 2006/95/EK και 98/37/EK. Αυτ το προϊν επίσησ ανταποκρίνεται στισ θεµελιώδεισ απαιτήσεισ τησ οδηγίασ 2006/42/EK προσ εφαρµογή απ 29 ∆εκεµβρίου 2009 αντί τησ 98/37/EK.

Αυτή η δήλωση ισχύει στο προιν µε το σηµάδι CE.

Polski

Oznajmiamy z całkowitą odpowiedzialnością, że produkt ten pozostaje w zgodzie ze standardami lub standardową formą dokumentów EN60745, EN60335, EN55014 i EN61000 w zgodzie z Zasadami Rady 2004/108/EC, 2006/95/EC i 98/37/ EC. Ten produkt spełnia także wymogi Dyrektywy 2006/42/ EC, zamiast 98/37/EC, które wchodzą w życie z dniem 29 grudnia 2009 r.

To oświadczenie odnosi się do załączonego produktu z oznaczeniami CE.

Magyar

Teljes felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az EN60745, EN60335, EN55014, és EN 61000 szabványoknak illetve szabványosított dokumentumoknak, az Európa Tanács 2004/108/EC, 2006/95/EC és 98/37/EC Tanácsi Direktíváival összhangban. A termék ezen kívül a korábbi, 98/ 37/EC irányelv helyett már az új, 2006/42/EC irányelv követelményeinek felel meg, melyeket 2009. december 29.-től kell alkalmazni.

Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik.

EC DECLARATION OF CONFORMITY

ERKLÄRUNG ZUR KONFORMITÄT MIT CE-REGELN

EK ∆ΗΛΩΣΗ ΕΝΑΡΜΟΝΙΣΜΟΥ

DEKLARACJA ZGODNOŚCI Z EC

EU MEGFELELŐSÉGI NYILATKOZAT

Representative office in Europe

Hitachi Power Tools Europe GmbH

Siemensring 34, 47877 Willich 1, F. R. Germany

Čeština

Prohlašujeme na svoji zodpovědnost, že tento výrobek odpovídá normám EN60745, EN60335, EN55014 a EN61000 v souladu se směrnicemi 2004/108/EC, 2006/95/EC a 98/37/EC. Tento výrobek rovněž vyhovuje základním požadavkům 2006/45/EC platných od 29 prosince 2009 náhradou za 98/37/EC.

Toto prohlášení platí pro výrobek označený značkou CE.

Türkçe

Bu ürünün, 2004/108/EC, 2006/95/EC ve 98/37/EC sayılı Konsey Direktiflerine uygun olarak, EN60745, EN60335, EN55014 ve EN61000 sayılı standartlara ve standartlaßtırılmıß belgelere uygun olduåunu, tamamen kendi sorumluluåumuz altında beyan ederiz. Bu ürün, 29 Eylül 2009’dan itibaren 98/37/EC Direktifinin yerine uygulanacak 2006/42/EC Direktifinin temel ßartlarına da uymaktadır.

Bu beyan, üzerinde CE ißareti bulunan ürünler için geçerlidir.

Română

Declarăm pe propria răspundere că acest produs este conform cu standardele sau documentele de standardizare EN60745, EN60335, EN55014 și EN61000 și cu Directivele Consiliului 2004/ 108/CE, 2006/95/CE și 98/37/CE. Acest produs se conformează, de asemenea, cerinţelor de bază ale 2006/42/ CE, care urmează să fie aplicate începînd cu 29 decembrie 2009 în loc de 98/37/CE.

Prezenta declaraţie se referă la produsul pe care este aplicat semnul CE.

Slovenščina

Po lastni odgovornosti objavljamo, da je izdelek v skladu s standardi ali standardiziranimi dokumenti EN60745, EN60335, EN55014 in EN61000 v skladu z direktivami Sveta 2004/108/ EC, 2006/95/EC in 98/37/EC. Ta proizvod je izdelan tudi v skladu z bistvenimi zahtevami direktive 2006/42/EC, ki se začne uporabljati 29. decembra 2009 namesto direktive 98/37/EC.

Deklaracija je označena na izdelku s pritrjeno CE označbo.

PyccÍËÈ

Mê c ÔoÎÌoÈ oÚÇeÚcÚÇeÌÌocÚëï ÁaÓÇÎÓeÏ, äÚo ÀaÌÌoe ËÁÀeÎËe cooÚÇeÚcÚÇyeÚ cÚaÌÀapÚaÏ ËÎË cÚaÌÀapÚËÁoÇaÌÌêÏ ÀoÍyÏeÌÚaÏ EN60745, EN60335, EN55014 Ë EN61000 coÖÎacÌo ÑËpeÍÚËÇaÏ CoÇeÚa 2004/ 108/EC, 2006/95/EC Ë 98/37/EC. ùÚoÚ ÔpoÀyÍÚ cooÚÇeÚcÚÇyeÚ ÖÎaÇÌêÏ ÚpeÄoÇaÌËÓÏ 2006/42/EC oÚ 29 ÀeÍaÄpÓ 2009 Ö. ÇÏecÚo 98/37/EC.

ÑaÌÌaÓ ÀeÍÎapaáËÓ oÚÌocËÚcÓ Í ËÁÀeÎËÓÏ, Ìa ÍoÚopêx ËÏeeÚcÓ ÏapÍËpoÇÍa CE.

PROHLÁŠENÍ O SHODĚ S CE

AB UYGUNLUK BEYANI

DECLARAŢIE DE CONFORMITATE CE

EC DEKLARACIJA O SKLADNOSTI

ÑEKãAPAñàü COOTBETCTBàü EC

31. 7. 2009

Head office in Japan

Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan

Hitachi Koki Co., Ltd.

K. Kato Board Director

907 Code No. C99167893 G Printed in China
