CS 30SB • CS 35SB • CS 40SB

CS35SB

en de fr it nl es pt sv da no ﬁ el pl hu cs tr

Handling instructions

Bedienungsanleitung

Mode d’emploi

Istruzioni per l’uso

Gebruiksaanwijzing

Instrucciones de manejo

Instruções de uso

Bruksanvisning

Brugsanvisning

Bruksanvisning

ﬁ

Käyttöohjeet

Οδηγίες χειρισμού

Instrukcja obsługi

Kezelési utasítás

Návod k obsluze

Kullanım talimatları

Instrucţiuni de utilizare

Navodila za rokovanje

Pokyny na manipuláciu

Инструкция за експлоатация

Uputstvo za rukovanje

Upute za rukovanje

Iнструкції щодо поводження з

пристроєм

Инструкция по эксплуатации

ro sl sk bg sr hr uk ru

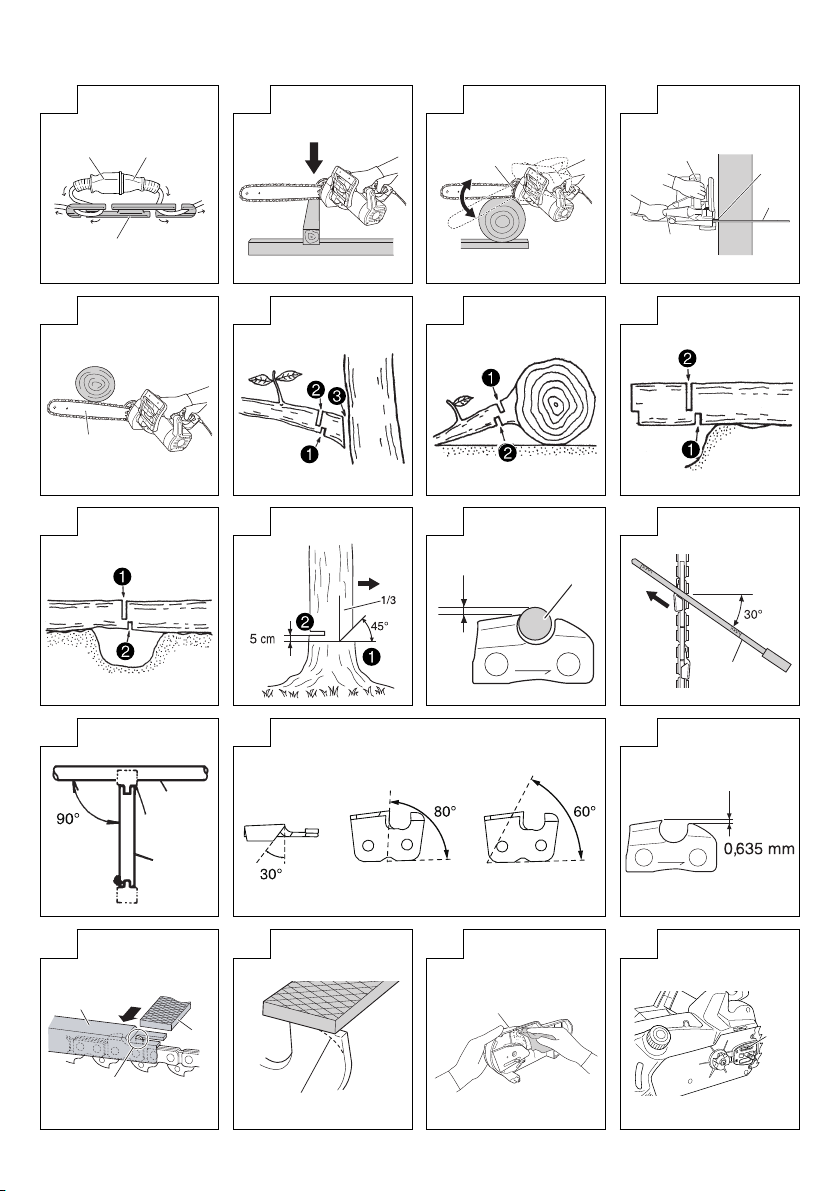

2345

6789

10 11 12 13

0.5 – 1 mm

14 15 16 17

(

)

18 19 20 21

22 23 24 25

26 27 28 29

30 31 32

33 34 35 36

37 38

;

(Original instructions)

SYMBOLS

WARNING The following show symbols used for the machine.

Be sure that you understand their meaning before use.

CS30SB / CS35SB / CS40SB: Chain Saw

To reduce the risk of injury, user must read instruction manual.

Do not use a power tool in the rain and moisture or leave it outdoors when it is raining.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2012/19/ EU on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Read, understand and follow all warnings and instructions in this manual and on the unit.

Always wear eye protectors when using this unit.

Always wear ear protectors when using this unit.

Pull out the power supply plug if the cable is damaged.

Oil pump adjustment

Guaranteed Sound power level

Chain oil ﬁ ll

WHAT IS WHAT? (Fig. 1)

A: Lock-oﬀ button: Button that prevents the accidental

operation of the trigger. B: Oil tank cap: Cap for closing the oil tank. C: Saw chain: Chain, serving as a cutting tool. D: Guide bar: The part that supports and guides the saw

chain. E: Spiked bumper: Device for acting as a pivot when in

contact with a tree or log. F: Oil sight glass: Window to check chain oil amount. G: Chain brake: Device for stopping or locking the saw

chain. H: Front handle: Support handle located at or towards the

front of the main body. I: Rear handle: Support handle located on the top of the

main body. J: Switch: Device activated by the ﬁ nger.

English

K: Sid e cover: Protective cover to t he guide bar saw cha in,

clutch and sprocket when the chain saw is in use. L: Tension dial: Device for adjusting tension of saw chain M: Knob: Knob for securing tension dial and side cover N: Chain case: Case for covering the guide bar and saw

chain when the unit is not being used. O: Plug clip: A tool to prevent the power plug from slipping

free of an extension cord's socket.

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, ﬁ re and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area s afety

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of ﬂ ammable liquids, gases or dust.

Power tools create spar ks which may ignite the dust

or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet.

Never modify the plug in any way.

Do not use any adapter plugs with earthed

(grounded) power tools.

Unmodiﬁ ed plugs and matching outlets will reduce

risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk of

electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

Damaged or entangled cords increase the risk of

electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the

risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired

or under the inﬂ uence of drugs, alcohol or medication.

English

A moment of inattention while operating power

tools may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection.

Protective equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

switch is in the oﬀ position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your ﬁ nger on the switch

or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of

the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught

in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust-related

hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and

safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not

turn it on and oﬀ .

Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power to ols are danger ous in the hand s of untrained

users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts and any other condition that may aﬀ ect the power toolʼs operation.

If damaged, have the power tool repaired

before use.

Many accidents are caused by poorly maintained

power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations diﬀ erent

from those intended could result in a hazardous situation.

5) Service a) Have your power tool serviced by a qualiﬁ ed

repair person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

PRECAUTION Keep children and inﬁ rm persons away. When not in use, tools should be stored out of reach of children and inﬁ rm persons.

CHAIN SAW SAFETY WARNINGS

1. Keep all parts of the body away from the saw chain when the chain saw is operating. Before you start the chain saw, make sure the saw chain is not contacting anything. A moment of inattention while operating chain saws may cause entanglement of your clothing or body with the saw chain.

2. Always hold the chain saw with your right hand on the rear handle and your left hand on the front handle. Holding the chain saw with a reversed hand conﬁ guration increases the risk of personal injury and should never be done.

3. Hold the power tool by insulated gripping surfaces only, because the saw chain may contact hidden wiring or its own cord. Saw chains contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.

4. Wear safety glasses and hearing protection. Further protective equipment for head, hands, legs and feet is recommended. Adequate protective clothing will reduce personal injury by ﬂ ying debris or accidental contact with the saw chain.

5. Do not operate a chain saw in a tree. Operation of a chain saw while up in a tre e may result in per sonal injury.

6. Always keep proper footing and operate the chain saw only when standing on ﬁ xed, secure and level surface. Slippery or unstable surfaces such as ladders may cause a loss of balance or control of the chain saw.

7. When cutting a limb that is under tension be alert for spring back. When the tension in the wood ﬁ bres is released the spring loaded limb may strike the operator and/or throw the chain saw out of control.

8. Use extreme caution when cutting brush and saplings. The slender material may catch the saw chain and be whipped toward you or pull you oﬀ balance.

9. Carry the chain saw by the front handle with the chain saw switched oﬀ and away from your body. When transporting or storing the chain saw always ﬁ t the guide bar cover. Proper handling of the chain saw will reduce the likelihood of accidental contact with the moving saw chain.

10. Follow instructions for lubricating, chain tensioning and changing accessories. Improperly tensioned or lubricated chain may either break or increase the chance for kickback.

11. Keep handles dry, clean, and free from oil and grease. Greasy, oily handles are slippery causing loss of control.

12. Cut wood only. Do not use chain saw for purposes not intended. For example: do n ot use chain saw for cutting plastic, masonry or non-wood building materials. Use of the chain saw for operations diﬀ erent than intended could result in a hazardous situation.

Causes and operator prevention of kickback: (Fig. 2)

Kickback may occur when the nose or tip of the guide

bar touches an object, or when the wood closes in and pinches the saw chain in the cut.

Tip contact in some cases may cause a sudden reverse

reaction, kicking the guide bar up and back towards the operator.

Pinching the saw chain along the top of the guide

bar may push the guide bar rapidly back towards the operator.

Either of these reactions may cause you to lose control

of the saw which could result in serious personal injury. Do not rely exclusively upon the safety devices built into your saw. As a chain saw user, you should take several steps to keep your cutting jobs free from accident or injury.

Kickback is the result of tool misuse and/or incorrect

operat ing procedur es or conditio ns and can be avoid ed by taking proper precautions as given below:

○ Maintain a ﬁ rm grip, with thumbs and ﬁ ngers encircling

the chain saw handles, with both hands on the saw and position your body and arm to allow you to resist kickback forces. Kickback forces can be controlled by the operator, if proper precautions are taken. Do not let go of the chain saw.

○ Do not overreach and do not cut above shoulder

height. This helps prevent unintended tip contact and enables better control of the chain saw in unexpected situations.

○ Only use replacement bars and chains speciﬁ ed by the

manufacturer. Incorrect replacement bars and chains may cause chain breakage and/or kickback.

○ Fol low the man ufacture r’s sharpe ning and m aintenan ce

instructions for the saw chain. Decreasing the depth gauge height can lead to increased kickback.

Chain brake operation:

If a chai n saw hits a solid object at a high speed it reac ts

violently and kicks back. This is diﬃ cult to control and could be dangerous, especially with lightweight tools that tend to be used in all kind of positions. The chain brake immediately stops the chain from rotating if there is an unexpected kickback. The chain brake can be activated by pressing your hand against the handguard or automatically by the kickback itself.

The chain brake can only be reset after the motor

has stopped completely. Reset the handle to the rear position (Fig. 3). Check the function of the chain brake every day.

ADDITIONAL SAFETY WARNINGS

1. Use the electrical voltage listed on the name plate for the power source.

The use of a voltage that exceeds this may result in

injury.

2. Work without pressure. In addition, always keep your body warm.

3. Before commencing work, reﬂ ect fully on the work procedures involved and work to avoid accidents, otherwise injury may occur.

4. Do not use in the event of bad weather, such as strong wind, rain, snow, fog, or in areas prone to rockfall or avalanches.

In bad weather, judgment may be impaired and the

vibration may result in disaster.

5. When visibility is poor, such as during bad weather or night, do not use the unit. In addition, do not use it in rain or in a location exposed to rain.

Unstable foothold or loss of balance may result in an

accident.

6. Check the guide bar and saw chain before starting the unit.

○ If the guide bar or saw chain is cracked, or the product

is scratched or bent, do not use the unit.

○ Check if the guide bar and saw chain are securely

installed. If the guide bar or saw chain is broken or dislodged, this may result in an accident.

7. Before starting work, check to ensure the switch does not engage unless the lock-oﬀ button is pressed.

English

If the unit does not working properly, immediately stop

using and request repair from your HiKOKI Authorized Service Center.

8. Install the saw chain properly, in accordance with the instruction manual.

If installed incorrectly, the saw chain will come oﬀ the

guide bar and injury may occur.

9. Never remove any of the safety devices equipped on the chain saw (brake lever, lock-oﬀ button, chain catcher etc.).

In addition, do not alter or immobilize them. Injury may occur.

10. In the following cases, switch the unit oﬀ and ensure the saw chain is no longer moving:

○ When not in use or being repaired. ○ When shifting to a new work location. ○ When inspecting, adjusting or replacing the saw chain,

guide bar, chain case and any other part.

○ When reﬁ lling the chain oil. ○ When removing dust etc. from the body. ○ When removing obstacles, trash or sawdust generated

from work from the work area.

○ When you take oﬀ the unit, or when you get away from

the unit.

○ Otherwise, if you sense danger or anticipate risk. If the saw chain is still moving, an accident may occur.

11. Work should generally be performed individually. When multiple individuals are involved, ensure suﬃ cient spacing between them.

In particular, when felling standing trees or working on

a slope, if you anticipate trees falling, rolling or sliding, ensure there is no danger to other workers.

12. Remain more than 15 m away from other people.

In addition, when working with multiple persons,

remain 15 m or more apart.

○ There is a risk of impact with scatters and other

accidents.

○ Prepare a whistle alert etc. and determine appropriate

contact method for other workers beforehand.

13. Before felling standing trees, ensure the following:

○ Determine a safe evacuation location prior to felling. ○ Remove obs tacles (e.g., branch es, shrubs) in advan ce. ○ Based on a comprehensive evaluation of the state

of the tree to be felled (e.g., trunk bend, tension of branches) and the surrounding situation (e.g., state of adjacent trees, presence of obstacles, terrain, wind), decide on the direction in which the standing tree will fall and then plan the felling procedure.

Careless felling may result in injury.

14. When felling standing trees, ensure the following:

○ During work, be very careful of the direction in which

trees fall.

○ When working on a slope, ensuring the tree will not roll,

always work from the uphill side of the terrain.

○ When the tree starts falling, switch the unit oﬀ , alert

the surroundings, and immediately retreat to a safe location.

○ During work, if the saw chain or guide bar become

entangled in the tree, switch oﬀ and use a wedge.

15. During use, if the unit performance deteriorates, or you notice any abnormal sound or vibration, immediately switch oﬀ and discontinue use, and return to your HiKOKI Authorized Service Center for inspection or repair.

If you continue using, injury may occur.

16. If the unit is accidentally dropped or exposed to impact, inspect carefully for damage or cracks and ensure there is no deformation.

If the unit is damaged, cracked or deformed, injury may

occur.

17. When transporting the unit by car, secure the unit to prevent it moving.

There is a risk of accident.

English

18. Do not switch the unit on while the chain case is attached.

Injury may occur.

19. Ensure there are no nails and other foreign objects in the material.

If the saw chain impact on the nail etc., injury may

occur.

20. To avoid the guide bar becoming entangled with the material when chopping on a verge or when subject to the weight of material while cutting, install a supporting platform close to the cutting position.

If the guide bar becomes entangled, injury may occur.

21. If the unit is to be transported or stored after use, either remove the saw chain, or attach the chain cover.

If the saw chain comes into contact with your body,

injury may occur.

22. Adequately care for the unit.

○ To ensure work can be perfor med safely and eﬃ ciently,

care for the saw chain to ensure it provides optimal cutting performance.

○ When re placing the saw c hain or guide ba r, mainta ining

the body, ﬁ lling oil etc., follow the instruction manual.

23. Ask the shop to repair the unit. ○ Do not modify this product, since it already complies

with the applicable safety standards.

○ Always refer to your HiKOKI Autho rized S ervice Center

for all repairs.

Attempting to repair the unit yourself may result in an

accident or injury.

24. When not using the unit, ensure it is properly stored. Drain oﬀ the chain oil, and keep in a dry place out of

reach of children or a locked location.

25. If the warning label is no longer visible, peels oﬀ or is otherwise unclear, apply a new warning label.

For the warning label, refer to your HiKOKI Authorized

Service Center.

26. When working, if local rules or regulations apply, comply with the same.

27. Recommendation for the use of a residual current device with a tripping current of 30 mA or less

28. Statement to position the cord of so that it will not be caught on branches and the like, during cutting

29. Recommendation that the ﬁ rst-time user should, as a minimum practice, cutting logs on a saw-horse or cradle

DESCRIPTION OF NUMBERED ITEMS (Fig. 2 - Fig. 38)

Kickback zone

Chain brake

Free

Lock

Knob

Ten sio n di al

Side cover

Guide bar

Saw chain

Guide bar tip

Sprocket

Blade direction

Chain tensioner hole

Chain tensioner boss

Increase the tension

Decrease the tension

Drive link

Fasten

(

Pull

)

Actuation

Release

Chain oil

Oil sight glass

Oil pump adjuster

Lock-oﬀ button

Switch

Plug clip

Plug

Extension cord

Spiked bumper

Front handle

Rear handle

Round ﬁ le

1/5 of diameter of ﬁ le

Depth gage jointer

Flat ﬁ le Protruding depth gage

head

Round oﬀ

Brake band chamber

;

Chain oil spout

Groove

Oil hole

Chain catcher

SPECIFICATIONS

Model CS30SB CS35SB CS40SB Guide bar length (Max. cutting length) 300 mm 350 mm 400 mm Guide bar Type P012-50CR P014-50CR P016-50CR Voltage (by areas)* Power Input* No-load chain speed 14.5 m/s Type of chain 91PX-45 (Oregon) 91PX-52 (Oregon) 91PX-57 (Oregon) Chain pitch / Gauge 9.53 mm (3/8") / 1.27 mm (0.05") Sprocket Number of teeth: 6 Oil pump Automatic Chain oil tank capacity 200 ml Overload protection Electrical Chain brake Manually actuated

Weight*

*1 Be sure to check the nameplate on product as it is subject to change by areas. *2 Weight: According to EPTA-Procedure 01/2003

4.7 kg 4.8 kg 4.9 kg

(220 V, 230 V, 240 V)

1900 W

STANDARD ACCESSORIES

○ Chain case .................................................................. 1

○ Guide bar ..................................................................... 1

○ Chain ........................................................................... 1

○ Plug clip*...................................................................... 1

○ Chain Saw Oil (100 ml) .................................................1

* Not supplied in certain sales areas. Standard accessories are subject to change without

notice.

OPTIONAL ACCESSORIES (SOLD SEPARATELY)

○ Chain Saw Oil ○ Round File ○ Depth Gauge Jointer

Round File and Depth Gauge Jointer are to be used

for sharpening of chain blades. As to its application, please refer to the item titled “Sharpening of the Chain

Blade”. ○ Chain Case Always keep the chain cover on the chain while

carrying the chain saw or while storing it. Optional accessories are subject to change without notice.

APPLICATIONS

General wood cutting.

INSTALLING (REPLACING) SAW CHAIN

WARNING

○ To prevent accidents, always switch the unit oﬀ , and

disconnect the plug from the receptacle. ○ Don’t use the saw chain or the guide bar other than

those speciﬁ ed in “SPECIFICATIONS”.

CAUTION

Wear gloves and be careful to avoid injury with the saw

chain.

NOTE

○ When removing the saw chain, remove sawdust from

the oil spout, oil hole, and guide bar groove. If sawdust accumulates, this may cause the unit to fail. ○ Use the correct type of saw chain in accordance with

the speciﬁ cations. If you install the wrong type of guide bar, the saw chain

may come oﬀ and injury may occur.

1. Removing the side cover (Fig. 4)

1 Rotate the knob once to loosen it. 2 Rotate the tension dial half a turn to loosen it. 3 Turn the knob and remove the side cover.

2. Removing the saw chain and guide bar (Fig. 5)

Remove the saw chain and guide bar in the direction

indicated by the arrow.

3. Engaging the new saw chain in the sprocket

(Figs. 6, 7)

Engage the saw chain at the guide bar tip with attention

to the direction of the saw chain, and then properly

engage the saw chain with the sprocket.

4. Installing the side cover

1 Adjust the tension dial of the side cover so that the

chain tensioner boss is inserted into the guide bar

chain tensioner hole, and attach the side cover. (Fig. 8)

2 Rotate the knob once to temporarily ﬁ x it. (Fig. 9)

English

5. Adjusting the saw chain tension (Fig. 10)

○ While lifting the guide bar tip, turn the tension dial to

adjust the saw chain tension.

○ Turn the tension dial to the right to increase the saw

chain tension, and to the left to decrease it.

6. Checking the saw chain tension (Fig. 11)

Adjust the saw chain tension so that the gap between

the saw chain drive lin k and the guide bar is 0.5 to 1 mm when you lift the saw chain slightly near the center of the guide bar.

7. Securing the knob (Fig. 12)

1 When adjustment is complete, lift up the guide bar, and

fully tighten the knob.

2 Make sure the bolt is ﬁ rmly tightened.

WARNING

After adjusting the saw chain tension, ensure the knob

is fully tightened.

If it is loose, injury may occur.

INSPECTION AND PREPARATION PRIOR TO USE

Prior to u se, make the follo wing inspec tion and prep aration.

WARNING

○ Ensure that the power source to be utilized conforms

to the power requirements speciﬁ ed on the product nameplate.

○ To prevent accidents, always perform steps 1 to 5

ensuring the plug is disconnected from the receptacle. ○ Do not secure the lock-oﬀ button while it is pressed. If the switch is accidentally engaged, the unit may

unexpectedly start and injury may occur.

1. Ensuring the switch is oﬀ

○ Ensure that the power switch is in the OFF position. If

the plug is connected to a receptacle while the power

switch is in the ON position, the power tool will start

operating immediately, which could cause a serious

accident. ○ When the switch is engaged while pressing the lock-

oﬀ button, the unit switches on, and when the switch is

released, the unit switches oﬀ .

2. Checking the extension cord

When the work area is remote from the power source,

use an extension cord of suﬃ cient thickness and rated

capacity. The extension cord should be kept as short

as practicable.

3. Checking the saw chain tension

○ If the saw chain tension is incorrect, there is a risk of

damage to the saw chain or guide bar and malfunction.

Referring to steps 5 to 7 “Installing (replacing) saw

chain,” ensure an appropriate tension is set. ○ While the saw chain is still new, it is particularly

stretchy, so periodically check the tension and adjust

as required. ○ Also check the knob is securely tightened.

4. Checking operation of chain brake (Fig. 13) WARNING

○ Although the chain brake is an emergency stop device,

this is not completely reliable. Operate carefully to

avoid the risk of kickback. ○ The chain brake is intended for use in e mergencies a nd

when starting up. Do not use it indiscriminately. ○ To avoid impaired movement of the chain brake due to

buildup of sawdust etc., clean regularly. ○ The chain brake is an important component to ensure

safe use. If you have any concern regarding the brake operation,

request repair from your HiKOKI Authorized Service

Center.

English

The chain brake is an emergency stop device that stops the saw chain when the unit is subject to kickback etc., to reduce risk. (Refer to “Causes and operator prevention of kickback.”) When act ivating the cha in brake by pushing the brake lever forward, the saw chain stops moving. If you pull the brake lever towar d you, the brake is released. When conﬁ rming the operation of the chain brake, always switch the unit oﬀ , disconnec t the plug form the receptacle, activate the brake lever and pull the saw chain by hand. If the saw chain does not move, this means the chain brake is activated.

NOTE

Always wear thick gloves for this task. Since the saw chain blade is very sharp, pulling it hard

risks injuring your ﬁ ngers.

5. Checking the chain oil

○ This unit is delivered without chain oil inside. Ensure

the oil tank is ﬁ lled with the chain oil provided before use. (Fig. 14)

○ Periodically check the oil sight glass during work and

replenish oil as required.

○ If the chain oil supplied runs out, use HiKOKI chain oil

sold separately or equivalent chain oil on the market. ○ The chain oil lubricates automatically. The discharge rate for auto lubrication is factory preset

to the maximum. To reduce the di scharge rate, tu rn the oil pump adjuster

on the rear of the body clockwise. (Fig. 15)

NOTE

○ The oil tank capacity is about 200 ml. Even if overﬁ lled, excess oil will escape from the

overﬂ ow spout. ○ We recommend that you stock up with chain oil. If you continue working without chain oil, the saw chain

may burn through, or the motor may fail. ○ Be careful to avoid dust or other foreign matter from

entering the oil tank. If dust and other foreign matter enter the oil tank, the

unit may fail. ○ Chain oil left in the tank may leak due to the structure of

this unit. Although this does not indicate a malfunction,

it may soil the storage location, so be careful. When storing, empty the oil from the oil tank, and place

an item under the main body which can absorb any

leaks.

6. Connecting the plug to the receptacle

7. Checking brake is engaged

○ When the switch is engaged while pressing the lock-

oﬀ button, the unit switches on, and when the switch is

released, the unit switches oﬀ . ○ In addition, at the same time as releasing the switch,

the unit applies a brake to stop the rotation of the saw

chain. ○ Before using, check to ensure brake is engaged.

CAUTION

Be careful of the repulsive force when the brake is

engaged. If you drop the unit, injury may occur.

8. Checking chain oil discharge (Figs. 15, 16)

○ When switching the unit on, chain oil automatically

lubricates the saw chain and guide bar. ○ If oil does not seem to emerge 2 to 3 minutes after

the unit starts, check if any sawdust has accumulated

around the oil spout. (Refer to “Cleaning the chain oil spout.”) (Refer to “Checking the chain oil.”)

9. It is recommended to use an earth-leakage circuit

breaker or a residual current device.

Switch operation

When the switch is engaged while pressing the lock-oﬀ

button, the saw chain rotates. (Fig. 17)

Unless the lock-oﬀ but ton is p ressed , the swit ch cann ot

be engaged.

After the switch is engaged, the saw chain continues

rotating as long as it is pressed down.

When the switch is released, a brake is applied to stop

the saw chain rotation.

WARNING

Do not secure the lock-oﬀ button while it is pressed. If the switch is accidentally engaged, the unit may

unexpectedly start and injury may occur.

Using the plug clip

The cord leading from the power plug is prevented from

being pulled out by the plug clip. (Fig. 18)

CUTTING PROCEDURES

WARNING

○ Prior to operation, ensure that chain brake works. ○ During use, grip the handle securely with both hands. ○ When cutting timber from the bottom, ensure the saw

chain does not impact with the timber. If the unit is pushed back, injury may occur. ○ During work breaks or after work, a lways switch the un it

oﬀ , and disconnect the plug from the receptacle.

Always monitor the workplace and surrounding area, ensure there are no objects which could cause injuries, accidents or failure, and if any are present, remove them in advance. In particular, when establishing a foothold for working, ensure there is no instability or any object which could be tripped over. When felling standing trees, always pay careful attention to the direction in which the tree will fall or roll, and determine a safe evacuation area and escape route for yourself in advance.

1 Ensuring the unit is switched oﬀ

If the plug is connected to a receptacle while the switch

is unknowingly engaged, the unit may unexpectedly

start, which may result in an accident.

2 Engaging the switch

Ensuring the saw chain is not in contact with the timber,

engage the switch, and start cutting when the saw

chain speed has increased.

CAUTION

○ When switching the unit on, ensure the saw chain does

not contact with material or anything else. ○ During use, be careful to ensure the saw chain does

not contact with other material or object. In particular,

when you have ﬁ nished cutting, be careful to ensure it

does not touch the ground.

NOTE

Reﬁ ll the oil tank early to prevent the unit running out of

oil.

1. General cutting procedures

(1) Switch ON the power while keeping the saw slightly

away from the wood to be cut. Start sawing only after

the unit has reached full speed. (2) When sawing a slender piece of wood, press the base

section of the guide bar against the wood and saw

downward as shown in Fig. 19. (3) When sawing a thick piece of wood, press the spike on

the front section of the unit against the wood and cut it

with a lever action while using the spike as a fulcrum as

shown in Fig. 20.

(4) When cutting wood horizontally, turn the unit body to

the right so that the guide bar is below and hold the upper side of the front handle with your left hand. Hold the guide bar horizontally and place the spike that is on the front of the unit body on the lumbar. Using the spike as a fulcrum, cut into the wood by turning the rear handle to the right. (Fig. 21)

(5) When cutting into wood from the bottom, touch the

upper part of the guide bar to the wood lightly. (Fig. 22)

(6) As well as carefully studying the handling instructions,

ensure practical instruction in the operation of the chain saw prio r to use, or at least p ractice work ing with the ch ain saw by cut ting length s of round timber o n a sawing trest le.

(7) When cutting logs or timbers which are not supported,

support them properly by immobilizing them during cutting using a sawing trestle or other proper method.

CAUTION

○ When cutting wood from the bottom, there is a danger

that the unit body may be pushed back toward the user if the chain strongly impacts with the wood.

○ Do not cut all the way thorough the wood by starting

from the bottom since there is the danger of the guide bar ﬂ ying up out of control when the cut is ﬁ nished.

○ Always prevent the operating chain saw from touching

the ground or wire fences.

2. Branch cutting

(1) Cutting branches from a standing tree: A thick branch should initially be cut oﬀ at a point away

from the trunk of the tree.

First cut in about one third of the way from below, and

then cut oﬀ the branch from above. Finally, cut oﬀ the remaining portion of the branch even with the trunk of the tree. (Fig. 23)

CAUTION

○ Always be careful to avoid falling branches. ○ Always be alert for chain saw recoil.

(2) Cutting branches from fallen trees: First cut oﬀ branches that do not touch the ground, th en

cut oﬀ those which touch the ground. When cutting thick branches that touch the ground, ﬁ rst cut in about half of the way from above, then cut the branch oﬀ from below. (Fig. 24)

CAUTION

○ When cutting oﬀ branches which touch the ground, be

careful that the guide bar does not become bound by pressure.

○ During the ﬁ nal cutting stage, beware of the log

suddenly rolling.

3. Log cutting

When cutting a log positioned as shown in Fig. 25, ﬁ rst

cut in about one third of the way from below, then cut down all the way from above. When cutting a log that straddles a hollow as shown in Fig. 26, ﬁ rst cut in about two thirds of the way from above, then cut upward from below.

CAUTION

○ Ensure the guide bar does not become bound in the log

by pressure.

○ When working on inclined ground, be sure to stand on

the uphill side of the log. If you stand on the downhill side, the cut-oﬀ log may roll toward you.

4. Felling trees

(1) Undercut ( Make undercut facing the direction in which you want

the tree to fall.

The depth of the undercut should be 1/3 of the tree’s

diameter. Never fell trees without proper undercut. (2) Back cut ( Make a backcut about 5 cm above and parallel to the

horizontal undercut. If the chain becomes entangled during cut ting, stop the

saw and use wedges to free it. Do not cut thorough the

tree.

as shown in Fig. 27):

English

CAUTION

○ Trees should not be felled in a manner that would

endanger any person, strike any utility line or cause any property damage.

○ Be sure to stand on the uphill side of the terrain as the

tree is likely to roll or slide downhill after it is felled.

Precaution for cutting work

Gripping/pushing force of chain saw

Always grip the chain saw securely. In addition, do not force the chain saw more than

necessary. When cutting, additional force exerted on the chain saw will not accelerate the cutting speed. This will strain the motor, impair the performance, and damage o r cause malfunction of the m otor or guide bar.

Use the unit in the range where the saw chain is at a

reasonable speed.

In particular, when the saw chain stops (becomes

jammed) due to the excessive force, it may cause an injury or failure of the unit.

Chain catcher

○ The chain catcher is located on the power head just

below the chain to further prevent the possibility of a broken chain striking the chain saw user.

○ When the saw chain is cut, replace it with a new one

referring to “Installing (replacing) saw chain”.

SHARPENING OF THE CHAIN BLADE

WARNING

To prevent accidents, always turn oﬀ the switch and

disconnect the plug from the receptacle.

In addition, when using saw chains, always wear thick

gloves.

NOTE

Sharpen the saw chain and adjust the depth gage at

the central position on the guide bar, with the saw chain

attached to the main body. When the sharpness of saw chains deteriorates, the motor and each part of the body are burdened and the eﬃ ciency declines. For optimal performance of the unit, frequent maintenance is necessary to keep the saw chain sharp.

1. Blade sharpening

The accessory round ﬁ le should be held against the

chain blade so that one-ﬁ fth of its diameter extends

above the top of the blade, as shown in Fig. 28.

Sharpen the blades by keeping the round ﬁ le at a 30°

angle in relation to the guide bar, as shown in Fig. 29,

ensuring that the round ﬁ le is held straight, as shown

in Fig. 30. Ensure that all saw blades are ﬁ led at the

same angle, or the cutting eﬃ ciency of the tool will

be impaired. Appropriate angles for sharpening the

blades correctly are shown in Fig. 31.

2. Adjustment of depth gage WARNING

○ Do not sand the top part of the bumper tie strap and

guard drive link, nor cause the shape of said parts to

deform. ○ Adjustment of depth gages must be in line with the

predetermined dimensions and shapes, otherwise the

risk of kickback may increase, causing an injury.

Bumper tie strap

Guard drive link

English

Depth gages shall be all lined up in the same manner

because they are used to adjust depth at the position where the cutter inlays into the wood.

When sharpening the saw chain, be sure to check the

depth gage every two or three times.

Place a depth gage jointer on the saw chain, leave the

gage visible at the groove, and use a ﬂ at ﬁ le to bevel the portion out of the depth gage jointer. (Fig. 33) (Depth gage jointer and ﬂ at ﬁ le are sold separately.)

After ﬁ ling away the depth gage, round oﬀ the front side

of the depth gage as it was. (Fig. 34)

After sharpening the saw chain, place it into chain oil to

wash oﬀ the ﬁ lings.

If ﬁ lings are not cleaned oﬀ , the saw chain and guide

bar will quickly wear while in use.

MAINTENANCE AND INSPECTION

After operation, perform inspection and maintenance of each part when storing the unit.

WARNING

During maintenance and inspection, always switch oﬀ

the unit and disconnect the plug from the receptacle.

1. Inspection of saw chains

○ Occasionally inspect the saw chain. In the event of

any abnormality, replace it with a new one referring to “Installing (replacing) saw chain” .

○ Inspect the chain tension and check If it is correctly

tightened.

○ Stop using the unit when the saw chain becomes blunt

and sharpen it referring to “Sharpening of the chain blade”.

○ After use, carefully lubricate the saw chain and guide

bars with oil for rust-prooﬁ ng.

CAUTION

Wear gloves to avoid injury while using a saw chain.

2. Cleaning the side cover (Fig. 35)

Clean and remove any sawdust left inside the parts.

NOTE

When cleaning the side cover, brake band chamber,

chain oil spout, and side bar, see the procedure “Installing (replacing) saw chain” and remove the saw chain.

3. Cleaning the chain oil spout (Fig. 36)

Before cleaning the chain oil spout, remove the side

cover and guide bar.

4. Cleaning the guide bar (Figs. 7, 37)

When sawdust and similar become clogged in the

groove of the guide bar or oil spout, the oil may not ﬂ ow, which may result in the unit failing.

Remove the guide bar and clean any sawdust clogged

in the groove after use and when replacing the saw chain. (Refer to “Installing (replacing) saw chain.”)

5. Inspect the chain catcher (Fig. 38)

The chain catcher is for preventing the saw chain from

striking the operator as much as possible should the chain come loose or break.

The chain catcher and side cover are combined into a

single structure.

Inspect the chain catcher to make sure that there are

no damages.

6. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that

they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

7. Maintenance of the motor

The motor unit winding is the very “heart” of the power

tool.

Exercise due care to ensure the winding does not

become damaged and/or wet with oil or water.

8. Replacing the carbon brushes

For your continued safety and electrical shock

protection, carbon brush inspection and replacement

on this tool should ONLY be performed by a HiKOKI

AUTHORIZED SERVICE CENTER.

9. Cleaning of the outside

When the chain saw is stained, wipe with a soft dry

cloth or a cloth moistened with soapy water. Do not use

chloric solvents, gasoline or paint thinner, for they melt

plastics.

10. Storag e

When storing the unit, perform cleaning and

maintenance of each part and mount the chain case to

the guide bar. Store the chain saw in a place where the temperature is

less than 40°C and out of reach of children.

CAUTION

In the operation and maintenance of power tools, the

safety regulations and standards prescribed in each

country must be observed.

SELECTING ACCESSORIES

The accessories of this machine are listed on page 235.

GUARANTEE

We guarantee HiKOKI Power Tools in accordance with statutory/country speciﬁ c regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE foun d at the end of this H andling inst ruction, to a HiKOKI Authorized Service Center.

IMPORTANT Correct connection of the plug

The wires of the main lead are coloured in accordance with the following code: Blue: -- Neutral Brown: -- Live As the colours of the wires in the main lead of this tool may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire coloured blue must be connected to the terminal marked with the letter N or coloured black. The wire c oloured brown m ust be connec ted to the termina l marked with the letter L or coloured red. Neither core must be connected to the earth terminal.

NOTE

This requirement is provided according to BRITISH STANDARD 2769: 1984. Therefore, the letter code and colour code may not be applicable to other markets except The United Kingdom.

Information concerning airborne noise and vibration

The measured values were determined according to EN60745 and declared in accordance with ISO 4871.

Measured A-weighted sound power level: 108 dB (A) Measured A-weighted sound pressure level: 95 dB (A) Uncertainty K: 2 dB (A).

Wear hearing protection.

Vibration total values (triax vector sum) determined according to EN60745.

ah = 4.0 m/s

Uncertainty K = 1.5 m/s

The declared vibration total value has been measured in accordance with a standard test method and may be used for comparing one tool with another. It may also be used in a preliminary assessment of exposure.

WARNING

○ The vibration emission during actual use of the power

tool can diﬀ er from the declared total value depending on the ways in which the tool is used.

○ Identify safety measures to protect the operator that

are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched oﬀ and when it is running idle in addition to the trigger time).

NOTE

Due to HiKOKI’s continuing program of research and development, the speciﬁ cations herein are subject to change without prior notice.

English

Deutsch

(Übersetzung der Original-Gebrauchsanweisung)

SYMBOLE

WARNUNG Die folgenden Symbole werden für diese

Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

CS30SB / CS35SB / CS40SB: Kettensäge

Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern.

Verwenden Sie die Heckenschere nicht im Regen oder bei Feuchtigkeit, und belassen sie das Gerät bei Regen nicht im Freien.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2012/19/ EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechaten Wiederververtung zugeführt werden.

Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen in dieser Anleitung und am Gerät selbst.

Bei der Benutzung dieses Gerätes immer einen Augenschutz tragen.

Bei der Benutzung dieses Gerätes immer einen Ohrenschutz tragen.

Wenn das Kabel beschädigt ist, den Stecker des Stromkabels herausziehen.

Ölpumpenregelung

Garantierter Schalldruckpegel

Kettenöl zugeben

TEILEBEZEICHNUNGEN (Abb. 1)

A: Verriegelungsknopf: Dieser Knopf verhindert ein

unbeabsichtigtes Betätigen des Auslösers. B: Öltankdeckel: Deckel zum Verschließen des Öltanks. C: Sägekette: Kette, die als Schneidewerk- zeug dient. D: Schwert: Der Teil, der die Sägekette trägt und führt. E: Stoßfänger mit Dorn: Diese Vorrichtung dient als

Drehpunkt, wenn sie in Berührung mit einem Baum

oder einem Baumstamm ist. F: Öl-Sichtglas: Fenster zum Prüfen des Kettenölpegels. G: Kettenbremse: Vorrichtung zum Stoppen bzw.

Verriegeln der Sägekette. H: Vorderer Griﬀ : Haltegriﬀ an der Vorderseite des

Gerätkörpers. I: Hinterer Griﬀ : Haltegriﬀ an der Oberseite des

Gerätkörpers. J: Schalter: Das Gerät wird mit dem Finger aktiviert.

K: Seitliche Abdeckung: Schutzabdeckung für Schwert

und Sägekette, Vorgelege und Kettenzahnrad, wenn die Kettensäge in Benutzung ist.

L: Spannungswählschalter: Vorrichtung zum Einstellen

der Spannung der Sägekette.

M: Drehknopf: Knopf zum Sichern des

Spannungswählschalters und der seitlichen Abdeckung.

N: Kettengehäuse: Gehäuse zum Abdecken von Schwert

und Sägekette, wenn das Gerät nicht in Gebrauch ist.

O: Steckerklemme: Eine Vorrichtung, die verhindert,

dass der Stromstecker aus dem Steckteil eines Verlängerungskabels heraus rutscht.

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNUNG Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

er Begriﬀ „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle

förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals

an Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entﬂ ammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu

Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit

Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe beﬁ nden.

Wenn Sie abgelenkt werden, können Sie die

Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden.

Nehmen Sie niemals irgendwelche

Änderungen am Anschlussstecker vor.

Verwenden Sie bei Elektrowerkzeugen

mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende

Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen

besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen

oder sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug

eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie das Anschlusskabel

nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose.

Halten Sie die Anschlussschnur von

Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre

erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien

benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel

vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeuges

in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer

Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten.

Benutzen Sie keine Elektrowerkzeuge, wenn

Sie müde sind oder unter Einﬂ uss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können

bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie eine persönliche

Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere

Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigtes Einschalten.

Achten Sie darauf, dass sich der Schalter in der Aus- (Oﬀ -) Position beﬁ ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit

dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des

Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Sorgen Sie für einen festen Stand. Achten Sie

jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in

unerwarteten Situationen besser im Griﬀ .

f) Kleiden Sie sich richtig. Tragen Sie keine lose

Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann

von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Deutsch

Durch Entfernen des Staubes können

staubbezogene Gefahren vermindert werden.

4) Einsatz und Pﬂ ege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei

bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn

es sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter

betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Stecken Sie den Stecker der Stromversorgung

oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen

verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind

gefährlich.

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen

Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können.

Bei Beschädigungen lassen Sie das

Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf

schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen

Schneidkanten bleiben weniger häuﬁ g hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge,

Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeuges für andere

als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service a) Lassen Sie Elektrowerkzeuge durch

qualiﬁ zierte Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des

Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

Deutsch

WARNHINWEISE ZUR SICHERHEIT DER KETTENSÄGE

1. Halten Sie alle Körperteile, wenn die Kettensäge in Betrieb ist, von der Sägekette fern. Achten Sie vor dem Einsch alten der Kett ensäge darau f, dass di e Sägekette nichts berührt. Ein Moment der Unachtsamkeit bei der Benutzung von Kettensägen kann verursachen, dass sich Ihre Kleidung oder Körperteile in der Sägekette verfangen.

2. Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Griﬀ und ihrer linken Hand am vorderen Griﬀ . Wird die Kettensäge mit umgekehrter Handhaltung gehalten, erhöht sich die Gefahr einer Körperverletzung, das sollte nie getan werden.

3. Halten Sie das Elektrowerkzeug nur an den isolierten Griﬀ ﬂ ächen, denn die Sägekette könnte verborgene Leitungen oder das Kabel des Elektrowerkzeugs berühren. Eine Kettensäge, die ein unter Strom stehendes Kabel berührt, kann freiliegende Metallteile des Elektrowerkzeugs unter Strom setzen und der Bediener kann einen Stromschlag abbekommen.

4. Tragen Sie Schutzbrille und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Eine adäquate Schutzkleidung verringert Körperverletzung durch ﬂ iegende Trümmer oder zufällige Berührung der Sägekette.

5. Schalten Sie die Kettensäge nicht auf einem Baum ein. Einschalten einer Kettensäge, während man auf einem Baum ist, kann zu Körperverletzungen führen.

6. Achten Sie immer auf einen sicheren Stand und betreiben Sie die Kettensäge nur, wenn Sie auf einer festen, sicheren und ebenen Fläche stehen. Rutschige oder instabile Flächen wie etwa Leitern können einen Verlust des Gleichgewichts oder der Kontrolle über die Kettensäge verursachen.

7. Seien Sie beim Schneiden eines Astes, der unter Spannung steht, auf einen Ausschlag gefasst. Wenn die Spannung in den Holzfasern gelöst wird, kann der federgeladene Ast auf den Bediener ausschlagen und/ oder die Kettensäge außer Kontrolle bringen.

8. Seien Sie beim Schneiden von Unterholz und Baumtrieben äußerst vorsichtig. Das dünne Material kann sich in der Sägekette verfangen und auf Sie peitschen oder Sie aus dem Gleichgewicht bringen.

9. Tragen Sie die Kettensäge ausgeschaltet am vorderen Griﬀ und halten Sie sie dabei von Ihrem Körper weg. Bringen Sie beim Transportieren oder zum Verstauen der Kettensäge immer die Schwertabdeckung an. Eine ordnungsgemäße Handhabung der Kettensäge wird die Wahrscheinlichkeit einer zufälligen Berührung der sich bewegenden Sägekette reduzieren.

10. Befolgen Sie die Anweisungen für das Schmieren, Spannen der Kette und für den Wechsel von Zubehörteilen. Eine nicht richtig gespannte oder geschmierte Kette kann entweder brechen, oder die Möglichkeit eines Rückstoßes erhöhen.

11. Halten Sie die Griﬀ e trocken, sauber und frei von Öl und Schmierfett. Schmierige, ölige Griﬀ e sind rutschig und verursachen einen Verlust der Kontrolle.

12. Schneiden Sie nur Holz. Benutzen Sie die Kettensäge nicht für Zwecke, für die sie nicht ausgelegt ist. Zum Beispiel: Benutzen Sie die Kettensäge nicht zum Schneiden von Kunststoﬀ , Mauerwerk, oder Baumaterialien, die nicht aus Holz sind. Eine Benutzung der Kettensäge für andere als die Arbeiten, für die sie ausgelegt ist, könnte zu einer gefährlichen Situation führen.

Ursachen und Verhütung von Rückstoß: (Abb. 2)

Ein Rückschlag kann auftreten, wenn die Nase bzw.

Spitze des Schwertes einen Gegenstand berührt, oder wenn sich das Holz schließt und die Sägekette im Schnitt einklemmt.

Eine Berührung der Spitze kann in manchen Fällen

einen plötzlichen Rückschlag verursachen, bei dem das Schwert nach oben und zurück zum Bediener geschleudert wird.

Ein Einklemmen der Sägekette entlang des oberen

Teils des Schwerts kann das Schwert rasch zum Bediener hin zurückschieben.

Diese Reaktionen können beide verursachen, dass Sie

die Kontrolle über die Säge verlieren, was zu schweren Körperverletzungen führen könnte. Verlassen Sie sich nicht ausschließlich auf die Sicherheitsvorrichtungen, die in Ihre Säge eingebaut sind. Als Benutzer einer Kettensäge sollten Sie mehrere Maßnahmen ergreifen, um Ihre Schneidearbeiten frei von Unfällen oder Verletzungen zu halten.

Ein Rückstoß ist das Ergebnis eines Missbrauchs

des Elektrowerkzeugs und/oder von falschen Arbeitsverfahren oder Bedingungen und kann vermieden werden, indem man die nachstehend angegebenen richtigen Vorsichtsmaßnahmen triﬀ t.

○ Bewahren Sie einen festen Griﬀ , bei dem Daumen

und Finger die Griﬀ e der Kettensäge umschließen, halten Sie die Säge mit beiden Händen und positionieren Sie Ihren Körper und Ihre Arme so, dass Sie Rückstoßkräften widerstehen können. Der Bediener kann Rückstoßkräfte kontrollieren, wenn angemessene Vorsichtsmaßnahmen ergriﬀ en werden. Lassen Sie die Kettensäge nicht los.

○ Überstrecken Sie sich nicht und schneiden Sie

nicht oberhalb der Schulterhöhe. Das hilft eine unbeabsichtigte Berührung der Spitze zu verhindern und gewährt eine bessere Kontrolle der Kettensäge in unerwarteten Situationen.

○ Benutzen Sie nur vom Hersteller angegebene

Ersatzschwerter und –ketten. Fa lsche Ersat zschwerter und –ketten können ein Brechen der Kette und/oder einen Rückstoß verursachen.

○ Befolgen Sie die Anweisungen des Herstellers für

das Schärfen und die Wartung der Kettensäge. Eine Verringerung der Tiefenanzeigenhöhe kann zu vermehrtem Rückstoß führen.

Funktionsweise der Kettenbremse:

Wenn eine Kettensäge mit hoher Geschwindigkeit

auf einen festen Gegenstand triﬀ t, reagiert sie heftig und es gibt einen Rückstoß. Dies lässt sich schwer unter Kontrolle halten und könnte gefährlich sein, insbesondere bei Geräten mit geringem Gewicht, die in allen möglichen Stellungen benutzt werden können. Die Kettenbremse stoppt die Drehung der Kette sofort, wenn es einen unerwarteten Rückstoß gibt. Die Kettenbremse kann aktiviert werden, indem Sie mit der Hand gegen den Handschutz drücken, oder automatisch durch den Rückstoß selbst.

Erst nachdem der Motor vollständig zum Stillstand

gekommen ist, kann die zurückgesetzt werden. Verschieben Sie den Griﬀ auf die hintere Position (Abb. 3). Überprüfen Sie die Funktion der Kettenbremse jeden Tag.

ZUSÄTZLICHE SICHERHEITS- UND WARNHINWEISE

1. Benutzen Sie die Spannung, die auf der Gerätplakette für die Energiequelle angegeben ist.

Die Benutzung einer höheren Spannung kann zu

Verletzungen führen.

2. Arbeiten Sie ohne Druck. Halten Sie außerdem Ihren Körper immer warm.

3. Denken Sie vor Beginn der Arbeit die Arbeitsvorgänge ganz durch und Arbeiten Sie so, dass Unfälle vermieden werden, sonst kann es zu Verletzungen kommen.

4. Benutzen Sie das Gerät nicht bei schlechtem Wetter, wie etwa starkem Wind, Regen, Schneefall, Nebel, oder in Gebieten, wo es leicht zu Steinschlag oder Lawinen kommen kann.

Bei schlechtem Wetter kann die Urteilskraft

beeinträchtigt sein und die Vibration kann zu Katastrophen führen.

5. Benutzen Sie das Gerät nicht bei schlechter Sicht, wie etwa bei schlechtem Wetter oder nachts. Benutzen Sie es außerdem nicht im Regen bzw. an einem Ort, der Regen ausgesetzt ist.

Ein instabiler Stand oder Verlust des Gleichgewichts

kann zu einem Unfall führen.

6. Überprüfen Sie vor dem Starten des Gerätes das Schwert und die Sägekette.

○ Wenn das Schwert oder die Sägekette Risse aufweist,

oder das Produkt verkratzt oder verbogen ist, darf das Gerät nicht benutzt werden.

○ Überprüfen Sie, ob das Schwert und die Sägekette

sicher montiert sind. Wenn das Schwert oder die Sägekette gebrochen oder verschoben sind, kann das zu einem Unfall führen.

7. Vergewissern Sie sich vor Beginn der Arbeit, dass der Schalter nicht einrastet, wenn der Entriegelungsknopf nicht gedrückt wird.

Sollte das Gerät nicht ordnungsgemäß funktionieren,

stellen Sie seine Benutzung sofort ein und verlangen Sie eine Reparatur bei Ihrer von HiKOKI autorisierten Service-Werkstatt.

8. Montieren Sie die Ket tensäge ordentlich entsprechend der Gebrauchsanleitung.

Wenn sie nicht korrekt montiert ist, wird sich die

Kettensäge vom Schwert lösen und es kann zu Verletzungen kommen.

9. Entfernen Sie nie irgendeine der Sicherheitsvorrichtungen, mit denen die Kettensäge ausgestattet ist (Bremshebel, Entriegelungsknopf, Kettenfänger usw.).

Sie dürfen diese außerdem nicht verändern oder

unbeweglich machen.

Es kann zu Verletzungen kommen.

10. Schalten Sie in folgenden Fällen das Gerät aus und vergewissern Sie sich, dass sich die Sägekette nicht mehr bewegt:

○ Wenn das Gerät nicht in Gebrauch ist, oder repariert

wird.

○ Wenn Sie es an eine andere Arbeitsstelle bringen. ○ Bei Inspektion, Einstellung, oder Austausch von

Sägekette, Schwert, Kettengehäuse und anderen Tei le n.

○ Beim Nachfüllen von Kettenöl. ○ Beim Entfernen von Staub usw. vom Gerätkörper. ○ Beim Entfernen von Hindernissen, Abfall, oder

von bei der Arbeit erzeugtem Sägemehl aus dem Arbeitsbereich.

○ Wenn Sie das Gerät ablegen, oder Sie sich von ihm

entfernen.

○ Darüber hinaus wenn Sie Gefahr verspüren oder ein

Risiko voraussehen.

Wenn sich die Sägekette noch bewegt, kann es zu

einem Unfall kommen.

11. Die Arbeit sollte allgemein nur von einer Person ausgeführt werden. Achten Sie, wenn mehrere Personen beteiligt sind, auf einen hinreichenden Abstand zwischen ihnen.

Insbesondere wenn Sie beim Fällen von stehenden

Bäumen oder bei der Arbeit auf einem Abhang voraussehen, dass Bäume fallen, rollen, oder rutschen werden, müssen Sie sicherstellen, dass andere Arbeiter nicht gefährdet sind.

12. Halten Sie einen Abstand von mindestens 15 m zu anderen Personen.

Bei Arbeit mit mehreren Personen muss der Abstand

zwischen ihnen mindestens 15 m betragen.

○ Es besteht Gefahr, von herumﬂ iegenden Trümmern

○ Bereiten Sie vorher einen Pfeifalarm usw. vor und

13. Stellen Sie vor dem Fällen von stehenden Bäumen

○ Bestimmen Sie vor dem Fällen einen sicheren

○ Entfernen Sie vorher Hindernisse (z. B. Zweige,

○ Entscheiden Sie auf Grundlage einer umfassenden

Ein achtloses Fällen kann zu Verletzungen führen.

14. Stellen Sie beim Fällen von stehenden Bäumen

○ Achten Sie bei der Arbeit unbedingt sehr sorgfältig auf

○ Stellen Sie bei der Arbeit auf einem Abhang sicher,

○ Wenn der Baum zu fallen beginnt, schalten Sie das

○ Wenn sich die Sägekette oder das Schwert während

15. Wenn sich während des Gebrauchs die Leistung des

Wenn Sie es weiter benutzen, kann es zu Verletzungen

16. Wenn das Gerät zu Boden gefallen ist, oder Stößen

Wenn das Gerät beschädigt ist, bzw. Risse oder

17. Sichern Sie das Gerät, wenn Sie es im Auto

Es besteht Unfallgefahr.

18. Schalten Sie das Gerät nicht bei angebrachtem

Es kann zu Verletzungen kommen.

19. Vergewissern Sie sich, dass keine Nägel oder andere

Wenn die Sägekette auf den Nagel o.ä. triﬀ t, kann es

20. Um zu vermeiden, dass sich das Schwert im Material

Wenn sich das Schwert verfängt, kann es zu

21. Wenn das Gerät transportiert oder nach Gebrauch

Wenn die Sägekette mit Ihrem Körper in Berührung

Deutsch

getroﬀ en zu werden, und von anderen Unfällen.

legen Sie eine geeignete Kontaktmethode für andere Arbeiter fest.

folgendes sicher:

Evakuierungsort.

Unterholz).

Bewertung des Baums, der gefällt werden soll (z. B. Stammkrümmung, Spannung von Ästen) und der Situation der Umgebung (z. B. Zustand von benachbarten Bäumen, Vorhandensein von Hindernissen, Gelände, Wind) die Richtung, in die der Baum fallen soll, und planen Sie dann die Vorgehensweise beim Fällen.

folgendes sicher:

die Richtung, in die Bäume fallen.

dass der Baum nicht rollen wird un d arbeiten Sie im mer auf der bergauf gelegenen Seite des Geländes.

Gerät aus, Warnen Sie die Umgebung ziehen Sie sich sofort an einen sicheren Ort zurück.

der Arbeit im Baum verfängt, schalten Sie das Gerät aus und benutzen Sie einen Keil.

Geräts verschlechtern sollte, oder Sie ein abnormales Geräusch oder eine abnormale Vibration bemerken, schalten Sie das Gerät aus, stellen Sie seine Benutzung ein und bringen Sie es zu Ihrer von HiKOKI autorisierten Service-Werkstatt zur Inspektion bzw. Reparatur.

kommen.

ausgesetzt war, untersuchen Sie es sorgfältig auf Schäden oder Risse und vergewissern Sie sich, dass es nicht verformt ist.

Verformungen aufweist, kann es zu Verletzungen kommen.

transpor tier en, um zu ver hind ern, dass es s ich beweg t.

Kettengehäuse ein.

Fremdkörper im Material sind.

zu Verletzungen kommen.

verfängt, wenn Sie an einem Randstreifen entasten, oder wenn das Schwert beim Schneiden dem Gewicht des Materials ausgesetzt ist, installieren Sie eine stützende Plattform in Nähe der Schnittstelle.

Verletzungen kommen.

gelagert werden soll, entfernten Sie entweder die Sägekette, oder bringen Sie die Kettenabdeckung an.

kommt, kann es zu Verletzungen kommen.

Deutsch

22. Pﬂ egen Sie das Gerät adäquat.

○ Um si cherzustelle n, dass die Arbe it sic her und eﬃ zient

durchgeführt werden kann, pﬂ egen Sie die Sägekette, damit gewährleistet ist, dass sie eine optimale Schneideleistung erbringt.

○ Für das Austauschen der Sägekette oder des

Schwertes, die Wartung des Gerätkörpers, das Nachfüllen von Öl usw. befolgen Sie die Gebrauchsanweisung.

23. Bitten Sie das Geschäft um die Reparatur des Gerätes.

○ Modiﬁ zieren Sie dieses Produkt nicht, da es bereits die

geltenden Sicherheitsvorschriften erfüllt.

○ Wenden Sie sich für alle Reparaturen stets an ihre von

HiKOKI autorisierte Service-Werkstatt.

Der Versuch, das Gerät selbst zu reparieren, kann zu

einem Unfall oder zu Verletzungen führen.

24. Wenn das Gerät nicht gebraucht wird, stellen Sie sicher, dass es ordnungsgemäß gelagert ist.

Lassen Sie das Kettenöl ab und verwahren Sie das

Gerät außer Reichweite von Kindern oder an einem abgesperrten Ort.

25. Wenn die Warnplakette nicht mehr lesbar ist, sich ablöst, oder anderweitig unklar ist, bringen Sie eine neue Warnplakette an.

Wenden Sie sich für die Warnplakette an ihre von

HiKOKI autorisierte Service-Werkstatt.

26. Halten Sie etwaige örtliche Vorschriften oder Regelungen bei der Arbeit ein.

27. Empfehlung für die Verwendung eines Haushaltsstromgeräts mit einem Auslösestrom von 30 mA oder weniger

28. Erklärung, das Kabel so zu positionieren, dass es sich nicht beim Schneiden in den Ästen verfängt usw.

29. Empfehlung dafür, dass bei der erstmaligen Anwendung der Benutzer als mindeste praktische Erfahrung Baumstämme auf einem Sägeblock oder einer Wiege schneiden sollte

BESCHREIBUNG DER NUMMERIERTEN PUNKTE (Abb. 2 - Abb. 38)

Rückstoßzone

Kettenbremse

Frei

Verriegeln

Drehknopf

Spannungswählschalter

Seitliche Abdeckung

Schwert Sägekette

Schwertspitze

Kettenzahnrad

Sägeblattrichtung

Kettenspanneröﬀ nung

Kettenspannerbuckel

Spannung erhöhen

Spannung verringern

Antriebsverbindung

Festziehen

Ziehen

(

Betätigen

)

Loslassen

Kettenöl

Öl-Sichtglas

Ölpumpenregler

Entriegelungsknopf

Schalter

Steckerklemme

Stecker

Verlängerungskabel

Stoßfänger mit Dorn

Vorderer Griﬀ

Hinterer Griﬀ

Rundfeile

1/5 des

Feilendurchmessers Tiefenanzeigenverbinder

Flachfeile

Vorstehender

Tiefenanzeigenkopf Abrundung

Bremsenbandkammer

Kettenölausguss

;

Auskehlung

Ölloch

Kettenfangbolzen

TECHNISCHE DATEN

Modell CS30SB CS35SB CS40SB Schwertlänge (max. Schnittlänge) 300 mm 350 mm 400 mm Schwerttyp P012-50CR P014-50CR P016-50CR Spannung (je nach Gebiet)* Leistungsaufnahme* Lastfreie Kettengeschwindigkeit 14,5 m/s Kettentyp 91PX-45 (Oregon) 91PX-52 (Oregon) 91PX-57 (Oregon) Kettengliedlänge / Anzeige 9,53 mm (3/8") / 1,27 mm (0,05") Kettenzahnrad Anzahl Zähne: 6 Ölpumpe Automatisch Kettenöltankvolumen 200 ml Überlastschutz Elektrisch Kettenbremse Manuelle Auslösung

Gewicht*

*1 Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet

ändern.

*2 Gewicht: Gemäß EPTA-Verfahren 01/2003

4,7 kg

(220 V, 230 V, 240 V)

1900 W

4,8 kg 4,9 kg

STANDARDZUBEHÖR

○ Kettengehäuse ............................................................ 1

○ Schwert ....................................................................... 1

○ Kette ............................................................................ 1

○ Steckerklemme* .......................................................... 1

○ Kettensägenöl (100 ml) ................................................1

* In bestimmten Gebieten nicht mitgeliefert. Das Standardzubehör kann ohne vorherige

Bekanntmachung jederzeit geändert werden.

SONDERZUBEHÖR (SEPARAT ZU BEZIEHEN)

○ Kettensägenöl ○ Rundfeile ○ Tiefenanzeigenverbinder

Rundfeile und Tiefenanzeigenverbinder werden zum

Schärfen von Sägeblättern benutzt. Anweisungen zu ihrer Anwendung ﬁ nden Sie bitte unter dem Punkt

„Schärfen der kettenklinge“ ○ Kettengehäuse Lassen Sie die Kettenabdeckung beim Tragen der

Säge oder wenn sie verstaut wird immer auf der Kette

lassen. Das Sonderzubehör kann ohne vorherige

Bekanntmachung jederzeit geändert werden

VERWENDUNG

Allgemeine Vorgangsweisen beim Schneiden von Holz.

MONTIEREN (AUSTAUSCHEN) DER SÄGEKETTE

WARNUNG

○ Schalten Sie zur Vermeidung von Unfällen unbedingt

das Gerät aus und ziehen Sie den Stecker aus der

Steckdose. ○ Benu tzen Sie keine a ndere Sägeket te bzw. kein ander es

Schwert, als unter „TECHNISCHE DATEN“ angegeben.

VORSICHT

Tragen Sie Handschuhe und seien Sie vorsichtig, um

Verletzungen mit der Sägekette zu vermeiden.

HINWEIS

○ Entfernen Sie beim Abmontieren der Sägekette

das Sägemehl vom Ölausguss, dem Ölloch und der

Kehlung des Schwertes. Wenn sich Sägemehl ansammelt, kann das einen

Ausfall des Gerätes verursachen. ○ Benutzen Sie den richtigen Sägekettentyp

entsprechend den Speziﬁ kationen. Wenn Sie den falschen Schwerttyp montieren, kann

sich die Kettensäge vom Schwert lösen und es kann zu

Verletzungen kommen.

1. Entfernen der seitlichen Abdeckung (Abb. 4)

1 Drehen Sie den Knopf um eine Drehung, um ihn zu

lockern. 2 Drehen Sie den Spannungsschalter um eine halbe

Drehung, um ihn zu lockern. 3 Drehen Sie den Knopf und nehmen Sie die seitliche

Abdeckung ab.

2. Entfernen der der Sägekette und des Schwertes

(Abb. 5)

Entfernen Sie die Sägekette und das Schwert in

Pfeilrichtung.

Deutsch

3. Einlegen der neuen Sägekette in das Kettenzahnrad (Abb. 6, 7)

Legen Sie die Sägekette an der Schwertspitze ein,

wobei auf die Richtung der Sägekette zu achten ist, und setzen Sie dann die Sägekette richtig in das Kettenzahnrad ein.

4. Montieren der seitlichen Abdeckung

1 Stellen Sie den Spannungswählschalter der seitlichen

Abdeckung so ein, dass der Kettenspannerbuckel in die Kettenspanneröﬀ nung am Schwert eingeschoben ist, und bringen Sie dann die seitliche Abdeckung an. (Abb. 8)

2 Drehen Sie den Knopf um eine Drehung, um sie

vorläuﬁ g zu ﬁ xieren. (Abb. 9)

5. Einstellen der Sägekettenspannung (Abb. 10)

○ Heben Sie die Schwertspitze an und drehen Sie den

Spannungswählschalter, um die Sägekettenspannung einzustellen.

○ Drehen Sie den Spannungswählschalter nach rechts,

um die Sägekettenspannung zu erhöhen, und nach rechts, um sie zu verringern.

6. Prüfen der Sägekettenspannung (Abb. 11)

Stellen Sie die Sägekettenspannung so ein, dass der

Spalt zwischen der Antriebsverbindung der Sägekette und dem Schwert 0,5 bis 1 mm beträgt, wenn Sie die Sägekette in der Mitte des Schwertes etwas anheben.

7. Sichern des Knopfs (Abb. 12)

1 Wenn die Einstellung abgeschlossen ist, heben Sie

das Schwert an und ziehen Sie den Knopf ganz fest.

2 Achten Sie darauf, dass die Schraube fest angezogen

ist.

WARNUNG

Vergewissern Sie sich nach dem Einstellen der

Sägeket tenspannung, dass der Kno pf voll festgezoge n ist.

Wenn er locker ist, kann es zu einem Unfall kommen.

INSPEKTION UND VORBEREITUNG VOR GEBRAUCH

Führen Sie vor Gebrauch folgende Inspektion und Vorbereitung durch.

WARNUNG

○ Prüfen, ob die zu verwendende Netzspannung der

Angabe auf dem Typenschild entspricht.

○ Führen Sie zur Vermeidung von Unfällen die Schritte 1

bis 5 aus um sicherzustellen, dass der Stecker aus der Steckdose gezogen ist.

○ Sichern Sie den Entriegelungsknopf nicht, während er

gedrückt wird.

Wenn der Schalter versehentlich eingerastet wurde,

kann das Gerät unerwartet starten und es kann zu einer Verletzung kommen.

1. Sicherstellen, dass der Schalter auf aus ist

○ Prüfen, ob der Netzschalter auf “AUS” steht. Wenn der

Stecker an das Netz angeschlossen wird, während der Schalter auf “EIN” steht, beginnt das Werkzeug sofort zu laufen, was gefährlich wäre.

○ Wenn der Schalter eingerastet ist, während der

Entriegelungsknopf gedrückt ist, schaltet sich das Gerät ei n, wenn der Schal ter losgelassen wird, sch altet sich das Gerät aus.

2. Überprüfung des Verlängerungskabels

Wenn der Arbeitsbereich zu weit von der Stromquelle

entfernt ist, benutzen Sie ein Verlängerungskabel von ausreichender Stärke und Nennkapazität. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

Deutsch

3. Prüfen der Sägekettenspannung

○ Wenn die Sägekettenspannung nicht korrekte ist,

besteht Gefahr, dass die Sägekette oder das Schwert beschädigt wird und eine Fehlfunktion eintritt. Stellen Sie unter Bezugnahme auf die Schritte 5 bis 7 von „Montieren (Austauschen) der Sägekette“ sicher, dass eine angemessene Spannung eingestellt ist.

○ Wenn die Sägekette noch neu ist, ist sie besonders

dehnungsfähig. Prüfen Sie daher die Spannung regelmäßig und passen Sie sie erforderlichenfalls an.

○ Überprüfen Sie auch, ob der Knopf sicher festgezogen

ist.

4. Funktionsprüfung der Kettenbremse (Abb. 13) WARNUNG

○ Auch wenn die Kettenbremse eine Notstoppvorrichtung

ist, ist sie nicht vollkommen zuverlässig. Gehen Sie vorsichtig vor, um die Gefahr eines Rückstoßes zu vermeiden.

○ Die Kettenbremse ist für Verwendung in Notfällen und

für die Inbetriebnahme gedacht. Benutzen Sie sie nic ht wahllos.

○ Reinigen Sie die Bremse regelmäßig, um eine

beeinträchtigte Bewegung der Kettenbremse aufgrund einer Ansammlung von Sägemehl usw. zu vermeiden.

○ Die Kettenbremse ist ein wichtiges Bauteil, um einen

sicheren Gebrauch zu gewährleisten.

Sollten Sie Bedenken bezüglich des Betriebs der

Bremse haben, verlangen Sie bei Ihrer von HiKOKI autorisierten Werkstatt eine Reparatur.

Die Kettenbremse ist eine Notstoppvorrichtung, welche die Sägekette stoppt, wenn das Gerät einen Rückstoß usw. erleidet, um das Risiko zu reduzieren. (Siehe „Ursachen und Verhütung von Rückstoß“) Wird die Kettenbremse durch Drücken des Bremshebels nach vorne aktiviert, dann wird die Bewegung der Sägekette gestoppt. Wenn Sie den Bremshebel zu sich hin drücken, wird die Bremse gelöst. Wenn Sie die Bedienung der Kettenbremse prüfen, schalten Sie stets das Gerät aus, ziehen Sie den Stecker aus der Steckdose, betätigen Sie den Bremshebel und ziehen Sie die Sägekette von Hand. Wenn sich die Sägekette nicht bewegt, bedeutet das, dass die Kettenbremse aktiviert ist.

HINWEIS

Tragen Si e für diese Au fgabe immer d icke Hands chuhe. Da die Klinge der Sägekette sehr scharf ist, besteht

Gefahr, dass Sie sich beim starken Ziehen daran die Finger verletzen.

5. Prüfen des Kettenöls

○ Dieses Gerät wird ohne Kettenöl in seinem Inneren

ausgeliefert. Stellen Sie sicher, dass der Öltank vor Gebrauch mit Kettenöl gefüllt ist. (Abb. 14)

○ Überprüfen Sie das Ölsichtglas während der Arbeit

regelmäßig und füllen Sie nach Bedarf Öl nach.

○ Wenn das mitgelieferte Kettenöl ausgeht, benutzen

Sie HiKOKI-Kettenöl, das separate erhältlich ist, oder

ein gleichwertiges, im Handel erhältliches Kettenöl. ○ Das Kettenöl schmiert automatisch. Die Abgabemenge für die automatische Schmierung

ist werkseitig auf das Maximum eingestellt. Zum Reduzieren der Abgabemenge drehen Sie den

Ölpumpenregler auf der Rückseite des Gerätkörpers

im Uhrzeigersinn. (Abb. 15)

HINWEIS

○ Das Öltankvolumen beträgt etwa 200 ml. Auch wenn es überfüllt wird, wird das überschüssige

Öl aus der Überlauföﬀ nung austreten. ○ Wir empfehlen, Kettenöl vorrätig zu halten. Wenn Sie ohne Kettenöl weiter arbeiten, könnte die

Sägekette durchbrennen, oder der Motor aussetzen.

○ Achten Sie darauf, dass kein Staub oder andere

Fremdkörper in den Öltank gelangen.

Wenn Staub oder andere Fremdkörper in den Öltank

gelangen, kann das Gerät kaputt gehen.

○ Aufgrund der Struktur dieses Geräts kann im

Tank verbliebenes Öl austreten. Das weist zwar auf keine Fehlfunktion hin, aber das Öl kann den Aufbewahrungsort verschmutzen, seien Sie also vorsichtig.

Lassen Sie zur Lagerung des Gerätes das Öl aus dem

Öltank ab und legen Sie etwas in den Gerätkörper, das austretendes Öl aufsaugen kann.

6. So stecken Sie den Stecker in die Steckdose

7. Prüfen, ob die Bremse eingelegt ist

○ Wenn der Schalter eingerastet ist, während der

Entriegelungsknopf gedrückt ist, schaltet sich das Gerät ei n, wenn der Schal ter losgelassen wird, sch altet sich das Gerät aus.

○ Das Gerät setzt zur gleichen Zeit, in der der Schalter

losgelassen wird, zusätzlich eine Bremse ein, um die Drehung der Sägekette anzuhalten.

○ Überpr üfen Sie vor Gebr auch, ob die Brem se eingelegt

ist.

VORSICHT

Achten Sie auf die Rückschlagkraft, wenn die Bremse

eingelegt ist.

Wenn Si e das Gerät fall en lassen, kan n eine Verletzu ng

die Folge sein.

8. Prüfen der Abgabe von Kettenöl (Abb. 15, 16)

○ Wenn das Gerät eingeschaltet wird, schmiert das

Kettenöl automatisch die Sägekette und das Schwert.

○ Wenn 2 bis 3 Minuten nach dem Start des Gerätes kein

Öl auszutreten scheint, prüfen Sie, ob sich rund um

den Kettenölausguss Sägemehl angesammelt hat. (Siehe „Reinigen des Kettenölausgusses“.) (Siehe „Prüfen des Kettenöls“.)

9. Es wird empfohlen, einen Kriechstrom-Trennschalter

oder eine Stromanlage von Wohngebäuden zu

benutzen.

Betätigen des Schalters

Wenn der Schalter eingerastet ist, während der

Entriegelungsknopf gedrückt wird, dreht sich die

Sägekette. (Abb. 17) Wenn der Entriegelungsknopf nicht gedrückt wird,

kann der Schalter nicht einrasten. Sobald der Schalter eingerastet ist, dreht sich die

Sägekette so lange der Entriegelungsknopf gedrückt

gehalten wird. Wird der Schalter losgelassen, stoppt eine Bremse die

Drehung der Sägekette.

WARNUNG

Sichern Sie den Entriegelungsknopf nicht, während er

gedrückt wird. Wenn der Schalter versehentlich eingerastet wurde,

kann das Gerät unerwartet starten und es kann zu

einer Verletzung kommen.

Verwendung der Steckklemme

Die Steckerklemme verhindert, dass das Kabel, das

vom Stromstecker abgeht, herausgezogen wird.

(Abb. 18)

VORGANGSWEISEN BEIM SCHNEIDEN

WARNUNG

○ Überprüfen Sie vor Inbetriebnahme, ob die

Kettenbremse funktioniert. ○ Halten Sie bei der Benutzung das Gerät an den Griﬀ en

sicher mit beiden Händen fest.

○ Stellen Sie beim Schneiden von Holz auf dem Boden

sicher, dass die Sägekette nicht auf das Holz aufstößt.

Bei einem Rückschlag des Gerätes kann eine

Verletzung die Folge sein.

○ Schalten Sie bei Unterbrechung oder Beendigung der

Arbeit unbedingt das Gerät aus und ziehen Sie den Stecker aus der Steckdose.

Überwachen Sie den Arbeitsplatz und den umgebenden Bereich stets und stellen Sie sicher, dass keine Gegenstände dort sind, die Verletzungen verursachen könnten. Sollten solche vorhanden sein, entfernen Sie diese im Voraus. Insbesondere wenn Sie sich einen Standplatz für die Arbeit einrichten, müssen Sie sich vergewissern, dass es keine Instabilität gibt und kein Gegenstand da ist, über den Sie stolpern könnten. Achten Sie beim Fällen von stehenden Bäumen immer sorgfä ltig auf di e Richtun g, in die der Ba um fallen od er rollen wird und legen Sie einen sicheren Evakuierungsbereich und einen Fluchtweg für Sie selbst im Voraus fest.

1 Sicherstellen, dass das Gerät ausgeschaltet ist

Wenn der Stecker in der Steckdose steckt und der

Schalter versehentlich eingeschaltet wird, kann das Gerät unerwartet starten, was zu einem Unfall führen kann.

2 Einrasten des Schalters

Vergewissern Sie sich, dass die Sägekette das

Holz nicht berührt, rasten Sie den Schalter ein und beginnen Sie zu schneiden, sobald die Sägekette Geschwindigkeit aufgenommen hat.

VORSICHT

○ Achten Sie beim Einschalten des Geräts unbedingt

darauf, dass die Sägekette nicht Material oder irgend etwas anderes berührt.

○ Achten Sie bei der Benutzung des Gerätes sorgfältig

darauf, dass die Sägekette kein anderes Material bzw. keinen anderen Gegenstand berührt. Insbesondere müssen Sie darauf achten, dass sie, wenn Sie mit dem Schneiden fertig sind, nicht den Boden berührt.

HINWEIS

Füll en Sie den Ölt ank frühzei tig nach, um zu ve rhindern,

dass das Öl ausgeht.

1. Allgemeine Vorgangsweisen beim Schneiden

(1) Schalten Sie die Säge ein und halten Sie sie dabei

in geringer Entfernung vom Holz, das geschnitten werden soll. Beginnen Sie mit dem Sägen erst, wenn das Gerät seine volle Geschwindigkeit erreicht hat.

(2) Beim Sägen eines schmalen Holzstücks drücken Sie

den unteren Teil des Schwerts gegen das Holz und sägen nach unten, wie in Abb. 19 gezeigt.

(3) Wenn Sie ein dickes Holzstück schneiden, drücken

Sie den Dorn am vorderen Teil des Gerätes gegen das Holz und schneiden es mit Hebelwirkung, wobei Sie den Dorn als Drehpunkt benutzen wie in Abb. 20 gezeigt.

(4) Wenn Sie Holz horizontal schneiden, drehen Sie

den Gerätkörper nach rechts, sodass das Schwert darunter ist, und halten die obere Seite des vorderen Griﬀ s mit Ihrer linken Hand. Halten Sie das Schwert horizontal und setzen Sie den Dorn, der sich vorne am Gerätkörper beﬁ ndet, am Baumstamm an. Benutzen Sie den Dorn als Drehpunkt und schneiden Sie in das Holz, indem Sie den hinteren Griﬀ nach rechts drehen (Abb. 21)

(5) Wenn Sie von unten in Holz schneiden, berühren Sie

das Holz leicht mit dem oberen Teil des Schwerts. (Abb. 22)

Deutsch

(6) Sorgen Sie dafür, dass Sie neben dem sorgfältigen

Studium der Gebrauchsanleitung vor dem Gebrauch

des Gerätes auch praktische Anleitung in der

Handhabung der Kettensäge erhalten, oder zumindest

mit der Kettensäge üben, indem Sie Längen von

Rundholz auf einem Sägebock abschneiden. (7) Stützen Sie beim Schneiden von Baumstämmen oder

Balken, die nicht abgestützt sind, diese ordentlich ab,

indem Sie sie beim Schneiden mit einem Sägebock

oder einer anderen geeigneten Methode unbeweglich

machen.

VORSICHT

○ Beim S chneiden vo n Holz von unten b esteht die Gef ahr,

dass der Gerätkörper zum Benutzer zurückgeschoben

wird, wenn die Kette stark auf das Holz triﬀ t. ○ Schneiden Sie das Holz, wenn sie von unten beginnen,

nicht ganz durch, da die Gefahr besteht, dass das

Schwert hoch ﬂ iegt und außer Kontrolle gerät, wenn

der Schnitt beendet ist. ○ Verhindern Sie immer, dass die laufende Kettensäge

den Boden oder Drahtzäune berührt.

2. Schneiden von Ästen

(1) Schneiden von Ästen von einem stehenden Baum: Ein dicker Ast sollte zuerst an einem Punkt

abgeschnitten werden, der vom Baumstamm entfernt

liegt. Schneiden Sie ihn zuerst zu einem Drittel von unten

an und brechen Sie dann den Ast von oben ab. Zum

Schluss schneiden Sie den verbleibenden Teil des

Astes bündig am Baumstamm ab. (Abb. 23)

VORSICHT

○ Achten Sie immer darauf, nicht von fallenden Ästen

getroﬀ en zu werden. ○ Seien Sie immer auf einen Rückstoß der Kettensäge

gefasst. (2) Schneiden von Ästen an gefällten Bäumen: Schneiden Sie zuerst Äste ab, die nicht den Boden

berühren, erst dann die, welche den Boden berühren.

Wenn sie dicke Äste abschneiden, die den Boden

berühren, schneiden Sie diese zuerst von oben halb

durch und brechen Sie dann den Ast von unten ab.

(Abb. 24)

VORSICHT

○ Wenn Sie Äste, die den Boden berühren, abschneiden,

müssen Sie vorsichtig sein, damit sich das Schwert

nicht durch Druck festklemmt. ○ Hüten Sie sich in der Endphase des Schnittes vor

einem plötzlichen Rollen des Baumstamms.

3. Schneiden von Baumstämmen

Beim Schneiden eines Baumstamms in der in Abb. 25

gezeigten Stellung schneiden Sie ihn zuerst etwa

zu einem Drittel von unten und dann von oben ganz

durch. Beim Schneiden eines Baumstamms, der eine

Bodenvertiefung überbrückt wie in Abb. 26

schneiden Sie zuerst etwa zu einem Drittel von oben

und dann von unten nach oben ganz durch.

VORSICHT

○ Stellen Sie sicher, dass sich das Schwert nicht durch

den Druck im Baumstamm verklemmt. ○ Bei der A rbeit auf ein em Abhang müs sen Sie unbedi ngt

bergauf oberhalb des Baumstamms stehen. Wenn Sie

bergab unterhalb stehen, kann der abgeschnittene

Baumstamm auf Sie zu rollen.

4. Fällen von Bäumen

(1) Unterschnitt ( Setzen Sie einen Unterschnitt an der Seite, nach

welcher der Baum fallen soll. Die Tiefe des Unterschnitts sollte 1/3 des

Stammdurchmessers betragen. Fällen Sie nie Bäume

ohne ordentlichen Unterschnitt.

wie in Abb. 27 gezeigt):

gezeigt,

Deutsch

(2) Hinterschnitt ( wie in Abb. 27 gezeigt): Setzen Sie etwa 5 cm oberhalb des horizontalen

Unterschnitts parallel zu diesem einen Hinterschnitt.

Sollte sich die Kette beim Schneiden verklemmen,

stoppe n Sie die Säge und b enutzen Sie Ke ile, um sie zu befreien. Schneiden Sie den Baum nicht vollkommen durch.

VORSICHT

○ Bäume sollten nicht so gefällt werden, dass dadurch

Personen gefährdet werden, sie eine Stromleitung treﬀ en, oder Sachschäden anrichten.

○ Stehen Sie unbedingt bergauf im Gelände, da der

Baum wahrscheinlich nach dem Fällen bergab rollen oder rutschen wird.

Vorsichtsmaßnahme für Schneidearbeit

Greif-/Andruckkraft einer Kettensäge

Halten Sie die Kettensäge immer mit sicherem Griﬀ . Übe n Sie außer dem nicht me hr Kraft au f die Ketten säge

auf als notwendig. Beim Schneiden wird die Ausübung von zusätzlicher Kraft auf die Kettensäge die Schnittgeschwindigkeit nicht beschleunigen. Es wird nur den Motor belasten, die Leistung beeinträchtigen und den Motor oder das Schwert beschädigen und Fehlfunktionen verursachen.

Benutzen Sie das Gerät in dem Bereich, in dem die

Sägekette eine vernünftige Geschwindigkeit hat.

Insbesondere wenn die Sägekette aufgrund

übermäßiger Kraftanwendung stoppt (eingeklemmt wird), kann das eine Verletzung oder einen Ausfall des Gerätes verursachen.

Kettenfangbolzen

○ Der Kettenfangbolzen sitzt an der Motoreinheit

unterhalb der Kette und hat die Aufgabe, eine gerissene Kette aufzufangen, so dass sie den Bediener nicht verletzt.

○ Tauschen Sie die Sägekette, wenn sie abgenutzt ist,

gegen eine neue aus. Hinweise dazu ﬁ nden Sie in „Montieren (Austauschen) der Sägekette“

SCHÄRFEN DER KETTENKLINGE

WARNUNG

Schalten Sie zur Vermeidung von Unfällen unbedingt

den Schalter aus und ziehen Sie den Stecker aus der Steckdose.

Tragen Sie außerdem bei der Benutzung von

Kettensägen immer dicke Handschuhe.

HINWEIS

Schärfen Sie die Sägekette und stellen Sie die

Tiefenanzeige auf mittlere Stellung auf dem Schwert,

wenn die Sägekette am Gerätkörper angebracht ist. Wenn die Schärfe von Sägeketten nachlässt, werden der Motor und jeder Teil des Gerätkörpers belastet und die Eﬃ zienz nimmt ab. Für eine optimale Leistung des Gerätes ist eine häuﬁ ge Wartung notwendig, um die Sägekette scharf zu halten.

1. Schärfen der Klinge

Die als Zubehör mitgelieferte Rundfeile sollte so an

das Sägeblatt gehalten werden, dass ein Fünftel ihres

Durchmessers über den oberen Rand der Klinge

hinausragt, wie in Abb. 28 gezeigt. Schärfen Sie

die Klingen, indem Sie die Rundfeile wie in Abb. 29

gezeigt in einem Winkel von 30° zum Schwert halten,

und achten Sie dabei darauf, dass die Rundfeile wie

in Abb. 30 gezeigt gerade gehalten wird. Achten

Sie darauf, alle Sägeblätter im gleichen Winkel zu

feilen, sonst wird die Schnitteﬃ zienz des Werkzeugs

beeinträchtigt sein. Geeignete Winkel zum korrekten

Schärfen der Sägeblätter werden in Abb. 31 gezeigt.

2. Einstellen der Tiefenanzeige VORSICHT

○ Schleifen Sie den obe ren Teil des Befestigungsbandes

des Stoßfängers und das treibende Kettenglied nicht und verursachen Sie keine Verformung dieser Teile.

○ Das Einstellen von Tiefenanzeigen muss entsprechend

den festgelegten Abmessungen und Formen erfolgen, sonst kann sich die Gefahr eines Rückstoßes erhöhen, was Verletzungen verursachen kann.

Befestigungband des Stoßfängers

Tiefenanzeigen sollen alle auf die gleiche Weise

abgeglichen sein, weil sie zum Einstellen der Tiefe auf die Position benutzt werden, wo das Schneidegerät in das Holz eintaucht.

Prüfen Sie beim Schärfen der Sägekette die

Tiefenanzeige unbedingt alle zwei oder drei Male.

Bringen Sie einen Tiefenanzeigeverbinder auf der

Sägekette an, lassen Sie die Anzeige sichtbar an der Auskehlung und benutzen Sie eine Flachfeile, um den Teil abzuschrägen, der außerhalb des Tiefenanzeigenverbinders ist. (Abb. 33) (Tiefenanzeigenverbinder und Flachfeile sind separat erhältlich.)

Nach dem Abfeilen der Tiefenanzeige runden Sie die

Vorderse ite der Tiefe nanzeige so a b, wie sie war. (Abb. 34)

Nach dem Schärfen der Sägekette legen Sie diese in

Kettenöl, um die Feilspäne abzuwaschen.

Wenn die Feilspäne nicht entfernt werden, werden sich

die Sägekette und das Schwert bei Gebrauch rasch abnutzen.

Treibendes Kettenglied

WARTUNG UND INSPEKTION

Führen Sie nach der Arbeit eine Inspektion und Wartung jedes Teils durch, bevor Sie das Gerät wegräumen.

WARNUNG

Schalten Sie bei Wartungs- und Kontrollarbeiten

unbedingt das Gerät aus und ziehen Sie den Stecker aus der Steckdose.

1. Inspektion von Sägeketten

○ Inspizieren Sie die Sägekette gelegentlich. Tauschen

Sie sie, falls Anomalien vorhanden sind, gegen eine neue aus. Hinweise dazu ﬁ nden Sie in „Montieren (Austauschen) der Sägekette“.

○ Prüfe n Sie die Spann ung der Sägeke tte und über prüfen

Sie, ob sie korrekt angezogen ist.

○ Stellen Sie die Benutzung des Gerätes ein, wenn die

Sägekette stumpf wird, und schärfen Sie sie wie in „Schärfen der Kettenklinge“ beschrieben.

○ Schmieren Sie die Sägekette und das Schwert nach

Gebrauch sorgfältig, um sie vor Rost zu schützen.

VORSICHT

Tragen Sie Handschuhe, um Verletzungen bei der

Handhabung einer Sägekette zu vermeiden.

2. Reinigung des Kettenschutzes (Abb. 35)

Reinigen Sie das Innere der Teile von darin

verbliebenem Sägemehl.

HINWEIS

Das Ver fahren zum Rei nigen von seit licher Abde ckung,

Bremsenbandkammer, Kettenölausguss und Schwert ﬁ nden Sie unter „Montieren (Austauschen) der Sägekette“ und unter Die Sägekette abnehmen.

3. Reinigen des Kettenölausgusses (Abb. 36)

En tfern en Sie vor de m Reinige n des Kette nölausg usses

die seitliche Abdeckung und das Schwert.

4. Reinigen des Schwertes (Abb. 7, 37)

Wenn Sägemehl und Ähnliches in der Auskehlung des

Schwertes oder im Ölausguss verklumpt, kann das Öl

nicht ﬂ ießen, was zu einem Ausfall des Gerätes führen

kann. Nehmen Sie das Schwert ab und reinigen Sie es nach

Gebrauch und beim Austauschen der Sägekette von

allem Sägemehl, das in der Auskehlung verklumpt ist.

(Hinweise ﬁ nden Sie auf „Montieren (Austauschen) der

Sägekette“.)

5. Überprüfen Sie den Kettenhalter (Abb. 38)

Der Kettenhalter ist dazu da, bestmöglich zu

verhindern, dass die Sägekette den Bediener triﬀ t,

sollte die Kette sich lockern oder brechen. Der Kettenhalter und der Kettenschutz sind als eine

einheitliche Konstruktion zusammengesetzt. Überprüfen Sie den Kettenhalter, um sicherzustellen,

dass keine Schäden vorhanden sind.

6. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute

Festschraubung nachprüfen. Falls irgendeine der

Schrauben locker sein sollte, sofort anziehen.

Vernachlässigung dieses Punktes kann zu erheblicher

Gefahr führen.

7. Wartung des Motors

Die Moto rwic klung i st das „H erz” d ex Elekt rowerk zeugs.

Daher ist besonders sorgfältig darauf zu achten, daß

die Wicklung nicht beschädigt wird und/oder mit ÖI

oder Wasser in Berührung kommt.

8. Austauschen der Kohlebürsten

Zur Erhaltung Ihrer Sicherheit und des Sch utzes gegen

elektrischen Schlag sollten die Inspektion und das

Auswechseln der Kohlebürsten AUSSCHLIESSLICH

durch ein HiKOKI-KUNDENDIENSTZENTRUM

durchgeführt werden.

9. Außenreinigung

Sollte sich Flecken auf der Kettensäge beﬁ nden,

wischen Sie diese mit einem weichen, trockenen

Tuch oder einem mit Seifenwasser befeuchteten Tuch

ab. Benutzen Sie keine chlorhaltigen Lösungsmittel,

Benzin, oder Lackverdünner, da diese Kunststoﬀ

schmelzen.

10. L ager ung

Wenn Sie das Gerät lagern, führen sie eine Reinigung

und Wartung jedes Teils durch und bringen sie das

Kettengehäuse am Schwert an. Verwahren Sie die Kettensäge an einem Ort, an dem

die Temperatur weniger als 40° C beträgt und der sich

außerhalb der Reichweite von Kindern beﬁ ndet.

VORSICHT

Bei Betrieb und Wartung von Elektrowerkzeugen

müssen die Sicherheitsvorschriften und Normen

beachtet werden.

Deutsch

GARANTIE

Auf HiKOKI -Elektrower kzeuge gewähren wir eine Ga rantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspeziﬁ schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung ﬁ nden, an ein von HiKOKI autorisiertes Servicecenter.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 108 dB (A) Gemessener A-gewichteter Schalldruck: 95 dB (A) Messunsicherheit K: 2 dB (A)

Bei der Arbeit immer einen Gehörschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.

ah = 4,0 m/s

Messunsicherheit K = 1,5 m/s

Die angegebenen Gesamtvibrationswerte wurden entsprechend einem standardisierten Testverfahren gemessen und können dazu verwendet werden, Werkzeuge miteinander zu vergleichen. Außerdem können sie zur vorbereitenden Expositionseinschätzung verwendet werden.

WARNUNG

○ Der Vibrationsemissionswert während der

tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird.

○ Legen Sie Sicherheitsmaßnahmen zum Schutz des

Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).

HINWEIS

Aufgrund des ständigen Forschungs und Entwicklung sprogramms von HiKOKI sind änderungen der hierin gemachten technischen Angaben vorbehalten.

AUSWAHL VON ZUBEHÖREN

Die Zubehöre dieser Maschine sind auf Seite 235 aufgelistet.

Français

(Traduction des instructions d'origine)

SYMBOLES

AVERTISSEMENT Les symboles suivants sont utilisés pour l’outil.

Bien se familiariser avec leur signiﬁ cation avant

d’utiliser l’outil.

CS30SB / CS35SB / CS40SB: Scie à chaîne

Pour réduire les risques de blessures, l’utilisateur doit lire le manuel d’utilisation.

N’utilisez jamais un outil électrique sous la pluie ou en présence d'humidité. Ne le laissez jamais sous la pluie, même à l'arrêt.

Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Lisez, comprenez et suivez toutes les instructions et tous les avertissements donnés dans ce manuel et sur le produit.

Utilisez toujours des lunettes de protection lorsque vous utilisez cet appareil.

Utilisez toujours des protections auditives lorsque vous utilisez cet appareil.

Retirez la ﬁ che d’alimentation si le câble est endommagé.

Ajustement de la pompe à huile

Niveau de puissance sonore garanti

Remplir l’huile de chaîne

DESCRIPTION (Fig. 1)

A: Bouton de verrouillage : bouton empêchant une

manipulation accidentelle de la gâchette. B: Bouchon du réservoir d’huile : permet de fermer le

réservoir d’huile. C: C haîn e de scie : chaîne ser vant d’in stru men t de coup e. D: Guide-chaîne : pièce qui soutient et guide la chaîne de

coupe. E: Griﬀ e d’abattage : dispositif qui tient lieu de pivot

quand l’outil entre en contact avec un arbre ou un billot

de bois. F: Indicateur de niveau d’huile : fenêtre permettant de

vériﬁ er le niveau d’huile de chaîne restant. G: Frein de chaîne : dispositif permettant d’arrêter ou de

verrouiller la chaîne de scie. H: Poignée avant : Poignée de soutien située sur ou vers

l’avant du carter moteur.

I: Poignée arrière : Poignée de soutien située sur le

carter moteur. J: 1Interrupteur : appareil activé par le doigt. K: Capot latéral : capot protégeant le guide-chaîne, la

chaîne, l’embrayage et le pignon pendant l’utilisation

de la chaîne. L: Bouton de tension : dispositif permettant d’ajuster la

tension de la chaîne de scie M: Bouton : bouton permettant de sécuriser le bouton de

tension et le capot latéral N: Cache-chaîne : dispositif qui recouvre le guide-chaîne

et la chaîne de coupe quand l’outil n’est pas utilisé. O: Pince à ra llonge : ou til empêc hant la ﬁ che d’alimentation

de sortir d’une prise de rallonge électrique.

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR L’OUTIL

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions.

Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien

éclairée.

Les zones en désordre ou sombres sont propices

aux accidents.

b) Ne pas faire fonctionner les outils électriques

en atmosphère explosive, par exemple en présence de liquides inﬂ ammables, de gaz ou de poussières.

Les outils électriques produisent des étincelles qui

peuvent enﬂ ammer les poussières ou les fumées.

c) Maintenir les enfants et les personnes

présentes à l’écart pendant l’utilisation de l’outil.

Les distractions peuvent vous faire perdre le

contrôle de l’outil.

2) Sécurité électrique

a) Il faut que les ﬁ ches de l’outil électrique soient

adaptées au socle. Ne jamais modiﬁ er la ﬁ che de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre.

Des ﬁ ches non modiﬁ ées et des socles adaptés

réduiront le risque de choc électrique.

b) Eviter tout contact du corps avec des surfaces

reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de choc électrique si votre

corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des

conditions humides.

La pénétration d‘eau à l’intérieur d’un outil

augmentera le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser

le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubriﬁ ant, des arêtes ou des parties en mouvement.

Des cordons endommagés ou emmêlés

augmentent le risque de choc électrique.

e) Lorsqu’on utilise un outil à l’extérieur,

utiliser un prolongateur adapté à l’utilisation extérieure.

L’utilisation d’un cordon adapté à l’utilisation

extérieure réduit le risque de choc électrique.

f) Si l'usage d'un outil dans un emplacement

humide est inévitable, utiliser une alimentation proté gée par un disp ositif à cour ant diﬀ érentiel résiduel (RCD).

L'usage d'un RCD réduit le risque de choc

électrique.

3) Sécurité des personnes a) Rester vigilant, regarder ce que vous êtes en

train de faire et faire preuve de bon sens dans votre utilisation de l’outil.

Ne pas utiliser un outil lorsque vous êtes

fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments.

Un moment d’inattention en cours d’utilisation

d’un outil peut entraîner des blessures graves des personnes.

b) Utiliser un équipement de sécurité. Toujours

porter une protection pour les yeux.

Les équipements de sécurité tels que les

masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S’assurer

que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter.

Porter les outils en ayant le doigt sur l’interrupteur

ou brancher des outils dont l’interrupteur est en position marche est source d’accidents.

d) Retirer toute clé de réglage avant de mettre

l’outil en marche.

Une clé laissée ﬁ xée sur une partie tournante

de l’outil peut donner lieu à des blessures de personnes.

e) Ne pas se précipiter. Garder une position et un

équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l’outil dans des

situations inattendues.

f) S’habiller de manière adaptée. Ne pas porter

de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement.

Des vêtements amples, des bijoux ou les cheveux

longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le

raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire

les risques dus aux poussières.

4) Utilisation et entretien de l’outil a) Ne pas forcer l’outil. Utiliser l’outil adapté à

votre application.

L’outil adapté réalisera mieux le travail et de

manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l’outil si l’interrupteur ne permet

pas de passer de l’état de marche à arrêt et vice versa.

Tout outil qui ne peut pas être commandé par

l’interrupteur est dangereux et il faut le réparer.

Français

c) Débrancher la ﬁ che de la source d’alimentation

en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil.

De tel les mesures d e sécurité préve ntives réduis ent

le risque de démarrage accidentel de l’outil.

d) Conserver les outils à l’arrêt hors de la

portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner.

Les outils sont dangereux entre les mains

d’utilisateurs novices.

e) Observer la maintenance de l’outil. Vériﬁ er

qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant aﬀ ecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser.

De nombreux accidents sont dus à des outils mal

entretenus.

f) Garder aﬀ ûtés et propres les outils permettant

de couper.

Des outils destinés à couper correctement

entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g) Utiliser l’outil, les accessoires et les lames

etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser.

L’utilisation de l’outil pour des opérations

diﬀ érentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Maintenance et entretien a) Faire entretenir l’outil par un réparateur

qualiﬁ é utilisant uniquement des pièces de rechange identiques.

Cela assurera le maintien de la sécurité de l’outil.

PRECAUTIONS Maintenir les enfants et les personnes inﬁ rmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes inﬁ rmes.

AVERTISSEMENTS DE SÉCURITÉ DE LA SCIE À CHAÎNE

1. N’approchez aucune partie du corps de la chaîne coupante lorsque la scie à chaîne fonctionne. Avant de mettre en marche la scie à chaîne, s’assurer que la chaîne coupante n’est pas en contact avec quoi que ce soit. Un moment d’inattention au cours de l’utilisation des scies à chaîne peut provoquer l’accrochage de votre vêtement ou d’une partie du corps à la chaîne coupante.

2. Toujours tenir la poignée arrière de la scie à chaîne avec la main droite et la poignée avant avec la main gauche. Tenir la scie à chaîne en inversant les mains au gmen te le risque d’accid ent c orp orel et il conv ien t de ne jamais le faire.

3. Tenir l’outil uniquement par les surfaces de préhension isolées car la scie à chaîne peut entrer en contact avec le câblage non apparent ou le propre cordon d'alimentation de l’outil. Les chaînes de scie entrant en contact avec un ﬁ l « sous tension » peuvent mettre « sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur.

Français

4. Porter des verres de sécurité et une protection auditive. Un équipement supplémentaire de protection pour la tête, les mains, les jambes et les pieds est recommandé. Un vêtement de protection approprié réduira les accidents corporels provoqués par des débris volants ou un contact accidentel avec la chaîne coupante.

5. Ne pas faire fonctionner une scie à chaîne dans un arbre. La mise en marche d’une scie à chaîne dans un arbre peut entraîner un accident corporel.

6. Toujours maintenir une assise de pied appropriée et faire fonctionner la scie à chaîne uniquement en se tenant sur une surface ﬁ xe, sûre et de niveau. Des surfaces glissantes ou instables telles que des échelles peuvent provoquer une perte d’équilibre ou de contrôle de la scie à chaîne.

7. Lors de la coupe d’une branche qui est sous contrainte être vigilant au risque de retour élastique. Lorsque la tension des ﬁ bres de bois est relâchée, la branche sous un eﬀ et ressort peut frapper l’opérateur et/ou projeter la scie à chaîne hors de contrôle.

8. Faire preuve d’une extrême prudence lors de la coupe de broussailles et de jeunes arbustes. Les matériaux ﬁ ns peuvent agripper la chaîne coupante et être projetés tel un fouet en votre direction, ou vous faire perdre l’équilibre sous l’eﬀ et de la traction.

9. Tenir la scie à chaîne par la poignée avant avec mise hors tension de la scie à chaîne et à distance des parties du corps. Pendant le transport ou l’entreposage de la scie à chaîne, toujours la recouvrir du protecteur de chaîne. Une manipulation appropriée de la scie à chaîne réduira la probabilité du contact accidentel avec la chaîne coupante mobile.

10. Suivre les instructions concernant les accessoires de lubriﬁ cation, de tension et de changement de chaîne. Une chaîne dont la tension et la lubriﬁ cation sont incorrectes peut soit rompre soit accroître le risque de rebond.

11. Garder les poignées sèches, propres et dépourvues d’huile et de graisse. Des poignées grasses, huileuses sont glissantes et provoquent ainsi une perte de contrôle.

12. Couper uniquement du bois. Ne pas utiliser la scie à chaîne à des ﬁ ns non prévues. Par exemple: ne pas utiliser la scie à chaîne pour couper des matériaux plastiques, de maçonnerie ou de construction autres que le bois. L’utilisation de la scie à chaîne pour des opérations diﬀ érentes de celles prévues peut provoquer des situations dangereuses.

Causes de rebonds et prévention par l’opérateur: (Fig. 2)

L e re bo nd peu t s e pr od ui re lor sq ue le b ec ou l’e xt rém it é

du guide-chaîne touche un objet, ou lorsque le bois se re sser re et pinc e la c haîn e coupante d ans la sect ion d e coupe.

Le contact de l’extrémité peut dans certains cas

provoquer une réaction inverse soudaine, en faisant rebondir le guide-chaîne vers le haut et l’arrière vers l’opérateur.

Le pincement de la chaîne coupante sur la partie

supérieure du guide-chaîne peut repousser brutalement le guide-chaîne vers l’opérateur.

L’une ou l’autre de ces réactions peut provoquer une

perte de contrôle de la scie susceptible d’entraîner un accident corporel grave. Ne pas compter exclusivement que sur les dispositifs de sécurité intégrés dans votre scie. En tant qu’utilisateur de scie

à chaîne, il convient de prendre toutes mesures pour éliminer le risque d’ac cident ou de blessure lors de vos travaux de coupe.

Le rebond résulte d’un mauvais usage de l’outil et/ou

de procédures ou de conditions de fonctionnement incor rectes et peut ê tre évité en pre nant les préc autions appropriées spéciﬁ ées ci-dessous:

○ Maintenir la scie des deux mains fermement avec les

pouces et les doigts encerclant les poignées de la scie et placer votre corps et vos bras pour vous permettre de résister aux forces de rebond. Les forces de rebond peuvent être maîtrisées par l’opérateur, si des précautions appropriées sont prises. Ne pas laisser partir la scie à chaîne.

○ Ne pas tendre le bras trop loin et ne pas couper au-

dessus de la hauteur de l’épaule. Cela contribue à empêcher les contacts d’extrémité involontaires et permet un meilleur contrôle de la scie à chaîne dans des situations imprévues.

○ N’utiliser que les guides et les chaînes de rechange

spéciﬁ és par le fabricant. Des guides et chaînes de rechange incorrects peuvent provoquer une rupture de chaîne et/ou des rebonds.

○ Suivre les instructions du fabricant concernant

l’aﬀ ûtage et l’entretien de la scie à chaîne. Une diminution du niveau du calibre de profondeur peut conduire à une augmentation de rebonds.

Fonctionnement du frein de chaîne :

Si une scie à chaîne heurte un objet solide à vitesse

élevée, elle recule sous la violence du choc. Ce phénomène est diﬃ cile à contrôler et peut s’avérer dangereux, notamment dans le cas des outils légers, que l’on a tendance à utiliser dans toutes sortes de positions. Le frein arrête immédiatement la rotation de la chaîne en cas de recul inattendu. Le frein peut être activé en poussant avec la main sur le garde-main ou il peut s’activer automatiquement sous l’eﬀ et du recul.

Le frein peut uniquement être réinitialisé une fois le

moteur complètement à l’arrêt. Réinitialisez la poignée en position arrière (Fig. 3). Vériﬁ ez tous les jours le fonctionnement du frein de chaîne.

AUTRES AVERTISSEMENTS DE SÉCURITÉ

1. Utilisez une source d’alimentation dont la tension correspond à celle indiquée sur la plaque nominale.

L’utilisation d’une tension supérieure peut entraîner

une blessure.

2. Travaillez sans stress. Veillez à ne pas vous refroidir.

3. Avant de démarrer les travaux, réﬂ échissez aux procédures à appliquer aﬁ n d’éviter tout accident pouvant entraîner une blessure.

4. N’utilisez pas l’outil en cas d’intempérie (vent puissant, pluie, neige, brouillard) ni dans des endroits exposés à des chutes de pierres ou à des avalanches.

Par mauvais temps, les erreurs sont plus courantes et

les vibrations peuvent entraîner une catastrophe.

5. N’utilisez pas l’outil si la visibilité est mauvaise, notamment de nuit ou par mauvais temps. Elle ne doit pas non plus être utilisée sous la pluie, ni dans des endroits humides.

Une perte d'équilibre peut provoquer un accident.

6. Vériﬁ ez le guide-chaîne et la chaîne de scie avant de démarrer l’outil.

○ N’utilisez pas l’outil si le guide-chaîne ou la chaîne de

scie est ﬁ ssurée, ou si l’outil est éraﬂ é ou plié.

○ Vériﬁ ez que le guide-chaîne et la chaîne de scie ont

été correctement installés. Les risques d’accident sont accrus si le guide-chaîne et la chaîne de scie sont rompues ou délogées.

7. Avant de démarrer les travaux, vériﬁ ez que l’interrupteur ne peut pas s’enclencher tant que vous n’avez pas appuyé sur le bouton de verrouillage.

Si l’outil présente un dysfonctionnement, arrêtez

immédiatement de l’utiliser et faites-le réparer par le centre de maintenance agréé HiKOKI.

8. Installez correctement la chaîne, conformément au manuel d'instruction.

Si elle est mal installée, la chaîne risque de sortir du

guide-chaîne en provoquant une blessure.

9. N'ôtez jamais les dispositifs de sécurité dont est équipée la scie (levier de frein, bouton de verrouillage, attrape-chaîne etc.).

Ils ne doivent pas non plus être modiﬁ és ni neutralisés. Vous risquez de vous blesser.

10. L’outil doit être mis hors tension et vous devez vériﬁ er que la chaîne est immobilisée dans les situations suivantes :

○ Lorsqu’il n’est pas utilisé ou en cours de réparation. ○ Lorsque vous changez de lieu de travail. ○ Lorsque vous contrôlez, ajustez ou remplacez la

chaîne, le guide-chaîne, le carter ou une autre pièce.

○ Lorsque vous remplissez le réservoir d’huile. ○ Lorsque vous dépoussiérez le châssis ou procédez à

son nettoyage.

○ Lorsque vous retirez des obstacles, des ordures ou de

la poussière générés par les travaux.

○ Lorsque vous posez l’outil ou vous en éloignez. ○ Si vous percevez un risque ou un danger.

Si la chaîne reste en mouvement, vous vous exposez à

des accidents.

11. De manière générale, les travaux doivent être entrepris par une seule personne. Lorsque plusieurs personnes travaillent ensemble, vériﬁ ez qu’elles se trouvent à bonne distance les unes des autres.

Si vous abattez des arbres ou travaillez en pente,

que vous anticipez une chute d’arbres, ou que vous pensez qu'un tronc va rouler ou glisser, vériﬁ ez que les personnes présentes ne courent aucun danger.

12. Tenez-vous à plus de 15 m des autres personnes.

De plus, si vous travaillez avec d’autres personnes,

tenez-vous éloignés les uns des autres d'au moins 15 m.

○ Les éclats peuvent provoquer un impact ou un

accident.

○ Prévoyez un siﬄ et pour donner l’alerte et convenez

d’un signal avec vos collaborateurs.

13. Avant d’abattre un arbre, vériﬁ ez les points suivants :

○ Vériﬁ ez que la chute de l’ar bre ne va pas provoqu er une

situation dangereuse avant de l’abattre.

○ Retirez les obstacles (branches, buissons) au

préalable.

○ Après avoir évalué l’état de l’arbre à abattre dans

sa totalité (tronc tordu, branches comprimées) et la situation evironnante (arbres voisins, présence d’obstacles, terrain, vent), choisissez la direction dans laquelle abattre l’arbre puis réﬂ échissez à la procédure d'abattage.

Un abattage non planiﬁ é peut entraîner une blessure.

14. Avant d’abattre un arbre, vériﬁ ez les points suivants :

○ Pendant les travaux, faites très attention à la direction

dans laquelle les arbres vont tomber.

○ Si vous travaillez en pente, vériﬁ ez que l’arbre ne va

pas rouler et travaillez toujours dans le sens de la pente.

Français

○ Lorsque l’arbre commence à tomber, met tez l’outil hors

tension, alertez les personnes présentes et reculez immédiatement dans un endroit sûr.

○ Pendant les travaux, si la chaîne ou le guide-chaîne

reste coincé dans l'arbre, arrêtez l'outil et servez-vous d’un coin de fendage.

15. Lorsque l’outil est en marche, si vous remarquez une dégradation de ses performances, ou un bruit et/ ou des vibrations anormaux, arrêtez immédiatement l’outil et retournez-le au centre de maintenance agréé HiKOKI aﬁ n de le faire contrôler et réparer.

Si vous continuez à l’utiliser, vous risquez de vous

blesser.

16. Si l’outil tombe par accident ou fait l’objet d’un choc, vériﬁ ez qu’il n’est pas détérioré, fendu ni déformé.

Si vous travaillez dans une position instable, vous

risquez de vous blesser.

17. Lorsque l’outil est transporté en voiture, ﬁ xez-le pour l’empêcher de bouger.

Vous vous exposez sinon à un accident.

18. Ne mettez pas l’outil en marche si le carter de chaîne est en place.

Vous risquez de vous blesser.

19. Vériﬁ ez que le matériau à scier est exempt de clous ou autres corps étrangers.

Si la chaîne cogne contre le clou, vous risquez de vous

blesser.

20. Pour évi ter que le guide- chaîne ne reste coi ncé lorsque vous sciez une extrémité ou que vous devez soutenir le poids de l'objet scié, installez une plateforme de soutien.

Si le guide-chaîne se bloque, vous risquez de vous

blesser.

21. Si l’outil doit être transporté ou rangé après utilisation, retirez la chaîne ou mettez le carter en place.

Si la chaîne entre en contact avec votre corps, vous

risquez de vous blesser.

22. Entretenez correctement l’outil.

○ Pour garantir la sécurité et l’eﬃ cacité des travaux,

procédez à l’entretien de la chaîne aﬁ n de garantir ses performances.

○ Pour remplacer la chaîne ou le guide-chaîne, procéder

à l’entretien de la scie, faire l’appoint en huile etc. respectez les instructions du manuel.

23. Adressez-vous à votre revendeur pour toute réparation de l’outil.

○ Ne modiﬁ ez pas ce produit, qui est conforme aux

normes de sécurité applicables.

○ Adressez-vous à votre centre de maintenance agréé

HiKOKI pour toute réparation.

En tentant de réparer vous-même l’outil, vous risquez

de provoquer un accident ou de vous blesser.

24. Lorsque vous n’utilisez pas l’outil, vériﬁ ez qu’il est rangé correctement.

Vidangez l’huile et gardez l’outil dans un endroit sec,

hors de portée des enfants, ou dans un placard fermé à clé.

25. Si l’étiquette d’avertissement s’est décollée, s’écaille ou est illisible, collez une nouvelle étiquette.

Adressez-vous au centre de maintenance agréé

HiKOKI pour obtenir une nouvelle étiquette.

26. Respectez les règlementations locales applicables.

27. Il est recommandé d'utiliser un dispositif à courant résiduel avec un courant de déclenchement de 30 mA ou moins

28. Positionner le câble de façon à ce qu'il ne se prenne pas dans les branches ou autres lors de la coupe

29. Lors d'une première utilisation, il est recommandé de cou per des bûches sur un c hevalet de s ciage ou sur un berceau de débardage aﬁ n de s'entraîner

Français

DESCRIPTION DES ÉLÉMENTS NUMÉROTÉS (Fig. 2 - Fig. 38)

Zone de recul

Frein de chaîne

Libre

Verrou

Bouton

Bouton de tension

Capot latéral

Guide-chaîne

Chaîne de scie

Pointe du guide-chaîneqDéverrouillage

Pignon

Direction de la lame

Oriﬁ ce du dispositif de

tension de la chaîne Bossage du dispositif

de tension de la chaîne

Augmenter la tension

Diminuer la tension

Maillon-guide

Serrer

Tirer

(

Déclenchement

)

Huile de chaîne

Indicateur de niveau

d’huile Régulateur de la

pompe à huile

Bouton de verrouillage

Interrupteur

Attache de la ﬁ che

Fiche

Rallonge

Griﬀ e d'abattage

Poignée avant

Poignée arrière

Lime ronde

1/5 de diamètre de

la lime Guide de jauge de

profondeur

Lime plate

Tête de la jauge de

profondeur en saillie Arrondir

Chambre de bande

de frein Bec pour l’huile de

;

chaîne Rainure

Oriﬁ ce de remplissage

d’huile Capteur de chaîne

SPECIFICATIONS

Modèle CS30SB CS35SB CS40SB Longueur du guide-chaîne

(longueur de coupe max) Type de guide-chaîne P012-50CR P014-50CR P016-50CR Tension (par zone)* Puissance* Vitesse de la chaîne à vide 14,5 m/s Type de chaîne 91PX-45 ( Pas de chaîne / Limiteur 9,53 mm (3/8") / 1,27 mm (0,05") Pignon Nombre de dents : 6 Pompe à huile Automatique Contenance du réservoir

de l’huile de chaîne Protection contre les

surcharges Frein de chaîne Activation manuelle

Poids*

*1 Assurez-vous de vériﬁ er la plaque signalétique sur le produit qui peut changer suivant les zones. *2 Poids: selon la procédure EPTA 01/2003

300 mm 350 mm 400 mm

(220 V, 230 V, 240 V)

1900 W

Oregon)91PX-52 (Oregon)91PX-57 (Oregon)

200 ml

Électrique

4,7 kg 4,8 kg 4,9 kg

ACCESSOIRES STANDARD

○ Carter de chaîne.......................................................... 1

○ Guide-chaîne .............................................................. 1

○ Chaîne ......................................................................... 1

○ Attache de la ﬁ che* ..................................................... 1

○ Huile pour scie à chaîne (100 ml) .................................1

* Non fourni dans certaines zones. Les accessoires standard sont sujets à changement sans

préavis.

ACCESSOIRES SUR OPTION (VENDUS SÉPARÉMENT)

○ Huile pour scie à chaîne ○ Lime ronde ○ Gabarit de profondeur

La lime ronde et le gabarit de profondeur servent

à l’aﬀ ûtage des chaînes. Pour plus d’informations, reportez-vous à la rubrique « Aﬀ ûtage de la lame ».

○ Carter de la chaîne Laissez toujours le carter sur la chaîne lorsque la scie

doit être transportée ou rangée.

Les accessoires à option sont sujets à changement sans préavis.

Français

APPLICATIONS

Coupe de bois classique.

INSTALLATION (REMPLACEMENT) DE LA CHAÎNE DE SCIE

AVERTISSEMENT

○ Pour éviter les accidents, veiller à placer l'interrupteur

sur la position d'arrêt et à débrancher la ﬁ che de la prise.

○ N’utilisez pas de chaîne ni de guide-chaîne autres que

ceux indiqués dans les “SPÉCIFICATIONS”.

ATT ENT ION

Portez des gants et prenez soin de ne pas vous blesser

contre la chaîne.

REMARQUE

○ Pour retirer la chaîne, éliminez la sciure du bec de

versage, de l’oriﬁ ce de remplissage d’huile et de la rainure du guide-chaîne.

L’accumulation de sciure peut entraîner une défaillance

de l’outil.

○ Utilisez une chaîne adaptée conforme aux

spéciﬁ cations.

Si vous installez un guide-chaîne inadapté, la chaîne

risqu e de sortir de s on axe en provoqu ant une blessu re.

1. Retrait du capot latéral (Fig. 4)

1 Tournez le bouton une fois pour le desserrer. 2 Tournez le bouton de tension d’un tour pour le

desserrer.

3 Tournez le bouton et retiree le capot latéral.

2. Retrait de la chaîne et du guide-chaîne (Fig. 5)

Retirez la chaîne et le guide-chaîne dans la direction

indiquée par la ﬂ èche.

3. Insertion de la nouvelle chaîne dans le pignon (Fig. 6, 7)

Insérez la chaîne au niveau de la pointe du guide-

chaîne en faisant attention à la direction de la chaîne, puis engagez correctement la chaîne du pignon.

4. Installation du capot latéral

1 Ajustez le bouton de tension du capot latéral de

manière à ce que le bossage du dispositif de tension de la chaîne pénètre correctement dans l’oriﬁ ce du dispositif de tension de la chaîne et ﬁ xez le capot latéral. (Fig. 8)

2 Tournez le bouton une fois pour le ﬁ xer temporairement.

(Fig. 9)

5. Ajustement de la tension de la chaîne (Fig. 10)

○ Tout en soulevant le nez du guide-chaîne, tournez le

bouton de tension de manière à ajuster la tension de la chaîne.

○ Tournez le bouton de tension vers la droite pour

augmenter la tension de la chaîne et vers la gauche pour la diminuer.

6. Contrôle de la tension de la chaîne (Fig. 11)

Ajustez la tension de la chaîne de manière à ce que

l’écart entre le maillon-guide et le guide-chaîne soit compris entre 0,5 et 1 mm lorsque vous soulevez légèrement la chaîne à proximité du centre du guidechaîne.

7. Serrage du bouton (Fig. 12)

1 Une fois l’ajustement terminé, soulevez le guide-

chaîne et serrez le bouton à fond.

2 Assurez-vous que le boulon est bien serré.

AVERTISSEMENT

Une fois la tension de la chaîne ajustée, vériﬁ ez que le

bouton est serré à fond.

S’il est desserré, vous risquez de vous blesser.

CONTRÔLES ET PRÉPARATIFS AVANT UTILISATION

Avant toute utilisation, veuillez procéder aux contrôles et préparatifs suivants.

AVERTISSEMENT

○ S’assurer que la source de puissance à utiliser

correspond à la puissance indiquée sur la plaque signalétique du produit.

○ Aﬁ n d 'éviter les acci dents, toujours eﬀ ectuer les é tapes

1 à 5 en s'assurant que la ﬁ che est débranchée de la prise.

○ Ne bloquez pas le bouton de verrouillage quand vous

l’enfoncez.

Si l’interrupteur est actionné accidentellement, l’outil

peut démarrer de manière inattendue en provoquant une blessure.

1. Vériﬁ ez que l’interrupteur est désenclenché

○ S’assurer que l’interrupteur de puissance est en

position ARRÊT. Si la ﬁ che est branchée alors que l’interrupteur est sur MARCHE, l’outil démarre immédiatement et peut provoquer un grave accident.

○ Pour mettre l’outil en marche, actionnez l'interrupteur

tout en appuyant sur le bouton de verrouillage. Pour arrêter l’outil, relâchez l’interrupteur.

2. Vériﬁ cation du câble de prolongation

Si la zone de travail est éloignée de la source

d’alimentation, utilisez une rallonge d’épaisseur adaptée conforme à la capacité nominale. La rallonge doit être aussi courte que possible.

3. Contrôle de la tension de la chaîne

○ Si la tension est incorrecte, la chaîne ou le guide-

chaîne risquent d’être détériorés et de présenter un dysfonctionnement. En vous reportant aux étapes 5 à 7 “Installation (remplacement) de la chaîne de scie” vériﬁ ez que la tension est correcte.

○ Les chaînes neuves ayant tendance à se relâcher,

vériﬁ ez régulièrement la tension et ajustez-la si nécessaire.

○ Vériﬁ ez également que le bouchon est bien serré.

4. Contrôle du fonctionnement du frein de chaîne (Fig. 13)

AVERTISSEMENT

○ Même si le frein constitue un dispositif d’arrêt

d’urgence, il n’est pas parfaitement ﬁ able. Il doit être utilisé avec soin pour éviter tout risque de recul.

○ Le frein de chaîne est prévu pour une utilisation en cas

d’urgence et lors des démarrages. Il ne doit pas être utilisé de manière irréﬂ échie.

○ Procédez à un nettoyage régulier pour que

l’accumulation de sciure n’entrave pas les mouvements du frein de chaîne.

○ Le frein de chaîne constitue un élément de sécurité

essentiel.

Pour tout problème de fonctionnement du frein,

adressez-vous au centre de maintenance agréé HiKOKI.

Le frein de chaîne est un dispositif d’arrêt d’urgence qui arr ête la chaîne de sc ie chaque fois que l’outil est soumis à un recul etc. pour réduire les risques. (Reportez-vous à la “Causes des reculs de l’opérateur et prévention”). Si vous activez le frein de chaîne en poussant le levier vers l’avant, la chaîne s’immobilise. Le frein se relâche lorsque vous tirez le levier vers vous. Pour conﬁ rmer le fonctionnement du frein de chaîne, mettez toujours l’appareil hors tension, débranchez la ﬁ che de la prise murale, activez le levier de frein et tirez la chaîne de la scie à la main. Si la chaîne ne bouge pas, le frein est activé.

Français

REMARQUE

Portez toujours des gants épais pour eﬀ ectuer cette

tâche.

La lame de la chaîne étant très aiguisée, vous risquez

de vous blesser les doigts en tirant fort dessus.

5. Contrôle de l’huile de chaîne

○ Cet outil est livré sans huile de chaîne. Vériﬁ ez que le

réservoir d’huile est rempli avant utilisation. (Fig. 14)

○ Vériﬁ ez régulièrement l’indicateur de niveau d’huile

pendant que vous travaillez et faites l’appoint si nécessaire.

○ Si le niveau d’huile n’est pas suﬃ sant, utilisez l’huile

de chaîne HiKOKI vendue séparément ou une huile de

chaîne équivalente vendue dans le commerce. ○ L’huile de chaîne assure une lubriﬁ cation automatique. Le débit d'autolubriﬁ cation est ajusté au maximum en

usine. Pour réduire le débit, tournez le bouton d’ajustement

de la pompe à huile situé à l’arrière du châssis dans le

sens des aiguilles d’une montre. (Fig. 15)

REMARQUE

○ La capacité du réservoir d’huile est d’environ 200 ml. L’excès d’huile est évacué vers le b ec de débordement. ○ Nous recommandons de prévoir un stock d’huile de

chaîne. Si vous continuez à travailler sans huile, la chaîne

risque de chauﬀ er ou le moteur de tomber en panne. ○ Veillez à éviter l’inﬁ ltration de poussière ou de corps

étrangers dans le réservoir d’huile. L’outil risque de tomber en panne si de la poussière

ou des corps étrangers pénètrent dans le réservoir

d'huile. ○ En raison de la structure de l’outil, des fuites d’huile

de chaîne sont possibles. Même s’il ne s’agit pas d’un

dysfonctionnement, l’huile peut salir l’environnement

de l’outil. Nous vous invitons donc à faire attention. Po ur ra nge r l’o util, vida nge z le r éser voi r d’ huil e et p lac ez

un chiﬀ on sous le châssis aﬁ n d’absorber les fuites.

6. Connexion de la ﬁ che dans la prise

7. Vériﬁ ez que le frein est engagé

○ Pour mettre l’outil en marche, actionnez l’interrupteur

tout en appuyant sur le bouton de verrouillage. Pour

arrêter l’outil, relâchez l’interrupteur. ○ De plus, en même temps que l'interrupteur est relâché,

l'appareil actionne un frein aﬁ n d'arrêter la rotation de

la chaîne coupante. ○ Vériﬁ ez que le frein est engagé avant toute utilisation.

ATT ENT ION

Prenez garde à la force de répulsion lorsque le frein est

engagé. Si vous laissez tomber l’outil, vous risquez de vous

blesser.

8. Vériﬁ cation du débit de l’huile de chaîne (Fig. 15,

16)

○ Lorsque l’outil est mis en marche, l’huile de chaîne

lubriﬁ e automatiquement la chaîne et le guide-chaîne. ○ Si l’huile ne semble pas couler 2 à 3 minutes après le

démarrage de l’outil, vériﬁ ez que la sciure ne s'est pas

accumulée autour du bec. (Reportez-vous à la “Nettoyage du bec de l’huile de

chaîne”). (Reportez-vous à la “Contrôle de l’huile de chaîne”).

9. L’utilisation d’un disjoncteur de courant de fuite à la

terre ou d’un transformateur de courant résiduel.

Fonctionnement de l’interrupteur

Pour faire tourner la chaîne de scie, appuyez sur

l’interrupteur tout en appuyant sur le bouton de

verrouillage. (Fig. 17) Vous ne pouvez pas appuyer sur l’interrupteur sans

avoir enfoncé le bouton de verrouillage au préalable. Une fois l’interrupteur enclenché, la chaîne continue à

tourner tant qu’il reste enfoncé.

Lorsque l’interrupteur est relâché, un frein est appliqué

pour arrêter la rotation de la chaîne.

AVERTISSEMENT

Ne bloquez pas le bouton de verrouillage quand vous

l’enfoncez.

Si l’interrupteur est actionné accidentellement, l’outil

peut démarrer de manière inattendue en provoquant une blessure.

À l’aide du bouchon de clip

La ﬁ xation de la ﬁ che empêche le retrait accidentel du

cordon d’alimentation. (Fig. 18)

PROCÉDURES DE COUPE

AVERTISSEMENT

○ Avant toute utilisation, vériﬁ ez que le frein de chaîne

fonctionne correctement.

○ Quand vous utilisez l’outil, tenez fermement la poignée

à deux mains.

○ Si vous entamez du bois par le dessous, vériﬁ ez que la

chaîne ne cogne pas contre le bois.

Vous risquez de vous blesser si l’outil est poussé vers

l’arrière.

○ Lors de pauses ou lorsque le travail est terminé,

veiller à placer l'interrupteur sur la position d'arrêt et à débrancher la ﬁ che de la prise.

Su rve ille z tou jours l a zon e de t rava il et l’env iro nnem ent , en vériﬁ ant l’absence d’objets susceptibles de provoquer des blessures, des accidents ou une défaillance. Lorsque vous vous installez avant de travailler, vériﬁ ez que vous êtes bien stable et l'absence d'objets sur lesquels vous pourriez trébucher. Lors de l’abattage d’arbres, faites toujours très attention à la direction dans laquelle l'arbre va tomber ou rouler, et identiﬁ ez un point de repli ou un endroit où vous protéger.

1 Vériﬁ ez que l’outil est éteint

Si la ﬁ che est branchée dans une prise alors que

l’interrupteur est activé sans que vous ne le sachiez, l’appareil risque de démarrer soudainement et de provoquer un accident.

2 Enclenchement de l’interrupteur

Après avoir vériﬁ é que la chaîne n’est pas en contact

av ec le bo is , en c le nc he z l’ in te rr up te ur et c om me n cez la coupe une fois que la vitesse de la chaîne a augmenté.

ATT ENT ION

○ Quand vous mettez l’outil en marche, vériﬁ ez que la

chaîne ne cogne pas contre le bois ou un autre objet.

○ Pendant l’utilisation, vériﬁ ez que la chaîne ne cogne

pas contre le bois ou un autre objet. Une fois la coupe terminée, veillez à ce que l'outil ne touche pas le sol.

REMARQUE

Pensez à remplir le réservoir d’huile à l’avance pour

éviter que l’outil ne fonctionne sans huile.

1. Procédures de coupe générales

(1) Mettez l’outil en marche en maintenant la scie

légèrement écartée du bois à couper. Commencez la coupe seulement une fois que l’outil a atteint sa pleine vitesse.

(2) Lorsque vous coupez un morceau de bois ﬁ n, appuyez

la base du guide-chaîne contre le bois et sciez vers le bas comme cela est indiqué sur la Fig. 19.

(3) Lorsq ue vous sciez un mo rceau de bois ép ais, poussez

la pointe de la partie avant de l’outil contre le morceau de bois et s ciez ce dernier e n exerçant un eﬀ et de levier en vous servant de la pointe comme point d’appui, comme cela est indiqué sur la Fig. 20.

(4) Lorsque vous coupez du bois horizont alement, tournez

le châssis de l'outil vers la droite de manière à ce que

le guide-chaîne se trouve dessous, et tenez la partie

supérieure de la poignée latérale avec la main gauche.

Tenez le guide-chaîne horizontalement et placez

le pointe à l’avant du châssis sur la bûche. En vous

servant de la pointe comme point d’appui, entamez

le bois en tournant la poignée arrière vers la droite.

(Fig. 21) (5) Si vous entamez le bois par le dessous, touchez

légèrement la partie supérieure du guide-chaîne. (Fig. 22) (6) Étudiez attentivement les instructions de manipulation,

vériﬁ ez que la scie fonctionne correctement avant

de l’utiliser ou exercez-vous au moins à couper des

bûches sur un chevalet. (7) Si vous avez l’intention de couper des bûches,

soutenez-les en les immobilisant à l'aide d'un chevalet

ou en appliquant une autre méthode adaptée.

ATT ENT ION

○ Si vous entamez le bois par le dessous, l’outil risque

de rec uler ver s l’u til isateu r si l a cha îne c ogne for tem ent

sur le bois. ○ Ne tronçonnez pas toute l'épaisseur du bois si vous

l'entamez par le bas, car le guide-chaîne risque de se

décoller sans que vous puissiez le contrôler une fois la

coupe terminée. ○ Évitez toujours que la scie n’entre en contact avec le

sol ou des clôtures électriques.

2. Coupe de branches

(1) Élagage : Les branches épaisses doivent d’abord être coupées à

l’écart du tronc. Commencez par couper environ un tiers de l'épaisseur

par le dessous, puis sectionnez la branche par le

dessus. Enﬁ n, co upez la par tie resta nte au ras du tro nc

de l’arbre. (Fig. 23)

ATT ENT ION

○ Restez t oujours vig ilant à l'égard d es chutes de br anches. ○ Restez vigilant à l’égard des rebonds.

(2) Coupe des branches d’arbres à terre : Tronçonnez les branches qui ne touche nt pas le sol avant

celles qui le touchent. Si vous coupez des branches

épaisses qui touchent le sol, commencez par couper

environ la moitié de l’épaisseur par le dessus, puis

coupez le reste de la branche par le dessous. (Fig. 24)

ATT ENT ION

○ Pour couper des branches qui touchent le sol, vériﬁ ez

que le guide-chaîne ne reste pas coincé sous l’eﬀ et de

la pression. ○ Pendant l’étape de coupe ﬁ nale, faites attention au

moment où la bûche va se détacher et rouler.

3. Coupe de bûche

Pour couper une bûche positionnée comme sur la

Fig. 25, commencez par couper environ un tiers de

l'épaisseur par le dessous, puis coupez le reste par le

dessus. Pour couper une bûche surmontant un creux,

comme sur la Fig. 26, commencez par couper environ

deux tiers de l'épaisseur par le dessus, puis coupez le

reste par le dessous.

ATT ENT ION

○ Vériﬁ ez que le guide-chaîne ne reste pas coincé dans

la bûche sous l’eﬀ et de la pression. ○ Si vous travaillez sur un terrain incliné, tenez-vous au-

dessus de la bûche. Si vous vous tenez sous la bûche,

elle risque de rouler vers vous.

4. Abattage d’arbres

(1) Coupe par le dessous (

Fig. 27): Procédez à la coupe en faisant face à la direction dans

laquelle vous souhaitez faire tomber l’arbre. La coupe par le dessous doit correspondre à 1/3 du

diamètre de l’arbre. Ne faites jamais tomber d’arbres

qui n’ont pas été correctement coupés par le dessous.

comme indiqué sur la

Français

(2) Coupe sur dosse ( comme indiqué sur la Fig. 27): Tracez un trait d’abattage parallèle, à environ 5 cm au-

dessus de l'entaille horizontale par le dessous.

Si la chaîne reste coincée pendant la coupe, arrêtez

la scie et servez-vous de coins pour la dégager. Ne coupez pas toute l’épaisseur de l’arbre.

ATT ENT ION

○ Les arbres ne doivent jamais être abattus d’une manière

pouvant mettre autrui en danger, heurter une ligne téléphonique, électrique ou autre, ni détériorer un bien.

○ Tenez-vous dans le sens de la pente, car l’arbre est

susceptible de rouler ou de glisser après sa chute.

Précaution pour le sciage

Tension d’adhérence/Force de poussée de la scie à chaîne

Tenez toujours fermement la scie à chaîne. De plus, ne forcez pas la scie plus que nécessaire.

Pendant la coupe, la force supplémentaire exercée sur la scie n’accélère pas la vitesse de coupe. Le moteur sera trop poussé, ce qui diminuera les performances et entraînera un dysfonctionnement ou une défaillance

du moteur ou du guide-chaîne. Utilisez la chaîne à une vitesse raisonnable. Un arrêt de la chaîne (blocage) dû à une force excessive

peut provoquer une blessure ou une défaillance de l’outil.

Capteur de chaîne

○ Le capteur de chaîne est située sur le bloc moteur au-

dessous près de la chaîne pour empêcher l’éventualité

qu’une chaîne rompue puisse venir frapper l’utilisateur

de la tronçonneuse. ○ Si la chaîne est cassée, remplacez-la par une nouvelle

chaîne en vous reportant à la section “Installation

(remplacement) de la chaîne de scie”.

AFFÛTAGE DE LA LAME

AVERTISSEMENT

Pour éviter les accidents, veiller à toujours placer

l'interrupteur sur la position d'arrêt et à débrancher la

ﬁ che de la prise. De plus, portez toujours des gants épais lorsque vous

utilisez des chaînes.

REMARQUE

Aﬀ ûtez la chaîne et ajustez la jauge de profondeur en

position centrale sur le guide-chaîne, avec la chaîne

ﬁ xée sur le châssis. Lorsque la chaîne n’est plus suﬃ samment aﬀ ûtée, le moteur et les diﬀ érentes parties du châssis sont soumises à des contraintes qui font diminuer le rendement. Pour des performances optimales, il est nécessaire d’entretenir régulièrement d’outil aﬁ n de maintenir la chaîne aﬀ ûtée.

1. Aﬀ ûtage de la lame

La li me ronde fourn ie comme acc essoire doi t être tenue

contre la lame de manière à ce qu'1/5 de son diamètre

dépasse du dessus de la lame, comm e cela est indiqué

sur la Fig. 28. Aﬀ ûtez les lames en maintenant la lime

ronde à un angle de 30° par rapport au guide-chaîne,

comme sur la Fig. 29, en veillant à ce que la lime ronde

soit droite, comme sur la Fig. 30. Vériﬁ ez que toutes

les lames sont aﬀ ûtées au même angle, sous peine de

diminuer l’eﬃ cacité de l’outil. Les angles adaptés pour

l’aﬀ ûtage des lames sont indiqués sur la Fig. 31.

2. Ajustement de la jauge de profondeur AVERTISSEMENT

○ Ne poncez pas la partie supérieure de la sangle

de serrage du pare-choc et le maillon-guide, et ne

cherchez pas à déformer ces pièces.

Français

○ L’ajustement des jauges de profondeur doit tenir

compte des formes et dimensions prédéterminées, sous peine d’augmenter le risque de rebond et de blessure.

Sangle d’attache du pare-choc

Les jauges de profondeur doivent toutes être limées

de la même manière, puisqu’elles sont utilisées pour ajuster la profondeur à l’endroit où la lame pénètre dans le bois.

Lorsque vous aﬀ ûtez la chaîne, vériﬁ ez la jauge de

profondeur tous les deux ou trois passages.

Placez un guide de jauge de profondeur sur la chaîne,

laissez la jauge visible au niveau de la rainure et utilisez une lime plate pour biseauter la partie saillante du guide de jauge de profondeur. (Fig. 33) (le guide de jauge de profondeur et la lime plate sont vendus séparément).

Une fois la jauge de profondeur limée, arrondissez la

partie avant pour lui faire retrouver sa forme. (Fig. 34)

Une fois la chaîne aﬀ ûtée, passez-la dans l’huile de

chaîne pour la rincer.

S’il reste des copeaux, la chaîne et le guide-chaîne

s’useront rapidement.

Maillon-guide

ENTRETIEN ET VERIFICATION

Après utilisation, procédez au contrôle et à l’entretien de chaque pièce avant de ranger l’unité.

AVERTISSEMENT

Pendant le contrôle et l'entretien, toujours couper

l'appareil et débrancher la ﬁ che de la prise.

1. Inspection des chaînes

○ La chaîne doit être contrôlée à l’occasion. En cas

d’anomalie, remplacez-la par une nouvelle chaîne en vous rep ortant à la se ction “Ins tallation (rem placement) de la chaîne de scie”.

○ Contrôlez la tension de la chaîne pour vériﬁ er si elle est

suﬃ samment serrée.

○ Arrêtez d’utiliser l’outil lorsque la chaîne est émoussée

et aﬀ ûtez-la en vous reportant à “Aﬀ ûtage de la lame”.

○ Après utilisation, lubriﬁ ez soigneusement la chaîne et

les guide-chaînes avec de l’huile antirouille.

ATT ENT ION

Portez des gants pour éviter toute blessure lors de

l’utilisation d’une chaîne.

2. Nettoyage du capot latéral (Fig. 35)

Nettoyez la sciure à l’intérieur des pièces.

REMARQUE

Pour nettoyer le capot latéral, la chambre de

bande de frein, le bec d’huile de chaîne et le guidechaîne, reportez-vous à la procédure “Installation (remplacement) de la chaîne de scie” et retirez la chaîne.

3. Nettoyage du bec de l’huile de chaîne (Fig. 36)

Avant de nettoyer le bec de l’huile de chaîne, retirez le

capot latéral et le guide-chaîne.

4. Nettoyage du guide-chaîne (Fig. 7, 37)

Si de la sciure ou similaire bouche la rainure du guide-

chaîne ou du bec d’huile, l’huile ne pourra pas couler, ce qui entraînera une défaillance de l’outil.

Retirez le guide-chaîne et nettoyez la sciure

accumulée dans la rainure après utilisation et lors du remplacement de la chaîne. (Reportez-vous à la “Installation (remplacement) de la chaîne de scie”).

5. Inspectez l’attrape-chaîne (Fig. 38)

L’attrape-chaîne est destiné à empêcher la chaîne de

la scie de toucher l’opérateur autant que possible dans

le cas où la chaîne se desserre ou se casse. L’attrape-chaîne et le capot latéral sont associés en

une seule structure. Vériﬁ er l’attrape-chaîne pour s’assurer qu’il n’y a pas

de dommages.

6. Vériﬁ ez régulièrement toutes les vis de ﬁ xation

Vériﬁ ez régulièrement toutes les vis de ﬁ xation et

assurez-vous qu’elles sont bien serrées. S’il advient

qu’une vis se desserre, la resserrer immédiatement. Le fait de négl ige r ce p oin t pou rra it e ntrain er de sér ieu x

dangers.

7. Entretien du moteur

Le bobinage de l’ensem ble moteur est le “cœur” même

de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit

pas endommagé et/ou mouillé par de l’huile ou de

l’eau.

8. Remplacement des balais au charbon

Pour votre sécurité et la protection contre les

décharges électriques, l’examen du balai à carbone et

le remplacement de cet outil ne doivent être eﬀ ectués

que par un centre d’entretien HiKOKI agréé.

9. Nettoyage de l’extérieur

Si la scie à chaîne est sale, essuyez-la à l'aide d'un

chiﬀ on doux et sec ou d'un chiﬀ on imbibé d’eau

savonneuse. N’utilisez pas de solvants chlorés,

d’essence ni de diluant, car ils dissolvent les matières

plastiques.

10. Rangement

Avant de ranger l’appareil, procédez au nettoyage et

à l’entretien de chaque pièce et montez le carter de

chaîne sur le guide-chaîne. La scie à chaîne doit être rangée dans un endroit hors

de portée des enfants où la température est inférieure

à 40 °C.

ATT ENT ION

Lo rs de l ’ut ili sa tio n et de l ’en tr eti en d ’un out il éle ct riq ue,

respecter les règlements et les normes de sécurité en

vigueur dans le pays en question.

SÉLECTION DES ACCESSOIRES

Les accessoires de cet outil sont énumérés à la page 235.

GARANTIE

Nous garantissons que l’ensemble des Outils électriques HiKOKI sont conformes aux réglementations spéciﬁ ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l’usure et les dommages normaux. En cas de réclamation, veuillez envoyer l’Outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la ﬁ n du Mode d’emploi, dans un service d’entretien autorisé.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conforme à ISO 4871.

Niveau de puissance sonore pondérée A: 108 dB (A) Niveau de pression acoustique pondérée A: 95 dB (A) Incertitude K: 2 dB (A)

Porter une protection de l’ouïe.

Valeurs totales des vibration (somme vectorielle triaxiale) déterminée conformément à EN60745.

ah = 4,0 m/s

Incertitude K = 1,5 m/s

La valeur totale des vibrations a été mesurée par une méthode d’fessai standard et peut être utilisée pour comparer un outil à un autre. Elle peut également être utilisée pour une évaluation préliminaire du niveau d’fexposition.

AVERTISSEMENT

○ La valeur d’fémission de vibration en fonctionnement

○ Identiﬁ cation les mesures de protection de l’futilisateur

REMARQUE

Par suite du programme permanent de recherche et de développement HiKOKI, ces spéciﬁ c ations peuvent faire l’objet de modiﬁ cations sans avis préalable.

de l’foutil électrique peut être diﬀ érente de la valeur totale déclarée, en fonction des utilisations de l’foutil.

fondées sur une estimation de l’fexposition en conditions d’fuitilisation (tenant compte de tous les aspects du cycle d’futilisation, tels que les moments où l’foutil est mis hor s tension ou lorsqu’ﬁ l tourne à vide en plus des temps de déclenchements).

Français

Italiano

(Traduzione delle istruzioni originali)

SIMBOLI

ATT ENZ IONE Di seguito mostriamo i simboli usati per la

macchina. Assicurarsi di comprenderne il signiﬁ cato prima dell’uso.

CS30SB / CS35SB / CS40SB: Elettrosega

Per ridurre il rischio di lesioni, l’utente deve leggere il manuale delle istruzioni.

Non usare un utensile elettrico sotto la pioggia e nell’umidità né lasciarlo all’aperto quando piove.

Solo per Paesi UE Non gettare le apparecchiature elettriche tra i riﬁ uti domestici. Secondo la Direttiva Europea 2012/19/UE sui riﬁ uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al ﬁ ne di essere reimpiegate in modo eco-compatibile.

Leggere, comprendere a fondo e osservare tutte le avvertenze e le istruzioni riportate nelle presenti istruzioni per l’uso e sulla motosega.

Indossare sempre protezioni per gli occhi durante l’uso di questa unità.

Indossare sempre protezioni per le orecchie durante l’uso di questa unità.

Se il cavo è danneggiato, estrarre la spia elettrica dalla presa.

Regolazione pompa dell’olio

Livello di potenza sonora garantito

Rabbocco olio catena

DESCRIZIONE DELLE VARIE PARTI (Fig. 1)

A: Pulsante di blocco: Pulsante che impedisce

l’azion amento accid entale del com ando di accens ione. B: Tappo dell'olio: Tappo che chiude il serbatoio dell’olio. C: Catena della sega: Catena che funge da strumento di

taglio. D: Barra di guida: Parte dell’elettrosega che supporta e

guida la catena della sega. E: Arpione: Dispositivo che agisce da fulcro per

l’elettrosega quando entra in contatto con un albero o

un tronco. F: Indicatore di livello dell’olio: Oblò per il controllo della

quantità di olio della catena. G: Freno della catena: Dispositivo che arresta o blocca la

catena.

H: Impugnatura anteriore: Impugnatura di sostegno

ubicata nella parte anteriore del corpo principale o verso la stessa.

I: Impugnatura posteriore: Impugnatura di sostegno

ubicata sopra il corpo principale. J: Interruttore: Dispositivo attivato dal dito. K: Coperchio laterale: Coperchio di protezione per la

barra di guida, la catena della sega, la frizione e il

pignone durante l’uso dell’elettrosega. L: Regolatore di tensione: Dispositivo per la regolazione

della tensione della catena della sega. M: Manopola: Manopola per il ﬁ ssaggio del regolatore di

tensione e del coperchio laterale. N: Custodia della catena: Custodia che copre la barra

di guida e la catena della sega quando non si usa

l’elettrosega. O: Fermaglio per spina: Dispositivo che impedisce il

distacco della spina dalla presa della prolunga.

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI

ATT ENZIONE Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni.

La manca ta osservanza d egli avvert imenti e delle i struzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni.

Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l’area operativa pulita e ordinata.

Aree operative sporche o disordinate possono

favorire gli infortuni.

b) Non utilizzare gli elettroutensili in atmosfere

esplosive, ad es. in presenza di liquidi , gas o polveri inﬁ ammabili.

Gli elettroutensili generano delle scintille che

potrebbero accendere la polvere o i fumi.

c) Tenere lontani bambini e astanti durante

l’utilizzo degli elettroutensili.

Qualsiasi distrazione può essere causa di perdita

di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere

idonee alle prese disponibili. Non modiﬁ care mai le prese. Con gli elettroutensili a massa (messi a terra),

non utilizzare alcun adattatore.

L’utilizzo di spine intatte e corrispondenti alle prese

disponibili ridurrà il rischio di scosse elettriche.

b) Evitare qualsiasi contatto con le superﬁ ci a

massa o a terra, quali tubi, radiatori, fornelli e

frigoriferi.

In cas o di messa a terra o m assa del corpo, s ussiste

un maggior rischio di scosse elettriche.

c) Non esporre gli elettroutensili alla pioggia o

all’umidità.

La penetrazione di acqua negli elettroutensili

aumenterà il rischio di scosse elettriche.

d) N on tirare i l cavo. Non ut ilizza rlo per il tr aspor to,

o per tirare o scollegare l’elettroutensile. Tenere il cavo lontano da fonti di calore, oli,

bordi appuntiti o parti in movimento.

Cavi danneggiati o attorcigliati possono aumentare

il rischio di scosse elettriche.

e) Durante l’uso degli elettroutensili all’esterno,

utilizzare una prolunga idonea per usi esterni.

L’utilizzo di cavi per esterno riduce il rischio di

scosse elettriche.

f) Se è impossibile evitare l’impiego di un

utensile elettrico in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD).

L’uso di un RCD ridu ce il rischio d i scosse elet triche.

3) Sicurezza personale a) Durante l’uso degli elettroutensili, state

all’erta, veriﬁ cate ciò che state eseguendo e adottate sempre il buon senso.

Non utilizzate gli elettroutensili qualora siate

stanchi, sotto l’inﬂ uenza di farmaci, alcol o cure mediche.

Anche un attimo di disattenzione durante l’uso

degli elettroutensili potrebbe essere causa di gravi lesioni personali.

Indossate l’attrezzatura di protezione personale. Indossate sempre le protezioni oculari.

L’attrezzatura protettiva, quali maschera facciale,

calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali.

c) Impedite le accensioni involontarie. Prima del

collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, veriﬁ cate che l’interruttore sia posizionato su OFF.

Il trasporto degli elettroutensili tenendo le dita

sull’interruttore o l’attivazione elettrica degli utensile che hanno l’interruttore su ON, implica il rischio di incidenti.

d) Prima di attivare l’elettroutensile, rimuovete

qualsiasi chiave di regolazione.

Lasciando la chiave in un componente in rotazione

dell’elettroutensile, sussiste il rischio di lesioni personali.

e) Mantenersi in equilibrio. Mantenersi sempre

su due piedi, in equilibrio stabile.

Ciò consente di controllare al meglio l’elettroutensile

in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti

larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento.

Abiti allentati, gioielli e capelli lunghi potrebbero

impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento

ad apparecchiature di rimozione e raccolta polveri, veriﬁ care che queste siano collegate e utilizzate in modo adeguato.

L’utilizzo della raccolta della polvere può ridurre i

rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili a) Non utilizzare elettroutensili non idonei.

Utilizzare l’elettroutensile idoneo alla propria applicazione.

Utilizzando l’elettroutensile corretto, si garantirà

un’esecuzione migliore e più sicura del lavoro, alla velocità di progetto.

b) Non utilizzare l’elettroutensile qualora non

sia possibile accenderlo/spegnerlo tramite l’interruttore.

É pericoloso utilizzare elettroutensili che non

possano essere azionati dall’interruttore. Provvedere alla relativa riparazione.

Italiano

c) Prima di eﬀ ettuare qualsiasi regolazione,

sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico.

Queste misure di sicurezza preventive riducono il

rischio di avvio involontario dell’elettroutensile.

d) Depositare gli elettroutensili non utilizzati

lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l’elettroutensile.

É pericoloso consentire che utenti non esperti

utilizzino gli elettroutensili.

e) Manutenzione degli elettroutensili. Veriﬁ care

che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero inﬂ uenzare negativamente il funzionamento dell’elettroutensile.

In caso di guasti, provvedere alla riparazione

dell’elettroutensile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa

manutenzione.

f) Mantenere gli strumenti di taglio aﬃ lati e

puliti.

Gli strumenti di taglio in condizioni di manutenzione

adeguata, con bordi aﬃ lati, sono meno soggetti al bloccaggio e sono più facilmente controllabili.

g) Utilizzare l’elettroutensile, gli accessori, le

barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

L’uso dell’utensile elettrico per operazioni diverse

da quelle previste potrebbe causare una situazione pericolosa.

5) Assistenza a) Aﬃ date le riparazioni dell’elettroutensile a

persone qualiﬁ cate che utilizzino solamente parti di ricambio identiche.

Ciò garantirà il mantenimento della sicurezza

dell’elettroutensile.

PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

AVVERTENZE DI SICUREZZA PER l’ELETTROSEGA

1. Durante il funzionamento dell’elettrosega, tenere tutte le parti del corpo ben lontane catena della sega. Prima di avviare l’elettrosega, assicurarsi che la catena della sega no n tocchi a lcun oggetto. Un attimo d i distra zione durante l’uso dell’elettrosega può far impigliare gli indumenti nella catena della sega.

2. Regge re sempre l’elet trosega aﬀ errando l’impugnatura posteriore con la mano destra e quella anteriore con la mano sinistra. Reggere l’elettrosega con le mani posizionate al contrario aumenta il rischio di lesioni personali e va sempre evitato.

3. Reggere l’utensile elettrico aﬀ errandolo solamente sulle superﬁ ci di presa isolate, poiché la catena della sega potrebbe entrare a contatto con cavi nascosti o con il proprio cavo. Se la catena della sega entra in contatto con un ﬁ lo “sotto tensione” può rendere “sotto tensione” le parti metalliche esposte dell’utensile elettrico e causare scosse all’operatore.

Italiano

4. Indossare occhiali di protezione e protezioni per le orecchie. È consigliabile inoltre indossare dispositivi di protezione per la testa, le mani, le gambe e i piedi. Indumenti di protezione adeguati riducono le lesioni personali causate da frammenti volanti o dal contatto accidentale con la catena della sega.

5. Non utilizzare l’elettrosega sugli alberi. L’uso dell’elettrosega mentre ci si trova su un albero può provocare lesioni personali.

6. Appoggiare saldamente i piedi al suolo e azionare l’elettrosega solo su superﬁ ci ﬁ sse, stabili e piane. Superﬁ ci scivolose o instabili possono causare per perdita dell’equilibrio o del controllo dell’elettrosega.

7. Nel tagliare rami in tensione, prestare attenzione al ritorno elastico. Al rilascio della tensione nelle ﬁ bre del legno, i l ritorno ela stico del ram o può colpire l’op eratore e/o fargli perdere il controllo dell’elettrosega.

8. Prestare la massima attenzione nel tagliare piccoli cespugli e arbusti. Materiale di piccole dimensioni può impigliarsi nella catena della sega e venire scagliato contro l’operatore o fargli perdere l’equilibrio.

9. Trasport are l’elettrosega reggen dola per l’impu gnatura anteri ore, con l’elett rosega spent a e lontana dal pr oprio corpo. Quando si trasporta o si ripone l’elettrosega, coprire sempre la barra di guida con l’apposita copertura. Il corretto utilizzo dell’elettrosega riduce la probabilità di contatto accidentale con la catena della sega in movimento.

10. Seguire le istruzioni per la lubriﬁ cazione, il tensio namento dell a catena e il camb io degli acce ssori. L’errato tensionamento o lubriﬁ cazione della catena può causarne la rottura o il contraccolpo di ritorno.

11. Mantenere le impugnatu re asciutte, p ulite e prive di oli o e grasso. Le impugnature unte, oleose sono scivolose e possono far perdere il controllo dell’utensile.

12. Tagliare solamente legno. Non utilizzare l’elettrosega per scopi non previsti. Per esempio: non utilizzare l’elettrosega per tagliare plastica, muratura o materiali edili diversi dal legno. L’uso dell’elettrosega per scopi di versi da quelli previsti può provocare situazioni pericolose.

Cause e prevenzione del contraccolpo da parte dell’operatore: (Fig. 2)

Il contraccolpo si veriﬁ ca quando la punta o la parte

anteriore della barra di guida entra in contatto con un oggetto, oppure quando il legno si richiude stringendo la catena nel taglio.

Il contatto della punta in alcuni casi può causare

un’improvvisa rea zione inversa che spinge con forza la barra di guida verso l’alto e indietro verso l’operatore.

Se catena della sega si impiglia in corrispondenza

della punta della barra di guida, la barra di guida può venire spinta rapidamente contro l’operatore.

In entrambi i casi si può perdere il controllo della sega

e ferirsi anche gravemente. Non fare aﬃ damento esclusivamente sui dispositivi di sicurezza di cui è dotata la sega. Per utilizzare l’elettrosega, occorre prendere tutti i provvedimenti necessari ad assicurare che il lavoro di taglio non comporti incidenti o lesioni personali.

Il contraccolpo è conseguenza dell’uso improprio

dell’utensile e/o di procedure o condizioni operative non corrette, e può essere evitato con le adeguate precauzioni indicate sotto.

○ Mantenere una presa salda, aﬀ errando le impugnature

dell’elettrosega con le dita e i pollici opposti, con entrambe le mani sulla sega e posizionando il corpo e le braccia in modo da essere in grado di opporre resistenza alle forze di contraccolpo. Prendendo le adeguate precauzioni, l’operatore può controllare le forze di contraccolpo. Non lasciar andare l’elettrosega.

○ Non sporgersi eccessivamente né tagliare tenendo la

sega più in alto delle proprie spalle. Ciò contribuisce ad evitare il contatto accidentale della punta e consente un migliore controllo dell’elettrosega in situazioni impreviste.

○ Utilizzare esclusivamente le barre e le catene di

ricambio speciﬁ cate dal produttore. L’uso di barre e catene di ricambio non corrette può causare la rottura della catena e/o contraccolpi.

○ Per l’aﬃ latura e la manutenzione della catena della

sega, attenersi alle relative istruzioni fornite dal produttore. Riducendo l’altezza del delimitatore di profondità, si aumenta il rischio di contraccolpi.

Funzionamento del freno catena

Se la motosega colpisce un oggetto solido ad alta

veloci tà, reagisc e con un viole nto contrac colpo. Ques to è diﬃ cile da controllare e potrebbe essere pericoloso, in particolare con utensili leggeri che tendono ad essere utilizzati in tutti i tipi di posizione. Se si veriﬁ ca un contraccolpo imprevisto, il freno della catena arresta immediatamente la rotazione della catena. Il freno della catena può essere attivato premendo la mano contro il paramano o automaticamente per eﬀ etto del contraccolpo stesso.

Il freno della catena può essere disattivato solo dopo

l’arresto completo del motore. Riportare l’impugnatura nella posizione posteriore (Fig. 3). Controllare quotidianamente il funzionamento del freno della catena.

AVVERTENZE DI SICUREZZA AGGIUNTIVE

1. Per l’alime ntazione, us are la tensione e lettrica r iportata sulla targhetta dei dati nominali.

L’uso di una tensione superiore può provocare lesioni

personali.

2. Lavorare senza esercitare pressione. Inoltre tenere sempre il proprio corpo caldo.

3. Prima di iniziare il lavoro, ponderare attentamente tutte le procedure richieste per svolgere il lavoro e per evitare incidenti, altrimenti si possono veriﬁ care lesioni personali.

4. Non utilizzare in condizioni meteorologiche avverse, come ad esempio in presenza di forte vento, pioggia, neve, nebbia, o in zone a rischio di caduta di sassi o di valanghe.

In condizioni meteorologiche avverse, la capacità di

giudizio può risultare compromessa, e le vibrazioni possono avere conseguenze molto gravi.

5. Non utilizzare l’unità in condizioni di scarsa visibilità, come in caso di maltempo o di notte. Evitarne altresì l'uso sotto la pioggia o in luoghi esposti alla pioggia.

Un appoggio instabile dei piedi o la perdita di equilibrio

possono provocare incidenti.

6. Controllare la barra di guida e la catena della sega prima di avviare l’unità.

○ Se la barra di guida o la catena della sega sono

incrinate, o il prodotto è graﬃ ato o piegato, non utilizzare l’unità.

○ Controllare che la barra di guida e la catena della sega

siano installate in modo sicuro. Se la barra di guida o la catena della sega sono rotte o spostate, possono provocare un incidente.

7. Prima di iniziare il lavoro, accertare che l’interruttore non si innesti senza che venga premuto il pulsante di blocco.

Se l’unità non funziona correttamente, interromperne

immediatamente l’uso e rivolgersi a un Centro di Assistenza Autorizzato HiKOKI per la riparazione.

8. Installare correttamente la catena della sega attenendosi al manuale di istruzioni.

Se installata in modo non corretto, la catena della sega

può uscire dalla guida causando lesioni personali.

9. Non rimuovere nessuno dei dispositivi di sicurezza di cui è dotata l’elettrosega (leva del freno, pulsante di blocco, paracatena ecc.).

Evitare inoltre di immobilizzarli. La mancata osservanza di questa precauzione può

causare lesioni personali.

10. Nei seguenti casi, spegnere l’unità e assicurarsi che la catena della sega non sia più in movimento:

○ Quando non si utilizza o durante le riparazioni. ○ Durante il trasporto a un altro luogo di lavoro. ○ Durante l’ispezione, la regolazione o la sostituzione

della catena della sega, della barra di guida, della custodia della catena e di qualsiasi altra parte.

○ Durante il riempimento dell’olio della catena. ○ Durante la rimozione di polvere ecc. dal corpo. ○ Durante la rimozione dal luogo di lavoro di ostacoli,

scarti o segatura prodotti dal lavoro.

○ Quando si depone l’unità o ci si allontana da essa. ○ Qualora si avverta un pericolo o si preveda un rischio.

Se la catena della sega è ancora in movimento, può

provocare incidenti.

11. In generale il lavoro deve essere eseguito individualmente. In presenza di più persone, assicurare lo spazio suﬃ ciente tra l’una e l’altra.

In particolare, nell’abbattere alberi eretti o lavorando

su un pendio, se si prevede la caduta, il rotolamento o il scivolamento degli alberi, accertare che non ciò non possa essere un pericolo per gli altri lavoratori.

12. Rimanere a una distanza superiore a 15 m dalle altre persone.

Inoltre, se si lavora con altre persone, rimanere a una

distanza pari o superiore a 15 m da esse.

○ C’è il rischio che i pezzi scagliati possano colpire le

persone o che si veriﬁ chino altri incidenti.

○ Avvisare anticipatamente gli altri lavoratori con un

ﬁ schietto o in altri modi.

13. Prima di abbattere alberi eretti, assicurare quanto segue:

○ Individuare un luogo di fuga sicuro prima

dell’abbattimento.

○ Rimuovere anticipatamente gli ostacoli (p.es. rami,

cespugli).

○ Decidere la direzione di caduta dell’albero da abbattere

in base a una valutazione completa dello stato dell’albero eretto (p.es. piegatura del tronco, tensione dei rami) e alla situazione circostante (p.es. stato degli alberi vicini, presenza di ostacoli, terreno, vento), e pianiﬁ care di conseguenza la corretta procedura di abbattimento.

Un abbattimento disattento può provocare lesioni

personali.

14. Durante l’abbattimento di alberi eretti, assicurare quanto segue:

○ Durante il lavoro prestare la massima attenzione alla

direzione di caduta dell’albero.

○ Se si lavora su un pendio, accertare che l’albero non

rotoli, lavorare sempre dal lato a monte del terreno.

○ Durante la caduta dell’albero, spegnere l’unità,

avvisare chi è presente nelle vicinanze e ritirarsi immediatamente in un luogo sicuro.

○ Se durante il lavoro la catena della sega o la barra di

guida si impigliano nell’albero, spegnere l’unità e usare un cuneo.

15. Se durante l’uso le prestazioni dell’unità peggiorano o si notano suoni o vibrazioni anomali, spegnere immediatamente e interrompere l’uso dell’unità, e rivolgersi a un Centro di Assistenza Autorizzato HiKOKI per l’ispezione o la riparazione.

Italiano

Se si continua ad usare l’unità in tali condizioni, ne

possono derivare lesioni personali.

16. Se l’unità viene accidentalmente lasciata cadere o subisce un urto, ispezionarla attentamente per accertare che non presenti danni, incrinature o deformazioni.

Se l’unità è danneggiata, incrinata o deformata, può

provocare lesioni personali.

17. Durante il trasporto dell’unità in auto, ﬁ ssarla in modo che non si possa muovere.

C’è il rischio di incidenti.

18. Non accendere l'unità con la custodia della catena applicata.

La mancata osservanza di questa precauzione può

causare lesioni personali.

19. Acce rtare che no n vi siano chio di e altri ogget ti estranei nel materiale da segare.

Se la catena della sega colpisce il chiodo o altro, può

provocare lesioni personali.

20. Per evitare che la barra di guida si impigli nel materiale quando si lavora sui bordi o quando è soggetta al peso del materiale durante il taglio, installare una piattaforma di supporto vicino alla posizione di taglio.

Se la barra di guida si impiglia, può provocare lesioni

personali.

21. Se dopo l’uso l’unità dovrà essere trasportata o riposta, rimuovere la catena della sega o applicare il copricatena.

Se la catena della sega entra in contatto con il corpo di

qualcuno, può provocare lesioni personali.

22. Prestare adeguata cura all’unità.

○ Per garantire un lavoro sicuro ed eﬃ ciente, prestare

cura alla catena della sega per assicurarne le prestazioni di taglio ottimali.

○ Per la sostituzione della catena della sega o della barra

di guida, la manutenzione del corpo, il riempimento dell’olio ecc., attenersi al manuale di istruzioni.

23. Per la riparazione dell’unità rivolgersi a un centro autorizzato.

○ Non modiﬁ care il prodotto, in quanto è già conforme

alle norme di sicurezza applicabili.

○ Per tutte le riparazioni, rivolgersi sempre a un Centro di

Assistenza Autorizzato HiKOKI.

Il tent ativo di ripara re l’unità da sé p uò causare inc identi

o lesioni personali.

24. Quando non si usa l’unità, assicurarsi che sia riporta correttamente.

Scaricare l’olio della catena e riporre l’unità in un luogo

asciutto, fuori dalla portata dei bambini o protetto con una serratura.

25. Se l’etichetta di avvertenza non è più visibile, si stacca o risulta illeggibile per altri motivi, applicarne una nuova.

Per l’etichetta di avvertenza rivolgersi a un Centro di

Assistenza Autorizzato HiKOKI.

26. Durante il lavoro rispettare gli eventuali regolamenti o normative locali applicabili.

27. Raccomandazioni per l’uso di un interruttore diﬀ erenziale con corrente di scatto di 30 mA o meno

28. Precauzioni per il posizionamento del cavo in modo che non rimanga incastrato nelle diramazioni o simili durante il taglio

29. Racc omandazioni rivolte ai n uovi utenti dura nte il taglio di ceppi su un cavalletto o intelaiatura di sostegno

Italiano

DESCRIZIONE DEGLI ARTICOLI NUMERATI (Fig. 2 - Fig. 38)

Zona di contraccolpo

Freno catena

Rilascio

Blocco

Manopola

Regolatore di tensione

Coperchio laterale

Barra di guida

Catena della sega

Punta della barra di

guida Pignone

Direzione della lama

Foro tensionatore

catena Mozzo tensionatore

catena

Aumentare la tensione

Ridurre la tensione

Maglia motrice

Serrare

Tirare

(

Azionamento

)

Rilascio

Olio catena

Indicatore di livello

dell’olio Regolatore pompa

dell’olio

Pulsante di blocco

Interruttore

Fermaglio per spina

Spina

Prolunga

Rampone

Impugnatura anteriore

Impugnatura

posteriore Lima tonda

1/5 del diametro della

lima Giuntatore delimitatore

di profondità

Lima piatta

Testa sporgente del delimitatore di

profondità Arrotondare

Camera freno a nastro

Erogatore olio catena

;

Scanalatura

z x

Foro olio

Bloccacatena

CARATTERISTICHE

Modello CS30SB CS35SB CS40SB Lunghezza della barra di guida

(lunghezza di taglio max.) Tipo di barra di guida P012-50CR P014-50CR P016-50CR Voltaggio (per zona)* Potenza assorbita* Velocità catena senza carico 14,5 m/s Tipo di catena 91PX-45 ( Passo della catena / Delimitatore 9,53 mm (3/8") / 1,27 mm (0,05") Pignone Numero di denti: 6 Pompa dell’olio Automatico Capacità serbatoio olio catena 200 ml Protezione da sovraccarico Elettrico Freno della catena Azionato manualmente

Peso*

*1 Accertatevi di aver controllato bene la piastrina perché essa varia da zona a zona. *2 Peso: Secondo procedura EPTA 01/2003

300 mm 350 mm 400 mm

(220 V, 230 V, 240 V)

1900 W

Oregon)91PX-52 (Oregon)91PX-57 (Oregon)

4,7 kg 4,8 kg 4,9 kg

ACCESSORI STANDARD

○ Custodia catena .......................................................... 1

○ Barra di guida .............................................................. 1

○ Catena ......................................................................... 1

○ Fermaglio per spina* ................................................... 1

○ Olio per motosega (100 ml) ......................................... 1

* Non in dotazione in alcune aree di vendita. Gli accessori standard possono essere cambiati senza

preavviso.

ACCESSORI FACOLTATIVI (VENDUTI A PARTE)

○ Olio per motosega ○ Lima tonda ○ Giuntatore delimitatore di profondità

Per l’aﬃ latura delle lame della catena, utilizzare una

lima tonda e un giuntatore del delimitatore di profondità. Per l’uso, fare riferimento alla sezione “Aﬃ latura della lama della catena”.

○ Custodia della catena Durante il trasporto o quando la motosega viene

riporta, applicare sempre la custodia della catena sulla catena.

Gli accessori disponibili a richiesta possono essere cambiati senza preavviso.

Italiano

APPLICAZIONI

Taglio di legno generale.

INSTALLAZIONE (SOSTITUZIONE) DELLA CATENA DELLA SEGA

ATT ENZ IONE

○ Per evitare incidenti, spegnere sempre l’unità e

scollegare la spina dalla presa di corrente.

○ Non utilizzare catene della sega o barre di guida

diverse da quelle speciﬁ cate in “CARATTERISTICHE”.

ATT ENZ IONE

Indossare guanti e operare con cautela per evitare di

ferirsi con la catena della sega.

NOTA

○ Quando si rimuove la catena della sega, rimuovere

la segatura dall’erogatore dell’olio, dal foro dell’olio e

dalla scanalatura della barra di guida. L’accumulo di segatura può provocare la rottura dell’unità. ○ Usare una catena della sega del tipo corretto secondo

le speciﬁ che. L’installazione di una barra di guida di tipo non corretto

può causare l’uscita della catena della sega con

conseguenti lesioni personali.

1. Rimozione del coperchio laterale (Fig. 4)

1 Ruotare la manopola una volta per allentarla. 2 Ruotare il regolatore di tensione di mezzo giro per

allentarlo. 3 Ruotare la manopola e rimuovere il coperchio laterale.

2. Rimozione della catena della sega e della barra di

guida (Fig. 5)

Rimuovere la catena della sega e la barra di guida nella

direzione indicata dalla freccia.

3. Innesto della nuova catena della sega sul pignone

(Fig. 6, 7)

Innest are la catena della sega sulla punta della barra di

guida, prestando attenzione alla direzione della catena

della sega, quindi innestare correttamente la catena

della sega sul pignone.

4. Installazione del coperchio laterale

1 Regolare il regolatore di tensione del coperchio laterale

in modo che il mozzo tensionatore catena sia inserito

nel foro tensionatore catena sulla barra di guida, quindi

applicare il coperchio laterale. (Fig. 8) 2 Ruotare la manopola una volta per ﬁ ssarla

temporaneamente. (Fig. 9)

5. Regolazione della tensione della catena della

sega (Fig. 10)

○ Sollevando la punta della barra di guida, ruotare il

regolatore di tensione per regolare la tensione della

catena della sega. ○ Ruotare il regolatore di tensione a destra per aumentare

la tensi one della cate na della sega , e a sinistra per r idurla.

6. Controllo della tensione della catena della sega

(Fig. 11)

Regolare la tensione della catena della sega in modo

che la distanza tra la maglia motrice della catena della

sega e la barra di guida sia compresa tra 0,5 mm e

1 mm quando si solleva leggermente la catena della

sega vicino al centro della catena della sega.

7. Fissaggio della manopola (Fig. 12)

1 Una volta completata la regolazione, sollevare la barra

di guida e serrare completamente la manopola. 2 Accertare che il bullone sia serrato saldamente.

ATT ENZ IONE

Dopo aver regolato la tensione della catena, accertare

che la manopola sia serrata completamente. Se è allentata, ne possono derivare lesioni personali.

ISPEZIONE E PREPARAZIONE PRIMA DELL’USO

Prima dell’uso, eseguire i seguenti controlli e preparazioni.

ATT ENZ IONE

○ Assicurarsi che la rete di alimentazione che si vuole

usare sia compatibile con le caratteristiche relative all’alimentazione di corrente speciﬁ cate nella piastrina dell’apparecchio.

○ Per evitare incidenti, seguire i punti da 1 a 5

assicurandosi di scollegare la spina dalla presa di

corrente. ○ Non ﬁ ssare il pulsante di blocco mentre è premuto. L’innesto accidentale dell’interruttore può far avviare

l’unità in modo imprevisto, con conseguenti lesioni

personali.

1. Veriﬁ ca che l’interruttore sia spento

○ Mettere l’interruttore in posizione SPENTO. Se la spina

è inﬁ lata in una presa mentre l’interruttore è acceso,

l’utensile elettrico si mette immediatamente in moto,

facilitando il veriﬁ carsi di incidenti gravi. ○ Quando l ’interruttore viene innestato ment re è premuto

il pulsante di blocco, l’unità si accende, e quando

l’interruttore viene rilasciato, l’unità si spegne.

2. Controllo della prolunga

Se l’ar ea di lavoro è lon tana dalla fo nte di alimen tazione,

usare una prolunga dello spessore e della capacità

nominale suﬃ cienti. Usare la prolunga più corta

possibile.

3. Controllo della tensione della catena della sega

○ Se la tensione della catena della sega non è corretta,

c’è il rischio di malfunzionamento e di danneggiamento

della catena della sega o della barra di guida. Facendo

riferimento ai punti da 5 a 7 della sezione “Installazione

(sostituzione) della catena della sega”, assicurare che

venga regolata la tensione corretta. ○ Qua ndo la catena d ella sega è nu ova, è part icolarme nte

soggetta ad allungarsi, ed è pertanto necessario

controllarne periodicamente la tensione e regolarla

opportunamente. ○ Controllare anche che la manopola sia serrata

saldamente.

4. Controllo del funzionamento del freno della

catena (Fig. 13) ATT ENZ IONE

○ Pur essendo un dispositivo di sicurezza, il freno della

catena non è completamente aﬃ dabile. Operare con

cautela per evitare il rischio di contraccolpi. ○ Il freno della catena è previsto per essere usato in caso

di emergenza e all’accensione. Non utilizzarlo in modo

indiscriminato. ○ Pulire regolarmente il freno della catena per evitare

che l’accumulo di segatura ecc. ne possa ostacolare il

movimento. ○ Il freno della catena è un componente importante per

garantire la sicurezza nell’uso dell’unità. In caso di dubbi sul funzionamento del freno, rivolgersi

a un Centro di Assistenza Autorizzato HiKOKI per la

riparazione.

Il freno d ella catena è un d ispositi vo di arresto d’eme rgenza che arresta la catena per ridurre i rischi qualora l’unità sia soggetta a contraccolpi ecc. (Fare riferimento a “Cause e prevenzione del contraccolpo da parte dell’operatore”.) Quando si aziona il freno della catena spingendo in avanti la leva del freno, la catena della sega arresta il proprio movimento.

Italiano

Tirando la leva del freno verso di sé, si rilascia il freno. Quando si conferma il funzionamento del freno della catena, spegnere sempre l’unità, scollegare la spina dalla presa, attivare la leva del freno e tirare a mano la catena della sega. Se la catena della sega non si muove, signiﬁ ca che il freno della catena è attivato.

NOTA

Indossare sempre guanti robusti per eseguire questa

operazione.

Poiché la lama della catena della sega è molto aﬃ lata,

tirandola a mano con forza ci si possono ferire le dita.

5. Controllo dell’olio della catena

○ L’unità viene fornita senza olio all’interno. Prima

dell’us o, assicurarsi di riempire il serbatoio dell’olio co n l’olio in dotazione. (Fig. 14)

○ Controllare periodicamente l’indicatore di livello dell’olio

durante il lavoro e rabboccare secondo necessità.

○ All’esaurimento dell’olio per catena fornito, utilizzare

l’olio per catene HiKOKI venduto separatamente o un

olio per catene equivalente reperibile in commercio. ○ L’olio della catena lubriﬁ ca in modo automatico. La portata dell’olio per la lubriﬁ cazione automatica è

impostata di fabbrica sul massimo. Per ridurre tale portata, ruotare in senso orario il

regolatore della pompa dell’olio sul lato posteriore del

corpo. (Fig. 15)

NOTA

○ La capacità del serbatoio dell’olio è di circa 200 ml. In caso di riempimento eccessivo, l’olio in eccesso

fuoriesce dall’apertura di traboccamento. ○ Si consiglia di procurarsi una scorta adeguata di olio

per catene. Se si continua a lavorare senza olio per catena, la

catena della sega di può bruciare o il motore si può

danneggiare. ○ Fare attenzione ad evitare l’ingresso di polvere o altri

materiali estranei nel serbatoio dell’olio. L’ingresso di polvere o altri materiali estranei nel

serbatoio dell’olio può provocare il guasto dell’unità. ○ Per la struttura dell’unità, si possono veriﬁ care perdite

di olio lasciato nel serbatoio. Benché ciò non indichi

un guasto, può sporcare il luogo in cui è riposta l’unità,

pertanto prestarvi attenzione. Quando si ripone l’unità, svuotare il serbatoio dell’olio

e posizionare sotto il corpo principale un oggetto in

grado di assorbire eventuali perdite.

6. Collegamento della spina alla presa di corrente

7. Controllo che il freno sia innestato

○ Quando l’interruttore viene innestato mentre si tiene

premuto il pulsante di blocco, l’unità si accende, e

quando l’interruttore viene rilasciato, l’unità si spegne. ○ Inoltre, quando si rilascia l’interruttore, l’unità applica

un freno per arrestare la rotazione della lama di taglio. ○ Prima dell’uso, accertare che il freno sia innestato.

ATT ENZ IONE

Prestare attenzione alla forza di repulsione il freno è

innestato. Se si lascia cadere l’unità, ne possono derivare lesioni

personali.

8. Controllo della fuoriuscita dell’olio della catena

(Fig. 15, 16)

○ All’accensione dell’unità, l’olio della catena lubriﬁ ca

automaticamente la catena della sega e la barra di guida. ○ Se l’olio non sembra fuoriuscire dopo 2 o 3

dall’acc ensione del l’unità, con trollare se vi s ia segatura

accumulata attorno all’erogatore dell’olio. (Fare riferimento a “Pulizia dell’erogatore dell’olio della

catena”.) (Fare riferimento a “Controllo dell’olio della catena”.)

9. È consigliabile l’uso di un interruttore automatico con

dispersione a terra o un interruttore diﬀ erenziale.

Uso dell’interruttore

Quando l’interruttore viene innestato mentre si tiene

premuto il pulsante di blocco, ha inizio la rotazione della catena della sega. (Fig. 17)

Se non viene premuto il pulsante di blocco, non è

possibile innestare l’interruttore.

Una volta innestato l’interruttore, la catena della sega

continua a ruotare ﬁ nché viene tenuto premuto.

Alo rilascio dell’interruttore, viene applicato un freno

per arrestare la rotazione della catena della sega.

ATT ENZ IONE

Non ﬁ ssare il pulsante di blocco mentre è premuto. L’innesto accidentale dell’interruttore può far avviare

l’unità in modo imprevisto, con conseguenti lesioni personali.

Utilizzo della spina

Il fermaglio della spina impedisce il distacco del cavo

dalla spina di alimentazione. (Fig. 18)

PROCEDURE DI TAGLIO

ATT ENZ IONE

○ Prima di mettere in funzione l’elettrosega, veriﬁ care il

corretto funzionamento del freno della .

○ Durante l’uso, aﬀ errare saldamente l’impugnatura con

entrambe le mani.

○ Durante il taglio di legname dal basso, assicurarsi che

la catena della sega non colpisca il legname.

Se l’unità viene spinta indietro, può provocare lesioni

personali.

○ Durante le pause o dopo il lavoro, spegnere sempre

l’unità e scollegare la spina dalla presa di corrente.

Controllare sempre lo spazio di lavoro e l’area circostante, accertando che non vi siano oggetti che possono provocare lesioni, incidenti o guasti, e se sono presenti, rimuoverli anticipatamente. In particolare, nell’individuare la posizione di appoggio dei piedi per lavorare, accertare che sia stabile e che non siano presenti oggetti su cui sia possibile inciampare. Durante l’abbattimento di alberi eretti, prestare particolare attenzione alla direzione di caduta o di rotolamento dell’alb ero, e individu are anticipat amente una via e un’area di fuga sicure per sé stessi.

1 Veriﬁ ca che l’unità sia spenta

Se la spina viene collegata ad una presa di corrente

mentre l’interruttore è attivo, l’unità potrebbe inaspettatamente avviarsi e provocare degli incidenti.

2 Innesto dell’interruttore

Accertando che la catena della sega non sia a contatto

con il legname, innestare l’interruttore e iniziare a tagliare quando la velocità della catena della sega sarà aumentata.

ATT ENZ IONE

○ All’accensione dell’unità, assicurarsi che la catena

della sega non tocchi alcun oggetto.

○ Durante l’uso, assicurarsi che la catena della sega non

tocchi altri materiali od oggetti. In particolare, una volta terminato il taglio, prestare attenzione ad evitare che tocchi il terreno.

NOTA

Rabboccare precocemente l’olio nel serbatoio per

evitare di esaurirlo.

1. Procedure di taglio generali

(1) Accendere l’unità tenendo la sega leggermente

distanziata dal legno da tagliare. Iniziare a segare solo dopo che l’unità ha raggiunto la massima velocità.

(2) Per segare pezzi di legno sottili, spingere la sezione di

base della barra di guida contro il legno e segare verso il basso, come illustrato nella Fig. 19.

(3) Per segare pezzi di legno grossi, spingere l’arpione

sulla sezione anteriore dell’unità contro il legno e

tagliarlo facendo leva e utilizzando l’arpione come

fulcro, come illustrato nella Fig. 20. (4) Per tagliare il legno orizzontalmente, ruotare il corpo

dell’unità a destra, in modo che la barra di guida sia

sotto e reggere il lato superiore dell’impugnatura

anteriore con la mano sinistra. Reggere la barra di

guida orizzontalmente e posizionare l’arpione posto

sul lato anteriore dell’unità sul legname. Utilizzando

l’arpione come fulcro, tagliare il legno ruotando

l’impugnatura posteriore verso destra. (Fig. 21) (5) Per tagliare il legno dal basso, poggiare leggermente

la parte superiore della barra di guida contro il legno.

(Fig. 22) (6) Oltre a studiare attentamente le istruzioni per l’uso,

farsi dare istruzioni pratiche sull’uso dell’elettrosega

prima di utilizzarla, o almeno fare pratica tagliando

pezzi di legno tondi poggiati su un cavalletto per

segare. (7) Per tagliare tronchi o legname non sostenuto,

sorreggerlo adeguatamente immobilizzandolo durante

il taglio servendosi di un cavalletto per segare o un

altro metodo idoneo.

ATT ENZ IONE

○ Quando si taglia il legno dal basso, c’è il rischio che il

corpo dell’unità venga respinto contro l’operatore se la

catena urta il legno con forza. ○ Non tagliare il legno da parte a parte iniziando dal

basso, in quanto c’è il pericolo che la barra di guida

venga spinta verso l’alto fuori controllo quando viene

terminato il taglio. ○ Evitare sempre che l’elettrosega in funzionamento

tocchi il terreno o reticolati di recinzione.

2. Taglio di rami

(1) Taglio di rami da alberi eretti: Tagliare i rami grossi iniziando in un punto a

leggermente distanziato dal tronco dell’albero. Tagliare circa un terzo dal basso, quindi completare il

taglio del ramo dall’alto. Inﬁ ne tagliare la parte restante

del ramo a livello del tronco dell’albero. (Fig. 23)

ATT ENZ IONE

○ Prestare sempre attenzione ad evitare i rami che

cadono. ○ Stare sempre pronti ad eventuali contraccolpi

dell’elettrosega. (2) Taglio di rami da alberi abbattuti: Tagliare prima i rami che non toccano i l terreno, quindi

quelli che toccano il terreno. Per tagliare rami grossi

che toccano il terreno, tagliare prima circa la metà

dall’alt o, quindi com pletare il t aglio del r ampo dal bas so.

(Fig. 24)

ATT ENZ IONE

○ Nel tagliare rami che toccano il terreno, fare attenzione

ad evitare che la pressione non blocchi la barra di

guida. ○ Durante la fase ﬁ nale del taglio, fare attenzione

all’improvviso rotolamento del tronco.

3. Taglio di tronchi

Per tagliare un tronco posizionato come illustrato

nella Fig. 25, tagliare prima circa un terzo dal basso,

quindi completare il taglio dall’alto. Per tagliare un

tronco poggiante su una cavità come illustrato nella

Fig. 26, tagliare prima circa due terzo dall’alto, quindi

completare il taglio dal basso.

ATT ENZ IONE

○ Assicurarsi che la pressione del tronco non blocchi la

barra di guida. ○ Quando si lavora su un terreno in pendenza,

posizionarsi a monte del tronco. Se ci si trova a valle, il

tronco tagliato potrebbe rotolare verso di sé.

Italiano

4. Abbattimento di alberi

(1) Praticare la tacca di direzione (

Fig. 27):

Praticare la tacca di direzione verso la direzione in cui

si desidera che cada l’albero.

La profondità della tacca di direzione deve essere pari

a un terzo del diametro del tronco. Non abbattere alberi senza un’adeguata tacca di caduta.

(2) Praticare il taglio di abbattimento (

nella Fig. 27):

Praticare il taglio di abbattimento circa 5 cm più in alto

e parallelamente alla tacca di direzione.

Se la catena si impiglia durante il taglio, arrestare

la sega e liberarla usando dei cunei. Non tagliare attraverso l’albero.

ATT ENZ IONE

○ L’abbattimento degli alberi va eseguito in modo da non

mettere in pericolo le persone, colpire linee di utenza di servizi o causare danni alle cose.

○ Posizionarsi a monte dell’albero, in quanto dopo

l’abbattimento è probabile che rotoli o scivoli verso valle.

Precauzioni per il lavoro di taglio

Presa/forza di spinta dell’elettrosega

Aﬀ errare sempre saldamente l’elettrosega. Evitare inoltre di forzare l’elettrosega più del

necessario. Durante il taglio, esercitare maggiore forza sull’elettrosega non accelera la velocità di taglio, ma sottopone il motore a sforzo eccessivo e può compromettere le prestazioni e danneggiare il motore o la barra di guida o causarne il malfunzionamento.

Usare l’unità mantenendo la catena della sega a una

velocità adeguata.

In particolare, il bloccaggio (l’inceppamento) della

catena della sega a causa della forza eccessiva, può causare lesioni o il guasto dell’unità.

Bloccacatena

○ Il bloccacatena si trova sul motore appena sotto la

catena per impedire che essa colpisca l’operatore qualora si dovesse spezzare.

○ In caso di danneggiamento della catena della sega,

sostituirla con una nuova facendo riferimento alla sezione “Installazione (sostituzione) della catena della sega”.

come illustrato nella

come illustrato

AFFILATURA DELLA LAMA DELLA CATENA

ATT ENZ IONE

Per evitare incidenti, spegnere sempre l’interruttore e

scollegare la spina dalla presa di corrente.

Inoltre, nell’uso di catene per seghe, indossare sempre

guanti robusti.

NOTA

Aﬃ lare la catena della sega e regolare il delimitatore di

profondità nella posizione centrale della barra di guida,

con la catena della sega ﬁ ssata al corpo principale. Il deterioramento dell’aﬃ latura della catena della sega aumenta lo sforzo del motore e di tutte le parti del corpo, riducendo l’eﬃ cienza dell’unità. Per assicurare le prestazioni ottimali dell’unità, è necessaria una frequente aﬃ latura della catena della sega.

Italiano

1. Aﬃ latura della lama

Reggere la lima tonda accessoria contro la lama della

catena in modo che un quinto del suo diametro si estenda sopra la sommità della lama, come illustrato nella Fig. 28. Aﬃ lare le lame tenendo la lima tonda a un angolo di 30° rispetto alla barra di guida, come illustrato nella Fig. 29, assicurandosi di reggere la lima tonda diritta, come illustrato nella Fig. 30. Assicurarsi di aﬃ lare tutte le lame della sega con la stessa angolazione, altrimenti l’eﬃ cienza di taglio dell’utensile risulta compromessa. Le angolazioni corrette per l’aﬃ latura delle lame sono indicate nella

Fig. 31.

2. Regolazione del delimitatore di profondità ATT ENZ IONE

○ Non sabbiare né deformare la parte superiore delle

maglie di giunzione di protezione e della maglia motrice di protezione.

○ La regolazione dei delimitatori di profondità

deve essere in linea con le dimensioni e forme predeterminate, altrimenti aumenta il rischio di contraccolpi e conseguenti lesioni personali.

Maglia di giunzione di protezione

I delimitatori di profondità devono essere tutti allineati

nello stesso modo, in quanto vengono usati per regolare la profondità nel punto in cui la sega penetra nel legno.

Nell’aﬃ lare la caten a della sega, a ssicurar si di controll are

il delimitatore di profondità ogni due o tre passate.

Posizionare un giuntatore del delimitatore di profondità

sulla catena della sega, lasciare il delimitatore visibile nella scanalatura, e usare una lima piatta per smussare la parte che sporge dal giuntatore del delimitatore di profondità. (Fig. 33) (Il giuntatore del delimitatore di profondità e la lima piatta sono venduti separatamente.)

Dopo aver limato il delimitatore di profondità, arrotondarne

il lato anteriore com’era in precedenza. (Fig. 34)

Dopo aver aﬃ lato la catena della sega, immergerla in

olio per catene per rimuovere le limature.

La mancata rimozione delle limature provoca la rapida

usura della catena della sega e della barra di guida durante l’uso.

Maglia motrice di protezione

MANUTENZIONE ED ISPEZIONE

Dopo l’uso, prima di riporre l’unità eseguire l’ispezione e la manutenzione di ciascuna parte.

ATT ENZ IONE

Durante la manutenzione e l’ispezione, spegnere

sempre l’unità e scollegare la spina dalla presa di corrente.

1. Ispezione della catena della sega

○ Ispezionare di tanto in tanto la catena della sega. In

caso di anomalie, sostituire con una nuova facendo riferimento alla sezione “Installazione (sostituzione) della catena della sega”.

○ Controllare la tensione della catena e accer tare che sia

tensionata correttamente.

○ Se la catena non è aﬃ lata, interrompere l’uso dell’unità

e aﬃ larla facendo riferimento alla sezione “Aﬃ latura della lama della catena”.

○ Dopo l’uso, lubriﬁ care accuratamente con olio la

catena della sega e la barra di guida per proteggerle dalla ruggine.

ATT ENZ IONE

Durante l’uso della catena della sega indossare quanti

per evitare di ferirsi.

2. Pulizia del coperchio laterale (Fig. 35)

Pulire e rimuovere la segatura rimasta all’interno delle

parti.

NOTA

Per pulire il coperchio laterale, la camera del freno a

nastro, l’erogatore dell’olio della catena e la barra di

guida, fare riferimento alla procedura “Installazione

(sostituzione) della catena della sega” per rimuovere la

catena della sega.

3. Pulizia dell’erogatore dell’olio della catena (Fig. 36)

Prima di pulire l’erogatore dell’olio della catena,

rimuovere il coperchio laterale e la barra di guida.

4. Pulizia della barra di guida (Fig. 7, 37)

Se segatura o materiali simili bloccano la scanalatura

della ba rra di guida o l ’erogatore del l’olio, l’olio potr ebbe

non fuoriuscire, con conseguente danneggiamento

dell’unità. Rimuovere la barra di guida e pulire la segatura

incastrata nella scanalatura dopo l’uso e alla

sostituzione della catena della sega. (Fare riferimento

a “Inst allazione (sostituzione) della catena della sega”.)

5. Controllare il freno della catena (Fig. 38)

Il fren o della catena s erve a evitare q uanto più poss ibile

che la catena della sega colpisca l’operatore nel caso

in cui questa si allenti o si rompa. Il freno della catena e il coperchio laterale sono

combinati in un’unica struttura. Controllare il freno della catena per accertarsi che non

vi siano danni.

6. Inspezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e

assicurarsi che siano ben ﬁ ssate. Se una di queste

dovesse essere alentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti

pericolosi.

7. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore”

degli attezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o

non bagnarlo con olio o acqua.

8. Sostituzione delle spazzole di carbonio

Per mantenere la vostra sicurezza e la protezione

da scosse elettriche, l’ispezione delle spazzole di

carbone e la loro sostituzione su questo utensile

dovrebbero essere eseguite SOLO da un CENTRO DI

ASSISTENZA HiKOKI AUTORIZZATO.

9. Pulizia della carcassa dell’utensile

Se l’elet trosega è sporca, pulirl a con un panno mor bido

e asciutto o inumidito con acqua e sapone. Non usare

solventi a base di cloro, benzina o diluente per vernici,

in quanto potrebbero deformare la plastica.

10. Conservazion e

Quando si ripone l’unità, eseguire la pulizia e la

manute nzione di ciascuna parte e a pplicare la cu stodia

della catena sulla barra di guida. Conservare l’elettrosega a una temperatura inferiore a

40°C e fuori dalla portata dei bambini.

ATT ENZ IONE

Nell’uso e nella manutenzione degli utensili elettrici

devono essere osservate le normative di sicurezza e

i criteri prescritti in ciascun paese.

SELEZIONE DEGLI ACCESSORI

Gli accessori di questa macchina sono elencati a pagina

235.

GARANZIA

Garantiamo gli Utensili Elettrici HiKOKI in conformità alle speciﬁ che normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato HiKOKI.

Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni

I valori misurati sono stati determinati in conformitá a EN60745 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A: 108 dB (A) Livello misurato di pressione sonora pesato A: 95 dB (A) Incertezza K: 2 dB (A)

Indossare protezioni per l’udito.

Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745.

ah = 4,0 m/s

Incertezza K = 1,5 m/s

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro. Può essere inoltre utilizzato per la stima preliminare dell’fesposizione.

ATT ENZ IONE

○ Il valore di emissione vibrazioni durante l’fuso eﬀ ettivo

○ Identiﬁ care le misure di sicurezza per la protezione

dell’futensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell’futensile stesso.

dell’foperatore basate su stima dell’fesposizione nelle eﬀ ettive condizioni di utilizzo (prendendo in considerazione tutte le par ti del ciclo di funzionamento come i tempi in cui l’futensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio).

Italiano

NOTA

A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

Nederlands

(Vertaling van de oorspronkelijke aanwijzingen)

SYMBOLEN

WAARSCHUWING Hieronder staan symbolen afgebeeld die van

toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

CS30SB / CS35SB / CS40SB: Kettingzaagmachine

Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen.

Gebruik een elektrisch gereedschap niet in de regen of in een erg vochtige omgeving en laat het ook niet buiten liggen wanneer het regent.

Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Lees alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op de machine zelf, zorg ervoor dat u ze begrijpt en volg ze stipt op.

Draag altijd oogbescherming wanneer u dit gereedschap gebruikt.

Draag altijd gehoorbescherming wanneer u dit gereedschap gebruikt.

Trek de stekker van de stroomkabel los als de stroomkabel beschadigd is.

Afstellen van de oliepomp

Gewaarborgd geluidsdrukniveau

Vullen met kettingolie

WAT IS WAT? (Afb. 1)

A: Ontgrendelknop: Deze knop voorkomt dat de trekker

onbedoeld wordt bediend. B: Olietankdop: Dop voor het afsluiten van de olietank. C: Zaagketting: Ketting met punten die het echte

zaagwerk doet. D: Zwaard: D it onderde el steunt en gel eidt de zaagke tting. E: Gepunte sc horssteu n: Voorziening d ie als vast dra aipunt

dient wanneer in contact met een boom of stam. F: Oliekijkglas: Venster voor het controleren van de

hoeveelheid kettingolie. G: Kettingrem: Voorziening voor het stoppen of

vergrendelen van de zaagketting.

H: Voorste handgreep: Steunhandgreep die zich bij of

in de richting van de voorkant van het gereedschap bevindt.

I: Achterste handgreep: Steunhandgreep die zich op de

bovenkant van het gereedschap bevindt.

J: Schakelaar: Deze schakelaar wordt met de vinger

bediend.

K: Zijafdekking: Beschermkap voor de zaagketting van

het zwaard, de koppeling en het kettingwiel wanneer de kettingzaag wordt gebruikt.

L: Spanningsregelaar: Voorziening voor het afstellen van

de spanning van de zaagketting.

M: Knop: Knop voor het vastzetten van de

spanningsregelaar en de zijafdekking.

N: Kettingkast: Hiermee worden het zwaard en de

zaagketting afgedekt wanneer het gereedschap niet wordt gebruikt.

O: Stekkerklem: Een hulpstuk om te voorkomen dat

de stroomstekker uit de stekkeraansluiting van het verlengsnoer glijdt.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte

werkplek.

Een rommelige of donkere werkplek verhoogt de

kans op ongelukken.

b) Gebruik het elektrisch gereedschap niet in

een omgeving met ontplofbare vloeistoﬀ en, gassen of stof.

Elektrisch gereedschap kan vonken afgeven.

Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.

c) Houd kinderen en andere toeschouwers tijdens

het gebruik van elektrische gereedschap uit de buurt.

Aﬂ eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap

moet geschikt zijn voor aansluiting op de wandcontactdoos.

De stekker mag op geen enkele manier

gemodiﬁ ceerd worden.

Gebruik geen verloopstekker met geaard

elektrisch gereedschap.

Deugdelijke stekkers en geschikte

wandcontactdozen verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde

oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam in contact staat met geaarde

oppervlakken loopt u een groter risico op een

elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan

regen of vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot

wanneer er water in het elektrisch gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Draag het

gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen.

Houd het snoer uit de buurt van

warmtebronnen, olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het

risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat

speciﬁ ek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat speciﬁ ek geschikt

is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige

omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt.

Gebruik van een RCD vermindert de kans op een

elektrische schok.

3) Persoonlijke veiligheid a) Blijf waakzaam, let voortdurend op uw werk

en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanne er

u moe bent of onder invloed van drugs, alcohol of medicijnen.

Eén moment van onoplettendheid kan in ernstig

lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen.

Draag altijd oogbescherming.

Beschermingsmiddelen zoals stofmaskers,

niet-glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk

kan starten. Controleer of de schakelaar in de uit stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het

elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit

het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel

van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde

stevig staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte

situatie meer controle over het elektrisch gereedschap.

f) Draag geen loszittende kleding of sieraden.

Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen

in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een

aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.

Nederlands

Het gebruik van stofafzuiging vermindert eventuele

stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap a) Het elektrisch gereedschap mag niet

geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veil iger uitvoeren wanneer u

het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de

schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar

bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact voordat u

de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen

verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik

van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde

handen.

e) Het elektrisch gereedschap moet regelmatig

onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastge lopen of defe cte bewege nde onderde len en andere problemen die van invloed zijn op de juiste werking van het gereedschap.

Indien het gereedschap defect of beschadigd

is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is

verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe

snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits

enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor

andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Onderhoudsbeurt a) Het gereedschap mag uitsluitend door

bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt.

Hierdoor kunt u erop aan dat de veiligheid van het

elektrisch gereedschap behouden blijft.

VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

Nederlands

VEILIGHEIDSWAARSCHUWINGEN VOOR DE KETTINGZAAGMACHINE

1. Houd alle lichaamsdelen uit de buurt van de zaagketting wanneer de kettingzaagmachine in werking is. Controleer alvorens de kettingzaagmachine te starten of deze nergens mee in contact is. Een ogenblik van onoplettendheid tijdens het gebruik van de kettingzaagmachine kan resulteren in het verstrikt raken van uw kleding of contact van uw lichaam met de zaagketting.

2. Houd de kettingzaagmachine stevig vast met uw rechterhand aan de achterste handgreep en uw linkerhand aan de voorste handgreep. Wanneer u de kettingzaagmachine vasthoudt met uw handen aan de tegengestelde handgrepen, bestaat er kans op letsel en dit mag daarom nooit worden gedaan.

3. Pak de kettingzaagmachine alleen bij de geïsoleerde handgrepen vast, want het elektrisch gereedschap kan in contact komen met verborgen bedrading of het eigen snoer. Wanneer de kettingzaagmachine in contact komt met een draad die onder „spanning” staat, kunnen blootgestelde metalen onderdelen van het elektrisch gereedschap onder „spanning” komen te staan wat kan resulteren in een elektrische schok voor de gebruiker.

4. Draag een veiligheidsbril en gehoorbescherming. Het wordt ook aanbevolen beschermende uitrusting voor uw hoofd, handen, benen en voeten te dragen. Bij het dragen van geschikte beschermende kleding is de kans op letsel door rondvliegende deeltjes en abusievelijk contact met de zaagketting kleiner.

5. Gebruik de kettingzaagmachine niet in een boom. Bediening van de kettingzaagmachine terwijl u in een boom bent kan resulteren in persoonlijk letsel.

6. Zorg dat u altijd stevig staat en gebruik de kettingzaagmachine alleen wanneer u op een vaste, niet trillende en vlakke ondergrond staat. Bij gebruik op een gladde of onstabiele ondergrond, zoals een ladder, kunt u uw balans of de controle over de kettingzaagmachine verliezen.

7. Bij het doorzagen van een dikke tak die gespannen staat, moet u er rekening mee houden dat deze kan terugspringen. Wanneer de spanning in de houtvezels vrijkomt, kan de dikke tak tegen u slaan en/of de kettingzaagmachine zelf raken waardoor u de controle verliest.

8. Wees voorzichtig wanneer u dunne takken of jonge boompjes zaagt. Het zachte materiaal kan in de zaagketting vast ko men te zitten en na ar u toe gezwiept worden of u uit balans brengen.

9. Draag de kettingzaagmachine alleen aanj de voorste handgreep met de kettingzaagmachine uitgeschakeld en van uw lichaam verwijdert. Wanneer u de kettingzaagmachine vervoert of opbergt, moet u altijd de zwaardhoes aanbrengen. Een juiste behandeling van de kettingzaagmachine vermindert de kans op abusievelijk contact met de bewegende zaagketting.

10. Volg de instructies voor smeren, spannen van de ketting en vervangen van de accessoires nauwkeurig op. Een niet j uist gespannen of gesmeerde zaagket ting kan breken en vergroot de kans op terugslag.

11. Houd de handgrepen droog, schoon en vrij van olie en vet. Vettige of vuile handgrepen zijn glad en kunnen verlies van controle over het gereedschap veroorzaken.

12. Zaag alleen hout. Gebruik de kettingzaagmachine niet voor toepassingen waarvoor deze niet is bedoeld. Bijvoorbeeld: Gebruik de kettingzaagmachine niet voor het zagen van plastic, bakstenen of andere materialen die niet van hout zijn. Gebruik van de kettingzaagmachine voor andere werkzaamheden dan waarvoor deze is bedoeld kan resulteren in een gevaarlijke situatie.

Oorzaken en voorkomen van terugslag: (Afb. 2)

De kettingzaag kan terugslaan wanneer de neus of

het uiteinde van het zwaard tegen iets aankomt, of wanneer de zaag vastloopt in de zaagsnede.

Een terugslag als gevolg van het feit dat het uiteinde

ergens tegenaan komt zodat het zwaard naar boven en naar achteren, dus in uw richting, slaat, gebeurt soms bliksemsnel.

Als de zaagketting vastloopt langs de bovenkant van

het zwaard, kan het zwaard ook ineens in uw richting slaan.

Door allebei deze reacties kunt u de controle over

de kettingzaag verliezen, wat kan leiden tot ernstig persoonlijk letsel. Vertrouw niet blindelings op de veiligheidsinrichtingen die in uw zaag zijn ingebouwd. Als gebruiker van een kettingzaagmachine moet u de vereiste maatregelen nemen om ongelukken of letsel bij de zaagwerkzaamheden te voorkomen.

Terugslag is het resultaat van een verkeerd

gebruik van het gereedschap en/of verkeerde bedieningsprocedures of omstandigheden en kan voorkomen worden door de vereiste voorzorgsmaatregelen te nemen zoals hieronder wordt beschreven:

○ Houd het gereedschap stevig vast met uw duim

en andere vingers rondom de handgrepen van de kettingzaagmachine en altijd beide handen op de zaagmachine, en zorg voor een positie van uw lichaam en armen waarbij u een eventuele terugslag kunt opvangen. U kunt de terugslag beheersen indien de juiste voorzorgsmaatregelen worden genomen. Laat de kettingzaagmachine in geen geval los.

○ Reik niet boven uw macht en zaag niet boven

schouderhoogte. Hierdoor wordt onbedoeld contact met het uiteinde voorkomen en kunt u de kettingzaagmachine beter onder controle houden in onverwachte situaties.

○ Gebruik uitsluitend vervangingszwaarden en

zaagkettingen voorgeschreven door de fabrikant. Bij gebruik van verkeerde vervangingszwaarden of zaagkettingen kan de zaagketting breken en/of kan er terugslag optreden.

○ Volg de slijp- en onderhoudsvoorschriften van de

fabrikant om de kettingzaagmachine in goede staat te behouden. Verlagen van de hoogte van de dieptemeter kan leiden tot meer terugslag.

Werking van de kettingrem:

Als de kettingzaag met grote snelheid draait en dan

een voorwerp raakt, reageert deze door middel van een heftige terugslag. Deze beweging kan bijzonder gevaarlijk zijn, vooral bij lichte gereedschappen die in allerlei posities worden gebruikt. De kettingrem stopt onmiddellijk de draaiende beweging van de ketting als er een onverwachte terugslag optreedt. De kettingrem kan geactiveerd worden door uw hand tegen de handbescherming te drukken of de kettingrem wordt automatisch geactiveerd door een optredende terugslag.

De kettingrem kan pas teruggesteld worden nadat

de motor volledig tot stilstand is gekomen. Zet de handgreep terug in de achterste stand. (Afb. 3) Controleer de werking van de kettingrem elke dag.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Gebruik op de elektrische spanning die op het speciﬁ catieplaatje voor de stroombron staat.

Het gebruik op een hogere spanning kan resulteren in

letsel.

2. Werk ontspannen. Houd uw lichaam altijd goed warm.

3. Alvorens met het werk te beginnen, moet u de werkprocedures zorgvuldig doorlopen om een ongeluk te voorkomen, dat eventueel zou kunnen resulteren in letsel.

4. Gebruik het gereedschap niet bij slecht weer, zoals bij sterke wind, regen, sneeuw, mist of op plaatsen waar de kans bestaat op vallende rotsen of lawines.

Bij slecht weer kan uw beoordelingsvermogen minder

goed zijn en eventuele trillingen kunnen resulteren in een ongeluk.

5. Wanneer het zicht slecht is, zoals bij slecht weer of ´s avonds, mag het gereedschap niet worden gebruikt. Gebruik het gereedschap ook niet in de regen of op een plaats blootgesteld aan regen.

Een onstabiele houding of verlies van uw evenwicht

kan resulteren in een ongeluk.

6. Controleer het zwaard en de zaagketting alvorens het gereedschap in te schakelen.

○ Als er barsten in het zwaard of de zaagketting zijn of

als het product bekrast of verbogen is, mag het niet worden gebruikt.

○ Controleer of het zwaard en de zaagketting stevig

zijn gemonteerd. Als het zwaard of de zaagketting beschadigd is of als deze niet juist zijn bevestigd, kan dit resulteren in een ongeluk.

7. Controleer alvorens met het werk te beginnen of de schakelaar niet aangezet kan worden tenzij de ontgrendelknop is ingedrukt.

Als het gereedschap niet juist werkt, moet u meteen

met het gebruik stoppen en het gereedschap voor reparatie naar een oﬃ cieel HiKOKI servicecentrum brengen.

8. Monteer de zaagketting zorgvuldig overeenkomstig de instructies in de gebruiksaanwijzing.

Als de zaagketting verkeerd is aangebracht, kan deze

loskomen van het zwaard en letsel veroorzaken.

9. Verwijder nooit een van de veiligheidsinrichtingen waarvan de kettingzaagmachine is voorzien (remhendel, ontgrendelknop, kettingpal enz.)

U mag deze ook niet wijzigen of buiten gebruik stellen. Dit zou kunnen resulteren in letsel.

10. In de volgende gevallen schakelt u het gereedschap uit en zorgt u ervoor dat de zaagketting niet meer beweegt:

○ Bij geen gebruik of tijdens reparatie. ○ Wanneer u naar een andere werkplek gaat. ○ Tijdens inspecteren, afstellen of vervangen van

de zaagketting, zwaard, kettingkast of een ander onderdeel.

○ Bij het bijvullen van de kettingolie. ○ Bij het verwijderen van stof enz. van de behuizing. ○ Bij het verwijderen van obstakels, vuilnis of door het

werk ontstaan zaagsel van de werkplek.

○ Wanneer u het gereedschap neerzet of wanneer u het

gereedschap achterlaat.

○ Wanneer u op een andere wijze gevaar waarneemt of

als er risico's zijn.

Als de zaagketting nog beweegt, kan dit resulteren in

een ongeluk.

11. Over het algemeen moet het werk door één persoon worden uitgevoerd. Wanneer er meerdere personen aan het werk zijn, moet u voor voldoende afstand tussen de personen zorgen.

Nederlands

In het bijzonder bij het omzagen van bomen of het

werken op een helling moet u wanneer de kans bestaat dat bomen gaan omvallen, rollen of schuiven ervoor zorgen dat de andere werkers niet in gevaar worden gebracht.

12. Houd een afstand van minimaal 15 meter aan tot andere personen.

Bij het werken met meerdere personen dient u meer

dan 15 meter uit elkaar te staan.

○ Rondvliegende delen kunnen personen raken of een

ander ongeluk veroorzaken.

○ Leg een waarschuwingsﬂ uitje enz. klaar en vertel

andere werkers dat u dit gebruikt om hen bij gevaar te waarschuwen.

13. Zorg voor het volgende voordat u staande bomen omzaagt:

○ Bepaal een veilige ontsnappingsplaats voordat u de

boom omzaagt.

○ Verwijder vooraf obstakels (bijv. takken en struiken). ○ Gebaseerd op een grondige beoordeling van de

toestand van de boom die u gaat omzagen (zoals de vorm van de stam en de dichtheid van de takken) en de omringende situatie (bijv. andere bomen in de buurt, de aanwezigheid van obstakels, het terrein, de wind), bepaalt u de richting waarin de staande boom gaat omvallen en besluit dan de omzaagprocedure.

Roekeloos omzagen kan resulteren in letsel.

14. Zorg voor het volgende wanneer u staande bomen omzaagt:

○ Tijdens het werk goed opletten in welke richting de

boom kan gaan omvallen.

○ Bij het werken op een helling ervoor zorgen dat de boom

niet kan gaa n roll en en altijd vanaf de hel lingopwa arts e zijde van het terrein werken.

○ Wanneer de boom begint om te vallen, schakelt u het

gereedschap uit, waarschuwt de omgeving en gaat dan onmiddellijk naar een veilige plaats.

○ Als de zaagketting of het zwaard tijdens het werk in de

boom vast komt te zitten, schakelt u het gereedschap uit en gebruikt dan een wig.

15. Als de prestatie van het gereedschap tijdens het werk afneemt of als u een abnormaal geluid of trillingen waarneemt, schakelt u het gereedschap meteen uit en stopt met het gebruik, waarna u het gereedschap voor inspectie of reparatie naar een oﬃ cieel HiKOKI servicecentrum brengt.

Als u doorgaat met het gebruik, bestaat er kans op

letsel.

16. Als u het gereedschap per ongeluk laat vallen of als dit aan schokken wordt blootgesteld, moet u zorgvuldig op beschadigingen en barsten controleren en kijken of het gereedschap niet vervormd is.

Als het gereedschap beschadigd, gebarsten of

vervormd is, bestaat er kans op letsel.

17. Wanneer het gereedschap in een auto wordt vervoerd, maakt u het stevig vast om te voorkomen dat het gaat schuiven.

Anders bestaat er kans op een ongeluk.

18. Schakel het gereedschap niet in terwijl de kettingkast is aangebracht.

Dit zou kunnen resulteren in letsel.

19. Controleer of er geen spijkers of andere vreemde voorwerpen in het materiaal zijn.

Als de zaagketting tegen een spijker enz. slaat, kan dit

resulteren in letsel.

20. Om te voorkomen dat het zwaard in het materiaal vast komt te zitten bij het werken op een rand of als gevolg van het gewicht van het materiaal tijdens het zagen, kunt u een steun aanbrengen dicht bij de zaagpositie.

Als het zwaard komt vast te zitten, kan dit resulteren in

letsel.

Nederlands

21. Als het gereedschap na gebruik wordt vervoerd of opgeborgen, verwijdert u de zaagketting of brengt u de kettingafdekking aan.

Als de za agketting in co ntact komt met uw li chaam, kan

dit resulteren in letsel.

22. Verzorg het gereedschap zorgvuldig.

○ Om ervoor te zorgen dat het werk veilig en eﬃ ciënt kan

worden uitgevoerd, moet u de zaagketting zorgvuldig verzorgen zodat deze een optimale zaagprestatie blijft leveren.

○ Volg de instructies in de gebruiksaanwijzing voor

het vervangen van de zaagketting of het zwaard, het onderhoud van de buitenkant, het bijvullen van olie enz.

23. Breng het gereedschap naar de winkel om het te laten repareren.

○ Prob eer geen wij zigingen in h et product a an te brenge n,

aangezien het bij aﬂ evering aan alle voorgeschreven veiligheidsnormen voldoet.

○ Laat alle reparaties door een oﬃ cieel HiKOKI

servicecentrum uitvoeren.

Wanneer u het gereedschap zelf probeert te repareren,

kan dit resulteren in een ongeluk of letsel.

24. Berg het gereedschap zorgvuldig op wanneer dit niet wordt gebruikt.

Tap de kettingolie af en berg het gereedschap op een

droge plaats op, buiten het bereik van kinderen of in een afgesloten kast.

25. Als het waarschuwingslabel niet meer zichtbaar is of als het afgeschilderd is of op andere wijze onleesbaar is geworden, moet u een nieuw waarschuwingslabel aanbrengen.

Neem voor een nieuw waarschuwingslabel contact op

met een oﬃ cieel HiKOKI servicecentrum.

26. Neem tijdens de werkzaamheden alle plaatselijke wetgeving en bepalingen in acht.

27. Aanbeveling voor het gebruik van een aardlekschakelaar met een uitschakelstroom van 30 mA of minder

28. Vermelding voor het plaatsen van het snoer zodat het niet verward raakt in takken en dergelijke tijdens het zagen

29. Aanbeveling dat de onervaren gebruiker, als minimale werkwijze, een zaagbok of zaagsteun gebruikt bij het zagen van boomstammen

BESCHRIJVING VAN GENUMMERDE ITEMS (Afb. 2 - Afb. 38)

Teruslagzone

Kettingrem

Vrijzetten

Vergren dele n

Knop

Spanningsregelaar

Zijafdekking

Zwaard

Zaagketting

Uiteinde zwaard

Kettingwiel

Bladrichting

Kettingspannergat

Verdikking kettingspanner

Spanning verhogen

Spanning verlagen

Aandrijfkoppeling

Vastzet ten

Tre kk en

(

Activeren

)

Vrijzetten

Kettingolie

Oliekijkglas

Oliepompafsteller

Ontgrendelknop

Schakelaar

Stekkerklem

Stekker

Verlengsnoer

Gepunte bumper

Voorste handgreep

Achterste handgreep

Ronde vijl

1/5 van diameter van vijl

Verbindingsdeel

dieptemeter Vlakke vijl

Uitstekende kop van

dieptemeter Afronden

Rembandkamer

Kettingolietuit

;

Groef

z x

Oliegat Kettingvanger

TECHNISCHE GEGEVENS

Model CS30SB CS35SB CS40SB Lengte zwaard (max. zaaglengte) 300 mm 350 mm 400 mm Zwaardtype P012-50CR P014-50CR P016-50CR Voltage (verschillend van gebied tot gebied)* Opgenomen vermogen* Kettingsnelheid onbelast 14,5 m/s Type ketting 91PX-45 ( Steek zaagketting / Nok 9,53 mm (3/8") / 1,27 mm (0,05") Kettingwiel Aantal tanden: 6 Oliepomp Automatisch Inhoud kettingolietank 200 ml Beveiliging tegen overbelasting Elektrisch Kettingrem Handmatig geactiveerd

Gewicht*

*1 Controleer het naamplatje op het apparaat daar het apparaat afhankelijk vas het gebied waar het verkocht wordt

gewijzigd kan worden.

*2 Gewicht: Volgens EPTA-procedure 01/2003

Oregon)91PX-52 (Oregon)91PX-57 (Oregon)

4,7 kg 4,8 kg 4,9 kg

(220 V, 230 V, 240 V)

1900 W

STANDAARD TOEBEHOREN

○ Kettingkast .................................................................. 1

○ Zwaard ........................................................................ 1

○ Ketting ......................................................................... 1

○ Stekkerklem* ............................................................... 1

○ Kettingzaagolie (100 ml) ..............................................1

* Wordt niet geleverd in sommige landen. De standaard toebehoren kunnen zonder nadere

aankondiging gewijzigd worden.

EXTRA TOEBEHOREN (LOS VERKRIJGBAAR)

○ Kettingzaagolie ○ Ronde vijl ○ Mal voor dieptestellernok

De ronde vijl en de mal voor de dieptestellernok worden

gebruikt voor het slijpen van de kettingbladen. Voor de toepassing van deze onderdelen wordt u verwezen

naar het gedeelte „Slijpen van het kettingblad”. ○ Kettingkast Zorg dat de kettingafdekking altijd op de ketting is

aangebracht wanneer u de kettingzaag draagt of

wanneer deze wordt opgeborgen. De extra toebehoren kunnen zonder nadere aankondiging

gewijzigd worden.

TOEPASSINGEN

Normaal hout zagen.

AANBRENGEN (VERVANGEN) VAN DE ZAAGKETTING

WAARSCHUWING

○ Om ongelukken te voorkomen, moet u het apparaat

altijd uitzetten en de stekker uit het stopcontact halen. ○ Gebruik alleen de kettingzaag en het zwaard die staan

aangegeven in de“TECHNISCHE GEGEVENS”.

LET OP

Draag handschoenen en wees voorzichtig om letsel

door de zaagketting te voorkomen.

OPMERKING

○ Verwijder zaagsel van de olietuit, het oliegat en de

zwaardgroef alvorens de zaagketting te verwijderen. Bij opeenhoping van zaagsel is het mogelijk dat het

gereedschap niet werkt. ○ Gebruik het juiste type zaagketting overeenkomstig de

speciﬁ caties. Als u een verkeerd type zwaard aanbrengt, kan de

zaagketting losraken met letsel tot gevolg.

1. Verwijderen van de zijafdekking (Afb. 4)

1 Draai eenmaal aan de knop om deze los te zetten. 2 Draai de spanningsregelaar een halve slag om deze

los te zetten. 3 Draai de knop en verwijder de zijafdekking.

2. Verwijderen van de zaagketting en het zwaard

(Afb. 5)

Verwijder de zaagketting en het zwaard in de richting

aangegeven door de pijl.

3. De nieuwe zaagketting over het kettingwiel leggen

(Afb. 6, 7)

Leg de zaagketting over het uiteinde van het zwaard

terwijl u goed op de richting van de zaagketting let

en leg de zaagketting dan op de juiste wijze over het

kettingwiel.

Nederlands

4. Aanbrengen van de zijafdekking

1 Stel de spanningsregelaar van de zijafdekking zo

af dat de verdikking van de kettingspanner in het kettingspannergat van het zwaard valt en bevestig dan de zijafdekking. (Afb. 8)

2 Draai de knop eenmaal om deze tijdelijk vast te zetten.

(Afb. 9)

5. Afstellen van de kettingspanning van de zaagketting (Afb. 10)

○ Terwijl u het uiteinde van het zwaard optilt, draait u aan

de spanningsregelaar om de kettingspanning van de zaagketting af te stellen.

○ Draai de spanningsregelaar naar rechts om de

kettingspanning te verhogen en naar links om de kettingspanning te verlagen.

6. Controleren van de kettingspanning van de zaagketting (Afb. 11)

Stel de kettingspanning zo af dat de opening tussen de

kettingschakel van de zaagketting en het zwaard 0,5 tot 1 mm is wanneer u de zaagketting een stukje optilt in de buurt van het midden van het zwaard.

7. Vastdraaien van de knop (Afb. 12)

1 Wanneer de afstelling is voltooid, tilt u het zwaard

omhoog en draait dan de knop volledig vast.

2 Zorg dat de bout stevig is vastgedraaid.

WAARSCHUWING

Draai de knop volle dig vast nadat de ket tingspann ing is

afgesteld.

Als de knop loszit, bestaat er kans op letsel.

INSPECTIE EN VOORBEREIDING VOOR GEBRUIK

Voor gebruik moet u de volgende inspecties uitvoeren en voorbereidingen maken.

WAARSCHUWING

○ Controleren of de netspanning overeenkomt met de

opgave op het naamplaatje.

○ Om ongelukken te voorkomen, voert u altijd stappen

1 tot 5 uit en zorgt u hierbij dat de stekker uit het stopcontact is gehaald.

○ Zet de ontgrendelknop niet vast terwijl deze wordt

ingedrukt.

Als de schakelaar dan per ongeluk wordt aangezet,

kan het gereedschap onverwachts starten en letsel veroorzaken.

1. Zorg dat de schakelaar uit staat

○ Controleren of de netschakelaar op „UIT” staat.

Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op „AAN” staat, begint het gereedschap onmiddellijk te draaien, hetwelk ernstig gevaar betekent.

○ Wanneer de schakelaar wordt aangezet terwijl

de ontgrendelknop wordt ingedrukt, wordt het gereedschap ingeschakeld; wanneer de schakelaar wordt losgelaten, wordt het gereedschap uitgeschakeld.

2. Het verlengsnoer controleren

Als de werkplek niet in de buurt van het stopcontact

is, moet u gebruik maken van een verlengsnoer dat voldoende dwarsproﬁ el en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk worden gehouden.

3. Controleren van de kettingspanning van de zaagketting

○ Als de kettingspanning verkeerd is, kan de zaagketting

of het zwaard beschadigd raken en mogelijk foutief functioneren. Zie de stappen 5 t/m 7 in “Aanbrengen (vervangen) van de zaagketting” om de kettingspanning juist af te stellen.

Nederlands

○ Vooral wanneer de zaagketting nieuw is, zit er nog

veel rek in en moet u de kettingspanning regelmatig controleren en afstellen.

○ Controleer ook of de knop stevig is vastgedraaid.

4. Controleren van de werking van de kettingrem (Afb. 13)

WAARSCHUWING

○ Hoewel de kettingrem een noodstopvoorziening is,

mag u er niet blindelings op vertrouwen. Bedien de kettingriem voorzichtig om de kans op terugslag te vermijden.

○ De kettingrem is bedoeld voor gebruik in noodsituaties

en tijdens het opstarten. Gebruik deze niet te pas en te onpas.

○ Om te voorkomen dat de kettingrem niet goed werkt

als gevolg van opeenhoping van zaagsel enz., moet u deze regelmatig schoonmaken.

○ De kettingrem is een belangrijk onderdeel voor een

veilig gebruik van het gereedschap.

Als u twijfelt over de werking van de rem, moet u het

gereedschap voor reparatie naar een oﬃ cieel HiKOKI servicecentrum brengen.

De kettingrem is een noodstopvoorziening die de zaagketting stopt wanneer het gereedschap blootgesteld wordt aan terugslag enz. en kan op deze wijze een gevaarlijke situatie voorkomen. (Zie “Oorzaken en voorkomen van terugslag”.) Wanneer de kettingrem wordt geactiveerd door de remhendel naar voren te duwen, stopt de beweging van de zaagketting. Als u de rem hendel naar u toe trekt, wordt de rem vrijgezet. Bij het bevestigen van de werking van de kettingrem, schakel het gereedschap altijd uit, verwijder de stekker uit het stopcontact, activeer de remhendel en trek de zaagketting met de hand. Als de zaagketting niet beweegt, wil dit zeggen dat de kettingrem geactiveerd is.

OPMERKING

Draag altijd dikke handschoenen wanneer u deze

controle uitvoert.

Aangezien het zaag kettingblad erg scherp i s, kunt u uw

vingers verwonden wanneer u hard aan de zaagketting trekt.

5. Controleren van de kettingolie

○ Bij de aﬂ evering zit er geen kettingolie in het

gereedschap. Controleer voor gebruik of de olietank is gevuld met de bijgeleverde kettingolie. (Afb. 14)

○ Controleer tijdens het werk regelmatig het oliepeil in

het oliekijkglas en vul indien nodig olie bij.

○ Als d e bijgeleve rde ketting olie op is, ku nt u los verkr ijgbare

HiKOKI kettingolie gebruiken of een gelijkwaardige kettingolie die in de handel verkrijgbaar is.

○ De kettingolie smeert de ketting automatisch. De toegevoerde hoeveelheid kettingolie voor de

automatische smering is op de fabriek op de maximale waarde ingesteld.

Om de hoeveelheid te verminderen, draait u de

oliepompafsteller op de achterkant van de behuizing naar rechts. (Afb. 15)

OPMERKING

○ De inhoud van de olietank is ongeveer 200 ml. Bij te veel bijvullen zal de overmatige olie via de

overlooptuit naar buiten lopen.

○ Wij bevel en u aan altijd res erveolie bi j de hand te hebben. Als u doorgaat met het werk terwijl er geen kettingolie

meer in het gereedschap is, kan de zaagketting doorbranden of de motor defect raken.

○ Wees voorzichtig dat er geen stof of andere

verontreinigingen in de olietank terechtkomen.

Als stof of andere verontreinigingen in de olietank

terechtkomen, kan het gereedschap defect raken.

○ Als gevol g van de constru ctie van het gere edschap kan

eventuele kettingolie die in de tank achterblijft gaan lekken. Hoewel dit niet op een foutieve werking van het gereedschap duidt, kan de opslagplaats hierdoor vuil worden, dus wees voorzichtig.

Bij het opbergen van het gereedschap laat u alle

olie uit de olietank lopen en zet een bak onder het gereedschap om eventuele lekkage van olie op te vangen.

6. De stekker aansluiten op het stopcontact

7. Controleren of de rem is geactiveerd

○ Wanneer de schakelaar wordt aangezet terwijl

de ontgrendelknop wordt ingedrukt, wordt het gereedschap ingeschakeld; wanneer de schakelaar wordt losgelaten, wordt het gereedschap uitgeschakeld.

○ Bovendien schakelt het apparaat bij het loslaten

van de schakelaar een rem in om het draaien van de zaagketting te stoppen.

○ Controleer voor gebruik of de rem is geactiveerd.

LET OP

Wees bedacht op de tegenwerkende kracht wanneer

de rem wordt geactiveerd.

Als u het gereedschap laat vallen, bestaat er kans op

letsel.

8. Controleren van de toevoer van de kettingolie (Afb. 15, 16)

○ Wanneer het gereedschap wordt ingeschakeld,

smeert de kettingolie automatisch de zaagketting en het zwaard.

○ Als er geen olie naar buiten komt binnen 2 tot 3 minuten

nadat het gereedschap is gestart, moet u controleren of zich geen zaagsel heeft verzameld rondom de olietuit.

(Zie “Reinigen van de kettingolietuit”.) (Zie “Controleren van de kettingolie”.)

9. Het verdient aanbeveling een aardlekschakelaar of een reststroom-inrichting te gebruiken.

Bediening van de schakelaar

Als de schakelaar wordt aangezet terwijl de

ontgrendelknop wordt ingedrukt, begint de zaagketting te draaien. (Afb. 17)

De schakelaar kan niet aangezet worden mits de

ontgrendelknop wordt ingedrukt.

Nadat de schakelaar is aangezet, blijft de zaagketting

draaien zolang de schakelaar wordt ingedrukt.

Wanneer de schakelaar wordt losgelaten, treedt de

rem in werking om de rotatie van de zaagketting te stoppen.

WAARSCHUWING

Zet de ontgrendelknop niet vast terwijl deze wordt

ingedrukt.

Als de schakelaar dan per ongeluk wordt aangezet,

kan het gereedschap onverwachts starten en letsel veroorzaken.

De clip van de stekker gebruiken

De stekkerklem zorgt ervoor dat het snoer dat van

de stroomstekker komt niet kan worden uitgetrokken. (Afb. 18)

ZAAGPROCEDURES

WAARSCHUWING

○ Controleer voor gebruik of de kettingrem werkt. ○ Pak de handgreep tijdens het gebruik stevig met beide

handen vast.

○ Bij het zagen van planken vanaf onder moet u ervoor

zorgen dat de zaagketting niet tegen de planken stoot.

Als het gereedschap wordt teruggeduwd, bestaat er

kans op letsel.

○ Zet tijdens werkpauzes of na het werk het apparaat

altijd uit en haal de stekker uit het stopcontact.

Kijk altijd zorgvuldig naar de werkplek en uw omgeving en als er voorwerpen zijn die letsel, een ongeluk of een defect kunnen veroorzaken, dient u deze vooraf te verwijderen. Vooral bij het uitkiezen van de plaats waar u gaat staan, moet er goed op gelet worden dat de ondergrond stabiel is en dat u niet over iets kunt vallen. Bij het omzagen van bomen goed kijken in welke richting de boom gaat vallen of rollen en altijd vooraf een veilige ontsnappingsplaats en ontspanningsroute bepalen.

1 Zorg dat het gereedschap uit staat

Als de stekker in het stopcontact zit terwijl de

schakelaar onbewust wordt ingeschakeld, kan het apparaat onverwacht starten, wat tot een ongeluk kan leiden.

2 De schakelaar aanzetten

Controleer of de zaagketting niet in contact is met het

hout, zet dan de schakelaar aan en begin met zagen wanneer de zaagketting voldoende op snelheid is gekomen.

LET OP

○ Bij het inschakelen van het gereedschap erop letten

dat de zaagketting niet in contact is met materialen of iets anders.

○ Tijdens het gebruik erop letten dat de zaagketting niet

in contact komt met andere materialen of voorwerpen. Vooral wanneer u klaar bent met zagen, moet u er goed op letten dat het gereedschap niet de grond raakt.

OPMERKING

Vul de olietank tijdig met olie om te voorkomen dat er

geen olie meer in het gereedschap is.

1. Algemene zaagprocedures

(1) Schakel de stroom in terwijl u de zaag een stukje

verwijderd houdt van het hout dat u gaat zagen. Begin met zagen nadat het gereedschap de volle snelheid heeft bereikt.

(2) Bij het zagen van een dun stuk hout drukt u de basis

van het zwaard tegen het hout en zaagt dan naar beneden zoals aangegeven in Afb. 19.

(3) Bij het zagen van een dik stuk hout drukt u de pin op het

voorste gedeelte van het gereedschap tegen het hout en zaagt dan via een hefboombeweging terwijl u de pin als een draaipunt gebruikt zoals aangegeven in Afb. 20.

(4) Bij het horizontaal zagen van hout draait u het

gereedschap naar rechts zodat het zwaard onder is en houdt u de bovenzijde van de voorste handgreep met uw linkerhand vast. Houd het zwaard horizontaal en plaats de pin die aan de voorzijde van het gereedschap is op het hout. Gebruik de pin als een draaipunt en zaag het hout door de handgreep naar rechts te draaien. (Afb. 21)

(5) Wanneer hout vanaf onder wordt gezaagd, moet het

bovenste gedeelte van het zwaard het hout lichtjes raken. (Afb. 22)

(6) Lees voor gebruik de bedieningsinstructies en zorg

dat u praktische ervaring heeft met het gebruik van de kettingzaagmachine, of dat u op zijn minst met de kettingzaagmachine oefent met het zagen van stukken rond hout op een zaagschraag.

(7) Bij het zagen van boomstammen of planken die niet

worden ondersteund, gebruikt u een zaagschraag of een andere methode om ervoor te zorgen dat het hout niet kan bewegen.

LET OP

○ Bij het zagen van hout vanaf onder bestaat het gevaar

dat het gereedschap in uw richting wordt teruggeduwd wanneer de zaagketting hard tegen het hout stoot.

Nederlands

○ Zaag niet helemaal door het hout heen wanneer u

vanaf onder begint, aangezien het zwaard mogelijk ongecontroleerd naar boven vliegt wanneer het einde van de zaagsnede wordt bereikt.

○ Pas op dat de draaiende kettingzaag niet de grond of

draadhekken raakt.

2. Takken afzagen

(1) Takken van een staande boom afzagen: Een dikke tak moet eerst een stuk verwijderd van de

stam van de boom worden afgezaagd.

Begin met de tak ongeveer een derde van af onder door

te zagen en zaag de tak dan vanaf boven volledig door. Zaag daarna het resterende gedeelte van de tak langs de stam van de boom af. (Afb. 23)

LET OP

○ Wees altijd voorzichtig met vallende takken. ○ Wees voorbereid op terugslag van de

kettingzaagmachine.

(2) Takken van een omgevallen boom afzagen: Zaag eerst de takken af die de grond niet raken en

daarna de takken die de grond wel raken. Bij het afzagen van dikke taken die de grond raken zaagt u de tak eerst vanaf boven ongeveer half door en daarna zaagt u de tak vanaf onder door. (Afb. 24)

LET OP

○ Bij het afzagen van taken die de grond raken moet u

voorzichtig zijn dat het zwaard niet door de druk vast komt te zitten.

○ Houd er rekening mee dat de stam plotseling kan gaan

rollen bij het afzagen van de laatste takken.

3. Boomstammen doorzagen

Bij het doorzagen van een boomstam die geplaatst is

zoals aangegeven in Afb. 25 zaagt u de boomstam eerst vanaf onder ongeveer een derde door en daarna zaagt u de boomstam vanaf boven helemaal door. Bij het doorzagen van een boomstam die over een kuil ligt zoals aangegeven in Afb. 26 zaagt u de boomstam eerst vanaf boven ongeveer twee derde door en daarna zaagt u vanaf onder naar boven.

LET OP

○ P as op da t h et zw aa rd ni e t d oo r d e d ru k i n d e b oo m st am

klem komt te zitten.

○ Wanneer u op een helling werkt, moet u altijd aan de

hellingopwaartse zijde van de boomstam staan. Als u aan de hellingafwaartse zijde van de boomstam staat, kan de boomstam naar u toe rollen.

4. Bomen omzagen

(1) Zaag een valkerf Zaag de valkerf aan de zijde waarin u wilt dat de boom

moet omvallen.

De diepte van de valkerf moet ongeveer 1/3 van de

diameter van de boom bedragen. Zaag nooit een boom om zonder dat u een degelijke valkerf hebt gemaakt.

(2) Zaag een velsnede De velsnede moet ongeveer 5 cm hoger zijn e n parallel

lopen aan de horizontale valkerf.

Als de ketting vast komt te zitten tijdens het zagen,

stopt u de zaag en gebruikt dan wiggen om de ketting vrij te maken. Zaag niet door de volledige boom heen.

LET OP

○ Bi j het omzage n van bomen vo orzicht ig zijn dat ni emand

in gevaar wordt gebracht en er geen beschadigingen aan eigendommen of openbare voorzieningen worden aangebracht.

○ Ga altijd aan de hellingopwaartse zijde van het terrein

staan aangezien de boom mogelijk naar beneden gaat rollen of schuiven nadat deze is omgezaagd.

zoals aangegeven in Afb. 27:

Nederlands

Voorzorgsmaatregelen bij de zaagwerkzaamheden

Grijp/drukkracht van de kettingzaag

Pak de kettingzaag altijd stevig vast. Druk niet harder dan nodig is op de kettingzaag. De

zaagsnelheid is niet groter wanneer tijdens het zagen extra hard op de kettingzaag wordt gedrukt. Hierdoor wordt wel de motor extra belast, wat resulteert in een lagere prestatie en mogelijk beschadiging of een defect van de motor of het zwaard tot gevolg.

Gebruik het gereedschap binnen het bereik waar de

zaagketting met normale snelheid werkt.

Als de zaagketting stopt (vast komt te zitten) als

gevolg van het uitoefenen van een te grote druk, kan dit mogelijk letsel of een defect van het gereedschap veroorzaken.

Kettingvanger

○ De kettingvanger bevindt zich dichtbij de aandrijving,

net onder de ketting en dient om te voorkomen dat een gebroken ketting de gebruiker zou kunnen raken.

○ Wanneer de zaagketting is gebroken, vervangt u deze

door een nieuwe zaagketting zoals beschreven in “Aanbrengen (vervangen) van de zaagketting”.

SLIJPEN VAN HET KETTINGBLAD

WAARSCHUWING

Om ongelukken te voorkomen, moet u de schakelaar

altijd uitzetten en de stekker uit het stopcontact halen.

Draag altijd dikke handschoenen bij het werken met

zaagkettingen.

OPMERKING

Slijp de zaagketting en stel de dieptemeter op de

midde lste positie va n het zwaard af, met d e zaagketti ng

aan het gereedschap bevestigt. Wanneer de scherpte van een zaagketting afneemt, worden de motor en de andere onderdelen van het gereedschap extra belast en levert het gereedschap een inferieure prestatie. Voor een optimale werking van het gereedschap is regelmatig onderhoud vereist om de zaagketting scherp te houden.

1. Slijpen van de bladen

Houd de bijgeleverde ronde vijl tegen het kettingblad

zodat een v ijfde van de diam eter boven het uitei nde van

het blad uitsteekt, zoals aangegeven in Afb. 28. Slijp

de bladen door de ronde vijl onder een hoek van 30° te

houden ten opzichte van het zwaard zoal s aangegeven

in Afb. 29, waarbij u erop let dat de ronde vijl recht

worden gehouden zoals aangegeven in Afb. 30. Zorg

dat alle bladen onder dezelfde hoek worden gevijld,

want anders zal de zaagprestatie van het gereedschap

afnemen. De vereiste hoeken voor het juist slijpen van

de bladen zijn aangegeven in Afb. 31.

2. Afstellen van de dieptemeter LET OP

○ Schuur niet het bovenste gedeelte van de bumperbindriem

en de bescherming-aandrijfkoppeling en zorg er ook voor

dat deze onderdelen niet worden vervormd. ○ De afstelling van de dieptemeters moet binnen de

vooraf bepaalde afmetingen en vormen zijn, anders

neemt de kans op terugslag toe met mogelijk letsel tot

gevolg.

Bumperbindriem

Bescherming-

aandrijfkoppeling

De dieptemeters dienen alle op dezelfde wijze te

worden geplaatst want deze worden gebruikt om de diepte af te stellen op de plaats waar de zaag in het hout komt.

Wanneer de zaagketting wordt geslepen, moet

de dieptemeter na elke twee of drie keer worden gecontroleerd.

Plaats het verbindingsdeel van de dieptemeter op de

zaagketting, waarbij u de dieptemeter zichtbaar houdt bij de groef, en gebruik dan een vlakke vijl voor het afschuinen van het gedeelte uit het verbindingsdeel van de dieptemeter. (Afb. 33) (Verbindingsdeel van dieptemeter en vlakke vijl zijn los verkrijgbaar)

Nadat de dieptemeter is afgevijld, maakt u de voorkant

van de dieptemeter rond zoals deze was. (Afb. 34)

Na het slijpen van de zaagketting legt u deze in

kettingolie om het slijpsel af te wassen.

Als het slijpsel niet wordt afgewassen, zullen de

zaagketting en het z waard tijdens het gebruik snel slijten.

ONDERHOUD EN INSPECTIE

Na gebr uik voert u de vere iste inspecti es en het onderh oud van de onderdelen uit voordat u het gereedschap opbergt.

WAARSCHUWING

Zet tijdens onderhoud en inspectie het apparaat altijd

uit en haal de stekker uit het stopcontact.

1. Inspectie van zaagkettingen

○ Inspecteer de zaagketting regelmatig. Bij een

abnormale situatie vervangt u de zaagketting door een nieuwe zoals beschreven in “Aanbrengen (vervangen) van de zaagketting”.

○ Inspecteer de kettingspanning en controleer of de

ketting correct is aangebracht.

○ Stop met het gebruik van het gereedschap wanneer

de zaagketting bot wordt en slijp de zaagketting vervolgens zoals beschreven in “Slijpen van het kettingblad”.

○ Smeer de zaagketting en de zwaarden na gebruik

zorgvuldig met olie om roest te voorkomen.

LET OP

Draag handschoenen om letsel tijdens het aanraken

van de zaagketting te voorkomen.

2. Reinigen van de zijafdekking (Afb. 35)

Reinig de onderdelen en verwijder eventueel

achtergebleven zaagsel.

OPMERKING

Wanneer u de zijafdekking, rembandkamer,

kettingolietuit en het zwaard wilt reinigen, zie dan de aanwijzingen onder “Aanbrengen (vervangen) van de zaagketting” om de zaagketting te verwijderen.

3. Reinigen van de kettingolietuit (Afb. 36)

Verwijder de zijafdekking en het zwaard alvorens de

kettingolietuit te reinigen.

4. Reinigen van het zwaard (Afb. 7, 37)

Wanneer zich zaagsel en andere verontreinigingen

in de groef van het zwaard of de olietuit hebben opgehoopt, kan er geen olie stromen met mogelijk een defect van het gereedschap tot gevolg.

Verwijder het zwaard en veeg eventueel zaagsel in de

groef na gebruik weg en ook wanneer de zaagketting wordt vervangen. (Zie “Aanbrengen (vervangen) van de zaagketting”.)

5. Inspecteer de kettingvanger (Afb. 38)

De kettingvanger is om zo veel mogelijk te voorkomen

dat de zaagketting d e gebruiker raakt, mocht de ketting loskomen of breken.

De kettingvanger en zijafdekking zijn gecombineerd in

één constructie.

Inspecteer de kettingvanger om er zeker van te zijn dat

er geen schade is.

6. Inspectie van bevestigingsschroeven

Kontroleer deze schroeven regelmatig om te

verzekeren dat ze goed aangedraaid zijn. Draai

loszittende schroeven onmiddellijk vast. Dit om

ongelukken te voorkomen.

7. Onderhoud van de motor

De motorwikkeling is het “hert” van het electrishce

gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden,

dat de wikkeling niet beschadigd en/or met olie or

water bevochtigd wordt.

8. Vervangen van de koolborstels

Om uw veiligheid te kunnen waarborgen en u te

beschermen tegen elektrische schokken, mag het

inspecteren en vervangen van de koolborstels van dit

gereedschap UITSLUITEND worden uitgevoerd door

een erkend HiKOKI servicecentrum.

9. Reiningen van de behuizing

Wanneer de kettingzaagmachine vuil is, kunt u deze

reinigen met een zachte doek of een doek bevochtigd

met zeepwater. Gebruik geen oplosmiddelen op

chloorbasis, benzine of witte spiritus want deze

middelen kunnen het plastic aantasten.

10. O psla g

Bij het opbergen van het gereedschap de onderdelen

reinigen en het vereiste onderhoud verrichten, en de

kettingkast op het zwaard aanbrengen. Bewaar de kettingzaagmachine op een plaats waar de

temper atuur niet hoge r is dan 40°C en buiten het bereik

van kinderen.

LET OP

Bij gebruik en onderhoud van elektrisch gereedschap

dienen de in het land waar u zich bevindt geldende

veiligheidsregelgeving en veiligheidsstandaarden stipt

te worden opgevolgd.

Nederlands

Informatie betreﬀ ende luchtgeluid en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 108 dB (A) Gemeten A-gewogen geluidsdrukniveau: 95 dB (A) Onzekerheid K: 2 dB (A)

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

ah = 4,0 m/s

Onzekerheid K = 1,5 m/s

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken.

WAARSCHUWING

○ De trillingsemissiewaarde tijdens het feitelijke gebruik

van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt.

○ Neem kennis van de veiligheidsmaatregelen voor de

bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).

SELECTEREN VAN ACCESSOIRES

De accessoires van deze machine staan vermeld op bladzijde 235.

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspeciﬁ eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie.

OPMERKING

Op grond van het voortdurende research en ont wikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden.

Español

(Traducción de las instrucciones originales)

SÍMBOLOS

ADVERTENCIA A continuación se muestran los símbolos usados

para la máquina. Asegúrese de comprender su

signiﬁ cado antes del uso.

CS30SB / CS35SB / CS40SB: Sierra de cadena

Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones.

No utilice una herramienta eléctrica con lluvia y humedad ni la deje fuera cuando esté lloviendo.

Sólo para países de la Unión Europea ¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su ﬁ n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Lea, comprenda y siga todas las advertencias y demás instrucciones de este manual y las que hay en el aparato.

Utilice siempre protectores de ojos cuando utilice esta unidad.

Utilice siempre protectores de oídos cuando utilice esta unidad.

Quite el enchufe de alimentación si el cable está dañado.

Ajuste de la bomba de aceite

Nivel de potencia acústica garantizado

Relleno de aceite de la cadena

¿QUÉ ES QUÉ? (Fig. 1)

A: Botón de bloqueo: Botón que evita el funcionamiento

accidental del gatillo. B: Tapa del depósito de aceite: Tapa para cerrar el

depósito de aceite. C: Cadena de la sierra: Cadena que sirve como

herramienta de corte. D: Barra de guía: La parte que soporta y guía la cadena

de la sierra. E: Parachoques punzante: Dispositivo para actuar como

pivote cuando está en contacto con un árbol o tronco. F: Mirilla del aceite: Ventana para comprobar la cantidad

de aceite de la cadena. G: Freno de la cadena: Dispositivo para detener o

bloquear la cadena de la sierra.

H: Empuñadura delantera: Empuñadura de soporte

ubicada en o hacia la parte delantera del cuerpo principal.

I: Empuñadura posterior: Empuñadura de soporte

ubicada en la parte superior del cuerpo principal. J: Interruptor: Dispositivo activado con el dedo. K: Cubierta lateral: Cubierta protectora de la cadena de

la sierra de la barra de guía, el embrague y el piñón

cuando se usa la motosierra. L: Rueda de tensión: Dispositivo para ajustar la tensión

de la cadena de la sierra. M: Perno: Perno para ﬁ jar la rueda de tensión y la cubierta

lateral. N: Funda de la cadena: Funda para cubrir la barra de guía

y la cadena de la sierra cuando no se utiliza la unidad. O: Pinza para enchufe: herramienta para evitar que el

enchufe se suelte de la toma del alargador.

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA Lea todas las instrucciones y advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien

iluminada.

Las zonas desordenadas u oscuras pueden

provocar accidentes.

b) No utilice las herramientas eléctricas en

entornos explosivos como, por ejemplo, en presencia de líquidos inﬂ amables, gases o polvo.

Las herramientas eléctricas crean chispas que

pueden inﬂ amar el polvo o los humos.

c) Mantenga a los niños y transeúntes alejados

cuando utilice una herramienta eléctrica.

Las distracciones pueden hacer que pierda el

control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas

tienen que ser adecuados a la toma de

corriente. No modiﬁ que el enchufe. No utilice enchufes adaptadores con

herramientas eléctricas conectadas a tierra.

Si no se modiﬁ can los enchufes y se utilizan tomas

de corriente adecuadas se reducirá el riesgo de

descarga eléctrica.

b) Evite el contacto corporal con superﬁ cies

conectadas a tierra como tuberías, radiadores

y frigoríﬁ cos.

Hay mayor riesgo de descarga eléctrica si su

cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la

lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica

aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No

utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor, del aceite,

de bordes aﬁ lados o piezas móviles.

Los cables dañados o enredados aumentan el

riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica

al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse al

aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar el uso de una herramienta

eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga

eléctrica.

3) Seguridad personal a) Esté atento, preste atención a lo que hace y

utilice el sentido común cuando utilice una herramienta eléctrica.

No utilice una herramienta eléctrica cuando

esté cansado o esté bajo la inﬂ uencia de drogas, alcohol o medicación.

La distracción momentánea cuando utiliza

herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice un equipo de protección. Utilice

siempre una protección ocular.

El equipo de protección como máscara para el

polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio involuntario. Asegúrese de que

el interruptor está en “oﬀ ” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con el dedo

en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llave s de ajuste antes de encend er la

herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la

herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio

adecuado en todo momento.

Esto permite un mayor control de la herramienta

eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas

sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden

pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para

la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que está n conecta dos y se util izan adec uadamen te.

La utilización de un sistema de recogida de polvo

puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas a) No fuerce la herramienta eléctrica. Utilice

la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta trabajará mejor

y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

Español

b) No utilice la herramienta eléctrica si el

interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden

controlarse con el interruptor son peligrosas y deben repararse.

c) Desconecte el enchufe de la fuente eléctrica

y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no

se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son

utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas eléctricas.

Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.

Si la herramienta eléctrica está dañada, llévela

a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar

un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte aﬁ ladas y

limpias.

Las herramientas de corte correctamente

mantenidas con los bordes de corte aﬁ lados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para

operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa.

5) Revisión a) Lleve su herramienta a que la revise un experto

cualiﬁ cado que utilice sólo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad

de la herramienta eléctrica.

PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

ADVERTENCIAS DE SEGURIDAD DE LA SIERRA DE CADENA

1. Mantenga todas las partes del cuerpo alejadas de la cadena de la sierra cuando la sierra esté en funcionamiento. Antes de poner en marcha la sierra de cadena , compruebe que la cadena no e stá en contacto con nada. Un despiste cuando se utilizan sierras de cadena podría hacer que ésta se enganche con su ropa o el cuerpo.

2. Sujete siempre la sierra de cadena con la mano derecha en la empuñadura posterior y con la mano izquierda en la empuñadura delantera. Si se sujeta la sierra de cadena de la forma contraria aumentará el riesgo de lesiones personales, no debiéndose hacer nunca.

Español

3. Sujete la herramienta eléctrica por superﬁ cies de agarre aisladas sólo, ya que la cadena de la sierra podría entrar en contacto con cables ocultos o su propio cable. Las cadenas de sierra que entran en contacto con un cable bajo tensión podrían hacer que las partes metálicas expuestas de la herramienta eléctrica entren en tensión, pudiendo aplicar una descarga eléctrica en el operador.

4. Utilice gafas de seguridad y protección de oídos. Se recomienda utilizar también equipo de protección para la cabeza, las manos, las piernas y los pies. La utilización de ropa de protección adecuada reducirá las lesiones personales producidas por escombros que salen despedidos o el contacto accidental con la cadena de la sierra.

5. No utilice una sierra de cadena en un árbol. Si se utiliza una sierra de cadena subido a un árbol podrían producirse lesiones personales.

6. Trabaje siempre con los pies ﬁ rmes y utilice la sierra de cadena sólo sobre superﬁ cies ﬁ jas, seguras y niveladas. Las superﬁ cies resbaladizas o inestables como, por ejemplo, las escaleras, podrían provocar una pérdida de equilibrio o control de la sierra de cadena.

7. Cuando corte un miembro que esté bajo tensión, tenga cuidado con el resorte. Cuando la tensión de las ﬁ bras de madera se libere, el miembro cargado con resorte podría golpear al operario y/o lanzar la sierra de cadena fuera de control.

8. Extreme la precaución cuando corte arbustos o árboles jóvenes. El material ﬁ no podría engancharse en la cadena de la sierra y sacudirle o hacerle que pierda el equilibrio.

9. Transporte la sierra de cadena por la empuñadura delantera, apagada y alejada del cuerpo. Cuando transporte o almacene la sierra de cadena, coloque siempre la cubierta de la barra de guía. Un manejo ad ec ua do d e l a si er ra de c ad en a re du ci rá l a p os ib ili da d de contacto accidental con la cadena de la sierra en movimiento.

10. Siga las instrucciones para lubricar, tensar la cadena y cambiar los accesorios. Una cadena mal tensada o lubricada podría romperse o aumentar la posibilidad de rebote.

11. Mantenga las empuñaduras secas, limpias y sin aceite y grasa. Las empuñaduras grasientas o aceitosas son resbaladizas y pueden producir una pérdida de control.

12. Corte madera sólo. No utilice la sierra de cadena para ﬁ nes para los que no está prevista. Por ejemplo: no utilice la sierra de cadena para cortar plástico, obra de fábrica o material de construcción que no sea de madera. La utilización de la sierra de cadena para operaciones diferentes a las previstas podría provocar una situación peligrosa.

Causas del rebote y prevención de operadores: (Fig. 2) Puede producirse un rebote cuando la punta de la

barra de guía toca un objeto o cuando la madera se pilla con la cadena de la sierra en el corte.

El contacto de la punt a en algunos cas os podría caus ar

una reacción inversa repentina, lanzando la barra de guía arriba y atrás hacia el operador.

Si se pilla la cadena de la sierra en la parte superior

de la barra de guía podría rebotar la barra de guía rápidamente hacia el operador.

Cualquiera de estas reacciones podría hacerle que

pierda el control de la sierra, lo que podría producir lesiones importantes. No se base exclusivamente en dispositivos de seguridad incorporados en la sierra. Como usuario de la sierra de cadena, deberá intentan que no se produzcan accidentes o lesiones en el lugar de trabajo.

El rebote es el resultado de un uso incorrecto de la

herramienta o de condiciones incorrec tas, pudiéndose evitar tomando las precauciones pertinentes facilitadas a continuación:

○ Mantenga un agarre ﬁ rme, con los pul gares y los dedo s

rodeando las empuñaduras de la sierra de cadena, con ambas manos en la sierra y colocando el cuerpo y el brazo de forma que resista las fuerzas de rebote. Las fuerzas de rebote pueden ser controladas por el operador si se toman precauciones. No abandone la sierra de cadena.

○ No se estire mucho y no corte por encima de la

altura del hombro. Esto ayuda a evitar un contacto involuntario con la punta y permite un mejor control de la sierra de cadena en situaciones inesperadas.

○ U t i l i ce s ó l o b a r r a s y c a d e n as d e r ep u e s t o e s p e c i ﬁ cadas

por el fabricante. Las barras y cadenas de repuesto incorrectas podrían hacer que la cadena se rompa y/o rebote.

○ Siga las instrucciones de aﬁ lado y mantenimiento del

fabricante para la cadena de sierra. La disminución de la altura de calibre de profundidad puede llevar a un aumento de rebote.

Funcionamiento del freno de la cadena:

Si la motosierra golpea un objeto sólido a alta

velocidad, reacciona violentamente y rebota. Esto es difícil de controlar y podría ser peligroso, sobre todo con herramientas ligeras que tienden a utilizarse en todo tipo de posiciones. El freno de la cadena hace que el giro de la cadena se detenga inmediatamente si hay un rebote inesperado. El freno de la c adena puede activarse presionando con la mano el guardamanos o de forma automática al rebotar.

El freno de la cadena puede restablecerse sólo

cuando el motor se haya detenido completamente. Restablezca la empuñadura a la posición trasera (Fig. 3). Compruebe la función del freno de la cadena cada día.

ADVERTENCIAS ADICIONALES DE SEGURIDAD

1. Utilice la tensión eléctrica indicada en la placa de la fuente eléctrica.

El uso de una tensión superior podría ocasionar

lesiones.

2. Trabaje sin presión. Asimismo, mantenga siempre el cuerpo caliente.

3. Antes de comenzar un trabajo, reﬂ exione sobre los procedimientos de trabajo y trabaje de forma que se eviten accidentes. De lo contrario podrían producirse lesiones.

4. No utilice la herramienta si hace mal tiempo, como fuerte viento, lluvia, nieve, niebla o en zonas propensas a caída de rocas o avalanchas.

Cuando haga mal tiempo, la opinión puede verse

distorsionada y la vibración podría provocar un desastre.

5. Cuando la visibilidad sea escasa, como cuando hace mal tiempo o por la noche, no utilice la unidad. Asimismo, no utilice la unidad cuando llueva o en un lugar expuesto a la lluvia.

Si no se coloca ﬁ rmemente o pierde el equilibrio podría

producirse un accidente.

6. Compruebe la barra de guía y la cadena de la sierra antes de poner en marcha la unidad.

○ Si la barra de guía o la cadena de la sierra están

agrietadas o el producto está arañado o torcido, no utilice la unidad.

○ Compruebe si la barra de guía y la cadena de la sierra

están bien instaladas. Si la barra de guía o la cadena de la sierra están rotas o sueltas, podría producirse un accidente.

7. Antes de comenzar el trabajo, compruebe que el interruptor no se activa salvo que se pulse el botón de seguridad.

Si la unidad no funciona correctamente, deje de usarla

y solicite su reparación en un Centro de servicio autorizado de HiKOKI.

8. Instale la cadena de la sierra correctamente, de acuerdo con el manual de instrucciones.

Si se instala incorrectamente, la cadena de la sierra se

saldrá de la barra de guía, produciéndose lesiones.

9. No retire los dispositivos de seguridad equipados en la sierra de cadena (palanca de freno, botón de seguridad, agarre de cadena, etc.).

Asimismo, no los modiﬁ que o inmovilice. Podrían producirse lesiones.

10. En lo s siguiente s casos, apag ue la unidad y co mpruebe que la cadena de la sierra ya no se mueve:

○ Cuando no se utilice o se esté reparando. ○ Cuando se desplace a otro lugar. ○ Cuando se inspeccione, ajuste o sustituya la cadena

de la sierra, la barra de guía, la funda de la cadena o cualquier otra parte.

○ Cuando llene el aceite de la cadena. ○ Cuando elimine polvo, etc., del cuerpo. ○ Cuando elimine obstáculos, basura o serrín generado

por el trabajo del área de trabajo.

○ Cuando extraiga la unidad o cuando se aleje de la

misma.

○ Si percibe peligro o prevé un riesgo. Si la cadena de la sierra sigue en movimiento, podría

producirse un accidente.

11. El trabajo en general debe realizarse individualmente. Cuando sea realizado por varias personas, garantice espacio suﬁ ciente entre ellas.

En particular, cuando tale árboles o trabaje sobre una

pendiente, si sabe que van a caer, rodar o deslizarse árboles, asegúrese de que otros trabajadores no corren peligro.

12. Permanezca a más de 15 m de otras personas.

Asimismo, cuando trabaje con más personas,

permanezca a 15 m como mínimo.

○ Hay riesgo de impacto y otros accidentes. ○ Prepare un silbato, alerta, etc., y establezca

previamente un método de contacto adecuado para otros trabajadores.

13. Antes de talar árboles, compruebe lo siguiente:

○ Determine un lugar de evacuación seguro antes de

realizar el talado.

○ Elimine los obstáculos (ej., ramas, arbustos)

previamente.

○ De acuerdo con una evaluación exhaustiva del estado

del árbol que vaya a talarse (ej., tronco torcido, tensión de las ramas) y la situación de alrededor (ej., estado de árboles adyacentes, presencia de obstáculos, terreno, viento), decida la dirección de caída del árbol y planiﬁ que el procedimiento de talado.

Un talado imprevisto podría causar lesiones.

14. Cuando tale árboles, compruebe lo siguiente:

○ Durante el trabajo, tenga mucho cuidado con la

dirección de caída de los árboles.

○ Cuando trabaje sobre una pendiente, asegúrese de

que el árbol no rodará. Trabaje siempre desde la parte superior del terreno.

○ Cuando el árbol empiece a caerse, apague la unidad,

alerte a las personas que estén alrededor y acuda inmediatamente a un lugar seguro.

○ Durante el trabajo, si la cadena de la sierra o la barra

de guía se enganchan en el árbol, apáguela y utilice una cuña.

Español

15. Durante el uso, si el funcionamiento de la unidad se deteriora, o si observa un sonido o vibración anormal, apáguela inmediatamente y deje de usarla. Llévela a un Centro de servicio autorizado de HiKOKI para su inspección o reparación.

Si sigue utilizándola, podrían producirse lesiones.

16. Si la unidad se cae accidentalmente o se expone a impacto, compruebe si presenta daños o grietas y que no hay ninguna deformación.

Si la unidad está dañada, agrietada o deformada,

podrían producirse lesiones.

17. Cuando transporte la unidad en coche, ﬁ je la unidad para evitar que se mueva.

Existen riesgos de accidente.

18. No encienda la unidad con la funda de la cadena colocada.

Podrían producirse lesiones.

19. Compruebe que no hay clavos u otros ob jetos extraños en el material.

Si la cadena de la sierra impacta en el clavo o en otro

objeto extraño, podrían producirse lesiones.

20. Para evitar que la barra de guía se enganche con el material cuando corte en un borde o cuando esté sujeto al peso del material cuando corte, instale una plataforma de soporte cerca de la posición de corte.

Si la barra de guía se engancha, podrían producirse

lesiones.

21. Si la unidad debe transportarse o almacenarse después de su utilización, retire la cadena de la sierra o coloque la cubierta de la cadena.

Si la cadena de la sierra entra en contacto con su

cuerpo, podrían producirse lesiones.

22. Cuide la unidad adecuadamente.

○ Para garantizar que el trabajo puede realizarse de una

manera segura y eﬁ caz, cuide la cadena de la sierra para garantizar que ofrece un cortado óptimo.

○ Cuando sustituya la cadena de la sierra o la barra de

guía, mantenga el cuerpo, llene el aceite, etc., siga el manual de instrucciones.

23. Solicite la reparación de la unidad al establecimiento.

○ No modiﬁ que este producto, ya que cumple con las

normas de seguridad aplicables.

○ Acuda siempre a su Centro de servicio autorizado de

HiKOKI para efectuar las reparaciones.

Si trata de reparar la unidad usted mismo podrían

producirse accidentes o lesiones.

24. Cuando no utilice la unidad, compruebe que está bien almacenada.

Vacíe el aceite de la cadena y guarde la unidad en un

lugar seco, fuera del alcance de los niños o en un lugar bajo llave.

25. Si la etiqueta de advertencia ya no es visible, se desprende o no está clara, coloque una nueva etiqueta de advertencia.

Para la etiqueta de advertencia, consulte un Centro de

servicio autorizado de HiKOKI.

26. Cuando trabaje, cumpla las normas y regulaciones locales.

27. Recomendación para el uso de un dispositivo de corriente residual con una corriente de disparo de 30 mA o inferior

28. Declaración para situar el cable de tal modo que no quede atrapado en ramas y similares, durante el corte

29. Recomendación para que el usuario debutante deba, como práctica mínima, cort ar troncos en un caballete o una base

Español

DESCRIPCIÓN DE ELEMENTOS NUMERADOS (Fig. 2 - Fig. 38)

Zona de rebote

Freno de cadena

Libre

Bloquear

Perilla

Control de tensión

Cubierta lateral

Barra de guía

Cadena de sierra

Punta de barra de guía

Piñón

Dirección de cuchilla

Oriﬁ cio del tensor de la

cadena Control del tensor de la

cadena

Aumentar la tensión

Disminuir la tensión

Eslabones impulsores

Ajustar

Tirar

(

Actuación

)

Soltar

Aceite de cadena

Mirilla del aceite

Ajustador de bomba

de aceite

Botón de seguridad

Interruptor

Pinza del enchufe

Enchufe

Alargador

Parachoques punzante

Empuñadura delantera

Empuñadura trasera

Lima redonda

1/5 de diámetro de lima

Igualador de calibre de

profundidad

Lima plana

Cabezal de calibre de

profundidad saliente Redondear

Cámara de banda de

freno Vertedor de aceite de

;

la cadena Ranura

z x

Oriﬁ cio del aceite Retén de la cadena

ESPECIFICACIONES

Modelo CS30SB CS35SB CS40SB Longitud des la barra de guía

(Longitud máxima de corte) Tipo de barra de guía P012-50CR P014-50CR P016-50CR Voltaje (por áreas)* Acometida* Velocidad de cadena sin carga 14,5 m/s Tipo de cadena 91PX-45 ( Cadena de eslabón / Calibre 9,53 mm (3/8") / 1,27 mm (0,05") Piñón Número de dientes: 6 Bomba de aceite Automática Capacidad de depósito de aceite de

la cadena Protección de sobrecarga Eléctrica Freno de la cadena Actuado manualmente

Peso

*1 Veriﬁ car indefectiblemente los datos de la placa de características de la máquina, pues varían de acuerdo al país de

destino.

*2 Peso: según procedimiento EPTA 01/2003

300 mm 350 mm 400 mm

(220 V, 230 V, 240 V)

1900 W

Oregon)91PX-52 (Oregon)91PX-57 (Oregon)

200 ml

4,7 kg 4,8 kg 4,9 kg

ACCESSORIOS ESTÁNDAR

○ Funda de cadena ........................................................ 1

○ Barra de guía .............................................................. 1

○ Cadena . ...................................................................... 1

○ Pinza del enchufe* ...................................................... 1

○ Aceite de la motosierra (100 ml) ................................. 1

* No suministrada en algunas zonas de venta. Los accesorios estándar están sujetos a cambio sin previo

aviso.

ACCESORIOS OPCIONALES (DE VENTA POR SEPARADO)

○ Aceite de la motosierra ○ Lima redonda ○ Igualador de calibre de profundidad

La lima redonda y el igualador de calibre de

profundidad se utilizan para aﬁ lar las cuchillas de la cadena. En cuanto a su aplicación, consulte el punto titulado “Aﬁ lado de la cuchilla de la sierra”.

○ Funda de la cadena Mantenga siempre la cubierta de la cadena colocada

cuando transporte la motosierra o la almacene.

Lo accesorios facultativos están sujetos a cambio sin previo aviso.

Español

APLICACIÓN

Corte de madera en general.

INSTALACIÓN (SUSTITUCIÓN) DE LA CADENA DE LA SIERRA

ADVERTENCIA

○ Con el ﬁ n de evitar accidentes, desactive siempre

la unidad y desconecte el enchufe de la toma de corriente.

○ No utilice la cadena de la sierra o la barra de

guía de forma distinta a la especiﬁ cada en “ESPECIFICACIONES”.

PRECAUCIÓN

Utilice guantes y trate de evitar lesionarse con la

cadena de la sierra.

NOTA

○ Cuando retire la cadena de la sierra, elimine el serrín

del vertedor de aceite, del oriﬁ cio del aceite y de la

ranura de la barra de guía. Si se acumula serrín, la unidad podría fallar. ○ Utilice el tipo de cadena de sierra correcto de acuerdo

con las especiﬁ caciones. Si instala el tipo de barra de guía incorrecto, la cadena

de la sierra podría soltarse y provocar lesiones.

1. Retirar la cubierta lateral (Fig. 4)

1 Gire la perilla una vez para aﬂ ojarla. 2 Gire el control de tensión media vuelta para aﬂ ojarla. 3 Gire la perilla y retire la cubierta lateral.

2. Retirar la cadena de la sierra y la barra de guía

(Fig. 5)

Retire la cadena de la sierra y la barra de guía en la

dirección indicada por la ﬂ echa.

3. Acoplar la nueva cadena de la sierra en el piñón

(Fig. 6, 7)

Acople la cadena de la sierra en la punta de la barra

de guía prestando atención a la dirección de la cadena

de la sierra y, a continuación, acople correctamente la

cadena de la sierra con el piñón.

4. Instalar la cubierta lateral 1 Ajuste el control de tensión de la cubierta lateral de

manera que el control del tensor de la cadena se

introduzca en el oriﬁ cio del tensor de la cadena de la

barra de guía y coloque la cubierta lateral. (Fig. 8) 2 Gire el botón una vez para ﬁ jarla temporalmente.

(Fig. 9)

5. Ajustar la tensión de la cadena de la sierra

(Fig. 10)

○ Cuando levante la punta de la barra de guía, gire el

control de tensión para ajustar la tensión de la cadena

de la sierra. ○ Gire el control de tensión a la derecha para aumentar

la tensión de la cadena de la sierra y a la izquierda para

reducirla.

6. Comprobar la tensión de la cadena de la sierra

(Fig. 11)

Ajuste la tensión de la cadena de la sierra de manera

que el espacio entre el eslabón impulsor de la cadena

de la sier ra y la barra de guía sea de 0,5 a 1 mm cuando

levante la cadena de la sierra ligeramente cerca del

centro de la barra de guía.

7. Fijar la perilla (Fig. 12)

1 Una vez ﬁ nalizado el ajuste, levante la barra de guía y

apriete la perilla completamente. 2 Compruebe que el perno está bien apretado.

ADVERTENCIA

Una vez ajustada la tensión de la cadena de la

sierra, compruebe que la perilla está completamente

apretada. Si está ﬂ oja, podrían producirse lesiones.

INSPECCIÓN Y PREPARACIÓN ANTES DEL USO

Antes de utilizarla, realice la siguiente inspección y preparación.

ADVERTENCIA

○ Asegurarse de que la alimentación de red que ha de

ser utilizada y responda a las exigencias de corriente especiﬁ cadas en la placa de características del producto.

○ Con el ﬁ n de evitar accidentes, realice siempre los

pasos del 1 al 5 asegurándose de que el enchufe esté

desconectado de la toma de corriente. ○ No ﬁ je el botón de seg uridad mientr as esté presio nado. Si el interruptor se activa accidentalmente, la unidad

podría ponerse en marcha inesperadamente,

produciéndose lesiones.

1. Comprobar que el interruptor está apagado ○ Asegurarse de que el interruptor de alimentación esté

en la posición OFF (desconectado). Si el enchufe está

conectado en el receptáculo mientras el interruptor

de alimentación esté en posición ON (conectado)

las herramientas eléctricas empezarán a funzionar

inesperadamente, provocando un serio accidente. ○ Cuando el interruptor se activa mientras se presiona el

botón de seguridad, la unidad se enciende, y cuando

se suelta el interruptor, la unidad se apaga.

2. Comprobación del cable de extensión

Cuando el área de trabajo esté alejado de la fuente

de alimentación, utilice un alargador de capacidad

nominal y grosor suﬁ ciente. El alargador deberá

mantenerse lo más corto posible.

3. Comprobar la tensión de la cadena de la sierra

○ Si la tensión de la cadena de la sierra es incorrecta,

existe riesgo de que se dañe la cadena de la sierra o la

barra de guía y la unidad no funcione correctamente.

Siguiendo los pasos 5-7 de “Instalación (sustitución)

de la cadena de la sierra”, compruebe que la tensión

es adecuada. ○ Cuando la cadena de la sierra sigue estando nueva,

es particularmente elástica. Compruebe la tensión

periódicamente y ajústela si es necesario. ○ Asimismo, compruebe que la perilla está bien

apretada.

4. Comprobar el funcionamiento del freno de la

cadena (Fig. 13) ADVERTENCIA

○ Aunque el freno de la cadena es un dispositivo de

parada de emergencia, este no es completamente

ﬁ able. Utilícelo con cuidado para evitar riesgos de

rebote. ○ El freno de la cadena está diseñado para utilizarse

en emergencias y al arrancar. No lo utilice de forma

indiscriminada. ○ Para evitar un movimiento incorrecto del freno de la

cadena debido a la acumulación de serrín, limpie el

freno de la cadena con regularidad. ○ El freno de la cadena es un componente importante

para garantizar un uso seguro. Si tiene alguna duda sobre el funcionamiento del

freno, solicite su reparación a un Centro de servicio

autorizado de HiKOKI.

El freno de la cadena es un dispositivo de parada de emergencia que detiene la cadena de la sierra cuando la unidad rebota, etc., para reducir los riesgos. (Consulte “Causas del rebote y prevención de operadores.”) Cuando se activa el freno de la cadena presionando la palanca de freno hacia delante, la cadena de la sierra deja de moverse.

Español

Si tira d e la palanca de fr eno hacia usted , el freno se suel ta. Al conﬁ rmar el funcionamiento del freno de la sierra, apague siempre la unidad, desconecte el enchufe del receptáculo, active la palanca del freno y tire de la sierra mecánica con la mano. Si la c aden a de la s ierra no se mue ve, sign iﬁ ca que el freno de la cadena se ha activado.

NOTA

Utilice siempre guantes para esta tarea. Como la cuchilla de la cadena de la sierra es muy

aﬁ lada, tirar de ella fuerte podría dañarle los dedos.

5. Comprobar el aceite de la cadena

○ Esta unidad se entrega sin aceite de cadena dentro.

Antes de utilizarla, compruebe que el depósito del aceite está lleno. (Fig. 14)

○ Compruebe periódicamente el cristal de inspección

del aceite durante el trabajo y llene aceite cuando sea necesario.

○ Si el aceite de cadena suministrado se acaba, utilice

aceite de cadena de HiKOKI vendido por separado o

un aceite de cadena equivalente del mercado. ○ El aceite de cadena lubrica automáticamente. El índice de descarga para la lubricación automática

se ajusta al máximo en fábrica. Para reducir el índice de descarga, gire el ajustador

de la bomba de aceite situado en la parte posterior del

cuerpo hacia la izquierda. (Fig. 15)

NOTA

○ La capacidad del depósito de aceite es de 200 ml

aproximadamente. Incluso si se llena demasiado, el exceso de aceite

saldrá por el vertedor de exceso de ﬂ ujo ○ Recomendamos que tenga almacenado aceite de

cadena. Si sigue trabajando sin aceite de cadena, la cadena de

la sierra podría quemarse o el motor podría fallar. ○ Evite que entre polvo u otras materias extrañas en el

depósito del aceite. Si entra polvo u otras materias extrañas en el depósito

del aceite, la unidad podría fallar. ○ El aceite de la cadena que queda en el depósito podría

gotear debido a la estructura de esta unidad. Aunque

esto no indica un fallo, podría ensuciar el lugar de

almacenamiento. Tenga cuidado. Cuando almacene la unidad, vacíe el aceite del

depósito de aceite y coloque un objeto debajo del

cuerpo principal para que absorba el goteo.

6. Conexión del enchufe a la toma de corriente

7. Comprobar que el freno está activado

○ Cuando se activa el freno mientras se presiona el

botón de seguridad, la unidad se enciende, y cuando

se suelta el interruptor, la unidad se apaga. ○ Además, al mismo tiempo que suelta el interruptor, la

unidad aplica un freno para detener la rotación de la

cadena de la sierra. ○ Antes de utilizar la unidad, compruebe que el freno

está activado.

PRECAUCIÓN

Tenga cuidado con la fuerza repulsiva cuando active el

freno. Si se cae la unidad, podrían producirse lesiones.

8. Comprobar la descarga del aceite de la cadena

(Fig. 15, 16)

○ Cuando encienda la unidad, el aceite de la cadena

lubrica automáticamente la cadena de la sierra y la

barra de guía. ○ Si el aceite no emerge en 2-3 minutos tras la puesta en

marcha de la unidad, compruebe si se ha acumulado

serrín alrededor del vertedor de aceite. (Consulte “Limpiar vertedor del aceite de la cadena.”) (Consulte “Comprobar el aceite de la cadena.”)

9. Se recomienda utilizar un interruptor diferencial o un

dispositivo de corriente residual.

Operación del interruptor

Cuando se activa el interruptor mientras se presiona el

bot ón de segur idad, la ca dena d e la si erra g ira. ( Fig. 17)

Salvo que se presione el botón de seguridad, el

interruptor no puede activarse.

Una vez activado el interruptor, la cadena de la sierra

sigue girando siempre que se presione.

Cuando el interruptor se suelta, se aplica el freno para

detener el giro de la cadena de la sierra.

ADVERTENCIA

No ﬁ je el botón de se guridad mien tras esté presi onado. Si el interruptor se activa accidentalmente, la unidad

podría ponerse en marcha inesperadamente y podrían producirse lesiones.

Utilizando el clip del tapón

Gracias a la pinza del enchufe, se evita que se tire del

cable que va del enchufe eléctrico. (Fig. 18)

PROCEDIMIENTOS DE CORTE

ADVERTENCIA

○ Antes de la operación, asegúrese de que el freno de la

cadena funciona.

○ Durante la utilización, agarre la empuñadura bien con

ambas manos.

○ Cuando corte madera desde abajo, asegúrese de que

la cadena de la sierra no impacta con la madera. Si la unidad rebota, podrían producirse lesiones. ○ Durante las pausas en el trabajo o después del mismo,

desactive siempre la unidad y desconecte el enchufe

de la toma de corriente.

Supervise siempre el lugar de trabajo y el área de alrededor, compruebe que no hay ningún objeto que pueda causar lesiones, accidentes o fallos y, si los hay, retírelos previamente. Sobre todo, cuando decida dónde va a colocarse, compruebe que no existe inestabilidad u objetos con los que pudiera tropezarse. Cuando tale árboles, preste atención a la dirección en la que el árbol caerá o rodará, y determine una zona de evacuación segura y una ruta de escape para usted.

1 Comprobar que la unidad está apagada.

Si el enchufe está conectado a una toma de corriente

mientras el interruptor está activado sin saberlo, la

unidad podría iniciarse de forma inesperada, lo que

podría resultar en un accidente.

2 Activar el interruptor

Asegurándose de que la cadena de la sierra no entra

en contacto con la madera, active el interruptor y

comience a cortar cuando la velocidad de la cadena

de la sierra haya aumentado.

PRECAUCIÓN

○ Cuando en cienda la unidad, compruebe que la cadena

de la sierra no entra en contacto con ningún material u

objeto. ○ Durante su uso, compruebe que la cadena de la sierra

no entra en contacto con otro material u objeto. En

particular, cuando haya acabado de cortar, asegúrese

de que no toca el suelo.

NOTA

Lle ne el d epósito d e acei te par a evit ar que la unida d se

quede sin aceite.

1. Procedimientos generales de corte

(1) Encienda la unidad mientras mantiene la sierra algo

alejada de la madera que vaya a cortar. Comience a serrar sólo cuando la unidad haya

alcanzado plena velocidad.

(2) Cuando sierre una pieza de madera ﬁ na, presione

la base de la barra de guía contra la madera y sierre como se muestra en la Fig. 19.

(3) Cuando sierre una pieza de madera gruesa, presione

la espiga en la parte delantera de la unidad contra la madera y córtela con una acción de la palanca mientras utiliza la espiga como punto de apoyo como se muestra en la Fig. 20.

(4) Al cortar madera horizontalmente, gire el cuerpo

de la unidad a la derecha de manera que la barra de guía esté debajo y sujete la parte superior de la empuñadura delantera con la mano izquierda. Sujete la barra de guía horizontalmente y coloque la espiga de manera que esté delante del cuerpo de la unidad. Con la espiga como punto de apoyo, corte la madera girando la empuñadura posterior hacia la derecha. (Fig. 21)

(5) Cuando corte en madera desde abajo, toque la parte

su per ior de la bar ra d e guía c on la mad era lig era men te. (Fig. 22)

(6) Además de estudiar detenidamente las instrucciones

de manejo, deberá recibir instrucciones prácticas sobre el uso de la sierra de cadena o, al menos, prácticas de trabajo con la sierra de cadena cortando longitudes de madera circular sobre un caballete de serrado.

(7) Cuando corte troncos o maderas que no están

apoyados, apóyelos correctamente inmovilizándolos durante el cortado utilizando un caballete de serrado u otro método adecuado.

PRECAUCIÓN

○ Cuando corta madera desde abajo, existe peligro de

que el cuerpo de la unidad rebote hacia el usuario si la cadena impacta fuertemente contra la madera.

○ No corte toda la madera comenzando desde abajo, ya

que la barra de guía podría salir disparada hacia arriba sin control una vez ﬁ nalizado el corte.

○ Evite siempre que la sierra de la cadena toque el suelo

o vallas metálicas.

2. Cortar ramas

(1) Cortar ramas de un árbol. Una rama gruesa debe cortarse inicialmente en un

punto alejado del tronco del árbol.

El primer corte debe realizar se a un tercio desde abajo,

y luego debe cortarse la rama desde arriba. Por último debe cortarse la parte restante de la rama incluso con el tronco del árbol. (Fig. 23)

PRECAUCIÓN

○ Trate de evitar siempre las ramas que se caen. ○ Estese siempre alerta al retroceso de la sierra de

cadena. (2) Cortar ramas de árboles caídos: En primer lugar deben cortarse las ramas que no

toquen el suelo, luego las que lo toquen. Cuando corte

ramas gruesas que tocan el suelo, el primer corte debe

realizarse a la mitad desde la parte de arriba, y luego

debe cortarse la rama desde abajo. (Fig. 24)

PRECAUCIÓN

○ Cuando corte ramas que tocan el suelo, tenga cuidado

de que la barra de guía no quede enganchada por la

presión. ○ Durante la fase de corte ﬁ nal, tenga cuidado con el

rodado repentino de troncos.

3. Corte de troncos

Cuando corte un tronco colocado como se muestra en

la Fig. 25, corte primero a un tercio desde abajo, luego

todo el recorrido desde arriba. Cuando corte un tronco

con un agujero como se muestra en la Fig. 26, corte

primero a unos dos tercios desde arriba y luego hacia

arriba desde abajo.

Español

PRECAUCIÓN

○ Compruebe que la barra de guía no se engancha en la

madera por la presión.

○ Cuando trabaje sobre un suelo inclinado, sitúese en la

parte superior del tronco. Si se coloca en la parte de abajo, el tronco cortado podría rodar hacia usted.

4. Talar árboles

(1) Recortar ( Realice recortes mirando hacia la dirección en la que

quiere que caiga el árbol.

La profundidad del recorte deberá ser de 1/3 del

diámetro del árbol. No tale árboles sin recortarlos bien. (2) Corte ( Realice un corte a unos 5 cm por encima y en paralelo

al recorte horizontal. Si la cadena se engancha durante el corte, detenga la

sierra y utilice cuñas para soltarla. No corte el árbol.

PRECAUCIÓN

○ Los árboles no deben talarse de manera que sea

peligroso para una persona, golpee algún cable de

suministro o provoque daños materiales. ○ Asegúrese de situarse en la parte superior del terreno,

ya que es probable que el árbol ruede o se deslice

hacia abajo una vez talado.

Precaución para el trabajo de corte

Fuerza de empuje/agarre de la sierra de cadena

Agarre siempre la sierra de cadena con ﬁ rmeza. Asimismo, no fuerce la sierra de cadena más de lo

necesario. Cuando corte, la fuerza adicional ejercida

sobre la sierra de cadena no acelerará la velocidad de

co rt e. E st o te ns ar á el mo tor, af ect ar á a l fu nc ion am ie nto

y dañará o c ausará un fallo del motor o la bar ra de guía. Utilice la unidad en el rango en el que la cadena de la

sierra esté a una velocidad razonable. En particular, cuando la cadena de la sierra se detiene

(se atasca) debido a una fuerza excesiva, podría

provocar lesiones o un fallo de la unidad.

Retén de la cadena

○ El retén de la cadena se ubica sobre el cabezal de

fuerza motriz precisamente debajo de la cadena para

impedir la eventualidad que una cadena rota pueda

golpear al usuario. ○ Cuando se rompa la cadena de la sierra, sustitúyala

por una nueva consultando “Instalación (sustitución)

de la cadena de la sierra”.

como se muestra en la Fig. 27):

AFILADO DE LA CUCHILLA DE LA SIERRA

ADVERTENCIA

Con el ﬁ n de evitar accidentes, desactive siempre

el interruptor y desconecte el enchufe de la toma de

corriente. Asimismo, cuando utilice cadenas de sierras, utilice

siempre guantes gruesos.

NOTA

Aﬁ le la cadena de la sierra y ajuste el calibre de

profun didad a la posic ión central e n la barra de guía , con

la cadena de la sierra colocada en el cuerpo principal. Cuando el aﬁ lado de las cadenas de la sierra se deteriora, el motor y cada parte del cuerpo se sobrecargan y la eﬁ cacia se reduce. Para un funcionamiento óptimo de la unidad, es necesario realizar un mantenimiento necesario para mantener la cadena de la sierra aﬁ lada.

Español

1. Aﬁ lar cuchillas

La lima redonda debe sujetarse contra la cuchilla de la

cadena d e manera que una q uinta parte d e su diámetro se ext ie nda po r en cim a d e la cuc hi lla , co mo s e m ues tr a en la Fig. 28. Aﬁ le las cuchillas manteniendo la lima redonda en un ángulo de 30º en relación con la barra de guía, como se muestra en la Fig. 29, asegurándose de que la lima redonda se mantiene recta, como se muestra en la Fig. 30. Asegúrese de que las cuchillas de la sierra están en el mismo ángulo, o la eﬁ cacia de corte de la herramienta se verá afectada. En la Fig. 31 se muestran ángulos adecuados para aﬁ lar las cuchillas correctamente.

2. Ajustar la calibre de profundidad PRECAUCIÓN

○ No lije la parte superior del tirante del tope y los

eslabones impulsores, ni haga que la forma de dichas piezas se deforme.

○ El ajuste del calibre de profundidad debe concordar

con las dimensiones y formas predeterminadas. De lo contrario el riesgo de rebote podría aumentar, causando lesiones.

Tirante del tope

Los calibres de profundidad deberán estar alineados

de la misma forma porque se utilizan para ajustar la profundidad a la posición en la que la cuchilla entra en la madera.

Cuando aﬁ le la cadena de guía, compruebe el calibre

de profundidad dos o tres veces.

Coloque el igualador de calibre de profundidad en la

cadena de sierra, deje el calibre visible en la ranura y utilice una lima plana para biselar la parte del igualador de calibre de profundidad. (Fig. 33) (El igualador de calibre de profundidad y la lima plana se venden por separado.)

Una vez limado el calibre de profundidad, redondee

el lado delantero del calibre de profundidad para devolverlo a su forma original. (Fig. 34)

Una vez aﬁ lada la cadena de la sierra, colóquela en el

aceite de cadena para eliminar los limados.

Si los limados no se limpian, la cadena de la sierra y la

barra de guía se desgastarán rápidamente cuando se utilicen.

Eslabones impulsores

MANTENIMIENTO E INSPECCIÓN

Después de la operación, realice una inspección y un mantenimiento de cada parte cuando almacene la unidad.

ADVERTENCIA

Durante las tareas de mantenimiento e inspección,

desactive siempre la unidad y desconecte el enchufe de la toma de corriente.

1. Inspeccionar las cadenas de sierra

○ De vez en cuando inspeccione la cadena de la sierra.

En el caso de anomalías, sustitúyala por una nueva siguiendo la sección “Instalación (sustitución) de la cadena de la sierra”.

○ Inspeccione la tensión de la cadena y compruebe si es

correcta.

○ Deje de utilizar la unidad cuando la cadena de la sierra

se desaﬁ le y afílela consultando “Aﬁ lado de la cuchilla de la sierra”.

○ Después del uso, lubrique con cuidado la cadena de la

sierra y las barras de guía con aceite anti corrosión.

PRECAUCIÓN

Utilice guantes para evitar lesiones cuando utilice una

cadena de sierra.

2. Limpieza de la cubierta lateral (Fig. 35)

Limpie y elimine el serrín que queda dentro de las

piezas.

NOTA

Cuando limpie la cubierta lateral, la cámara de la

banda del freno, el vertedor de aceite de la cadena y

la barra de guía, consulte el procedimiento “ Instalación

(sustitución) de la cadena de la sierra” y retire la

cadena de la sierra.

3. Limpia r el v ert edor de aceite de la c adena ( Fig. 36)

Antes de limpiar el vertedor de aceite de la cadena,

retire la cubierta lateral y la barra de guía.

4. Limpiar la barra de guía (Fig. 7, 37)

Cuando entra serrín en la ranura de la barra de guía o

el vertedor de aceite, el aceite tal vez no ﬂ uya, lo que

podría hacer que la unidad falle. Retire la barra de guía y limpie el serrín de la ranura

después del uso y cuando sustituya la cadena de

la sierra. (Consulte “Instalación (sustitución) de la

cadena de la sierra.”)

5. Inspeccione el recogedor de sierra (Fig. 38)

El recogedor la de sierra sirve para impedir que la

sierra mecánica golpee al operario en la medida de lo

posible en caso de que la sierra se aﬂ oje o se rompa. El recogedor de la sierra y la cubierta lateral se

combinan en una sola estructura. Inspeccione el recogedor de la sierra para asegurarse

de que no tenga daños.

6. Inspección de los tornillos de montaje

Inspeccionar regularmente los tornillos de montaje

y asegurarse que están bien apretados. Si se aﬂ oja

algún tornillo, hay que apretarlos inmediatamente. De

lo contrario, en ésto, puede ser muy peligroso.

7. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero

“corazón” de las herramientas eléctrias. Prestar el mayor cuidado a asegurarse de que el

bobinado no se dañe y/o se humedezca con aceite o

agua.

8. Sustitución de los cepillos de carbono

Por su seguridad y para protegerle de descargas

eléctricas, la inspección y el cambio de las escobillas

de carbón en esta herramienta deberán realizarse

EXCLUSIVAMENTE en un CENTRO DE SERVICIO

AUTORIZADO HiKOKI.

9. Limpieza en el exterior

Cu an do l a si err a de cad ena est é su cia , li mp iar la c on u n

paño mojado en agua jabonosa. No utilizar disolventes

clóricos, gasolina o disolventes para pinturas ya que

éstos funden los materiales plásticos.

10. A lmac enamient o

Cuando almacene la unidad, realice una limpieza y un

mantenimiento de cada parte y coloque la funda de la

cadena en la barra de guía. Guardar la sierra de cadena en un lugar en el cual

la temperatura sea inferior a 40°C y esté alejado del

alcance de los niños.

PRECAUCIÓN

En el manejo y el mantenimiento de las herramientas

eléctricas, se deberán observar las normas y

reglamentos vigentes en cada país.

SELECCIÓN DE LOS ACCESORIOS

Los accesorios de esta máquina aparecen indicados en la página 235.

GARANTÍA

Las herramientas motorizadas de HiKOKI incluye una garantía conforme al reglamento especíﬁ co legal/ nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al ﬁ nal de estas i nstrucciones de uso, al Ce ntro de Servicio Autorizado de HiKOKI.

Información sobre el ruido propagado por el aire y vibración

Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871.

Nivel de potencia auditiva ponderada A: 108 dB (A) Nivel de presión auditiva ponderada A: 95 dB (A) Duda K: 2 dB (A)

Utilice protectores para los oídos.

Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con EN60745.

ah = 4,0 m/s

Duda K = 1,5 m/s

El valor total de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición.

ADVERTENCIA

○ La emisión de vibración durante la utilización de la

○ Identiﬁ que las medidas seguras para proteger al

herra mienta eléc trica puede s er diferente de l valor total declarado dependiendo de las formas de utilización de la herramienta.

operario basadas en una estimación de exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento como tiempos cuando la herramienta está apagada y cuando funciona lentamente además del tiempo de activación).

Español

NOTA

Debido al programa continuo de investigación y desarrollo de HiKOKI estas especiﬁ caciones están sujetas a cambio sin previo aviso.

Português

(Tradução das instruções originais)

SÍMBOLOS

AVISO De seguida, são apresentados os símbolos

utilizados para a máquina. Assimile bem seus signiﬁ cados antes da utilização.

CS30SB / CS35SB / CS40SB: Electro - serra

Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções.

Não utilize uma ferramenta eléctrica em condições de chuva e humidade, nem a deixe no exterior quando estiver a chover.

Apenas para países da UE Não deixe ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2012/19/UE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica.

Leia, compreenda e siga todas as advertências e instruções contidas neste manual e no aparelho.

Use sempre protecções oculares ao utilizar esta unidade.

Use sempre protecções auriculares ao utilizar esta unidade.

Retire a ﬁ cha da fonte de alimentação se o cabo estiver daniﬁ cado.

Regulação da bomba de óleo

Nível de potência sonora garantido

Enchimento de óleo da corrente

COMPONENTES DA SERRA (Fig. 1)

A: Botão de des bloquei o: Botão que ev ita o func ionamen to

acidental do gatilho.

B: Tampa do depósito de óleo: Tampa para fechar o

depósito de óleo.

C: Corrente de serra: Corrente, a funcionar como uma

ferramenta de corte.

D: Barra-guia: A peça que suporta e guia a corrente da

serra.

E: Protecção com picos: Dispositivo para actuar como

eixo quando em contacto com uma árvore ou tronco.

F: Visor do nível de óleo: Janela para veriﬁ car a

quantidade do óleo da corrente.

G: Travão de corrente: Dispositivo para parar ou bloquear

a electro-serra.

H: Pega frontal: Pega de apoio situada na parte frontal do

corpo principal. I: Pega traseira: Pega de apoio situada na parte superior

do corpo principal. J: Interruptor: Dispositivo activado pelo dedo. K: Tampa lateral: Tampa de protecção para a corrente

de serra da barra-guia, embraiagem e roda dentada

quando a electro-serra está em utilização. L: Selector de tensão: Dispositivo para ajustar a tensão

da electro-serra. M: Manípulo: Manípulo para ﬁ xar o selector de tensão e

a tampa lateral. N: Caixa de corrente: Caixa para cobrir a barra-guia

e a electro-serra quando a unidade não está a ser

utilizada. O: Ficha de clip: Uma ferramenta para evitar que a ﬁ cha

de alimentação se solte da tomada de um cabo de

extensão.

AVISOS GERAIS DE SEGURANÇA PARA A FERRAMENTA ELÉCTRICA

AVISO

Leia todas as instruções e avisos de segurança

Se não seguir todas as instruções e os avisos, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo “ferramenta eléctrica” em todos os avisos referese à sua ferramenta ligada à corrente (com ﬁ os) ou à ferramenta eléctrica a baterias (sem ﬁ os).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem

iluminada.

As áreas escuras ou cheias de material são

propícias aos acidentes.

b) Não trabalhe com ferramentas eléctricas em

ambientes explosivos, tais como na presença de líquidos inﬂ amáveis, gases ou pó.

As ferramentas eléctricas criam faíscas que p odem

inﬂ amar o pó dos fumos.

c) Mantenha as crianças e outras pessoas

afastadas quando trabalhar com uma ferramenta eléctrica.

As distracções podem fazer com que perca

controlo.

2) Segurança eléctrica

a) As ﬁ chas da ferramenta eléctrica devem

corresponder às tomadas. Nunca modiﬁ que a ﬁ cha. Não utilize ﬁ chas adaptadoras com

ferramentas eléctricas ligadas à terra.

As ﬁ chas não modiﬁ cadas e tomadas

correspondentes reduzirão o risco de choques

eléctricos.

b) Evite contacto corporal com superfícies

ligadas à terra, tais como tubos, radiadores,

máquinas e frigoríﬁ cos.

Existe um risco acrescido de choque eléctrico se o

seu corpo estiver ligado à terra.

c) Não exponha ferramentas eléctricas à chuva

ou condições de humidade.

A entrada de água numa ferramenta eléctrica

aumentará o risco de choques eléctricos.

d) Não abuse do ﬁ o. Nunca utilize o ﬁ o para

transportar, puxar ou desligar a ferramenta

eléctrica. Mantenha o ﬁ o afastado do calor, óleo,

margens aﬁ adas ou peças em movimento.

Os ﬁ os daniﬁ cados ou entrelaçados podem

aumentar o risco de choques eléctricos.

e) Quando trabalhar com uma ferramenta

eléctrica no exterior, utilize uma extensão adequada para utilização exterior.

A utilização de um ﬁ o adequado para utilização no

exterior reduz o risco de choques eléctricos.

f) Se não for possível evitar a utilização de uma

máquina eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD).

A utilização de um RCD reduz o risco de choque

eléctrico.

3) Segurança pessoal a) Man tenha-se a lerta, esteja atento a o que está a

fazer e utilize senso comum quando trabalhar com uma ferramenta eléctrica.

Não utilize uma ferramenta eléctrica quando

estiver cansado ou sob a inﬂ uência de drogas, álcool ou medicamentos.

Um momento de desatenção enquanto trabalha

com ferramentas eléctricas pode resultar em ferimentos pessoais graves.

b) Utilize equipamento de protecção pessoal.

Utilize sempre protecção para os olhos.

O equipamento de protecção, tal como uma

máscara de pó, sapatos de segurança antiderrapantes, chapéu rígido ou protecção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais.

c) Evite ligar por acidente. Certiﬁ que-se de que o

interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta.

Transportar ferramentas eléctricas com o dedo no

interruptor ou activar ferramentas que estão com o interruptor ligado é propício a acidentes.

d) Remova qualquer chave de parafusos ou

chave-inglesa de regulação antes de ligar a ferramenta.

Uma chave-inglesa ou de parafusos ligada à parte

rotativa da ferramenta pode provocar ferimentos pessoais.

e) Não se estique. Mantenha sempre o controlo e

equilíbrio adequados.

Isto permite obter um melhor controlo da ferramenta

em situações inesperadas.

f) Use vestuário adequado. Não use roupas

largas ou jóias. Mantenha o cabelo, roupas e luvas afastados das peças móveis.

As roupas largas, jóias ou cabelo comprido podem

ser apanhados em peças móveis.

g) Se forem fornecidos dispositivos para a

ligação de extractores de pó e dispositivos de recolha, certiﬁ que-se de que estes estão ligados e são utilizados adequadamente.

A utilização de uma recolha de pó pode reduzir os

perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção a) Não force a ferramenta eléctrica. Utilize a

ferramenta correcta para a sua aplicação.

A ferramenta correcta fará o trabalho melhor e

com mais segurança à velocidade para a qual foi concebida.

b) Não utilize a ferramenta eléctrica se o

interruptor não a ligar ou desligar.

Qualquer ferramenta que não possa ser controlada

com o interruptor é perigosa e deve ser reparada.

Português

c) Desligue a ﬁ cha da rede antes e/ou a bateria

da ferramenta eléctrica antes de efectuar quaisquer regulações, mudar os acessórios ou guardar ferramentas eléctricas.

Tais medidas de segurança de prevenção

reduzem o risco de ligar a ferramenta eléctrica acidentalmente.

d) Guarde as ferramentas eléctricas fora do

alcan ce de criança s e não permita q ue pessoas não habituadas à fe rramenta eléctrica ou estas instruções trabalhem com a ferramenta.

As ferramentas eléctricas são perigosas nas mãos

de utilizadores inexperientes.

e) Efectue a manutenção de ferramentas

eléctricas. Veriﬁ que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afectar o funcionamento das ferramentas eléctricas.

Se daniﬁ cada, mande reparar a ferramenta

antes de utilizar.

Muitos acidentes são causados por ferramentas

com má manutenção.

f) Mantenha as ferramentas de corte aﬁ adas e

limpas.

As ferramentas de corte com uma manutenção

adequada e extremidades aﬁ adas são menos propensas a dobrar e mais fáceis de controlar.

g) Utilize a ferramenta eléctrica, acessórios e

pontas de ferramentas, etc., de acordo com estas instruções, tomando em consideração as condições de trabalho e o trabalho a ser efectuado.

A utilização de uma ferramenta eléctrica para

operações diferentes das concebidas pode resultar num mau funcionamento.

5) Manutenção a) Faç a a manutençã o da sua ferram enta eléct rica

por um pessoal de reparação qualiﬁ cado e utilize apenas peças de substituição idênticas.

Isto garantirá que a segurança da ferramenta

eléctrica é mantida.

AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance de crianças e pessoas doentes.

AVISOS DE SEGURANÇA DA ELECTRO-SERRA

1. Mantenha todas as peças do corpo afastadas da electro-serra quando a electro-serra está a funcionar. Antes de ligar a electro-serra, certiﬁ que-se de que esta não está em contacto com qualquer outro objecto. Um momento de desatenção durante a utilização de electro-serras pode fazer com que a sua roupa ou corpo ﬁ quem presos na corrente da serra.

2. Segure sempre a electro-serra com a sua mão direita na pega direita e a mão esquerda na pega frontal. Segurar a electro-serra com uma conﬁ guração de mão invertida aumenta o risco de ferimentos pessoais e nunca deve ser efectuada.

3. Seg ure apenas a fe rramenta e léctric a pelas supe rfícies isoladas, porque a corrente da serra pode entrar em contacto com a cablagem oculta ou o seu próprio cabo. As correntes de serra em contacto com um ﬁ o com corrente podem transmitir corrente para as partes metálicas expostas e provocar choques eléctricos no operador.

Português

4. Use óculos de segurança e protecção auricular. É aconselhável usar mais equipamento de protecção para a cabeça, mãos, pernas e pés. Um vestuário de protecção adequado irá reduzir os ferimentos pessoais provocad os pelos detri tos projectad os ou por um contacto acidental com a corrente da serra.

5. Não utilize uma electro-serra numa árvore. A utilização de uma electro-serra em cima de uma árvore pode resultar em ferimentos pessoais.

6. Mantenha sempre uma posição adequada e apenas utilize a electro-serra quando estiver numa superfície ﬁ xa, segura e nivelada. As superfícies escorregadias ou instáveis, como escadas, podem fazer com que perca o equilíbrio ou o controlo da electro-serra.

7. Ao cortar um ramo sob tensão, tenha cuidado com o ressalto. Quando a tensão nas ﬁ bras de madeira é liber tada, o ramo sob tensão pode atingir o operador e/ ou descontrolar a electro-serra.

8. Tenha muito cuidado ao cortar mato e plantas. O material ﬁ no pode prender a corrente da serra e ser projectado na sua direcção ou fazê-lo perder o equilíbrio.

9. Transporte a electro-serrra pela pega frontal com a electro-serra desligada e afastada do seu corpo. Ao transportar ou armazenar a electro-serra, instale sempre a tampa da barra-guia. O manuseamento adequado da electro-serra irá reduzir a probabilidade de contacto acidental com a corrente da serra em movimento.

10. Siga as instruções para lubriﬁ car, esticar a corrente e substituir acessórios. Uma corrente com tensão ou lubriﬁ cação incorrectas pode quebrar ou aumentar o risco de recuo.

11. Mantenha as pegas secas, limpas e isentas de óleo ou massa lubriﬁ cante. As pegas gordurosas e com óleo ﬁ cam escorregadias e causam perda de controlo.

12. Corte apenas madeira. Não utilize a electro-serra para ﬁ ns não recomendados. Por exemplo: não utilize a electro-serra para cortar plástico, alvenaria ou materiais de construção que não de madeira. A utilização da electro-serra em operações que não aquelas recomendadas pode resultar numa situação perigosa.

Causas e prevenção de recuos por parte do operador: (Fig. 2)

Os recuos podem ocorrer quando a ponta da barra-

guia toca num objecto ou quando a madeira estreita e prende a corrente da serra no corte.

Em determinados casos, o contacto da ponta pode

causar uma súbita reacção inversa, projectando a barra-guia para cima e para trás na direcção do operador.

Apertar a corrente da serra ao longo da barra-guia

pode resultar na projecção rápida da barra-guia na direcção do operador.

Qualquer uma destas reacções pode fazer com

que perca o controlo do serra, o que pode resultar em ferimentos graves. Não conﬁ e exclusivamente nos dispositivos de segurança integrados na serra. Enquanto utilizador da electro-serra, deve tomar vários passos para efectuar os trabalhos de corte sem acidentes ou ferimentos.

O recuo é o resultado de uma utilização incorrecta

da ferramenta e/ou procedimentos ou condições de utilização incorrectos e pode ser evitado ao tomar precauções adequadas, conforme indicado abaixo:

○ Agarre com ﬁ rmeza, com os polegares e os dedos a

envolver as pegas da electro-serra, com ambas mãos na serra e posicione o corpo e o braço para permitir resistir às forças de recuo. As forças de recuo podem ser controladas pelo operador, se forem tomadas precauções adequadas. Não solte a electro-serra.

○ Não se coloque em posições propensas a

desequilíbrios e não corte acima da altura dos ombros. Isto ajuda a evitar o contacto indesejado da ponta e permite um controlo melhor da electro-serra em situações inesperadas.

○ Utilize apenas barras e correntes sobresselentes

especiﬁ cadas pelo fabricador. Barras e correntes sobresselentes incorrectas podem causar quebras e/ ou recuos da corrente.

○ Siga as instruções de aﬁ amento e manutenção do

fabricante para a corrente da serra. Diminuir a altura do medidor de profundidade pode resultar em mais recuos.

Funcionamento do travão de corrente:

Se uma motoserra atingir um objecto sólido a alta

velocidade, reage de forma violenta e recua. Isto é difícil de controlar e pode ser perigoso, especialmente com ferramentas leves que tendem a ser utilizadas em todas as posições. O travão de corrente pára imediatamente a rotação da corrente se houver um recuo inesperado. O travão de corrente pode ser activado ao pressionar a mão contra a protecção da mão ou automaticamente pelo próprio recuo.

O travão de corrente só pode ser reposto após o

motor parar por completo. Volte a colocar a pega na posição traseira (Fig. 3). Veriﬁ que todos os dias o funcionamento do travão de corrente.

AVISOS ADICIONAIS DE SEGURANÇA

1. Utilize a tensão elétrica listada na chapa de especiﬁ cações técnicas para a fonte de alimentação.

A utilização de tensão excessiva pode resultar em

ferimentos.

2. Trabalhe sem pressão. Além disso, mantenha sempre o seu corpo quente.

3. Antes de começar o trabalho, pense bem nos procedimentos de trabalho envolvidos e esforce-se para evitar acidentes, caso contrário, podem ocorrer ferimentos.

4. Não utilize em más condições meteorológicas, como vento forte, chuva, neve, nevoeiro ou em áreas propensas à queda de pedras ou avalanches.

Com más condições meteorológicas, as decisões

podem ser comprometidas e a vibração pode resultar em desastres.

5. Quando a visibilidade é fraca, como durante más condições meteorológicas ou à noite, não utilize a unidade. Além disso, não a utilize à chuva ou num local exposto à chuva.

Uma posição instável ou perda de equilíbrio pode

resultar num acidente.

6. Veriﬁ que a barra-guia e a corrente da serra antes de ligar a unidade.

○ Se a barr a-guia ou a cor rente da serra est iver quebrada

ou se o produto estiver arranhado ou dobrado, não utilize a unidade.

○ Veriﬁ que se a barra-guia e a corrente da serra estão

bem instaladas. Se a barra-guia ou a corrente da serra estiverem quebradas ou desencaixadas, isto pode resultar num acidente.

7. Antes de iniciar o trabalho, certiﬁ que-se de que o interruptor não acciona a menos que o botão de bloqueio seja premido.

Se a unidade não funcionar correctamente, pare

imediatamente de utilizar e solicite uma reparação ao seu centro de assistência autorizado da HiKOKI.

8. Instale bem a corrente da serra, de acordo com o manual de instruções.

Se instalado incorrectamente, a electro-serra irá sair

da barra-guia e podem ocorrer ferimentos.

9. Nunca retire qualquer dispositivo de segurança equipado na electro-serra (alavanca de travão, botão de bloqueio, bloqueio da corrente etc.).

Ademais, não os modiﬁ que ou bloqueie. Podem ocorrer ferimentos.

10. Nos casos seguintes, desligue a unidade e certiﬁ que- se de que a corrente da serra já não está em movimento:

○ Quando não está em utilização ou reparação. ○ Ao transportar para um novo local de trabalho. ○ Ao inspeccionar, ajustar ou substituir a corrente da

serra, barra-guia, caixa da corrente e qualquer outra peça.

○ Ao abastecer o óleo da corrente. ○ Ao remover pó, etc, do corpo. ○ Ao remover obstáculos, lixo ou serradura gerada de

uma área de trabalho para outra.

○ Quando retira a unidade ou quando se afasta da

mesma.

○ Se detectar um perigo ou antecipar riscos. Se a corrente da serra ainda estiver em movimento,

pode ocorrer um acidente.

11. Normalmente, o trabalho deve ser efectuado individualmente. Quando estão envolvidos vários indivíduos, certiﬁ que-se de que existe espaço suﬁ ciente entre eles.

Em particular, ao abater árvores ou ao trabalhar

num declive, se antecipar a queda, rolamento ou deslizamento de árvores, certiﬁ que-se de que não há perigos para os outros trabalhadores.

12. Permaneça a mais de 15 m das outras pessoas.

Além disso, ao trabalhar com várias pessoas,

permaneça a 15 m ou mais de distância.

○ Há um risco de impacto com projecções e outros

acidentes.

○ Prepare um alerta por apito e determine

antecipadamente um método de contacto adequado para os outros trabalhadores.

13. Antes de abater árvores, certiﬁ que-se de que:

○ Determina um local de evacuação seguro antes do

abate.

○ Remove antecipadamente os obstáculos (por

exemplo, ramos, arbustos).

○ Com base numa avaliação abrangente do estado da

árvore a abater (por exemplo, curvatura do tronco, tensão dos ramos) e a situação envolvente (por exemplo, estado de árvores adjacentes, presença de obstáculos, terreno, vento), decida a direcção na qual a árvore irá cair e, de seguida, planeie o procedimento de abate.

Um abate descuidado pode resultar em ferimentos.

14. Ao abater árvores, certiﬁ que-se de que:

○ Durante o trabalho, tenha muito cuidado com a

direcção na qual as árvores caem.

○ Ao trabalhar num declive, certiﬁ cando-se de que a

árvore não irá rolar, trabalhe sempre na parte superior do terreno.

○ Quando a árvore começa a cair, desligue a unidade,

alerte as áreas circundantes e recue imediatamente para um local seguro.

○ Durante o trabalho, se a corrente da serra ou barra-

guia ﬁ car presa na árvore, desligue e utilize uma cunha.

15. Durante a utilização, se o desempenho da unidade deteriorar ou se notar qualquer ruído ou vibração anormal, desligue imediatamente, pare a utilização e dirija-se ao centro de assistência autorizado da HiKOKI para inspecção ou reparação.

Se continuar a utilizar, podem ocorrer ferimentos.

Português

16. Se a unidade cair acidentalmente ou se for exposta a impactos, inspeccione cuidadosamente por danos ou ﬁ ssuras e certiﬁ que-se de que não existem deformações.

Se a unidade estiver daniﬁ cada, ﬁ ssurada ou

deformada, podem ocorrer danos.

17. Ao transpor tar a unidade por carro, ﬁ xe a unidade para evitar que se mova.

Existe um risco de acidente.

18. Não ligue a unidade enquanto a caixa da corrente está instalada.

Podem ocorrer ferimentos.

19. Certiﬁ que-se de que não existem pregos ou outros objectos estranhos no material.

Se a corr ente da serra bate r contra o prego, etc, podem

ocorrer ferimentos.

20. Para evitar que a barra-guia ﬁ que presa no material ao cortar numa berma ou quando está sujeito ao peso do material durante o corte, instale uma plataforma de apoio perto da posição de corte.

Se a barra-guia ﬁ car presa, podem ocorrer ferimentos.

21. Se a unidade precisar de ser transportada ou armazenada após a utilização, retire a corrente da serra ou instale a tampa da corrente.

Se a corrente da serra entrar em contacto com o corpo

pode provocar ferimentos.

22. Utilize adequadamente a unidade.

○ Para se certiﬁ car de que o trabalho pode ser efectuado

com segurança e eﬁ ciência, trate bem da corrente da serra para garantir um desempenho de corte ideal.

○ Ao substituir a corrente da serra ou a barra-guia, ao

efectuar a manutenção do corpo, ao abastecer óleo, etc, siga o manual de instruções.

23. Peça ao concessionário para reparar a unidade.

○ Não modiﬁ que este produto, uma vez que já está

em conformidade com as normas de segurança aplicáveis.

○ Consulte sempre o seu centro de assistência

autorizado da HiKOKI para todas as reparações.

Tentar reparar a unidade sozinho pode resultar num

acidente ou ferimentos.

24. Quando não utilizar a unidade, certiﬁ que-se de que está bem armazenada.

Drene o óleo da corrente e mantenha num local seco

fora do alcance das crianças ou num local fechado.

25. Se a etiqueta de aviso já não for visível ou descolar, aplique uma nova etiqueta de aviso.

Par a etiqueta de aviso, consulte o centro de

assistência autorizado da HiKOKI.

26. Ao trabalhar, se as regras ou regulamentações locais se aplicarem, cumpra-as.

27. Recomenda-se a utilização de um dispositivo de corrente residual com uma corrente de disparo de 30 mA ou menos

28. Recomenda-se posicionar o cabo de forma que não ﬁ que preso no ramos ou semelhantes, durante a operação de corte

29. Recomenda-se que o utilizador principiante deverá, como prática mínima, cortar as toras sobre um cavalete ou um suporte

Português

DESCRIÇÃO DOS ITENS NUMERADOS (Fig. 2 - Fig. 38)

Zona de recuo

Tra vão de corrente

Livre

Bloqueio

Manípulo

Selector de tensão

Tampa lateral

Barra-guia

Corrente de serra

Ponta da barra-guia

Roda dentada

Direcção da lâmina

Orifício do tensor da

corrente Cubo do tensor da

corrente

Aumentar a tensão

Diminuir a tensão

Ligação de

accionamento

Apertar

Puxar

(

Actuação

)

Libertar

Óleo de corrente

Visor do nível de óleo

Regulador da bomba

de óleo

Botão de bloqueio

Interruptor

Ficha de clip

Ficha

Cabo de extensão

Protecção com picos

Pega frontal

Pega traseira

Lima redonda

1/5 do diâmetro da lima

Medidor de

profundidade

Lima plana

Cabeça saliente do medidor de

profundidade Arredondar

Câmara da banda do

travão Bico de óleo de

;

corrente Ranhura

z x

Orifício de óleo Detentor da corrente

ESPECIFICAÇÕES

Modelo CS30SB CS35SB CS40SB Comprimento da barra-guia

(Comprimento máx. de corte) Tipo de barra-guia P012-50CR P014-50CR P016-50CR Tensão (por zonas)* Potencia de entrada* Velocidade da corrente em vazio 14,5 m/s Tipo de corrente 91PX-45 ( Passo da corrente / Medidor 9,53 mm (3/8") / 1,27 mm (0,05") Roda dentada Número de dentes: 6 Bomba de óleo Automático Capacidade do depósito de óleo de

corrente Protecção de sobrecarga Eléctrico Travão de corrente Accionado manualmente

Peso*

*1 Certiﬁ que-se de que veriﬁ ca a chapa de dados técnicos, uma vez que pode mudar de zona para zona. *2 Peso: de acordo com o procedimento EPTA 01/2003

300 mm 350 mm 400 mm

(220 V, 230 V, 240 V)

1900 W

Oregon)91PX-52 (Oregon)91PX-57 (Oregon)

200 ml

4,7 kg 4,8 kg 4,9 kg

ACESSÓRIOS-PADRÃO

○ Caixa da corrente ........................................................ 1

○ Barra-guia ................................................................... 1

○ Corrente. ..................................................................... 1

○ Ficha de clip* ............................................................... 1

○ Óleo da motoserra (100 ml) ........................................ 1

* Não disponível em determinadas áreas de venda. Os acessórios-padrão estão sujeitos a mudanças sem

aviso prévio.

ACESSÓRIOS OPCIONAIS (VENDIDOS SEPARADAMENTE)

○ Óleo da motoserra ○ Lima redonda ○ Medidor de profundidade

A lima redonda e o medidor de profundidade devem

ser utilizados para aﬁ ar as lâminas das correntes. Quanto à sua aplicação, consulte o item intitulado “Aﬁ ar a lâmina da corrente”.

○ Caixa da corrente Mantenha sempre a tampa da corrente na corrente ao

transportar a motoserrra ou ao armazená-la.

Os acessórios opcionais estão sujeitos a mudanças sem aviso prévio.

Português

APLICAÇÕES

Corte geral de madeira.

INSTALAR (SUBSTITUIR) A CORRENTE DA SERRA

AVISO

○ Para evitar acidentes, desligue sempre o aparelho e

retire a ﬁ cha da tomada.

○ Não utilize uma electro-serra ou barra-guia que não

aquelas especiﬁ cadas em “ESPECIFICAÇÕES”.

PRECAUÇÃO

Use luvas e tenha cuidado para evitar ferimentos com

a corrente da serra.

NOTA

○ Ao remover a corrente da serra, retire a serradura do

bico de óleo, orifício de óleo e da ranhura da barraguia.

Se a serradura acumular, isto pode causar falhas na

unidade.

○ Utilize o tipo correcto de corrente de serra, de acordo

com as especiﬁ cações.

Se instalar o tipo errado de barra-guia, a corrente de

serra pode sair e provocar ferimentos.

1. Remover a tampa lateral (Fig. 4)

1 Rode o manípulo uma vez para o desapertar. 2 Rode o s elector de te nsão meia vol ta para o desa pertar. 3 Rode o selector e retire a tampa lateral.

2. Remover a corrente da serra e barra-guia (Fig. 5)

Retire a corrente da serra e a barra-guia no sentido

indicado pela seta.

3. Engatar a nova corrente de serra na roda dentada (Figs. 6, 7)

Engate a corrente da serra na ponta da barra-guia

prestando atenção ao sentido da corrente da serra e, de seguida, engate correctamente a corrente da serra na roda dentada.

4. Instalar a tampa lateral

1 Ajuste o selector de tensão da tampa lateral para que o

cubo do tensor da corrente seja introduzido no orifício do tensor da corrente da barra-guia e instale a tampa lateral. (Fig. 8)

2 Rode o m anípulo um a vez para o ﬁ xar temporariamente.

(Fig. 9)

5. Ajustar a tensão da corrente da serra (Fig. 10)

○ Ao levantar a ponta da barra-guia, rode o selector de

tensão para ajustar a tensão da corrente da serra.

○ Rode o selector de tensão para a direita para aumentar

a tensão da corrente da serra e para a esquerda para a diminuir.

6. Veriﬁ car a tensão da corrente da serra (Fig. 11)

Ajuste a tensão da corrente de serra para que a folga

entre a ligação de accionamento da corrente da serra e a barra-guia seja de 0,5 a 1 mm quando levanta ligeiramente a corrente da serra perto do centro da barra-guia.

7. Fixar o manípulo (Fig. 12)

1 Quando o ajuste está concluído, levante a barra-guia e

aperte totalmente o manípulo.

2 Certiﬁ que-se de que o parafuso está apertado

ﬁ rmemente.

AVISO

Após ajustar a tensão da corrente da serra, certiﬁ que-

se de que o manípulo está totalmente apertado.

Se estiver solto, podem ocorrer ferimentos.

INSPECÇÃO E PREPARAÇÃO ANTES DA UTILIZAÇÃO

Antes da utilização, efectue a inspecção e a preparação seguintes.

AVISO

○ Certiﬁ que-se de que a fonte de energia a ser utilizada

está conforme às exigências especiﬁ cadas na placa identiﬁ cadora do produto.

○ Para evitar acidentes, efetue sempre os passos 1 a

5 assegurando-se de que a ﬁ cha está desligada da

tomada. ○ Não ﬁ xe o botão de bloqueio enquanto é premido. Se o interruptor for accionado acidentalmente, a

unidade pode arrancar inesperadamente e provocar

ferimentos.

1. Certiﬁ car-se de que o interruptor está desligado

○ Certiﬁ que-se de que o interruptor está na posição

desligada. Se o plugue estiver conectado a um

receptáculo quando o interruptor estiver ligado,

a ferramenta elétrica vai começar a operar

imediatamente, podendo provocar um grave acidente. ○ Quando o interruptor é accionado enquanto prime

o botão de bloqueio, a unidade liga-se e quando o

interruptor é solto, a unidade desliga-se.

2. Veriﬁ car o cabo de extensão

Quando a área de trabalho é afastada da fonte

de alimentação, utilize um cabo de extensão de

espessura suﬁ ciente e potência nominal. O cabo de

extensão deve ser mantido o mais curto possível.

3. Veriﬁ car a tensão da corrente da serra

○ Se a tensão da corrente da serra estiver incorrecta,

existe um risco de danos na corrente da serra ou

barra-guia e avarias. Consultar os passos de 5 a 7 de

“Instalar (substituir) a corrente da serra”, certiﬁ que-se

de que está regulada a uma tensão adequada. ○ Enquanto a corrente da serra ainda é nova, é

particularmente extensível, por isso, veriﬁ que

periodica mente a tensão e ajuste, conforme necessári o. ○ Além disso, certiﬁ que-se de que o manípulo está bem

apertado.

4. Veriﬁ car o funcionamento do travão da corrente

(Fig. 13) AVISO

○ Apesar do travão da corrente ser um dispositivo de

paragem de emergência, isto não é completamente

ﬁ ável. Utilize com cuidado para evitar o risco de

recuos. ○ O travão da corrente destina-se a ser utilizado em

emergências e durante o arranque. Não o utilize

indiscriminadamente. ○ Para ev itar o movime nto incorre cto do travão da c orrente

devido a acumulação de serradura, limpe regularmente. ○ O travão da corrente é um componente importante

para garantir a utilização segura. Se tiver quaisquer preocupações relativamente ao

funcionamento do travão, solicite uma reparação ao

centro de assistência autorizado da HiKOKI.

O travão da corrente é um dispositivo de paragem de emergência que pára a corrente da serra quando a unidade é sujeita a recuos, etc, para reduzir os riscos. (Consulte a “Causas e prevenção de recuos por parte do operador.”) Ao activar o travão da corrente empurrando a alavanca do travão para a frente, a corrente da serra pára de se mover. Se puxar a alavanca do travão na sua direcção, o travão é solto.

Português

Ao conﬁ rmar o funcionamento do travão de corrente, desligue sempre a unidade, desligue a ﬁ cha da tomada, ative a alavanca do travão e puxe a corrente da serra manualmente. Se a corrente da serra não se mover, isto signiﬁ ca que o travão da corrente está activado.

NOTA

Use sempre luvas grossas para esta tarefa. Uma vez que a lâmina da corrente da serra é muito

pontiaguda, puxá-la com força pode provocar ferimentos nos dedos.

5. Veriﬁ car o óleo da corrente

○ Esta unidade é fornecida sem óleo de corrente no

interior. Certiﬁ que-se de que o depósito de óleo está cheio com o óleo de corrente fornecido antes da utilização. (Fig. 14)

○ Veriﬁ que periodicamente o visor do nível de óleo

durante o trabalho e reabasteça o óleo, conforme necessário.

○ Se o óleo de corrente fornecido acabar, utilize o óleo

de corrente HiKOKI vendido separadamente ou óleo

de corrente equivalente no mercado. ○ O óleo de corrente lubriﬁ ca automaticamente. A taxa de descarga para a lubriﬁ cação automática é

deﬁ nida na fábrica para o máximo. Para reduzir a taxa de descarga, rode o regulador da

bomba de óleo na parte traseira do corpo no sentido

dos ponteiros do relógio. (Fig. 15)

NOTA

○ A capacidade do depósito de óleo é cerca de 200 ml. Mesmo que encha demasiadamente, o óleo em

excesso irá sair pelo bico de transbordamento. ○ É aconselhável armazenar óleo de corrente. Se continuar a trabalhar sem óleo de corrente, a

corrente da serra pode desgastar-se ou o motor pode

falhar. ○ Tenha cuidado para evitar a entrada de poeiras ou

outras substâncias estranhas no depósito de óleo. Se poeiras ou outras substâncias estranhas entrarem

no depósito de óleo, a unidade pode falhar. ○ O óleo da corrente restante no depósito pode sair

devido à e strutura d esta unid ade. Apesar d e não indica r

uma avaria, pode sujar o local de armazenamento, por

isso, tenha cuidado. Ao armazenar, esvazie o óleo do depósito de óleo e

coloque um item sob o corpo principal que consiga

absorver quaisquer fugas.

6. Ligar a ﬁ cha à tomada

7. C ertiﬁ car-se de que o travão está accionado

○ Quando o interruptor é accionado enquanto prime

o botão de bloqueio, a unidade liga-se e quando o

interruptor é solto, a unidade desliga-se. ○ Além di sso, ao mesmo tem po que se solta o in terruptor,

o aparelho aplica um travão para parar a rotação da

corrente da serra. ○ Antes de utilizar, certiﬁ que-se de que o travão está

accionado.

PRECAUÇÃO

Tenha cuidado com a força repulsiva quando o travão

accionado. Se deixar cair a unidade, podem ocorrer ferimentos.

8. Veriﬁ car a descarga do óleo de corrente (Figs. 15,

16)

○ Ao ligar a unidade, o óleo de corrente lubriﬁ ca

automaticamente a corrente da serra e a barra-guia. ○ Se o óleo não emergir 2 a 3 minutos após a unidade

arrancar, veriﬁ que se alguma serradura acumulou em

torno do bico de óleo. (Consulte a “Limpeza do bico de óleo de corrente.”) (Consulte a “Veriﬁ car o óleo da corrente.”)

9. É aconselhável utilizar um disjuntor de fuga à terra ou

um dispositivo de corrente residual.

Operações do interruptor

Quando o interruptor é accionado ao premir o botão de

bloqueio, a corrente da serra roda. (Fig. 17)

A menos que o botão de bloqueio seja premido, o

interruptor não pode ser accionado.

Após o interruptor ser accionado, a corrente da serra

continua a rodar desde que seja pressionada.

Quando o interruptor é solto, é aplicado um travão para

parar a rotação da corrente da serra.

AVISO

Não ﬁ xe o botão de bloqueio enquanto é premido. Se o interruptor for accionado acidentalmente, a

unidade pode arrancar inesperadamente e provocar ferimentos.

Usar o clip da ﬁ cha

O cabo proveniente da ﬁ cha de alimentação não pode

ser puxado devido à ﬁ cha de clip. (Fig. 18)

PROCEDIMENTOS DE CORTE

AVISO

○ Antes da utilização, certiﬁ que-se de que o travão da

corrente funciona.

○ Durante a utilização, agarre bem a pega com ambas as

mãos.

○ Ao cortar madeira a partir da parte inferior, certiﬁ que-

se de que a corrente da serra não choca com a

madeira. Se a unidade ressaltar, podem ocorrer ferimentos. ○ Durante os intervalos do trabalho ou depois do

trabalho, desligue sempre o aparelho, e retire a ﬁ cha

da tomada.

Controle o local de trabalho e a área circundante, certiﬁ que-se de que não existem objectos que possam causar ferimentos, acidentes ou falhas e, se existirem, retire-os antecipadamente. Em particular, ao estabelecer uma posição para trabalhar, certiﬁ que-se de que não existe qualquer instabilidade ou objecto que possa ser virado. Ao abater árvores, preste sempre atenção à direcção de queda o u rolament o da árvore e d etermine a ntecipad amente uma área de evacuação segura e um percurso de fuga.

1 Certiﬁ car-se de que a unidade está desligada

Se a ﬁ cha estiver ligada a uma tomada quando o

interruptor for inadvertidamente acionado, o aparelho

pode arrancar inesperadamente, o que pode dar

origem a um acidente.

2 Accionar o interruptor

Ao certiﬁ car-se de que a corrente da serra não está em

contacto com a madeira, accione o interruptor e inicie

o corte quando a velocidade da corrente da serra tiver

aumentado.

PRECAUÇÃO

○ Ao ligar a unidade, certiﬁ que-se de que a corrente

da serra não entra em contacto com o material ou

qualquer outro objecto. ○ Durante a utilização, certiﬁ que-se de que a corrente

da serra não entra em contacto com outro material ou

objecto. Em particular, quando tiver concluído o corte,

certiﬁ que-se de que não toca no solo.

NOTA

Reabasteça o depósito de óleo para evitar que a

unidade ﬁ que sem óleo.

1. Procedimentos gerais de corte

(1) Ligue a alimentação e, ao mesmo tempo, mantenha

a serra ligeiramente afastada da madeira a cortar.

Comece a serrar apenas após a unidade ter alcançado

a velocidade máxima. (2) Ao serrar uma peça ﬁ na de madeira, pressione a base

da barra-guia contra a madeira e serre para baixo,

conforme mostrado na Fig. 19.

(3) Ao serrar uma peça grossa de madeira, pressione o

espigão na secção frontal da uni dade contra a madeira e corte-a com uma acção de alavanca enquanto utiliza o espigão como um ponto de apoio, conforme mostrado na Fig. 20.

(4) Ao cortar madeira horizontalmente, rode o corpo da

unidade para a direita para que a barra-guia esteja abaixo e segure o lado superior da pega frontal com a mão esquerda. Segure a barra-guia horizontalmente e coloque o espigão na parte frontal do corpo d a unidade na madeira. Utilizando o espigão como um ponto de apoio, corte a madeira ao rodar a pega traseira para a direita. (Fig. 21)

(5) Ao cortar a madeira a partir da parte inferior, encoste

ligeiramente a parte superior da barra-guia à madeira. (Fig. 22)

(6) Além de estudar atentamente as instruções de

manuseamento, obtenha instruções práticas relativamente ao funcionamento da electro-serra antes da utilização ou, no mínimo, pratique trabalhar com a electro-serra ao cortar madeira redonda num cavalete para serrar.

(7) Ao cortar troncos ou madeiras que não estão ﬁ xos,

ﬁ xe-os adequadamente imobilizando-os durante o corte utilizando um cavalete para serrar ou outro método adequado.

PRECAUÇÃO

○ Ao cortar madeira a partir da parte inferior, há um risco

da unidade ser projectada na direcção do utilizador se a corrente chocar fortemente contra a madeira.

○ Não corte completamente a madeira começando pela

parte inferior uma vez q ue existe o perigo d a barra-guia ﬁ car descontrolada quando o corte é concluído.

○ Evite sempre que a electro-serra entre em contacto

com o solo ou com as cercas de arame.

2. Corte de ramos

(1) Cortar ramos de uma árvore: Um ramo grosso deve ser cortado num ponto afastado

do tronco ou da árvore.

Primeiro, corte até um terço a partir de baixo e, de

seguida, corte o ramo a partir de cima. Por ﬁ m, corte a parte restante do ramo mesmo com o tronco da ár vore. (Fig. 23)

PRECAUÇÃO

○ Tenha sempre cu idado para evitar os ramos que caem. ○ Esteja sempre preparado para os recuos da electro-

serra. (2) Cortar ramos de árvores abatidas: Primeiro, corte os ramos que não estão em contacto

com o solo, de seguida, corte os ramos que estão em

contacto com o solo. Ao cortar ramos grossos que

estão em contacto com o solo, primeiro, corte até meio

a partir de cima, de seguida, corte o ramo a parte de

baixo. (Fig. 24)

PRECAUÇÃO

○ Ao cortar ramos que estão em contacto com o solo,

tenha cuidado para a barra-guia não ﬁ car presa por

pressão. ○ Durante a fase ﬁ nal de corte, tenha cuidado com o

rolamento súbito do tronco.

3. Corte de troncos

Ao cortar um tronco posicionado conforme mostrado

na Fig. 25, corte pr imeiro até um ter ço a partir de ba ixo,

de seguida, corte tudo a partir de cima. Ao cortar um

tronco conforme mostrado na Fig. 26, corte primeiro

até dois terços a partir de cima, de seguida, corte para

cima a partir de baixo.

PRECAUÇÃO

○ Certiﬁ que-se de que a barra-guia não ﬁ ca presa no

tronco por pressão.

Português

○ Ao trabalhar em solo inclinado, certiﬁ que-se de que

encontra na parte superior do tronco. Se estiver na parte inferior, o tronco cortado pode rolar na sua direcção.

4. Abater árvores

(1) Corte inferior ( Efectue o corte inferior na direcção que pretende que a

árvore caia.

A profundidade do corte inferior deve ser 1/3 do

diâmetro da árvore. Nunca abata árvores sem o corte

inferior adequado. (2) Corte traseiro ( Efectue um corte traseiro 5 cm acima e paralelo ao

corte inferior horizontal. Se a corrente ﬁ car presa durante o corte, desligue a

serra e utilize cunhas para a libertar. Não continue a

cortar a árvore.

PRECAUÇÃO

○ As árvores não devem ser abatidas de uma forma que

possa colocar as pessoas em perigo, atingir linhas de

alta tensão ou causar danos materiais. ○ Certiﬁ que-se de que se coloca no lado superior do

terreno uma vez que é provável que a árvore role ou

deslize para baixo após ser abatida.

Precaução para o trabalho de corte

Força de preensão/impulsão da electro-serra

Segure bem a electro-serra. Além disso, não force a electro-serra mais do que o

necessário. Ao cortar, a força adicional exercida na

electro-serra não irá acelerar a velocidade de corte.

Isto irá esforçar o motor, prejudicar o desempenho e

daniﬁ car ou causar avarias no motor ou barra-guia. Utilize a unidade num intervalo em que a corrente da

serra se encontra a uma velocidade razoável. Em particular, quando a corrente da serra pára (ﬁ ca

encravada) devido a força excessiva, pode causar

ferimentos ou falhas da unidade.

Detentor da corrente

○ O detentor da corrente encontra-se no corpo de

accionamento da serra, justamente debaixo da

corrente, para evitar que uma corrente partida possa

atingir o operador da serra. ○ Quando a corrente da serra é cortada, substitua-a por

uma nova, consultando “Instalar (substituir) corrente

de serra”.

conforme mostrado na Fig. 27):

AFIAR A LÂMINA DA CORRENTE

AVISO

Para evitar acidentes, desligue sempre o interruptor e

retire a ﬁ cha da tomada. Além disso, ao utilizar correntes de serra, use sempre

luvas grossas.

NOTA

Aﬁ e a corrente da serra e ajuste o medidor de

profundidade na posição central na barra-guia, com a

corrente da serra instalada no corpo principal. Quando a agudeza das correntes de serra deteriora, o motor e cada parte do corpo são sobrecarregados e a eﬁ ciência declina. Para o desempenho ideal da unidade, é necessária uma manutenção frequente para manter a corrente da serra aﬁ ada.

Português

1. Aﬁ amento da lâmina

A lima redonda deve ser encostada à lâmina da

corrente para que um quinto do seu diâmetro se estenda acima da parte superior da lâmina, conforme mostrado na Fig. 28. Aﬁ e as lâminas ao manter a lima redonda a um ângulo de 30° em relação à barra-guia, conforme mostrado na Fig. 29, certiﬁ cando-se de que a lima redonda é mantida a direito, conforme mostrado na Fig. 30. Certiﬁ que-se de que todas as lâminas de serra são limadas ao mesmo ângulo ou a eﬁ ciência de corte da ferramenta irá deteriorar-se. Os ângulos adequados para aﬁ ar correctamente as lâminas são mostrados na Fig. 31.

2. Ajuste do medidor de profundidade AVISO

○ Não lixe a parte superior da alça de protecção e do

resguardo da ligação de accionamento, nem faça com que as ditas peças ﬁ quem deformadas.

○ O ajuste dos medidores de profundidade tem de

estar alinhado com as dimensões e as formas prédeterminadas, caso contrário, o risco de recuo pode aumentar causando ferimentos.

Alça de protecção

Os medidores de profundidade devem ser alinhados

da mesma forma porque são usados para ajustar a profundidade na posição em que o cortador é introduzido na madeira.

Ao aﬁ ar a corrente da serra, certiﬁ que-se de que

veriﬁ ca o medidor de profundidade duas ou três vezes.

Coloque um medidor de profundidade na corrente

da serra, deixe o medidor visível na ranhura e utilize uma lima plana para retirar a secção do medidor de profundidade. (Fig. 33) (O medidor de profundidade e a lima plana são vendidos separadamente.)

Após limar o medidor de profundidade, arredonde

o lado frontal do medidor de profundidade tal como estava. (Fig. 34)

Após aﬁ ar a corrente da serra, coloque-a em óleo de

corrente para lavar as limalhas.

Se as limalhas não forem eliminadas, a corrente da

serra e a barra-guia irão desgastar-se rapidamente.

Resguardo da ligação de accionamento

MANUTENÇÃO E INSPEÇÃO

Após a utilização, efectue a inspecção e a manutenção de cada peça ao armazenar a unidade.

AVISO

Durante a manutenção e a inspeção, desligue sempre

a unidade e retire a ﬁ cha da tomada.

1. Inspecção das correntes de serra

○ Inspeccione ocasionalmente a corrente da serra.

Em caso de anomalia, substitua-a por uma nova consultando “Instalar (substituir) a corrente da serra”.

○ Inspeccione a tensão da corrente e veriﬁ que se está

bem apertada.

○ Pare de utilizar a unidade quando a corrente da serra

ﬁ car arredondada e aﬁ e-a consultando “Afiar a lâmina da corrente”.

○ Após a utilização, lubriﬁ que cuidadosamente a

corrente da serra e as barras-guia com óleo para proteger contra a ferrugem.

PRECAUÇÃO

Use luvas para evitar ferimentos enquanto utiliza uma

corrente de serra.

2. Limpar a tampa lateral (Fig. 35)

Limpe e remova a serradura restante no interior das

peças.

NOTA

Ao limpar a tampa lateral, câmara da banda do travão,

bico de óleo de corrente e barra lateral, consulte o

procedimento “Instalar (substituir) a corrente da serra”

e retire a corrente da serra.

3. Limpeza do bico de óleo de corrente (Fig. 36)

Antes de limpar o bico de óleo de corrente, retire a

tampa lateral e a barra-guia.

4. Limpeza da barra-guia (Figs. 7, 37)

Quando serradura e substâncias semelhantes ﬁ cam

presas na ranhura da barra-guia ou do bico de óleo,

o óleo pode não ﬂ uir, o que pode resultar na avaria da

unidade. Retire a b arra-guia e limpe a serradura presa na r anhura

após utilização e ao substituir a corrente da serra.

(Consulte a “Instalar (substituir) a corrente da serra.”)

5. Inspecionar o coletor da corrente (Fig. 38)

O coletor da corrente serve para evitar tanto quanto

possível que a corrente da serra atinja o operador se

esta se desprender ou partir. O coletor da corrente e a tampa lateral estão

combinadas numa única estrutura. Inspecione o coletor da corrente para se certiﬁ car que

não existem danos.

6. Inspeção dos parafusos de ﬁ xação

Inspecione regularmente todos os parafusos de

ﬁ xação e se certiﬁ que de que estão corretamente

apertados. Caso algum parafuso se afrouxe,

reaperte-o imediatamente, do contrário existe risco de

graves problemas.

7. Manutenção do motor

O enrolamento do motor do aparelho é o “coração” da

ferramenta elétrica. Tome o devido cuidado para assegurar que o

enrolamento não se daniﬁ que e/ou ﬁ que molhado com

óleo ou água.

8. Substituir as escovas de carvão

Para uma proteção contínua de segurança e contra

choques elétricos, a inspeção e substituição das

escovas de carvão nesta ferramenta SÓ deve

ser efetuada por um CENTRO DE ASSISTÊNCIA

AUTORIZADO DA HiKOKI.

9. Limpeza externa

Quando a electro-serra está manchada, limpe com um

pano suave e seco ou um pano humedecido em água

com sabão. Não utilize solventes clóricos, gasolina ou

diluente, uma vez que derretem o plástico.

10. Armazenamento

Ao armazenar a unidade, efectue a limpeza e a

manutenção de cada peça e monte a caixa da corrente

na barra-guia. Armazene a electro-serra num local em que

temperatura é inferior a 40°C e fora do alcance das

crianças.

PRECAUÇÃO

Na operação e na manutenção das ferramentas

elétricas, devem-se observar as normas de segurança

e os padrões prescritos por cada país.

SELECIONAR ACESSÓRIOS

Os acessórios desta máquina estão listados na página

235.

GARANTIA

Garantimos que a HiKOKI Power Tools obedece às respectivas normas especíﬁ cas estatutárias/de país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Serviço Autorizado HiKOKI.

Informação a respeito de ruídos e vibração do ar

Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO 4871.

Nível de potência sonora ponderada A medida: 108 dB (A) Nível de pressão sonora ponderada A medida: 95 dB (A) Imprecisão K: 2 dB (A)

Use protetores de ouvido.

Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745.

ah = 4,0 m/s

Imprecisão K = 1,5 m/s

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas. Pode também ser utilizado numa avaliação preliminar de exposição.

AVISO

○ O valor de emissão de vibrações durante a utilização

○ Identiﬁ car as medidas de segurança para proteger

da ferramenta eléctrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta.

o operador, que são baseadas numa estimativa de exposição nas actuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de accionamento do gatilho).

Português

NOTA

Devido ao contínuo programa de pesquisa e desenvolvimento da HiKOKI, as especiﬁ cações aqui contidas estão sujeitas a mudanças sem aviso prévio.

Svenska

(Översättning av ursprungliga instruktioner)

SYMBOLER

VARNING Nedan visas de symboler som används för

maskinen. Se till att du förstår vad de betyder innan verktyget används.

CS30SB / CS35SB / CS40SB: Kedjesåg

Användaren måste läsa bruksanvisningen för att minska risken för personskador.

Elverktyg skall inte användas i regn eller utsättas för fukt, eller förvaras utomhus vid regn.

Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.

Läs, förstå och följ alla varningar och instruktioner i denna bruksanvisning och på apparaten.

Använd alltid ögonskydd med detta redskap.

Använd alltid öronskydd med detta redskap.

Dra ut nätkontakten om kabeln är skadad.

Oljepumpjustering

Garanterad ljudeﬀ ektnivå

Kedjeoljepåfyllning

VAD ÄR VAD? (Bild 1)

A: L åsfrigör ingsknapp: K nappen som för hindrar oav siktlig

manövrering av avtryckaren. B: Lock oljetank: Lock för stängning av oljetanken. C: Sågkedja: Kedja som fungerar som skärverktyg. D: Svärd: Den del som stöder och leder sågkedjan. E: Barkstöd: Anordning som ska fungera som pivå vid

kontakt med ett träd eller en stock. F: Oljekontrollglas: Fönster för att kontrollera mängden

kedjeolja. G: Kedjebroms: Anordning för att stoppa eller låsa

sågkedjan. H: Främre handtag: Stödhandtag placerat på eller mot

framsidan av enheten. I: Bakre handtag: Stödhandtag placerat på ovansidan av

enheten. J: Omkopplare: Anordning som aktiveras med ﬁ ngret.

K: Sidoskydd: Skyddshölje för sågkedjesvärdet,

kopplingen och kedjedrevet när kedjesågen används.

L: Spänningsvred: Apparat för att justera kedjans

spänning.

M: Vred: Vred för att fästa spänningsvredet och

sidoskyddet.

N: Kedjesk ydd: Skydd för svärdet och sågkedjan så att de

inte skadas när apparaten inte används.

O: Kontaktklämma: Ett redskap för att förhindra att

kontakten lossar från uttaget på en förlängningssladd.

ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG

VARNING

Läs alla säkerhetsvarningar och alla instruktioner.

Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket “elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats a) Håll arbetsplatsen ren och välbelyst.

Röriga eller mörka arbetsplatser inbjuder till

olyckor.

b) Använd inte elektriska verktyg i explosiva

omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.

Elektriska verktyg bildar gnistor som kan antända

dammet eller ångorna.

c) Håll barn och kringstående på avstånd när du

arbetar med ett elektriskt verktyg.

Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet a) Det elektriska verktygets stickpropp måste

matcha uttaget. Modiﬁ era aldrig stickproppen. Använd inte adapterstickproppar till jordade

elektriska verktyg.

Omodiﬁ erade stickproppar och matchande uttag

minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som t

ex rör, värmeelement, spisar och kylskåp.

Det ﬁ nns ökad risk för elstötar om din kropp är

jordad.

c) Utsätt inte elektriska verktyg för regn eller

väta.

Om vatten kommer in i ett elektriskt verktyg ökar

risken för elstötar.

d) Misshandla inte sladden. Använd aldrig

sladden för att bära, dra eller dra ur sladden till

det elektriska verktyget. Håll sladden borta från värme, olja, skarpa

kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för

elstötar.

e) Använd en förlängningssladd som är lämplig

för utomhusbruk när du arbetar med det

elektriska verktyget utomhus.

Användning av en sladd som är lämplig för

utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett

elektriskt verktyg på en fuktig plats, använd

ett uttag med jordfelsbrytare.

Användning av en jordfel sbrytare minskar risken fö r

elektrisk stöt.

3) Personlig säkerhet a) Var vaks am, se upp med vad du gör och använd

sunt förnuft när du arbetar med ett elektriskt verktyg.

Använd inte elektriska verktyg när du är trött,

drog- eller alkhoholpåverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan

resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid

ögonskydd.

Skyddsutrustning som till exempel ansiktsmask,

glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att

omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömskällan och/ eller batteriet, tar upp eller bär verktyget.

Att bära det elektriska verktyget med ﬁ ngret på

omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller

skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på

en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på

fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska

verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa

kläder eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar.

Vida kläder, smycken eller långt hår kan fastna i de

rörliga delarna.

g) Om ti ll be hö r fö r an sl ut ning av dammuppsugnings-

och damminsamlinganordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska

dammrelaterade faror.

4) Användning och skötsel av elektriska verktyg a) Tvinga inte det elektriska verktyget. Använd

korrekt verktyg för det du ska göra.

Korrekt verktyg gör arbetet bättre och säkrare med

den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om

omkopplaren inte kan vridas Från eller Till.

Elektriska verktyg som inte kan kontrolleras med

omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller batteriet

från det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar

risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används

utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade

användare.

e) Underhåll elektriska verktyg. Kontrollera med

avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift.

Om verktyget är skadat se till att det repareras

innan du använder det.

Svenska

Många olyckor förorsakas av dåligt underhållna

verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa

skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör

och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra

ändamål än det är avsett för kan resultera i farliga situationer.

5) Service a) Låt en kvaliﬁ cerad reparatör utföra service

på ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är

säkert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSFÖRESKRIFTER FÖR KEDJESÅGAR

1. Se till att hålla kroppsdelar borta från sågkedjan när kedjesågen är i drif t. Innan du startar kedje sågen, se till att sågkedjan inte är i kontakt med något. Ett ögonblick ouppmärksamhet när du använder kedjesågen kan orsaka att dina kläder eller kroppsdelar kommer i kontakt med sågkedjan.

2. Håll alltid kedjesågen med din högra hand på det bakre handtaget och din vänstra hand på det främre handtaget. Att hålla kedjesågen med omvänt grepp ökar risken för personskada och bör alltid undvikas.

3. Håll det elektriska verktyget endast på den isolerade greppytan då sågkedjan kan komma i kontakt med gömda kablar eller dess egen kabel. Sågkedjor som kommer i kontakt med en “ledande” ledning kan göra utsatta metalldelar på det elektriska verktyget “ledande” och ge operatören en stöt.

4. Bär skyddsglasögon och hörselskydd. Ytterligare skyddsutrustning för huvud, händer, ben och fötter rekommenderas. Lämplig skyddsklädsel minskar risken för personskada till följd av ﬂ ygande material eller oavsiktlig kontakt med sågkedjan.

5. Använd inte kedjesågen i ett träd. Att använda kedjesågen när man är i ett träd kan resultera i personskada.

6. Stå alltid stabilt och använd endast kedjesågen när du står på ett fast, stabilt och plant underlag. Hala eller instabila ytor så som stegar kan göra att man tappar balansen eller kontrollen över kedjesågen.

7. Vid kapning av en gren som är spänd, se upp med tillbakafjädring. När spänningen i trädﬁ brerna släpps kan det hända att den spända grenen slår till operatören och/eller slår kedjesågen ur händerna.

8. Var mycket försiktig när du kapar buskar och unga träd. Tunna material kan göra att sågkedjan fastnar och de kan svinga tillbaka mot dig eller slå dig ur balans.

9. Bär ked jesågen i det f rämre handt aget med kedj esågen avslagen samt bort från din kropp. Se till att du alltid sätter på kedjeskyddet när du transporterar eller förvara kedjesågen. Korrekt hantering av kedjesågen minskar risken för oavsiktlig kontakt med en sågkedja i rörelse.

Svenska

10. Följ instruktionerna för smörjning, kedjespänning och byte av tillbehör. Felaktigt spänd eller smörjd kedja kan antingen gå sönder eller öka risken för kast.

11. Håll handtagen torra, rena och fria från olja och fett. Flottiga, oljiga handtag är hala och kan orsaka att du förlorar kontrollen.

12. Kapa endast trä. Använd inte kedjesågen för ändamål den inte är avsedd för. Till exempel: använd inte kedjesågen för att kapa plast, murbruk eller byggnadsmaterial som inte är av trä. Användning av kedjesågen för andra arbeten än de den är avsedd för kan leda till att en riskfylld situation uppstår.

Orsaker och manövrar för att förhindra kast: (Bild 2)

Kast kan uppstå när svärdets nos eller spetsen vidrör

något eller när träet nyper och klämmer fast sågkedjan i spåret.

En spetskontakt kan i vissa fall orsaka en plötslig

bakåtreaktion så att svärdet kastas uppåt och bakåt mot operatören.

Att klämma sågkedjan längs svärdets spets kan också

kasta svärdet snabbt bakåt mot operatören.

Var och en av dessa reaktioner kan göra att du

tappar kontrollen över motorsågen vilket kan leda till allvarliga personskador. Förlita dig inte blint på de säkerhetsfunktioner som är inbyggda i din såg. Som användare av en kedjesåg bör du utföra ﬂ era steg för att förhindra att olyckor eller skador uppstår vid kapning.

Rekyl är resultatet när verktyget används felaktigt

och/eller felaktiga användningssätt eller villkor och kan undvikas genom att vidta vederbörliga försiktighetsåtgärder som visas nedan:

○ Behåll ett fast grepp med tummar och ﬁ ngrar runt

kedjesågens handtag, med båda händerna på sågen och placera din kropp och arm så att du kan motstå rekylkraften. Operatören kan kontrollera rekylkraften om lämpliga försiktighetsåtgärder vidtagits. Släpp inte taget om kedjesågen.

○ Såga och sträck dig inte över skulderhöjd. Detta

hjälper till att förhindra oavsiktlig kontakt med spetsen och möjliggör bättre kontroll av kedjesågen i oväntade situationer.

○ Använd endast utbytesskenor och kedjor som

tillverkaren har angett. Fel utbytesskenor och kedjor kan orsaka att kedjan går sönder och/eller kast.

○ Följ tillverkarens instruktioner för skärpning

och underhåll av sågkedjan. Minskad höjd på underställningsklacken kan leda till ökade kast.

Manövrering av kedjebroms:

Om en motorsåg med hög hastighet träﬀ ar ett

fast föremål kommer det att reagera våldsamt och rekylera. Detta är svårt att kontrollera och kan vara farligt, speciellt med lätta verktyg som tenderar att användas i alla möjliga positioner. Kedjebromsen stannar omedelbart kedjans rotation om d et uppstår ett oförväntat kast. Kedjebromsen kan aktiveras genom att trycka handen mot handskyddet eller automatiskt av själva kastet.

Kedjebromsen kan endast återställas efter det att

motorn stannats helt. Återställ handtaget till bakre läget (Bild 3). Kontrollera kedjebromsens funktion varje dag.

YTTERLIGARE SÄKERHETSVARNINGAR

1. Använd den elektriska spänningen som står på namnplåten för strömkällan.

Om en högre spänning används kan det leda till skada.

2. Arbeta inte under stress. Vidare, se alltid till att hålla kroppen varm.

3. Innan du påbörjar arbete, tänk först igenom arbetsförfarande som ska utföras och arbeta på att undvika olyckor annars kan skada uppstå.

4. Använd inte i dåligt väder, så som stark vind, regn, snö, dimma eller på platser där stenras eller laviner lätt uppstår.

I dåligt väder kan omdömet sättas ned och vibrationer

kan leda till olyckor.

5. Använd inte verktyget när sikten är dålig, så som vid dåligt väder eller på natten. Vidare, använd den inte i regn eller på en plats som utsätts för regn.

Instabilt fotfäste eller att man tappar balansen kan leda

till att en olycka uppstår.

6. Kontrollera svärdet och sågkedjan innan du startar verktyget.

○ Använd inte verktyget om svärdet eller sågkedjan är

sprucken eller om verktyget är repat eller böjt.

○ Kontrollera att svärdet och sågkedjan är ordentligt

monterade. Om svärdet eller sågkedjan är trasig eller löst kan det leda till en olycka.

7. Innan du påbörjar arbete, kontrollera för att se till att omkopplaren inte kopplas in om inte låsfrigöringsknappen först trycks in.

Om verktygen inte fungerar ordentligt, avbryt

omedelbart användning och begär reparation from din auktoriserade HiKOKI serviceverkstad.

8. Montera sågkedjan korrekt enligt bruksanvisningen.

Om den monteras felaktigt kommer sågkedjan at t glida

av svärdet och skada kan uppstå.

9. Avlägsna aldrig någon av säkerhetsutrustningarna som kedjesågen är utrustad med (bromsspak, låsfrigöringsknapp, kedjefångare, m.m.).

Vidare, ändra eller koppla inte ur någon av dem. Skada kan uppstå.

10. I följande fall, slå av enheten och se till att sågkedjan inte längre rör sig:

○ När den inte används eller vid reparation. ○ När du ﬂ yttar dig till en ny arbetsplats. ○ Vid inspektion, justering eller byte av sågkedja, svärd,

kedjeskydd eller andra delar.

○ Vid påfyllning av kedjeolja. ○ Vid borttagning av smuts m.m. från enheten. ○ Vid borttagning av hinder, skräp eller sågspån som

uppstått vid arbete från arbetsplatsen.

○ När du tar av enheten eller när du avlägsnar dig från

enheten.

○ I andra fall när du känner fara eller anar risker. Om såg kedjan fort farande rör si g kan en olycka up pstå.

11. Arbete för vanligen utföras individuellt. När ﬂ era personer är involverade se till att det är tillräckligt med utrymme mellan dem.

Se speciellt till att det inte är någon fara för andra

arbetare, vid fällning av träd eller vid arbete på en slänt, om du förväntar att träd kommer att falla, rulla eller glida.

12. Håll ett avstånd på minst 15 m till andra personer.

Vidare, vid arbete med ﬂ era personer, håll ett avstånd

på minst 15 m mellan personerna.

○ Det ﬁ nns en risk att sly slår mot dig eller andra olyckor. ○ Förbered en visselvarning, m.m. och bestäm lämplig

kontaktmetod med andra arbetare i förväg.

13. Kontrollera följande innan fällning av stående träd:

○ Bestäm en säker ﬂ yktväg innan fällning. ○ Ta bort hinder (t.ex. grenar, buskar) i förväg. ○ Bestäm vilken riktning trädet kommer att falla

och planera fällningen baserat på en omfattande utvärdering av tillståndet på trädet som ska fällas (stammens böjning, stress på grenar, m.m.) och situationen för omgivningen (tillståndet på närgränsande träd, närvaro av hinder, terräng, vind, m.m.).

Vårdslös fällning kan orsaka skada.

14. Kontrollera följande vid fällning av stående träd: ○ Under arbete var mycket uppmärksam på vilken

riktning trädet faller.

○ Vid arbete i en slänt, se till att trädet inte rullar, att du

alltid jobbar från ovansidan i terrängen.

○ När trädet börjar falla, slå av enheten, varna

omgivningen och retirera omedelbart till en säker plats.

○ Slå av verktyget och använd en kil vid arbete om

sågkedjan eller svärdet fastnar i trädet.

15. Under användning, om enhetens prestanda försämras eller om du upptäcker något onormalt ljud eller vibration, slå omedelbart av den och avbryt användningen, och kontakta din auktoriserade HiKOKI serviceverkstad för inspektion eller reparation.

Om du fortsätter användning kan skada uppstå.

16. Om enheten råkar tappas eller utsätts för stötar, inspektera den noga för eventuell skada eller sprickor och se till att det inte är någon deformering.

Om enheten är skadad, sprucken eller deformerad kan

skada uppstå.

17. När enheten transporteras med bil, fäst den ordentligt för att förhindra att den rör sig.

Det ﬁ nns risk för olycka.

18. Slå inte på enheten medan kedjeskyddet är monterat.

Skada kan uppstå.

19. Se till att det inte ﬁ nns några spikar eller andra främmande föremål i materialet.

Om sågkedjan slår i en spik, m.m., kan skada uppstå.

Svenska

20. För att undvika att svärdet fastnar i materialet vid kapning på en kant eller när materialets vikt hamnar på svärdet vid kapning, installera ett stöd nära platsen för kapning.

Om svärdet fastnar kan skada uppstå.

21. Om enheten ska transporteras eller förvaras efter användning, ta antingen bort sågkedjan eller fäst kedjeskyddet.

Om sågkedjan kommer i kontakt med din kropp kan en

skada uppstå.

22. Vårda enheten ordentligt.

○ Se till att sågkedjan erbjuder optimal kapförmåga för

att försäkra att arbete kan utföras säkert och eﬀ ektivt.

○ Följ bruksanvisningen när du byter sågkedja eller

svärd, underhåller enheten, fyller på olja, m.m.

23. Be en aﬀ är reparera enheten.

○ Modiﬁ era inte denna produkt då den redan uppfyller

gällande säkerhetsstandarder.

○ Överlämna alltid reparationer till din auktoriserad

HiKOKI serviceverkstad.

Om du försöker reparera enheten själv kan det

resultera i en olycka eller skada.

24. Se till att enheten är ordentligt förvarad när du inte använder den.

Häll ut kedjeoljan och förvara den på en torr plats utom

räckhåll för barn eller på en låst plats.

25. Om varningsetiketten inte längre är läsbar, ﬂ agats av eller på annat sätt är otydlig, sätt på en ny varningsetikett.

För varningsetiketter, kontakta din auktoriserade

HiKOKI serviceverkstad.

26. Se till att följ lokala regler och förordningar för den plats där du arbetar.

27. Rekommendation för användningen av jordfelsbrytare med en utlösningsström om 30 mA eller mindre

28. Uttalande om sladdens positionering så att den inte fastnar på grenar eller liknande under kapning

29. Rekommendation att förstagångsanvändare åtminstone bör kapa vedträn på en sågbock eller

-ställning som övning

BESKRIVNING AV NUMRERADE PUNKTER (Bild 2 - Bild 38)

Kastzon

Kedjebroms

Olåst

Lås

Vred

Spänningsvred

Sidoskydd

Svärd

Sågkedja

Svärdspets

Kedjedrev

Bladriktning

Hålet på svärdet

Kedjespännarens tapp

Öka spänningen

Minska spänningen

Drivlänk

Dra åt

Dra

(

Aktivering

)

Frigör

Kedjeolja

Oljekontrollglas

Oljepumpjusterare

Låsfrigöringsknapp

Omkopplare

Kontaktklämma

Kontakt

Förlängningskabel

Barkstöd

Främre handtag

Bakre handtag

Rundﬁ l

1/5 av ﬁ lens diameter

Djupmallsverktyg

Plattﬁ l

Utstickande

underställningsklack Runda av

Bromsbandskammare

Kedjeoljepip

;

Skåra

z x

Oljehål Kedjefångare

Svenska

TEKNISKA DATA

Modell CS30SB CS35SB CS40SB Svärdets längd (Maximal kaplängd) 300 mm 350 mm 400 mm Typ av svärd P012-50CR P014-50CR P016-50CR Spänning (i förbruksländer)*

Ineﬀ ekt* Kedjehastighet utan belastning 14,5 m/s Typ av kedja 91PX-45 (Oregon) 91PX-52 (Oregon) 91PX-57 (Oregon) Kedjedelning / Klack 9,53 mm (3/8") / 1,27 mm (0,05") Kedjedrev Antal tänder: 6 Oljepump Automatisk Kedjeoljetankens rymd 200 ml Överbelastningsskydd Elektriskt Kedjebroms Manuellt aktiverad

Vikt*

1 Kontrollera verktygets namnplåt i.o.m. att den varierar beroende på destinationslandet.

2 Vikt: Enligt EPTA-Procedure 01/2003

STANDARDTILLBEHÖR

○ Kedjeskydd ..................................................................1

○ Svärd ............................................................................1

○ Kedja ............................................................................1

○ Kontaktklämma* ...........................................................1

○ Motorsågsolja (100 ml) .................................................1

* Medföljer inte i vissa försäljningsområden. Standardtillbehören kan ändras utan föregående

meddelande.

EXTRATILLBEHÖR (SÄLJS SEPARAT)

○ Motorsågsolja ○ Rundﬁ l ○ Djupmallsverktyg

Rundﬁ len och djupmallsverktyget ska användas för

vid slipning av kedjebladen. Se avsnittet “Skärpning av

kedjans blad” för hur man använder dessa. ○ Kedjeskydd Se till att kedjeskyddet sitter på kedjan när den bärs

eller när den ska förvaras. Extratillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

Allmän trädkapning.

MONTERING (UTBYTE) AV SÅGKEDJA

VARNING

○ För att förebygga olyckor, slå alltid av enheten och dra

ut kontakten ur vägguttaget. ○ Använd inte annan sågkedja eller svärd än de som

anges i “TEKNISKA DATA”.

FÖRSIKTIGT

Bär ha ndskar och var fö rsiktig för a tt undvika at t skadas

av sågkedjan.

4,7 kg 4,8 kg 4,9 kg

(220 V, 230 V, 240 V)

1900 W

ANMÄRKNING

○ Ta bort sågspån från oljepipen, oljehålet och skåran i

svärdet när du tar bort sågkedjan.

Om sågspån samlas upp kan det orsaka att enheten

går sönder.

○ Använd korrekt typ av sågkedja i enlighet med

speciﬁ kationerna.

Om du monterar fel typ av svärd kan det hända att

sågkedjan glider av och orsakar skada.

1. Ta bort sidoskyddet (Bild 4)

1 Rotera vredet en gång för att lossa den. 2 Använd medföljande sexkantnyckel, lossa bulten till

dess att det inte är något mer motstånd.

3 Vrid vredet och ta bort sidoskyddet.

2. Att ta bort sågkedjan och svärdet (Bild 5)

Ta bort sågkedjan och svärdet i den riktning som

indikeras med pilen.

Sätt i den nya sågkedjan på kedjedrevet (Bilder 6, 7)

Sätt på sågkedjan på svärdspetsen medan du

kontrollerar riktningen på sågkedjan och sätt sedan på den ordentligt på kedjedrevet.

4. Montera sidoskyddet

1 Justera spänningsvredet på sidoskyddet så att

kedjespännarens tapp går in i hålet på svärdet och fäst sidoskyddet. (Bild 8)

2 Rotera vr edet en gång för at t fästa den tillfälligt. ( Bild 9)

5. Justera sågkedjans spänning (Bild 10)

○ Medan du lyfter svärdspetsen, vrid spänningsvredet

för att justera sågkedjans spänning.

○ Vrid spä nningsvred et åt höger för at t spänna sågke djan

och till vänster för att lossa den.

6. Kontrollera sågkedjans spänning (Bild 11)

Justera sågkedjans spänning så att glappet mellan

sågkedjans drivlänk och svärdet är 0,5 till 1 mm när du lyfter sågkedjan något på mitten av svärdet.

7. Fäst vredet (Bild 12)

1 När justeringen är klar, lyft upp svärdet och dra åt

vredet ordentligt.

2 Se till att bulten är ordentligt åtdragen.

VARNING

Efter justering av sågkedjans spän ning, se till att vredet

är fullt åtdraget.

Om den är lös kan en skada uppstå.

INSPEKTION OCH FÖRBEREDELSE FÖRE ANVÄNDNING

Före användning, utför följande inspektion och förberedelse.

VARNING

○ Se till att den använda strömkällan har samma

spänning som den angiven på verktygets namnplåt. ○ För att förebygga olyckor, utför alltid steg 1 till 5 för att

säkerställa att kontakten är utdragen ur vägguttaget. ○ Fäst inte låsfrigöringsknappen medan den trycks in. Om omkopplaren trycks in oavsiktligt kan det hända att

enheten oväntat startar och en skada kan uppstå.

1. Se till att omkopplaren är av

○ Se till att strömbrytaren är i läget OFF (från) innan du

ansluter maskinen till strömuttaget så att maskinen inte

startar oavsiktligt. ○ När omkopplaren är intryckt medan

låsfrigöringsknappen trycks in, slås enheten på och

när omkopplaren släpps, slås den av.

2. Kontroll av förlängningssladden

När arbetsplatsen beﬁ nner sig långt från strömkällan

använd en förlängningssladd som är tillräckligt tjock

och klarar angiven eﬀ ekt. Använd kortast möjliga

förlängningssladd.

3. Kontrollera sågkedjans spänning

○ Om sågkedjans spänning är felaktig ﬁ nns det risk att

sågkedjan eller svärdet skadas och fel uppstår. Se steg

5 till 7 i “Montering (utbyte) av sågkedja” för att se till att

rätt spänning ställs in. ○ När sågkedjan är ny är den speciellt töjbar så

kontrollera spänningen med jämna mellanrum och

justera vid behov. ○ Kontrollera vidare att vredet är ordentligt åtdraget.

4. Kontrollera kedjebromsens funktion (Bild 13) VARNING

○ Även om kedjebromsen är en nödstoppsfunktion är

den inte helt tillförlitlig. Hantera varsamt för att undvika

risk för kast. ○ Kedjebromsen är avsedd för användning i nödfall och

vid uppstart. Använd den inte godtyckligt. ○ För att undvika försämrad funktion hos kedjebromsen

på grund av ackumulering av sågspån m.m., rengör

regelbundet. ○ Kedjebromsen är en viktig komponent för att

säkerställa säkerhet vid användning. Om du är orolig angående bromsfunktionen,

begär reparation hos din auktoriserade HiKOKI

serviceverkstad.

Kedjebromsen är en nödstoppsfunktion som stoppar sågkedjan när enheten utsätts för kast, m.m. för att minska risker. (Se “Orsaker och manövrar för att förhindra kast”.) När kedjebromsen aktiveras genom att bromsspaken trycks framåt kommer sågkedjad att stanna. Om du drar bromsspaken mot dig kommer bromsen att frigöras. När du bekräftar användningen av kedjebromsen ska du alltid se till att stänga av enheten, koppla ur kontakten från uttaget, aktivera bromsspaken och dra sågkedjan för hand. Om sågkedjan inte rör sig betyder det att kedjebromsen är aktiverad.

ANMÄRKNING

Bär alltid tjocka handskar när detta utförs. Då sågkedjans blad är mycket skarpa ﬁ nns det risk att

du skadar dina ﬁ ngrar när du drar hårt i den.

5. Kontrollera kedjeolja

○ Denna enhet leverleras utan kedjeolja inuti. Se till

att tanken är fylld med medföljande kedjeolja innan

användning. (Bild 14)

○ Kontrollera oljekontrollglaset med jämna mellanrum

○ Om medföljande kedjeolja tar slut, använd HiKOKI

○ Kedjeoljan smörjer automatiskt.

Hastigheten för automatisk smörjning är förinställd till

För att minska hastigheten, vrid oljepumpjusteraren på

ANMÄRKNING

○ Oljetankens rymd är cirka 200 ml. Även om för mycket hälls i kommer överskottsolja att

○ Vi rekommenderar att du fyller på lagret med kedjeolja. Om du fortsätter att arbeta utan kedjeolja kan

○ Var noga med att undvika att damm eller andra

Om damm eller andra främmande föremål tränger in i

○ Kedjeolja som lämnas kvar i tanken kan läcka på

Vid förvaring, töm oljetanken på olja och placera något

6. Ansluta kontakten till vägguttaget

7. Kontrollera att bromsen fungerar

○ När omko pplar en är int ryck t med an lås frigö ring skna ppen

○ Dessutom applicerar enheten en broms som stoppar

○ Kontrollera att bromsen är aktiverad före användning.

FÖRSIKTIGT

Se upp med rekylkrafter när bromsen aktiveras. Skada kan uppstå om du tappar enheten.

8. Kontrollera utmatning av kedjeolja (Bilder 15, 16)

○ När enheten slås på kommer olja automatiskt att

○ Om olja inte verkar komma ut 2 till 3 minuter efter det att

(Se “Rengöring av kedjeoljepip”.) (Se “Kontrollera kedjeolja”.)

9. Det rekommendera att en jordfelsbrytare används.

Startomkopplarens manövrering

N är omkoppl aren akt ivaras me dan låsf rigörin gsknap pen

Om inte låsfrigöringsknappen trycks in kan inte

Efte r det att omkopp laren akti verats kommer s ågkedjan

När omkopplaren släpp kommer en broms att

VARNING

Fäst inte låsfrigöringsknappen medan den trycks in. Om omkopplaren trycks in oavsiktligt kan det hända att

Användning av kontaktklämman

Kabeln som leder från kontakten förhindras att dras ut

VARNING

○ Se till att kedjebromsen fungerar före användning. ○ Håll i handtagen ordentligt med båda händer vid

Svenska

vid arbete och fyll på vid behov.

kedjeolja som säljs separat eller motsvarande kedjeolja som ﬁ nns i handeln.

maximalt på fabriken.

baksidan av kroppen medurs. (Bild 15)

rinna ut från översvämningspipen.

kedjeoljan bränna igenom eller motorn gå sönder.

främmande föremål tränger in i oljetanken.

oljetanken kan enheten gå sönder.

grund av enhetens konstruktion. Även om detta inte är något fel kan det smutsa ner förvaringsplatsen så var försiktig.

under kroppen som kan absorbera eventuell olja som läcker ut.

trycks in, slås enheten på och när omkopplaren släpps, slås den av.

sågkedjan samtidigt som strömbrytaren släpps.

smörja sågkedjan och svärdet.

enheten startar, kontrollera om eventuellt sågspån har samlats runt oljepipen.

trycks in, kommer sågkedjan rotera. (Bild 17)

omkopplaren aktiveras.

fortsätta rotera så länge den är nedtryckt.

appliceras för att stoppa sågkedjans rotation.

enheten oväntat startar och en skada kan uppstå.

av kontaktklämman (Bild 18).

KAPNING

användning.

Svenska

○ När du kapar timmer från undersidan, se till att

sågkedjan inte slås mot timret. Om enheten trycks tillbaka kan skada uppstå. ○ Under raster och när arbetet är klart, slå alltid av

enheten och dra ut kontakten ur vägguttaget.

Kontrollera alltid arbetsplatsen och omgivningen för att se till att det inte ﬁ nns några föremål som kan orsaka skada, olyckor eller haveri, och om några sådana ﬁ nns, ta bort dem. Speciellt när du skapar fotfäste för att arbeta se till att det inte är några instabila eller andra föremål som man kan snubbla på. Vid fällning av träd, var alltid uppmärskam på riktningen som trädet kommer att falla eller rulla och bestäm en säker evakueringsplats och ﬂ yktväg för dig själv innan arbete påbörjas.

1 Se till att enheten är avstängd

Om kontakten är ansluten till ett vägguttag när

strömbrytaren oavsiktligt koms åt kan enheten oväntat

starta, vilket kan resultera i en olycka.

2 Använda omkopplaren

Se till att sågkedjan inte är i kontakt med timret, tryck

in omkopplaren och starta kapning när sågkedjan har

ökat.

FÖRSIKTIGT

○ När enheten slås på, se till att sågkedjan inte är i

kontakt med material eller något annat. ○ Vid användning, se till att sågkedjan inte kommer i

kontakt med andra material eller föremål. Speciellt när

du har avslutat kapning, var noga med att se till att den

inte vidrör marken.

ANMÄRKNING

Fyll på oljetanken tidigt för att fö rhindra att oljan tar slut.

1. Allmänna kapningsförfarande

(1) Slå PÅ strömmen medan du håller sågen en bit bort

från virket som ska kapas. Påbörja endast sågning

efter det att enheten har uppnått full hastighet. (2) När du sågar ett tunt trästycke, tryck den nedre delen

på svärdet mot trädet och såga nedåt som visas i

Bild 19. (3) När ett tjockt trästycke sågas, tryck barkstödet på

framkanten av enheten mot trästycket och kapa det

med hävarmsrörelse medan du använder barkstödet

som stödpunkt som visas i Bild 20. (4) När du kapar träd horisontalt, vrid sågen åt höger

så att svärdet är under och håll ovansidan på främre

handtaget med vänster hand. Håll svärdet horisontalt

och pla cera barkstö det som är på fram sidan av enhete n

på timret. Använd barkstödet som en hävstång, kapa in

i trästycket genom att vrida bakre handtaget till höger.

(Bild 21) (5) Vid kapning av träd underifrån, vidrör den övre delen

på svärdet lätt mot trädet. (Bild 22) (6) Förutom att studera hanteringsanvisningarna, se till

att få praktiska instruktioner angående hantering av

kedjesåg före användning, eller åtminstone träna med

kedjesågen genom at t kapa längder av runt timmer i en

sågbock. (7) När du kapar stockar eller timmer vilka inte stöds, se till

att stödja dem så att de inte rör sig under kapning med

en sågbock eller annan lämplig metod.

FÖRSIKTIGT

○ Vid kapning av träd underifrån ﬁ nns det risk att enheten

trycks bakåt mot användaren om kedjan stöter i träet. ○ Kapa inte igenom hela stocken underifrån då det ﬁ nns

risk att svärdet ﬂ yger upp utan kontroll när kapningen

avslutas. ○ Undvik alltid att en kedjesåg som är igång från att

komma i kontakt med marken eller taggtrådsstängsel.

2. Kapning av kvistar

(1) Kapa grenar från ett träd som står: En tjock gren bör först kapas en bit från stammen. Kapa först cirka en tredjedel underifrån och kapa

sedan grenen ovanifrån. Slutligen, kapa sedan av återstående del av grenen jäms med trädets stam. (Bild 23)

FÖRSIKTIGT

○ Undvik alltid fallande grenar. ○ Var alltid uppmärksam på rekylerande såg.

(2) Kapning av grenar på fällda träd: Först kapa grenarna som inte vidrör marken, kapa

sedan av de som vidrör marken. Kapa först halvvägs från ovansidan och sedan underifrån när man kapar tjocka grenar som vidrör marken. (Bild 24)

FÖRSIKTIGT

○ När man kapar av grenar som vidrör marken, var

försiktig så att svärdet inte fastnar av trycket.

○ Under det sista steget i kapningen, var uppmärksam på

om stocken rullar.

3. Kapning av stockar

När en stock, placerad som visas i Bild 25 kapas,

kapa först cirka en tredjedel underifrån, kapa sedan hela vägen ovanifrån. När du kapar en stock ovanför ett hålrum som visas i Bild 26, kapa först cirka två tredjedelar från ovansidan och kapa sedan uppåt underifrån.

FÖRSIKTIGT

○ Se till att svärdet inte fastnar i stocken på grund av

trycket.

○ När du arbeta på en lutande plats, se till att stå på

ovansidan av stocken. Om du står nedanför kan det hända att den kapade stocken rullar mot dig.

4. Kapning av träd

(1) Riktskär ( Gör ett riktskär i den riktning du vill att trädet ska falla. Djupet på riktskäret ska vara 1/3 av trädets diameter.

Fäll aldrig träd utan ordentligt riktskär. (2) Fällskär ( Gör ett fällskär cirka 5 cm ovanför och parallellt med

det horisontala riktskäret. Om kedjan fastnar under kapning, stanna sågen och

använd kilar för att frigöra den. Kapa inte igenom

trädet.

FÖRSIKTIGT

○ Träd ska inte fällas så att de utgör fara för någon

person, träﬀ ar eventuella elledningar eller orsakar

skada på egendom. ○ Se till att stå på ovansidan då trädet troligen kommer

att rulla eller glida neråt efter fällning.

Säkerhetsföreskrifter för fällning

Fattning/tryckkraft hos kedjesågen

Fatta alltid kedjesågen ordentligt. Vidare, tvinga inte kedjesågen mer än nödvändigt.

Även om extra kraft appliceras på kedjesågen kommer

det inte att påskynda kaphastigheten. Detta kommer

att anstränga motorn, försämra prestanda och skada

eller orsaka fel på motorn eller svärdet. Använd enheten så att sågkedjan har tillräcklig

hastighet. Speciellt när sågkedjan stannar (fastnar) på grund av

för stor kraft kan det orsaka skada eller fel på enheten.

Kedjefångare

○ Kedjefångaren sitter på motorkroppen strax under

kedjan för att ytterligare förhindra att en trasig kedja

träﬀ ar användaren. ○ Byt ut sågkedjan mot en ny när den har gått av enligt

“Montering (utbyte) av sågkedja”.

som visas i Bild 27):

SKÄRPNING AV KEDJANS BLAD

VARNING

För att förebygga olyckor, slå alltid av strömbrytaren

och koppla bort kontakten från vägguttaget.

Vidare, när du hanterar sågkedjor, använd alltid tjocka

handskar.

ANMÄRKNING

Slipa sågkedjan och justera underställningsklacken

vid svärdets mitt, med kedjan fäst på enheten. När skärpan på sågkedjor försämras kommer motorn och varje del på enheten belastas och verkningsgraden minska. För optimal prestanda på enheten, krävs regelbundet underhåll för att hålla sågkedjan skarp.

1. Slipning av blad

Håll medföljande rundﬁ len mot kedjebladet så att en

femtedel av dess diameter sticker ut ovanför bladet som

visas i Bild 28. Slipa bladen genom att hålla rundﬁ len

i en 30° vinkel mot svärdet som visas i Bild 29, medan

du ser till att rundﬁ len hålls rak, som visas i Bild 30.

Se till att alla sågblad ﬁ las med samma vinkel annars

kommer kapförmågan att försämras. Lämpliga vinklar

för korrekt slipning av bladen visas i Bild 31.

2. Justering av underställningsklack VARNING

○ Slipa inte ovansidan på sidolänken och

skyddsdrivlänken eller gör så att formen på nämnda

delar deformeras. ○ Justering av underställningsklack måste

överensstämma med förutbestämda dimensioner och

former, annars kan risken för kast öka och orsaka skada.

Sidolänk

Underställningsklackar måste vara i linje då de

används för att justera djupen på platsen där klingan

förs in i träet. Se till att kontrollera underställningsklacken var annan

eller tredje gång sågkedjan slipas. Placera djupmallsverktyget, lämna klacken synligt vid

skåran och använd en plattﬁ l för att fasa av den del som

är utanför verktyget. (Bild 33) (Djupmallsverktyg och

plattﬁ l säljs separat.) Efter nedﬁ lning av underställningsklacken, runda av

framsidan på underställningsklacken. (Bild 34) Efter slipning av sågkedjan lägg den i kedjeolja för att

tvätta bort ﬁ lspån. Om ﬁ lspånen inte rengörs kan sågkedjan och svärdet

slitas ut mycket snabbt vid användning.

Skyddsdrivlänk

FÖRSIKTIGT

Bär handskar för att undvika skada när du arbetar med

2. Rengöring av sidoskyddet (Bild 35)

Rengör och ta bort sågspån som ﬁ nns inuti delarna.

ANMÄRKNING

Följ förfarande “Montering (utbyte) av sågkedja”

3. Rengöring av kedjeoljepip (Bild 36)

Innan rengöring av kedjeoljepip, ta bort sidoskyddet

4. Rengöring av svärd (Bilder 7, 37)

När sågspån och liknande fastnar i skåran på svärdet

Ta bort svärdet och rengör eventuellt sågspån som

5. Kontrollera kedjefångaren (Bild 38)

Kedjefångaren är till för att i största möjliga mån

Kedjefångaren och sidoskyddet är kombinerade till en

Kontrollera kedjefångaren för att säkerställa att det inte

6. Kontroll av skruvförband

Kontrollera regelbundet skruvarna. Skulle någon skruv

7. Motorns underhåll

Motorn är elverktygets viktigaste del. Utsätt inte den för olja eller väta så att den skadas.

8. Utbyte av kolkorstar

För att garantera säkerheten och skydda användaren

9. Rengöring av höljet

När kedjesågen blir smutsig, torka av den med en torr

10. Förvaring

När du förvarar enheten utför rengöring och underhåll

Förvara kedjesågen på ett ställe där temperaturen inte

FÖRSIKTIGT

Vid användning och underhåll av elverktyg måste de

UNDERHÅLL OCH INSPEKTION

Utför i nspekti on och under håll av varje de l efter använ dning när du ska förvara enheten.

VARNING

Vid underhåll och inspektion, slå alltid av enheten och

koppla bort kontakten från vägguttaget.

1. Inspektion av sågkedjor

○ Inspektera sågkedjan emellanåt. Vid något onormalt,

byt ut den mot en ny enligt “Montering (utbyte) av

sågkedja”. ○ Inspektera kedjans spänning och kontrollera att den är

åtdragen ordentligt. ○ Sluta använda enheten när sågkedjan blir slö och

skärp den enligt “Skärpning av kedjans blad”. ○ Efter användning smörj sågkedjan och svärdet

ordentligt med olja för att förhindra rost.

Maskinens tillbehör återﬁ nns i tabellen på sidan 235.

Svenska

en sågkedja.

och ta bort sågkedjan vid rengöring av sidoskyddet, bromsbandskammaren, kedjeoljepipen och svärdet.

och svärdet.

eller oljepipen, kan inte olja ﬂ öda ut vilket kan resultera i att enheten går sönder.

fastnat i skåran efter användning när sågkedjan byts ut. (Se “Montering (utbyte) av sågkedja”.)

förhindra att sågkedjan träﬀ ar användaren i händelse av att kedjan lossnar eller går av.

enda anordning.

ﬁ nns några skador.

ha lossnat, dra åt den ordentligt. Slarv av skruvarnas åtdragning kan resultera i olyckor.

mot elektriska stötar bör inspektion och byte av kolborstar på detta verktyg ENDAST utföras av ett HiKOKI AUKTORISERAT SERVICECENTER.

mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

av varje del och montera kedjeskyddet på svärdet.

överstiger 40 °C och där inte barn kommer åt den.

säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

VAL AV TILLBEHÖR

Svenska

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspeciﬁ ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isär taget, med G ARANTIBE VIS som hit tas i slutet på d enna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN60745 och fastställts i enlighet med ISO 4871.

A-vägd ljudeﬀ ektnivå: 108 dB (A) A-vägd ljudtrycksnivå: 95 dB (A) Osäkerhet K: 2 dB (A)

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN60745.

ah = 4,0 m/s

Osäkerhet K = 1,5 m/s

Det angivna totalvärdet för vibrationer har mätts enligten standardtestmetod och kan användas vid jämförelseav verktyg. Det kan också användas vid preliminäruppskattning avexponering.

VARNING

○ Vibrationsavgivning under verkligt användande av

○ Identiﬁ era säkerhetsåtgärder som kan utföras för att

elverktyget kan skilja sig från det angivna totalvärdet

beroende på det sätt som verktyget är använt på.

skydda operatören som baseras på en uppskattning

av utsättning i verkligheten (tar med i beräkningen

alla delar av användandet så som när verktyget

äravstängt och när det körs på tomgång utöver ut då

startomkopplaren används).

ANMÄRKNING

Beronde på HiKOKIs kontinuerliga forskningsoch utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

(Oversættelse af de originale instruktioner)

SYMBOLER

ADVARSEL Det følgende viser symboler, som anvendes for

maskinen. Vær sikker på, at du forstår deres

betydning, inden du begynder at bruge maskinen.

CS30SB / CS35SB / CS40SB: Elektrisk kædesav

Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader.

Brug ikke elektrisk værktøj i regnvejr eller fugtigt vejr, og efterlad det ikke udendørs, når det regner.

Kun for EU-lande Elværktøj må ikke bortskaﬀ es som almindeligt aﬀ ald! I henhold til det europæiske direktiv 2012/19/ EU om bortskaﬀ else af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaﬀ es på en måde, der skåner miljøet mest muligt.

Læs, forstå og følg alle advarsler og instruktioner i denne manual og på enheden.

Bær altid øjenbeskyttelse under brug af denne enhed.

Bær altid høreværn under brug af denne enhed.

Træk stikket til strømforsyningen ud, hvis kablet beskadiges.

Oliepumpejustering

Garanteret lydeﬀ ektniveau

Kædeoliepåfyldning

HVAD ER HVAD? (Fig. 1)

A: Sikringsknap: Knap, som forhindrer utilsigtet betjening

af udløseren. B: Olietankdæksel: Dæksel til lukning af olietanken. C: Savkæde: Kæde der fungerer som et skæreværktøj. D: Styresværd: Den del der understøtter og styrer

savkæden. E: Barkstød: Anordning, der ved kontakt med et træ eller

en kævle fungerer som et omdrejningspunkt. F: Olieglas: Vindue til kontrol af oliemængden. G: Kædebremse: Anordning, der bruges til at stoppe eller

låse savkæden. H: Forreste håndtag: Støttehåndtag anbragt på eller mod

maskinhusets front. I: Bagerste håndtag: Støttehåndtag anbragt oven på

værktøjshuset. J: Kontakt: Anordning, der aktiveres med ﬁ ngeren.

Dansk

K: Sidedæksel: Beskyttelsesdæksel til sværdets

savkæde, kobling og kædehjul når kædesaven er i brug.

L: Stramningsknap: Anordning til justering af savkædens

stramning

M: Greb: Greb til fastgørelse af stramningsknap og

sidedæksel

N: Kædebeskyttelse: Beskyttelse til afdækning af sværd

og savkæde, når enheden ikke er i brug.

O: Stikclips: Et redskab som forhindrer strømstikket i at

glide ud af forlængerledningens stik.

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKTØJ

ADVARSEL

Læs alle sikkerhedsadvarsler og instruktioner.

Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes.

Gem alle advarsler og instruktioner så du har dem til senere brug.

Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde a) Hold arbejdsområdet rent og tilstrækkeligt

oplyst.

Rodede eller mørke områder øger risikoen for

ulykker.

b) Anvend ikke elektrisk værktøj, hvis der

er eksplosionsfare, f.eks. i nærheden af brandbare væsker, gasser eller støv.

Elektrisk værktøj frembringer gnister, som kan

antænde støv eller dampe.

c) Hold børn og tilskuere væk, mens det

elektriske værktøj anvendes.

Distraktioner kan medføre, at De mister kontrollen

over værktøjet.

2) Elektrisk sikkerhed a) Det elektriske værktøjs stik skal passe til

stikkontakten.

Foretag aldrig nogen form for modiﬁ ceringer

af stikket.

Brug ikke adapter til jordet (jordforbundet)

elektrisk værktøj.

Stik, der ikke er modiﬁ ceret, og tilsvarende

stikkontakter nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jordforbundne

overﬂ ader, f.eks. rør, radiatorer, komfurer og køleskabe.

Der er en øget risiko for elektrisk stød, hvis kroppen

er jordet eller jordforbundet.

c) Udsæt ikke de elektriske værktøjer for regn

eller våde omgivelser.

Hvis der trænger vand ind i det elektriske værktøj,

øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen

til at bære, trække eller afbryde værktøjet.

Undgå, at ledningen kommer i kontakt

med varmekilder, olie, skarpe kanter eller bevægelige dele.

Beskadigede eller sammenﬁ ltrede ledninger øger

risikoen for elektrisk stød.

e) Når et elektrisk værktøj anvendes udendørs,

skal der anvendes en forlængerledning, der er egnet til udendørs brug.

Dansk

Ved brug af en ledning, der er egnet til udendørs

brug, reduceres risikoen for elektrisk stød.

f) Hvis du er nødsaget til at anvende det

elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed a) Værk årvågen, hold opmærksomheden rettet

mod arbejdet, og brug fornuften, når De anvender et elektrisk værktøj.

Anvend ikke et elektrisk værktøj, hvis De

er træt eller under indﬂ ydelse af narkotika, alkohol eller medikamenter.

En øjebliks uopmærksomhed, mens det

elektriske værktøj anvendes, kan medføre alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid

beskyttelsesbriller.

Ved brug af sikkerhedsudstyr som støvmaske,

skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontrollér,

at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller du samler værktøjet op eller bærer på det.

Hvis du har ﬁ ngeren på kontakten, når du bærer

værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker.

d) Afmonter alle justernøgler eller skruenøgler,

før det elektriske værktøj startes.

En skruenøgle eller en anden type nøgle, der sidder

fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

e) Stræk Dem ikke for langt. Sørg hele tiden for at

have et forsvarligt fodfæste og holde balancen.

Derved vil De bedre kunne styre det elektriske

værktøj i uventede situationer.

f) Vær hensigtsmæssigt påklædt. Vær ikke iført

løst tøj eller løse smykker. Undgå, at Deres hår, tøj og handsker kommer i nærheden af de bevægelige dele.

Løst tøj, løse smykker eller langt hår kan komme i

klemme i de bevægelige dele.

g) Hvis der medfølger anordninger til udsugning

og opsamling af støv, skal det kontrolleres, at disse tilsluttes og anvendes på korrekt vis.

Brug af støvopsamling kan reducere støvrelaterede

risici.

4) Brug og vedligeholdelse af elektrisk værktøj a) Pres ikke det elektriske værktøj. Brug det

rigtige elektriske værktøj til den pågældende opgave.

Arbejdet udføres bedre og mere sikkert ved brug af

det rigtige værktøj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hvis

kontakten ikke tænder og slukker værktøjet.

Alt elektrisk værktøj, der ikke kan styres ved hjælp

af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten og/eller

batteripakken ud fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj på plads.

Sådanne præventive sikkerhedsforanstaltninger

reducerer risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktøj, der ikke er i brug,

utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj eller som ikke har læst denne vejledning, anvende det elektriske værktøj.

Elektrisk værktøj er farligt i hænderne på uerfarne

brugere.

e) Vedligehold det elektriske værktøj. Kontrollér

for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhol d, der kan påvir ke det elekt riske værkt øjs drift.

Hvis det elektriske værktøj er beskadiget, skal

det repareres før brug.

Mange ulykker skyldes dårligt vedligeholdt

elektriske værktøj.

f) Sørg for, at skæreværktøj er skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt

skæreværktøj med skarpe skær sætter sig fast, og det er nemmere at styre.

g) Brug det elektriske værktøj, tilbehør og bits

osv. i overens stemmelse m ed denne vejle dning under hensynstagen til arbejdsforholdene og det arbejde, der skal udføres.

Der kan opstå farlige situationer, hvis det elektriske

værktøj bruges til andre formål end de tilsigtede.

5) Reparation a) Få Deres elektriske værktøj repareret af

kvaliﬁ ceret teknikere, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ikke

kompromitteres.

SIKKERHEDSFORANSTALTNING Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.

SIKKERHEDSADVARSLER FOR KÆDESAV

1. Hold alle kropsdele væk fra kædesaven, når kædesaven kører. Inden du starter kædesaven, skal du sikre dig, at kædesaven ikke er i kontak t med noget. Et øjebliks uopmærksomhed under arbejde med kædesave kan medføre, at tøj eller kropdele vikles ind i kædesaven.

2. Hold altid kædesaven fast med højre hånd på det bagerste håndtag og venstre hånd på det forreste håndtag. Holdes saven med omvendt håndstilling, forøges risikoen for personskader og bør aldrig gøres.

3. Hold kun maskinen i de isolerede gribeﬂ ader, da kædesaven muligvis kan komme i kontakt med skjult ledningsføring eller dens egen ledning. Kædesave, der kommer i kontakt med en strømførende ledning, kan lede strøm ind i blottede metaldele på maskinen og muligvis give operatøren et elektrisk stød.

4. Anvend sikkerhedsbriller og høreværn. Brug af yderligere beskyttelsesudstyr til hoved, hænder, ben og fødder anbefales. Egnet beskyttelsesbeklædning reducerer personskader pga. ﬂ yvende afskårne dele eller utilsigtet kontakt med savkæden.

5. Anvend ikke kædesaven oppe i et træ. Anvendelse af en kædesav oppe i et træ kan medføre personskader.

6. Sørg altid for at have et ordentligt fodfæste og anvend kun kædesaven, når du står på en fast, sikker og plan overﬂ ade. Glatte eller ustabile overﬂ ader som f.eks. stiger, kan medføre tab af balancen eller kontrollen over kædesaven.

7. Når du saver i en gren, som er spændt, skal du passe på, den ikke springer tilbage. Når spændingen i træﬁ brene frigøres, rammer den opspændte gren muligvis operatøren og/eller skubber kædesaven ud af kontrol.

8. Vær ekstremt forsigtig når du saver i buske og unge træer. Det tynde materiale kan muligvis sætte sig fast i savkæden og blive slynget ind mod dig eller trække dig ud af balance.

9. Bær kæ desaven i det for reste håndt ag med kædesave n slukket og væk fra kroppen. Når du transporterer eller opbevarer kædesaven, skal du altid sætte sværdskeden på. Korrekt håndtering af kædesaven vil mindske sandsynligheden for utilsigtet kontakt med den kørende savkæde.

10. Følg instruktionerne for smøring, kædestramning og skift af tilbehør. En forkert strammet eller smurt kæde kan enten knække eller forøge risikoen for tilbageslag.

11. Sørg for at håndtagene er tørre, rene og fri for olie og smøremiddel. Fedtede, olierede håndtag er glatte og medfører tab af kontrol.

12. Sav kun i træ. Brug ikke kædesaven til andet end de tilsigtede formål. For eksempel: Brug ikke kædesaven til savning i plastik, murværk eller byggematerialer, som ikke er af træ. Der kan opstå farlige situationer, hvis kædesaven bruges til andre formål end de tilsigtede.

Årsager til og operatørforhindring af tilbageslag: (Fig. 2)

Tilbageslag kan forekomme, når næsen eller spidsen

af sværdet rører ved et objekt, eller når træet lukker sig sammen og klemmer savkæden i snittet.

Kontakt med spidsen kan i nogle tilfælde forårsage en

pludselig modsatrettet reaktion, der kaster sværdet op og tilbage mod operatøren.

Hvis savkæden kommer i klemme langs med toppen af

sværdet, kan det skubbe sværdet hurtigt tilbage mod operatøren.

Ved hver af disse reaktioner kan du miste kontrollen

over saven, og det kan medføre alvorlige personskader. Sæt ikke kun din lid til de sikkerforanstaltninger, der er indbygget i din sav. Du bør som bruger af en kædesav tage de nødvendige forholdsregler, så savearbejdet holdes fri for ulykker og personskader.

Tilbageslag er resultatet af forkert brug af værktøjet og/

eller forkerte betjeningsprocedurer eller forhold, der kan forhindres ved at tage de rigtige forholdsregler, som er givet nedenfor:

○ Bevar et fast greb med tommelﬁ ngrene og ﬁ ngrene

lukket rundt om kædesavens håndtag, med begge hænder på saven og din krop og arm i en stilling, som gør det muligt at modstå tilbageslagskræfter. Tilbageslagskræfter kan kontrolleres af operatøren, hvis der tages de fornødne forholdsregler. Slip ikke grebet på kædesaven.

○ Stræk dig ikke for langt ud og ikke over skulderhøjde.

Dette er med til at forhindre utilsigtet kontakt med spidsen og muliggør bedre kontrol over kædesaven i uventede situationer.

○ Brug kun udskiftningssværd og -kæder som

er speciﬁ ceret af producenten. Forkerte udskiftningssværd og -kæder kan medføre, at kæden knækker og/eller tilbageslag.

○ Følg producentens instruktioner vedrørende slibning

og vedligeholdelse af savkæden. Reduktion af dybdemålerhøjden kan medføre forøget tilbageslag.

Funktion af kædebremse:

Hvis kædesaven rammer en hård genstand med høj

hastighed, reagerer den voldsomt og slås tilbage. Dette er svært at kontrollere og kan være farligt, især med letvægtsværktøjer, som har tendens til at blive brugt i alle mulige positioner. Kædebremsen stopper straks

Dansk

kædens rotation, hvis der opstår uventet tilbageslag. Kædebremsen kan aktiveres ved at trykke hånden mod håndafskærmningen eller automatisk pga. selve tilbageslaget.

Kædebremsen kan kun stilles tilbage, efter motoren

er helt stoppet. Stil håndtaget tilbage til den bagerste position (Fig. 3). Kontroller kædebremsens funktion hver dag.

YDERLIGERE SIKKERHEDSADVARSLER

1. Brug den elektriske spænding, der er angivet på navnepladen, som strømkilde.

Brug af en spænding, som overstiger den angivne, kan

medføre tilskadekomst.

2. Arbejd uden tryk. Hold desuden altid kroppen varm.

3. Inden der udføres arbejde, skal de involverede arbejdsprocedurer omhyggeligt gennemgås, så der ikke sker ulykker, for ellers kan eventuelt der opstå personskader.

4. Du skal ikke br uge den, hvis vejret er d årligt, som f.eks. stærk vind, regn, sne, tåge eller i områder udsat for stenskred eller laviner.

I dårligt vejr kan vurderingsevnen muligvis svækkes,

og vibrationen kan resultere i en alvorlig ulykke.

5. Når sigtbarheden er ringe, som f.eks. i dårligt vejr eller om aftenen, skal du ikke anvende enheden. Du skal endvidere ikke anvende den i regnvejr eller på steder udsat for regn.

Usikkert fodfæste eller tab af balancen kan resultere i

en ulykke.

6. Kontroller sværdet og savkæden inden start af enheden.

○ Hvis sværdet eller savkæden er revnet, eller produktet

er ridset eller bøjet, skal du ikke anvende enheden.

○ Kontroller om sværdet og savkæden er monteret

ordentligt. Hvis sværdet eller savkæden er i stykker eller løst, kan det muligvis resultere i en ulykke.

7. Inden du påbegynder arbejde, skal du kontrollere, at kontakten ikke aktiveres medmindre, der er trykket på sikringsknappen.

Hvis enheden ikke fungerer ordentligt, skal du straks

ophøre anvendelsen og bede om at få den repareret hos et HiKOKI-godkendt servicecenter.

8. Monter savkæden korrekt i overensstemmelse med brugsanvisningen.

Hvis den ikke monteres korrekt, falder savkæden af

sværdet, og det kan muligvis medføre personskader.

9. Fjern aldrig nogen af sikkerhedsanordningerne på kædesaven (bremsehåndtaget, sikringsknappen, kædefangeren osv.).

De må endvidere ikke ændres eller sættes ud af spil. Der kan opstå personskader.

10. I de følgende tilfælde skal enheden slukkes, og det skal sikres, at savkæden ikke længere bevæger sig:

○ Når den ikke er i brug, eller når den repareres. ○ Når du skifter til et nyt arbejdssted. ○ Ved eftersyn, justering eller udskiftning af savkæde,

sværd, kædebeskyttelse eller andre dele.

○ Ved påfyldning af kædeolie. ○ Ved fjernelse af støv osv. fra værktøjshuset. ○ Når du fjerner genstande, aﬀ ald eller savsmuld opstået

pga. arbejdet fra arbejdsområdet.

○ Når du tager enheden af, eller når du går væk fra

enheden.

○ Eller hvis du på anden måde fornemmer fare, eller

forventer noget er risikabelt.

Hvis savkæden stadig bevæger sig, kan der eventuelt

opstå en ulykke.

Dansk

11. Arbejde bør generelt udføres alene. Når der er ﬂ ere personer involveret, skal det sikres, at der er rigelig plads mellem dem.

I særdeleshed ved fældning af træer eller arbejder på

skråninger, skal du, hvis du forventer at træer vælter, ruller eller glider, sikre, at de ikke er til fare for nogen andre arbejdere.

12. Hold en afstand på mere 15 m fra andre personer.

Når du endvidere arbejder med ﬂ ere personer, skal der

være mindst 15 m imellem.

○ Der er risiko for sammenstød med spredninger og

andre ulykker.

○ Aftal en ﬂ øjteadvarsel osv., og bestem den passende

kontaktmetode med andre arbejdere på forhånd.

13. Inden du fælder træer, skal du sikre følgende:

○ Bestem et sikkert evakueringssted inden fældningen. ○ Fjern på forhånd ting som er i vejen (f.eks. grene,

buske).

○ Baseret på en omfattende evaluering af tilstanden af

det træ, som skal fældes (f.eks. bøjning af træstamme, spændi ng i grenene) og de n omgivende si tuation (f.eks. tilstanden af de tilstødende træer, tilstedeværelse af forhindringer, terræn, vind), skal du bestemme den retning, som det stående træ vil falde og derefter planlægge fældningen.

Uovervejet fældning kan medføre personskader.

14. Når du fælder træer, skal du sikre følgende:

○ Vær meget forsigtig med hvad vej træerne falder under

arbejdet.

○ Når du arbejder på en skråning, skal du sikre dig, at

træet ikke ruller, og altid arbejde fra den højtliggende side af terrænet.

○ Når træet begynder at falde, skal du slukke for

enheden, advare omgivelserne, og straks trække dig tilbage til et sikkert sted.

○ Hvis savkæden eller sværdet sætter sig fast i et træ

under arbejdet, skal du slukke for maskinen og bruge en kile.

15. Hvis enhedens ydelse forringes under brug, eller du bemærker unormale lyde eller vibrationer, skal du straks slukke for den og ophøre brugen, og derefter opsøge et HiKOKI-go dkendt servi cecenter for at få den efterset eller repareret.

Hvis du fortsætter brugen, kan der opstå personskader.

16. Hv is enheden ta bes eller uds ættes for stød ve d et uheld, skal den omhyggeligt efterses for skader eller revner, og det skal sikres, at der ikke er nogen deformeringer.

Hvis enheden er beskadiget, revnet eller deformeret,

kan der opstå personskader.

17. Når enheden transporteres i bil, skal den fastgøres, så den ikke ﬂ ytter sig.

Der er risiko for uheld.

18. Tænd ikke for enheden, mens kædebeskyttelsen er monteret.

Der kan opstå personskader.

19. Sikr dig, at der ikke er nogen søm eller andre fremmedlegemer i materialet.

Hvis savkæden rammer ind i sømmet osv., kan der

opstå personskader.

20. For at undgå at sværdet sætter sig fast i materialet ved kløvning af yderkanten, eller når vægten af materialet trykker på enheden under savning, skal du installere en understøttende platform.

Hvis sværdet sætter sig fast, kan der muligvis opstå

personskader.

21. Hvis enheden skal transporteres eller opbevares efter brug, skal du enten tage savkæden af eller montere kædebeskyttelsen.

Hvis savkæden kommer i kontakt med kroppen, kan

der opstå personskader.

22. Vedligehold enheden ordentligt.

○ For at sikre at der kan arbejdes sikker t og eﬀ ektivt, skal

savkæden vedligeholdes for at sikre, at den yder en optimal saveydelse.

○ Følg brugsanvisningen ved udskiftning af savkæden

eller sværdet, samt ved vedligeholdelse af værktøjshuset, påfyldning af olie osv.

23. Bed forretningen om at reparere enheden.

○ Du skal ikke modiﬁ cere dette produkt, da det

allerede er i overensstemmelse med de gældende sikkerhedsstandarder.

○ Kontakt altid et HiKOKI-godkendt servicecenter

angående alle reparationer.

Det kan medføre et uheld eller personskade, hvis du

forsøger at reparere enheden selv.

24. Når du ikke anvender enheden, skal du sørge for, at den opbevares ordentligt.

Tøm kædeolien af og opbevar enheden på et tørt sted

uden for børns rækkevidde eller på et aﬂ åst sted.

25. Hvis advarselsmærkaten ikke længere er synlig, falder af eller på anden måde er utydelig, skal du sætte en ny advarselsmærkat på.

Kontakt et HiKOKI-godkendt servicecenter angående

advarselsmærkaten.

26. Når du arbejder, skal du samtidigt overholde eventuelle gældende lokale regler eller bestemmelser.

27. Det anbefales at anvende en fejlstrømsafbryder med udløsningsstrøm på 30 mA eller mindre

28. Sørg for at placere ledningen, så den ikke bliver fanget af grene eller lignende under skæring

29. Det anbefales at førstegangsbrugere bør, som minimumsøvelse, skære brændeknuder på savbuk eller vugge

BESKRIVELSE AF NUMMEREREDE PUNKTER (Fig. 2 - Fig. 38)

Tilbageslagszone

Kædebremse

Fri

Lås

Greb

Stramningsknap

Sidedæksel

Sværd

Savkæde

Sværdspids

Kædehjul

Knivretning

Kædestrammerhul

Kædestrammerknast

Forøg stramningen

Formindsk stramningen

Drivled

Spænd

Træ k

(

Aktuator

)

Frigør

Kædeolie

Olieglas

Oliepumperegulator

Sikringsknap

Kontakt

Stikclips

Stik

Forlængerledning

Barkstød

Forreste håndtag

Bagerste håndtag

Rundﬁ l

1/5 diameter af ﬁ l

Dybdemålerafretter

Fladﬁ l

Fremspringende

dybdemålerhoved Afrund

Bremsebåndkammer

Kædeolietud

;

Rille

z x

Oliehul Kædefanger

Dansk

SPECIFIKATIONER

Model CS30SB CS35SB CS40SB Sværdlængde (Maks. savelængde) 300 mm 350 mm 400 mm Sværdtype P012-50CR P014-50CR P016-50CR Spænding (områdevis)* Optagen eﬀ ekt* Hastighed uden kædebelastning 14,5 m/s Kædetype 91PX-45 (Oregon) 91PX-52 (Oregon) 91PX-57 (Oregon) Kædedeling / Måler 9,53 mm (3/8") / 1,27 mm (0,05") Kædehjul Antal tænder: 6 Oliepumpe Automatisk Kædeolietankens kapacitet 200 ml Overbelastningsbeskyttelse Elektrisk Kædebremse Manuelt aktiveret

Vægt*

1 Kontroller navnepladen, da der kan være forskel fra område til område.

2 Vægt: I overensstemmelse med EPTA-procedure 01/2003

4,7 kg 4,8 kg 4,9 kg

(220 V, 230 V, 240 V)

1900 W

STANDARDTILBEHØR

○ Kædebeskyttelse .........................................................1

○ Sværd ...........................................................................1

○ Kæde ............................................................................1

○ Stikclips* .......................................................................1

○ Kædesavsolie (100 ml) ................................................1

* Følger ikke med i visse salgsområder. Der forbeholdes ret til ændringer i standardtilbehør uden

varsel.

EKSTRAUDSTYR (sælges separat)

○ Kædesavsolie ○ Rundﬁ l ○ Dybdemålerafretter

Rundﬁ l og dybdemålerafretter bruges til slibning af

kædeknive. Angående anvendelsen skal du se under

“Slibning af kædeknivene”. ○ Kædebeskyttelse Sørg altid for at anvende kædebeskyttelsen, når

kædesaven transporteres eller opbevares. Der forbeholdes ret til ændringer af ekstraudstyr uden

varsel.

ANVENDELSE

Generel savning i træ.

MONTERING (UDSKIFTNING) AF SAVKÆDE

ADVARSEL

○ For at forhindre ulykker skal du altid sørge for at slukke

enheden og frakoble stikket fra stikkontakten. ○ Brug ikke andre savkæder eller sværd end dem som er

angivet under “SPECIFIKATIONER”.

FORSIGTIG

Anvend handsker og vær forsigtig, så du undgår at

komme til skade på savkæden.

BEMÆRK

○ Når du tager savkæden af, skal du fjerne savsmuldet

fra olietuden, oliehullet og sværdrillen.

Hvis der ophober sig savsmuld, kan dette medføre, at

enheden går i stykker.

○ Brug den korrekte type savkæde i overensstemmelse

med speciﬁ kationerne.

Hvis du monterer den forkerte type sværd, kan

savkæden falde af, og der kan opstå personskader.

1. Afmontering af sidedækslet (Fig. 4)

1 Drej grebet en omgang for at løsne det. 2 Drej på stramningsknappen for at løsne den. 3 Drej på grebet og afmonter sidedækslet.

2. Afmontering af savkæden og sværdet (Fig. 5)

Afmonter savkæden og sværdet i den retning, som

angives med pilen.

3. Indsætning af den nye savkæde i kædehjulet (Fig. 6, 7)

Sæt savkæden på sværdets spids, mens du er

opmærksom på savkædens retning, og sørg derefter for at savk æden går orde ntligt i indh ak med kædehj ulet.

4. Montering af sidedækslet

1 Juster stramningsknappen på sidedækslet så

kædestrammerknasten sættes ind i sværdets kædestrammerhul, og monter sidedækslet. (Fig. 8)

2 Drej grebet én gang for at fastgøre det midlertidigt.

(Fig. 9)

5. Justering af savkædestramningen (Fig. 10)

○ Mens du løfter sværdspidsen op, skal du

dreje på stramningsknappen for at justere savkædestramningen.

○ Drej stramningsknappen til højre for at forøge

savkædestramningen og til venstre for at løsne den.

6. Kontrol af savkædestramningen (Fig. 11)

Juster savkædestramningen så afstanden mellem

savkædens drivled og sværdet er fra 0,5 til 1 mm, når du løfter savkæden en lille smule i nærheden af sværdets midte.

7. Fastgørelse af grebet (Fig. 12)

1 Når justeringen er fuldført, skal du løfte op i sværdet og

stramme grebet helt.

2 Sørg for, at bolten er stammet ordentligt.

ADVARSEL

Efter justering af savkædestramningen skal du sørge

for, at grebet er strammet helt til.

Hvis det er løst, kan der opstå personskader.

Dansk

EFTERSYN OG FORBEREDELSE INDEN BRUG

Inden anvendelse skal du foretage følgende eftersyn og klargøring.

ADVARSEL

○ Undersøg om netspændingen svarer til den på

navnepladen angivne spænding.

○ For at undgå ulykker, sørg altid for at udføre trinene 1 til

5, og sørg for at stikket er taget ud af stikkontakten. ○ Fastgør ikke sikringsknappen i indtrykket tilstand. Hvis der utilsigtet trykkes på kontakten, kan enheden

muligvis pludselig starte og forvolde personskader.

1. Sikr dig, at kontakten er slukket.

○ Forvis Dem altid om, at kontakten står i OFF-position,

før stikket sættes i kontakten. Hvis stikket sættes i,

meden s kontakten st år på ON, vil mask inen øjebli kkelig

begynde at arbejde, hvilket let vil k unne føre til alvorlige

ulykker. ○ Når kontakten aktiveres, mens du trykker på

sikringsknappen, tænder enheden, og når kontakten

slippes, slukker enheden.

2. Kontrol af forlængerledningen

Når arbejdsområdet er fjernt fra strømkilden, skal

du anvende en forlængerledning med en passende

tykkelse og nominel kapacitet. Forlængerledningen

bør holdes så kort som mulig.

3. Kontrol af savkædestramningen

○ Hvis savkædestramningen er forkert, er der risiko

for beskadigelse af savkæden eller sværdet samt

funktionsfejl. Se trin 5 til 7 om “Montering (udskiftning)

af s avkæde ” for a t sik re, a t der er in dsti llet en p assend e

stramning. ○ Især mens savkæden stadig er ny, er den i stand til

at strække sig, så kontroller jævnligt stramningen og

juster efter behov. ○ Kontroller også, at grebet er strammet ordentligt til.

4. Kontrol af kædebremsens funktion (Fig. 13) ADVARSEL

○ Selvom kædebremsen er en nødstopsanordning,

er den ikke fuldstændig driftsikker. Betjen enheden

forsigtigt for at undgå risikoen for tilbageslag. ○ Kædebremsen er beregnet til brug for nødstilfælde og

ved start. Brug den ikke i ﬂ æng. ○ For at und gå nedsætte lse af kædebrem sens bevægel se

pga. ophobning af savsmuld osv., skal den rengøres

jævnligt. ○ Kædebremsen er en vigtig komponent til sikring af en

sikker anvendelse. Hvis du har nogen problemer med hensyn til

bremsedriften, skal du anmode et HiKOKI-godkendt

servicecenter om reparation.

Kædebremsen er en nødstopsanordning, der stopper savkæden, når enheden udsættes for tilbageslag osv., for at reducere risikoen. (Se “Årsager til og operatørforhindring af tilbageslag”.) Når du aktiverer kædebremsen ved at trykke bremsehåndtaget fremad, stopper savkæden med at bevæge sig. Hvis du trækker bremsehåndtaget ind mod dig selv, frigøres bremsen. Når du efterser driften af kædebremsen, sluk altid for apparatet, træk stikket ud af kontakten, aktivér bremsehåndtaget og træk i savkæden med hånden. Hvis savkæden ikke bevæger sig, betyder dette, at kædebremsen er aktiveret.

BEMÆRK

Bær altid tykke handsker til denne opgave. Eftersom savkæden er meget skarp, er der risiko for, at

du skærer dig i ﬁ ngrene, hvis du trækker hårdt i den.

5. Kontrol af kædeolien

○ Denne enhed leveres uden kædeolie i. Sørg for at

olietanken er fyldt med kædeolie inden brug. (Fig. 14)

○ Kontroller jævnligt olieglasset under arbejdet og påfyld

olie efter behov.

○ Hvis den medfølgende olie slipper op, skal du anvende

kædeolie fra HiKOKI som sælges separat, eller

tilsvarende kædeolie som fås i handelen. ○ Kædeolien smører automatisk. Udledningshastigheden for automatisk smørelse er

fastsat til maksimum på fabrikken. For at mindske udledningshastigheden skal du dreje

oliepumperegulatoren på bagsiden af værktøjshuset i

urets retning. (Fig. 15)

BEMÆRK

○ Olietankens kapacitet er ca. 200 ml. Selv hvis den overfyldes, løber den overskydende olie

blot ud gennem overløbstuden. ○ Vi anbefaler, at du altid har kædeolie ved hånden. Hvis du fortsætter med at arbejde uden kædeolie, kan

savkæden brænde igennem, eller motoren kan gå i

stykker. ○ Sørg for, at der ikke trænger støv eller andre

fremmedlegemer ind i olietanken. Hvis der trænger støv eller andre fremmedlegemer ind

i olietanken, kan enheden gå i stykker. ○ Kædeol ien i tanken kan muligvis læk ke pga. den måde,

som enheden er opbygget. Selvom dette ikke angiver

en funktionsfejl, kan det tilsnavse opbevaringsstedet,

så pas på. Når enheden opbevares, skal du tømme olien ud af

olietanken og placere noget under værktøjshuset, som

kan opsuge eventuelle lækager.

6. Tilslutning af stikket til stikkontakten

7. Kontrol af aktiveringen af bremsen

○ Når kontakten aktiveres, mens du trykker på

sikringsknappen, tænder enheden, og når kontakten

slippes, slukker enheden. ○ Dertil samtidig med at kontakten udløses, tilføjer

enheden en bremse, for at stoppe rotationen af

savkæden. ○ Kontroller inden brug at bremsen er aktiveret.

FORSIGTIG

Vær opmærksom på den tilbagestødende kraft, når

bremsen aktiveres. Hvis du taber enheden, kan der opstå personskader.

8. Kontrol af olieudledningen (Fig. 15, 16)

○ Når du tænder for enheden, smører kædeolien

automatisk savkæden og sværdet.

○

Hvis olien ikke kommer ud inden for 2 til 3 minutter,

efter enheden er startet, skal du kontrollere, om der har

ophobet sig savsmuld omkring olietuden. (Se “Rengøring af kædeolietuden”.) (Se “Kontrol af kædeolien”.)

9. Det anbefales, at du anvender et fejlstrømsrelæ eller

en fejlstrømsafbryder.

Betjening af kontakt

Når kontakten aktiveres, mens du trykker på

sikringsknappen, roterer savkæden. (Fig. 17) Kontak ten kan ikke akt iveres, medmin dre der er tryk ket

på sikringsknappen. Efter kontakten er aktiveret, fortsætter savkæden med

at rotere, så længe der trykkes ind på den. Desuden

forbliver LED-lampen tændt. Når du slipper kontakten, aktiveres der en bremse for

at stoppe rotationen af savkæden.

ADVARSEL

Fastgør ikke sikringsknappen i indtrykket tilstand. Hvis der utilsigtet trykkes på kontakten, kan enheden

muligvis pludselig starte og forvolde personskader.

Anvendelse af stikkets clips

Ledningen, som føres fra stikkontakten, forhindres i at

blive trukket ud ved brug af stikclipsen (Fig. 18).

SAVEPROCEDURER

ADVARSEL

○ Inden betjening skal du sikre, at kædebremsen fungerer. ○ Under brug skal du holde godt fast i håndtaget med

begge hænder.

○ Når du saver i tømmer fra bunden af, skal du sikre dig,

at savkæden ikke støder ind i tømmeret.

Hvis enheden skubbes tilbage, kan der opstå

personskader.

○ Unde r pauser eller e fter arbejd et, skal du alt id slukke for

enhedens kontakt og frakoble stikket fra stikkontakten.

Se altid arbejdsstedet og det omgivende område efter for at sikre, a t der ikke er nogen g enstande, som k an forårsage personskader, ulykker eller funktionsfejl, og fjern dem på forhånd hvis der er nogen til stede. Det er især vigtigt, når du indtager et arbejdsfodfæste, at du sikrer dig, at det er stabilt, og der ikke er nogen genstande, som du kan falde over. Når du fælder stående træer, skal du altid være opmærksom på den ret ning, som træ et vil falde ell er rulle, og bes temme et sikkert evakueringssted og ﬂ ugtrute for dig selv på forhånd.

1 Sikr dig, at enheden er slukket.

Hvis stikket er tilsluttet stikkontakten, mens kontakten

utilsigtet er slået til, kan enheden starte uventet, hvilket kan resultere i en ulykke.

2 Aktivering af kontakten

Når du har sikret dig, at savkæden ikke er i kontakt

med tømmeret, skal du aktivere kontakten og starte savningen, når savkædens hastighed er steget.

FORSIGTIG

○ Når du tænder for enheden, skal du sikre dig, at

savkæden ikke er i kontakt med noget materiale eller andet.

○ Under brugen skal du omhyggeligt sikre dig, at

savkæden ikke er i kontakt med noget andet materiale eller andre genstande. Især når du er færdig med savningen, skal du omhyggeligt sikre dig, at den ikke rører jorden.

BEMÆRK

Påfyld olietanken i god tid for at forhindre, at enheden

løber tør for olie.

1. Generelle saveprocedurer

(1) Tænd for strømmen, mens du holder saven lidt

på afstand af det træ, som skal saves. Start først savningen, efter enheden har nået fuld hastighed.

(2) Når du saver et spinkelt stykke træ, skal du trykke

basisdelen af sværdet mod træet og save nedad som vist i Fig. 19.

(3) Når du saver et tykt stykke træ, skal du trykke

barkstøtten på den forreste del at enheden mod træet og save det med en vægtstangsvirkning, mens barkst øtten bruges som et omdrejningspunkt som vist i Fig. 20.

(4) Når du s aver træet vandre t, skal du dreje væ rktøjsh uset

til højre, så sværdet er nedenunder, og holde i den øvre side af det forreste håndtag med venstre hånd. Hold sværdet vandret og placer barkstøtten, som sidder foran på værktøjshuset, på lænden. Brug barkstøtten som et omdrejningspunkt og sav in d i træet ved at dreje det bagerste håndtag til højre. (Fig. 21)

(5) Når du saver ind i et træ fra bunden, skal den øverste

del af sværdet røre let ved træet. (Fig. 22)

(6) Udover at studere brugsanvisningen grundigt skal du

også sørge for at få praktisk instruktion i betjeningen af kædesaven inden brug, eller i det mindste øve brugen af kædesaven ved at save stykker af rundt tømmer på en savbuk.

(7) Når du saver træstammer eller tømmer, der ikke er

understøttet, skal du understøtte dem ordentligt, så de ikke kan bevæge sig under savningen, vha. af en savbuk eller en anden passende metode.

Dansk

FORSIGTIG

○ Når du saver træ fra bunden, er der fare for at

værktøjshuset skubbes tilbage mod brugeren, hvis

kæden støder hårdt mod træet. ○ Sav ikke hele vejen igennem træet startende fra

bunden, eftersom der er fare for, at sværdet ﬂ yver op

og ud af kontrol, når savningen er færdig. ○ Sørg altid for at den kørende kædesav ikke rører jorden

eller trådhegn.

2. Savning af grene

(1) Savning af grene på et stående træ: Tykke grene skal først saves af et sted på afstand af

træets stamme. Sav først ca. en tredjedel igennem nedefra, og sav

derefter grenen af oppefra. Sav til sidst den resterende

del af grenen af langs med træets stamme. (Fig. 23)

FORSIGTIG

○ Du skal altid sørge for at undgå nedfaldende grene. ○ Vær altid på vagt over for tilbageslag af kædesaven.

(2) Savning af grene fra væltede træer: Sav først de grene af, som ikke rører jorden, og sav

derefter dem af som rører jorden. Når du saver tykke

grene af, som rører jorden, skal du først save halvvejs

igennem oppefra, og derefter save grenen af nedefra.

(Fig. 24)

FORSIGTIG

○ Når du saver grene af, som rører jorden, skal du passe

på, sværdet ikke sætter sig fast på grund af tryk. ○ Under den sidste del af savningen skal du passe på,

stammen ikke lige pludselig ruller.

3. Savning i træstammer

Når du saver en træstamme placeret som vist i Fig. 25,

skal du først save ca. en tredjedel ind nedefra, og

derefter save helt igennem oppefra. Når du saver en

træstamme, der strækker sig over et hulrum som vist

i Fig. 26, skal du først save ca. to tredjedele af vejen

oppefra, og derefter save op nedefra.

FORSIGTIG

○ Sørg for at sværdet ikke sætter sig fast i træstammen

pga. tryk. ○ Når du arbejder på en skråning, skal du sørge for stå på

den højtliggende side af træstammen. Hvis du står på

den lavtliggende side, kan den afsavede træstamme

rulle ned mod dig.

4. Fældning af træer

(1) Lav et nedre hak ( Lav et nedre hak som vender i den retning, som du

ønsker, træet skal falde. Dybden af det nedre hak skal være ca. 1/3 af træets

diameter. Fæld aldrig træer uden at lave et korrekt

nedre hak. (2) Lav et hak bagpå ( Lav et hak bagpå ca. 5 cm over og parallelt med det

vandrette nedre hak. Hvis kæden sætter sig fast under savningen, skal du

stoppe saven og anvende kiler til at få den fri. Sav ikke

igennem træet.

FORSIGTIG

○ Træer bør ikke fældes på en måde, som er til fare

for andre personer, rammer ind strøm-, telefon-,

vandledninger osv., eller forvolder anden materiel

skade. ○ Sørg for at stå på den højtliggende side af terrænet, da

træet højst sandsynligt ruller eller glider nedad, efter

det er fældet.

Forholdsregel for savearbejde

Greb/tryk på kædesaven

Hold altid et godt greb om kædesaven. Anvend ikke mere kraft på kædesaven end højst

nødvendigt. Anvendelse af yderligere kraft på

kædesaven under savning vil ikke øge savehastigheden.

Dette vil belaste motoren, forringe ydelsen og

beskadige, eller forårsage funktionsfejl på, motoren

eller sværdet.

som vist i Fig. 27):

Dansk

Anvend enheden i det område, hvor savkæden har en

fornuftig hastighed.

Især når savkæden stopper (sidder fast) pga.

overdreven kraft, kan det muligvis forårsage personskader eller driftssvigt på enheden.

Kædefanger

○ Kædefangeren er anbragt på motorhovedet lige under

kæden for yderligere at forhindre den mulighed, at en brudt kæde rammer brugeren af kædesaven.

○ Når savkæden er slidt, skal du udskifte den med en ny

iht. “Montering (udskiftning) af savkæde”.

SLIBNING AF KÆDEKNIVENE

ADVARSEL

For at forhindre ulykker skal du altid slukke kontakten

og frakoble stikket fra stikkontakten.

Anven d desuden ty kke handsker ved b rug af savkæde r.

BEMÆRK

Slib savkæden og juster dybdemåleren på den

centrale position på sværdet med savkæden monteret

på værktøjshuset. Når savkæders skarphed forringes, belastes motoren og alle værktøjshusets dele, og eﬀ ektiviteten falder. For at få optimal ydelse ud af enheden er det nødvendigt at foretage hyppig vedligeholdelse, så savkæden holdes skarp.

1. Slibning af knive

Tilbehørsrundﬁ len skal holdes mod kædekniven,

så en femtedel af dens diameter når over toppen af

kniven som vist i Fig. 28. Slib knivene ved af holde

rundﬁ len i en vinkel på 30° i forhold til sværdet som vist

i Fig. 29, mens du sikrer, at rundﬁ len holdes lige som

vist i Fig. 30. Sørg for at alle knivene ﬁ les i den samme

vinkel, ellers forringes værktøjets saveevne. De

korrekte vinkler for slibning af knivene er vist i Fig. 31.

2. Justering af dybdemåler ADVARSEL

○ Slib ikke den øverste den af barkstøttens

forbindelsesled og beskyttelsesdrivledet, samt undgå

at de ovennævnte dele deformeres. ○ Justering af dybdemålere skal være i overensstemmelse

med de forudbestemte mål og udformninger, ellers kan

risikoen for tilbageslag forøges, og derved medføre

personskade.

Forbindelsesled for barkstøtte

Alle dybdemålere skal være rettet ind på den samme

måde, da de anvendes til at justere dybden i den

position, hvor skæret går ind i træet. Når savkæden slibes, skal du sørge for at kontrollere

dybdemåleren hver anden eller tredje gang. Placer en dybdemålerafretter på savkæden, lad

måleren være synlig i rillen, og anvend en ﬂ adﬁ l til at

afskrå delen ud af dybdemålerafretteren. (Fig. 33)

(Dybdemålerafretter og ﬂ adﬁ l sælges separat.) Efter dybdemåleren er ﬁ let af, afrundes den forreste

side af dybdemåleren som den var. (Fig. 34) Efter slibning af savkæden placeres den i kædeolie så

ﬁ leresterne vaskes af. Hvis ﬁ leresterne ikke renses af, slides savkæden og

sværdet hurtigt under brug.

Beskyttelsesdrivled

VEDLIGEHOLDESE OG EFTERSYN

Efter betjening skal du foretage eftersyn og vedligeholdelse af hver enkelt del, når enheden sættes til opbevaring.

ADVARSEL

Under vedligeholdelse og eftersyn, skal du altid

slukke for enhedens kontakt og frakoble stikket fra stikkontakten.

1. Eftersyn af savkæder

○ Efterse savkæden med mellemrum. I tilfælde af at der

er noget unormalt, skal du udskifte den med en ny iht. “Montering (udskiftning) af savkæde”.

○ Efterse kædestramningen og kontroller om den

strammet korrekt.

○ Stop brugen af enheden, når savkæden bliver sløv, og

slib den iht. “Slibning af kædeknivene”.

○ Efter brug, skal savkæden og sværdene omhyggeligt

smøres med olie for at forebygge rust.

FORSIGTIG

Bær handsker under brug af en savkæde, så du ikke

kommer til skade.

2. Rengøring af sidedækslet (Fig. 35)

Rengø r og fjern alt savs muld, som sidde r på indersiden

af delene.

BEMÆRK

Når du rengør sidedækslet, bremsebåndkammeret,

kædeolietuden og sværdet skal du se proceduren “Montering (udskiftning) af savkæde” og fjerne savkæden.

3. Rengøring af kædeolietuden (Fig. 36)

Inden rengøring af kædeolietuden skal du fjerne

sidedækslet og sværdet.

4. Rengøring af sværdet (Fig. 7, 37)

Når der ophober sig savsmuld og lignende i rillen på

sværdet eller olietuden, ﬂ yder olien muligvis ikke, hvilket kan medføre, at enheden går i stykker.

Fjer n sværdet og reng ør for savsmul d, som har ophob et

sig i rillen efter brug, og når savkæden udskiftes. (Se “Montering (udskiftning) af savkæde”.)

5. Efterse kædefangeren (Fig. 38)

Kædefangeren skal, så vidt muligt, forhindre savkæden

i at ramme operatøren, hvis kæden skulle gå løs eller knække.

Kædefangeren og sidedækslet er sat sammen i en

enkelt struktur.

Efterse kædefangeren for at sikre at der ikke er

beskadigelser.

6. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer og sørg

for, at de er forsvarligt strammet. Er nogen af skruerne løse, bør de strammes øjeblikkeligt. Forsømmelse i så henseende kan medføre alvorlig risiko.

7. Vedligeholdelse af motoren

Motordelen er værktøjets hjerte. Sør g for, at d enne ikke beskadiges og hold es fri for fugt

og olie.

8. Udskiftning af kulbørsterne

For din fortsatte sikkerhed og beskyttelse mod

elektrisk stød må der KUN udføres eftersyn af kulbørsterne og udskiftning på dette værktøj af et HiKOKI-AUTORISERET SERVICECENTER.

9. Udvendig rengøring

Når kædesaven er tilsmudset, aftørres den med en

tør, blød klud eller en klud fugtet med sæbevand. Brug ikke kloropløsninger, benzin eller fortynder, da de kan opløse plastmaterialer.

10. O pbeva ring

Når enheden sættes til opbevaring, skal du foretage

rengøring og vedligeholdelse af hver enkelt del og montere kædebeskyttelsen på sværdet.

Opbevar kædesaven på et sted hvor temperaturen ikke

oversti ger 40° C, og som er uden for børns rækkevidde.

FORSIGTIG

Ved anvendelse og vedligeholdelse af el-værktøj skal

de sikkerhedsregler og standarder, som gælder i hvert

enkelt land, nøje overholdes.

VALG AF TILBEHØR

Denne maskines tilbehør er opstillet i tabellen på side 235.

GARANTI

Vi yder ga ranti på elektriske værk tøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, i samlet tilstand, med det GARANTIBEVIS, der foreﬁ ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter.

Information om luftbåren støj og vibration

De målte værdier er fastsat i overensstemmelse med EN60745 og afgives i overensstemmelse med ISO 4871.

Det afmålte A-vægtede lydniveau: 108 dB(A) Det afmålte lydtryksniveau: 95 dB(A) Usikkerhed K: 2 dB (A)

Brug høreværn.

De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN60745.

ah = 4,0 m/s

Usikkerhed K = 1,5 m/s

Dansk

Den angivne totale vibrationsværdi er malt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet. Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.

ADVARSEL

○ Vibrationsemissionsværdien kan ved reelt brug af el-

værktøjet afvige fra den angivne alt værdi, afhængig af

hvordan værktøjet anvendes. ○ For at identiﬁ cere sikkerhedsforanstaltningerne

til beskyttelse af brugeren, er der foretaget en

vurdering af eksponeringen ved brug under virkelige

forhold (hvor der er taget højde for alle dele af

betjeningscyklusen, som fx når værkt øjet er slukket, og

når det kører i tomgang, udover tiden hvor der trykkes

på aftrækkeren).

BEMÆRK

Grundet HiKOKI’s løbende forskning og udvikling, kan bemeldte speciﬁ kationer ændres uden forudgående varsel.

Norsk

(Oversettelse av de originale instruksjonene)

SYMBOLER

ADVARSEL Følgende symboler brukes for maskinen. Sørg

for å forstå betydningen av disse symbolene før

maskinen tas i bruk.

CS30SB / CS35SB / CS40SB: Elektrisk kjedesag

For å minske faren for skade må brukeren lese instruksjonsboken.

Ikke bruk elektriske verktøy i regn eller fuktige omgivelser eller la dem stå ute når det regner.

Kun for EU-land Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Les igjennom, forstå og følg alle advarsler og instruksjoner som er oppgitt i denne brukerveiledningen og på produktet.

Bruk alltid vernebriller når du bruker denne enheten.

Bruk alltid hørselsvern når du bruker denne enheten.

Trekk ut strømpluggen hvis ledningen er skadd.

Oljepumpejustering

Garantert lydeﬀ ektnivå

Fylling av kjedeolje

HVA ER HVA? (Fig. 1)

A: Lås av-knapp: Knapp som hindrer uforvarende

betjening av avtrekkeren. B: Lokk for oljetank: Lokk til å lukke oljetanken. C: Sagkjede: Kjede som brukes som kutteverktøy. D: Sagsverd: Delen som støtter og fører sagkjedet. E: Barkstøtte: Anordning som brukes som dreiepunkt

når kjedesagen er i kontakt med et tre eller en

tømmerstokk. F: Seglass for olje: Vindu for kontroll av kjedeoljemengde. G: Kjedebrems: Anordning for å stoppe eller låse

sagkjedet. H: Fremre håndtak: Støttehåndtak plassert ved eller mot

forsiden av huset. I: Bakre håndtak: Støttehåndtak plassert på toppen av

huset. J: Bryter: Enhet som aktiveres av ﬁ ngeren.

K: Sidedeksel: Beskyttelsesdeksel for sagsverdet,

sagkjedet, clutchen og tannhjulet når kjedesagen er i bruk.

L: Strammehjul: Anordning for å justere strammingen av

sagkjedet. M: K napp: Knap p for å låse str ammehju let og sided ekselet. N: 14. Kjedebeskytter: Deksel for å dekke sagsverdet

og og sagkjedet når kjedesagen ikke er i bruk. O: Støpselklips: Et hjelpemiddel som forhindrer at

støpselet trekkes ut av kontakten på en skjøteledning.

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKTØY

ADVARSEL

Les alle advarsler og sikkerhetsinstruksjoner.

Hvis du ikke følger alle advarsler og instruksjoner kan bruk av utstyret resultere i elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikret arbeidsområde

a) Hold arbeidsområdet ryddig og godt belyst.

Uryddige eller mørke arbeidsområder kan føre til

ulykker.

b) Bruk aldri elektroverktøy på steder med

fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.

Støv eller gasser kan antennes av gnister fra

elektroverktøyet.

c) La aldri barn eller andre personer stå i

nærheten når du bruker et elektroverktøy.

Du kan bl i forstyrret og mi ste kontroll over verk tøyet.

2) Elektrisk sikkerhet

a) Kontakten på elektroverktøyet må passe med

veggkontakten den skal settes i. Du må aldri tilpasse støpslet på noen måte. Bruk aldri en adapter sammen med et jordet

elektroverktøy.

Et originalt støpsel som passer med veggkontakten

vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede

overﬂ ater slik som rør, radiatorer, komfyrer og

kjøleskap.

Faren for elektrisk støt vil være større dersom du er

jordet.

c) La aldri elektroverktøyet utsettes for regn eller

fuktighet.

Dersom det kommer vann inn i elektroverktøyet kan

det resultere i elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til

å bære eller trekke elektroverktøyet. Trekk

ikke støpslet ut av veggkontakten ved bruk av

ledningen. Hold ledningen unna varmekilder, olje, skarpe

kanter eller bevegelige deler.

Dersom ledningen er skadd eller vridd kan det

resultere i elektrisk støt.

e) Hvis elektroverktøyet skal brukes utendørs

må du alltid bruke en skjøteledning som er

spesielt beregnet for utendørs bruk.

Bruk av riktig skjøteledning vil redusere faren for

elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig

område ikke kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektrisk

sjokk.

3) Personlig sikkerhet a) Vær påpasselig, se hva du gjør, og bruk sunn

fornuft når du bruker et elektroverktøy.

Du må aldri bruke et elektroverktøy når du er

sliten eller trett, eller dersom du er påvirket av narkotiske stoﬀ er, alkohol eller medisiner.

Når du bruker et elektroverktøy vil kun et par

sekunders uoppmerksomhet kunne føre til alvorlige personskader.

b) Bruk verneutstyr. Ha alltid på deg vernebriller.

Hvis du bruker verneutstyr slik som masker,

sklisikre vernesko, hjelm og hørselsvern vil dette redusere faren for personskade.

c) Forhindre utilsiktet start av elektroverktøyet.

Pass på at bryteren på elektroverktøyet er slått av før verktøyet kobles til veggkontakten og/ eller batteriet, eller før verktøyet løftes eller bæres.

Hvis du holder ﬁ ngeren på bryteren når du bærer

elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller

skrunøkler før du slår på elektroverktøyet.

Dersom en justeringsnøkkel eller skrunøkkel er

festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade.

e) Ikke strekk eller len deg for langt når du bruker

verktøyet. Pass på at du står stødig og har god balanse til enhver tid.

Dette vil gi deg bedre kontroll over elektroverktøyet

i uventede situasjoner.

f) Ha på deg riktig tøy. Bruk ikke løse klær eller

smykker. Hold hår, klær og hansker unna bevegelige deler.

Løse klær, smykker eller langt hår kan vikle seg inn

i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller

annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.

Bruk av støv oppsamler kan redusere støv relaterte

farer.

4) Bruk og vedlikehold av elektroverktøy a) Ikke overbelast elektroverktøyet. Bruk riktig

verktøy til arbeidet du skal utføre.

Riktig verktøy vil gjøre arbeidet lettere og tryggere

uten at verktøyet overbelastes.

b) Ikke bruk elektroverktøyet dersom av/på-

knappen ikke virker.

Det er farlig å bruke elektroverktøy som ikke kan

kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Trekk ledningen på elektroverktøyet ut fra

veggkontakten og/eller fjern batteriet før du justerer eller skifter deler på verktøyet, eller før det oppbevares.

Dette vil redusere faren for at verktøyet starter

uventet.

d) Oppbevar elektroverktøyet utilgjengelig for

barn og la aldri personer som ikke er kjent med verktøyet eller som ikke har lest igjennom disse instruksjonene bruke elektroverktøyet.

Elektroverktøy er farlig hvis det brukes av uerfarne

personer.

Norsk

e) Vedlikehold av elektroverktøy. Kontroller

at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruk av verktøyet.

Hvis elektroverktøyet er skadd må det

repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig

vedlikehold av verktøy.

f) Hold skjæreverktøy skarpt og rent.

Riktig vedlikehold av skjæreverktøy med skarpe

kanter/blader vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i

samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner

enn det det er beregnet for, kan det oppstå farlige situasjoner.

5) Service a) La et kvaliﬁ sert serviceverksted som kun

bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil forsikre at elektroverktøyets sikkerhet

opprettholdes.

FORSIKTIG La aldr i barn eller h elsesvake pe rsoner st å i nærheten . Oppbevar verktøy utilgjengelig for barn og helsesvake personer når det ikke er i bruk.

SIKKERHETSADVARSLER FOR KJEDESAG

1. Hold alle kroppsdeler unna kjedesagen når den er i gang. Kontroller at kjedesagen ikke er i kontakt med noe før du starter den. Et øyeblikks uoppmerksomhet under bruk av kjedesagen kan føre til at dine klær eller kroppsdeler set ter seg fast i eller kommer i kontakt med sagkjedet.

2. Hold alltid kjedesagen med høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket. Hvis du holder kjedesagen med hendene motsatt, øker risikoen for personskade og du må derfor aldri gjøre dette.

3. Hold elektroverktøyet kun i isolerte håndtaksﬂ ater fordi sagkjedet kan komme i kontakt med skulte ledninger eller verktøyets egen ledning. Hvis sagkjedet kommer i kontakt med en strømførende ledning, kan metalldeler på utsiden av elektroverktøyet bli strømførende og gi operatøren elektrisk støt.

4. Bruk beskyttelsesbriller og hørselsvern. Ytterligere verneutstyr for hode, hender, ben og føtter anbefales. Egnede beskyttelsesklær vil redusere risikoen for personskader fra materiale som slynges ut eller uforvarende kontakt med sagkjedet.

5. Kjedesagen må ikke brukes oppe i et tre. Bruk av kjedesag når man er oppe i et tre kan føre til personskader.

6. Sørg alltid for å ha godt fotfeste og bruk kjedesagen kun når du står på fast, sikkert og jevnt underlag. Glatt eller ustabilt underlag, som f.eks. stiger, kan føre til at man mister balansen eller kontrollen over kjedesagen.

7. Når du sager i en stamme eller gren som står i spenn må du være på vakt mot at den spretter tilbake. Når spenningen i treet frigjøres kan treet/grenen treﬀ e operatøren og/eller slå kjedesagen ut av stilling.

8. Vær ekstremt forsiktig når du sager i busker og kratt. De tynne grenene kan bli fanget inn av sagkjedet og piske mot deg eller dra slik at du mister balansen.

Norsk

9. Bær kjedesagen i fremre håndtak med kjedesagen slått av og vendt bort fra kroppen. Dekk til kjedet med sagsverdbeskyttelsen ved transport eller lagring. Riktig håndtering av kjedesagen vil redusere sannsy nligheten for u forvarend e kontakt med s agkjede i bevegelse.

10. Følg instruksjonene for smøring, kjedestramming og skifte av tilbehør. Utilstrekkelig strammet eller smurt sagkjede kan enten ryke eller øke risikoen for tilbakeslag.

11. Hold håndtakene tørre, rene og frie fra olje og fett. Håndtak med fett eller olje på er glatte og kan føre til tap av kontroll.

12. Sag ku n i tre. Ikke bruk kje desagen til op pgaver det ikke er beregnet for. For eksempel: ikke bruk kjedesagen til saging i plast, mur eller byggematerialer som ikke er av tre. Bruk av kjedesag til andre oppgaver enn den er beregnet for kan føre til farlige situasjoner.

Årsaker til og forebygging av tilbakeslag: (Fig. 2)

Tilbakeslag kan oppstå hvis nesen eller tuppen på

sverdet kommer i kontakt med en gjenstand, eller hvis trematerialet du kutter klemmes rundt sagkjedet.

Hvis tuppen på sverdet kommer i kontakt med en

gjenstand, kan det føre til et plutselig tilbakeslag hvor sverdet kastes opp og bakover mot operatøren.

Hvis sagkjedet klemmes øverst på sverdet, kan dette

gjøre at sverdet kastes raskt bakover mot operatøren.

Begge disse situasjonene kan gjøre at du mister

kontroll over sagen, som igjen kan resultere i alvorlige personskader. Ikke baser deg kun på sikkerhetsenhetene som er innebygd i sagen. Som kjedesagbruker må du gjøre ﬂ ere sikkerhetsforanstaltninger for å sørge for at sagejobbene ikke fører til ulykker eller personskader.

Rekyl er et resultat av feil bruk av verktøyet og/eller feil

prosedyrer ved bruk eller feil forhold under bruk, og dette kan unngås ved å ta de riktige forholdsreglene som angitt nedenfor:

○ Hold kjedesagen i et fast grep med tomler og ﬁ ngre

rundt kjedesagens håndtak, ned begge hender på sagen, og plasser kroppen og armene slik at du kan stå imot kreftene fra et tilbakeslag. Operatøren kan kontroller kreftene fra et tilbakeslag dersom de rette forholdsreglene tas. Ikke slipp tak i kjedesagen.

○ Ikke strekk deg for langt eller sag over skulderhøyde.

Dette bidrar til å hindre utilsiktet kontakt med tuppen og sikrer bedre kontroll over kjedesagen i uventede situasjoner.

○ Bruk kun nye sagsverd og kjeder som er anbefalt av

produsenten. Nye sagsverd og kjeder av feil type kan forårsake kjedebrudd og/eller tilbakeslag.

○ Følg produsentens instruksjoner om sliping

og vedlikehold for sagkjedet. Reduksjon av dybdemålerens høyde kan føre til økt tilbakeslag.

Kjedebremsfunksjon:

Hvis en motorsag treﬀ er en hard gjenstand ved høy

hastighet, reagerer den voldsomt ved å slå bakover. Dette er vanskelig å kontrollere og kan være farlig, spesielt med lettvektsverktøy som har en tendens til å bli brukt i alle mulige arbeidsstillinger. Kjedebremsen stopper umiddelbart kjedets rotasjon hvis et uventet tilbakeslag inntreﬀ er. Kjedebremsen kan aktiveres ved å trykke hånden mot håndvernet, eller automatisk av selve tilbakeslaget.

Kjedebremsen kan bare tilbakestilles etter at motoren

har stoppet helt. Tilbakestill hendelen til bakre posisjon (Fig. 3). Kontroller kjedebremsens funksjon hver dag.

EKSTRA SIKKERHETSADVARSLER

1. Bruk en strømkilde med den spenningen som er angitt på navneplaten.

Bruk av høyere spenning kan føre til personskader

2. Arbeid uten press. Sørg alltid for at kroppen er varm.

3. Før du begynner å arbeide skal du tenke gjennom de aktuelle arbeidsprosessene og arbeide slik at du unngår ulykker, ellers kan personskader oppstå.

4. Kjedesagen må ikke brukes i dårlig vær, som f.eks. sterk vind, regn, snø, tåke eller i områder hvor det kan forekomme steinsprang eller snøras.

I dårlig vær kan dømmekraften bli påvirket og svaiing

kan føre til ulykker.

5. Ved dårlig sikt, som f.eks. i dårlig være eller i mørket, skal kjedesagen ikke brukes. Kjedesagen skal heller ikke brukes i regn eller våte omgivelser.

Dårlig fotfeste eller tap av balanse kan føre til ulykker.

6. Kontroller sagsverdet og sagkjedet før du starter enheten.

○ Hvis sagsverd eller sagkjede har sprekker, eller hvis

produktet er oppskrapet eller bøyd, skal det ikke brukes.

○ Kontroller at sagsverdet og sagkjedet er montert på en

sikker måte. Hvis sagsverd eller sagkjede har brudd eller har kommet ut av stilling kan det føre til ulykker.

7. Før du starter arbeidet skal du kontrollere at bryteren ikke kan aktiveres før lås av-knapp trykkes.

Hvis enheten ikke fungerer korrekt skal du umiddelbart

slutt å bruke den og bestille reparasjon hos et HiKOKIgodkjent servicesenter.

8. Monter sagkjedet korrekt i henhold til anvisningene i denne instruksjonsboken.

Hvis det monteres feil vil sagkjedet hoppe av

sagsverdet og personskader kan oppstå.

9. Du må aldri fjerne noe av sikkerhetsutstyret på kjedesagen (bremsespak, lås av-knapp, kjedefanger osv.).

Du må heller ikke endre eller koble ut disse. Personskader kan oppstå.

10. I de følgende tilfellene skal du slå av enheten og sørge for at sagkjedet ikke lenger beveger seg:

○ Når den ikke er i bruk eller repareres. ○ Når du forﬂ ytter deg til et nytt arbeidssted. ○ Når du kontrollerer, justerer eller skifter sagkjedet,

sagsverdet, sagkjedebeskytteren eller andre deler.

○ Ved påfylling av kjedeolje. ○ Ved fjerning av støv osv. fra enheten. ○ Ved fjerning av hindringer, kvist eller sagﬂ is fra

sagingen fra arbeidsområdet.

○ Når du tar enheten av eller går vekk fra enheten. ○ I andre tilfeller der du aner fare eller forventer risiko.

Hvis sagkjedet fremdeles beveger seg kan

personskader inntreﬀ e.

11. Generelt skal arbeidet utføres individuelt. Når ﬂ ere personer er involvert må du sørge for tilstrekkelig avstand mellom disse.

Spesielt ved felling av trær eller ved arbeid i hellinger

og du forventer at trær faller, ruller eller glir, må du sørge for at det ikke oppstår fare for andre arbeidere.

12. Hold en avstand på minst 15 meter til andre personer.

Når du arbeider sammen med andre skal du også

sørge for en avstand på 15 meter eller mer.

○ Det er fare for å bli truﬀ et av sagﬂ is og andre ulykker ○ Avtal et opplegg med plystring som varsling og sørg

for egnet metode for kontakt med andre arbeidere på forhånd.

13. Før du feller trær må du sørge for følgende:

○ Bestem deg for et trygt evakueringssted før du feller

treet.

○ Fjern hindringer (f.eks. grener, busker) på forhånd.

○ Basert på en helhetlig vurdering av tilstanden til

treet som skal felles (f.eks. bøyd stamme, grenenes innvirkning) og situasjonen i omgivelsene (f.eks. forhold til omkringstående trær, eventuelle hindringer, terreng, vind), skal du bestemme hvilken retning treet vil falle og så planlegge fellingsarbeidet.

Uforsvarlig felling kan føre til personskader.

14. Når du feller trær må du sørge for følgende: ○ Under arbeidet må du ta hensyn til retningen treet vil

falle mot.

○ Når du arbeider i en helling må du sørge for at treet ikke

begynner å rulle, og arbeid alltid fra høyt terreng og nedover.

○ Når treet b egynner å falle skal du slå av enheten, varsle

omgivelsene og umiddelbart trekke deg tilbake til et sikkert sted.

○ Hvis sagkjedet eller sagsverdet setter seg fast i treet

under arbeidet, slå av og bruk en kile.

15. Hvis enhetens ytelse reduseres under bruk eller du registrerer unormale lyder eller vibrasjoner skal du umiddelbart slå av, avslutte bruken og returnere enheten til et HiKOKI-godkjent servicesenter for inspeksjon eller reparasjon.

Hvis du fortsetter å bruke enheten kan det føre til

personskader.

16. Hvis enheten mistes i bakken ved et uhell eller utsetts for støt skal den undersøkes nøye for skader eller sprekker og du må kontrollere om den er deformert.

Hvis enheten har skader, sprekker eller deformering,

kan det føre til personskader.

17. Ved transport av enheten i bil må du sørge for at enheten ikke kan bevege seg.

Det er risiko for personskade.

18. Ikke slå enheten på mens kjedebeskyttelsen er på.

Personskader kan oppstå.

19. Kontroller at det ikke ﬁ nnes spiker eller andre fremmedlegemer i materialet.

Hvis sagkjedet treﬀ er spiker eller lignende, kan det

oppstå personskader.

20. For å hindre at sagkjedet setter seg fast i materialet ved saging i vanskelig trevirke eller når materialet står under spenn ved saging skal du sette opp en støtteplattform nær sagsnittet.

Hvis sagsverdet setter seg fast kan det oppstå

personskade.

Norsk

21. Hvis enheten skal transporteres eller lagres etter bruk skal enten sagkjedet fjernes eller kjedebeskyttelsen settes på.

Hvis sagkjedet kommer i kontakt med kroppen din kan

personskader inntreﬀ e.

22. Forskriftsmessig stell av enheten.

○ For å sikre at arbeidet kan utføres sikkert og eﬀ ektivt

skal kjedesagen stelles for å sørge for at den har optimal sageytelse.

○ Ved utskifting av sagkjede eller sagsverd, vedlikehold

av saghuset, påfylling av olje osv. må du følge instruksjonsboken.

23. Be servicesenteret reparere enheten.

○ Ikke modiﬁ ser dette produktet fordi det tilfredsstiller

sikkerhetsforskriftene kun i opprinnelig stand.

○ Ta alltid konta kt med et HiKOKI- godkjent ser vicesente r

for alle reparasjoner.

Forsøk på å reparere enheten selv kan medføre

personskader.

24. Når enheten ikke er i bruk skal den lagres på en egnet måte.

Tapp av kjedeoljen og oppbevar den på tørt sted som

er utilgjengelig for barn eller som er låst.

25. Hvis varselmerkingen ikke lenger er synlig, faller av eller på annen måte er uklar, sett på ny varselmerking.

Varselmerking kan skaﬀ es fra et HiKOKI-godkjent

servicesenter.

26. Hvis lokale regler eller forskrifter gjelder der du arbeider, skal disse følges.

27. Anbefaling for bruk av en gjenværende spenningsenhet med en fallende spenning på 30 mA eller mindre

28. Kunngjøring for å plassere ledningen slik at den ikke vil bli fanget i grener og lignende under skjæring

29. Anbefaling at førstegangsbrukeren bør, som minimumspraksis, skjære trestammer på en sagbukk eller vugge

BESKRIVELSE AV NUMMERERTE ELEMENTER (Fig. 2 - Fig. 38)

Tilbakeslagssone

Kjedebrems

Fri

Lås

Knott

Strammehjul

Sidedeksel

Sagsverd

Sagkjede

Sagsverdspiss

Tannhjul

Bladets retning

Kjedestrammingshull

Kjedestrammingsboss

Øke strammingen

Redusere

strammingen Drivlenke

Raskere

Tre kk

(

Aktuator

)

Utløser

Kjedeolje

Seglass for olje

Oljepumpejustering

Lås av-knapp

Bryter

Pluggklips

Plugg

Forlengerledning

Barkstøtte

Fremre håndtak

Bakre håndtak

Rundﬁ l

g h

l ; z x

1/5 av diameteren på ﬁ len

Dybdemåler Flatﬁ l Utstikkende

dybdemålerhode

Avrunding

Bremsebåndkammer Kjedeoljetut Spor Oljehull Kjedefanger

Norsk

SPESIFIKASJONER

Modell CS30SB CS35SB CS40SB Sverdlengde (Maks. sagelengde) 300 mm 350 mm 400 mm Sagsverdtype P012-50CR P014-50CR P016-50CR Spenning (etter områder)* Opptatt eﬀ ekt* Kjedehastighet uten belastning 14,5 m/s Kjedetype 91PX-45 (Oregon) 91PX-52 (Oregon) 91PX-57 (Oregon) Kjededeling / Måler 9,53 mm (3/8") / 1,27 mm (0,05") Tannhjul Antall tenner: 6 Oljepumpe Automatisk Kapasitet for kjedeoljetank 200 ml Overbelastningsvern Elektrisk Kjedebrems Manuelt aktivert Vek t*

1 Sjekk produktets navneplate da spesiﬁ kasjonene avhenger av salgsområdet.

2 Vekt: I henhold til EPTA-prosedyre 01/2003

STANDARD TILBEHØR

○ Kjedebeskytter .............................................................1

○ Sagsverd ......................................................................1

○ Kjede ............................................................................1

○ Pluggklips* ...................................................................1

○ Kjedesagolje (100 ml) ..................................................1

* Medfølger ikke i visse salgsområder. Standard tilbehør kan endres uten at det har noen eﬀ ekt.

VALGFRITT TILBEHØR (SOLGT SEPARAT)

○ Kjedesagolje ○ Rundﬁ l ○ Dybdemålerenhet

Rundﬁ l og dybdemålerenhet brukes til sliping av

sagkjedets blader. For bruk av disse, se punktet med

tittelen “Sliping av sagkjedets blader”. ○ Kjedebeskytter La alltid kjedebeskytteren sitte på kjedet når du bærer

eller oppbevarer motorsagen. Valgfritt tilbehør kan endres uten at det har noen eﬀ ekt.

ANVENDELSE

Generell saging i tre.

MONTERING (UTSKIFTING) AV SAGKJEDE

ADVARSEL

○ Sørg for at du alltid slår av enheten og kobler støpslet

fra stikkontakten for å forhindre ulykker. ○ Ikke bruk annet sagkjede eller sagsverd enn de som er

angitt i “SPESIFIKASJONER”.

FORSIKTIG

Bruk hansker og vær forsiktig slik at du unngår

personskader med kjedesagen.

4,7 kg 4,8 kg 4,9 kg

(220 V, 230 V, 240 V)

1900 W

MERK

○ Når du tar av sagkjedet skal du fjerne sagﬂ is fra

oljetuten, oljehullet og sagsverdets spor.

Hvis sagﬂ is samler seg opp kan det føre til at enheten

svikter.

○ Bruk riktig type sagkjede i overensstemmelse med

spesiﬁ kasjonene.

Hvis du monterer feil type sagsverd kan det falle av og

det kan medføre personskader.

1. Fjerning av sidedekselet (Fig. 4)

1 Drei knotten én omdreining for å løsne den. 2 Drei strammehjulet en halv omdreining for å løsne det. 3 Drei på knotten og fjern sidedekselet.

2. Fjern sagkjedet og sagsverdet (Fig. 5)

Fjern sagkjedet og sagsverdet i den retningen pilen

viser.

3. Sett det nye sagkjedet på tannhjulet (Fig. 6, 7)

Sett det nye sagkjedet på sagsverdets tupp med

hensyn til sagkjedets retning, og sørg for at sagkjedet kommer riktig i inngrep med tannhjulet.

4. Montering av sidedekselet

1 Juster spenningshjulet på sidedekselet slik at

kjedestrammingsboss stikkes inn i kjedstramminghullet på sagsverdet, og fest sidedekselet. (Fig. 8)

2 Drei knotten én omdreining for å feste den midlertidig.

(Fig. 9)

5. Juster sagkjedestrammingen (Fig. 10)

○ Mens du løfter sagsverdtuppen dreier du strammehjulet

for å justere sagkjedets stramming.

○ Drei strammehjulet mot høyre for å øke

sagkj edestrammin gen, og mot venstr e for å redusere det .

6. Kontrollere sagkjedestrammingen (Fig. 11)

Juster sagkjedestrammingen slik at åpningen mellom

sagkjedets drivledd og sagsverdet er 0,5 til 1 mm når du løfter sagkjedet litt nær midten av sagsverdet.

7. Sikring av knotten (Fig. 12)

1 Når justeringen er fullført skal du løfte opp sagsverdet

og trekke knotten helt til.

2 Kontroller at bolten er skikkelig strammet til.

ADVARSEL

Etter justering av sagkjedestrammingen må du sørge

for at knotten strammes helt til igjen.

Hvis den er løs kan det medføre personskade.

INSPEKSJON OG KLARGJØRING FØR BRUK

Før bruk skal du utføre følgende inspeksjon og klargjøring.

ADVARSEL

○ Pass på at strømkilden som skal benyttes stemmer

overens med det som er angitt på dataskilet. ○ For å forhindre ulykker må du alltid utføre trinn 1 til 5 og

sørge for at støpslet er koblet fra stikkontakten. ○ Ikke sikre lås av-knappen mens den trykkes inn. Hvis bryteren aktiveres uforvarende kan enheten

starte uventet og det kan medføre personskader.

1. Kontroller at bryteren er av

○ Pas på at bryteren er slått av (OFF) ved tilkobpling til

stikkontakt. Begynner maskinen å arbeide med en

gang kan det føre til alvorlige ulykker. ○ Hvis bryteren er aktiver mens du trykker på lås av-

knappen, slår enheten seg på, og når bryteren frigjøres

slår enheten seg av.

2. Kontrollere skjøteledningen

Når arbeidsområdet ligger langt unna strømkilden

må du bruke en forlengerledning med tilstrekkelig

tverrsnitt og angitt kapasitet. Forlengerledningen skal

være så kort som det er praktisk mulig.

3. Kontrollere sagkjedestrammingen

○ Hvi s sagkjede strammin gen er feil, er d et risiko for sk ade

på sagkjedet eller sagsverdet samt funksjonssvikt. Se

trinn 5 til 7 “Montering (utskifting) av sagkjede” og sørg

for at korrekt stramming stilles inn. ○ Mens sagk jedet fremdeles er nytt vil det strekke seg en

god del, så utfør regelmessig kontroll og stramming, og

juster ved behov. ○ Kontroller også at knotten er godt strammet.

4. Kontrollere kjedebremsens funksjon (Fig. 13) ADVARSEL

○ Selv om kjedebremsen er en nødstoppenhet er den

ikke 100 % pålitelig. Brukes forsiktig for å unngå risiko

for kickback. ○ Kjedebremsen er ment for bruk i nødssituasjoner og

ved oppstart. Må ikke brukes ukritisk. ○ For å unngå at kjedebremsens bevegelse hindres

på grunn av avleiringer med sagﬂ is osv., rengjøre

regelmessig. ○ Kjedebremsen er en viktig komponent for å sørge for

sikker bruk. Hvis du er i tvil om bremsens funksjon, bestille

reparasjon hos et HiKOKI-godkjent servicesenter.

Kjedebremsen er en nødstoppinnretning som stopper sagkjedet når enheten utsettes for tilbakeslag el., for å redusere risikoen. (Se “Årsaker til og forebygging av tilbakeslag”) Når kjedebremsen aktiveres ved å skyve bremsespaken forover, stopper sagkjedets bevegelse. Hvis du trekker bremsespaken mot deg, fr igjøres brem sen. Når du forsikrer deg om at kjedebremsen opererer som den skal, slå alltid av enheten, frakoble støpselet fra kontakten, aktiver bremsespaken og trekk i sagkjeden for hånd. Hvis sag kjedet ik ke beveger seg, b etyr det at k jedebrem sen er aktivert.

MERK

Bruk alltid tykke hansker når du gjør dette. Fordi sagkjedets egger er meget skarpe utgjør dette

risiko for ﬁ ngrene hvis du trekker hardt.

5. Kontrollere kjedeoljen

○ Denne enheten leveres uten kjedeolje påfylt. Pass på

at oljetanken fylles med den medfølgende kjedeoljen

før bruk. (Fig. 14) ○ Kontroll er oljesegla sset regelmessig under arbeidet og

etterfyll olje ved behov.

Norsk

○ Når den medfølgende oljen er oppbrukt, bruk HiKOKI

kjedeolje som selges separat, eller tilsvarende

kjedeolje som ﬁ nnes i handelen. ○ Kjedeoljen smører automatisk. Matehastigheten for autosmøringen er fabrikkinnstilt til

maksimumsmengden For å redusere matehastigheten skal du skru

oljepumpejusteringen bak på huset med urviseren.

(Fig. 15)

MERK

○ Oljetankkapasiteten er cirka 200 ml. Selv om den overfylles vil overskytende olje komme ut

av overfyllingstuten. ○ Vi anbefaler at du sørger for å ha nok kjedeolje i

reserve. Hvis du fortsetter å arbeide uten kjedeolje, kan

sagkjede bli brent av, eller motoren kan svikte. ○ Sørg for at støv eller andre fremmedlegemer ikke

kommer inn i oljetanken. Hvis støv og andre fremmedlegemer kommer inn i

oljetanken, kan enheten svikte. ○ Kjedeolje som blir liggende i tanken kan lekke ut som

en følge av enhetens utforming. Selv om dette ikke

utgjør en feil kan det søle til lagringsstedet, så utvis

forsiktighet. Ved lagring skal oljen tømmes ut av oljetanken og det

må plasseres et underlag under huset som kan suge

opp eventuelle lekkasjer.

6. Koble støpslet til stikkontakten

7. Kontroller at bremsen er aktivert

○ Hvis bryteren er aktiver mens du trykker på lås av-

knappen, slår enheten seg på, og når bryteren frigjøres

slår enheten seg av. ○ Samtidig som du slipper bryteren, anvender enheten i

tillegg en brems for å stanse rotasjonen av sagkjedet. ○ Før bruk må du kontroller for å sikre at bremsen er

aktivert.

FORSIKTIG

Vær oppmerksom på reaksjonskraften når bremsen

aktiveres. Hvis du mister enheten, kan det medføre personskade.

8. Kontrollere kjedeoljens mating (Fig. 15, 16)

○ Når du slår enheten på vil kjedeoljen automatisk smøre

sagkjedet og sagsverdet. ○ Hvis det ser ut som det ikke kommer ut olje 2 til 3

minutter etter at enheten har startet, må du kontrollere

om det har samlet seg opp sagﬂ is rundt oljetuten. (Se “Rengjøre kjedeoljetuten”) (Se “Kontrollere kjedeoljen”)

9. Det anbefales å bruke en jordfeilbryter eller en

vernebryter.

Betjening av bryter

Når bryteren er aktivert mens du trykker lås av-

knappen, roterer sagkjedet. (Fig. 17) Med mindre lås av-knappen trykkes, kan ikke bryteren

aktiveres. Etter at bryteren er aktivert fortsetter sagkjedet å rotere

så lenge bryteren er trykket ned. Når bryteren frigjøres, aktiveres en brems for å stoppe

sagkjedets rotasjon.

ADVARSEL

Ikke sikre lås av-knappen mens den trykkes inn. Hvis bryteren aktiveres uforvarende kan enheten

starte uventet og det kan medføre personskader.

Bruke støpselklipset

Ledningen fra strømpluggen hindres i å bli trukket ut

ved hjelp av pluggklipset (Fig. 18).

Norsk

FREMGANGSMÅTER VED SAGING

ADVARSEL

○ Før bruk skal du sikre at kjedebremsen fungerer. ○ Under bruk skal du gripe godt rundt håndtakene med

begge hender.

○ Ved saging i tømmer fra undersiden må du sørge for at

sagkjede ikke griper tak i tømmeret.

Hvis enheten blir presset tilbake kan det medføre

personskader.

○ Sørg for at du alltid slår av enheten og kobler støpslet

fra stikkontakten under arbeidspauser eller etter arbeid.

Hold konstant oppsyn med arbeidsstedet og omgivelsene og sørg fo r at det ikke ﬁ nnes gjenstander som kan forårsake personskader, ulykker eller svikt, og hvis slike gjenstander ﬁ nnes skal de fjernes på forhånd. Spesielt når du skaﬀ er deg fotfeste for å arbeide må du sørge for stabilitet og at det ikke ﬁ nnes gjenstander du kan snuble i. Ved felling av trær må du alltid være meget oppmerksom på hvilken retning treet vil falle eller rulle og bestemme deg for et trygt evakueringssted og ﬂ uktrute for deg selv på forhånd.

1 Kontroller at enheten er slått av

Hvis støpslet er koblet til en stikkontakt mens bryteren

er koblet til uten at du er klar over det, kan det hende at enheten starter uventet, noe som kan føre til en ulykke.

2 Aktivere bryteren

Sørg for at sagkjedet ikke er i kontakt med tømmeret,

aktiver bryteren og start sagingen når sagkjedets hastighet har økt.

FORSIKTIG

○ Når du slår enheten på må du sørge for at sagkjede

ikke er i kontakt med materialet eller noe annet.

○ Under bruk må du være nøye med å sørge for at

sagkjedet ikke kommer i kontakt med andre materialer eller gjenstander. Når du har fullført sagingen må du være spesielt omhyggelig med å sørge for at enheten ikke berører bakken.

MERK

Etterfyll oljetanken tidlig for å hindre at den går tom for

olje.

1. Generelle femgangsmåter ved saging

(1) Slå på strømmen mens du holder sagen et lite stykke

unna treet som skal sages. Start saging først etter at enheten har nådd full hastighet.

(2) Når du sager et tynt tre skal du presse bunnseksjonen

av sagsverdet mot treet og sage nedover som vist i Fig. 19.

(3) Når du sager et tykt tre skal du presse tappen på

frontseksjonen på enheten mot treet og sage med en vippebevegelse mens du bruker tappen som vippepunkt som vist i Fig. 20.

(4) Når du sager tre horisontalt skal du vende enhetens

hus mot høyre slik at sagsverdet ligger på undersiden, og hold i oversiden av fremre håndtak med venstre hånd. Hold sagsverdet horisontalt og plasser tappen som beﬁ nner seg på fronten av enhetens hus, på tømmeret. Bruk tappen som et vippepunkt og sag inn i treet ved å svinge bakre håndtak til høyre. (Fig. 21)

(5) Når du sager inn i tre nedenfra skal øvre side av

sagsverdet berøre treet lett. (Fig. 22)

(6) I tillegg til grundig lesing av instruksjonsboken må du

sørge for å få praktisk instruksjon i bruk av kjedesagen før bruk, eller du må i det minste øve deg i å arbeide med kjedesagen ved å sage lengder av rundtømme r på en sagkrakk.

(7) Ved saging av tømmerstokker og tømmer som ikke er

støttet opp, skal du sørge for god støtte ved hjelp av en

sagkrakk slik at de ikke beveger seg.

FORSIKTIG

○ Når du sager inn i tre nedenfra er det en fare for at

enhetens hus blir presset tilbake mot brukeren hvis

kjedet griper kreftig tak i treet. ○ Ikke sag hele veien gjennom treet når du starter

nedenfra fordi det er fare for at sagsverdet spretter opp

og kommer ut av kontroll når du har saget i gjennom. ○ Sørg alltid for at en kjedesag i drift ikke berører bakken

eller ståltrådgjerder.

2. Saging av grener

(1) Sage grener av et tre som står: En tykk gren skal først sages av i et punkt unna treets

stamme. Først sager du cirka en tredjedel gjennom nedenfra, og

så sager du grenen av ovenfra. Til slutt kan du sage av

resten av grenen plant med treets stamme. (Fig. 23)

FORSIKTIG

○ Pass på å ikke bli truﬀ et av fallende grener. ○ Vær alltid på vakt mot tilbakeslag i kjedesagen.

(2) Sage av grener på felte trær: Sag først av grenser som ikke berører bakken, så

sager du av de som berører bakken. Når du sager

av tykke grender som berører bakken skal du først

sage halvveis gjennom ovenfra og så sage av grenen

nedenfra. (Fig. 24)

FORSIKTIG

○ Når du sager av grener som berører bakken må du

være forsiktig slik at saksverdet ikke forkiler seg på

grunn av presset. ○ Under den siste fasen i sagingen må du være

oppmerksom på at tømmerstokken plutselig kan rulle.

3. Saging av tømmer

Når du sager en tømmerstokk som er plassert som

vist i Fig. 25, sag først cirka en tredjedel gjennom fra

undersiden og sag deretter gjennom ovenfra. Når du

sager en tømmerstokk som ligger tvers over en dump

som vist i Fig. 26, sag først cirka en tredjedel gjennom

fra oversiden og sag deretter gjennom nedenfra.

FORSIKTIG

○ Sørg fo r at sagsverdet ik ke forkiler se g i tømmersto kken

på grunn av presset. ○ Når du arbeider i en helling skal du stå på oppsiden

av tømmerstokken. Hvis du står på nedsiden kan den

avsagede delen av stokken rulle mot deg.

4. Felling av trær

(1) Underkutt ( Lag et underkutt som vender i den retningen du ønsker

at treet skal falle. Dybden på underkuttet skal være 1/3 av treets

diameter. Du må aldri felle trær uten et godt underkutt. (2) Overkutt ( Lag et overkutt cirka 5 cm over og parallelt med det

horisontale underkuttet. Hvis sagkjedet setter seg fast under sagingen, stopp

sagen og bruk en kile til å frigjøre den. Ikke sag

gjennom treet.

FORSIKTIG

○ Tr eet må ik ke f el le s på en må te s om ka n s et te p er so ne r i

fare, treﬀ e strømledninger eller lignende eller forår sake

materielle skader. ○ Sørg for å stå i høyere terreng fordi treet kan rulle eller

gli nedover etter at det er felt.

som vist i Fig. 27):

Forholdsregler ved saging

Grep og skyvekraft for kjedesagen

Sørg for godt grep på kjedesagen. Du må ikke presse hardere på kjedesagen enn

nødvendig. Under saging vil for hardt press på kjedesagen ikke føre til større sagehastighet. Dette vil belaste motoren, redusere ytelsen og skade eller forårsake funksjonsfeil i motoren eller sagsverdet.

Bruk enheten i et område der sagbladet har en rimelig

hastighet.

Særlig nå sagkjedet stopper (forkiler seg) på grunn av

for stor bruk av kraft, kan den forårsake personskader eller svikt i enheten.

Kjedefanger

○ Kjedefangeren er plassert på motorhodet, rett under

kjedet. Formålet med kjedefangeren er å forhindre at kjedet treﬀ er brukeren dersom det ryker.

○ Når sagkjedet er defekt skal det skiftes ut med et nytt

ifølge “Montering (utskifting) av sagkjede”.

SLIPING AV SAGKJEDETS BLADER

ADVARSEL

Sørg for at du alltid slår av bryteren og kobler støpslet

fra stikkontakten for å forhindre ulykker.

Ved håndtering av sagkjeder skal du alltid bruke tykke

hansker.

MERK

Slip opp sagbladet og juster dybdemåleren i midtre

posisjon på sagsverdet, med sagkjedet festet til huset. Når sagkjeder blir sløvere vil motoren og alle deler av huset bli hardere belastet og eﬀ ektiviteten reduseres. For at enheten skal ha opt imal ytelse er det nødvend ig med hyppig vedlikehold for å holde sagkjedet skarpt.

1. Sliping av blad

Rundﬁ len, som er del av tilbehøret, skal holdes mot

sagkjedets blad slik at en femtedel av dens diameter

stikker over toppen av bladet, som vist i Fig. 28. Slip

bladene ved å holde rundﬁ len i en 30° vinkel i forhold

til bladsverdet, som vist i Fig. 29, mens du sørger for

at rundﬁ len holdes rett, som vist i Fig. 30. Sørg for at

alle sagblader ﬁ les i samme vinkel, eller vil verktøyets

sageeﬀ ektivitet bli påvirket. Egnede vinkler for sliping

av bladene er vist i Fig. 31.

2. Justering av dybdemåleren ADVARSEL

○ Ikke slip toppdelen av støtholdebåndet og

beskyttelsesdrivlenken, og disse delene må heller ikke

deformeres. ○ Justerings av dybdemåleren må være i på linje med

forhåndsbestemte mål og former, ellers kan risikoen

for tilbakeslag øke og forårsake personskader.

Støtholdebånd

Alle dybdemålere skal settes på linje på samme måte

fordi de brukes til å justere dybden i posisjonen der

kuttet går inn i treet. Ved sliping av sagkjedet må du sørge for å sjekke

dybdemåleren hver andre eller tredje gang. Plasser dybdemålerenheten på sagkjedet, la måleren

være synlig over sporet og bruk en ﬂ at ﬁ l til å lage

en fas i en del av dybdemålerenheten. (Fig. 33)

(Dybdemålerenhet og ﬂ at ﬁ l selges separat.) Etter at dybdemåleren er ﬁ lt vekk, rund av fronten på

dybdemåleren slik den var. (Fig. 34)

Beskyttelsesdrivlenke

Norsk

Etter sliping av sagkjedet, legg det i kjedeolje for å

vaske av spon etter ﬁ lingen.

Hvis spon etter ﬁ lingen ikke vaskes av vil sagkjedet og

sagsverdet raskt bli slitt under bruk.

VEDLIKEHOLD OG INSPEKSJON

Etter bruk skal du utføre inspeksjon og vedlikehold av alle deler før enheten lagres.

ADVARSEL

Sørg for at du alltid slår av enheten og kobler støpslet

fra stikkontakten under vedlikehold og inspeksjon.

1. Inspeksjon av sagkjeder

○ Inspiser sagkjedet en gang i blant. Hvis du ﬁ nner noe

unormalt skal de skiftes ut med et nytt ifølge “Montering (utskifting) av sagkjede”.

○ Undersøk kjedestrammingen og kontroller om

strammingen er riktig.

○ Slutt å bruke enheten når sagkjedet blir sløvt, og slip

det opp ifølge “Sliping av sagkjedets blader”.

○ Etter bruk skal du smøre sagkjedet og sagsverdet nø ye

med olje for å unngå rust.

FORSIKTIG

Bruk hansker og unngå personskader når du bruker

kjedesagen.

2. Rengjøring av sidedeksel (Fig. 35)

Rengjør og fjern all sagﬂ is som ﬁ nnes inne i delene.

MERK

Når du rengjør sidedekselet, bremsebåndkammeret,

kjedeoljetuten og sagsverdet, se prosedyren “Montering (utskifting) av sagkjede” og fjern sagkjedet.

3. Rengjøre kjedeoljetuten (Fig. 36)

Før du rengjør kjedeoljetuten, fjern sidedekselet og

sagsverdet.

4. Rengjøring av sagsverdet (Fig. 7, 37)

Når sagﬂ is og lignende bygger seg opp i sporet på

sagsverdet eller oljetuten, kan ikke oljen strømme og det kan føre til at enheten svikter.

Fjern sagsverdet og rengjør all sagﬂ is som har bygd

seg opp i sporet etter bruk og når du skifter sagkjede. (Se “Montering (utskifting) av sagkjede.”)

5. Inspiser kjedefangeren (Fig. 38)

Kjedefangeren forhindrer sagkjedet fra å slå bort i

brukeren så mye som mulig hvis kjedet skulle løsne eller bli ødelagt.

Kjedefangeren og sidedekselet settes sammen til en

enkelt struktur.

Inspiser kjedefangeren for å forsikre deg om at den

ikke har noen skader.

6. Inspeksjon av monteringsskruene

Inspiser alle monteringsskruene med jevne mellomrom

og se etter at de er ordentlig skrudd til. Hvis noen av skruene er løse, skru dem fast øyeblikkelig. Dersom en ikke gjør dette, kan det føre til alvorlig risiko.

7. Vedlikehold av motoren

De viklede motordelene er selve “hjertet“ i et elektrisk

verktøy.

Hold nøye kontroll med at viklinger ikke er skadet og/

eller våte av olje eller vann.

8. Skifte kullbørstene

For kontinuerlig sikkerhet og vern fra elektriske støt,

bør inspisering av karbonbørster og utskiftninger av verktøyets deler KUN gjennomføres av et AUTORISERT HiKOKI SERVICESENTER.

9. Rengjøring av maskinens overﬂ ate

Når kjedesagen blir skitten skal den tørkes ren med en

myk, tørr klut eller en klut som er fuktet med såpevann. Ikke bruk klorholdige væsker, bensin eller tynner fordi disse skader plasten.

Norsk

10. Lagrin g

Når enheten lagres, utfør rengjøring og vedlikehold av

alle deler og sett kjedebeskytteren på sagsverdet. Lagre kjedesagen på et sted der temperaturen er

lavere enn 40 °C og der den er utilgjengelig for barn.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte

land, må overholdes ved drift og vedlikehold av

elektroverktøy.

VELGE TILBEHØR

Tilbehøret for denne maskinen er listet opp på side 235.

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesiﬁ kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. Hvis du ønsker å klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som ﬁ nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon angående luftstøy og vibrasjon

De målte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871.

Målt A-veid lydeﬀ ektnivå: 108 dB (A) Målt A-veid lydtrykknivå: 95 dB (A) Usikkerhet K: 2 dB (A)

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745.

ah = 4,0 m/s

Usikkerhet K = 1,5 m/s

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Det kan også brukes som en foreløpig estimering av eksponering.

ADVARSEL

○ Vibrasjons emisjons fra elektroverktøyet kan variere

fra den opplyste totalverdien avhengig av hvordan

maskinen brukes. ○ Tre ﬀ sikkerhetstiltak basert på hvor utsatt brukeren

vil være under de gjeldende bruksforholdene, for å

beskytte brukeren (vurdert i forhold til bruken, som

hvor mange ganger maskinen er slått på eller av og

tomgangskjøring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesiﬁ kasfonene i dette heftet endres uten forvarsel.
