HiKOKI CR13VEY User manual

en de

CR 13VEY

fr it nl es pt sv da no ﬁ el pl hu cs tr ro sl

Handling instructions

Bedienungsanleitung

Mode d’emploi

Istruzioni per l’uso

Gebruiksaanwijzing

Instrucciones de manejo

Instruções de uso

Bruksanvisning

Brugsanvisning

Bruksanvisning

ﬁ

Käyttöohjeet

Οδηγίες χειρισμού

Instrukcja obsługi

Kezelési utasítás

Návod k obsluze

Kullanım talimatları

Instrucţiuni de utilizare

Navodila za rokovanje

Pokyny na manipuláciu

Инструкция за експлоатация

Uputstvo za rukovanje

Upute za rukovanje

sk bg sr hr

English

(Original instructions)

GENERAL POWER TOOL SAFETY WARNINGS

WARNING Read all safety warnings, instructions, illustrations and speciﬁ cations provided with this power tool.

Failure to follow all instructions listed below may result in electric shock, ﬁ re and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of ﬂ ammable liquids, gases or dust.

Power tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodiﬁ ed plugs and matching outlets will reduce

risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk of

electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

Damaged or entangled cords increase the risk of

electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the

risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired

or under the inﬂ uence of drugs, alcohol or medication.

A moment of inattention while operating power tools

may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection.

Protective equipment such as a dust mask, non-skid

safety shoes, hard hat or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

switch is in the oﬀ -position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your ﬁ nger on the switch

or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of

the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away from moving parts.

Loose clothes, jewellery or long hair can be caught in

moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust-related

hazards.

h) Do not let familiarity gained from frequent use

of tools allow you to become complacent and ignore tool safety principles.

A careless action can cause severe injury within a

fraction of a second.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and safer

at the rate for which it was designed.

b) Do not use the power tool if the switch does not

turn it on and oﬀ .

Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained

users.

e) Maintain power tools and accessories. Check

for misalignment or binding of moving parts, breakage of parts and any other condition that may aﬀ ect the power toolʼs operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained

power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations diﬀ erent from

those intended could result in a hazardous situation.

h) Keep handles and grasping surfaces dry, clean

and free from oil and grease.

Slippery handles and grasping surfaces do not

allow for safe handling and control of the tool in unexpected situations.

5) Service a) Have your power tool serviced by a qualiﬁ ed

repair person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

PRECAUTION Keep children and inﬁ rm persons away. When not in use, tools should be stored out of reach of children and inﬁ rm persons.

RECIPROCATING SAW SAFETY WARNINGS

1. Hold the power tool by insulated gripping surfaces, when performing an operation where the cutting accessory may contact hidden wiring or its own cord.

Cutting accessory contacting a "live" wire may make

exposed metal parts of the power tool "live" and could give the operator an electric shock.

2. Use clamps or another practical way to secure and support the workpiece to a stable platform.

Holding the workpiece by hand or against your body

leaves it unstable and may lead to loss of control.

ADDITIONAL SAFETY WARNINGS

1. Preparing and checking the work environment. Make sure that the work site meets all the conditions laid forth in the precautions.

2. Ensure that the power source to be utilized conforms to the power requirements speciﬁ ed on the product nameplate.

3. Ensure that the power switch is in the OFF position.

If the plug is connected to a receptacle while the power

switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident.

4. When the work area is removed from the power source, use an extension cord of suﬃ cient thickness and rated capacity. The extension cord should be kept as short as practicable.

5. Prior to cutting into walls, ceilings or ﬂ oors, ensure there are no electric cables or conduits inside.

6. Dust produced in operation

The dust produced in normal operation may aﬀ ect the

operator’s health. To wear a dust mask is recommended.

7. When using this unit continuously, the unit may overheat, leading to damage in the motor and switch. Therefore, whenever the housing becomes hot, give the saw a break for a while.

8. If the machine is used continuously at minimum speed, an extra load is applied to the motor which can result in motor seizure. Always operate the power tool so that the blade is not caught by the material during operation. Always adjust the blade speed to enable smooth cutting.

9. Always hold the body handle and front cover of the power tool ﬁ rmly. Otherwise the counterforce produced may result in inaccurate and even dangerous operation.

10. Mounting the blade (Fig. 5)

This unit employs a detachable mechanism that enables

mounting and removal of saw blades without the use of a wrench or other tools.

○ Turn oﬀ the switch and unplug the power cord. Be absolutely sure to keep the switch turned oﬀ and the

power cord unplugged to prevent any accident.

○ Pull the back of the saw blade two or three times by hand

and check that the blade is securely mounted. When pulling the blade, you will know it is properly mounted if it clicks and the lever moves slightly.

English

○ When pulling the saw blade, be absolutely sure to pull it

from the back. Pulling other parts of the blade will result in an injury.

11. Maintenance and inspection of saw blade mount ○ After use, blow away sawdust, earth, sand, moisture,

etc., with air or brush them away with a brush, etc., to ensure that the blade mount can function smoothly.

○ As shown in Fig. 14, carry out lubrication around the

blade holder on a periodic basis by use of cutting ﬂ uid, etc.

○ Continued use of the tool without cleaning and lubricating

the area where the saw blade is installed can result in some slack movement of the lever due to accumulated sawdust and chips. Then, clean up the inside of the blade holder with air and the like and carry out suﬃ cient lubrication.

○ Do not use any saw blade with a worn-out blade hole

(A). Otherwise, the saw blade can come oﬀ , resulting in personal injury. (Fig. 1)

12. Adjusting the swing cutting operation ○ Even for soft materials, you should perform straight

cutting if you wish to make curved or clean cuts.

○ Dust and dirt accumulated on the change lever

section can degrade the function of the change lever. Periodically clean the change lever section.

○ When performing swing cutting, use a saw with straight

blade. If a saw with curved blade is used, the saw blade may be broken or the unit may be damaged.

13. How to use ○ Avoid carrying it plugged to the outlet with your ﬁ nger on

the switch. A sudden startup can result in an unexpected injury.

○ Be careful not to let sawdust, earth, moisture, etc., enter

the inside of the machine through the plunger section during operation. If sawdust and the like accumulate in the plunger section, always clean it before use.

○ Do not remove the front cover. Hold ﬁ rmly the front cover

by hand to operate. But, do not extend your hand or ﬁ nger beyond the ﬂ ange of front cover to avoid an injury.

○

During use, press the base against the material while

cutting.

Vibration can damage the saw blade if the base is not

pressed ﬁ rmly against the workpiece.

Furthermore, a tip of the saw blade can sometimes

contact the inner wall of the pipe, damaging the saw blade.

○ Select a saw blade of the most appropriate length.

Ideally, the length protruding from the base of the saw blade after subtracting the stroke quantity should be larger than the material (see Fig. 10).

If you cut a large pipe, large block of wood, etc., that

exceeds the cutting capacity of a blade; there is a risk that the blade may contact with the inner wall of the pipe, wood, etc., resulting in damage.

○ To maximize cutting eﬃ ciency for the materials you are

using and working conditions, adjust the speed of the saw blade and the switching to swing cutting.

Cutting

○ Press the base ﬁ rmly against the workpiece. ○ Never apply any unreasonable force to the saw blade

when cutting. Doing so can easily break the blade.

○ Fasten a workpiece ﬁ rmly before operation. (Fig. 11) ○ When cutting metallic materials, use proper machine

oil (turbine oil, etc.). When not using liquid machine oil, apply grease over the workpiece.

The service life of the saw blade will be drastically

shortened if you don’t use machine oil.

○ Never apply any unreasonable force to the saw blade

when cutting. Also remember to press the base against the lumber ﬁ rmly.

Sawing curved lines

○ We recommend that you use the BI-METAL blade

mentioned in Table 2 for the saw blade since it is tough and hardly breaks.

English

○ Delay the feed speed when cutting the material into

small circular arcs. An unreasonably fast feed may break the blade.

Plunge cutting (Fig. 12 and 13)

○ Avoid plunge cutting for metallic materials. This can

easily damage the blade.

○ Never pull the switch trigger while the tip of the saw

blade tip is pressed against the material. If you do so, the blade can easily be damaged when it collides with the material.

○ Make absolutely sure that you cut slowly while holding

the body ﬁ rmly. If you apply any unreasonable force to the saw blade during the cutting operation, the blade can easily be damaged.

14. The motor can be locked sometimes, depending on the combination of the material to be cut and the blade. Whenever the motor gets locked, switch it oﬀ immediately.

15. Never touch moving parts.

Never place your hands, ﬁ ngers or other body parts near

the tool’s moving parts.

16. Never operate without all guards in place.

Never operate this tool without all guards or safety

features in place and in proper working order. If maintenance or servicing requires the removal of a guard or safety feature, be sure to replace the guard or safety feature before resuming operation of the tool.

17. NEVER leave tool running unattended. Turn power oﬀ .

Don’t leave tool until it comes to a complete stop.

18. The power tool is equipped with a temperature protection circuit to protect the motor. Continuous work may cause the temperature of the unit to rise, activating the temperature protection circuit and automatically stopping operation. If this happens, allow the power tool to cool before resuming use.

19. Do not give a strong shock to the switch panel or break it. It may lead to a trouble.

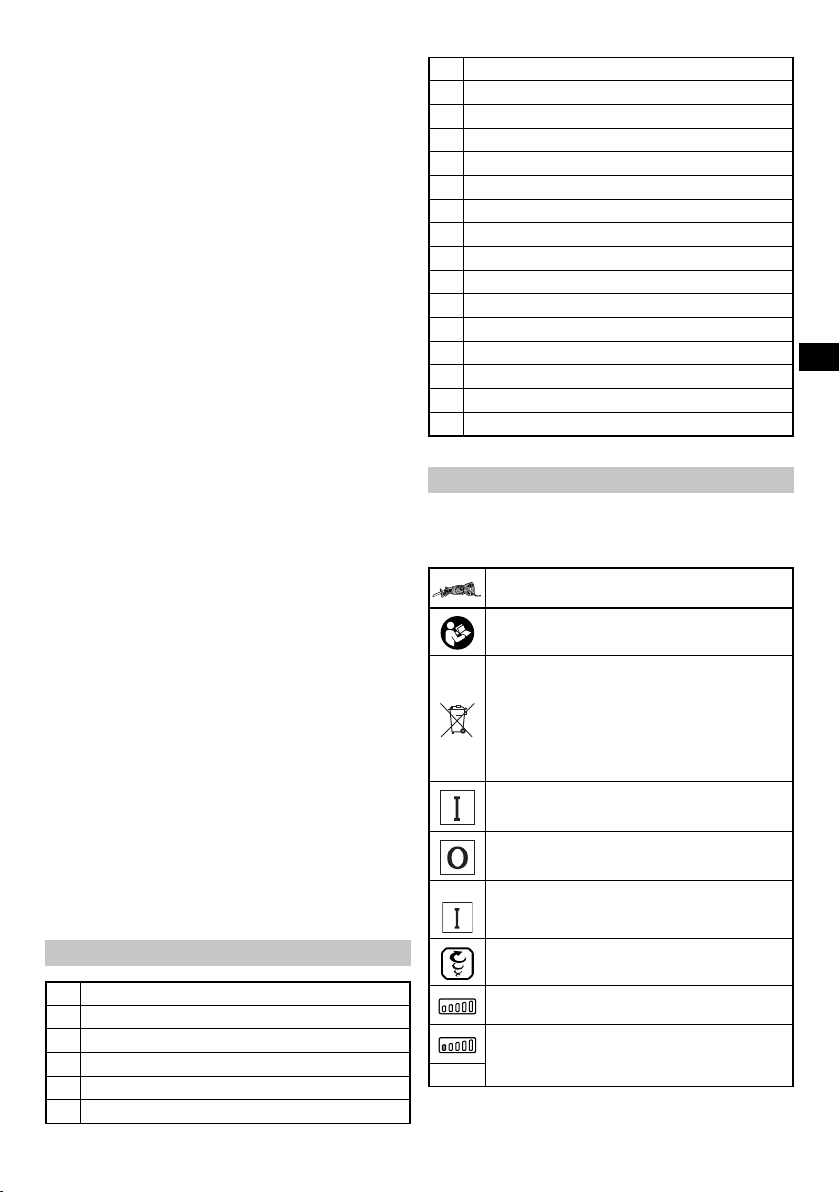

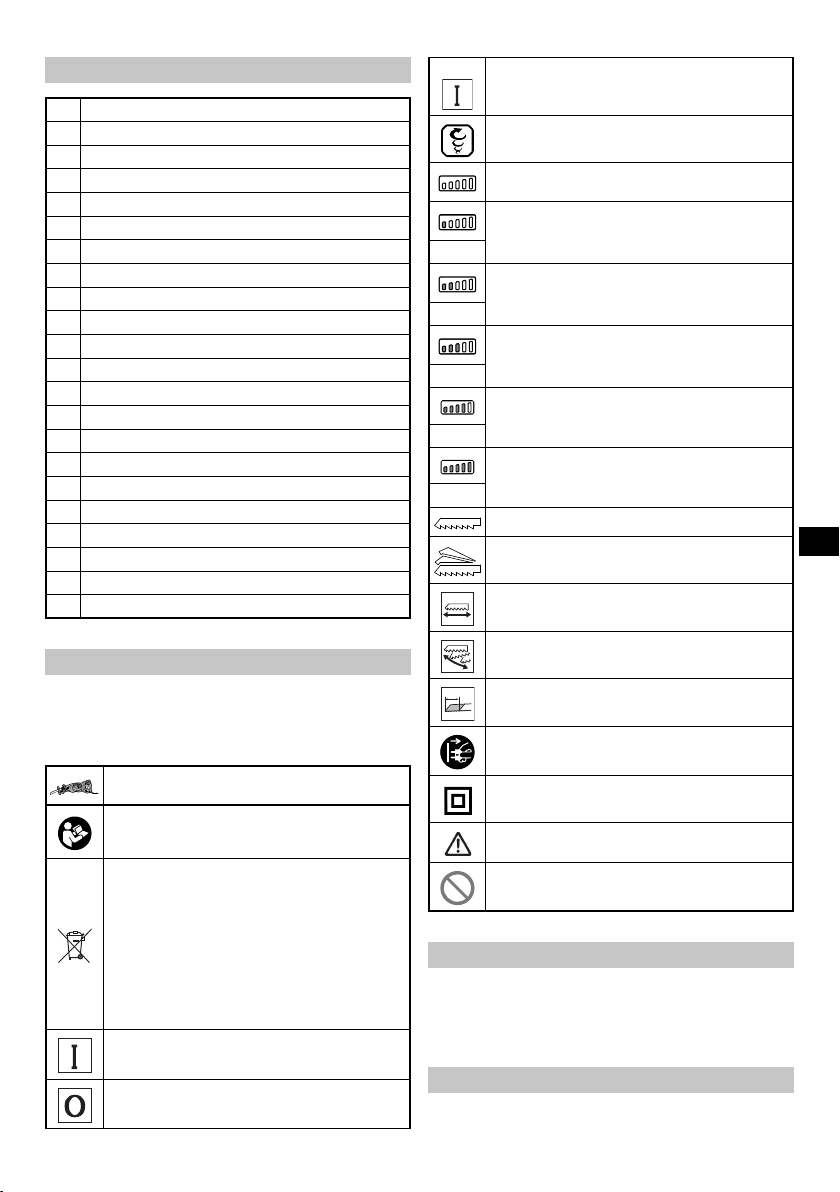

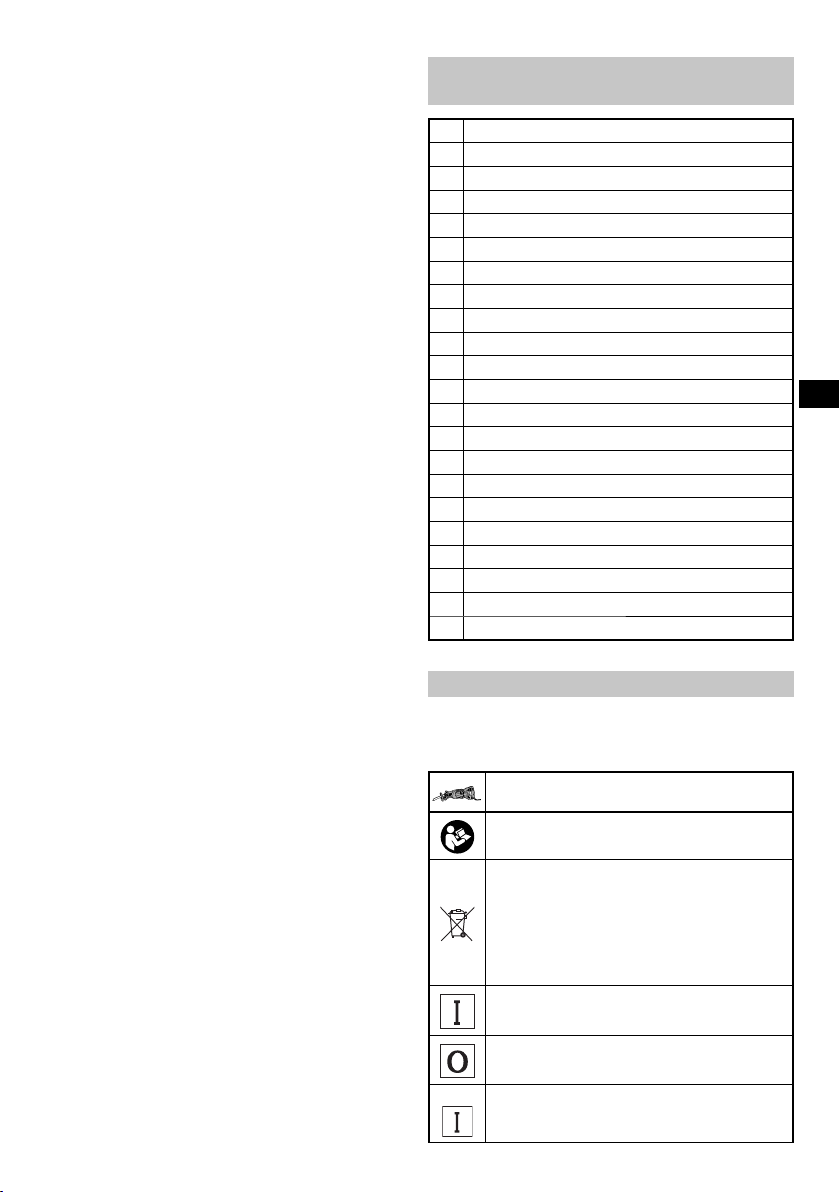

NAMES OF PARTS (Fig. 1 – Fig. 13)

Machine oil

Air gun

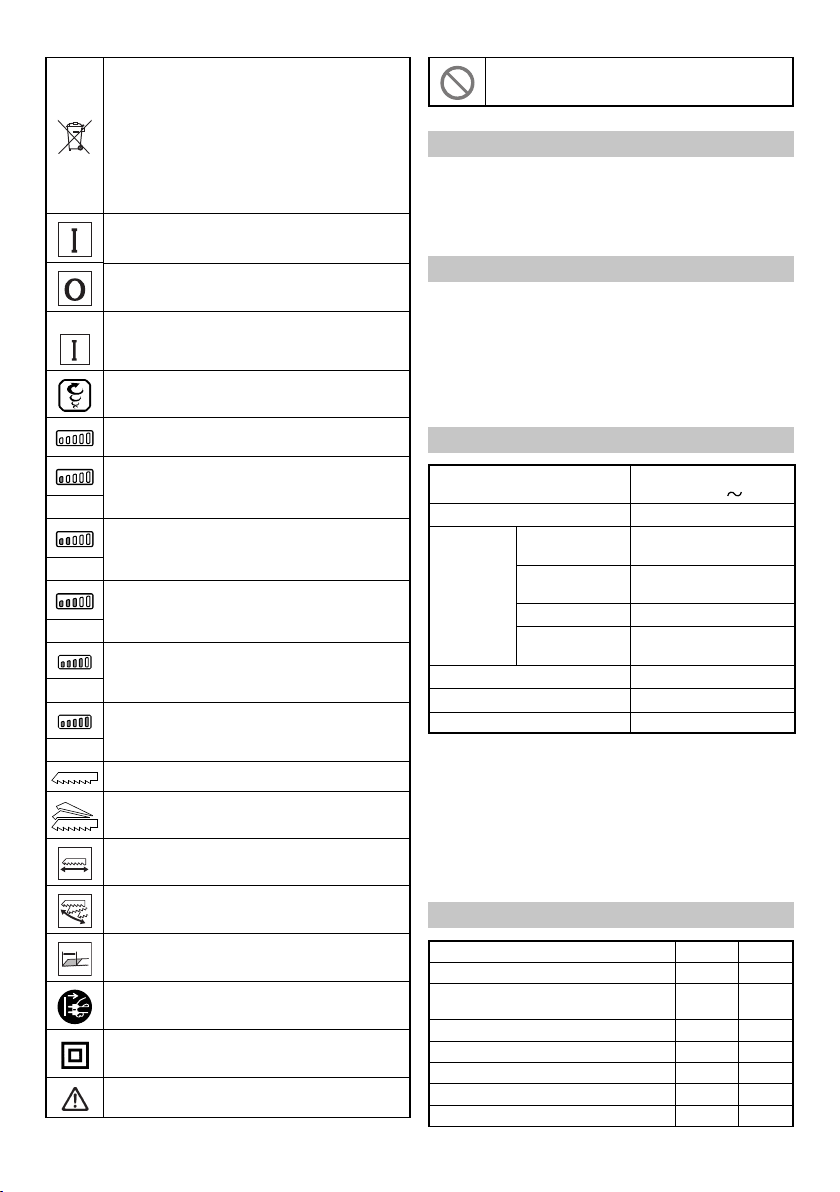

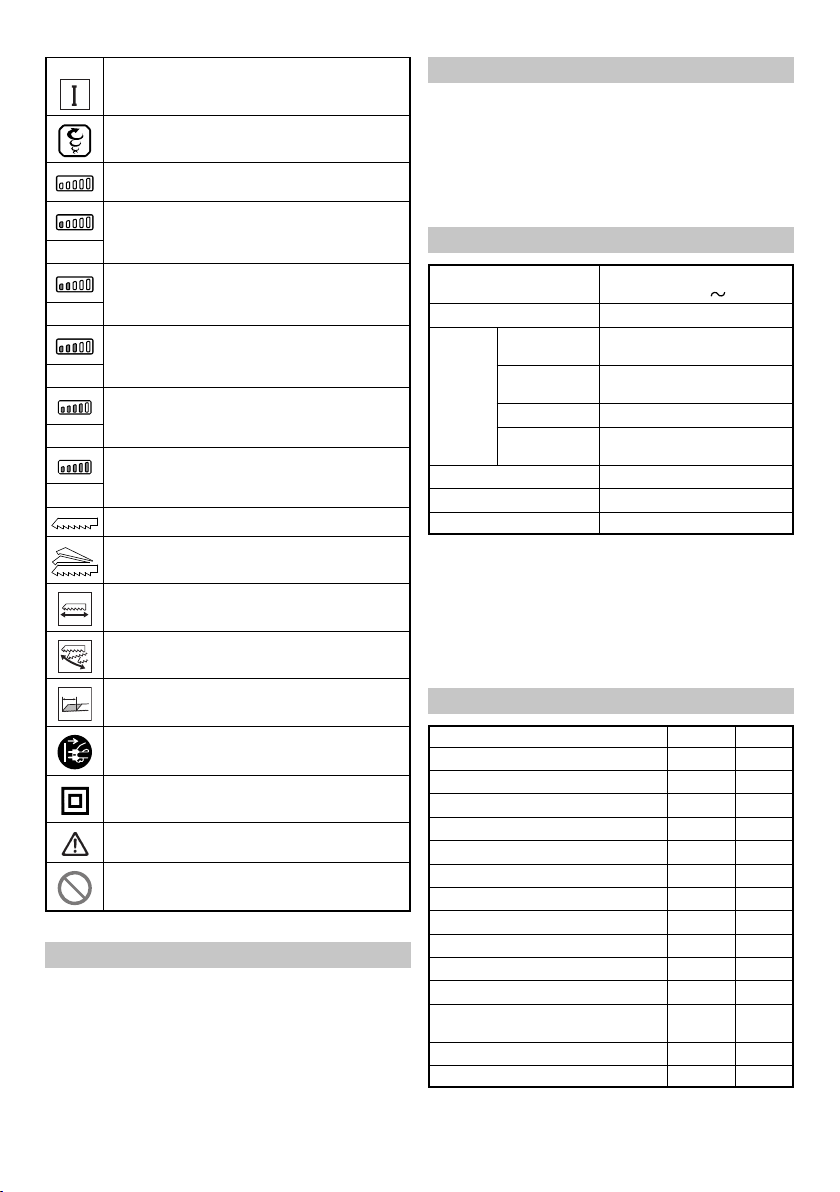

SYMBOLS

WARNING

The following show symbols used for the machine. Be sure that you understand their meaning before use.

CR13VEY: Reciprocating Saw

To reduce the risk of injury, user must read instruction manual.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2012/19/ EU on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Switching ON

Switching OFF

Lock

Switch locks to the “ON” position.

Mode selector switch

Blade holder

Blade

Base

Base lever

Change lever

Handle

Switch trigger

Switch stopper

Motor

Front cover

Housing

Name plate

Hook

Switch palel

Mode selector switch

Blade hole

Lever

Slit of plunger

Another blade

(

Stroke

)

Mode indicator lamp

Minimum speed mode

Minm

Low speed mode

Middle speed mode

High speed mode

Max. speed mode

Maxm

Straight mode

Orbital mode

Straight cutting

English

Orbital cutting

Stroke

Disconnect mains plug from electrical outlet

Class II tool

Warning

Prohibited action

STANDARD ACCESSORIES

In addition to the main unit (1 unit), the package contains the accessories listed on page 143.

Standard accessories are subject to change without notice.

APPLICATIONS

○ Cutting metal and stainless steel pipe. ○ Cutting various lumbers. ○ Cutting mild steel plates, aluminum plates, and copper

plates.

○ Cutting synthetic resins, such as phenol resin and vinyl

chloride.

For details refer to the section entitled “SELECTION OF BLADES”.

SPECIFICATIONS

Voltage (by areas) *

Power Input * 1100 W

Mild Steel Pipe O.D. 130 mm Vinyl Chloride

Capacity

No-Load Speed 0 – 3000 min Stroke 32 mm Weight (without cord) ** 3.9 kg

* Be sure to check the nameplate on product as it is

** According to EPTA-Procedure 01/2014

NOTE

Due to HiKOKI’s continuing program of research and

Pipe Wood Depth 300 mm Mild Steel Plate Thickness 19 mm

subject to change by areas.

development, the speciﬁ cations herein are subject to change without prior notice.

(110 V, 220 V, 230 V,

240 V)

O.D. 130 mm

–1

MOUNTING AND OPERATION

Action Figure Page Switch Operation Adjusting operating speed* Adjusting stroke Mounting the blade 5 139 Dismounting the blade* When the blade broken* Adjusting the base 8 140 How to use the hook* Select a saw blade of the

appropriate length Fastening work piece ﬁ rmly Plunge cutting (for wood) 12 141 Plunge cutting with the saw blade

installed in reverse Maintenance and inspection of

saw blade mount Selecting accessories ― 144

Refer to Table 1, 2 and 3 for use of the blades.

*1 Adjusting operating speed

CAUTION

Select mode while the trigger switch is released. Failure

to do so could result in malfunction. Once you connect the power plug to an outlet and switch on the power, you can change modes with each press of the mode selector switch.

● Speed change mode allows the number of maximum

strokes to be switched between 5 levels: minimum

speed, low speed, middle speed, high speed and Max.

speed. With speed change mode, the set number of maximum

strokes will be maintained even if there is a change in

load. Operating speed

Mode Status Operating speed

Transmisson Mode

*2 Dismounting the blade

CAUTION

Never touch the saw blade immediately after use. The

metal is hot and can easily burn your skin. (1) After pivoting the lever, point the blade downward. The

blade should fall out on its own. If the blade fails to fall

out, pull it out by hand. (Fig. 6)

*3 When the blade is broken Even when the saw blade is broken and remains inside

the small slit of the blade holder, it should fall out when

the lever is pivoted and the blade is pointed downward.

If the blade fails to fall out on its own, take it out by using

the procedures described below. (1) If a part of the broken saw blade is sticking out of the

small slit of the blade holder, pull out the protruding part

and take the blade out.

Min. 0 – 1200 min Low 0 – 1700 min Middle 0 – 2000 min High 0 – 2500 min Max. 0 – 3000 min

2 3 4

6 140 7 140

9 140

13 142

14 142

138 139 139

141

-1

English

(2) If the broken saw blade is hidden inside the small slit,

hook the broken blade using a tip of another saw blade and take it out. (Fig. 7)

*4 How to use the Hook The hook can be used to hang up the unit

temporarilyduring operations.

CAUTION

The hook should never be used to hang the unit on your

person.

When using the hook, check to make sure that the main

unit will not slip and fall, or become unstable by the wind, etc.

Never hang the unit from your belt or trousers as this

could cause accidents.

SELECTION OF BLADES

To ensure maximum operating eﬃ ciency and results, it is very important to select the appropriate blade best suited to the type and thickness of the material to be cut. The blade number is engraved in the vicinity of the mounting portion of each blade. Select appropriate blades by referring to Table 1-3.

Table 1: HCS blades

Blade No. Uses

No. 4

No. 5

Table 2: Bl-METAL blades

Blade No. Uses

No. 101 No. 103 No. 109 No. 141(S)

No. 102 No. 104 No. 110 No. 142(S) No. 143(S)

No. 107

No. 108

No. 121

No. 131 No. 132

For cutting and roughing lumber

For cutting steel and stainless pipes less than 60 mm in outer diameter

For cutting steel and stainless pipes less than 100 mm in outer diameter

For cutting steel and stainless pipes less than 60 mm in outer diameter

For cutting steel and stainless pipes less than 100 mm in outer diameter

For cutting and roughing lumber

All purpose 100 All purpose 100

Thickness

(mm)

50 – 70

Below 30

Thickness

(mm)

2.5 – 6

Below 3.5

100

Table 3: Selection of blades for other materials

Material to

be cut

Iron plate Mild steel

Nonferrous metal

Synthetic resin

Material

quality

plate

Aluminium, Copper and Brass 5 – 20

Phenol resin, Melamine resin, etc.

Vinyl chloride, Acrylic resin, etc.

Thickness

(mm)

2.5 – 10

Below 3.5 No. 107, 108

Below 5 No. 107, 108

10 – 50

5 – 30

10 – 60

5 – 30

Blade No.

No. 101, 102, 103, 104, 109, 110, 131, 141(S), 142(S), 143(S)

No. 101, 102, 103, 104, 109, 110, 131, 132

, 141(S),

142(S), 143(S)

No. 101, 102, 103, 104, 131, 132

, 141(S),

142(S), 143(S) No. 107, 108,

109, 110 No. 101, 102,

103, 104, 131, 132

, 141(S),

142(S), 143(S) No. 107, 108,

109, 110

MAINTENANCE AND INSPECTION

CAUTION

Be sure to switch OFF and disconnect the attachment

plug from the receptacle to avoid a serious accident.

1. Inspecting the blade

Continued use of a dull or damaged blade will result in

reduced cutting eﬃ ciency and may cause overloading of

the motor. Replace the blade with a new one as soon as

excessive abrasion is noted.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that

they are properly tightened. Should any of the screws be

loose, retighten them immediately. Failure to do so could

result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the power

tool. Exercise due care to ensure the winding does not

become damaged and/or wet with oil or water.

4. Replacing supply cord

If the replacement of the supply cord is necessary, it

has to be done by HiKOKI Authorized Service Center to

avoid a safety hazard.

CAUTION

In the operation and maintenance of power tools, the

safety regulations and standards prescribed in each

country must be observed.

English

GUARANTEE

We guarantee HiKOKI Power Tools in accordance with statutory/country speciﬁ c regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a HiKOKI Authorized Service Center.

IMPORTANT

Correct connection of the plug The wires of the main lead are coloured in accordance with the following code:

Blue: — Neutral

Brown: — Live As the colours of the wires in the main lead of this tool may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire coloured blue must be connected to the terminal marked with the letter N or coloured black. The wire coloured brown must be connected to the terminal marked with the letter L or coloured red. Neither core must be connected to the earth terminal.

NOTE

This requirement is provided according to BRITISH STANDARD 2769: 1984. Therefore, the letter code and colour code may not be applicable to other markets except The United Kingdom.

Information concerning airborne noise and vibration

The measured values were determined according to EN62841 and declared in accordance with ISO 4871.

Measured A-weighted sound power level: 99 dB (A) Measured A-weighted sound pressure level: 88 dB (A) Uncertainty K: 5 dB (A).

Wear hearing protection.

Vibration total values (triax vector sum) determined according to EN62841.

Cutting board: Vibration emission value a Uncertainty K = 2.0 m/s

Cutting wooden beams: Vibration emission value Uncertainty K = 2.6 m/s

h, B

, WB = 33.6 m/s

19.5 m/s

NOTE

Due to HiKOKI’s continuing program of research and development, the speciﬁ cations herein are subject to change without prior notice.

The declared vibration total value has been measured in accordance with a standard test method and may be used for comparing one tool with another. It may also be used in a preliminary assessment of exposure.

WARNING

○ The vibration emission during actual use of the power

tool can diﬀ er from the declared total value depending in the ways in which the tool is used.

○ Identify safety measures to protect the operator that

are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched oﬀ and when it is running idle in addition to the trigger time).

Deutsch

(Übersetzung der Original-Gebrauchsanweisung)

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNUNG Bitte beachten Sie sämtliche mit diesem Elektrogerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben.

Wenn die nachfolgenden Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriﬀ „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle

förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an

Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entﬂ ammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu

Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe beﬁ nden.

Wenn Sie abgelenkt werden, können Sie die

Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende

Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen

besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen

oder sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug

eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie das Anschlusskabel nicht

missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose.

Halten Sie das Anschlusskabel von Hitzequellen,

Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlusskabel

erhöhen das Stromschlagrisiko.

e) Verwenden Sie, wenn Sie ein Elektrowerkzeug

im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel

vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeugs

in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer

Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten.

Benutzen Sie keine Elektrowerkzeuge, wenn

Sie müde sind oder unter Einﬂ uss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits

kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie eine persönliche

Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm und Gehörschutz senken bei angemessenem Einsatz das Verletzungsrisiko.

c) Vermeiden Sie unbeabsichtigtes Einschalten.

Achten Sie darauf, dass sich der Schalter in der Aus- (Oﬀ -) Position beﬁ ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit

dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs

angebrachter Schlüssel kann zu Verletzungen führen.

e) Überstrecken Sie sich nicht. Achten Sie jederzeit

darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in

unerwarteten Situationen besser im Griﬀ .

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine lose Kleidung oder Schmuck. Halten Sie Ihr Haar und Ihre Kleidung von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von

beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können

staubbezogene Gefahren vermindert werden.

h) Lassen Sie es nicht zu, dass die durch häuﬁ gen

Gebrauch von Werkzeugen erworbene Vertrautheit Sie nachlässig macht und Sie die Sicherheitsrichtlinien für das Werkzeug ignorieren.

Eine unvorsichtige Handlung kann in

Sekundenbruchteilen zu schweren Verletzungen führen.

4) Einsatz und Pﬂ ege von Elektrowerkzeugen a) Überbeanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit

bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn

es sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter

betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Ziehen Sie den Stecker der Stromversorgung

ab und/oder entfernen Sie den Akkupack vom Elektrowerkzeug, falls abnehmbar, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen

verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind

gefährlich.

e) Wartung von Elektrowerkzeugen und Zubehör.

Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf alle anderen Umstände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf

schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen

Schneiden bleiben weniger häuﬁ g hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeugs für andere

als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Handgriﬀ e und Greiﬄ ächen trocken,

sauber und frei von Öl und Fett.

Rutschige Handgriﬀ e und Greiﬄ ächen lassen keine

sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen zu.

5) Service a) Lassen Sie Elektrowerkzeuge durch qualiﬁ zierte

Fachkräfte und nur unter Einsatz passender Originalersatzteile warten.

Dies sorgt dafür, dass die Sicherheit des

Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

Deutsch

SICHERHEITSHINWEISE FÜR DIE TIGERSÄGE

1. Halten Sie das Elektrowerkzeug bei Arbeiten, bei denen das Schneidezubehör verborgene Stromleitungen berühren könnte, nur an den isolierten Griﬀ -Flächen.

Wenn Schneidewerkzeuge auf einen "gstromführenden"

Draht treﬀ en, können die freigelegten Metallteile das Elektrowerkzeug "gunter Strom setzen" und dem Bediener einen elektrischen Schlag versetzen.

2. Sichern und stützen Sie das Werkstück mit Schraubzwingen oder anderen geeigneten Mitteln auf einer stabilen Unterlage.

Wenn Sie das Werkstück mit der Hand oder an Ihren

Körper gepresst halten, wird es instabil und Sie können die Kontrolle verlieren.

ZUSÄTZLICHE SICHERHEITSHINWEISE

1. Vorbereitung und Überprüfung der Arbeitsumgebung. Stellen Sie sicher, dass der Arbeitsbereich alle in den Vorsichtsmaßnahmen aufgeführten Bedingungen erfüllt.

2. Prüfen Sie, dass die zu verwendende Netzspannung der Angabe auf dem Typenschild entspricht.

3. Prüfen Sie, dass der Netzschalter auf “AUS” steht.

Wenn der Stecker an das Netz angeschlossen wird,

während der Schalter auf “EIN” steht, beginnt das Werkzeug sofort zu laufen, was gefährlich ist.

4. Verwenden Sie, wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, ein Verlängerungskabel ausreichenden Querschnitts und ausreichender Nennleistung. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

5. Bevor man in Wände, Decken oder Böden schneidet, muß man sich sorgfältig davon überzeugen, daß keine elektrischen Kabel oder Kabelrohre darunter liegen.

6. Bei der Arbeit anfallender Staub

Der bei normalen Arbeiten anfallende Staub kann

die Gesundheit des Bedieners beeinträchtigen. Wir empfehlen das Tragen einer Staubmaske.

7. Bei kontinuierlicher Verwendung dieses Gerätes kann sich das Gerät überhitzen und des Motor und der Schalter können beschädigt werden. Lassen Sie die Säge deshalb eine Zeit lang abkühlen, wenn das Gehäuse heiß wird.

8. Wird die Maschine dauerhaft bei minimaler Geschwindigkeit betrieben, wird eine zusätzliche Last auf den Motor ausgeübt, was zum Festfressen des Motors führen kann. Bedienen Sie das Elektrowerkzeug immer so, dass sich die Klinge nicht während des Betriebs im Material verfängt. Stellen Sie die Klingengeschwindigkeit immer so ein, dass ein glatter Schnitt möglich ist.

9. Immer den Körper-Handgriﬀ und die vordere Abdeckung des Elektrowerkzeugs festhalten, weil sonst die Reaktionskraft ungenauen oder sogar gefährlichen Betrieb verursachen kann.

10. Anbringen des Sägeblatts (Abb. 5)

Dieses Gerät verwendet einen abnehmbaren

Mechanismus, der Anbringen und Entfernen von Sägeblättern ohne Verwendung eines Schraubenschlüssels oder anderer Werkzeuge ermöglicht.

○ Schalten Sie dann den Schalter aus und ziehen Sie den

Stecker des Netzkabels aus der Steckdose.

Stellen Sie absolut sicher, daß der Schalter

ausgeschaltet und der Stecker aus der Steckdose gezogen ist, um Unfälle zu verhüten.

Deutsch

○ Ziehen Sie das Sägeblatt zwei-bis dreimal von Hand

zurück und überprüfen Sie, daß das Sägeblatt sicher angebracht ist. Wenn das Sägeblatt sicher angebracht ist, kann beim Zurückziehen ein Klicken gehört werden und der Hebel bewegt sich etwas.

○ Beim Ziehen am Sägeblatt unbedingt darauf achten, nur

an der Rückseite zu ziehen. Ziehen an anderen Teilen des Sägeblatts führt zu Verletzungen.

11. Wartung und Inspektion der Sägeblatthalterung ○ Entfernen Sie nach der Verwendung Sägemehl, Erde,

Sand, Feuchtigkeit usw. mit Druckluft oder einer Bürste usw., um sicherzustellen, daß die Sägeblatthalterung glatt funktionieren kann.

○ Führen Sie periodische Schmierung um den

Sägeblatthalter wie in Abb. 14 gezeigt durch Verwendung von Schneidﬂ üssigkeit usw. durch.

○ Fortgesetzte Verwendung des Werkzeugs ohne

Reinigung und Schmierung des Bereiches, in dem das Sägeblatt installiert ist, kann durch Ansammlung von Sägemehl und Spänen zu etwas lockerer Bewegung des Hebels führen. Reinigen Sie dann die Innenseite des Sägeblatthalters mit Druckluft usw. und führen Sie ausreichende Schmierung durch.

○ Verwenden Sie kein Sägeblatt mit einem abgenutzten

Sägeblattloch (A). Das Sägeblatt kann sich sonst lösen und zu Körperverletzung führen. (Abb. 1)

12. Einstellen des Pendelschnittbetriebs ○ Selbst für weiches Material sollten Sie Geradschnitt

durchführen, wenn Sie gekrümmte oder saubere Schnitte machen wollen.

○ Ansammlung von Staub und Schmutz am

Umschalthebelabschnitt kann die Funktion des Umschalthebels beeinträchtigen. Reinigen Sie den Umschalthebelabschnitt regelmäßig.

○ Wenn Sie mit Schwungschnitt arbeiten, verwenden Sie

eine Säge mit geradem Sägeblatt. Wenn eine Säge mit geschwungenem Sägeblatt verwendet wird, kann das Sägeblatt brechen oder das Gerät kann beschädigt werden.

13. Verwendung ○ Tragen Sie die Säge nicht mit dem Finger am Schalter,

während der Stecker in eine Steckdose gesteckt ist. Ungewolltes Einschalten kann zu unerwarteten Verletzungen führen.

○ Lassen Sie Sägemehl, Erde, Feuchtigkeit usw. nicht

während des Betriebs durch den Tauchkolbenabschnitt in die Maschine eindringen. Wenn sich Sägemehl usw. im Tauchkolbenabschnitt ansammelt, so entfernen Sie es immer vor der Verwendung.

○ Entfernen Sie die vordere Abdeckung nicht.Halten Sie

zum Betrieb die vordere Abdeckung mit der Hand gut fest. Um Verletzungen zu vermeiden, sollten Sie Ihre Hände oder Finger nicht über den Flansch der vorderen

Abdeckung hinausstrecken. ○ Drücken Sie die Basis beim Sägen gegen das Material. Vibrationen können das Sägeblatt beschädigen, wenn

die Basis nicht fest gegen das Werkstück gedrückt wird. Weiterhin kann die Spitze des Sägeblatts manchmal

in Kontakt mit der Innenwand des Rohrs kommen,

wodurch das Sägeblatt beschädigt werden kann. ○ Wählen Sie ein Sägeblatt mit möglichst passender

Länge. Idealerweise sollte die aus der Basis

hervorstehende Länge nach Abzug des Hubs größer als

die Materialdicke sein (siehe Abb. 10). Wenn Sie ein großes Rohr oder einen großen Holzblock

usw. durchsägen, deren Dicke die Sägekapazität des

Sägeblatts überschreitet, so besteht die Gefahr, daß

das Sägeblatt gegen die Innenwand des Rohrs, gegen

das Innere des Holzblocks usw. stoßen und beschädigt

werden kann.

○ Um die Schneideeﬃ zienz für die verwendeten

Materialien und die Arbeitsbedingungen zu maximieren, passen Sie die Geschwindigkeit des Sägeblatts an und schalten Sie auf Schwungschnitt um.

Schneiden

○ Drücken Sie die Basis fest gegen das Werkstück. ○ Lassen Sie beim Sägen niemals eine unangemessene

Kraft auf das Sägeblatt einwirken. Hierdurch kann es leicht zu Bruch des Sägeblatts kommen.

○ Befestigen Sie das Werkstück vor dem Sägen sicher.

(Abb. 11)

○ Verwenden Sie beim Sägen von Metallmaterial

angemessenes Maschinenöl (Turbinenöl usw.). Wenn Sie kein ﬂ üssiges Maschinenöl verwenden, so tragen Sie Schmierfett auf das Werkstück auf.

Die Standzeit des Sägeblatts wird drastisch verkürzt,

wenn Sie kein Maschinenöl verwenden.

○ Lassen Sie beim Sägen niemals eine unangemessene

Kraft auf das Sägeblatt einwirken. Achten Sie auch darauf, die Basis fest gegen das Bauholz zu drücken.

Sägen von gekrümmten Linien

○ Wir empfehlen die Verwendung der in Tabelle 2

angeführten Bimetall-Sägeblätter, da diese sehr widerstandsfähig sind und selten brechen.

○ Verringern Sie die Vorschubgeschwindigkeit wenn Sie

Material in kleinen Kreisbögen schneiden. Übermäßig schneller Vorschub kann Buch des Sägeblatts verursachen.

Einstechsägen (Abb. 12, Abb. 13)

○ Vermeiden Sie Einstechsägen bei Metallmaterial. Dies

kann leicht zu Beschädigung des Sägeblatts führen.

○ Ziehen Sie niemals am Auslöseschalter, während die

Spitze des Sägeblatts gegen das Material gedrückt ist. Hierdurch kann es leicht zu Beschädigung des Sägeblatts kommen, wenn die Spitze gegen das Material stößt.

○ Achten Sie unbedingt darauf, langsam zu sägen,

während Sie den Körper sicher halten. Durch eine unangemessene Kraft auf das Sägeblatt während des Sägens kann es leicht zu Beschädigung des Sägeblatts kommen.

14. Abhängig von der Kombination des zu sägenden Materials und des Sägeblatts kann der Motor manchmal blockiert werden. Schalten Sie das Werkzeug sofort aus, wenn der Motor blockiert wird.

15. Berühren Sie niemals die beweglichen Teile.

Halten Sie niemals Ihre Hände, Finger oder andere

Körperteile in die Nähe der beweglichen Teile des Werkzeugs.

16. Bedienen Sie das Gerät niemals ohne alle Schutzvorrichtungen an der richtigen Stelle.

Bedienen Sie dieses Werkzeug niemals, ohne dass sich

alle Schutzvorrichtungen bzw. Sicherheitsmerkmale an Ort und Stelle und in einem einwandfreien Betriebszustand beﬁ nden. Wenn eine Schutz- oder Sicherheitsvorrichtung für Wartungs- oder ServiceArbeiten entfernt werden muss, denken Sie daran, die Schutz- oder Sicherheitsvorrichtung wieder anzubringen, bevor Sie das Werkzeug wieder in Betrieb nehmen.

17. Lassen Sie das Werkzeug NIEMALS unbeaufsichtigt laufen. Schalten Sie die Stromzufuhr ab.

Lassen Sie das Werkzeug nicht unbeaufsichtigt liegen,

bevor es vollständig zum Stillstand gekommen ist.

18. Das Werkzeug ist mit einer Temperatur-Schutzschalung ausgestattet, um den Motor zu schützen. Kontinuierliche Arbeit kann zu einem Temperaturanstieg des Werkzeugs führen, was die Temperatur-Schutzschalung aktiviert und den Betrieb automatisch stoppt. Sollte dies der Fall sein, lassen Sie das Werkzeug abkühlen, bevor Sie es wieder benutzen.

19. Setzen Sie die Schalttafel nicht starken Erschütterungen aus oder beschädigen sie. Dies kann zu einer Fehlfunktion führen.

BEZEICHNUNG DER TEILE (Abb. 1 – Abb. 13)

Ausschalten OFF

Lock

Verriegelungen auf „EIN“-Position schalten.

Deutsch

Klingenhalter

Klinge

Basis

Basishebel

Umschalthebel

Griﬀ

Schaltauslöser

Schalterstopper

Motor

Vordere Abdeckung

Gehäuse

Typenschild

Haken

Schaltfeld

Moduswahlschalter

Klingenloch

Hebel

Kolbenschlitz

Weitere Klinge

(

Hub

)

Maschinenöl

Druckluftpistole

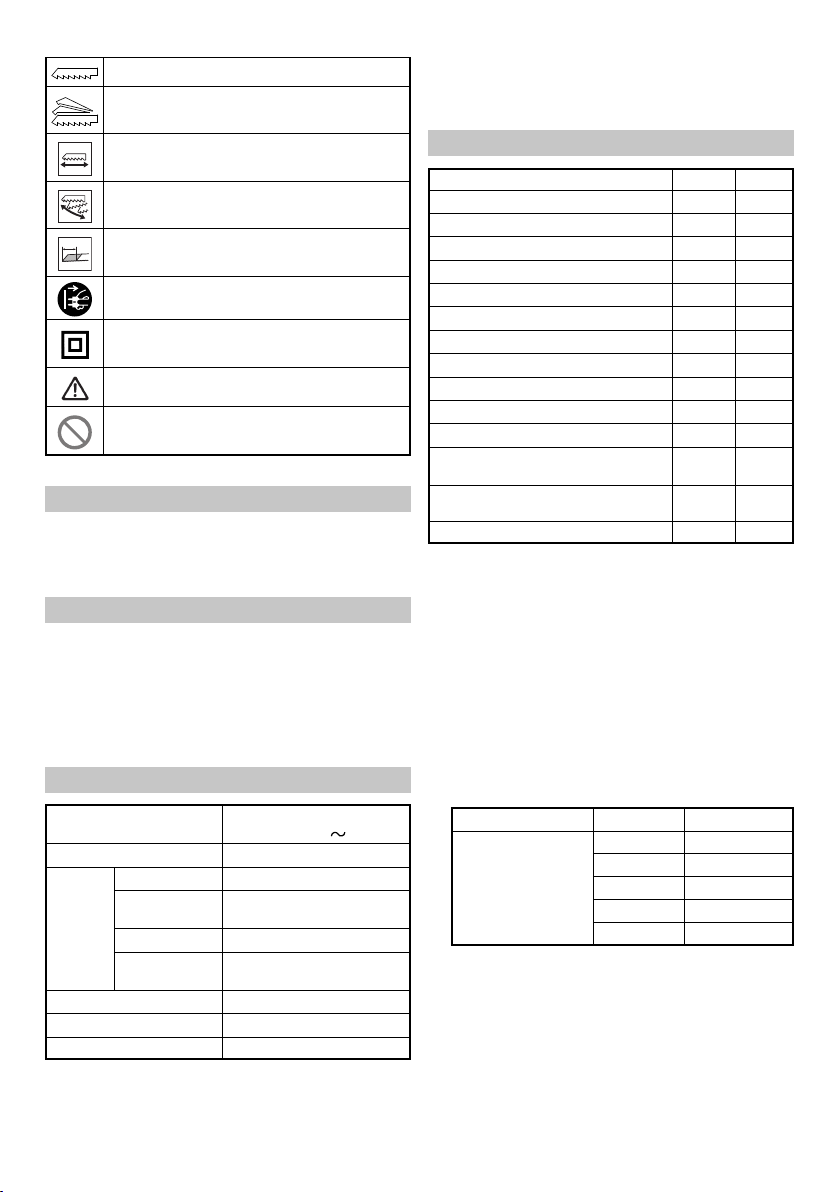

SYMBOLE

WARNUNG Die folgenden Symbole werden für diese Maschine

verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

CR13VEY: Tigersäge

Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2012/19/ EU über Elektro- und Elektronikaltgeräte und deren Umsetzung in nationales Recht müssen die verbrauchten Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Einschalten ON

Moduswahlschalter

Modus-Anzeigelampe

Minimaler Geschwindigkeitsmodus

Minm

Niedriger Geschwindigkeitsmodus

Mittlere Geschwindigkeitsmodus

Hoher Geschwindigkeitsmodus

Max. Geschwindigkeitsmodus

Maxm

Gerader Modus

Orbitalmodus

Gerades Schneiden

Orbitales Schneiden

Hub

Ziehen Sie den Hauptstecker aus der elektrischen Steckdose ab.

Werkzeug der Klasse II

Warnung

Unzulässige Handlung

STANDARDZUBEHÖR

Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung die auf der Seite 143 aufgelisteten Zubehörteile.

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

Deutsch

VERWENDUNG

○ Schneiden von Metall und Edelstahl-Rohren. ○ Schneiden verschiedener Nutzhölzer. ○ Schneiden von Flußstahlplatten, Aluminiumplatten und

Kupferplatten.

○ Schneiden von Kunstharzen, wie Phenolharz und

Vinylchlorid.

Bezüglich weiterer Einzelheiten siehe Abschnitt “AUSWAHL DER SÄGEBLÄTTER“.

TECHNISCHE DATEN

Spannung (nach Gebieten) *

Stromaufnahme *

Flußstahlrohr

Leistungsvermögen

Leerlaufgeschwindigkeit 0 – 3000 min Hub 32 mm Gewicht (ohne Kabel)** 3,9 kg

* Prüfen Sie unbedingt die Gerätplakette auf dem Produkt,

da diese je nach Gebiet verschieden sein kann.

** Gemäß EPTA-Verfahren 01/2014

HINWEIS

Aufgrund des ständigen Forschungs- und

Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

Vinylchloridrohr Holz Weicher Stahl

(110 V, 220 V, 230 V,

240 V)

1100 W Außendurchmesser 130 mm Außendurchmesser 130 mm

Tiefe 300 mm

Dicke 19 mm

–1

MONTAGE UND BETRIEB

Aktion Bedienung des Schalters 2 138 Einstellung der

Betriebsgeschwindigkeit* Hub einstellen 4 139 Montage der Klinge 5 139 Herausnehmen des Sägeblatts* Wenn die Klinge gebrochen ist* Anpassen der Basis 8 140 So verwenden Sie den Haken* Wählen Sie ein Sägeblatt mit

passender Länge Sicheres Befestigen des Werkstücks 11 141 Tauchfräsen (für Holz) 12 141 Tauchsägen mit umgekehrt

eingebautem Sägeblatt Wartung und Inspektion der

Sägeblatt-Montiervorrichtung Auswahl von Zubehör

Beziehen Sie sich für die Verwendung der Sägeblätter auf die Tabellen 1, 2 und 3.

Abbildung

Seite

3 139

140

7 140

9 140

10 141

13 142

14 142

― 144

*1 Einstellung der Betriebsgeschwindigkeit

VORSICHT

Wählen Sie den Modus aus, während der

Auslöseschalter freigegeben ist. Andernfalls können

Fehlfunktionen auftreten. Sobald Sie den Stecker in eine Steckdose einstecken und das Gerät einschalten, können Sie die Modi mit jedem Druck auf den Modus-Auswahlschalter ändern.

● Dank des Drehzahländerungsmodus kann die Anzahl

der maximalen Hübe zwischen 5 Stufen umgeschaltet

werden: minimale Geschwindigkeit, niedrige

Geschwindigkeit, mittlere Geschwindigkeit, hohe

Geschwindigkeit und maximale Geschwindigkeit. Mit dem Drehzahländerungsmodus wird die festgelegte

Anzahl an maximalen Hüben beibehalten, auch wenn

eine Laständerung vorliegt. Betriebsdrehzahl

Modus Status Betriebsdrehzahl

Min. 0 – 1200 min Niedrig 0 – 1700 min

Übertragungsmodus

*2 Herausnehmen des Sägeblatts

VORSICHT

Berühren Sie das Sägeblatt niemals direkt nach dem

Gebrauch. Das Metall ist heiß und kann leicht Ihre Haut

verbrennen. (1) Richten Sie das Sägeblatt nach dem Schwenken des

Hebels nach unten. Das Sägeblatt sollte von selbst

herausfallen. Falls das Sägeblatt nicht herausfällt,

ziehen Sie es mit der Hand heraus. (Abb. 6)

*3 Wenn das sägeblatt gebrochen ist Selbst wenn das Sägeblatt gebrochen ist und im

kleinen Schlitz des Sägeblatthalters verbleibt, sollte

es herausfallen, wenn der Hebel geschwenkt und das

Sägeblatt nach unten gerichtet wird. Wenn das Sägeblatt

nicht von selbst herausfällt, nehmen Sie es gemäß den

nachfolgend beschriebenen Verfahren heraus. (1) Wenn ein Teil des gebrochenen Sägeblatts aus dem

kleinen Schlitz des Sägeblatthalters hervortritt, ziehen

Sie den vorstehenden Teil heraus und nehmen Sie das

Sägeblatt heraus. (2) Wenn das gebrochene Sägeblatt im kleinen Schlitz

versteckt ist, haken Sie das gebrochene Sägeblatt mit

der Spitze eines anderen Sägeblatts ein und nehmen

Sie es heraus. (Abb. 7)

*4 Verwendung des Hakens Der Haken kann dazu verwendet werden, das Gerät

beim Betrieb provisorisch aufzuhängen.

VORSICHT

Der Haken darf niemals dazu verwendet werden, das

Gerät am Körper des Anwenders aufzuhängen. Bei Verwendung des Hakens sicherstellen, dass das

Gerät nicht rutscht und herunterfällt oder durch Wind

usw. Unstabil wird. Niemals das Gerät am Gürtel oder an der Arbeitskleidung

befestigen, da dadurch Unfälle verursacht werden

können.

Mittel 0 – 2000 min Hoch 0 – 2500 min Max. 0 – 3000 min

-1

AUSWAHL DER SÄGEBLÄTTER

Zur Sicherstellung maximaler Betriebseﬃ zienz und bester Ergebnisse ist es sehr wichtig, das für den zu sägenden Materialtyp und die Materialdicke am besten geeignete Sägeblatt zu wählen.

Die Klingennummer ist in der Nähe des Einsatzteils jeder Klinge eingraviert. Wählen Sie die passende Klinge, indem Sie sich nach Tabelle 1-3 richten.

Tabelle 1: HCS-Sägeblätter

Sägeblatt-Nr.

Nr. 4 Für das Schneiden und

Nr. 5 Für das Schneiden und

Tabelle 2: Bimetall-Sägeblätter

Sägeblatt-Nr.

Nr. 101 Nr. 103 Nr. 109 Nr. 141(S)

Nr. 102 Nr. 104 Nr. 110 Nr. 142(S) Nr. 143(S)

Nr. 107 Zum Sägen von Rohren aus

Nr. 108 Zum Sägen von Rohren aus

Nr. 121 Zum Sägen und Bearbeiten von

Nr. 131 Allzweck 100 Nr. 132 Allzweck 100

Tabelle 3: Wahl von Sägeblättern für andere Materialien

Zu sägendes

Eisenblech Weiches

Nichteisenmetall

Rohbearbeiten von Schnittholz

Zum Sägen von Rohren aus Stahl und rostfreiem Stahl mit einem Außendurchmesser von weniger als 60 mm

Zum Sägen von Rohren aus Stahl und rostfreiem Stahl mit einem Außendurchmesser von weniger als 100 mm

Stahl und rostfreiem Stahl mit einem Außendurchmesser von weniger als 60 mm

Stahl und rostfreiem Stahl mit einem Außendurchmesser von weniger als 100 mm

Bauholz

Material

Verwendung

Materialqualität

Stahlblech

Aluminium, Kupfer und Messing

Dicke (mm)

2,5 – 10

Unter 3,5 Nr. 107, 108

5 – 20

Unter 5 Nr. 107, 108

Dicke

(mm)

50 – 70

Unter 30

Dicke (mm)

2,5 – 6

Unter 3,5

100

Sägeblatt-Nr.

Nr. 101, 102, 103, 104, 109, 110, 131, 141(S), 142(S), 143(S)

Nr. 101, 102, 103, 104, 109, 110, 131, 132, 141(S), 142(S), 143(S)

Deutsch

Kunstharz Phenolharz,

Melaminharz usw. 10 – 50

Vinylchlorid, Akrylharz usw. 10 – 60

5 – 30

Nr. 101, 102, 103, 104, 131, 132, 141(S), 142(S), 143(S)

Nr. 107, 108, 109, 110

Nr. 101, 102, 103, 104, 131, 132, 141(S), 142(S), 143(S)

Nr. 107, 108, 109, 110

WARTUNG UND INSPEKTION

VORSICHT

Immer den Betriebsschalter auf „Aus“ (OFF) stellen und

den Netzstecker aus der Steckdose ziehen, um Unfälle

zu vermeiden.

1. Inspektion der Sägeblätter

Die Weiterbenutzung eines stumpfen oder beschädigten

Sägeblattes führt zu verminderter Schnittleistung und

kann eine Überbelastung des Motors hervorrufen.

Das Sägeblatt wird durch ein neues ersetzt, sobald

übermäßiger Verschleiß festgestellt wird.

2. Inspektion der Befestigungsschrauben

Untersuchen Sie regelmäßig alle Befestigungsschrauben

und stellen Sie sicher, dass sie richtig festgezogen sind.

Sollte sich eine der Schrauben lockern, ziehen Sie sie

sofort wieder fest an. Falls dies nicht getan wird, könnte

das zu ernsthaften Gefahren führen.

3. Wartung des Motors

Die Wicklung des Motors ist das „Herzstück“ des

Elektrowerkzeugs. Wenden Sie die gebotene Sorgfalt

auf, um sicherzustellen, dass die Wicklung nicht

beschädigt und/oder mit Öl oder Wasser benetzt wird.

4. Auswechseln des Netzkabels

Wenn eine Auswechslung des Netzkabels erforderlich

ist, muss dies zur Vermeidung von Gefahren von

einem durch HiKOKI autorisierten Service-Zentrum

durchgeführt werden.

VORSICHT

Bei Betrieb und Wartung von Elektrowerkzeugen

müssen die Sicherheitsvorschriften und Normen

beachtet werden.

GARANTIE

Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspeziﬁ schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung ﬁ nden, an ein von HiKOKI autorisiertes Servicezentrum.

Deutsch

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN62841 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 99 dB (A) Gemessener A-gewichteter Schalldruck: 88 dB (A) Messunsicherheit K: 5 dB (A).

Gehörschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN62841.

Schneidebrett: Vibrationsemissionswert Messunsicherheit K = 2,0 m/s

Holzbalken schneiden: Vibrationsemissionswert Messunsicherheit K = 2,6 m/s

Der angegebene Vibrationsgesamtwert wurde nach einer Standardtestmethode gemessen und kann zum Vergleich zwischen verschiedenen Werkzeugen dienen. Er kann auch für eine Vorbeurteilung der Aussetzung verwendet werden.

WARNUNG

○ Der Vibrationsemissionswert während der tatsächlichen

Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird.

○ Legen Sie Sicherheitsmaßnahmen zum Schutz des

Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).

h, B

= 19,5 m/s

= 33,6 m/s

HINWEIS

Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

(Traduction des instructions d’origine)

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR L’OUTIL

AVERTISSEMENT Lire tous les avertissements de sécurité, instructions, illustrations et spéciﬁ cations donnés avec cet outil électrique.

Le non-respect de toutes les instructions indiquées cidessous peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à l’outil électrique alimenté par le secteur (avec cordon d’alimentation) ou à l’outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

Conserver la zone de travail propre et bien éclairée.

Les zones en désordre ou sombres sont propices

aux accidents.

b) Ne pas faire fonctionner les outils électriques

en atmosphère explosive, par exemple en présence de liquides inﬂ ammables, de gaz ou de poussières.

Les outils électriques produisent des étincelles qui

peuvent enﬂ ammer les poussières ou les fumées.

c) Maintenir les enfants et les badauds à l’écart

pendant l’utilisation de l’outil.

Les distractions peuvent faire perdre le contrôle de

l’outil à l’utilisateur.

2) Sécurité électrique

a) Il faut que les ﬁ ches de l’outil électrique soient

adaptées au socle. Ne jamais modiﬁ er la ﬁ che de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre.

Des ﬁ ches non modiﬁ ées et des socles adaptés

réduiront le risque de décharge électrique.

b) Éviter tout contact du corps avec des surfaces

reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de décharge électrique si le

corps de l’utilisateur est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des

conditions humides.

La pénétration d’eau à l’intérieur d’un outil

augmentera le risque de décharge électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser le

cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubriﬁ ant, des arêtes ou des parties en mouvement.

Des cordons endommagés ou emmêlés augmentent

le risque de décharge électrique.

e) Lorsqu’on utilise un outil à l’extérieur, il faut

utiliser un prolongateur adapté à l’utilisation extérieure.

L’utilisation d’un cordon adapté à l’utilisation

extérieure réduit le risque de décharge électrique.

f) Si l’usage d’un outil dans un emplacement

humide est inévitable, utiliser une alimentation protégée par un dispositif diﬀ érentiel à courant résiduel (DDR).

L’usage d’un DDR réduit le risque de décharge

électrique.

Français

3) Sécurité des personnes a) Rester vigilant, regarder ce que l’on est en train

de faire et faire preuve de bon sens dans son utilisation de l’outil.

Ne pas utiliser un outil lorsqu’on est fatigué

ou sous l’emprise de drogues, d’alcool ou de médicaments.

Un moment d’inattention en cours d’utilisation d’un

outil peut entraîner des blessures graves.

b) Utiliser un équipement de sécurité. Toujours

porter des verres de protection.

L’utilisation d’un équipement de protection comme

un masque antipoussière, des chaussures de sécurité antidérapantes, un casque de sécurité ou des protections auditives dans des conditions appropriées réduira les risques de blessures corporelles.

c) Éviter tout démarrage intempestif. S’assurer

que l’interrupteur est en position d’arrêt avant de brancher l’outil au secteur et/ou à la batterie, de le ramasser ou de le porter.

Porter un outil en ayant le doigt sur l’interrupteur ou

brancher un outil dont l’interrupteur est en position de marche est source d’accidents.

d) Retirer toute clé de réglage avant de mettre

l’outil en marche.

Une clé laissée ﬁ xée sur une partie tournante de

l’outil peut donner lieu à des blessures.

e) Ne pas se pencher trop loin. Garder une position

et un équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l’outil dans des

situations inattendues.

f) S’habiller de manière adaptée. Ne pas porter

de vêtements amples ou de bijoux. Gardez vos cheveux et vos vêtements loin des pièces mobiles.

Les pièces en mouvement peuvent happer les

vêtements amples, les bijoux ou les cheveux longs.

g) Si des dispositifs sont fournis pour le

raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire les

risques dus aux poussières.

h) La familiarité acquise par une utilisation

fréquente des outils ne doit pas vous rendre complaisant et vous faire ignorer les principes de sécurité des outils.

Un geste imprudent peut causer de graves blessures

en une fraction de seconde.

4) Utilisation et entretien de l’outil a) Ne pas forcer l’outil. Utiliser l’outil adapté à

l’application souhaitée.

Si l’on utilise l’outil électrique adéquat en respectant

le régime pour lequel il a été conçu, il réalisera un travail de meilleure qualité et plus sûr.

Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa.

Un outil électrique ne pouvant être contrôlé par

l’interrupteur représente un danger et doit être réparé.

c) Débrancher la ﬁ che de la source d’alimentation

et/ou retirer la batterie de l’outil, si elle est détachable, avant tout réglage, changement d’accessoires ou avant de ranger l’outil.

Ces mesures de sécurité préventives réduiront les

risques de démarrage accidentel de l’outil électrique.

d) Après utilisation, ranger l’outil électrique hors

de portée des enfants et ne laisser aucune personne l’utiliser si elle n’est pas familiarisée avec les outils électriques ou ces instructions.

Les outils électriques représentent un danger entre

des mains inexpertes.

Français

e) Entretenir les outils électriques et les

accessoires. Assurez-vous que les pièces en mouvement ne sont pas désalignées ou coincées, qu’aucune pièce n’est cassée ou que l’outil électrique n’a subi aucun dommage pouvant aﬀ ecter son bon fonctionnement. Si l’outil électrique est endommagé, le faire réparer avant de le réutiliser.

De nombreux accidents sont dus à des outils mal

entretenus.

f) Garder aﬀ ûtés et propres les outils permettant

de couper.

Un outil bien entretenu aux bords bien aﬀ ûtés

risquera moins de se coincer et sera plus facile à maîtriser.

g) Utiliser l’outil, les accessoires et les lames, etc.,

conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser.

L’utilisation d’un outil électrique à des ﬁ ns autres que

celles prévues est potentiellement dangereuse.

h) Garder les poignées et les surfaces de

préhension propres, sèches et exemptes d’huile et de graisse.

Les poignées et surfaces de préhension glissantes

ne permettent pas de manipuler et de contrôler l’outil de manière sûre dans des situations inattendues.

5) Maintenance et entretien a) Conﬁ er l’entretien de l’outil à un réparateur

qualiﬁ é utilisant uniquement des pièces de rechange identiques.

Cela assurera le maintien de la sécurité de l’outil.

PRÉCAUTIONS Maintenir les enfants et les personnes inﬁ rmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes inﬁ rmes.

4. Lorsque la zone de travail est éloignée de la source

5. Avant de couper dans murs, plafonds ou planchers,

6. Poussière produite pendant l’opération La poussière produite pendant l’opération normale peut

7. Lorsque l’appareil fonctionne longtemps sans

8. Si la machine est utilisée en continu à vitesse minimale,

9. Maintenir toujours fermenent la poignée principal et le

10. Montage de la lame (Fig. 5) L’outil utilise un mécanisme amovible qui permet de

○ Couper l’interrupteur et débrancher et le cordon

Bien s’assurer que l’interrupteur est coupé et le cordon

○ De la main, tirer deux ou trois fois de suite sur le dos de

○ Lorsqu’on tire sur la lame, bien veiller à ne tirer que sur le

AVERTISSEMENTS DE SÉCURITÉ DE LA SCIE ALTERNATIVE

1. Tenir l’outil électrique par une surface de prise isolée, lorsqu’on eﬀ ectue une tâche où l’accessoire de coupe pourrait toucher un câblage caché ou son propre cordon d’alimentation.

Le contact de l’faccessoire de coupe avec un ﬁ l sous

tension peut transmettre du courant dans les pièces métalliques exposées de l’foutil et communiquer une décharge électrique à l’opérateur.

2. Utilisez des dispositifs de serrage ou un autre moyen pratique pour immobiliser et maintenir la pièce sur une surface stable.

Tenir la pièce à usiner avec la main ou contre votre corps

la rend instable et peut conduire à une perte de contrôle.

AVERTISSEMENTS DE SÉCURITÉ SUPPLÉMENTAIRES

1. Préparer et vériﬁ er l’environnement de travail. S’assurer que la zone de travail remplit toutes les conditions énumérées dans les précautions.

2. S’assurer que la source d’alimentation utilisée est conforme aux exigences spéciﬁ ées sur la plaque signalétique du produit.

3. S’assurer que l’interrupteur d’alimentation est en position d’arrêt.

Si la ﬁ che est branchée dans une prise alors que

l’interrupteur d’alimentation est en position de marche, l’outil électrique démarrera immédiatement, ce qui peut provoquer un grave accident.

11. Entretien et inspection de la monture de lame

○ Après l’utilisation, souﬄ er toute sciure, terre, sable,

○ Comme indiqué sur la Fig. 14, graisser périodiquement

○ Une utilisation continue de l’outil sans nettoyer ni

○ Ne pas utiliser de lame de scie avec un oriﬁ ce de lame

12. Réglage de la coupe oscillante

○ Même avec des matériaux tendres, eﬀ ectuer une coupe

○ La poussière et la saleté accumulées sur la section

○ Pour une coupe pendulaire, utilisez une scie à lame

d’alimentation, utiliser un cordon prolongateur d’une épaisseur et d’une capacité nominale suﬃ santes. Le cordon prolongateur doit être aussi court que possible.

s’assurer qu’ils ne cachent ni câbles ni lignes électriques.

nuire à la santé de l’opérateur. Le port d’un masque antipoussière est recommandé.

interruption, il risque de surchauﬀ er, entraînant des dommages du moteur et de l’interrupteur. En conséquence, chaque fois que le boîtier devient chaud, arrêter la scie pendant quelque temps.

une charge supplémentaire est appliquée au moteur, ce qui peut entraîner le grippage du moteur. Toujours utiliser l’outil électrique de sorte que la lame ne reste pas coincée par le matériau pendant le fonctionnement. Toujours régler la vitesse de la lame pour permettre une coupe ﬂ uide.

carter avant de la machine. Dans le cas contraire, la force de recul peut amoindrir la précision de travail et présenter aussi quelque danger.

monter et de démonter les lames de scie sans l’aide de clé ni d’aucun autre outil.

d’alimentation.

débranché pour éviter tout risque d’accident.

la lame pour vériﬁ er qu’elle est solidement ﬁ xée. En tirant sur la lame, l’on saura qu’elle est montée correctement si l’on entend un déclic et que le levier bouge légèrement.

dos de la lame. L’on risque de se blesser si l’on tire sur d’autres sections.

humidité, etc. à l’aide d’une brosse, etc., pour garantir le bon fonctionnement de la monture de lame.

tout le pourtour du support de lame avec du ﬂ uide de coupe, etc.

graisser la section où la lame de scie est montée risque d’entraîner un manque de nervosité du levier en raison d’une accumulation de sciure et de copeaux. Puis nettoyer l’intérieur du support de lame, avec un jet d’air par exemple, et bien graisser.

usé (A). La lame pourrait se détacher, ce qui entraînerait des blessures corporelles. (Fig. 1)

droite si l’on veut obtenir une courbe ou des coupes nettes.

du sélecteur risquent de détériorer les performances de sélection. Nettoyer périodiquement la section du sélecteur.

droite. Si vous optez pour une scie à lame courbe, cette dernière risque de se briser ou d'endommager la machine.

13. Utilisation

○ Eviter de le transporter branché dans une prise avec le

doigt sur l’interrupteur. Un démarrage brusque pourrait entraîner des blessures inattendues.

○ Veiller à ce que la sciure, la terre, l’humidité, etc. ne

pénètrent pas à l’intérieur de l’outil par la section du plongeur pendant le fonctionnement. Si ce genre de matériaux se sont accumulés dans la section du plongeur, toujours nettoyer avant l’utilisation.

○ Ne pas retirer le couvercle avant. De la main, tenez

fermement le couvercle avant pour le manipuler. Pour éviter de vous blesser, ne laissez pas la main ou les doigts dépasser du ﬂ asque du couvercle avant.

○ Pendant l’utilisation, appuyer le socle contre le matériau

pour couper.

Les vibrations risquent d’endommager la lame si le socle

n’est pas appuyé fermement contre la pièce.

Par ailleurs, l’extrémité de la lame peut entrer en

contact avec la paroi interne du tube, ce qui risque d’endommager la lame.

○ Sélectionner une lame de la longueur appropriée.

Idéalement, la longueur qui ressort du socle de la lame après soustraction de la distance de course doit être plus grande que le matériau (voir Fig. 10).

Si l’on coupe un gros tuyau ou une pièce de bois

volumineuse qui dépassent la capacité de coupe de la lame, la lame risque d’entrer en contact avec la paroi interne du tube ou avec le bois, etc., ce qui provoquera des dommages.

○ Pour que l'eﬃ cacité de la coupe soit optimale pour les

matériaux et les conditions de travail, réglez la vitesse de la lame de la scie et enclenchez la coupe pendulaire.

Découpe

○ Appuyer le socle fermement contre la pièce. ○ Ne jamais appuyer trop fort sur la lame pendant la

coupe. Cela pourrait facilement casser la lame.

○ Fixer solidement la pièce avant de procéder. (Fig. 11) ○ Pour la coupe de métaux, utiliser de l’huile de machine

appropriée (huile de turbine, etc.). Si l’on n’utilise pas d’huile de machine liquide, appliquer de la graisse sur toute la surface de la pièce.

La durée de service de la lame diminuera

considérablement si l’on n’utilise pas d’huile de machine.

○ Ne jamais appuyer trop fort sur la lame pendant la coupe.

Par ailleurs, bien penser à appuyer le socle solidement contre la pièce.

Sciage de lignes courbes

○ Il est recommandé d’utiliser la lame BIMETAL

mentionnée au Tableau 2 car elle est solide et qu’elle se casse rarement.

○ Ralentir la vitesse d’avance pour couper le matériau en

petits arcs circulaires. Une vitesse excessive risque de casser la lame.

Attaque en plein bois (Fig. 12, Fig. 13)

○ Eviter les attaques en plein matériau avec les métaux.

Cela endommagerait facilement la lame.

○ Ne jamais tirer sur la gâchette alors que l’extrémité

de la lame est appuyée contre le matériau. La lame s’endommagera facilement si elle entre en contact avec le matériau.

○ Veiller impérativement à couper le matériau lentement

et en tenant le corps de l’outil fermement. Si l’on appuie trop fort sur la lame pendant l’opération de coupe, la lame risque de s’endommager facilement.

14. Il arrive que le moteur se grippe, selon la combinaison du matériau à couper et de la lame utilisée. Quand le moteur se grippe, arrêter immédiatement l’outil.

15. Ne touchez jamais les pièces mobiles.

Ne jamais placer les mains, les doigts ou d’autres parties

Français

du corps à proximité des pièces mobiles de l’outil.

16. Ne jamais faire fonctionner sans que tous les dispositifs de protection soient en place.

Ne jamais utiliser cet outil sans que tous les dispositifs

de protection ou de sécurité ne soient en place et en bon état de marche. Si un entretien ou des réparations nécessitent le retrait d’une protection ou d’une sécurité, s’assurer de remplacer la protection ou le dispositif de sécurité avant d’eﬀ ectuer l’opération de l’outil.

17. Ne JAMAIS laisser de l’outil en marche sans surveillance. Mettez l’appareil hors tension.

Ne pas laisser l’outil tant qu’il n’est pas complètement

arrêté.

18. L’outil électrique est équipé d’un circuit de protection thermique pour protéger le moteur. Une utilisation en continu risque de provoquer une augmentation de la température de l’appareil et d’activer le circuit de protection thermique, ainsi que d’arrêter automatiquement le fonctionnement. Dans ce cas, laissez l’appareil électrique refroidir avant de reprendre l’utilisation.

19. Ne pas faire subir de choc violent au panneau de commande ni le casser. Cela risque d’entraîner un dysfonctionnement.

NOMS DES PIÈCES (Fig. 1 – Fig. 13)

Support de lame

Lame

Base

Levier de base

Levier de changement

Poignée

Gâchette

Commutateur d’arrêt

Moteur

Couvercle avant

Logement

Plaque d'identiﬁ cation

Crochet

Panneau de commutation

Commutateur de sélecteur de mode

Oriﬁ ce de lame

Levier

Fente du plongeur

Autre lame

(

Course

)

Huile de machine

Pistolet à air

Français

SYMBOLES

AVERTISSEMENT Les symboles suivants sont utilisés pour l’outil. Bien

se familiariser avec leur signiﬁ cation avant d’utiliser l’outil.

CR13VEY: Scie sabre

Pour réduire les risques de blessures, l’utilisateur doit lire le manuel d’utilisation.

Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Bouton ON

Bouton OFF

Lock

Commutateur verrouillé sur la position « ON ».

Commutateur de sélecteur de mode

Témoin d'indicateur de mode

Mode vitesse minimale

Minm

Mode basse vitesse

Mode moyenne vitesse

Mode haute vitesse

Mode vitesse max.

Maxm

Mode droit

Mode orbital

Découpe droite

Coupe orbitale

Course

Débrancher la ﬁ che principale de la prise électrique

Outil de classe II

Avertissement

Action interdite

ACCESSOIRES STANDARD

Outre l’unité principale (1 unité), l’emballage contient les accessoires répertoriés à la page 143.

Les accessoires standard sont sujets à changement sans préavis.

APPLICATIONS

○ Coupe de tuyaux en métal et en acier inoxydable. ○ Coupe de diﬀ érents bois de charpente. ○ Coupe de plaque en acier doux, de plaque d’aluminium

et de cuivre.

○ Coupe de résines synthétiques, comme résine

phénolique et chlorure de vinyl.

Pour plus amples détails, se rapporter à la section “CHOIX DE LA LAME”.

SPÉCIFICATIONS

Tension (par zones) *

Entrée d’alimentation * 1100 W

Tuyau en acier doux

Tube de

Capacité

Vitesse sans charge 0 – 3000 min Course 32 mm Poids (sans le cordon)** 3,9 kg

* Vériﬁ er la plaque nominale du produit, qui peut être

** Selon la procédure EPTA 01/2014

REMARQUE

Par suite du programme permanent de recherche et de

chlorure de vinyle

Bois Profondeur 300 mm Tôle d’acier

doux

diﬀ érente d’un pays à l’autre.

développement HiKOKI, ces spéciﬁ cations peuvent faire l’objet de modiﬁ cations sans avis préalable.

(110 V, 220 V, 230 V,

240 V)

Diam. ext. 130 mm

Epaisseur 19 mm

–1

INSTALLATION ET FONCTIONNEMENT

Action Figure Page Fonctionnement du commutateur 2 138 Réglage de la vitesse de

fonctionnement*

Réglage du balayage 4 139 Montage de la lame 5 139 Démontage de la lame* Lorsque la lame est cassée*

Réglage de la base 8 140 Comment utiliser le crochet* Sélectionnez une lame de scie de la

longueur adéquate

Fixation ferme de la pièce à travailler 11 141 Coupe en plongée (pour le bois) 12 141 Découpe plongeante avec la lame de

scie montée dans le sens inverse Entretien et contrôle de la lame de

scie à monter Sélection des accessoires

Pour l’utilisation des lames, voir les Tableaux 1, 2 et 3.

*1 Réglage de la vitesse de fonctionnement

ATTENTION

Sélectionner le mode tandis que la gâchette est

relâchée. Le non-respect de cette consigne pourrait

provoquer un dysfonctionnement. Une fois que vous aurez branché la ﬁ che électrique à une prise de courant et mis l’appareil sous tension, vous pourrez changer de mode à chaque fois que vous appuierez sur le commutateur de sélection de mode.

● Le mode de changement de vitesse permet de changer

le nombre maximal de balayages entre 5 niveaux :

vitesse minimale, vitesse basse, vitesse moyenne,

haute vitesse et vitesse max. Avec le mode de changement de vitesse, le nombre

de balayages maximum est maintenu même s’il y a un

changement de charge. Vitesse de fonctionnement

Mode État

Min. 0 – 1200 min

Mode de transmission

Basse 0 – 1700 min Moyenne 0 – 2000 min Haute 0 – 2500 min Max. 0 – 3000 min

*2 Démontage de la lame

ATTENTION

Ne jamais toucher la lame immédiatement après

utilisation. Le métal est chaud et peut vous brûler la

peau. (1) Après avoir fait pivoter le levier, pointer la lame vers le

bas. La lame devrait tomber toute seule. Si la lame ne

tombe pas, la sortir manuellement. (Fig. 6)

3 139

140

7 140

9 140

10 141

13 142

14 142

― 144

Vitesse de

fonctionnement

-1

Français

*3 Lorsque la lame est cassée Même lorsque la lame est cassée et reste à l’intérieur

de la petite fente du support de lame, elle doit tomber lorsque le levier est pivoté et que la lame est dirigée vers le bas. Si la lame ne tombe d’elle-même, la faire sortir à l’aide de la procédure décrite ci-dessous.

(1) Si une partie de la lame cassée sort de la petite fente du

support de lame, tirer la partie saillante et retirer la lame.

(2) Si la lame cassée caché est à l’intérieur de la petite

fente, crocheter la lame cassée à l’aide de l’extrémité d’une autre lame de scie et la retirer. (Fig. 7)

*4 Comment utiliser le crochet Le crochet peut servir à suspendre momentanément

l’appareil pendant que vous l’utilisez.

ATTENTION

N’utilisez jamais le crochet pour acrocher l’appareil sur

vous.

Quand vous utilisez le crochet, assurez-vous que

l’appareil principal ne glissera et ne tombera pas, qu’il ne deviendra pas instable sous l’eﬀ et du vent, etc.

N’accrochez jamais l’appareil à votre ceinture ou

pantalon car cela pourrait provoquer un accident.

CHOIX DE LA LAME

Pour obtenir une eﬃ cacité maximale et les meilleurs résultats, il est très important de choisir la lame qui convient au type et à l’épaisseur du matériau à couper. Le numéro de la lame est gravé à proximité de la partie de montage de chaque lame. Sélectionnez les lames appropriées en vous référant au Tableau 1-3.

Tableau 1: Lames HSC

No. de

lame

No. 4 Pour coupe et dégrossissage

No. 5 Pour coupe et dégrossissage

de bois

Utilisations

Tableau 2: Lames BI-MÉTAL

No. de

lame

No. 101 No. 103 No. 109 No. 141(S)

No. 102 No. 104 No. 110 No. 142(S) No. 143(S)

No. 107

No. 108

No. 121

No. 131 No. 132

Pour la coupe de tubes en acier et en acier inoxydable de moins de 60 mm de diamètre extérieur

Pour la coupe de tubes en acier et en acier inoxydable de moins de 100 mm de diamètre extérieur

Pour la coupe de tubes en acier et en acier inoxydable de moins de 60 mm de diamètre extérieur

Pour la coupe de tubes en acier et en acier inoxydable de moins de 100 mm de diamètre extérieur

Pour la coupe et le dégrossissage du bois

Tout usage 100 Tout usage 100

Utilisations

Epaisseur

(mm)

50 – 70

Moins de

Epaisseur

(mm)

2,5 – 6

Moins de

3,5

Moins de

3,5

100

Français

Tableau 3: Sélection des lames pour les autres matériaux

Matériau à

couper

Tôle de fer Tôle d’acier

Métaux non ferreux

Résine synthétique phénol,

Qualité du

matériau

doux

Aluminium, laiton et cuivre 5 – 20

Résine au mélanine, résine, etc.

Chlorure de vinyle, Résine acrylique, etc.

Epaisseur

(mm)

2,5 – 10

Moins de

3,5

Moins de 5

10 – 50

5 – 30

10 – 60

5 – 30

No. de lame

No. 101, 102, 103, 104, 109, 110, 131, 141(S), 142(S), 143(S)

No. 107, 108

No. 101, 102, 103, 104, 109, 110, 131, 132, 141(S), 142(S), 143(S)

No. 107, 108 No. 101, 102,

103, 104, 131, 132, 141(S), 142(S), 143(S)

No. 107, 108, 109, 110

No. 101, 102, 103, 104, 131, 132, 141(S), 142(S), 143(S)

No. 107, 108, 109, 110

GARANTIE

Nous garantissons que l’ensemble des outils électriques HiKOKI sont conformes aux réglementations spéciﬁ ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l’usure et les dommages normaux. En cas de réclamation, veuillez envoyer l’outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la ﬁ n du mode d’emploi, dans un service après-vente HiKOKI agréé.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN62841 et déclarées conformes à ISO 4871.

Niveau de puissance sonore pondérée A : 99 dB (A) Niveau de pression acoustique pondérée A : 88 dB (A) Incertitude K : 5 dB (A).

Porter des protections anti-bruit.

Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN62841.

Planche à découper : Valeur d’émission de vibration a Incertitude K = 2,0 m/s

Coupe de poutres en bois : Valeur d’émission de vibration Incertitude K = 2,6 m/s

h, B

= 19,5 m/s

= 33,6 m/s

ENTRETIEN ET VÉRIFICATION

ATTENTION

Veiller à mettre l’outil hors tension et à débrancher la

ﬁ che de la prise secteur pour éviter un accident grave.

1. Contrôle de la lame

L’utilisation continue d’une lame émoussée ou

endommagée pourrait réduire l’eﬃ cacité de coupe

et provoquer une surchage du moteur. Remplacer la

lame par une nouvelle dès que des traces d’abrasion

apparaissent.

2. Vériﬁ cation des vis de ﬁ xation

Vériﬁ er régulièrement toutes les vis de ﬁ xation et

s’assurer qu’elles sont bien serrées. S’il advient qu’une

vis se desserre, la resserrer immédiatement. Le fait de

négliger ce point pourrait entrainer de graves dangers.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le « cœur » même

de l’outil électrique. Veiller soigneusement à ce que ce

bobinage ne soit pas endommagé et/ou mouillé par de

l’huile ou de l’eau.

4. Remplacement du cordon d’alimentation

Si le cordon d’alimentation doit être remplacé, faire

appel au service après-vente HiKOKI agréé pour éviter

tout risque.

ATTENTION

Lors de l’utilisation et de l’entretien d’un outil électrique,

respecter les règlements et les normes de sécurité en

vigueur dans le pays en question.

La valeur totale des vibrations a été mesurée par une méthode d’essai standard et peut être utilisée pour comparer un outil à un autre. Elle peut également être utilisée pour une évaluation préliminaire du niveau d’exposition.

AVERTISSEMENT

○ La valeur d’émission de vibrations en fonctionnement de

l’outil électrique peut être diﬀ érente de la valeur totale déclarée, en fonction des utilisations de l’outil.

○ Identiﬁ er les mesures de protection de l’utilisateur

fondées sur une estimation de l’exposition en conditions d’utilisation (tenant compte de tous les aspects du cycle d’utilisation, tels que les moments où l’outil est mis hors tension ou lorsqu’il tourne à vide en plus des temps de déclenchements).

REMARQUE

Par suite du programme permanent de recherche et de développement HiKOKI, ces spéciﬁ cations peuvent faire l’objet de modiﬁ cations sans avis préalable.

(Traduzione delle istruzioni originali)

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI

AVVERTENZA Leggere tutti gli avvertimenti di sicurezza, le istruzioni e le speciﬁ che in dotazione con il presente utensile elettrico.

La mancata osservanza di tutte le istruzioni elencate di seguito può provocare scosse elettriche, incendio e/o lesioni gravi.

Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l’area operativa pulita e ordinata.

Aree operative sporche o disordinate possono

favorire gli infortuni.

b) Non utilizzare gli elettroutensili in atmosfere

esplosive, ad es. in presenza di liquidi, gas o polveri inﬁ ammabili.

Gli elettroutensili generano delle scintille che

potrebbero accendere la polvere o i fumi.

c) Tenere lontani bambini e astanti durante

l’utilizzo degli elettroutensili.

Qualsiasi distrazione può essere causa di perdita di

controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere

idonee alle prese disponibili. Non modiﬁ care mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore.

L’utilizzo di spine intatte e corrispondenti alle prese

disponibili ridurrà il rischio di scosse elettriche.

Evitare qualsiasi contatto con le superﬁ ci a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi.

In caso di messa a terra o massa del corpo, sussiste

un maggior rischio di scosse elettriche.

c) Non esporre gli elettroutensili alla pioggia o

all’umidità.

La penetrazione di acqua negli elettroutensili

aumenterà il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzarlo per il trasporto,

o per tirare o scollegare l’elettroutensile.

Tenere il cavo lontano da fonti di calore, oli,

bordi appuntiti o parti in movimento.

Cavi danneggiati o attorcigliati possono aumentare il

rischio di scosse elettriche.

e) Durante l’uso degli elettroutensili all’esterno,

utilizzare una prolunga idonea per usi esterni.

L’utilizzo di cavi per esterno riduce il rischio di scosse

elettriche.

Se è impossibile evitare l’impiego di un elettroutensile in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD).

L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l’uso degli elettroutensili, state all’erta,

veriﬁ cate ciò che state eseguendo e adottate sempre il buon senso.

Non utilizzate gli elettroutensili qualora siate

stanchi, sotto l’inﬂ uenza di farmaci, alcol o cure mediche.

Anche un attimo di disattenzione durante l’uso degli

elettroutensili potrebbe essere causa di gravi lesioni personali.

b) Indossate l’attrezzatura di protezione personale.

Indossate sempre le protezioni oculari.

L’attrezzatura protettiva, quali maschera facciale,

calzature di sicurezza antiscivolo, caschi o protezioni uditive, utilizzata nelle condizioni appropriate, ridurrà il rischio di lesioni personali.

c) Impedite le accensioni involontarie. Prima del

collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, veriﬁ cate che l’interruttore sia posizionato su OFF.

Il trasporto degli elettroutensili tenendo le dita

sull’interruttore o l’attivazione elettrica degli utensili che hanno l’interruttore su ON, implica il rischio di incidenti.

d) Prima di attivare l’elettroutensile, rimuovete

qualsiasi chiave di regolazione.

Lasciando la chiave in un componente in rotazione

dell’elettroutensile, sussiste il rischio di lesioni personali.

e) Mantenersi in equilibrio. Mantenersi sempre su

due piedi, in equilibrio stabile.

Ciò consente di controllare al meglio l’elettroutensile

in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti

larghi o gioielli. Tenere i capelli e gli abiti lontani dalle parti in movimento.

Abiti allentati, gioielli e capelli lunghi potrebbero

impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento

ad apparecchiature di rimozione e raccolta polveri, veriﬁ care che queste siano collegate e utilizzate in modo adeguato.

L’utilizzo della raccolta della polvere può ridurre i

rischi connessi alle polveri.

h) Non lasciare che la familiarità acquisita con

l’uso frequente di strumenti consenta di diventare troppo sicuri di sé e ignorare i principi di sicurezza dello strumento.

Un’azione disattenta può causare gravi lesioni in una

frazione di secondo.

4) Utilizzo e manutenzione degli elettroutensili a) Non utilizzare elettroutensili non idonei.

Utilizzare l’elettroutensile idoneo alla propria applicazione.

Utilizzando l’elettroutensile corretto, si garantirà

un’esecuzione migliore e più sicura del lavoro, alla velocità di progetto.

b) Non utilizzare l’elettroutensile qualora non

sia possibile accenderlo/spegnerlo tramite l’interruttore.

É pericoloso utilizzare elettroutensili che non

possano essere azionati dall’interruttore. Provvedere alla relativa riparazione.

c) Prima di eﬀ ettuare qualsiasi regolazione,

sostituire gli accessori o riporre gli utensili elettrici, scollegare la spina dalla presa elettrica e/o rimuovere il pacco batteria, se staccabile, dall’utensile elettrico.

Queste misure di sicurezza preventive riducono il

rischio di avvio involontario dell’elettroutensile.

d) Depositare gli elettroutensili non utilizzati

lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l’elettroutensile.

É pericoloso consentire che utenti non esperti

utilizzino gli elettroutensili.

Italiano

e) Manutenzione di utensili elettrici e accessori.

Veriﬁ care che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero inﬂ uenzare negativamente il funzionamento dell’utensile elettrico. In caso di guasti, provvedere alla riparazione dell’elettroutensile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa

manutenzione.

f) Mantenere gli strumenti di taglio aﬃ lati e puliti.

Gli strumenti di taglio in condizioni di manutenzione

adeguata, con bordi aﬃ lati, sono meno soggetti al bloccaggio e sono più facilmente controllabili.

g) Utilizzare l’elettroutensile, gli accessori, le

punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

L’uso dell’utensile elettrico per operazioni diverse

da quelle previste potrebbe causare una situazione pericolosa.

h) Tenere le maniglie e le superﬁ ci di presa

asciutte, pulite e libere da olio e grasso.

Maniglie e superﬁ ci di presa scivolose non

consentono una movimentazione e un controllo sicuri dell’utensile in situazioni impreviste.

5) Assistenza a) Aﬃ date le riparazioni dell’elettroutensile a

persone qualiﬁ cate che utilizzino solamente parti di ricambio identiche.

Ciò garantirà il mantenimento della sicurezza

dell’elettroutensile.

PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

PRECAUZIONI DI SICUREZZA RELATIVE AL SEGHETTO ALTERNATIVO DIRITTO

1. Aﬀ errare l’elettroutensile dalle superﬁ ci isolate quando si eseguono operazioni in cui l’attrezzo di taglio potrebbe venire a contatto con ﬁ li elettrici nascosti o con il proprio ﬁ lo.

Il contatto dell’accessorio da taglio con un ﬁ lo in tensione

potrebbe mettere in tensione le parti metalliche esposte dell’utensile e dare una scossa elettrica all’operatore.

2. Utilizzare morsetti o un altro modo pratico per ﬁ ssare e sostenere il pezzo da lavorare su una piattaforma stabile.

Reggere il pezzo da lavorare con la mano o contro il

corpo lo rende instabile e potrebbe provocare la perdita di controllo.

PRECAUZIONI DI SICUREZZA AGGIUNTIVE

1. Preparazione e controllo dell’ambiente di lavoro. Controllate che il vostro ambiente di lavoro corrisponda alla caratteristiche esposte nella sezione riguardante la precauzioni da prendersi.

2. Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all’alimentazione di corrente speciﬁ cate nella piastrina dell’apparecchio.

3. Mettere l’interruttore in posizione SPENTO. Se la spina è inﬁ lata in una presa mentre l’interruttore è

acceso, l’utensile elettrico si mette immediatamente in moto, facilitando il veriﬁ carsi di incidenti gravi.

4. Quando l’ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di suﬃ ciente spessore e di prestazione adeguata. La prolunga deve essere più corta possibile.

5. Prima di tagliare muri, soﬃ tti o pavimenti, assicurarsi che non vi siano all’interno né cavi elettrici né condotte.

6. Polvere generata durante l’uso

La polvere generata durante il normale uso potrebbe

avere un eﬀ etto sulla salute dell’operatore. Si consiglia di indossare una maschera per la polvere.

7. Lorsque l’appareil fonctionne longtemps sans interruption, il risque de surchauﬀ er, entraînant des dommages du moteur et de l’interrupteur. En conséquence, chaque fois que le boîtier devient chaud, arrêter la scie pendant quelque temps.

8. Se la macchina viene utilizzata in modo continuo a velocità minima, viene applicato un carico extra al motore, cosa che può provocare il grippaggio del motore. Azionare sempre l’utensile elettrico in modo che la lama non rimanga bloccata dal materiale durante la lavorazione. Regolare sempre la velocità della lama per permettere un taglio scorrevole.

9. Impugnare sempre saldamente l’impugnatura sul corpo dell’utensile, per evitare che la forza di controreazione produce un lavoro impreciso e persino pericoloso.

10. Montaggio della lama (Fig. 5)

Questa unità impiega un meccanismo staccabile che

permette di montare e rimuovere le lame sega senza che sia necessario usare chiavi o altri utensili.

○ Disattivare l’interruttore e scollegare il cavo di

alimentazione.

Assicurarsi bene che l’interruttore sia disattivato e che il

cavo di alimentazione sia scollegato per evitare incidenti.

○ Tirare due o tre volte il retro della lama sega con la mano

per controllare che sia montata saldamente. Quando si tira la lama, si capisce che è montata correttamente se emette uno scatto e la leva si muove leggermente.

○ Quando si tira la lama della sega, fare bene attenzione

a tirarla dal retro. Se tirano altre parti della lama saranno causate ferite.

11. Manutenzione e ispezione dell’attacco lama sega

○ Dopo l’uso, soﬃ are via segatura, terra, sabbia, umidità,

ecc. con aria o spazzolarli via con una spazzola ecc. per assicurare che l’attacco lama possa funzionare bene.

○ Come mostrato nella Fig. 14, eseguire periodicamente

la lubriﬁ cazione intorno al portalama usando ﬂ uido da taglio, ecc.

○ Se si continua ad usare l’utensile senza pulire e

lubriﬁ care l’area in cui è montata la lama sega, il movimento della leva può diventare lento a causa dell’accumulo di segatura e trucioli. Quindi usare aria compressa o simili per pulire l’interno del supporto leva e lubriﬁ care a suﬃ cienza.

○ Non usare alcuna lama sega in un foro lama usurato (A).

Altrimenti la lama sega può staccarsi, causando lesioni alle persone. (Fig. 1)

12. Regolazione del funzionamento a taglio alternato

○ Anche per materiali morbidi, usare il taglio diritto se si

desidera tagliare in linee curve o nette.

○ Polvere e sporco accumulati sulla sezione leva di

cambiamento possono ostacolare il funzionamento della leva di cambiamento. Pulire periodicamente la sezione leva di cambiamento.

○ Quando si eﬀ ettua un taglio rotatorio, utilizzare una

sega con lama diritta. Se viene utilizzata una sega con una lama ricurva, la lama potrebbe rompersi o l’unità potrebbe essere danneggiata.

13. Modo di impiego ○ Evitare di trasportarlo tenendo il dito sullíinterruttore

mentre è collegato ad una presa di corrente. Un avviamento improvviso potrebbe causare lesioni impreviste.

○ Fare attenzione a che segatura, terra, umidità, ecc.

non penetrino all’interno della macchina attraverso la sezione stantuﬀ o durante il funzionamento. Se segatura o simili si accumulano nella sezione stantuﬀ o, pulire sempre prima dell’uso.

○ Non rimuovere il coperchio anteriore. Durante l’uso,

tenere saldamente il coperchio anteriore con le mani. Per evitare lesioni, non stendere la mano o le dita oltre la ﬂ angia del coperchio anteriore.

○ Durante l’uso, premere la base contro il materiale

durante il taglio. Le vibrazioni possono danneggiare la lama della sega se la base non è premuta con forza contro il pezzo da lavorare.

Inoltre una punta della lama sega potrebbe venire in

contatto con la parete interna del tubo, danneggiando la lama della sega.

○ Selezionare una lama sega della lunghezza più

appropriata. Idealmente, la lunghezza della lama sega dopo la sottrazione della distanza della corsa deve essere superiore allo spessore del materiale (vedere la Fig. 10).

Se si taglia un tubo grande, un pezzo di legno grosso,

ecc. che eccede la capacità di taglio di una lama, esiste il rischio che la lama venga in contatto con la parete interna del tubo, legno, ecc. causando danni.

○ Per ottimizzare l'eﬃ cacia del taglio dei materiali utilizzati

e le condizioni di lavoro, regolare la velocità della lama della sega e lo spostamento su taglio rotatorio.

Taglio

○ Premere la base saldamente contro il pezzo da lavorare. ○ Non applicare mai una forza irragionevole alla lama della

sega durante il taglio. Tali azioni possono facilmente rompere la lama.

○ Fissare saldamente il pezzo da lavorare prima di

cominciare. (Fig. 11)

○ Quando si tagliano materiali metallici, usare olio da

macchina appropriato (olio da turbina, ecc.). Quando non si usa olio da macchina liquido, applicare grasso sopra il pezzo da lavorare.

La durata utile di una lama sega è grandemente ridotta

se non si usa oliod a macchina.

○ Non applicare mai una forza irragionevole alla lama sega

durante il taglio. Ricordare inoltre di premere la base con fermezza contro il legno.

Segatura di linee curve

○ Consigliamo di usare la lama BIMETAL citata nella

Tabella 2 come lama sega, perché è robusta e si rompe diﬃ cilmente.

○ Rallentare la velocità di avanzamento quando si taglia

il materiale in piccoli archi circolari. Un avanzamento eccessivamente veloce può rompere la lama.

Taglio a stantuﬀ o (Fig. 12, Fig. 13)

○ Evitare il taglio a stantuﬀ o per materiali metallici. Questo

può facilmente danneggiare la lama.

○ Non tirare mai il grilletto mentre la punta della lama sega

è premuta contro il materiale. Altrimenti la lama può essere facilmente danneggiata quando collide con il materiale.

○ Fare la massima attenzione a tagliare lentamente

trattenendo saldamente il corpo. Se si applica una forza irragionevole alla lama della sega durante l’operazione di taglio, la lama può facilmente essere danneggiata.

14. Il motore può a volte bloccarsi, a seconda della combinazione di materiale da tagliare e lama. Quando il motore si blocca, spegnere immediatamente.

15. Non toccare mai le parti in movimento.

Non mettere mai le mani, le dita o altre parti del corpo

vicino alle parti in movimento dell’utensile.

Italiano

16. Non mettere mai in funzione senza tutte le protezioni in posizione.

Non azionare mai questo utensile senza che tutte le

protezioni o le funzioni di sicurezza siano in posizione e in buone condizioni di funzionamento. Se la manutenzione o l’assistenza richiede la rimozione di una protezione o una funzione di sicurezza, assicurarsi di riposizionare la protezione o la funzione di sicurezza prima di riprendere il funzionamento dell’utensile.

17. Non lasciare MAI l’utensile in funzione incustodito. Spegnere l’alimentazione.

Non lasciare l’utensile ﬁ nché non si arresta

completamente.

18. L’utensile elettrico è dotato di un circuito di protezione della temperatura per proteggere il motore. Il lavoro continuo potrebbe causare l’aumento della temperatura dell’unità, attivando così il circuito di protezione della temperatura e arrestando automaticamente il funzionamento. In tal caso, lasciare che l’utensile elettrico si raﬀ reddi prima di riutilizzarlo.

19. Non sottoporre il quadro interruttori a forti urti né romperlo. Ciò potrebbe causare problemi.

NOMI DEI COMPONENTI (Fig. 1 – Fig. 13)

Supporto della lama

Lama

Base

Leva base

Leva cambio

Maniglia

Interruttore a grilletto

Fermo interruttore

Motore

Coperchio anteriore

Alloggiamento

Targhetta nome

Gancio

Pannello interruttori

Interruttore di selezione modalità

Foro della lama

Leva

Fessura dello stantuﬀ o

Un'altra lama

(

Corsa

)

Olio per macchine

Pistola ad aria compressa

SIMBOLI

ATTENZIONE Di seguito mostriamo i simboli usati per la macchina.

Assicurarsi di comprenderne il signiﬁ cato prima dell’uso.

Italiano

CR13VEY: Seghetto alternativo diritto

Per ridurre il rischio di lesioni, l’utente deve leggere il manuale delle istruzioni.

Solo per Paesi UE Non gettare le apparecchiature elettriche tra i riﬁ uti domestici! Secondo la Direttiva Europea 2012/19/UE sui riﬁ uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al ﬁ ne di essere reimpiegate in modo eco-compatibile.

Accensione

Spegnimento

Lock

L’interruttore si blocca in posizione “ON”.

Interruttore di selezione modalità

Spia indicatore modalità

Modalità velocità minima

Minm

Modalità bassa velocità

Modalità velocità media

Modalità alta velocità

Modalità velocità max.

Maxm

Modalità diritta

Modalità orbitale

Taglio dritto

Taglio orbitale

Corsa

Scollegare la spina di corrente dalla presa elettrica

Utensile di classe II

Avvertenza

Azione non consentita

ACCESSORI STANDARD

Oltre all’unità principale (1 unità), la confezione contiene gli accessori elencati a pagina 143.

Gli accessori standard possono essere cambiati senza preavviso.

APPLICAZIONI

○ Taglio di tubi in metallo e in acciaio inox. ○ Taglio di legname vario. ○ Taglio di piastre di acciaio tenero, alluminio e rame. ○ Taglio di resine sintetiche quali resine fenoliche, e

cloruro di vinile.

Per dettagli, fare riferimento al paragrafo intitolato “SCELTA DELLE LAME”.

CARATTERISTICHE

Tensione (per aree)*

Potenza Assorbita *

Tubi di acciaio tenero

Tubo in cloruro

Capacità

Velocità senza carico 0 – 3000 min Corsa 32 mm Peso (senza cavo)** 3,9 kg

* Accertatevi di aver controllato bene la piastrina perché

** Secondo la Procedura EPTA 01/2014

NOTA

A causa del continuo programma di ricerche e sviluppo

di vinile Legno Profondità 300 mm Piastra in

acciaio dolce

essa varia da zona a zona.

della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

(110 V, 220 V, 230 V,

240 V)

1100 W

Diametro esterno 130 mm

Spessore 19 mm

–1

MONTAGGIO E OPERAZIONE

Azione Figura Pagina Funzionamento dell'interruttore Regolazione della velocità di

funzionamento* Regolazione della corsa Montaggio della lama Rimozione della lama*

2 138

3 139

4 139 5 139 6

140

Quando la lama è rotta* Regolazione della base Come utilizzare il gancio* Selezionare una lama sega della

lunghezza appropriata Fissare saldamente il pezzo in

lavorazione Taglio obliquo (per legno) Taglio a stantuﬀ o con la lama installata

al contrario Manutenzione e ispezione del

montaggio della lama sega Selezione degli accessori

7 140 8 140

9 140

10 141

11 141

12 141

13 142

14 142

― 144

Fare riferimento alle tabelle 1, 2 e 3 per l’uso delle lame.

*1 Regolazione della velocità di funzionamento

ATTENZIONE

Selezionare la modalità mentre l’interruttore di

attivazione è rilasciato. La mancata osservanza di ciò

potrebbe causare un malfunzionamento. Una volta collegata la spina a una presa e accesa l’alimentazione, è possibile modiﬁ care le modalità a ogni pressione dell’interruttore di selezione della modalità.

● La modalità di variazione velocità consente il massimo

numero di corse da commutare tra 5 livelli: velocità

minima, velocità bassa, velocità media, velocità alta e

velocità max. Con la modalità di variazione velocità, il numero

massimo impostato di corse verrà mantenuto anche se

c’è una variazione nel carico. Velocità operativa

Modalità Stati

Min. 0 – 1200 min

Modalità di trasmissione

Bassa 0 – 1700 min Media 0 – 2000 min Alta 0 – 2500 min Max. 0 – 3000 min

*2 Smontaggio della lama

ATTENZIONE

Non toccare mai la lama della sega subito dopo l’uso. Il

metallo è caldo e può facilmente ustionare la pelle. (1) Dopo la rotazione della leva, rivolgere la lama verso il

basso. La lama deve cadere fuori da sola. Se la lama

non cade, estrarla a mano. (Fig. 6)

*3 Quando la lama si rompe Anche quando la lama della sega si rompe e rimane

all’interno della piccola fessura del supporto lama,

deve cadere fuori quando la leva viene ruotata e la

lama è puntata verso il basso. Se la lama non riesce

a fuoriuscire da sola, estrarla utilizzando le procedure

descritte di seguito. (1) Se una parte della lama della sega rotta sporge dalla

piccola fessura del supporto della lama, tirare fuori la

parte sporgente ed estrarre la lama. (2) Se la lama della sega rotta è nascosta all’interno della

piccola fessura, agganciare la lama rotta con una punta

di un’altra lama di sega ed estrarla. (Fig. 7)

*4 Come usare il gancio Il gancio può essere usato per appendere

momentaneamente l’unità durante l’uso.

Velocità di

funzionamento

-1

Italiano

ATTENZIONE

Il gancio non deve mai essere usato per appendere

l’unità sulla propria persona.

Quando si usa il gancio, controllare che l’unità principale

non scivoli e cada o sia resa instabile da vento, ecc.

Non appendere mai l’unità alla cintura o pantaloni poiché

questo può causare incidenti.

SCELTA DELLE LAME

Per assicurare la massima eﬃ cacia di funzionamento ed i migliori risultati, è molto importante scegliere la lama opportuna, che meglio si addice al tipo ed allo spessore del materiale da tagliare. Il numero della lama è inciso in prossimità della porzione di montaggio di ciascuna lama. Selezionare le lame appropriate facendo riferimento alla Tabella 1-3.

Tabella 1: Lame HCS

N. della

lama

Uso

N. 4 Taglio e sgrossatura di legno 50 – 70 N. 5 Taglio e sgrossatura di legno Meno di 30

Tabella 2: Lame BIMETALLICA

N. della

lama

N. 101 N. 103 N. 109 N. 141(S)

N. 102 N. 104 N. 110 N. 142(S) N. 143(S)

N. 107 Per il taglio di tubi in acciaio

N.108 Per il taglio di tubi in acciaio

N. 121 Per il taglio e la sbozzatura di

Per il taglio di tubi in acciaio e acciaio inossidabile dal diametro esterno inferiore a 60 mm

Per il taglio di tubi in acciaio e acciaio inossidabile dal diametro esterno inferiore a 100 mm

e acciaio inossidabile dal diametro esterno inferiore a 60 mm

e acciaio inossidabile dal diametro esterno inferiore a 100 mm

legname

Uso

N. 131 Per tutti gli scopi 100 N. 132 Per tutti gli scopi 100

Spessore

(mm)

Spessore

(mm)

2,5 – 6

Meno di 3,5

100

Italiano

Tabella 3: Selezione di lame per altri materiali

Materiale

da tagliare

Piastra di ferro

Materiale non ferroso

Resina sintetica

Natura del

materiale

Piastra di acciaio dolce

Alluminio, rame e bronzo 5 – 20

Resina di fenolo, resina di melamina, ecc.

Cloruro di vinile, resina acrilica, ecc.

Spessore

(mm)

2,5 – 10

Meno di 3,5

Meno di 5

10 – 50

5 – 30

10 – 60

5 – 30

N. della lama

N. 101, 102, 103, 104, 109, 110, 131, 141(S), 142(S), 143(S)

N. 107, 108 N. 101, 102,

103, 104, 109, 110, 131, 132, 141(S), 142(S), 143(S)

N. 107, 108 N. 101, 102,

103, 104, 131, 132, 141(S), 142(S), 143(S)

N. 107, 108, 109, 110

N. 101, 102, 103, 104, 131, 132, 141(S), 142(S), 143(S)

N. 107, 108, 109, 110

GARANZIA

Garantiamo gli Utensili Elettrici HiKOKI in conformità alle speciﬁ che normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato HiKOKI.

Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni

I valori misurati sono stati determinati in conformità a EN62841 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A: 99 dB (A) Livello misurato di pressione sonora pesato A: 88 dB (A) Incertezza K: 5 dB (A).

Indossare i dispositivi di protezione acustica.

Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN62841.

Tavola per il taglio: Valore di emissione vibrazione Incertezza K = 2,0 m/s

Taglio di travi in legno: Valore di emissione vibrazione Incertezza K = 2,6 m/s

h, B

= 19,5 m/s

33,6 m/s

MANUTENZIONE E ISPEZIONE

ATTENZIONE

Assicurarsi di spegnere (OFF) e di scollegare la spina

del cavo dalla presa di corrente per evitare rischi.

1. Controllo della lama

L’uso continuativo de una lama logora o danneggiata

comporta una riduzione dell’eﬃ cacia di taglio e può

causare sovraccarico al motore. Sostituire la lama

con una nuova non appena si nota un eccessivo

logoramento.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e

assicurarsi che siano ben ﬁ ssate. Se una di queste

dovesse essere allentata, riserrarla immediatamente. Si

rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L’avvolgimento del motore è il vero e proprio “cuore”

degli attrezzi elettrici. Fare attenzione a non danneggiare

l’avvolgimento e/o non bagnarlo con olio o acqua.

4. Sostituzione del cavo di alimentazione

Se è necessario sostituire il cavo d’alimentazione,

la sostituzione deve essere eseguita da un centro

assistenza autorizzato HiKOKI per prevenire pericoli

relativi alla sicurezza.

ATTENZIONE

Nell’uso e nella manutenzione degli utensili elettrici

devono essere osservate le normative di sicurezza e i

criteri prescritti in ciascun paese.

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro. Può essere inoltre utilizzato per la stima preliminare dell’esposizione.

ATTENZIONE

○ Il valore di emissione vibrazioni durante l’uso eﬀ ettivo

dell’utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell’utensile stesso.

○ Identiﬁ care le misure di sicurezza per la protezione

dell’operatore basate su stima dell’esposizione nelle eﬀ ettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l’utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio).

NOTA

A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

(Vertaling van de oorspronkelijke instructies)

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en speciﬁ caties die met dit elektrisch gereedschap worden meegeleverd.

Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte

werkplek.

Een rommelige of donkere werkplek verhoogt de

kans op ongelukken.

b) Gebruik het elektrisch gereedschap niet in

een omgeving met ontvlambare of explosieve vloeistoﬀ en, gassen of stof.

Elektrisch gereedschap kan vonken afgeven.

Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.

Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt.

Aﬂ eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact.

De stekker mag op geen enkele manier

gemodiﬁ ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschikte stopcontacten

verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde

oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam geaard is, loopt u een groter

risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan

regen of vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot

wanneer er water in het elektrische gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Gebruik het

snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van warmtebronnen,

olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het risico

op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat

speciﬁ ek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat speciﬁ ek geschikt is

voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige

omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Nederlands

Gebruik van een aardlekschakelaar vermindert de

kans op een elektrische schok.

3) Persoonlijke veiligheid a) Blijf waakzaam, let voortdurend op uw werk

en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer

u moe bent of onder invloed van drugs, alcohol of medicijnen.

Eén moment van onoplettendheid kan in ernstig

lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen.

Draag altijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker, anti-slip

veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel.

Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uitstand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het

elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit

het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel

van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde

stevig staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende

kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in

de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een

aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.

Het gebruik van stofafzuiging vermindert eventuele

stofgerelateerde risico’s.

h) Laat bekendheid opgedaan bij veelvuldig

gebruik van gereedschap u niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan ernstig letsel

veroorzaken binnen een fractie van een seconde.

Bediening en onderhoud van elektrisch gereedschap a) Het elektrisch gereedschap mag niet geforceerd

worden. Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veiliger uitvoeren wanneer u

het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de

schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar

bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of

verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.

Nederlands

Dergelijke preventieve veiligheidsmaatregelen

verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik

van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde

handen.

e) Verzorg het elektrische gereedschap en

accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is

verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe

snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere

doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.

h) Houd de handvat- en greepoppervlakken droog,

schoon en vrij van olie en vet.

Glibberige handvat- en greepoppervlakken zorgen

voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.

5) Onderhoud a) Het gereedschap mag uitsluitend door bevoegd

onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen.

Hierdoor kunt u er op rekenen dat het elektrisch

gereedschap veilig blijft.

VOORZORGSMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VEILIGHEIDSWAARSCHUWINGEN SCHROBZAAGMACHINE

1. Houd het elektrisch gereedschap vast aan de daarvoor bestemde geïsoleerde oppervlakken wanneer u een handeling verricht waarbij het snijgereedschap in contact kan komen met verborgen bedrading of het eigen snoer.

Als het snijtoebehoren een onder stroom staande draad

aanraakt, zorgt dit er voor dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

2. Gebruik klemmen of een andere praktische manier om het werkstuk vast te maken aan een stabiel platform.

Als u het werkstuk met de hand of tegen uw lichaam

houdt, blijft het onstabiel en kan het leiden tot verlies van de controle.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Voorbereiden en controleren van de werkomgeving. Zorg ervoor dat de werkplek voldoet aan alle voorwaarden zoals uiteengezet in de voorzorgen.

2. Zorg ervoor dat de stroombron die u wilt gebruiken voldoet aan de vereisten voor de stroomvoorziening die staan aangegeven op het typeplaatje van het product.

3. Zorg ervoor dat de stroomschakelaar uit (OFF) staat.

Als de stekker in het stopcontact wordt gedaan met

de stroomschakelaar aan (ON), zal het elektrisch gereedschap onmiddellijk beginnen te werken, wat kan leiden tot ernstige ongelukken.

4. Wanneer de werkplek te ver weg is van de stroombron, moet u een verlengsnoer gebruiken van voldoende dikte en met de juiste opgegeven capaciteit. Het verlengsnoer moet zo kort mogelijk gehouden worden.

5. Voordat men in muren, plafonds of vloeren zaagt, moet men zich ervan overtuigen, dat er geen electrische kabels onder liggen.

6. Stof die tijdens het werk vrijkomt

De stof die tijdens het werk vrijkomt kan schadelijk voor

de gezondheid zijn. Wij adviseren dat er tijdens het zagen een stofmasker wordt gedragen.

7. Bij doorlopend gebruik is het mogelijk dat deze machine oververhit raakt, hetgeen kan leiden tot schade aan de motor en de schakelaar. Wanneer u merkt dat de behuizing heet wordt, dient u daarom de cirkelzaag een tijdje te met rust te laten.

8. Als de machine continu wordt gebruikt op minimale snelheid, wordt de motor extra belast wat kan resulteren in het vastlopen van de motor. Gebruik dit elektrische gereedschap altijd zo dat het blad niet klem komt te zitten met het materiaal tijdens gebruik. Stel de bladsnelheid altijd af om soepel zagen mogelijk te maken.

9. Houd de handgreep en de voorklep van het elektrisch gereedschap altijd stevig vast. Zoniet, dan zal de tegendruk onzuiver werk of gevaarlijke situaties in de hand werken.

10. Monteren van het blad (Afb. 5)

Deze machine maakt gebruik van een afneembaar

mechanisme dat het mogelijk maakt zaagbladen te monteren en te verwijderen zonder gebruik te hoeven maken van sleutels of andere gereedschappen.

○ Zet de schakelaar vervolgens uit en haal de stekker uit

het stopcontact.

U moet er absoluut zeker van zijn dat de schakelaar

uit staat en dat de stekker uit het stopcontact is om ongelukken te voorkomen.

○ Trek een paar keer aan het zaagblad om te controleren

of het goed vast zit. Als u aan het zaagblad trekt, moet het klikken en de hendel moet een stukje bewegen als het zaagblad inderdaad goed gemonteerd is.

○ Trek alleen aan de rug van het zaagblad. Aanraken van

andere delen van het zaagblad zal leiden tot letsel.

11. Onderhoud en inspectie van de zaagbladbevestiging

○ Verwijder zaagsel, grond, zand, vocht enz met luchtdruk

of een borstel enz. zodat de zaagbladbevestiging soepel kan blijven functioneren.

○ Zoals u kunt zien op Afb. 14, dient u de bladhouder en

de omliggende onderdelen regelmatig te smeren met een daartoe geschikt middel.

○ Als u het gereedschap blijft gebruiken zonder de plek

waar het zaagblad zit schoon te maken of te smeren, is het mogelijk dat de hendel vanwege het opgehoopte zaagsel niet meer goed kan bewegen. Reinig vervolgens de binnenkant van de bladhouder met perslucht of iets dergelijks en zorg vol voldoende smering.

○ Gebruik geen zaagblad waarban het gat gesleten is

(A). Hierdoor kan het zaagblad onverwacht los komen, hetgeen kan leiden tot persoonlijk letsel. (Afb. 1)

12. Instelling zwenkzagen ○ Ook bij zachte materialen dient u te kiezen voor recht

zagen wanneer u bochten moet maken of een gave snede nodig heeft.

○ In de buurt van de wisselhendel opgehoopt stof en vuil

kunnen het juiste functioneren daarvan belemmeren. U dient daarom de wisselhendel en het omliggende gebied van tijd tot tijd schoon te maken.

○ IAls u zaagt met zwenkzagen, gebruikt u best een zaag

met een recht blad. Als u een gebogen blad gebruikt kan het zaagblad breken of kan het apparaat beschadigd raken.

13. Gebruik ○ Draag de machine niet met uw vinger aan de

trekkerschakelaar terwijl de stekker nog in het stopcontact zit. Als de machine plotseling opstart, kan dat leiden tot onverwacht letsel.

○ Let er op dat er in het gebruik geen zaagsel, grond,

vocht enz. de machine binnen kunnen komen via het plunjerdeel. Als er zich daar zaagsel enz. opgehoopt heeft, dient u de machine schoon te maken voor gebruik.

○ Verwijder in geen geval de voor-afdekking. Houd

de voor-afdekking stevig vast tijdens de bediening. Verplaats uw hand of vingers echter niet voorbij de ﬂ ens van de voor-afdekking. Anders kunt u zich verwonden.

○ Druk de voetplaat tegen het materiaal wanneer u aan het

zagen bent. Het zaagblad kan door trillingen beschadigd raken als u de voetplaat niet goed tegen uw werkstuk aandrukt.

Daarnaast is het mogelijk dat de punt van het zaagblad

in contact komt met de binnenkant van een te zagen pijp, waardoor het zaagblad beschadigd kan raken.

○ Kies een zaagblad met een geschikte lengte. Het

zaagblad moet in de meest ingetrokken stand van de slag nog onder het te zagen materiaal uitsteken (zie Afb. 10).

Als u een grote pijp, een groot stuk hout enz. moet zagen

die de maat van het zaagblad overschrijdt, dan bestaat het gevaar dat het zaagblad beschadigd raakt door contact met de binnenkant van de pijp of het hout enz.

○ Om zo eﬃ ci'nt mogelijk te zagen, rekeninghoudend met

de gebruikte materialen en de werkomstandigheden, past u de snelheid van het zaagblad aan en stelt u in op zwenkzagen.

Snijden

○ Druk de voetplaat stevig tegen het werkstuk. ○ Oefen geen onredelijk grote kracht uit op het zaagblad

terwijl u aan het zagen bent. Hierdoor kan het zaagblad gemakkelijk breken.

○ Zet uw werkstuk stevig vast voor u begint te zagen.

(Afb. 11)

○ Gebruik een geschikte machine-olie (turbine-olie enz.)

wanneer u metalen gaat zagen. Doe vet op het werkstuk wanneer u geen vloeibare machine-olie kunt gebruiken.

De levensduur van het zaagblad zal drastisch bekort

worden als u geen machine-olie gebruikt.

○ Oefen geen onredelijk grote kracht uit op het zaagblad

terwijl u aan het zagen bent. Vergeet ook niet om de voetplaat stevig het hout aan te drukken.

Bochten zagen

○ We raden u aan het BIMETAAL zaagblad zoals vermeld

in Tabel 2, te gebruiken, omdat deze bladen duurzaam zijn en zelden breken.

○ Zaag langzamer wanneer u het materiaal in kleine

bochten moet zagen. Probeert u te snel te zagen, dan kan het zaagblad breken.

Middenin beginnen (Afb. 12, Afb. 13)

○ Probeer niet middenin metaal te beginnen met zagen.

Hierdoor kan het zaagblad gemakkelijk beschadigen.

○ Druk de trekkerschakelaar niet in terwijl de tip van het

zaagblad tegen het te zagen materiaal aan zit. Hierdoor kan het zaagblad tegen het materiaal aan stoten en beschadigd raken.

Nederlands

○ U moet langzaam zagen en de behuizing stevig vast

houden. Als u onredelijk veel kracht uitoefent op het zaagblad terwijl u aan het zagen bent, kan het zaagblad gemakkelijk beschadigd raken.

14. Het is mogelijk dat de motor soms vastloopt, afhankelijk van de combinatie van het te zagen materiaal en het gebruikte zaagblad. Wanneer de motor vastloopt, dient u deze onmiddellijk uit te schakelen.

15. Raak nooit de bewegende delen aan.

Kom nooit met uw handen, vingers of andere

lichaamsdelen in de buurt van de bewegende delen van het gereedschap.

16. Werk nooit zonder de beschermkappen te hebben geplaatst.

Gebruik dit gereedschap alleen als alle beschermingen

op hun plaats zitten en/of als de veiligheidsfuncties goed functioneren. Als onderhoud of Service vereist dat een veiligheidsmaatregel verwijderd moet worden, let u er dan op dat deze veiligheidsmaatregel terug geplaatst wordt voordat u aan het werk gaat met het gereedschap.

17. Laat het gereedschap nooit aanstaan zonder toezicht. Schakel stroom uit.

Laat het gereedschap niet alleen totdat hij volledig

stilstaat.

18. Het elektrisch gereedschap is uitgerust met een temperatuurbeveiligingscircuit om de motor te beschermen. Ononderbroken werk kan de temperatuur van de machine doen stijgen, waardoor het temperatuurbeveiligingscircuit wordt geactiveerd en de bediening automatisch wordt gestopt. Indien dit gebeurt, laat u het elektrisch gereedschap afkoelen voordat u het opnieuw gebruikt.

19. Stel het bedieningspaneel niet bloot aan schokken en breek het niet. Dit kan leiden tot een storing.

NAMEN VAN ONDERDELEN (Afb. 1 – Afb. 13)

Meshouder

Blad

Basis

Basishendel

Schakelhendel

Handgreep

Aan/uit-schakelaar

Schakelstopper

Motor

Voordeksel

Behuizing

Naamplaatje

Haak

Bedieningspaneel

Keuzeschakelaar stand

Mesgat

Hendel

Spleet van de zuiger

Ander blad

(

Slag

)

Nederlands

Machineolie

Persluchtspuit

SYMBOLEN

WAARSCHUWING Hieronder staan symbolen afgebeeld die van

toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

CR13VEY: Schrobzaagmachine

Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen.

Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

AAN zetten

UIT zetten

Lock

Schakelaars vergrendelen naar de “ON” stand.

Keuzeschakelaar stand

Recht snijden

Orbitaal snijden

Slag

Haal de stekker uit het stopcontact.

Klasse II gereedschap

Waarschuwing

Verboden handeling

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 143.

De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden.

TOEPASSINGEN

○ Snijden van metaal en roestvrij stalen buis. ○ Het zagen van verschillende timmerhoutsoorten. ○ Het zagen van vloeistalen platen, aluminiumplaten en

koperen platen.

○ Het zagen van kunsthars, phenolhars en vinylchloride.

Zie voor verdere details de paragraab “KEUZE VAN DE ZAAGBLADEN”.

Indicatorlamp stand

Minimale snelheidstand

Minm

Lage snelheidstand

Middelste snelheidstand

Hoge snelheidstand

Max. snelheidstand

Maxm

Rechte stand

Orbitale stand

TECHNISCHE GEGEVENS

Voltage (per gebied)*

Opgenomen vermogen *

Vloeistalen pijpen

Vinyl-chloride

Capaciteit

Toerental onbelast 0 – 3000 min Slaglengte 32 mm Gewicht (zonder snoer)** 3,9 kg

* Controleer het typeplaayje op het product zelf, want dit

** Volgens EPTA-procedure 01/2014

OPMERKING

Op grond van het voortdurende research en

pijp Hout Diepte 300 mm Gemiddelde

Staalplaat

kan per gebied verschillen.

ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

(110 V, 220 V, 230 V,

240 V)

1100 W

Buitendiameter 130 mm

Dikte 19 mm

–1

+ 122 hidden pages
