CJ 90VST2 • CJ 90VAST2

en de fr it nl es pt sv da no ﬁ el pl hu cs

CJ90VST2

Handling instructions

Bedienungsanleitung

Mode d’emploi

Istruzioni per l’uso

Gebruiksaanwijzing

Instrucciones de manejo

Instruções de uso

Bruksanvisning

Brugsanvisning

Bruksanvisning

ﬁ

Käyttöohjeet

CJ90VAST2

Οδηγίες χειρισμού

Instrukcja obsługi

Kezelési utasítás

Návod k obsluze

Kullanım talimatları

Instrucţiuni de utilizare

Navodila za rokovanje

Pokyny na manipuláciu

Инструкция за експлоатация

Uputstvo za rukovanje

Upute za rukovanje

tr ro sl sk bg sr hr

3000 min

850 min

–1

456

+ =

26 mm

5 6

7 8

45°

11 12

2 – 3

13 14

English

(Original instructions)

GENERAL POWER TOOL SAFETY WARNINGS

WARNING Read all safety warnings, instructions, illustrations and speciﬁ cations provided with this power tool.

Failure to follow all instructions listed below may result in electric shock, ﬁ re and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of ﬂ ammable liquids, gases or dust.

Power tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodiﬁ ed plugs and matching outlets will reduce

risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk of

electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

Damaged or entangled cords increase the risk of

electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the

risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired

or under the inﬂ uence of drugs, alcohol or medication.

A moment of inattention while operating power tools

may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection.

Protective equipment such as a dust mask, non-skid

safety shoes, hard hat or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

switch is in the oﬀ -position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your ﬁ nger on the switch

or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of

the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away from moving parts.

Loose clothes, jewellery or long hair can be caught in

moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust-related

hazards.

h) Do not let familiarity gained from frequent use

of tools allow you to become complacent and ignore tool safety principles.

A careless action can cause severe injury within a

fraction of a second.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and safer

at the rate for which it was designed.

b) Do not use the power tool if the switch does not

turn it on and oﬀ .

Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained

users.

e) Maintain power tools and accessories. Check

for misalignment or binding of moving parts, breakage of parts and any other condition that may aﬀ ect the power toolʼs operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained

power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations diﬀ erent from

those intended could result in a hazardous situation.

h) Keep handles and grasping surfaces dry, clean

and free from oil and grease.

Slippery handles and grasping surfaces do not

allow for safe handling and control of the tool in unexpected situations.

5) Service a) Have your power tool serviced by a qualiﬁ ed

repair person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

PRECAUTION Keep children and inﬁ rm persons away. When not in use, tools should be stored out of reach of children and inﬁ rm persons.

JIG SAW SAFETY WARNINGS

1. Hold the power tool by insulated gripping surfaces, when performing an operation where the cutting accessory may contact hidden wiring or its own cord.

Cutting accessory contacting a “live” wire may make

exposed metal parts of the power tool “live” and could give the operator an electric shock.

2. Use clamps or another practical way to secure and support the workpiece to a stable platform.

Holding the workpiece by hand or against your body

leaves it unstable and may lead to loss of control.

English

7. At low speed (dial setting: 1 or 2) do not cut a wood with a thickness of more than 10 mm or metal with a thickness of more than 1 mm.

8. In order to prevent blade dislodging, damage or excessive wear on the plunger, please make sure to have surface of the base plate attached to the work piece while sawing.

9. To ensure accurate cutting when using the guide, always set the orbital position to “0”.

10. When sawing a small circular arc, reduce the feeding speed of the machine. If the machine is fed too fast, it could cause the blade to break.

11. Circular cutting must be done with the blade approximately vertical to the bottom surface of the base.

12. Angular cutting can not be done when adopting dust collector.

13. RCD

The use of a residual current device with a rated residual

current of 30 mA or less at all times is recommended.

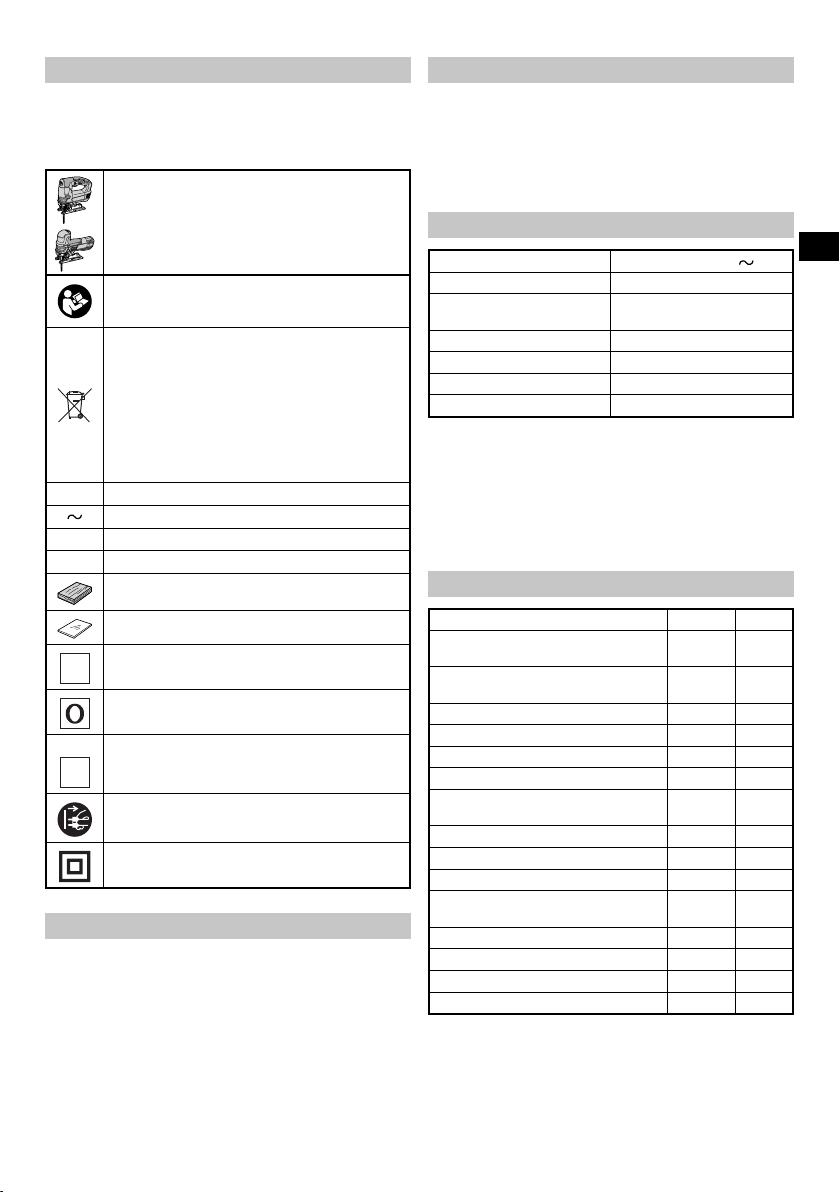

SYMBOLS

WARNING The following show symbols used for the machine.

Be sure that you understand their meaning before use.

ADDITIONAL SAFETY WARNINGS

1. This jig saw employs a high-power motor. If the machine is used continuously at low speed, an extra load is applied to the motor which can result in motor seizure. Always operate the power tool so that the blade is not caught by the material during operation. Always adjust the blade speed to enable smooth cutting.

2. Ensure that the power source to be utilized conforms to the power requirements speciﬁ ed on the product nameplate.

3. Ensure that the power switch is in the OFF position.

If the plug is connected to a receptacle while the power

switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident.

4. When the work area is removed from the power source, use an extension cord of suﬃ cient thickness and rated capacity. The extension cord should be kept as short as practicable.

5. Dust produced in operation

The dust produced in normal operation may aﬀ ect

the operator’s health. Either of following way is recommended.

a) Wear a dust mask b) Use external dust collection equipment

When using the external dust collection equipment,

connect the adapter with the hose from external dust collection equipment.

6. Changing blades

○ Be sure to switch power OFF and disconnect the plug

from the receptacle when changing blades.

○ Do not open the lever when plunger is moving. ○ Conﬁ rm the protrusions of blade inserted to the blade

holder surely. (Fig. 1)

○ Conﬁ rm the blade located between the groove of roller.

(Fig. 1)

CJ90VST2 / CJ90VAST2 : Jig saw

To reduce the risk of injury, user must read instruction manual.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2012/19/EU on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

V Rated voltage

Alternating current

P Power input

No-load speed

Wood

Metal

Switching ON

Switching OFF

Lock

Switch locks to the “ON” position.

Disconnect mains plug from electrical outlet

Class II tool

English

STANDARD ACCESSORIES

In addition to the main unit (1 unit), the package contains the accessories listed in the below.

○ Blades (No. 41) .........................................................1

Refer to Table 1 for use of the blades.

○ Hexagon bar wrench ..................................................1

○ Dust collector ............................................................. 1

Standard accessories are subject to change without notice.

APPLICATIONS

○ Cutting various lumber and pocket cutting ○ Cutting mild steel plate, aluminum plate, and copper

plate

○ Cutting synthetic resins, such as phenol resin and vinyl

chloride

○ Cutting thin and soft construction materials ○ Cutting stainless steel plate (with No. 97 blade)

SPECIFICATIONS

Voltage (by areas) * Power Input * 705 W

Max. cutting depth

No-load speed * 850 – 3000 min Stroke Min. cutting radius 25 mm Weight (without cord) ** 2.2 kg

* Be sure to check the nameplate on product as it is

subject to change by areas.

** According to EPTA-Procedure 01/2014

NOTE

Due to HiKOKI’s continuing program of research and

development, the speciﬁ cations herein are subject to change without prior notice.

(110 V, 230 V)

Wood 90 mm

Mild steel 10 mm

26 mm

-1

MOUNTING AND OPERATION

Action Figure Page Mounting and dismounting the blade 1 Adjusting the blade operating speed 2 Switch operation 3 Adjusting the orbital operation 4 Housing the hexagonal bar wrench 5 Rectilinear cutting 6 Cutting a circle or a circular arc 7 Cutting metallic materials 8 Angular cutting 9 Pocket cutting 10 Concerning cutting of stainless steel

plates Connecting with cleaner 12 Splinter guard 13 Base plate Selecting accessories ―

2 2 2 3 3 3 3 3 4 4

4 5 5

106

SELECTION OF BLADES

Accessory blades

To ensure maximum operating eﬃ ciency and results, it is very important to select the appropriate blade best suited to the type and thickness of the material to be cut. The blade number is engraved in the vicinity of the mounting portion of each blade. Select appropriate blades by referring to

Table 1.

MAINTENANCE AND INSPECTION

1. Inspecting the blade

Continued use of a dull or damaged blade will result in

reduced cutting eﬃ ciency and may cause overloading of the motor. Replace the blade with a new one as soon as excessive abrasion is noted.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that

they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the power

tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water.

4. Inspecting the carbon brushes

For your continued safety and electrical shock protection,

carbon brush inspection and replacement on this tool should ONLY be performed by a HiKOKI AUTHORIZED SERVICE CENTER.

5. Replacing supply cord

If the supply cord of Tool is damaged, the Tool must be

returned to HiKOKI Authorized Service Center for the cord to be replaced.

CAUTION

In the operation and maintenance of power tools, the

safety regulations and standards prescribed in each country must be observed.

GUARANTEE

We guarantee HiKOKI power tools in accordance with statutory/country speciﬁ c regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the power tool, undismantled, with the GUARANTEE CERTIFICATE to a HiKOKI Authorized Service Center.

IMPORTANT

Correct connection of the plug The wires of the main lead are coloured in accordance with the following code:

As the colours of the wires in the main lead of this tool may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire coloured blue must be connected to the terminal marked with the letter N or coloured black. The wire coloured brown must be connected to the terminal marked with the letter L or coloured red. Neither core must be connected to the each terminal.

NOTE:

This requirement is provided according to BRITISH STANDARD 2769: 1984. Therefore, the letter code and colour code may not be applicable to other markets except The United Kingdom.

found at the end of this Handling instruction,

Blue: — Neutral Brown: — Live

The declared vibration total value has been measured in

Information concerning airborne noise and vibration

The measured values were determined according to EN62841 and declared in accordance with ISO 4871.

Measured A-weighted sound power level: 101 dB (A). Measured A-weighted sound pressure level: 90 dB (A). Uncertainty K: 5 dB (A).

Wear hearing protection.

Vibration total values (triax vector sum) determined according to EN62841.

Cutting boards: Vibration emission value a Uncertainty K = 1.5 m/s

Cutting sheet metal: Vibration emission value Uncertainty K = 1.5 m/s

, B = 7 m/s

, M = 7 m/s

accordance with a standard test method and may be used for comparing one tool with another. It may also be used in a preliminary assessment of exposure.

WARNING

○ The vibration emission during actual use of the power

tool can diﬀ er from the declared total value depending in the ways in which the tool is used.

○ Identify safety measures to protect the operator that

are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched oﬀ and when it is running idle in addition to the trigger time).

NOTE

Due to HiKOKI’s continuing program of research and development, the speciﬁ cations herein are subject to change without prior notice.

Table 1 List of appropriate blades

No. 1

Blade

Material to be cut

Lumber

(Super

Material quality General lumber Below 90 10 - 55 Below 20 10 - 55 5 - 40 10 - 65 Plywood 5 - 30 Below 10 5 - 30 3 - 20

No. 11 No. 12 No. 15 No. 16 No. 21 No. 22 No. 41 No. 97

long)

Thickness of material (mm)

Mild steel plate 3 - 6 Below 3 2 - 5

Iron plate

Nonferrous metal

Plastics

Pulp

Stainless steel plate

Aluminium copper, brass

Aluminium sash

Phenol resin, melamine, resin, etc.

Vinyl chloride, acryl resin, etc.

Foamed polyethylene, foamed styrol

Card board, corrugated paper

5 - 30 Below 10 5 - 20 Below 5 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

3 - 12 Below 3 Below 5

Height up

to 25

5 - 20 Below 6 5 - 15 Below 6 5 - 15

Hardboard 3 - 25 Below 6 3 - 25 Fiberboard Below 6

NOTE

The minimum cutting radius of No. 1 (Super long), No. 21, No. 22 and No. 41 blades is 100 mm.

English

1.5 - 2.5

Height up

to 25

Deutsch

(Übersetzung der Original-Gebrauchsanweisung)

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNUNG Bitte beachten Sie sämtliche mit diesem Elektrogerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben.

Wenn die nachfolgenden Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriﬀ „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle

förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an

Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entﬂ ammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu

Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe beﬁ nden.

Wenn Sie abgelenkt werden, können Sie die

Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende

Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen

besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen

oder sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug

eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie das Anschlusskabel nicht

missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose.

Halten Sie das Anschlusskabel von Hitzequellen,

Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlusskabel

erhöhen das Stromschlagrisiko.

e) Verwenden Sie, wenn Sie ein Elektrowerkzeug

im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel

vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeugs

in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung

wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten.

Benutzen Sie keine Elektrowerkzeuge, wenn

Sie müde sind oder unter Einﬂ uss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits

kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie eine persönliche

Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm und Gehörschutz senken bei angemessenem Einsatz das Verletzungsrisiko.

c) Vermeiden Sie unbeabsichtigtes Einschalten.

Achten Sie darauf, dass sich der Schalter in der Aus- (Oﬀ -) Position beﬁ ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit

dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs

angebrachter Schlüssel kann zu Verletzungen führen.

e) Überstrecken Sie sich nicht. Achten Sie jederzeit

darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in

unerwarteten Situationen besser im Griﬀ .

f) Tragen Sie geeignete Kleidung. Tragen Sie keine

lose Kleidung oder Schmuck. Halten Sie Ihr Haar und Ihre Kleidung von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von

beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene

Gefahren vermindert werden.

h) Lassen Sie es nicht zu, dass die durch

häuﬁ gen Gebrauch von Werkzeugen erworbene Vertrautheit Sie nachlässig macht und Sie die Sicherheitsrichtlinien für das Werkzeug ignorieren.

Eine unvorsichtige Handlung kann in

Sekundenbruchteilen zu schweren Verletzungen führen.

4) Einsatz und Pﬂ ege von Elektrowerkzeugen a) Überbeanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit

bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn

es sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter

betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Ziehen Sie den Stecker der Stromversorgung

ab und/oder entfernen Sie den Akkupack vom Elektrowerkzeug, falls abnehmbar, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen

verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind

gefährlich.

e) Wartung von Elektrowerkzeugen und Zubehör.

Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf alle anderen Umstände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf

schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen

Schneiden bleiben weniger häuﬁ g hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeugs für andere

als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Handgriﬀ e und Greiﬄ ächen trocken,

sauber und frei von Öl und Fett.

Rutschige Handgriﬀ e und Greiﬄ ächen lassen keine

sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen zu.

5) Service a) Lassen Sie Elektrowerkzeuge durch qualiﬁ zierte

Fachkräfte und nur unter Einsatz passender Originalersatzteile warten.

Dies sorgt dafür, dass die Sicherheit des

Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

Deutsch

SICHERHEITSHINWEISE FÜR DIE STICHSÄGE

1. Halten Sie das Elektrowerkzeug bei Arbeiten, bei denen das Schneidezubehör verborgene Stromleitungen berühren könnte, nur an den isolierten Griﬀ -Flächen.

Schneidezubehör, das eine „stromführende“ Leitung

berührt, kann nackte Metallteile des Elektrogeräts „unter Strom setzen“ und dem Bediener einen Stromschlag versetzen.

2. Sichern und stützen Sie das Werkstück mit Schraubzwingen oder anderen geeigneten Mitteln auf einer stabilen Unterlage.

Wenn Sie das Werkstück mit der Hand oder an Ihren

Körper gepresst halten, wird es instabil und Sie können die Kontrolle verlieren.

ZUSÄTZLICHE SICHERHEITSHINWEISE

1. Diese Stichsäge verwendet einen Hochleistungsmotor. Wird die Maschine dauerhaft bei niedriger Geschwindigkeit verwendet, wird eine Extralast auf den Motor angewandt, was zum Festfressen des Motors führen kann. Bedienen Sie das Elektrowerkzeug immer so, dass sich die Klinge nicht während des Betriebs im Material verfängt. Stellen Sie die Klingengeschwindigkeit immer so ein, dass ein glatter Schnitt möglich ist.

2. Stellen Sie sicher, dass die zu verwendende Netzspannung der Angabe auf dem Typenschild entspricht.

3. Prüfen Sie, dass der Netzschalter auf AUS steht.

Wenn der Stecker an das Netz angeschlossen wird,

während der Schalter auf „ON“ steht, beginnt das Werkzeug sofort zu laufen, was gefährlich ist.

4. Verwenden Sie, wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, ein Verlängerungskabel ausreichenden Querschnitts und ausreichender Nennleistung. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

5. Im Betrieb produzierter Staub

Der im normalen Betrieb produzierte Staub kann die

Gesundheit des Bedieners beeinträchtigen. Einer der folgenden Wege wird empfohlen.

a) Tragen Sie eine Staubschutzmaske b) Verwenden Sie eine externe Staubfangausrüstung

Wenn Sie eine externe Staubfangausrüstung verwenden,

verbinden Sie den Adapter mit dem Schlauch der externen Staubfangausrüstung.

6. Klingenwechsel

○ Achten Sie darauf, die Stromversorgung auf AUS zu

schalten und den Stecker aus der Steckdose zu ziehen, wenn Sie die Klingen wechseln.

○ Öﬀ nen Sie den Hebel nicht, während der Kolben sich

bewegt.

○ Achten Sie sorgfältig darauf, dass die Vorsprünge an

der Klinge sicher in den Klingenhalter eingesetzt sind. (Abb. 1)

○ Achten Sie sorgfältig darauf, dass die Klinge zwischen

den Kerben der Rollen sitzt. (Abb. 1)

7. Bei niedriger Geschwindigkeit (Reglereinstellung: 1 oder

2) schneiden Sie kein Holz, das dicker als 10 mm ist oder Metall, dass dicker als 1 mm ist.

8. Um zu verhindern, dass die Klinge sich löst oder der Kolben beschädigt wird oder stark verschleißt, achten Sie darauf, dass Sie die Oberﬂ äche der Basisplatte auf dem Werkstück halten während Sie sägen.

Deutsch

9. Um genaues Sägen zu gewährleisten, wenn Sie die Führung verwenden, stellen Sie die Orbitalposition immer auf „0“.

10. Wenn Sie einen kleinen kreisförmigen Bogen sägen, reduzieren Sie die Vorschubgeschwindigkeit der Maschine. Ist der Vorschub der Maschine zu schnell, kann dadurch die Klinge brechen.

11. Kreisförmiges Schneiden muss durchgeführt werden, wenn die Klinge näherungsweise vertikal zur Bodenﬂ äche der Basis steht.

12. Gewinkeltes Schneiden kann nicht durchgeführt werden, wenn der Staubsammler angeschlossen ist.

13. RCD (Fehlerstromschutzschalter)

Wir empfehlen den ständigen Einsatz eines

Fehlerstromschutzschalters mit einem Nennstrom bis 30 mA.

SYMBOLE

WARNUNG Die folgenden Symbole werden für diese Maschine

verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

STANDARDZUBEHÖR

Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung das nachfolgend aufgelistete Zubehör.

○ Klingen (Nr. 41) ......................................................... 1

Siehe Tabelle 1 für die Verwendung der Klingen.

○ Sechskantschlüssel ...................................................1

○ Staubsammler ............................................................ 1

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

ANWENDUNGEN

○ Schneiden verschiedener Hölzer und Taschenschneiden ○ Schneiden von weichem Stahlblech, Aluminiumblech

und Kupferblech

○ Schneiden synthetischer Harze, wie Phenolharz und

Vinylchlorid

○ Schneiden dünner und weicher Baumaterialien ○ Schneiden von Edelstahlblech (mit Klinge Nr. 97)

TECHNISCHE DATEN

CJ90VST2 / CJ90VAST2 : Stichsäge

Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Nennspannung

Wechselstrom Stromaufnahme

Leerlaufdrehzahl

Holz

Metall

Einschalten ON

Ausschalten OFF

Lock

Verriegelungen auf „EIN“-Position schalten.

Trennen Sie den Hauptstecker von der Steckdose ab

Spannung (nach Gebieten) * Stromaufnahme * 705 W

Max. Schnitttiefe

Leerlaufdrehzahl * 850 – 3000 min Hub Min. Schneideradius 25 mm Gewicht (ohne Kabel) ** 2,2 kg

Prüfen Sie unbedingt die Gerätplakette auf dem Produkt,

da diese je nach Gebiet verschieden sein kann.

** Gemäß EPTA-Prozedur 01/2014

HINWEIS

Aufgrund des ständigen Forschungs- und

Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

(110 V, 230 V)

Holz 90 mm

Weicher Stahl 10 mm

-1

26 mm

Werkzeug der Klasse II

MONTAGE UND BETRIEB

Aktion Anbringen und Entfernen der Klinge Einstellung der

Betriebsgeschwindigkeit der Klinge Betätigen des Schalters Einstellung des Orbitalbetriebs Aufbewahren des

Sechskantschlüssels Geradliniges Schneiden Einen Kreis oder kreisförmigen

Bogen schneiden Schneiden metallischer Materialien Gewinkeltes Schneiden Taschenschneiden Bezüglich Sägen von

Edelstahlblechen Mit Reiniger verbinden Splitterschutz Bodenplatte Auswahl von Zubehör

Abbildung

3 4

8 9

12 13 14

―

Seite

2 3

3 4 4

4 5 5

106

AUSWAHL DER KLINGEN

Zubehör-Klingen

Um eine maximale Betriebseﬀ ektivität und -ergebnisse zu erhalten, ist es sehr wichtig, die am besten passende Klinge für den Typ und die Dicke des zu schneidenden Materials auszuwählen. Die Klingennummer ist in der Nähe des Einsatzteils jeder Klinge eingraviert. Wählen Sie die passende Klinge, indem Sie sich nach Tabelle 1 richten.

Deutsch

VORSICHT

Bei Betrieb und Wartung von Elektrowerkzeugen

müssen die Sicherheitsvorschriften und Normen beachtet werden.

GARANTIE

Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspeziﬁ schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung ﬁ nden, an ein von HiKOKI autorisiertes Servicezentrum.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN62841 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 101 dB (A). Gemessener A-gewichteter Schalldruck: 90 dB (A). Messunsicherheit K: 5 dB (A).

Gehörschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN62841.

Bretter schneiden: Vibrationsemissionswert Messunsicherheit K = 1,5 m/s

Schneiden von Metallblechen: Vibrationsemissionswert Messunsicherheit K = 1,5 m/s

, B = 7 m/s

, M = 7 m/s

WARTUNG UND INSPEKTION

1. Inspektion des Klinge

Dauernde Verwendung einer stumpfen oder

beschädigten Klinge führt zu reduzierter Schneideleistung und kann zur Überlastung des Motors führen. Ersetzen Sie die Klinge durch eine neue, sobald Sie stärkere Abnutzung bemerken.

2. Inspektion der Befestigungsschrauben

Inspizieren Sie regelmäßig alle Befestigungsschrauben

und stellen Sie sicher, dass sie richtig festgezogen sind. Sollte sich eine der Schrauben lockern, ziehen Sie sie sofort wieder fest an. Falls dies nicht getan wird, könnte das zu ernsthaften Gefahren führen.

3. Wartung des Motors

Die Wicklung des Motors ist das „Herzstück“ des

Elektrowerkzeugs. Wenden Sie die gebotene Sorgfalt auf, um sicherzustellen, dass die Wicklung nicht beschädigt und/oder mit Öl oder Wasser benetzt wird.

4. Inspektion der Kohlebürsten

Zur Erhaltung Ihrer Sicherheit und des Schutzes gegen

elektrischen Schlag sollten die Inspektion und das Auswechseln der Kohlebürsten AUSSCHLIESSLICH durch ein HiKOKI-KUNDENDIENSTZENTRUM durchgeführt werden.

5. Auswechseln des Netzkabels

Ist das Netzkabel des Werkzeugs beschädigt, muss das

Werkzeug an ein autorisiertes HiKOKI Service-Center zurückgegeben werden, damit das Kabel ausgetauscht wird.

Der angegebene Vibrationsgesamtwert wurde nach einer Standardtestmethode gemessen und kann zum Vergleich zwischen verschiedenen Werkzeugen dienen. Er kann auch für eine Vorbeurteilung der Aussetzung verwendet werden.

WARNUNG

○ Der Vibrationsemissionswert während der tatsächlichen

Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird.

○ Legen Sie Sicherheitsmaßnahmen zum Schutz des

Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).

HINWEIS

Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

Deutsch

Tabelle 1 Liste passender Klingen

Klinge

Zu schneidendes Material

Materialqualität

Holz

Eisenblech

Nicht-Eisen-Metall

Kunststoﬀ e

Papierbrei

HINWEIS

Der minimale Schneideradius der Klingen Nr. 1 (Superlang), Nr. 21, Nr. 22 und Nr. 41 ist 100 mm.

Holz allgemein Sperrholz Weiches

Stahlblech Edelstahlblech Aluminium,

Kupfer, Messing

Aluminiumrahmen

Phenolharz, Melamin, Harz, usw.

Vinylchlorid, Acrylharz, usw.

Geschäumtes Polyethylen, Styropor

Karton, geripptes Papier

Harte Bretter Faserbrett

Nr. 1

Nr. 11

(Superlang)

Unter 90 10 - 55 Unter 20 10 - 55 5 - 40 10 - 65

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

Nr. 12

5 - 30 Unter 10 5 - 30 3 - 20

5 - 30 Unter 10 5 - 20 Unter 5 5 - 30 3 - 20 5 - 15

Nr. 15

Nr. 16

Dicke des Materials (mm)

3 - 6 Unter 3 2 - 5

3 - 12 Unter 3 Unter 5

Höhe bis

zu 25

5 - 20 Unter 6 5 - 15 Unter 6 5 - 15

3 - 25 Unter 6 3 - 25

Unter 6

Nr. 21 Nr. 22 Nr. 41 Nr. 97

1,5 - 2,5

Höhe bis

zu 25

(Traduction des instructions d’origine)

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR L’OUTIL

AVERTISSEMENT Lire tous les avertissements de sécurité, instructions, illustrations et spéciﬁ cations donnés avec cet outil électrique.

Le non-respect de toutes les instructions indiquées cidessous peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à l’outil électrique alimenté par le secteur (avec cordon d’alimentation) ou à l’outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

Conserver la zone de travail propre et bien éclairée.

Les zones en désordre ou sombres sont propices

aux accidents.

b) Ne pas faire fonctionner les outils électriques

en atmosphère explosive, par exemple en présence de liquides inﬂ ammables, de gaz ou de poussières.

Les outils électriques produisent des étincelles qui

peuvent enﬂ ammer les poussières ou les fumées.

c) Maintenir les enfants et les badauds à l’écart

pendant l’utilisation de l’outil.

Les distractions peuvent faire perdre le contrôle de

l’outil à l’utilisateur.

2) Sécurité électrique

a) Il faut que les ﬁ ches de l’outil électrique soient

adaptées au socle. Ne jamais modiﬁ er la ﬁ che de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre.

Des ﬁ ches non modiﬁ ées et des socles adaptés

réduiront le risque de décharge électrique.

b) Éviter tout contact du corps avec des surfaces

reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de décharge électrique si le

corps de l’utilisateur est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des

conditions humides.

La pénétration d’eau à l’intérieur d’un outil

augmentera le risque de décharge électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser le

cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubriﬁ ant, des arêtes ou des parties en mouvement.

Des cordons endommagés ou emmêlés augmentent

le risque de décharge électrique.

e) Lorsqu’on utilise un outil à l’extérieur, il faut

utiliser un prolongateur adapté à l’utilisation extérieure.

L’utilisation d’un cordon adapté à l’utilisation

extérieure réduit le risque de décharge électrique.

f) Si l’usage d’un outil dans un emplacement

humide est inévitable, utiliser une alimentation protégée par un dispositif diﬀ érentiel à courant résiduel (DDR).

L’usage d’un DDR réduit le risque de décharge

électrique.

Français

3) Sécurité des personnes a) Rester vigilant, regarder ce que l’on est en train

de faire et faire preuve de bon sens dans son utilisation de l’outil.

Ne pas utiliser un outil lorsqu’on est fatigué

ou sous l’emprise de drogues, d’alcool ou de médicaments.

Un moment d’inattention en cours d’utilisation d’un

outil peut entraîner des blessures graves.

b) Utiliser un équipement de sécurité. Toujours

porter des verres de protection.

L’utilisation d’un équipement de protection comme

un masque antipoussière, des chaussures de sécurité antidérapantes, un casque de sécurité ou des protections auditives dans des conditions appropriées réduira les risques de blessures corporelles.

c) Éviter tout démarrage intempestif. S’assurer

que l’interrupteur est en position d’arrêt avant de brancher l’outil au secteur et/ou à la batterie, de le ramasser ou de le porter.

Porter un outil en ayant le doigt sur l’interrupteur ou

brancher un outil dont l’interrupteur est en position de marche est source d’accidents.

d) Retirer toute clé de réglage avant de mettre

l’outil en marche.

Une clé laissée ﬁ xée sur une partie tournante de

l’outil peut donner lieu à des blessures.

e) Ne pas se pencher trop loin. Garder une position

et un équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l’outil dans des

situations inattendues.

f) S’habiller de manière adaptée. Ne pas porter

de vêtements amples ou de bijoux. Gardez vos cheveux et vos vêtements loin des pièces mobiles.

Les pièces en mouvement peuvent happer les

vêtements amples, les bijoux ou les cheveux longs.

g) Si des dispositifs sont fournis pour le

raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire les

risques dus aux poussières.

h) La familiarité acquise par une utilisation

fréquente des outils ne doit pas vous rendre complaisant et vous faire ignorer les principes de sécurité des outils.

Un geste imprudent peut causer de graves blessures

en une fraction de seconde.

4) Utilisation et entretien de l’outil a) Ne pas forcer l’outil. Utiliser l’outil adapté à

l’application souhaitée.

Si l’on utilise l’outil électrique adéquat en respectant

le régime pour lequel il a été conçu, il réalisera un travail de meilleure qualité et plus sûr.

Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa.

Un outil électrique ne pouvant être contrôlé par

l’interrupteur représente un danger et doit être réparé.

c) Débrancher la ﬁ che de la source d’alimentation

et/ou retirer la batterie de l’outil, si elle est détachable, avant tout réglage, changement d’accessoires ou avant de ranger l’outil.

Ces mesures de sécurité préventives réduiront les

risques de démarrage accidentel de l’outil électrique.

d) Après utilisation, ranger l’outil électrique hors

de portée des enfants et ne laisser aucune personne l’utiliser si elle n’est pas familiarisée avec les outils électriques ou ces instructions.

Les outils électriques représentent un danger entre

des mains inexpertes.

Français

e) Entretenir les outils électriques et les

accessoires. Assurez-vous que les pièces en mouvement ne sont pas désalignées ou coincées, qu’aucune pièce n’est cassée ou que l’outil électrique n’a subi aucun dommage pouvant aﬀ ecter son bon fonctionnement. Si l’outil électrique est endommagé, le faire réparer avant de le réutiliser.

De nombreux accidents sont dus à des outils mal

entretenus.

f) Garder aﬀ ûtés et propres les outils permettant

de couper.

Un outil bien entretenu aux bords bien aﬀ ûtés

risquera moins de se coincer et sera plus facile à maîtriser.

g) Utiliser l’outil, les accessoires et les lames, etc.,

conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser.

L’utilisation d’un outil électrique à des ﬁ ns autres que

celles prévues est potentiellement dangereuse.

h) Garder les poignées et les surfaces de

préhension propres, sèches et exemptes d’huile et de graisse.

Les poignées et surfaces de préhension glissantes

ne permettent pas de manipuler et de contrôler l'outil de manière sûre dans des situations inattendues.

5) Maintenance et entretien a) Conﬁ er l’entretien de l’outil à un réparateur

qualiﬁ é utilisant uniquement des pièces de rechange identiques.

Cela assurera le maintien de la sécurité de l’outil.

PRÉCAUTIONS Maintenir les enfants et les personnes inﬁ rmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes inﬁ rmes.

AVERTISSEMENTS DE SÉCURITÉ POUR LA SCIE SAUTEUSE

1. Tenir l’outil électrique par une surface de prise isolée, lorsqu’on eﬀ ectue une tâche où l’accessoire de coupe pourrait toucher un câblage caché ou son propre cordon d’alimentation.

Le contact de l’accessoire de coupe avec un ﬁ l sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil et électrocuter l’opérateur.

2. Utilisez des dispositifs de serrage ou un autre moyen pratique pour immobiliser et maintenir la pièce sur une surface stable.

Tenir la pièce à usiner avec la main ou contre votre corps

la rend instable et peut conduire à une perte de contrôle.

AVERTISSEMENTS DE SÉCURITÉ SUPPLÉMENTAIRES

1. Cette scie sauteuse utilise un moteur très puissant. Si la machine est utilisée en continu à basse vitesse, une charge supplémentaire est appliquée au moteur, ce qui peut entraîner le grippage du moteur. Toujours utiliser l’outil électrique de sorte que la lame ne reste pas coincée par le matériau pendant le fonctionnement. Toujours régler la vitesse de la lame pour permettre une coupe ﬂ uide.

2. S’assurer que la source d’alimentation utilisée est conforme aux exigences spéciﬁ ées sur la plaque signalétique du produit.

3. S’assurer que l’interrupteur d’alimentation est en position d’arrêt.

Si la ﬁ che est branchée dans une prise alors que

l’interrupteur d’alimentation est en position de marche, l’outil électrique démarrera immédiatement, ce qui peut provoquer un grave accident.

4. Lorsque la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’une épaisseur et d’une capacité nominale suﬃ santes. Le cordon prolongateur doit être aussi court que possible.

5. Poussière produite pendant le fonctionnement

La poussière produite lors du fonctionnement normal

peut aﬀ ecter la santé de l’opérateur. L’une ou l’autre des méthodes suivantes est recommandée.

a) Porter un masque à poussière b)

Utiliser des équipements de collecte de poussière externe

Lors de l’utilisation d’un équipement de collecte de

poussière externe, branchez l’adaptateur avec le tuyau ﬂ exible depuis l’équipement de collecte de poussière externe.

6. Changement des lames

○ Veiller à mettre hors tension et à débrancher la ﬁ che de

la prise secteur lors du changement des lames.

○ Ne pas ouvrir le levier lorsque le piston est en

mouvement.

○ Conﬁ rmer que les parties saillantes de la lame sont bien

insérées dans le support de lame. (Fig. 1)

○ Conﬁ rmer que la lame est située entre la rainure du

rouleau. (Fig. 1)

7. À basse vitesse (réglage du cadran : 1 ou 2) ne pas couper du bois avec une épaisseur de plus de 10 mm ou du métal avec une épaisseur de plus de 1 mm.

8. Aﬁ n d’éviter tout délogement de la lame, des dommages ou une usure excessive sur le piston, veiller à ce que la surface de la plaque de base soit ﬁ xée sur la pièce à usiner lors de la coupe.

9. Pour garantir la précision de coupe lorsque vous utilisez le guide, conﬁ gurez toujours la position orbitale sur « 0 ».

10. Lorsque l’on scie un petit arc circulaire, réduire la vitesse d’avance de la machine. Si la machine avance trop rapidement, la lame risque de casser.

11. Une coupe circulaire doit être eﬀ ectuée avec la lame approximativement à la verticale par rapport à la surface inférieure de la base.

12. La coupe angulaire est impossible avec le collecteur de poussière.

13. Dispositif diﬀ érentiel à courant résiduel (DDR)

Il est recommandé d’utiliser un DDR dont le courant

résiduel nominal ne dépasse pas 30 mA en tout temps.

Français

SYMBOLES

AVERTISSEMENT Les symboles suivants sont utilisés pour l’outil.

Bien se familiariser avec leur signiﬁ cation avant d’utiliser l’outil.

CJ90VST2 / CJ90VAST2 : Scie sauteuse

Pour réduire les risques de blessures, l’utilisateur doit lire le manuel d’utilisation.

Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Tension nominale

Courant alternatif Puissance absorbée

Vitesse à vide

Bois

Métal

Bouton ON

Bouton OFF

Lock

Commutateur verrouillé sur la position « ON ».

Débrancher la ﬁ che principale de la prise électrique

Outil de classe II

ACCESSOIRES STANDARD

Outre l’unité principale (1 unité), l’emballage contient les accessoires répertoriés ci-dessous.

○ Lames (n° 41) ........................................................... 1

Se reporter au tableau 1 pour l’utilisation des lames.

○ Clé hexagonale .......................................................... 1

○ Collecteur à poussière ............................................... 1

Les accessoires standard sont sujets à changement sans préavis.

APPLICATIONS

○ Coupe de diﬀ érents bois et coupe de poche. ○ Coupe de tôle en acier doux, de plaque en aluminium et

de plaque en cuivre

○ Coupe de résines synthétiques, par exemple la résine

phénol et le chlorure de vinyle

○ Coupe de matériaux de construction ﬁ ns et mous ○ Coupe de plaque en acier inoxydable (avec une lame

n° 97)

SPÉCIFICATIONS

Tension (par zones) * Entrée d’alimentation *

Profondeur de coupe max.

Vitesse à vide * 850 – 3000 min Course Rayon de coupe min. 25 mm Poids (sans le cordon) ** 2,2 kg

Vériﬁ er la plaque nominale du produit, qui peut être

diﬀ érente d’un pays à l’autre.

** Selon la procédure EPTA 01/2014

REMARQUE

Par suite du programme permanent de recherche et de

développement HiKOKI, ces spéciﬁ cations peuvent faire l’objet de modiﬁ cations sans avis préalable.

(110 V, 230 V)

Bois 90 mm

Acier doux 10 mm

705 W

-1

26 mm

INSTALLATION ET FONCTIONNEMENT

Action Figure Page Démontage et montage de la lame 1 Réglage de la vitesse de

fonctionnement de la lame Fonctionnement du commutateur 3 Réglage du fonctionnement d’orbite 4 Logement de la clé hexagonale 5 Coupe rectiligne 6 Coupe d’un cercle ou d’un arc

circulaire Coupe de pièces métalliques 8 Coupe angulaire 9 Coupe de poche 10 Concernant la coupe de plaques en

acier inoxydable Branchement avec une ﬁ nisseuse 12 Protection contre les éclats 13 Plaque de base Sélection des accessoires ―

2 3 3 3

3 4 4

4 5 5

106

Français

SÉLECTION DE LAMES

Lames accessoires

Pour optimiser l’eﬃ cacité du travail et les résultats, il est très important de sélectionner la lame la mieux adaptée au type et à l’épaisseur du matériau à couper. Le numéro de la lame est gravé à proximité de la partie de montage de chaque lame. Sélectionnez les lames appropriées en vous référant au tableau 1.

ENTRETIEN ET VÉRIFICATION

1. Inspection de la lame

L’utilisation prolongée d’une lame émoussée ou

endommagée diminue l’eﬃ cacité de la coupe et peut provoquer une surcharge du moteur. Remplacez la lame avec une nouvelle dès qu’une abrasion excessive apparaît.

2. Vériﬁ cation des vis de ﬁ xation

Vériﬁ er régulièrement toutes les vis de ﬁ xation et

s’assurer qu’elles sont bien serrées. S’il advient qu’une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de graves dangers.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le « cœur » même

de l’outil électrique. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

4. Contrôle des balais en carbone

Pour votre sécurité et la protection contre les décharges

électriques, l’examen du balai à carbone et le remplacement de cet outil ne doivent être eﬀ ectués que par un centre d’entretien HiKOKI agréé.

5. Remplacement du cordon d’alimentation

Si le cordon d’alimentation de l’outil est endommagé,

l’outil doit être renvoyé au service après-vente HiKOKI agréé pour remplacer le cordon.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN62841 et déclarées conformes à ISO 4871.

Niveau de puissance sonore pondérée A : 101 dB (A) Niveau de pression acoustique pondérée A : 90 dB (A) Incertitude K : 5 dB (A).

Porter des protections anti-bruit.

Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN62841.

Coupe de planches : Valeur d’émission de vibration a Incertitude K = 1,5 m/s

Coupe d’une plaque de métal : Valeur d’émission de vibration Incertitude K = 1,5 m/s

La valeur totale des vibrations a été mesurée par une méthode d’essai standard et peut être utilisée pour comparer un outil à un autre. Elle peut également être utilisée pour une évaluation préliminaire du niveau d’exposition.

AVERTISSEMENT

○ La valeur d’émission de vibrations en fonctionnement de

l’outil électrique peut être diﬀ érente de la valeur totale déclarée, en fonction des utilisations de l’outil.

○ Identiﬁ er les mesures de protection de l’utilisateur

fondées sur une estimation de l’exposition en conditions d’utilisation (tenant compte de tous les aspects du cycle d’utilisation, tels que les moments où l’outil est mis hors tension ou lorsqu’il tourne à vide en plus des temps de déclenchements).

, B = 7 m/s

, M = 7 m/s

ATTENTION

Lors de l’utilisation et de l’entretien d’un outil électrique,

respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

GARANTIE

Nous garantissons que l’ensemble des outils électriques HiKOKI sont conformes aux réglementations spéciﬁ ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l’usure et les dommages normaux. En cas de réclamation, veuillez envoyer l’outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la ﬁ n du mode d’emploi, dans un service après-vente HiKOKI agréé.

REMARQUE

Par suite du programme permanent de recherche et de développement HiKOKI, ces spéciﬁ cations peuvent faire l’objet de modiﬁ cations sans avis préalable.

Tableau 1 Liste des lames appropriées

N° 1

Lame

(Super

Matériau à couper

Bois

Plaque de fer

Métal non ferreux

Plastiques

Pulpe

REMARQUE

Le rayon de coupe minimal des lames n° 1 (Super long), n° 21, n° 22 et n° 41 est de 100 mm.

Qualité du matériau

Bois général

Contre-plaqué 5 - 30

Plaque en acier doux

Plaque en acier inoxydable

Aluminium, cuivre, laiton

Cadre en aluminium

Résine phénol, mélamine, résine etc.

Chlorure de vinyle, résine acrylique etc.

Mousse de polyéthylène, mousse de styrolène

Carton, papier ondulé

Carton dur 3 - 25

Panneau de ﬁ bres

long)

dessous

de 90

N° 11 N° 12 N° 15 N° 16 N° 21 N° 22 N° 41 N° 97

Épaisseur du matériau (mm)

10 - 55

5 - 30

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

dessous

de 20

dessous

de 10

dessous

de 10

3 - 6

3 - 12

Hauteur

jusqu’à

5 - 20

dessous

de 3

dessous

de 3

dessous

de 6

dessous

de 5

dessous

de 6

dessous

de 6

10 - 55 5 - 40 10 - 65

5 - 30 3 - 20

5 - 15

dessous

5 - 30 3 - 20 5 - 15

de 6

Français

2 - 5

1,5 - 2,5

dessous

de 5

Hauteur

jusqu’à

5 - 15

3 - 25

Italiano

(Traduzione delle istruzioni originali)

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI

AVVERTENZA Leggere tutti gli avvertimenti di sicurezza, le istruzioni e le speciﬁ che in dotazione con il presente utensile elettrico.

La mancata osservanza di tutte le istruzioni elencate di seguito può provocare scosse elettriche, incendio e/o lesioni gravi.

Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l’area operativa pulita e ordinata.

Aree operative sporche o disordinate possono

favorire gli infortuni.

b) Non utilizzare gli elettroutensili in atmosfere

esplosive, ad es. in presenza di liquidi, gas o polveri inﬁ ammabili.

Gli elettroutensili generano delle scintille che

potrebbero accendere la polvere o i fumi.

c) Tenere lontani bambini e astanti durante

l’utilizzo degli elettroutensili.

Qualsiasi distrazione può essere causa di perdita di

controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere

idonee alle prese disponibili. Non modiﬁ care mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore.

L’utilizzo di spine intatte e corrispondenti alle prese

disponibili ridurrà il rischio di scosse elettriche.

Evitare qualsiasi contatto con le superﬁ ci a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi.

In caso di messa a terra o massa del corpo, sussiste

un maggior rischio di scosse elettriche.

c) Non esporre gli elettroutensili alla pioggia o

all’umidità.

La penetrazione di acqua negli elettroutensili

aumenterà il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzarlo per il trasporto,

o per tirare o scollegare l’elettroutensile.

Tenere il cavo lontano da fonti di calore, oli,

bordi appuntiti o parti in movimento.

Cavi danneggiati o attorcigliati possono aumentare il

rischio di scosse elettriche.

e) Durante l’uso degli elettroutensili all’esterno,

utilizzare una prolunga idonea per usi esterni.

L’utilizzo di cavi per esterno riduce il rischio di scosse

elettriche.

Se è impossibile evitare l’impiego di un elettroutensile in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD).

L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l’uso degli elettroutensili, state all’erta,

veriﬁ cate ciò che state eseguendo e adottate sempre il buon senso.

Non utilizzate gli elettroutensili qualora siate

stanchi, sotto l’inﬂ uenza di farmaci, alcol o cure mediche.

Anche un attimo di disattenzione durante l’uso degli

elettroutensili potrebbe essere causa di gravi lesioni personali.

b) Indossate l’attrezzatura di protezione personale.

Indossate sempre le protezioni oculari.

L’attrezzatura protettiva, quali maschera facciale,

calzature di sicurezza antiscivolo, caschi o protezioni uditive, utilizzata nelle condizioni appropriate, ridurrà il rischio di lesioni personali.

c) Impedite le accensioni involontarie. Prima del

collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, veriﬁ cate che l’interruttore sia posizionato su OFF.

Il trasporto degli elettroutensili tenendo le dita

sull’interruttore o l’attivazione elettrica degli utensili che hanno l’interruttore su ON, implica il rischio di incidenti.

d) Prima di attivare l’elettroutensile, rimuovete

qualsiasi chiave di regolazione.

Lasciando la chiave in un componente in rotazione

dell’elettroutensile, sussiste il rischio di lesioni personali.

e) Mantenersi in equilibrio. Mantenersi sempre su

due piedi, in equilibrio stabile.

Ciò consente di controllare al meglio l’elettroutensile

in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti

larghi o gioielli. Tenere i capelli e gli abiti lontani dalle parti in movimento.

Abiti allentati, gioielli e capelli lunghi potrebbero

impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento

ad apparecchiature di rimozione e raccolta polveri, veriﬁ care che queste siano collegate e utilizzate in modo adeguato.

L’utilizzo della raccolta della polvere può ridurre i

rischi connessi alle polveri.

h) Non lasciare che la familiarità acquisita con

l’uso frequente di strumenti consenta di diventare troppo sicuri di sé e ignorare i principi di sicurezza dello strumento.

Un’azione disattenta può causare gravi lesioni in una

frazione di secondo.

4) Utilizzo e manutenzione degli elettroutensili a) Non utilizzare elettroutensili non idonei.

Utilizzare l’elettroutensile idoneo alla propria applicazione.

Utilizzando l’elettroutensile corretto, si garantirà

un’esecuzione migliore e più sicura del lavoro, alla velocità di progetto.

b) Non utilizzare l’elettroutensile qualora non

sia possibile accenderlo/spegnerlo tramite l’interruttore.

É pericoloso utilizzare elettroutensili che non

possano essere azionati dall’interruttore. Provvedere alla relativa riparazione.

c) Prima di eﬀ ettuare qualsiasi regolazione,

sostituire gli accessori o riporre gli utensili elettrici, scollegare la spina dalla presa elettrica e/o rimuovere il pacco batteria, se staccabile, dall’utensile elettrico.

Queste misure di sicurezza preventive riducono il

rischio di avvio involontario dell’elettroutensile.

d) Depositare gli elettroutensili non utilizzati

lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l’elettroutensile.

É pericoloso consentire che utenti non esperti

utilizzino gli elettroutensili.

e) Manutenzione di utensili elettrici e accessori.

Veriﬁ care che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero inﬂ uenzare negativamente il funzionamento dell’utensile elettrico. In caso di guasti, provvedere alla riparazione dell’elettroutensile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa

manutenzione.

f) Mantenere gli strumenti di taglio aﬃ lati e puliti.

Gli strumenti di taglio in condizioni di manutenzione

adeguata, con bordi aﬃ lati, sono meno soggetti al bloccaggio e sono più facilmente controllabili.

g) Utilizzare l’elettroutensile, gli accessori, le

punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

L’uso dell’utensile elettrico per operazioni diverse

da quelle previste potrebbe causare una situazione pericolosa.

h) Tenere le maniglie e le superﬁ ci di presa

asciutte, pulite e libere da olio e grasso.

Maniglie e superﬁ ci di presa scivolose non

consentono una movimentazione e un controllo sicuri dell’utensile in situazioni impreviste.

5) Assistenza a) Aﬃ date le riparazioni dell’elettroutensile a

persone qualiﬁ cate che utilizzino solamente parti di ricambio identiche.

Ciò garantirà il mantenimento della sicurezza

dell’elettroutensile.

PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

PRECAUZIONI DI SICUREZZA PER IL SEGHETTO ALTERNATIVO

1. Aﬀ errare l’elettroutensile dalle superﬁ ci isolate quando si eseguono operazioni in cui l’attrezzo di taglio potrebbe venire a contatto con ﬁ li elettrici nascosti o con il proprio ﬁ lo.

Il contatto dell’accessorio da taglio con un ﬁ lo “in

tensione” potrebbe mettere in tensione le parti metalliche esposte dell’utensile “in tensione” e dare una scossa elettrica all’operatore.

2. Utilizzare morsetti o un altro modo pratico per ﬁ ssare e sostenere il pezzo da lavorare su una piattaforma stabile.

Reggere il pezzo da lavorare con la mano o contro il

corpo lo rende instabile e potrebbe provocare la perdita di controllo.

Italiano

3. Assicurarsi che l’interruttore dell’alimentazione sia nella posizione SPENTO.

Se la spina viene collegata ad una presa mentre

l’interruttore di alimentazione è sulla posizione ON, il demolitore inizia immediatamente a funzionare, con il rischio di seri incidenti.

4. Se l’area di lavoro è lontana dalla fonte di alimentazione, usare una prolunga di spessore e capacità nominale suﬃ cienti. Il cavo di prolunga deve essere il più corto possibile.

5. Polvere prodotta durante il funzionamento

La polvere prodotta durante il normale funzionamento

potrebbe incidere sulla salute dell’operatore. Si consiglia uno dei seguenti modi.

a) Indossare una maschera antipolvere b) Utilizzare un’apparecchiatura esterna per la

raccolta della polvere

Quando si utilizza un’apparecchiatura esterna per la

raccolta della polvere, collegare l’adattatore al tubo ﬂ essibile dell’apparecchiatura esterna per la raccolta della polvere.

6. Cambio delle lame

○ Assicurarsi di commutare su SPENTO l’interruttore e di

scollegare la spina dalla presa quando si cambiano le lame.

○ Non aprire la leva quando lo stantuﬀ o è in movimento. ○ Veriﬁ care che le sporgenze della lama siano inserite sul

supporto della lama in modo sicuro. (Fig. 1)

○ Assicurarsi che la lama sia posizionata tra la scanalatura

del rullo. (Fig. 1)

7. A bassa velocità (impostazione del selettore: 1 o 2) non tagliare del legno con uno spessore maggiore di 10 mm o metallo con uno spessore maggiore di 1 mm.

8. Al ﬁ ne di evitare lo spostamento delle lame, danni o usura eccessiva sullo stantuﬀ o, assicurarsi che la superﬁ cie della piastra di base sia ﬁ ssata al pezzo in lavorazione durante il taglio.

9. Per assicurare un taglio accurato durante l’uso della guida, impostare sempre la posizione orbitale su “0”.

10. Quando si taglia uno piccolo arco di cerchio, ridurre la velocità di alimentazione della macchina. Se la macchina viene alimentata troppo velocemente, ciò potrebbe causare la rottura della lama.

11. Il taglio circolare deve essere eseguito con la lama posta quasi verticalmente rispetto alla superﬁ cie inferiore della base.

12. Il taglio angolare non può essere eﬀ ettuato quando si adotta un raccoglitore di polvere.

13. RCD (Dispositivo a Corrente Residua)

Si raccomanda di usare sempre un interruttore

diﬀ erenziale con una potenza nominale di 30 mA o meno.

PRECAUZIONI DI SICUREZZA AGGIUNTIVE

1. Questo seghetto alternativo adopera un motore ad alta potenza. Se la macchina viene utilizzata in modo continuo a bassa velocità, viene applicato un carico extra al motore, cosa che può provocare il grippaggio del motore. Azionare sempre l’utensile elettrico in modo che la lama non rimanga bloccata dal materiale durante la lavorazione. Regolare sempre la velocità della lama per permettere un taglio scorrevole.

2. Assicurarsi che la fonte di alimentazione da utilizzare sia conforme ai requisiti di alimentazione speciﬁ cati sulla piastrina del prodotto.

Italiano

SIMBOLI

AVVERTENZA Di seguito mostriamo i simboli usati per la macchina.

Assicurarsi di comprenderne il signiﬁ cato prima dell’uso.

CJ90VST2 / CJ90VAST2 : Seghetto alternativo

Per ridurre il rischio di lesioni, l’utente deve leggere il manuale delle istruzioni.

Solo per Paesi UE Non gettare le apparecchiature elettriche tra i riﬁ uti domestici! Secondo la Direttiva Europea 2012/19/UE sui riﬁ uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al ﬁ ne di essere reimpiegate in modo eco-compatibile.

Tensione nominale

Corrente alternata Potenza assorbita

Velocità a vuoto

Legno

Metallo

Accensione

Spegnimento

Lock

L’interruttore si blocca in posizione “ON”.

Scollegare la spina principale dalla presa elettrica

Utensile di classe II

ACCESSORI STANDARD

In aggiunta all’unità principale (1 unità), la confezione contiene gli accessori elencati di seguito.

○ Lame (N. 41) .............................................................1

Fare riferimento a Tabella 1 per l’uso delle lame.

○ Chiave a barra esagonale ......................................... 1

○ Raccoglipolvere ......................................................... 1

Gli accessori standard possono essere cambiati senza preavviso.

APPLICAZIONI

○ Taglio di vari tipi di legname e lavori a traforo ○ Taglio di piastre di acciaio tenero, piastre di alluminio e

piastre di rame

○ Taglio di resine sintetiche, ad esempio resine fenoliche

e cloruro di vinile

○ Taglio di materiali da costruzione sottili e morbidi ○ Taglio di piastre in acciaio inossidabile (con lama N. 97)

CARATTERISTICHE

Tensione (per aree)* Potenza Assorbita * 705 W

Max. profondità di taglio

Velocità a vuoto * 850 – 3000 min Corsa Min. raggio di taglio 25 mm Peso (senza cavo) ** 2,2 kg

Accertatevi di aver controllato bene la piastrina perché

essa varia da zona a zona.

** Secondo procedura EPTA 01/2014

NOTA

A causa del continuo programma di ricerche e sviluppo

della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

(110 V, 230 V)

Legno 90 mm

Acciaio tenero 10 mm

26 mm

-1

MONTAGGIO E OPERAZIONE

Azione Figura Pagina Montaggio e smontaggio della lama 1 Regolazione della velocità di

funzionamento della lama Funzionamento dell’interruttore 3 Regolazione del funzionamento

orbitale Alloggiamento della chiave a barra

esagonale Taglio rettilineo 6 Taglio di un cerchio o di un arco di

cerchio Taglio di materiali metallici 8 Taglio angolare 9 Taglio a traforo 10 Per quanto riguarda il taglio di piastre

in acciaio inossidabile Collegamento con il dispositivo di

pulizia Para-schegge 13 Piastra di base Selezione degli accessori ―

3 4 4

5 5

106

Italiano

SELEZIONE DELLE LAME

Lame accessorie

Per garantire massima eﬃ cienza operativa e risultati, è molto importante selezionare la lama appropriata più adatta al tipo e allo spessore del materiale da tagliare. Il numero della lama è inciso in prossimità della porzione di montaggio di ciascuna lama. Selezionare le lame appropriate facendo riferimento a Tabella 1.

MANUTENZIONE E ISPEZIONE

1. Ispezione della lama

L’uso continuato di una lama poco aﬃ lata o danneggiata

può portare a una riduzione dell’eﬃ cacia del taglio e può causare un sovraccarico del motore. Sostituire la lama con una nuova appena si notano segni di abrasione eccessiva.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e

assicurarsi che siano ben ﬁ ssate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L’avvolgimento del motore è il vero e proprio “cuore”

degli attrezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

4. Controllo delle spazzole di carbone

Per mantenere la vostra sicurezza e la protezione da

scosse elettriche, l’ispezione delle spazzole di carbone e la loro sostituzione su questo utensile dovrebbero essere eseguite SOLO da un CENTRO DI ASSISTENZA HiKOKI AUTORIZZATO.

5. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione dell’Utensile è danneggiato,

l’Utensile deve essere restituito a un Centro di Assistenza Autorizzato HiKOKI per la sostituzione del cavo.

ATTENZIONE

Nell’uso e nella manutenzione degli utensili elettrici

devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

GARANZIA

Garantiamo gli utensili elettrici HiKOKI in conformità alle speciﬁ che normative prescritte dalla legge e dai Paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, inviare l’utensile elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova alla ﬁ ne di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato HiKOKI.

Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni

I valori misurati sono stati determinati in conformità a EN62841 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A: 101 dB (A). Livello misurato di pressione sonora pesato A: 90 dB (A). Incertezza K: 5 dB (A).

Indossare i dispositivi di protezione acustica.

Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN62841.

Taglio di assi: Valore di emissione vibrazioni Incertezza K = 1,5 m/s

Taglio di lamiera: Valore di emissione vibrazioni Incertezza K = 1,5 m/s

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro. Può essere inoltre utilizzato per la stima preliminare dell’esposizione.

AVVERTENZA

○ Il valore di emissione vibrazioni durante l’uso eﬀ ettivo

dell’utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell’utensile stesso.

○ Identiﬁ care le misure di sicurezza per la protezione

dell’operatore basate su stima dell’esposizione nelle eﬀ ettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l’utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio).

NOTA

A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

, B = 7 m/s

, M = 7 m/s

Italiano

Tabella 1 Elenco di lame appropriate

Lama

N. 1

(Super

Materiale da tagliare

Legname

Piastra in ferro

Metallo non ferroso

Plastica

Pasta

NOTA

Il raggio minimo di taglio delle lame N. 1 (Super Lunga), N. 21, N. 22 e N. 41 è di 100 mm.

Qualità del materiale

Legname comune

Compensato 5 - 30

Piastra in acciaio tenero

Piastra in acciaio inossidabile

Alluminio, rame, ottone

Fascia di alluminio

Resina fenolica, melamina, resina, ecc.

Cloruro di vinile, resina acrilica, ecc.

Schiuma polietilenica, schiuma stirolica

Cartone, cartone ondulato

Faesite 3 - 25 Meno di 6 3 - 25 Cartone di ﬁ bra Meno di 6

lungo)

Meno di

N. 11 N. 12 N. 15 N. 16 N. 21 N. 22 N. 41 N. 97

Spessore del materiale (mm)

Meno di

10 - 55

5 - 30

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

Meno di

3 - 6 Meno di 3 2 - 5

3 - 12 Meno di 3 Meno di 5

Altezza

ﬁ no a 25

5 - 20 Meno di 6 5 - 15 Meno di 6 5 - 15

5 - 20 Meno di 5 5 - 30 3 - 20 5 - 15

10 - 55 5 - 40 10 - 65

5 - 30 3 - 20

1,5 - 2,5

Altezza

ﬁ no a 25

(Vertaling van de oorspronkelijke instructies)

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en speciﬁ caties die met dit elektrisch gereedschap worden meegeleverd.

Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte

werkplek.

Een rommelige of donkere werkplek verhoogt de

kans op ongelukken.

b) Gebruik het elektrisch gereedschap niet in

een omgeving met ontvlambare of explosieve vloeistoﬀ en, gassen of stof.

Elektrisch gereedschap kan vonken afgeven.

Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.

Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt.

Aﬂ eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact.

De stekker mag op geen enkele manier

gemodiﬁ ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschikte stopcontacten

verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde

oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam geaard is, loopt u een groter

risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan

regen of vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot

wanneer er water in het elektrische gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Gebruik het

snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van warmtebronnen,

olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het risico

op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat

speciﬁ ek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat speciﬁ ek geschikt is

voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige

omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de

kans op een elektrische schok.

Nederlands

3) Persoonlijke veiligheid a) Blijf waakzaam, let voortdurend op uw werk

en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer

u moe bent of onder invloed van drugs, alcohol of medicijnen.

Eén moment van onoplettendheid kan in ernstig

lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen.

Draag altijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker, anti-slip

veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel.

Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uitstand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het

elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit

het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel

van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde

stevig staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende

kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in

de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een

aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.

Het gebruik van stofafzuiging vermindert eventuele

stofgerelateerde risico’s.

h) Laat bekendheid opgedaan bij veelvuldig

gebruik van gereedschap u niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan ernstig letsel

veroorzaken binnen een fractie van een seconde.

Bediening en onderhoud van elektrisch gereedschap a) Het elektrisch gereedschap mag niet geforceerd

worden. Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veiliger uitvoeren wanneer u

het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de

schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar

bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of

verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen

verminderen het risico dat het elektrisch gereedschap

per ongeluk opstart.

Nederlands

d) Berg elektrisch gereedschap buiten het bereik

van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde

handen.

e) Verzorg het elektrische gereedschap en

accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is

verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe

snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere

doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.

h) Houd de handvat- en greepoppervlakken droog,

schoon en vrij van olie en vet.

Glibberige handvat- en greepoppervlakken zorgen

voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.

5) Onderhoud a) Het gereedschap mag uitsluitend door bevoegd

onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen.

Hierdoor kunt u er op rekenen dat het elektrisch

gereedschap veilig blijft.

VOORZORGSMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VEILIGHEIDSWAARSCHUWINGEN DECOUPEERZAAG

1. Houd het elektrisch gereedschap vast aan de daarvoor bestemde geïsoleerde oppervlakken wanneer u een handeling verricht waarbij het snijgereedschap in contact kan komen met verborgen bedrading of het eigen snoer.

Snijaccessoire die in contact komen met een draad waar

stroom op staat kunnen ervoor zorgen dat blootliggende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok geven.

2. Gebruik klemmen of een andere praktische manier om het werkstuk vast te maken aan een stabiel platform.

Als u het werkstuk met de hand of tegen uw lichaam

houdt, blijft het onstabiel en kan het leiden tot verlies van de controle.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Deze decoupeerzaag gebruikt een motor met een hoog vermogen. Als de machine continu wordt gebruikt op lage snelheid, wordt de motor extra belast wat kan resulteren in het vastlopen van de motor. Gebruik dit elektrische gereedschap altijd zo dat het blad niet klem komt te zitten met het materiaal tijdens gebruik. Stel de bladsnelheid altijd af om soepel zagen mogelijk te maken.

2. Zorg ervoor dat de stroombron die u wilt gaan gebruiken voldoet aan de eisen van de stroomvoorziening zoals vermeld op het typeplaatje van het product.

3. Zorg ervoor dat de stroomschakelaar uit (OFF) staat.

Als de stekker in het stopcontact wordt gedaan met

de stroomschakelaar aan (ON), zal het elektrisch gereedschap onmiddellijk beginnen te werken, wat kan leiden tot ernstige ongelukken.

4. Wanneer de werkplek te ver weg is van de stroombron, moet u een verlengsnoer gebruiken van voldoende dikte en met de juiste opgegeven capaciteit. Het verlengsnoer moet zo kort mogelijk gehouden worden.

5. Stof geproduceerd tijdens gebruik

De stof geproduceerd tijdens normaal gebruik kan van

invloed zijn op de gezondheid van de gebruiker. Een van het volgende wordt aanbevolen.

a) Draag een stofmasker b) Gebruik externe stofverzamelapparatuur

Bij gebruik van de externe stofverzamelapparatuur,

sluit de adapter aan op de slang van de externe stofverzamelapparatuur.

6. Bladen wisselen

○ Zorg ervoor dat de stroom is uitgeschakeld (OFF) en dat

de stekker uit het stopcontact is gehaald bij het wisselen van bladen.

○ Open de hendel niet wanneer de zuiger in beweging is. ○ Bevestig de uitsparingen van het blad stevig in de

bladhouder. (Afb. 1)

○ Bevestig het blad tussen de groef van de rol. (Afb. 1)

7. Bij lage snelheid (schijﬁ nstelling: 1 of 2) zaag geen hout met een dikte van meer dan 10 mm of metaal met een dikte van meer dan 1 mm.

8. Om het losraken van het blad, beschadigen of overmatige slijtage van de zuiger te voorkomen, zorg ervoor dat het oppervlak van de basisplaat is bevestigd aan het werkstuk tijdens het zagen.

9. Voor het verzekeren van nauwkeurig zagen bij gebruik van de geleider, stel de omlooppositie altijd in op „0”.

10. Bij het zagen van een kleine cirkelvormige boog, verminder de voedingssnelheid van de machine. Als de machine te snel wordt gevoed, kan dit breken van het blad veroorzaken.

11. Circulair zagen dient gedaan te worden met het blad ongeveer verticaal op het bodemoppervlak van de basis.

12. Hoekzagen kan niet worden gedaan bij het adopteren van de stofverzamelaar.

13. Aardlekschakelaar

We bevelen u aan een aardlekschakelaar te gebruiken

met een opgegeven lekstroom van 30 mA of minder onder alle omstandigheden.

Nederlands

SYMBOLEN

WAARSCHUWING Hieronder staan symbolen afgebeeld die van

toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

CJ90VST2 / CJ90VAST2 : Decoupeerzaagmachine

Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen.

Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Opgegeven voltage

Wisselstroom Opgenomen vermogen

Onbelast toerental

Hout

Metaal

AAN zetten

UIT zetten

Lock

Schakelaars vergrendelen naar de “ON” stand.

Koppel de stekker los van het stopcontact

Klasse II gereedschap

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die hieronder vermeld staan.

○ Bladen (Nr. 41) ........................................................... 1

Raadpleeg Tabel 1 voor gebruik van de bladen.

○ Zeshoekige moersleutel ............................................. 1

○ Stofverzamelaar ......................................................... 1

De standaard toebehoren kunnen zonder nadere kennisgeving gewijzigd worden.

TOEPASSINGEN

○ Zagen van verschillende soorten hout en verspanen ○ Zagen van vloeistalen plaat, aluminium plaat en koperen

plaat

○ Het zagen van kunsthars, zoals phenolhars en

vinylchloride

○ Het zagen van dun en zacht bouwmateriaal ○ Het zagen van roestvrijstalen plaat (met nr. 97 blad)

TECHNISCHE GEGEVENS

Voltage (per gebied)* Opgenomen vermogen * 705 W

Max. zaagdiepte

Snelheid onbelast * 850 – 3000 min Slag Min. zaagradius 25 mm Gewicht (zonder snoer) ** 2,2 kg

* Controleer het typeplaayje op het product zelf, want dit

kan per gebied verschillen.

** Volgens EPTA-procedure 01/2014

OPMERKING

Op grond van het voortdurende research en

ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

(110 V, 230 V)

Hout 90 mm

Vloeistaal 10 mm

-1

26 mm

MONTAGE EN GEBRUIK

Handeling

Bevestigen en verwijderen van het mes

Afstellen van de werksnelheid van het blad

Bedienen van de hoofdschakelaar 3 Afstellen van de omloopwerking 4 Opbergen van de inbussleutel 5 Rechtlijnig zagen 6 Het zagen van een cirkel of een

cirkelvormige boog Het zagen van metalen materialen 8 Verstekzagen 9 Verspanen 10 Betreﬀ ende het zagen van

roestvrijstalen platen Aansluiten op de reiniger 12 Splinterbescherming 13 Basisplaat Selecteren van accessoires ―

Afbeelding

Bladzijde

2 3 3 3

3 4 4

4 5 5

106

Nederlands

SELECTIE VAN DE BLADEN

Accessoire bladen

Om maximale operationele eﬃ ciëntie en resultaten te verzekeren is het zeer belangrijk om het juiste blad te selecteren dat het meet geschikt is voor het type en de dikte van het te zagen materiaal. Het bladnummer is gegraveerd in de buurt van het montagedeel van elk blad. Selecteer juiste bladen door tabel 1 te raadplegen.

ONDERHOUD EN INSPECTIE

1. Inspectie van het blad

Het blijven gebruiken van een bot of beschadigd blad zal resulteren in verminderde zaageﬃ ciëntie en kan overbelasting van de motor veroorzaken. Vervang het blad door een nieuwe zodra overmatige slijtage zichtbaar is.

2. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en

zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.

3. Onderhoud van de motor

De motorwikkeling is het „hart” van het elektrisch

gereedschap. Let er daarom goed op dat de wikkeling niet beschadigd raakt en/of nat wordt met olie of water.

4. Inspectie van de koolborstels

Om uw veiligheid te kunnen waarborgen en u te

beschermen tegen elektrische schokken, mag het inspecteren en vervangen van de koolborstels van dit gereedschap UITSLUITEND worden uitgevoerd door een erkend HiKOKI servicecentrum.

5. Vervangen van het netsnoer

Als het netsnoer van het gereedschap is beschadigd,

dient u het gereedschap te retourneren naar een erkend HiKOKI-servicecenter om het netsnoer te laten vervangen.

LET OP

Bij gebruik en onderhoud van elektrisch gereedschap

dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspeciﬁ eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend HiKOKI- servicecentrum te sturen.

Informatie betreﬀ ende lawaai en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 101 dB (A). Gemeten A-gewogen geluidsdrukniveau: 90 dB (A). Onzekerheid K: 5 dB (A).

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841.

Het snijden van planken: Trillingsemissiewaarde a Onzekerheid K = 1,5 m/s

Bladmetaal zagen: Trillingsemissiewaarde Onzekerheid K = 1,5 m/s

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook vooraf gebruiken als beoordeling van de blootstelling.

WAARSCHUWING

○ De trillingsemissiewaarde tijdens het feitelijke gebruik

van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt.

○ Neem kennis van de veiligheidsmaatregelen voor de

bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

, B = 7 m/s

, M = 7 m/s

Tabel 1 Lijst van geschikte bladen

Blad

Nr. 1

Te zagen materiaal

Materiaalkwaliteit Algemeen

Bestekhout

IJzeren platen

Metalen non-ferro

Plastic

Houtvezel

OPMERKING

De minimale zaagradius van bladen Nr. 1 (superlang), Nr. 21, Nr. 22 en Nr. 41 is 100 mm.

bestekhout Fineerplaten 5 - 30 Onder 10 5 - 30 3 - 20 Vloeistalen

platen Roestvrijstalen

platen Aluminiumkoper,

messing

Aluminium raamwerk

Phenolhars, melamine, hars, enz.

Vinylchloride, acrylhars, enz.

Geschuimd polyethyleen, geschuimd styrol

Karton, gegolfd papier

Hardboard 3 - 25 Onder 6 3 - 25 Vezelplaat Onder 6

(superlang)

Onder 90 10 - 55 Onder 20 10 - 55 5 - 40 10 - 65

Nr. 11 Nr. 12 Nr. 15 Nr. 16 Nr. 21 Nr. 22 Nr. 41 Nr. 97

Dikte van materiaal (mm)

3 - 6 Onder 3 2 - 5

3 - 12 Onder 3 Onder 5

Hoogte to maximaal

5 - 20 Onder 6 5 - 15 Onder 6 5 - 15

5 - 30 Onder 10 5 - 20 Onder 5 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

Nederlands

1,5 - 2,5

Hoogte to maximaal

Español

(Traducción de las instrucciones originales)

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especiﬁ caciones incluidas con esta herramienta.

Si no se siguen las instrucciones indicadas a continuación podría producirse una descarga eléctrica, un incendio o daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien

iluminada.

Las zonas desordenadas u oscuras pueden provocar

accidentes.

b) No utilice las herramientas eléctricas en entornos

explosivos como, por ejemplo, en presencia de líquidos inﬂ amables, gases o polvo.

Las herramientas eléctricas crean chispas que

pueden inﬂ amar el polvo o los gases.

c) Mantenga a los niños y transeúntes alejados

cuando utilice una herramienta eléctrica.

Las distracciones pueden hacer que pierda el

control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas

tienen que ser adecuados a la toma de corriente.

No modiﬁ que el enchufe. No utilice enchufes

adaptadores con herramientas eléctricas conectadas a tierra.

Si no se modiﬁ can los enchufes y se utilizan tomas

de corriente adecuadas se reducirá el riesgo de descarga eléctrica.

b) Evite el contacto corporal con superﬁ cies

conectadas a tierra como tuberías, radiadores y frigoríﬁ cos.

Hay mayor riesgo de descarga eléctrica si su cuerpo

está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la

lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica

aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice el

cable para transportar, tirar de la herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor, del aceite,

de bordes aﬁ lados o piezas móviles.

Los cables dañados o enredados aumentan el

riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al aire

libre, utilice un cable prolongador adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse al

aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar el uso de una herramienta

eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga

eléctrica.

3) Seguridad personal a) Esté atento, preste atención a lo que hace y

utilice el sentido común cuando utilice una herramienta eléctrica.

No utilice una herramienta eléctrica cuando esté

cansado o esté bajo la inﬂ uencia de drogas, alcohol o medicación.

Una distracción momentánea mientras utiliza

herramientas eléctricas puede dar lugar a lesiones personales graves.

b) Utilice un equipo de protección personal. Utilice

siempre una protección ocular.

El equipo de protección como máscara para el polvo,

zapatos de seguridad antideslizantes, casco rígido o protección auditiva utilizado en las situaciones adecuadas reducirá las lesiones personales.

c) Evite un inicio involuntario. Asegúrese de que

el interruptor esté en “oﬀ ” antes de conectar la herramienta a una fuente de alimentación o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con el dedo

en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la

herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la

herramienta eléctrica podrían producirse lesiones personales.

e) No se extralimite. Mantenga un equilibrio

adecuado en todo momento.

Esto permite un mayor control de la herramienta

eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas

sueltas o joyas. Mantenga el cabello y la ropa alejados de las partes móviles.

La ropa suelta, las joyas y el pelo largo pueden

quedar atrapados en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión

de extracción de polvo e instalaciones de recogida, asegúrese de que estén conectados y se utilicen adecuadamente.

La utilización de un sistema de recogida de polvo

puede reducir los riesgos relacionados con el polvo.

h) No deje que la familiaridad adquirida con el

uso frecuente de herramientas le permitan caer en la complacencia e ignorar los principios de seguridad de la herramienta.

Una acción descuidada puede causar lesiones

graves en una fracción de segundo.

4) Utilización y mantenimiento de las herramientas eléctricas a) No fuerce la herramienta eléctrica. Utilice

la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta trabajará mejor y

de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el

interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden

controlarse con el interruptor son peligrosas y deben repararse.

c) Desconecte el enchufe de la fuente eléctrica

y/o retire la batería, si es extraíble, de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el

riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se

utilicen fuera del alcance de los niños, y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son

utilizadas por usuarios sin formación.

e) Realice el mantenimiento de las herramientas

eléctricas y accesorios. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte aﬁ ladas y

limpias.

Las herramientas de corte correctamente mantenidas con los bordes de corte aﬁ lados son más fáciles de controlar, y existe menor riesgo de que se atasquen.

g) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para

operaciones diferentes a las previstas podría dar lugar a una situación peligrosa.

h) Mantenga los mangos y las superﬁ cies de

agarre secas, limpias y libres de aceite y grasa.

Los mangos y las superﬁ cies de agarre resbaladizos

no permiten el manejo y el control seguros de la herramienta en situaciones inesperadas.

5) Revisión a) Solicite a un experto cualiﬁ cado que revise la

herramienta eléctrica y que utilice solo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad

de la herramienta eléctrica.

PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

ADVERTENCIAS DE SEGURIDAD DE LA SIERRA DE CALAR

1. Sostenga la herramienta eléctrica por las superﬁ cies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto o con su propio cable.

Si el accesorio de corte entra en contacto con un cable

con corriente, las partes metálicas expuestas de la herramienta eléctrica pueden transmitir esa corriente y provocar una descarga eléctrica al operador.

2. Use abrazaderas o cualquier otro modo de ﬁ jación y sostenga la pieza de trabajo sobre una plataforma estable.

Sujetar la pieza de trabajo con la mano o contra su

cuerpo causará su inestabilidad y podría provocar la pérdida de control.

Español

ADVERTENCIAS DE SEGURIDAD ADICIONALES

1. Esta sierra de calar emplea un motor de gran potencia. Si la máquina es utilizada de manera continua a baja velocidad, se aplica una carga extra al motor, lo cual podría resultar en un agarrotamiento del motor. Utilice siempre esta herramienta eléctrica de tal modo que la cuchilla no quede atrapada por el material durante la operación. Ajuste siempre la velocidad de la cuchilla para permitir un corte suave.

2. Asegúrese de que la fuente de corriente que va a utilizarse sea conforme a los requisitos de alimentación especiﬁ cados en la placa de características del producto.

3. Asegúrese de que el interruptor principal se encuentre en la posición OFF.

Si el enchufe se conecta a una toma de corriente

mientras el interruptor principal se encuentra en la posición ON, la herramienta eléctrica se pondrá en marcha inmediatamente y podría provocar un accidente grave.

4. Si la zona en la que se van a efectuar los trabajos se encuentra lejos de la fuente de alimentación eléctrica, utilice un cable prolongador del grosor suﬁ ciente y con la capacidad nominal indicada. El cable prolongador debe ser lo más corto posible.

5. Polvo producido durante el uso

El polvo producido durante el funcionamiento normal

puede afectar la salud del operario. Se recomienda lo siguiente.

a) Utilizar una máscara anti-polvo b) Utilizar equipo de recogida de polvo externo

Cuando utilice el equipo de recogida de polvo externo,

conecte el adaptador al manguito del equipo de recogida de polvo externo.

6. Cambio de las cuchillas

○ Cuando cambie las cuchillas, asegúrese de desconectar

(OFF) la alimentación y de desenchufar la clavija del tomacorriente.

○ No abra la palanca mientras se está moviendo el émbolo. ○ Conﬁ rme que los salientes de la cuchilla se encuentren

ﬁ rmemente insertados en el portacuchillas. (Fig. 1)

○ Compruebe la cuchilla situada entre la ranura del rodillo.

(Fig. 1)

7. A baja velocidad (dial de ajuste: 1 o 2) no corte madera de más de 10 mm de espesor ni metal de más de 1 mm de espesor.

8. Mientras esté serrando, asegúrese tener la superﬁ cie de la placa base enganchada a la pieza de trabajo para evitar que la cuchilla se salga o que el pistón se estropee o se desgaste demasiado.

9. Para asegurar un corte preciso al utilizar la guía, ajuste siempre la posición orbital en “0”.

10. Al cortar un arco circular pequeño, reduzca la velocidad de avance de la máquina. Si la máquina avanza demasiado rápido, podría provocar la rotura de la cuchilla.

11. El corte circular debe ser llevado a cabo con la cuchilla aproximadamente vertical respecto de la superﬁ cie inferior de la base.

12. El corte angular no puede realizarse cuando se utiliza el colector de polvo.

13. RCD (dispositivo de corriente residual)

Se recomienda el uso permanente de un dispositivo de

corriente residual con una corriente residual nominal equivalente o inferior a 30 mA.

Español

SÍMBOLOS

ADVERTENCIA A continuación se muestran los símbolos usados

para la máquina. Asegúrese de comprender su signiﬁ cado antes del uso.

CJ90VST2 / CJ90VAST2 : Sierra de calar

Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones.

Solo para países de la Unión Europea No deseche los aparatos eléctricos junto con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su ﬁ n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Voltaje nominal

Corriente alterna Entrada de alimentación

Velocidad de no carga

Madera

Metal

Encendido

Apagado

Lock

El interruptor se bloquea en la posición “ENCENDIDO”.

Desconecte el enchufe de la toma de corriente

Herramienta de clase II

ACCESSORIOS ESTÁNDAR

Además de la unidad principal (1 unidad), el paquete contiene los accesorios indicados a continuación.

○ Cuchillas (N.º 41) ......................................................1

Consulte la Tabla 1 para el uso de las cuchillas.

○ Llave de barra hexagonal ........................................... 1

○ Colector de polvo ....................................................... 1

Los accesorios estándar están sujetos a cambio sin previo aviso.

APLICACIÓN

○ Corte de diversas maderas y recorte interior ○ Corte placa de acero dulce, placa de aluminio, y placa

de cobre

○ Corte de resinas sintéticas, como por ejemplo resina de

fenol y cloruro de vinilo

○ Corte de materiales de construcción ﬁ nos y suaves ○ Corte de placa de acero inoxidable (con cuchilla N.º 97)

ESPECIFICACIONES

Voltaje (por áreas) * Entrada de alimentación * 705 W

Profundidad de corte máx.

Velocidad sin carga * 850 – 3000 min Carrera Radio mín. de corte 25 mm Peso (sin cable) ** 2,2 kg

Asegúrese de consultar la placa de especiﬁ caciones del

producto, ya que varía en función de la zona geográﬁ ca.

** Según Procedimiento EPTA 01/2014

NOTA

Debido al programa continuo de investigación y

desarrollo de HiKOKI, estas especiﬁ caciones están sujetas a cambio sin previo aviso.

(110 V, 230 V)

Madera 90 mm

Acero dulce 10 mm

26 mm

-1

MONTAJE Y FUNCIONAMIENTO

Acción Figura Página Montaje y desmontaje de la cuchilla 1 Ajuste de la velocidad de

funcionamiento de la cuchilla Operación del interruptor 3 Ajuste del funcionamiento orbital 4 Alojamiento de la llave de barra

hexagonal Corte rectilíneo 6 Corte de un círculo o un arco circular 7 Corte de materiales metálicos 8 Corte angular 9 Corte interior 10 Sobre el corte de placas de acero

inoxidable Conexión con el limpiador 12 Protector contra astillas 13 Placa base Selección de los accesorios ―

2 3

3 3 3 4 4

4 5 5

106

Español

SELECCIÓN DE CUCHILLAS

Cuchillas accesorias

A ﬁ n de garantizar la máxima eﬁ cacia operativa y resultados, es muy importante seleccionar la cuchilla apropiada más adecuada para el tipo y el grosor del material a cortar. El número de la cuchilla está grabado alrededor de la parte de montaje de cada cuchilla. Seleccione las cuchillas apropiadas consultando la Tabla 1.

MANTENIMIENTO E INSPECCIÓN

1. Inspección de la cuchilla

El uso continuado de una cuchilla desaﬁ lada o dañada

provocará una eﬁ ciencia de corte reducida y podría producir una sobrecarga en el motor. Reemplace la cuchilla con una nueva tan pronto como note una abrasión excesiva.

2. Inspección de los tornillos de montaje

Inspeccione con regularidad todos los tornillos de

montaje y asegúrese de que estén bien apretados. Si hay algún tornillo suelto, apriételo inmediatamente. No hacerlo podría provocar riesgos graves.

3. Mantenimiento del motor

El bobinado de la unidad del motor es el auténtico

corazón de la herramienta eléctrica. Tenga el máximo cuidado posible para asegurarse de que el bobinado no se daña ni se moja con aceite o agua.

4. Inspección de las escobillas de carbón

Por su seguridad y para protegerle de descargas

eléctricas, la inspección y el cambio de las escobillas de carbón en esta herramienta deberán realizarse EXCLUSIVAMENTE en un CENTRO DE SERVICIO AUTORIZADO HiKOKI.

5. Sustitución del cable de alimentación

Si el cable de alimentación de la herramienta está

dañado, deberá devolver la herramienta a un Centro de servicio autorizado de HiKOKI para que reemplacen el cable.

PRECAUCIÓN

En el manejo y el mantenimiento de las herramientas

eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

GARANTÍA

Las herramientas eléctricas de HiKOKI incluyen una garantía conforme al reglamento especíﬁ co legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el uso excesivo ni tampoco los provocados por el desgaste normal. En caso de reclamación, envíe la herramienta eléctrica, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al ﬁ nal de estas instrucciones de uso, al Centro de servicio autorizado de HiKOKI.

Información sobre el ruido propagado por el aire y la vibración

Los valores medidos se determinaron de acuerdo con la norma EN62841 y se declaran de conformidad con la norma ISO 4871.

Nivel de potencia acústica ponderada A: 101 dB (A) Nivel de presión acústica ponderada A: 90 dB (A) Incertidumbre K: 5 dB (A).

Utilice protecciones auditivas.

Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con la norma EN62841.

Cortar tableros: Valor de emisión de vibración Incertidumbre K = 1,5 m/s

Corte de chapa de metal: Valor de emisión de vibración Incertidumbre K = 1,5 m/s

El valortotal de vibración declarado se ha medido según un método de prueba estándar, y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición.

ADVERTENCIA

○ La emisión de vibración durante la utilización real de la

herramienta eléctrica puede ser diferente del valor total declarado en función de las formas de utilización de la herramienta.

○ Identiﬁ que las medidas de seguridad para proteger al

operador basadas en una estimación de exposición en condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como tiempos durante los que la herramienta está apagada y durante los que funciona lentamente, además del tiempo de activación).

NOTA

Debido al programa continuo de investigación y desarrollo de HiKOKI, estas especiﬁ caciones están sujetas a cambio sin previo aviso.

, B = 7 m/s

, M = 7 m/s

Español

Tabla 1 Lista de cuchillas adecuadas

Cuchilla

Material a cortar

Calidad del material

Maderas

Placa de hierro

Metal no ferroso

Plásticos

Pasta

NOTA

El radio mínimo de corte de las cuchillas N.º 1 (Extralargo), N.º 21, N.º 22 y N.º 41 es 100 mm.

Maderas en general

Madera contrachapada

Placa de acero dulce

Placa de acero inoxidable

Aluminio cobre, latón

Banda de aluminio

Resina de fenol, melamine, resina, etc.

Cloruro de vinilo, resina acrílica, etc.

Espuma de polietileno, espuma de estireno

Cartón, papel corrugado

Conglomerado 3 - 25

Fibra de madera

N.º 1

(Extralargo)

Debajo

de 90

N.º 11 N.º 12 N.º 15 N.º 16 N.º 21 N.º 22 N.º 41 N.º 97

Grosor del material (mm)

Debajo

10 - 55

5 - 30

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

de 20

Debajo

de 10

Debajo

de 10

3 - 6

3 - 12

Hasta

una altura

de 25

5 - 20

Debajo

10 - 55 5 - 40 10 - 65

5 - 30 3 - 20

de 3

Debajo

5 - 15

de 6

5 - 30 3 - 20 5 - 15

de 5

de 6

2 - 5

1,5 - 2,5

Debajo

de 5

Hasta

una altura

de 25

5 - 15

3 - 25

(Tradução das instruções originais)

AVISOS GERAIS DE SEGURANÇA PARA A FERRAMENTA ELÉTRICA

AVISO Leia todos os avisos de segurança, instruções, ilustrações e especiﬁ cações fornecidas com esta ferramenta elétrica.

Se não seguir todas as instruções listadas abaixo, pode provocar um choque elétrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo “ferramenta elétrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com ﬁ os) ou à ferramenta elétrica de bateria (sem ﬁ os).

1) Segurança da área de trabalho

Mantenha a área de trabalho limpa e bem iluminada.

As áreas escuras ou cheias de material são propícias

aos acidentes.

b) Não trabalhe com ferramentas elétricas em

ambientes explosivos, tais como na presença de líquidos inﬂ amáveis, gases ou pó.

As ferramentas elétricas criam faíscas que podem

incendiar o pó dos fumos.

Mantenha as crianças e outras pessoas afastadas

quando trabalhar com uma ferramenta elétrica.

As distrações podem fazer com que perca controlo.

2) Segurança elétrica

a) As ﬁ chas da ferramenta elétrica devem

corresponder à tomada. Nunca modiﬁ que a ﬁ cha. Não utilize ﬁ chas adaptadoras com ferramentas elétricas ligadas à terra.

As ﬁ chas não modiﬁ cadas e tomadas correspondentes reduzirão o risco de choques elétricos.

b) Evite contacto corporal com superfícies ligadas

à terra, tais como tubos, radiadores, máquinas e frigoríﬁ cos.

Existe um risco acrescido de choques elétricos se o

seu corpo estiver ligado à terra.

c) Não exponha ferramentas elétricas à chuva ou

condições de humidade.

A entrada de água numa ferramenta elétrica

aumentará o risco de choques elétricos.

d) Não abuse do ﬁ o. Nunca utilize o ﬁ o para

transportar, puxar ou desligar a ferramenta elétrica.

Mantenha o ﬁ o afastado do calor, óleo, margens

aﬁ adas ou peças em movimento.

Os ﬁ os daniﬁ cados ou entrelaçados podem

aumentar o risco de choques elétricos.

e) Quando trabalhar com uma ferramenta elétrica

no exterior, utilize uma extensão adequada para utilização exterior.

A utilização de um ﬁ o adequado para utilização no

exterior reduz o risco de choques elétricos.

f) Se não for possível evitar a utilização de uma

máquina elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD).

A utilização de um RCD reduz o risco de choques

elétricos.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está

a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica.

Não utilize uma ferramenta elétrica quando

estiver cansado ou sob a inﬂ uência de drogas, álcool ou medicamentos.

Um momento de desatenção enquanto trabalha com

ferramentas elétricas pode resultar em ferimentos pessoais graves.

Português

b) Utilize equipamento de proteção pessoal. Utilize

sempre proteção para os olhos.

O equipamento de proteção, tal como uma máscara

de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais.

c) Evite arranques acidentais. Certiﬁ que-se de que

o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta.

Transportar ferramentas elétricas com o dedo no

interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes.

d) Remova qualquer chave de parafusos ou chave-

inglesa de regulação antes de ligar a ferramenta.

Uma chave-inglesa ou de parafusos ligada à parte

rotativa da ferramenta pode provocar ferimentos pessoais.

e) Não se estique. Mantenha sempre o controlo e

equilíbrio adequados.

Isto permite obter um melhor controlo da ferramenta

em situações inesperadas.

f) Vista-se adequadamente. Não use roupas largas

ou joias. Mantenha o seu cabelo e roupa longe de peças móveis.

As roupas largas, joias ou cabelo comprido podem

ﬁ car presos nas peças móveis.

g) Se forem fornecidos dispositivos para a ligação

de extratores de pó e dispositivos de recolha, certiﬁ que-se de que estes estão ligados e são utilizados adequadamente.

A utilização de uma recolha de pó pode reduzir os

perigos relacionados com o pó.

h) Não deixe que a familiaridade resultante de uma

utilização frequente das ferramentas permita que se torne complacente e ignore os princípios de segurança das ferramentas.

Uma ação descuidada pode causar ferimentos

graves numa fração de segundo.

4) Utilização da ferramenta e manutenção a) Não force a ferramenta elétrica. Utilize a

ferramenta correta para a sua aplicação.

A ferramenta correta fará o trabalho melhor e

com mais segurança à velocidade para a qual foi concebida.

b) Não utilize a ferramenta elétrica se o interruptor

não a ligar ou desligar.

Qualquer ferramenta que não possa ser controlada

com o interruptor é perigosa e deve ser reparada.

c) Desligue a ﬁ cha da fonte de alimentação e/

ou remova a bateria da ferramenta elétrica, se removível, antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas.

Tais medidas de segurança de prevenção reduzem o

risco de ligar a ferramenta elétrica acidentalmente.

d) Armazene as ferramentas elétricas fora do

alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta.

As ferramentas elétricas são perigosas nas mãos de

utilizadores inexperientes.

e) Efetue a manutenção das ferramentas

elétricas e acessórios. Veriﬁ que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se daniﬁ cada, mande reparar a ferramenta antes de utilizar.

Muitos acidentes são causados por ferramentas

com má manutenção.

Português

f) Mantenha as ferramentas de corte aﬁ adas e

limpas.

As ferramentas de corte com uma manutenção

adequada e extremidades aﬁ adas são menos propensas a dobrar e mais fáceis de controlar.

Utilize a ferramenta elétrica, acessórios e brocas

de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado.

A utilização de uma ferramenta elétrica para

operações diferentes das previstas pode resultar numa situação perigosa.

h) Mantenha as pegas e as superfícies de

manuseamento secas, limpas e livres de óleo e graxa.

Pegas de manuseamento escorregadias não

permitem a manipulação segura e controlo da ferramenta em situações inesperadas.

5) Manutenção a) Faça a manutenção da sua ferramenta elétrica

por um pessoal de reparação qualiﬁ cado e utilize apenas peças de substituição idênticas.

Isto garantirá que a segurança da ferramenta elétrica

é mantida.

AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.

AVISOS DE SEGURANÇA DA SERRA DE VAIVÉM

1. Segure a ferramenta elétrica pelas superfícies isoladas, ao efetuar uma operação onde o acessório de corte pode entrar em contacto com cablagem oculta ou o seu próprio cabo.

O acessório de corte com um ﬁ o sob tensão pode

colocar as peças metálicas expostas sob tensão e provocar choques elétricos ao operador.

2. Utilize grampos ou outra forma prática de ﬁ xar e suportar a peça de trabalho a uma plataforma estável.

Pegar na peça de trabalho com as mãos ou contra o seu

corpo deixa-a instável e pode originar perda de controlo.

AVISOS DE SEGURANÇA ADICIONAIS

1. Esta serra de vaivém emprega um motor de alta potência. Se a máquina for utilizada continuamente a baixa velocidade, é aplicada uma carga extra ao motor, o que pode resultar em gripagem do motor. Opere sempre a ferramenta elétrica de forma a que a lâmina não ﬁ que presa no material durante o funcionamento. Ajuste sempre a velocidade da lâmina para permitir o corte suave.

2. Certiﬁ que-se de que a fonte de alimentação a utilizar está em conformidade com os requisitos de alimentação especiﬁ cados na placa de características do produto.

3. Certiﬁ que-se de que o interruptor de alimentação está na posição OFF.

Se a ﬁ cha for ligada a uma tomada com o interruptor de

alimentação na posição ON, a ferramenta elétrica irá ligar imediatamente, o que pode causar uma acidente grave

4. Quando a área de trabalho é removida da fonte de alimentação, utilize uma extensão de espessura e capacidade nominal suﬁ cientes. A extensão deve ser mantida o mais curta possível.

5. Pó produzido durante o funcionamento

O pó produzido durante o funcionamento normal poderá

afetar a saúde do operador. Qualquer um dos seguintes procedimentos é recomendado.

a) Use uma máscara de pó b) Use equipamento externo de recolha de pó

Ao utilizar o equipamento externo de recolha de pó,

conecte o adaptador à mangueira do equipamento externo de recolha de pó.

6. Mudar lâminas

○ Certiﬁ que-se de que coloca o interruptor de alimentação

na posição OFF e de que desliga a ﬁ cha da tomada ao mudar lâminas.

○ Não abra a alavanca quando o êmbolo estiver a mover-

se.

○ Conﬁ rme que as protuberâncias da lâmina estão

introduzidas no suporte da lâmina de forma segura. (Fig. 1)

○ Conﬁ rme que a lâmina está localizada dentro da ranhura

do rolo. (Fig. 1)

7. A velocidade baixa (deﬁ nição do disco: 1 ou 2) não corte uma madeira com uma espessura de mais de 10 mm ou metal com uma espessura de mais de 1 mm.

8. De forma a prevenir que a lâmina saia do lugar, danos ou desgaste excessivo no êmbolo, por favor certiﬁ que- se de que a superfície da placa base está montada na sua peça de trabalho enquanto serra.

9. Para garantir cortes precisos ao usar a guia, coloque sempre a posição orbital para “0”.

10. Ao serrar um pequeno arco circular, reduza a velocidade de alimentação da máquina. Se a máquina for alimentada muito rapidamente, isso pode levar a lâmina a quebrar.

11. O corte circular tem de ser feito com a lâmina aproximadamente vertical à superfície inferior da base.

12. O corte angular não pode ser feito ao usar um equipamento de recolha de pó.

13. RCD

É aconselhável utilizar sempre um dispositivo de

corrente residual com uma corrente residual nominal de 30 mA ou inferior.

Português

SÍMBOLOS

AVISO De seguida, são apresentados os símbolos

utilizados para a máquina. Assimile bem seus signiﬁ cados antes da utilização.

CJ90VST2 / CJ90VAST2 : Serra de recortes

Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções.

Apenas para países da UE Não deixe ferramentas elétricas no lixo doméstico! De acordo com a diretiva europeia 2012/19/UE sobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no ﬁ nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica.

Tensão nominal

Corrente alternada Entrada de alimentação

Velocidade sem carga

Madeira

Metal

Ligar

Desligar

Lock

O interruptor bloqueia na posição “ON”.

Desligue a ﬁ cha principal da tomada elétrica

Ferramenta de classe II

ACESSÓRIOS-PADRÃO

Além da unidade principal (1 unidade), a embalagem contém os acessórios listados abaixo.

○ Lâminas (N.º 41) ....................................................... 1

Consulte a Tabela 1 para mais sobre o uso das lâminas.

○ Chave de barra sextavada .........................................1

○ Colector de pó ........................................................... 1

Os acessórios de série estão sujeitos a mudanças sem aviso prévio.

APLICAÇÕES

○ Cortar vários tipos de madeira e corte de bolso ○ Cortar placa de aço macio, placa de alumínio e placa de

cobre

○ Cortar resinas sintéticas, como resina de fenol e cloreto

de vinil

○ Cortar materiais de construção ﬁ nos e macios ○ Cortar placa de aço inoxidável (com lâmina N.º 97)

ESPECIFICAÇÕES

Tensão (por áreas) * Entrada de Alimentação * 705 W

Profundidade de corte máx.

Velocidade sem carga * 850 – 3000 min Golpe Raio de corte mín. 25 mm Peso (sem cabo) ** 2,2 kg

Certiﬁ que-se de que veriﬁ ca a placa de características

do produto uma vez que está sujeita a alterações consoante as áreas.

** De acordo com o procedimento EPTA 01/2014

NOTA

Devido ao programa contínuo de pesquisa e

desenvolvimento da HiKOKI, as especiﬁ cações aqui contidas estão sujeitas a mudanças sem aviso prévio.

(110 V, 230 V)

Madeira 90 mm

Metal macio 10 mm

26 mm

-1

MONTAGEM E UTILIZAÇÃO

Ação Figura Página

Montagem e desmontagem da lâmina

Ajustar a velocidade de funcionamento da lâmina

Funcionamento do interruptor 3 Ajustar o funcionamento orbital 4 Alojar a chave de barra sextavada 5 Corte retilíneo 6 Cortar um círculo ou um arco circular 7 Cortar materiais metálicos 8 Corte angular 9 Corte de bolso 10 Sobre o corte de placas de aço

inoxidável Conectar ao limpador 12 Proteção contra lascas 13

Placa de base Selecionar acessórios ―

2 3 3 3 3 3 4 4

4 5 5

106

Português

SELEÇÃO DE LÂMINAS

Lâminas acessórias

Para assegurar uma eﬁ ciência de funcionamento e resultados máximos, é muito importante selecionar a lâmina mais apropriada ao tipo e espessura do material a ser cortado. O número da lâmina está gravado nas proximidades da porção de montagem de cada lâmina. Selecione as lâminas apropriadas consultando a Tabela 1.

MANUTENÇÃO E INSPEÇÃO

1. Inspecionar a lâmina

A utilização continuada de uma lâmina mal aﬁ ada ou

daniﬁ cada resultará na diminuição da eﬁ ciência de corte e pode provocar sobrecarga do motor. Substitua a lâmina por uma nova logo que note abrasão excessiva.

2. Inspeccionar os parafusos de montagem

Inspeccione regularmente todos os parafusos de

montagem e certiﬁ que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.

3. Manutenção do motor

O enrolamento do motor do aparelho é o “coração” da

ferramenta elétrica. Tome o devido cuidado para garantir que o enrolamento não se daniﬁ ca e/ou ﬁ ca molhado com óleo ou água.

4. Inspeccionar as escovas de carvão

Para uma proteção contínua de segurança e contra

choques elétricos, a inspeção e substituição das escovas de carvão nesta ferramenta SÓ deve ser efetuada por um CENTRO DE ASSISTÊNCIA AUTORIZADO DA HiKOKI.

5. Substituir o cabo de alimentação

Se o cabo de alimentação da Ferramenta estiver

daniﬁ cado, a Ferramenta tem de ser devolvida a um Centro de Assistência Autorizado da HiKOKI para que o cabo seja substituído.

Informação a respeito de ruídos e vibração do ar

Os valores medidos foram determinados de acordo com a EN62841 e declarados em conformidade com a ISO 4871.

Nível de potência sonora ponderado A medido: 101 dB (A) Nível de pressão sonora ponderado A medido: 90 dB (A) Incerteza K: 5 dB (A).

Use proteção auditiva.

Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN62841.

Cortar tábuas: Valor de emissão de vibrações a Incerteza K = 1,5 m/s

Cortar folha de metal: Valor de emissão de vibrações Incerteza K = 1,5 m/s

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas. Pode também ser utilizado numa avaliação preliminar de exposição.

AVISO

○ O valor de emissão de vibrações durante a utilização

da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta.

○ Identiﬁ car as medidas de segurança para proteger

o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho).

, B = 7 m/s

, M = 7 m/s

PRECAUÇÃO

Na operação e na manutenção das ferramentas

elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país.

GARANTIA

Garantimos que as ferramentas elétricas da HiKOKI obedecem às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a ferramenta elétrica não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Assistência Autorizado da HiKOKI.

NOTA

Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especiﬁ cações aqui contidas estão sujeitas a mudanças sem aviso prévio.

Tabela 1 Lista de lâminas apropriadas

Lâmina

Material a ser cortado

Madeira

Placa de ferro

Metal nãoferroso

Plásticos

Polpa

NOTA

O raio de corte mínimo das lâminas N.° 1 (Super longo), N.° 21, N.° 22 e N.° 41 é 100 mm.

Qualidade do material

Madeira geral

Contraplacado 5 - 30

Placa de aço macio

Placa de aço inoxidável

Alumínio, cobre, latão

Faixa de alumínio

Resina de fenol, melamina, resina, etc.

Cloreto de vinil, resina acrílica, etc.

Polietileno expandido, estireno expandido

Cartão, papel canelado

Cartão prensado 3 - 25

Papelão

N.º 1

(Super Longo)

Abaixo

de 90

N.º 11 N.º 12 N.º 15 N.º 16 N.º 21 N.º 22 N.º 41 N.º 97

Espessura do material (mm)

5 - 30

Abaixo

de 20

Abaixo

de 10

Abaixo

de 10

3 - 6

3 - 12

Altura

até 25

5 - 20

Abaixo

de 3

Abaixo

de 3

Abaixo

de 6

Abaixo

de 5

Abaixo

de 6

Abaixo

de 6

10 - 55 5 - 40 10 - 65

5 - 30 3 - 20

5 - 15

5 - 30 3 - 20 5 - 15

10 - 55

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

Abaixo

de 6

Português

2 - 5

1,5 - 2,5

Abaixo

de 5

Altura

até 25

5 - 15

3 - 25

Svenska

(Översättning av ursprungliga instruktioner)

ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG

VARNING Läs alla säkerhetsvarningar, instruktioner, bilder och speciﬁ kationer som medföljer detta elektriska verktyg.

Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.

Röriga eller mörka arbetsplatser inbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva

omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.

Elektriska verktyg bildar gnistor som kan antända

dammet eller ångorna.

c) Håll barn och kringstående på avstånd när du

arbetar med ett elektriskt verktyg.

Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste

matcha uttaget. Modiﬁ era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg.

Omodiﬁ erade stickproppar och matchande uttag

minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som t

ex rör, värmeelement, spisar och kylskåp.

Det ﬁ nns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta.

Om vatten kommer in i ett elektriskt verktyg ökar

risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden

för att bära, dra eller dra ur sladden till det elektriska verktyget.

Håll sladden borta från värme, olja, skarpa

kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för

elstötar.

e) Använd en förlängningssladd som är lämplig för

utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för

utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt

verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för

elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd

sunt förnuft när du arbetar med ett elektriskt verktyg.

Använd inte elektriska verktyg när du är trött,

drog- eller alkoholpåverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan

resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid

ögonskydd.

Skyddsutrustning som till exempel en ansiktsmask,

glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren

står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget.

Att bära det elektriska verktyget med ﬁ ngret på

omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller

skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på

en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på

fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska

verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder

eller smycken. Håll ditt hår och dina kläder borta från rörliga delar.

Vida kläder, smycken eller långt hår kan fastna i de

rörliga delarna.

g) Om tillbehör för anslutning av dammuppsugnings-

och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska

dammrelaterade faror.

h) Låt inte vanan av regelbunden användning

av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper.

En oförsiktig åtgärd kan orsaka allvarlig skada inom

en bråkdel av en sekund.

4) Användning och skötsel av elektriska verktyg a) Tvinga inte det elektriska verktyget. Använd

korrekt verktyg för det du ska göra.

Korrekt verktyg gör arbetet bättre och säkrare med

den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om

omkopplaren inte kan vridas Från eller Till.

Elektriska verktyg som inte kan kontrolleras med

omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller ta ur batteriet

om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar

risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används

utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade

användare.

e) Underhåll elektriska verktyg och accessoarer.

Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det.

Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa

skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör

och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål

än det är avsett för kan resultera i farliga situationer.

h) Håll handtag och gripytor torra, rena och fria

från olja och fett.

Hala handtag och greppytor tillåter inte säker

hantering och kontroll av verktyget i oväntade situationer.

5) Service a) Låt en kvaliﬁ cerad reparatör utföra service på

ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är

säkert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSFÖRESKRIFTER FÖR FIGURSÅGAR

1. Håll det elektriska verktyget på isolerade greppytor när du utför ett arbete där kapningstillbehören kan komma i kontakt med gömda kablar eller dess egen sladd.

Kaptillbehör som kommer i kontakt med en ”ledande”

ledning kan göra utsatta metalldelar på det elektriska verktyget ”ledande” och ge operatören en stöt.

2. Använd tvingar eller annat praktiskt för att säkra och stödja arbetsstycket på ett stabilt underlag.

Att hålla arbetsstycket med handen eller mot kroppen

gör det instabilt och kan leda till förlorad kontroll.

YTTERLIGARE SÄKERHETSVARNINGAR

1. Denna ﬁ gursåg använder en motor med hög eﬀ ekt. Om maskinen används kontinuerligt med låg hastighet läggs en extra belastning på motorn, vilket kan leda till att motorn kärvar. Använd alltid elverktyget på så sätt att sågbladet inte fastnar i materialet under användningen. Justera alltid sågbladets hastighet för att få en smidig skärning.

2. Se till att strömkällan som används överensstämmer med eﬀ ektkraven angivna på namnplåten på produkten.

3. Se till att strömbrytaren står i läge OFF (av).

Om kontakten är ansluten till ett uttag medan

strömbrytaren står i läge ON (på), kommer det elektriska verktyget att starta omedelbart vilket kan orsaka en allvarlig olycka.

4. När arbetsplatsen beﬁ nner sig långt från strömkällan använd en förlängningssladd som är tillräckligt tjock och klarar angiven eﬀ ekt. Använd kortast möjliga förlängningssladd.

5. Damm som produceras under användning

Dammet som produceras under användning kan

påverka användarens hälsa. Någon av följande sätt rekommenderas.

a) Använd ansiktsmask b) Använd extern damminsamlingsutrustning

När du använder den externa damminsamlingsutrustningen ska du ansluta adaptern med slangen från den externa damminsamlingsutrustningen.

6. Byta sågblad

○ Se till att slå från strömbrytaren och dra ur kontakten från

uttaget vid sågbladsbyte.

○ Öppna inte spaken när kolven rör sig. ○ Kontrollera att utbuktningarna på sågbladet är ordentligt

inskjutna i sågbladshållaren. (Bild 1)

Svenska

○ Kontrollera att sågbladet är placerat mellan spåren på

valsen. (Bild 1)

7. Såga aldrig trästycken: vilkas tjocklek överstiger 10 mm eller metallplåtar som är tjockare än 1 mm vid låg hastighetsinställning (siﬀ erskalan på 1 eller 2).

8. Se till att bottenplattans yta sitter fast ordentligt i arbetsstycket under pågående sågning för att förhindra rubbning av sågbladet, skador och grov förslitning av kolven.

9. Ställ alltid in omloppspositionen på ”0” vid användning av styrskenan för att säkerställa noggrann sågning.

10. För maskinen långsammare under sågning av små cirkelbågar. Om maskinen förs för snabbt, kan sågbladet brista.

11. Cirkelsågning måste göras med sågbladet ungefärligen vertikalt riktat mot bottenytan av bottenplattan.

12. Vinkelsågning kan inte göras med påsatt dammsamlare.

13. Jordfelsbrytare

Du rekommenderas att använda en jordfelsbrytare med

en märkutlösningsström på 30 mA eller lägre

SYMBOLER

VARNING Nedan visas de symboler som används för

maskinen. Se till att du förstår vad de betyder innan verktyget används.

CJ90VST2 / CJ90VAST2 : Sticksåg

Användaren måste läsa bruksanvisningen för att minska risken för personskador.

Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.

Märkspänning

Växelström In eﬀ ekt

Hastighet utan belastning

Tr ä

Metall

Slå PÅ

Slå AV

Lock

Knappen låses till läge ”ON”.

Koppla bort strömkabelkontakten från eluttaget

Klass II verktyg

Svenska

STANDARDTILLBEHÖR

Förutom huvudenheten (1) innehåller paketet tillbehören listade nedan.

○ Sågblad (Nr 41) ......................................................... 1

Se Tabell 1 beträﬀ ande sågbladens användning.

○ Sexkantnyckel ............................................................ 1

○ Sågspånsamlare ........................................................ 1

Standardtillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

○ Sågning av timmer och sågning av hål i timmer ○

Sågning av mjuk kolstålplåt, aluminiumplåt och kopparplåt

○ Sågning av plastmaterial, som t.ex. fenolharts och

vinylklorid

○ Sågning av tunna och mjuka byggmaterial ○ Sågning av rostfria stålplåtar (genom att använda

sågbladen 97)

TEKNISKA DATA

Spänning (i förbruksländer) * Ineﬀ ekt * 705 W

Max. skärdjup

Hastighet utan belastning * 850 – 3000 min Slaglängd Min skärradie 25 mm Vikt (exkl. nätkabel) ** 2,2 kg

* Se till att kontrollera verktygets namnplåt på grund av att

den varierar beroende på försäljningsområde.

** Enligt EPTA-proceduren 01/2014

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och

utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

(110 V, 230 V)

Trä 90 mm

Mjukt kolstål 10 mm

26 mm

-1

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida

Montering och demontering av sågbladet

Inställning av sågbladets hastighet 2 Startomkopplarens manövrering 3 Inställning av sågbladets

omloppsbana Förvaring av sexkantnyckeln 5 Rätlinjig sågning 6 Sågning i cirklar och bågar 7 Sågning av metall 8 Sågning vinkel 9 Sågning av hål 10 Att observera vid sågning av rostfria

stålplåtar Anslutning till uppsamlare 12 Spånhuva 13 Bottenplatta Val av tillbehör ―

2 2

3 3 3 3 4 4

4 5 5

106

VAL AV SÅGBLAD

Sågblad (tillbehör)

Det är ytterst viktigt att välja rätt sågblad beroende på typen och tjockleken av det material som skall sågas så att både arbetseﬀ ektiviteten och arbetsresultatet blir de bästa möjliga. Sågbladets nummer är ingraverat på infattningssidan på varje blad. Välj det rätta sågbladet enligt anvisningarna i

Tabell 1.

UNDERHÅLL OCH INSPEKTION

1. Kontroll av sågblad

Fortsatt användning av ett slött eller skadat sågblad minskar sågningseﬀ ektiviteten och kan också överbelasta motorn. Byt ut bladet mot ett nytt så snart det börjar bli för slitet.

2. Kontroll av skruvförband

Kontrollera alla monteringsskruvar med jämna

mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna blir lös, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var

mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

4. Kontroll av kolborstar

För att garantera säkerheten och skydda användaren

mot elektriska stötar bör inspektion och byte av kolborstar på detta verktyg ENDAST utföras av ett HiKOKI AUKTORISERAT SERVICECENTER.

5. Byte av nätsladd

Om verktygets nätkabel har skadats, skall verktyget

sändas tillbaka till en av HiKOKI auktoriserad serviceverkstad för byte.

FÖRSIKTIGT

Vid användning och underhåll av elverktyg måste de

säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

GARANTI

Vi garanterar HiKOKI elektriska verktyg i enlighet med lagstadgade/landsspeciﬁ ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en av HiKOKI auktoriserad serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871.

A-vägd ljudeﬀ ektnivå: 101 dB (A). A-vägd ljudtrycksnivå: 90 dB (A). Osäkerhet K: 5 dB (A).

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841.

Såga brädor: Vibrationsavgivningsvärde a Osäkerhet K = 1,5 m/s

Såga bleckplåt: Vibrationsavgivningsvärde Osäkerhet K = 1,5 m/s

, B = 7 m/s

, M = 7 m/s

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg. Det kan också användas vid preliminäruppskattning av exponering.

VARNING

○ Vibrationsavgivning under verkligt användande av

elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på.

○ Identiﬁ era säkerhetsåtgärder som kan utföras för att

skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

Tabell 1 Godtagbara sågblad

Material som skall sågas

Timmer

Järnplåt

Ickejärnmetallplåt

Plastmaterial

Pappersmassa

Sågblad

Kvalitet Allmänt timmer Under 90 10 - 55 Under 20 10 - 55 5 - 40 10 - 65 Plywood 5 - 30 Under 10 5 - 30 3 - 20 Mjuk kolstålsplåt 3 - 6 Under 3 2 - 5 Rostfri stålplåt 1,5 - 2,5 Aluminium,

koppar, mässing Lösramar av

aluminium Fenolharts,

melamin, harts, mm.

Vinylklorid, akrylharts, mm.

Polyetylenskumgummi, styrolskumgummi

Kartong, wellpapp

Hårdpapp 3 - 25 Under 6 3 - 25

Nr 1

(Superlångt)

Nr 11 Nr 12 Nr 15 Nr 16 Nr 21 Nr 22 Nr 41 Nr 97

Materialtjocklek (mm)

3 - 12 Under 3 Under 5

Höjd upp

till 25

5 - 20 Under 6 5 - 15 Under 6 5 - 15

5 - 30 Under 10 5 - 20 Under 5 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

Fiberplattor Under 6

ANMÄRKNING

Den minsta skärradien av sågblad nr 1 (Superlångt) nr 21, nr 22 och nr 41 är 100 mm.

Svenska

Höjd upp

till 25

Dansk

(Oversættelse af original brugervejledning)

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKTØJ

ADVARSEL Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og speciﬁ kationer, der følger med dette elektriske værktøj.

Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes.

Gem alle advarsler og instruktioner, så du har dem til senere brug.

Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

Hold arbejdsområdet rent og tilstrækkeligt oplyst.

Rodede eller mørke områder øger risikoen for ulykker.

b) Anvend ikke elektrisk værktøj, hvis der er

eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv.

Elektrisk værktøj frembringer gnister, som kan

antænde støv eller dampe.

c) Hold børn og tilskuere væk, mens det elektriske

værktøj anvendes.

Distraktioner kan medføre, at du mister kontrollen

over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til

stikkontakten. ændringer af stikket. jordet (jordforbundet) elektrisk værktøj.

Stik, der ikke er ændret, og egnede stikkontakter

nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jordforbundne

overﬂ ader, f.eks. rør, radiatorer, komfurer og køleskabe.

Der er en øget risiko for elektrisk stød, hvis kroppen

er jordet eller jordforbundet.

c) Udsæt ikke det elektriske værktøj for regn eller

våde omgivelser.

Hvis der trænger vand ind i det elektriske værktøj,

øges risikoen for elektrisk stød.

Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj.

Undgå, at ledningen kommer i kontakt med

varmekilder, olie, skarpe kanter eller bevægelige dele.

Beskadigede eller sammenﬁ ltrede ledninger øger

risikoen for elektrisk stød.

e) Når et elektrisk værktøj anvendes udendørs,

skal der anvendes en forlængerledning, der er egnet til udendørs brug.

Ved brug af en ledning, der er egnet til udendørs

brug, reduceres risikoen for elektrisk stød.

f) Hvis du er nødsaget til at anvende det elektriske

værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod

arbejdet, og brug fornuften, når du anvender et elektrisk værktøj.

Anvend ikke et elektrisk værktøj, hvis du er træt

eller påvirket af narkotika, alkohol eller medicin.

Foretag aldrig nogen form for

Brug ikke adapterstik til

Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid

beskyttelsesbriller.

Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontrollér,

at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det.

Hvis du har ﬁ ngeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker.

d) Afmonter alle justeringsnøgler eller skruenøgler,

før det elektriske værktøj startes.

En skruenøgle eller en anden type nøgle, der sidder

fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen.

Derved kan du bedre styre det elektriske værktøj i

uventede situationer.

f) Bær egnet påklædning. Vær ikke iført løst tøj

eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele.

Løst tøj, løse smykker eller langt hår kan komme i

klemme i de bevægelige dele.

g) Hvis der medfølger anordninger til udsugning

og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.

Brug af støvopsamling kan reducere støvrelaterede risici.

h) Lad ikke kendskab erhvervet gennem hyppig

brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj.

En skødesløs handling kan forårsage alvorlig

tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj a) Pres ikke det elektriske værktøj. Brug det rigtige

elektriske værktøj til den pågældende opgave.

Arbejdet udføres bedre og mere sikkert ved brug af

det rigtige værktøj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hvis

kontakten ikke tænder og slukker værktøjet.

Alt elektrisk værktøj, der ikke kan styres ved hjælp af

kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten, og/eller fjern

batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring.

Sådanne præventive sikkerhedsforanstaltninger

reducerer risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktøj, der ikke er i brug,

utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj.

Elektrisk værktøj er farligt i hænderne på uerfarne

brugere.

e) Vedligehold elektrisk værktøj og tilbehør.

Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.

Mange ulykker skyldes dårligt vedligeholdt elektrisk

værktøj.

f) Sørg for, at skæreværktøj er skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt

skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre.

g) Brug det elektriske værktøj, tilbehør og bits

osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres.

Der kan opstå farlige situationer, hvis det elektriske

værktøj bruges til andre formål end de tilsigtede.

h) Hold håndtag og gribeﬂ ader tørre, rene og fri for

olie og fedt.

Glatte håndtag og gribeﬂ ader gør sikker håndtering

og kontrol over værktøjet i uventede situationer umulig.

5) Service a) Få foretaget serviceeftersyn af dit elektriske

værktøj hos en kvaliﬁ ceret reparationstekniker, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ved det elektriske

værktøj opretholdes.

FORHOLDSREGEL Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer.

SIKKERHEDSADVARSLER FOR STIKSAV

1. Hold fast i det elektriske værktøj i gribeﬂ aderne, når du udfører en opgave, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger eller sin egen ledning.

Skæretilbehør, der kommer i kontakt med en

”strømførende” ledning kan gøre synlige metaldele på det elektriske værktøj ”strømførende” og kan give operatøren elektrisk stød.

2. Anvend klemmer eller andre praktiske måder at afsikre arbejdsemnet på og støtte det til en stabil ﬂ ade.

Hvis du holder arbejdsemnet i hænderne eller ind mod

kroppen, bliver det ustabilt og kan føre til, at du mister kontrollen over det.

Dansk

Ved anvendelse af eksternt støvopsamlingsudstyr

skal du tilslutte adapteren til slangen fra det eksterne støvopsamlingsudstyr.

6. Skift af klinger ○ Sørg for at slå strømmen FRA, og frakobl stikket fra

stikkontakten ved skift af klinger.

○ Åbn ikke håndtaget, når stemplet er i bevægelse. ○ Bekræft, at klingens fremspring sættes ordentligt ind i

klingeholderen. (Fig. 1)

○ Bekræft klingen, som sidder mellem valserillen. (Fig. 1)

7. Ved lav hastighed (hjulindstilling: 1 eller 2) må du ikke skære i træ med en tykkelse på over 10 mm eller i metal med en tykkelse på over 1 mm.

8. For at undgå, at klingen løsner sig, eller at stemplet beskadiges eller slides kraftigt, skal du sørge for at have basispladens overﬂ ade monteret på arbejdsemnet under savning.

9. For at sikre nøjagtig skæring ved anvendelse af skinnen skal du altid indstille omløbspositionen til ”0”.

10. Når du saver en lille rund bue, skal du nedsætte maskinens fremføringshastighed. Hvis du fremfører maskinen for hurtigt, kan det få klingen til at knække.

11. Cirkulær skæring skal udføres med klingen nærmest lodret på basens bundﬂ ade.

12. Vinklet skæring kan ikke udføres ved brug af støvopsamler.

13. RCD

Det anbefales til enhver tid at anvende en

fejlstrømsafbryder med en nominel fejlstrøm på 30 mA eller derunder.

SYMBOLER

ADVARSEL Det følgende viser symboler, som anvendes for

maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

CJ90VST2 / CJ90VAST2 : Stiksav

EKSTRA SIKKERHEDSFORSKRIFTER

1. Denne stiksav har en motor med høj eﬀ ekt. Hvis maskinen anvendes kontinuerligt ved lav hastighed, kommer der ekstra belastning på motoren, der kan få den til at brænde sammen. Anvend altid det elektriske værktøj således, at klingen ikke sætter sig fast i materialet under drift. Justér altid klingens hastighed, så skæringen bliver ubesværet.

2. Sørg for, at strømkilden til anvendelse overholder strømkravene angivet på produktets typeskilt.

3. Sørg for, at afbryderen er i positionen FRA.

Hvis stikket er tilsluttet en stikkontakt, mens afbryderen

er i positionen TIL, går det elektriske værktøj i gang med det samme, hvilket kan medføre alvorlige ulykker.

4. Når arbejdsområdet fjernes fra strømkilden, skal du anvende en forlængerledning af tilstrækkelig tykkelse og nominel kapacitet. Forlængerledningen skal være så kort som det praktisk er muligt.

5. Støv produceret ved drift

Støvet, der produceres ved normal drift, kan påvirke operatørens helbred. Det anbefales at gøre ét af følgende.

a) Bær støvmaske b) Anvend eksternt støvopsamlingsudstyr

Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader.

Kun for EU-lande Elektrisk værktøj må ikke bortskaﬀ es som almindeligt husholdningsaﬀ ald! I henhold til det europæiske direktiv 2012/19/EU om bortskaﬀ else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaﬀ es på en måde, der skåner miljøet mest muligt.

Nominel spænding

Vekselstrøm Indgangseﬀ ekt

Hastighed uden belastning

Tr æ

Metal

Slå TIL

Dansk

Slå boremaskine FRA

Lock

Kontakten låser i ”TIL”-position.

Kobl primært stik fra stikkontakten

Klasse II-værktøj

STANDARDTILBEHØR

Ud over hovedenheden (1 enhed) indeholder pakken tilbehøret opstillet nedenfor.

○ Klinger (nr. 41) ........................................................... 1

Se Tabel 1 for anvendelse af klingerne.

○ Sekskantet skruenøgle ............................................... 1

○ Støvsuger ................................................................... 1

Standardtilbehør kan ændres uden varsel.

ANVENDELSE

○ Skæring af forskellige typer tømmer og sænkeskæring ○ Skæring af smedestålplade, aluminiumsplade og

kobberplade

○ Skæring af materialer med kunstharpiks, såsom

phenolharpiks og vinylklorid

○ Skæring af tynde og bløde byggematerialer ○ Skæring af plader i rustfrit stål (med klinge nr. 97)

SPECIFIKATIONER

Spænding (efter områder) * Indgangseﬀ ekt * 705 W

Maks. skæredybde

Hastighed uden belastning * Slag Min. skæreradius 25 mm Vægt (uden ledning) ** 2,2 kg

* Sørg for at kontrollere typeskiltet på produktet, da det

kan ændres efter områder.

** Ifølge EPTA-procedure 01/2014

BEMÆRK

Grundet HiKOKI’s løbende forskning og udvikling kan

speciﬁ kationerne heri ændres uden forudgående varsel.

(110 V, 230 V)

Træ 90 mm

10 mm smedestål

850 – 3000 min

-1

26 mm

MONTERING OG ANVENDELSE

Handling Figur Side Montering og afmontering af klingen 1 Justering af klingens driftshastighed 2 Betjening af kontakt 3 Justering af omløbsdriften 4 Kabinet til sekskantet skruenøgle 5 Retlinet skæring 6 Skæring af cirkel eller cirkelbue 7 Skæring af metalmaterialer 8 Vinklet skæring 9 Sænkeskæring 10 Vedrørende skæring af plader i rustfrit stål Tilslutning til renseanordning 12 Splintværn 13 Basisplade Valg af tilbehør ―

2 2 2 3 3 3 3 3 4 4 4 4 5 5

106

VALG AF KLINGER

Tilbehørsklinger

For at sikre maksimal eﬀ ektivitet og resultater i driften er det meget vigtigt at vælge den klinge, der egner sig bedst til typen af og tykkelsen på det materiale, der skal skæres. Nummeret på klingen er indgraveret i nærheden af monteringsdelen på hver klinge. Vælg egnede klinger ved at se i Tabel 1.

VEDLIGEHOLDELSE OG EFTERSYN

1. Eftersyn af klingen

Fortsat brug af en sløv eller beskadiget klinge medfører

nedsat skæreeﬀ ektivitet og kan forårsage overbelastning af motoren. Udskift klingen med en ny, så snart du opdager overdrevent slid.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg

for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve ”hjertet” af det elektriske værktøj.

Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand.

4. Eftersyn af kulstofbørsterne

For din fortsatte sikkerhed og beskyttelse mod elektrisk

stød må der KUN udføres eftersyn af kulbørsterne og udskiftning på dette værktøj af et HiKOKI-AUTORISERET SERVICECENTER.

5. Udskiftning af netledning

Hvis værktøjets netledning er beskadiget, skal værktøjet

sendes tilbage til et HiKOKI-autoriseret servicecenter med henblik på udskiftning af ledningen.

FORSIGTIG

Ved anvendelse og vedligeholdelse af el-værktøj skal

de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.

GARANTI

Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj i samlet tilstand sammen med GARANTIBEVISET, som du ﬁ nder i slutningen af denne vejledning, til et HiKOKI-autoriseret servicecenter.

Information om luftbåren støj og vibration

De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871.

Det afmålte A-vægtede lydniveau: 101 dB (A). Det afmålte A-vægtede lydtryksniveau: 90 dB (A). Usikkerhed K: 5 dB (A).

Brug høreværn.

De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841.

Skæring af brædder: Vibrationsudsendelsesværdi a Usikkerhed K = 1,5 m/s

Skæring af metalplader: Vibrationsudsendelsesværdi Usikkerhed K = 1,5 m/s

, B = 7 m/s

, M = 7 m/s

Den angivne totale vibrationsværdi er blevet målt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet. Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.

ADVARSEL

○ Vibrationsudsendelsen under faktisk brug af det

elektriske værktøj kan afvige fra den erklærede totalværdi alt efter, hvordan værktøjet anvendes.

○ For at identiﬁ cere sikkerhedsforanstaltningerne til

beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).

BEMÆRK

Grundet HiKOKI’s løbende forskning og udvikling kan speciﬁ kationerne heri ændres uden forudgående varsel.

Tabel 1 Liste over egnede klinger

Materiale, der skal skæres

Tømmer

Kvalitet af materiale

Almindeligt tømmer

Klinge

(Superlang)

Under 90 10 - 55 Under 20 10 - 55 5 - 40 10 - 65

Nr. 11 Nr. 12 Nr. 15 Nr. 16 Nr. 21 Nr. 22 Nr. 41 Nr. 97

Materialetykkelse (mm)

Nr. 1

Krydsﬁ nér 5 - 30 Under 10 5 - 30 3 - 20

Jernplade

Ikkejernholdigt metal

Plastik

Papirmasse

Smedestålplade 3 - 6 Under 3 2 - 5 Plade i rustfrit stål 1,5 - 2,5 Aluminiumkobber,

messing Hejseramme i

aluminium Phenolharpiks,

melamin, harpiks osv.

Vinylklorid, akrylharpiks osv.

Opskummet polyethylen, opskummet styrol

Karton, bølget papir

5 - 30 Under 10 5 - 20 Under 5 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

3 - 12 Under 3 Under 5

Højde op

til 25

5 - 20 Under 6 5 - 15 Under 6 5 - 15

Fiberplade 3 - 25 Under 6 3 - 25 Tr æ ﬁ berplade Under 6

BEMÆRK

Mindste skæreradius for klingerne nr. 1 (Superlang), nr. 21, nr. 22 og nr. 41 er 100 mm.

Dansk

Højde op

til 25

Norsk

(Oversettelse av original bruksanvisning)

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKTØY

ADVARSEL Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesiﬁ kasjoner som medfølger.

Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst.

Uryddige eller mørke områder kan føre til ulykker.

b) Bruk aldri elektroverktøy på steder med fare for

eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.

Støv eller gasser kan antennes av gnister fra

elektroverktøyet.

c) La aldri barn eller andre personer stå i nærheten

når du bruker et elektroverktøy.

Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med

vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.

Uendrede støpsler og passende uttak vil redusere

faren for elektrisk støt.

Unngå å komme i kontakt med jordede overﬂ ater slik som rør, radiatorer, komfyrer eller kjøleskap.

Faren for elektrisk støt vil være større dersom du er

jordet.

c) La aldri elektroverktøyet utsettes for regn eller

fuktighet.

Dersom det kommer vann inn i elektroverktøyet, kan

det øke faren for elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å

bære, trekke eller kople fra elektroverktøyet.

Hold strømledningen unna varme, olje, skarpe

kanter eller bevegelige deler.

Skadde eller sammenﬁ ltrede ledninger øker faren for

elektriske støt.

e) Når du bruker elektroverktøy utendørs, bruk en

skjøteledning som er egnet for utendørs bruk.

Bruk av en skjøteledning som er beregnet for

utendørs bruk, vil redusere faren for elektrisk støt.

Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektriske

støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn

fornuft når du bruker et elektroverktøy.

Du må aldri bruke et elektroverktøy når du er

sliten eller trett, eller dersom du er påvirket av narkotiske stoﬀ er, alkohol eller medisiner.

Når du bruker et elektroverktøy, vil kun et par

sekunders uoppmerksomhet kunne føre til alvorlige personskader.

b) Bruk personlig verneutstyr. Ha alltid på deg

vernebriller.

Bruk av verneutstyr som en støvmaske, sklisikre

vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.

Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.

Hvis du holder ﬁ ngeren på bryteren når du bærer

elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller

skrunøkler før du slår på elektroverktøyet.

Dersom en justeringsnøkkel eller skrunøkkel er

festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade.

e) Ikke strekk eller len deg for langt. Pass på at du

står stødig og har god balanse til enhver tid.

Dette vil gi deg bedre kontroll over elektroverktøyet i

uventede situasjoner.

f) Kle deg ordentlig. Ikke gå med løstsittende klær

eller smykker. Hold hår og klær unna bevegelige deler.

Løse klær, smykker eller langt hår kan vikle seg inn i

de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller

annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.

Bruk av støvoppsamler kan redusere støvrelaterte

farer.

h) Ikke ta lett på eller overse sikkerhetsprinsippene

for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.

En uforsiktig handling kan på brøkdelen av et sekund

forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy a) Ikke overbelast elektroverktøyet. Bruk riktig

elektroverktøy til arbeidet som skal utføres.

Riktig elektroverktøy vil gjøre arbeidet lettere og

tryggere i den brukshastigheten det er beregnet til.

b) Ikke bruk elektroverktøyet dersom av/på-

knappen ikke virker.

Det er farlig å bruke elektroverktøy som ikke kan

kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Kople støpslet fra strømkilden og/eller ta

batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy.

Slike forebyggende sikkerhetstiltak reduserer

risikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk

utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet.

Elektroverktøy er farlige hvis det brukes av uerfarne

personer.

e) Vedlikehold elektroverktøy og tilbehør.

Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig vedlikehold

av elektroverktøy.

f) Hold skjæreverktøy skarpe og rene.

Riktig vedlikehold av skjæreverktøy med skarpe

skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i

samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.

h) Hold håndtak og gripeﬂ ater tørre, rene og fri for

olje og fett.

Glatte håndtak og gripeﬂ ater hindrer tr ygg håndtering

og kontroll av verktøyet i uventede situasjoner.

5) Service a) La kvaliﬁ sert servicepersonell som kun bruker

originale reservedeler utføre service på elektroverktøyet.

Dette vil sikre at sikkerheten på elektroverktøyet

opprettholdes.

FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSADVARSLER FOR KONTURSAG

1. Ved bruk i situasjoner hor skjæretilbehøret kan komme i kontakt med skjulte kabler eller sin egen ledning, må du holde elektroverktøy med isolerte gripeﬂ ater.

Dersom skjæretilbehøret kommer i kontakt med en

”strømførende” ledning kan dette gjøre eksponerte metalldeler i elektroverktøyet ”strømførende” og kan gi brukeren elektrisk støt.

2. Bruk klemmer eller en annen praktisk måte for å sikre og støtte arbeidsstykket mot et stabilt underlag.

Holdes arbeidsstykket for hånd eller mot kroppen din, vil

det være ustabilt, og kan føre til at du mister kontrollen.

FLERE SIKKERHETSADVARSLER

1. Denne jiggen bruker en høyeﬀ ektsmotor. Hvis maskinen brukes kontinuerlig ved lav hastighet, blir en ekstra last lagt på motoren, noe som kan føre til at motoren skjærer seg. Du må alltid betjene elektroverktøyet slik at bladet ikke blir fanget i materialet under drift. Du må alltid justere bladhastigheten for å aktivere myk skjæring.

2. Kontroller at strømkilden som skal brukes følger strømkravene angitt på produktets navneplate.

3. Sørg for at strømbryteren står på AV.

Hvis støpslet er koplet til en stikkontakt med

strømbryteren står PÅ, vil elektroverktøyet umiddelbart starte opp. Dette kan forårsake alvorlige ulykker.

4. I tilfeller der arbeidsområdet er langt unna strømkilden, bruker du en skjøteledning med passende tykkelse og merkeytelse. Skjøteledningen bør være så kort som praktisk mulig.

5. Støv produsert i drift

Støv som er produsert i normal drift, kan påvirke

operatørens helse. Én av følgende måter anbefales.

a) Ha på deg en støvmaske b) Bruk utvendig støvoppsamlingsutstyr

Når du bruker det utvendige støvoppsamlingsutstyret,

kobler du adapteren til slangen fra det utvendige støvoppsamlingsutstyret.

6. Endre blader

○ Pass på å slå AV og koble pluggen fra stikkontakten når

du skifter blader.

○ Ikke åpne spaken når stempelet beveger seg. ○ Bekreft utspringene av bladet som er satt inn i

bladholderen godt. (Fig. 1)

○ Bekreft bladet som er plassert mellom sporet på rolleren.

(Fig. 1)

Norsk

7. Ved lav hastighet (hjulinnstilling: 1 eller 2) ikke skjær et tre med en tykkelse på mer enn 10 mm eller metall med en tykkelse på mer enn 1 mm.

8. For å forhindre at bladet løsner, skade eller overdreven slitasje på stempelet må du sørge for at overﬂ aten på baseplaten er festet til arbeidsstykket mens du sager.

9. For å sørge for nøyaktig skjæring når du bruker føreren, setter, alltid orbitalposisjonen til ”0”.

10. Når du sager en liten sirkulær bue, må du redusere matehastigheten for maskinen. Hvis maskinen blir matet for fort, kan det føre til at bladet går i stykker.

11. Sirkulær skjæring må gjøres med bladet cirka vertikalt i forhold til undersiden av basen.

12. Vinkelformet skjæring kan ikke gjøres ved tilpasning av støvsamleren.

13. Jordfeilbryter

Bruk av et strømuttak med jordfeilbryter på 30 mA eller

mindre anbefales til enhver tid.

SYMBOLER

ADVARSEL Følgende symboler brukes for maskinen. Sørg

for å forstå betydningen av disse symbolene før maskinen tas i bruk.

CJ90VST2 / CJ90VAST2 : Stikksag

For å minske faren for skade må brukeren lese instruksjonsboken.

Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.

Merkespenning

Vekselstrøm Opptatt eﬀ ekt

Ubelastet hastighet

Tr e

Metall

Slå PÅ

Slå AV

Lock

Bryteren låses i posisjon “ON” [PÅ].

Koble hovedstøpslet fra det elektriske uttaket

Klasse II verktøy

Norsk

STANDARD TILBEHØR

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehøret som er listet opp nedenfor.

○ Blader (Nr. 41) ........................................................... 1

Se tabell 1 for bruk av bladene.

○ Sekskantskiftenøkkel ................................................. 1

○ Støvsamler ................................................................. 1

Standardtilbehøret kan endres uten forhåndsvarsel.

ANVENDELSE

○ Skjæring av forskjellig tømmer og hullskjæring ○ Skjæring av milde stålplater, aluminiumplater og

kobberplater

○ Skjæring av syntetisk harpiks, som fenolharpiks og

vinylklorid

○ Skjæring av tynne og myke konstruksjonsmaterialer ○ Skjæring av rustfrie stålplater (med nr. 97 blad)

SPESIFIKASJONER

Spenning (ved områder)* Opptatt eﬀ ekt * 705 W

Maks. skjæredybde

Ubelastet hastighet * 850 – 3000 min Slag Min. skjæreradius 25 mm Vekt (uten kabel) ** 2,2 kg

* Sørg for at du kontrollerer navneplaten på produktet da

det er gjenstand for endring etter områder.

** I henhold til EPTA-prosedyre 01/2014

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og

utviklingsprogram kan spesiﬁ kasjonene i dette dokumentet endres uten forvarsel.

(110 V, 230 V)

Tre 90 mm

Mild stål 10 mm

26 mm

-1

MONTERING OG BRUK

Handling Figur Side Montering og demontering av bladet 1 Justere bladets driftshastighet 2 Bryterbruk 3 Justere den orbitale driften 4 Inneholder den sekskantede

skiftenøkkelen Rettlinjet skjæring 6 Skjære en sirkel eller en sirkulær bue 7 Skjære i metallmaterialer 8 Vinkelformet skjæring 9 Hullskjæring 10 Vedrørende skjæring av rustfrie

stålplater Koble til rengjøringsmiddel 12 Tverrstykke 13 Grunnplate Valg av tilbehør ―

2 2 2 3

3 3 3 4 4

4 5 5

106

VALG AV BLADER

Tilbehørsblader

For å sørge for maksimal driftseﬀ ektivitet og resultater er det veldig viktig å velge det passende bladet for type og tykkelse for materialet som skal skjæres. Bladnummeret i inngravert i nærheten av monteringsdelen for hvert blad. Velg passende blader ved å se i Tabell 1.

VEDLIKEHOLD OG INSPEKSJON

1. Inspisere bladet

Fortsatt bruk av et sløvt eller skadet blad vil føre til

redusert skjæreeﬀ ektivitet og kan føre til overbelastning av motoren. Bytt bladet med et nytt ett med en gang overdreven avsliping er merkbart.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle

monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Hvis du unnlater å gjøre dette, kan det oppstå alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve ”hjertet” til elektroverktøyet.

Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

4. Inspisere karbonbørstene

For kontinuerlig sikkerhet og vern fra elektriske støt,

bør inspisering av karbonbørster og utskiftninger av verktøyets deler KUN gjennomføres av et AUTORISERT HiKOKI SERVICESENTER.

5. Bytte nettkabel

Hvis strømkabelen er skadet, må verktøyet returneres til

et autorisert HiKOKI-verksted for å bytte ledningen.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte

land, må overholdes ved drift og vedlikehold av elektroverktøy.

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestede/landsspesiﬁ kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. Hvis du ønsker å klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som ﬁ nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Den oppgitte totalverdien for vibrasjoner er målt i

Informasjon om luftbårne lyder eller vibrasjoner

De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871.

Målt A-veid lydeﬀ ektnivå: 101 dB (A). Målt A-veid lydtrykknivå: 90 dB (A). Usikkerhet K: 5 dB (A).

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841.

Kutte planker: Vibrasjonsutslippsverdi a Usikkerhet K = 1,5 m/s

Skjære metallplater: Vibrasjonsutslippsverdi Usikkerhet K = 1,5 m/s

, B = 7 m/s

, M = 7 m/s

overensstemmelse med en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Den kan også brukes som en foreløpig estimering av eksponering.

ADVARSEL

○ Vibrasjonsemisjonen under bruk av elektroverktøyet

kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.

○ Identiﬁ ser sikkerhetstiltak basert på hvor utsatt brukeren

vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesiﬁ kasjonene i dette dokumentet endres uten forvarsel.

Tabell 1 Liste over passende blader

Materialet som skal skjæres

Tømmer

Jernplate

Ikkejernholdig metall

Plastikk

Blad

(Ekstra lang)

Materialkvalitet Generell tømmer Under 90 10 - 55 Under 20 10 - 55 5 - 40 10 - 65 Kryssﬁ ner 5 - 30 Under 10 5 - 30 3 - 20 Mild stålplate 3 - 6 Under 3 2 - 5 Rustfri stålplate 1,5 - 2,5 Aluminiumkobber,

messing

Aluminiumramme

Fenolharpiks, melamin, harpiks osv.

Vinylklorid, akrylharpiks osv.

Skummet polyetylen, skummet styrol

Nr. 11 Nr. 12 Nr. 15 Nr. 16 Nr. 21 Nr. 22 Nr. 41 Nr. 97

Tykkelse på materialet (mm)

3 - 12 Under 3 Under 5

Høyde

opp til 25

5 - 20 Under 6 5 - 15 Under 6 5 - 15

5 - 30 Under 10 5 - 20 Under 5 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

Nr. 1

Papp, bølgepapp 10 - 55 3 - 25 10 - 55 3 - 40

Masse

Hard ﬁ berplate 3 - 25 Under 6 3 - 25 Fiberplate Under 6

MERK

Den minste skjæringsradiusen for bladene til nr. 1 (ekstra lang), nr. 21, nr. 22 og nr. 41 er 100 mm.

Norsk

Høyde

opp til 25

Suomi

(Alkuperäisten ohjeiden käännös)

YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET

VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot.

Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna.

Onnettomuuksia sattuu herkemmin epäsiistissä tai

pimeässä ympäristössä.

b) Älä käytä sähkötyökaluja räjähdysvaarallisissa

paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä.

Sähkötyökaluista lähtevät kipinät voivat sytyttää

pölyn tai höyryt.

c) Pidä lapset ja sivulliset pois lähettyviltä, kun

käytät sähkötyökalua.

Häiriötekijät voivat aiheuttaa laitteen hallinnan

menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä

oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa.

Muuntelemattomien pistokkeiden ja oikeanlaisten

pistorasioiden käyttäminen vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuihin pintoihin,

kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin.

Sähköiskun vaara on suurempi, jos kehosi on

maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai

kosteudelle.

Sähköiskun vaara lisääntyy, jos sähkötyökaluun

pääsee vettä.

d) Älä käytä johtoa väärin. Älä kanna tai vedä

sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta.

Pidä johto erillään kuumuudesta, öljystä,

terävistä kulmista tai liikkuvista osista.

Sähköjohdon vahingoittuminen tai sotkeutuminen

lisää sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä

ulkokäyttöön sopivaa jatkojohtoa.

Ulkokäyttöön sopivan sähköjohdon käyttäminen

vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa paikassa

on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä.

RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä

sähkötyökalua harkiten.

Älä käytä sähkötyökalua väsyneenä tai alkoholin,

lääkkeiden tai huumeiden vaikutuksen alaisena.

Keskittymisen herpaantuminen pieneksikin hetkeksi

voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä

aina suojalaseja.

Suojavarusteiden, kuten hengityssuojaimen,

liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja.

c) Estä koneen tahaton käynnistyminen.

Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista.

Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.

d) Poista säätöön tarvitut avaimet tai vääntimet

sähkötyökalusta ennen sen käynnistämistä.

Sähkötyökalun pyörivään osaan jätetty väännin tai

avain voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa.

Tällöin sähkötyökalua on helpompi hallita

odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä liian löysiä

vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tarttua

liikkuviin osiin.

g) Jos laitteeseen voi yhdistää pölynsuodatus- ja

keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein.

Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä

vaaratilanteita.

h) Vaikka olisit tottunut työkalujen käyttäjä, älä

sivuuta työkalun turvallisuusperiaatteita.

Huolimaton toiminta voi aiheuttaa vakavia vammoja

sekunnin murto-osassa.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen a) Älä pakota sähkötyökalua. Käytä tarkoitukseen

soveltuvaa sähkötyökalua.

Oikea sähkötyökalu selviytyy tehtävästä paremmin

ja turvallisemmin toimiessaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai

sammu virtakytkimestä.

Sähkötyökalut, joita ei voi hallita virtakytkimen avulla,

ovat vaarallisia, ja ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai poista

mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista.

Nämä ennakoivat turvatoimet vähentävät

sähkötyökalun tahattoman käynnistymisen vaaraa.

d) Säilytä käyttämättömät sähkötyökalut lasten

ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin.

Sähkötyökalut ovat vaarallisia kokemattomien

henkilöiden käsissä.

e) Huolla sähkötyökalut ja varusteet. Tarkista

liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä.

Puutteellisesti huolletut sähkötyökalut aiheuttavat

paljon onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina.

Oikein huolletut leikkuutyökalut, joissa on terävät

leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sähkötyökalua, varusteita ja työkalun

teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ.

Jos sähkötyökalua käytetään toimintoihin, joihin sitä

ei ole tarkoitettu, voi syntyä vaaratilanteita.

h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina

öljystä ja rasvasta.

Liukkaat kahvat ja tarttumispinnat eivät mahdollista

työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Huolto a) Anna sähkötyökalu huollettavaksi valtuutetulle

teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia.

Näin sähkötyökalu pysyy turvallisena.

TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

LEHTISAHAA KOSKEVAT TURVALLISUUSVAROITUKSET

1. Pidä kiinni sähkötyökalun eristetyistä tarttumapinnoista, kun teet työtä, jossa leikkaustyökalu voi osua piilossa olevaan sähköjohtoon tai laitteen omaan johtoon.

Jos leikkauslisävaruste osuu jännitteiseen johtoon, se

saattaa tehdä sähkötyökalun paljaista metalliosista jännitteisiä, jolloin käyttäjä voi saada sähköiskun.

2. Käytä ruuvipuristinta tai muuta käytännöllistä tapaa varmistaaksesi työkappaleen tukevan kiinnityksen alustaan.

Työkappale ei ole vakaasti paikoillaan, jos pidät siitä

kiinni kädellä tai tuet sitä vartaloasi vasten. Tämä voi johtaa hallinnan menettämiseen.

○ Varmista, että terän ulokkeet tulevat hyvin paikoilleen

○ Varmista, että terä on rullan uran välissä. (Kuva 1)

7. Kun nopeus on pieni (säätöpyörän asetus: 1 tai 2), älä

8. Jotta terä ei irtoa tai vahingoitu eikä mäntä kulu

9. Jotta leikkaustulos on tarkka, kun käytät ohjainta, aseta

10. Kun sahaat pientä ympyrän kaarta, pienennä koneen

11. Pyöröleikkauksessa terän on oltava suunnilleen

12. Kulmaleikkausta ei voida tehdä pölynkerääjää

13. RCD Suosittelemme käyttämään aina vikavirtasuojaa, jonka

VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit.

Suomi

terän pitimeen. (Kuva 1)

leikkaa puuta, jonka paksuus on yli 10 mm, tai metallia, jonka paksuus on yli 1 mm.

liikaa, varmista, että pohjalevy on kiinnitetty työstökappaleeseen sahauksen aikana.

kehäasennoksi aina ”0”.

syöttönopeutta. Jos koneen nopeus on liian suuri, terä saattaa rikkoutua.

pystyasennossa jalustan pohjapintaan nähden.

käytettäessä.

nimellisjäännösvirta on 30 mA tai vähemmän.

SYMBOLIT

Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.

CJ90VST2 / CJ90VAST2 : Pistosaha

LISÄÄ TURVALLISUUTTA KOSKEVIA VAROITUKSIA

1. Tässä lehtisahassa on suuritehoinen moottori. Jos konetta käytetään jatkuvasti pienellä nopeudella, moottoriin kohdistuu ylimääräinen kuormitus, joka voi saada moottorin leikkaamaan kiinni. Käytä sähkötyökalua aina niin, ettei terä juutu työstettävään materiaalin käytön aikana. Säädä terän nopeus aina sopivaksi tasaisen sahaustuloksen takaamiseksi.

2. Varmista, että käytettävä virtalähde vastaa tuotteen tyyppikilvessä määritettyjä virtavaatimuksia.

3. Varmista, että virtakytkin on pois päältä (OFFasennossa).

Jos virtapistoke yhdistetään pistorasiaan, kun virtakytkin

on päällä, työkalu käynnistyy välittömästi, mikä saattaa aiheuttaa vakavan onnettomuuden.

4. Kun työskentelyalue on kaukana virtalähteestä, käytä riittävän paksua jatkojohtoa, jolla on riittävä nimelliskapasiteetti. Pidä jatkojohto mahdollisimman lyhyenä.

5. Käytössä syntyvä pöly

Normaalissa käytössä syntyvä pöly voi vaikuttaa

käyttäjän terveyteen. Jompaakumpaa seuraavista suositellaan.

a) Käytä pölysuojainta b) Käytä ulkoista pölynkeräyslaitetta

Kun käytät ulkoista pölynkeräyslaitetta, kiinnitä sovitin

ulkoisen pölynkeräyslaitteen letkuun.

6. Terien vaihtaminen

○ Muista kytkeä laite POIS PÄÄLTÄ ja irrottaa pistoke

pistorasiasta, kun vaihdat teriä.

○ Älä avaa vipua, kun mäntä liikkuu.

Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas.

Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen.

Nimellisjännite

Vaihtovirta Ottoteho

Tyhjäkäyntinopeus

Puu

Metalli

Kytkeminen PÄÄLLE

Kytkeminen POIS PÄÄLTÄ

Lock

Kytkin lukittuu ”ON”-asentoon.

Irrota pistoke pistorasiasta

Luokan II työkalu

Suomi

PERUSVARUSTEET

Päälaitteen (1 laite) lisäksi pakkaus sisältää alla luetellut varusteet.

○ Terät (nro 41) ............................................................. 1

Katso tietoa terien käytöstä taulukosta 1.

○ Kuusiotankoavain ....................................................... 1

○ Pölynkerääjä .............................................................. 1

Perusvarusteet voivat muuttua ilman erillistä ilmoitusta.

SOVELLUKSET

○ Puutavaran leikkaus ja taskuleikkaus ○ Pehmeiden teräslevyjen, alumiinilevyjen ja kuparilevyjen

leikkaus

○ Synteettisen hartsin, kuten fenolihartsin ja vinyylikloridin,

leikkaus

○ Ohuiden ja pehmeiden rakennusmateriaalien leikkaus ○ Ruostumattomasta teräksestä valmistetun levyn leikkaus

(nro:n 97 terällä)

TEKNISET TIEDOT

Jännite (alueittain) * Ottoteho * 705 W

Suurin leikkaussyvyys Tyhjäkäyntinopeus * 850 – 3000 min

Isku Pienin leikkaussäde 25 mm Paino (ilman johtoa) ** 2,2 kg

* Tarkista jännite tuotteen tyyppikilvestä, koska se

vaihtelee alueittain.

** EPTA-menettelyn 01/2014 mukaisesti

HUOMAA

Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä

ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

(110 V, 230 V)

Puu 90 mm

Pehmeä teräs 10 mm

26 mm

-1

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Terän kiinnittäminen ja irrottaminen 1 Terän käyttönopeuden säätäminen 2 Kytkimen käyttö 3 Kehäliikkeen säätäminen 4 Kuusiotankoavaimen säilyttäminen 5 Suoralinjainen leikkaus 6 Ympyrän tai ympyrän kaaren

leikkaus Metallimateriaalien leikkaus 8 Kulmaleikkaus 9 Taskuleikkaus 10 Tietoa ruostumattomasta teräksestä

valmistettujen levyjen leikkauksesta Imuriin liittäminen 12 Sirpalesuoja 13 Pohjalevy Varusteiden valitseminen ―

2 2 2 3 3 3

3 4 4

4 5 5

106

TERIEN VALINTA

Vakioterät

Varmistaaksesi parhaan mahdollisen käyttötehon ja tulokset valitse sopiva terä, joka on paras leikattavan materiaalin tyypin ja paksuuden kannalta. Terän numero on kaiverrettu terän kiinnitysosan lähelle. Valitse sopivat terät käyttämällä apuna taulukkoa 1.

HUOLTO JA TARKASTUS

1. Terän tarkastus

Tylsän tai vahingoittuneen terän käytön jatkaminen

vähentää leikkaustehoa ja saattaa saada moottorin ylikuormittumaan. Vaihda terä uuteen heti kun huomaat, että se on liian kulunut.

2. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista,

että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

3. Moottorin huolto

Moottorin käämi on sähkötyökalun ”ydin”. Varo, ettei

käämi vahingoitu ja/tai altistu öljylle tai vedelle.

4. Hiiliharjojen tarkistaminen

Turvallisuutesi vuoksi ja sähköiskun välttämiseksi

VAIN VALTUUTETTU HiKOKI-HUOLTOKESKUS saa tarkastaa ja vaihtaa tämän työkalun hiiliharjat.

5. Sähköjohdon vaihtaminen

Jos työkalun virtajohto on vahingoittunut, työkalu on

palautettava valtuutettuun HiKOKI-huoltokeskukseen johdon vaihtoa varten.

HUOMAUTUS

Sähkötyökalujen käytössä ja huollossa on aina

noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

TAKUU

Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen.

Ilmoitettu värähtelyn kokonaisarvo on mitattu

Tietoja ilmavälitteisestä melusta ja tärinästä

Mittausarvot on määritetty EN62841-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti.

Mitattu A-painotteinen ääniteho: 101 dB (A). Mitattu A-painotteinen äänipainearvo: 90 dB (A). Toleranssi K: 5 dB (A).

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841standardin mukaisesti määritettynä.

Lautojen leikkaus: Värähtelyemissioarvo a Toleranssi K = 1,5 m/s

Metallilevyn leikkaus: Värähtelyemissioarvo Toleranssi K = 1,5 m/s

, B = 7 m/s

, M = 7 m/s

standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin.

VAROITUS

○ Värähtelyemissioarvo voi poiketa annetusta

kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen.

○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat

arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi).

HUOMAA

Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

Taulukko 1 Sopivat terät

Terä

Nro 1

Leikattava materiaali

Puutavara

(Erittäin pitkä)

Materiaalin laatu Sahapuu Alle 90 10 - 55 Alle 20 10 - 55 5 - 40 10 - 65 Vaneri 5 - 30 Alle 10 5 - 30 3 - 20

Nro 11 Nro 12 Nro 15 Nro 16 Nro 21 Nro 22 Nro 41 Nro 97

Materiaalin paksuus (mm)

Pehmeä teräslevy 3 - 6 Alle 3 2 - 5

Rautalevy

Ei-rautametalli

Muovit

Ruostumattomasta teräksestä valmistettu levy

Alumiini-kupari, messinki

Alumiinikehys

Fenolihartsi, melamiini, hartsi jne.

Vinyylikloridi, akryylihartsi jne.

Vaahtopolyeteeni, styroksi

3 - 12 Alle 3 Alle 5

Korkeus enintään

5 - 20 Alle 6 5 - 15 Alle 6 5 - 15

5 - 30 Alle 10 5 - 20 Alle 5 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

Pahvi, aaltopaperi 10 - 55 3 - 25 10 - 55 3 - 40

Kuitumassa

Kovalevy 3 - 25 Alle 6 3 - 25 Kuitulevy Alle 6

HUOMAA

Terien nro 1 (erittäin pitkä), nro 21, nro 22 ja nro 41 pienin leikkaussäde on 100 mm.

Suomi

1,5 - 2,5

Korkeus

enintään

Ελληνικά

(Μετάφραση των αρχικών οδηγιών)

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις προειδοποιήσεις ασφαλείας, τις οδηγίες, τις εικόνες και τις προδιαγραφές που παρέχονται με το ηλεκτρικό εργαλείο.

Η μη τήρηση των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

Ο όρος «ηλεκτρικό εργαλείο» στις προειδοποιήσεις αναφέρεται στο λειτουργεί μέσω δικτύου ή στο ηλεκτρικό εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά

Σε ακατάστατες ή σκοτεινές περιοχές μπορεί να

b) Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε

Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες,

c) Κρατήστε τα παιδιά και τους παρευρισκόμενους

Αν κάτι σας αποσπάσει την προσοχή σας, υπάρχει

2) Διακόπτης ασφαλείας

a) Τα φις των ηλεκτρικών εργαλείων πρέπει

Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες

b) Αποφύγετε τη σωματική επαφή με γειωμένες

Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας όταν

c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη

Το νερό που εισέρχεται σε ένα ηλεκτρικό εργαλείο

d) Μην κακομεταχειρίζεστε το καλώδιο. Μη

Κρατήστε το καλώδιο μακριά από θερμότητα,

Τα κατεστραμμένα ή μπερδεμένα καλώδια

e) Όταν χρησιμοποιείτε το εργαλείο σε

Η χρήση ενός καλωδίου κατάλληλου για εξωτερικό

f) Αν είναι αναπόφευκτη η λειτουργία ενός

ηλεκτρικό εργαλείο (με καλώδιο) που

φωτισμένο.

προκληθούν ατυχήματα.

περιβάλλον, στο οποίο μπορεί να έκρηξη, όπως παρουσία εύφλεκτων υγρών, αερίων ή σκόνης.

οι οποίοι μπορεί να προκαλέσουν ανάφλεξη της σκόνης ή του καπνού.

μακριά όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο.

κίνδυνος να χάσετε τον

να είναι κατάλληλα για τις πρίζες. Μην τροποποιήσετε ποτέ το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε φις προσαρμογής με γειωμένα ηλεκτρικά εργαλεία.

μειώνουν τον κίνδυνο ηλεκτροπληξίας.

επιφάνειες όπως σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία.

το σώμα σας είναι γειωμένο.

βροχή ή σε συνθήκες υγρασίας.

αυξάνει τον κίνδυνο ηλεκτροπληξίας.

χρησιμοποιείτε ποτέ μεταφέρετε, να τραβήξετε ή να βγάλετε από την πρίζα το ηλεκτρικό εργαλείο.

λάδι, κοφτερές γωνίες και κινούμενα μέρη.

αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

εξωτερικό χώρο, χρησιμοποιήστε καλώδιο προέκτασης που προορίζεται εξωτερικό χώρο.

χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

ηλεκτρικού εργαλείου σε χώρο με υγρασία, χρησιμοποιείτε διάταξη προστασίας ρεύματος διαρροής (RCD).

έλεγχο.

το καλώδιο για να

προκληθεί

για χρήση σε

Η χρήση της RCD μειώνει τον κίνδυνο

ηλεκτροπληξίας.

3) Προσωπική ασφάλεια a) Να είστε σε ετοιμότητα, να έχετε την προσοχή

σας στην εργασία που πραγματοποιείτε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο.

Μη χρησιμοποιείτε ηλεκτρικά εργαλεία

όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών φαρμάκων.

Μια στιγμή απροσεξίας κατά τη χρήση ενός

ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

b) Χρησιμοποιείτε προσωπικό προστατευτικό

εξοπλισμό. Φοράτε πάντα εξοπλισμό για την προστασία των ματιών.

Ο προστατευτικός εξοπλισμός, όπως μάσκα

σκόνης, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή προστατευτικά της ακοής, που χρησιμοποιείται για μειώνει τους τραυματισμούς.

c) Αποφεύγετε την ακούσια έναρξη.

Βεβαιωθείτε ότι ο διακόπτης είναι σε θέση απενεργοποίησης πριν συνδέσετε τη συσκευή με πηγή ρεύματος και/ή τη θήκη της μπαταρίας, σηκώσετε ή μεταφέρετε το εργαλείο.

Η μεταφορά ηλεκτρικού εργαλείου με τα δάχτυλά

σας στο διακόπτη ή η ηλεκτροδότηση ηλεκτρικού εργαλείου με ενεργοποιημένο το διακόπτη μπορεί να προκαλέσουν ατυχήματα.

d) Να αφαιρείτε τυχόν κλειδιά ρυθμιζόμενου

ανοίγματος ή τα απλά κλειδιά πριν θέσετε σε λειτουργία το ηλεκτρικό εργαλείο.

Ένα απλό κλειδί ή ένα κλειδί ρυθμιζόμενου

ανοίγματος που είναι προσαρτημένο σε περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου μπορεί να προκαλέσει προσωπικό τραυματισμό.

e) Μην

διατηρείτε την ισορροπία σας.

Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα

το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Να είστε ντυμένοι κατάλληλα. Μη φοράτε

φαρδιά ρούχα ή κοσμήματα. Κρατήστε τα μαλλιά σας και τα ρούχα σας μακριά από κινούμενα μέρη.

Τα φαρδιά

μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη.

g) Αν παρέχονται εξαρτήματα για τη σύνδεση

συσκευών εξαγωγής και συλλογής σκόνης, να βεβαιώνεστε ότι είναι συνδεδεμένα και χρησιμοποιούνται με το σωστό τρόπο.

Η χρήση συλλέκτη σκόνης μειώνει τους κινδύνους

που προκαλούνται λόγω σκόνης.

h) Μην αφήσετε την

αποκτήσει από τη συχνή χρήση των εργαλείων να σας εφησυχάσει και να αγνοήσετε τις αρχές ασφαλείας του εργαλείου.

Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει

σοβαρό τραυματισμό μέσα σε ένα κλάσμα του δευτερολέπτου.

4) Χρήση και φροντίδα ηλεκτρικών εργαλείων a) Μην ασκείτε δύναμη στο ηλεκτρικό εργαλείο.

Να χρησιμοποιείτε το ηλεκτρικό είναι κατάλληλο για το είδος της εργασίας που εκτελείτε.

Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την

εργασία καλύτερα και με μεγαλύτερη ασφάλεια με τον τρόπο που σχεδιάστηκε.

ουσιών, οινοπνεύματος ή

ανάλογες συνθήκες,

τεντώνεστε. Να πατάτε σταθερά και να

ρούχα, τα κοσμήματα και τα μακριά

εξοικείωση που έχετε

εργαλείο που

b) Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο

αν ο διακόπτης λειτουργίας δεν ανοίγει και δεν κλείνει.

Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται από το

διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Αποσυνδέστε το βύσμα από την πηγή ισχύος

και/ή αφαιρέσετε τη θήκη μπαταρίας, εάν είναι αποσπώμενη, από το ηλεκτρικό προβείτε σε ρυθμίσεις, αλλαγή εξαρτημάτων ή αποθήκευση του ηλεκτρικού εργαλείου.

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον

κίνδυνο λανθασμένης εκκίνησης του ηλεκτρικού εργαλείου.

d) Αποθηκεύετε τα εργαλεία που δεν

χρησιμοποιείτε μακριά από παιδιά και μην αφήνετε τα άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή με αυτές να χρησιμοποιούν το ηλεκτρικό εργαλείο.

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια

μη εκπαιδευμένων ατόμων.

e) Συντηρείτε τα ηλεκτρικά εργαλεία και τα

εξαρτήματα. Να ελέγχετε για τυχόν λάθος ευθυγράμμισή ή μπλοκάρισμα των κινούμενων μερών, τυχόν θραύση των εξαρτημάτων και οποιαδήποτε άλλη κατάσταση που ενδέχεται να επηρεάσει τη λειτουργία εργαλείου. Σε περίπτωση βλάβης, το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί.

Πολλά ατυχήματα προκαλούνται από ηλεκτρικά

εργαλεία που δεν έχουν συντηρηθεί σωστά.

f) Διατηρείτε τα εργαλεία κοπής κοφτερά και

καθαρά.

Τα κατάλληλα συντηρημένα εργαλεία κοπής με

κοφτερές άκρες μπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα.

g) Χρησιμοποιείτε το

εξαρτήματα και τα μέρη κ.τ.λ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που θα εκτελέσετε.

Η χρήση του ηλεκτρικού εργαλείου για εργασίες

πέρα από εκείνες για τις οποίες προορίζεται, ενδέχεται να δημιουργήσει κινδύνους.

h) Κρατήστε τις λαβές και τις

στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα.

Οι ολισθηρές λαβές και οι επιφάνειες λαβής δεν

επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του εργαλείου σε απρόοπτες καταστάσεις.

5) Σέρβις a) Να δίνετε το ηλεκτρικό εργαλείο για σέρβις

σε κατάλληλα εκπαιδευμένα άτομα και να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Με αυτόν

ασφάλεια του ηλεκτρικού εργαλείου.

ΠΡΟΦΥΛΑΞΗ Μακριά από τα παιδιά και τους αναπήρους. Όταν δεν χρησιμοποιούνται, τα εργαλεία πρέπει να φυλάζονται μακριά από τα παιδιά και τους αναπήρους.

ηλεκτρικό εργαλείο, τα

τον τρόπο είστε σίγουροι για την

εργαλείο πριν

τις οδηγίες

του ηλεκτρικού

επιφάνειες λαβής

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΗ ΣΕΓΑ

1. Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες λαβές όταν εκτελείτε μια εργασία κατά την οποία το εξάρτημα κοπής μπορεί να έρθει σε επαφή με ένα μη εμφανές σύρμα ή με το καλώδιο του.

Ελληνικά

Τα εξαρτήματα κοπής που έρχονται σε επαφή με ένα

καλώδιο «υπό τάση» ενδέχεται να καταστήσουν τα μεταλλικά μέρη του ηλεκτρικού εργαλείου «υπό τάση» και να προκαλέσουν ηλεκτροπληξία στον χειριστή.

2. Να χρησιμοποιείτε σφιγκτήρες ή κάποιο άλλο πρακτικό μέσο για να ασφαλίζετε και να στηρίζετε το τεμάχιο εργασίας σε μια σταθερή πλατφόρμα

Αν κρατάτε το τεμάχιο εργασίας με το χέρι σας ή

επάνω στο σώμα σας, θα είναι ασταθές και ενδέχεται να οδηγήσει σε απώλεια του ελέγχου.

ΠΡΟΣΘΕΤΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

1. Η παρούσα σέγα διαθέτει μοτέρ υψηλής ισχύος. Εάν η συσκευή χρησιμοποιείται συνεχόμενα σε χαμηλή ταχύτητα, παρέχεται επιπλέον φορτίο στο μοτέρ που μπορεί να οδηγήσει σε εμπλοκή του μοτέρ. Πάντοτε να λειτουργείτε το ηλεκτρικό εργαλείο έτσι ώστε η λεπίδα να μην πιάνεται από το υλικό κατά τη διάρκεια της λειτουργίας. Πάντοτε λεπίδας ώστε να είναι δυνατή η ομαλή κοπή.

2. Βεβαιωθείτε ότι η πηγή τροφοδοσίας που θα χρησιμοποιηθεί συμμορφώνεται με τις προϋποθέσεις ισχύος που προβλέπονται στην ετικέτα του προϊόντος.

3. Βεβαιωθείτε ότι ο διακόπτης ρεύματος βρίσκεται στην θέση OFF.

Εάν το βύσμα έχει συνδεθεί με κάποια υποδοχή όσο

ο διακόπτης ρεύματος βρίσκεται σε θέση ΟΝ, το ηλεκτρικό εργαλείο θα ξεκινήσει να λειτουργεί άμεσα, γεγονός που μπορεί να προκαλέσει σοβαρό ατύχημα.

4. Όταν ο χώρος εργασίας δεν διαθέτει κάποια πηγή ισχύος χρησιμοποιείστε κάποιο καλώδιο επέκτασης επαρκούς πάχους και ονομαστικής ισχύος. Το καλώδιο επέκτασης θα πρέπει να διατηρηθεί στο επιθυμητό μήκος

5. Παράγεται σκόνη κατά τη λειτουργία

Η σκόνη που παράγεται κατά την κανονική λειτουργία

Κατά τη χρήση του εξωτερικού εξοπλισμού συλλογής

6. Αλλαγή λεπίδων

○ Βεβαιωθείτε ότι έχετε απενεργοποιήσει και

○ Μην ανοίγετε τον μοχλό όταν κινείται το έμβολο. ○ Επιβεβαιώστε

○ Επιβεβαιώστε ότι η λεπίδα βρίσκεται ανάμεσα στην

7. Σε χαμηλές στροφές (ρύθμιση επιλογέα: 1 ή 2) μην

8. Γι α να αποτραπεί η

9. Γι α να εξασφαλίσετε ακριβή κοπή κατά τη χρήση του

που να εξυπηρετεί τον σκοπό σας.

μπορεί να επηρεάσει την υγεία του χειριστή. Συνιστάται οποιοσδήποτε από τους παρακάτω τρόπους.

α) Φοράτε μάσκα σκόνης β)

Χρησιμοποιείτε εξωτερικό εξοπλισμό συλλογής σκόνης

σκόνης, συνδέστε τον προσαρμογέα με τον σωλήνα από τον εξωτερικό εξοπλισμό συλλογής σκόνης.

αποσυνδέσει το βύσμα από την υποδοχή κατά την αλλαγή των λεπίδων.

καλά μέσα στο στήριγμα της λεπίδας. (Εικ. 1)

αυλάκωση του κυλίνδρου. (Εικ. 1)

κόβετε ξύλο με πάχος μεγαλύτερο από 10 mm ή μέταλλο με πάχος μεγαλύτερο από 1 mm.

ή η υπερβολική φθορά στο έμβολο, παρακαλούμε φροντίστε να έχετε την επιφάνεια της πλάκας βάσης σε επαφή με το αντικείμενο εργασίας ενώ πριονίζετε.

οδηγού, να ρυθμίζετε πάντοτε τη θέση της τροχιάς στο

«0».

να ρυθμίζετε την ταχύτητα της

ότι οι προεξοχές της λεπίδας έχουν μπει

εκτόπιση της λεπίδας, η βλάβη

Ελληνικά

10. Όταν πριονίζετε ένα μικρό κυκλικό τόξο, μειώνετε την ταχύτητα τροφοδοσίας του μηχανήματος. Εάν το μηχάνημα τροφοδοτείται πολύ γρήγορα, μπορεί να προκαλέσει σπάσιμο της λεπίδας.

11. Η κυκλική κοπή πρέπει να γίνεται με την λεπίδα περίπου κάθετη στην κάτω επιφάνεια της βάσης.

12. Η γωνιακή κοπή δεν μπορεί να γίνει όταν έχει τοποθετηθεί συλλέκτης σκόνης.

13. RCD

Συνίσταται κάθε φορά η χρήση της διάταξης

προστασίας ρεύματος διαρροής με ονομαστικό παραμένον ρεύμα 30 mA ή λιγότερο.

ΣΥΜΒΟΛΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα παρακάτω δείχνουν τα σύμβολα που

χρησιμοποιούνται στο μηχάνημα. Βεβαιωθείτε ότι κατανοείτε τη σημασία τους πριν τη χρήση.

CJ90VST2 / CJ90VAST2 : Σέγα

Για τον περιορισμό του κινδύνου τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών χρήσης.

Μόνο για τις χώρες της ΕΕ Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕE περί ηλεκτρικών και ηλεκτρονικών συσκευών και την εφαρμογή της στην εθνική νομοθεσία, τα ηλεκτρικά εργαλεία που εχουν φτάσει στο τέλος της ζωής τους πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

Ονομαστική τάση

Εναλλασσόμενο ρεύμα Ισχύς εισόδου

Ταχύτητα χωρίς φορτίο

Ξύλο

ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

Εκτός από την κύρια μονάδα (1 μονάδα), η συσκευασία περιέχει τα εξαρτήματα που αναφέρονται κατωτέρω.

○ Λεπίδες (Αρ. 41) ....................................................... 1

Ανατρέξτε στον Πίνακα 1 για τη χρήση των λεπίδων.

○ Εξαγωνικό κλειδί άλεν .............................................. 1

○ Συλλογέα σκόνης ......................................................1

Τα βασικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

ΕΦΑΡΜΟΓΕΣ

○ Κοπή διαφόρων ξύλων και άνοιγμα κοιλοτήτων ○ Κοπή φύλλων μαλακού ατσαλιού, αλουμινένιων

φύλλων και φύλλων χαλκού

○ Κοπή συνθετικών ρητινών, όπως φαινολικές ρητίνες

και βινυλολωρίδιο ○ Κοπή λεπτών και μαλακών οικοδομικών υλικών ○ Κοπή φύλλων ανοξείδωτου ατσαλιού

(με λεπίδα Αρ. 97)

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Ηλεκτρική τάση (ανά περιοχές) *

Ισχύς εισόδου * 705 W

Μέγ. βάθος κοπής

Ταχύτητα χωρίς φορτίο * 850 – 3000 min Διαδρομή Ελάχ. ακτίνα κοπής 25 mm Βάρος (χωρίς καλώδιο) ** 2,2 κιλά

* Βεβαιωθείτε ότι έχετε ελέγξει τη ετικέτα του προϊόντος

καθώς υπάρχουν αλλαγές ανά περιοχές. ** Σύμφωνα με τη Διαδικασία-EPTA 01/2014

ΣΗΜΕΙΩΣΗ

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας

και ανάπτυξης της HiKOKI, τα τεχνικά χαρακτηριστικά

που αναφέρονται εδώ μπορούν να αλλάξουν χωρίς

προηγούμενη ειδοποίηση.

(110 V, 230 V)

Ξύλο 90 mm

Μαλακό ατσάλι 10 mm

26 mm

-1

Μέταλλο

Ενεργοποίηση

Απενεργοποίηση

Lock

Ο διακόπτης κλειδώνει στη θέση “ON” .

Αποσυνδέστε το φις τροφοδοσίας από την ηλεκτρική έξοδο

Εργαλείο Κλάσης II

ΣΤΕΡΕΩΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ

Ενέργεια Εικόνα Σελίδα

Τοποθέτηση και αφαίρεση της λεπίδας

Ρύθμιση της ταχύτητας λειτουργίας λεπίδας

Λειτουργία διακόπτη Ρύθμιση της λειτουργίας τροχιάς Στερέωση του εξάγωνου κλειδιού

άλεν Ευθύγραμμη κοπή Κοπή ενός κύκλου ή κυκλικού τόξου Κοπή μεταλλικών υλικών Γωνιακή κοπή Άνοιγμα κοιλότητας Σχετικά με την κοπή φύλλων

ανοξείδωτου ατσαλιού Σύνδεση με Προφυλακτήρας σχίζας Πλάκα βάσης Επιλογή εξαρτημάτων

καθαριστικό

3 4

6 7 8 9

12 13 14

―

2 3

3 3 3 4 4

4 5 5

106

ΕΠΙΛΟΓΗ ΛΕΠΙΔΩΝ

Ανταλλακτικές λεπίδες

Για να εξασφαλίσετε τη μέγιστη απόδοση και αποτελέσματα της λειτουργίας, είναι πολύ σημαντικό να επιλέξετε την κατάλληλη λεπίδα ώστε να ταιριάζει καλύτερα με τον τύπο και το πάχος του υλικού που πρόκειται να κοπεί. Ο αριθμός της λεπίδας είναι χαραγμένος κοντά στο τμήμα στερέωσης της κάθε λεπίδας. Επιλέξτε τις λεπίδες ανατρέχοντας στον Πίνακα 1.

κατάλληλες

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ

1. Έλεγχος της λεπίδας

Η συνεχής χρήση μιας αμβλείας λεπίδας θα προκαλέσει

μειωμένη απόδοση κοπής και μπορεί να προκαλέσει υπερφόρτωση του μοτέρ. Αντικαταστήστε τη λεπίδα με νέα όταν παρατηρήσετε υπερβολική τριβή.

2. Έλεγχος των βιδών στερέωσης

Να ελέγχετε τακτικά όλες τις βίδες στερέωσης και

να βεβαιωθείτε ότι έχουν σφίξει καλά. Σε περίπτωση που κάποια βίδα είναι χαλαρή, σφίξτε την άμεσα. Διαφορετικά μπορεί να προκύψει σοβαρός κίνδυνος.

3. Συντήρηση του κινητήρα

Η περιέλιξη της μονάδας κινητήρα αποτελεί την

«βασική λειτουργία» του ηλεκτρικού εργαλείου.

Ασκήστε τη δέουσα προσοχή ώστε η περιέλιξη να μην υφίσταται βλάβες και/ή να μην λερώνεται με λάδι ούτε να

βρέχεται με νερό.

4. Έλεγχος των ανθρακικών ψηκτρών

Για τη συνεχή ασφάλειά σας και την προστασία σας

από μια ενδεχόμενη ηλεκτροπληξία, ο έλεγχος της ανθρακικής ψήκτρας και η αντικατάσταση της σε αυτό το εργαλείο θα πρέπει να πραγματοποιείται ΜΟΝΟ από ένα ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΚΕΝΤΡΟ ΕΞΥΠΗΡΕΤΗΣΗΣ της HiKOKI.

Ελληνικά

5. Αντικατάσταση του καλωδίου τροφοδοσίας

Αν το

ΠΡΟΣΟΧΗ

Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών

ΕΓΓΥΗΣΗ

Εγγυόμαστε για τα ηλεκτρικά εργαλεία HiKOKI σύμφωνα με τον θεσμικό κανονισμό/ειδικό κανονισμό της χώρας. Η παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω κακής χρήσης, κακομεταχείρισης ή φυσιολογικής φθοράς. Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το ηλεκτρικό εργαλείο, χωρίς να το αποσυναρμολογήσετε μαζί με το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της HiKOKI.

Πληροφορίες που αφορούν τον εκπεμπόμενο θόρυβο και τη δόνηση

Οι τιμές μετρήθηκαν σύμφωνα με το ΕΝ62841 και βρέθηκαν σύμφωνες με το ISO 4871.

Μετρηθείσα στάθμη ηχητικής ισχύος Α: 101 dB (A). Μετρηθείσα στάθμη ηχητικής πίεσης Α: 90 dB (A). Περιθώριο σφάλματος Κ: 5 dB (A).

Φοράτε προστατευτικά αυτιών.

Συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριαξονικού καλωδίου) που καθορίζονται σύμφωνα με το πρότυπο ΕΝ

Κοπή σανίδων: Τιμή εκπομπής δόνησης Περιθώριο σφάλματος K = 1,5 m/s

Κοπή φύλλου μετάλλου: Τιμή εκπομπής δόνησης Περιθώριο σφάλματος K = 1,5 m/s

Η εγκεκριμένη συνολική τιμή των δονήσεων έχει μετρηθεί σύμφωνα με μια σταθερή μέθοδο ελέγχου και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο. Μπορεί επίσης να χρησιμοποιηθεί σε μια προκαταρκτική εκτίμηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

○ Η εκπομπή δονήσεων κατά την πραγματική χρήση του

○ Καθορίστε μέτρα ασφαλείας για την προστασία του

καλώδιο παροχής ρεύματος του Εργαλείου πάθει ζημιά, το Εργαλείο πρέπει να επιστραφεί στο Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της HiKOKI για να αντικατασταθεί.

εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

τέλος των εν λόγω οδηγιών χειρισμού, σε

62841

, B = 7 m/s

, M = 7 m/s

εργαλείου μπορεί να διαφέρει από την εγκεκριμένη συνολική τιμή και να εξαρτάται από τους τρόπους με τους οποίους χρησιμοποιείται το εργαλείο.

χειριστή που βασίζονται σε μία εκτίμηση της έκθεσης στις πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τον χρόνο που το εργαλείο είναι κλειστό όπου είναι ανενεργό επιπρόσθετα στον χρόνο εκκίνησης).

και το διάστημα

Ελληνικά

ΣΗΜΕΙΩΣΗ

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HiKOKI, τα τεχνικά χαρακτηριστικά που αναφέρονται εδώ μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

Πίνακας 1 Λίστα κατάλληλων λεπίδων

Λεπίδα

Υλικό προς κοπή

Ξυλεία

Φύλλο σιδήρου

Μη σιδηρούχο μέταλλο

Πλαστικά

Πολτός

ΣΗΜΕΙΩΣΗ

Ποιότητα υλικού

Γενική ξυλεία

Κόντρα πλακέ 5 - 30

Μαλακό φύλλο ατσαλιού

Φύλλο ανοξείδωτου ατσαλιού

Αλουμίνιο, χαλκός, μπρούντζος

Πλαίσιο αλουμινίου

Φαινολική ρητίνη, μελαμίνη, ρητίνη κλπ.

Βυνιλοχλωρίδιο, ακρυλική ρητίνη κλπ.

Αφρώδες πολυαιθυλένιο, αφρώδης στυρόλη

Χαρτόνι, αυλακωτό χαρτί

Πάνελ από σκληρή ξυλεία

Ινοσανίδα

Η ελάχιστη ακτίνα κοπής των λεπίδων Αρ. 1 (Εξαιρετικά μεγάλη), Αρ. 21, Αρ. 22 και Αρ. 41 είναι 100 mm.

Αρ. 1

(Εξαιρετικά

μεγάλη)

Κάτω

των 90

Αρ. 11 Αρ. 12 Αρ. 1 5 Αρ. 16 Αρ. 21 Αρ. 22 Αρ. 41 Αρ. 97

Πάχος του υλικού (mm)

10 - 55

5 - 30

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

Κάτω

των 20

Κάτω

των 10

Κάτω

των 10

3 - 6

3 - 12

Ύψος

έως και

5 - 20

3 - 25

10 - 55 5 - 40 10 - 65

5 - 30 3 - 20

Κάτω

των 3

Κάτω

των 3

Κάτω

των 6

Κάτω

των 5

Κάτω

των 6

Κάτω

των 6

5 - 15

5 - 30 3 - 20 5 - 15

Κάτω των 6

2 - 5

1,5 - 2,5

Κάτω

των 5

Ύψος

έως και

5 - 15

3 - 25

(Tłumaczenie oryginalnych instrukcji)

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE ELEKTRONARZĘDZI

OSTRZEŻENIE Należy zapoznać się ze wszystkimi wskazówkami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi tego elektronarzędzia.

Nieprzestrzeganie wszystkich wymienionych poniżej instrukcji może być przyczyną porażenia prądem, pożaru i/ lub poważnych obrażeń.

Ostrzeżenia i wskazówki bezpieczeństwa należy zachować do wglądu.

Wykorzystywane w treści wskazówek bezpieczeństwa określenie „elektronarzędzie” odnosi się do narzędzi zasilanych z sieci elektrycznej (przewodowych) lub z akumulatora (bezprzewodowych).

1) Bezpieczeństwo na stanowisku pracy

a) Stanowisko pracy należy utrzymywać w

czystości i odpowiednio oświetlać.

Nieporządek lub nieodpowiednie oświetlenie

stanowiska pracy może być przyczyną wypadków.

b) Elektronarzędzi nie należy użytkować

miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów.

Pracujące elektronarzędzie wytwarza iskry, które

mogą spowodować zapłon pyłu lub oparów.

c) Dzieci oraz osoby postronne powinny

pozostawać z dala od pracującego elektronarzędzia.

Dekoncentracja może być przyczyną utraty kontroli

nad elektronarzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować

do gniazda sieciowego. Wtyczki nie wolno w jakikolwiek sposób modyﬁ kować. Elektronarzędzia posiadające uziemienie nie powinny być użytkowane z wtyczkami przejściowymi.

Użytkowanie niemodyﬁ kowanych wtyczek oraz

korzystanie z odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem.

b) Należy unikać kontaktu z powierzchniami

jakichkolwiek uziemionych elementów, takich jak rury, grzejniki, kuchenki lub chłodziarki.

Ryzyko porażenia prądem wzrasta, gdy ciało jest

uziemione.

c) Elektronarzędzi nie wolno nara

deszczu lub wilgoci.

Obecność wody wewnątrz elektronarzędzia

zwiększa ryzyko porażenia prądem.

d) Przewodu zasilającego nie wolno używać w

sposób niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać do przenoszenia bądź ciągnięcia elektronarzędzia, ani do odłączania go od zasilania.

Przewód zasilający należy chronić przed

kontaktem ze źródłami ciepła, olejem, ostrymi krawędziami lub poruszającymi się częściami.

Uszkodzony lub zapętlony przewód zasilający

zwiększa ryzyko porażenia prądem.

e) W przypadku użytkowania elektronarzędzia

na wolnym powietrzu należy korzystać z przedłużaczy do tego celu przeznaczonych.

Uż

ywanie przedłużaczy przeznaczonych do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem.

żać na działanie

Polski

f) Jeżeli praca elektronarzędziem musi być

wykonywana w miejscu o dużej wilgotności, należy zawsze korzystać ze źródła zasilania zabezpieczonego wyłącznikiem różnicowoprądowym.

Korzystanie z wyłącznika różnicowoprądowego

zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste a) Podczas użytkowania elektronarzędzia należy

zachowywać ostrożność, koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku.

Elektronarzędzia nie powinny być użytkowane

przez osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw.

Chwila nieuwagi podczas użytkowania

elektronarz obrażeń.

b) Należy używać wyposażenia ochronnego.

Należy zawsze nosić okulary ochronne.

Stosowane – odpowiednio do panujących

warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń.

c) Należy uniemożliwić przypadkowe

uruchomienie. Przed podłączeniem elektronarzędzia do gniazda zasilania i/lub zestawu akumulatorowego, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia.

Ze względów bezpieczeństwa nie należy przenosić

elektronarzędzi, trzymając palec na wyłą ani podłączać do zasilania elektronarzędzi, których wyłącznik znajduje się w położeniu włączenia.

d) Przed włączeniem elektronarzędzia usunąć

wszystkie klucze regulacyjne.

Pozostawienie klucza regulacyjnego połączonego

z częścią obrotową elektronarzędzia może być przyczyną obrażeń.

e) Nie sięgać elektronarzędziem zbyt daleko.

Należy zawsze pamiętać o stabilnej postawie i zachowaniu równowagi.

Zapewnia to lepsze panowanie nad

elektronarzędziem w nieoczekiwanych sytuacjach.

f) Należy nosić odpowiednią odzież. Nie nosić

luźnej odzieży ani biżuterii. Chronić włosy i odzież przed kontaktem z ruchomymi częściami urządzenia.

Luź

pochwycone i wciągnięte przez ruchome części narzędzia.

g) Jeżeli elektronarzędzie wyposażone jest w

złącze dla urządzenia do odprowadzania i gromadzenia pyłów, należy pamiętać o właściwym podłączeniu i poprawnym użytkowaniu takiego urządzenia.

Korzystanie z urządzeń do odprowadzania i

gromadzenia pyłu zmniejsza zagrożenia związane z obecnością pyłu.

h) Nie pozwól, aby wprawa osiągnięta w wyniku

częstego korzystania z narzędzi pozwalała na beztroskę i ignorowanie zasad bezpieczeństwa narzędzi.

Nieostrożne działanie moż

obrażenia w ciągu ułamka sekundy.

ędzia może być przyczyną poważnych

czniku,

na odzież, biżuteria lub długie włosy mogą zostać

e spowodować poważne

Polski

4) Obsługa i konserwacja elektronarzędzi a) Nie używać elektronarzędzia ze zbyt dużą

siłą. Należy wykorzystywać elektronarzędzie odpowiednie dla wykonywanej pracy.

Elektronarzędzie przeznaczone do wykonania

określonej pracy wypełni swoje zadanie lepiej i w sposób bardziej bezpieczny, jeżeli praca będzie wykonywana z zalecaną prędkością.

b) Nie należy użytkować elektronarzędzia, którego

wyłącznik jest uszkodzony.

Każde elektronarzędzie, które nie może być

właściwie włączane ani wyłączane, stanowi zagrożenie i musi zostać naprawione.

c) Przed przystąpieniem do jakichkolwiek

regulacji bądź wymiany akcesoriów oraz kiedy elektronarzędzie nie będzie używane przez dłuższy czas, nale elektronarzędzia od źródła zasilania i/ lub odłączyć od elektronarzędzia zestaw akumulatorowy (jeśli jest to możliwe).

Powyższe środki bezpieczeństwa mają na

celu wyeliminowanie ryzyka przypadkowego uruchomienia urządzenia.

d) Nieużywane elektronarzędzia powinny być

przechowywane w miejscu niedostępnym dla dzieci; osobom, które nie znają zasad obsługi elektronarzędzi lub niniejszych zaleceń nie wolno udzielać pozwolenia na użytkowanie elektronarzędzia.

Użytkowanie elektronarzędzi przez osoby, które nie

zostały właściwie poinstruowane, może stanowić zagrożenie.

e) Elektronarzędzia i akcesoria należy

konserwować. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome cz umieszczone, czy nie są zakleszczone lub uszkodzone i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę elektronarzędzia. W razie uszkodzenia przed kolejnym użyciem elektronarzędzie musi zostać naprawione.

Wiele wypadków następuje z powodu nieprawidłowej

konserwacji elektronarzędzi.

f) Narzędzia tnące powinny być zawsze ostre i

czyste.

Narzędzia tnące powinny być utrzymywane

we właściwym stanie, z odpowiednio ostrymi krawędziami tnącymi – zmniejsza to ryzyko zakleszczenia narzędzia i ułatwia kontrolę nad nim.

g) Elektronarzędzia, akcesoria, wiertła, narzędzia

tnące itp. należy zawsze obsługiwać w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy.

Używanie elektronarz

jego przeznaczeniem może stanowić zagrożenie.

h) Utrzymywać uchwyty i powierzchnie chwytania

suche, czyste i wolne od oleju i smaru.

Śliskie uchwyty i powierzchnie chwytania

uniemożliwiają bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.

5) Serwis a) Elektronarzędzia mogą być serwisowane

wyłącznie przez wykwaliﬁ kowanych techników serwisowych, z zastosowaniem oryginalnych części zamiennych.

Jest to gwarancją utrzymania bezpieczeństwa

obsługi elektronarzędzia.

ży odłączyć wtyczkę

ęści są poprawnie

ędzia w celach niezgodnych z

UWAGA Dzieci oraz osoby niepełnosprawne powinny pozostawać z dala od pracującego elektronarzędzia. Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE WYRZYNARKI

1. Jeżeli narzędzie tnące może wejść w kontakt z ukrytym okablowaniem lub przewodem zasilającym elektronarzędzia, elektronarzędzie należy trzymać za izolowane powierzchnie.

Narzędzie tnące, które wejdzie w kontakt z przewodem

pod napięciem, mogą spowodować, że metalowe części elektronarzędzia znajdą się pod napięciem, co grozi porażeniem operatora prądem.

2. Użyć zacisków lub innego praktycznego sposobu, aby zabezpieczyć i podeprzeć obrabiany element na stabilnej platformie.

Trzymanie obrabianego elementu ręcznie lub opartego

o swoje ciało sprawia, że jest niestabilny, co może doprowadzić do utraty kontroli.

DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA

1. Niniejsza wyrzynarka korzysta z silnika o wysokiej mocy. Jeśli maszyna jest używana nieprzerwanie przy niskich obrotach, może to spowodować dodatkowe obciążenie silnika, co może doprowadzić do zatarcia się silnika. Zawsze należy korzystać z elektronarzędzia tak, aby tarcze nie zostały zablokowane przez materiał podczas pracy. Zawsze należy dopasować prędkość tarczy, która umożliwi płynne cięcie.

2. Upewnić się, że charakterystyka wykorzystywanego źródła zasilania jest zgodna z informacjami dotyczącymi zasilania, podanymi na tabliczce znamionowej.

3. Upewnić się, że wyłącznik jest w położeniu wyłączenia.

Jeżeli wtyczka zostanie podłączona do gniazda

sieciowego, gdy wyłącznik znajduje się w położeniu włączenia, elektronarzędzie uruchomi się natychmiast, co może by

4. Jeżeli stanowisko robocze jest oddalone od źródła zasilania, należy korzystać z przedłużaczy o odpowiednim przekroju i mocy znamionowej. Przedłużacz powinien być tak krótki, jak to tylko możliwe; jego długość powinna jednak gwarantować praktyczną pracę.

5. Pył powstały podczas pracy

Pył powstały podczas normalnej pracy może mieć wpływ

na zdrowie operatora. Jeden z następujących sposobów jest polecany.

a) Korzystanie z maski przeciwpyłowej b) Należy używać urządzeń do odprowadzania i

Używając urządzenia do odprowadzania i gromadzenia

pyłu, należy podłączyć adapter do węża urzą odprowadzania i gromadzenia pyłu.

6. Wymiana tarczy

○ Należy upewnić się, że wyłącznik jest ustawiony w

położeniu wyłączenia, a wtyczka odłączona od gniazda sieciowego podczas wymiany tarcz.

○ Nie należy otwierać dźwigni, kiedy tłok się porusza. ○ Należy sprawdzić, czy występy tarczy są dokładnie

włożone do uchwytu tarczy. (Rys. 1)

ć przyczyną poważnego wypadku.

gromadzenia pyłu

dzenia do

○ Należy upewnić się, że tarcza znajduje się pomiędzy

rowkiem a wałkiem. (Rys. 1)

7. Przy niskich obrotach (wybrać ustawienie: 1 lub 2) nie należy ciąć drewna o grubości większej niż 10 mm lub metalu o grubości większej niż 1 mm.

8. Aby uniknąć usunięcia tarczy, zniszczenia lub nadmiernego zużycia na trzpieniu, należy upewnić się, że powierzchnia płyty podstawy jest przymocowana do obrabianego przedmiotu podczas cięcia.

9. Aby zapewnić dokładne cięcie podczas korzystania z prowadnicy, należy zawsze ustawić pozycję orbitalną na „0”.

10. Podczas wycinania małego okrągłego łuku, należy zmniejszyć prędkość posuwu maszyny. Jeśli prędkość posuwu maszyny jest zbyt wysoka, może to spowodować uszkodzenie tarczy.

11. Okrągłe cięcie musi zostać wykonane z tarczą w pozycji mniej więcej pionowej względem dolnej powierzchni podstawy.

12. Cięcia pod kątem nie można zrobić podczas korzystania z urządzenia do odprowadzania pyłu.

13. Wyłącznik różnicowoprądowy

Zaleca się, aby zawsze korzystać z wyłącznika

różnicowoprądowego, dla którego wartość znamionowa prądu resztkowego jest równa 30 mA lub mniejsza.

Polski

SYMBOLE

OSTRZEŻENIE Następujące oznaczenia są symbolami używanymi

w instrukcji elektronarzędzia. Przed rozpoczęciem użytkowania należy się upewnić, że ich znacznie jest zrozumiałe.

CJ90VST2 / CJ90VAST2 : Wyrzynarka

Aby zmniejszyć ryzyko odniesienia obrażeń, użytkownik powinien przeczytać instrukcję obsługi.

Dotyczy tylko państw UE Elektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz wprowadzeniem jej zgodnie z prawem krajowym, zużyte elektronarzędzia należy posegregować i oddać do recyklingu w sposób przyjazny dla środowiska w wyspecjalizowanym zakładzie utylizacji.

Napięcie znamionowe

Prąd zmienny Moc wejściowa

Prędkość na biegu jałowym

Drewno

Metal

Włączanie

Wyłączanie

Lock

Przełącznik blokuje się w pozycji „WŁ.”.

Odłączyć wtyczkę od gniazda sieciowego

Elektronarzędzie klasy II

AKCESORIA STANDARDOWE

Poza elektronarzędziem (1 narzędzie) w opakowaniu znajdują się akcesoria wymienione poniżej.

○ Tarcze (nr 41) ............................................................ 1

Patrz

Tabela 1

○ Klucz imbusowy ......................................................... 1

○ Pojemnik na pył .......................................................... 1

Akcesoria standardowe mogą ulec zmianie bez wcześniejszego zawiadomienia.

, aby dowiedzieć się więcej na temat tarcz.

Polski

ZASTOSOWANIA

○ Cięcie różnych rodzajów drewna i w ścianie ○ Cięcie płyty z miękkiej stali, płyty z aluminium oraz płyty

miedzianej

○ Cięcie żywicy syntetycznej, takiej jak żywica fenolowa i

chlorek winylu

○ Cięcie cienkich i miękkich materiałów budowlanych ○ Cięcie płyt ze stali nierdzewnej (za pomocą tarczy nr 97)

SPECYFIKACJE TECHNICZNE

Napięcie (w zależności od obszaru) *

Moc wejściowa *

Maks. głębokość cięcia

Prędkość na biegu jałowym * Praca 26 mm Min. promień cięcia Masa

(bez przewodu zasilającego)

* Należy zapoznać się z danymi zamieszczonymi na

tabliczce znamionowej, ponieważ mogą się one różnić w zależności od kraju.

** Zgodnie z procedurą EPTA 01/2014

WSKAZÓWKA

W związku z prowadzonym przez ﬁ rmę HiKOKI

programem badań i rozwoju, niniejsze specyﬁ kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia.

(110 V, 230 V)

705 W

Drewno 90 mm

Miękka stal 10 mm

850 – 3000 min

25 mm

2,2 kg

-1

MONTAŻ I PRACA

Działanie Rysunek Strona Montowanie i demontowanie tarczy Regulacja prędkości pracy tarczy Obsługa wyłącznika Regulacja pracy orbitalnej Obudowa klucz imbusowego Cięcie prostoliniowe Wycinanie koła lub okrągłego łuku Cięcie materiałów metalowych Cięcie pod kątem Cięcie w ścianie Dotyczy cięcia płyt ze stali

nierdzewnej Łączenie z urządzeniem

czyszczącym Osłona przed odpryskami Płyta podstawy Wybór akcesoriów

1 2 3 4 5 6 7 8 9

13 14

―

2 2 2 3 3 3 3 3 4 4

5 5

106

WYBÓR TARCZ

Tarcze akcesoria

Aby zapewnić maksymalną wydajność i wyniki pracy, ważne jest, aby wybrać odpowiednią tarczę najlepiej dobraną do rodzaju i grubości materiału, który ma być cięty. Numer tarczy jest wyryty w pobliżu części mocującej każdej tarczy. Należy wybrać odpowiednie ostrza korzystając z Tabeli 1.

KONSERWACJA I KONTROLA

1. Kontrola tarczy

Dalsze korzystanie z tępego lub uszkodzonego ostrza

może powodować mniejszą wydajność cięcia i może spowodować przeciążenie silnika. Wymień tarczę na nową zaraz po zauważeniu nadmiernego zużycia.

2. Kontrola śrub mocujących

Śruby mocujące należy regularnie kontrolować pod

kątem ich poprawnego dokręcenia. Jeżeli którakolwiek ze śrub jest poluzowana, należy ją natychmiast dokręcić. Niezastosowanie się do tego zalecenia może stwarzać zagrożenie.

3. Konserwacja silnika

Uzwojenie silnika jest najistotniejszym elementem

elektronarzędzia. Należy zachować szczególną ostrożność, aby uzwojenie nie zostało uszkodzone i/lub nie weszło w kontakt z olejem lub wodą.

4. Kontrola szczotek węglowych

Aby zagwarantowa

porażeniem prądem, kontrola i wymiana szczotek węglowych tego elektronarzędzia powinna być przeprowadzana WYŁĄCZNIE przez AUTORYZOWANE CENTRUM SERWISOWE HiKOKI.

5. Wymiana przewodu zasilającego

Jeżeli uszkodzony jest przewód zasilający narzędzie,

należy go zwrócić do centrum serwisowego autoryzowanego przez ﬁ rmę HiKOKI w celu wymiany.

UWAGA

Podczas użytkowania i konserwacji narzędzi

elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa.

GWARANCJA

Gwarancja na elektronarzędzia ﬁ rmy HiKOKI jest udzielana z uwzględnieniem praw statutowych/przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego lub niezgodnego z przeznaczeniem użytkowania, bądź wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do centrum serwisowego autoryzowanego przez ﬁ rmę HiKOKI wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi.

ć bezpieczeństwo i ochronę przed

Polski

Informacje dotyczące poziomu hałasu i wibracji

Zmierzone wartości zostały określone zgodnie z EN62841 i zadeklarowane zgodnie z ISO 4871.

Zmierzony poziom dźwięku A:101 dB (A). Zmierzony poziom ciśnienia akustycznego A: 90 dB (A). Niepewność K: 5 dB (A).

Należy nosić słuchawki ochronne.

War tość całkowita wibracji (trójosiowa suma wektorowa) określona zgodnie z EN62841.

Cięcie desek: War tość emisji wibracji a Niepewność K = 1,5 m/s

Cięcie blachy: War tość emisji wibracji Niepewność K = 1,5 m/s

, B = 7 m/s

, M = 7 m/s

Zadeklarowana wartość całkowita wibracji została zmierzona zgodnie ze standardową metodą testową i może być wykorzystana do porównywania elektronarzędzi. Może być także wykorzystywana do wstępnej oceny ekspozycji.

OSTRZEŻENIE

○ W zależności od sposobu wykorzystywania

elektronarzędzia emisja wibracji podczas rzeczywistej pracy elektronarzędzia może różnić się od zadeklarowanej wartości całkowitej.

○ Należy określić środki bezpieczeństwa dla ochrony

operatora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy elektronarzędzia oraz praca na biegu jałowym w stanie gotowości).

WSKAZÓWKA

W związku z prowadzonym przez ﬁ rmę HiKOKI programem badań i rozwoju, niniejsze specyﬁ kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia.

Tabela 1 Lista odpowiednich tarcz

Nr 1

(Bardzo

długi)

Poniżej

Nr 11 Nr 12 Nr 15 Nr 16 Nr 21 Nr 22 Nr 41 Nr 97

Grubość materiału (mm)

10 - 55

Poniżej

10 - 55 5 - 40 10 - 65

5 - 30 3 - 20

3 - 6 Poniżej 3 2 - 5

3 - 12 Poniżej 3 Poniżej 5

Wysokość

do 25

5 - 20 Poniżej 6 5 - 15 Poniżej 6 5 - 15

Poniżej

5 - 30

5 - 20 Poniżej 5 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

3 - 25 Poniżej 6 3 - 25

Materiał do cięcia

Drewno

Żelazna płyta

Metale nieżelazne

Tworzywa sztuczne

Miazga

Ta r c z a

Jakość materiału

Drewno ogólnie

Sklejka 5 - 30

Płyta ze stali miękkiej

Płyta ze stali nierdzewnej

Miedź aluminium, mosiądz

Rama aluminiowa

Żywica fenolowa, melamina, żywica itp.

Chlorek winylu, żywica akrylowa itp.

Spieniony polietylen, spieniony styren

Tektura, papier falisty

Płyta pilśniowa twarda

Płyta pilśniowa Poniżej 6

WSKAZÓWKA

Minimalny kąt cięcia dla tarcz nr 1 (bardzo długa), nr 21, nr 22 i nr 41 wynosi 100 mm.

1,5 - 2,5

Wysokość

do 25

Magyar

(Az eredeti utasítások fordítása)

A SZERSZÁMGÉPPEL KAPCSOLATOS ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELMEZTETÉS Olvasson el minden biztonsági ﬁ gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott.

Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

A ﬁ gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon.

A ﬁ gyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól

megvilágított.

A zsúfolt vagy sötét területek vonzzák a baleseteket.

Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében.

A szerszámgépek szikrákat keltenek, amelyek

meggyújthatják a port vagy gőzöket.

c) Ne engedje közel a gyermekeket és kívülállókat

a szerszámgéphez annak használata közben.

Elveszítheti az irányítását a gép felett, ha valaki

eltereli a ﬁ gyelmét.

2) Érintésvédelem

a) A szerszámgép dugaszainak az aljzatnak

megfelelőnek kell lenniük. módon ne alakítsa át a dugaszt. átalakító dugaszt földelt szerszámgépekhez.

Az eredeti dugaszok és a megfelelő aljzatok

használata csökkenti az áramütés kockázatát.

b) Kerülje a test érintkezését a földelt felületekkel,

mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.

Az áramütés kockázata nagyobb, ha a teste földelve van.

c) Ne tegye ki a szerszámgépeket esőnek vagy

nedves körülményeknek.

A szerszámgépbe kerülő víz növeli az áramütés

kockázatát.

d) Ne rongálja meg a vezetéket. Soha ne használja

a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához.

Tartsa távol a vezetéket hőtől, olajtól, éles

szegélyektől vagy mozgó alkatrészektől.

A sérült vagy összekuszálódott vezetékek növelik az

áramütés kockázatát.

e) A szerszámgép szabadban történő üzemeltetése

esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.

A szabadtéri használatra alkalmas kábel használata

csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen a szerszámgép nyirkos

helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást.

A FI relé használata csökkenti az áramütés

kockázatát.

3) Személyi biztonság

a) A szerszámgép használata közben maradjon

mindig ﬁ gyelmes, arra ﬁ gyeljen, amit csinál, és használja a józanész elvét.

Ne használja a szerszámgépet fáradtan,

kábítószer, alkohol vagy gyógyszer hatása alatt.

Soha, semmilyen

Ne használjon

A szerszámgépek üzemeltetése közben egy

pillanatnyi ﬁ gyelmetlenség is súlyos személyi sérülést eredményezhet.

b) Használjon személyi védőeszközöket. Mindig

viseljen védőszemüveget.

A munkavédelmi eszközök, mint a porvédő maszk,

csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét.

c) Ne hagyja, hogy a gép véletlenül elinduljon.

Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot.

A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket.

d) Távolítson el minden állítókulcsot vagy

csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.

A szerszámgép forgó részéhez csatlakoztatva

hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.

e) A gép használatakor ne nyújtózzon túl

messzire . Mindig álljon stabilan, és őrizze meg egyensúlyát.

Ez lehetővé teszi, hogy a szerszámgépet váratlan

helyzetekben is jobban irányítsa.

f) Öltözzön megfelelően. Ne viseljen laza ruházatot

vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektől.

A laza ruházat, ékszer vagy hosszú haj beakadhat a

mozgó részekbe.

g) Ha a porelszívó és gyűjtő berendezések

csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról.

A porgyűjtő használata csökkentheti a porhoz

kapcsolódó veszélyeket.

h) Ne hagyja, hogy a gépek gyakori használatából

eredő megszokás önelégültté tegye, és ez a gép biztonsági alapelveinek ﬁ gyelmen kívül hagyására késztesse.

Egy gondatlan cselekedet a másodperc töredéke

alatt súlyos sérülést okozhat.

4) A szerszámgép használata és ápolása a) Ne erőltesse a szerszámgépet. Használjon az

alkalmazásához megfelelő szerszámgépet.

A megfelelő szerszámgép jobban és

biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.

b) Ne használja a szerszámgépet, ha a kapcsoló

nem kapcsolja azt be és ki.

Az a szerszámgép, amely a kapcsolóval nem

vezérelhető, veszélyes, és meg kell javítani.

c) Húzza ki a dugaszt az áramforrásból és/vagy,

ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.

Ezen megelőző biztonsági intézkedések csökkentik

a szerszámgép véletlen beindulásának kockázatát.

d) A használaton kívüli szerszámgépeket tárolja

úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják.

Képzetlen felhasználók kezében a szerszámgépek

veszélyesek.

e) A szerszámgépek és tartozékaik karbantartása.

Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg.

Sok balesetet a rosszul karbantartott szerszámgépek

okoznak.

f) A vágószerszámokat tartsa élesen és tisztán.

Az éles vágóélekkel rendelkező, megfelelően

karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, , és azok könnyebben kezelhetők.

g) A szerszámgép tartozékait és betétkéseit stb.

használja a jelen útmutatónak megfelelően, ﬁ gyelembe véve a munkakörülményeket és a végzendő munkát.

A szerszámgép nem rendeltetésszerű használata

veszélyes helyzetet eredményezhet.

h) Tartsa a fogantyúkat és a markolatok felületeit

szárazon, valamint olaj- és zsírmentesen.

A csúszós fogantyúk és markolati felületek nem

teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.

5) Szerviz a) A szerszámgépét képesítéssel rendelkező

szerelővel javíttassa meg, csak azonos cserealkatrészek használatával.

Ez biztosítja, hogy a szerszámgép biztonságos

maradjon.

VIGYÁZAT A gyermekeket és beteg személyeket tartsa távol. Ahasználaton kívül lévő szerszámokat olyan módon tárolja, hogy gyermekek és beteg személyek ne férhessenek hozzá.

BIZTONSÁGI FIGYELMEZTETÉSEK SZÚRÓFŰRÉSZHEZ

1. A szerszámgépet a szigetelt markolófelületeknél fogja, ha olyan műveletet végez, amely során a vágóeszköz rejtett vezetékekhez vagy a saját kábeléhez érhet.

Ha a vágóeszköz feszültség alatt lévő vezetékkel érintkezik, a szerszámgép szabadon álló fémrészei is feszültség alá kerülhetnek, és megrázhatják a gép kezelőjét.

2. Leszorítókkal vagy más praktikus módon rögzítse a munkadarabot egy stabil felülethez.

A munkadarab kézzel vagy testéhez szorítva tartása

instabillá teszi azt, és ez az irányítás elvesztéséhez vezethet.

Magyar

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK

1. Ez a szúrófűrész nagy teljesítményű motorral működik. Ha a készüléket folyamatosan alacsony sebességen működteti, ezzel külön terhelést ró a motorra, amely a motor túlterhelését okozhatja. Mindig úgy működtesse a szerszámgépet, hogy közben a penge ne csípődhessen az anyagba. A sima vágás érdekében mindig állítsa be megfelelően a penge sebességét.

2. Ügyeljen rá, hogy a használni kívánt hálózati forrás megfeleljen a termék adattábláján feltüntetett hálózati követelményeknek.

3. Győződjön meg arról, hogy a hálózati kapcsoló KI állásban van.

Ha a csatlakozódugót úgy csatlakoztatja a

dugaszolóaljzathoz, hogy a hálózati kapcsoló ON (BE) állásban van, a szerszámgép azonnal működésbe lép, ami súlyos balesetet okozhat.

4. Ha a munkaterület a hálózati forrástól távol található, használjon megfelelő keresztmetszetű és névleges teljesítményű hosszabbító kábelt. A hosszabbító kábelt a lehető legrövidebbre kell fogni.

5. Működés közben képződő por

A normál működtetés közben keletkezett por

befolyásolhatja a gépkezelő egészségét. Ajánlott a következő eljárások bármelyikét alkalmazni:

a) Viseljen pormaszkot b) Használjon külső porgyűjtő eszközt

Amennyiben külső porgyűjtő eszközt használ,

csatlakoztassa a külső porgyűjtő eszköz tömlőjét az adapterhez.

6. A penge cseréje

○ Győződjön meg arról, hogy a szerszámgép KI

legyen kapcsolva és a dugasz ki van húzva a hálózati csatlakozóból a penge cseréje esetén.

○ Ne nyissa fel a fogantyút, ha a dugattyú mozgásban van. ○ Ellenőrizze, hogy a penge kiemelkedő

biztonságosan vannak a pengetartóba illesztve. (1. ábra)

○ Ellenőrizze, hogy a penge a henger vájatába illeszkedik.

(1. ábra)

7. Alacsony sebességen (tárcsa beállítása: 1 vagy 2) ne vágjon 10 mm-nél vastagabb fát, vagy 1 mm-nél vastagabb fémet.

8. Annak érdekében, hogy megelőzze a penge kimozdulását, vagy a dugattyú elhasználódását, kérjük, győződjön meg arról, hogy az alaplemez felülete a munkadarabhoz illeszkedik fűrészelés közben.

9. A vezetőelem használata közbeni pontos vágás érdekében mindig állítsa 0-ra a körpálya pozíciót.

10. Kis körív kivágásakor csökkentse a készülék előtolási sebességét. Ha túl nagy az előtolási sebesség, a penge megtörhet.

11. Kör alakzat vágása esetén a pengének hozzávetőlegesen merőlegesnek kell lennie az alap felületével.

12. Porgyűjtő használata esetén nem alkalmazható a szögben végzett vágás.

13. FI-relé

FI-relé használata minden esetben 30 mA vagy annál

kisebb névleges maradékárammal javasolt.

részei

Magyar

SZIMBÓLUMOK

FIGYELMEZTETÉS Az alábbiakban a géphez alkalmazott jelöléseket

soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.

CJ90VST2 / CJ90VAST2 : Szúrófűrész

A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót.

Csak EU-országok számára Az elektromos szerszámokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni.

Névleges feszültség

Váltakozó áram Felvett teljesítmény

Terhelés nélküli sebesség

Fém

Bekapcsolás

Kikapcsolás

Lock

A kapcsoló rögzül az „ON“ (Be) helyzetben.

Húzza ki az elektromos csatlakozót az aljzatból

II. osztályú szerszám

SZABVÁNYOS KIEGÉSZÍTŐK

A főegységen (1 készülék) kívül a csomag az alábbi tartozékokat tartalmazza.

○ Pengék (41-es) .......................................................... 1

Lásd: 1. táblázat a pengék használatához.

○ Hatszögletű dugókulcs ............................................... 1

○ Porgyűjtő .................................................................... 1

A szabványos kiegészítők köre ﬁ gyelmeztetés nélkül módosulhat.

ALKALMAZÁSI TERÜLETEK

○ Különböző fatípusok vágása és belső nyílás vágása ○ Lágyacél lemez, alumínium és réz lemez vágása ○ Műanyagok vágása, mint például fenolgyanta és

vinilklorid

○ Vékony és lágy építési anyagok vágása ○ Rozsdamentes acéllap vágása (97-es pengével)

MŰSZAKI ADATOK

Feszültség (területenként)* Felvett teljesítmény * 705 W

Max. vágási mélység

Terhelés nélküli sebesség * 850 – 3000 perc Vágás hossza Min. vágási sugár 25 mm Súly (kábel nélkül) ** 2,2 kg

* Mindig ellenőrizze a terméken található adattáblát, mert

az adatok területenként változhatnak.

** A 01/2014 EPTA-eljárásnak megfelelően

MEGJEGYZÉS

A HiKOKI folyamatos kutatási és fejlesztési programja

következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

(110 V, 230 V)

Fa 90 mm

Lágyacél 10 mm

26 mm

-1

ÖSSZESZERELÉS ÉS HASZNÁLAT

Művelet Ábra Oldal A penge fel- és leszerelése A penge működési sebességének

beállítása A kapcsoló használata A körpályás üzemmód beállítása A hatszögletű dugókulcs elhelyezése Egyenes vonalakkal határolt alakzat vágása Kör, vagy körív vágása Fém anyagok vágása Belső nyílás vágása Szögben végzett vágás Rozsdamentes acél lapok vágása

esetén Csatlakoztatás porszívóhoz Forgácsvédő pajzs Alaplemez A tartozékok kiválasztása

3 4 5 6 7 8 9

12 13 14

―

2 3 3 3 3 3 4 4

4 5 5

106

Magyar

PENGEVÁLASZTÁS

Tartozék pengék

A maximális működési hatékonyság és a legjobb eredmények elérése érdekében nagyon fontos, hogy a vágandó anyag típusának és vastagságának megfelelő, leginkább igazodó penge kiválasztása. A penge száma az egyes pengék befogása mellett van begravírozva. Az 1-es

táblázat alapján válassza ki a megfelelő pengét.

KARBANTARTÁS ÉS ELLENŐRZÉS

1. A penge ellenőrzése

Ha a készüléket tompa, vagy sérült pengével is tovább

használja, azzal csökkenti a vágás hatékonyságát és a motor túlterheltségét okozhatja. Azonnal cserélje ki a pengét egy új pengére, amint túlzott mértékű kopást észlel rajta.

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze az összes rögzítő csavart és

győződjön meg arról, hogy megfelelően meg vannak szorítva. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

3. A motor karbantartása

A szerszámgép „lelke” a motor tekercselése. Legyen

óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá víz vagy olaj.

4. A szénkefék ellenőrzése

Az Ön folyamatos biztonsága és az áramütés

veszélyének elkerülése érdekében, ezen eszközön a szénkefék ellenőrzését és cseréjét KIZÁRÓLAG FELJOGOSÍTOTT HiKOKI SZAKSZERVIZ végezheti.

5. A hálózati kábel cseréje

Ha a hálózati kábel sérült, a szerszámot vissza kell vinni

a hivatalos HiKOKI szervizközpontba a kábel cseréje miatt.

FIGYELEM

A kéziszerszámok üzemeltetése és karbantartása során

be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.

GARANCIA

A HiKOKI szerszámgépekre a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámgépet a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.

A környezeti zajra és vibrációra vonatkozó információk

A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.

Mért A-hangteljesítményszint: 101 dB (A). Mért A-hangnyomásszint: 90 dB (A). Bizonytalanság K: 5 dB (A).

Viseljen hallásvédő eszközt.

EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).

Deszkák vágása: Rezgéskibocsátás értéke Bizonytalanság K = 1,5 m/s

Fémlemezek vágása: Rezgéskibocsátás értéke Bizonytalanság K = 1,5 m/s

A megállapított rezgési összérték mérése egy szabványos teszteljárásnak megfelelően történt, és az érték két szerszám összehasonlítására is használható. Ez az érték az expozíciós határértékek előzetes felmérésére is használható.

FIGYELMEZTETÉS

○ A szerszám használatától függően a kibocsátott rezgés

a szerszámgép tényleges használata során eltérhet a megadott összértéktől.

○ A szerszámkezelő védelme érdekében tegye meg

a megfelelő biztonsági óvintézkedéseket és ehhez vegye ﬁ gyelembe a használat tényleges körülményei során becsült kibocsájtási értékeket (vegye ﬁ gyelembe az üzemeltetési ciklus összes szakaszát a tényleges használaton kívül, például amikor a szerszámgép ki volt kapcsolva vagy üresjáratban volt).

MEGJEGYZÉS

A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

, B = 7 m/s

, M = 7 m/s

Magyar

1. táblázat A megfelelő pengék listája

Penge

1. sz.

(Szuper

Vágandó anyag

Anyagminőség

Általános

Faanyag

Vaslemez

Nem vasfémek

Műanyagok

Papírpép

MEGJEGYZÉS

A minimális vágási sugár az 1. sz. (Szuper hosszú), 21. sz., 22. és 41. sz. pengék esetében 100 mm.

faanyag Furnérlemez 5 - 30 10 alatt 5 - 30 3 - 20 Lágyacél lemez 3 - 6 3 alatt 2 - 5 Rozsdamentes

acél lemez Alumínium,

vörösréz, sárgaréz

Alumínium párkány

Fenolgyanta, melamin, gyanta, stb.

Vinilklorid, akrilgyanta, stb.

Polietilén hab, sztirolhab

Kartonlap, hullámpapír

Préselt lemez 3 - 25 6 alatt 3 - 25 Préselt rostlemez 6 alatt

hosszú)

90 alatt 10 - 55 20 alatt 10 - 55 5 - 40 10 - 65

11. sz. 12. sz. 15. sz. 16. sz. 21. sz. 22. sz. 41. sz. 97. sz.

Anyagvastagság (mm)

3 - 12 3 alatt 5 alatt

Magasság

legfeljebb

5 - 20 6 alatt 5 - 15 6 alatt 5 - 15

5 - 30 10 alatt 5 - 20 5 alatt 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

1,5 - 2,5

Magasság

legfeljebb

(Překlad původního návodu)

OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI ELEKTRICKÉHO NÁŘADÍ

VAROVÁNÍ Přečtěte si všechna varování, pokyny, nákresy a speciﬁ kace dodané k tomuto nářadí.

Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.

Všechna varování a pokyny uschovejte pro budoucí použití.

Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře

osvětlené.

Nepořádek a tmavá místa na pracovišti bývají

příčinou nehod.

b) Nepoužívejte elektrické nářadí v prostředí s

nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.

V elektrickém nářadí vznikají jiskry, které mohou

zapálit prach nebo výpary.

c) Při používání elektrického nářadí zamezte

přístupu dětí a dalších osob.

Budete-li vyrušováni, můžete ztratit kontrolu nad

prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého p

nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry.

Zástrčky, které nejsou znehodnoceny úpravami,

a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem.

b) Zabraňte kontaktu těla s uzemněnými povrchy,

jako jsou trubky, radiátory, sporáky a lednice.

Nebezpečí úrazu elektrickým proudem je větší, je-li

vaše tělo uzemněno.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo

mokru.

Voda, která vnikne do elektrického nářadí, zvýší

nebezpečí úrazu elektrickým proudem.

d) Zacházejte správně s napájecí šňůrou. Nikdy

nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru.

Chraňte napájecí šňůru před horkem,

mastnotou, ostrými hranami a pohybujícími se částmi.

Poškozené nebo zamotané šňůry zvyšují nebezpečí

úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku,

používejte prodlužovací přívod vhodný pro venkovní použití.

Používání prodlužovacího přívodu pro venkovní

použití snižuje nebezpečí úrazu elektrickým proudem.

f) Pokud je použití elektrického nářadí na vlhkém

místě

nevyhnutelné, použijte napájení s

ochranným zařízením na zbytkový proud.

Použití zařízení na zbytkový proud snižuje riziko

elektrického šoku.

řívodu elektrického

3) Osobní bezpečnost a) Při používání elektrického nářadí buďte pozorní,

věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte.

Elektrické nářadí nepoužívejte, jste-li unavení

nebo pod vlivem drog, alkoholu nebo léků.

Chvilková nepozornost při používání elektrického

nářadí může způsobit vážné zranění.

b) Používejte osobní ochranné prostředky. Vždy

používejte ochranu očí.

Osobní ochranné prostředky, jako je respirátor,

bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění.

c) Zabraňte neúmyslnému spouštění. Před

připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“.

Přenášení elektrického nářadí s prstem na spínač

nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu.

d) Před zapnutím elektrického nářadí odstraňte

všechny seřizovací nástroje nebo klíče.

Seřizovací nástroj nebo klíč, který ponecháte

připevněný k rotující části elektrického nářadí, může způsobit zranění.

e) Pracujte jen tam, kam bezpečně dosáhnete.

Vždy si udržujte stabilní postoj a rovnováhu.

Budete tak lépe ovládat elektrické nářadí

v nepředvídaných situacích.

f) Oblékejte se vhodným způsobem. Nenoste

volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části.

Volné oděvy, šperky nebo dlouhé vlasy mohou být

vtaženy do pohybujících se částí.

g) Pokud jsou k dispozici prostředky pro připojení

zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána.

Použitím zařízení ke sběru prachu lze omezit

nebezpeč

h) Nedovolte, aby díky častému používání nástroje

Vaši činnost ovládla rutina, abyste neusnuli na vavřínech a nezačali ignorovat zásady bezpečnosti pro tento přístroj.

Neopatrný postup může způsobit vážné zranění ve

zlomku vteřiny.

4) Používání elektrického nářadí a péče o něj a) Nepřetěžujte elektrické nářadí. Používejte vždy

správné elektrické nářadí, které je určeno pro prováděnou práci.

Správné elektrické nářadí bude lépe a bezpečněji

vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze

zapnout a vypnout spínačem.

Jakékoli elektrické nářadí, které nelze ovládat

spínačem, je nebezpečné a musí být opraveno.

c) Před jakýmkoli seřizováním, před výměnou

příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné.

Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí skladujte mimo

dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly.

Elektrické nářadí je v rukou nevyškolených uživatelů

nebezpečné.

í způsobená vznikajícím prachem.

Čeština

e) Udržujte v pořádku elektrické nástroje a

příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se částí, soustřeďte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu.

Mnoho nehod vzniká v důsledku nedostatečně

udržovaným elektrickým nářadím.

f) Udržujte řezací nástroje ostré a čisté.

Správně udržované a naostřené řezací nástroje se

s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.

Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce.

Používání elektrického nářadí k provádění jiných

činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

h) Udržujte rukojeti a povrchy pro uchopení suché,

čisté a bez oleje a vazelíny.

Kluzké rukojeti a uchopovací povrchy neumožňují

bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

5) Servis a) Opravy vašeho elektrického nářadí svěřte

kvaliﬁ kované osobě, která bude používat identické náhradní díly.

Tímto způsobem bude zajištěna stejná roveň

bezpečnosti elektrického nářadí jako před opravou.

PREVENTIVNÍ OPATŘENÍ Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

BEZPEČNOSTNÍ OPATŘENÍ PŘI POUŽITÍ VYKRUŽOVAČKY

1. Pří práci, kdy by mohl řezný nástroj přijít do styku s elektrickým vedením pod povrchem nebo s vlastním elektrickým přívodem, držte elektrické nářadí pouze za úchopné části z izolačního materiálu.

Kontakt řezného nástroje s „živým“ vodičem může

způsobit, že i kovové díly elektrického nářadí se stanou „živými“, což představuje pro obsluhu nebezpečí zásahu elektrickým proudem.

2. Pomocí svorek nebo jiným praktickým způsobem zajistěte a upevněte obrobek ke stabilní podložce.

Přidržování obrobku rukou nebo tělem není dostatečně

stabilní a může vést ke ztrátě vlády nad ním.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

Tato vykružovačka používá vysoce výkonný motor. Neustálé používání stroje při nízké rychlosti způsobuje zvýšené zatížení motoru, a to může mít za následek zadření motoru. S elektrickým nástrojem pracujte vždy tak, aby břit během provozu nezachytil o žádný materiál. Vždy upravte rychlost břitu tak, aby obrábění probíhalo hladce.

2. Ujistěte se, že elektrický zdroj odpovídá požadavkům uvedeným na štítku výrobku.

3. Ujistěte se, že je spínač v poloze OFF - vypnuto.

Pokud je zástrčka zapojena do zásuvky a spínač je

v poloze ON – zapnuto, elektrické nářadí se okamžitě spustí, což může způsobit vážný úraz.

4. Pokud je pracoviště vzdáleno od zdroje napájení, použijte prodlužovací kabel o správné tloušťce a kapacitě. Prodlužovací šňůra musí být co nejkratší.

5. Při provozu vzniká prach Prach vznikající při normálním provozu může mít vliv na

zdraví obsluhy. Je doporučený jakýkoliv z následujících postupů.

a) Používejte protiprachovou masku b) Používejte externí zařízení pro sběr prachu

Při používání externího zařízení pro sběr prachu připojte

adaptér k hadici od externího zařízení pro sběr prachu.

6. Výměna břitů ○ Při výměně břitů se ujistěte, že je spínač v poloze OFF –

vypnuto a odpojte zástrčku ze zásuvky.

○ Neotvírejte výtah, když je plunžr v pohybu. ○ Ověřte, že jsou výčnělky břitu pevně vloženy do držáku

břitu. (Obr. 1)

○ Ověřte, že je břit umístěn mezi drážkami válce. (Obr. 1)

7. Při nízké rychlosti (nastavení ciferníku: 1 nebo 2) neobrábějte dřevo o síle větší než 10 mm nebo kovy o síle vě

8. Ujistěte se, že je povrch základny štítku při řezání

9. Pro zajištění přesného obrábění za použití průvodce

10. Při řezání malého kruhového oblouku snižte rychlost

11. Obrábění po kružnici musí být provedeno břitem, který

12. Úhlové obrábění nelze provést, pokud je připojen lapač

13. Proudový chránič (RCD)

Doporučuje se vždy používat proudový chránič se

tší než 1 mm.

připevněn k obrobku, aby se zabránilo vytlačení břitu, poškození nebo nadměrnému opotřebení plunžru.

vždy nastavte oběžnou polohu na „0“.

chodu stroje. Pokud je chod stroje příliš rychlý, mohlo by dojít k prasknutí břitu.

je přibližně ve vertikální poloze ke spodnímu povrchu základny.

prachu.

jmenovitým svodovým proudem nejvýše 30 mA.

SYMBOLY

VAROVÁNÍ Následující text obsahuje symboly, které jsou

použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.

CJ90VST2 / CJ90VAST2 : Přímočará pila

Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze.

Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.

Jmenovité napětí

Střídavý proud Vstup napájení

Počet otáček při běhu naprázdno

Čeština

Dřevo

Kov

ZAPNUTÍ

VYPNUTÍ

Lock

Přepínač se zablokuje v poloze „ZAPNUTO“.

Odpojte síťovou zástrčku z elektrické zásuvky

Nářadí II. třídy

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené níže.

○ Břity (č. 41) ................................................................ 1

Více informací o použití břitů viz tabulka 1.

○ Šestihranný imbusový klíč .......................................... 1

○ Sběrač prachu............................................................ 1

Standardní příslušenství podléhá změnám bez předchozího upozornění.

POUŽITÍ

○ Obrábění různého řeziva a obrábění kapsy ○ Obrábění desek z měkké oceli, hliníkových a měděných

desek

○ Obrábění syntetické pryskyřice, např. fenolové

pryskyřice a vinylchloridu

○ Obrábění tenkých a konstrukčně měkkých materiálů ○ Obrábění desek z nerezové oceli (s břitem č. 97)

SPECIFIKACE

Napětí (podle oblastí) * Vstupní napájení * 705 W

Max. hloubka řezu

Počet otáček při běhu naprázdno *

Zdvih Min. poloměr obrábění 25 mm Hmotnost (bez šňůry) ** 2,2 kg

* Zkontrolujte štítek na výrobku – štítek podléhá změnám v

závislosti na oblastech.

** Podle postupu EPTA 01/2014

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového

programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

(110 V, 230 V)

Dřevo 90 mm

Měkká ocel 10 mm

850 – 3000 min

26 mm

-1

MONTÁŽ A PROVOZ

Činnost Obrázek Strana Montáž a demontáž břitu Nastavení provozní rychlosti břitu Činnost spínače Nastavení oběžného provozu Pouzdro na šestihranný imbusový

klíč Přímočaré obrábění Obrábění kruhu nebo kruhového

oblouku Obrábění kovových materiálů Úhlové obrábění Obrábění kapsy Týkající se obrábění desek z

nerezové oceli Připojení k čističi Kryt proti třískám Vodicí deska Výběr příslušenství

1 2 3 4

8 9

12 13 14

―

2 2 2 3

3 4 4

4 5 5

106

VÝBĚR BŘITŮ

Příslušenství - břity

Pro zajištění maximální pracovní výkonnosti a výsledků je velmi důležité vybrat vhodný břit, který se bude nejlépe hodit k typu a tloušťce obráběného materiálu. Číslo břitu je vyryto na každém břitu v blízkosti místa připevňování. Vyberte vhodné břity podle Tabulky 1.

ÚDRŽBA A KONTROLA

1. Kontrola břitu

Další používání tupého nebo poškozeného břitu

povede ke snížení efektivnosti obrábění a mohlo by dojít k přetížení motoru. Vyměňte břit za nový, jakmile si povšimnete nadměrného opotřebení.

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a

zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

3. Údržba motoru

Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se,

že vinutí není poškozené nebo mokré od vody či oleje.

4. Kontrola uhlíkových kartáčů

Aby byla zajištěná vaše stálá bezpečnost a ochrana

před úrazem elektrickým proudem, kontrolu a výměnu karbonových kartáčů na tomto nářadí by mělo provádět POUZE AUTORIZOVANÉ SERVISNÍ STŘEDISKO HiKOKI.

5. Výměna přívodního kabelu

Pokud je přívodní kabel nástroje poškozený, musíte

nástroj vrátit do autorizovaného servisního střediska ﬁ rmy HiKOKI, aby kabel vyměnili.

UPOZORNĚNÍ

Při obsluze a údržbě elektrických za

dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

řízení musí být

Čeština

ZÁRUKA

Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo běžného opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI.

Informace o hluku a vibracích

Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871.

Změřená vážená hladina akustického výkonu Α: 101 dB(A). Změřená vážená hladina akustického tlaku Α: 90 dB(A). Nejistota K: 5 dB (A).

Používejte chrániče sluchu.

Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841.

Řezání desek: Hodnota vibračních emisí a Nejistota K = 1,5 m/s

Obrábění plátu kovu: Hodnota vibračních emisí Nejistota K = 1,5 m/s

Materiál určený k obrábění

Řezivo

Železná deska

Neželezný kov

Plasty

Celulóza

POZNÁMKA

Minimální poloměr bř

Kvalita

materiálu Obecné řezivo Pod 90 10 - 55 Pod 20 10 - 55 5 - 40 10 - 65 Překližka 5 - 30 Pod 10 5 - 30 3 - 20 Deska z měkké

oceli Deska z nerezové

oceli Hliníková měď,

mosaz Hliníkový rám

stahovacího okna Fenol pryskyřice,

melamin, pryskyřice atd.

Vinylchlorid, akrylová pryskyřice atd.

Pěnový polyetylén, pěnový polystyren

Karton, vlnitý papír

Lisovaná deska 3 - 25 Pod 6 3 - 25 Dřevovláknitá

deska

itů pro obrábění č. 1 (super dlouhý), č. 21, č. 22 a č. 41 je 100 mm.

, B = 7 m/s

, M = 7 m/s

Břit

č. 1

(super

dlouhý)

Tabulka 1 Seznam vhodných břitů

č. 11 č. 12 č. 15 č. 16 č. 21 č. 22 č. 4 1 č. 97

5 - 30 Pod 10 5 - 20 Pod 5 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým. Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení.

VAROVÁNÍ

○ Vibrační emise během vlastního používání elektrického

nářadí se může od deklarované celkové hodnoty lišit v závislosti na způsobu jeho použití.

○ Stanovte bezpečnostní opatření k ochraně obsluhy

založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním).

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

Tloušťka materiálu (mm)

3 - 6 Pod 3 2 - 5

1,5 - 2,5

3 - 12 Pod 3 Pod 5

Výška až

do 25

Výška až

do 25

5 - 20 Pod 6 5 - 15 Pod 6 5 - 15

Pod 6

(Orijinal talimatların çevirisi)

GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI

UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun.

Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte başvurmak üzere saklayın.

Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun.

Dağınık veya karanlık alanlar kazalara davetiye

çıkarır.

b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi

patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın.

Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz

halindeki bu maddeleri ateşleyebilir.

c) Bir elektrikli aletle çalışırken çocukları ve

izleyicileri uzaklaştırın.

Dikkatinizin dağılması kontrolü kaybetmenize neden

olabilir.

2) Elektrik güvenliği

Elektrikli aletin ﬁ şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir

adaptör kullanmayın.

Fişlerde değişiklik yapılmaması ve uygun prizlerde

kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları

gibi topraklanmış yüzeylerle gövde temasından

kaçının.

Vücudunuzun toprakla temasa geçmesi halinde

elektrik çarpma riski artar.

c) Elektrikli aletleri yağmura veya ıslak ortamlara

maruz bırakmayın.

Elektrikli alete su girmesi elektrik çarpma riskini

artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Kesinlikle

elektrikli aleti taşımak, çekmek veya ﬁ şini

prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan

veya hareketli parçalardan uzak tutun.

Hasar görmüş veya dolaşmış kablolar elektrik

çarpma riskini art

e) Elektrikli aleti açık alanda kullanırken, açık

alanda kullanıma uygun bir uzatma kablosu

kullanın.

Açık alanda kullanıma uygun bir kablo kullanılması

elektrik çarpma riskini azaltır.

f) Eğer bir elektrikli aletin ıslak bir yerde

kullanılması kaçınılmaz ise, artık akım cihazıyla

(RCD) korunan bir güç kaynağı kullanın.

RCD kullanılması elektrik çarpma riskini azaltır.

3) Kişisel emniyet a) Bir elektrikli alet kullanırken daima tetikte olun;

yaptığınız işi izleyin ve sağduyulu davranın.

Aleti yorgunken, alkol veya ilaç etkisi altındayken

kullanmayın.

Elektrikli aletleri kullanırken göstereceğiniz bir anlık

dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

ırır.

b) Kişisel koruyucu donanım kullanın. Daima

koruyucu gözlük takın.

Uygun koşullar için kullanılan bir toz maskesi, kaymaz

emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.

c) Aletin istenmeden çalışmasını engelleyin.

Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun.

Elektrikli aletleri parmağınız güç düğmesinin üzerinde

olarak taşımanız veya güç düğmesi açılmış durumda ﬁ şini takmanız kazalara davetiye çıkarır.

d) Elektrikli aletin gücünü açmadan önce alet

üzerindeki ayar veya somun anahtarlarını çıkarın.

Aletin dönen parçalarından birine ba

somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.

e) Çok uzanmayın. Uygun bir adım mesafesi bırakın

ve sürekli olarak dengenizi koruyun.

Böylece, beklenmedik durumlarda aleti daha iyi

kontrol etmeniz mümkün olur.

f) Uygun şekilde giyinin. Bol elbiseler giymeyin

veya takı takmayın. Saçlarınızı ve elbisenizi hareketli parçalardan uzak tutun.

Bol elbiseler, takılar veya uzun saçlar hareketli

parçalara takılabilir.

g) Eğer toz çekme ve toplama bağlantıları için

gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun.

Toz toplama kullanımı, tozla ilişkili tehlikeleri

azaltabilir.

h) Aletlerin sık kullanılmasıyla elde edilen

aşinalığı

n rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin.

Dikkatsiz bir hareket, bir anda ciddi yaralanmalara

neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı a) Elektrikli aleti zorlamayın. Uygulamanız için

doğru alet kullanın.

Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız

değerinde daha güvenli şekilde yapacaktır.

b) Elektrikli alet güç düğmesinden açılıp

kapanmıyorsa, aleti kullanmayın.

Güç düğmesiyle kontrol edilemeyen bir alet

tehlikelidir ve tamir edilmeden kullanılmamalıdır.

c) Herhangi bir ayar yapmadan, aksesuarları

değiştirmeden veya aleti saklamadan önce ﬁ şi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın.

Bu koruyucu güvenlik önlemleri, elektrikli aletin

kazayla çalışma riskini azaltı

d) Atıl durumdaki elektrikli aletleri çocukların

ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin.

Elektrikli aletler eğitimsiz kullanıcıların elinde

tehlikelidir.

e) Aletlerin ve aksesuarların bakımını yapın.

Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin.

Kazaların çoğu elektrikli aletlere kötü bakım iş

uygulanmasından kaynaklanmaktadır.

ğlı kalan bir

Türkçe

lemleri

Türkçe

f) Aletleri keskin ve temiz tutun.

Uygun şekilde bakımı yapılan, keskin kenarlara

sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu

talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın.

Elektrikli aletin amaçlanan kullanımlardan farklı

işlemler için kullanılması tehlikeli bir duruma yol açabilir.

h) Tutamakları ve kavrama yüzeylerini kuru, temiz,

yağsız ve gressiz tutun.

Kaygan tutamaklar ve kavrama yüzeyleri,

beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Servis a) Elektrikli aletinizin servisini sadece orijinal

yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır.

ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

DEKUPAJ TESTERESİ GÜVENLİK UYARILARI

1. Kesici aksesuarın gizli kablolarla veya kendi kablosuyla temas edebileceği bir işlem yaparken, elektrikli aleti yalıtılmış kavrama yüzeylerinden tutun.

Kesici aksesuarın bir “aktif” telle temas etmesi, elektrikli

aletin çıplak metal parçalarını “aktif” hale getirebilir ve kullanıcıya bir elektrik şoku verebilir.

2. İşparçasını stabil bir platforma sabitlemek ve desteklemek için kelepçeler ya da başka bir pratik yöntem kullanın.

İşparçasını elde veya vücuda dayalı bir şekilde tutmak,

işparçasının dengesiz kalmasına ve kontrol kaybına neden olabilir.

Harici toz toplama teçhizatı kullanırken, adaptörü harici

toz toplama teçhizatındaki hortuma bağlayın.

6. Bıçakların değiştirilmesi ○ Bıçakları değiştirirken gücü KAPATTIĞINIZDAN ve ﬁ şini

prizden çıkardığınızdan emin olun.

○ İtici hareket halindeyken kolu açmayın. ○ Bıçağın çıkıntılarının bıçak tutucusuna sıkıca takıldığından

emin olun. (Şek. 1)

○ Bıçağın silindirin oluğuna yerleştiğinden emin olun.

(Şek. 1

7. Düşük hızda (kadran ayarı: 1 veya 2) kalınlığı 10 mm’den

8. Bıçağın yerinden çıkmasını, iticiye hasar gelmesini

9. Kılavuzu kullanırken kesme işlemini hassas bir şekilde

10. Küçük dairesel bir yay keserken aletin besleme hızını

11. Dairesel kesmenin, bıçak tabanın alt yüzeyine yaklaşık

12. Toz toplayıcı takılıyken açılı kesme yapılamaz.

13. RCD Daima 30 mA veya daha az anma artık akımına sahip bir

)

fazla olan ahşap veya kalınlığı 1 mm’den fazla olan metal kesmeyin.

veya aşırı aşınmasını önlemek için, kesme işlemi sırasında taban plakasının yüzeyinin çalıştığınız parçaya sabitlendiğinden lütfen emin olun.

yapabilmek için daima orbital konumu “0” olarak ayarlayın.

düşürün. Alete çok hızlı besleme yapılması kırılmasına neden olabilir.

olarak dik şekilde yapılması gerekir.

artık akım cihazı kullanılması önerilir.

bıçağın

SEMBOLLER

UYARI

Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun.

CJ90VST2 / CJ90VAST2 : Dekupaj

İLAVE GÜVENLİK UYARILARI

1. Bu dekupaj testeresi, yüksek güçlü bir motor kullanmaktadır. Eğer makine sürekli olarak düşük hızda kullanılırsa, motora tutukluk yapmasına neden olabilecek ilave bir yük uygulanır. Elektrikli aleti daima çalışma sırasında bıçağın malzemeye yakalanmayacağı şekilde çalıştırın. Her zaman düzgün bir kesime olanak sağlayacak şekilde bıçağın hızını ayarlayın.

2. Kullanılacak güç kaynağının, ürün isim plakası üzerinde belirtilen güç gerekliliklerine uygun olduğundan emin olun.

3. Güç düğmesinin OFF (KAPALI) konumunda olduğundan emin olun.

Eğer güç düğmesi ON (AÇIK) konumda iken ﬁ ş prize

takılırsa, elektrikli alet hemen çalışmaya baş bir kazaya neden olabilir.

4. Çalışma alanı güç kaynağından uzaksa, yeterli kalınlığa ve anma kapasitesine sahip bir uzatma kablosu kullanın. Uzatma kablosu mümkün olduğu kadar kısa tutulmalıdır.

5. Çalışma sırasında oluşan toz.

Normal çalışma sırasında oluşan toz, operatörün

sağlığını etkileyebilir. Aşağıdakilerden birisinin kullanımı önerilir.

a) Toz maskesi takın b) Harici toz toplama teçhizatı kullanın

layarak ciddi

Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır.

Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktiﬁ ne ve bu Direktiﬁ n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.

Anma gerilimi

Alternatif akım Güç girişi

Yüksüz hız

Ahşap

Metal

AÇMA

Türkçe

KAPAMA

Lock

Anahtar “ AÇIK ” konumuna kilitliyor.

Elektrik ﬁ şini prizden çıkarın

Sınıf II alet

STANDART AKSESUARLAR

Ana üniteye (1 ünite) ilave olarak, ambalajda aşağıda listelenen aksesuarlar yer alır.

○ Bıçaklar (No. 41) ........................................................ 1

Bıçakların kullanımı için Tablo 1‘e bakın.

○ Alyan Anahtarı ............................................................ 1

○ Toz toplayıcı ...............................................................1

Standart aksesuarlar haber vermeden değiştirilebilir.

UYGULAMALAR

○ Çeşitli ahşapları kesme ve cep açma ○ Yumuşak çelik plaka, alüminyum plaka ve bakır plaka

kesme

○ Fenol reçine ve vinil klorür gibi sentetik reçineleri kesme ○ İnce ve yumuşak inşaat malzemelerini kesme ○ Paslanmaz çelik plaka kesme (No. 97 bıçak ile)

TEKNİK ÖZELLİKLER

Voltaj (bölgelere göre)* Güç girişi * 705 W

Maksimum kesme derinliği

Yüksüz hız * 850 – 3000 dak Darbe Minimum kesme yarıçapı 25 mm Ağırlık (kablosuz) ** 2,2 kg

* Bölgelere göre değişebileceğinden, ürün üzerindeki isim

plakasını kontrol edin.

** EPTA 01/2014 Prosedürüne uygun olarak

NOT

HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları

nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.

(110 V, 230 V)

Ahşap 90 mm

Yumuşak çelik 10 mm

26 mm

-1

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa Bıçağın takılması ve sökülmesi Bıçak çalışma hızını ayarlama Düğmeyle kumanda Yörüngesel çalışmayı ayarlama Alyan anahtarın muhafazası Düz kesme Daire veya dairesel yay kesme Metal malzemeleri kesme Açısal kesme Cep açma Paslanmaz çelik plakaların

kesilmesiyle ilgili Temizleyiciye bağlama Kıymık muhafazası Taban levhası Aksesuarların seçilmesi

1 2 3 4 5 6 7 8 9

12 13 14

―

2 2 2 3 3 3 3 3 4 4

4 5 5

106

BIÇAK SEÇİMİ

Aksesuar bıçaklar

Maksimum çalışma verimliliği ve en iyi sonucu almak için kesilecek malzemenin türüne ve kalınlığına en uygun bıçağın seçilmesi önemlidir. Bıçak numarası, her bir bıçağın montaj kısmının yakınına kazılmıştır. Uygun bıçağı Tablo 1’i kullanarak seçin.

BAKIM VE MUAYENE

1. Bıçağın incelenmesi

Körleşmiş veya hasar görmüş bir bıçağın kullanılmaya

devam edilmesi kesme verimliliğini düşürecek ve motorun aşırı yüklenmesine neden olacaktır. Aşırı yıpranma fark edilir fark edilmez bıçağı yenisiyle değiştirin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun

şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

3. Motorun bakımı

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir.

Sargının hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.

4. Karbon fırçalar

Sürekli güvenliğiniz ve elektrik çarpma koruması için, bu aletin karbon fırça muayenesi ve değişimi SADECE bir HiKOKI YETKİLİ SERVİS MERKEZİ tarafından yapılmalıdır.

5. Elektrik kablosunun değiştirilmesi

Aletin besleme kablosu hasar görmüşse, kablonun

değiştirilmesi için Alet HiKOKI Yetkili Servis Merkezine götürülmelidir.

ın muayene edilmesi

İKAZ

Ağırlaş aletlerinin kullanımı ve bakımı konusunda her

ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.

Türkçe

GARANTİ

HiKOKI Elektrikli Aletlerine yasal/ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTİ BELGESİ ile birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin.

Havadan yayılan gürültü ve titreşimle ilgili bilgiler

Ölçülen değerler EN62841’e göre belirlenmiş ve ISO 4871’e göre beyan edilmiştir.

Ölçülmüş A-ağırlıklı ses gücü seviyesi: 101 dB (A) Ölçülmüş A-ağırlıklı ses basıncı seviyesi: 90 dB (A) Belirsizlik K: 5 dB (A).

Kulak koruyucu takın.

EN62841’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı).

Tahtaları kesme: Titreşim emisyon değeri a Belirsizlik K = 1,5 m/sn

Metal levha kesme: Titreşim emisyon değeri Belirsizlik K = 1,5 m/sn

, B = 7 m/sn

, M = 7 m/sn

Tablo 1 Uygun bıçakların listesi

Kesilecek malzeme

Malzeme

(Süper

No. 11 No. 12 No. 15 No. 16 No. 21 No. 22 No. 41 No. 97

uzun)

No. 1

Bıçak

kalitesi

Ahşap

Demir plaka

Demir dışı metal

Plastikler

Kağıt hamuru

Genel ahşap 90’nın altı 10 - 55 20’nin altı 10 - 55 5 - 40 10 - 65 Kontrplak 5 - 30 10’un altı 5 - 30 3 - 20 Yumuşak çelik

plaka Paslanmaz çelik

plaka Alüminyum, bakır,

pirinç

Şerit alüminyum

Fenol reçine, melamin, reçine, vb.

Vinil klorür, akril reçine, vb.

Köpük polietilen, köpük stirol

Karton, oluklu karton

5 - 30 10’un altı 5 - 20 5’in altı 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

Sert elyaf levhası 3 - 25 6’nı Elyaf levhası 6’nın altı

NOT

No. 1 (Süper Uzun), No. 21, No. 22 ve No. 41 bıçakların minimum kesme yarıçapı 100 mm’dir.

Beyan edilen toplam vibrasyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir. Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

UYARI

○ Elektrikli aletin gerçek kullanımı sırasındaki titreşim

emisyonu, aletin kullanma şekline bağlı olarak beyan edilen toplam değerden farklılık gösterebilir.

○

Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak).

NOT

HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.

Malzemenin kalınlığı (mm)

3 - 6 3’ün altı 2 - 5

3 - 12 3’ün altı 5’in altı

Yükseklik

en fazla

5 - 20 6’nın altı 5 - 15 6’nın altı 5 - 15

n altı 3 - 25

1,5 - 2,5

Yükseklik

en fazla

(Traducerea instrucţiunilor originale)

AVERTISMENTE GENERALE PRIVIND SIGURANŢA SCULELOR ELECTRICE

AVERTISMENT Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile și speciﬁ caţiile furnizate cu această sculă electrică.

Nerespectarea tuturor instrucţiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.

Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată.

Zonele de lucru dezordonate și întunecate predispun

la accidente.

b) Nu utilizaţi sculele electrice în atmosferă

explozivă, cum ar ﬁ în prezenţa lichidelor, gazelor sau a prafurilor inﬂ amabile.

Sculele electrice produc scântei care pot aprinde

praful sau aburii.

c) Ţineţi copiii sau privitorii la distanţă în timp ce

utilizaţi scula electrică.

Distragerea atenţiei vă poate face să pierdeţi

controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să

corespundă prizelor în care sunt introduse. Nu modiﬁ caţi niciodată ș Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ).

Ștecărele nemodiﬁ cate și prizele corespunzătoare

reduc riscul de șoc electric.

b) Evitaţi contactul corpului cu suprafeţele

împământate, cum ar ﬁ conductele, radiatoarele, cuptoarele și frigiderele.

În cazul în care corpul dvs. este împământat există

un risc crescut de electrocutare.

c) Nu expuneţi sculele electrice la ploaie și nu le

lăsaţi în atmosferă umedă.

Intrarea apei într-o sculă electrică mărește riscul de

electrocutare.

d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată

cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză.

Ţineţi cablul de alimentare departe de căldură,

ulei, muchii ascuţite și de piese în mișcare.

Cablurile de alimentare deteriorate sau încolăcite

măresc riscul de șoc electric.

e) Atunci când folosiţi o sculă electrică

utilizaţi un prelungitor adecvat pentru utilizarea în exterior.

Folosirea unui prelungitor adecvat pentru exterior

reduce riscul de șoc electric.

f) Dacă utilizarea într-o zonă umedă nu poate

ﬁ evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii

șocurilor electrice.

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică ﬁ ţi vigilent,

ﬁ ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ.

prezent în toate avertismentele de

tecărul în niciun fel.

în aer liber,

Română

Nu folosiţi scule electrice atunci când sunteţi

obosit sau vă aﬂ aţi sub inﬂ uenţa drogurilor, a alcoolului sau a medicamentelor.

Un moment de neatenţie în timpul utilizări unei scule

electrice poate provoca vătămări personale grave.

b) Folosiţi echipament de protecţie personală.

Purtaţi întotdeauna protecţie pentru ochi.

Echipamentele de protecţie, cum ar ﬁ măștile

pentru praf, încălţămintea anti-alunecare, căștile sau protecţiile auditive, folosite în situaţiile corespunzătoare vor reduce vătămările personale.

c) Preveniţi pornirea neintenţionată. Înainte de

a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că întrerupătorul este pe poziţia oprit.

Transportarea sculelor electrice cu degetul pe

d) Înainte de a pune scula electrică în funcţiune,

O cheie sau o cheie de reglare rămase atașate

e) Evitaţi dezechilibrarea. Menţineţi permanent un

Acest lucru permite un mai bun control al sculei

f) Purtaţi haine corespunzătoare. Nu purtaţi haine

Hainele largi, bijuteriile și părul lung pot ﬁ prinse în

g) Dacă sunt prevăzute dispozitive de conectare

Utilizarea acestor dispozitive poate reduce pericolele

h) Nu lăsaţi obișnuinţa dobândită din utilizarea

O acţiune neglijentă poate provoca vătămări grave

4) Utilizarea și îngrijirea sculei electrice a) Nu forţaţi scula electrică. Folosiţi scula adecvată

Scula potrivită va face treabă mai bună și mai sigură,

b) Nu folosiţi scula electrică în cazul în care

Sculele electrice care nu pot ﬁ comandate prin

c) Înainte de a face orice fel de reglaje, de a

Aceste măsuri preventive de siguranţă reduc riscul

d) Depozitaţi sculele electrice neutilizate departe

Sculele electrice sunt periculoase în mâinile

ător sau introducerea în priză a sculelor

întrerup electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente.

îndepărtaţi toate cheile de reglare și orice alte chei.

de piesa rotativă a sculei electrice poate provoca vătămări personale.

contact corect al piciorului și un bun echilibru.

electrice în situaţii neașteptate.

largi și nici bijuterii. Ţineţi-vă părul și hainele la distanţă de piesele în mișcare.

piesele în mișcare.

la sisteme de extragere și colectare a prafului,

i-vă că acestea sunt conectate și sunt

asiguraţ folosite corespunzător.

legate de praf.

frecventă a sculelor să vă facă să deveniţi superﬁ ciali și să ignoraţi principiile de siguranţă în folosirea sculei.

într-o fracţiune de secundă.

pentru aplicaţia dvs.

la parametrii la care a fost proiectată.

ătorul nu își îndeplinește funcţia de

întrerup pornire și oprire.

intermediul întrerupătorului sunt periculoase și trebuie reparate.

schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și/sau scoateţi setul de acumulatori din sculă, dacă este detașabil.

pornirii accidentale a sculei electrice.

de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică.

utilizatorilor neinstruiţi.

Română

e) Întreţineţi sculele electrice și accesoriile.

Veriﬁ caţi alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să inﬂ uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat.

Multe accidente sunt provocate de scule electrice

întreţinute necorespunzător.

f) Păstraţi elementele de tăiere curate și ascuţite.

Elementele de tăiere bine întreţinute și cu muchiile

de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe.

g) Folosiţi scula electrică, accesoriile și vârfurile

etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a ﬁ efectuate.

Folosirea sculei electrice pentru alte operaţ

cele prevăzute poate avea ca efect apariţia unor situaţii periculoase.

h) Menţineţi mânerele și suprafeţele de prindere

uscate, curate și ferite de ulei și unsoare.

Mânerele și suprafeţele de prindere alunecoase nu

permit manipularea și controlul sculei în condiţii de siguranţă în situaţii neașteptate.

5) Service a)

Scula electrică trebuie reparată de o persoană caliﬁ cată, folosind numai piese de schimb identice.

Astfel se asigură menţinerea siguranţei sculei electrice.

PRECAUŢIE Ţineţi copiii și persoanele inﬁ rme la distanţă.

Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor inﬁ rme.

iuni decât

AVERTISMENTE PRIVIND SIGURANŢA UTILIZĂRII FERĂSTRĂULUI PENDULAR

1. Ţineţi scula electrică doar de mânerele izolate, atunci când se execută o operaţiune de tăiere în care scula ar putea atinge cabluri ascunse sau propriul cablu.

Accesoriile de tăiere și de ﬁ xare care intră în contact cu

un cablu „sub tensiune” pot pune „sub tensiune” părţile metalice descoperite și pot electrocuta operatorul.

2. Utilizaţi cleme sau altă metodă practică pentru a ﬁ xa și sprijini piesa de lucru pe o platformă stabilă.

Ţinând piesa de lucru cu mâna sau sprijinind-o de corpul

dumneavoastră, aceasta rămâne instabilă și poate duce la pierderea controlului.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANŢA

1. Acest ﬁ erăstrău este acţionat de un motor puternic. Dacă aparatul este folosit îndelung la viteză redusă, motorul este forţat, ceea ce poate duce la blocarea sa. Folosiţi întotdeauna unealta electrică astfel încât lama să nu ﬁ e prinsă de materialul decupat în timpul funcţionării. Potriviţi întotdeauna viteza lamei pentru a asigura o tăiere uniformă.

2. Asiguraţi-vă că sursa de curent ce urmează a ﬁ utilizată este conformă cerinţelor speciﬁ cate pe plăcuţa produsului.

3. Asiguraţi-vă că întrerupătorul este în poziţia de ÎNCHIS.

Dacă ștecărul este conectat la priză în timp ce

întrerupătorul este în poziţia de DESCHIS, scula electrică va intra în funcţiune imediat, ceea ce ar putea produce un accident grav.

4. Atunci când zona de lucru este departe de sursa de curent, folosiţi un prelungitor de secţiune și capacitate nominală suﬁ ciente. Prelungitorul trebuie să ﬁ e cât mai scurt posibil.

5. Praf rezultat în timpul funcţionării

Praful produs în timpul funcţionării normale poate afecta

sănătatea utilizatorului. Oricare dintre următoarele metode este recomandată.

a) Purtaţi mască de protecţie împotriva prafului b) Folosiţi echipament extern de colectare a prafului

Când folosiţi echipamentul extern de colectare a prafului,

conectaţi adaptorul la furtunul echipamentul extern de colectare a prafului.

6. Schimbarea lamelor

○ Aveţi grijă să decuplaţi scula și să scoateţi ștecărul din

priză, atunci când schimbaţi lamele.

○ Nu deschideţi maneta atunci când plonjorul este în

mișcare.

○ Potriviţi bine zimţii lamei în suportul de prindere. (Fig. 1) ○ Asiguraţi-v

ghidare. (Fig. 1)

7. La viteză redusă (poziţiile: 1 sau 2) nu decupaţi planșe de lemn mai groase de 10 mm sau plăci de metal mai groase de 1 mm.

8. Pentru a evita deplasarea lamei, deteriorarea sau uzura escesivă a plonjorului, aveţi grijă ca talpa sculei să rămână lipită de suprafaţa de lucru în timpul decupării.

9. Pentru precizia decupării când se foloseşte ghidajul, stabiliţi întotdeauna poziţia orbitală la „0”.

10. Când decupaţi un arc de mici dimensiuni, reduceţi viteza de avansare a sculei. Dacă scula avansează prea repede, lama s-ar putea rupe.

11. Decupajele circulare trebuie efectuate cu lama în poziţie aproximativ verticală pe suprafaţa inferioară a bazei.

12. Decupajele în unghi nu pot ﬁ efectuate cu colectorul de praf cuplat.

13. RCD

Se recomandă folosirea constantă a unui întrerupător

de protecţie la curent rezidual, cu un curent rezidual nominal de 30 mA sau mai puţin.

ă că lama este poziţionată în șanţul rolei de

SIMBOLURI

AVERTISMENT În cele ce urmează sunt prezentate simbolurile

folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semniﬁ caţia acestora.

CJ90VST2 / CJ90VAST2 : Fierăstrău pendular

Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare.

Numai pentru ţările membre UE Nu aruncaţi sculele electrice împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la ﬁ nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul

înconjurător.

Tensiune nominală

Curent alternativ Alimentare cu electricitate

Viteză la mers în gol

Lemn

Metal

Pornire

Oprire

Lock

Comutatorul se blochează în poziţia „PORNIT”.

Deconectaţi ștecărul de la priză

Sculă clasa II

ACCESORII STANDARD

În afară de unitatea principală (1 unitate), pachetul conţine accesoriile de mai jos.

○ Lame (nr. 41) ............................................................. 1

Consultaţi Tabelul 1 pentru modul de întrebuinţare al

lamelor.

○ Cheie hexagonală ...................................................... 1

○ Colector de praf ......................................................... 1

Accesoriile standard sunt supuse modiﬁ cărilor fără notiﬁ care prealabilă.

APLICAŢII

○ Decuparea diferitelor feluri de lemn și decuparea în

adâncime

○ Decuparea plăcilor de oţel moale, a plăcilor de aluminiu

și a plăcilor de cupru

○ Decuparea rășinilor sintetice, cum ar ﬁ rășina fenolică și

clorura de vinil

○ Decuparea materialelor de construcţie subţiri și moi ○ Decuparea plăcilor de oţel inoxidabil (cu lamă nr. 97)

SPECIFICAŢII

Voltaj (în funcţie de zonă)* (110 V, 230 V) Alimentare cu electricitate * 705 W

Adâncimea maximă de tăiere

Viteză la mers în gol * 850 – 3000 min Cursă 26 mm Rază minimă de tăiere 25 mm Greutate (fără cablu) ** 2,2 kg

* Veriﬁ caţi plăcuţa de identiﬁ care de pe produs, deoarece

aceasta este diferită în funcţie de zonă.

** În conformitate cu Procedura EPTA 01/2014

NOTĂ

Ca urmare a programului continuu de cercetare și

dezvoltare derulat de HiKOKI, prezentele speciﬁ caţii pot ﬁ modiﬁ cate fără notiﬁ care prealabilă.

Lemn 90 mm

Oţel moale 10 mm

-1

Română

ASAMBLARE ȘI OPERARE

Acţiune Figură Pagină Montarea și demontarea lamei Reglarea vitezei de operare a lamei Utilizarea întrerupătorului Reglarea operării orbitale Depozitarea cheii hexagonale Decupare rectilinie Decuparea unui cerc sau arc de cerc Decuparea materialelor metalice Decupare în unghi Decupare în adâncime Privind decuparea plăcilor de oţel

inoxidabil Cuplarea la un dispozitiv de curăţare Protecţie anti-așchii Placă de bază Selectarea accesoriilor

1 2 3 4 5 6 7 8 9

12 13 14

106

―

SELECTAREA LAMELOR

Lame accesorii

Pentru a asigura eﬁ cienţă de operare și rezultate maxime, este foarte important să alegeţi lama cea mai potrivită pentru tipul și grosimea materialului ce va ﬁ decupat. Numărul lamei este gravat în apropierea părţii de ﬁ xare a ﬁ ecărei lame în parte. Alegeţi lamele potrivite consultând Tabelul 1.

ÎNTREŢINERE ȘI VERIFICARE

1. Inspectarea lamei

Continuând să folosiţi o lamă roasă sau deteriorată

reduceţi eﬁ cienţa decupării și puteţi suprasolicita motorul. Înlocuiţi lama cu una nouă de îndată ce observaţi că decupajul efectuat este mai aspru.

2. Inspectarea șuruburilor de asamblare

Inspectaţi cu regularitate toate șuruburile de asamblare

și asiguraţi-vă că sunt ﬁ xate corespunzător. Dacă

există șuruburi care sunt slăbite, strângeţi-le imediat. Nerespectarea avertismentului poate duce la riscuri grave.

3. Întreţinerea motorului

Bobina motorului este componenta principală a sculei

electrice. Aveţi grijă să nu deterioraţi bobina și/sau să nu o udaţi cu ulei sau apă.

4. Inspectarea periilor de cărbune

Pentru siguranţa continuă

electrocutării, inspectarea periilor de cărbune și înlocuirea acestora, pentru această sculă, trebuie făcută DOAR de către o UNITATE SERVICE AUTORIZATĂ DE HiKOKI.

5. Înlocuirea cablului de alimentare

Dacă cablul de alimentare al sculei este deteriorat, scula

trebuie returnată către Centrul de Service autorizat de HiKOKI pentru înlocuirea lui.

PRECAUŢIE

Pe durata folosirii și a operaţiunilor de întreţinere a

mașinii trebuie respectate reglementările și standardele naţionale privind securitatea.

și protecţia împotriva

2 2 2 3 3 3 3 3 4 4

4 5 5

Română

GARANŢIE

Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/speciﬁ ce ţării. Această garanţie nu acoperă defecţiunile sau daunele produse de utilizarea incorectă, abuzivă sau de uzura normală. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la ﬁ nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI.

Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii

Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A: 101 dB (A). Nivelul tipic al presiunii sonore ponderate A: 90 dB (A). Incertitudine K: 5 dB (A).

Purtaţi protecţie auditivă.

Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841.

Tăiere scânduri: Valoare emisie vibraţii Incertitudine K = 1,5 m/s

Decupare foi metalice: Valoare emisie vibraţii Incertitudine K = 1,5 m/s

Valoarea totală declarată a vibraţiei a fost măsurată în conformitate cu o metodă de testare standard și poate ﬁ utilizată pentru compararea unei scule cu altele. Mai poate ﬁ utilizată pentru o evaluare preliminară a expunerii.

AVERTISMENT

○ Emisia de vibraţii în timpul folosirii efective a sculei

electrice poate diferi de valorile declarate, în funcţie de modul de utilizare a sculei.

○ Identiﬁ caţi măsuri de siguranţă ce trebuie luate pentru

protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiţii reale de utilizare (ţinând seama de toate componentele ciclului de utilizare, cum ar ﬁ timpul necesar opririi sculei și timpul de funcţionare suplimentar la pornirea sculei).

, B = 7 m/s

, M = 7 m/s

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele speciﬁ caţii pot ﬁ modiﬁ cate fără notiﬁ care prealabilă.

Tabelul 1 Lisa lamelor adecvate

Nr. 1 Material ce va ﬁ decupat

Cherestea

Placă de ﬁ er

Metal neferos

Materiale plastice

Pastă de lemn

NOTĂ

Raza minimă de decupare a lamelor Nr. 1 (Foarte lungă) Nr. 21, Nr. 22 și Nr. 41 este 100 mm.

Calitatea materialului

Cherestea generală

Placaj 5 - 30 Sub 10 5 - 30 3 - 20 Placă de oţel

moale Placă de oţel

inoxidabil Aluminiu cupru,

alamă

Bară de aluminiu

Rășină fenolică, melamină, rășină etc.

Clorură de vinil, rășină acrilică etc.

Spumă de polietilen polistiren

Carton, hârtie creponată

Placă aglomerată 3 - 25 Sub 6 3 - 25 Placă

ﬁ brolemnoasă

Lamă

(Foarte

lungă)

Sub 90 10 - 55 Sub 20 10 - 55 5 - 40 10 - 65

ă,

Nr. 11 Nr. 12 Nr. 15 Nr. 16 Nr. 21 Nr. 22 Nr. 41 Nr. 97

Grosimea materialului (mm)

3 - 6 Sub 3 2 - 5

3 - 12 Sub 3 Sub 5

Înălţime

până la

5 - 20 Sub 6 5 - 15 Sub 6 5 - 15

5 - 30 Sub 10 5 - 20 Sub 5 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

Sub 6

Română

1,5 - 2,5

Înălţime

până la

Slovenščina

(Prevod izvirnih navodil)

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNA ORODJA

OPOZORILO Preberite vsa varnostna opozorila, navodila, slikovne prikaze in speciﬁ kacije, ki so priložena orodju.

Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.

Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro

osvetljeno.

Nered in neosvetljena področja lahko povzročijo

nezgodo.

b) Električnega orodja ne uporabljajte v

eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu.

Električno orodje pri delu proizvaja iskre, ki lahko

vnamejo prah ali hlape.

c) Med delom z električnim orodjem ne dovolite, da

bi se vam otroci ali druge osebe približale.

Z motenjem vaše pozornosti lahko izgubite nadzor

nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora

ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji.

Nespremenjeni vtikači in ustrezne vtičnice

zmanjšujejo tveganje električnega udara.

b) Preprečite stik z ozemljenimi površinami, kot so

cevi, grelci, štedilniki in hladilniki.

Ko je vaše telo ozemljeno, je nevarnost električnega

udara večja.

c) Električnega orodja ne izpostavljajte dežju ali

vlagi.

Vdor vode v električno orodje poveč

električnega udara.

d) Ne zlorabljajte kabla. Kabla ne uporabljajte za

prenašanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice.

Kabla ne izpostavljajte vročini, olju, ostrim

robovom in premikajočim se delom.

Poškodovani in zapleteni kabli povečujejo tveganje

električnega udara.

e) Kadar uporabljate električno orodje zunaj,

uporabljajte kabelski podaljšek, ki je primeren za delo na prostem.

Z uporabo kabelskega podaljška, ki je izdelan za

delo na prostem, je tveganje električnega udara manjše.

f) Če je delo z električnim orodjem v vlažnem

okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom.

Zaščitno stikalo zmanjšuje tveganje električnega

udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z

električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z električnim

orodjem je lahko vzrok za resne telesne poškodbe.

uje tveganje

b) Uporabite osebno zaščitno opremo. Vedno

nosite zaščitna očala.

Nošenje zaščitne opreme, kot so maska za prah,

protizdrsni zaščitni čevlji, varnostna čelada ali zaščitni glušniki, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.

c) Izogibajte se nenamernemu zagonu. Preden

orodje priključite na električno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno.

Prenašanje električnega orodja s prstom na stikalu

ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.

d) Preden električno orodje vklopite, odstranite

nastavitvena orodja in izvijače.

Orodje ali ključ, ki se nahaja na vrtečem delu

električnega orodja lahko povzroči telesne poškodbe.

e) Izogibajte se nenormalni drži. Poskrbite za trdno

stojišče in za stalno ravnotežje.

Na ta način lahko v nepričakovanih situacijah bolje

nadzorujete električno orodje.

f) Nosite primerna oblačila. Med delom ne nosite

ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom.

Ohlapna oblačila, nakit ali dolgi lasje se lahko

ujamejo med premikajoče se dele.

g) Če je na napravo možno montirati priprave

za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene.

Zbiranje prahu lahko zmanjša nevarnosti povezane s

prahom.

h) Ne dovolite, da vas znanje, pridobljeno s

pogostim rokovanjem z orodjem, zavede, da zanemarite varnostna navodila za ravnanje z orodjem.

Neprevidnost lahko že v delčku sekunde povzroči

hude telesne poškodbe.

4) Uporaba in vzdrževanje električnega orodja a)

Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje.

Z ustreznim električnim orodjem boste delo opravili

bolje in varneje.

b) Električnega orodja ne uporabljate, če stikalo za

vklop/izklop orodja ne deluje.

Električno orodje, ki ga ni več možno vklopiti ali

izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanjem orodja, zamenjavo

priključkov ali shranjevanjem orodja izvlecite vtikač električnega orodja iz vira napajanja in/ali odstranite akumulator.

S takšnimi preventivnimi varnostnimi ukrepi

preprečujete nenameren zagon orodja.

d) Električno orodje shranite izven dosega otrok in

ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil.

Električno orodje je nevarno v rokah neizkušenih

uporabnikov.

e) Vzdržujte električno orodje in priključke.

Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti.

Slabo vzdrževano električno orodje je vzrok mnogih

nesreč.

f) Rezalno orodje naj bo ostro in čisto.

Pravilno vzdrževano rezalno orodje z ostrimi robovi

se manj pogosto zatika in je lažje vodljivo.

g) Električno orodje, pribor, vsadna orodja in

podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali.

Uporabo električnega orodja v druge namene lahko

privede do nevarne situacije.

h) Ročaji in prijemalne površine naj bodo suhe,

čiste in brez olja in masti.

Spolzki ročaji in prijemalne površine ne omogočajo

varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

5) Servisiranje a) Električno orodje lahko servisira le

usposobljena oseba, ki mora uporabljati originalne nadomestne dele.

Na ta način se ohrani varnost električnega orodja.

VARNOSTNI UKREP Preprečite dostop otrokom in neusposobljenim osebam. Kadar orodja ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb.

VARNOSTNA NAVODILA ZA TRAČNO ŽAGO

Med delom, kjer lahko rezalno orodje pride v stik s skritimi omrežnimi napeljavami ali z lastnim omrežnim kablom, držite orodje le za izolirane ročaje.

Stik z omrežjem pod napetostjo lahko prenese napetost

na izpostavljene kovinske dele električnega orodja in povzroči električni udar.

2. Uporabite primeže ali drug praktičen način za pritrditev in podporo obdelovanca na stabilno površino.

Če držite obdelovanec z roko ali ga podpirate s telesom,

ni stabilen in to lahko privede do izgube nadzora.

Slovenščina

6. Zamenjava žaginih listov ○ Pri zamenjavi žaginih listov se prepričajte, da je stikalo

izklopljeno in da je vtikač izključen iz vtičnice.

○ Vzvoda ne odprite, ko se tolkač premika. ○ Prepričajte se, da so izbočeni deli žaginega lista trdno

vstavljeni v držalo za žagin list. (Sl. 1)

○ Preglejte položaj žaginega lista, ki mora biti med utorom

valja. (Sl. 1)

7. Pri nizki hitrosti (nastavitev številčnice: 1 ali 2) ne režite lesa debeline več kot 10 mm ali kovine debeline več kot 1 mm.

8. Odklop in poškodbe žaginega lista ter prekomerno obrabo tolkača preprečite tako, da pred žaganjem površino osnovne plošče pritrdite na obdelovanca.

9. Za natančno žaganje med uporabo vodila vedno nastavite vsesmerno žaganje na položaj »0«.

10. Preden zarežete majhen lok, zmanjšajte podajalno hitrost stroja. Žagin list se lahko med prehitrim podajanjem zlomi.

11. Krožno žagate tako, da žagin list nastavite približno navpično na dno površine osnovne enote.

12. Kotno žaganje ni možno, če namestite zbiralnik prahu.

13. Stikalo na diferenčni tok

Priporočena je stalna uporaba stikala za diferenčni tok z

diferenčnim tokom 30 mA ali manj.

SIMBOLI

OPOZORILO V nadaljevanju so prikazani simboli, uporabljeni pri

stroju. Pred uporabo se prepričajte, da jih razumete.

CJ90VST2 / CJ90VAST2 : Vbodna žaga

DODATNA VARNOSTNA NAVODILA

1. Ta tračna žaga ima močan motor. Če stroj nenehno uporabljate pri nizki hitrosti, je motor dodatno obremenjen, kar lahko povzroči ustavitev motorja. Električno orodje vedno uporabljajte tako, da se žagin list med delovanjem ne ujame v material. Hitrost žaginega lista vedno nastavite tako, da bo rezanje potekalo gladko.

2. Prepričajte se, da se vir električne napetosti ujema z zahtevami na imenski ploščici električnega orodja.

3. Prepričajte se, da je stikalo za vklop in izklop na položaju OFF.

Če se vtikač nahaja v vtičnici, ko je stikalo na položaju

ON, bo električno orodje začelo delovati, kar lahko povzroči resne poškodbe.

4. Če je delovno mesto oddaljeno od vira napetosti, uporabite kabelski podaljšek s primerno debelino in zmožnostjo. Kabelski podaljšek mora biti dovolj kratek.

5. Prah, ki se sprošča med delom

Prah, ki se sprošča pri normalnih delovnih pogojih, lahko

škoduje zdravju upravljavca. Priporočamo katerega koli od naslednjih ukrepov.

a) Nosite protiprašno masko b) Uporabite zunanjo opremo za zbiranje prahu

Zunanjo opremo za zbiranje prahu priključite tako, da

adapter pritrdite na cev iz zunanje opreme za zbiranje prahu.

Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila.

Samo za države EU Električnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati.

Ocenjena napetost

Izmenični tok Vhodna moč

Vrtilna frekvenca brez obremenitve

Les

Kovina

Stikalo za vklop

Stikalo za izklop

Lock

Stikalo se blokira v položaju »ON« (vklop).

Slovenščina

Izvlecite vtikač iz vtičnice

Orodje razreda II

STANDARDNI PRIKLJUČKI

Zraven glavnega orodja (1 orodje) vsebuje paket pribor, naštet v nadaljevanju.

○ Žagini listi (št. 41) ......................................................1

Oglejte si Tabelo 1 za uporabo žaginih listov.

○ Šestrobni ključ............................................................ 1

○ Zbiralnik za prah ......................................................... 1

Standardni pribor se lahko spremeni brez obvestila.

UPORABA

○ Žaganje različnih vrst stavbnega lesa in jaškasto žaganje ○ Žaganje plošč iz gradbenega železa, aluminijastih plošč

in bakrenih plošč

○ Žaganje sintetičnih smol, kot sta fenolna smola in vinilni

klorid

○ Žaganje tankih in mehkih gradbenih materialov ○ Žaganje plošč iz nerjavečega jekla (z žaginim listom

št. 97)

SPECIFIKACIJE

Napetost (glede na območje) * Vhodna moč * 705 W

Maks. globina žaganja

Vrtilna frekvenca brez obremenitve *

Udarec Min. polmer žaganja 25 mm Teža (brez kabla) ** 2,2 kg

* Preverite imensko ploščico na izdelku, saj se lahko ta

spreminja glede na področje uporabe.

** Po EPTA-Procedure 01/2014

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega

raziskovanja in razvoja se speciﬁ kacije lahko spremenijo brez predhodnega obvestila.

(110 V, 230 V)

Les 90 mm

Gradbeno železo 10 mm

850 – 3000 min

26 mm

-1

NAMESTITEV IN DELOVANJE

Dejanje Slika Stran

Namestitev in odstranjevanje žaginega lista

Nastavitev obratovalne hitrosti žaginega lista

Delovanje stikal Nastavitev vsesmernega žaganja Ohišje šestrobnega ključa Premočrtno žaganje Žaganje kroga ali ločno žaganje Žaganje kovinskih materialov Kotno žaganje Jaškasto žaganje V zvezi z žaganjem plošč iz

nerjavečega jekla Povezava s čistilnikom Varovalo pred cepljenjem Osnovna plošča Izbor pribora

3 4 5 6 7 8 9

12 13 14

―

2 3 3 3 3 3 4 4

4 5 5

106

IZBIRA ŽAGINEGA LISTA

Dodatni žagini listi

Za maksimalen učinek in rezultate je zelo pomemben dejavnik ustrezna izbira žaginega lista, ki je najbolj primeren za vrsto in debelino obdelovanega materiala. Številka žaginega lista je vtisnjena v bližini montažnega dela vsakega žaginega lista. Za izbiro ustreznega lista glejte Tabelo 1.

VZDRŽEVANJE IN PREGLEDOVANJE

1. Pregled žaginega lista

Nadaljnja uporaba topega ali poškodovanega žaginega

lista bo zmanjšala rezalni učinek in lahko povzroči pregrevanje motorja. Žagin list zamenjajte z novim, takoj ko opazite prekomerno obrabo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite,

da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Vzdrževanje motorja

Zračniki motorja so »srce« električne naprave. Pri

uporabi bodite pozorni, da se zračnik ne poškoduje in/ali zmoči z oljem ali vodo.

4. Pregled ogljene ščetke

Za vašo varnost in zaščito pred električnim udarom lahko

ogljikove ščetke na tem orodju pregleduje in zamenja LE POOBLAŠČEN SERVIS HiKOKI.

5. Zamenjava napajalnega kabla

Če je napajalni kabel poškodovan, morate orodje poslati

na pooblaščen servis HiKOKI, da vam napajalni kabel zamenjajo.

POZOR

Pri uporabi in vzdrževanju električnih orodjih je treba

upoštevati varnostne uredbe in standarde, ki so določene za vsako državo.

GARANCIJA

Garantiramo za električna orodja HiKOKI v skladu z zakonsko/državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI.

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile določene glede na EN62841 in navedene v skladu z ISO 4871.

A tipično vrednoten nivo jakosti hrupa: 101 dB (A). A tipično vrednoten nivo zvočnega tlaka: 90 dB (A). Negotovost K: 5 dB (A).

Obvezna uporaba glušnikov.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841.

Rezanje desk: Vrednost emisije vibracij a Nezanesljivost K = 1,5 m/s

Rezanje pločevine: Vrednost emisije vibracij Nezanesljivost K = 1,5 m/s

, B = 7 m/s

, M = 7 m/s

Skupna vrednost vibracij je bila merjena v skladu s standardno testno metodo in se lahko uporablja za primerjavo enega orodja z drugim. Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti.

OPOZORILO

○ Emisija vibracij med dejansko uporabo električnega

orodja se lahko razlikuje od navedene vrednosti, glede na način uporabe orodja.

○ Prepoznajte varnostne ukrepe za zaščito uporabnika,

ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona).

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se speciﬁ kacije lahko spremenijo brez predhodnega obvestila.

Tabela 1 Seznam ustreznih žaginih listov

Obdelovani material

Gradbeni les

Železna plošča

Neželezna kovina

Plastika

Celuloza

Žagin list

Kakovost materiala

Splošni gradbeni les

Vezani les 5 - 30 Pod 10 5 - 30 3 - 20 Plošča iz

gradbenega železa

Plošča iz nerjavečega jekla

Aluminijast baker, medenina

Aluminijasti okvirji

Fenolna smola, melanin, smola, itd.

Vinilni klorid, akrilna smola, itd.

Penasti polietilen, penasti stirol

Karton, valovita lepenka

Trda plošča 3 - 25 Pod 6 3 - 25

št. 1

(Izredno

dolg)

št. 11 št. 12 št. 15 št. 16 št. 21 št. 22 št. 41 št. 97

Debelina materiala (mm)

Pod 90 10 - 55 Pod 20 10 - 55 5 - 40 10 - 65

3 - 6 Pod 3 2 - 5

3 - 12 Pod 3 Pod 5

Višina

do 25

5 - 20 Pod 6 5 - 15 Pod 6 5 - 15

5 - 30 Pod 10 5 - 20 Pod 5 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

Vlaknena plošča Pod 6

OPOMBA

Min. rezalni polmer rezil št. 1 (izredno dolg), št. 21, št. 22 in št. 41 je 100 mm.

Slovenščina

1,5 - 2,5

Višina

do 25

Slovenčina

(Preklad pôvodných pokynov)

VŠEOBECNÉ BEZPEČNOSTNÉ VÝSTRAHY PRE ELEKTRICKÉ NÁRADIE

VÝSTRAHA Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a technické parametre, ktoré boli dodané s týmto elektrickým náradím.

Nedodržanie výstrah a pokynov môže viesť k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.

Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti.

Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).

1) Bezpečnosť na pracovisku

a) Svoje pracovisko udržiavajte čisté a dobre

osvetlené.

Neporiadok a tmavé plochy zvyšujú pravdepodobnosť

úrazov.

b) Elektrické náradie nepoužívajte vo výbušnom

prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu.

Elektrické náradie vytvára iskry, ktoré môžu zapáliť

prach alebo výpary.

c) Počas práce s elektrickým náradím by sa mali

okolostojaci a deti zdržiavať mimo elektrického náradia.

Odvedenie pozornosti môže spôsobiť neschopnosť

ovládania náradia.

2) Elektrická bezpečnosť

a) Zástrčka elektrického náradia musí vyhovovať

sieťovej zásuvke. spôsobom neupravujte. elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky.

Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom.

b) Zabráňte telesnému kontaktu s uzemnenými

povrchmi, akými sú trubky, radiátory, sporáky a chladničky.

Existuje zvýšené riziko zasiahnutia elektrickým

prúdom v prípade, ak je vaše telo uzemnené.

c) Elektrické náradie nevystavujte účinkom dažďa

alebo mokrého prostredia.

Pri vniknutí vody do elektrického náradia sa zvyšuje

riziko zasiahnutia elektrickým prúdom.

Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, ťahanie a náradie neodpájajte od prívodu energie ťahaním za kábel.

Kábel chráňte pred teplom, olejom, ostrými

hranami alebo pohybujúcimi sa časťami.

Poškodené alebo zamotané káble zvyšujú riziko

zasiahnutia elektrickým prúdom.

Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku.

Používanie kábla vhodného na používanie vonku

znižuje riziko zasiahnutia elektrickým prúdom.

f) V prípade, ak je nevyhnutné používať elektrické

náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD).

Používanie RCD znižuje riziko zasiahnutia

elektrickým prúdom.

Zástrčku nikdy a žiadnym

V spojení s uzemneným

3) Osobná bezpečnosť a) Pri používaní elektrického náradia zostaňte

pozorný, sústreďte sa na vykonávanú prácu a používajte všetky zmysly. Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov.

Chvíľka nepozornosti počas práce s elektrickým

náradím môže spôsobiť vážne osobné poranenie.

b) Používajte osobné ochranné pracovné

prostriedky. Vždy si nasaďte ochranu na oči.

Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.

Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe.

Prenášanie náradia s prstom na vypínači alebo

aktivovanie náradia elektrickým prúdom, keď je spínač v zapnutej polohe, privoláva úrazy.

d) Pred zapnutím z elektrického náradia odstráňte

všetky nastavovacie kľúče alebo skrutkovače.

Skrutkovač alebo kľúč, ktorý zostal pripojený k

otáčajúcej sa časti elektrického náradia môže spôsobiť osobné poranenie.

e) Nepredkláňajte sa. Vždy si zachovajte správnu

rovnováhu a zabezpečte správny postoj.

Toto umožní lepšie ovládanie elektrického náradia v

neočakávaných situáciách.

f) Vhodne sa oblečte. Pri práci nenoste voľný odev

alebo šperky. Udržujte svoje vlasy a oblečenie v dostatočnej vzdialenosti od pohybujúcich sa častí.

Voľné oblečenie, šperky alebo dlhé vlasy sa môžu

zachytiť do pohyblivých častí.

Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte.

Používanie zariadení na zachytávanie prachu môže

znížiť riziká spôsobené prachom.

h) Nedovoľte, aby ste sa vďaka skúsenostiam

získaným častým používaním náradí stali príliš sebaistými a ignorovali zásady bezpečnosti.

Neopatrné zaobchádzanie môže spôsobiť vážne

zranenie v zlomku sekundy.

4) Používanie a starostlivosť o elektrické náradie a) Elektrické náradie nepreťažujte. Na prácu

používajte vždy náradie, ktoré je na ňu určené.

Správne elektrické náradie vykoná prácu, na ktorú je

určené lepšie a bezpečnejšie.

b) Náradie s poškodeným vypínačom, ktorý sa

nedá zapnúť alebo vypnúť, nepoužívajte.

Akékoľvek náradie, ktoré nemôže byť ovládané

vypínačom je nebezpečné a musí sa opraviť.

c) Predtým, ako vykonáte akékoľvek úpravy,

výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo odpojte akumulátor, pokiaľ je odnímateľný.

Tieto preventívne bezpečnostné opatrenia znižujú

riziko náhodného spustenia elektrického náradia.

d) Nečinné elektrické náradie skladujte mimo

dosahu detí a nedovoľte, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom.

V rukách neškolených osôb je elektrické náradie

nebezpečné.

e) Vykonávajte údržbu elektrického náradia

a príslušenstva. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékoľvek iné okolnosti, ktoré by mohli ovplyvniť činnosť elektrického náradia. V prípade poškodenia musíte dať elektrické náradie pred ďalším použitím opraviť.

Mnohé nehody sú spôsobené práve nesprávne

udržiavaným elektrickým náradím.

f) Rezný nástroj udržiavajte ostrý a čistý.

Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je ľahšie ovládateľný.

g) Elektrické náradie, príslušenstvo, brity náradia

atď. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce.

Používanie elektrického náradia na iné, než určené

činnosti môže viesť k vzniku nebezpečných situácií.

h) Rukoväte a uchopovacie povrchy uchovávajte v

suchu, čistote a neznečistené olejmi a mazivom.

Klzké rukoväte a uchopovacie povrchy neumožňujú

bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

5) Servis a) Servis na svojom elektrickom náradí nechajte

vykonávať len kvaliﬁ kovaným personálom a pri použití jedine originálnych náhradných dielov.

Tým sa zabezpečí zachovanie bezpečnosti

elektrického náradia.

BEZPEČNOSTNÉ OPATRENIA Zabráňte prístupu detí a nezainteresovaných osôb. Keď náradie nepoužívate, mali by ste ho uložiť mimo dosahu detí a nezainteresovaných osôb.

BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA PRIAMOČIAREJ PÍLY

1. Elektrický nástroj držte za izolované povrchy na uchopenie, ak vykonávate činnosti, kedy sa môže dostať rezné príslušenstvo do kontaktu so skrytou kabelážou alebo vlastným káblom.

Pri kontakte príslušenstva na rezanie a upínacích prvkov

so „živým“ vodičom môžu byť kovové časti elektrického nástroja vystavené „živému“ prúdu a mohli by operátorovi spôsobiť poranenie elektrickým prúdom.

2. Pri zaistenie a pripevnenie obrobku k stabilnej platforme použite svorky alebo iný praktický postup.

Držanie obrobku rukou alebo pridržiavanie telom je

nestabilné a môže viesť k strate kontroly.

ĎALŠIE BEZPEČNOSTNÉ VAROVANIA

1. Táto priamočiara píla využíva vysokovýkonný motor. Ak sa používa toto náradie nepretržite pri malých otáčkach, na motor je vyvinutá veľká záťaž, čo môže mať za následok zadretie motora. Elektrické náradie používajte vždy tak, aby sa list píly počas prevádzky nezachytil do materiálu. Vždy nastavte rýchlosť listu tak, aby sa dosiahlo hladkého rezania.

2. Skontrolujte, či použitý zdroj napájania vyhovuje požiadavkám na napájanie, ktoré sú uvedené na typovom štítku výrobku.

3. Skontrolujte, či je vypínač v polohe OFF (VYP.).

Ak pripojíte zástrčku do zásuvky, keď je vypínač v polohe

ON (ZAP.), elektrické náradie začne okamžite fungovať, čo môže viesť k vážnym nehodám.

Slovenčina

4. Ak je pracovná oblasť mimo zdroja napájania, použite predlžovací kábel s dostatočnou hrubosťou a menovitým výkonom. Predlžovací kábel by ste mali udržiavať čo najkratší.

5. Prašnosť počas prevádzky

Prach vznikajúci počas bežnej prevádzky môže ovplyvniť

zdravie obsluhy. Odporúča sa aplikovať niektoré z nasledujúcich opatrení.

a) Používajte ochrannú masku b) Používajte externé zariadenie na zachytávanie

prachu

Ak používate externé zariadenie na zachytávanie

prachu, pripojte adaptér k hadici z externého zariadenia na zachytávanie prachu.

6. Výmena listov

○ Uistite sa, že ste pri výmene listov dali vypínač do polohy

OFF (VYP.) a odpojili zástrčku od zásuvky.

○ Neotvárajte páku, keď sa plunžer pohybuje. ○ Upevnite spoľahlivým spôsobom prečnievajúce

výstupky listu vloženého do držiaka listu. (Obr. 1)

○ Upevnite list umiestnený v drážke kladky. (Obr. 1)

7. Na nízkych otáčkach (nastavená rýchlosť: 1 alebo 2) nerežte drevený materiál s hrúbkou väčšou než 10 mm alebo kov s hrúbkou väčšou ako 1 mm.

8. Aby sa zabránilo posunutiu listu, poškodeniu alebo nadmernému opotrebovaniu plunžera, zabezpečte, aby bola plocha základnej dosky pri rezaní priložená k rezanému materiálu.

9. Aby sa zabezpečilo presné rezanie pri použití vedenia, vždy nastavte polohu pre obežné rezanie na „0“.

10. Pri rezaní malého kruhového oblúka znížte posuvnú rýchlosť nástroja. Keď má náradie príliš rýchly posuv, môže dôjsť k zlomeniu listu.

11. List musí byť pri kruhovom rezaní približne v kolmej pozícii k spodnej ploche základnej dosky.

12. Šikmé rezanie nemožno vykonávať pri použití zachytávača prachu.

13. Prúdový chráni

Odporúčame vám, aby ste vždy používali prúdový

chránič s 30 mA menovitým zvyškovým prúdom.

č (RCD)

SYMBOLY

VÝSTRAHA

Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov.

CJ90VST2 / CJ90VAST2 : Priamočiara píla

Aby sa znížilo riziko zranenia, musí si užívateľ prečítať návod na obsluhu.

Iba pre krajiny EÚ Elektrické náradie nelikvidujte spolu s domácim odpadom! Aby ste dodržali ustanovenia európskej smernice 2012/19/EÚ o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislatívy, je potrebné elektrické náradie po uplynutí jeho doby životnosti separovať a doručiť na environmentálne prijateľné miesto recyklovania.

Slovenčina

Menovité napätie

Striedavý prúd Príkon

Voľnobežné otáčky

Drevo

Kov

Zapnutie

Vypnutie

Lock

Spínač sa uzamkne v polohe „ON“ (ZAP.).

Odpojte sieťovú zástrčku od elektrickej zásuvky

Náradie triedy II

ŠTANDARDNÉ PRÍSLUŠENSTVO

Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené nižšie.

○ Listy (č. 41) ................................................................ 1

Použitie listov sa nachádza v tabuľke 1.

○ Kľúč na šesťhranné matice ........................................1

○ Zberač prachu ............................................................ 1

Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia.

MONTÁŽ A OBSLUHA

Činnosť Obrázok Strana Montáž a demontáž listu Nastavenie prevádzkovej rýchlosti listu Prevádzka spínača Nastavenie obežnej prevádzky Uloženie kľúča na šesťhranné matice Priamočiare rezanie Rezanie kruhu alebo kruhového oblúka Rezanie kovových materiálov Šikmé rezanie Rezanie otvorov Informácie týkajúce sa rezania

dosiek z nehrdzavejúcej ocele Pripojenie čističa Ochranný kryt proti trieskam Základná doska Výber príslušenstva

1 2 3 4 5 6 7 8 9

12 13 14

―

2 2 2 3 3 3 3 3 4 4

4 5 5

106

VOĽBA LISTOV

Doplnkové listy

Aby sa zaistila maximálna prevádzková účinnosť a výsledky, je veľmi dôležité si zvoliť zodpovedajúci list, ktorý je najvhodnejší pre daný typ a hrúbku materiálu určeného na rezanie. Číslo listu je vyryté v blízkosti miesta upevnenia každého listu. Zvoľte vhodné listy podľa tabuľky 1.

POUŽITIE

○ Rezanie rôznych typov dreva a rezanie otvorov ○ Rezanie dosiek z mäkkej ocele, hliníka a medi ○ Rezanie syntetických živíc, ako je fenolová živica a

vinylchlorid

○ Rezanie tenkých a mäkkých konštrukčných materiálov ○ Rezanie dosiek z nehrdzavejúcej ocele (s listom č. 97)

TECHNICKÉ PARAMETRE

Napätie (podľa oblastí) * Vstupný príkon * 705 W

Max. hĺbka rezu

Voľnobežné otáčky * 850 – 3000 min Zdvih Min. polomer rezu 25 mm Hmotnosť (bez kábla) ** 2,2 kg

* Uistite sa, že ste si prečítali typový štítok na výrobku,

pretože tento je predmetom zmeny podľa oblastí.

** Podľa postupu EPTA 01/2014

POZNÁMKA

Vzhľadom na pokračujúci program výskumu a

vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.

(110 V, 230 V)

Drevo 90 mm

Mäkká oceľ 10 mm

26 mm

-1

ÚDRŽBA A KONTROLA

1. Kontrola listu

Ďalšie používanie tupého alebo poškodeného listu môže

mať za následok zníženie účinnosti rezania a preťaženie motora. Akonáhle spozorujete nadmerné opotrebovanie listu, vymeňte ho za nový.

2. Kontrola montážnych skrutiek

Všetky montážne skrutky pravidelne kontrolujte a uistite

sa, že sú riadne dotiahnuté. Ak je ktorákoľvek skrutka uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viesť k vážnemu nebezpečenstvu.

3. Údržba motora

Vinutie motora je jasným „srdcom“ elektrického

nástroja. Vykonávajte dôkladnú kontrolu vinutia, či nie je poškodené a/alebo zvlhnuté od oleja alebo vody.

4. Kontrola uhlíkových kief

Pre neustálu bezpečnosť a ochranu pred úrazom

elektrickým prúdom môže kontrolu a výmenu uhlíkovej kefy vykonávať LEN AUTORIZOVANÉ SERVISNÉ STREDISKO SPOLOČNOSTI HiKOKI.

5. Výmena napájacieho kábla

Ak dôjde k poškodeniu prívodného kábla, je potrebné

náradie zaslať späť do autorizovaného servisného strediska spoločnosti HiKOKI na výmenu kábla.

UPOZORNENIE

V rámci prevádzkovania alebo údržby elektrického

náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine.

ZÁRUKA

Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevzťahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI.

Informácie ohľadne vzduchom prenášaného hluku a vibrácií

Namerané hodnoty boli stanovené podľa normy EN62841 a deklarované podľa ISO 4871.

Nameraná vážená úroveň hladiny akustického výkonu A:

Nameraná vážená úroveň hladiny akustického tlaku A:

Odchýlka K: 5 dB (A).

101 dB (A)

90 dB (A)

Používajte chrániče sluchu.

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN62841.

Hodnota vibračných emisií Odchýlka K = 1,5 m/s

Rezanie dosiek: Rezanie plechu: Hodnota vibračných emisií Odchýlka K = 1,5 m/s

, B = 7 m/s

, M = 7 m/s

Slovenčina

Deklarovaná hodnota vibrácií bola nameraná v súlade so štandardnou skúšobnou metódou a môže sa použiť na porovnávanie jedného náradia s druhým. Môže sa taktiež použiť na predbežné posúdenie expozície.

VÝSTRAHA

○ Hodnota emisie vibrácií počas skutočného používania

elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa.

○ Vyznačte bezpečnostné opatrenia s cieľom chrániť

obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby voľnobehu náradia, ktoré sú doplnkom doby spustenia náradia).

POZNÁMKA

Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.

Slovenčina

Tabuľka 1 Zoznam vhodných listov

č. 1

List

Rezaný materiál

Drevená doska

Oceľová doska

Neželezný kov

Umelé hmoty

Celulóza

POZNÁMKA

Minimálny rezný polomer listov č. 1 (Veľmi dlhý), č. 21, č. 22 a č. 41 je 100 mm.

Kvalita materiálu

Bežná doska Pod 90 10 - 55 Pod 20 10 - 55 5 - 40 10 - 65 Preglejka 5 - 30 Pod 10 5 - 30 3 - 20 Platňa z mäkkej

ocele Platňa z

nehrdzavejúcej ocele

Hliník, meď, mosadz

Hliníkový pás

Fenolová živica, melamín, živica, atď.

Vinylchlorid, akrylátová živica, atď.

Penový polyetylén, polystyrén

Lepenka, vlnitá lepenka

Lisovaná doska 3 - 25 Pod 6 3 - 25 Drevovláknitá

doska

(Veľmi

dlhý)

č. 11 č. 12 č. 15 č. 16 č. 21 č. 22 č. 4 1 č. 97

Hrúbka materiálu (mm)

3 - 6 Pod 3 2 - 5

3 - 12 Pod 3 Pod 5

Výška až

5 - 20 Pod 6 5 - 15 Pod 6 5 - 15

5 - 30 Pod 10 5 - 20 Pod 5 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

10 - 55 3 - 25 10 - 55 3 - 40

Pod 6

1,5 - 2,5

Výška až

(Превод на оригиналните инструкции)

ОБЩИ МЕРКИ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ

ПРЕДУПРЕЖДЕНИЕ Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електрически инструмент.

Неспазването на всички инструкции може да доведе до електрически удар, пожар и/или сериозни наранявания.

Запазете и съхранявайте инструкциите за последващи справки и приложение.

Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до електрически инструменти, захранвани (с кабел) от мрежата, или такива с батерии (безжични).

1) Безопасност на работното място

a) Поддържайте работното място подредено и

добре осветено.

Неподредени или не добре осветени работни

места са предпоставка за инциденти.

b) Не използвайте електрически инструмент

във взривоопасна среда, при наличие на запалими течности, газ или прах.

Електрическите инструменти произвеждат

искри, които могат да доведат да възпламеняване.

c) Не позволявайте достъп на странични лица и

деца при работа с електрически инструменти.

Невнимание по време на работа може да доведе

до загуба на контрол върху процеса.

2) Електрическа безопасност

a) Щепселите на електрическите инструменти

трябва да отговарят на типа на

Никога не правете каквито и да било промени

по щепселите. Не използвайте преходни щепсели за включване на заземени електрически инструменти.

Щепсели, по които не са правени модификации и

съответстват на контактите намаляват риска от електрически удар.

b) При работа с електрически инструменти

избягвайте контакт на тялото със заземени повърхности хладилници.

Съществува повишен риск от електрически

удар, ако тялото Ви стане част от заземителния контур.

c) Не излагайте електрическите инструменти

на влиянието на влага или дъжд.

Попадането на влага в електрическите

инструменти повишава риска от електрически удар.

d) Не нарушавайте целостта на кабелите.

Никога не изключвайте уреди, като издърпвате от кабела.

Пазете кабелите от източници на топлина,

от смазочни материали, остри ръбове и подвижни компоненти.

Наранени или преплетени кабели повишават

риска от електрически удар.

e) Когато използвате електрически уред на

открито, използвайте удължител, подходящ за външни условия на работа.

Използвайте кабел, подходящ за външни

условия удар.

като тръби, радиатори и

, който намалява риска от електрически

контактите.

електрическите

Български

f) Ако е наложително използването

на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка.

Използването на диференциална защита

намалява риска от електрически удар.

3) Лична безопасност a) Бъдете бдителни, внимавайте в действията

си и използвайте разумно електрическите инструменти.

Не използвайте електрически инструмент,

когато

сте изморени, или под влиянието на

лекарствени средства, алкохол или опиати.

Всяко невнимание при работа с електрически

инструменти може да доведе до сериозни наранявания.

b) Използвайте лични предпазни средства.

Винаги носете защитни очила или маска.

Защитните средства, като прахозащитна

маска, защитни обувки с устойчива на плъзгане подметка, каска, или антифони, според условията на работа, ще намалят опасността от нараняване.

c) Предотвратяване на случайно включване.

Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте.

Пренасянето на инструменти с

бутона, или на превключвателя на захранването, носи опасност от инциденти.

d) Отстранете всички работни приставки, преди

да включите уреда към захранването.

Гаечен ключ или инструмент, забравен в

ротационни компоненти на електрическия инструмент, може да доведе до нараняване.

e) Не се пресягайте. През цялото време трябва

да имате стабилна баланс на тялото.

Тов а осигурява по-добър контрол върху

електрическите инструменти при неочаквани ситуации.

f) Носете подходящо облекло. Не носете

прекалено широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се части.

Широките дрехи, бижута и дълга коса могат да

бъдат захванати от

g) Ако са осигурени устройства за

присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени.

Използването на прахоуловители и циклони

може да намали свързаните със замърсяването рискове.

h) Не позволявайте опитността ви, придобита

от честото използване на инструменти, да ви създаде самочувствие, заради което да игнорирате принципите на работа с инструменти.

Невнимателно действие може да доведе до

тежки наранявания в рамките на части от секундата.

4) Експлоатация и поддръжка на електрически инструменти a) Не насилвайте електрическите инструменти.

Използвайте подходящ електрически инструмент за съответните цели.

опора и да поддържате

подвижните компоненти.

използвани

пръст на старт

безопасност при

Български

Подходящият електрически инструмент

осигурява безопасното и по-добро извършване на работните дейности при предвидените номинални параметри.

b) Не използвайте електрическия инструмент,

ако не може да бъде включен или изключен от съответния старт бутон или превключвател.

Всеки електрически инструмент, който не може

да се контролира от превключвателя, е опасен и подлежи

c) Изключете щепсела на инструмента от

източника на захранване и/или извадете батерийния пакет от инструмента, ако той позволява сваляне, преди да извършвате настройки, при смяна на приставки или при съхранение.

Тези предпазни мерки намаляват риска

от случайно и нежелано включване на електрическия инструмент.

d) Съхранявайте неизползваните електрически

инструменти не позволявайте на лица, незапознати с начина на работа с инструментите и тези инструкции, да работят с тях.

Електрическите инструменти представляват

опасност в ръцете на неопитни лица.

e) Поддържайте електроинструментите и

аксесоарите. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти.

Много злополуки се дължат на лоша поддръжка

на електрическите инструменти.

f) Поддържайте режещите инструменти

заточени и чисти.

Правилно поддържаните режещи инструменти,

с наточени режещи елементи, се управляват и контролират по-лесно.

Използвайте електрически инструменти, приставки и аксесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват.

Използване на електрическите инструменти

за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.

h) Пазете ръкохватките и повърхностите

захващане сухи, чисти, без масло и грес.

Хлъзгавите ръкохватки и повърхности за

захващане не позволяват безопасната работа и управление на инструмента в неочаквани ситуации.

5) Обслужване a) Обслужването на електрическите

инструменти трябва да се извършва само от квалифицирани сервизни работници, при използване на оригинални резервни части.

Тов а ще гарантира безопасността

електрическите инструменти.

ВНИМАНИЕ Не допускайте в зоната на работа деца и възрастни хора. Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора.

на ремонт.

далеч от достъп на деца и

да се отразят на работата на

за

при работа с

БЕЗОПАСНОСТ ПРИ РАБОТА С ПРОБОДЕН ТРИОН

1. Електрическият инструмент трябва да се държи за изолираните захватни повърхности, когато работите с него в случай че режещата приставка влезе в контакт със скрито окаблеяване или собствения си захранващ кабел.

Контакт на режещи приставки с окабеляване под напрежение, може да доведе до протичане на ток през електрическия инструмент и токов удар на оператора.

2. Използвайте стеги или друг практичен метод за застопоряване на обработвания детайл към стабилна работна маса.

Ако придържате обработвания детайл с ръката

или с тялото си, той става нестабилен и се създава опасност от загуба на контрол.

ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

1. Този прободен трион разполага с мощен двигател. Ако машината се използва дълго време при ниска скорост, към двигателя се прилага допълнителен товар, което може да доведе до спиране на двигателя. Винаги работете с електрическия уред така, че острието да не се закачи от материала по време на работа. Винаги регулирайте острието, за да минава гладко рязането.

2. Уверете се, че източникът на захранване, който използвате, отговаря на изискванията, посочени върху инвентарната табелка.

3. Уверете се, че старт бутонът е в позиция ИЗКЛ.

Ако бъде включен щепсела към контакта, уредът

ще започне да работи веднага, при бутон в позиция ВКЛ.,

4. Когато работната област е отдалечена от контакт за

5. При работа се образува прах

Прахта, която се образува при нормална работа,

Когато използвате външни устройства за

6. Смяна на остриетата

○ Уверете се, че сте изключили старт бутона в позиция

○ Не отваряйте лоста, когато буталото се движи. ○ Уверете се, че издатините на острието са добре

○ Уверете се, че острието е разположено между

7. На ниска скорост (настройка на диска: 1 или 2) не

8. За да избегнете разместване на острието, повреда

9. За да осигурите точно рязане при употреба на водача,

което може да доведе до сериозни инциденти.

захранване, използвайте удължител с достатъчна дебелина и подходящ капацитет. Удължителният кабел трябва да бъде възможно най-къс.

може да повлияе на здравето на Препоръчва се един от следните два начина:

а) Носете прахозащитна маска b) Използвайте външно оборудване за

прахосъбиране

прахосъбиране, включете адаптера с маркуча на външното устройство за прахосъбиране.

ИЗКЛ, и сте изключили уреда мрежа, когато сменяте остриетата.

наместени в държача на острието. (Фиг. 1)

браздите на валяка. (Фиг. 1)

режете дърво с дебелина повече от 10 мм или метал с дебелина повече от 1 мм.

или прекомерно износване на буталото, уверете се че повърхността на основната платформа е закрепена за работното парче, докато режете.

винаги

избирайте кръгова позиция „0“.

скоростта на

оператора.

от захранващата

10. Когато режете малка кръгова арка, намалете

скоростта на подаване на машината. Ако на машината се подава прекалено бързо, това може да доведе до счупване на острието.

11. Кръговото рязане трябва да се прави с острието относително вертикално на долната страна на основата.

12. Рязането под ъгъл не е възможно при ползването устройство за прахосъбиране.

13. Диференциална защита (УДЗ )

Препоръчително е използването по всяко време

на устройство за диференциална електро защита с номинален диференциален ток от 30 mA.

на

СИМВОЛИ

ПРЕДУПРЕЖДЕНИЕ Използвани са следните показни символи за

машината. Уверете се, че разбирате значението им преди употреба.

CJ90VST2 / CJ90VAST2 : Прободен трион

За да намали риска от наранявания, потребителят трябва да прочете ръководството за работа.

Само за страни от ЕС Не изхвърляйте електрически уреди заедно с битовите отпадъци! Във връзка с разпоредбите на Европейска Директива 2012/19/EC за електрическите и електронни уреди и нейното приложение съгласно националните законодателства, електрически уреди, които излизат от употреба, трябва да се събират отделно и предават в специализирани пунктове за рециклиране.

Номинално

Променлив ток Захранващ блок

Скорост на празен ход

Дърво

напрежение

Български

СТАНДАРТНИ АКСЕСОАРИ

В допълнение към основния уред (1 комплект), комплектът съдържа посочените по-долу аксесоари. комплект (1 комплект)

○ Остриета (Номер 41) ............................................... 1

Обърнете се към Таблица 1 за употреба на

остриетата.

○ Шестостенен гаечен ключ ....................................... 1

○ Колектор за прах ..................................................... 1

Стандартните аксесоари са предмет на промяна без предупреждение.

ПРИЛОЖЕНИЯ

○ Рязане на различни видове дърво и джобни прорези ○ Рязане на лека стоманена пластина, алуминиева

пластина и медна пластина ○ Рязане на синтетични смоли, като фенолна смола и

винил хлорид ○ Рязане на тънки и меки строителни материали ○ Рязане на пластина от неръждаема стомана

(с острие номер 97)

СПЕЦИФИКАЦИИ

Напрежение (по области)* Захранващ блок* 705 W Максимална дълбочина

на рязане Скорост на празен ход* 850 – 3000 мин Ход Минимален радиус на

рязане Тегло (без кабела) ** 2,2 кг

* Уверете се, че сте проверили фабричната табела на

продукта, която е предмет на променя в различните

области. ** Според процедура 01/2014 на EPTA

ЗАБЕЛЕЖКА

Благодарение на непрекъснатата програма

за проучване и разработване на HiKOKI,

спецификациите, посочени тук, са предмет на

промяна без предизвестие.

(110 V, 230 V)

Дърво 90 мм

Мека стомана 10 мм

26 мм

25 мм

-1

Метал

Включване

Изключване

Lock

Сложете заключващите механизми на позиция ON (Вкл.).

Разкачете главния щепсел от електрическия контакт

Инструмент клас II

Български

МОНТАЖ И ЕКСПЛОАТАЦИЯ

Действие Фигура

Поставяне и сваляне на острието Настройване на работната

скорост на острието Работа на превключвателя Регулиране на орбиталната

работа Съхраняване на шестостенния

гаечен ключ Рязане в права линия Рязане на кръг или кръгова дъга Рязане на метални материали Рязане под ъгъл Рязане на джобни прорези Относно рязане

неръждаема стомана Свързване с почистващо

устройство Предпазител за отпадъци Основна пластина Избор на приставки и аксесоари

на пластини от

Страница

6 7 8 9

13 14

―

3 3 3 4 4

5 5

106

ИЗБОР НА ОСТРИЕТА

Остриета аксесоари

За да се осигури максимална работна ефективност и най-добри резултати, важно е да се избере найподходящото острие за типа и дебелината на материала, който ще бъде рязан. Номерът на острието е гравиран в областта на монтажната част на всяко острие. Изберете подходящото острие, като направите справка с

Таблица 1.

ПОДДРЪЖКА И ПРОВЕРКА

1. Инспекция на острието

Продължителната употреба на затъпено или

повредено острие ще доведе до по-ниска ефективност на рязането и може да претовари двигателя. Подменете острието с ново, веднага щом забележите прекалено износване.

2. Инспекция на фиксиращите винтове

Редовно инспектирайте всички фиксиращи

винтове и се уврете, че са добре затегнати. Ако установите Неспазването на горното крие рискове от сериозни злополуки.

3. Поддръжка на мотора

Намотките на мотора са „сърцето“ на уреда.

Упражнявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.

4. Инспекция на карбоновите четки

За да

предотврати токов удар, карбоновите четки на този уред трябва да се инспектират и подменят САМО от Оторизиран Сервизен Център на HiKOKI.

разхлабен винт, незабавно го затегнете.

се гарантира постоянна безопасност и да се

5. Смяна на захранващ кабел

Ако захранващият кабел е повреден, уредът трябва

да бъде върнат в упълномощен сервизен център на

HiKOKI, за да се смени

ВНИМАНИЕ

По време на работа и поддръжка на електрически

уреди трябва да се спазват разпоредбите и

стандартите за безопасност за всяка страна.

ГАРАНЦИЯ

Предоставяме гаранция за електрически инструменти HiKOKI съгласно специфичните местни законодателства

на съответните държави. Тази гаранция не покрива дефекти или щети поради неправилна употреба, злоупотреба или нормалното износване на уреда. В случай на рекламация, моля, изпратете електрическия инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, намираща се в края на инструкциите, до оторизиран сервизен център на HiKOKI.

Информация за шумово замърсяване и вибрации

Измерените стойности отговарят на изискванията на EN62841 и съответстват на ISO 4871.

Измерено A-претеглено шумово ниво: 101 dB (A). Измерена A-претеглена сила на звука: 90 dB (A). Несигурност K: 5 dB (A).

Носете антифони.

Общи стойности на вибрации (векторна сума) определени съгласно EN62841.

Рязане на дъски: Стойност на емисия на вибрации a Неточност K = 1,5 м/сек

Рязане на метални листи: Стойност на емисия на вибрации Неточност K = 1,5 м/сек

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти. Освен това стойностите могат да се използват за предварителна оценка.

ПРЕДУПРЕЖДЕНИЕ

○ Вибрациите по време на практическо използване на

инструмента могат да се различават от посочените

общи стойности, в зависимост

използване на инструмента. ○ Идентифициране на мерките за безопасност за

оператора, въз основа оценка на въздействието

при действителни условия на използване (като

се вземат предвид всички елементи от работния

цикъл, като периоди на включван и изключване,

както и работа на празни обороти непосредствено

преди и след момента

ЗАБЕЛЕЖКА

Благодарение на непрекъснатата програма за проучване и разработване на HiKOKI, спецификациите, посочени тук, са предмет на промяна без предизвестие.

на използване).

, B = 7 м/с

, M = 7 м/с

от начина на

Български

Таблица 1 Списък на подходящи остриета

Острие

Номер 1

Материал за рязане

Дървесина

Желязна пластина

Цветни метали

Пластмаси

Хартиена маса

ЗАБЕЛЕЖКА

Минималният радиус на срязване за остриета номер 1 (Свръхдълго), номер 21, номер 22 и номер 41 е 100 мм.

Качество на материала

Обикновена дървесина

Шперплат 5 - 30 Под 10 5 - 30 3 - 20 Пластина от

мека стомана Пластина от

неръждаема стомана

Алуминий, мед, месинг

Алуминиева дограма

Фенолна смола, меламин, смола и т.н.

Винил хлорид, акрилна смола и т.н.

Полиетиленова пяна, стиролова пяна

Картон, велпапе 10 - 55 3 - 25 10 - 55 3 - 40 Фазер 3 - 25 Под 6 3 - 25 Гипсофазер Под 6

(Екстра

Под 90 10 - 55 Под 20 10 - 55 5 - 40 10 - 65

Номер 11Номер 12Номер 15Номер 16Номер 21Номер 22Номер 41Номер

дълго)

Дебелина на материала (мм)

3 - 6 Под 3 2 - 5

3 - 12 Под 3 Под 5

Височина

до 25

5 - 20 Под 6 5 - 15 Под 6

5 - 30 Под 10 5 - 20 Под 5 5 - 30 3 - 20 5 - 15

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

1,5 - 2,5

Височина

до 25

5 - 15

Srpski

(Prevod originalnog uputstva)

OPŠTA BEZBEDNOSNA UPOZORENJA ZA ELEKTRIČNI ALAT

UPOZORENJE Pročitajte sva bezbednosna upozorenja, uputstva, ilustracije i speciﬁ kacije koje ste dobili uz ovaj električni alat.

Propust da se slede sva dole navedena uputstva može da izazove strujni udar, požar i/ili teške povrede.

Sačuvajte sva upozorenja i uputstva za buduću upotrebu.

Izraz „električni alat“ u ovim upozorenjima odnosi se na električni alat napajan iz mreže (pomoću kabla) ili na alat napajan iz baterije (bez kabla).

1) Bezbednost radnog područja

a) Radno područje održavajte čistim i dobro

osvetljenim.

Zbog zakrčenog ili mračnog prostora mogu se

dogoditi nesreće.

b) Električnim alatom nemojte da rukujete u

eksplozivnoj atmosferi, na primer u prisustvu zapaljivih tečnosti, gasova ili prašine.

Električni alati stvaraju varnice koje mogu da zapale

prašinu ili isparenja.

c) Decu i posmatrače držite podalje dok rukujete

električnim alatom.

Zbog ometanja možete da izgubite kontrolu nad njim.

2) Električna bezbednost

a) Utikači električnog alata moraju da odgovaraju

utičnici. Nikada ni na koji način nemojte da prepravljate utikač. Nemojte da koristite nikakve adaptere za utikače dok rukujete uzemljenim električnim alatom.

Utikači koji nisu prepravljani i odgovarajuće utičnice

smanjiće opasnost od strujnog udara.

b) Izbegavajte kontakt sa uzemljenim površinama

kao što su cevi, radijatori, šporeti ili frižideri.

Opasnost od strujnog udara se povećava ako vam je

telo uzemljeno.

c) Električni alat nemojte da ostavljate na kiši ili

izloženog vlazi.

Voda koja prodre u električni alat povećaće opasnost

od strujnog udara.

d) Nemojte da zloupotrebljavate kabl. Kabl nikada

nemojte da koristite da biste nosili, vukli ili isključivali iz struje električni alat.

Kabl držite podalje od toplote, ulja, oštrih ivica

ili pokretnih delova.

Oštećeni ili upetljani kablovi povećavaju opasnost od

strujnog udara.

e) Kada električni alat koristite napolju, koristite

produžni kabl koji je predviđen za spoljnu upotrebu.

Korišćenjem kabla koji je predviđen za spoljnu

upotrebu smanjuje se opasnost od strujnog udara.

f) Ako nije moguće izbeći upotrebu električnog

alata na vlažnom mestu, koristite napajanje zaštićeno zaštitnom strujnom sklopkom (RCD).

Korišćenjem RCD-a smanjuje se opasnost od

strujnog udara.

3) Lična bezbednost

a) Kada rukujete električnim alatom budite na

oprezu, pazite šta radite i koristite zdrav razum.

Nemojte da koristite električni alat kada ste

umorni ili ako ste pod uticajem droge, alkohola ili lekova.

Trenutak nepažnje tokom upotrebe električnog alata

može dovesti do teške povrede.

b) Koristite ličnu zaštitnu opremu. Uvek nosite

zaštitu za oči.

Zaštitna oprema kao što je maska za prašinu,

neklizajuća radna obuća, šlem i zaštita za sluh, koja se koristi u odgovarajućim uslovima, smanjiće opasnost od povređivanja.

c) Onemogućite slučajno uključivanje. Pre

priključivanja na izvor napajanja i/ili baterije, uzimanja ili prenošenja alata, proverite da li se prekidač nalazi u položaju isključeno.

Prenošenje električnog alata sa prstom na prekidaču

ili uključivanje napajanja alata dok je prekidač u položaju uključeno može dovesti do nesreće.

d) Pre uključivanja električnog alata uklonite ključ

za podešavanje.

Ključ koji je ostao pričvršćen na rotacionom delu

električnog alata može da nanese povrede.

e) Nemojte se istezati. Sve vreme održavajte dobar

oslonac i ravnotežu.

Zahvaljujući tome imaćete bolju kontrolu nad

električnim alatom u neočekivanim situacijama.

f) Nosite odgovarajuću odeću. Nemojte da nosite

široku odeću ili nakit. Kosu i odeću držite podalje od pokretnih delova.

Pokretni delovi mogu da zahvate široku odeću, nakit

ili dugu kosu.

g) Ako uređaj ima priključak za posudu za

izvlačenje i prikupljanje prašine, postarajte se da ona bude ispravno priključena i korišćena.

Upotrebom posude za prikupljanje prašine mogu da

se smanje opasnosti povezane s prašinom.

h) Ne dopustite da poznavanje stečeno usled česte

upotrebe alata utiče na to da postanete puni pouzdanja i da ignorišete principe bezbednosti alata.

Neoprezno rukovanje može da izazove ozbiljnu

povredu u deliću sekunde.

4) Upotreba i održavanje električnog alata a) Nemojte koristiti električni alat na silu. Koristite

električni alat koji odgovara poslu koji želite obaviti.

Odgovarajućim električnim alatom posao ćete obaviti

bolje i bezbednije pri brzini za koju je predviđen.

b) Nemojte da koristite električni alat ako ne

možete da ga uključite i isključite prekidačem.

Svaki električni alat kojim ne može da se upravlja

prekidačem predstavlja opasnost i mora biti popravljen.

c) Izvucite utikač iz izvora napajanja i/ili uklonite

bateriju, ako može da se izvadi, iz električnog alata pre vršenja bilo kakvih podešavanja, menjanja pribora ili odlaganja električnog alata.

Ove preventivne mere bezbednosti smanjuju

opasnost od slučajnog uključivanja električnog alata.

d) Nekorišćeni električni alat odložite van domašaja

dece i nemojte dozvoliti da ga koriste osobe koje nisu upoznate s njim ili ovim uputstvima.

Električni alat je opasan u rukama osoba koje ne

znaju kako se on koristi.

e) Održavajte električni alat i dodatke. Proverite

da li su pokretni delovi dobro namešteni i pričvršćeni, da li ima delova koji su polomljeni ili postoji neko stanje koje može uticati na rad električnog alata. Ako je oštećen, električ treba popraviti pre upotrebe.

Mnoge nezgode su izazvane električnim alatom koji

nije dobro održavan.

f) Alate za sečenje održavajte oštrim i čistim.

Manja je verovatnoća da će se zaglaviti ispravno

održavani alat za sečenje sa naoštrenim oštricama i takav alat je lakše kontrolisati.

ni alat

g) Električni alat, pribor, rezne pločice itd. koristite

u skladu sa ovim uputstvima, uzimajući u obzir uslove rada i posao koji treba obaviti.

Korišćenje električnog alata za namene za koje nije

predviđen može prouzrokovati opasne situacije.

h) Održavajte ručke i površine koje se hvataju

suvim, čistim i bez ulja i masti.

Klizave ručke i površine za hvatanje ne dopuštaju

bezbedno rukovanje i kontrolu alata u neočekivanim situacijama.

5) Servisiranje a) Servisiranje vašeg električnog alata prepustite

stručnom serviseru koji će koristiti isključivo identične rezervne delove.

Time će se očuvati bezbednost električnog alata.

MERE PREDOSTROŽNOSTI Decu i nemoćne osobe držite podalje. Kada se ne koristi, alat treba držati van domašaja dece i nemoćnih osoba.

BEZBEDNOSNA UPOZORENJA ZA TESTERU ZA BUŠENJE

1. Držite električni alat za izolovane rukohvate kada tokom izvođenja radova pribor za sečenje može doći u kontakt sa skrivenim žicama ili sopstvenim kablom.

Pribor za sečenje koji dođe u kontakt sa žicom pod

naponom može da prenese napon do nepokrivenih metalnih delova električnog alata zbog čega rukovalac može da doživi strujni udar.

2. Koristite stege ili drugi praktičan način da obezbedite i držite radni komad (obratku) na stabilnoj platformi.

Držeći radni komad rukom ili uz vaše telo ostavlja ga

nestabilnim i može da dovede do gubitka kontrole.

Srpski

6. Zamena oštrica ○ Postarajte se da ISKLJUČITE napajanje i izvučete utikač

iz utičnice kada menjate oštrice.

○ Ne otvarajte polugu kada se štapić pomera. ○ Uverite se da su izbočine oštrice čvrsto ubačene u držač

oštrice. (Sl. 1)

○ Uverite se da se oštrica nalazi između žleba valjka.

(Sl. 1)

7. Pri niskoj brzini (podešavanje obrtnog momenta: 1 ili 2) ne secite drvo debljine više od 10 mm ili metal debljine više od 1 mm.

8. Da biste sprečili da oštrica ispadne iz mesta, štetu ili preterano habanje štapića, uverite se da je podloga osnovne ploče prikačena na radni deo dok se seče.

9. Da biste dobili tačno sečenje kada koristite vodič, uvek podesite orbitalni položaj na „0“.

10. Kada sečete mali cirkularni luk, smanjite brzinu punjenja mašine. Ako se mašina previše brzo napuni, to može da dovede do toga da se oštrica slomi.

11. Cirkularno sečenje mora da se izvrši sa oštricom koja je otprilike vertikalna u smeru donjeg dela postolja.

12. Ugaono sečenje ne može da se izvrši kada se koristi prikupljač za prašinu.

13. FID-SKLOPKA

Preporučljivo je da se sve vreme koristi FID sklopka s

nazivnom strujom od 30 mA ili manjom.

OZNAKE

UPOZORENJE Ovde su prikazane oznake koje se koriste na mašini.

Postarajte se da razumete njihovo značenje pre upotrebe.

CJ90VST2 / CJ90VAST2 : Testera za bušenje

DODATNA BEZBEDNOSNA UPOZORENJA

1. Ova testera za bušenje koristi motor visokog napona. Ako se mašina neprekidno koristi pri maloj brzini, dodatni tovar se primenjuje na motor što može da dovede do zastoja motora. Uvek rukujte električnim alatom tako da materijal ne uhvati oštricu u toku rukovanja. Uvek prilagodite brzinu oštrice kako biste omogućili lako sečenje.

2. Proverite da li izvor energije koji će biti korišćen odgovara zahtevima koji su navedeni na natpisnoj pločici proizvoda.

3. Proverite da li se prekidač nalazi u položaju OFF.

Ako se utikač stavi u utičnicu dok je prekidač za

uključivanje u položaju ON, električni alat će odmah započeti s radom što može da izazove ozbiljnu nesreću.

4. Ako je područje rada udaljeno od izvora napajanja, koristite produžni kabl odgovarajuće debljine i kapaciteta. Produžni kabl treba da bude što kraći.

5. Tokom rukovanja se pojavljuje prašina

Prašina koja se pojavljuje pri normalnom rukovanju može

da utiče na zdravlje rukovaoca. Bilo koje od sledećih načina se preporučuje.

a) Nosite masku za prašinu b) Koristite opremu za spoljašnje prikupljanje

prašine

Kada koristite opremu za spoljašnje prikupljanje prašine,

povežite adapter sa crevom iz opreme za spoljašnje prikupljanje prašine.

Da bi se smanjio rizik od povreda, korisnik mora da pročita korisničko uputstvo.

Samo za zemlje EU Nemojte odlagati električni alat zajedno sa smećem iz domaćinstva! Na osnovu Evropske direktive 2012/19/EU o dotrajaloj električnoj i elektronskoj opremi, kao i njene primene u skladu s državnim propisima, električni alat koji je došao do kraja svog radnog veka mora se prikupiti zasebno i odneti u postrojenje za reciklažu koje ispunjava ekološke zahteve.

Nominalni napon

Naizmenična struja Ulazna snaga

Brzina bez opterećenja

Drvo

Metal

Uključiti

Isključiti

Srpski

Lock

Promenite brave na poziciju “UKLJUČENO”.

Izvucite utikače iz električne utičnice

Alat klase II

STANDARDNI PRIBOR

Osim glavnog uređaja (1 uređaj), u pakovanju se nalaze dodaci navedeni ispod.

○ Oštrice (Br. 41) .......................................................... 1

Pogledajte Tabelu 1 za korišćenje oštrica.

○ Šestougli ključ ............................................................ 1

○ Prikupljač prašine ....................................................... 1

Standardni pribor je podložan izmenama bez prethodnog obaveštenja.

PRIMENE

○ Sečenje raznog drveta i malih sečenja ○ Sečenje slabih čeličnih ploča, aluminijumskih ploča i

bakarnih ploča

○ Sečenje sintetičke smole, kao što je fenol smola i vinil

hlorid

○ Sečenje tankih i mekih materijala za konstrukcije ○ Sečenje ploča nerđajućeg čelika (sa oštricom br. 97)

SPECIFIKACIJE

Napon (po područjima) * Ulazna snaga * 705 W

Maks. dubina sečenja

Brzina bez opterećenja * 850 – 3000 min Udar Min. opseg sečenja 25 mm Težina (bez kabla) ** 2,2 kg

* Proverite šta piše na natpisnoj pločici proizvoda jer se

ova vrednost menja u zavisnosti od područja.

** Prema EPTA-proceduri 01/2014

NAPOMENA

Zbog neprekidnog programa istraživanja i razvoja

kompanije HiKOKI, ovde navedene speciﬁ kacije su podložne izmenama bez prethodnog obaveštenja.

(110 V, 230 V)

Drvo 90 mm

Meki čelik 10 mm

26 mm

-1

MONTAŽA I UPOTREBA

Postupak Broj Strana Montiranje i demontaža oštrice Podešavanje radne brzine oštrica Funkcija prekidača Podešavanje orbitalnog rada Čuvanje šestougaonog ključa Pravolinijsko sečenje Sečenje kruga ili kružnog luka Sečenje metalnih materijala Ugaono sečenje Sitno sečenje U vezi sa sečenjem ploča

nerđajućeg čelika Povezivanje sa čistačem Štitnik iverice Osnovna ploča Odabir pribora

1 2 3 4 5 6 7 8 9

12 13 14

―

2 2 2 3 3 3 3 3 4 4

4 5 5

106

IZBOR OŠTRICA

Dodatne oštrice

Da biste se uverili u maksimalnu eﬁ kasnost rukovanja i rezultata, vrlo je važno izabrati odgovarajuću oštricu koja najviše odgovara tipu i debljini materijala koji treba da se seče. Broj oštrice je urezan u blizini dela za montažu svake oštrice. Izaberite odgovarajuće oštrice tako što ćete pogledati Tabelu 1.

ODRŽAVANJE I PROVERA

1. Provera oštrice

Stalna upotreba tupe ili oštećene oštrice će dovesti do

smanjene eﬁ kasnosti pri sečenju i može da izazove preopterećenje motora. Zamenite oštricu novom čim primetite preteranu abraziju.

2. Provera montažnih zavrtnjeva

Redovno proveravajte sve montažne zavrtnje i postarajte

se da budu dobro zategnuti. Ako bilo koji od ovih zavrtnjeva popusti, odmah ga pritegnite. Propust da to uradite može da izazove ozbiljnu opasnost.

3. Održavanje motora

Namotaji motora su samo „srce“ električnog alata.

Poklanjajte odgovarajuću pažnju da se namotaji ne bi oštetili i/ili pokvasili uljem ili vodom.

4. Provera graﬁ tnih četkica

Radi neprekidne sigurnosti i zaštite od strujnog udara,

proveru i zamenu graﬁ tnih četkica na ovom alatu treba da vrši ISKLJUČIVO OVLAŠĆENI SERVISNI CENTAR KOMPANIJE HiKOKI.

5. Zamena kabla

Ako je naponski kabl alata oštećen, alat mora da se vrati

HiKOKI ovlašćenom servisnom centru kako bi se kabl zamenio.

OPREZ

Što se tiče rukovanja i održavanja električnih alata,

bezbednosni propisi i standardi propisani za svaku zemlju moraju da se poštuju.

100

HIKOKI CJ90VST2 WAZ User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
