HiKOKI CJ65V3 User manual

Jig Saw Stichsäge
™¤Á·
Wyrzynarka Szúrófűrész Přímočará pila
Dekupaj
èoÄÁËÍ
CJ 65V3•CJ 65S3
CJ 65V3
Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.
¢И·‚¿ЫЩВ ЪФЫВОЩИО¿ О·И О·Щ·УФ‹ЫВЩВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ ЪИУ ЩЛ ¯Ъ‹ЫЛ.
Przed użytkowaniem należy dokładnie przeczytać niniejszą instrukcję i zrozumieć jej treść. Használat előtt olvassa el figyelmesen a használati utasítást. Před použitím si pečlivě přečtěte tento návod a ujistěte se, že mu dobře rozumíte.
Aleti kullanmadan önce bu kılavuzu iyice okuyun ve talimatları anlayın.
BÌËÏaÚeÎëÌo ÔpoäÚËÚe ÀaÌÌyï ËÌcÚpyÍáËï Ôo íÍcÔÎyaÚaáËË ÔpeÊÀe äeÏ ÔoÎëÁoÇaÚëcÓ ËÌcÚpyÏeÌÚoÏ.
√‰ЛБ›В˜ ¯ВИЪИЫМФ‡
Instrukcja obsługi Kezelési utasítás Návod k obsluze
Kullanım talimatları
àÌcÚpyÍáËÓ Ôo íÍcÔÎyaÚaáËË
1
2
7
4
1
5
4 2
3
4
1
3
(b)(a)
2
4
6
5
5
6
A
9
7
123
8
0
0
B
C
A
8
1
9
10
11
13
D
F
E
G
12
14
0
A
A
8
H
2
English Deutsch Ελληνικά Polski
1
Blade holder Sägeblatthalter
2
Hexagonal bar wrench Sechskantinnenschlüssel Blade (blade edge must Sägeblatt (Schnittfläche
3
face front) muß nach vorne zeigen)
4
Blade set screw
5
Roller Führungsrolle
6
Holder Halter
7
Main unit Hauptgerät
8
Base Sägetisch
9
Chip cover Schnipseldeckel
0
Guide Führungsrolle
A
4mm screw (8mm) 4mm Schraube (8mm)
B
Splinter guard Splitterschutz
C
Nail or wood screw Nagel oder Holzschraube
D
Scale Skala
E
Side groove Seitlicher Schlitz
F
Housing edge line Gehäusekante
G
Hose attachment part Schlauchanschluss
H
Acceptable blades
Klemmschraube für das Sägeblatt
Schlauchanbringungsbereich
Στήριγµα λεπίδας Εξάγωνο κλειδί Άλεν Λεπίδα (η κψη της
λεπίδας πρέπει να βλέπει µπροστά)
Βίδα λεπίδας
Κύλινδρος Στήριγµα Κύρια µονάδα Βάση
Κάλυµµα ρινισµάτων
Οδηγς Βίδα 4mm (8mm)
Προφυλακτήρας σχίζας
Καρφί ή βίδα ξύλου
Κλίµακα Πλευρική εγκοπή Οδηγς στερέωσης Τµήµα στερέωσης του
λάστιχου Αποδεκτές λεπίδες
Uchwyt ostrza Klucz sześciokątny Ostrze (krawędź ostrza
musi być skierowana do przodu)
Śruba mocująca ostrze
Wałek Uchwyt Jednostka główna Podstawa Osłona zabezpieczająca
przed odłamkami Prowadnica Śruba 4mm (8mm) Osłona zabezpieczająca
przed odpryskami Gwóźdź lub wkręt do
drewna Podziałka Rowek boczny Linia krawędzi obudowy Elementem przyłącza
węża Odpowiednie ostrza
3
Magyar Čeština Türkçe PyccÍËÈ
1
Fűrészlap befogószerkezet
2
Hatszögletű dugókulcs
Fűrészlap (a fűrészlap
3
élének előrefelé kell néznie)
4
Fűrészlap-hernyócsavar
5
Henger
6
Tartó
7
Fő egység
8
Alapzat
9
Forgácsvédő fedél
0
Vezetőelem
A
4mm-es csavar (8mm)
B
Forgácsvédő pajzs
C
Szeg vagy facsavar
D
Skála
E
Oldalsó horony
F
Burkolat szélső vonal
G
Cső tartozék alkatrészhez.
H
Elfogadható fűrészlapok
Držák listu
Klíč na vnitřní šestihrany
Plátek (Ostří plátku musí směřovat dopředu)
Stavěcí šroub plátku
Vodicí kladka Držák Hlavní jednotka Základní deska
Kryt proti třískám
Vedení Šroub 4mm (8mm) Ochranný kryt proti
odštěpování Hřebík nebo vrut do dřeva Stupnice Boční drážka Vodící proužek pouzdra
Části k připojení hadice
Povolené řezné plátky
Bıçak tutucu
Alyan anahtarı
Bıçak (bıçaåın keskin kenarı ön tarafa bakmalı)
Bıçak ayar vidası
Silindir Tutamaç Ana ünite Taban
Talaß/yonga kapaåı
Kılavuz 4mm’lık vida (8mm)
Kıymık muhafazası
Çivi veya ahßap vidası Ölçek Kenar oluåu Gövde kenar çizgisi
Hortum takma ucuna
Kabul edilebilir bıçaklar
ÑepÊaÚeÎë ÔoÎoÚÌa
ÉaeäÌêÈ ÍÎïä Ç ÇËÀe åecÚËÖpaÌÌoÖo cÚepÊÌÓ
èoÎoÚÌo (ÍpaÈ ÔoÎoÚÌa ÀoÎÊeÌ ÄêÚë oÄpaçeÌ ÇÔepeÀ)
ìcÚaÌoÇoäÌêÈ ÇËÌÚ ÔoÎoÚÌa
PoÎËÍ
ÑepÊaÚeÎë
OcÌoÇÌoÈ ÍopÔyc
OcÌoÇaÌËe
KpêåÍa cÚpyÊÍocÄopÌËÍa
HaФpaЗОУпзaУ
4-ÏÏ ÇËÌÚ (8 ÏÏ)
ÂaçËÚÌoe ÔpËcÔocoÄÎeÌËe
ÉÇoÁÀë ËÎË åypyÔ
òÍaÎa
ÅoÍoÇaÓ ÍaÌaÇÍa
ÉpaÌËáa ÍpoÏÍË ÍopÔyca
KpeÔeÊÌoÈ ÀeÚaÎëï pyÍaÇa
èpËÏeÌËÏêe ÔoÎoÚÌa
4
EnglishEnglish
GENERAL SAFETY RULES
WARNING! Read all instructions
Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. The term “power tool” in all of the warnings listed below refers to your mains operated (corded) power tool or battery operated (cordless) power tool.
SAVE THESE INSTRUCTIONS
1) Work area a) Keep work area clean and well lit.
Cluttered and dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable liquids, gases or dust.
Power tools create sparks which may ignite the dust of fumes.
c) Keep children and bystanders away while operating
a power tool.
Distractions can cause you to lose control.
2) Electrical safety a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.
Unmodified plugs and matching outlets will reduce risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions.
Water entering a power tool will increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase the risk of electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces the risk of electric shock
3) Personal safety a) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.
A moment of inattention while operating power tools may result in serious personal injury.
b) Use safety equipment. Always wear eye protection.
Safety equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.
c) Avoid accidental starting. Ensure the switch is in
the off position before plugging in.
Carrying power tools with your finger on the switch or plugging in power tools that have the switch on invites accidents.
5
d) Remove any adjusting key or wrench before
turning the power tool on.
A wrench or a key left attached to a rotating part of the power tool may result in personal injury.
e) Do not overreach. Keep proper footing and balance
at all times.
This enables better control of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away from moving parts.
Loose clothes, jewellery or long hair can be caught in moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are connected and properly used.
Use of these devices can reduce dust related hazards.
4) Power tool use and care a) Do not force the power tool. Use the correct
power tool for your application.
The correct power tool will do the job better and safer at the rate for which it was designed.
b) Do not use the power tool if the switch does not
turn it on and off.
Any power tool that cannot be controlled with the switch is dangerous and must be repaired.
c) Disconnect the plug from the power source before
making any adjustments, changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of starting the power tool accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained users.
e) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc.,
in accordance with these instructions and in the manner intended for the particular type of power tool, taking into account the working conditions and the work to be performed.
Use of the power tool for operations different from intended could result in a hazardous situation.
5) Service a) Have your power tool serviced by a qualified repair
person using only identical replacement parts.
This will ensure that the safety of the power tool is maintained.
PRECAUTION Keep children and infirm persons away. When not in use, tools should be stored out of reach of children and infirm persons.
SPECIFICATIONS
Model CJ65V3 CJ65S3
Voltage (by areas)* (110V, 115V, 120V, 127V, 220V, 230V, 240V)
Power input 400W*
Max. cutting depth
No-load speed 0 – 3000 min
Stroke 18mm
Min. cutting radius 25mm
Weight (without cord) 1.5kg
* Be sure to check the nameplate on product as it is subject to change by areas.
Wood: 65mm
Mild steel: 6mm
–1
3000 min
English
–1
STANDARD ACCESSORIES
(1) Blade No.31 ................................................................. 1
For cutting thick lumber
(2) Splinter guard ............................................................. 1
(3) Chip cover ................................................................... 1
(4) Hexagonal bar wrench ............................................... 1
Standard accessories are subject to change without notice.
OPTIONAL ACCESSORIES (sold separately)
(1) Blades, No.1 – No.6, 31*
* No.31 Blade is a standard accessory. (2) Guide Optional accessories are subject to change without notice.
APPLICATIONS
Cutting various lumber and pocket cuttingCutting mild steel plate, aluminum plate, and copper
plate Cutting synthetic resins, such as phenol resin and
vinyl chloride Cutting thin and soft construction materials
PRIOR TO OPERATION
1. Power source
Ensure that the power source to be utilized conforms
to the power requirements specified on the product
nameplate.
2. Power switch
Ensure that the power switch is in the OFF position. If
the plug is connected to a receptacle while the power
switch is in the ON position, the power tool will start
operating immediately, which could cause a serious
accident.
3. Extension cord
When the work area is removed from the power
source, use an extension cord of sufficient thickness
and rated capacity. The extension cord should be
kept as short as practicable.
MOUNTING THE BLADE
1. Use the accessory hexagonal bar wrench to loosen
the blade set screws on the blade holder, as shown in
Fig. 1(a).
2. Holding the blade with its cutting edge facing the front, insert the mounting portion of the blade into the plunger groove until it touches the bottom of the groove.
3. As shown in Fig. 1(b), firmly clamp the side screw.
CAUTION
Loosened set screws may cause the blade to be
damaged. Always ensure that the set screws are securely tightened. Always ensure that the plunger groove is clean and clear of sawdust to ensure proper blade mounting and set screw clamping.
4. Storing the hexagonal bar wrench
(1) Insert in a hole on the side of the main unit with
holding the short side horizontally as shown in Fig. 2.
(2) Rotate with the hexagonal bar wrench inserted and
secure as shown in Fig. 2.
ADJUSTING THE GUIDE ROLLER
The guide roller, shown in Fig. 3, is employed to prevent the blade from snapping. Prior to use, adjust guide roller in accordance with the following procedures: (1) Loosen the holder set screw with the accessory
hexagonal bar wrench.
(2) Gently slide the guide roller until the roller groove
lightly touches the back of the blade.
NOTE
On delivery from the factory, there is a gap of about 3mm between the roller and blade.
(3) Firmly tighten the holder set screw.
CAUTION
The guide roller can be used only for Blades that
have a straight line on the rear that is longer than 50mm. (Fig. 4A and 4B) When using other types of blades (Fig. 4C), slide the guide roller in backwards so that the guide roller does not contact the blade.
When cutting thick boards or performing
continuous cutting operations, use the blade shown in the Fig. 4A, 4B and be sure to set the guide roller.
CHIP COVER POSITIONING
1. Chip cover
Use the chip cover to reduce flying of cut particles and to easily operate the saw.
6
EnglishEnglish
Slide the chip cover while lightly pressing its front section. The chip cover can be set at three positions as shown in Fig. 5.
2. How to choose the position of the ship cover
Set the chip cover to the first step when attaching or removing the blade. Set the chip cover to the second step when cutting wooden materials. Set the chip cover to the second or third step when cutting metal materials such as steel.
CAUTION
Keep always the chip cover in the low position when
operating the tool.
Wear protection glasses even if the chip cover is
used.
ADJUSTING THE BLADE OPERATING
SPEED ............................................. (CJ65V3 only)
NOTE
The blade operating speed cannot be adjusted for
CJ65S3. The blade operating speed can be adjusted within a range of 0 to 3,000 min trigger switch is depressed. Select the speed appropriate to the material being worked and/or the working conditions. To achieve continuous operation, pull the trigger switch all the way back and depress the stopper. Then, turn the speed adjustment knob to adjust the blade operating speed as desired.
NOTE
The speed adjustment knob rotates approximately 1.5 turns. To turn the switch OFF, pull the trigger switch again to disengage the stopper, and release the trigger switch.
–1
according to the degree that the
CUTTING
CAUTION
While sawing, the base must be firmly in contact with
the material surface, and the blade must be held at a
right angle. If the base becomes separated from the
material, it could cause the blade to break. When cutting while holding the front surface, be
careful of the moving blade and hold the upper part
firmly.
1. Rectilinear cutting
(1) To ensure accurate rectilinear cutting, employ the
optional accessory guide as shown in Fig. 6. (2) Use the splinter guard to reduce roughness of the
cutting surface of wooden materials. Attach the
splinter guard by inserting it from the front section of
the base until it clicks into place. (Fig. 7)
CAUTION
Set the base in the front position when using the
splinter guard.
2. Cutting a circle or a circular arc
To ensure efficient cutting, employ the optional
accessory guide and nail or wood screw as shown in
Fig. 8.
When mounting the guide, loosen the base bottom
screw, and shift the base as far forward as it will go.
3. Sawing curved lines
When sawing a small circular arc, reduce the feeding speed of the machine. If the machine is fed too fast, it could cause the blade to break.
4. Cutting metallic materials
Always use an appropriate cutting agent (spindle oil, soapy water, etc.). When a liquid cutting agent is not available, apply grease to the back surface of the material to be cut.
5. Pocket cutting
(1) In lumber
Aligning the blade direction with the grain of the wood, cut step by step until a window hole is cut in the center of the lumber. (Fig. 9)
(2) In other materials
When cutting a window hole in materials other than lumber, initially bore a hole with a drill or similar tool from which to start cutting.
6. Angular cutting
Set the chip cover to the first step. (Fig. 5) To adjust the angle of inclination; loosen the base bottom screw, shift the base position to the side groove of the semicircular portion, align the scale on the base semicircular portion (figures engraved on the scale indicate the angle of inclination) with the housing edge line, and thoroughly tighten the base bottom screw. (Fig. 10 and 11)
CAUTION
Set the screw to the opposite side of the inclining side when using the guide. (Fig. 12)
7. Dust produced in operation CAUTION
To prevent accidents, turn the switch off and remove
the plug from the power supply when not in use.
For instruction on using the dust collector and
applicable cutting debris, please read the dust collector instruction manual.
The dust produced in normal operation may affect the operator’s health. Either of following way is recommended.
a) Wear a dust mask b) Use external dust collection equipment
When using the external dust collection equipment, connect the rubber adapter (accessory of external dust collection equipment) with end the of hose from external dust collection equipment. Then connect the another end of rubber adapter with the hose attachment part that positioned in rear end of jig saw. (See Fig. 13)
SELECTION OF BLADES
1. Accessory blades
To ensure maximum operating efficiency and results it is very important to select the appropriate blade best suited to the type and thickness of the material to be cut. One type of blade is provided as standard accessory. The blade number is engraved in the vicinity of the mounting portion of each blade. Select appropriate blades by referring to Table 1.
7
Table 1 List of Appropriate Blades
Material to be cut Material quality Blade No.
Lumber
Iron plate Mild steel plate No.6
Nonferrous metal Aluminum, copper, brass No.6
Synthetic resin
Pulp
Others
General lumber
Plywood No.3 or No.6
Phenol resin, melamine resin, etc. No.4 (thick plate) or No.6 (thin plate)
Vinyl chloride, acryl resin, etc.
Foamed styrol, etc. No.2
Cardboard, corrugated paper No.2
Hardboard No.5 or No.6
Fiberboard No.6
Hard rubber No.2
Slate No.5
No.1 or No.31 (thick plate) or No.41 (thick plate) or No.2 (thin plate)
No.2 or No.4 (thick plate) or No.6 (thin plate)
English
2. Acceptable commercial blades (Fig. 14)
This machine is designed to accept most blades
available on the open market. As illustrated in
Fig. 14, blade dimension restrictions are as follows:
Thickness : L2 ..... Less than 1.6mm
Width : L3 ..... 6.3mm
NOTE
When cutting thick materials, use HITACHI genuine blades which have an inclination as shown in Fig. 4-A or B.
L4 ..... 8mm
L5 ..... 7mm
MAINTENANCE AND INSPECTION
1. Inspecting the blade
Continued use of a dull or damaged blade will result
in reduced cutting efficiency and may cause
overloading of the motor. Replace the blade with a
new one as soon as excessive abrasion is noted.
2. Inspecting the mounting screws
Regularly inspect all mounting screws and ensure
that they are properly tightened. Should any of the
screws be loose, retighten them immediately. Failure
to do so could result in serious hazard.
3. Maintenance of the motor
The motor unit winding is the very “heart” of the
power tool. Exercise due care to ensure the winding
does not become damaged and/or wet with oil or
water.
4. Replacing supply cord
If the supply cord of Tool is damaged, the Tool must
be returned to Hitachi Authorized Service Center for
the cord to be replaced.
5. Servicing
Consult an authorized Service Agent in the event of
power tool failure.

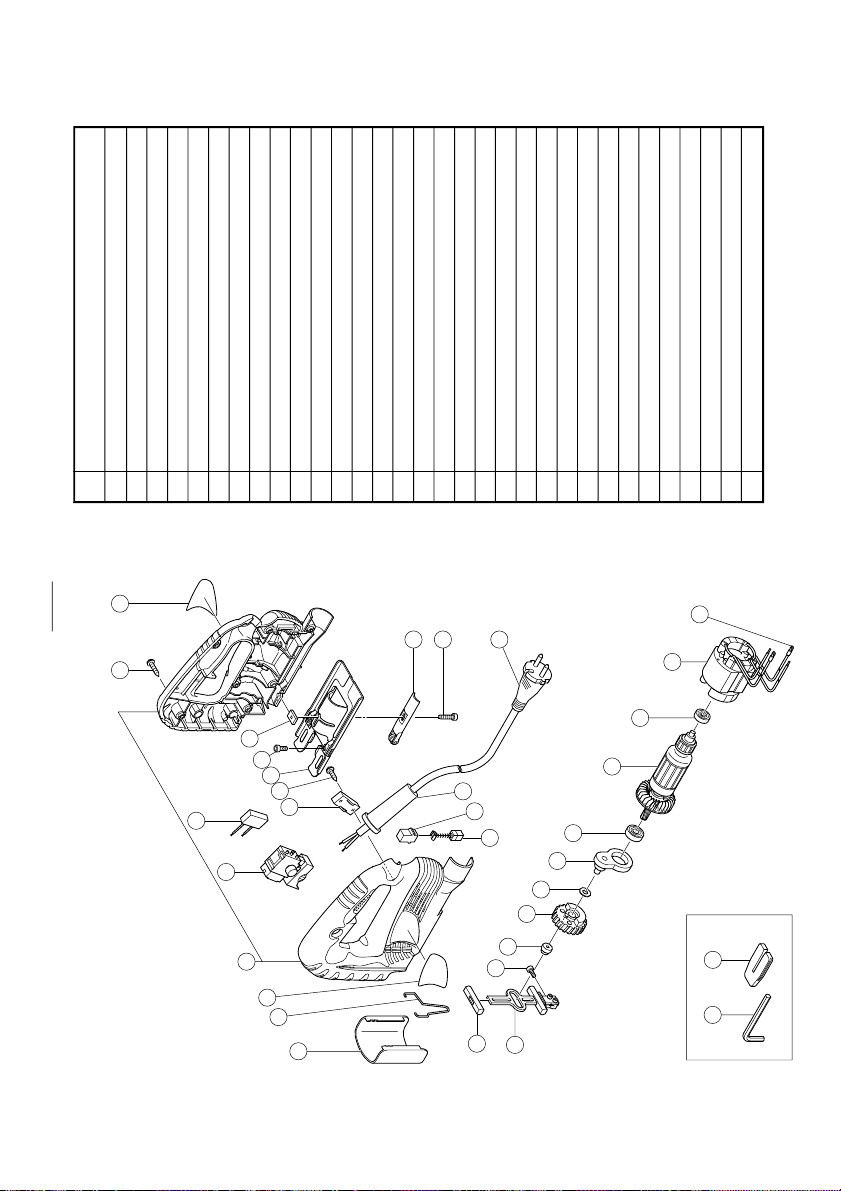

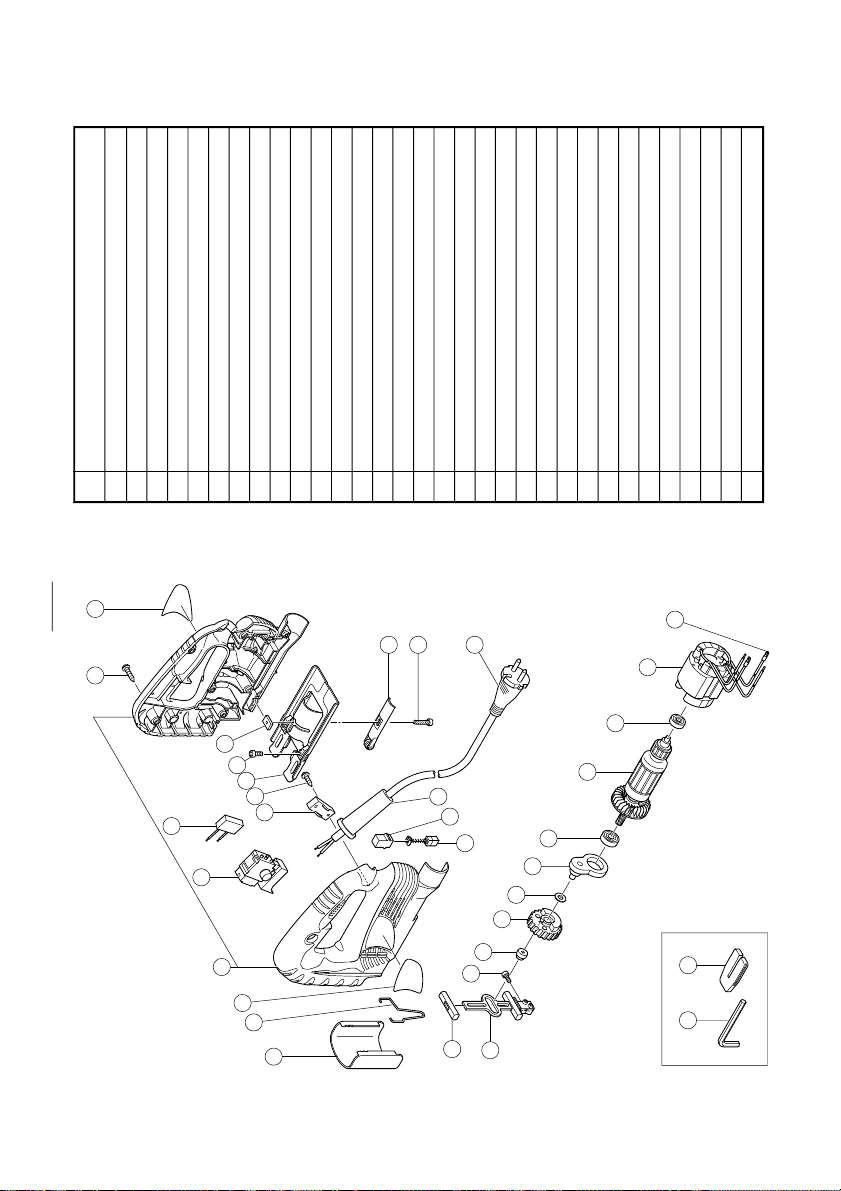

6. Service parts list CAUTION
Repair, modification and inspection of Hitachi Power
Tools must be carried out by an Hitachi Authorized
Service Center.
This Parts List will be helpful if presented with the
tool to the Hitachi Authorized Service Center when
requesting repair or other maintenance.
In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.
MODIFICATIONS
Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts may be changed without prior notice.
NOTE
Due to HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.
Information concerning airborne noise and vibration
The measured values were determined according to EN60745 and declared in accordance with ISO 4871.
[CJ65V3] Measured A-weighted sound power level: 96 dB (A). Measured A-weighted sound pressure level: 85 dB (A). Uncertainty KpA: 3 dB (A).
Wear ear protection.
The typical weighted root mean square acceleration value: 7.6 m/s2.
8
Deutsch
ALLGEMEINE SICHERHEITSMASSNAHMEN
WARNUNG! Lesen Sie sämtliche Hinweise durch
Wenn nicht sämtliche nachstehenden Anweisungen befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Der Begriff „Elektrowerkzeug“ bezieht sich in den folgenden Warnhinweisen auf Elektrowerkzeuge mit Netz­(schnurgebunden) oder Akkubetrieb (schnurlos).
BEWAHREN SIE DIESE ANWEISUNGEN AUF
1) Arbeitsbereich
a) Sorgen Sie für einen sauberen und gut
ausgeleuchteten Arbeitsbereich.
Zugestellte und dunkle Bereiche ziehen Unfälle förmlich an.
b) Verwenden Sie Elektrowerkzeuge niemals an
Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.
Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.
c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen
dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.
Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.
2) Elektrische Sicherheit
a) Elektrowerkzeuge müssen mit passender
Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.
Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.
b) Vermeiden Sie Körperkontakt mit geerdeten
Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.
Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.
c) Setzen Sie Elektrowerkzeuge niemals Regen oder
sonstiger Feuchtigkeit aus.
Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.
d) Verwenden Sie die Anschlussschnur nicht
missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.
Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.
e) Wenn Sie ein Elektrowerkzeug im Freien
benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.
Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.
3) Persönliche Sicherheit
a) Bleiben Sie wachsam, achten Sie auf das, was
Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.
Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.
b) Benutzen Sie Schutzausrüstung. Tragen Sie
immer einen Augenschutz.
Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.
c) Vermeiden Sie unbeabsichtigten Anlauf. Achten
Sie darauf, dass sich der Schalter in der Aus­(Off-) Position befindet, ehe Sie den Stecker einstecken.
Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter zieht Unfälle regelrecht an.
d) Entfernen Sie sämtliche Einstellwerkzeuge
(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.
Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.
e) Sorgen Sie für einen festen Stand. Achten Sie
jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.
Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.
f) Kleiden Sie sich richtig. Tragen Sie keine lose
Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.
Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.
g) Wenn Anschlüsse für Staubabsaug- und -
sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.
Die Verwendung solcher Vorrichtungen kann Staub-bezogene Gefahren mindern.
4) Einsatz und Pflege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht.
Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.
Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.
b) Benutzen Sie das Elektrowerkzeug nicht, wenn es
sich nicht am Schalter ein- und ausschalten lässt.
Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.
c) Ziehen Sie den Netzstecker, ehe Sie
Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.
Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.
d) Lagern Sie nicht benutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.
Elektrowerkzeuge in ungeschulten Händen sind gefährlich.
e) Halten Sie Elektrowerkzeuge in Stand. Prüfen
Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können.
9
Deutsch
Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen.
Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.
g) Benutzen Sie Elektrowerkzeuge, Zubehör,
Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.
Der bestimmungswidrige Einsatz von Elektrowerkzeugen kann zu gefährlichen Situationen führen.
5) Service a) Lassen Sie Elektrowerkzeuge durch qualifizierte
Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.
Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.
VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.
TECHNISCHE DATEN
Modell CJ65V3 CJ65S3 Spannung (je nach Gebiet)* (110V, 115V, 120V, 127V, 220V, 230V, 240V) Leistungsaufnahme 400W*
Max. Schnittiefe
Leerlaufhubzahlen 0 Hub 18mm Mindestschnittradius 25mm Gewicht (ohne kabel) 1,5kg
* Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet
ändern.
STANDARDZUBEHÖR
(1) Sägeblatt Nr.31 ...........................................................1
Für Schneiden von dickem Bauholz
(2) Splitterschutz .............................................................. 1
(3) Schnipseldeckel ..........................................................1
(4) Innensechskantschlüssel ........................................... 1
Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.
SONDERZUBEHÖR (separat zu beziehen)
(1) Sägeblätter, Nr.1 – Nr.6, Nr.31*
* Sägeblatt Nr.31 ist Standardzubehör. (2) Führungsrolle Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.
ANWENDUNGEN
Schneiden verschiedener Nutzhölzer (auch
Aussparungen) Schneiden von Flußstahlblechen, Aluminiumblechen
und Kupferblechen Schneiden von Kunstharzen wie Phenolharz und
Vinylchlorid Schneiden von dünnen und weichen Baumaterialien
VOR DER INBETRIEBNAHME
1. Netzspannung
Prüfen, daß die zu verwendende Netzspannung der
Angabe auf dem Typenschild entspricht.
3000 min
2. Netzschalter
Prüfen, daß der Netzschalter auf “AUS” steht. Wenn der Stecker an das Netz angeschlossen wird, während der Schalter auf “EIN” steht, beginnt das Werkzeug sofort zu laufen, was gefährlich ist.
3. Verlängerungskabel
Wenn der Arbeitsbereich nicht in der Nähe des Netzanschlusses liegt, ist ein Verlängerungskabel ausreichenden Querschnitts und ausreichender Nennleistung zu verwenden. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.
ANBRINGEN DES SÄGEBLATTS
1. Lösen Sie die Klemmschrauben am Sägeblatthalter mit dem Sechskantschlüssel, wie in Abb. 1(a) gezeigt.
2. Das Sägeblatt mit der Schnittseite nach vorn halten und den Befestigungsteil des Sägeblatts bis zum Anschlag in den Schlitz der Schwingspule einschieben.
3. Gemäß Abb. 1(b) wird die seitliche Klemmschraube fest angezogen.
ACHTUNG
Lose Klemmschrauben können zur Beschädigung des
Sägeblattes führen. Es ist immer darauf zu achten, daß die Klemmschrauben fest angezogen sind. Es ist ferner darauf zu achten, daß der Schlitz der Schwingspule sauber und ohne Sägemehl ist, um eine richtige Befestigung des Sägeblattes und richtiges Klemmen der Klemmschrauben zu gewährleisten.
Holz: 65mm
Flußstahl: 6mm
–1
3000 min
–1
10
Deutsch
4. Verstauen des Sechskantschlüssels (1) Schieben Sie den Schlüssel in die seitliche
Gehäuseöffnung ein, halten Sie das kurze Ende dabei waagerecht (siehe Abb. 2).
(2) Fixieren Sie den Sechskantschlüssel, wie in Abb. 2
gezeigt, durch Drehen.
EINSTELLEN DER FÜHRUNGSROLLE
Die Führungsrolle wird, wie in Abb. 3 gezeigt, verwendet, um das Abspringen des Sägeblattes zu verhindern. Vor der Benutzung wird die Führungsrolle wie folgt eingestellt: (1) Die Klemmschraube des Halters wird mit dem
Sechskantinnenschlüssel gelockert.
(2) Die Führungsrolle vorsichtig verschieben, bis die
Rollennut leicht die Rückseite des Sägeblatts berührt.
ANMERKUNG
Bei Lieferung ab Werk ist ein Zwischenraum von etwa 3mm zwischen der Rolle und dem Sägeblatt vorhanden.
(3) Die Klemmschraube des Halters wird fest angezogen.
ACHTUNG
Die Führungswalze kann nur für Sägeblätter
verwendet werden, die hinten eine gerade Linie von mehr als 50mm Länge haben. (Abb. 4A und
4B) Bei Verwendung anderer Sägeblätter (Abb. 4C) die Führungswalze in Rückwärtsrichtung
einschieben, so daß die Führungswalze nicht das Sägeblatt berührt.
Beim Schneiden dicker Bretter und bei
fortgesetzten Schneidevorgängen das in Abb. 4A, 4B gezeigte Blatt verwenden und unbedingt die Führungsrolle einstellen.
LAGE DES SCHNIPSELDECKELS
1. Schnipseldeckel
Den Schnipseldeckel verwenden, um das Spritzen von Schnittpartikeln zu vermeiden und die Säge leicht zu bedienen. Zum Aufsetzen des Schnipseldeckels leicht die Vorderseite drücken. Der Schnipseldeckel kann in drei Stellungen aufgesetzt werden, wie in Abb. 5 gezeigt.
2. Wahl der Position des Schipseldeckels
Den Schipseldeckel beim Anbringen oder Abnehmen des Sägeblattes in die erste Stellung stellen. Den Schipseldeckel beim Sägen von Holzmaterialien in die zweite Stellung stellen. Den Schnipseldeckel beim Sägen von Metallmaterialien wie Blech in die dritte stellung stellen.
ACHTUNG
Halten Sie die Späneabdeckung beim Betrieb des
Werkzeugs immer in der niedrigen Position.
Immer eine Schutzbrille tragen, auch wenn der
Schnipseldeckel verwendet wird.
EINSTELLEN DER ARBEITSGESCHWINDIGKEIT
DES SÄGEBLATTES ....................... (Nur CJ65V3)
ANMERKUNG
Die Sägeblattgeschwindigkeit kann beim Modell CJ65S3 nicht eingestellt werden.
11
Die Arbeitsgeschwindigkeit des Sägeblattes kann innerhalb eines Bereichs von 0 bis 3000 min Druck auf den Drückerschalter eingestellt werden. Die für das Material des Arbeisstückes und/oder die Arbeitsbedingungen geeignete Geschwindigkeit wird gewählt. Für kontinuierlichen Betrieb wird der Drückerschalter ganz zurückgezogen und der Arretierknopf gedrückt. Dann wird der Knopt für die Geschwindigkeitsregelung zur Einstellung der gewünschten Arbeitsgeschwindigkeit des Sägeblattes eingestellt.
ANMERKUNG
Der Einstellknopf für die Geschwindigkeit hat etwa 1,5 Umdrehungen. Zum Ausschalten wird der Drückerschalter erneut gezogen, so daß der Arretierknopf freigegeben wird, und dann wird der Drückerschalter losgelassen.
–1
je nach
SCHNEIDEN
ACHTUNG
Beim Sägen muß der Sägetisch fest auf der
Oberfläche des Werkstücks auf liegen und das Sägeblatt im rechten Winkel gehalten werden. Wenn der Sägetisch das Material nicht berührt, kann das zum zerbrechen des Sägeblatts führn.
Wenn Sie beim Schneiden die Vorderseite halten,
auf das sich auf-und abbewegende Sägeblatt achten und das Oberteil festhalten.
1. Parallelschneiden
(1) Für genaues, geradliniges Schneiden den
Sonderzubehörführer wie auf Abb. 6 gezeigt verwenden.
(2) Den Splitterschuz verwenden, um die Rauhigkeit der
Sägefläche von Holzmaterialien zu verringern. Der Splitterschutz wird von der Vordersektion des Sägetischs eingesetzt, bis er einrastet. (Abb. 7)
ACHTUNG
Den Sägetisch nach vorne stellen, wenn der Splitterschutz verwendet wird.
2. Schneiden eines Kreises oder eines Kreisbogens
Um zweckmäßiges Schneiden zu erreichen, Sonderzubehörführer, Nagel und Holzschraube wie auf Abb. 8 gezeigt verwenden. Zum Anbringen des Führers die Bodenschraube lockern und den Boden soweit wie möglich nach vorn schieben.
3. Sägen von Bogenlinienj
Beim Sägen eines kleinen Kreisbogens wird die Schiebgeschwindigkeit der Maschine verringert. Wenn die Maschine zu schnell geschoben wird, könnte das zum zerbrechen des Sägeblatts führen.
4. Schneiden von Metallen
Immer ein geeignetes Schneidemittel verwenden (Spindelöl, Seifenwasser, usw.). Wenn ein flüssiges Schneidemittel nicht zur Verfügung steht, wird auf die Rückseite des zu schneidenden Materials Fett aufgetragen.
5. Schneiden von Löchern
(1) In Schnittholz
Die Schnittrichtung wird der Faserrichtung des Holzes angepasst. Es wird Schritt für Schritt geschnitten, bis ein Fenster in der Mitte des Schnittholzes entstanden ist. (Abb. 9)
Deutsch
(2) In anderen Materialien
Beim Schneiden eines Fensters in anderen Materialien als Holz wird zu Anfang ein Loch mit einer Bohrmaschine oder einem ähnlichen Werkzeug gebohrt, von dem aus das Schneiden beginnt.
6. Schrägschnitte
Den Schnipseldeckel in die erste Stellung stellen. (Abb. 5) Für die Einstellung des Neigungswinkels wird die Bodenschraube gelockert, die Position des Bodens am seitlichen Schlitz der Halbkreisführung verschoben und die Skala auf der Halbkreisführung (die auf der Skala eingravierten Zahlen bedeuten den Neigungswinkel) mit der Gehäusekante eingereiht, und die bodenschraube fest angezogen. (Abb. 10 und 11)
ACHTUNG
Bei Verwendung der Führungsrolle die Schraube in die der Neigeseite entgegengesetzten Seite stellen. (Abb. 12)
7. Im Betrieb anfallender Staub ACHTUNG
Damit es nicht zu Unfällen kommt, schalten Sie den
Strom ab und ziehen den Netzstecker, wenn Sie das Gerät nicht verwenden.
Eine Anleitung zur Verwendung des Staubsammlers
zum Absaugen von Sägespänen und Staub finden Sie in der Bedienungsanleitung zum Staubsammler.
Tabelle 1 Liste der geeigneten Sägeblätter
Zu schneidendes
Material
Schnittholz
Einseblech Flußstahlblech Nr.6 Nichteisenmetalle Aluminium, Kupfer, Messing Nr.6
Kunststoffe
Holzfasermaterial
Sonstige
Allgemeines Schnittholz
Furnierplatten Nr.3 oder Nr.6
Phenolharz, Melaminharz usw.
Vinylchlorid, Acrylharz, usw.
Geschäumtes Styrol, usw Nr.2 Pappe, Wellpappe Nr.2 Hartfaserplatte Nr.5 oder Nr.6 Faserplatte Nr.6 Hartgummi Nr.2 Schiefer Nr.5
Materialqualität Blatt-Nr.
Im Betrieb anfallender Staub kann gesundheitsschädlich sein. Wir empfehlen Folgendes.
a) Tragen Sie eine Staubschutzmaske b) Nutzen Sie eine externe Staubabsaugvorrichtung
Wenn Sie den externen Staubsammler verwenden, stecken Sie das Gummi-Adapterstück (Staubsammlerzubehör) auf das Schlauchende des externen Staubsammlers. Stecken Sie anschließend das andere Ende des Gummi-Adapterstücks auf den Schlauchanschluss am hinteren Ende der Stichsäge. (siehe Abb. 13)
AUSWAHL DER SÄGEBLÄTTER
1. Standardmaßiges Zubehör
Für maximale Leistung und beste Ergebnisse ist es sehr wichtig, das richtige Sägeblatt auszuwählen, das am besten für die Art und Dicke des zu schneidenden Materials geeignet ist. Als Standardzubehör wird ein Sägeblattyp geliefert. Die Nummer des Sägeblattes ist in der Nähe der Halterung jedes Sägeblattes eingraviert. Das geeignete Sägeblatt wird anhand von Tabelle 1 ausgewählt.
Nr.1 oder Nr.31 (Dicke Platte) oder Nr.41 (Dicke Platte) oder Nr.2 (Dünne Platte)
Nr.4 (Dicke Platte) oder Nr.6 (Dünnen Platte)
Nr.2 (Dicke Platte), Nr.4 (Dicke Platte) oder Nr.6 (Dünnen Platte)
2. Verwendbare kommerzielle Sägeblätter (Abb. 14)
Diese Maschine ist für die meisten auf dem Markt erhältlichen Sägeblätter geeignet. Wie in Abb. 14 gezeigt, unterliegen die Sägeblattabmessungen den folgenden Beschränkungen:
Dicke : L2 .......Weniger als 1,6mm
Breite : L3 ....... 6,3mm
ANMERKUNG
Beim Sägen von dicken Materialien nur echte HITACHI­Sägeblätter mit einer Neigung wie in Abb. 4-A oder B gezeigt verwenden.
L4 .......8mm
L5 .......7mm
WARTUNG UND INSPEKTION
1. Inspektion des Sägeblattes
Die Weiterverwendung eines stumpfen oder beschädigten Sägeblattes führt zu verminderter Schnittleistung und kann eine Überbelastung des Motors hervorrufen. Das Sägeblatt wird durch ein neues ersetzt, wenn übermäßige Abnutzung festgestellt wird.
2. Inspektion der Befestigungsschraube
Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, ob sie gut angezogen sind.
12
Deutsch
Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.
3. Wartung des Motors
Die Motorwicklung ist das “Herz” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.
4. Auswechseln des Netzkabels
Wenn das Netzkabel des Werkzeugs beschädigt wird, muss das Werkzeug zum Auswechseln des Netzkabels an ein von Hitachi autorisiertes Wartungszentrum zurückgegeben werden.
5. Instandhaltung
Im Falle eines Versagens eine autorisierte Wartungswerkstatt zu Rate ziehen.
6. Liste der Wartungsteile ACHTUNG
Reparatur, Modifikation und Inspektion von Hitachi­Elektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.
MODIFIKATIONEN
Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden.
ANMERKUNG
Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen.
Information über Betriebslärm und Vibration
Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.
[CJ65V3] Gemessener A-gewichteter Schallpegel: 96 dB (A) Gemessener A-gewichteter Schalldruck: 85 dB (A) Messunsicherheit KpA: 3 dB (A)
Bei der Arbeit immer einen Ohrenschutz tragen.
Der typische gewogene quadratische Mittelwert für die Beschleunigung ist 7,6 m/s2.
13
∂ППЛУИО¿
°∂¡π∫Õ ª∂∆ƒ∞ ∞™º∞§∂π∞™
¶ƒ√™√Ã∏! ¢È·‚¿ÛÙ fiϘ ÙȘ Ô‰ËÁ›Â˜
Αν δεν τηρηθούν λεσ οι οδηγίεσ που αναφέρονται παρακάτω, ενδέχεται να προκληθεί ηλεκτροπληξία, πυρκαγιά ή/και σοβαρσ τραυµατισµσ. Ο ροσ “ηλεκτρικ εργαλείο” σε λεσ τισ προειδοποιήσεισ που αναφέρονται παρακάτω αναφέρεται στο ηλεκτρικ εργαλείο που λειτουργεί µε το ρεύµα του ηλεκτρικού δικτύου (µε καλώδιο) ή στο ηλεκτρικ εργαλείο που λειτουργεί µε µπαταρία (χωρίσ καλώδιο).
ºÀ§∞•∆∂ ∞À∆∂™ ∆π™ √¢∏°π∂™
1) ÃÒÚÔ˜ ÂÚÁ·Û›·˜ a) ¢È·ÙËÚ›Ù ÙÔ ¯ÒÚÔ ÂÚÁ·Û›·˜ ηı·Úfi Î·È Î·Ï¿
ʈÙÈṲ̂ÓÔ.
Οι ακατάστατοι και οι σκοτεινοί χώροι έχουν την τάση να προκαλούν ατυχήµατα.
b) ªЛ ¯ЪЛЫИМФФИВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫВ
ВОЪЛОЩИО¤˜ ·ЩМfiЫК·ИЪВ˜, fiˆ˜ fiЩ·У В›У·И ·ЪfiУЩ· В‡КПВОЩ· ˘БЪ¿, ·¤ЪИ· ‹ ЫОfiУЛ.
Τα ηλεκτρικά εργαλεία δηµιουργούν σπινθήρεσ οι οποίοι ενδέχεται να προκαλέσουν την ανάφλεξη αυτών των υλικών.
c) ∫Ú·Ù‹ÛÙ ٷ ·È‰È¿ Î·È ÙÔ˘˜ ·Ú¢ÚÈÛÎfiÌÂÓÔ˘˜
М·ОЪИ¿ fiЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОfi ВЪБ·ПВ›Ф.
Αν αποσπαστεί η προσοχή σασ, υπάρχει κίνδυνοσ να χάσετε τον έλεγχο.
2) ∏ПВОЩЪИО‹ ·ЫК¿ПВИ· a) ∆· КИ˜ ЩˆУ ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ Ъ¤ВИ У· В›У·И
О·Щ¿ППЛП· БИ· ЩИ˜ Ъ›˙В˜. ªЛУ ЩЪФФФИ‹ЫВЩВ ФЩ¤ ЩФ КИ˜ МВ ФФИФУ‰‹ФЩВ ЩЪfiФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ КИ˜ ЪФЫ·ЪМФБ‹˜ МВ БВИˆМ¤У· ЛПВОЩЪИО¿ ВЪБ·ПВ›·.
Τα µη τροποποιηµένα φισ και οι κατάλληλεσ πρίζεσ µειώνουν τον κίνδυνο ηλεκτροπληξίασ.
b) ∞ÔʇÁÂÙ ÙË ÛˆÌ·ÙÈ΋ Â·Ê‹ Ì ÁÂȈ̤Ó˜
ВИК¿УВИВ˜ fiˆ˜ ЫˆП‹УВ˜, ıВЪМ¿ЫЩЪВ˜, М·БВИЪИО¤˜ Ы˘ЫОВ˘¤˜ О·И „˘БВ›·.
Υπάρχει αυξηµένοσ κίνδυνοσ ηλεκτροπληξίασ ταν το σώµα σασ είναι γειωµένο.
c) ªЛУ ВОı¤ЩВЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫЩЛ ‚ЪФ¯‹ ‹
ÛÂ Û˘Óı‹Î˜ ˘ÁÚ·Û›·˜.
Το νερ που εισέρχεται σε ένα ηλεκτρικ εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίασ.
d) ªËÓ ·ÛΛ٠‰‡Ó·ÌË ÛÙÔ Î·ÏÒ‰ÈÔ. ªË
¯ЪЛЫИМФФИВ›ЩВ ФЩ¤ ЩФ О·ПТ‰ИФ БИ· У· МВЩ·К¤ЪВЩВ, У· ЩЪ·‚‹НВЩВ ‹ У· ‚Б¿ПВЩВ ·fi ЩЛУ Ъ›˙· ЩФ ЛПВОЩЪИОfi ВЪБ·ПВ›Ф. ∫Ъ·Щ‹ЫЩВ ЩФ О·ПТ‰ИФ М·ОЪИ¿ ·fi ıВЪМfiЩЛЩ·, П¿‰И, ОФКЩВЪ¤˜ БˆУ›В˜ О·И ОИУФ‡МВУ· М¤ЪЛ.
Τα κατεστραµµένα ή µπερδεµένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίασ.
e) ŸЩ·У ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ЫВ ВНˆЩВЪИОfi
¯ТЪФ, ¯ЪЛЫИМФФИ‹ЫЩВ О·ПТ‰ИФ ЪФ¤ОЩ·ЫЛ˜ Ф˘ ЪФФЪ›˙ВЩ·И БИ· ¯Ъ‹ЫЛ ЫВ ВНˆЩВЪИОfi ¯ТЪФ.
Η χρήση ενσ καλωδίου κατάλληλου για εξωτερικ χώρο µειώνει τον κίνδυνο ηλεκτροπληξίασ.
3) ¶ЪФЫˆИО‹ ·ЫК¿ПВИ· a) ¡· В›ЫЩВ ЫВ ВЩФИМfiЩЛЩ·, У· ‚П¤ВЩВ ·˘Щfi Ф˘ О¿УВЩВ
О·И У· ¯ЪЛЫИМФФИВ›ЩВ ЩЛУ ОФИУ‹ ПФБИО‹ fiЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОfi ВЪБ·ПВ›Ф. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· fiЩ·У В›ЫЩВ ОФ˘Ъ·ЫМ¤УФИ ‹ ˘fi ЩЛУ В‹ЪВИ· У·ЪОˆЩИОТУ Ф˘ЫИТУ, ФИУФУВ‡М·ЩФ˜ ‹ К·ЪМ¿ОˆУ.
Μια στιγµή απροσεξίασ κατά τη χρήση ενσ ηλεκτρικού εργαλείου µπορεί να προκαλέσει σοβαρ προσωπικ τραυµατισµ.
b) ГЪЛЫИМФФИВ›ЩВ ВНФПИЫМfi ·ЫК·ПВ›·˜, ¡· КФЪ¿ЩВ
¿УЩФЩВ ЪФЫЩ·ЩВ˘ЩИО¿ Б˘·ПИ¿ БИ· Щ· М¿ЩИ·.
Εξοπλισµσ ασφαλείασ πωσ µάσκα για τη σκνη, αντιολισθητικά υποδήµατα, σκληρ κάλυµµα κεφαλήσ ή προστατευτικά ακοήσ που χρησιµοποιούνται στισ αντίστοιχεσ συνθήκεσ µειώνουν τισ πιθαντητεσ τραυµατισµού.
c) ¡· ·ФКВ‡БВЩВ ЩЛУ О·Щ¿ П¿ıФ˜ ¤У·ЪНЛ ПВИЩФ˘ЪБ›·˜.
¡· ‚В‚·ИТУВЫЩВ fiЩИ Ф ‰И·ОfiЩЛ˜ В›У·И ЫЩЛУ ОПВИЫЩ‹ ı¤ЫЛ (off) ЪИУ ЩФФıВЩ‹ЫВЩВ ЩФ КИ˜ ЫЩЛУ Ъ›˙·.
Η µεταφορά ηλεκτρικών εργαλείων µε το δάχτυλο στο διακπτη λειτουργίασ ή η σύνδεση ηλεκτρικών εργαλείων στο ρεύµα µε το διακπτη ανοιχτ αυξάνει τισ πιθαντητεσ ατυχήµατοσ.
d) ¡· ·Ê·ÈÚ›ÙÂ Ù˘¯fiÓ ÎÏÂȉȿ Ú˘ıÌÈ˙fiÌÂÓÔ˘
·УФ›БМ·ЩФ˜ ‹ Щ· ·П¿ ОПВИ‰И¿ ЪИУ ı¤ЫВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩФ ЛПВОЩЪИОfi ВЪБ·ПВ›Ф.
Ένα απλ κλειδί ή ένα κλειδί ρυθµιζµενου ανοίγµατοσ που είναι προσαρτηµένο σε περιστρεφµενο εξάρτηµα του ηλεκτρικού εργαλείου µπορεί να προκαλέσει προσωπικ τραυµατισµ.
e) ªЛУ ЩВУЩТУВЫЩВ. ¡· ‰И·ЩЛЪВ›ЩВ ¿УЩФЩВ ЩФ
О·Щ¿ППЛПФ ¿ЩЛМ· О·И ЩЛУ ИЫФЪЪФ›· Ы·˜.
Με αυτν τον τρπο µπορείτε να ελέγχετε καλύτερα το ηλεκτρικ εργαλείο σε µη αναµενµενεσ καταστάσεισ.
f) ¡· ›ÛÙ ÓÙ˘Ì¤ÓÔÈ Î·Ù¿ÏÏËÏ·. ªË ÊÔÚ¿Ù ʷډȿ
ÚÔ‡¯· ‹ ÎÔÛÌ‹Ì·Ù·. ¡· Îڷٿ٠ٷ Ì·ÏÏÈ¿ Û·˜, Ù· ÚÔ‡¯· Û·˜ Î·È Ù· Á¿ÓÙÈ· Û·˜ Ì·ÎÚÈ¿ ·fi ÎÈÓÔ‡ÌÂÓ· ̤ÚË.
Τα φαρδιά ρούχα, τα κοσµήµατα και τα µακριά µαλλιά µπορεί να πιαστούν σε κινούµενα µέρη.
g) ∞Ó ·Ú¤¯ÔÓÙ·È ÂÍ·ÚÙ‹Ì·Ù· ÁÈ· ÙË Û‡Ó‰ÂÛË
Ы˘ЫОВ˘ТУ ВН·БˆБ‹˜ О·И Ы˘ППФБ‹˜ ЫОfiУЛ˜, У· ‚В‚·ИТУВЫЩВ fiЩИ В›У·И Ы˘У‰В‰ВМ¤У· О·И ¯ЪЛЫИМФФИФ‡УЩ·И МВ ЩФ ЫˆЫЩfi ЩЪfiФ.
Η χρήση αυτών των συσκευών µπορεί να µειώσει τουσ κινδύνουσ που σχετίζονται µε τη σκνη.
4) ГЪ‹ЫЛ О·И КЪФУЩ›‰· ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ a) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ ЛПВОЩЪИОfi ВЪБ·ПВ›Ф. ¡·
¯ЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОfi ВЪБ·ПВ›Ф Ф˘ В›У·И О·Щ¿ППЛПФ БИ· ЩФ В›‰Ф˜ ЩЛ˜ ВЪБ·Ы›·˜ Ф˘ ВОЩВПВ›ЩВ.
Το κατάλληλο ηλεκτρικ εργαλείο θα εκτελέσει την εργασία καλύτερα και µε µεγαλύτερη ασφάλεια µε τον τρπο που σχεδιάστηκε.
b) ªЛ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ЛПВОЩЪИОfi ВЪБ·ПВ›Ф ·У Ф
‰И·ОfiЩЛ˜ ПВИЩФ˘ЪБ›·˜ ‰ВУ ·УФ›БВИ О·И ‰ВУ ОПВ›УВИ.
Ένα ηλεκτρικ εργαλείο που δεν ελέγχεται απ το διακπτη λειτουργίασ είναι επικίνδυνο και πρέπει να επισκευαστεί.
c) µÁ¿ÏÙ ÙÔ ÊȘ ·fi ÙËÓ Ú›˙· ÚÈÓ Î¿ÓÂÙÂ
ÔÔÈÂÛ‰‹ÔÙ ڢıÌ›ÛÂȘ, ·ÏÏ¿ÍÂÙ ÂÍ·ÚÙ‹Ì·Ù· ‹
·ФıЛОВ‡ЫВЩВ ЩФ ЛПВОЩЪИОfi ВЪБ·ПВ›Ф.
Αυτά τα προληπτικά µέτρα ασφαλείασ µειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικ εργαλείο κατά λάθοσ.
d) ∞ФıЛОВ‡ВЩВ Щ· ВЪБ·ПВ›· Ф˘ ‰ВУ ¯ЪЛЫИМФФИВ›ЩВ
М·ОЪИ¿ ·fi ·И‰И¿ О·И МЛУ ·К‹УВЩВ Щ· ¿ЩФМ· Ф˘ ‰ВУ В›У·И ВНФИОВИˆМ¤У· МВ ЩФ ЛПВОЩЪИОfi ВЪБ·ПВ›Ф ‹ МВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ У· ¯ЪЛЫИМФФИФ‡У ЩФ ЛПВОЩЪИОfi ВЪБ·ПВ›Ф.
Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια µη εκπαιδευµένων ατµων.
14
Loading...
+ 35 hidden pages
