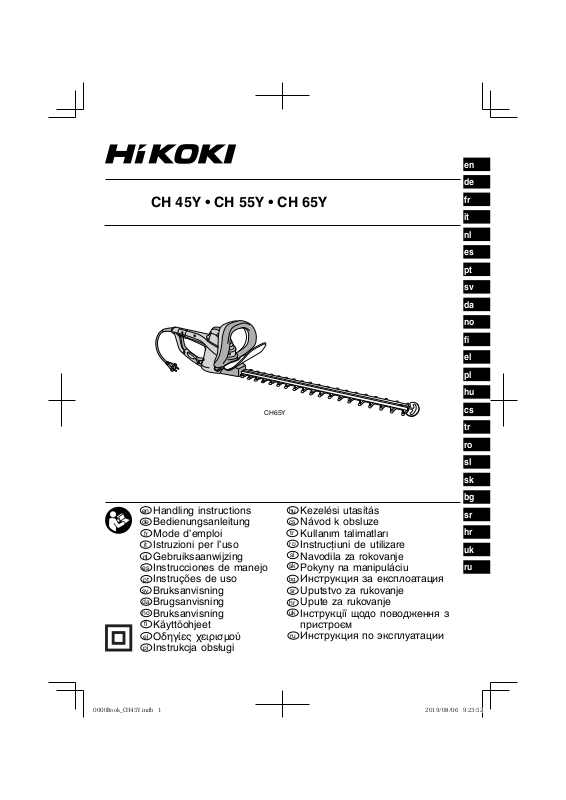

CH 45Y • CH 55Y • CH 65Y
CH65Y
fr
it
nl
es
pt
sv
da
no
fi
el
pl
hu
cs
tr
ro
sl
sk
bg
en
Handling instructions
de
Bedienungsanleitung
fr
Mode d’emploi
it
Istruzioni per l’uso
nl
Gebruiksaanwijzing
es
Instrucciones de manejo
pt
Instruções de uso
sv
Bruksanvisning
da
Brugsanvisning
no
Bruksanvisning
fi
Käyttöohjeet
el
Οδηγίες χειρισμού
pl
Instrukcja obsługi
0000BookCH45Y.indb10000BookCH45Y.indb1 2019/08/069:23:522019/08/069:23:52
hu
Kezelési utasítás
cs
Návod k obsluze
tr
Kullanım talimatları
ro
Instrucţiuni de utilizare
sl
Navodila za rokovanje
sk
Pokyny na manipuláciu
bg
Инструкция за експлоатация
sr
Uputstvo za rukovanje
hr
Upute za rukovanje
uk
Iнструкції щодо поводження з
пристроєм
ru
Инструкция по эксплуатации
sr
hr
uk
ru
Page 2
1
2
1
23
3
9
7
4
7
5
6
!
8
0
4
11
12
3
+ 12 =
+ 11 =
4
12
1
11
+ 12 =
12
+ 11 =
3
12
11
2
0000BookCH45Y.indb20000BookCH45Y.indb2 2019/08/069:23:532019/08/069:23:53
11
Page 3
5
3
11
12
11
=
=
12
4
11
=
12
=
1
3
12
11
3
0000BookCH45Y.indb30000BookCH45Y.indb3 2019/08/069:23:542019/08/069:23:54
Page 4
V
L
P
n
φ
max
kg
CH45Y CH55Y CH65Y
V
mm
W
-1
min
0
(/min)
mm
kg
450 550 650
3,9 4,1 4,2
(230 V, 240 V)
560
1550
20
4
0000BookCH45Y.indb40000BookCH45Y.indb4 2019/08/069:23:552019/08/069:23:55
Page 5
(Original instructions)
GENERAL POWER TOOL SAFETY
WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result in
electric shock, fi re and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless)
power tool.
1) Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
fl ammable liquids, gases or dust.
Power tools create sparks which may ignite the dust
or fumes.
c) Keep children and bystanders away while
operating a power tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools.
Unmodifi ed plugs and matching outlets will reduce
risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators.
There is an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions.
Water entering a power tool will increase the risk of
electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts.
Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces the
risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply.
Use of an RCD reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired
or under the infl uence of drugs, alcohol or
medication.
A moment of inattention while operating power tools
may result in serious personal injury.
b) Use personal protective equipment. Always
wear eye protection.
Protective equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the off position before connecting to
power source and/or battery pack, picking up or
carrying the tool.
English
Carrying power tools with your fi nger on the switch
or energising power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on.
A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times.
This enables better control of the power tool in
unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts.
Loose clothes, jewellery or long hair can be caught in
moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application.
The correct power tool will do the job better and safer
at the rate for which it was designed.
b) Do not use the power tool if the switch does not
turn it on and off .
Any power tool that cannot be controlled with the
switch is dangerous and must be repaired.
c) Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools.
Such preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may aff ect the
power toolʼs operation.
If damaged, have the power tool repaired before
use.
Many accidents are caused by poorly maintained
power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions and
the work to be performed.
Use of the power tool for operations diff erent from
those intended could result in a hazardous situation.
5) Service
a) Have your power tool serviced by a qualifi ed
repair person using only identical replacement
parts.
This will ensure that the safety of the power tool is
maintained.
PRECAUTION
Keep children and infi rm persons away.
When not in use, tools should be stored out of reach of
children and infi rm persons.
5
0000BookCH45Y.indb50000BookCH45Y.indb5 2019/08/069:23:552019/08/069:23:55
Page 6
English
HEDGE TRIMMER SAFETY
WARNINGS
○ Keep all parts of the body away from the cutter
blade. Do not remove cut material or hold material
to be cut when blades are moving. Make sure the
switch is off when clearing jammed material. A
moment of inattention while operating the hedge trimmer
may result in serious personal injury.
○ Carry the hedge trimmer by the handle with the
cutter blade stopped. When transporting or storing
the hedge trimmer always fi t the cutting device
cover.
Proper handling of the hedge trimmer will reduce
possible personal injury from the cutter blades.
○ Hold power tool by insulated gripping surfaces
only, because the cutter blade may contact hidden
wiring or its own cord.
Cutter blades contacting a "live" wire may make exposed
metal parts of the power tool "live" and could give the
operator an electric shock.
○ Keep cable away from cutting area. During operation
the cable may be hidden in shrubs and can be
accidentally cut by the blade.
ADDITIONAL SAFETY WARNINGS
1. Use the electrical voltage listed on the name plate for the
power source.
The use of a voltage that exceeds this may result in injury.
2. To prevent accidents, the plug is disconnected from
the receptacle before any adjustments, conversions or
servicing are performed.
3. Checking the extension cord
When the work area is remote from the power source,
use an extension cord of suffi cient thickness and rated
capacity.
The extension cord should be kept as short as practicable.
4. This tool is provided with brake. Before using, check to
ensure brake is engaged.
The cutting blades come to a standstill within 0.05
seconds.
Have the machine repaired if braking time is clearly
lengthened.
The noise that sometimes occurs during a machine
Quick stop is design-related and has no infl uence on
operation and service life.
5. To prevent accidents, make sure there are no people in
the work area.
6. Before starting work make sure there are no power
cables and foreign objects in the work area. The blade
could come into contact with the power cable causing
electric shock, ground faults and other accidents.
7. Be sure to turn the tool off and the plug is disconnected
from the receptacle before attaching and removing the
blade case.
To prevent injury, take care when placing the blade in the
blade case.
8. Use protective goggles during work to prevent injury
from twigs and wood chips.
9. Hold the tool fi rmly with both hands during use to prevent
injury.
10. Keep your hands and all parts of the body away from the
blade to prevent contact that could lead to injury.
11. Make sure the blade and all accessories are properly
installed. Improper installation could cause the blade or
accessories to come loose resulting in an injury.
12. Make sure the blade is not cracked, deformed or
excessively worn before starting work. Do not use a
blade in this condition as it could break and cause injury.
13. Do not use the tool to cut wire, metal plates or other hard
objects. The tool could be damaged and cause injury.
14. If the tool does not work normally and is producing
strange noise, turn it off immediately and have it
inspected and repaired.
15. If the tool falls or strikes against an object, check
the blade and the body for damage, cracking and
deformation. Use of a damaged, deformed or cracked
blade could result in injury.
16. Do not disassemble the blade. This may result in injury.
17. This product generates vibration during operation. This
makes long continuous work physically strenuous so
avoid a poor work posture and be sure to take frequent
rests. Also during short work periods, stop work
immediately to take a rest when your fi ngers, hands,
arms or shoulders become tired.
18. Use gloves, or cloth to protect your hands when handling
the blade. Careless handling may lead to injury.
19. Do not expose the blade to excessive pressure during
cutting as the blade could be damaged.
20. The blade is extremely hot after cutting. Do not touch it to
prevent burn injuries.
21. When working in high places, make sure that no one
is standing below. They could be injured should you
accidentally drop the tool or other object.
22. To prevent unforeseen accidents, never leave the tool
running unattended on a stand or on the fl oor.
23. Do not expose the tool to insecticide and other
chemicals. Such chemicals could cause cracking and
other damage.
24. Do not secure the front switch, trigger switch or rear
switch pulled.
If you pull it by mistake, the unit may work suddenly,
causing injury.
25. RCD
The use of a residual current device with a rated residual
current of 30 mA or less at all times is recommended.
CAUTION
○ Use a pair of pruning shears to cut thick branches
before using the hedge trimmer.
Do not force the tool to prevent it from breaking.
○ Stop the tool immediately if the blade stalls against a
too heavy branch. Do not allow the motor to seize up as
it could damage the motor.
○ Use a sturdy ladder or step ladder when cutting tall
garden trees.
○ Use only for cutting shrub.
○ Do not use the tool for work that exceeds its capacity.
Such operation could cause the motor to lock up or slow
down and will damage it.
NOTE
○ Lubricate (using sewing machine oil, mineral oil, etc.)
the blade before starting and then every hour. Use an
adequate amount of oil and wipe away excess oil.
○ During work (for example, when taking rests) do not
leave the tool in a place exposed to direct sunlight or
high temperature. This will prevent proper cooling and
could result in damage.
○ Do not use the tool for cutting the lawn or weeds. Grass
or weeds could stick to the blade.
○
Cut thick branches by gently pressing the blades against
the branch.
6
0000BookCH45Y.indb60000BookCH45Y.indb6 2019/08/069:23:552019/08/069:23:55
Page 7
English
SYMBOLS
WARNING
The following show symbols used for the machine.
Be sure that you understand their meaning before
use.
CH45Y/CH55Y/CH65Y: Hedge Trimmer
WARNING
– To reduce the risk of injury, user must read
instruction manual.
Remove plug from the mains immediately if
cable is damaged or cut.
Do not expose to rain.
Clutch system:
Protects blades and gears when debris or large
branches stop the blades
Only for EU countries
Do not dispose of electric tools together with
household waste material!
In observance of European Directive
2012/19/EU on waste electrical and electronic
equipment and its implementation in
accordance with national law, electric tools
that have reached the end of their life must
be collected separately and returned to an
environmentally compatible recycling facility.
Rated voltage
Ensure that the power source to be utilized
V
conforms to the power requirements specifi ed
on the product nameplate.
Blade size
L
Power Input
P
No-load speed
n
0
φ
Maximum cutting branch diameter
max
Weight
kg
(According to EPTA-Procedure 01/2003)
Guaranteed Sound power level
11
Operating procedure
12
Switching ON
Switching OFF
Disconnect mains plug from electrical outlet
WARNING
Class II tool
STANDARD ACCESSORIES
In addition to the main unit, the package contains the
accessories listed in the table below.
○ Blade case ....................................................................1
Standard accessories are subject to change without notice.
APPLICATIONS
○ Fine trimming hedges
○ Trimming and pruning garden trees
SPECIFICATIONS
The specifi cations of this machine are listed in the Table on
page 4.
NOTE
Due to HiKOKI’s continuing program of research and
development, the specifi cations herein are subject to
change without prior notice.
NAMES OF PARTS (Fig. 1 – Fig. 5)
Rear switch
1
Rear handle
2
Trigger switch
3
Front switch
4
Front handle
5
Protector
6
Blade case
7
Blade
8
Name plate
9
Cord holder
0
Extension cord
!
(sold separately)
MOUNTING AND OPERATION
Action Figure Page
Removing and inserting the blade
case
Attaching an extension cord 3 2
Switch ON 4 2
Switch OFF 5 3
Selecting accessories ― 128
22
MAINTENANCE AND INSPECTION
WARNING
○ Be sure to turn the tool off and the plug is disconnected
from the receptacle before making inspections or
carrying out maintenance.
○ Do not disassemble to blade. Failure to heed this
warning may result in injury.
○ Use gloves, or cloth to protect your hands when handling
the blade. Failure to heed this warning may result in
injury.
1. Cleaning and lubricating the cutting blade
After use, remove contamination, remains of blades etc.
(e.g. with a brush or cloth)
And then, carefully lubricate the blade with oil for
rust-proofi ng. When lubricate the blade, always use
genuine HiKOKI oil (code No. 371303) or spray (code
No. 371304) with the number specifi ed in the selecting
accessories.
7
0000BookCH45Y.indb70000BookCH45Y.indb7 2019/08/069:23:552019/08/069:23:55
Page 8
English
2. Replacing the blade
For your continued safety, blade inspection and
replacement on this tool should ONLY be performed by
a HiKOKI AUTHORIZED SERVICE CENTER.
3. Inspecting the mounting screws
Regularly inspect all mounting screws and ensure that
they are properly tightened. Should any of the screws be
loose, retighten them immediately. Failure to do so could
result in serious hazard.
4. Replacing supply cord
If the replacement of the supply cord is necessary, it
has to be done by HiKOKI Authorized Service Center to
avoid a safety hazard.
5. Maintenance of the motor
The motor unit winding is the very “heart” of the power
tool. Exercise due care to ensure the winding does not
become damaged and/or wet with oil or water.
6. Cleaning on the outside
When the hedge trimmer is stained, wipe with a soft dry
cloth or a cloth moistened with soapy water. Do not use
chloric solvents, gasoline or paint thinner, for they melt
plastics.
7. Transport of the tool
Attach the blade case to the blade before carrying this
tool.
If you carry it without the blade case, the blade may
come in contact with your body, causing injury.
8. Storage
Store the hedge trimmer in a place out of reach of
children.
CAUTION
In the operation and maintenance of power tools, the
safety regulations and standards prescribed in each
country must be observed.
TROUBLESHOOTING
Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your
dealer or the HiKOKI Authorized Service Center.
Symptom Possible cause Remedy
Does not operate. The power plug is not plugged into the
The tool does not trim well. The blade has become dull. Use a brush or cloth to remove sap.
power socket.
Foreign matter is lodged in the blade. When there is foreign matter in the blade,
The blade stopped because it was used
to cut a branch whose width exceeded the
blade’s cutting capacity.
NOTE
Work that will repeatedly cause the
blade to stop will eventually damage
the motor.
Plug the power cord into the power
socket.
disconnect the plug from receptacle
and use a pair of tongs or similar tool to
remove it.
Take great care since the tool may start
operating when the foreign matter has
been removed.
Sap or rust may also prevent the blade
from operating. Use a wire brush or similar
tool to remove sap or rust.
If cleaning the blade does not improve
its cutting ability, contact the HiKOKI
AUTHORIZED SERVICE CENTER to
have the blade replaced.
Some garden trees have wood that is very
hard and may be beyond the capacity of
the tool even if it is of a width that is within
normal capacity. Use a pair of pruning
shear to remove thick branches before
starting work.
An oblique cut may also exceed the
capacity of the tool since the length of
the cut increases. Be sure to trim thick
branches at right angles.
8
0000BookCH45Y.indb80000BookCH45Y.indb8 2019/08/069:23:552019/08/069:23:55
Page 9
GUARANTEE
We guarantee HiKOKI Power Tools in accordance with
statutory/country specifi c regulation. This guarantee does
not cover defects or damage due to misuse, abuse, or
normal wear and tear. In case of complaint, please send
the Power Tool, undismantled, with the GUARANTEE
CERTIFICATE found at the end of this Handling instruction,
to a HiKOKI Authorized Service Center.
Information concerning airborne noise and vibration
The measured values were determined according to
EN60745 and declared in accordance with ISO 4871.
Measured A-weighted sound power level: 95 dB (A)
Measured A-weighted sound pressure level: 84 dB (A)
Uncertainty K: 3 dB (A).
Wear hearing protection.
Vibration total values (triax vector sum) determined
according to EN60745.
No load:
= 3.5 m/s
a
h
The declared vibration total value has been measured in
accordance with a standard test method and may be used
for comparing one tool with another.
It may also be used in a preliminary assessment of exposure.
WARNING
○ The vibration emission during actual use of the power
○ Identify safety measures to protect the operator that
2
, Uncertainty K = 1.5 m/s
tool can diff er from the declared total value depending in
the ways in which the tool is used.
are based on an estimation of exposure in the actual
conditions of use (taking account of all parts of the
operating cycle such as the times when the tool is
switched off and when it is running idle in addition to the
trigger time).
2
English
NOTE
Due to HiKOKI’s continuing program of research and
development, the specifi cations herein are subject to
change without prior notice.
9
0000BookCH45Y.indb90000BookCH45Y.indb9 2019/08/069:23:552019/08/069:23:55
Page 10
Deutsch
(Übersetzung der Original-Gebrauchsanweisung)
ALLGEMEINE
SICHERHEITSHINWEISE FÜR
ELEKTROGERÄTE
WARNUNG
Lesen Sie sämtliche Sicherheitshinweise und
Anweisungen durch.
Wenn die Warnungen und Anweisungen nicht befolgt
werden, kann es zu Stromschlag, Brand und/oder
ernsthaften Verletzungen kommen.
Bitte bewahren Sie alle Warnhinweise und
Anweisungen zum späteren Nachschlagen auf.
Der Begriff „Elektrowerkzeug“ bezieht sich in den
Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).
1) Sicherheit im Arbeitsbereich
a) Halten Sie den Arbeitsbereich sauber und gut
beleuchtet.
Zugestellte oder dunkle Bereiche ziehen Unfälle
förmlich an.
b) Verwenden Sie keine Elektrowerkzeuge
in explosionsfähiger Atmosphäre, z.B. bei
Vorhandensein von brennbaren Flüssigkeiten,
Gasen oder Staub.
Bei der Arbeit mit Elektrowerkzeugen kann es zu
Funkenbildung kommen, wodurch sich Stäube oder
Dämpfe entzünden können.
c) Halten Sie Kinder und Umstehende fern,
während Sie ein Elektrowerkzeug bedienen.
Wenn Sie abgelenkt werden, können Sie die
Kontrolle über das Werkzeug verlieren.
2) Elektrische Sicherheit
a) Der Stecker des Elektrowerkzeugs muss zur
Steckdose passen.
Nehmen Sie niemals irgendwelche Änderungen
am Anschlussstecker vor.
Verwenden Sie bei Elektrowerkzeugen
mit Schutzkontakt (geerdet) niemals
Adapterstecker.
Stecker im Originalzustand und passende
Steckdosen reduzieren das Stromschlagrisiko.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberfl ächen wie Rohren, Heizkörpern, Herden
und Kühlschränken.
Bei Körperkontakt mit geerdeten Gegenständen
besteht ein erhöhtes Stromschlagrisiko.
c) Setzen Sie Elektrowerkzeuge niemals Regen
oder Feuchtigkeit aus.
Wenn Flüssigkeiten in ein Elektrowerkzeug
eindringen, erhöht sich das Stromschlagrisiko.
d) Verwenden Sie das Anschlusskabel nicht
missbräuchlich. Tragen Sie das Elektrowerkzeug
niemals am Stromkabel, ziehen Sie es nicht
damit heran und ziehen Sie den Stecker nicht an
der Anschlussschnur aus der Steckdose.
Halten Sie die Anschlussschnur von
Hitzequellen, Öl, scharfen Kanten und
beweglichen Teilen fern.
Beschädigte oder verdrehte Anschlussschnüre
erhöhen das Stromschlagrisiko.
e) Verwenden Sie, wenn Sie ein Elektrowerkzeug
im Freien benutzen, ein für den Außeneinsatz
geeignetes Verlängerungskabel.
Ein für den Außeneinsatz geeignetes Kabel
vermindert das Stromschlagrisiko.
10
f) Falls sich der Betrieb des Elektrowerkzeugs
in feuchter Umgebung nicht vermeiden lässt,
verwenden Sie eine Stromversorgung mit
Fehlerstromschutzeinrichtung (Residual
Current Device, RCD).
Durch den Einsatz einer
Fehlerstromschutzeinrichtung wird das Risiko eines
elektrischen Schlages reduziert.
3) Persönliche Sicherheit
a) Bleiben Sie wachsam, achten Sie auf das, was
Sie tun, und setzen Sie Ihren Verstand ein, wenn
Sie mit Elektrowerkzeugen arbeiten.
Benutzen Sie keine Elektrowerkzeuge, wenn
Sie müde sind oder unter Einfl uss von Drogen,
Alkohol oder Medikamenten stehen.
Bei der Arbeit mit Elektrowerkzeugen können bereits
kurze Phasen der Unaufmerksamkeit zu schweren
Verletzungen führen.
b) Benutzen Sie eine persönliche
Schutzausrüstung. Tragen Sie immer einen
Augenschutz.
Schutzausrüstung wie Staubmaske, rutschsichere
Sicherheitsschuhe, Schutzhelm und Gehörschutz
senken das Verletzungsrisiko bei angemessenem
Einsatz.
c) Vermeiden Sie unbeabsichtigtes Einschalten.
Achten Sie darauf, dass sich der Schalter
in der Aus- (Off -) Position befi ndet, ehe Sie
das Gerät mit der Stromversorgung und/
oder Batteriestromversorgung verbinden, es
aufheben oder herumtragen.
Das Herumtragen von Elektrowerkzeugen mit
dem Finger am Schalter oder das Herstellen der
Stromversorgung bei betätigtem Schalter zieht
Unfälle regelrecht an.
d) Entfernen Sie sämtliche Einstellwerkzeuge
(Einstellschlüssel), ehe Sie das Elektrowerkzeug
einschalten.
Ein an einem beweglichen Teil des Elektrowerkzeugs
angebrachter Schlüssel kann zu Verletzungen
führen.
e) Überstrecken Sie sich nicht. Achten Sie jederzeit
darauf, sicher zu stehen und das Gleichgewicht
zu bewahren.
Dadurch haben Sie das Elektrowerkzeug in
unerwarteten Situationen besser im Griff .
f) Tragen Sie entsprechende Kleidung. Tragen
Sie keine lose Kleidung oder Schmuck. Halten
Sie Haar, Kleidung und Handschuhe von
beweglichen Teilen fern.
Lose Kleidung, Schmuck oder langes Haar kann von
beweglichen Teilen erfasst werden.
g) Wenn Geräte zum Anschluss von Staubabsaug-
und -sammelvorrichtungen vorhanden
sind, sorgen Sie dafür, dass diese richtig
angeschlossen und eingesetzt werden.
Durch Entfernen des Staubes können
staubbezogene Gefahren vermindert werden.
4) Einsatz und Pfl ege von Elektrowerkzeugen
a) Überbeanspruchen Sie Elektrowerkzeuge nicht.
Benutzen Sie das richtige Elektrowerkzeug für
Ihren Einsatzzweck.
Das richtige Elektrowerkzeug erledigt seine Arbeit
bei bestimmungsgemäßem Einsatz besser und
sicherer.
b) Benutzen Sie das Elektrowerkzeug nicht, wenn
es sich nicht am Schalter ein- und ausschalten
lässt.
Jedes Elektrowerkzeug, das nicht mit dem Schalter
betätigt werden kann, stellt eine Gefahr dar und
muss repariert werden.
0000BookCH45Y.indb100000BookCH45Y.indb10 2019/08/069:23:562019/08/069:23:56
Page 11
c) Ziehen Sie den Stecker der Stromversorgung
und/oder Batteriestromversorgung
vom Gerät ab, ehe Sie Einstellarbeiten
vornehmen, Zubehörteile tauschen oder das
Elektrowerkzeug verstauen.
Solche präventiven Sicherheitsmaßnahmen
verhindern den unbeabsichtigten Anlauf des
Elektrowerkzeugs und die damit verbundenen
Gefahren.
d) Lagern Sie nicht benutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern, lassen
Sie nicht zu, dass Personen das Elektrowerkzeug
bedienen, die nicht mit dem Elektrowerkzeug
oder diesen Anweisungen vertraut sind.
Elektrowerkzeuge in ungeschulten Händen sind
gefährlich.
e) Halten Sie Elektrowerkzeuge instand. Prüfen
Sie sie auf Fehlausrichtungen, Leichtgängigkeit
beweglicher Teile, Beschädigungen von Teilen
und auf jegliche andere Zustände, die sich auf
den Betrieb des Elektrowerkzeugs auswirken
können.
Lassen Sie das Elektrowerkzeug bei
Beschädigungen reparieren, ehe Sie es
benutzen.
Viele Unfälle mit Elektrowerkzeugen sind auf
schlechte Wartung zurückzuführen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen
Schneiden bleiben weniger häufi g hängen und sind
einfacher zu beherrschen.
g) Benutzen Sie Elektrowerkzeuge, Zubehör,
Werkzeugspitzen und Ähnliches in
Übereinstimmung mit diesen Anweisungen,
beachten Sie dabei die jeweiligen
Arbeitsbedingungen und die Art der
auszuführenden Arbeiten.
Der Gebrauch des Elektrowerkzeugs für andere
als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5) Service
a) Lassen Sie Elektrowerkzeuge durch qualifi zierte
Fachkräfte und nur unter Einsatz passender
Originalersatzteile warten.
Dies sorgt dafür, dass die Sicherheit des
Elektrowerkzeugs nicht beeinträchtigt wird.
VORSICHT
Von Kindern und gebrechlichen Personen fernhalten.
Werkzeuge sollten bei Nichtgebrauch außerhalb der
Reichweite von Kindern und gebrechlichen Personen
aufbewahrt werden.
SICHERHEITSHINWEISE ZUR
HECKENSCHERE
○ Halten Sie alle Körperteile von dem Schneidblatt
fern. Entfernen Sie Schnittgut nicht von den
Klingen und halten Sie kein zu schneidendes
Material daran, während diese in Bewegung sind.
Stellen Sie sicher, dass das Gerät ausgeschaltet ist,
bevor Sie hängen gebliebenes Material entfernen.
Ein Moment der Unachtsamkeit kann bei der Arbeit mit
dem Heckentrimmer zu schweren Verletzungen führen.
○ Tragen Sie den Heckentrimmer mit ausgeschaltetem
Sägeblatt am Griff . Beim Transport oder der
Lagerung des Heckentrimmers sollten Sie immer
die Sägeblattabdeckung verwenden.
Durch die korrekte Handhabung des Heckentrimmers
wird die Gefahr möglicher Verletzungen durch die
Schneidblätter verringert.
Deutsch
○ Halten Sie das Elektrowerkzeug nur an den
isolierten Griff fl ächen fest, weil das Schneidblatt
mit verborgenen Leitungen oder dem eigenen
Kabel in Kontakt kommen könnte.
Wenn Schneidmesser auf einen „stromführenden“
Draht treff en, können die freigelegten Metallteile
das Elektrowerkzeug „unter Strom setzen“ und dem
Bediener einen elektrischen Schlag versetzen.
○ Halten Sie das Kabel vom Schneidbereich fern.
Während des Betriebs ist das Kabel möglicherweise
durch Gebüsch verdeckt und kann versehentlich durch
die Klinge zertrennt werden.
ZUSÄTZLICHE SICHERHEITSHINWEISE
1. Benutzen Sie die Spannung, die auf der Gerätplakette
für die Energiequelle angegeben ist.
Die Benutzung einer höheren Spannung kann zu
Verletzungen führen.
2. Um Unfälle zu vermeiden, muss der Stecker aus der
Steckdose gezogen werden, bevor Einstellungen,
Umbauten oder Wartungsarbeiten durchgeführt werden.
3. Überprüfung des Verlängerungskabels
Wenn der Arbeitsbereich zu weit von der Stromquelle
entfernt ist, benutzen Sie ein Verlängerungskabel
von ausreichender Stärke und Nennkapazität. Das
Verlängerungskabel sollte so kurz wie möglich gehalten
werden.
4. Dieses Gerät ist mit einer Bremse ausgestattet.
Überprüfen Sie vor Gebrauch, ob die Bremse eingelegt
ist.
Die Schneidmesser kommen innerhalb von 0,05
Sekunden zum Stillstand.
Lassen Sie das Gerät reparieren, wenn die Anhaltezeit
deutlich verlängert ist.
Das Geräusch, das manchmal bei einem Schnellstopp
des Geräts auftritt, ist konstruktionsbedingt und hat
keinen Einfl uss auf den Betrieb und die Lebensdauer.
5 Um Unfälle zu vermeiden, stellen Sie sicher, dass sich
keine Personen im Arbeitsbereich befi nden.
6. Überzeugen Sie sich vor Arbeitsbeginn davon,
dass keine Stromleitungen oder Fremdkörper im
Arbeitsbereich sind. Das Schneidblatt könnte mit dem
Stromkabel in Kontakt kommen und einen Stromschlag,
Kurzschluss oder andere Unfälle verursachen.
7. Stellen Sie sicher, dass das Werkzeug ausgeschaltet ist
und der Stecker aus der Steckdose gezogen, bevor Sie
den Messerschutz aufsetzen oder abnehmen.
Gehen Sie beim Einlegen der Klinge in den Klingenkasten
mit äußerster Sorgfalt vor, um Verletzungen zu
vermeiden.
8. Tragen Sie während der Arbeit eine Schutzbrille,
um Verletzungen durch Zweige und Holzabfälle zu
vermeiden.
9. Halten Sie das Gerät während der Benutzung fest in
beiden Händen, um Verletzungen zu vermeiden.
10. Halten Sie Ihre Hände und alle anderen Körperteile von
der Klinge fern, um Kontakt mit dieser und mögliche
Verletzungen zu vermeiden.
11. Stellen Sie sicher, dass die Klinge und alle Zubehörteile
ordnungsgemäß angebracht sind. Unsachgemäße
Anbringung kann zur Lockerung von Klinge oder
Zubehör führen und Verletzungen verursachen.
12. Stellen Sie vor Arbeitsbeginn sicher, dass die Klinge
keine Risse, Verformungen oder übermäßigen
Verschleiß aufweist. Verwenden Sie eine solche Klinge
nicht, da diese brechen und Verletzungen verursachen
könnte.
13. Verwenden Sie das Gerät nicht zum Schneiden von
Draht, Metallplatten oder anderen harten Gegenständen.
Das Gerät könnte beschädigt werden und Verletzungen
verursachen.
11
0000BookCH45Y.indb110000BookCH45Y.indb11 2019/08/069:23:562019/08/069:23:56
Page 12
Deutsch
14. Wenn das Gerät nicht ordnungsgemäß funktioniert und
ungewöhnliche Geräusche produziert, schalten Sie
es unverzüglich ab und lassen Sie es inspizieren und
reparieren.
15. Wenn das Gerät herunterfällt oder einen Schlag
erhält, überprüfen Sie die Klinge und das Gehäuse
auf Beschädigungen, Risse und Verformungen. Die
Verwendung einer beschädigten, deformierten oder
eingerissenen Klinge kann zu Verletzungen führen.
16. Nehmen Sie die Klinge nicht auseinander. Dies kann zu
Verletzungen führen.
17. Dieses Produkt erzeugt während des Betriebs
Vibrationen. Dies macht langes kontinuierliches Arbeiten
körperlich anstrengend. Vermeiden Sie daher eine
schlechte Arbeitshaltung und legen Sie regelmäßige
Pausen ein. Unterbrechen Sie auch während kurzer
Arbeitsphasen die Arbeit sofort und machen Sie eine
Pause, wenn Ihre Finger, Hände, Arme oder Schultern
ermüden.
18. Verwenden Sie bei der Handhabung der Klinge
Handschuhe oder ein Tuch zum Schutz Ihrer Hände.
Eine unachtsame Handhabung kann zu Verletzungen
führen.
19. Vermeiden Sie während der Schneidearbeiten
übermäßigen Druck auf die Klinge, da diese anderenfalls
beschädigt werden kann.
20. Die Klinge ist nach dem Schneidevorgang extrem
heiß. Berühren Sie diese nicht, um Verbrennungen zu
vermeiden.
21. Stellen Sie bei Arbeiten an erhöhten Orten sicher, dass
sich niemand unter Ihnen befi ndet. Eine unter Ihnen
stehende Person könnte durch das Gerät oder andere
Gegenstände, die versehentlich fallen gelassen werden,
verletzt werden.
22. Um Unfälle zu vermeiden, lassen Sie das Gerät niemals
unbeaufsichtigt auf einem Gestell oder dem Boden
laufen.
23. Halten Sie Insektizide und andere Chemikalien vom
Gerät fern.
Solche Chemikalien können Risse und andere Schäden
verursachen.
24. Sichern Sie nicht den gezogenen vorderen Schalter,
Auslöseschalter oder hinteren Schalter.
Wenn Sie ihn irrtümlich auslösen, kann sich das Gerät
plötzlich einschalten und Verletzungen verursachen.
25. RCD (Fehlerstromschutzschalter)
Wir empfehlen den ständigen Einsatz eines
Fehlerstromschutzschalters mit einem Nennstrom bis
30 mA.
VORSICHT
○ Schneiden Sie starke Äste mit einer Baumschere, bevor
Sie die Heckenschere einsetzen.
Üben Sie keinen Druck auf das Gerät aus, um
Beschädigungen zu vermeiden.
○ Schalten Sie das Gerät unverzüglich aus, wenn der
Motor aufgrund eines zu starken Astes abgewürgt wird.
Vermeiden Sie ein Blockieren des Motors, da dies zu
Motorschäden führen kann.
○ Verwenden Sie beim Schneiden von hohen
Gartenbäumen eine stabile Leiter oder Stufenleiter.
○ Nur zum Heckenschneiden.
○ Verwenden Sie das Gerät nicht für Arbeiten, die
dessen Leistung überschreiten. Anderenfalls kann es
zum Blockieren oder Nachlassen des Motors und zu
Motorschäden kommen.
HINWEIS
○ Schmieren Sie die Klinge (unter Verwendung von
Nähmaschinenöl, Mineralöl etc.) vor Arbeitsbeginn
und anschließend jede Stunde. Verwenden Sie eine
ausreichende Ölmenge und wischen Sie überschüssiges
Öl ab.
○ Legen Sie das Gerät während der Arbeit (beispielsweise
in Arbeitspausen) nicht an Stellen ab, an denen es
direktem Sonnenlicht oder hohen Temperaturen
ausgesetzt ist. Anderenfalls kann das Gerät nicht richtig
abkühlen, was zu Schäden führen kann.
○ Verwenden Sie das Gerät nicht zum Schneiden von
Gras oder Unkraut. Gras oder Unkraut können an der
Klinge haften bleiben.
○ Schneiden Sie starke Äste durch sanftes Drücken der
Klinge gegen den Ast.
SYMBOLE
WARNUNG
Die folgenden Symbole werden für diese Maschine
verwendet. Achten Sie darauf, diese vor der
Verwendung zu verstehen.
CH45Y/CH55Y/CH65Y: Heckenschere
WARNUNG
– Der Anwender muss die Bedienungsanleitung
lesen, um das Risiko einer Verletzung zu
verringern.
Ziehen Sie sofort den Stecker aus der
Steckdose, wenn das Kabel beschädigt oder
geschnitten wird.
Setzen Sie sie nicht dem Regen aus.
Kupplungssystem:
Schützt Messer und Getriebe, wenn
Bruchstücke oder große Äste die Messer
blockieren
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den
Hausmüll!
Gemäß der Europäischen Richtlinie 2012/19/EU
über Elektro- und Elektronik-Altgeräte und
Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Nennspannung
Prüfen Sie, dass die zu verwendende
V
Netzspannung der Angabe auf dem
Typenschild entspricht.
Klingengröße
L
Leistungsaufnahme
P
Leerlaufdrehzahl
n
0
φ
Maximaler Astdurchmesser
max
Gewicht
kg
(Gemäß EPTA-Verfahren 01/2003)
Garantierter Schalldruckpegel
11
Einsatzverfahren
12
Einschalten ON
12
0000BookCH45Y.indb120000BookCH45Y.indb12 2019/08/069:23:562019/08/069:23:56
Page 13
Deutsch
Ausschalten OFF
Ziehen Sie die Stromleitung aus der Steckdose
Warnung
Werkzeug der Klasse II
STANDARDZUBEHÖR
Zusätzlich zum Hauptgerät sind im Lieferumfang auch die
in der untenstehenden Tabelle aufgeführten Zubehörteile
enthalten.
○ Klingenschutz ...............................................................1
Das Standardzubehör kann ohne vorherige
Bekanntmachung jederzeit geändert werden.
ANWENDUNGSGEBIETE
○ Trimmen von Hecken
○ Trimmen und Beschneiden von Gartenbäumen
TECHNISCHE DATEN
Die technischen Daten dieses Geräts sind in der Tabelle auf
Seite 4 aufgelistet.
HINWEIS
Aufgrund des ständigen Forschungs- und
Entwicklungsprogramms von HiKOKI sind Änderungen
der hier gemachten technischen Angaben vorbehalten.
BEZEICHNUNG DER TEILE (Abb. 1 –
Abb. 5)
Hinterer Schalter
1
Hinterer Griff
2
Auslöserschalter
3
Vorderer Schalter
4
Vorderer Griff
5
Schutz
6
Klingenbehälter
7
Klinge
8
Typenschild
9
Kabelhalter
0
Verlängerungskabel
!
(separat erhältlich)
MONTAGE UND BETRIEB
Aktion
Abnehmen und Einsetzen des
Messerschutzes
Anbringen eines
Verlängerungskabels
Einschalten ON 4 2
Ausschalten OFF 5 3
Auswahl von Zubehör
Abbildung
Seite
22
32
― 128
WARTUNG UND INSPEKTION
WARNUNG
○ Stellen Sie sicher, dass das Werkzeug ausgeschaltet ist
und der Stecker aus der Steckdose gezogen, bevor Sie
Überprüfungen oder Wartungsarbeiten ausführen.
○ Nehmen Sie die Klinge nicht auseinander. Nichtbefolgen
dieser Warnung kann zu Verletzungen führen.
○ Verwenden Sie bei der Handhabung der Klinge
Handschuhe oder ein Tuch, um Ihre Hände zu schützen.
Nichtbefolgen dieser Warnung kann zu Verletzungen
führen.
1. Reinigen und Schmieren des Schneidblatts
Entfernen Sie nach dem Gebrauch Verschmutzungen,
Überreste von Klingen usw. (z. B. mit einer Bürste oder
einem Tuch)
Schmieren Sie danach die Klinge sorgfältig zum
Rostschutz mit Öl. Verwenden Sie zum Schmieren der
Klinge immer original HiKOKI-Öl (Code-Nr 371303) oder
Spray (Code-Nr 371304) mit der im Zubehörverzeichnis
angegebenen Nummer.
2. Austauschen der Klinge
Zu Ihrer ständigen Sicherheit sollte die Überprüfung
und der Austausch der Klinge an diesem Werkzeug
AUSSCHLIESSLICH von einem AUTORISIERTEN
HiKOKI-SERVICEZENTRUM durchgeführt werden.
3. Inspektion der Befestigungsschrauben
Regelmäßig alle Befestigungsschrauben inspizieren
und sicherstellen, dass sie richtig festgezogen sind.
Sollte eine der Schrauben locker sein, sofort wieder
fest anziehen. Falls dies nicht getan wird, könnte das zu
ernsthaften Gefahren führen.
4. Auswechseln des Netzkabels
Wenn eine Auswechslung des Netzkabels erforderlich
ist, muss dies zur Vermeidung von Gefahren von
einem durch HiKOKI autorisierten Service-Zentrum
durchgeführt werden.
5. Wartung des Motors
Die Wicklung des Motors ist das „Herzstück” des
Elektrowerkzeugs. Wenden Sie die gebotene Sorgfalt
auf, um sicherzustellen, dass die Wicklung nicht
beschädigt und/oder mit Öl oder Wasser benetzt wird.
6. Außenreinigung
Wenn der Heckenschere schmutzig ist, sie mit
einem weichen und trockenen Tuch abwischen oder
mit einem in Seifenwasser benetzten Tuch. Kein
Chlorlösungsmittel, Benzin oder Farblösungsmittel
verwenden, da sie Kunststoff e aufweichen.
7. Transport des Werkzeugs
Bringen Sie das Klingengehäuse an der Klinge an, bevor
Sie dieses Werkzeug tragen.
Wenn Sie es ohne Klingenschutz tragen, kann die
Klinge mit Ihrem Körper in Berührung kommen und
Verletzungen verursachen.
8. Lagerung
Bewahren Sie die Heckenschere an einem Ort außerhalb
der Reichweite von Kindern auf.
VORSICHT
Bei Betrieb und Wartung von Elektrowerkzeugen
müssen die Sicherheitsvorschriften und Normen
beachtet werden.
13
0000BookCH45Y.indb130000BookCH45Y.indb13 2019/08/069:23:562019/08/069:23:56
Page 14
Deutsch
FEHLERSUCHE UND -BESEITIGUNG
Führen Sie die in der folgenden Tabelle aufgeführten Inspektionen durch, wenn das Gerät nicht ordnungsgemäß
funktioniert. Kann das Problem dadurch nicht behoben werden, wenden Sie sich an Ihren Händler oder ein autorisiertes
HiKOKI-Kundendienstzentrum.
Symptom Mögliche Ursache Abhilfe
Funktioniert nicht. Der Netzstecker ist nicht in die Steckdose
Das Gerät schneidet
nicht gut.
eingesteckt.
Es befi nden sich Fremdkörper in der Klinge. Wenn sich Fremdkörper in der Klinge
Das Gerät schneidet nicht gut. Verwenden Sie eine Bürste oder ein Tuch, um
Die Klinge hat arretiert, da sie zum Schneiden
eines Astes verwendet wurde, dessen Stärke
die Kapazität der Klinge überschritten hat.
HINWEIS
Arbeiten, die wiederholt zum Arretieren
der Klinge führen, verursachen letztendlich
eine Beschädigung des Motors.
Verbinden Sie das Netzkabel mit der
Steckdose.
befi nden, trennen Sie den Stecker von der
Steckdose und verwenden Sie eine Zange
oder ein ähnliches Werkzeug, um sie zu
entfernen.
Gehen Sie mit äußerster Vorsicht vor, da das
Gerät nach dem Entfernen des Fremdkörpers
anlaufen kann.
Pfl anzensäfte oder Rost können ebenfalls ein
Funktionieren der Klinge verhindern. Entfernen
Sie Pfl anzensäfte oder Rost mit einer
Drahtbürste oder ähnlichem.
Saft zu entfernen.
Wenn das Reinigen der Klinge die
Schnittleistung nicht verbessert, wenden
Sie sich an das AUTORISIERTE HiKOKISERVICEZENTRUM und lassen Sie die Klinge
austauschen.
Einige Gartenbäume verfügen über sehr hartes
Holz, das die Leistung des Geräts übersteigen
kann, selbst wenn sich die Stärke der Äste
innerhalb der Kapazitätsgrenzen befi ndet.
Entfernen Sie dicke Äste vor Arbeitsbeginn mit
einer Baumschere.
Ein schräger Schnitt kann die Kapazität des
Geräts ebenfalls überschreiten, da die Länge
des Schnitts zunimmt. Schneiden Sie dicke
Äste stets im rechten Winkel.
14
0000BookCH45Y.indb140000BookCH45Y.indb14 2019/08/069:23:562019/08/069:23:56
Page 15
GARANTIE
Auf HiKOKI-Elektrowerkzeuge gewähren wir eine
Garantie unter Zugrundelegung der jeweils geltenden
gesetzlichen und landesspezifi schen Bedingungen.
Dieses Garantie erstreckt sich nicht auf Schäden, die auf
Missbrauch, bestimmungswidrigen Einsatz oder normalen
Verschleiß zurückzuführen sind. Im Schadensfall senden
Sie das nicht zerlegte Elektrowerkzeug zusammen
mit dem GARANTIESCHEIN, den Sie am Ende dieser
Bedienungsanleitung fi nden, an ein von HiKOKI autorisiertes
Servicezentrum.
Information über Betriebslärm und Vibration
Die gemessenen Werte wurden entsprechend EN60745
bestimmt und in Übereinstimmung mit ISO 4871
ausgewiesen.
Gemessener A-gewichteter Schallpegel: 95 dB (A)
Gemessener A-gewichteter Schalldruck: 84 dB (A)
Messunsicherheit K: 3 dB (A).
Gehörschutz tragen.
Gesamtvibrationswerte (3-Achsen-Vektorsumme),
bestimmt gemäß EN60745.
Ohne Last:
=
a
h
Der angegebene Vibrationsgesamtwert wurde nach einer
Standardtestmethode gemessen und kann zum Vergleich
zwischen verschiedenen Werkzeugen dienen.
Er kann auch für eine Vorbeurteilung der Aussetzung
verwendet werden.
WARNUNG
○ Der Vibrationsemissionswert während der tatsächlichen
○ Legen Sie Sicherheitsmaßnahmen zum Schutz des
2
3,5 m/s
, Messunsicherheit K = 1,5 m/s
Benutzung des Elektrowerkzeugs kann von dem
deklarierten Gesamtwert abweichen, abhängig davon,
wie das Werkzeug verwendet wird.
Bedieners fest, die auf einer Expositionseinschätzung
unter den tatsächlichen Benutzungsbedingungen
beruhen (unter Berücksichtigung aller Bereiche des
Betriebszyklus, darunter neben der Triggerzeit auch die
Zeiten, in denen das Werkzeug ausgeschaltet ist oder im
Leerlaufbetrieb läuft).
2
Deutsch
HINWEIS
Aufgrund des ständigen Forschungs- und
Entwicklungsprogramms von HiKOKI sind Änderungen der
hier gemachten technischen Angaben vorbehalten.
15
0000BookCH45Y.indb150000BookCH45Y.indb15 2019/08/069:23:562019/08/069:23:56
Page 16
Français
(Traduction des instructions d’origine)
AVERTISSEMENTS DE SÉCURITÉ
GÉNÉRAUX POUR L’OUTIL
AVERTISSEMENT
Lire tous les avertissements de sécurité et toutes les
instructions.
Tout manquement à observer ces avertissements et
instructions peut engendrer des décharges électriques, des
incendies et/ou des blessures graves.
Conserver tous les avertissements et toutes les
instructions pour pouvoir s’y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence
à l’outil électrique alimenté par le secteur (avec cordon
d’alimentation) ou à l’outil fonctionnant sur batterie (sans
cordon d’alimentation).
1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien
éclairée.
Les zones en désordre ou sombres sont propices
aux accidents.
b) Ne pas faire fonctionner les outils électriques
en atmosphère explosive, par exemple en
présence de liquides infl ammables, de gaz ou
de poussières.
Les outils électriques produisent des étincelles qui
peuvent enfl ammer les poussières ou les fumées.
c) Maintenir les enfants et les badauds à l’écart
pendant l’utilisation de l’outil.
Les distractions peuvent faire perdre le contrôle de
l’outil à l’utilisateur.
2) Sécurité électrique
a) Il faut que les fi ches de l’outil électrique soient
adaptées au socle.
Ne jamais modifi er la fi che de quelque façon
que ce soit.
Ne pas utiliser d’adaptateurs avec des outils à
branchement de terre.
Des fi ches non modifi ées et des socles adaptés
réduiront le risque de décharge électrique.
b) Éviter tout contact du corps avec des surfaces
reliées à la terre telles que les tuyaux, les
radiateurs, les cuisinières et les réfrigérateurs.
Il existe un risque accru de décharge électrique si le
corps de l’utilisateur est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des
conditions humides.
La pénétration d’eau à l’intérieur d’un outil
augmentera le risque de décharge électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le
cordon pour porter, tirer ou débrancher l’outil.
Maintenir le cordon à l’écart de la chaleur,
du lubrifi ant, des arêtes ou des parties en
mouvement.
Des cordons endommagés ou emmêlés augmentent
le risque de décharge électrique.
e) Lorsqu’on utilise un outil à l’extérieur, il faut
utiliser un prolongateur adapté à l’utilisation
extérieure.
L’utilisation d’un cordon adapté à l’utilisation
extérieure réduit le risque de décharge électrique.
f) Si l’usage d’un outil dans un emplacement
humide est inévitable, utiliser une alimentation
protégée par un dispositif diff érentiel à courant
résiduel (DDR).
L’usage d’un DDR réduit le risque de décharge
électrique.
3) Sécurité des personnes
a) Rester vigilant, regarder ce que l’on est en train
de faire et faire preuve de bon sens dans son
utilisation de l’outil.
Ne pas utiliser un outil lorsqu’on est fatigué
ou sous l’emprise de drogues, d’alcool ou de
médicaments.
Un moment d’inattention en cours d’utilisation d’un
outil peut entraîner des blessures graves.
b) Utiliser un équipement de sécurité. Toujours
porter des verres de protection.
Les équipements de sécurité tels que les masques
contre les poussières, les chaussures de sécurité
antidérapantes, les casques ou les protections
acoustiques utilisés pour les conditions appropriées
réduiront les blessures corporelles.
c) Éviter tout démarrage intempestif. S’assurer
que l’interrupteur est en position d’arrêt avant
de brancher l’outil au secteur et/ou à la batterie,
de le ramasser ou de le porter.
Porter un outil en ayant le doigt sur l’interrupteur ou
brancher un outil dont l’interrupteur est en position
de marche est source d’accidents.
d) Retirer toute clé de réglage avant de mettre
l’outil en marche.
Une clé laissée fi xée sur une partie tournante de
l’outil peut donner lieu à des blessures.
e) Ne pas se pencher trop loin. Garder une position
et un équilibre adaptés à tout moment.
Cela permet un meilleur contrôle de l’outil dans des
situations inattendues.
f) S’habiller de manière adaptée. Ne pas porter
de vêtements amples ou de bijoux. Maintenir
cheveux, vêtements et gants à l’écart des pièces
en mouvement.
Les pièces en mouvement peuvent happer les
vêtements amples, les bijoux ou les cheveux longs.
g) Si des dispositifs sont fournis pour le
raccordement d’équipements pour l’extraction
et la récupération des poussières, s’assurer
qu’ils sont connectés et correctement utilisés.
Utiliser des collecteurs de poussière peut réduire les
risques dus aux poussières.
4) Utilisation et entretien de l’outil
a) Ne pas forcer l’outil. Utiliser l’outil adapté à
l’application souhaitée.
Si l’on utilise l’outil électrique adéquat en respectant
le régime pour lequel il a été conçu, il réalisera un
travail de meilleure qualité et plus sûr.
b) Ne pas utiliser l’outil si l’interrupteur ne permet
pas de passer de l’état de marche à arrêt et vice
versa.
Un outil électrique ne pouvant être contrôlé par
l’interrupteur représente un danger et doit être
réparé.
c) Débrancher la fi che de la source d’alimentation
et/ou la batterie de l’outil avant tout réglage,
changement d’accessoires ou avant de ranger
l’outil.
Ces mesures de sécurité préventives réduiront les
risques de démarrage accidentel de l’outil électrique.
d) Après utilisation, ranger l’outil électrique hors
de portée des enfants et ne laisser aucune
personne l’utiliser si elle n’est pas familiarisée
avec les outils électriques ou ces instructions.
Les outils électriques représentent un danger entre
des mains inexpertes.
16
0000BookCH45Y.indb160000BookCH45Y.indb16 2019/08/069:23:562019/08/069:23:56
Page 17
e) Observer la maintenance de l’outil. S’assurer
que les pièces en mouvement ne sont pas
désalignées ou coincées, qu’aucune pièce
n’est cassée ou que l’outil électrique n’a subi
aucun dommage pouvant aff ecter son bon
fonctionnement.
Si l’outil électrique est endommagé, le faire
réparer avant de le réutiliser.
De nombreux accidents sont dus à des outils mal
entretenus.
f) Garder aff ûtés et propres les outils permettant
de couper.
Un outil bien entretenu aux bords bien aff ûtés
risquera moins de se coincer et sera plus facile à
maîtriser.
g) Utiliser l’outil, les accessoires et les lames, etc.,
conformément à ces instructions, en tenant
compte des conditions de travail et du travail à
réaliser.
L’utilisation d’un outil électrique à des fi ns autres que
celles prévues est potentiellement dangereuse.
5) Maintenance et entretien
a) Confi er l’entretien de l’outil à un réparateur
qualifi é utilisant uniquement des pièces de
rechange identiques.
Cela assurera le maintien de la sécurité de l’outil.
PRÉCAUTIONS
Maintenir les enfants et les personnes infi rmes
éloignés.
Lorsque les outils ne sont pas utilisés, ils doivent être
rangés hors de portée des enfants et des personnes
infi rmes.
CONSIGNES DE SÉCURITÉ DU
TAILLE HAIES
○ Tenez la lame éloignée de votre corps. N’enlevez
pas de débris découpé ou ne tenez pas la matière à
découper quand les lames sont en action. Vérifi ez
que l’interrupteur est bien sur arrêt lorsque vous
enlevez des débris bloqués. Un moment d’inattention
en cours d’utilisation du taille-haies peut entraîner de
graves blessures corporelles.
○ Transportez le taille-haies par la poignée avec la
lame de coupe arrêtée. Lors de son transport ou de
son rangement, le taille-haies s’adapte toujours à la
housse de l’appareil de découpe.
En manipulant correctement le taille-haies, vous éviterez
d’éventuelles blessures corporelles dues aux lames.
○ Tenez uniquement l’outil électrique par les surfaces
de prise isolées, car la lame de coupe pourrait
entrer en contact avec un câble caché ou son
propre cordon d’alimentation.
Le contact de la lame de coupe avec un fi l sous tension
peut transmettre du courant dans les pièces métalliques
exposées de l’outil et communiquer une décharge
électrique à l’opérateur.
○ Éloignez le câble d’alimentation de la zone de
coupe. Pendant le fonctionnement de l’appareil, le câble
peut être dissimulé dans des arbustes et être coupé
accidentellement par la lame.
AVERTISSEMENTS DE SÉCURITÉ
SUPPLÉMENTAIRES
1. Utilisez une source d’alimentation dont la tension
correspond à celle indiquée sur la plaque nominale.
L’utilisation d’une tension supérieure peut entraîner une
blessure.
Français
2. Afi n d’éviter les accidents, la fi che est débranchée de la
prise avant toute opération de réglage, de conversion ou
d’entretien.
3. Vérifi cation du câble de prolongation
Si la zone de travail est éloignée de la source
d’alimentation, utilisez une rallonge d’épaisseur adaptée
conforme à la capacité nominale. La rallonge doit être
aussi courte que possible.
4. Cet outil est équipé de frein. Vérifi ez que le frein est
engagé avant toute utilisation.
Les lames de coupe s’arrêtent en moins de 0,05
seconde.
Faites réparer la machine si le temps de freinage est
nettement allongé.
Le bruit qui se produit parfois lors d’un arrêt rapide de
la machine se rapporte à la conception et n’a aucune
infl uence sur son fonctionnement et sa durée de vie.
5. Pour éviter les accidents, s’assurer qu’il n’y a personne
dans l’aire de travail.
6. Avant de commencer à travailler, assurez-vous de
l’absence de câbles d’alimentation et de corps étrangers
dans la zone de travail. La lame pourrait entrer en
contact avec le câble d’alimentation, provoquant une
électrocution, un défaut à la terre et d’autres accidents.
7. N’oubliez pas de mettre l’outil sur arrêt et de débrancher
la fi che de la prise avant de fi xer et de retirer l’étui de la
lame.
Pour éviter tout risque de blessure, faites attention
lorsque la lame est rangée dans l’étui pour lame.
8. Porter des lunettes de protection pendant le travail afi n
d’éviter d’être blessé par des projections de brindilles et
de copeaux de bois.
9. Tenir l’outil fermement des deux mains pendant son
utilisation afi n d’éviter les blessures.
10. Garder les mains et toutes les parties du corps éloignées
de la lame afi n d’éviter le contact représentant un risque
de blessure.
11. Vérifi er que la lame et tous les accessoires sont
correctement installés. La lame ou les accessoires
peuvent se desserrer suite à une mauvaise installation
et entraîner une blessure.
12. Vérifi er que la lame n’est pas fi ssurée, déformée ou trop
usée avant de commencer le travail. Dans ce cas, ne
pas utiliser une lame, car elle risque de se briser et de
causer une blessure.
13. Ne pas se servir de l’outil pour couper du fi l, des plaques
métalliques ou autres objets solides. Cela risque
d’endommager l’outil et de causer des blessures.
14. Si l’outil ne fonctionne pas normalement et émet un
bruit bizarre, l’arrêter immédiatement, le faire vérifi er et
réparer.
15. Si l’outil tombe ou frappe un objet, vérifi er si la lame
et le corps ont été abîmés, déformés ou fi ssurés. Une
lame abîmée, déformée ou fi ssurée peut résulter en une
blessure.
16. Ne pas démonter la lame. Cela peut constituer un risque
de blessure.
17. Le fonctionnement de cet appareil produit des vibrations.
Ceci peut rendre le travail physique continu assez
pénible, il faut éviter les mauvaises postures et faire de
fréquentes pauses. Il faut aussi s’arrêter immédiatement
pour se reposer lorsque les doigts, les mains, les bras et
les épaules se fatiguent, même pendant des périodes de
travail plus courtes.
18. Porter des gants ou se protéger les mains avec un
chiff on lors de la manipulation de la lame. Une blessure
peut survenir suite à une manipulation irréfl échie.
19. Pendant la coupe, ne pas soumettre la lame à une
pression exagérée au risque de l’endommager.
20. La lame, après une coupe, est très chaude. Ne pas la
toucher pour empêcher de se brûler.
17
0000BookCH45Y.indb170000BookCH45Y.indb17 2019/08/069:23:562019/08/069:23:56
Page 18
Français
21. S’assurer qu’il n’y a personne dessous lorsque les
travaux s’eff ectuent en hauteur. Un outil ou un objet
tombant accidentellement pourrait blesser une personne
se trouvant dessous.
22. Pour éviter les accidents fortuits, ne jamais laisser l’outil
tourner sans surveillance sur un support ou sur le sol.
23. Ne pas exposer l’outil aux insecticides ou autres produits
chimiques. Ces produits peuvent causer des fi ssures et
autres dégâts.
24. Ne fi xez pas lorsque le commutateur avant, le
commutateur de déclenchement ou le commutateur
arrière est tiré.
Si vous tirez sur la gâchette par erreur, l’appareil risque
de se mettre en marche de manière soudaine en
provoquant une blessure.
25. Dispositif diff érentiel à courant résiduel (DDR)
Il est recommandé d’utiliser un DDR dont le courant
résiduel nominal ne dépasse pas 30 mA en tout temps.
ATTENTION
○ Utilisez un sécateur pour couper les branches épaisses
avant d’utiliser le taille haie.
Ne pas forcer l’outil afi n de prévenir son bris.
○ Arrêter l’outil immédiatement si la lame cale contre une
branche plus lourde. Ne pas laisser le moteur gripper
pour ne pas endommager le moteur.
○ Utiliser une échelle robuste ou un escabeau lors de la
coupe d’arbustes plus grands.
○ Utiliser l’outil exclusivement pour la coupe d’arbustes.
○ Ne pas utiliser l’outil pour des travaux qui dépassent
sa capacité. Une telle opération pourrait entraîner le
verrouillage ou le ralentissement du moteur, ce qui
l’endommagerait.
REMARQUE
○ Avant de commencer, graisser (avec de l’huile pour
machine à coudre, de l’huile minérale, ou autre) la lame,
puis par la suite, graisser toutes les heures. Utiliser une
quantité d’huile adéquate et essuyer tout surplus d’huile.
○ Pendant l’exécution des travaux (par exemple, lors des
pauses), ne pas laisser l’outil où il risque d’être exposé
aux rayons directs du soleil ou à des températures
élevées. Ceci entrave son refroidissement, ce qui
pourrait résulter dans sa détérioration.
○ Ne pas utiliser l’outil pour couper du gazon ou des
mauvaises herbes. Le gazon ou les mauvaises herbes
adhèrent à la lame.
○ Couper les branches épaisses en appuyant délicatement
les lames contre la branche.
SYMBOLES
AVERTISSEMENT
Les symboles suivants sont utilisés pour l’outil.
Bien se familiariser avec leur signifi cation avant
d’utiliser l’outil.
CH45Y/CH55Y/CH65Y: Taille-haies
AVERTISSEMENT
– Pour réduire les risques de blessures,
l’utilisateur doit lire le manuel d’utilisation.
Retirez immédiatement la fi che du secteur si le
câble est endommagé ou coupé.
Ne pas exposer à la pluie.
Pour les pays européens uniquement
Ne pas jeter les appareils électriques dans les
ordures ménagères !
Conformément à la directive européenne
2012/19/UE relative aux déchets d’équipements
électriques ou électroniques (DEEE), et à sa
transposition dans la législation nationale, les
appareils électriques doivent être collectés à
part et être soumis à un recyclage respectueux
de l’environnement.
Tension nominale
S’assurer que la source d’alimentation utilisée
V
est conforme aux exigences spécifi ées sur la
plaque signalétique du produit.
Grandeur de la lame
L
Puissance absorbée
P
Vitesse à vide
n
0
φ
Diamètre de la branche de coupe maximale
max
Poids
kg
(Selon la procédure EPTA 01/2003)
Niveau de puissance sonore garanti
11
Mode opératoire
12
Bouton ON
Bouton OFF
Débrancher la fi che principale de la prise
électrique
Avertissement
Outil de classe II
ACCESSOIRES STANDARD
En plus de l’outil principal, l’emballage contient les
accessoires énumérés dans le tableau ci-après.
○ Étui pour lame ...............................................................1
Les accessoires standard sont sujets à changement sans
préavis.
APPLICATIONS
○ Pour tailler les haies
○ Tailler et émonder les arbres de jardins
Système d’embrayage :
protège les lames et les engrenages lorsque
des débris ou de grosses branches stoppent
les lames
18
0000BookCH45Y.indb180000BookCH45Y.indb18 2019/08/069:23:562019/08/069:23:56
Page 19
Français
CARACTÉRISTIQUES
Les caractéristiques de cet outil sont énumérées dans le
tableau de la page 4.
REMARQUE
Par suite du programme permanent de recherche et de
développement HiKOKI, ces spécifi cations peuvent faire
l’objet de modifi cations sans avis préalable.
NOMS DES PIÈCES (Fig. 1 – Fig. 5)
Commutateur arrière
1
Poignée arrière
2
Commutateur de
3
déclenchement
Commutateur avant
4
Poignée avant
5
Protecteur
6
Étui pour lame
7
Lame
8
Plaque d'identifi cation
9
Support de cordon
0
Rallonge (vendue
!
séparément)
INSTALLATION ET FONCTIONNEMENT
Action Figure Page
Retrait et insertion de l’étui de la
lame
Fixation d’un cordon de rallonge 3 2
Bouton ON 4 2
Bouton OFF 5 3
Sélection des accessoires
22
― 128
4. Remplacement du cordon d’alimentation
Si le cordon d’alimentation doit être remplacé, faire appel
au service après-vente HiKOKI agréé pour éviter tout
risque.
5. Entretien du moteur
Le bobinage de l’ensemble moteur est le « cœur » même
de l’outil électrique. Veiller soigneusement à ce que ce
bobinage ne soit pas endommagé et/ou mouillé par de
l’huile ou de l’eau.
6. Nettoyage de l’extérieur
Si le taille haie est sale, essuyez-le avec un chiff on sec et
doux ou un chiff on imbibé d’eau savonneuse. N’utilisez
pas de solvant chloré, d’essence ou de diluant, car ils
dissolvent les matières plastiques.
7. Transport de l’outil
Fixez l’étui de la lame à la lame avant de transporter cet
outil.
Si l’outil est transporté sans étui, la lame peut entrer en
contact avec votre corps et provoquer une blessure.
8. Rangement
Rangez le taille-haie dans un endroit hors de portée des
enfants.
ATTENTION
Lors de l’utilisation et de l’entretien d’un outil électrique,
respecter les règlements et les normes de sécurité en
vigueur dans le pays en question.
ENTRETIEN ET VÉRIFICATION
AVERTISSEMENT
○ N’oubliez pas de mettre l’outil sur arrêt et de débrancher
la fi che de la prise avant d’eff ectuer des inspections ou
des opérations d’entretien.
○ Ne pas démonter la lame. Le défaut de respecter cet
avertissement peut entraîner une blessure.
○ Porter des gants ou se protéger les mains avec un
chiff on lors de la manipulation de la lame. Le défaut de
respecter cet avertissement peut entraîner une blessure.
1. Nettoyage et lubrifi cation de la lame de coupe
Après utilisation, retirez toute trace de contamination,
de restes de lames, etc. (par ex. avec une brosse ou un
chiff on)
Puis, lubrifi ez soigneusement la lame avec de l’huile
pour la protéger contre la rouille. Lorsque vous lubrifi ez la
lame, utilisez toujours de l’huile (N° de code 371303) ou
un aérosol (N° de code 371304) d’origine HiKOKI dont le
numéro est spécifi é dans la sélection d’accessoires.
2. Remplacement de la lame
Pour votre sécurité, l’inspection et le remplacement de la
lame de cet outil doivent UNIQUEMENT être eff ectués
par un CENTRE DE SERVICE APRÈS-VENTE HiKOKI
AGRÉÉ.
3. Vérifi cation des vis de fi xation
Vérifi er régulièrement toutes les vis de fi xation et
s’assurer qu’elles sont bien serrées. S’il advient qu’une
vis se desserre, la resserrer immédiatement. Le fait de
négliger ce point pourrait entrainer de graves dangers.
19
0000BookCH45Y.indb190000BookCH45Y.indb19 2019/08/069:23:572019/08/069:23:57
Page 20
Français
DÉPANNAGE
Consulter le tableau d’inspection ci-après si l’outil ne fonctionne pas correctement. Si le problème n’est pas réglé, veuillez
vous adresser au concessionnaire ou à un centre de réparations HiKOKI.
Symptôme Cause possible Abhilfe
Ne fonctionne pas. La fi che d’alimentation n’est pas branchée
L'outil ne taille pas
correctement.
dans la prise de courant.
Matières étrangères logées dans la lame. Lorsqu’il y a une substance étrangère sur
La lame est émoussée. Utilisez une brosse ou un chiff on pour retirer
La lame s’est arrêtée, car elle a été utilisée
pour couper une branche dont la largeur
dépasse sa capacité de coupe.
REMARQUE
Les travaux qui entraînent l’arrêt fréquent
de la lame fi niront par endommager le
moteur.
Branchez le cordon d’alimentation dans la
prise murale.
la lame, débranchez la fi che de la prise de
courant et utilisez une paire de pinces ou un
outil similaire pour la retirer.
Faire très attention, car l’outil peut démarrer
lorsque la matière étrangère est retirée.
Le fonctionnement de la lame peut être
entravé par de la sève ou de la rouille. Utiliser
une brosse métallique ou un outil similaire
pour retirer de la sève ou de la rouille.
la sève.
Si le nettoyage de la lame de coupe
n’améliore pas sa capacité de coupe,
contactez le CENTRE DE SERVICE APRÈSVENTE HiKOKI AGRÉÉ pour remplacer la
lame.
Il est possible que la capacité de l’outil ne
permette pas de couper certains arbustes
dont le bois est très dur même si la largeur se
situe dans sa plage de capacité.
Supprimer les branches épaisses avec une
cisaille à émonder avant de commencer le
travail.
La capacité de l’outil peut également être
dépassée par une coupe oblique, car la
longueur de la coupe se trouve augmentée.
Faire certain de couper les branches épaisses
selon le bon angle.
GARANTIE
Nous garantissons que l’ensemble des outils électriques
HiKOKI sont conformes aux réglementations spécifi ques
statutaires/nationales. Cette garantie ne couvre pas
les défauts ni les dommages inhérents à une mauvaise
utilisation, une utilisation abusive ou l’usure et les dommages
normaux. En cas de réclamation, veuillez envoyer l’outil
électrique, en l’état, accompagné du CERTIFICAT DE
GARANTIE qui se trouve à la fi n du mode d’emploi, dans un
service après-vente HiKOKI agréé.
Au sujet du bruit et des vibrations
Les valeurs mesurées ont été déterminées en fonction de la
norme EN60745 et déclarées conformes à ISO 4871.
Niveau de puissance sonore pondérée A : 95 dB (A)
Niveau de pression acoustique pondérée A : 84 dB (A)
Incertitude K : 3 dB (A).
Porter des protections anti-bruit.
Valeurs totales des vibrations (somme vectorielle triaxiale)
déterminées conformément à EN60745.
À vide:
=
a
h
0000BookCH45Y.indb200000BookCH45Y.indb20 2019/08/069:23:572019/08/069:23:57
2
3,5 m/s
, Incertitude K = 1,5 m/s
2
La valeur totale des vibrations a été mesurée par une
méthode d’essai standard et peut être utilisée pour comparer
un outil à un autre.
Elle peut également être utilisée pour une évaluation
préliminaire du niveau d’exposition.
AVERTISSEMENT
○ La valeur d’émission de vibrations en fonctionnement de
l’outil électrique peut être diff érente de la valeur totale
déclarée, en fonction des utilisations de l’outil.
○ Identifi er les mesures de protection de l’utilisateur
fondées sur une estimation de l’exposition en conditions
d’utilisation (tenant compte de tous les aspects du cycle
d’utilisation, tels que les moments où l’outil est mis hors
tension ou lorsqu’il tourne à vide en plus des temps de
déclenchements).
REMARQUE
Par suite du programme permanent de recherche et de
développement HiKOKI, ces spécifi cations peuvent faire
l’objet de modifi cations sans avis préalable.
20
Page 21
(Traduzione delle istruzioni originali)
AVVERTIMENTI GENERALI DI
SICUREZZA SUGLI UTENSILI
ELETTRICI
ATTENZIONE
Leggere tutti gli avvertimenti di sicurezza e tutte le
istruzioni.
La mancata osservanza degli avvertimenti e delle istruzioni
potrebbe essere causa di scosse elettriche, incendi e/o
gravi lesioni.
Salvare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
Il termine “elettroutensili” riportato nelle avvertenze si
riferisce agli elettroutensili azionati con alimentazione di rete
(via cavi) o a batterie (senza cavi).
1) Sicurezza dell’area operativa
a) Mantenere l’area operativa pulita e ordinata.
Aree operative sporche o disordinate possono
favorire gli infortuni.
b) Non utilizzare gli elettroutensili in atmosfere
esplosive, ad es. in presenza di liquidi, gas o
polveri infi ammabili.
Gli elettroutensili generano delle scintille che
potrebbero accendere la polvere o i fumi.
c) Tenere lontani bambini e astanti durante
l’utilizzo degli elettroutensili.
Qualsiasi distrazione può essere causa di perdita di
controllo.
2) Sicurezza elettrica
a) Le spine degli elettroutensili devono essere
idonee alle prese disponibili.
Non modifi care mai le prese.
Con gli elettroutensili a massa (messi a terra),
non utilizzare alcun adattatore.
L’utilizzo di spine intatte e corrispondenti alle prese
disponibili ridurrà il rischio di scosse elettriche.
b) Evitare qualsiasi contatto con le superfi ci a
massa o a terra, quali tubi, radiatori, fornelli e
frigoriferi.
In caso di messa a terra o massa del corpo, sussiste
un maggior rischio di scosse elettriche.
c) Non esporre gli elettroutensili alla pioggia o
all’umidità.
La penetrazione di acqua negli elettroutensili
aumenterà il rischio di scosse elettriche.
d) Non tirare il cavo. Non utilizzarlo per il trasporto,
o per tirare o scollegare l’elettroutensile.
Tenere il cavo lontano da fonti di calore, oli,
bordi appuntiti o parti in movimento.
Cavi danneggiati o attorcigliati possono aumentare il
rischio di scosse elettriche.
e) Durante l’uso degli elettroutensili all’esterno,
utilizzare una prolunga idonea per usi esterni.
L’utilizzo di cavi per esterno riduce il rischio di scosse
elettriche.
f) Se è impossibile evitare l’impiego di un
elettroutensile in un luogo umido, utilizzare
l’alimentazione protetta da un dispositivo a
corrente residua (RCD).
L’uso di un RCD riduce il rischio di scosse elettriche.
3) Sicurezza personale
a) Durante l’uso degli elettroutensili, state all’erta,
verifi cate ciò che state eseguendo e adottate
sempre il buon senso.
Non utilizzate gli elettroutensili qualora siate
stanchi, sotto l’infl uenza di farmaci, alcol o cure
mediche.
Anche un attimo di disattenzione durante l’uso degli
elettroutensili potrebbe essere causa di gravi lesioni
personali.
b) Indossate l’attrezzatura di protezione personale.
Indossate sempre le protezioni oculari.
L’attrezzatura protettiva, quali maschera facciale,
calzature antiscivolo, caschi o protezioni oculari
ridurrà il rischio di lesioni personali.
c) Impedite le accensioni involontarie. Prima del
collegamento a una sorgente di alimentazione
e/o pacco batteria e prima di raccogliere o
trasportare l’utensile, verifi cate che l’interruttore
sia posizionato su OFF.
Il trasporto degli utensili elettrici tenendo le proprie
dita sull’interruttore o l’attivazione elettrica degli
utensili che hanno l’interruttore acceso, favorisce gli
incidenti.
d) Prima di attivare l’elettroutensile, rimuovete
qualsiasi chiave di regolazione.
Lasciando la chiave in un componente in rotazione
dell’elettroutensile, sussiste il rischio di lesioni
personali.
e) Mantenersi in equilibrio. Mantenersi sempre su
due piedi, in equilibrio stabile.
Ciò consente di controllare al meglio l’elettroutensile
in caso di situazioni impreviste.
f) Vestirsi in modo adeguato. Non indossare abiti
larghi o gioielli. Tenere i capelli, gli abiti e i
guanti lontano dalle parti in movimento.
Abiti allentati, gioielli e capelli lunghi potrebbero
impigliarsi nelle parti in movimento.
g) In caso di dispositivi provvisti di collegamento
ad apparecchiature di rimozione e raccolta
polveri, verifi care che queste siano collegate e
utilizzate in modo adeguato.
Raccogliere la polvere può ridurre i rischi connessi
alle polveri.
4) Utilizzo e manutenzione degli elettroutensili
a) Non utilizzare elettroutensili non idonei.
Utilizzare l’elettroutensile idoneo alla propria
applicazione.
Utilizzando l’elettroutensile corretto, si garantirà
un’esecuzione migliore e più sicura del lavoro, alla
velocità di progetto.
b) Non utilizzare l’elettroutensile qualora non
sia possibile accenderlo/spegnerlo tramite
l’interruttore.
É pericoloso utilizzare elettroutensili che non
possano essere azionati dall’interruttore. Provvedere
alla relativa riparazione.
c) Prima di eff ettuare qualsiasi regolazione,
sostituire gli accessori o depositare gli
elettroutensili, scollegare la spina dalla presa
elettrica e/o il pacco batteria dall’utensile
elettrico.
Queste misure di sicurezza preventive riducono il
rischio di avvio involontario dell’elettroutensile.
d) Depositare gli elettroutensili non utilizzati
lontano dalla portata dei bambini ed evitare che
persone non esperte di elettroutensili o non a
conoscenza di quanto riportato sulle presenti
istruzioni azionino l’elettroutensile.
É pericoloso consentire che utenti non esperti
utilizzino gli elettroutensili.
e) Manutenzione degli elettroutensili. Verifi care
che non vi siano componenti in movimento
disallineati o bloccati, componenti
rotti o altre condizioni che potrebbero
infl uenzare negativamente il funzionamento
dell’elettroutensile.
In caso di guasti, provvedere alla riparazione
dell’elettroutensile prima di riutilizzarlo.
21
Italiano
0000BookCH45Y.indb210000BookCH45Y.indb21 2019/08/069:23:572019/08/069:23:57
Page 22
Italiano
Molti incidenti sono causati da una scarsa
manutenzione.
f) Mantenere gli strumenti di taglio affi lati e puliti.
Gli strumenti di taglio in condizioni di manutenzione
adeguata, con bordi affi lati, sono meno soggetti al
bloccaggio e sono più facilmente controllabili.
g) Utilizzare l’elettroutensile, gli accessori, le
punte, ecc. in conformità a quanto riportato
nelle presenti istruzioni, tenendo in debita
considerazione le condizioni operative e il tipo
di lavoro da eseguire.
L’uso dell’utensile elettrico per operazioni diverse
da quelle previste potrebbe causare una situazione
pericolosa.
5) Assistenza
a) Affi date le riparazioni dell’elettroutensile a
persone qualifi cate che utilizzino solamente
parti di ricambio identiche.
Ciò garantirà il mantenimento della sicurezza
dell’elettroutensile.
PRECAUZIONI
Tenere lontano dalla portata di bambini e invalidi.
Quando non utilizzati, gli strumenti dovranno essere
deposti lontano dalla portata di bambini e invalidi.
AVVERTIMENTI DI SICUREZZA DEL
TOSASIEPI
○ Tenere tutti i componenti del corpo lontano dalla
lama della taglierina. Non rimuovere i materiali di
taglio né tenere il materiale di taglio quando le lame
sono in movimento. Assicurarsi che l’interruttore
sia spento quando si asporta il materiale inceppato.
Anche un solo attimo di disattenzione durante l’utilizzo
del tagliasiepi potrebbe provocare gravi lesioni personali.
○ Trasportare il tagliasiepi dalla maniglia con la
lama da taglio arrestata. Durante il trasporto o la
conservazione del tagliasiepi, applicare sempre il
coperchio sul dispositivo da taglio.
Una manipolazione corretta del taglia siepi ridurrà le
possibilità di lesioni personali provocate dalle lame della
taglierina.
○ Aff errare l’elettroutensile solo tramite le superfi ci
di presa isolate, poiché la lama potrebbe entrare in
contatto con cablaggi nascosti o con il suo stesso
cavo. Il contatto delle lame con un fi lo in tensione
potrebbe mettere in tensione le parti metalliche esposte
dell’utensile e dare una scossa elettrica all’operatore.
○ Tenere il cavo lontano dalla zona di taglio. Durante
l’operazione, il cavo potrebbe essere nascosto negli
arbusti e potrebbe venire accidentalmente reciso dalla
lama.
AVVERTENZE DI SICUREZZA
AGGIUNTIVE
1. Per l’alimentazione, usare la tensione elettrica riportata
sulla targhetta dei dati nominali.
L’uso di una tensione superiore può provocare lesioni
personali.
2. Per prevenire incidenti, la spina deve essere scollegata
dalla presa di corrente prima di eseguire regolazioni,
conversioni o interventi di manutenzione.
3. Controllo della prolunga
Se l’area di lavoro è lontana dalla fonte di alimentazione,
usare una prolunga dello spessore e della capacità
nominale suffi cienti. Usare la prolunga più corta
possibile.
4. Questo utensile è dotato di freno. Prima dell’uso,
accertare che il freno sia innestato.
Le lame di taglio si arrestano entro 0,05 secondi.
Far riparare la macchina se il tempo di frenata è
nettamente più lungo.
Il rumore che a volte si verifi ca nel corso di un arresto
rapido della macchina è relativo al design della stessa e
non ha alcuna infl uenza sul funzionamento e la durata di
servizio.
5. Per prevenire incidenti, assicurarsi che non vi siano
persone nella zona di lavoro.
6. Prima di iniziare il lavoro accertarsi che non ci siano
cavi di alimentazione e oggetti estranei nell’area di
lavoro. La lama potrebbe entrare in contatto con il cavo
di alimentazione causando scosse elettriche, guasti di
terra e altri incidenti.
7. Assicurarsi di spegnere l’utensile e scollegare la spina
dalla presa di corrente prima di fi ssare e rimuovere la
custodia della lama.
Per impedire lesioni, prestare attenzione quando si
ripone la lama nella custodia.
8. Usare occhiali protettivi durante la lavorazione per
impedire lesioni provocate da ramoscelli e trucioli di
legno.
9. Tenere l’utensile saldamente con entrambe le mani
durante l’uso per impedire lesioni.
10. Tenere le mani e tutte le parti del corpo lontano dalla
lama per impedire contatti che potrebbero provocare
lesioni.
11. Assicurarsi che la lama e tutti gli accessori siano installati
correttamente. L’installazione errata potrebbe causare
l’allentamento della lama o degli accessori, provocando
lesioni.
12. Assicurarsi che la lama non sia rotta, deformata o
eccessivamente usurata prima di iniziare la lavorazione.
Non usare una lama in questa condizione siccome
potrebbe rompersi e provocare lesioni.
13. Non usare l’utensile per tagliare cavi, lastre metalliche o
altri oggetti duri. L’utensile potrebbe essere danneggiato
e provocare lesioni.
14. Se l’utensile non funziona normalmente e produce
un rumore strano, spegnerlo immediatamente e farlo
controllare o riparare.
15. Se l’utensile cade o urta contro un oggetto, controllare la
lama e il corpo per eventuali danni, crepe e deformazioni.
L’uso di una lama danneggiata, deformata o crepata
potrebbe provocare lesioni.
16. Non smontare la lama. Ciò potrebbe provocare lesioni.
17. Questo prodotto genera vibrazioni durante l’uso. Questo
rende le lavorazioni lunghe e continuamente fi sicamente
estenuanti, pertanto evitare una postura errata e
assicurarsi di fare pause frequenti. Inoltre, durante i
periodi di lavori brevi, interrompere immediatamente
la lavorazione per riposarsi quando si avverte un
aff aticamento nelle dita, mani, braccia o spalle.
18. Usare guanti o indumenti per proteggere le mani durante
la manipolazione della lama. Una manipolazione
disattenta potrebbe causare lesioni.
19. Non esporre la lama a pressione eccessiva durante il
taglio siccome la lama potrebbe danneggiarsi.
20. La lama diventa estremamente calda dopo il taglio. Non
toccarla per impedire ustioni.
21. Quando si lavora in luoghi sopraelevati, assicurarsi che
non ci sia nessuno al di sotto. Potrebbero rimanere feriti
se si dovesse far cadere l’utensile o un altro oggetto.
22. Per prevenire incidenti imprevisti, non lasciare mai in
funzionamento un utensile incustodito su un supporto o
sul pavimento.
23. Non esporre l’utensile a insetticidi e altri agenti chimici.
Tali agenti chimici potrebbero causare crepature e altri
danni.
22
0000BookCH45Y.indb220000BookCH45Y.indb22 2019/08/069:23:572019/08/069:23:57
Page 23
24. Non bloccare l’interruttore anteriore, l’interruttore di
attivazione o l’interruttore posteriore in posizione tirata.
Se si tira accidentalmente, l’unità potrebbe mettersi in
funzione improvvisamente, causando lesioni.
25. RCD
Si raccomanda di usare sempre un interruttore
diff erenziale con una potenza nominale di 30 mA o
meno.
ATTENZIONE
○ Usare un paio di cesoie per potatura per tagliare i rami
spessi prima di utilizzare il tagliasiepi.
Non sforzare l’utensile per impedirne la rottura.
○ Arrestare immediatamente l’utensile se la lama si pianta
contro un ramo troppo pesante. Non lasciare che il
motore si blocchi siccome potrebbe danneggiare il
motore.
○ Usare una scala a pioli robusta o una scala a libretto
quando si tagliano alberi da giardino alti.
○ Usare solamente per tagliare l’arbusto.
○ Non usare l’utensile per lavori che eccedono la sua
capacità. Un tale utilizzo potrebbe causare il blocco o il
rallentamento del motore, danneggiandolo.
NOTA
○ Lubrifi care (usando olio per macchina da cucire, olio
minerale, ecc.) la lama prima di iniziare e poi ogni ora.
Usare una quantità adeguata di olio e pulire via l’olio in
eccesso.
○ Durante la lavorazione (per esempio, durante le pause)
non lasciare l’utensile in un luogo esposto alla luce
solare diretta o a temperature elevate. Ciò impedirà il
corretto raff reddamento e potrebbe provocare danni.
○ Non usare l’utensile per tagliare il prato o le erbacce.
L’erba o le erbacce potrebbero attaccarsi alla lama.
○ Tagliare i rami spessi premendo delicatamente le lame
contro il ramo.
SIMBOLI
ATTENZIONE
Di seguito mostriamo i simboli usati per la macchina.
Assicurarsi di comprenderne il signifi cato prima
dell’uso.
CH45Y/CH55Y/CH65Y: Tagliasiepi
ATTENZIONE
– Per ridurre il rischio di lesioni, l’utente deve
leggere il manuale delle istruzioni.
Staccare immediatamente la spina
dall’alimentazione elettrica se il cavo è
danneggiato o tagliato.
Non esporre alla pioggia.
Sistema della frizione:
protegge le lame e gli ingranaggi quando detriti
o rami di grandi dimensioni arrestano le lame
Solo per Paesi UE
Non gettare le apparecchiature elettriche tra i
rifi uti domestici!
Secondo la Direttiva Europea 2012/19/UE
sui rifi uti di apparecchiature elettriche ed
elettroniche e la sua attuazione in conformità
alle norme nazionali, le apparecchiature
elettriche esauste devono essere raccolte
separatamente, al fi ne di essere reimpiegate in
modo eco-compatibile.
Italiano
Tensione nominale
Assicurarsi che la fonte di alimentazione
da utilizzare sia conforme ai requisiti di
V
alimentazione specifi cati sulla targhetta dei
dati del prodotto.
Dimensioni della lama
L
Potenza assorbita
P
Velocità a vuoto
n
0
φ
Diametro massimo di taglio ramo
max
Peso
kg
(Secondo la Procedura EPTA 01/2003)
Livello di potenza sonora garantito
11
Procedura operativa
12
Accensione
Spegnimento
Scollegare la spina dalla presa elettrica
Avvertenza
Utensile di classe II
ACCESSORI STANDARD
Oltre all’unità principale, l’imballaggio contiene gli accessori
elencati nella tabella di seguito.
○ Custodia lama ...............................................................1
Gli accessori standard possono essere cambiati senza
preavviso.
APPLICAZIONI
○ Taglio fi ne di siepi
○ Taglio e potatura di alberi da giardino
CARATTERISTICHE
Le specifi che tecniche di questa macchina sono elencate
nella Tabella a pagina 4.
NOTA
A causa del continuo programma di ricerche e sviluppo
della HiKOKI, le caratteristiche riportate in questo
foglio sono soggette cambiamenti senza preventiva
comunicazione.
23
0000BookCH45Y.indb230000BookCH45Y.indb23 2019/08/069:23:572019/08/069:23:57
Page 24
Italiano
NOMI DEI COMPONENTI (Fig. 1 –
Fig. 5)
Interruttore posteriore
1
Maniglia posteriore
2
Interruttore di
3
attivazione
Interruttore anteriore
4
Maniglia anteriore
5
Protezione
6
Custodia della lama
7
Lama
8
Targhetta nome
9
Supporto del cavo
0
Cavo di prolunga
(venduto
!
separatamente)
MONTAGGIO E OPERAZIONE
Azione Figura Pagina
Rimozione e inserimento della custodia
della lama
Connessione di un cavo di prolunga 3 2
Accensione 4 2
Spegnimento 5 3
Selezione degli accessori
22
― 128
MANUTENZIONE ED ISPEZIONE
ATTENZIONE
○ Assicurarsi di spegnere l’utensile e scollegare la spina
dalla presa di corrente prima di eff ettuare controlli o
interventi di manutenzione.
○ Non smontare la lama. Il mancato rispetto di questo
avvertimento può provocare lesioni.
○ Usare guanti o indumenti per proteggere le mani durante
la manipolazione della lama. Il mancato rispetto di
questo avvertimento può provocare lesioni.
1. Pulizia e lubrifi cazione della lama
Dopo l’uso, rimuovere sporcizia, residui di lame, ecc. (ad
esempio con una spazzola o un panno)
Quindi, lubrifi care con attenzione la lama con olio
antiruggine. Quando si lubrifi ca la lama, usare sempre
olio (N. di codice 371303) o spray (N. di codice 371304)
originale HiKOKI con il numero specifi cato negli
accessori di selezione.
2. Sostituzione della lama
Per garantire la propria sicurezza, l’ispezione della
lama e la sua sostituzione su questo utensile dovrebbe
essere eseguita SOLO da un CENTRO DI ASSISTENZA
AUTORIZZATO HiKOKI.
3. Ispezione delle viti di montaggio
Ispezionare regolarmente le viti di montaggio e
assicurarsi che siano ben fi ssate. Se una di queste
dovesse essere allentata, riserrarla immediatamente. Si
rischia in caso contrario di provocare incidenti pericolosi.
4. Sostituzione del cavo di alimentazione
Se è necessario sostituire il cavo d’alimentazione,
la sostituzione deve essere eseguita da un centro
assistenza autorizzato HiKOKI per prevenire pericoli
relativi alla sicurezza.
5. Manutenzione del motore
L’avvolgimento del motore è il vero e proprio “cuore”
degli attrezzi elettrici. Fare attenzione a non danneggiare
l’avvolgimento e/o non bagnarlo con olio o acqua.
6. Pulizia della carcassa dell’utensile
Se il tagliasiepi è sporco, pulirlo con uno staccio soffi ce,
inumidito di acqua e sapone. Non usare solventi cloridici,
benzina o diluenti per benzina, in quanto potrebbero
deformare la plastica.
7. Trasporto dell’utensile
Fissare il coperchio della lama sulla lama prima di
trasportare questo utensile.
Se si trasporta senza la custodia della lama, la lama
potrebbe colpire parti del corpo causando lesioni.
8. Conservazione
Riporre il tagliasiepi in un luogo lontano dalla portata dei
bambini.
ATTENZIONE
Nell’uso e nella manutenzione degli utensili elettrici
devono essere osservate le normative di sicurezza e i
criteri prescritti in ciascun paese.
24
0000BookCH45Y.indb240000BookCH45Y.indb24 2019/08/069:23:582019/08/069:23:58
Page 25
Italiano
RISOLUZIONE DEI GUASTI
Usare le ispezioni nella tabella di seguito se l’utensile non funziona normalmente. Se questo non risolve il problema,
consultare il proprio rivenditore o Centro di Assistenza Autorizzato HiKOKI.
Sintomo Causa probabile Rimedio
Non funziona. La spina di alimentazione non è collegata alla
L’utensile non taglia
bene.
presa di corrente.
Una sostanza estranea si è depositata nella
lama.
La lama non è più tagliente. Utilizzare una spazzola o un panno per
La lama si è arrestata perché è stata utilizzata
per tagliare un ramo la cui larghezza superava
la capacità di taglio della lama.
NOTA
I lavori che causano l’arresto ripetuto della
lama fi niscono per danneggiare il motore.
Collegare il cavo di alimentazione
nell’apposita presa.
Quando è presente del materiale estraneo
nella lama, scollegare la spina dalla presa e
usare un paio di pinze o un utensile simile per
rimuoverlo.
Fare estrema attenzione siccome l’utensile
potrebbe iniziare a funzionare quando la
sostanza estranea è stata rimossa.
La presenza di linfa o ruggine potrebbe
impedire il funzionamento della lama. Usare
una spazzola metallica o utensile simile per
rimuovere linfa o ruggine.
rimuovere la linfa.
Se la pulizia della lama non migliora la sua
capacità di taglio, contattare il CENTRO DI
ASSISTENZA AUTORIZZATO HiKOKI per far
sostituire la lama.
Alcuni alberi da giardino contengono legno
molto duro che potrebbe essere oltre la
capacità dell’utensile anche se la loro
larghezza è entro la capacità normale. Usare
un paio di cesoie per potatura per tagliare i
rami spessi prima di iniziare la lavorazione.
Inoltre un taglio obliquo potrebbe superare
la capacità dell’utensile siccome aumenta la
lunghezza del taglio. Assicurarsi di tagliare i
rami spessi agli angoli giusti.
GARANZIA
Garantiamo gli Utensili Elettrici HiKOKI in conformità alle
specifi che normative imposte dalla legge e dai paesi.
Questa garanzia non copre difetti o danni dovuti a uso
erroneo, abuso o normale usura. In caso di lamentele, si
prega di inviare l’Utensile Elettrico, non smontato, insieme
al CERTIFICATO DI GARANZIA che si trova al termine
di queste Istruzioni per l’uso, ad un Centro di Assistenza
Autorizzato HiKOKI.
Informazioni riguardanti i rumori trasmessi dall’aria e
le vibrazioni
I valori misurati sono stati determinati in conformità a
EN60745 e descritti in conformità alla normativa ISO 4871.
Livello misurato di potenza sonora pesato A: 95 dB (A)
Livello misurato di pressione sonora pesato A: 84 dB (A)
Incertezza K: 3 dB (A).
Indossare i dispositivi di protezione acustica.
Valori totali di vibrazione (somma vettori triass.) determinati
secondo la norma EN60745.
A vuoto:
, =
a
h
0000BookCH45Y.indb250000BookCH45Y.indb25 2019/08/069:23:582019/08/069:23:58
2
3,5 m/s
, Incertezza K = 1,5 m/s
2
Il valore totale di emissione vibrazioni dichiarato è stato
misurato in base al metodo di test standard e può essere
utilizzato per confrontare un utensile con un altro.
Può essere inoltre utilizzato per la stima preliminare
dell’esposizione.
ATTENZIONE
○ Il valore di emissione vibrazioni durante l’uso eff ettivo
dell’utensile può essere diverso dal valore totale
dichiarato in base alle modalità di utilizzo dell’utensile
stesso.
○ Identifi care le misure di sicurezza per la protezione
dell’operatore basate su stima dell’esposizione
nelle eff ettive condizioni di utilizzo (prendendo in
considerazione tutte le parti del ciclo di funzionamento
come i tempi in cui l’utensile resta spento e quando
funziona senza essere utilizzato in aggiunta al tempo di
avvio).
NOTA
A causa del continuo programma di ricerche e sviluppo della
HiKOKI, le caratteristiche riportate in questo foglio sono
soggette cambiamenti senza preventiva comunicazione.
25
Page 26
Nederlands
(Vertaling van de oorspronkelijke instructies)
ALGEMENE
VEILIGHEIDSWAARSCHUWINGEN
VOOR ELEKTRISCH GEREEDSCHAP
WAARSCHUWING
Lees alle waarschuwingen en instructies aandachtig
door.
Nalating om de waarschuwingen en instructies op te volgen
kan in een elektrische schok, brand en/of ernstig letsel
resulteren.
Bewaar alle waarschuwingen en aanwijzingen voor
eventuele naslag in de toekomst.
De term „elektrisch gereedschap” heeft zowel betrekking
op elektrisch gereedschap dat via de netvoeding van
stroom wordt voorzien als gereedschap dat via een accu
(snoerloos) van stroom wordt voorzien.
1) Veiligheid van de werkplek
a) Zorg voor een schone en goed verlichte
werkplek.
Een rommelige of donkere werkplek verhoogt de
kans op ongelukken.
b) Gebruik elektrisch gereedschap niet in een
explosieve omgeving, bijvoorbeeld in de
aanwezigheid van ontvlambare vloeistoff en,
gassen of stof.
Elektrisch gereedschap kan vonken afgeven.
Deze vonkjes kunnen stofdeeltjes of gassen doen
ontbranden.
c) Houd kinderen en andere omstanders tijdens
het gebruik van elektrisch gereedschap uit de
buurt.
Afl eidingen kunnen gevaarlijk zijn.
2) Elektrische veiligheid
a) De stekker van het elektrisch gereedschap
moet geschikt zijn voor aansluiting op het
stopcontact.
De stekker mag op geen enkele manier
gemodifi ceerd worden.
Gebruik geen verloopstekker met geaard
elektrisch gereedschap.
Deugdelijke stekkers en geschikte stopcontacten
verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde
oppervlakken zoals leidingen, radiatoren,
fornuizen en koelkasten.
Wanneer uw lichaam geaard is, loopt u een groter
risico op een elektrische schok.
c) Stel het elektrisch gereedschap niet bloot aan
regen of vochtige omstandigheden.
Het risico op een elektrische schok wordt vergroot
wanneer er water in het elektrische gereedschap
terechtkomt.
d) Behandel het snoer voorzichtig. Gebruik het
snoer niet om het elektrisch gereedschap
aan te dragen of mee te slepen en gebruik het
snoer niet om de stekker uit het stopcontact te
trekken.
Houd het snoer uit de buurt van warmtebronnen,
olie, scherpe randen of bewegende onderdelen.
Een beschadigd of verward snoer verhoogt het risico
op een elektrische schok.
e) Gebruik buitenshuis een verlengsnoer dat
specifi ek geschikt is voor het gebruik buiten.
Het gebruik van een snoer dat specifi ek geschikt is
voor gebruik buitenshuis vermindert het risico op een
elektrische schok.
f) Als het elektrisch gereedschap in een vochtige
omgeving gebruikt moet worden, dient een
voeding met aardlekschakelaar te worden
gebruikt.
Gebruik van een aardlekschakelaar vermindert de
kans op een elektrische schok.
3) Persoonlijke veiligheid
a) Blijf waakzaam, let voortdurend op uw werk
en gebruik uw gezond verstand wanneer u
elektrisch gereedschap gebruikt.
Gebruik geen elektrisch gereedschap wanneer
u moe bent of onder invloed van drugs, alcohol
of medicijnen.
Eén moment van onoplettendheid kan in ernstig
lichamelijk letsel resulteren.
b) Gebruik persoonlijke beschermingsmiddelen.
Draag altijd oogbescherming.
Het gebruik van passende beschermingsmiddelen
volgens de omstandigheden zoals stofmaskers,
antislip-veiligheidsschoenen, een helm of
gehoorbescherming vermindert het risico op
lichamelijk letsel.
c) Voorkom dat het gereedschap per ongeluk
kan starten. Controleer of de schakelaar in de
uit-stand staat voordat u de voeding en/of de
accu aansluit, het gereedschap oppakt of gaat
dragen.
Zorg ervoor dat u tijdens het verplaatsen van het
elektrisch gereedschap uw vingers uit de buurt van
de schakelaar houdt en sluit de stroombron niet aan
terwijl de schakelaar op aan staat om ongelukken te
vermijden.
d) Verwijder sleutels en moersleutels uit
het gereedschap voordat u het elektrisch
gereedschap aanzet.
Een (moer-)sleutel die op een bewegend onderdeel
van het elektrische gereedschap bevestigd is, kan
lichamelijk letsel veroorzaken.
e) Reik niet te ver. Zorg ervoor dat u te allen tijde
stevig staat en uw evenwicht behoudt.
Op deze manier heeft u tijdens een onverwachte
situatie meer controle over het elektrisch
gereedschap.
f) Draag geschikte kleding. Draag geen loszittende
kleding of sieraden. Houd uw haar, kleding en
handschoenen uit de buurt van bewegende
onderdelen.
Loszittende kleding, sieraden en lang haar kunnen in
de bewegende onderdelen verstrikt raken.
g) Indien het elektrisch gereedschap van een
aansluiting voor stofafzuiging is voorzien, dan
dient u ervoor te zorgen dat de stofafzuiging
aangesloten en op de juiste manier gebruikt
wordt.
Het gebruik van stofafzuiging kan stofgerelateerde
risico’s verminderen.
4) Bediening en onderhoud van elektrisch
gereedschap
a) Het elektrisch gereedschap mag niet geforceerd
worden. Gebruik het juiste gereedschap voor
het karwei.
U kunt de klus beter en veiliger uitvoeren wanneer u
het juiste elektrische gereedschap gebruikt.
b) Gebruik het elektrisch gereedschap niet als de
schakelaar niet goed werkt.
Elektrisch gereedschap dat niet via de schakelaar
bediend kan worden is gevaarlijk en moet
onmiddellijk gerepareerd worden.
26
0000BookCH45Y.indb260000BookCH45Y.indb26 2019/08/069:23:582019/08/069:23:58
Page 27
c) Haal de stekker uit het stopcontact en/of de
accu van het elektrisch gereedschap voor u
afstellingen verricht, accessoires verwisselt of
voordat u het elektrisch gereedschap opbergt.
Dergelijke preventieve veiligheidsmaatregelen
verminderen het risico dat het elektrisch
gereedschap per ongeluk opstart.
d) Berg elektrisch gereedschap buiten het bereik
van kinderen op en sta niet toe dat personen
die niet bekend zijn met het juiste gebruik
van het gereedschap of deze voorschriften dit
elektrisch gereedschap gebruiken.
Elektrisch gereedschap is gevaarlijk in de handen
van onervaren gebruikers.
e) Het elektrisch gereedschap moet regelmatig
onderhouden worden. Controleer het
gereedschap op een foutieve uitlijning,
vastgelopen of defecte bewegende onderdelen
en andere problemen die van invloed zijn op de
juiste werking van het gereedschap.
Indien het gereedschap defect of beschadigd
is moet het gerepareerd worden voordat u het
gereedschap opnieuw gebruikt.
Slecht onderhouden elektrisch gereedschap is
verantwoordelijk voor een groot aantal doe-het-zelf
ongelukken.
f) Houd snijwerktuigen scherp en schoon.
Goed onderhouden snijwerktuigen met scherpe
snijranden lopen minder snel vast en zijn
gemakkelijker in het gebruik.
g) Elektrisch gereedschap, accessoires, bits
enz. moeten in overeenstemming met deze
instructies worden gebruikt, waarbij de
werkomstandigheden en het werk dat gedaan
moet worden in overweging moeten worden
genomen.
Gebruik van het elektrisch gereedschap voor andere
doeleinden dan waarvoor het is bedoeld, kan
resulteren in een gevaarlijke situatie.
5) Onderhoud
a) Het gereedschap mag uitsluitend door bevoegd
onderhoudspersoneel worden onderhouden
en er mag daarbij uitsluitend gebruik gemaakt
worden van identieke vervangingsonderdelen.
Hierdoor kunt u er op rekenen dat het elektrisch
gereedschap veilig blijft.
VOORZORGSMAATREGELEN
Houd kinderen en kwetsbare personen op een afstand.
Het gereedschap moet na gebruik buiten het bereik
van kinderen en andere kwetsbare personen worden
opgeborgen.
VEILIGHEIDSWAARSCHUWINGEN
VOOR MOTOR HEGGENSCHAAR
○ Houd alle lichaamsdelen uit de buurt van het
knipmes. Het afgeknipte materiaal niet verwijderen
of het te knippen materiaal niet vasthouden
wanneer de knipmessen bewegen. Zorg ervoor
dat de schakelaar uit is wanneer u vastgeklemd
materiaal verwijdert. Eén moment van onoplettendheid
tijdens het bedienen van de heggenschaar kan in ernstig
lichamelijk letsel resulteren.
○ Draag de heggenschaar met behulp van de hendel
met het snijmes gestopt. Bij het vervoeren of
opslaan van de heggenschaar monteer altijd het
deksel van de snij-inrichting.
Een juiste behandeling van de heggenschaar vermindert
de kans op lichamelijk letsel door de knipmessen.
Nederlands
○ Houd het elektrisch gereedschap alleen vast aan
de daarvoor bestemde geïsoleerde handgrepen,
omdat het knipmes in contact kan komen met
verborgen bedrading of het eigen snoer. Als het
snijblad een onder stroom staande draad aanraakt,
zorgt dit er voor dat niet-geïsoleerde delen van het
gereedschap ook onder stroom komen, waardoor de
gebruiker een elektrische schok kan krijgen.
○ Houd de kabel uit de buurt van de plaats waar u
aan het knippen bent. Tijdens gebruik kan de kabel
in de struiken verborgen raken en per ongeluk door het
knipmes worden doorgesneden.
AANVULLENDE
VEILIGHEIDSWAARSCHUWINGEN
1. Gebruik op de elektrische spanning die op het
specifi catieplaatje voor de stroombron staat.
Het gebruik op een hogere spanning kan resulteren in
letsel.
2. Om ongelukken te voorkomen, moet u de stekker uit het
stopcontact halen voordat onderhoud, aanpassingen of
conversies worden uitgevoerd.
3. Het verlengsnoer controleren
Als de werkplek niet in de buurt van het stopcontact
is, moet u gebruik maken van een verlengsnoer dat
voldoende dwarsprofi el en voldoende nominaal
vermogen heeft. Het verlengsnoer moet zo kort mogelijk
worden gehouden.
4. Dit gereedschap is uitgerust met een rem. Controleer
voor gebruik of de rem is geactiveerd.
De messen komen binnen 0,05 seconden tot stilstand.
Laat de machine repareren als het remmen duidelijk
langer duurt.
Het geluid dat soms optreedt tijdens een Quick stop
van het apparaat is ontwerpgerelateerd en heeft geen
invloed op de werking en de levensduur.
5. Zorg ervoor dat er zich geen personen in het werkgebied
bevinden om ongevallen te voorkomen.
6. Voordat u begint te werken moet u ervoor zorgen dat
zich geen elektriciteitskabels en vreemde voorwerpen
in het werkgebied bevinden. Het knipmes zou in contact
kunnen komen met de elektriciteitskabel, wat een
elektrische schok, aardlek en andere ongelukken kan
veroorzaken.
7. Zorg ervoor dat het gereedschap is uitgeschakeld en
de stekker uit het stopcontact is gehaald voordat u het
mesdoosje bevestigt en verwijdert.
Wees voorzichtig bij het plaatsen van het knipmes in de
knipmeshouder om letsel te voorkomen.
8. Gebruik oogbescherming tijdens het werk om letsel door
takken en houtsnippers te voorkomen.
9. Houd het gereedschap tijdens gebruik stevig met beide
handen vast om letsel te voorkomen.
10. Houd uw handen en alle overige lichaamsdelen uit
de buurt van het knipmes om aanraking die letsel zou
kunnen veroorzaken te voorkomen.
11. Zorg ervoor dat het knipmes en alle accessoires juist
geïnstalleerd zijn. Verkeerde installatie kan er toe leiden
dat het knipmes of de accessoires losraken en letsel
veroorzaken.
12. Let er op dat het knipmes geen scheurtjes vertoont,
vervormd is of buitengewoon versleten is alvorens met
het werk te beginnen. Knipmessen die zich in deze
toestand bevinden niet gebruiken, aangezien deze
kunnen afbreken en letsel kunnen veroorzaken.
13. Gebruik het gereedschap niet voor het knippen van
draad, metalen platen of andere harde voorwerpen.
Het gereedschap kan dan beschadigd raken en letsel
veroorzaken.
27
0000BookCH45Y.indb270000BookCH45Y.indb27 2019/08/069:23:582019/08/069:23:58
Page 28
Nederlands
14. Als het gereedschap niet normaal werkt en een vreemd
geluid maakt, dit onmiddellijk uitschakelen en laten
inspecteren en repareren.
15. Als het gereedschap is gevallen of tegen een voorwerp is
gestoten, het knipmes en de behuizing op beschadiging,
scheurtjes en vervorming inspecteren. Gebruik van een
beschadigd, vervormd of gescheurd knipmes kan letsel
tot gevolg hebben.
16. Het knipmes niet demonteren. Dit kan letsel tot gevolg
hebben.
17. Dit product produceert trillingen tijdens gebruik. Dit
maakt langdurig continu gebruik lichamelijk vermoeiend,
dus let op een goede werkhouding en neem regelmatig
pauzes. Stop ook tijdens korte werkperioden onmiddellijk
met het werk om te pauzeren wanneer uw vingers,
handen, armen of schouders vermoeid raken.
18. Gebruik handschoenen of een lap om uw handen
te beschermen wanneer u het knipmes behandelt.
Onzorgvuldige behandeling kan tot letsel leiden.
19. Oefen tijdens het knippen geen overmatige druk uit op
het knipmes aangezien het knipmes beschadigd kan
raken.
20. Het knipmes is na het knippen bijzonder heet. Raak dit
niet aan om brandwonden te voorkomen.
21. Let er op bij het werken op hoge plaatsen dat niemand
beneden staat. Deze kunnen letsel oplopen in het geval
u het gereedschap of een ander voorwerp per ongeluk
laat vallen.
22. Om onvoorziene ongevallen te voorkomen, het
gereedschap nooit onbeheerd laten draaien op een
werkbank of op de vloer.
23. Stel het gereedschap niet bloot aan insecticiden en
andere chemicaliën. Dergelijke chemicaliën kunnen
scheurtjes en andere beschadiging veroorzaken.
24. Maak de voorste schakelaar, trekschakelaar of achterste
schakelaar niet vast.
Als er per ongeluk aan wordt getrokken, kan het
gereedschap plotseling gaan werken en letsel
veroorzaken.
25. Aardlekschakelaar
We bevelen u aan te allen tijde een aardlekschakelaar te
gebruiken met een opgegeven lekstroom van 30 mA of
minder.
LET OP
○ Gebruik een snoeischaar voor het knippen van dikke
takken alvorens de heggenschaar te gebruiken.
Het gereedschap niet forceren om stuk gaan te
voorkomen.
○ Zet het gereedschap onmiddellijk stop als het knipmes
tegen een te zware tak blijft stilstaan. Laat de motor niet
vastlopen aangezien deze daardoor beschadigd kan
worden.
○ Gebruik een stevige ladder of een trapladder bij het
knippen van hoge sierbomen.
○ Gebruik alleen voor het knippen van heggen.
○ Gebruik het gereedschap niet voor werk dat de
capaciteit ervan te boven gaat. Een dergelijk gebruik kan
tot gevolg hebben dat de motor vastloopt of langzamer
gaat draaien en kan beschadiging veroorzaken.
OPMERKING
○ Smeer (met behulp van naaimachineolie, minerale olie,
enz.) het knipmes alvorens te beginnen en daarna elk
uur. Gebruik een voldoende hoeveelheid olie en veeg de
overtollige olie weg.
○ Laat tijdens het werk (bijvoorbeeld bij het nemen van
pauzes) het gereedschap niet achter op een plaats in
de volle zon of met een hoge temperatuur. Dit voorkomt
juiste afkoeling en kan beschadiging veroorzaken.
○ Gebruik het gereedschap niet voor het knippen van het
gazon of onkruid. Gras of onkruid kan aan het knipmes
vast blijven zitten.
○ Knip dikke takken af door de knipmessen voorzichtig
tegen de tak te drukken.
SYMBOLEN
WAARSCHUWING
Hieronder staan symbolen afgebeeld die van
toepassing zijn op deze machine. U moet de betekenis
hiervan begrijpen voor u de machine gaat gebruiken.
CH45Y/CH55Y/CH65Y: Heggenschaar
WAARSCHUWING
– Om het risico op verwondingen te
verminderen, moet de gebruiker de
instructiehandleiding lezen.
Verwijder de stekker onmiddellijk uit het
stopcontact als de kabel is beschadigd of
doorgesneden.
Stel het apparaat niet bloot aan regen.
Koppelingsmechanisme:
beschermt messen en versnellingen als vuil of
grote takken de messen stoppen
Alleen voor EU-landen
Geef elektrisch gereedschap niet met het
huisvuil mee!
Volgens de Europese richtlijn 2012/19/EU
inzake oude elektrische en elektronische
apparaten en de toepassing daarvan binnen de
nationale wetgeving, dient gebruikt elektrisch
gereedschap gescheiden te worden ingezameld
en te worden afgevoerd naar een recyclebedrijf
dat voldoet aan de geldende milieu-eisen.
Opgegeven voltage
Zorg ervoor dat de stroombron die u wilt
gebruiken voldoet aan de eisen van de
V
stroomvoorziening zoals vermeld op het
typeplaatje van het product.
Knipmesgrootte
L
Stroomopname
P
Onbelast toerental
n
0
φ
Maximale dikte te snijden tak
max
Gewicht
kg
(Volgens EPTA-procedure 01/2003)
Gewaarborgd geluidsdrukniveau
11
Gebruik
12
AAN zetten
UIT zetten
Koppel de stekker los van het stopcontact
Waarschuwing
Klasse II gereedschap
28
0000BookCH45Y.indb280000BookCH45Y.indb28 2019/08/069:23:582019/08/069:23:58
Page 29
STANDAARD TOEBEHOREN
In aanvulling op het gereedschap bevat de verpakkingsdoos
de toebehoren die in de onderstaande tabel zijn vermeld.
○ Knipmeshouder.............................................................1
De standaard toebehoren kunnen zonder nadere
aankondiging gewijzigd worden.
TOEPASSINGEN
○ Fijnknippen van heggen
○ Knippen en snoeien van sierbomen
TECHNISCHE GEGEVENS
De specifi caties van deze machine zijn vermeld in de tabel
op pagina 4.
OPMERKING
Op grond van het voortdurende research en
ontwikkelingsprogramma van HiKOKI kunnen de hierin
genoemde technische gegevens zonder voorafgaande
kennisgeving worden gewijzigd.
NAMEN VAN ONDERDELEN (Afb. 1 –
Afb. 5)
Achterste schakelaar
1
Achterste handgreep
2
Trekschakelaar
3
Voorste schakelaar
4
Voorste handgreep
5
Beschermer
6
Mesdoosje
7
Blad
8
Naamplaatje
9
Snoerhouder
0
Verlengsnoer (apart
!
verkrijgbaar)
MONTAGE EN GEBRUIK
Handeling
Het verwijderen en plaatsen van
het mesdoosje
Het bevestigen van een verlengsnoer
AAN zetten 4 2
UIT zetten 5 3
Selecteren van accessoires
Afbeelding
Bladzijde
22
32
― 128
Nederlands
1. Het schoonmaken en smeren van het knipmes
Verwijder na gebruik vuil, bladresten enz. (bijvoorbeeld
met een borstel of een doek)
Smeer dan voorzichtig het mes met olie in tegen
roestvorming. Gebruik, wanneer u het mes smeert,
altijd originele HiKOKI olie (Code nr. 371303) of spray
(Code nr. 371304) met het nummer dat bij de extra
accessoires is aangegeven.
2. Het mes vervangen
Om uw veiligheid altijd te kunnen waarborgen, mag
inspecteren en vervangen van het knipmes van dit
gereedschap UITSLUITEND worden uitgevoerd door
een erkend HiKOKI servicecentrum.
3. Inspectie van bevestigingsschroeven
Controleer alle bevestigingsschroeven regelmatig en
zorg ervoor dat ze goed aangedraaid zijn. Draai los
zittende schroeven onmiddellijk vast. Doet u dit niet, dan
kan dit ernstig gevaar tot gevolg hebben.
4. Vervangen van het netsnoer
Als het netsnoer vervangen moet worden , moet u dit
laten doen door een erkend HiKOKI servicecentrum
om problemen met de veiligheid van de machine te
voorkomen.
5. Onderhoud van de motor
De motorwikkeling is het „hart” van het elektrisch
gereedschap. Let er daarom goed op dat de wikkeling
niet beschadigd raakt en/of nat wordt met olie of water.
6. Reiningen van de behuizing
Gebruik een zachte droge doek, of wat soppig water,
wanneer de heggenschaar bevuild is. Gebruik geen
vloeistoff en zoals terpentine of benzine om te voorkomen
dat de afwerking beschadigd wordt.
7. Vervoeren van het gereedschap
Bevestig de mesbehuizing aan het mes voordat u dit
gereedschap draagt.
Als u de knipmesopslag niet aanbrengt, kan het knipmes
in contact komen met uw lichaam met letsel tot gevolg.
8. Opbergen
Bewaar de heggenschaar op een plaats buiten het
bereik van kinderen.
LET OP
Bij gebruik en onderhoud van elektrisch gereedschap
dienen de in het land waar u zich bevindt geldende
veiligheidsregelgeving en veiligheidsstandaarden stipt
te worden opgevolgd.
ONDERHOUD EN INSPECTIE
WAARSCHUWING
○ Zorg ervoor dat het gereedschap is uitgeschakeld en
de stekker uit het stopcontact is gehaald, voordat u
inspecties of onderhoud uitvoert.
○ Het knipmes niet demonteren. Het niet opvolgen van
deze waarschuwing kan letsel veroorzaken.
○ Gebruik handschoenen of een lap om uw handen
te beschermen wanneer u het knipmes behandelt.
Het niet opvolgen van deze waarschuwing kan letsel
veroorzaken.
29
0000BookCH45Y.indb290000BookCH45Y.indb29 2019/08/069:23:592019/08/069:23:59
Page 30
Nederlands
OPLOSSEN VAN PROBLEMEN
Voer de inspecties in onderstaande tabel uit als het gereedschap niet normaal werkt. Als dit het probleem niet oplost,
contact opnemen met uw dealer of het erkende HiKOKI onderhoudscentrum.
Probleem Mogelijke oorzaak Oplossing
Werkt niet. De stekker zit niet in het stopcontact. Steek de stekker van het netsnoer in het
Vreemde bestanddelen tussen het knipmes. Als er stof of vuil op het mis zit, haalt u de stekker
Het
gereedschap
knipt niet goed.
Het knipmes is bot geworden. Gebruik een borstel of doek om sap te
Het knipmes is gestopt omdat dit is gebruikt om
een tak te knippen met een dikte die groter was
dan het knipvermogen van het knipmes.
OPMERKING
Werk waarbij het knipmes bij herhaling stopt
heeft uiteindelijk beschadiging van de motor
tot gevolg.
stopcontact.
uit het stopcontact en gebruikt u een tang of
soortgelijk gereedschap om het te verwijderen.
Wees uiterst voorzichtig aangezien het
gereedschap kan beginnen te werken wanneer
het vreemde bestanddeel is verwijderd.
Sap of roest kan ook tot gevolg hebben dat het
knipmes niet werkt. Gebruik een draadborstel of
iets dergelijks om sap of roest te verwijderen.
verwijderen.
Als schoonmaken van het mes de scherpte niet
verbetert, neem dan contact op met het erkende
HiKOKI servicecentrum om het mes te laten
vervangen.
Bepaalde sierbomen hebben hout dat zeer hard
is en waarvoor de capaciteit van het gereedschap
mogelijk niet voldoende is, ook al is de dikte
binnen de normale capaciteit. Gebruik een
snoeischaar voor het verwijderen van dikke
takken alvorens met het werk te beginnen.
Door schuin knippen kan de capaciteit van het
gereedschap ook worden overschreden omdat
de lengte van de snede groter wordt. Knip dikke
takken altijd onder een rechte hoek.
GARANTIE
De garantie op het elektrisch gereedschap van HiKOKI
is in overeenstemming met de wettelijke/landspecifi eke
richtlijnen. Deze garantie dekt geen defecten of schade
als gevolg van foutief gebruik, misbruik of normale slijtage.
In geval van klachten verzoeken wij u het elektrisch
gereedschap samen met het GARANTIECERTIFICAAT
dat u achterin deze handleiding aantreft naar een erkend
servicecentrum van HiKOKI te sturen.
Informatie betreff ende lawaai en trillingen
De gemeten waarden zijn verkregen overeenkomstig
EN60745 en voldoen aan de eisen van ISO 4871.
Gemeten A-gewogen geluidsniveau: 95 dB (A).
Gemeten A-gewogen geluidsdrukniveau: 84 dB (A).
Onzekerheid K: 3 dB (A).
Draag gehoorbescherming.
Totale trillingswaarden (triax vector som) bepaald
overeenkomstig EN60745.
Onbelast:
=
a
h
0000BookCH45Y.indb300000BookCH45Y.indb30 2019/08/069:23:592019/08/069:23:59
2
3,5 m/s
, Onzekerheid K = 1,5 m/s
2
De totale bepaalde trillingswaarde is gemeten in
overeenstemming met een standaard testmethode en kan
worden gebruikt om meerdere gereedschappen met elkaar
te vergelijken.
U kunt dit ook vooraf gebruiken als beoordeling van de
blootstelling.
WAARSCHUWING
○ De trillingsemissiewaarde tijdens het feitelijke gebruik
van het elektrisch gereedschap kan afwijken van de
opgegeven totale waarde afhankelijk van de manieren
waarop het gereedschap wordt gebruikt.
○ Neem kennis van de veiligheidsmaatregelen voor de
bescherming van de gebruiker die gebaseerd zijn
op een schatting van de blootstelling onder feitelijke
gebruiksomstandigheden (rekening houdend met alle
onderdelen van de gebruikscyclus, zoals de tijd dat het
gereedschap is uitgeschakeld en wanneer dit onbelast
draait inclusief de triggertijd).
OPMERKING
Op grond van het voortdurende research en
ontwikkelingsprogramma van HiKOKI kunnen de hierin
genoemde technische gegevens zonder voorafgaande
kennisgeving worden gewijzigd.
30
Page 31
(Traducción de las instrucciones originales)
ADVERTENCIAS DE SEGURIDAD
GENERALE DE LA HERRAMIENTA
ELÉCTRICA
ADVERTENCIA
Lea todas las instrucciones y advertencias de
seguridad.
Si no se siguen las advertencias e instrucciones, podría
producirse una descarga eléctrica, un incendio o daños
graves.
Guarde todas las advertencias e instrucciones para
futura referencia.
El término “herramienta eléctrica” en las advertencias hace
referencia a la herramienta eléctrica que funciona con la red
de suministro (con cable) o a la herramienta eléctrica que
funciona con pilas (sin cable).
1) Seguridad del área de trabajo
a) Mantenga la zona de trabajo limpia y bien
iluminada.
Las zonas desordenadas u oscuras pueden
provocar accidentes.
b) No utilice las herramientas eléctricas en
entornos explosivos como, por ejemplo, en
presencia de líquidos infl amables, gases o
polvo.
Las herramientas eléctricas crean chispas que
pueden infl amar el polvo o los gases.
c) Mantenga a los niños y transeúntes alejados
cuando utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el
control.
2) Seguridad eléctrica
a) Los enchufes de las herramientas eléctricas
tienen que ser adecuados a la toma de corriente.
No modifi que el enchufe.
No utilice enchufes adaptadores con
herramientas eléctricas conectadas a tierra.
Si no se modifi can los enchufes y se utilizan tomas
de corriente adecuadas se reducirá el riesgo de
descarga eléctrica.
b) Evite el contacto corporal con superfi cies
conectadas a tierra como tuberías, radiadores
y frigorífi cos.
Hay mayor riesgo de descarga eléctrica si su cuerpo
está en contacto con el suelo.
c) No exponga las herramientas eléctricas a la
lluvia o a la humedad.
La entrada de agua en una herramienta eléctrica
aumentará el riesgo de descarga eléctrica.
d) No utilice el cable incorrectamente. No utilice el
cable para transportar, tirar de la herramienta
eléctrica o desenchufarla.
Mantenga el cable alejado del calor, del aceite,
de bordes afi lados o piezas móviles.
Los cables dañados o enredados aumentan el
riesgo de descarga eléctrica.
e) Cuando utilice una herramienta eléctrica al aire
libre, utilice un cable prolongador adecuado
para utilizarse al aire libre.
La utilización de un cable adecuado para usarse al
aire libre reduce el riesgo de descarga eléctrica.
f) Si no se puede evitar el uso de una herramienta
eléctrica en un lugar húmedo, utilice un
suministro protegido mediante un dispositivo
de corriente residual (RCD).
El uso de un RCD reduce el riesgo de descarga
eléctrica.
Español
3) Seguridad personal
a) Esté atento, preste atención a lo que hace y
utilice el sentido común cuando utilice una
herramienta eléctrica.
No utilice una herramienta eléctrica cuando esté
cansado o esté bajo la infl uencia de drogas,
alcohol o medicación.
Una distracción momentánea mientras utiliza
herramientas eléctricas puede dar lugar a lesiones
personales graves.
b) Utilice un equipo de protección personal. Utilice
siempre una protección ocular.
El equipo de protección como máscara para el
polvo, zapatos de seguridad antideslizantes, casco
o protección auditiva utilizado en las situaciones
adecuadas reducirá las lesiones personales.
c) Evite un inicio involuntario. Asegúrese de que
el interruptor está en “off ” antes de conectar
la herramienta a una fuente de alimentación o
batería, cogerla o transportarla.
El transporte de herramientas eléctricas con el dedo
en el interruptor o el encendido de herramientas
eléctricas con el interruptor encendido puede
provocar accidentes.
d) Retire las llaves de ajuste antes de encender la
herramienta eléctrica.
Si se deja una llave en una pieza giratoria de la
herramienta eléctrica podrían producirse lesiones
personales.
e) No se extralimite. Mantenga un equilibrio
adecuado en todo momento.
Esto permite un mayor control de la herramienta
eléctrica en situaciones inesperadas.
f) Utilice una vestimenta adecuada. No lleve
prendas sueltas o joyas. Mantenga el pelo,
la ropa y los guantes alejados de las piezas
móviles.
La ropa suelta, las joyas y el pelo largo pueden
quedar atrapados en las piezas móviles.
g) Si se proporcionan dispositivos para la conexión
de extracción de polvo e instalaciones de
recogida, asegúrese de que estén conectados
y se utilicen adecuadamente.
La utilización de un sistema de recogida de polvo
puede reducir los riesgos relacionados con el polvo.
4) Utilización y mantenimiento de las herramientas
eléctricas
a) No fuerce la herramienta eléctrica. Utilice
la herramienta eléctrica correcta para su
aplicación.
La herramienta eléctrica correcta trabajará mejor y
de forma más segura si se utiliza a la velocidad para
la que fue diseñada.
b) No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga.
Las herramientas eléctricas que no pueden
controlarse con el interruptor son peligrosas y deben
repararse.
c) Desconecte el enchufe de la fuente eléctrica o
la batería de la herramienta eléctrica antes de
hacer ajustes, cambiar accesorios o almacenar
herramientas eléctricas.
Estas medidas de seguridad preventivas reducen el
riesgo de que la herramienta eléctrica se ponga en
marcha accidentalmente.
d) Guarde las herramientas eléctricas que no se
utilicen fuera del alcance de los niños, y no
permita que utilicen las herramientas eléctricas
personas no familiarizadas con las mismas o
con estas instrucciones.
31
0000BookCH45Y.indb310000BookCH45Y.indb31 2019/08/069:23:592019/08/069:23:59
Page 32
Español
Las herramientas eléctricas son peligrosas si son
utilizadas por usuarios sin formación.
e) Realice el mantenimiento de las herramientas
eléctricas. Compruebe si las piezas móviles
están mal alineadas o unidas, si hay alguna
pieza rota u otra condición que pudiera afectar al
funcionamiento de las herramientas eléctricas.
Si la herramienta eléctrica está dañada, llévela a
reparar antes de utilizarla.
Se producen muchos accidentes por no realizar
un mantenimiento correcto de las herramientas
eléctricas.
f) Mantenga las herramientas de corte afi ladas y
limpias.
Las herramientas de corte correctamente
mantenidas con los bordes de corte afi lados son
más fáciles de controlar, y existe menor riesgo de
que se atasquen.
g) Utilice la herramienta eléctrica, los accesorios
y las brocas de la herramienta, etc. de acuerdo
con estas instrucciones, teniendo en cuenta las
condiciones laborales y el trabajo que se va a
realizar.
La utilización de la herramienta eléctrica para
operaciones diferentes a las previstas podría dar
lugar a una situación peligrosa.
5) Revisión
a) Solicite a un experto cualifi cado que revise la
herramienta eléctrica y que utilice solo piezas
de repuesto idénticas.
Esto garantizará el mantenimiento de la seguridad
de la herramienta eléctrica.
PRECAUCIÓN
Mantenga a los niños y a las personas enfermas
alejadas.
Cuando no se utilicen, las herramientas deben
almacenarse fuera del alcance de los niños y de las
personas enfermas.
ADVERTENCIAS DE SEGURIDAD DE
LOS CORTASETOS
○ Mantenga todas las partes del cuerpo lejos de la
hoja cortante. No retire el material cortado ni sujete
el material que va a cortar cuando las hojas estén
en movimiento. Asegúrese de que el interruptor
está apagado cuando retire el material atascado.
Un momento de descuido mientras opera el recortador
de setos puede ocasionar lesiones personales severas.
○ Transporte el recortador de setos agarrando el
asa con la cuchilla de corte detenida. Cuando
transporte o guarde el recortador de setos, coloque
siempre la tapa del dispositivo de corte.
El manejo adecuado de las tijeras cortasetos reducirá
las posibles lesiones producidas por las hojas cortantes.
○ Sujete la herramienta eléctrica únicamente por las
superfi cies de sujeción aisladas, debido a que la
hoja de la cuchilla puede entrar en contacto con
el cableado oculto o con su propio cable. Si las
cuchillas entran en contacto con un cable con corriente,
las partes metálicas expuestas de la herramienta
eléctrica pueden transmitir esa corriente y producir una
descarga eléctrica al operador.
○ Mantenga el cable lejos de la zona de corte. Durante
el funcionamiento, el cable puede ocultarse en los setos
y la hoja puede cortarlo accidentalmente.
ADVERTENCIAS DE SEGURIDAD
ADICIONALES
1. Utilice la tensión eléctrica indicada en la placa de la
fuente eléctrica.
El uso de una tensión superior podría ocasionar
lesiones.
2. Con el fi n de evitar accidentes, el enchufe está
desconectado de la toma de corriente antes de realizar
cualquier ajuste, conversión o mantenimiento.
3. Comprobación del cable de extensión
Cuando el área de trabajo esté alejado de la fuente de
alimentación, utilice un alargador de capacidad nominal
y grosor sufi ciente. El alargador deberá mantenerse lo
más corto posible.
4. Esta herramienta se proporciona con freno. Antes de
utilizar la unidad, compruebe que el freno está activado.
Las cuchillas de corte se detienen a los 0,05 segundos.
Haga reparar la máquina si el tiempo de frenado se
alarga claramente.
El ruido que a veces se produce durante la parada
rápida de una máquina está relacionado con el diseño y
no tiene ninguna infl uencia sobre el funcionamiento y la
vida útil.
5. Para evitar accidentes, asegúrese de que no hay gente
en el área de trabajo.
6. Antes de empezar a trabajar, asegúrese de que no
hay cables de alimentación ni objetos extraños en el
área de trabajo. La cuchilla podría entrar en contacto
con el cable de alimentación ocasionando descargas
eléctricas, fallos de puesta a tierra y otros accidentes.
7. Asegúrese de apagar la herramienta y que el enchufe
está desconectado de la toma de corriente antes de
colocar y quitar el estuche de la cuchilla.
Para evitar lesiones, tenga cuidado cuando coloque la
hoja en la funda.
8. Utilice gafas protectoras durante el trabajo para evitar
lesiones de leña menuda y astillas.
9. Sujete la herramienta fi rmemente con ambas manos
durante el uso para evitar lesiones.
10. Mantenga las manos y todas las partes del cuerpo lejos
de la hoja para evitar cualquier contacto que pueda
provocar una lesión.
11. Asegúrese de que la hoja y todos los accesorios están
bien instalados. Una instalación incorrecta podría hacer
que la hoja o los accesorios se soltaran y se produjera
una lesión.
12. Antes de empezar a trabajar, asegúrese de que la hoja
no está rajada, deformada o excesivamente desgastada.
No utilice la hoja en este estado, ya que podría romperse
y provocar una lesión.
13. No utilice la herramienta para cortar alambres, placas
metálicas u objetos duros. La herramienta podría
dañarse y causar lesiones.
14. Si la herramienta no funciona normalmente y emite un
ruido extraño, apáguela inmediatamente y encargue su
inspección o reparación.
15. Si la herramienta se cae o choca contra un objeto, revise
la hoja y el cuerpo para ver si se han dañado, rajado o
deformado. El uso de una hoja dañada, deformada o
rajada podría provocar lesiones.
16. No desarme la hoja. De lo contrario, puede sufrir
lesiones.
17. Este producto genera vibración durante el
funcionamiento. Esto hace que un trabajo continuado
resulte físicamente extenuante, así que evite una mala
postura de trabajo y asegúrese de descansar con
frecuencia. Durante los periodos de trabajo más cortos,
deje de trabajar inmediatamente para descansar cuando
sienta los dedos, las manos, los brazos o los hombros
cansados.
32
0000BookCH45Y.indb320000BookCH45Y.indb32 2019/08/069:23:592019/08/069:23:59
Page 33
18. Utilice unos guantes o un trapo para proteger sus manos
cuando sujete la hoja. Una manipulación inadecuada
puede provocar lesiones.
19. No exponga la hoja a una presión excesiva durante el
corte, ya que podría resultar dañada.
20. La hoja está extremadamente caliente después de
realizar un corte. No la toque para evitar quemarse.
21. Cuando trabaje en lugares altos, asegúrese de que
no hay nadie debajo. Si se le cae accidentalmente la
herramienta u otro objeto, podría sufrir lesiones.
22. Para evitar accidentes imprevistos, no deje la
herramienta en funcionamiento y desatendida sobre un
soporte o sobre el suelo.
23. No exponga la herramienta a insecticidas u otros
agentes químicos, ya que podrían agrietarla y causarle
otros daños.
24. No asegure el interruptor frontal, el gatillo o el interruptor
trasero del que ha tirado.
Si tira de él por error, la unidad podría ponerse en
funcionamiento repentinamente, causando lesiones.
25. RCD
Se recomienda el uso permanente de un dispositivo de
corriente residual con una corriente residual nominal
equivalente o inferior a 30 mA.
PRECAUCIÓN
○ Utilice unas tijeras de poda para cortar ramas gruesas
antes de usar el cortasetos.
No fuerce la herramienta para evitar que se rompa.
○ Detenga la herramienta inmediatamente si la hoja se
para contra una rama demasiado dura. No permita que
el motor se agarrote, ya que podría resultar dañado.
○ Utilice una escalera resistente para cortar árboles de
jardín altos.
○ Utilizar sólo para cortar arbustos.
○ No utilice la herramienta para trabajos que excedan
su capacidad. Dicho uso podría hacer que el motor se
bloqueara o se ralentizara y resultara dañado.
NOTA
○ Lubrique (con aceite de máquina de coser, aceite
mineral, etc.) la hoja antes de ponerla en marcha y luego
cada hora. Utilice una cantidad de aceite adecuada y
elimine el exceso de aceite.
○ Durante el trabajo (por ejemplo, durante los descansos),
no deje la herramienta en un lugar en el que esté
sometido a la luz directa del sol o a altas temperaturas.
Esto evitará una refrigeración adecuada y podría
provocar daños.
○ No utilice la herramienta para cortar césped o hierba.
Las hierbas podrían quedar pegadas a la hoja.
○ Corte las ramas gruesas presionando suavemente las
hojas contra la rama.
SÍMBOLOS
ADVERTENCIA
A continuación se muestran los símbolos usados
para la máquina. Asegúrese de comprender su
signifi cado antes del uso.
CH45Y/CH55Y/CH65Y: Cortaseto
ADVERTENCIA
– Para reducir el riesgo de lesiones, el usuario
deberá leer el manual de instrucciones.
Retire el enchufe de la toma de corriente
inmediatamente si el cable está dañado o
cortado.
No la exponga a la lluvia.
Español
Sistema del embrague:
Protege cuchillas y engranajes cuando
escombros o ramas grandes detienen las
cuchillas
Solo para países de la Unión Europea
No deseche los aparatos eléctricos junto con
los residuos domésticos.
De conformidad con la Directiva Europea
2012/19/UE sobre residuos de aparatos
eléctricos y electrónicos y su aplicación
de acuerdo con la legislación nacional, las
herramientas eléctricas cuya vida útil haya
llegado a su fi n se deberán recoger por
separado y trasladar a una planta de reciclaje
que cumpla con las exigencias ecológicas.
Voltaje nominal
Asegúrese de comprobar que la fuente de
alimentación que se utiliza se ajusta a los
V
requisitos de alimentación especifi cados en
la placa de características del producto.
Tamaño de la hoja
L
Entrada de alimentación
P
Velocidad sin carga
n
0
φ
Diámetro de corte máximo de las ramas
max
Peso
kg
(De acuerdo al Procedimiento EPTA 01/2003)
Nivel de potencia acústica garantizado
11
Procedimiento de operación
2
1
Encendido
Apagado
Desconecte el enchufe de la toma de corriente
Advertencia
Herramienta de clase II
ACCESSORIOS ESTÁNDAR
Además de la unidad principal, el paquete contiene los
accesorios indicados en la tabla de abajo.
○ Funda de la hoja ...........................................................1
Los accesorios estándar están sujetos a cambio sin previo
aviso.
APLICACIÓN
○ Desramar de setos
○ Desramar y podar árboles de jardín
33
0000BookCH45Y.indb330000BookCH45Y.indb33 2019/08/069:23:592019/08/069:23:59
Page 34
Español
ESPECIFICACIONES
Las especifi caciones de esta máquina aparecen indicadas
en la tabla de la página 4.
NOTA
Debido al programa continuo de investigación y
desarrollo de HiKOKI, estas especifi caciones están
sujetas a cambios sin previo aviso.
NOMBRES DE LAS PIEZAS (Fig. 1 –
Fig. 5)
Interruptor trasero
1
Mango trasero
2
Interruptor de disparo
3
Interruptor frontal
4
Mango delantero
5
Protector
6
Estuche de la cuchilla
7
Cuchilla
8
Placa identifi cativa
9
Soporte para cables
0
Cable de extensión
(vendido por
!
separado)
MONTAJE Y FUNCIONAMIENTO
Acción Figura Página
Extracción e inserción del estuche de
la cuchilla
Conexión de un cable de extensión
Encendido 4 2
Apagado 5 3
Selección de los accesorios
22
32
― 128
4. Sustitución del cable de alimentación
Si resulta necesario sustituir el cable de alimentación,
deberá solicitar la tarea a un Centro de servicio autorizado
de HiKOKI, para evitar riesgos para la seguridad.
5. Mantenimiento del motor
El bobinado de la unidad del motor es el auténtico
corazón de la herramienta eléctrica. Tenga el máximo
cuidado posible para asegurarse de que el bobinado no
se daña ni se moja con aceite o agua.
6. Limpieza del exterior
Cuando el cortasetos esté sucio, limpiarlo con un paño
mojado en agua jabonosa. No utilizar disolventes
clóricos, gasolina o disolventes para pinturas ya que
éstos funden los materiales plásticos.
7. Transporte de la herramienta
Coloque la funda en la hoja antes de transportar esta
herramienta.
Si la transporta sin la funda, la cuchilla podría entrar en
contacto con su cuerpo, produciendo lesiones.
8. Almacenamiento
Guarde el cortasetos en un un lugar fuera del alcance de
los niños.
PRECAUCIÓN
En el manejo y el mantenimiento de las herramientas
eléctricas, se deberán observar las normas y
reglamentos vigentes en cada país.
MANTENIMIENTO E INSPECCIÓN
ADVERTENCIA
○ Asegúrese de apagar la herramienta y de que el enchufe
está desconectado de la toma de corriente antes de
realizar inspecciones o llevar a cabo el mantenimiento.
○ No desmonte la hoja. De lo contrario, puede sufrir
lesiones.
○ Utilice unos guantes o un trapo para protegerse las
manos cuando manipule la hoja. De lo contrario, puede
sufrir lesiones.
1. Limpieza y lubricación de la hoja de la cuchilla
Después del uso, elimine la contaminación, los restos de
las hojas, etc. (por ej., con un cepillo o paño).
Y a continuación, lubrique cuidadosamente la hoja con
aceite anticorrosión. Cuando lubrique la hoja, siempre
use aceite (Núm. de código 371303) o atomizador
(Núm. de código 371304) genuino de HiKOKI con el
número especifi cado en los accesorios seleccionados.
2. Sustitución de la hoja
Por su seguridad, la inspección y la sustitución de
la hoja de esta herramienta deben ser llevadas a
cabo SOLAMENTE por un CENTRO DE SERVICIO
AUTORIZADO DE HiKOKI.
3. Inspección de los tornillos de montaje
Inspeccione con regularidad todos los tornillos de
montaje y asegúrese de que estén bien apretados. Si
hay algún tornillo suelto, apriételo inmediatamente. No
hacerlo podría provocar riesgos graves.
34
0000BookCH45Y.indb340000BookCH45Y.indb34 2019/08/069:23:592019/08/069:23:59
Page 35
Español
SOLUCIÓN DE PROBLEMAS
Siga las instrucciones que se indican en la siguiente tabla si la herramienta no funciona normalmente. Si esto no soluciona
el problema, consulte a su distribuidor o al centro de servicio autorizado de HiKOKI.
Síntoma Posible causa Solución
No funciona. La clavija de alimentación no está enchufada
La herramienta no corta
bien.
a la toma de corriente.
Hay sustancias extrañas en la hoja. Si hay materia extraña en la hoja, desconecte
La hoja está desafi lada. Utilice un cepillo o paño para eliminar la savia.
La hoja se ha parado porque se ha utilizado
para cortar una rama cuya anchura supera la
capacidad de corte de la hoja.
NOTA
Los trabajos que hagan que la hoja se
detenga repetidamente acabarán por
dañar el motor.
Enchufe el cable de alimentación a la toma de
corriente.
el enchufe de la toma de corriente y utilice un
par de pinzas o una herramienta similar para
extraerla.
Tenga mucho cuidado, ya que la herramienta
puede empezar a funcionar cuando las
sustancias extrañas hayan sido eliminadas.
La savia o el óxido pueden afectar también al
funcionamiento de la hoja. Utilice un cepillo
de alambre o una herramienta similar para
eliminar la savia o el óxido.
Si la limpieza de la hoja no mejora su
habilidad de corte, póngase en contacto con
el CENTRO DE SERVICIO AUTORIZADO DE
HiKOKI para que le cambien la hoja.
Algunos árboles de jardín tienen una madera
muy fuerte que puede estar fuera de la
capacidad de la herramienta, aunque las
ramas tengan un grosor que esté dentro de la
capacidad normal. Utilice unas tijeras de poda
para eliminar las ramas gruesas antes de
empezar a trabajar.
Un corte oblicuo también puede exceder
la capacidad de la herramienta, ya que la
longitud del corte aumenta. Asegúrese de
cortar las ramas gruesas en ángulo recto.
GARANTÍA
Las herramientas eléctricas de HiKOKI incluyen una
garantía conforme al reglamento específi co legal/nacional.
Esta garantía no cubre los defectos o daños debidos al
uso incorrecto, el uso excesivo ni tampoco los provocados
por el desgaste normal. En caso de reclamación, envíe la
herramienta eléctrica, sin desmontar y con el CERTIFICADO
DE GARANTÍA que aparece al fi nal de estas instrucciones
de uso, al Centro de servicio autorizado de HiKOKI.
Información sobre el ruido propagado por el aire y la
vibración
Los valores medidos se determinaron de acuerdo con la
norma EN60745 y se declaran de conformidad con la norma
ISO 4871.
Nivel de potencia acústica ponderada A: 95 dB (A)
Nivel de presión acústica ponderada A: 84 dB (A)
Incertidumbre K: 3 dB (A).
Utilice protecciones auditivas.
Valores totales de la vibración (suma de vectores triax.)
determinados de acuerdo con la norma EN60745.
Sin carga:
=
a
h
0000BookCH45Y.indb350000BookCH45Y.indb35 2019/08/069:24:002019/08/069:24:00
2
3,5 m/s
, Incertidumbre K = 1,5 m/s
2
El valor total de vibración declarado se ha medido según
un método de prueba estándar, y permite comparar unas
herramientas con otras.
También resulta útil para llevar a cabo evaluaciones
preliminares de exposición.
ADVERTENCIA
○ La emisión de vibración durante la utilización real de la
herramienta eléctrica puede ser diferente del valor total
declarado en función de las formas de utilización de la
herramienta.
○ Identifi que las medidas de seguridad para proteger al
operador basadas en una estimación de exposición en
condiciones reales de uso (teniendo en cuenta todas
las partes del ciclo de funcionamiento, como tiempos
durante los que la herramienta está apagada y durante
los que funciona lentamente, además del tiempo de
activación).
NOTA
Debido al programa continuo de investigación y desarrollo
de HiKOKI, estas especifi caciones están sujetas a cambios
sin previo aviso.
35
Page 36
Português
(Tradução das instruções originais)
AVISOS GERAIS DE SEGURANÇA
PARA A FERRAMENTA ELÉTRICA
AVISO
Leia todos os avisos de segurança e todas as
instruções
Se não seguir todas as instruções e os avisos, pode provocar
um choque elétrico, incêndio e/ou ferimentos graves.
Guarde todos os avisos e instruções para referência
futura.
O termo “ferramenta elétrica” em todos os avisos refere-se à
sua ferramenta ligada à corrente (com fi os) ou à ferramenta
elétrica de bateria (sem fi os).
1) Segurança da área de trabalho
a) Mantenha a área de trabalho limpa e bem
iluminada.
As áreas escuras ou cheias de material são propícias
aos acidentes.
b) Não trabalhe com ferramentas elétricas em
ambientes explosivos, tais como na presença
de líquidos infl amáveis, gases ou pó.
As ferramentas elétricas criam faíscas que podem
incendiar o pó dos fumos.
c) Mantenha as crianças e outras pessoas
afastadas quando trabalhar com uma
ferramenta elétrica.
As distrações podem fazer com que perca controlo.
2) Segurança elétrica
a) As fi chas da ferramenta elétrica devem
corresponder à tomada.
Nunca modifi que a fi cha.
Não utilize fi chas adaptadoras com ferramentas
elétricas ligadas à terra.
As fi chas não modifi cadas e tomadas
correspondentes reduzirão o risco de choques
elétricos.
b) Evite contacto corporal com superfícies ligadas
à terra, tais como tubos, radiadores, máquinas
e frigorífi cos.
Existe um risco acrescido de choques elétricos se o
seu corpo estiver ligado à terra.
c) Não exponha ferramentas elétricas à chuva ou
condições de humidade.
A entrada de água numa ferramenta elétrica
aumentará o risco de choques elétricos.
d) Não abuse do fi o. Nunca utilize o fi o para
transportar, puxar ou desligar a ferramenta
elétrica.
Mantenha o fi o afastado do calor, óleo, margens
afi adas ou peças em movimento.
Os fi os danifi cados ou entrelaçados podem
aumentar o risco de choques elétricos.
e) Quando trabalhar com uma ferramenta elétrica
no exterior, utilize uma extensão adequada para
utilização exterior.
A utilização de um fi o adequado para utilização no
exterior reduz o risco de choques elétricos.
f) Se não for possível evitar a utilização de uma
máquina elétrica num local húmido, utilize
uma fonte de alimentação protegida por um
dispositivo de corrente residual (RCD).
A utilização de um RCD reduz o risco de choques
elétricos.
3) Segurança pessoal
a) Mantenha-se alerta, esteja atento ao que está
a fazer e utilize o bom senso ao trabalhar com
uma ferramenta elétrica.
Não utilize uma ferramenta elétrica quando
estiver cansado ou sob a infl uência de drogas,
álcool ou medicamentos.
Um momento de desatenção enquanto trabalha com
ferramentas elétricas pode resultar em ferimentos
pessoais graves.
b) Utilize equipamento de proteção pessoal. Utilize
sempre proteção para os olhos.
O equipamento de proteção, tal como uma máscara
de pó, sapatos de segurança anti-derrapantes,
capacete ou proteção auricular utilizados para
condições adequadas reduzirá os ferimentos
pessoais.
c) Evite arranques acidentais. Certifi que-se de que
o interruptor está na posição de desligado antes
de ligar a fonte de alimentação e/ou bateria,
levantar ou transportar a ferramenta.
Transportar ferramentas elétricas com o dedo no
interruptor ou ativar ferramentas que estão com o
interruptor ligado é propício a acidentes.
d) Remova qualquer chave de parafusos ou chave-
inglesa de regulação antes de ligar a ferramenta.
Uma chave-inglesa ou de parafusos ligada à parte
rotativa da ferramenta pode provocar ferimentos
pessoais.
e) Não se estique. Mantenha sempre o controlo e
equilíbrio adequados.
Isto permite obter um melhor controlo da ferramenta
em situações inesperadas.
f) Vista-se adequadamente. Não use roupas
largas ou joias. Mantenha o cabelo, roupas e
luvas afastados das peças móveis.
As roupas largas, joias ou cabelo comprido podem
fi car presos nas peças móveis.
g) Se forem fornecidos dispositivos para a ligação
de extratores de pó e dispositivos de recolha,
certifi que-se de que estes estão ligados e são
utilizados adequadamente.
A utilização de uma recolha de pó pode reduzir os
perigos relacionados com o pó.
4) Utilização da ferramenta e manutenção
a) Não force a ferramenta elétrica. Utilize a
ferramenta correta para a sua aplicação.
A ferramenta correta fará o trabalho melhor e
com mais segurança à velocidade para a qual foi
concebida.
b) Não utilize a ferramenta elétrica se o interruptor
não a ligar ou desligar.
Qualquer ferramenta que não possa ser controlada
com o interruptor é perigosa e deve ser reparada.
c) Desligue a fi cha da fonte de alimentação e/ou da
bateria da ferramenta elétrica antes de efetuar
quaisquer regulações, mudar os acessórios ou
armazenar ferramentas elétricas.
Tais medidas de segurança de prevenção reduzem
o risco de ligar a ferramenta elétrica acidentalmente.
d) Armazene as ferramentas elétricas fora do
alcance das crianças e não permita que pessoas
não familiarizadas com a ferramenta elétrica ou
com estas instruções utilizem a ferramenta.
As ferramentas elétricas são perigosas nas mãos de
utilizadores inexperientes.
e) Efetue a manutenção das ferramentas elétricas.
Verifi que a existência de desalinhamentos ou
dobragens das peças móveis, quebras de peças
e quaisquer outras condições que possam
afetar o funcionamento da ferramenta elétrica.
Se danifi cada, mande reparar a ferramenta
antes de utilizar.
Muitos acidentes são causados por ferramentas
com má manutenção.
36
0000BookCH45Y.indb360000BookCH45Y.indb36 2019/08/069:24:002019/08/069:24:00
Page 37
f) Mantenha as ferramentas de corte afi adas e
limpas.
As ferramentas de corte com uma manutenção
adequada e extremidades afi adas são menos
propensas a dobrar e mais fáceis de controlar.
g) Utilize a ferramenta elétrica, acessórios e
brocas de ferramentas, etc., de acordo com
estas instruções, tendo em consideração
as condições de trabalho e o trabalho a ser
efetuado.
A utilização de uma ferramenta elétrica para
operações diferentes das previstas pode resultar
numa situação perigosa.
5) Manutenção
a) Faça a manutenção da sua ferramenta elétrica
por um pessoal de reparação qualifi cado e
utilize apenas peças de substituição idênticas.
Isto garantirá que a segurança da ferramenta elétrica
é mantida.
AVISO
Mantenha afastadas das crianças e pessoas doentes.
Quando não estiverem a ser utilizadas, as ferramentas
devem ser guardadas fora do alcance das crianças e
pessoas doentes.
AVISOS DE SEGURANÇA DO CORTASEBES
○ Mantenha todas as partes do corpo afastadas da
lâmina do cortador. Não retire o material cortado
ou segure no material a cortar quando as lâminas
estão em movimento. Certifi que-se de que o
interruptor está desligado quando eliminar material
encravado. Um momento de desatenção enquanto
trabalha com o aparador de sebes pode resultar em
ferimentos pessoais graves.
○ Transporte o aparador de sebes pela pega com
a lâmina de corte parada. Ao transportar ou
armazenar o aparador de sebes, instale sempre a
tampa do dispositivo de corte.
Um manuseamento incorrecto do cortador de sebes
reduzirá possíveis ferimentos pessoais resultantes das
lâminas do cortador.
○ Segure a ferramenta elétrica apenas pelas
superfícies isoladas, uma vez que a lâmina de corte
pode entrar em contacto com cablagem oculta
ou com o seu próprio cabo. O contacto da lâminas
com um cabo com corrente poderá electrifi car as
partes metálicas da ferramenta podendo electrocutar o
utilizador.
○ Mantenha o cabo afastado da zona de corte. Durante
o funcionamento, o cabo poderá fi car escondido nos
arbustos, podendo ser cortado acidentalmente pela
lâmina.
AVISOS DE SEGURANÇA
ADICIONAIS
1. Mantenha todas as peças do corpo afastadas da
electro-serra quando a electro-serra está a funcionar.
Antes de ligar a electro-serra, certifi que-se de que esta
não está em contacto com qualquer outro objecto. Um
momento de desatenção durante a utilização de electroserras pode fazer com que a sua roupa ou corpo fi quem
presos na corrente da serra.
2. Para evitar acidentes, a fi cha é desligada da tomada
antes de quaisquer ajustes, conversões ou reparações
serem realizados.
Português
3. Verifi car o cabo de extensão
Quando a área de trabalho é afastada da fonte de
alimentação, utilize um cabo de extensão de espessura
sufi ciente e potência nominal. O cabo de extensão deve
ser mantido o mais curto possível.
4. Esta ferramenta é fornecida com travão. Antes de
utilizar, certifi que-se de que o travão está accionado.
As lâminas de corte param em 0,05 segundos.
Leve a máquina para ser reparada se o tempo de
travagem for claramente prolongado.
O ruído que ocorre por vezes durante uma Paragem
rápida da máquina está relacionado com o seu design
e não tem qualquer infl uência sobre a vida útil de
funcionamento e manutenção.
5. Para evitar acidentes, certifi que-se de que não existem
pessoas na zona de trabalho.
6. Antes de iniciar o trabalho, certifi que-se de que não há
objetos estranhos nem cabos de alimentação na área
de trabalho. A lâmina pode entrar em contacto com o
cabo de alimentação causando choque elétrico, falhas
de conexão a terra e outros acidentes.
7. Certifi que-se de que desliga a ferramenta e que a fi cha
está desligada da tomada antes de montar e remover a
caixa da lâmina.
Para evitar ferimentos, tenha cuidado quando colocar a
lâmina na bolsa da lâmina.
8. Use luvas de protecção durante o trabalho, para evitar
ferimentos de ramos ou aparas de madeira.
9. Durante a utilização, segure com fi rmeza na ferramenta
com ambas as mãos, para evitar ferimentos.
10. Mantenha as mãos e todas as partes do corpo afastadas
da lâmina, para evitar contactos que poderiam provocar
ferimentos.
11. Certifi que-se de que a lâmina e todos os acessórios
estão correctamente instalados. Uma instalação
incorrecta poderia fazer com que a lâmina ou os
acessórios se soltem, resultando em ferimentos.
12. Antes de começar a trabalhar, certifi que-se de que a
lâmina não está rachada, deformada ou excessivamente
gasta. Não utilize a lâmina nesta condição, uma vez que
poderia quebrar-se e provocar ferimentos.
13. Não utilize a ferramenta para cortar fi o, chapas de metal
ou outros objectos duros. A ferramenta pode danifi car-
se e provocar ferimentos.
14. Se a ferramenta não funcionar normalmente e estiver a
produzir ruídos estranhos, desligue-a imediatamente e
peça para ser inspeccionada e reparada.
15. Se a ferramenta cair ou embater contra um objecto,
verifi que a lâmina e o corpo para a existência de danos,
rachadelas ou deformações. A utilização de uma lâmina
danifi cada, deformada ou rachada pode resultar em
ferimentos.
16. Não desmonte a lâmina. Tal poderá resultar em
ferimentos.
17. Este produto gera vibrações durante a utilização. Tal faz
com que o trabalho contínuo e longo seja desgastante
a nível físico, devendo evitar uma fraca postura de
trabalho e garantir que descansa com frequência. Além
disso, durante os períodos curtos de trabalho, pare
imediatamente de trabalhar e descanse, quando sentir
os dedos, mãos, braços ou ombros cansados.
18. Utilize luvas ou um pano para proteger as mãos quando
manusear a lâmina. Um manuseamento descuidado
poderá provocar ferimentos.
19. Não exponha a lâmina a pressão excessiva durante o
corte, uma vez que poderia danifi car a lâmina.
20. A lâmina encontra-se bastante quente depois de cortar.
Não lhe toque para evitar ferimentos.
21. Quando trabalhar em locais elevados, certifi que-se
de que não se encontra ninguém por baixo. Poderia
provocar ferimentos se, acidentalmente, deixar cair a
ferramenta ou outro objecto.
37
0000BookCH45Y.indb370000BookCH45Y.indb37 2019/08/069:24:002019/08/069:24:00
Page 38
Português
22. Para evitar acidentes imprevistos, nunca deixe a
ferramenta a funcionar sem vigilância, num suporte ou
no solo.
23. Não exponha a ferramenta a insecticidas ou outros
químicos. Tais químicos poderiam provocar rachadelas
e outros danos.
24. Não fi xe o interruptor frontal, o gatilho ou o interruptor
traseiro enquanto puxado.
Se o premir acidentalmente, a unidade pode arrancar
repentinamente causando ferimentos.
25. RCD
É aconselhável utilizar um dispositivo de corrente residual
com uma corrente residual nominal de 30 mA ou inferior.
PRECAUÇÃO
○ Utilize um par de tesouras de podar para cortar ramos
grossos, antes de utilizar o cortasebes.
Não force a ferramenta, para evitar que quebre.
○ Pare imediatamente a ferramenta, caso a lâmina parar
contra um ramo demasiado pesado. Não permita que o
motor pare, uma vez que poderia danifi car o motor.
○ Utilize uma escada robusta ou escadote quando cortar
árvores de jardim altas.
○ Utilize apenas para cortar arbustos.
○ Não utilize a ferramenta para trabalhos que excedam a
respectiva capacidade. Tal operação poderia fazer com
que o motor bloqueie ou abrande, danifi cando-o.
NOTA
○ Lubrifi que (utilizando óleo para máquinas de costura,
óleo mineral, etc.) a lâmina antes de começar e, de
seguida, a cada hora. Utilize uma quantidade de óleo
adequada e limpe o óleo em excesso.
○ Durante o trabalho (por exemplo, quando descansar)
não deixe a ferramenta num local exposto à luz
solar directa ou altas temperaturas. Tal evitará um
arrefecimento correcto e pode resultar em danos.
○ Não utilize a ferramenta para cortar relva ou ervas
daninhas. A relva ou ervas daninhas podem prender à
lâmina.
○ Corte ramos espessos, pressionando ligeiramente as
lâminas contra o ramo.
SÍMBOLOS
AVISO
De seguida, são apresentados os símbolos
utilizados para a máquina. Assimile bem seus
signifi cados antes da utilização.
CH45Y/CH55Y/CH65Y: Corta - sebes
AVISO
– Para reduzir o risco de lesão, o utilizador deve
ler o manual de instruções.
Retire a fi cha da tomada imediatamente se o
cabo estiver danifi cado ou cortado.
Não exponha à chuva.
Sistema de embraiagem:
Protege as lâminas e engrenagens quando
detritos ou ramos grandes param as lâminas
Apenas para países da UE
Não deixe ferramentas elétricas no lixo
doméstico!
De acordo com a diretiva europeia 2012/19/UE
sobre ferramentas elétricas e eletrónicas
usadas e a implementação de acordo com a lei
nacional, as ferramentas elétricas no fi nal da
vida útil devem ser recolhidas em separado e
encaminhadas a uma instalação de reciclagem
ecológica.
Tensão nominal
Certifi que-se de que a fonte de alimentação
a utilizar está em conformidade com os
V
requisitos de alimentação especifi cados na
placa de características do produto.
Tamanho da lâmina
L
Entrada de alimentação
P
Velocidade sem carga
n
0
φ
Diâmetro máximo de corte do ramo
max
Peso
(De acordo com o procedimento EPTA
kg
01/2003)
Nível de potência sonora garantido
11
Procedimento de operação
12
Ligar ON
Desligar
Desligue a fi cha principal da tomada elétrica
Aviso
Ferramenta de classe II
ACESSÓRIOS PADRÃO
Além da unidade principal, o conjunto inclui os acessórios
indicados na tabela abaixo.
○ Bolsa da lâmina ............................................................1
Os acessórios de série estão sujeitos a mudanças sem
aviso prévio.
APLICAÇÕES
○ Aparar sebes
○ Aparar e podar árvores de jardim
38
0000BookCH45Y.indb380000BookCH45Y.indb38 2019/08/069:24:002019/08/069:24:00
Page 39
ESPECIFICAÇÕES
As especifi cações desta máquina estão listadas na tabela
da página 4.
NOTA
Devido ao programa contínuo de pesquisa e
desenvolvimento da HiKOKI, as especifi cações aqui
contidas estão sujeitas a mudanças sem aviso prévio.
NOMES DOS COMPONENTES (Fig. 1
– Fig. 5)
Interruptor traseiro
1
Pega traseira
2
Gatilho
3
Interruptor frontal
4
Pega frontal
5
Protetor
6
Caixa da lâmina
7
Lâmina
8
Placa de identifi cação
9
Suporte do cabo
0
Cabo de extensão
(vendido
!
separadamente)
MONTAGEM E UTILIZAÇÃO
Ação Figura Página
Remover e inserir a caixa da lâmina
Montar um cabo de extensão 3 2
Ligar 4 2
Desligar 5 3
Selecionar acessórios
22
― 128
Português
4. Substituir o cabo de alimentação
Se for necessária a substituição do cabo de alimentação,
isto tem de ser efetuado pelo centro de assistência
autorizado da HiKOKI para evitar um risco de segurança.
5. Manutenção do motor
O enrolamento do motor do aparelho é o “coração”
da ferramenta elétrica. Tome o devido cuidado para
garantir que o enrolamento não se danifi ca e/ou fi ca
molhado com óleo ou água.
6. Limpeza externa
Quando o cortasebes estiver manchado, limpe-o com
um pano macio e seco umedecido com água com
sabão. Não utilize solventes clorídricos, gasolina ou
solventes de tinta, pois eles derretem plásticos.
7. Transporte da ferramenta
Anexe a caixa da lâmina na lâmina antes de transportar
esta ferramenta.
Se a transportar sem a protecção da lâmina, a lâmina
pode entrar em contacto com o corpo, causando
ferimentos.
8. Armazenagem
Guarde o aparador de cerca viva num local fora do
alcance das crianças.
PRECAUÇÃO
Na operação e na manutenção das ferramentas
elétricas, devem-se observar as normas de segurança
e os padrões prescritos por cada país.
MANUTENÇÃO E INSPEÇÃO
AVISO
○ Certifi que-se de que desliga a ferramenta e que a fi cha
está desligada da tomada antes de realizar inspeções
ou manutenção.
○ Não desmonte a lâmina. Caso este aviso não seja
cumprido, poderão ocorrer ferimentos.
○ Utilize luvas ou um pano para proteger as mãos quando
manusear a lâmina. Caso este aviso não seja cumprido,
poderão ocorrer ferimentos.
1. Limpeza e lubrifi cação da lâmina de corte
Após a utilização, remova as contaminações, restos de
lâminas, etc. (por exemplo, com uma escova ou pano)
E, em seguida, lubrifi que cuidadosamente a lâmina com
óleo à prova de ferrugem. Quando lubrifi car a lâmina,
utilize sempre óleo HiKOKI genuíno (N.º de Código
371303) ou pulverizador (N.º de Código 371304) com o
número especifi cado nos acessórios selecionados.
2. Substituir a lâmina
Para garantir a sua segurança, a inspeção e substituição
das lâminas nesta ferramenta SÓ deve ser efetuada por
um Centro de Assistência Autorizado da HiKOKI.
3. Inspeccionar os parafusos de montagem
Inspeccione regularmente todos os parafusos de
montagem e certifi que-se de que estão bem apertados.
Caso algum parafuso esteja solto, reaperte-o
imediatamente. Caso contrário, pode resultar em
ferimentos graves.
39
0000BookCH45Y.indb390000BookCH45Y.indb39 2019/08/069:24:002019/08/069:24:00
Page 40
Português
RESOLUÇÃO DE PROBLEMAS
Utilize as inspecções na tabela abaixo, caso a ferramenta não funcione normalmente. Se isto não solucionar o problema,
consulte o seu representante ou o Centro de Serviço Autorizado da HiKOKI.
Sintoma Causa possível Solução
Não utilizar. O cabo de alimentação não está ligado à
A ferramenta não apara
correctamente.
tomada de corrente.
Estão alojados materiais estranhos na lâmina. Quando existir material estranho na lâmina,
A lâmina está romba. Use uma escova ou um pano para remover
A lâmina parou porque foi utilizada para cortar
um ramo cuja largura exceda a capacidade
de corte da lâmina.
NOTA
O trabalho que faça a lâmina parar
repetidamente danifi cará o motor.
Ligue o cabo de alimentação à tomada de
corrente.
desligue a fi cha da tomada e utilize um par de
pinças ou uma ferramenta semelhante para
o remover.
Tenha muito cuidado, uma vez que a
ferramenta pode começar a funcionar depois
de remover o material estranho.
Seiva ou ferrugem podem também evitar que
a lâmina funcione. Utilize uma escova ou
ferramenta semelhante para remover seiva
ou ferrugem.
seiva.
Se a limpeza da lâmina não melhorar a
respetiva capacidade de corte, contacte o
Centro de Assistência Autorizado da HiKOKI
para substituir a lâmina.
Algumas árvores de jardim têm madeira
que é muito dura e pode estar para lá da
capacidade da ferramenta, mesmo que
seja de uma largura que está dentro da
capacidade normal. Utilize um par de
tesouras de podar para remover ramos
espessos, antes de começar a trabalhar.
Um corte oblíquo também pode exceder a
capacidade da ferramenta, uma vez que o
comprimento do corte aumenta. Certifi que-se
de que apara ramos espessos nos ângulos
correctos.
GARANTIA
Garantimos que a HiKOKI Power Tools obedece às normas
legislativas de cada país. Esta garantia não cobre avarias
ou danos derivados de má utilização, abuso ou desgaste
normal. Em caso de queixa, envie a Ferramenta elétrica,
não desmontada, juntamente com o CERTIFICADO DE
GARANTIA que se encontra no fundo destas instruções
de utilização, para um centro de assistência autorizado da
HiKOKI.
Informação a respeito de ruídos e vibração do ar
Os valores medidos foram determinados de acordo com a
EN60745 e declarados em conformidade com a ISO 4871.
Nível de potência sonora ponderado A medido: 95 dB (A)
Nível de pressão sonora ponderado A medido: 84 dB (A)
Incerteza K: 3 dB (A).
Use proteção auditiva.
Os valores totais da vibração (soma do vector triax) são
determinados de acordo com a norma EN60745.
Sem carga:
=
a
h
0000BookCH45Y.indb400000BookCH45Y.indb40 2019/08/069:24:002019/08/069:24:00
2
3,5 m/s
, Incerteza K = 1,5 m/s
2
O valor total de vibração declarado foi medido de acordo
com um método de teste padrão e pode ser utilizado para
comparar ferramentas.
Pode também ser utilizado numa avaliação preliminar de
exposição.
AVISO
○ O valor de emissão de vibrações durante a utilização
da ferramenta elétrica pode ser diferente do valor
total declarado, consoante as formas de utilização da
ferramenta.
○ Identifi car as medidas de segurança para proteger
o operador, que são baseadas numa estimativa de
exposição nas atuais condições de utilização (tendo
em conta todas as partes do ciclo de funcionamento,
tais como os tempos em que a ferramenta é desligada
e quando está a funcionar ao ralenti, além do tempo de
acionamento do gatilho).
NOTA
Devido ao programa contínuo de pesquisa e
desenvolvimento da HiKOKI, as especifi cações aqui
contidas estão sujeitas a mudanças sem aviso prévio.
40
Page 41
(Översättning av ursprungliga instruktioner)
ALLMÄNNA SÄKERHETSVARNINGAR
FÖR ELEKTRISKA VERKTYG
VARNING
Läs alla säkerhetsvarningar och alla instruktioner.
Underlåtenhet att följa varningarna och instruktionerna
nedan kan resultera i elstötar, brand och/eller allvarliga
skador.
Spara alla varningar och instruktioner för framtida
referens.
Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt
eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska
verktyg.
1) Säkerhet på arbetsplats
a) Håll arbetsplatsen ren och välbelyst.
Röriga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva
omgivningar, som t ex i närvaro av antändliga
vätskor, gaser eller damm.
Elektriska verktyg bildar gnistor som kan antända
dammet eller ångorna.
c) Håll barn och kringstående på avstånd när du
arbetar med ett elektriskt verktyg.
Distraktioner kan få dig att tappa kontrollen.
2) Elektrisk säkerhet
a) Det elektriska verktygets stickpropp måste
matcha uttaget.
Modifi era aldrig stickproppen.
Använd inte adapterstickproppar till jordade
elektriska verktyg.
Omodifi erade stickproppar och matchande uttag
minskar risken för elstötar.
b) Undvik kroppskontakt med jordade ytor som t
ex rör, värmeelement, spisar och kylskåp.
Det fi nns ökad risk för elstötar om din kropp är jordad.
c) Utsätt inte elektriska verktyg för regn eller väta.
Om vatten kommer in i ett elektriskt verktyg ökar
risken för elstötar.
d) Misshandla inte sladden. Använd aldrig sladden
för att bära, dra eller dra ur sladden till det
elektriska verktyget.
Håll sladden borta från värme, olja, skarpa
kanter eller rörliga delar.
Skadade eller tilltrasslade sladdar ökar risken för
elstötar.
e) Använd en förlängningssladd som är lämplig för
utomhusbruk när du arbetar med det elektriska
verktyget utomhus.
Användning av en sladd som är lämplig för
utomhusbruk minskar risken för elstötar.
f) Om du inte kan undvika att använde ett elektriskt
verktyg på en fuktig plats, använd ett uttag med
jordfelsbrytare.
Användning av en jordfelsbrytare minskar risken för
elektrisk stöt.
3) Personlig säkerhet
a) Var vaksam, se upp med vad du gör och använd
sunt förnuft när du arbetar med ett elektriskt
verktyg.
Använd inte elektriska verktyg när du är trött,
drog- eller alkoholpåverkad eller har tagit
mediciner.
Ett ögonblicks ouppmärksamhet under arbetet kan
resultera i allvarliga personskador.
b) Använd personskyddsutrustning. Ha alltid
ögonskydd.
Svenska
Skyddsutrustning som till exempel ansiktsmask,
glidfria säkerhetsskor, hjälm eller hörselskydd för
tillämpliga förhållanden minskar personskadorna.
c) Förebygg oavsiktlig start. Se till att omkopplaren
står i läge av innan du ansluter det elektriska
verktyget till strömkällan och/eller batteriet, tar
upp eller bär verktyget.
Att bära det elektriska verktyget med fi ngret på
omkopplaren eller kraftansluta det elektriska
verktyget då omkopplaren är på inbjuder till olyckor.
d) Avlägsna eventuell justeringsnyckel eller
skruvnyckel innan du startar det elektriska
verktyget.
En skruvnyckel eller nyckel som lämnats kvar på
en roterande del av det elektriska verktyget kan
resultera i personskador.
e) Sträck dig inte för långt. Stå alltid stadigt på
fötterna och håll balansen.
På så sätt får du bättre kontroll över det elektriska
verktyget i oväntade situationer.
f) Klä dig korrekt. Ha inte på dig vida, lösa
kläder eller smycken. Håll håret, kläderna och
handskarna borta från rörliga delar.
Vida kläder, smycken eller långt hår kan fastna i de
rörliga delarna.
g) Om tillbehör för anslutning av dammuppsugnings-
och damminsamlingsanordningar ingår, se då
till att dessa anordningar ansluts och används
på korrekt sätt.
Användning av damminsamling kan minska
dammrelaterade faror.
4) Användning och skötsel av elektriska verktyg
a) Tvinga inte det elektriska verktyget. Använd
korrekt verktyg för det du ska göra.
Korrekt verktyg gör arbetet bättre och säkrare med
den hastighet som det är avsett för.
b) Använd inte det elektriska verktyget om
omkopplaren inte kan vridas Från eller Till.
Elektriska verktyg som inte kan kontrolleras med
omkopplaren är farliga och måste repareras.
c) Dra ut sladden ur uttaget och/eller batteriet
från det elektriska verktyget innan du gör
justeringar, byter tillbehör eller magasinerar det
elektriska verktyget.
Sådana förebyggande säkerhetsåtgärder minskar
risken för att det elektriska verktyget startar
oavsiktligt.
d) Förvara elektriska verktyg som inte används
utom räckhåll för barn och låt inte personer
som är obekanta med verktyget eller dessa
instruktioner använda verktyget.
Elektriska verktyg är farliga i händerna på otränade
användare.
e) Underhåll elektriska verktyg. Kontrollera med
avseende på felaktig inriktning eller om rörliga
delar kärvar, om delar har spruckit samt alla
andra tillstånd som kan påverka verktygets drift.
Om verktyget är skadat se till att det repareras
innan du använder det.
Många olyckor förorsakas av dåligt underhållna
verktyg.
f) Håll skärverktygen skarpa och rena.
Korrekt underhållna skärverktyg med skarpa
skäreggar kärvar inte och är lättare att kontrollera.
g) Använd det elektriska verktyget, tillbehör
och hårdmetallskär etc. i enlighet med
dessa instruktioner, samtidigt som du tar
arbetsförhållanden och det arbete som ska
utföras med i beräkningen.
Att använda det elektriska verktyget för andra
ändamål än det är avsett för kan resultera i farliga
situationer.
41
0000BookCH45Y.indb410000BookCH45Y.indb41 2019/08/069:24:002019/08/069:24:00
Page 42
Svenska
5) Service
a) Låt en kvalifi cerad reparatör utföra service
på ditt elektriska verktyg och använd bara
identiska reservdelar.
Detta garanterar att det elektriska verktyget alltid är
säkert och fungerar som det ska.
FÖREBYGGANDE ÅTGÄRD
Håll barn och bräckliga personer på avstånd.
När verktygen inte används ska de förvaras utom
räckhåll för barn och bräckliga personer.
SÄKERHETSVARNINGAR FÖR
HÄCKSAX
○ Håll borta alla kroppsdelar från bladet. Medan
bladen rör sig skall du inte ta bort klippt material
eller hålla i material som ska klippas. Se till att
strömbrytaren är avstängd när du tar bort material
som har fastnat. Ett ögonblicks ouppmärksamhet vid
användning av häcktrimmern kan resultera i allvarliga
personskador.
○ Bär häcktrimmern i handtaget och med knivbladet
stoppat. Montera alltid knivskydd vid transport eller
förvaring av häcktrimmern.
Rätt hantering av häcksax begränsar risken för
personskador som kan orsakas av skärbladen.
○ Håll endast i elverktyg i isolerade greppytor
eftersom skärbladet kan komma i kontakt med dold
kabeldragning eller sin egen sladd. Om skärblad
kommer i kontakt med en strömförande sladd kan detta
göra frilagda metalldelar av elverktyget strömförande
och ge dig en elstöt.
○ Håll kabeln borta från skärområdet. Vid användning
kan kabeln döljas i buskarna och skäras av bladet.
YTTERLIGARE
SÄKERHETSVARNINGAR
1. Använd den elektriska spänningen som står på
namnplåten för strömkällan.
Om en högre spänning används kan det leda till skada.
2. För att förebygga olyckor ska kontakten dras ut från
eluttaget innan justeringar, omriktningar eller service
utförs.
3. Kontroll av förlängningssladden
När arbetsplatsen befi nner sig långt från strömkällan
använd en förlängningssladd som är tillräckligt tjock
och klarar angiven eff ekt. Använd kortast möjliga
förlängningssladd.
4. Detta verktyg har försetts med en broms. Kontrollera att
bromsen är aktiverad före användning.
Skärbladen stannar inom 0,05 sekunder.
Låt reparera maskinen ifall bromstiden är märkbart
längre.
Det buller som ibland uppstår vid maskinens snabbstopp
är designrelaterat och påverkar inte driften eller
livslängden.
5. Se till att ingen person uppehåller sig i arbetsområdet.
6. Kontrollera innan arbetet påbörjas att det inte fi nns några
strömkablar och främmande föremål i arbetsområdet.
Bladet kan komma i kontakt med strömkabeln och
orsaka elektriska stötar, jordfel och andra olyckor.
7. Var noga med att stänga av verktyget och se till att
kontakten är urkopplad från eluttaget innan fästande
eller avlägsnande av bladets fodral.
Var försiktig när du sätter bladet i bladfodralet.
8. Använd skyddsglasögon för att förhindra personskador
p.g.a. kvistar och träfl is.
9. Håll verktyget stadigt med båda händerna för att undvika
personskador.
10. Håll borta händer och andra kroppsdelar från bladet, för
att undvika kontakt som kan orsaka personskador.
11. Se till att bladet och alla tillbehör är korrekt monterade.
Felaktig installation kan orsaka att bladet eller tillbehören
lossnar, vilket kan resultera i personskador.
12. Se till att bladet inte är sprucket, deformerat eller kraftigt
slitet innan du börjar arbeta. Använd inte bladet om det
är i sådant skick, eftersom det kan gå sönder och orsaka
personskador.
13. Använd inte verktyget för att skära av vajrar, metallplattor
eller andra hårda föremål. Verktyget kan skadas och
orsaka personskador.
14. Om verktyget inte fungerar normalt och låter konstigt,
utför omedelbart inspektion och reparationer.
15. Om verktyget faller eller slår emot ett föremål ska bladet
och verktygskroppen inspekteras med avseende på
skador, sprickor och deformationer. Användning av blad
som har skadats, deformerats eller spruckit kan orsaka
personskador.
16. Bladet får inte monteras isär. Detta kan medföra
personskador.
17.
Denna produkt genererar vibrationer vid användning.
Därför är långvarigt arbete fysiskt ansträngande och du
bör undvika en dålig hållning och ta rast ofta. Även vid
kortare arbetspass bör du avbryta arbetet omedelbart när
du känner att du blir trött i fi ngrar, händer, armar eller axlar.
18. Använd handskar eller en trasa för att skydda händerna
vid hantering av bladet. Vårdslös hantering kan orsaka
personskador.
19. Utsätt inte bladet för kraftigt tryck eftersom bladet kan ta
skada.
20. Bladet är extremt hett efter användning. Vidrör inte
bladet, då det kan orsaka brännskador.
21. Vid arbete på höga platser ska du se till att ingen står
nedanför dig. Annars kan personskador uppstå om du
tappar verktyget eller något annat föremål.
22. För att undvika olyckor ska du aldrig lämna verktyget
utan tillsyn när det är igång på ett stativ eller på golvet.
23. Utsätt inte verktyget för insektsmedel eller andra
kemikalier. Kemikalier kan orsaka sprickor och andra
skador på verktyget.
24. Lås inte den främre eller bakre brytaren eller
strömbrytaren intryckt.
Om du trycker in den av misstag kan det hända att
enheten startar plötsligt, orsakar skada.
25. Jordfelsbrytare
Du rekommenderas att använda en jordfelsbrytare med
en märkutlösningsström på 30 mA eller lägre
FÖRSIKTIGT
○ Tjocka grenar ska beskäras med sekatör innan du
använder häcksaxen.
Använd inte för stor kraft på verktyget, då detta kan göra
att det går sönder.
○ Stoppa verktyget omedelbart om bladet stannar mot en
tung gren. Låt inte motorn skära sig, då det kan skada
motorn.
○ Använd en stadig stege eller pall när du beskär höga
trädgårdsträd.
○ Använd endast för buskklippning.
○ Använd inte verktyget vid arbete som överskrider dess
kapacitet. Detta kan orsaka att motorn låser sig eller
saktar ned, och skadas.
ANMÄRKNING
○ Smörj bladet (med symaskinsolja, mineralolja, e. dyl.)
före start och sedan en gång i timmen. Använd en
tillräcklig mängd olja och torka bort överfl ödig olja.
○ Lämna inte verktyget på en plats som utsätts för direkt
solljus eller höga temperaturer under arbetet (t.ex. när
du tar rast). Annars kyls verktyget inte ned, vilket kan
orsaka skada.
○ Använd inte verktyget till att klippa gräs eller ogräs. Gräs
och ogräs kan fastna på bladet.
42
0000BookCH45Y.indb420000BookCH45Y.indb42 2019/08/069:24:002019/08/069:24:00
Page 43
○ Skär tjocka grenar genom att trycka bladen försiktigt mot
grenen.
SYMBOLER
VARNING
Nedan visas de symboler som används för
maskinen. Se till att du förstår vad de betyder innan
verktyget används.
CH45Y/CH55Y/CH65Y: Häcksax
VARNING
– Användaren måste läsa bruksanvisningen för
att minska risken för personskador.
Dra genast ut kontakten från eluttaget ifall kabeln
skadas eller skärs av.
Utsätt inte maskinen för regn.
Kopplingssystem:
Skyddar blad och kuggar när skräp eller stora
grenar stoppar bladen
Gäller endast EU-länder
Elektriska verktyg får inte kastas i
hushållssoporna!
Enligt direktivet 2012/19/EU som avser äldre
elektrisk och elektronisk utrustning och dess
tillämpning enligt nationell lagstiftning ska
uttjänta elektriska verktyg sorteras separat och
lämnas till miljövänlig återvinning.
Märkspänning
Se till att strömkällan som används
V
överensstämmer med eff ektkraven angivna
på namnplåten på produkten.
Bladets storlek
L
In eff ekt
P
Varvtal utan belastning
n
0
φ
Maximal diameter vid kapning av grenar
max
Vikt
kg
(Enligt EPTA-procedur 01/2003)
Garanterad ljudeff ektnivå
Svenska
STANDARDTILLBEHÖR
Förutom huvudenheten innehåller paketet även de tillbehör
som listas nedan.
○ Bladfodral .....................................................................1
Standardtillbehören kan ändras utan föregående
meddelande.
ANVÄNDNINGSOMRÅDEN
○ Fintrimning av häckar
○ Trimning och beskärning av trädgårdsträd
TEKNISKA DATA
Tekniska data för maskinen återfi nns i tabellen på sidan 4.
ANMÄRKNING
Beroende på HiKOKIs kontinuerliga forsknings- och
utvecklingsarbete, förbehåller HiKOKI rätten till ändringar
av tekniska data utan föregående meddelande.
DELARNAS NAMN (Bild 1 – Bild 5)
Bakre brytare
1
Bakre handtag
2
Utlösarknapp
3
Främre brytare
4
Främre handtag
5
Skyddsdon
6
Bladfodral
7
Kniv
8
Typskylt
9
Kabelhållare
0
Förlängningskabel
!
(säljs separat)
MONTERING OCH ANVÄNDNING
Åtgärd Bild Sida
Avlägsnande och montering av bladets
fodral
Fästande av förlängningssladd 3 2
Slå PÅ 4 2
Slå AV 5 3
Val av tillbehör
22
― 128
11
Arbetsproceduren
12
Slå PÅ
Slå AV
Koppla bort strömkabelkontakten från eluttaget
Varning
Klass II verktyg
0000BookCH45Y.indb430000BookCH45Y.indb43 2019/08/069:24:002019/08/069:24:00
UNDERHÅLL OCH INSPEKTION
VARNING
○ Var noga med att stänga av verktyget och se till att
kontakten är urkopplad från eluttaget innan en inspektion
eller underhåll utförs.
○ Bladet får inte monteras isär. Underlåtenhet att iaktta
denna varning kan orsaka personskador.
○ Använd handskar eller en trasa för att skydda händerna
vid hantering av bladet. Underlåtenhet att iaktta denna
varning kan orsaka personskador.
1. Rengöring och smörjning av skärbladet
Avlägsna smuts, rester av blad, etc. (t.ex. med en borste
eller duk) efter användning.
Smörj sedan bladet försiktigt med rostskyddsolja. Smörj
alltid bladet med HiKOKI originalolja (Kodnr. 371303)
eller -spray (Kodnr. 371304) med den siff ra som angivits
för de valda tillbehören.
43
Page 44
Svenska
2. Byte av kniv
För att garantera säkerheten ska inspektion och byte av
kniv ENDAST utföras av en AUKTORISERAD HiKOKISERVICEVERKSTAD.
3. Kontroll av monteringsskruvar
Kontrollera alla monteringsskruvar med jämna
mellanrum och kontrollera att de är ordentligt fastdragna.
Om någon av skruvarna skulle sitta löst, dra omedelbart
åt dem. Om du inte gör det kan det kan det leda till
allvarlig fara.
4. Byte av nätsladd
Om nätsladden måste bytas ut, skall det göras av en
auktoriserad HiKOKI serviceverkstad för att undvika
fara.
5. Motorns underhåll
Motorns lindning kan sägas utgöra maskinens hjärta.
Var mycket försiktig så att lindningen inte kommer till
skada och/eller utsätts för olja eller vatten.
6. Rengöring av höljet
När häcksaxen blir smutsig, torka av den med en torr,
mjuk trasa eller fukta trasan i tvålvatten. Använd aldrig
klorlösningar, bensin eller lösningsmedel för färg för att
rengöra höljet, då det kan få plasten att lösas upp.
7. Transport av verktyget
Fäst bladskyddet på bladet innan du transporterar
verktyget.
Om du bär det utan bladfodralet kan det hända att bladet
kommer i kontakt med din kropp och orsaka skada.
8. Förvaring
Förvara häcktrimmern på en plats utom räckhåll för barn.
FÖRSIKTIGT
Vid användning och underhåll av elverktyg måste de
säkerhetsbestämmelser och standarder som gäller i
respektive land iakttas.
FELSÖKNING
Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din
återförsäljare eller ett auktoriserat HiKOKI servicecenter.
Symptom Möjlig orsak Åtgärd
Fungerar inte. Nätkontakten är inte ansluten till eluttaget. Anslut nätkabeln till eluttaget.
Föroreningar har fastnat i bladet. Om det fi nns främmande ämnen i bladet,
Verktyget trimmar inte väl. Bladet har blivit slött. Använd en borste eller trasa för att ta bort
Bladet stannande p.g.a. att det användes
till att beskära en gren vars bredd överskred
bladets skärkapacitet.
ANMÄRKNING
Arbete som upprepade gånger orsakar att
bladet stannar kommer slutligen att skada
motorn.
koppla ur kontakten från uttaget och använd
en tång eller liknande verktyg för att ta bort
det.
Var ytterst försiktig då verktyget kan gå igång
när föroreningarna har avlägsnats.
Bladets funktion kan även förhindras av
sav eller rost. Avlägsna sav eller rost med
stålborste eller liknande verktyg.
sav.
Om rengöring av bladet inte förbättrar
skärförmågan, kontakta en HiKOKIAUKTORISERAD SERVICEVERKSTAD för
att få bladet utbytt.
Vissa trädgårdsträd har mycket hårt trä
och kan vara bortom verktygets kapacitet
även om tjockleken är normal. Use a pair
of pruning shear to remove thick branches
before starting work.
Ett snett snitt kan också överskrida
verktygets kapacitet, eftersom längden
på snittet är större. Se till att trimma tjocka
grenar vinkelrätt.
44
0000BookCH45Y.indb440000BookCH45Y.indb44 2019/08/069:24:012019/08/069:24:01
Page 45
GARANTI
Vi garanterar HiKOKI Elektriska verktyg i enlighet med
lagstadgade/landsspecifi ka bestämmelser. Denna
garanti täcker inte defekter eller skada på grund av
felaktig användning, missbruk eller normal förslitning. Vid
reklamation, var god att skicka det elektriska verktyget, ej
isärtaget, med GARANTIBEVIS som hittas i slutet på denna
instruktion, till en auktoriserad HiKOKI serviceverkstad.
Information angående buller och vibrationer
Uppmätta värden har bestämts enligt EN60745 och
fastställts i enlighet med ISO 4871.
A-vägd ljudeff ektnivå: 95 dB (A)
A-vägd ljudtrycksnivå: 84 dB (A)
Osäkerhet K: 3 dB (A).
Använd hörselskydd.
Vibration totalvärden (triax vektorsumma) har bestämts
enligt EN60745.
Ingen belastning:
=
a
h
Det angivna totalvärdet för vibrationer har mätts enligt en
standardtestmetod och kan användas vid jämförelse av
verktyg.
Det kan också användas vid preliminäruppskattning av
exponering.
VARNING
○ Vibrationsavgivning under verkligt användande av
○ Identifi era säkerhetsåtgärder som kan utföras för att
2
3,5 m/s
, Osäkerhet K = 1,5 m/s
elverktyget kan skilja sig från det angivna totalvärdet
beroende på det sätt som verktyget är använt på.
skydda operatören som baseras på en uppskattning av
utsättning i verkligheten (tar med i beräkningen alla delar
av användandet så som när verktyget är avstängt och
när det körs på tomgång utöver ut då startomkopplaren
används).
2
Svenska
ANMÄRKNING
Beroende på HiKOKIs kontinuerliga forsknings- och
utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av
tekniska data utan föregående meddelande.
45
0000BookCH45Y.indb450000BookCH45Y.indb45 2019/08/069:24:012019/08/069:24:01
Page 46
Dansk
(Oversættelse af original brugervejledning)
GENERELLE
SIKKERHEDSADVARSLER FOR
ELEKTRISK VÆRKTØJ
ADVARSEL
Læs alle sikkerhedsadvarsler og alle instruktioner.
Det kan medføre elektrisk stød, brand og/eller alvorlig
personskade, hvis alle advarslerne og instruktionerne
nedenfor ikke overholdes.
Gem alle advarsler og instruktioner, så du har dem til
senere brug.
Termen ”elektrisk værktøj” i advarslerne henviser til værktøj,
der tilsluttes lysnettet (med ledning), eller batteridrevet
(ledningsfrit), elektrisk værktøj.
1) Sikkerhed for arbejdsområde
a) Hold arbejdsområdet rent og tilstrækkeligt
oplyst.
Rodede eller mørke områder øger risikoen for
ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er
eksplosionsfare, f.eks. i nærheden af brændbare
væsker, gasser eller støv.
Elektrisk værktøj frembringer gnister, som kan
antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske
værktøj anvendes.
Distraktioner kan medføre, at du mister kontrollen
over værktøjet.
2) Elektrisk sikkerhed
a) Stik til elektrisk værktøj skal passe til
stikkontakten.
Foretag aldrig nogen form for ændringer af
stikket.
Brug ikke adapterstik til jordet (jordforbundet)
elektrisk værktøj.
Stik, der ikke er ændret, og egnede stikkontakter
nedsætter risikoen for elektrisk stød.
b) Undgå berøring af jordede eller jordforbundne
overfl ader, f.eks. rør, radiatorer, komfurer og
køleskabe.
Der er en øget risiko for elektrisk stød, hvis kroppen
er jordet eller jordforbundet.
c) Udsæt ikke det elektriske værktøj for regn eller
våde omgivelser.
Hvis der trænger vand ind i det elektriske værktøj,
øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen
til at bære, trække eller afbryde det elektriske
værktøj.
Undgå, at ledningen kommer i kontakt med
varmekilder, olie, skarpe kanter eller bevægelige
dele.
Beskadigede eller sammenfi ltrede ledninger øger
risikoen for elektrisk stød.
e) Når et elektrisk værktøj anvendes udendørs,
skal der anvendes en forlængerledning, der er
egnet til udendørs brug.
Ved brug af en ledning, der er egnet til udendørs
brug, reduceres risikoen for elektrisk stød.
f) Hvis du er nødsaget til at anvende det elektriske
værktøj på et fugtigt sted, skal du anvende
en strømforsyning, der er beskyttet med en
fejlstrømsafbryder (RDC).
Brug af RDC reducerer risikoen for elektrisk stød.
3) Personlig sikkerhed
a) Vær årvågen, kig efter, hvad du laver, og brug
din sunde fornuft ved anvendelse af elektrisk
værktøj.
Anvend ikke et elektrisk værktøj, hvis du er træt
eller påvirket af narkotika, alkohol eller medicin.
Et øjebliks uopmærksomhed, mens det elektriske
værktøj anvendes, kan medføre alvorlig
personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid
beskyttelsesbriller.
Ved brug af sikkerhedsudstyr som støvmaske,
skridsikre sikkerhedssko, hjelm eller høreværn,
når disse er påkrævet, reduceres antallet af
personskader.
c) Undgå utilsigtet start af værktøjet. Kontrollér,
at kontakten er slået fra, før værktøjet sluttes
til lysnettet og/eller batteripakke, eller før du
samler værktøjet op eller bærer på det.
Hvis du har fi ngeren på kontakten, når du bærer
værktøjet, eller kontakten er slået til, når det
elektriske værktøj tilføres strøm, øges risikoen for
ulykker.
d) Afmonter alle justeringsnøgler eller skruenøgler,
før det elektriske værktøj startes.
En skruenøgle eller en anden type nøgle, der sidder
fast på en af det elektriske værktøjs roterende dele,
kan medføre personskade.
e) Pas på ikke at få overbalance. Sørg hele tiden
for at have et forsvarligt fodfæste og holde
balancen.
Derved kan du bedre styre det elektriske værktøj i
uventede situationer.
f) Vær hensigtsmæssigt påklædt. Vær ikke iført
løst tøj eller løse smykker. Undgå, at dit hår,
tøj og dine handsker kommer i nærheden af de
bevægelige dele.
Løst tøj, løse smykker eller langt hår kan komme i
klemme i de bevægelige dele.
g) Hvis der medfølger anordninger til udsugning
og opsamling af støv, skal du kontrollere, at
disse tilsluttes og anvendes på korrekt vis.
Anvendelse af støvopsamling kan mindske
støvrelaterede farer.
4) Brug og vedligeholdelse af elektrisk værktøj
a) Pres ikke det elektriske værktøj. Anvend det
korrekte elektriske værktøj til dit formål.
Arbejdet udføres bedre og mere sikkert ved brug af
det rigtige værktøj ved den tilsigtede hastighed.
b) Anvend ikke det elektriske værktøj, hvis
kontakten ikke tænder og slukker værktøjet.
Alt elektrisk værktøj, der ikke kan styres ved hjælp af
kontakten, er farligt og skal repareres.
c) Tag stikket ud af stikkontakten og/eller
batteripakken ud fra det elektriske værktøj, før
du foretager justeringer, skifter tilbehør eller
lægger det elektriske værktøj til opbevaring.
Sådanne præventive sikkerhedsforanstaltninger
reducerer risikoen for at starte det elektriske værktøj
utilsigtet.
d) Opbevar elektrisk værktøj, der ikke er i brug,
utilgængeligt for børn, og lad ikke personer,
der ikke er vant til elektrisk værktøj, eller som
ikke har læst denne vejledning, anvende det
elektriske værktøj.
Elektrisk værktøj er farligt i hænderne på uerfarne
brugere.
e) Vedligehold det elektriske værktøj. Kontrollér
for bevægelige dele, der er monteret forkert eller
sidder fast, defekte dele eller andre forhold, der
kan påvirke det elektriske værktøjs drift.
Hvis det elektriske værktøj er beskadiget, skal
det repareres før brug.
Mange ulykker skyldes dårligt vedligeholdt elektrisk
værktøj.
46
0000BookCH45Y.indb460000BookCH45Y.indb46 2019/08/069:24:012019/08/069:24:01
Page 47
f) Hold skæreværktøj skarpt og rent.
Der er mindre risiko for, at korrekt vedligeholdt
skæreværktøj med skarpe kanter sætter sig fast, og
det er nemmere at styre.
g) Anvend det elektriske værktøj, tilbehør og
værktøjsbits, osv. i overensstemmelse med
disse instruktioner, idet du tager højde for
arbejdsforholdene og det arbejde, der skal
udføres.
Anvendelse af elektrisk værktøj til andre opgaver end
de tilsigtede kan medføre farlige situationer.
5) Service
a) Få dit elektriske værktøj efterset af en kvalifi ceret
reparationstekniker, der kun anvender originale
reservedele.
Derved sikres det, at sikkerheden ved det elektriske
værktøj opretholdes.
FORHOLDSREGEL
Hold børn og svagelige personer væk.
Når værktøjet ikke er i brug, skal det opbevares
utilgængeligt for børn og fysisk svagelige personer.
SIKKERHEDSADVARSLER TIL
HÆKKESAKS
○ Hold alle dele af kroppen væk fra knivbladet. Fjern
ikke afskåret materiale, og hold ikke materiale, der
skal klippes, når knivene bevæger sig. Sørg for
kontakten er slukket, når du skal fjerne fastklemt
materiale. Et øjebliks uopmærksomhed ved anvendelse
af hækkeklipperen kan medføre alvorlig personskade.
○ Bær hækkeklipperen i håndtaget med skærebladet
stoppet. Ved transport eller opbevaring af
hækkeklipperen skal du altid montere dækslet til
skæreenheden.
Korrekt håndtering af hækkeklipperen vil reducere
risikoen for skader, forårsaget af knivene.
○ Hold fast i det elektriske værktøj ved kun at tage
fat i de isolerede gribefl ader, idet skæreklingen kan
komme i berøring med den skjulte ledningsføring
eller sin egen ledning.
Knive, der rammer en strømførende ledning, kan gøre
elværktøjets metaldele strømførende og kan give
brugeren elektrisk stød.
○ Hold kablet væk fra skæreområdet. Under drift kan
kablet være skjult i grene og kan ved et uheld blive skåret
over af kniven.
EKSTRA SIKKERHEDSADVARSLER
1. Brug den elektriske spænding, der er angivet på
navnepladen, som strømkilde.
Brug af en spænding, som overstiger den angivne, kan
medføre tilskadekomst.
2. For at undgå ulykker skal du tage stikket ud af
stikkontakten, før du foretager justeringer, omstillinger
eller service.
3. Kontrol af forlængerledningen
Når arbejdsområdet er fjernt fra strømkilden, skal
du anvende en forlængerledning med en passende
tykkelse og nominel kapacitet. Forlængerledningen bør
holdes så kort som mulig.
4. Dette værktøj er udstyret med en bremse. Kontroller
inden brug at bremsen er aktiveret.
Skærebladene går i stå inden for 0,05 sekund.
Få maskinen repareret, hvis bremsetiden er markant
længere end dette.
Den støj, der sommetider opstår under hurtigt stop af
maskinen er designrelateret og påvirker ikke drift og
levetid.
Dansk
5. For at undgå ulykker, skal du sørge for, at der ikke er
andre personer i arbejdsområdet.
6. Før arbejdet påbegyndes, skal du sørge for, at der ikke
er strømkabler og fremmedlegemer på arbejdsområdet.
Klingen kan komme i berøring med strømkablet og
medføre elektrisk stød, jordfejl og andre ulykker.
7. Sørg for at slukke værktøjet og frakoble stikket fra
stikkontakten før montering og fjernelse af klingehuset.
For at undgå skader skal du passe på, når du sætter
knivkassetten på.
8. Brug beskyttelsesbriller under arbejdet for at forebygge
skader fra grene og træfl is.
9. Hold værktøjet godt fast med begge hænder under
brugen for at undgå skader.
10. Hold dine hænder, og alle dele af kroppen væk fra bladet
for at undgå kontakt, der kan føre til skade.
11. Sørg for at kniven og alt tilbehør er installeret korrekt.
Forkert installation kan føre til at kniven eller tilbehøret
går løs og medfører skade.
12. Sørg for, at kniven ikke er revnet, deform eller nedslidt,
før arbejdet påbegyndes. Brug ikke en kniv i en tilstand,
hvor den kan knække og medføre skade.
13. Brug ikke værktøjet til at klippe i kabler, metalplader eller
andre hårde genstande. Værktøjet kan blive beskadiget
og forårsage skade.
14. Hvis værktøjet ikke virker normalt og afgiver mærkelige
lyde, skal du øjeblikkeligt slukke for det og få det
undersøgt og repareret.
15. Hvis værktøjet falder eller rammer en genstand, skal
du kontrollere kniven og kroppen for skader, revner
eller deformationer. Brug af en beskadiget, deform eller
revnet kniv kan føre til personskader.
16. Forsøg ikke at adskille klingen. Dette kan resultere i
skader.
17. Dette produkt danner vibrationer under arbejdet. Dette
gør langvarigt arbejde fysisk anstrengende, så undgå en
dårlig arbejdsstilling og sørg for at tage hyppige pauser.
Stop også øjeblikkeligt selv ved kortvarigt arbejde for at
tage en pause, hvis du bliver træt i dine fi ngre, hænder,
arme eller skuldre.
18. Brug handsker eller en klud for at beskytte dine hænder,
når du håndterer kniven. Uforsigtig håndtering kan føre til
skade.
19. Udsæt ikke klingen for kraftigt tryk under klipning, da
kniven kan blive beskadiget.
20. Kniven er meget varm efter brug. For at undgå
forbrændinger, skal du undlade at røre ved den.
21. Når du arbejder i højden, så sørg for at ingen står
nedenfor. De kunne blive ramt, hvis du ved et uheld
taber værktøjet eller et andet objekt.
22. For at forhindre uforudsete ulykker, må du aldrig
efterlade værktøjet kørende uden opsyn på et stativ eller
på gulvet.
23. Udsæt ikke værktøjet til insekticider eller andre
kemikalier. Sådanne kemikalier kan forårsage revner og
andre skader.
24. Du må ikke afsikre den forreste kontakt, triggeren eller
den bagerste kontakt i trukket stilling.
Hvis du trækker i den ved en fejltagelse, starter enheden
muligvis pludselig og medfører tilskadekomst.
25. RCD
Det anbefales til enhver tid at anvende en fejlstrømsafbryder
med en nominel fejlstrøm på 30 mA eller derunder.
FORSIGTIG
○ Brug en beskæresaks til at klippe tykke grene, før du
bruger hækkesaksen.
Pres ikke værktøjet for hårdt, da dette kan ødelægge det.
○ Stop værktøjet øjeblikkeligt, hvis kniven stopper mod en
for tyk gren. Lad ikke motoren slæbe videre, da det kan
beskadige motoren.
○ Brug en robust stige eller trappestige, når der skæres
høje træer i haven.
47
0000BookCH45Y.indb470000BookCH45Y.indb47 2019/08/069:24:012019/08/069:24:01
Page 48
Dansk
○ Må kun bruges til buske.
○ Brug ikke værktøjet til arbejde, der overstiger dets
kapacitet. Dette ville kunne medføre, at motoren låser
eller sætter ud, og og det vil beskadige den.
BEMÆRK
○ Smør kniven (ved hjælp af symaskineolie, mineralsk
olie el.lign.), før du starter og derefter hver time. Brug en
passende mængde olie og tør overskydende olie væk.
○ Efterlad ikke værktøjet under arbejdet (f.eks. når man
tager et hvil) på et sted, der udsættes for direkte sollys
eller høje temperaturer. Dette kan forhindre tilstrækkeligt
køling og kan resultere i skader.
○ Brug ikke værktøjet til at klippe græsplænen eller ukrudt.
Græs eller ukrudt kan sætte sig fast i kniven.
○ Klip tykke grene ved forsigtigt at trykke kniven mod dem.
Slå vinkelsliber TIL
Slå boremaskine FRA
Kobl primært stik fra stikkontakten
Advarsel
Klasse II værktøj
SYMBOLER
ADVARSEL
Det følgende viser symboler, som anvendes for
maskinen. Vær sikker på, at du forstår deres
betydning, inden du begynder at bruge maskinen.
CH45Y/CH55Y/CH65Y: Hækkeklipper
ADVARSEL
– Brugeren skal læse betjeningsvejledningen for
at mindske risikoen for skader.
Tag stikket ud af stikkontakten øjeblikkeligt, hvis
kablet er beskadiget eller skåret over.
Værktøjet må ikke udsættes for regn.
Koblingssystem:
Beskytter klinger og gear, når snavs eller store
grene stopper klingerne
Kun for EU-lande
Elektrisk værktøj må ikke bortskaff es som
almindeligt husholdningsaff ald!
I henhold til det europæiske direktiv 2012/19/
EU om bortskaff else af elektrisk og elektronisk
udstyr og gældende national lovgivning
skal brugt elværktøj indsamles separat og
bortskaff es på en måde, der skåner miljøet mest
muligt.
Nominel spænding
Sørg for, at den anvendte strømkilde opfylder
V
de elektriske krav angivet på produktets
typeskilt.
Knivstørrelse
L
Strømeff ekt
P
Hastighed uden belastning
n
0
φ
Maksimal grendiameter for skæring
max
Vægt
kg
(I henhold til EPTA-procedure 01/2003)
Garanteret lydeff ektniveau
11
Driftsprocedure
12
STANDARDTILBEHØR
Udover hovedenheden indeholder pakken også det tilbehør,
der står i tabellen nedenfor.
○ Knivkassette .................................................................1
Der forbeholdes ret til ændringer i standardtilbehør uden
varsel.
ANVENDELSE
○ Finklipning af hække
○ Klipning og beskæring og af havens træer
SPECIFIKATIONER
Denne maskines specifi kationer er opstillet i tabellen på side
4.
BEMÆRK
Grundet HiKOKIs løbende forskning og udvikling kan
specifi kationerne heri ændres uden forudgående varsel.
BETEGNELSER FOR DELE (Fig. 1 –
Fig. 5)
Bagerste kontakt
1
Bagerste håndtag
2
Udløserkontakt
3
Forreste kontakt
4
Forreste håndtag
5
Beskytter
6
Klingehus
7
Klinge
8
Typeskilt
9
Ledningsholder
0
Forlængerledning
!
(forhandles separat)
MONTERING OG ANVENDELSE
Handling Figur Side
Fjernelse og isætning af klingehuset
Tilkobling af en forlængerledning 3 2
Slå rundsav TIL 4 2
Slå boremaskine FRA 5 3
Valg af tilbehør
22
― 128
48
0000BookCH45Y.indb480000BookCH45Y.indb48 2019/08/069:24:012019/08/069:24:01
Page 49
Dansk
VEDLIGEHOLDELSE OG EFTERSYN
ADVARSEL
○ Sørg for at slukke værktøjet og frakoble stikket fra
stikkontakten, før du foretager eftersyn eller udfører
vedligeholdelse.
○ Adskil ikke kniven. Manglende overholdelse kan
resultere i skade.
○ Brug handsker eller en klud for at beskytte dine hænder,
når du håndterer kniven. Manglende overholdelse kan
resultere i skade.
1. Rengøring og smøring af skæreklingen
Efter anvendelse skal du fjerne snavs, rester af blade,
osv. (eksempelvis med en børste eller en klud)
Og derefter skal du omhyggeligt smøre skæreklingen
med olie som rustbeskyttelse. Ved smøring af
klingen skal du altid anvende original HiKOKI-olie
(Kodenr. 371303) eller spray (Kodenr. 371304) med det
nummer, der er angivet i det valgte tilbehør.
2. Udskiftning af klingen
For din fortsatte sikkerheds skyld må eftersyn af klingen
og udskiftning på dette værktøj KUN udføres af et
HiKOKI-AUTORISERET SERVICECENTER.
3. Eftersyn af monteringsskruerne
Efterse regelmæssigt alle monteringsskruer, og sørg
for, at de er spændt ordentligt. Hvis nogle af skruerne er
løse, skal du omgående spænde dem igen. Hvis du ikke
gør det, kan det medføre alvorlig fare.
4. Udskiftning af netledning
Hvis udskiftningen af netledningen er nødvendig, skal
den foretages af et HiKOKI-autoriseret servicecenter for
at undgå fare for sikkerheden.
5. Vedligeholdelse af motoren
Motordelen er selve “hjertet” af det elektriske værktøj.
Udvis forsigtighed for at sikre, at motordelen ikke
beskadiges og/eller bliver våd af olie eller vand.
6. Udvendig rengøring af maskinen
Når hækkesaksen bliver tilsmudset, aftørres den med en
tør, blød klud eller en klud fugtet med sæbevand. Brug
ikke klorholdige opløsinger, benzin eller fortynder, da
disse midler smelter plast.
7. Transport af værktøjet
Montér klingehuset på klingen, før du bærer dette
værktøj.
Hvis bærer på det uden knivkassetten, kan kniven
komme i komme i kontakt med din krop og medføre
tilskadekomst.
8. Opbevaring
Opbevar hækkeklipperen på et sted, der er utilgængeligt
for børn.
FORSIGTIG
Ved anvendelse og vedligeholdelse af el-værktøj skal
de sikkerhedsregler og standarder, som gælder i hvert
enkelt land, nøje overholdes.
FEJLFINDING
Brug eftersynene i tabellen nedenfor, hvis værktøjet ikke fungerer som normalt. Hvis dette ikke løser problemet, skal du
kontakte din forhandler eller et autoriseret HiKOKI-servicecenter.
Symptom Sandsynlig årsag Afhjælpning
Kan ikke tændes. Stikket er ikke sat i en stikkontakt. Sæt strømkablet i stikkontakten.
Værktøjet klipper ikke
ordentligt.
Et fremmedlegeme sidder fast i kniven. Når der er fremmedlegemer på klingen, skal
Kniven er blevet sløv. Anvend en børste eller klud til at fjerne
Kniven stoppede, da den blev brugt til at
skære en gren, hvis tykkelse overstiger
bladets kapacitet.
BEMÆRK
Arbejde, der gentagne gange får motoren
tila t stoppe, vil på et tidspunkt beskadige
motoren.
du koble stikket fra stikkontakten og anvende
en tang eller lignende værktøj til at fjerne det.
Vær meget omhyggelig, da værktøjet kan
begynde at fungere, når fremmedlegemet er
blevet fjernet.
Saft eller rust kan også forhindre kniven i at
fungere. Brug en stålbørste eller lignende
værktøj til at fjerne saft eller rust.
plantesaft.
Hvis rengøring af klingen ikke forbedrer dens
skæreevne, skal du kontakte det HiKOKIAUTORISEREDE SERVICECENTER for at
få klingen skiftet ud.
Nogle af havens træer er meget hårdt i træet,
hvilket kan være mere, end værktøjet har
kapacitet til, selv om det er af en tykkelse, der
er inden for grænsen. Brug en beskæresaks
til at fjerne tykke grene, før arbejdet
påbegyndes.
Et vinklet klip kan også overstige værktøjets
kapacitet, da længden af snittet forøges.
Vær omhyggelig med at klippe tykke grene
lige over.
49
0000BookCH45Y.indb490000BookCH45Y.indb49 2019/08/069:24:022019/08/069:24:02
Page 50
Dansk
GARANTI
Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold
til lovmæssige/nationale særbestemmelser alt efter land.
Denne garanti dækker ikke defekter eller beskadigelse
som følge af mishandling, misbrug eller normal slitage. I
tilfælde af klager bedes du indsende det elektriske værktøj,
samlet med det GARANTIBEVIS, der forefi ndes i slutningen
af denne håndteringsvejledning, til et HiKOKI-autoriseret
servicecenter.
Information om luftbåren støj og vibration
De målte værdier blev fastsat i overensstemmelse med
EN60745 og erklæret i overensstemmelse med ISO 4871.
Det afmålte A-vægtede lydniveau: 95 dB (A)
Det afmålte A-vægtede lydtryksniveau: 84 dB (A)
Usikkerhed K: 3 dB (A).
Brug høreværn.
De samlede vibrationsværdier (treaksiel vektorsum) bestemt
i overensstemmelse med EN60745.
Ingen belastning:
=
a
h
Den angivne totale vibrationsværdi er blevet målt i henhold
til en standardiseret testmetode og kan anvendes til at
sammenligne et værktøj med et andet.
Den kan også anvendes ved en indledningsvis vurdering af
eksponeringen.
ADVARSEL
○ Vibrationsudsendelsen under faktisk brug af det
○ For at identifi cere sikkerhedsforanstaltningerne til
2
3,5 m/s
, Usikkerhed K = 1,5 m/s
elektriske værktøj kan afvige fra den erklærede
totalværdi alt efter, hvordan værktøjet anvendes.
beskyttelse af brugeren, er der foretaget en vurdering
af eksponeringen ved brug under virkelige forhold (hvor
der er taget højde for alle dele af betjeningscyklen, som
fx når værktøjet er slukket, og når det kører i tomgang,
udover tiden hvor der trykkes på aftrækkeren).
2
BEMÆRK
Grundet HiKOKI’s løbende forskning og udvikling kan
specifi kationerne heri ændres uden forudgående varsel.
50
0000BookCH45Y.indb500000BookCH45Y.indb50 2019/08/069:24:022019/08/069:24:02
Page 51
(Oversettelse av original bruksanvisning)
GENERELLE
SIKKERHETSFORHOLDSREGLER
FOR ELEKTROVERKTØY
ADVARSEL
Les alle advarsler og sikkerhetsinstruksjoner.
Følges ikke alle advarsler og instruksjoner, kan det medføre
elektrisk støt, brann og/eller alvorlig personskade.
Ta vare på alle varsler og instruksjoner for fremtidig
bruk.
Betegnelsen ”elektroverktøy” i advarslene henviser både
til elektrisk elektroverktøy (med ledning) og batteridrevet
elektroverktøy.
1) Sikring på arbeidsområdet
a) Hold arbeidsområdet rent og godt opplyst.
Uryddige eller mørke områder kan føre til ulykker.
b) Bruk aldri elektroverktøy på steder med fare for
eksplosjon, slik som i nærheten av brennbare
væsker, gass eller støv.
Støv eller gasser kan antennes av gnister fra
elektroverktøyet.
c) La aldri barn eller andre personer stå i nærheten
når du bruker et elektroverktøy.
Du kan bli forstyrret og miste kontroll over verktøyet.
2) Elektrisk sikkerhet
a) Støpslet på elektroverktøyet må passe med
vegguttaket.
Du må aldri endre støpslet på noen måte.
Bruk aldri en adapter sammen med et jordet
elektroverktøy.
Uendrede støpsler og passende uttak vil redusere
faren for elektrisk støt.
b) Unngå å komme i kontakt med jordede
overfl ater slik som rør, radiatorer, komfyrer eller
kjøleskap.
Faren for elektrisk støt vil være større dersom du er
jordet.
c) La aldri elektroverktøyet utsettes for regn eller
fuktighet.
Dersom det kommer vann inn i elektroverktøyet, vil
det øke faren for elektrisk støt.
d) Ikke skad ledningen. Bruk aldri ledningen til å
bære, trekke eller kople fra elektroverktøyet.
Hold strømledningen unna varme, olje, skarpe
kanter eller bevegelige deler.
Skadde eller sammenfi ltrete kabler øker faren for
elektrisk støt.
e) Når du bruker elektroverktøy utendørs, bruk en
skjøteledning som er egnet for utendørs bruk.
Bruk av en skjøteledning som er beregnet for
utendørs bruk, vil redusere faren for elektrisk støt.
f) Hvis bruk av elektroverktøyet i et fuktig område
ikke kan unngås, bruk et strømuttak med
jordfeilbryter.
Bruk av jordfeilbryter reduserer faren for elektriske
støt.
3) Personlig sikkerhet
a) Vær påpasselig, se hva du gjør og bruk sunn
fornuft når du bruker et elektroverktøy.
Du må aldri bruke et elektroverktøy når du er
sliten eller trett, eller dersom du er påvirket av
narkotiske stoff er, alkohol eller medisiner.
Når du bruker et elektroverktøy, vil kun et par
sekunders uoppmerksomhet kunne føre til alvorlige
personskader.
b) Bruk personlig verneutstyr. Bruk alltid
vernebriller.
Hvis du bruker verneutstyr slik som støvmasker,
sklisikre vernesko, hjelm eller hørselsvern vil dette
redusere faren for personskader.
c) Forhindre utilsiktet start av elektroverktøyet.
Pass på at bryteren på elektroverktøyet er slått
av før verktøyet koples til veggkontakten og/
eller batteriet, eller før verktøyet løftes eller
bæres.
Hvis du holder fi ngeren på bryteren når du bærer
elektroverktøyet, eller dersom bryteren er slått på når
det er koblet til en strømkilde kan det oppstå ulykker.
d) Fjern eventuelle justeringsnøkler eller
skrunøkler før du slår på elektroverktøyet.
Dersom en justeringsnøkkel eller skrunøkkel er
festet til en roterende del på elektroverktøyet når det
startes, kan det føre til personskade.
e) Ikke strekk eller len deg for langt. Pass på at du
står stødig og har god balanse til enhver tid.
Dette vil gi deg bedre kontroll over elektroverktøyet i
uventede situasjoner.
f) Ha på deg riktig tøy. Bruk ikke løse klær eller
smykker. Hold hår, klær og hansker unna
bevegelige deler.
Løse klær, smykker eller langt hår kan vikle seg inn i
de bevegelige delene.
g) Hvis verktøyet leveres med en støvsamler eller
annet oppsamlingsutstyr, må du passe på at
disse monteres og brukes på riktig måte.
Bruk av støvoppsamler kan redusere støvrelaterte
farer.
4) Bruk og vedlikehold av elektroverktøy
a) Ikke overbelast elektroverktøyet. Bruk riktig
elektroverktøy til arbeidet som skal utføres.
Riktig elektroverktøy vil gjøre arbeidet lettere og
tryggere i den brukshastigheten det er beregnet til.
b) Ikke bruk elektroverktøyet dersom av/på-
knappen ikke virker.
Det er farlig å bruke elektroverktøy som ikke kan
kontrolleres ved bruk av av/på-knappen. Verktøyet
må da repareres.
c) Kople støpselet fra stikkontakten og/eller
batteripakken fra elektroverktøyet før du
foretar justeringer, bytter tilbehør eller lagrer
elektroverktøyet.
Slike forebyggende sikkerhetstiltak reduserer
risikoen for å starte elektroverktøyet ved et uhell.
d) Lagre elektroverktøy som ikke er i bruk
utilgjengelig for barn, og la aldri personer som
ikke er kjent med elektroverktøyet eller disse
instruksjonene, bruke elektroverktøyet.
Elektroverktøy er farlige hvis det brukes av uerfarne
personer.
e) Vedlikehold elektroverktøy. Kontroller at ingen
bevegelige deler har låst seg, er feiljustert,
knekt, eller har andre skader som kan påvirke
bruken av elektroverktøyet.
Hvis elektroverktøyet er skadet må det repareres
før det brukes.
Mange ulykker oppstår på grunn av dårlig vedlikehold
av elektroverktøy.
f) Hold skjæreverktøy skarpe og rene.
Riktig vedlikehold av skjæreverktøy med skarpe
skjærekanter vil redusere faren for at de låser seg,
samtidig som de vil være lettere å kontrollere.
g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i
samsvar med disse instruksjonene, og ta alltid
arbeidsoppgavene og arbeidsforholdene med i
betraktning.
Hvis elektroverktøyet brukes til andre operasjoner
enn det er beregnet for, kan det oppstå farlige
situasjoner.
51
Norsk
0000BookCH45Y.indb510000BookCH45Y.indb51 2019/08/069:24:022019/08/069:24:02
Page 52
Norsk
5) Service
a) La kvalifi sert servicepersonell som kun bruker
originale reservedeler utføre service på
elektroverktøyet.
Dette vil sikre at sikkerheten på elektroverktøyet
opprettholdes.
FORHOLDSREGLER
Hold avstand til barn og svakelige personer.
Når det ikke er i bruk, skal elektroverktøy oppbevares
utilgjengelig for barn og svakelige personer.
SIKKERHETSADVARSLER FOR
HEKKSAKS
○ Hold alle kroppsdeler borte fra skjærebladet. Ikke
fjern avskåret materiale eller hold i materiale som
skal skjæres, mens bladene er i bevegelse. Pass
på at bryteren er skrudd av når du fjerner materiale
som har satt seg fast. Et øyeblikks distraksjon når du
bruker hekketrimmerutstyret, kan resultere i alvorlige
personskader.
○ Bær hekketrimmerutstyret ved hjelp av håndtaket
med skjærebladet når det har stanset. Ved transport
eller lagring av hekketrimmerutstyret må du alltid
sette på dekslet til skjæreenheten.
Korrekt håndtering av hekkesaksen vil redusere muligheten
for at skjærebladene forårsaker personskader.
○ Kun hold elektroverktøyet på isolerte gripeoverfl ater
fordi skjærebladet komme i kontakt med skjulte
kabler eller egen ledning.
Skjæreblader med en strømførende ledning kan gjøre
at metalldeler på verktøyet også blir strømførende og
dermed gi brukeren elektrisk støt.
○ Hold ledningen vekk fra skjæreområdet. Når
hekkesaksen brukes, kan kabelen være gjemt blant
busker og bli kuttet av bladet ved et uhell.
FLERE SIKKERHETSADVARSLER
1. Bruk en strømkilde med den spenningen som er angitt
på navneplaten.
Bruk av høyere spenning kan føre til personskader.
2. For å forhindre ulykker, kobles støpslet fra stikkontakten
før reparasjon utføres, og eventuelle endringer eller
ombygginger utføres.
3. Kontrollere skjøteledningen
Når arbeidsområdet ligger langt unna strømkilden må du
bruke en forlengerledning med tilstrekkelig tverrsnitt og
angitt kapasitet. Forlengerledningen skal være så kort
som det er praktisk mulig.
4. Dette verktøyet er utstyrt med brems. Før bruk må du
kontroller for å sikre at bremsen er aktivert.
Skjærebladene kommer til en stillstand i løpet av 0,05
sekunder.
Ha maskinen reparert hvis bremsetiden er tydelig
forlenget.
Støyen som noen ganger oppstår i løpet av en
Hurtigstopp for maskin er designmessig og har ingen
innfl ytelse på drift og levetid.
5 For å forhindre ulykker må du passe på at ingen personer
befi nner seg i arbeidsområdet.
6. Før du begynner arbeidet, pass på at det ikke er noen
strømkabler og fremmedlegemer i arbeidsområdet.
Bladet kan komme i kontakt med strømkabelen som
forårsaker elektrisk støt, jordingsfeil og andre ulykker.
7. Sørg for at du slår maskinen av og støpslet er koblet fra
stikkontakten før du setter på eller tar av bladkassen.
For å unngå personskader må du være forsiktig når du
plasserer bladet i bladdekselet.
8. Bruk beskyttelsesbriller når du arbeider, for ikke å bli
skadet av kvister og fl iser.
9. Hold verktøyet godt fast med begge hender under bruk
for å unngå skade.
10. Hold hendene og alle andre kroppsdeler borte fra bladet
for å forhindre kontakt som kan føre til skader.
11. Pass på at bladet og alt tilbehør er korrekt montert. Feil
montering kan gjøre at bladet eller tilbehøret løsner, noe
som kan forårsake personskader.
12. Sjekk at bladet ikke er sprukket, deformert eller
svært slitt før du begynner arbeidet. Ikke bruk blad i
en slik forfatning siden det kan brekke og forårsake
personskader.
13. Ikke bruk verktøyet til å skjære ståltråd, metallplater eller
andre harde gjenstander. Verktøyet kan bli skadet og
forårsake personskader.
14. Hvis verktøyet ikke fungerer som normalt og det kommer
rare lyder fra det, må du umiddelbart skru det av og få det
undersøkt og reparert.
15. Hvis verktøyet detter i bakken eller blir slått mot en
gjenstand, må du sjekke om bladet og kroppen er
blitt skadet, har sprukket eller blitt deformert. Bruk av
et skadet, deformert eller sprukket blad kan føre til
personskader.
16. Ikke demonter bladet. Dette kan føre til personskader.
17. Dette produktet genererer vibrasjoner når det er i bruk.
Dette gjør at langvarig kontinuerlig arbeid blir fysisk
krevende, så unngå feil arbeidsstilling, og pass på å
ta pause ofte. Også under korte arbeidsøkter må du
umiddelbart stoppe arbeidet og ta en pause når du blir
sliten i fi ngrene, hendene, armene eller skuldrene.
18. Bruk hansker eller tøy for å beskytte hendene når
du håndterer bladet. Uvøren håndtering kan føre til
personskader.
19. Ikke legg overdrevet stort press på bladet når du skjærer,
siden bladet kan bli skadet.
20. Bladet vil være ekstremt varmt etter å ha blitt brukt til
skjæring. For å forhindre brannskader må du ikke berøre
bladet.
21. Når du jobber på høytliggende steder, må du passe på
at ingen står under deg. De kan bli skadet hvis du ved et
uhell skulle miste verktøyet eller andre gjenstander.
22. For å unngå ulykker må du aldri la verktøyet være i drift
uten tilsyn mens det står på en benk eller på gulvet.
23. Ikke utsett verktøyet for insektsmidler eller andre
kjemikalier. Slike kjemikalier kan gjøre at det oppstår
sprekker eller andre skader.
24. Ikke sikre den fremre bryteren, utløserbryteren eller
bakre bryteren trekkes.
Hvis du trykker den inn uforvarende, kan enheten
plutselig starte og forårsake personskader.
25. RCD
Bruk av et strømuttak med jordfeilbryter på 30 mA eller
mindre anbefales til enhver tid.
FORSIKTIG
○ Bruk en beskjæringssaks for å kutte tykke grener før du
bruker hekksaksen.
Ikke bruk for stor styrke på verktøyet siden dette kan føre
til at det blir ødelagt.
○ Du må skru av verktøyet umiddelbart hvis bladet sitter
fast mot en for stor grein. Ikke la motoren låse seg siden
dette kan skade motoren.
○ Bruk en stødig stige eller en gardintrapp når du skjærer i
høye hagetrær.
○ Bruk kun til å skjære busker.
○ Ikke bruk verktøyet til å utføre arbeid som verktøyet ikke
har kapasitet til. Slik bruk kan gjøre at motoren låser seg
eller går saktere, og vil skade den.
MERK
○ Du må smøre bladet (med symaskinolje, mineralolje
e.l.) før du begynner arbeidet og etter hver time. Bruk
tilstrekkelig med olje og tørk av overfl ødig olje.
52
0000BookCH45Y.indb520000BookCH45Y.indb52 2019/08/069:24:022019/08/069:24:02
Page 53
○ Under arbeidet (for eksempel når du tar en pause) må
du ikke etterlate verktøyet på et sted der det utsettes for
direkte sollys eller høye temperaturer. Dette vil hindre at
verktøyet kjøles ned og kan forårsake skader.
○ Ikke bruk verktøyet til å klippe plenen eller ugress.
Gress eller ugress kan sette seg fast på bladet.
○ Skjær av tykke greiner ved forsiktig å presse bladene
mot greinen.
SYMBOLER
ADVARSEL
Følgende symboler brukes for maskinen. Sørg
for å forstå betydningen av disse symbolene før
maskinen tas i bruk.
CH45Y/CH55Y/CH65Y: Hekksaks
ADVARSEL
– For å minske faren for skade må brukeren lese
instruksjonsboken.
Fjern støpselet fra strømnettet øyeblikkelig
dersom kabelen er skadet eller kuttet.
Må ikke utsettes for regn.
Kløtsjsystem:
Beskytter bladene og tannhjul når rusk eller store
greiner stopper bladene
Kun for EU-land
Kasser aldri elektroverktøy sammen med
husholdningsavfallet!
I overholdelse av EU-direktiv 2012/19/EU om
kassering av elektrisk og elektronisk utstyr og
dets implementeringsrekkefølge i samsvar med
nasjonale lover, må elektroverktøy som har
nådd slutten av sin levetid samles inn separat
og returneres til et miljøvennlig kompatibelt
gjenvinningsanlegg.
Merkespenning
Sørg for at strømkilden som skal brukes er i
V
overensstemmelse med strømkravene som
er angitt på produktets navneplate.
Bladstørrelse
L
Strømbehov
P
Ubelastet hastighet
n
0
φ
Maksimal gren-kuttediameter
max
Vekt
kg
(i henhold til EPTA-prosedyren 01/2003)
Garantert lydeff ektnivå
11
Operasjonsprosedyre
12
Norsk
Koble hovedstøpslet fra det elektriske uttaket
Advarsel
Klasse II verktøy
STANDARD TILBEHØR
I tillegg til hovedenheten, inneholder pakken tilbehøret i
tabellen under.
○ Bladdeksel ....................................................................1
Standard tilbehør kan endres uten varsel.
ANVENDELSE
○ Fintrimming av hekker
○ Trimming og beskjæring av hagetrær
SPESIFIKASJONER
Spesifi kasjonen til denne maskinen er i listet opp i tabellen
på side 4.
MERK
På grunn av HiKOKIs kontinuerlige forsknings- og
utviklingsprogram kan spesifi kasjonene i dette
dokumentet endres uten forvarsel.
NAVN PÅ DELER (Fig. 1 – Fig. 5)
Bakre bryter
1
Bakre håndtak
2
Utløserbryter
3
Fremre bryter
4
Fremre håndtak
5
Beskytter
6
Bladkasse
7
Blad
8
Navneplate
9
Ledningsholder
0
Skjøteledning (selges
!
separat)
MONTERING OG BRUK
Handling Figur Side
Ta ut og sette inn bladkassen
Feste en skjøteledning 3 2
Slå PÅ 4 2
Slå AV 5 3
Valg av tilbehør
22
― 128
Slå PÅ
Slå AV
53
0000BookCH45Y.indb530000BookCH45Y.indb53 2019/08/069:24:022019/08/069:24:02
Page 54
Norsk
VEDLIKEHOLD OG INSPEKSJON
ADVARSEL
○ Sørg for at du slår elektroverktøyet av og støpslet er
koblet fra stikkontakten før du foretar inspeksjon eller
vedlikehold utføres.
○ Ikke demonter bladet. Hvis du ikke etterlever denne
advarselen, kan du bli skadet.
○ Bruk hansker eller tøy for å beskytte hendene når
du håndterer bladet. Hvis du ikke etterlever denne
advarselen, kan du bli skadet.
1. Rengjøring og smøring av skjærebladet
Etter bruk, fjern forurensning, rester av blader etc. (f.eks
med en børste eller klut)
Og så, smør bladet nøye med olje for rust-isolering.
Når du smøre bladet, bruk alltid ekte HiKOKI olje
(Kodenr. 371303) eller spray (Kodenr. 371304) med
nummeret som er angitt i valg av tilbehør.
2. Bytte av kniv
For kontinuerlig sikkerhet, bør undersøkelse av
skjæreblader og utskiftninger av verktøyets deler
KUN gjennomføres av et AUTORISERT HiKOKI
SERVICESENTER.
3. Inspisere monteringsskruene
Gjennomfør regelmessig kontroll av alle
monteringsskruer og at de er skikkelig strammet. Hvis
noen av skruene er løse, stram dem umiddelbart.
Unnlatelse av å gjøre dette kan føre til alvorlig fare.
4. Skifte ut strømkabelen
Hvis det er nødvendig å skifte ut strømkabelen, må dette
gjøres av et autorisert HiKOKI-verksted for å forhindre en
sikkerhetsfare.
5. Vedlikehold av motoren
Motorrotasjonen er selve “hjertet” til elektroverktøyet.
Vær forsiktig slik at rotasjonen ikke blir skadet og/eller
våt av olje eller vann.
6. Rengjøring av maskinens overfl ate
Når hekksaksen er tilsmusset, tørker du den med en
myk, tørr klut, eller en klut fuktet med såpevann. Ikke
bruk klorholdige løsemidler, bensin eller tynnere da
disse oppløser plast.
7. Transport av verktøyet
Fest bladkassen til bladet før du bærer dette verktøyet.
Hvis du bærer det uten bladdeksel, kan bladet komme i
kontakt med kroppen din og forårsake personskade.
8. Lagring
Lagre hekktrimmeren på et sted utilgjengelig for barn.
FORSIKTIG
Sikkerhetsregler og normer som gjelder for det enkelte
land, må overholdes ved drift og vedlikehold av
elektroverktøy.
PROBLEMLØSNING
Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din
forhandler eller HiKOKI autorisert servicesenter.
Symptom Mulig årsak Løsning
Fungerer ikke. Strømledningen er ikke satt i stikkontaktene. Plugg strømledningen inn i stikkontakten.
Verktøyet fungerer ikke
godt til trimming.
Et fremmedlegeme sitter fast på bladet. Når det sitter fremmedlegemer i bladet, må
Bladet er blitt sløvt. Bruk en børste eller klut for å fjerne sevje.
Bladet stoppet fordi det ble brukt til å
skjære i en grein som overskred bladets
skjærekapasitet.
MERK
Arbeid som får bladet til å stoppe gang
etter gang, vil etter hvert skade motoren.
du trekke støpselet ut av stikkontakten og
bruke en tang eller et lignende redskap til å
fjerne fremmedlegemet.
Du må være svært forsiktig siden
verktøyet kan begynne å fungere igjen når
fremmedlegemet er fjernet.
Kvae eller rust kan også gjøre at bladet ikke
fungerer. Bruk en stålbørste eller et lignende
redskap til å fjerne kvae eller rust.
Hvis rengjøringen av bladet ikke forbedre
kutte-evnen, ta kontakt med HiKOKI
AUTORISERT SERVICE CENTER for å
erstatte kniven.
Treverket i enkelte hagetrær er svært hardt,
og det kan være at verktøyet ikke klarer å
skjære gjennom det selv om bredden er
innenfor dets normale kapasitet. Bruk en
beskjæringssaks til å fjerne tykke greiner før
du setter i gang arbeidet.
Hvis du skjærer i skjev vinkel, kan
kapasiteten til verktøyet bli mindre siden
kuttet vil bli lengre. Pass på at du skjærer
over greiner i rett vinkel.
54
0000BookCH45Y.indb540000BookCH45Y.indb54 2019/08/069:24:022019/08/069:24:02
Page 55
GARANTI
Vi garanterer HiKOKI elektroverktøy i samsvar med
lovfestet/landsspesifi kke forskrifter. Denne garantien
dekker ikke feil eller skader på grunn av misbruk,
vanstell, eller normal slitasje. Hvis du ønsker å klage,
vennligst send elektroverktøyet, ikke demontert, med
GARANTISERTIFIKATET som fi nnes på slutten av denne
brukerveiledningen, til et autorisert HiKOKI-verksted.
Informasjon om luftbårne lyder eller vibrasjoner
De målte verdiene ble fastsatt i samsvar med EN60745 og
erklært i tråd med ISO 4871.
Målt A-veid lydeff ektnivå: 95 dB (A)
Målt A-veid lydtrykknivå: 84 dB (A)
Usikkerhet K: 3 dB (A).
Bruk hørselvern.
Total vibrasjonsverdi (triax vektor sum) beregnet ifølge
EN60745.
Ingen lasting:
= 3,5 m/s
a
h
Den totale vibrasjonsverdien som er opplyst, er målt i
henhold til en standard testmetode og kan brukes til å
sammenligne et verktøy med et annet.
Den kan også brukes som en foreløpig estimering av
eksponering.
ADVARSEL
○ Vibrasjonsemisjonen under bruk av elektroverktøyet
○ Identifi ser sikkerhetstiltak basert på hvor utsatt brukeren
2
, Usikkerhet K = 1,5 m/s
kan variere fra den opplyste totalverdien avhengig av
hvordan maskinen brukes.
vil være under de gjeldende bruksforholdene, for å
beskytte brukeren (vurdert i forhold til bruken, som
hvor mange ganger maskinen er slått på eller av og
tomgangskjøring i tillegg til aktiv bruk).
2
Norsk
MERK
På grunn av HiKOKIs kontinuerlige forsknings- og
utviklingsprogram kan spesifi kasjonene i dette dokumentet
endres uten forvarsel.
55
0000BookCH45Y.indb550000BookCH45Y.indb55 2019/08/069:24:032019/08/069:24:03
Page 56
Suomi
(Alkuperäisten ohjeiden käännös)
YLEISET SÄHKÖTYÖKALUN
TURVALLISUUTTA KOSKEVAT
VAROITUKSET
VAROITUS
Lue kaikki turvallisuutta koskevat varoitukset ja kaikki
ohjeet.
Jos varoituksia ja ohjeita ei noudateta, on olemassa
sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.
Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä
varten.
Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee
verkkovirtakäyttöistä (johdollista) sähkötyökalua tai
akkukäyttöistä (johdotonta) sähkötyökalua.
1) Työskentelyalueen turvallisuus
a) Pidä työskentelyalue siistinä ja hyvin valaistuna.
Onnettomuuksia sattuu herkemmin epäsiistissä tai
pimeässä ympäristössä.
b) Älä käytä sähkötyökaluja räjähdysvaarallisessa
ympäristössä, kuten paikoissa, joissa on
herkästi syttyviä nesteitä, kaasuja tai pölyä.
Sähkötyökaluista lähtevät kipinät voivat sytyttää
pölyn tai höyryt.
c) Pidä lapset ja sivulliset pois lähettyviltä, kun
käytät sähkötyökalua.
Keskittymisen puute voi aiheuttaa laitteen hallinnan
menetyksen.
2) Sähköturvallisuus
a) Sähkötyökalun pistoke on yhdistettävä
oikeanlaiseen pistorasiaan.
Älä koskaan muunna pistoketta mitenkään.
Älä käytä sovitinpistokkeita yhdessä
maadoitettujen sähkötyökalujen kanssa.
Muuntelemattomien pistokkeiden ja oikeanlaisten
pistorasioiden käyttäminen vähentää sähköiskun
vaaraa.
b) Vältä koskettamasta maadoitettuihin pintoihin,
kuten putkiin, lämpöpattereihin, liesiin ja
jääkaappeihin.
Sähköiskun vaara on suurempi, jos kehosi on
maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai
kosteudelle.
Sähköiskun vaara lisääntyy, jos sähkötyökaluun
pääsee vettä.
d) Älä käytä johtoa väärin. Älä kanna tai vedä
sähkötyökalua johdon varassa tai irrota
pistoketta vetämällä johdosta.
Pidä johto erillään kuumuudesta, öljystä,
terävistä kulmista tai liikkuvista osista.
Sähköjohdon vahingoittuminen tai sotkeutuminen
lisää sähköiskun vaaraa.
e) Jos käytät sähkötyökalua ulkona, käytä
ulkokäyttöön sopivaa jatkojohtoa.
Ulkokäyttöön sopivan sähköjohdon käyttäminen
vähentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttö kosteassa paikassa
on välttämätöntä, käytä vikavirtalaitteella (RCD)
suojattua virtalähdettä.
RCD:n käyttö vähentää sähköiskun vaaraa.
3) Henkilökohtainen turvallisuus
a) Pysy valppaana, keskity tekemiseesi ja käytä
sähkötyökalua harkiten.
Älä käytä sähkötyökalua väsyneenä tai alkoholin,
lääkkeiden tai huumeiden vaikutuksen alaisena.
Keskittymisen herpaantuminen pieneksikin hetkeksi
voi aiheuttaa vakavan henkilövahingon.
56
b) Käytä henkilökohtaisia suojavarusteita. Käytä
aina suojalaseja.
Suojavarusteiden, kuten hengityssuojaimen,
liukumattomien turvakenkien, kypärän ja
kuulosuojaimien, käyttö tarvittaessa vähentää
henkilövahinkojen vaaraa.
c) Estä koneen tahaton käynnistyminen.
Varmista, että virtakytkin on pois päältä ennen
virtalähteeseen ja/tai akkuun yhdistämistä sekä
ennen työkalun nostamista tai kantamista.
Sähkötyökalujen kantaminen, kun sormi
on virtakytkimellä, tai virran kytkeminen
sähkötyökaluihin, joiden virtakytkin on päällä, lisää
onnettomuusriskiä.
d) Poista säätöön tarvitut avaimet tai vääntimet
sähkötyökalusta ennen sen käynnistämistä.
Sähkötyökalun pyörivään osaan jätetty väännin tai
avain voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa.
Tällöin sähkötyökalua on helpompi hallita
odottamattomissa tilanteissa.
f) Käytä sopivia vaatteita. Älä käytä liian löysiä
vaatteita tai koruja. Pidä hiukset, vaatteet ja
käsineet poissa liikkuvista osista.
Löysät vaatteet, korut ja pitkät hiukset voivat tarttua
liikkuviin osiin.
g) Jos laitteeseen voi yhdistää pölynsuodatus- ja
keräyslisälaitteen, varmista, että ne yhdistetään
ja niitä käytetään oikein.
Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä
vaaratilanteita.
4) Sähkötyökalun käyttäminen ja hoitaminen
a) Älä pakota sähkötyökalua. Käytä tarkoitukseen
soveltuvaa sähkötyökalua.
Oikea sähkötyökalu selviytyy tehtävästä paremmin
ja turvallisemmin toimiessaan oikealla teholla.
b) Älä käytä sähkötyökalua, jos se ei käynnisty tai
sammu virtakytkimestä.
Sähkötyökalut, joita ei voi hallita virtakytkimen avulla,
ovat vaarallisia, ja ne on korjattava.
c) Irrota pistoke virtalähteestä ja/tai akku
sähkötyökalusta ennen säätöjen tekemistä,
varusteiden vaihtamista tai sähkötyökalujen
varastoimista.
Nämä ennakoivat turvatoimet vähentävät
sähkötyökalun tahattoman käynnistymisen vaaraa.
d) Säilytä käyttämättömät sähkötyökalut lasten
ulottumattomissa äläkä anna sellaisten
henkilöiden käyttää sähkötyökaluja, jotka eivät
ole perehtyneet niihin tai näihin ohjeisiin.
Sähkötyökalut ovat vaarallisia kouluttamattomien
henkilöiden käsissä.
e) Huolla sähkötyökalut. Tarkista liikkuvien osien
kiinnitykset ja kohdistukset, osien eheys ja
muut sähkötyökalujen toimintaan vaikuttavat
tekijät.
Jos sähkötyökalu on vahingoittunut, korjauta se
ennen käyttämistä.
Monet onnettomuudet johtuvat puutteellisesti
huolletuista sähkötyökaluista.
f) Pidä leikkuutyökalut terävinä ja puhtaina.
Oikein huolletut leikkuutyökalut, joissa on terävät
leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden
hallinta on helpompaa.
g) Käytä sähkötyökalua, varusteita, työkalun teriä
jne. näiden ohjeiden mukaisesti ja ota huomioon
työskentelyolosuhteet sekä tehtävä työ.
Jos sähkötyökalua käytetään toimintoihin, joihin sitä
ei ole tarkoitettu, voi syntyä vaaratilanteita.
0000BookCH45Y.indb560000BookCH45Y.indb56 2019/08/069:24:032019/08/069:24:03
Page 57
5) Huolto
a) Anna sähkötyökalu huollettavaksi valtuutetulle
teknikolle, joka käyttää alkuperäisiä osia
vastaavia varaosia.
Tämä pitää sähkötyökalun turvallisena.
TURVATOIMET
Pidä lapset ja mielentilaltaan epävakaat henkilöt
poissa laitteen lähettyviltä.
Kun työkalua ei käytetä, se on säilytettävä poissa
lasten ja mielentilaltaan epävakaiden henkilöiden
ulottuvilta.
PENSASLEIKKURI
8. Käytä työskennellessäsi suojalaseja estääksesi oksien
9. Pitele työkalua käytön aikana lujasti molemmin käsin
10. Pidä kätesi ja kaikki ruumiinosat erossa terästä
11. Varmista, että terä ja kaikki lisävarusteet on asennettu
12. Varmista ennen työn aloittamista, ettei terä ole halkeillut,
13. Älä käytä tätä työkalua rautalangan, metallilevyjen
TURVALLISUUSVAROITUKSET
○ Pidä kaikki ruumiinosat loitolla leikkuuterästä. Älä
poista leikattua materiaalia tai pitele leikattavaa
materiaalia terien liikkuessa. Varmista, että kytkin on
pois päältä -asennossa, kun poistat tukkeutunutta
materiaalia. Keskittymisen herpaantuminen pieneksikin
hetkeksi pensasleikkurin käytön aikana voi aiheuttaa
vakavan henkilövahingon.
○ Kanna pensasleikkuria kahvasta, ja pysäytä terä
ennen kantamista. Kiinnitä teräosan suojus, kun
laitat pensasleikkurin varastoon tai kun kuljetat
sitä.
Pensasleikkurin oikea käsittely vähentää leikkuuterien
aiheuttamien henkilövahinkojen mahdollisuutta.
○ Pidä kiinni vain sähkötyökalun eristetyistä
tarttumapinnoista, sillä terä voi osua piilossa
olevaan sähköjohtoon tai laitteen omaan johtoon.
Jännitteiseen johtoon osuvan leikkausterän metalliosat
voivat muuttua jännitteisiksi ja käyttäjä voi saada
sähköiskun.
○ Pidä kaapeli poissa leikkausalueelta. Käytön aikana
kaapeli voi olla näkymättömissä pensaiden alla ja terä
voi katkaista sen vahingossa.
LISÄÄ TURVALLISUUTTA KOSKEVIA
VAROITUKSIA
1. Käytä virtalähteen nimilaattaan merkittyä sähköjännitettä.
Tämän jännitteen ylittävän jännitteen käyttö saattaa
johtaa tapaturmaan.
2. Onnettomuuksien ehkäisemiseksi irrota pistoke
pistorasiasta ennen säätöjen, muunnoksien tai huoltojen
suorittamista.
3. Jatkojohdon tarkistaminen
Kun työskentelyalue on kaukana virtalähteestä, käytä
jatkojohtoa, joka on riittävän paksu ja joka vastaa
nimellistehoa. Jatkojohto tulisi pitää niin lyhyenä kuin
mahdollista.
4. Tämä työkalu on varustettu jarrulla. Ennen käyttöä
tarkasta, että jarru toimii.
Leikkuuterät pysähtyvät kokonaan 0,05 sekunnissa.
Korjauta kone, mikäli jarrutusaika on selvästi pidentynyt.
Melu, jota joskus ilmenee koneen pikapysäytyksen
aikana, liittyy suunnitteluun eikä se vaikuta toimintaan ja
käyttöikään.
5. Estääksesi onnettomuudet varmista, ettei
työskentelyalueella ole muita ihmisiä.
6. Ennen työn aloittamista varmista, ettei työalueella
ole virtajohtoja ja vieraita esineitä. Terä voi joutua
kosketuksiin virtajohdon kanssa aiheuttaen sähköiskun,
maasulkuvikoja ja muita onnettomuuksia.
7. Muista kytkeä työkalu pois päältä ja irrottaa pistoke
pistorasiasta ennen teräkotelon kiinnittämistä ja
irrottamista.
Vamman estämiseksi ole huolellinen asettaessasi terän
teräkoteloon.
14. Jos työkalu ei toimi normaalista ja pitää poikkeavaa
15. Jos työkalu putoaa tai iskeytyy johonkin, tarkista terä ja
16. Älä pura terää. Se voi johtaa vammaan.
17. Tämä tuote tuottaa tärinää käytön aikana. Tämä tekee
18. Käytä käsineitä tai liinaa käsiesi suojana terää
19. Älä altista terää liialliselle paineelle leikatessa, sillä terä
20. Terä on erittäin kuuma käytön jälkeen. Älä kosketa sitä
21. Kun työskentelet korkeilla paikoilla, varmista ettei
22. Estääksesi tahattomat onnettomuudet älä jätä työkalua
23. Älä altista työkalua hyönteismyrkylle tai muille
24. Älä lukitse etukatkaisinta, liipaisukytkintä tai
Jos vedät vahingossa, laite saattaa käynnistyä äkillisesti
25. RCD
Suosittelemme käyttämään aina vikavirtasuojaa, jonka
HUOMAUTUS
○ Katkaise paksut oksat puutarhasaksilla ennen
Älä pakota työkalua estääksesi sen rikkoutumisen.
○ Pysäytä työkalu välittömästi, kun terä juuttuu liian
○ Käytä tukevia tikkaita tai porrastikkaita leikatessasi
○ Käytä vain pensaitten leikkaamiseen.
○ Älä käytä työkalua sen kapasiteetin ylittävään työhön.
HUOM
○ Voitele (ompelukoneöljyllä, mineraaliöljyllä, jne.) terä
○ Älä jätä työn aikana (esimerkiksi tauon ajaksi) työkalua
57
Suomi
ja tikkujen aiheuttamat vahingot.
onnettomuuksien ehkäisemiseksi.
estääksesi kosketuksen, joka voi johtaa vammaan.
oikein. Väärä asennus voi johtaa terän tai lisävarusteiden
löystymiseen ja aiheuttaa vamman.
vääntynyt tai liian kulunut. Älä käytä sellaisessa
kunnossa olevaa terää, sillä se voi murtua ja aiheuttaa
vamman.
tai muiden kovien kohteiden leikkaamiseen. Terä voi
vahingoittua ja aiheuttaa vamman.
ääntä, sammuta se välittömästi ja toimita se tutkittavaksi
ja korjattavaksi.
runko vahinkojen, halkeamisen ja vääntymisen varalta.
Vahingoittuneen, vääntyneen tai haljenneen terän käyttö
voi johtaa vammaan.
pitkään jatkuvasta käytöstä fyysisesti rasittavaa, joten
vältä huonoa työasentoa ja muista pitää säännöllisesti
taukoja. Lopeta työskentely heti myös lyhyiden
työskentelyjaksojen aikana levätäksesi, kun sormesi,
kätesi, käsivartesi tai hartiasi väsyvät.
käsitellessäsi. Huolimaton käsittely voi johtaa vammaan.
voi vahingoittua.
palovammojen välttämiseksi.
kukaan seiso alla. He voivat vahingoittua, jos pudotat
vahingossa työkalun tai muun kohteen.
käyntiin telineeseen tai lattialle valvomatta.
kemikaaleille. Tällaiset kemikaalit voivat aiheuttaa
halkeamia tai muita vahinkoja.
takakatkaisinta, kun se on vedettynä.
ja aiheuttaa loukkaantumisen.
nimellisjäännösvirta on 30 mA tai vähemmän.
akkutoimisen pensasleikkurin käyttöä.
paksuun oksaan. Älä anna terän juuttua kiinni, sillä se
voi vahingoittaa moottoria.
korkeita puutarhapuita.
Sellainen käyttö voi johtaa moottorin lukkiutumiseen tai
hidastumiseen ja voi vahingoittaa sitä.
ennen käynnistystä ja sen jälkeen tunnin välein. Käytä
öljyä riittävästi ja pyyhi liika öljy pois.
paikkaan, jossa se altistuu suoralle auringonpaisteelle tai
korkealle lämpötilalle. Tämä estää työkalua jäähtymästä
kunnolla ja voi johtaa vahinkoon.
0000BookCH45Y.indb570000BookCH45Y.indb57 2019/08/069:24:032019/08/069:24:03
Page 58
Suomi
○ Älä käytä tätä työkalua nurmikon tai rikkaruohojen
leikkaamiseen.
Ruoho tai rikkaruohot voivat tarttua terään.
○ Katkaise paksut oksat painalla terää varovasti oksaa
vasten.
SYMBOLIT
VAROITUS
Seuraavassa esitellään koneessa käytetyt symbolit.
Varmista, että ymmärrät niiden merkityksen, ennen
kuin aloitat koneen käytön.
CH45Y/CH55Y/CH65Y: Pensasleikkuri
VAROITUS
– Loukkaantumisriskin vähentämiseksi käyttäjän
on luettava käyttöopas.
Irrota pistoke välittömästi verkkovirrasta, jos
kaapeli on vaurioitunut tai katkennut.
Varoitus
Luokan II työkalu
PERUSVARUSTEET
Ruuvainporan päälaitteen lisäksi pakkaus sisältää alla
olevassa taulukossa listatut varusteet.
○ Teräkotelo .....................................................................1
Perusvarusteet voivat muuttua ilman erillistä ilmoitusta.
SOVELLUKSET
○ Pensaiden viimeistely
○ Puutarhapuiden leikkaaminen ja karsiminen
Älä aseta laitetta alttiiksi sateelle.
Kytkinjärjestelmä:
suojaa teriä ja vaihteita, kun roskat tai suuret
oksat pysäyttävät terät
Koskee vain EU-maita
Älä hävitä sähkötyökaluja tavallisen
kotitalousjätteen mukana!
Sähkö- ja elektroniikkaromua koskevan
EU-direktiivin 2012/19/EU ja sen
maakohtaisten sovellusten mukaisesti käytetyt
sähkötyökalut on kerättävä erikseen ja vietävä
ympäristöystävälliseen kierrätyslaitokseen.
Nimellisjännite
Varmista, että käytettävä virtalähde
V
vastaa tuotteen tyyppikilvessä määritettyjä
virtavaatimuksia.
Teräkoko
L
Virtatulo
P
Kuormittamaton nopeus
n
0
φ
Leikkuuoksan maksimihalkaisija
max
Paino
kg
(EPTA-menettelyn 01/2003 mukaisesti)
Taattu äänenpaineen tehollisarvo
11
Toimintamenetelmä
12
TEKNISET TIEDOT
Koneen tekniset tiedot luetellaan sivulla 4 olevassa
taulukossa.
HUOMAA
Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä
ilmoitetut tekniset tiedot voivat muuttua ilman
ennakkoilmoitusta.
OSIEN NIMET (kuva 1 – kuva 5)
Takakatkaisin
1
Takakahva
2
Liipaisukytkin
3
Etukatkaisin
4
Etukahva
5
Suojus
6
Teräkotelo
7
Terä
8
Arvokilpi
9
Johdon pidike
0
Jatkojohto (myydään
!
erikseen)
KIINNITTÄMINEN JA KÄYTTÖ
Toimenpide Kuva Sivu
Teräkotelon irrottaminen ja asentaminen
Jatkojohdon kiinnittäminen 3 2
Kytkeminen PÄÄLLE 4 2
Kytkeminen POIS PÄÄLTÄ 5 3
Varusteiden valitseminen
22
― 128
Kytkeminen PÄÄLLE
Kytkeminen POIS PÄÄLTÄ
Irrota pistoke pistorasiasta
0000BookCH45Y.indb580000BookCH45Y.indb58 2019/08/069:24:032019/08/069:24:03
HUOLTO JA TARKASTUS
VAROITUS
○ Muista kytkeä työkalu pois päältä ja irrottaa pistoke
pistorasiasta ennen tarkastusten tai huoltotoimenpiteiden
suorittamista.
○ Älä pura terää. Tästä varoituksesta piittaamattomuus voi
johtaa vammaan.
58
Page 59
Suomi
○ Käytä käsineitä tai liinaa käsiesi suojana terää
käsitellessäsi. Tästä varoituksesta piittaamattomuus voi
johtaa vammaan.
1. Leikkuuterän puhdistaminen ja voitelu
Käytön jälkeen poista epäpuhtaudet, jäänteet teristä jne.
(esim. harjalla tai liinalla)
Sen jälkeen voitele terä varovasti öljyllä ruostumisen
estämiseksi. Kun voitelet terää, käytä aina aitoa
HiKOKI-öljyä (Koodinro. 371303) tai suihketta
(Koodinro. 371304), jossa on lisävarusteiden valinnassa
määritetty numero.
2. Terän vaihtaminen
Turvallisuutesi vuoksi terän tarkastuksen ja työkalun
vaihdon saa suorittaa VAIN VALTUUTETTU HiKOKIHUOLTOKESKUS.
3. Kiinnitysruuvien tarkistaminen
Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista,
että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä,
kiristä ne välittömästi. Tämän tekemättä jättäminen voi
aiheuttaa vakavan vaaran.
4. Virtajohdon vaihtaminen
Jos virtajohto on vaihdettava, vaihto on turvallisuussyistä
teetettävä valtuutetussa HiKOKI-huoltokeskuksessa.
5. Moottorin huolto
Moottorin käämi on sähkötyökalun ”ydin”. Ole
varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle
tai vedelle.
6. Ulkopinnan puhdistus
Jos akkutoiminen pensasleikkuri on tahraantunut,
puhdista se saippuaveteen kostutetulla pehmeällä
rievulla. Älä käytä klooripitoisia nesteitä, bensiiniä tai
tinneriä, sillä ne sulattavat muovia.
7. Työkalun kuljetus
Kiinnitä teräkotelo terään ennen työkalun kantamista.
Jos kannat sitä ilman teräkoteloa, terä saattaa
joutua kosketuksiin vartalosi kanssa ja aiheuttaa
loukkaantumisen.
8. Säilytys
Säilytä pensasleikkuria paikassa, jossa se on poissa
lasten ulottuvilta.
HUOMAUTUS
Sähkötyökalujen käytössä ja huollossa on aina
noudatettava kussakin maassa voimassa olevia
turvaohjeita ja normeja.
ONGELMANRATKAISU
Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa
jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta.
Oire Mahdollinen syy Korjaus
Ei toimi Virtapistoketta ei ole liitetty pistorasiaan. Liitä virtajohto pistorasiaan.
Työkalu katkaisee
huonosti.
Vierasta ainetta on kertynyt terään. Kun terässä on vierasta ainesta, irrota pistoke
Terä on tylsynyt. Käytä harjaa tai liinaa mahlan poistamiseksi.
Terä pysähtyi, koska sitä käytettiin terän
katkaisukapasiteetin ylittävän oksan
katkaisuun.
HUOM
Työ, joka aiheuttaa toistuvasti terän
pysähtymisen vahingoittaa lopulta
moottoria.
pistorasiasta ja poista aines pihdeillä tai vastaavalla
työkalulla.
Ole hyvin varovainen, sillä työkalu voi käynnistyä,
kun vieras aine on poistettu.
Mahla tai ruoste voivat myös estää terää
toimimasta. Poista mahla teräsharjalla tai
vastaavalla työkalulla.
Jos terän puhdistaminen ei paranna sen
leikkuukykyä, ota yhteyttä VALTUUTETTUUN
HiKOKI-HUOLTOKESKUKSEEN terän
vaihtamiseksi.
Jotkut puutarhapuut ovat hyvin kovia ja voivat
ylittää työkalun kapasiteetin, vaikka ne olisivat
paksuudeltaan normaalikapasiteetin sisällä.
Katkaise paksut oksat oksasaksilla ennen
työskentelyn aloittamista.
Vino katkaisu voi myös ylittää työkalun kapasiteetin,
koska leikkauksen pituus kasvaa. Varmista, että
katkaiset paksut oksat suorassa kulmassa.
59
0000BookCH45Y.indb590000BookCH45Y.indb59 2019/08/069:24:032019/08/069:24:03
Page 60
Suomi
TAKUU
Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/
kansallisten erityissääntelyiden mukaisesti. Tämä takuu
ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta
tai kielletystä käytöstä tai normaalista kulumisesta.
Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja
tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI
valtuutettuun HiKOKI-huoltokeskukseen.
Tietoja ilmavälitteisestä melusta ja tärinästä
Mittausarvot on määritetty EN60745-standardin mukaisesti
ja ilmoitettu ISO 4871 -standardin mukaisesti.
Mitattu A-painotteinen äänitehotaso: 95 dB (A)
Mitattu A-painotteinen äänipainearvo: 84 dB (A)
Toleranssi K: 3 dB (A).
Käytä kuulonsuojaimia.
Tärinän kokonaisarvot (kolmiakselivektorisumma)
EN60745-standardin mukaisesti määritettynä.
Ei kuormaa:
=
a
h
Ilmoitettu värähtelyn kokonaisarvo on mitattu
standarditestausmenetelmien mukaisesti, ja sitä voidaan
käyttää työkalujen vertaamiseen keskenään.
Sitä voidaan myös käyttää altistumisen alustavaan
arviointiin.
VAROITUS
○ Värähtelyemissioarvo voi poiketa annetusta
○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat
2
3,5 m/s
, Toleranssi K = 1,5 m/s
kokonaisarvosta sähkötyökalun varsinaisen käytön
aikana työkalun käyttötavasta riippuen.
arvioituun altistumiseen varsinaisissa käyttötilanteissa
(ottaen huomioon käyttöjakson kaikki vaiheet, kuten
hetket, jolloin työkalu on kytketty pois päältä ja jolloin se
on tyhjäkäynnissä käynnistysajan lisäksi).
2
HUOM
Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut
tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
60
0000BookCH45Y.indb600000BookCH45Y.indb60 2019/08/069:24:032019/08/069:24:03
Page 61
(Μετάφραση των αρχικών οδηγιών)
ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ
ΑΣΦΑΛΕΙΑΣ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ
ΕΡΓΑΛΕΙΟΥ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Διαβάζετε όλες τις προειδοποιήσεις ασφαλείας και
όλες τις οδηγίες.
Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί
να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό
τραυματισμό.
Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες
για μελλοντική αναφορά.
Ο όρος «ηλεκτρικό εργαλείο» στις προειδοποιήσεις
αναφέρεται στο ηλεκτρικό εργαλείο (με καλώδιο) που
λειτουργεί μέσω
λειτουργεί με μπαταρία (χωρίς καλώδιο).
1) Ασφάλεια χώρου εργασίας
a) Διατηρείτε το χώρο εργασίας καθαρό και καλά
φωτισμένο.
Σε ακατάστατες ή σκοτεινές περιοχές μπορεί να
προκληθούν ατυχήματα.
b) Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε
περιβάλλον, στο οποίο μπορεί να προκληθεί
έκρηξη, όπως παρουσία εύφλεκτων υγρών,
αερίων
Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες,
οι οποίοι μπορεί να προκαλέσουν ανάφλεξη της
σκόνης ή του καπνού.
c) Κρατήστε τα παιδιά και τους παρευρισκόμενους
μακριά όταν χρησιμοποιείτε ένα ηλεκτρικό
εργαλείο.
Αν κάτι σας αποσπάσει την προσοχή σας, υπάρχει
κίνδυνος να χάσετε τον έλεγχο.
2) Διακόπτης ασφαλείας
a) Τα φις των
είναι κατάλληλα για τις πρίζες.
Μην τροποποιήσετε ποτέ το φις με
οποιονδήποτε τρόπο.
Μη χρησιμοποιείτε φις προσαρμογής με
γειωμένα ηλεκτρικά εργαλεία.
Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες
μειώνουν τον κίνδυνο ηλεκτροπληξίας.
b) Αποφύγετε τη σωματική επαφή με γειωμένες
επιφάνειες όπως σωλήνες, καλοριφέρ,
ηλεκτρικές κουζίνες
Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας
όταν το σώμα σας είναι γειωμένο.
c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη
βροχή ή σε συνθήκες υγρασίας.
Το νερό που εισέρχεται σε ένα ηλεκτρικό εργαλείο
αυξάνει τον κίνδυνο ηλεκτροπληξίας.
d) Μην κακομεταχειρίζεστε το καλώδιο. Μη
χρησιμοποιείτε ποτέ το καλώδιο για να
μεταφέρετε, να
την πρίζα το ηλεκτρικό εργαλείο.
Κρατήστε το καλώδιο μακριά από θερμότητα,
λάδι, κοφτερές γωνίες και κινούμενα μέρη.
Τα κατεστραμμένα ή μπερδεμένα καλώδια
αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
e) Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο
σε εξωτερικό χώρο, χρησιμοποιήστε καλώδιο
προέκτασης κατάλληλο για χρήση σε
εξωτερικό χώρο.
Η
χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.
δικτύου ή στο ηλεκτρικό εργαλείο που
ή σκόνης.
ηλεκτρικών εργαλείων πρέπει να
και ψυγεία.
τραβήξετε ή να βγάλετε από
χρήση ενός καλωδίου κατάλληλου για εξωτερικό
Ελληνικά
f) Αν είναι αναπόφευκτη η λειτουργία ενός
ηλεκτρικού εργαλείου σε χώρο με υγρασία,
χρησιμοποιείτε διάταξη προστασίας ρεύματος
διαρροής (RCD).
Η χρήση της RCD μειώνει τον κίνδυνο
ηλεκτροπληξίας.
3) Προσωπική ασφάλεια
a) Να είστε σε ετοιμότητα, να έχετε την προσοχή
σας στην εργασία που πραγματοποιείτε και
να χρησιμοποιείτε την κοινή λογική όταν
χρησιμοποιείτε ένα ηλεκτρικό
Μη χρησιμοποιείτε ηλεκτρικά εργαλεία
όταν είστε κουρασμένοι ή υπό την επήρεια
ναρκωτικών ουσιών, οινοπνεύματος ή
φαρμάκων.
Μια στιγμή απροσεξίας κατά τη χρήση ενός
ηλεκτρικού εργαλείου μπορεί να προκαλέσει
σοβαρό προσωπικό τραυματισμό.
b) Χρησιμοποιείτε προσωπικό προστατευτικό
εξοπλισμό. Φοράτε πάντα εξοπλισμό για την
προστασία των ματιών.
Ο προστατευτικός εξοπλισμός, όπως η
σκόνης, τα αντιολισθητικά υποδήματα ασφαλείας,
το προστατευτικό κράνος ή τα προστατευτικά
της ακοής, που χρησιμοποιείται για ανάλογες
συνθήκες θα μειώσει τους τραυματισμούς.
c) Αποφεύγετε την ακούσια έναρξη.
Βεβαιωθείτε ότι ο διακόπτης είναι σε θέση
απενεργοποίησης πριν συνδέσετε τη
συσκευή με πηγή ρεύματος και/ή τη θήκη
της μπαταρίας, σηκώσετε ή
εργαλείο.
Η μεταφορά ηλεκτρικού εργαλείου με τα δάχτυλά
σας στο διακόπτη ή η ηλεκτροδότηση ηλεκτρικού
εργαλείου με ενεργοποιημένο το διακόπτη μπορεί
να προκαλέσουν ατυχήματα.
d) Να αφαιρείτε τυχόν κλειδιά ρυθμιζόμενου
ανοίγματος ή τα απλά κλειδιά πριν θέσετε σε
λειτουργία το ηλεκτρικό εργαλείο.
Ένα απλό κλειδί ή ένα κλειδί
ανοίγματος που είναι προσαρτημένο σε
περιστρεφόμενο εξάρτημα του ηλεκτρικού
εργαλείου μπορεί να προκαλέσει προσωπικό
τραυματισμό.
e) Μην τεντώνεστε. Να πατάτε σταθερά και να
διατηρείτε την ισορροπία σας.
Με αυτόν τον τρόπο μπορείτε να ελέγχετε
καλύτερα το ηλεκτρικό εργαλείο σε μη
αναμενόμενες καταστάσεις.
f) Να είστε ντυμένοι κατάλληλα. Μη φοράτε
φαρδιά
ρούχα ή κοσμήματα. Να κρατάτε τα
μαλλιά σας, τα ρούχα σας και τα γάντια σας
μακριά από κινούμενα μέρη.
Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά
μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη.
g) Αν παρέχονται εξαρτήματα για τη σύνδεση
συσκευών εξαγωγής και συλλογής σκόνης,
βεβαιωθείτε ότι είναι συνδεδεμένα
χρησιμοποιούνται με το σωστό τρόπο.
Η χρήση συλλέκτη σκόνης μειώνει τους κινδύνους
που προκαλούνται λόγω σκόνης.
4) Χρήση και φροντίδα ηλεκτρικών εργαλείων
a) Μην ασκείτε δύναμη στο ηλεκτρικό εργαλείο.
Να χρησιμοποιείτε το ηλεκτρικό εργαλείο που
είναι κατάλληλο για το είδος της εργασίας
που εκτελείτε.
Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει
την εργασία καλύτερα και με μεγαλύτερη ασφάλεια
με τον τρόπο που σχεδιάστηκε.
εργαλείο.
μεταφέρετε το
ρυθμιζόμενου
μάσκα
και
61
0000BookCH45Y.indb610000BookCH45Y.indb61 2019/08/069:24:032019/08/069:24:03
Page 62
Ελληνικά
b) Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο
αν ο διακόπτης λειτουργίας δεν ανοίγει και
δεν κλείνει.
Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται από το
διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει
να επισκευαστεί.
c) Αποσυνδέετε το βύσμα από την πηγή ισχύος
και/ή τη θήκη μπαταρίας από το ηλεκτρικό
εργαλείο πριν προβείτε σε
εξαρτήματος ή αποθήκευση του ηλεκτρικού
εργαλείου.
Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν
τον κίνδυνο λανθασμένης εκκίνησης του
ηλεκτρικού εργαλείου.
d) Αποθηκεύετε τα εργαλεία που δεν
χρησιμοποιείτε μακριά από παιδιά και μην
αφήνετε τα άτομα που δεν είναι εξοικειωμένα
με το ηλεκτρικό εργαλείο ή με αυτές τις
οδηγίες να χρησιμοποιούν
εργαλείο.
Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια
μη εκπαιδευμένων ατόμων.
e) Πραγματοποιείτε συντήρηση στα ηλεκτρικά
εργαλεία. Να ελέγχετε την ευθυγράμμισή
τους ή το μπλοκάρισμα των κινούμενων
μερών, τη θραύση των εξαρτημάτων και
οποιαδήποτε άλλη κατάσταση που ενδέχεται
να επηρεάσει τη λειτουργία του ηλεκτρικού
εργαλείου.
Σε περίπτωση βλάβης
πρέπει να επισκευαστεί πριν χρησιμοποιηθεί.
Πολλά ατυχήματα προκαλούνται από ηλεκτρικά
εργαλεία που δεν έχουν συντηρηθεί σωστά.
f) Διατηρείτε τα εργαλεία κοπής κοφτερά και
καθαρά.
Τα κατάλληλα συντηρημένα εργαλεία κοπής με
κοφτερές άκρες μπλοκάρουν πιο δύσκολα και
ελέγχονται πιο εύκολα.
g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα
εξαρτήματα και
παρούσες οδηγίες, λαμβάνοντας υπόψη τις
συνθήκες εργασίας και την εργασία που θα
εκτελέσετε.
Η χρήση του ηλεκτρικού εργαλείου για εργασίες
πέρα από εκείνες για τις οποίες προορίζεται,
ενδέχεται να δημιουργήσει κινδύνους.
5) Σέρβις
a) Να δίνετε το ηλεκτρικό εργαλείο για σέρβις
σε κατάλληλα εκπαιδευμένα
χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.
Με αυτόν τον τρόπο είστε σίγουροι για την
ασφάλεια του ηλεκτρικού εργαλείου.
ΠΡΟΦΥΛΑΞΗ
Μακριά από τα παιδιά και τους αναπήρους.
Όταν δεν χρησιμοποιούνται, τα εργαλεία πρέπει να
φυλάσσονται μακριά από τα παιδιά και τα άτομα με
αναπηρίες.
τα μέρη κ.τ.λ. σύμφωνα με τις
ρυθμίσεις, αλλαγή
το ηλεκτρικό
, το ηλεκτρικό εργαλείο
άτομα και να
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ
ΨΑΛΊΔΙ ΜΠΟΡΝΤΟΎΡΑΣ
○ Διατηρείτε όλα τα μέλη του σώματός σας μακριά
από την κοπτική λεπίδα. Μην αφαιρείτε το κοπτικό
υλικό ούτε να κρατάτε το υλικό που πρόκειται να
κοπεί όταν κινούνται οι λεπίδες. Βεβαιωθείτε
ότι ο διακόπτης είναι απενεργοποιημένος
όταν βγάζετε υλικό που έχει συσσωρευτεί. Μια
στιγμή απροσεξίας κατά τη χρήση της
μηχανής μπορεί να προκαλέσει σοβαρό προσωπικό
τραυματισμό.
κλαδευτικής
○ Μεταφέρετε την κλαδευτική μηχανή από τη
λαβή με σταματημένη τη λεπίδα κοπής. Όταν
μεταφέρετε ή αποθηκεύετε την κλαδευτική
μηχανή τοποθετείτε πάντα το κάλυμμα
της συσκευής κοπής. Ο σωστός χειρισμός
του θαμνοκοπτικού θα μειώσει το ενδεχόμενο
τραυματισμού από τις κοπτικές λεπίδες.
○ Κρατάτε το ηλεκτρικό εργαλείο μόνο από τις
μονωμένες
κοπής μπορεί να έρθει σε επαφή με τη μη εμφανή
καλωδίωση ή με το καλώδιο του. Η λεπίδα κόπτη
που έρχεται σε επαφή με υπό τάση σύρμα ενδέχεται
να καταστήσει υπό τάση και τα εκτεθειμένα μεταλλικά
μέρη του ηλεκτροκίνητου εργαλείου και θα εκθέσει
τον χειριστή
○ Διατηρείτε τα καλώδια από την περιοχή κοπής.
Κατά τη λειτουργία, το καλώδιο μπορεί να κρυφτεί
σε θάμνους και μπορεί να κοπεί κατά λάθος από τη
λεπίδα.
επιφάνειες λαβής, διότι η λεπίδα
σε ηλεκτροπληξία.
ΠΡΟΣΘΕΤΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ
ΑΣΦΑΛΕΙΑΣ
1. Χρησιμοποιήστε την ηλεκτρική τάση που αναγράφεται
στην πινακίδα ονομαστικών τιμών για την ηλεκτρική
πηγή.
Η χρήση τάσης που υπερβαίνει αυτή την τιμή μπορεί
να έχει ως αποτέλεσμα τραυματισμό.
2. Για την αποφυγή ατυχημάτων, το φις αποσυνδέεται
από την υποδοχή πριν από την εκτέλεση οποιωνδήποτε
ρυθμίσεων, μετατροπών ή εργασιών σέρβις.
3. Έλεγχος
Αν ο χώρος εργασίας βρίσκεται μακριά από την πηγή
4. Αυτό το εργαλείο είναι εξοπλισμένο με φρένο. Πριν
Οι λεπίδες κοπής ακινητοποιούνται μέσα σε 0,05
Πηγαίνετε το μηχάνημα για επισκευή αν ο χρόνος
Ο θόρυβος που μερικές φορές ακούγεται κατά τη
5. Για να αποτραπούν ατυχήματα, βεβαιωθείτε ότι δεν
6. Πριν από την έναρξη της εργασίας βεβαιωθείτε ότι
7. Φροντίστε να απενεργοποιήσετε το εργαλείο και να
Για να αποτραπεί τραυματισμός, προσέχετε όταν
8. Χρησιμοποιείτε προστατευτικά γυαλιά κατά την
9. Κρατάτε το εργαλείο σταθερά και με τα δύο χέρια κατά
10. Διατηρείτε τα χέρια σας και όλα τα μέρη του σώματός
62
της επέκτασης καλωδίου
τροφοδοσίας, χρησιμοποιήστε ένα καλώδιο επέκτασης
επαρκούς πάχους και επαρκούς ονομαστικής
χωρητικότητας. Το καλώδιο επέκτασης θα πρέπει να
παραμένει κοντό, όσο αυτό είναι εφικτό.
από τη χρήση, ελέγξτε για να βεβαιωθείτε
φρένο είναι δεσμευμένο.
δευτερόλεπτα.
φρεναρίσματος έχει σαφώς αυξηθεί.
διάρκεια μίας Γρήγορης στάσης του μηχανήματος
σχετίζεται με τον σχεδιασμό του και δεν έχει καμία
επίδραση στη
υπάρχουν άτομα στην περιοχή εργασίας.
δεν υπάρχουν καλώδια ρεύματος και ξένα αντικείμενα
στην περιοχή εργασίας. Η λεπίδα μπορεί να έρθει
σε επαφή με το καλώδιο ρεύματος και να
ηλεκτροπληξία, σφάλματα γείωσης και άλλα
ατυχήματα.
αποσυνδέσετε το φις από την υποδοχή πριν από τη
σύνδεση και την αφαίρεση της θήκης της λεπίδας.
τοποθετείτε τη λεπίδα στη θήκη λεπίδας.
εργασία
και πριονίδια.
τη χρήση για να αποτραπεί τραυματισμός.
σας μακριά από τη λεπίδα για να αποτρέψετε επαφή
που θα μπορούσε να οδηγήσει σε τραυματισμό
λειτουργία και τη διάρκεια ζωής της.
για να αποτραπεί τραυματισμός από κλαδάκια
ότι το
προκληθεί
.
0000BookCH45Y.indb620000BookCH45Y.indb62 2019/08/069:24:032019/08/069:24:03
Page 63
11. Βεβαιωθείτε ότι η λεπίδα και όλα τα εξαρτήματα είναι
σωστά εγκατεστημένα. Η λανθασμένη εγκατάσταση
θα μπορούσε να προκαλέσει τη χαλάρωση της λεπίδας
ή των εξαρτημάτων οδηγώντας σε τραυματισμό.
12. Βεβαιωθείτε ότι η λεπίδα δεν έχει σπάσει,
παραμορφωθεί ή φθαρεί υπερβολικά πριν ξεκινήσετε
την εργασία. Μην χρησιμοποιείτε λεπίδες σε αυτή
την κατάσταση
προκληθεί τραυματισμός.
13. Μην χρησιμοποιείτε το εργαλείο για να κόψετε
καλώδια, μεταλλικές πλάκες ή άλλα σκληρά
αντικείμενα. Το εργαλείο μπορεί να υποστεί ζημία και
να προκαλέσει τραυματισμό.
14. Εάν το εργαλείο δεν λειτουργεί κανονικά και παράγει
παράξενους θορύβους, απενεργοποιήστε το αμέσως
και ζητήστε να το
15. Εάν το εργαλείο πέσει ή χτυπήσει επάνω σε ένα
αντικείμενο, ελέγξτε τη λεπίδα και το σώμα για
ζημίες, ρωγμές και παραμορφώσεις. Η χρήση
κατεστραμμένης, παραμορφωμένης ή ραγισμένης
λεπίδας θα μπορούσε να οδηγήσει σε τραυματισμό.
16. Μην αποσυναρμολογείτε τη λεπίδα. Αυτό ενδέχεται
να οδηγήσει σε τραυματισμό.
17.
Αυτό το προϊόν παράγει δονήσεις κατά τη λειτουργία.
Αυτό καθιστά τη μακρά συνεχόμενη εργασία
κουραστική για το σώμα, συνεπώς αποφύγετε
κακή στάση του σώματος κατά την εργασία και
πραγματοποιείτε συχνά διαλείμματα. Επίσης κατά τις
σύντομες περιόδους εργασίας, σταματήστε αμέσως
την εργασία για να ξεκουραστείτε όταν τα δάχτυλα, τα
χέρια, οι βραχίονες
18. Χρησιμοποιείτε γάντια ή ρούχα για να προστατεύσετε
τα χέρια σας κατά το χειρισμό της λεπίδας. Ο
απρόσεκτος χειρισμός μπορεί να οδηγήσει σε
τραυματισμό.
19. Μην εκθέτετε τη λεπίδα σε υπερβολική πίεση κατά την
κοπή καθώς η λεπίδα θα μπορούσε να υποστεί ζημία.
20. Μετά την κοπή
την αγγίζετε για να αποφύγετε εγκαύματα.
21. Όταν εργάζεστε σε ψηλά μέρη, βεβαιωθείτε ότι
κανένας δεν στέκεται από κάτω. Θα μπορούσε να
τραυματιστεί, εάν ρίξετε κατά λάθος το εργαλείο ή
άλλο αντικείμενο.
22. Για να αποτραπούν απρόβλεπτα ατυχήματα, ποτέ μην
αφήνετε το εργαλείο να λειτουργεί
επάνω σε πάγκο ή στο δάπεδο.
23. Μην εκθέτετε το εργαλείο σε εντομοκτόνα και άλλα
χημικά. Αυτά τα χημικά θα μπορούσαν να προκαλέσουν
ραγίσματα και άλλη ζημία.
24. Μην ασφαλίζετε τον μπροστινό διακόπτη, τη σκανδάλη
ή τον πίσω διακόπτη όταν είναι πατημένα.
Αν τον ή την τραβήξετε κατά λάθος,
να ξεκινήσει ξαφνικά να δουλεύει, προκαλώντας
τραυματισμό.
25. RCD
Συνίσταται κάθε φορά η χρήση της διάταξης
προστασίας ρεύματος διαρροής με ονομαστικό
παραμένον ρεύμα 30 mA ή λιγότερο.
ΠΡΟΣΟΧΗ
○ Χρησιμοποιήστε ένα ζευγάρι ψαλιδιών κοψίματος για
να κόψετε χοντρά κλαδιά πριν χρησιμοποιήσετε το
καλλωπιστικό θάμνων.
Μην πιέζετε το εργαλείο για να μην
○ Σταματήστε το εργαλείο αμέσως, εάν η λεπίδα
σταματήσει σε κάποιο πολύ βαρύ κλαδί. Μην αφήνετε
τον κινητήρα να σταματήσει απότομα τη λειτουργία
του, καθώς θα μπορούσε να προκαλέσει ζημία στον
κινητήρα.
○ Χρησιμοποιήστε μία σταθερή σκάλα ή κλίμακα, όταν
κόβετε ψηλά δέντρα κήπου.
○ Χρησιμοποιείτε το μόνο για το
καθώς μπορεί να σπάσουν και να
εξετάσουν και να το επιδιορθώσουν.
ή οι ώμοι σας κουραστούν.
, η λεπίδα είναι εξαιρετικά καυτή. Μην
χωρίς επίβλεψη
η μονάδα μπορεί
σπάσει.
κούρεμα θάμνων.
Ελληνικά
○ Μην χρησιμοποιείτε το εργαλείο για εργασία που
ξεπερνά τις δυνατότητές του. Αυτή η λειτουργία θα
μπορούσε να προκαλέσει τον κινητήρα να κλειδώσει ή
να επιβραδύνει και να το καταστρέψει.
ΣΗΜΕΙΩΣΗ
○ Λιπάνετε (χρησιμοποιώντας λάδι ραπτομηχανής,
ορυκτέλαιο κ.λπ.) τη λεπίδα πριν ξεκινήσετε και
κατόπιν κάθε ώρα. Χρησιμοποιήστε μία κατάλληλη
ποσότητα λαδιού
○ Κατή τη διάρκεια της εργασίας (για παράδειγμα, όταν
κάνετε διαλείμματα) μην αφήνετε το εργαλείο σε
κάποιο μέρος που είναι εκτεθειμένο σε άμεσο ηλιακό
φως ή υψηλή θερμοκρασία. Αυτό θα αποτρέψει την
κατάλληλη ψύξη και θα μπορούσε να οδηγήσει σε
ζημία.
○ Μην χρησιμοποιείτε το εργαλείο
γρασιδιού ή χόρτων. Γρασίδι ή χόρτα μπορεί να
κολλήσουν στη λεπίδα.
○ Κόψτε χοντρά κλαδιά πιέζοντας απαλά τις λεπίδες
πάνω στο κλαδί.
και σκουπίστε περίσσιο λάδι.
για κοπή του
ΣΥΜΒΟΛΑ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Τα παρακάτω δείχνουν τα σύμβολα που
χρησιμοποιούνται στο μηχάνημα. Βεβαιωθείτε
ότι κατανοείτε τη σημασία τους πριν τη χρήση.
CH45Y/CH55Y/CH65Y: Ψαλίδι Μπορντούρας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
– Για τον περιορισμό του κινδύνου
τραυματισμού, ο χρήστης πρέπει να διαβάσει
το εγχειρίδιο οδηγιών χρήσης.
Αφαιρέστε το φις από την πρίζα αμέσως αν το
καλώδιο έχει υποστεί ζημιά ή έχει κοπεί.
Μην το εκθέσετε σε βροχή.
Σύστημα συμπλέκτη:
Προστατεύει τις λεπίδες και τα γρανάζια, όταν
θραύσματα ή μεγάλα κλαδιά σταματούν τις
λεπίδες
Μόνο για τις χώρες της ΕΕ
Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο
οικιακών απορριμμάτων!
Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/
ΕE περί ηλεκτρικών και ηλεκτρονικών
συσκευών και την εφαρμογή της στην εθνική
νομοθεσία, τα ηλεκτρικά εργαλεία που εχουν
φτάσει στο τέλος της ζωής τους πρέπει να
συλλέγονται ξεχωριστά και να επιστρέφονται
για ανακύκλωση με τρόπο φιλικό προς το
περιβάλλον.
Ονομαστική τάση
Βεβαιωθείτε ότι η πηγή ισχύος που θα
χρησιμοποιηθεί συμμορφώνεται με τις
V
απαιτήσεις ισχύος που προβλέπονται στην
ετικέτα του προϊόντος.
Μέγεθος λεπίδας
L
Ισχύς εισόδου
P
Ταχύτητα χωρίς φορτίο
n
0
φ
Μέγιστη διάμετρος κλαδιού προς κοπή
max
Βάρος
kg
(Σύμφωνα με τη Διαδικασία EPTA 01/2003)
63
0000BookCH45Y.indb630000BookCH45Y.indb63 2019/08/069:24:042019/08/069:24:04
Page 64
Ελληνικά
Εγγυημένη στάθμη ισχύος ήχου
11
Διαδικασία λειτουργίας
12
Ενεργοποίηση
Απενεργοποίηση
Αποσυνδέστε το φις τροφοδοσίας από την
ηλεκτρική πρίζα
Προειδοποιηση
Εργαλείο Κλάσης II
ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ
Πέρα από την κύρια μονάδα, το πακέτο περιέχει τα
αξεσουάρ που παρατίθενται στον παρακάτω πίνακα.
○ Θήκη λεπίδας ...............................................................1
Τα βασικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς
προειδοποίηση.
ΕΦΑΡΜΟΓΕΣ
○ Λεπτό κλάδεμα θάμνων
○ Κλάδεμα και κόψιμο των δέντρων του κήπου
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Τα τεχνικά χαρακτηριστικά του μηχανήματος
εμφανίζονται στον Πίνακα στη σελίδα 4.
ΣΗΜΕΙΩΣΗ
Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας
και ανάπτυξης της HiKOKI, τα τεχνικά χαρακτηριστικά
που αναφέρονται εδώ μπορούν να αλλάξουν χωρίς
προηγούμενη ειδοποίηση.
ΟΝΟΜΑΣΙΕΣ ΕΞΑΡΤΗΜΑΤΩΝ (Εικ. 1
– Εικ. 5)
Πίσω διακόπτης
1
Πίσω λαβή
2
Σκανδάλη
3
Μπροστινός
4
διακόπτης
Μπροστινή λαβή
5
Προστατευτικό
6
Θήκη λεπίδας
7
Λεπίδα
8
Πινακίδα ονόματος
9
Εξάρτημα
συγκράτησης
0
καλωδίου
Καλώδιο επέκτασης
!
(πωλείται ξεχωριστά)
ΣΤΕΡΕΩΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ
Ενέργεια Εικόνα Σελίδα
Αφαίρεση και τοποθέτηση της θήκης
λεπίδας
Σύνδεση του καλωδίου επέκτασης 32
Ενεργοποίηση
Απενεργοποίηση
Επιλογή εξαρτημάτων
2
42
53
―
128
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
○ Φροντίστε να απενεργοποιήσετε το εργαλείο και να
αποσυνδέσετε το φις από την υποδοχή προτού κάνετε
ελέγχους ή εργασίες συντήρησης.
○ Μην αποσυναρμολογείτε τη λεπίδα. Σε περίπτωση που
δεν λάβετε υπόψη αυτή την προειδοποίηση, ενδέχεται
να προκληθεί τραυματισμός.
○ Χρησιμοποιείτε γάντια ή ρούχα για να προστατεύσετε
τα χέρια σας κατά
περίπτωση που δεν λάβετε υπόψη αυτή την
προειδοποίηση, ενδέχεται να προκληθεί τραυματισμός.
1. Καθαρισμός και λίπανση της λεπίδας κοπής
Μετά τη χρήση, αφαιρέστε τυχόν ρύπους, υπολείμματα
των λεπίδων, κλπ. (πχ. με μία βούρτσα ή ένα πανί)
Και στη συνέχεια, λιπάνετε προσεκτικά τη λεπίδα με
λάδι για
την προστασία από σκουριά. Όταν λιπαίνετε
τη λεπίδα, να χρησιμοποιείτε πάντα γνήσιο λάδι
(Κωδικός Αρ. 371303) ή σπρέι (Κωδικός Αρ. 371304)
HiKOKI με τον αριθμό που καθορίζεται στην επιλογή
εξαρτημάτων.
2. Αντικατάσταση της λεπίδας
Για τη συνεχή ασφάλειά σας, η επιθεώρηση
και η αντικατάσταση της λεπίδας σε αυτό το
εργαλείο θα πρέπει να
ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΚΕΝΤΡΟ ΕΞΥΠΗΡΕΤΗΣΗΣ της
HiKOKI.
3. Έλεγχος των βιδών στερέωσης
Να ελέγχετε τακτικά όλες τις βίδες στερέωσης και
να βεβαιωθείτε ότι έχουν σφίξει καλά. Σε περίπτωση
που κάποια βίδα είναι χαλαρή, σφίξτε την άμεσα.
Διαφορετικά μπορεί να προκύψει σοβαρός κίνδυνος.
4. Αντικατάσταση του καλωδίου τροφοδοσίας
Εάν είναι απαραίτητη
τροφοδοσίας, αυτή θα πρέπει να πραγματοποιηθεί
από ένα Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης
της HiKOKI έτσι ώστε να μην θέσετε σε κίνδυνο τη
σωματική σας ασφάλεια.
5. Συντήρηση του κινητήρα
Η περιέλιξη της μονάδας κινητήρα αποτελεί την
«βασική λειτουργία» του ηλεκτρικού εργαλείου.
Ασκήστε δέουσα προσοχή ώστε η περιέλιξη να
υφίσταται βλάβες και/ή να μην λερώνεται με λάδι ούτε
να βρέχεται με νερό.
6. Καθαρισμός του εξωτερικού
Όταν το καλλωπιστικό θάμνων λερωθεί, σκουπίστε
με ένα μαλακό και στεγνό ύφασμα υγραμένο με
σαπουνόνερο. Μην χρησιμοποιήσετε διαλυτικά που
περιέχουν χλώριο, βενζίνη ή διαλυτικά μπογιάς,
επειδή λιώνουν τα πλαστικά.
7. Μεταφορά του εργαλείου
Τοποθετήστε τη θήκη λεπίδας στη λεπίδα πριν τη
μεταφορά αυτού του εργαλείου.
Αν το μεταφέρετε χωρίς τη θήκη της λεπίδας, η
λεπίδα μπορεί να έρθει σε επαφή με το σώμα σας,
προκαλώντας τραυματισμό.
64
το χειρισμό της λεπίδας. Σε
γίνεται ΜΟΝΟ από ένα
η αντικατάσταση του καλωδίου
2
μην
0000BookCH45Y.indb640000BookCH45Y.indb64 2019/08/069:24:042019/08/069:24:04
Page 65
Ελληνικά
8. Αποθήκευση
Αποθηκεύετε τον θαμνοκόπτη σε μέρος μακριά από
την πρόσβαση παιδιών.
ΠΡΟΣΟΧΗ
Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών
εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί
που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.
ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ
Χρησιμοποιήστε τις επιθεωρήσεις του παρακάτω πίνακα εάν το εργαλείο δεν λειτουργεί φυσιολογικά. Εάν τα παρακάτω
δεν επιλύουν το πρόβλημα, επικοινωνήστε με την αντιπρόσωπο σας ή με το εξουσιοδοτημένο κέντρο εξυπηρέτησης
της HiKOKI.
Σύμπτωμα Πιθανή αιτία Αποκατάσταση
Δεν λειτουργεί. Το καλώδιο ρεύματος δεν είναι συνδεδεμένο
Το εργαλείο δεν
περικόπτει σωστά.
στην πρίζα ρεύματος.
Ξένα υλικά είναι κολλημένα στη λεπίδα. Όταν υπάρχει ξένο σώμα στη λεπίδα,
Η λεπίδα έχει αμβλυνθεί. Χρησιμοποιήστε μια βούρτσα
Η λεπίδα σταμάτησε γιατί χρησιμοποιήθηκε
για να κόψετε ένα κλαδί το πλάτος του
οποίου ξεπερνά τη δυνατότητα κοπής της
λεπίδας.
ΣΗΜΕΙΩΣΗ
Εργασία που θα προκαλεί
επαναλαμβανόμενη διακοπή της λεπίδας
θα προκαλέσει τελικά ζημία στον
κινητήρα.
Συνδέστε το καλώδιο ρεύματος στην πρίζα
ρεύματος.
αποσυνδέστε το φις από την πρίζα και
χρησιμοποιήστε μία λαβίδα ή παρόμοιο
εργαλείο για να το αφαιρέσετε.
Προσέχετε ιδιαιτέρως
μπορεί να αρχίσει να λειτουργεί, όταν
αφαιρεθεί το ξένο υλικό.
Φθορά ή σκουριά μπορεί επίσης να
αποτρέψει τη λειτουργία της λεπίδας.
Χρησιμοποιήστε μία συρμάτινη βούρτσα ή
παρόμοιο εργαλείο για να αφαιρέσετε τη
φθορά ή τη σκουριά.
αφαιρέσετε τη φθορά.
Εάν το καθάρισμα της λεπίδας δεν βελτιώνει
την ικανότητά της στην κοπή, επικοινωνήστε
με το ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΚΕΝΤΡΟ
ΕΞΥΠΗΡΕΤΗΣΗΣ της HiKOKI για να
αντικατασταθεί η λεπίδα.
Ορισμένα δέντρα κήπου έχουν ξύλο που
είναι πολύ σκληρό και μπορεί να ξεπερνά
τη δυνατότητα του εργαλείου ακόμα κι αν
το πλάτος του είναι εντός της κανονικής
δυνατότητάς του. Χρησιμοποιήστε ένα
ψαλίδι κοψίματος για να
κλαδιά πριν ξεκινήσετε την εργασία.
Ένα ελλειπτικό κόψιμο μπορεί επίσης να
ξεπεράσει τη δυνατότητα του εργαλείου
εφόσον το μήκος κοπής αυξάνεται.
Βεβαιωθείτε ότι κόβετε χοντρά κλαδιά στις
σωστές γωνίες.
εφόσον το εργαλείο
ή πανί για να
αφαιρέσετε χοντρά
65
0000BookCH45Y.indb650000BookCH45Y.indb65 2019/08/069:24:042019/08/069:24:04
Page 66
Ελληνικά
ΕΓΓΥΗΣΗ
Εγγυώμαστε για τα εργαλεία HiKOKI Power Tools σύμφωνα
με τον θεσμικό κανονισμό/ειδικό κανονισμό της χώρας. Η
παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω
κακής χρήσης, κακομεταχείρισης ή φυσιολογικής φθοράς.
Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το
Power Tool χωρίς να το αποσυναρμολογήσετε μαζί με το
ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος
των εν
λόγω οδηγιών χειρισμού, σε Εξουσιοδοτημένο
Κέντρο Εξυπηρέτησης της HiKOKI.
Πληροφορίες που αφορούν τον εκπεμπόμενο
θόρυβο και τη δόνηση
Οι τιμές μετρήθηκαν σύμφωνα με το ΕΝ60745 και
βρέθηκαν σύμφωνες με το ISO 4871.
Μετρηθείσα στάθμη ηχητικής ισχύος Α: 95 dB (A)
Μετρηθείσα στάθμη ηχητικής πίεσης Α: 84 dB (A)
Περιθώριο Σφάλματος Κ: 3 dB (A).
Φοράτε προστατευτικά αυτιών.
Συνολικές τιμές δόνησης (διανυσματικό άθροισμα
τριαξονικού καλωδίου) που καθορίζονται σύμφωνα με το
πρότυπο ΕΝ60745
Χωρίς φορτίο:
=
a
h
Η εγκεκριμένη συνολική τιμή των δονήσεων έχει μετρηθεί
σύμφωνα με μια σταθερή μέθοδο ελέγχου και μπορεί να
χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο
άλλο.
Μπορεί επίσης να χρησιμοποιηθεί σε μια προκαταρκτική
εκτίμηση έκθεσης.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
○ Η εκπομπή δονήσεων κατά την πραγματική χρήση του
○ Καθορίστε μέτρα ασφαλείας για την προστασία του
2
3,5 m/s
, Περιθώριο Σφάλματος K = 1,5 m/s
εργαλείου μπορεί να διαφέρει από την εγκεκριμένη
συνολική τιμή και να εξαρτάται από τους τρόπους με
τους οποίους χρησιμοποιείται το εργαλείο.
χειριστή που βασίζονται σε μια εκτίμηση της έκθεσης
στις πραγματικές συνθήκες χρήσης (λαμβάνοντας
υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως
τον χρόνο που το εργαλείο είναι απενεργοποιημένο
και το διάστημα όπου είναι αδρανές συν του χρόνου
ενεργοποίησης).
2
ΣΗΜΕΙΩΣΗ
Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας
και ανάπτυξης της HiKOKI, τα τεχνικά χαρακτηριστικά
που αναφέρονται εδώ μπορούν να αλλάξουν χωρίς
προηγούμενη ειδοποίηση.
66
0000BookCH45Y.indb660000BookCH45Y.indb66 2019/08/069:24:042019/08/069:24:04
Page 67
(Tłumaczenie oryginalnych instrukcji)
OGÓLNE WSKAZÓWKI
BEZPIECZEŃSTWA DOTYCZĄCE
ELEKTRONARZĘDZI
OSTRZEŻENIE
Należy dokładnie zapoznać się ze wszystkimi
ostrzeżeniami i wskazówkami bezpieczeństwa.
Nieprzestrzeganie ostrzeżeń oraz wskazówek
bezpieczeństwa może być przyczyną porażenia prądem,
pożaru i/lub poważnych obrażeń.
Ostrzeżenia i wskazówki bezpieczeństwa należy
zachować do wglądu.
Wykorzystywane w treści wskazówek bezpieczeństwa
określenie „elektronarzędzie” odnosi się do narzędzi
zasilanych z sieci elektrycznej (przewodowych) lub z
akumulatora (bezprzewodowych).
1) Bezpieczeństwo na stanowisku pracy
a) Stanowisko pracy należy utrzymywać w
czystości i odpowiednio oświetlać.
Nieporządek lub nieodpowiednie oświetlenie
stanowiska pracy może być przyczyną wypadków.
b) Elektronarzędzi nie nale
miejscach zagrożonych wybuchem, na przykład
w pobliżu łatwopalnych cieczy, gazów lub
pyłów.
Pracujące elektronarzędzie wytwarza iskry, które
mogą spowodować zapłon pyłu lub oparów.
c) Dzieci oraz osoby postronne powinny
pozostawać z dala od pracującego
elektronarzędzia.
Dekoncentracja może być przyczyną utraty kontroli
nad elektronarzędziem.
2) Bezpieczeństwo elektryczne
a) Wtyczka elektronarzędzia musi pasować do
gniazda sieciowego.
Wtyczki nie wolno w jakikolwiek sposób
modyfi kować.
Elektronarzędzia posiadające uziemienie
nie powinny być użytkowane z wtyczkami
przejściowymi.
Użytkowanie niemodyfi kowanych wtyczek oraz
korzystanie z odpowiednich gniazd sieciowych
zmniejsza ryzyko porażenia prądem.
b) Należy unikać kontaktu z powierzchniami
jakichkolwiek uziemionych elementów, takich
jak rury, grzejniki, kuchenki lub chłodziarki.
Ryzyko porażenia pr
uziemione.
c) Elektronarzędzi nie wolno narażać na działanie
deszczu lub wilgoci.
Obecność wody wewnątrz elektronarzędzia
zwiększa ryzyko porażenia prądem.
d) Przewodu zasilającego nie wolno używać w
sposób niezgodny z jego przeznaczeniem.
Przewodu zasilającego nie wolno używać do
przenoszenia bądź ciągnięcia elektronarzędzia,
ani do odłączania go od zasilania.
Przewód zasilający należy chronić przed
kontaktem ze źródłami ciepła, olejem, ostrymi
krawędziami lub poruszającymi się częściami.
Uszkodzony lub zapętlony przewód zasilający
zwiększa ryzyko porażenia prądem.
e) W przypadku użytkowania elektronarzędzia
na wolnym powietrzu należy korzystać
przedłużaczy do tego celu przeznaczonych.
Używanie przedłużaczy przeznaczonych do pracy
na wolnym powietrzu zmniejsza ryzyko porażenia
prądem.
ży użytkować w
ądem wzrasta, gdy ciało jest
z
67
Polski
f) Jeżeli praca elektronarzędziem musi być
wykonywana w miejscu o dużej wilgotności,
należy zawsze korzystać ze źródła
zasilania zabezpieczonego wyłącznikiem
różnicowoprądowym.
Korzystanie z wyłącznika różnicowoprądowego
zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osobiste
a) Podczas użytkowania elektronarzędzia należy
zachowywać ostrożność, koncentrować się na
wykonywanej pracy i postępować zgodnie z
zasadami zdrowego rozsądku.
Elektronarzędzia nie powinny być użytkowane
przez osoby zmęczone lub znajdujące się pod
wpływem substancji odurzających, alkoholu
bądź lekarstw.
Chwila nieuwagi podczas użytkowania
elektronarzędzia moż
obrażeń.
b) Należy używać wyposażenia ochronnego.
Należy zawsze nosić okulary ochronne.
Stosowane – odpowiednio do panujących
warunków – wyposażenie ochronne, takie jak maska
przeciwpyłowa, obuwie antypoślizgowe, kask lub
słuchawki ochronne, zmniejsza ryzyko odniesienia
obrażeń.
c) Należy uniemożliwić przypadkowe
uruchomienie. Przed podłączeniem
elektronarzędzia do gniazda zasilania i/lub
zestawu akumulatorowego, a także przed
podniesieniem lub przeniesieniem go, należy
upewnić się, że wyłącznik znajduje się w
położeniu wyłączenia.
Ze względów bezpieczeństwa nie należy przenosić
elektronarzędzi, trzymając palec na wyłączniku,
ani podłącza
wyłącznik znajduje się w położeniu włączenia.
d) Przed włączeniem elektronarzędzia usunąć
wszystkie klucze regulacyjne.
Pozostawienie klucza regulacyjnego połączonego
z częścią obrotową elektronarzędzia może być
przyczyną obrażeń.
e) Nie sięgać elektronarzędziem zbyt daleko.
Należy zawsze pamiętać o stabilnej postawie i
zachowaniu równowagi.
Zapewnia to lepsze panowanie nad
elektronarzędziem w nieoczekiwanych sytuacjach.
f) Należy nosić odpowiednią odzież. Nie nosić
luźnej odzieży ani biżuterii. Chronić włosy,
odzież i rękawice przed kontaktem z ruchomymi
częściami urządzenia.
Luźna odzież
wciągnięte przez ruchome części narzędzia.
g) Jeżeli elektronarzędzie wyposażone jest w
złącze dla urządzenia do odprowadzania
i gromadzenia pyłów, należy pamiętać
o właściwym podłączeniu i poprawnym
użytkowaniu takiego urządzenia.
Korzystanie z urządzeń do odprowadzania i
gromadzenia pyłu zmniejsza zagrożenia związane z
obecnością pyłu.
4) Obsługa i konserwacja elektronarzędzi
a) Nie używać elektronarzędzia ze zbyt dużą
siłą. Należy wykorzystywać elektronarzędzie
odpowiednie dla wykonywanej pracy.
Elektronarzędzie przeznaczone do wykonania
okreś
lonej pracy wypełni swoje zadanie lepiej i w
sposób bardziej bezpieczny, jeżeli praca będzie
wykonywana z zalecaną prędkością.
e być przyczyną poważnych
ć do zasilania elektronarzędzi, których
, biżuteria lub długie włosy mogą zostać
0000BookCH45Y.indb670000BookCH45Y.indb67 2019/08/069:24:042019/08/069:24:04
Page 68
Polski
b) Nie należy użytkować elektronarzędzia, którego
wyłącznik jest uszkodzony.
Każde elektronarzędzie, które nie może być
właściwie włączane ani wyłączane, stanowi
zagrożenie i musi zostać naprawione.
c) Przed przystąpieniem do jakichkolwiek
regulacji bądź wymiany akcesoriów oraz kiedy
urządzenie nie będzie używane przez dłuższy
czas, należy odłączyć wtyczkę elektronarzędzia
od źródła zasilania i/lub zestaw akumulatorowy
od elektronarzędzia.
Powyższe środki bezpieczeństwa mają na
celu wyeliminowanie ryzyka przypadkowego
uruchomienia urządzenia.
d) Nieużywane elektronarzędzia powinny być
przechowywane w miejscu niedostępnym dla
dzieci; osobom, które nie znają zasad obsługi
elektronarz
wolno udzielać pozwolenia na użytkowanie
elektronarzędzia.
Użytkowanie elektronarzędzi przez osoby, które nie
zostały właściwie poinstruowane, może stanowić
zagrożenie.
e) Elektronarzędzia należy konserwować. Przed
rozpoczęciem pracy należy sprawdzić, czy
ruchome części są poprawnie umieszczone,
czy nie są zakleszczone lub uszkodzone i czy
nie występują jakiekolwiek inne okoliczności,
które mogłyby uniemożliwić bezpieczną pracę
elektronarzędzia.
W razie uszkodzenia przed kolejnym użyciem
elektronarzędzie musi zostać naprawione.
Wiele wypadków następuje z powodu nieprawidłowej
konserwacji elektronarzędzi.
f) Narzędzia tnące powinny być zawsze ostre i
czyste.
Narzędzia tn
we właściwym stanie, z odpowiednio ostrymi
krawędziami tnącymi – zmniejsza to ryzyko
zakleszczenia narzędzia i ułatwia kontrolę nad nim.
g) Elektronarzędzia, akcesoria, wiertła, narzędzia
tnące itp. należy zawsze obsługiwać w sposób
zgodny z zaleceniami niniejszej instrukcji,
biorąc pod uwagę warunki robocze oraz rodzaj
wykonywanej pracy.
Używanie elektronarzędzia w celach niezgodnych z
jego przeznaczeniem może stanowić zagrożenie.
5) Serwis
a) Elektronarzędzia mogą być serwisowane
wyłącznie przez wykwalifi kowanych techników
serwisowych, z zastosowaniem oryginalnych
części zamiennych.
Jest to gwarancją utrzymania bezpieczeństwa
obsługi elektronarzędzia.
UWAGA
Dzieci oraz osoby niepełnosprawne powinny
pozostawać z dala od pracującego elektronarzędzia.
Nieużywane elektronarzędzia powinny być
przechowywane w miejscu niedostę
osób niepełnosprawnych.
ędzi lub niniejszych zaleceń nie
ące powinny być utrzymywane
pnym dla dzieci i
OSTRZEŻNIA BEZPIECZEŃSTWA
DOTYCZĄCE UŻYWANIA NOŻYC DO
ŻYWOPŁOTU
○ Wszystkie części ciała należy trzymać z dala
od noża tnącego. Nie należy usuwać pociętego
materiału lub trzymać za materiał podczas ruchu
noża. Przed usuwaniem zablokowanego materiału
należy sprawdzić, czy przełącznik znajduje się
w pozycji wyłączenia. Chwila nieuwagi podczas
użytkowania nożyc do żywopłotu może być przyczyną
poważnych obrażeń.
○ Nożyce do żywopłotu należy przenosić za rączkę z
zatrzymanym ostrzem nożyc. W czasie transportu
lub przechowywania nożyc do żywopłotu, należy
zawsze przechowywać w pokrowcu na urzą
tnące.
Prawidłowa obsługa nożyc do żywopłotu
zmniejszy niebezpieczeństwo obrażeń osobistych
spowodowanych nożem tnącym
○ Elektronarzędzie należy chwytać wyłącznie za
izolowane powierzchnie uchwytów, ponieważ
ostrze tnące może zetknąć się z ukrytym przewodem
lub przewodem zasilającym elektronarzędzia.
Dotknięcie przez ostrza tnące przewodu "pod napięciem"
sprawi, że "pod napięciem" będą odsłonięte, metalowe
elementy elektronarzędzia, co może spowodować
porażenie prądem elektrycznym operatora.
○ Kabel należy prowadzić z dala od miejsca
cięcia. Podczas cięcia kabel może znajdowa
w przycinanym krzewie i może zostać przypadkowo
przecięty nożem.
dzenie
ć się
DODATKOWE WSKAZÓWKI
BEZPIECZEŃSTWA
1. Napięcie elektryczne musi być zgodne z podanym na
tabliczce znamionowej źródła prądu.
Użycie większego napięcia może prowadzić do obrażeń.
2. Aby zapobiec wypadkom, należy wyjmować wtyczkę z
gniazdka przed rozpoczęciem regulacji, modyfi kacji lub
serwisowania.
3. Sprawdzenie przedłużacza
Jeżeli obszar pracy jest odległy od źródła prądu, użyć
przedłużacza o odpowiedniej grubości i przepustowości
znamionowej. Przedłużacz powinien być tak krótki, jak to
praktyczne.
4. To narzędzie jest wyposażone w hamulec. Sprawdzić
przed użyciem celem upewnienia się, że hamulec się
uruchamia.
Noże tnące zatrzymują si
Należy zlecić naprawę maszyny, jeśli zauważy się
wyraźne wydłużenie czasu wyhamowania.
Hałas, który czasami jest emitowany podczas szybkiego
zatrzymania maszyny to normalne zjawisko wynikające
z jej budowy i nie mające wpływu na jej obs©ługę i
trwałość.
5. Aby zapobiec wypadkom należy upewnić się, że w
obszarze pracy nie ma ludzi.
6. Przed rozpoczęciem pracy należy dopilnować, aby
w miejscu pracy nie znajdowały się żadne przewody
zasilające ani ciała obce. Ostrze może zetknąć się z
przewodem zasilającym, powodując porażenie prądem,
doziemienie i inne wypadki.
7. Należy pamiętać, aby wyłączyć narzędzie i odłą
jego wtyczkę z gniazdka przed zamontowaniem i
zdemontowaniem osłony noża.
Aby zapobiec obrażeniom należy zachować ostrożność
podczas umieszczania noża w osłonie.
ę w czasie 0,05 sekundy.
czyć
68
0000BookCH45Y.indb680000BookCH45Y.indb68 2019/08/069:24:042019/08/069:24:04
Page 69
8. Aby zapobiec obrażeniom spowodowanym gałązkami
i wiórami drewna, do pracy należy zakładać okulary
ochronne.
9. Aby zapobiec obrażeniom, narzędzie podczas używania
należy trzymać mocno obydwiema rękami.
10. Ręce i wszystkie części ciała należy trzymać z dala
od noża, aby zapobiec kontaktowi z nożem, co
spowodowałoby obrażenia.
11. Upewnij się, że nóż i wszystkie akcesoria są prawidłowo
zainstalowane. Nieprawidłowa instalacja może
spowodować poluzowanie noża lub akcesoriów, a w
rezultacie obrażenia.
12. Przed rozpoczęciem pracy należy sprawdzić, czy nóż
nie jest pęknięty, zdeformowany lub nadmiernie zużyty.
Nie należy używać noża w takim stanie, ponieważ
mógł
by on się złamać i spowodować obrażenia.
13. Nie należy używać narzędzia do cięcia drutu,
metalowych płyt lub innych twardych obiektów. Może to
spowodować uszkodzenie narzędzia i obrażenia.
14. Jeśli narzędzie nie działa normalnie i generuje dziwny
dźwięk należy je natychmiast wyłączyć oraz sprawdzić
i naprawić.
15. Jeśli narzędzie upadnie lub zostanie uderzone o jakichś
obiekt należy sprawdzić nóż i korpus pod kątem pęknięć i
deformacji. Używanie uszkodzonego, zdeformowanego
lub pękniętego noża może spowodować obrażenia.
16. Nie należy demontować noża. Moż
obrażenia.
17. Ten produkt podczas działania generuje drgania.
Powoduje to fi zyczne zmęczenie podczas długotrwałej
pracy, dlatego należy unikać nieprawidłowej postawy
i wykonywać częste przerwy na odpoczynek. Przy
krótkich przerwach podczas pracy należy natychmiast
przerwać pracę, aby dać odpocząć zmęczonym palcom,
rękom, ramionom lub barkom.
18. Podczas obsługi noża w celu zabezpieczenia rąk należy
zakładać rękawice lub szmaty zabezpieczające ręce.
Nieostrożna obsługa może spowodować obrażenia.
19 Nie należy nadmiernie naciskać noża podczas cięcia,
ponieważ może to spowodować jego uszkodzenie.
20. Podczas cięcia nóż silnie się rozgrzewa. Aby zapobiec
poparzeniu nie należy go dotykać.
21. Podczas pracy na wysokości należy sprawdzić, czy nikt
nie stoi poniżej. Przypadkowe upuszczenie narzędzia
lub innego obiektu może spowodować obrażenia
znajdujących się poniżej osób.
22. Aby zapobiec wypadkom spowodowanym brakiem
widoczności narzędzia, nigdy nie należy pozostawiać
uruchomionego narzędzia bez nadzoru na podstawie
lub na podłodze.
23. Nie należy narażać narzędzia na działanie środków
owadobójczych i inne środki chemiczne. Tego rodzaju
chemikalia, mogą spowodować pęknięcie i inne
uszkodzenia.
24. Nie blokować przełącznika przedniego, przełącznika
spustowego ani przełącznika tylnego w pozycji
wciśniętej/zaciągniętej.
Omyłkowe pociągnięcie może sprawi
zacznie nagle pracować, powodując obrażenia.
25. Wyłącznik różnicowoprądowy
Zaleca się, aby zawsze korzystać z wyłącznika
różnicowoprądowego, dla którego wartość znamionowa
prądu resztkowego jest równa 30 mA lub mniejsza.
UWAGA
○ Przed użyciem sekatora akumulatorowego należy
przeciąć grube gałęzie nożycami ogrodniczymi.
Aby zapobiec przeciążeniu, nie należy wymuszać
działania urządzenia.
○ Narzędzie należy wyłączyć natychmiast po
zablokowaniu na zbyt grubej gałęzi. Nie należy pozwalać
na blokowanie silnika, ponieważ może to spowodować
jego uszkodzenie.
e to spowodować
ć, że narzędzie
69
Polski
○ Podczas przycinania wysokich drzew w ogrodzie należy
użyć wytrzymałą drabinę.
○ Należy używać wyłącznie do przycinania krzewów.
○ Nie należy używać narzędzia do pracy przekraczającej
jego możliwości. Tego rodzaju obciążenie może
spowodować zablokowanie silnika lub spowolnienie i
uszkodzenie.
WSKAZÓWKA
○ Przed rozpoczęciem pracy i co godzinę, nóż należy
smarować (używając maszyny do szycia, oleju
mineralnego, itd.). Należy użyć odpowiednią ilość oleju i
usunąć jego nadmiar.
○ Podczas pracy (na przykład, podczas wykonywania
przerw na odpoczynek) nie należy pozostawiać
narzędzia bezpośrednio na słońcu lub w miejscu o
wysokiej temperaturze. Uniemożliwi to prawidł
chłodzenie i spowoduje uszkodzenie.
○ Nie należy używać narzędzia do przycinania trawników
lub wycinania chwastów. Trawa lub chwasty mogą
przywierać do noża.
○ Grube gałęzie należy wycinać poprzez delikatne
naciskanie noży do gałęzi.
owe
SYMBOLE
OSTRZEŻENIE
Następujące oznaczenia są symbolami używanymi
w instrukcji elektronarzędzia. Przed rozpoczęciem
użytkowania należy się upewnić, że ich znacznie
jest zrozumiałe.
CH45Y/CH55Y/CH65Y: Nożyce do żywopłotu
OSTRZEŻENIE
– Aby zmniejszyć ryzyko odniesienia obrażeń,
użytkownik powinien przeczytać instrukcję
obsługi.
Niezwłocznie wyjąć wtyczkę z gniazda zasilania
sieciowego, jeśli dojdzie do uszkodzenia lub
przecięcia kabla.
Nie narażać na działanie deszczu.
Układ sprzęgła:
chroni ostrza i koła zębate, gdy ostrze zostanie
zatrzymane przez odłamki lub duży konar
Dotyczy tylko państw UE
Elektronarzędzi nie wolno wyrzucać wraz z
odpadami z gospodarstwa domowego!
Zgodnie z Dyrektywą Europejską 2012/19/
UE w sprawie zużytego sprzętu elektrycznego
i elektronicznego oraz wprowadzeniem
jej zgodnie z prawem krajowym, zużyte
elektronarzędzia należy posegregować i oddać
do recyklingu w sposób przyjazny dla środowiska
w wyspecjalizowanym zakładzie utylizacji.
Napięcie znamionowe
Upewnić się, że charakterystyka
wykorzystywanego źródła zasilania jest
V
zgodna z informacjami dotyczącymi zasilania,
podanymi na tabliczce znamionowej.
Rozmiar noża
L
Napięcie wejściowe
P
Obroty bez obciążenia
n
0
φ
Maksymalna średnica gałęzi do cięcia
max
0000BookCH45Y.indb690000BookCH45Y.indb69 2019/08/069:24:042019/08/069:24:04
Page 70
Polski
Waga
kg
(Zgodnie z procedurą EPTA 01/2003)
Gwarantowany odpowiedni poziom mocy
11
Procedura obsługi
12
Włączanie
Wyłączanie
Odłączyć wtyczkę od gniazda sieciowego
Ostrzeżenie
Elektronarzędzie klasy II
AKCESORIA STANDARDOWE
Oprócz narzędzia w zestawie znajdują się akcesoria
wymienione w poniższej tabeli.
○ Osłona noża ..................................................................1
Akcesoria standardowe mogą ulec zmianie bez
wcześniejszego zawiadomienia.
ZASTOSOWANIA
○ Dokładne cięcie żywopłotów
○ Cięcie i przycinanie drzew w ogrodzie
SPECYFIKACJE TECHNICZNE
Specyfi kacje techniczne niniejszego elektronarzędzia są
podane w tabeli na stronie 4.
WSKAZÓWKA
W związku z prowadzonym przez fi rmę HiKOKI
programem badań i rozwoju, niniejsze specyfi kacje
techniczne mogą ulec zmianie bez wcześniejszego
zawiadomienia.
NAZWY CZĘŚCI (Rys. 1 – Rys. 5)
Przełącznik tylny
1
Tylny uchwyt
2
Przełącznik spustowy
3
Przełącznik przedni
4
Przedni uchwyt
5
Ochraniacz
6
Osłona noża
7
Tarcza
8
Tabliczka
9
znamionowa
Uchwyt przewodu
0
Przedłużacz
(sprzedawany
!
oddzielnie)
MONTAŻ I PRACA
Działanie Rysunek Strona
Demontaż i montaż osłony noża2
Podłączanie przedłużacza 3 2
Włączanie
Wyłączanie
Wybór akcesoriów
42
53
―
2
128
KONSERWACJA I KONTROLA
OSTRZEŻENIE
○ Należy pamiętać, aby wyłączyć narzędzie i odłączyć
jego wtyczkę z gniazdka przed wykonaniem kontroli lub
prac konserwacyjnych.
○ Nie należy demontować noża. Niezastosowanie się do
tego ostrzeżenia, może spowodować obrażenia.
○ Podczas obsługi noża w celu zabezpieczenia rąk należy
zakładać rękawice lub szmaty zabezpieczające ręce.
Niezastosowanie się do tego ostrzeżenia, może
spowodować obrażenia.
1. Czyszczenie i smarowanie ostrza tnącego
Po użyciu należy usunąć zanieczyszczenia, resztki
źdźbeł itp. (np. szczotką lub ściereczką)
Nastę
pnie należy ostrożnie nasmarować ostrze olejem
antykorozyjnym. Do smarowania ostrza należy zawsze
używać oryginalnego oleju (Kod nr 371303) lub oleju w
sprayu (Kod nr 371304) HiKOKI o numerze podanym na
liście akcesoriów.
2. Wymiana ostrza
Aby zagwarantować bezpieczeństwo użytkownika,
kontrolę i wymianę ostrza tego narzędzia może
przeprowadzać WYŁĄCZNIE AUTORYZOWANE
CENTRUM SERWISOWE HiKOKI.
3. Kontrola śrub mocujących
Śruby mocujące należy regularnie kontrolować pod
kątem ich poprawnego dokręcenia. Jeżeli którakolwiek
ze śrub jest poluzowana, należy ją natychmiast dokręcić.
Niezastosowanie się do tego zalecenia może stwarzać
zagrożenie.
4. Wymiana przewodu zasilającego
Jeżeli niezbędna jest wymiana przewodu zasilającego –
aby ograniczyć niebezpieczeństwo – zadanie to należy
powierzyć
przez fi rmę HiKOKI.
5. Konserwacja silnika
Uzwojenie silnika jest najistotniejszym elementem
elektronarzędzia. Należy zachować szczególną
ostrożność, aby uzwojenie nie zostało uszkodzone i/lub
nie weszło w kontakt z olejem lub wodą.
6. Czyszczenie powierzchni zewnątrzej
Jeżeli sekator akumulatorowy jest zabrudzony,
należy wyczyścić go miękkią, suchą szmatką lub
szmatką nawilżoną wodą z mydłem. Nie należy
używać rozpuszczalników chlorowych, benzyny lub
rozcieńczalników do farb, ponieważ rozpuszczają one
tworzywa sztuczne.
7. Transport narzędzia
Przed przenoszeniem tego narzędzia, należy
przymocować osłonę do ostrza.
Przy przenoszeniu bez osłony, ostrze może wejść w
kontakt z ciałem i spowodować
8. Przechowywanie
Nożyce do żywopłotu należy przechowywać w miejscu
niedostępnym dla dzieci.
centrum serwisowemu autoryzowanemu
obrażenia.
70
0000BookCH45Y.indb700000BookCH45Y.indb70 2019/08/069:24:052019/08/069:24:05
Page 71
Polski
UWAGA
Podczas użytkowania i konserwacji narzędzi
elektrycznych muszą być przestrzegane przepisy i
standardy bezpieczeństwa.
ROZWIĄYWANIE PROBLEMÓW
Jeżeli urządzenie nie dziąa prawidłowo, należy zapoznać się z informacjami zamieszczonymi w poniższej tabeli. Jeżeli
rozwiązanie problemu nadal nie jest możliwe, należy skontaktować się ze sprzedawcą lub autoryzowanym serwisem
naprawczym fi rmy HiKOKI.
Symptom Możliwa przyczyna Rozwiązanie
Nie działa. Wtyczka zasilania nie jest podłączona do
Narzędzie nie przycina
dobrze.
gniazda zasilania.
Do noża przylgnął obcy materiał.Jeśli w ostrzu znajdują się ciała obce, należy
St
ępiony nóż. Usunąć żywicę za pomocą szczotki lub ściereczki.
Nóż zatrzymał się, ponieważ został użyty
do cięcia gałęzi o grubości przekraczającej
możliwości cięcia noża.
WSKAZÓWKA
Praca powodująca stałe zatrzymywanie
noża, może spowodować uszkodzenie
silnika.
Należy podłączyć wtyczkę przewodu
zasilającego do gniazda zasilania.
wyjąć wtyczkę z gniazdka i użyć szczypiec lub
podobnego narzędzia, aby je usunąć.
Należy bardzo uważać, ponieważ podczas
usuwania obcego materiału może zostać
uruchomione narzędzie. Sok roślinny lub rdza
mogą także uniemożliwić działanie noża. Użyj
drucianej szczotki lub podobnego narzędzia, do
usunięcia soku lub rdzy.
Jeśli oczyszczenie ostrza nie poprawi
jego wydajności, należy skontaktować
się z AUTORYZOWANYM CENTRUM
SERWISOWYM HiKOKI w celu wymiany ostrza.
Niektóre drzewa w ogrodzie mogą mieć bardzo
twarde drewno i cięcie jest utrudnione, chociaż
grubość gałęzi mieści się w zakresie możliwości
narzędzia. Przed rozpoczęciem pracy należ
nożyc ogrodowych do wycięcia grubych gałęzi.
Cięcie skośne może także spowodować
możliwości cięcia narzędzia, ponieważ wzrasta
długość cięcia. Grube gałęzie należy ciąć pod
prawidłowym kątem.
y użyć
GWARANCJA
Gwarancja na elektronarzędzia fi rmy HiKOKI jest udzielana
z uwzględnieniem praw statutowych/przepisów krajowych.
Gwarancja nie obejmuje wad i uszkodzeń powstałych w
wyniku niewłaściwego lub niezgodnego z przeznaczeniem
użytkowania, bądź wynikających z normalnego zużycia.
W wypadku reklamacji należy dostarczyć kompletne
elektronarzędzie do centrum serwisowego autoryzowanego
przez fi rmę HiKOKI wraz z KARTĄ GWARANCYJNĄ
znajdującą się na końcu instrukcji obsługi.
Informacje dotyczące poziomu hałasu i wibracji
Zmierzone wartości zostały określone zgodnie z EN60745 i
zadeklarowane zgodnie z ISO 4871.
Zmierzony poziom dźwięku A: 95 dB (A)
Zmierzony poziom ciśnienia akustycznego A: 84 dB (A)
Niepewność K: 3 dB (A).
Należy nosić słuchawki ochronne.
Wartość całkowita wibracji (trójosiowa suma wektorowa)
określona zgodnie z EN60745.
Brak obciążenia:
=
a
h
0000BookCH45Y.indb710000BookCH45Y.indb71 2019/08/069:24:052019/08/069:24:05
2
3,5 m/s
, Niepewność K = 1,5 m/s
2
Zadeklarowana wartość całkowita wibracji została
zmierzona zgodnie ze standardową metodą testową i może
być wykorzystana do porównywania elektronarzędzi.
Może być także wykorzystywana do wstępnej oceny
ekspozycji.
OSTRZEŻENIE
○ W zależności od sposobu wykorzystywania
elektronarzędzia emisja wibracji podczas rzeczywistej
pracy elektronarzędzia może różnić się od
zadeklarowanej wartości całkowitej.
○ Należy określić środki bezpieczeństwa dla ochrony
operatora zgodnie z szacowaną wartością ekspozycji
w zależności od rzeczywistych warunków użytkowania
(uwzględniając wszystkie etapy cyklu roboczego, takie
jak przerwy w pracy urządzenia oraz praca na biegu
jałowym w stanie gotowości).
WSKAZÓWKA
W związku z prowadzonym przez fi rmę HiKOKI programem
badań i rozwoju, niniejsze specyfi kacje techniczne mogą
ulec zmianie bez wcześniejszego zawiadomienia.
71
Page 72
Magyar
(Az eredeti utasítások fordítása)
A SZERSZÁMGÉPPEL
KAPCSOLATOS ÁLTALÁNOS
BIZTONSÁGI FIGYELMEZTETÉSEK
FIGYELEM
Olvasson el minden biztonsági fi gyelmeztetést és
minden utasítást.
A fi gyelmeztetések és utasítások be nem tartása áramütést,
tüzet és/vagy súlyos sérülést eredményezhet.
A fi gyelmeztetéseket és utasításokat tartalmazó
útmutatót őrizze meg, hogy a jövőben is a
rendelkezésére álljon.
A fi gyelmeztetésekben használt „szerszámgép” kifejezés
a hálózatról működő (vezetékes) vagy akkumulátorról
működő (vezeték nélküli) szerszámgépre vonatkozik.
1) Munkaterület biztonsága
a) A munkaterület mindig legyen tiszta és jól
megvilágított.
A zsúfolt vagy sötét területek vonzzák a baleseteket.
b) Ne használja a szerszámgépeket
robbanásveszélyes légkörben, például
gyúlékony folyadékok, gázok vagy por
jelenlétében.
A szerszámgépek szikrákat keltenek, amelyek
meggyújthatják a port vagy gőzöket.
c) Ne engedje közel a gyermekeket és kívülállókat
a szerszámgéphez annak használata közben.
Elveszítheti az irányítását a gép felett, ha valaki
eltereli a fi gyelmét.
2) Érintésvédelem
a) A szerszámgép dugaszainak az aljzatnak
megfelelőnek kell lenniük.
Soha, semmilyen módon ne alakítsa át a
dugaszt.
Ne használjon átalakító dugaszt földelt
szerszámgépekhez.
Az eredeti dugaszok és a megfelelő aljzatok
használata csökkenti az áramütés kockázatát.
b) Kerülje a test érintkezését a földelt felületekkel,
mint például csövekkel, radiátorokkal,
tűzhelyekkel és hűtőszekrényekkel.
Az áramütés kockázata nagyobb, ha a teste földelve
van.
c) Ne tegye ki a szerszámgépeket esőnek vagy
nedves körülményeknek.
A szerszámgépbe kerülő víz növeli az áramütés
kockázatát.
d) Ne rongálja meg a vezetéket. Soha ne használja
a vezetéket a szerszámgép szállításához,
húzásához vagy az aljzatból való kihúzásához.
Tartsa távol a vezetéket hőtől, olajtól, éles
szegélyektől vagy mozgó alkatrészektől.
A sérült vagy összekuszálódott vezetékek növelik az
áramütés kockázatát.
e) A szerszámgép szabadban történő üzemeltetése
esetén használjon szabadtéri használatra
alkalmas hosszabbító kábelt.
A szabadtéri használatra alkalmas kábel használata
csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen a szerszámgép nyirkos
helyen történő használata, használjon FI relével
(érintésvédelmi relével) védett táplálást.
A FI relé használata csökkenti az áramütés
kockázatát.
3) Személyi biztonság
a) Maradjon mindig óvatos, arra fi gyeljen,
amit csinál és használja a józan ész elvét a
szerszámgép használata közben.
Ne használja a szerszámgépet fáradtan,
kábítószer, alkohol vagy gyógyszer hatása alatt.
A szerszámgépek üzemeltetése közben egy
pillanatnyi fi gyelmetlenség is súlyos személyi
sérülést eredményezhet.
b) Használjon személyi védőeszközöket. Mindig
viseljen védőszemüveget.
A megfelelő körülmények esetén használt
védőfelszerelés, mint például a porálarc, a
csúszásmentes biztonsági cipő, a védősisak, vagy a
hallásvédő eszköz csökkenti a személyi sérüléseket.
c) Ne hagyja, hogy a gép véletlenül elinduljon.
Győződjön meg arról, hogy a kapcsoló
a kikapcsolt állásban van, mielőtt a
szerszámgépet csatlakoztatja az áramforráshoz
és/vagy behelyezi az akkumulátort, illetve
amikor felveszi vagy szállítja a szerszámot.
A szerszámgépek szállítása úgy, hogy az
ujja a kapcsolón van, valamint a bekapcsolt
szerszámgépek áram alá helyezése vonzza a
baleseteket.
d) Távolítson el minden állítókulcsot vagy
csavarkulcsot, mielőtt bekapcsolja a
szerszámgépet.
A szerszámgép forgó részéhez csatlakoztatva
hagyott csavarkulcs vagy kulcs személyi sérülést
eredményezhet.
e) Ne hajoljon át a gép felett. Mindig álljon stabilan,
és őrizze meg egyensúlyát.
Ez lehetővé teszi, hogy a szerszámgépet a váratlan
helyzetekben is jobban irányítsa.
f) Öltözzön megfelelően. Ne viseljen laza ruházatot
vagy ékszert. Tartsa távol a haját, ruházatát és
kesztyűjét a mozgó részektől.
A laza ruházat, ékszer vagy hosszú haj beakadhat a
mozgó részekbe.
g) Ha a porelszíváshoz és porgyűjtéshez
rendelkezésre állnak a megfelelő berendezések,
győződjön meg róla, hogy azokat csatlakoztatták
és megfelelően használják.
A porgyűjtő használata csökkentheti a porhoz
kapcsolódó veszélyeket.
4) A szerszámgép használata és ápolása
a) Ne erőltesse a szerszámgépet. Használjon az
alkalmazásához megfelelő szerszámgépet.
A megfelelő szerszámgép jobban és
biztonságosabban végzi el a feladatot azon a
sebességen, amelyre azt tervezték.
b) Ne használja a szerszámgépet, ha a kapcsoló
nem kapcsolja azt be és ki.
Az a szerszámgép, amely a kapcsolóval nem
vezérelhető, veszélyes, és meg kell javítani.
c) Húzza ki a dugaszt az áramforrásból és/vagy
vegye ki az akkumulátort a szerszámgépből,
mielőtt bármilyen beállítást végez, tartozékokat
cserél vagy tárolja a szerszámgépeket.
Az ilyen megelőző intézkedések csökkentik
a szerszámgép véletlenszerű beindulásának
kockázatát.
d) A használaton kívüli szerszámgépeket tárolja
úgy, hogy gyermekek ne férhessenek hozzá, és
ne engedje meg, hogy a szerszámgépet vagy
ezeket az utasításokat nem ismerő személyek
használják a szerszámgépet.
Képzetlen felhasználók kezében a szerszámgépek
veszélyesek.
72
0000BookCH45Y.indb720000BookCH45Y.indb72 2019/08/069:24:052019/08/069:24:05
Page 73
e) Tartsa karban a szerszámgépeket. Ellenőrizze,
hogy a mozgó alkatrészek a szerszámgépen
nincsenek-e elállítódva, vagy beszorulva,
nincsenek-e törött alkatrészek, vagy van-e
más körülmény, amely befolyásolhatja a
szerszámgép működését.
Ha a szerszámgép sérült, használat előtt
javíttassa meg.
Sok balesetet a rosszul karbantartott szerszámgépek
okoznak.
f) A vágószerszámokat tartsa élesen és tisztán.
Az éles vágóélekkel rendelkező, megfelelően
karbantartott vágószerszámok elakadásának
lehetősége kevésbé valószínű, és azok könnyebben
kezelhetők.
g) A szerszámgép tartozékait és betétkéseit stb.
használja a jelen útmutatónak megfelelően,
fi gyelembe véve a munkakörülményeket és a
végzendő munkát.
A szerszámgép nem rendeltetésszerű használata
veszélyes helyzetet eredményezhet.
5) Szerviz
a) A szerszámgépét képesítéssel rendelkező
szerelővel javíttassa meg, csak azonos
cserealkatrészek használatával.
Ez biztosítja, hogy a szerszámgép biztonságos
maradjon.
VIGYÁZAT
Gyermekeket és beteg személyeket tartson távol.
Amikor nem használja a szerszámokat, tárolja úgy,
hogy gyermekek és beteg személyek ne férhessenek
hozzá.
A SÖVÉNYNYÍRÓVAL KAPCSOLATOS
BIZTONSÁGI FIGYELMEZTETÉSEK
○ A testét tartsa távol a vágókésektől. Ne távolítsa
el a levágott, illetve fogja meg a levágandó
anyagot, miközben a kések működésben vannak.
Győződjön meg arról, hogy a kapcsoló kikapcsolt
helyzetben van, amikor a beszorult anyagot
távolítja el. A sövénynyíró üzemeltetése közben egy
pillanatnyi fi gyelmetlenség is súlyos személyi sérülést
eredményezhet.
○ A sövénynyírót a fogókarnál fogva, leállított
vágópengével hordozza. A sövénynyíró
szállításakor vagy tárolásakor mindig helyezze fel
az élvédőt. A sövénynyíró megfelelő kezelése csökkenti
a kések által okozott sérülés kockázatát.
○ A szerszámgépet csak a szigetelt fogófelületeknél
fogva tartsa, mert a vágópenge rejtett vezetékekhez
vagy a saját kábeléhez érhet hozzá. Ha a kések
fázisvezetékkel érintkeznek, a szerszám szabadon álló
fém alkatrészei is vezetővé válhatnak, és áramütést
okozhatnak a kezelőnek.
○ A kábelt tartsa távol a munkaterülettől. Munka
közben a kábel a bokrok közé kerülhet, ahol véletlenül
elvághatja.
TOVÁBBI BIZTONSÁGI
FIGYELMEZTETÉSEK
1. Az adattáblán szereplő feszültségnek megfelelő
tápfeszültséget alkalmazzon.
Ennél nagyobb feszültség alkalmazása sérüléshez
vezethet.
2. A balesetek megelőzése érdekében bármilyen jellegű
beállítás, átalakítás, javítás elvégzése előtt húzza ki a
dugót az aljzatból.
Magyar
3. A hosszabbító ellenőrzése
Ha a munkaterület messze van a tápfeszültség forrástól,
használjon elegendő vastagságú és az áramfelvételnek
megfelelő hosszabbítót. A hosszabbító kábel legyen a
lehető legrövidebb.
4. Ez az eszköz fékkel van ellátva. Használat előtt
ellenőrizze, hogy a fék aktiválva van-e.
A vágópengék mozgása 0,05 másodpercen belül
megáll.
Javíttassa meg a gépet, ha a fékezés ideje egyértelműen
meghosszabbodott.
A gép gyorsleállításakor esetenként hallható zaj a gép
kialakításának jellegéből adódik, és nem befolyásolja a
gép működését és a hasznos élettartamát.
5. A balesetek elkerülése érdekében győződjön meg arról,
hogy nem tartózkodnak személyek a munkaterületen.
6. A munka megkezdése előtt győződjön meg róla,
hogy nincsenek tápkábelek és idegen tárgyak a
munkaterületen. A penge hozzáérhet a tápkábelhez
és ezáltal áramütést, földzárlatot és egyéb baleseteket
okozhat.
7. Mindenképpen kapcsolja ki a szerszámot és húzza ki
a dugót az aljzatból, mielőtt felszereli vagy eltávolítja a
pengetokot.
A sérülés elkerülése érdekében óvatosan helyezze a
kést a késtokba.
8. Munka közben viseljen védőszemüveget, hogy elkerülje
az ágak és a faforgács okozta sérülést.
9. Használat közben tartsa szilárdan a szerszámot mindkét
kezével, hogy elkerülje a sérülést.
10. A kezét és testét tartsa távol a vágókéstől, nehogy
érintkezzen vele és megsérüljön.
11. Győződjön meg arról, hogy a kés és minden tartozék
megfelelően vannak telepítve. A nem megfelelő telepítés
a kés és a kiegészítők meglazulását okozhatja, ami
balesetet eredményezhet.
12. Mielőtt elkezdené a munkát, győződjön meg arról, hogy
a késen nincs repedés, nem deformálódott vagy nem
túlságosan kopott. Ne használja ilyen állapotban a kést,
mert a eltörhet és sérülést okozhat.
13. Ne használja a szerszámot dróthuzal, fémlemez vagy
egyéb kemény tárgyak vágására. Ez károsíthatja a
szerszámot és sérülést okozhat.
14. Ha a szerszám nem működik megfelelően és szokatlan
hangot ad ki, akkor azonnal kapcsolja ki, vizsgáltassa át
és javíttassa meg.
15. Ha a szerszám leesik vagy egy tárgynak ütődik,
ellenőrizze a kést, nem sérült-e meg, repedt-e meg vagy
deformálódott-e. A sérült, deformálódott vagy repedezett
kés használata személyi sérüléshez vezethet.
16. Ne szerelje szét a kést. Ez sérülést okozhat.
17. A termék működés közben vibrációt kelt. Ez a hosszú,
folyamatos munkát fi zikailag megerőltetővé teszi, ezért
kerülje a nem megfelelő tartást munka közben és
gyakran tartson pihenőt. Rövid időtartamú munka során
pedig azonnal függessze fel a munkát, ha ujjai, keze,
karja vagy válla elfáradnak.
18. Használjon védőkesztyűt vagy kendőt a keze
védelméhez, amikor a kést kezeli. A gondatlan kezelés
sérüléshez vezethet.
19. Ne tegye ki a kést túlzott nyomásnak vágás közben,
mivel ettől megrongálódhat.
20. A kés rendkívül forróvá válik működés közben. Ne
érintse meg, mert égési sérüléseket okozhat.
21. Ha magas helyen dolgozik, győződjön meg arról, hogy
senki sem tartózkodik Ön alatt a földön. Megsérülhetnek,
ha véletlenül leejti a szerszámot vagy más tárgyat.
22. Az előre nem látható balesetek elkerülése érdekében
soha ne hagyja a szerszámot felügyelet nélkül
bekapcsolt állapotban állványra vagy a padlóra téve.
73
0000BookCH45Y.indb730000BookCH45Y.indb73 2019/08/069:24:052019/08/069:24:05
Page 74
Magyar
23. Ne tegye ki a szerszámot rovarirtó szernek vagy más
vegyszernek. Az ilyen vegyi anyagok repedezést és
egyéb sérülést okozhatnak.
24. Ne rögzítse kihúzott állapotában az elülső kapcsolót, az
indítógombot vagy a hátsó kapcsolót.
Ha véletlenül meghúzza, a szerszám hirtelen működni
kezdhet, ami sérülést okozhat.
25. FI-relé
FI-relé használata minden esetben 30 mA vagy annál
kisebb névleges maradékárammal javasolt.
VIGYÁZAT
○ A sövényvágó használata előtt metszőollóval vágja el a
vastagabb ágakat.
○ Azonnal állítsa le a szerszámot, ha a kés egy vastagabb
ágtól megakad. Ne hagyja, hogy a motor megakadjon,
mivel ettől megrongálódhat.
○ Magas kerti fák metszéséhez erős létrát vagy kis
állólétrát használjon.
○ Csak bokrok vágására használandó.
○ Ne használja a szerszámot a kapacitását meghaladó
munkára. Az ilyen működés a motor megakadását vagy
lassulását okozhatja, amitől megrongálódhat.
MEGJEGYZÉS
○ Kenje meg (varrógépolajjal, ásványi olajjal stb.) a kést
indítás előtt, illetve óránként. Használjon megfelelő
mennyiségű olajat, majd törölje le a fölösleget.
○ Munka közben (pl. pihenéskor) ne hagyja a szerszámot
olyan helyen, ahol közvetlen napfény érheti, vagy magas
hőmérsékletnek van kitéve. Ez megakadályozza a
megfelelő hűtést, és károsodást okozhat.
○ Ne használja a szerszámot pázsit vagy gyomok
nyírására. A fű vagy gyom rátapadhat a késre.
○ A vastagabb ágakat úgy vágja el, hogy a kést óvatosan
nekik nyomja.
Névleges feszültség
Ellenőrizze, hogy az áramforrás megfelel
V
a termék adattábláján szereplő elektromos
követelményeknek.
Kés mérete
L
Felvett teljesítmény
P
Terhelés nélküli sebesség
n
0
φ
Ágvágás maximális átmérője
max
Súly
(A 01/2003 EPTA (Európai Elektromos
kg
Kéziszerszámgyártók Egyesülete)
szabványának megfelelően)
Szavatolt hangerő szint
1
1
Üzemeltetési eljárás
2
1
Bekapcsolás
Kikapcsolás
Húzza ki az elektromos csatlakozót az aljzatból
SZIMBÓLUMOK
FIGYELEM
Az alábbiakban a géphez alkalmazott jelöléseket
soroltuk fel. A gép használata előtt feltétlenül
ismerkedjen meg ezekkel a jelölésekkel.
CH45Y/CH55Y/CH65Y: Sövényvágó
FIGYELEM
– A sérülések kockázatának csökkentése
érdekében, a használónak el kell olvasnia a
használati útmutatót.
Azonnal húzza ki a csatlakozót, ha a hálózati
kábel sérült, vagy el van vágva.
Ne tegye ki eső hatásának.
Kuplungrendszer:
védi a pengéket és a fogaskerekeket, amikor
törmelékek vagy nagy ágak megállítják a
késeket
Csak EU-országok számára
Az elektromos szerszámokat ne dobja a
háztartási szemétbe!
Az elektromos és elektronikus berendezések
hulladékairól szóló 2012/19/EU irányelv és
annak a nemzeti jogba való átültetése szerint az
elhasznált elektromos szerszámokat külön kell
gyűjteni, és egy környezetbarát újrafeldolgozó
létesítménybe kell visszavinni.
Figyelem
II osztályú szerszám
SZABVÁNYOS KIEGÉSZÍTŐK
A fő egységen kívül, a csomag tartalmazza az alábbi
táblázatban felsorolt tartozékokat.
○ Késtok ...........................................................................1
A szabványos kiegészítők köre fi gyelmeztetés nélkül
módosulhat.
ALKALMAZÁSI TERÜLETEK
○ Sövény fi nom nyírása
○ Kerti fák vágása és metszése
MŰSZAKI ADATOK
A gép műszaki adatait a(z) 4. oldalon lévő táblázatban
találja.
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja
következtében az itt szereplő műszaki adatok előzetes
bejelentés nélkül változhatnak.
74
0000BookCH45Y.indb740000BookCH45Y.indb74 2019/08/069:24:052019/08/069:24:05
Page 75
AZ EGYES RÉSZEK ELNEVEZÉSE
(1. – 5. ábra)
Hátsó kapcsoló
1
Hátsó fogantyú
2
Indító kapcsoló
3
Első kapcsoló
4
Első fogantyú
5
Védőelem
6
Pengetok
7
Penge
8
Adatlemez
9
Kábeltartó
0
Hosszabbító kábel
(külön
!
megvásárolható)
ÖSSZESZERELÉS ÉS HASZNÁLAT
Művelet Ábra Oldal
A pengetok eltávolítása és behelyezése 2
Hosszabbító-kábel csatlakoztatása
Bekapcsolás
Kikapcsolás
A tartozékok kiválasztása
2
3
2
4
2
5
3
128
―
KARBANTARTÁS ÉS ELLENŐRZÉS
FIGYELEM
○ Karbantartás vagy vizsgálat elvégzése előtt
mindenképpen kapcsolja ki a szerszámot és húzza ki a
dugót az aljzatból.
○ Ne szerelje szét a kést. Ennek elmulasztása sérülést
okozhat.
○ Használjon védőkesztyűt vagy kendőt a keze
védelméhez, amikor a kést kezeli. Ennek elmulasztása
sérülést okozhat.
1. A vágópenge tisztítása és kenése
Használat után távolítsa el a szennyeződéseket, a
penge maradványait stb. (pl. ecsettel vagy ronggyal)
Aztán óvatosan kenje be a pengét rozsdagátló olajjal. A
penge kenésekor mindig a kiegészítők kiválasztásánál
megadott számmal rendelkező eredeti HiKOKI olajat
(Kódszám 371303) vagy sprayt (Kódszám 371304)
használjon.
2. A penge cseréje
Az Ön folyamatos biztonsága érdekében, a penge
ellenőrzését és cseréjét ezen eszközön KIZÁRÓLAG
ARRA JOGOSULT HiKOKI SZAKSZERVIZ végezheti.
3. A rögzítőcsavarok ellenőrzése
Rendszeresen ellenőrizze a rögzítőcsavarokat, és
győződjön meg róla, hogy megfelelően feszesek-e.
Ha bármelyik csavar laza, azonnal húzza meg. Ennek
elmulasztása komoly veszélyt jelenthet.
4. A hálózati kábel cseréje
Ha a hálózati kábel cserét igényel, a fennálló balesetveszély
miatt a cserét kizárólag a Hivatalos HiKOKI Szervizközpont
végezheti.
5. A motor karbantartása
A motor tekercse az egész szerszámgép „szíve”. Legyen
óvatos, hogy a tekercs ne sérüljön meg és/vagy ne
kerüljön rá víz vagy olaj.
Magyar
6. A burkolat tisztítása
Ha a sövényvágó beszennyeződött, törölje meg egy
puha száraz törlőkendővel vagy szappanos vízzel
benedvesített törlőkendővel. Ne használjon klórtartalmú
oldószereket, benzint vagy festékhígítót, mert ezek
megolvasztják a műanyagokat.
7. A szerszám szállítása
A szerszám szállítása előtt csatolja a pengetokot a
pengéhez.
Ha penge tok nélkül szállítja a szerszámot, a vágóél
hozzáérhet az emberi testhez, és sérülést okozhat.
8. Tárolás
Tárolja a sövénynyírót gyermekek által nem elérhető
helyen.
VIGYÁZAT
A kéziszerszámok üzemeltetése és karbantartása során
be kell tartani az adott országban érvényes biztonsági
előírásokat és szabványokat.
75
0000BookCH45Y.indb750000BookCH45Y.indb75 2019/08/069:24:062019/08/069:24:06
Page 76
Magyar
HIBAELHÁRÍTÁS
Amennyiben a gép nem működik megfelelően, a lenti táblázat segítségével vizsgálja meg a gépet. Amennyiben ez nem
oldja meg a problémát, lépjen kapcsolatba a forgalmazóval vagy a HiKOKI Szervizközpontjához.
Probléma Lehetséges ok Megoldás
Nem működik. A tápkábelt nem csatlakoztatták a fali
A szerszám nem nyír
megfelelően.
aljzatba.
Idegen anyag szorult a késbe. Ha idegen anyag szorult a pengébe, húzza
A kés elkopott. Egy ecsettel vagy ronggyal távolítsa el a
A kés megállt, mert olyan ág vágására
használták, amelynek vastags.
MEGJEGYZÉS
A kést rendszeresen megállásra
kényszerítő munka végül megrongálja a
motort.
Dugja be a tápkábelt a fali aljzatba.
ki a dugót az aljzatból és fogóval vagy
hasonlóval távolítsa el a beszorult anyagot.
Elővigyázattal járjon el, mivel a szerszám
hirtelen elindulhat, amikor eltávolítja az
idegen anyagot.
A növényi nedvek és a rozsda is
akadályozhatja a kést a mozgásban.
Drótkefével vagy hasonlóval távolítsa el a
növényi nedveket vagy rozsdát.
növényi nedvet.
Ha a penge tisztítása nem javítja annak
vágási képességét, lépjen kapcsolatba a
HiKOKI SZAKSZERVIZZEL a penge cseréjét
illetően.
Egyes kerti fák fája igen kemény, és
elképzelhető, hogy akkor is meghaladja a
szerszám kapacitását, ha egyébként normál
méreten belüli.
A sövénynyíró használata előtt metszőollóval
vágja el a vastagabb ágakat.
A ferde vágás is meghaladhatja a szerszám
kapacitását, mivel a vágás hossza ezzel
megnő. A vastagabb ágakat derékszögben
vágja.
GARANCIA
A HiKOKI Power Tools szerszámokra a törvény által
előírt országos előírásoknak megfelelő garanciát
vállalunk. A garancia nem vonatkozik a helytelen vagy
nem rendeltetésszerű használatból, továbbá a normál
mértékűnek számító elhasználódásból, kopásból származó
meghibásodásokra, károkra. Reklamáció esetén kérjük,
küldje el a – nem szétszerelt – szerszámot a kezelési
útmutató végén található GARANCIA BIZONYLATTAL
együtt a hivatalos HiKOKI szervizközpontba.
A környezeti zajra és vibrációra vonatkozó információk
A mért értékek az EN60745 szabványnak megfelelően
kerültek meghatározásra és az ISO 4871 alapján kerülnek
közzétételre.
Mért A-hangteljesítményszint: 95 dB (A)
Mért A-hangnyomásszint: 84 dB (A)
Bizonytalanság K: 3 dB (A).
Viseljen hallásvédő eszközt.
EN60745 szerint meghatározott rezgési összértékek
(háromtengelyű vektorösszeg).
Nincs terhelés:
=
a
h
0000BookCH45Y.indb760000BookCH45Y.indb76 2019/08/069:24:062019/08/069:24:06
2
3,5 m/s
, Bizonytalanság K = 1,5 m/s
2
A megállapított rezgési összérték mérése egy szabványos
teszteljárásnak megfelelően történt, és az érték két
szerszám összehasonlítására is használható.
Ez az érték az expozíciós határértékek előzetes felmérésére
is használható.
FIGYELEM
○ A szerszám használatától függően a kibocsátott rezgés
a szerszámgép tényleges használata során eltérhet a
megadott összértéktől.
○ Határozza meg a használat tényleges körülményei
alapján felmért veszélynek való kitettség mértékének
megfelelő biztonsági intézkedéseket a szerszámgép
kezelőjének védelme érdekében (fi gyelembe véve a
használati ciklus minden elemét, például a beindításhoz
szükséges idő mellett a szerszámgép kikapcsolt
állapotban és működésben töltött idejét is).
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja
következtében az itt szereplő műszaki adatok előzetes
bejelentés nélkül változhatnak.
76
Page 77
(Překlad původního návodu)
OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ
TÝKAJÍCÍ SE ELEKTRICKÉHO
NÁŘADÍ
UPOZORNĚNÍ
Přečtěte si všechna varování týkající se bezpečnosti a
všechny pokyny.
Nedodržení veškerých následujících varování a pokynů
může vést k úrazu elektrickým proudem, ke vzniku požáru
anebo vážnému zranění.
Všechna varování a pokyny uschovejte pro budoucí
použití.
Výrazem „elektrické nářadí“ ve všech dále uvedených
varováních je myšleno jak elektrické nářadí napájené ze sítě
(se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).
1) Bezpečnost na pracovišti
a) Udržujte vaše pracoviště v čistotě a dobře
osvětlené.
Nepořádek a tmavá místa na pracovišti bývají
příčinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s
nebezpečím výbuchu, kde se vyskytují hořlavé
kapaliny, plyny nebo prach.
V elektrickém nářadí vznikají jiskry, které mohou
zapálit prach nebo výpary.
c) Při používání elektrického nářadí zamezte
přístupu dětí a dalších osob.
Budete-li vyrušováni, můžete ztratit kontrolu nad
prováděnou činností.
2) Elektrická bezpečnost
a) Zástrčka pohyblivého př
nářadí musí odpovídat síťové zásuvce.
Nikdy se nepokoušejte zástrčku jakkoli
upravovat.
S uzemněným elektrickým nářadím nikdy
nepoužívejte žádné zásuvkové adaptéry.
Zástrčky, které nejsou znehodnoceny úpravami,
a odpovídající zásuvky sníží nebezpečí úrazu
elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy,
jako jsou trubky, radiátory, sporáky a lednice.
Nebezpečí úrazu elektrickým proudem je větší, je-li
vaše tělo uzemněno.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo
mokru.
Voda, která vnikne do elektrického nářadí, zvýší
nebezpečí úrazu elektrickým proudem.
d) Zacházejte správně s napájecí šňůrou. Nikdy
nenoste a netahejte elektrické nářadí za šňůru
ani nevytrhávejte zástrčku ze zásuvky tahem za
šňůru.
Chraňte napájecí šňůru před horkem,
mastnotou, ostrými hranami a pohybujícími se
částmi.
Poškozené nebo zamotané šňůry zvyšují nebezpečí
úrazu elektrickým proudem.
e) Je-li elektrické nářadí používáno venku,
používejte prodlužovací přívod vhodný pro
venkovní použití.
Používání prodlužovacího přívodu pro venkovní
použití snižuje nebezpečí úrazu elektrickým
proudem.
f) Pokud je použití elektrického nářadí na vlhkém
místě
nevyhnutelné, použijte napájení s
ochranným zařízením na zbytkový proud.
Použití zařízení na zbytkový proud snižuje riziko
elektrického šoku.
ívodu elektrického
3) Osobní bezpečnost
a) Při používání elektrického nářadí buďte pozorní,
věnujte pozornost tomu, co právě děláte,
soustřeďte se a střízlivě uvažujte.
Elektrické nářadí nepoužívejte, jste-li unavení
nebo pod vlivem drog, alkoholu nebo léků.
Chvilková nepozornost při používání elektrického
nářadí může způsobit vážné zranění.
b) Používejte osobní ochranné prostředky. Vždy
používejte ochranu očí.
Osobní ochranné prostředky jako respirátor,
bezpečnostní obuv s protiskluzovou podrážkou,
ochranná přilba nebo ochrana sluchu používané v
příslušných podmínkách snižují možnost zranění.
c) Zabraňte neúmyslnému spouštění. Před
připojením ke zdroji napájení anebo
akumulátorovému zdroji či před zvedáním nebo
přenášením elektrického nářadí se ujistěte, že je
spínač v poloze „vypnuto“.
Přenášení elektrického nářadí s prstem na spínači
nebo zapojování zástrčky se zapnutým spínačem
může být příčinou úrazu.
d) Před zapnutím elektrického nářadí odstraňte
všechny seřizovací nástroje nebo klíče.
Seřizovací nástroj nebo klíč, který ponecháte
připevněný k rotující části elektrického nářadí, může
způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete.
Vždy si udržujte stabilní postoj a rovnováhu.
Budete tak lépe ovládat elektrické nářadí
v nepředvídaných situacích.
f) Oblékejte se vhodným způsobem Nenoste
volné oděvy ani šperky. Vlasy, oděv a
rukavice udržujte v dostačující vzdálenosti od
pohybujících se části.
Volné oděvy, šperky nebo dlouhé vlasy mohou být
vtaženy do pohybujících se částí.
g) Pokud jsou k dispozici prostředky pro připojení
zařízení k odsávání a sběru prachu, zajistěte,
aby byla připojena a správně používána.
Použitím lapačů prachu lze omezit nebezpečí
vznikající přítomností prachu.
4) Používání elektrického nářadí a péč
a) Nepřetěžujte elektrické nářadí. Používejte vždy
správné elektrické nářadí, které je určeno pro
prováděnou práci.
Správné elektrické nářadí bude lépe a bezpečněji
vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze
zapnout a vypnout spínačem.
Jakékoli elektrické nářadí, které nelze ovládat
spínačem, je nebezpečné a musí být opraveno.
c) Před jakýmkoli seřizováním, před výměnou
příslušenství nebo uskladněním elektrického
nářadí vždy nejprve odpojte zástrčku ze zdroje
napájení anebo odpojte akumulátorový zdroj.
Tato preventivní bezpečnostní opatření snižují
nebezpečí neúmyslného spuštění elektrického
nářadí.
d) Nepoužívané elektrické nářadí skladujte mimo
dosah dětí a nedovolte osobám, které nebyly
seznámeny s nářadím nebo s těmito pokyny,
aby nářadí používaly.
Elektrické nářadí je v rukou nevyškolených uživatelů
nebezpečné.
e) Udržujte elektrické nářadí. Kontrolujte seřízení
pohybujících se
soustřeďte se na praskliny, zlomené součásti
a jakékoli další okolnosti, které mohou ohrozit
funkci elektrického nářadí.
Je-li nářadí poškozeno, před dalším používáním
zajistěte jeho opravu.
77
částí a jejich pohyblivost,
e o něj
Čeština
0000BookCH45Y.indb770000BookCH45Y.indb77 2019/08/069:24:062019/08/069:24:06
Page 78
Čeština
Mnoho nehod vzniká v důsledku nedostatečně
udržovaným elektrickým nářadím.
f) Udržujte řezací nástroje ostré a čisté.
Správně udržované a naostřené řezací nástroje se
s menší pravděpodobností zachytí za materiál nebo
se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, vsazené části
atd. používejte v souladu s těmito pokyny a
takovým způsobem, jaký byl předepsán pro
konkrétní elektrické nářadí, a to s ohledem na
dané pracovní podmínky a druh prováděné
práce.
Používání elektrického nářadí k provádění jiných
činností, než pro jaké bylo určeno, může vést
k nebezpečným situacím.
5) Servis
a) Opravy vašeho elektrického nářadí svěřte
kvalifi kované osobě, která bude používat
identické náhradní díly.
Tím zajistíte zachování stejné úrovně bezpečnosti
elektrického nářadí jako před opravou.
PREVENTIVNÍ OPATŘENÍ
Nedovolte přístup dětem a nemohoucím osobám.
Pokud nářadí nepoužíváte, měli byste je skladovat
mimo dosah dětí a nemohoucích osob.
PLOTOSTŘIH - BEZPEČNOSTNÍ
ZÁSADY
○ Udržujte všechny části těla mimo sekací nůž.
Neodstraňuje posekaný materiál ani nepřidržujte
materiál, který chcete sekat, když se nože pohybují.
Při čištění zaseknutého materiálu musí být
vypínač vypnutý. Chvilková nepozornost při používání
křovinořezu může způsobit vážné zranění.
○ Křovinořez přenášejte za rukojeť a s vypnutým
zastaveným kotoučem. Při převážení či skladování
vždy na křovinořez nasaďte kryt řezacího kotouče.
Správná manipulace s plotostřihem omezí možnost
zranění sekacími noži.
○ Držte elektrické nářadí pouze za izolované rukojeti,
protože řezací nůž by se mohl dostat do kontaktu se
skrytými vodiči nebo se svým vlastním napájecím
kabelem. V případě kontaktu kotouče kladiva s vodičem
pod napětím by mohly být pod napě
kovové části elektrického nářadí a mohlo by dojít ke
zranění obsluhy elektrickým proudem.
○ Udržujte kabel mimo oblast řezání. Během používání
může být kabel skryt v keřích a lze jej náhodně
přeseknout nožem.
tím také nechráněné
DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ
1. Používejte elektrické napětí uvedené na výrobním štítku
zdroje napájení.
Při použití vyššího napětí může dojít k úrazu.
2. Aby se zabránilo nehodám, je zástrčka vypojena ze
zásuvky před prováděním jakýchkoli úprav, přestavby
nebo údržby.
3. Kontrola prodlužovacího kabelu
Pokud je pracovní prostor mimo dosah zdroje napájení,
použijte prodlužovací kabel dostatečného průřezu a
jmenovité kapacity. Prodlužovací kabel by měl být co
nejkratší.
4. Tento nástroj je opatřen brzdou. Před použitím
zkontrolujte, zda je aktivovaná brzda.
Řezné čepele se zastaví během 0,05 sekundy.
Nechte stroj opravit, pokud se doba brzdění znatelně
prodlouží.
Hluk, který se někdy vyskytne během rychlého zastavení
stroje, souvisí s designem a nemá žádný vliv na provoz a
životnost.
5. Aby se zabránilo nehodám, zajistěte, aby se na pracovní
ploše nenacházely žádné osoby.
6. Před zahájením práce se ujistěte, že v pracovním
prostoru nejsou žádné napájecí kabely a cizí objekty.
Nůž by se mohl dostat do kontaktu s napájecím kabelem
a způsobit tak zásah elektrickým proudem, chybu v
uzemnění a jiné nehody.
7. Nezapomeňte nářadí vypnout a vypojit zástrčku ze
zásuvky před nasazováním a odstraňováním krytu
čepele.
Aby se zabránilo zranění, je třeba při vkládání nože do
pouzdra nože postupovat opatrně.
8. Př
i práci používejte ochranné brýle, aby se zabránilo
zranění silnějšími větvičkami a třískami.
9. Při používání nářadí pevně přidržujte oběma rukama,
aby se zabránilo zranění.
10. Udržujte ruce a všechny části těla mimo nůž, aby se
zabránilo kontaktu, který by mohl vést ke zranění.
11. Zkontrolujte, zda jsou nůž a veškeré příslušenství řádně
nainstalované. Nesprávná instalace by mohla způsobit
uvolnění nože nebo příslušenství a způsobit zranění.
12. Než začnete pracovat, zkontrolujte, zda nůž není
popraskaný, zdeformovaný nebo nadměrně opotřebený.
V takovém případě nůž nepoužívejte, protože by mohl
prasknout a způsobit zranění.
13. Toto nářadí nepoužívejte k sekání drátů, kovových
desek nebo jiných tvrdých předmětů. Mohlo by dojít k
poškození nářadí a ke zranění.
14. Pokud nářadí nefunguje normáln
zvuk, ihned jej vypněte a nechte jej zkontrolovat a
opravit.
15. Dojde-li k pádu nářadí nebo k nárazu o předmět,
zkontrolujte, zda nejsou nůž nebo tělo poškozené,
prasklé nebo deformované. Používání poškozeného,
deformovaného nebo popraskaného nože by mohlo
způsobit zranění.
16. Nůž nerozebírejte. Mohlo by to způsobit zranění.
17. Tento produkt během provozu vytváří vibrace.
Vzhledem k tomu je dlouhodobé souvislé používání
fyzicky namáhavé, takže se vyhněte špatné pracovní
pozici a dělejte časté přestávky. Rovněž během
krátkých pracovních intervalů ihned přestaňte pracovat a
udělejte přestávku, když máte unavené prsty, ruce, paže
a ramena.
18. Při manipulaci s nožem používejte rukavice nebo hadr
na ochranu rukou. Nedbalá manipulace by mohla vést
ke zranění.
19. Během sekání nevystavujte nůž nadměrnému tlaku,
protože by mohlo dojít k jeho poškození.
20. Po sekání je nůž velmi horký. Nedotýkejte se jej, aby se
zabránilo popáleninám.
21. Při práci na vysokých místech zajistěte, aby pod vámi
nikdo nestál. V případě náhodného pádu nářadí nebo
jiného předmětu by mohlo dojít k jeho zranění.
22. Aby se zabránilo nep
nenechávejte nářadí spuštěné bez dozoru ve stojanu
nebo na zemi.
23. Nevystavujte nářadí insekticidům nebo jiným chemickým
látkám. Tyto chemické látky by mohly způsobit praskání
nebo jiné poškození.
24. Nezajišťujte přední spínač, když je vytažen spouštěcí
nebo zadní spínač.
Pokud je omylem stisknete, zařízení se může náhle
spustit a způsobit úraz.
25. Proudový chránič
Doporučuje se vždy používat proudový chránič se
jmenovitým svodovým proudem nejvýše 30 mA.
ředpokládaným nehodám, nikdy
ě a vydává zvláštní
78
0000BookCH45Y.indb780000BookCH45Y.indb78 2019/08/069:24:062019/08/069:24:06
Page 79
POZOR
○ Před použitím nůžek na keře ostříhejte silné větve
nůžkami na živý plot.
Na nářadí netlačte, aby se zabránilo jeho prasknutí.
○ Pokud se nůž zasekne o příliš silnou větev, nářadí ihned
vypněte. Nenechte motor zavařit, protože by se mohl
poškodit.
○ Při sekání vysokých zahradních stromů používejte pevný
žebřík nebo štafl e.
○ Používejte pouze pro sekání keřů.
○ Nepoužívejte toto nářadí na práci, která přesahuje jeho
možnosti. Takový způsob použití by mohl způsobit
zadření nebo zpomalení motoru a jeho poškození.
POZNÁMKA
○ Před spuštěním a poté každou hodinu promažte nůž
(použijte olej na šicí stroje, minerální olej atd.). Použijte
dostatečné množství oleje a přebytečný olej otřete.
○ V průběhu práce (například během přestávek)
nenechávejte nástroj na místě vystaveném přímému
slunci nebo vysoké teplot
chlazení a mohlo by dojít k poškození.
○ Nepoužívejte toto nářadí k sekání trávníku nebo plevele.
Tráva nebo plevel by se mohly přichytit na nůž.
○ Sekejte silné větve opatrným tisknutím nože proti větvi.
ě. Tím se zabrání dostatečnému
SYMBOLY
UPOZORNĚNÍ
Následující text obsahuje symboly, které jsou
použity na zařízení. Než začnete nářadí používat,
ujistěte se, že rozumíte jejich významu.
CH45Y/CH55Y/CH65Y: Ořezávačka
UPOZORNĚNÍ
– Aby se snížilo riziko zranění, uživatel si musí
přečíst návod k obsluze.
Okamžitě vytáhněte zástrčku z napájení, pokud
je kabel poškozen nebo naříznut.
Nevystavujte dešti.
Spojkový systém:
Chrání nože a převody pro případ, že nečistoty
nebo velké větve zastaví nože
Jen pro státy EU
Elektrické nářadí nevyhazujte do komunálního
odpadu!
Podle evropské směrnice 2012/19/EU
o nakládání s použitými elektrickými a
elektronickými zařízeními a odpovídajících
ustanovení právních předpisů jednotlivých
zemí se použitá elektrická nářadí musí sbírat
odděleně od ostatního odpadu a podrobit
ekologicky šetrnému recyklování.
Jmenovité napětí
Ujistěte se, že zamýšlený zdroj napájení
V
odpovídá požadavkům uvedeným na štítku
výrobku.
Velikost nože
L
Příkon
P
Rychlost při běhu naprázdno
n
0
φ
Maximální řezný průměr větve
max
Čeština
Hmotnost
kg
(Podle metody EPTA 01/2003)
Garantovaná hodnota akustického výkonu
11
Pracovní postup
12
ZAPNUTÍ
VYPNUTÍ
Odpojte síťovou zástrčku z elektrické zásuvky
Upozornění
Nářadí II třídy
STANDARDNÍ PŘÍSLUŠENSTVÍ
Kromě hlavní jednotky obsahuje balení ještě příslušenství,
jehož seznam je uveden v tabulce níže.
○ Pouzdro nože ................................................................1
Standardní příslušenství podléhají změnám bez předchozího
upozornění.
POUŽITÍ
○ Jemné zakracování plotů
○ Zakracování a prořezávání zahradních stromů
SPECIFIKACE
Specifi kace k tomuto přístroji jsou uvedeny v tabulce na
straně 4.
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového
programu společnosti HiKOKI mohou zde uvedené
parametry podléhat změnám bez předchozího
upozornění.
NÁZVY SOUČÁSTÍ (obr. 1 – obr. 5)
Zadní spínač
1
Zadní rukojeť
2
Spínač
3
Přední spínač
4
Přední rukojeť
5
Protektor
6
Pouzdro čepele
7
Břit
8
Identifi kační štítek
9
Držák kabelu
0
Prodlužovací kabel
(prodává se
!
samostatně)
79
0000BookCH45Y.indb790000BookCH45Y.indb79 2019/08/069:24:062019/08/069:24:06
Page 80
Čeština
MONTÁŽ A PROVOZ
Činnost Obrázek Strana
Vyjmutí a nasazení krytu čepele 2
Připojení prodlužovacího kabelu
ZAPNUTÍ 4
VYPNUTÍ 5
Výběr příslušenství
3
―
2
2
2
3
128
ÚDRŽBA A KONTROLA
UPOZORNĚNÍ
○ Nezapomeňte nářadí vypnout a vypojit zástrčku ze
zásuvky před prováděním inspekce nebo údržby.
○ Nůž nerozebírejte. V případě zanedbání tohoto varování
může dojít ke zranění.
○ Při manipulaci s nožem používejte rukavice nebo hadr
na ochranu rukou. V případě zanedbání tohoto varování
může dojít ke zranění.
1. Čištění a mazání řezacího nože
Po použití odstraňte znečištění, zbytky listů atd.
(například kartáčem nebo hadrem)
a pak opatrně namažte nůž olejem pro ochranu proti
korozi. Při mazání nože vždy použijte originální HiKOKI
olej (Kód č. 371303) nebo sprej (Kód č. 371304) s číslem
určeným ve výběru příslušenství.
2. Výměna nože
Aby byla zajištěna vaše bezpečnost, kontrolu a výměnu
nože na tomto nářadí by mělo provád
AUTORIZOVANÉ SERVISNÍ STŘEDISKO HiKOKI.
ět POUZE
3. Kontrola montážních šroubů
Pravidelně kontrolujte všechny montážní šrouby a
zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli
šrouby uvolněné, okamžitě je dotáhněte. Pokud tak
neučiníte, vystavujete se vážnému nebezpečí.
4. Výměna přívodní kabelu
Pokud je nezbytné vyměnit přívodní kabel, musí tak
učinit autorizované servisní středisko fi rmy HiKOKI, aby
se zabránilo ohrožení bezpečnosti.
5. Údržba motoru
Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se,
že vinutí není poškozené nebo mokré od vody či oleje.
6. Čištění vnějšího povrchu
Pokud jsou nůžky na živý plot znečištěné, otřete je
měkkým suchým nebo vlhkým hadříkem navlhčeným
v mýdlové vodě. Nepoužívejte rozpouštědla obsahující
chlor, benzín nebo ředidlo nátěrových hmot, nebo tyto
látky rozpouštějí umělé hmoty.
7. Přepravování nářadí
P
řed přenášením tohoto nástroje nasaďte na ostří
pouzdro.
Pokud budete nářadí přepravovat bez pouzdra nože,
může dojít ke kontaktu nože s některou částí těla a
způsobit úraz.
8. Uskladnění
Tyto nůžky na živý plot skladujte na místě mimo dosah
dětí.
POZOR
Při obsluze a údržbě elektrických zařízení musí být
dodržovány bezpečnostní předpisy a normy platné v
každé zemi, kde je výrobek používán.
ODSTRAĚOVÁNÍ PORUCH
Zkontrolujte dle nížeuvedené tabulky, zda přístroj nepracuje správně. Pokud se tím neodstraní problém, porad’te se svým
odborníkem nebo autorizovaným servisním střediskem HiKOKI.
Příznak Možná příčina Odstranění závady
Nefunguje Napájecí kabel není zapojen do zásuvky. Zapojte napájecí kabel do elektrické zásuvky.
Nářadí nezakracuje
dobře.
V noži uvízl cizí předmět. Pokud je v čepeli zaseknuté cizí těleso, odpojte
Nůž je tupý. K odstranění mízy použijte kartáč nebo hadr.
Nůž se zastavil, protože tloušt’ka sekané
větve přesahuje sekací kapacitu nože.
POZNÁMKA
Dochází-li při práci k opakovanému
zastavení nože, postupně dojde k
poškození motoru.
80
zástrčku ze zásuvky a pomocí kleští, či jiného
nástroje jej vytáhněte.
Postupujte velmi opatrně, protože po odstranění
cizího předmětu může nářadí začít fungovat.
Míza nebo koroze mohou rovněž bránit v
otáčení nože. Odstraňte mízu nebo korozi
drátěným kartáčem nebo podobným nástrojem.
Pokud se po vyčištění nezlepší řezná schopnost
nože, obraťte se na AUTORIZOVANÉ
SERVISNÍ STŘEDISKO HiKOKI, aby provedli
výměnu nože.
Některé zahradní stromy mají velmi tvrdé dřevo,
které může přesahovat kapacitu nářadí, i když
se jeho tloušt’ka pohybuje v rozsahu běžné
kapacity. Než začnete pracovat, odstraňte silné
větve sadařskými nůžkami.
Zkosený řez může rovněž přesáhnout kapacitu
nářadí, protože se prodlužuje délka řezu.
Zakracujte silné větve v pravém úhlu.
0000BookCH45Y.indb800000BookCH45Y.indb80 2019/08/069:24:062019/08/069:24:06
Page 81
ZÁRUKA
Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/
místně platné předpisy. Tato záruka nezahrnuje závady
nebo poškození vzniklé v důsledku nesprávného použití,
hrubého zacházení nebo běžného opotřebení. V případě
reklamace zašlete prosím elektrické nářadí v nerozebraném
stavu společně se ZÁRUČNÍM LISTEM připojeným na konci
těchto pokynů pro obsluhu do autorizovaného servisního
střediska společnosti HiKOKI.
Informace o hluku a vibracích
Měřené hodnoty byly určeny podle EN60745 a deklarovány
ve shodě s ISO 4871.
Změřená vážená hladina akustického výkonu Α: 95 dB (A)
Změřená vážená hladina akustického tlaku Α: 84 dB (A)
Neurčitost K: 3 dB (A).
Používejte ochranu sluchu.
Celkové hodnoty vibrací (vektorový součet triax) stanovené
dle normy EN60745.
Žádná zátěž:
=
a
h
Deklarovaná hodnota vibrací byla změřena v souladu se
standardní metodou testování a může být použita pro
porovnání jednoho nářadí s druhým.
Tuto deklarovanou hodnotu vibrací lze rovněž použít v
předběžném hodnocení vystavení.
UPOZORNĚNÍ
○ Vibrační emise během vlastního používání elektrického
○ Stanovte bezpečnostní opatření k ochraně obsluhy
2
3,5 m/s
, Nejistota K = 1,5 m/s
nářadí se může od deklarované celkové hodnoty lišit v
závislosti na způsobu jeho použití.
založená na odhadu vystavení vlivům v daných
podmínkách použití (v úvahu je třeba vzít všechny části
pracovního cyklu, například doby, kdy je nářadí vypnuté
i kdy běží naprázdno před spuštěním).
2
Čeština
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového
programu společnosti HiKOKI mohou zde uvedené
parametry podléhat změnám bez předchozího upozornění.
81
0000BookCH45Y.indb810000BookCH45Y.indb81 2019/08/069:24:062019/08/069:24:06
Page 82
Türkçe
(Orijinal talimatların çevirisi)
GENEL ELEKTRİKLİ ALET GÜVENLİK
UYARILARI
DİKKAT
Tüm güvenlik uyarılarını ve tüm talimatları okuyun.
Uyarılara ve talimatlara uyulmaması elektrik çarpmasına,
yangına ve/veya ciddi yaralanmaya neden olabilir.
Bu kılavuzu gelecekte başvurmak üzere saklayın.
Uyarılarda kullanılan “elektrikli alet” terimi, şebeke
elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz)
elektrikli aletinizi belirtir.
1) Çalışma alanının güvenliği
a) Çalışma alanını iyi aydınlatılmış ve temiz tutun.
Dağınık veya karanlık alanlar kazalara davetiye
çıkarır.
b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi
patlayıcı maddelerin bulunduğu ortamlarda
çal
ıştırmayın.
Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz
halindeki bu maddeleri ateşleyebilir.
c) Bir elektrikli aletle çalışırken çocukları ve
izleyicileri uzaklaştırın.
Dikkatinizin dağılması kontrolü kaybetmenize neden
olabilir.
2) Elektrik güvenliği
a) Elektrikli aletin fi şi elektrik prizine uygun
olmalıdır.
Fiş üzerinde herhangi bir değişiklik yapmayın.
Topraklanmış elektrikli aletlerle herhangi bir
adaptör kullanmayın.
Fişlerde değişiklik yapılmaması ve uygun prizlerde
kullanılması elektrik çarpma riskini azaltacaktır.
b) Borular, radyatörler, fırınlar ve buzdolapları
gibi topraklanmış
kaçının.
Vücudunuzun toprakla temasa geçmesi halinde
elektrik çarpma riski artar.
c) Elektrikli aletleri yağmura veya ıslak ortamlara
maruz bırakmayın.
Elektrikli alete su girmesi elektrik çarpma riskini
artıracaktır.
d) Elektrik kablosuna zarar vermeyin. Elektrikli
aleti taşımak, çekmek veya fi şini prizden
çıkarmak için asla kabloyu kullanmayın.
Kabloyu ısıdan, yağdan, keskin kenarlardan
veya hareketli parçalardan uzak tutun.
Hasar görmüş veya dolaşmış kablolar elektrik
çarpma riskini artırır.
e) Elektrikli aleti açık alanda kullanırken, açık
alanda kullanıma uygun bir uzatma kablosu
kullanın.
Açık alanda kullanıma uygun bir kablo kullanılması
elektrik çarpma riskini azaltır.
f) Eğer bir elektrikli aletin ıslak bir yerde
kullanılması kaçınılmaz ise, artı
(RCD) korunan bir güç kaynağı kullanın.
RCD kullanılması elektrik çarpma riskini azaltır.
3) Kişisel güvenlik
a) Bir elektrikli alet kullanırken daima tetikte olun;
yaptığınız işi izleyin ve sağduyulu davranın.
Aleti yorgunken, alkol veya ilaç etkisi
altındayken kullanmayın.
Elektrikli aletleri kullanırken göstereceğiniz bir anlık
dikkatsizlik ciddi yaralanmayla sonuçlanabilir.
b) Kişisel koruyucu donanım kullanın. Daima
koruyucu gözlük takın.
yüzeylerle vücut temasından
k akım cihazıyla
Uygun koşullar için kullanılan toz maskesi, kaymaz
emniyet ayakkabıları, kask veya kulak koruyucu gibi
koruyucu ekipmanlar yaralanmaları azaltacaktır.
c) Aletin istenmeden çalışmasını engelleyin.
Aleti güç kaynağına ve/veya akü ünitesine
bağlamadan, kaldırmadan veya taşımadan önce,
güç düğmesinin kapalı konumda olduğundan
emin olun.
Elektrikli aletleri parmağınız güç düğmesinin üzerinde
olarak taşımanız veya güç düğmesi açılmış durumda
fi şini takmanız kazalara davetiye çıkarır.
d) Elektrikli aletin gücünü açmadan önce alet
üzerindeki ayar veya somun anahtarlarını
çıkarın.
Aletin dönen parçalarından birine bağlı kalan bir
somun anahtarı veya ayar anahtarı yaralanmaya yol
açabilir.
e) Çok uzanmayın. Uygun bir ad
bırakın ve sürekli olarak dengenizi koruyun.
Böylece, beklenmedik durumlarda aleti daha iyi
kontrol etmeniz mümkün olur.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin
ve takı takmayın. Saçlarınızı, elbisenizi ve
eldivenlerinizi hareketli parçalardan uzak tutun.
Bol elbiseler, takılar veya uzun saçlar hareketli
parçalara takılabilir.
g) Eğer toz çekme ve toplama bağlantıları için
gerekli aygıtlar sağlanmışsa, bunların bağlı
olduğundan ve doğru şekilde kullanıldığından
emin olun.
Toz toplama kullanımı tozla ilişkili tehlikeleri
azaltabilir.
4) Elektrikli aletin kullanımı ve bakımı
a) Elektrikli aleti zorlamayın. Uygulamanız için
doğru alet kullanın.
Doğru alet, işinizi daha iyi ve tasarlanmış oldu
değerinde daha güvenli şekilde yapacaktır.
b) Elektrikli alet güç düğmesinden açılıp
kapanmıyorsa, aleti kullanmayın.
Güç düğmesiyle kontrol edilemeyen bir alet
tehlikelidir ve tamir edilmeden kullanılmamalıdır.
c) Herhangi bir ayar yapmadan, aksesuarları
değiştirmeden veya aleti saklamadan önce
fi şi güç kaynağından ve/veya akü ünitesinden
sökün.
Bu koruyucu güvenlik önlemleri, elektrikli aletin
kazayla çalışma riskini azaltır.
d) Atıl durumdaki elektrikli aletleri çocukların
ulaşamayacağı bir yerde saklayın ve elektrikli
alet ve bu kullanım talimatları hakkında bilgi
sahibi olmayan kişilerin aleti kullanmasına izin
vermeyin.
Elektrikli aletler eğitimsiz kullanıcıların elinde
tehlikelidir.
e) Elektrikli aletlerin bakımını yapın. Hareketli
parçalarda yanlış hizalanma veya sıkışma
olup olmadığını, kırık parça olup olmadığını ve
elektrikli aletin çalışmasını etkileyebilecek diğer
koşulları kontrol edin.
Eğer hasar varsa, kullanmadan önce aleti tamir
ettirin.
Kazaların çoğu elektrikli aletlere kötü bakım işlemleri
uygulanmasından kaynaklanmaktadır.
f) Aletleri keskin ve temiz tutun.
Uygun şekilde bakımı yapılan, keskin kenarlara
sahip aletlerin sıkışma ihtimali daha azdır ve kontrol
edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarları, uçları, v.b., bu
talimatlara uygun şekilde, çalışma koşullarını ve
yapılacak işi göz önünde bulundurarak kullan
ım mesafesi
ğu hız
ın.
82
0000BookCH45Y.indb820000BookCH45Y.indb82 2019/08/069:24:062019/08/069:24:06
Page 83
Elektrikli aletin amaçlanan kullanımlardan farklı
işlemler için kullanılması tehlikeli bir duruma yol
açabilir.
5) Servis
a) Elektrikli aletinizin servisini sadece orijinal
yedek parçalar kullanmak suretiyle uzman bir
tamirciye yaptırın.
Böylece, elektrikli aletin güvenli kullanımı
sağlanacaktır.
ÖNLEM
Çocukları ve akli dengesi yerinde olmayan kişileri uzak
tutun.
Alet, kullanılmadığı zamanlarda çocukların ve akli
dengesi yerinde olmayan kişilerin ulaşamayacağı bir
yerde saklanmalıdır.
ÇİT BUDAMA GÜVENLİK UYARILARI
○
Vücudunuzu kesici bıçaktan uzak tutun. Bıçaklar
hareket ederken kesilen maddeyi ğıkarmayın ve
kesilecek maddeyi tutmayın. Sıkışan maddeyi
temizlemeden önce makineyi kapattığınızdan emin
olun. Çit budama makinesini kullanırken göstereceğiniz bir
anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.
○ Çit budama makinesini kesici bıçak durmuş
halde tutma yerinden tutarak taşıyın. Çit budama
makinesini taşırken veya depolarken her zaman
kesici cihaz kapağını takın. Çit budayıcının düzgün
kullanılması kesici bıçakların yaralanmaya neden olma
ihtimalini azaltır.
○ Kesici bıçak, gizli kablo tesisatıyla veya kendi
kablosuyla temas edebileceği için elektrikli aleti
sadece yalıtımlı kavrama yüzeylerinden tutun.
Kesici bıçakların "elektrikli" bir kablo ile temas etmesi
durumunda elektrikli aletin metal parğaları "elektriğe"
maruz kalabilir ve dolayısıyla kullanıcıyı elektrik çarpabilir.
○ Kabloyu kesme bölgesinden uzak tutun. Çalışma
sırasında kablo çalıların arasında görülmeyebilir ve
yanlışlıkla bıçak tarafından kesilebilir.
İLAVE GÜVENLİK UYARILARI
1. Güç kaynağı için isim plakasında listelenen elektrik
gerilimini kullanın.
Bunu aşan bir gerilim kullanımı yaralanma ile
sonuçlanabilir.
2. Kazaları engellemek için herhangi bir ayarlama,
dönüştürme veya servis işlemi yapmadan önce fi şin
prizle bağlantısı kesilir.
3. Uzatma kablosunun kontrolü
Çalışma alanı güç kaynağından uzaktaysa, yeterli
kalınlığa ve nominal kapasiteye sahip bir uzatma kablosu
kullanın. Uzatma kablosu olabildiğince kısa tutulmalıdır.
4. Bu alette bir fren bulunmaktadır. Kullanmadan önce,
frenin etkin olduğunu kontrol edin.
Kesme bıçakları 0,05 saniye içinde durma noktasına
gelir.
Frenleme süresi net bir şekilde uzadıysa makineyi
onarıma gönderin.
Makinenin Hızlı durdurulması sırasında bazen meydana
gelen gürültü tasarımla ilgilidir ve çalışma ve servis ömrü
üzerinde herhangi bir etkisi yoktur.
5. Kazaları önlemek için çalışma sahasında kimse
olmadığından emin olun.
6. Çalışmaya başlamadan önce çalışma alanında hiçbir
elektrik kablosu ve yabancı nesne olmadığından emin
olun. Bıçak, elektrik kablosuyla temas ederek elektrik
çarpmasına, topraklama arızasına ve diğer kazalara
sebep olabilir.
Türkçe
7. Bıçak kılıfını takmadan veya çıkarmadan önce, aleti
kapattığınızdan ve fi şin prizle bağlantısının kesildiğinden
emin olun.
Yaralanmayı önlemek için, bıçağı bıçak kılıfına
yerleştirirken dikkatli olun.
8. Dallardan ve ağ
sırasında koruyucu gözlük kullanın.
9. Yaralanmayı önlemek için kullanım sırasında aleti iki
elinizle sıkı bir şekilde tutun.
10. Yaralanmayla sonuçlanabilecek bir teması önlemek için
ellerinizi ve vücudunuzun diğer bölümleri bıçaktan uzak
tutun.
11. Bıçağın ve tüm aksesuarların düzgün şekilde
takıldığından emin olun. Düzgün takılmazsa bıçak veya
aksesuarlar yerinden çıkabilir ve yaralanmaya neden
olabilir.
12. Çalışmaya başlamadan önce bıçakta çatlama
veya eğilme olmadığından ve bıçağın çok aşınmış
olmadığından emin olun. Bu durumlarda bı
kullanmayın, aksi halde kırılabilir ve yaralanmaya neden
olabilir.
13. Aleti tel, metal levha veya başka sert nesneleri kesmek
için kullanmayın. Alet zarar görebilir ve yaralanmaya
neden olabilir.
14. Alet normal çalışmıyorsa ve garip sesler çıkarıyorsa
hemen kapatın ve muayene ve tamir ettirin.
15. Alet yere düşerse veya bir nesneye çarparsa, bıçakta
ve gövdede hasar, çatlama veya deformasyon olup
olmadığını kontrol edin. Hasarlı, deforme olmuş veya
çatlak bıçak kullanılması yaralanmaya neden olabilir.
16. Bıçağı parçalarına ayırmayın. Bu, yaralanmaya neden
olabilir.
17. Bu ürün çalışırken titreşime neden olur. Bu da sürekli
çalışmayı fi ziksel olarak yorucu hale getirir; bu nedenle
düzgün bir pozda çalışın ve sık sık dinlenin. Ayrıca, kısa
çalışmalar sı
veya omuzlarınız yorulursa çalışmaya hemen ara verin.
18. Bıçağı tutarken ellerinizi korumak için eldiven veya
kumaş parçası kullanın. Dikkatsiz tutma yaralanmaya
neden olabilir.
19. Kesim sırasında bıçağı fazla basınca maruz bırakmayın,
aksi halde bıçak zarar görebilir.
20. Kesimden sonra bıçak çok sıcak olur. Yanıklardan
kaçınmak için bıçağa dokunmayın.
21. Yüksek yerlerde çalışırken aşağıda kimse olmadığından
emin olun. Aleti veya başka bir nesneyi düşürmeniz
durumunda yaralanabilirler.
22. Görünmez kazalar olmaması için, asla aleti stand
üzerinde veya yerde çalışır durumda bırakmayın.
23. Alete böcek ilac
etmemesine dikkat edin. Bu gibi kimyasal maddeler
çatlamaya veya başka hasarlara neden olabilir.
24. Ön anahtarı, tetik anahtarını veya arka anahtarı çekilmiş
halde sabitlemeyin.
Yanlışlıkla çekerseniz, ünite aniden çalışabilir ve
yaralanmaya neden olabilir.
25. RCD
Daima 30 mA veya daha az anma artık akımına sahip bir
artık akım cihazı kullanılması önerilir.
UYARI
○ Çit budama makinesini kullanmadan önce bir budama
makası ile kalın dalları kesin.
Kırılmaması için aleti zorlamayın.
○ Bıçak kalın bir dala takılıp yavaşlarsa aleti hemen
durdurun. Motorun tıkanıp durmasına izin vermeyin, aksi
halde motor zarar görebilir.
○ Yüksek bahçe ağaçlarını budarken sağlam bir merdiven
veya boyacı merdiveni kullanın.
○
Yalnızca çalı budamak için kullanın.
○ Aleti kapasitesini aşan işlerde kullanmayın. Bu tür
kullanım motorun kilitlenmesine veya tıkanmasına neden
olabilir ve motora zarar verir.
83
aç kırpıntılarından korunmak için çalışma
rasında parmaklarınız, elleriniz, kollarınız
ı ve diğer kimyasal maddelerin temas
çağı
0000BookCH45Y.indb830000BookCH45Y.indb83 2019/08/069:24:072019/08/069:24:07
Page 84
Türkçe
NOT
○ Başlamadan önce ve çalışırken saatte bir bıçağı yağlayın
(dikiş makinesi yağı, madeni yağ vb. kullanın). Yeterli
miktarda yap uygulayın ve fazla yağı silin.
○ Çalışma sırasında (örneğin, dinlenirken) aleti doğrudan
güneş ışığına veya yüksek sıcaklığa maruz kalacağı bir
yere bırakmayın. Bunlar aletin soğumasını engeller ve
zarar görmesine neden olabilir.
○ Aleti çim veya ot biçmek için kullanmayın.
Çim ve otlar bıçağa yapışabilir.
○ Kalın dalları kesmek için bıçağı yavaşça dala do
bastırın.
ğru
AÇMA
KAPAMA
Elektrik fi şini prizden çıkarın
Dikkat
SEMBOLLER
DİKKAT
Aşağıda, bu makine için kullanılan simgeler
gösterilmiştir. Makineyi kullanmadan önce bu
simgelerin ne anlama geldiğini bildiğinizden emin
olun.
CH45Y/CH55Y/CH65Y: Çit budama
DİKKAT
– Kullanıcı yaralanma riskini azaltmak için
kullanım kılavuzunu okumalıdır.
Kablo hasar görürse veya kesilirse fi şi derhal
prizden çekin.
Yağmura maruz bırakmayın.
Kavrama sistemi:
Moloz veya büyük dallar bıçakları
durdurduğunda, bıçakları ve dişlileri korur.
Sadece AB ülkeleri için
Elektrikli aletleri evdeki çöp kutusuna atmayın!
Kullanım ömrünü dolduran elektrikli aletler,
atık elektrikli ve elektronik cihazlarla ilgili
2012/19/AB Avrupa Direktifi ne ve bu Direktifi n
ulusal kanunlar çerçevesinde uygulanma
şekline göre ayrı olarak toplanmalı ve çevre
şartlarına uygun bir geri dönüşüm tesisine
gönderilmelidir.
Anma gerilimi
Kullanılacak güç kaynağının, ürün isim plakası
V
üzerinde belirtilen güç gerekliliklerine uygun
olduğundan emin olun.
Bıçak boyutu
L
Güç Girişi
P
Yüksüz hız
n
0
φ
Maksimum kesme dalı çapı
max
Ağırlık
kg
(EPTA-Prosedürü 01/2003’e göre)
Garanti edilen ses gücü seviyesi
11
Çalışma prosedürü
12
Sınıf II alet
STANDART AKSESUARLAR
Ana üniteye ilave olarak, ambalajda aşağıdaki tabloda
listelenen aksesuarlar yer alır.
○ Bıçak kılıfı ......................................................................1
Standart aksesuarlar haber vermeden değiştirilebilir.
UYGULAMALAR
○ Çitleri ince budama
○ Bahçe ağaçlarını şekillendirme ve budama
TEKNİK ÖZELLİKLER
Bu makinenin teknik özellikleri, 4. sayfadaki Tabloda
listelenmiştir.
NOT
HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları
nedeniyle, burada belirtilen teknik özelliklerde önceden
haber verilmeden değişiklik yapılabilir.
PARÇA ADLARI (Şek. 1 – Şek. 5)
Arka anahtar
1
Arka tutacak
2
Tetik anahtarı
3
Ön anahtar
4
Ön tutacak
5
Koruyucu
6
Bıçak kılıfı
7
Bıçak
8
İsim plakası
9
Kablo tutucu
0
Uzatma kablosu
!
(ayrı olarak satılır)
MONTAJ VE ÇALIŞTIRMA
İşlem Şekil Sayfa
Bıçak kılıfını çıkarma ve takma
Bir uzatma kablosunu takma 3 2
AÇMA
KAPAMA
Aksesuarları seçme
22
42
53
―
128
84
0000BookCH45Y.indb840000BookCH45Y.indb84 2019/08/069:24:072019/08/069:24:07
Page 85
Türkçe
BAKIM VE MUAYENE
DİKKAT
○ Muayene yapmadan veya bakım işlemleri
gerçekleştirmeden önce, aleti kapattığınızdan ve fi şin
prizle bağlantısının kesildiğinden emin olun.
○ Bıçağı parçalarına ayırmayın. Bu uyarıya uyulmaması
yaralanmaya neden olabilir.
○ Bıçağı tutarken ellerinizi korumak için eldiven veya
kumaş parçası kullanın. Bu uyarıya uyulmaması
yaralanmaya neden olabilir.
1. Kesme bıçağının temizlenmesi ve yağlanması
Kullanımdan sonra kirleri, bıçak artıklarını, vb. (ör. bir
fırça veya bez ile) temizleyin
Ve sonrasında bıçağ
yağlayın. Bıçağı yağlarken daima aksesuar seçiminde
belirtilen numaraya sahip orijinal HiKOKI yağı
(Kod No. 371303) ve spreyi (Kod No. 371304) kullanın.
2. Bıçağın değiştirilmesi
Sürekli güvenliğiniz için bu alette yapılacak bıçak kontrolü
ve değiştirme işlemi SADECE YETKİLİ BİR HiKOKI
SERVİS MERKEZİ tarafından gerçekleştirilmelidir.
3. Montaj vidalarının muayene edilmesi
Tüm montaj vidalarını düzenli olarak kontrol edin
ve uygun şekilde sıkılmış olduklarından emin olun.
Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi
tehlikeye yol açabilir.
ı pas önleyici yağ ile dikkatlice
4. Elektrik kablosunun değiştirilmesi
Eğer elektrik kablosunun değ
tehlikeli bir duruma meydan vermemek için bu işlem
HiKOKI Yetkili Servis Merkezi tarafından yapılmalıdır.
5. Motorun bakımı
Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir.
Sargının hasar görmemesi ve/veya yağ veya suyla
ıslanmaması için gerekli özeni gösterin.
6. Aletin dışının temizlenmesi
Çit budama makinesi kirlendiğinde, yumuşak kuru bir
bezle veya sabunlu suyla nemlendirilmiş bir bezle aleti
silin. Plastik kısımları eritebileceği için, klorlu çözgenler,
benzin veya boya incelticisi (tiner) kullanmayın.
7. Aletin taşınması
Bu aleti taşımadan önce bıçağı bıçak kılıfına yerleştirin.
Bıçak kılıfı olmadan taşırsanız, bı
edebilir ve yaralanmaya neden olabilir.
8. Muhafaza
Çit budama makinesini çocukların ulaşamayacağı bir
yerde saklayın.
UYARI
Ağırlaş aletlerinin kullanımı ve bakımı konusunda her
ülkede yürürlükte olan güvenlik düzenlemelerine ve
standartlarına uygun davranılmalıdır.
iştirilmesi gerekiyorsa,
çak vücudunuzla temas
SORUN GİDERME
Alet normal şekilde çalışmazsa, aşağıdaki tabloda belirtilen kontrolleri uygulayın. Bu kontroller sorunu çözmezse, satıcınıza
veya HiKOKI Yetkili Servis Merkezine danışın.
Belirti Olası Nedeni Çözüm
Çalışmıyor. Elektrik fi şi, prize takılı değil. Elektrik fi şini prize takın.
Bıçağa yabancı madde sıkışmış. Bıçakta yabancı madde olduğunda fi şi
Alet iyi kırpmıyor Bıçak körleşmiş. Öz suyunu temizlemek için bir fırça veya bez
Bıçağın kesme kapasitesini aşan bir dalı
kesmek için kullanıldığından bıçak durmuş.
NOT
Bıçağın sık sık durmasına neden olan işler
zamanla motora zarar verir.
prizden çıkartın ve yabancı maddeyi çıkarmak
için maşa veya benzeri bir alet kullanın.
Yabancı madde çıkarıldığında alet çalışmaya
başlayabileceğinden çok dikattki olmalısınız.
Özsuyu veya pas da bıçağın hareket
etmesini engelleyebilir. Özsuyunu veya pası
temizlemek için tel fırça veya benzeri bir alet
kullanın.
kullanın.
Bıçağın temizlenmesi kesme yeteneğini
geliştirmezse, bıçağın değiştirilmesi için
YETKİLİ BİR HiKOKI SERVİS MERKEZİ ile
irtibata geçin.
Bazı bahçe ağaçlarının odun yapısı çok
serttir ve kalınlığı normal olsa bile aletin
kesme kapasitesini aşıyor olabilir. Çalışmaya
başlamadan önce budama makası kullanarak
kalın dalları temizleyin.
Eğik kesimler de kesme uzunluğunu
artırdığından aletin kapasitesini aşabilir. Kalın
dalları dik açıyla kestiğinizden emin olun.
85
0000BookCH45Y.indb850000BookCH45Y.indb85 2019/08/069:24:072019/08/069:24:07
Page 86
Türkçe
GARANTİ
HiKOKI Elektrikli El Aletlerine yasalar/ülkelere özgü
mevzuatlar çerçevesinde garanti vermekteyiz. Bu
garanti, yanlış veya kötü kullanımdan veya normal
aşınma ve yıpranmadan kaynaklanan arıza ve hasarları
kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli Aleti,
sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda
bulunan GARANTİ BELGESİYLE birlikte bir HiKOKI Yetkili
Servis Merkezi’ne gönderin.
Havadan yayılan gürültü ve titreşimle ilgili bilgiler
Ölçülen değerler EN60745’e göre belirlenmiş ve ISO 4871’e
göre beyan edilmiştir.
Ölçülmüş A-ağırlıklı ses gücü seviyesi: 95 dB (A)
Ölçülmüş A-ağırlıklı ses basıncı seviyesi: 84 dB (A)
Belirsizlik K: 3 dB (A).
Kulak koruyucu takın.
EN60745’e göre belirlenen toplam vibrasyon değerleri (üç
eksenli vektör toplamı).
Yüksüz:
=
a
h
Beyan edilen toplam vibrasyon değeri standart bir
test yöntemine göre ölçülmüştür ve bir aleti diğeriyle
karşılaştırmak için kullanılabilir.
Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak
da kullanılabilir.
DİKKAT
○ Elektrikli aletin gerçek kullanımı sırasında vibrasyon
○ Gerçek kullanım koşullarındaki maruz kalma
2
3,5 m/s
, Belirsizlik K = 1,5 m/sn
emisyonu, aletin kullanım şekline bağlı olarak belirtilen
toplam değerden farklılık gösterebilir.
değerlendirmesini esas alarak kullanıcıyı koruyacak
güvenlik önlemlerini belirleyin (kullanım süresine ilave
olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda
çalışma çevriminde yer alan tüm parçaları dikkate
alarak).
2
NOT
HiKOKI’nin sürekli araştırma ve geliştirme programı
nedeniyle, burada belirtilen teknik özelliklerde önceden
haber verilmeden değişiklik yapılabilir.
86
0000BookCH45Y.indb860000BookCH45Y.indb86 2019/08/069:24:072019/08/069:24:07
Page 87
(Traducerea instrucţiunilor originale)
AVERTISMENTE GENERALE PRIVIND
SIGURANŢA SCULELOR ELECTRICE
AVERTISMENT
Citiţi toate avertismentele privind siguranţa și toate
instrucţiunile.
Nerespectarea avertismentelor și a instrucţiunilor poate
avea ca efect producerea de șocuri electrice, incendii și/sau
vătămări grave.
Păstraţi toate avertismentele și toate instrucţiunile,
pentru a le putea consulta pe viitor.
Termenul “sculă electrică” prezent în toate avertismentele
de mai jos se referă la scula dumneavoastră electrică
alimentată la priză (cu cablu de alimentare) sau la
scula electrică alimentată cu acumulatori (fără cablu de
alimentare).
1) Siguranţa în zona de lucru
a) Păstraţi zona de lucru curată și bine iluminată.
Zonele de lucru dezordonate și întunecate predispun
la accidente.
b) Nu utilizaţi sculele electrice în atmosferă
explozivă, cum ar fi în prezenţa lichidelor,
gazelor sau a prafurilor infl amabile.
Sculele electrice produc scântei care pot aprinde
praful sau aburii.
c)
Ţineţi copiii sau privitorii la distanţă în timp ce
utilizaţi scula electrică.
Distragerea atenţiei vă poate face să pierdeţi
controlul asupra sculei.
2) Siguranţa electrică
a) Ştecărele sculelor electrice trebuie să
corespundă prizei.
Nu modifi caţi niciodată ștecărul în niciun fel.
Nu folosiţi niciun fel de adaptoare pentru ștecăr
la sculele electrice cu împământare (legate la
pământ).
Ştecărele nemodifi cate şi prizele adecvate vor
reduce riscul de şoc electric.
b) Evitaţi contactul corpului cu suprafeţele
împământate, cum ar fi conductele, radiatoarele,
cuptoarele și frigiderele.
În cazul în care corpul dvs. este împământat există
un risc crescut de electrocutare.
c) Nu expuneţi sculele electrice la ploaie și nu le
lăsaţi în atmosferă
Intrarea apei într-o sculă electrică mărește riscul de
electrocutare.
d) Nu forţaţi cablul de alimentare. Nu folosiţi
niciodată cablul de alimentare pentru a
transporta, a trage sau a scoate scula electrică
din priză.
Ţineţi cablul de alimentare departe de căldură,
ulei, muchii ascuţite și de piese în mișcare.
Cablurile de alimentare deteriorate sau încolăcite
măresc riscul de șoc electric.
e) Atunci când folosiţi o sculă electrică în aer liber,
utilizaţi un prelungitor adecvat pentru utilizarea
în exterior.
Folosirea unui prelungitor adecvat pentru exterior
reduce riscul de șoc electric.
f) Dacă utilizarea într-o zonă umedă nu poate
fi evitată, folosiţi o sursă de alimentare cu
întrerupător de protecţie la curent rezidual
(RCD).
Folosirea dispozitivelor RCD reduce riscul producerii
șocurilor electrice.
umedă.
Română
3) Siguranţa personală
a) Atunci când folosiţi o sculă electrică fi ţi vigilent,
fi ţi atent la ceea ce faceţi și acţionaţi conform
bunului simţ.
Nu folosiţi scule electrice atunci când sunteţi
obosit sau vă afl aţi sub infl uenţa drogurilor, a
alcoolului sau a medicamentelor.
Un moment de neatenţie în timpul utilizări unei scule
electrice poate provoca vătămări personale grave.
b) Folosiţi echipament de protecţie personală.
Purtaţi întotdeauna protecţie pentru ochi.
Echipamentele de protecţie cum ar fi măștile
pentru praf, încălţămintea anti-alunecare,
căștile și protecţiile auditive, folosite în situaţiile
corespunzătoare, reduc vătămările personale.
c) Preveniţi pornirea neintenţionată. Înainte de
a conecta scula la priză și / sau la setul de
acumulatori și înainte de a ridica sau transporta
scula, asiguraţi-vă că întrerupătorul este pe
poziţia oprit.
Transportarea sculelor electrice cu degetul pe
întrerupător sau introducerea în priză a sculelor
electrice care au întrerupătorul pe poziţia pornit sunt
situaţii ce predispun la accidente.
d) Înainte de a pune scula electrică în funcţiune,
îndepărtaţi toate cheile de reglare și orice alte
chei.
O cheie sau o cheie de reglare rămase atașate
de piesa rotativă a sculei electrice poate provoca
vătămări personale.
e) Evitaţi dezechilibrarea. Menţineţi permanent un
contact corect al piciorului și un bun echilibru.
Acest lucru permite un mai bun control al sculei
electrice în situaţii neașteptate.
f) Purtaţi haine corespunzătoare. Nu purtaţi haine
largi și nici bijuterii. Ţineţi-vă p
mănușile departe de piesele în mișcare.
Hainele largi, bijuteriile și părul lung pot fi prinse în
piesele în mișcare.
g) Dacă sunt prevăzute dispozitive de conectare
la instalaţii de extragere și colectare a prafului,
asiguraţi-vă că acestea sunt conectate şi sunt
folosite corespunzător.
Utilizarea acestor dispozitive poate reduce pericolele
legate de praf.
4) Utilizarea și îngrijirea sculei electrice
a) Nu forţaţi scula electrică. Folosiţi scula adecvată
pentru aplicaţia dvs.
Scula potrivită va face treabă mai bună și mai sigură,
la parametrii la care a fost proiectată.
b) Nu folosiţi scula electrică în cazul în care
întrerupătorul nu își îndeplinește funcţia de
pornire și oprire.
Sculele electrice care nu pot fi comandate prin
intermediul întrerupătorului sunt periculoase și
trebuie reparate.
c) Înainte de a face orice fel de reglaje, de a
schimba accesoriile și de a depozita sculele
electrice, scoateţi ștecărul din priză și / sau de
la setul de acumulatori.
Aceste măsuri preventive de siguranţă reduc riscul
pornirii accidentale a sculei electrice.
d) Depozitaţi sculele electrice neutilizate departe
de zona de acţiune a copiilor și nu lăsaţi
persoanele care nu sunt familiarizate cu scula
electrică sau cu prezentele instrucţiuni să
folosească scula electrică.
Sculele electrice sunt periculoase în mâinile
utilizatorilor neinstruiţi.
ărul, hainele și
87
0000BookCH45Y.indb870000BookCH45Y.indb87 2019/08/069:24:072019/08/069:24:07
Page 88
Română
e) Întreţinerea sculelor electrice. Verifi caţi alinierea
și prinderea pieselor în mișcare, ruperea
pieselor precum și toate celelalte aspecte care
ar putea să infl uenţeze funcţionarea sculelor
electrice.
Dacă scula electrică este deteriorată, înainte de
a o utiliza, duceţi-o la reparat.
Multe accidente sunt provocate de scule electrice
întreţinute necorespunzător.
f) Păstraţi elementele de tăiere curate și ascuţite.
Elementele de tăiere bine întreţinute și cu muchiile
de tăiere bine ascuţite sunt mai ușor de controlat și
este mai puţin probabil să se agaţe.
g) Folosiţi scula electrică, accesoriile și vârfurile
etc. în conformitate cu prezentele instrucţiuni,
luând în considerare condiţiile de lucru și
operaţiunile ce urmează a fi efectuate.
Folosirea sculei electrice pentru alte operaţiuni decât
cele prevă
situaţii periculoase.
5) Service
a) Scula electrică trebuie reparată de o persoană
califi cată, folosind numai piese de schimb
identice.
Astfel se asigură menţinerea siguranţei sculei
electrice.
PRECAUŢIE
Ţineţi copiii și persoanele infi rme la distanţă.
Atunci când nu este folosită, scula electrică trebuie
depozitată departe de zona de acţiune a copiilor și a
persoanelor infi rme.
zute poate avea ca efect apariţia unor
AVERTIZĂRI DE SIGURANŢĂ
PRIVIND MOTOUNEALTA PENTRU
GARD VIU
○ Păstraţi toate părţile corpului la distanţă de lama de
tăiere. Nu îndepărtaţi materialul tăiat sau nu ţineţi
materialul de tăiat când lamele se mişcă. Asiguraţi-
vă că comutatorul este oprit când îndepărtaţi
materialul blocat. Un moment de neatenţie în timpul
operării foarfecei electrice gard viu poate provoca
vătămări personale grave.
○ Transportaţi foarfeca electrică gard viu de mâner cu
lama de tăiere oprită. La transportarea sau stocarea
foarfecei electrice gard viu fi xaţi întotdeauna
capacul dispozitivului de tăiere. Manipularea corectă
a motouneltei pentru gard viu va reduce pericolul de
vătămare personală provocată de lamele de tăiere.
○ Ţineţi maşina electrică
prindere izolate, deoarece lama de tăiere poate
intra în contact cu cabluri ascunse sau cu propriul
său cablu. Lamele de tăiere care intră în contact cu
un cablu sub tensiune pot pune sub tensiune piesele
metalice expuse ale mașinii electrice și pot electrocuta
operatorul.
○ Păstraţi cablul la distanţă de zona de tăiere. În timpul
funcţionării, cablul poate fi ascuns în lăstăriş şi poate să
fi e tăiat accidental de lamă.
doar de suprafeţele de
AVERTISMENTE SUPLIMENTARE
PRIVIND SIGURANŢA
1. Utilizaţi tensiunea electrică precizată pe plăcuţa de tip
pentru sursa de alimentare.
Utilizarea unei tensiuni care o depăşeşte pe aceasta
poate duce la leziuni.
2. Pentru a preveni accidentele, ştecărul se scoate din priză
înainte de efectuarea oricăror modifi cări, transformări,
reparaţii sau lucrări de întreţinere.
3. Verifi care prelungitorului
Când zona de lucru este departe de sursa de alimentare,
folosiţi un cablu prelungitor cu o grosime sufi cientă
şi o capacitate nominală corespunzătoare. Cablul
prelungitor trebuie să fi e cât mai scurt posibil.
4. Această motounealtă este prevăzută cu un dispozitiv de
frânare. Înainte de utilizare, verifi caţi pentru a vă asigura
că frâna este cuplată.
Lamele tăietoare se opresc complet după 0,05 secunde.
Dacă timpul de frânare se prelungește în mod evident,
duceţi mașina la reparat.
Zgomotul care apare uneori în timpul unei opriri rapide a
ma
șinii se datorează proiectării și nu are nici o infl uenţă
asupra duratei de funcţionare și de serviciu.
5. Pentru a preveni accidentele, asiguraţi-vă că în zona de
lucru nu se afl ă alte persoane.
6. Înainte de începerea lucrului, asiguraţi-vă că nu există
cabluri de alimentare sau corpuri străine în zona de lucru.
Lama ar putea intra în contact cu cablul de alimentare
cauzând şoc electric, defectarea împământării şi alte
accidente.
7. Asiguraţi-vă că aţi oprit motounealta și că ştecărul este
scos din priză înainte să puneţi şi să scoateţi carcasa
lamei.
Pentru a preveni vătămările corporale, aveţi grijă când
plasaţi lama în carcasa lamei.
8. Utilizaţi ochelari de protecţie în timpul lucrului pentru a
preveni vătămările corporale cauzate de crengi şi aşchii
de lemn.
9. Ţineţi motounealta ferm, cu ambele mâini în timpul
utilizării pentru a preveni vătămarea.
10. Ţineţi mâinile şi toate părţile corpului la distanţă de
lampă pentru a preveni contactul care ar putea cauza
vătămarea.
11. Asiguraţi-vă că lama şi toate accesoriile sunt instalate
corect. Instalarea incorectă poate cauza desprinderea
lamei sau accesoriilor, provocând vătămarea corporală.
12. Asiguraţi-vă că lama nu este fi surată, deformată sau
uzată excesiv înainte de începerea lucrului. Nu utilizaţi o
lamă în această stare, deoarece aceasta s-ar putea rupe
şi ar putea provoca vătămarea corporală.
13. Nu utilizaţi motounealta pentru a tăia sârmă
metal sau alte obiecte dure. Motounealta ar putea fi
deteriorată şi ar putea cauza vătămarea corporală.
14. Dacă motounealta nu funcţionează normal şi produce un
zgomot ciudat, opriţi-o imediat şi solicitaţi verifi carea şi
repararea acesteia.
15. Dacă motounealta cade sau se loveşte de un obiect,
verifi caţi lama şi corpul pentru deteriorare, fi suri şi
deformare. Utilizarea unei lame deteriorate, deformate
sau fi surate poate provoca vătămări corporale.
16. Nu demontaţi lama. Aceasta poate provoca vătămări
corporale.
17. Acest produs generează vibraţii în timpul funcţionării.
Aceasta face lucrul continuu îndelungat epuizant din
punct de vedere fi zic, astfel încât evitaţi o poziţie de
lucru inadecvată şi asiguraţi-vă că luaţ
De asemenea, în timpul perioadelor de lucru scurte,
opriţi imediat lucrul pentru a lua o pauză când degetele,
mâinile, braţele sau umerii resimt oboseala.
18. Utilizaţi mănuşi sau o cârpă pentru a vă proteja mâinile
când manipulaţi lama. Manipularea neglijentă poate
provoca vătămări corporale.
19. Nu expuneţi lama la presiune excesivă în timpul tăierii,
deoarece lama poate fi deteriorată.
20. Lama este extrem de fi erbinte după tăiere. Nu o atingeţi
pentru a preveni vătămările corporale cauzate de arsuri.
, plăci din
i pauze frecvente.
88
0000BookCH45Y.indb880000BookCH45Y.indb88 2019/08/069:24:072019/08/069:24:07
Page 89
21. Când lucraţi la înălţime, asiguraţi-vă că nu este nicio
persoană dedesubt. Acestea pot fi rănite dacă scăpaţi
accidental motounealta sau alt obiect.
22. Pentru a preveni accidentele, nu lăsaţi niciodată
motounealta să funcţioneze nesupravegheată pe un
suport sau pe podea.
23. Nu expuneţi unealta la insecticid şi la alte substanţe
chimice. Astfel de substanţe chimice pot cauza fi surarea
şi alte daune.
24. Nu fi xaţi comutatorul frontal, declanșatorul sau
comutatorul posterior în poziţia tras.
Dacă îl trageţi din greşeală, unitatea poate funcţiona
brusc, provocând leziuni corporale.
25. RCD
Se recomandă folosirea constantă a unui întrerupător
de protecţie la curent rezidual, cu un curent rezidual
nominal de 30 mA sau mai puţin.
APRECAUŢIE
○ Utilizaţi un foarfece de grădină
groase înainte să utilizaţi maşina de tuns gard viu.
Nu forţaţi motounealta pentru a preveni defectarea
acesteia.
○ Opriţi motounealta imediat dacă lama se blochează
într-o creangă prea grea. Nu lăsaţi motorul să se gripeze,
deoarece aceasta poate deteriora motorul.
○ Utilizaţi o scară solidă sau o scară pliantă când tăiaţi
arbori de grădină înalţi.
○ Utilizaţi doar pentru tăierea lăstărişului.
○ Nu utilizaţi motounealta pentru lucrări care depăşesc
capacitatea sa. O astfel de operaţie poate cauza
griparea sau încetinirea motorului şi îl vor deteriora.
NOTĂ
○ Lubrifi aţi (utilizând ulei pentru maşina de cusut, ulei
mineral etc.) lama înainte de pornire şi apoi o dată pe
oră. Utiliza
în exces.
○ În timpul lucrului (de exemplu, când luaţi o pauză) nu
lăsaţi motounealta într-un loc expus la lumina directă a
soarelui sau la temperatură înaltă. Aceasta va împiedica
răcirea corectă şi poate cauza deteriorarea.
○ Nu utilizaţi motounealta pentru tunderea gazonului sau a
buruienilor.
Iarba sau buruienile se pot prinde în lamă.
○ Tăiaţi ramurile groase prin apăsând uşor lamele pe
ramură.
ţi o cantitate adecvată de ulei şi ştergeţi uleiul
pentru a tăia ramurile
Numai pentru ţările membre UE
Nu aruncaţi această sculă electrică împreună cu
deșeurile menajere!
În conformitate cu Directiva Europeană
2012/19/UE referitoare la deșeurile
reprezentând echipamente electrice și
electronice și la implementarea acesteia în
conformitate cu legislaţiile naţionale, sculele
electrice care au ajuns la fi nalul duratei de
folosire trebuie colectate separat și duse la
o unitate de reciclare compatibilă cu mediul
înconjurător.
Tensiune nominală
Asiguraţi-vă că sursa de curent ce urmează a
V
fi utilizată este conformă cerinţelor specifi cate
pe plăcuţa produsului.
Dimensiune lamă
L
Alimentare cu electricitate
P
Viteză la mers în gol
n
0
φ
Diametrul maxim al ramurii de tăiat
max
Greutate
kg
(Conform Procedura EPTA 01/2003)
Nivel putere sunet Garantat
11
Procedură de operare
12
Pornire
Oprire
Deconectaţi ştecărul de la priză
Română
SIMBOLURI
AVERTISMENT
În cele ce urmează sunt prezentate simbolurile
folosite pentru mașină. Înainte de utilizare,
asiguraţi-vă că înţelegeţi semnifi caţia acestora.
CH45Y/CH55Y/CH65Y: Foarfeca pentru gard
viu
AVERTISMENT
– Pentru a reduce riscul de accidente,
utilizatorul trebuie să citească manualul de
utilizare.
Scoateţi ștecărul din priză imediat în cazul în
care cablul este deteriorat sau tăiat.
Nu expuneţi la ploaie.
Sistem de ambreiaj:
Protejează lame și unelte de pescuit atunci
când resturile sau ramuri mari opresc din lamele
0000BookCH45Y.indb890000BookCH45Y.indb89 2019/08/069:24:072019/08/069:24:07
Suplimentar unitate principală, pachetul conţine accesoriile
indicate în tabelul de mai jos.
○ Carcasă lamă ................................................................1
Accesoriile standard sunt supuse modifi cărilor fără notifi care
prealabilă.
○ Tunderea uşoară a gardurilor vii
○ Tunderea şi curăţarea arborilor de grădină
89
Avertisment
Sculă clasa II
ACCESORII STANDARD
APLICAŢII
Page 90
Română
SPECIFICAŢII
Specifi caţiile acestei maşini sunt enumerate în Tabelul de
la pagina 4.
NOTĂ
Ca urmare a programului continuu de cercetare și
dezvoltare derulat de HiKOKI, prezentele specifi caţii pot
fi modifi cate fără notifi care prealabilă.
DENUMIRILE COMPONENTELOR
(Fig. 1 – Fig. 5)
Comutator posterior
1
Mâner posterior
2
Comutator
3
declanșator
Comutator frontal
4
Mâner frontal
5
Apărătoare
6
Carcasa lamei
7
Lamă
8
Plăcuţă indicatoare
9
Suport pentru cablu
0
Cablu de extensie
(comercializat
!
separat)
ASAMBLARE ŞI OPERARE
Acţiune Figură Pagină
Scoaterea și introducerea carcasei lamei
Atașarea unui cablu prelungitor 3 2
Pornire 4 2
Oprire 5 3
Selectarea accesoriilor ―
22
128
4. Înlocuirea cablului de alimentare
Dacă trebuie înlocuit cablul de alimentare, acest lucru
trebuie făcut de Centrul de Service autorizat de HiKOKI,
pentru a evita pericolele.
5. Întreţinerea motorului
Bobina motorului este componenta principală a sculei
electrice. Aveţi grijă să nu deterioraţi bobina şi/sau să nu
o udaţ
6. Curăţarea exterioară
Când maşina de tuns gard viu s-a murdărit, ştergeţi-o
7. Transportarea uneltei
Atașaţi husa lamei la lamă înainte de a transporta acest
Dacă o transportaţi fără carcasa pentru lamă, lama
8. Depozitare
Depozitaţi motounealta pentru gard viu într-un loc care
PRECAUŢIE
Pe durata folosirii și a operaţiunilor de întreţinere a
i cu ulei sau apă.
cu o cârpă moale şi uscată sau cu o cârpă umezită cu
apă cu săpun. Nu folosiţi solvenţi pe bază de clor şi nici
diluanţi, deoarece aceştia topesc masele plastice.
instrument.
poate intra în contact cu corpul dvs., provocând leziuni
corporale.
să nu fi e la îndemâna copiilor.
mașinii trebuie respectate reglementările și standardele
naţionale privind securitatea.
ÎNTREŢINERE ŞI VERIFICARE
AVERTISMENT
○ Asiguraţi-vă că aţi oprit motounealta și că ştecărul este
scos din priză înainte să o inspectaţi sau să realizaţi
lucrări de întrţinere.
○ Nu demontaţi lama. Nerespectarea acestei avertizări
poate provoca vătămări corporale.
○ Utilizaţi mănuşi sau o cârpă pentru a vă proteja mâinile
când manipulaţi lama. Nerespectarea acestei avertizări
poate provoca vătămări corporale.
1. Curăţarea și lubrifi erea lamei de tăiere
După utilizare, îndepărtaţi elementele de contaminare,
rămășiţele de la lame etc. (de exemplu, cu o perie sau
cârpă)
Iar apoi, lubrifi a
Atunci când lubrifi aţi lama, utilizaţi întotdeauna ulei
(Nr. cod. 371303) sau spray (Nr. cod. 371304) original
de la HiKOKI cu numărul specifi cat în lista de accesorii
care pot fi selectate.
2. Înlocuirea lamei
Pentru siguranţa dumneavoastră continuă, verifi carea și
înlocuirea lamei de pe această sculă ar trebui realizate
NUMAI de către un CENTRU DE SERVICE AUTORIZAT
HiKOKI.
3. Inspectarea şuruburilor de asamblare
Inspectaţi cu regularitate toate şuruburile de asamblare
şi asiguraţi-vă că sunt fi xate corespunzător. Dacă există
şuruburi slăbite, strângeţi-le imediat. Nerespectarea
acestei măsuri poate duce la riscuri grave.
0000BookCH45Y.indb900000BookCH45Y.indb90 2019/08/069:24:082019/08/069:24:08
ţi cu atenţie lama cu ulei anticorosiv.
90
Page 91
Română
REMEDIEREA PROBLEMELOR
Dacă aparatul funcţionează anormal, efectuaţi verifi cările din tabelul de mai jos. Dacă problema nu se remediază, consultaţi
distribuitorul sau Centrul de service autorizat HiKOKI.
Simptom Cauză posibilă Remediu
Nu funcţionează. Ștecărul nu este introdus în priza de
Motounealta nu tunde
bine.
alimentare.
În lamă se afl ă un corp străin. Atunci când există corpuri străine în lamă,
Lama s-a tocit. Utilizaţi o perie sau o cârpă pentru a îndepărta
Lama s-a oprit din cauză că
pentru a tăia o ramură a cărei grosime
depăşea capacitatea de tăiere a lamei.
NOTĂ
Lucrările care vor cauza oprirea repetată a
lamei vor deteriora, în cele din urmă, motorul.
a fost utilizată
Introduceţi cablul de alimentare în priza de
alimentare.
deconectaţi ștecherul din recipient și folosiţi
o pereche de clești sau un instrument similar
pentru a le elimina.
Aveţi grijă deoarece motounealta poate porni
când corpul străin este scos.
Seva sau rugina împiedică, de asemenea,
funcţionarea lamei. Utilizaţi o perie de sârmă
sau o sculă similară pentru a îndepărta seva
sau rugina.
seva.
În cazul în care curăţarea lamei nu
îmbunătăţește capacitatea sa de tăiere,
contactaţi CENTRUL DE SERVICE
AUTORIZAT HiKOKI pentru înlocuirea lamei.
Unii arbori de grădină au un lemn foarte
dur și pot depăși capacitatea motouneltei,
chiar dacă grosimea lor se încadrează în
capacitatea normală. Utilizaţi un foarfece de
grădină pentru a tăia ramurile groase înainte
de a începe lucrul.
O tăiere oblică poate, de asemenea, depăși
capacitatea motouneltei, deoarece lungimea
de tăiere crește.
Aveţi grijă să tundeţi ramurile groase în unghi
drept.
GARANŢIE
Garantăm sculele electrice HiKOKI în conformitate cu
reglementările statutare/specifi ce ţării. Această garanţie
nu acoperă defectele sau daunele provocate de utilizarea
necorespunzătoare, folosirea excesivă sau de uzura și
deteriorarea normale. În cazul în care aveţi reclamaţii, vă
rugăm să trimiteţi scula electrică nedemontată, împreună cu
CERTIFICATUL DE GARANŢIE care se găsește la fi nalul
prezentelor Instrucţiuni de utilizare, la o unitate service
autorizată de HiKOKI.
Informaţii privind nivelul de zgomot transmis prin aer
și nivelul de vibraţii
Valorile măsurate au fost determinate în conformitate cu
EN60745 și sunt declarate conforme cu ISO 4871.
Nivelul tipic al puterii sonore ponderate A: 95 dB (A)
Nivelul tipic al presiunii sonore ponderate A: 84 dB (A)
Incertitudine K: 3 dB (A).
Purtaţi protecţie auditivă.
Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe)
au fost stabilite în conformitate cu EN60745.
Nicio sarcină:
=
a
h
0000BookCH45Y.indb910000BookCH45Y.indb91 2019/08/069:24:082019/08/069:24:08
2
3,5 m/s
, Incertitudine K = 1,5 m/s
2
Valoarea totală declarată a vibraţiei a fost măsurată în
conformitate cu o metodă de testare standard și poate fi
utilizată pentru compararea unei scule cu altele.
Mai poate fi utilizată pentru o evaluare preliminară a
expunerii.
AVERTISMENT
○ Emisia de vibraţii în timpul folosirii efective a sculei
electrice poate diferi de valorile declarate, în funcţie de
modul de utilizate a sculei.
○ Identifi caţi măsuri de siguranţă ce trebuie luate pentru
protejarea operatorului și care sunt bazate pe estimarea
expunerii, în condiţ
toate componentele ciclului de utilizare, cum ar fi timpul
necesar opririi sculei și timpul de funcţionare suplimentar
la pornirea sculei).
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare
derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate
fără notifi care prealabilă.
91
ii reale de utilizare (ţinând seama de
Page 92
Slovenščina
(Prevod izvirnih navodil)
SPLOŠNA VARNOSTNA NAVODILA
ZA ELEKTRIČNA ORODJA
OPOZORILO
Preberite vsa varnostna opozorila in navodila.
Neupoštevanje opozoril in navodil lahko povzroči električni
udar, požar in/ali resne telesne poškodbe.
Vsa opozorila in navodila shranite, ker jih boste v
prihodnje še potrebovali.
Izraz »električno orodje« v opozorilih se nanaša na
električno orodje, ki se napaja z električnim pogonom (z
električnim kablom) in na akumulatorsko električno orodje
(brez električnega kabla).
1) Varnost na delovnem mestu
a) Delovno mesto mora biti čisto in dobro
osvetljeno.
Nered in neosvetljena področja lahko povzročijo
nezgodo.
b) Električnega orodja ne uporabljajte v
eksplozivnih okoljih, na primer v bližini vnetljivih
tekočin, plinov ali prahu.
Električno orodje pri delu proizvaja iskre, ki lahko
vnamejo prah ali hlape.
c) Med delom z električnim orodjem ne dovolite, da
bi se vam otroci ali druge osebe približale.
Z motenjem vaše pozornosti lahko izgubite nadzor
nad orodjem.
2) Električna varnost
a) Priključni vtikač električnega orodja mora
ustrezati vtičnici.
Vtikača ni dovoljeno kakor koli spreminjati.
Pri ozemljenih električnih orodjih ne uporabljajte
vtikačev z adapterji.
Nespremenjeni vtikači in ustrezne vtičnice
zmanjšujejo tveganje električnega udara.
b) Preprečite stik z ozemljenimi površinami, kot so
cevi, grelci, štedilniki in hladilniki.
Ko je vaše telo ozemljeno, je nevarnost električnega
udara večja.
c) Električnega orodja ne izpostavljajte dežju ali
vlagi.
Vdor vode v električno orodje povečuje tveganje
električnega udara.
d) Ne zlorabljajte kabla. Kabla ne uporabljajte za
prenašanje električnega orodja in ne vlecite za
kabel, če želite vtikač izvleči iz vtičnice.
Kabla ne izpostavljajte vročini, olju, ostrim
robovom in premikajočim se delom.
Poškodovani in zapleteni kabli povečujejo tveganje
električnega udara.
e) Kadar uporabljate električno orodje zunaj,
uporabljajte kabelski podaljšek, ki je primeren
za delo na prostem.
Uporaba kabelskega podaljška, ki je izdelan za delo
na prostem, zmanjša tveganje električnega udara.
f) Če je delo z električnim orodjem v vlažnem
okolju neizogibno, uporabite stikalo za zaščito
pred diferenčnim tokom.
Zaščitno stikalo zmanjšuje tveganje električnega
udara.
3) Osebna varnost
a) Bodite pozorni, pazite kaj delate ter se dela z
električnim orodjem lotite z razumom.
Električnega orodja ne uporabljajte, če ste
utrujeni ali pod vplivom mamil, alkohola ali
zdravil.
Trenutek nepozornosti med delom z električnim
orodjem je lahko vzrok za resne telesne poškodbe.
b) Uporabite osebno zaščitno opremo. Vedno
nosite zaščitna očala.
Nošenje zaščitne opreme, kot so maska za prah,
protizdrsni zaščitni čevlji, varnostna čelada ali
zaščitni glušniki, kar je odvisno od vrste in načina
uporabe električnega orodja, zmanjšuje tveganje
telesnih poškodb.
c) Preprečite nenameren zagon. Preden orodje
priključite na električno omrežje in/ali na
akumulator, preden ga dvignete ali nosite, se
prepričajte da je orodje izklopljeno.
Prenašanje električnega orodja s prstom na stikalu
ali priključitev vklopljenega električnega orodja na
električno omrežje je lahko vzrok za nezgodo.
d) Preden električno orodje vklopite, odstranite
nastavitvena orodja in izvijače.
Orodje ali ključ, ki se nahaja na vrtečem delu
električnega orodja, lahko povzroči telesne poškodbe.
e) Izogibajte se nenormalni drži. Poskrbite za trdno
stojišče in za stalno ravnotežje.
Na ta način lahko v nepričakovanih situacijah bolje
nadzorujete električno orodje.
f) Nosite primerna oblačila. Za delo ne nosite
ohlapnih oblačila in nakita. Lase, oblačila in
rokavice ne približujte premikajočim se delom
naprave.
Ohlapna oblačila, nakit ali dolgi lasje se lahko
ujamejo med premikajoče se dele.
g) Če je na napravo možno montirati priprave
za odsesavanje ali prestrezanje prahu, se
prepričajte, da so te ustrezno priklju
pravilno uporabljene.
Zbiranje prahu lahko zmanjša nevarnosti, povezane
s prahom.
4) Uporaba in vzdrževanje električnega orodja
a) Električnega orodja ne preobremenjujte. Za
izbrano delo uporabite ustrezno električno
orodje.
Z ustreznim električnim orodjem boste delo opravili
bolje in varneje.
b) Električnega orodja ne uporabljate, če stikalo za
vklop/izklop orodja ne deluje.
Električno orodje, ki ga ni več možno vklopiti ali
izklopiti, je nevarno in ga je potrebno popraviti.
c) Pred nastavljanjem orodja, zamenjavo
priključkov ali shranjevanjem orodja izvlecite
vtikač električnega orodja iz vira napajanja in/ali
odstranite akumulator.
S takšnimi preventivnimi varnostnimi ukrepi
preprečujete nenameren zagon orodja.
d) Električno orodje shranite zunaj dosega otrok in
ga ne dovolite upravljati osebam, ki orodja ne
poznajo in niso prebrale teh navodil.
Električno orodje je nevarno v rokah neizkušenih
uporabnikov.
e) Vzdržujte električno orodje. Preverite pravilno
delovanje premičnih delov orodja, poškodbe
delov in druga stanja, ki bi lahko vplivala na
delovanje električnega orodja.
V primeru poškodbe je potrebno električno
orodje pred uporabo popraviti.
Slabo vzdrževano električno orodje je vzrok mnogih
nesreč.
f) Rezalno orodje naj bo ostro in čisto.
Pravilno vzdrževano rezalno orodje z ostrimi robovi
se manj pogosto zatika in je lažje vodljivo.
g) Električno orodje, pribor, vsadna orodja in
podobno uporabljajte v skladu s temi navodili,
pri čemer upoštevajte delovne pogoje in
dejavnost, ki jo boste opravljali.
Uporabo električnega orodja v druge namene lahko
privede do nevarne situacije.
92
čene in
0000BookCH45Y.indb920000BookCH45Y.indb92 2019/08/069:24:082019/08/069:24:08
Page 93
5) Servisiranje
a) Električno orodje lahko servisira le
usposobljena oseba, ki mora uporabljati
originalne nadomestne dele.
Na ta način se ohrani varnost električnega orodja.
VARNOSTNI UKREP
Preprečite dostop otrokom in neusposobljenim
osebam.
Kadar orodja ne uporabljate, ga shranite zunaj dosega
otrok in neusposobljenih oseb.
VARNOSTNA OPOZORILA ŠKARIJ ZA
ŽIVO MEJO
○ Ne segajte v bližino rezila. Med delovanjem z rezila
ne odstranjujte odrezanih vej. Če želite odstraniti
zataknjene veje, se prepričajte, da so škarje
izključene. Le trenutek nepazljivosti pri uporabi škarij za
živo mejo lahko privede do resnih telesnih poškodb.
○ Škarje za živo mejo prenašajte za ročaj, pri čemer
mora rezilo mirovati. Med prevozom ali pred
shranjevanjem škarij za živo mejo morate na rezilo
vedno namestiti pokrov. Primerno ravnanje zmanjšuje
možnosti poškodb.
○ Električno orodje držite le za izolirane oprijemalne
ploskve, ker lahko rezilo pride v stik s skrito
napeljavo ali lastnim kablom. Če se rezila dotaknejo
žice, ki je pod električno napetostjo, lahko izpostavljeni
kovinski deli električnega orodja postanejo živi in
povzročijo električni udar.
○ Napajalni kabel mora biti izven območja striženja.
Med delovanjem se lahko napajalni kabel skrije med
grmičevje in ga lahko zato po nesreči prestrižete.
DODATNA VARNOSTNA OPOZORILA
1. Uporabite električno napetost, ki je navedena na tipski
tablici za vir napetosti.
2. Da preprečite nesreče, vtikač izključite iz vtičnice,
preden opravite kakršne koli prilagoditve, pretvorbe ali
servisiranje.
3. Preverite podaljške
Če je delovno območje oddaljeno od vira napetosti,
uporabite podaljševalni kabel primerne debeline in
nazivne kapacitete. Podaljševalni kabel naj bo čim krajši.
4. To orodje je opremljeno z zavoro. Pred uporabo
preverite, ali je zavora aktivirana.
Rezila se ustavijo v roku 0,05 sekunde.
Stroj dajte v popravilo, če se zavorni čas očitno podaljša.
Hrup, ki se včasih pojavi med hitrim ustavljanjem stroja,
je povezan z zasnovo in nima nobenega vpliva na
delovanje in življenjsko dobo.
5. Da se izognete nesrečam se prepričajte, da ni nikogar v
delovnem območju orodja.
6. Pred začetkom dela se prepričajte, da v delovnem
območju ni električnih kablov in tujkov. Rezilo bi lahko
prišlo v stik z električnim kablom, kar lahko povzroči
električni udar, napake v ozemljitvi ali druge nesreče.
7. Prepričajte se, da je orodje izklopljeno in vtikač izključen
iz vtičnice pred pritrjevanjem in odstranjevanjem ohišja
rezila.
Da bi se izognili poškodbam, bodite pri vstavljanju rezila
v tok za rezilo previdni.
8. Da bi se izognili poškodbam zaradi vej in koščkov lesa,
nosite pri delu zaščitna očala.
9. Orodje med uporabo trdno držite z obema rokama, da se
izognete poškodbam.
10. Da bi se izognili stiku z rezilom in posledično poškodbam,
ne segajte v njegovo bližino.
Slovenščina
11. Prepričajte se, da so rezilo in vsi pripomočki primerno
nameščeni. Zaradi neprimerne namestitve se lahko
rezilo oziroma pripomo
do poškodbe.
12. Pred začetkom dela preverite, da ni rezilo počeno,
zvito ali pretirano izrabljeno. Rezila v takem stanju ne
uporabljajte, saj lahko pride do okvare ali poškodbe.
13. Orodja ne uporabljajte za striženje žic, kovinskih plošč in
drugih trdih predmetov. Pride lahko do poškodbe orodja
oziroma telesne poškodbe.
14. Če orodje ne deluje kot običajno in oddaja nenavadne
zvoke, ga takoj izklopite in ga dajte v pregled in popravilo.
15. Če orodje preneha delovati ali pa z njim zadenete ob trd
predmet, preverite, da ni rezilo oziroma ohišje počeno
ali zvito. Uporaba poškodovanega, zvitega ali počenega
rezila lahko pripelje do poškodbe.
16. Rezila ne razstavljajte. To lahko pripelje do poškodbe.
17. Proizvod med delovanjem ustvarja tresljaje. Zaradi
tega je lahko dolgo neprekinjeno delo fi zično naporno,
izogibajte se neprimerni drži pri delu in si pogosto
vzemite čas za počitek. Tudi ob krajšem delu s tem
takoj prekinite, če opazite, da so vaši prsti, dlani, roke ali
ramena utrujena.
18. Za zaščito rok pri rokovanju z rezilom uporabljajte
rokavice ali krpo. Neprimerno rokovanje lahko pripelje
do poškodb.
19. Med striženjem rezila ne obremenjujte preveč, saj se
lahko poškoduje.
20. Rezilo je po striženju izjemno vroče. Če se želite izogniti
opeklinam, se ga ne dotikajte.
21. Pri delu na višini, se prepričajte, da ni nikogar pod vami.
V primeru, da vam orodje ali kak drug predmet pade iz
rok, jih lahko poškoduje.
22. Da se izognete nepredvidenim nesrečam delujočega
orodja nikoli ne odložite na stojalo oziroma na tla.
23. Orodje ne sme priti v stik z insekticidom in drugimi
kemikalijami. Kemikalije lahko povzročijo razpoke in
drugo škodo.
24. Ne zavarujte sprednjega stikala, sprožilca ali
potegnjenega zadnjega stikala.
V kolikor ga pomotoma potegnete, lahko začne enota
nenadoma delati, in s tem povzroči poškodbe.
25. Stikalo na diferenčni tok
Priporočena je stalna uporaba stikala za diferenčni tok z
diferenčnim tokom 30 mA ali manj.
POZOR
○ Pred uporabo škarij za živo mejo porežite debele veje s
škarjami za obrezovanje.
Orodja ne uporabljajte s pretirano silo, saj se lahko
pokvari.
○ Če z rezilom naletite na debelo vejo, ki je škarje ne
morejo odstriči, takoj ustavite delovanje orodja. Ne
pustite motorju, da se predolgo zatika, saj se lahko
poškoduje.
○ Pri obrezovanju visokih okrasnih dreves uporabite
stabilno prislonsko oziroma samostoječo lestev.
○ Škarje uporabljajte le za striženje grmičevja.
○ Orodja ne uporabljajte za delo, ki presega njegove
zmožnosti. To lahko pripelje do zastoja oziroma
upočasnitve delovanja motorja in posledično do okvare.
OPOMBA
○ Pred pričetkom in po vsaki uri dela naoljite rezilo
(uporabite olje za šivalne stroje, mineralno olje itn.).
Uporabite dovolj olja, odvečno olje obrišite.
○ Orodja med delom (na primer ob počitku) ne puščajte na
neposrednem soncu oziroma na visokih temperaturah.
Orodje se tako ne bo primerno hladilo, kar lahko pripelje
do okvare.
○ Orodja ne uporabljajte za košenje trave ali plevela.
Trava oziroma plevel se lahko prijemlje na rezilo.
○ Debelejše veje odstrižemo tako, da rezilo nalahno
prislonimo ob vejo.
93
čki razrahljajo, kar lahko pripelje
0000BookCH45Y.indb930000BookCH45Y.indb93 2019/08/069:24:082019/08/069:24:08
Page 94
Slovenščina
SIMBOLI
OPOZORILO
V nadaljevanju so prikazani simboli, uporabljeni pri
stroju. Pred uporabo se prepričajte, da jih razumete.
CH45Y/CH55Y/CH65Y: Vrtne škarje
OPOZORILO
– Da ne bi prišlo do poškodb, mora uporabnik
prebrati navodila.
Takoj odstranite vtič iz električnega omrežja, če
je kabel poškodovan ali prerezan.
Ne izpostavljajte dežju.
Sistem sklopke:
varuje rezila in prestave, ko odpadki ali velike
veje ustavijo rezila
Samo za države EU
Električnih orodij ne odlagajte med hišne
odpadke!
V skladu z evropsko direktivo 2012/19/EU o
odpadni električni in elektronski opremi in njeni
uresničitvi v skladu z nacionalnim pravom se
morajo električna orodja, ki so dosegla življenjsko
dobo ločeno zbirati in okolju prijazno reciklirati.
Ocenjena napetost
Prepričajte se, da vir napajanja, ki ga boste
V
uporabili, ustreza zahtevam o napetosti,
navedenimi na napisni ploščici izdelka.
Velikost rezila
L
Vhodna moč
P
Vrtilna frekvenca brez obremenitve
n
0
φ
Največji premer rezanja veje
max
Teža
kg
(Glede na postopek EPTA 01/2003)
Zagotovljena zvočna moč
11
Delovni postopek
12
Stikalo za vklop
Stikalo za izklop
Izvlecite vtikač iz vtičnice
Opozorilo
Orodje razreda II
STANDARDNI PRIKLJUČKI
Poleg glavne enote so v paketu priključki, kot navedeno v
tabeli spodaj.
○ Tok za rezilo ..................................................................1
Standardni pribor se lahko spremeni brez obvestila.
UPORABA
○ Fino striženje žive meje
○ Striženje in obrezovanje okrasnih dreves
SPECIFIKACIJE
Specifi kacije tega orodja so navedene v tabeli na strani 4.
OPOMBA
Zaradi HiKOKIJEVEGA programa nenehnega
raziskovanja in razvoja se specifi kacije lahko spremenijo
brez predhodnega obvestila.
IMENA DELOV (Sl. 1 – Sl. 5)
Zadnje stikalo
1
Zadnji ročaj
2
Sprožilno stikalo
3
Sprednje stikalo
4
Sprednji ročaj
5
Ščitnik
6
Ohišje rezila
7
Žagin list
8
Napisna ploščica
9
Držalo za kabel
0
Podaljšek
!
(naprodaj ločeno)
NAMESTITEV IN DELOVANJE
Dejanje Slika Stran
Odstranjevanje in vstavljanje
ohišja rezila
Pritrditev podaljška 3 2
Stikalo za vklop 4 2
Stikalo za izklop 5 3
Izbor pribora
22
― 128
VZDRŽEVANJE IN PREGLEDOVANJE
OPOZORILO
○ Prepričajte se, da je orodje izklopljeno in vtikač
izključen iz vtičnice pred pregledovanjem ali izvajanjem
vzdrževanja.
○ Rezila ne razstavljajte. V nasprotnem primeru lahko
pride do poškodb.
○ Za zaščito rok pri rokovanju z rezilom uporabljajte
rokavice ali krpo. V nasprotnem primeru lahko pride do
poškodb.
1. Čiščenje in mazanje rezil
Po uporabi odstranite nečistoče, ostanke rezil itd. (na
primer s čopičem ali krpo)
Nato skrbno naoljite rezilo z oljem za zaščito pred rjo.
Za mazanje rezila vedno uporabljajte originalno olje
(Kataloška št. 371303) ali pršilo (Kataloška št. 371304)
HiKOKI s številko, navedeno v izbranih dodatkih.
94
0000BookCH45Y.indb940000BookCH45Y.indb94 2019/08/069:24:082019/08/069:24:08
Page 95
Slovenščina
2. Zamenjava rezila
Zaradi vaše varnosti lahko rezila na tem orodju
pregleduje in menja le pooblaščeni servis HiKOKI.
3. Pregled montažnih vijakov
Redno pregledujte vse montažne vijake in zagotovite,
da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan
ga takoj privijte. Če tega ne storite lahko pride do resne
nevarnosti.
4. Menjava napajalnega kabla
Če je potrebna menjava napajalnega kabla, mora to
storiti pooblaščen HiKOKI servis, da preprečite tveganje
poškodb.
5. Vzdrževanje motorja
Zračniki motorja so »srce« električne naprave. Pri
uporabi bodite pozorni, da se zračnik ne poškoduje in/ali
zmoči z oljem ali vodo.
6. Očistite zunanjost
Ko se škarje za živo mejo umažejo, jih obrišite z mehko
suho krpo, ali s krpo, namočeno v milnico. Ne uporabljajte
klorovih raztopin, bencina ali razredčevalcev barve, saj ti
stopijo plastiko.
7. Prevoz orodja
Pred prenašanjem orodja pritrdite ohišje rezila na rezilo.
V kolikor ga nosite brez zaščitnega toka, lahko pride
rezilo v stik z vašim telesom in s tem povzroči poškodbe.
8. Shranjevanje
Škarje za živo mejo hranite na mestu zunaj dosega
otrok.
POZOR
Pri uporabi in vzdrževanju električnih orodjih je treba
upoštevati varnostne uredbe in standarde, ki so
določene za vsako državo.
ODPRAVLJANJE MOTENJ
Uporabite pregled v spodnji tabeli, če orodje ne deluje normalno. Če to ne odpravi težave, se posvetujte z vašim prodajalcem
ali HiKOKI pooblaščenim servisnim centrom.
Težava Možni vzrok Odprava
Ne deluje. Napajalni kabel ni vključen v električno
Orodje ne striže dobro. Rezilo je topo. Uporabite čopič ali krpo, da odstranite smolo.
vtičnico.
V rezilo se je zagozdil tujek. Ko je v rezilu tujek, izvlecite vtič iz vtičnice in
Rezilo se je ustavilo, ker ste z njim strigli
predebelo vejo.
OPOMBA
Če orodje uporabljate za delo, pri katerem
se ustavljanje ponavlja, bo to naposled
pripeljalo do okvare motorja.
Vključite napajalni kabel v električno vtičnico.
uporabite klešče ali podobno orodje, da ga
odstranite.
Bodite previdni, saj lahko začne, v trenutku, ko
odstranite tujek, orodje delovati.
Rezilo morda ne deluje tudi zaradi rastlinskega
soka oziroma rje. Rastlinski sok oziroma
rjo odstranite z žično krtačo ali podobnim
orodjem.
Če čiščenje rezila ne izboljša njegove rezalne
sposobnosti, se obrnite na pooblaščeni servis
HiKOKI, da rezilo zamenja.
Nekatera okrasna drevesa imajo zlo trd les, ki
presega zmogljivosti orodja tudi če je debelina
vej znotraj običajne. S škarjami za obrezovanje
pred pričetkom dela odstranite debele veje.
Tudi poševen rez lahko presega zmožnosti
orodja, saj je tako dolžina reza večja. Debele
veje je potrebno striči pod pravim kotom.
95
0000BookCH45Y.indb950000BookCH45Y.indb95 2019/08/069:24:082019/08/069:24:08
Page 96
Slovenščina
GARANCIJA
Garantiramo za HiKOKI električna orodja v skladu z
ustavno/državno veljavnimi uredbami. Garancija ne zajema
napak ali poškodb, ki nastanejo zaradi nepravilne uporabe,
zlorabe ali normalne obrabe. V primeru pritožbe pošljite
sestavljeno električno orodje skupaj z GARANCIJSKIM
CERTIFIKATOM, ki ga najdete na koncu teh navodil za
uporabo, na pooblaščeni servis HiKOKI.
Informacije o hrupu in vibracijah
Izmerjene vrednosti so bile določene glede na EN60745 in
navedene v skladu z ISO 4871.
A tipično vrednoten nivo jakosti hrupa: 95 dB (A)
A tipično vrednoten nivo zvočnega tlaka: 84 dB (A)
Nezanesljivost K: 3 dB (A).
Obvezna uporaba glušnikov.
Skupna vrednost vibracij (vsota vektorja triax) je v skladu s
standardom EN60745.
Ni obremenitve:
=
a
h
Skupna vrednost vibracij je bila merjena v skladu s
standardno testno metodo in se lahko uporablja za
primerjavo enega orodja z drugim.
Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti.
OPOZORILO
○ Emisija vibracij med dejansko uporabo električnega
○ Prepoznajte varnostne ukrepe za zaščito uporabnika,
2
3,5 m/s
, Nezanesljivost K = 1,5 m/s
orodja se lahko razlikuje od navedene vrednosti, glede
na način uporabe orodja.
ki temeljijo na oceni izpostavljanja v dejanskih pogojih
uporabe (z upoštevanjem vseh delov obratovalnega
ciklusa, kot so obdobja, ko je orodje izključeno, in ko
orodje teče v prostem teku dodatno k času zagona).
2
OPOMBA
Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja
in razvoja se specifi kacije lahko spremenijo brez
predhodnega obvestila.
96
0000BookCH45Y.indb960000BookCH45Y.indb96 2019/08/069:24:082019/08/069:24:08
Page 97
(Preklad pôvodných pokynov)
VŠEOBECNÉ BEZPEČNOSTNÉ
VÝSTRAHY PRE ELEKTRICKÉ
NÁRADIE
VÝSTRAHA
Prečítajte si všetky bezpečnostné výstrahy a všetky
pokyny.
Nedodržanie výstrah a pokynov môže viesť k zasiahnutiu
elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.
Všetky výstrahy a pokyny uschovajte pre možnú
potrebu v budúcnosti.
Výraz „elektrické náradie“, ktorý je uvedený na výstrahách,
označuje vaše elektrické náradie napájané zo siete (so
sieťovým káblom) alebo náradie napájané akumulátorom
(bez sieťového kábla).
1) Bezpečnosť na pracovisku
a) Svoje pracovisko udržiavajte čisté a dobre
osvetlené.
Neporiadok a tmavé plochy zvyšujú
pravdepodobnosť úrazov.
b) Elektrické náradie nepoužívajte vo výbušnom
prostredí, ako napríklad v prítomnosti horľavých
kvapalín, plynov alebo prachu.
Elektrické náradie vytvára iskry, ktoré môžu zapáliť
prach alebo výpary.
c) Počas práce s elektrickým náradím by sa mali
okolostojaci a deti zdržiavať mimo elektrického
náradia.
Odvedenie pozornosti môže spôsobiť neschopnosť
ovládania náradia.
2) Elektrická bezpečnosť
a) Zástrčka elektrického náradia musí vyhovovať
sieťovej zásuvke.
Zástrčku nikdy a žiadnym spôsobom
neupravujte.
V spojení s uzemneným elektrickým náradím
nepoužívajte žiadne rozbočovacie zásuvky.
Neupravované zástrčky a správne vyhovujúce
zásuvky znížia riziko zasiahnutia elektrickým
prúdom.
b) Zabráňte telesnému kontaktu s uzemnenými
povrchmi, akými sú trubky, radiátory, sporáky a
chladničky.
Existuje zvýšené riziko zasiahnutia elektrickým
prúdom v prípade, ak je vaše telo uzemnené.
c) Elektrické náradie nevystavujte účinkom dažďa
alebo mokrého prostredia.
Pri vniknutí vody do elektrického náradia sa zvyšuje
riziko zasiahnutia elektrickým prúdom.
d) Kábel nepoužívajte nesprávnym spôsobom.
Kábel nikdy nepoužívajte na prenášanie,
ťahanie a náradie neodpájajte od prívodu
energie
Kábel chráňte pred teplom, olejom, ostrými
Poškodené alebo zamotané káble zvyšujú riziko
e) Pri používaní elektrického náradia vonku
Používanie kábla vhodného na používanie vonku
f) V prípade, ak je nevyhnutné používať elektrické
Používanie RCD znižuje riziko zasiahnutia
ťahaním za kábel.
hranami alebo pohybujúcimi sa časťami.
zasiahnutia elektrickým prúdom.
používajte predlžovací kábel vhodný na použitie
vonku.
znižuje riziko zasiahnutia elektrickým prúdom.
náradie vo vlhkom prostredí, používajte prívod
elektrického prúdu chránený zariadením pre
zvyškový prúd (RCD).
elektrickým prúdom.
Slovenčina
3) Osobná bezpečnosť
a) Pri používaní elektrického náradia zostaňte
pozorný, sústreďte sa na vykonávanú prácu a
používajte všetky zmysly.
Elektrické náradie nepoužívajte ak ste unavený,
alebo ste pod vplyvom drog, alkoholu alebo
liekov.
Chvíľka nepozornosti počas práce s elektrickým
náradím môže spôsobiť vážne osobné poranenie.
b) Používajte osobné ochranné pracovné
prostriedky. Vždy si nasaďte ochranu na oči.
Ochranné prostriedky, akými sú protiprachová
maska, protišmykové bezpečnostné topánky,
ochranná prilba alebo chrániče sluchu, ktoré sa
používajú pre patričné podmienky, znížia vznik
osobných poranení.
c)
Zabráňte neúmyselnému spusteniu. Pred
pripojením k sieťovému zdroju a/alebo
akumulátoru, uchopením alebo prenášaním
náradia sa uistite, že vypínač je vo vypnutej polohe.
Prenášanie náradia s prstom na vypínači alebo
aktivovanie náradia elektrickým prúdom, keď je
spínač v zapnutej polohe, privoláva úrazy.
d) Pred zapnutím z elektrického náradia odstráňte
všetky nastavovacie kľúče alebo skrutkovače.
Skrutkovač alebo kľúč, ktorý zostal pripojený k
otáčajúcej sa časti elektrického náradia môže
spôsobiť osobné poranenie.
e) Nepredkláňajte sa. Vždy si zachovajte správnu
rovnováhu a zabezpečte správny postoj.
Toto umožní lepšie ovládanie elektrického náradia v
neočakávaných situáciách.
f) Vhodne sa oblečte. Pri práci nenoste voľný odev
alebo šperky. Zabráňte styku vlasov, oblečenia
a rukavíc s pohybujúcimi sa časťami.
Voľné oblečenie, šperky alebo dlhé vlasy sa môžu
zachytiť do pohyblivých častí.
g) Ak je zariadenie vybavené na pripojenie
vysávača alebo vrecka na zachytávanie prachu,
pripojte ich k náradiu a pri práci ich správne
používajte.
Používanie zariadení na zachytávanie prachu môže
znížiť riziká spôsobené prachom.
4) Používanie a starostlivosť o elektrické náradie
a) Elektrické náradie nepreťažujte. Na prácu
používajte vždy náradie, ktoré je na ňu určené.
Správne elektrické náradie vykoná prácu, na ktorú je
určené lepšie a bezpečnejšie.
b) Náradie s poškodeným vypínačom, ktorý sa
nedá zapnúť alebo vypnú
Akékoľvek náradie, ktoré nemôže byť ovládané
vypínačom je nebezpečné a musí sa opraviť.
c) Predtým, ako vykonáte akékoľvek úpravy,
výmenu príslušenstva alebo skôr, než elektrické
náradie odložíte, odpojte ho od zdroja napájania
a/alebo akumulátora.
Tieto preventívne bezpečnostné opatrenia znižujú
riziko náhodného spustenia elektrického náradia.
d) Nečinné elektrické náradie skladujte mimo
dosahu detí a nedovoľte, aby toto elektrické
náradie obsluhovali osoby, ktoré nie sú
oboznámené s elektrickým náradím alebo s
týmto návodom.
V rukách neškolených osôb je elektrické náradie
nebezpečné.
e) Vykonávajte údržbu elektrických nástrojov.
Skontrolujte nesprávne centrovanie alebo
zablokovanie pohyblivých častí, poškodenie
častí, alebo akékoľvek iné okolnosti, ktoré by
mohli ovplyvniť činnosť elektrického náradia.
V prípade poškodenia musíte dať elektrické
náradie pred ďalším použitím opraviť.
97
ť, nepoužívajte.
0000BookCH45Y.indb970000BookCH45Y.indb97 2019/08/069:24:092019/08/069:24:09
Page 98
Slovenčina
Mnohé nehody sú spôsobené práve nesprávne
udržiavaným elektrickým náradím.
f) Rezný nástroj udržiavajte ostrý a čistý.
Správne udržiavaný rezný nástroj s ostrými britmi
je menej náchylný na zablokovanie a je ľahšie
ovládateľný.
g) Elektrické náradie, príslušenstvo, brity náradia
atď. používajte v súlade s týmito pokynmi
a berte do úvahy pracovné podmienky a
charakter vykonávanej práce.
Používanie elektrického náradia na iné, než určené
činnosti môže viesť k vzniku nebezpečných situácií.
5) Servis
a) Servis na svojom elektrickom náradí nechajte
vykonávať len kvalifi kovaným personálom a pri
použití jedine originálnych náhradných dielov.
Tým sa zabezpečí zachovanie bezpečnosti
elektrického náradia.
BEZPEČNOSTNÉ OPATRENIA
Zabráňte prístupu detí a nezainteresovaných osôb.
Keď náradie nepoužívate, mali by ste ho uložiť mimo
dosahu detí a nezainteresovaných osôb.
BEZPEČNOSTNÉ UPOZORNENIA
PRE NOŽNICE NA ŽIVÝ PLOT
○ Nepribližujte sa žiadnymi časťami tela k čepeli
strihača. Kým je čepeľ v pohybe, neodoberajte
strihaný materiál ani ho nedržte. Pri odstraňovaní
zaseknutého materiálu skontrolujte, či je spínač v
polohe Vypnuté. Chvíľka nepozornosti počas práce
s nožnicami na živý plot môže spôsobiť vážne osobné
poranenie.
○ Nožnice na živý plot prenášajte za rukoväť so
zablokovanou čepeľou na rezanie. Pri preprave a
skladovaní nožníc na živý plot vždy nasaďte kryt na
rezacie zariadenie.
Správna manipulácia s nožnicami na živý plot znižuje
riziko poranenia na čepeli strihača.
○ Elektrické náradie chytajte vždy len za izolované
rukoväte, pretože čepeľ strihača sa môže dostať
do kontaktu so skrytou kabelážou alebo vlastným
prívodným káblom.
Čepeľ strihača pri kontakte so „živým“ vodičom môže
spôsobiť „vodivosť“ nechránených kovových častí
elektrického náradia, ktoré môžu zasiahnuť obsluhu
elektrickým prúdom.
○ Kábel veďte mimo oblasti strihania. Pri používaní sa
kábel môže skryť v kríkoch a náhodne prerezať čepeľou.
ĎALŠIE BEZPEČNOSTNÉ VÝSTRAHY
1. Používajte elektrické napätie uvedené na typovom štítku
zdroja napájania.
Používanie väčšieho napätia môže viesť k poraneniu.
2. Aby sa zabránilo nehodám, zástrčka sa pred vykonaním
akýchkoľvek úprav, konverzií alebo servisu vytiahne zo
zásuvky.
3. Kontrola predlžovacieho kábla
Ak je pracovná oblasť vzdialená od zdroja napájania,
použite predlžovací kábel s dostatočnou hrúbkou a
menovitou kapacitou. Predlžovací kábel by mal byť čo
najkratší.
4. Toto náradie je opatrené brzdou. Pred používaním
skontrolujte, či je brzda aktivovaná.
Rezné čepele sa dostanú do stavu nečinnosti za 0,05
sekundy.
Ak sa doba brzdenia značne predĺži, nechajte stroj opraviť.
Hluk, ktorý sa niekedy objavuje počas rýchleho
zastavenia stroja súvisí s jeho konštrukciou a nemá
žiaden vplyv na prevádzku a životnosť.
5. Uistite sa, že sa v pracovnej oblasti nenachádzajú
žiadne osoby, aby nedošlo k nehodám.
6. Pred začatím práce sa uistite, že sa v pracovnom
priestore nenachádzajú žiadne napájacie káble a cudzie
predmety. Čepeľ by sa mohla dostať do kontaktu s
napájacím káblom a mohlo by dôjsť k zásahu elektrickým
prúdom, poruchám uzemnenia alebo iným nehodám.
7. Uistite sa o vypnutí náradia a vytiahnutí zástrčky zo
zásuvky pred pripojením a odpojením puzdra čepele.
Pri zasúvaní čepele do puzdra na čepeľ dávajte pozor,
aby ste sa neporanili.
8. Pri práci používajte ochranné okuliare, aby vás neporanili
konáre a drevené úlomky.
9. Počas používania držte náradie pevne oboma rukami,
aby ste sa neporanili.
10. Nepribližujte sa rukami ani inými časťami tela k čepeli,
aby nedošlo ku kontaktu, ktorý by mohol spôsobiť
poranenie.
11. Skontrolujte, či je čepeľ a všetko príslušenstvo správne
namontované. Nesprávna montáž môže viesť k
uvoľneniu čepele alebo príslušenstva a spôsobiť tak
poranenie.
12. Pred začatím práce sa uistite, že čepeľ nie je prasknutá,
zdeformovaná ani nadmerne opotrebovaná. Čepeľ v
takomto stave nepoužívajte, pretože by sa mohla zlomiť
a spôsobiť poranenie.
13. Náradie nepoužívajte na rezanie drôtov, kovových platní
ani iných tvrdých predmetov. Náradie by sa mohlo
poškodiť a spôsobiť poranenie.
14. Ak náradie nepracuje normálne a vydáva nezvyčajný
hluk, okamžite ho vypnite a nechajte ho skontrolovať a
opraviť.
15. Ak náradie spadne alebo narazí na nejaký predmet,
skontrolujte, či čepeľ a telo nie sú poškodené, prasknuté
alebo zdeformované. Používanie poškodenej,
zdeformovanej alebo prasknutej čepele by mohlo viesť
k poraneniu.
16. Čepeľ nerozoberajte. Mohlo by dôjsť k poraneniu.
17. Tento produkt počas prevádzky vibruje. Dlhodobá
nepretržitá práca je fyzicky náročná, a preto sa pri práci
vyhýbajte nesprávnemu držaniu tela a často oddychujte.
Takisto počas krátkodobej práce ihneď prestaňte
pracovať a oddýchnite si, keď pocítite únavu v prstoch,
rukách, ramenách alebo pleciach.
18. Pri manipulácii s čepeľou si ruky chráňte rukavicami
alebo handrou. Neopatrná manipulácia môže viesť k
poraneniu.
19. Počas strihania nevystavujte čepeľ nadmernému tlaku,
pretože by sa mohla poškodiť.
20. Po strihaní je čepeľ veľmi horúca. Nedotýkajte sa jej, aby
ste sa nepopálili.
21. Pri výškových prácach dbajte na to, aby pod vami nikto
nestál. Ak vám náradie alebo iný predmet náhodne
spadne, mohlo by dôjsť k poraneniu.
22. Zapnuté náradie nikdy nenechávajte bez dozoru na
stojane ani na podlahe, aby nedošlo k neočakávaným
nehodám.
23. Náradie nevystavujte insekticídom ani iným chemikáliám.
Takéto chemikálie by mohli spôsobiť praskliny a iné
poškodenie.
24. Nezabezpečujte stlačený predný spínač, spínač spúšte
alebo zadný spínač.
Ak ho omylom potiahnete, zariadenie môže začať náhle
pracovať a spôsobiť poranenie.
25. RCD
Odporúčame vám, aby ste vždy používali prúdový
chránič s 30 mA menovitým zvyškovým prúdom.
98
0000BookCH45Y.indb980000BookCH45Y.indb98 2019/08/069:24:092019/08/069:24:09
Page 99
UPOZORNENIE
○ Pred použitím nožníc na živý plot odrežte pomocou
prerezávacích nožníc hrubé konáre.
Pri používaní nepôsobte na náradie nadmernou silou,
aby sa nezlomilo.
○ Ak sa čepeľ zastaví na príliš ťažkom konári, ihneď
náradie zastavte. Nedovoľte, aby sa motor zadrel,
pretože by sa mohol poškodiť.
○ Pri strihaní záhradných stromov používajte dvojitý rebrík.
○ Používajte len na strihanie kríkov.
○ Náradie nepoužívajte na prácu, ktorá prekračuje
jeho kapacitu. Takáto prevádzka by mohla spôsobiť
zablokovanie alebo spomalenie a následné poškodenie
motora.
POZNÁMKA
○ Pred začatím a potom každú hodinu namažte čepeľ
(pomocou oleja na šijacie stroje, minerálneho oleja a
pod.). Použite primerané množstvo oleja a zvyšok oleja
utrite.
○ Pri práci (napríklad počas prestávok) nenechávajte
náradie na mieste vystavenom priamemu slnečnému
svetlu alebo vysokej teplote. Zabránite tým správnemu
chladeniu a môže dôjsť k poškodeniu.
○ Náradie nepoužívajte na strihanie trávnikov ani buriny.
Tráva alebo burina by sa mohla prilepiť k čepeli.
○ Hrubé konáre orežte jemným pritlačením čepele ku
konáru.
SYMBOLY
VÝSTRAHA
Nižšie sú zobrazené symboly, ktoré sa v prípade
strojného zariadenia používajú. Pred použitím
náradia sa oboznámte s významom týchto
symbolov.
CH45Y/CH55Y/CH65Y: Orezáčka
VÝSTRAHA
– Aby sa znížilo riziko zranenia, musí si užívateľ
prečítať návod na obsluhu.
Ak je kábel poškodený alebo odrezaný, okamžite
ho odstráňte zo zásuvky.
Nevystavujte dažďu.
Systém spojky:
Chráni čepele a prevody, keď nečistoty alebo
veľké vetvy zastavia otáčky čepele
Iba pre krajiny EÚ
Elektrické náradie nelikvidujte spolu s domácim
odpadom!
Aby ste dodržali ustanovenia európskej
smernice 2012/19/EÚ o odpadových
elektrických a elektronických zariadeniach a jej
implementáciu v zmysle národnej legislatívy,
je potrebné elektrické náradie po uplynutí
jeho doby životnosti separovať a doručiť na
environmentálne prijateľné miesto recyklovania.
Menovité napätie
Skontrolujte, či použitý zdroj napájania
V
vyhovuje požiadavkám na napájanie, ktoré sú
uvedené na typovom štítku výrobku.
Veľkosť čepele
L
Príkon
P
Voľnobežné otáčky
n
0
Slovenčina
φ
Maximálny priemer rezanej vetvy
max
Hmotnosť
kg
(v súlade s postupom EPTA 01/2003)
Zaručená hladina akustického výkonu
11
Prevádzkový postup
12
Zapnutie
Vypnutie
Odpojte sieťovú zástrčku od elektrickej zásuvky
Výstraha
Náradie triedy II
ŠTANDARDNÉ PRÍSLUŠENSTVO
Okrem hlavnej jednotky sa v balení nachádza príslušenstvo
uvedené v nasledujúcej tabuľke.
○ Puzdro na čepeľ ............................................................1
Štandardné príslušenstvo podlieha zmenám bez
predchádzajúceho oznámenia.
POUŽITIE
○ Zastrihávanie živých plotov
○ Strihanie a prerezávanie záhradných stromov
TECHNICKÉ PARAMETRE
Technické parametre tohto stroja sú uvedené v tabuľke na
strane 4.
POZNÁMKA
Vzhľadom na pokračujúci program výskumu a
vývoja v spoločnosti HiKOKI si vyhradzujeme právo
zmien tu uvedených technických parametrov bez
predchádzajúceho upozornenia.
NÁZVY DIELOV (Obr. 1 – Obr. 5)
99
Zadný spínač
1
Zadná rukoväť
2
Spínač
3
Predný spínač
4
Predná rukoväť
5
Chránič
6
Puzdro čepele
7
List
8
Typový štítok
9
Držiak kábla
0
Predlžovací kábel
(predáva sa
!
samostatne)
0000BookCH45Y.indb990000BookCH45Y.indb99 2019/08/069:24:092019/08/069:24:09
Page 100
Slovenčina
MMONTÁŽ A OBSLUHA
Činnosť Obrázok Strana
Vybratie a vloženie puzdra čepele
Pripojenie predlžovacieho kábla 3 2
Zapnutie
Vypnutie
Výber príslušenstva
22
42
53
― 128
ÚDRŽBA A KONTROLA
VÝSTRAHA
○ Uistite sa o vypnutí náradia a vytiahnutí zástrčky zo
zásuvky pred vykonaním kontroly alebo údržby.
○ Čepeľ nerozoberajte. Nedodržanie tohto varovania by
mohlo viesť k poraneniu.
○ Pri manipulácii s čepeľou si ruky chráňte rukavicami
alebo handrou. Nedodržanie tohto varovania by mohlo
viesť k poraneniu.
1. Čistenie a maanie rezacej čepele
Po použití odstráňte znečistenia, ktoré zostali na čepeli,
atď. (napríklad kefou alebo handrou)
Následne opatrne namažte čepeľ olejom na ochranu
proti korózii. Pri mazaní čepele vždy použite originálny
olej (Č. kódu 371303) alebo sprej (Č. kódu 371304)
značky HiKOKI, ktorý zodpovedá číslu na vybranom
príslušenstve.
2. Výmena čepele
Kvôli nepretržitej bezpečnosti môže kontrolu
čepele a výmenu na tomto nástroji vykonávať
LEN AUTORIZOVANÉ SERVISNÉ STREDISKO
SPOLOČNOSTI HiKOKI.
3. Kontrola montážnych skrutiek
Všetky montážne skrutky pravidelne kontrolujte a uistite
sa, že sú riadne dotiahnuté. Ak je ktorákoľvek skrutka
uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto
pokynu môže viesť k vážnemu nebezpečenstvu.
4. Výmena napájacieho kábla
Ak je potrebná výmena napájacieho kábla, musí sa
to vykonať v autorizovanom servisnom stredisku
spoločnosti HiKOKI, aby ste sa vyhli bezpečnostnému
nebezpečenstvu.
5. Údržba motora
Vinutie motora je jasným „srdcom“ elektrického
nástroja. Vykonávajte dôkladnú kontrolu vinutia, č
poškodené a/alebo zvlhnuté od oleja alebo vody.
6. Čistenie zvonka
Keď sa nožnice na živý plot zašpinia, utrite ich mäkkou
suchou handričkou alebo handričkou navlhčenou
v mydlovej vode. Nepoužívajte roztoky obsahujúce
chlór, benzín ani riedidlo, pretože tieto látky spôsobia
zmäknutie plastových častí.
7. Preprava náradia
Pred prenášaním tohto nástroja pripevnite puzdro noža
na ostrie.
Ak ho budete prenášať bez puzdra na čepeľ, čepeľ môže
prísť do kontaktu s vaším telom a spôsobiť poranenie.
8. Skladovanie
Nožnice na živý plot skladujte na mieste mimo dosahu
detí.
UPOZORNENIE
V rámci prevádzkovania alebo údržby elektrického
náradia je nutné dodržiavať bezpečnostné nariadenia a
normy platné v patričnej krajine.
i nie je
RIEŠENIE PROBLÉMOV
Pokiaľ náradie nefunguje štandardným spôsobnom, použite postupy uvedené v tabuľke nižšie. Pokiaľ nedokážete problém
odstrániť, poraďte sa s predajcom alebo s autorizovaným servisným strediskom spoločnosti HiKOKI.
Príznak Možná príčina Náprava
Nefunguje Napájací konektor nie je zapojený do zásuvky. Zapojte napájací kábel do elektrickej zásuvky.
Náradie nestrihá
dobre.
Na čepeli sa usadili cudzie predmety. Keď sa v čepeli nachádza cudzie teleso,
Otupila sa čepeľ. Miazgu odstráňte pomocou kefy alebo handričky.
Čepeľ sa zastavila, pretože ste chceli prepíliť
konár, ktorého šírka prekračuje reznú kapacitu
čepele.
POZNÁMKA
Práca, ktorá opakovane spôsobuje
zastavenie čepele, nakoniec poškodí
motor.
100
vytiahnite zástrčku zo zásuvky a pomocou klieští
alebo podobného nástroja ho odstráňte.
Dávajte veľký pozor, pretože po odstránení
cudzích predmetov môže náradie začať znova
pracovať.
Pohybu čepele môže zabraňovať aj miazga alebo
hrdza. Miazgu alebo hrdzu odstráňte pomocou
drôtenej kefy alebo podobného nástroja.
Ak čistenie nezlepší reznú schopnosť čepele,
kontaktujte AUTORIZOVANÉ SERVISNÉ
STREDISKO SPOLOČNOSTI HiKOKI a čepeľ
dajte vymeniť.
Drevo niektorých záhradných stromov je veľmi
tvrdé a môže prekračovať kapacitu náradia, aj
keď je jeho šírka v rámci normálnej kapacity.
Pred začatím práce odstráňte hrubé konáre
pomocou prerezávacích nožníc.
Prekro
čenie kapacity náradia môže spôsobiť
aj šikmé strihanie, ktoré predlžuje rez. Hrubé
konáre orezávajte pod pravým uhlom.
0000BookCH45Y.indb1000000BookCH45Y.indb100 2019/08/069:24:092019/08/069:24:09
Loading...
