B20 Caméra Thermographique Portable
La caméra portable B20 HIKMICRO est conçue pour les besoins de mesure de température afin de trouver des défauts
invisibles. Elle est dotée d'un détecteur thermique HIKMICRO de résolution 256 x 192 et d'un détecteur optique 2MP. Sa
plage de mesure thermographique est comprise entre -20°C et 550°C – répondant ainsi à la majorité des scénarios
d’application dans diverses industries telles que le bâtiment, le CVC ou encore l’industrie automobile.
Caractéristiques principales
Résolution thermique :
NETD : < 40 mK (@ 25 °C,F#=1.0)
Plage de mesure de temperature : -20°C to 550°C (-4°F to 1022°F）
Précision : Max (±2°C/3.6°F, ±2%), pour température ambiante de 15°C à 35°C et température
d’un objet au-dessus de 0°C
Points de mesure : Point central, point chaud, point froid, point prédéfini par l'utilisateur
Fréquence d’image de 25
Écran LCD de 3.2’’
Jusqu’à 6h de fonctionnement continu
256 x 192
(49 152 pixels)
Page 2
Spécification
Capteur d’image
Réseaux de plans focaux non refroidis en oxyde de vanadium
Résolution IR
256 x 192 (49 152 pixels)
Pixel Pitch
12 μm
Bande spectrale
8 - 14 μm
NETD
< 40 mK (@25°C), F#=1.0
Focale
3.6mm
Champ de vision
37.2° × 50.0°
Fréquence d’image
25 Hz
Mise au point
Fixed
IFOV (Résolution spatiale)
3.3mrad
Ouverture
F1.0
Distance minimale de mise au
point
0.3 m (0.98 ft)
Résolution d’image
1600 × 1200 (2 MP)
Champ de vision
55°× 42°
Focale
2mm
Affichage
Résolution 240 × 320, écran LCD 3.2’’
Palettes de couleurs
Blanc chaud, noir chaud, arc-en-ciel, arc de fer
Mode d’images
Thermique / Optique / Fusion / Image dans l’image (PIP)
PIP
Image thermique dans l’image Optique
Fusion
Themique et Optique combinées
Plage de température
-20 °C à 550 °C (-4 °F à 1022 °F)
Précision
température d’un
Points de mesure
Point central, point chaud, point froid, point présent par l'utilisateur, désactivé
Alarme de température élevée
Avertissement sonore et visuel
Support de stockage
EMMC (16 GB)
Capacité de stockage d'image
90 000 Images
Format de fichier image
BMP avec données de mesure incluses
Lumière LED
Oui
Wi-Fi
802.11 b/g/n (2.4GHz)
UVC Cast Screen
Oui
Niveau & gain
Auto/Manuel
Module Thermique
Module Optique
Affichage d’images
Mesure & Analyses
Stockage
Max (±2°C/3.6°F, ±2%), pour température ambiante de 15°C à 35°C et
objet au-dessus de 0°C
Fonctions
Page 3
Alimentation
3.7V DC/ 0.5A
Consommation d'énergie
Type de batterie
Batterie Li-ion Rechargeable
Durée de fonctionnement de la
batterie
6 heures en continu
Temps de charge de la batterie
3 heures
Langue du menu
21 Langues
Température de fonctionnement
-10 °C à 50 °C (14 °F à 122 °F)
Température de stockage
-20 °C à 60 °C (-4 °F à 140 °F)
Niveau de protection
IP54
Résistance aux chutes
2 m (6.56 ft)
Interface
USB Type-C
Poids
Approx. 360 g (0.79 lb)
Dimensions
221.7 mm × 73.5 mm × 80.5 mm (8.73 ” × 2.89 ” × 3.17 ”)
Montage sur trépied
UNC ¼”-20
Système d'alimentation
1.8 W
Général
Anglais, allemand, français, russe, coréen, espagnol, portugais, italien, japonais,
Hongrois, tchèque, slovaque, polonais, roumain, danois, turc, chinois traditionnel,
suédois, norvégien, finnois, néerlandais
Page 4
:+:
Guide de
démarrage rapide
(×1)
HIKMICRO

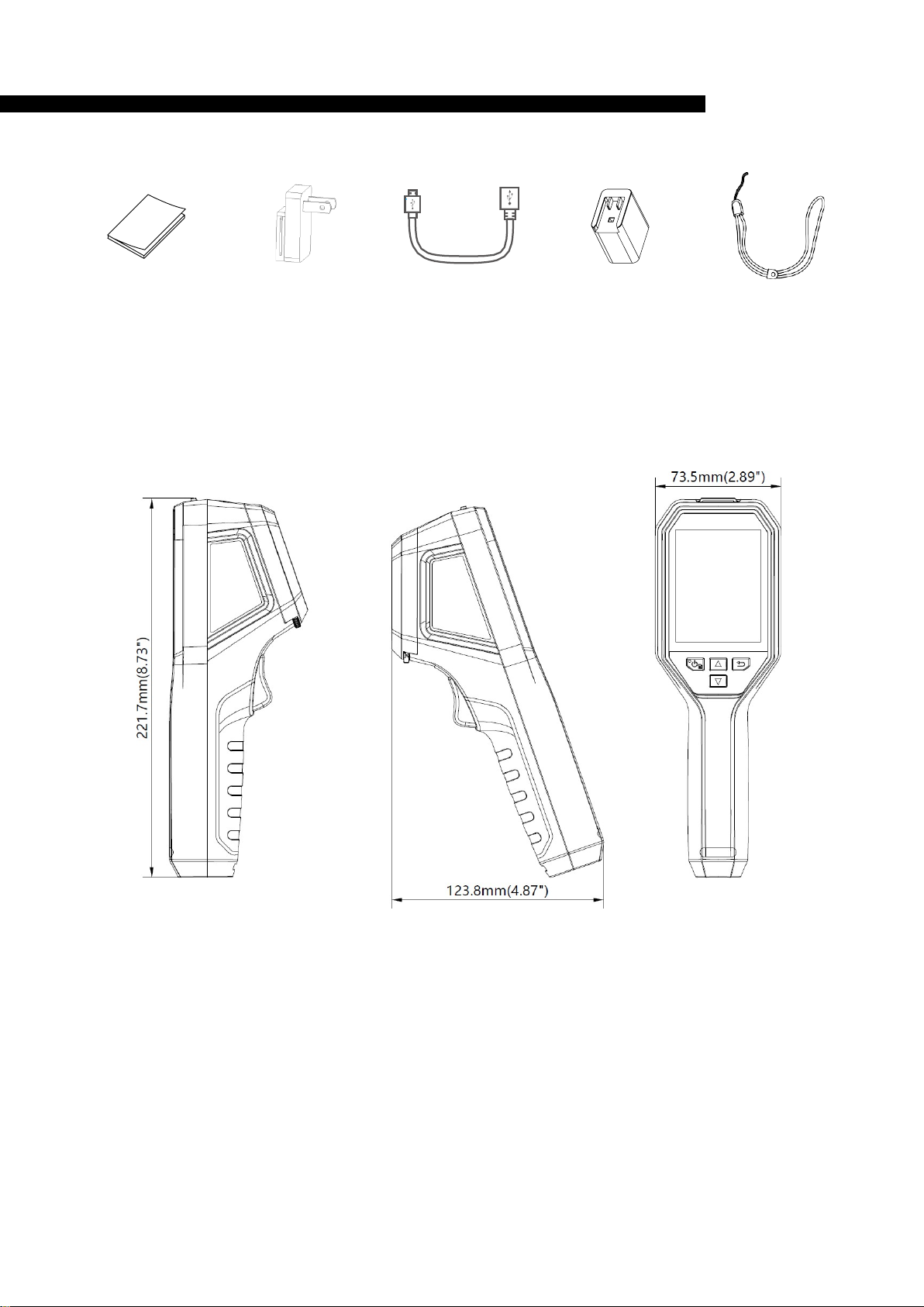

Contenu de la boite
Adapteurs (x5) Câble USB (x1) Adaptateur secteur
(x1)
Dragonne (x1)
Référence du modèle
HM-TP52-3AQF/W-B20
Dimensions
:+:
Room 313, Unit B, Building 2, 399 Danfeng Road, Xixing Subdistrict,Binjiang District, Hangzhou, Zhejiang
©
Hangzhou Microimage Software Co., Ltd. 2020 I Data subject to change without notice!
