Highscreen Black Box Radar-HD User manual

Автомобильный видеорегистратор

Highscreen Black Box Radar-HD

Руководство пользователя

Версия 1.2

*Содержимое данного документа может быть изменено в связи с доработками,
ка к са мо го ус тр ой ст ва , та к и его п ро гр а мм но го об ес пе че ни я без
предварительного уведомления.

Благодарим Вас за покупку Highscreen Black Box Radar-HD (далее «устройство»)!
Надеемся, что это многофункциональное устройство сможет оказаться полезным в
повседневных поездках.
Для правильной и надежной эксплуатации устройства настоятельно рекомендуем
ознакомиться с данным Руководством и следовать его рекомендациям.

Приобретенное Вами устройство, может повысить комфорт и степень Вашей
безопасности на дороге. Однако, следует помнить, что только Ваши четкие и правильные
действия на дороге, а также повышенное внимание являются гарантией реальной
безопасности. Пожалуйста, помните, что любое устройство, установленное в автомобиле,
не должно отвлекать Вас от главного – от управления автомобилем и ситуации на дороге.
Следует иметь в виду, что в большинстве стран Европы использование радар-детекторов
запрещено законодательно! Поэтому, собираясь в зарубежную поездку, следует уточнить,
стоит ли брать устройство с собой.

Внимание

Следование приведенным ниже рекомендациям позволит Вам предотвратить возможный
ущерб и исключить повреждения устройства, вызванные его неправильной
эксплуатацией.

Меры предосторожности

1. Не пытайтесь самостоятельно отремонтировать, не разбирайте и не вносите изменения
в устройство. Это может привести к повреждению устройства и даже к его возгоранию.
При появлении неисправности, обратитесь, пожалуйста, в ближайший сервисный центр.

2. Не отвлекайтесь на работу с устройством во время управления автомобилем – это
может послужить причиной ДТП. Если требуется внести изменения в настройки
устройства, остановитесь в безопасном, предназначенном для парковки месте.

3. Если есть подозрение, что устройство неисправно, или же во время работы оно сильно
нагревается, незамедлительно отключите его от источника питания и при первой
возможности обратитесь в сервисный центр.

4. Оберегайте устройство от попадания влаги, не промывайте его водой в случае
загрязнения. Это может привести к короткому замыканию и возгоранию.

5. Если Вы длительное время не пользуетесь устройством, не оставляйте его
подключенным к источнику питания. Это может привести к перегреву устройства и
короткому замыканию.

6. Размещайте устройство в таком месте, чтобы оно не мешал о беспрепятственному
срабатыванию подушек безопасности. В противном случае есть вероятность получения
травмы от устройства во время ДТП.

7. Надежно закрепляйте автомобильный держатель на ветровом стекле для исключения
падения устройства во время движения. Перед установкой протрите место крепления на
стекле и вакуумную присоску влажной салфеткой. Убедитесь, что вакуумная присоска
держателя не имеют повреждений.

8. Используйте только тот кабель питания, который поставляется с устройством. В
противном случае, надежная работа устройства не гарантируется.

9. Не пользуйтесь для протирки устройства жидкости, содержащие масла или
растворители (бензин, спиртосодержащие жидкости, ацетон). Используйте для этой цели
мягкую, слегка увлажненную водой салфетку, не оставляющую ворса. Особенно
аккуратно обращайтесь с линзой объектива и поверхностью жидкокристаллического
экрана.

10. Оберегайте шнур питания от резких рывков и механических повреждений.
Неаккуратное обращение может привести к короткому замыканию и повреждению
устройства.

11. Установленное устройство не должно загораживать обзор водителю.

12. Перед извлечением микро-SD карточки, необходимо выключить устройство. В
противном случае, карточка и устройство могут быть повреждены.

13. Старайтесь не касаться контактов микро-SD карточки. Это может привести к ее
повреждению, и некорректной работе, как карточки, так и самого устройства.

14. Не допускайте попадания посторонних предметов в слот микро-SD каточки. Это может
привести к повреждению устройства.

15. Убедитесь, что штекер провода питания надежно подключен к устройству. Ненадежная

фиксация кабеля питания может привести к некорректной работе устройства во время

движения или даже его повреждению.

17. Обращайтесь с устройством бережно, не подвергайте его ударам и оберегайте от
падений. Старайтесь не оставлять устройство на солнцепеке, прикрепленным к лобовому
стеклу.

18. Если произошло ДТП, постарайтесь позаботиться о сохранении записанной
информации. Выключите устройство. Убедитесь, что экран погас, и только после этого
извлеките к арточку памяти из устройства и храните ее отдельно. Целесообразно также
сделать резервную копию информации, записанной на карточке.

19. Для работы с устройством старайтесь использовать карточку памяти, идущую в
комплекте с устройством или рекомендованные разработчиком. Только в этом случае
разработчик гарантирует качественную запись и надежное хранение информации. Для
работы с устройством следует использовать карточку памяти объемом не менее 4 Гбайт и
не ниже 6-го класса быстродействия.

20. Не извлекайте карточку памяти из устройства во время процедуры форматирования
или удаления информации.

21. Время от времени рекомендуется просматривать записанную информацию, чтобы
убедиться в корректности работы устройства. Рекомендуется также регулярно
форматировать карточку, для обеспечения ее надежной работы.

22. Тонированное ветровое стекло может снизить качество записываемой информации.

1. Об устройстве

HIGHSCREEN Black Box Radar-HD - уникальное устройство, совмещающее в себе
функции автомобильного видеорегистратора и радар-детектора.
Устройство не требует предварительной настройки и кропотливого изучения. Оно
готово к работе сразу после приобретения, поскольку еще на заводе выставлены
оптимальные параметры настройки, и даже микро-SD карточка объемом 16 Гб, на
которую будет записываться вся информация (дата, время, видео, аудио,
координаты, скорость, направление движения, состояние датчиков ускорения),
отформатирована должным образом и установлена в устройство. Достаточно
подключить кабель питания, и закрепить устройство. Запись информации
начнется автоматически, как только Вы включите питание.
Во время поездки, устройство приятным голосом будет Вас заранее
предупреждать о приближении к камерам ДПС, о возможном превышении
разрешенной скорости на данном участке дороги, повышая, таким образом, Ваше
внимание, и, как следствие, безопасность вашего движения в плотном
транспортном потоке.
Встроенный радар-детектор имеет характеристики, специально адаптированные

для фиксации сигналов большинства камер и радаров ДПС, используемых в
России. Он позволяет заблаговременно оповестить Вас о приближении к такому
устройству и привлечь Ваше внимание к проезду данного участка дороги с
соблюдением скоростного режима.

1.1 Обзор

Из самого названия устройства несложно догадаться, что оно является неким
аналогом «черного ящика» - «Black Box», который устанавливается на самолетах
и служит для записи различных параметров во время полета. Ваше устройство
также ведет непрерывную запись разного рода информации во время движения.
Устройство оснащено:

1. Камерой высокого разрешения HD (high definition) для записи дорожной
ситуации. Широкий угол обзора позволяет фиксировать ситуацию по всей
ширине дорожного полотна.

2. Микрофоном, для записи звука в салоне.

3. Датчиками ускорения (G-сенсорами), позволяющими фиксировать ускорение,

торможение, повороты, удары, одним словом, перемещения автомобиля в
вертикальной, продольной и поперечной плоскостях. Временную диаграмму
показаний G-сенсоров можно впоследствии подробно рассмотреть с помощью
программы воспроизведения, поставляемой с устройством.

4. GPS-приемником, с помощью которого устройство определяет Ваши текущие
координаты, скорость и направление движения. Сопоставляя эту
информацию с записанной базой данных, устройство предупреждает Вас о

превышении скорости, приближении к опасному участку дороги или камере
ДПС. Впоследствии, на компьютере, Вы сможете увидеть не только

видеозапись всего того, что попало в поле зрения камеры устройства, но
также Ваше местоположение на карте, текущие координаты и скорость

движения.

5. Микро-SD карточкой, объемом 16 ГБ, куда заносится вся информация, о
которой говорилось выше, и на которой записана программа воспроизведения
информации на компьютере.

6. Встроенным радар-детектором, который улавливает сигналы камер ДПС и

заблаговременно предупреждает о приближении к такому устройству, чтобы
привлечь Ваше внимание к проезду данного участка дороги с соблюдением
скоростного режима.

В о тл ич ие от др у ги х в и де ор е ги ст р ато р ов , Bla ck Bo x R ada r-H D н е т ол ь ко
записывает информацию на микро-SD карточку, но также своевременно
напоминает Вам о необходимости соблюдения скоростного режима (если Вы
передвигаетесь со скоростью, превышающей разрешенную для данного участка
дороги) и о тех местах, где требуется повышенное внимание. Таким образом,
достигается двойной эффект повышения Вашей безопасности на дороге. С одной
стороны Вы чувствуете себя более комфортно и спокойно, поск ольку знаете, что
записанная устройством информация, может послужить доказательством
правомерности Ваших действий, с другой стороны, своевременное

информирование позволит Вам заранее принимать правильные решения.

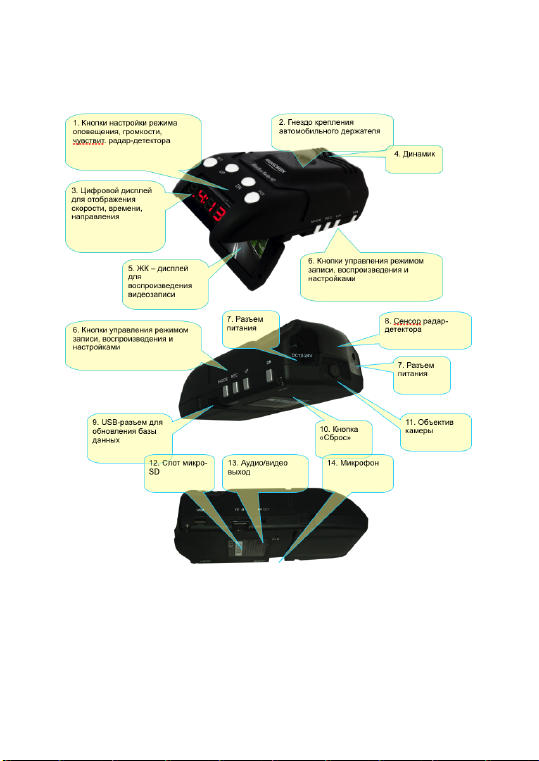

1. Кнопки настройки режима

оповещения, громкости,
чувствит. радар-детектора

9. USB-разъем для
обновления базы
данных

Устройство оснащено сигнальным процессором MTK последнего поколения,
специально спроектированным для быстрого и точного решения навигационной
задачи, что позволяет надежно определять Ваше текущее местоположение
относитель но опасн ых участ ков на до роге, ка мер ДПС и за благоврем енно
сообщать о приближении к этому месту.

Непрерывная запись

Видео и аудио информация, сигналы датчиков, данные GPS приемника в виде
непрерывного потока записывается на микро-SD карточку. Когда выделенное на
карточке для записи место заполняется полностью, новая информация
записывается поверх старой. На поставляемую в комплекте микро-SD к арточку
объемом 16 Гб может быть записано более 2-х часов видео без перезаписи.

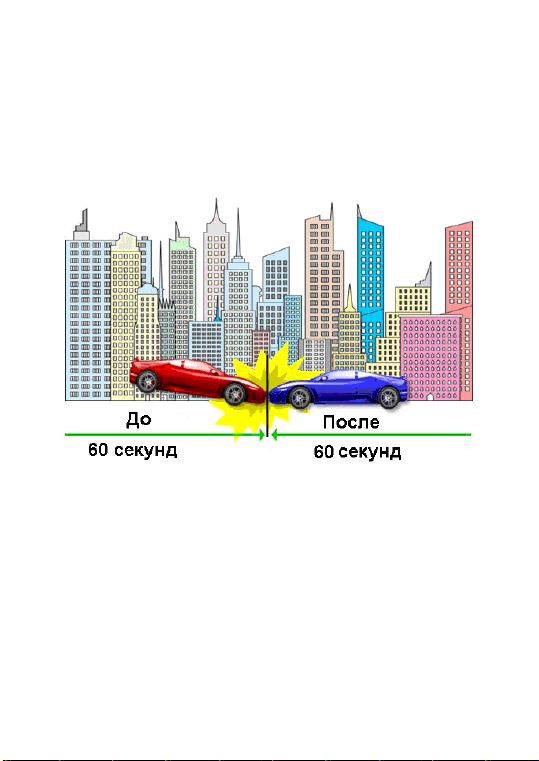

Запись по датчику

Если во время движения, устройство зарегистрирует сигнал от одного из датчиков
ускорения, превышающий заданное в настройках пороговое значение (причиной
может быть удар, наезд на препятствие), то информация, записанная
приблизительно в течение одной минуты до поступления сигнала, и в течении
минуты после, будет занесена в нестираемую область памяти на микро-SD
карточке. Эта область памяти (около 1 Гб) не перезаписывается даже при полном

12. Слот микро­SD

13. Аудио/видео

выход

заполнении карточки. Записанная информация будет с охранена на карточке, если
только Вы не прервете запись, или не удалите ее, к огда захотите очистить
карточку. Однако, в случае полного заполнения нестираемой области памяти,
новая информация, предназначенная для записи в эту область будет
записываться поверх старой.

Воспроизведение записей

Записанную информацию можно посмотреть на встроенном ЖК-дисплее,
переведя устройство в режим плеера, или на персональном компьютере с
помощью программы воспроизведения, записанной на микро-SD карточке,
поставляемой с устройством. Следует отметить, что в устройстве используется
специальный формат записи, так что накопленную информацию можно
просмотреть только на самом устройстве или же только с помощью прилагаемой
программы воспроизведения. Любыми другими средствами этого сделать нельзя.
Более того, вы можете дополнительно закрыть информацию паролем, и
записанная информация будет доступна для просмотра только Вам.

Анализ данных

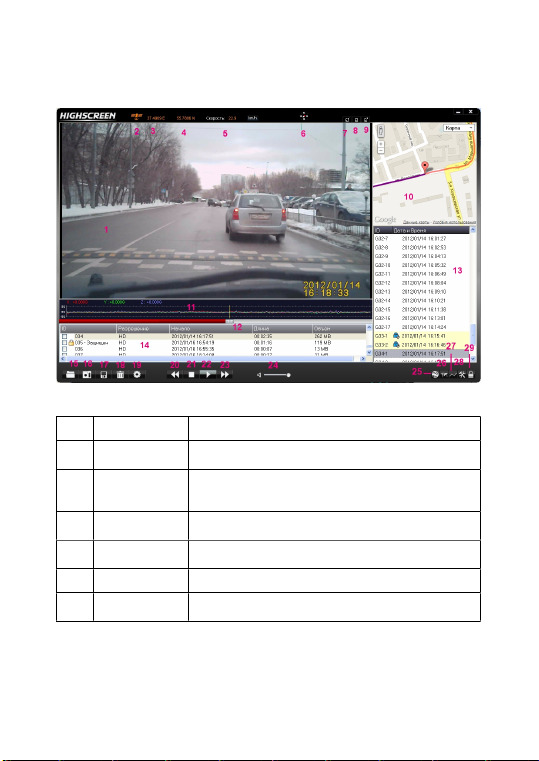

Записанную на микро-SD информацию можно детально проанализировать с
помощью программы воспроизведения. Программа воспроизведения проигрывает
аудио и отображает видео данные, а также скорость Вашего движени я ,
координаты и направление в каждый момент времени. Синхронно с видео,
программа отображает временные диаграммы сигналов датчиков ускорения и
позволяет отслеживать ваш трек по карте, используя сервис Google Maps (при
условии, что Ваш компьютер подключен к Интернет).

1.2 Комплект поставки

1. Видеорегистратор Highscreen Black Box Radar-HD – 1 шт.

2. Кабель питания от автомобильного прикуривателя с выключателем – 1 шт.

3. Кронштейн крепления на лобовое стекло с вакуумной присоской – 1 шт.

4. USB кабель для подключения к компьютеру – 1 шт.

5. Микро-SD карточка объемом 16 Гб для записи информации, с

предустановленной программой воспроизведения (в устройстве) – 1 шт.

6. Руководство пользователя – 1 шт.

7. Гарантийный талон – 1 шт.

1.3 Внешний вид и органы управления

1.3.1 Описание

No.

Название

Функциональное назначение

1

Кнопки настройки режима
оповещения, громкости,
чувствительности радар­детектора

“SET” - выбор режима оповещения устройства,
настройка параметров устройства,
“UP/DN” - увеличение/уменьшения громкости
оповещения и чувствительности радар-детектора,
“POI” - запись POI. Удаление записанных POI (в режиме
настройки).

2

Гнезд о креп ле ния
автомобильного
держателя

В это гнездо вкручивается штырь держателя. Диск на
штыре держателя служит для фиксации устройства.

3

Цифровой дисплей

Служит для отображения текущего времени по
сигналам GPS, скорости передвижения, расстояния до
камеры ДПС, служебных символов.

4

Динамик

Воспроизведение аудио информации (предупреждения,
сигналы).

5

ЖК-дисплей

Отображение снимаемой сцены, воспроизведение
записанного видео, отображение меню настроек и
служебной информации.

6

Кнопки управления
режимом записи,
воспроизведения и
настройками

“MODE” – кнопка переключения режимов работы:
режим записи, настройки и воспроизведения.
“REC” – кнопка включения/выключения записи,
воспроизведения, подтверждения выбора параметра.
“UP/DN” – кнопки выбора пункта меню, файла записи,
отключения и включения ЖК-дисплея и микрофона.

7

Разъем питания

Служит для подключения кабеля питания от
прикуривателя. Для удобства установки, на устройстве
предусмотрено два разъема питания.

8

Сенсор радар-детектора

ВЧ антенна специальной конструкции для уверенного
приема сигналов камер ДПС, расположенных по ходу
движения.

9

USB-разъем для

обновления базы данных

Служит для подключения устройства к компьютеру с
целью обновления версии программы, речевых
сообщений и базы данных с координатами камер ДПС,
опасных участков и допустимых скоростей.

10

Кнопка «Сброс»

Служит для перезапуска системы в случае
возникновения сбоя в работе.

11

Объектив камеры

Служит для проекции изображения на
светочувствительном элементе камеры.

12

Слот микро-SD

Слот для установки карты памяти микро-SD.

13

Аудио/видео выход

Служит для подключения устройства к внешнему
монитору. Аудио/видео кабель в комплект устройства не
входит и приобретается отдельно.

14

Микрофон

Служит для записи аудио информации.

2.Порядок работы

2.1Подготовка к работе

1. Убедитесь, что микро-SD карточка, идущая в комплекте с устройством,
установлена в слот микро-SD. В том случае, если используется новая
карточка, то, после включения, устройство предложит ее отформатировать,
поскольку устройство использует свой формат разметки памяти карточки.
Карточка должна иметь объем не менее 4 Гбайт и класс скорости записи не
ниже 6.

2. Прикрепите автомобильный держатель к устройству, вкрутив штырь
держателя в резьбовое отверстие на корпусе устройства и зафиксировав его
контргайкой.

3. Подключите штекер кабеля питания к одному из разъемов питания на
устройстве.

4. Выберите на лобовом стекле в салоне автомобиля место, удобное для
крепления держателя устройства. При выборе места установки следует
учитывать, что устройство не должно загораживать обзор водителю и не
должно препятствовать срабатыванию подушек безопасности в аварийной
ситуации.

5. Для повышения надежности фиксации вакуумной присоски держателя на
лобовом стекле, рекомендуется протереть контактную поверхность присоски
и места крепления на лобовом стекле влажной салфеткой.

6. Закрепите держатель, плотно прижав присоску к стеклу и повернув рычажок
держателя.

7. Закрепите провод питания в салоне таким образом, чтобы он не мешал
управлению автомобилем.

8. Вставьте штекер кабеля питания в гнездо прикуривателя.

9. После включения зажигания можно включить устройство, нажав на кнопку
штекера, установленного в прикуривателе.

10. Устройство проведет самодиагностику, выдаст приветственное сообщение и
перейдет в режим записи.

11. По изображению на дисплее, отрегулируйте положение устройства и
зафиксируйте положение винтами держателя. Устройство готово к работе.

12. Через некоторое время после включения, устройство пожелает Вам приятной

поездки, что означает, что устройство определило Ваши текущие координаты
и информация о местоположении, скорости и направлении движения также
записывается на карточку.

2.2 Работа с устройством

Устройство имеет следующие режимы работы: Запись, Настройка и Воспроизведение.
Переключение между режимами осуществляется кнопкой «MODE».

2.2.1 Режим записи

После включения питания, устройство автоматически переходит в режим

записи, о чем напоминает мигающая красная надпись в левом верхнем углу экрана.
Нажатие на кнопку «REC» приведет к остановке записи, повторное нажатие – к
возобновлению записи. Длительное (более 3-х секунд) нажатие на кнопку «REC»
приведет к записи в нестираемую область памяти, о чем будет свидетельствовать

специальная пиктограмма в правом верхнем углу экрана .
При работе в режиме записи, нажатие на кнопку «DN», расположенную на правой

стороне устройства, приводит к выключению ЖК-дисплея. Повторное нажатие на эту
кнопку включает дисплей.
Нажатие на кнопку «UP» отключает микрофон во время записи, повторное нажатие –
включает его. При этом в верхней части экрана появляется соответствующая

пиктограмма .

2.2.2 Режим настройки

Для перехода в режим настройки нажмите на кнопку «MODE», расположенную на

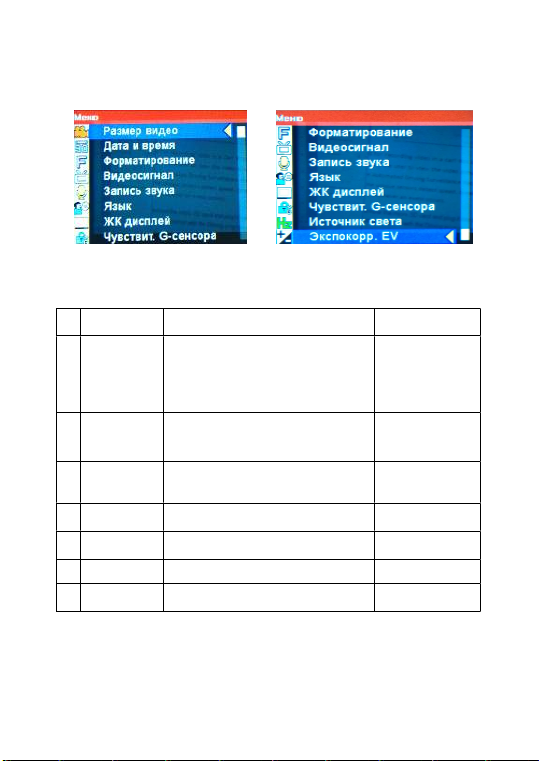

правой стороне устройства. На экране появится следующее меню:

№

Параметр

Описание

По умолчанию

1

Размер вид ео

Установка разрешения записываемого
видео файла. Можно выбрать разрешение
VGA (640x480) или HD (1280x720). Чем
выше разрешение, тем выше детализация
записываемого видео, тем больший объем
памяти потребуется для записи фрагмента.

«HD (1280x720)»

2

Дата и время

Ручная настройка текущей даты и времени.

При наличии сигнала
GPS, дата и точное
время выставляются
автоматически.

3

Форматирование

Удаление всех записей с карточки памяти.
Записанная прежде информация будет
удале на.

4

Видеосигнал

Выбор формата видеосигнала на выходе
гнезда «AVOUT» (PAL, NTSC).

«NTSC»

5

Запись звука

Отключение/Включение микрофона. (Выкл./
Вкл.)

«Вкл.»

6

Язык

Выбор языка меню (English/Русский).

«Русский»

7

ЖК-дисплей

Отключение/Включение дисплея. (Выкл./
Вкл.)

«Вкл.»

В этом режиме можно выставить параметры, которые отличаются от тех, что
установлены по умолчанию.

8

Чувствит. G-
сенсора

Настройка чувствительности G-сенсора.
Чем выше чувствительность, тем менее
заметные колебания кузова приведут к
включению аварийной записи в нестираем.
область памяти.

«Норм.»
(Средний уровень
чувствительности).
9

Источник света

Частота источника света (50 Гц или 60 Гц)

«50 Гц»

10

Экспокорр. EV

Настройка экспозиции. Обычно значение
коррекции выбирается опытным путем, но
общие рекомендации такие: съёмка светлых
объектов или тёмного объекта на светлом
фоне — +½…+1 EV (Exposure Val ue), очень
светлых — +1…+2 EV, съёмка тёмных
объектов или светлого объекта на тёмном
фоне — -½…-1 EV.

«0»

2.2.3 Режим воспроизведения

Если устройство находится в режиме настройки, то для перехода в режим
воспроизведения надо нажать на кнопку «MENU». Режим воспроизведения служит
для оперативного просмотра записанной информации прямо в салоне автомобиля. В
этом режиме можно просмотреть на ЖК-дисплее устройства, записанные на карточку
памяти видео ролики. Следует отметить, что во время воспроизведения ролика, аудио
сигнал не воспроизводится. Для просмотра более полной информации (просмотра
видео на большом экране, прослушивания аудио сигнала, анализа данных G-сенсора,
просмотра трека поездки на карте) следует воспользоваться компьютером и
специально программой воспроизведения, записанной на карточке вашего
устройства.
Для выбора того или иного ролика, воспользуйтесь кнопками «UP» и «DN». Для
запуска и остановки воспроизведения, используйте кнопку «REC».
Во время воспроизведения, на экране отображается дата и текущее время записи.
Длительное нажатие (около 3-х секунд) на кнопку «REC» включит либо меню снятия
защиты с записи (если запись находится в защищенной области памяти), либо меню
удаления записи.

2.2.4 Регулировка громкости

Уровень громкости регулируется кнопками «UP» и «DN», расположенными над
цифровым дисплеем. Кратковременное нажатие на кнопку «UP» повышает уровень
громкости, нажатие на кнопку «DN» - понижает. В устройстве предусмотрено 32
градации уровня громкости: «L0» – «L31». При значении «L0» – динамик устройства
будет выключен.

2.2.5 Регулировка чувствительности радар­детектора

После включения устройства и произнесения фразы приветствия, устройство
сообщит об уровне чувствительности радар-детектора. Изменяя уровень
чувствительности, можно добиться оптимального режима реагирования на сигналы
радаров ДПС.
При длительном нажатии (более 1 сек) на кнопку «UP» или кнопку «DN»,
расположенными над цифровым дисплеем, происходит изменение чувствительности
радар-детектора. Предусмотрено 4 градации чувствительности:

«rd 0» - низкая
«rd 1» - средняя
«rd 2» - высокая
«rd 3» - повышенная

Чем выше уровень чувствительности радар-детектора, тем ранее он может сообщить
Вам о камере ДПС. Однако, высокая чувствительность радар-детектора может
привести к ложным срабатываниям, поскольку (особенно в крупных городах) довольно
много источников радиоизлучения, работающих в тех же частотных диапазонах, что и
радары ДПС. В условиях движения по городу, с целью снижения вероятности
появления ложных срабатываний, рекомендуется выбирать средний или низкий
уровень чувствительности. При движении по загородным дорогам неподалеку от
крупных городов, можно выбрать средний или высокий уровень чувствительности.
Повышенный уровень можно установить при поездках по дорогам, которые находятся
на достаточном удалении от промышленных центров, где вероятность помех
невелика.

2.2.6 Настройки

Highscreen Black Box Radar-HD имеет несколько режимов работы и 12 настраиваемых
параметров,
значения которых могут быть заданы пользователем. Если значения параметров не
менять, то
устройство будет использовать заводские настройки.
Для перехода в режим настройки, нажмите и удерживайте кнопку “SET” в течении 3-х
секунд
(устройство должно быть включено). Для циклического перехода от одного параметра
к другому в
процессе настройки, следует нажимать на кнопку “SET”. Для настройки значения
параметра
используйте кнопки “UP” и “DN”. Если в течении 3-х секунд ни одна из кнопок не будет
нажата,
устройство выйдет из режима настроек.

№

Параметр

Заводские
настройки

Описание

1.

Пороговое
значение
скорости

A 60

(60 км/ч)

При движении со скоростью ниже этого значения,
устройство вообще не будет выдавать
предупреждений.

2.

Превышение
скорости

L 0

(Предупреждение
отключено)

Значение скорости, при превышении которого,
устройство выдает предупреждение. При выборе
значения «0», устройство не будет сообщать о
превышении скорости.

3.

Настройка
индикатора
скорости

S 0

(Цифровой
дисплей
отображает
скорость по GPS)

Данный параметр позволяет подстроить
показания скорости устройства под показания
спидометра автомобиля. Обычно показания
скорости по спидометру отличаются от реальной
скорости движения автомобиля в сторону
увеличения. Данные, полученные от
навигационного приемника в устройстве,
показывают реальное значение скорости. С
помощью данной настройки можно
скорректировать показания устройства.

4.

Настройка
режима
предупреждени
й

С1

C0 - при приближении к камере ДЛС со

скоростью, превышающей скоростное
ограничение камеры, устройство выдает
тональное (“ding-dong”) и голосовое
предупреждение;
C1 - при приближении к камере ДЛС со скоростью,
превышающей скоростное ограничение камеры,
устройство выдает только голосовое
предупреждение;
C2 - при приближении к камере ДЛС со скоростью,
превышающей скоростное ограничение камеры,
устройство выдает продолжительный тональный
сигнал и голосовое предупреждение;.

В режимах «Камера» или «Режим безопасной
поездки» тональный сигнал не подается, даже
если выбран режим предупреждения C0 или C2.

5.

Уда ле ни е POI

Удаление, записанных в устройство POI

6.

Выбор
часового пояса

4:00

(Москва)

Кнопками “UP” и “DN” установите текущий часовой
пояс.

7.

Выбор единиц
измерения
скорости

U0

Кнопками “UP” и “DN” установите единицу
измерения скорости U0 (км/ч) или U1 (мили/ч).

8.

Режим
повышенной
яркости
индикации

A 6

(6 утра)

Кнопками “UP” и “DN” установите время
включения повышенной яркости индикации.

9.

Режим
пониженной
яркости
индикации

P 7

(7 вечера)

Кнопками “UP” и “DN” установите время
включения пониженной яркости индикации.

10.

X-диапазон

радар­детектора

H On

(X-диапазон

включен)

X-диапазон включен по умолчанию. Этот диапазон
все еще применяется в радарах ДПС, хотя он
считается устаревшим.

11.

Ku-диапазон

UOff

(Ku-диапазон

выключен)

Ku-диапазон выключен, т.к. в российских радарах
ДПС Ku-диапазон не используется.

12.

K-диапазон

E On

(K-диапазон

включен)

K-диапазон включен по умолчанию. Он
используется в большинстве современных
радаров ДПС не только в России, но и за
рубежом.

13.

Ka-диапазон

AOff

(Ka-диапазон

выключен)

Ka-диапазон выключен, т.к. в российских радарах
ДПС Ka-диапазон не используется.

2.2.7 Восстановление настроек по умолчанию
(заводские настройки)

Восстановление заводских настроек в устройстве (сброс устройства) не приведет к
потере записанных Вами точек. Для возврата к заводским настройкам необходимо
выполнить следующие действия:

1: Выключить устройство.
2: Нажать на кнопку POI, и, не отпуская ее, включить устройство.
3: Держать кнопку POI нажатой в течении 3-х секунд.

2.2.8 Режимы предупреждений

Нажимая и удерживая кнопку POI около 3 секунд при включенном устройстве, можно

выбрать различные режимы оповещения устройства.

1. Вк лючены предупреждения о камерах. В этом режиме устройство выдает

предупреждения не только о камерах ДПС, но и об опасных участках с
ограничением скорости движения. Если Вы движетесь в зоне ограничения 50 км/ч
со скоростью 60 км/ч, устройство сообщит Вам о превышении разрешенной
скорости движения.

2. Режим безопасной поездки. В этом режиме устройство предупреждает не
только о камерах ДПС, но и об опасных участках, без уточнения скорости
ограничения. Если, например, Вы приближаетесь к стационарной камере,
регламентирующей скорость ограничения 50 км/ч, а Ваша текущая скорость
составляет 60 км/ч, то устройство, лишь предупредит Вас о наличии камеры по
ходу движения. Однако оно не сообщит Вам о превышении скорости.

3. Режим камеры. В этом режиме устройство предупредит Вас лишь о приближении
к камерам ДПС без указания скоростного ограничения и сообщения о
превышении скорости.

4. Все пред упреждения включены. В этом режиме устройство предупреждает о
приближении к камерам ДПС, о превышении скорости движения, о приближении к
опасным участкам и о скоростных ограничениях.

2.3 Работа с программой воспроизведения

Для запуска программы воспроизведения необходимо извлечь карточку из устройства, и
через адаптер подключить ее к компьютеру. После этого, следует запустить файл
HighPlayer.exe, который находится в корневом каталоге карточки.
После запуска программы, на экране компьютера появится примерно следующее
изображение:

No.

Название

Описание

1

Окно видеоплеера

Отображается видео, записанное устройством. В нижнем
правом углу отображается дата и текущее время съемки.

2

Пиктограмма
данных GPS

Наличие пиктограммы говорит о том, что запись содержит
информацию о координатах, скорости и направлении
передвижения.

3

Долгота

Отображает значение текущей долготы в градусах. Значок “E”
после цифр говорит о восточной долготе.

4

Широта

Отображает значение текущей широты в градусах. Значок “N”
после цифр говорит о северной широте.

5

Скорость

Отображает текущую скорость автомобиля.

6

Пиктограмма
компаса

Стрелка компаса на пиктограмме указывает примерное
направление движение автомобиля.

Описание окон программы и органов управления.

7, 8, 9

Кнопки
масштабирования

Кнопки служат для изменения размера окна видеоплеера.

10

Окно отображения
карты и трека

Отображается карта маршрута. Красным цветом
отображается участок маршрута, соответствующий
фрагменту записи, синим – пройденный по этому участку
путь.

11

Окно с графиками
G-сенсоров

Отображает реакцию G-датчиков на возмущающие
воздействия в продольной, поперечной и вертикальной
плоскости. По данным графикам можно проанализировать
ускорения, торможения, повороты, удары и наезды на
препятствия.

12

Курсор текущего
положения

Отображает текущее положение на временной оси
фрагмента. Передвигая курсор, можно легко найти
интересующий участок фрагмента записи.

13

Окно списка
фрагментов записи

Каждая запись разбита на фрагменты для удобства поиска и
создания резервной копии требуемого участка записи. Такое
разбиение упрощает процедуру работы с длинными
записями. Каждый фрагмент имеет метку даты и времени
начала фрагмента.

14

Окно списка
записей

Отображает список записей содержащихся на микро-SD
карточке. Каждая запись имеет метку даты и времени начала
записи, а также продолжительность и объем, занимаемый на
карточке памяти. Записи, находящиеся в защищенной
области памяти помечены специальным значком.

15

Кнопка «Открыть»

Позволяет выбрать путь к папке с записями. По умолчанию,
плеер открывает папку с записями на микро-SD карточке

16

Кнопка «Снимок»

Позволяет сохранить текущий кадр видео в графическом
формате JPG с текущим разрешением. Необходимо указать
путь для сохранения файла.

17

Кнопка
«Сохранить»

Позволяет сделать резервную копию видеозаписи в формате
AVI. Необходимо указать путь для сохранения файла. Данная

функция позволяет сохранить как весь файл, так и отдельные
его фрагменты.

18

Кнопка «Удалить»

Позволяет удалить с карточки памяти, как саму запись, так и
выбранные фрагменты.

19

Кнопка
«Настройки»

Вызывает меню, позволяющее отформатировать микро-SD
карточку, восстановить формат карточки для работы с
обычными приложениями, протестировать быстродействие
карточки, закрыть записи паролем, загрузить файл прошивки
на карточку для обновления версии программы.

20

Кнопка
«Замедление»

Позволяет замедлить скорость воспроизведения
видеозаписи с целью более детального анализа отснятой
информации.

21

Кнопка «Стоп»

Служит для остановки воспроизведения и установки курсора
текущего положения в начало записи.

22

Кнопка
«Воспроизведение/

Пауза»

Служит для запуска или временной остановки
воспроизведения.

23

Кнопка
«Ускорение»

Позволяет увеличить скорость воспроизведения видеозаписи
с целью ускоренного поиска требуемого фрагмента отснятой
информации.

24

Регул ято р
громкости

Позволяет изменять громкость воспроизведения аудио
информации.

25

Кнопка «KML»

Позволяет сохранить трек поездки в формате KML с целью
дальнейшего просмотра в таких приложениях, например, как

Google Earth.

26

Кнопка «Карта»

Включает и выключает окно отображения карты с треком
поездки.

27

Кнопка «G-сенсор»

Включает и выключает окно отображения графиков G­сенсоров.

28

Кнопка
«Восстановить

видео»

Позволяет в некоторых случаях восстановить поврежденную
видеозапись.

29

Кнопка
«Разблокировать»

Позволяет снять блокировку с записи. После снятии
блокировки, данный фрагмент становится доступным для
перезаписи.

3. Технические характеристики Highscreen

Black Box Radar-HD

Запись видео с разрешением HD 720p (1280х720), VGA (640x480) и широким углом

обзора.

Запись звука в салоне.
Встроенный GPS-приёмник - синхронно с видео записывает данные о скорости,

координатах и напрвлении движения автомобиля, с указанием времени и даты.
Встроенный 3D-датчик ускорения (G-сенсор) - включает аварийную запись при
экстренных событиях - резкие удары, торможение, ускорение, поворот.
Поддержка карт памяти микро-SD до 32 Гб. Класс карты – не ниже 6, объем карты –
не менее 4 Гбайт.
Имеется встроенная возможность форматирования новой карточки
Записанные данные хранятся в специальном формате и защищены от внесения
изменений.
Загрузка обновлений программы и координат камер ДПС через Интернет.
Голосовые предупреждения о приближении к камерам ДПС, о превышении скорости
на русском языке.
Видео сенсор – высокочувствительный CMOS сенсор, 5.0 Мпикс.
Частота кадров - 30 кадров в секунду.
Угол обзора по диагонали - 120 градусов.
Возможность сохранения POI пользователя.
Предупреждение о превышении скорости.
Автоматическая регулировка яркости цифрового дисплея.
Встроенная GPS антенна.
В базе данных одновременно может храниться до 100 000 координат объектов.
Встроенный высокочувствительный радар-детектор. адаптированный к российским
камерам ДЛС.
Возможность регулировки чувствительности радара-детектора для уменьшения
вероятности ложных срабатываний.
Рабочие диапазоны:

X-диапазон 10.525 ГГц ±25 МГц
K-диапазон 24.150 ГГц ±100 МГц
Ku-диапазон 13.450 ГГц ±100 МГц
Ka-narrow диапазон 33.890~34.11 ГГц
Ka-low диапазон 34.190~34.410 ГГц
Ka-wide диапазон 34.700 ГГц ±1300 МГц

Встроенный ЖК-дисплей для просмотра записей: TFT матрица 320x240, диагональ 2
дюйма,
Допустимая относительная влажность: от 5% до 95% (без конденсации).
Хранение при температуре: от -20°C до +70°C.
Диапазон рабочих температур: от -10°C до +60°C.
Размеры: 12.5 x 6.2 x 3.5 см
Напряжение питания: 12В-24В

Для получения более полной информации о работе с устройством, посетите,
пожалуйста, наш сайт:

http://www.highscreen.org
