Page 1

Page 2

Page 3

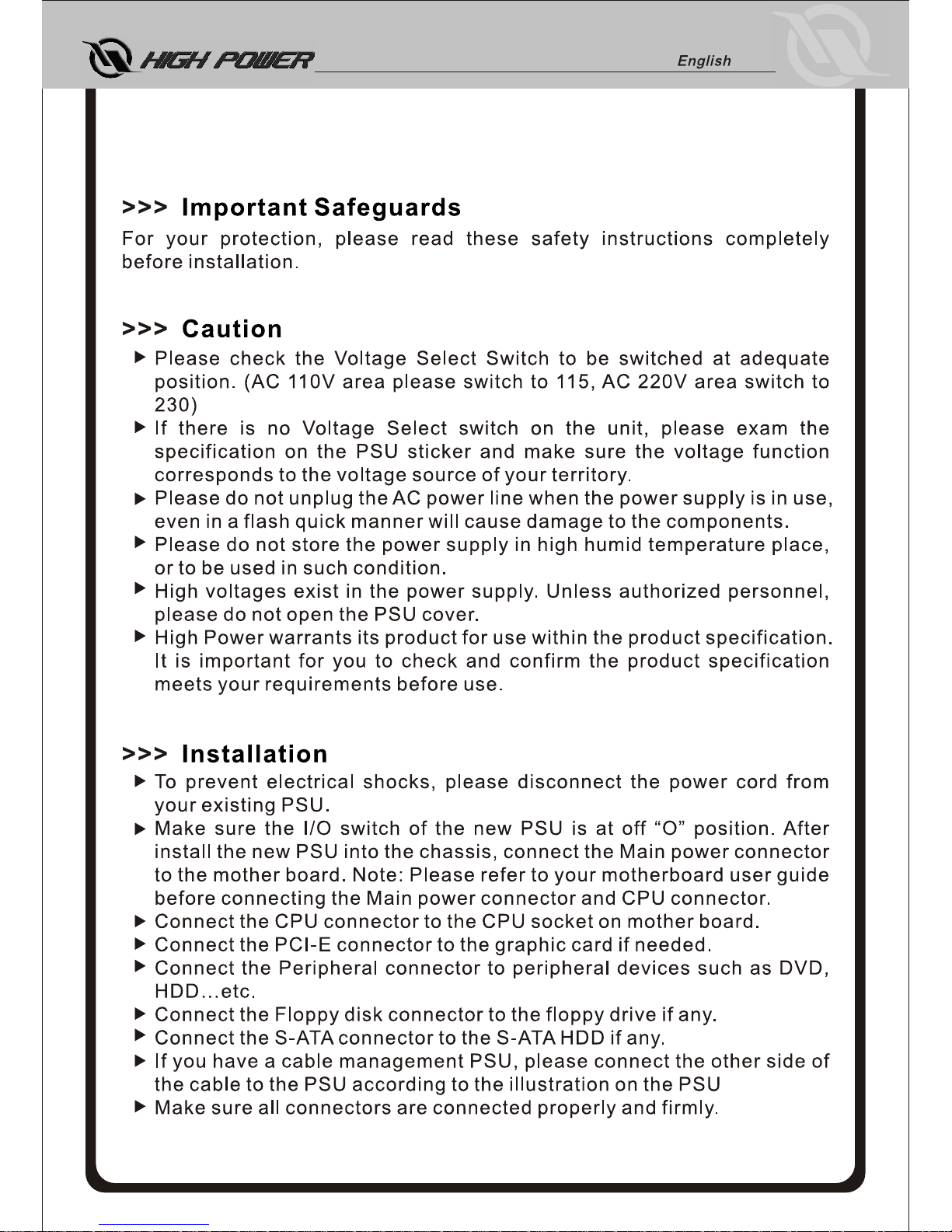

Instruction Manual

-2-

Page 4

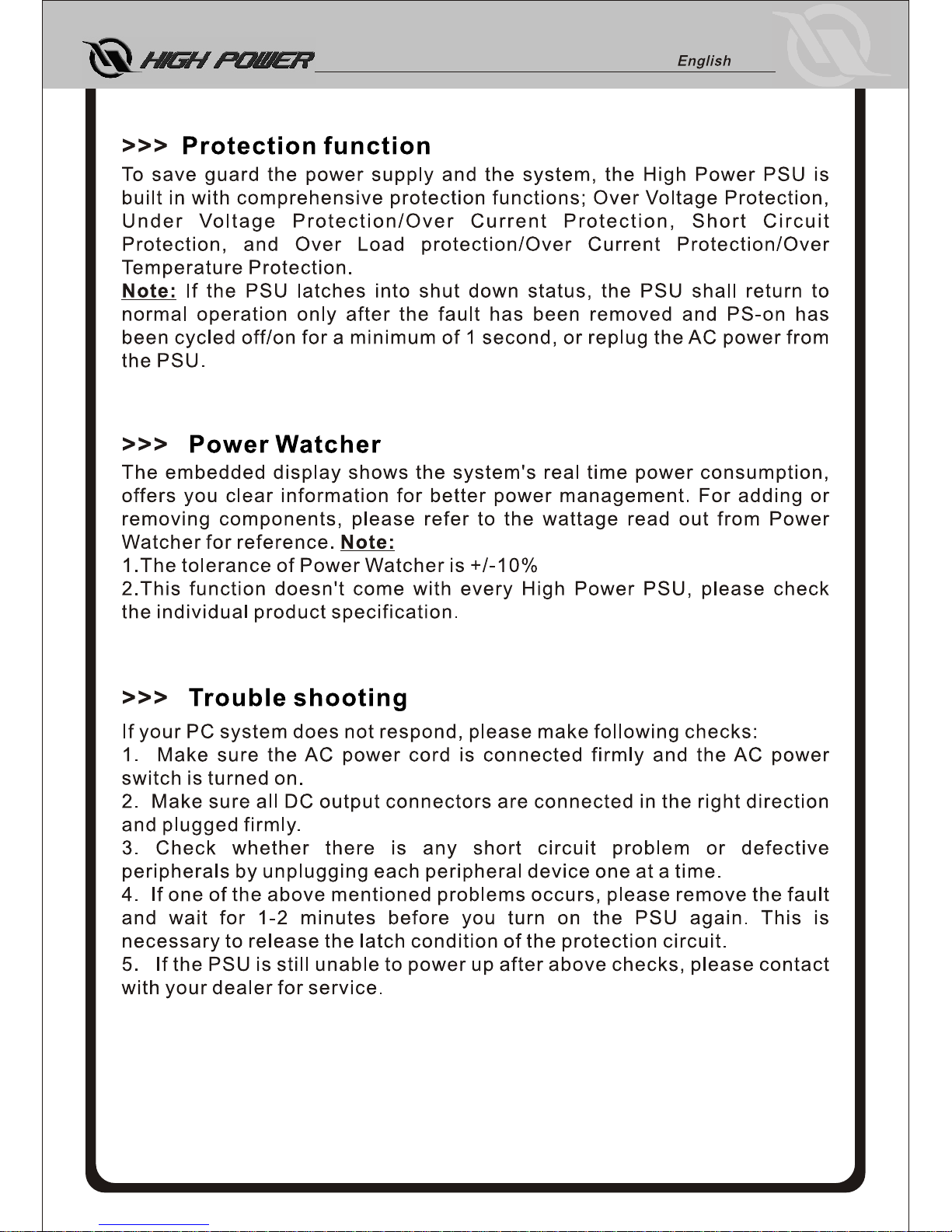

-3-

Page 5

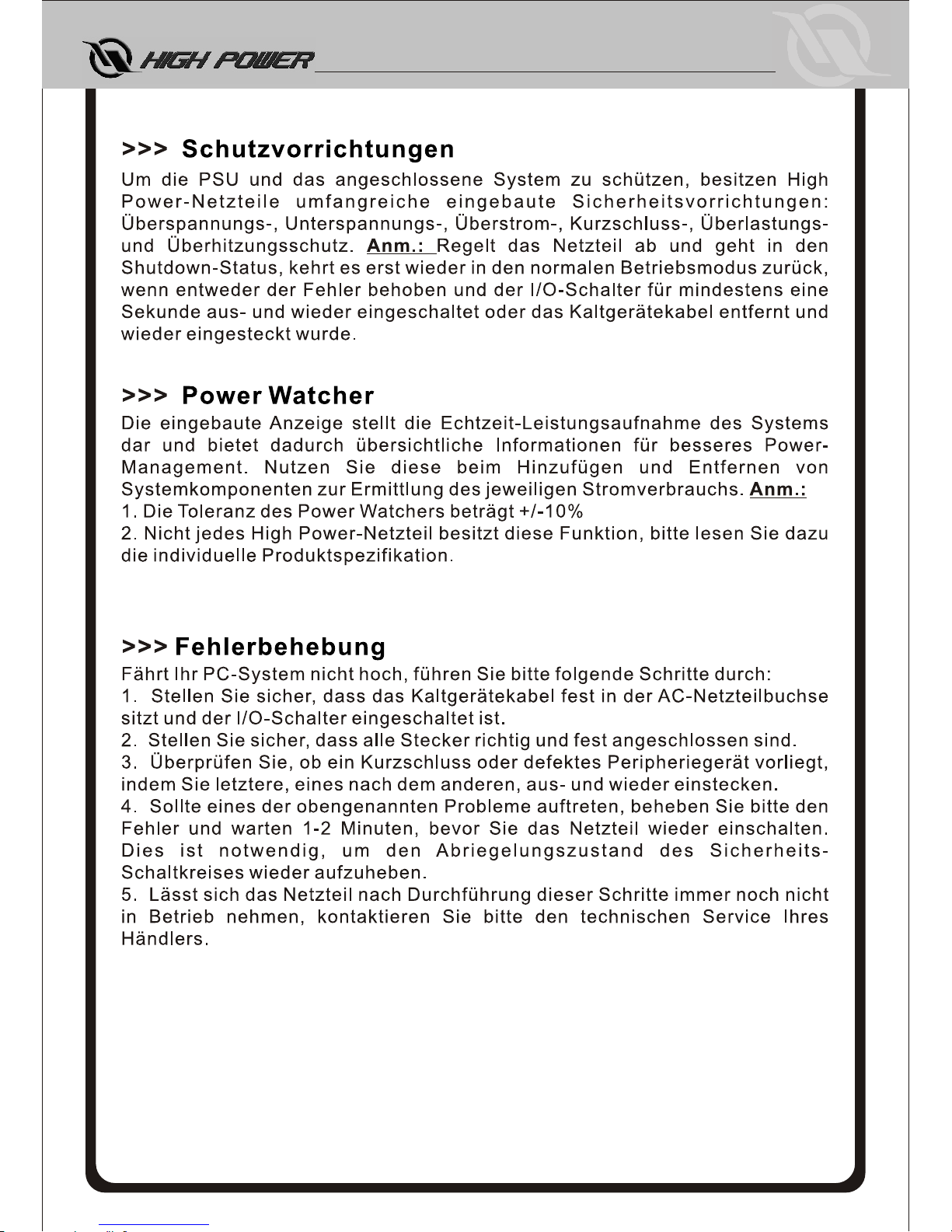

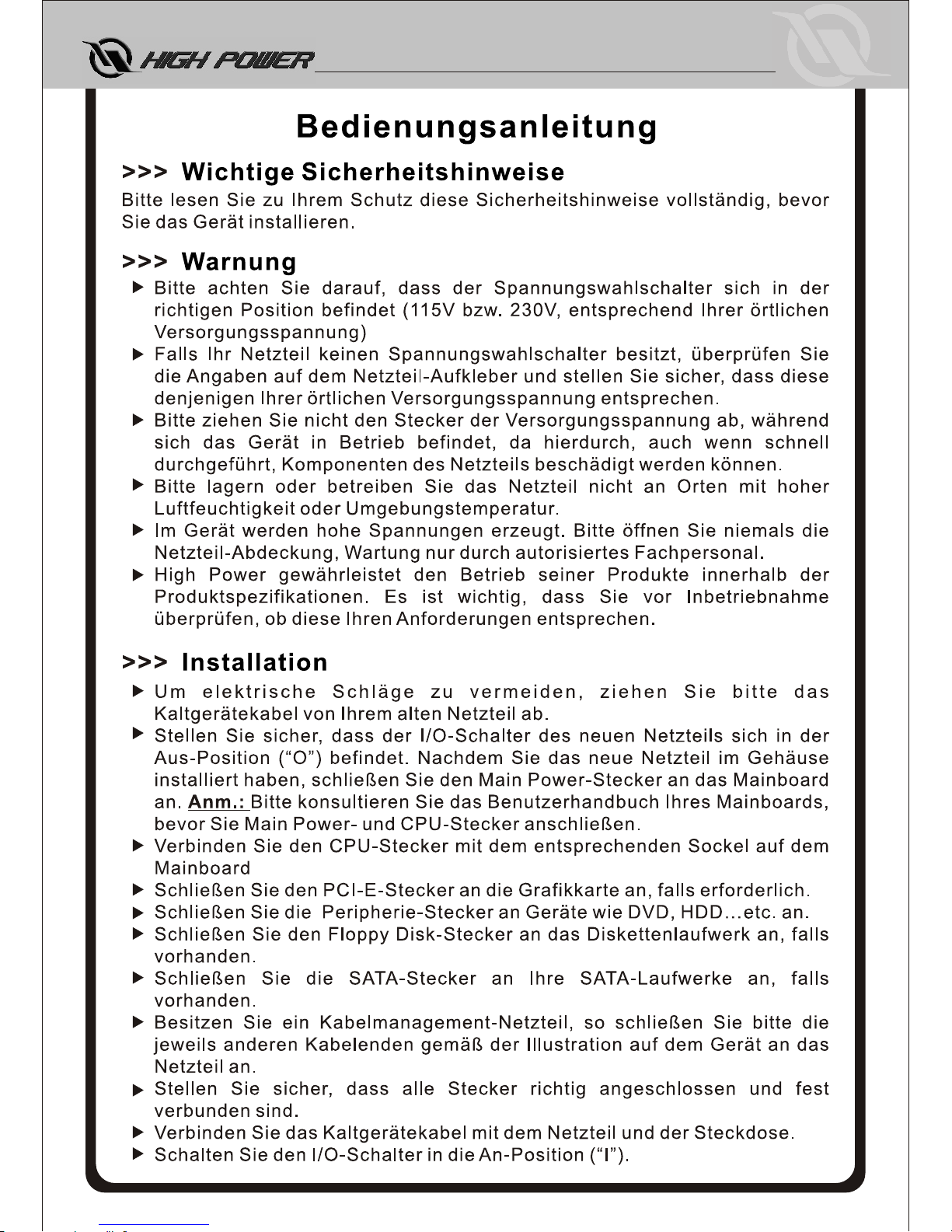

Deutsch

-4-

Page 6

-5-

Deutsch

Page 7

-6-

Español

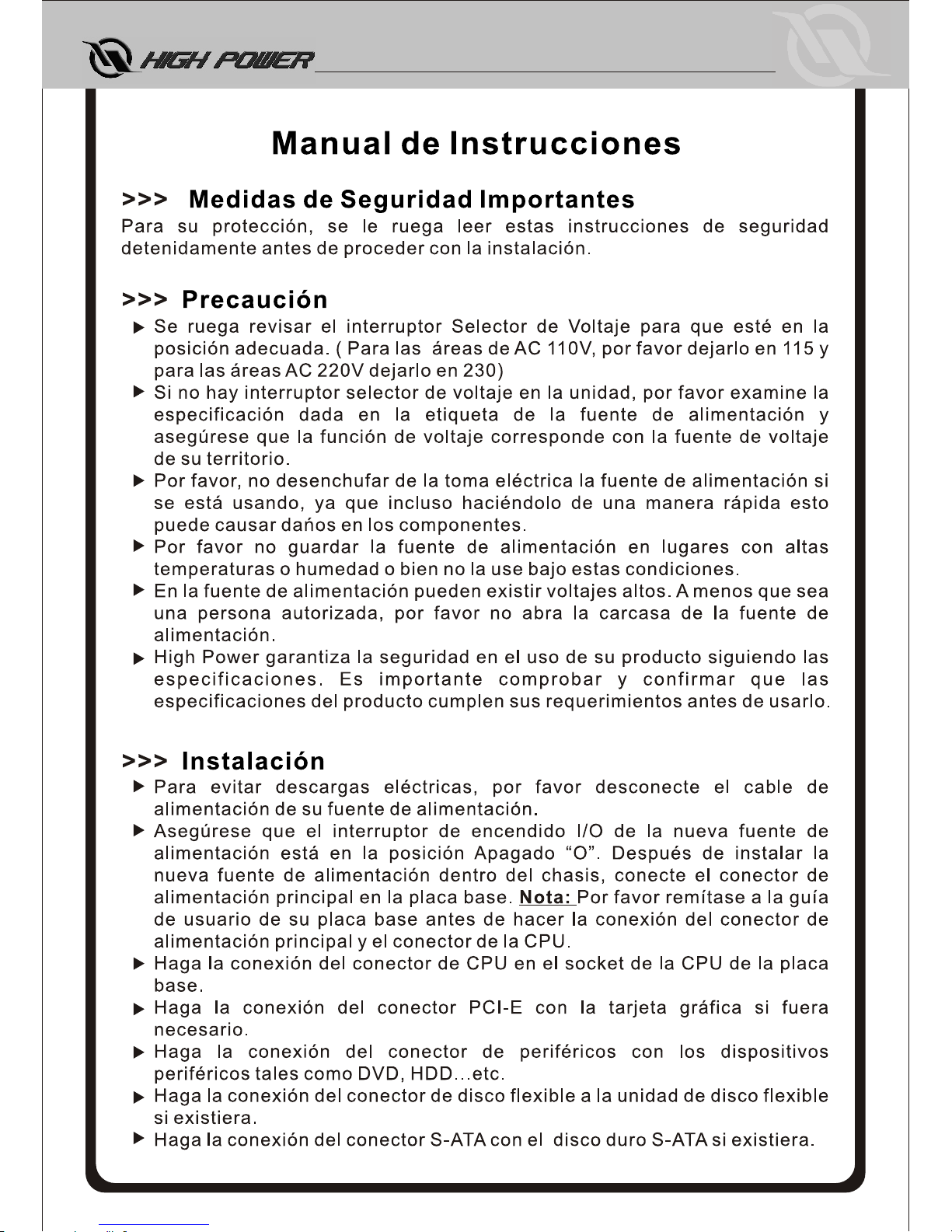

Page 8

-7-

Español

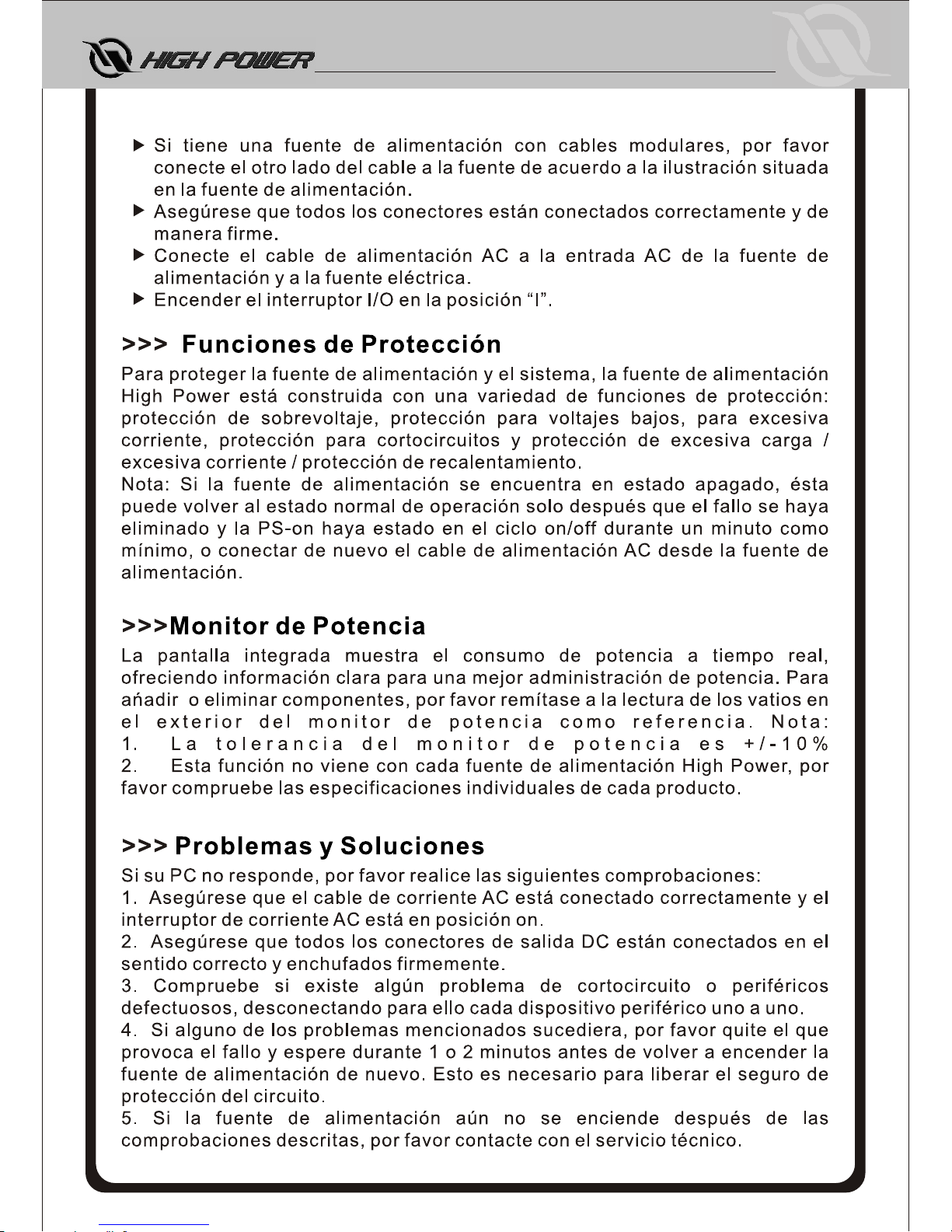

Page 9

-8-

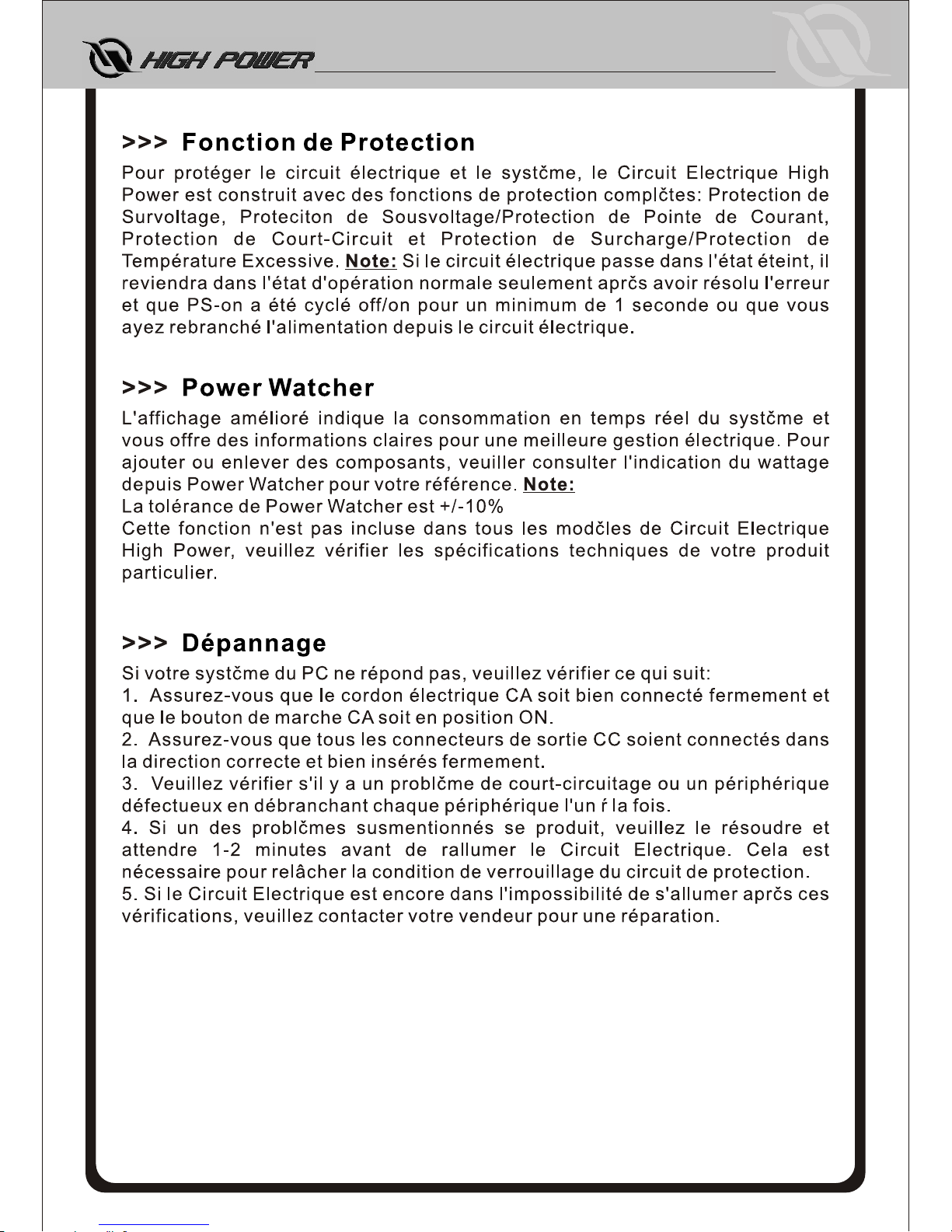

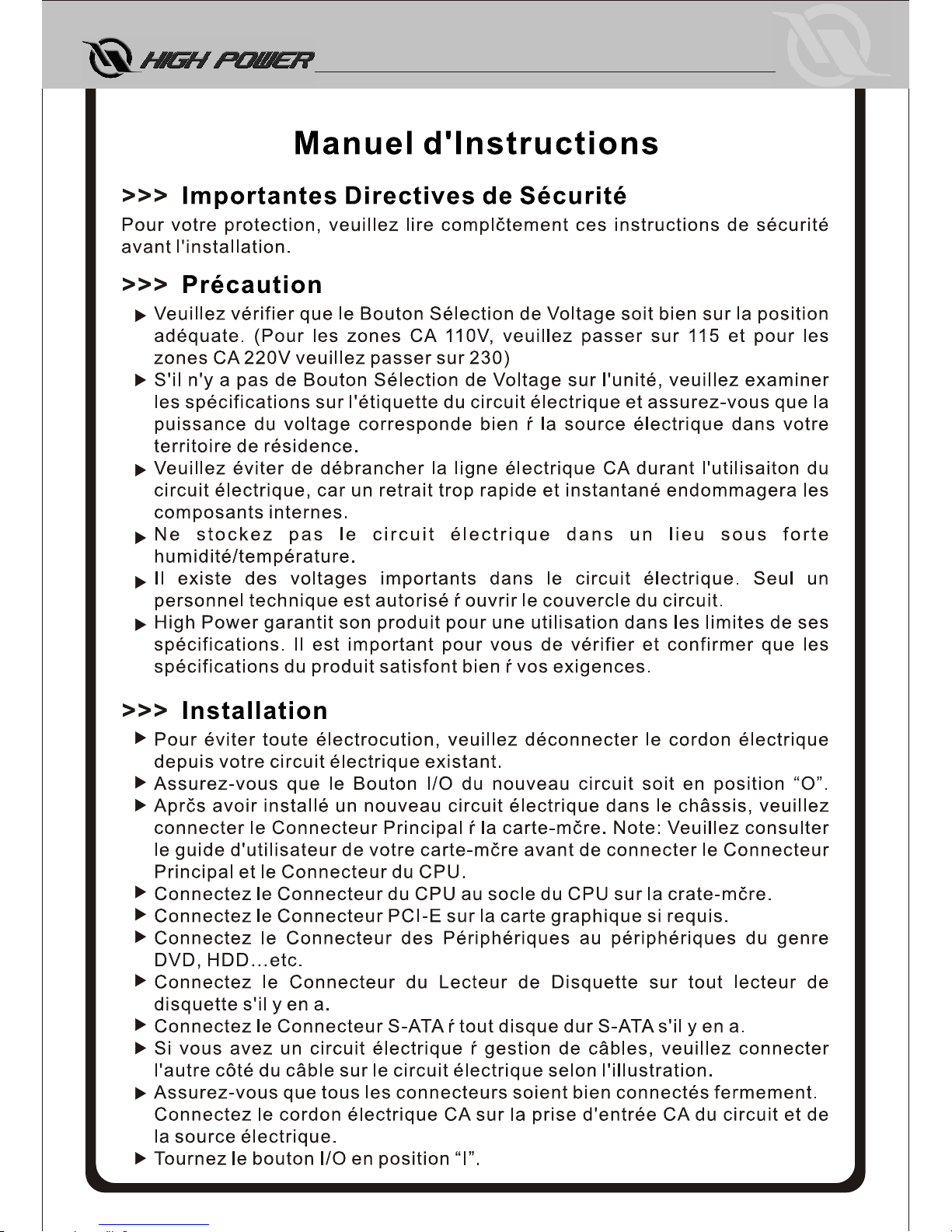

Français

Page 10

-9-

Français

Page 11

-10-

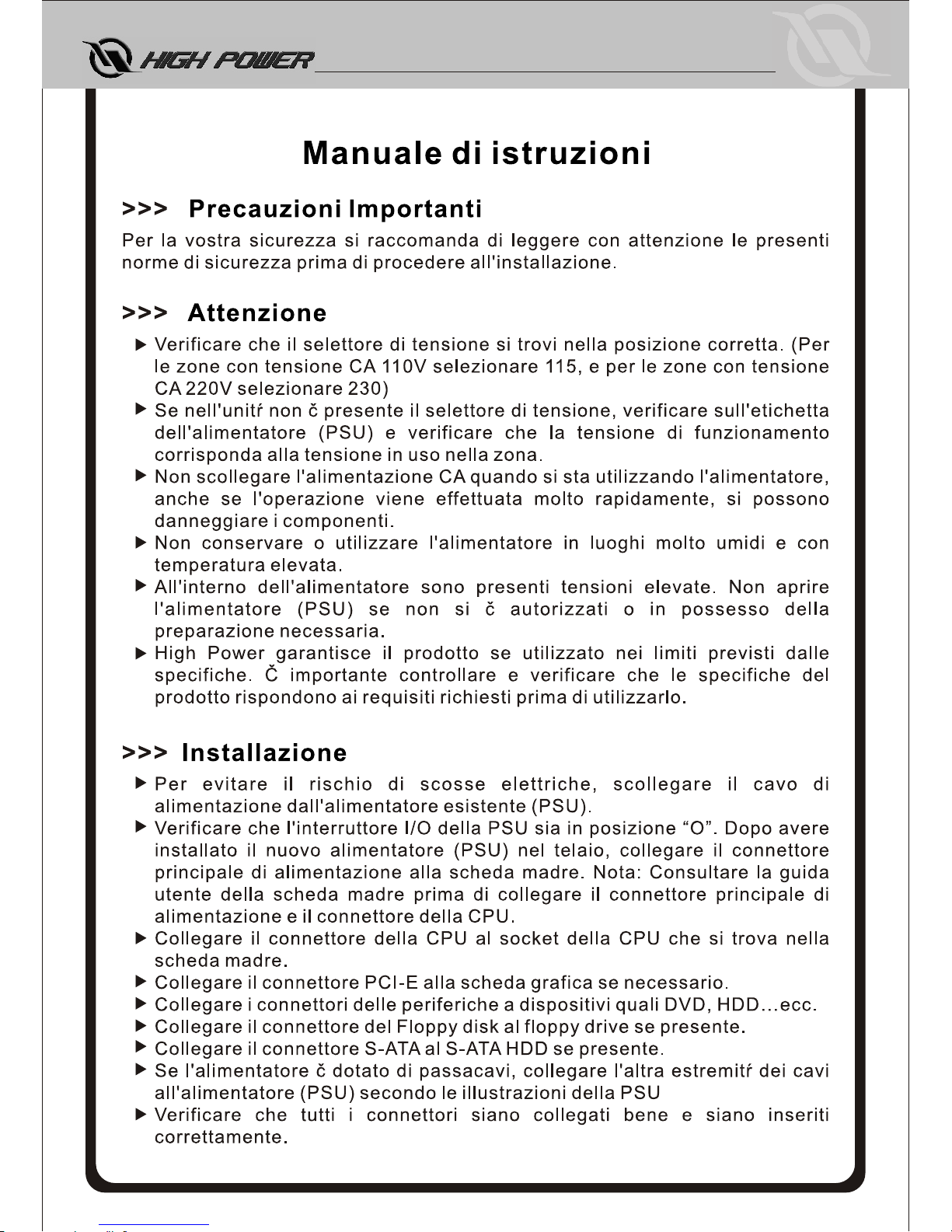

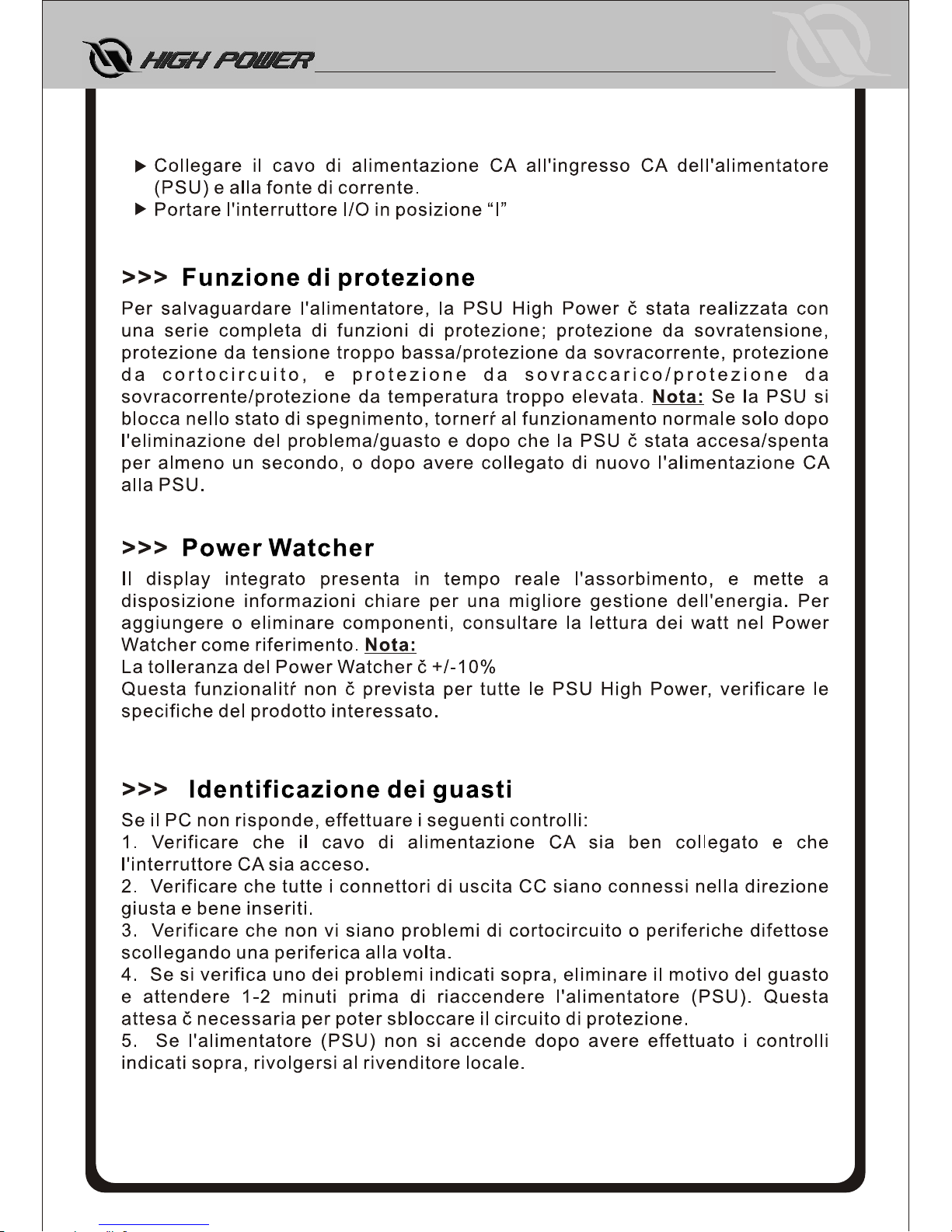

Italiano

Page 12

-11-

Italiano

Page 13

<<< Let op

-12-

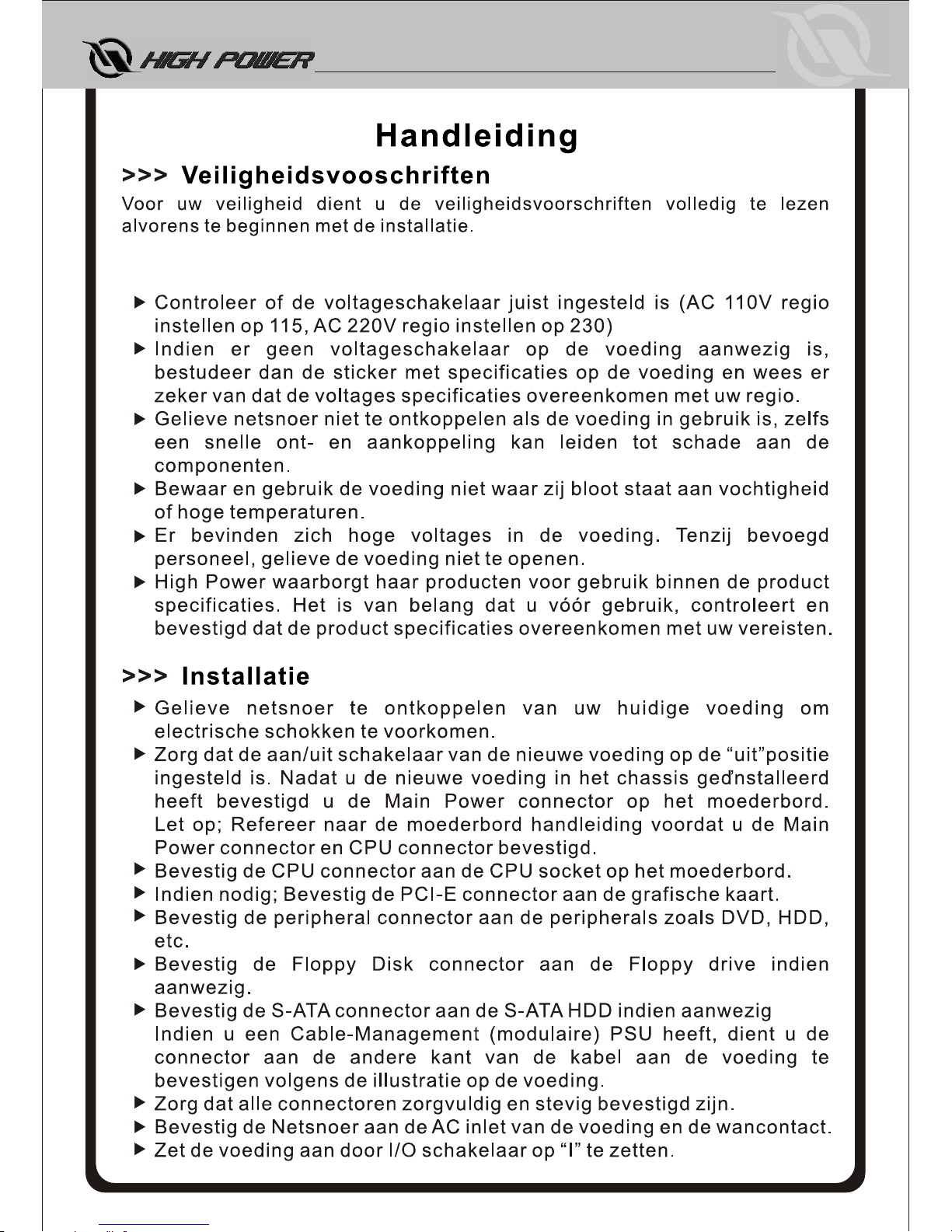

Nederlands

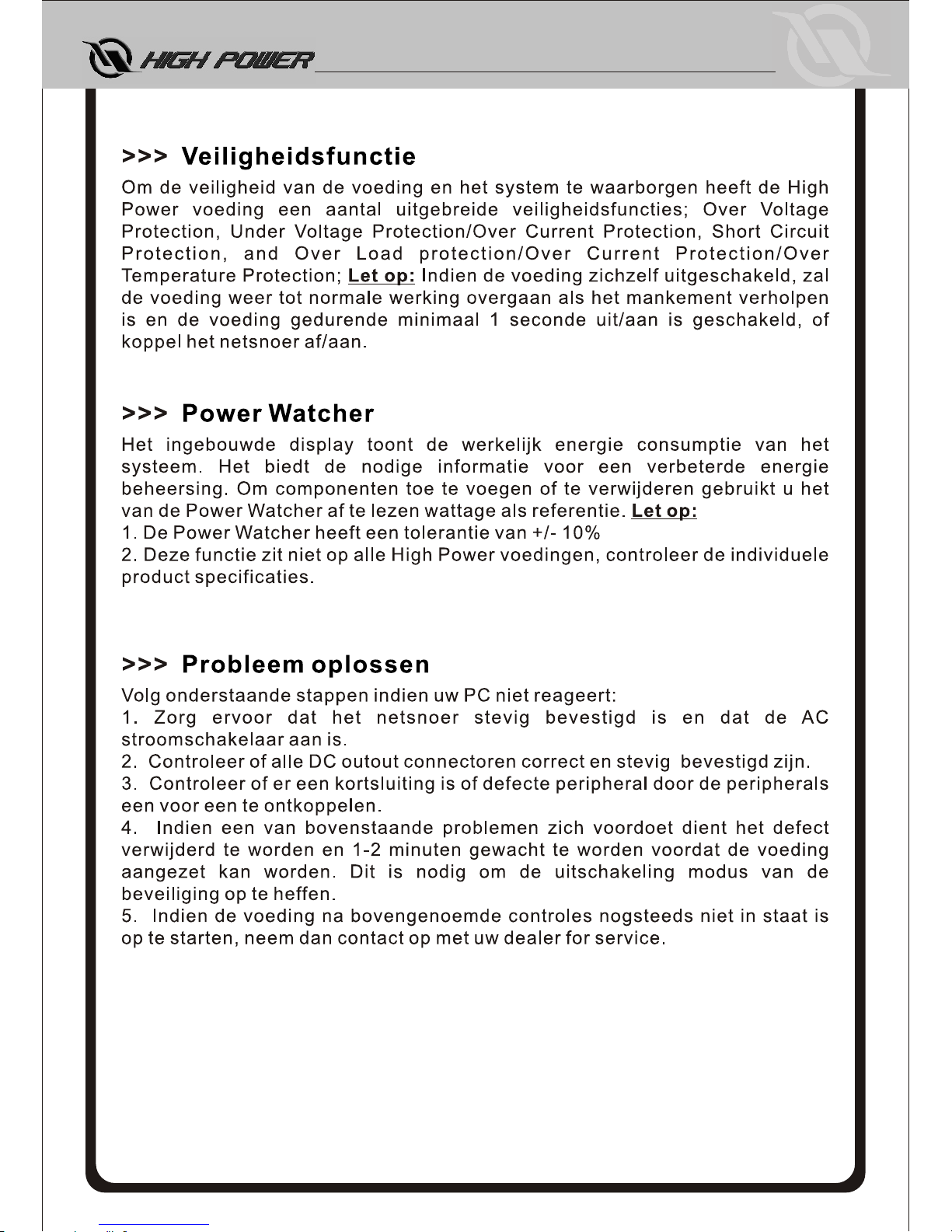

Page 14

-13-

Nederlands

Page 15

<<< Önemli Uyarılar

Güvenliğinizi için ürünü kullanmadan once lütfen aşağıdaki uyarıları okuyunuz. Lütfen ürünün arkasında bir 110V-220V anahatarı bulunup bulunmadığını kontrol ediniz. Eğer varsa bu anahtarın 220V konumunda olduğundan emin olunuz. Bil g isay a rın ı z çal ı şırk e n gü ç kaynağ ı nın a rkas ı nda n kablos u nu çıkarmayınız. Kablonun çıkarılması bilgisayarınız içindeki bileşenlere zarar verebilir. Lütfen güç kaynağınızı aşırı nemli ortamlarda bulundurmayınız ve çalıştırmayınız. Lütfen cihazın kapağını açarak içine müdahale etmeyiniz yüksek gerilim tehlikesi vardır High Power ürünün belirtilen şekilde kullanılması dahilinde garanti vermektedir. Lütfen kullanmadan once ürün özelliklerini kontrol ederek ürünün ihtiyacınızı karşılayıp karşılamadığını kontrol ediniz.

<<< Kurulum

Lütfen eski güç kaynağınızın düğmesini “0” (kapalı) konumuna getirerek kablosunu çıkarınız. Yeni güç kaynağınızı bilgisayarınızın kasasının kılavuzunda önerilen

şekilde monte ediniz.

Güç kaynağınızı taktıktan sonra 20+4 pin ana güç girişini ve 12V CPU için güç bağlantısını anakartınızın kılavuzunda belirtilen şekilde anakartınıza bağlayın. Eğer güç kaynağınızda ve ekran kartınızın üzerinde gerekli bağantılar varsa PCI-E güç konnektörünü ekran kartınıza bağlayın. 4-pin çevresel cihaz konnektörlerini DVD, IDE HDD gibi cihazlara takın Floppy çıkışlarını floopy sürücünüze takın S-ATA diskiniz varsa S-ATA güç çıkışlarını S-ATA diskinize takın Eğer modüler kablo yapısında bir ürün ise lütfen üzerindeki etikette bulunan modüler bağlantı noktalarının şemasına gore bağlantıları yapın. Tüm bağlantıların sıkı şekilde yerine oturduğundan emin olun. Şebeke bağlantı kablosunu güç kaynağı üzerindeki yuvasına ve elektrik prizine takın. Güç kaynağı üzerindeki açma kapama düğmesini “I” (açık) konumuna

getirin.

KULLANIM KILAVUZU

-14-

Türkçe

Page 16

Sisteminizi ve güç kaynağının kendisini korumak üzere High Power güç kaynakları çeşitli koruma önlemleri ile donatılmıştır. Bu özellikler: Aşırı / Yetersiz Gerilim Koruması, Yüksek Akım Koruması, Kısa Devre Koruması, Aşırı Yük/Sıcaklık koruması. Not: Eğer güç kaynağınız yukarıda yazılı korumalrdan birisi nedeniyle kapanırsa tekrar çalıştırmak için sorunu oluşturan kaynağı ortadan kaldırdıktan sonra şebeke bağlantı kablosunun güç kaynağına bağlanan ucunu çıkarıp 3 saniye sonra tekrar takın.

>>> Koruma Özellikleri

Bazı High Power modellerinde bulunan ve sistemde harcanan gücü güç kaynağının arka kısmındaki dijital göstergeden size gösteren Power Watcher özelliği sisteminizin çektiği ve ilerde eklemeyi düşündüğünüz bileşenler için yeterli olup olmadığı gibi bilgiler için size yardımcı olur. Power Watcher özelliği ile ilgili olarak şu noktalara dükkat etmeniz gereklidir:

1. Power watcher özelliğinin tolerans seviyesi +/- %10'dur. Ölçülen değer gerçek değerin %10 aşağısında veya yukarısında olabilir.

2. Power Watcher ekranında belirtilen güç değeri systemin kendi içerisinde harcadığı güçtür, şebekeden çekilen güç değildir. Şebekeden çekilen güç verimliliğe bağlı olarak ekranda gördüğünüz değerden %10-30 fazla olabilir.

>>> Power Watcher Özelliği

>>> Sorun Giderme

Eğer bilgisayarınız açılmıyorsa:

1. Şebeke kablosu ve diğer tüm güç kablolarının düzgün şekilde yerlerineoturduğundan ve güç kaynağının açma kapama düğmesinin “I” (açık) konumda olduğundan emin olun.

2. Her seferinde tek bir çevresel cihazı (HDD, DVD vs.) çıkararak herhangi bir cihazdan kaynaklanan kısa devre olup olmadığını control edin.

3. Eğer yukarıdaki nedenlerden birisi nedeniyle güç kaynağınız kapanmışsa şebeke kablosunu çıkararak bir sure bekledikten sonra tekrar kabloyu takarak güç kaynağını açın. Bu, koruma özelliklerinin bir gereğidir.

4. Eğer yukarıda belirtilen hiçbir şekilde güç kaynağınız açılmazsa lütfen güç kaynağınızı aldığınız ye rile iletişime geçin.

-15-

Türkçe

Page 17

Güvenliğinizi için ürünü kullanmadan once lütfen aşağıdaki uyarıları okuyunuz.

- Lütfen ürünün arkasında bir 110V-220V anahatarı bulunup bulunmadığını kontrol ediniz. Eğer varsa bu anahtarın 220V konumunda olduğundan emin olunuz.

- Bilgisayarınız çalışırken güç kaynağının arkasından kablosunu çıkarmayınız. Kablonun çıkarılması bilgisayarınız içindeki bileşenlere zarar verebilir.

- Lütfen güç kaynağınızı aşırı nemli ortamlarda bulundurmayınız ve çalıştırmayınız.

- Lütfen cihazın kapağını açarak içine müdahale etmeyiniz yüksek gerilim tehlikesi vardır

- High Power ürünün belirtilen şekilde kullanılması dahilinde garanti vermektedir. Lütfen kullanmadan once ürün özelliklerini kontrol ederek ürünün ihtiyacınızı karşılayıp karşılamadığını kontrol ediniz.

>>> Önemli Uyarılar

-16-

Türkçe

>>> Kurulum

- Lütfen eski güç kaynağınızın düğmesini “0” (kapalı) konumuna getirerek kablosunu çıkarınız.

- Yeni güç kaynağınızı bilgisayarınızın kasasının kılavuzunda önerilen

şekilde monte ediniz.

- Güç kaynağınızı taktıktan sonra 20+4 pin ana güç girişini ve 12V CPU

için güç bağlantısını anakartınızın kılavuzunda belirtilen şekilde anakartınıza bağlayın.

- Eğer güç kaynağınızda ve ekran kartınızın üzerinde gerekli bağantılar varsa PCI-E güç konnektörünü ekran kartınıza bağlayın.

- 4-pin çevresel cihaz konnektörlerini DVD, IDE HDD gibi cihazlara takın

- Floppy çıkışlarını floopy sürücünüze takın

- S-ATA diskiniz varsa S-ATA güç çıkışlarını S-ATA diskinize takın

- Eğer modüler kablo yapısında bir ürün ise lütfen üzerindeki etikette

bulunan modüler bağlantı noktalarının şemasına gore bağlantıları yapın.

- Tüm bağlantıların sıkı şekilde yerine oturduğundan emin olun.

- Şebeke bağlantı kablosunu güç kaynağı üzerindeki yuvasına ve

elektrik prizine takın.

- Güç kaynağı üzerindeki açma kapama düğmesini “I” (açık) konumuna getirin.

>>> Koruma Özellikleri

Page 18

1. Power watcher özelliğinin tolerans seviyesi +/- %10'dur. Ölçülen değer gerçek değerin %10 aşağısında veya yukarısında olabilir.

>>> Power Watcher Özelliği

-17-

Türkçe

Eğer bilgisayarınız açılmıyorsa:

1 . Şebeke kablosu ve diğer tüm güç kablolarının düzgün şekilde

yerlerineoturduğundan ve güç kaynağının açma kapama düğmesinin “I” (açık) konumda olduğundan emin olun.

2. Her seferinde tek bir çevresel cihazı (HDD, DVD vs.) çıkararak herhangi bir cihazdan kaynaklanan kısa devre olup olmadığını control edin.

4. Eğer yukarıda belirtilen hiçbir şekilde güç kaynağınız açılmazsa lütfen güç kaynağınızı aldığınız ye rile iletişime geçin.

>>> Sorun Giderme

>>> İlgili Adresler

1. İthalatçı Firma:

Akortek Bilişim San. Ve Dış. Tic. Ltd. Şti.

Perpa Ticaret Merkezi 11. Kat BBlok No:1575

Okmaydanı / İstanbul Türkiye

Tel: (212)2109 799

2. Bakım Onarım Hizmeti Veren Firma Bilgileri:

NetHouse Bilgisayar Sist. Paz. San. Ve Tic. Ltd. Şti Merkez Mah. Salihpaşa Cad. No: 11/1 Gaziosmanpaşa

/ İstanbul Türkiye Tel : (212) 5456 464

3. Yurtdışı Üretici Firma Bilgileri:

High Power Electronic Co., Ltd, 3F-1,No.51, Lane 35, Ji-Hu Rd., Nei Hu district, Taipei, Taiwan Tel: +8862 2659 2535 Fax: +8862 2659 2265

4. CE onayını veren kuruluş

Neutron Engineering Inc. No: 132-1, Lane 329, Sec. 2, Palain Rd. Shijr City, Taipei / Taiwan Tel: +886 (02) 2646 5426

Page 19

>>> Belge Veriliş Tarihi:20/08/2007

Belge No:43877

-18-

Türkçe

Bu Belgenin kullanılmasına; 4077 sayılı Tüketicinin Korunması Hakkında Kanun ve bu Kanun'a dayanılarak yürürlüğe konulan Garanti Belgesi Uygulama Esaslarına Dair Tebliğ uyarınca, T.C. Sanayi ve Ticaret Bakanlığı Tüketicinin ve Rekabetin Korunması Genel Müdürlüğü tarafından izin verilmiştir.

>>> GARANTİ ŞARTLARI

1. Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.

2. Malın tüm parçaları dahil olmak üzere tamamı firmamızın garantisi altındadır.

3. Malın garanti süresi içinde arızalanması durumunda tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla 30 iş günüdür. Bu süre malın servis istasyonuna, servis istasyonunun olmaması durumunda malın satıcısı, bayii, acentası, temsilciliği, ithalatçısı veya imalatçısından birisine bildirim tarihinden itibaren başlar.

4. Malın garanti süresi içerisinde, gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde, işçilik masrafı, değiştirilen parça bedeli ya da başka bir ad altında hiçbir ücret talep edilmeksizin tamiri yapılacaktır.

5. Malın:

- Teslim tarihinden itibaren garanti süresi içinde kalmak kaydıyla bir yıl içerisinde, aynı arızayı ikiden fazla tekrarlaması veya farklı arızaların dörtten fazla ortaya çıkması sonucu maldan yararlanamamanın süreklilik kazanması,

- Tamiri için gereken azami sürenin aşılması,

- Servis istasyonunun mevcut olmaması halinde sırasıyla satıcısı, bayii, acentası, temsilciliği, ithalatçısı veya imalatçısından birinin düzenleyeceği raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi durumlarında, ücretsiz olarak değiştirme işlemi yapılacaktır.

6. Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

7. Garanti belgesi ile ilgili olarak ortaya çıkabilecek sorunlar için Sanayi ve Ticaret Bakanlığı, Tüketicinin ve Rekabetin Korunması Genel Müdürlüğü'ne başvurulabilir. Verilen garanti aşağıda belirtilen durumlarda geçersizdir: Kullanım hatalarından ve kullanım kılavuzunda yer alan hususlara aykırı kullanılmasından oluşan, Hatalı elektrik tesisatı kullanılması veya gereken voltaj dışında elektrik tesisatı ile kullanımdan oluşan, Malın tüketiciye tesliminden sonraki sevkiyat ve taşıma esnasında oluşan, Dış etkenlerden (vurulma, çarpma, v.s.) nedeniyle oluşan, Ev tipi cihazların profesyonel, toplu kullanıma yönelik kullanılmaları sonucu oluşan, hasar ve arızalar garanti kapsamında değildir.

>>> İMALATÇI VEYA İTHALATÇI FİRMA

Ünvan: Akortek Bilişim San. ve Dış. Tic. Ltd. Şti. Adres: H. Rıfat Paşa Mah., Perpa Tic. Mrk. B Blok Kat:11

No:1720, 34384 Okmeydanı/İstanbul

Telefon: 0212 210 9799 Fax: 0212 210 9760

URL: www.akortek.com

Page 20

>>> FİRMA YETKİLİSİNİN

İmza ve Kaşesi:

-19-

Türkçe

MALIN Cinsi/Mar kası: Güç Kaynağı /High Power Modeli: HPC-350-101 / HPC-350-102 / HPC-350-112 / HPC-350-H12S

/ HPC-400-112 / HPC-400-H12S / HPC-430-N12S / HP-500-A12S / HP-650-G14C / HP-700-G14C / HP-750-G14C / HP-850-G14C / HP-1000-G14C / HPC-1000-G14C / HPC-1200-G14C

Azami Tamir Süresi: 30 gün Garanti Süresi: 2 yıl

>>> SATICI FİRMANIN

Ünvanı: Adresi: Tel-Fax: Fatura Tarih ve No: Tarih – İmza – Kaşesi:

Page 21

Инструкция по эксплуатации

<<< Меры безопасности:

Для вашей безопасности, внимательно прочтите инструкцию перед установкой блока питания (в дальнейшем БП).

<<< Внимание (предупреждение):

Убедитесь в том, что переключатель напряжения питания находится в правильном положении. (230 вольт). Если модель не укомплектована пере ключателем напряжения, изучите спецификацию блока питания, указанную на его наклейке, и убедитесь, что напряжение блока питания соответствует напряжению сети. Пожалуйста, не отключайте кабель питания во время работы БП, так как отключение, даже на короткое время, может вывести его из строя. Не храните и не используйте блок питания в условиях повышенной влажности или неблагоприятных температурных условиях. Блок питания работает при высоком напряжении. Запрещается с н и м а т ь в е р х н ю ю п а н е л ь б л о к а п и т а н и я в с е м , к р о м е квалифицированного персонала сервисного центра. Гарантия на блоки питания High Power действительна только в том случае, если продукция используется в соответствии с инструкцией. Перед эксплуатацией блока питания важно удостовериться, что продук т по с в о и м техниче с ким па р а метрам отвечает ваши м требованиям.

<<< Установка

Что бы предотвратить поражение электрическим током, отключите кабель блока питания. Убедитесь в том, что переключатель I/O (вкл/выкл) нового блока питания находится на отметке “O”. После установки блока питания в компьютерный корпус, подключите основной кабель питания (20-24 pin) к материнской плате. Примечание: перед тем, как подключать данный кабель и кабель питания процессора (4 pin), прочтите внимательно инструкцию по использованию материнской платы. Подключите процессорный кабель в разъем для процессора на материнской плате. Если необходимо, подключите PCI-E кабель к графической карте. По д с о ед ин ит е в с е п е р и ф е р и й ны е к а бел я к п е р и ф е р и й н ы м устройствам, таким, как DVD, HDD…и т.п. Если имеется в наличии флоппи дисковод, подсоедините к нему флоппи кабель. Подключите кабель S-ATA к разъему S-ATA на винчестере (если имеется в наличии). Если у вас БП с отключаемыми кабелями для подключения периферийных устройств, подключите другую сторону кабеля к блоку питания в соответствии с иллюстрацией на блоке питания. У б е д и т е с ь , ч т о в с е к а б е л я п о д к л ю ч е н ы п р а в и л ь н о и надежно.Подсоедините кабель питания к входу блока питания и источнику тока. Установите переключатель I/O в позицию “I”.

-20-

Русский язык

Page 22

<<< Функции защиты

Чтобы обеспечить защиту самого блока питания и всей системы, блок питания «High Power» идет с комплексными встроенными функциями защиты: защита от высокого и низкого напряжения питания от превышения токовой нагрузки от короткого замыкания от превышения мощности нагрузки от превышения температурного режима. Пр и меча н ие: Пр и п р ои з воль н ом о т кл ю ч ени и блок а п итан ия, устройство должно возвратиться к нормальной эксплуатации при условии, что ошибка была устранена и БП был выключен на время не менее 1 секунды, а, затем, вновь включен или кабель питания был отключен и затем повторно включен в блок питания.

<<< Визуализатор мощности

Встрое нный дисплей в реально м времени п ок азывает мощность потребления системы и предлагает Вам достоверную информацию для лучшего управления питанием. Для того, чтобы добавлять или удалять компоненты системы, пожалуйста, используйте данные, выводимые на дисплей визуализатора. Примечание:

1. Допустимая погрешность визуализатора мощности +/-10 %

2. Не каждая модель блока питания High Power имеет данную функцию.

Пожалуйста, проверьте спецификацию данного продукта на наличие этой функции.

<<< Устранение неполадок

Если ваша компьютерная система не включается, пожалуйста, проверьте следующее:

1. Удостовер ьте сь, что кабель питания п одсоединен надежно и выключатель питания БП включен.

2. Удостоверьтесь, что все разъемы подключены правильно и надежно.

3. Проверьте, нет ли короткого замыкания или нерабочей периферии, выключая каждое периферийное устройство по очереди.

4. Если присутствует одна из вышеупомянутых проблем, пожалуйста,

устраните неисправность и ждите в течение 1-2 минут, прежде чем включить блок питания снова. Это необходимо, чтобы система защиты БП восстановилась.

5. Если блок питания все еще не включается после всех вышеуказанных проверок, пожалуйста, свяжитесь с нашим локальным дилером по поводу сервисного обслуживания.

-21-

Русский язык

Page 23

Instructiuni de utilizare

<<< Masuri de precautie

Pentru siguranta dumneavoastra va rugam sa cititi cu mare atentie aceste instructiuni inainte de instalarea produsului.

<<< Atentie

Verificati ca selectorul de tensiune sa fie pe pozitia 230 (corespunzatoare unei tensiuni de alimentare de ~220V) In cazul in care nu exista un selector de tensiune, asugurati-va ca eticheta sursei specifica posibilitatea alimentarii de la o sursa de 220V. Nu scoateti cablul de alimentare din sursa daca aceasta este in functiune! Exista riscul de deteriorare a componentelor alimentate! Nu folositi sau depozitati sursa in conditii de temepratura si umiditate ridicate. Sursa de alimentare foloseste circuite de inalta tensiune. Nu deschideti capacul sursei, intrucat exista pericol de electrocutare! High Power garanteaza functionarea produsului in limitele specificatiilor sale . Va rugam sa verificati ca specificatiile corespund nevoilor dumneavoastra inainte de a folosi produsul.

<<< Instalarea

Pentru a elimina riscul de electrocutare, mai intai scoateti cablul de alimentare din vechea sursa. Inainte de instalare, asigurati-va ca pozitia comutatorului de alimentare este pe pozitia “0” (zero, oprit). Dupa instalarea sursei in carcasa (folosind 4 suruburi), conectati mufa ATX la placa de baza. Obserivatie: Va rugam sa consultati manualul de utilizare al placii de baza pentru informatii suplimentare referitoare la conectorii de alimentare ai placii de baza. Conectati mufa pentru alimentarea procesorului (CPU) in locul specific pe placa de baza. Conectati mufa pentru alimentarea placii video (PCI-E). Conectati mufele de alimentare pentru divesele unitati din sistem precum HDD, unitate optica etc… Conectati mufa de alimentare pentru unitatea Floppy. Conectati mufa de alimentare pentru HDD-uri pe interfata SATA. In cazul unei surse modulare, conectati celelalte capete ale cablurilor la sursa, ghiodandu-va dupa pozele aferente. Verificati ca toate mufele sunt conectate corespunzator.. Conectati cablul de alimentare al sursei la o priza corespunzatoare. Schimbati comutatorul de alimentare pe pozitia “I” (unu, pornit)

-22-

Română

Page 24

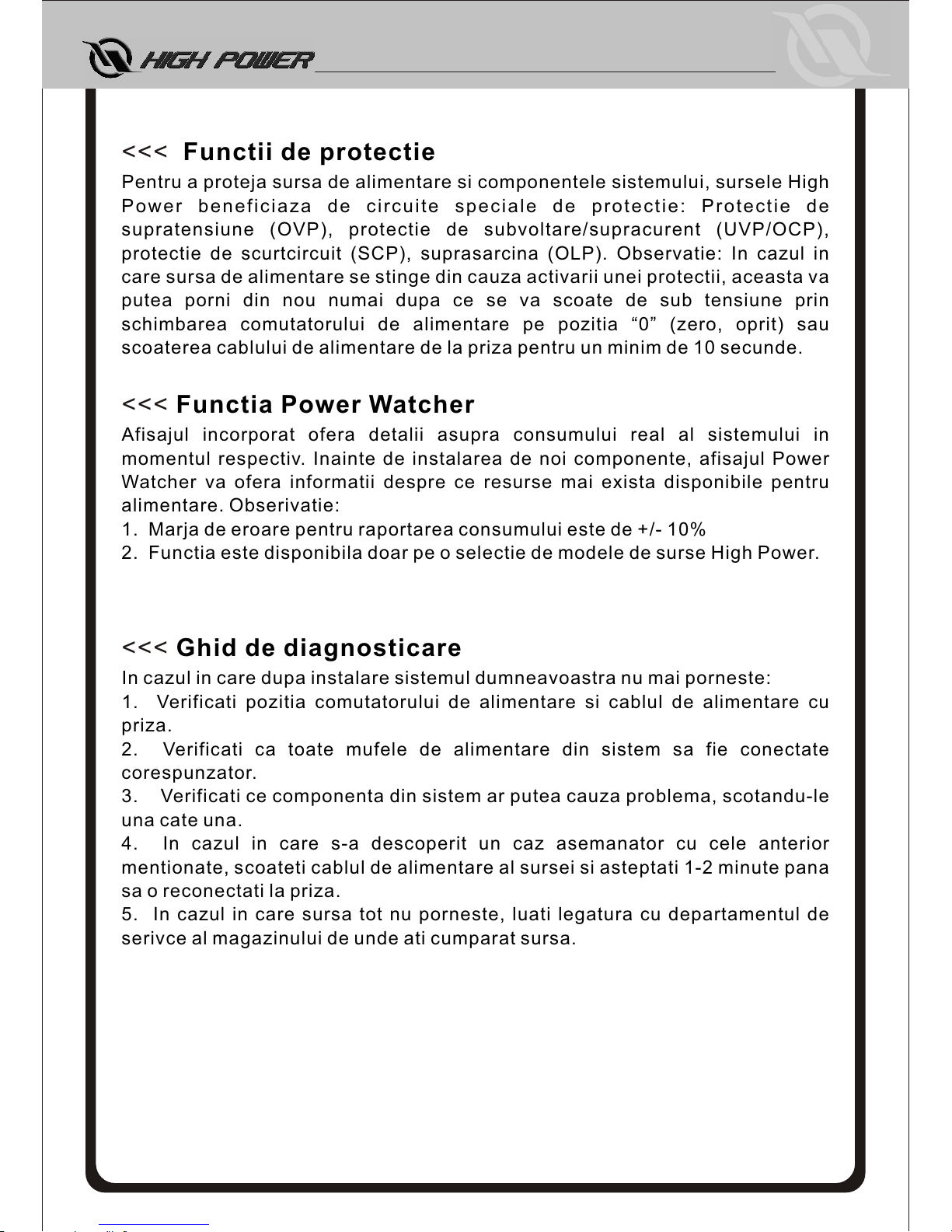

<<< Functii de protectie

Pentru a proteja sursa de alimentare si componentele sistemului, sursele High Power b e n e ficiaza de c ircuite s p e c i ale de protect i e : Protec t i e de supratensiune (OVP), protectie de subvoltare/supracurent (UVP/OCP), protectie de scurtcircuit (SCP), suprasarcina (OLP). Observatie: In cazul in care sursa de alimentare se stinge din cauza activarii unei protectii, aceasta va putea porni din nou numai dupa ce se va scoate de sub tensiune prin schimbarea comutatorului de alimentare pe pozitia “0” (zero, oprit) sau scoaterea cablului de alimentare de la priza pentru un minim de 10 secunde.

<<< Functia Power Watcher

Afisajul incorporat ofera detalii asupra consumului real al sistemului in momentul respectiv. Inainte de instalarea de noi componente, afisajul Power Watcher va ofera informatii despre ce resurse mai exista disponibile pentru alimentare. Obserivatie:

1. Marja de eroare pentru raportarea consumului este de +/- 10%

2. Functia este disponibila doar pe o selectie de modele de surse High Power.

<<< Ghid de diagnosticare

In cazul in care dupa instalare sistemul dumneavoastra nu mai porneste:

1. Verificati pozitia comutatorului de alimentare si cablul de alimentare cu priza.

2. Verificati ca toate mufele de alimentare din sistem sa fie conectate corespunzator.

3. Verificati ce componenta din sistem ar putea cauza problema, scotandu-le una cate una.

4. In cazul in care s-a descoperit un caz asemanator cu cele anterior mentionate, scoateti cablul de alimentare al sursei si asteptati 1-2 minute pana sa o reconectati la priza.

5. In cazul in care sursa tot nu porneste, luati legatura cu departamentul de serivce al magazinului de unde ati cumparat sursa.

-23-

Română

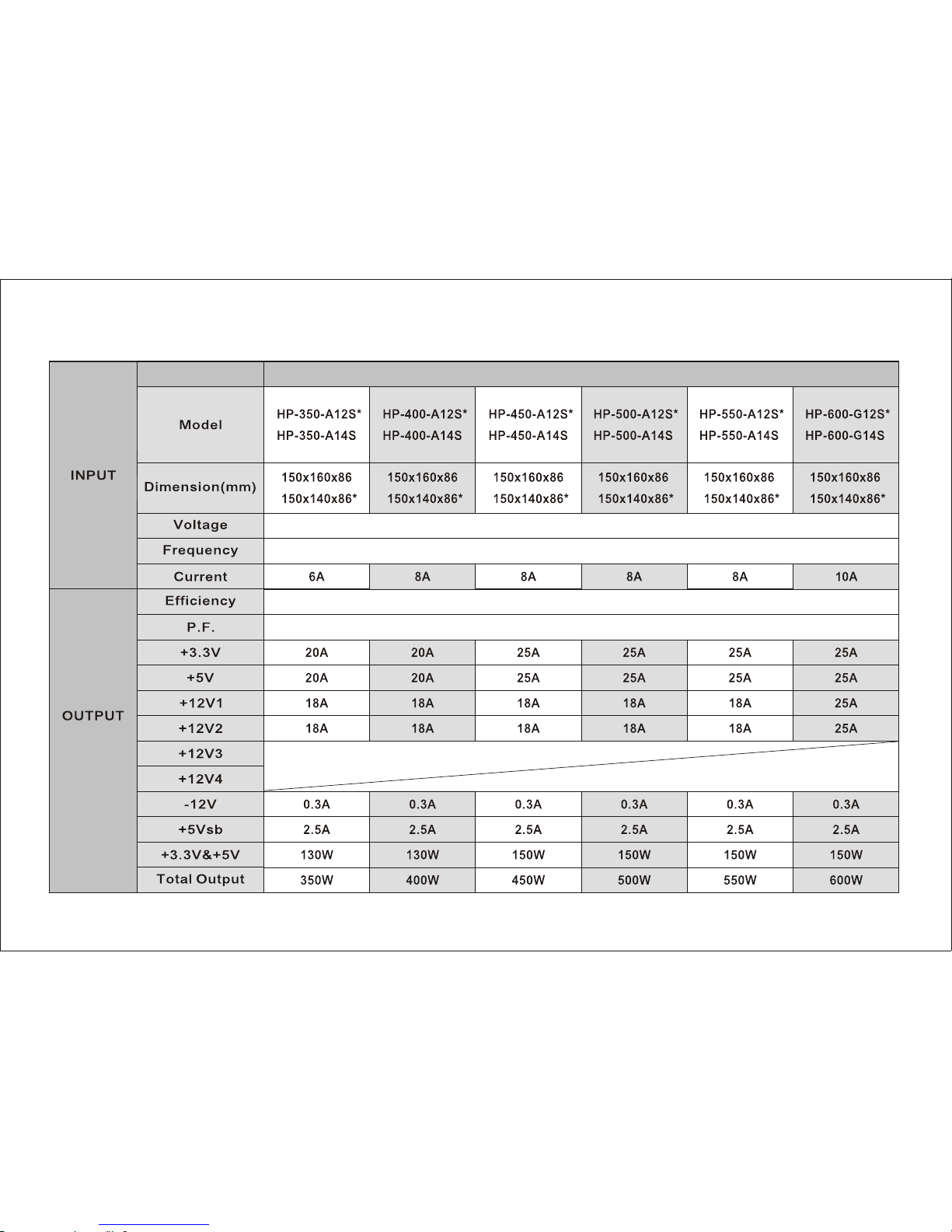

Page 25

HP-35 0-G14C

HP-35 0-G12S*

HP-35 0-G14S

150x1 60x86

150x1 40x86*

HP-40 0-G14C

HP-40 0-G12S*

HP-40 0-G14S

150x1 60x86

150x1 40x86*

HP-45 0-G14C

HP-45 0-G12S*

HP-45 0-G14S

150x1 60x86

150x1 40x86*

HP-50 0-G14C

HP-50 0-G12S*

HP-50 0-G14S

150x1 60x86

150x1 40x86*

HP-55 0-G14C

HP-55 0-G12S*

HP-55 0-G14S

150x1 60x86

150x1 40x86*

HP-60 0-G14C

HP-60 0-G12S*

HP-60 0-G14S

150x1 60x86

150x1 40x86*

Model

Dimen sion(mm)

Volta ge

Frequ ency

Curre nt

Effic iency

P.F.

+3.3V

+5V

+12V1

+12V2

+12V3

+12V4

+5Vsb

+3.3V &+5V

Total O utput

-12V

100-2 40V

OUTPU T

47-63 Hz

>80%

25A

18A

0.3A

2.5A

150W

350W

≧0.9

8A 8A 8A 10A 10A

25A

18A

0.3A

2.5A

150W

400W

25A

18A

0.3A

2.5A

150W

450W

25A

18A

0.3A

2.5A

150W

500W

25A

0.3A

2.5A

150W

550W

25A

0.3A

2.5A

150W

600W

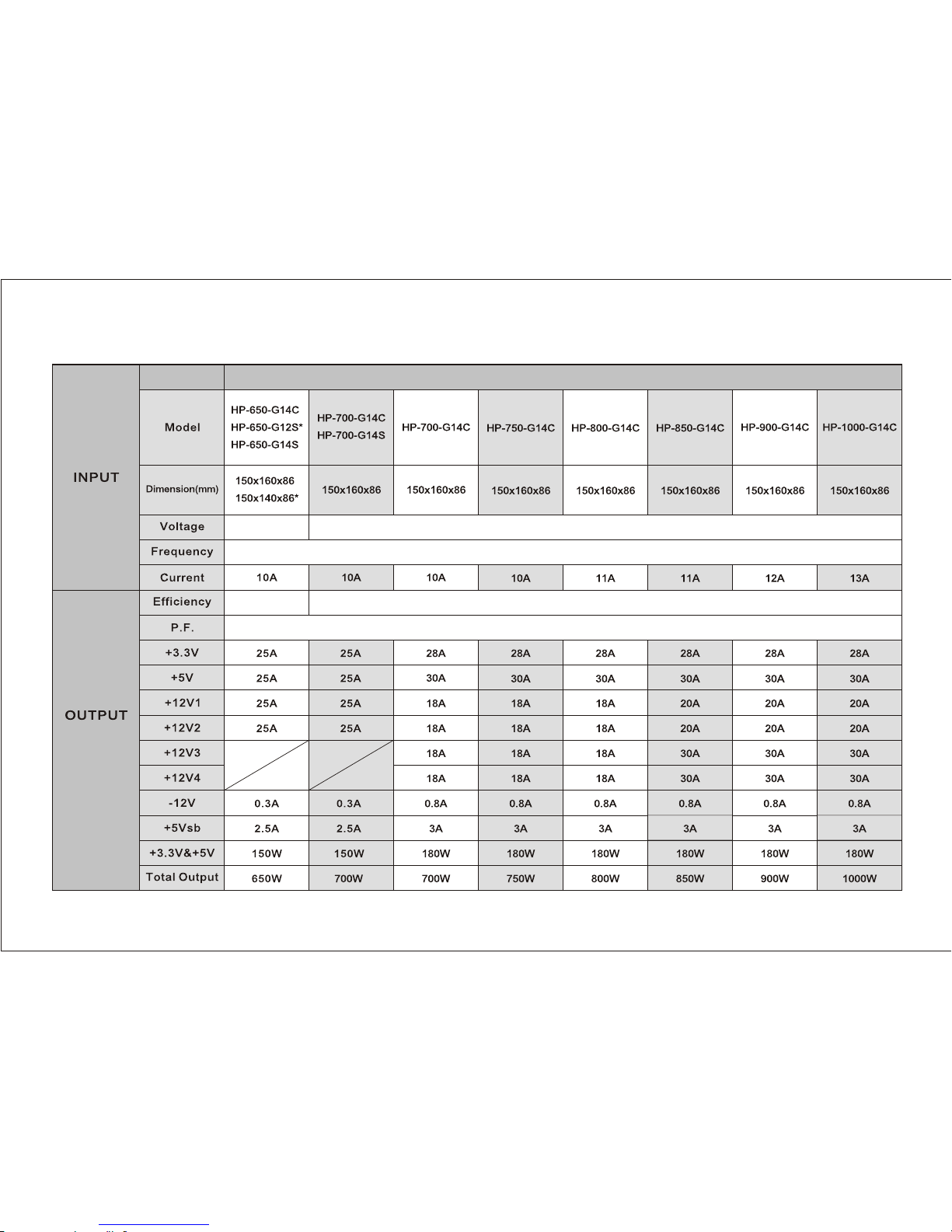

<<< cal Electri Specification

-24-

INPUT

TYPE 80 PLUS

Page 26

100-2 40V

47-63 Hz

>80%

≧0.9

TYPE 80 PLUS

-25-

Page 27

TYPE

Mod el

Dim ensio n(m m)

Vol tage

Frequ enc y

Curr ent

Effici enc y

P.F.

+3.3V

+5V

+12 V1

+12 V2

+12 V3

+12 V4

+5V sb

+3.3V& +5V

Total Output

-12V

OUTPUT

HPC-370 -N12S

HPC-370 -P12S

HPC-430 -N12S

HPC-430 -P12S

HPC-460 -N12S

HPC-460 -P12S

HPC-500 -N12S HP C-750-G14C HPC-850 -G14C HPC-100 0-G14C HP C-120 0-G 14C

12cm Fan

80 PLUS

INPUT

150 x14 0x8 6 150 x14 0x8 6 150 x14 0x8 6 150 x14 0x8 6 220 x15 0x8 6 220 x15 0x8 6 220 x150x8 6 220 x15 0x8 6

115 V/230 V

100 -240 V

47-63H z

8A/3A

20A

22A

14A

15A

0.3A

2.5A

150 W

370 W

9A/4A

28A

14A

16A

0.3A

2.5A

150 W

430 W

10A /5A

28A

17A

18A

0.3A

2.5A

180 W

460 W

10A /6A

28A

12A

21A

13A

0.3A

2.5A

180 W

500 W

10A

30A

20A

25A

0.8A

200 W

750 W

11A

13A

15A

30A

20A

25A

0.8A

200 W

850 W

30A

20A

0.8A

200 W

100 0W

30A

20A

0.8A

200 W

120 0W

>80 %

≧0.9

≧65%

-26-

25A

Peak 30A

25A

Peak 30A

25A

Peak 30A

25A

Peak 30A

Page 28

115-2 30V

47-63 Hz

≧70%

≧0.9

TYPE Active PFC

-27-

Page 29

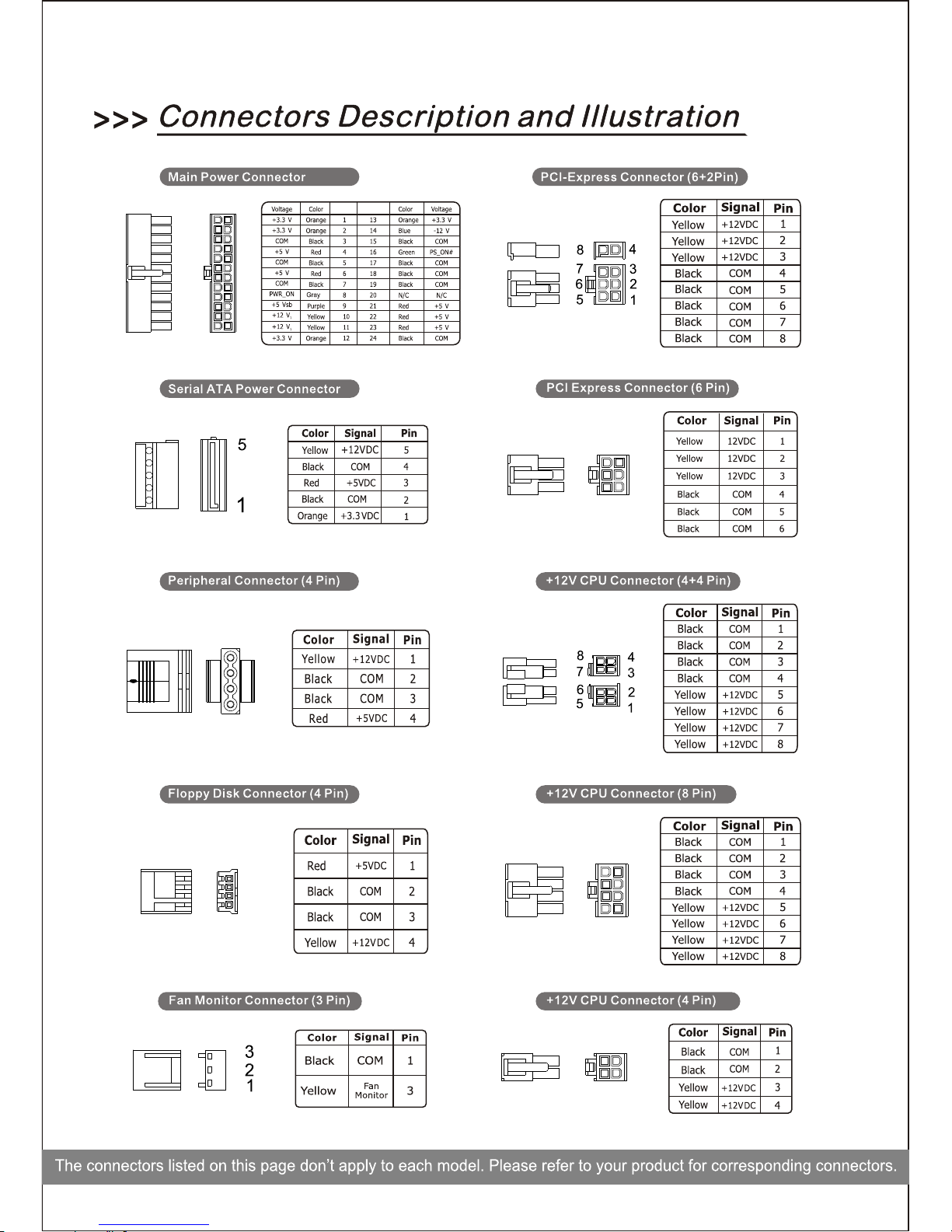

13 1

-28-
