Page 1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

КОНДИЦИОНЕР

(СПЛИТ-СИСТЕМА БЫТОВАЯ)

PRIORITY CLASS

НАРУЖНЫЙ БЛОК ВНУТРЕННИЙ БЛОК

ACHL-07PC-CHDV02SO ACHL-07PC-CHDV02SI

ACHL-09PC-CHDV02SO ACHL-09PC-CHDV02SI

ACHL-12PC-CHDV02SO ACHL-12PC-CHDV02SI

ACHL-18PC-CHDV02SO ACHL-18PC-CHDV02SI

ACHL-24PC-CHDV02SO ACHL-24PC-CHDV02SI

Перед началом эксплуатации кондиционера внимательно изучите данное руководство и храните его в доступном месте. Производитель имеет право изменить технические характеристики прибора без предварительного уведомления.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Page 2

Уважаемый покупатель! Поздравляем вас с покупкой и благодарим за удачный выбор кондиционера сплит-системы марки HIGH LIFE. Перед началом эксплуатации прибора просим вас внимательно ознакомиться с руководством по эксплуатации.

СОДЕРЖАНИЕ

Назначение прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Правила безопасной эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Устройство прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Общие требования к установке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Управление прибором . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Уход и техническое обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Устранение неполадок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Условия эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Транспортировка и хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Срок эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Сертификация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Технические характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Дата изготовления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Page 3

НАЗНАЧЕНИЕ ПРИБОРА

ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

Кондиционер бытовой с наружным и внутренним блоком (сплит-система) предназначен для поддержания оптимальной температуры воздуха в жилых помещениях.

Кондиционер осуществляет охлаждение, осушение, нагрев, вентиляцию и очистку воздуха от пыли.

ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ

ВНИМАНИЕ!ОСТОРОЖНО!

Требования, несоблюдение которых может привести к серьезной травме или летальному исходу.

ПРЕДУПРЕЖДЕНИЕ Данное устройс тво заполнено хла дагентом R32

• Не используйте хладагент, отличный от указанного (R32) для дозаправки или перезаправки изделия. В противном случае в контуре охлаждения может образоваться недопустимо высокое давление, что может привести к неисправности или взрыву изделия.

• Техническое обслуживание и ремонт кондиционера, работающего на хладагенте R32 должны осуществляться после проверки устройства на безопасность, чтобы минимизировать риски возникновения опасных инцидентов.

ПРИМЕЧАНИЕ

1. Если поврежден кабель питания, он должен быть заменен

производителем или авторизованной сервисной службой или другим квалифицированным специалистом, во избежание серьезных травм.

2. Кондиционер должен быть установлен с соблюдением су-

ществующих местных норм и правил эксплуатации электрических сетей.

3. После установки кондиционера электрическая вилка должна

находиться в доступном месте.

4. Неисправные батарейки пульта должны быть заменены.

5. Кондиционер должен быть установлен на достаточно над-

ежных кронштейнах.

6. Производитель оставляет за собой право без предвари-

тельного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств.

7. В тексте и цифровых обозначениях инструкции могут быть

допущены опечатки.

8. Если после прочтения инструкции у вас останутся вопросы

по эксплуатации прибора, обратитесь к продавцу или в специализированный сервисный центр для получения разъяснений.

9. На изделии присутствует этикетка, на которой указаны тех-

нические характеристики и другая полезная информация о приборе.

Требования, несоблюдение которых может привести к тяжелой травме или серьезному повреждению оборудования.

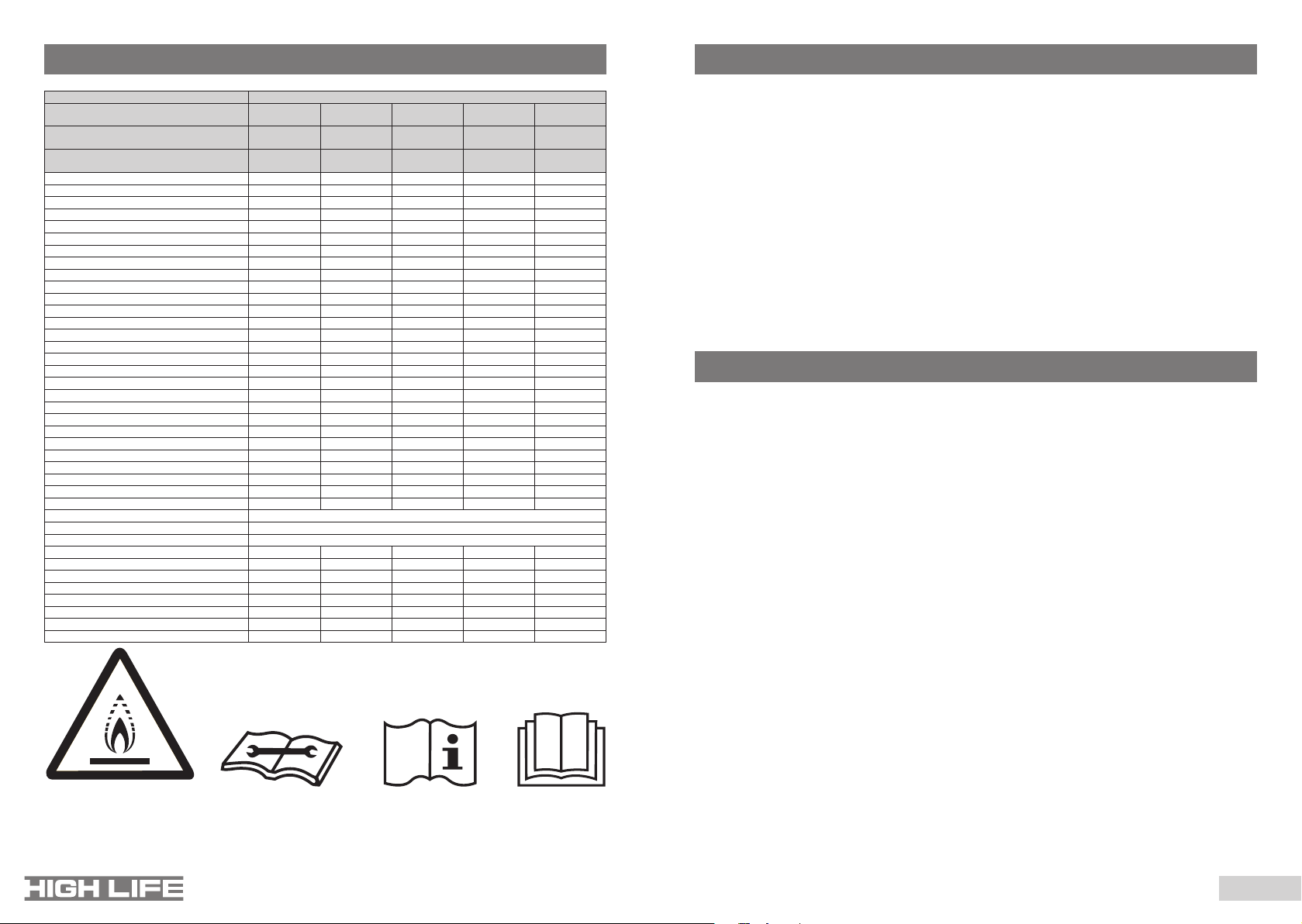

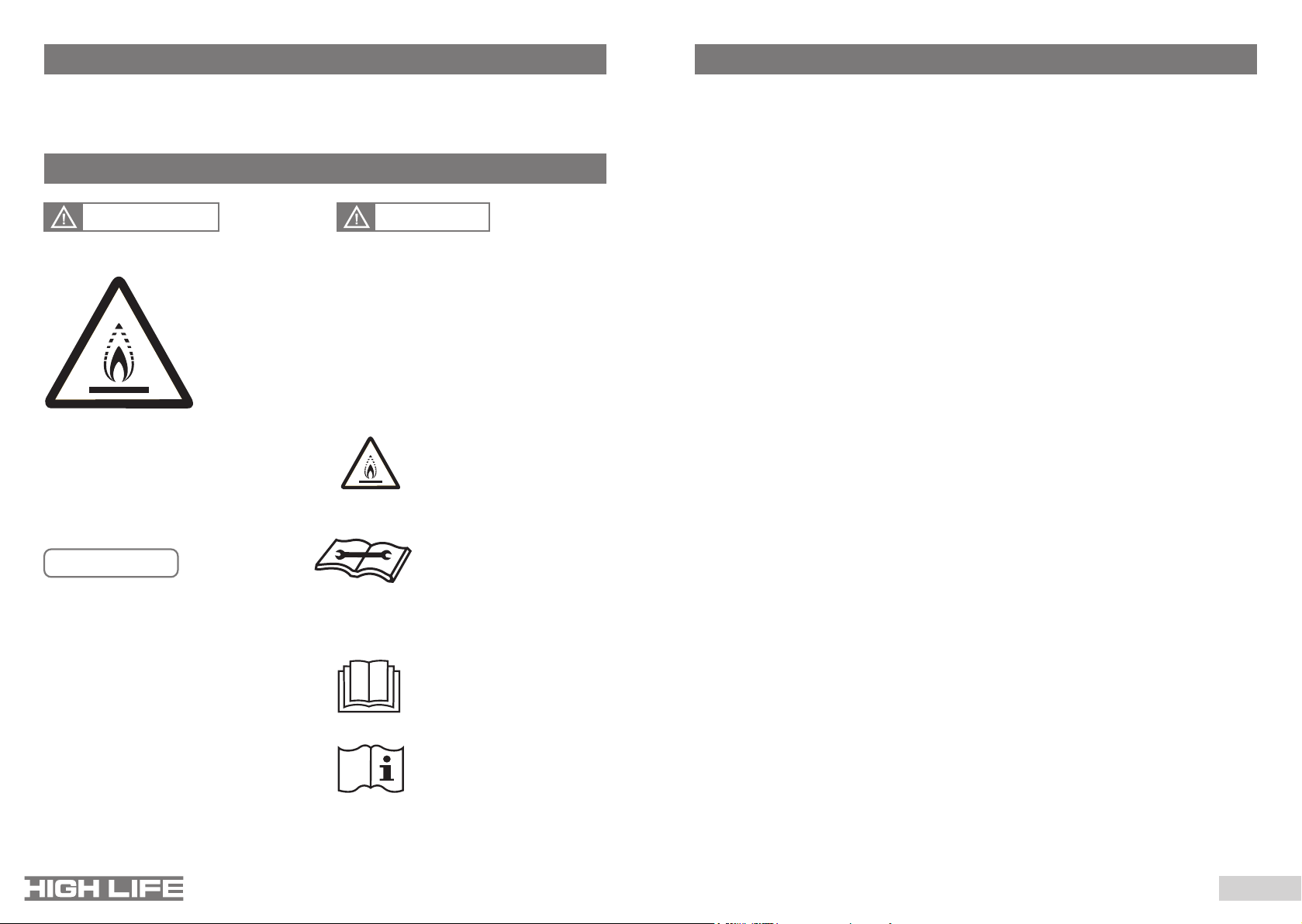

ИСПОЛЬЗУЕМЫЕ ЗНАКИ БЕЗОПАСНОСТИ НА УПАКОВКЕ

ПРЕДУПРЕЖДЕНИЕ

Этот символ показывает, что в данном приборе используется легковоспламеняющийся хла дагент. Если хладагент протекает и подвергается воздействию внешнего источника возгорания, существует риск возгорания.

ВНИМАНИЕ

Этот символ указывает на то, что обслуживающий перс онал должен обращаться с этим оборудованием со ссылкой на руководство по установке.

ВНИМАНИЕ

Этот символ означает, что следует внимательн о прочитать руководство по эксплуатации.

ВНИМАНИЕ

Этот символ показывает, что доступна такая информация, как руководство по эксплуатации или инструкция по установке.

НЕСОБЛЮДЕНИЕ ДАННЫХ ТРЕБОВАНИЙ МОЖЕТ ПРИВЕСТИ К ТЯЖЕЛОЙ ТРАВМЕ, ЛЕТАЛЬНОМУ ИСХОДУ ИЛИ ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ!

1. Прочитайте данное руководство эксплуатации перед началом использования кондиционера и строго следуйте всем указанным в нем инструкциям.

2. Монтаж кондиционера необходимо осуществлять только силами квалифицированных специалистов официального дилера.

3. Ремонт кондиционера необходимо осуществлять только силами квалифицированных специалистов авторизованного сервисного центра.

4. Перед установкой необходимо убедиться, что параметры местной электрической сети соответствуют параметрам, указанным на табличке с техническими данными прибора.

5. Использовать кондиционер допускается только по назначению, указанному в данной инструкции.

6. Наращивание кабеля питания не допускается, т. к. это может привести к перегреву и пожару.

7. Все электрические кабели и розетки должны соответствовать техническим характеристикам прибора и электрической сети.

8. При длительном простое кондиционера необходимо отключать кабель электропитания.

9. Используйте кондиционер только по назначению, указанному в данной инструкции.

10. Запрещено устанавливать кондиционер вблизи источников тепла.

11. Кондиционер должен быть надежно заземлен.

12. Запрещена установка кондиционера в местах возможного скопления легко воспламеняющихся газов и помещениях с повышенной влажностью (ванные комнаты, зимние сады).

13. Запрещена установка наружного блока в местах возможного попадания на него соленой морской воды во избежание сильной коррозии кондиционера.

14. Перед техническим обслуживанием питание кондиционера необходимо отключать.

15. Необходимо обеспечить свободное пространство в зоне воздухозабора и воздухораздачи внутреннего и наружного блока. Перекрытие зон воздухозабора или воздухораздачи может привести к падению производительности кондиционера, к его перегреву и выходу из строя.

16. Запрещено хранить бензин, другие летучие и другие легковоспламеняющиеся жидкости вблизи кондиционера.

17. Запрещено отключать кондиционер от электрической сети, вынимая вилку из розетки не выключив кондиционер кнопкой ВКЛ./ВЫКЛ. (POWER).

18. Не засовывайте посторонние предметы в воздухозаборные решетки кондиционе ра. Это опасно, т.к. вентилятор вращается с высокой скоростью.

19. Не охлаждайте и не нагревайте воздух в помещении очень сильно, если в нем находятся дети или инвалиды.

20. Кондиционер не дает притока свежего воздуха. Чаще проветривайте помещение, особенно если в помещении работают приборы на жидком топливе, которые сни жают количество кислорода в воздухе.

21. Кондиционер не предназначен для ис пользования лицами (включая детей) с ог раниченными физическими способностя ми, недостатком опыта и знаний, пока они не получили инструкцию по использо ванию данного кондиционера от человека, который отвечает за их безопасность.

22. Дети не осознают опасности, которая может возникнуть при использовании электро приборов. Поэтому не разрешайте им ис пользовать или играть прибором без ваше го присмотра. Не оставляйте шнур питания в зоне досягаемости для детей, даже если электроприбор выключен.

23. Храните упаковочные материалы (картон, пластик и т.д.) в недоступном для детей месте, поскольку они могут представлять опасность для детей.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА PRIORITY CLASS

Page 4

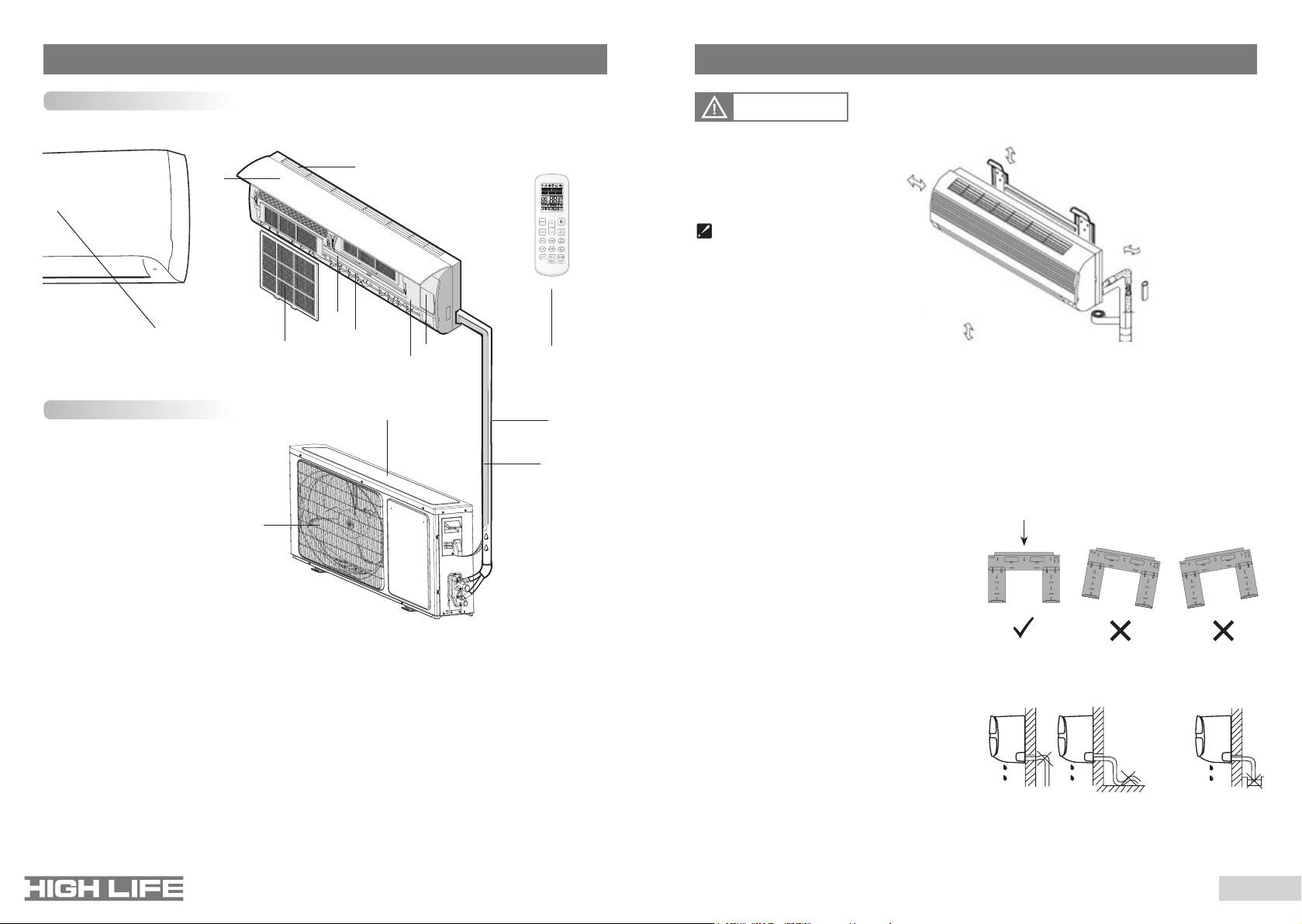

УСТРОЙСТВО ПРИБОРА

ОБЩИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ

Внутренний блок

Наружный блок

1. Дисплей

2. Решетка воздухозабора

3. Передняя панель

4. Панель аварийного включения / выключения без пульта ДУ (включения / выключение кондиционера, сброс индикации загрязненного фильтра после замены фильтра)

5. Выход воздуха

6. Вертикальная регулировка жалюзи

Внешний вид кондиционера может отличаться от изображений, представленных в данной инструкции.

7. Горизонтальная регулировка жалюзи

8. Воздушный фильтр

9. Пульт ДУ

10. Забор воздуха

11. Фреоновая трасса

12. Дренажная трубка

13. Воздуховыпускная решетка

ВНИМАНИЕ!

МИНИМАЛЬНОЕ РАССТОЯНИЕ ДО ПРЕПЯТСТВИЙ

Расстояние от стены не менее 5 см

Поверхность стены, на которой устанавливается внутренний блок, должна быть гладкой и ровной, конструкция стены должна выдерживать нагрузку не менее 60 кг.

Установка и обслуживание кондиционеров должны осуществляться квалифицированным персоналом.

Расстояние от потолка не менее 20 см

Расстояние от стены не менее 5 см

Расстояние от пола не менее 210 см

Требования по установке внутренних блоков сплит-систем:

• Устанавливайте внутренний блок вдали от на-

гревательных приборов, источников пара или горючих газов.

• При установке внутреннего блока убедитесь, что соблюдаются требования по минимальным расстояниям до препятствий (см. рисунок).

• Выберите место, где ничего не будет препятст-

вовать входящему и исходящему потокам воздуха из внутреннего блока.

• Убедитесь, что конденсат от внутреннего блока будет отводиться полностью и беспрепятственно. Также убедитесь в надёжности и герме-

• При установке внутреннего блока убедитесь, что монтажная пластина (панель) будет находиться в правильном положении.

Правильное положение монтажной панели

тичности всех соединений отвода конденсата. Проверьте, что все трубы надёжно теплоизолированы.

• Трубопровод отвода конденсата должен быть проложен с наклоном, обеспечивающим удаление конденсата самотеком (при условии, если не используются специализированные дренажные помпы, иначе следуйте рекомендациям в инструкции к дренажной помпе).

• Не устанавливайте внутренний блок над входом в помещение.

• Не прокладывайте дренажный трубопровод так, как изображено на рисунке:

• Определите и запомните место прохождения скрытой проводки, чтобы не повредить её при монтаже.

• Минимальная длина трубопровода хладагента составляет 3 или 4 метра (в зависимости от модели кондиционера). Это ограничение необходимо для снижения вибрации и шума.

• При изменении длины трубопровода свыше номинальной (стандартной), скорректируйте

Не делайте подъёмов и петель

Не опускайте конец

трубопровода в воду

количество хладагента в холодильном контуре в соответствии с рекомендациями.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА PRIORITY CLASS

Page 5

(1) (2)

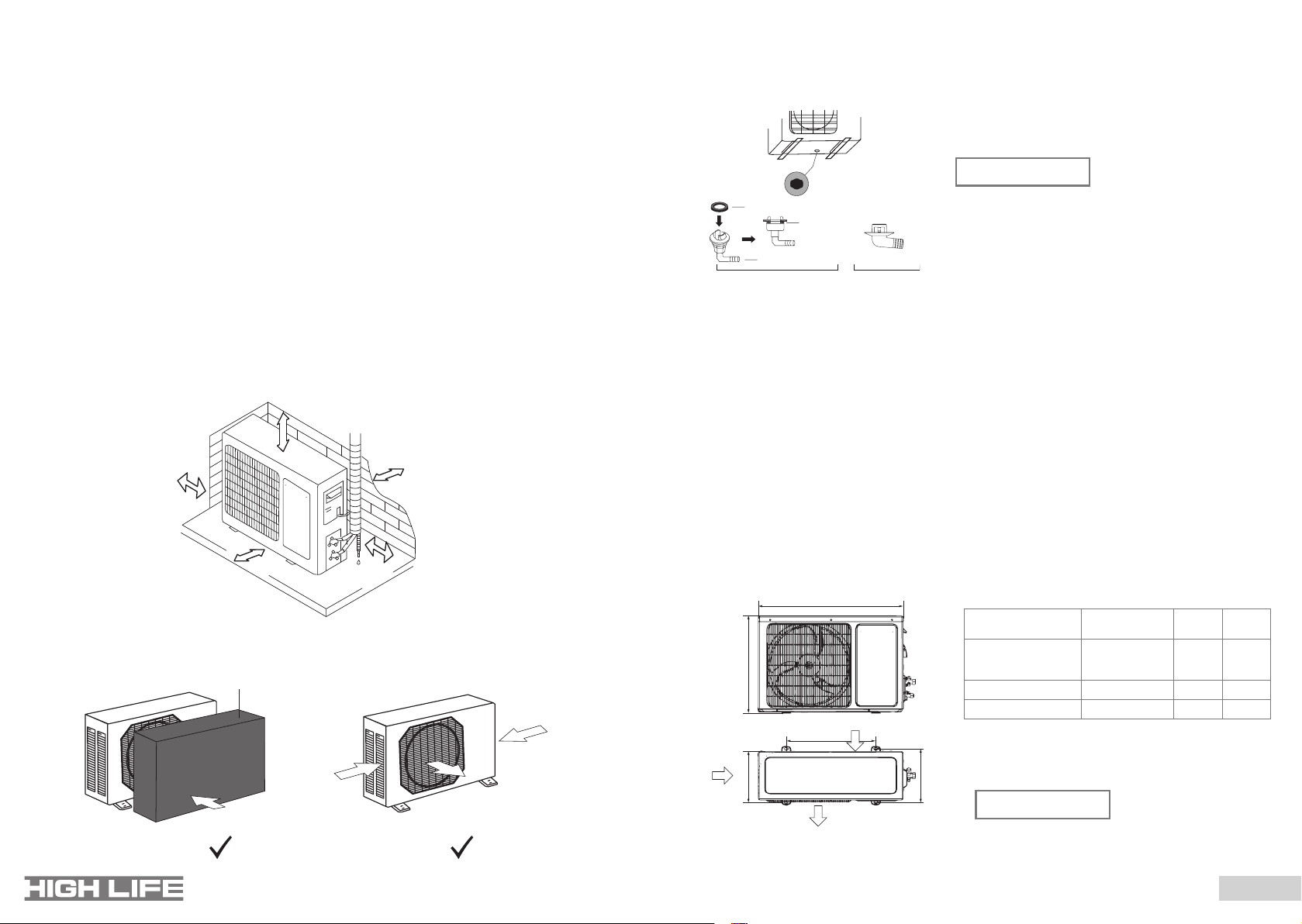

Требования по установке наружных блоков сплит-систем:

сильного ветра

ветрозащита

• Если над наружным блоком установлен навес, защищающий от солнца или дождя, убедитесь, что он не препятствует теплообмену конденсатора наружного блока.

• Не помещайте животных или растения под входящим или исходящим воздушным потоком от наружного блока.

• Выбирайте место установки наружного блока учитывая его вес, а также чтобы шум и вибрация были минимальными.

• Выбирайте место установки так, чтобы тёплый воздух от кондиционера и шум его работы не мешали окружающим.

• Устанавливайте наружный блок вдали от нагревательных приборов, источников тепла, пара или горючих газов.

• Убедитесь, что после установки наружный блок будет находиться строго в вертикальном поло-

• Если наружный блок устанавливается на крышу, убедитесь, что перепад высоты между внутренним и наружным блоком не превышает максимально допустимого значения (зависит от модели кондиционера).

• Убедитесь, что длина трассы между внутренним и наружным блоком не превышает максимально допустимого значения (зависит от модели кондиционера).

• Убедитесь, что структура перекрытий/фасада и креплений выдержит вес оборудования.

• Если наружный блок устанавливается на крышу или стену/фасад здания в труднодоступном месте, это может затруднить последующее сервисное обслуживание.

• При установке наружного блока убедитесь, что соблюдаются требования по минимальным расстояниям до препятствий (см. рисунок):

жении. Не допускается перекос наружного блока при его работе.

МИНИМАЛЬНОЕ РАССТОЯНИЕ ДО ПРЕПЯТСТВИЙ

50 cм до препятствия сверху

25 см слева

25 см до стены

• Если наружный блок оснащён функцией теплового насоса, установите патрубок отвода конденсата наружного блока. По этому патрубку будет отводиться конденсат, образующийся при работе наружного блока в режиме нагрева.

прокладка

дренажный отвод

отверстие для дренажного отвода

прокладка

ПРИМЕЧАНИЕ

Изображение конструкции дренажного патрубка приведено для справки. Конструкция дренажного патрубка вашего кондиционера может отличаться (например, может отсутствовать резиновая прокладка)

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ НАРУЖНЫЕ БЛОКИ СПЛИТ-СИСТЕМ В СЛЕДУЮЩИХ МЕСТАХ:

• В местах, в которых присутствуют минеральные масла (или их пары), например, смазочные.

• В условиях морского климата с большим содержанием солей в воздухе (в зависимости от модели и вида антикоррозийной обработки наружного блока).

• В условиях присутствия вызывающих коррозию газов, например, сернистых.

• В условиях сильных колебаний напряжения в сети (на промышленных предприятиях).

• В местах, где присутствуют сильные электромагнитные поля.

• В местах, где имеются горючие газы или материалы.

• В местах, где имеются пары кислот и щелочей, а также в других особых условиях.

• В местах, где в окружающем воздухе присутствует большое количество взвешенных механических частиц.

• В помещениях.

• В автомобильном транспорте или на водном

транспорте.

200 cм до препятствия спереди

25 см справа

• В случае, если в месте установки возможны сильные порывы ветра (например, на побережье), убедитесь, что вентилятор вращается без затруднений, и блок расположен вдоль стены, или используйте заграждение от ветра (см. рисунок). По возможности устанавливайте наружный блок с подветренной стороны.

направление

направление сильного ветра

УСТАНОВОЧНЫЕ ДАННЫЕ ДЛЯ НАРУЖНЫХ БЛОКОВ:

Забо р воздуха

Выброс воздуха

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА PRIORITY CLASS

Модель кондиционера

ACHL-07PC-CHDV02SO ACHL-09PC-CHDV02SO ACHL-12PC-CHDV02SO

ACHL-18PC-CHDV02SO 780×540×260 530 290

ACHL-24PC-CHDV02SO 860×667×310 542 341

Размеры наружного блока Ш×В×Г, мм

660×482×240 450 264

Размер А, мм

Размер Б, мм

ПРИМЕЧАНИЕ

Установочные размеры являются справочными и могут быть изменены без предварительного уведомления.

Page 6

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ И ОСУЩЕСТВЛЕНИЕ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ

При подключении электропитания и межблочных соединений соблюдайте следующие требования:

• Оборудование должно иметь выделенную линию электропитания и отдельный автомат токовой защиты.

• Все контакты должны быть закреплены надёжно, резьбовые соединения должны быть затянуты. Протяните все резьбовые соединения, так как они могли ослабнуть от вибрации при транспортировке. Удалите все посторонние предметы и крепления, использовавшиеся при транспортировке.

• Электропитание соответствует спецификации данного оборудования.

• Мощность линии электропитания соответствует максимальной потребляемой мощности кондиционера.

• Убедитесь, что при пуске оборудования не происходит изменения параметров электросети более чем на 10

% от номинального рабочего напряжения, указанного в спецификации оборудования.

• Убедитесь, что сечение кабеля соответствует спецификации оборудования.

• В сырых и влажных помещениях всегда используйте УЗО.

• Убедитесь, что исключена возможность возникновения проблем с электропитанием, т.к. они могут повлечь частые срабатывая реле, что приведёт к выходу из строя контактов, а также к неправильному функционированию защиты от перегрузки.

• Предусмотрите возможность одновременного отключения от источника питания всех питающих проводов.

• Подключение электропитания и осуществление межблочных соединений должны выполняться квалифицированным персоналом.

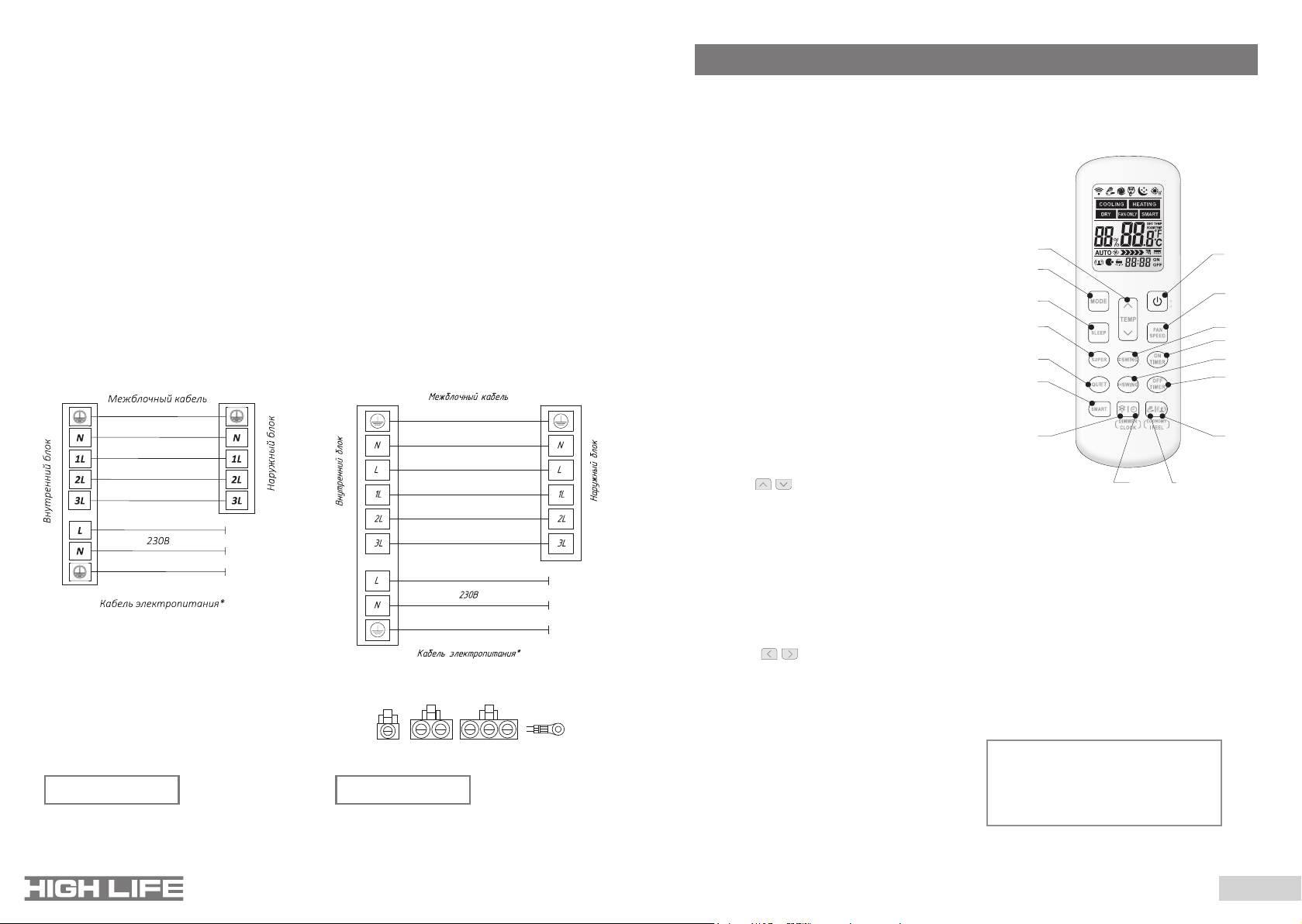

СХЕМЫ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ

Для моделей с индексом 7/9/12/18 Для моделей с индексом 24

* Кабель электропитания подключен к плате управления внутреннего блока

Параметры рекомендуемых к применению межблочных и силовых кабелей вы можете посмотреть в разделе «Технические характеристики».

ПРИМЕЧАНИЕ ПРИМЕЧАНИЕ

Данные схемы приведены только для справки. Если схема подключений на вашем блоке отличается, для осуществления подключения воспользуйтесь схемой электроподключений, приведенной на вашем кондиционере.

Если на внутреннем и наружном блоке присутствуют отдельные кабели с собственными разъёмами, соедините их.

УПРАВЛЕНИЕ ПРИБОРОМ

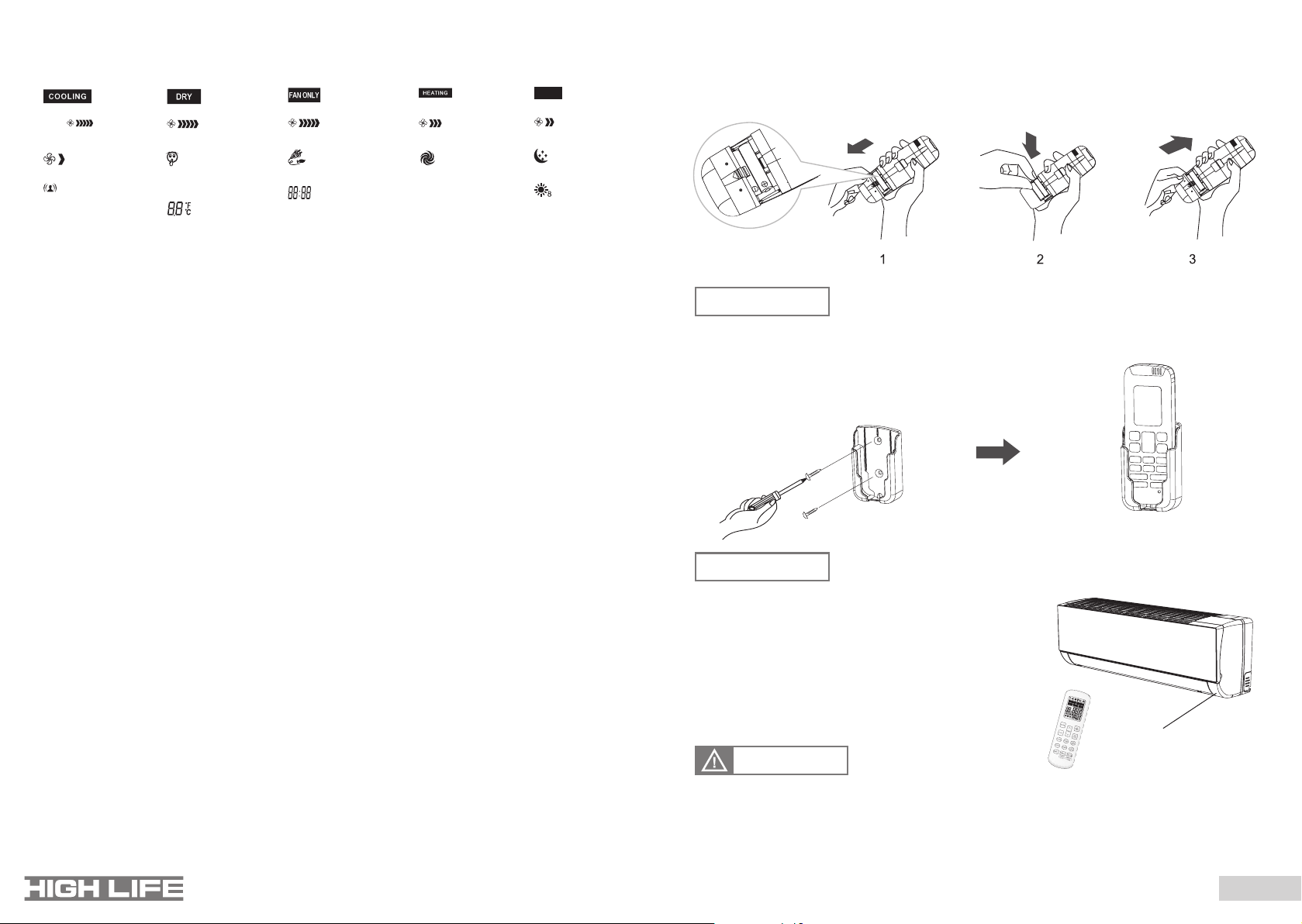

Пульт дистанционного управления передает сигналы сплит-системе.

1. КНОПКА MODE

Нажмите данную кнопку, чтобы выбрать режим работы.

2. КНОПКА TEMP

Используются для регулировки температуры, установки таймера и времени.

3. КНОПКА SLEEP

Используется для включения/выключения режима Sleep

4. КНОПКА POWER

При нажатии кнопки прибор будет запущен, если подано питание или остановлен, если работал.

5. КНОПКА FAN SPEED

Используется для выбора скорости вращения вентилятора в порядке: Higher-high-medium-low-lower.

6. КНОПКА SUPER

Используется, чтобы включить/выключить режим быстрого охлаждения/нагрева. (Быстрое охлаждение: высокая скорость вентилятора 16°. Быстрый нагрев: Скорость нагрева «auto», 30°).

7. КНОПКА SWING

Используется для включения/выключения качания горизонтальных жалюзи и выбора желаемого положения

8. КНОПКА ON TIMER

Используется для установки времени включения/выключения прибора по таймеру

9. КНОПКА QUIET

Используется для включения или отключения режи ма QUITE (самая низкая скорость вращения вентиля тора и самый низкий уровень шума).

10. КНОПКА SWING

Используеться для включения/выключения качания вертикальных жалюзи и выбора желаемого положения

11. КНОПКА OFF TIMER

Используется для установки времени включения/выключения прибора по таймеру

12. КНОПКА SMART

(не доступна для мульти сплит-систем) Включение/выключение SMART (режим нечёткой логики).

* Не активна в данной серии

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА PRIORITY CLASS

13. КНОПКА DIMMER

Нажатие включает дисплей внутреннего блока. Нажмите любую кнопку, чтобы включить его.

14. КНОПКА CLOCK

Используется для установки текущего времени.

15. КНОПКА ECONOMY

Используется для включения/выключения режима Economy

16. КНОПКА IFEEL*

Используется для включения/отключения режима iFEEL. При включенном режиме iFEEL контроль температуры осуществляется с учётом датчика температуры в пульте ДУ.

8 °C HEAT (опция)

2 + 7

Используется для включения/выключения Режима 8 °C HEAT.

Page 7

ИНДИКАЦИЯ НА ДИСПЛЕЕ

О хл а ж де н и е

IFEEL

Скорость

Auto

Cкорость

Lower

Auto

Осушение

Скорость

Higher

Индикатор

Quiet

(минимальная скорость вентилятора)

Дисплей установки температуры

Вентиляция

Скорость

High

Индикатор

Economy

OONN

Дисплей таймера

OO FFFF

Дисплей времени

Обогрев

Скорость

Medium

Индикатор

Super

(максимальная скорость вентилятора)

SMART

Индикатор

SMART

Скорость

Low

Индикатор

Sleep

Индикатор 8°С Heat

КАК ВСТАВИТЬ БАТАРЕЙКИ

1. Снимите крышку отсека для батареек в указанном направлении.

2. Вставьте новые батарейки. Убедитесь в том, что полярность батарейки («+» и «-») соблюдена верно.

3. Установите крышку отсека для батареек в исходное положение.

Используйте только батарейки типа LR-03 AAA («мизинчиковые»), 1,5 В. Не используйте

ПРИМЕЧАНИЕ

перезаряжаемые аккумуляторные батарейки. Заменяйте батарейки на новые такого же типа сразу же, как свечение дисплея станет более тусклым.

ХРАНЕНИЕ И СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ ПУЛЬТА ДУ

Пульт ДУ может быть закреплен на стену при помощи держателя.

* Не активен в данной серии.

Монтаж держателя

для пульта ДУ

ПРИМЕЧАНИЕ

Форма держателя пульта ДУ может отличаться от выбранной вами.

Установленный

пульт ДУ

Для включения кондиционера, направьте пульт ДУ на приемник сигнала. Пульт ДУ будет управлять кондиционером, передавая сигнал на внутренний блок, если расстояние между ними не будет превышать 7 м.

Приемник сигнала

ВНИМАНИЕ!

Для надлежащей передачи сигнала между пультом ДУ и внутренним блоком, приемник сигнала на внутреннем блоке необходимо располагать как можно дальше от следующих предметов:

• Прямой солнечный свет или другие сильные источники света или тепла.

• Экраны телевизора с плоской панелью или другие приборы, которые могут взаимодействовать с пультом ДУ.

• Дополнительно, кондиционер не будет работать, если шторы, двери или другие предметы или материалы блокируют сигнал от пульта ДУ к внутреннему блоку.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА PRIORITY CLASS

Page 8

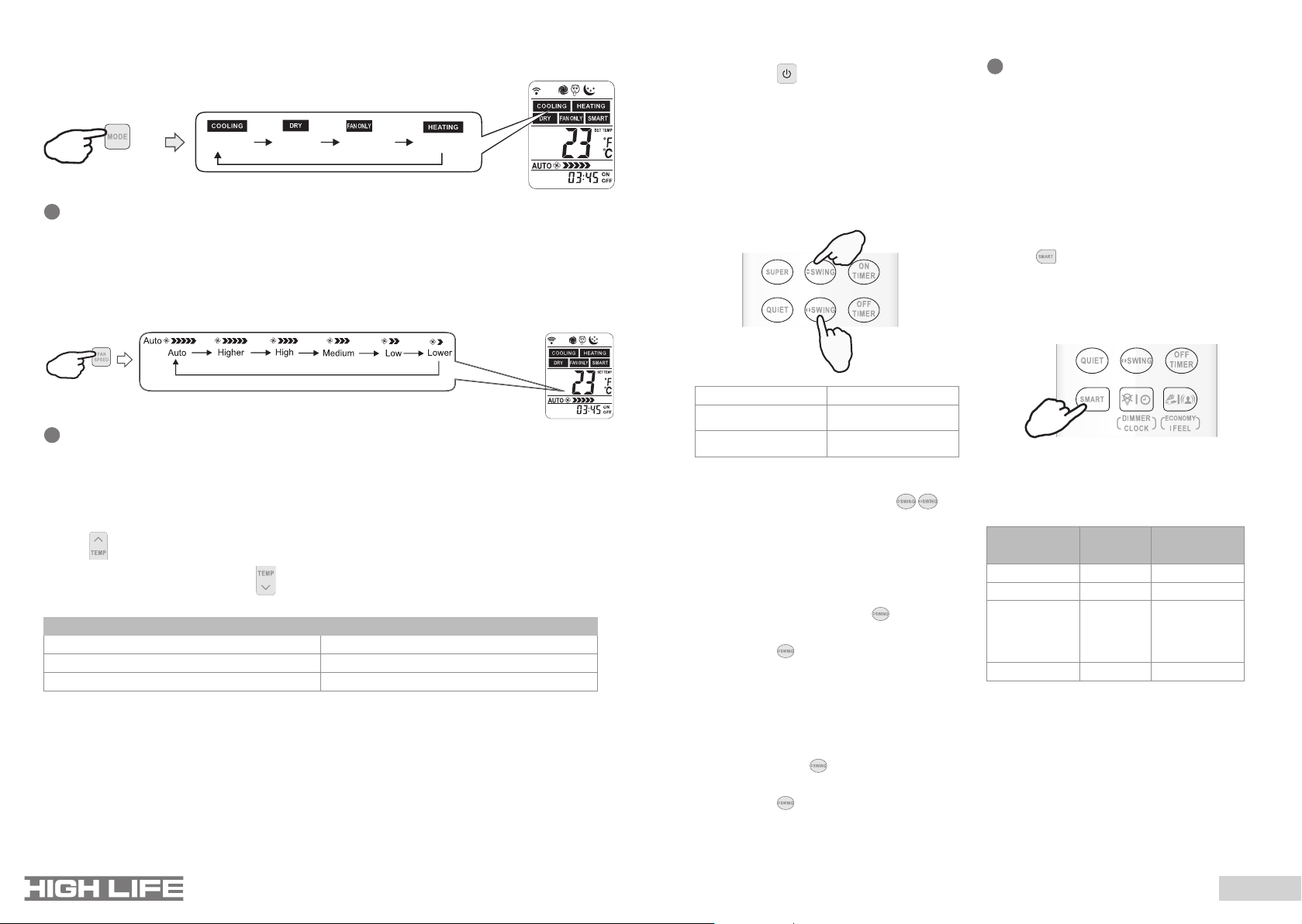

ВЫБОР РЕЖИМА РАБОТЫ

Нажмите кнопку MODE последовательно. Режимы будут меняться в следующем порядке: Охлаждение → Осушение → Вентиляция → Нагрев

охлаждение

Переключение между режимами кондиционера занимает определенное время. При включении кондиционера на режим нагрева,

кондиционер тратит от 2 до 5 минут на разогрев теплообменника, после чего подует теплый воздух.

осушение

вентиляция

обогрев

УСТАНОВКА СКОРОСТИ ВРАЩЕНИЯ ВЕНТИЛЯТОРА

Нажмите кнопку FAN SPEED последовательно. Скорость вращения будет меняться в следующем порядке: Авто → Выше → Высокая → Средняя → Низкая → Ниже

В режиме FAN ONLY, режим AUTO (автоматический выбор скорости вентилятора) не доступен. В режиме DRY скорость вращения

вентилятора устанавливается автоматически, и кнопка FAN SPEED не используется.

УСТАНОВКА ТЕМПЕРАТУРЫ

ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ПРИБОРА

Нажмите кнопку когда прибор получит сигнал, загорится индикатор работы на внутреннем блоке.

КОНТРОЛЬ НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА

По умолчанию вертикальное и горизонтальное направление воздушного потока устанавливается под определенным углом в соответствии с режимом, который установлен на приборе.

Режим работы Направление

COOLING (Охлаждение) DRY (Осушение) HEATING (Нагрев) FAN ONLY (Вентиляция)

Направление воздушного потока также можно установить в соответствии с вашими предпочтениями с помощью нажатия кнопок на пульте ДУ.

Горизонтальное

Вниз

Если кондиционер не оснащен функцией управления воздушным

потоком в четырех направлениях, вы можете самостоятельно отрегулировать горизонтальный воздушный поток (для некоторых моделей эта возможность не доступна)

Не поворачивайте вертикальные жалюзи самостоятельно, это может привести к поломке и нарушению их работы. Если это произошло, сначала выключите сам прибор c помощью кнопки POWER, отключите его от электропитания, затем подключите снова.

Не рекомендуется оставлять жалюзи опущенными надолго в режиме охлаждения или осушения, чтобы предотвратить образование конденсата.

РЕЖИМ SMART (ИНТЕЛЛЕКТУАЛЬНЫЙ РЕЖИМ)

Нажмите кнопку SMART, блок перейдет в режим SMART (режим нечеткой логики) независимо от того, включен прибор или нет. В этом режиме температура и скорость вентилятора автоматически выставляются в зависимости от температуры в помещении.

Параметры работы в зависимости от температуры в помещении.

Модели с тепловым насосом

Нажмите 1 раз, чтобы увеличить значение температуры на 1 °С Нажмите 1 раз, чтобы уменьшить значение температуры на 1 °С

Диапазоны установки температуры

Охлаждение, нагрев* 16 °C ~ 30 °C

Осушение** -7 ~ 7

Вентиляция недоступно

* Режим обогрев недоступен в моделях «только холод». ** В режиме «осушение», уменьшение или увеличение до 7°С может быть

установлено с пульта ДУ, если Вам по-прежнему некомфортно.

КОНТРОЛЬ ВЕРТИКАЛЬНОГО НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА

Пульт ДУ позволяет установить различные углы подачи воздушного потока или установить конкретный необходимый вам. Нажмите кнопку один раз – вертикальные жалюзи автоматически начнут качаться вверх-вниз. Нажмите кнопку снова, во время качания жалюзи, чтобы зафиксировать их в определенном положении.

КОНТРОЛЬ ГОРИЗОНТАЛЬНОГО НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА

Пульт ДУ позволяет установить различные углы подачи воздушного потока или установить конкретный необходимый вам. Нажмите кнопку один раз – горизонтальные жалюзи автоматически начнут качаться вправо-влево. Нажмите кнопку снова, во время качания жалюзи, чтобы зафиксировать их в определенном положении.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА PRIORITY CLASS

Внутренняя температура

21 °С или ниже Обогрев 22 °С (72 °F)

21 °С - 23 °С Вентиляция

23 °С - 26 °С Осушение

Свыше 26 °С Охлаждение 26 °С

Режим

работы

Целевая

температура

Температура в

помещении

понизится на 2 °С

за 3 минуты

Page 9

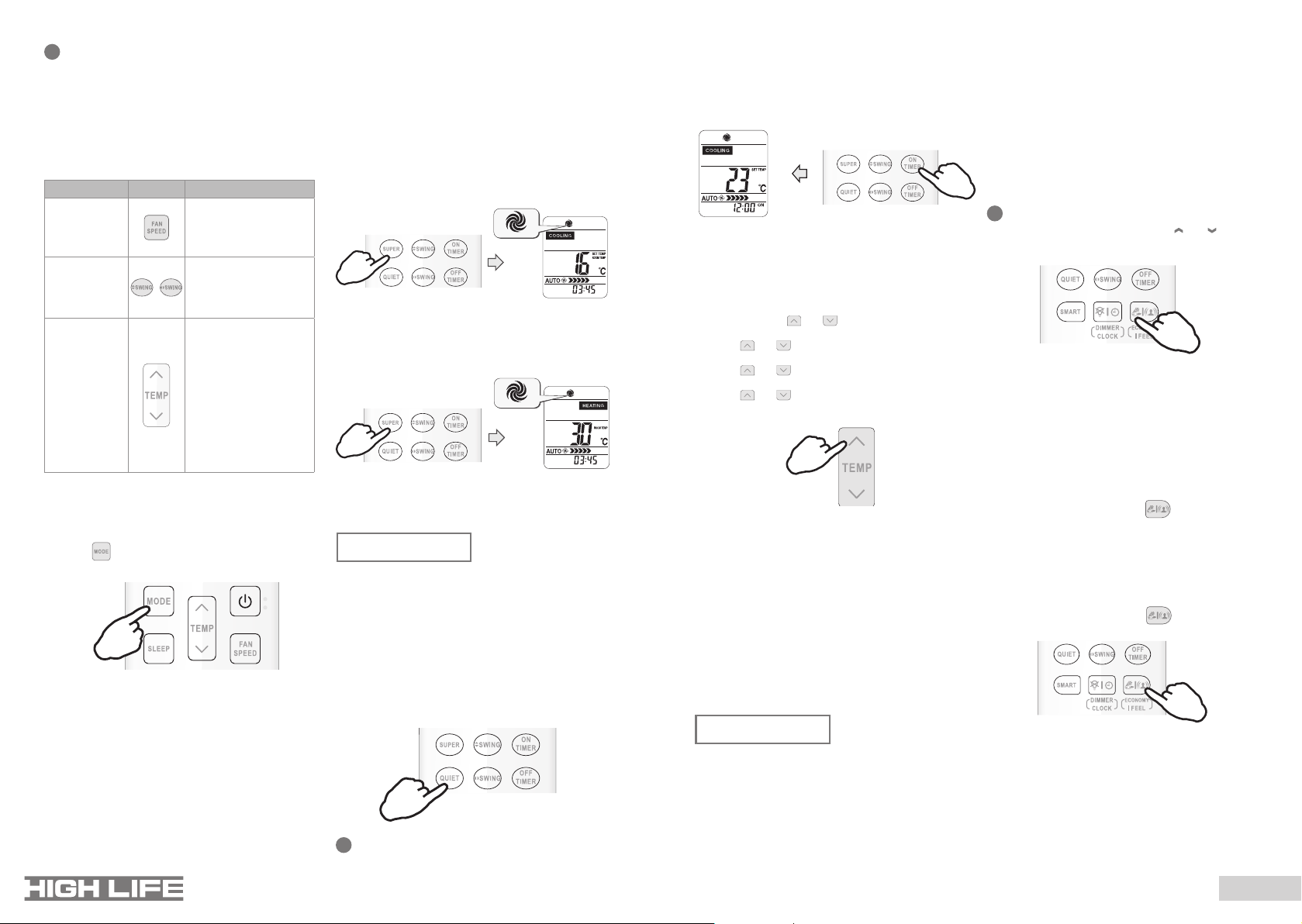

В интеллектуальном режиме установка режима SUPER

(быстрого нагрева/охлаждения) недоступна

В интеллектуальном режиме кнопка ECONOMY (Экономичный режим) недоступна

В интеллектуальном режиме кнопка MODE (выбор режима работы) недоступна

Что вы можете делать в режиме SMART?

Ощущение Кнопка Порядок работы

Некомфортно из-за недостаточного воздушного потока.

Некомфортно из-за неправильного направления воздушного потока.

Дискомфорт в следствии неподходящей целевой температуры

Скорость вращения будет изменяться с каждым нажатием данной кнопки.

Нажмите кнопку, жалюзи начнут качаться, повторно нажмите кнопку чтобы зафиксировать положение.

В режиме SMART температура и воздушный поток контролируется автоматически. Однако, для моделей on/o, вы можете выставить значение температуры на 2 ° С больше или меньше от поддерживаемого, для инверторов вы можете выставить значение температуры на 7 градусов больше или меньше от поддерживаемого, если по-прежнему ощущаете дискомфорт.

Как выключить режим SMART?

Нажмите кнопку MODE, режим SMART отключится.

РЕЖИМ SUPER

Режим SUPER предназначен для установки быстрого охлаждения или быстрого нагрева (только тогда, когда прибор включен). В этом режиме вы можете установить направление воздушного потока или таймер.

Как установить режим SUPER? Быстрое охлаждение:

Нажмите кнопку SUPER в режиме охлаждения, осушения или вентиляции. Результат: температура 16 °С, скорость вентилятора высокая.

Быстрый нагрев:

Нажмите кнопку SUPER в режиме обогрева. Результат: скорость вентилятора АВТО, температура 30 °С.

Как отключить режим SUPER?

Для отключения режима SUPER нажмите кнопку SUPER, MODE, FAN SPEED, ON/OFF или SLEEP

ПРИМЕЧАНИЕ

Кнопка SMART недоступна в режиме SUPER. Кнопка ECONOMY MODE недоступна в режиме SUPER. Прибор будет работать в режиме SUPER в течение 15 минут, если вы не выйдете из него с помощью нажатия кнопок, указанных выше.

УСТАНОВКА ТАЙМЕРА (TIMER)

Удобно установить таймер, чтобы подготовить микроклимат в помещении к Вашему приходу. Также можно установить таймер, чтобы подготовить помещение к моменту Вашего пробуждения.

Как установить таймер на включение кондиционера?

1. Нажмите кнопку TIMER ON.

«ON 12:00» загорится на LCD дисплее

2. Нажмите кнопку или чтобы изменить время

таймера. Нажмите или чтобы уменьшить или увеличить значение на 1 минуту. Нажмите или в течение 1.5 секунды, чтобы увеличить или уменьшить значение на 10 минут. Нажмите или более длительно, чтобы изменить значение на 1 час.

3. Когда желаемое время отобразится на дисплее,

нажмите кнопку TIMER ON для подтверждения. Будет слышен сигнал. «ON» перестанет мигать. Индикатор TIMER загорится на внутреннем блоке (функция недоступна для сплит-систем)

4. Установленное время таймера будет отображаться

на пульте в течение 5 секунд, после этого будут отображаться часы и текущее установленное время.

ФУНКЦИЯ САМООЧИСТКИ

Специальный алгоритм работы кондиционера который после его выключения оставляет в рабочем состоянии вентилятор внутреннего блока в течение некоторого времени. Это позволяет высушить те плообменник после работы и предотвратить образование плесени.

ЭКОНОМИЧНЫЙ РЕЖИМ (ECONOMY MODE)

При включении этой функции кондиционер перейдет в режим пониженного энергопотребления.

Режим ECONOMY недоступен в режимах SUPER и SMART.

Нажмите любую из кнопок (ON/OFF, MODE, TEMP , TEMP , FAN SPEED, SLEEP, SILENT, ECONOMY) для выхода из режима ECONOMY.

РЕЖИМ IFEEL*

В пульт дистанционного управления установлен температурный сенсор. Сенсор определяет температуру воздуха вблизи пульта управления и передает это значение кондиционеру, который исходя из полученных данных, настраивает свою работу для достижения максимального комфорта пользователя.

Как включить режим IFEEL?

Нажмите и удерживайте кнопку в течение 5 секунд. На дисплее отобразится соответствующее режиму изображение, режим IFEEL будет включен.

— По умолчанию режим IFEEL отключен.

Как отключить режим IFEEL?

Нажмите и удерживайте кнопку в течение 5 секунд. Режим IFEEL отключится

РЕЖИМ QUIET

В режиме QUITE кондиционер будет работать с максимально низким уровнем шума при низкой частоте компрессора и низкой скорости вращения вентилятора. Этот режим доступен только для моделей инверторного типа.

Для отключения режима QUIET нажмите кнопку MODE, FAN

SPEED, SMART, SUPER, ECONOMY или ON/OFF

Как отключить функцию TIMER ON?

Нажмите кнопку TIMER ON снова, будет слышен звуковой сигнал и индикатор таймера пропадет. Режим таймера отключится.

ПРИМЕЧАНИЕ

Время остановки работы можно аналогично установить с помощью функции OFF TIMER для того, чтобы прибор автоматически выключился в нужно вам время.

* Не активна в данной серии

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА PRIORITY CLASS

Page 10

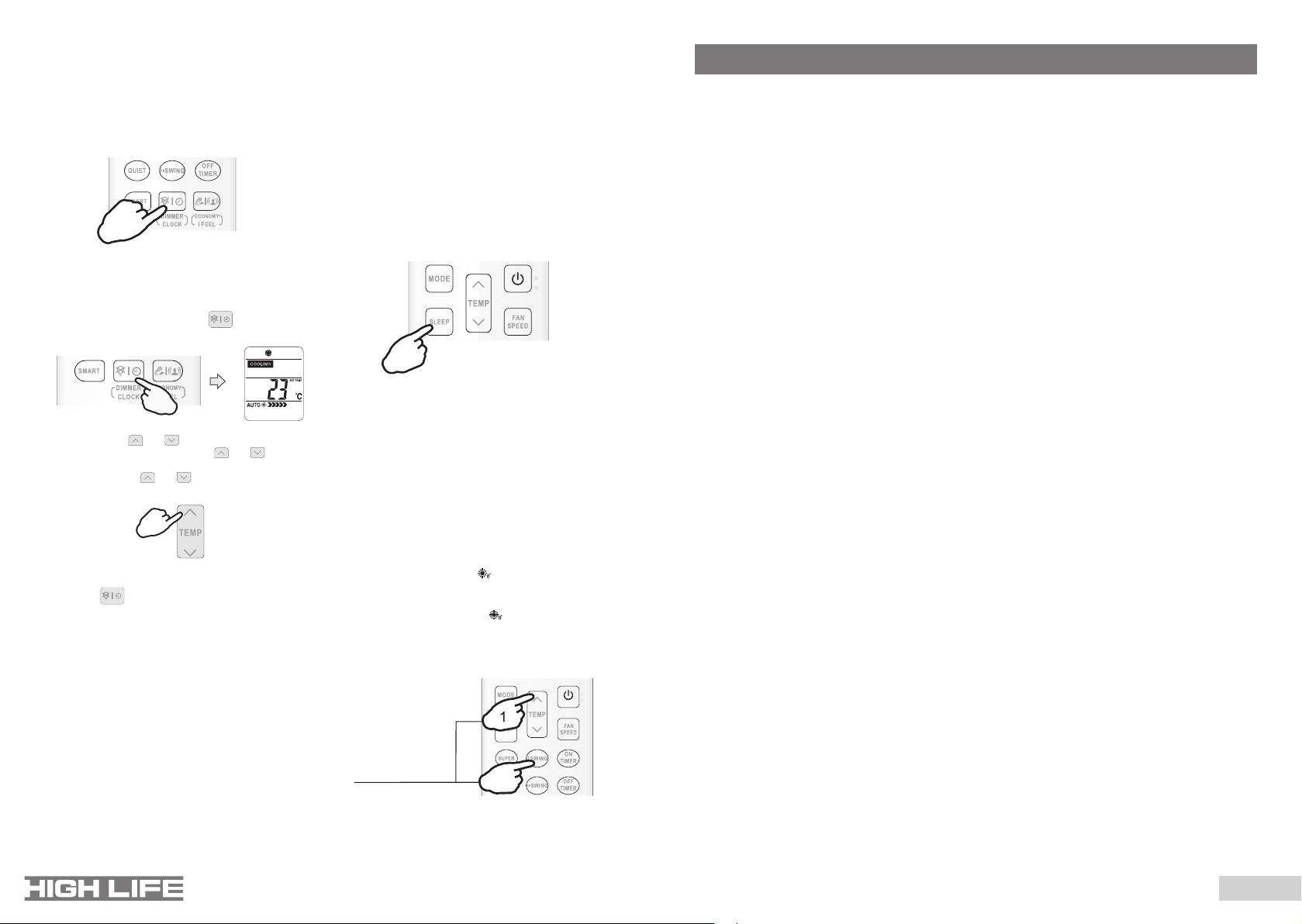

ФУНКЦИЯ DIMMER

Как работает DIMMER?

Нажмите кнопку DIMMER для отключения подсветки дисплея внутреннего блока.

— Если подсветка дисплея отключена, то любой прием

сигнала внутренним блоком снова включит подсветку.

ФУНКЦИЯ CLOCK

Как установить текущее время?

1. Нажмите и удерживайте кнопку в течение 5 секунд.Время начнет мигать на дисплее.

2. Нажмите кнопку или чтобы уменьшить или увеличить значение на 1 минуту. Нажмите или в течение 1,5 секунды, чтобы увеличить или уменьшить значение на 10 минут. Нажмите или более длительно, чтобы изменить значение на 1 час.

3. Нажмите и удерживайте кнопку в течение 5 секунд. Текущее время установлено.

SLEEP MODE (НОЧНОЙ РЕЖИМ)

Режим SLEEP доступен в режимах ОХЛАЖДЕНИЕ, ОБОГРЕВ или ОСУШЕНИЕ. В этом режиме создаются наиболее комфортные условия для сна. Прибор автоматически прекратит работу после 8 часов работы. Скорость вентилятора автоматически устанавливается на уровень LOW.

Как включить режим SLEEP?

Ночной режим устанавливается при нажатии кнопки SLEEP.

SLEEP mode

Установленная температура поднимется на 2°С если прибор работает на охлаждение на протяжении 2 часов. Потом температура зафиксируется. Установленная температура снизится на 2°С если прибор работает на обогрев на протяжении 2 часов. Потом температура зафиксируется.

— В режиме охлаждения, если температура равна 26 °С или

выше, установленная температура меняться не будет.

— Режим обогрев недоступен для кондиционеров

«только холод».

Как выключить режим SLEEP?

Нажмите кнопки SUPER, SMART, MODE, SLEEP, ON/OFF или FAN SPEED. На дисплее отобразится текущий режим. Кондиционер выйдет из режима SLEEP.

РЕЖИМ «ДЕЖУРНОЕ ОТОПЛЕНИЕ» 8 °C HEAT

Как включить Дежурное отопление 8 °C HEAT?

Чтобы включить дежурный обогрев 8 °C HEAT в режиме обогрева нажмите и удерживайте в течение 2 секунд кнопки SWING и TEMP. В режиме дежурного отопления 8 °C HEAT, скорость вращения вентилятора автоматически установится на «AUTO». На дисплее появится индикация режима

Чтобы выйти из режима 8 °C HEAT, нажмите любую кнопку кроме ON TIMER, OFF TIMER, CLOCK и SWING. Индикация режима на дисплее

— В режиме 8 °C HEAT температура по умолчанию установлена

на 8 °C. Режим 8 °C HEAT может быть установлен только тогда, когда кондиционер работает в режиме обогрева.

погаснет.

УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОЧИСТКА ПЕРЕДНЕЙ ПАНЕЛИ

1. Отключите прибор с помощью пульта ДУ;

2. Снимите панель, зафиксировав ее в верхнем положении и потянув на себя;

3. Протрите панель сухой мягкой тряпкой. При сильных загрязнениях промойте теплой (до 40 °C) водой.

4. Запрещается использование абразивных чистящих средств, растворителей, бензина.

5. Не лейте и не брызгайте воду непосредственно на внутренний блок прибора. Это крайне опасно.

6. Установите и закройте панель.

ОЧИСТКА И ЗАМЕНА ВОЗДУШНЫХ ФИЛЬТРОВ

1. Воздушные фильтры необходимо очищать каждые 100 часов работы.

2. Отключите прибор, откройте панель.

3. Аккуратно потяните за рычаг фильтра.

4. Извлеките фильтр.

5. Прочистите фильтр

6. Аккуратно установите его обратно во внутренний блок.

7. При необходимости промойте фильтр теплой водой. После этого его необходимо просушить (избегая воздействия прямых солнечных лучей).

8. В комплекте с кондиционером поставляются 2 фильтра Анти формальдегидный и Активный угольный фильтры, которые позволяют дополнительно очищать воздух. Замену фильтров необходимо осуществлять не реже1 раза в 12 месяцев

в зависимости от загрязненности воздуха.

ОБЩИЕ РЕКОМЕНДАЦИИ

1. Перед очисткой блока убедитесь, что он выключен, а шнур питания отключен от электросети.

2. Если прибор работает в загрязненном помещении, прочищайте фильтры каждые 3 недели.

3. Если внутренний блок установлен менее чем в 30 см от потолка, и кондиционер эксплуатируется активно, проводите чистку не реже чем 2 раза в неделю.

4. Не прикасайтесь к алюминиевым ребрам теплообменника во внутреннем блоке, чтобы избежать травм;

Зажать одновременно в течение 2 секунд.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА PRIORITY CLASS

Page 11

УСТРАНЕНИЕ НЕПОЛАДОК

КОДЫ ОШИБОК

Описанные ситуации не всегда являются признаками поломки прибора. Рекомендуется воспользоваться нижеследующими рекомендациями перед обращением в Сервисный центр.

ПРОБЛЕМА ВОЗМОЖНЫЕ ПРИЧИНЫ И ПУТИ РЕШЕНИЯ

Подождите 3 минуты и снова попробуйте включить прибор. Возможно

Прибор не работает

Нет подачи теплого / холодного воздуха (в зависимости от режима)

Задержка при переключении режима работы

При эксплуатации слышен звук льющейся воды

При эксплуатации слышно потрескивание

Образуется конденсат в виде тумана

Постоянно горит индикатор компрессора, внутренний вентилятор не работает

Ошибка 13: срабатывание устройства защиты в результате повышенной температуры в линии нагнетания компрессора

Ошибка 15: Срабатывание устройства защиты в результате повышенной температуры в линии нагнетания компрессора

отключение вызвано срабатыванием защитного устройства. Проверьте, исправны ли и не разряжены аккумуляторы в пульте ДУ. Проверьте подключение прибора к электросети.

Проверьте, не загрязнился ли фильтр. Проверьте, не перекрыты ли отверстия воздухозабора и воздухораздачи. Проверьте, корректно ли установлена температура воздуха на пульте ДУ. Проверьте, закрыты ли окна и двери.

Смена режимов может занимать до 3-х минут.

Звук может быть вызван движением хладагента и не является признаком неисправности. Также такой звук может возникать при режиме размораживания наружного блока (при работе в режиме нагрева).

Звук может возникать вследствие изменения температуры корпуса компрессора.

Возникает при сочетании снижения температуры воздуха и высокой влажности.

Режим работы компрессора был переключен с нагрева на охлаждение. Индикатор погаснет в течение 10 минут, и прибор продолжит работать в режиме нагрева.

Недостаточная заправка хладагента в системе или неисправен датчик температуры в линии нагнетания компрессора. Необходимо обратиться в авторизованный сервисный центр.

Недостаточная заправка хладагента в системе или разомкнута цепь датчика температуры в линии нагнетания компрессора. Необходимо обратиться в авторизованный сервисный центр.

Название ошибки Код ошибки

Норма 0

Ошибка связи дисплея и платы управления внутреннего блока EA

Защита по перегреву теплообменника внутреннего блока E2

Неисправность двигателя вентилятора внутреннего блока (для некоторых моделей) E4

Ошибка датчика температуры теплообменника наружного блока 1

Ошибка датчика температуры внутреннего блока (воздушного) 33

Ошибка датчика температуры внутреннего блока (трубного) 34

Ошибка ЭСППЗУ (EEPROM) внутреннего блока 38

Неисправность электродвигателя вентилятора внутреннего блока 39

Ошибка при переходе через ноль во время работы 41

Защита по переохлаждению теплообменника внутреннего блока 42

Защита по перегреву теплообменника внутреннего блока 43

Внимание! Для определения кода ошибки, 4 раза нажмите кнопку «Sleep» на пульте ДУ.

ПРИМЕЧАНИЕ

Коды ошибок приведены для справки и могут быть изменены без предварительного уведомления.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА PRIORITY CLASS

Page 12

УСЛОВИЯ ЭКСПЛУАТАЦИИ

РЕЖИМ НАГРЕВА

Температура наружного воздуха от -10 до +24 °C

Температура воздуха в помещении от +7 до +27 °C

РЕЖИМ ОХЛАЖДЕНИЯ / ОСУШЕНИЯ

Температура наружного воздуха от +19 до +43 °C

Температура воздуха в помещении от +21 до +32 °C

СРОК ЭКСПЛУАТАЦИИ

ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР

Устройство защиты может автоматически отключить прибор при эксплуатации при температурах, выходящих за пределы указанных ниже диапазонов:

ЗАЩИТНОЕ УСТРОЙСТВО

• При срабатывании защитного устройства возобновление работы прибора возможно не ранее чем через 3 минуты. Для включения воспользуйтесь кнопкой ON/OFF.

• При подключении к электросети кондиционер начинает работу не ранее чем через 20 сек.

• При отключении вследствие срабатывания защитного устройства все настройки таймера сбрасываются.

РАБОТА В РЕЖИМЕ НАГРЕВА

После включения режима нагрева, теплый воздух начнет поступать в помещение не ранее чем через 2-5 минут. Также в этом режиме время от времени активируется режим размораживания наружного блока. Это занимает в среднем 2-5 минут. Во время размораживания работа вентиляторов внутреннего блока останавливается.

Срок службы кондиционера воздуха составляет 10 лет.

УТИЛИЗАЦИЯ

По истечению срока службы прибор должен подвергаться утилизации в соответствии с нормами, правилами и способами, действующими в месте утилизации. Не выбрасывайте прибор вместе с бытовыми отходами. По истечении срока службы прибора сдавайте его в пункт сбора для утилизации, если это предусмотрено нормами и правилами вашего региона. Это поможет избежать возможных последствий на окружающую среду и здоровье человека, а также будет способствовать повторному использованию компонентов изделия. Информацию о том, где и как можно утилизировать прибор, можно получить от местных органов власти.

Разряженные батарейки, которые были использованы в пульте дистанционного управления, также подлежат утилизации согласно местному законодательству.

СЕРТИФИКАЦИЯ

Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольтного оборудования». ТР ТС 020/2011 «Электромагнитная совместимость технических средств». ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Изготовитель:

Hisense International Co., Ltd. No. 218 Qianwangang Road, Qingdao Economic&Technological Development Zone, P.R. China. Хайсенс Интернешнл Ко., Лтд. No. 218 Цяньванган Роуд, Циндао Экономик &Текнолоджикал Дивелопмент зоун, Китай.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

1. Кондиционеры надлежит транспортировать и хранить только в упакованном виде во избежание

их повреждений. Упакованные кондиционеры допускается транспортировать любым видом крытого транспорта. Транспортирование и хранение прибора должно соответствовать указаниям манипуляционных знаков на упаковке.

2. Соблюдайте осторожность при распаковке кондиционера.

3. Рекомендуется привлекать к транспортировке двух или более людей либо использовать вилочный

погрузчик;

4. Помещение для хранения кондиционера должно соответствовать следующим требованиям:

a. Сухое и хорошо проветриваемое; b. Температура воздуха: -30..+50 °С; c. Влажность воздуха: 15–85%, без конденсата.

5. При транспортировке и хранении запрещается бросать прибор, подвергать его излишней вибрации

или ударам о другие предметы.

Импортёр в РФ:

ООО «Компания БИС». Россия, 119180, Москва, ул. Б. Полянка, д. 2, стр. 2, пом./комн. I/8. Тел.: +7 495 150-50-05. E-mail: [email protected]

Страна происхождения - Китай

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА PRIORITY CLASS

Page 13

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОМПЛЕКТАЦИЯ

Параметр / Серия PRIORITY CLASS

Модель, комплект

Модель, внутренний блок

Модель, наружный блок

Электропитание, В/Гц/Ф Холодопроизводительность, кВт Теплопроизводительность, кВт Номинальный ток (охлаждение/нагрев), А Номинальная мощность (охлаждение/нагрев), Вт Коэфф. EER / Класс энергоэффективности (охл.) Коэфф. COP / Класс энергоэффективности (нагр.) Расход воздуха внутреннего блока, м3/ч Уровень шума внутреннего блока, дБ(А) Расход воздуха наружного блока, м3/ч Уровень шума наружного блока, дБ(А) Бренд компрессора Тип хладагента Заводская заправка, кг Дозаправка (свыше номинальной длины труб), г/м Размеры внутреннего блока (ШхВхГ), мм Размеры внутреннего блока в упаковке (ШхВхГ), мм Размеры наружного блока (ШхВхГ), мм Размеры наружного блока в упаковке (ШхВхГ), мм Вес нетто / брутто внутреннего блока, кг Вес нетто / брутто наружного блока, кг Макс. длина труб, м Макс. перепад высоты между внутр. и наруж. блоками, м Минимальная длина труб, м Номинальная длина труб, м Диаметр дренажа, мм Диаметр жидкостной трубы, мм (дюйм) Диаметр газовой трубы, мм (дюйм) Рабочие темпер. границы наружного воздуха (охл.), °С Рабочие темпер. границы наружного воздуха (нагр.), °С Сторона подключения электропитания Межблочный кабель, мм2* Силовой кабель, мм2* Автомат защиты, А* Максимальная потребляемая мощность, кВт Максимальный потребляемый ток, А Пусковой ток, А Класс пылевлагозащиты, внутренний / наружный блок Класс электрозащиты, внутренний / наружный блок

ACHL-07PC-

CHDV02S

ACHL-07PC-

CHDV02SI

ACHL-07PC-

CHDV02SO

220-240/50/1 220-240/50/1 220-240/50/1 220-240/50/1 220-240/50/1

2,35 2,60 3,40 5,50 7,00 2,45 2,60 3,40 5,70 7,10

3,40 / 3,10 3,50 / 3,20 4,70 / 4,20 7,40 / 6,80 16,10 / 15,50

730 / 678 810 / 720 1055 / 940 1660 / 1525 2180 / 2076

3,21 / A 3,21 / A 3,21 / A 3,31 / A 3,21 / A 3,61 / A 3,61 / A 3,61 / A 3,74 / A 3,42 / B

300/350/400/450/500 330/380/450/520/550 330/380/450/530/580 550/600/690/820/860 600/660/760/910/950

23,5/25/28,5/30/32 23,5/25/28,5/30/32 27,5/30/32,5/33,5/35 33,5/36/38/40/42 33,5/37/39/41/43

1600 1600 1600 2300 3300

52 52 53 54 56

GREE GREE GREE GMCC GMCC

R32 R32 R32 R32 R32 0,37 0,41 0,56 1,13 1,07

20 20 20 20 20 798×256×191 798×256×191 798×256×191 896×300×214 896×300×214 850×260×320 850×260×320 850×260×320 960×300×365 960×300×365 660×482×240 660×482×240 660×482×240 780×540×260 860×667×310 770×530×315 770×530×315 770×530×315 910×600×360 995×720×420

7,5 / 9,0 7,5 / 9,0 7,5 / 9,0 10,5 / 12,5 10,5 / 12,5

22,5 / 25,0 23,0 / 25,5 25,0 / 27,0 35,5 / 38,0 46,0 / 51,0

15 15 15 20 20

8 8 8 10 10 3,0 3,0 3,0 3,0 3,0 5,0 5,0 5,0 5,0 5,0

18,0 18,0 18,0 18,0 18,0 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 9,53 (3/8”) 9,53 (3/8”) 12,7 (1/2”) 12,7 (1/2”) 15,88 (5/8”)

5×1,5 5×1,5 5×1,5 5×2,5 3×2,5+3×0,75 3×1,5 3×1,5 3×1,5 3×2,5 3×2,5

10 10 10 16 20

1,00 1,20 1,40 2,10 3,00

5,5 5,5 7,5 10,5 16,1

18,0 18,0 25,0 38,0 54,5

IPX0 / IPX4 IPX0 / IPX4 IPX0 / IPX4 IPX0 / IPX4 IPX0 / IPX4

I / I I / I I / I I / I I / I

ACHL-09PC-

CHDV02S

ACHL-09PC-

CHDV02SI

ACHL-09PC-

CHDV02SO

ACHL-12PC-

CHDV02S

ACHL-12PC-

CHDV02SI

ACHL-12PC-

CHDV02SO

+19...+43

-10...+24

Внутр. блок

ACHL-18PC-

CHDV02S

ACHL-18PC-

CHDV02SI

ACHL-18PC-

CHDV02SO

ACHL-24PC-

CHDV02S

ACHL-24PC-

CHDV02SI

ACHL-24PC-

CHDV02SO

— Кондиционер, сплит-система бытовая (внутренний блок) – 1 шт.

— Кондиционер, сплит-система бытовая (наружный блок) – 1 шт.

— Крепления для монтажа на стену внутреннего блока – 1 комплект.

— Комплект гаек для вальцовочных соединений – 1 комплект.

— Дренажный патрубок – 1 шт.

— Монтажная пластина для крепления внутреннего блока на стену – 1 шт.

— Пульт ДУ – 1 шт.

— Держатель пульта ДУ – 1 шт.

— Руководство пользователя – 1 шт.

— Активный угольный фильтр (модели с индексом 7/9/12) – 1 шт.

— Анти формальдегидный фильтр (модели с индексом 7/9/12) – 1 шт.

— Гарантийный талон – 1 шт.

ДАТА ИЗГОТОВЛЕНИЯ

Дата изготовления указана на стикере, размещенном на корпусе прибора.

ОСТОРОЖНО!

ОПАСНОСТЬ ПОЖ АРА R32

* Приведены рекомендуемые сечения кабелей и автомата защиты. Вы можете самостоятельно подобрать кабель и автомат защиты после консультации

с сертифицированным электриком или подобрав кабель и автомат защиты для ваших условий по ПУЭ. Межблочный кабель не входит в комплект поставок сплит-систем, докупается отдельно.

В тексте и цифровых обозначениях руководства могут быть допущены опечатки.

В целях улучшения качества продукции производитель оставляет за собой право изменять комплектующие части изделия для разных партий поставок, цветовую гамму и внешний вид прибора без предварительного уведомления, что не нарушает принятые на территории страны производства, транзита, реализации стандарты качества и нормы законодательства. Индикаторы на кондиционере могут не совпадать с графическим изображением, данным в руководстве по эксплуатации, это зависит от серии выпуска прибора.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА PRIORITY CLASS

Page 14

Page 15

HIGHLIFE-AIR.RU
