Page 1

BASSREFLEX SUBWOOFER SYSTEMS

TS 200 R•TS 250 R•TS 300 R

Page 2

DEUTSCH

TECHNISCHE DATEN

TS200R

Subwoofer Schwingspule

Belastbarkeit RMS Belastbarkeit Max. Impedanz Abmessungen (B x H x L)

TS250R

Subwoofer Schwingspule Belastbarkeit RMS Belastbarkeit Max. Impedanz Abmessungen (B x H x L)

TS300R

Subwoofer Schwingspule Belastbarkeit RMS Belastbarkeit Max. Impedanz Abmessungen (B x H x L)

Technische Änderungen vorbehalten

20 cm (8“) 39 mm 200 Watt 400 Watt 4 Ohm 34 x 29 x 31/25 cm

25 cm (10“) 50 mm 300 Watt 600 Watt 4 Ohm 40 x 32 x 36/28 cm

30 cm (12“) 50 mm 400 Watt 800 Watt 4 Ohm 44 x 36 x 40/31 cm

10 ~ 90% 5 ~ 50°C

ENTSORGUNG/ RECYCLING

Falls Sie das Subwoofer-System entsorgen müssen, beachten Sie, dass keine elektronischen Geräte im Hausmüll entsorgt werden dürfen. Entsorgen Sie das SubwooferSystem samt Komponenten in einer geeigneten Recyclinganlage gemäß den örtlichen Abfallbestimmungen. Konsultieren Sie gegebenenfalls Ihre örtliche Behörde oder Ihren Händler. Mehr Informationen unter www.audiodesign.de/entsorgung

Page 3

DEUTSCH

WICHTIGE HINWEISE

Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers, noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Sicherheitsgurte. Die permanente Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw. 50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.

Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngurten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.

Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine serienmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) durch Bohrlöcher oder ähnliches beschädigt werden.

Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte die Elektronik beschädigt werden.

In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräusche und akustische Warnsignale noch hören zu können.

Moderne Car Audio Soundsysteme produzieren enormen Schalldruck jenseits der 100 dB Grenze. Beachten Sie dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei sehr hohen Lautstärken nachhaltig schädigen könnte.

Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder angeschlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.

Beachten Sie in jedem Fall die Bedienungsanleitung bzw. Anschlusshinweise des Verstärkers den Sie verwenden möchten.

Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautsprecher zerstört werden können.

BELASTBARKEIT

Die HiFONICS TITAN TS Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch ist bei einer zu niedrigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.

Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maximale RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei voller Lautstärke zu spielen (geringer Klirrfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker führt zu einem schlechteren Klangbild aufgrund des höheren Klirrfaktors.

Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Verstärker in den Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder unsauber ist, drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.

Beachten Sie zudem die Mindestimpedanz des verwendeten Verstärkers. Wenden Sie sich im Zweifelsfall an ihren Fachhändler.

Die HiFONICS TITAN TS Gehäuse-Subwoofer besitzen keinen Limiter oder Begrenzer, der den Pegel nach oben begrenzt. Übersteuerte Basspegel führen unweigerlich zu einem Durchbrennen der Schwingspulen des Woofers. Durch Clipping/Übersteuerung verursachte Verbrennungen der Schwingspulen fallen nicht unter die übliche Garantieleistung.

Page 4

DEUTSCH

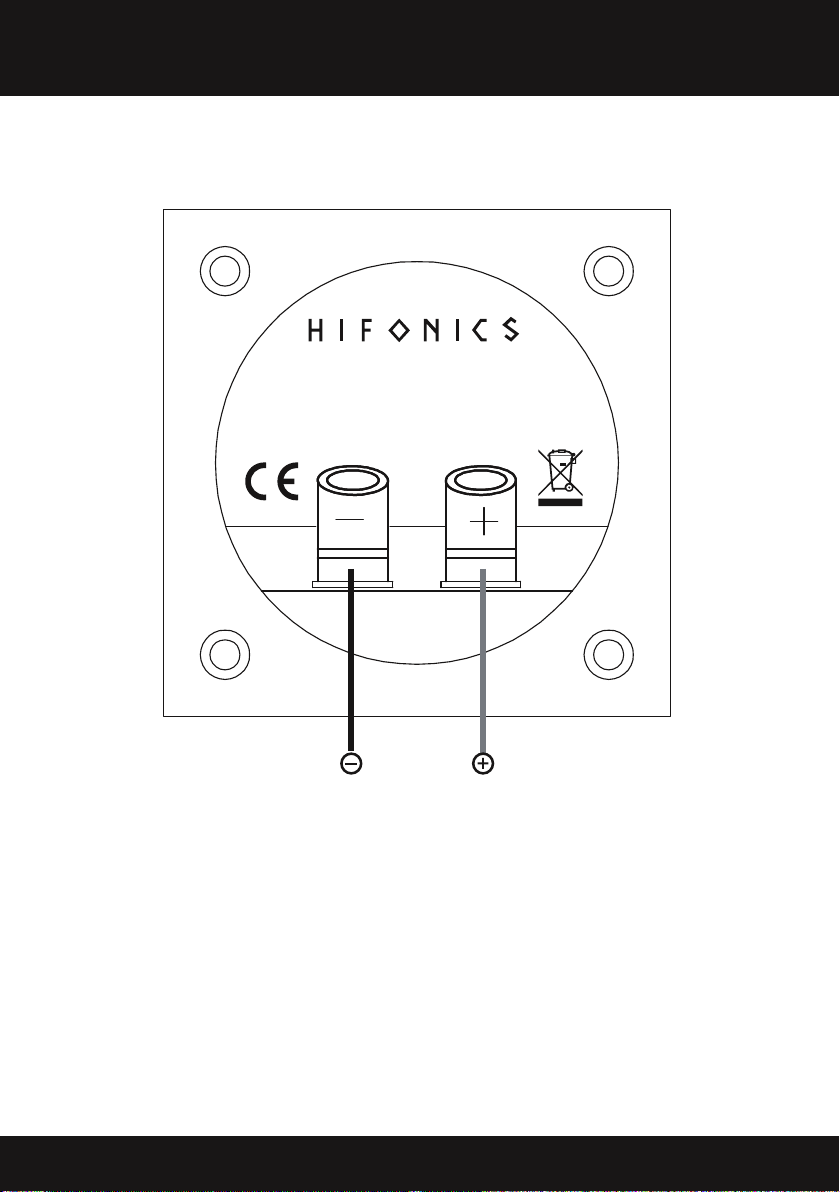

ANSCHLUSS

Achten Sie beim Anschließen der Kabel unbedingt auf die korrekte Polung.

TS300R

400 WATTS RMS • 800 WATTS MAX.

IMPEDANCE 4 OHMS

Lautsprecherausgänge

Verstärker 4 Ohm

Page 5

SPECIFICATIONS

TS200R

Subwoofer Voice Coil Power Rating RMS Power Rating Max. Impedance Dimensions (W x H x L)

TS250R

Subwoofer Voice Coil Power Rating RMS Power Rating Max. Impedance Dimensions (W x H x L)

TS300R

Subwoofer Voice Coil Power Rating RMS Power Rating Max. Impedance Dimensions (W x H x L)

Subject to technical changes

ENGLISH

20 cm (8“) 39 mm 200 Watts 400 Watts 4 Ohms 34 x 29 x 31/25 cm

25 cm (10“) 50 mm 300 Watts 600 Watts 4 Ohms 40 x 32 x 36/28 cm

30 cm (12“) 50 mm 400 Watts 800 Watts 4 Ohms 44 x 36 x 40/31 cm

10 ~ 90% 5 ~ 50°C

DISPOSAL/RECYCLING

If you have to dispose the subwoofer system, please note that no electronic devices must be disposed in the household waste. Dispose the subwoofer system at a suitable recycling facility in accordance with local waste regulations. If necessary, consult your local authority or dealer.

More information at www.audiodesign.de/english/disposal

Page 6

ENGLISH

POWER RATING

The HiFONICS TITAN TS subwoofer enclosures are designed for high bass levels. Anyhow it is

possible, that unsatisfying sound characteristics could be caused by too low or too high amplier

power. In certain circumstances this even can cause a damage to the loudspeakers.

It is recommended to choose rather a more powerful amplier (ca. 15-20% more Watts RMS than the max. RMS power rating of the woofer) and to use the amplier not at the maximum output level (low distortion factor, good sound characteristics). A weaker amplier at the maximum level causes

worse sound characteristics due to the higher distortion factor.

Never crank up the output volume of your amplier to the maximum level or run the amplier into

the clipping range. If the sound is distorted and not clean, turn back the level until the distortions disappear.

The HiFONICS TITAN TS subwoofer enclosures have no integrated limiter or clipper, which is limit-

ing the level upwards. Overamplied bass peaks leads inevitably to a burn out of the voice coil of

the woofer. A burn out of the voice coil, caused by clipping/overamping is not covered by the usual warranty.

IMPORTANT NOTES

Choose a suitable location for your sound system, that neither the driver’s eld of vision nor the

security of the inmates will be affected. This stands also for airbag-zones and safety belts. The permanent temperature of the location should not be lower than 5°C and not higher than 50°C. Protect the device from moisture and humidity.

Ensure that your subwoofer enclosure will not get loose during the drive and hurt someone in the passenger cabin. It is recommended, that you mount the subwoofer enclosure with suitable belts or any other mounting solutions in the trunk area.

Please observe not to damage any serial components of your vehicle (air bags, wires, gas tank etc.) during the installation of your sound system by drilling or any other operations.

Never screw or mount any other devices (amps, caps etc.) onto the subwoofer enclosure, this may cause damage to the electricity.

For your personal concerns you should choose a appropriate sound level for the subwoofer enclosure, that neither the roadworthy of the driver nor his concentration will be disturbed, that he is able

to notice possible trafc noises and acoustical warning signals.

Modern car audio sound systems provide very high acoustic pressure beyond the 100 dB mark. Please observe in this case, that permanent use of high sound levels may cause damage to your ability of hearing.

Please ensure by any means the correct polarity of all connections. Faulty installed and connected devices may get damage the vehicle and the device permanently.

Please check in any case the operation guide or wiring manual of your amplier which you’d like to

use for the sound system.

Never connect the speaker terminals with the 12 Volt power supply, otherwise the speakers may get damaged.

Page 7

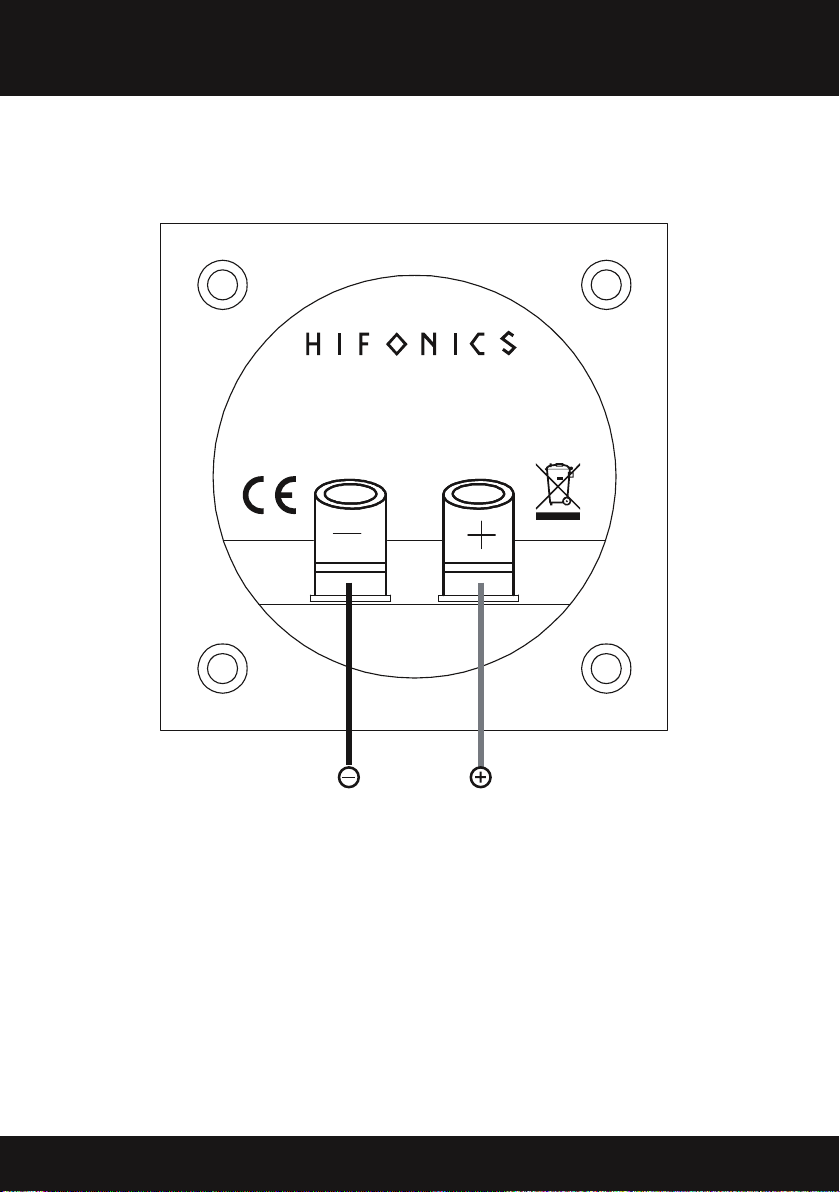

INTERCONNECTION

Please ensure that the connection of the cables have the correct polarity.

TS300R

400 WATTS RMS • 800 WATTS MAX.

IMPEDANCE 4 OHMS

ENGLISH

Loudspeaker Outputs

Amplier · 4 Ohms

Page 8

D E S I G N

Am Breilingsweg 3 · D-76709 Kronau/Germany

Audio Design GmbH

Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510

www.audiodesign.de · www.hifonics.de
