Hifonics TD200R, TD250R User guide

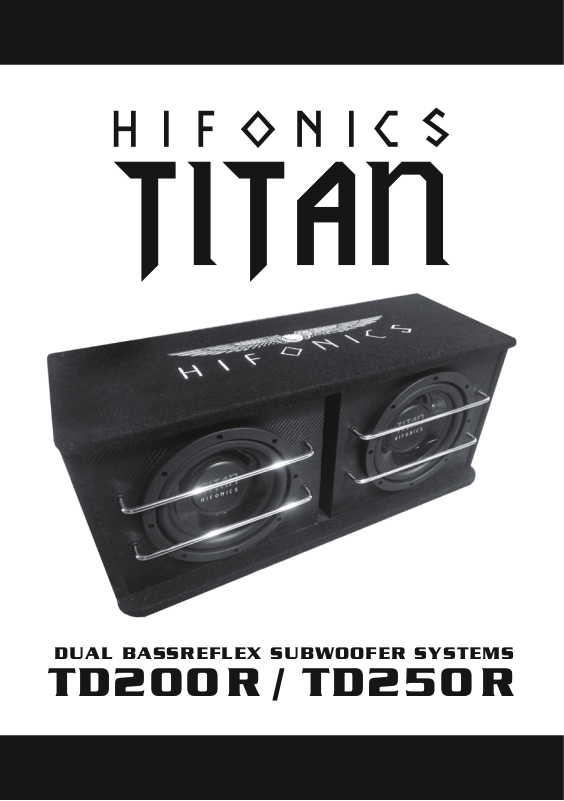

DUAL BASSREFLEX SUBWOOFER SYSTEMS

TD200 R / TD250 R

DEUTSCH

TECHNISCHE DATEN

TD200R

Subwoofer

Schwingspule

Belastbarkeit RMS

Belastbarkeit Max.

Impedanz

Abmessungen (B x H x L)

TD250R

Subwoofer

Schwingspule

Belastbarkeit RMS

Belastbarkeit Max.

Impedanz

Abmessungen (B x H x L)

Technische Änderungen vorbehalten

2 x 20 cm (8“)

39 mm

400 Watt (200 Watt pro Anschluss)

800 Watt (400 Watt pro Anschluss)

4 + 4 Ohm (4 Ohm pro Anschluss)

65 x 29 x 31/25 cm

2 x 25 cm (10“)

50 mm

600 Watt (300 Watt pro Anschluss)

1200 Watt (600 Watt pro Anschluss)

4 + 4 Ohm (4 Ohm pro Anschluss)

77 x 32 x 36/28 cm

2

DEUTSCH

WICHTIGE HINWEISE

Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers,
noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und
Sicherheitsgurte. Die permanente Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw.
50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.

Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im
Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngur­ten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.

Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine seri­enmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.)
durch Bohrlöcher oder ähnliches beschädigt werden.

Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte
die Elektronik beschädigt werden.

In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die
Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräu­sche und akustische Warnsignale noch hören zu können.

Moderne Car Audio Soundsysteme produzieren enormen Schalldruck jenseits der 100 dB Gren­ze. Beachten Sie dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei sehr hohen Lautstärken
nachhaltig schädigen könnte.

Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder ange­schlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.

Beachten Sie in jedem Fall die Bedienungsanleitung bzw. Anschlusshinweise des Verstärkers den
Sie verwenden möchten.

Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautspre­cher zerstört werden können.

BELASTBARKEIT

Die HiFONICS TITAN TS Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch
ist bei einer zu niedrigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild er­reichbar. Dies kann unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.

Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maxi­male RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei voller Lautstärke zu spielen
(geringer Klirrfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker führt zu einem
schlechteren Klangbild aufgrund des höheren Klirrfaktors.

Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Ver­stärker in den Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder
unsauber ist, drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.

Beachten Sie zudem die Mindestimpedanz des verwendeten Verstärkers. Wenden Sie sich im
Zweifelsfall an ihren Fachhändler.

Die HiFONICS TITAN TS Gehäuse-Subwoofer besitzen keinen Limiter oder Begrenzer, der den
Pegel nach oben begrenzt. Übersteuerte Basspegel führen unweigerlich zu einem Durchbrennen
der Schwingspulen des Woofers. Durch Clipping/Übersteuerung verursachte Verbrennungen der
Schwingspulen fallen nicht unter die übliche Garantieleistung.

3

DEUTSCH

ANSCHLUSS

Achten Sie beim Anschließen der Kabel unbedingt auf die korrekte Polung.

Anschlussbeispiel „Standard“:

L

Lautsprecherausgänge

Verstärker 1 · 4 Ohm

Anschlussbeispiel „Parallel“:

L

Lautsprecherausgänge

R

Lautsprecherausgänge

Verstärker 2 · 4 Ohm

R

Verstärker · 2 Ohm

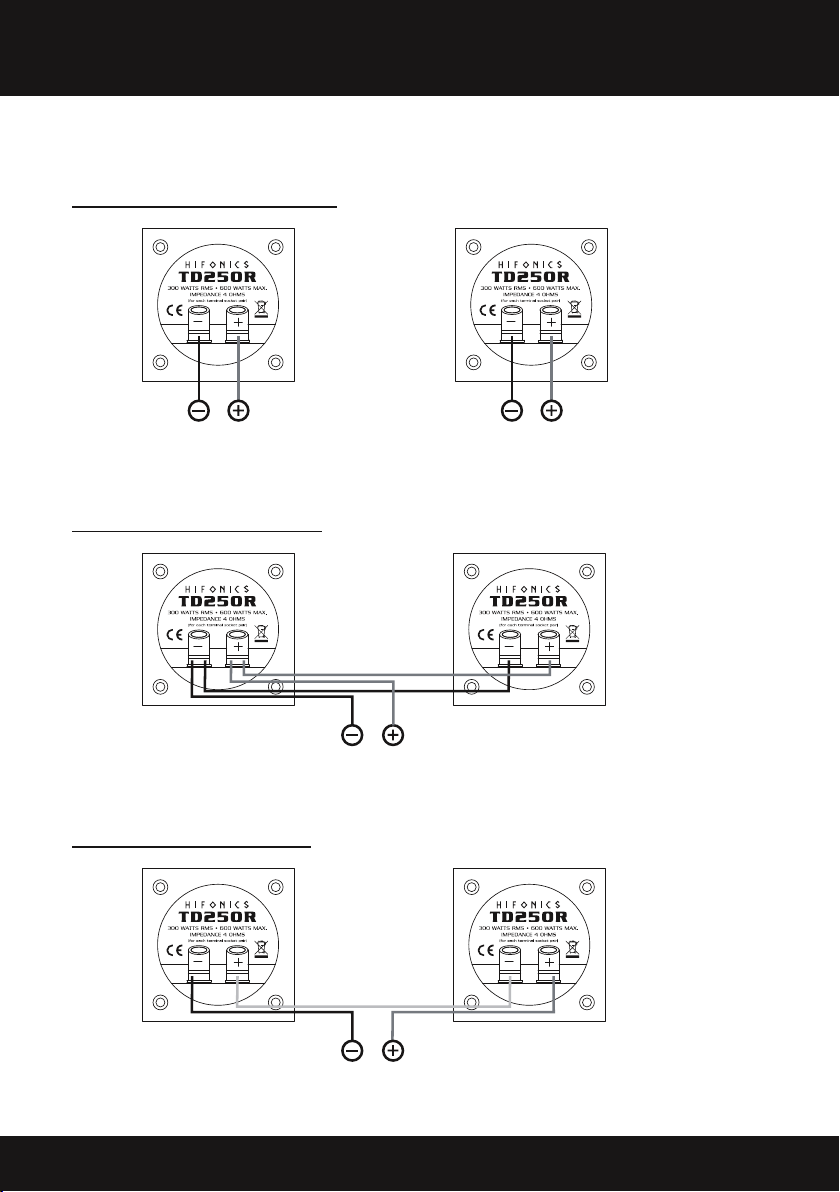

Anschlussbeispiel „Seriell“:

L

Lautsprecherausgänge

4

R

Verstärker · 8 Ohm

SPECIFICATIONS

TD200R

ENGLISH

Subwoofer

Voice Coil

Power Rating RMS

Power Rating Max.

Impedance

Dimensions (W x H x L)

TD250R

Subwoofer

Voice Coil

Power Rating RMS

Power Rating Max.

Impedance

Dimensions (W x H x L)

Subject to technical changes

2 x 20 cm (8“)

39 mm

400 Watts (200 Watts per each terminal)

800 Watts (400 Watts per each terminal)

4 + 4 Ohms (4 Ohms per each terminal)

65 x 29 x 31/25 cm

2 x 25 cm (10“)

50 mm

600 Watts (300 Watts per each terminal)

1200 Watts (600 Watts per each terminal)

4 + 4 Ohm (4 Ohms per each terminal)

77 x 32 x 36/28 cm

5

ENGLISH

POWER RATING

The HiFONICS TITAN TS subwoofer enclosures are designed for high bass levels. Anyhow it is

possible, that unsatisfying sound characteristics could be caused by too low or too high amplier

power. In certain circumstances this even can cause a damage to the loudspeakers.

It is recommended to choose rather a more powerful amplier (ca. 15-20% more Watts RMS than
the max. RMS power rating of the woofer) and to use the amplier not at the maximum output level
(low distortion factor, good sound characteristics). A weaker amplier at the maximum level causes

worse sound characteristics due to the higher distortion factor.

Never crank up the output volume of your amplier to the maximum level or run the amplier into

the clipping range. If the sound is distorted and not clean, turn back the level until the distortions
disappear.

The HiFONICS TITAN TS subwoofer enclosures have no integrated limiter or clipper, which is limit-

ing the level upwards. Overamplied bass peaks leads inevitably to a burn out of the voice coil of

the woofer. A burn out of the voice coil, caused by clipping/overamping is not covered by the usual
warranty.

IMPORTANT NOTES

Choose a suitable location for your sound system, that neither the driver’s eld of vision nor the

security of the inmates will be affected. This stands also for airbag-zones and safety belts. The per­manent temperature of the location should not be lower than 5°C and not higher than 50°C. Protect
the device from moisture and humidity.

Ensure that your subwoofer enclosure will not get loose during the drive and hurt someone in the
passenger cabin. It is recommended, that you mount the subwoofer enclosure with suitable belts or
any other mounting solutions in the trunk area.

Please observe not to damage any serial components of your vehicle (air bags, wires, gas tank etc.)
during the installation of your sound system by drilling or any other operations.

Never screw or mount any other devices (amps, caps etc.) onto the subwoofer enclosure, this may
cause damage to the electricity.

For your personal concerns you should choose a appropriate sound level for the subwoofer enclo­sure, that neither the roadworthy of the driver nor his concentration will be disturbed, that he is able

to notice possible trafc noises and acoustical warning signals.

Modern car audio sound systems provide very high acoustic pressure beyond the 100 dB mark.
Please observe in this case, that permanent use of high sound levels may cause damage to your
ability of hearing.

Please ensure by any means the correct polarity of all connections. Faulty installed and connected
devices may get damage the vehicle and the device permanently.

Please check in any case the operation guide or wiring manual of your amplier which you’d like to

use for the sound system.

Never connect the speaker terminals with the 12 Volt power supply, otherwise the speakers may
get damaged.

6

INTERCONNECTION

Please ensure that the connection of the cables have the correct polarity.

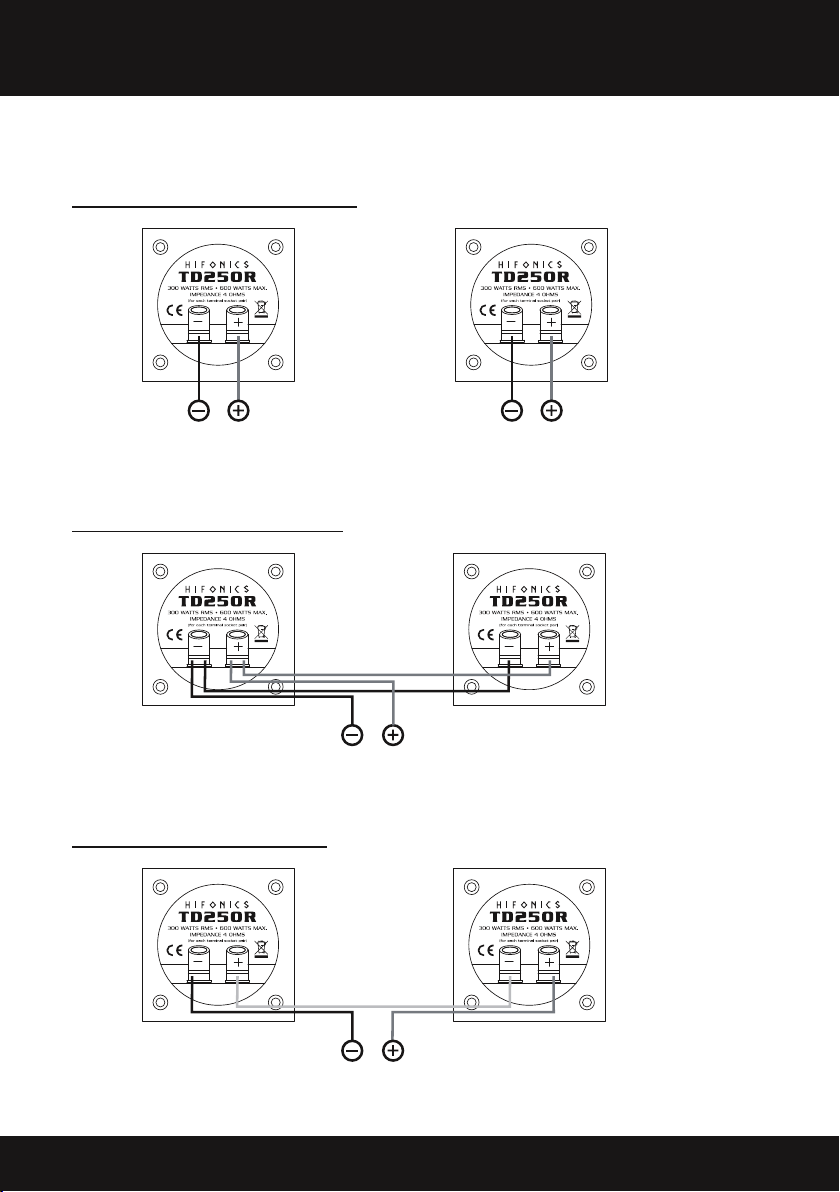

Connection example “standard”:

ENGLISH

L

Loudspeaker Outputs

Amplier 1 · 4 Ohms

Connection example “parallel”:

L

Loudspeaker Outputs

Amplier · 2 Ohms

R

Loudspeaker Outputs

Amplier 2 · 4 Ohms

R

Connection example “serial”:

L

Loudspeaker Outputs

Amplier · 8 Ohms

R
