HFC 1000

1.0 FARAD POWER CAPACITOR

HFC 2000

2.0 FARAD POWER CAPACITOR

BEDIENUNGSANLEITUNG OWNER’S MANUAL

BEDIENUNGSANLEITUNG

Inhaltsverzeichnis	Seite
Verwendungsmöglichkeiten	3
Sicherheitshinweise	4
Montage	5
Erstes Aufladen	5

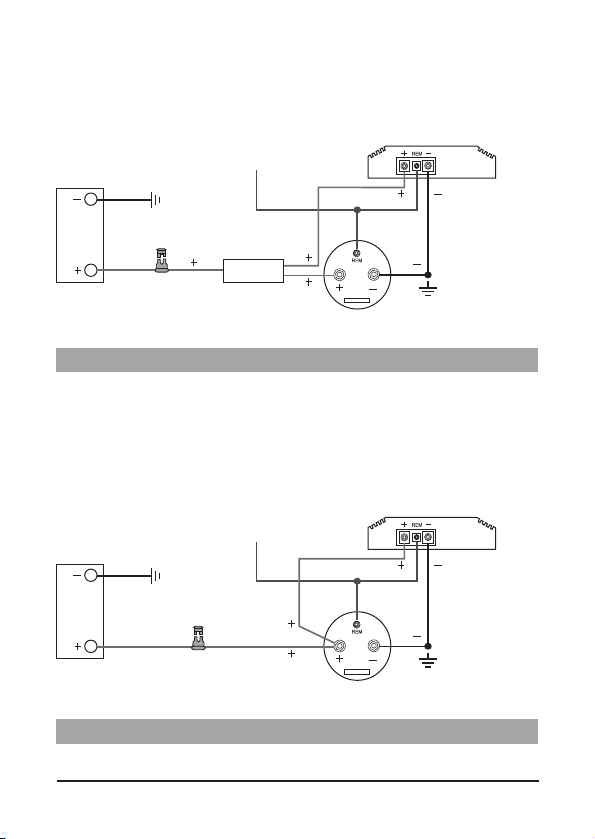

Anschlussbeispiele	6

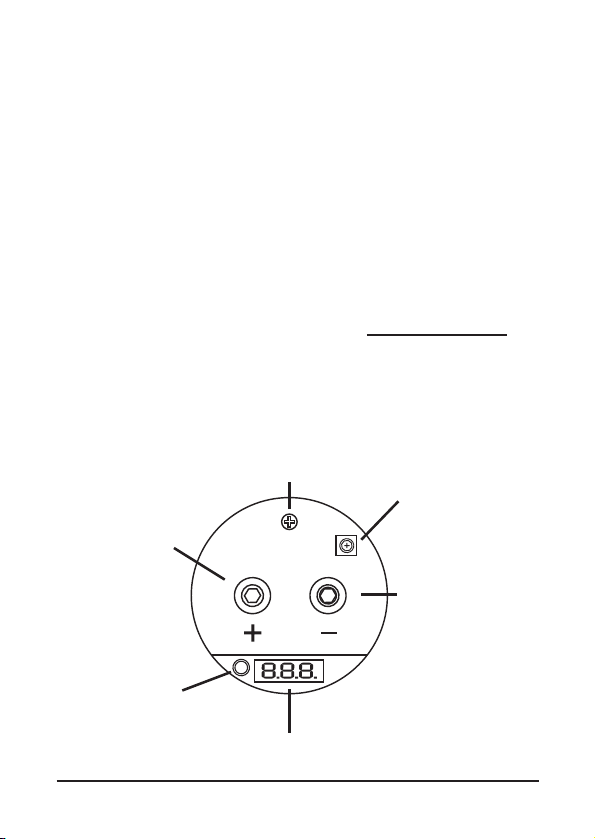

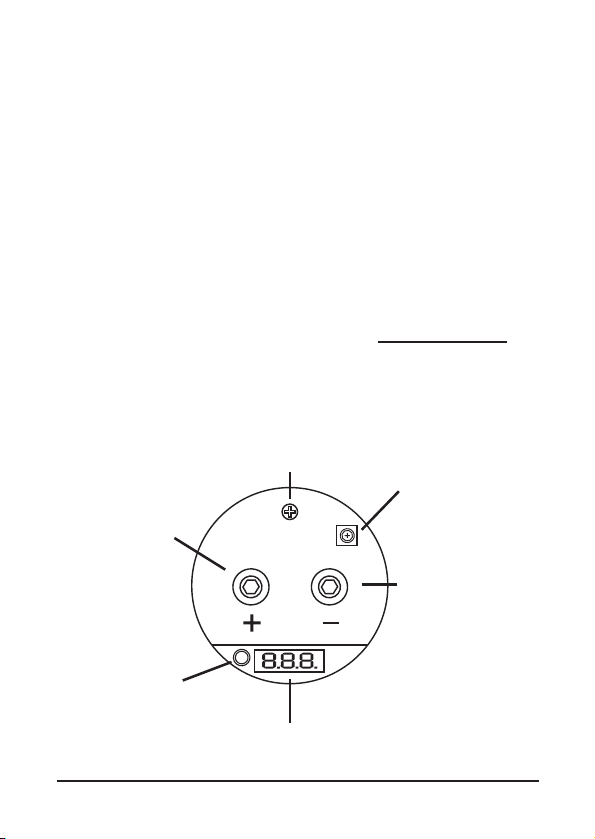

Funktionsbeschreibung	7
Entladen	8
Justierung der Voltanzeige	8
TECHNISCHE DATEN
HFC1000
Kapazität:	1.0 Farad +/- 10%
Dauer-Betriebsspannung:	11 ~ 16V DC
Betriebstemperatur:	– 40 ~ 80° C
E.S.R.:	0,0015 Ohm @ 120hz / 25°
Abmessungen:	ø75 x 280 mm
HFC2000
Kapazität:	2.0 Farad +/- 10%
Dauer-Betriebsspannung:	11 ~ 16V DC
Betriebstemperatur:	– 40 ~ 80° C
E.S.R.:	0,0015 Ohm @ 120hz / 25°
Abmessungen:	ø75 x 320 mm

LIEFERUMFANG

1Pufferkondensator

2Montagehalter

1 Lade-/Entlade-Lampe

1Bedienungsanleitung Einbauzubehör

2

VERWENDUNGSMÖGLICHKEITEN

Der Pufferkondensator wird in Kraftfahrzeugen zur Stabilisierung und Unterstützung der Stromversorgung eines Verstärkers eingesetzt, wenn dieser schnell und für kurze Zeit hohe Ströme benötigt. Er kann kurzfristige Belastungen der Bordspannungen bei z.B. besonders tiefen, kräftigen Bässen ausgleichen.

Durch die Verwendung des Pufferkondensators ergibt sich eine wesentlich bessere Leistungsentfaltung des Verstärkers.

Car Audio Verstärker benötigen für den optimalen Betrieb hohe Stromstärken. Herkömmliche Fahrzeugbatterien sind normalerweise nicht für die zusätzliche Versorgung eines Verstärkers ausgelegt.

Ein weiterer Vorteil des Pufferkondensators ist das Filtern von Wechselspannungen, die im Netzteil des Verstärkers indiziert werden. Ungefilterte Wechselspannungen können hörbare Interferenzen verursachen.

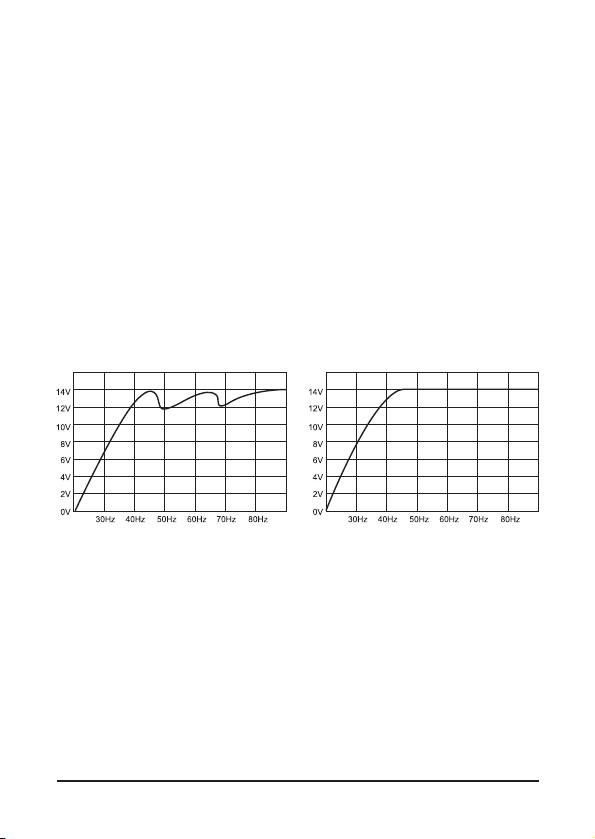

Bassleistung bei 50Hz und 70Hz ohne Pufferkondensator

Bassleistung bei 50Hz und 70Hz mit Pufferkondensator

3

SICHERHEITSHINWEISE

Bevor Sie mit der Installation des Kondensators beginnen, sollten Sie die folgenden Anweisungen der Bedienungsanleitung genau befolgen! Andernfalls besteht Verletzungsgefahr oder das Gerät könnte ernsthaft beschädigt werden.

Der Pufferkondensator entspricht der KFZ-Richtlinie für den Betrieb in Fahrzeugen innerhalb der Europäischen Union und besitzt eine E-Zertifizierung als auch eine CE-Kennzeichnung (Konformitätserklärung).

Der Anschluss des Pufferkondensators an das 12 V-Bordnetz darf nur durch qualifiziertes Fachpersonal erfolgen. Dabei ist besondere Sorgfalt geboten. Bei Kurzschlüssen können gefährlich hohe Ströme fließen.

Der Pufferkondensator speichert sehr hohe Stromreserven und könnte bei falscher Handhabung sogar explodieren. Wird der Kondensator zweckentfremdet, nicht richtig angeschlossen oder nicht fachgerecht repariert, können Sachoder Personenschäden daraus resultieren.

Der Kondensator muss fest und fachgerecht an einer mechanisch stabilen Stelle montiert werden.

Auf keinen Fall darf der Pufferkondensator mit einer höheren Spannung als angegeben betrieben werden oder ein Kurzschluss an den StromAnschlussklemmen verursacht werden.

Schützen Sie den Kondensator vor Feuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich -24 °C bis +80 °C).

Für die Reinigung nur ein weiches, trockenes Tuch verwenden, auf keinen Fall Chemikalien oder Wasser.

VORSICHT

ELEKTROSCHOCK

4

MONTAGE

Für bestmögliche Ergebnisse sollte der Kondensator so nahe wie möglich bei der Endstufe installiert werden. Die Kabel zwischen dem Kondensator und der Endstufe sollten möglichst kurz sein und einen möglichst großen Querschnitt aufweisen. Die Kabel sind so zu verlegen, dass deren Isolierung während des Einbaus und des Betriebes nicht beschädigt werden.

1.) Verwenden Sie die beiliegenden Halter um den Kondensator an einer mechanisch stabilen Stelle fest anzuschrauben. Montieren Sie das Gerät keinesfalls auf stark vibrierenden Flächen wie beispielsweise einem Gehäusesubwoofer.

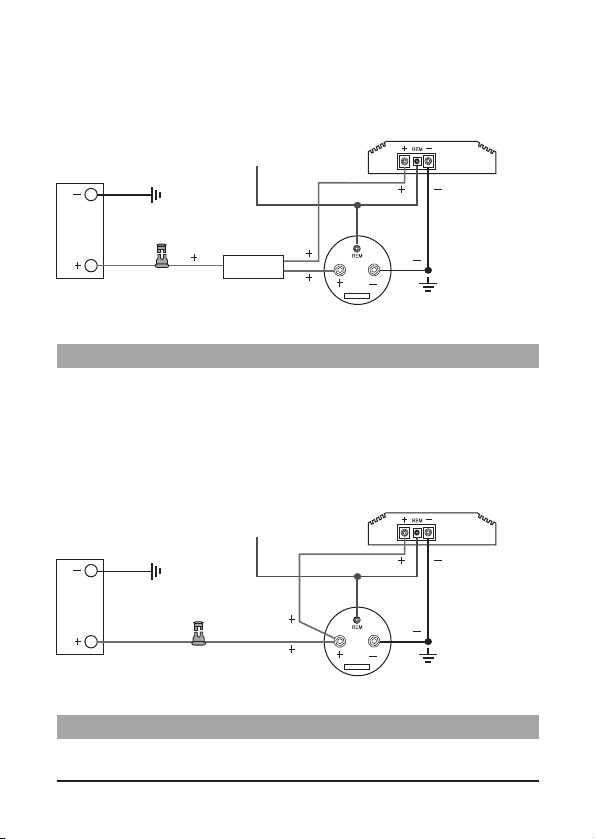

2.) Der korrekte Anschluss ist auf der nächsten Seite dargestellt. Zur Vermeidung von Störgeräuschen sollte der Masseanschluss des Kondensator an der gleichen Stelle erfolgen, an der auch der Verstärker angeschlossen wird.

ERSTES AUFLADEN

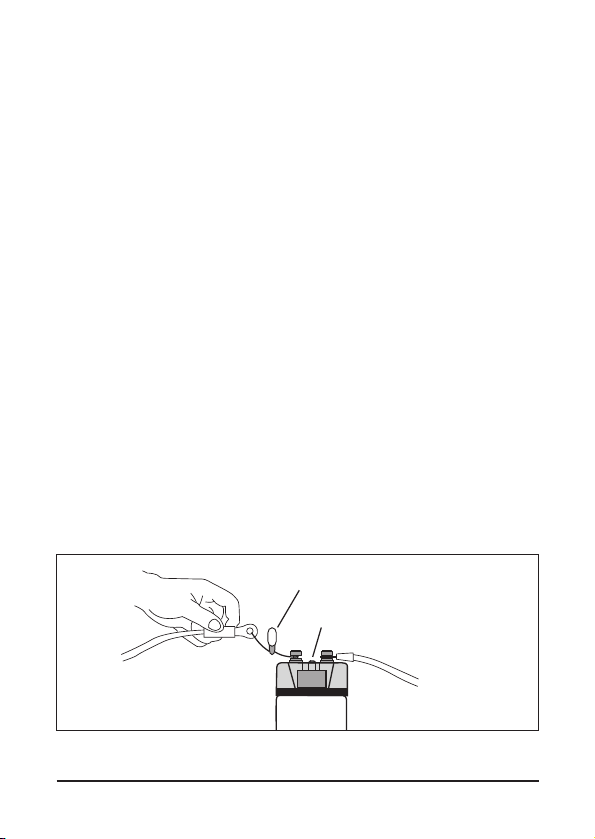

Beim erstmaligen Aufladen des Kondensators sollte unbedingt die beiliegende Lade-/Entlade-Lampe benutzt werden um den Ladestrom zu begrenzen und Anschlussfunken zu vermeiden. Verbinden Sie dabei das Massekabel „-” mit dem „-” Anschluss des Kondensators. Verbinden Sie den Remote-Anschluss mit dem Steuergerät (Radio) und schalten Sie diesen ein. Dann klemmen Sie die beigelegten Lampe an den „+“ Anschluss des Kondensators und halten das „+“ Kabel des Batterieanschlusses bzw. des Verteilerblocks an das andere Ende der Lampe.

Die Lampe kann nach ca. einer Minute oder wenn der Kondensator ca. 10 Volt erreicht hat entfernt werden. Schließen Sie nun das „+“ Kabel der Batterie an den „+“ Anschluss des Kondensators an, um den Ladevorgang bis zu 12~14V abzuschließen.

Währen des des Ladeprozesses zwischen 5 ~ 10 Volt ertönt ein Signalton! Die Lade-/Entladelampe könnte während des Ladens sehr heiß werden. Achten Sie unbedingt darauf, die Terminals nicht kurzzuschließen!

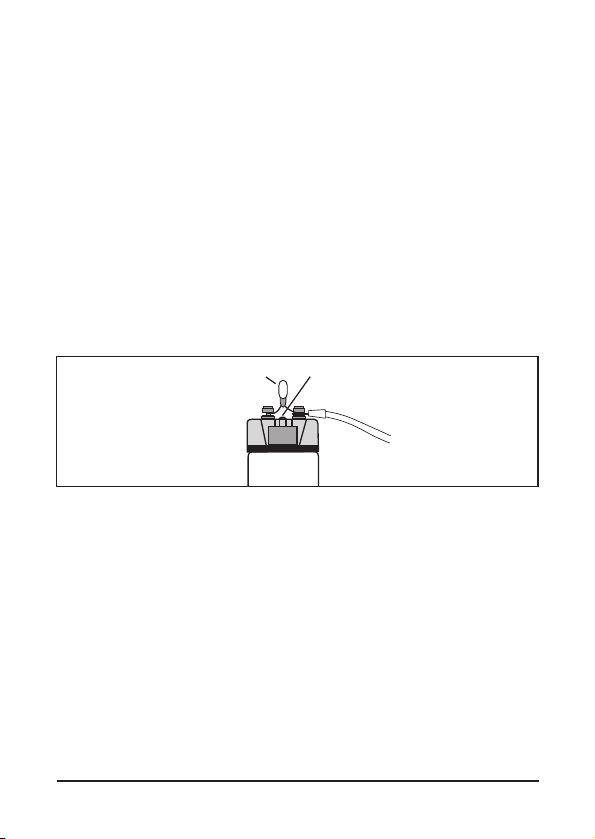

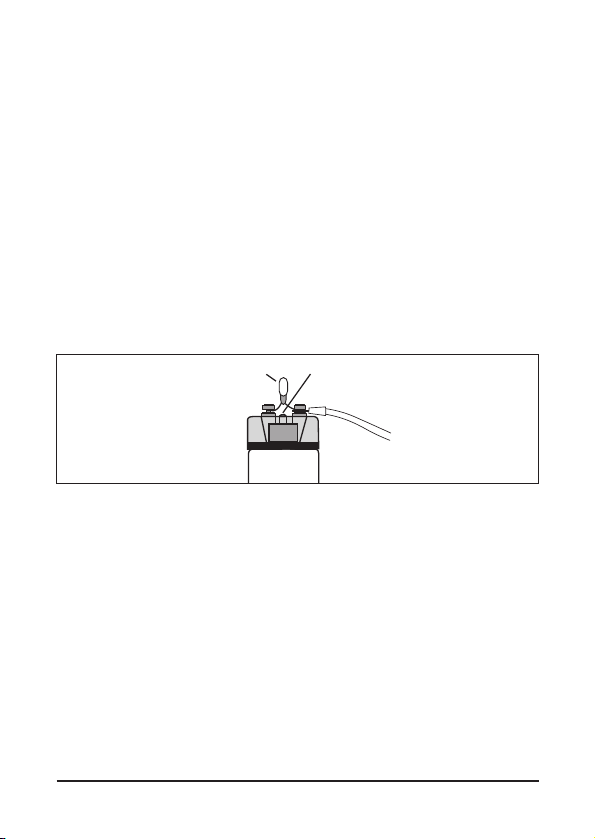

	Lampe
	Remote
”+” Batterie-	”–” Masse-
anschluss	anschluss

5
