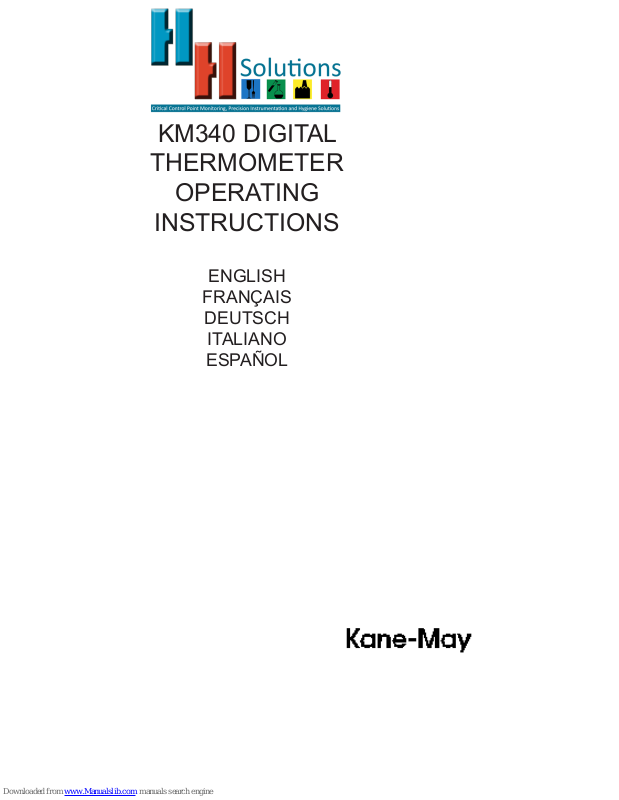

HH Solutions KM340 Operating Instructions Manual

KM340 DIGITAL

THERMOMETER

OPERATING

INSTRUCTIONS

ENGLISH

FRANÇAIS

DEUTSCH

ITALIANO

ESPAÑOL

1

CONTENTS

PAGE

ENGLISH

1. GENERAL INFORMATION .................. 4

2. CALIBRATION, CERTIFICATION

AND SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3. INTRODUCTION .......................... 8

4. OPERATING INSTRUCTIONS ............... 8

4.1 Selecting the Temperature Scale . . . . . . . . 8

4.2 Single-Thermocouple Temperature

Measurement . . . . . . . . . . . . . . . . . . . . . . . 8

4.3 Differential Temperature Measurement ...8

4.4 HOLD Mode . . . . . . . . . . . . . . . . . . . . . . . . 9

4.5 MAX Mode . . . . . . . . . . . . . . . . . . . . . . . . . 9

5. OPERATOR MAINTENANCE ................ 9

5.1 Battery Replacement. . . . . . . . . . . . . . . . . . 9

FRANÇAIS

1. GENERALITES ........................... 10

2. ETALONNAGE, HOMOLOGATION,

ET ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3. PRESENTATION .......................... 14

4. CONSIGNES D’UTILISATION . . . . . . . . . . . . . . . 14

4.1 Sélection de l’echelle de Température . . . . 14

4.2 Mesure de la Température par un seul

Thermocouple ....................... 14

4.3 Mesure de la Température

Différentielle . . . . . . . . . . . . . . . . . . . . . . . . 14

4.4 Mode HOLD (MAINTIEN) . . . . . . . . . . . . . . 15

4.5 Mode MAX . . . . . . . . . . . . . . . . . . . . . . . . . 15

5. CONSIGNES DE MAINTENANCE ............ 16

5.1 Remplacement de la Pile . . . . . . . . . . . . . . 16

PAGE

2

DEUTSCH

1. ALLGEMEINE INFORMATIONEN . . . . . . . . . . . . 17

2. KALIBRIERUNG, ZERTIFIZIERUNG

UND SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3. EINLEITUNG. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4. BEDIENUNGSANLEITUNGEN . . . . . . . . . . . . . . 21

4.1 Anwahl der Temperaturskala ............ 21

4.2 Temperaturmessung mit einem

Thermoelement ...................... 21

4.3 Differentialtemperaturmessung .......... 21

4.4 Betriebsart HOLD (HALTEN) . . . . . . . . . . . 22

4.5 Betriebsart MAX . . . . . . . . . . . . . . . . . . . . . 22

5. BEDIENERWARTUNG ..................... 23

5.1 Ersatz der Batterie . . . . . . . . . . . . . . . . . . . 23

ITALIANO

1. INFORMAZIONI GENERALI . . . . . . . . . . . . . . . . 24

2. TARATURA, CERTIFICAZIONE E

MANUTENZIONE ......................... 26

3. INTRODUZIONE .......................... 28

4. ISTRUZIONI PER L’USO . . . . . . . . . . . . . . . . . . . 28

4.1 Selezione della scala di

Temperatura . . . . . . . . . . . . . . . . . . . . . . . . 28

4.2 Misurazione della Temperatura con

una sola Termocoppia ................. 28

4.3 Misurazione della Differenza di

Temperatura . . . . . . . . . . . . . . . . . . . . . . . . 28

4.4 Modalità HOLD (pausa) . . . . . . . . . . . . . . . 29

4.5 Modalità MAX . . . . . . . . . . . . . . . . . . . . . . . 29

5. MANUTENZIONE A CURA

DELL’OPERATORE . . . . . . . . . . . . . . . . . . . . . . . 30

5.1 Sostituzione della Batteria. . . . . . . . . . . . . . 30

PAGE

3

ESPANOL

1. INFORMACION GENERAL . . . . . . . . . . . . . . . . . 31

2. CALIBRACION, CERTIFICACION Y

SERVICIO ............................... 33

3. INTRODUCCION . . . . . . . . . . . . . . . . . . . . . . . . . 35

4. MODO DE EMPLEO ....................... 35

4.1 Elección de la escala de Temperatura . . . . 35

4.2 Medición de Temperatura mediante

un Termopar único . . . . . . . . . . . . . . . . . . . 35

4.3 Medición de Temperatura

Diferencial .......................... 35

4.4 Modalidad de Retención (HOLD) . . . . . . . . 36

4.5 Modalidad MAX ...................... 36

5. MANTENIMIENTO POR EL OPERARIO ....... 37

5.1 Sustitución de la Pila .................. 37

SPECIFICATIONS .............................. 38

4

ENGLISH

KM340 DIGITAL THERMOMETER

OPERATING INSTRUCTIONS

1. GENERAL INFORMATION

It is recommended that you read the safety and operation
instructions before using this instrument.

WARNING
TO AVOID ELECTRIC SHOCK DO NOT ALLOW
ANY PROBE OR SENSOR TO COME INTO
CONTACT WITH LIVE ELECTRICAL POWER
CONDUCTORS WITH VOLTAGES IN EXCESS OF
30V AC RMS OR 60V DC.
TO AVOID DAMAGE OR BURNS, DO NOT
MAKE TEMPERATURE MEASUREMENTS IN
MICROWAVE OVENS.
THE SYMBOL ON THE INSTRUMENT
INDICATES THAT THE OPERATOR MUST REFER
TO THE WARNINGS GIVEN HERE.

CAUTION
Temperature Measurement Probes
This precision instrument has been designed for use
with the extensive range of Comark temperature probes.
The use of other probes may impair the performance and
accuracy of the instrument. Full details of Comark probes
and sensors can be obtained from Comark Customer
Support department or your local distributor.

Repeated sharp exing can break thermocouple probe

leads. To prolong lead life, avoid sharp bends or kinks in
the leads, especially near the connector.

This instrument complies with the Electro­magnetic Compatibility Directive
EN61326-1.

5

Declarations of Conformity available.
Contact Comark Customer Support or your
local Distributor.

In line with its policy of continuous development, Comark
Instruments reserves the right to alter the instrument
specification without prior notice. Further information is
available from Comark Instruments or your distributor.

6

2. CALIBRATION, CERTIFICATION
AND SERVICE

Certication

Comark can provide certicates of calibration for its

whole product range, to suit ISO 9000 and other quality
assurance procedures, food hygiene regulations, HACCPs

and environmental regulations. Comark certicates are

produced by independent quality controlled processes
which compare product performance against agreed
National Standards. For peace of mind and best practice

Comark recommend annual certication/recalibration.

Two levels of certication are available for infra-red

temperature and non temperature instruments, excluding

humidity:- UKAS certicates via an external accredited
laboratory and NPL traceable certicates from the Comark

calibration laboratory.

Three levels of certication are available for contact

temperature products and these are detailed here:

a) UKAS Temperature Certication

The Comark UKAS (United Kingdom Accreditation
Service) accredited temperature calibration

laboratory is one of the nest in the UK. Comark
UKAS certicates can offer the lowest uncertainty

of 0.01°C and provide independent proof of correct
calibration using equipment and procedures audited
by UKAS inspectors. The equipment used is fully
traceable to the National Physical Laboratory.

b) UKAS Humidity Certication

In addition to the Comark temperature laboratory,
the humidity laboratory continues the tradition of

0451

7

high accuracy certication and a wide range (25% to
90%RH) with uncertainties of 2.8% of reading. This

range also includes Dew point measurements.

c) NPL Traceable Certication

Comark NPL certicates are traceable to the National

Physical Laboratory and can offer uncertainty as low
as 0.3°C.

Conformance

Certicates of conformance can be supplied for new,
serviced and recalibrated instruments. These conrm

that instruments are within their original manufactured

specication.

Service/Repairs

Regular servicing and any required repairs, under warranty
or after, are available from the Comark Service Department.

For more information on all Comark certication, calibration

and service facilities please call Comark Customer Support
or contact your local distributor.

3. INTRODUCTION

This instrument is a portable 31/2 digit, compact­sized digital thermometer designed to use external
type-K thermocouples as temperature sensors. It
is compatible with the full range of Comark type-K
thermocouple probes.

8

4. OPERATING INSTRUCTIONS

4.1 Selecting the Temperature Scale

Readings are displayed in either degrees
Celsius (°C) or degrees Fahrenheit (°F). When
the thermometer is turned on, it is set to the
temperature scale that was in use when the
thermometer was last turned off. To change the
temperature scale, press the °C or °F key.

4.2 Single-Thermocouple Temperature
Measurement

The thermometer displays the temperature
of the thermocouple that is connected to the
selected input. Press the T2 key to display the
temperature of the thermocouple connected to
the T2 input. Press the T1 key to display the
temperature of the thermocouple connected
to the T1 input. The selection cursor indicates
which input is selected.

4.3 Differential Temperature
Measurement

Differential temperature measurement
is selected by pressing the T1-T2 key.
This causes the thermometer to display
the temperature difference between the
two thermocouples (the temperature of
thermocouple T1 minus the temperature of
thermocouple T2). The selection is indicated by
the input selection cursor.

4.4 HOLD Mode

Pressing the HOLD key to enter the Data
Hold mode, the “D-H” annunciator is
displayed. When HOLD mode is selected, the
thermometer holds the present reading and
stops all further measurements.

Pressing the HOLD key again cancels HOLD
mode, causing the thermometer to resume
taking measurements.

9

4.5 MAX Mode

Press the MAX key to enter the MAX mode.
The thermometer then records and updates
the maximum value for that input. The MAX
annunciator appears on the display. Press
the MAX key again to exit the MAX recording
mode.

In the MAX mode, press HOLD key to stop
the recording, press HOLD again to resume
recording.

The maximum function is limited to use on
a single temperature scale at a time and
for readings which do not make a transition
through zero.

5. OPERATOR MAINTENANCE

5.1 Battery Replacement

Power is supplied by a 9 volt, PP3 battery.
The battery sign appears on the LCD display
when a replacement is needed. To replace the
battery, remove the three screws from the back
of the instrument and lift off the front case.
Exchange the battery in the protection tube
located at the top of the rear cover. Replace
the instrument front squarely with the rear
cover and secure with the three screws.

10

FRANÇAIS

CONSIGNES D’UTILISATION

DU THERMOMETRE NUMERIQUE KM340

1. GENERALITES

Nous vous conseillons de lire les consignes de sécurité et de
fonctionnement avant d’utiliser le thermomètre.

ATTENTION
POUR EVITER LES CHOCS ELECTRIQUES VOUS NE
DEVEZ PAS METTRE EN CONTACT LES CAPTEURS OU
LES SONDES AVEC DES CONDUCTEURS ELECTRIQUES
DENUDES SOUMIS A UNE TENSION SUPERIEURE A 30V
CA RMS A 60V DC.

NE PRENEZ PAS LA TEMPERATURE DANS LES FOURS
A MICRO-ONDES POUR NE PAS CAUSER D’ACCIDENTS
OU DE BRULURES.

LE SYMBOLE SUR L’INSTRUMENT INDIQUE QUE
L’OPÉRATEUR DOIT SE RÉFÉRER AUX EXPLICATIONS
CI-DESSUS.

ATTENTION !
Sondes de mesure de la température
Cet appareil de précision a été conçu pour être utilisé
avec les sondes de température Comark dont un choix
étendu vous est proposé. L’utilisation d’autres sondes
risque de nuire à la performance et à la précision de
l’appareil. Pour toutes informations sur les capteurs et
les sondes Comark, contactez le service client Comark
ou votre distributeur local.

Le échissement brusque et répété du l de la sonde à

thermocouple peut le casser. Pour prolonger la durée
de vie du fil, évitez de le courber ou de le tortiller,
particulièrement près du connecteur.

11

Cet appareil est en conformité avec la
Directive sur la Compatibilité Electro­magnétique, EN61326-1.

La Déclaration de Conformité est
disponible auprès du service commercial
de Comark ou bien auprès du distributeur
local.

Conformément à sa politique de développement permanent,
Comark Instruments se réserve le droit de modifier sa
spécification sans avis préalable. Pour toutes autres
informations, contactez Comark Instruments ou votre
distributeur.

12

2. ETALONNAGE, HOMOLOGATION,
ET ENTRETIEN

Certication

Le laboratoire Comark fournit des certicats d'étalonnage
pour l'ensemble de sa gamme de produits, en vue de
satisfaire à la norme ISO 9000, à d'autres procédures
d'assurance qualité, aux réglementations en matière
d'hygiène alimentaire et d'environnement ainsi qu'aux
HACCP. Les certicats Comark sont délivrés à l'issue de

contrôles de la qualité indépendants qui comparent la per-

formance d'un produit envers celle d'une norme nationale
convenue. Pour avoir l'esprit tranquille et être dans les
règles, Comark conseille de demander une homologation /

réétalonnage annuel(le).

Deux niveaux de certication sont disponsibles pour les

thermomètres à infra-rouge et les intraments ne mesurant

pas la température (mesure d’humidite exclue): certicat
UKAS via un laboratoire accrédité exterieur et certicate

NPL du laboratoire d’étalonnage Comark.

Trois types d'homologation sont proposés pour les appar­eils de mesure de la température par contact:

a) Certication en température UKAS

Le laboratoire Comark de calibration en tempéra­ture accrédité UKAS (United Kingdom Accredita­tion Service) est un des meilleur du Royaume-Uni.

Les certicats UKAS de Comark peuvent offrir une

incertitude allant jusqu’à 0,01°C et fournissent les
preuves indépendantes d’une calibration correcte
de part l’utilisation d’équipements et de procédures
audités par les inspecteurs UKAS. La traçabilité
de l’équipement est assurée par le Laboratoire
National de Physique anglais (NPL).

0451

13

b) Certication UKAS pour l’humidite

En plus de la température, le laboratoire Comark

est à present accrédité pour delivrer des certicats

UKAS pour l’humidite. Dans une tradition de préci-

sion, ces certicats sont établis dans une gamme
allant de 25% à 90% RH avec une incertitude 2,8%

de la lecture. Bien entendu, le point de rosee peut

également être mesure.

c) Certication de traçabilité NPL

Les certicats NPL de Comark offrent une incer­titude de 0,3°C et la traçabilité est assurée par le
Laboratoire National de Physique anglais (NPL).

Conformité

Les certicats de conformité peuvent être fournis pour les

instruments neufs et ceux ayant subi une révision et un

réétalonnage. Ils conrment que l'instrument est conforme à
sa spécication d'origine au moment de sa fabrication.

Entretien/Réparations

Le Service d'entretien de Comark peut assurer des révi­sions régulières et les réparations nécessaires des instru­ments sous garantie ou non.

Pour plus d'informations sur les homologations Comark,
les services d'étalonnage et de révision, appelez le service
d'assistance Comark en Grande-Bretagne ou votre distribu-

teur local.

3. PRESENTATION

Cet instrument est un thermomètre numérique com­pact et portable, doté d’un écran de
31/2 chiffres. Conçu pour utiliser les thermocouples
externes de type K comme capteurs de température,
il est compatible avec la gamme complète de sondes
de thermocouple de type K Comark.

14

4. CONSIGNES D’UTILISATION

4.1 Sélection de l’échelle de
Température

Les lectures sont afchées en degrés Celsius

(°C) ou en degrés Fahrenheit (°F). Lorsque
vous mettez le thermomètre en marche, il est
réglé sur l’échelle de température sélectionnée

avant le dernier arrêt. Pour changer d’échelle,

appuyez sur la

touche °C/°F.

4.2 Mesure de la Température par un
seul Thermocouple

Le thermomètre afche la température

du thermocouple qui est relié à l’entrée
sélectionnée. Appuyez sur la touche T2 pour

afcher la température du thermocouple relié

à l’entrée T2. Appuyez sur la touche T1 pour

afcher la température du thermocouple relié

à l’entrée T1. Le curseur de sélection indique
l’entrée choisie.

4.3 Mesure de la Température
Différentielle

Vous pouvez sélectionner la mesure de la
température différentielle en appuyant sur

la touche T1-T2. Le thermomètre afche

ainsi la différence de température entre les
deux thermocouples (la température du
thermocouple T1 soustraite à la température
du thermocouple T2). La sélection est indiquée
par le curseur de sélection d’entrée.

4.4 Mode HOLD (MAINTIEN)

L’avertisseur “D-H” s’afche sur appui de

la touche HOLD permettant d’activer le
mode “Maintien des Données”. Si vous avez
sélectionné le mode “Maintien”, le thermomètre

15

maintient la lecture présente et arrête de

prendre d’autres mesures.

Vous pouvez désactiver le mode “Maintien”
en appuyant de nouveau sur la touche HOLD
et le thermomètre reprend la mesure de la
température.

4.5 Mode MAX

Appuyez sur la touche MAX pour activer
le mode MAX. Le thermomètre enregistre
et actualise la température maximale.
L’avertisseur MAX apparaît à l’écran. Appuyez
de nouveau sur la touche MAX pour sortir du
mode d’enregistrement MAX.

En mode MAX, appuyez sur la touche HOLD

pour arrêter l’enregistrement, appuyez

de nouveau sur HOLD pour reprendre
l’enregistrement.

La fonction maximum n’est utilisable que sur
une seule echelle de temperature a la fois et
pour des lectures qui ne passent pas sous
zero.

5. CONSIGNES DE MAINTENANCE

5.1 Remplacement de la Pile

L’instrument est alimenté par une pile de 9 volt,
de type PP3. Le symbole pile apparaît à l’écran
à cristaux liquides lorsqu’il est nécessaire de
la remplacer. Pour remplacer la pile, retirez les
trois vis à l’arrière de l’instrument et soulevez
la partie avant du boîtier. Retirez la pile dans le
tube de protection situé en haut du couvercle
arrière et placez-en une neuve. Remettez la
partie avant bien en face du couvercle arrière

et xez avec les trois vis.

16

DEUTSCH

DIGITAL-THERMOMETER KM340

BEDIENUNGSANLEITUNGEN

1. ALLGEMEINE INFORMATIONEN

Es wird empfohlen, daß Sie vor Einsatz des Thermometers die
Sicherheits- und Bedienungsanleitungen lesen.

ACHTUNG

B E I B E R Ü H R U N G E I N E S F Ü H L E R S M I T
SPANNUNGSFÜHRENDEN TEILEN ÜBER 30V WS
BESTEHT FÜR DEN ANWENDER DIE GEFAHR EINES
ELEKTRISCHEN SCHLAGS.

UM BESCHÄDIGUNG ODER VERBRENNUNG ZU
VERHINDERN, KEINE TEMPERATUR-MESSUNGEN IN
MIKROWELLENHERDEN DURCHFÜHREN.

DAS SYMBOL LÄßT ERKENNEN, DAß DER BEDIENER
SICH AUF DIE O.A. ERKLÄRUNGEN BEZIEHEN MUß.

VORSICHT
Temperaturfühler
Dieses Präzisionsgerät wurde für die Verwendung mit
der ausgedehnten Reihe von Comark-Temperaturfühlern
konstruiert. Die Verwendung von anderen Fühlern könnte
die Leistung und Genauigkeit des Geräts beeinträchtigen.
Sämtliche Einzelheiten über Comark-Fühler und -Sensoren
sind erhältlich von der Comark-Kundendienstabteilung
oder Ihren lokalen Händler.

Wiederholtes scharfes Durchbiegen kann zum Bruch der
Kabel für das Thermoelement führen. Um die Lebensdauer
der Kabel zu verlängern, scharfe Biegungen oder Knicke
in den Kabeln, insbesondere in der Nähe des Steckers
vermeiden.

Das Gerät entspricht den Richtlinien
für elektromagnetische Verträglichkeit
EN61326-1.

17

EC Konformitätsbescheinigungen sind
erhältlich und anzufordern vom Comark
Kundenservice oder vom lokalen
Vertriebspartner.

Entsprechend dem Geschäftsgrundsatz einer dauernden
Weiterentwicklung behält sich Comark Instruments das
Recht vor, die technischen Daten des Geräts ohne vorherige
Notiz zu ändern. Weitere Informationen stehen von Comark
Instruments oder Ihrem Händler zur Verfügung.

18

0451

2. KALIBRIERUNG, ZERTIFIZIERUNG
UND SERVICE

Zertizierung

Comark kann Kalibrierzertikate für die gesamte

Produktpalette bereitstellen, die für ISO 9000 und
andere Qualitätssicherungsverfahren sowie für
Lebensmittelhygieneverordnungen, HACCPs und

Umweltverordnungen gültig sind. Zertikate von Comark

werden in unabhängigen, qualitätskontrollierten Verfahren
erstellt, die die Produkteigenschaften mit den jeweiligen
nationalen Normen vergleichen. Um den sorgenfreien
Betrieb sicherzustellen und die Vorschriften zu beachten,

empehlt Comark eine jährliche Zertizierung und

Neukalibrierung.

Zwei Zertikats-Klassen sind für Infrarot-

Temperaturmessgeräte und Nicht-Temperaturmessgeräte

sowie Feuchtemeggeräte lieferbar: UKAS-Zertikate über

ein externes akkreditiertes Labor und NPL rückführbare

Zertikate durch das Comark Kalibrierlabor.

Für Kontakttemperaturmessprodukte gibt es die drei

folgenden Zertizierungsniveaus:

a) UKAS-Zertizierung

Das von UKAS (United Kingdom
Accreditation Service) akkreditierte Comark­Temperaturkalibrierungslabor gehört zu den
besten in Großbritannien. Comark können UKAS
Bescheinigungen die niedrigste Ungewißheit
von 0.01°C anbieten und können unabhängigem
Beweis Gebrauch Geräte richtiger Kalibrierung und
Verfahren versorgen, die von UKAS Inspektoren
revidiert werden.

19

b) UKAS Zertikate für rel. Feuchte

Zusätzlich zur Comark-Temperatur ist unser Labor

für Feuchtigkeit jetzt in der Lage Kalibrierzerticake

für rel. Feuchte zu erstellen. Die Tradition für

Zertikate mit hoher Genauigkeit und einen weiten

Messbereich wird fotgesetzt. Wir kalibrieren

Feuchte von 25% bis 90% rF mit einer Abweichung
von 2,8% des gelesenen Wertes.

c) Zertizierung nach NPL-Standards

Comark sind NPL Bescheinigungen auffundbar
zum Nationalen Physischen Labor und können
Ungewißheit so niedrig wie 0.3°C anbieten.

Konformität

Konformitätszertikate können für neue, gewartete und

neu kalibrierte Instrumente vorgelegt werden. Diese

Zertikate bestätigen, dass die Geräte ihren ursprünglichen
Herstellerspezikationen entsprechen.

Service/Reparaturen

Die Kundendienstabteilung von Comark bietet regelmäßige
Wartung und alle erforderlichen Reparaturen, auch nach
Ablauf der Garantiezeit.

Weitere Informationen über alle Comark-Zertizierungen,

Kalibrierungen und Kundendiensteinrichtungen erhalten Sie
entweder bei Comark direkt oder bei Ihrem Händler.

3. EINLEITUNG

Dieses Gerät ist ein tragbares kompaktes Digital­Thermometer (31/2-Ziffern) für die Verwendung
von externen Thermoelementen Typ K als
Temperaturfühler. Es ist mit der vollständigen Reihe
von Comark-Fühlern mit Thermoelement Typ K
kompatibel.

20

4. BEDIENUNGSANLEITUNGEN

4.1 Anwahl der Temperaturskala

Die Meßwerte werden entweder in °C
oder °F angegeben. Beim Einschalten des
Thermometers wirkt die Temperaturskala, die
beim letzten Ausschalten des Thermometers
verwendet wurde. Um die Temperaturskala zu

ändern, Taste °C/°F betätigen.

4.2 Temperaturmessung mit einem
Thermoelement

Das Thermometer zeigt die Temperatur
desjenigen Thermoelements an, das an die
angewählte Eingabe angeschlossen ist. Durch
Betätigen der Taste T2 wird die Temperatur
des an die Eingabe T2 angeschlossenen
Thermoelements angezeigt. Durch Betätigen
der Taste T1 wird die Temperatur des an die
Eingabe T1 angeschlossenen Thermoelements
angezeigt. Der Cursor läßt die angewählte
Eingabe erkennen.

4.3 Differentialtemperaturmessung

Die Differentialtemperaturmessung
wird durch Betätigen der Taste T1-T2
angewählt. Das Thermometer zeigt dann die
Differentialtemperatur zwischen den beiden
Thermoelementen an, d.h. die Temperatur des
Thermoelements T1 minus der Temperatur des
Thermoelements T2. Der Eingabecursor läßt
die Anwahl erkennen.

4.4 Betriebsart HOLD (HALTEN)

Die Betriebsart Halten wird durch Betätigen
der Taste HOLD angewählt. Es erscheint
dann “D-H” auf der Anzeige. Nach Abwahl der
Betriebsart Halten bleibt das Thermometer auf
den anstehenden Meßwert und verhindert alle
weiteren Messungen.

21

Durch erneutes Betätigen der Taste HOLD
wird die Betriebsart Halten aufgehoben. Jetzt
kann das Thermometer wieder zum Messen
verwendet werden.

4.5 Betriebsart MAX

Die Betriebsart MAX wird durch Betätigen der
Taste MAX angewählt. Der max. Wert wird
dann vom Thermometer aufgezeichnet und
fortgeschrieben und auf der Anzeige erscheint
die Meldung MAX. Durch erneutes Betätigen
der Taste MAX wird die Betriebsart MAX
verlassen.

In der Betriebsart MAX die Taste HOLD
betätigen, um die Aufzeichnungen
stillzusetzen. Ein erneutes Betätigen der Taste
HOLD setzt die Aufzeichnungen fort.

Die Hold-Funktion ist auf eine gewisse Zeit
begrenzt, wenn sich die Temperatur nicht
verändert. Bei erneutem Betätigen der Taste
Hold werden die Aufzeichnungen fortgesetzt.

5. BEDIENERWARTUNG

5.1 Ersatz der Batterie

Die Leistungsversorgung übernimmt eine PP3
Batterie 9 V. Die Anzeige BAT erscheint auf
der Flüssigkristallanzeige, sobald ein Ersatz
erforderlich ist. Zum Ersetzen der Batterie
drei Schrauben auf der Rückseite des Geräts
abschrauben und das Gehäuse von vorn
abheben. Batterie im Schutzrohr oben auf
der rückseitigen Abdeckung austauschen.

Das Gehäuse des Geräts uchtend mit dem

hinteren Deckel anbringen und mit Hilfe von
drei Schrauben befestigen.

22

ITALIANO

TERMOMETRO DIGITALE KM340

ISTRUZIONI PER L’USO

1. INFORMAZIONI GENERALI

Raccomandiamo di leggere gli avvisi di sicurezza e le istruzioni
per l’uso prima di usare il termometro.

AVVERTENZA
PER EVITARE SHOCK ELETTRICI, NON PERMETTERE AD
ALCUNA SONDA O SENSORE DI ENTRARE IN CONTATTO
CON CONDUTTORI DI POTENZA ELETTRICA A VOLTAGGI
SUPERIORI DI 30V CA VQM O 60V CC.

PER EVITARE DANNI O BRUCIATURE SI CONSIGLIA
DI NON USARE IL TERMOMETRO PER MISURARE
LA TEMPERATURA ALL’INTERNO DEI FORNI A
MICROONDE.

IL SIMBOLO CHE APPARE SULLO STRUMENTO
INDICA CHE L’OPERATORE PUÒ CONSULTARE LE
SPIEGAZIONI DI CUI SOPRA.

ATTENZIONE
Sonde di temperatura
Questo strumento di precisione è stato realizzato
appositamente per essere usato con le numerosissime
sonde di temperatura della linea Comark. L’impiego di
altre sonde potrebbe ridurre sia la prestazione che la
precisione dello strumento. Per informazioni complete

sulle sonde e sui sensori Comark, rivolgersi all’ufcio

di assistenza al cliente della Comark o al distributore
di zona.

I cavi delle sonde a termocoppia possono rompersi se
sono ripetutamente soggetti a strattoni. Per prolungarne
la vita, si consiglia di evitare di piegare o di attorcigliare i
cavi, particolarmente in prossimità del connettore.

23

Questo strumento è conforme alle
Direttive di Compatibilità Elettro­magnetica EN61326-1.

È possibile ottenere attraverso la Comark
la Dichiarazione di Conformità.

In applicazione della sua politica di sviluppo continuo
dei prodotti, la Comark Instruments si riserva il diritto di

modicare la specica del prodotto senza preavviso. Per

maggiori informazioni, rivolgersi alla Comark Instruments o
al distributore di zona.

24

2. TARATURA, CERTIFICAZIONE E
MANUTENZIONE

Certicazione

La Comark può fornire, per tutta la sua gamma di prodotti,

i certicati di taratura conformi alle procedure di controllo
della qualità ISO 9000 e altri, per le norme d'igiene

alimentare, per sistemi HACCP e per le norme ambientali.

I certicati della Comark vengono rilasciati in base ai

risultati di controlli di massima qualità, che confrontano le
prestazioni del prodotto alle norme nazionali. Per garantire

l'afdabilità dei prodotti e il rispetto delle migliori procedure
la Comark consiglia di far certicare/ritarare i prodotti una
volta all'anno.

Sono disponibili due livellidi certicazione per gli strumenti

che rilevano la temperatura a raggi infrarossi e non,

escludendo l’umidità: UKAS Certicazione effettuata da
laboratorio esterno accreditato. NPL certicato riferibile da

laboratorio di calibrazione Comark.

Per gli strumenti di misurazione a contatto della
temperatura sono disponibili, inoltre, tre livelli di

certicazione:

a) Certicazione di temperatura UKAS

(equivalente SIT)

L’UKAS è il più alto livello di certicazione

riconosciuto nel Regno Unito.Questo offre la più
bassa incertezza di misura esistente (0,01°C)
e fornisce un riscontro della corretta taratura,
usando strumenti e procedure approvate dagli
ispettori UKAS. Gli strumenti usati sono in piena
rintracciabilità al Laboratorio di Fisica Nazionale
(NPL).

0451

25

b) Certicazione UKAS (equivalent SIT) per

umidità

Il laboratorio Comark, oltre alla temperatura,
si avvale ora anche dell’accreditamento per il
parametro umidità, ad alta precisione ed ampio

campo di misura (25% - 90% U.R.) con incertezza
di 2,8% della lettura. La certicazione può

includere inoltre la misurazione del punto di rugiada
(dew points).

c) Certicazione conforme alle norme NPL

Le Certicazioni NPL sono utilizzate dal Laboratorio

di Fisica Nazionale epossono offrire un’incertezza
pari a 0,3°C.

Conformità

La Comark rilascia certicati di conformità per strumenti
nuovi, riparati e ritarati. Questi certicati confermano che
gli strumenti sono conformi alle speciche originali del

fabbricante

Manutenzione/Riparazione

Il reparto manutenzione della Comark offre un servizio di
manutenzione ed effettua tutte le riparazioni necessarie,
anche tramite il proprio distributore locale.Per maggiori

informazioni sui servizi di certicazione, taratura e
manutenzione della Comark basta rivolgersi all'ufcio di

assistenza al cliente o al distributore di zona.

3. INTRODUZIONE

Questo strumento è un termometro digitale
compatto e portatile a 3,5 cifre, progettato per
usare termocoppie esterne tipo K come sensori di
temperatura. È compatibile con l’intera gamma di
sonde a termocoppia Comark tipo K.

26

4. ISTRUZIONI PER L’USO

4.1 Selezione della scala di
Temperatura

Le letture vengono visualizzate in gradi
centigradi (°C) o gradi fahrenheit (°F). Quando
il termometro viene acceso visualizza la
scala di temperatura utilizzata l’ultima volta
che è stato spento. Per cambiare la scala di

temperatura basta premere il tasto °C/°F.

4.2 Misurazione della Temperatura con
una sola Termocoppia

Il termometro visualizza la temperatura della
termocoppia collegata all’entrata selezionata.
Per visualizzare la temperatura della
termocoppia collegata all’entrata T2, premere il
tasto T2. Per visualizzare la temperatura della
termocoppia collegata all’entrata T1, premere il
tasto T1. Il cursore di selezione indica l’entrata
selezionata.

4.3 Misurazione della differenza di
Temperatura

La funzione di misurazione della differenza
di temperatura si seleziona premendo il
tasto T1-T2. Questa funzione consente al
termometro di visualizzare la differenza
di temperatura tra le due termocoppie (la
temperatura della termocoppia T1 meno
la temperatura della termocoppia T2). La
selezione effettuata è indicata dal cursore di
selezione dell’entrata.

4.4 Modalità HOLD (pausa)

Quando viene premuto il tasto HOLD per
selezionare la funzione Data Hold (pausa
dati), appare il simbolo D-H. Quando viene
selezionata la funzione HOLD, il termometro
si arresta sulla lettura attuale e non esegue
ulteriori misurazioni.

27

Per cancellare la funzione HOLD, basta
premere di nuovo il tasto HOLD. Il termometro
continuerà poi ad effettuare le misurazioni.

4.5 Modalità MAX

Per selezionare la modalità MAX, premere
il tasto MAX. Il termometro registrerà ed
aggiornerà il valore massimo raggiunto ed
apparirà sul visualizzatore il simbolo MAX. Per
cancellare la modalità MAX basta premere di
nuovo il tasto MAX.

Nella modalità MAX si può arrestare la
registrazione premendo il tasto HOLD e
riavviarla premendo di nuovo lo stesso tasto.

Il valore massimo è utilizzabile solo per una
scala di temperatura alla volta e per le letture
che non passano da zero.

5. MANUTENZIONE A CURA
DELL’OPERATORE

5.1 Sostituzione della Batteria

Lo strumento è alimentato da una batteria PP3
da 9 volt. Quando è necessario sostituirla,
appare sul visualizzatore il simbolo della
batteria. Per sostituirla, svitare le tre viti dal
retro dello strumento e rimuovere il pannello
anteriore. Sostituire la batteria nel tubo
protettivo situato nella parte alta del pannello
posteriore. Ricongiungere le due parti dello
strumento e riavvitare le tre viti.

28

ESPAÑOL

INSTRUCCIONES PARA EL USO DEL

TERMOMETRO DIGITAL KM340

1. INFORMACION GENERAL

Se recomienda leer las instrucciones sobre seguridad y
operativas detenidamente antes de usar el termómetro.

ADVERTENCIA
PARA EVITAR UNA POSIBLE DESCARGA ELECTRICA
NO PONER LA SONDA EN CONTACTO CON CABLES
ELECTRICOS CON TENSIONES SUPERIORES A 30V CA
RED RMS O 60V CC.

PARA EVITAR HERIR O QUEMARSE, NUNCA MEDIR LA
TEMPERATURA EN UN HORNO MICROONDAS.

EL SÍMBOLO EN EL INSTRUMENTO INDICA QUE EL
OPERADOR DEBE REFERIR A LAS EXPLICACIÓNES
ARRIBA.

ADVERTENCIA
Sondas para la medición de temperatura
Este instrumento de precisión ha sido diseñado para
uso con la gama extensa de sondas de temperatura
Comark. El uso de otras sondas puede perjudicar las
prestaciones y exactitud del instrumento. Se pueden
obtener detalles completos de las sondas y sensores
Comark del departamento de Soporte de los Clientes
Comark, o de su distribuidor local.

Se pueden romper los conductores de la sonda del

termopar si se les exiona o dobla repetidamente. Para

prolongar la duración del cable, evite curvas agudas o
dobladuras, especialmente cerca del conector.

Este instrumento cumple con la
Directiva EN61326-1 de Compatibilidad
Electromagnética.

29

Disponemos de las declaraciones de
conformidad. Consultar con el Distribuidor
de Comark.

De acuerdo con su política de desarrollo continuo, Comark

Instruments se reserva el derecho de modicar la especicación

del instrumento sin aviso previo. Se puede obtener información
adicional de Comark Instruments o de su distribuidor.

30

2. CALIBRACION, CERTIFICACION
Y SERVICIO

0451

Certicación

Comark puede facilitar certicados de calibración para

toda su gama de productos, para adaptarse a la ISO
9000 y a otros procedimientos de aseguramiento de la
calidad, reglamentos de higiene alimentaria, HACCPs y

reglamentos medioambientales. Los certicados Comark

son creados por procesos sometidos a un control de
calidad independiente que comparan el rendimiento del
producto frente a las Normas Nacionales establecidas.
Para una mayor tranquilidad y como buena práctica,

Comark recomienda una certicación / recalibración anual.

Son disponsibles dos niveles de certicación para

instrumentos que miden la temperatura de forma infra roja

y para los que no, exluyendo humedad - Certicados UKAS

efectuada por un laboratorio externo que está acreditado

para ello y certicados trazados a NPL del laboratorio

Comark.

Existen tres niveles de certicación para los productos

de temperatura por contacto, son los que se detallan a
continuación:

a) Certicación UKAS

UKAS es el nivel más alto de certicatión
reconocido en el Reino Unido. Los certicados

UKAS de Comark peuden ofrecer una
incertidumbre tan baja como de 0.01°C y puden
ofrecer preuba de correcta calibración utilizando
instrumentos y procedimientos auditados por los
inspectores de UKAS. Los instrumentos utilazados
está completamente trazable al Laboratorio de
Fisica Nacional.

31

b) Certicación UKAS en Humedad

El laboratorio de Comark, además de temperatura,
ahora tambien de humedad continúa la tradición

de una certicación con gran precisión y un
gran campo de medición (25% a 90% RH) con
incertidumbres del 2.8% de la lectura. Esta
certicaión tambien incluye la medida del punto de

rocío.

c) Certicación de Trazabilidad NPL

Los certicados Comark NPL están trazables al

Laboratorio de Física Nacional y puden ofrecer una
incertidumbre tan baja como de 0,3 ºC.

Conformidad

Pueden suministrarse Certicados de Conformidad para

los instrumentos nuevos, recalibrados y para los que se les

ha efectuado una puesta en servicio. Dichos certicados
conrman que los instrumentos se encuentran dentro de la
especicación original que corresponde a su fabricación.

Servicio / Reparaciones

Bajo el periodo de garantía o con posterioridad, el
Departamento de Servicio Comark llevará a cabo el
servicio regular y cualquier reparación necesaria.Para más

información acerca de cualquier certicación, calibración

y servicios por parte de Comark, sírvanse contactar con
nuestro Servicio al Cliente o contacten con su distribuidor
local.

3. INTRODUCCION

Este instrumento es un termómetro digital compacto
portátil de 31/2 dígitos diseñado para uso con
termopares externos de tipo K que actúan de
sensores de temperatura. Es compatible con toda la
gama Comark de sondas termopar del tipo K.

32

4. MODO DE EMPLEO

4.1 Elección de la escala de
Temperatura

Se visualizan las lecturas en grados Celsius
(°C) o grados Fahrenheit (°F). Cuando se
enciende el termómetro, se ajusta a la escala
de temperatura que se usaba cuando se le
apagó la última vez. Para cambiar el tipo de

escala pulsar la tecla °C/°F.

4.2 Medición de Temperatura mediante
un Termopar único

El termómetro visualiza la temperatura del
termopar que está conectado a la entrada
seleccionada. Pulsar la tecla T2 para visualizar
la temperatura del termopar conectado a la
entrada T2. Para visualizar la temperatura del
termopar conectado a la entrada T1, pulsar
la tecla T1. El cursor de selección indica cuál
entrada se ha seleccionado.

4.3 Medición de Temperatura
Diferencial

Se selecciona la medición de la temperatura
diferencial pulsando la tecla T1-T2. Esto
cause que se visualice la diferencia de
temperatura entre los dos termopares, es
decir, la temperatura del termopar T1 menos
la temperatura del termopar T2. El cursor de
selección de entrada indica la selección.

33

4.4 Modalidad de Retención (HOLD)

Cuando se pulsa la tecla HOLD, se cambia
a la modalidad de Retención de Datos (Data
Hold) y se visualiza el indicador “D-H”. En la
modalidad HOLD, el termómetro retiene la
lectura actual y detiene la medición.

Si se pulsa la tecla HOLD nuevamente, se
anula la modalidad HOLD y el termómetro
continúa midiendo la temperatura.

4.5 Modalidad MAX

Pulsar la tecla MAX para entrar la modalidad
MAX, en que el termómetro registra y actualiza
el valor máximo y se visualiza el indicador
MAX en el visualizador. Pulsar la tecla MAX
nuevamente para salir de la modalidad MAX.

Mientras se está en la modalidad MAX,
pulsar la tecla HOLD si se desea detener la
registración de temperatura, y pulsar HOLD
nuevamente para reanudar la registración.

La funcion de maxima solo puede utilizarse en
una sola escala de temperatura, a un tiempo y
para lecturas que no pasen por cero.

5. MANTENIMIENTO POR EL
OPERARIO

5.1 Sustitución de la Pila

La alimentación viene de una pila PP3 de
9 voltios. Cuando es necesario sustituirla, un
indicador de pila aparece en el visualizador
LCD. Para sustituirla, destornillar los tres
tornillos en la parte trasera del instrumento
y retirar la caja frontal. Sustituir la pila en el
tubo protector situado en la parte superior de
la tapa trasera. Reponer en cuadrado la parte
frontal del instrumento sobre la tapa trasera y

jarla con los tres tornillos.

34

35

36

37

38

SPECIFICATIONS

Temperature Scale Celsius or Fahrenheit
user-selectable
Measurement Range -50°C to 1300°C, (-58°F
to 1999°F)
Resolution 1°C or 1°F
Accuracy Accuracy is specied for an operating
temperature of 23°C (73°F), for 1 year,
not including thermocouple error
+2, -1°C -50°C to 0°C

+4, -2°F -58°F to +32°F

±(0.2% rdg + 1°C) 0°C to 1100°C
+0.2, -0.7% rdg ±1°C +1100°C to +1300°C
±(0.2% rdg +2°F) +32°F to 1999°F

Temperature Coefcient ±0.01% rdg ±0.04°C per °C change from

including Cold Junction +23°C
Reading Rate 2.5 times per second
Input Connector Accepts standard miniature
thermocouple connectors (at blades
spaced 7.92mm, centre to centre)
Use with two probes To avoid measurement errors due to a
continuous electrical circuit when using
a probe in T1 and another in T2, at least
one probe should have an isolated
junction
Ambient Operating 0°C to 50°C (32°F to 122°F)
Range
Storage Temperature -20°C to 60°C (-4°F to 140°F)

Relative Humidity 0% to 80% (0°C to 35°C) (32°F to 95°F)
0% to 70% (35°C to 50°C) (95°F to

122°F)
Display 31/2 digit liquid crystal display (LCD)
with maximum reading of 1999
Battery Standard 9V PP3 battery (NEDA
1604 IEC 6f22)
Battery Life 200 hours typical with ALKALINE
battery

Dimensions (Instrument) 147mm(H) x 70mm(W) x 39mm(D)

Weight Instrument 7.8oz (220g),
Protective Boot 4.7oz (133g)
EMC Tested to EN61326-1
Criteria B performance

39

40

++6ROXWLRQV
/LPHULFN,UHODQG

LQIR#KKVROXWLRQVLH
ZZZKKVROXWLRQVLH

$XWKRULVHG,QWHUQDWLRQDO'LVWULEXWRURI&RmDUN,QVWUXPHQWV

© Comark Instruments Stock No. 15640 Issue 8
