Bedienungsanleitung

19“ Stromverteilung Serie SE

User Manual

19” Power Distributon Unit SE Series

Höcherl & Hackl GmbH  +49 (0) 9963 94301 0 Bedienungsanleitung / User Manual Industriestr. 13  +49 (0) 9963 94301 84 Dokument / Document: SE 11 19 - 09A 94357 Konzell [email protected] Ausgabedatum / Date of Issue: 20.11.2019 GERMANY www.hoecherl-hackl.com

Page 2

1 Einführung und Sicherheit

1 Introduction and Safety

Inhaltsverzeichnis

Content

1 Einführung und Sicherheit ................................................................................................... 4

1.1 Über diese Bedienungsanleitung ................................................................................. 4

1.2 Beschreibung der verwendeten Symbole ................................................................. 4

1.3 Begriffsdefinition und bestimmungsgemäßer Gebrauch .................................... 5

1.4 Schutzausrüstung ............................................................................................................. 5

1.5 Allgemeine Hinweise ........................................................................................................ 5

1.5.1 Beim Auspacken ................................................................................................ 5

1.5.2 Identifikation des Produkts............................................................................. 6

1.5.3 Verpackung .......................................................................................................... 6

1.6 Anforderungen an den Bediener .................................................................................. 6

1.7 Pflichten des Betreibers .................................................................................................. 7

1.8 Grundlegende Sicherheitshinweise ............................................................................ 8

1.9 Mögliche Gefährdungen .................................................................................................. 9

1.9.1 Elektrischer Schlag ........................................................................................... 9

1.9.2 Verbrennungen .................................................................................................10

1.9.3 Mechanische Verletzungen ..........................................................................10

1.9.4 Beeinflussung elektro-medizinischer Geräte ........................................10

1.10 Betriebsbedingungen und Aufstellen des Gerätes ...............................................11

1.10.1 Betriebsbedingungen .....................................................................................11

1.10.2 Am Gerät verwendete Symbole ..................................................................11

1.10.3 Tragen und Verlagern ....................................................................................12

1.11 Netzanschluss ..................................................................................................................12

1.12 Service und Wartung ......................................................................................................12

1.13 Energieeffizienz ...............................................................................................................13

1.14 Gewährleistung und Reparatur ..................................................................................13

1.15 Entsorgung ........................................................................................................................15

2 Inbetriebnahme .................................................................................................................... 16

2.1 Frontansicht SE-1PH, SE-3PH-16, SE-3PH-32 .....................................................16

2.2 Frontansicht SE-3PH-6x1PH-DC12, SE-3PH-6x1PH-DC24 ...............................17

2.3 Rückansicht SE-3PH-6x1PH-DC12, SE-3PH-6x1PH-DC24 ................................18

2.4 Frontansicht SE-3PH-DC12, SE-3PH-DC24 ............................................................19

2.5 Rückansicht SE-3PH-DC12, SE-3PH-DC24 .............................................................20

2.6 Frontansicht SE-3PH-FI ................................................................................................21

2.7 Rückansicht SE-3PH-FI .................................................................................................22

1 Introduction and Safety ......................................................................................................... 4

1.1 About This Manual ............................................................................................................ 4

1.2 Description of the Symbols ............................................................................................ 4

1.3 Terminology and Intended Use ..................................................................................... 5

1.4 Safety Equipment .............................................................................................................. 5

1.5 General Information ......................................................................................................... 5

1.5.1 Unpacking ............................................................................................................ 5

1.5.2 Product Identification ....................................................................................... 6

1.5.3 Packing ................................................................................................................. 6

1.6 Requirements to the User .............................................................................................. 6

1.7 Operator’s Responsibilities ............................................................................................ 7

1.8 General Safety Instructions ........................................................................................... 8

1.9 Possible Hazards .............................................................................................................. 9

1.9.1 Electric Shock ..................................................................................................... 9

1.9.2 Burns ................................................................................................................... 10

1.9.3 Injury by Mechanical Effects ........................................................................ 10

1.9.4 Effects on Electro-Medical Devices ........................................................... 10

1.10 Operating Conditions and Installation of the Device ............................................ 11

1.10.1 Operating Conditions ...................................................................................... 11

1.10.2 Symbols on the Device .................................................................................. 11

1.10.3 Moving and Relocating................................................................................... 12

1.11 Mains Connection ............................................................................................................ 12

1.12 Service and Maintenance ............................................................................................. 12

1.13 Energy Efficiency ............................................................................................................. 13

1.14 Warranty and Repair ...................................................................................................... 13

1.15 Disposal .............................................................................................................................. 15

2 Putting Into Operation .......................................................................................................... 16

2.1 Front View SE-1PH, SE-3PH-16, SE-3PH-32 ......................................................... 16

2.2 Front View SE-3PH-6x1PH-DC12, SE-3PH-6x1PH-DC24 .................................. 17

2.3 Rear View SE-3PH-6x1PH-DC12, SE-3PH-6x1PH-DC24 .................................... 18

2.4 Front View SE-3PH-DC12, SE-3PH-DC24 ............................................................... 19

2.5 Rear View SE-3PH-DC12, SE-3PH-DC24 ................................................................. 20

2.6 Front View SE-3PH-FI .................................................................................................... 21

2.7 Rear View SE-3PH-FI ..................................................................................................... 22

2 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 3

Bedienungsanleitung Stromverteilung Serie SE

Operating Manual Power Distribution Unit SE Series

3 Inbetriebnahme .................................................................................................................... 23

3.1 Einschalten des Systems ............................................................................................. 23

3.2 Phasenkontrollanzeigen ............................................................................................... 23

3.3 Not-Aus-Schalter ............................................................................................................ 24

3.4 Not-Aus-Anzeige ............................................................................................................. 24

3.5 Netzsicherung Steuerkreis .......................................................................................... 25

3.6 Kleinspannungsquelle ................................................................................................... 25

3.7 Leitungsschutzschalter ................................................................................................ 26

3.8 Fehlerstromschutzschalter FI .................................................................................... 27

3.9 Ruhestromkreis für Not-Aus-Abschaltung ............................................................ 27

4 Sonderausführungen .......................................................................................................... 29

4.1 SA1 ...................................................................................................................................... 29

4.2 SA2 ...................................................................................................................................... 30

5 Mitgeliefertes Zubehör, Technische Daten, Konformitätserklärung ....................... 33

3 Putting into Operation ......................................................................................................... 23

3.1 Powering the System On.............................................................................................. 23

3.2 Phase Monitor Indicators ............................................................................................. 23

3.3 Emergency Stop Switch ............................................................................................... 24

3.4 Emergency Stop Indication ......................................................................................... 24

3.5 Fuse Control Circuit ....................................................................................................... 25

3.6 Low Voltage Source ....................................................................................................... 25

3.7 Automated Circuit Breakers ....................................................................................... 26

3.8 Residual Current Circuit Breaker RCCB .................................................................. 27

3.9 Closed Circuit for Emergency Stop ........................................................................... 27

4 Special Models ...................................................................................................................... 29

4.1 SA1 ...................................................................................................................................... 29

4.2 SA2 ...................................................................................................................................... 30

5 Supplied Accessories, Technical Data, Declaration of Conformity ........................... 33

3 / 33

Page 4

1 Einführung und Sicherheit

1 Introduction and Safety

1 Einführung und Sicherheit

1 Introduction and Safety

1.1 Über diese Bedienungsanleitung

1.1 About This Manual

Diese Bedienungsanleitung beschreibt die Funktionsweise und Bedienung der Stromverteilungen der Serie SE von der Höcherl & Hackl GmbH (im Folgenden auch H&H genannt).

This user manual describes the functions and operating of series SE power Distribution units from Höcherl & Hackl GmbH (also called H&H in the following).

Bevor Sie die Stromverteilung in Betrieb nehmen, müssen Sie diese Bedienungsanleitung sorgfältig gelesen und verstanden haben. Beachten Sie bei der Bedienung der Stromverteilung die Anweisungen in dieser Anleitung.

Before operating the power distribution unit you must have carefully read and understood this manual. Follow the instructions in this manual when operating the power distribution unit.

Diese Bedienungsanleitung muss jederzeit in der Nähe des betreffenden Gerätes verfügbar sein. Wird der Ort des Gerätes verändert, muss auch die Bedienungsanleitung mitgeführt werden bzw. elektronisch lesbar zur Verfügung stehen.

This user manual must be present near the concerning device at any time. When moving the device the user manual must be brought with it or, respectively, it must be available electronically readable.

H&H behält sich vor, Änderungen oder Aktualisierungen an Bedienungsanleitungen jederzeit durchzuführen. Aktuellste Revisionen werden auf der Homepage www.hoecherl-hackl.de bereitgestellt. Die auf der Homepage zur Verfügung gestellten Bedienungsanleitungen sind nur für Geräte mit aktuellem Hardware- und Firmware-Stand gültig. Wenn Sie eine Bedienungsanleitung für ein Gebrauchtgerät benötigen, fragen Sie den H&H-Support [email protected] nach einer gültigen Fassung, die Ihrem Gerät entspricht (Seriennummer angeben).

H&H reserves the right to make changes or updates in user manuals at any time. The latest revisions are provided on the homepage www.hoe-

cherl-hackl.com. The user manuals provided at the homepage are only

valid for devices with up-to-date hardware and firmware release. If you need an user manual for a used device ask the H&H support sup-

[email protected] to provide a manual corresponding to your

device (provide serial number).

1.2 Beschreibung der verwendeten Symbole

1.2 Description of the Symbols

Dieses Symbol weist auf Informationen in der Bedienungsanleitung hin, die der Anwender befolgen muss, um Verletzungen von Personen oder Sachschäden zu vermeiden.

Refer to the information in the user manual for specific Warning or Caution information to avoid personal injury or equipment damage.

Dieses Symbol weist auf ein Verbot hin.

This symbol refers to a prohibition.

Dieses Symbol zeigt einen Hinweis des Herstellers an, der für die Benutzung des Gerätes von Vorteil ist.

This symbol refers to a note of the manufacturer which is useful for operating the device.

4 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 5

1 Einführung und Sicherheit

1 Introduction and Safety

1.3 Begriffsdefinition und bestimmungsgemäßer Gebrauch

1.3 Terminology and Intended Use

Die Stromverteilungs-Einheit Serie SE dient zur Stromversorgung mehrerer elektronischer Geräte in einem Schaltschrank sowie als zentraler Netzschalter mit Not-Aus-Funktion. Der Not-Aus kann auch in ein übergeordnetes System eingebunden werden.

The SE series power distribution unit is used to supply several electronic devices in a rack with power and as a central mains switch with emergency stop function. The emergency stop can also be integrated into a higher-level emergency stop system.

Sie wird in umfangreichen Testeinrichtungen in Verbindung mit elektronischen Lasten von H&H eingesetzt. Die Geräte sind in einem Schaltschrank zu verbauen.

It is used in extensive test facilities in conjunction with H&H electronic loads. The devices must be installed in a control cabinet.

1.4 Schutzausrüstung

1.4 Safety Equipment

Sicherheitsschuhe Beim Auspacken, Tragen und Verlagern Handschuhe Beim Auspacken, Tragen und Verlagern

Safety shoes When unpacking, carrying and relocating Gloves When unpacking, carrying and relocating

1.5 Allgemeine Hinweise

1.5 General Information

1.5.1 Beim Auspacken

1.5.1 Unpacking

Zubehör

Accessories

Zum Zubehör gehört der Schlüssel für den Not-Aus-Schalter sowie gegebenenfalls Gegenstecker für an der Rückwand angebrachte Buchsen. Überprüfen Sie beim Auspacken das Zubehör und informieren Sie bei fehlenden Teilen den Lieferanten des Gerätes.

The accessories include the key for the emergency stop switch and, if necessary, mating plugs for sockets mounted on the rear panel. When unpacking, check the accessories and inform the supplier of the device if any parts are missing. Mechanische Überprüfung

Mechanical Check-up

Überprüfen Sie das Gerät nach dem Auspacken umgehend auf mechanische Beschädigung und durch Hin- und Herkippen auf lose Teile im Gerät.

Check the electronic load for mechanical damages and loose parts inside the case (by tilting back and forth) immediately after unpacking.

Sollten irgendwelche äußerlichen Mängel feststellbar sein, dürfen Sie das Gerät NICHT in Betrieb nehmen!

If you recognize any mechanical damages you must NOT put the device into operation!

Handelt es sich um einen Transportschaden, teilen Sie das unverzüglich dem Spediteur mit, vermerken dies auf dem Frachtbrief und lassen

If there is damage because of transportation you must inform the carrier immediately about this fact and write it down on the consignment

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 5 / 33

Page 6

1 Einführung und Sicherheit

1 Introduction and Safety

es sich vom Spediteur gegenzeichnen. Beachten Sie, dass eine Reklamation, die später als drei Tage nach dem Empfang der Sendung gemacht wird, vom Spediteur meist nicht mehr anerkannt wird. Informieren Sie auch unverzüglich den Lieferanten des Gerätes.

note. The carrier should countersign the note. Please notice that any complaints later than three days after receiving the goods generally aren't accepted by the carrier. Please also inform the supplier of the device immediately.

1.5.2 Identifikation des Produkts

1.5.2 Product Identification

Sie identifizieren das Gerät anhand der Seriennummer auf der Rückseite des Gerätes.

You can identify the device by the serial number printed on the rear panel.

Die Seriennummer ist folgendermaßen zusammengesetzt:

The serial number is composed as follows:

XXXXXB-MMYY XXXXX: Gerätenummer (vier- bis fünfstellige Zahl) B: Baureihe ('A' bis 'Z') MMYY: Date Code: Monat und Jahr der Auslieferung

XXXXXB-MMYY XXXXX: Device number (four or five-digit number) B: Production series ('A' to 'Z') MMYY: Date code: month and year of delivery

1.5.3 Verpackung

1.5.3 Packing

H&H empfiehlt die Originalverpackung aufzubewahren und für den Weiter- bzw. Rücktransport der Geräte zu verwenden.

H&H recommends to store the original packing and to reuse it when forwarding or returning a device.

Recyceln Sie Materialien, die mit dem nebenstehenden Symbol gekennzeichnet sind. Entsorgen Sie die Verpackung in Übereinstimmung mit den geltenden nationalen Rechtsvorschriften in den entsprechenden Recyclingbehälter.

You shall recycle materials labelled with the symbol shown on the left. Dispose the packing to the corresponding recycling container according to the national regulations.

Sie können die Verpackung zur Entsorgung an H&H zurücksenden. Nur kostenfreie Rücksendungen werden angenommen.

You can return the packing to the manufacturer. Deliveries are only accepted free of costs.

1.6 Anforderungen an den Bediener

1.6 Requirements to the User

Das Personal zur Bedienung Stromverteilung Serie SE ist den gesetzlichen Bestimmungen zur Arbeitssicherheit verpflichtet und muss neben den Sicherheits- und Warnhinweisen in der Bedienungsanleitung auch die für den Einsatzbereich gültigen Sicherheits- und Unfallverhütungsvorschriften einhalten.

Each person using an SE series power distribution unit is obligated to the legal job safety regulations and must apply the safety and warning notices in the user manual as well as the safety and accident prevention regulations valid for the given environment.

Personen, die eine Stromverteilung Serie SE in ein System integrieren oder bedienen,

Persons integrating an SE series power distribution unit into a system or operating it

6 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 7

1 Einführung und Sicherheit

1 Introduction and Safety

 müssen Fachkräfte sein, die mit den beim Messen elektri-

scher Größen verbundenen Gefahren vertraut sind und die entsprechende Ausbildung haben

 dürfen in ihrer Reaktionsfähigkeit nicht eingeschränkt sein,

z. B. durch Medikamente, Alkohol oder Drogen

 müssen über die geltenden Arbeitsschutzbestimmungen in-

formiert sein

 müssen über die Zuständigkeiten für Wartung und Reinigung

des Gerätes informiert sein

 müssen vor der Bedienung die Allgemeinen Sicherheitshin-

weise und die Bedienungsanleitung vollständig gelesen und verstanden haben

 müssen die vorgeschriebenen Schutzausrüstungen anwen-

den.

 must be skilled workers who are familiar with the risks during

measuring electric magnitudes and have the corresponding qualification

 may not be influenced in their reaction capability, e.g. by drugs,

alcohol or medicines

 must be informed about the relevant job safety requirements  must be informed about the responsibilities for maintenance

and cleaning of the device

 must have read and understood the General Safety Instruc-

tions and the user manual before operating the device

 must use the mandatory safety equipment.

Unsachgemäßes Arbeiten kann zu Personen- und Sachschäden führen. Jegliche Tätigkeiten dürfen nur Personen ausführen, die die erforderliche Ausbildung, das notwendige Wissen und die Erfahrung dafür besitzen. Als Fachpersonal gilt, wer aufgrund seiner beruflichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen in der Lage ist, die übertragenen Arbeiten ordnungsgemäß auszuführen, mögliche Gefahren selbständig zu erkennen und Personen- oder Sachschäden zu vermeiden.

Improper use can cause injury or damage. Any activities should be performed only by persons who have the required training, knowledge and experience.

Skilled personnel are workers who are due to their professional training, knowledge and experience as well as knowledge of relevant regulations able to properly perform the assigned work, to recognize potential hazards and avoid injury or damage.

Jede Person, die eine Stromverteilung integriert oder bedient, muss den technisch einwandfreien Zustand des Gerätes kontrollieren.

Each person integrating or operating a power distribution unit must check that the device is in a technically faultless state.

1.7 Pflichten des Betreibers

1.7 Operator’s Responsibilities

Betreiber ist jede natürliche oder juristische Person, die das Gerät nutzt oder Dritten zur Anwendung überlässt und während der Nutzung für die Sicherheit des Benutzers, des Personals oder Dritter verantwortlich ist.

An operator is any natural or legal person who uses the device or making the application available. He is responsible for the safety of the user, staff or third parties.

Das Gerät wird im gewerblichen Bereich eingesetzt. Der Betreiber des Gerätes unterliegt daher den gesetzlichen Pflichten zur Arbeitssicherheit. Neben den Warn- und Sicherheitshinweisen in dieser Anleitung müssen die für den Einsatzbereich des Gerätes gültigen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften eingehalten werden.

The device is used in the commercial sector. Therefore, the operator of the device is subject to legal industrial safety obligations. In addition to the warning and safety instructions in this manual the safety and accident prevention regulations as well as environmental protection rules must be respected.

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 7 / 33

Page 8

1 Einführung und Sicherheit

1 Introduction and Safety

Insbesondere muss der Betreiber

 sich über die geltenden Arbeitsschutzbestimmungen infor-

mieren

 durch eine Gefährdungsbeurteilung mögliche zusätzliche Ge-

fahren ermitteln, die sich durch die speziellen Anwendungsbedingungen am Einsatzort des Gerätes ergeben, und diese durch geeignete Maßnahmen minimieren

 in Betriebsanweisungen die notwendigen Verhaltensanforde-

rungen für den Betrieb des Gerätes am Einsatzort umsetzen

 während der gesamten Einsatzzeit des Gerätes regelmäßig

prüfen, ob die von ihm erstellten Betriebsanweisungen dem aktuellen Stand der Regelwerke entsprechen

 die Betriebsanweisungen, sofern erforderlich, an neue Vor-

schriften, Standards und Einsatzbedingungen anpassen

 die Zuständigkeiten für die Installation, Bedienung, Wartung

und Reinigung des Gerätes eindeutig und unmissverständlich regeln

 dafür sorgen, dass alle Mitarbeiter, die an dem Gerät beschäf-

tigt sind, die Bedienungsanleitung und die grundlegenden Sicherheitshinweise gelesen und verstanden haben

 dem mit Arbeiten an dem Gerät beauftragten Personal die vor-

geschriebenen und empfohlenen Schutzausrüstungen bereit-

stellen Der Betreiber muss das Personal in regelmäßigen Abständen im Umgang mit dem Gerät schulen und über die möglichen Gefahren informieren.

Particularly, the operator must

 inform itself of the applicable health and safety regulations  determine other hazards that may arise from the special work-

ing conditions at the site of operation in a risk assessment and

minimize the hazards

 implement the necessary rules of conduct for using the elec-

tronic load on site in operating instructions and

 check regularly throughout the period of use whether the pro-

vided user instructions correspond to the current status of the

regulations

 adjust the operating instructions, if necessary, to new regula-

tions, standards and operating conditions

 regulate clearly and unambiguously the responsibilities for in-

stallation, operation, maintenance and cleaning of the elec-

tronic load

 ensure that all employees who are working with the electronic

loads have read and understood the user manual and the Gen-

eral Safety Instructions

 provide the required and recommended safety equipment to

the employees who are working with the electronic loads

The operator must train the employees working with the electronic loads at regular intervals how to use the devices and which possible dangers may appear. Weiterhin ist der Betreiber dafür verantwortlich, dass das Gerät stets in einem technisch einwandfreien Zustand ist.

Furthermore, the operator must ensure that the device is technically proper functioning at any time.

1.8 Grundlegende Sicherheitshinweise

1.8 General Safety Instructions

Stellen Sie den Betrieb des Gerätes sofort ein, wenn es nicht mehr ordentlich funktioniert. Versuchen Sie nicht, das Gerät selbst zu reparieren. Kontaktieren Sie unverzüglich den Hersteller.

If the device does not work properly anymore immediately abort operating it. Do not try to repair the device on your own. Immediately contact the manufacturer.

Entsprechend der Schutzklasse 1 sind alle berührbaren Gehäuseteile mit dem Schutzleiter verbunden. Der Betrieb der Geräte darf nur an vorschriftsmäßig funktionierenden Schutzkontaktsystemen erfolgen.

All case and chassis parts are connected to the Protective Earth corresponding to Protection Class 1. For the operating of the devices all protective contact systems have to be correctly established.

NICHT die Schutzleiterverbindung am Netzkabel oder innerhalb des Gerätes auftrennen! Siehe auch 1.11 Netzanschluss.

DO NOT remove the Protective Earth connection of the power cable or inside the device! See also 1.11 Mains Connection.

8 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 9

1 Einführung und Sicherheit

1 Introduction and Safety

Keine Gegenstände in die Lüftungsschlitze einführen!

Do not insert any objects into the ventilation slots!

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, setzen Sie das Gerät außer Betrieb und sichern es gegen unbeabsichtigtes Einschalten. Dieser Fall kann eintreten, wenn:

• sichtbare mechanische Beschädigungen vorhanden sind

• sich im Gerät lose Teile befinden

• Rauchentwicklung feststellbar ist

• das Gerät überhitzt wurde

• Flüssigkeiten in das Gerät eingetreten sind

• das Gerät nicht funktioniert

If you assume that a safe operating is not possible, you must disconnect the device and secure it against unintentional operation. This may occur if:

• the device shows visible damages

• there are loose parts inside the device

• smoke is recognized

• the device has been overheated

• liquids have gone into the device

• the device does not work

Wenn Sie das Gehäuse öffnen wollen, trennen Sie das Gerät zuerst von allen Spannungsquellen.

If you want to open the device remove the mains supply and all other voltage sources before opening the cover.

Prüfungen bei geöffnetem Gehäuse, Reparaturen oder Abgleicharbeiten dürfen nur von einer Fachkraft durchgeführt werden, die mit den Sicherheitsvorschriften vertraut ist.

Checks or repairs with open case or calibration must be carried out by qualified personnel acquainted with the safety regulations.

Die Sicherheit eines Systems, in welches das Gerät integriert wird, liegt in der Verantwortung des Errichters des Systems.

The safety of a system in which the device is integrated is the responsibility of the system designer.

1.9 Mögliche Gefährdungen

1.9 Possible Hazards

Bei der Benutzung des Gerätes können Gefährdungen für Personen und Sachen auftreten.

When using this product hazards for persons and property can occur.

1.9.1 Elektrischer Schlag

1.9.1 Electric Shock

Warnung vor elektrischem Schlag durch berührungsgefährliche Potentiale oder falsche Anschlussleitungen!

Warning of electric shock caused by dangerous potentials or wrong connection cables!

Elektrischer Schlag kann zu schweren Verletzungen mit Todesfolge führen: Verbrennungen, Muskelreizungen wie Muskelverkrampfungen, Muskellähmungen, Herzrhythmusstörungen wie Herzkammerflimmern, Herzstillstand, Atemlähmung, neurologische Verletzungen, indirekt verursachte Unfälle wie Stürze.

Electric shock can lead to serious injury resulting in death: Burns, muscle irritation such as muscle cramps, muscle paralysis, cardiac arrhythmias such as ventricular fibrillation, cardiac arrest, respiratory paralysis, neurological injuries, indirectly caused accidents such as falls.

 Querschnitt und Beschaffenheit der Anschlussleitungen aus-

reichend dimensionieren!

 Adequately dimension the cross-section and construction of

the cables!

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 9 / 33

Page 10

1 Einführung und Sicherheit

1 Introduction and Safety

1.9.2 Verbrennungen

1.9.2 Burns

Warnung vor Verbrennung durch ungeeignete Anschlussleitungen oder schlechte Verbindung!

Warning of burn caused by bad connection cables or bad connection!

Verbrennungsgefahr besteht, wenn zum Anschluss von Verbrauchern ungeeignete Leitungen verwendet werden Dadurch können sich die Leitungen erhitzen und Verbrennungen bei Berührung hervorrufen. Lockere Anschlüsse können Lichtbögen erzeugen, die in der Umgebung befindliche Materialien entzünden können.

Risk of burn is given when consumers are connected with unsuitable cables. The cables can heat up and cause burns when touched. Loose connections can cause electric arcs which can ignite materials in near environment.

 Querschnitt der Anschlussleitungen ausreichend dimensio-

nieren!

 Stecker fest einstecken!  Maximale Spannungen NIE überschreiten!

 Sufficiently dimension the cross-section of all cables!  Fix plugs tightly!  NEVER exceed maximum voltages!

Brände an einer Stromverteilung sind mit einem CO2-Feuerlöscher zu löschen.

Extinguish fire at power distribution unit with a CO2 extinguisher.

1.9.3 Mechanische Verletzungen

1.9.3 Injury by Mechanical Effects

Warnung vor Verletzungen durch Herunterfallen, Einklemmen, Haareinzug!

Warning of injury by drop, clamp, trapping of hair!

Das Gerät kann herunterfallen und durch ihr Gewicht Verletzungen wie Quetschungen, Knochenbrüche, Hautabschürfungen verursachen. Beim Tragen und Abstellen des Gerätes können Finger an den Griffen oder zwischen Gehäuseboden und Abstellfläche einklemmen.

The device can drop or fall and cause injuries such as bruising, bone fractures, skin-abrasion. When carrying or relocating the device fingers can clamp between device bottom and installation surface.

 Beim Auspacken, Transportieren, Tragen und Verlagern Hin-

weise unter 1.10.3 Tragen und Verlagern befolgen!

 Sicherheitsschuhe und Handschuhe tragen!  Nicht mit den Händen zwischen Geräteboden und Abstellflä-

che greifen!

 Follow the notes in 1.10.3 Moving and Relocating when unpack-

ing, transporting, carrying and moving the device!

 Wear safety shoes and gloves!  Do not put hands between device bottom and installation sur-

face!

1.9.4 Beeinflussung elektro-medizinischer Geräte

1.9.4 Effects on Electro-Medical Devices

Warnung vor Verletzungen durch Beeinflussung elektro-medizinischer Geräte!

Warning of injury by effects on electro-medical devices!

10 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 11

1 Einführung und Sicherheit

1 Introduction and Safety

Stromverteilungen können beim Betrieb mit hohen Stromstärken arbeiten. Hohe Ströme erzeugen starke magnetische Felder, die elektromedizinische Geräte wie z. B. Herzschrittmacher beeinflussen können.

Power distribution units can work at high currents. High currents generate strong magnetic fields, which can have effects on electro-medical devices like pacemakers.

 Menschen mit elektro-medizinischen Geräten dürfen sich

nicht in der Nähe von eingeschalteten Stromverteilungen auf-

halten!

 Persons with electro-medical devices must not be near operat-

ing power distribution units.

1.10 Betriebsbedingungen und Aufstellen des Gerätes

1.10 Operating Conditions and Installation of the Device

1.10.1 Betriebsbedingungen

1.10.1 Operating Conditions

Die Betriebsbedingungen sind in den Technischen Daten TechDat_PLI_gn.PDF (gn = Gerätenummer, s. 1.5.2 Identifikation des Produkts) auf einem mitgelieferten USB-Stick aufgeführt.

The operating conditions are listed in the Technical Data TechDat_PLI_gn.PDF (gn = device number, see 1.5.2 Product Identification) on the supplied USB flash drive.

Während der Lagerung dürfen keine Kondensation und kein Gefrieren aufgrund von plötzlichen Temperaturwechseln auftreten. Betauung ist unzulässig.

During the storage condensation and freeze because of sudden temperature changes are not permitted. Dewfall is inadmissible.

Die Geräte sind zum Gebrauch in sauberen, trockenen Räumen bestimmt. Sie dürfen nicht bei besonders großem Staubgehalt der Luft, bei Explosionsgefahr sowie bei aggressiver chemischer Einwirkung betrieben werden. Stellen Sie das Gerät so auf, dass der Netzschalter und der Not-Aus-Schalter leicht zu erreichen sind. Betreiben Sie das Gerät nicht unbeaufsichtigt!

The operating of all devices has to take place in clean, dry rooms. They shall not be brought into operation in rooms that are contaminated with dust or humidity, under the danger of explosion or aggressive chemical influence. Ensure that the mains switch and the emergency stop switch are easily reachable when positioning the device. Do not operate the device unattended!

Wenn das Gerät in einer vom Hersteller nicht festgelegten Weise benutzt wird, kann der vom Gerät unterstützte Schutz beeinträchtigt sein.

If the device is used in a manner not specified by the manufacturer, the protection supported by the device may be weakened.

1.10.2 Am Gerät verwendete Symbole

1.10.2 Symbols on the Device

Schutzkleinspannung

Extra-low voltage protection

Schutzleiteranschluss

Protective Earth terminal

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 11 / 33

Page 12

1 Einführung und Sicherheit

1 Introduction and Safety

1.10.3 Tragen und Verlagern

1.10.3 Moving and Relocating

Wenn Sie das Gerät verlagern wollen, stellen Sie sicher, dass es ausgeschaltet und von allen Kabeln getrennt ist.

If you want to relocate the device make sure that the power is switched off and all cables are disconnected.

Frontplattengriffe dürfen nicht zum Tragen benutzt werden.

Front handles must not be used to carry the device.

Nehmen Sie die Bedienungsanleitung des Gerätes bei einer Ortsveränderung mit und bewahren Sie sie in der Nähe des Gerätes auf bzw. stellen Sie die Bedienungsanleitung elektronisch lesbar zur Verfügung.

Make sure to include the user manual when moving the device and keep the manual near the device or, respectively, the manual must be available electronically readable.

1.11 Netzanschluss

1.11 Mains Connection

Der Netzanschluss wird bei SE-1PH mittels Schutzkontaktsteckdose und bei allen anderen Netzeinschaltungen mittels CEE Schutzkontaktdrehstromstecker hergestellt.

The mains connection of SE-1PH is done by a shockproof socket. All other central mains switches are connected to mains with CEE 3-phase shockproof plugs.

Entsprechend der Schutzklasse 1 sind alle berührbaren Gehäuseteile mit dem Schutzleiter verbunden. Der Betrieb der Geräte darf nur an vorschriftsmäßigen, funktionierenden Schutzkontaktsystemen erfolgen.

All case and chassis parts are connected to the Protective Earth corresponding to Safety Class 1. For the operating of the devices all protective contact systems have to be correctly established.

Schutzkontaktverbindung am Netzkabel oder innerhalb des Gerätes NICHT auftrennen!

Do NOT remove the Protective Earth connection of the mains cable or inside the device!

Vergewissern Sie sich vor Anschluss der Stromverteilung an die Netzversorgung, dass die am Gerät eingestellte bzw. geforderte Netzspannung mit der Spannung der Netzversorgung übereinstimmt.

Before connecting the power distribution unit to the mains make sure that the mains voltage setting or, respectively, the allowed mains voltage at the device matches the technical characteristics of the mains supply.

1.12 Service und Wartung

1.12 Service and Maintenance

Gehäuse reinigen Nehmen Sie zum Reinigen das Gerät außer Betrieb. Trennen Sie alle Anschlüsse vom Gerät.

Cleaning the Case For cleaning the case put the unit out of operation and disconnect all wires and cables.

Reinigen Sie das Gehäuse nur mit einem mit Wasser befeuchteten Lappen. Bei hartnäckiger Verschmutzung können Sie einen Glasreiniger verwenden. Achten Sie beim Reinigen unbedingt darauf, dass keine Flüssigkeit in das Gerät eindringt.

Clean the case only with a damp rag. Use only water. For strong dirt you may use a glass cleaner. Take care that no liquids enter the cabinet.

12 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 13

1 Einführung und Sicherheit

1 Introduction and Safety

1.13 Energieeffizienz

1.13 Energy Efficiency

Elektronische Geräte verbrauchen Energie, sobald sie eingeschaltet sind, auch wenn sie nicht in Gebrauch sind. Schalten Sie deshalb Geräte, die nicht in Gebrauch sind, mit dem Netzschalter aus.

Electronic devices consume energy as soon as they are powered on even when they are not in operation. Therefore power off devices which are not in use.

1.14 Gewährleistung und Reparatur

1.14 Warranty and Repair

H&H gibt eine 24-monatige Funktionsgewährleistung. Voraussetzung ist, dass keine Veränderungen am Gerät vorgenommen wurden und der Fehler beim bestimmungsgemäßen Gebrauch des Gerätes aufgetreten ist.

H&H grants a 24-month warranty, under the condition that the device wasn’t manipulated and the failure has occurred during intended use of the device.

Mängel werden durch Reparatur oder Austausch behoben, wenn sie H&H oder einer Vertretung innerhalb 24 Monaten nach Datum des Lieferscheines mitgeteilt und von H&H anerkannt werden.

Defects will be eliminated by repair or replacement, if they are registered and accepted by H&H or one of its representatives within 24 months after delivery date (bill of delivery).

Da H&H die exakte Anwendung der Geräte sowie die physikalischen Gegebenheiten der zu belastenden Einrichtungen nicht kennt, kann keine Garantie für die korrekte Funktionsweise der Geräte im Sinne des Kunden gegeben werden.

Since H&H doesn't neither know the exact application of the electronic loads nor the physical conditions of the units under test, no warranty for the correct operation of a whole system in the customer's sense can be given.

Bei Beschädigung des Gerätes durch Missachten der technischen Daten besteht kein Gewährleistungsanspruch.

Damaged devices because of disregarding the technical characteristics are not covered by warranty.

Die Gewährleistung schließt Verschleißteile und Verbrauchsmaterial wie Sicherungen, Relais oder Schütze aus.

Worn out parts like fuses or relays are not subject to the warranty.

Transportschäden sind ebenfalls vom Gewährleistungsanspruch ausgeschlossen.

Damages caused by transport are not subject to the warranty.

Der Ort der Gewährleistung ist 94357 Konzell, Deutschland. Der Käufer ist verpflichtet, die bemängelte Ware mit genauer Beschreibung der festgestellten Mängel frachtfrei zu übersenden. Für Rückfragen Ansprechpartner und Telefonnummer angeben. Unfreie Sendungen werden nicht angenommen.

Location of warranty fulfillment is 94357 Konzell, Germany. The customer has to send the faulty product with detailed descriptions of the established lacks carriage free. For queries specify contact persons and telephone number. Deliveries not prepaid are not accepted.

Bei Durchführung der Garantieleistungen am Ort des Kunden werden die Kosten für An- und Abfahrt in Rechnung gestellt. Für die Übersendung per Spedition oder Paketdienst wird empfohlen, die Originalverpackung zu verwenden.

In case of warranty repairs at the customer’s locations the customer will be charged for the journey expenses. If you will send the device by carrier we recommend using the original packing

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 13 / 33

Page 14

1 Einführung und Sicherheit

1 Introduction and Safety

Ist die Originalverpackung nicht mehr vorhanden, können Sie diese bei H&H zum Selbstkostenpreis anfordern. Geben Sie dazu den genauen Gerätetyp an.

If you haven’t got the original packing you can order it from H&H for cost price. Please specify the exact device type.

Ausgenommen von der Gewährleistung sind:

 Sicherungen  Änderungen am Gerät durch den Kunden  Transportschäden  Schäden durch unsachgemäße Handhabung (Fallenlassen,

Flüssigkeitseintritt)

 Aufwand für nicht berechtigte Reklamationen

This is excluded from warranty:

 Fuses  Modifications made by the customer  Damages caused by transport  Damages caused by improper handling (e.g. dropping, en-

trance of liquids)

 Costs for checking the unit when no failure can be detected

H&H Service innerhalb der Gewährleistungsfrist

H&H Service Within the Warranty Period

Gewährleistung bei H&H:

 Material und Arbeitszeit werden nicht berechnet.  Die Versandkosten zu H&H sind vom Auftraggeber zu tragen.  Die Kosten für den Rückversand übernimmt H&H (jedoch keine

Eil- und Termintransporte!).

Warranty at H&H:

 Material and working time are free.  Forwarding expenses to H&H have to be paid by the customer.  H&H takes over the costs of the return shipment (standard

shipment, no express shipment)

Gewährleistung vor Ort:

 Material und anfallende Arbeitszeit vor Ort werden nicht be-

rechnet.

 Die Kosten für An- und Rückreisezeiten, gefahrene Strecken

und gegebenenfalls Übernachtung werden in Rechnung ge-

stellt.

Warranty on site:

 Material and working time on site are free.  The costs for travelling durations, driven distance and if nec-

essary overnight accommodation are charged.

Nach Ablauf der Gewährleistungsfrist

After expiration of the warranty period

Instandsetzung bei H&H:

 Material und Arbeitszeit werden berechnet.  Die Instandsetzung erfolgt bei H&H.  Die Versandkosten zu H&H und der Rückversand sind vom

Auftraggeber zu tragen.

Repair at H&H:

 Material and working time are charged.  The repair takes place at H&H.  Forwarding expenses to H&H and the return shipment have to

be paid by the customer.

Instandsetzung vor Ort:

 Material und Arbeitszeit für die Instandsetzung werden be-

rechnet.

 Die Kosten für An- und Rückreise, gefahrene Strecken und ge-

gebenenfalls Übernachtung werden in Rechnung gestellt.

Repair on site:

 Material and working time for the repair have to be charged.  The costs for travelling durations, driven distance and if nec-

essary overnight accommodation have to be charged. Anfordern einer RMA-Nummer

Requesting an RMA Number

Wenn Sie beabsichtigen, das Gerät zur Reparatur an H&H zurückzusenden, müssen Sie eine RMA-Nummer (Return Material Authoriza-

When you intend to send the unit back for repair you have to request an RMA number (Return Material Authorization) from H&H.

14 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 15

1 Einführung und Sicherheit

1 Introduction and Safety

tion) bei H&H anfordern. Dies können Sie telefonisch, per Email an sup-

[email protected] oder über die H&H Homepage www.hoecherl-hackl.de machen. Bitte geben Sie die RMA-Nummer

auf den Rücksendepapieren sowie außen auf der Verpackung der Ware an.

You can do this by phone, email to [email protected] or via H&H homepage www.hoecherl-hackl.com. Please note the RMA numbers on your return papers as well as on the packaging of the goods.

1.15 Entsorgung

1.15 Disposal

Zur Entsorgung vorgesehene, von H&H produzierte Geräte können zum Hersteller zurückgegeben werden. Dort werden sie kostenlos entsorgt.

In order to dispose any electronic device produced by H&H you may return it to the manufacturer where it will be disposed free of charge.

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 15 / 33

Page 16

2 Inbetriebnahme

2 Putting Into Operation

2 Inbetriebnahme

2 Putting Into Operation

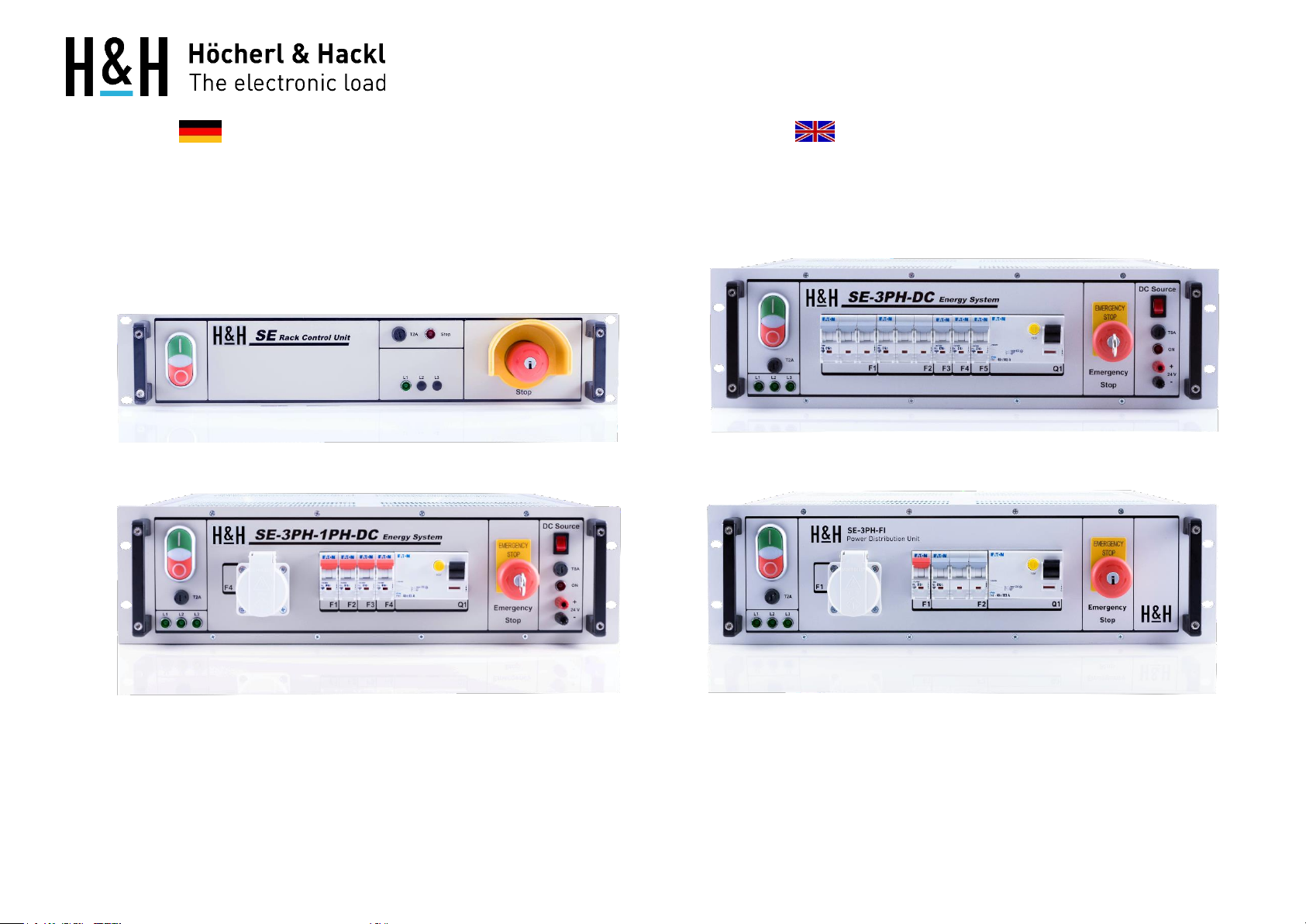

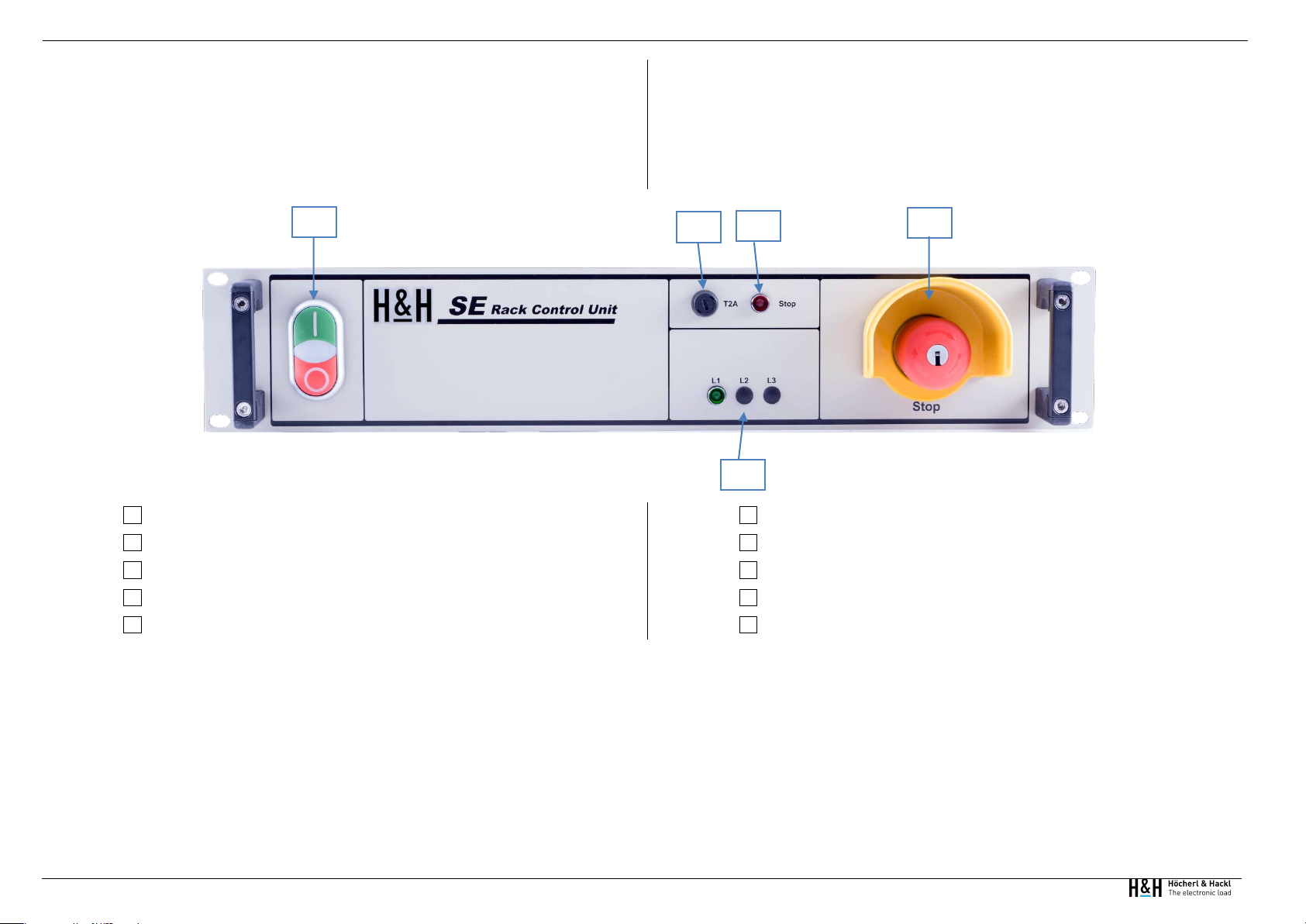

2.1 Frontansicht SE-1PH, SE-3PH-16, SE-3PH-32

2.1 Front View SE-1PH, SE-3PH-16, SE-3PH-32

Zentraler Ein- und Austaster mit Leuchtanzeige

Central mains on/off button with indicator

Phasenkontrollanzeigen

Phase monitor indicators

Netzsicherung Steuerkreis

Fuse control circuit

Not-Aus Einrastschalter

Emergency Stop switch

Not-Aus-Anzeige

Emergency Stop indication

16 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 17

2 Inbetriebnahme

2 Putting Into Operation

2.2 Frontansicht SE-3PH-6x1PH-DC12, SE-3PH-6x1PH-DC24

2.2 Front View SE-3PH-6x1PH-DC12, SE-3PH-6x1PH-DC24

Zentraler Ein- und Austaster mit Leuchtanzeige

Central mains on/off button with indicator

Phasenkontrollanzeigen

Phase monitor indicators

Netzsicherung Steuerkreis

Fuse control circuit

Not-Aus Einrastschalter

Emergency Stop switch

Schutzkontaktsteckdose

Protective contact socket

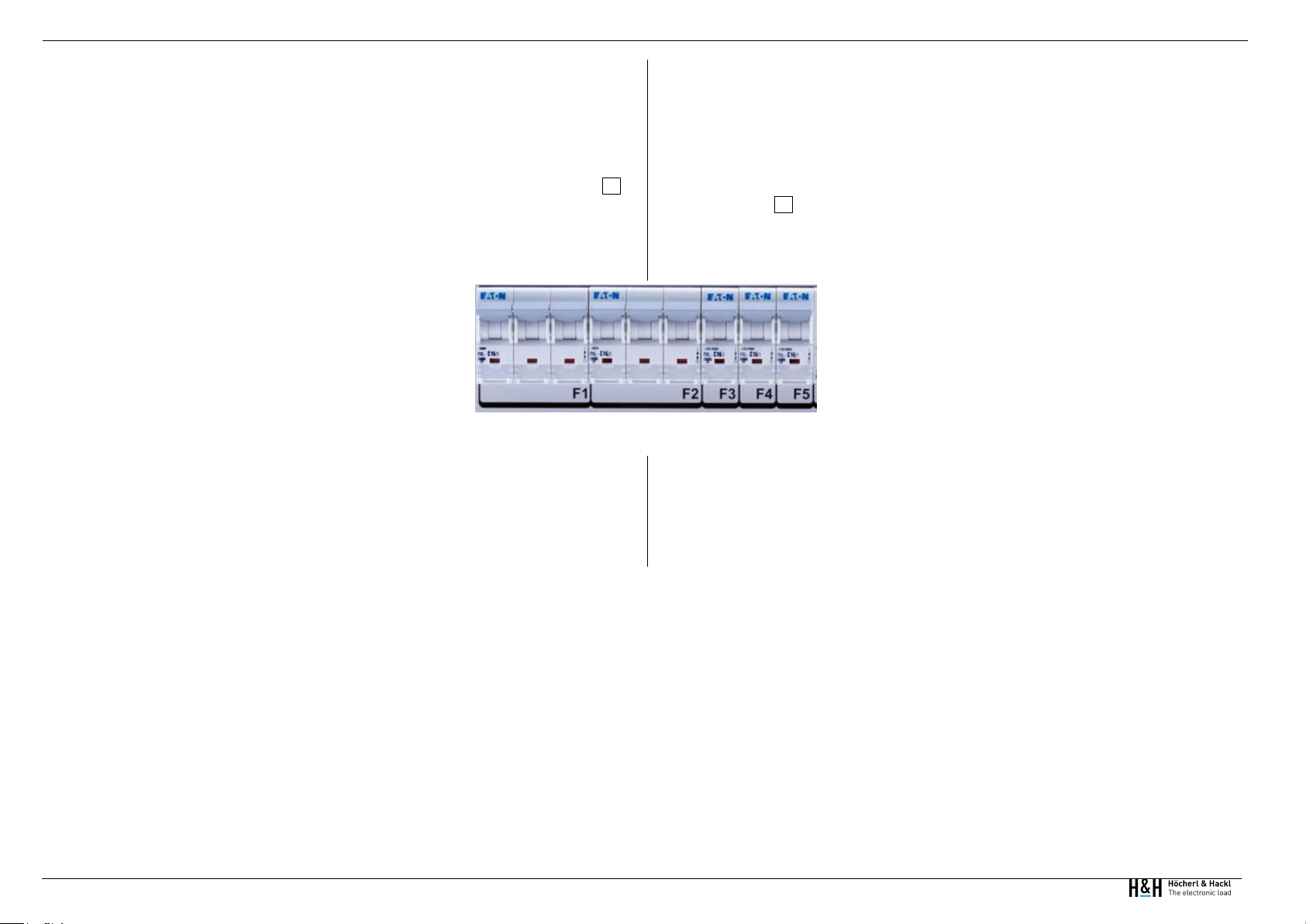

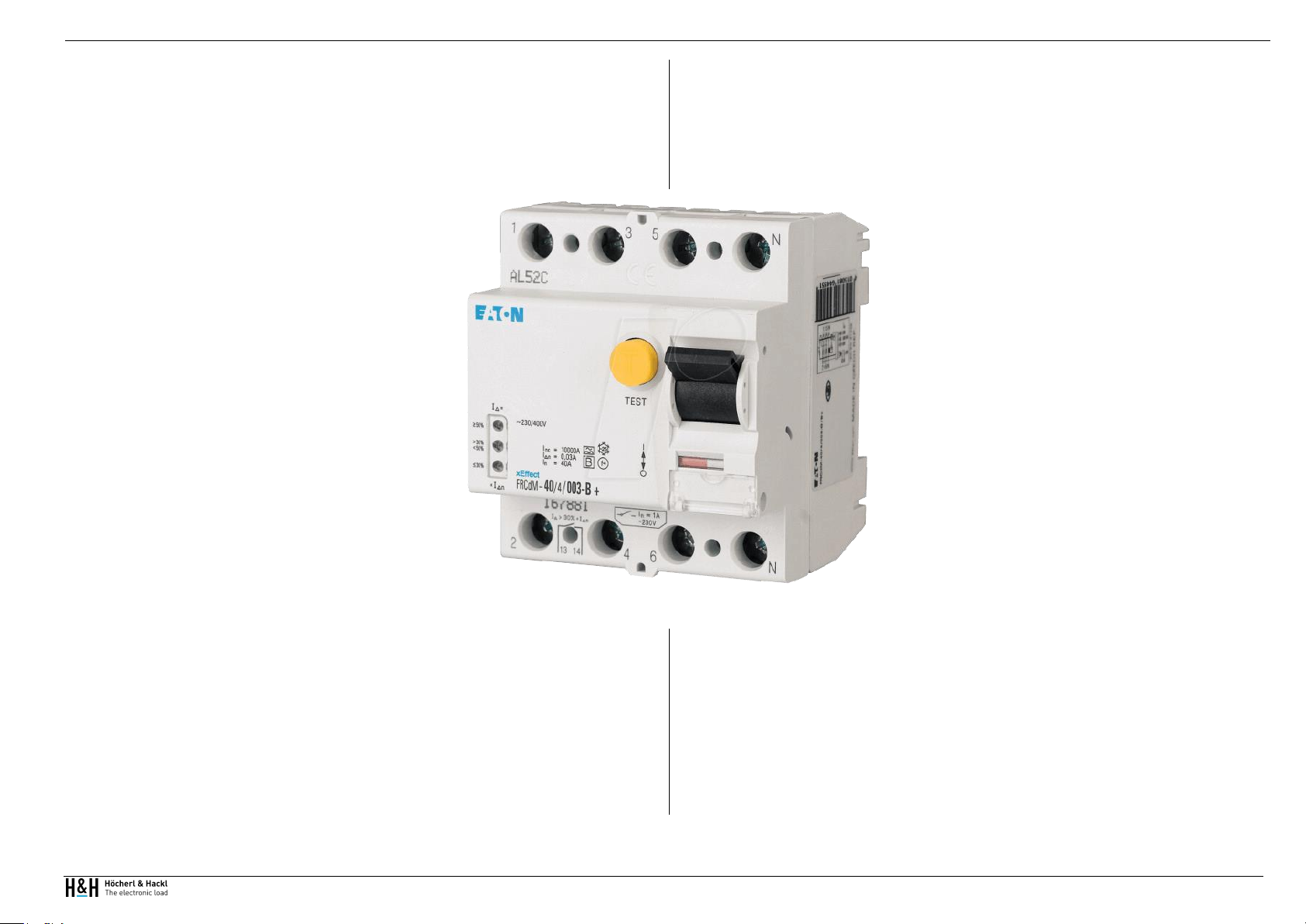

Sicherungsautomaten mit FI-Schutzschalter

Automated circuit breakers with residual current circuit breaker

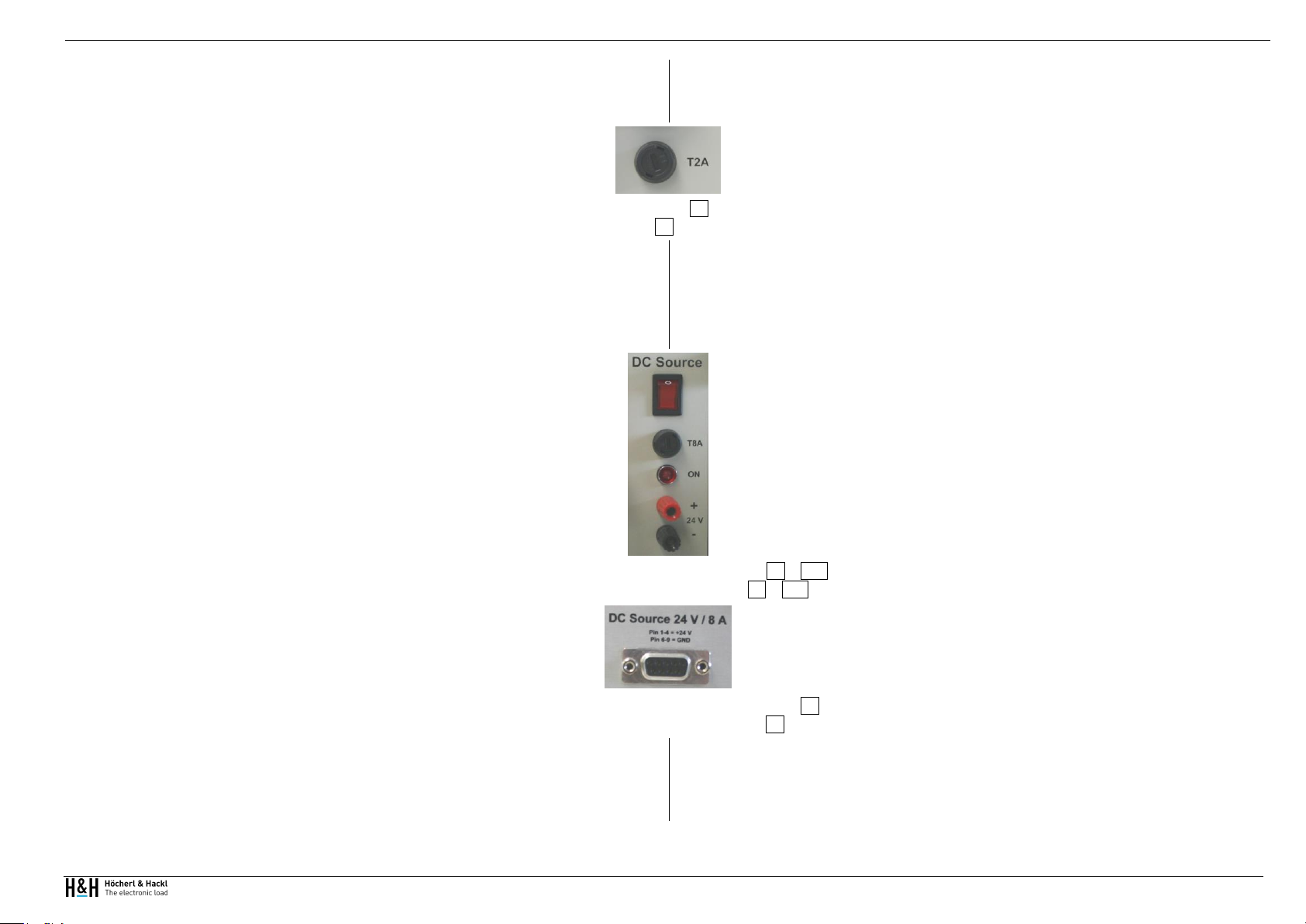

Netzschalter für Kleinspannungsquelle

Switch for low voltage source

Netzsicherung für Kleinspannungsquelle

Fuse for low voltage source

A10

Anschlüsse der Kleinspannungsquelle

A10

Connectors of low voltage source

A11

Kontrollleuchte für Kleinspannungsquelle

A11

Indicator for low voltage source

A10

A11

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 17 / 33

Page 18

2 Inbetriebnahme

2 Putting Into Operation

2.3 Rückansicht SE-3PH-6x1PH-DC12, SE-3PH-6x1PH-DC24

2.3 Rear View SE-3PH-6x1PH-DC12, SE-3PH-6x1PH-DC24

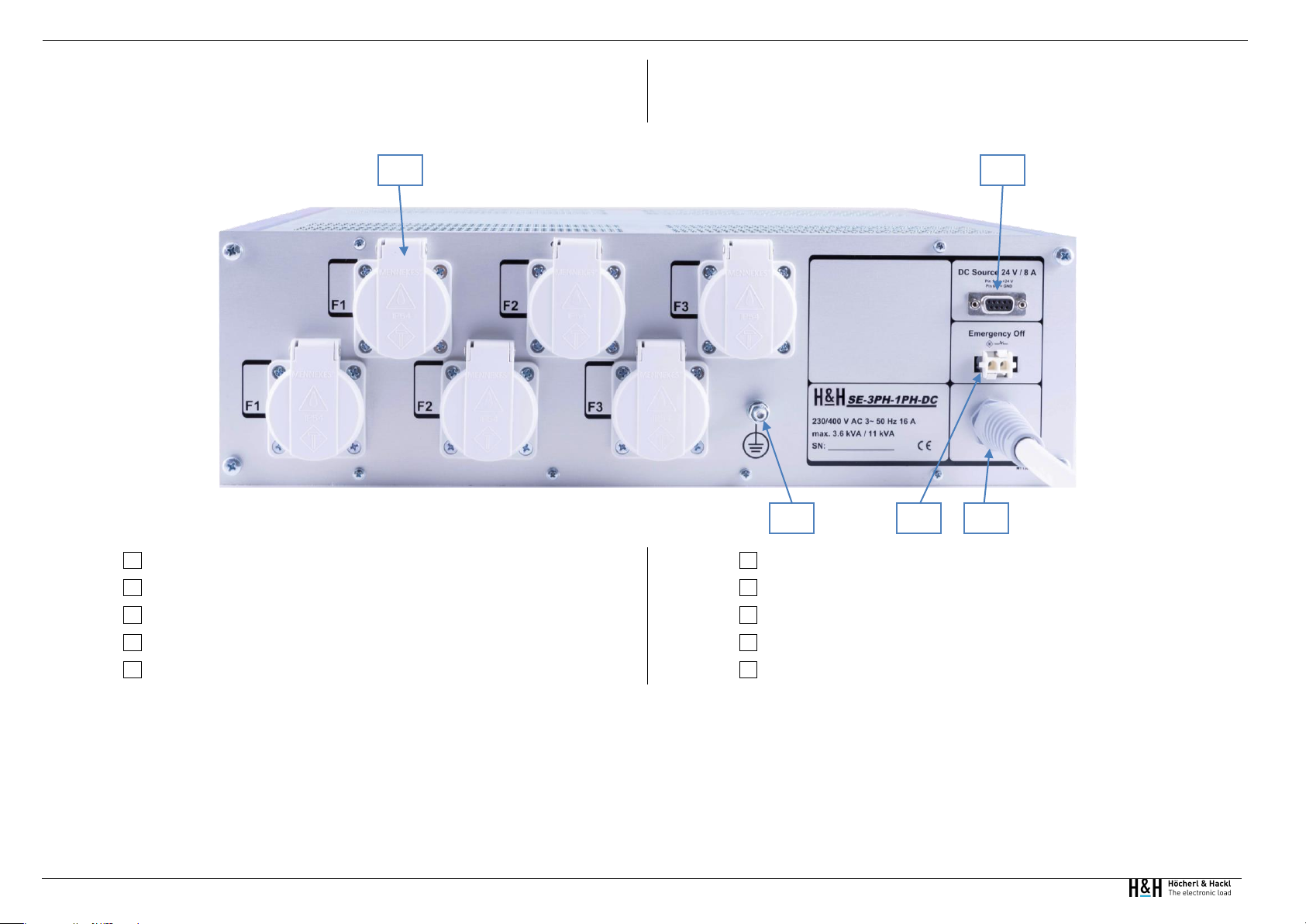

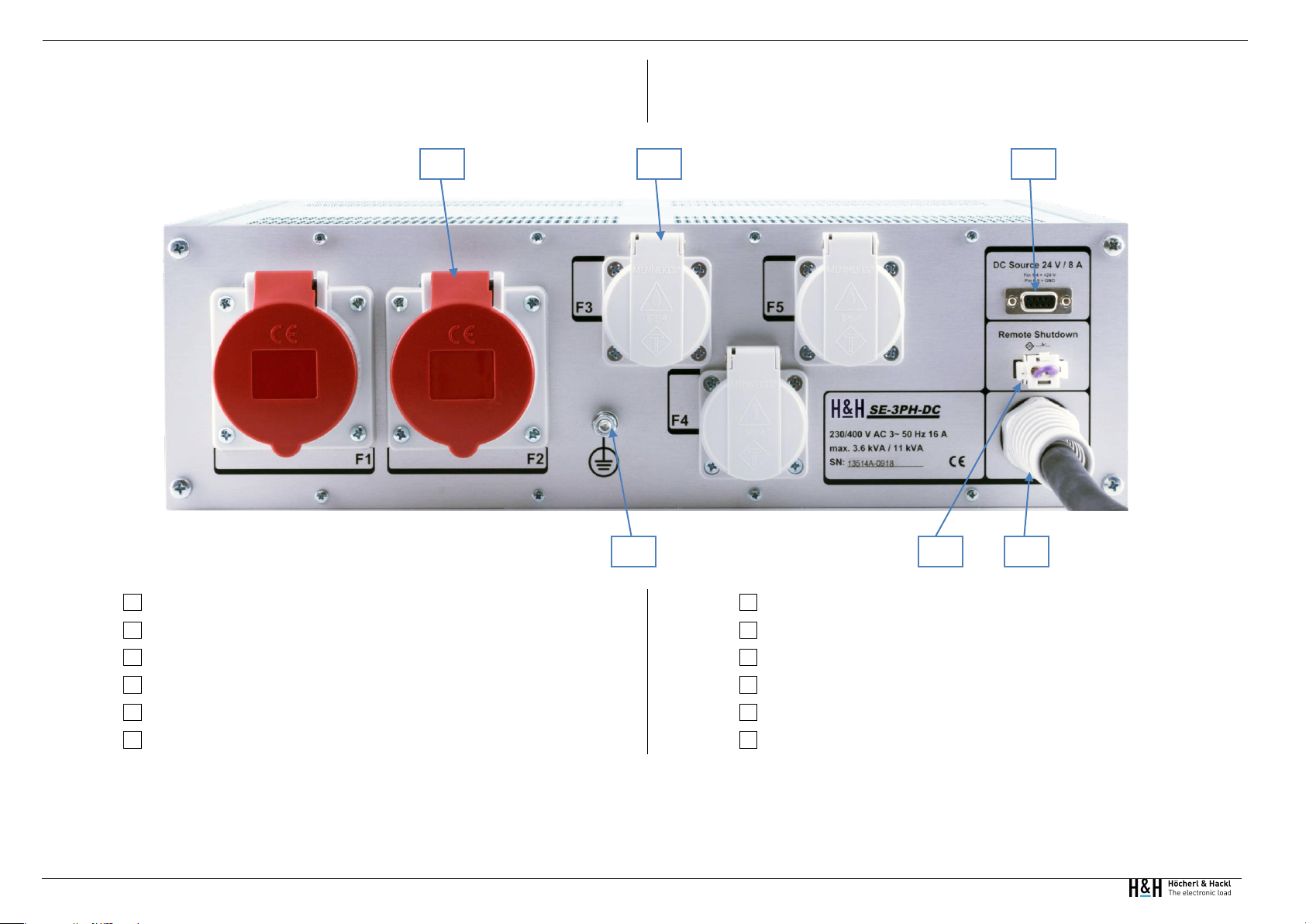

Schutzkontaktsteckdosen

Protective contact sockets

Anschlüsse für Kleinspannungsquelle (SUB-D Buchse 9-polig)

Pins for low voltage source (SUB-D 9-pin female)

Schutzleiteranschluss

None-fused earthed conductor

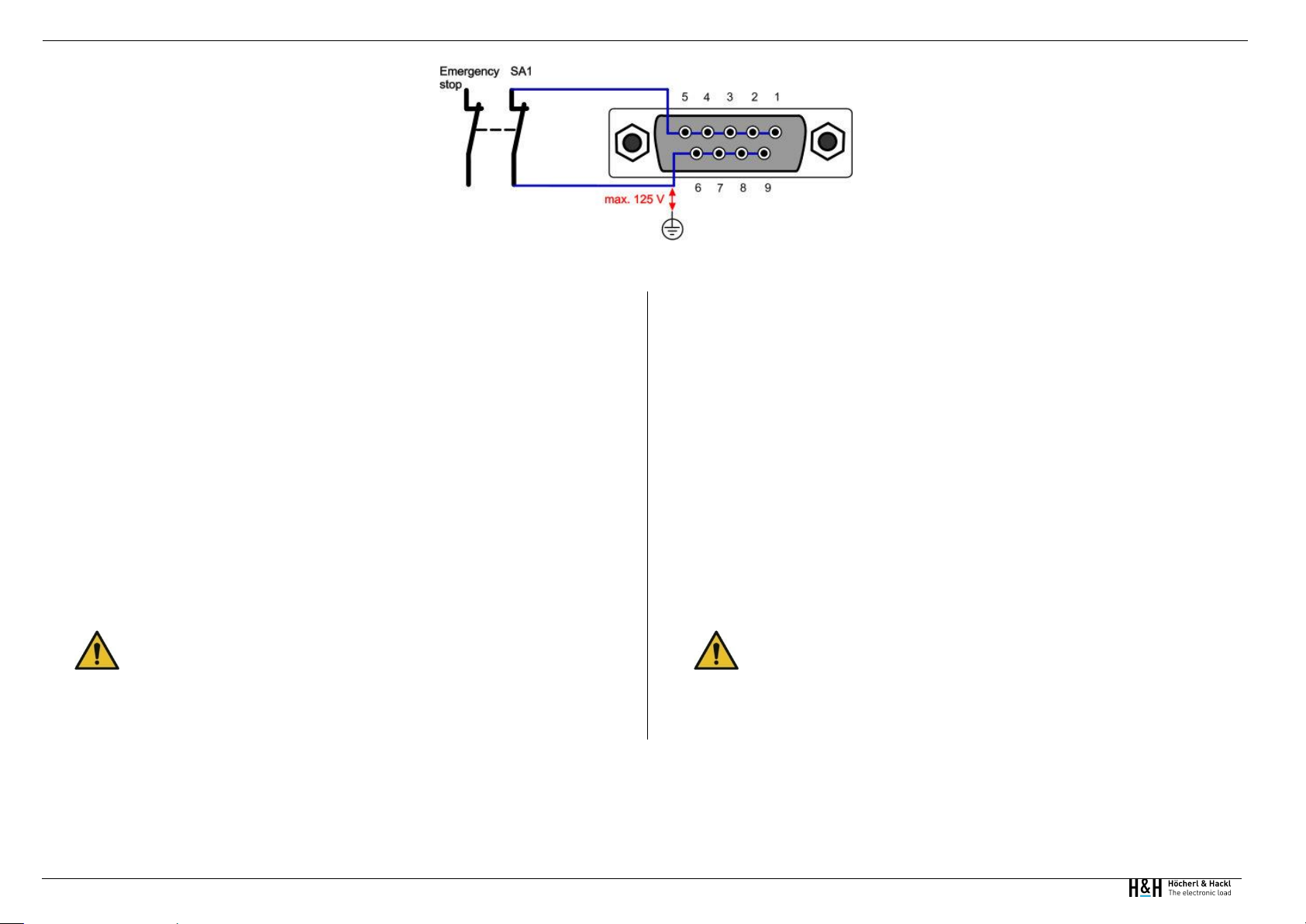

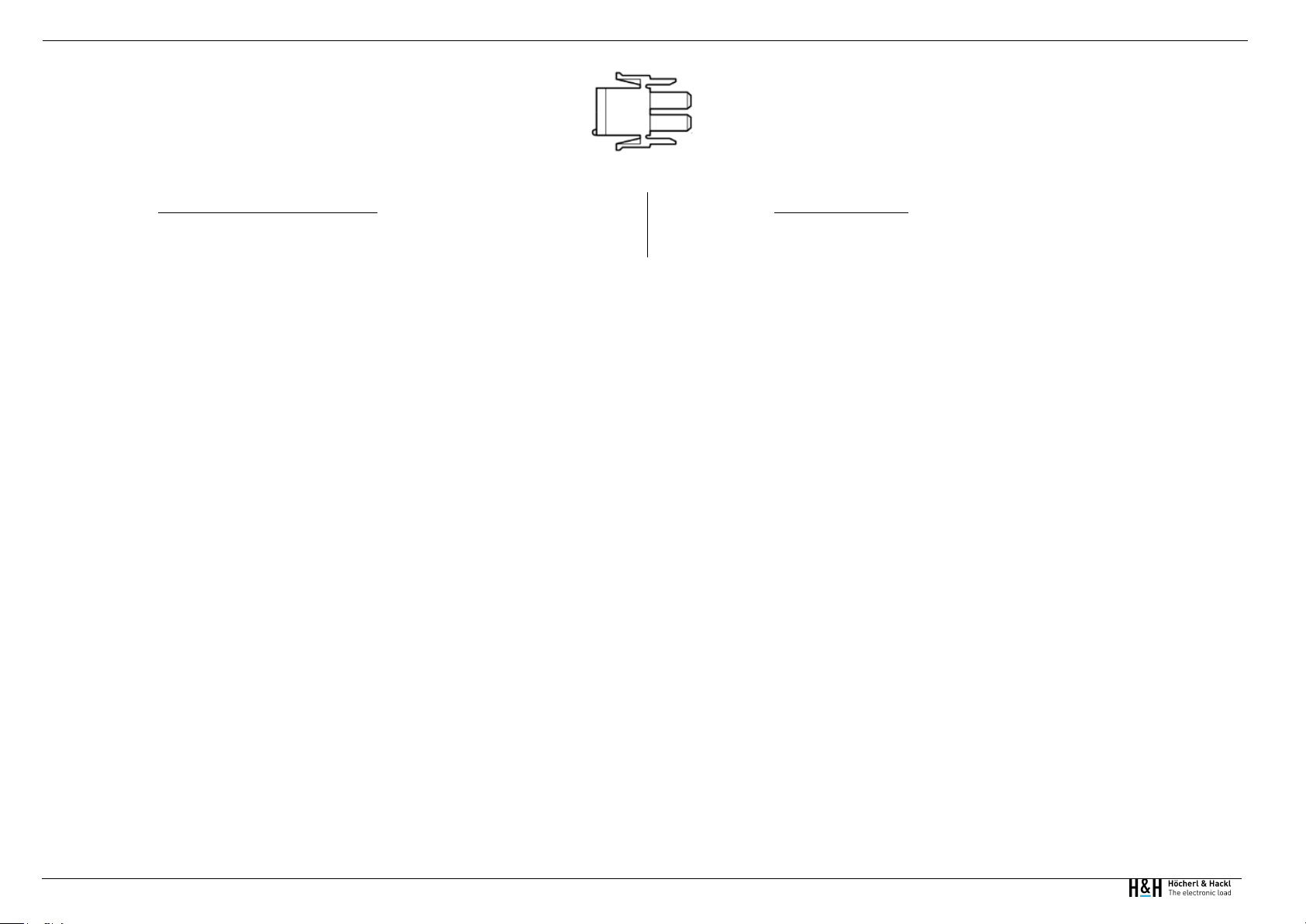

Not-Aus Ruhestromkreis (TE Universal Mate-N-Lok 2-polig)

Emergency Off closed circuit (TE Universal Mate-N-Lok 2-pin)

Netzanschlussleitung

Mains cable

18 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 19

2 Inbetriebnahme

2 Putting Into Operation

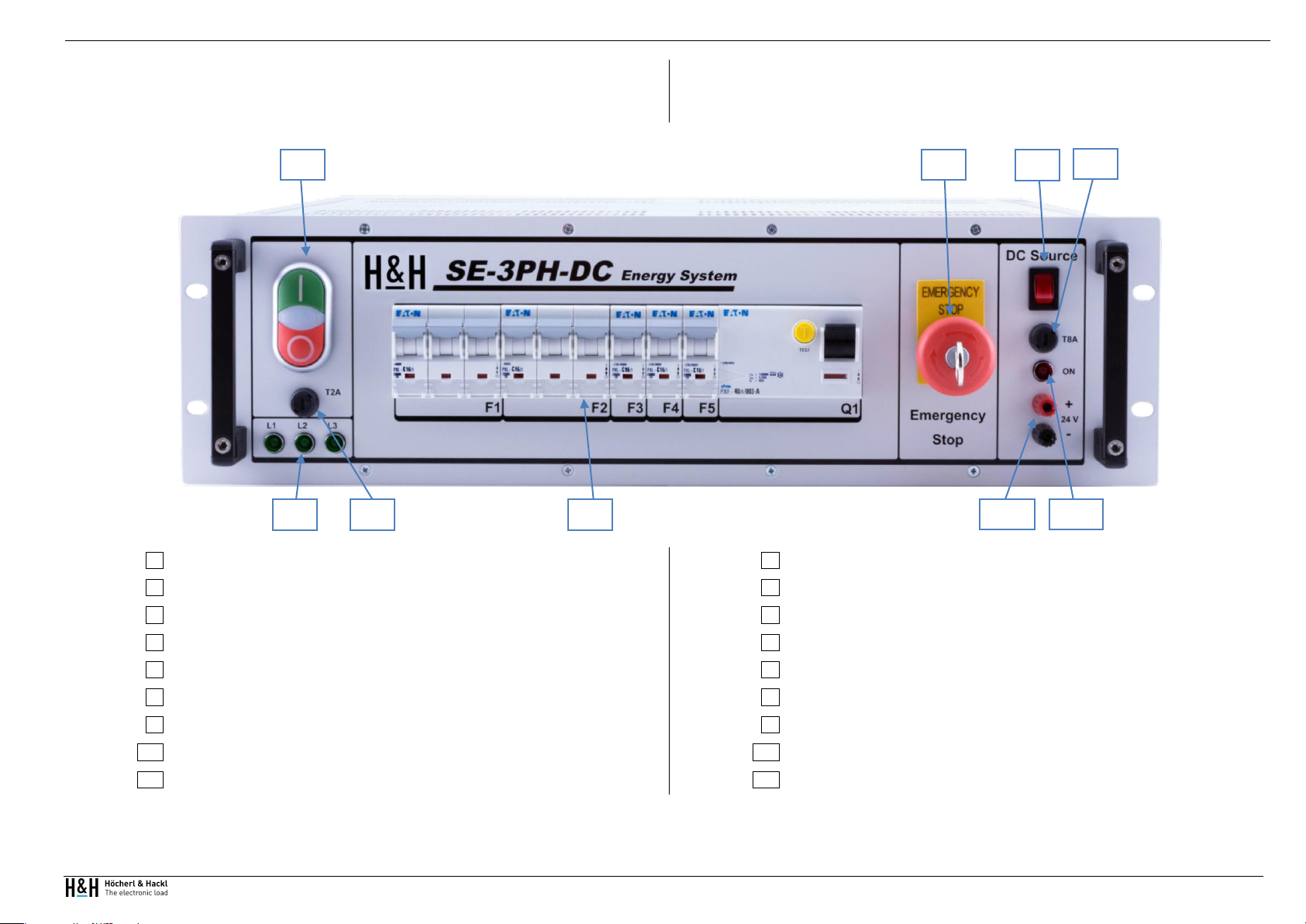

2.4 Frontansicht SE-3PH-DC12, SE-3PH-DC24

2.4 Front View SE-3PH-DC12, SE-3PH-DC24

Zentraler Ein- und Austaster mit Leuchtanzeige

Central mains on/off button with indicator

Phasenkontrollanzeigen

Phase monitor indicators

Netzsicherung Steuerkreis

Fuse control circuit

Not-Aus Einrastschalter

Emergency Stop switch

Sicherungsautomaten mit FI-Schutzschalter

Automated circuit breakers with residual current circuit breaker

Netzschalter für Kleinspannungsquelle

Switch for low voltage source

Netzsicherung für Kleinspannungsquelle

Fuse for low voltage source

A10

Anschlüsse der Kleinspannungsquelle

A10

Connectors of low voltage source

A11

Kontrollleuchte für Kleinspannungsquelle

A11

Indicator for low voltage source

A10

A11

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 19 / 33

Page 20

2 Inbetriebnahme

2 Putting Into Operation

2.5 Rückansicht SE-3PH-DC12, SE-3PH-DC24

2.5 Rear View SE-3PH-DC12, SE-3PH-DC24

Schutzkontaktsteckdosen

Protective contact sockets

Anschlüsse für Kleinspannungsquelle (SUB-D Buchse 9-polig)

Pins for low voltage source (SUB-D 9-pin female)

Schutzleiteranschluss

None-fused earthed conductor

Not-Aus Ruhestromkreis (TE Universal Mate-N-Lok 2-polig)

Emergency Off closed circuit (TE Universal Mate-N-Lok 2-pin)

Netzanschlussleitung

Mains cable

Schutzkontaktsteckdosen CEE

Protective contact sockets CEE

20 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 21

2 Inbetriebnahme

2 Putting Into Operation

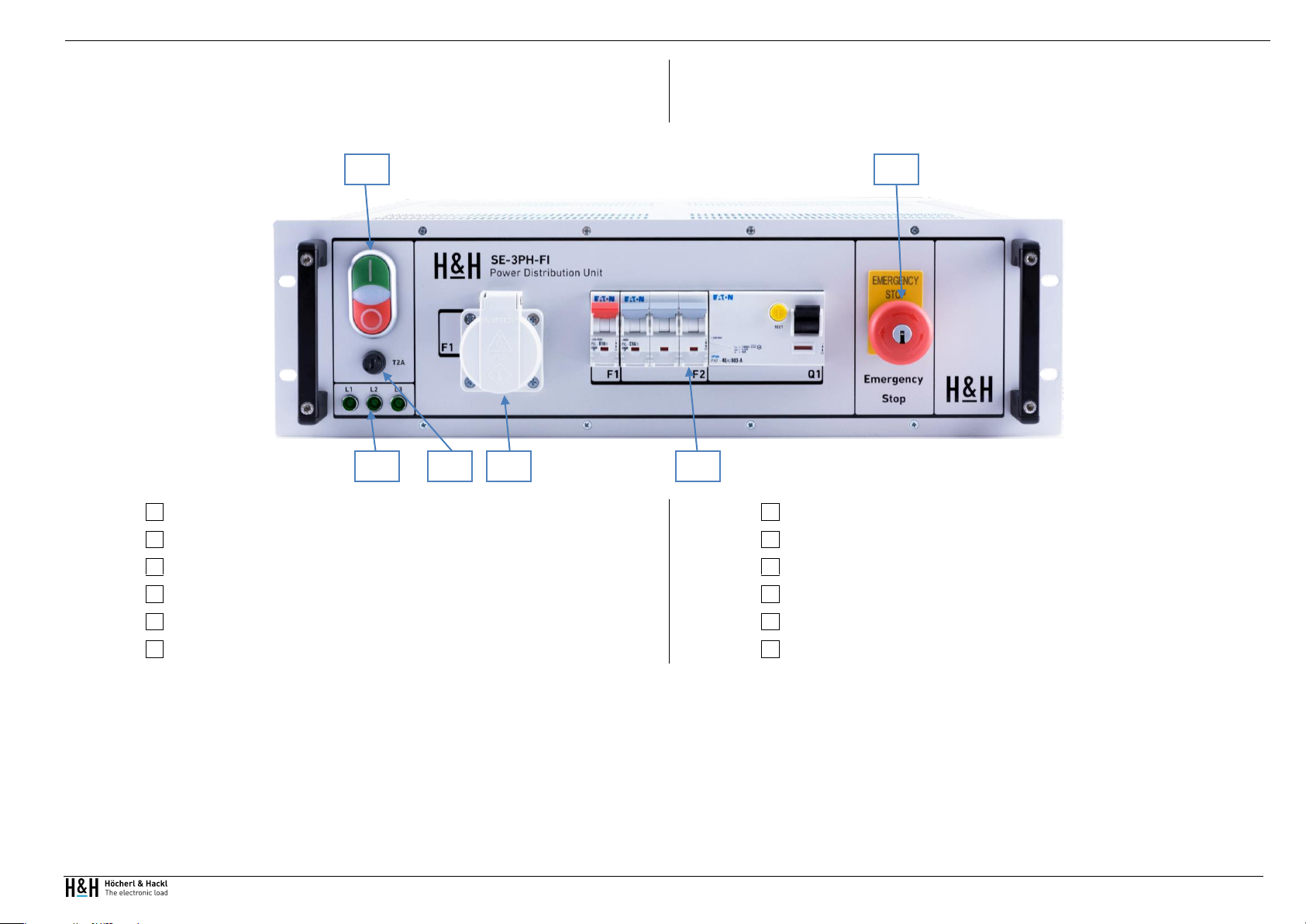

2.6 Frontansicht SE-3PH-FI

2.6 Front View SE-3PH-FI

Zentraler Ein- und Austaster mit Leuchtanzeige

Central mains on/off button with indicator

Phasenkontrollanzeigen

Phase monitor indicators

Netzsicherung Steuerkreis

Fuse control circuit

Not-Aus Einrastschalter

Emergency Stop switch

Schutzkontaktsteckdose

Protective contact socket

Sicherungsautomaten mit FI-Schutzschalter

Automated circuit breakers with residual current circuit breaker

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 21 / 33

Page 22

2 Inbetriebnahme

2 Putting Into Operation

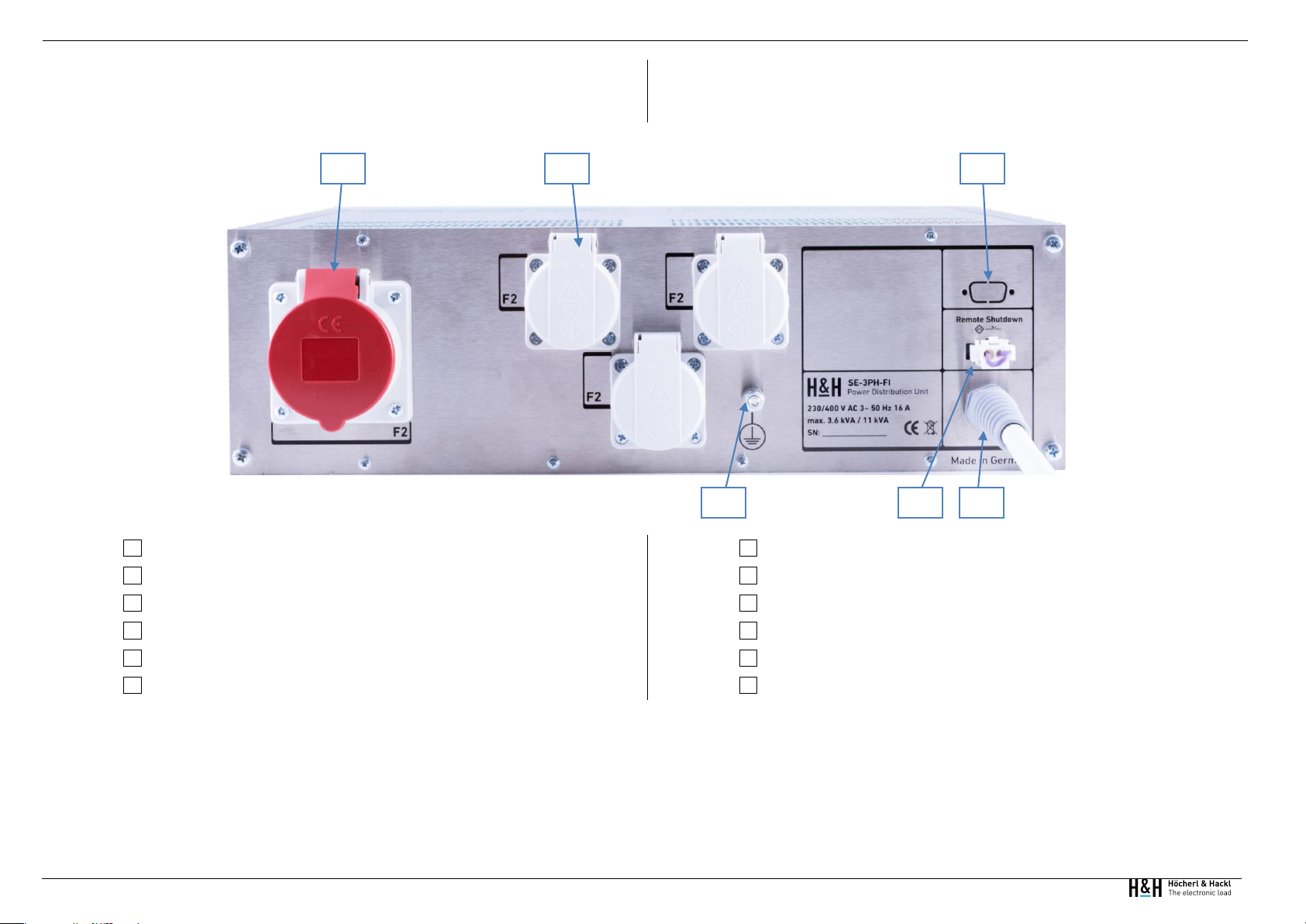

2.7 Rückansicht SE-3PH-FI

2.7 Rear View SE-3PH-FI

Schutzkontaktsteckdosen

Protective contact sockets

Schutzleiteranschluss

None-fused earthed conductor

Not-Aus Ruhestromkreis (TE Universal Mate-N-Lok 2-polig)

Emergency Off closed circuit (TE Universal Mate-N-Lok 2-pin)

Netzanschlussleitung

Mains cable

Schutzkontaktsteckdosen CEE

Protective contact sockets CEE

Ausbruch für Sonderausführungen

Break-out for special models’ connector

22 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 23

3 Inbetriebnahme

3 Putting into Operation

3 Inbetriebnahme

3 Putting into Operation

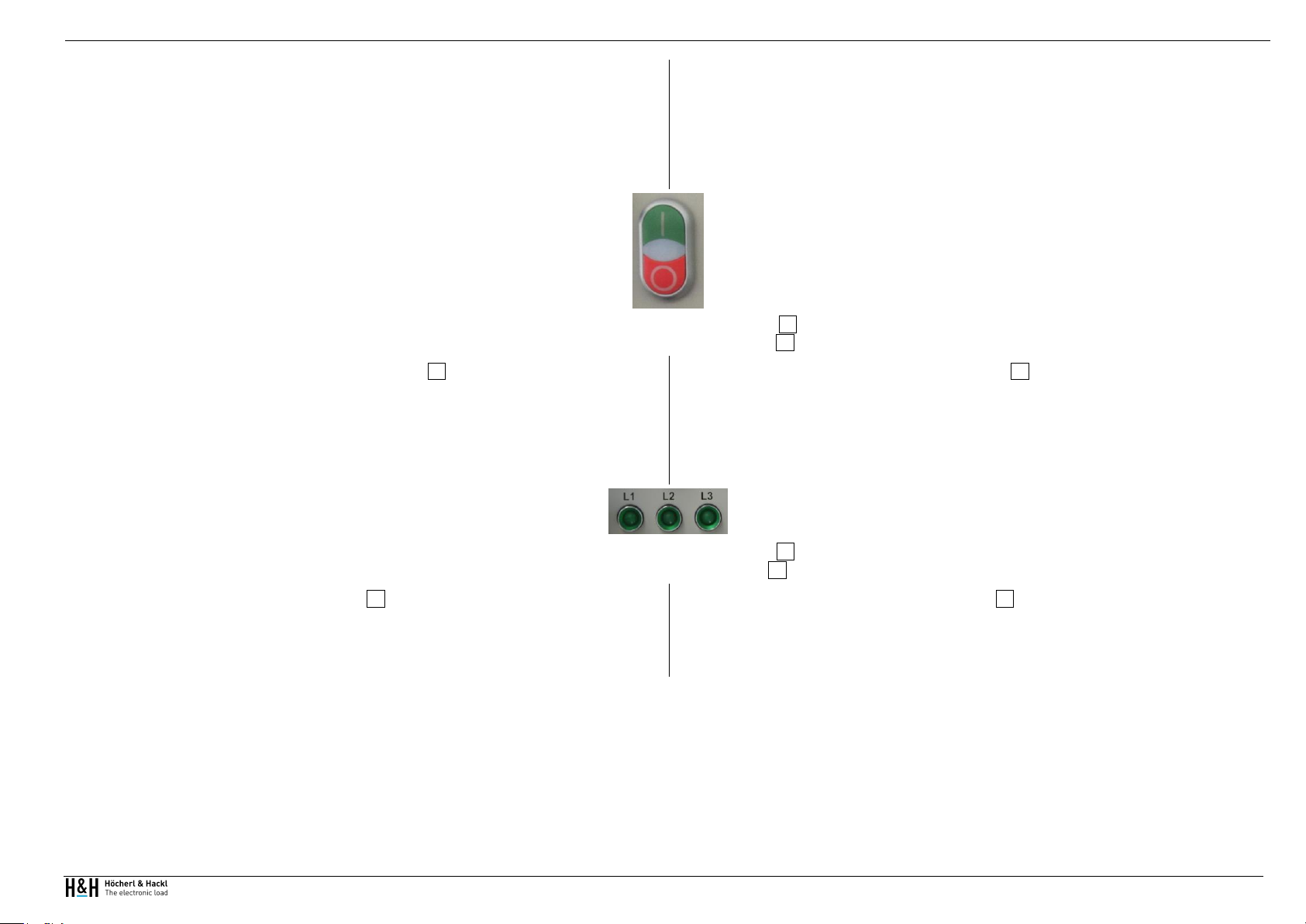

3.1 Einschalten des Systems

3.1 Powering the System On

Abbildung 3.1: Zentraler Ein-Aus-Taster A1

Figure 3.1: Central mains on/off button A1

Durch Drücken der grünen Taste an A1 wird die Netzversorgung der Anlage zugeschaltet. Betätigen des roten Tasters schaltet die Anlage aus. Eine Betriebsleuchte signalisiert den betriebsbereiten Zustand.

By pushing the green button at A1 the mains supply is turned on. By pressing the red key the system is turned off. A light indicator signalizes operational condition.

3.2 Phasenkontrollanzeigen

3.2 Phase Monitor Indicators

Abbildung 3.2: Phasenkontrollanzeigen A2

Figure 3.2: Phase monitor indicators A2

Die Phasenkontrollanzeigen A2signalisieren auch bei ausgeschaltetem Gerät die Betriebsbereitschaft.

The phase control indicators A2 signalize operational condition even when the device is powered off.

Bei einphasigen Stromverteilungen wird lediglich eine Netzphase angezeigt.

A one-phase power distribution unit indicates only one phase.

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 23 / 33

Page 24

3 Inbetriebnahme

3 Putting into Operation

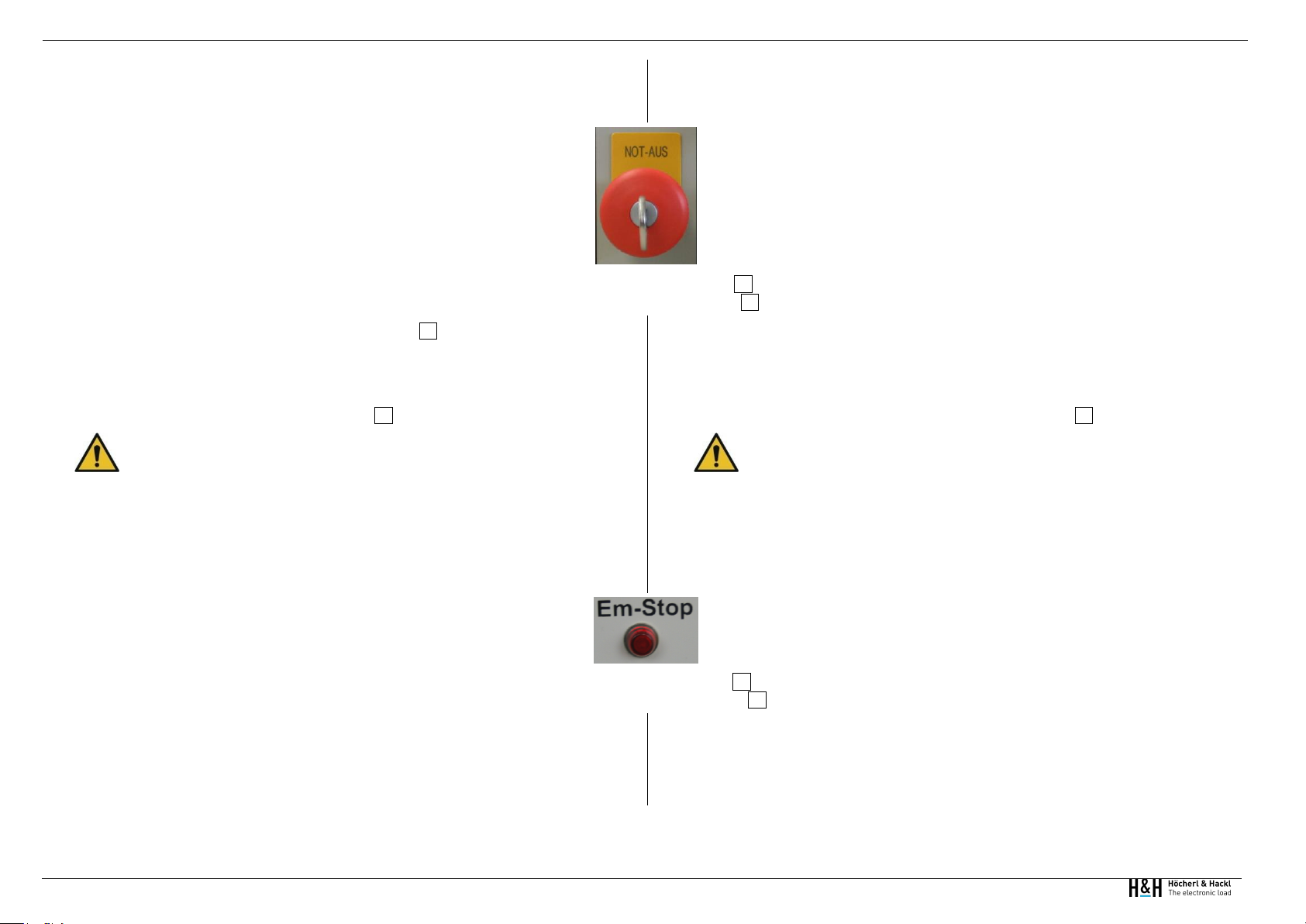

3.3 Not-Aus-Schalter

3.3 Emergency Stop Switch

Abbildung 3.3: Not-Aus-Schalter A4

Figure 3.3: Emergency stop switch A4

Durch Drücken des Not-Aus-Schalters A4 wird das System von allen Phasenleitern getrennt. Der Schalter ist mechanisch rastend und wird durch Ziehen (oder per Schlüssel) wieder deaktiviert.

By pushing the Emergency Stop switch the system gets separated from all phase conductors. The button is mechanically locking and is deactivated by pulling the button (or by key).

Nach Rückstellung in die inaktive Position kann das Gerät und damit das angeschlossene System mit A1 wieder eingeschaltet werden.

After returning to the inactive position, the device and thus the connected system can be powered on again with A1 .

Beim den Geräten SE-1PH/SE-3PH-16/SE-3PH-32 wird mit dem NotAus-Schalter nur eine (bezeichnet mit „Emergency Switched Mains“) der beiden rückseitigen Dreifachsteckdosenleisten abgeschaltet! Die

zweite Dreifachsteckdosenleiste (bezeichnet mit „Permanent Mains“)

ist für PC und EDV-Geräte vorgesehen; sie bleibt unter Spannung!

With the SE-1PH/SE-3PH-16/SE-3PH-32 devices, only one (labeled as "Emergency Switched Mains") of the two rear multiple sockets is switched off with the emergency stop switch! The second multiple socket (labeled as "Permanent Mains") is intended for PC and IT equipment; it remains under voltage.

3.4 Not-Aus-Anzeige

3.4 Emergency Stop Indication

Abbildung 3.4: Not-Aus-Anzeige A5

Figure 3.4: Emergency Stop indicator A5

Die Not-Aus-Anzeige signalisiert einen gedrückten Not-Aus-Schalter.

The emergency stop indicator signalizes a pushed Emergency Stop switch.

Diese Anzeige ist nur bei SE-1PH, SE-3PH-16 und SE-3PH-32 vorhanden.

This indicator is only available with SE-1PH, SE-3PH-16 and SE-3PH-

32.

24 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 25

3 Inbetriebnahme

3 Putting into Operation

3.5 Netzsicherung Steuerkreis

3.5 Fuse Control Circuit

Abbildung 3.5: Netzsicherung A3 für den Steuerkreis

Figure 3.5: Fuse A3 for control circuit

Jede Stromverteilung hat einen per Schmelzsicherung abgesicherten Steuerkreis. Der Wert der Schmelzsicherung beträgt 2 A träge.

Every power distribution unit has a fused control circuit. The value of the fuse is 2 A slow blow.

3.6 Kleinspannungsquelle

3.6 Low Voltage Source

Abbildung 3.6: Kleinspannungsquelle Front A8 …

A11

Figure 3.6: Low voltage source front A8 …

A11

Abbildung 3.7: Kleinspannungsquelle Rückseite B2

Figure 3.7: Low voltage source rear B2

Die Stromverteilungen SE-3PH-6x1PH-DC12 und SE-3PH-DC12 sind mit einem 12-V-Hilfspannungsnetzteil ausgerüstet. Analog dazu haben die Modelle SE-3PH-6x1PH-DC24 und SE-3PH-DC24 ein 24-V-Hilfsspannungsnetzteil.

The power distribution units SE-3PH-6x1PH-DC12 and SE-3PH-DC12 are equipped with a 12 V auxiliary power supply. Similarly, the SE-3PH6x1PH-DC24 and SE-3PH-DC24 models have a 24 V auxiliary power supply.

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 25 / 33

Page 26

3 Inbetriebnahme

3 Putting into Operation

Die Spannung kann frontseitig mittels Bananenstecker und rückseitig mittels SUB-D Stecker abgegriffen werden.

The voltage can be accessed from the front via banana plugs and from the rear via SUB-D plug.

Pinbelegung SUB-D-Buchse:

Pin 1 … 4: +12 V bzw. +24 V Pin 6 … 9: GND

Pin assignment SUB-D socket:

Pin 1 … 4: +12 V, resp. +24 V Pin 6 … 9: GND

Die Kleinspannungsquelle wird auch über den Not-Aus-Schalter A4 ausgeschaltet.

The low voltage source is deactivated over the emergency stop switch

A4.

3.7 Leitungsschutzschalter

3.7 Automated Circuit Breakers

Abbildung 3.8: Leitungsschutzschalter bei SE-3PH-DC12/24

Figure 3.8: Automated circuit breaker with SE-3PH-DC12/24

Die Modelle SE-3PH-6x1PH-DC12/24, SE-3PH-DC12/24 und SE-3PH-FI sind mit Leitungsschutzschaltern ausgerüstet.

The models SE-3PH-6x1PH-DC12/24, SE-3PH-DC12/24 and SE-3PH-FI are equipped with automated circuit breakers.

Die Zuordnung zu den jeweiligen Schutzkontaktsteckdosen erfolgt über die Beschriftung F1 … F5. D. h. der Leitungsschutzschalter F1 ist mit der Schutzkontaktsteckdose F1 verbunden, F2 mit F2 usw.

The assignment to the concerning protective contact sockets is made via the labelling F1 ... F5. This means that the F1 circuit breaker is connected to the F1 protective contact socket, F2 to F2, etc.

26 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 27

3 Inbetriebnahme

3 Putting into Operation

3.8 Fehlerstromschutzschalter FI

3.8 Residual Current Circuit Breaker RCCB

Abbildung 3.9: FI-Schutzschalter

Figure 3.9: RCCB

Die Modelle SE-3PH-6x1PH-DC12/24, SE-3PH-DC12/24 und SE-3PH-FI sind mit einem Fehlerstromschutzschalter ausgerüstet.

The models SE-3PH-6x1PH-DC12/24, SE-3PH-DC12/24 and SE-3PH-FI are equipped with a residual current circuit breaker.

3.9 Ruhestromkreis für Not-Aus-Abschaltung

3.9 Closed Circuit for Emergency Stop

Abbildung 3.10: Not-Aus-Ruhestromkreis B4 Figure 3.10: Emergency Off closed circuit B4

Die Modelle SE-3PH-6x1PH-DC12/24, SE-3PH-DC12/24 und SE-3PH-FI sind mit einem Ruhestromkreis für die Not-Aus-Abschaltung ausgerüstet.

The models SE-3PH-6x1PH-DC12/24, SE-3PH-DC12/24 and SE-3PH-FI are equipped with a closed circuit for emergency stop.

Durch Öffnen des Ruhestromkreises wird der Not-Aus des Gerätes ausgelöst.

By opening the closed circuit the emergency stop of the device is triggered.

Der Ruhestromkreis ist mit 24 V Schutzkleinspannung ausgeführt.

The closed circuit is designed with 24 V extra-low voltage protection.

Die Ruhestromleitung kann mittels potentialfreiem Öffnerkontakt überbrückt werden. Der Öffnerkontakt ist für 2 A zu dimensionieren.

The closed circuit can be shorted with a potential free normally closed contact. The normally closed contact must be dimensioned for 2 A.

Eine Serienschaltung oder Parallelschaltung von verschiedenen Ruhestromkreisen ist nicht zulässig!

A series or parallel connection of different closed circuit loops is not allowed!

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 27 / 33

Page 28

3 Inbetriebnahme

3 Putting into Operation

Abbildung 3.11: Gegenstecker Not-Aus-Ruhestromkreis

Figure 3.11: Mating plug for emergency stop closed circuit

Stecker- und Kontaktausführung: TE Universal-Mate-N-Lok 2-pole (0-0350777-4) Steckkontakt (0-0926898-1)

Plug and pin format: TE Universal-Mate-N-Lok 2-pole (0-0350777-4) Contact pin (0-0926898-1)

28 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 29

4 Sonderausführungen

4 Special Models

4 Sonderausführungen

4 Special Models

4.1 SA1

Abbildung 4.1: EATON 167881

Figure 4.1: EATON 167881

Die Sonderausführung SA1 beinhaltet folgendes:

SA1 includes the following:

 Spezieller FI-Schutzschalter FRCDM-40/4/003-G/B+ (EATON

167881)

 Zusätzlicher Schaltkontakt (Öffner) parallel zum Not-Aus-Schal-

ter, an 9-polige Sub-D-Buchse an der Rückwand herausgeführt

 Special residual current circuit breaker FRCDM-40/4/003-G/B+

(EATON 167881)

 Additional normally closed switch in parallel to emergency stop

switch, led out to 9-pole Sub-D female connector at rear panel

Die Sonderausführung SA1 gibt es nur für die Modelle SE-3PH-FI.

Special design SA1 is only available for the models SE-3PH-FI.

Die technischen Daten des FI-Schutzschalters sind vom Hersteller zu beziehen.

The technical data of the RCCB shall be obtained from the manufacturer.

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 29 / 33

Page 30

4 Sonderausführungen

4 Special Models

Abbildung 4.2: Zusätzlicher Schaltkontakt

Figure 4.2: Additional switching contact

Der zusätzliche Schaltkontakt wird als Öffner (max. 60 V, 1 A) über den Not-Aus-Schalter geschaltet. Er ist an die rückseitige Sub-D-Buchse herausgeführt : mit einem Pol an Pin 1 bis 5, mit dem zweiten Pol an Pin 6 bis 9.

The additional switching contact is switched as a normally closed contact (max. 60 V, 1 A) via the emergency stop switch. It is led out to the rear Sub-D socket : one pole at pin 1 to 5, the second pole at pin 6 to 9.

Das Potential des Stromkreises an SA1 darf bei max. ±125 V DC bzw. 125 V

eff

gegen PE liegen.

The potential of the circuit on SA1 must not exceed max. 125 V DC or 125 V

rms

referred to PE.

4.2 SA2

Die Sonderausführung SA2 gibt es für die Modelle, die standardmäßig inklusive Schaltschrank geliefert werden.

The special version SA2 is available for the models that are supplied with a control cabinet as standard.

Bei SA2 gilt:

 Lieferung ohne Schaltschrank, ohne Tiefenstrebe und ohne

Steckdosenleisten

 mit 5 m Anschlusskabel 5 x 4 mm

und CEE32A-Stecker

SA2 means:

 supplied without control cabinet, without depth stay and with-

out socket strips

 with 5 m connection cable 5 x 4 mm2 and CEE32A connector

Einbau und Verdrahtung dürfen nur durch Elektro-Fachpersonal durchgeführt werden!

Installation and wiring may only be carried out by qualified electrotechnical personnel!

Die Kontaktierung der Stromverteilung SE-PH-32SA2 erfolgt über die Klemmleiste X1. Diese ist vorzugsweise an einer Schrank-Tiefenstrebe zu montieren.

The power distribution unit SE-PH-32SA2 is contacted via terminal strip X1. This should preferably be mounted on a cabinet depth stay.

30 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 31

4 Sonderausführungen

4 Special Models

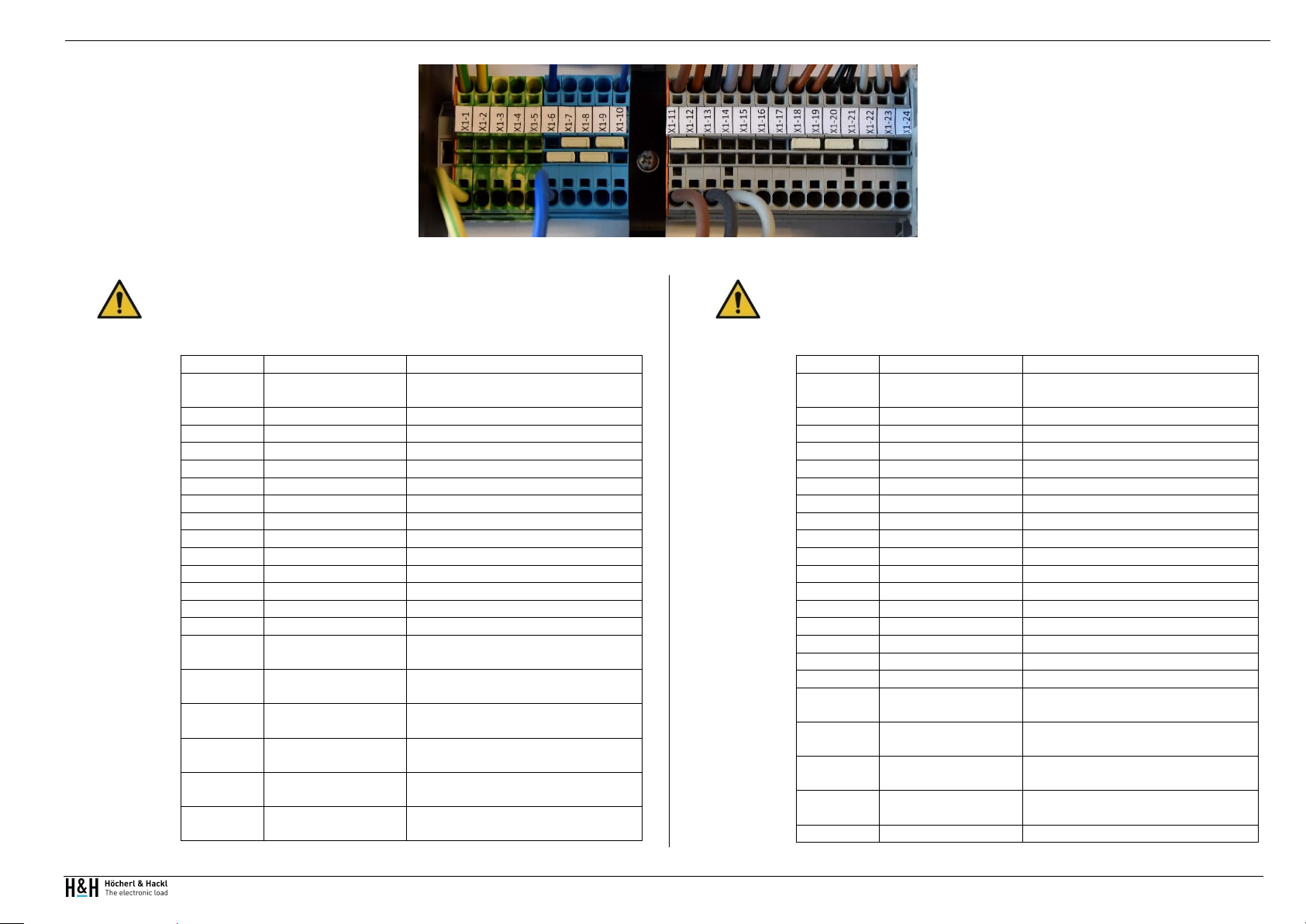

Abbildung 4.3: Klemmleiste X1

Figure 4.3: Terminal strip X1

Die gelb/grüne Leitung mit Kabelschuh an X1-1 muss mit den leitenden Teilen des Schaltschrankes verbunden werden!

The yellow/green wire with cable lug at X1-1 must be connected to the conductive parts of the control cabinet!

Belegung der Klemmleiste X1:

Assignment of the terminal strip X1:

Klemme

Signal

Beschreibung

X1-1

PE (Potentialerde)

Klemmenfarbe gelb/grün, muss mit Schaltschrank verbunden werden!

X1-2

PE (Potentialerde)

Klemmenfarbe gelb/grün

X1-3

PE (Potentialerde)

Klemmenfarbe gelb/grün

X1-4

PE (Potentialerde)

Klemmenfarbe gelb/grün

X1-5

PE (Potentialerde)

Klemmenfarbe gelb/grün

X1-6

N (Neutralleiter)

Klemmenfarbe blau

X1-7

N (Neutralleiter)

Klemmenfarbe blau

X1-8

N (Neutralleiter)

Klemmenfarbe blau

X1-9

N (Neutralleiter)

Klemmenfarbe blau

X1-10

N (Neutralleiter)

Klemmenfarbe blau

X1-11

Einspeisung, Vorsicherung max. 32 A

X1-12

Einspeisung, Vorsicherung max. 32 A

X1-13

Einspeisung, Vorsicherung max. 32 A

X1-14

Einspeisung, Vorsicherung max. 32 A

X1-15

L1 Not-Aus

L1 über Not-Aus geschaltet, Absicherung über Einspeisung

X1-16

L2 Not-Aus

L2 über Not-Aus geschaltet, Absicherung über Einspeisung

X1-17

L3 Not-Aus

L3 über Not-Aus geschaltet, Absicherung über Einspeisung

X1-18

L1 Not-Aus 10 A

L1 über Not-Aus geschaltet, Absicherung T10 A mit F2

X1-19

L1 Not-Aus 10 A

L1 über Not-Aus geschaltet, Absicherung T10 A mit F2

X1-20

L2 Not-Aus 10 A

L2 über Not-Aus geschaltet, Absicherung T10 A mit F3

Terminal

Signal

Description

X1-1

PE (protective earth)

terminal color yellow/green, must be connected with control cabinet!

X1-2

PE (protective earth)

terminal color yellow/green

X1-3

PE (protective earth)

terminal color yellow/green

X1-4

PE (protective earth)

terminal color yellow/green

X1-5

PE (protective earth)

terminal color yellow/green

X1-6

N (neutral conductor)

terminal color blue

X1-7

N (neutral conductor)

terminal color blue

X1-8

N (neutral conductor)

terminal color blue

X1-9

N (neutral conductor)

terminal color blue

X1-10

N (neutral conductor)

terminal color blue

X1-11

feed, fuse max. 32 A

X1-12

feed, fuse max. 32 A

X1-13

feed, fuse max. 32 A

X1-14

feed, fuse max. 32 A

X1-15

L1 Stop

L1 via Stop switch, fused by feed

X1-16

L2 Stop

L2 via Stop switch, fused by feed

X1-17

L3 Stop

L3 via Stop switch, fused by feed

X1-18

L1 Stop 10 A

L1 via Stop switch, fused by T10 A with F2

X1-19

L1 Stop 10 A

L1 via Stop switch, fused by T10 A with F2

X1-20

L2 Stop 10 A

L2 via Stop switch, fused by T10 A with F3

X1-21

L2 Stop 10 A

L2 via Stop switch, fused by T10 A with F3

X1-22

L3 Stop 10 A

L3 via Stop switch,

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 31 / 33

Page 32

4 Sonderausführungen

4 Special Models

X1-21

L2 Not-Aus 10 A

L2 über Not-Aus geschaltet, Absicherung T10 A mit F3

X1-22

L3 Not-Aus 10 A

L3 über Not-Aus geschaltet, Absicherung T10 A mit F4

X1-23

L3 Not-Aus 10 A

L3 über Not-Aus geschaltet, Absicherung T10 A mit F4

X1-24

L1 10A

L1, Absicherung T10 A mit F5

fused by T10 A with F4

X1-23

L3 Stop 10 A

L3 via Stop switch, fused by T10 A with F4

X1-24

L1 10A

L1, fused by T10 A with F5

32 / 33 19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series

Page 33

5 Mitgeliefertes Zubehör, Technische Daten, Konformitätserklärung

5 Supplied Accessories, Technical Data, Declaration of Conformity

5 Mitgeliefertes Zubehör, Technische Daten, Konformitätserklärung

5 Supplied Accessories, Technical Data, Declaration of Conformity

Das mitgelieferte Zubehör, die Technischen Daten und die CE-Konformitätserklärung sind in der Datei TechDat_SE_dn.pdf (dn = Gerätenummer) auf einem mitgelieferten USB-Stick aufgeführt.

The supplied accessories, technical data and CE declaration of conformity are listed in the file TechDat_SE_dn.pdf (dn = device number) on the supplied USB flash drive device.

19” Stromverteilung Serie SE – 19” Power Distribution Unit SE Series 33 / 33
