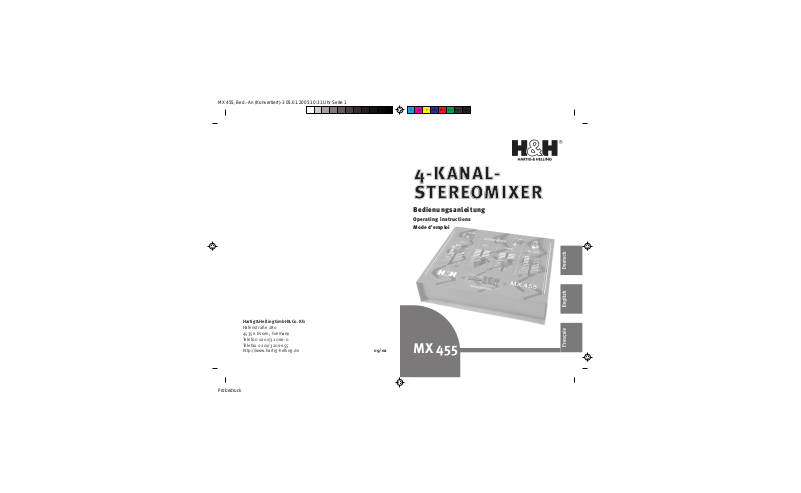

4-K
SSTERE
Bedienungsanleitung
Operating instructions
Mode d’emploi
ANAL-
O
MX 455
MIXER
Page 2
Mit dem MX 455 haben Sie die
Möglichkeit, mehrere Tonquellen miteinander zu mischen, um
z. B. einen eigenen Sampler
herzustellen, Ihr Lieblingsvideo
nachzuvertonen oder im Kreis
Ihrer Familie oder Freunde für
semiprofessionelle Unterhaltung zu sorgen.
Überprüfen Sie vor der Inbetriebnahme des Gerätes die
Netzspannung.
Die Betriebsspannung des Gerätes muss mit der örtlichen
Netzspannung übereinstimmen.
Insgesamt lassen sich ein Phonogerät (Plattenspieler), zwei
hochpegelige Tonquellen (Tapedeck, Radio, CD-Player etc.) sowie ein Mikrofon anschließen.
An den Ausgang kann z.B. ein
Verstärker oder ein Aufnahmegerät angeschlossen werden.
Inbetriebnahme
Benutzen Sie zum Anschluss Ihrer
Geräte Cinchkabel. Sollten Sie noch
Geräte besitzen, die über einen 5poligen Diodenstecker bzw. einer
-buchse betrieben werden, benutzen Sie die dafür vorgesehenen
Adapter aus dem Zubehörhandel.
Beachten Sie, dass es zu Anpassungsproblemen kommen kann,
DlN-Stecker mit einer niedrige-
da
ren Spannung arbeiten als Cinchanschlüsse. Oftmals machen sich
diese Anpassungsprobleme durch
mangelnde Aussteuerung Ihres
Aufnahmegerätes bemerkbar. Auch
hier kann Ihnen der Fachhändler
helfen.
Die Kanäle 1 und 2 können Sie als
Line-Eingänge benutzen. An den
Kanal 3 wird Ihr Plattenspieler mit
Magnetsystem angeschlossen.
Schalten Sie das
ter „
POWER“ ein. Nehmen Sie nun
Ihren Verstärker oder Ihr Aufnahmegerät sowie Ihr erstes an das
Mischpult angeschlossene Gerät,
z. B. Ihren Plattenspieler, in Betrieb.
Der Regler für Kanal 3 ist so einzustellen, dass die Aussteuerungsanzeige einen Wert über 0dB anzeigt.
Stellen Sie alle anderen Kanäle in
gleicher Weise ein (alle Tonquellen
sollten etwa den gleichen Ausschlag hervorrufen).
MX 455 am Schal-
Mikrofonanschluss
An den Anschluss „MIC“ können
Sie ein Mikrofon anschließen. Die
Anpassung erfolgt über den darunterliegenden Regler.
3
Page 3
Überblendregler
Dieser Regler gestattet Ihnen ein
einfaches Überblenden zwischen
den Kanälen 2 und 3, ohne dabei
die Einstellung der Regler für diese
Kanäle zu ändern.
Pflege und
Gewährleistung
Trennen Sie das Gerät vor dem
Reinigen gegebenenfalls von anderen Komponenten und verwenden Sie bitte keine aggressiven
Reiniger.
Das Gerät wurde einer sorgfältigen
Endkontrolle unterzogen. Sollten
Sie trotzdem Grund zu einer
Beanstandung haben, senden Sie
uns das Gerät mit der Kaufquittung
ein. Wir bieten eine Gewährleistung von 3 Jahren ab Kaufdatum.
Für Schäden, die durch falsche
Handhabung, unsachgemäße
Nutzung oder Verschleiß verursacht
wurden, übernehmen wir keine
Haftung.
Technische Änderungen sind
vorbehalten.
Technische Daten
Eingangsempfindlichkeit/
-impedanz:
MIC 0,3 mV/600 Ω
PHONO 3,0 mV/50 kΩ
LINE 150 mV/50 kΩ
Ausgangspegel:
0,22V; max. 2V
Ausgangsimpedanz:
50 kΩ
Klirrfaktor:
< 0,5 % der Ausgangsspannung
Frequenzgang:
MIC 20–20000 Hz (±1 dB)
PHONO 20–20000 Hz
(
LINE 20–20000 Hz (±1 dB)
Betriebsspannung:
220V/50 Hz
Leistungsaufnahme:
4,7W
Aktuelle Produktinformationen finden
Sie auf unserer Internet-Seite
http://www.hartig-helling.de.
RIAA ±2 dB)
With MX 550 you are given the
possibility to mix several tone
sources with each other, e. g. to
produce a sampler of your own,
or to voice-over your favourite
video or to care for a semiprofessional entertainment in
the family circle or among
friends.
Before putting the device into
operation, please check for correct mains voltage. The operating voltage of the device must
coincide with the local mains
voltage.
A total of one phono unit (record
player), two high-level tone
sources (tape-deck, radio set,
CD player etc.) and a microphone as well may be connected.
E. g. an amplifier or a recording
unit may be connected to the
output.
Putting into service
For the connection of your devices
you should use Cinch-cables. If you
still should have devices which are
operated via a 5 pole diode plug
resp. socket you should use the
respective adapters available as
accessories.
Please bear in mind that problems
could arise in adaptation as DlNplugs operate at a lower voltage
than Cinch-connectors do. Often,
such adaptation problems become
noticeable by a deficient modulation of your recording unit. Also in
this case, your specialized dealer
will help you.
Channels 1 and 2 may be used as
Iine inputs. Your record players
with magnet systems is connected
to channel 3.
MX 455 is actuated by means of
the switch „
on your amplifier or your recording
unit as well as the first appliance
you have connected to the mixer,
e. g. your record player.
The control for channel 3 is to be
set so that a value of more than
0 dB is displayed by the level
indicator of your recording device.
All the other channels are to be
set in the same way and manner
(all tone sources should cause
approximately the same deflection).
POWER“. Now switch
Microphone connection
You may connect a microphone to
“MIC”. Adaptation is effected by
means of the regulator under it.
4
5
Page 4
Fader
This regulator allows a simple
fading to and from between channels 2 and 3 without altering the
setting of the regulators for these
channels.
Care and warranty
Separate the device from other
components prior to cleaning, if
necessary, do not use aggressive
cleansing agents.
The device has been subjected to
a careful final inspection. In case
of complaints, however, please
return the device together with
the receipt. We grant a guarantee
period of 3 years from the date of
purchase.
No claims will be accepted for
damage due to wrong handling,
improper use or wear.
We reserve the right for technical
modifications.
Technical data
Input sensitivity:
MIC 0.3 mV/600 Ω
PHONO 3.0 mV/50 kΩ
LINE 150 mV/50 kΩ
Output level:
0.22V, max. 2V
Output impedance:
50 kΩ
Harmonic distortion:
< 0.5% of output voltage
Frequency response curve:
MIC 20–20,000 Hz (±1dB)
PHONO 20–20,000 Hz
MIC 20–20,000 Hz (±1dB)
Operating voltage:
220V/50 Hz
Power consumption:
4.7 W
For current product information
please refer to our Internet Site
http://www.hartig-helling.de.
(RIAA ±2 dB)
Le MX 455 permet de mixer
plusieurs sources sonores
ensemble afin de réaliser par
exemple son propre sampler, de
postsynchroniser sa vidéo
préférée ou d'animer en
semi-professionel des soirées
avec ses amis ou sa famille.
Avant de mettre l'appareil en
service, vérifier la tension du
secteur. La tension de mise en
service de l'appareil doit être
adaptée à la tension du secteur.
Au total, il est possible de
raccorder un appareil phono
(tourne-disques), deux sources
sonores à haut niveau
(magnétophones à cassettes,
radio, lecteur CD, etc.) ainsi
qu'un microphone.
Il est également possible de
raccorder à la sortie, par
exemple, un amplificateur ou
un appareil d'enregistrement.
Mise en service
Utiliser le câble Cinch pour
raccorder l'appareil. En cas
d'appareils supplémentaires
fonctionnant par l’intermédiaire
d'une fiche ou d'une douille à
diodes à 5 pôles, utiliser les
adaptateurs prévus à cet effet
vendus dans les magasins
d'accessoires.
Des problèmes d'adaptation
peuvent éventuellement survenir
car les fiches
une tension inférieure de celle des
raccordements Cinch. Souvent, ces
problèmes d'adaptation sont
perceptibles grâce au niveau
insuffisant de l'appareil
d'enregistrement. Dans ce cas,
s'adresser au revendeur.
Il est possible d'utiliser les canaux
1 et 2 comme entrées Line. Le
tourne-disques à système
magnétique est raccordé au
canal 3.
Mettre le MX 455 en marche en
appuyant sur le bouton «
Mettre en marche l'amplificateur
ou l'appareil d'enregistrement ainsi
que le premier appareil raccordé
à la table de mixage, par exemple
le tourne-disques.
Régler le régulateur du canal 3 de
manière que l'indicateur de niveau
indique une valeur supérieure à
0dB.
Régler tous les autres canaux de
la même manière (toutes les
sources sonores doivent provoquer
à peu près la même amplitude).
DlN fonctionnent à
POWER».
6
7
Page 5
Raccordement micro
Il est possible de brancher un micro
au raccordement «MIC». Le réglage
s'effectue grâce au régulateur se
trouvant en dessous.
Regulateur de fondu sonore
Ce régulateur permet un fondu
sonore aisé entre les canaux
2 et 3 sans avoir à en modifier les
réglages.
Entretien et garantie
Avant le nettoyage, coupez si
nécessaire l’appareil d'autres
composants et n'utilisez pas de
produits de nettoyage agressifs.
L’appareil a été soumis à un
contrôle final minutieux. Si vous
deviez toutefois avoir une
réclamation, envoyez-nous les
appareils avec le bon d'achat. Nous
proposons une garantie de 3 ans
à compter de la date d'achat.
Nous ne nous portons pas garants
pour les dommages occasionnés
par une manipulation incorrecte,
une utilisation non conforme ou
l'usure.
Sous toutes réserves de
modifications techniques.
Specifications techniques
Sensibilité/impédance d'entrée:
MIC 0,3 mV/600 Ω
PHONO 3,0 mV/50 kΩ
LINE 150 mV/50 kΩ
Niveau de sortie:
0,22V; max. 2V
Impédance de sortie:
50 kΩ
Facteur de distorsion harmonique:
< 0,5% de la tension de sortie
Réponse fréquentielle:
MIC 20–20000 Hz (±1 dB)
PHONO 20–20000 Hz
(RIAA ±2 dB)
LINE 20–20000 Hz (±1dB)
Tension de service:
220V/50 Hz
Puissance absorbée:
4,7W
Notre site Internet
http://www.hartig-helling.de vous
informe sur les produits actuels.
