HE-VA Terra-seeder, Terra-Seeder 4.0, Terra-Seeder 5.0, Terra-Seeder 6.0 Operating Instructions Manual
Page 1
Page 2
Terra-Seeder 29-10-2010
2
Page 3
Terra-Seeder 29-10-2010
3
Indholdsfortegnelse
Table of Contents • Inhaltsverzeichnis • Table des matières
Overensstemmelseserklæring .................................................................................................................................................................. 5
Declaration of Conformity • Konformitätserklärung • Déclaration de la conformité ..................................................................................... 5
Kontrol ved modtagelse ............................................................................................................................................................................ 7
Maskinbeskrivelse .................................................................................................................................................................................... 7
Anvendelsesområder .......................................................................................................................................................................... 7
Tekniske specifikationer ...................................................................................................................................................................... 7
Reklamationer ..................................................................................................................................................................................... 7
Sikkerhed omkring Terra-Seeder .............................................................................................................................................................. 8
Sikkerhed og anvisninger omkring hydraulikanlæg ................................................................................................................................... 9
Ved variotræk af blæser. ................................................................................................ ................................................................... 10

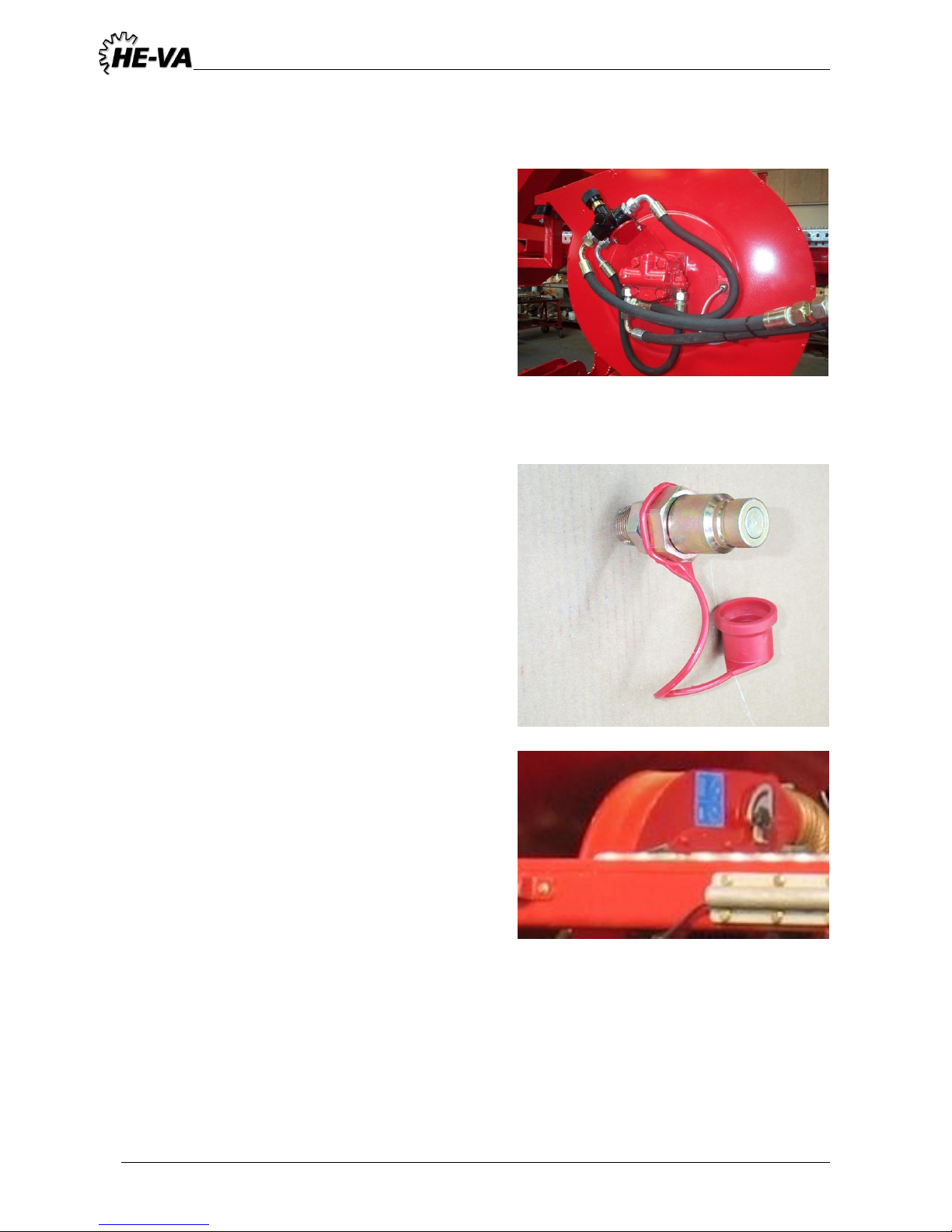

Ved hydraulisk blæsertransmission ................................................................................................................................................... 11
Blæseromdrejninger. ......................................................................................................................................................................... 11
Montering på traktor ............................................................................................................................................................................... 12
Seed-Controller ................................................................................................................................................................................. 12
I marken ............................................................................................................................................................................................ 13

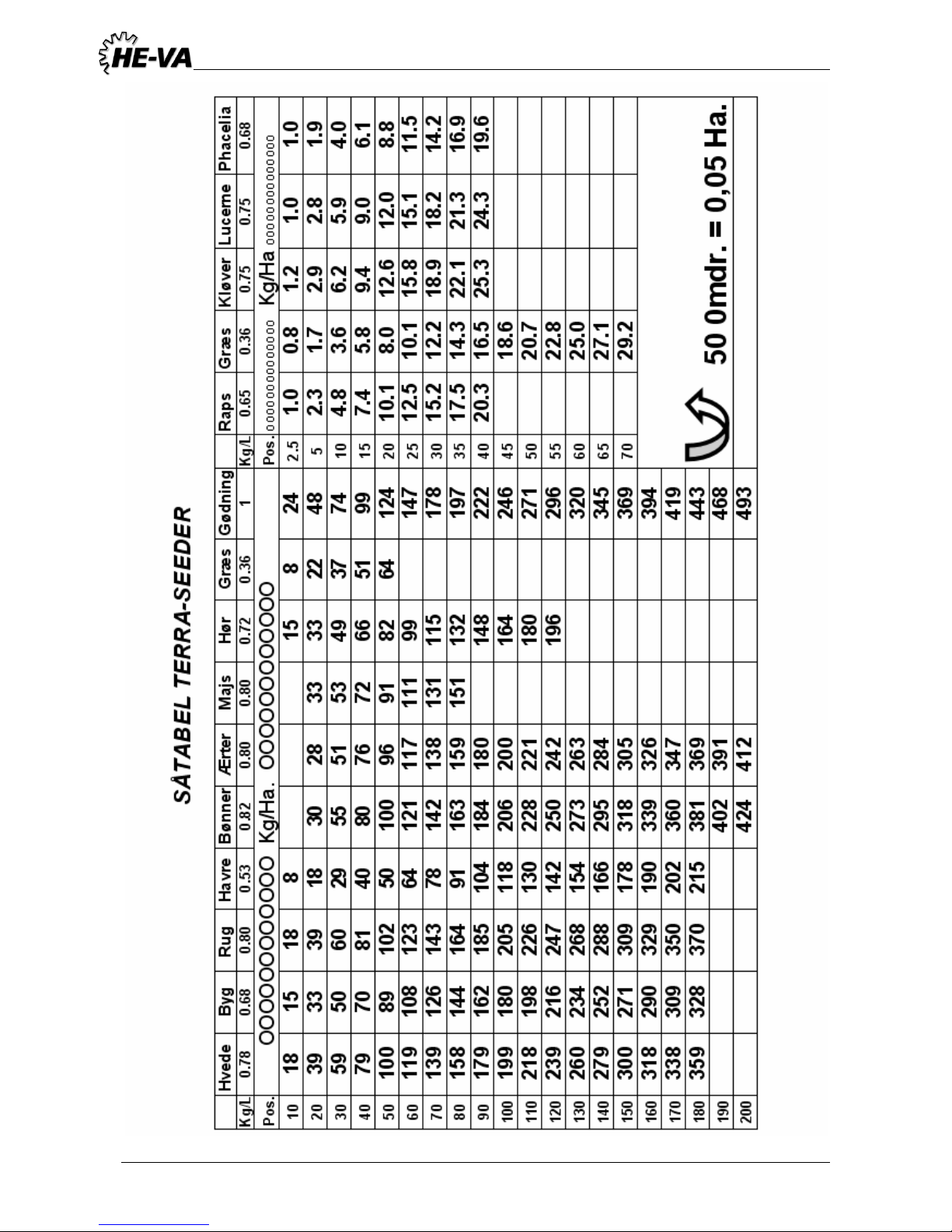

Dosering ........................................................................................................................................................................................... 15
Afdrejningsprøve ............................................................................................................................................................................... 16
Vedligeholdelse ................................................................................................................................................................ ...................... 17
Ekstra udstyr .......................................................................................................................................................................................... 18
Delivery Check ....................................................................................................................................................................................... 19
Description of the Machine ..................................................................................................................................................................... 19
Field of Application ............................................................................................................................................................................ 19
Technical Specifications .................................................................................................................................................................... 19
Safety when using Fanterra .................................................................................................................................................................... 20
Safety and Instructions as regards the Hydraulic System ....................................................................................................................... 21
With PTO Vario-drive fan .................................................................................................................................................................. 22
With Hydraulic fan ................................................................................................ ............................................................................. 23
Blower RPM ................................................................ ................................ ...................................................................................... 23
Mounting on the Tractor ......................................................................................................................................................................... 24
Seed-Controller ................................................................................................................................................................................. 24
In the Field ........................................................................................................................................................................................ 25
Calibration and seed rate .................................................................................................................................................................. 27

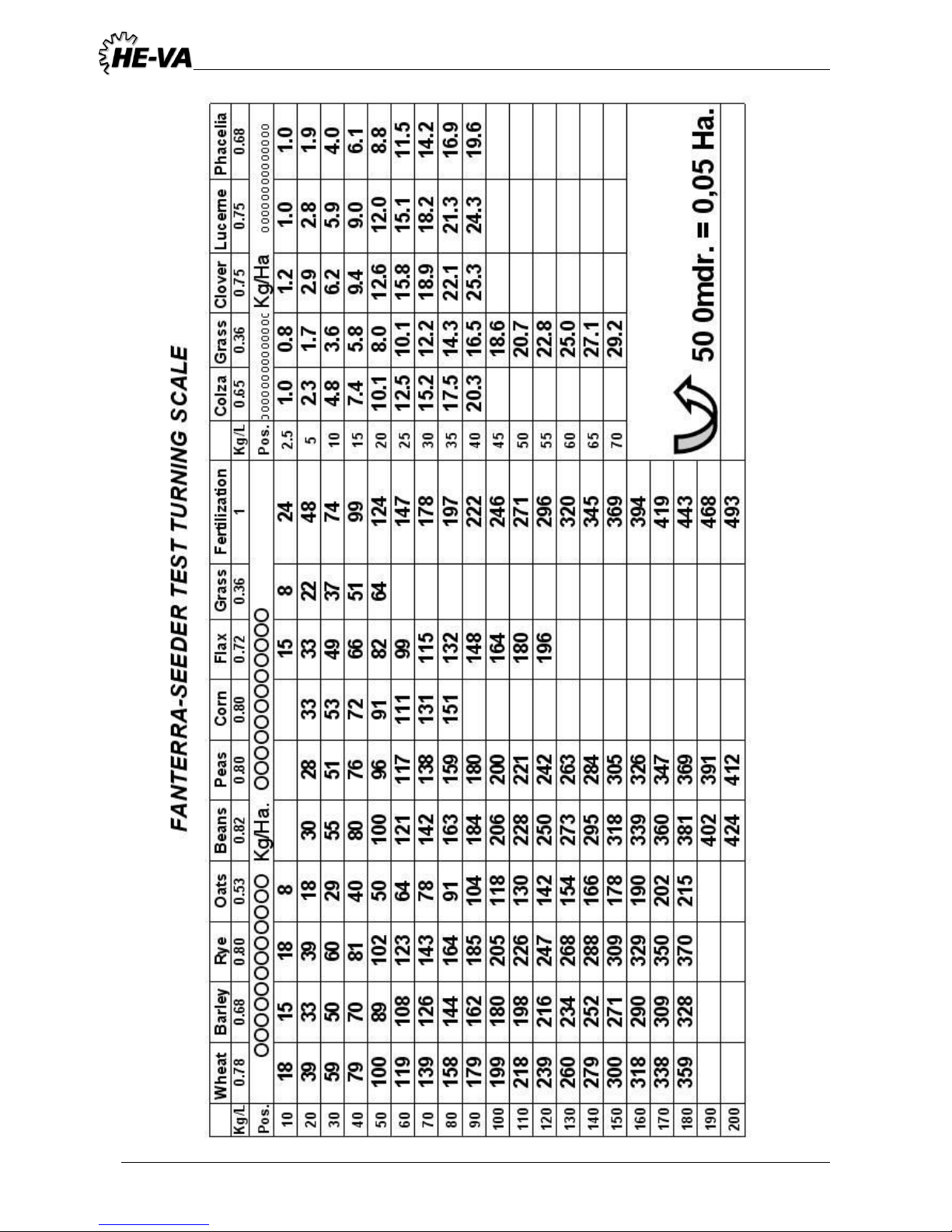

Turning Test ...................................................................................................................................................................................... 28
Maintenance ........................................................................................................................................................................................... 29
Options ................................................................................................................................................................................................... 30
Contrôle à réception ............................................................................................................................................................................... 31
Description de la machine ...................................................................................................................................................................... 31
Sécurité sur Terra-Seeder ...................................................................................................................................................................... 32
Sécurité et Instructions sur l’Hydraulique ................................................................................................................................................ 33
Injecteur animation vario ................................................................................................................................................................... 34
Injecteur à transmission hydraulique ................................................................................................................................................. 35
Aménagement au tracteur ...................................................................................................................................................................... 36
Seed-Controller ................................................................................................................................................................................. 36
Aux clamps ....................................................................................................................................................................................... 37
Dosage ............................................................................................................................................................................................. 39
Calibrage de semis ........................................................................................................................................................................... 40
Entretien ................................................................................................................................................................................................. 41
Équipement en option............................................................................................................................................................................. 42
Reservedelsliste ................................................................ ................................ ..................................................................................... 43
Spareparts list • Ersatzteilliste • Liste de pièces de rechange ................................................................................................................. 43

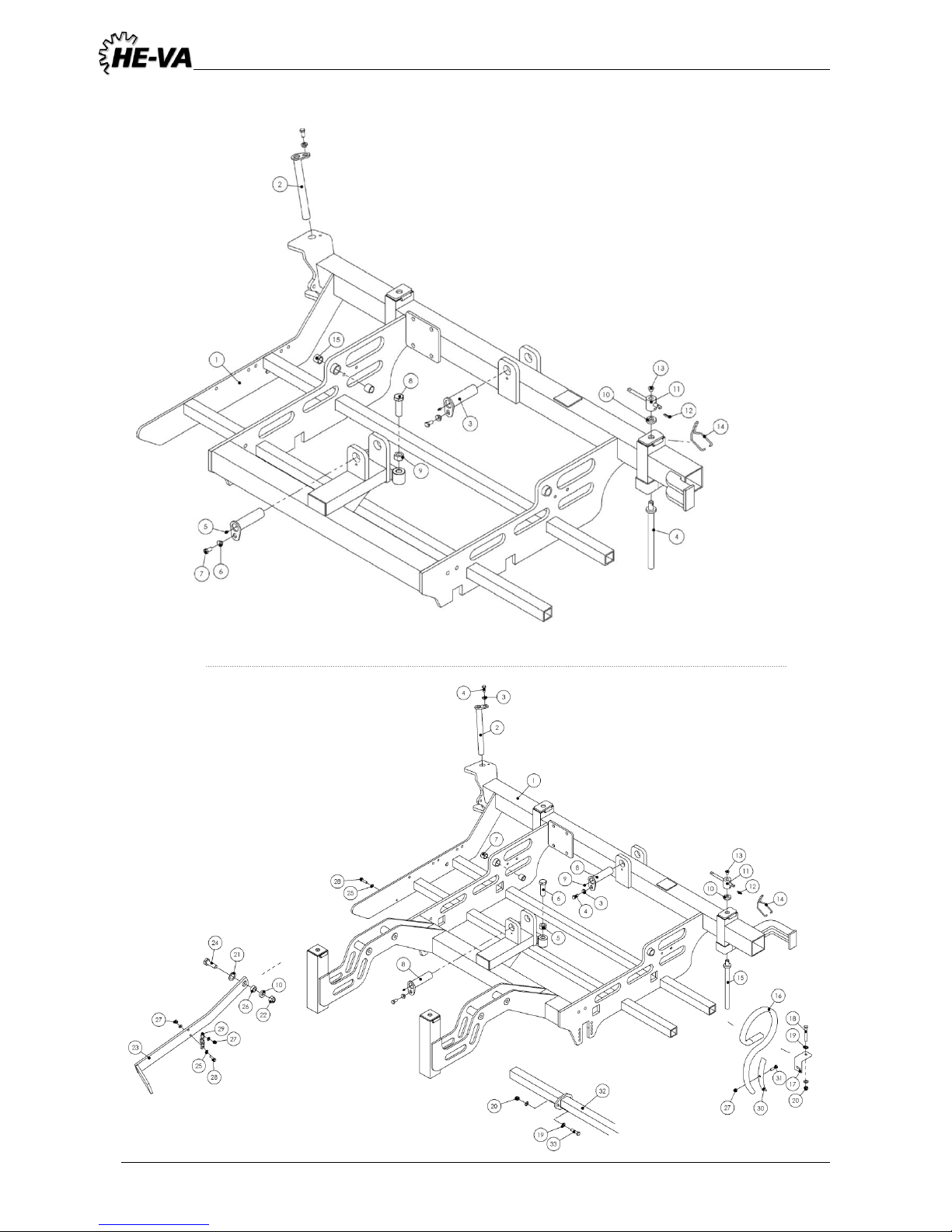

Tankramme ....................................................................................................................................................................................... 44
Tank frame • Behälterrahmen • Armature de réservoir ...................................................................................................................... 44
Såkasse ............................................................................................................................................................................................ 46
Hopper • Behälter • Trémie ................................................................................................................................................................ 46
Lygtesæt ........................................................................................................................................................................................... 46
Lantern set • Scheinwerfer satz • Phare établir .................................................................................................................................. 46
Hovedramme .................................................................................................................................................................................... 48
Main frame • Zugrahmenfür • Châsis pour ......................................................................................................................................... 48
Slæbe- rulleskær harve ..................................................................................................................................................................... 50
Trailing- shoe coulter harrow • Säbelschar- Schleppschar Egge • Soc à crosse- Soc avec rouleau herse ......................................... 50
Skærtryk ........................................................................................................................................................................................... 52

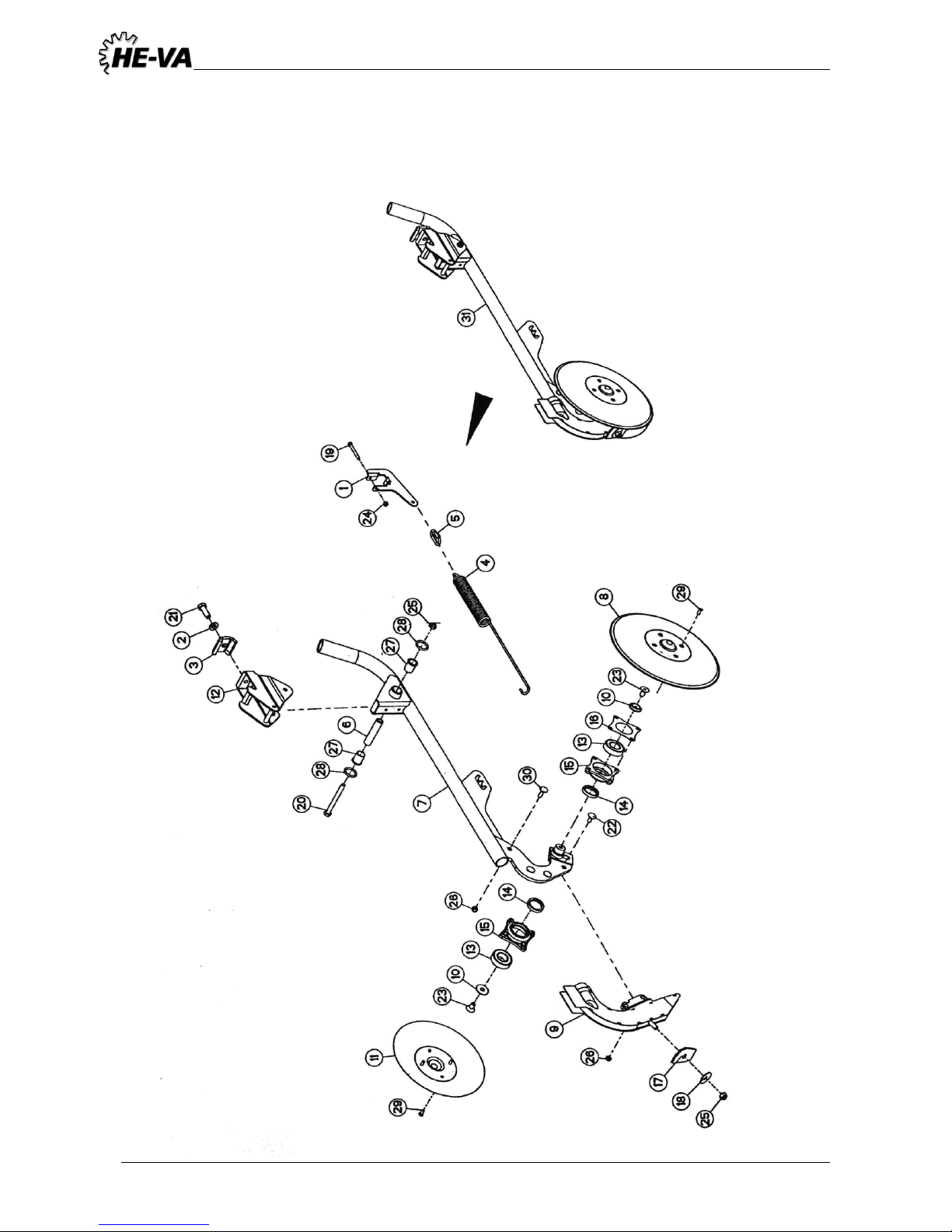

Skiveskær ......................................................................................................................................................................................... 54
Coulter disc • Säschar Teller • Soc de coutre .................................................................................................................................... 54
Løfteramme....................................................................................................................................................................................... 54
Lift frame • Heben Rahmen • Plate-forme élévatrice .......................................................................................................................... 54
Page 4
Terra-Seeder 29-10-2010
4

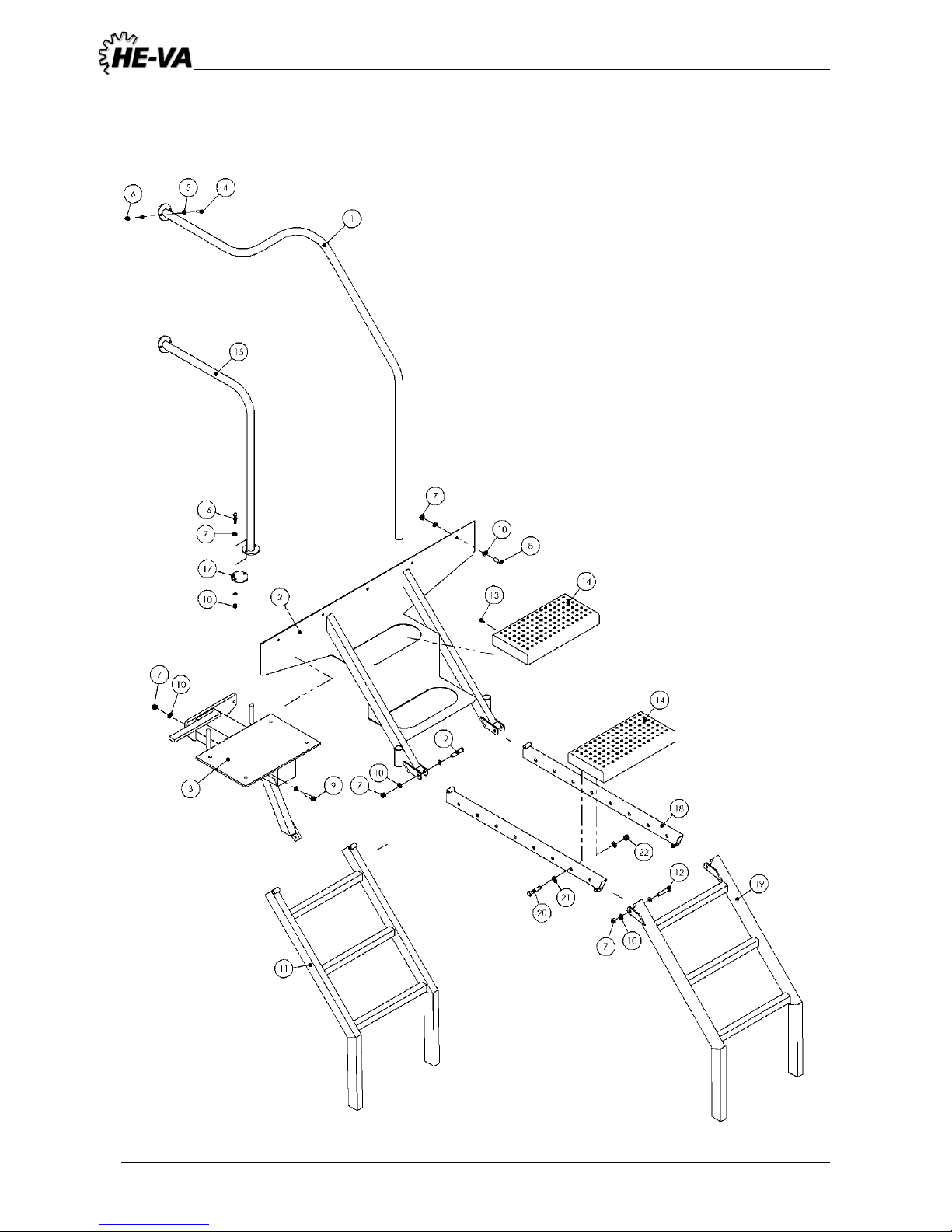

Trappe .............................................................................................................................................................................................. 56
Stairs • Treppen • Escalier................................................................................................................................................................. 56
Markør .............................................................................................................................................................................................. 58
Marker • Spuranzeiger • Marquer ...................................................................................................................................................... 58
Springboard ...................................................................................................................................................................................... 60
Shattaboard ...................................................................................................................................................................................... 60
Harve ................................................................................................................................................................................................ 62
Harrow • Egge • Herse ...................................................................................................................................................................... 62

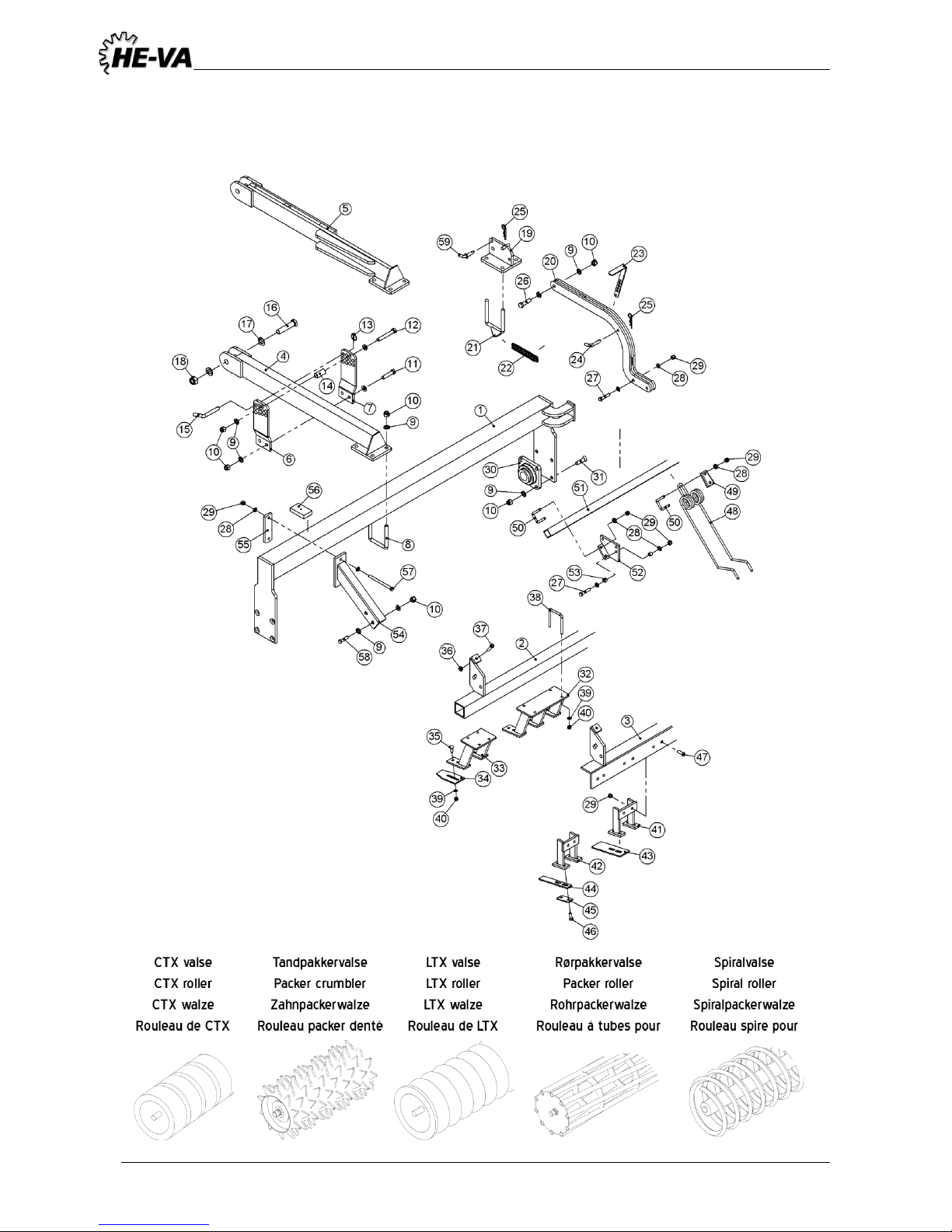

Valse med harve ............................................................................................................................................................................... 64
Roller with harrow • Egge mit walze • Herse avec le rouleau ............................................................................................................. 64
Fysisk spormarkering ........................................................................................................................................................................ 66
Track marking • Spur Markierung • Inscription de voie ....................................................................................................................... 66
Såhjuls løft ........................................................................................................................................................................................ 68
Groundwheel lift • Spornradanhebung • Relevage de laroue ............................................................................................................. 68

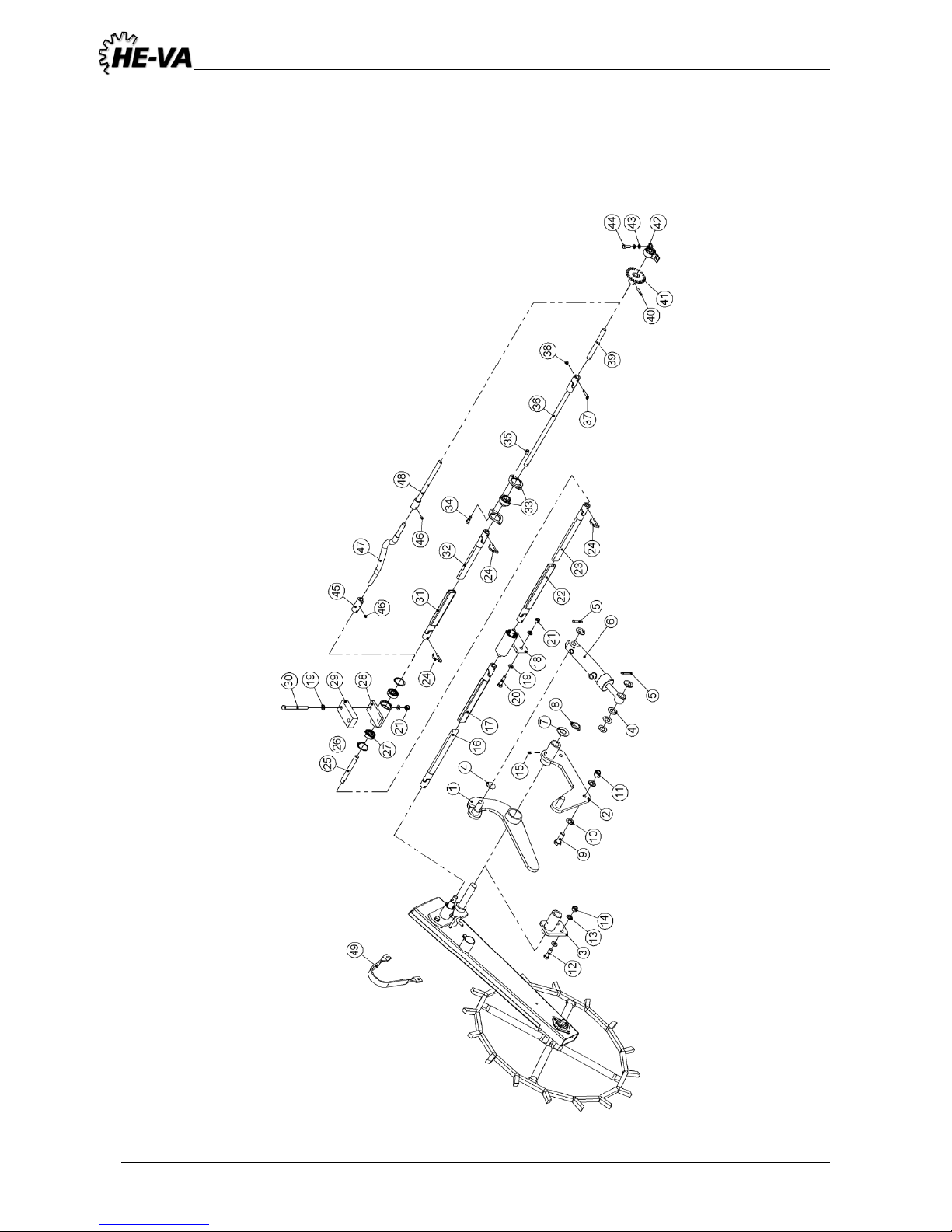

Såhjul ................................................................................................................................................................................................ 70
Groundwheel • Spornradantrieb • Entrainement roue ........................................................................................................................ 70
Presennings løft ................................................................................................................................................................................ 72
Tarpauling lift • Zeltbahn Aufzug • Bâche élévateur ........................................................................................................................... 72
Sporløsner ........................................................................................................................................................................................ 72
Track lossener • Spurlockerer • Effaceuse de trace ........................................................................................................................... 72

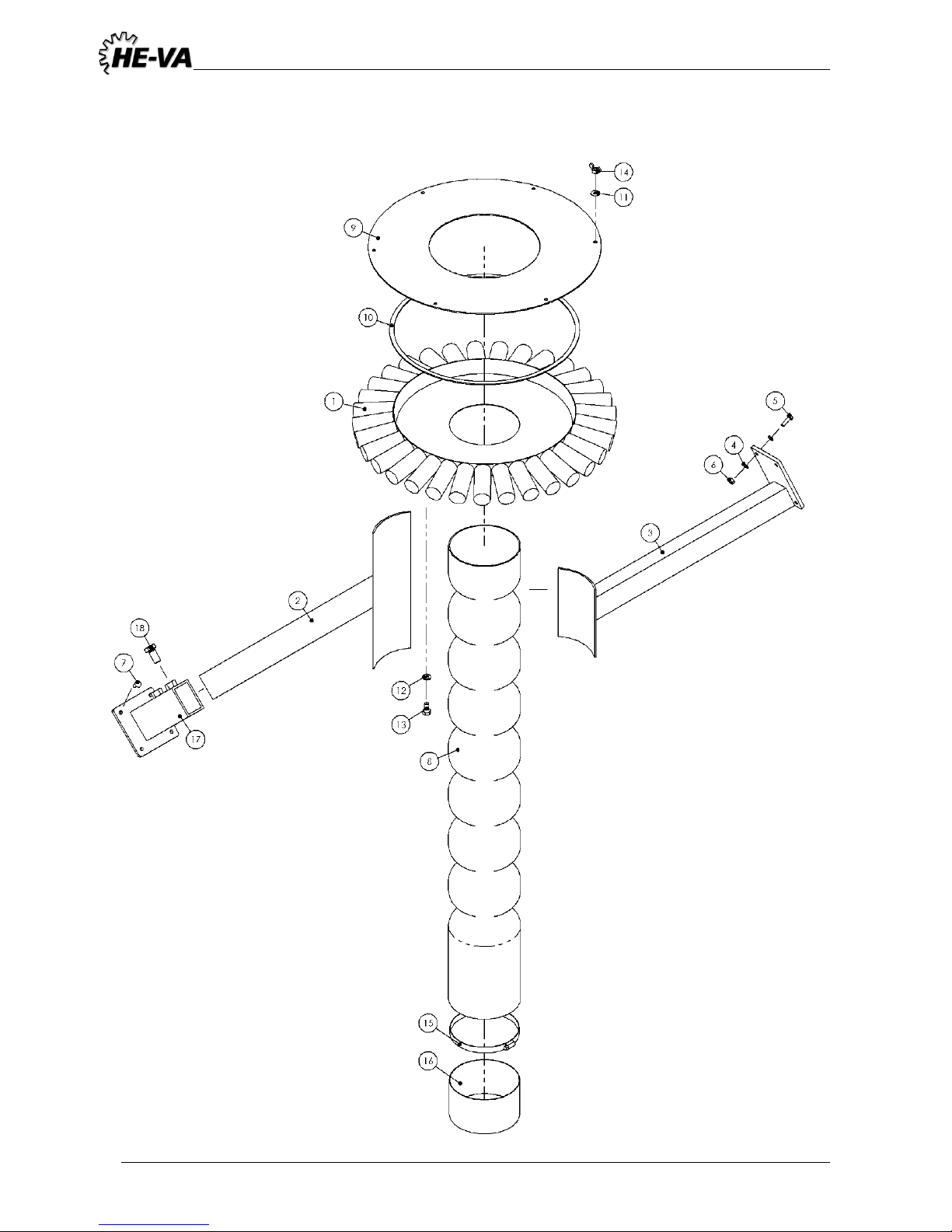

Fordeler hoved .................................................................................................................................................................................. 74
Dividing head • Verteiler • Tete diviseur ............................................................................................................................................. 74
Lang rulleskær .................................................................................................................................................................................. 76
Disc share rear • Scheibenschar hinten • Soc a disque arriere .......................................................................................................... 76
Kort rulleskær .................................................................................................................................................................................... 78
Disc share front • Scheibenschar vorne • Soc a disques avant .......................................................................................................... 78

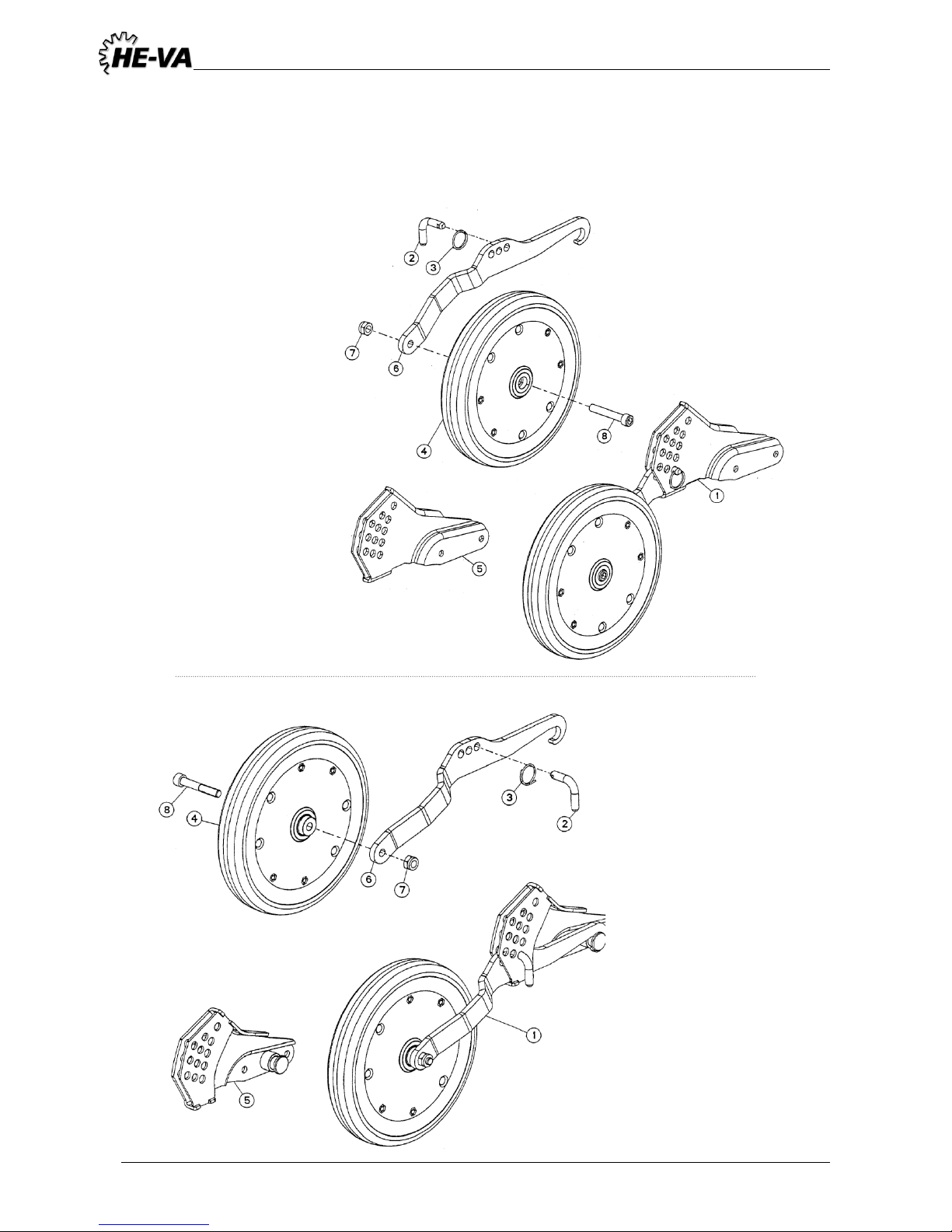

Dybdehjul for rulleskær ................................ ................................................................................................................................ ..... 80
Depth wheels for disc share • Tiefenfürungsrolle für Scheibens • Roues d’ appui pour soc a disque ................................................. 80
Slæbeskær ....................................................................................................................................................................................... 82
Trailing coulter • Schleppen Säschar • Soc de remorquage ............................................................................................................... 82

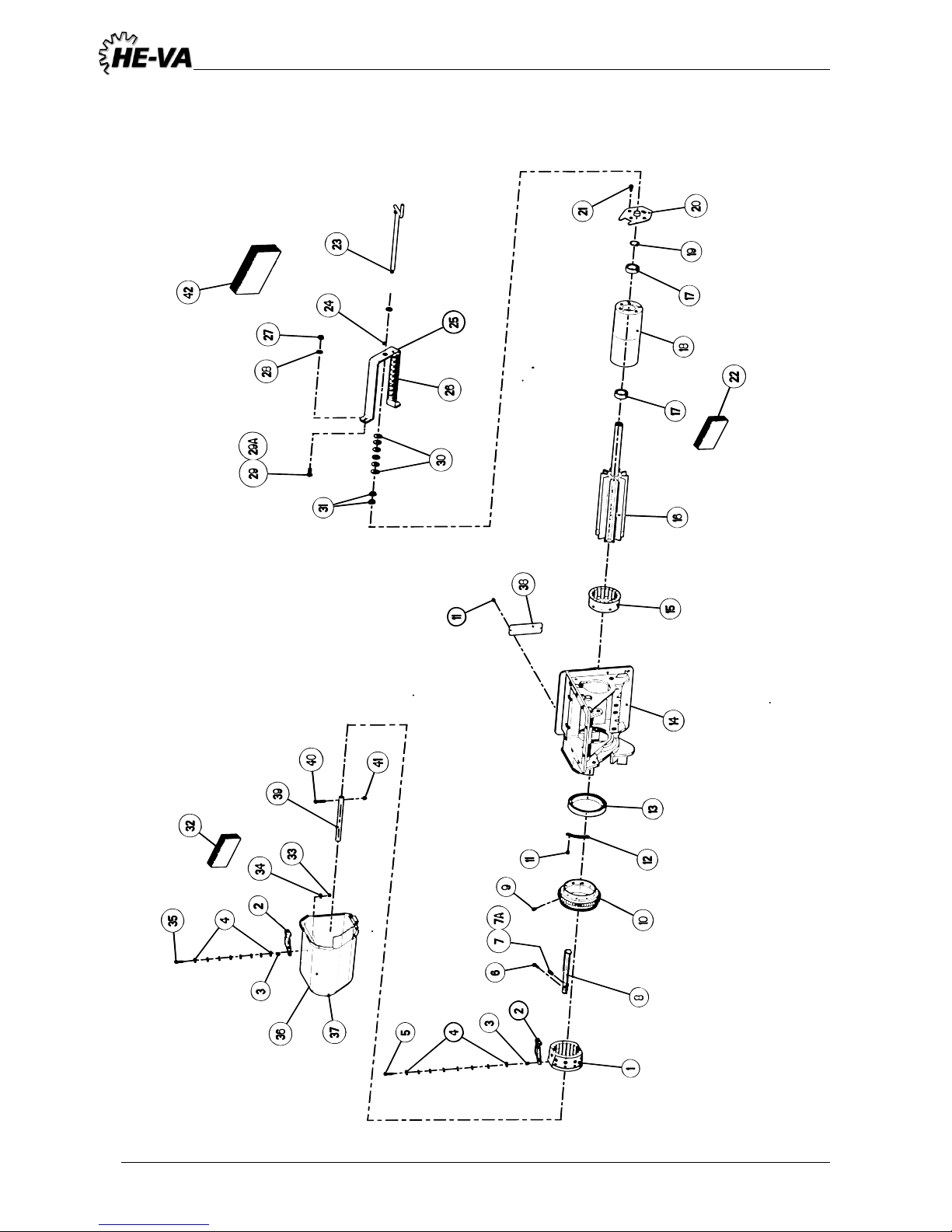

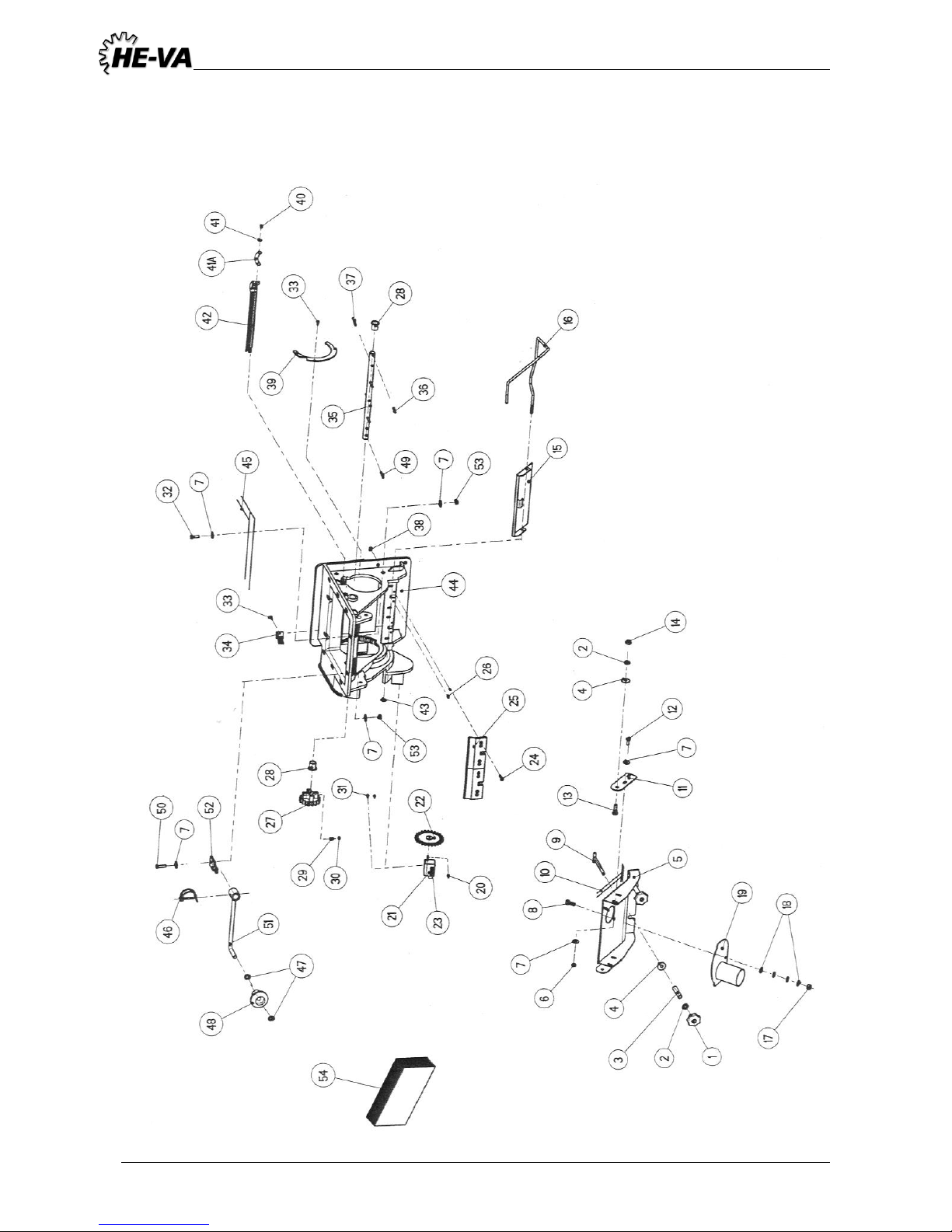

Doseringsenhed ................................................................................................................................................................................ 84
Dosing unit • Dosierung der Einheit • Dosage de l'unité ..................................................................................................................... 84
Cellehjul ............................................................................................................................................................................................ 86
Bucket wheel • Zellenrad • Rad de cellule ......................................................................................................................................... 86
Sprøjtespor ....................................................................................................................................................................................... 88
Tramline • Fahrgassenschalter • Jalonnage plus ............................................................................................................................... 88
Sensorer ........................................................................................................................................................................................... 90
Sensors • Sensoren • Capteurs ......................................................................................................................................................... 90
Vario blæser system ......................................................................................................................................................................... 92
Vario blower system • Vario gebläse system • Animation vario .......................................................................................................... 92

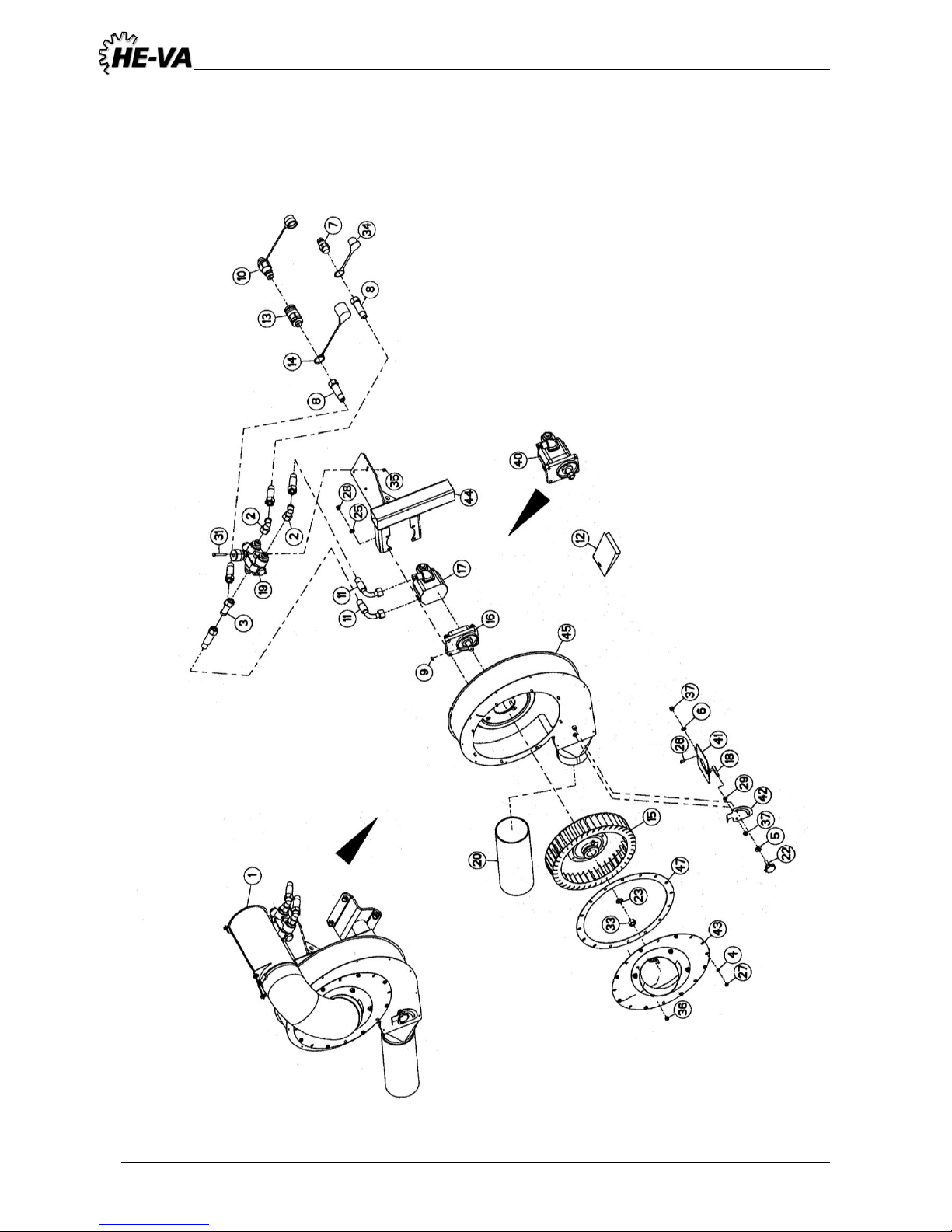

Load-sensing blæser system ............................................................................................................................................................. 94
Load-sensing blower system • Load-sensing gebläse system • Animation load-sensing .................................................................... 94

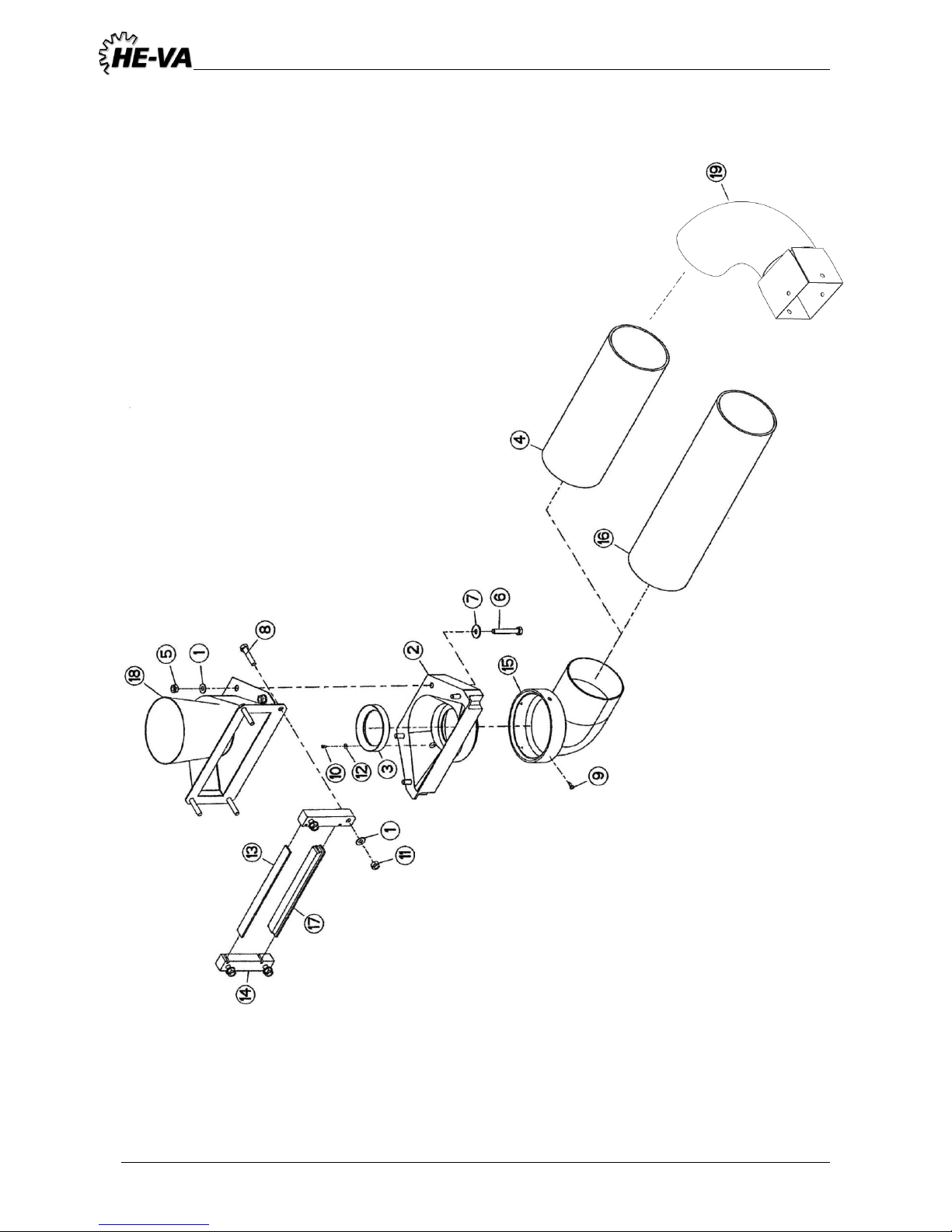

Injektor .............................................................................................................................................................................................. 96
Injector • Injektor • Injecteur ............................................................................................................................................................... 96

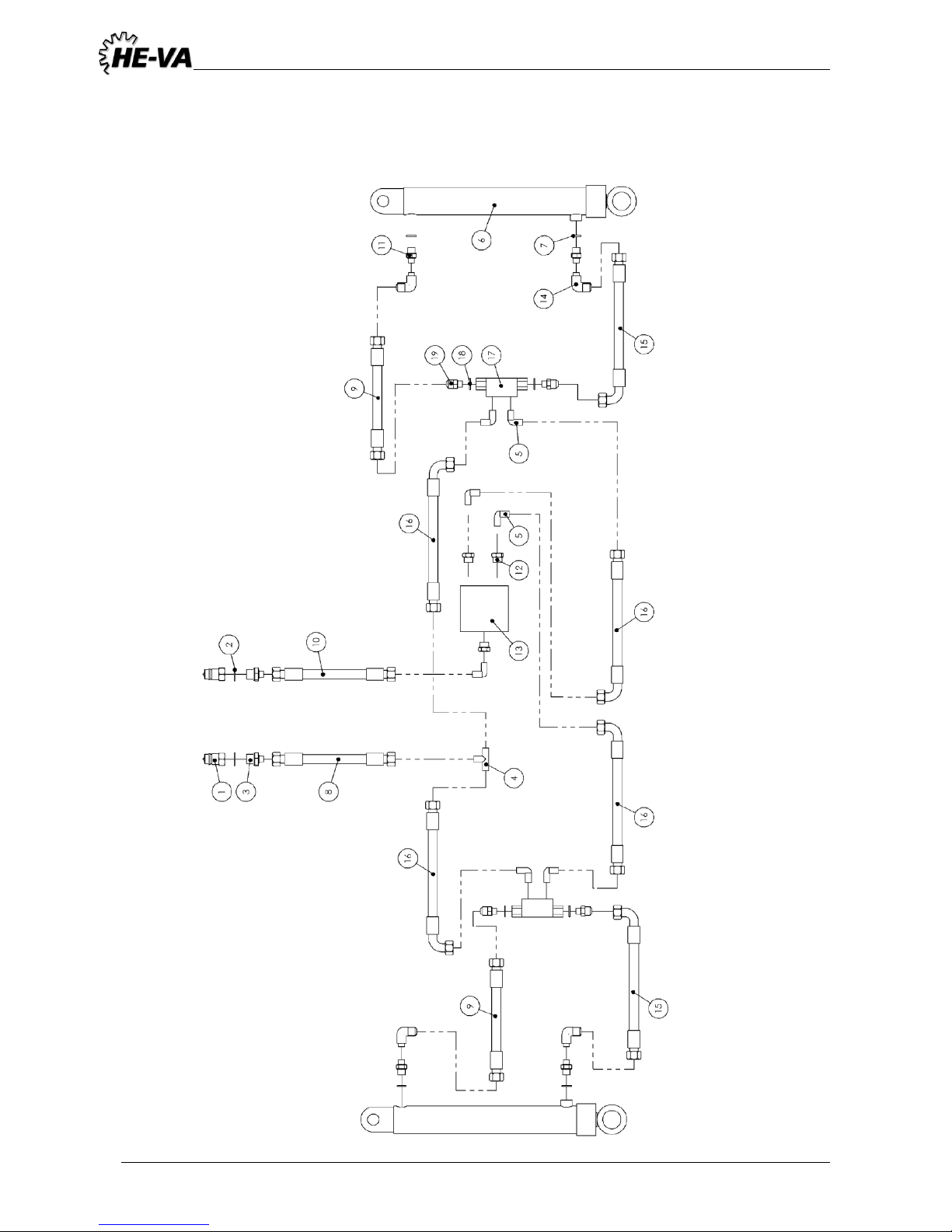

Hydraulik • Hyraulics • Hydraulisch • Hydraulique ................................................................................................................................... 98
Vinge opklapning .............................................................................................................................................................................. 98
Wing lifting • Flügel anheben • Levage d'aile ..................................................................................................................................... 98
Markør ............................................................................................................................................................................................ 100
Marker • Spuranzeiger • Marqueur .................................................................................................................................................. 100
Spormarkering ................................................................................................................................................................................ 102
Track marking • Schienenmarkierung • l'inscription de voie ............................................................................................................. 102
Springboard .................................................................................................................................................................................... 104
Shattaboard .................................................................................................................................................................................... 104
Såhjuls løft ...................................................................................................................................................................................... 104
Lifting for groundwheel • Anheben für Drillrad • Levage pour le roue de graine................................................................................ 104
Skærløft .......................................................................................................................................................................................... 106
Coulter lifting • Säschar heben • Relever de soc.............................................................................................................................. 106
Notater ................................................................................................................................................................................................. 108
Notes • Notiz • Notes ............................................................................................................................................................................ 108
Page 5
Terra-Seeder 29-10-2010
5
DS/EN 45 014
Overensstemmelseserklæring
Declaration of Conformity • Konformitätserklärung • Déclaration de la conformité
HE-VA ApS
N. A. Christensensvej 34,
DK-7900 Nykøbing Mors
Denmark
erklærer på eget ansvar, at følgende produkt:
hereby declares that the following product:
erklärt hiermit dass das folgende Produkt:
affirme par la présente que le produit suivant :
Terra-Seeder
4,0 / 5,0 / 6,0 m arbejdsbredde
4,0 / 5,0 / 6,0 m working width
4,0 / 5,0 / 6,0 m Arbeitsbreite
4,0 / 5,0 / 6,0 m largeur fonctionnante
Nr. No. Zahl. Nombre : _____________
som er omfattet af denne erklæring, er i
overensstemmelse med bestemmelserne i Direktiv
as covered by this Declaration, conforms with
the stipulations of Directive
wie durch diese Erklärung abgedeckt, passt sich
mit den Bedingungen der Richtlinie an
comme couvert par cette déclaration, se conforme
aux conditions de la directive
98/37/EF (om maskiner) med senere ændringer
98/37/EC (on machines) with later amendments
98/37/EC (auf Maschinen) mit neueren Änderungen
98/37/EC(sur des machines) avec des modifications postérieures
Nykøbing Mors, 20. marts 2007
Page 6
Terra-Seeder 29-10-2010
6
Page 7
Terra-Seeder 29-10-2010
7
Kontrol ved modtagelse
Både ved modtagelse hos forhandleren og kunden kontrolleres Terra-Seeder for eventuelle beskadigelser og mangler.
Maskinbeskrivelse
Anvendelsesområder
Terra-Seeder er et liftophængt luftsåsæt i 3m, 4m, 5m eller 6m arbejdsbredde som er hydraulisk foldbare til
transportbredde på 3 mtr. (3 mtr. maskinen dog fast). Terra-Seeder kan leveres med
4 forskellige former for udsåning; slæbeskær, rulleskær, harvesåtænder eller skivesåskær. Som ekstraudstyr kan TerraSeeder leveres med gødningsudstyr for placering af granuleret gødning. Gødningen doseres via separat såudstyr og den
store specialdesignede såtank på i alt 1500 ltr. rummer både såsæd og gødning.
Terra-Seeder kan monteres med HE-VA Multi-Seeder, hvilket åbner mulighed for etablering af diverse frøarter samtidig
med såningen.
Terra-Seeder monteres i traktorens trepunktsophæng og de hydrauliske koblinger monteres i traktorens udtag. For at
opnå optimal udnyttelse af traktorens trækkraft bør man være opmærksom på traktorens dækmontering, og under visse
forhold anbefales montering af tvillinghjul. Under de fleste forhold kan der med fordel monteres et frontredskab til
pakning/bearbejdelse af jorden forud for såsættet.
Tekniske specifikationer
Model
3,0 m
4,0 m
5,0 m
6,0 m
Arbejdsbredde
3,0 m
4,0 m
5,0 m
6,0 m
Transportbredde
3,0 m
3,0 m
3,0 m
3,0 m
Højde sammenfoldet
Fast
2,4 m
2,9 m
3,4 m
Kraftbehov
120-150
140-170
160-200
200-250
Såkasseindhold
1500 L
1500 L
1500 L
1500 L
Krav til dobbeltvirk. olieudtag
3 4 4
4
Slæbeskær / Rulleskær
Svær rørvalse
1890 / 2070
2370 / 2580
2940 / 3215
3510 / 3850
4520 / 4780
5000 / 5290
5795 / 6180
6595 / 7070
Spiralvalse
1920 / 2090
2400 / 2610
2980 / 3255
3560 / 3900
4560 / 4810
5040 / 5330
5850 /6240
6665 / 7140
Tandpakkervalse
2080 / 2250
2600 / 2810
3230 / 3505
3860 / 4200
4800 / 5060
5320 / 5620
6200 / 6590
7085 / 7560
LTX gummivalse
2000 / 2180
2510 / 2720
3115 / 3390
3720 / 4060
4680 / 4950
5190 / 5490
6040 / 6430
6890 / 7360
Harvesåtænder / Skiveskær
Svær rørvalse
1640 / 2000
2050 / 2500
2540 / 3115
3030 / 3730
3980 / 4495
4390 / 4995
5050 / 5825
5710 / 6660
Spiralvalse
1664 / 2024
2080 / 2530
2580 / 3155
3080 / 3780
4005 / 4530
4420 / 5035
5100 / 5880
5780 / 6720
Tandpakkervalse
1824 / 2184
2280 / 2730
2830 / 3405
3380 / 4080
4244 / 4754
4700 / 5300
5440 / 6220
6180 / 7130
CTX gummivalse
1752 / 2112
2190 / 2640
2715 / 3290
3240 / 3940
4150 / 4650
4580 / 5180
5285 / 6060
5995 / 6940
Terra-Seeder opfylder DS/ISO 11001-1, trepunktsophæng.
Reklamationer
Reklamationer udføres på forhandlers værksted indenfor normal arbejdstid. Såfremt det ikke er muligt at udføre arbejdet
indenfor normal arbejdstid betales for overarbejdsbetaling. Maskiner – der indleveres til reklamationsarbejde – skal
indleveres i rengjort stand.
Page 8
Terra-Seeder 29-10-2010
8
Sikkerhed omkring Terra-Seeder
Maskinen må ikke igangsættes, hvis der befinder sig udsatte personer* indenfor farligt område.**
Når der befinder sig udsatte personer indenfor farligt område (f. eks ved indstilling, vedligeholdelse eller til/og
frakobling) skal følgende punkter være opfyldt:
1. Maskinen skal være sænket ned til fast underlag.
2. Hydraulikken skal være aflastet.
3. Traktoren skal være stoppet og nøglen fjernet fra tændingen.
4. Føreren skal sikre sig, at der under brugen ikke er udsatte personer indenfor farligt område.
* Udsat person: Enhver person, der helt eller delvis befinder sig i farligt område.
** Farligt område: På og under maskinen indenfor en afstand af 4 m fra maskine.
De fleste uheld, der sker i forbindelse med maskinens arbejde, transport og vedligeholdelse, skyldes tilsidesættelse af de
mest elementære sikkerhedsbestemmelser.
Derfor er det af største betydning, at enhver, der arbejder med maskinen, nøje overholder de sikkerhedsanvisninger og
andre anvisninger, der er gældende for selve maskinen.
Maskinen må kun betjenes, vedligeholdes og repareres af personer, der er fortrolige med dette arbejde, og tillige er
bekendte med de faremomenter, der kan opstå.
PAS PÅ!! Roterende dele og løsthængende tøj er en farlig kombination.
VIGTIG!! I forbindelse med nedstyrtningsfare er det direkte livsfarligt med personophold på maskinens
stativ/ramme, når maskinen er i drift efterspændt en traktor.
Page 9
Terra-Seeder 29-10-2010
9
Sikkerhed og anvisninger omkring hydraulikanlæg
1. Det maksimale tilladte arbejdstryk er 225 bar.
2. Det tilrådes, at mærke koblingsparterne ved hydrauliske forbindelser mellem traktor og redskab, så
fejlbetjening udelukkes!
3. Ved søgning efter lækager skal der pga. fare anvendes egnede hjælpemidler.
(Beskyttelsesbriller, arbejdshandsker m.m.)
Hydraulikolie under højt tryk kan trænge gennem huden og forårsage alvorlige skader.
Ved skader søges omgående læge. INFEKTIONSFARE!
4. Før arbejdet med hydraulikanlægget sænkes maskinen til fast underlag. Trykket fjernes fra anlægget, motoren
standses, tændingsnøglen fjernes.
5. Hydraulikslangerne kontrolleres regelmæssigt, dog mindst hver 6. måned med hensyn til revner, slid m.m.
Defekte slanger udskiftes omgående.
Levetiden for hydraulikslanger er max. 5 år.
Nye hydraulikslanger skal svare til fabrikantens krav.
ANVISNING OM TRANSPORT PÅ OFFENTLIGE VEJE:
Før transport på offentlige veje kontrolleres, at maskinens sammenkobling med traktoren er i overensstemmelse med
de gældende færdselslove
(tilladt totalvægt, tilladt akselbelastning, transportbredde, lygter, advarselsskilte).
FORAKSELBELASTNING :
Efter montering af maskinen og ved max. belastning, skal traktorens styreegenskaber være sikret. Undersøg, at
forakslen er tilstrækkelig belastet. Forakselbelastningen skal mindst udgøre 20% af traktorens vægt. Tilladt
akselbelastning og tilladt totalvægt for traktoren skal altid overholdes.
OBS ! Køre-, styre-, og bremseegenskaber påvirkes af den efterhængte maskinkombination.
Page 10
Terra-Seeder 29-10-2010
10

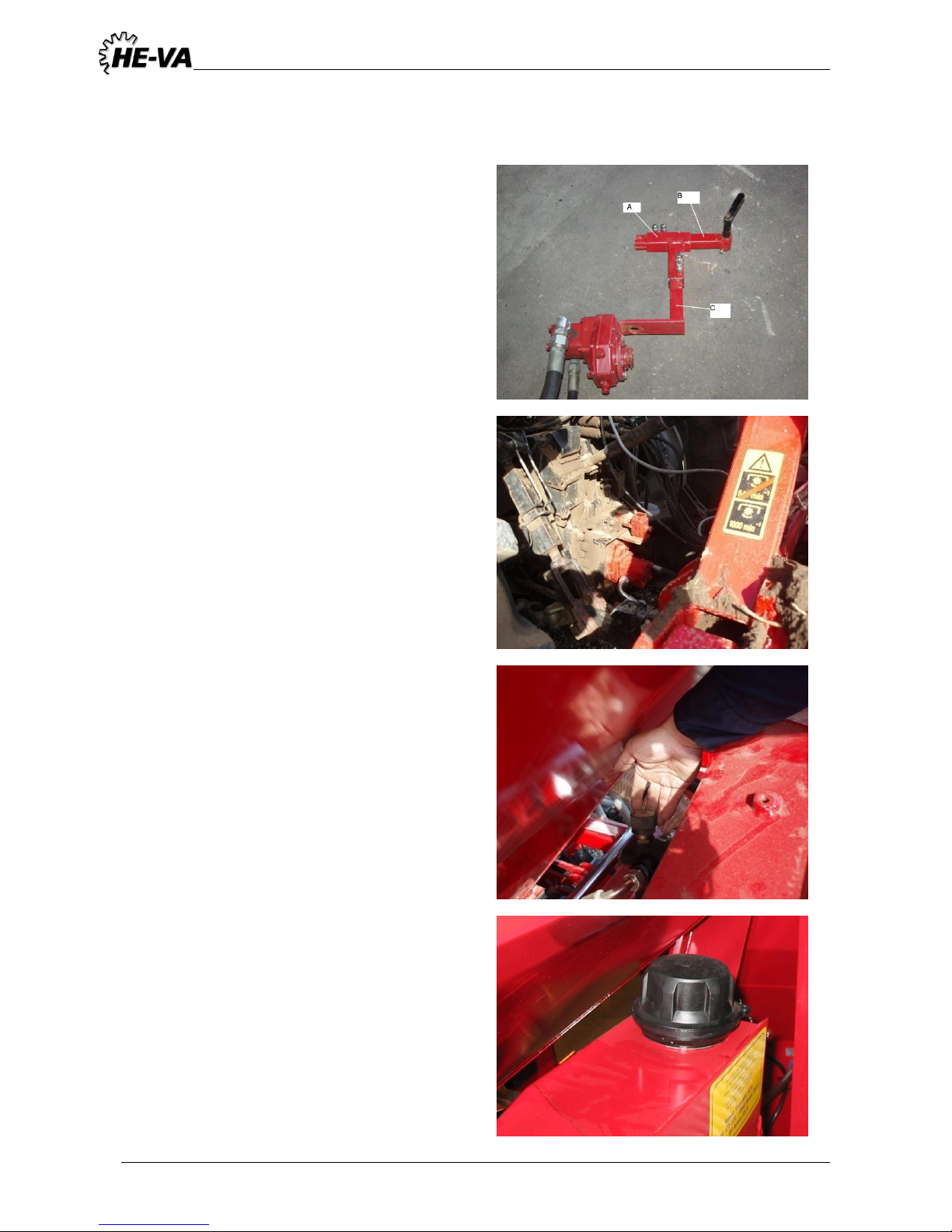

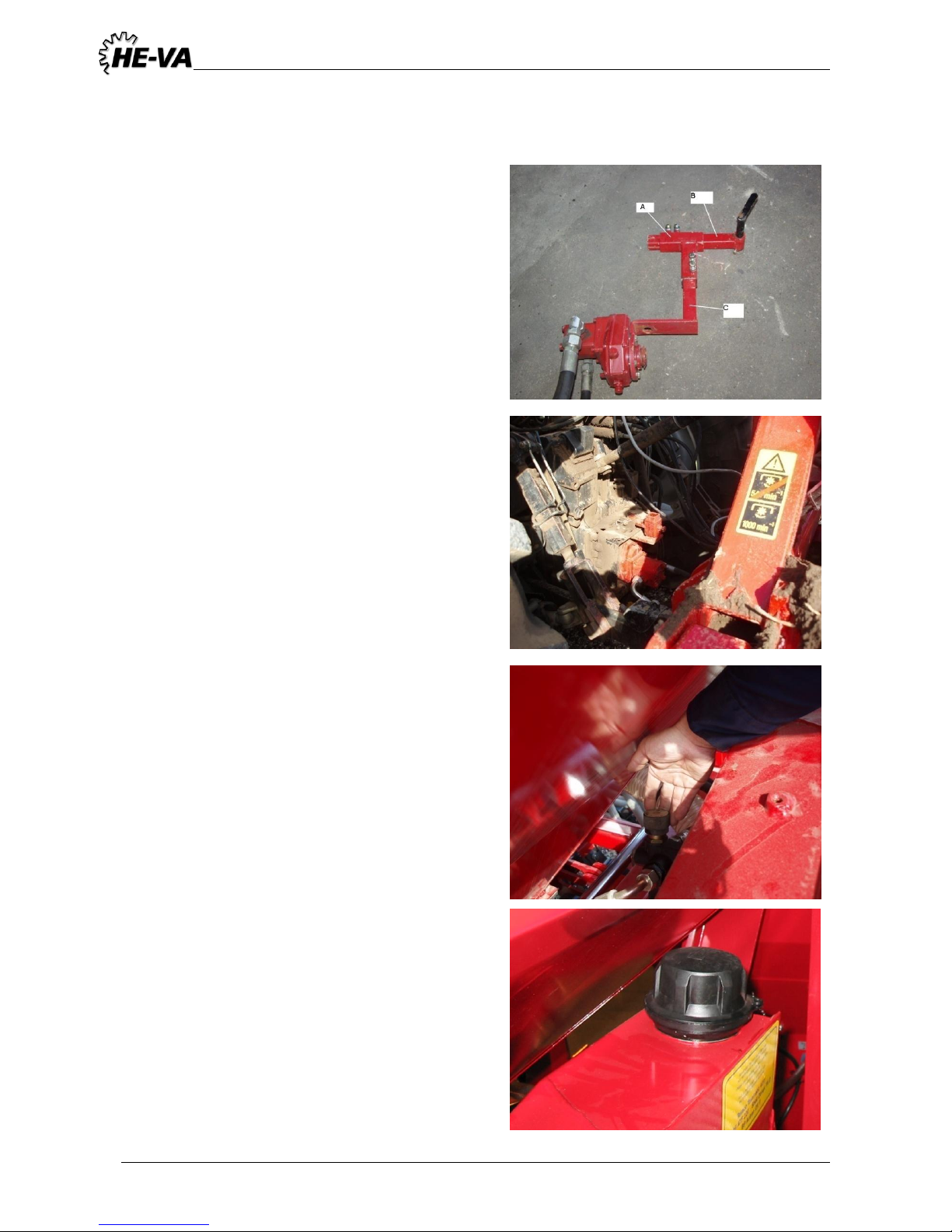

Montering af Terra-Seeder på traktor.
Ved variotræk af blæser.
Varriopumpen monteres på traktorens PTO.
For at fastgøre denne og undgå rotation under brug tilpasses
beslaget til den aktuelle traktormodel.
Armene A, B, og C justeres i længde så nagle passer i nederste
hul i traktorens topstangsfæste e.l.
Det kan være nødvendigt at afkorte armene med vinkelsliber.
HUSK at spænde bolte mv. inden brug.
Når variopumpe er monteret på traktor køres der med 1000
PTO-omdrejninger/min.
Gearhuset er fyldt med 0,2 ltr. olie.
Oliestanden kan kontrolleres gennem kontrolskrue på siden af
gearhuset.
Ved 1000 PTO-omdrejninger/min på traktor indstilles
blæseromdrejninger med skruehane placeret på indersiden af
blæseren.
Blæseromdrejninger aflæses på Seed-Controller, og alarm
tilpasses ønskede blæseromdrejninger.
(Se vejledning vedr. Seed-Controller)
Ved lave udetemperaturer skal blæseren først køres varm i ca.
5 min. før der opnås stabil omdrejninger
Er Terra-Seeder monteret med ”vario-træk” skal oliestanden på
blæseren kontrolleres for hver 10. driftstime på oliepind i
påfyldningsprop.
Mangles der olie påfyldes til max. på oliepind.
Blæser skal indeholde 17 L Wintershall ATF DEXRON
Shell ATF DEXRON II eller Castrol TQ DEXRON II
Det tilrådes, at olie + filter skiftes én gang årligt
Page 11
Terra-Seeder 29-10-2010
11

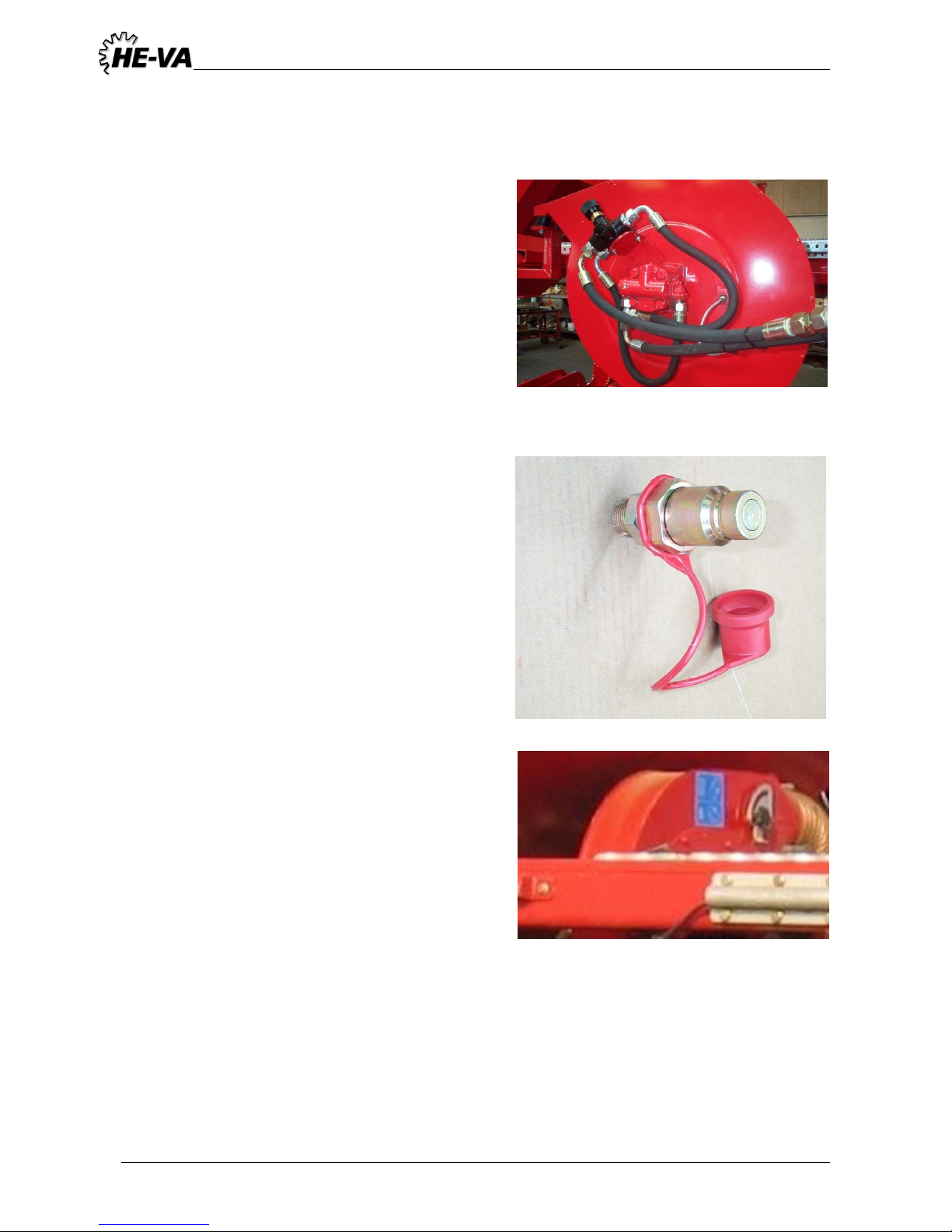

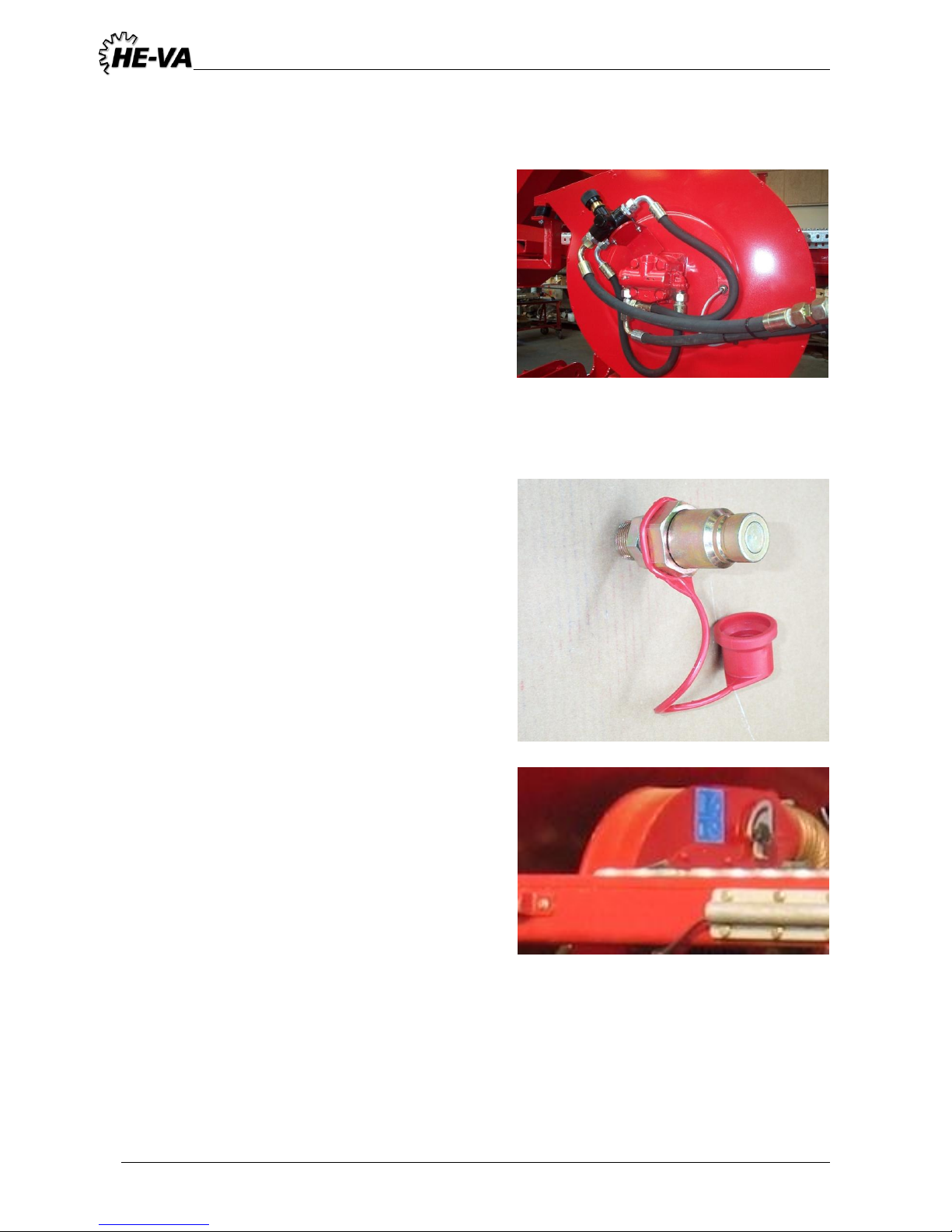

Montering af Terra-Seeder på traktor
Ved hydraulisk blæsertransmission
Er Terra-Seeder leveret med hydraulisk blæsertransmission
drevet direkte fra traktorens hydraulikanlæg tilsluttes
hydraulik koblingen til traktorens udtag.
Hydraulik-motoren kræver 20-32 l/min alt efter omdrejninger
Det er nødvendigt, at traktoren har prioriteringsventil på det
udtag, som trækker blæseren, for at sikre et konstant olieflow.
VIGTIGT: Man skal sikre sig, at der er trykløs returløb til
traktorens hydraulikanlæg. Returslangen må aldrig tilkobles
traktorens hydraulikudtag pga. for højt modtryk.
Er traktor ikke monteret med hunkobling for trykløs retur
monteres type som illustreret her til højre.
Blæseromdrejninger
.
De aktuelle blæseromdrejninger aflæses på Seed-Controller
4 mtr. Terra-Seeder skal køre med 3800 – max. 4200
Omdrejninger på blæser under såarbejdet.
Ved såning af frø reduceres luftstrømmen ved hjælp af blindplade på blæseren. Så-tabel oplyser, hvornår denne skal bruges
5 og 6 mtr. Terra-Seeder er udstyret med en stor blæser, som
sikrer
større luftmængde, hvorfor omdrejningstallet under såning
her skal være 3200-3500 omdrejninger.
Ved såning af frø med den store blæser, reduceres luftstrømmen
ved at sænke omdrejningstallet med 200-300 omdrejninger
Page 12
Terra-Seeder 29-10-2010
12
Montering på traktor

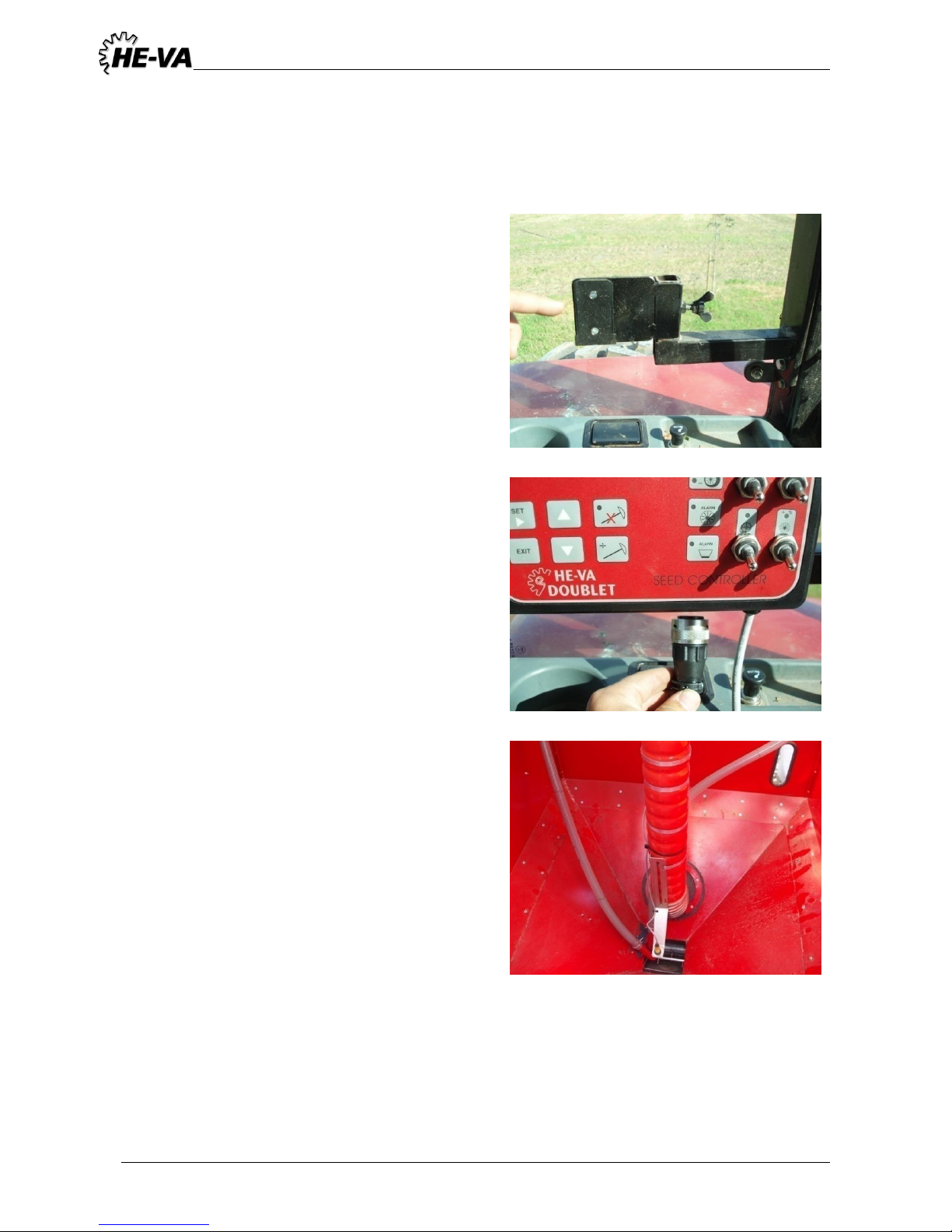

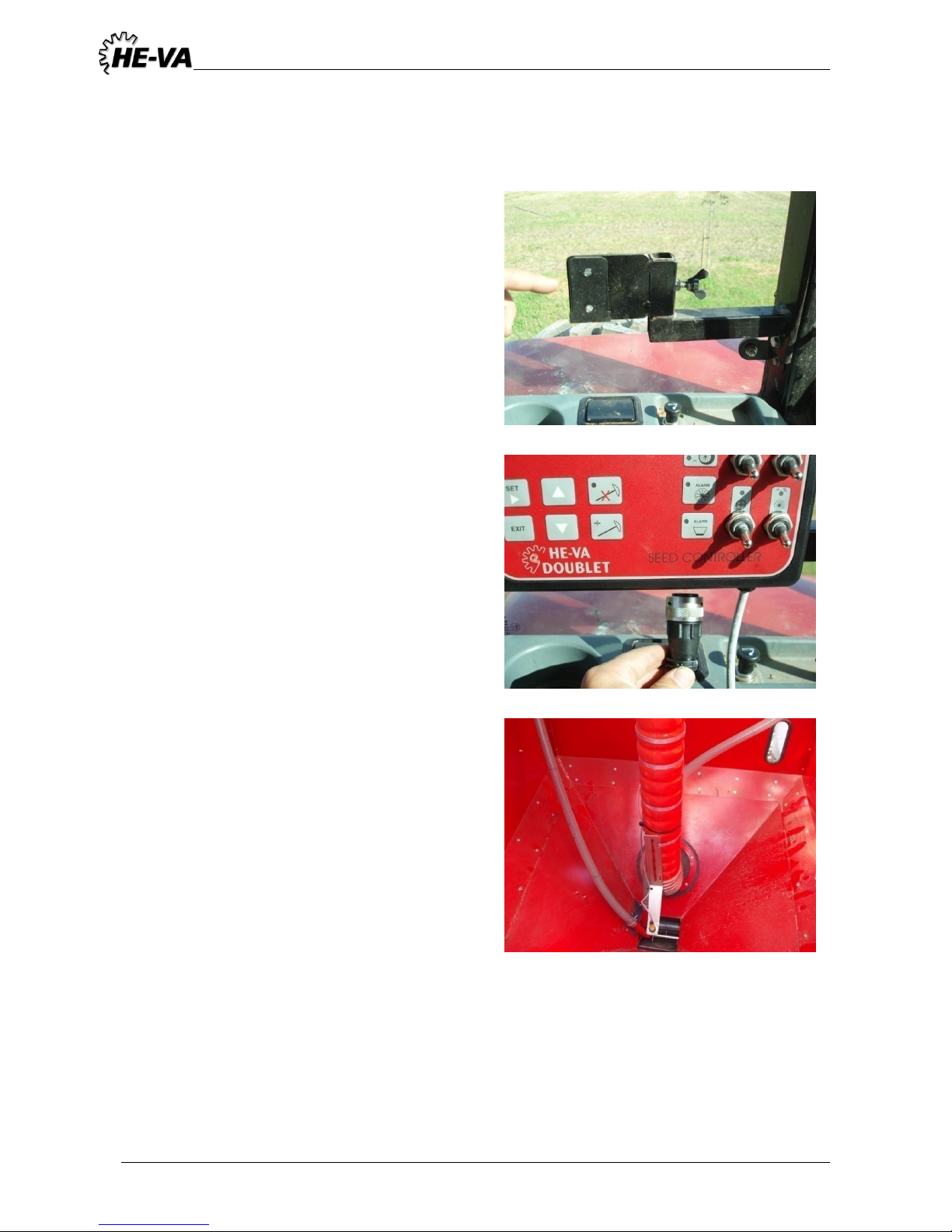

Seed-Controller
Vejledning i brug af Seed-Controller fremgår af senere afsnit og
hurtig-guide, som giver et let overblik over de nødvendige
funktioner under arbejdet i marken.
Seed-Controller plejesporscomputer placeres hensigtmæssigt i traktorkabinen v.h.a. medsendte holder, som kan
fastgøres på evt. eksisterende monterings-plade eller bores i
instrumentbord/stolpe.
Seed-Controller tilsluttes elstik i traktorkabine og
kabel fra såsæt tilsluttes stik i bunden af plejesporscomputer. Kontroller ledninger og stikforbindelser for
urenheder og skader inden sammenkobling.
Tæller plejesporscomputer ikke markørskifte kontrolleres føler
på såsæt.
Når Seed-Controller ikke er i brug bør den opbevares beskyttet
for støv og regn.
Føler for tommelder i såtank kan højdeindstilles efter, hvornår
piloten ønsker alarm lyder i kabinen.
Page 13
Terra-Seeder 29-10-2010
13

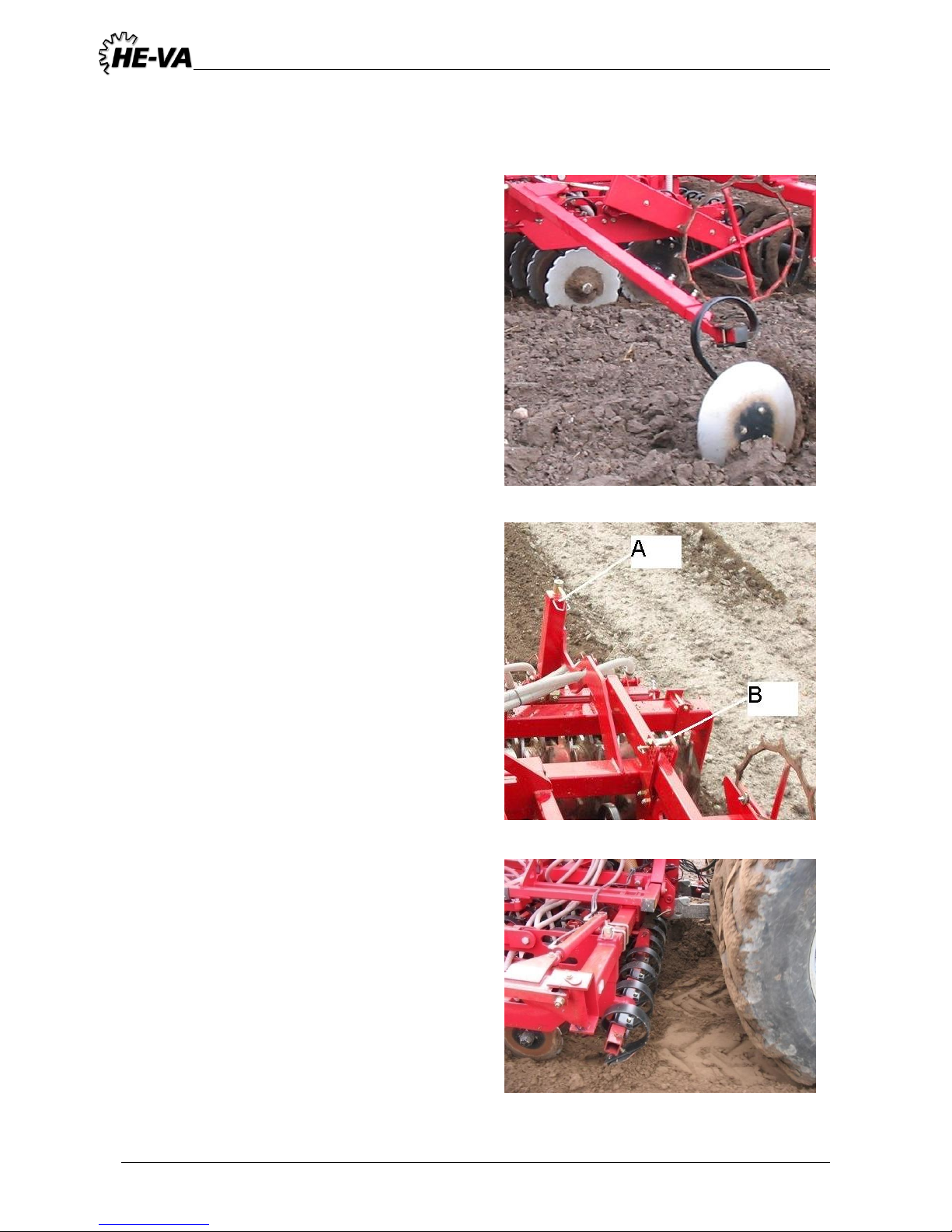

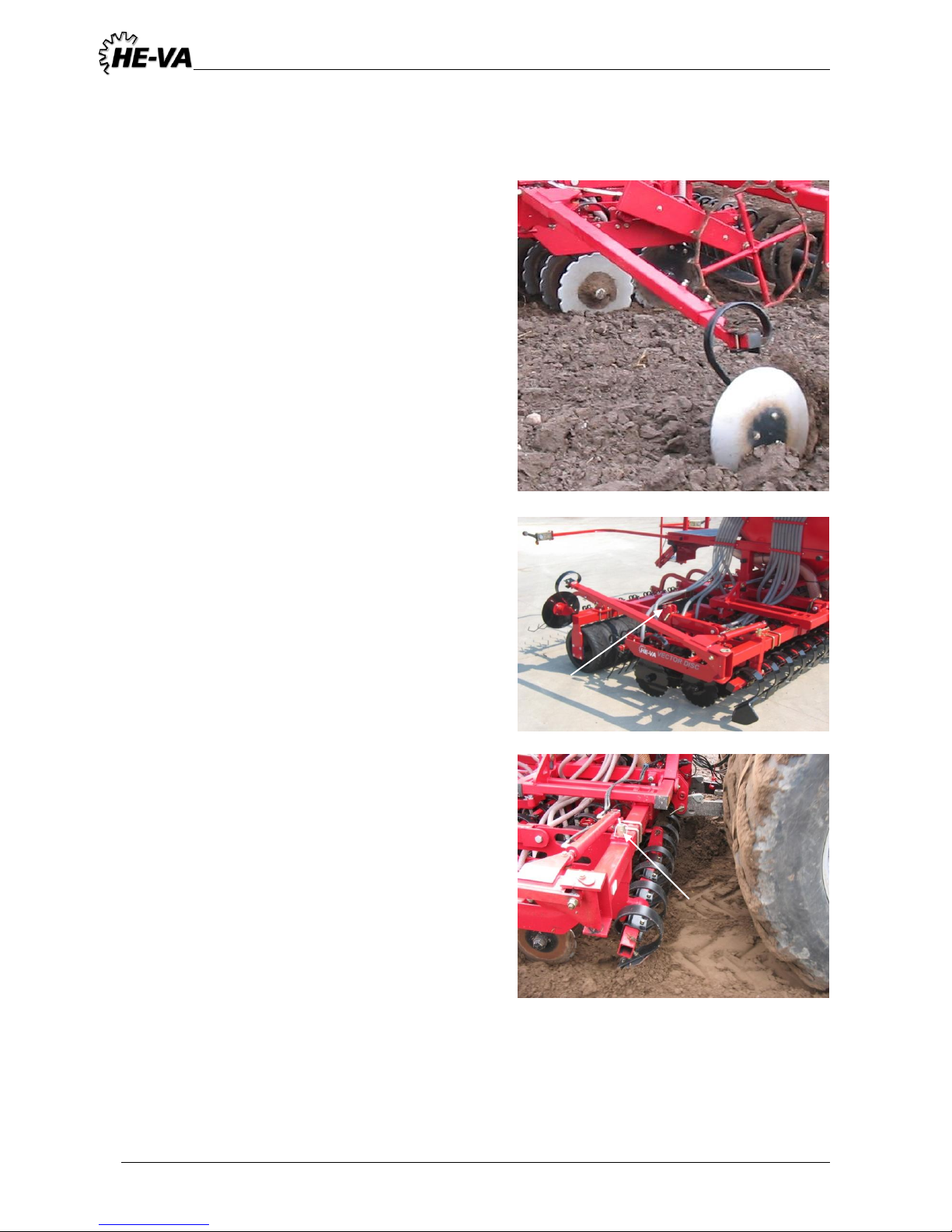

I marken

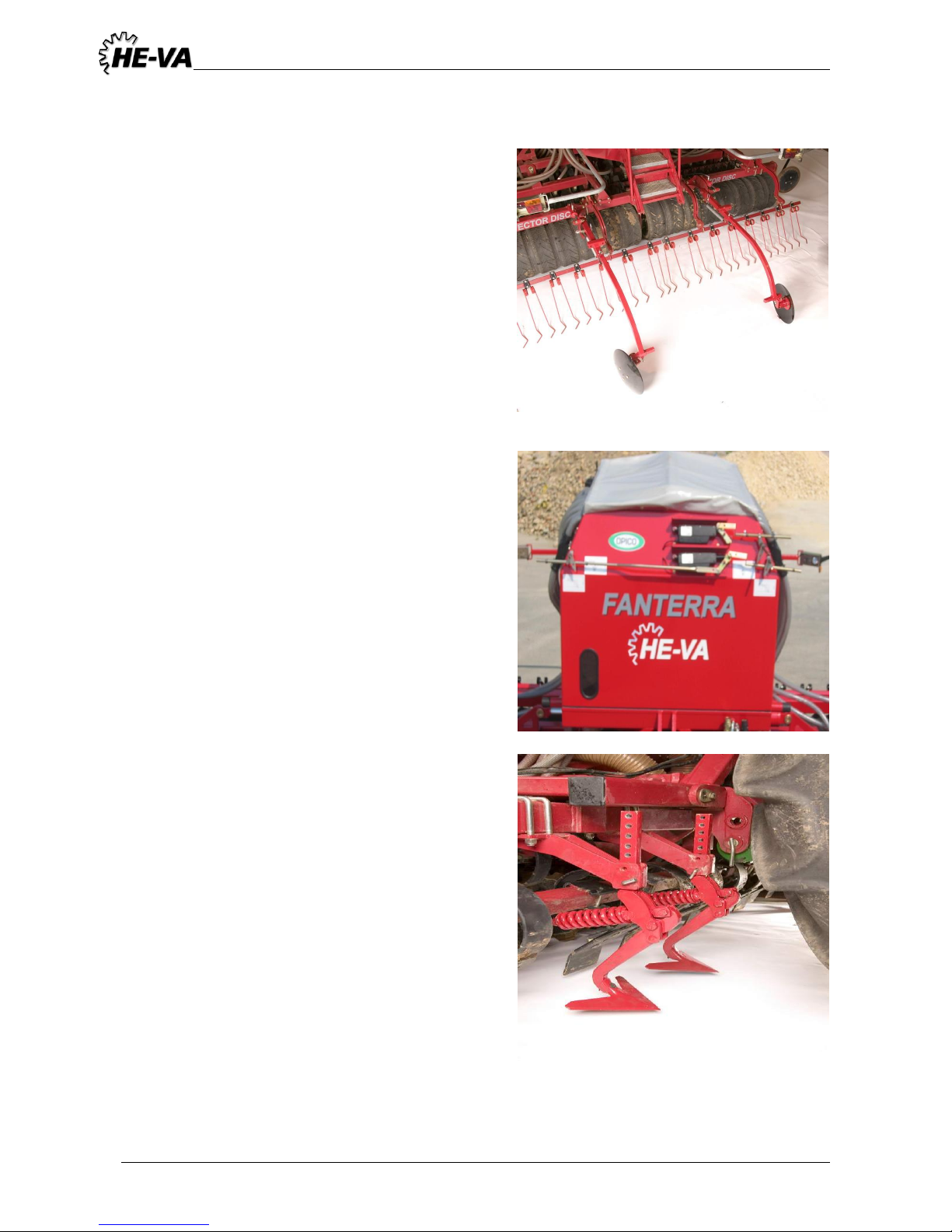

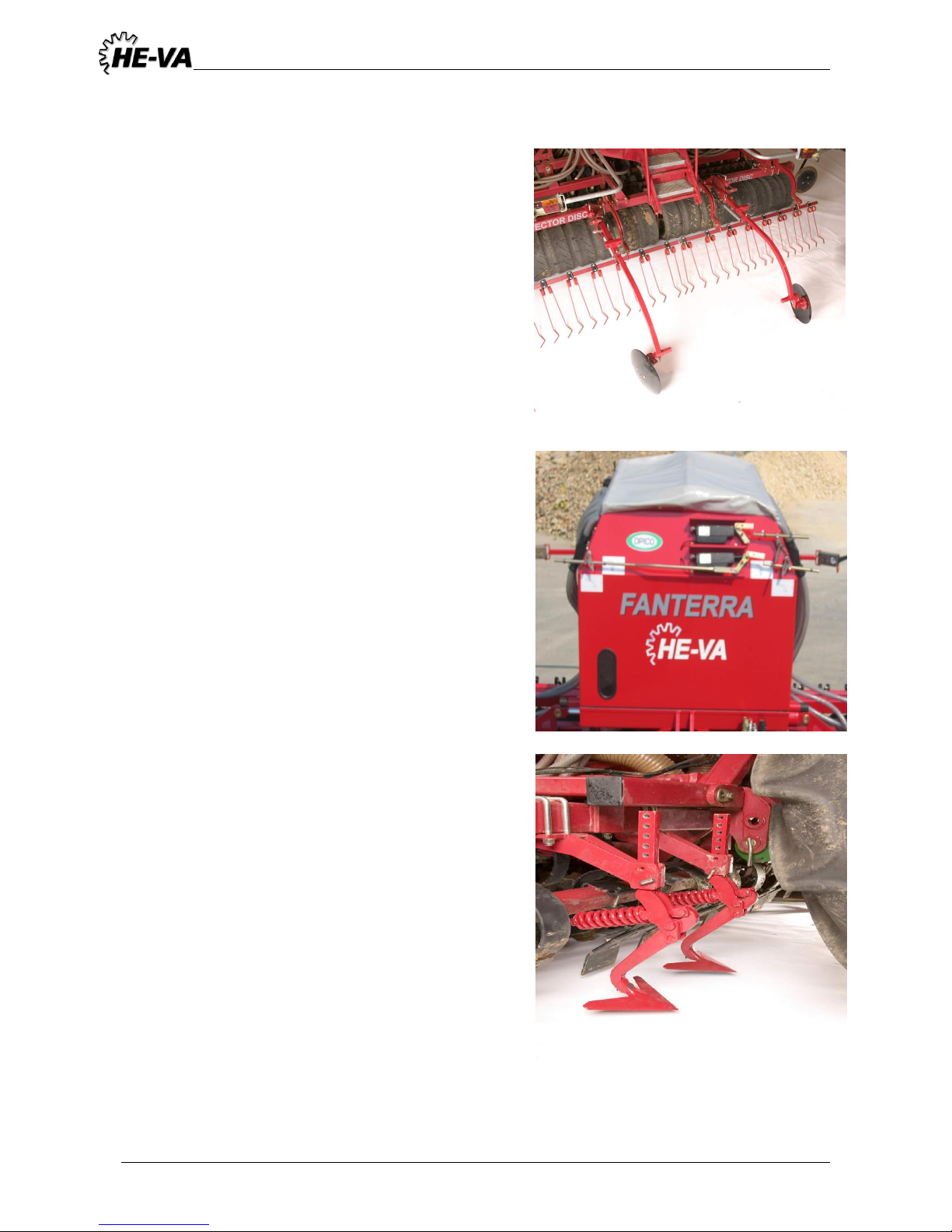

Spormarkørerne kan såvel indstilles til traktormidten som til
traktorsporet.
Længden på markørarmen justeres ved at løsne to bolte på
markørarmen, hvorefter længde tilpasses.
HUSK at fastspænde bolte inden såarbejdet påbegyndes.
Harvedybde bestemmes af pakkervalsen og justering af
harvesektionens arbejdsdybde sker med nagle B.
Ved slæbeskær:
Såskærsbjælkens højde over jorden indstilles med spindel
A til en afstand mellem 30-35 cm. over markoverfladen målt
fra såskærsbjælkens underside. Indenfor dette mål har
såskærene den fornødne dybgang og fleksibilitet til at kunne
placere såsæden i den ønskede dybde.
Ved rulleskær:
Såskærsbjælkens højde indstilles med spindel til ca. 50 cm.
over markoverfladen målt fra skærbjælkens underside.
Skærtryk indstilles med håndsving på hvert led.
(såsæt kan evt. være udstyret med hydraulisk justering)
Spring-Board planken højdeindstilles med spindler for at opnå
optimal arbejdsgrad.
Page 14
Terra-Seeder 29-10-2010
14
Page 15
Terra-Seeder 29-10-2010
15

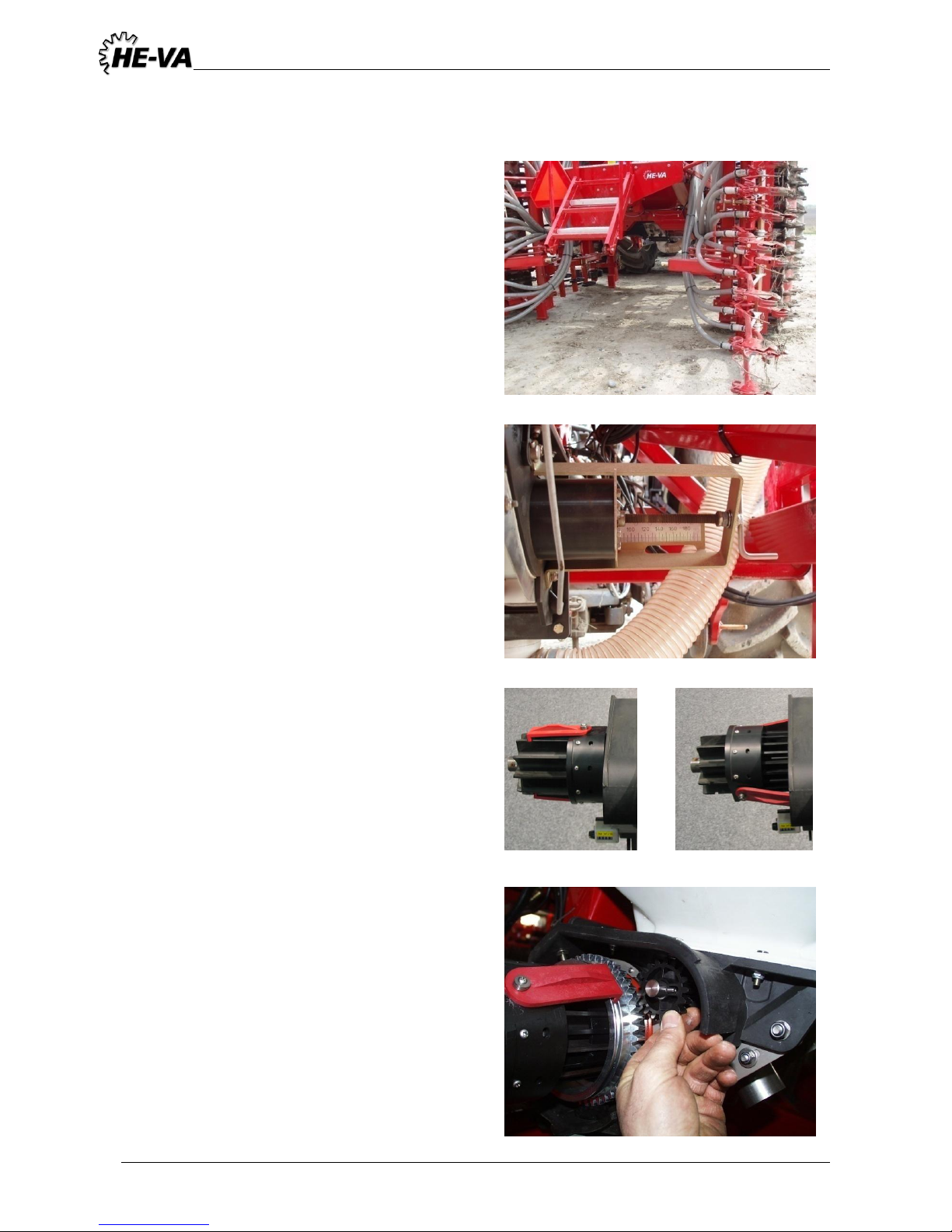

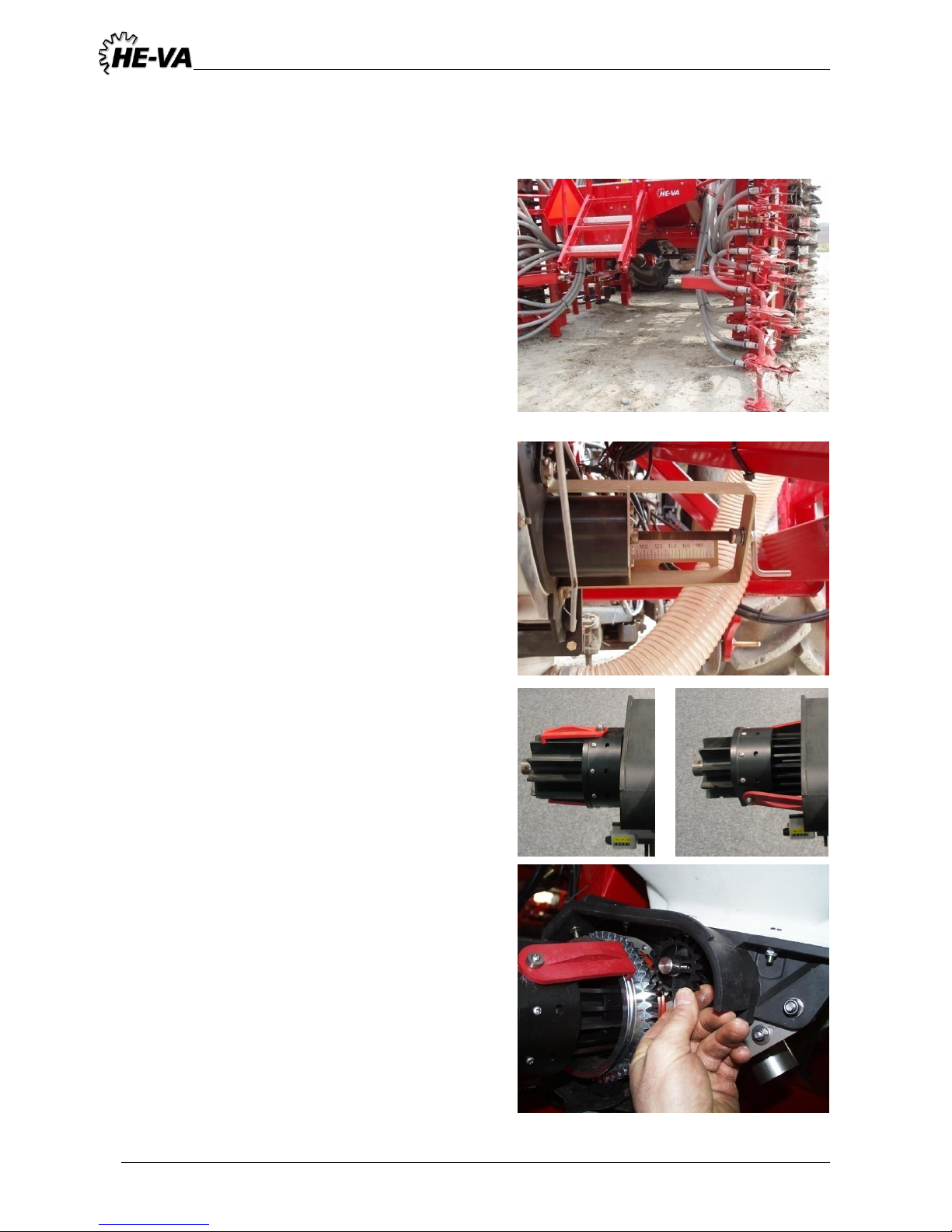

Dosering
Arbejde med indstilling, tømning, rengøring mv. ved og
omkring doseringsenheden foretages nemmest og mest
sikkert med Terra-Seeder sammenfoldet og sænket ned på
fast underlag på de integrerede støtteben.
(3 mtr. fast dog med såsæt i arbejdsposition)
Traktor standes og nøglen fjernes fra tændingen.
Doseringen sker centralt via et cellehjul med en max.
effektiv bredde på 200 mm. Ved hjælp af indstillings- skruen
kan den effektive bredde, og dermed såsæds- mængden
varieres.
Find indstillingen af cellehjulet svarende til den
ønskede såsædsmængde i såtabellen og indstil hjulet med
håndsvinget. Som aflæsningsmærke på skalaen gælder højre
lejering på huset.
Indstilling til finsåning
Til udsåning af små mængder fin såsæd kan cellehjulets
volume yderligere reduceres. Når korntanken er tom stilles
cellehjulet på åbning 0 ved hjælp af håndsvinget Rød pal
løsnes fra parkering og drejes 180 grader for fastlåsning i
inderste hak i cellehjul.
Når cellehjulet igen drejes ind i udsåningsenheden vil
cellehjulsåbningerne nu være begrænset af indsatsen, hvorved
en mindre udsædsmængde opnås.
Omrøreraksel i såtank tilkobles let ved at tandhjul bringes i
indgreb i stor tandhjul. Omrøringen frakobles igen ved at lille
tandhjul skubbes tilbage mod tank.
Omrøring anbefales ved såsædsarter, hvor der er risiko for, at
der dannes bro i såtanken.
Page 16
Terra-Seeder 29-10-2010
16

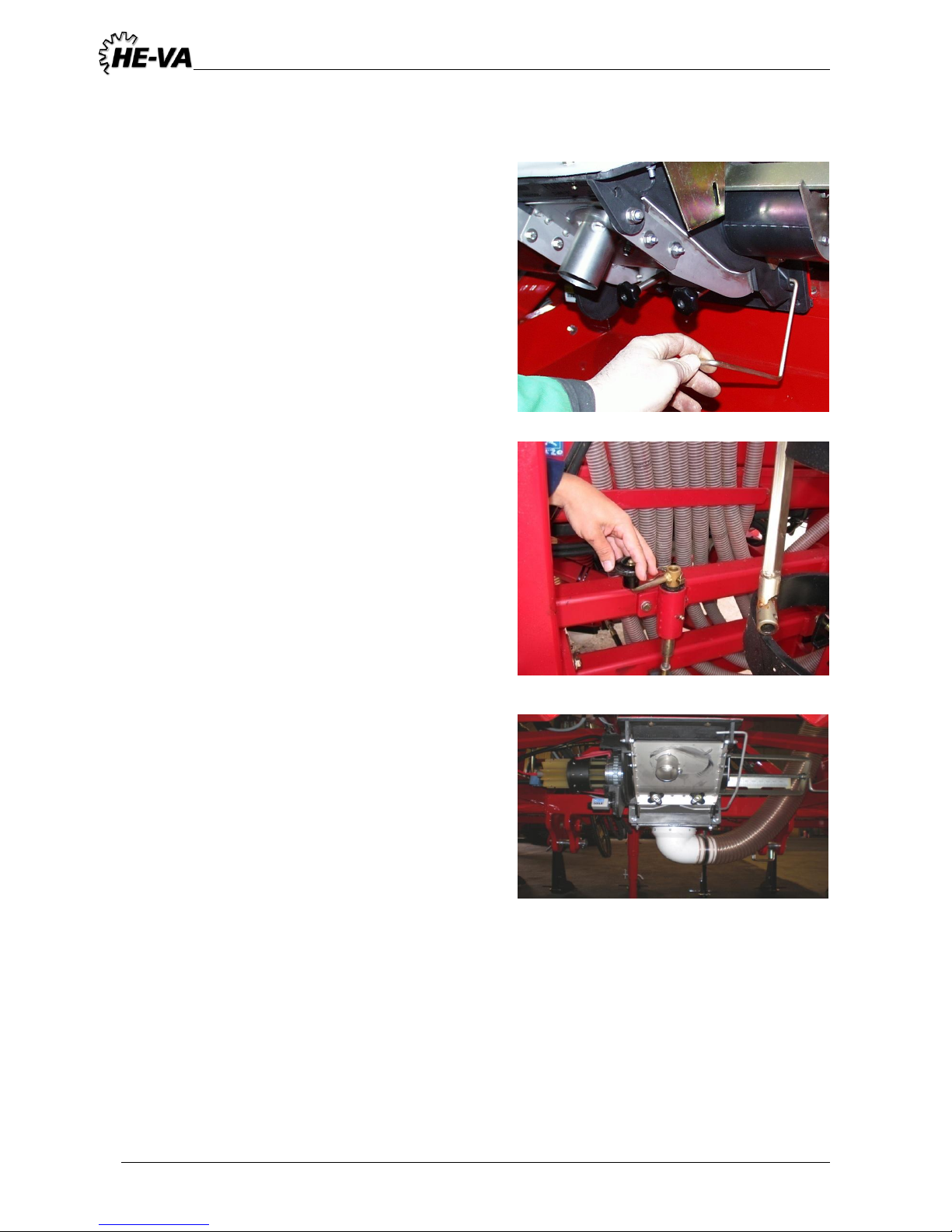

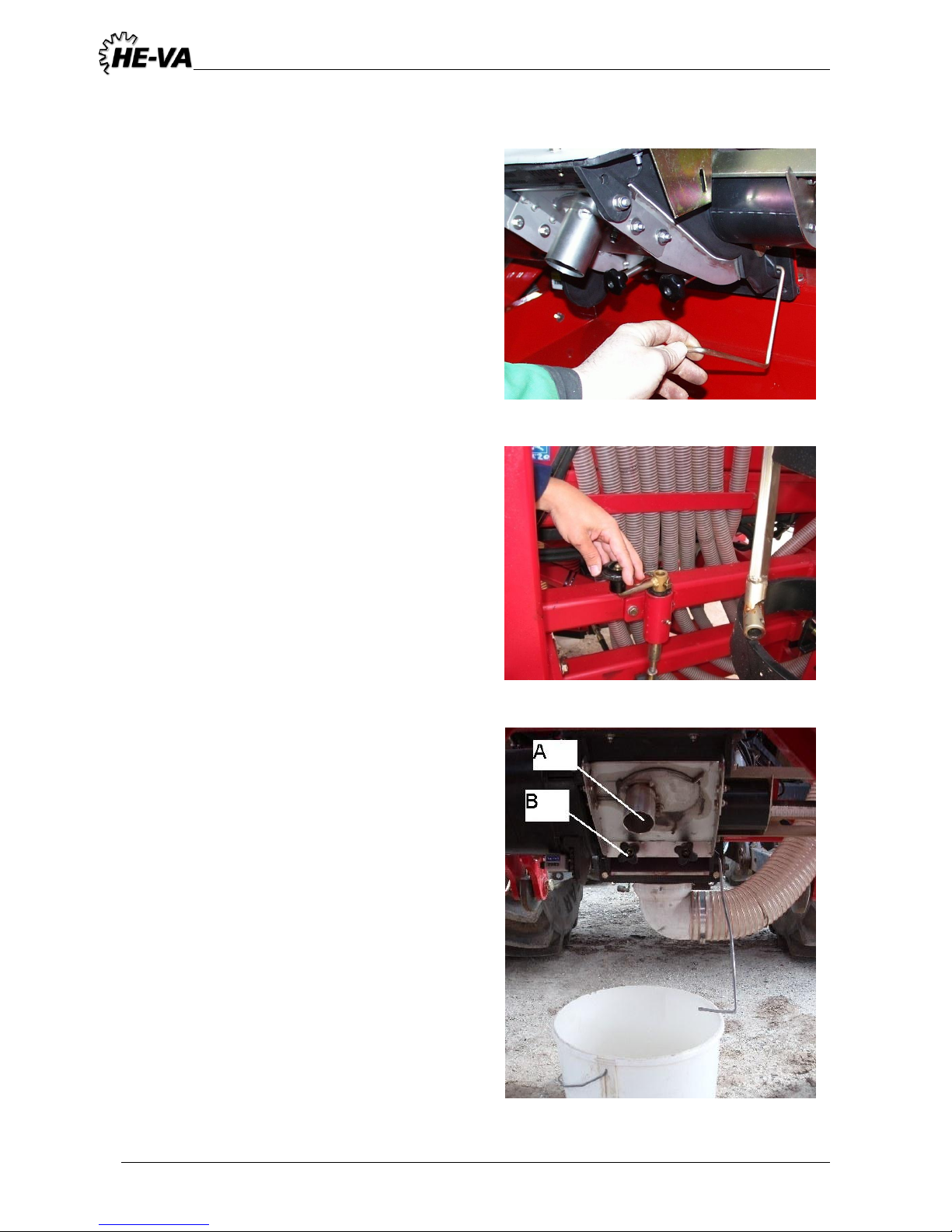

Afdrejningsprøve
Med Terra-Seeder sammenfoldet og parkeret på støtteben
åbnes afdrejningsspjæld og indsåningsbakke/spand placeres
under udløbet.
Ved afvejning, husk at tage hensyn til spandens egenvægt.
HUSK at lukke afdrejningsspjæld efter endt indsåning.
Såaksel adskilles ved kardan på såaksel.
Håndsving placeres som vist på foto og afdrejningsprøve
foretages langsomt
(1 omdrejning pr. sekund).
Der drejes 50 omgange mod uret, hvilket svarer til 0,05 HA =
hektartælling visning 50.
VIGTIGT: Afdrejning skal ALTID ske med håndsving – IKKE PÅ
SÅHJUL, pga. gearing i såhjulets kædekasse.
Tømning:
Efter endt såning eller skift til anden såsæd tømmes såkassen
på følgende måde.
Tømmeslusen A kan åbnes og lukkes mens såsæd løber ud i
spand e.l.
Herefter åbnes tømmespjældet B ved hjælp af de to sorte
fingerskruer, og tanken kan nu tømmes helt.
Med åben tømmespjæld drejes cellehjulet et par gange, for at
tømme alle celler. Til slut kan evt. bruges trykluft.
Husk at lukke tømmespjæld og tømmesluse før der påfyldes
nu såsæd.
Ved henstilling og opbevaring af maskinen skal
tømmespjældet forblive åbent.
Husk at kontrollere, at såsæden kommer ud ad skærene. Sæt
blæseren i gang og med korrekt blæseromdrejninger og
maskinen løftet, drejes såhjulet.
Page 17
Terra-Seeder 29-10-2010
17
Vedligeholdelse
Checks før sæsonen
1. Rengør doseringsenhed og alle sensorne
2. Smøre alle smørenipler og kuglelejer med fedt
3. Såhjullets kæde smøres med kædeoile
4. Check om langfingerharven er i den ønskede position
5. Check om spormarkørerne er i den ønskede arbejdslængde
6. Check om valserne er kører klar
7. Check om alle bolte og møtrikker er spændt
Daglige checks
1. Check om doseringsenheden og alle sensorerne er fri for støv
2. Check om såskærerne ikke er blokerede
3. Check om tallerkener kan dreje frit
4. Check om alle markørerne er i den ønskede arbejdslængde
5. Giv smørenipplerne ved markørerne, samt ved vinge opklapning fedt
6. Check om fordeler hoved og blæserne er fri for forstyrende elementer
Ugentlige checks
1. Check om alle bolte og møtrikker er spændt
2. Smøre og stramme såhjuls trækkæde
3. Giv markørtallerkenerne fedt
4. Valserne skal have fedt hver 20. time
5. Skiveskær gives fedt hver:
3m. hver 150ha.
4m. hver 200ha.
5m. hver 250ha.
6m. hver 300ha.
Checks når sæsonen er slut
1. Såkassen tømmes helt
2. Rengør maskinen med en kompressor og derefter en grundig vask med vand. Elektronik må ikke rengøres
med højtryksrensere
3. Giv alle smørenipler lidt ekstra fedt, for at presse vand ud
4. Spray lidt olie på tandhjul og kæder for at forhindre rust
5. Check om der er genstande der kunne være til fare, eller være beskadiget og udbedres derefter.
6. Seed-Controller boxen opbevares utilgængeligt for støv og fugt
7. Giv Springboardets justering bolte lidt olie for at beskytte mod rust
Page 18
Terra-Seeder 29-10-2010
18
Ekstra udstyr
Fysisk spormarkering
Tilføjes i forbindelse med maskinens sprøjtespor system.
Tallerkenernes vinkel kan justeres så man forøge eller mindske
sporbreden efter ejet ønske. Spormarkeringen kan sættes så det
følger ydersiden af såskærene, og derved ikke kaster jord på ny
såede area.
Halvsideluk
Med halvsideluk har man mulighed for at lukke for halvdelen af
Terra-Seederens såskær. Dette er en fordel når man skal have
tilpasset sprøjtesporene med såningen af en ny mark.
Sporløsner
Tænderne på sporløsneren er designet til at løsne den kompakte
jord som traktoren laver ved såning. Sporløsneren har en kraftig
fjeder monteret, som gør den modstandsdygtig overfor sten.
Tændernes dybte og placering er frit justerbart.
Page 19
Terra-Seeder 29-10-2010
19
Delivery Check
Both after the distributor’s and the customer’s receipt of the machine, the Fanterra drill shall be checked for any
damages and defects.
Description of the Machine
Field of Application
The Fanterra drill is a mounted air seeder with 3m, 4m, 5m or 6m working widths, which are hydraulically foldable to a
transport width of 3m (however, the 3m model has a fixed width of 3m). The Terra-Seeder is available with four
different types of seeding: runner planter, rolling coulter, harrow seed tines or disc seed coulter.
The Fanterra may also be supplied with fertiliser equipment for granulated fertiliser. The fertiliser is dosed with
separate seed equipment, and the large specially designed seed and fertiliser tank contains seeds as well as fertiliser.
The Fanterra may be equipped with the Opico variocast, thus making it possible to combine various kinds of seed such
as grass, stubble turnips, slug pellets and so on in connection with the seeding procedure.
The Fanterra is installed on the three-point linkage of the tractor, and the hydraulic coupling is connected in the tractor
priority spool with the drill’s return pipe plumbed into an unrestricted free flow return. In order to obtain maximum
utilisation of the tractive effort of the tractor, it is important to check the tyres, as under certain conditions twin tyres
are recommended. Under normal conditions it is advised that a front mounted tool is used for packing/preparation of
the soil in front of the seeder.
Technical Specifications
Type
3,0 m
4,0 m
5,0 m
6,0 m
Working width
3,0 m
4,0 m
5,0 m
6,0 m
Transport width
3,0 m
3,0 m
3,0 m
3,0 m
Height, folded
fixed
2,4 m
2,9 m
3,4 m
Power requirement
120-150
140-170
160-200
200-250
Hopper content
1500 L
1500 L
1500 L
1500 L
Double acting spools required
2 3 3
3
Weight, empty with CTX packer and disc seed coulter
2110 kg
2640 kg
3290 kg
3940 kg
Lifting requirement, filled hopper with CTX packer and disc seed coulter
4650 kg
5180 kg
6060 kg
6940 kg
The Fanterra complies with DS/ISO 11001-1, three-point suspension.
Page 20
Terra-Seeder 29-10-2010
20
Safety when using Fanterra
The machine must not be started up if exposed persons* stay within the danger zone**.
If exposed persons stay within a danger zone (e.g. in connection with adjustment, maintenance or coupling and
decoupling, the following conditions shall be complied with:
5. The machine shall be lowered to solid ground.
6. The hydraulics shall be relieved.
7. The tractor shall be stopped and the key removed from the ignition.
8. The driver must check that there are no exposed persons within the danger zone.
* Exposed person: Any person, who are – also partly - in the danger zone.
** Danger zone: On and under the machine within a distance of 4 m from the machine.
Most accidents, which occur in connection with the working, transport and maintenance of the machine, are caused by
negligence of the most elementary safety rules.
Therefore, it is vital that all persons working with the machine observe the safety instructions as well as other
instructions for to the machine.
The machine may only be operated, maintained and repaired by persons, who are familiar with this work and further
aware of the possible elements of danger.
DANGER!! Rotating parts and loose clothes are a dangerous combination.
IMPORTANT!! It’s dangerous to stand under the drill when the machine is operating. You must sit the
drill on the integrated parking stands when servicing or calibrating.
Page 21
Terra-Seeder 29-10-2010
21
Safety and Instructions as regards the Hydraulic System
6. The maximum permissible working pressure amounts to 225 bar.
7. It is recommended to mark the coupling parts of hydraulic connections between tractor and tool in order to
avoid incorrect operation!
8. In connection with check for leaks, suitable protective clothing should be used due to the danger (eye
protectors, gloves, etc.)
Hydraulic oil under high pressure may penetrate the skin and cause dangerous injuries.
In case of injuries, you must consult your doctor immediately. DANGER OF INFECTION!
9. Before working with the hydraulic system, you must lower the machine to solid ground. The pressure shall be
relieved, the motor stopped and the ignition key removed.
10. The hydraulic hoses shall be inspected on a regular basis, however, every six months, as a minimum, for cracks,
wear, etc. Defective hoses shall be replaced immediately.
The life for the hydraulic hoses is maximum five years.
New hydraulic hoses shall comply with the manufacturer’s requirements.
INSTRUCTIONS CONCERNING TRANSPORT ON PUBLIC ROADS
Before you drive on public roads, you must check that the coupling of the machine with the tractor is in accordance with
the valid road traffic acts (permissible overall weight, permissible axle load, transport width, lights, and warning signs).
FRONT-AXLE LOAD
Check that the front-axle is sufficiently loaded. The front-axle load should be a minimum 20% of the weight of the
tractor. It is advised that you use a front mounted press rather than ballast.
If you use a front press the tractor will stay balanced both in work and turning on the headland as well as reducing soil
damage.
NB ! The driving, steering and braking qualities are influenced by the mounted machine combination.
Page 22
Terra-Seeder 29-10-2010
22
Mounting of Fanterra on Tractor
With PTO Vario-drive fan
The vario-pump is installed in the tractor PTO.
In order to attach this and avoid rotation during the
operation, the fittings shall be adapted to the tractor model
in question.
The length of the arms A, B and C are adjusted so that the
rivet fits in the bottom hole in the top link attachment of the
tractor.
It may be necessary to shorten the arms by means of an
angular grinder.
REMEMBER to tighten bolts, etc., before the use.
When the vario-pump is installed on the tractor, the PTORPM amounts to 1000.
The gear case is filled with 0.2 l oil.
The oil level may be checked by means of the control screw
at the side of the gear case.
With 1000 PTO-RPM on the tractor, the blower RPM is
adjusted with screw tap placed inside the blower. The
blower RPM may be read on the Seed-Controller, and the
alarm shall be adjusted to the required blower RPM.
(See the instruction manual for Seed-Controller)
In case of low outside temperatures, the blower shall run to
be warm for approximately five minutes before stable
revolutions are obtained.
If the Fanterra is equipped with ”Vario-drive”, the oil level of
the blower shall be checked every 10 operating hours at the
dip stick in the filling plug.
In case of lack of oil, you must fill up until the maximum
level at the dip stick.
The blower shall contain 17 l Wintershall ATF DEXRON
Shell ATF DEXRON II or Castrol TQ DEXRON II.
It is recommended to replace oil and filter once a year.
Page 23
Terra-Seeder 29-10-2010
23
Mounting of Fanterra on the Tractor
With Hydraulic fan
If the Terra-Seeder is supplied with hydraulic blower
transmission driven directly from the hydraulic system of the
tractor, the hydraulic motor requires 20-32 l/min. depending on
the RPM. It is necessary that the tractor have a priority spool in
order to ensure a constant oil flow.
IMPORTANT: It must be ensured that there is unpressurised
return to the hydraulic system of the tractor. The return hose
may never be coupled to the main hydraulic valves of the
tractor due to extensive backpressure.
If the tractor is not equipped with a female end for
unpressurised return, such shall be installed – as illustrated here.
Blower RPM
The current blower RPM is read on the Seed-Controller
In connection with seeds, the air flow shall be reduced by means
of a blanking plate situated at the top of the fan. Please check
the seed table as regards the use of this blanking plate.
The RPM during seeding shall be between 3200-3500.
The air flow shall be reduced for seeds. This is done by
reducing the RPM by 200-300.
Page 24
Terra-Seeder 29-10-2010
24
Mounting on the Tractor
Seed-Controller
You will find the instructions for the use of the SeedController in a separate section and a quick-guide, which will
state a brief list of the functions during the field work.
The drills computer (Seed-Controller) shall be placed in the
tractor cabin by means of the supplied bracket, which may be
attached on any existing mounting plate or bored into the
instrument panel/pillar. The Seed-Controlller should be
mounted in your peripheral vision, as this will help you drive
more accurately and make it easier to keep a check of what
the Seed-Controller is doing.
The Seed-Controller is connected to the tractor via a three-pin
plug that requires a 12v supply, and the cable from the seeder
should be connected at the bottom of the box. Check cables
and plugs for defects and dirt before the connection.
A quick way to check that the Seed-Controller is connected
properly is to operate the bout markers, if the controller dose
not recognises a change in the bouting there is a good chance
that there is a problem with the plug or cable
When the Seed-Controller is not used, it should be stored in
order to protect against dust and rain
The sensor for the level indicator in the hopper may be
adjusted in height depending on the driver’s requirement for
alarm in the cab.
Page 25
Terra-Seeder 29-10-2010
25
In the Field
The bout markers should be adjusted to the centre of the
tractor. The length of the marker arm is adjusted by loosening
two bolts on the marker arm.
REMEMBER: To tighten the bolts before you start the seeding
Some makes of tractors do not have the seat in the middle of
the cab, this should be taken into consideration when setting the
length of the bout marker.
Disc coulter
The CTX packer sets the drilling depth. To adjust the depth of
seed, simply change the position of the pins (A) until you have
reached the desired depth.
REMEMBER: To alter this on both sides of the drill
The shattaboard is adjusted in height with spindles (A) in order
to obtain the optimum working height. On 4 to 6 meters models
the shattaboards are split into sections allowing for the folding
precess, when in work and making any adjustments to the
shattaboard, ensure that both sctions are altered the same and
run parallel wth one another.
A
A
Page 26
Terra-Seeder 29-10-2010
26
Page 27
Terra-Seeder 29-10-2010
27
Calibration and seed rate
The adjustment, emptying, cleaning, etc., at and around the
dosing unit are made most easily and safest when the Fanterra
is folded up and lowered to solid ground on the integrated
parking stands.
The tractor shall be stopped and the key removed from the
ignition.
The seed rate is set by means of a metering barrel with a
maximum width of 200 mm. By means of the adjustment screw
located on the right-hand of the metering system you can alter
the size of this barrel to set the desired seed rate. Simply find
the seed rate you require from the calibration chart and set the
outside edge of the metering barrel with the recommended
scale.
Adjustment for fine seeding
If you are working with small seed you must ensure that the
small seed flutes are entered this reduces the volume of the
metering barrel. When the seed hopper is empty, the cell wheel
is set to opening 0 by means of the adjustment screw. Lift the
two red claws out of the main metering sprocket and rotate 180
degrees then push the black outer into the metering barrel, now
the two red claws will sit in the pre-lined slots on the seed
flutes. This adjustment must be made before any seed is placed
in the drill.
When the small seed flutes are in place you must not alter the
adjustment screw past 70 on the scale
The agitator is located at the bottom of the seed hopper and is
easily engaged and disengaged be pushing the small black
sprocket in or out of gear. This is located on the left-hand side of
the metering system. Agitation is recommended for seed types,
where there is a risk of bridging in the seed hopper.
Page 28
Terra-Seeder 29-10-2010
28
A. Emptying gate
B. Small seed flutes
C. Mechanical hectare meter
D. Calibration gate
E. Gate for emptying of drill
F. Calibration adjustment screw + test
turning scale
Turning Test
With the Fanterra folded up and parked on parking stands, the
turning shut-off slide is opened and the seeding tray/bucket
shall be placed under the outlet.
REMEMBER to close the shut-off slide after the seeding
adjustment.
Remove the drive shaft at the UJ and fit the calibration handle.
IMPORTANT: Always rotate anti clock wise.
To ensure you get an accurate calibration you must rotate the
metering system 360 degrees to ensure that all the seed flutes
are full, return any seed in the tray back to the hopper and set
the mechanical hectare back to zero.
IMPORTANT: The turning shall ALWAYS be made with the handle
– NOT with seed wheel – due to the gearing in the land wheel
chain case.
Emptying:
After seeding is completed or changing to another type of seed,
the seed hopper is emptied as follows:
The emptying gate (A) may be opened and closed while the
seed runs down into a bucket or similar.
After that the emptying plate (B) is opened by means of the two
black thumbscrews, and the hopper may now be completely
emptied.
With the emptying gate open, the cell wheel is turned a few
times in order to empty all the seed flutes. After each change of
seed types use compressed air around and in the metering
system to ensure that it is keeps clean.
Remember to close the emptying gate and emptying plate
before you fill up with new seeds.
When you store the machine, you must leave the emptying plate
open.
A
B C D E F
Page 29
Terra-Seeder 29-10-2010
29
Maintenance
Start of season checks
1. Blow down metering system and all sensors
2. Grease all pivot points and bearings
3. Lightly lube land wheel chain drive with chain lubricant
4. Check that the covering harrows are set in the right position
5. Check that the bout markers are at the right working width
6. Check that the CTX packer is in good condition
7. Check all nut and bolts are tight
8. Run up on drill tractor and check that all hydraulic pipes fit with no leaks
9. Check that the seed control is working and registering with the drill
Daily checks
1. Check that the metering system and all sensors are free of dust
2. Check that there are no blocked coulters
3. Check all disc coulters can turn freely
4. Check that the bout markers are at the correct working width
5. Grease bout marker pivot points
6. Grease folding pivot points
7. Check that the distribution head and fan cowling are free of obstructions
Weekly checks
1. Check all nuts and bolts are tight
2. Lubricate and re-tension the land wheel drive chain
3. Grease the bout marker discs
4. CTX packer must be greased every 20 hours
5. Coulter disc hubs greased
3m every 150ha.
4m every 200ha.
5m every 250ha.
6m every 300ha.
End of season checks
1. Empty seed hopper completely
2. Clean drill down with compressed air then gives a good wash over with water. Do not power wash electrics
3. Give all grease points a small amount of grease to push out any water
4. Give all sprocket and chains a light spray of lubricant to stop rust
5. Check for any ware or damage and repair as necessary
6. Store the seeders control box away from moisture and dust
7. Give the shattaboard adjustment screw a light oiling to protect from rust
Page 30
Terra-Seeder 29-10-2010
30
Options
Pre-emergence markers
The drill can be fitted with pre-em markers which are plumbed
in to the drills tramlining system. These work on a double acting
system to give a positive response in both lift and work. They
are also detechable for transport. The angle of the discs can be
altered to incarese or decrease the troff size. When setting the
width of track, set the discs so that they run on the outside of
the shut off coulters. With the discs throwing the soil inwards so
as not to disturb the seed in adjoining coulters.
Half side shuf off
The half side shut off allows the Fanterra to half drill, when
either opening out a new field or drilling headlands. This simply
closes one side of the drills outlet pipes and returns the seed
back to the tank.
Wheel track eradicator
The eradicator times are designed to lift the compaction
produced by the drill tractor. They are spring loaded to avoid
damage from stones. The depth and the width can be adjusted
to suit the size or the width of the tractors wheels.
Page 31
Terra-Seeder 29-10-2010
31
Contrôle à réception
A l’arrivée chez la dépositaire ainsi que chez le client, contrôlez le Terra-Seeder pour de dégâts ou de fautes éventuels.
Description de la machine
Domaines d’application
Terra-Seeder est un système porté de semis à air comprimé. Il est disponible aux largeurs de travail: 3m, 4m, 5m et 6m,
repliable hydrauliquement à la largeur de transport de 3m (celui de 3m est fixe). Le Terra-Seeder peut être muni de 4
socs semoirs différents: Socs à sabots, coutre à disques, soc à dents et soc à disques. L’équipement en option pour
Terra-Seeder est un distributeur d’engrais granulé. Le dosage d’engrais est contrôlé par un système de semoir
particulier, et le grand réservoir conçu de 1500 litres contient le blé de semence aussi bien que l’engrais.
Terra-Seeder peut être muni de He-Va Multi-Seeder, qui vous permet d’établir de nombreuses sortes de graine et de
semer simultanément.
Terra-Seeder est monté sur l’attelage trois points du tracteur, et les accouplements sont montés sur les prises du
tracteur. Afin d’obtenir une utilisation optimale de l’effort de traction, il faut faire attention au montage des pneus du
tracteur, et selon les circonstances, le montage de roues jumelées est à recommander. Sous la plupart des conditions, il
sera d’avantage de monter un outil frontal pour retassement/traitement du sol devant le semoir.
Spécifications techniques
Modèle
3,0 m
4,0 m
5,0 m
6,0 m
Largeur de travail
3,0 m
4,0 m
5,0 m
6,0 m
Largeur de transport
3,0 m
3,0 m
3,0 m
3,0 m
Hauteur replié
Fixe
2,4 m
2,9 m
3,4 m
Puissance requise
120-150
140-170
160-200
200-250
Volume de la trémie
1500 L
1500 L
1500 L
1500 L
Nombre de sorties d’huile double
effet
3 4 4
4
Socs à sabots / Coutre à disques
Rouleau tubes carrés
1890 / 2070
2370 / 2580
2940 / 3215
3510 / 3850
4520 / 4780
5000 / 5290
5795 / 6180
6595 / 7070
Rouleau spire
1920 / 2090
2400 / 2610
2980 / 3255
3560 / 3900
4560 / 4810
5040 / 5330
5850 /6240
6665 / 7140
Rouleau packer
2080 / 2250
2600 / 2810
3230 / 3505
3860 / 4200
4800 / 5060
5320 / 5620
6200 / 6590
7085 / 7560
Rouleau caoutchouc LTX
2000 / 2180
2510 / 2720
3115 / 3390
3720 / 4060
4680 / 4950
5190 / 5490
6040 / 6430
6890 / 7360
Soc de semoir / Coutre à disque
Rouleau tubes carrés
1640 / 2000
2050 / 2500
2540 / 3115
3030 / 3730
3980 / 4495
4390 / 4995
5050 / 5825
5710 / 6660
Rouleau spire
1664 / 2024
2080 / 2530
2580 / 3155
3080 / 3780
4005 / 4530
4420 / 5035
5100 / 5880
5780 / 6720
Rouleau packer
1824 / 2184
2280 / 2730
2830 / 3405
3380 / 4080
4244 / 4754
4700 / 5300
5440 / 6220
6180 / 7130
Rouleau caoutchouc LTX
1752 / 2112
2190 / 2640
2715 / 3290
3240 / 3940
4150 / 4650
4580 / 5180
5285 / 6060
5995 / 6940
Terra-Seeder se conforme à DS/ISO 11001-1, attelage trois points.
Réclamations
Les dépannages de réclamation seraient fait à la station-service de la dépositaire au-dedans des heures de travail. S’il
n’est pas possible de faire les réparations dans les heures de travail, la levée des heures supplémentaires est effectuée.
Les machines remises aux dépannages de réclamation, doivent être nettoyée.
Page 32
Terra-Seeder 29-10-2010
32
Sécurité sur Terra-Seeder
Ne démarrez pas la machine s’il se trouvent de personnes en positions exposées* dans des zones hazardeuses**.
Quand il se trouvent de personnes en positions exposées (par exemple pendant réglage, entretien, accouplement et
dételage), les conditions suivantes doivent être observées:
La machine doit être descendue sur un fondement solide.
Le système hydraulique doit être déchargé.
Le tracteur doit être arrêté et la clé de contact extraite.
Le chauffeur doit s’assurer que personne ne se trouve en positions exposées pendant l’opération.
* Personne en position exposée: Toutes personnes qui se trouvent en positions exposées, entièrement ou
en partie.
** Zone hazardeuse: Sur et sous la machine au moins de 4 m de la machine.
La plupart des accidents qui arrivent pendant l’operation, le transport et l’entretien des machines sont causées par
mépris des conditions de sécurité les plus rudimentaires.
Donc il est de première importance que tous ceux qui manient la machine observent étroitement les instructions de
sécurité en dehors des instructions supplémentaires qui s’attachent à la machine.
La machine ne doit être manie, entretenue et réparée que par des personnes, qui connaient bien ces tâches et qui
connaient bien ensuite les éléments de danger rattachés à la machine.
ATTENTION !! Pièces tournantes et vêtements mous font une combinaison dangereuse.
IMPORTANT !! À cause du risque de pièces tombantes, il est trés dangereux pour des personnes se trouvant sur le
cadre de la machine quand celle-là est en service attelée à un tracteur.
Page 33
Terra-Seeder 29-10-2010
33
Sécurité et Instructions sur l’Hydraulique
1. La pression d’introduction maximale est 225 bar.
2. Il est à recommander de marquer les pièces d’accouplement sur les raccords hydrauliques entre tracteur et
outil afin d’éviter l’opération incorrecte!
3. En recherchant les fuites hydraulique, servez-vous des moyens appropriés (les lunettes de protection, les gants
etc.)
4. L’huile hydraulique à haute pression peut pénétrer la peau et causer des graves blessures.
En cas de blessure, consultez un médecin immédiatement. RISQUE D’INFECTION!
5. Avant l’opération hydraulique, descendez la machine sur un fondement solide.
Enlevez la pression hydraulique, arrêtez le moteur et retirez la clé de contact.
Contrôlez les tuyaux hydraulique régulièrement, à un interval de six mois maximum en cas de fentes, usure etc.
Remplacez des tuyaux défectueux immédiatement.
La durée des tuyaux hydraulique est 5 ans au maximum.
Tous tuyaux neufs doit être conforme aux instructions du manufacturier.
INSTRUCTIONS DE TRANSPORT SUR ROUTES PUBLIQUES
Avant le transport sur routes publiques, surveillez que l’accouplement de la machine au tracteur est en accordance avec
les codes de la route dans votre région (poids total licite, charge pas essieu licite, largeur de transport, phares, voyants
d’alerte etc.).
CHARGE PAR ESSIEU AVANT
Après l’accouplement de la machine et au poids total licite, mettez à la sûreté la timonerie de la tracteur. Surveillez que
l’essieu avant est suffisamment chargé. La charge par essieu avant doit totaliser au moins 20% du poids totale du
tracteur. Charge par essieu et poids total licites pour le tracteur doivent toujours être observés.
NB! Les caractéristiques de marche, contrôle et freinage sont influencées par la combinaison des machines
accouplées.
Page 34
Terra-Seeder 29-10-2010
34
Terra-Seeder – aménagement au tracteur
Injecteur animation vario
Montez la pompe vario sur la prise de force frontale du
tracteur. Pour bien fixer la pompe et pour éviter rotation
pendant usage, ajustez la ferrure au modèle du tracteur.
Ajustez la longueur des branches A, B et C autant que le
rivet s’accorde avec la forure en bas de l’appui de la barre
d’attelage du tracteur.
Il peut être nécessaire de raccourcir les branches à l’aide
d’une meuleuse.
N’oubliez pas de resserrer les boulons etc avant usage.
Après montage, maniez la pompe vario sur 1000 tr/mn de la
prise frontale.
Le carter de boîte de vitesse est rempli de 0,2 litres d’huile.
Le niveau d’huile est contrôlé par une vis de réglage sur le
côté du carter.
À 1000 tr/mn de la prise frontale, réglez les révolutions de
l’injecteur à air au moyen d’un robinet placé au côté intérieur
de l’injecteur.
Le nombre de tours se lisent sur le Seed-Controller (Boitier
électronique de semis), et l’alarme peut être appropriée au
nombre de tours souhaité.
(Voir instructions sur Seed-Controller)
Á une température d’extérieur peu élevée, il faut échauffer
l’injecteur pendant 5 minutes afin d’obtenir une rotation
stable.
Sur un Terra-Seeder muni d’animation vario, le niveau d’huile
de l’injecteur doit être contrôlé chaque 10 heures d’opération
au moyen de la jauge sur le capuchon de remplissage. À un
niveau bas, rempliez l’huile jusqu’au ‘maximum’ de la jauge.
L’injecteur doit contenir 17 litres de l’huile Wintershall ATF
DEXTRON, Shell ATF DEXTRON ou Castrol TQ DEXTRON II.
C’est à recommander de remplacer l’huile et le filtre
annuellement.
Page 35
Terra-Seeder 29-10-2010
35
Terra-Seeder – aménagement au tracteur
Injecteur à transmission hydraulique
Sur un Terra-Seeder muni d’une transmission hydraulique
actionné directement par le tracteur, accouplez l’embrayage
hydraulique à la prise du tracteur.
Le moteur hydraulique requiert 20 à 32 litres/minute dépendant
de révolutions. Il est nécessaire de monter une soupape à
réglage priorité sur la prise traînant l’injecteur afin d’assurer un
débit d’huile constant.
IMPORTANT: Il faut vérifier que l’écoulement de retour dans
l’hydraulique du tracteur est sans pression. Le tuyau de retour
ne doit jamais être accouplé à la prise hydraulique du tracteur,
par suite de contre-pression surélevée.
Sur tracteurs sans embrayage femelle por écoulement de retour
sans pression, il faut monter un modèle pareil à celui sur
l’illustration à droite.
Révolutions de l’injecteur à air
Le nombre actuel de tours de l’injecteur se lit sur le Seed-
Controller.
Terra-Seeder doivent marcher de 3800 à 4200 tr/mn au
maximum durant semailles. Aux semis de grains, réduisez la
vitesse au moyen de la plaque montée sur l’injecteur. Voir
tableau de semence pour cas d’emploi.
Aux semis de grains avec le grand injecteur, réduisez le courant
d’air en baissant la vitesse par 200 à 300 tr/mn.
Page 36
Terra-Seeder 29-10-2010
36
Aménagement au tracteur
Seed-Controller
Les instructions sur l’emploi de Seed-Controller ressortent des
sections suivantes et de la directive précipitée, qui vous donne
un aperçu facile des fonctions nécessaires au travail des
champs.
Montez le jalonneur électronique Seed-Controller à un
placement convenable dans la cabine au moyen du soutien
inclus. Vous pouvez le monter sur une plaque de montage ou
bien sur le tableau de bord avec une perceuse.
Branchez le Terra-Seeder sur la prise de courant dans la
cabine du tracteur, et le câble du semis sur la prise au fond du
jalonneur électrique. Vérifier qu’il n’y a pas de saletés ou
dégâts avant accouplement. Si le jalonneur électronique
n’enregistre pas la gestion des traceurs, contrôlez le palpeur
du semis. Hors d’usage gardez Seed-Controller abrité de la
poussière et de la pluie.
L’alarme de niveau de semence dans la trémie est réglable en
hauteur, selon le moment de sonnement souhaité.
Page 37
Terra-Seeder 29-10-2010
37
A
Aux clamps
Les traceurs sont réglable au centre du tracteur aussi bien qu’au
jalonnage. La longueur du bras traceur est ajustée en deserrant
ses deux boulons.
N’oubliez pas de resserrer les boulons avant les semailles.
La profondeur de la herse est déterminée du rouleau de
retassement, et s’ajuste au moyen du clou B.
Avec soc de traceur:
La barre de soc semeur est réglable en hauteur du sol au moyen
de la broche A. La distance entre le bas de la barre de soc
semeur et la surface du champ doit être de 30 à 35 cm. À cette
élévation les socs semeur ont la profondeur et la flexibilité
nécessaires pour semer au niveau souhaité.
Avec coutre à disques:
La barre de soc semeur est réglable en hauteur du sol au moyen
de la broche. La distance entre le bas de la barre de soc semeur
et la surface du champ doit être 50 cm.
L’appui des socs est réglable par des manivelles sur chaque joint.
(Le semoir peut être muni d’un contrôle hydraulique)
Réglez la planche niveleuse (Spring-Board) en hauteur pour une
puissance optimale.
A
Page 38
Terra-Seeder 29-10-2010
38
Page 39
Terra-Seeder 29-10-2010
39
Dosage
Le travail sur et autour de l’unité doseuse (réglage, vidage,
nettoyage etc.) est accompli plus facilement et avec plus de
sûreté, quand le Terra-Seeder est replié et baissé sur un
fondement solide au moyen des pieds support intégrés. (Pour le
Terra-Seeder 3 m avec le semoir en position de travail)
Arrêtez le tracteur et extrayez la clé de contact.
Le dosage est fait à réglage en continu à cellules d’une largeur
effective de 200 mm au maximum. Ajustez la largeur effective –
et donc aussi la masse de distribution – au moyen de la vis de
réglage.
Voir le tableau de semence pour aligner le réglage en continu à
cellules au volume de blé de semence souhaité. Puis faites le
réglage à l’aide de la manivelle. La marque de lecture sur
l’échelle est le palier sur le côté droite du logement.
Réglage pour semis de grains fins
Pour le semis de grains fins en petit nombre, il faut réduire
davantage le volume du réglage en continu à cellules. La trémie
vidée, mettez le réglage en continu à cellules à l’embouchure ’0’
à l’aide de la manivelle. Détachez le cliquet rouge de la position
d’arrêt et tournez-le 180 degrés afin de le fixer au cran intérieur
du réglage en continu à cellules.
En retournant le réglage en continu à cellules dans l’unité de
semis, le casier va restreindre les embouchures du réglage en
continu à cellules – causant un dosage réduit.
L’attelage d’un arbre agitateur dans la trémie est fait facilement
en engrenant la petite roue dentée au grand. Le dételage est
fait en repoussant la petite roue dentée vers la trémie.
L’agitation est à recommander au semis des sortes de semence
où il y a un risque d’encroûtement dans la trémie.
Page 40
Terra-Seeder 29-10-2010
40
A. Emptying gate
B. Small seed flutes
C. Mechanical hectare meter
D. Calibration gate
E. Gate for emptying of drill
F. Calibration adjustment screw + test
turning scale
Calibrage de semis
D’abord il faut réplier le Terra-Seeder et le stationner sur ses
pieds support.
Ouvrez le registre de calibrage et placez un plateau ou un seau
sous le bec de décharge.
Au pesage, n’oubliez pas de considérer le poids propre du seau.
Faites attention que le registre soit fermé après remplissage.
Disjoignez l’arbre semis au joint de Cardan.
Placez la manivelle comme illustré à la photo et faites le
calibrage lentement (1 tour par seconde)
Faites 50 révolutions en sens inverse des aiguilles d’une montre,
ce qui équivaut à 0,05 hectares (l’indication 50 sur le compteur)
IMPORTANT:
Faites toujours le calibrage par manivelle – non pas par la roue
de graine, à cause d’engrenage dans le carter de la roue de
graine.
Vidage:
Après semis ou à changement de blé de semence, videz la
trémis à la façon suivante:
L’écluse de vidage (A) s’ouvre et se ferme pendant que la
semence fuit dans un seau.
Puis, ouvrez le registre de vidage (B) au moyen des deux vis
noires aux têtes moletées. Maintenant la trémie peut être
complètement vidée.
Le registre de vidage ouvert, tournez le réglage en continu à
cellules à cellules quelques fois afin de vider toutes cellules. Pour
finir servez-vous par exemple d’air sous pression.
Faites attention que le registre et l’écluse soient fermés avant
remplissage de semis.
En dépôt, gardez ouvert le registre de vidage.
Faites attention que la semence soit bien distribuée par les socs.
Mettez en marche l’injecteur. Le nombre de révolutions
correctement ajusté et la machine en position élevée, tournez la
roue de graine.
A B C D E
F
Page 41
Terra-Seeder 29-10-2010
41
Entretien
Contrôle avant la saison:
1. Nettoyez l’unité doseuse et tous capteurs.
2. Graissez tous graisseurs et paliers à billes.
3. Huilez la chaîne de la roue de graine.
4. Vérifiez que la herse peigne est en position souhaitée.
5. Vérifiez que les jalonneurs sont à la longueur de travail souhaitée.
6. Vérifiez que les rouleaux sont en état de marche.
7. Vérifiez que tous boulons et écrous sont serrés.
Contrôle quotidien:
1. Vérifiez qu’il n’y a pas de poussière dans l’unité doseuse et les capteurs.
2. Vérifiez que les socs semoirs ne sont pas calés.
3. Vérifiez que les disques tournent aisément.
4. Vérifiez que les jalonneurs sont à la longueur de travail souhaitée.
5. Graissez les graisseurs des jalonneurs, et ceux du relevage d’ailes.
6. Vérifiez que le distributeur et les injecteurs ne sont pas obstrués.
Contrôle hebdomadaire:
1. Vérifiez que tous boulons et écrous sont serrés.
2. Huilez et serrez la chaîne de la roue de graine.
3. Graissez les disques jalonneurs.
4. Graissez les rouleaux toutes les 20 heures.
5. Graissez les socs de coutre à l’intervalle suivante:
Pour modèle 3m: tous les 150 hectares
Pour modèle 4m: tous les 200 hectares
Pour modèle 5m: tous les 250 hectares
Pour modèle 6m: tous les 300 hectares
Contrôle fin de saison:
1. Videz la trémie entièrement.
2. Nettoyez la machine au moyen d’un compresseur, puis lavez au fond avec de l’eau.
3. L’électronique ne doit pas être lavé sous pression!
4. Graissez en plus tous les nipples de graissage, afin d’extraire l’eau.
5. Huilez les roues dentée et les chaînes pour éviter la formation de rouille.
6. Vérifiez que des pièces hazardeuses ou endommées soient réparées ou échangées.
7. Gardez la boîte du Seed-Controller protègée contre poussière et humidité.
8. Huilez les boulons de réglage de la planche niveleuse pour éviter la formation de rouille.
Page 42
Terra-Seeder 29-10-2010
42
Équipement en option

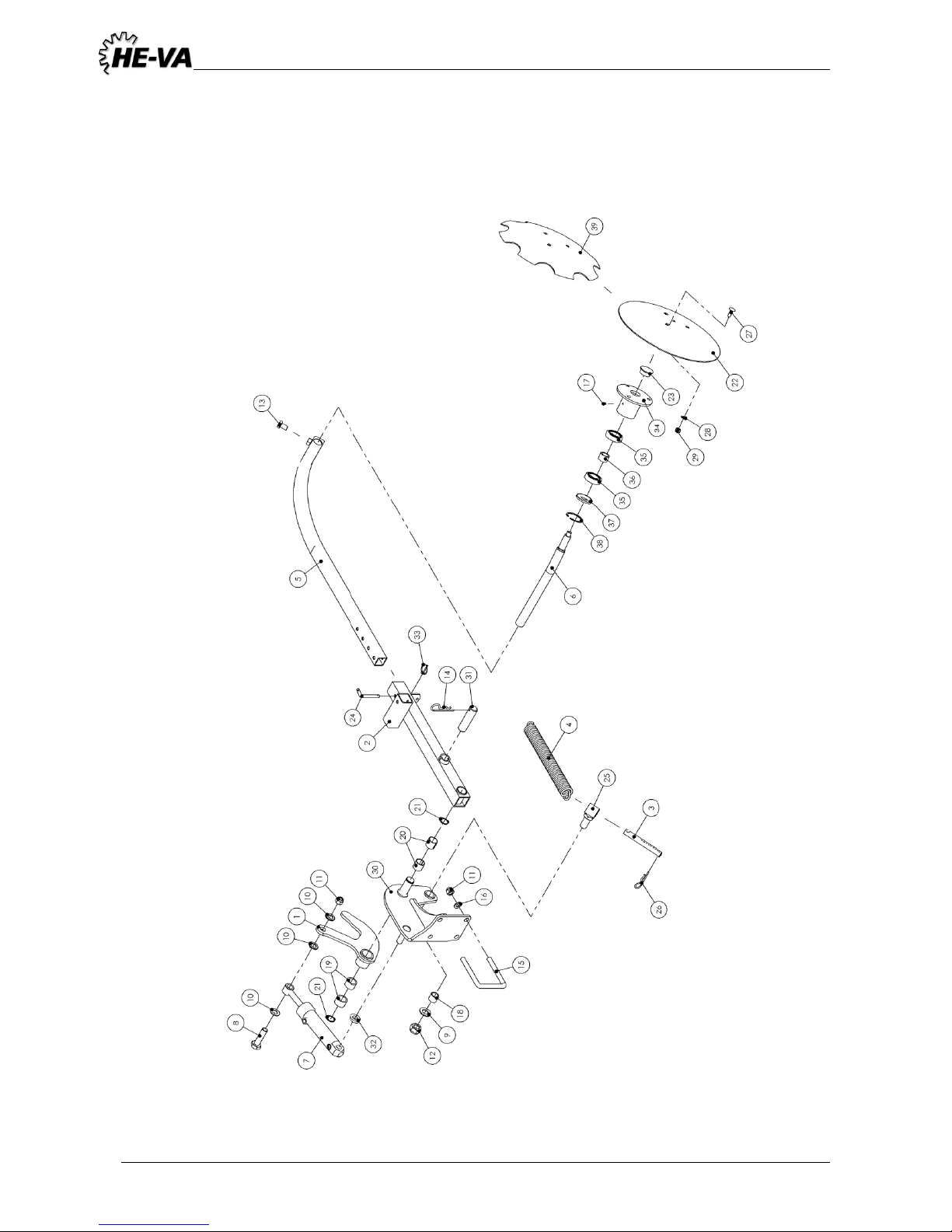

Jalonnage de prélevée
Est attelé en jonction avec le système jalonnage pulvérisateur.
L’inclinaison des disques est réglable afin d’enlarger ou réduire
le jalonnage de voie à souhait. Le jalonnage de prelevée peut
être réglé en alignement au côté extérieur, ainsi le sol ne sera
pas rejeté sur la surface cultivée.
Fermeture par moitié
Avec la fermeture par moitié vous avez la possibilité de fermer
la moitié des socs semoirs du Terra-Seeder. Cela est
avantagieux en ajustant les jalonnages pulvérisateurs aux
semailles d’un nouveau champ.
Efface traces
Les dents de l’efface traces sont construites pour retasser le sol
compacté par le tracteur pendant semis. L’efface traces est
muni d’un ressort solide, lequel le rend résistant de pierres. Le
placement et la profondeur des disques sont réglables
facilement à souhait.
Page 43
Terra-Seeder 29-10-2010
43
Reservedelsliste
Spareparts list • Ersatzteilliste • Liste de pièces de rechange
Page 44
Terra-Seeder 29-10-2010
44

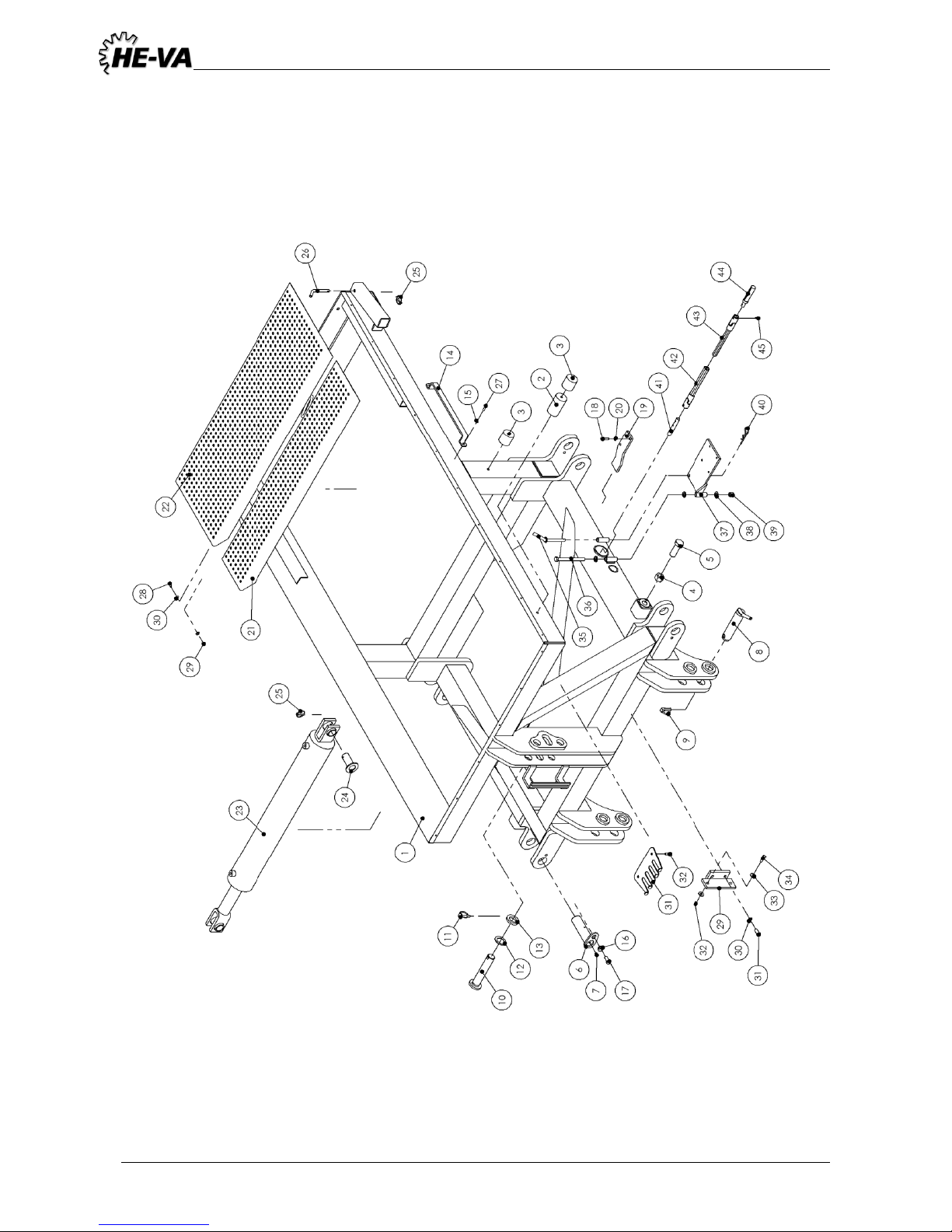

Tankramme
Tank frame • Behälterrahmen • Armature de réservoir
Page 45
Terra-Seeder 29-10-2010
45
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
1140000
Hovedramme
Main frame
Hauptrahmen
Plan principal
2
1140093
Afstandsstykke
Distance sleeve
Zwischenstück
Douille de distance
3
0484860
Gummi støddæmper
Rubber shock absorber
Gummistoßfänger
Amortisseur en caoutchouc
4
1905050
Stålmøtrik M24
Nut
Mutter
Écrou
5
0236360
Stålsætskrue M24x65
Hexagon screw
Schraube
Vis de pression
6
0264040
Låsemøtrik M6
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
7
0271530
Planskive M6
Flat washer
Planscheibe
Rondelle plate
8
1140600
Nagle ø37
Spike
Niet
Rivet 9 0378650
Ringsplit ø10
Ring split
Klappsplint
Goupille
10
1140361
Nagle ø32
Spike
Niet
Rivet
11
0378600
Ringsplit ø11
Ring split
Klappsplint
Goupille
12
1140334
Afstandsskive
Spacing washer
Distanzscheibe
Rondelle d'espacement
13
1069950
Skive ø33
Disc
Scheibe
Rondelle
14
1128200
Slange bøjle
Clamp for tubes
Klammer für Schläuche
Colier pour tuyau
15
0272240
Facetskive M6
Disc
Scheibe
Rondelle
16
1140030
Slangeholder
Bracket for hose
Beschlag für Schlauch
Garnitures pour le tuyau flexible
17
0230825
Taptite M8x25
Taptite
Taptite
Taptite
18
0230825
Taptite M8x25
Taptite
Taptite
Taptite
19
1140290
Kabelholder
Cable beare
Kabelhalter
Porteur de câble
20
0272250
Facetskive M8
Disc
Scheibe
Rondelle
21
0487050
Trinpanel, lille
Little platform
Kleine Plattenrost
Peu de plateforme
22
0487060
Trinpanel, stor
Large platform
Große Plattenrost
Grande plateforme
23
0463105
Hydraulik cylinder
Hydraulics cylinder
Hydraulisch Zylinder
Hydraulique vérin
24
69530060F
Nagle ø30
Spike
Niet
Rivet
25
0378200
Ringsplit ø4,5
Ring split
Klappsplint
Goupille
26
1030320
Nagle ø10
Spike
Niet
Rivet
27
0230290
Taptite M6x20
Taptite
Taptite
Taptite
28
0234280
Stålsætskrue M6x16
Hexagon screw
Schraube
Vis de pression
29
1140623
Beslag for radar
Brackets for Radar
Beschlag für Radar
Radar de garnitures
30
0272260
Facetskive M10
Disc
Scheibe
Rondelle
31
0235040
Stålsætskrue M10x25
Hexagon screw
Schraube
Vis de pression
32
0264050
Låsemøtrik M8
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
33
0272600
Skive ø8,4x24,2
Disc
Scheibe
Rondelle
34
0234770
Stålsætskrue M8x30
Hexagon screw
Schraube
Vis de pression
35
1140617
Nagle for motorbeslag
Spike for bracket
Niet für Beschlag
Garnitures de rivet
36
0235500
Stålbolt M12x140
Hexagon screw
Schraube
Vis H
37
1140615
Motorbeslag
Engine frame
Motorrahmen
Cadre de moteur
38
0272270
Facetskive M12
Disc
Scheibe
Rondelle
39
0264070
Låsemøtrik M12
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
40
0377400
Hårnålesplit ø4
Hairpin split-pin
Haarnadelsplint
Goupille élastique
41
1140627
Aksel for drivhjul
Axle
Achse
Essieu
42
1140642
Kardanled, hul
Universal joint, hollow
Kardangelenk, hohl
Joint de cardan, creux
43
1140643
Kardanled, massiv
Universal joint, solid
Kardangelenk, massiv
Joint de cardan, solide
44
1140618
Aksel for elmotor
Axle
Achse
Essieu
45
0371450
Spændstift ø6x22mm
Retaining pin
Spannstift
Goupille elastique
Page 46
Terra-Seeder 29-10-2010
46

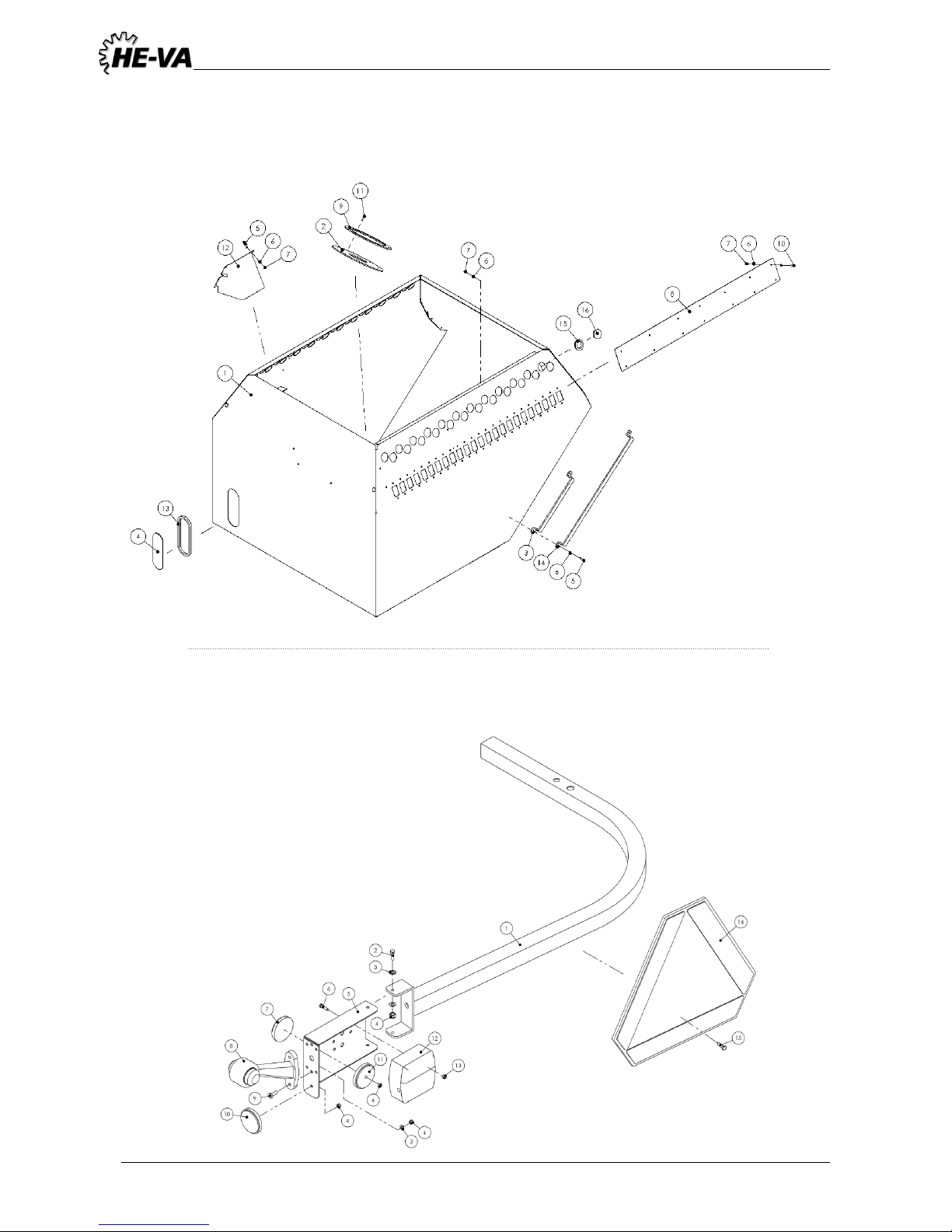

Såkasse
Hopper • Behälter • Trémie
Lygtesæt
Lantern set • Scheinwerfer satz • Phare établir
Page 47
Terra-Seeder 29-10-2010
47
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
Såkasse • Hopper • Behälter • Trémie
1
1140070
Såkasse
Seed hopper
Saatkasten
Trémie
2
1140323
Gummitætning
Rubber tightening
Gummidichtung
Joint en caoutchouc
3
1128200
Slange bøjle
Clamp for tubes
Klammer für Schläuche
Colier pour tuyau
4
1140029
Rudeglas
Pane glass
Scheibe Glas
Vitre verre
5
0234330
Stålsætskrue M6x20
Hexagon screw
Schraube
Vis de pression
6
0272240
Facetskive M6
Disc
Scheibe
Rondelle
7
0264040
Låsemøtrik M6
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
8
1140294
Plade f. halvsidelukning
Plate for half side closing
Halbseitenabschaltung
Fermeture d’une moitié de la
9
1140324
Spændering
String disc
Spannplatte
Garniture
10
0234280
Stålsætskrue M6x16
Hexagon screw
Schraube
Vis de pression
11
0374810
Blindnitte 6x21
Blind rivets
Blindniet
Popnitte
12
1140131
Holder for returkorn
Holder for return grain
Halter für Rückholkorn
Support pour le grain de retour
13
0489030
Gummi liste, 550 mm.
Rubber strip
Gummistreifen
Bande en caoutchouc
14
1140092
Slange bøjle
Clamp for tubes
Klammer für Schläuche
Colier pour tuyau
15
332053711
Gennemføring 38/46/2
Rubber bushing
Gummitülle
Douille en caoutchouc
16
0489440
Plastprop ø50
PVC cap
Verschluss
Bouchon en plastique
Lygtesæt • Lantern set • Scheinwerfer satz • Phare établir
1
1140214
Rør
Pipe
Rohr
Tube 2 0234330
Stålsætskrue M6x20
Hexagon screw
Schraube
Vis de pression
3
0272240
Facetskive M6
Disc
Scheibe
Rondelle
4
0264040
Låsemøtrik M8
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
5
1043480
Lygteholder, venstre
Light holder, left
Lichthalter, links
Support de phare, gauche
1043510
Lygteholder, højre
Light holder, right
Lichthalter, rechts
Support de phare, droite
6
0233860
Stålsætskrue M5x20
Hexagon screw
Schraube
Vis de pression
7
0656250
Reflex, hvid
Reflex, white
Reflex, Weiss
Reflet, blanc
8
0527040
Markerings lygte
Marker light
Markierungslicht
Marquage phare
9
0243000
Maskinskrue M6x20
Machine bolt
Schraube
Vis à mécanique
10
0656240
Reflex, gul
Reflex, yellow
Reflex, gelb
Reflet, jaune
11
0656260
Reflex, rød
Reflex, red
Reflex, rot
Reflet, rouge
12
0527000
Baglygte, venstre
Rear light, left
Licht, links
Phare, gauche
0527010
Baglygte, højre
Rear light, right
Licht, rechts
Phare, droite
13
0264030
Låsemøtrik M5
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
14
0521010
Advarselstrekant
Warning sign
Warnung zeichnen
Sommation signé
15
0230290
Taptite M6x20
Taptite
Taptite
Taptite
16
1129610
Ledning m. stik, 8,2m
Wire with plug
Leitung mit Stecker
Câble avec fiche
Page 48
Terra-Seeder 29-10-2010
48
Hovedramme
Main frame • Zugrahmenfür • Châsis pour
Med harvetænder
With spring tines
Mit Zinken
Avec des dents
Ved skiveskær
With coulter
Für Säschar
Pour foule de Soc
Page 49
Terra-Seeder 29-10-2010
49
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
Ved skiveskær • With coulter disc • Für Säschar Teller • Pour Soc de coutre
1
1140151
4m. vinge, venstre
Wing, left
Flügel, link
Aile, gauche
1140126
4m. vinge, højre
Wing, right
Flügel, rechts
Aile, droite
1140175
5m. vinge, venstre
Wing, left
Flügel, link
Aile, gauche
1140201
5m. vinge, højre
Wing, right
Flügel, rechts
Aile, droite
1140233
6m. vinge, venstre
Wing, left
Flügel, link
Aile, gauche
1140234
6m. vinge, højre
Wing, right
Flügel, rechts
Aile, droite
2
69430275G
Nagle ø30
Spike
Niet
Rivet
3
1140240
Nagle ø40
Spike
Niet
Pivet 4 1080540
Spindel
Spindle
Spindel
Arbre
5
0432100
Smørenippel M6
Lubricating nipple
Schmiernippel
Graisseur
6
30532600
Bøsning
Bush
Buchse
Bague
7
0235330
Stålsætskrue M12x25
Hexagon screw
Schraube
Vis de pression
8
0236390
Stålbolt M24x80
Hexagon screw
Schraube
Vis H
9
1905050
Stålmøtrik M24
Nut
Mutter
Écrou
10
1011410
Stopring
Stop ring
Stopp Ring
Arrêt l'anneau
11
1035800
Håndsving
Crank
Handkurbel
Manivelle
12
0371500
Spændstift ø6x32mm
Retaining pin
Spannstift
Goupille elastique
13
0489070
Plast prop
PVC cap
Verschluss
Bouchon en plastique
14
0431990
Låsebøjle for sving
Spindle keeper
Speerbügel
Collier d’aarêt
15
0475291
I-presbøsning ø30
Nipper
Quetschwalze
Pince
Med harvetænder • With spring tines • Mit Zinken • Avec des dents
1
1140150
4m. vinge, venstre
Wing, left
Flügel, links
Aile, gauche
1140120
4m. vinge, højre
Wing, right
Flügel, rechts
Aile, droite
1140174
5m. vinge, venstre
Wing, left
Flügel, links
Aile, gauche
1140196
5m. vinge, højre
Wing, right
Flügel, rechts
Aile, droite
1140232
6m. vinge, venstre
Wing, left
Flügel, links
Aile, gauche
1140362
6m. vinge, højre
Wing, right
Flügel, rechts
Aile, droite
2
69430275G
Nagle ø30
Spike
Niet
Rivet 3 30532600
Bøsning
Bush
Buchse
Bague
4
0235330
Stålsætskrue M12x25
Hexagon screw
Schraube
Vis de pression
5
1905050
Møtrik M24
Nut
Mutter
Écrou
6
0236390
Stålbolt M24x80
Hexagon screw
Schraube
Vis H
7
0475291
I-presbøsning ø30
Nipper
Quetschwalze
Pince
8
1140240
Nagle ø40
Spike
Niet
Rivet 9 0432100
Smørenippel M6
Lubricating nipple
Schmiernippel
Graisseur
10
1011410
Stopring
Stop ring
Stopp Ring
Arrêt I’anneau
11
1035800
Håndsving
Crank
Handkurbel
Manivelle
12
0371500
Spændstift ø6x32
Retaining pin
Spannstift
Goupille elastique
13
0489070
Plast prop
PVC cap
Verschluss
Bouchon en plastique
14
0431990
Låsebøjle for sving
Spindle keeper
Speerbügel
Collier d’aarêt
15
1080540
Spindel
Spindle
Spindel
Arbre
16
0422120
Harvetand 12x32
Spring tine
Zinken
Dent
17
0422351
Tandholder 12x32
Clamp
Spannstück
Bride de dent
18
0235450
Stålbolt M12x90
Hexagon screw
Schraube
Vis H
19
0272270
Facetskive M12
Disc
Scheibe
Rondelle
20
0264070
Låsemøtrik M12
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
21
1140334
Skive
Disc
Scheibe
Rondelle
22
0264110
Låsemøtrik M20
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
23
1140216
Voldjævner, venstre
Smooth off, left
Glätten, links
Lisse, gauche
1140217
Voldjævner, højre
Smooth off, right
Glätten, rechts
Lisse, droite
24
0236140
Stålbolt M20x65
Hexagon screw
Schraube
Vis H
25
0272260
Facetskive M10
Disc
Scheibe
Rondelle
26
1095950
Bøsning
Bush
Buchse
Bague
27
0264060
Låsemøtrik M10
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
28
0235060
Stålsætskrue M10x35
Hexagon screw
Schraube
Vis de pression
29
0401350
Kæde, 5 led
Chain
Kette
Chaîne
30
0422020
Spids
Peak
Spitze
Bout
31
0235070
Stålsætskrue M10x40
Hexagon screw
Schraube
Vis de pression
32
1140159
4m. gødnings bom
Fertiliser bar
Dünger-stab
Engrais barre
1140166
5m. gødnings bom
Fertiliser bar
Dünger-stab
Engrais barre
1140235
6m. gødnings bom
Fertiliser bar
Dünger-stab
Engrais barre
33
0235380
Stålbolt M12x50
Hexagon screw
Schraube
Vis H
Page 50
Terra-Seeder 29-10-2010
50

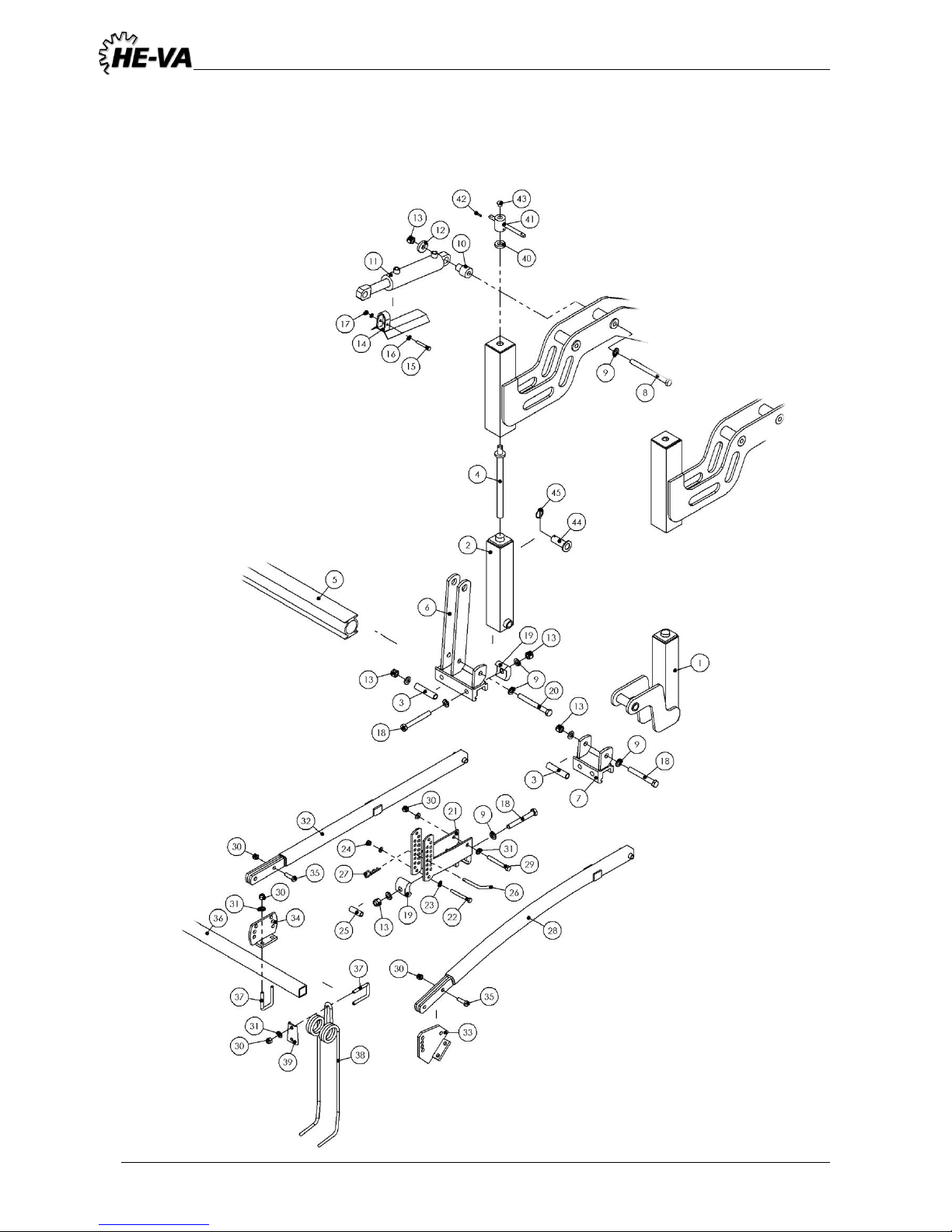

Slæbe- rulleskær harve
Trailing- shoe coulter harrow • Säbelschar- Schleppschar Egge • Soc à crosse- Soc avec rouleau herse
Page 51
Terra-Seeder 29-10-2010
51
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
1140468
Ben ved rulleskær
Leg for shoe coulter
Bein für Säbelschar
Os pour la Soc avec rouleau
2
1109060
Ben ved såskær
Leg for trailing coulter
Bein für Schleppschar
Os pour la Soc à crosse
3
1140152
Afstandsbøsning
Distance pipe
Distanzrohr
Tube de distancer
4
1080540
Spindel
Spindle
Spindel
Arbre
5
1140138
4m. bom
Bar
Stab
Barre
1140485
5m. bom
Bar
Stab
Barre
1106590
6m. bom
Bar
Stab
Barre
6
1107690
Vippearm, venstre
Lever arm, left
Kipphebel, links
Culbuteur, gauche
1107700
Vippearm, højre
Lever arm, right
Kipphebel, rechts
Culbuteur, droite
7
1109070
Vippeleje
Tilting bearing
Kipplager
Palier à bascule
8
0235980
Stålbolt M16x190
Hexagon screw
Schraube
Vis H
9
0272290
Facetskive M16
Disc
Scheibe
Rondelle
10
1140115
Bøsning
Bush
Buchse
Bague
11
0465900
Hydraulisk cylinder
Hydraulics cylinder
Hydraulisch Zylinder
Hydraulique vérin
12
1095910
Skive
Disc
Scheibe
Rondelle
13
0264090
Låsemøtrik M16
Self-locking hexagon nut
Selbstsichhernde Mutter
Écrou H
14
1107770
Beskyttelsesskærm
Protection plate
Schirm
Protecteur
15
0234830
Stålbolt M8x60
Hexagon screw
Schraube
Vis H
16
0272250
Facetskive M8
Disc
Scheibe
Rondelle
17
0264050
Låsemøtrik M8
Self-locking hexagon nut
Selbstsichhernde Mutter
Écrou H
18
0235930
Stålbolt M16x130
Hexagon screw
Schraube
Vis H
19
1108940
Spændeklo
Bridle
Bügel
Bride
20
0235950
Stålbolt M16x150
Hexagon screw
Schraube
Vis H
21
1108190
Indstillingsstykke
Adjusting device
Einstellvorrichtung
Disositif de réglahe
22
0235160
Stålbolt M10x90
Hexagon screw
Schraube
Vis H
23
0272260
Facetskive M10
Disc
Scheibe
Rondelle
24
0264060
Låsemøtrik M10
Self-locking hexagon nut
Selbstsichhernde Mutter
Écrou H
25
1108220
Afstandsbøsning
Distance pipe
Distanzrohr
Tube de distancer
26
1030320
Nagle ø10
Spike
Niet
Rivet
27
0377400
Hårnålesplit ø4
Hairpin split-pin
Haarnadelsplint
Goupille élastique
28
1140351
Trækarm ved slæbeskær
Draftarm for trailing coulter
Zugarm für Schleppschar
Bras pour Soc à crosse
29
0235460
Stålbolt M12x100
Hexagon screw
Schraube
Vis H
30
0264070
Låsemøtrik M12
Self-locking hexagon nut
Selbstsichhernde Mutter
Écrou H
31
0272270
Facetskive M12
Disc
Scheibe
Rondelle
32
1108140
Trækarm ved rulleskær
Draftarm for shoe coulter
Zugarm für Säbelschar
Bras pour le Soc avec rouleau
33
1012590
Hulbue ved slæbeskær
Bracket for trailing coulter
Beschlag für Schleppschar
Support pour Soc à crosse
34
1109730
Hulbue ved rulleskær
Bracket for shoe coulter
Beschlag für Säbelschar
Support pour le Soc avec rouleau
35
0235360
Stålsætskrue M12x40
Hexagon screw
Schraube
Vis de pression
36
1114300
4m. bom
Bar
Stab
Barre
1140424
5m. bom
Bar
Stab
Barre
1140425
6m. bom
Bar
Stab
Barre
37
0382120
Spændebøjle 40x40
String brace
Klammer
Colier de serrage
38
0427100
Dobbelt langfingertand
Tine
Zinken
Dent
39
1044150
Spændeplade
String disc
Spannplatte
Plaque de serrage
40
1011410
Stopring
Stop ring
Stopp ring
Arrêt l’anneau
41
1035800
Håndsving
Crank
Handkurbel
Manivelle
42
0371500
Spændestift ø6x32
Retaining pin
Spannstift
Goupille elastique
43
0489070
Plast prop
PVC cap
Verschluss
Bouchon en plastique
44
69525061F
Nagle ø25
Spike
Niet
Rivet
45
0378200
Ringsplit ø4,5
Ringsplit
Klappsplint
Goupille
Page 52
Terra-Seeder 29-10-2010
52

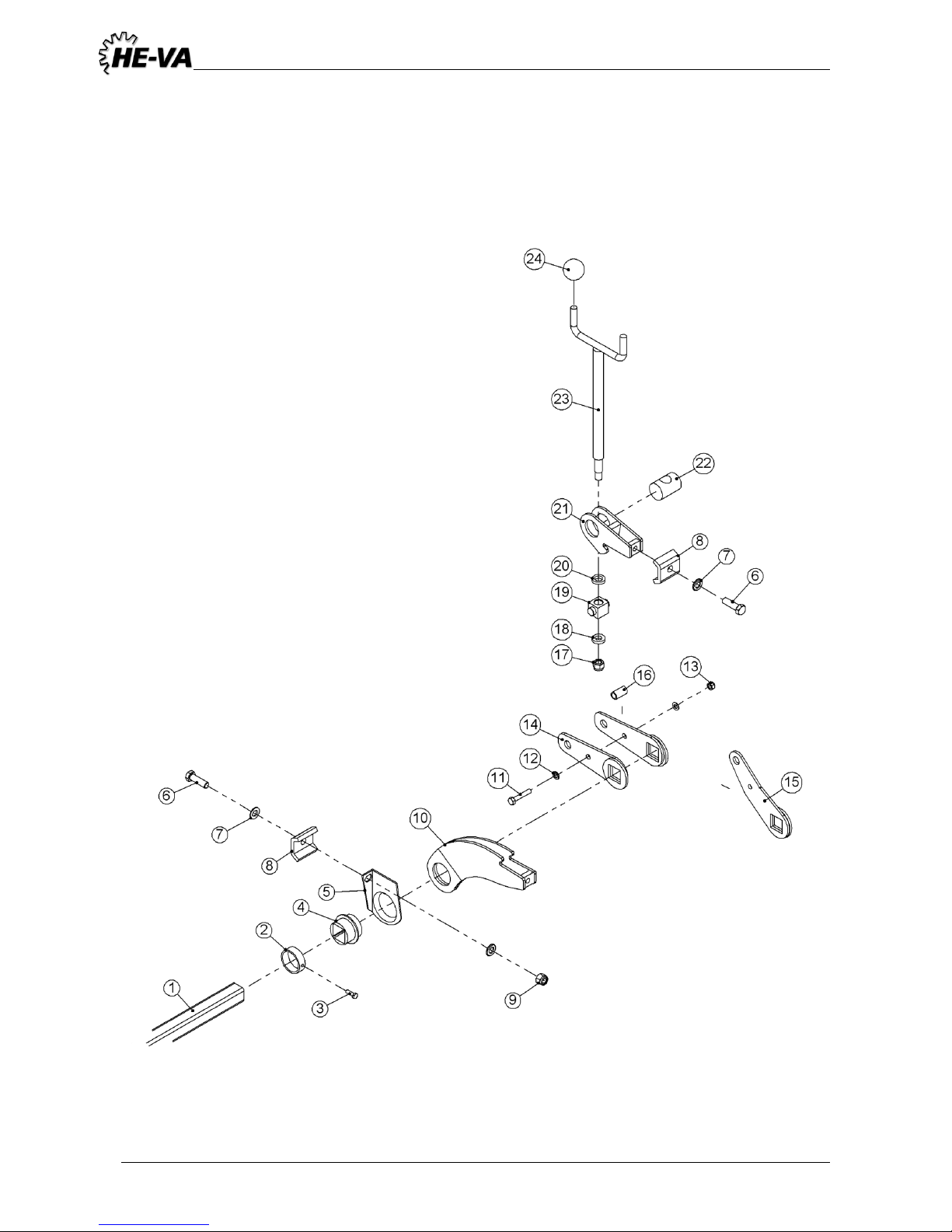

Skærtryk
Coulter • Säschar • Soc
Page 53
Terra-Seeder 29-10-2010
53
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
1106620
4m. bom
Bar
Stab
Barre
1140509
5m. bom
Bar
Stab
Barre
1106580
6m. bom
Bar
Stab
Barre
2
1108520
Låsering
Snap ring
Verschlußring
Collier de serrage
3
0234330
Stålsætskrue M6x20
Hexagon screw
Schraube
Vis de pression
4
0484920
Plastleje
Bearing
Lager
Palier
5
1108670
Vinkelholder
Bracket
Beschlag
Garniture
6
0235360
Stålsætskrue M12x40
Hexagon screw
Schraube
Vis de pression
7
0272270
Facetskive M12
Disc
Scheibe
Rondelle
8
1108620
Spændeklo
Bridle
Bügel
Bride 9 0264070
Låsemøtrik M12
Self-locking hexagon nut
Selbstsichhernde Mutter
Écrou H
10
1140452
Spindelleje, rulleskær
Trailing shoe coulter
Schleppschar
Soc à crosse
11
0234800
Stålbolt M8x45
Hexagon screw
Schraube
Vis H
12
0272250
Facetskive M8
Disc
Scheibe
Rondelle
13
0264050
Låsemøtrik M8
Self-locking hexagon nut
Selbstsichhernde Mutter
Écrou H
14
1108420
Spændeplade, slæbeskær
Shoe coulter
Schleppschar
Soc avec rouleau
15
1494169
Spændeplade, rulleskær
Trailing shoe coulter
Schleppschar
Soc à crosse
16
1108570
Afstandsbøsning
Distance pipe
Distanzrohr
Tube de distancer
17
0264070
Låsemøtrik M12
Self-locking hexagon nut
Selbstsichhernde Mutter
Écrou H
18
1108600
Skive Ø12
Disc
Scheibe
Rondelle
19
1108610
Styreklods
Guide block
Führungsblock
Coulisseau
20
1108590
Skive Ø15
Disc
Scheibe
Rondelle
21
1108400
Spindelfæste, slæbeskær
Shoe coulter
Schleppschar
Soc avec rouleau
22
1108580
Gevindklods
Guide block
Führungsblock
Coulisseau
23
1108430
Spindel
Spindle
Spindel
Arbre
24
0489050
Plastgreb
Handle
Handgriff
Fourche
Page 54
Terra-Seeder 29-10-2010
54

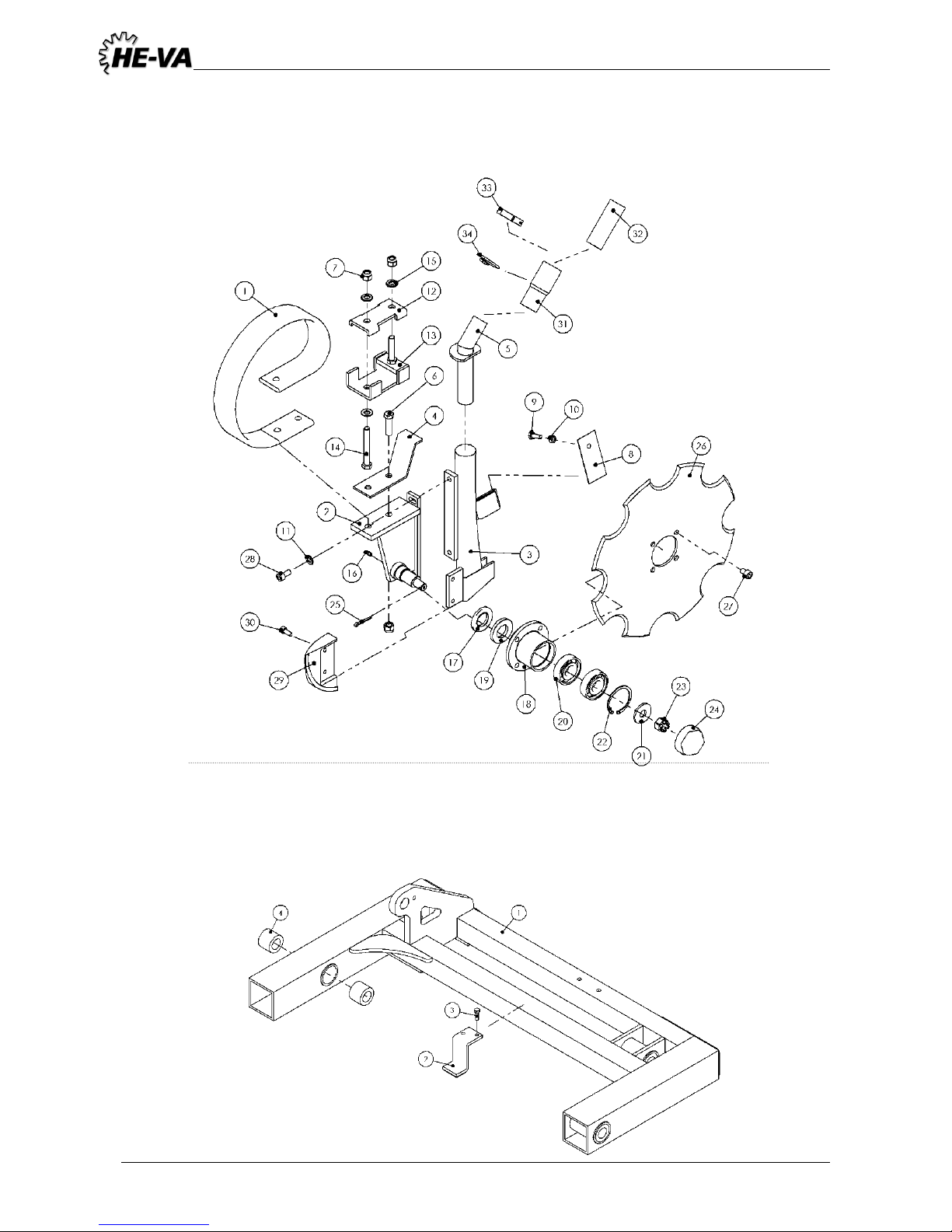

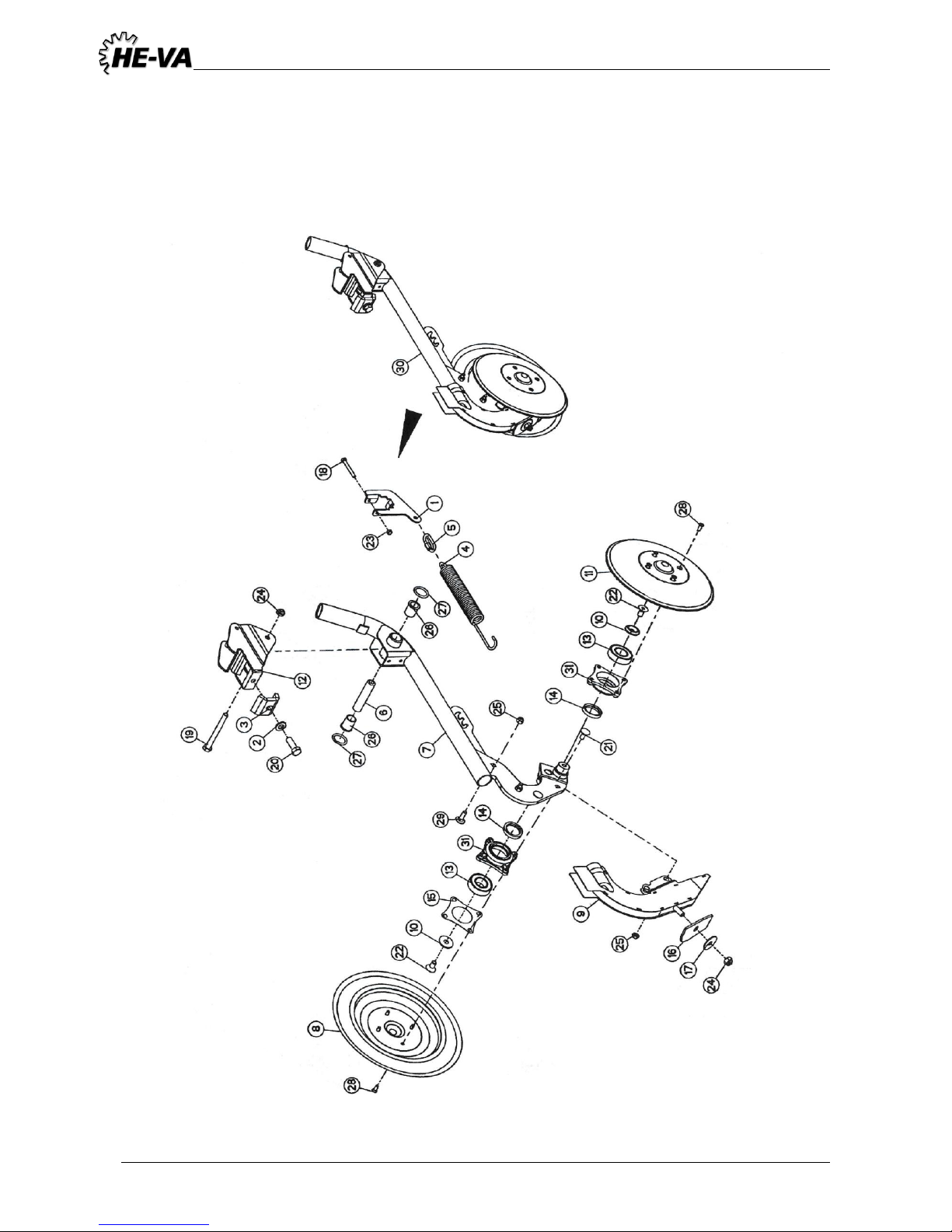

Skiveskær
Coulter disc • Säschar Teller • Soc de coutre
Løfteramme
Lift frame • Heben Rahmen • Plate-forme élévatrice
Page 55
Terra-Seeder 29-10-2010
55
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
Skiveskær • Coulter disc • Säschar Teller • Soc de coutre
1
0422500
Overfjeder
Spring
Oberteil
Ressort supérieure
2
1036521
Flange m. aksel, venstre
Axle, left
Achse, links
Essieu, gauche
1036531
Flange m. aksel, højre
Axle, right
Achse, rechts
Essieu, droite
3
1036500
Såhus, venstre
Coulter house, left
Schargehäuse, links
Porte-soc, gauche
1036510
Såhus, højre
Coulter house, right
Schargehäuse, rechts
Porte-soc, droite
4
1127480
Holdeplade
Plate
Platte
Plaque
5
1038510
Rør, venstre
Pipe, left
Rohr, links
Tube, gauche
1036480
Rør, højre
Pipe, right
Rohr, rechts
Tube, droite
1127460
Rør, lige
Pipe, straight
Rohr, gerade
Tube, carré
6
0235370
Stålbolt M12x45
Hexagon screw
Schraube
Vis H
7
0264070
Låsemøtrik M12
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
8
1036490
Skraber
Scraber
Abstrecher
Decrottoir
9
0234760
Stålsætskrue M8x25
Hexagon screw
Schraube
Vis de pression
10
0261350
Stålmøtrik M8
Nut
Mutter
Écrou
11
0272260
Facetskive M10
Disc
Scheibe
Rondelle
12
1036400
Øverste spændestykke
Uppel clamp
Halter, oben
Clame, haut
13
1129550
Nederste spændestykke
Lower clamp
Halter, unten
Clame, bas
14
0235450
Stålbolt M12x90
Hexagon screw
Schraube
Vis H
15
0272270
Facetskive M12
Disc
Scheibe
Rondelle
16
0432100
Smørenippel M6
Lubricating nipple
Schmiernippel
Graisseur
17
0483390
Tætningslamel
Sealing device
Dichtung Lamelle
Joint
18
1036541
Nav
Hub
Nabe
Moyeu nu
19
0483580
Olietætnings ring
Oil sealing ring
Dichtungsring
Joint
20
0479070
Kugleleje
Ball bearing
Kugellager
Roulement à billes
21
1036930
Skive
Disc
Scheibe
Rondelle
22
0379220
Låsering I 62
Retaining ring
Verschlußring
Bague de fermeture
23
0262150
Kronemøtrik M16
Slotted nut
Kronenmutter
Écrou à créneaux
24
0393830
Nav dæksel
Hub cover
Buchse abdecken
Moyeu parcourir
25
0373310
Split ø5x32
Spilt
Splint
Goupille
26
0427851
Tallerken
Disc
Teller
Disque
27
0227790
Insex skrue M10x14
Countersunk screw
Senkschraube
Vis FHC
28
0227820
Insex skrue M10x20
Countersunk screw
Senkschraube
Vis FHC
29
0411350
Såskær, venstre
Drill coulter, left
Drillschar, links
Soc semeur, gauche
0411340
Såskær, højre
Drill coulter, right
Drillschar, rechts
Soc semeur, droite
30
0228020
Unbraco M8x20
Unbraco
Unbraco
Unbraco
31
0489020
Overgangsmuffe
Sleeve
Übergangsmuffe
Manchon
32
332045027
Slange
Tube
Schlauch
Tuyau ergot
33
0435110
Stor klemme 46/12
Large clamp
Grosse Spannband
Grand collier
34
0435100
Lille klemme 38/12
Small clamp
Kleine Spannband
Petit collier
Løfteramme • Lift frame • Heben Rahmen • Plate-forme
1
1140024
4m. løftevinge, venstre
Lifting device, left
Hebearm, link
Dispositif de levage, gauche
1140025
4m. løftevinge, højre
Lifting device, right
Hebearm, rechts
Dispositif de levage, droite
1140164
5m. løftevinge, venstre
Lifting device, left
Hebearm, link
Dispositif de levage, gauche
1140165
5m. løftevinge, højre
Lifting device, right
Hebearm, rechts
Dispositif de levage, droite
1140230
6m. løftevinge, venstre
Lifting device, left
Hebearm, link
Dispositif de levage, gauche
1140231
6m. løftevinge, højre
Lifting device, right
Hebearm, rechts
Dispositif de levage, droite
2
1140289
Kabelholder
Cable bearer
Kabelhalter
Porteur de câble
3
0230825
Taptite M8x25
Taptite
Taptite
Taptite
4
0475330
I-presbøsning ø50
Nipper
Quetschwalze
Pince
Page 56
Terra-Seeder 29-10-2010
56
Trappe
Stairs • Treppen • Escalier
Page 57
Terra-Seeder 29-10-2010
57
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
1140326
Gelænder, venstre
Railing, left
Geländer, link
Grille, gauche
1140327
Gelænder, højre
Railing, right
Geländer, rechts
Grille, droite
2
1140100
Trappe
Stairs
Treppen
Escalier
3
1140382
4m. multi-Seeder beslag
Multi-Seeder fittings
Multi-Seeder Beschlag
Multi-Seeder installations
1140530
5 & 6m. beslag
Multi-Seeder fittings
Multi-Seeder Beschlag
Multi-Seeder installations
4
0234760
Stålsætskrue M8x25
Hexagon screw
Schraube
Vis de pression
5
0272250
Facetskive M8
Disc
Scheibe
Rondelle
6
0264050
Låsemøtrik M8
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
7
0264060
Låsemøtrik M10
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
8
0235040
Stålsætskrue M10x25
Hexagon screw
Schraube
Vis de pression
9
0235070
Stålsætskrue M10x40
Hexagon screw
Schraube
Vis de pression
10
0272260
Facetskive M10
Disc
Scheibe
Rondelle
11
1140104
Svingtrappe
Swing stairs
Schwung Treppen
Virer escalier
12
0235100
Stålbolt M10x55
Hexagon screw
Schraube
Vis H
13
0374800
Blindnit 6x12
Blind rivets
Blindniet
Popnitte
14
0487007
Trinpanel
Platform
Plattenrost
Planche de debarque
15
1140474
Multi-Seeder rækværk
Multi-Seeder hand rail
Multi-Seeder Schutzschiene
Balustrade de Multi-Seeder
16
0238020
Stålsætskrue M8x40
Hexagon screw
Schraube
Vis de pression
17
1140325
Spændeplade
String disc
Spannplatte
Plaque de serrage
18
1140540
Trappe forlængelse
Stairs extension
Treppenverlängerung
Extension d'escaliers
19
1140542
Slæbe- rulleskær trappe
Disc share- coulter
Scheibenschar- Säschar
Soc a disque- remorquage
20
0235390
Stålbolt M12x55
Hexagon screw
Schraube
Vis H
21
0272270
Facetskive M12
Disc
Scheibe
Rondelle
22
0264070
Låsemøtrik M12
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
Page 58
Terra-Seeder 29-10-2010
58

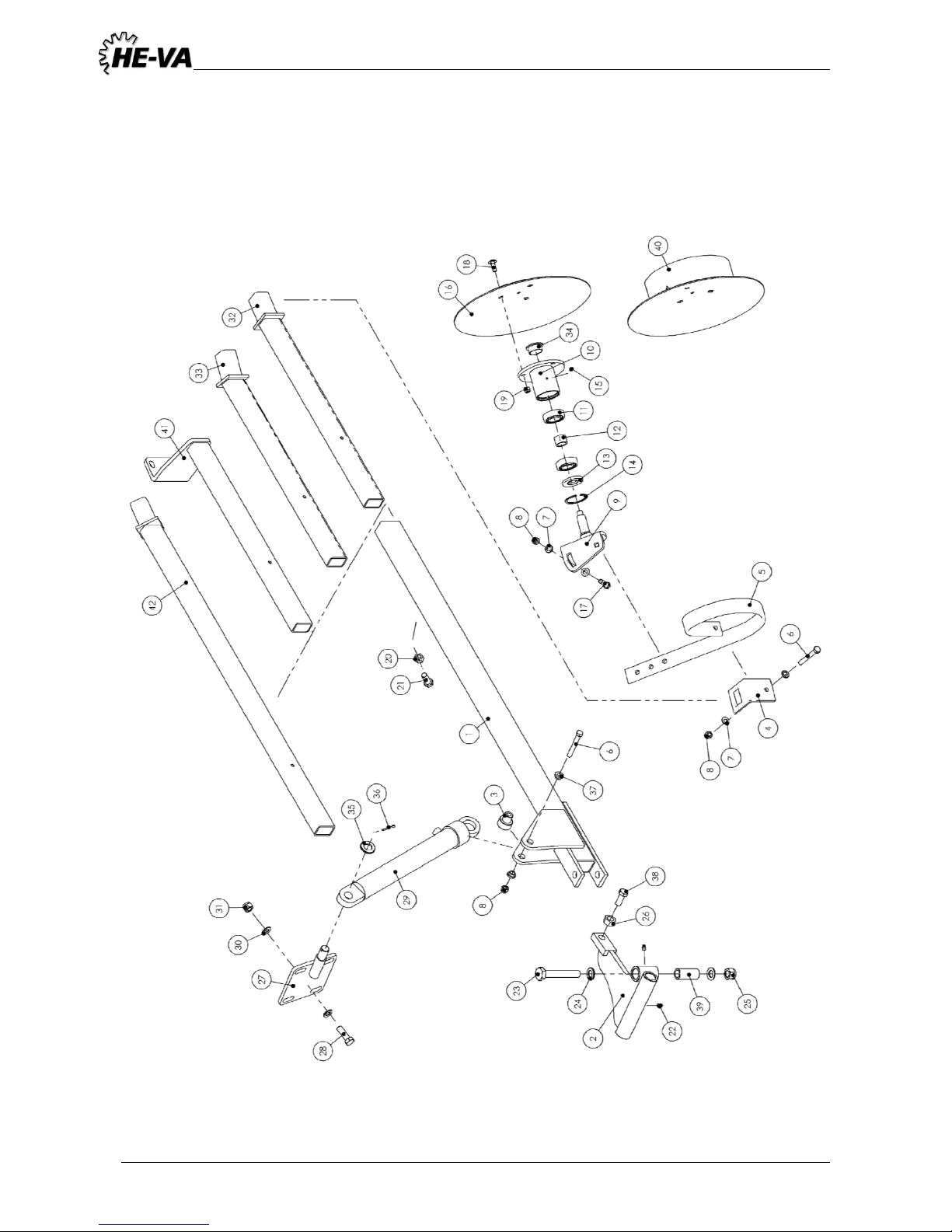

Markør
Marker • Spuranzeiger • Marquer
Page 59
Terra-Seeder 29-10-2010
59
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
1140035
Markørarm, venstre
Marker arm, left
Spuranzeigerarm, links
Bras de marqueur, gauche
1140036
Markørarm, højre
Marker arm, right
Spuranzeigerarm, rechts
Bras de marqueur, droite
2
1140043
Drejeled, venstre
Turn link, left
Drehen Glied, links
Tournez le lien, gauche
1140044
Drejeled, højre
Turn link, right
Drehen Glied, rechts
Tournez le lien, droite
3
1140094
Bøsning
Bush
Buchse
Bague
4
0422371
Tandholder 45x12
Clamp
Spannstück
Bride de dent
5
0422140
Springboard tand
Tine for springboard
Zinken für springboard
Dent pour springboard
6
0235450
Stålbolt M12x90
Hexagon screw
Schraube
Vis H
7
0272270
Facetskive M12
Disc
Scheibe
Rondelle
8
0264070
Låsemøtrik M12
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
9
1140127
Konsolplade, venstre
Bracket plate, left
Wandplatte, links
Plat de parenthèse, gauche
1140128
Konsolplade, højre
Bracket plate, right
Wandplatte, rechts
Plat de parenthèse, droite
10
1043790
Nav
Hub
Nabe
Moyeu nu
11
0472960
Kugleleje 6305z
Ball bearing
Kugellager
Roulement à billes
12
1066840
Afstandsbøsning
Distance bush
Distanzbuchse
Bague de distancer
13
0483401
Tætningslamel
Sealing device
Dichtung Lamelle
Joint
14
0379220
Låsering I 62
Retaining ring
Verschlußring
Bague de fermeture
15
0432100
Smørenippel M6
Lubricating nipple
Schmiernippel
Graisseur
16
0427790
Markørtallerken
Marker disc
Spuranzeigerteller
Disque de marqueur
17
0235370
Stålbolt M12x45
Hexagon screw
Schraube
Vis H
18
0248421
Bræddebolt M10x30
Cup square bolt
Flachrundschraube
Vis J
19
0264060
Låsemøtrik M10
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
20
0261100
Stålmøtrik M16
Nut
Mutter
Écrou
21
0235790
Stålsætskrue M16x40
Hexagon screw
Schraube
Vis de pression
22
0432500
Smørenippel M8
Lubricating nipple
Schmiernippel
Graisseur
23
0236220
Stålbolt M20x130
Hexagon screw
Schraube
Vis H
24
0272310
Facetskive M20
Disc
Scheibe
Rondelle
25
0264110
Låsemøtrik M20
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
26
0261410
Stålmøtrik M20
Nut
Mutter
Écrou
27
1140475
Beslag for cylinder
Bracket for cylinder
Beschlag für Zylinder
Garnitures pour vérin
28
0235810
Stålsætskrue M16x50
Hexagon screw
Schraube
Vis de pression
29
690200153
Hydraulisk cylinder
Hydraulics cylinder
Hydraulisch Zylinder
Hydraulique vérin
30
0272290
Facetskive M16
Disc
Scheibe
Rondelle
31
0264090
Låsemøtrik M16
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
32
1140082
4m. markørarm f. tallerken
Marker arm f. disc
Spuranzeigerarm f. Teller
Bras de marqueur pour disque
33
1140081
4 & 5m. markørarm f. harvetand
Marker arm f. tine
Spuranzeigerarm f. Zinken
Bras de marqueur pour dent
1140367
6m. markørarm f. harvetand
Marker arm f. tine
Spuranzeigerarm f. Zinken
Bras de marqueur pour dent
34
0489380
Plast prop
PVC cap
Verschluss
Bouchon en plastique
35
0272330
Facetskive M24
Disc
Scheibe
Rondelle
36
0373180
Split ø4x40
Split
Splint
Goupille
37
1140358
Bøsning
Bush
Buchse
Bague
38
0236090
Stålsætskrue M20x40
Hexagon screw
Schraube
Vis de pression
39
1140091
Bøsning ø20
Bush
Buchse
Bague
40
1137000
Engelsk tallerken
English disc
Englische teller
Disque anglais
41
1140608
4m. markør for tallerken
Marker arm f. disc
Spuranzeigerarm f. Teller
Bras de marqueur pour disque
1140609
5m. markør for tallerken
Marker arm f. disc
Spuranzeigerarm f. Teller
Bras de marqueur pour disque
1140610
6m. markør for tallerken
Marker arm f. disc
Spuranzeigerarm f. Teller
Bras de marqueur pour disque
42
1140605
5m. markør for tallerken
Marker arm f. disc
Spuranzeigerarm f. Teller
Bras de marqueur pour disque
1140606
6m. markør for tallerken
Marker arm f. disc
Spuranzeigerarm f. Teller
Bras de marqueur pour disque
Page 60
Terra-Seeder 29-10-2010
60

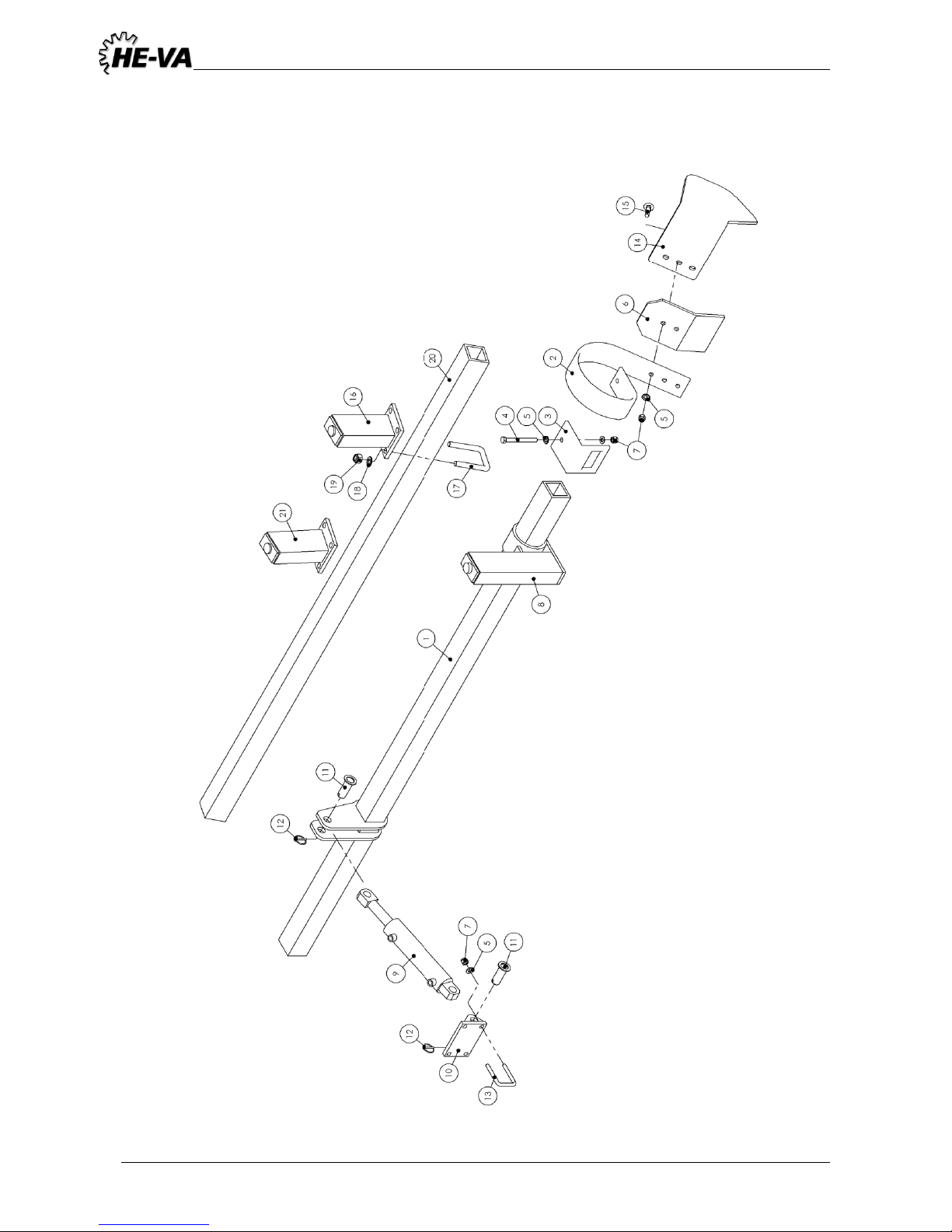

Springboard
Shattaboard
Page 61
Terra-Seeder 29-10-2010
61
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
1140401
4m. bom, venstre
Bar, left
Stab, links
Barre, gauche
1140402
4m. bom, højre
Bar, right
Stab, rechts
Barre, droite
1140486
5m. bom, venstre
Bar, left
Stab, links
Barre, gauche
1140487
5m. bom, højre
Bar, right
Stab, rechts
Barre, droite
1140488
6m. bom, venstre
Bar, left
Stab, links
Barre, gauche
1140489
6m. bom, højre
Bar, right
Stab, rechts
Barre, droite
2
0422144
Springboard tand
Tine
Zinken
Dent
3
633052200
Tandholder
Clamp
Spannstück
Bride de dent
4
0235480
Stålbolt M12x120
Hexagon screw
Schraube
Vis H
5
0272270
Facetskive M12
Disc
Scheibe
Rondelle
6
0422143
Slidplade
Plate
Platte
Plague
7
0264070
Låsemøtrik M12
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
8
1140395
Underben
Bottom part
Unterteil
Bâti 9 0465900
Hydraulisk cylinder
Hydraulics cylinder
Hydraulisch Zylinder
Hydraulique vérin
10
1140390
Holder for hydraulik
Holder for hydraulics
Beschlag für Hydraulisch
Soutien pour l'hydraulique
11
1139350
Nagle for hydraulik
Spike for hydraulics
Bolzen für Hydraulisch
Rivet pour l'hydraulique
12
0378200
Ringsplit ø4,5
Ring split
Klappsplint
Goupille
13
0382125
Spændebøjle 50x50
String brace
Klammer
Colier de serrage
14
1140602
Voldjævner, venstre
Erasing tine, left
Zustreichzinken, links
Effacement de la dent, gauche
1140601
Voldjævner, højre
Erasing tine, right
Zustreichzinken, rechts
Effacement de la dent, droite
15
0248670
Bræddebolt M12x45
Cup square bolt
Flachrundschraube
Vis J
16
1140113
Inderrør, harvetand
Innertube for spring tines
Innenrohr mit Zinken
Tube des dents
17
0382150
Spændebøjle 70x70
String brace
Klammer
Colier de serrage
18
0272290
Facetskive M16
Disc
Scheibe
Rondelle
19
0264090
Låsemøtrik M16
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
20
1140031
4m. bom u/hydraulik
Bar, non hydraulics
Stab, nicht hydraulische
Barre, non l'hydraulique
1140167
5m. bom u/hydraulik
Bar, non hydraulics
Stab, nicht hydraulische
Barre, non l'hydraulique
1140226
6m. bom u/hydraulik
Bar, non hydraulics
Stab, nicht hydraulische
Barre, non l'hydraulique
21
1140428
Inderrør, skiveskær
Innertube for coulter
Innenrohr mit Säschar
Tube de Soc
Page 62
Terra-Seeder 29-10-2010
62

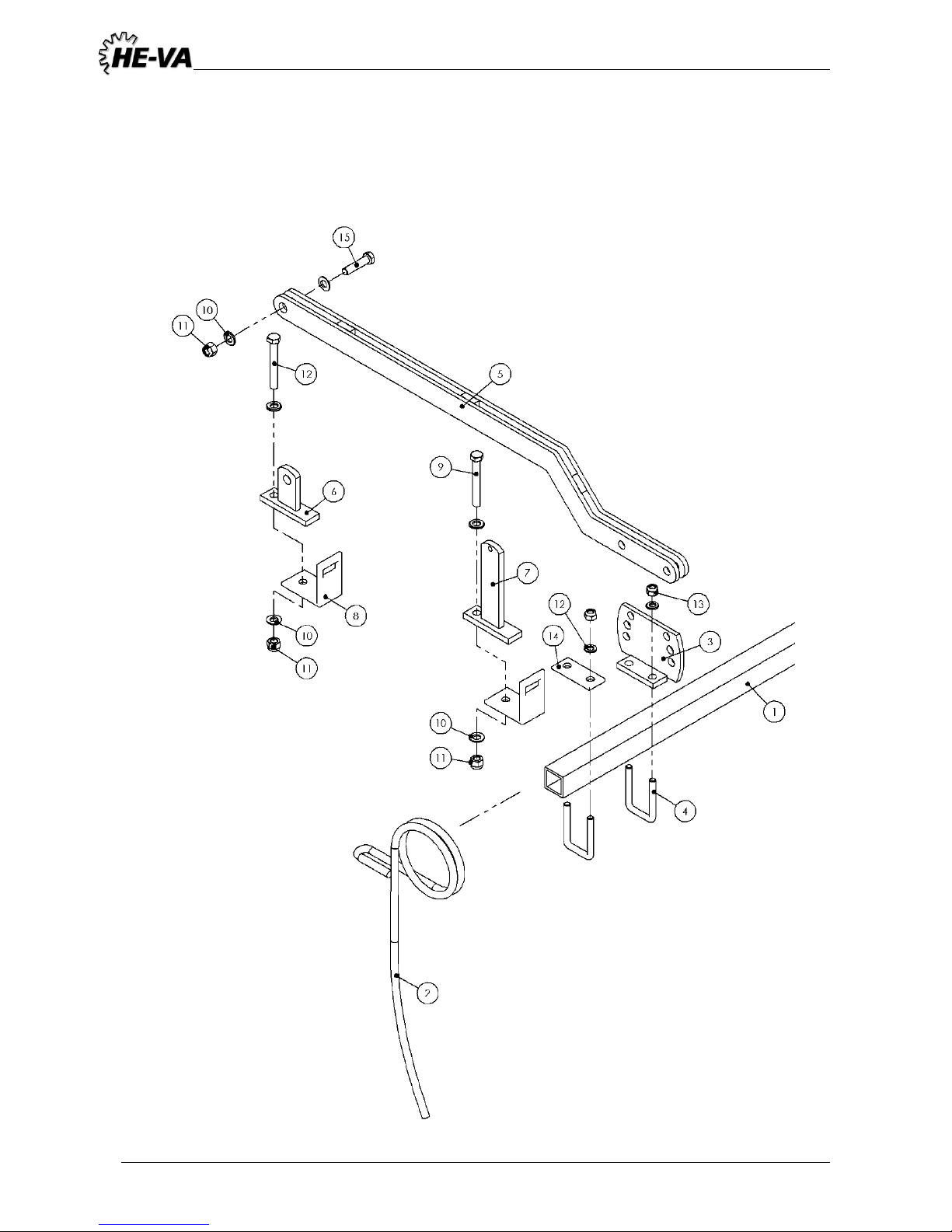

Harve
Harrow • Egge • Herse
Page 63
Terra-Seeder 29-10-2010
63
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
1053470
4m. bom
Bar
Stab
Barre
1140424
5m. bom
Bar
Stab
Barre
1140471
6m. bom
Bar
Stab
Barre
2
0426125
Langfingertand
Tine
Zinken
Dent 3 1012590
Hulbue
Holed bracket
Hohlbogen
Arc creux
4
0382120
Spændebøjle 40x40
String brace
Klammer
Colier de serrage
5
1140372
Trækarm
Draw arm
Zugarm
Bras de traction
6
1140348
Leje for trækarm
Bearing for draw arm
Tragen für Betragarm
Soutenir pour le bras d'aspiration
7
1140349
Styr for trækarm
Guide for draw arm
Führer für Betragarm
Guide pour le bras d'aspiration
8
0422351
Tandholder
Clamp
Spannstück
Bride de dent
9
0235450
Stålbolt M12x90
Hexagon screw
Schraube
Vis H
10
0272270
Facetskive M12
Disc
Scheibe
Rondelle
11
0264070
Låsemøtrik M12
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
12
0272260
Facetskive M10
Disc
Scheibe
Rondelle
13
0264060
Låsemøtrik M10
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
14
1012520
Spændeplade
String disc
Spannplatte
Plaque de serrage
15
0238330
Stålsætskrue M12x50
Hexagon screw
Schraube
Vis de pression
Page 64
Terra-Seeder 29-10-2010
64

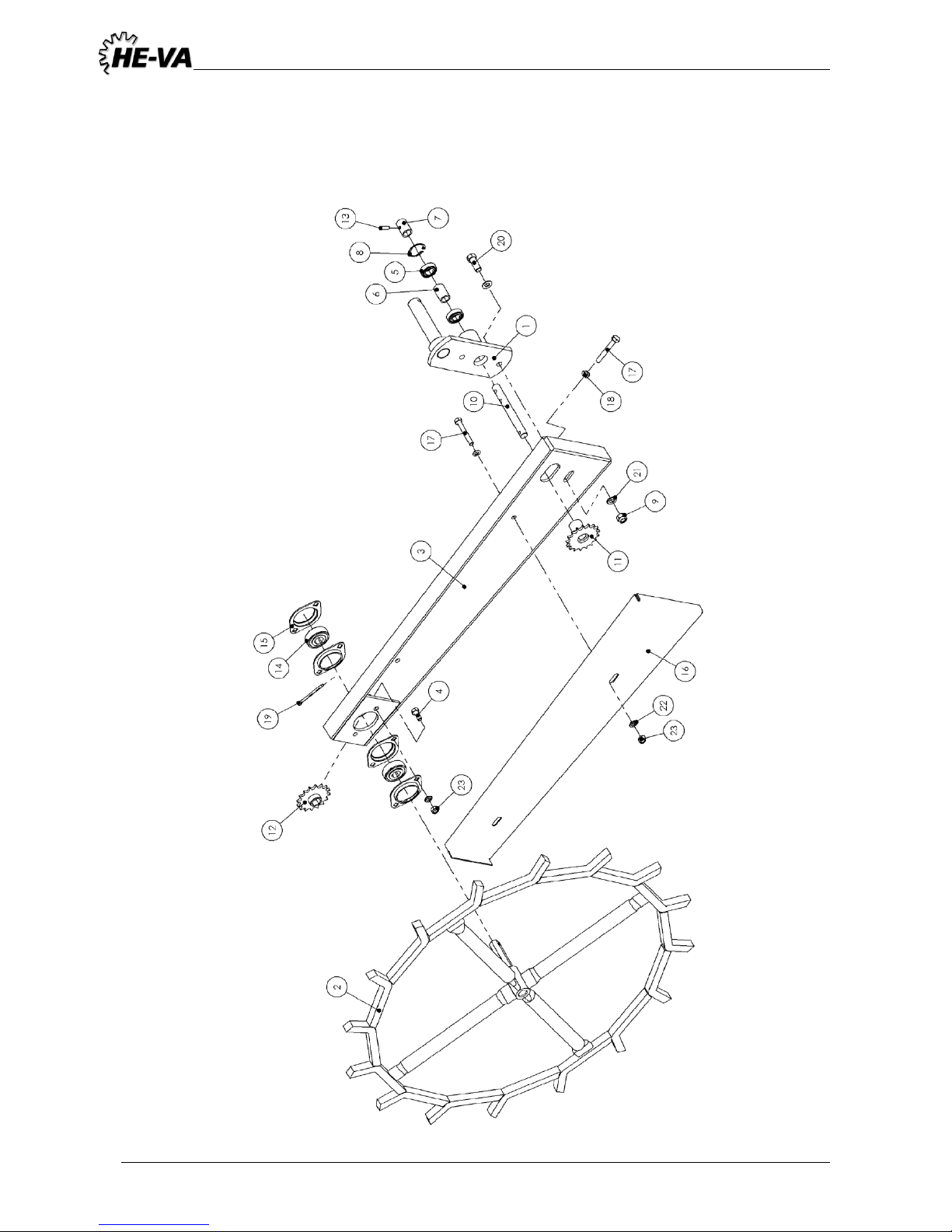

Valse med harve
Roller with harrow • Egge mit walze • Herse avec le rouleau
Page 65
Terra-Seeder 29-10-2010
65
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
1140154
4m. bom
Bar
Stab
Barre
1140262
5m. bom
Bar
Stab
Barre 1140236
6m. bom
Bar
Stab
Barre
2
1140493
4m. LTX bom
LTX bar
LTX stab
Barre de LTX
1140537
5m. LTX bom
LTX bar
LTX stab
Barre de LTX
1140538
6m. LTX bom
LTX bar
LTX stab
Barre de LTX
3
1140493
4m. tandpakkerbom
Packer crumbler bar
Zahnpacker stab
Barre de tubes pour
1140537
5m. tandpakkerbom
Packer crumbler bar
Zahnpacker stab
Barre de tubes pour
1140538
6m. tandpakkerbom
Packer crumbler bar
Zahnpacker stab
Barre de tubes pour
4
1140155
Lang valsearm
Long arm for roller
Lange arm für Walze
Long bras
1140153
Kort valsearm
Short arm for roller
Kleine arm für Walze
Petit bras
5
1140549
Valsearm ved gødning, venstre
Arm for roller, left
Arm für Walze, links
Bras pour le rouleau, gauche
1140550
Valsearm ved gødning, højre
Arm for roller, right
Arm für Walze, rechts
Bras pour le rouleau, droite
6
1140054
Hulplade for valse, V
Holed bracket, left
Hohlbeschlag, links
Arc creux, gauche
7
1140055
Hulplade for valse, H
Holed bracket, right
Hohlbeschlag, rechts
Arc creux, droite
8
0382160
Spændebøjle 100x100
String brace
Klammer
Collier de serrage
9
0272290
Facetskive M16
Disc
Scheibe
Rondelle
10
0264090
Låsemøtrik M16
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
11
0235860
Stålbolt M16x70
Hexagon screw
Schraube
Vis H
12
0235910
Stålbolt M16x110
Hexagon screw
Schraube
Vis H
13
0378200
Ringsplit ø4,5
Ring split ø4,5
Ringsplint ø4,5
Goupille annulaire ø4,5
14
1140559
Afstandsbøsning
Spacer tube
Distanzbuchse
Entretoise
15
1030280
Nagle ø16
Spike
Niet
Rivet
16
0236420
Stålbolt M24x110
Hexagon screw
Schraube
Vis H
17
0272330
Facetskive M24
Disc
Scheibe
Rondelle
18
0264130
Låsemøtrik M24
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
19
1140409
Beslag for harve
Bracket for harrow
Beschlag für Egge
Support
20
1140413
Trækarm
Draw arm
Zugarm
Bras de traction
21
1140586
Spændebøjle 100x100
String brace
Klammer
Collier de serrage
22
0431650
Trækfjeder
Tension spring
Zugfeder
Ressort de tension
23
1140646
Strammehåndtag
Handle
Handgriff
Poignée
24
1011580
Nagle ø13
Spike
Niet
Rivet
25
0377400
Hårnålesplit ø4
Hairpin split-pin
Haarnadelsplint
Goupille élastique
26
0235840
Stålbolt M16x60
Hexagon screw
Schraube
Vis H
27
0235400
Stålbolt M12x60
Hexagon screw
Schraube
Vis H
28
0272270
Facetskive M12
Disc
Scheibe
Rondelle
29
0264070
Låsemøtrik M12
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
30
0478950
Kugleleje ø50
Ball bearing
Kugellager
Roulement à billes
31
0229000
Unbraco M16x60
Unbraco
Unbraco
Unbraco
32
1139310
Skrabeholder for LTX, stor
Bracket with LTX, large
Beschlag für LTX, groß
LTX de support, grand
33
1139320
Skrabeholder for LTX, lille
Bracket with LTX, small
Beschlag für LTX, kleine
LTX de support, petit
34
1139330
LTX afskraber
LTX scraber
Abstreicher
Décrottoir
35
0248421
Bræddebolt M10x30
Cup square bolt
Flachrundschraube
Vis J
36
0261370
Stålmøtrik M12
Nut
Mutter
Écrou
37
0238330
Stålsætskrue M12x50
Hexagon screw
Schraube
Vis de pression
38
0382110
Spændebøjle 70x70
String brace
Klammer
Collier de serrage
39
0272260
Facetskive M10
Disc
Scheibe
Rondelle
40
0264060
Låsemøtrik M10
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
41
1042270
Skrabeholder for tandpakker, stor
Bracket with packer crumbler, large
Beschlag für Zahnpackerwalze, groß
Support, grand
42
1042280
Skrabeholder for tandpakker, lille
Bracket with packer crumbler, small
Beschlag für Zahnpackerwalze, kleine
Support, petit
43
1021660
Skraber for tandpakker, bred
Scraber
Abstreicher
Décrottoir
44
1021670
Skraber for tandpakker, small
Scraber
Abstreicher
Décrottoir
45
1012520
Spændeplade
String disc
Spannplatte
Plaque de serrage
46
0238290
Selvrenserbolt M12x30
Hexagon screw
Schraube
Vis H
47
0235350
Stålsætskrue M12x35
Hexagon screw
Schraube
Vis de pression
48
0427100
Dobbelt langfingertand
Tine
Zinken
Dent
49
1044150
Spændeplade
String disc
Spannplatte
Plaque de serrage
50
0382120
Spændebøjle 40x40
String brace
Klammer
Collier de serrage
51
1053470
4m. bom f. langfinger
Bar for long finger
Stab für zustreicher
Barre pour le etherse arriere
1140470
5m. bom f. langfinger 2450mm.
Bar for long finger
Stab für zustreicher
Barre pour le etherse arriere
1140421
5m. bom f. langfinger 2550mm.
Bar for long finger
Stab für zustreicher
Barre pour le etherse arriere
1140471
6m. bom f. langfinger
Bar for long finger
Stab für zustreicher
Barre pour le etherse arriere
52
1140411
Ophængsbeslag
Hanger Brackets
Beschlag
Support
53
1012000
Bøsning ø18
Bush
Buchse
Bague
54
1091200
Bom holder
Bar support
Beschlag für stab
Barre de serrage
55
1052870
Spændeplade
String disc
Spannplatte
Plaque de serrage
56
1140491
Afstandsklods
Spacer block
Stützsteg
Pièce d’écartement
57
0235520
Stålbolt M12x160
Hexagon screw
Schraube
Vis H
58
0235380
Stålbolt M12x50
Hexagon screw
Schraube
Vis H
59
1140504
Nagle ø13
Spike
Niet
Rivet
0515200
4m. CTX valse
CTX roller
CTX walze
Rouleau de CTX
0515250
5m. CTX valse
CTX roller
CTX walze
Rouleau de CTX
0515300
6m. CTX valse
CTX roller
CTX walze
Rouleau de CTX
1044210
4m. Tandpakkervalse
Packer crumbler
Zahnpackerwalze
Rouleau á tubes pour
1048030
5m. Tandpakkervalse
Packer crumbler
Zahnpackerwalze
Rouleau á tubes pour
1044230
6m. Tandpakkervalse
Packer crumbler
Zahnpackerwalze
Rouleau á tubes pour
0516200
4m. LTX valse
LTX roller
LTX walze
Rouleau de LTX
0516250
5m. LTX valse
LTX roller
LTX walze
Rouleau de LTX
0516300
6m. LTX valse
LTX roller
LTX walze
Rouleau de LTX
1044090
4m. Rørpakkervalse
Packer roller
Rohrpackerwalze
Rouleau á tubes pour
1048290
5m. Rørpakkervalse
Packer roller
Rohrpackerwalze
Rouleau á tubes pour
1044100
6m. Rørpakkervalse
Packer roller
Rohrpackerwalze
Rouleau á tubes pour
0512001
4m. Spiralvalse
Spiral roller
Spiralpackerwalze
Rouleau spire pour
0512501
5m. Spiralvalse
Spiral roller
Spiralpackerwalze
Rouleau spire pour
0513001
6m. Spiralvalse
Spiral roller
Spiralpackerwalze
Rouleau spire pour
Page 66
Terra-Seeder 29-10-2010
66
Fysisk spormarkering
Track marking • Spur Markierung • Inscription de voie
Page 67
Terra-Seeder 29-10-2010
67
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
1140316
Kulisse, venstre
Quadrant, left
Schwinge, link
Coulisse, gauche
1140317
Kulisse, højre
Quadrant, right
Schwinge, rechts
Coulisse, droite
2
1140318
Yder rør, venstre
Outer pipe, left
Außen Rohr, link
Pipe extérieur, gauche
1140319
Yder rør, højre
Outer pipe, right
Außen Rohr, rechts
Pipe extérieur, droite
3
1140304
Justerstang
Adjusting rod
Verstellstange
Ajustement de la tige
4
0431800
Trækfjeder
Tension spring
Zugfeder
Ressort de tension
5
1140312
Inder rør
Inner pipe
Innen Rohr
Pipe intérieur
6
1140302
Aksel
Axle
Achse
Essieu
7
0468100
Hydraulisk cylinder
Hydraulics cylinder
Hydraulisch Zylinder
Hydraulique vérin
8
0236160
Stålbolt M20x75
Hexagon screw
Schraube
Vis H
9
0272330
Facetskive M24
Disc
Scheibe
Rondelle
10
0272310
Facetskive M20
Disc
Scheibe
Rondelle
11
0264090
Låsemøtrik M16
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
12
0264130
Låsemøtrik M24
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
13
0235760
Stålsætskrue M16x25
Hexagon screw
Schraube
Vis de pression
14
0377600
Hårnålesplit ø6
Hairpin split-pin
Haarnadelsplint
Goupille élastique
15
0382160
Spændebøjle 100x100
String brace
Klammer
Colier de serrage
16
0272290
Facetskive M16
Disc
Scheibe
Rondelle
17
0432100
Smørenippel M6
Lubricating nipple
Schmiernippel
Graisseur
18
0475291
I-presbøsning ø30
Nipper ø
Quetschwalze
Pince
19
0475307
I-presbøsning ø40
Nipper
Quetschwalze
Pince
20
0475150
Glideleje
Slide bearing
Gleitlager
Palier lisse
21
0379080
Låsering U 30
Locking ring
Schliessring
Anneau-frein
22
0427790
Tallerken ø400
Disc
Teller
Disque
23
0489380
Plast prop
PVC cap
Verschluss
Bouchon en plastique
24
1030320
Nagle ø10
Spike
Niet
Rivet
25
1140320
Stopbøsning
Locking bush
Haltebuchse
Fermeture du buisson
26
0377400
Hårnålesplit ø4
Hairpin split-pin
Haarnadelsplint
Goupille élastique
27
0248421
Bræddebolt M10x30
Cup square bolt
Flachrundschraube
Vis J
28
0272260
Facetskive M10
Disc
Scheibe
Rondelle
29
0264060
Låsemøtrik M10
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
30
1140314
Konsol, venstre
Console, left
Konsole, link
Tablette, gauche
1140315
Konsol, højre
Console, right
Konsole, rechts
Tablette, droite
31
1140310
Aksel
Axle
Achse
Essieu
32
1011410
Stopring
Stop ring
Stopp Ring
Arrêt l’anneau
33
0378200
Ringsplit ø4,5
Ring split
Klappsplint
Goupille
34
1043790
Nav
Hub
Nabe
Moyeu nu
35
0472960
Kugleleje 6305z
Ball bearing
Kugellager
Roulement à billes
36
1066840
Afstandsbøsning
Distance pipe
Distanzrohr
Tube de distancer
37
0483401
Tætningslamel
Sealing device
Dichtung Lamelle
Joint
38
0379220
Låsering I 62
Retaining ring
Verschlußring
Bague de fermeture
39
0427791
Takket tallerken ø400
Disc
Teller
Disque
Page 68
Terra-Seeder 29-10-2010
68
Såhjuls løft
Groundwheel lift • Spornradanhebung • Relevage de laroue
Page 69
Terra-Seeder 29-10-2010
69
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
1140453
Arm
Arm
Arm
Le bras
2
1140454
Beslag m/hydraulik
Bracket
Beschlag
Garnitures
3
1140286
Holder u/hydraulik
Bracket
Beschlag
Garnitures
4
0271580
Planskive M20
Face plate
Planscheibe
Plateau de tour
5
0373310
Split ø5x32
Split pin
Splint
Goupille
6
0468200
Hydraulisk cylinder
Hydraulics cylinder
Hydraulisch Zylinder
Cylindre hydraulique
7
0271650
Planskive M24
Face plate
Planscheibe
Plateau de tour
8
0378200
Ringsplit ø4,5
Pin
Klappsplint mit Ring
Goupille clip
9
0235800
Stålsætskrue M16x45
Set screw
Gewindestift
Vis de pression
10
0272290
Facetskive M16
Washer
Unterlegscheibe
Rondelle
11
0264090
Låsemøtrik M16
Self-Lock Nuts
Selbstsichernde Mutter
Écrou H
12
0235360
Stålsætskrue M12x40
Set screw
Gewindestift
Vis de pression
13
0272270
Facetskive M12
Washer
Unterlegscheibe
Rondelle
14
0264070
Låsemøtrik M12
Self-Lock Nuts
Selbstsichernde Mutter
Écrou H
15
0432100
Smørenippel M6
Grease nipple
Schmiernippel
Graisseur
16
1140161
Indv. teleskoparm, 230
Telescope arm, inner
Teleskoparm, innen
Télescope le bras, extérieur
17
1140160
Udv. teleskoparm, 230
Telescope arm, outer
Teleskoparm, außen
Télescope le bras, intérieur
18
1140354
Lejehus
Casing
Lagerbrücke
Logement de palier
19
0272260
Facetskive M10
Washer
Unterlegscheibe
Rondelle
20
0235080
Stålbolt M10x45
Hexagon screw
Schraube
Boulon
21
0264060
Låsemøtrik M10
Self-Lock Nuts
Selbstsichernde Mutter
Écrou H
22
1140148
Udv. teleskoparm, 600
Telescope arm, inner
Teleskoparm, innen
Télescope le bras, extérieur
23
1140149
Indv. teleskoparm, 600
Telescope arm, outer
Teleskoparm, außen
Télescope le bras, intérieur
24
0378830
Bøjlesplit ø6x32
Split
Splint
Goupille
25
1127780
Aksel
Axle
Achse
Arbre
26
0379160
Låsering I 42
Snap ring
Sicherungsring
Anneaux d’arret
27
0473700
Kugleleje 6302 2RS1
Ball bearing
Kugellager
Roulement à billes
28
1140353
Lejehus
Casing
Lagerbrücke
Logement de palier
29
1140658
Afstandsklods
Distance sleeve
Zwischenstück
Cale de distance
30
0235180
Stålbolt M10x110
Hexagon screw
Schraube
Boulon
31
1140663
Udv. teleskoparm, 180
Telescope arm, inner
Teleskoparm, innen
Télescope le bras, extérieur
32
1140664
Indv. teleskoparm, 180
Telescope arm, outer
Teleskoparm, außen
Télescope le bras, intérieur
33
0471752
Kpl. leje ø15 med plade
Complete ball bearing
Komplett Kugellager
Roulement à billes complet
34
0230825
Tapetite M8x25
Hexagon screw
Schraube
Boulon
35
1140520
Afstandsbøsning
Distance bush
Distanzbuchse
Bague
36
1140660
Aksel
Axle
Achse
Arbre
37
0234360
Stålbolt M6x35
Hexagon screw
Schraube
Boulon
38
0264040
Låsemøtrik M6
Self-Lock Nuts
Selbstsichernde Mutter
Écrou H
39
1140665
Aksel
Axle
Achse
Arbre
40
0371395
Spændestift ø5x35
Spring pin
Spannstift
Goupille élastique
41
333230101
25 tands tandhjul
Gear wheel
Zahnrad
Roue dentée
42
0471750
Kugleleje ø15
Ball bearing
Kugellager
Roulement à billes
43
0272250
Facetskive M8
Washer
Unterlegscheibe
Rondelle
44
0234760
Stålsætskrue M8x25
Set screw
Gewindestift
Vis de pression
45
1140278
Bøsning
Bush
Buchse
Bague
46
0227500
Stopskrue M6x8
Headless screw
Anschlagschraube
Vis d’arrêt
47
0539401
4 & 6m. trækkabel
Cable
Drahtseil
Câble
0539403
5m. trækkabel
Cable
Drahtseil
Câble
48
1140331
Aksel
Axle
Achse
Arbre
49
1140288
Såhjuls stop
Cushioning
Stoppvorrichtung
Dispositif d’arrêt
Såhjul – næste side
Groundwheel – at next page
Spornrad - am folgend Seite
Laroue - à la page suivante
Page 70
Terra-Seeder 29-10-2010
70
Såhjul
Groundwheel • Spornradantrieb • Entrainement roue
Page 71
Terra-Seeder 29-10-2010
71
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
1140123
Kugleleje
Ball bearing
Kugellager
Roulement à billes
2
1108770
Såhjul
Groundwheel
Spornradantrieb
Entrainement roue
3
1140122
4m. kædekasse
Chain guard
Kettenschutz
Carter
1140442
5 & 6m. kædekasse
Chain guard
Kettenschutz
Carter
4
0234750
Stålsætskrue M8x20
Hexagon screw
Schraube
Vis de pression
5
0472150
Sporkugleleje 6002
Track runner bearing
Rillenkugellager
Roulement á billes
6
1105450
Afstandsbøsning
Distance bush
Abstandhülse
Bague de distancer
7
1105640
Afstandsbøsning
Distance bush
Abstandhülse
Bague de distancer
8
0379090
Låsering I 32
Retaining ring
Verschlußring
Bague de fermeture
9
0264060
Låsemøtrik M10
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
10
1105620
Aksel
Axle
Achse
Essieu
11
1105340
17 tands kædehjul
Cogwheel, 17 T.
Zahnrad, 17 Z.
Dentée, 17 D.
12
1105360
4m. 16 tands kædehjul
Cogwheel, 16 T.
Zahnrad, 16 Z.
Dentée, 16 D.
1140502
5m. 20 tands kædehjul
Cogwheel, 20 T.
Zahnrad, 20 Z.
Dentée, 20 D.
1140434
6m. 24 tands kædehjul
Cogwheel, 24 T.
Zahnrad, 24 Z.
Dentée, 24 D.
13
0371450
Spændstift ø6x22
Retaining pin
Spannstift
Goupille elastique
14
0471650
Sporkugleleje
Track runner bearing
Rillenkugellager
Roulement á billes
15
0471651
Plade f. sporkugleleje
Plate for bearing
Platte für Lager
Plat pour le roulement
16
1105750
4m. låg for kædekasse
Cover
Deckel
Couvercle
1140439
5 & 6m låg f. kædekasse
Cover
Deckel
Couvercle
17
0234830
Stålbolt M8x60
Hexagon screw
Schraube
Vis H
18
0261350
Stålmøtrik M8
Nut
Mutter
Écrou
19
0373350
Split ø5x50
Split pin
Splint
Goupille
20
0235050
Stålsætskrue M10x30
Hexagon screw
Schraube
Vis de pression
21
0272260
Facetskive M10
Disc
Scheibe
Rondelle
22
0272250
Facetskive M8
Disc
Scheibe
Rondelle
23
0264050
Låsemøtrik M8
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
1108910
Kæde
Chain
Kette
Chaîne
Page 72
Terra-Seeder 29-10-2010
72

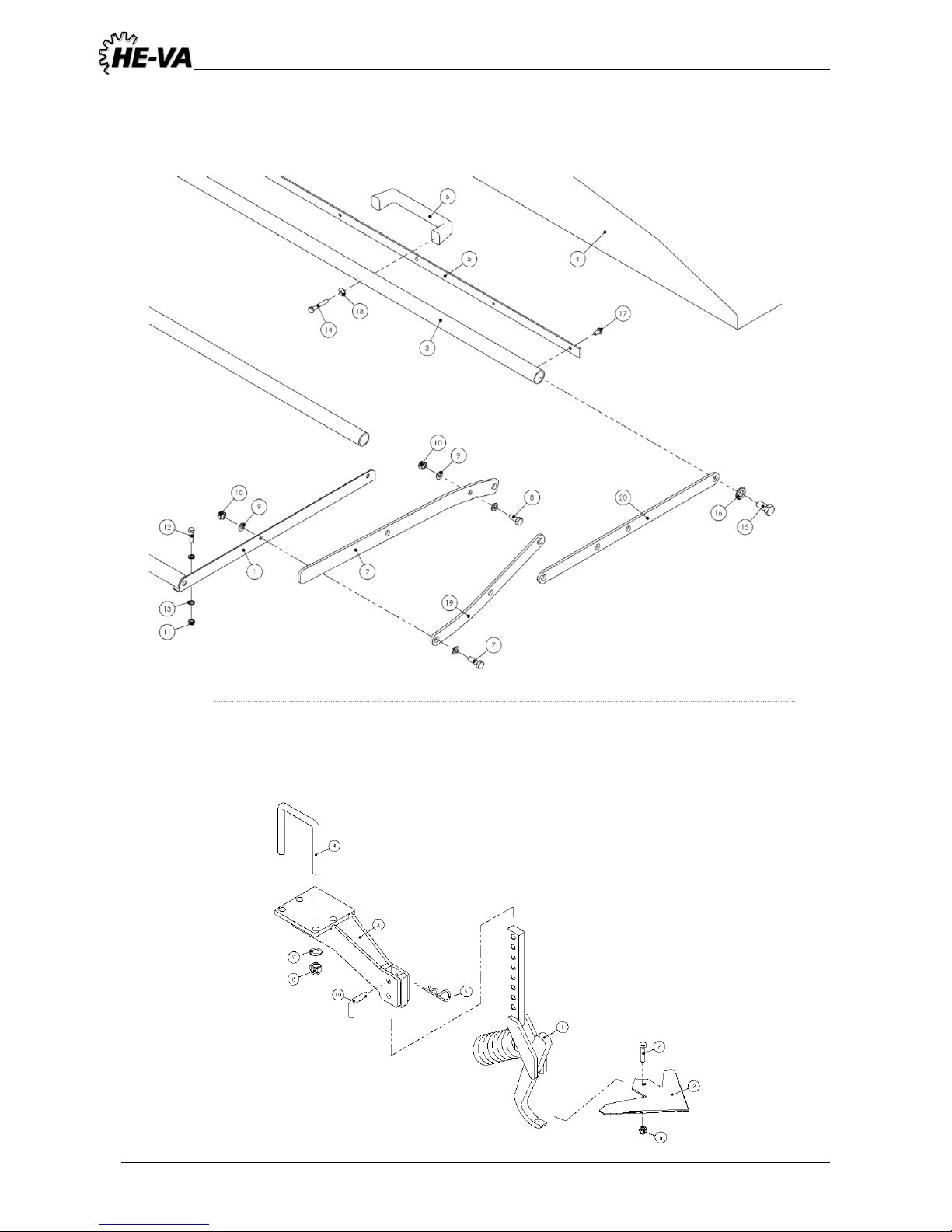

Presennings løft
Tarpauling lift • Zeltbahn Aufzug • Bâche élévateur
Sporløsner
Track lossener • Spurlockerer • Effaceuse de trace
Page 73
Terra-Seeder 29-10-2010
73
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
Presennings løft • Tarpauling lift • Zeltbahn Aufzug • Bâche élévateur
1
1140283
Vinkelbeslag, venstre
Angle hinge, left
Winkelscharnier, link
Charnière d'angle, gauche
1140284
Vinkelbeslag, højre
Angle hinge, right
Winkelscharnier, rechts
Charnière d'angle, droite
2
1140412
Svingarm, presenning
Swivel arm, tarpauling
Schwingarm, persenning
Bras tournant, bâche
3
1140282
Rør
Pipe
Rohr
Tube
4
0482451
Presenning
Tarpauling
Persenning
Bâche
5
1140292
Skinne
Track
Schiene
Voie 6 P7990011103
Plast håndtag
PVC handle
Plastik Griff
Plastique poignée
7
0234760
Stålsætskrue M8x25
Hexagon screw
Schraube
Vis de pression
8
0234750
Stålsætskrue M8x20
Hexagon screw
Schraube
Vis de pression
9
0272250
Facetskive M8
Disc
Scheibe
Rondelle
10
0264050
Låsemøtrik M8
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
11
0264040
Låsemøtrik M6
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
12
0234340
Stålbolt M6x25
Hexagon screw
Schraube
Vis H
13
0272240
Facetskive M6
Disc
Scheibe
Rondelle
14
0234370
Stålbolt M6x40
Hexagon screw
Schraube
Vis H
15
0235330
Stålsætskrue M12x25
Hexagon screw
Schraube
Vis de pression
16
0272270
Facetskive M12
Disc
Scheibe
Rondelle
17
0374800
Blindnit 6x12
Blind rivets
Blindniet
Popnitte
18
0271530
Planskive M6
Flat washer
Planscheibe
Rondelle plate
19
1140280
Svingarm
Swivel arm
Schwingarm
Bras tournant
20
1140281
Svingarm, lang
Swivel arm, long
Schwingarm, lang
Bras de pivot, long
Sporløsner • Track lossener • Spurlockerer • Effaceuse de trace
1
0424200
Tand
Tine
Zinken
Dent 2 0424210
Slidstykke
Wearing piece
Verschleißteil
Pièce d’usure
3
1140340
Beslag, venstre
Bracket, left
Beschlag, link
Garnitures, gauche
1140341
Beslag, højre
Bracket, right
Beschlag, rechts
Garnitures, droite
4
0382160
Spændebøjle 100x100
String brace
Klammer
Colier de serrage
5
0377400
Hårnålesplit ø4
Hairpin split-pin
Haarnadelsplint
Goupille élastique
6
0264060
Låsemøtrik M10
Self-locking hexagon nut
Selbstsichernde Mutter
Ècrou H
7
0424220
Bolt M10x45
Hexagon screw
Schraube
Vis H
8
0264090
Låsemøtrik M16
Self-locking hexagon nut
Selbstsichernde Mutter
Ècrou H
9
0272290
Facetskive M16
Disc
Scheibe
Rondelle
10
1100490
Nagle ø12
Spike
Niet
Rivet
Page 74
Terra-Seeder 29-10-2010
74
Fordeler hoved
Dividing head • Verteiler • Tete diviseur
Page 75
Terra-Seeder 29-10-2010
75
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
334230218
4m. fordeler
Dividing
Verteile
Tete 334230220
5m. fordeler
Dividing
Verteile
Tete 334230142
6m. fordeler
Dividing
Verteile
Tete
2
1140205
Arm for stigrør
Arm for ascending pipe
Arm für steigendes Rohr
Bras pour la pipe croissante
3
1140342
Holder for stigrør
Bracket for ascending pipe
Beschlag für steigendes Rohr
Garnitures pour la pipe croissante
4
0272240
Facetskive M6
Disc
Scheibe
Rondelle
5
0234330
Stålsætskrue M6x20
Hexagon screw
Schraube
Vis de pression
6
0264040
Låsemøtrik M6
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
7
0374800
Blindnit 6x12
Blind rivets
Blindniet
Popnitte
8
334230194
Stigrør
Ascending pipe
Steigendes Rohr
Pipe croissante
9
334230219
4m. fordelerdæksel
Dividing cover
Teilerdecken
Couvercle diviseur
334230221
5m. fordelerdæksel
Dividing cover
Teilerdecken
Couvercle diviseur
334230153
6m. fordelerdæksel
Dividing cover
Teilerdecken
Couvercle diviseur
10
333230725
Tætningningsbånd
Sealing tape
Zellband
Bande de scellage
11
0271530
Planskive M6
Flat washer
Planscheibe
Rondelle plate
12
332115341
Fjederskive M8
Conical spring washer
Spannscheibe
Rondelle conique blocage
13
0234740
Stålsætskrue M8x16
Hexagon screw
Schraube
Vis de pression
14
332136303
Vingemøtrik M6
Wing nut
Flügelmutter
Écrou à oreilles
15
0434550
Spændebånd ø130-165
Hose clamp
Kabelbinder
Serre-cable
16
1140557
Slange ø127
Hose
Schlauch
Tuyau flexible
17
1140506
Holder
Bracket
Beschlag
Garnitures
18
0235330
Stålsætskrue M12x25
Hexagon screw
Schraube
Vis de pression
Page 76
Terra-Seeder 29-10-2010
76
Lang rulleskær
Disc share rear • Scheibenschar hinten • Soc a disque arriere
Page 77
Terra-Seeder 29-10-2010
77
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
332045151
Beslag
Bracket
Haltelasche
Patte du ressort avant
2
332045176
Fjederskive
Conical spring washer
Spannscheibe
Rondelle conique blocage
3
332045201
Spændeklo
Bridle
Bügel
Bride
4
332053237
Fjeder
Spring
Zugfeder
Ressort de traction
5
332053246
Kæde samler
Quick link for chains
Kettennotglied
Maillon rapide
6
332053492
Afstandsbøsning
Spacer tube
Distanzbuchse
Entretoise
7
332053505
Rulleskærs arm
Rear share arm
Schararm hinten
Bras de soc ariere
8
332054034
Tallerken ø300
Disc
Scheibe
Disque surmoule
9
332054038
Rulleskærs hoved
Share end
Scharende
Embout
10
332054040
Skive
Disc
Scheibe
Disque
11
332054041
Tallerken ø250
Disc
Teller
Disque
12
332054042
Ophæng
Share support
Scharhalterung
Support de soc
13
332054116
Kugleleje 6205 special
Ball bearing
Rillenkugellager
Roulement a billes
14
332054117
Oliepakning 32x42x7
Oil seal
Wellendichtring
Bague d’etancheite
15
332054118
Lejehus
Housing
Gehäuse lager
Palier
16
332054119
Afstandsstykke
Spacer plate
Distanzplatte
Cale
17
332054526
Afskraber
Wiper
Abstreifer
Plaquette decrotteur
18
332123867
Skærmskiver
Flat washer
Scheibe
Rondelle plate
19
0234390
Stålbolt M6x50
Hexagon screw
Schraube
Vis H
20
0235170
Stålbolt M10x100
Hexagon screw
Schraube
Vis H
21
0235350
Stålsætskrue M12x35
Hexagon screw
Schraube
Vis de pression
22
0246300
Bræddebolt M8x20
Cup square bolt
Flachrundschraube
Vis J
23
332127003
Insex M10x20
Countersunk screw
Senkschraube
Vis FHC
24
0264040
Låsemøtrik M6
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
25
0264060
Låsemøtrik M10
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
26
0264050
Låsemøtrik M8
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
27
332152336
Glideleje
Nylon bearing
Gleitlager
Bague plastique a collerette
28
332152337
O-ring 26x4
O-ring
O-ring
Joint torique
29
332152447
Bræddebolt M6x16
Cup square bolt
Flachrundschraube
Vis J
30
332152534
Bræddebolt M8x25
Cup square bolt
Flachrundschraube
Vis J
31
334230548
Komplet lang rulleskær
Rear disc share cpl.
Scheibenschar hinten kpl.
Soc a disque arriere cpl.
Page 78
Terra-Seeder 29-10-2010
78
Kort rulleskær
Disc share front • Scheibenschar vorne • Soc a disques avant
Page 79
Terra-Seeder 29-10-2010
79
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
332045151
Beslag
Bracket
Haltelasche
Patte du ressort avant
2
332045176
Fjederskive
Conical spring washer
Spannscheibe
Rondelle conique blocage
3
332045201
Spændeklo
Bridle
Bügel
Bride
4
332053237
Fjeder
Spring
Zugfeder
Ressort de traction
5
332053246
Kæde samler
Quick link for chains
Kettennotglied
Maillon rapide
6
332053492
Afstandsbøsning
Spacer tube
Distanzbuchse
Entretoise
7
332053505
Rulleskærs arm
Front share arm
Schararm vorn
Bras de soc avant
8
332054034
Tallerken ø300
Disc
Scheibe
Disque surmoule
9
332054038
Rulleskærs hoved
Share end
Scharende
Embout
10
332054040
Skive
Disc
Scheibe
Disque
11
332054041
Tallerken ø250
Disc
Teller
Disque
12
332054042
Ophæng
Share support
Scharhalterung
Support de soc
13
332054116
Kugleleje 6205 special
Ball bearing
Rillenkugellager
Roulement a billes
14
332054117
Oliepakning 32x42x7
Oil seal
Wellendichtring
Bague d’etancheite
15
332054119
Afstandsstykke
Spacer plate
Distanzplatte
Cale
16
332054526
Afskraber
Wiper
Abstreifer
Plaquette decrotteur
17
0235180
Stålbolt M10x110
Hexagon screw
Schraube
Vis H
18
0234390
Stålbolt M6x50
Hexagon screw
Schraube
Vis H
19
0235170
Stålbolt M10x100
Hexagon screw
Schraube
Vis H
20
0235350
Stålsætskrue M12x35
Hexagon screw
Schraube
Vis de pression
21
0246300
Bræddebolt M8x20
Cup square bolt
Flachrundschraube
Vis J
22
332127003
Insex M10x20
Countersunk screw
Senkschraube
Vis FHC
23
0264040
Låsemøtrik M6
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
24
0264060
Låsemøtrik M10
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
25
0264050
Låsemøtrik M8
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
26
332152336
Glideleje
Nylon bearing
Gleitlager
Bague plastique a collerette
27
332152337
O-ring 26x4
O-ring
O-ring
Joint torique
28
332152447
Bræddebolt M6x16
Cup square bolt
Flachrundschraube
Vis J
29
332152534
Bræddebolt M8x25
Cup square bolt
Flachrundschraube
Vis J
30
334230547
Komplet kort rulleskær
Front disc share cpl.
Scheibenschar vorne kpl.
Soc a disque avant cpl.
31
332054118
Lejehus
Housing
Gehäuse lager
Palier
Page 80
Terra-Seeder 29-10-2010
80
Dybdehjul for rulleskær
Depth wheels for disc share • Tiefenfürungsrolle für Scheibens • Roues d’ appui pour soc a disque
Kort dybdehjul
Short prop wheel
Kurzes Tiefenführungsrolle
Courte d’ appui
Lang dybdehjul
Long prop wheel
Langes Tiefenführungsrolle
Longue d’ appui
Page 81
Terra-Seeder 29-10-2010
81
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
330623165
Dybdehjul komplet, kort
Depth limiting roller, short
Tiefenführungsrolle, kurz
Roulette d’ appui, court
330623166
Dybdehjul komplet, lang
Depth limiting roller, long
Tiefenführungsrolle, lang
Roulette d’ appui, long
2
332053642
Nagle
Axle
Bolzen
Axe coude
3
332053643
Ring
Ring
Ring
Anneau elastique
4
332054047
Hjul 42mm
Wheel
Rolle
Roulette
5
332054301
Beslag, kort
Support, short
Beschlag, kurz
Support, court
332054302
Beslag, lang
Support, long
Beschlag, lang
Support, long
6
332054303
Dybdehjuls arm
Depth wheel arm
Halterung
Bras de roulette
7
332138402
Låsemøtrik M10
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
8
332152341
Insex M10x65 ISO4762
Socket head cap screw
Schraube
Vis chc
Page 82
Terra-Seeder 29-10-2010
82

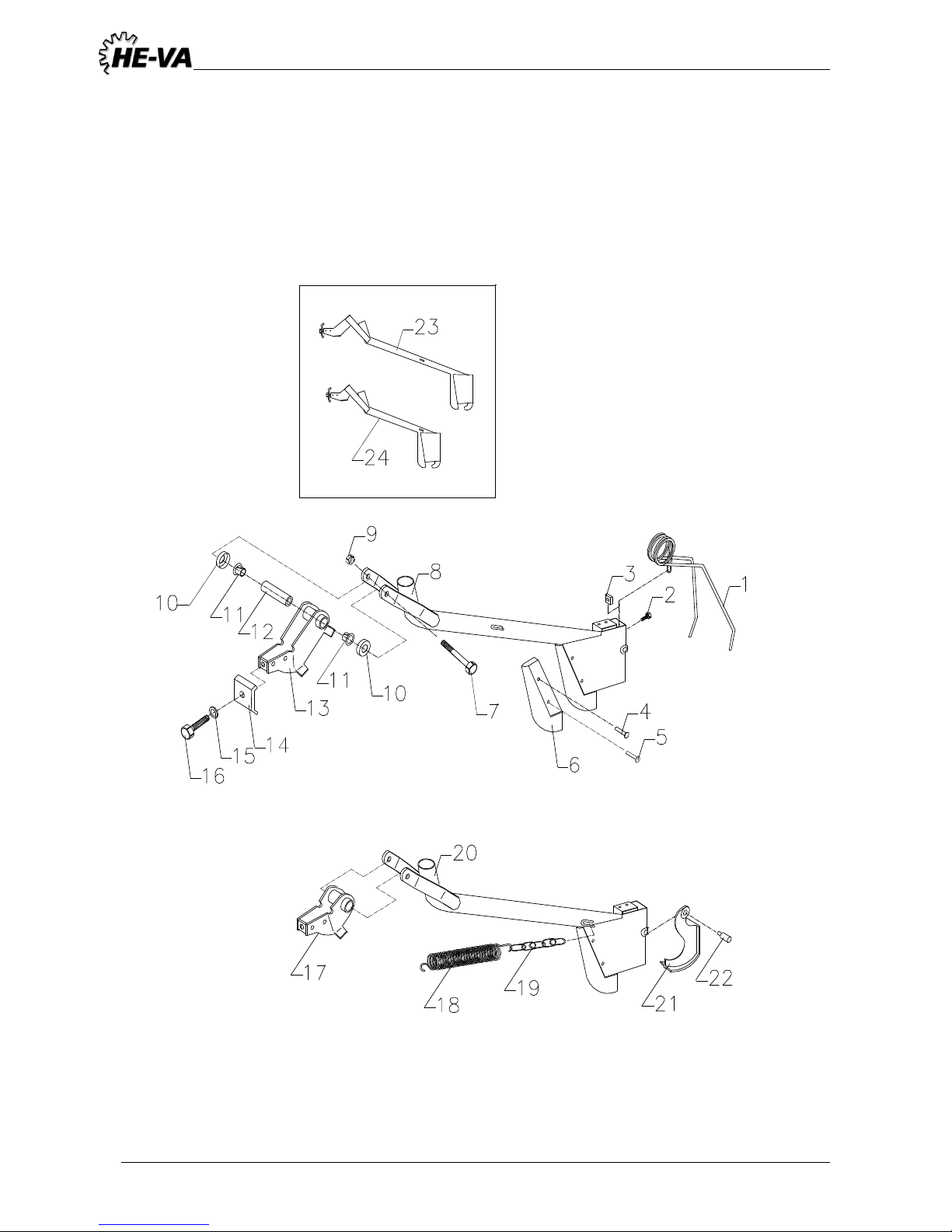

Slæbeskær
Trailing coulter • Schleppen Säschar • Soc de remorquage
Page 83
Terra-Seeder 29-10-2010
83
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
0427000
Dobbelt langfingertand
Tine
Zinken
Dent 2 0234740
Stålbolt M8x16
Hexagon screw
Schraube
Vis H
3
1108560
Gevindbrik M8
Threaded gauge
Verlegte Lehre
Mesure filetée
4
0375210
Nitte ø6x35
Rivet
Niete
Rivet 5 0375200
Nitte ø6x30
Rivet
Niete
Rivet 6 0411400
Skærspids
Coulter point
Scharsspitze
Pointe de coutre
7
0235170
Stålbolt M10x100
Hexagon screw
Schraube
Vis H
8
1108880
Såskær, lang
Coulter, long
Säschar, lang
Soc, long
9
0264060
Låsemøtrik M10
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
10
1108630
Skål
Disc
Scheibe
Rondelle
11
0484910
Slidleje ø18/16
Bush
Buchse
Bague
12
1108680
Bøsning ø16x76
Bush
Buchse
Bague
13
1108760
Sårørs beslag, lang
Coulter support, long
Beschlag für lang Säschar
Fixation pour soc, long
14
1108620
Spændeplade
Clamp
Spannstück
Bride
15
0272270
Facetskive M12
Disc
Scheibe
Rondelle
16
0235360
Stålbolt M12x40
Hexagon screw
Schraube
Vis H
17
1108750
Sårørs beslag, kort
Coulter support, short
Beschlag für kurz Säschar
Fixation pour soc, court
18
0431640
Trækfjeder
Tension spring
Zugfeder
Ressort de traction
19
1108720
Kæde
Chain
Kette
Chaîne
20
1108890
Kort såskær
Short coulter
Kurzes Säschar
Soc court
21
0484900
Såklap
Flap
Klappe
Volet
22
1108690
Nitte ø8x23 speciel
Rivet
Niete
Rivet
23
1108980
Kpl. Såskær, lang
Complete coulter, long
Komplett Säschar, lang
Complet soc, long
24
1108990
Kpl. Såskær, kort
Complete coulter, short
Komplett Säschar, kurz
Complet soc, court
Page 84
Terra-Seeder 29-10-2010
84
Doseringsenhed
Dosing unit • Dosierung der Einheit • Dosage de l'unité
Page 85
Terra-Seeder 29-10-2010
85
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
333230559
Plasthåndtag M8
Tommy screw
Sterngriff
Poignee
2
332115639
Planskive 8,4mm
Flat washer
Scheibe
Rondelle plate
3
332053675
Afstandsbøsning, 12x50
Spacer
Distanzbuchse
Tube entretoise
4
332123866
Planskive 8,4x24x2mm
Flat washer
Scheibe
Rondelle plate,
5
334230117
Udtømningsklap
Emptying trap
Entleerungsklappe
Trappe de vidage
6
0264040
Låsemøtrik M6
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
7
332115637
Planskive 6,4x18x1,6mm
Flat washer
Scheibe
Rondelle plate
8
0234750
Stålbolt M8x20
Hexagon screw
Schraube
Vis de pression
9
332052767
T-bolt M8
T-bolt
T-schraube
Vis
10
333230722
Tætningsbånd 8x2x300mm
Sealing tape
Zellband
Joint
11
333230281
Plade
Plate
Gelenkblech
Plaquette
12
0234280
Stålbolt M6x16
Hexagon screw
Schraube
Vis de pression
13
0234760
Stålbolt M8x25
Hexagon screw
Schraube
Vis de pression
14
0264050
Låsemøtrik M8
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
15
334230339
Indsåningsklap
Control trap
Abdrehprobenklappe
Trappe de control
16
1106740
Bøjle f. indsåningsklap
Shackle
Federstahlbügel
Bride de ressort
17
0264050
Låsemøtrik M8
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
18
332105717
Tallerkenfjeder 16x8,2x0,8
Disc spring
Tellerfeder
Rondelle elastique
19
334230035
Tømmedæksel
Emptying outlet
Entleerungsschieber
Vanne de vidage
20
332117738
Spændstift 2x18
Roll pin
Spannstift
Goupille elastique
21
333230816
Hektartæller
Hectar counter
Hektarzähler
Compteur d’ha
22
333230191
Tandhjul Z=25 M=3
Gear wheel
Stirnrad
Roue dentee
23
332051001
Transfer f. HA tæller
Decal. HA counter
Aufkleber hektarzähler
Autocollant compteur
24
332152159
Undersænket M5x20
Countersunk flat bolt
Senkschr.
Vis a tete fraisee
25
333230160
Tætningslæbe
Sealing lip
Abstreifdichtkante
Levre d’etancheite
26
332152363
Spændstift, 4x10
Roll pin
Spannstift
Goupille elastique
27
333230153
Tandhjul Z=17, M=3
Gear wheel
Stirnrad
Roue dentee
28
332042049
Glideleje17/15x20
Bush
Gleitlager
Bague
29
332016828
Trykfjeder 11x6
Pressure spring
Druckfeder
Ressort de pression
30
332045007
Stålkugle D=6
Ball
Stahlkugel
Bille
31
332152192
Selvskærende skrue
Self tapping screw
Blechschraube
Vis à tole
32
0234330
Stålsætskrue M6x20
Hexagon screw
Schraube
Vis de pression
33
332123857
Selvskærende skrue 9x13
Self tapping screw
Blechschraube
Vis à tole
34
332045056
Børste
Brush
Bürste
Brosse
35
333230139
Aksel
Shaft
Welle
Arbre
36
332123855
Spændstift 5x24
Roll pin
Spannstift
Goupille elastique
37
332117736
Spændstift 5x40
Roll pin
Spannstift
Goupille elastique
38
332152160
Firkant møtrik M5
Square nut
Vierkantmutter
Ecrou carre
39
333230859
Tætningsring
Sealing ring
Dichtring
Collerette d’etancheite
40
332139917
Selvskærende skrue 2,9x9,5
Self tapping screw
Blechschraube
Vis à tole
41
332152208
Planskive 3,2mm
Flat washer
Scheibe
Rondelle plate
41A
333230851
Plade
Plate
Montageblech
Plaquette
42
332052556
Tætningslæbe
Sealing lip
Abstreifer
Levre d’etancheite
43
332152425
Selvlåsende skive
Self locking ring
Sicherungsscheibe
Anneau dentale renforce
44
332052551
Hus
Housing
Gehäuse Dosiereinheit
Carcasse
45
333230724
Tætningsbånd 30x2x1000
Sealing tape
Zellband
Joint
46
332152151
Bøjlesplit 4,5x32
Safety pin
Rohrklappstecker
Goupille automatique
53
0264040
Låsemøtrik M6
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
54
334246067
Doserenhed kpl.
Cell wheel cpl.
Dosiereinheit kpl.
Doseur cpl.
Page 86
Terra-Seeder 29-10-2010
86
Cellehjul
Bucket wheel • Zellenrad • Rad de cellule
Page 87
Terra-Seeder 29-10-2010
87
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
333230303
Støttebøsning, fortandet
Support bush
Aufnahme, verzahnt
Bague support
2
333230142
Låsepal
Lock
Riegel
Verrou
3
333230183
Afstandsrør 6x1x10
Spacer
Distanzrohr
Tube entretoise
4
332140805
Tallerkenfjeder 12x6,2x0,5
Disc spring
Tellerfeder
Rondelle elastique
5
332152096
Selvskærende skrue 5x32
Self tapping screw
Blechschraube
Vis à tole
6
332152102
Selvskærende skrue 5x25
Self tapping screw
Blechschraube
Vis à tole
7
332136901
Cyl. Stift
Parallel pin
Zyl-stift
Goujon
7A
332152407
Cyl. Stift
Parallel pin
Zyl-stift
Goujon
8
332045060
Skyder
Slide
Schiebeteil
Coulisseau
9
332123857
Selvskærende skrue 9x13
Self tapping screw
Blechschraube
Vis à tole
10
333230304
Tandhjul Z=50, M=3
Gear wheel
Stirnrad
Rou dentee
11
332139917
Selvskærende skrue 2,9x9,5
Self tapping screw
Blechschraube
Vis à tole
12
333230851
Plade
Plate
Montageblech
Plaquette
13
332014108
Kugleleje 6822 LLU
Ball bearing
Rillenkugellager
Roulement a billes
14
332052551
Hus
Housing
Gehäuse dosiereinheit
Carcasse
15
333230308
Medbringer 115,5x44,5
Drive hub
Mitnehmer
Entraineur
16
332052954
Doseraksel m. cellehjul
Cell wheel assy.
Dosierwelle m.Zellenrad kpl
Cellule du doseur
17
332014105
Kugleleje 6005 LLU
Ball bearing
Rillenkugellager
Roulement à billes
18
332053174
Glidecylinder
Sliding cylinder
Schiebewalze
Cylindre
19
332113213
Låsering 25x1,2
Retaining ring
Schliessring
Segmentd’arret
20
334230338
Medbringer
Cylinder driver
Mitnehmer f. Schiebewalze
Entaineur du cylindre
21
332152098
Selvskærende skrue 6,3x19
Self tapping screw
Blechschraube
Vis à tole
22
334230391
Doseringsaksel kpl. (16-21)
Cell wheel assy. cpl.
Dosierwelle kpl.
Cellule du doseur cpl.
23
334230036
Spindel M12
Threaded rod cpl.
Verstellspindel kpl.
Vis cpl.
24
332141715
Kobber tætningsring 12x20
Copper sealing ring
CU-DI-ring
Joint en cuivre
25
333230746
Styr
Guide
Führung
Support de guidage
26
332052749
Skala 200x30x0,1
Adjusting scale
Skala
Echelle de reglage
27
332123770
Låsemøtrik M8
Hexagon nut
Selbstsichernde Mutter
Écrou H
28
332115639
Skive 8,4
Flat washer
Scheibe
Rondelle plate
29
332123708
Bræddebolt M8x25
Cup square bolt
Flachrundschraube
Vis J
29A
332152343
Linseflangebolt M8x25
Binding head screw
Linsenflansch schraube
Vis atete cylindrique bombee
30
332140809
Tallerkenfjeder 25x12,2x0,9
Disc spring
Tellerfeder
Rondelle elastique
31
332123802
Møtrik M12
Hexagon nut
Mutter
Écrou H
32
334230341
Dæksel kpl. fig.2,3,4,33-37
Cover cpl.
Abdeckung dosiereinh. Kpl.
Couvercle cpl.
33
332138405
Låsemøtrik M4
Hexagon nut
Selbstsichernde Mutter
Écrou H
34
332152209
Skive 4,3
Flat washer
Scheibe
Rondelle plate
35
332152210
Stålbolt M4x25
Hexagon screw
Schraube
Vis H
36
332052555
Dæksel
Cover
Abdeckung Dosiereinheit
Couvercle
37
332051002
Transfer ”rotation”
Decal. ”rotation”
Aufkleber Abdrehrichtung
Autocollant ”Rotation”
38
333230743
Dæksel
Cover
Deckel
Couvercle
39
333230742
Aksel
Shaft
Welle
Arbre
40
333230574
Stålbolt M5x33
Hexagon screw
Schraube
Vis H
41
332123768
Låsemøtrik M5
Hexagon nut
Selbstsichernde Mutter
Écrou
42
334246067
Doseringsenhed kpl.
Cell wheel cpl.
Dosiereinheit kpl.
Doseur cpl.
Page 88
Terra-Seeder 29-10-2010
88

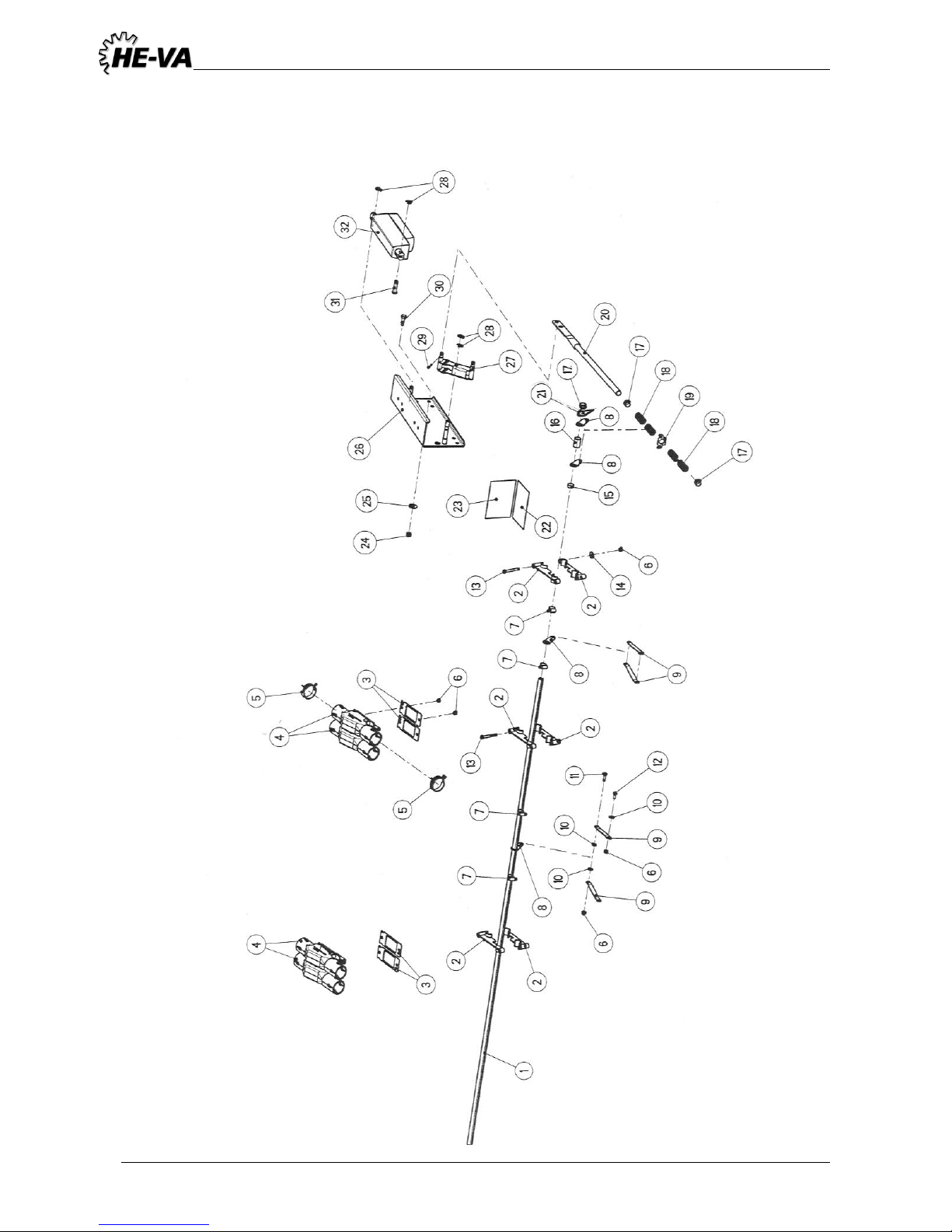

Sprøjtespor
Tramline • Fahrgassenschalter • Jalonnage plus
Page 89
Terra-Seeder 29-10-2010
89
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
333230484
Firkantrør 12x12x745
Shaft
Quadratrohr
Arbre de commande
2
332045017
Lejehalvdel 118,56mm
Half housing
Lagerhälfte
Demi-palier
3
332045175
Pakning
Seal
Dichtung moosgummi
Joint
4
332045058
Lukkeenhed
Shut-off valve
Shaltelement
Clapet de fermeture
5
332152009
Slangeklemme 46/12/2
Hose clamp
Federbandschelle
Serre-tube
6
332138401
Låsemøtrik M6
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
7
332500102
Slangeklemme 10-16mm
Hose clamp
Schlauchschelle
Serre-tube
8
333230208
Mellemstykke lang 58mm
Lever long
Zwischenstück lang
Biellette longue
9
333230210
Arm bukket 12x2
Lever tramline
Hebel gebogen
Bielle de jalonnage
10
332015683
Skive 6,4
Flat washer
Scheibe
Rondelle plate
11
332124940
Stålbolt M6x20
Hexagon screw
Schraube
Vis H
12
332124902
Stålbolt M6x14
Hexagon screw
Schraube
Vis H
13
332124626
Stålbolt M6x50
Hexagon screw
Schraube
Vis H
14
332115637
Skive 6,4x18x1,6
Flat washer
Scheibe
Rondelle plate
15
332052855
Bøsning 18x1x7+1
Bush
Buchse
Bague
16
332052770
Bøsning 18x1x25-0,3
Bush
Buchse
Bague
17
332152154
Slangeklemme 15/12mm
Hose clamp
Schlauchschelle
Serre-tube
18
332152155
Trykfjeder 110x15,7
Pressure spring
Druckfeder
Ressort de pression
19
333230782
Føring
Guide
Führung
Guide
20
334230370
Arm venstre
Lever left
Hebel links
Levier gauche
20
1129260
Arm højre
Lever right
Hebel rechts
Levier droite
21
333230780
Viser
Lever
Hebel
Levier
22
332051030
Transfer såning
Sticker
Aufkl.
Autocollant
23
332051029
Transfer sprøjtespor
Sticker
Aufkl.
Autocollant
24
332152045
Låsemøtrik M8
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
25
332123866
Skive 8,4x24x2
Flat washer
U-scheibe
Rondelle plate
26
334230368
Konsol venstre
Support, left
Montagekonsole, links
Support, gauche
27
334230369
Leje
Support
Lagerung
Support
28
332152237
Sikringsskive
Retaining washer
Sich-scheibe
Ropndelle speciale
29
332129714
Split 3,2x16
Split pin
Splint
Goupille fendue
30
332124953
Stålbolt M8x25
Hexagon screw
Schraube
Vis H
31
332052840
Nagle 15/10x38
Clevis pin
Bolzen
Axe
32
334230185
Actuator
Actuator
Elektro-stellcyl.
Verinelectrique
Page 90
Terra-Seeder 29-10-2010
90

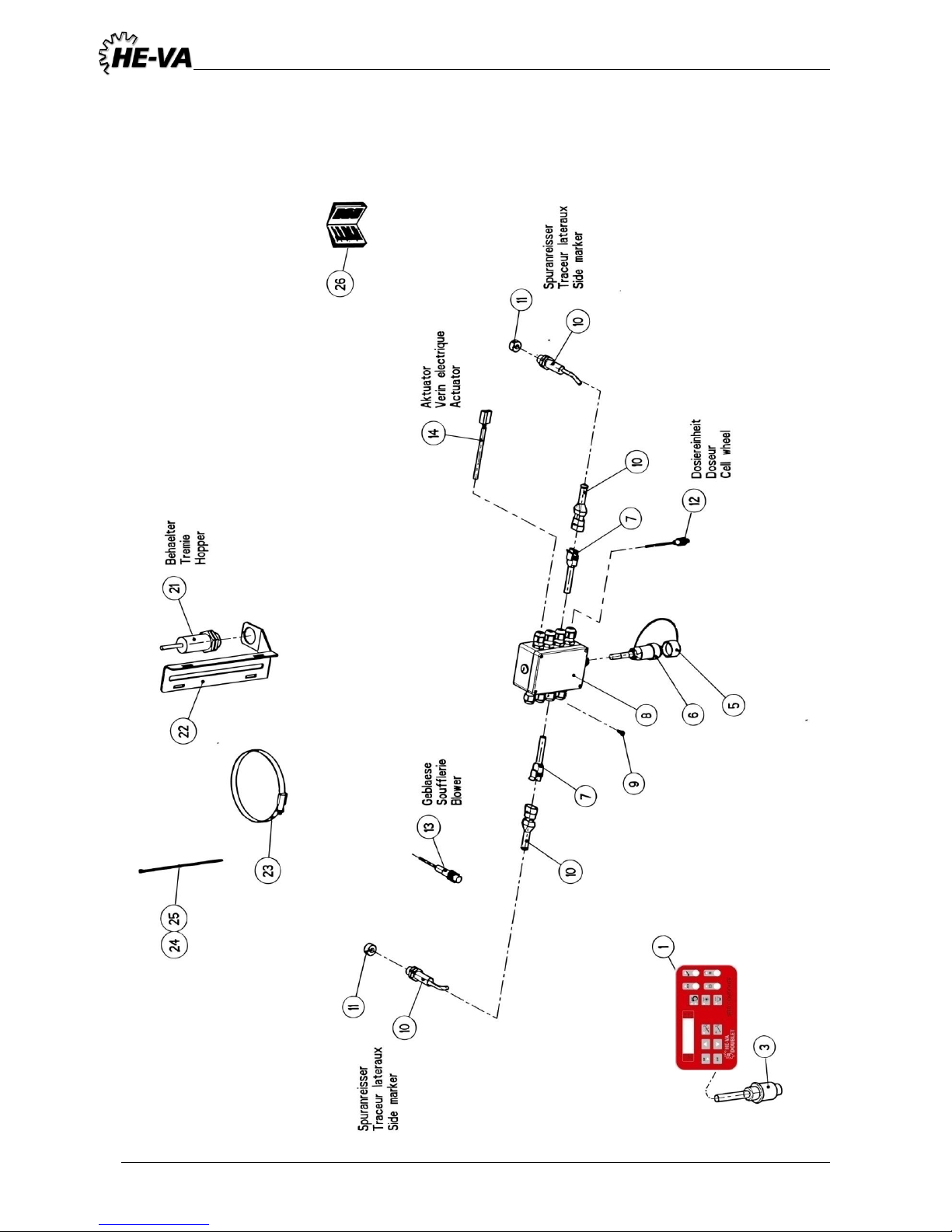

Sensorer
Sensors • Sensoren • Capteurs
Page 91
Terra-Seeder 29-10-2010
91
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
0520310
Monitor
Monitor
Monitor
Boitier
3
332033351
Stik 3 polet
3 Terminal plug
Stecker 3-polig
Prise male 3 poles
5
332054077
Plastlåg
Sealing cap
Kunststoffschutzdeckel
Capuchon
6
332020234
Stik 6+PE
6+PE Terminal plug
Stecker, 6+PE
Prise male
7
332052844
Kabel m. stik 0,5m
Cable with plug
Kabel mit stecker
Cable avec prise
8
0520320
Connection box
Connection box
Schaltkasten
Boitier de raccordement
9
332152027
Skrue M4x12
Slotted head screw
Zyl.-schraube
Vis chc
10
0520301
Sensor f. markør, 5m kabel
Sensor with cable
Reed-sensor
Capteur avec cable
11
332045079
Magnet Ø20x10 kpl.
Magnet
Magnet
Aimant
12
0520304
Føler f.doceringsenhed
Sensor f. cell wheel
Induktiver sensor
Capteur
13
0520302
Føler f. blæser
Sensor f. blower
Induktiver sensor
Capteur
14
332052780
Kabel m. stik 2,5m aktuator
Cable with plug
Kabel mit Steckverbindung
Cable with plug
21
0520303
Føler f. såtank
Sensor f. hopper
Kapazitiver sensor
Capteur
22
333230788
Holder f. sensor
Support/sensor
Halter/sensor
Support/ capteur
23
332053438
Spændebånd, 120/140
Hose clamp
Schlauchschelle
Serre-tube
24
332152428
Kabelbinder 2,6x200
Cable binder
Kabelbinder
Serre-cable
25
332007531
Kabelbinder 4,7x380
Cable binder
Kabelbinder
Serre-cable
26 Betjeningsvejledning
Assembly operators manual
Betriebsanleitung
Notice d’instruction
Page 92
Terra-Seeder 29-10-2010
92

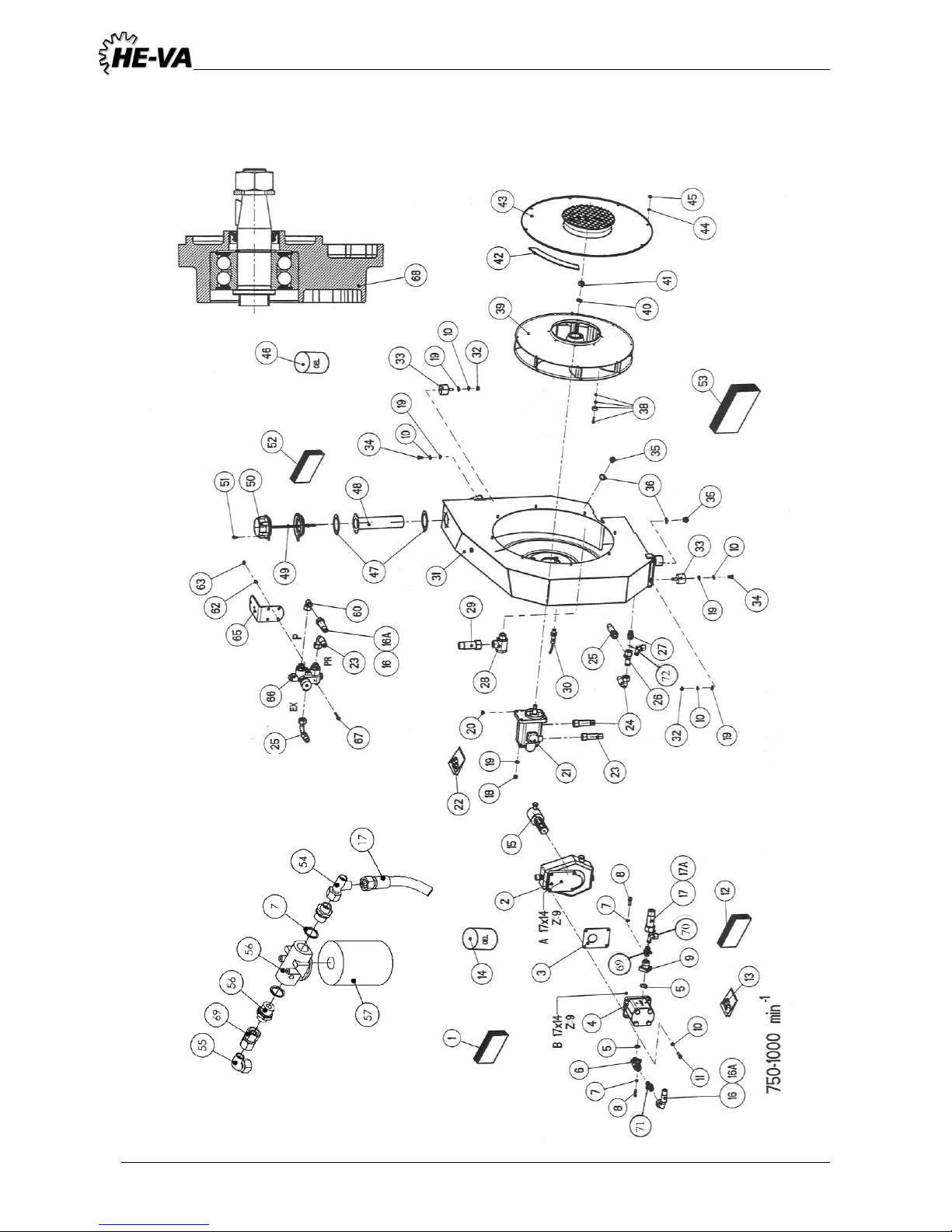

Vario blæser system
Vario blower system • Vario gebläse system • Animation vario
Page 93
Terra-Seeder 29-10-2010
93
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
333230709
Drivenhed kpl. gear+pumpe
Gear multipl. Cpl. 6 splines
Getriebeeinheit, 750-1000
Boitier multip. Cpl.
2
333230713
Gearkasse 1000 o/min, 6
Gearmultiplier
Getriebe, 1 3/8”
Boitier multiplier
3
332007521
Tætning
Seal
Dichtung
Joint
4
333230715
Hydraulikpumpe 22ccm
Hydraulic pump
Zahnradpumpe
Pompe
5
332033313
O-ring 24x2,5mm
O-ring
O-ring
Joint torique
6
332009931
Vinkelfl. M22x1,5 fig.5-8
Elbow flange coupling
W-flanschv.
U. simple a bride en equerre
7
332141713
Kobber ring ø32x26x2
Copper ring
Kupferner Ring
Anneau de cuivre
8
332126468
Skrue M8x25
Head cap screw
Schraube
Vis chc
9
332009925
Flange lige M30x2
Straight flange coupling
Gerade flanschv.
Bride droite
10
332115341
Fjederskive, ø8
Spring washer
Federring
Rondelle Ressort
11
332126421
Skrue M8x30
Head cap screw
Schraube
Vis chc
12
333230717
Hydr.-pumpe kpl. fig.4-9
Hydraulic pump 22ccm cpl.
Zahnradpumpe kpl.
Pompe 22ccm cpl.
13
332053506
Pakningssæt f. hydr. pumpe
Set of oil seals
Dichtungssatz
Collection de joints
14
334230083
Gear olie 0,2l. Meropa220
Gearbox oil
Getriebeöl
Huile pour carter
15
332152322
Reduc.- aksel 8x32x38->(6)
Reducer
Reduzierst.
Mancon reducteur
16
0457055
Hydraulikslange 30x6700
Hydraulic hose
Hydraulisch schlauch
Tuyau flexible
17
332052466
Hydraulikslange M22x550
Hydraulic hose
Hydraulisch schlauch
Tuyau flexible
18
332123770
Låsemøtrik M8
Self-locking hexagon nut
6-kt-mutter sich.
Écrou H
19
332115639
Skive ø8,4
Flat washer
Scheibe
Rondelle plate
20
332019284
Feder 4x6,5
Woodruff key
Scheibenfeder
Clavette disque
21
333230708
Hydraulikmotor 11ccm kpl.
Hydraulic motor
Zahnradmotor
Moteur hydraulique
22
332053540
Pakningssæt f. hydr. motor
Set of oil seals
Dichtungssatz
Collection de joints
23
332052466
Hy.slange M22x1,5 550mm
Hydraulic hose
Hydraulisch schlauch
Tuyau flexible
24
332052466
Hy.slange M22x1,5 550mm
Hydraulic hose
Hydraulisch schlauch .
Tuyau flexible
25
332052466
Hy.slange M22x1,5 550mm
Hydraulic hose
Hydraulisch schlauch
Tuyau flexible
26
332009912
T-nippel m. oml. M22x1,5
Standpipe run tee
Einstellb.l – verschraubung
Te renverse orientable
27
332035184
Brystnippel M18x1,5/22x1,5
Male stud coupling
Gerade einsch-ver.
Union male
28
332009917
Banjo kobling3/4”/M30x2
Choke free banjo coupling
Drosself. W-schw-ver.
Racc.orientable a passage int.
29
0454140
Hydr.sl. M30x2 330mm
Hydraulic hose
Hydraulisch schlauch
Tuyau flexible
30
332052774
Reed sensor m. 2m. kabel
Sensor with cable
Reed- sensor mit kabel
Capteur avec cable
31
332052769
Blæserhus
Fan housing
Gehäuse/gebläse
Bloc turbine
32
332125514
Møtrik M8
Hexagon nut
6-kt-mutter
Écrou H
33
332045009
Gummifod 40x30
Silent bloc
Gummi-metall-puffer
Amortisseur
34
332123734
Stålbolt M8x14
Hexagon screw
Schraube
Vis H
35
332101236
Prop M18x1,5
Hexagon pipe plug
Verschl-schr.
Bouchon filete
36
332117456
Kobberskive18x24x1,5
Copper sealing ring
CU-di-ring
Joint en cuivre
38
332045079
Magnet D20x10
Magnet
Magnet
Aimant
39
334230360
Blæserhjul kpl.
Fan inpeller cpl.
Läuferrad mit deckel kpl.
Volant de turbine cpl.
40
332115330
Fjederskive B14
Spring washer
Federring
Rondelle ressort
41
332125537
Møtrik M14x1,5
Hexagon nut
6-kt-mutter
Écrou H
42
333104391
Tætning 30x2x1600
Seal
Zellband
Joint
43
334104079
Dæksel
Cover
Gebläsedeckel
Couvercle
44
332015601
Skive 6,5x13x1
Flat washer
Scheibe
Rondelle plate
45
332123762
Møtrik M6
Hexagon nut
Mutter
Écrou H
46
334230109
Hydraulikolie 18,5L
Hydraulic oil
Hydrauliköl
Huile de soufflerie
47
332033301
Tætning 82x57x1mm
Seal
Dichtung
Joint
48
332033356
Oliesi 200mm stål
Oil screen
Ölsieb
Crepine
49
332033304
Oliepind 200mm lang
Dipstick
Ölmessstab
Indicateur d’huile
50
332033302
Udluftningsfilter
Breather filter
Belüftungsfilter
Reniflard
51
332139906
Selvskærende skrue 8x16
Self tapping screw
Blechschraube
Vis a tole
52
332010716
Oliepåfyldning kpl.fig.47-50
Filler breather filter
Einfüll-u.Belüftungsfilter
Crepine et reniflard
53
334230361
Blæser kpl. med motor
Gebläsekasten kpl.
Fan housing cpl.
Bloc turbine cpl.
54
332009912
T-nippel M22
Tee-nipple
T-nippel
T-raccord à vis
55
332009906
Vinkelnippel M22x1,5
Standpipe elbow
Winkelverschraubung
Coude orientable
56
334230042
Oliefilter kpl. fig. 56
Oil filter cpl.
Maxiflow/patronenfilter kpl.
Filtre cpl.
57
332033305
Filter
Filter cartridge
Filterpatrone
Cartouche de filtration
60
0446710
Brystnippel ø22x3/4”
Hexagon nipple
Brustnippel
Raccord
62
332115636
Skive 6,4
Flat washer
Scheibe
Rondelle plate
63
332123769
Låsemøtrik M6
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
65
333230309
Beslag for ventil
Support plate
Montageblech für Ventil
Tole support
66
332054183
Flow kontrol ventil
Flow control valve
Stromregelventil
Valve de reglage du debit
68
332054129
Akselende m. dæksel kpl.
Drive end shield cpl.
Antriebslager kpl.
Flasque cote entrainement
69
0447530
Omvendt samler m. o-ring
Reversed connection
Umgekehrter Anschluss
Raccordement inverse
70
0446690
Vinkel m. oml. m. O-ring
Standpipe elbow
Winkelverschraubung
Coude orientable
71
0447540
Forskruning ø22/15L
Nipple
Nippel
Raccord
72
332009906
Vinkel m. oml. M22x1,5
Standpipe elbow
Winkelverschraubung
Coude orientable
Page 94
Terra-Seeder 29-10-2010
94
Load-sensing blæser system
Load-sensing blower system • Load-sensing gebläse system • Animation load-sensing
Page 95
Terra-Seeder 29-10-2010
95
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
330624902
Load-sensing system kpl.
Load-sensing system cpl.
Load-sensing system kpl.
Load-sensing du système cpl.
2
332009906
Vinkelnippel M22x1,5
Standpipe elbow
Winkelverschraubung
Coude orientable
3
332009912
T-nippel M22x1,5
Standpipe run tee
L-Verschraubung
Te renverse orientable
4
332015601
Planskive 6,5x13x1
Flat washer
Scheibe
Rondelle plate
6
332015690
Planskive 8,4mm
Flat washer
Scheibe
Rondelle plate
7
332017410
Lynkobling M22
Hydraulic plug
Kupplungsstecker
Embout male
8
332017437
Hydraulik slange 2500mm
Hydraulic hose
Hydraulisch schlauch
Tuyau flexible
9
332019284
Feder f. skive 4x6,5
Woodruff key
Scheibenfeder
Clavette disque
10
332052463
Lynkobling M22
Hydraulic plug
Kupplungsstecker
Embout male
11
332052466
Hydraulik slange 550mm
Hydraulic hose
Hydraulisch schlauch
Tuyau flexible
12
332053467
Olie tætning
Set of oil seals
Dichtungsatz
Collection de joints
13
332053482
Hun kobling
Female connector
Kupplungsmuffe
Coupleur femelle
14
332053483
Plastik hætte
Plastic cap red
Staubkappe rot
Bouchon plastique rouge
15
332053653
Styreturbine
Fan impeller
Läuferrad
Volant de turbiner
16
332053677
Leje kpl.
Drive end shield cpl.
Antribeslager kpl.
Flasque cote entrainement cpl.
17
332053701
Hydraulik motor
Hydraulic motor
Zahnradmotor
Moteur hydraulique
18
332053769
Gevind bolt
Stud bolt
Gewindebolzen
Tige fileter
19
332054183
Styreventil
Flow control valve
Stromregelventilator
Valve de reglage du debit
20
332054383
Slange 110x300
Hose
Schlauch
Tuyau flexible
22
332106643
Fingerskrue
Tommy screw
Sterngriff
Poignee a vis
23
332115330
Fjederskive
Spring washer
Federring
Rondelle ressort
25
332115639
Planskive 8,4mm
Flat washer
Scheibe
Rondelle plate
26
332123710
Insexskrue 5x10
Countersunk screw
Senkschraube
Vis chc
27
332123762
Stålmøtrik M6
Hexagon nut
Mutter
Écrou H
28
332123770
Låsemøtrik M8
Self-locking hexagon nut
Mutter sich
Écrou H
29
332123801
Stålmøtrik M8
Hexagon nut
Mutter
Écrou H
31
332124626
Stålbolt M6x50
Hexagon screw
Schraube
Vis H
33
332125537
Stålmøtrik M14x1,5
Hexagon nut
Mutter
Écrou H
34
332135137
Plastik hætte 29mm
Plastic cap red
Staubkappe rot
Bouchon plastique rouge
36
332152035
Gummi gennemføring
Rubber socket
Durchführungstülle
Douille caoutchouc
37
332152045
Låsemøtrik M8
Self-locking hexagon nut
Selbstsichernde Mutter
Écrou H
40
333246086
Hydraulik motor
Hydraulic motor
Zahnradmotor
Moteur hydraulique
41
333246094
Luft spjæld
Butterfly valve
Drosselklappe
Soupape a papilion
42
333246095
Indstillings skala
Segmented scale
Verstellsegment
Secteur
43
334246077
Dæksel
Cover cpl.
Deckel kpl. Gebläse
Couvercle cpl.
44
334246108
Beslag
Support
Montagekonsole
Support
45
334246110
Load-sensing blæser
Blower
Gebläse
Soufflerie
47
333104391
Tætningsbånd 30x2x1600
Seal
Zellband
Joint
Page 96
Terra-Seeder 29-10-2010
96
Injektor
Injector • Injektor • Injecteur
Page 97
Terra-Seeder 29-10-2010
97
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
332015690
Planskive 8,4mm
Flat washer 8,4mm
Planscheibe 8,4mm
Rondelle plate 8,4mm
2
332054030
Blendflange
Flange
Flansch
Bride 3 332054131
Ring
Ring
Ring
Anneau
4
0487510
5 & 6m. slange ø140x900
Hose
Schlauch
Tuyau flexible
5
332123770
Låsemøtrik M8
Lock nut M8
Gegenmutter M8
Ecrou de blocage M8
6
332123818
Stålbolt M8x55
Steelbolt M8x55
Stahlbolzen M8x55
Boulon en acier M8x55
7
332123866
Planskive
Flat washer
Planscheibe
Rondelle plate
8
332124958
Stålbolt M8x40
Steelbolt M8x40
Stahlbolzen M8x40
Boulon en acier M8x40
9
332139903
Skrue
Cross recess
Blechschraube
Vis à tole a tete cylind
10
332139917
Skrue
Self tapping screw
Blechschraube
Vis à tole
11
332152045
Låsemøtrik
Lock nut
Gegenmutter
Ecrou de blocage
12
332152208
Planskive
Flat washer
Planscheibe
Rondelle plate
13
333230958
Plade
Plate
Blechteil
Tole
14
333230961
Holder
Support
Halter
Support
15
333246101
Samling
Pipe bend
Rohrbogen
Coude
16
0487514
4m. slange ø110x2500mm
Hose
Schlauch
Tuyau flexible
17
334230520
Tætning
Seal
Dichtung
Joint
18
334246105
Injektor
Injector
Injektor
Injecteur
19
1140515
Afgangsrør for blæser, 5 & 6m.
Exhaust pipe for blower
Ablaufrohr für gebläse
Tuyau d’évacuation
20
1140629
Afgangsrør for blæser, 3 & 4m.
Exhaust pipe for blower
Ablaufrohr für gebläse
Tuyau d’évacuation
Page 98
Terra-Seeder 29-10-2010
98

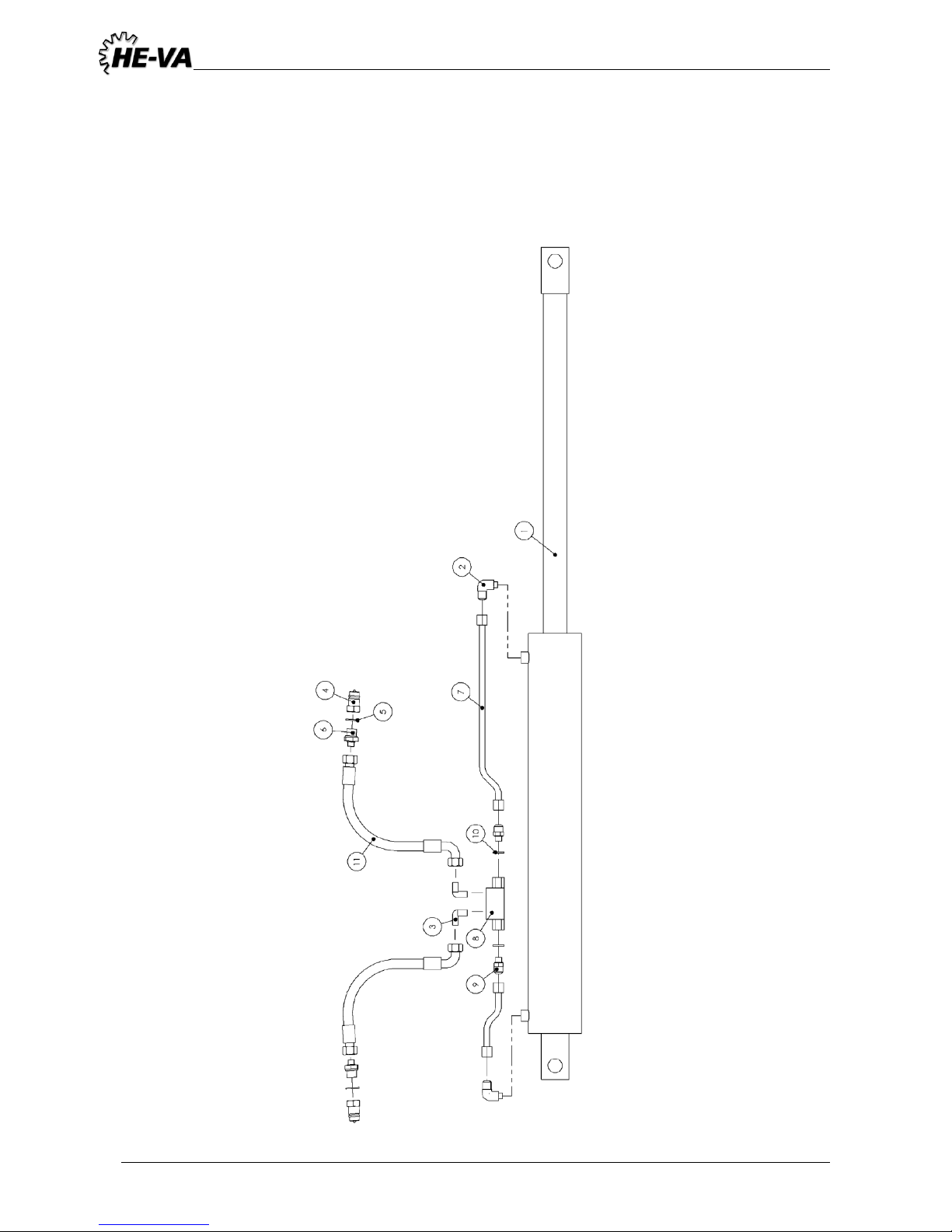

Hydraulik • Hyraulics • Hydraulisch • Hydraulique
Vinge opklapning
Wing lifting • Flügel anheben • Levage d'aile
Page 99
Terra-Seeder 29-10-2010
99
Pos nr.
Bild nr.
Dessin
Del nr.
Part nr.
Teil nr.
No. De
piéces
Benævnelse
Desciption
Beschreibung
Désignation
1
0463105
Hydraulisk cylinder
Hydraulics cylinder
Hydraulisch Zylinder
Hydraulique vérin
2
0446675
Vinkelnippel ¼”
Standpipe elbow
Winkelverschraubung
Coude orientable
3
0446130
Vinkelnippel ¼”
Standpipe elbow
Winkelverschraubung
Coude orientable
4
0444020
Lynkobling ½”
Quick-coupling
Schnelle Koppelung
Accouplement rapide
5
0449070
Bounded seal ½”
Bounded seal
Gesprungene Dichtung
Joint lié
6
0444490
Brystnippel ½”x¼”
Hexagon nipple
Brustnippel
Raccord
7
0459000
Rør f. vingecylinder, sæt
Pipe set f. the cylinder
Rohr stellte für den Zylinder
La pipe a placé pour le cylindre
8
0442500
Dobbelt låseventil ¼“
Double lock valve
Doppel Verriegeln Ventil
Double valve de serrure
9
0444400
Brystnippel ¼”
Hexagon nipple
Brustnippel
Raccord
10
0449050
Bounded seal ¼”
Bounded seal
Gesprungene Dichtung
Joint lié
11
0454810
Slange 2800mm ¼”
Hydraulic hose
Hydro- Schlauch
Tuyau hydraulique
Page 100
Terra-Seeder 29-10-2010
100
Markør
Marker • Spuranzeiger • Marqueur
Loading...
