Hettich ROTANTA 460, ROTANTA 460 R, ROTANTA 460 RC, ROTANTA 460 RF Operating Instructions Manual

Download

Page 1

Rev. 02 / 04.11 Andreas Hettich GmbH & Co. KG AB5650DEENFRIT

ROTANTA 460

ROTANTA 460 R

ROTANTA 460 RC

ROTANTA 460 RF

DE Bedienungsanleitung...................................................... 6

Operating Instructions.................................................... 37

Mode d'emploi................................................................. 67

Istruzioni per l'uso .......................................................... 99

Page 2

2/164

Fig. 1

PROG

RCF

RPM

t/min

PROG RCF RPM TIME

START

STOP

OPEN

12:304500

Fig. 2 ROTANTA 460

PROG T/°C RCF

RPM

t/min

PROG T/°C RCF RPM TIME

START

STOP

OPEN

12:30450020199

Fig. 3 ROTANTA 460 R, ROTANTA 460 RC, ROTANTA 460 RF

Page 3

3/164

EG-Konformitätserklärung

EC Declaration of conformity

Déclaration de conformité CE

Dichiarazione di conformità CE

des Herstellers / of the manufacturer / du fabricant / del costruttore

Andreas Hettich GmbH & Co. KG • Föhrenstraße 12 • D-78532 Tuttlingen • Germany

Hiermit erklären wir in alleiniger Verantwortung, dass das bezeichnete Gerät, inklusive dem mit dem Gerät konformitätsbewertetem Zubehör laut Zubehörliste der technischen Dokumentation dieses Geräts, der Richtlinie für Medizinprodukte 93/42/EWG entspricht.

We hereby declare that we are solely responsible that the designated device and its accessories listed in the technical documentation for this device are in accordance with the Medical Device Directive – Council Directive 93/42/EEC.

Par la présente, nous déclarons sous notre seule responsabilité que l'appareil désigné, incluant ses accessoires attestés conformes d'après la liste des accessoires de la documentation technique du dit-appareil, répond à la directive 93/42CEE sur les produits médicaux.

Si dichiara nella nostra sola responsabilità, che l'apparecchiatura indicata, comprensiva dei conformi accessori come da elenco della documentazione tecnica di questa apparecchiatura, risponde alle direttive per prodotti medicali 93/42/CEE.

Geräteart / Type of device / Type d'appareil / Tipo di apparecchio: Laborzentrifuge / Laboratory centrifuge / Centrifugeuse de laboratoire / Centrifuga di laboratorio

Typenbezeichnung / Type designation / Désignation du type / Denominazione del tipo:

ROTANTA 460 / ROTANTA 460 R / ROTANTA 460 RC / ROTANTA 460 RF

Das Konformitätsbewertungsverfahren wurde nach den Anhängen V und VII der Richtlinie 93/42/EWG unter Mitwirkung der nachfolgenden benannten Stelle durchgeführt:

The conformity evaluation process was performed in accordance with appendices V and VII of Directive 93/42/EEC involving the following notified bodies:

La procédure d'évaluation de la conformité a été réalisée conformément aux annexes V et VII de la directive 93/42/CEE avec le concours de la société désignée ci-après:

La procedura di valutazione di conformità è stata eseguita conformemente alle appendici V e VII delle direttive 93/42/CEE con il concorso dei seguenti collaboratori:

MEDCERT GmbH – Notified Body CE 0482

tel: +49 (0)40 369 51 7982

fax: +49 (0)40 369 51 7983

e-mail: [email protected]

website: www.medcert.de

mail: Vorsetzen 35, D-20459 Hamburg; Germany

Angewandte Normen und Richtlinien: Gemäß Liste der angewandten Normen und mitgeltenden Richtlinien, die Teil der Produktakte ist.

Applied standards and directives: According to the list of applied standards and valid directives which is part of the product documentation.

Normes et directives appliquées: Conformément à la liste des normes et directives applicables et appliquées qui font partie du dossier relatif au

produit.

Norme e direttive applicate: Conformemente alla lista delle norme applicate e delle direttive di validità, che sono parte degli atti del prodotto.

Page 4

4/164

Letzte Gültigkeit dieser Erklärung: Entsprechend dem letzten Gültigkeitsdatum der zum Zeitpunkt der Ausstellung dieser Erklärung gültigen EG-

Konformitätsbescheinigung, die durch die o.g. benannte Stelle nach Anhang V der Richtlinie 93/42/EWG ausgestellt wurde: 2014-06-09

Last validity of this declaration: In accordance with the last date of validity of the EC certificate of conformity as issued by the above-mentioned

notified body in accordance with appendix V of Directive 93/42/EEC which was valid at the time of the issuance of this declaration: 2014-06-09

Dernière validité de cette déclaration: Conformément à la dernière date de validité de l'attestation de conformité CE valide au moment où elle a été établie

par la société mentionnée ci-dessus conformément à l'annexe V de la directive 93/42/CEE : 2014-06-09

Ultima validità di questa dichiarazione: Conformemente all'ultima data di validità del certificato di conformità CE valido al momento della pubblicazione di

questa dichiarazione, che è stata esposta tramite l'ufficio sopra citato come da appendice V delle direttive 93/42/CEE: 2014-06-09

Tuttlingen, 2011-02-25

H. Eberle Geschäftsführer, Manager,

Directeur, Gerente

Page 5

5/164

Andreas Hettich GmbH & Co. KG Föhrenstraße 12, D-78532 Tuttlingen / Germany Phone +49 (0)7461 / 705-0 Fax +49 (0)7461 / 705-125 [email protected], [email protected] www.hettichlab.com

Änderungen vorbehalten! , Modifications reserved! , Sous réserve de modifications ! , Con riserva di modifiche!

AB5650DEENFRIT / Rev. 02 / 04.11

Page 6

6/164

Inhaltsverzeichnis

1 Bestimmungsgemäße Verwendung ............................................................................................................................................... 8

2 Restrisiken .....................................................................................................................................................................................8

3 Technische Daten .......................................................................................................................................................................... 8

4 Sicherheitshinweise .....................................................................................................................................................................10

5 Bedeutung der Symbole............................................................................................................................................................... 11

6 Lieferumfang ................................................................................................................................................................................12

7 Auspacken der Zentrifuge ............................................................................................................................................................ 12

8 Inbetriebnahme ............................................................................................................................................................................12

9 Schnittstelle (nur bei Zentrifuge mit Schnittstelle) ........................................................................................................................ 13

10 Deckel öffnen und schließen....................................................................................................................................................13

10.1 Deckel öffnen ...................................................................................................................................................................13

10.2 Deckel schließen.............................................................................................................................................................. 13

11 Ein- und Ausbau des Rotors ....................................................................................................................................................13

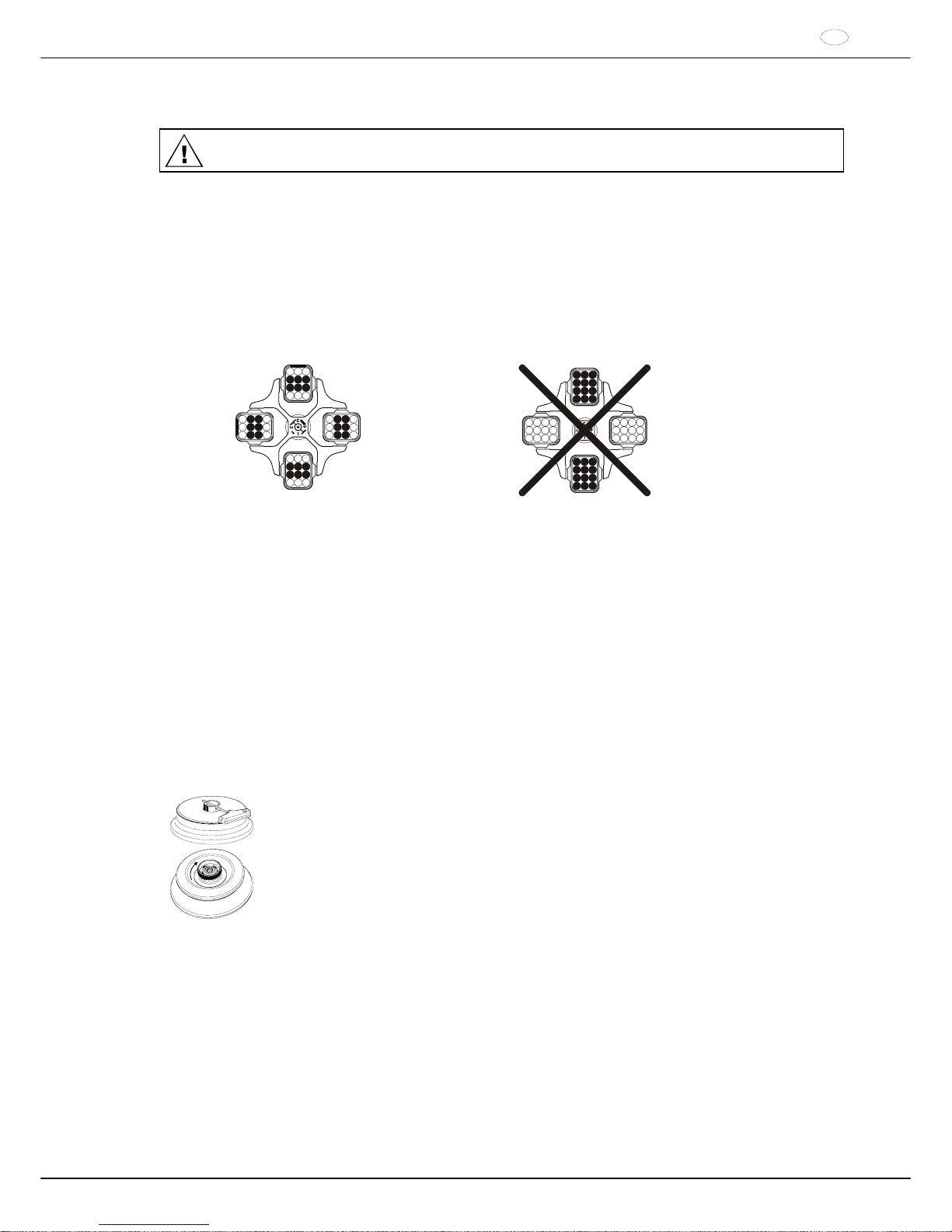

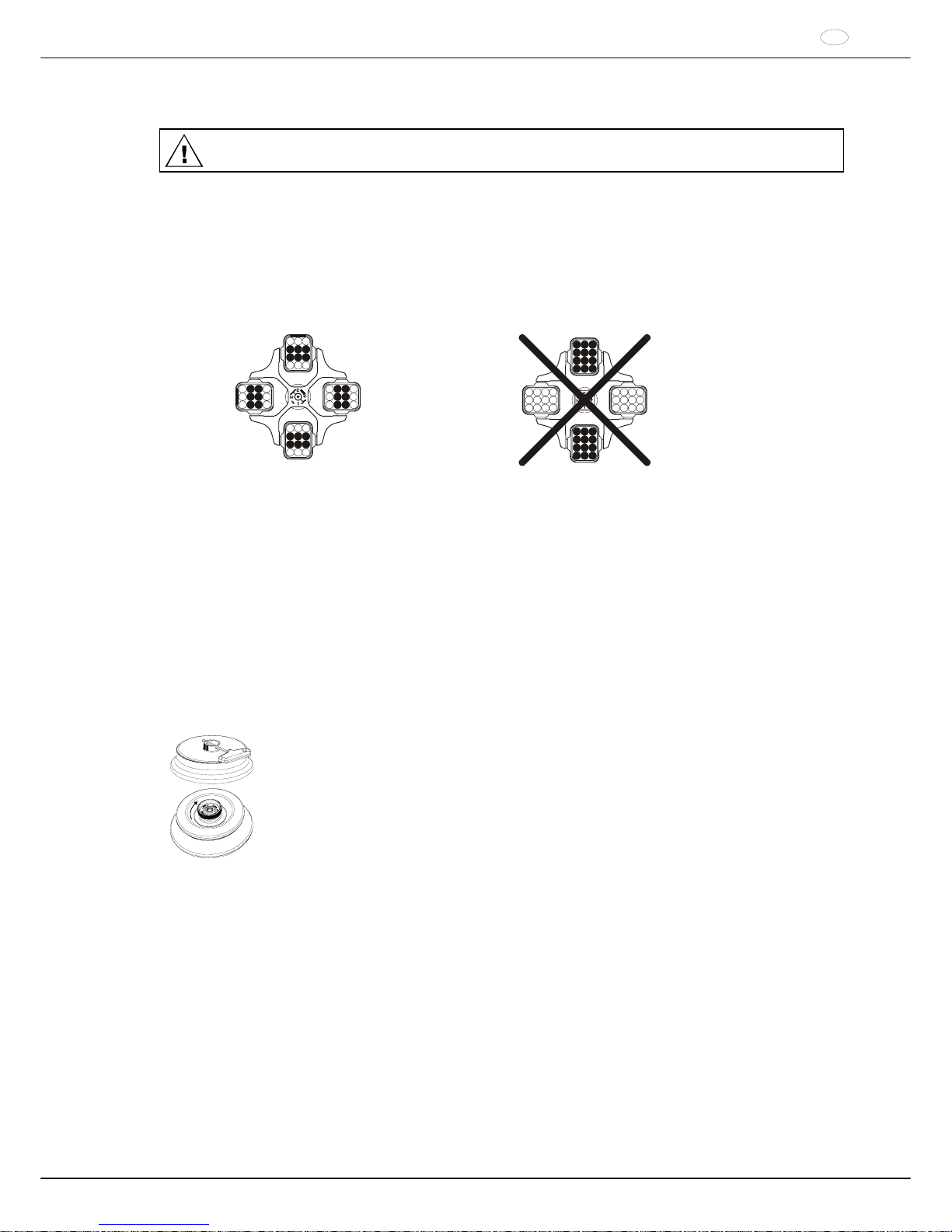

12 Beladen des Rotors.................................................................................................................................................................. 14

13 Winkelrotoren aerosoldicht verschließen .................................................................................................................................14

14 Bedien- und Anzeigeelemente ................................................................................................................................................. 15

14.1 Drehknopf ........................................................................................................................................................................ 15

14.2 Tasten und Einstellmöglichkeiten ....................................................................................................................................15

15 Zentrifugations–Parameter eingeben.......................................................................................................................................16

15.1 Laufzeit ............................................................................................................................................................................17

15.2 Beginn der Zählung der Laufzeit...................................................................................................................................... 17

15.3 Drehzahl (RPM) ...............................................................................................................................................................17

15.4 Relative Zentrifugalbeschleunigung (RCF) und Zentrifugierradius (RAD) ....................................................................... 17

15.5 An- und Auslauf-Parameter .............................................................................................................................................17

15.5.1 Anlaufstufe...............................................................................................................................................................17

15.5.2 Bremsstufe............................................................................................................................................................... 18

15.5.3 Bremsabschaltungs-Drehzahl.................................................................................................................................. 18

15.6 Temperatur (nur bei Zentrifuge mit Kühlung)...................................................................................................................18

16 Programmierung....................................................................................................................................................................... 18

16.1 Programme eingeben oder ändern .................................................................................................................................. 18

16.2 Programme abrufen ......................................................................................................................................................... 19

16.3 Schreibschutz für Programme .........................................................................................................................................19

16.4 Programmverknüpfung .................................................................................................................................................... 19

16.4.1 Programmverknüpfung aktivieren oder deaktivieren ...............................................................................................19

16.4.2 Programme verknüpfen oder eine Programmverknüpfung ändern ......................................................................... 20

16.4.3 Programmverknüpfung abrufen ............................................................................................................................... 20

16.5 Automatischer Zwischenspeicher .................................................................................................................................... 20

17 Zentrifugation ...........................................................................................................................................................................21

17.1 Zentrifugation mit Zeitvorwahl..........................................................................................................................................21

17.2

Dauerlauf ......................................................................................................................................................................... 21

17.3 Kurzzeitzentrifugation ......................................................................................................................................................22

18 Einstellungen während des Zentrifugationslaufes ändern ....................................................................................................... 22

19 Integral RCF.............................................................................................................................................................................22

19.1 Integral RCF abfragen ..................................................................................................................................................... 22

19.2 Anzeige des Integral RCF aktivieren oder deaktivieren................................................................................................... 22

20 Not-Stop ................................................................................................................................................................................... 23

Page 7

7/164

21 Zyklenzähler............................................................................................................................................................................. 23

21.1 Nach Start des ersten Zentrifugationslaufes die maximal zulässige Anzahl der Laufzyklen eingeben oder den

Zyklenzähler deaktivieren ................................................................................................................................................ 23

21.2 Zyklenzähler auf "0" zurücksetzen und die maximal zulässige Anzahl der Laufzyklen eingeben ................................... 24

21.3 Zyklenzähler deaktivieren ................................................................................................................................................ 24

22 Funktion "Timing begins at Speed" aktivieren oder deaktivieren............................................................................................. 24

23 B-Bremsstufen aktivieren oder deaktivieren ............................................................................................................................ 25

24 Akustisches Signal................................................................................................................................................................... 25

25 Angezeigte Zentrifugations-Daten nach dem Einschalten ....................................................................................................... 25

26 Temperatur-Einheit einstellen (nur bei Zentrifuge mit Kühlung) .............................................................................................. 25

27 Programm-Verriegelung einstellen........................................................................................................................................... 26

28 PIN (Persönliche Identifikationsnummer)................................................................................................................................. 26

28.1 PIN einstellen oder ändern .............................................................................................................................................. 27

28.2 Vorgehensweise bei verlorener PIN ................................................................................................................................27

29 Adresse der Zentrifuge............................................................................................................................................................. 27

30 Die Betriebsstunden, die Zentrifugationsläufe und die Zyklenzähler abfragen........................................................................ 28

31 System-Informationen abfragen............................................................................................................................................... 28

32 Sofortige Anzeige der Zentrifugations-Daten nach dem Einschalten ...................................................................................... 28

33 Kühlung (nur bei Zentrifuge mit Kühlung) ................................................................................................................................ 28

33.1 Standby-Kühlung ............................................................................................................................................................. 28

33.2 Vorkühlen des Rotors ...................................................................................................................................................... 29

33.3 Zeitverzögerte Kühlung.................................................................................................................................................... 29

33.4 Einschalten der Kühlung während des Auslaufs verhindern ........................................................................................... 29

34 Heizung (nur bei Zentrifuge mit Option Heizen/Kühlen) .......................................................................................................... 29

35 Relative Zentrifugalbeschleunigung (RCF) .............................................................................................................................. 30

36 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm

...................................................... 30

37 Rotorerkennung ....................................................................................................................................................................... 30

38 Notentriegelung........................................................................................................................................................................ 31

39 Pflege und Wartung ................................................................................................................................................................. 31

39.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum) ......................................................................................................... 31

39.1.1 Oberflächenreinigung und -pflege ........................................................................................................................... 31

39.1.2 Oberflächendesinfektion.......................................................................................................................................... 31

39.1.3 Entfernen radioaktiver Verunreinigungen ................................................................................................................ 32

39.2 Rotoren und Zubehör....................................................................................................................................................... 32

39.2.1 Reinigung und Pflege .............................................................................................................................................. 32

39.2.2 Desinfektion............................................................................................................................................................. 32

39.2.3 Entfernen radioaktiver Verunreinigungen ................................................................................................................ 32

39.2.4 Tragzapfen............................................................................................................................................................... 32

39.2.5 Rotoren und Zubehör mit begrenzter Verwendungsdauer ...................................................................................... 33

39.3 Autoklavieren ................................................................................................................................................................... 33

39.4 Zentrifugiergefäße ........................................................................................................................................................... 33

40 Störungen................................................................................................................................................................................. 34

41 Sicherungsautomat einschalten............................................................................................................................................... 35

42 Reparaturannahme von Zentrifugen ........................................................................................................................................ 36

43 Entsorgung............................................................................................................................................................................... 36

43 Anhang / Appendix................................................................................................................................................................. 131

43.1 Rotoren und Zubehör / Rotors and accessories ............................................................................................................ 131

Page 8

8/164

1 Bestimmungsgemäße Verwendung

Bei dem vorliegenden Gerät handelt es sich um ein Medizinprodukt (Laborzentrifuge) im Sinne der Richtlinie für Medizinprodukte 93/42/EWG. Die Zentrifuge dient zum Trennen von Stoffen bzw. Stoffgemischen mit einer Dichte von max. 1,2 kg/dm³. Darunter fallen insbesondere Materialien für therapeutische Zwecke in der Humanmedizin. Die Zentrifuge ist nur für diesen Verwendungszweck bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma Andreas Hettich GmbH & Co. KG nicht.

Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise aus der Bedienungsanleitung und die Einhaltung der Inspektions- und Wartungsarbeiten.

2 Restrisiken

Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Bei unsachgemäßer Verwendung und Behandlung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen an dem Gerät oder an anderen Sachwerten entstehen. Das Gerät ist nur für die bestimmungsgemäße Verwendung, und nur in sicherheitstechnisch einwandfreiem Zustand zu benutzen.

Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen.

3 Technische Daten

Hersteller

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

Modell ROTANTA 460 ROTANTA 460 R

Typ 5650 5650-01

5660,

5660-50

5660-20,

5660-70

5660-07 5660-77

Netzspannung (± 10%) 200–240 V 1∼ 100–127 V 1∼ 200–240 V 1∼ 200–240 V 1∼ Netzfrequenz 50 – 60 Hz 50 – 60 Hz 50 Hz 60 Hz Anschlusswert 1000 VA 1100 VA 1800 VA 1900 VA Stromaufnahme 5.0 A 11.0 A 8.5 A 9.2 A Kältemittel ---- R 404A Kapazität max. 4 x 750 ml zulässige Dichte

1.2 kg/dm3 Drehzahl (RPM) 15000 Beschleunigung (RCF) 24400 Kinetische Energie 41000 Nm 51000 Nm Prüfpflicht (BGR 500) ja Umgebungsbedingungen (EN / IEC 61010-1)

− Aufstellungsort

nur in Innenräumen

− Höhe

bis zu 2000 m über Normal-Null

− Umgebungstemperatur

2°C bis 35°C 5°C bis 35°C

− Luftfeuchtigkeit

maximale relative Luftfeuchte 80% für Temperaturen bis 31°C, linear

abnehmend bis 50% relativer Luftfeuchte bei 40°C.

− Überspannungskategorie

(IEC 60364-4-443)

ΙΙ

− Verschmutzungsgrad

Geräteschutzklasse

nicht für den Einsatz in explosionsgefährdeter Umgebung geeignet. EMV

− Störaussendung, Störfestigkeit

EN / IEC 61326-1, Klasse B

FCC Class B

EN / IEC 61326-1, Klasse B

Geräuschpegel (rotorabhängig)

≤ 68 dB(A)

Abmessungen

− Breite

554 mm 770 mm

− Tiefe

706 mm 715 mm 706 mm 723 mm 706 mm 723 mm

− Höhe

456 mm 456 mm 481 mm 456 mm 481 mm

Gewicht ca. 93 kg ca. 103 kg ca. 133 kg

Page 9

9/164

Hersteller

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

Modell ROTANTA 460 R

ROTANTA

460 RC

ROTANTA

460 RF

Typ

5660-01,

5660-51

5670,

5670-50

5675,

5675-50

Netzspannung (± 10%) 100 – 127 V 1∼ 100 V 1∼ 200 – 240 V 1∼ Netzfrequenz 60 Hz 50 Hz 50 Hz Anschlusswert max. 2000 VA 1800 VA Stromaufnahme ---- 8.5 A Kältemittel R 404A Kapazität max. 4 x 750 ml zulässige Dichte

1.2 kg/dm3 Drehzahl (RPM) 15000 Beschleunigung (RCF) 24400 Kinetische Energie 51000 Nm Prüfpflicht (BGR 500) ja Umgebungsbedingungen (EN / IEC 61010-1)

− Aufstellungsort

nur in Innenräumen

− Höhe

bis zu 2000 m über Normal-Null

− Umgebungstemperatur

5°C bis 35°C

− Luftfeuchtigkeit

maximale relative Luftfeuchte 80% für Temperaturen bis 31°C, linear

abnehmend bis 50% relativer Luftfeuchte bei 40°C.

− Überspannungskategorie

(IEC 60364-4-443)

ΙΙ

− Verschmutzungsgrad

Geräteschutzklasse

nicht für den Einsatz in explosionsgefährdeter Umgebung geeignet. EMV

− Störaussendung, Störfestigkeit

FCC Class B EN / IEC 61326-1, Klasse B

Geräuschpegel (rotorabhängig)

≤ 68 dB(A)

Abmessungen

− Breite

770 mm 554 mm

− Tiefe

715 mm 697 mm

− Höhe

456 mm 683 mm 961 mm

Gewicht ca. 143 kg ca. 140 kg ca. 164 kg

Page 10

10/164

4 Sicherheitshinweise

Werden nicht alle Hinweise in dieser Bedienungsanleitung befolgt, kann beim Hersteller kein Gewährleistungsanspruch geltend gemacht werden.

• Die Zentrifuge ist so aufzustellen, dass sie standsicher betrieben werden kan n.

• Vor Benutzung der Zentrifuge unbedingt den Rotor auf festen Sitz prüfen.

• Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem

Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

• Rotoren, Gehänge und Zubehörteile, die starke Korrosionsspuren oder mechanische Schäden aufweisen, oder deren Verwendungsdauer abgelaufen ist, dürfen nicht mehr verwendet werden.

• Die Zentrifuge darf nicht mehr in Betrieb genommen werden, wenn der Schleuderraum sicherheitsrelevante Schäden aufweist.

• Bei Ausschwingrotoren müssen die Tr agzapfen regelmäßig gefettet werden (Hettich-Schmierfett Nr. 4051), um ein gleichmäßiges Ausschwingen der Gehänge zu gewährleisten.

• Bei Zentrifugen ohne Kühlung kann es bei erhöhter Raumtemperatur und/oder bei häufigem Gebrauch des Gerätes zur Erwärmung des Schleuderraums kommen. Eine temperaturbedingte Veränderung des Probenmaterials kann deshalb nicht ausgeschlossen werden.

• Vor Inbetriebnahme der Zentrifuge ist die Bedienungsanleitung zu lesen und zu beachten. Nur Personen, die die Bedienungsanleitung gelesen und verstanden haben, dürfen das Gerät bedienen.

• Neben der Bedienungsanleitung und den verbindlichen Regelungen der Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. Die Bedienungsanleitung ist um Anweisungen aufgrund bestehender nationaler Vorschriften des Verwenderlandes zur Unfallverhütung und zum Umweltschutz zu ergänzen.

• Die Zentrifuge ist nach dem Stand der Technik gebaut und betriebssicher. Es können aber von ihr Gefahren für den Benutzer oder Dritte ausgehen, wenn sie nicht von geschultem Personal oder unsachgemäß oder zu nicht bestimmungsgemäßem Gebrauch eingesetzt wird.

• Die Zentrifuge darf während des Betriebs nicht bewegt oder angestoßen werden.

• Im Störungsfall bzw. bei der Notentriegelung nie in den sich drehenden Rotor greifen.

• Um Schäden durch Kondensat zu vermeiden, muss bei Wechsel von einem kalten in einen warmen Raum, die

Zentrifuge entweder mindestens 3 Stunden im warmen Raum aufwärmen bevor sie an das Netz angeschlossen werden darf oder 30 Minuten im kalten Raum warmlaufen.

• Es dürfen nur die vom Hersteller für dieses Gerät zugelassenen Rotoren und das zugelassene Zubehör verwendet werden (siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

• Der Rotor der Zentrifuge darf nur entsprechend dem Kapitel "Beladen des Rotors" beladen werden.

• Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm

nicht

überschreiten.

• Zentrifugationen mit unzulässiger Unwucht sind nicht erlaubt.

• Die Zentrifuge darf nicht in explosionsgefährdeter Umgebung betrieben werden.

• Eine Zentrifugation mit:

− brennbaren oder explosiven Materialien

− Materialien, die chemisch mit hoher Energie miteinander reagieren ist verboten.

• Bei der Zentrifugation von gefährlichen Stoffen bzw. Stoffgemischen, die toxisch, radioaktiv oder mit pathogenen

Mikroorganismen verseucht sind, sind durch den Benutzer geeignete Maßnahmen zu treffen. Es müssen grundsätzlich Zentrifugiergefäße mit speziellen Schraubverschlüssen für gefährliche Substanzen verwendet werden. Bei Materialien der Risikogruppe 3 und 4 ist zusätzlich zu den verschließbaren Zentrifugiergefäßen ein Bio-Sicherheitssystem zu verwenden (siehe Handbuch "Laboratory Bio-safety Manual" der Weltgesundheitsorganisation). Bei einem Bio-Sicherheitssystem verhindert eine Bioabdichtung (Dichtring) das Austreten von Tröpfchen und Aerosolen.

Page 11

11/164

Wird das Gehänge eines Bio-Sicherheitssystems ohne den Deckel verwendet, muss der Dichtring vom Gehänge entfernt werden, um eine Beschädigung des Dichtrings während des Zentrifugationslaufes zu vermeiden. Beschädigte Dichtringe dürfen nicht mehr zum Abdichten des Bio-Sicherheitssystems verwendet werden. Ohne Verwendung eines Bio-Sicherheitssystems ist eine Zentrifuge im Sinne der Norm EN / IEC 61010-2-020 nicht mikrobiologisch dicht. Beim Verschließen eines Bio-Sicherheitssystems sind die Anweisungen in Kapitel "Bio-Sicherheitssysteme verschließen" zu befolgen. Lieferbare Bio-Sicherheitssysteme siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Im Zweifelsfall sind entsprechende Informationen beim Hersteller einzuholen.

• Der Betrieb der Zentrifuge mit stark korrodierenden Stoffen, welche die mechanische Festigkeit von Rotoren,

Gehängen und Zubehörteilen beeinträchtigen können, ist nicht erlaubt.

• Reparaturen dürfen nur von einer vom Hersteller autorisierten Person ausgeführt werden.

• Es dürfen nur Originalersatzteile und zugelassenes Originalzubehör der Firma Andreas Hettich GmbH & Co. KG

verwendet werden.

• Es gelten die folgenden Sicherheitsbestimmungen:

EN / IEC 61010-1 und EN / IEC 61010-2-020 sowie deren nationalen Abweichungen.

• Die Sicherheit und Zuverlässigkeit der Zentrifuge ist nur dann gewährleistet, wenn:

− die Zentrifuge nach der Bedienungsanleitung betrieben wird.

− die elektrische Installation, am Aufstellungsort der Zentrifuge, den Anforderungen von EN / IEC Festle-

gungen entspricht.

− vorgeschriebene Prüfungen nach BGV A1, BGR 500 durch einen Sachkundigen durchgeführt werden.

5 Bedeutung der Symbole

Symbol am Gerät: Achtung, allgemeine Gefahrenstelle.

Vor Benutzung des Gerätes unbedingt die Bedienungsanleitung lesen und die sicherheitsrelevanten Hinweise beachten!

Symbol in diesem Dokument: Achtung, allgemeine Gefahrenstelle.

Dieses Symbol kennzeichnet sicherheitsrelevante Hinweise und deutet auf mögliche gefährliche Situationen hin.

Das Nichtbeachten dieser Hinweise kann zu Sach- und Personenschäden führen.

Symbol am Gerät und in diesem Dokument: Warnung vor heißer Oberfläche.

Das Nichtbeachten dieses Hinweises kann zu Sach- und Personenschäden führen.

Symbol am Gerät und in diesem Dokument: Warnung vor Biogefährdung.

Symbol am Gerät: Äquipotential: Steckverbinder (PA-Stecker) für Potentialausgleich (nur bei Zentrifuge mit PA-Stecker).

IOIOI

RS232

Symbol am Gerät: Schnittstelle RS232 (nur bei Zentrifuge mit Schnittstelle RS232).

Symbol am Gerät: Sicherungsautomat (nur bei Zentrifuge mit Sicherungsautomat).

Symbol am Gerät: Dieses Symbol deutet auf wichtige Sachverhalte hin.

Symbol am Gerät und in diesem Dokument: Symbol für die getrennte Sammlung von Elektro- und Elektronikgeräten, gemäß der Richtlinie

2002/96/EG (WEEE). Das Gerät gehört zur Gruppe 8 (Medizinische Geräte). Verwendung in den Ländern der Europäischen Union sowie in Norwegen und der Schweiz.

Page 12

12/164

6 Lieferumfang

1 Anschlusskabel 1 Sechskant-Stiftschlüssel 2,5 mm 1 Sechskant-Stiftschlüssel 5 mm 1 Schmierfett für Tragzapfen 1 Bedienungsanleitung 1 Hinweisblatt Transportsicherung

Rotor(en) und das entsprechende Zubehör werden je nach Bestellung mitgeliefert.

7 Auspacken der Zentrifuge

• Den Karton nach oben abheben und die Polsterung entfernen.

•

Nicht an der Frontblende anheben. Das Gewicht der Zentrifuge beachten, siehe Kapitel "Technische Daten".

ROTANTA 460 / 460 R: Die Zentrifuge, mit der angemessenen Anzahl von Helfern, an beiden Seiten anheben und auf den Labortisch stellen.

ROTANTA 460 RC / ROTANTA 460 RF: Die Zentrifuge gemäß den mitgelieferten Hinweisblättern AH5670XX oder AH5675XX auspacken und aufstellen.

8 Inbetriebnahme

• Gemäß der Laborgerätenorm EN / IEC 61010-2-020 muss in der Gebäudeinstallation ein Notausschalter zur Trennung der Netzversorgung im Fehlerfall angebracht sein. Dieser Schalter muss abseits der Zentrifuge angebracht sein, vorzugsweise außerhalb des Raumes, in dem sich die Zentrifuge befindet, oder neben dem Ausgang dieses Raumes.

• Die Zentrifuge an einem geeigneten Platz standsicher aufstellen und nivellieren. Bei der Aufstellung ist der geforderte Sicherheitsbereich gemäß EN / IEC 61010-2-020, von 300 mm um die Zentrifuge herum, einzuhalten.

Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

• Lüftungsöffnungen dürfen nicht zugestellt werden. Es muss ein Lüftungsabstand von 300 mm um die Lüftungsschlitze oder Lüftungsöffnungen eingehalten werden.

• Bei der Zentrifuge ROTANTA 460 RC die Bremsen an den Lenkrollen nach unten drücken, um die Lenkrollen zu blockieren, siehe beigefügtes Hinweisblatt AH5670XX.

• Bei der Zentrifuge ROTANTA 460 RF die Maschinenfüße nach unten drehen, um die Lenkrollen zu entlasten, siehe beigefügtes Hinweisblatt AH5670XX.

• Bei der Zentrifuge, Best.-Nr. 5660-20, 5660-70, die Stickstoffversorgung gemäß dem beigefügten Hinweisblatt AH5660-20XX anschließen.

Das Anschließen der Zentrifuge muss unbedingt gemäß dem beigefügten Hinweisblatt erfolgen. Das beigefügte Hinweisblatt unbedingt beachten.

• Zentrifuge mit PA-Stecker: Bei Bedarf den PA-Stecker an der Rückseite des Gerätes mit einem zusätzlichen medizinischen PotentialAusgleich-System verbinden.

• Zentrifuge mit Schnittstelle RS232: Die Schnittstelle RS232 der Zentrifuge mit einem RS232-Verbindungskabel (nicht im Lieferumfang enthalten) an den PC anschließen.

• Prüfen ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.

• Die Zentrifuge mit dem Anschlusskabel an eine genormte Netzsteckdose anschließen. Anschlusswert siehe

Kapitel "Technische Daten".

• Den Netzschalter einschalten (Schalterstellung "Ι"). Die LED's in den Tasten blinken. Nacheinander erscheinen folgende Anzeigen:

1. das Zentrifugen-Modell

2. die Programmversion

3. der Rotorcode (Rotor), die maximale Drehzahl des Rotors (Nmax) und der voreingestellte Zentrifugierradius

(R) des zuletzt durch die Rotorerkennung erkannten Rotors.

OPEN OEFFNEN

• Den Deckel öffnen. Die Zentrifugations-Daten des zuletzt benutzten Programms oder des Programms 1 werden angezeigt

• Die Transportsicherung entfernen, siehe Hinweisblatt "Transportsicherung".

Page 13

13/164

9 Schnittstelle (nur bei Zentrifuge mit Schnittstelle)

Optional kann das Gerät mit einer Schnittstelle RS232 ausgerüstet werden.

Die Schnittstelle RS232 ist mit dem Symbol

IOIOI

RS232

gekennzeichnet.

Über diese Schnittstelle kann die Zentrifuge gesteuert und Daten abgefragt werden. Die LED in der Taste

PROG

leuchtet während der Datenkommunikation.

10 Deckel öffnen und schließen

10.1 Deckel öffnen

Der Deckel lässt sich nur öffnen, wenn die Zentrifuge eingeschaltet ist und der Rotor stillsteht. Sollte dies nicht möglich sein, siehe Kapitel "Notentriegelung".

• Die Taste

OPEN / STOP

drücken. Der Deckel entriegelt motorisch und die linke LED in der Taste

OPEN / STOP

erlischt.

10.2 Deckel schließen

Mit den Fingern nicht zwischen Deckel und Gehäuse greifen. Den Deckel nicht zuschlagen.

Wenn die linke LED in der Taste

OPEN / STOP

blinkt, die Taste

OPEN / STOP

drücken, dass die motorische

Deckelverriegelung die Grundstellung (geöffnet) einnimmt.

• Den Deckel auflegen und die Deckelvorderkante leicht niederdrücken. Die Verriegelung erfolgt motorisch. Die

linke LED in der Taste

OPEN / STOP

leuchtet auf.

11 Ein- und Ausbau des Rotors

C D

• Die Motorwelle (C) und die Bohrung des Rotors (A) reinigen und anschließend die

Motorwelle leicht einfetten. Schmutzpartikel zwischen der Motorwelle und dem Rotor verhindern einen einwandfreien Sitz des Rotors und verursachen einen unruhigen Lauf.

• Den Rotor vertikal auf die Motorwelle aufsetzen. Der Mitnehmer der Motorwelle (D)

muss sich in der Nut des Rotors (B) befinden. Auf dem Rotor ist die Ausrichtung der Nut gekennzeichnet.

• Die Spannmutter des Rotors mit dem mitgelieferten Schlüssel durch Drehen im

Uhrzeigersinn anziehen.

• Den Rotor auf festen Sitz prüfen.

• Lösen des Rotors: Die Spannmutter durch Drehen entgegen dem Uhrzeigersinn lösen

und bis zum Abhebe-Druckpunkt drehen. Nach Überwindung des Abhebe-Druckpunkts löst sich der Rotor vom Konus der Motorwelle. Die Spannmutter drehen, bis sich der Rotor von der Motorwelle abheben lässt.

Page 14

14/164

12 Beladen des Rotors

Standard-Zentrifugiergefäße aus Glas sind belastbar bis RZB 4000 (DIN 58970 Teil 2).

• Den Rotor auf festen Sitz prüfen.

• Bei Ausschwingrotoren müssen alle Plätze des Rotors mit gleichen Gehängen besetzt sein. Bestimmte

Gehänge sind mit der Nummer des Rotorplatzes gekennzeichnet. Diese Gehänge dürfen nur in den entsprechenden Platz des Rotors eingesetzt werden. Gehänge die mit einer Set-Nummer gekennzeichnet sind, z. B. S001/4, dürfen nur im Set verwendet werden.

• Die Rotoren und Gehänge dürfen nur symmetrisch beladen werden. Die Zentrifugiergefäße müssen gleichmäßig auf alle Plätze des Rotors verteilt werden. Zugelassene Kombinationen siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Bei Winkelrotoren müssen alle möglichen Plätze des Rotors beladen werden, siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Rotor ist gleichmäßig beladen

Nicht zulässig!

Rotor ist ungleichmäßig beladen

• Auf bestimmten Gehängen ist das Gewicht der maximalen Beladung oder das Gewicht der maximalen Beladung und das maximale Gewicht des komplett bestückten Gehänges angegeben. Diese Gewichte dürfen nicht überschritten werden. Im Ausnahmefall siehe Kapitel "Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm

". Die Gewichtsangabe der maximalen Beladung umfasst das Gesamtgewicht von

Reduzierung, Gestell, Zentrifugiergefäß und Inhalt.

• Bei Behältern mit Gummieinlagen muss sich unter den Zentrifugiergefäßen immer die gleiche Anzahl von Gummieinlagen befinden.

• Die Zentrifugiergefäße immer außerhalb der Zentrifuge befüllen.

• Es darf beim Füllen und beim Ausschwingen der Gehänge keine Flüssigkeit in den Schleuderraum gelangen.

• Die vom Hersteller angegebene maximale Füllmenge der Zentrifugiergefäße darf nicht überschritten werden.

• Um die Gewichtsunterschiede innerhalb der Zentrifugiergefäße möglichst gering zu halten, ist auf eine

gleichmäßige Füllhöhe in den Gefäßen zu achten.

13 Winkelrotoren aerosoldicht verschließen

Um Aerosoldichtigkeit zu gewährleisten, muss der Deckel eines aerosoldichten Winkelrotors fest verschlossen werden.

Das geschieht mit Hilfe des mitgelieferten Schlüssels, der durch die Bohrung im Drehgriff gesteckt wird. Besitzt der Drehgriff keine Bohrung, muss der Deckel von Hand, durch Drehen im Uhrzeigersinn, fest verschlossen werden.

Lieferbare aerosoldichte Winkelrotoren siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Page 15

15/164

14 Bedien- und Anzeigeelemente

Siehe Abbildung auf Seite 2.

Fig. 2, Fig. 3: Anzeige- und Bedienfeld

14.1 Drehknopf

Zum Einstellen der einzelnen Parameter. Drehen entgegen dem Uhrzeigersinn erniedrigt den Wert. Drehen im Uhrzeigersinn erhöht den Wert.

14.2 Tasten und Einstellmöglichkeiten

TIME

• Laufzeit, Parameter t/hms. h: Stunden. Einstellbar von 1 h bis 99 h, in 1 Stunden-Schritten. m: Minuten. Einstellbar von 1 min bis 59 min, in 1 Minuten-Schritten. s: Sekunden. Einstellbar von 1 s bis 59 s, in 1 Sekunden-Schritten.

• Dauerlauf "∞"

• Beginn der Zählung der Laufzeit einstellen. Die Einstellung ist nur möglich, wenn die Funktion "Timing

begins at Speed" aktiviert ist, siehe Kapitel "Funktion "Timing begins at Speed" aktivieren oder deaktivieren". Die Funktion ist ab Werk deaktiviert. Es kann eingestellt werden, ob die Laufzeit sofort nach Start des Zentrifugationslaufes, oder erst nach Erreichen der eingestellten Drehzahl, zu zählen beginnt.

Timing begins at Start: Die Laufzeit beginnt sofort nach Start des Zentrifugationslaufes zu zählen. Timing begins at Speed: Die Laufzeit beginnt erst nach Erreichen der eingestellten Drehzahl zu zählen.

Ist Timing begins at Speed eingestellt, wird dies in der Anzeige durch das Symbol , links neben der Zeit, angezeigt.

RPM

• Drehzahl, Parameter RPM. Einstellbar von 50 RPM bis zur maximalen Drehzahl des Rotors (Nmax), in 10er Schritten. Maximale Drehzahl des Rotors siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories“.

RCF

• Relative Zentrifugalbeschleunigung, Parameter RCF. Die RCF wird in Klammern 〉 〈 angezeigt. Die LED in der Taste leuchtet. Einstellbar ist ein Zahlenwert, der eine Drehzahl zwischen 50 RPM und der maximalen Drehzahl des Rotors (Nmax) ergibt. Einstellbar in 1er Schritten.

• Zentrifugierradius, Parameter RAD. Einstellbar von 85 mm bis 330 mm, in 1 Millimeter-Schritten. Zentrifugierradius siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

• Abfrage des Integral RCF. Die Abfrage des Integral RCF ist nur möglich, wenn die Anzeige des Integral RCF aktiviert ist, siehe Kapitel "Anzeige des Integral RCF aktivieren oder deaktivieren".

Anlauf- und Auslauf-Parameter

• Anlaufstufen, Parameter

Stufe 9 = kürzeste Anlaufzeit, ... Stufe 1 = längste Anlaufzeit.

• Bremsstufen, Parameter

1-9 = Lineare Bremskurve, 1

b-9b = ähnlich einer exponentiellen Bremskurve.

Stufe 9, 9

b = kürzeste Auslaufzeit, ... Stufe 1, 1b = lange Auslaufzeit, Stufe 0 = ungebremster Auslauf.

Das Einstellen der B-Bremsstufen ist nur möglich, wenn diese aktiviert sind, siehe Kapitel "B-Bremsstufen aktivieren oder deaktivieren".

• Bremsabschaltungs-Drehzahl, Parameter N Brake. Einstellbar von 50 RPM bis zur maximalen Drehzahl des Rotors (Nmax), in 10er Schritten. Nach Erreichen dieser Drehzahl erfolgt der ungebremste Auslauf.

Page 16

16/164

T/°C

• Temperatur (nur bei Zentrifuge mit Kühlung)

Einstellbar in Grad Celsius (°C) oder in Grad Fahrenheit (°F). Einstellung der Temperatur-Einheit, siehe Kapitel "Temperatur-Einheit einstellen".

Parameter T/°C = Grad Celsius (°C). Einstellbar von -20°C bis +40°C, in 1°C-Schritten (bei Option Heizen/Kühlen von -20°C bis +90°C einstellbar).

Parameter T/°F = Grad Fahrenheit (°F). Einstellbar von -4°F bis +104°F, in 1°F-Schritten (bei Option Heizen/Kühlen von -4°F bis +194°F einstellbar).

Die tiefste erreichbare Temperatur ist rotorabhängig (siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

PROG

• Programme und Programmverknüpfungen abrufen, Parameter RCL.

Programme: Programmplätze 1 bis 99 und PREC. Programmverknüpfungen: Programmplätze A bis Z.

• Programme und Programmverknüpfungen speichern, Parameter STO.

Es können 99 Programme gespeichert werden (bei Zentrifuge ohne Kühlung: Programmplätze 1 bis 99, bei Zentrifuge mit Kühlung: Programmplätze 1 bis 98 und PREC). Der Programmplatz PREC (PRECOOLING) ist für das Vorkühlprogramm reserviert. Der Programmplatz 0 dient als Zwischenspeicher, für die Zentrifugations-Daten des zuletzt erfolgten Zentrifugationslaufes. Auf diesem Programmplatz können keine Programme gespeichert werden. Es können 25 Programmverknüpfungen gespeichert werden (Programmplätze A bis Z, Programmplatz J gibt es nicht). Eine Programmverknüpfung kann aus 20 Programmen bestehen.

• Programme verknüpfen, Parameter EDIT.

• Das "Machine Menu" aufrufen (die Taste 8 Sekunden gedrückt halten) und in diesem Menü die Parameter

anwählen.

• Vorkühlung des Rotors starten (nur bei Zentrifuge mit Kühlung). Die LED in der Taste leuchtet während

des Zentrifugationslaufes, solange sich der Rotor dreht. Die Vorkühlung des Rotors erfolgt automatisch mit Programm PREC (PRECOOLING).

START

• Zentrifugationslauf starten. Die LED in der Taste leuchtet während des Zentrifugationslaufes, solange sich

der Rotor dreht.

• Kurzzeitzentrifugation.

Der Zentrifugationslauf erfolgt, solange die Taste gedrückt gehalten wird. Die LED in der Taste leuchtet während des Zentrifugationslaufes, solange sich der Rotor dreht.

• Eingaben und Änderungen speichern.

STOP

OPEN

• Zentrifugationslauf beenden.

Der Rotor läuft mit dem vorgewählten Auslauf-Parameter aus. Die rechte LED in der Taste leuchtet bis der Rotor stillsteht. Nach Stillstand des Rotors blinkt die linke LED in der Taste. Zweimaliges Drücken der Taste löst den NOT-STOP aus.

• Den Deckel entriegeln.

Die linke LED in der Taste erlischt.

• Die Parametereingabe und das "Machine Menu" verlassen.

15 Zentrifugations–Parameter eingeben

Wird nach der Anwahl oder während der Eingabe von Parametern 8 Sekunden lang keine Taste gedrückt, werden in der Anzeige wieder die vorherigen Werte angezeigt. Die Eingabe der Parameter muss dann erneut durchgeführt werden.

Bei Eingabe von mehreren Parametern muss die Taste

START

erst nach der Einstellung des letzten

Parameters gedrückt werden. Werden Parameter verändert, wird die Programmplatz-Nummer in Klammern () angezeigt. Dies bedeutet,

dass die Zentrifugations-Daten in der Anzeige nicht mehr mit den gespeicherten Zentrifugations-Daten des Programmplatzes übereinstimmen.

Die Eingabe der Parameter kann jederzeit durch Drücken der Taste

OPEN / STOP

abgebrochen werden. In

diesem Fall werden die Einstellungen nicht gespeichert.

Page 17

17/164

15.1 Laufzeit

Um den Dauerlauf einzustellen müssen die Minuten, Sekunden und Stunden auf Null gestellt werden. Der Dauerlauf wird in der Anzeige durch das Symbol "∞" angezeigt.

• Die Taste

TIME

drücken. Der Parameter t/hms wird angezeigt. Die Minuten (m) werden in Klammern 〈〉

dargestellt, und können verändert werden.

• Mit dem Drehknopf

den gewünschten Wert einstellen.

• Die Taste

TIME

drücken. Die Sekunden (s) werden in Klammern 〈〉 dargestellt, und können verändert werden.

• Mit dem Drehknopf

den gewünschten Wert einstellen.

• Die Taste

TIME

drücken. Die Stunden (h) werden in Klammern 〈〉 dargestellt, und können verändert werden.

• Mit dem Drehknopf

den gewünschten Wert einstellen.

• Um die Einstellung in die Anzeige zu übernehmen entweder die Taste

START

drücken oder die Taste

TIME

so oft

drücken, bis wieder die Zentrifugations-Daten angezeigt werden.

15.2 Beginn der Zählung der Laufzeit

Der Beginn der Zählung der Laufzeit kann nur eingestellt werden, wenn die Funktion "Timing begins at Speed" aktiviert ist, siehe Kapitel "Funktion "Timing begins at Speed" aktivieren oder deaktivieren". Die Funktion ist ab Werk deaktiviert.

• Die Taste

TIME

so oft drücken, bis Timing begins at Start bzw. Timing begins at Speed angezeigt wird.

• Mit dem Drehknopf

Timing begins at Start oder Timing begins at Speed einstellen.

Timing begins at Start = Die Laufzeit beginnt sofort nach Start des Zentrifugationslaufes zu zählen. Timing begins at Speed = Die Laufzeit beginnt erst nach Erreichen der eingestellten Drehzahl zu zählen.

Ist Timing begins at Speed eingestellt, wird dies in der Anzeige durch das Symbol

, links neben der Zeit,

angezeigt.

• Die Taste

TIME

oder

START

drücken, um die Einstellung in die Anzeige zu übernehmen.

15.3 Drehzahl (RPM)

• Die Taste

RPM

drücken. Der Parameter RPM wird angezeigt.

• Mit dem Drehknopf

den gewünschten Wert einstellen.

• Die Taste

RPM

oder

START

drücken, um die Einstellung in die Anzeige zu übernehmen.

15.4 Relative Zentrifugalbeschleunigung (RCF) und Zentrifugierradius (RAD)

Die relative Zentrifugalbeschleunigung (RCF) ist vom Zentrifugierradius (RAD) abhängig. Vor dem Einstellen der RCF muss der Zentrifugierradius eingestellt werden.

• Die Taste

RCF

so oft drücken, bis die Parameter RAD und RCF angezeigt werden, und der Wert des

Parameters RAD in Klammern 〈〉 angezeigt wird, z. B. RAD = 〈146〉 RCF = 3695. Die LED in der Taste leuchtet.

• Mit dem Drehknopf den gewünschten Zentrifugierradius einstellen.

Durch Verändern des Zentrifugierradius passt sich der Wert der RCF automatisch an.

• Die Taste nochmals drücken. Der Wert des Parameters RCF wird in Klammern 〈〉 angezeigt, z. B. RAD = 146 RCF = 〈3695〉.

• Mit dem Drehknopf die gewünschte RCF einstellen.

• Die Taste

RCF

oder

START

drücken, um die Einstellung in die Anzeige zu übernehmen.

15.5 An- und Auslauf-Parameter

15.5.1 Anlaufstufe

• Die Taste

so oft drücken, bis der Parameter angezeigt wird.

• Mit dem Drehknopf die gewünschte Stufe einstellen.

• Bei Bedarf die Taste

drücken, um den nächsten Parameter einzustellen.

• Um die Einstellung in die Anzeige zu übernehmen entweder die Taste

START

drücken oder die Taste so oft

drücken, bis wieder die Zentrifugations-Daten angezeigt werden.

Page 18

18/164

15.5.2 Bremsstufe

B-Bremsstufen können nur bei speziellen Rotoren eingestellt werden. Das Einstellen der B-Bremsstufen ist nur möglich, wenn diese aktiviert sind, siehe Kapitel "B-Bremsstufen

aktivieren oder deaktivieren".

• Die Taste

so oft drücken, bis der Parameter bzw. angezeigt wird.

• Mit dem Drehknopf die gewünschte Stufe einstellen.

Die B-Bremsstufen werden im Anschluss an die Bremsstufe 9 angezeigt.

• Bei Bedarf die Taste

drücken, um den nächsten Parameter einzustellen.

• Um die Einstellung in die Anzeige zu übernehmen entweder die Taste

START

drücken oder die Taste so oft

drücken, bis wieder die Zentrifugations-Daten angezeigt werden.

15.5.3 Bremsabschaltungs-Drehzahl

• Die Taste

so oft drücken, bis der Parameter N Brake angezeigt wird.

• Mit dem Drehknopf

den gewünschten Wert einstellen.

• Die Taste

oder

START

drücken, um die Einstellung in die Anzeige zu übernehmen.

15.6 Temperatur (nur bei Zentrifuge mit Kühlung)

Die Temperatur kann in Grad Celsius (°C) oder in Grad Fahrenheit (°F) eingegeben werden. Einstellung der Temperatur-Einheit siehe Kapitel "Temperatur-Einheit einstellen".

• Die Taste

T/°C

drücken. Der Parameter T/°C bzw. T/°F wird angezeigt.

• Mit dem Drehknopf

den gewünschten Wert einstellen.

• Die Taste

T/°C

oder

START

drücken, um die Einstellung in die Anzeige zu übernehmen.

16 Programmierung

Werden Parameter verändert, wird die Programmplatz-Nummer in Klammern () angezeigt. Dies bedeutet, dass die Zentrifugations-Daten in der Anzeige nicht mehr mit den gespeicherten Zentrifugations-Daten des Programmplatzes übereinstimmen.

16.1 Programme eingeben oder ändern

• Die gewünschten Parameter einstellen (siehe Kapitel "Zentrifugations-Parameter eingeben").

• Die Taste

PROG

so oft drücken, bis der Parameter STO angezeigt wird.

• Mit dem Drehknopf

den gewünschten Programmplatz einstellen.

Wird hinter dem Programmplatz ein "+" angezeigt, so sind die Daten schreibgeschützt. In diesem Fall muss zuerst der Schreibschutz aufgehoben werden, bevor gespeichert werden kann (siehe Kapitel "Schreibschutz für Programme").

• Die Taste

START

drücken, um die Einstellungen auf dem gewünschten Programmplatz zu speichern. Als

Bestätigung wird kurzzeitig Program store .. angezeigt.

Die vorherigen Daten des Programmplatzes werden beim Speichern überschrieben. Wird "Protected !!" angezeigt, sind die Daten auf dem Programmplatz schreibgeschützt und es wird

nicht gespeichert.

Page 19

19/164

16.2 Programme abrufen

• Die Taste

PROG

drücken. Der Parameter RCL wird angezeigt.

• Mit dem Drehknopf

den gewünschten Programmplatz einstellen.

Wird hinter dem Programmplatz ein "+" angezeigt, so sind die Daten schreibgeschützt.

• Die Taste

START

drücken. Als Bestätigung wird kurzzeitig Program recall .. angezeigt.

Die Zentrifugations-Daten des angewählten Programmplatzes werden angezeigt.

16.3 Schreibschutz für Programme

Die Programme können gegen unbeabsichtigtes Ändern geschützt werden. Der Schreibschutz kann, bei Stillstand des Rotors, wie folgt aktiviert oder deaktiviert werden:

• Das gewünschte Programm abrufen (siehe Kapitel "Programme abrufen").

• Die Taste

PROG

drücken. Der Parameter RCL wird angezeigt.

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint z. B. Set Protection = 1- in der Anzeige.

• Mit dem Drehknopf "+" oder "-" einstellen. + = Programm ist schreibgeschützt,

- = Programm ist nicht schreibgeschützt.

• Die Taste

START

drücken um die Einstellung zu speichern.

16.4 Programmverknüpfung

Mit Hilfe der Programmverknüpfung können mehrere Zentrifugationsläufe miteinander verknüpft werden.

Eine Programmverknüpfung ist nur möglich, wenn diese aktiviert ist (Parameter Multi programs = on; siehe Kapitel "Programmverknüpfung aktivieren oder deaktivieren").

16.4.1 Programmverknüpfung aktivieren oder deaktivieren

Die Programmverknüpfung kann, bei Stillstand des Rotors, wie folgt aktiviert oder deaktiviert werden:

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Settings angezeigt wird.

• Die Taste

START

drücken. Es wird SOUND / BELL = off/on angezeigt.

• Die Taste

PROG

so oft drücken bis Multi programs = off/on angezeigt wird.

• Mit dem Drehknopf

off oder on einstellen.

off = Programmverknüpfung deaktiviert, on = Programmverknüpfung aktiviert.

• Die Taste

START

drücken um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig Store Settings ... und anschließend -> Settings angezeigt.

• Die Taste

OPEN / STOP

1x drücken, um das Menü "Settings" zu verlassen oder die Taste

OPEN / STOP

drücken, um das "Machine Menu" zu verlassen.

Page 20

20/164

16.4.2 Programme verknüpfen oder eine Programmverknüpfung ändern

Es können 25 Programmverknüpfungen gespeichert werden (Programmplätze A bis Z, Programmplatz J gibt es nicht). Eine Programmverknüpfung kann maximal aus 20 Programmen bestehen.

In einer Programmverknüpfung erfolgt die Anpassung der Drehzahl von einem Programm zum nächsten Programm immer mit dem Anlaufparameter des nächsten Programms.

Es dürfen sich in einer Programmverknüpfung keine Dauerlauf-Programme befinden. In einer Programmverknüpfung können keine Zentrifugations–Parameter geändert werden. Eine Änderung der

Parameter ist nur in den einzelnen Programmen möglich. Mit der Taste

TIME

kann während des Zentrifugationslaufes die Gesamtlaufzeit der Programmverknüpfung

(z. B. ∑=00:05:30) und die Laufzeit des gerade laufenden Programms (z. B. t B.02=00:01:00) abgerufen werden.

1. Die Taste

PROG

so oft drücken bis der Parameter EDIT A…Z angezeigt wird.

2. Mit dem Drehknopf

den gewünschten Programmplatz einstellen, auf dem die Programmverknüpfung ge-

speichert werden soll.

3. Die Taste

START

drücken. Es wird der Programmplatz der Programmverknüpfung und das erste Programm der

Programmverknüpfung angezeigt, z. B. EDIT B.01 = 01.

4. Mit dem Drehknopf das erste Programm der Programmverknüpfung einstellen.

5. Die Taste

PROG

drücken. Das nächste Programm der Programmverknüpfung wird angezeigt, z. B. EDIT B.02 =

END.

6. Mit dem Drehknopf

das nächste Programm der Programmverknüpfung einstellen.

7. Die Taste

PROG

drücken. Das nächste Programm der Programmverknüpfung wird angezeigt, z. B. EDIT B.03 =

END.

8. Die Schritte 6 und 7 so oft wiederholen, bis alle Programme eingestellt sind.

9. Mit dem Drehknopf

END einstellen (Drehknopf entgegen dem Uhrzeigersinn drehen).

Bei Programmverknüpfungen die aus 20 Programmen bestehen kann nach dem 20. Programm kein END eingestellt werden.

10. Die Taste

START

drücken. Es wird z. B. STO B angezeigt.

11. Die Taste

START

drücken um die Programmverknüpfung zu speichern.

Als Bestätigung wird kurzzeitig Multi program store .. angezeigt.

16.4.3 Programmverknüpfung abrufen

• Die Taste

PROG

so oft drücken bis der Parameter RCL A…Z angezeigt wird.

• Mit dem Drehknopf den gewünschten Programmplatz einstellen.

• Die Taste

START

drücken. Als Bestätigung wird kurzzeitig Multi program recall .. angezeigt.

Die Zentrifugations-Daten des ersten Programms der Programmverknüpfung werden angezeigt.

16.5 Automatischer Zwischenspeicher

Der Programmplatz 0 dient als Zwischenspeicher für die Zentrifugations-Daten des zuletzt erfolgten Zentrifugationslaufes.

Auf diesem Programmplatz können keine Programme gespeichert werden. Nach jedem Start eines Zentrifugationslaufes werden die zum Lauf verwendeten Zentrifugations-Daten automatisch

auf Programmplatz "0" gespeichert und können abgerufen werden.

Page 21

21/164

17 Zentrifugation

Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

Bei Zentrifugen mit Option Heizen / Kühlen muss nach einem Zentrifugationslauf mit sehr hoher Temperatur (z.B. +90°C), so lange gewartet werden, bis der Deckel der Zentrifuge auf die Umgebungstemperatur abgekühlt ist, bevor ein Zentrifugationslauf mit Kühlung durchgeführt werden darf. Wird dies nicht beachtet, können Risse im Deckel entstehen.

Wird Enter max cycles = 〈30000〉 angezeigt, muss zuerst die, auf dem Gehänge angegebene, maximal zulässige Anzahl der Laufzyklen eingegeben werden, bevor der Zentrifugationslauf erneut gestartet werden kann (siehe Kapitel "Zyklenzähler").

Wird der zulässige Gewichtsunterschied innerhalb der Beladung des Rotors überschritten, wird der Zentrifugationslauf während des Anlaufs abgebrochen und IMBALANCE angezeigt.

Ist die Drehzahl im angewählten Programm höher als die maximale Drehzahl des Rotors (Nmax), kann kein Zentrifugationslauf gestartet werden. Es wird N > ROTOR MAX angezeigt (siehe Kapitel "Störungen").

Wird bei Programmverknüpfungen N > ROTOR MAX in Prog : z. B. 5, Runtime 00:00 in Prog : z. B. 5 oder Empty Program angezeigt, kann kein Zentrifugationslauf gestartet werden (siehe Kapitel "Störungen").

Ein Zentrifugationslauf kann jederzeit durch Drücken der Taste

OPEN / STOP

abgebrochen werden.

Während eines Zentrifugationslaufes können Parameter angewählt und geändert werden (siehe Kapitel "Einstellungen während des Zentrifugationslaufes ändern").

Mit den Tasten

RPM

und

RCF

kann jederzeit zwischen der RPM- und RCF-Anzeige umgeschaltet werden. Eine Umschaltung ist nicht möglich, wenn mit Programmverknüpfungen gearbeitet wird. Wird mit der RCFAnzeige gearbeitet, ist die Eingabe des Zentrifugierradius notwendig.

Wird OPEN OEFFNEN angezeigt, so ist eine weitere Bedienung der Zentrifuge erst nach einmaligem Öffnen des Deckels möglich.

Wurde der Rotor gewechselt, findet kein Zentrifugationslauf statt, und es erscheint die Anzeige z. B. Rotor 4 Nmax= 4500 R=184 mm (siehe Kapitel "Rotor-Erkennung").

Bedienfehler und Störungen werden angezeigt (siehe Kapitel "Störungen").

• Den Netzschalter einschalten. Schalterstellung Ι.

• Den Rotor beladen und den Zentrifugendeckel schließen.

17.1 Zentrifugation mit Zeitvorwahl

• Eine Laufzeit einstellen, ein Programm mit Zeitvorwahl oder eine Programmverknüpfung abrufen (siehe Kapitel

"Zentrifugations-Parameter eingeben", "Programme abrufen" oder "Programmverknüpfung").

• Die Taste

START

drücken. Die LED in der Taste

START

blinkt bis der Rotor eingelesen ist, anschließend leuchtet

die LED.

• Nach Ablauf der Zeit oder bei Abbruch des Zentrifugationslaufes durch Drücken der Taste

OPEN / STOP

, erfolgt

der Auslauf mit dem angewählten Auslauf-Parameter. Der Auslauf-Parameter wird angezeigt z. B.

9. Die

rechte LED in der Taste

OPEN / STOP

leuchtet auf. Nach Stillstand des Rotors erlischt die LED in der Taste

START

und OPEN OEFFNEN wird angezeigt. Die rechte LED in der Taste

OPEN / STOP

erlischt ebenfalls, die

linke LED in der Taste

OPEN / STOP

beginnt zu blinken und blinkt bis der Deckel geöffnet wird.

Während des Zentrifugationslaufes werden die Drehzahl des Rotors oder der daraus resultierende RCF-Wert, die Proben-Temperatur (nur bei Zentrifuge mit Kühlung), und die verbleibende Zeit angezeigt.

17.2 Dauerlauf

• Die Minuten, Sekunden und Stunden auf "0" stellen oder ein Dauerlauf-Programm abrufen (siehe Kapitel

"Zentrifugations-Parameter eingeben" oder "Programme abrufen").

• Die Taste

START

drücken. Die LED in der Taste

START

blinkt bis der Rotor eingelesen ist, anschließend leuchtet

die LED. Die Zeitzählung beginnt bei 00:00.

• Die Taste

OPEN / STOP

drücken, um den Zentrifugationslauf zu beenden. Der Auslauf erfolgt mit dem

angewählten Auslauf-Parameter. Der Auslauf-Parameter wird angezeigt z. B.

9. Die rechte LED in der Taste

OPEN / STOP

leuchtet auf. Nach Stillstand des Rotors erlischt die LED in der Taste

START

und OPEN

OEFFNEN wird angezeigt. Die rechte LED in der Taste

OPEN / STOP

erlischt ebenfalls, die linke LED in der

Taste

OPEN / STOP

beginnt zu blinken und blinkt bis der Deckel geöffnet wird.

Während des Zentrifugationslaufes werden die Drehzahl des Rotors oder der daraus resultierende RCF-Wert, die Proben-Temperatur (nur bei Zentrifuge mit Kühlung), und die gelaufene Zeit angezeigt.

Page 22

22/164

17.3 Kurzzeitzentrifugation

Eine Kurzzeitzentrifugation ist nicht möglich, wenn mit Programmverknüpfungen gearbeitet wird.

• Die Taste

START

gedrückt halten. Die LED in der Taste

START

blinkt bis der Rotor eingelesen ist, anschließend

leuchtet die LED. Die Zeitzählung beginnt bei 00:00.

• Die Taste

START

wieder loslassen um den Zentrifugationslauf zu beenden. Der Auslauf erfolgt mit dem

angewählten Auslauf-Parameter. Der Auslauf-Parameter wird angezeigt z. B.

9. Die rechte LED in der Taste

OPEN / STOP

leuchtet auf. Nach Stillstand des Rotors erlischt die LED in der Taste

START

und OPEN

OEFFNEN wird angezeigt. Die rechte LED in der Taste

OPEN / STOP

erlischt ebenfalls, die linke LED in der

Taste

OPEN / STOP

beginnt zu blinken und blinkt bis der Deckel geöffnet wird.

Während des Zentrifugationslaufes werden die Drehzahl des Rotors oder der daraus resultierende RCF-Wert, die Proben-Temperatur (nur bei Zentrifuge mit Kühlung), und die gelaufene Zeit angezeigt.

18 Einstellungen während des Zentrifugationslaufes ändern

Es ist nicht möglich Einstellungen während des Zentrifugationslaufes zu ändern, wenn mit Programmverknüpfungen gearbeitet wird.

Die Laufzeit, die Drehzahl, die Relative Zentrifugalbeschleunigung (RCF), die Anlauf- und Auslauf-Parameter sowie die Temperatur (nur bei Zentrifuge mit Kühlung) können während des Zentrifugationslaufes verändert werden.

• Den Wert des gewünschten Parameters verändern (siehe Kapitel "Zentrifugations-Parameter eingeben").

Die geänderte Einstellung wird auf Programmplatz "0" gespeichert (siehe Kapitel "Automatischer Zwischenspeicher"). Das originale Programm wird nicht überschrieben. Die Programmplatz-Nummer wird in Klammern () angezeigt. Dies bedeutet, dass die Zentrifugations-Daten in der Anzeige nicht mehr mit den gespeicherten Zentrifugations-Daten des Programmplatzes übereinstimmen.

19 Integral RCF

Das Integral RCF ist ein Maß für die Sedimentationswirkung (∫ n

dt). Dieser Zahlenwert dient zum Vergleich von

Zentrifugationsläufen.

19.1 Integral RCF abfragen

Die Abfrage des Integral RCF ist nur möglich, wenn die Anzeige des Integral RCF aktiviert ist, siehe Kapitel "Anzeige des Integral RCF aktivieren oder deaktivieren".

Das Integral RCF wird nicht gespeichert. Nach Start des nächsten Zentrifugationslaufes oder nach Ausschalten des Gerätes wird das Integral RCF gelöscht.

Ist die Funktion "Timing begins at Speed" angewählt, beginnt die Berechnung des Integral RCF erst nach Erreichen der eingestellten Drehzahl.

• Die Taste

RCF

so oft drücken bis das Integral RCF angezeigt wird, z. B. ∑=4.8667e+05

(∑=4.8667e+05 = 4,8667 × 10

= 486670).

• Die Taste

RCF

drücken. Es werden wieder die Zentrifugations-Daten angezeigt.

• Bei Bedarf die Taste

RPM

drücken, um auf die RPM-Anzeige umzuschalten.

19.2 Anzeige des Integral RCF aktivieren oder deaktivieren

Die Anzeige des Integral RCF kann, bei Stillstand des Rotors, wie folgt aktiviert oder deaktiviert werden:

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Settings angezeigt wird.

• Die Taste

START

drücken. Es wird SOUND / BELL = off/on angezeigt.

• Die Taste

PROG

so oft drücken bis RCF Integral = off/on angezeigt wird.

• Mit dem Drehknopf off oder on einstellen. off = Integral RCF deaktiviert, on = Integral RCF aktiviert.

• Die Taste

START

drücken um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig Store Settings ... und anschließend -> Settings angezeigt.

• Die Taste

OPEN / STOP

1x drücken, um das Menü "Settings" zu verlassen oder die Taste

OPEN / STOP

drücken, um das "Machine Menu" zu verlassen.

Page 23

23/164

20 Not-Stop

• Die Taste

OPEN / STOP

2x drücken.

Beim Not-Stop erfolgt der Auslauf mit Bremsstufe 9 (kürzeste Auslaufzeit). Die Bremsstufe

9 wird angezeigt. War

die Bremsstufe 0 vorgewählt, so erfolgt der Auslauf mit Bremsstufe

9d. Mit Bremsstufe 9d ist die Auslaufzeit

technisch bedingt länger als mit Bremsstufe 9.

21 Zyklenzähler

Die Verwendung des Zyklenzählers ist nur dann geeignet, wenn immer mit dem selben Gehängesatz gearbeitet wird.

Die Zentrifuge ist mit einem Zyklenzähler ausgestattet, der die Laufzyklen (Zentrifugationsläufe) der verschiedenen Rotorcodes zählt (siehe auch Kapitel "Rotorerkennung").

Bei Ausschwingrotoren wird der Zyklenzähler zum Erfassen der Laufzyklen (Zentrifugationsläufe) der Gehänge verwendet.

Wenn ein Rotor zum ersten Mal von der Rotorerkennung erkannt wird, dann wird der Zentrifugationslauf abgebrochen. Nach Drücken einer beliebigen Taste wird Enter max cycles = 〈30000〉 angezeigt. Die auf dem Gehänge angegebene, maximal zulässige Anzahl der Laufzyklen muss eingegeben werden, bevor der Zentrifugationslauf erneut gestartet werden kann (siehe Kapitel "Nach Start des ersten Zentrifugationslaufes die maximal zulässige Anzahl der Laufzyklen eingeben oder den Zyklenzähler deaktivieren").

Bei Rotoren und Gehängen die nicht mit der maximal zulässigen Anzahl der Laufzyklen gekennzeichnet sind, muss der Zyklenzähler deaktiviert werden (siehe Kapitel "Nach Start des ersten Zentrifugationslaufes die maximal zulässige Anzahl der Laufzyklen eingeben oder den Zyklenzähler deaktivieren" und "Zyklenzähler deaktivieren").

Nach jedem Öffnen des Deckels wird kurzzeitig die Anzahl der Laufzyklen (Zentrifugationsläufe) des verwendeten Rotorcodes angezeigt, z. B. ROTORCYCLES 5120 of 30000.

Ist die eingegebene maximal zulässige Anzahl der Laufzyklen eines Gehänges überschritten, wird nach jedem Start eines Zentrifugationslaufes ∗ MAX ROTORCYCLES PASSED ∗ angezeigt, und der Zentrifugationslauf muss erneut gestartet werden.

Wird ∗ MAX ROTORCYCLES PASSED ∗ angezeigt, müssen die Gehänge aus Sicherheitsgründen sofort gegen neue Gehänge ausgetauscht werden.

Nach Austauschen der Gehänge muss der Zyklenzähler, bei Stillstand des Rotors, wieder auf "0" zurückgesetzt werden (siehe Kapitel "Zyklenzähler auf "0" zurücksetzen und maximal zulässige Anzahl der Laufzyklen eingeben").

21.1 Nach Start des ersten Zentrifugationslaufes die maximal zulässige Anzahl der Laufzyklen eingeben oder den Zyklenzähler deaktivieren

• Es wird Enter max cycles = 〈30000〉 angezeigt.

Mit dem Drehknopf

die auf dem Gehänge angegebene maximal zulässige Anzahl der Laufzyklen einstellen. Bei Rotoren und Gehängen die nicht mit der maximal zulässigen Anzahl der Laufzyklen gekennzeichnet sind, muss der Zyklenzähler deaktiviert werden. Den Drehknopf

solange nach links drehen, bis disabled angezeigt

wird (disabled = Zyklenzähler deaktiviert).

• Die Taste

START

drücken, um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig Store max cycles ... angezeigt.

Page 24

24/164

21.2 Zyklenzähler auf "0" zurücksetzen und die maximal zulässige Anzahl der Laufzyklen eingeben

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Operating Time angezeigt wird.

• Die Taste

START

drücken. Es werden die externen Betriebstunden angezeigt, z. B. OP Time ext = 0h25m.

• Die Taste

PROG

so oft drücken bis die Laufzyklen angezeigt werden, z. B. Cycles = 30001 of 30000.

• Die Taste

RCF

drücken. Die Anzahl der Laufzyklen wird in Klammern 〈〉 angezeigt, z. B. Cycles = 〈30001〉 of

30000.

• Den Drehknopf

nach links drehen, um die Anzahl der Laufzyklen auf "0" zurückzusetzen.

Werden die Laufzyklen nicht auf "0" zurückgesetzt, wird nach Drücken der Taste

START

Max cycles 〈=

actual cycles angezeigt und die Einstellung wird nicht gespeichert.

• Die Taste

RCF

drücken. Die maximal zulässige Anzahl der Laufzyklen wird in Klammern 〈〉 angezeigt, z. B.

Cycles = 0 of 〈30000〉.

• Mit dem Drehknopf

die auf dem Gehänge angegebene maximal zulässige Anzahl der Laufzyklen einstellen.

• Die Taste

START

drücken, um die Einstellungen zu speichern.

Als Bestätigung wird kurzzeitig Store rotor cycles ... und anschließend die Laufzyklen angezeigt, z. B. Cycles = 0 of 30000.

• Die Taste

OPEN / STOP

2x drücken, um das Menü "Operating Time" zu verlassen oder die Taste

OPEN / STOP

drücken, um das "Machine Menu" zu verlassen.

21.3 Zyklenzähler deaktivieren

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Operating Time angezeigt wird.

• Die Taste

START

drücken. Es werden die externen Betriebstunden angezeigt, z. B. OP Time ext = 0h25m.

• Die Taste

PROG

so oft drücken bis die Laufzyklen angezeigt werden, z. B. Cycles = 5120 of 30000.

• Die Taste

RCF

so oft drücken bis die maximal zulässige Anzahl der Laufzyklen in Klammern 〈〉 angezeigt wird,

z. B. Cycles = 5120 of 〈30000〉.

• Den Drehknopf nach links drehen, um die maximal zulässige Anzahl der Laufzyklen auf "0" stellen.

• Die Taste

START

drücken, um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig Store rotor cycles ... und anschließend Cycles = disabled angezeigt.

• Die Taste

OPEN / STOP

2x drücken, um das Menü "Operating Time" zu verlassen oder die Taste

OPEN / STOP

drücken, um das "Machine Menu" zu verlassen.

22 Funktion "Timing begins at Speed" aktivieren oder deaktivieren

Die Funktion "Timing begins at Speed" kann, bei Stillstand des Rotors, wie folgt aktiviert oder deaktiviert werden:

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Settings angezeigt wird.

• Die Taste

START

drücken. Es wird SOUND / BELL = off/on angezeigt.

• Die Taste

PROG

so oft drücken bis Timing at Speed enabled/disabled angezeigt wird.

• Mit dem Drehknopf enabled oder disabled einstellen. disabled = Die Funktion ist deaktiviert, enabled = Die Funktion ist aktiviert.

• Die Taste

START

drücken um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig Store Settings ... und anschließend -> Settings angezeigt.

• Die Taste

OPEN / STOP

1x drücken, um das Menü "Settings" zu verlassen oder die Taste

OPEN / STOP

drücken, um das "Machine Menu" zu verlassen.

Page 25

25/164

23 B-Bremsstufen aktivieren oder deaktivieren

Die B-Bremsstufen können, bei Stillstand des Rotors, wie folgt aktiviert oder deaktiviert werden:

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Settings angezeigt wird.

• Die Taste

START

drücken. Es wird SOUND / BELL = off/on angezeigt.

• Die Taste

PROG

so oft drücken bis B-Ramp = off/on angezeigt wird.

• Mit dem Drehknopf off oder on einstellen. off = B-Bremsstufen deaktiviert, on = B-Bremsstufen aktiviert.

• Die Taste

START

drücken um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig Store Settings ... und anschließend -> Settings angezeigt.

• Die Taste

OPEN / STOP

1x drücken, um das Menü "Settings" zu verlassen oder die Taste

OPEN / STOP

drücken, um das "Machine Menu" zu verlassen.

24 Akustisches Signal

Das akustische Signal ertönt:

• bei Auftreten einer Störung im 2 s-Intervall.

• nach Beendigung des Zentrifugationslaufes und Stillstand des Rotors im 30 s-Intervall.

Durch Öffnen des Deckels oder Drücken einer beliebigen Taste wird das akustische Signal beendet. Das Signal nach Beendigung des Zentrifugationslaufes kann, bei Stillstand des Rotors, folgendermaßen aktiviert

oder deaktiviert werden:

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Settings angezeigt wird.

• Die Taste

START

drücken. Es wird SOUND / BELL = off/on angezeigt.

• Mit dem Drehknopf off (aus) oder on (ein) einstellen.

• Die Taste

START

drücken um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig Store Settings ... und anschließend -> Settings angezeigt.

• Die Taste

OPEN / STOP

1x drücken, um das Menü "Settings" zu verlassen oder die Taste

OPEN / STOP

drücken, um das "Machine Menu" zu verlassen.

25 Angezeigte Zentrifugations-Daten nach dem Einschalten

Nach dem Einschalten werden die Zentrifugations-Daten des Programms 1, oder die des zuletzt benutzten Programms angezeigt. Dies kann, bei Stillstand des Rotors, wie folgt eingestellt werden:

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Settings angezeigt wird.

• Die Taste

START

drücken. Es wird SOUND / BELL = off/on angezeigt.

• Die Taste

PROG

so oft drücken bis Start program = Last/First angezeigt wird.

• Mit dem Drehknopf Last oder First einstellen. Last = zuletzt benutztes Programm, First = Programm 1.

• Die Taste

START

drücken um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig Store Settings ... und anschließend -> Settings angezeigt.

• Die Taste

OPEN / STOP

1x drücken, um das Menü "Settings" zu verlassen oder die Taste

OPEN / STOP

drücken, um das "Machine Menu" zu verlassen.

26 Temperatur-Einheit einstellen (nur bei Zentrifuge mit Kühlung)

Die Temperatur kann in Grad Celsius (°C) oder in Grad Fahrenheit (°F) eingegeben werden. Dazu muss die Temperatur-Einheit, bei Stillstand des Rotors, wie folgt eingestellt werden:

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Settings angezeigt wird.

• Die Taste

START

drücken. Es wird SOUND / BELL = off/on angezeigt.

• Die Taste

PROG

so oft drücken bis Temp Unit = Celsius/Fahrenheit angezeigt wird.

• Mit dem Drehknopf

Celsius oder Fahrenheit einstellen.

• Die Taste

START

drücken um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig Store Settings ... und anschließend -> Settings angezeigt.

• Die Taste

OPEN / STOP

1x drücken, um das Menü "Settings" zu verlassen oder die Taste

OPEN / STOP

drücken, um das "Machine Menu" zu verlassen.

Page 26

26/164

27 Programm-Verriegelung einstellen

Bei Stillstand des Rotors können folgende Programm-Verriegelungen eingestellt werden:: LOCK 1 LOCK 1 wird im Feld " " angezeigt.

Programme können nur abgerufen, jedoch nicht verändert werden.

LOCK 2 LOCK 2 wird im Feld " " angezeigt.

Es können keine Programme abgerufen und verändert werden. Die Zentrifuge kann über die Schnittstelle gesteuert werden (nur bei Zentrifuge mit Schnittstelle).

LOCK 3

keine Status-Anzeige. Keine Programm-Verriegelung. Programme können abgerufen und geändert werden.

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Change LOCK angezeigt wird.

• Die Taste

START

drücken. Es wird der Lock-Status angezeigt.

Ist keine PIN eingegeben, wird z. B. LOCK = 〈3〉 confirm by START angezeigt. Ist eine PIN eingegeben, wird z. B. LOCK = 3 angezeigt.

• Mit dem Drehknopf

den gewünschten Lock-Status einstellen.

Ist eine PIN eingegeben, wird PIN = ---- confirm by START angezeigt. In diesem Fall muss zuerst mit dem Drehknopf

die gültige PIN eingestellt, und anschließend die Taste

START

gedrückt werden, bevor

der Lock-Status eingestellt werden kann.

• Die Taste

START

drücken um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig z. B. Store LOCK 2 ... und anschließend -> Change LOCK angezeigt.

• Die Taste

OPEN / STOP

1x drücken, um das Menü "Change LOCK" zu verlassen oder die Taste

OPEN / STOP

drücken, um das "Machine Menu" zu verlassen.

28 PIN (Persönliche Identifikationsnummer)

Um das Ändern der Programm-Verriegelung durch unberechtigte Personen zu verhindern, kann eine PIN eingestellt werden.

Ab Werk ist keine PIN eingestellt.

Page 27

27/164

28.1 PIN einstellen oder ändern

Die PIN kann, bei Stillstand des Rotors, wie folgt eingestellt werden:

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Change PIN angezeigt wird.

• Die Taste

START

drücken. Es wird old PIN = ---- <START> angezeigt.

• Mit dem Drehknopf die gültige PIN einstellen.

Wird die PIN zum ersten Mal eingestellt, dann diesen Schritt überspringen, oder "0000" einstellen.

Eingabehilfe: Die jeweilige Taste gedrückt halten.

: nur die 1000er Stelle der PIN wird verändert.

RCF

: nur die 100er Stelle der PIN wird verändert.

RPM

: nur die 10er Stelle der PIN wird verändert.

TIME

: nur die 1er Stelle der PIN wird verändert.

• Die Taste

START

drücken. Es wird new PIN = ---- <START> angezeigt.

Wurde eine falsche PIN eingestellt, wird wieder old PIN = ---- <START> angezeigt. In diesem Fall mit dem Drehknopf

die gültige PIN einstellen, und anschließend die Taste

START

drücken.

• Mit dem Drehknopf die neue PIN einstellen.

Zum Deaktivieren der PIN muss "0000" eingestellt werden.

• Die Taste

START

drücken um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig Store PIN ... und anschließend -> Change PIN angezeigt.

• Die Taste

OPEN / STOP

1x drücken, um das Menü "Change PIN" zu verlassen oder die Taste

OPEN / STOP

drücken, um das "Machine Menu" zu verlassen.

28.2 Vorgehensweise bei verlorener PIN

Wurde die PIN verloren, kann eine sogenannte Help-Zahl abgerufen werden. Mit Hilfe dieser Zahl kann der Hersteller eine PIN errechnen, welche die bisher gültige PIN ersetzt. Im Bedarfsfall wenden Sie sich bitte an Ihren Lieferanten.

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Change PIN angezeigt wird.

• Die Taste

START

drücken. Es wird old PIN = ---- <START> angezeigt.

• Die Taste

PROG

drücken. Es wird Get HELP # no angezeigt.

Nach Abrufen der Help-Zahl wird die bisherige PIN ungültig.

• Mit dem Drehknopf yes einstellen.

• Die Taste

START

drücken. Es wird Are you sure ? no angezeigt.

• Mit dem Drehknopf

yes einstellen.

• Die Taste

START

drücken. Es wird die Help-Zahl angezeigt, z. B. HELP # = 5487.

• Diese Help-Zahl notieren und damit die benötigte PIN anfordern.

• Mit Hilfe der erhaltenen PIN eine neue PIN einstellen (siehe Kapitel "PIN einstellen oder ändern").

29 Adresse der Zentrifuge

Die Adresse ist ab Werk auf ] = 29. Adresse eingestellt.

Page 28

28/164

30 Die Betriebsstunden, die Zentrifugationsläufe und die Zyklenzähler abfragen

Die Betriebsstunden sind in interne und externe Betriebsstunden aufgeteilt. Interne Betriebsstunden: Gesamte Zeit, die das Gerät eingeschaltet war. Externe Betriebsstunden: Gesamte Zeit der bisherigen Zentrifugationsläufe.

Die Abfrage kann, bei Stillstand des Rotors, wie folgt durchgeführt werden:

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Operating Time angezeigt wird.

• Die Taste

START

drücken. Es werden die externen Betriebsstunden angezeigt, z. B. OP Time ext = 0h25m.

• Die Taste

PROG

drücken. Es werden die internen Betriebsstunden angezeigt, z. B. OP Time int = 1h36m.

• Die Taste

PROG

drücken. Die Anzahl aller Zentrifugationsläufe wird angezeigt, z. B. Number of Starts = 10.

• Die Taste

PROG

drücken. Die Anzahl der Laufzyklen (Zentrifugationsläufe) des verwendeten Rotorcodes seit

dem letzten Zurücksetzen des Zyklenzählers auf "0" und die zulässige Anzahl der Laufzyklen werden angezeigt, z. B. CYCLES = 5120 of 30000.

• Die Taste

PROG

drücken. Die Anzahl aller Laufzyklen (Zentrifugationsläufe) des verwendeten Rotorcodes wird

angezeigt, z. B. Rotor cycles total = 37490. Dieser Wert ist nicht einstellbar.

• Die Taste

OPEN / STOP

2x drücken, um das Menü "Operating Time" zu verlassen oder die Taste

OPEN / STOP

drücken, um das "Machine Menu" zu verlassen.

31 System-Informationen abfragen

Die Rotor-Informationen und die Programmversion der Zentrifuge und des Frequenzumrichters können, bei Stillstand des Rotors, wie folgt abgefragt werden:

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Info angezeigt wird.

• Die Taste

START

drücken. Es werden der Rotorcode (Rotor), die maximale Drehzahl des Rotors (Nmax) und der

voreingestellte Zentrifugierradius (R) des zuletzt durch die Rotorerkennung erkannten Rotors angezeigt, z. B. Rotor 4∗ : Nmax = 4500 R=184. Der zuletzt erkannte Rotor ist mit einem Stern (∗) gekennzeichnet. Mit dem Drehknopf

können nun die

Informationen der in der Zentrifuge zugelassenen Rotoren angezeigt werden.

• Die Taste

PROG

drücken. Es wird die Programmversion der Zentrifuge angezeigt, z. B. SW-Version = 01.00.

• Die Taste

PROG

drücken. Es wird die Programmversion des Frequenzumrichters angezeigt, z. B. FC-SW-

Version = 4.

• Die Taste

OPEN / STOP

2x drücken, um das Menü "Info" zu verlassen oder die Taste

OPEN / STOP

3x drücken, um

das "Machine Menu" zu verlassen.

32 Sofortige Anzeige der Zentrifugations-Daten nach dem Einschalten

• Den Netzschalter einschalten. (Schalterstellung Ι).

• Bei der ersten optischen Änderung in der Anzeige (inverse Anzeige) eine beliebige Taste drücken und gedrückt

halten. Die Zentrifugations-Daten werden sofort angezeigt.

33 Kühlung (nur bei Zentrifuge mit Kühlung)

Die Temperatur kann von -20°C bis +40°C / -4°F bis +104°F eingestellt werden. Bei Zentrifugen mit Option Heizen/Kühlen ist die Temperatur von -20°C bis +90°C / -4°F bis +194°F einstellbar. Die tiefste erreichbare Temperatur ist rotorabhängig (siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

33.1 Standby-Kühlung

Bei Stillstand des Rotors und geschlossenem Deckel wird der Schleuderraum auf die vorgewählte Temperatur gekühlt, wenn diese niedriger als 20°C / 68°F ist.

Während der Standby-Kühlung wird die vorgewählte Temperatur angezeigt.

Page 29

29/164

33.2 Vorkühlen des Rotors

Zum schnellen Vorkühlen des unbeladenen Rotors und des Zubehörs, empfiehlt sich ein Zentrifugationslauf mit den Einstellungen Dauerlauf und einer Drehzahl von ca. 20% der maximalen Drehzahl des Rotors.

Die Vorkühlung erfolgt automatisch mit Programm PREC (PRECOOLING). Eine Vorkühlung ist nicht möglich, wenn mit Programmverknüpfungen gearbeitet wird.

• Die Taste drücken. Die LED in der Taste blinkt bis der Rotor eingelesen ist, anschließend leuchtet die LED.

• Nach Ablauf der Zeit oder bei Abbruch des Zentrifugationslaufes durch Drücken der Taste

OPEN / STOP

, erfolgt

der Auslauf mit dem angewählten Auslauf-Parameter. Der Auslauf-Parameter wird angezeigt z. B.

9. Die

rechte LED in der Taste

OPEN / STOP

leuchtet auf. Nach Stillstand des Rotors erlischt die LED in der Taste

und

OPEN OEFFNEN wird angezeigt. Die rechte LED in der Taste

OPEN / STOP

erlischt ebenfalls, die linke

LED in der Taste

OPEN / STOP

beginnt zu blinken und blinkt bis der Deckel geöffnet wird.

Während des Zentrifugationslaufes werden die Drehzahl des Rotors oder der daraus resultierende RCF-Wert, die Proben-Temperatur, und die verbleibende oder die gelaufene Zeit angezeigt.

33.3 Zeitverzögerte Kühlung

Bei Bedarf kann eingestellt werden, dass nach Start des Zentrifugationslaufes die Kühlung zeitverzögert erfolgt. Die Verzögerungszeit ist von 15 bis 900 Sekunden, in 1 Sekunden-Schritten einstellbar. Wird keine Zeitverzögerung gewünscht, muss "0" eingestellt werden. Ab Werk ist keine Verzögerungszeit eingestellt. Die Verzögerungszeit kann, bei Stillstand des Rotors, wie folgt eingestellt werden:

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Settings angezeigt wird.

• Die Taste

START

drücken. Es wird SOUND / BELL = off/on angezeigt.

• Die Taste

PROG

so oft drücken bis die Verzögerungszeit angezeigt wird, z. B. Cool acc time = 0.

• Mit dem Drehknopf

den gewünschten Wert einstellen.

0 = keine Verzögerungszeit

• Die Taste

START

drücken um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig Store Settings ... und anschließend -> Settings angezeigt.

• Die Taste

OPEN / STOP

1x drücken, um das Menü "Settings" zu verlassen oder die Taste

OPEN / STOP

drücken, um das "Machine Menu" zu verlassen.

33.4 Einschalten der Kühlung während des Auslaufs verhindern

Bei Bedarf kann eingestellt werden, dass am Ende des Zentrifugationslaufes während des Auslaufs, nach Erreichen einer eingestellten Drehzahl, die Kühlung nicht mehr einschaltet. Dadurch kann ein eventuelles Aufwirbeln des Sediments in der Probe verhindert werden. Diese Drehzahl ist von 0 RPM bis zur maximalen Drehzahl des Rotors (Nmax) in 10er Schritten einstellbar. Die Drehzahl kann, bei Stillstand des Rotors, wie folgt eingestellt werden:

• Die Taste

PROG

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint ∗∗∗ Machine Menu ∗∗∗ in der Anzeige.

• Die Taste

PROG

so oft drücken bis -> Settings angezeigt wird.

• Die Taste

START

drücken. Es wird SOUND / BELL = off/on angezeigt.

• Die Taste

PROG

so oft drücken bis Cool dec speed = … rpm angezeigt wird.

• Mit dem Drehknopf

den gewünschten Wert einstellen.

34 Heizung (nur bei Zentrifuge mit Option Heizen/Kühlen)

Während des Zentrifugationslaufes wird bei Bedarf der Schleuderraum auf die vorgewählte Temperatur geheizt. Bei Stillstand des Rotors ist die Heizung ausgeschaltet.

Verbrennungsgefahr! Die Oberflächen-Temperatur des Heizelements im Schleuderraum der Zentrifuge kann bis zu 500°C / 932°F betragen. Das Heizelement nicht berühren.

Kunststoff-Nutgehänge dürfen nur bei Temperaturen bis maximal 40°C / 104°F verwendet werden.

Page 30

30/164

35 Relative Zentrifugalbeschleunigung (RCF)

Die relative Zentrifugalbeschleunigung (RCF) wird als Vielfaches der Erdbeschleunigung (g) angegeben. Sie ist ein einheitsfreier Zahlenwert und dient zum Vergleich der Trenn- und Sedimentationsleistung.

Die Berechnung erfolgt nach der Formel:

1,118r

1000

RPM

RCF ××=

⎟ ⎠

⎞

⎜ ⎝

⎛

⇒ 1000

1,118r

RCF

RPM ×

RCF = Relative Zentrifugalbeschleunigung RPM = Drehzahl r = Zentrifugierradius in mm = Abstand von der Mitte der Drehachse bis zum Zentrifugiergefäßboden. Zentrifugierradius siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/ Rotors and accessories".

Die relative Zentrifugalbeschleunigung (RCF) ist von der Drehzahl und dem Zentrifugierradius abhängig.

36 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm

Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm

nicht überschreiten. Bei Stoffen oder Stoffgemischen mit einer höheren Dichte muss die Drehzahl reduziert werden.

Die erlaubte Drehzahl lässt sich nach folgender Formel berechnen:

[RPM] Drehzahl maximale

[kg/dm³] Dichte höhere

1,2

)(n Drehzahl Reduzierte

red ×=

z.B.: Maximale Drehzahl 4000 RPM, Dichte 1,6 kg/dm

RPM 3464 RPM 4000

kg/dm³ 1,6

kg/dm³ 1,2

red == ×

Wird im Ausnahmefall die, auf dem Gehänge angegebene, maximale Beladung überschritten, muss die Drehzahl ebenfalls reduziert werden.

Die erlaubte Drehzahl lässt sich nach folgender Formel berechnen:

[RPM] Drehzahl maximale

[g] Beladung hetatsächlic

[g] Beladung maximale

)(n Drehzahl Reduzierte

red ×=

z.B.: Maximale Drehzahl 4000 RPM, maximale Beladung 300 g, tatsächliche Beladung 350 g

RPM 3703 RPM 4000

g 350

g 300

red == ×

Bei eventuellen Unklarheiten ist Auskunft beim Hersteller einzuholen.

37 Rotorerkennung

Nach Start eines jeden Zentrifugationslaufes wird eine Rotorerkennung durchgeführt. Wurde der Rotor gewechselt, wird der Zentrifugationslauf nach der Rotorerkennung abgebrochen. Der Rotorcode

(Rotor), die maximale Drehzahl des Rotors (Nmax) und der voreingestellte Zentrifugierradius (R) des verwendeten Rotors werden angezeigt, z. B. Rotor 4 Nmax= 4500 R=184 mm.

Wenn die maximale Drehzahl des verwendeten Rotors kleiner als die eingestellte Drehzahl ist, wird die Drehzahl auf die maximale Drehzahl des Rotors begrenzt. In diesem Fall wird die Programmplatz-Nummer in Klammern () angezeigt.

• Die Taste

OPEN / STOP

drücken um den Deckel zu öffnen, oder die Taste

START

drücken um den

Zentrifugationslauf zu starten. Bei Zentrifugen mit Kühlung kann auch durch Drücken der Taste

die

Vorkühlung des Rotors gestartet werden.

Wenn der Zyklenzähler aktiviert ist, wird nach dem Öffnen des Deckels kurzzeitig die Anzahl der Laufzyklen (Zentrifugationsläufe) des verwendeten Rotorcodes angezeigt, z. B. ROTORCYCLES 512 0 of 30000 (siehe Kapitel "Zyklenzähler").

Page 31

31/164

38 Notentriegelung

Bei einem Stromausfall kann der Deckel nicht motorisch entriegelt werden. Es muss eine Notentriegelung von Hand durchgeführt werden.

Zur Notentriegelung die Zentrifuge vom Netz trennen. Den Deckel nur bei Stillstand des Rotors öffnen.

Siehe Abbildung auf Seite 2.

• Den Netzschalter ausschalten (Schalterstellung "0").

• Durch das Fenster im Deckel schauen, um sich zu vergewissern, dass der Rotor stillsteht.

• Den Sechskant-Stiftschlüssel waagerecht in die Bohrung (Fig. 1, A) einführen und vorsichtig eine halbe

Umdrehung im Uhrzeigersinn drehen, bis sich der Deckel öffnen lässt.

• Den Sechskant-Stiftschlüssel wieder aus der Bohrung herausziehen.

• Wenn nach dem Wiedereinschalten der Zentrifuge die linke LED in der Taste

OPEN / STOP

blinkt, die Taste

OPEN / STOP

drücken, dass die motorische Deckelverriegelung wieder die Grundstellung (geöffnet) einnimmt.

39 Pflege und Wartung

Das Gerät kann kontaminiert sein.

Vor der Reinigung den Netzstecker ziehen. Bevor ein anderes als das vom Hersteller empfohlene Reinigungs- oder Dekontaminationsverfahren

angewandt wird, hat sich der Benutzer beim Hersteller zu vergewissern, dass das vorgesehene Verfahren das Gerät nicht schädigt.

• Zentrifugen, Rotoren und das Zubehör dürfen nicht in Spülmaschinen gereinigt werden.

• Es darf nur eine Handreinigung und eine Flüssig-Desinfektion durchgeführt werden.

• Die Wassertemperatur muss 20 – 25°C betragen.

• Es dürfen nur Reinigungs- oder Desinfektionsmittel verwendet werden, die:

− im pH-Bereich 5 - 8 liegen,

− keine Ätzalkalien, Peroxide, Chlorverbindungen, Säuren und Laugen enthalten.

• Um Korrosionserscheinungen durch Reinigungs- oder Desinfektionsmittel zu vermeiden sind die speziellen

Anwendungshinweise vom Hersteller des Reinigungs- oder Desinfektionsmittels unbedingt zu beachten.

39.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum)

39.1.1 Oberflächenreinigung und -pflege

• Das Gehäuse der Zentrifuge und den Schleuderraum regelmäßig säubern und bei Bedarf mit Seife oder einem

milden Reinigungsmittel und einem feuchten Tuch reinigen. Dies dient zum einen der Hygiene und es verhindert Korrosion durch anhaftende Verunreinigungen.

• Inhaltsstoffe geeigneter Reinigungsmittel:

Seife, anionische Tenside, nichtionische Tenside.

• Nach dem Einsatz von Reinigungsmitteln, die Reste des Reinigungsmittels, durch Nachwischen mit einem

feuchten Tuch, entfernen.

• Die Flächen müssen unmittelbar nach der Reinigung getrocknet werden.

• Bei Bildung von Kondenswasser den Schleuderraum, durch Auswischen mit einem saugfähigen Tuch, trocknen.

• Die Gummidichtung des Schleuderraums nach jeder Reinigung mit Talkum-Puder oder einem Gummi-

Pflegemittel leicht einreiben.

• Der Schleuderraum ist jährlich auf Schäden zu überprüfen.

Werden sicherheitsrelevante Schäden festgestellt, darf die Zentrifuge nicht mehr in Betrieb genommen werden. In diesem Fall ist der Kundendienst zu benachrichtigen.

39.1.2 Oberflächendesinfektion

• Gelangt infektiöses Material in den Schleuderraum, so ist dieser umgehend zu desinfizieren.

• Inhaltsstoffe geeigneter Desinfektionsmittel:

Äthanol, n-Propanol, Isopropanol, Glutardialdehyd, quaternäre Ammoniumverbindungen.

• Nach dem Einsatz von Desinfektionsmitteln, die Reste des Desinfektionsmittels, durch Nachwischen mit einem

feuchten Tuch, entfernen.

• Die Flächen müssen unmittelbar nach der Desinfektion getrocknet werden.

Page 32

32/164

39.1.3 Entfernen radioaktiver Verunreinigungen

• Das Mittel muss speziell für das Entfernen radioaktiver Verunreinigungen ausgewiesen sein.

• Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigungen:

Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.

• Nach dem Entfernen der radioaktiven Verunreinigungen, die Reste des Mittels, durch Nachwischen mit einem

feuchten Tuch, entfernen.

• Die Flächen müssen unmittelbar nach dem Entfernen der radioaktiven Verunreinigungen getrocknet werden.

39.2 Rotoren und Zubehör

39.2.1 Reinigung und Pflege

• Um einer Korrosion und Materialveränderungen vorzubeugen müssen die Rotoren und das Zubehör regelmäßig

mit Seife oder einem milden Reinigungsmittel und einem feuchten Tuch gereinigt werden. Die Reinigung wird mindestens einmal wöchentlich empfohlen. Verschmutzungen müssen sofort entfernt werden.

• Inhaltsstoffe geeigneter Reinigungsmittel:

Seife, anionische Tenside, nichtionische Tenside.

• Nach dem Einsatz von Reinigungsmitteln, die Reste des Reinigungsmittels, durch Nachspülen mit Wasser (nur

außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

• Die Rotoren und das Zubehör müssen unmittelbar nach der Reinigung getrocknet werden.

• Winkelrotoren, Behälter und Gehänge aus Aluminium sind nach dem Trocknen mit säurefreiem Fett z.B.

Vaseline leicht einzufetten.

• Bei Bio-Sicherheitssystemen (lieferbare Bio-Sicherheitssysteme siehe Kapitel "Anhang/Appendix, Rotoren und

Zubehör/Rotors and accessories") sind die Dichtungsringe regelmäßig (wöchentlich) zu prüfen und zu reinigen. Bei Anzeichen von Rissbildung, Versprödung oder Abnutzung ist der Dichtungsring sofort auszutauschen. Um ein Verdrehen des Dichtungsringes während dem Öffnen und Schließen des Deckels zu vermeiden, muss der Dichtungsring mit Talkum-Puder oder einem Gummi-Pflegemittel leicht eingerieben werden.

• Um Korrosion infolge Feuchtigkeit zwischen Rotor und Motorwelle zu verhindern, sollte der Rotor mindestens

einmal im Monat ausgebaut, gereinigt und die Motorwelle leicht gefettet werden.

• Die Rotoren und das Zubehör sind monatlich auf Verschleiß und Korrosionsschäden zu überprüfen.

Bei Ausschwingrotoren muss vor allem der Bereich der Tragzapfen und bei Gehängen die Nuten und der Boden auf Risse geprüft werden.

Rotoren und Zubehör dürfen bei Anzeichen von Verschleiß oder Korrosion nicht mehr verwendet werden.

• Den Rotor wöchentlich auf festen Sitz prüfen.

39.2.2 Desinfektion

• Gelangt infektiöses Material auf die Rotoren oder auf das Zubehör, so muss eine geeignete Desinfektion

durchgeführt werden.

• Inhaltsstoffe geeigneter Desinfektionsmittel:

Glutaraldehyd, Propanol, Ethylhexanol, anionische Tenside, Korrosionsinhibitoren.

• Nach dem Einsatz von Desinfektionsmitteln, die Reste des Desinfektionsmittels, durch Nachspülen mit Wasser

(nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

• Die Rotoren und das Zubehör müssen unmittelbar nach der Desinfektion getrocknet werden.

39.2.3 Entfernen radioaktiver Verunreinigungen

• Das Mittel muss speziell für das Entfernen radioaktiver Verunreinigungen ausgewiesen sein.

• Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigungen:

Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.

• Nach dem Entfernen der radioaktiven Verunreinigungen, die Reste des Mittels, durch Nachspülen mit Wasser

(nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

• Die Rotoren und das Zubehör müssen unmittelbar nach dem Entfernen der radioaktiven Verunreinigungen

getrocknet werden.

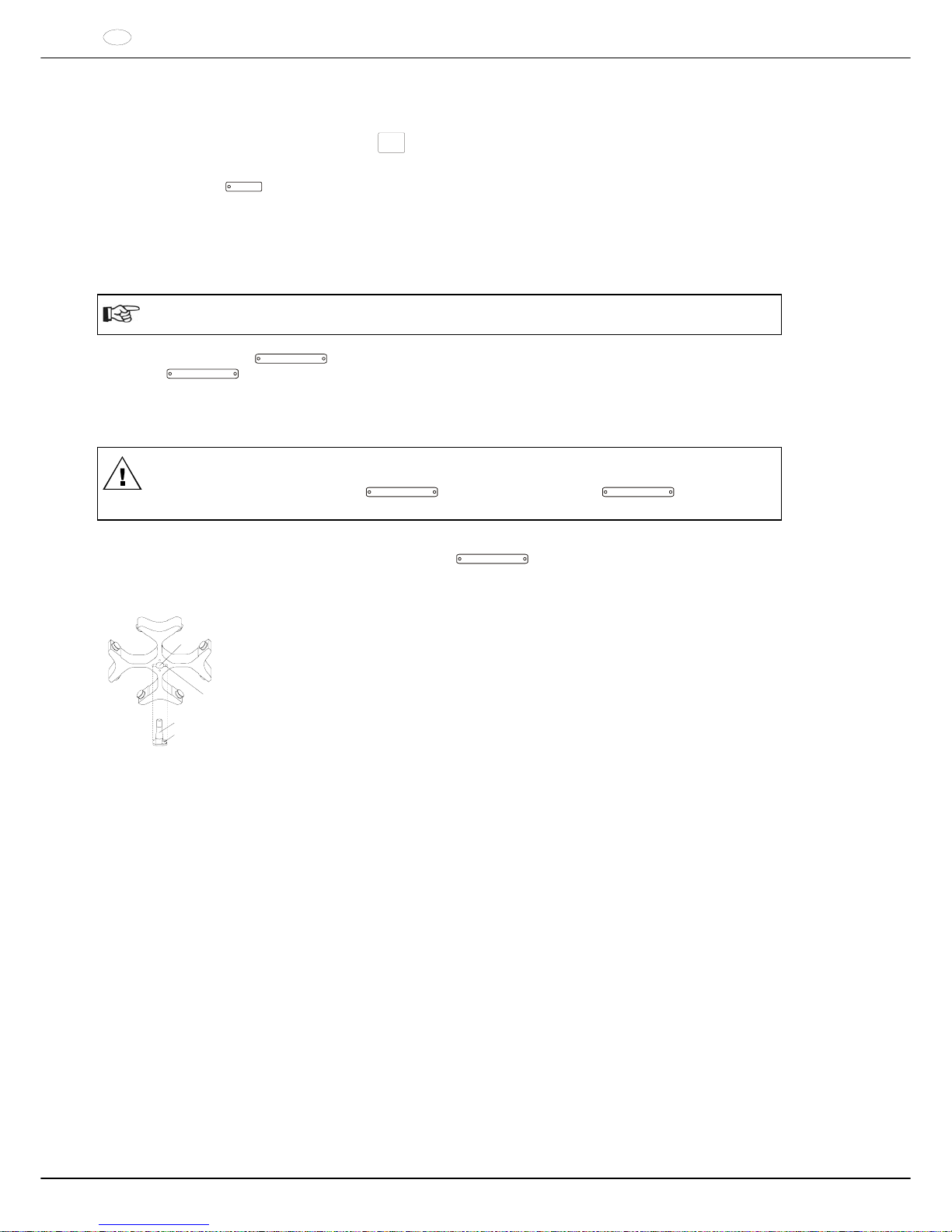

39.2.4 Tragzapfen

Bei Ausschwingrotoren müssen die Tragzapfen regelmäßig gefettet werden (Hettich-Schmierfett Nr. 4051), um ein gleichmäßiges Ausschwingen der Gehänge zu gewährleisten.

Page 33

33/164

39.2.5 Rotoren und Zubehör mit begrenzter Verwendungsdauer

Die Verwendung von bestimmten Rotoren, Gehängen und Zubehörteilen ist zeitlich begrenzt. Diese sind mit der maximal erlaubten Anzahl der Lauf-Zyklen oder dem Ablaufdatum und der maximalen Anzahl der Lauf-Zyklen oder nur mit dem Ablaufdatum gekennzeichnet, z.B.:

- "einsetzbar bis Ende: ΙV. Quartal 2011 / usable until end of: ΙV. Quartal 2011" oder

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011"

- "max. Laufzyklen / max. cycles: 40000"

Aus Sicherheitsgründen dürfen die Rotoren, Gehänge und Zubehörteile nicht mehr verwendet werden, wenn entweder die darauf gekennzeichnete maximal erlaubte Anzahl der Lauf-Zyklen oder das darauf gekennzeichnete Ablaufdatum erreicht ist.

Die Anzahl der Zentrifugationsläufe kann abgefragt werden, siehe Kapitel "Abfrage der Betriebsstunden und der Anzahl der Zentrifugationsläufe".

39.3 Autoklavieren

Das folgende Zubehör darf bei 121°C / 250°F (20 min) autoklaviert werden:

• Ausschwingrotoren

• Winkelrotoren aus Aluminium

• Gehänge aus Metall

• Deckel mit Bioabdichtung

• Gestelle

• Reduzierungen

Im Zweifelsfall muss beim Hersteller nachgefragt werden. Über den Sterilitätsgrad kann keine Aussage gemacht werden.

Die Deckel der Rotoren und Behälter müssen vor dem Autoklavieren abgenommen werden. Das Autoklavieren beschleunigt den Alterungsprozess von Kunststoffen. Außerdem kann es bei

Kunststoffen Farbveränderungen verursachen. Wir empfehlen nach dem Autoklavieren die Dichtungsringe von Bio-Sicherheitssystemen auszutauschen.

39.4 Zentrifugiergefäße

• Bei Undichtigkeit oder nach dem Bruch von Zentrifugiergefäßen, sind zerbrochene Gefäßteile, Glassplitter und

ausgelaufenes Zentrifugiergut vollständig zu entfernen.

• Die Gummieinlagen sowie die Kunststoff-Hülsen der Rotoren sind nach einem Glasbruch zu ersetzen.

Verbleibende Glassplitter verursachen weiteren Glasbruch !

• Handelt es sich um infektiöses Material so ist umgehend eine Desinfektion durchzuführen.

Page 34

34/164

40 Störungen

Lässt sich der Fehler laut Störungstabelle nicht beheben, so ist der Kundendienst zu benachrichtigen. Bitte den Zentrifugentyp und die Seriennummer angeben. Beide Nummern sind auf dem Typenschild der Zentrifuge

ersichtlich.

Einen NETZ-RESET durchführen:

− Den Netzschalter ausschalten (Schalterstellung "0").

− Mindestens 10 Sekunden lang warten und anschließend den Netzschalter wieder einschalten

(Schalterstellung "Ι").

Anzeige Ursache Beseitigung

keine Anzeige --- keine Spannung.

Auslösen der Überstromschutzsicherung. Auslösen des Sicherungsautomaten (nur bei Typen 5650-01, 5660-01 und 5660-51).

− Versorgungsspannung überprüfen.

− Sicherungsautomat wieder

einschalten, siehe Kapitel "Sicherungsautomat einschalten" (nur bei Typen 5650-01, 5660-01 und 5660-51).

− Netzschalter EIN.

TACHO - ERROR 1, 2, 96 Tacho defekt.

Motor, Elektronik defekt.

− Deckel öffnen.

− Den Netzschalter ausschalten

(Schalterstellung "0").

− Mindestens 10 Sekunden lang

warten.

− Den Rotor von Hand kräftig drehen.

− Den Netzschalter wieder

einschalten (Schalterstellung "Ι"). Während des Einschaltens muss sich der Rotor drehen.

IMBALANCE --- Der Rotor ist ungleichmäßig beladen.

− Deckel öffnen.

− Die Beladung des Rotors über-

prüfen, siehe Kapitel "Beladen des Rotors".

− Den Zentrifugationslauf wieder-

holen.

CONTROL - ERROR 4.1 – 4.5,6 Fehler Deckelverriegelung

N > MAX 5 Überdrehzahl N < MIN 13 Unterdrehzahl ROTORCODE 10.1–10.3 Fehler Rotorcodierung

− Einen NETZ-RESET durchführen.

MAINS INTERRUPT --- Netzunterbrechung während des Zentrifu-

gationslaufes. (Der Zentrifugationslauf wurde nicht beendet.)

− Deckel öffnen.

− Taste

START

drücken.

− Bei Bedarf den Zentrifugationslauf

wiederholen.

VERSION-ERROR 12 Keine Übereinstimmung der Elektronik-

Komponenten Fehler / Defekt Elektronik

CONTROL-ERROR 22,

25.1–25.4

Fehler / Defekt Elektronik

SER I/O - ERROR 31, 34,

Fehler / Defekt Elektronik

° C * - ERROR 51,

53 – 55,

97, 98

Fehler / Defekt Elektronik

° C * - ERROR 52 Übertemperatur im Schleuderraum.

Fehler / Defekt Elektronik

FU / CCI - ERROR 60, 61.2-

61.20,

61.128 -

61.131, 62

Fehler / Defekt Elektronik / Motor

− Einen NETZ-RESET durchführen.

FU / CCI - ERROR 61.1 Netzspannung zu niedrig.

Fehler / Defekt Elektronik / Motor

− Netzspannung überprüfen.

− Einen NETZ-RESET durchführen.

Page 35

35/164

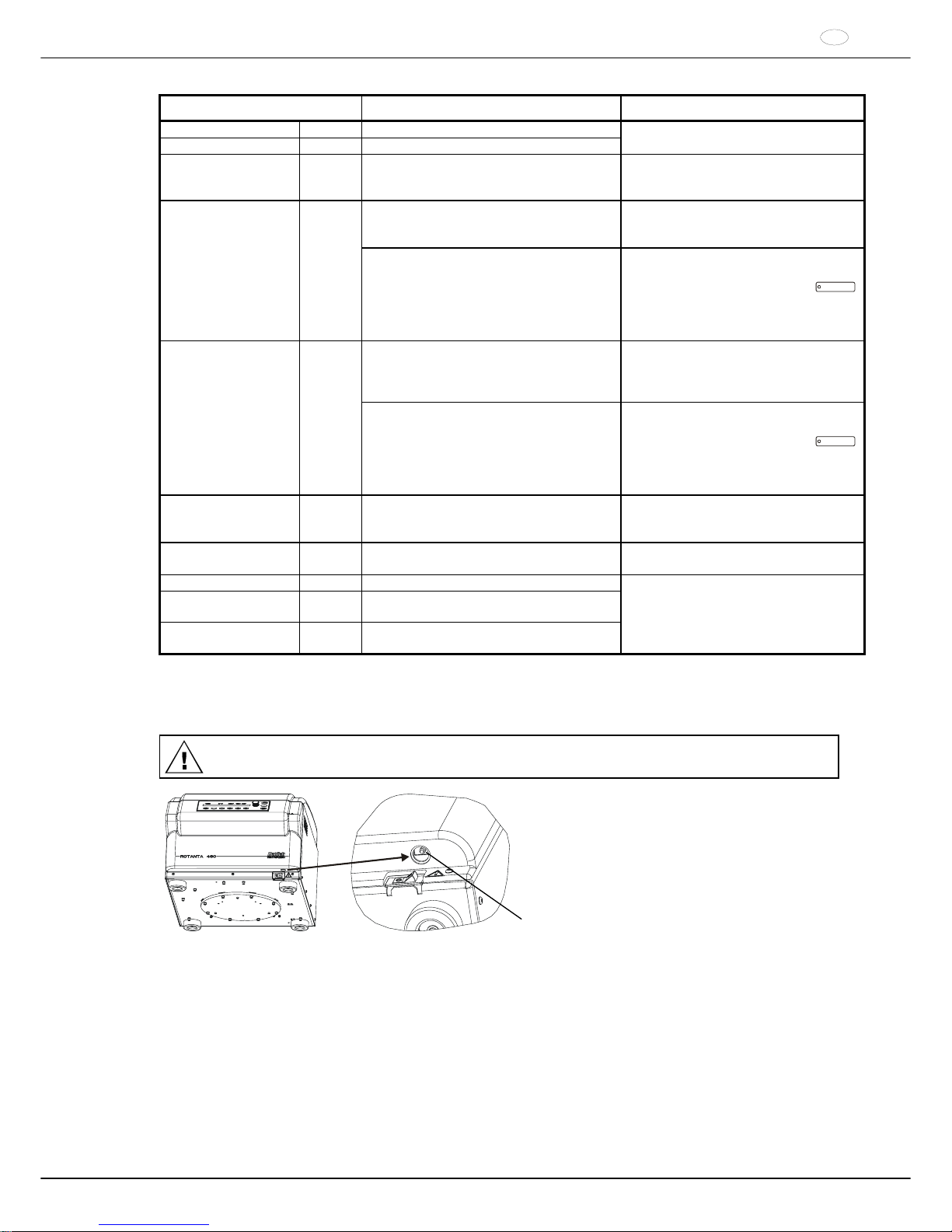

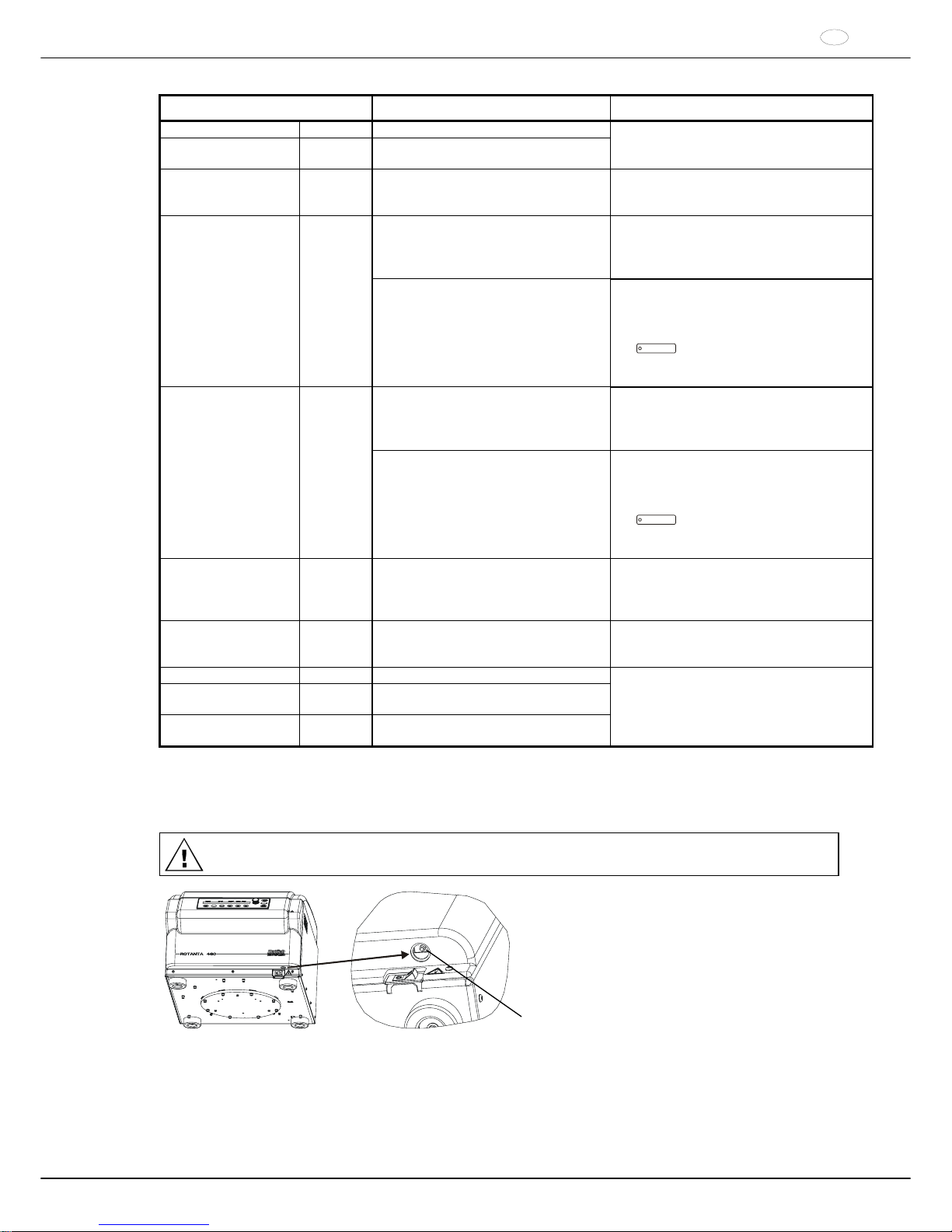

Anzeige Ursache Beseitigung

SENSOR-ERROR 90 Fehler / Defekt Elektronik SENSOR-ERROR 91 - 93 Fehler / Defekt Unwuchtsensor

− Einen NETZ-RESET durchführen.

NO ROTOR OR ROTORCODE ERROR

--- Kein Rotor eingebaut. Tacho defekt.

− Deckel öffnen.

− Rotor einbauen.

Drehzahl im angewählten Programm größer als die maximale Drehzahl des Rotors.

− Drehzahl überprüfen und

korrigieren.

N > ROTOR MAX ---

Der Rotor wurde gewechselt. Der eingebaute Rotor hat eine höhere maximale Drehzahl als der vorher verwendete Rotor, und er wurde noch nicht von der Rotorerkennung erkannt.

− Eine Drehzahl, bis zur maximalen

Drehzahl des vorher verwendeten Rotors, einstellen. Die Taste

START

drücken, um eine Rotorerkennung durchzuführen, siehe Kapitel

"Rotorerkennung". Auf dem angezeigten Programmplatz befindet sich ein Programm, dessen Drehzahl größer als die maximale Drehzahl des Rotors ist.

− Drehzahl überprüfen und

korrigieren.

N > ROTOR MAX in Prog : z. B. 3

---

Der Rotor wurde gewechselt. Der eingebaute Rotor hat eine höhere maximale Drehzahl als der vorher verwendete Rotor, und er wurde noch nicht von der Rotorerkennung erkannt.

− Eine Drehzahl, bis zur maximalen

Drehzahl des vorher verwendeten

Rotors, einstellen. Die Taste

START

drücken, um eine Rotorerkennung

durchzuführen, siehe Kapitel

"Rotorerkennung".

Runtime 00:00 in Prog : z. B. 3

--- Auf dem angezeigten Programmplatz befindet sich ein Dauerlauf-Programm.

− In der Programmverknüpfung das

Dauerlauf-Programm durch ein Programm mit Zeitvorwahl ersetzen.

Empty Program --- Auf dem angezeigten Programmplatz ist

keine Programmverknüpfung gespeichert.

− Eine Programmverknüpfung

abrufen. FC INIT ERROR --- Fehler / Defekt Elektronik FC VERSION ERROR

Fehler / Defekt Elektronik

FATAL EEPROM ERROR

1 - 5 Fehler / Defekt Elektronik

− Einen NETZ-RESET durchführen.

41 Sicherungsautomat einschalten

(nur bei Typen 5650-01, 5660-01 und 5660-51)

Den Netzschalter ausschalten und die Zentrifuge vom Netz trennen!

Der Sicherungsautomat befindet sich in der Frontblende unten rechts.

• Den Kunststoffstift (A) des Sicherungsautomaten nach oben drücken.

• Die Zentrifuge wieder ans Netz anschließen.

Page 36

36/164

42 Reparaturannahme von Zentrifugen

Wird die Zentrifuge zur Reparatur an den Hersteller zurückgesandt, so muss diese, zum Schutz von Personen, Umwelt und Material, vor dem Versand dekontaminiert und gereinigt werden.

Eine Annahme von kontaminierten Zentrifugen behalten wir uns vor. Anfallende Kosten für Reinigungs- und Desinfektionsmaßnahmen werden dem Kunden in Rechnung gestellt. Wir bitten dafür um Ihr Verständnis.

43 Entsorgung

Vor der Entsorgung muss das Gerät, zum Schutz von Personen, Umwelt und Material, dekontaminiert und gereinigt werden.

Bei der Entsorgung des Geräts sind die jeweiligen gesetzlichen Vorschriften zu beachten. Gemäß der Richtlinie 2002/96/EG (WEEE) dürfen alle nach dem 13.08.2005 gelieferten Geräte nicht mehr mit dem

Hausmüll entsorgt werden. Das Gerät gehört zur Gruppe 8 (Medizinische Geräte) und ist in den Business-toBusiness-Bereich eingeordnet.

Mit dem Symbol des durchgestrichenen Abfalleimers wird darauf hingewiesen, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf.

Die Entsorgungsvorschriften der einzelnen EU-Länder können unterschiedlich sein. Im Bedarfsfall wenden Sie sich bitte an Ihren Lieferanten.

Page 37

37/164

Contents

1 Use according to specification Intended use ............................................................................................................................... 39

2 Remaining risks............................................................................................................................................................................ 39

2 Technical specifications ............................................................................................................................................................... 39

3 Notes on safety ............................................................................................................................................................................ 41

4 Symbol meanings ........................................................................................................................................................................ 42

5 Delivery checklist ......................................................................................................................................................................... 43

6 Unpacking the centrifuge .............................................................................................................................................................43

7 Initial operation............................................................................................................................................................................. 43

8 Interface (only for centrifuge with interface)................................................................................................................................. 44

9 Opening and closing the lid.......................................................................................................................................................... 44

9.1 Opening the lid..................................................................................................................................................................... 44

9.2 Closing the lid ...................................................................................................................................................................... 44

10 Installation and removal of the rotor......................................................................................................................................... 44

11 Loading the rotor...................................................................................................................................................................... 45

12 Aerosol tight sealing of angle rotors......................................................................................................................................... 45

13 Control and display elements................................................................................................................................................... 46

13.1 Control knob .................................................................................................................................................................... 46

13.2 Keys and setting options.................................................................................................................................................. 46

14 Enter centrifugation parameters............................................................................................................................................... 47

14.1 Running time...................................................................................................................

................................................. 47

14.2 Starting runtime timing..................................................................................................................................................... 48

14.3 Speed (RPM) ................................................................................................................................................................... 48

14.4 Relative centrifugal force (RCF) and centrifuging radius (RAD) ...................................................................................... 48

14.5 Run-up and run-down parameters................................................................................................................................... 48

14.5.1 Run-up step ............................................................................................................................................................. 48

14.5.2 Braking step............................................................................................................................................................. 48

14.5.3 Brake switch-off speed ............................................................................................................................................ 48

14.6 Temperature (only for centrifuge with refrigeration)......................................................................................................... 49

15 Programming............................................................................................................................................................................ 49

15.1 Inputting or changing programs ....................................................................................................................................... 49

15.2 Calling up programs......................................................................................................................................................... 49

15.3 Write protection for programs .......................................................................................................................................... 49

15.4 Program linkage............................................................................................................................................................... 50

15.4.1 Activating or deactivating program linkage.............................................................................................................. 50

15.4.2 Linking programs or changing a program linkage.................................................................................................... 50

15.4.3 Calling up program linkage...................................................................................................................................... 50

15.5 Automatic temporary storage........................................................................................................................................... 51

16 Centrifugation........................................................................................................................................................................... 51

16.1 Centrifugation with preselected time................................................................................................................................ 51

16.2 Continuous operation....................................................................................................................................................... 52

16.3 Short-time centrifugation.................................................................................................................................................. 52

17 Change the settings during the centrifugation run ................................................................................................................... 52

18 Integral RCF............................................................................................................................................................................. 52

18.1 Query integral RCF.......................................................................................................................................................... 52

18.2 Activate or deactivate the integral RCF display ............................................................................................................... 53

19 Emergency Stop....................................................................................................................................................................... 53

Page 38

38/164

20 Cycle counter ...........................................................................................................................................................................53

20.1 After starting the first centrifugation run, enter the maximum permitted number of rotor cycles or deactivate the cycle

counter .................................................................................................................................................................................53

20.2 Reset cycle counter to "0" and enter the maximum permitted number of rotor cycles .................................................... 54

20.3 Deactivate cycle counter.................................................................................................................................................. 54

21 Activate or deactivate the function, "Timing begins at speed" ................................................................................................. 54

22 Activate or deactivate B-braking stages...................................................................................................................................55

23 Acoustic signal .........................................................................................................................................................................55

24 Displayed centrifugation data after switch-on. ......................................................................................................................... 55

25 Set temperature unit (only for centrifuge with refrigeration) ..................................................................................................... 55

26 Setting program locks............................................................................................................................................................... 56

27 PIN (Personal Identification Number)....................................................................................................................................... 56

27.1 Setting or changing the PIN .............................................................................................................................................56

27.2 Procedure in the event that PIN is lost............................................................................................................................. 57

28 Centrifuge address...................................................................................................................................................................57

29 Query the operating hours, centrifugation runs and cycle counter........................................................................................... 57

30 Request system information..................................................................................................................................................... 57

31 Immediate display of centrifugation data after switch-on. ........................................................................................................58

32 Cooling (only in centrifuges with cooling).................................................................................................................................58

32.1 Standby-cooling ...............................................................................................................................................................58

32.2

Precooling of the rotor...................................................................................................................................................... 58

32.3 Time-controlled cooling.................................................................................................................................................... 58

32.4 Prevent cooling being switched on during run-out ........................................................................................................... 59

33 Heating (only on centrifuges with heating/cooling option)........................................................................................................59

34 Relative centrifugal force (RCF)...............................................................................................................................................59

35 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm

..................................................... 60

36 Rotor recognition......................................................................................................................................................................60

37 Emergency release ..................................................................................................................................................................60

38 Maintenance and servicing ...................................................................................................................................................... 61

38.1 Centrifuge (housing, lid and centrifuging chamber) ......................................................................................................... 61

38.1.1 Surface cleaning and care ....................................................................................................................................... 61

38.1.2 Surface disinfection.................................................................................................................................................. 61

38.1.3 Removal of radioactive contaminants......................................................................................................................61

38.2 Rotors and Attachments .................................................................................................................................................. 62

38.2.1 Cleaning and care.................................................................................................................................................... 62

38.2.2 Disinfection ..............................................................................................................................................................62

38.2.3 Removal of radioactive contaminants......................................................................................................................62

38.2.4 Trunnions.................................................................................................................................................................62

38.2.5 Rotors and accessories with limited service lives....................................................................................................63

38.3 Autoclaving ......................................................................................................................................................................63

38.4 Centrifuge containers.......................................................................................................................................................63

39 Faults........................................................................................................................................................................................ 64

40 Switch on automatic circuit breaker ......................................................................................................................................... 65

41 Acceptance of the centrifuges for repair .................................................................................................................................. 66

42 Disposal.................................................................................................................................................................................... 66

Anhang / Appendix.................................................................................................................................................................131

43.1 Rotoren und Zubehör / Rotors and accessories ............................................................................................................131

Page 39

39/164

1 Use according to specification Intended use

This device is a medical product (laboratory centrifuge) within the context of the Medical Product Directive 93/42/EEC. The centrifuge was designed only for the separation of materials or mixtures with a density of no more than 1.2 kg/dm³. In particular, these include materials for therapeutic purposes in human medicine. The centrifuge is only meant for this purpose. Another use or one which goes beyond this, is considered to be non-intended. The company Andreas Hettich GmbH & Co. KG is not liable for damage resulting from this.

Observing all information in the operating instructions and complying with the measures described therein is also a part of the intended use.

2 Remaining risks

The device is built according to the state-of-the-art and the recognized safety regulations. If used and handled improperly, there could be life-threatening danger to the user or third parties, or the device could be impaired or there could be other property damage. The device is only to be used for its intended purpose and only when it is in safe working condition.

Malfunctions which could affect safety must be corrected immediately.

2 Technical specifications

Manufacturer

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

Model ROTANTA 460 ROTANTA 460 R

Type 5650 5650-01

5660,

5660-50

5660-20,

5660-70

5660-07 5660-77

Mains voltage (± 10%) 200–240 V 1∼ 100–127 V 1∼ 200–240 V 1∼ 200–240 V 1∼ Mains frequency 50 – 60 Hz 50 – 60 Hz 50 Hz 60 Hz Connected load 1000 VA 1100 VA 1800 VA 1900 VA Current consumption 5.0 A 11.0 A 8.5 A 9.2 A Cooling medium ---- R 404A Max. capacity 4 x 750 ml Allowed density

1.2 kg/dm3 Speed (RPM) 15000 Force (RCF) 24400 Kinetic energy 41000 Nm 51000 Nm Obligatory inspection (BGR 500) yes Ambient conditions (EN / IEC 61010-1)

− Set-up site

Indoors only

− Altitude

Up to 2000 m above sea level

− Ambient temperature

2°C to 35°C 5°C to 35°C

− Humidity

Maximum relative humidity 80% for temperatures up to 31°C, linearly

decreasing to 50% relative humidity at 40°C.

− Excess-voltage category

(IEC 60364-4-443)

ΙΙ

− Pollution degree

Device protection class

Not suitable for use in explosion-endangered areas. EMC

− Emitted interference, Interference

immunity

EN / IEC

61326-1,

Class B

FCC Class B

EN / IEC 61326-1, Class B

Noise level (dependent on rotor)

≤ 68 dB(A)

Dimensions

− Width

554 mm 770 mm

− Depth

706 mm 715 mm 706 mm 723 mm 706 mm 723 mm

− Height

456 mm 456 mm 481 mm 456 mm 481 mm

Weight approx. 93 kg

approx. 103 kg

approx. 133 kg

Page 40

40/164

Manufacturer

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

Model ROTANTA 460 R

ROTANTA

460 RC

ROTANTA

460 RF

Type

5660-01,

5660-51

5670,

5670-50

5675,

5675-50

Mains voltage (± 10%) 100 – 127 V 1∼ 100 V 1∼ 200 – 240 V 1∼ Mains frequency 60 Hz 50 Hz 50 Hz Connected load max. 2000 VA 1800 VA Current consumption ---- 8.5 A Cooling medium R 404A Max. capacity 4 x 750 ml Allowed density

1.2 kg/dm3 Speed (RPM) 15000 Force (RCF) 24400 Kinetic energy 51000 Nm Obligatory inspection (BGR 500) yes Ambient conditions (EN / IEC 61010-1)

− Set-up site

Indoors only

− Altitude

Up to 2000 m above sea level

− Ambient temperature

5°C to 35°C

− Humidity

Maximum relative humidity 80% for temperatures up to 31°C, linearly

decreasing to 50% relative humidity at 40°C.

− Excess-voltage category

(IEC 60364-4-443)

ΙΙ

− Pollution degree

Device protection class

Not suitable for use in explosion-endangered areas. EMC

− Emitted interference, Interference

immunity

FCC Class B EN / IEC 61326-1, Class B

Noise level (dependent on rotor)

≤ 68 dB(A)

Dimensions

− Width

770 mm 554 mm

− Depth

715 mm 697 mm

− Height

456 mm 683 mm 961 mm

Weight approx. 143 kg approx. 140 kg approx. 164 kg

Page 41

41/164

3 Notes on safety

No claim of warranty will be considered by the manufacturer unless ALL instructions in this manual have been followed.

• The centrifuge should be installed on a good, stable base.

• Before using the centrifuge absolutely check the rotor for firm pl acement.

• When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous

substances or objects may be within the safety margin of 300 mm around the centrifuge.

• Rotors, suspensions and accessories that possess traces of corrosion or mechanical damage o r if their term of use has expired may not be used any longer.

• The centrifuge may no longer be put into operation when the centrifuging chamber has safetyrelated damages.

• With swing-out rotors the trunnions must be regularly lubricated (Hettich Lubricating Grease No.

4051) in order to ensure consistent swinging out of the hangers.

• In centrifuges without cooling th e centrifuging chamber can heat up if the ambient temperature elevates and/or the device is used frequently. A change of the sample material due to the temperature can not be excluded.

• Before the initial operation of your centrifuge you should read and pay attention to the operating instructions. Only personnel that has read and understood the operating instructions are allowed to operate the device.

• Along with the operating instructions and the legal regulations on accident prevention, you should also follow the recognised professional regulations for working in a safe and professional manner. These operating instructions should be read in conjunction with any other instructions concerning accident prevention and environmental protection based on the national regulations of the country where the device is to be used.

• This centrifuge is a state-of-the-art piece of equipment which is extremely safe to operate. However, it can lead to danger for users or others if used by untrained staff, in an inappropriate way or for a purpose other than that it was designed for.

• The centrifuge must not be moved or knocked during operation.

• In case of fault or emergency release, never touch the rotor before it has stopped turning.

• To avoid damage due to condensate, when changing from a cold to a warm room the centrifuge must either heat

up for at least 3 hours in the warm room before being connected to the mains, or run hot for 30 minutes in the cold room.

• Only the rotors and accessories approved by the manufacturer for this device may be used (see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

• The centrifuge rotor may only be loaded in accordance with the chapter "Loading the rotor".

• When centrifuging with maxim revolutions per minute the density of the materials or the material mixtures may not

exceed 1.2 kg/dm

• The centrifuge may only be operated when the balance is within the bounds of acceptability.

• The centrifuge may not be operated in explosion-endangered areas.

• The centrifuge must not be used with:

− inflammable or explosive materials

− materials that react with one another producing a lot of energy.

• If users have to centrifuge hazardous materials or compounds contaminated with toxic, radioactive or pathogenic

micro-organisms, they must take appropriate measures. For hazardous substances centrifuge containers with special screw caps must strictly be used. In addition to the screw cap centrifuge containers, for materials in hazard category 3 and 4 a biosafety system must be used (see the World Health Organisation’s “Laboratory Biosafety Manual”). In a biosafety system, droplets and aerosols are prevented from escaping by a bioseal (packing ring).

Page 42

42/164

If the hanger of a biosafety system is used without the lid, the packing ring must be removed from the hanger in order to prevent the packing ring from being damaged during the centrifugation run. Damaged packing rings must not be used to seal the biosafety system. Without the use of a biosafety system the centrifuge is not microbiologically sealed in the sense of the EN / IEC 610101-2-020 standard. When closing a biosafety system, please observe the instructions provided in the chapter, "Closing Biosafety Systems". For further details of available biosafety systems see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". If in doubt, you should obtain relevant information from the manufacturer.

• The centrifuge must not be operated with highly corrosive substances which could impair the mechanical integrity

of rotors, hangers and accessories.

• Repairs must only be carried out by personnel authorised to do so by the manufacturer.

• Only original spare parts and original accessories licensed by the Andreas Hettich GmbH & Co. KG company are

allowed to be utilised.

• The following safety regulations apply:

EN / IEC 61010-1 and EN / IEC 61010-2-020 as well as their national deviations.

• The safe operation and reliability of the centrifuge can only be guaranteed if:

− the centrifuge is operated in accordance with the operating instructions,

− the electrical installation on the site where the centrifuge is installed conforms to the demands of EN / IEC

stipulations,

− prescribed tests to BGV A1, BGR 500 are carried out by an expert.

4 Symbol meanings

Symbol on the device: Attention, general hazard area.

Before using the device, make sure you read the operating instructions and observe the safety information!

Symbol in this document: Attention, general hazard area.

This symbol refers to safety relevant warnings and indicates possibly dangerous situations. The non-adherence to these warnings can lead to material damage and injury to personal.

Symbol on the machine and in this document: Beware of hot surface.

Nonobservance of this warning can lead to material damage and personal injury.

Symbol on the device and in this document: Beware of biohazard.

Symbol on the machine: Equipotential: Connector (PE connector) for potential equalization (only for centrifuge with PE

connector).

IOIOI

RS232

Symbol on the device: RS232 interface (only for device with RS232 interface).

Symbol on the device: Automatic circuit breaker (only in centrifuges with a circuit breaker).

Symbol in this document: This symbol refers to important circumstances.

Symbol on the machine and in this document: Symbol for the separate collection of electric and electronic devices according to the guideline

2002/96/EG (WEEE). The device belongs to Group 8 (medical devices). Applies in the countries of the European Union, as well as in Norway and Switzerland.

Page 43

43/164

5 Delivery checklist

1 Connecting cable 1 Hex. pin driver 2,5 mm 1 Hex. pin driver 5 mm 1 Lubricating grease for trunnions 1 Operating instructions 1 Notes on moving the equipment safely

The rotor(s) and associated accessories are included in the delivery in the quantity ordered.

6 Unpacking the centrifuge

• Lift the carton upward and remove the padding.

•

Do not lift by the front panel. Observe the weight of the centrifuge, refer to chapter "Technical specifications".

ROTANTA 460 / 460 R: Lift the centrifuge on both sides with an appropriate number of helpers and place it on the laboratory table.

ROTANTA 460 RC / ROTANTA 460 RF: Unpack and install the centrifuge in accordance with the instruction leaflets AH5670XX or AH5675XX provided.

7 Initial operation

• According to the laboratory instrument standards EN / IEC 61010-2-020 an emergency switch to separate power supply in the event of a failure must be installed in the building electrical system. This switch has to be placed remote from the centrifuge, preferred outside of the room in which the centrifuge is installed or near by the exit of this room.

• Position the centrifuge in a stable and level manner in a suitable place. During set-up, the required safety margin of 300 mm around the centrifuge is to be kept according to EN / IEC 61010-2-020.

When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerou s substances or objects may be within the safety margin of 300 mm around the centrifuge.

• Do not place any object in front of the ventiduct. Keep a ventilation area of 300 mm around the ventiduct.

• In the ROTANTA 460 RC centrifuge, the brakes on the castors are pressed down to block the castors. See attached information sheet, AH5670XX.

• In the ROTANTA 460 RF centrifuge, the machine feet are turned downwards to relieve the castors. See attached information sheet, AH5670XX.

• In the case of the centrifuge, type 5660-20, 5660-70, connect the nitrogen supply according to the enclosed instruction sheet AH5660-20XX.

It is mandatory that the centrifuge be connected according to the enclosed instruction sheet. Make sure you observe the enclosed instruction sheet.

• Centrifuge with PE connector: If required, connect the PE connector at the back of the device with an additional medical potential equalization system.

• Centrifuge with RS232 interface: Connect the RS232 centrifuge interface with an RS232 connecting cable (not included in the scope of delivery) to the PC.

• Check whether the mains voltage tallies with the statement on the type plate.

• Connect the centrifuge with the connection cable to a standard mains socket. For connection ratings refer to

Chapter "Technical specifications".

• Switch on the mains switch (switch position "Ι"). The LEDs in the keys are blinking. The following displays appear one after the other:

1. The centrifuge model

2. The program version

3. The rotorcode (rotor), the maximum rotor speed (Nmax) and the preset centrifuging radius (R) of the last rotor

that was recognized by rotor recognition.

OPEN OEFFNEN

• Open the lid. The centrifuge data of the last used program or program 1 will be displayed.

• Remove the transport safety device (see instruction sheet on “Moving the equipment safely”).

Page 44

44/164

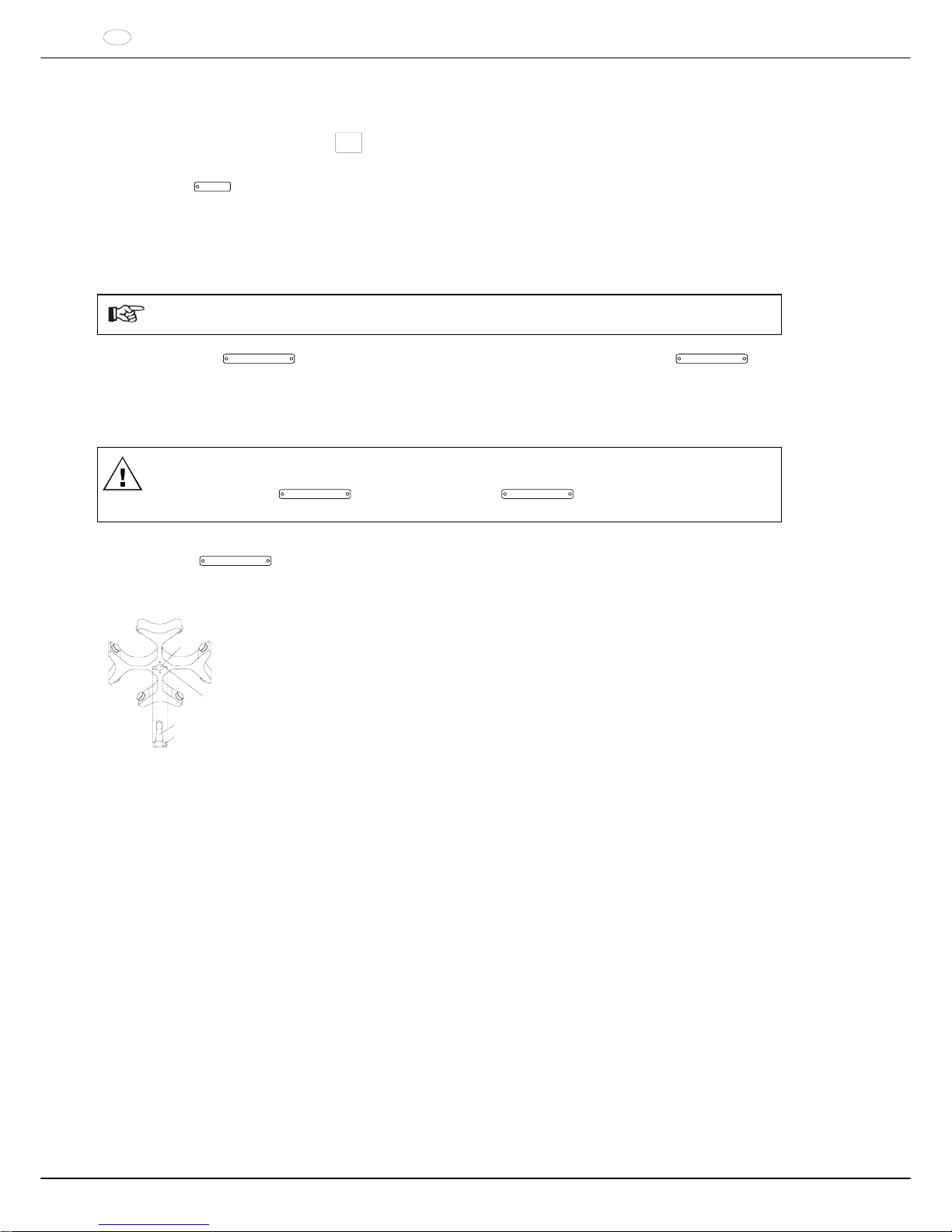

8 Interface (only for centrifuge with interface)

As an option, the device can be equipped with an RS232 interface.

The RS232 interface is labeled with the

IOIOI

RS232

symbol.

The centrifuge can be controlled and data queried via this interface. The LED in the

PROG

key lights up during data communication.

9 Opening and closing the lid

9.1 Opening the lid

The lid can only be opened when the centrifuge is switched on and the rotor is at rest. If it cannot be opened under these circumstances, see the section on “Emergency release”.

• Press the button

OPEN / STOP

. The lid unlocks via the motor and the left LED in the pushbutton

OPEN / STOP

extinguishes.

9.2 Closing the lid

Do not put your fingers between lid and housing. Do not bang the lid shut.

If the left LED in the

OPEN / STOP

button flashes, press the

OPEN / STOP

button so that the motor-driven lid

lock goes into the basic position (opened).

• Place the lid and lightly press down the front edge of the lid. The locking action is effected by motor. The left LED

in the button

OPEN / STOP

lights up.

10 Installation and removal of the rotor

C D

• Clean the motor shaft (C) and the rotor drilling (A), and lightly grease the motor shaft

afterwards. Dirt particles between the motor shaft and the rotor hinder a perfect seating of the rotor and cause an irregular operation.

• Place the rotor vertically on the motor shaft. The motor shaft dog (D) has to fit in the

rotor slot (B). The alignment of the groove is labelled on the rotor.

• Tighten the rotor tension nut with the supplied wrench by turning in a clockwise

direction.

• Check the rotor for firm seating.

• Loosening the rotor: Loosen the tension nut by turning in a counter clockwise direction,

and turning until the working point for lifting. After passing the working point for lifting the rotor is loosened from the motor shaft cone. Turn the tension nut until the rotor is able to be lifted from the motor shaft.

Page 45

45/164

11 Loading the rotor

Standard centrifuge containers of glass will not stand RCF values exceeding 4000 (DIN 58970, pg. 2).

• Check the rotor for firm seating.

With swing-out rotors all rotor positions must be lined with identical hangers. Certain hangers are marked with the number of the rotor position. These hangers may only be used in the respective rotor position. Hangers that are marked with a set number (e.g. S001/4) may only be used in the set.

• The rotors and hangers may only be loaded symmetrically. The centrifuge containers have to be distributed

evenly on all rotor positions. For authorised combinations see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". In the case of angle rotors all possible rotor positions must be loaded, see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Rotor is evenly loaded

Not permitted!

Rotor is not evenly loaded

• On certain hangers, the weight of the maximum load or the weight of the maximum load and the maximum

weight of the completely loaded hanger is specified. This weight may not be exceeded. In case of exception, see chapter " Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm

".The weight

specified for the maximum loading includes the total weight of adapter, frame, centrifuging container and content.

• In containers with rubber inserts, the same number of rubber inserts must always be among the centrifuge

containers.

• Always fill the centrifuge containers outside of the centrifuge.

• No liquid should be allowed to enter the centrifugal chamber during filling and swinging out of the hangers.

• The maximum filling quantity for the centrifuge containers specified by the manufacturer must not be exceeded.

• In order to maintain the weight differences within the centrifuge container as marginal as possible, a consistent

fill level in the containers is to be heeded.

12 Aerosol tight sealing of angle rotors

To ensure aerosol sealing the lid of an aerosol sealed angular rotor must be firmly closed. This is performed with the help of the supplied spanner that is inserted through the borehole

in the rotary handle. If the rotary handle does not have a borehole then the lid must be firmly closed by turning in clockwise direction.

For available aerosol tight angle rotors, please see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Page 46

46/164

13 Control and display elements

See figure on page 2.

Fig. 2, Fig. 3: Display and control panel

13.1 Control knob

For setting the individual parameters. Turning anticlockwise reduces the value. Turning clockwise increases the value.

13.2 Keys and setting options

TIME

• Running time, parameters t/hms. h: hours. Adjustable from 1 h to 99 h, in 1 hour increments. m: minutes. Adjustable from 1 min to 59 min, in 1 minute increments. s: seconds. Adjustable from 1 s to 59 s, in 1 second increments.

• Continual running "∞"

• Set runtime timing This setting can only be made if the function "Timing begins at speed" is activated. See

chapter "Activate or deactivate function "Timing begins at speed". Ex works, the function is deactivated. You can decide whether the runtime is timed immediately after the start of the centrifugation run or as soon as the set speed is reached.

Timing begins at Start: Runtime timing begins immediately after the start of the centrifugation run. Timing begins at Speed: Runtime timing begins once the set speed has been reached.

If Timing begins at speed is set, this is shown in the display by the

icon, on the left, next to the time.

RPM

• Revolution, parameters rpm. Adjustable from 50 rpm to a maximum rotor speed of the rotor (Nmax), in increments of 10. For maximum rotor speed, see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

RCF

• Relative centrifugal force, parameter RCF. The RCF is shown in brackets 〉 〈. The LED in the button lights up. The figure that is adjustable is the figure that produces a revolution speed between 50 rpm and the maximum rotor speed (Nmax). Adjustable in increments of 1.

• Centrifuging radius, parameters RAD. Adjustable from 85 mm to 330 mm in 1 millimeter increments. For centrifuging radius, see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

• Requesting information from integral RCF. You can only query integral RCF if the integral RCF display is activated. See chapter "Activate or deactivate integral RCF display".

Run-in and run-out parameters

• Run-in steps, parameters

Step 9 = shortest run-in time, ... Step 1 = longest run-in time.

• 1-9 = Linear braking curve, 1

b-9b = similar to an exponential braking curve.

Step 9, 9

b = shortest run-out time, ... Step 1, 1b = long run-out time, step 0 = non-braked run-out.

The B-braking stages can only be set if this is activated. See chapter "Activate or deactivate B-braking stages".

• Braking step, parameters

Step 9 = shortest run-out time, ... Step 1 = long run-out time, step 0 = non-braked run-out.

• Brake switch-off revolution, parameters N Brake. Adjustable from 50 rpm to the maximal rotor speed (Nmax) in increments of 10. Once the rotor speed has been reached, non-braked run-out begins.

T/°C

• Temperature (only for centrifuge with refrigeration) Adjustable in degrees Celsius (°C) or in degrees Fahrenheit (°F). For setting the temperature unit, see chapter "Temperatur-Einheit einstellen/Setting the temperature unit".

Parameters T/°C = degrees Celsius (°C). Adjustable from -20°C to +40°C, in 1°C increments (for the heat/cool option, adjustable in the range from 20°C to +90°C).

Parameters T/°F = degrees Fahrenheit (°F). Adjustable from 4°F to +104°F, in 1°F increments (for the heat/cool option, adjustable in the range from 4°F to +194°F).

The lowest temperature that can be reached depends on the rotor (see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

Page 47

47/164

PROG

• Call up programs and program linkages; parameter RCL.

Programs: Program locations 1 to 99 and PREC. program linkages: Program locations A to Z.

• Save programs and program linkages; parameter STO.

99 programs can be saved (for centrifuges without refrigeration: program places 1 to 99, for centrifuges with refrigeration: program places 1 98 and PREC). The program place PREC (PRECOOLING) is reserved for the precooling program. Program place 0 is used for temporary storage for centrifuge data from the last centrifugation run. No programs can be saved at this program place. It is possible to save 25 program linkages (program locations A to Z; there is no program location J). A program linkage can consist of 20 programs.

• Link programs; parameter EDIT.

• Start "Machine Menu" (keep the key held down for 8 seconds) and select the parameters from this menu.

• Start rotor precooling (only for centrifuges with refrigeration). The LED in the key is lit during the

centrifugation run, as long as the rotor is revolving. Precooling of the rotor takes place automatically with the PREC (PRECOOLING) program.

START

• Start centrifugation run. The LED in the key is lit during the centrifugation run, as long as the rotor is

revolving.

• Short-time centrifugation.

The centrifugation run occurs while the key is kept pressed. The LED in the key is lit during the centrifugation run, as long as the rotor is revolving.

• Saving entries and changes.

STOP

OPEN

• End centrifugation run.

The rotor decelerates with the preset run-down parameters. The right-hand LED in the button lights up until the rotor is stationary. Once the rotor is stationary the left-hand LED flashes in the button. Pressing the button twice triggers the EMERGENCY STOP.

• Unlock the lid.

The left-hand LED in the button goes out.

• Leave parameter input and the "Machine Menu".

14 Enter centrifugation parameters

If no key is pressed for 8 seconds long after the selection or during the input of parameters, the previous values will be shown in the display. The input of parameter then has to be executed again.

When you enter several parameters, the

START

key does not have to be pressed until you have made the

settings for the last parameter. If parameters are changed, the program place number is displayed in parentheses (). This means that the

centrifugation data in the display no longer corresponds to the centrifugation data from the program place that has been saved.

You can no discontinue entering parameters at any time by pressing the key

OPEN / STOP

. In this case the

adjustments are not saved.

14.1 Running time

In order to set continual running, the minutes, seconds and hours have to be set to zero. Continual running is represented in the display by the following symbol, "∞".

• Press the

TIME

key. The parameters t/hms is displayed. The minutes (m) are shown in parentheses 〈〉, and can

be changed.

• Use the adjusting knob to set the value you want.

• Press the

TIME

key. The seconds (s) are shown in parentheses 〈〉and can be changed.

• Use the adjusting knob

to set the value you want.

• Press the

TIME

key. The hours (h) are shown in parentheses 〈〉 and can be changed.

• Use the adjusting knob

to set the value you want.

• To apply the setting to the display, either press the

START

key or press the

TIME

key as often as is required until

the centrifugation data are displayed.

Page 48

48/164

14.2 Starting runtime timing

The start to runtime timing can only be set if the function, "Timing begins at speed" has been activated. See chapter "Activate or deactivate function "Timing begins at speed"". Ex works, the function is deactivated.

• Press the

TIME

key as often as is required until Timing begins at start or Timing begins at speed is displayed.

• Use the knob to set Timing begins at start or Timing begins at speed. Timing begins at Start = runtime timing begins immediately after the centrifugation run has been started. Timing begins at Speed = runtime timing begins once the set speed has been reached.

If Timing begins at speed is set, this is shown in the display by the

icon, on the left, next to the time.

• Press the

TIME

START

keys to apply the setting to the display.

14.3 Speed (RPM)

• Press the

RPM

key. The parameters RPM is displayed.

• Use the adjusting knob

to set the value you want.

• Press the

RPM

START

keys to apply the setting to the display

14.4 Relative centrifugal force (RCF) and centrifuging radius (RAD)

Relative centrifugal force (RCF) depends on the centrifugal radius (RAD). Before RCF is set, the centrifugal radius has to be set.

• Press the

RCF

key as often as is required until the parameters RAD and RCF are displayed and the value of

the parameter, RAD is displayed in parentheses, 〈〉 e.g. RAD = 〈146〉 RCF = 3695. The LED is lit in the key.

• Use the adjusting knob

to set the centrifuging radius you want.

By changing the centrifuging radius, the value adjusts automatically to the RCF.

• Press the key again. The value of the parameter, RCF is displayed in 〈〉 parentheses, e.g. RAD = 146 RCF = 〈3695〉.

• Use the adjusting knob to set the RCF you want.

• Press the

RCF

START

keys to apply the setting to the display.

14.5 Run-up and run-down parameters

14.5.1 Run-up step

• Press the

key as often as necessary until the parameter is shown.

• Use the adjusting knob

to set the level you want.

• If necessary, press the

key to set the next parameter.

• To apply the setting to the display, either press the

START

key or press the key as often as is required until

the centrifugation data are displayed.

14.5.2 Braking step

B-braking stages can only be set in combination with special rotors. The B-braking stages can only be set if this is activated. See chapter "Activate or deactivate B-braking

stages".

• Press the

key as often as is required until the parameter or is displayed.

• Use the adjusting knob to set the level you want. The B-braking stages are displayed after braking stage 9.

• If necessary, press the

key to set the next parameter.

• To apply the setting to the display, either press the

START

key or press the key as often as is required until

the centrifugation data are displayed.

14.5.3 Brake switch-o ff speed

• Press the

key as often as necessary until the parameter N Brake is shown.

• Use the adjusting knob

to set the value you want.

• Press the

START

keys to apply the setting to the display.

Page 49

49/164

14.6 Temperature (only for centrifuge with refrigeration)

The temperature can be entered in degrees Celsius (°C) or in degrees Fahrenheit (°F). For setting the temperature unit, see chapter "Set temperature unit".

• Press the

T/°C

key. The following parameters are displayed: T/°C or T/°F.

• Use the adjusting knob

to set the value you want.

• Press the

START

key, to have the settings applied to the display.

• Press the

T/°C

START

keys to apply the setting to the display

15 Programming

If parameters are changed, the program place number is displayed in parentheses (). This means that the centrifugation data in the display no longer corresponds to the centrifugation data from the program place that has been saved.

15.1 Inputting or changing programs

• Set the parameters you want (see chapter "Enter centrifugation parameters").

• Press the

PRO

key as often as necessary until the STO parameter is shown.

• Use the adjusting knob

to set the program place you want.

If a "+" is shown after the program location, then this data is write-protected. In this case, the write protection has be removed first before saving (see the chapter on "Write protection for programs").

• Press the

START

key to have the settings saved to the program place you want. Briefly, Program store ... is

displayed as confirmation.

The previous program location data will be overwritten when the new data is saved. If "Protected !!" is displayed, then the data at the program location is write-protected and it will not be

saved.

15.2 Calling up programs

• Press the

PRO

key. The parameters RCL is displayed.

• Use the adjusting knob

to set the program place you want.

If a "+" is shown after the program location, then this data is write-protected.

• Press the

START

key. Briefly, Program recall ... is displayed as confirmation.

The centrifugation data of the selected program place is shown.

15.3 Write protection for programs

The programs can be protected against unintentional modification. The write protection can be activated/deactivated as follows when the rotor is at a standstill:

• Call up the desired program (see the chapter on "Calling up programs").

• Press the

PRO

key. The parameters RCL is displayed.

• Press and hold the

PRO

button for eight seconds.

After eight seconds, Set Protection = 1- (for example) appears in the display.

• Set "+" or "-" with the adjusting knob. + = program is write-protected,

- = program is not write-protected.

• Press the

START

button to save the setting.

Page 50

50/164

15.4 Program linkage

"Program linkage" can be used to link several centrifuge operations together.

A program linkage is only possible if this has been activated (parameter Multi programs = on; see the chapter on "Activating or deactivating program linkage").

15.4.1 Activating or deactivating program linkage

The program link can be activated/deactivated as follows when the rotor is at a standstill:

• Press and hold the

PRO

button for eight seconds.

After eight seconds, ∗∗∗ Machine Menu ∗∗∗ appears in the display.

• Press the

PRO

key as often as necessary until the ->Settings is displayed.

• Press the

START

key. The SOUND / BELL = off/on is displayed.

• Press the

PRO

key as often as necessary until the Multi programs = off/on is displayed.

• Set off or on with the adjusting knob . off = program linkage deactivated, on = program linkage activated.

• Press the

START

key to save the setting.

Briefly, Store Settings ... is displayed as confirmation, followed by -> Settings.

• Press the

OPEN / STOP

key once to leave the "Settings" menu or press the

OPEN / STOP

key twice to leave the

"Machine Menu".

15.4.2 Linking programs or changing a program linkage

It is possible to save 25 program linkages (program locations A to Z; there is no program location J). A program linkage can consist of no more than 20 programs.

The speed adjustment from one program to the next one is always done in a program linkage with the start-up parameter of the next program.

There cannot be any continuous operation programs in a program linkage. No centrifuge parameters may be modified in a program linkage. A parameter modification is only possible in

the individual programs. The

TIME

button can be used during the centrifuge operation to call up the total run time of the program

linkage (e. g. ∑=00:05:30) and the run time of the currently running program (e.g. t B.02=00:01:00).

1. Press the

PRO

button repeatedly until the parameter EDIT A…Z is displayed.

2. Use the

adjusting knob to set the desired program location where the program linkage is to be saved.

3. Press the

START

button. The program location of the program linkage and the first program of the program

linkage will be shown (e.g. EDIT B.01 = 01).

4. Use the

adjusting knob to set the first program of the program linkage.

5. Press the

PRO

button. The next program of the program linkage will be shown (e.g. EDIT B.02 = END).

6. Use the adjusting knob to set the next program of the program linkage.

7. Press the

PRO

button. The next program of the program linkage will be shown (e.g. EDIT B.03 = END).

8. Repeat steps 6 and 7 until all programs have been set.

9. Set END with the adjusting knob (turn adjusting knob anti-clockwise).

For program linkages which consist of 20 programs, END cannot be set after the 20th program.

10. Press the

START

button. STO B, for example, is displayed.

11. Press the

START

button to save the program linkage.

As confirmation, Multi program store .. will be shown briefly.

15.4.3 Calling up program linkage

• Press the

PRO

button repeatedly until the parameter RCL A…Z is displayed.

• Use the adjusting knob

to set the program place you want.

Press the

START

key. Briefly, Multi program recall ... is displayed as confirmation.

• The centrifugation data of the first program of the program linkage will be shown.

Page 51

51/164

15.5 Automatic temporary storage

The program place 0 serves as temporary storage for centrifugation data of the last centrifugation run that took place. No programs can be saved at this program place. After every start to a centrifugation run, the centrifugation data that is used for the run is automatically saved at

program place "0" and can be accessed there.

16 Centrifugation

When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous substances or objects may be within the safety margin of 300 mm around the centrifuge.

For centrifuges with the heating / cooling option, after a centrifugation run with a very high temperature (e.g. +90°C), it is necessary to wait until the cover of the centrifuge has cooled down to ambient temperature before carrying out a centrifugation run with cooling. Failure to comply with this rule may result in cracks in the cover.

If Enter max cycles = 〈30000〉 is displayed, first of all the maximum permitted number of rotor cycles specified on the hanger is entered, before the centrifugation run can be restarted (see chapter "Cycle Counter").

If the permitted difference in weight of the rotor load is exceeded, the centrifugation run is canceled during warm-up and IMBALANCE is displayed.

If the speed in the selected program is higher than the maximum speed of the rotor (Nmax), it will not be possible to start a centrifugation run. The message N > ROTOR MAX will be displayed (see Chapter "Faults").

If N > ROTOR MAX in Prog : e.g. 5, Runtime 00:00 in Prog : e.g. 5 or Empty Program is shown during program linkage, no centrifuge operation can be started (see the chapter on " Faults ").

A centrifugation run can be stopped at any time by pushing the key

OPEN / STOP

During a centrifugation run, parameters can be selected and modified (see chapter, "Change settings during centrifugation run").

It is possible to switch over between RPM and RCF display at any time using the

RPM

and

RCF

keys. Switching is not possible if program linkages are being used. When working with the RCF display, it is necessary to enter the centrifuging radius.

OPEN OEFFNEN is displayed, a further operation of the centrifuge is only possible after opening the lid

once. If the rotor has been changed, no centrifugation run takes place and this display is shown, e.g.

Rotor 4 Nmax= 4500 R=184 mm (see chapter "Rotor Identification"). Operation errors and malfunctions will be shown (see Chapter "Faults").

• Switch on the mains supply switch. Switch position Ι.

• Load the rotor and close the centrifuge lid.

16.1 Centrifugation with preselected time

• Set a run time, call up a program with preset time or a program linkage (see the chapters on "Enter centrifugation

parameters", "Calling up programs" or "Program linkage").

• Press the

START

key. The LED in the

START

key blinks until the rotor has been imported, it is subsequently lit.

• Once the time has run up or if the centrifugation run is canceled by pressing the

OPEN / STOP

key, run-down takes place with the selected run-down parameter. The run-down parameter is displayed e.g. 9. The righthand LED in the

OPEN / STOP

key is lit. Once the rotor has come to a standstill, the LED in the

START

key

switches off and OPEN OEFFNEN is displayed. The right-hand LED in the

OPEN / STOP

key also switches

off, the left LED in the

STOP / OPEN key starts blinking and continues blinking until the lid is opened.

During the centrifugation run, the speed of the rotor or the RCF value resulting from this, the sample temperature (for centrifuges with cooling only) and the remaining time will be displayed.

Page 52

52/164

16.2 Continuous operation

• Set the minutes, seconds and hours to "0" or start a continual run program (see chapter "Enter centrifugation

parameter" or " Calling up programs").

• Press the

START

key. The LED in the

START

key blinks until the rotor has been imported, it is subsequently lit.

The time count starts from 00:00.

• Press the

OPEN / STOP

key to end the centrifugation run. Run- down is carried out with the selected run- down

parameters. The run-down parameter is displayed e.g. 9. The right-hand LED in the

OPEN / STOP

key is lit. Once

the rotor has come to a standstill, the LED in the

START

key switches off and OPEN OEFFNEN is displayed. The

right-hand LED in the

OPEN / STOP

key also switches off, the left LED in the

OPEN / STOP

key starts blinking and

continues blinking until the lid is opened.

During the centrifugation run, the speed of the rotor or the RCF value resulting from this, the sample temperature (for centrifuges with cooling only) and the time run will be displayed.

16.3 Short-time centrifugation

A short-time centrifugation is not possible if program linkages are being used.

• Keep the

START

key pressed. The LED in the

START

key blinks until the rotor has been imported, it is

subsequently lit. The time count starts from 00:00.

• Release the

START

key again to end the centrifugation run. Run- down is carried out with the selected run- down

parameters. The run-down parameter is displayed e.g. 9. The right-hand LED in the

OPEN / STOP

key is lit. Once

the rotor has come to a standstill, the LED in the

START

key switches off and OPEN OEFFNEN is displayed. The

right-hand LED in the

OPEN / STOP

key also switches off, the left LED in the

OPEN / STOP

key starts blinking and

continues blinking until the lid is opened.

During the centrifugation run, the speed of the rotor or the RCF value resulting from this, the sample temperature (for centrifuges with cooling only) and the time run will be displayed.

17 Change the settings during the centrifugation run

It is not possible to modify settings during centrifuge operation if program linkages are being used.

The runtime, speed, relative centrifugal force (RCF),warm-up and run-out parameters as well as temperature (only in centrifuges with cooling) can be changed during the centrifugation run.

• Change the value of the desired parameter (see chapter, "Enter centrifugation parameter").

• The changed setting is saved at program place "0" (see chapter "Automatic temporary storage"). The original

program is not overwritten. The program place number is displayed in parentheses ().This means that the centrifugation data in the display no longer corresponds to the centrifugation data from the program place that has been saved.

18 Integral RCF

The integral RCF is a measure for the effect of sedimentation (∫ n

dt). This numerical value is used to compare

centrifugation runs.

18.1 Query integral RCF

You can only query integral RCF if the integral RCF display is activated. See chapter "Activate or deactivate integral RCF display".

The integral RCF is not saved. After starting the next centrifugation run or after switching off the device, the integral RCF is deleted.

If the function, "Timing begins at speed" is selected, calculation of the integral RCF begins once the set speed has been reached.

• Press the

RCF

key as often as is necessary until the integral RCF is displayed, e.g. ∑=4.8667e+05

(∑=4.8667e+05 = 4,8667 × 10

= 486670).

• Press the

RCF

key. The centrifugation data are displayed again.

• If necessary, press the

RPM

key to switch over to the RPM display.

Page 53

53/164

18.2 Activate or deactivate the integral RCF display

The integral RCF display is activated or deactivated as follows when the rotor is at rest:

• Keep the

PROG

key held down for 8 seconds.

After 8 seconds, ∗∗∗Machine Menu∗∗∗ appears in the display.

• Press the

PROG

key as often as necessary until the ->Settings is displayed.

• Press the

START

key. The SOUND / BELL = off/on is displayed.

• Press the

PROG

key as often as is required until RCF Integral = off/on is displayed.

• Use the adjusting knob to set off or on. off = integral RCF is deactivated, on = integral RCF is activated.

• Press the

START

key to save the setting.

Briefly, Store Settings ... is displayed as confirmation, followed by -> Settings.

• Press the

OPEN / STOP

key once to leave the "Settings" menu or press the

OPEN / STOP

key twice to leave the

"Machine Menu.

19 Emergency Stop

• Press the

OPEN / STOP

key twice.

During a not-stop, run-out is carried out with braking level 9 (shortest run-out). Braking level

9 is displayed. If

braking level 0 has been preselected, run-out is carried out with braking level

9d. With braking level 9d, the run-out

time is longer, technically speaking, than braking level 9.

20 Cycle counter

Usage of the cycle counter only makes sense if you always use the same hanger set.

The centrifuge is fitted with a cycle counter, which counts the rotor cycles (centrifugation runs) of the different rotor codes (see also chapter, "Rotor recognition").

In the swing-out rotors, the cycle counter is used to determine the rotor cycles (centrifugation runs) of the hangers. If a rotor is not recognized the first time, the centrifugation run is canceled. After pressing any key, Enter max cycles

= 〈30000〉 is displayed. The maximum permitted number of rotor cycles specified on the hanger has to be entered before the centrifugation run can be restarted (see chapter "Nach Start des ersten Zentrifugationslaufes die maximal zulässige Anzahl der Laufzyklen eingeben oder den Zyklenzähler deaktivieren").

In the event of rotors and hangers that are not marked with the maximum number of permitted rotor cycles, the cycle counter has to be deactivated (see chapters "Nach Start des ersten Zentrifugationslaufes die maximal zulässige Anzahl der Laufzyklen eingeben oder den Zyklenzähler deaktivieren" and "Zyklenzähler deaktivieren").

Each time the lid is opened, the number of rotor cycles (centrifugation runs) of the current rotor code is displayed, e.g. ROTORCYCLES 5120 of 30000.

If the entered maximum permitted number of rotor cycles of a hanger is exceeded, the message ∗ MAX ROTORCYCLES PASSED ∗ is displayed after every start to the centrifugation run and the centrifugation run has to be restarted.

If ∗ MAX ROTORCYCLES PASSED ∗ is displayed, the hanger has to be replaced with a new hanger for safety reasons.

After replacing the hanger, the cycle counter has to be reset to "0" when the rotor is at rest (see chapter "Reset cycle counter to "0" and enter maximum permitted number of rotor cycles").

20.1 After starting the first centrifugation run, enter the maximum permitted number of rotor cycles or

deactivate the cycle counter

• Enter max cycles = 〈30000〉 is displayed. Use the knob

to set the maximum permitted number of rotor cycles specified on the hanger. In the event of rotors and hangers that are not marked with the maximum permitted number of rotor cycles, the cycle counter has to be deactivated. Turn the knob

to the left until disabled is displayed (disabled = cycle

counter is deactivated).

• Press the

START

key to save the setting.

Briefly, Store max cycles ... is displayed as confirmation.

Page 54

54/164

20.2 Reset cycle counter to "0" and enter the maximum permitted number of rotor cycles

• Keep the

PROG

key held down for 8 seconds.

After 8 seconds, ***Machine Menu*** appears in the display.

• Press the

PROG

key as often as necessary until the ->Operating Time is displayed.

• Press the

START

key. The external operating hours are displayed, e.g. OP Time ext = 0h25m.

• Press the

PROG

key as often as is required until the rotor cycles are displayed, e.g. Cycles = 30001 of 30000.

• Press the

RCF

key. The number of rotor cycles is displayed in parentheses áñ , e.g. Cycles = 〈30001〉 of

30000.

• Turn the knob

to the left to reset the number of rotor cycles to "0".

If the rotor cycles are not reset to "0", press the

START

key, which causes Max cycles 〈= actual cycles

to be displayed and the setting is not saved.

• Press the

RCF

key. The maximum permitted number of rotor cycles is displayed in parentheses 〈〉, e.g. Cycles

= 0 of 〈30000〉.

• Use the knob

to set the maximum permitted number of rotor cycles specified on the hanger.

• Press the

START

key to save the settings.

In confirmation, Store rotor cycles ... is displayed briefly. Next the rotor cycles are displayed, e.g. Cycles = 0 of

30000.

• Press the

OPEN / STOP

x 2 to quit the "Operating Time" menu or press the

OPEN / STOP

key x 3 to quit the

"Machine Menu".

20.3 Deactivate cycle counter

• Keep the

PROG

key held down for 8 seconds.

After 8 seconds, ***Machine Menu*** appears in the display.

• Press the

PROG

key as often as necessary until the ->Operating Time is displayed.

• Press the

START

key. The external operating hours are displayed, e.g. OP Time ext = 0h25m.

• Press the

PROG

key as often as is required until the rotor cycles are displayed, e.g. Cycles = 5120 of 30000.

• Press the

RCF

key as often as is required until the maximum permitted number of rotor cycles is displayed in

parentheses 〈〉 , e.g. Cycles = 5120 of 〈30000〉.

• Turn the knob to the left to reset the maximum permitted number of rotor cycles to "0".

• Press the

START

key to save the setting.

In confirmation, Store rotor cycles ... and Cycles = disabled is displayed briefly.

• Press the

OPEN / STOP

x 2 to quit the "Operating Time" menu or press the

OPEN / STOP

key x 3 to quit the

"Machine Menu".

21 Activate or deactivate the function, "Timing begins at speed"

The function "Timing begins at speed" can be activated or deactivated as follows when the rotor is at a standstill:

• Keep the

PROG

key held down for 8 seconds.

After 8 seconds, ***Machine Menu*** appears in the display.

• Press the

PROG

key as often as necessary until the ->Settings is displayed.

• Press the

START

key. The SOUND / BELL = off/on is displayed.

• Press the

PROG

key as often as is required until Timing at speed enabled/disabled is displayed.

• Use the knob

to set enabled or disabled.

disabled = The function is deactivated, enabled = The function is activated.

• Press the

START

key to save the setting.

Briefly, Store Settings ... is displayed as confirmation, followed by -> Settings.

• Press the

OPEN / STOP

key once to leave the "Settings" menu or press the

OPEN / STOP

key twice to leave the

"Machine Menu.

Page 55

55/164

22 Activate or deactivate B-braking stages

The B-braking stages can be activated or deactivated as follows when the rotor is at a standstill.

• Keep the

PROG

key held down for 8 seconds.

After 8 seconds, ***Machine Menu*** appears in the display.

• Press the

PROG

key as often as necessary until the ->Settings is displayed.

• Press the

START

key. The SOUND / BELL = off/on is displayed.

• Press the

PROG

key as often as is required until B-Ramp = off/on is displayed.

• Use the adjusting knob to set off or on. off = B-braking stages are deactivated, on = B-braking stages are activated.

• Press the

START

key to save the setting.

Briefly, Store Settings .. is displayed as confirmation, followed by -> Settings.

Press the

OPEN / STOP

key once to leave the "Settings" menu or press the

OPEN / STOP

key twice to leave the

"Machine Menu.

23 Acoustic signal

The acoustic signal sounds:

• Upon the appearance of a disturbance in 2 second intervals.

• After completion of a centrifugation run and rotor standstill in 30 second intervals.

The acoustic signal is stopped by opening the lid or pressing any key. The signal after completion of the centrifugation run can be activated or deactivated in the following manner, if the

rotor is at standstill:

• Keep the

PRO

key held down for 8 seconds.

After 8 seconds, ∗∗∗ Machine Menu ∗∗∗ appears in the display.

• Press the

PRO

key as often as necessary until the ->Settings is displayed.

• Press the

START

key. The SOUND / BELL = off/on is displayed.

• Use the adjusting knob to set off or on.

• Press the

START

key to save the setting.

Briefly, Store Settings ... is displayed as confirmation, followed by -> Settings.

• Press the

OPEN / STOP

key once to leave the "Settings" menu or press the

OPEN / STOP

key twice to leave the

"Machine Menu".

24 Displayed centrifugation data after switch-on.

After switch-on the centrifugation data from program 1, or from the last program that was used, is displayed. If the rotor is at standstill, this can be set as follows:

• Keep the

PRO

key held down for 8 seconds.

After 8 seconds, ∗∗∗ Machine Menu ∗∗∗ appears in the display.

• Press the

PRO

key as often as necessary until the ->Settings is displayed.

• Press the

START

key. The SOUND / BELL = off/on is displayed.

• Press the

PRO

key as often as necessary until Start program = Last/First is displayed.

• Use the adjusting knob

to set Last or First.

Last = the program used last, First = program 1.

• Press the

START

key to save the setting.

Briefly, Store Settings ... is displayed as confirmation, followed by -> Settings.

• Press the

OPEN / STOP

key once to leave the "Settings" menu or press the

OPEN / STOP

key twice to leave the

"Machine Menu".

25 Set temperature unit (only for centrifuge with refrigeration)

The temperature can be entered in degrees Celsius (°C) or in degrees Fahrenheit (°F). When the rotor is at standstill, the temperature unit must be set as follows:

• Keep the

PRO

key held down for 8 seconds.

After 8 seconds, ∗∗∗ Machine Menu ∗∗∗ appears in the display.

• Press the

PRO

key as often as necessary until the ->Settings is displayed.

• Press the

START

key. The SOUND / BELL = off/on is displayed.

• Press the

PRO

key as often as necessary until Temp Unit = Celsius/Fahrenheit is displayed.

• Use the adjusting knob to set Celsius or Fahrenheit.

• Press the

START

key to save the setting.

Briefly, Store Settings ... is displayed as confirmation, followed by -> Settings.

• Press the

OPEN / STOP

key once to leave the "Settings" menu or press the

OPEN / STOP

key twice to leave the

"Machine Menu".

Page 56

56/164

26 Setting program locks

When the rotor is at a standstill, the following program locks can be set: LOCK 1 LOCK 1 is displayed in the "

" field.

Programs can only be called up but not modified.

LOCK 2 LOCK 2 is displayed in the " " field.

No programs can be called up and modified. The centrifuge can be controlled via the interface (only for centrifuge with interface).

LOCK 3

No status display. No program locking. Programs can be called up and modified.

• Keep the

PRO

key held down for 8 seconds.

After 8 seconds, ∗∗∗ Machine Menu ∗∗∗ appears in the display.

• Press the

PRO

key as often as necessary until the ->Change LOCK is displayed.

• Press the

START

key.The lock status is displayed.

If no PIN has been entered, LOCK = 〈3〉 confirm by START, for example, will be displayed. If a PIN has been entered, LOCK = 3, for example, will be displayed.

• Use the

adjusting knob to set the desired lock status.

If a PIN has been entered, PIN = ---- confirm by START will be shown. In this case, a valid PIN has to be entered with the adjusting knob and then the

START

button has to be pressed before the lock

status can be set.

• Press the

START

key to save the setting.

Briefly, Store LOCK 2 ... is displayed as confirmation, followed by -> Change LOCK.

• Press the

OPEN / STOP

key once to leave the "Change LOCK" menu or press the

OPEN / STOP

key twice to leave

the "Machine Menu".

27 PIN (Personal Identification Number)

To prevent the program lock from being changed by unauthorized persons, a PIN can be set.

No PIN is set in the factory.

27.1 Setting or changing the PIN

The PIN can be set as follows when the rotor is at a standstill:

• Keep the

PRO

key held down for 8 seconds.

After 8 seconds, ∗∗∗ Machine Menu ∗∗∗ appears in the display.

• Press the

PRO

key as often as necessary until the ->Change PIN is displayed.

• Press the

START

key. old PIN = ---- <START> is displayed.

• With the

adjusting knob, set the valid PIN.

If the PIN is being set for the first time, then skip this step or set "0000".

Input assistance: Press and hold the respective button.

: Only the 1000s place of the PIN will be changed.

RCF

: Only the 100s place of the PIN will be changed.

RPM

: Only the 10s place of the PIN will be changed.

TIME

: Only the 1s place of the PIN will be changed.

• Press the

START

key. new PIN = ---- <START> is displayed.

If an incorrect PIN is set, then old PIN = ---- <START> will be displayed again. In this case, set the valid PIN with the adjusting knob and then press the

START

button.

• With the adjusting knob, set the new PIN.

To deactivate the PIN, "0000" has to be set.

• Press the

START

key to save the setting.

Briefly, Store PIN ... is displayed as confirmation, followed by -> Change PIN.

• Press the

OPEN / STOP

key once to leave the "Change PIN" menu or press the

OPEN / STOP

key twice to leave

the "Machine Menu".

Page 57

57/164

27.2 Procedure in the event that PIN is lost

If the PIN has been lost, a so-called Help number can be requested. With the help of this number, the manufacturer can calculate a PIN to replace the previously valid PIN. In case this is required, please contact your supplier.

• Keep the

PRO

key held down for 8 seconds.

After 8 seconds, ∗∗∗ Machine Menu ∗∗∗ appears in the display.

• Press the

PRO

key as often as necessary until the ->Change PIN is displayed.

• Press the

START

key. old PIN = ---- <START> is displayed.

• Press the

PRO

key. Get HELP # no is displayed.

After querying the Help number, the previous PIN becomes invalid.

• Set yes with the adjusting knob.

• Press the

START

key. Are you sure ? no is displayed

• Set yes with the adjusting knob.

• Press the

START

key. A help number is displayed, e.g. HELP # = 5487.

• Note this help number and use it to request the needed PIN.

• Set a new PIN with the PIN you receive (see the chapter on "Setting or changing the PIN").

28 Centrifuge address

Ex works, the address is ] = 29. Address is set.

29 Query the operating hours, centrifugation runs and cycle counter

The operating hours are divided up into internal and external operating hours. Internal operating hours: Total time the device was switched on. External operating hours: Total time of previous centrifugation runs.

The query is performed as follows when the rotor is at a standstill:

• Keep the

PRO

key held down for 8 seconds.

After 8 seconds, ∗∗∗ Machine Menu ∗∗∗ appears in the display.

• Press the

PRO

key as often as necessary until the -> Operating Time is displayed.

• Press the

START

key. The external operating hours are displayed, e.g. OP Time ext = 0h25m.

• Press the

PRO

key. The internal operating hours are displayed, e.g. OP Time int = 1h36m.

• Press the

PRO

key. The number of all centrifugation runs is displayed, e.g. Number of Starts = 10.

• Press the

PRO

key. The number of rotor cycles (centrifugation runs) of the current rotor code since the last time

the cycle counter was reset to "0" and the permitted number of rotor cycles are displayed, e.g. CYCLES = 5120 of 30000.

• Press the

PRO

key. The number of all rotor cycles (centrifugation runs) of the current rotor code is displayed,

e.g. Rotor cycles total = 37490. This value cannot be set.

• Press the

OPEN / STOP

key twice to leave the menu, "Operating Time" or press the key

OPEN / STOP

three times

to leave the "Machine Menu".

30 Request system information

Rotor information and the program version of the centrifuge as well as the frequency converter can be queried as follows when the rotor is at a standstill:

• Keep the

PRO

key held down for 8 seconds.

After 8 seconds, ∗∗∗ Machine Menu ∗∗∗ appears in the display.

• Press the

PRO

key as often as necessary until the ->Info is displayed.

• Press the

START

key. The rotorcode (rotor), the maximum rotor speed (Nmax) and the preset centrifuging radius

(R) of the last rotor that was recognized by the rotor recognition , e.g. Rotor 4∗: Nmax = 4500 R=184. The last recognized rotor is marked with a star (∗). Use the adjusting knob

to have the information of the rotors

permitted in the centrifuge displayed.

• Press the

PRO

key. The program version of the centrifuge is displayed, e.g. SW version = 01.00.

• Press the

PRO

key. The program version of the frequency converter is displayed e.g. FC-SW-Version = 4.

• Press the

OPEN / STOP

key twice to leave the "Info" menu or press the key

OPEN / STOP

three times to leave the

"Machine Menu".

Page 58

58/164

31 Immediate display of centrifugation data after switch-on.

• Switch on the power supply. (Switch setting Ι).

• The first time the display changes optically, (inverse display) press any key and keep it held down. The

centrifugation data is displayed immediately.

32 Cooling (only in centrifuges with cooling)

The temperature set-point can be adjusted from -20°C to +40°C / -4°F to +104°F. On centrifuges with a heating/cooling option, the temperature set-point is settable from -20°C to +90°C / -4°F to +194°F. The lowest obtainable temperature is dependent on the rotor (see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

32.1 Standby-cooling

When the rotor is at a standstill and when the lid is closed, the centrifugal chamber is cooled down to the preselected temperature if this is lower than 20°C / 68°F.

During the standby cooling, the preset temperature is displayed.

32.2 Precooling of the rotor

For quick precooling of the unloaded rotor and the accessories, it is a good idea to do a centrifugation run with the continuous operation setting and a speed of about 20% of the maximum rotor speed.

The precooling is done automatically with the PREC (PRECOOLING) program. Precooling is not possible if program linkages are being used.

• Press the key. The LED in the key blinks until the rotor has been imported, it is subsequently lit. The time

count starts from 00:00.

• Press the

OPEN / STOP

key to end the centrifugation run. Run- down is carried out with the selected run- down

parameters. The run-down parameter is displayed e.g.

9. The right-hand LED in the

OPEN / STOP

key is lit.

Once the rotor has come to a standstill, the LED in the

key switches off and OPEN OEFFNEN is

displayed. The right-hand LED in the

OPEN / STOP

key also switches off, the left LED in the

OPEN / STOP

key

starts blinking and continues blinking until the lid is opened.

During the centrifugation run, the speed of the rotor, or the resulting RCF value, the sample temperature and the remaining time or expired time are displayed.

32.3 Time-controlled cooling

If necessary it can be set so that cooling begins after a certain amount of time once centrifugation run has been started. The delay time can be set in 1-second increments from 15 to 900 seconds. If no time delay is required, set to "0". No delay time is set ex works. When the rotor is at a standstill, the delay time can be set as follows:

• Keep the

PRO

key held down for 8 seconds.

After 8 seconds, ∗∗∗ Machine Menu ∗∗∗ appears in the display.

• Press the

PRO

key as often as necessary until the ->Settings is displayed.

• Press the

START

key. The SOUND / BELL = off/on is displayed.

• Press the

PROG

key as often as is needed until the delay time is displayed, e.g. Cool acc time = 0.

• Use the adjusting knob

to set the value you want.

• 0 = no delay time

• Press the

START

key to save the setting.

Briefly, Store Settings ... is displayed as confirmation, followed by -> Settings.

• Press the

OPEN / STOP

key once to leave the "Settings" menu or press the

OPEN / STOP

key twice to leave the

"Machine Menu".

Page 59

59/164

32.4 Prevent cooling being switched on during run-out

If necessary it can be set so that at the end of the centrifugation run during run-out, once the specified speed has been attained, cooling is not switched on. This avoids whirling up the sediment in the sample. The speed can be set between 0 RPM and the maximum speed of the rotor (Nmax) in increments of 10. When the rotor is at a standstill, the speed is set as follows:

• Keep the

PRO

key held down for 8 seconds.

After 8 seconds, ∗∗∗ Machine Menu ∗∗∗ appears in the display.

• Press the

PRO

key as often as necessary until the ->Settings is displayed.

• Press the

START

key. The SOUND / BELL = off/on is displayed.

• Press the

PROG

key as often as is needed until the Cool dec speed = … rpm.

• Use the adjusting knob

to set the value you want.

• Press the

START

key to save the setting.

Briefly, Store Settings ... is displayed as confirmation, followed by -> Settings.

• Press the

OPEN / STOP

key once to leave the "Settings" menu or press the

OPEN / STOP

key twice to leave the

"Machine Menu".

33 Heating (only on centrifuges with heating/cooling option)

During operation of the centrifuge the centrifuge chamber can be heated as required to the preselected temperature. The heating is switched off when the rotor is stationary.

Risk of burning! The surface temperature of the heating element in the centrifugal chamber of the centrifuge can reach 500°C / 932°F. Do not touch the heating element.

Plastic suspension can only be used in temperatures up to a maximum of 40°C / 104°F.

34 Relative centrifugal force (RCF)

The relative centrifugal force (RCF) is given as a multiple of the acceleration of gravity (g). It is a unit-free value and serves to compare the separation and sedimentation performance.

These values are calculated using the formula below:

1,118r

1000

RPM

RCF ××=

⎟ ⎠

⎞

⎜ ⎝

⎛

⇒ 1000

1,118r

RCF

RPM ×

RCF = relative centrifugal force RPM = rotational speed (revolutions per minute) r = centrifugal radius in mm = distance from the centre of the turning axis to the bottom of the centrifuge. For more on the centrifugal radius see the chapter ” Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories”.

The relative centrifugal force (RCF) stands in relation to the revolutions per minute and the centrifugal radius.

Page 60

60/164

35 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm3

When centrifuging with maxim revolutions per minute the density of the materials or the material mixtures may not exceed 1.2 kg/dm3. The speed must be reduced for materials or mixtures of materials with a higher density.

The permissible speed can be calculated using the following formula:

[RPM] speed maximum x

[kg/dm³]density Greater

1.2

= )(n speed Reduced

red

e.g.: maximum speed RPM 4000, density 1.6 kg/dm

RPM 3464 = RPM 4000 x

kg/dm³ 1.6

kg/dm³ 1.2

= n red

In the exceptional case that the maximum loading indicated on the hanger is exceeded, the speed must also be reduced.

The permissible speed can be calculated using the following formula:

[RPM] speed maximum x

[g] load actual

[g] load maximum

= )(n speed Reduced red

e.g.: maximum speed RPM 4000, maximum load 300 g, actual load 350 g

RPM 3703 = RPM 4000 x

g 350

g 300

= n red

If in doubt you should obtain clarification from the manufacturer.

36 Rotor recognition

Rotor recognition is carried out after each start of the centrifugation run. If the rotor has been changed, the centrifugation run is canceled after rotor recognition. The rotor code (rotor), the

maximum speed of the rotor (Nmax) and the preset centrifuge radius (R) of the rotor being used are displayed, e.g.

Rotor 4 Nmax= 4500 R=184 mm.

If the maximum speed of the rotor being used is less than the set speed, the speed is limited to the rotor's maximum speed. In this case, the program place number is displayed in parentheses ().

• Press the

OPEN / STOP

key to open the lid, or press the

START

key to start the centrifugation run. For centrifuges

with refrigeration, precooling of the rotor can also be started by pressing the

key.

If the cycle counter is activated, the number of rotor cycles (centrifugation runs) of the current rotor code is displayed briefly when the lid is opened, e.g.

ROTORCYCLES 5120 of 30000 (see chapter "Cycle

Counter").

37 Emergency release

During a power failure the lid cannot be unlocked by motor. An emergency release has to be executed by hand.

For emergency release disconnect the centrifuge from the mains. Open the lid only during rotor standstill.

See figure on page 2.

• Switch off the mains switch (switch position "0").

• Look through the window in the lid to be sure that the rotor has come to a standstill.

• Insert the hexagonal wrench key into the bore hole (Fig. 1, A) and carefully rotate by half a turn in clockwise

direction until the lid can be opened.

• Pull the hexagon socket head wrench out of the drilling again.

• If the left LED in the

OPEN / STOP

button flashes after the centrifuge is switched on again, press the

OPEN / STOP

button so that the motor-driven lid lock goes into the basic position (opened) again.

Page 61

61/164

38 Maintenance and servicing

The device can be contaminated.

Pull the mains plug before cleaning. Before any other cleaning or decontamination process other than that recommended by the manufacturer is

applied, the user has to check with the manufacturer that the planned process does not damage the device.

• Centrifuges, rotors and accessories must not be cleaned in rinsing machines.

• They may only be cleaned by hand and disinfected with liquids.

• The water temperature must be between 20 – 25°C.

• Only detergents/disinfectants may be used which:

− have a pH between 5 - 8

− do not contain caustic alkalis, peroxides, chlorine compounds, acids and alkaline solutions

• In order to prevent appearances of corrosion through cleaning agents or disinfectants, the application guide from

the manufacturer of the cleaning agent or disinfectant are absolutely to be heeded.

38.1 Centrifuge (housing, lid and centrifuging chamber)

38.1.1 Surface cleaning and care

•

Clean the centrifuge housing and the centrifuging chamber regularly, using soap or a mild detergent and a damp cloth if required. For one thing, this services purposes of hygiene, and it also prevents corrosion through adhering impurities.

• Ingredients of suitable detergents:

soap, anionic tensides, non-ionic tensides.

• After using detergents, remove the detergent residue by wiping with a damp cloth.

• The surfaces must be dried immediately after cleaning.

• In the event of condensation water formation, dry the centrifugal chamber by wiping out with an absorbent cloth.

• Lightly rub the rubber seal of the centrifuge chamber with talcum powder or a rubber care product after each

cleaning.

• The centrifuging chamber is to be checked for damage once a year.

If damage is found which is relevant to safety, the centrifuge may no longer be put into operation. In this case, notify Customer Service.

38.1.2 Surface disinfection

•

If infectious materials penetrates into the centrifugal chamber this is to be disinfected immediately.

• Ingredients of suitable disinfectants:

ethanol, n-propanol, isopropyl alcohol, glutardialdehyde, quaternary ammonium compounds.

• After using disinfectants, remove the disinfectant residue by wiping with a damp cloth.

• The surfaces must be dried immediately after disinfecting.

38.1.3 Removal of radioactive contamin ants

•

The agent must be specifically labelled as being an agent for removing radioactive contaminants.

• Ingredients of suitable agents for removing radioactive contaminants:

anionic tensides, non-ionic tensides, polyhydrated ethanol.

• After removing the radioactive contaminants, remove the agent residue by wiping with a damp cloth.

• The surfaces must be dried directly after removing the radioactive contaminants.

Page 62

62/164

38.2 Rotors and Attachments

38.2.1 Cleaning and care

•

In order to avoid corrosion and changes in materials, the rotors and accessories have to be cleaned regularly with soap or with a mild cleaning agent and a moist cloth. Cleaning is recommended at least once a week. Contaminants must be removed immediately.

• Ingredients of suitable detergents:

soap, anionic tensides, non-ionic tensides.

• After using detergents, remove detergent residue by rinsing with water (only outside of the centrifuge) or wipe off

with a damp cloth.

• The rotors and accessories must be dried directly after cleaning.

• Angle rotors, container and hanger made of aluminium are to be lightly greased after drying using acid-free

grease, e.g. vaseline.

• In the case of biosafety systems (for further details of available biosafety systems see chapter

"Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"), the packing rings must be checked and cleaned regularly (weekly).The sealing ring is to be replaced immediately upon indication of crack formation, embrittlement or abrasive wear. In order to prevent the packing ring from twisting when opening and closing the cover, the packing ring must be lightly rubbed with talcum powder or a rubber care product.

• In order to prevent corrosion as a result of moisture between the rotor and the motor shaft, the rotor should be

disassembled and cleaned at least once a month, and the motor shaft should be lightly greased.

• The rotors and accessories have to be checked monthly for wear and tear and damage due to corrosion.

For swing-out rotors, it is important to check the area of the lifting lugs, for hangers, the grooves and the base should be checked for cracks.

Rotors and attachments may no longer be utilised upon indication of wear and tear or corrosion.

• Check the firm seating of the rotor on a weekly basis.

38.2.2 Disinfection

•

If infectious material should get on the rotors or accessories, they must be appropriately disinfected.

• Ingredients of suitable disinfectants:

glutaraldehyde, propanol, ethyl hexanol, anionic tensides, corrosion inhibitors.

• After using disinfectants, remove disinfectant residue by rinsing with water (only outside of the centrifuge) or wipe

off with a damp cloth.

• The rotors and accessories must be dried directly after disinfection.

38.2.3 Removal of radioactive cont aminants

•

The agent must be specifically labelled as being an agent for the removal of radioactive contaminants.

• Ingredients of suitable agents for removing radioactive contaminants:

anionic tensides, non-ionic tensides, polyhydrated ethanol.

• After removing the radioactive contaminants, remove agent residue by rinsing with water (only outside of the

centrifuge) or wipe off with a damp cloth.

• The rotors and accessories must be dried directly after removing the radioactive contaminants.

38.2.4 Trunnions

With swing-out rotors the trunnions must be regularly lubricated (Hettich Lubricating Grease No. 4051) in order to ensure consistent swinging out of the hangers.

Page 63

63/164

38.2.5 Rotors and accessories with limited service lives

The use of certain rotors, hangers and accessory parts is limited by time. These are marked with the maximum permitted number of operating cycles or with an expiration date and the maximum permitted number of operating cycles or just with the expiration date; e.g.:

- "einsetzbar bis Ende:

ΙV. Quartal 2011 / usable until end of: ΙV. Quarter 2011" or

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011"

- "Max. Lauf Zyklen / max. cycles: 40000".

For safety reasons, rotors, hangers and accessory parts may no longer be used if either the indicated maximum number of operating cycles or the indicated expiration date has been reached.

The number of centrifuge operations can be queried; see the chapter on "Querying the operating hours and the number of centrifuge operations".

38.3 Autoclaving

The following accessory can be autoclaved at 121°C / 250°F (20 min):

• Swing-out rotors

• Angle rotors made of aluminum

• Hanger made of metal

• Lid with biocontainment

• Stands

• Reductions

Otherwise you must ask the manufacturer. No statement can be made about the degree of sterility.

The lids of the rotors and containers must be removed prior to autoclaving. Autoclaving accelerates the ageing process of plastics. In addition, autoclaving may discolour plastics. We recommend that the packing rings of the bio-safety system be replaced after autoclaving.

38.4 Centrifuge containers

•

With leakiness or after the breakage of centrifuging containers broken container parts and leaked centrifugation material are to be completely removed.

• The rubber inserts as well as the plastic sleeves of the rotors are to be replaced after a glass breakage.

Remaining glass splitters cause further glass breakage!

• If this concerns infectious material, a disinfection process is to be executed immediately.

Page 64

64/164

39 Faults

If the fault cannot be eliminated with the help of the fault table, please inform Customer Service. Please specify the type of centrifuge and the serial number. Both numbers can be found on the name plate of the

centrifuge.

Perform a MAINS RESET:

− Switch off the mains switch (switch position "0").

− Wait at least 10 seconds and then switch on the mains switch again (switch position "Ι").

Message / fault Cause Remedy

No display --- No voltage.

Overvoltage protection tripped out. Triggering the automatic circuit breaker (only for types 5650-01, 5660-01 and 5660-51).

− Check supply voltage.

− Switch automatic circuit breaker

ON again; refer to Chapter "Switch on automatic circuit breaker" (only for types 5650-01, 5660-01 and 5660-51).

− Mains switch ON.

TACHO - ERROR 1, 2, 96 Faulty speedometer.

Motor, electronics defective.

− Open the cover.

− Switch off the mains switch

(switch position "0").

− Wait at least 10 seconds.

− Turn the rotor vigorously by hand.

− Switch on the mains switch again

(switch position "

Ι"). The rotor

must turn during switch-on.

IMBALANCE --- The rotor is unevenly loaded.

− Open lid.

− Check the loading of the rotor,

see chapter "Loading the rotor".

− Repeat the centrifugation run.

CONTROL - ERROR 4.1 - 4.5, 6 Error in lid locking or lid closure.

N > MAX 5 Rotation too fast N < MIN 13 Rotation too slow ROTORCODE 10.1, 10.3 Incorrect rotor coding

− Perform a MAINS RESET.

MAINS INTERRUPT --- Power failure during the centrifugation run.

(The centrifugation run was not finished.)

− Open lid.

− Push

START

button.

− Repeat the centrifugation run if

necessary.

VERSION-ERROR 12 Mismatch between electronic components

Error / defect electronics

CONTROL-ERROR 22, 25.1-

25.4

Error / defect electronics

SER I/O - ERROR 31, 34, 36 Error / defect electronics ° C * - ERROR 51,

53 - 55

97,98

Error / defect electronics

° C * - ERROR 52 Temperature is too high in overspeed

room. Error / defect electronics

FU / CCI - ERROR 60, 61.2-

61.20,

61.12861,131,

Error / defect electronics / motor

− Perform a MAINS RESET.

FU / CCI - ERROR 61.1 Supply voltage is too low

Error / defect electronics / motor

− Check supply voltage.

− Perform a MAINS RESET.

Page 65

65/164

Message / fault Cause Remedy

SENSOR-ERROR 90 Error / defect electronics SENSOR-ERROR 91 - 93 Error / defect unbalance sensor

− Perform a MAINS RESET.

NO ROTOR OR ROTORCODE ERROR

--- No rotor installed. Faulty speedometer.

− Open lid.

− Install rotor.

Speed in the selected program greater than the maximum speed of the rotor.

− Check the set speed.

Reduce the set speed

N > ROTOR MAX

---

The rotor has been changed. The maximum speed of the installed rotor is higher than that of the rotor that was previously used and this has not yet been detected by rotor recognition.

− Set a speed up to the maximum

speed of the rotor that was previously used. Press the

START

key to run rotor recognition. See chapter, "Rotor Recognition".

There is a program in the displayed program location whose speed is higher than the maximum speed of the rotor.

− Check the set speed.

Reduce the set speed

N > ROTOR MAX in Prog : e.g. 3

The rotor has been changed. The maximum speed of the installed rotor is higher than that of the rotor that was previously used and this has not yet been detected by rotor recognition.

− Set a speed up to the maximum

speed of the rotor that was previously used. Press the

START

key to run rotor recognition. See chapter, "Rotor Recognition".

Runtime 00:00 in Prog : e.g. 3

There is a continuous operation program in

the displayed program location.

− Replace the continuous operation

program in the program linkage with a program with preset time.

Empty Program There is no program linkage saved on the

displayed program location.

− Call up a program linkage.

FC INIT ERROR Error / defect electronics FC VERSION ERROR Error / defect electronics FATAL EEPROM ERROR

1 - 5 Error / defect electronics

− Perform a MAINS RESET.

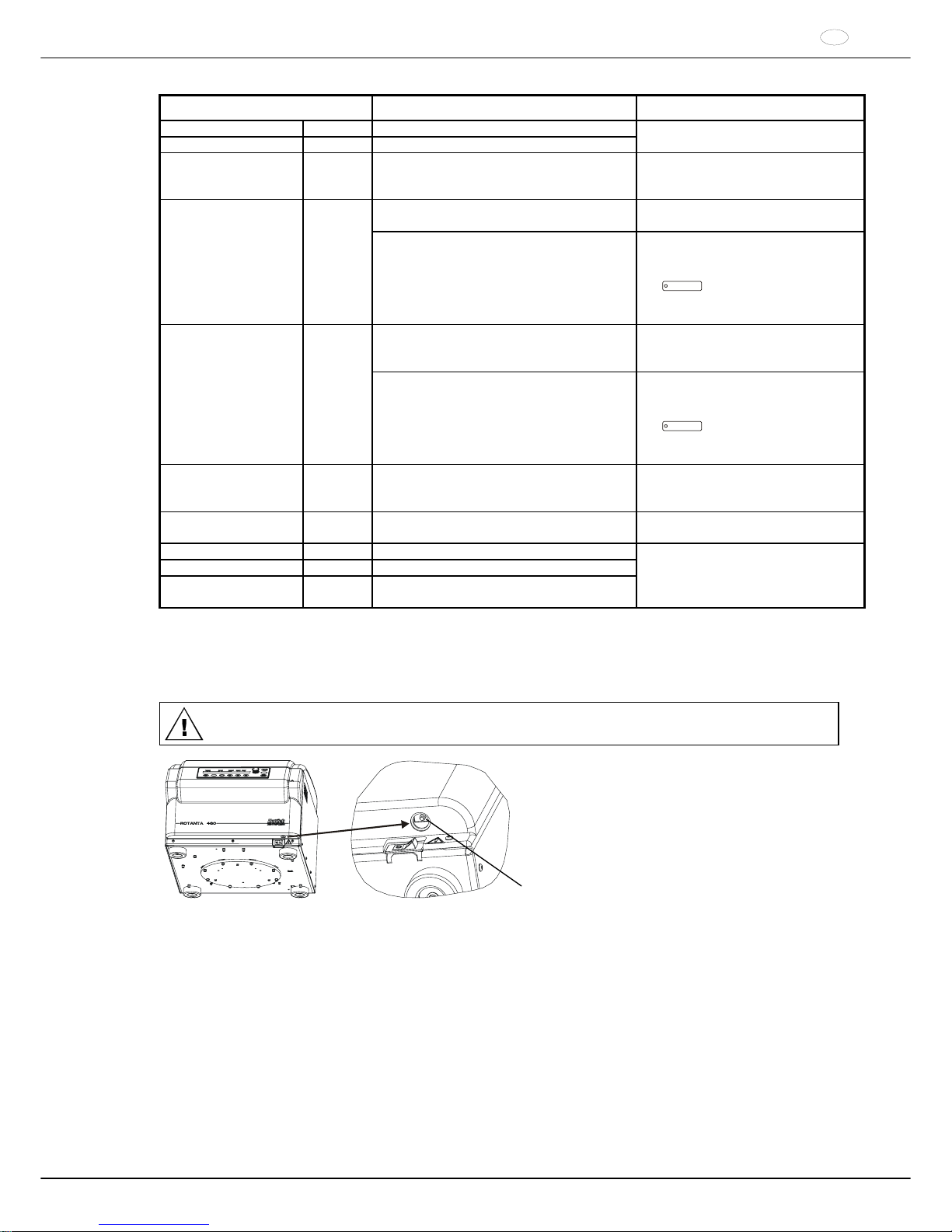

40 Switch on automatic circuit breaker

(only for types 5650-01, 5660-01 and 5660-51)

Switch off the mains switch and separate the centrifuge from the mains!

The automatic circuit breaker is located in the lower right side of the front panel.

• Push the plastic pin (A) of the automatic circuit breaker upwards.

• Reconnect the centrifuge to the mains supply.

Page 66

66/164

41 Acceptance of the centrifuges for repair

If the centrifuge is returned to the manufacturer for repair, it must be decontaminated and cleaned to protect persons, environment and material.

We reserve the right to accept contaminated centrifuges.

Costs incurred for cleaning and disinfection are to be charged to the customer.

We ask for your understanding in this matter.

42 Disposal

Before disposal, the device must be decontaminated and cleaned to protect people, the environment and property. When you are disposing of the device, the respective statutory rules must be observed. Pursuant to guideline 2002/96/EC (WEEE), all devices supplied after August 13, 2005 may not be disposed as part of

domestic waste. The device belongs to group 8 (medical devices) and is categorized in the business-to-business field.

The icon of the crossed-out trash can shows that the device may not be disposed as part of domestic waste.

The waste disposal guidelines of the individual EC countries might vary. If necessary, contact your supplier.

Page 67

67/164

Table des matières

1 Utilisation conforme...................................................................................................................................................................... 69

3 Risques résiduels......................................................................................................................................................................... 69

2 Données techniques ....................................................................................................................................................................69

3 Consignes de sécurité ................................................................................................................................................................. 71

4 Signification des symboles........................................................................................................................................................... 72

5 Composition de la livraison .......................................................................................................................................................... 73

6 Déballer la centrifugeuse .............................................................................................................................................................73

7 Mise en service ............................................................................................................................................................................ 73

8 Interface (uniquement pour les centrifugeuses avec interface) ................................................................................................... 74

9 Ouvrir et fermer le couvercle........................................................................................................................................................ 74

9.1 Ouvrir le couvercle............................................................................................................................................................... 74

9.2 Fermer le couvercle ............................................................................................................................................................. 74

10 Montage et démontage du rotor............................................................................................................................................... 74

11 Chargement du rotor................................................................................................................................................................ 75

12 Fermer le rotor à orientation libre de manière étanche aux aérosols ...................................................................................... 75

13 Organes de commande et indicateurs ..................................................................................................................................... 76

13.1 Bouton de réglage ........................................................................................................................................................... 76

13.2 Touches et possibilités de réglage .................................................................................................................................. 76

14 Saisir les paramètres de centrifugation.................................................................................................................................... 77

14.1 Temps de marche............................................................................................................................................................78

14.2 Début du chronométrage de la durée de cycle................................................................................................................ 78

14.3 Vitesse de rotation (RPM)................................................................................................................................................ 78

14.4 Accélération centrifuge relative (RCF) et rayon de centrifugation (RAD) ........................................................................ 78

14.5 Paramètres de démarrage et de ralentissement ............................................................................................................. 78

14.5.1 Niveau de démarrage .............................................................................................................................................. 78

14.5.2 Niveau de freinage................................................................................................................................................... 79

14.5.3 Vitesse de rotation de l'arrêt freiné .......................................................................................................................... 79

14.6 Température (uniquement pour une centrifugeuse avec un refroidissement) ................................................................. 79

15 Programmation......................................................................................................................................................................... 79

15.1 Entrer ou modifier des programmes ................................................................................................................................ 79

15.2 Appeler des programmes ................................................................................................................................................ 79

15.3 Protection en écriture pour programmes .........................................................................................................................80

15.4 Association de programmes ............................................................................................................................................80

15.4.1 Activer ou désactiver association de programmes .................................................................................................. 80

15.4.2 Associer programmes ou modifier une association de programmes....................................................................... 81

15.4.3 Appeler association de programmes ....................................................................................................................... 81

15.5 Mémoire intermédiaire automatique ................................................................................................................................81

16 Centrifugation........................................................................................................................................................................... 82

16.1 Centrifugation avec présélection temps........................................................................................................................... 82

16.2 Fonctionnement continu .................................................................................................................................................. 83

16.3 Centrifugation de courte durée ........................................................................................................................................ 83

17 Modifier les réglages pendant le cycle de centrifugation .........................................................................................................83

18 Intégrale RCF........................................................................................................................................................................... 83

18.1 Interrogation de l'intégrale RCF ....................................................................................................................................... 83

18.2 Activation ou désactivation de l'affichage de l'intégrale RCF .......................................................................................... 84

19 Arrêt d'urgence......................................................................................................................................................................... 84

Page 68

68/164

20 Compteur de cycles.................................................................................................................................................................. 84

20.1 Saisie du nombre maximal admissible de cycles de fonctionnement ou désactivation du compteur de cycles après le

démarrage du premier cycle de centrifugation................................................................................................................. 85

20.2 Remettre le compteur de cycles à "0" et introduire le nombre maximal admissible de cycles de fonctionnement.......... 85

20.3 Désactivation du compteur de cycles ..............................................................................................................................85

21 Activation ou désactivation de la fonction "Timing begins at Speed".......................................................................................86

22 Activer ou désactiver les niveaux de freinage B ...................................................................................................................... 86

23 Signal acoustique.....................................................................................................................................................................86

24 Données de centrifugation affichées après le démarrage........................................................................................................ 87

25 Régler l'unité de mesure de la température (uniquement pour une centrifugeuse avec un refroidissement)..........................87

26 Paramétrer verrouillage du programme ...................................................................................................................................87

27 PIN (numéro d'identification personnel) ................................................................................................................................... 88

27.1 Régler ou modifier code PIN............................................................................................................................................88

27.2 Marche à suivre en cas de PIN perdu.............................................................................................................................. 88

28 Adresse de la centrifugeuse..................................................................................................................................................... 88

29 Consultation des heures de fonctionnement, des cycles de centrifugation et des compteurs de cycles................................. 89

30 Interrogation des informations système ...................................................................................................................................89

31 Affichage immédiat des données de centrifugation après le démarrage .................................................................................89

32 Refroidissement (uniquement sur centrifugeuse avec refroidissement) ............................................................

...................... 89

32.1 Refroidissement en veilleuse...........................................................................................................................................89

32.2 Pré-refroidissement du rotor ............................................................................................................................................90

32.3 Réfrigération temporisée.................................................................................................................................................. 90

32.4 Empêcher la mise en marche de la réfrigération pendant le ralentissement................................................................... 90

33 Chauffage (uniquement sur centrifugeuse avec l'option Chauffer/refroidir) ............................................................................. 91

34 Accélération centrifuge relative (RCF) .....................................................................................................................................91

35 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm

................................................................ 91

36 Identification du rotor................................................................................................................................................................ 92

37 Déverrouillage d'urgence .........................................................................................................................................................92

38 Entretien et maintenance .........................................................................................................................................................92

38.1 Centrifugeuse (boîtier, couvercle et cuve) ....................................................................................................................... 93

38.1.1 Entretien et nettoyage des surfaces ........................................................................................................................93

38.1.2 Désinfection des surfaces........................................................................................................................................ 93

38.1.3 Décontamination de substances radioactives ......................................................................................................... 93

38.2 Rotors et accessoires ......................................................................................................................................................93

38.2.1 Nettoyage et entretien.............................................................................................................................................. 93

38.2.2 Désinfection ............................................................................................................................................................. 94

38.2.3 Décontamination de substances radioactives ......................................................................................................... 94

38.2.4 Goupilles de fixation................................................................................................................................................. 94

38.2.5 Rotors et accessoires à durée d'utilisation limitée...................................................................................................94

38.3 Autoclavage ..................................................................................................................................................................... 95

38.4 Réservoirs de centrifugation ............................................................................................................................................ 95

39 Défauts.....................................................................................................................................................................................96

40 Mettre le coupe-circuit automatique en service........................................................................................................................ 97

41 Réparation des centrifugeuses ................................................................................................................................................ 98

42 Élimination des déchets ...........................................................................................................................................................98

43 Anhang / Appendix.................................................................................................................................................................131

43.1 Rotoren und Zubehör / Rotors and accessories ............................................................................................................131

Page 69

69/164

1 Utilisation conforme

L'appareil dont il est question est un produit médical (centrifugeuse de laboratoire) dans l'esprit de la directive sur les produits médicaux 93/42/CEE. La centrifugeuse sert à la séparation de substances ou mélanges de substances d'une densité maximum de 1,2 kg/dm³. Cela comprend, en particulier, des matériaux à but thérapeutique dans le cadre de la médecine humaine. La centrifugeuse est exclusivement destinée à cette plage d'utilisation. Toute utilisation en dehors ou au delà de ce cadre est considérée comme non conforme. L'entreprise Andreas Hettich GmbH & Co. KG décline toute responsabilité pour tout dommage en résultant.

L'utilisation conforme comprend également le respect de toutes les indications contenues dans le mode d'emploi et des travaux d'inspection et d'entretien.

3 Risques résiduels

L'appareil est construit conformément au niveau actuel de la technologie et des règles de sécurité éprouvées. L'utilisation et la manipulation non conforme de cet appareil risquent de menacer la santé et l'intégrité corporelle de l'utilisateur ou de tierces personnes, ou de détériorer l'appareil ou autres biens matériels. Utilisez exclusivement l'appareil conformément à l'usage pour lequel il a été conçu et uniquement s'il est dans un état de fonctionnement technique irréprochable.

Remédier sans attendre à tout dérangement susceptible de porter atteinte à la sécurité.

2 Données techniques

Fabricant

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

Modèle ROTANTA 460 ROTANTA 460 R

Type 5650 5650-01

5660,

5660-50

5660-20,

5660-70

5660-07 5660-77

Tension du réseau (± 10%) 200–240 V 1∼ 100–127 V 1∼ 200–240 V 1∼ 200–240 V 1∼ Fréquence du réseau 50 – 60 Hz 50 – 60 Hz 50 Hz 60 Hz Charge de connexion 1000 VA 1100 VA 1800 VA 1900 VA Consommation de courant 5.0 A 11.0 A 8.5 A 9.2 A Réfrigérant ---- R 404A Capacité max. 4 x 750 ml Densité admise

1.2 kg/dm

Vitesse de rotation (RPM) 15000 Accélération (RCF) 24400 Energie cinétique 41000 Nm 51000 Nm Obligation de contrôle (BGR 500) oui Conditions ambiantes (EN / IEC 61010-1)

− Emplacement

uniquement dans les intérieurs

− Hauteur

Jusqu’à 2000 m au dessus du niveau de la mer

− Température ambiante

2°C à 35°C 5°C à 35°C

− Humidité de l’air

humidité de l’air max. relative 80% pour températures jusqu’à 31°C,

décroissant en linéaire jusqu’à 50% de l’humidité relative pour 40°C.

− Catégorie de surtension

(IEC 60364-4-443)

ΙΙ

− Degré d’encrassement

Catégorie de protection de l’appareil

Non approprié pour l’usage dans un environnement exposé aux

explosions.

EMV

− Emission de parasites, Résistance

aux interférences

EN / IEC

61326-1,

catégorie B

FCC Class B

EN / IEC 61326-1, catégorie B

Niveau du bruit (en fonction du rotor)

≤ 68 dB(A)

Dimensions

− Largeur

554 mm 770 mm

− Profondeur

706 mm 715 mm 706 mm 723 mm 706 mm 723 mm

− Hauteur

456 mm 456 mm 481 mm 456 mm 481 mm

Poids env. 93 kg env. 103 kg env. 133 kg

Page 70

70/164

Fabricant

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

Modèle ROTANTA 460 R

ROTANTA

460 RC

ROTANTA

460 RF

Type

5660-01,

5660-51

5670,

5670-50

5675,

5675-50

Tension du réseau (± 10%) 100 – 127 V 1∼ 100 V 1∼ 200 – 240 V 1∼ Fréquence du réseau 60 Hz 50 Hz 50 Hz Charge de connexion max. 2000 VA 1800 VA Consommation de courant ---- 8.5 A Réfrigérant R 404A Capacité max. 4 x 750 ml Densité admise

1.2 kg/dm

Vitesse de rotation (RPM) 15000 Accélération (RCF) 24400 Energie cinétique 51000 Nm Obligation de contrôle (BGR 500) oui Conditions ambiantes (EN / IEC 61010-1)

− Emplacement

uniquement dans les intérieurs

− Hauteur

Jusqu’à 2000 m au dessus du niveau de la mer

− Température ambiante

5°C à 35°C

− Humidité de l’air

humidité de l’air max. relative 80% pour températures jusqu’à 31°C,

décroissant en linéaire jusqu’à 50% de l’humidité relative pour 40°C.

− Catégorie de surtension

(IEC 60364-4-443)

ΙΙ

− Degré d’encrassement

Catégorie de protection de l’appareil

Non approprié pour l’usage dans un environnement exposé aux

explosions.

EMV

− Emission de parasites, Résistance

aux interférences

FCC Class B EN / IEC 61326-1, catégorie B

Niveau du bruit (en fonction du rotor)

≤ 68 dB(A)

Dimensions

− Largeur

770 mm 554 mm

− Profondeur

715 mm 697 mm

− Hauteur

456 mm 683 mm 961 mm

Poids env. 143 kg env. 140 kg env. 164 kg

Page 71

71/164

3 Consignes de sécurité

Aucune demande garantie ne pourra être revendiquée auprès du fabricant si les indications données dans ce mode d'emploi ne sont pas toutes respectées.

• Veiller à la stabilité de la centrifugeuse.

• Avant d’utiliser la centrifuge, il est indispensable de vérifier la fixation correcte du rotor.

• Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne

doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

• Les rotors, balanciers et accessoires qui présentent d'importantes traces de corrosion ou des défauts mécaniques ou dont la durée d'utilisation a expiré ne doivent plus être utilisés.

• Suspendre immédiatement l'utilisation de la centrifuge si la cuve de centrifugeuse présen te des dommages susceptibles de porter atteinte à la sécurité.

• Les goupilles de fixation des rotors à amortissement doivent être graissées régulièrement (graisse de lubrification Hettich n° 4051) de manière à assurer le balancement régulier de la suspension.

• Sur les centrifugeuses sans réfrigération, il se peu t que la chambre de centrifugation s'échauffe en cas d'augmentation de la température ambiante et/ou si l'ap pareil est utilisé fréquemment. On ne peut donc pas exclure une modification de l'échantillon imputable à la température.

• Il importe de lire et de respecter le mode d’emploi avant la mise en service de la centrifugeuse. Seules les personnes ayant lu et compris le mode d’emploi sont autorisées à manipuler l’appareil.

• Outre le mode d’emploi et les réglementations contraignantes relatives à la prévention des accidents, il importe

également de respecter les règles spécifiques et communément admises en matière de sécurité et de travail. Le mode d’emploi doit être complété des dispositions nationales applicables à la prévention des accidents et à la protection de l’environnement.

• La centrifugeuse a été construite conformément à l’état actuel de la technique et son fonctionnement est sûr. Elle

peut cependant présenter des dangers pour l’utilisateur ou des tiers si son utilisation n’est pas confiée à un personnel dûment formé, est inadéquate ou non conforme à sa destination.

• Pendant le fonctionnement, la centrifugeuse ne devra pas être déplacée ou être heurtée.

• En cas de défaillance ou en cas de déverrouillage d’urgence, ne jamais intervenir dans l’appareil lorsque le rotor

tourne.

• Afin d'éviter les dommages causés par la condensation en passant d'un local froid à un local chaud, il faut soit

réchauffer la centrifugeuse en la laissant pendant au moins 3 heures dans le local chaud avant de la raccorder au secteur, soit la faire fonctionner pendant 30 minutes dans le local froid pour la chauffer.

• Pour cet appareil, vous ne devez utiliser que des rotors et des accessoires homologués par le fabricant (voir

chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

• Le rotor de la centrifugeuse doit uniquement être chargé conformément au chapitre "Chargement du rotor".

• Dans le cas de la centrifugation à la vitesse maximale, la densité des substances et des mélanges de substances

ne doit pas excéder 1,2 kg/dm

• Il est interdit de procéder à des centrifugations en présence de défauts d’équilibrage.

• La centrifugeuse ne doit pas être exploitée dans un environnement explosif.

• Il est interdit de procéder à des centrifugations :

− avec des matières inflammables ou explosives,

− avec des matières susceptibles de réagir chimiquement ou de dégager d’importantes quantités d’énergie.

• En cas de centrifugation de substances dangereuses ou de substances mixtes toxiques, radioactives ou

contaminées par des micro-organismes pathogènes, il incombe à l’utilisateur de prendre les mesures ad hoc. Il faut systématiquement utiliser des récipients de centrifugation avec des bouchons spéciaux à vis destinés aux substances dangereuses. Dans le cas des substances des groupes de risques 3 et 4, il faut utiliser un système de sécurité biologique en plus des récipients de centrifugation pouvant être obturés (voir le manuel "Laboratory Biosafety Manual" publié par l’Organisation Mondiale de la Santé).

Page 72

72/164

Dans un système de sécurité biologique, un joint biologique (bague d’étanchéité) empêche la fuite de gouttelettes et d’aérosols. Lorsque la suspension d'un système de sécurité biologique est utilisée sans couvercle, il faut enlever la bague d'étanchéité de la suspension pour éviter de l'endommager pendant le cycle de centrifugation. Les bagues endommagées ne doivent plus être utilisées pour assurer l'étanchéité le système de sécurité biologique. En l'absence d'un système de sécurité biologique, une centrifugeuse n'est pas étanche du point de vue microbiologique au sens de la norme EN / IEC 61010-2-020. Lors de la fermeture d'un système de sécurité biologique, il faut se conformer aux instructions du chapitre "Fermeture des systèmes de sécurité biologique". Pour ce qui concerne les systèmes à sécurité biologique, voir le chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Dans le doute vous pouvez obtenir les informations auprès du fabricant.

• Il est interdit de centrifuger des matières fortement corrosives pouvant réduire la résistance mécanique des

rotors, des supports et des accessoires.

• Les réparations ne peuvent être effectuées que par une personne autorisée à cet effet par le fabricant.

• Utiliser uniquement les pièces de rechange originales et les accessoires d'origine homologués par les

Etablissements Andreas Hettich GmbH & Co. KG.

• Les dispositions de sécurité suivantes font foi :

EN / IEC 61010-1 et EN / IEC 61010-2-020 ainsi que les dérogations nationales.

• La sécurité et la fiabilité de la centrifugeuse seront uniquement garanties si :

− la centrifugeuse est utilisée conformément aux instructions du mode d’emploi,

− l’installation électrique du site de la centrifugeuse est conforme aux prescriptions EN / IEC,

− les contrôles prescrits selon BGV A1, BGR 500 sont effectués par un personnel spécialisé averti.

4 Signification des symboles

Symbole sur l'appareil : Attention, zone de danger général.

Avant utilisation de l'appareil, il est indispensable de lire le mode d'emploi et de respecter les consignes relatives à la sécurité !

Symbole dans ce document: Attention, zone de danger général. Ce symbole indique des consignes de sécurité et signale des situations pouvant être sources de danger. Le non-respect de ces instructions peut entraîner des dégâts matériels et personnels.

Symbole sur la machine et dans ce document: Faire attention aux surfaces chaudes.

La non observance de ces indications peut conduire à des dommages matériels et corporels.

Symbole sur l'appareil et dans ce document : Avertissement de menace biologique pour l'environnement.

Symbole sur la machine: Équipotentiel : connecteur à fiche (connecteur L.E.P.) pour la liaison équipotentielle (uniquement pour

une centrifugeuse avec un connecteur L.E.P.).

IOIOI

RS232

Symbole sur la machine: Interface RS232 (uniquement pour centrifuge équipée d'une interface RS232).

Symbole sur la machine : Coupe-circuit automatique (Uniquement sur les centrifugeuses équipées d'un d'un coupe-circuit

automatique).

Symbole dans ce document: Ce symbole signale des informations importantes.

Symbole sur la machine et dans ce document: Symbole pour la collecte séparée des appareils électriques et électroniques, conformément á la directive

2002/96(EG (WEEE). L’appareil fait partie du groupe 8 (appareils de médecine). Utilisation dans les pays de l’Union Européenne ainsi qu’en Norvège et en Suisse.

Page 73

73/164

5 Composition de la livraison

1 Câble de connexion 1 Clé mâle coudée 2,5 mm 1 Clé mâle coudée 5 mm 1 Graisse pour tourillon porteur 1 Mode d’emploi 1 Fiche de consignes pour le transport

Le(s) rotor(s) et accessoires correspondant sont livrés selon les spécifications de la commande.

6 Déballer la centrifugeuse

•

Soulever le carton et retirer le matériau d'amortissement.

•

Ne pas saisir sur le tableau de commande frontal pour soulever. Tenir compte du poids de la centrifugeuse, voir au chapitre "Données techniques".

ROTANTA 460 / 460 R: Avec un nombre suffisant d'aides, soulever la centrifugeuse sur les deux faces et la déposer sur la table de laboratoire.

ROTANTA 460 RC / ROTANTA 460 RF: Déballer et mettre la centrifugeuse en place conformément aux notices AH5670XX ou AH5675XX jointes.

7 Mise en service

•

Selon la norme sur les appareils de laboratoire EN / IEC 61010-2-020, l'installation locale doit être équipée d'un interrupteur d'arrêt d'urgence pour sectionner l'alimentation du secteur en cas de défaut. Cet interrupteur doit être éloigné de la centrifugeuse, de préférence hors de la pièce dans laquelle est la centrifugeuse ou près de la porte.

• Placer la centrifugeuse sur un emplacement approprié de manière à ce qu'elle soit stable et mettre de

niveau. Lors de la mise en place, il faut respecter la zone de sécurité exigée de 300mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

• Ne pas placer d’objet devant la grille de ventilation.

Ménager un espace de ventilation de 300 mm autour de la grille.

• Sur la centrifugeuse ROTANTA 460 RC, appuyer sur les freins des roulettes de guidage pour bloquer ces

dernières, voir la notice AH5670XX en annexe.

• Sur la centrifugeuse ROTANTA 460 RF, sortir les pieds à vis de l'appareil (en les desserrant) afin de soulager

les roulettes de guidage, voir la notice AH5670XX en annexe.

• Pour la centrifugeuse de type 5660-20, 5660-70, raccorder l’alimentation en azote selon la fiche de consignes

jointe AH5660-20XX.

Le raccord de la centrifugeuse doit absolument être effectué conformément à la fiche de consignes jointe. Observer impérativement la feuille de consignes jointe.

• Centrifugeuse avec un connecteur L.E.P. :

relier en cas de besoin le connecteur L.E.P. au dos de l'appareil à un système médical de liaison équipotentielle supplémentaire.

• Centrifuge équipée d'une interface RS232:

Branchez l'interface RS232 de la centrifugeuse sur le PC avec une nappe de connexion RS232 (non comprise dans la livraison).

• Vérifier que la tension de secteur est identique à la mention de la plaque signalétique.

• Raccorder la centrifugeuse à une prise de secteur normalisée au moyen du câble de connexion. Puissance

connectée voir chapitre "Données techniques".

• Fermer l'interrupteur de secteur (position de l'interrupteur "Ι"). Les DEL des touches clignotent.

Les indications suivantes apparaissent les unes après les autres :

1. Le modèle de la centrifugeuse ;

2. La version du programme ;

3. Le code du rotor (Rotor), la vitesse maximale de rotation du rotor (Nmax) et le rayon de centrifugation fixé à l'avance (R) du dernier rotor reconnu par l'identification du rotor.

OPEN OEFFNEN

• Ouvrir le capot.

Les données de centrifuge du dernier programme utilisé ou du programme 1 s’affichent.

• Enlever la sécurité de transport (voir la fiche de consignes "Sécurité de transport").

Page 74

74/164

8 Interface (uniquement pour les centrifugeuses avec interface)

En option, l'appareil peut être équipé d'une interface série RS232.

L'interface RS232 est désignée par le symbole

IOIOI

RS232

Via cette interface, vous pouvez commander la centrifugeuse et chercher des données. Le DEL de la touche

PRO

brille pendant le transfert de données.

9 Ouvrir et fermer le couvercle

9.1 Ouvrir le couvercle

Le capot ne peut être ouvert que lorsque la centrifugeuse est sous tension et que le rotor est à l’arrêt. Dans les autres cas, voir le chapitre, "Déverrouillage d’urgence".

• Appuyer sur la touche

OPEN / STOP

Le couvercle est déverrouillé par le moteur et la DEL gauche située dans la

touche

OPEN / STOP

s'éteint.

9.2 Fermer le couvercle

Ne pas mettre les doigts entre le couvercle et le boîtier. Ne pas laisser tomber le couvercle pour le fermer.

Lorsque la DEL gauche de la touche

OPEN / STOP

clignote, appuyer la touche

OPEN / STOP

pour amener le

verrouillage motorisé du couvercle en position de base (ouvert).

• Mettre le couvercle en place et appuyer légèrement sur la bordure avant du couvercle. Le verrouillage est

automatique. La DEL de gauche intégrée dans la touche

OPEN / STOP

s'allume.

10 Montage et démontage du rotor

C D

• Nettoyer l'arbre d'entraînement (C) et l'alésage du rotor (A) et enduire ensuite l'arbre

d'entraînement d'une pellicule de graisse. Les particules d'impuretés entre l'arbre d'entraînement et le rotor réduisent la stabilité d'assise du rotor et provoquent un fonctionnement irrégulier.

• Enficher le rotor à la verticale sur l'arbre d'entraînement. Le taquet de l'arbre

d'entraînement (D) doit être logé dans la rainure du rotor (B). L'orientation de la rainure est indiquée sur le rotor.

• Serrer l'écrou de fixation du rotor avec la clé de la livraison en tournant dans le sens

horloger.

• Vérifier la stabilité d'assise du rotor.

• Démontage du rotor: Desserrer l'écrou de fixation par rotation dans le sens anti-

horloger jusqu'à ce que le rotor puisse être détaché par pression. En exerçant une légère pression, détacher le rotor du cône de l'arbre d'entraînement. Dévisser l'écrou de fixation jusqu'à ce que le rotor soit détaché de l'arbre d'entraînement.

Page 75

75/164

11 Chargement du rotor

Des récipients standard de centrifugation en verre sont résistants jusqu' à un ACR de 4000 (DIN 58970, partie 2).

• Vérifier la stabilité d'assise du rotor.

Dans le cas des rotors à balanciers, toutes les positions des rotors doivent être équipées avec les

mêmes

balanciers. Certains balanciers sont désignés avec le numéro de la place du rotor. Ces balanciers doivent exclusivement être installés dans la place de rotor correspondante. Les balanciers désignés par un numéro de set, comme S001/4 par exemple, doivent exclusivement être utilisés dans le set.

• Le chargement des rotors et des balanciers doit être nécessairement symétrique. Les conteneurs de

centrifugation doivent être uniformément répartis sur toutes les positions du rotor. Pour les combinaisons possibles, voir le Chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Dans le cas des rotors à angle fixe, il faut charger tous les logements possibles du rotor, voir au chapitre "Annexe/Appendix, Rotors et accessoires/Rotors and accessories".

Rotor uniformément chargé

Non autorisé !

Rotor irrégulièrement chargé

• Certains dispositifs de suspension indiquent soit le poids maximum de la charge, soit le poids total maximum

comprenant charge et dispositifs. Pour les cas d'exception, voir le chapitre "Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm

". L’indication du poids de la charge maximale comprend le

poids total de la réduction, châssis, récipient de centrifugation et contenu.

• Dans le cas des récipients à garniture de caoutchouc, les récipients de centrifugation doivent avoir le même

nombre de garnitures dans la partie inférieure.

• Les récipients de centrifugation doivent toujours être remplis hors de la centrifugeuse.

• Aucun liquide ne doit parvenir dans le bol de centrifugeuse pendant le remplissage et le déplacement des

balanciers.

• La quantité maximale de remplissage indiquée par le fabricant pour les récipients de centrifugation ne doit pas

être dépassée.

• La hauteur de remplissage des récipients sera autant que possible égale pour maintenir les différences de poids

entre les récipients de centrifugation aussi réduites que possible .

12 Fermer le rotor à orientation libre de manière étanche aux aérosols

Afin de garantir l’étanchéité aux aérosols, le couvercle d’un rotor avec tube à orientation libre étanche aux aérosols doit être correctement fermé.

Ceci s’effectue en insérant la clé livrée dans la fourniture dans l’orifice de la poignée béquille. Si la poignée béquille ne possède pas d’orifice, le couvercle doit être fermé correctement à la main en tournant la poignée dans le sens des aiguilles d’une montre.

Rotors à orientation libre disponibles, voir chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Page 76

76/164

13 Organes de commande et indicateurs

Voir illustration sur la page 2.

Fig. 2, Fig. 3: Console des indicateurs et organes de commande

13.1 Bouton de réglage

Pour le réglage des paramètres individuels. Pour faire décroître la valeur, tourner le bouton dans le sens anti-horaire. Pour augmenter la valeur, tourner le bouton dans le sens horaire.

13.2 Touches et possibilités de réglage

TIME

• Temps de marche, paramètre t/hms. h: heures. Réglable de 1 h à 99 h, par incrément de 1 heure. m: minutes. Réglable de 1 min à 59 min, par incrément de 1 minute. s: secondes. Réglable de 1 s à 59 s, par incrément de 1 seconde.

• Fonctionnement continu "∞"

• Réglage du début du chronométrage de la durée de cycle Ce réglage n'est possible que si la fonction

"Timing begins at Speed" est activée, voir chapitre "Activer ou désactiver la fonction 'Timing begins at Speed' ". Cette fonction est désactivée au départ usine. Le réglage permet de définir si le chronométrage de la durée de cycle doit commencer dès le démarrage du cycle de centrifugation ou seulement après que la vitesse de rotation paramétrée a été atteinte.

Timing begins at Start: Le chronométrage de la durée de cycle commence dès le démarrage du cycle

de centrifugation.

Timing begins at Speed: Le chronométrage de la durée de cycle commence seulement après que la

vitesse de rotation paramétrée a été atteinte. Si la fonction

Timing begins at Speed est activée, ceci est indiqué sur l'afficheur par l'icône située à

gauche de l'indication de la durée.

RPM

• Vitesse de rotation, paramètre RPM.

Réglable de 50 RPM à la vitesse maximale de rotation du rotor (Nmax), par incrément de 10. Pour la vitesse de rotation maximale du rotor, voir au chapitre "Annexe/Appendix, Rotors et accessoires/Rotors and accessories".

RCF

• Accélération centrifuge relative, paramètre RCF.

Le RCF s'affiche entre parenthèses

〉 〈 . La DEL de la touche brille.

Une valeur numérique indiquant une vitesse de rotation entre 50 RPM et la vitesse maximale de rotation du rotor (Nmax) peut être choisie. Réglable par incrément de 1.

• Rayon de centrifugation, paramètre RAD.

Réglable de 85 mm à 330 mm, par incrément de 1 millimètre. Pour le rayon de centrifugation, voir au chapitre "Annexe/Appendix, Rotors et accessoires/Rotors and accessories".

• Interrogation de l'intégrale RCF.

On ne peut interroger l'intégrale RCF que si son affichage est activé, voir chapitre "Activer ou désactiver l'affichage de l'intégrale RCF".

Paramètres de démarrage et de ralentissement

• Niveaux de démarrage, paramètre .

Niveau 9 = le temps de démarrage le plus court,... Niveau 1 = le temps de démarrage le plus long.

• Niveau de freinage, paramètre .

1-9 = Courbe de freinage linéaire, 1

b-9b = similaire à une courbe de freinage exponentielle.

Niveau 9, 9

b = temps de ralentissement le plus court, ... Niveau 1, 1b = temps de ralentissement de

longue durée, niveau 0 = ralentissement sans freinage. On ne peut régler les niveaux de freinage B que s'ils sont activés, voir chapitre "Activer ou désactiver les niveaux de freinage B".

• Vitesse de rotation de l'arrêt freiné, paramètre N Brake.

Réglable de 50 RPM à la vitesse maximale de rotation du rotor (Nmax), par incrément de 10. Le ralentissement sans freinage a lieu une fois que cette vitesse de rotation est atteinte.

Page 77

77/164

T/°C

• Température (uniquement pour une centrifugeuse avec un refroidissement)

Réglable en degré Celsius (°C) ou en degré Fahrenheit (°F). Pour le réglage de l'unité de mesure de la température, voir au chapitre "Régler l'unité de mesure de la température".

Paramètre

T/°C = degré Celsius (°C).

Réglable de - 20 °C à + 40 °C, par incrément de 1 °C (en cas d'option Chauffage/Refroidissement, réglable de - 20 °C à + 90 °C).

Paramètre

T/°F = degré Fahrenheit (°F).

Réglable de - 4 °F à + 104 °F, par incrément de 1 °F (en cas d'option Chauffage/Refroidissement, réglable de - 4 °F à + 194 °F).

La plus basse température pouvant être atteinte dépend du rotor (voir au chapitre "Annexe/Appendix, Rotors et accessoires/Rotors and accessories").

PROG

• Appeler programmes et associations de programmes, paramètre RCL.

Programmes: emplacements de programme 1 à 99 et PREC. Associations de programmes: emplacements de programme A à Z.

• Enregistrer programmes et associations de programmes, paramètre STO.

Il est possible de sauvegarder 99 programmes (avec une centrifugeuse sans refroidissement : positions de programme de 1 à 99, avec une centrifugeuse avec un refroidissement : positions de programme de 1 à 98 et PREC). La position de programme PREC (PRECOOLING) est réservée au programme de prérefroidissement. La position de programme 0 sert de mémoire intermédiaire pour les données de centrifugation du dernier cycle de centrifugation ayant eu lieu. Aucun programme ne peut être sauvegardé dans cette position de programme. Vous pouvez enregistrer 25 associations de programmes (emplacements de programme A à Z, l'emplacement J n'existe pas). Une association de programmes peut se composer de 20 programmes.

• Associer programmes, paramètre EDIT.

• Appeler le "menu Machine" (maintenir la touche enfoncée pendant 8 secondes) et sélectionner les

paramètres dans ce menu.

• Démarrer le prérefroidissement du rotor (uniquement pour une centrifugeuse avec un refroidissement). La

DEL de la touche est allumée pendant le cycle de centrifugation, tant que le rotor tourne. Le prérefroidissement du rotor s'effectue automatiquement avec le programme

PREC (PRECOOLING).

START

• Démarrer le cycle de centrifugation. La DEL de la touche est allumée pendant le cycle de centrifugation,

tant que le rotor tourne.

• Centrifugation de courte durée.

Le cycle de centrifugation a lieu tant que la touche est maintenue enfoncée. La DEL de la touche est allumée pendant le cycle de centrifugation, tant que le rotor tourne.

• Sauvegarder les saisies et les modifications.

STOP OPEN

• Terminer le cycle de centrifugation.

Rotation par inertie du rotor selon les paramètres de rotation par inertie présélectionnés. La DEL intégrée dans la touche, à droite, reste allumée jusqu'à l'arrêt du rotor. A l'arrêt du rotor, la DEL gauche intégrée dans la touche clignote. L'ARRET D'URGENCE est activé en appuyant deux fois sur la touche.

• Déverrouiller le couvercle.

La DEL de gauche intégrée dans la touche s'éteint.

• Quitter la saisie des paramètres et le "menu Machine".

14 Saisir les paramètres de centrifugation

Après sélection de paramètres et pendant la sélection des paramètres, l'indicateur bascule sur les valeurs précédentes si aucune action n'exécutée sur les touches pendant 8 secondes. Il est alors nécessaire de recommencer la saisie des paramètres.

En cas de saisie de plusieurs paramètres, il faut appuyer sur la touche

START

seulement après le réglage du

dernier paramètre. Lorsque des paramètres sont modifiés, le numéro de position du programme s'affiche entre parenthèses ().

Cela signifie que les données de centrifugation de l'affichage ne correspondent plus aux données de centrifugation sauvegardées de la position du programme.

La saisie des paramètres peut être interrompue à tout moment en appuyant sur la touche

OPEN / STOP

. Dans

ce cas, les réglages ne sont pas sauvegardés.

Page 78

78/164

14.1 Temps de marche

Pour régler le fonctionnement continu, il faut mettre les minutes, les secondes et les heures à zéro. Le fonctionnement continu est indiqué dans l'affichage par le symbole "

∞".

• Appuyer sur la touche

TIME

. Le paramètre t/hms s'affiche. Les minutes (m) sont représentées entre parenthèses

〈〉 et peuvent être modifiées.

• Régler la valeur souhaitée avec le bouton de réglage .

• Appuyer sur la touche

TIME

. Les secondes (s) sont représentées entre parenthèses 〈〉 et peuvent être modifiées.

• Régler la valeur souhaitée avec le bouton de réglage .

• Appuyer sur la touche

TIME

. Les heures (h) sont représentées entre parenthèses 〈〉 et peuvent être modifiées.

• Régler la valeur souhaitée avec le bouton de réglage .

• Pour enregistrer le réglage indiqué sur l'afficheur, appuyer sur la touche

START

ou appuyer plusieurs fois sur la

touche

TIME

jusqu'à ce que les données de centrifugation apparaissent à nouveau sur l'afficheur.

14.2 Début du chronométrage de la durée de cycle

On ne peut régler le début du chronométrage de la durée de cycle que si la fonction "Timing begins at Speed" est activée, voir chapitre "Activer ou désactiver la fonction 'Timing begins at Speed' ". Cette fonction est désactivée au départ usine.

• Appuyer plusieurs fois sur la touche

TIME

jusqu'à ce que Timing begins at Start ou Timing begins at Speed

apparaisse sur l'afficheur.

• Tourner le bouton pour paramétrer Timing begins at Start ou Timing begins at Speed. Timing begins at Start = Le chronométrage de la durée de cycle commence dès le démarrage du cycle de

centrifugation.

Timing begins at Speed = Le chronométrage de la durée de cycle commence seulement après que la vitesse

de rotation paramétrée a été atteinte. Si la fonction

Timing begins at Speed est activée, ceci est indiqué sur l'afficheur par l'icône située à gauche

de l'indication de la durée.

• Appuyer sur la touche

TIME

START

pour enregistrer le réglage et le faire apparaître sur l'afficheur.

14.3 Vitesse de rotation (RPM)

•

Appuyer sur la touche

RPM

. Le paramètre RPM s'affiche.

• Régler la valeur souhaitée avec le bouton de réglage .

• Appuyer sur la touche

RPM

START

pour enregistrer le réglage et le faire apparaître sur l'afficheur.

14.4 Accélération centrifuge relative (RCF) et rayon de centrifugation (RAD)

L'accélération centrifuge relative (RCF) dépend du rayon de centrifugation (RAD). Il faut régler le rayon de centrifugation avant de régler la RCF.

• Appuyer plusieurs fois sur la touche

RCF

jusqu'à ce que les paramètres RAD et RCF apparaissent sur

l'afficheur, ainsi que la valeur du paramètre

RAD entre parenthèses 〈〉, par ex. RAD = 〈146〉 RCF = 3695. La

LED de la touche est allumée.

• Régler le rayon de centrifugation souhaité en tournant le bouton .

La modification du rayon de centrifugation fait changer automatiquement la valeur de la RCF.

• Appuyer encore une fois sur la touche . La valeur du paramètre RCF est indiquée entre parenthèses 〈〉 sur

l'afficheuráñ, par ex.

RAD = 146 RCF = 〈3695〉.

• Régler la RCF souhaitée en tournant le bouton .

• Appuyer sur la touche

RCF

START

pour enregistrer le réglage et le faire apparaître sur l'afficheur.

14.5 Paramètres de démarrage et de ralentissement

14.5.1 Niveau de démarrage

•

Appuyer sur la touche jusqu'à ce que le paramètre s'affiche.

• Régler le niveau souhaité avec le bouton de réglage .

• Au besoin, appuyer sur la touche pour régler le paramètre suivant.

• Pour enregistrer le réglage indiqué sur l'afficheur, appuyer sur la touche

START

ou appuyer plusieurs fois sur la

touche

jusqu'à ce que les données de centrifugation apparaissent à nouveau sur l'afficheur.

Page 79

79/164

14.5.2 Niveau de freinage

Le réglage des niveaux de freinage B ne peut se faire que sur certains rotors spéciaux. On ne peut régler les niveaux de freinage B que s'ils sont activés, voir chapitre "Activer ou désactiver les

niveaux de freinage B".

• Appuyer plusieurs fois sur la touche jusqu'à ce que le paramètre ou soit affiché.

• Régler le niveau souhaité en tournant le bouton .

Les niveaux de freinage B sont affichés à la suite du niveau de freinage 9.

• Au besoin, appuyer sur la touche pour régler le paramètre suivant.

• Pour enregistrer le réglage indiqué sur l'afficheur, appuyer sur la touche

START

ou appuyer plusieurs fois sur la

touche

jusqu'à ce que les données de centrifugation apparaissent à nouveau sur l'afficheur.

14.5.3 Vitesse de rotation de l'arrêt freiné

•

Appuyer sur la touche jusqu'à ce que le paramètre N Brake s'affiche.

• Régler la valeur souhaitée avec le bouton de réglage .

• Appuyer sur la touche ou

START

pour enregistrer le réglage et le faire apparaître sur l'afficheur.

14.6 Température (uniquement pour une centrifugeuse avec un refroidissement)

La température peut être saisie en degré Celsius (°C) ou en degré Fahrenheit (°F). Pour le réglage de l'unité de mesure de la température, voir au chapitre "Régler l'unité de mesure de la température".

• Appuyer sur la touche

T/°C

. Le paramètre T/°C ou T/°F s'affiche.

• Régler la valeur souhaitée avec le bouton de réglage .

• Appuyer sur la touche

T/°C

START

pour enregistrer le réglage et le faire apparaître sur l'afficheur.

15 Programmation

Lorsque des paramètres sont modifiés, le numéro de position du programme s'affiche entre parenthèses (). Cela signifie que les données de centrifugation de l'affichage ne correspondent plus aux données de centrifugation sauvegardées de la position du programme.

15.1 Entrer ou modifier des programmes

• Régler les paramètres souhaités (voir au chapitre " Saisir les paramètres de centrifugation ").

• Appuyer sur la touche

PRO

jusqu'à ce que le paramètre STO s'affiche.

• Régler la position de programme souhaitée avec le bouton de réglage .

Si le symbole "

+" est affiché derrière l'emplacement de programme, cela signifie que les données sont

protégées en écriture. Dans ce cas, il faut d'abord supprimer la protection en écriture avant de pouvoir enregistrer (voir chapitre "Protection en écriture pour programmes").

• Appuyer sur la touche

START

pour sauvegarder les réglages dans la position souhaitée du programme.

Program store .. s'affiche brièvement à titre de confirmation.

Les données préalables de l'emplacement du programme seront écrasées à l'enregistrement.

Si "

Protected !!" s'affiche, cela signifie que les données de l'emplacement de programme sont

protégées en écriture et qu'elles ne seront pas enregistrées.

15.2 Appeler des programmes

•

Appuyer sur la touche

PRO

. Le paramètre RCL s'affiche.

• Régler la position de programme souhaitée avec le bouton de réglage .

Si le symbole "

+" est affiché derrière l'emplacement de programme, cela signifie que les données sont

protégées en écriture.

• Appuyer sur la touche

START

. Program recall .. s'affiche brièvement à titre de confirmation.

Les données de la centrifugation de la position appelée du programme s'affichent.

Page 80

80/164

15.3 Protection en écriture pour programmes

Vous pouvez verrouiller les programmes afin d'empêcher toute modification arbitraire ou accidentelle. Lorsque le rotor est à l'arrêt, vous pouvez activer ou désactiver la protection en écriture en procédant comme suit:

• Appeler le programme souhaité (voir chapitre "Appeler programmes").

• Appuyer sur la touche

PRO

. Le paramètre RCL s'affiche.

• Appuyez la touche

PRO

pendant 8 secondes.

Au bout de 8 secondes, le message

Set Protection = 1- par ex. s'affiche.

• Avec le bouton rotatif , réglez "+" ou "-". + = programme protégé en écriture,

- = programme non protégé en écriture.

• Appuyez la touche

START

pour enregistrer le réglage.

15.4 Association de programmes

L'association de programmes vous permet d'associer plusieurs cycles de centrifugation entre eux.

Une association de programmes n'est possible que si celle-ci est activée (paramètre

Multi programs = on;

voir chapitre "Activer ou désactiver association de programmes").

15.4.1 Activer ou désactiver association d e prog rammes

Lorsque le rotor est à l'arrêt, vous pouvez activer ou désactiver l'association des programmes en procédant comme suit :

• Maintenir la touche

PRO

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer sur la touche

PRO

jusqu'à ce que -> Settings s'affiche.

• Appuyer sur la touche

START

. SOUND / BELL = off/on s'affiche.

• Appuyer sur la touche

PRO

jusqu'à ce que s'affiche Multi programs = off/on.

• Avec le bouton rotatif, régler off ou on. off = association de programmes désactivée, on = association de programmes activée.

• Appuyer sur la touche

START

pour sauvegarder le réglage.

Store Settings ... et ensuite -> Settings s'affichent brièvement à titre de confirmation.

• Appuyer 1 x sur la touche

OPEN / STOP

pour quitter le menu "Settings" ou appuyer 2 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

Page 81

81/164

15.4.2 Associer programmes ou modi fier une association de programmes

Vous pouvez enregistrer 25 associations de programmes (emplacements de programme A à Z, l'emplacement J n'existe pas). Une association de programmes peut se composer de maximum 20 programmes.

Dans une association de programmes, la vitesse de rotation s'adapte toujours d'un programme à l'autre avec le paramètre de démarrage du programme qui suit.

Une association de programmes ne doit pas comporter de programmes de fonctionnement continu. Dans une association de programmes, vous ne pouvez pas modifier de paramètre de centrifugation. Une

modification des paramètres n'est possible que dans les programmes individuels. Avec la touche

TIME

, vous pouvez demander, pendant le cycle de centrifugation, la durée totale de l'association de programmes (par ex.

∑=00:05:30) ainsi que la durée du programme en cours (par ex. t B.02=00:01:00).

1. Appuyez la touche

PRO

jusqu'à ce que le paramètre EDIT A…Z s'affiche.

2. Avec le bouton rotatif

, réglez l'emplacement où vous souhaitez enregistrer l'association de programmes.

3. Appuyez la touche

START

. L'emplacement de l'association de programmes et le premier programme de

l'association s'affichent, par ex.

EDIT B.01 = 01.

4. Avec le bouton rotatif

, réglez le premier programme de l'association.

5. Appuyez la touche

PRO

. Le programme associé suivant s'affiche, par ex. EDIT B.02 = END.

6. Avec le bouton rotatif

, réglez le programme associé suivant.

7. Appuyez la touche

PRO

. Le programme associé suivant s'affiche, par ex. EDIT B.03 = END.

8. Répétez les étapes 6 et 7 jusqu'à ce que tous les programmes soient paramétrés.

9. Avec le bouton rotatif

, réglez END (en tournant le bouton dans le sens inverse des aiguilles d'une montre).

Pour les associations composées de 20 programmes, vous ne pouvez pas régler

END après le 20ème

programme.

10. Appuyez la touche

START

. STO B s'affiche par exemple.

11. Appuyez la touche

START

pour enregistrer l'association de programmes.

Le système confirme l'action en affichant brièvement

Multi program store ..

15.4.3 Appeler association de programmes

•

Appuyez la touche

PRO

jusqu'à ce que le paramètre RCL A…Z s'affiche.

• Régler la position de programme souhaitée avec le bouton de réglage .

• Appuyer sur la touche

START

. Multi program recall .. s'affiche brièvement à titre de confirmation.

Les données de centrifugation du premier programme de l'association de programmes s'affichent.

15.5 Mémoire intermédiaire automatique

La position de programme 0 sert de mémoire intermédiaire pour les données de centrifugation du dernier cycle de centrifugation ayant eu lieu.

Aucun programme ne peut être sauvegardé dans cette position de programme. Après chaque démarrage d'un cycle de centrifugation, les données de centrifugation utilisées pour le cycle sont

automatiquement sauvegardées dans la position de programme "0" et peuvent être appelées.

Page 82

82/164

16 Centrifugation

Dans le cas des centrifugeuses avec l'option Chauffage / refroidissement, il faut attendre, après un cycle de centrifugation avec une température très élevée (par ex. + 90 °C), jusqu'à ce que le couvercle de la centrifugeuse soit revenu à la température ambiante, avant d'effectuer un cycle de centrifugation avec un refroidissement. Si cela n'est pas respecté, des fissures peuvent apparaître sur le couvercle.

Si l'afficheur indique

Enter max cycles = 〈30000〉, il faut d'abord saisir le nombre maximal admissible de

cycles de fonctionnement - indiqué sur le balancier - avant de pouvoir redémarrer le cycle de centrifugation (voir chapitre "Compteur de cycles").

En cas de dépassement de la différence de poids admissible au sein du chargement du rotor, le cycle de centrifugation s'interrompt au cours du démarrage et l'afficheur indique

IMBALANCE.

Si la vitesse de rotation du programme sélectionné est supérieure à la vitesse de rotation maximale du rotor (Nmax), aucun processus de centrifugation ne peut être lancé. Le programme affiche

N > ROTOR MAX (se

reporter au chapitre "Défauts"). Si, pour des associations de programmes

N > ROTOR MAX en Prog : par ex. 5, Runtime 00:00 en Prog :

par ex.

5 ou Empty Program s'affiche, vous ne pouvez pas lancer de centrifugation (voir chapitre "Défauts").

La centrifugation peut être stoppée n'importe quand en appuyant sur la touche

OPEN / STOP

Il est possible de sélectionner et de modifier des paramètres pendant un cycle de centrifugation (voir chapitre "Modification de réglages pendant le cycle de centrifugation").

Les touches

RPM

RCF

permettent de commuter à tout moment entre les affichages RPM et RCF. Il n'est

pas possible de commuter lorsque vous travaillez avec des associations de programmes. Lorsque le travail est effectué avec l'affichage RCF, il est impératif d'entrer le rayon de centrifugation. Après affichage de

OPEN OEFFNEN (= OUVRIR) la commande de centrifugeuse n'est possible qu'après

avoir ouvert le couvercle une fois. En cas de changement du rotor, il n'y a pas de cycle de centrifugation et l'affichage indique par ex.

Rotor 4 Nmax= 4500 R=184 mm (voir au chapitre "Identification de rotor").

Erreurs de commande et dérangements s'affichent (se reporter au chapitre "Défauts").

• Activer l'interrupteur secteur. Position de l'interrupteur Ι.

• Charger le rotor et fermer le couvercle de la centrifugeuse.

16.1 Centrifugation avec présélection temps

•

Régler une durée de marche, appeler un programme avec présélection temps ou une association de programmes (voir chapitre "Saisir les paramètres de centrifugation", "Appeler des programmes" ou "Association de programmes").

• Régler une durée ou appeler un programme avec une présélection de la durée (voir au chapitre "Saisir les

paramètres de centrifugation" ou "Appel du programme").

• Appuyer sur la touche

START

. La DEL de la touche

START

clignote jusqu'à ce que le rotor soit lu, la DEL clignote

ensuite.

• Après l'expiration de la durée ou l'interruption du cycle de centrifugation en appuyant sur la touche

OPEN / STOP

le ralentissement a lieu avec le niveau de freinage réglé. Le paramètre de ralentissement s'affiche, par ex.

La DEL droite de la touche

OPEN / STOP

s'allume. Après l'immobilisation du rotor, la DEL de la touche

START

s'éteint et

OPEN OEFFNEN s'affiche. La DEL droite de la touche

OPEN / STOP

s'éteint également, la DEL

gauche de la touche

OPEN / STOP

commence à clignoter jusqu'à ce que le couvercle s'ouvre.

Durant le processus de centrifugation, la vitesse de rotation du rotor ou la valeur RCF en résultant, ainsi que la température des échantillons (uniquement dans le cas des centrifugeuses avec réfrigération) et le temps restant, sont affichés.

Page 83

83/164

16.2 Fonctionnement continu

•

Mettre les minutes, les secondes et les heures à "0" ou appeler un programme de fonctionnement continu (voir au chapitre "Saisir les paramètres de centrifugation" ou "Appeler des programmes").

• Appuyer sur la touche

START

. La DEL de la touche

START

clignote jusqu'à ce que le rotor soit lu, la DEL clignote

ensuite. Le chronométrage commence à 00:00.

• Appuyer sur la touche

OPEN / STOP

pour terminer le cycle de centrifugation. Le ralentissement s'effectue avec le

paramètre de ralentissement appelé. Le paramètre de ralentissement s'affiche, par ex.

9. La DEL droite de la

touche

OPEN / STOP

s'allume. Après l'immobilisation du rotor, la DEL de la touche

START

s'éteint et OPEN

OEFFNEN s'affiche. La DEL droite de la touche

OPEN / STOP

s'éteint également, la DEL gauche de la touche

OPEN / STOP

commence à clignoter jusqu'à ce que le couvercle s'ouvre.

16.3 Centrifugation de courte durée

Une centrifugation brève n'est pas possible lorsque vous travaillez avec des associations de programmes.

• Maintenir la touche

START

enfoncée. La DEL de la touche

START

clignote jusqu'à ce que le rotor soit lu, la DEL

clignote ensuite. Le chronométrage commence à 00:00.

• Relâcher la touche

START

pour terminer le cycle de centrifugation. Le ralentissement s'effectue avec le

paramètre de ralentissement appelé. Le paramètre de ralentissement s'affiche, par ex.

9. La DEL droite de la

touche

OPEN / STOP

s'allume. Après l'immobilisation du rotor, la DEL de la touche

START

s'éteint et OPEN

OEFFNEN s'affiche. La DEL droite de la touche

OPEN / STOP

s'éteint également, la DEL gauche de la touche

OPEN / STOP

commence à clignoter jusqu'à ce que le couvercle s'ouvre.

17 Modifier les réglages pendant le cycle de centrifugation

Il n'est pas possible de modifier des réglages pendant la centrifugation lorsque vous travaillez avec des associations de programmes.

Pendant le cycle de centrifugation, on peut modifier la durée du cycle, la vitesse de rotation, l'accélération centrifuge relative (RCF), les paramètres de démarrage et de ralentissement ainsi que la température (uniquement sur les centrifugeuses avec réfrigération).

• Modifier la valeur du paramètre souhaité (voir chapitre "Saisie des paramètres de centrifugation").

• Le réglage modifié est sauvegardé dans la position de programme "0" (voir au chapitre "Mémoire intermédiaire

automatique"). Le programme d'origine n'est pas écrasé. Le numéro de la position de programme est affiché entre parenthèses (). Cela signifie que les données de centrifugation de l'affichage ne correspondent plus aux données de centrifugation sauvegardées de la position du programme.

18 Intégrale RCF

L'intégrale RCF est une grandeur pour l'effet de sédimentation(∫ n2 dt). Cette valeur numérique permet de comparer les cycles de centrifugation.

18.1 Interrogation de l'intégrale RCF

On ne peut interroger l'intégrale RCF que si son affichage est activé, voir chapitre "Activer ou désactiver l'affichage de l'intégrale RCF".

Le programme n'enregistre pas l'intégrale RCF. L'intégrale RCF est effacée dès le démarrage du cycle de centrifugation suivant ou après la mise hors tension de l'appareil.

Si l'on a sélectionné la fonction

"Timing begins at Speed", le calcul de l'intégrale RCF commence seulement

après que la vitesse de rotation paramétrée est atteinte.

• Appuyer plusieurs fois sur la touche

RCF

jusqu'à ce que l'intégrale RCF apparaisse sur l'afficheur, par ex.

∑=4.8667e+05

(∑=4.8667e+05 = 4,8667 × 105 = 486670).

• Appuyer sur la touche

RCF

. Les données de centrifugation apparaissent à nouveau sur l'afficheur.

• Au besoin, appuyer sur la touche

RPM

pour commuter sur l'affichage RPM.

Page 84

84/164

18.2 Activation ou désactivation de l'affichage de l'intégrale RCF

Rotor arrêté, on peut activer ou désactiver l'affichage de l'intégrale RCF comme suit :

• Maintenir la touche

PROG

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer plusieurs fois sur la touche

PROG

jusqu'à ce que -> Settings s'affiche.

• Appuyer sur la touche

START

. SOUND / BELL = off/on s'affiche.

• Appuyer plusieurs fois sur la touche

PROG

jusqu'à ce que RCF Integral = off/on apparaisse sur l'afficheur.

• Tourner le bouton de réglage sur off ou on. off = Intégrale RCF désactivée, on = Intégrale RCF activée.

• Appuyer sur la touche

START

pour enregistrer le réglage.

L'afficheur indique brièvement

Store Settings ... puis -> Settings en guise de confirmation.

• Appuyer 1 x sur la touche

OPEN / STOP

pour quitter le menu "Settings" ou appuyer 2 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

19 Arrêt d'urgence

•

Appuyer 2x sur la touche

OPEN / STOP

En cas d'arrêt d'urgence, le ralentissement a lieu avec le niveau de freinage 9 (le plus court temps de ralentissement). Le niveau de freinage

9 est affiché. Si le niveau de freinage 0 a été fixé à l'avance, le

ralentissement a alors lieu avec le niveau de freinage

9d. Pour des raisons techniques, le temps de ralentissement

est plus long avec le niveau de freinage 9d qu'avec le niveau de freinage 9.

20 Compteur de cycles

L'utilisation du compteur de cycles n'est indiquée que si l'on travaille toujours avec le même jeu de balanciers.

La centrifugeuse est équipée d'un compteur de cycles qui compte les cycles de fonctionnement (cycles de centrifugation) des différents codes de rotor (voir également le chapitre "Identification du rotor").

Dans le cas des rotors à oscillation, on utilise le compteur de cycles pour enregistrer les cycles de fonctionnement (cycles de centrifugation) des balanciers.

Si un rotor est identifié pour la première fois par l'identification du rotor, le cycle de centrifugation est interrompu. L'afficheur indique

Enter max cycles = 〈30000〉 quand on appuie sur une touche quelconque. Il faut saisir le nombre

maximal admissible de cycles de fonctionnement - indiqué sur le balancier - avant de pouvoir redémarrer le cycle de centrifugation (voir chapitre "Nach Start des ersten Zentrifugationslaufes die maximal zulässige Anzahl der Laufzyklen eingeben oder den Zyklenzähler deaktivieren").

Dans le cas de rotors et de balanciers sur lesquels le nombre maximal admissible de cycles de fonctionnement n'est pas indiqué, il faut désactiver le compteur de cycles (voir chapitre "Nach Start des ersten Zentrifugationslaufes die maximal zulässige Anzahl der Laufzyklen eingeben oder den Zyklenzähler deaktivieren" et "Zyklenzähler deaktivieren").

À chaque ouverture du couvercle, l'afficheur indique brièvement le nombre de cycles de fonctionnement (cycles de centrifugation) du code de rotor utilisé, par ex.

ROTORCYCLES 5120 of 30000.

Une fois que le nombre maximal admissible de cycles de fonctionnement qui a été saisi est dépassé, l'afficheur indique

∗MAX ROTORCYCLES PASSED ∗ après chaque démarrage d'un cycle de centrifugation et il faut

redémarrer le cycle de centrifugation.

Si l'afficheur indique

∗ MAX ROTORCYCLES PASSED ∗, il faut immédiatement remplacer les balanciers par

des balanciers neufs, pour des raisons de sécurité.

Une fois les balanciers remplacés, il faut remettre à "0" le compteur de cycles tandis que le rotor est immobilisé (voir chapitre "Remise à "0" du compteur de cycles et saisie du nombre maximal admissible de cycles de fonctionnement").

Page 85

85/164

20.1 Saisie du nombre maximal admissible de cycles de fonctionnement ou désactivation du compteur de cycles après le démarrage du premier cycle de centrifugation

• L'afficheur indique Enter max cycles = 〈30000〉.

En tournant le bouton

, régler le nombre maximal admissible de cycles de fonctionnement indiqué sur le balancier. Dans le cas de rotors et de balanciers sur lesquels le nombre maximal admissible de cycles de fonctionnement n'est pas indiqué, il faut désactiver le compteur de cycles. Tourner le bouton

vers la gauche jusqu'à ce que

l'afficheur indique

disabled (disabled = compteur de cycles désactivé).

• Appuyer sur la touche

START

pour enregistrer le réglage.

L'afficheur indique brièvement

Store max cycles ... en guise de confirmation.

20.2 Remettre le compteur de cycles à "0" et introduire le nombre maximal admissible de cycles de fonctionnement.

•

Maintenir la touche

PROG

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer plusieurs fois sur la touche

PROG

jusqu'à ce que -> Operating Time s'affiche.

• Appuyer sur la touche

START

. Les heures de fonctionnement externes s'affichent, par ex. OP Time ext =

0h25m

• Appuyer plusieurs fois sur la touche

PROG

jusqu'à ce que les cycles de fonctionnement apparaissent sur

l'afficheur, par ex.

Cycles = 30001 of 30000.

• Appuyer sur la touche

RCF

. L'afficheur indique le nombre de cycles de fonctionnement áñentre parenthèses 〈〉,

par ex.

Cycles = 〈30001〉 of 30000.

• Tourner le bouton vers la gauche pour remettre le nombre de cycles de fonctionnement à "0".

Si les cycles de fonctionnement ne sont pas remis à "0" et que l'on appuie sur la touche

START

l'afficheur indique

Max cycles 〈= actual cycles et le réglage n'est pas enregistré.

• Appuyer sur la touche

RCF

. L'afficheur indique entre parenthèses 〈〉 le nombre maximal admissible de cycles de

fonctionnement, par ex

Cycles = 0 of 〈30000〉.

• En tournant le bouton , régler le nombre maximal admissible de cycles de fonctionnement indiqué sur le

balancier.

• Appuyer sur la touche

START

pour enregistrer les réglages.

L'afficheur indique brièvement

Store rotor cycles ... en guise de confirmation, puis le nombre de cycles, par ex.

Cycles = 0 of 30000.

• Appuyer 2 x sur la touche

OPEN / STOP

pour quitter le menu "Operating Time" ou appuyer 3 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

20.3 Désactivation du compteur de cycles

•

Maintenir la touche

PROG

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer plusieurs fois sur la touche

PROG

jusqu'à ce que -> Operating Time s'affiche.

• Appuyer sur la touche

START

. Les heures de fonctionnement externes s'affichent, par ex. OP Time ext =

0h25m

• Appuyer plusieurs fois sur la touche

PROG

jusqu'à ce que les cycles de fonctionnement.apparaissent sur

l'afficheur, par ex.

Cycles = 5120 of 30000.

• Appuyer plusieurs fois sur la touche

RCF

jusqu'à ce que le nombre maximal admissible de cycles de

fonctionnement apparaisse entre parenthèses

〈〉 sur l'afficheur, par ex. Cycles = 5120 of 〈30000〉.

• Tourner le bouton vers la gauche pour mettre le nombre maximal admissible de cycles de fonctionnement à

"0".

• Appuyer sur la touche

START

pour enregistrer le réglage.

L'afficheur indique brièvement

Store rotor cycles ... puis Cycles = disabled en guise de confirmation.

• Appuyer 2 x sur la touche

OPEN / STOP

pour quitter le menu "Operating Time" ou appuyer 3 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

Page 86

86/164

21 Activation ou désactivation de la fonction "Timing begins at Speed"

Rotor arrêté, on peut activer ou désactiver la fonction "Timing begins at Speed" comme suit :

• Maintenir la touche

PROG

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer plusieurs fois sur la touche

PROG

jusqu'à ce que -> Settings s'affiche.

• Appuyer sur la touche

START

. SOUND / BELL = off/on s'affiche.

• Appuyer plusieurs fois sur la touche

PROG

jusqu'à ce que Timing at Speed enabled/disabled apparaisse sur

l'afficheur.

• Tourner le bouton pour régler sur enabled ou disabled. disabled = La fonction est désactivée, enabled = La fonction est activée.

• Appuyer sur la touche

START

pour enregistrer le réglage.

L'afficheur indique brièvement

Store Settings ... puis -> Settings en guise de confirmation.

• Appuyer 1 x sur la touche

OPEN / STOP

pour quitter le menu "Settings" ou appuyer 2 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

22 Activer ou désactiver les niveaux de freinage B

Rotor arrêté, on peut activer ou désactiver les niveaux de freinage B comme suit :

• Maintenir la touche

PROG

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer plusieurs fois sur la touche

PROG

jusqu'à ce que -> Settings s'affiche.

• Appuyer sur la touche

START

. SOUND / BELL = off/on s'affiche.

• Appuyer plusieurs fois sur la touche

PROG

jusqu'à ce que B-Ramp = off/on apparaisse sur l'afficheur.

• Tourner le bouton de réglage sur off ou on. off = Niveaux de freinage B désactivés, on = Niveaux de freinage B activés.

• Appuyer sur la touche

START

pour enregistrer le réglage.

L'afficheur indique brièvement

Store Settings ... puis -> Settings en guise de confirmation.

• Appuyer 1 x sur la touche

OPEN / STOP

pour quitter le menu "Settings" ou appuyer 2 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

23 Signal acoustique

Le signal sonore retentit :

• en présence d'un défaut à un intervalle de 2 s.

• au terme de la centrifugation et après immobilisation du rotor, à un intervalle de 30 s.

Le signal sonore cesse après ouverture du couvercle, en appuyant sur une touche quelconque. Pour activer / désactiver le signal sonore après la centrifugation, alors que le rotor est immobilisé, procéder comme

suit :

• Maintenir la touche

PRO

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer sur la touche

PRO

jusqu'à ce que -> Settings s'affiche.

• Appuyer sur la touche

START

. SOUND / BELL = off/on s'affiche.

• Choisir avec le bouton de réglage off (arrêt) ou on (marche).

• Appuyer sur la touche

START

pour sauvegarder le réglage.

Store Settings ... et ensuite -> Settings s'affichent brièvement à titre de confirmation.

• Appuyer 1 x sur la touche

OPEN / STOP

pour quitter le menu "Settings" ou appuyer 2 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

Page 87

87/164

24 Données de centrifugation affichées après le démarrage

Les données de centrifugation du programme 1 ou du dernier programme utilisé s'affichent après le démarrage. Cela peut être réglé de la manière suivante, lorsque le rotor est immobile :

• Maintenir la touche

PRO

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer sur la touche

PRO

jusqu'à ce que -> Settings s'affiche.

• Appuyer sur la touche

START

. SOUND / BELL = off/on s'affiche.

• Appuyer sur la touche

PRO

jusqu'à ce que s'affiche Start program = Last/First.

• Choisir avec le bouton de réglage Last ou First.

Last = dernier programme utilisé, First = programme 1.

• Appuyer sur la touche

START

pour sauvegarder le réglage.

Store Settings ... et ensuite -> Settings s'affichent brièvement à titre de confirmation.

• Appuyer 1 x sur la touche

OPEN / STOP

pour quitter le menu "Settings" ou appuyer 2 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

25 Régler l'unité de mesure de la température (uniquement pour une centrifugeuse avec un

refroidissement)

La température peut être saisie en degré Celsius (°C) ou en degré Fahrenheit (°F). Il faut pour cela régler l'unité de mesure de la température de la manière suivante, lorsque le rotor est immobile :

• Maintenir la touche

PRO

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer sur la touche

PRO

jusqu'à ce que -> Settings s'affiche.

• Appuyer sur la touche

START

. SOUND / BELL = off/on s'affiche.

• Appuyer sur la touche

PRO

jusqu'à ce que s'affiche Temp Unit = Celsius/Fahrenheit.

• Choisir avec le bouton de réglage Celsius ou Fahrenheit.

• Appuyer sur la touche

START

pour sauvegarder le réglage.

Store Settings ... et ensuite -> Settings s'affichent brièvement à titre de confirmation.

• Appuyer 1 x sur la touche

OPEN / STOP

pour quitter le menu "Settings" ou appuyer 2 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

26 Paramétrer verrouillage du programme

Lorsque le rotor est à l'arrêt, vous pouvez paramétrer les verrouillages des programmes suivants:

LOCK 1 LOCK 1 s'affiche dans le champ " ".

Vous pouvez appeler les programmes mais pas les modifier.

LOCK 2 LOCK 2 s'affiche dans le champ " ".

Vous ne pouvez ni appeler ni modifier de programmes. Vous pouvez commander la centrifugeuse via l'interface (uniquement pour les centrifugeuses avec

interface).

LOCK 3

Aucun message affiché. Pas de verrouillage du programme. Vous pouvez appeler et modifier les programmes.

• Maintenir la touche

PRO

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer sur la touche

PRO

jusqu'à ce que -> Change LOCK s'affiche.

• Appuyer sur la touche

START

. Le statut Lock s'affiche.

Si aucun code PIN n'est saisi,

LOCK = 〈3〉 confirm by START s'affiche par exemple.

Si un code PIN est saisi,

LOCK = 3 s'affiche par exemple.

• Avec le bouton rotatif , réglez le statut Lock souhaité.

Si un code PIN est saisi,

PIN = ---- confirm by START s'affiche. Dans ce cas, il faut d'abord régler le

PIN valide avec le bouton rotatif

puis appuyer la touche

START

avant de pouvoir régler le statut Lock.

• Appuyer sur la touche

START

pour sauvegarder le réglage.

Store LOCK 2 ... et ensuite -> Change LOCK s'affichent brièvement à titre de confirmation.

• Appuyer 1 x sur la touche

OPEN / STOP

pour quitter le menu "Change LOCK" ou appuyer 2 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

Page 88

88/164

27 PIN (numéro d'identification personnel)

Pour empêcher la modification du verrouillage du programme par des personnes non autorisées, vous pouvez paramétrer un code PIN.

Aucun code PIN réglé au départ de l'usine.

27.1 Régler ou modifier code PIN

Lorsque le rotor est à l'arrêt, vous pouvez régler le code PIN en procédant comme suit :

• Maintenir la touche

PRO

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer sur la touche

PRO

jusqu'à ce que -> Change PIN s'affiche.

• Appuyer sur la touche

START

old PIN = ---- <START> s'affiche.

• Avec le bouton rotatif , réglez le bon code PIN.

Lorsque vous réglez le code PIN pour la première fois, sautez cette étape ou réglez "0000".

Aide à la saisie : Maintenez la touche correspondante appuyée.

: seule la 1000ème position du PIN sera modifiée.

RCF

: seule la 100ème position du PIN sera modifiée.

RPM

: seule la 10ème position du PIN sera modifiée.

TIME

: seule la 1ème position du PIN sera modifiée.

• Appuyer sur la touche

START

new PIN = ---- <START> s'affiche.

Si vous avez saisi un mauvais code PIN,

old PIN = ---- <START> réapparaît sur l'afficheur. Dans ce

cas, réglez le bon code PIN avec le bouton rotatif

puis appuyez la touche

START

• Avec le bouton rotatif , réglez le nouveau code PIN.

Pour désactiver le PIN, il faut régler "0000".

• Appuyer sur la touche

START

pour sauvegarder le réglage.

Store PIN... et ensuite -> Change PIN s'affichent brièvement à titre de confirmation.

• Appuyer 1 x sur la touche

OPEN / STOP

pour quitter le menu "Change PIN" ou appuyer 2 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

27.2 Marche à suivre en cas de PIN perdu

En cas de PIN perdu, on peut extraire un numéro appelé "numéro d'aide". À l'aide de ce numéro, le constructeur pourra calculer un PIN qui viendra remplacer celui qui était valable jusqu'alors. En cas de besoin, adressez-vous à votre fournisseur.

• Maintenir la touche

PRO

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer sur la touche

PRO

jusqu'à ce que -> Change PIN s'affiche.

• Appuyer sur la touche

START

old PIN = ---- <START> s'affiche.

• Appuyer sur la touche

PRO

Get HELP # no s'affiche.

Le PIN valable jusqu'à l'appel du numéro d'aide ne l'est plus ensuite.

• Avec le bouton rotatif , réglez yes.

• Appuyer sur la touche

START

Are you sure ? no s'affiche.

• Avec le bouton rotatif , réglez yes.

• Appuyer sur la touche

START

Le chiffre d'aide s'affiche, par ex. HELP # = 5487.

• Notez ce chiffre d'aide et demandez le code PIN requis avec ce chiffre.

• A l'aide du PIN obtenu, réglez votre nouveau code PIN (voir chapitre "Régler ou modifier PIN").

28 Adresse de la centrifugeuse

L'adresse est réglée à l'usine sur ] = 29e adresse.

Page 89

89/164

29 Consultation des heures de fonctionnement, des cycles de centrifugation et des compteurs de cycles

Les heures de service sont divisées en heures de service internes et externes. Heures de service internes : durée totale de marche de l'appareil. Heures de service externes : durée totale des cycles de centrifugation effectués jusqu'à maintenant.

Rotor arrêté, on peut procéder à cette consultation des données comme suit:

• Maintenir la touche

PRO

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer sur la touche

PRO

jusqu'à ce que -> Operating Time s'affiche.

• Appuyer sur la touche

START

. Les heures de service externes s'affichent, par ex. OP Time ext = 0h25m.

• Appuyer sur la touche

PRO

. Les heures de service internes s'affichent, par ex. OP Time int = 1h36m.

• Appuyer sur la touche

PRO

. Le nombre total de cycles de centrifugation est affiché, par ex. Number of

Starts = 10.

• Appuyer sur la touche

PRO

. L'afficheur indique le nombre de cycles de fonctionnement (cycles de centrifugation) du code de rotor utilisé depuis la dernière remise à "0" du compteur de cycles ainsi que le nombre de cycles de fonctionnements admissible, par ex.

CYCLES = 5120 of 30000.

• L'afficheur indique le nombre total de cycles de fonctionnement (cycles de centrifugation) du code de rotor

utilisé, par ex.

Rotor cycles total = 37490. On ne peut pas régler cette valeur.

• Appuyer 2 x sur la touche

OPEN / STOP

pour quitter le menu "Operating Time" ou appuyer 3 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

30 Interrogation des informations système

Les informations sur le rotor et la version du programme de la centrifugeuse et du convertisseur de fréquence peuvent être interrogées de la manière suivante, lorsque le rotor est immobile :

• Maintenir la touche

PRO

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer sur la touche

PRO

jusqu'à ce que -> Info s'affiche.

• Appuyer sur la touche

START

. Le code du rotor (Rotor), la vitesse maximale de rotation du rotor (Nmax) et le

rayon de centrifugation fixé à l'avance (R) du dernier rotor reconnu par l'identification du rotor s'affichent, par ex.

Rotor 4∗ : Nmax = 4500 R = 184.

Le dernier rotor reconnu est marqué avec un astérisque (

∗). Il est maintenant possible d'afficher avec le bouton

de réglage

les informations relatives aux rotors autorisés dans la centrifugeuse.

• Appuyer sur la touche

PRO

. La version du programme de la centrifugeuse s'affiche, par ex. SW-Version =

01.00

• Appuyer sur la touche

PRO

. La version du programme du convertisseur de fréquence s'affiche, par ex. FC-SW-

Version = 4

• Appuyer 2 x sur la touche

OPEN / STOP

pour quitter le menu "Info" ou 3 x sur la touche

OPEN / STOP

pour quitter

le "menu Machine".

31 Affichage immédiat des données de centrifugation après le démarrage

•

Fermer l'interrupteur de secteur. (Position de l'interrupteur Ι).

• Lors de la première modification optique de l'affichage (affichage inversé), appuyer et maintenir enfoncée

n'importe quelle touche. Les données de centrifugation s'affichent immédiatement.

32 Refroidissement (uniquement sur centrifugeuse avec refroidissement)

La température de consigne peut être réglée sur une plage de -20°C à +40°C / -4°F à +104°F. Pour les centrifugeuses équipée de l'option Chauffer/refroidir, la valeur prescrite de la température est réglable de -20°C à +90°C / -4°F à +194°F. Le minimum de température possible est fonction du rotor (voir le Chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

32.1 Refroidissement en veilleuse

Lorsque le rotor est immobile et que le couvercle est fermé, le compartiment centrifuge refroidit jusqu'à la température fixée à l'avance, lorsque celle-ci est inférieure à 20°C / 68°F.

La température fixée à l'avance est affichée pendant le refroidissement en "stand-by".

Page 90

90/164

32.2 Pré-refroidissement du rotor

Pour pré-refroidir rapidement le rotor non chargé et les accessoires, il est recommandé de lancer un cycle de centrifugation en fonctionnement continu à une vitesse d'env. 20% de la vitesse de rotation maximum du rotor.

Le pré-refroidissement est automatique avec le programme

PREC (PRECOOLING).

Un pré-refroidissement n'est pas possible lorsque vous travaillez avec des associations de programmes.

• Appuyer sur la touche . La DEL de la touche clignote jusqu'à ce que le rotor soit lu, la DEL clignote

ensuite.

• Après l'expiration de la durée ou l'interruption du cycle de centrifugation en appuyant sur la touche

OPEN / STOP

le ralentissement a lieu avec le niveau de freinage réglé. Le paramètre de ralentissement s'affiche, par ex.

La DEL droite de la touche

OPEN / STOP

s'allume. Après l'immobilisation du rotor, la DEL de la touche s'éteint

OPEN OEFFNEN s'affiche. La DEL droite de la touche

OPEN / STOP

s'éteint également, la DEL gauche de

la touche

OPEN / STOP

commence à clignoter jusqu'à ce que le couvercle s'ouvre.

La vitesse de rotation du rotor ou la valeur RCF en résultant, la température des échantillons et le temps qui reste ou qui s'est écoulé s'affichent pendant le cycle de centrifugation.

32.3 Réfrigération temporisée

Au besoin, on peut procéder à un réglage pour temporiser la réfrigération après le démarrage du cycle de centrifugation. On peut régler le délai de temporisation par pas d'1 seconde sur une valeur comprise entre 15 et 900 secondes. Si l'on ne souhaite pas de temporisation, le réglage doit être "0". Aucun délai de temporisation n'est réglé au départ usine. Rotor arrêté, on peut régler le délai de temporisation comme suit :

• Maintenir la touche

PRO

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer sur la touche

PRO

jusqu'à ce que -> Settings s'affiche.

• Appuyer sur la touche

START

. SOUND / BELL = off/on s'affiche.

• Appuyer plusieurs fois sur la touche

PROG

jusqu'à ce que le délai de temporisation apparaisse sur l'afficheur,

par ex.

Cool acc time = 0.

• Régler la valeur souhaitée avec le bouton de réglage .

• 0 = Aucun délai de temporisation

• Appuyer sur la touche

START

pour sauvegarder le réglage.

Store Settings ... et ensuite -> Settings s'affichent brièvement à titre de confirmation.

• Appuyer 1 x sur la touche

OPEN / STOP

pour quitter le menu "Settings" ou appuyer 2 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

32.4 Empêcher la mise en marche de la réfrigération pendant le ralentissement

Au besoin, on peut procéder à un réglage pour que la réfrigération ne se mette plus en marche pendant le ralentissement à la fin du cycle de centrifugation, dès qu'une vitesse de rotation donnée est atteinte. Ceci permet d'éviter un éventuel tourbillonnement du sédiment dans l'échantillon. On peut régler cette vitesse de rotation par pas de 10 sur une valeur comprise entre 0 RPM et la vitesse de rotation maximale du rotor (Nmax). Rotor arrêté, on peut régler la vitesse de rotation comme suit :

• Maintenir la touche

PRO

enfoncée pendant 8 secondes.

∗∗∗ Machine Menu ∗∗∗ s'affiche après 8 secondes.

• Appuyer sur la touche

PRO

jusqu'à ce que -> Settings s'affiche.

• Appuyer sur la touche

START

. SOUND / BELL = off/on s'affiche.

• Appuyer plusieurs fois sur la touche

PROG

jusqu'à ce que Cool dec speed = … rpm apparaisse sur l'afficheur.

• Régler la valeur souhaitée avec le bouton de réglage .

• Appuyer sur la touche

START

pour sauvegarder le réglage.

Store Settings ... et ensuite -> Settings s'affichent brièvement à titre de confirmation.

• Appuyer 1 x sur la touche

OPEN / STOP

pour quitter le menu "Settings" ou appuyer 2 x sur la touche

OPEN / STOP

pour quitter le "menu Machine".

Page 91

91/164

33 Chauffage (uniquement sur centrifugeuse avec l'option Chauffer/refroidir)

Au cours du fonctionnement de centrifugation, en cas de besoin, la zone de centrifugation peut être chauffée à une température pré-sélectionnée. Lorsque le rotor est au point mort, le chauffage est éteint.

Risque de brûlure ! La température de surface de l'élément chauffant dans le compartiment de centrifugation de la centrifugeuse peut monter jusqu'à 500 °C / 932 °F. Ne pas toucher l'élément chauffant.

Les balanciers à encoche en plastique doivent uniquement être utilisés avec des températures d'au maximum 40 °C / 104 °F.

34 Accélération centrifuge relative (RCF)

L'accélération centrifuge relative (RCF) est indiqué en tant que multiple de l'accélération gravitationnelle (g). Il s'agit d'une valeur dépourvue d'unité, qui sert à la comparaison entre la puissance de séparation et de sédimentation.

Le calcul s’effectue à l’aide de la formule suivante:

1,118r

1000

RPM

RCF ××=

⎟ ⎠

⎞

⎜ ⎝

⎛

⇒ 1000

1,118r

RCF

RPM ×

RCF = accélération centrifuge relative RPM = régime r = rayon de centrifugation en mm = distance qui sépare le centre de l'axe de rotation du fond de la cuve de centrifugation. Rayon de centrifugation voir chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories ".

L'accélération centrifuge relative (RCF) est dépendante du régime et du rayon de centrifugation.

35 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3

Dans le cas de la centrifugation à la vitesse maximale, la densité des substances et des mélanges de substances ne doit pas excéder 1,2 kg/dm

. Réduire la vitesse de rotation pour les matières et mélanges ayant une densité

supérieure. La vitesse de rotation autorisée se calcule de la manière suivante:

[RPM] maximum rotation de x Vitesse

[kg/dm³] supérieure densité

1,2

=)(n lente tioncentrifuga de Vitesse red

Exemple: Vitesse de rotation maximum RPM 4000, densité 1,6 kg/dm

RPM 3464 = RPM 4000 x

kg/dm³ 1,6

kg/dm³ 1,2

= n red

Dans le cas exceptionnel de dépassement de la charge maximum indiquée sur la suspension, réduire également la vitesse de rotation.

La vitesse de rotation autorisée se calcule de la manière suivante:

[RPM] maximum rotation de x Vitesse

[g] réelle Charge

[g] maximum Charge

=)(n lente tioncentrifuga de Vitesse red

Exemple: Vitesse de rotation maximum RPM 4000, Charge maximum 300 g, Charge réelle 350 g

RPM 3703 = RPM 4000 x

g 350

g 300

= n red

En cas d’incertitude, prendre contact avec le fabricant.

Page 92

92/164

36 Identification du rotor

Une identification du rotor est effectuée après le démarrage de chaque cycle de centrifugation. Si le rotor a été remplacé, le cycle de centrifugation s'interrompt après l'identification du rotor. L'afficheur indique le

code (Rotor), la vitesse de rotation maximale (Nmax) et le rayon de centrifugation préréglé (R) du rotor utilisé, par ex.

Rotor 4 Nmax= 4500 R=184 mm.

Si la vitesse de rotation maximale du rotor utilisé est inférieure à la vitesse de rotation paramétrée, la vitesse de rotation effective est limitée à la vitesse de rotation maximale du rotor. Le numéro de l'emplacement du programme s'affiche dans ce cas entre parenthèses ().

• Appuyer sur la touche

OPEN / STOP

pour ouvrir le couvercle ou sur la touche

START

pour lancer le cycle de centrifugation. Dans le cas des centrifugeuses avec un refroidissement, il est également possible de démarrer le prérefroidissement du rotor en appuyant sur la touche

Quand le compteur de cycles est activé, l'afficheur indique brièvement à chaque ouverture du couvercle le nombre de cycles de fonctionnement (cycles de centrifugation) du code de rotor utilisé, par ex.

ROTORCYCLES 5120 of 30000 (voir chapitre "Compteur de cycles").

37 Déverrouillage d'urgence

En cas de panne de courant, le couvercle ne peut pas être déverrouillé avec le moteur. Il est nécessaire d'exécuter un déverrouillage manuel.

Avant d'exécuter le déverrouillage manuel, retirer la fiche de l'alimentation. Attendre que le rotor est à l'arrêt pour ouvrir le couvercle.

Voir illustration sur la page 2.

• Couper l'interrupteur de secteur (position de l'interrupteur "0").

• Regarder par la fenêtre située sur le couvercle pour s'assurer que le rotor est immobile.

• Insérer horizontalement la clé mâle coudée à six pans creux dans l’orifice (Fig. 1, A) et tourner avec précaution

d’un demi-tour dans le sens des aiguilles d’une montre jusqu’à ce que le couvercle puisse être ouvert.

• Retirer la clé à six pans hors de l'alésage.

• Si, après la remise sous tension de la centrifuge, la DEL gauche de la touche

OPEN / STOP

clignote, appuyer la

touche

OPEN / STOP

pour que le verrouillage motorisé du couvercle revienne en position de base (ouvert).

38 Entretien et maintenance

L'appareil est peut-être contaminé.

Retirer la prise de secteur avant de nettoyer. Avant d'utiliser une procédure de nettoyage ou de décontamination autre que celle recommandée par le

fabricant, l'utilisateur vérifiera auprès du fabricant que la procédure prévue n'endommage pas l'appareil.

• Ne pas nettoyer centrifuges, rotors et accessoires dans un lave-vaisselle.

• Seul le nettoyage manuel et une désinfection liquide sont autorisés.

• La température de l'eau doit être située entre 20 et 25°C.

• Utiliser exclusivement des agents de nettoyage ou de désinfection qui :

− ont un pH de 5 à 8,

− ne contiennent pas de substances caustiques, de peroxyde, composés chlorés, acides ni alcalins.

• Respecter impérativement les consignes spéciales d'utilisation données par le fabricant des agents de nettoyage

et de désinfection, afin de prévenir la corrosion par les agents de nettoyage et de désinfection.

Page 93

93/164

38.1 Centrifugeuse (boîtier, couvercle et cuve)

38.1.1 Entretien et nettoyage des surfaces

•

Nettoyer régulièrement le boîtier de la centrifugeuse et le compartiment de centrifugation et les laver en cas de besoin avec du savon ou un détergent doux et un chiffon humide. Ces opérations sont nécessaires pour garantir l'hygiène et pour prévenir la corrosion par la présence durable d'impuretés.

• Substances des nettoyants adéquats :

savon, agents anioniques et non ioniques.

• Après utilisation des nettoyants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.

• Séchez immédiatement les surfaces après nettoyage.

• Sécher le bol avec un chiffon absorbant en cas de dépôt d'eau de condensation dans le bol de la centrifugeuse.

• Frotter légèrement le joint d'étanchéité en caoutchouc du compartiment de centrifugation, après chaque

nettoyage, avec de la poudre de talc ou un produit d'entretien pour caoutchouc.

• Vérifiez tous les ans le bon état de la cuve.

N'utilisez plus la centrifugeuse si elle présente des dommages susceptibles de porter atteinte à la sécurité. Auquel cas, contactez le service après-vente.

38.1.2 Désinfection des surfaces

•

Le bol de la centrifugeuse doit être nettoyé immédiatement dans le cas où un matériau infectieux a pénétré dans le bol de la centrifugeuse.

• Substances des désinfectants adéquats :

éthanol, n-propanol, isopropanol, glutardialdehyde, combinaisons ammoniacales quaternaires.

• Après utilisation de désinfectants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.

• Séchez immédiatement les surfaces après désinfection.

38.1.3 Décontamination de sub stances radioactives

• L'agent employé doit expressément convenir pour une décontamination de substances radioactives.

• Substances des agents adaptés à une décontamination des substances radioactives :

agents anioniques, non ioniques agents, éthanol polyhydre.

• Après décontamination des substances radioactives, enlevez les résidus en essuyant l'appareil avec un chiffon

humide.

• Séchez immédiatement les surfaces après décontamination des substances radioactives.

38.2 Rotors et accessoires

38.2.1 Nettoyage et entretien

•

Afin de prévenir la corrosion et toute modification des matériaux, il faut nettoyer régulièrement les rotors et lesaccessoires avec du savon ou un détergent doux et un chiffon humide. Il est vivement recommandé d'effectuer un nettoyage au moins une fois par semaine. Enlevez immédiatement les impuretés.

• Substances des nettoyants adéquats :

savon, agents anioniques et non ioniques.

• Après utilisation de nettoyants, enlevez les résidus en rinçant à l'eau claire (uniquement à l'extérieur de la

centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

• Séchez rotors et accessoires immédiatement après nettoyage.

• Après séchage, les rotors d'angle, les réservoirs et la suspension en aluminium seront enduits d'une pellicule de

graisse sans acide, par exemple la vaseline.

• Dans le cas des systèmes de sécurité biologique (Pour ce qui concerne les systèmes à sécurité biologique, voir

le chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories") il faut contrôler et nettoyer les bagues d'étanchéité régulièrement (toutes les semaines). Changer immédiatement la bague d'étanchéité si elle présente des marques de fissuration, de friabilité et d'usure. Pour éviter de fausser la bague d'étanchéité en ouvrant et en fermant le couvercle, il faut frotter légèrement la bague d'étanchéité avec de la poudre de talc ou un produit d'entretien pour caoutchouc.

• Déposer le rotor au moins une fois par mois, nettoyer et enduire l'arbre d'entraînement d'une pellicule de graisse

pour prévenir la corrosion par la présente d'humidité entre le rotor et l'arbre d'entraînement.

• Contrôler les rotors et les accessoires une fois par mois pour déceler d'éventuels symptômes d'usure ou des

dégâts de corrosion. Pour les rotors à oscillation, vérifier surtout la zone de portée des tourillons et pour les balanciers, vérifier les rainures et le fond pour détecter les éventuelles fissures.

Les rotors et les accessoires usés et endommagés par la corrosion ne doivent plus être utilisés.

• Vérifier chaque semaine la stabilité de fixation du rotor.

Page 94

94/164

38.2.2 Désinfection

• Si les rotors ou accessoires sont infectés, procédez à une désinfection appropriée.

• Substances des désinfectants adéquats :

glutaraldehyde, propanol, éthylènehexanol, agents anioniques, inhibiteurs de corrosion.

• Après utilisation de désinfectants, enlevez les résidus en rinçant à l'eau claire (uniquement à l'extérieur de la

centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

• Séchez rotors et accessoires immédiatement après désinfection.

38.2.3 Décontamination de sub stances radioactives

• L'agent employé doit expressément convenir pour une décontamination de substances radioactives.

• Substances des agents adaptés à une décontamination des substances radioactives :

agents anioniques, agents non ioniques, éthanol polyhydre.

• Après décontamination des substances radioactives, enlevez les résidus en rinçant à l'eau claire (uniquement à

l'extérieur de la centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

• Séchez immédiatement rotors et accessoire après décontamination des substances radioactives.

38.2.4 Goupilles de fixation

Les goupilles de fixation des rotors à amortissement doivent être graissées régulièrement (graisse de lubrification Hettich n° 4051) de manière à assurer le balancement régulier de la suspension.

38.2.5 Rotors et accessoires à durée d'utilisation limitée

L'utilisation de certains rotors, balanciers et accessoires est limitée dans le temps. Ces limites sont indiquées par le nombre maximum de cycles ou la date limite d'utilisation et le nombre maximum de cycles, ou simplement la date limite d'utilisation, par ex. :

- "einsetzbar bis Ende:

ΙV. Quartal 2011 / usable until end of: ΙV. trimestre 2011" (utilisation autorisée jusqu'à fin:

ΙV. trimestre 2011) ou

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011" (utilisation autorisée jusqu'à fin mois/an : 10/2011)

- "max. Laufzyklen / max. cycles: 40000" (nombre ma. de cycles 40000)

Pour des raisons de sécurité, l'utilisation de rotors, balanciers et accessoires n'est plus autorisée dès que le nombre maximum de cycles désigné ou la date limite d'utilisation inscrite sont atteints.

Vous pouvez demander le nombre de cycles de centrifugation effectués, voir chapitre "Demande des heures de fonctionnement et du nombre de cycles de centrifugation".

Page 95

95/164

38.3 Autoclavage

Les matériels suivants peuvent être autoclavés à 121° C / 250° F (20 min) :

• rotors à oscillation

• rotors angulaires en aluminium

• balanciers en métal

• couvercles à joint d'étanchéité biologique

• châssis

• réducteurs

En cas de doute, il faut se renseigner auprès du fabricant. Le degré de stérilité ne peut pas être indiqué.

Avant l'autoclavage, déposer le couvercle des rotors et du récipient. L'autoclavage provoque l'accélération du vieillissement des plastiques et peut provoquer des décolorations

des plastiques. Nous recommandons le remplacement des bagues d’étanchéité de bio systèmes de sécurité après

autoclave.

38.4 Réservoirs de centrifugation

•

En cas de fuite ou de rupture de récipients de centrifugation, il faut éliminer tous les morceaux de récipients cassés, les fragments de verre et les substances centrifugées écoulées.

• Les amortisseurs antivibrations ainsi que les caoutchouc intermédiaires des rotors doivent être remplacés après

un bris de verre.

Les fragments de verre restants peuvent entraîner d’autres bris de verre !

• S'il s'agit d'un matériau infectieux, exécuter immédiatement une désinfection.

Page 96

96/164

39 Défauts

Si l'erreur ne peut pas être éliminée d'après le tableau des défauts, il faut alors avertir le service après-vente. Veuillez indiquer le type de centrifuge et le numéro de série. Les deux numéros sont indiqués sur la plaque

signalétique de la centrifugeuse.

Effectuer une RÉINITIALISATION DU SECTEUR :

− Couper l'interrupteur de secteur (position de l'interrupteur "0").

− Attendre au moins 10 secondes et refermer ensuite l'interrupteur de secteur (position de l'interrupteur "Ι").

Message / Erreur Origine Solution

Pas de message --- Pas de tension

Déclenchement du fusible protecteur contre surintensité. Déclenchement du coupe-circuit automatique (seulement pour les types 5650-01, 5660-01 et 5660-51).

− Contrôler la tension d'alimentation

− Remettre en service le coupe-circuit

automatique, voir au chapitre "Mettre le coupe-circuit automatique en service" (seulement pour les types 5650-01, 5660-01 et 5660-51).

− Secteur en marche

TACHO - ERROR

1, 2, 96 Tachymètre défectueux.

Défaut de l'électronique du moteur.

− Ouvrir le couvercle.

− Couper l'interrupteur de secteur

(position de l'interrupteur "0").

− Attendre au moins 10 secondes.

− Tourner vigoureusement le rotor à la

main.

− Refermer l'interrupteur de secteur

(position de l'interrupteur "

Ι"). Le rotor

doit fonctionner pendant la mise en marche.

IMBALANCE --- Le rotor est chargé de manière non

symétrique.

− Ouvrir le capot.

− Vérifier le chargement du rotor, voir au

chapitre "Chargement du rotor".

− Répéter le cycle de centrifugation.

CONTROL - ERROR 4.1 - 4.5, 6 Erreur du verrouillage ou de la

fermeture du capot. N > MAX 5 Survitesse N < MIN 13 Vitesse trop basse ROTORCODE 10.1, 10.3 Erreur codage du rotor

− Effectuer une RÉINITIALISATION DU

SECTEUR.

MAINS INTERRUPT --- Interruption du secteur pendant le

cycle de centrifugation. (Le cycle de

centrifugation n'est pas terminé.)

− Ouvrir le capot.

− Appuyer sur la touche

START

− En cas de besoin, répéter le cycle de

centrifugation.

VERSION-ERROR 12 Pas de correspondance entre les

composants électroniques.

Défaut / Panne de l'électronique. CONTROL-ERROR 22, 25.1 -

25.4

Défaut / Panne de l'électronique.

SER I/O - ERROR 31 - 34,

Défaut / Panne de l'électronique.

° C * - ERROR 51,

53 - 55,

97, 98

Défaut / Panne de l'électronique.

° C * - ERROR 52 Surtempérature dans le compartiment

centrifuge.

Défaut / Panne de l'électronique. FU / CCI - ERROR 60, 61.2-

61.20,

61.128-

61.131, 62

Défaut / Panne de l'électronique / du moteur.

− Effectuer une RÉINITIALISATION DU

SECTEUR.

FU / CCI - ERROR 61.1 Tension du secteur trop faible.

Défaut / Panne de l'électronique / du moteur.

− Vérifier la tension du secteur.

− Effectuer une RÉINITIALISATION DU

SECTEUR.

Page 97

97/164

Message / Erreur Origine Solution

SENSOR-ERROR 90 Défaut / Panne de l'électronique. SENSOR-ERROR 91 - 93 Défaut / Panne de détecteur anti-

balourd

− Effectuer une RÉINITIALISATION DU

SECTEUR.

NO ROTOR OR ROTORCODE ERROR

--- Pas de rotor intégré. Tachymètre défectueux.

− Ouvrir le capot.

− Monter rotor.

Vitesse de rotation paramétrée dans le programme sélectionné supérieure à la vitesse maximale de rotation du rotor.

− Vérifier la vitesse du programme

sélectionnée

− Corriger la vitesse du programme

sélectionnée

N > ROTOR MAX ---

Le rotor a été remplacé. Le rotor actuellement en place a une vitesse de rotation maximale supérieure à celle du rotor utilisé précédemment et il n'a pas encore été identifié par l'identification du rotor.

− Paramétrer une vitesse de rotation

inférieure ou égale à la vitesse de rotation maximale du rotor utilisé précédemment. Appuyer sur la touche

START

pour procéder à l'identification du rotor, voir chapitre "Identification du rotor".

L'emplacement de programme affiché contient un programme dont la vitesse de rotation est supérieure à la vitesse maximum du rotor.

− Vérifier la vitesse du programme

sélectionnée

− Corriger la vitesse du programme

sélectionnée

N > ROTOR MAX in Prog : par ex. 3

− Paramétrer une vitesse de rotation

inférieure ou égale à la vitesse de rotation maximale du rotor utilisé précédemment. Appuyer sur la touche

START

pour procéder à l'identification du rotor, voir chapitre "Identification du rotor".

Runtime 00:00 in Prog : par ex. 3

L'emplacement de programme affiché

contient un programme en fonctionnement continu.

− Dans l'association de programmes,

remplacer le programme en fonctionnement continu par un programme à présélection temps.

Empty Program L'emplacement de programme affiché

ne contient pas d'association de programmes.

− Appeler une association de

programmes.

FC INIT ERROR Défaut / Panne de l'électronique FC VERSION ERROR

Défaut / Panne de l'électronique

FATAL EEPROM ERROR

1 - 5 Défaut / Panne de l'électronique

− Effectuer une RÉINITIALISATION DU

SECTEUR.

40 Mettre le coupe-circuit automatique en service

(seulement pour les types 5650-01, 5660-01 et 5660-51)

Amener le commutateur principal en position d'arrêt et détacher la centrifugeuse du secteur!

Le coupe-circuit automatique se trouve en bas à droite du revêtement frontal.

• Pousser vers le haut la tige en plastique (A) du coupe-circuit automatique.

• Rétablir le raccord de la centrifugeuse au secteur.

Page 98

98/164

41 Réparation des centrifugeuses

Dans le cas où la centrifugeuse est expédiée au fabricant pour réparation, elle doit être décontaminée et nettoyée avant expédition, dans le but d'assurer la protection des personnes, de l'environnement et du matériel. Nous nous réservons le droit de refuser les centrifugeuses contaminées. Nous facturons au client les frais de nettoyage et de désinfection. Vous voudrez bien manifester votre compréhension pour cette réglementation.

42 Élimination des déchets

Avant de mettre l'appareil au rebut, vous devez le décontaminer et le nettoyer pour la protection des personnes, de l'environnement et du matériel.

Les dispositions légales en vigueur doivent être respectées lors de l'élimination de l'appareil. Conformément à la directive 2002/96/CE (WEEE), tous les appareils livrés après le 13.08.2005 ne doivent plus être

jetés avec les déchets ménagers. L'appareil fait partie du groupe 8 (dispositifs médicaux) et est classé dans le domaine "Business-to-Business".

Le symbole de la poubelle barrée d'une croix indique que l'appareil ne doit pas être jeté avec les déchets ménagers.

Les dispositions relatives à l'élimination des déchets des différents pays de l'UE peuvent varier. Veuillezvous adresser en cas de besoin à votre fournisseur.

Page 99

99/164

Indice

1 Conformità di impiego ................................................................................................................................................................ 101

4 Rischi residui.............................................................................................................................................................................. 101

2 Dati tecnici.................................................................................................................................................................................. 101

3 Indicazioni inerenti la sicurezza ................................................................................................................................................. 103

4 Significato dei simboli ................................................................................................................................................................ 104

5 Contenuto della fornitura............................................................................................................................................................ 105

6 Disimballo della centrifuga ......................................................................................................................................................... 105

7 Messa in funzione ...................................................................................................................................................................... 105

8 Interfaccia (solo per la centrifuga con interfaccia) ..................................................................................................................... 106

9 Apertura e chiusura del coperchio ............................................................................................................................................. 106

9.1 Apertura del coperchio....................................................................................................................................................... 106

9.2 Chiusura del coperchio ...................................................................................................................................................... 106

10 Installazione e disinstallazione del rotore............................................................................................................................... 106

11 Carico del rotore..................................................................................................................................................................... 107

12 Chiudere i rotori ad angolo a tenuta ermetica in modo da impedire la fuoriuscita di aerosol ................................................ 107

13 Elementi di operazione e visualizzazione .............................................................................................................................. 108

13.1 Manopola ....................................................................................................................................................................... 108

13.2 Pulsanti e possibilità di regolazione............................................................................................................................... 108

14 Immissione dei parametri di centrifugazione.......................................................................................................................... 109

14.1 Tempo ciclo ................................................................................................................................................................... 110

14.2 Inizio del calcolo del tempo di ciclo................................................................................................................................ 110

14.3 Numero di giri (RPM) ..................................................................................................................................................... 110

14.4 Accelerazione centrifuga relativa (RCF) e raggio di centrifugazione (RAD).................................................................. 110

14.5 Parametri di avviamento e di arresto ............................................................................................................................. 110

14.5.1 Livello di avviamento ............................................................................................................................................. 110

14.5.2 Livello di frenatura ................................................................................................................................................. 111

14.5.3 Livello di frenatura ................................................................................................................................................. 111

14.5.4 Velocità di rotazione di disinserimento frenatura................................................................................................... 111

14.6 Temperatura (soltanto per centrifuga con refrigerazione) ............................................................................................. 111

15 Programmazione.................................................................................................................................................................... 111

15.1 Immettere o modificare i dati ......................................................................................................................................... 111

15.2 Richiamare i programmi................................................................................................................................................. 112

15.3 Protezione da scrittura per programmi .......................................................................................................................... 112

15.4 Concatenamento di programmi ..................................................................................................................................... 112

15.4.1 Attivare o disattivare concatenamento programmi ................................................................................................ 112

15.4.2 Concatenare programmi o modificare un concatenamento di programmi............................................................. 113

15.4.3 Richiamare la concatenazione di programmi......................................................................................................... 113

15.5 Memoria temporanea automatica .................................................................................................................................. 113

Centrifugazione...................................................................................................................................................................... 114

16.1 Centrifugazione con preselezione del tempo................................................................................................................. 114

16.2 Funzionamento continuo ............................................................................................................................................... 115

16.3 Centrifugazione a impulsi .............................................................................................................................................. 115

17 Modifica delle impostazioni durante il ciclo di centrifugazione............................................................................................... 115

18 RCF-Integral........................................................................................................................................................................... 115

18.1 Richiamare la RCF-Integral ........................................................................................................................................... 116

18.2 Attivare o disattivare la visualizzazione della RCF-Integral ........................................................................................... 116

Page 100

100/164

19 Arresto d'emergenza .............................................................................................................................................................. 116

20 Contacicli................................................................................................................................................................................ 116

20.1 Dopo l'avvio del primo ciclo di centrifugazione immettere il numero di cicli massimo consentito oppure disattivare il

contacicli. ....................................................................................................................................................................... 117

20.2 Azzerare il contacicli e immettere il numero massimo di cicli consentito....................................................................... 117

20.3 Disattivare il contacicli.................................................................................................................................................... 117

21 Attivare o disattivare la funzione "Timing begins at Speed"...................................................................................................117

22 Attivare o disattivare i livelli di frenatura B ............................................................................................................................. 118

23 Segnale acustico....................................................................................................................................................................118

24 Dati di centrifugazione visualizzati dopo l'accensione............................................................................................................ 118

25 Impostazione dell'unità della temperatura (soltanto per centrifuga con refrigerazione)......................................................... 118

26 Impostare bloccaggi di programma........................................................................................................................................119

27 PIN (Numero personale di identificazione)............................................................................................................................. 119

27.1 Impostare o modificare il PIN.........................................................................................................................................120

27.2 Procedura da seguire in caso di smarrimento del PIN................................................................................................... 120

28 Indirizzo della centrifuga ........................................................................................................................................................120

29 Richiamare le ore di esercizio, i cicli di centrifugazione e il contacicli.................................................................................... 121

30 Richiamare informazioni di sistema ....................................................................................................................................... 121

Visualizzazione immediata dei dati di centrifugazione dopo l'accensione .............................................................................121

32 Raffreddamento (solo per centrifuga con raffreddamento) ....................................................................................................121

32.1 Raffreddamento-Standby...............................................................................................................................................121

32.2 Preraffreddamento del rotore.........................................................................................................................................122

32.3 Raffreddamento temporizzato........................................................................................................................................ 122

32.4 Inibire l'accensione della refrigerazione durante l'arresto .............................................................................................. 122

33 Riscaldamento (solo per centrifughe con opzione di riscaldamento/ raffreddamento) .......................................................... 123

34 Accelerazione centrifuga relativa (RCF) ................................................................................................................................ 123

35 Centrifugazione di sostanze o di miscele di sostanze con densità maggiore di 1,2 kg/dm

.................................................. 123

36 Riconoscimento del rotore ..................................................................................................................................................... 124

37 Sblocco di emergenza............................................................................................................................................................ 124

38 Pulizia e manutenzione .......................................................................................................................................................... 124

38.1 Centrifughe (scatola, coperchio e vano di centrifugazione)...........................................................................................125

38.1.1 Cura e pulizia delle superfici..................................................................................................................................125

38.1.2 Disinfezione delle superfici ....................................................................................................................................125

38.1.3 Rimuovere contaminazioni radioattive...................................................................................................................125

38.2 Rotori ed accessori ........................................................................................................................................................ 125

38.2.1 Pulizia e cura .........................................................................................................................................................125

38.2.2 Disinfezione ...........................................................................................................................................................126

38.2.3 Rimuovere contaminazioni radioattive...................................................................................................................126

38.2.4 Perni di trascinamento ........................................................................................................................................... 126

38.2.5 Rotori ed accessori con limitata durata di impiego ................................................................................................126

38.3 Mantenere in autoclave.................................................................................................................................................. 127

38.4 Contenitori centrifuga.....................................................................................................................................................127

39 Guasti.....................................................................................................................................................................................128

40 Inserire l’interruttore automatico............................................................................................................................................. 129

41 Accettazione di centrifughe da riparare.................................................................................................................................. 130

42 Smaltimento ...........................................................................................................................................................................130

43 Anhang / Appendix.................................................................................................................................................................131

43.1 Rotoren und Zubehör / Rotors and accessories ............................................................................................................131
