EBA 21

Bedienungsanleitung...................................................... 5

Operating Instructions.................................................... 23

Mode d'emploi................................................................. 39

Istruzioni per l'uso .......................................................... 57

Rev. 00 / 12.09 Andreas Hettich GmbH & Co. KG AB1004DEENFRIT

Fig. 1

PROG

Fig. 2 EBA 21

>RCF<

RPM t / min:s

IMPULS

PROG

START

STOP

RCF

2/80

EG-Konformitätserklärung

EC Conformity Declaration

Déclaration de conformité CE

Dichiarazione di conformità alle norme CEE

Andreas Hettich GmbH & Co. KG • Föhrenstraße 12 • D-78532 Tuttlingen • Germany

Das bezeichnete Gerät, inklusive Zubehör entspricht den aufgeführten EG-Richtlini en und Normen.

The denoted device, including accessories corresponds to the listed EC guidelines and standards.

L'appareil désigné, y compris les accessoires, correspond aux directives CE et aux normes énumérées.

L'apparecchio designato, compresi gli accessori, è conforme alle direttive CE e alle norme citate.

Geräteart, Type of device, Type d'appareil, Tipo di apparecchio:

Laborzentrifuge mit Zubehör, Laboratory centrifuge with accessories, Centrifugeuse d e laboratoire avec des accessoires, Centrifuga da laboratorio con accessori

Typenbezeichnung, Type designation, Désignation de modèle, Contrassegno tipo:

EBA 21

EG-Richtlinien/Normen, EC guidelines/standards, Directives CE/Normes, Direttive/Norme CEE:

2006/95/EG, EN 61010-1:2001, EN 61010-2-020:2006 2004/108/EG, EN 61326-1:2006 2006/42/EG, EN ISO 12100-1:2004, EN ISO 12100-2:2004 98/79/EG

Tuttlingen, 28.09.2009

H. Eberle Geschäftsleiter, Manager,

Directeur, Gerente

3/80

Andreas Hettich GmbH & Co. KG Föhrenstraße 12, D-78532 Tuttlingen / Germany Phone +49 (0)7461 / 705-0 Fax +49 (0)7461 / 705-125 info@hettichlab.com, service@hettichlab.com www.hettichlab.com

Änderungen vorbehalten! , Modifications reserved! , Sous réserve de modifications ! , Con riserva di modifiche!

AB1004DEENFRIT / Rev. 00 / 12.09

4/80

Inhaltsverzeichnis

1 Bestimmungsgemäße Verwendung........................................................................................................................7

2 Restrisiken..............................................................................................................................................................7

3 Technische Daten...................................................................................................................................................7

4 Sicherheitshinweise................................................................................................................................................8

5 Bedeutung der Symbole .......................................................................................................................................10

6 Lieferumfang.........................................................................................................................................................10

7 Inbetriebnahme.....................................................................................................................................................11

8 Deckel öffnen und schließen .................................................................................................................................11

8.1 Deckel öffnen................................................................................................................................................. 11

8.2 Deckel schließen ...........................................................................................................................................11

9 Ein- und Ausbau des Rotors.................................................................................................................................11

10 Beladen des Rotors.......................................................................................................................................12

11 Winkelrotoren aerosoldicht verschließen.......................................................................................................12

12 Bedien- und Anzeigeelemente.......................................................................................................................13

12.1 Symbole des Bedienfeldes.........................................................................................................................13

12.2 Tasten des Bedienfeldes............................................................................................................................13

12.3 Einstellmöglichkeiten..................................................................................................................................13

13 Zentrifugations–Parameter eingeben ............................................................................................................14

14 Programmierung............................................................................................................................................14

14.1 Programm-Eingabe / -Änderung ................................................................................................................14

14.2 Programm-Abruf.........................................................................................................................................14

15 Zentrifugation.................................................................................................................................................15

15.1 Zentrifugation mit Zeitvorwahl....................................................................................................................15

15.2 Dauerlauf ...................................................................................................................................................15

15.3 Kurzzeitzentrifugation.................................................................................................................................15

16 Not-Stop ........................................................................................................................................................15

17 Akustisches Signal ........................................................................................................................................16

18 Betriebsstunden-Abfrage...............................................................................................................................16

19 Relative Zentrifugalbeschleunigung (RCF)....................................................................................................16

20 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm3............................17

21 Rotor-Erkennung ...........................................................................................................................................17

22 Notentriegelung.............................................................................................................................................17

23 Pflege und Wartung.......................................................................................................................................18

23.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum)....................................................................................18

23.1.1 Oberflächenreinigung und -pflege.......................................................................................................18

23.1.2 Oberflächendesinfektion.....................................................................................................................18

23.1.3 Entfernen radioaktiver Verunreinigungen............................................................................................18

23.2 Rotoren und Zubehör.................................................................................................................................19

23.2.1 Reinigung und Pflege..........................................................................................................................19

23.2.2 Desinfektion........................................................................................................................................19

23.2.3 Entfernen radioaktiver Verunreinigungen............................................................................................19

23.2.4 Rotoren und Zubehör mit begrenzter Verwendungsdauer..................................................................19

23.3 Autoklavieren .............................................................................................................................................20

5/80

23.4 Zentrifugiergefäße......................................................................................................................................20

24 Störungen......................................................................................................................................................21

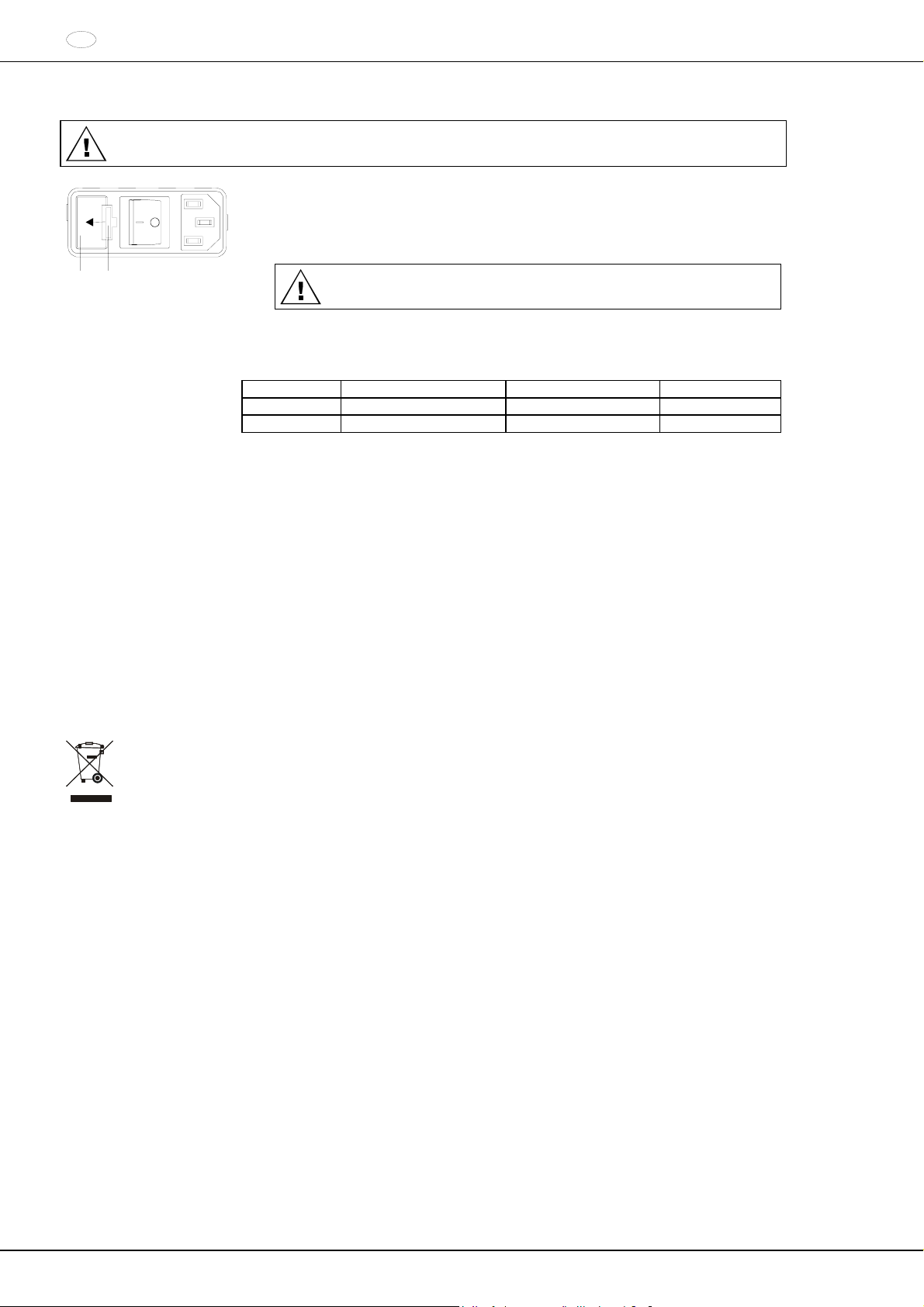

25 Netzeingangssicherungen wechseln.............................................................................................................22

26 Reparaturannahme von Zentrifugen..............................................................................................................22

27 Entsorgung....................................................................................................................................................22

28 Anhang / Appendix........................................................................................................................................74

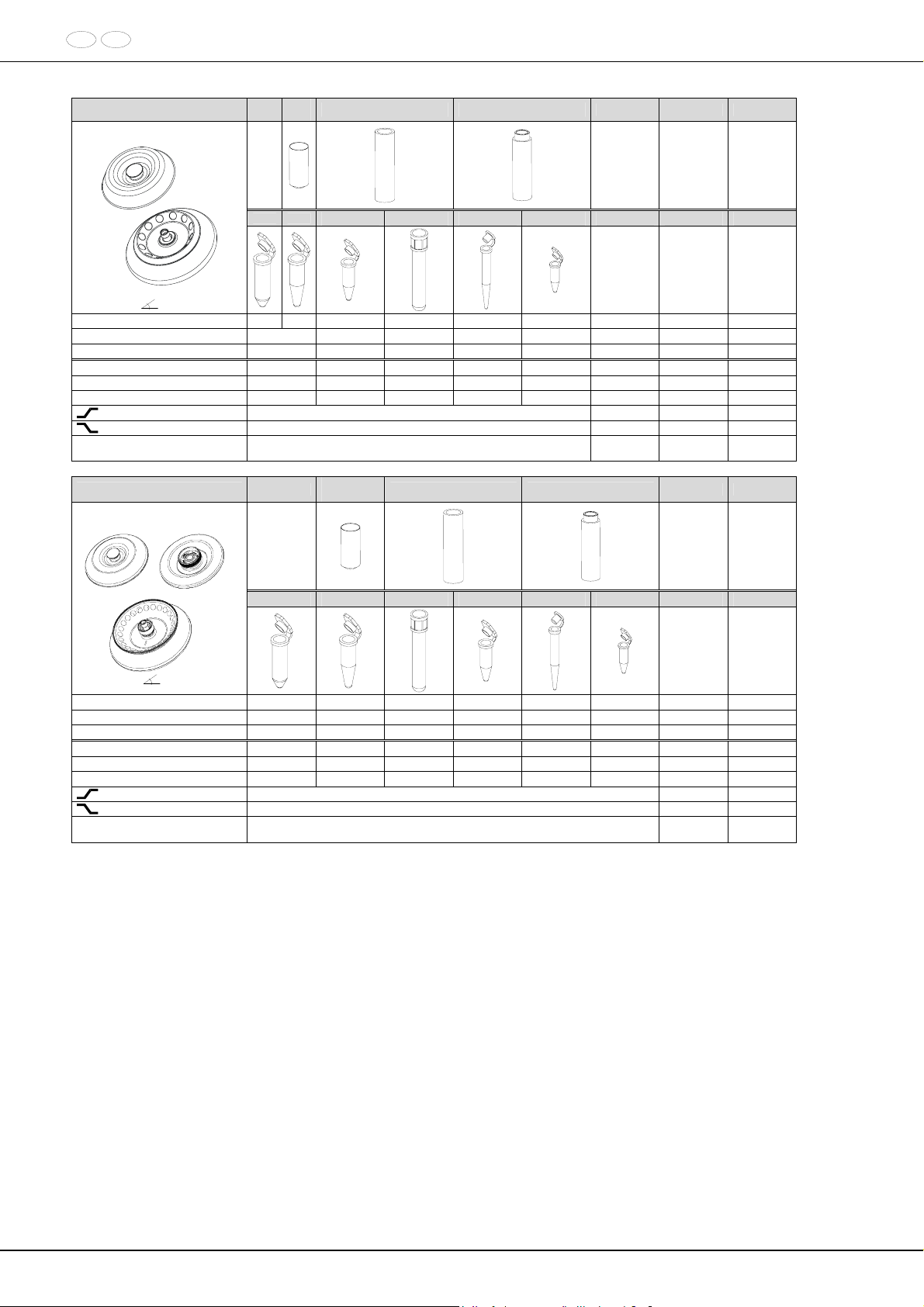

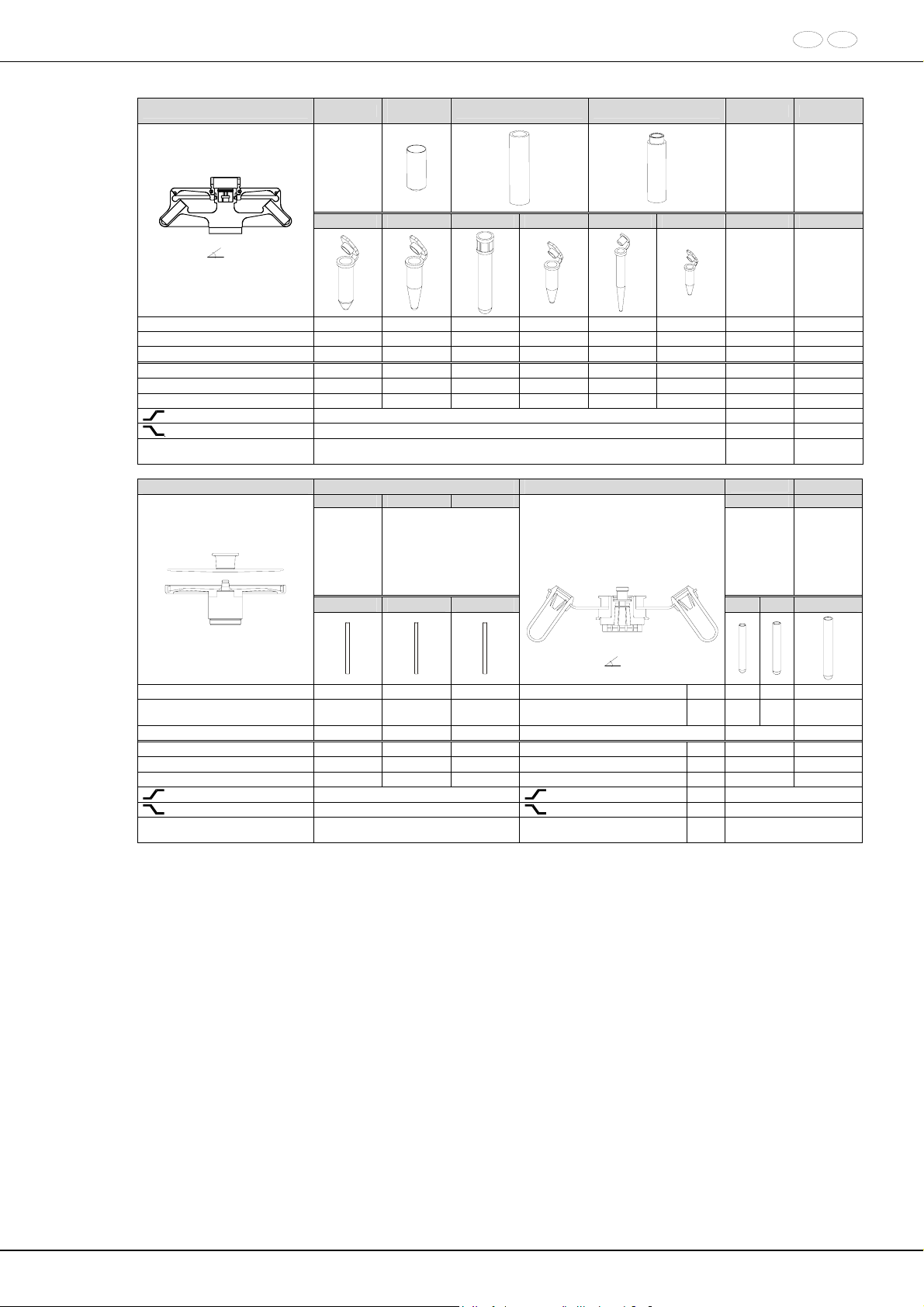

28.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................74

6/80

1 Bestimmungsgemäße Verwendung

Bei der vorliegenden Maschine handelt es sich um ein Medizinprodukt (Laborzentrifuge) im Sinne der IVD-Richtl inie 98/79/EG. Die Zentrifuge dient zum Trennen von Stoffen bzw. Stoffgemischen mit einer Dichte von max. 1,2 kg/dm³. Darunter fallen auch Stoffe und Stoffgemische menschlichen Ursprungs. Die Zentrifuge ist nur für diesen Verwendungszweck bestimmt. Eine andere oder darüber hinausgehende Benutzu ng gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma Andreas Hettich GmbH & Co. KG nicht.

Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise aus der Bedienungsanleitung und die Einhaltung der Inspektions- und Wartungsarbeiten.

2 Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicher heitstechnischen Regeln gebaut. Bei unsachgemäßer Verwendung und Behandlung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen an der Maschine oder an anderen Sachwerten entstehen. Die Maschine ist nur für die bestimmungsgemäße Verwendung, und nur in sicherheitstechnisch einwandfreiem Zustand zu benutzen.

Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu bese itigen.

3 Technische Daten

Hersteller Modell EBA 21

Typ 1004 1004-30 1004-01 1004-31 Netzspannung (± 10%) Netzfrequenz 50 – 60 Hz 50 – 60 Hz Anschlusswert 500 VA 550 VA Stromaufnahme 2.75 A 5.0 A Kapazität max. 6 x 50 ml zulässige Dichte

Drehzahl (RPM) 18000 Beschleunigung (RCF) 25718 Kinetische Energie 8100 Nm Prüfpflicht (BGR 500) nein Umgebungsbedingungen (EN / IEC 61010-1)

− Aufstellungsort

− Höhe

− Umgebungstemperatur

− Luftfeuchtigkeit

− Überspannungskategorie

(IEC 60364-4-443)

− Verschmutzungsgrad Geräteschutzklasse nicht für den Einsatz in explosionsgefährdeter Umgebung geeignet. EMV

− Störaussendung, Störfestigkeit Geräuschpegel (rotorabhängig) Abmessungen

− Breite

− Tiefe

− Höhe

Gewicht ca. 11 kg ca. 11 kg

maximale relative Luftfeuchte 80% für Temperaturen bis 31°C, linear

220 – 240 V 1~ 110 – 127 V 1 ~

abnehmend bis 50% relativer Luftfeuchte bei 40°C.

EN / IEC 61326-1, Klasse B FCC Class B

247 mm 299 mm 247 mm 299 mm

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

1.2 kg/dm3

nur in Innenräumen

bis zu 2000 m über Normal-Null

2°C bis 40°C

ΙΙ 2

≤ 66 dB(A)

275 mm 330 mm

7/80

4 Sicherheitshinweise

Werden nicht alle Hinweise in dieser Bedienungsanleitung befolgt, kann beim Hersteller kein Gewährleistungsanspruch geltend gemacht werden.

• Die Zentrifuge ist so aufzustellen, dass sie standsicher betrieben w erden kann.

• Vor Benutzung der Zentrifuge unbedingt den Rotor auf festen Sitz prüfen.

• Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem

Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

• Rotoren, Gehänge und Zubehörteile, die starke Korrosionsspuren oder mechanische Schäden aufweisen, oder deren Verwendungsdauer abgelaufen ist, dürfen nicht mehr verwendet werden.

• Die Zentrifuge darf nicht mehr in Betrieb genommen werden, wenn der Schleuderraum sicherheitsrelevante Schäden aufweist.

• Bei Ausschwingrotoren müssen die T ragzapfen regelmäßig gefettet werden (Hettich-Schmierfett Nr. 4051), um ein gleichmäßiges Ausschwingen der Gehänge zu gewährleisten.

• Vor Inbetriebnahme der Zentrifuge ist die Bedienungsanleitung zu lesen und zu beachten. Nur Personen, die die Bedienungsanleitung gelesen und verstand en haben, dürfen das Gerät bedienen.

• Neben der Bedienungsanleitung und den verbindlichen Regelungen der Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. Die Bedienungsanleitung ist um Anweisungen aufgrund bestehender nationaler Vorsc hriften des Verwenderlandes zur Unfallverhütung und zum Umweltschutz zu ergänzen.

• Die Zentrifuge ist nach dem Stand der Technik geba ut und betriebssicher. Es können aber von ihr Gefa hren für den Benutzer oder Dritte ausgehen, wenn sie nicht von geschultem P ersonal oder unsachgemäß oder zu nicht bestimmungsgemäßem Gebrauch eingesetzt wird.

• Die Zentrifuge darf während des Betriebs nicht bewegt oder angestoße n werden.

• Im Störungsfall bzw. bei der Notentriegelung nie in den sich drehenden R otor greifen.

• Um Schäden durch Kondensat zu vermeiden, muss bei Wechsel von einem kalten in einen warmen Raum, die

Zentrifuge entweder mindestens 3 Stunden im warmen Raum auf wärmen bevor sie an das Netz angeschlossen werden darf oder 30 Minuten im kalten Raum warmlaufen.

• Es dürfen nur die vom Hersteller für dieses Gerät zugelassenen Rotoren und das zugelassene Zubehör verwendet werden (siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

• Der Rotor der Zentrifuge darf nur entsprechend dem Kapitel "Beladen des Rotors" beladen werden.

• Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm

nicht

überschreiten.

• Zentrifugationen mit unzulässiger Unwucht sind nicht erlaubt.

• Die Zentrifuge darf nicht in explosionsgefährdeter Umgebung betrieben werden.

• Eine Zentrifugation mit:

− brennbaren oder explosiven Materialien

− Materialien, die chemisch mit hoher Energie miteinander reagieren ist verboten.

• Bei der Zentrifugation von gefährlichen Stoffen bz w. Stoffgemischen, die toxisch, radio aktiv oder mit pat hogenen

Mikroorganismen verseucht sind, sind durch den Benutzer geeignete Maßnahmen zu treffen. Es müssen grundsätzlich Zentrifugiergefäße mit speziellen Schraubverschlüssen für gefährliche Substanzen verwendet werden. Bei Materialien der Risikogruppe 3 und 4 ist zusätzlich zu den verschließbaren Zentrifugiergefäßen ein Bio-Sicherheitssystem zu ver wenden (siehe Handbuch "Laboratory Bio-safety Manual" der Weltgesundheitsorganisation). Bei einem Bio-Sicherheitssystem verhindert eine Bioabdichtung (Dichtring) das Austreten von Tröpfchen und Aerosolen. Wird das Gehänge eines Bio-Sicherheitssystems ohne den Deckel v er wendet, muss der Dichtring vom Gehän ge entfernt werden, um eine Beschädigung des Dichtrings während des Zentrifugationslaufes zu vermeiden. Beschädigte Dichtringe dürfen nicht mehr zum Abdichten des Bio-Sicherheitssystems verwendet werden.

8/80

Ohne Verwendung eines Bio-Sicherheitssystems ist eine Zentrifuge im Sinne der Norm EN / IEC 61010-2-020 nicht mikrobiologisch dicht. Lieferbare Bio-Sicherheitssysteme siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Im Zweifelsfall sind entsprechende Informationen beim Hersteller einzuholen.

• Der Betrieb der Zentrifuge mit stark korrodierenden Stoffen, welche die mechanische Festigkeit von Rotoren, Gehängen und Zubehörteilen beeinträchtigen können, ist nicht erlaubt.

• Reparaturen dürfen nur von einer vom Hersteller autorisierten Person ausgeführt werden.

• Es dürfen nur Originalersatzteile und zugelassenes Orig inalzubehör der Fi rma Andreas Hettich GmbH & Co. KG

verwendet werden.

• Es gelten die folgenden Sicherheitsbestimmungen: EN / IEC 61010-1 und EN / IEC 61010-2-020 sowie deren nationalen Abweichungen.

• Die Sicherheit und Zuverlässigkeit der Zentrifuge ist nur dann ge währle istet, wenn:

− die Zentrifuge nach der Bedienungsanleitung betrieben wird.

− die elektrische Installation, am Aufstellungsort der Zentrifuge, den Anforderungen von EN / IEC Festle-

gungen entspricht.

− vorgeschriebene Prüfungen nach BGV A1, BGR 500 durch einen Sachkundigen durchgeführt werden.

9/80

5 Bedeutung der Symbole

Symbol an der Maschine: Achtung, allgemeine Gefahrenstelle.

Vor Benutzung der Zentrifuge unbedingt die Bedienungsanleitung lesen und die sicherheitsrelevanten Hinweise beachten!

Symbol in diesem Dokument: Achtung, allgemeine Gefahrenstelle.

Dieses Symbol kennzeichnet sicherheitsrelevante Hinweise und deutet auf mögliche gefährliche Situationen hin.

Das Nichtbeachten dieser Hinweise kann zu Sach- und Personenschäden führen. Symbol an der Maschine:

Äquipotential: Steckverbinder (PA-Stecker) für Potentialausgleich (nur bei Zentrifuge mit PA-Stecker).

Symbol in diesem Dokument: Dieses Symbol deutet auf wichtige Sachverhalte hin.

Symbol an der Maschine und in diesem Dokument: Symbol für die getrennte Sammlung von Elektro- und Elektronikgeräten, gemäß der Richtlinie

2002/96/EG (WEEE). Das Gerät gehört zur Gruppe 8 (Medizinische Geräte). Verwendung in den Ländern der Europäischen Union sowie in Norwegen und der Schweiz.

6 Lieferumfang

1 Anschlusskabel 1 Sechskant-Stiftschlüssel 1 Bedienungsanleitung 1 Hinweisblatt Transportsicherung

Rotor(en) und das entsprechende Zubehör werden je nach Bestellung mitgeli efert.

10/80

7 Inbetriebnahme

• Die Transportsicherung am Gehäuseboden entfernen, siehe Hinweisblatt "Transportsicherung".

• Die Zentrifuge an einem geeigneten Platz standsicher aufstellen und nivellieren. Bei der Aufstellung ist

der geforderte Sicherheitsbereich gemäß EN / IEC 61010-2-020, von 300 mm um die Zentrifuge herum, einzuhalten.

Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

Durch die Lüftungsöffnung an der Rückseite der Zentrifuge können Stoffe austreten. Das Gerät ist so aufzustellen, dass der Luftstrom nicht auf Personen gerichtet ist.

• Lüftungsöffnungen dürfen nicht zugestellt werden. Es muss ein Lüftungsabstand von 300 mm um die Lüftungsschlitze oder Lüftungsöffnungen eingehalten werden.

• Zentrifuge mit PA-Stecker: Bei Bedarf den PA-Stecker an der Rückseite des Gerätes mit einem zusätzlichen medizinischen PotentialAusgleich-System verbinden.

• Prüfen ob die Netzspannung mit der Angabe auf dem Typenschild üb ereinstimmt.

• Die Zentrifuge mit dem Anschlusskabel an eine genormte Netzsteckdose anschließen. Anschlusswert siehe

Kapitel "Technische Daten".

• Den Netzschalter einschalten. Schalterstellung "Ι". Der Maschinentyp und die Programmversion werden angezeigt, die LED's leuchten. Nach 8 Sekunden wird

OPEN OEFFNEN angezeigt. Die LED leuchtet

• Den Deckel öffnen. Die zuletzt benutzten Zentrifugierdaten werden angezeigt.

• Die Transportsicherung im Schleuderraum entfernen, siehe Hinweisblatt "Transportsicherung".

8 Deckel öffnen und schließen

8.1 Deckel öffnen

Der Deckel lässt sich nur öffnen, wenn die Zentrifuge eingeschaltet ist und der Rotor stillsteht. Sollte dies nicht möglich sein, siehe Kapitel "Notentriegelung".

• Den Drehgriff an der Frontblende nach links drehen. Die LED

erlischt.

• Den Deckel öffnen.

8.2 Deckel schließen

Den Deckel nicht zuschlagen.

• Den Deckel auflegen und die Deckelvorderkante leicht niederdrücken.

• Den Drehgriff an der Frontblende nach rechts drehen . Die LED

leuchtet.

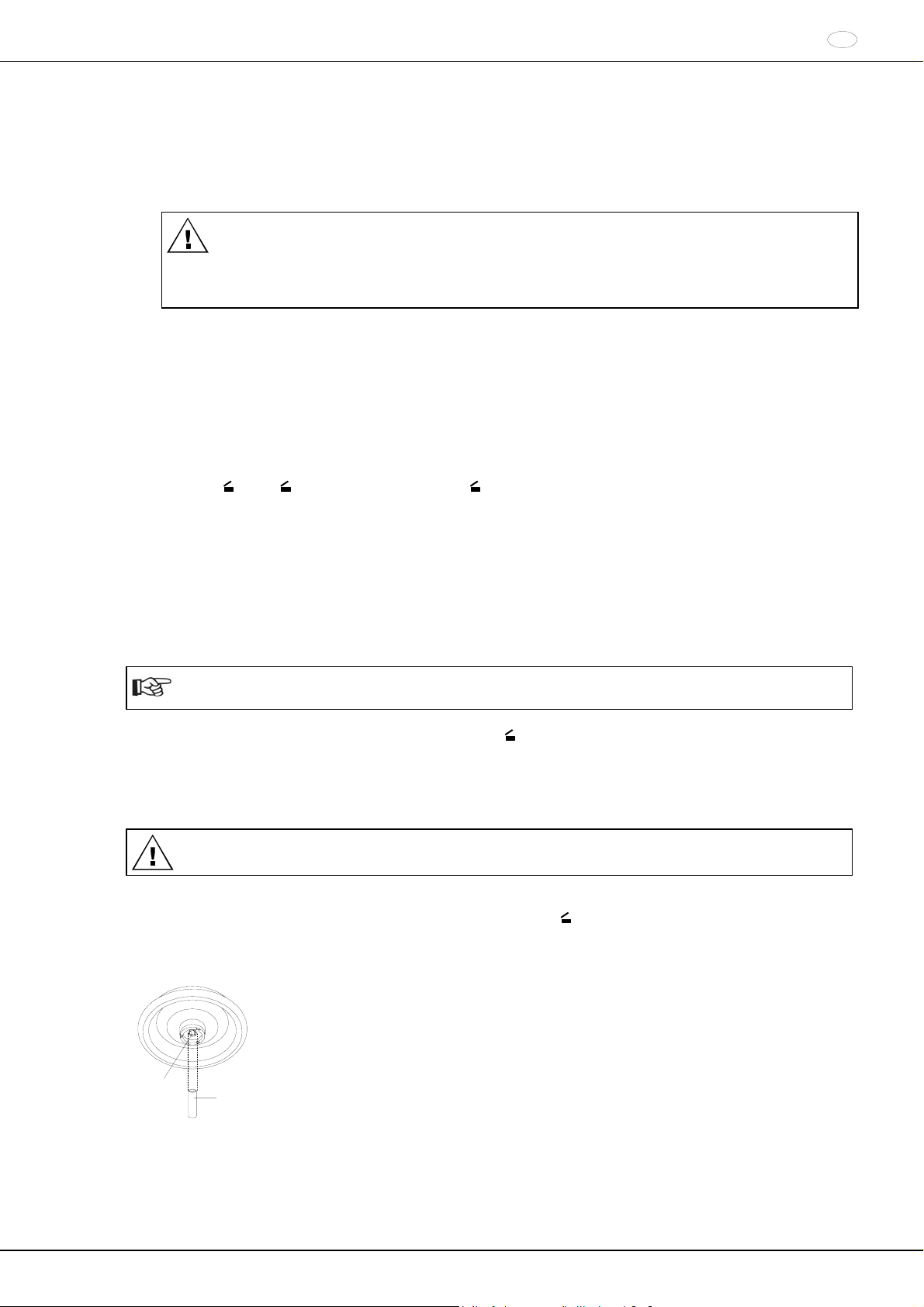

9 Ein- und Ausbau des Rotors

• Die Motorwelle (B) und die Spannzange des Rotors (A) reinigen und anschließend die Motorwelle leicht einfetten. Schmutzpartikel zwischen der Motorwelle und der Spannzange verhindern einen einwandfreien Sitz des Rotors und verursachen einen unruhigen Lauf.

• Den Rotor vertikal auf die Motorwelle aufsetzen und bis zum Anschlag nach unten

drücken. Der Rotor muss hörbar in der Spannzange anschlagen.

• Die Spannmutter des Rotors mit dem mitgelieferten Schlüssel durch Drehen im Uhrzeigersinn anziehen.

• Den Rotor auf festen Sitz prüfen.

• Lösen des Rotors: Die Spannmutter durch Drehen entgege n dem Uhrzeigersinn lösen.

Die Spannmutter drehen, bis sich der Rotor von der Motorwelle abheben lässt.

11/80

10 Beladen des Rotors

Standard-Zentrifugiergefäße aus Glas sind belastbar bis RZB 4000 (DIN 58970 Teil 2).

• Den Rotor auf festen Sitz prüfen.

• Bei Ausschwingrotoren müssen alle Plätze des Rotors mit gleichen Gehängen besetzt sein. Bestimmte

Gehänge sind mit der Nummer des Rotorplatzes gekennzeichnet. Diese Gehänge dürfen nur in den entsprechenden Platz des Rotors eingesetzt werden. Gehänge die mit einer Set-Nummer gekennzeichnet sind, z. B. S001/4, dürfen nur im Set verwendet werden.

• Die Rotoren und Gehänge dürfen nur symmetrisch bel aden werden. Die Zentrifugiergefäße müssen gleichmäßig auf alle Plätze des Rotors verteilt werden. Zugelassene Kombinationen siehe Kapitel "Anha ng/Appendix, Rotoren und Zubehör/Rotors and accessories". Bei Winkelrotoren müssen alle möglichen Plätze des Rotors beladen werden, siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

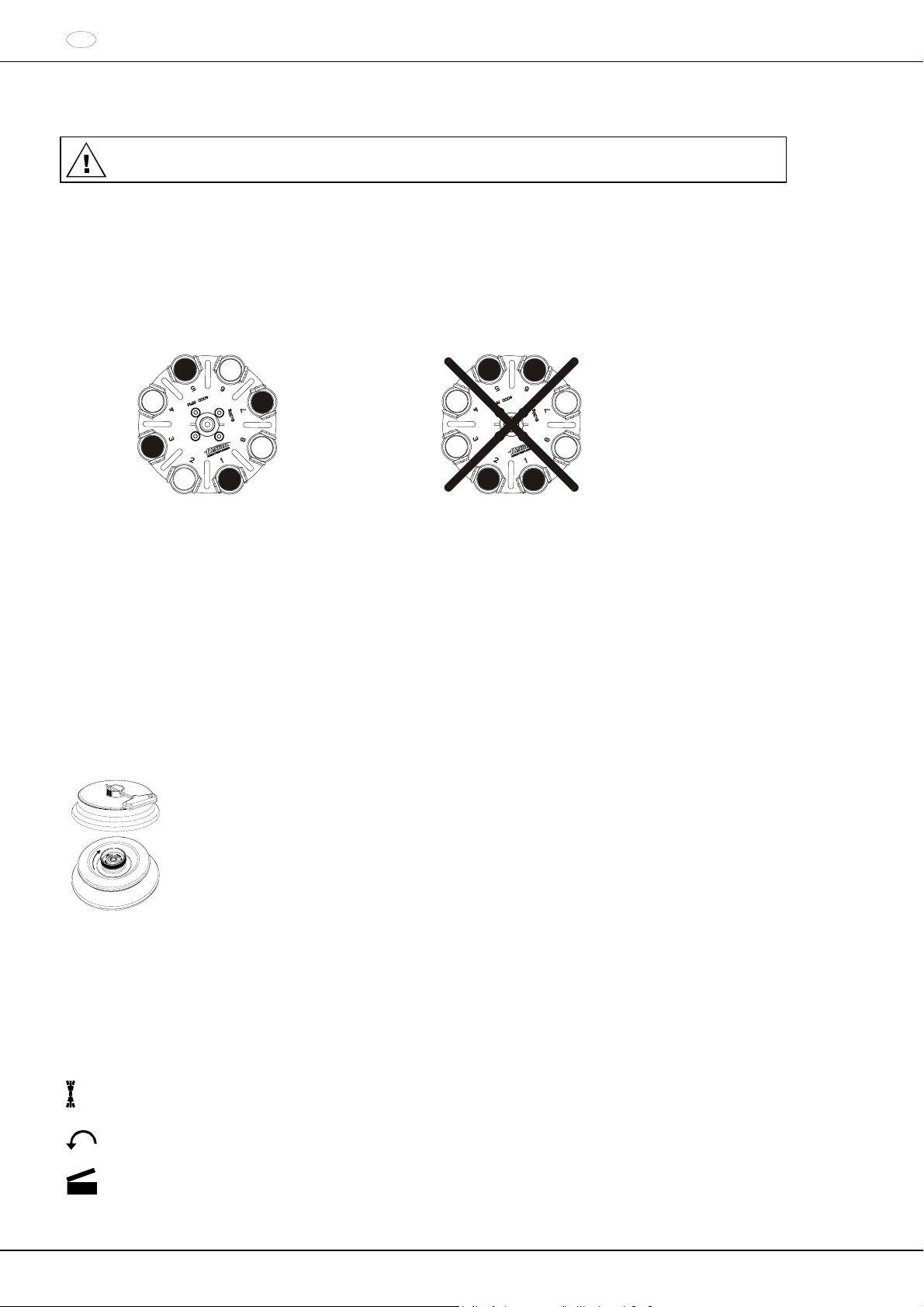

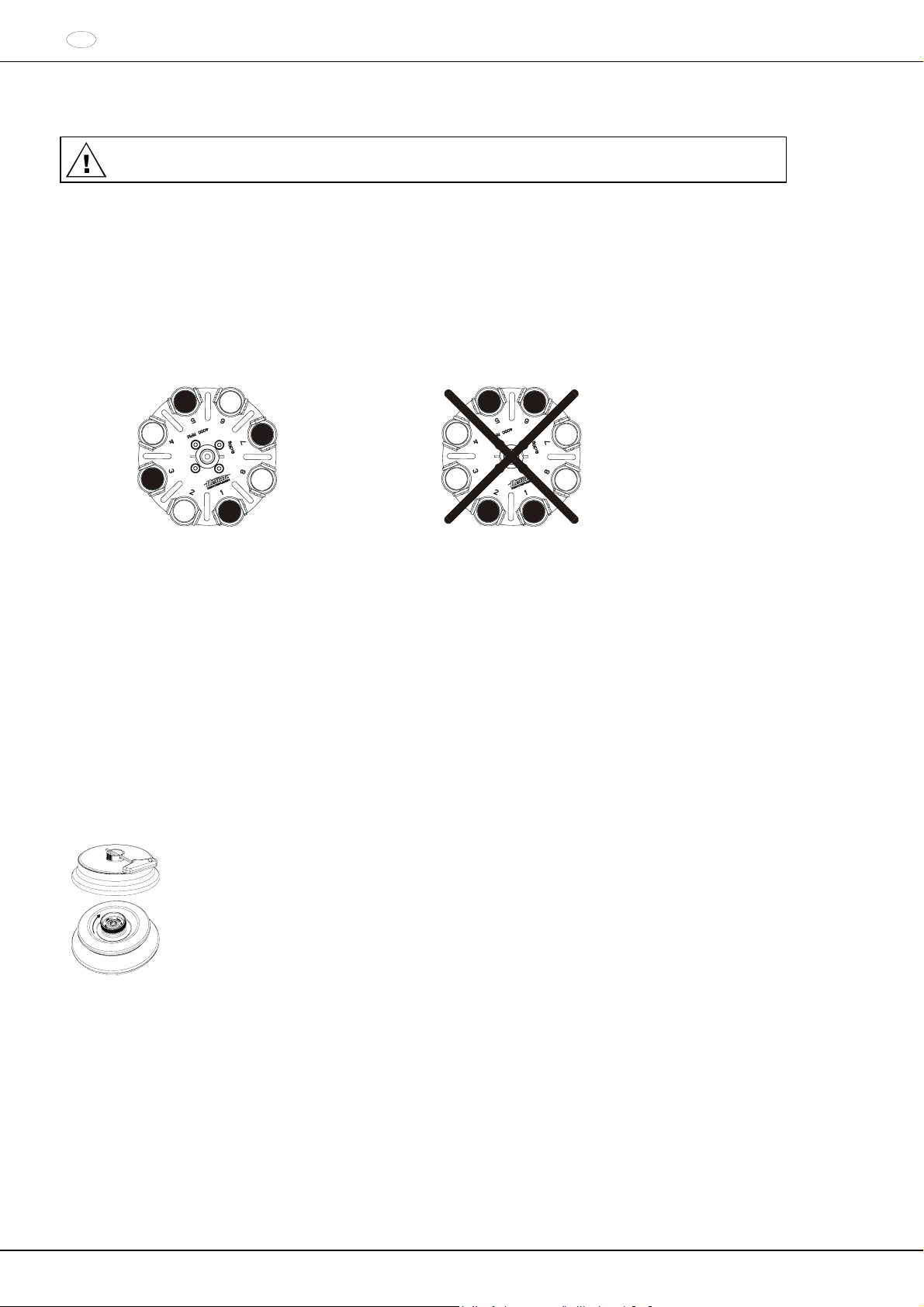

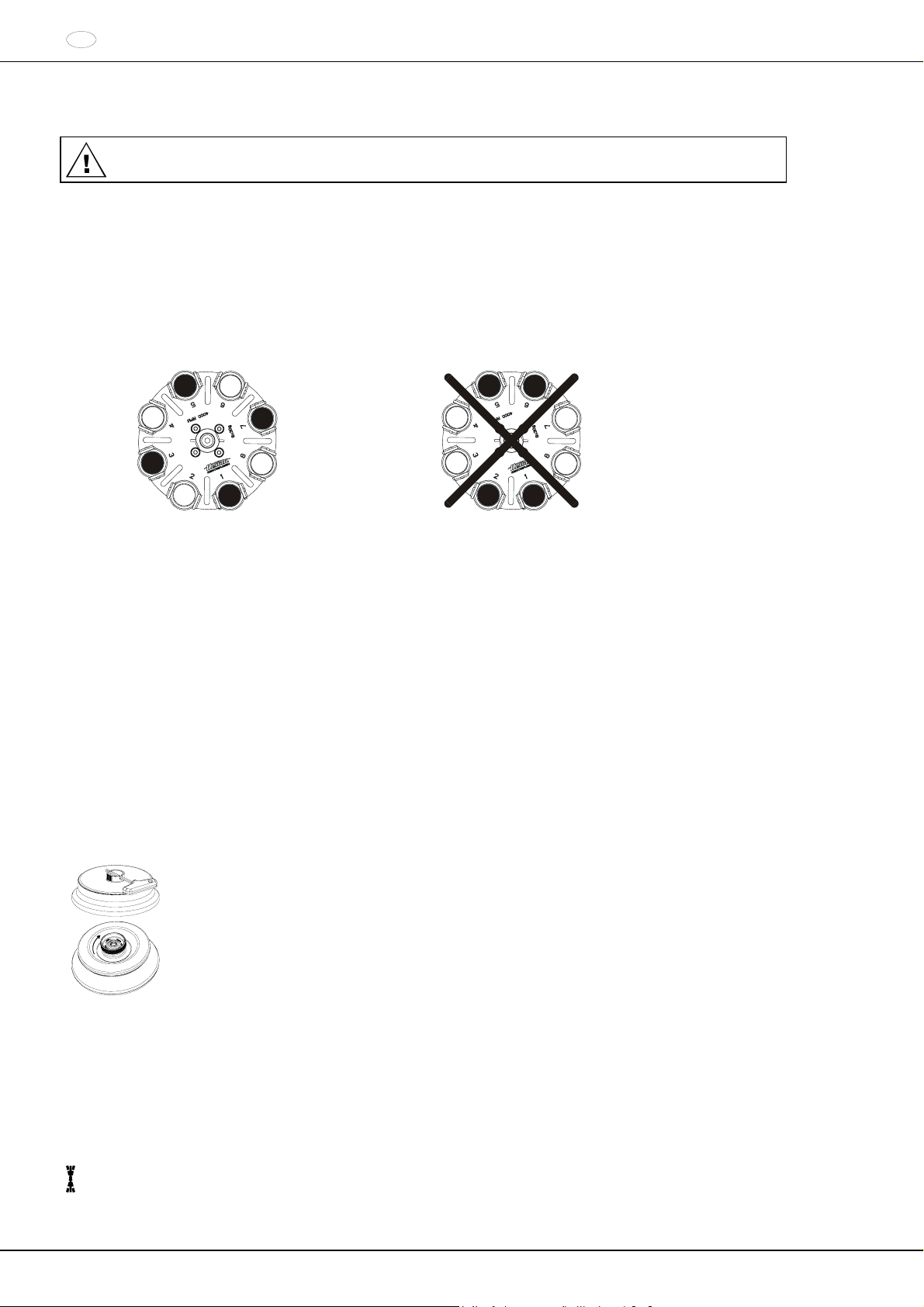

Rotor ist gleichmäßig beladen

Nicht zulässig!

Rotor ist ungleichmäßig beladen

• Auf bestimmten Gehängen ist das Gewicht der maximalen Beladung oder das Gewicht der maximalen Beladung und das maximale Gewicht des komplett bestückten Gehänges angegeben. Diese Gewichte dürfen nicht überschritten werden. Im Ausnahmefall siehe Kapitel "Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm

". Die Gewichtsangabe der maximalen Beladung umfasst das Gesamtgewicht von

Reduzierung, Gestell, Zentrifugiergefäß und Inhalt.

• Bei Behältern mit Gummieinlagen muss sich unter den Zentrifugiergefäßen immer die gleiche Anzahl von Gummieinlagen befinden.

• Die Zentrifugiergefäße immer außerhalb der Zentrifuge befüllen.

• Es darf beim Füllen und beim Ausschwingen der Gehänge keine Flüssigk eit in den Schleuderraum gelangen.

• Die vom Hersteller angegebene maximale Füllmenge der Zentrifugiergefäße darf nicht überschritten werden.

• Um die Gewichtsunterschiede innerhalb der Zentrifugiergefäße möglichst gering zu halten, ist auf eine

gleichmäßige Füllhöhe in den Gefäßen zu achten.

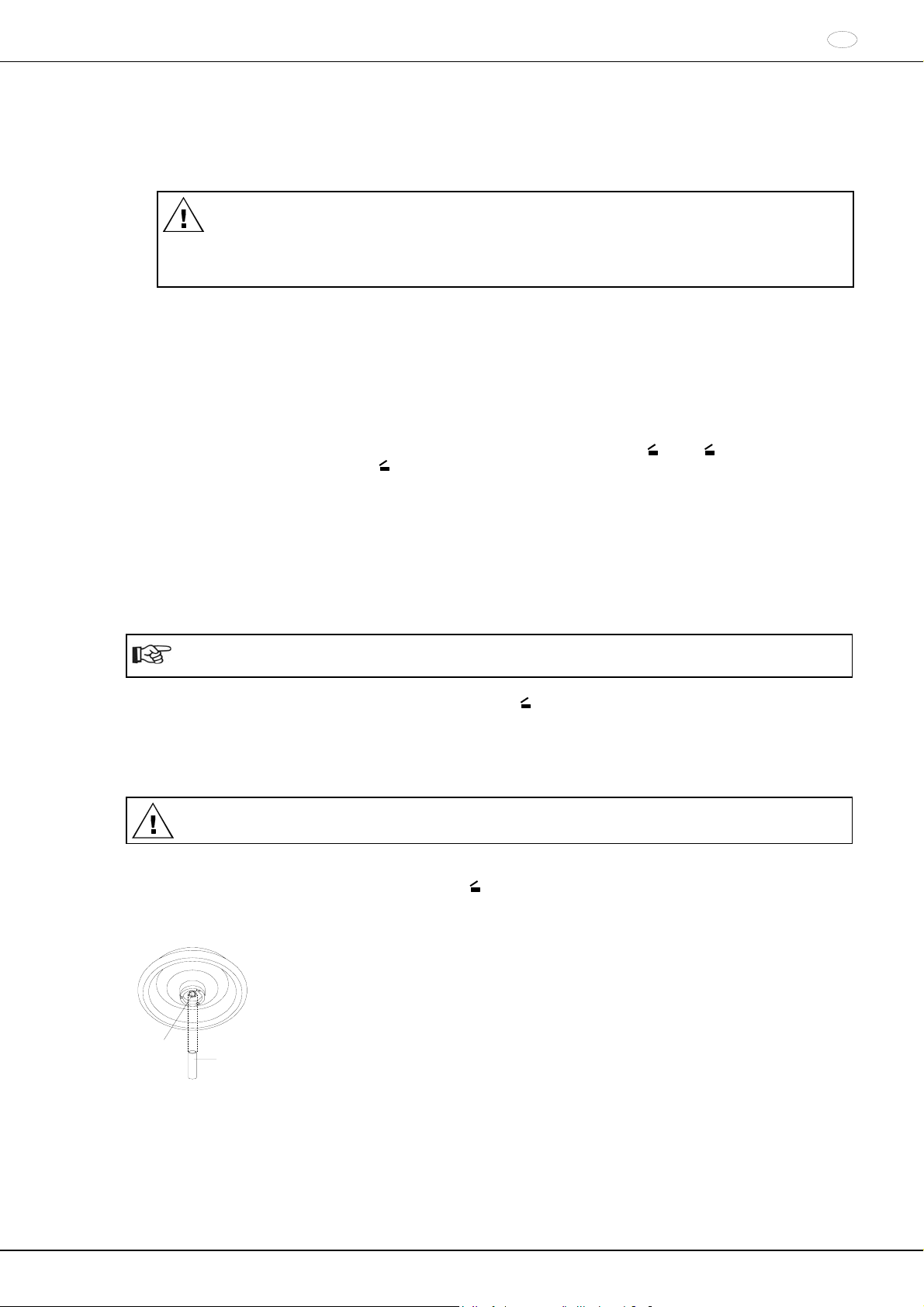

11 Winkelrotoren aerosoldicht verschließen

Um Aerosoldichtigkeit zu gewährleisten, muss der Deckel ei nes aerosoldic hten Winkelrot ors fest verschlossen werden.

Das geschieht mit Hilfe des mitgelieferten Schlüssels, der durch die Bohrung im Drehgriff gesteckt wird. Besitzt der Drehgriff keine Bohrung, muss der Deckel von Hand, durch Drehen im Uhrzeigersinn, fest verschlossen werden.

Lieferbare aerosoldichte Winkelrotoren siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

12/80

12 Bedien- und Anzeigeelemente

Siehe Abbildung auf Seite 2. Fig. 2: Anzeige- und Bedienfeld

12.1 Symbole des Bedienfeldes

Unwuchtanzeige. Die Unwuchtanzeige leuchtet, wenn der zulässige Gewichtsunterschied innerhalb der Beladung des Rotors überschritten wurde.

Rotationsanzeige. Die Rotationsanzeige leuchtet während des Zentrifugationslaufes, solange der Rotor dreht.

Deckelanzeige. Die Deckelanzeige leuchtet wenn der Deck el geschlossen und verriegelt ist. Während des Zentrifugationslaufes erlischt die Deckelanzeige.

Bedienfehler bzw. auftretende Störungen werden im Display symbolisiert (siehe Kapitel "Störun gen").

12.2 Tasten des Bedienfeldes

Wähltaste zum Anwählen der einzelnen Parameter. Durch jeden weiteren Tastendruck wird der nachfolgende Parameter angewählt.

Durch Drücken der Pfeiltasten wird der Wert eines zuvor angewählten Parameters erhöht oder verkleinert. Bei Gedrückthalten einer Pfeiltaste erhöht oder verkleinert sich der Wert mit zunehmender Geschwindigkeit.

START

Zentrifugationslauf starten. Die Rotationsanzeige leuchtet. Übernahme von Eingaben und Änderungen.

STOP

Zentrifugationslauf beenden. Der Rotor läuft mit vorgewählter Bremsstufe aus. Die LED in der Taste leuchtet bis der Rotor stillsteht. Zweimaliges Drücken der Taste löst den NOT-STOP aus.

RCF

Anwählen der RCF-Anzeige. Die LED in der Taste leuchtet.

IMPULS

Kurzzeitzentrifugation. Der Zentrifugationslauf erfolgt, solange die Taste gedrückt gehalten wird.

PROG

Speichern und Abrufen von Programmen. Durch jeden weiteren Tastendruck wird das nachfolgende Programm angezeigt (1 - 2 - 3 - #)

12.3 Einstellmöglichkeiten

t/min Laufzeit. Einstellbar von 1 - 99 min, in 1 min -Schritten. t/sec Laufzeit. Einstellbar von 1 - 59 s, in 1 Sekunden-Schritten.

Dauerlauf "∞". Parameter t/min und t/sec auf Null stellen.

RPM Drehzahl. Einstellbar ist ein Zahlenwert von 500 RPM bis zur maximalen Drehzahl des Rotors. Maximale

Drehzahl des Rotors siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors a nd accessories“. Einstellbar von 500 RPM bis 10000 RPM in 10er Schritten und ab 10000 RPM bis zur maximalen Drehzahl in 100er Schritten.

RAD/mm Zentrifugierradius. Eingabe in mm. Zentrifugierradius siehe Kapite l "Anhang/Appendix, Rotoren und

Zubehör/Rotors and accessories". Die Eingabe des Radius ist nur möglich, wenn die RCF-Anzeige

RCF

angewählt ist (LED in der Taste

leuchtet).

RCF Relative Zentrifugalbeschleunigung. Einstellbar ist ein Zahlenwert, der eine Drehzahl zwischen 500 RPM

und der maximalen Drehzahl des Rotors ergibt. Einstellbar bis 100 in 1er Schritten und ab 100 in 10er Schritten. Der RCF-Wert wird automatisch auf den Drehzahlschritt auf- bzw. abgerundet. Die Eingabe der RCF ist nur möglich, wenn die RCF-Anzeige angewählt ist (LED in der Taste

RCF

leuchtet).

13/80

Anlaufstufen 1 - 9. Stufe 9 = kürzeste Anlaufzeit, Stufe 1 = längste Anlaufzeit. Bremsstufen 0 - 9. Stufe 9 = kürzeste Auslaufzeit, Stufe 1 = lange Auslaufzeit,

Stufe 0 = längste Auslaufzeit (ungebremster Auslauf).

PROG Programm-Nummer. Es können 3 Programme gespeichert werden (Programmplätze 1 - 2 - 3). Der

Programmplatz # dient als Zwischenspeicher für geänderte Einstellungen.

13 Zentrifugations–Parameter eingeben

Wird nach der Anwahl oder während der E ingabe von Parametern 8 Sekunden lang keine Taste gedrückt, werden in der Anzeige wieder die vorherigen Werte angez eigt. Die Eingabe der Parameter muss dan n erneut durchgeführt werden.

• Mit der Taste in der Taste

• Mit der Taste Um den Dauerlauf einzustellen müssen die Parameter t/min und t/sec mit der Taste

RCF

die RPM- oder RCF-Anzeige anwählen. Ist die RCF-Anzeige angewählt, so leuchtet die LED

RCF

die gewünschten Parameter anwählen und mit den Tasten einstellen.

auf Null gestellt werden.

Der Dauerlauf wird in der Anzeige durch das Symbol "∞" angezeigt.

• Nach der Eingabe aller Parameter die Taste

STAR T

drücken, um die Einstellungen auf Programmplatz # zu

speichern. Als Bestätigung wird kurzzeitig ∗∗∗ ok ∗∗∗ angezeigt.

Die Daten auf Programmplatz # werden bei jeder Eingabe von Parametern und Drücken der Taste überschrieben.

STAR T

14 Programmierung

14.1 Programm-Eingabe / -Änderung

• Mit der Taste in der Taste

RCF

die RPM- oder RCF-Anzeige anwählen. Ist die RCF-Anzeige angewählt, so leuchtet die LED

RCF

• Mit der Taste die gewünschten Parameter anwählen und mit den Tasten einstellen.

• Mit der Taste

einstellen. Die LED in der Taste

• Die Taste

den Parameter PROG anwählen und mit den Tasten den gewünschten Programmplatz

PROG

drücken, um die Einstellungen auf dem gewünschten Programmplatz zu speichern. Als

leuchtet.

Bestätigung wird kurzzeitig ∗∗∗ ok ∗∗∗ angezeigt.

14.2 Programm-Abruf

PROG

• Den gewünschten Programmplatz durch Drücken der Taste

anwählen.

Die Zentrifugations-Daten des angewählten Programmplatzes werden angezeigt.

• Die Parameter können durch Drücken der Taste

überprüft werden.

14/80

15 Zentrifugation

Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-02 0, in einem Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

Wird der zulässige Gewichtsunterschied innerhalb der Beladung des Rotors überschritten, schaltet der A n trieb während des Anlaufs ab, die Unwuchtanzeige leuchtet auf und IMBALANCE wird angezeigt.

Ist die Drehzahl im angewählten Programm höher als die maximale Drehzahl des Rotors, kann kein Zentrifugationslauf gestartet werden. Es wird N > ROTOR MAX angezeigt (siehe Kapitel "Störungen").

STOP

Ein Zentrifugationslauf kann jederzeit durch Drücken der Taste

abgebrochen werden.

Während des Zentrifugationslaufes können alle Parameter angewählt und geändert werden (siehe Kapitel "Zentrifugations–Parameter eingeben").

RCF

Mit der Taste

kann jederzeit zwischen der RPM- und RCF-Anzeige umgeschaltet werden. Wird mit der

RCF-Anzeige gearbeitet, ist die Eingabe des Zentrifugierradius notwendig.

OPEN OEFFNEN angezeigt, so ist eine weitere Bedienung der Zentrifuge erst nach einmaligem

Wird Öffnen des Deckels möglich.

Wird R xx n-max xxxxx angezeigt, so hat kein Zentrifugationslauf stattgefunden, weil zuvor der Rotor gewechselt wurde, siehe Kapitel "Rotor-Erkennung".

• Den Netzschalter einschalten. Schalterstellung Ι.

• Den Rotor beladen und den Zentrifugendeckel schließen.

15.1 Zentrifugation mit Zeitvorwahl

• Zeit einstellen oder ein Programm mit Zeitvorwahl abrufen (siehe Kapitel "Zentrifugations–Parameter eingeben" oder "Programm-Abruf").

STAR T

• Die Taste

• Nach Ablauf der Zeit oder bei Abbruch des Zentrifugationslaufes durch Drücken der Taste

drücken. Die Rotationsanzeige leuchtet solange der Rotor dreht.

STOP

, erfolgt der

Auslauf mit der angewählten Bremsstufe. Die Bremsstufe wird angezeigt.

Während des Zentrifugationslaufes werden die Drehzahl d es Rotors oder der daraus resultierende RCF-Wert, die Proben-Temperatur (nur bei Zentrifuge mit Kühlung), und die verbleibende Zeit angezeigt.

15.2 Dauerlauf

• Symbol ∞ einstellen oder ein Dauerlauf-Programm abrufen (siehe Kapitel "Zentrifugations–Parameter eingeben" oder "Programm-Abruf").

• Die Taste

STAR T

drücken. Die Rotationsanzeige leuchtet solange der Rotor dreht . Die Z eitzählung beginnt bei

00:00.

• Die Taste

STOP

drücken um den Zentrifugationslauf zu beenden. Der Auslauf erfolgt mit der angewählten

Bremsstufe. Die Bremsstufe wird angezeigt.

Während des Zentrifugationslaufes werden die Drehzahl d es Rotors oder der daraus resultierende RCF-Wert, die Proben-Temperatur (nur bei Zentrifuge mit Kühlung), und die gelaufene Zeit angezeigt.

15.3 Kurzzeitzentrifugation

• Die Taste

IMPULS

gedrückt halten. Die Rotationsanzeige leuchtet solange der Rotor dreht.

IMPULS

wieder loslassen um den Zentrifugationslauf zu beenden. Der Auslauf erfolgt mit der

angewählten Bremsstufe. Die Bremsstufe wird angezeigt.

Während des Zentrifugationslaufes werden die Drehzahl d es Rotors oder der daraus resultierende RCF-Wert, die Proben-Temperatur (nur bei Zentrifuge mit Kühlung), und die gelaufene Zeit angezeigt.

16 Not-Stop

• Die Taste

STOP

2x drücken.

Beim Not-Stop erfolgt der Auslauf mit Bremsstufe 9 (kürzeste Auslaufzeit). Die Bremsstufe 9 wird angezeigt. War die Bremsstufe 0 vorgewählt, so ist die Auslaufzeit technisch bedingt länger als mit Bremsstufe 9.

15/80

17 Akustisches Signal

Das akustische Signal ertönt:

• bei Auftreten einer Störung im 2 s-Intervall.

• nach Beendigung des Zentrifugatio nslaufes und Stillstand des Rotors im 30 s-Intervall.

Durch Öffnen des Deckels oder Drücken einer beliebigen Taste wird das akustische Signal beendet. Das Signal nach Beendigung des Zentrifugationslaufes kann, bei Stillstand des Rotors, folgendermaßen aktiviert

oder deaktiviert werden:

• Die Taste Nach 8 s erscheint SOUND / BELL in der Anzeige.

• Mit der Taste oder OFF (aus) oder ON (ein) einstellen.

• Die Taste

Als Bestätigung wird kurzzeitig ∗∗∗ ok ∗∗∗ angezeigt.

18 Betriebsstunden-Abfrage

Die Abfrage der Betriebsstunden ist nur bei Stillstand des Rotors möglich.

• Die Taste Nach 8 s erscheint SOUND / BELL in der Anzeige.

• Die Taste Die Betriebsstunden (CONTROL: ) der Zentrifuge werden angezeigt.

• Zum Verlassen der Betriebsstunden-Abfrage die Taste

19 Relative Zentrifugalbeschleunigung (RCF)

Die relative Zentrifugalbeschleunigung (RCF) wird als Vielfaches der Erdbeschleunigung (g) angegeben. Sie ist ein einheitsfreier Zahlenwert und dient zum Vergleich der Trenn- und Sedimentationsleistung.

Die Berechnung erfolgt nach der Formel:

8 s gedrückt halten.

STAR T

drücken um die Einstellung zu speichern.

8 s gedrückt halten. nochmals drücken.

RPM

⎛

RCF ××=

⎜

1000

⎝

⎞ ⎟

⎠

1,118r

oder drücken.

⇒ 1000

RPM ×

RCF

1,118r

RCF = Relative Zentrifugalbeschleunigung RPM = Drehzahl r = Zentrifugierradius in mm = Abstand von der Mitte der Drehachse bis zum Zentrifugiergefäßboden. Zentrifugierradius siehe Kapitel "Anhang/Appendix, Rotore n und Zubehör/ Rotors and accessories".

Die relative Zentrifugalbeschleunigung (RCF) ist von der Drehzahl und dem Zentrifugierradius abhängig.

16/80

20 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm3

Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm

nicht überschreiten. Bei Stoffen oder Stoffgemischen mit einer höheren Dichte muss die Drehzahl reduziert werden.

Die erlaubte Drehzahl lässt sich nach folgender Formel berechnen:

)(n Drehzahl Reduzierte

1,2

red ×=

[RPM] Drehzahl maximale

[kg/dm³] Dichte höhere

z.B.: Maximale Drehzahl 4000 RPM, Dichte 1,6 kg/dm

kg/dm³ 1,2

red == ×

RPM 3464 RPM 4000

kg/dm³ 1,6

Wird im Ausnahmefall die, auf dem Gehänge angegebene, maximale Beladung überschritten, muss die Drehzahl ebenfalls reduziert werden.

Die erlaubte Drehzahl lässt sich nach folgender Formel berechnen:

[g] Beladung maximale

)(n Drehzahl Reduzierte

red ×=

[RPM] Drehzahl maximale

[g] Beladung hetatsächlic

z.B.: Maximale Drehzahl 4000 RPM, maximale Beladung 300 g, tatsächliche Beladung 350 g

g 300

red == ×

RPM 3703 RPM 4000

g 350

Bei eventuellen Unklarheiten ist Auskunft beim Hersteller einzuholen.

21 Rotor-Erkennung

Nach jedem Start eines Zentrifugationslaufes wird der eingesetzte Rotor erkannt. Nach einem Rotorwechsel schaltet der Antrieb ab und der Rotorcode (R xx) sowie die maximale Drehzahl

(n-max=xxxxx) des Rotors werden angezeigt.

Eine weitere Bedienung der Zentrifuge ist erst nach einmaligem Öffnen des Deckels möglich. Wenn nach einem Rotorwechsel die maximale Drehzahl des Rotors klein er als die eingestellte Drehzahl ist,

wird die Drehzahl auf die maximale Drehzahl des Rotors begrenzt.

22 Notentriegelung

Bei einem Stromausfall kann der Deckel nicht geöffnet werden. Es muss eine Notentriegelung von Hand durchgeführt werden.

Zur Notentriegelung die Zentrifuge vom Netz trennen. Den Deckel nur bei Stillstand des Rotors öffnen.

Siehe Abbildung auf Seite 2.

• Den Netzschalter ausschalten (Schalterstellung "0").

• Durch das Fenster im Deckel schauen, um sich zu vergewissern, dass der Rotor stillsteht.

• Die Zentrifuge auf dem Tisch so weit nach vorne stellen, dass die Bohrung (Fig. 1, A) für die Notentriegelung am

Gehäuseunterteil zugänglich ist.

• Den Sechskant-Stiftschlüssel in diese Bohrung einführen, nach oben drücken und gleichzeitig den Drehgriff für

die Deckelverriegelung nach links drehen.

• Den Deckel öffnen.

17/80

23 Pflege und Wartung

Vor der Reinigung den Netzstecker ziehen. Bevor ein anderes als das vom Hersteller empfohlene Reinigungs- oder Dekontaminationsverfahren

angewandt wird, hat sich der Benutzer beim Hersteller zu vergewissern, dass das vorgesehene Verfahr en das Gerät nicht schädigt.

• Zentrifugen, Rotoren und das Zubehör dürfen nicht in Spülmaschinen g ereinigt werden.

• Es darf nur eine Handreinigung und eine Flüssig-Desinfektion durc hgeführt werden.

• Die Wassertemperatur muss 20 – 25°C betragen.

• Es dürfen nur Reinigungs- oder Desinfektionsmittel verwendet werden, die:

− im pH-Bereich 5 - 8 liegen,

− keine Ätzalkalien, Peroxide, Chlorverbindungen, Säuren und Laugen enthalten.

• Um Korrosionserscheinungen durch Reinigungs- oder Desinfektionsmittel zu vermeiden sind die speziellen

Anwendungshinweise vom Hersteller des Reinigungs- oder Desinfektionsmittels unbedingt zu beachten.

23.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum)

23.1.1 Oberflächenreinigung und -pfleg e

• Das Gehäuse der Zentrifuge und den Schleuderraum rege lmäßig säubern und bei Bedarf mit Seife oder einem milden Reinigungsmittel und einem feuchten Tuch reinigen. Dies dient zum einen der Hygiene und es verhindert Korrosion durch anhaftende Verunreinigungen.

• Inhaltsstoffe geeigneter Reinigungsmittel: Seife, anionische Tenside, nichtionische Tenside.

• Nach dem Einsatz von Reinigungsmitteln, die Reste des Reinigungsmittels, durch Nachwischen mit einem feuchten Tuch, entfernen.

• Die Flächen müssen unmittelbar nach der Reinigung g etrocknet werden.

• Bei Bildung von Kondenswasser den Schleuderra um, durch Auswischen mit einem saugfähigen Tuch, trocknen.

• Die Gummidichtung des Schleuderraums nach jeder Reinigung mit Talkum-Puder oder einem Gummi-

Pflegemittel leicht einreiben.

• Der Schleuderraum ist jährlich auf Schäden zu überprüfen.

Werden sicherheitsrelevante Schäden festgestellt, darf die Zentrifuge nicht mehr in Betrieb genommen werden. In diesem Fall ist der Kundendienst zu benachrichtigen.

23.1.2 Oberflächendesinfektion

• Gelangt infektiöses Material in den Schleuderraum, so ist dieser umgehend zu desinfizieren.

• Inhaltsstoffe geeigneter Desinfektionsmittel:

Äthanol, n-Propanol, Isopropanol, Glutardialdehyd, quaternäre Ammoniumverbindungen.

• Nach dem Einsatz von Desinfektionsmitteln, die Reste des Desinfektionsmittels, durch Nachwischen mit einem feuchten Tuch, entfernen.

• Die Flächen müssen unmittelbar nach der Desinfektion getrocknet werden.

23.1.3 Entfernen radioaktiver Verunrein i gungen

• Das Mittel muss speziell für das Entfernen radioaktiver Verunreinigunge n ausgewiesen sein.

• Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigun gen:

Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.

• Nach dem Entfernen der radioaktiven Verunreinigungen, di e Reste des Mittels, durch Nachwischen mit einem feuchten Tuch, entfernen.

• Die Flächen müssen unmittelbar nach dem Entfernen der radioaktiven Verunreinigungen getrocknet werden.

18/80

23.2 Rotoren und Zubehör

23.2.1 Reinigung und Pflege

• Um einer Korrosion und Materialveränderungen vorzubeugen müssen die Rotoren und die Zubehörteile regelmäßig mit Seife oder einem milden Reinigungsmittel und einem feuchten Tuch gereinigt werden. Die Reinigung wird mindestens einmal wöchentlich empfohlen. Verschmutzungen müssen sofort entfernt werden.

• Inhaltsstoffe geeigneter Reinigungsmittel: Seife, anionische Tenside, nichtionische Tenside.

• Nach dem Einsatz von Reinigungsmitteln, die Reste des Reinigungsmittels, durch Nachspülen mit Wasser (nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

• Die Rotoren und das Zubehör müssen unmittelbar nach der Reinigung getrocknet werden.

• Winkelrotoren, Behälter und Gehänge aus Aluminium sind nach dem Trocknen mit säurefreiem Fett z.B.

Vaseline leicht einzufetten.

• Bei Bio-Sicherheitssystemen (lieferbare Bio-Sicher heitssysteme siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories") sind die Dichtungsringe regelm äßig (wöchentlich) zu prüfen und zu reinigen. Bei Anzeichen von Rissbildung, Versprödung oder Abnutzung ist der Dichtungsring sofort auszutauschen. Um ein Verdrehen des Dichtungsringes während dem Öffnen und Schl ießen des Deckels zu vermeiden, muss der Dichtungsring mit Talkum-Puder oder einem Gummi-Pflegemittel leicht eingerieben werden.

• Um Korrosion infolge Feuchtigkeit zwischen Rotor und Motorwelle zu verhindern, sollte der Rotor min destens einmal im Monat ausgebaut, gereinigt und die Motorwelle leicht gefettet werden.

• Die Rotoren und die Zubehörteile sind monatlich auf Verschleiß und Korrosionsschäden zu überprüfen.

Rotoren und Zubehör dürfen bei Anzeichen von Verschleiß oder Korrosio n nicht mehr verwendet werden.

• Den Rotor wöchentlich auf festen Sitz prüfen.

23.2.2 Desinfektion

• Gelangt infektiöses Material auf die Rotoren oder auf das Zubehör, so muss eine geeignete Desinfektion durchgeführt werden.

• Inhaltsstoffe geeigneter Desinfektionsmittel: Glutaraldehyd, Propanol, Ethylhexanol, anionische Tenside, Korrosionsinhi bitoren.

• Nach dem Einsatz von Desinfektionsmitteln, die Reste des Desinfektionsmittels, durch Nachspülen mit Wasser (nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

• Die Rotoren und das Zubehör müssen unmittelbar nach der Desinfektion getrocknet werden.

23.2.3 Entfernen radioaktiver Verunrein i gungen

• Das Mittel muss speziell für das Entfernen radioaktiver Verunreinigunge n ausgewiesen sein.

• Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigun gen:

Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.

• Nach dem Entfernen der radioaktiven Verunreinigungen, di e Reste des Mittels, durch Nachspülen mit Wasser (nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

• Die Rotoren und das Zubehör müssen unmittelbar nach dem Entfernen der radioaktiven Verunreinigungen getrocknet werden.

23.2.4 Rotoren und Zubehör mit begrenzter Verwendungsdauer

Die Verwendung von bestimmten Rotoren, Gehängen und Zubehörteilen ist zeitlich begrenzt. Diese sind mit der maximal erlaubten Anzahl der Lauf-Zyklen oder dem Ablaufdatum und der m aximalen Anzahl der Lauf-Zyklen oder nur mit dem Ablaufdatum gekennzeichnet, z.B.:

- "einsetzbar bis Ende: ΙV. Quartal 2011 / usable until end of: ΙV. Quartal 2011" oder

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011"

- "max. Laufzyklen / max. cycles: 40000".

Aus Sicherheitsgründen dürfen die Rotoren, Gehänge und Zubehörteile nicht mehr verwendet werden, wenn entweder die darauf gekennzeichnete maximal erlaubte Anzahl der Lauf-Zyklen oder das darauf gekennzeichnete Ablaufdatum erreicht ist.

19/80

23.3 Autoklavieren

Ausschwingrotoren, Winkelrotoren aus Aluminium, Gehänge aus Metall, Deckel mit Bioabdichtung sowie Gestelle und Reduzierungen können bei 121°C / 250°F (20 min) autoklaviert werden. Im Zweifelsfall muss beim Hersteller nachgefragt werden. Über den Sterilitätsgrad kann keine Aussage gemacht werden.

Die Deckel der Rotoren und Behälter müssen vor dem Autoklavieren abgenommen werden. Das Autoklavieren beschleunigt den Alterungsprozess von Kunststoffen. Außerdem kann es bei

Kunststoffen Farbveränderungen verursachen. Wir empfehlen nach dem Autoklavieren die Dichtungsringe von Bio-Sicherheitssystemen auszutauschen.

23.4 Zentrifugiergefäße

• Bei Undichtigkeit oder nach dem Bruch von Z entrifugiergefäßen, sind zerbrochene Gefäßteile, Glassplitter und ausgelaufenes Zentrifugiergut vollständig zu entfernen.

• Die Gummieinlagen sowie die Kunststoff-Hülsen der Rotoren sind nach e inem Glasbruch zu ersetzen.

Verbleibende Glassplitter verursachen weiteren Glasbruch !

• Handelt es sich um infektiöses Material so ist umgehend eine Desinfektion durchzuführ en.

20/80

24 Störungen

Lässt sich der Fehler laut Störungstabelle nicht beheben, so ist der Kundendienst zu benachrichtigen. Bitte den Zentrifugentyp und die Seriennummer angeben. Beide Nummern sind auf dem Typenschild der Zentrifuge

ersichtlich.

Einen NETZ-RESET durchführen:

− Den Netzschalter ausschalten (Schalterstellung "0").

− Mindestens 10 Sekunden lang warten und anschließend den Netzschalter wieder einschalten

(Schalterstellung "Ι").

Anzeige Ursache Beseitigung

keine Anzeige --- keine Spannung.

Netzeingangssicherungen defekt.

− Versorgungsspannung überprüfen.

− Netzeingangssicherungen überprü-

fen, siehe Kapitel "Netzeingangssicherungen wechseln".

− Netzschalter EIN. 01 Tacho defekt. TACHO - ERROR 02 Kein Rotor eingebaut.

Motor, Umrichter, Antrieb defekt.

− Deckel öffnen.

− Den Netzschalter ausschalten

(Schalterstellung "0").

− Mindestens 10 Sekunden lang

warten.

− Den Rotor von Hand kräftig drehen.

− Den Netzschalter wieder

einschalten (Schalterstellung "Ι"). Während des Einschaltens muss sich der Rotor drehen

IMBALANCE --- Der Rotor ist ungleichmäßig beladen.

− Deckel öffnen.

− Die Beladung des Rotors über-

prüfen, siehe Kapitel "Beladen des Rotors".

− Den Zentrifugationslauf wieder-

holen.

CONTROL - ERROR 04,

Fehler Deckelverriegelung

06 - 09

N > MAX 05 Überdrehzahl

− Einen NETZ-RESET durchführen.

N < MIN 13 Unterdrehzahl ROTORCODE 10 Fehler Rotorcodierung MAINS INTERRUPT --- Netzunterbrechung während des Zentrifu-

gationslaufes. (Der Zentrifugationslauf wurde nicht beendet.)

− Deckel öffnen.

− Taste

STAR T

drücken.

− Bei Bedarf den Zentrifugationslauf

wiederholen.

VERSIONS-ERROR 12 Keine Übereinstimmung der Elektronik-

Komponenten

CONTROL-ERROR 21 - 27 Fehler / Defekt Steuerteil

− Einen NETZ-RESET durchführen.

SER I/O - ERROR 30 - 38 Fehler / Defekt Schnittstelle FU / CCI - ERROR 60 - 83 Fehler / Defekt Motorsteuerung N > ROTOR MAX --- Drehzahl im angewählten Programm

größer als die maximale Drehzahl des

− Drehzahl überprüfen und

korrigieren.

Rotors.

21/80

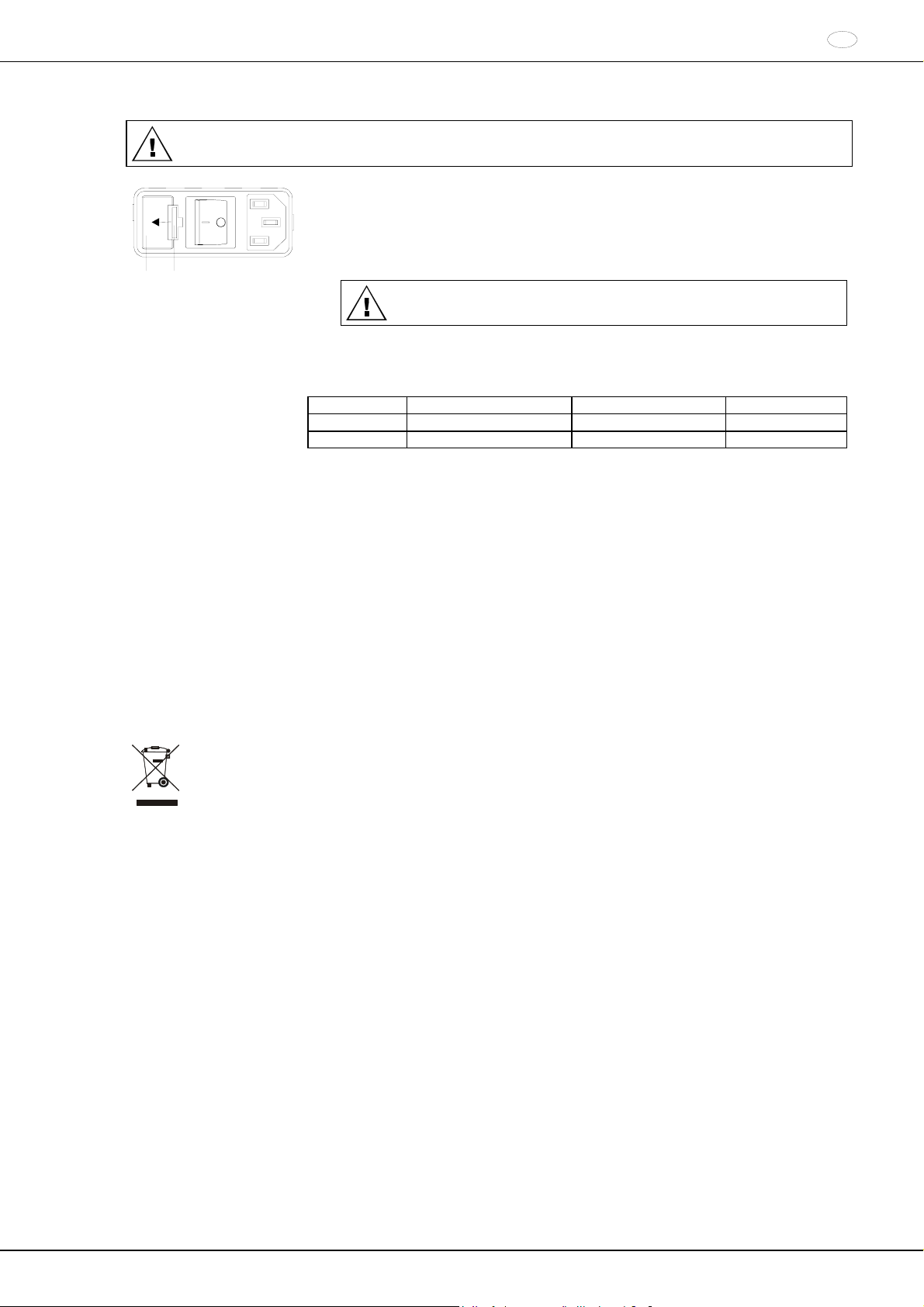

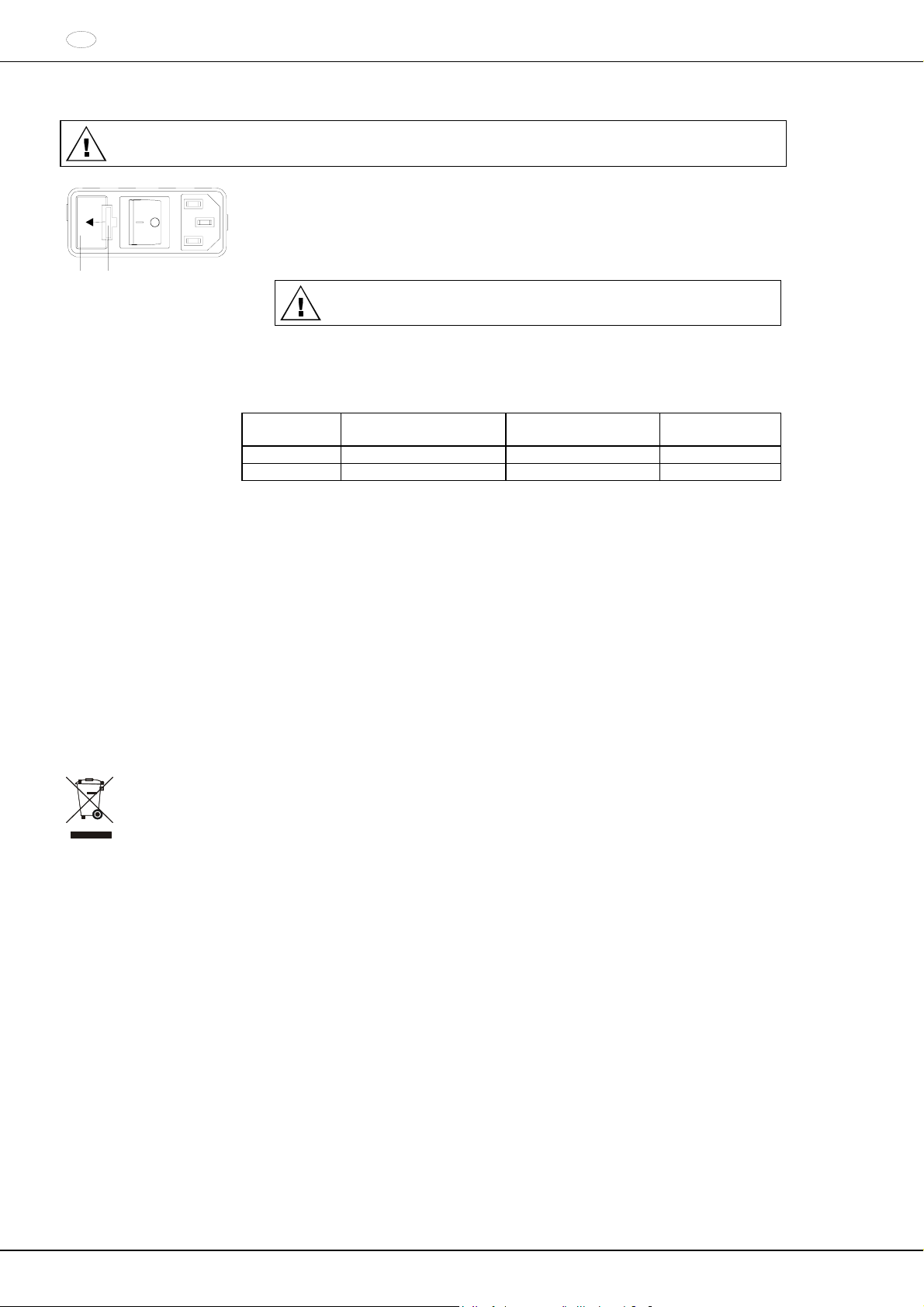

25 Netzeingangssicherungen wechseln

Den Netzschalter ausschalten und die Zentrifuge vom Netz trennen!

Der Sicherungshalter (A) mit den Netzeingangssicherungen befindet sich neben dem Netzschalter.

• Das Anschlusskabel aus dem Gerätestecker ziehen.

• Den Schnappverschluss (B) gegen den Sicherungshalter (A) drücken und diesen

EBA 21 1004, 1004-30 T 3,15 AH/250V E997 EBA 21 1004-01, 1004-31 T 6,3 AH/250V 2266

26 Reparaturannahme von Zentrifugen

Wird die Zentrifuge zur Reparatur an den Hersteller zurückgesandt, so muss diese, zum Schutz von Personen, Umwelt und Material, vor dem Versand dekontaminiert und gereinigt werden.

Eine Annahme von kontaminierten Zentrifugen behalten wir uns vor. Anfallende Kosten für Reinigungs- und Desinfektionsmaßnahmen werden dem Kunden in Rechnung gestellt. Wir bitten dafür um Ihr Verständnis.

27 Entsorgung

Vor der Entsorgung muss das Gerät, zum Schutz von Personen, Umwelt und Material, dekontaminiert und gereinigt werden.

Bei der Entsorgung des Geräts sind die jeweiligen gesetzlichen Vorschriften zu beachten. Gemäß der Richtlinie 2002/96/EG (WEEE) dürfen alle nach dem 13.08.2005 gelieferten Geräte nicht mehr mit dem

Hausmüll entsorgt werden. Das Gerät gehört zur Gruppe 8 (Medizinische Geräte) und ist in den Busine ss-toBusiness-Bereich eingeordnet.

Mit dem Symbol des durchgestrichenen Abfalleimers wird darauf hingewiesen, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf.

Die Entsorgungsvorschriften der einzelnen EU-Länder können unterschiedlich sein. Im Bedarfsfal l wenden Sie sich bitte an Ihren Lieferanten.

herausziehen.

• Defekte Netzeingangssicherungen austauschen.

• Den Sicherungshalter wieder hineinschieben bis der Schnappverschluss

einrastet.

• Die Zentrifuge wieder ans Netz anschließen.

Modell Typ Sicherung Best.-Nr.

Nur Sicherungen mit dem, für den Typ, festgelegten Nennwert verwenden, siehe nachfolgende Tabelle.

22/80

Contents

1 Use according to specification ..............................................................................................................................25

2 Residual risks .......................................................................................................................................................25

3 Technical specifications........................................................................................................................................25

4 Notes on safety.....................................................................................................................................................26

5 Symbol meanings .................................................................................................................................................28

6 Delivery checklist..................................................................................................................................................28

7 Initial operation .....................................................................................................................................................29

8 Opening and closing the lid ...................................................................................................................................29

8.1 Opening the lid ..............................................................................................................................................29

8.2 Closing the lid................................................................................................................................................29

9 Installation and removal of the rotor......................................................................................................................29

10 Loading the rotor ...........................................................................................................................................30

11 Aerosol tight sealing of angle rotors...............................................................................................................30

12 Control and display elements ........................................................................................................................ 30

12.1 Control panel symbols................................................................................................................................30

12.2 Control panel pushbuttons (keys) ..............................................................................................................31

12.3 Adjustment possibilities ..............................................................................................................................31

13 Entering centrifugation parameter .................................................................................................................32

14 Programming.................................................................................................................................................32

14.1 Programme input/alteration........................................................................................................................32

14.2 Programme recall.......................................................................................................................................32

15 Centrifugation................................................................................................................................................32

15.1 Centrifugation with pre-set time .................................................................................................................33

15.2 Continuous run...........................................................................................................................................33

15.3 Short-term centrifugation............................................................................................................................33

16 Emergency Stop............................................................................................................................................33

17 Acoustic Signal..............................................................................................................................................33

18 Recall hours of operation ...............................................................................................................................33

19 Relative centrifugal force (RCF) ....................................................................................................................34

20 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm3...........................34

21 Rotor Identification.........................................................................................................................................34

22 Emergency release........................................................................................................................................35

23 Maintenance and servicing............................................................................................................................35

23.1 Centrifuge (housing, lid and centrifuging chamber)....................................................................................35

23.1.1 Surface cleaning and care..................................................................................................................35

23.1.2 Surface disinfection.............................................................................................................................35

23.1.3 Removal of radioactive contaminants.................................................................................................35

23.2 Rotors and Attachments.............................................................................................................................36

23.2.1 Cleaning and care...............................................................................................................................36

23.2.2 Disinfection.........................................................................................................................................36

23.2.3 Removal of radioactive contaminants.................................................................................................36

23.2.4 Rotors and accessories with limited service lives...............................................................................36

23.3 Autoclaving ................................................................................................................................................37

23/80

23.4 Centrifuge containers.................................................................................................................................37

24 Faults.............................................................................................................................................................37

25 Change mains input fuse...............................................................................................................................38

26 Acceptance of the centrifuges for repair........................................................................................................38

27 Disposal.........................................................................................................................................................38

28 Anhang / Appendix........................................................................................................................................74

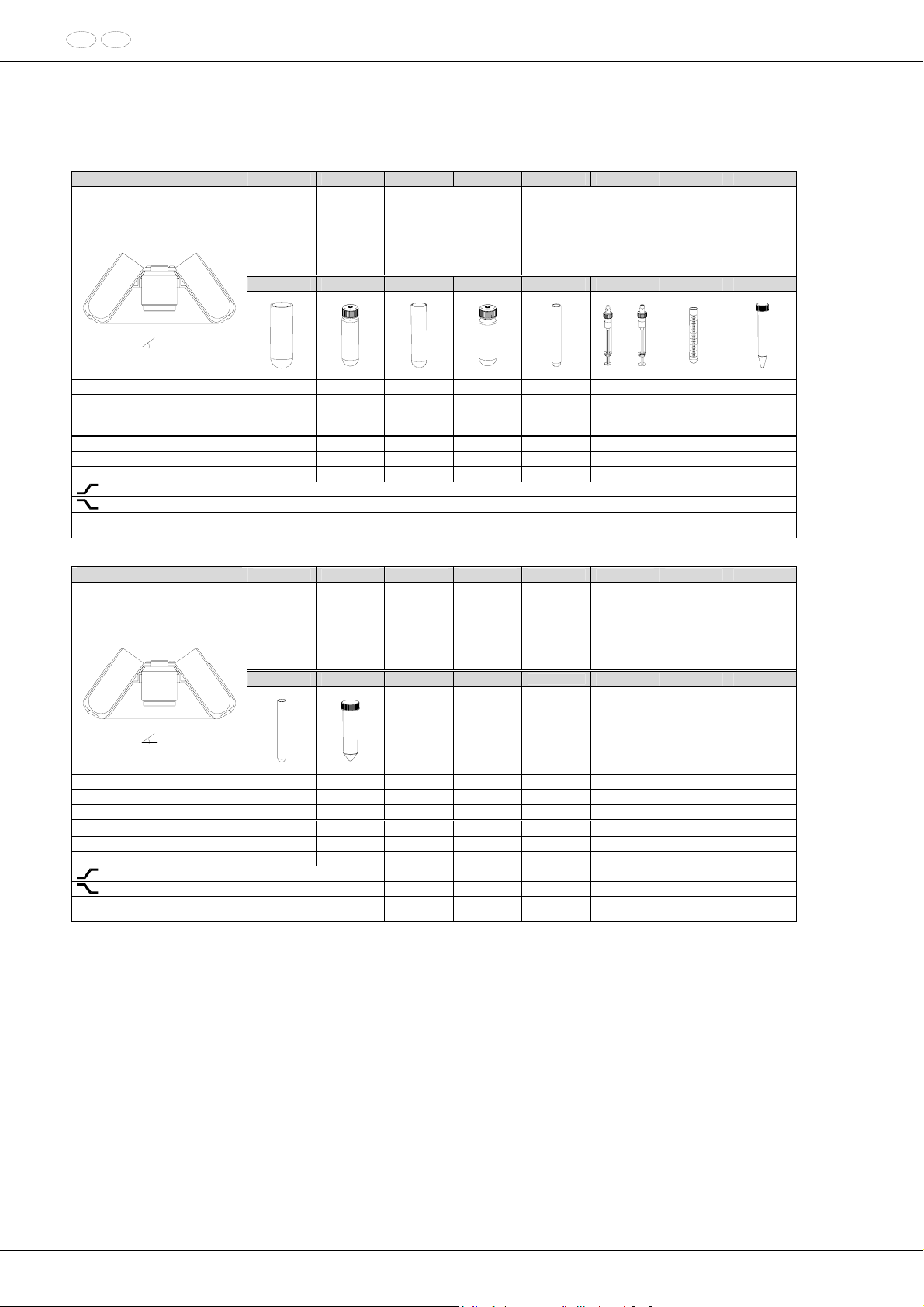

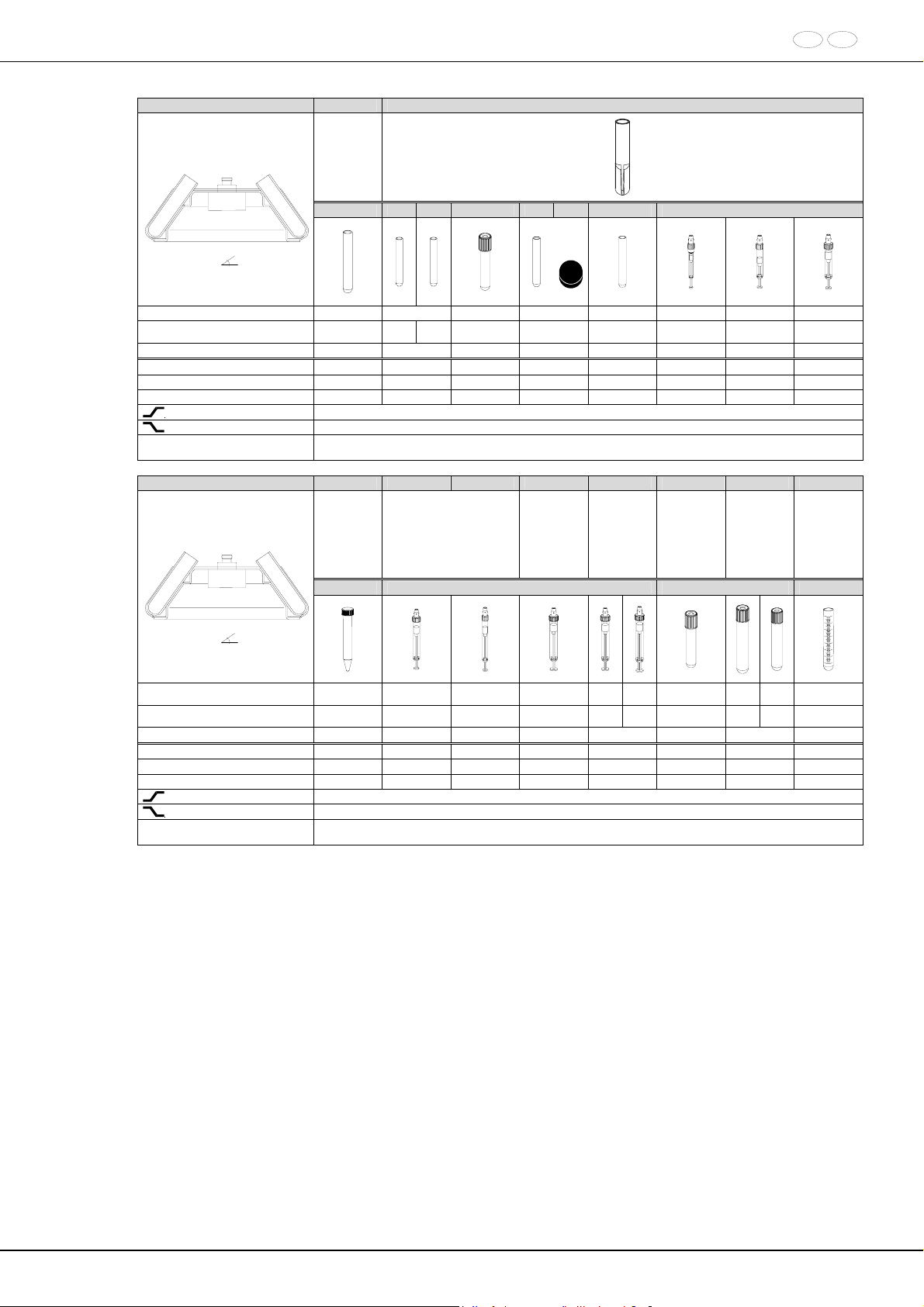

28.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................74

24/80

1 Use according to specification

The machine presented here is a medical product (laboratory centrifuge) a ccording to the IVD guideline 98/79/EG. The centrifuge is used to separate substances or substance mixtures with a density of max. 1.2 kg/dm³. This also includes substances and substance mixtures of human origin. The centrifuge is only intended to be use d for this purpose. A different use or application over and above this is deemed not in accordance with the spec ifications. The company Andreas Hettich GmbH & Co. KG undertakes no liability for damages resulting therefrom.

Belonging to the application according to specification is also the observance of all references contained in the Instruction Manual and compliance with the inspection and maintenance works.

2 Residual risks

The machine is constructed according to the state of the art and the recognized technical safety regulations. Improper use and handling can result in dangers to life and limb of the user or third parties and impairments to the machine or to other material assets. The machine is only to be used for the specified applications and only in an impeccable technical safety condition.

Disturbances that can interfere with the safety are to be immediately rectified.

3 Technical specifications

Manufacturer Model EBA 21

Type 1004 1004-30 1004-01 1004-31 Mains voltage (± 10%) Mains frequency 50 – 60 Hz 50 – 60 Hz Connected load 500 VA 550 VA Current consumption 2.75 A 5.0 A Max. capacity 6 x 50 ml Allowed density

Speed (RPM) 18000 Force (RCF) 25718 Kinetic energy 8100 Nm Obligatory inspection (BGR 500) no Ambient conditions (EN / IEC 61010-1)

− Set-up site

− Altitude

− Ambient temperature

− Humidity

− Excess-voltage category

(IEC 60364-4-443)

− Pollution degree

Device protection class Not suitable for use in explosion-endangered areas. EMC

− Emitted interference, Interference immunity

Noise level (dependent on rotor) Dimensions

− Width

− Depth

− Height

Weight approx. 11 kg approx. 11 kg

Maximum relative humidity 80% for temperatures up to 31°C, linearly

220 – 240 V 1~ 110 – 127 V 1 ~

EN / IEC 61326-1,

247 mm 299 mm 247 mm 299 mm

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

1.2 kg/dm3

Indoors only

Up to 2000 m above sea level

2°C to 40°C

decreasing to 50% relative humidity at 40°C.

ΙΙ 2

FCC Class B

Class B

≤ 66 dB(A)

275 mm 330 mm

25/80

4 Notes on safety

No claim of warranty will be considered by the manufacturer unless ALL instructions in this manual have been followed.

• The centrifuge should be installed on a good, stable base.

• Before using the centrifuge absolutely check the rotor for firm placement.

• When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous

substances or objects may be within the safety margin of 300 mm around the centrifuge.

• Rotors, suspensions and accessories that possess traces of corrosion or mechanical damag e or if their term of use has expired may not be used any longer.

• The centrifuge may no longer be put into operation when the centrifuging chamber has safetyrelated damages.

• With swing-out rotors the trunnions must be regularly lubricated (Hettich Lubricating Grease No.

4051) in order to ensure consistent swinging out of the hangers.

• Before the initial operation of your centrifuge you should read and pay attention to the operating instructions. Only personnel that has read and understood the operating instructions are allowed to operate the device.

• Along with the operating instructions and the legal regulations on accident preventio n, you should also follo w the recognised professional regulations for working in a safe and professional manner. These oper ating instructions should be read in conjunction with any other instructions concerning accident prevention and environmental protection based on the national regulations of the country where the device is to be used.

• This centrifuge is a state-of-the-art piece of equipment which is extremely safe to oper ate. Ho wever, it can l ead to danger for users or others if used by untrained staff, in an inappropriate way or for a purpose other than that it was designed for.

• The centrifuge must not be moved or knocked during operation.

• In case of fault or emergency release, never touch the rotor before it has stopped turning.

• To avoid damage due to condensate, when changing from a cold to a warm room the centrifuge must either heat

up for at least 3 hours in the warm room before being connected to the mains, or run hot for 30 minutes in the cold room.

• Only the rotors and accessories approved by the manufacturer for this device may be used (see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

• The centrifuge rotor may only be loaded in accordance with the chapter "Loading the rotor".

• When centrifuging with maxim revolutions per minute the density of the materials or the material mixtures may not

exceed 1.2 kg/dm

• The centrifuge may only be operated when the balance is within the bounds of acceptability.

• The centrifuge may not be operated in explosion-endangered areas.

• The centrifuge must not be used with:

− inflammable or explosive materials

− materials that react with one another producing a lot of energy.

• If users have to centrifuge hazardous materials or compounds contaminated with toxic, radioactive or pathogenic

micro-organisms, they must take appropriate measures. For hazardous substances centrifuge containers with special screw caps must strictl y be used. In addition to the screw cap centrifuge containers, for materials in hazard category 3 and 4 a biosafet y system must be used (see the World Health Organisation’s “Laboratory Biosafety Manual”). In a biosafety system, droplets and aerosols are prevented from escaping by a bioseal (packing ring). If the hanger of a biosafety system is used without the lid, the packing ring must be removed from the hanger in order to prevent the packing ring from being damaged during the centrifugation run. Damaged packing rings must not be used to seal the biosafety system. Without the use of a biosafety system the centrifuge is not microbiologically sealed in the sense of the EN / IEC 610101-2-020 standard.

26/80

For further details of available biosafety systems see chapter "Anhang/Appendi x, Rotoren und Zubehör/Rotors and accessories". If in doubt, you should obtain relevant information from the manufacturer.

• The centrifuge must not be operated with highly corrosive substances which could impair the mec hanical i ntegrity of rotors, hangers and accessories.

• Repairs must only be carried out by personnel authorised to do so by the manufacturer.

• Only original spare parts and original accessories licensed by the Andreas Hettich GmbH & Co. KG company are

allowed to be utilised.

• The following safety regulations apply: EN / IEC 61010-1 and EN / IEC 61010-2-020 as well as their national deviations.

• The safe operation and reliability of the centrifuge can only be guaranteed if:

− the centrifuge is operated in accordance with the operating instructions,

− the electrical installation on the site where the centrifuge i s installed conforms to the demands of EN / IEC

stipulations,

− prescribed tests to BGV A1, BGR 500 are carried out by an expert.

27/80

5 Symbol meanings

Symbol on the machine: Attention, general hazard area.

Before using the centrifuge implicitly read the operating instructions and pay attention to the safety relevant references!

Symbol in this document: Attention, general hazard area.

This symbol refers to safety relevant warnings and indicates possibly dangerous situations. The non-adherence to these warnings can lead to material damage and injury to personal.

Symbol on the machine: Equipotential: Connector (PE connector) for potential equalization (only for centrifuge with PE

connector).

Symbol in this document: This symbol refers to important circumstances.

Symbol on the machine and in this document: Symbol for the separate collection of electric and electronic devices according to the guideline

2002/96/EG (WEEE). The device belongs to Group 8 (medical devices). Applies in the countries of the European Union, as well as in Norway and Switzerland.

6 Delivery checklist

1 Connecting cable 1 Hex. pin driver 1 Operating instructions 1 Notes on moving the equipment safely

The rotor(s) and associated accessories are included in the delivery in the quantity ordered.

28/80

7 Initial operation

• Remove the transportation safety device from the bottom of the housing, see sheet ”Transportation safety device".

• Position the centrifuge in a stable and level manner in a suitable place. During set-up, the required safety margin of 300 mm around the centrifuge is to be kept according to EN / IEC 61010-2-020.

When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangero us substances or objects may be within the safety margin of 300 mm around the centrifuge.

Substances can be discharged through the ventilation op ening on the rear side of the centrifuge. The device is to be placed in such a way that the air stream is not directed towards people.

• Do not place any object in front of the ventiduct. Keep a ventilation area of 300 mm around the ventiduct.

• Centrifuge with PE connector: If required, connect the PE connector at the back of the device with an additional medical potential equalization system.

• Check whether the mains voltage tallies with the statement on the type plate.

• Connect the centrifuge with the connection cable to a standard mains socket. For connection ratings refer to

Chapter "Technical specifications".

• Turn on the mains switch. Switch position "Ι". The machine type and program version will be displayed and the LEDs l ight up. displayed after 8 seconds. The LED

lights up.

OPEN OEFFNEN will be

• Open the lid. The last used centrifuge data will be displayed.

• Remove the transportation safety device in the centrifuge, see sheet ”Transportation safety device”.

8 Opening and closing the lid

8.1 Opening the lid

The lid can only be opened when the centrifuge is s witched on and the rotor is at rest. If it cannot be opened under these circumstances, see the section on “Emergency release”.

• Rotate the turning handle on the front panel to the left. The

LED will now go off.

• Open the lid.

8.2 Closing the lid

Do not bang the lid shut.

• Place the lid and lightly press down the front edge of the lid.

• Turn the handle on the front panel to the right .The

LED will come on.

9 Installation and removal of the rotor

• Clean the motor shaft (B) and the collet chuck of the rotor (A) and then lightly grease the motor shaft. Particles of dirt between the motor shaft and the collet chuck prevent perfect positioning of the rotor and cause erratic running.

• Position the rotor vertically on the motor shaft and press do wn as far as the stop. The rotor must audibly engage in the collet chuck.

• Tighten the rotor tension nut with the supplied wrench by turning in a clockwise

direction.

• Check the rotor for firm seating.

• Loosening the rotor: Loosen the tensioning nut by turning anti-clockwise. Turn the

tensioning nut until the rotor is able to be lifted from the motor shaft.

29/80

10 Loading the rotor

Standard centrifuge containers of glass will not stand RCF values exceeding 4000 (DIN 58970, pg. 2).

• Check the rotor for firm seating. With swing-out rotors all rotor positions must be lined with identical hangers. Certain hangers are marked with the number of the rotor position. These hangers may only be used in the respective rotor position. Hangers that are marked with a set number (e.g. S001/4) may only be used in the set.

• The rotors and hangers may only be loaded symmetrically. The centrifuge containers have to be distributed evenly on all rotor positions. For authorised combinations see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". In the case of angle rotors all possible rotor positions must be loaded, see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Rotor is evenly loaded

Not permitted!

Rotor is not evenly loaded

• On certain hangers, the weight of the maximum load or the weight of the maximum load and the maximum weight of the completely loaded hanger is specified. This weight may not be exceeded. In case of exception, see chapter " Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm

".The weight

specified for the maximum loading includes the total weight of adapter, frame, centrifuging container and content.

• In containers with rubber inserts, the same number of rubber inserts must always be among the centrifuge containers.

• Always fill the centrifuge containers outside of the centrifuge.

• No liquid should be allowed to enter the centrifugal chamber during filling and swinging out of the hangers.

• The maximum filling quantity for the centrifuge containers specified by the manufacturer must not be exceeded.

• In order to maintain the weight differences within the centrifuge container as marginal as possible, a con s istent

fill level in the containers is to be heeded.

11 Aerosol tight sealing of angle rotors

To ensure aerosol sealing the lid of an aerosol sealed angular rotor must be firmly closed. This is performed with the help of the supplied spanner t hat is ins erted through the b orehole

in the rotary handle. If the rotary handle does not have a borehole then the lid must be firml y closed by turning in clockwise direction.

For available aerosol tight angle rotors, please see chapter "Anhang/Appendi x, Rotoren und Zubehör/Rotors and accessories".

12 Control and display elements

See figure on page 2. Fig. 2: Display and control panel

12.1 Control panel symbols

Unbalance display. The unbalance display lights up if the permissible weight difference within the rotor loading has been exceeded.

Rotation display. The rotation display lights up during the centrifugation run as long as the rotor is turning.

Lid display. The lid display lights up if the lid is closed and locked. During the centrifugation run the lid display is extinguished.

30/80

Operating errors or any occurring disturbances are symbolised in the display (see Chapter "Faults").

12.2 Control panel pushbuttons (keys)

Selection control key for selection of specific parameter. The subsequent parameter is selected by every further keystroke.

By pushing the arrow keys the value of a previously selected parameter is increased or decreased. By keeping an arrow key depressed the value is increas ed or decreased with increasing speed.

START

Start the centrifugation run. The rotation display lights up. Acquisition of input and changes.

STOP

Stop the centrifugation run. The rotor runs down with pre-selected brake step. The LED in the key lights up until the rotor stops. Pushing the key twice triggers the EMERGENCY STOP.

RCF

Selecting the RCF display. The LED in the key lights up.

IMPULS

Short-term centrifugation. The centrifugation run is effected as long as the key is held down.

PROG

Storing and recalling programmes. The subsequent programme is displayed by every further keystroke (1 - 2 - 3 - #).

12.3 Adjustment possibilities

t/min Running time. Adjustable from 1 - 99 min. in 1-min. intervals. t/sec Running time. Adjustable from 1 - 59 sec. in 1-sec. intervals.

Continuous run "∞". Set parameter t/min and t/sec to zero.

RPM Revolutions per minute. A numerical value from 500 RPM up to the maximum speed of the rotor can be set.

Maximum speed of the rotor, see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Adjustable from 500 RPM to 10000 RPM in steps of 10 and from 10000 RPM up to the maximum speed in steps of 100.

RAD/mm Centrifugation radius. Input in mm. For centrifugation radius see Chapter "Anhang/Ap pendix, Rotoren und

Zubehör/Rotors and accessories". The input of the radius is only possible if the RCF display is selected (LED in the key

RCF

lights up).

RCF Relative centrifugal force. A numerical value can be set, which gives a speed between 500 RPM and the

maximum speed of the rotor. Adjustable up to 100 in intervals of 1, and from 100 in intervals of 10. The RCF value is automatically rounded up or rounded down with regard to the RPM interval. The input of the

RCF

RCF is only possible if the RCF display is selected (LED in the key

lights up). Starting steps 1 - 9. Step 9 = shortest starting time, Step 1 = longest starting time. Brake steps 0 - 9. Step 9 = shortest run-down time, Step 1 = long run-down time,

Step 0 = longest run-down time (brakeless run-down).

PROG Programme Number. 3 programmes can be stored (programme positions 1 - 2 - 3). The programme

position # serves as temporary storage for altered adjustments.

31/80

13 Entering centrifugation parameter

If no key is pressed for 8 seconds long after the selection or during the input of parameters, the previous values will be shown in the display. The input of parameter then has to be execute d again.

• Select the RPM or RCF display with the key

RCF

. If the RCF display is selected, the LED in the key

lights up.

• Select the desired parameter with the key

, and adjust with the keys . In order to set continuous operation, the parameters t/min and t/sec must be set to zero with the key. Continual running is represented in the display by the following symbol, "∞".

• After input of all parameters, press the key

STAR T

in order to store the adjustments on the programme position #.

As confirmation, ∗∗∗ ok ∗∗∗ will be displayed for a short period.

The data on the programme position # will be overwritten with every input of parameters a nd pressing of the

STAR T

key

14 Programming

14.1 Programme input/alteration

RCF

• Select the RPM or RCF display with the key

. If the RCF display is selected, the LED in the key

lights up.

• Select the desired parameter with the key

• Select the parameter PROG with the key

LED in the key

• Press the key

PROG

lights up.

PROG

in order to store the adjustments to the desired programme position. As confirmation, ∗∗∗

, and adjust with the keys .

, and set the desired programme position with the keys . The

ok ∗∗∗ will be displayed for a short period.

14.2 Programme recall

• Select the desired programme position by pressing the key

PROG

The centrifugation data of the selected programme position will be displaye d.

• The parameters can be checked by pressing the key

15 Centrifugation

When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous substances or objects may be within the safety margin of 300 mm around the centrifuge.

If the permissible weight difference within the rotor loading has been exceeded, the dr ive shuts down during the start-up, the unbalance display lights up, and IMBALANCE is displayed.

If the speed in the selected program is higher than the maximum speed of the rotor, it will not be poss ible to start a centrifugation run. N > ROTOR MAX will be displayed (see Chapter "Faults ").

A centrifugation run can be stopped at any time by pushing the key

STOP

All parameters can be selected and altered during the centrifugation run (s ee Chapter “E ntering centrifugation parameter”).

You can switch-over at any time between the RPM and RCF display with the key

RCF

centrifugation radius is necessary if you are working with the RCF display. If

OPEN OEFFNEN is displaye d, a further operation of the centrifug e is only possible after opening the l id

once. If R xx n-max xxxxx is displayed, then no centrifugation run has taken place as the rotor was changed

beforehand, refer to Chapter " Rotor Identification ".

RCF

. The input of the

• Turn on the mains switch. Switch position Ι.

• Load the rotor and close the centrifuge lid.

32/80

15.1 Centrifu gation with pre-set time

• Adjusting time or recall a programme with pre-set time (see Chapter "Entering centrifugation parameter" or "Programme recall").

• Press the key

• After expiration of the time or with truncation of the centrifugation run by pushing the key

STAR T

. The rotation display lights up as long as the rotor is turning.

STOP

, the run-down is

effected with the selected brake step. The brake step is displayed.

During the centrifugation run the rotational speed of t he rotor or the subsequently resulting RCF value, the sample temperature (only in centrifuges with cooling) and the remaining time will be displayed.

15.2 Continuous run

• Adjusting the symbol ∞ or recall a continuous run programme (see Chapter "Entering centrifugation parameter" or "Programme recall").

STAR T

• Press the key

. The rotation display lights up as long as the rotor is turning. The time metering begins

at 00:00.

• Press the key

STOP

in order to stop the centrifugation run. The run-down is effected with the selected brake

step. The brake step is displayed.

During the centrifugation run the rotational speed of t he rotor or the subsequently resulting RCF value, the sample temperature (only in centrifuges with cooling) and the expired time will be displ ayed.

15.3 Short-term centrifugation

IMPULS

• Hold down the key

• Let go of the key

IMPULS

. The rotation display lights up as long as the rotor is turning.

again in order to stop the centrifugation run. The run-down is effected with the selected

brake step. The brake step is displayed.

16 Emergency Stop

STOP

• Press the key

twice.

With Emergency Stop the run-down is effected with brake step 9 (shortest run-down time). Brake step 9 is displayed. If brake step 0 was pre-selected, the run-down time is technically longer than with brake step 9.

17 Acoustic Signal

The acoustic signal sounds:

• Upon the appearance of a disturbance in 2 second intervals.

• After completion of a centrifugation run and rotor standstill in 30 second intervals.

The acoustic signal is stopped by opening the lid or pressing any key. The signal after completion of the centrifugation run can be activated or deactivated in the following manner, if the

rotor is at standstill:

• Hold down the key

for 8 seconds.

After 8 seconds, SOUND / BELL appears in the display.

• Set OFF or ON with the key

STAR T

• Press the key

in order to store the setting.

or .

As confirmation, ∗∗∗ ok ∗∗∗ will be displayed for a short period.

18 Recall hours of operation

Recall hours of operation is only possible during rotor standstill.

• Hold down the key

for 8 seconds.

After 8 seconds, SOUND / BELL appears in the display.

• Press the key

once again.

The centrifuge’s hours of operation (CONTROL: ) are displayed.

• Press the key

or to exit the hours of operation recall.

33/80

19 Relative centrifugal force (RCF)

The relative centrifugal force (RCF) is given as a multiple of the acceleration of gravity (g). It is a unit-free value and serves to compare the separation and sedimentation performance.

These values are calculated using the formula below:

RPM

⎛

RCF ××=

RCF = relative centrifugal force RPM = rotational speed (revolutions per minute) r = centrifugal radius in mm = distance from the centre of the turning axis to the bottom of the centrifuge. For more on the centrifugal radius see the chapter ” Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories”.

The relative centrifugal force (RCF) stands in relation to the revolutions per minute and the centrifugal radius.

20 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm

When centrifuging with maxim revolutions per minute the density of the materials or the material mixt ures may not exceed 1.2 kg/dm3. The speed must be reduced for materials or mixtures of materials with a higher density.

The permissible speed can be calculated using the following formula:

⎜

1000

⎝

⎞ ⎟

⎠

1,118r

⇒ 1000

RPM ×

RCF

1,118r

= )(n speed Reduced

red

e.g.: maximum speed RPM 4000, density 1. 6 kg/dm

kg/dm³ 1.2

= n red

kg/dm³ 1.6

In the exceptional case that the maximum loading indicated on the hanger is exceeded, the speed must also be reduced.

The permissible speed can be calculated using the following formula:

= )(n speed Reduced red

e.g.: maximum speed RPM 4000, maximum load 3 00 g, actual load 350 g

g 300

= n red

g 350

If in doubt you should obtain clarification fr om the manufacturer.

21 Rotor Identification

After every start of a centrifugation run the rotor utilised is identified. After a change of rotor the drive switches off and the rotor code (R xx) as well as the maximum rotational speed

(n-max=xxxxx) of the rotor are displayed.

1.2 [kg/dm³]density Greater

RPM 3464 = RPM 4000 x

[g] load maximum

[g] load actual

RPM 3703 = RPM 4000 x

[RPM] speed maximum x

34/80

A further operation of the centrifuge is only possible after a single opening of the lid. If, following a rotor change, the maximum speed of the rotor is less than the set speed, the speed is limited to

the maximum speed of the rotor.

22 Emergency release

The lid cannot be opened in the event of a po wer failure. An emergency release has to be executed by hand.

For emergency release disconnect the centrifuge from the mains. Open the lid only during rotor standstill.

See figure on page 2.

• Switch off the mains switch (switch position "0").

• Look through the window in the lid to be sure that the rotor has come to a standstill.

• Position the centrifuge on the table sufficiently far forward so t hat the hole (Fig. 1, A) for the emergenc y release

on the base of the casing can be reached.

• Insert the hexagonal pin driver into this hole, push it upwards and at the same time rotate t he lid-lock handle to

the left.

• Open the lid.

23 Maintenance and servicing

Pull the mains plug before cleaning. Before any other cleaning or decontamination process other than that recommended by the manufacturer is

applied, the user has to check with the manufacturer that the planned process does not damage the device.

• Centrifuges, rotors and accessories must not be cleaned in rinsing machines.

• They may only be cleaned by hand and disinfected with liquids.

• The water temperature must be between 20 – 25°C.

• Only detergents/disinfectants may be used which:

− have a pH between 5 - 8

− do not contain caustic alkalis, peroxides, chlorine compounds, acids and alkaline solut ions

• In order to prevent appearances of corrosi on thro ugh clea ning age nts or disinf ectant s, the applic ation guide fr om

the manufacturer of the cleaning agent or disinfectant are absolutely to be heeded.

23.1 Centrifuge (housing, lid and centrifuging chamber)

23.1.1 Surface cleaning and care

•

Clean the centrifuge housing and the centrifuging chamber regularly, using soap or a mild detergent and a damp cloth if required. For one thing, this services purposes of hygiene, and it also prevents corrosion through adhering impurities.

• Ingredients of suitable detergents:

soap, anionic tensides, non-ionic tensides.

• After using detergents, remove the detergent residue by wiping with a damp cloth.

• The surfaces must be dried immediately after clea ning.

• In the event of condensation water formation, dry the centrifugal chamber by wiping out with an absorbent cloth.

• Lightly rub the rubber seal of t he centrifuge chamber with talcum powder or a rubber care product after eac h

cleaning.

• The centrifuging chamber is to be checked for damage once a year.

If damage is found which is relevant to s afety, the centrifuge may no longer be put int o operation. In this case, notify Customer Service.

23.1.2 Surface disinfection

•

If infectious materials penetrates into the centrifugal chamb er this is to be disinfected immediately.

• Ingredients of suitable disinfectants:

ethanol, n-propanol, isopropyl alcohol, glut ardialdehyde, quaternary ammonium compounds.

• After using disinfectants, remove the dis infectant residue by wiping with a damp cloth.

• The surfaces must be dried immediately after disinfecting.

23.1.3 Removal of radioactive contaminants

•

The agent must be specifically labelled as being an agent for removing radioactive contaminants.

• Ingredients of suitable agents for removing radioactive contaminants:

anionic tensides, non-ionic tensides, polyhydr ated ethanol.

• After removing the radioactive contaminants, remove the agent residue by wiping with a damp cloth.

• The surfaces must be dried directly after removing the radioactive contaminants.

35/80

23.2 Roto rs and Attachments

23.2.1 Cleaning and care

•

In order to prevent corrosion and material c hanges, rotors and acc essories must be cleaned reg ularly with soap or a mild detergent and a damp cloth. Cleaning is recomm ended at least once a week. Contaminants must be removed immediately.

• Ingredients of suitable detergents:

soap, anionic tensides, non-ionic tensides.

• After using detergents, remove deter gent residue by rinsi ng with water (onl y outsid e of th e centrifu ge) or wipe off

with a damp cloth.

• The rotors and accessories must be dried directly after cleaning.

• Angle rotors, container and hanger made of aluminium are to be lightly greased after drying using acid-free

grease, e.g. vaseline.

• In the case of biosafety systems (for further details of available biosafety systems see chapter

"Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"), the packing rings must be checked and cleaned regularly (weekly).The sealing ring is to be replaced immediately upon indication of crack formation, embrittlement or abrasive wear. In order to prevent the pa cking ring from twisting when ope ning and closing the cover, the packing ring must be lightly rubbed with talcum powder or a rubber care product.

• In order to prevent corrosion as a result of moisture between the rotor and the motor shaft, the rotor should be

disassembled and cleaned at least once a month, and the motor shaft should be lightly greased.

• The rotors and the accessory parts have to be checked on a monthly basis for wear and corrosion.

Rotors and attachments may no longer be utilised upon indication of wear and tear or corrosion.

• Check the firm seating of the rotor on a weekly basis.

23.2.2 Disinfection

•

If infectious material should get on the rotors or accessories, they must be appropriately disinfected.

• Ingredients of suitable disinfectants:

glutaraldehyde, propanol, ethyl hexanol, an ionic tensides, corrosion inhibitors.

• After using disinfectants, remove disinfect ant residue by rinsing with water (only outside of the centrifuge) or wipe

off with a damp cloth.

• The rotors and accessories must be dried directly after disinf ection.

23.2.3 Removal of radioactive contaminan ts

•

The agent must be specifically labelled as being an agent for the removal of radioactive contaminants.

• Ingredients of suitable agents for removing radioactive contaminants:

anionic tensides, non-ionic tensides, polyhydr ated ethanol.

• After removing the radioactive contaminants, remove agent residue by rinsing with water (only outside of the

centrifuge) or wipe off with a damp cloth.

• The rotors and accessories must be dried directly after removing t he radioactive contaminants.

23.2.4 Rotors and accessories with limited service lives

The use of certain rotors, hangers and accessory parts is limited by time. These are marked with the maximum permitted number of operating cycles or with an expiration date and the maximum permitted number of operating cycles or just with the expir ation date; e.g.:

- "einsetzbar bis Ende:

ΙV. Quartal 2011 / usable until end of: ΙV. Quarter 2011" or

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011"

- "Max. Lauf Zyklen / max. cycles: 40000".

36/80

For safety reasons, rotors, hangers and accessory parts may no longer be used if either the indicated maximum number of operating cycles or the indicated expiration date has been reached.

23.3 Autoclaving

Swing-out rotors, angle rotors made of aluminium, suspension made of metal, lids with bio-containment as well as stands and reductions can be autoclaved at 121° C / 250°F (20 mins). Otherwise you must ask the manufacturer. No statement can be made about the degree of sterility.

The lids of the rotors and containers must be removed prior to aut oclaving. Autoclaving accelerates the ageing process of plastics. In addition, autoclaving may discolour plastics. We recommend that the packing rings of the bio-safety system be replace d af ter autoclaving.

23.4 Centrifuge containers

With leakiness or after the breakage of centrifuging cont ainers broken container parts and leaked cent rifugation

•

material are to be completely removed.

• The rubber inserts as well as the plastic sleeves of t he rotors are to be replaced after a glass breakage.

Remaining glass splitters cause further glass breakage!

• If this concerns infectious material, a disinf ection process is to be executed immediately.

24 Faults

If the fault cannot be eliminated with the hel p of the fault table, please inform Customer Service. Please specify the type of centrifuge and the serial number. Both numbers can be found on the name plate of the

centrifuge.

Perform a MAINS RESET:

− Switch off the mains switch (switch position "0").

− Wait at least 10 seconds and then switch on the mains switch again (switch position "Ι").

Message / fault Cause Remedy No display --- No voltage.

Mains input fuses defective.

− Check supply voltage.

− Check mains power input fuse,

refer to Chapter "Change mains input fuse".

− Mains switch ON.

01 Faulty speedometer. TACHO - ERROR 02 No rotor installed.

Defective motor, frequency converter or drive.

− Open the cover.

− Switch off the mains switch

(switch position "0").

− Wait at least 10 seconds.

− Turn the rotor vigorously by hand.

− Switch on the mains switch again

(switch position "

Ι"). The rotor

must turn during switch-on.

IMBALANCE --- The rotor is unevenly loaded.

− Open lid.

− Check the loading of the rotor,

see chapter "Loading the rotor".

− Repeat the centrifugation run.

CONTROL - ERROR 04,

Error in lid locking or lid closure.

06 - 09

N > MAX 05 Rotation too fast

− Perform a MAINS RESET.

N < MIN 13 Rotation too slow ROTORCODE 10 Incorrect rotor coding MAINS INTERRUPT --- Power failure during the centrifugation run.

(The centrifugation run was not finished.)

− Open lid.

− Push

STAR T

button.

− Repeat the centrifugation run if

necessary. VERSIONS-ERROR 12 Mismatch between electronic components CONTROL-ERROR 21 - 27 Error / defective control unit SER I/O - ERROR 30 - 38 Error / defective interface

− Perform a MAINS RESET.

FU / CCI - ERROR 60 - 83 Error / defective motor control N > ROTOR MAX

--- Speed in the selected program greater than the maximum speed of the rotor.

− Check the set speed.

Reduce the set speed

37/80

25 Change mains input fuse

Switch off the mains switch and separate the centrifuge from the mains!

The fuse holder (A) with the mains input fuses is located next to the mains switch.

• Remove the connecting cable from the machine plug socket.

• Press the snap-fit (B) against the fuse holder (A) and remove.

• Exchange defective mains input fuses.

• Reinsert the fuse holder until the snap-fit clicks shut.

Only use fuses with the rating defined for the type. See t he following table.

• Reconnect the centrifuge to the mains supply.

Model Type Fuse Order no.

EBA 21 1004, 1004-30 T 3,15 AH/250V E997 EBA 21 1004-01, 1004-31 T 6,3 AH/250V 2266

26 Acceptance of the centrifuges for repair

If the centrifuge is returned to the manufacturer for repair, it must be decontaminated and cleaned to protect persons, environment and material.

We reserve the right to accept contaminated centrifuges. Costs incurred for cleaning and disinfection are to be charged to the customer. We ask for your understanding in this matter.

27 Disposal

Before disposal, the device must be decontaminated and cleaned to protect people, the environment and property. When you are disposing of the device, the respective st atutory rules must be observed. Pursuant to guideline 2002/96/EC (WEEE), all devices supplied after August 13, 2005 may not be disposed as part of

domestic waste. The device belongs to group 8 (medical devices) and is categorized in the business-to-business field.

The icon of the crossed-out trash can shows that the device may not be disposed as part of domestic waste.

The waste disposal guidelines of the individual EC countries might vary. If necessary, contact your supplier.

38/80

Table des matières

Usage conforme ...................................................................................................................................................41

2 Risques résiduels .................................................................................................................................................41

3 Données techniques.............................................................................................................................................41

4 Consignes de sécurité ..........................................................................................................................................42

5 Signification des symboles....................................................................................................................................44

6 Composition de la livraison...................................................................................................................................44

7 Mise en service.....................................................................................................................................................45

8 Ouvrir et fermer le couvercle................................................................................................................................. 45

8.1 Ouvrir le couvercle.........................................................................................................................................45

8.2 Fermer le couvercle.......................................................................................................................................45

9 Montage et démontage du rotor............................................................................................................................45

10 Chargement du rotor......................................................................................................................................46

11 Fermer le rotor à orientation libre de manière étanche aux aérosols.............................................................46

12 Organes de commande et indicateurs...........................................................................................................47

12.1 Icônes de la console de commande...........................................................................................................47

12.2 Touches de la console de commande........................................................................................................47

12.3 Possibilités de réglage...............................................................................................................................47

13 Saisie des paramètres de centrifugation........................................................................................................48

14 Programmation..............................................................................................................................................48

14.1 Saisie / Modification de programme...........................................................................................................48

14.2 Appel de programme..................................................................................................................................48

15 Centrifugation................................................................................................................................................49

15.1 Centrifugation avec sélection de temps préalable......................................................................................49

15.2 Centrifugation continue..............................................................................................................................49

15.3 Centrifugation rapide..................................................................................................................................49

16 Arrêt d'urgence..............................................................................................................................................49

17 Signal sonore.................................................................................................................................................50

18 Interrogation du compteur de durée de fonctionnement................................................................................50

19 Accélération centrifuge relative (RCF)...........................................................................................................50

20 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3......................................51

21 Identification de rotor.....................................................................................................................................51

22 Déverrouillage d'urgence...............................................................................................................................51

23 Entretien et maintenance...............................................................................................................................52

23.1 Centrifugeuse (boîtier, couvercle et cuve)..................................................................................................52

23.1.1 Entretien et nettoyage des surfaces....................................................................................................52

23.1.2 Désinfection des surfaces...................................................................................................................52

23.1.3 Décontamination de substances radioactives.....................................................................................52

23.2 Rotors et accessoires.................................................................................................................................53

23.2.1 Nettoyage et entretien.........................................................................................................................53

23.2.2 Désinfection........................................................................................................................................53

23.2.3 Décontamination de substances radioactives.....................................................................................53

23.2.4 Rotors et accessoires à durée d'utilisation limitée ..............................................................................53

23.3 Autoclavage...............................................................................................................................................54

39/80

23.4 Réservoirs de centrifugation......................................................................................................................54

24 Défauts..........................................................................................................................................................55

25 Changer les fusibles d'entrée de secteur.......................................................................................................56

26 Réparation des centrifugeuses......................................................................................................................56

27 Élimination des déchets.................................................................................................................................56

28 Anhang / Appendix........................................................................................................................................ 74

28.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................74

40/80

1 Usage conforme

La présente machine correspond à un produit de médec ine (centrifugeuse de laboratoire) au sens de la directive IVD 98/79/EG. La centrifugeuse sert à séparer les substances ou les substances mélangées ayant une densité supérieure à 1,2 kg/dm³ au max. Cela concerne également les substances et les substances mélangées d'origine humaine. La centrifugeuse est uniquement destinée à cette utilisation. Tout usage autre ou dépassant ce contexte est considéré comme non-conforme. La société Andreas Hettich GmbH & Co. KG déclin e toute responsabilités pour les dégâts causés par un usage non-conforme.

L’usage conforme comprend également le respect des instructions du mode d’emploi et l’exécution des travaux d’inspection et de maintenance.

2 Risques résiduels

La machine est construite selon l’état de la technique et les règles de sécurité technique reconnues. Une utilisation et un maniement incorrect peuvent entraîner des risques de blessure et de décès pour l'utilisateur ou les tiers ou bien provoquer des dommages sur la machine ou les autres biens matériels. La machine doit uniquement être utilisée dans le cadre de son usage conforme et dans un état de sécurité technique irréprochable.

Il convient de dépanner immédiatement tout dérangement susceptible d’affecter la sécurité.

3 Données techniques

Fabricant

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modèle EBA 21 Type 1004 1004-30 1004-01 1004-31 Tension du réseau (± 10%)

220 – 240 V 1~ 110 – 127 V 1 ~ Fréquence du réseau 50 – 60 Hz 50 – 60 Hz Charge de connexion 500 VA 550 VA Consommation de courant 2.75 A 5.0 A Capacité max. 6 x 50 ml Densité admise

1.2 kg/dm

Vitesse de rotation (RPM) 18000 Accélération (RCF) 25718 Energie cinétique 8100 Nm Obligation de contrôle (BGR 500) non Conditions ambiantes (EN / IEC 61010-1)

− Emplacement

− Hauteur

− Température ambiante

− Humidité de l’air

Jusqu’à 2000 m au dessus du niveau de la mer

humidité de l’air max. relative 80% pour températures jusqu’à 31°C,

uniquement dans les intérieurs

2°C à 40°C

décroissant en linéaire jusqu’à 50% de l’humidité relat ive pour 40°C.

− Catégorie de surt ension

(IEC 60364-4-443)

− Degré d’encrassement

Catégorie de protection de l’appareil

ΙΙ

Non approprié pour l’usage dans un environnement exposé aux

explosions.

EMV

− Emission de parasites,

Résistance aux interférences

Niveau du bruit (en fonction du rotor)

EN / IEC 61326-1,

catégorie B

≤ 66 dB(A)

FCC Class B

Dimensions

− Largeur

− Profondeur

− Hauteur

247 mm 299 mm 247 mm 299 mm

275 mm 330 mm

Poids env. 11 kg env. 11 kg

41/80

4 Consignes de sécurité

Aucune demande garantie ne pourra être revendiquée auprès du fabricant si les indications données dans ce mode d'emploi ne sont pas toutes respectées.

• Veiller à la stabilité de la centrifugeuse.

• Avant d’utiliser la centrifuge, il est indispensable de vérifier la fixation correcte du rotor.

• Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne

doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

• Les rotors, balanciers et accessoires qui présentent d'importantes traces de corrosion ou des défauts mécaniques ou dont la durée d'utilisation a expiré ne doi vent plus être utilisés.

• Suspendre immédiatement l'utilisation de la centrifuge si la cuve de centrifugeuse p résente des dommages susceptibles de porter atteinte à la sécurité.

• Les goupilles de fixation des rotors à amortissement doivent être graissées régulièrement (graisse de lubrification Hettich n° 4051) de manière à assurer le balancement régulier de la suspension.

• Il importe de lire et de respecter le mode d’emploi avant la mise en service de la centrifugeuse. Seules les personnes ayant lu et compris le mode d’emploi sont autorisées à manipuler l’appareil.

• Outre le mode d’emploi et les réglementations contraignantes relatives à la prév ention des accidents, il importe

également de respecter les règles spécifiques et communément admises en matière de sécurité et de travail. Le mode d’emploi doit être complét é des dispositi ons nationales applicables à la préve ntion des acc idents et à l a protection de l’environnement.

• La centrifugeuse a été construite conformément à l’état actuel de la technique et son fonct ionnement est sûr. Elle

peut cependant présenter des dangers pour l’utilisateur ou des tiers si son utilisation n’est pas confiée à un personnel dûment formé, est inadéquate ou non conforme à sa destination.

• Pendant le fonctionnement, la centrifugeuse ne devra pas être déplacée ou être heurtée.

• En cas de défaillance ou en cas de déverrouillage d’urgence, ne jamais intervenir dans l’ appareil lorsque le rotor

tourne.

• Afin d'éviter les dommages causés par la condensation en passant d'un local froid à un local chaud, il faut soit

réchauffer la centrifugeuse en la laissant penda nt au moi n s 3 heur es dan s le loca l cha ud avant de la r accord er au secteur, soit la faire fonctionner pendant 30 minutes dans le loca l froid pour la chauffer.

• Pour cet appareil, vous ne devez utiliser que des rotors et des acc essoires homologués par le fabricant (voir

chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

• Le rotor de la centrifugeuse doit uniquement être chargé conformément au chapitr e "Chargement du rotor".

• Dans le cas de la centrifugation à la vitesse maximale, la densit é des sub st ances et des mélanges de s ubst anc es

ne doit pas excéder 1,2 kg/dm

• Il est interdit de procéder à des centrifugations en présence de défauts d’équilibrage.

• La centrifugeuse ne doit pas être exploitée dans un environnement exp losif.

• Il est interdit de procéder à des centrifugations :

− avec des matières inflammables ou explosives,

− avec des matières susceptibles de réagir chimiquement ou de dégager d’importantes quantités d’énergie.

• En cas de centrifugation de substances dangereuses ou de substances mixtes toxiques, radioactives ou

contaminées par des micro-organismes pathogènes, il incombe à l’utilisateur de prendre les mesures ad hoc. Il faut systématiquement utiliser des récipi ents de centrifugation avec des bouc hons spéciaux à vis destinés aux substances dangereuses. Dans le cas des substances des groupes de risques 3 et 4, il faut utiliser un système de sécurité biologique en plus des récipi ents de centrifugation pouvant être obtur és (voir le manuel "Laboratory Biosafety Manual" publié par l’Organisation Mondiale de la Santé). Dans un système de sécurité biologique, un joint bi ologiqu e (bagu e d’étan chéité) em pêche la f uite de g outtelet tes et d’aérosols.

42/80

Lorsque la suspension d'un système de sécurité biologique est utilisée sans couvercle, il faut enl ever la bague d'étanchéité de la suspension pour éviter de l'endommager pendant le cycle de centrifugation. Les bagues endommagées ne doivent plus être utilisées pour assurer l'étanchéité le système de sécurité biologique. En l'absence d'un système de sécurité biologique, une centrifugeuse n'est pas étanche du point de vue microbiologique au sens de la norme EN / IEC 61010-2-020. Pour ce qui concerne les systèmes à sécurité biologique, voir le chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Dans le doute vous pouvez obtenir les informations auprès du fabricant.

• Il est interdit de centrifuger des matières fortement corrosives pouvant réduire la résistance mécanique des

rotors, des supports et des accessoires.

• Les réparations ne peuvent être effectuées que par une personne autorisée à cet effet par le fabricant.

• Utiliser uniquement les pièces de rechange originales et les accessoires d'origine homologués par les

Etablissements Andreas Hettich GmbH & Co. KG.

• Les dispositions de sécurité suivantes font foi :

EN / IEC 61010-1 et EN / IEC 61010-2-020 ainsi que les dérogations nationales.

• La sécurité et la fiabilité de la centrifugeuse seront uniquement garanties si :

− la centrifugeuse est utilisée conformément aux instructions du mode d’emploi,

− l’installation électrique du site de la centrifugeuse est conforme aux prescriptions EN / IEC,

− les contrôles prescrits selon BGV A1, BGR 500 sont effectués par un personnel spécialisé averti.

43/80

5 Signification des symboles

Symbole sur la machine: Attention, zone de danger général.

Avant l’utilisation de la centrifuge, il est indispensable de lire le mode d’emploi et de respecter les consignes de sécurité !

Symbole dans ce document: Attention, zone de danger général. Ce symbole indique des consignes de sécurité et signale de s situations pouvant être sources de danger. Le non-respect de ces instructions peut entraîner des dégâts matériels et personnels.

Symbole sur la machine: Équipotentiel : connecteur à fiche (connecteur L.E.P.) pour la liaison équipotentielle (uniquement pour

une centrifugeuse avec un connecteur L.E.P.).

Symbole dans ce document: Ce symbole signale des informations importantes.

Symbole sur la machine et dans ce document: Symbole pour la collecte séparée des appareils électriques et élect roniques, conformément á la directive

2002/96(EG (WEEE). L’appareil fait partie du groupe 8 (appareils de médecine). Utilisation dans les pays de l’Union Européenne ainsi qu’e n Norvège et en Suisse.

6 Composition de la livraison

1 Câble de connexion 1 Clé mâle coudée 1 Mode d’emploi 1 Fiche de consignes pour le transport

Le(s) rotor(s) et accessoires correspondant sont livrés selon les spécifications de la commande.

44/80

7 Mise en service

•

Retirer du fond du carter les dispositifs de sécurité pour le transport, voir pour cela la fiche de données "Dispositifs de sécurité pour le transport".

• Placer la centrifugeuse sur un emplacement ap proprié de manière à ce qu'elle soit stable et mettre de niveau. Lors de la mise en place, il faut respecter la zone de sécurité exigée de 300mm autou r d e la centrifugeuse selon EN / IEC 61010-2-020.

Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

Les substances peuvent sortir par l’orifice d’aération de la face arrrière de la centrifuge. Il faut installer l’appareil de manière à ne pas diriger le jet d’air vers des personnes.

• Ne pas placer d’objet devant la grille de ventilation.

Ménager un espace de ventilation de 300 mm autour de la grille.

• Centrifugeuse avec un connecteur L.E.P. :

relier en cas de besoin le connecteur L.E.P. au dos de l'appareil à un système médical de liaison équipotentielle supplémentaire.

• Vérifier que la tension de secteur est identique à la mention de la plaque signalétique.

• Raccorder la centrifugeuse à une prise de secteur normalisée au moyen du câble de connexion. Puissance

connectée voir chapitre "Données techniques".

• Activer l'interrupteur de secteur. Amener l'interrupteur en position "Ι".

Le type de la machine et la version du programme s’affichent, les diodes s’allument. Au bout de 8 secondes,

OPEN OEFFNEN s’affiche. La DEL s’allume.

• Ouvrir le capot.

Les dernières données de centrifuge utilisées s’af fichent.

• Retirer de la chambre centrifuge les dispositi fs de sécurité pour le transport, voir pour cela la fiche de données

"Dispositifs de sécurité pour le transport".

8 Ouvrir et fermer le couvercle

8.1 Ouvrir le couvercle

Le capot ne peut être ouvert que lorsque la centrifugeuse est sous tension et que le rotor est à l’arrêt. Dans les autres cas, voir le chapitre, "Déverrouillage d’urgenc e".

• Tourner la poignée située sur le panneau avant. La DEL s’éteint.

• Ouvrir le capot.

8.2 Fermer le couvercle

Ne pas laisser tomber le couvercle pour le fermer.

• Mettre le couvercle en place et appuyer légèrement sur la bordure avant du couvercle.

• Tourner la poignée située sur la face avant vers la droite. La DEL s’allume.

9 Montage et démontage du rotor

• Nettoyer l’arbre du moteur (B) et la pince de serrage du rotor (A), ensuite graisser

légèrement l’arbre du moteur. Des particules de crasse entre l’arbre du moteur et la pince de serrage s’opposent à un logement correct du rotor et provoque un fonctionnement déséquilibré.

• Positionner le rotor verticalement sur l’arbre du moteur et l’enfoncer vers le bas

jusqu’en butée. Le rotor doit buter de manière audible dans la pince de serrage.

• Serrer l'écrou de fixation du rotor avec la clé de la livraison en tournant dans l e sens

horloger.

• Vérifier la stabilité d'assise du rotor.

• Démontage du rotor : Desserrer l’écrou tendeur en tournant dans le sens opposé à

celui des aiguilles d’une montre. Déviss er l'écrou de fixati on jusqu'à ce que le rot or soit détaché de l'arbre d'entraînement.

45/80

10 Chargement du rotor

Des récipients standard de centrifugation en verre sont résistants jusqu' à un ACR de 4000 (DIN 58970, partie 2).

• Vérifier la stabilité d'assise du rotor.

Dans le cas des rotors à balanciers, toutes les positions des rotors doivent être équipées avec les

mêmes

balanciers. Certains balanciers sont désignés avec le numéro de la place du rotor. Ces balanciers doivent exclusivement être installés dans la place de rotor correspondante. Les balanciers désignés par un numéro de set, comme S001/4 par exemple, doivent exclusivement être utilisés dans le set.

• Le chargement des rotors et des balanciers d oit être nécessairement symétrique. Les conteneurs de

centrifugation doivent être uniformément répartis sur toutes les positions du rotor. Pour les combinaisons possibles, voir le Chapitre "Anhang/Appendix , Rotoren und Zubehör/Rotors and accessories". Dans le cas des rotors à angle fixe, il faut charger tous les logements possibles du rotor, voir au chapitre "Annexe/Appendix, Rotors et accessoires/Rotors and acc essories".

Rotor uniformément chargé

Non autorisé !

Rotor irrégulièrement chargé

• Certains dispositifs de suspension indiquent soit le poids maximum de la charge, soit le poids total maximum

comprenant charge et dispositifs. Pour les cas d'exception, voir le chapitre "Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/ dm

". L’indication du poids de la charge maximale comprend le

poids total de la réduction, châssis, récipient de centrifug ation et contenu.

• Dans le cas des récipients à garniture de caoutc houc, les récipients de centrifugation doivent avoir le même

nombre de garnitures dans la partie inférieure.

• Les récipients de centrifugation doivent toujours être remplis hors de la centrifugeuse.

• Aucun liquide ne doit parvenir dans le bol de centrifugeuse pendant le remplissage et le déplacement des

balanciers.

• La quantité maximale de remplissage indiquée par le fabricant pour les récipients de centrifugation ne doit pas

être dépassée.

• La hauteur de remplissage des récipients sera autant que possible égale pour maintenir les différences de poids

entre les récipients de centrifugation aussi réduit es que possible .

11 Fermer le rotor à orientation libre de manière étanche aux aérosols

Afin de garantir l’étanchéité aux aérosols, le couvercle d’un rotor avec tube à orientation libre étanche aux aérosols doit être correctement fermé.

Ceci s’effectue en insérant la clé livrée dans la fourniture dans l’orifice de la poignée béquille. Si la poignée béquille ne possède pas d’orifice, le couvercle doit être fermé correctement à la main en tournant la poignée dans le sens des aiguilles d’une montre.

Rotors à orientation libre disponibles, voir chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

46/80

12 Organes de commande et indicateurs

Voir illustration sur la page 2. Fig. 2: Console des indicateurs et organes de commande

12.1 Icônes de la console de commande

Indicateur de déséquilibre. L'indicateur de déséquilibre s'allume lorsque la différence de poi ds autorisée est dépassée pour le chargement du rotor.

Indicateur de rotation. L'indicateur de rotation s'allume pendant la centrif ugation et reste allumé tant que l e rotor tourne.

Indicateur de couvercle. L'indicateur de couvercle s'allume lorsque le couvercle est fermé et verrouillé. L'indicateur de couvercle s'éteint pendant la centrifugation.

Les erreurs de commande et les défauts sont signalés par des icônes sur l'aff icheur (voir le Chapitre "Défauts").

12.2 Touches de la console de commande

Touche de sélection des différents paramètres. Les paramètres sont sélectionnés l'un après l'autre en a ppuyant sur la touche.

Incrémenter/Décrémenter la valeur du paramètre sélectionné précédemment en appuyant sur les touches fléchées. Le maintien de l'action sur la touche fléchée entraîne la modification rapide des valeurs.

START

Démarrer la centrifugation. L'indicateur de rotation Transfert des entrées et modifications.

s'allume.

STOP

Stopper la centrifugation. Le rotor est décéléré à la vitesse de freinage sélectionnée. La diode luminescente incorporée dans la touche reste allumée jusqu'à ce que le rotor soit immobilisé. L'ARRET D'URGENCE est activé en appuyant deux fois sur la touche.

RCF

Sélection de l'indicateur RCF. La diode luminescente incorporée dans la touche s'allume.

IMPULS

Centrifugation rapide. La centrifugation est exécutée tant que l'action est maintenue sur la touche.

PROG

Sauvegarde et appel de programmes. Les programmes sont sélectionnés dans l'ordre l'un après l'autre en appuyant sur la touche (1 - 2 - 3 - #).

12.3 Possibilités de réglage

t/min Durée de fonctionnement. Réglage de 1 à 99 min, par in incréments de 1 min. t/sec Durée de f onctionnement. Réglage de 1 à 59 s, par incréments de 1 seconde.

Fonctionnement continu "

∞". Forcer sur zéro les paramètres t/min et t/sec.

RPM Vitesse. Il est possible de régler une valeur numérique comprise entre 500 RPM et la vitesse de rotation

maximale du rotor. Pour la vitesse maximale de rotation du rotor, se reporter au chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories“. Paramétrable de 500 RPM à 10000 RPM par intervalles de 10 et à partir de 10000 RPM jusqu'à la vitesse maximale de rotat ion, par intervalles de 100.

RAD/mm Rayon de centrifugation. Valeurs en mm. Pour la saisie de rayon de centrifugation, voir le Chapitre

"Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". La saisie du rayon n'est possible que lorsque l'indicateur RCF a été sélectionné (la diode incorporée dans la touche

RCF

s'allume).

47/80

RCF Accélération relative de centrifugation. Il est possible de régler une valeur numérique dont découle une

vitesse de rotation située entre 500 RPM et la vitesse maximale de rot ation du rotor. Réglage par incréments de 1 jusqu'à 100, par incréments de 10 à partir de 100. La valeur RCF est arrondie automatiquement au chiffre supérieur/inférieur en fonction de l'incrément de vitesse. La saisie de RCF n'est possible que lorsque l'indicateur RCF est sélection né (la diode incorporée dans la touche

RCF

s'allume).

Etages de montée en puissance de 1 à 9. Etage 9 = temps de montée en puissance le plus court, étage 1 = temps de montée en puissance le plus long.

Etages de décélération de 0 à 9. Etage 9 = temps de décélération le plus court, étage 1 = étage de décélération long, étage 0 = étage de décélération le plus long (décélération par inertie, sans freinage).

PROG Numéro de programme. Il est possible cde sauvegarder 3 programmes (positions de programme 1 - 2 - 3).

La position de programme # sert de mémoire temporaire pour la modification des réglages.

13 Saisie des paramètres de centrifugation

Après sélection de paramètres et pendant la sélection des paramètres, l'indicateur bascule sur les valeurs précédentes si aucune action n'exécutée sur les touches pendant 8 secondes. Il est alors nécessaire de recommencer la saisie des paramètres.

• Sélectionner l'indicateur RPM ou RCF en appuyant sur la touche

RCF

s'allume après sélection de l'indicateur RCF.

RCF

La diode incorporée dans la touche

• Sélectionner les paramètres souhaités en ap puyant sur la touche et ajuster en appuyant sur les touches

Afin de régler le fonctionnement continu, il faut mettre les paramètres fonctionnement continu est indiqué dans l'aff ichage par le symbole "

• Après entrée de tous les paramètres, appuyer sur la touche

de programme

#. La saisie est confirmée par affichage de ∗∗∗ ok ∗∗∗ pendant un instant .

STAR T

t/min et t/sec à zéro avec la touche . Le

∞".

pour sauvegarder les réglages sur la position

Les données de la position de programme # sont écrasées par entré e de paramètres et en appuyant sur la touche

STAR T

14 Programmation

14.1 Saisie / Modification de programme

•

Sélectionner l'indicateur RPM ou RCF en appuya nt sur la touche

RCF

. s'allume après sélection de RCF.

RCF

. la diode incorporée dans la touche

• Sélectionner les paramètres souhaités en ap puyant sur la touche et ajuster en appuyant sur les touches

• Sélectionner le paramètre PROG en appuyant sur la touche et régler la position de programme sou haitée en

appuyant sur les touches

• Appuyer sur la touche

est confirmée par affichage de

La diode incorporée dans la touche

PROG

pour sauvegarder les réglages sur la position de programme sou haitée. La saisie

∗∗∗ ok ∗∗∗ pendant un instant.

PROG

s'allume.

14.2 Appel de programme

• Sélectionner la position de programme souhaitée en appuyant sur la touche

PROG

Les informations de centrifugation de la position de pr ogramme sélectionné sont affichées.

• Vérifier les paramètres en appuyant sur la touche .

48/80

15 Centrifugation

L'entraînement est stoppé en phase de montée en puissance si la différence de tare admissible a été dépassée pendant le chargement du rotor, l'indic ateur de d éséquil ibre s'al l ume et la mention affichée.

Si la vitesse de rotation du programme sélectionné est supéri eure à la vitesse de rotation maximale d u rotor, aucun processus de centrifugation ne peut être lancé. La mention Chapitre "Défauts").

La centrifugation peut être stoppée n'importe quand en appuyant sur la touche Il est possible de sélectionner et de modifi er tous les paramètres pendant la centrifugation (voir le Ch apitre

"Saisie des paramètres de centrifugation"). Il est possible de basculer n'importe quand sur l'indicateur RPM et RCF en appuyant sur la touche

Pour travailler avec l'indicateur RCF, il est nécessaire d' entrer le brayon de centrifugation. Après affichage de

avoir ouvert le couvercle une fois.

R xx n-max xxxxx est affiché, la marche de centrif ugation n’a pas été exécutée en raison du chang ement

Si du rotor, voir chapitre "Identification de rotor".

IMBALANCE est

N > ROTOR MAX est affichée (voir le

STOP

RCF

OPEN OEFFNEN (= OUVRIR) la commande de centrifugeuse n'est possible qu'après

• Mettre la centrifugeuse sous tension. Amener l'interrupteur en position Ι.

• Charger le rotor et fermer le couvercle de centrifugeuse.

15.1 Centrifu gation avec sélection de temps préalable

• Régler le temps et appeler un programme avec sélection de temps préalable (voir le Chapitre "Saisie des

paramètres de centrifugation" ou "Appel de programme").

• Appuyer sur la touche

STAR T

L'indicateur de rotation rest e allumé pendant toute la durée de fonctionnement

du rotor.

• La décélération selon l'étage de fr einage sélectionné est exécutée après écoulement du temps ou interruption de

STOP

la centrifugation en appuyant sur la touche

. L'étage de freinage est affiché.

Pendant la centrifugation, l'afficheur donne la vitesse du rotor ou la valeur RCF résultants, la température des échantillons (uniquement sur centrifugeuse avec refroidissement) et la durée restante.

15.2 Centrifugation continue

Ajuster sur l'icône ∞ ou appeler un programme de centrifugation cont inue (voir le Chapitre "Saisie des

•

paramètres de centrifugation" ou "Appel de programme").

• Appuyer sur la touche

STAR T

. L'indicateur de rotation reste allumé pendant toute la durée de fonctionnement

du rotor. Le compte du temps commence à 00:00.

• Pour stopper la centrifugation, appuyer sur la touche

STOP

. La décélération est exécutée selon l'étage de

freinage sélectionné. L'étage de freinage est affiché.

15.3 Centrifugation rapide

•

Appuyer sur la touche

IMPULS

et maintenir l'action. L'indicateur de rotation reste allumé pendant toute la

durée de fonctionnement du rotor.

• Pour stopper la centrifugation rapide, cesser l'action sur la touche

IMPULS

La décélération est exécutée selon

l'étage de freinage sélectionné. L'étage de freinage est affiché.

16 Arrêt d'urgence

Appuyer 2 fois sur la touche

•

STOP

La décélération est exécutée sur l'étage 9 (temps de décél éra tion le plus court) en cas d'arrêt d'urgence L'étage de freinage 9 est affiché. Si l'étage de freinage 0 a été sélectionné, la décélération est plus longue, pour des raisons technique, que pour l'étage de freinage 9.

49/80

17 Signal sonore

Le signal sonore retentit :

• en présence d'un défaut à un interva lle de 2 s.

• au terme de la centrifugation et après immobilisation du rotor, à un intervalle de 30 s.

Le signal sonore cesse après ouverture du couvercle, en appuyant sur une touche quelconque. Pour activer / désactiver le signal sonore après la centrifugation, alors que le rotor est immobilisé, procéder comme

suit :

• Appuyer sur la touche pendant 8 s.

Après 8 s, la mention

• En appuyant sur la touche ou OFF (arrêt) ou ON (marche) selon le réglage de votre choix.

• Appuyer sur la touche

La saisie est confirmée par affichage de

18 Interrogation du compteur de durée de fonctionnement

Il n'est possible d'interroger le compteur de durée de fonctionnement qu'à l'arrêt du rotor.

• Appuyer sur la touche pendant 8 s.

Après 8 s, la mention

• Appuyer une nouvelle fois sur la touche

La durée de fonctionnement (

• Pour quitter l'interrogation du compteur de durée de fonctionnement, appuyer sur la touche ou

19 Accélération centrifuge relative (RCF)

L'accélération centrifuge relative (RCF) est indiqué en tant que multiple de l'accélération gravitationnelle (g). Il s'agit d'une valeur dépourvue d'unité, qui sert à la comparaison entre la puissance de séparation et de sédimentation.

Le calcul s’effectue à l’aide de la formule suivante:

SOUND / BELL est affichée.

STAR T

pour sauvegarder le réglage.

∗∗∗ ok ∗∗∗ pendant un instant.

SOUND / BELL est affichée.

CONTROL: ) de la centrifugeuse est affichée.

RPM

⎛

RCF ××=

⎜

1000

⎝

⎞ ⎟

⎠

1,118r

⇒ 1000

RPM ×

RCF

1,118r

RCF = accélération centrifuge relative RPM = régime r = rayon de centrifugation en mm = distance qui sépare le centre de l'axe de rotation du fond de la cuve de centrifugation. Rayon de centrifugation voir chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories ".

L'accélération centrifuge relative (RCF) est dépendante du régime et du rayon de centrifugation.

50/80

20 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3

Dans le cas de la centrifugation à la vitesse maximale, la densité des subs tances et des mélanges de substances ne doit pas excéder 1,2 kg/dm

. Réduire la vitesse de rotation pour les matières et mélanges ayant une densité

supérieure. La vitesse de rotation autorisée se calcule de la manière suivant e:

=)(n lente tioncentrifuga de Vitesse red

1,2

[kg/dm³] supérieure densité

Exemple: Vitesse de rotation maximum RPM 4000, densité 1,6 kg/dm

kg/dm³ 1,2

= n red

kg/dm³ 1,6

RPM 3464 = RPM 4000 x

[RPM] maximum rotation de x Vitesse

Dans le cas exceptionnel de dépassement de la char ge maximum indiquée sur la suspension, réduire également la vitesse de rotation.

La vitesse de rotation autorisée se calcule de la manière suivant e:

=)(n lente tioncentrifuga de Vitesse red

[g] maximum Charge

[g] réelle Charge

[RPM] maximum rotation de x Vitesse

Exemple: Vitesse de rotation maximum RPM 4000, Charge maximum 30 0 g, Charge réelle 350 g

g 300

= n red

g 350

RPM 3703 = RPM 4000 x

En cas d’incertitude, prendre contact avec le fabricant.

21 Identification de rotor

Après démarrage de chaque cycle de centrifugation, la machine exécute une routine d' identification du rotor utilisé. Après un changement de rotor, l’entraînement s’éteint et le code du rotor (R xx) ainsi que la vitesse de rotation

maximale (n-max=xxxxx) du rotor sont affichés.

Toute commande ultérieure de la centrifuge n’est poss ible qu’après une ouverture du couvercle. Suite à un changement de rotor, si la vitesse maximale de rotation du rotor est inférieure à la vitesse de

rotation paramétrée, la vitesse de rotation est limitée à la vitesse maximale de rotation du rotor.

22 Déverrouillage d'urgence

En cas de panne de courant, il est impossible d'ouvrir le couvercle. Il est nécessaire d'exécuter un déverrouillage manuel.

Avant d'exécuter le déverrouillage manuel, retirer la fich e de l'alimentation.

Attendre que le rotor est à l'arrêt pour ouvrir le couvercle. Voir illustration sur la page 2. Couper l'interrupteur de secteur (position de l'interru pteur "0").

• Regarder par la fenêtre située sur le couvercle pour s'assurer que le rotor est immobile.

• Positionner la centrifugeuse sur la table vers l'avant, de manière à rendre accessible le perçage (Fig. 1, A) pour le

déverrouillage d'urgence situé sur la face inférieure du boîtier.

• Introduire la clé hexagonale dans cet alésage, pousser vers le haut et tourner en même temps la poi gnée de

verrouillage du capot vers la gauche.

• Ouvrir le capot.

51/80

23 Entretien et maintenance

Retirer la prise de secteur avant de nettoyer. Avant d'utiliser une procédure de nettoyage ou de décontamination autre que celle recommandée par le

fabricant, l'utilisateur vérifiera auprès du fabricant que la procédure prév ue n' endommag e pas l'appar eil.

• Ne pas nettoyer centrifuges, rotors et accessoires dans un lave-vaisselle.

• Seul le nettoyage manuel et une désinfection liquide sont autorisés.

• La température de l'eau doit être située entre 20 et 25°C.

• Utiliser exclusivement des agents de nettoyage ou de désinfection qui :

− ont un pH de 5 à 8,

− ne contiennent pas de substances caustiques, de peroxyde, composés chlorés, acides ni alcalins.

• Respecter impérativement les consignes spéciales d'utilis ati on do nnées pa r le fabr icant des age nts de netto yage

et de désinfection, afin de prévenir la corrosion par les agents de nettoyage et de désinfection.

23.1 Centrifu geuse (boîtier, couvercle et cuve)

23.1.1 Entretien et nettoyage des surfaces

•

Nettoyer régulièrement le boîtier de la centrifuge use et le compartiment de centrifugation et les laver en cas de besoin avec du savon ou un détergent doux et un chiffon humide. Ces opérations sont nécessaires pour garantir l'hygiène et pour prévenir la corrosion par la présence durable d'im puretés.

• Substances des nettoyants adéquat s :

savon, agents anioniques et non ioniques.

• Après utilisation des nettoyants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.

• Séchez immédiatement les surfaces après nettoyage.

• Sécher le bol avec un chiffon absorbant en cas de dépôt d'eau de condensation dans le bol de la centrifugeuse.

• Frotter légèrement le joint d'étanchéité en caoutchouc du compartiment de centrifugation, après chaque

nettoyage, avec de la poudre de talc ou un produit d'entretien pour caoutchouc.

• Vérifiez tous les ans le bon état de la cuve.

N'utilisez plus la centrifugeuse si elle présente des dommages susceptibles d e porter atteinte à la sécurité. Auquel cas, contactez le service après-vente.

23.1.2 Désinfection des surfaces

• Le bol de la centrifugeuse doit êt re nettoyé immédiatement dans le cas où un matériau infectieux a pénétré dans

le bol de la centrifugeuse.

• Substances des désinfectants adéquats :

éthanol, n-propanol, isopropanol, glutardi aldehyde, combinaisons ammoniacales quaternaires.

• Après utilisation de désinfectants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.

• Séchez immédiatement les surfaces après désinfection.

23.1.3 Décontamination de substances rad i oactives

L'agent employé doit expressément convenir pour une décontamination de substances radioactives.

•

• Substances des agents adaptés à une décontamination des substances radioactives :

agents anioniques, non ioniques agents, éthanol polyhydre.

• Après décontamination des substances radioactives, enlevez les résidus en essuyant l'appareil avec un chiffon

humide.

• Séchez immédiatement les surfaces après décontamination des substances radioactives.

52/80

23.2 Roto rs et accessoires

23.2.1 Nettoyage et entretien

•

Afin de prévenir la corrosion et les modifications des matériaux, il faut laver régulièrement les rotors et les accessoires avec du savon ou un détergent doux et un chiffon humide. Il est vivement recommandé d'effectuer un nettoyage au moins une fois par semaine. Enlevez immédiatement les impuretés.

• Substances des nettoyants adéquat s :

savon, agents anioniques et non ioniques.

• Après utilisation de nettoyants, enlevez les résidus en rinçant à l'eau claire (uniquement à l'extérieur de la

centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

• Séchez rotors et accessoires immédiatement après nettoyage.

• Après séchage, les rotors d'angle, les réserv oirs et la suspensi on en al uminium sero nt enduits d'une pellicule d e

graisse sans acide, par exemple la vaseline.

• Dans le cas des systèmes de sécurité biolo gique (Pour ce qui concern e les systèmes à sécurité b iologique, voir

le chapitre "Anhang/Appendix, Rotore n und Zubehör/Rotors and accessories") il faut contrôler et nettoyer les bagues d'étanchéité régulièrement (toutes le s semaines). Changer immédiatement la bague d'étanc héité si elle présente des marques de fissuration, de friabilit é et d'usure. Pour éviter de fausser la bague d'étanchéité en ouvrant et en fermant le couvercle, il faut frott er légèrement la bague d'étanchéité avec d e la poudre de talc ou un produit d'entretien pour caoutchouc.

• Déposer le rotor au moins une fois par mois , netto yer et en duire l'arbr e d' entraînem ent d' une pell icule de graiss e

pour prévenir la corrosion par la présente d'humidité entre le rot or et l'arbre d'entraînement.

• Vérifier une fois par mois l'état d'usure et de corrosion des rotors et des accessoires.

Les rotors et les accessoires usés et endommagés par la corrosion ne doivent plus être utilisés.

• Vérifier chaque semaine la stabilité de fixation du rotor.

23.2.2 Désinfection

• Si les rotors ou accessoires sont infectés, procédez à une désinfection appropriée.

• Substances des désinfectants adéquats :

glutaraldehyde, propanol, éthylènehexanol, agents anioniques, inhibiteurs de corrosion.

• Après utilisation de désinfectants, enlevez les résidus en rinçant à l'eau claire (uniquement à l'extérieur de la

centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

• Séchez rotors et accessoires immédiatement après désinfection.

23.2.3 Décontamination de substances rad i oactives

• L'agent employé doit expressément conve nir pour une décontamination de substances radioactives.

• Substances des agents adaptés à une décontamination des substances radioactives :

agents anioniques, agents non ioniques, éthanol polyhydre.

• Après décontamination des substances radioactives, enlevez les résidus en rinçant à l'eau claire (uniquement à

l'extérieur de la centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

• Séchez immédiatement rotors et accessoire après décont amination des substances radioactives.

23.2.4 Rotors et accessoires à durée d'utilisation limitée

L'utilisation de certains rotors, balanciers et accessoires est limitée dans le temps. Ces limites sont indiquées par le nombre maximum de cycles ou la date li mite d'utilisation et le nombre maximum d e cycles, ou simplement la date limite d'utilisation, par ex. :

- "einsetzbar bis Ende:

ΙV. trimestre 2011) ou

ΙV. Quartal 2011 / usable until end of: ΙV. trimestre 2011" (utilisation autorisée jusqu'à fin:

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011" (utilisation autorisée jusqu'à fin mois/an : 10/2011)

- "max. Laufzyklen / max. cycles: 40000" (nombre ma. de cycles 40000)

Pour des raisons de sécurité, l'utilisation de rotors, balanciers et accessoires n'est plus autorisée dès que le

nombre maximum de cycles désigné ou la date limite d'utilisation inscrite sont atteints.

53/80

23.3 Autoclavage

Les rotors à oscillation, les rotors angulaires en aluminium, les balanciers en métal, les couvercles avec un joint d'étanchéité biologique, ainsi que les châssis et les réducteurs peuvent être autoclavés à 121 °C / 250 °F (20 min). En cas de doute, il faut se renseigner auprès du fabricant. Le degré de stérilité ne peut pas être indiqué.

Avant l'autoclavage, déposer le couvercle des rotors et du récipient. L'autoclavage provoque l'accélération du vi eillissement des plastiques et peut provoquer des déc olorations

des plastiques. Nous recommandons le remplacement des bagues d’étanchéité de bio systèmes de sécurité après

autoclave.

23.4 Réservoirs de centrifugation

• En cas de fuite ou de rupture de r écipients de centrifugation, il faut éliminer tous les morceaux de récipients

cassés, les fragments de verre et les substances centrifugées écoulées.

• Les amortisseurs antivibrations ai nsi que les caoutch ouc intermédiair es des rotors doiven t être remplacés apr ès

un bris de verre.

Les fragments de verre restants peuvent entraîner d’autres bris de verre !

• S'il s'agit d'un matériau infectieux, exécuter immédiatement une désinfection.

54/80

24 Défauts

Si l'erreur ne peut pas être éliminée d'après le tableau des dérangements, il faut alors avertir le service après-vente. Veuillez indiquer le type de centrifuge et le numéro de séri e. Les deux numéros sont indiqués sur la plaque

signalétique de la centrifugeuse.

Effectuer une RÉINITIALISATION DU SECTEUR :

− Couper l'interrupteur de secteur (position de l'interrupteur "0").

− Attendre au moins 10 secondes et refermer ensuite l'interrupteur de secteur (position de l'interrupteur "Ι").

Message / Erreur Origine Solution Pas de message --- Pas de tension

Défaut des fusibles sur l'entrée de secteur

− Contrôler la tension d'alimentation

− Vérifier les fusibles d'entrée du secteur,

voir au chapitre "Changer les fusibles d'entrée de secteur".

− Secteur en marche

TACHO - ERROR 01 Tachymètre défectueux. 02 Absence de rotor.

Moteur, convertisseur, entraînement défectueux.

− Ouvrir le couvercle.

− Couper l'interrupteur de secteur

(position de l'interrupteur "0").

− Attendre au moins 10 secondes.

− Tourner vigoureusement le rotor à la

main.

− Refermer l'interrupteur de secteur

(position de l'interrupteur "

Ι"). Le rotor

doit fonctionner pendant la mise en marche.

IMBALANCE --- Le rotor est chargé de manière non

symétrique.

− Ouvrir le capot.

− Vérifier le chargement du rotor, voir au

chapitre "Chargement du rotor".

− Répéter le cycle de centrifugation.

CONTROL - ERROR 04,

06 - 09 N > MAX 05 Survitesse N < MIN 13 Vitesse tr op basse

Erreur du verrouillage ou de la fermeture du capot.

− Effectuer une RÉINITIALISATION DU

SECTEUR.

ROTORCODE 10 Erreur codage du rotor MAINS INTERRUPT --- Interruption du secteur pendant le cycle

de centrifugation. (Le cycle de centrifugation n'est pas terminé.)

− Ouvrir le capot.

− Appuyer sur la touche

STAR T

− En cas de besoin, répéter le cycle de

centrifugation.

VERSIONS-ERROR 12 Pas de correspondance entre les

composants électroniques CONTROL-ERROR 21 - 27 Erreur / défectuosité de la commande SER I/O - ERROR 30 - 38 Erreur / déf ectuosité de l’interface

− Effectuer une RÉINITIALISATION DU

SECTEUR.

FU / CCI - ERROR 60 – 83 Erreur / défectuosité de la commande du

moteur N > ROTOR MAX --- Vitesse de rotation paramétrée dans le

programme sélectionné supérieure à la

vitesse maximale de rotation du rotor.

− Vérifier la vitesse du programme

sélectionnée

− Corriger la vitesse du programme

sélectionnée

55/80

25 Changer les fusibles d'entrée de secteur

Amener le commutateur principal en position arrêt et sectionner la centrifugeuse du secteur !

Le porte-fusible (A) avec les fusibles d'entrée de secteur se trouve à côté de l'interrupteur secteur.

• Retirer le câble de raccordement de la prise d'appareil.

• Appuyer la fermeture rapide (B) contre le po rte-fusible (A) et extraire celui-ci.

EBA 21 1004, 1004-30 T 3,15 AH/250V E997 EBA 21 1004-01, 1004-31 T 6,3 AH/250V 2266

26 Réparation des centrifugeuses

Dans le cas où la centrifugeuse est expédiée au fabricant pour réparation, elle doit être décontaminée et nettoyée avant expédition, dans le but d'assurer la protection d es personnes, de l'environnement et du matériel. Nous nous réservons le droit de refuser les centrifugeuses contaminées. Nous facturons au client les frais de nettoyage et de désinfection. Vous voudrez bien manifester votre compréhension pour c et te réglementation.

27 Élimination des déchets

Avant de mettre l'appareil au rebut, vous devez le déc ontaminer et le nettoyer pour la protection des personnes, de l'environnement et du matériel.

Les dispositions légales en vigueur doivent être respectées lors de l'élimination de l'appareil. Conformément à la directive 2002/96/CE (WEEE), tous les appareils livrés après le 13.08.2005 ne doivent plus être

jetés avec les déchets ménagers. L'appareil fait partie du groupe 8 (dispositifs médicaux) et est classé dans le domaine "Business-to-Business".

Le symbole de la poubelle barrée d'une croix indique que l'appareil ne doit pas être jeté avec les déchets ménagers.

Les dispositions relatives à l'élimination des déchet s des différents pays de l'UE peuvent varier. Veuillezvous adresser en cas de besoin à votre fournisseur.

• Remplacer les fusibles d’entrée du réseau dé fectueux.

• Remettre en place le porte-fusible et pousser jusqu'à encastrement de la

fermeture rapide.

• Rétablir le raccord de la centrifugeuse au secteur.

Modèle Type Fusible N° de

N’utilisez que des fusibles avec la valeur nominale, fixée pour le type, voir tableau suivant.

commande

56/80

Indice

Uso previsto..........................................................................................................................................................59

2 Rischi residui ........................................................................................................................................................59

3 Dati tecnici ............................................................................................................................................................59

4 Indicazioni inerenti la sicurezza ............................................................................................................................60

5 Significato dei simboli ...........................................................................................................................................62

6 Contenuto della fornitura.......................................................................................................................................62

7 Messa in funzione.................................................................................................................................................63

8 Apertura e chiusura del coperchio ........................................................................................................................63

8.1 Apertura del coperchio...................................................................................................................................63

8.2 Chiusura del coperchio..................................................................................................................................63

9 Installazione e disinstallazione del rotore..............................................................................................................63

10 Carico del rotore............................................................................................................................................64

11 Chiudere i rotori ad angolo a tenuta ermetica in modo da impedire la fuoriuscita di aerosol.........................64

12 Elementi di operazione e visualizzazione......................................................................................................64

12.1 Simboli del display .....................................................................................................................................64

12.2 Tasti del display.........................................................................................................................................65

12.3 Possibilità di regolazione............................................................................................................................65

13 Inserire i parametri di centrifugazione............................................................................................................66

14 Programmazione...........................................................................................................................................66

14.1 Inserimento/Variazione del programma.....................................................................................................66

14.2 Richiamo del programma...........................................................................................................................66

15 Centrifugazione .............................................................................................................................................66

15.1 Centrifugazione con tempo preimpostato...................................................................................................67

15.2 Corsa continua...........................................................................................................................................67

15.3 Centrifugazione breve................................................................................................................................67

16 Arresto di emergenza ....................................................................................................................................67

17 Segnale acustico...........................................................................................................................................67

18 Consultazione delle ore di funzionamento.....................................................................................................67

19 Accelerazione centrifuga relativa (RCF)........................................................................................................68

20 Centrifugazione di sostanze o di miscele di sostanze con densità maggiore di 1,2 kg/dm3...........................68

21 Riconoscimento del rotore.............................................................................................................................68

22 Sblocco di emergenza...................................................................................................................................69

23 Pulizia e manutenzione..................................................................................................................................69

23.1 Centrifughe (scatola, coperchio e vano di centrifugazione)........................................................................69

23.1.1 Cura e pulizia delle superfici...............................................................................................................69

23.1.2 Disinfezione delle superfici .................................................................................................................69

23.1.3 Rimuovere contaminazioni radioattive................................................................................................70

23.2 Rotori ed accessori....................................................................................................................................70

23.2.1 Pulizia e cura ......................................................................................................................................70

23.2.2 Disinfezione ........................................................................................................................................70

23.2.3 Rimuovere contaminazioni radioattive................................................................................................70

23.2.4 Rotori ed accessori con limitata durata di impiego..............................................................................71

23.3 Mantenere in autoclave..............................................................................................................................71

57/80

23.4 Contenitori centrifuga.................................................................................................................................71

24 Guasti............................................................................................................................................................72

25 Sostituzione fusibili entrata rete.....................................................................................................................73

26 Accettazione di centrifughe da riparare.........................................................................................................73

27 Smaltimento ..................................................................................................................................................73

28 Anhang / Appendix........................................................................................................................................ 74

28.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................74

58/80

1 Uso previsto

La presente macchina è un articolo medicale (centrifug a di laboratorio) ai sensi delle direttive IVD 98/79/CE. La centrifuga separa sostanze e/o miscele di sostanze con una densit à max. di 1,2 kg/dm³. Sono comprese anche sostanze e miscele di origine umana. La centrifuga deve es sere utilizzata unicamente per questo scopo. Qualsiasi altro tipo di utilizzo è improprio. La ditta Andreas Hettich GmbH & Co. KG non risponde dei danni che ne conseguono.

L’uso previsto comporta anche il rispetto di tutte le avvertenze delle ist r uzioni d’uso e l’esecuzione dei lavori di ispezione e manutenzione stabiliti.

2 Rischi residui

La macchina è costruita secondo lo stato della tecnica e le regole tecn iche di sicurezze riconosciute. L’utilizzo o il trattamento non conformi possono causare pericoli per la vita e la salute dell’operatore o di terzi e anche danni materiali e alla macchina. La macchina deve essere impiegata solo l’uso previsto e solo in perfetto stato di sicurezza.

Eliminare immediatamente i guasti che possono compromettere la sicurezza.

3 Dati tecnici

Costruttore

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modello EBA 21 Tipo 1004 1004-30 1004-01 1004-31 Tensione di rete (± 10%)

220 – 240 V 1~ 110 – 127 V 1 ~ Frequenza di rete 50 – 60 Hz 50 – 60 Hz Potenza assorbita 500 VA 550 VA Assorbimento di corrente 2.75 A 5.0 A Capacità max. 6 x 50 ml Densità permessa

1.2 kg/dm

Regime di rotazione (RPM) 18000 Accelerazione (RCF) 25718 Energia cinetica 8100 Nm Obbligo di collaudo (BGR 500) no Presupposti ambientali (EN / IEC 61010-1)

− luogo di installazione

− altezza

− temperatura a m biente

− umidità dell’aria

fino a 2000 metri sopra il livello del mare

umidità relativa massima dell’aria 80% per temperature fino a 31°C, con

solo in interni

2°C fino a 40°C

riduzione lineare fino al 50% dell’umidità relativa per una temperatura di

40°C.

− Categoria di sovratensione

(IEC 60364-4-443)

− grado di imbratt amento

Classe di protezione

ΙΙ

non adatto per l’impiego in ambiente a rischio di esplosione.

Compatibilità elettromagnetica

− emissione di radiointerferenze,

resistenza alle interferenze Livello di emissione acustica (in funzione del rotore)

EN / IEC 61326-1,

classe B

≤ 66 dB(A)

FCC Class B

dimensioni

− larghezza

− profondità

− altezza

247 mm 299 mm 247 mm 299 mm

275 mm 330 mm

Peso ca. 11 kg ca. 11 kg

59/80

4 Indicazioni inerenti la sicurezza

Se non vengono rispettate tutte le avvertenze riportate in queste istruzioni per il funzionamento, non può essere accettata da parte del costruttore alcuna richiesta di garanzia.

• La centrifuga deve venire posizionata in modo sicuro.

• Prima di utilizzare la centrifuga, è necessario controllare che il rotore sia co rrettamente in sede.

• Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla

centrifuga non deve sostare alcuna persona, materiali pericolosi ed oggetti, in conformità alle norme EN / IEC 61010-2-020.

• I rotori, le sospensioni e gli accessori che p resentano forti seg ni di corrosio ne o danni mecc anici, oppure la cui durata d'impiego è scaduta, non devono più essere utilizzati.

• Se il vano di centrifugazione presenta danni rilevanti per la sicurezza, la centrifuga non deve essere più messa in funzione.

• In rotori oscillanti, i perni di trascinamento devono essere lubrificati regolarmente (Grasso lubrificante Hettich no. d’ord. 4051) per consentire un’oscillazione equilibrata dei ganci.

• Prima di mettere in funzione la centrifuga si devono leggere ed osservare le istruzioni per l'uso. L’apparecchio può essere utilizzato solo da persone che abbiano letto e compreso le istruzioni d’uso.

• Oltre alle istruzioni per l'uso, si devono osservare anche i regol amenti, re lativi all a protez ione a ntinfortu nistica ed i

regolamenti tecnici, riconosciuti in materia d i sicurezza del lavoro. Le istruzioni per l'uso vanno completate dalle norme nazionali in vigore nel paese d'impiego, relative alla protezione antinfortunistica ed alla tutela ambientale.

• La centrifuga è costruita in base all'attuale livello tecnologico e le regole di sic urezza conosciute. La centrifuga

può essere tuttavia fonte di pericolo per l'operatore o per terzi, se non viene utilizzata da personale appositamente addestrato o se viene utilizzata in modo improprio o non conforme alla destinazione.

• Durante l'esercizio bisogna evitare di muovere la centrifuga o di urtarvi contro.

• In caso di guasto, ovvero del ripristino d'emergenza, non si deve assolutamente toccare il rotore.

• Quando la centrifuga passa da un ambiente freddo in uno caldo, per evitare da nni dovuti alla condensa, lasciar

riscaldare la centrifuga per almeno 3 ore nell'ambiente caldo prima di collegarla alla rete, oppure portare la centrifuga a temperatura d'esercizio mettendola in funzione per 30 minuti nell'ambiente freddo.

• Devono essere utilizzati esclusivamente i rotori e gli accessori omologati per questa apparecchiatura (vedere

capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

• Il rotore della centrifuga può essere caricato solo in conformità al capitolo " Carico del rotore".

• In caso di centrifugazione con massimo numero di giri, la densità dei mat eriali o delle miscele di materiali non

deve superare il valore di composizione di 1,2 kg/dm

• Non è consentito l'uso di centrifughe non bilanciate in modo regolamentare.

• Non è permesso l’impiego della centrifuga in ambiente a pericolo di esplosione.

• E' proibito l'uso di una centrifuga con:

− materiali infiammabili od esplosivi

− materiali che possono reagire chimicamente tra loro con forte energia.

• Se vengono centrifugate sostanze pericolose o miscele di sostanze contaminate da micro organisimi tossici,

radioattivi o patogeni, l'utente dovrà prendere opportuni provvedimenti in materia. Si devono fondamentalmente utilizzare contenitori per centrifugazione con tappi a vite speciali per sostanze pericolose. Con materiali dei gruppi di rischio 3 e 4, oltre ai contenitori per centrifugazione chiudibili si deve impiegare un sistema di sicurezza biologico (vedi manuale "Laboratory Biosafety Manual" dell'Organizzazione mondiale per la salute). In un sistema di sicurezza biologico una guarnizione biologica (anello di guarnizione) impedisce la fuoriuscita delle goccioline e degli aerosol. Se la sospensione di un sistema di sicurez za biologico viene usata senza coperchio, la guarnizione ad anello deve essere rimossa dalla sospensione per evitare di danneggiarla durante il ciclo di centrifugazione. Le guarnizioni ad anello danneggiate non possono più essere utilizzate per la chiusura a tenuta del sistema di sicurezza biologico.

60/80

Senza l’impiego di un sistema di sicurezza biologico, una centrifuga non è microbiologicamente a tenuta in conformità alla norma EN / IEC 61010-2-020. Per quanto riguarda i sistemi biologici di sicurezza fornibili , rimandiamo al capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Nel dubbio chiedere maggiori informazioni al produttore o importatore.

• Non è consentito il funzionamento della centrifuga con sostanze alt amente corrosive ch e possono pre giudicare l a

resistenza meccanica dei rotori, delle sospensioni e degli accessori.

• Gli interventi di riparazione devono essere effettuati esclusivamente da una persona autorizzata dal cost ruttore.

• Devono essere impiegati solo ed esclusivamente pezzi di ricambio originali ed acc essori autorizzati della ditta

Andreas Hettich GmbH & Co. KG.

• Sono di validità le seguenti norme di sicurezza:

EN / IEC 61010-1 e EN / IEC 61010-2-020 come anche le loro nazionali varianti.

• La sicurezza e l'affidabilità della centrifuga sono garantite solo se:

− la centrifuga funziona in conformità con le istruzioni per l'uso

− l'installazione elettrica sul luog o di posizionamento della centrifuga risponde ai requisiti previsti dalla EN / IEC

− i controlli previsti in base a BGV A1, BGR 500vengono eseguiti da un perito esperto in materia.

61/80

5 Significato dei simboli

Simbolo nella macchina: Attenzione, punto pericoloso generico.

Prima di utilizzare la centrifuga, è assolutamente necessario leggere le istruzioni d’uso e rispettare le avvertenze relative alla sicurezza!

Simbolo in questo documento. Attenzione, punto pericoloso generico.

Questo simbolo contraddistingue le avvertenze relative alla sicurezza e indica situazioni potenzialmente pericolose .

La mancata osservanza di tali avvertenze può causare dan ni materiali e personali. Simbolo nella macchina:

Equipotenziale: connettore a spina (connettore PA) per collegamento equipotenziale (solo nelle centrifughe con connettore PA).

Simbolo in questo documento: Questo simbolo indica argomenti importanti.

Simbolo nella macchina e in questo documento: Simbolo per la raccolta separata delle apparecchiature el ettriche ed elettroniche, in conformità alle

direttive 2002/96/CEE (WEEE). L’apparecchiatura appartiene al gruppo 8 (apparecchiature medicali). Impiego nelle nazioni dell’Unione Europea, in Norve gia ed in Svizzera.

6 Contenuto della fornitura

1 cavo elettrico 1 chiave a forcella 1 istruzioni per l'uso 1 istruzioni per la sicurezza durante il trasporto

Rotore/i e i corrispondenti accessori vengono forniti in bas e alla commessa.

62/80

7 Messa in funzione

•

Togliere la sicura per il trasporto, che si trova sul fondo dell’alloggiamento, vedere foglio avvisi "Sicura per il trasporto".

• Porre la centrifuga in un posto adatto e livellarla. Per l’installazione deve essere rispettata la zona di sicurezza di 300 mm attorno alla centrifuga, richiesta in conformità alle norme EN / IEC 61010-2-020.

Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla centrifuga non deve sostare alcuna persona, materiali pericolosi ed oggetti, in conformità alle norme EN / IEC 61010-2-020.

Attraverso il foro di aerazione sul retro della centrifuga è possibile la fuoriuscita di sostanze. Installare l’apparecchio in modo che la corrente d’aria non sia rivolta verso le persone.

• Non posizionare alcon oggetto in pross imita delle griglie di ventilazione.

Mantenere un'area di ventilazione di 300 mm, intorno al condotto.

• Centrifuga con connettore PA:

all’occorrenza collegare il connettore PA sul retro dell’apparecchio con un sistema di collegamento equipotenziale medico aggiuntivo.

• Verificare se la tensione di rete sia adatta all ’indicazione riportata nella targhetta con i dati caratteristici.

• Collegare la centrifuga ad una spina standard di rete tramite il cavo di collegamento. Per la potenza massima

assorbita, vedere il capitolo "Dati tecnici".

• Accendere l’interruttore di rete. Posizione di accensione "Ι".

Il tipo di macchina e la versione di programma vengono indicati, i LED sono illuminati. Dopo 8 seco ndi viene indicato

OPEN OEFFNEN (aprire). Il LED è luminoso

• Aprire il coperchio.

I dati di centrifuga utilizzati per ultimi vengono illustrati.

• Togliere la sicura per il trasporto, che si trova nel vano di centrifuga, vedere foglio avvisi "Sicura per il trasporto".

8 Apertura e chiusura del coperchio

8.1 Apertura del coperchio

E' possibile aprire il coperchio solo se la centrifuga è accesa ed il rotore è fermo. Se non dovesse essere possibile, vedi capitolo "Sblocco di emergenza".

• Far girare verso sinistra la manopola sulla parte frontale. Il LED si spegne.

• Aprire il coperchio.

8.2 Chiusura del coperchio

Non chiudere il coperchio sbattendolo.

• Posizionare il coperchio e spingere leggermente verso il basso il bordo anteriore del coperchio.

• Girare la manopola del pannello frontale a destra. Si accende il LED .

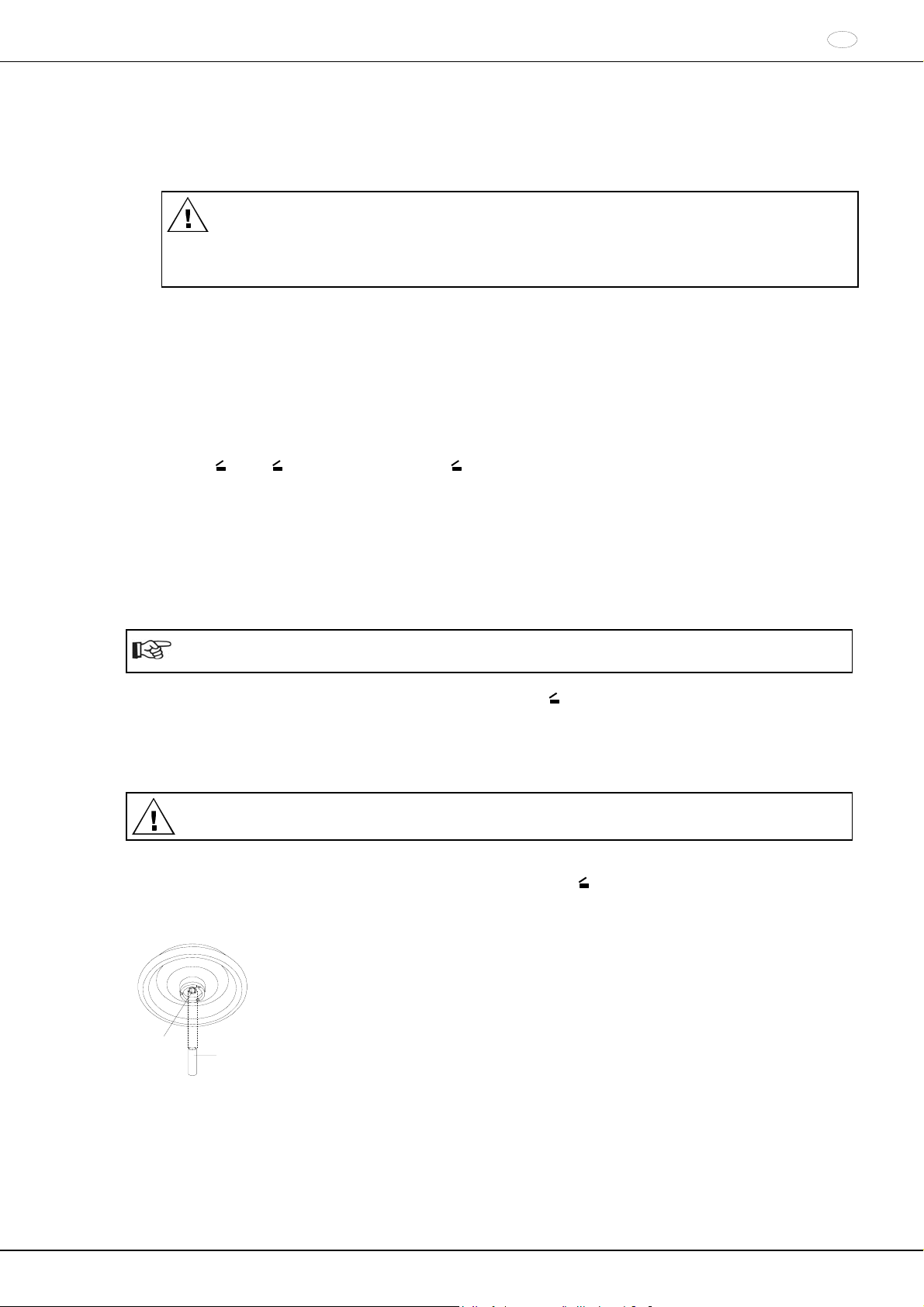

9 Installazione e disinstallazione del rotore

• Pulire l'albero motore (B) ed il sistem a di serraggio del rotore (A) e quindi ingrassare

leggermente l'albero motore. Particelle di sporco tra l'albero motore ed il sistema di serraggio impediscono l'accoppiamento preciso del rotore e causano un funzionament o irregolare.

• Applicare il rotore perpendicolarment e sull'albero rotore e premerlo verso il basso fino

all'arresto. Il rotore deve innestare nel sistema di serragg io in modo da percepirne lo scatto.

• Stringere il dado di registrazione di tensione del rotore con l’aiuto della chiave inc lusa

nel cartone, ruotandola in senso orario.

• Verificare che il rotore sia fissato.

• Disinstallare il rotore: Allentare il dado di bloccaggio ruotandolo in senso antiorario.

Girare il dado di registrazione di tensione fino a ch e diventi possibile smontare il rotore dall’albero motore.

63/80

10 Carico del rotore

Lo standard dei recipienti di vetro centrifugati sono d a caricare fino a RCF 4000 (DIN 58970 capoverso 2).

• Verificare che il rotore sia fissato.

Nel caso di rotori oscillanti, tutti i siti del rotore devono essere muniti di ganci

uguali. Particolari ganci sono

contrassegnati con il numero del sito del rotore. Questi ganci devono essere applicati solo nel relativo sito del rotore. Ganci contrassegnati con un numero di kit, p.es. S001/4, devono essere utilizzati esclusivamente in kit.

• I rotori ed i ganci devono essere caricati esclusivamente in modo simmetrico. I recipienti di centrifuga devono

essere distribuiti uniformemente su tutti i posti del rotore. Per le combinazioni permesse vedere capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". In caso di rotori angolari devono essere caricati tutti i possibili siti del rotore, vedere il capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Il rotore è caricato uniformemente

Non ammesso!

Il rotore è caricato in modo non

uniforme

• Su certe sospensioni è indicato il peso del carico massimo oppure il peso del carico massimo e il peso massimo

della sospensione completamente equipaggiata. Questi pesi non devono essere superati. In casi eccezionali vedere al capitolo "Centrifugazione di sostan z e o di miscele di sostanze con densità maggiore di 1,2 kg/dm

. Il peso indicato per il carico massimo comprende il peso completo d i riduttore, supporto, provetta da centrifuga e contenuto.

• Nel caso di contenitori con inserimenti in gomma, deve essere sempre mantenuto lo stesso numero di

inserimenti in gomma sotto i contenitori di centrifugazione.

• Riempire i recipienti della centrifuga al l‘esterno della centrifuga stessa.

• Fare attenzione che non giunga alcuna sostanza liquida nella camera di centrifugazione durante il carico ed

l’oscillazione dei ganci.

• Il carico massimo dei recipienti della centrifuga non deve essere superiore a quello indicato dalla casa

costruttrice.

• Per limitare al massimo le differenze di peso all’interno dei contenitori di centrifugazione, bisogna fare attenzione

che siano riempiti tutti in modo uguale.

11 Chiudere i rotori ad angolo a tenuta ermetica in modo da impedire la fuoriuscita di aerosol

Per garantire la tenuta agli aerosol, il coper chio di un rotore angolare a tenuta di aerosol deve essere ben chiuso.

Ciò è possibile con l’ausilio della chiave in dot azione, che viene inserita attraverso il foro della manopola. Se nella manopola non è presente alcun foro, il coperchio deve essere chiuso manualmente, ruotandolo in senso orario.

Per i rotori ad angolo anti-aerosol disponibili, vedi capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories“.

12 Elementi di operazione e visualizzazione

Vedere illustrazione alla pagina 2. Fig. 2: Display

12.1 Simboli del display

Indicazione di squilibrio. L‘indicazione di squilibrio si illumina nel caso in cui la differenza di peso permissibile nel carico del rotore sia stata superata.

64/80

Indicazione di rotazione. L‘indicazionedi rot azione si illumina durante la c entrifugazione, fino a che il r otore giri.

Indicazione del coperchio. L‘indicazionedel coperchio si illumina quando il coperchio è chiuso e serrato. Durante la centrifugazione, l‘indicazione del coperchio si spegne .

Errori di operazione (o guasti riscontrati) vengono segnalati nel display (vedere capitolo "Guasti").

12.2 Tasti del disp lay

Tasto di selezione per selezionare i singoli parametri. Premendo successivamente questo tasto viene selezionato il parametro successivo.

Premendo i tasti con la freccia viene aumentato o diminuito il valore di un parametro selezionato precedentemente. Tenendo un tasto con la freccia premuto, si può aumentare o diminuire il valore più rapidamente.

START

Iniziare la centrifugazione. L‘indicazione di rotazione Accettazione di inserimenti e modificazioni.

si illumina.

STOP

Finire la centrifugazione. Il rotore rallenta gradualmente con il livello di frenatura preselezionato. Il segnale luminoso rimane acceso fino a che il rotore non si arresta. Per attivare L’ARRESTO DI EMERGENZA, premere due volte questo tasto.

RCF

Selezionare l‘indicazione RCF. Il segnale luminoso nel tasto è acceso.

IMPULS

Centrifugazione breve. La centrifugazione avviene fino a che il tasto viene tenuto premuto.

PROG

Salvare e richiamare i programmi. Premendo successivamente il tasto, compaiono i programmi successivi (1 - 2 - 3 - #)

12.3 Possibilità di regolazione

t/min Durata ciclo. Regolabile da 1 a 99 min, in passi da 1 min. t/sec Durata ciclo. Regolabile da 1 a 59 s, in passi da 1 sec.

Funzionamento continuo "

∞". Azzerare i parametri t/min e t/sec.

RPM Numero di gir i. È impostabile un valore numerico di 500 rpm fino al numero di giri massimo del rotore. Per il

numero di giri massimo del rotore, vedi capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories“. Regolabile da 500 rpm a 10000 rpm ad intervalli di 10 e, a partire da 10000 rpm, fino al numero di giri massimo ad intervalli di 100.

RAD/mm Raggio di centrifugazione. I nserimento in mm. Per il raggio di centrifugazione, vedere capitolo

"Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". L’inserimento del raggio è possibile

RCF

solo se l‘indicazione RCF è selezionata (il segnale luminoso del tasto

è acceso).

RCF Acceleramento relativo della centrifuga. È impostabile un valore numerico con il quale si ottiene un numero

di giri compreso tra 500 rpm ed il numero di giri massimo del rotore. Regolabile fino a 100 in passi da 1 e da 100 in passi da 10 . Il valore RCF viene automaticamente arrotondato per eccesso o per difetto alpasso del numero di giri. L’inserimento del RCF è possibile solo se l‘indicazione RCF è stata selezionata ((il segnale luminoso del tasto

RCF

è acceso). Livelli di inizio 1 - 9. Livello 9 = tempo di avvio più breve, livello 1 = tempo di avvio più lungo. Livelli di frenatura 0 - 9. Livello 9 = tempo di arresto più brev e, livello 1 = tempo di arresto più lungo.

Livello 0 = tempo di arresto più lungo (arresto non frenato).

PROG Numero del programma. Possono essere salvati 3 programmi (Memoria programmi 1 - 2 - 3). La posizione

di memoria programma # funge da memoria transitoria per impostazionimodificate.

65/80

13 Inserire i parametri di centrifugazione

Nel caso in cui, dopo aver selezionato oppure durante l‘i nserimento di parametri, non venga premuto per 8 secondi alcun tasto, vengono indicati i valori precedenti. L’inseriment o dei parametri deve essere poi eseguit a nuovamente.

• Con il tasto

segnale luminoso del tasto

RCF

selezionare l‘indicazione RPM oppure RCF. Se l‘indicazione RCF è stata sele zionata il

RCF

è acceso.

• Selezionare con il tasto i parametri desiderati e regolare con i tasti

Per impostare il funzionamento continuo, i parametri funzionamento continuo è indicato sul display dal simbolo "

• Dopo l’inserimento di tutti i parametri, premere il tasto

programma

I dati sulla posizione di memoria programma # vengono soprascritti con og ni nuovo inserimento di parametri e premendo il tasto

# . Per conferma, viene indicata per alcuni secondi la dicitura ∗∗∗ ok ∗∗∗ .

START

t/min e t/sec devono essere azzerati con il tasto . Il

∞".

START

per salvare gli inserimenti nella memoria di

14 Programmazione

14.1 Inserimento/Variazione del programma

• Selezionare con il tasto

segnale luminoso del tasto

RCF

le indicazioni RPM oppure RCF. Se l‘indicazione RCF è stata selezionata, il

RCF

è acceso.

• Selezionare con il tasto il parametro desiderato e rego lare con i tasti

• Selezionare con il tasto il parametro PROG e regolare con i tasti la posizione di memoria programma

PROG

desiderata. Il segnale luminoso del tasto

• Premere il tasto

PROG

per salvare le impostazioni nella posizione di memoria programma desiderata. Per

conferma viene indicata per alcuni secondi la dicitura

è acceso.

∗∗∗ ok ∗∗∗ .

14.2 Richiamo del programma

•

Selezionare la posizione di memoria programma desiderata con il tasto

PROG

I dati di centrifugazione della posizione di memoria programma selezionata vengono indicati.

• I parametri possono essere verificati tramite il tasto .

15 Centrifugazione

Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla centrifuga non deve sostare alcuna persona, materiali pericolosi ed ogget ti, in conformità alle norme EN / IEC 61010-2-020.

Nel caso in cui la differenza di peso permissibile nel caricamento del rotore venga superata, si ferma l’azionamento durante l‘avvio, si illumina l‘indicazio ne di squilibrio e compare la dicitura

IMBALANCE.

Se il numero di giri nel programma selezionat o è più elevato del numero di giri massimo del rotore, non è possibile avviare un ciclo di centrifugazione. Compar e la dicitura

Una corsa di centrifugazione può essere interrotta in og ni momento premendo il tasto

N > ROTOR MAX (vedere capitolo "Guasti").

STOP

Durante la corsa di centrifugazione, può essere selezionato e modificato ogni tipo di parametro (vedere capitolo "Inserire i parametri di centrifugazione").

Con il tasto

RCF

è possibile commutare in ogni momento le indicazioni RPM e RCF. Se viene usata

l’indicazione RCF, è necessario inserire il raggio di centrifugazione. Se compaiono le diciture

OPEN OEFFNEN (=APRIRE), è possibile un operazione della centrifuga solo

dopo aver aperto una volta il coperchio. Se viene visualizzato

R xx n-max xxxxx, non ha avuto lu ogo alcun processo di centrifugazione i n quanto è

stato sostituito il rotore, vedere il capitolo " Riconoscimento del rotore ".

• Accendere l’interruttore di rete. Posizione di accensione Ι.

• Caricare il rotore e chiudere il coperchio della centrifuga.

66/80

15.1 Centrifugazione con tempo preimpostato

•

Selezionare il tempo oppure richiamare un programma con t empo preimpostato (vedere capitolo "Inserire i parametri di centrifugazione" oppure "Richiamo del programma“).

• Premere il tasto

• Passato il tempo o con l‘interruzione de lla corsa di centrifugazione premendo il tasto

START

. L’indicazione di rotazione è accesa fino a che il rotore gira..

STOP

, avviene l’arresto

con il livello di frenatura selezionato. Il livello di frenatura viena indicato..

Durante la corsa di centrifugazione compai ono il numero di giri del rotore, il valore RCF risultante, la temperatura delle provette (solo per centrifuga con raffreddamento) ed il tempo rimanente.

15.2 Corsa continua

• Impostazione il simbolo ∞ oppure richiamar e il programma di corsa continua (vedere capitolo "Inserire i

parametri di centrifugazione" oppure "Richiamo del programma“).

• Premere il tasto

START

. L‘indicazione di rotazione illuminaa fino a che il rotore gira. Il conteggio del tempo

inizia da 00:00.

• Premere il tasto

STOP

per terminare la centrifugazione. L’arresto avviene con il li vello di frenatura selezionato. Il

livello di frenatura viene indicato.

Durante la centrifugazione compaiono il numero di giri del rotore, il valore RCF risultante, la temperatura delle provette (solo per centrifuga con raffreddamento) ed il tempo intercorso.

15.3 Centrifugazione breve

•

Tenere premuto il tasto

• Togliere il dito dal tasto

IMPULS

L‘indicazione di rotazione illumina fino a che il rotore gira.

IMPULS

per terminare la corsa di centrifugazione. L’arresto avviene con il livello di

frenatura selezionato. Il livello di frenatura viene indicato.

Durante la centrifugazione compaiono il numero di giri del rotore, il valore RCF risultante, la temperatura delle provette (solo per centrifuga con raffreddamento) ed il tempo rimanente.

16 Arresto di emergenza

•

Premere 2 volte il tasto

STOP

Con l’arresto di emergenza l’arresto avviene con il livel lo di frenatura 9 (arresto più breve). Il livello di frenatura 9 viene indicato. Con il livello di frenatura preimpostato sullo 0, il tempo di arresto, per motivi tecnici, è superiore a quello raggiunto con il livello di frenatura 9.

17 Segnale acustico

Il segnale acustico si attiva quando:

• con il verificarsi di un guasto con intervallo di 2 sec

• dopo il terminare della corsa di centrifugazione e arresto del rotore con intervallo di 30 secondi

Aprendo il coperchio oppure premendo un tasto qualsiasi, il segnale acustico cessa. Il segnale che si attiva in seguito alla cessazione della corsa di cent rifugazione, può essere attivato o disattivato,

raggiunto l’arresto del rotore, in modo seguente:

• Tenere premuto il tasto per 8 secondi.

Dopo 8 sec. compare la dicitura

SOUND / BELL.

• Impostare con il tasto oppure OFF (disinserito) oppure ON (inserito).

• Premere il tasto

START

per salvare le impostazioni. Per conferma, compare per alcuni secondi la dicitura

∗∗∗ ok ∗∗∗ .

18 Consultazione delle ore di funzionamento

La consultazione delle ore di funzionamento è possibile solo con rotore in posizione di arresto.

• Tenere premuto il tasto per 8 secondi.

Dopo 8 sec. Compare la dicitura

SOUND / BELL.

• Premere nuovamente il tasto

Compaiono le ore di funzionamento della cent rifuga (

CONTROL: ).

• Per uscire dalla consultazione delle ore di funzionamento premere il tasto oppure

67/80

19 Accelerazione centrifuga relativa (RCF)

L’accelerazione centrifuga relativa (RCF) è indicata come u n multiplo dell’accelerazione terrestre (g). È un valore numerico privo di unità e funge per paragonare le prestazioni di separazione de sedimentazione.

Il calcolo viene eseguito in base alla formula:

RPM

⎛

RCF ××=

RCF = accelerazione centrifuga relativa RPM = numero dei giri r = raggio di centrifugazione in mm = distanza dal centro dell’asse di rotazione fino al fondo del recipiente di centrifugazione. Raggio di centrifugazione ve di al capitolo ”Anhang/Appendix, Rotoren und Zubehör/R otors and accessories”.

L’accelerazione centrifuga relativa (RCF) dipende dal numero dei giri e dal raggio di centrifugazione.

20 Centrifugazione di sostanze o di miscele di sostanze con densità maggiore di 1,2 kg/dm3

In caso di centrifugazione con massimo numero di giri, la densità dei mat eriali o delle miscele di materiali non deve superare il valore di composizione di 1,2 kg/dm Con sostanze o miscele di sostanze di densità maggiore, il regime di rotazione deve venire ridotto.

Il numero di giri consentito si calcola con la formula seguente:

⎜

1000

⎝

⎞ ⎟

⎠

1,118r

⇒ 1000

RPM ×

RCF

1,118r

= )n( ridotto giri di numero

red

p.es.: regime massimo di rotazione RPM 4000, densità 1,6 kg/dm

kg/dm³ 1,2

= n red

kg/dm³ 1,6

Se in casi eccezionali viene superato il carico massimo indicato sul gancio, il regime di rotazione deve essere ridotto. Il numero di giri consentito si calcola con la formula seguente:

= )n( ridotto giri di numero red

p.es.: regime massimo di rotazione RPM 4000, carico massimo 350 g, carico eff ettivo 300 g

g 300

= n red

g 350

In caso di dubbio, rivolgersi al costruttore per maggiori informazioni.

21 Riconoscimento del rotore

Con l’inizio di ogni corsa di centrifugazione, avviene il riconoscimento del rotore installato. Dopo la sostituzione del rotore, l’azionamento si disinserisce e sono visualizzati il codice del rotore (R xx) e la

velocità massima del rotore (n-max=xxxxx).

L’ulteriore utilizzo della centrifuga è possibile solo dopo avere aperto una volta il coperchio. Se dopo un cambio del rotore il numero di giri massimo del rotore è inferiore al numero di giri im postato, la

velocità viene limitata al numero di giri massimo del rotore.

RPM 3703 = RPM 4000 x

2,1

[kg/dm³] maggiore àdensit

RPM 3464 = RPM 4000 x

[g] massimo carico

[g] effettivo carico

[RPM] rotazione di massimo regime x

68/80

22 Sblocco di emergenza

In caso di una caduta di tensione non è possibile aprire il coperchio. Deve essere effettuata manualmente uno sblocco di emergenza.

Per lo sblocco di emergenza, disconnettere la centrifuga dalla rete elettrica. Aprire il coperchio solo con l’arresto del rotore.

Vedere illustrazione alla pagina 2.

• Disinserire l’interruttore di rete (posizione interruttore "0").

• Guardare attraverso la finestra presente nel coperchio per assicurarsi che il rotore sia fermo.

• Tirare in avanti la centrifuga sulla tavola fino a che risulti accessibile il foro (Fig. 1, A) per lo sblocco d'emergenza

nella parte inferiore dell'involucro.

• Infilare la chiave a forcella in questa apertura, spingerla verso l'alto e girare contemporaneamente verso sinistra

l'impugnatura del blocco del coperchio.

• Aprire il coperchio.

23 Pulizia e manutenzione

Prima della pulizia, staccare la presa di corrente. Prima di iniziare un procedimento di pulizia e decontaminazione diverso da quello consigliato dal

produttore, l’utilizzatore deve accertarsi presso il pro duttore che tale procedimento previsto non rechi danno all’apparecchio.

• Centrifughe, rotori e accessori non devono essere lavati in lavastoviglie.

• Si deve eseguire solo una pulizia manuale ed una disinfezione con liquido.

• La temperatura dell'acqua deve essere di 20 – 25°C.

• Devono essere utilizzati solo detergenti o disinfettanti che:

− abbiano un campo di valori del pH che va da 5 a 8,

− non contengano alcali caustici, perossidi, composti di cloro, acidi e soluzioni alcaline.

• Seguire attentamente le indicazioni speciali del produttore sull’impiego di detersivi e disinfett anti, al fine di evitare

qualsiasi fenomeno di corrosione.

23.1 Centrifughe (scatola, coperchio e vano di centrifugazione)

23.1.1 Cura e pulizia delle superfici

•

Pulire regolarmente il corpo della centrifuga e la camera di centrifugazione e impiegare all'occorrenza sapone o un detergente delicato e un panno umido. Ci ò serve da un lato per l’igiene e dall’altro lato per evitare la corrosione causata da impurità incrostate.

• Ingredienti dei detergenti adatti:

sapone, tensidi anionici, tensidi non ionici.

• Dopo l'impiego di detergenti, rimuover e i resti del detergente pulendo di nuovo con un panno umido.

• Le superfici devono essere asciugate subito dopo la pulizia.

• In caso di formazione di ac qua di condensa, asciugare la camera di centrifugazione pul endola con un panno

assorbente.

• Spalmare sulla guarnizione di gomma della camera di centrifugaz ione, frizionando legg ermente, polvere di t alco

o una sostanza per la cura della gomma.

• Controllare una volta l'anno se il van o di centrifugazione presenta danneggiamenti.

Se vengono stabiliti danni rilevanti per la sicurezza, la cent rifuga n on dev e essere più messa in f unzio ne. In questo caso si deve contattare il servizio assistenza clienti.

23.1.2 Disinfezione delle superfici

•

In presenza di materiale infettivo nella camera di centrif ugazione si deve disinfettarla immediatamente.

• Ingredienti dei disinfettanti adatti:

etanolo, alcol n proclitico, isopropanolo, glutaraldeide, composti di ammonio quaternario.

• Dopo l'impiego di disinfettanti, rimuovere i resti del disinfettante pulendo di nuovo con un panno umido.

• Le superfici devono essere asciugate subito dopo la disinfezione.

69/80

23.1.3 Rimuovere contaminazioni radioattive

•

La sostanza deve essere certificata in modo speciale per rimuovere contaminazioni radioattive.

• Ingredienti di sostanze adatte alla rimoz ione di contaminazioni radioattive:

tensidi anionici, tensidi non ionici, etanolo poliidrato.

• Dopo aver rimosso le contaminazioni radioattive, rimuovere i resti della sostanza pulendo di nuovo con un panno

umido.

• Le superfici devono essere asciugate, subito dopo la rimozione delle contaminazioni radioattive.

23.2 Roto ri ed accessori

23.2.1 Pulizia e cura

•

Per evitare che il materiale si corroda o subisca variazione, i rotori e i pezzi accessori devono essere puliti regolarmente con sapone o un detergente delicat o e un panno umido. Si consiglia la pulizia a lmeno una volta la settimana. La sporcizia deve essere subito rimossa.

• Ingredienti dei detergenti adatti:

sapone, tensidi anionici, tensidi non ionici.

• Dopo l'impiego di detergenti, rimuover e i resti del detergente, risciacquando con acqua (solo al di fuori della

centrifuga) o ripulendo con un panno umido.

• I rotori e gli accessori devono essere asciugati immediatamente dopo la pulizia.

• I rotori ad angolo, i contenitori e i sup porti in alluminio devono essere ingrassati leggermente con gra sso privo

d’acidi come ad esempio vaselina quando sono ben asciutti.

• Nei sistemi di sicurezza biologici (Per quanto riguarda i sistemi biologici di sicurezza fornibili, rimandiamo al

capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories") gli anelli di guarnizione devono essere controllati e puliti periodicamente (ogni settimana). In presenza di crepe, parti fragili o logorio, l’anello di tenuta deve essere subito sostituito. Per evitare che dur ante l'apertura e la chiusura del coperchio l'anello di guarnizione si giri, spalmarvi, frizionando leggermente, polvere di talco o una sostanza per la cura della gomma.

• Per evitare la corrosione causat a dall’umidit à tra il rotor e e l’alb ero motore, si dev e provve dere almeno u na volta

al mese di smontare il rotore, pulirlo e di lubrificare leggerm ente l’albero motore.

• I rotori e gli elementi accessori devono essere verificati mensilmente per quanto riguarda il loro stato di usura ed

i danneggiamenti da corrosione.

Rotori ed accessori non devono essere più utilizzati se presentano consumo o corrosione.

• Verificare settimanalmente la posizione del rotore.

23.2.2 Disinfezione

• Se del materiale infetto viene a contatt o con i rotori o con gli accessori, allora si dev e eseguire una disinfezione

adeguata.

• Ingredienti dei disinfettanti adatti:

glutaraldeide, propanolo, etilexanolo, tensidi anionici, inibitori di corrosione.

• Dopo l'impiego di disinfettanti, rimuovere i resti del disinfettante, risciacquando con acqua (solo al di fuori della

centrifuga) o ripulendo con un panno umido.

• I rotori e gli accessori devono essere asciugati immediatamente dopo la disinfezione.

23.2.3 Rimuovere contaminazioni radioattive

•

La sostanza deve essere certificata in special modo per rimuovere contaminazioni radioattive.

• Ingredienti di sostanze adatte alla rimoz ione di contaminazioni radioattive:

tensidi anionici, tensidi non ionici, etanolo poliidrato.

• Dopo la rimozione delle contaminazioni radi oattive, rimuovere la sostanza, risciacquando con acqua (solo al di

fuori della centrifuga) o ripulendo con un panno umido.

• I rotori e gli accessori devono essere asciugati subito dopo la rimozione delle contaminazioni radioattive.

70/80

23.2.4 Rotori ed accessori con limitata durata di impiego

L'impiego di particolari rotori, ganci ed elementi accessor i è limitato nel tempo. Questi sono contrassegnati con la quantità max. di cicli di funzionamento o dalla data di scadenza ed il numero massimo di cicli di funzionamento o solo con la data di scadenza, p.es.:

- "einsetzbar bis Ende:

ΙV. trimestre 2011) o

"einsetzbar bis Ende Monat/Jahr: 10/201 / usable until e nd of month/year: 10/2011" (utilizzabile fino a fine mese/anno: 10/2011)

- "max. Laufzyklen / max. cycles: 40000". (Max. funzionamento cicli) Per motivi di sicurezza l'impiego dei rotori, dei ganci e degli el ementi di accessorio non è più ammesso,

quando è raggiunta la quantità massima permessa de i cicli di funzionamento che è sopr acontrassegnata o quando è raggiunta la data di scadenza sopracontrassegnata.

23.3 Manten ere in autoclave

I rotori basculanti, i rotori angolari di alluminio, le sospensioni di metallo, i coperchi con chiusura ermetica anticontaminazione biologica, come pure i telai e le riduzioni p ossono essere trattati in autoclave a 121° C / 250° F (20 minuti). In caso di dubbio occorre informarsi presso la casa produttrice. Non è possibile fare nessuna dichiarazione sul grado di sterilizzazione.

Il coperchio del rotore ed il contenitore devono essere staccati prima di essere riposti in autoclave. La conservazione in autoclave accelera il processo di i nvecchiamento del materiale in p lastica. Inoltre può

causare variazioni di colore nel materiale in plastica. Dopo il trattamento in autoclave consigliamo di sostituire le guarnizioni ad anello dei sistemi biologici di

sicurezza.

23.4 Contenitori centrifuga

•

In caso di mancanza di tenuta o dopo la rot tura dei contenitori per centrifugazione, rimuovere c ompletamente i frammenti dei contenitori, le schegge di vetro e il centrif ugato fuoriuscito.

• Dopo la rottura di parti in vetro, sostituire gli inserti di gomma e i manicotti di plastica dei rotori.

ΙV. Quartal 2011 / usable until end of: ΙV. trimestre 2011" (utilizzabile fino alla fine:

Le schegge di vetro rimaste causano ulteriori rotture!

• Nel caso di materiale infettivo, bisog na provvedere immediatamente ad una disinfezione.

71/80

24 Guasti

Se non si riesce a eliminare l’errore seguendo le indicazio ni della tabella guasti, informare il servizio assistenza clienti.

Si prega di indicare il tipo di centrifuga e il numero di serie. Entrambi i numeri sono visibili sulla targhetta di modello della centrifuga.

Esecuzione di un RESET RETE:

− Disinserire l’interruttore di rete (posizione interruttore "0").

− Attendere almeno 10 secondi quindi reinserire l’interruttore di rete (posizione interruttore "Ι").

Visualizzazione/guasto Causa Eliminazione Nessuna

visualizzazione

--- Non c'è tensione. Scatto del fusibile di sicurezza per sovracorrente.

− Controllare alimentatore elett r ico.

− Controllare i fusibili di ingresso di

rete, vedere il capitolo "Sostituzione fusibili entrata rete".

− Interruttore di rete ON.

01 Tachimetro difettoso TACHO - ERROR 02 Rotore non installato

Motore, convertitore, azionatore difettosi.

− Aprire il coperchio.

− Disinserire l’interruttore di rete

(posizione interruttore "0").

− Attendere per almeno 10

secondi.

− Girare energicamente a mano il

rotore.

− Reinserire l’interruttore di rete

(posizione interruttore "

Ι").

Durante l’inserimento il rotore deve girare

IMBALANCE --- Il rotore è caricato in modo non uniforme.

− Aprire il coperchio.

− Controllare il caricamento del

rotore, vedere il capitolo "Carico del rotore".

− Ripetere il ciclo di centrifuga-

zione.

CONTROL - ERROR 04,

06 - 09

N > MAX 05 N° giri eccedente

Errore blocco coperchio, ovvero chiusura coperchio.

− Esecuzione di un RESET RETE.

N < MIN 13 N° giri insufficiente ROTORCODE 10 Errore codifica rotore MAINS INTERRUPT --- Interruzione di rete durante il ciclo di

centrifugazione. (Il ciclo di centrifugazione non viene terminato.)

− Aprire il coperchio.

− Premere tasto

STAR T

− All’occorrenza ripetere il ciclo di

centrifugazione.

VERSIONS-ERROR 12 Non c' è corrispondenza tra i componenti

elettronici

CONTROL-ERROR 21 - 27 Errore/guasto lato comandi

− Esecuzione di un RESET RETE.

SER I/O - ERROR 30 - 38 Errore/guasto interf accia FU / CCI - ERROR 60 - 83 Errore/ guasto controllo motore N > ROTOR MAX --- Il numero di giri nel programma selezionato è

superiore al numero di giri massimo del

− Verificare e correggere la velocità

nel programma selezionato.

rotore.

72/80

25 Sostituzione fusibili entrata rete

Disattivare l’interruttore di rete e sezionare la centrifuga dalla rete!

Il portafusibili (A) con i fusibili d’entrata rete si trova accanto all’interruttore di rete.

• Estrarre il cavo di collegamento dalla spina.

• Premere la chiusura a scatto (B) contro il portafusibili (A) ed estrarre

quest’ultimo.

• Sostituire i fusibili di rete difettosi.

Utilizzate solo fusibili con valori nominali fissati per il rispettivo tipo, vedere la successiva tabella.

• Inserire di nuovo il portafusibili fino a far scattare la chiusura.

• Collegare di nuovo alla rete la centrifuga.

Modello Tipo Fusibile N° ord.

EBA 21 1004, 1004-30 T 3,15 AH/250V E997 EBA 21 1004-01, 1004-31 T 6,3 AH/250V 2266

26 Accettazione di centrifughe da riparare

Nel caso in cui la centrifuga debba essere rispedita al produttore per una eventuale riparazione, prima della spedizione deve essere decontaminata e pulita a fond o a salvaguardia delle persone, dell’ambiente e del materiale. Ci riserviamo di accettare centrifughe contaminate. Eventuali costi di pulizia e disinfezione verranno fatturati a l cliente. Contiamo a questo riguardo sulla vostra comprensione.

27 Smaltimento

Prima dello smaltimento, l'apparecchiatura deve essere decontaminata e pulita con lo scopo di proteggere le persone, l'ambiente e il materiale.

Per lo smaltimento dell'apparecchio osservare le rispettive norme di legge. Ai sensi della direttiva 2002/96/CE (RAEE) tutti gli apparecchi forniti dopo il 13/08/2005 non possono più essere

smaltiti con i rifiuti domestici. Questo apparecchio appartiene all a cat egoria 8 (Dispositivi medicali) ed è classificato nel settore Business-to-Business.

Il simbolo della pattumiera cancellata con una croce indica che l'apparecchio non deve essere smaltito con i rifiuti domestici.

Le norme per lo smaltimento possono essere differenti nei sing oli paesi UE. In caso di necessità rivolgersi al proprio rivenditore.

73/80

DE EN

28 Anhang / Appendix

28.1 Rotoren und Zubehör / Rotors and accessories

1116

Winkelrotor 6-fach / Angle rotor 6-times

36°

Kapazität / capacity ml Maße / dimensions ∅ x L Anzahl p. Rotor / number p. rotor

Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

1116

Winkelrotor 6-fach / Angle rotor 6-times

--- 1634 1633 1635 1631

0521 0546 0519 0545 0507 Sarstedt 0518 0509

50 50 25 30 15

34 x 100 29 x 107 24 x 100 26 x 95 17 x 10 0

9-10

10 15 15

16 x

15 x

102

17 x 100 17 x 120

6 6 6 6 6 6 6 6

6000 6000 6000 6000 6000 6000 6000 6000 4025 3904 3703 3703 3783 3783 3783 3824

100 97 92 92 94 94 94 95

sec sec

23 27

1632 1641

0578 0513

36°

Kapazität / capacity ml Maße / dimensions ∅ x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

sec sec

7 50

12 x 100 29 x 115

18 3

6000 6000 3944 3824

98 95

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

23 27

1) Sample temp. rise during maximum speed and 1 hour running time

74/80

DE EN

1416

Winkelrotor 12-fach /

Angle rotor 12-times

35°

Kapazität / capacity ml Maße / dimensions ∅ x L Anzahl p. Rotor / number p. rotor

Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

1416

Winkelrotor 12-fach /

Angle rotor 12-times

sec sec

1054-A

---

0507

0553 --- ---

0501

0701

15 5 1,6 – 5,0 4 6 1,1 – 1,4 2,7 - 3 2,6 – 2,9

17 x 100

12 x

13 x

13 x 75 12 x 60 12 x 82 8 x 66 11 x 66 13 x 65

12 12 12 12 12 12 12 12 6000 6000 6000 6000 6000 6000 6000 6000 4146 3300 3300 3260 3300 3300 3300 3300

103 82 82 81 82 82 82 82

18 23

9 10

16 x

15 x

102

13 x 100

0518

4 - 7 8

16 x

125

8,5 -

16 x

17 x 100

100

18 23

35°

Kapazität / capacity ml Maße / dimensions ∅ x L

Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

sec sec

0509

15 4,9 4,5 - 5 7,5 – 8,2

17 x 120 13 x 90 11 x 92 15 x 92

6 12 12 12 12 12 12 12

6000 6000 6000 6000 6000 6000 6000 6000 4146 4146 4146 4146 4146 4146 4146 4146

103 103 103 103 103 103 103 103

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

2) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 2) Centrifuge containers of glass will not stand RCF values exceeding 4000

1) Sample temp. rise during maximum speed and 1 hour running time

75/80

DE EN

1022

Winkelrotor 12-fach / Angle rotor 12-times

45°

Kapazität / capacity ml Maße / dimensions ∅ x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

1024

Winkelrotor 24-fach / Angle rotor 24-times

2031

2023 2024

0536 2078

2,0 1,5 0,5 0,8 0,4 0,2

11 x 38 8 x 30 8 x 45 6 x 45 6 x 18

12 12 12 12 12

18000 18000 18000 18000 18000

25718 25718 25718 25718 25718

71 71 71 71 71

sec sec

1) 4

2031

---

16 19

2023 2024

0536 2078

Kapazität / capacity ml Maße / dimensions ∅ x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

sec sec

1) 4)

2,0 1,5 0,8 0,5 0,4 0,2

11 x 38 11 x 38 8 x 45 8 x 30 6 x 45 6 x 18

24 24 24 24 24 24

15000 15000 15000 15000 15000 15000 21382 21382 21382 21382 21382 21382

85 85 85 85 85 85

30 31

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

2) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 2) Centrifuge containers of glass will not stand RCF values exceeding

3) bei hochtouriger Zentrifugation empfohlen 3) recommended for high-speed centrifugation

4) Ist die geschlossene Gummidichtung (Best-Nr. E612) eingebaut, so erhöht sich die Probenerwärmung.

5) Ist die Gummidichtung mit Lüftungsöffnung (Best-Nr. E1877) eingebaut, so dürfen nur Zentrifugiergefäße aus Kunststoff verwendet werden.

6) 2423 mit Bioabdichtung (nach DIN EN 61010, Teil 2 – 020) und phenolbeständig 2425 mit Bioabdichtung (nach DIN EN 61010, Teil 2 – 020)

1) Sample temp. rise during maximum speed and 1 hour running time

4000

4) If the closed rubber seal (order no. E612) is installed, the sample temperature rise will increase.

5) If the rubber seal with ventiduct (order no. E1877) is installed, only centrifuge containers made of plastic may be used.

6) 2423 with bio-containment (in conformity with DIN EN 61010, part 2 – 020) and phenol resistant 2425 with bio-containment (in conformity with DIN EN 61010, part 2 – 020)

76/80

DE EN

1089-A

Winkelrotor 30-fach /

Angle rotor 30-times

45°

mit Bioabdichtung /

with bio-containment

Kapazität / capacity ml Maße / dimensions ∅ x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

---

0536

2,0 1,5 0,8 0,5 0,4 0,2

11 x 38 11 x 38 8 x 45 8 x 30 6 x 45 6 x 18

30 30 30 30 30 30

14000 14000 14000 14000 14000 14000

21255 21255 21255 21255 21255 21255

97 97 97 97 97 97

sec sec

1) 2)

2031

2023 2024

40 40

1450

Hämatokritrotor 24-fach /

Haematocrite rotor 24-times

Kapazität / capacity ml Maße / dimensions ∅ x L Anzahl p. Rotor / number p. rotor

Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

sec sec

1) 2)

---

Verschlusskitt / sealing putty

2077

1071 1072 2074

1,6 x 75 1,6 x 75 1,4 x 75

24 24 24

15000 15000 15000 21382 21382 21382

85 85 85

12 10

1118

Winkelrotor 12-fach /

(mit Dekantierhilfe)

Angle rotor 12-times

(with decanter aid)

35°

Kapazität / capacity ml Maße / dimensions ∅ x L Anzahl p. Rotor / number p. rotor

Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

sec sec

1) 2)

0553 0501

5 6 7

13 x

12 x

12 12

5000 5000 2879 2879

103 103

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

2) Ist die geschlossene Gummidichtung (Best-Nr. E612) eingebaut, so erhöht sich die Probenerwärmung.

3) Ist die Gummidichtung mit Lüftungsöffnung (Best-Nr. E1877) eingebaut, so dürfen nur Zentrifugiergefäße aus Kunststoff verwendet werden.

4) bei hochtouriger Zentrifugation empfohlen 4) recommended for high-speed centrifugation

5) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 5) Centrifuge containers of glass will not stand RCF values exceeding

6) Nach DIN EN 61010, Teil 2 – 020. Die Hinweise für BioSicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten.

1) Sample temp. rise during maximum speed and 1 hour running time

2) If the closed rubber seal (order no. E612) is installed, the sample temperature rise will increase.

3) If the rubber seal with ventiduct (order no. E1877) is installed, only centrifuge containers made of plastic may be used.

4000

6) in conformity with DIN EN 61010, part 2 – 020. Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

0578

12 x 100

10 13

77/80

DE EN

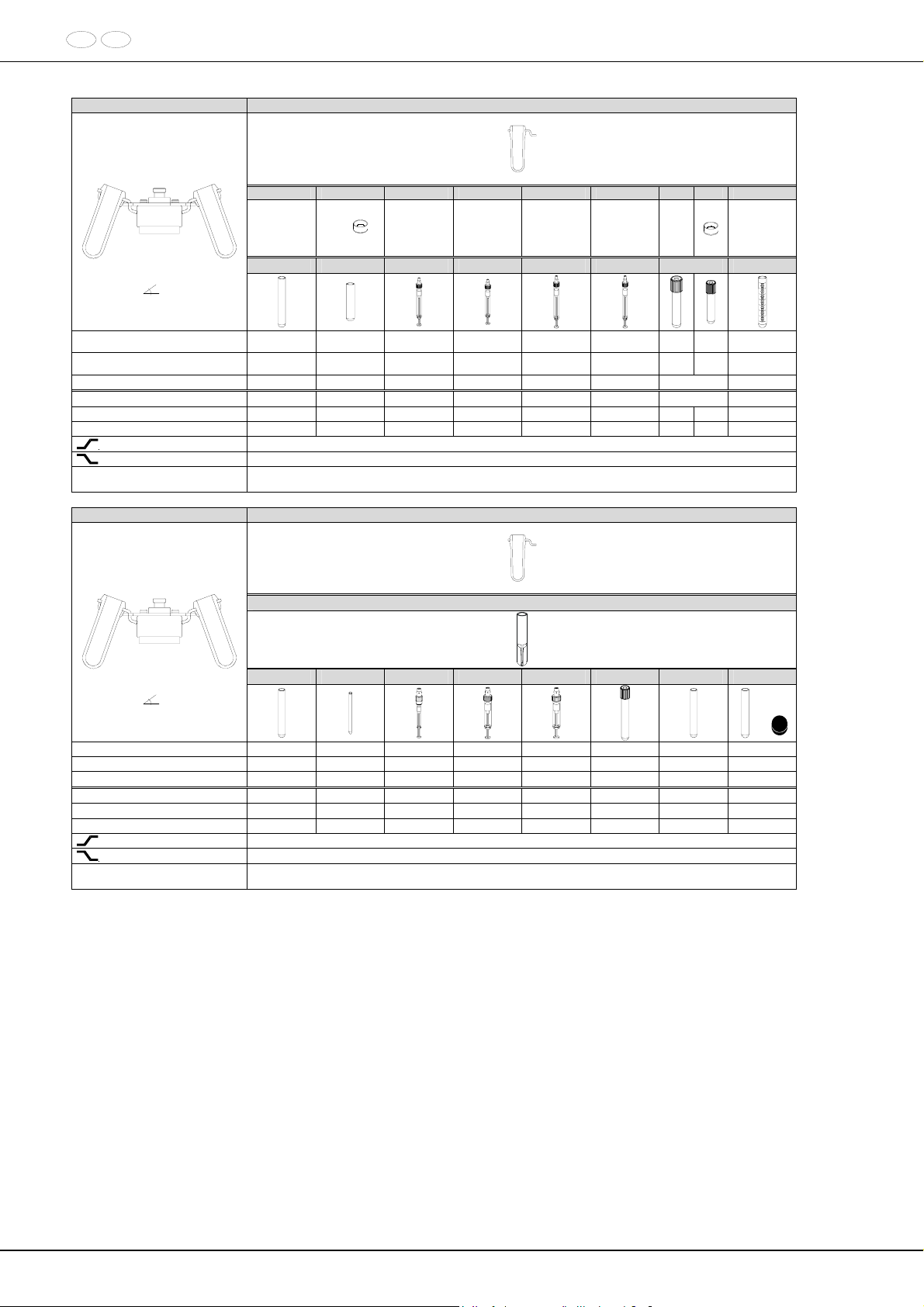

1115 1123

Ausschwingrotor 6-fach /

Swing out rotor 6-times

40°

Kapazität / capacity ml Maße / dimensions ∅ x L

Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/sample temp. rise

1115 1123

8,5 -

16 x

100

0716

4 - 7

16 x

0716

0507 2079 0518

2 x

15 10 4,9 4 – 5,5 7,5 – 8,2 9 - 10

17 x 100 17 x 70 13 x 90 15 x 75 15 x 92 16 x 92

6 6 6 6 6 6 6 6

5000 5000 5000 5000 5000 5000 5000 5000 2711 2376 2711 2711 2711 2711

2711 2543

97 85 97 97 97 97 97 91 97

sec sec

17 x 100

2711

Ausschwingrotor 6-fach /

Swing out rotor 6-times

40°

0553 0501

Kapazität / capacity ml Maße / dimensions ∅ x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/sample temp. rise

sec sec

5 6 1,1 – 1,4 2,7 - 3 2,6 – 2,9 1,6 - 5 5 4

12 x 75 12 x 82 8 x 66 11 x 66 13 x 65 13 x 75 13 x 75 12 x 60

6 6 6 6 6 6 6 6

5000 5000 5000 5000 5000 5000 5000 5000 2068 2068 2068 2068 2068 2068 2068 1984

74 74 74 74 74 74 74 71

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

1054-A

0701

1) Sample temp. rise during maximum speed and 1 hour running time

78/80

DE EN

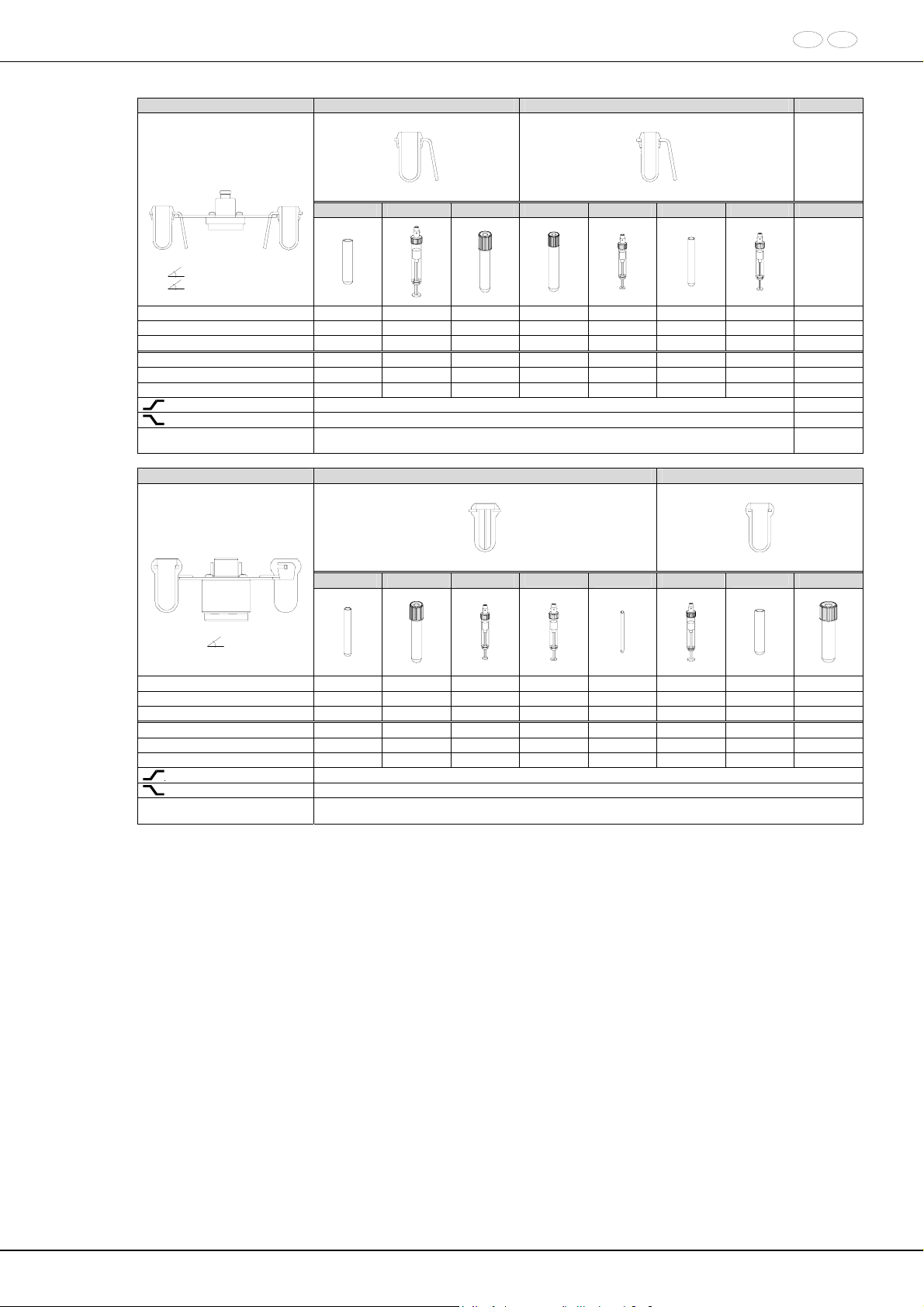

1114 1122 1127

Ausschwingrotor 8-fach /

Swing out rotor 8-times

60° mit / with 1122 55° mit / with 1127

Kapazität / capacity ml Maße / dimensions ∅ x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

1120 1131 1132

Ausschwingrotor 8-fach /

Swing out rotor 8-times

2079

10 4 – 4,5 4 - 7 1,6 - 5 2,6 – 2,9 5 2,7 - 3

17 x 70 15 x 75 16 x 75 13 x 75 13 x 65 13 x 75 11 x 66

8 8 8 8 8 8 8

5000 5000 5000 5000 5000 5000 5000 2991 2991 2991 2963 2963 2963 2963

107 107 107 106 106 106 106

sec sec

14 13

90°

Kapazität / capacity ml Maße / dimensions ∅ x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

5 1,6 - 5 2,6 – 2,9 2,7 – 3 6 4 - 5,5 10 4 - 7

13 x 75 13 x 75 13 x 65 11 x 66 12 x 82 15 x 75 17 x 70 16 x 75

8 8 8 8 8 8 8 8

5000 5000 5000 5000 5000 5000 5000 5000 2879 2879 2879 2879 2879 2879 2879 2879

103 103 103 103 103 103 103 103

sec sec

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

0501

2079

12 10

1) Sample temp. rise during maximum speed and 1 hour running time

79/80

DE EN

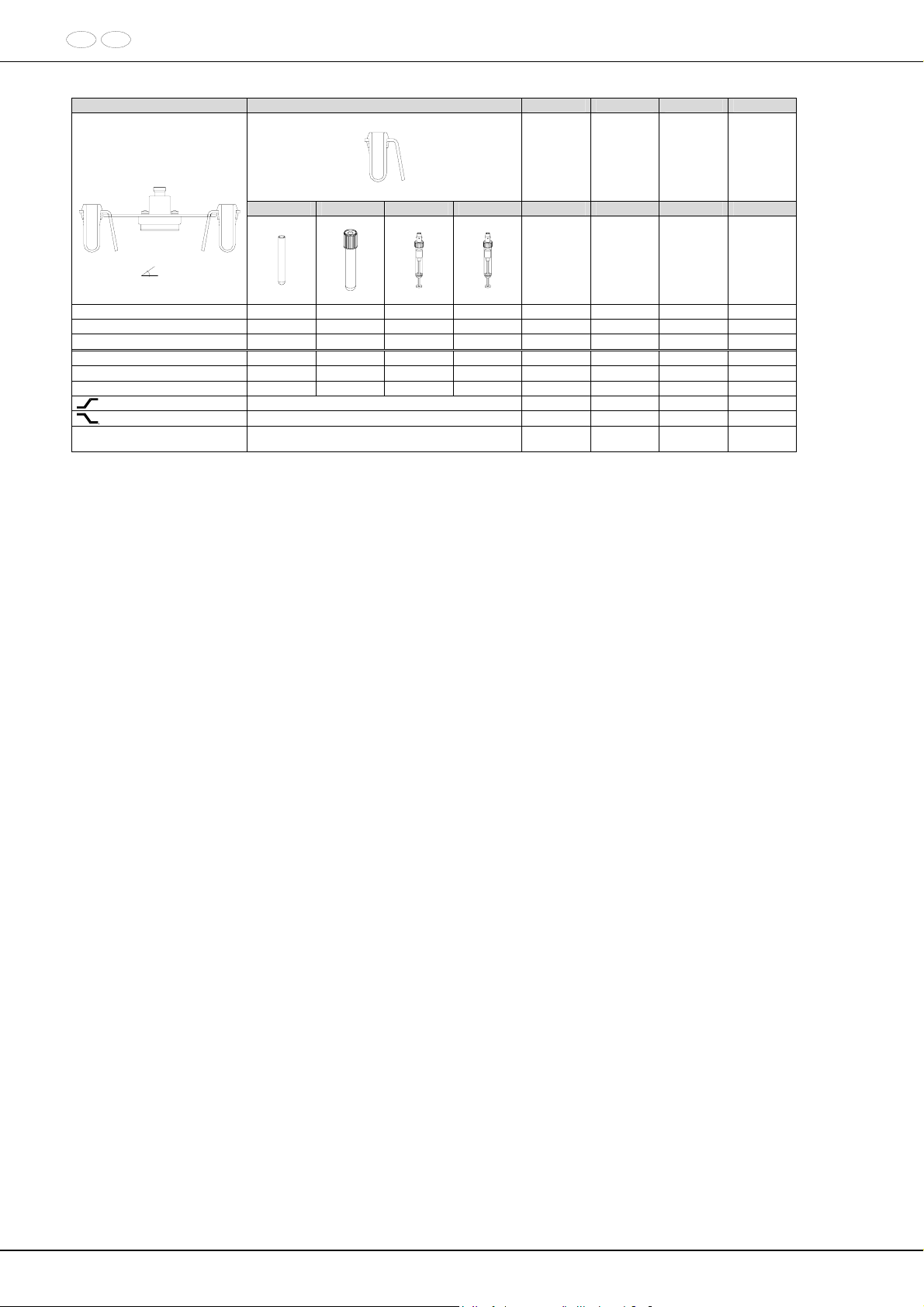

1126 1127

Ausschwingrotor 12-fach /

Swing out rotor 12-times

60°

Kapazität / capacity ml Maße / dimensions ∅ x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

5 1,6 - 5 2,6 – 2,9 2,7 - 3

13 x 75 13 x 75 13 x 65 11 x 66

12 12 12 12

5000 5000 5000 5000 2963 2963 2963 2963

106 106 106 106

sec sec

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

10 15

1) Sample temp. rise during maximum speed and 1 hour running time

80/80

Hettich EBA 21 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
