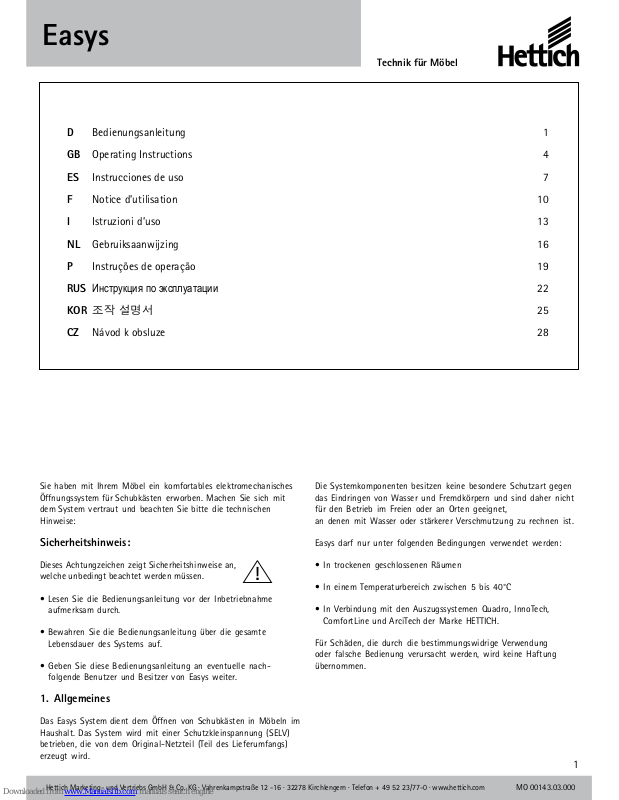

Technik für Möbel
Easys
MO 00143.03.000
Sie haben mit Ihrem Möbel ein komfortables elektromechanisches
Öffnungssystem für Schubkästen erworben. Machen Sie sich mit
dem System vertraut und beachten Sie bitte die technischen
Hinweise:
Sicherheitshinweis:
Dieses Achtungzeichen zeigt Sicherheitshinweise an,
welche unbedingt beachtet werden müssen.
•
Lesen Sie die Bedienungsanleitung vor der Inbetriebnahme
aufmerksam durch.
•
Bewahren Sie die Bedienungsanleitung über die gesamte
Lebensdauer des Systems auf.
•
Geben Sie diese Bedienungsanleitung an eventuelle nach-
folgende Benutzer und Besitzer von Easys weiter.
1. Allgemeines
Das Easys System dient dem Öffnen von Schubkästen in Möbeln im
Haushalt. Das System wird mit einer Schutzkleinspannung (SELV)
betrieben, die von dem Original-Netzteil (Teil des Lieferumfangs)
erzeugt wird.
Die Systemkomponenten besitzen keine besondere Schutzart gegen
das Eindringen von Wasser und Fremdkörpern und sind daher nicht
für den Betrieb im Freien oder an Orten geeignet,
an denen mit Wasser oder stärkerer Verschmutzung zu rechnen ist.
Easys darf nur unter folgenden Bedingungen verwendet werden:
• In trockenen geschlossenen Räumen
• In einem Temperaturbereich zwischen 5 bis 40°C
•
In Verbindung mit den Auszugssystemen Quadro, InnoTech,
ComfortLine und ArciTech der Marke HETTICH.
Für Schäden, die durch die bestimmungswidrige Verwendung
oder falsche Bedienung verursacht werden, wird keine Haftung
übernommen.
!
Hettich Marketing- und Vertriebs GmbH & Co. KG · Vahrenkampstraße 12 -16 · 32278 Kirchlengern · Telefon + 49 52 23/77-0 · www.hettich.com
D Bedienungsanleitung 1
GB Operating Instructions 4
ES
Instrucciones de uso 7
F Notice d’utilisation 10
I Istruzioni d’uso 13
NL Gebruiksaanwijzing 16
P Instruções de operação 19
RUS Инструкция по эксплуатации 22
KOR 조작 설명서 25
CZ Návod k obsluze 28
1
2. Sicherheit
Easys entspricht dem zur Zeit des Inverkehrbringens gültigen Stand
der Sicherheitstechnik.
2.1 Warnhinweise
•
Montage-, Wartungs-, und Demontagearbeiten sowie die
Inbetriebnahme und Einstellungen dürfen nur von einer
unterwiesenen Person durchgeführt werden.
•
Schalten Sie vor Reinigungs- und Wartungsarbeiten
die Steckdose aus oder ziehen Sie den Netzstecker.
•
Beim Eindringen von Feuchtigkeit in das Netzteil
besteht Lebensgefahr durch Stromschlag.
•
Beachten Sie die Pflegeanweisungen in dieser Anleitung um
Schäden an den elektrischen Geräten zu vermeiden.
•
Schließen Sie an das Netzteil ausschließlich Geräte an, die zum
Lieferumfang des Öffnungssystems gehören, oder solche, die der
Hersteller speziell zum gleichzeitigen Anschluss an das Netzgerät
vorgesehen hat.
•
Bei beschädigter Netzanschlussleitung des Netzgerätes
darf dieses nicht benutzt werden und ist auszutauschen.
Es besteht Lebensgefahr durch Stromschlag.
•
Öffnen Sie niemals ein defektes Netzteil oder einen defekten
Antrieb (Lebensgefahr)
•
Lassen Sie Beschädigungen an der Verkabelung unverzüglich
von einer autorisierten Fachkraft beheben.
•
Beachten Sie, dass sich elektrische Geräte bei Betrieb erwärmen.
Decken Sie daher keine der Geräte mit Gegenständen, wie z.B.
Textilien ab.
•
Dieses Gerät darf von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
sowie mangelndem Wissen und/oder mangelnder Erfahrung nur
unter Aufsicht oder Anleitung einer für deren Sicherheit zuständigen
Person benutzt werden.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
• Das System entspricht den zur Zeit des Inverkehrbringens gültigen
Bestimmungen. Der Betrieb kann trotzdem durch andere elektrotechnische Geräte gestört werden. Wenden Sie sich in diesem Fall
an den Hersteller oder den Händler der jeweiligen Geräte.
•
Schubkästen und andere von Easys betätigte Möbelteile müssen
leichtgängig funktionieren. Vermeiden Sie jede Überlastung und
Blockierung der Schubkästen durch zu schwere bzw. sperrige
Gegenstände.
•
Zur Sicherung gegen eine unbeabsichtigte Betätigung der
Auszüge wird empfohlen, das Netzgerät an eine schaltbare
Steckdose anzuschließen und diese bei Bedarf auszuschalten.
2.2 Bauliche Veränderungen und Ersatzteile
Bauliche Veränderungen und die Nutzung von nicht vom Hersteller
zugelassenen Ersatzteilen beeinträchtigen Funktion und Sicherheit
und sind verboten.
• Verwenden Sie nur Original-Ersatzteile
•
Das Auswechseln von Komponenten darf nur von einer
unterwiesenen Person vorgenommen werden.
•
Lassen Sie Beschädigungen umgehend von einer qualifizieten
Fachkraft beheben.
•
Bestellen Sie Ersatzeile bei Ihrem Händler oder Möbellieferanten
2.3 Entsorgung
Entsorgen Sie Ihr Altgerät über die von Ihrer Kommune
eingerichteten Sammelstelle zur Rückgabe und Verwertung
elektrischer und elektronischer Altgeräte.
2.4 Kennzeichnung und Bedeutung
Netzteil
a. 100…240 V 50/60 Hz = Netzspannung
b. 24 V DC SELV = Ausgangsspannung (Schutzkleinspannung)
c. 90 W = Nennleistung
d. = Schutzklasse II (schutzisoliert)
Easys automatischer Antrieb
e. = Schutzklasse III
f. 4 A = Stromaufnahme bei maximaler Last
Installationshinweis: Ist das Netzgerät an einer schaltbaren Steckdose
angeschlossen, hat das im ausgeschalteten Zustand
den Vorteil, dass kleine Kinder das System nicht spielerisch
nutzen können und dass in Ihrer Abwesenheit (Urlaub) ein
unnötiger Standby-Stromverbrauch vermieden wird.
Hettich Marketing- und Vertriebs GmbH & Co. KG · Vahrenkampstraße 12 -16 · 32278 Kirchlengern · Telefon + 49 52 23/77-0 · www.hettich.com
!
2
3. Funktion
Easys unterstützt elektromechanisch das Öffnen von Schubkästen und
Auszügen.
Durch Zug oder Druck an der Frontblende wird der Schubkasten
durch einen Auswurfshebel nach vorne geschoben. Die Aktivierung
erfolgt nur bei einem kurzen Druck oder Zug, bei längerem Druck, z.B.
Anlehnen, erfolgt keine Öffnung.
4. Pflegehinweise
Reinigen Sie alle Systemteile mit einem leicht angefeuchteten Tuch
ohne weitere Zusätze. Entfernen Sie gründlich jegliche Restfeuchte
vor der Inbetriebnahme.
Laugenähnliche oder säurehaltige Reiniger können Einzelteile
des Systems zerstören.
Ein erhöhtes Verschmutzungsrisiko ist am sichtbaren
Betätigungselement an der Frontseite des Geräts zu
erwarten. Entfernen Sie Schmutzablagerungen auf dem
beweglichen Metallteil (Schieber) des Auslösesensors.
6. Störungen und ihre möglichen Ursachen
5. Bedienung
Easys öffnet Schubkästen und Auszüge automatisch durch Druck oder
Zug an der Blende.
•DrückenSiekurzaufdieBlendedesAuszugsoder
•ZiehenSiekurzamGriffdesAuszugsumEasyszuaktivieren
Hinweis: Behindern Sie nicht das Herausfahren des Schubkastens oder
Auszugs nachdem Easys aktiviert wurde. Vergrößern Sie nicht durch
Gegenhalten die benötigte Öffnungskraft. Vermeiden Sie den vorzeitigen Verschleiß des Systems durch unsachgemäßen Gebrauch.
Technik für Möbel
Hettich Marketing- und Vertriebs GmbH & Co. KG · Vahrenkampstraße 12 -16 · 32278 Kirchlengern · Telefon + 49 52 23/77-0 · www.hettich.com
3
Störung Ursache Abhilfe
Schubkasten öffnet nicht
Gegenstand blockiert den Schubkasten Gegenstand entfernen
Betriebsanzeige an
Antriebseinheit blinkt
Händler / Monteur benachrichtigen
Betriebsanzeige an allen
Antriebseinheiten
leuchten nicht
Steckdose ohne Spannung Sicherung / schaltbare Steckdose prüfen. Ggf.
Elektrofachmann hinzuziehen
Händler / Monteur benachrichtigen
Schubkasten öffnet erst nach
mehrmaliger Betätigung
Bedienung erfolgt in zu schneller Folge 1,5 Sekunden warten
Auslösedruck an der Blende ist
unzureichend
Auslösedruck gegen Blende erhöhen
Mehrere Schubkästen öffnen gleichzeitig Händler / Monteur benachrichtigen
Schubkasten schließt nicht vollständig Gegenstand blockiert den Schubkasten Gegenstand entfernen
2x
!
The furniture you have purchased features the Easys electromechanical cabinet opening system for the last word in convenience. Please
familiarise yourself with the system and follow the advice, technical
and otherwise, provided in this information:
Safety warning:
This warning sign indicates safety warnings that
must always be followed.
•Carefullyreadtheoperatinginstructionsbeforeusingthe
system.
•Keeptheoperatinginstructionsuptotheendofthe
system's useful life.
•PasstheseoperatinginstructionsontoanysubsequentEasysuser
or owner.
1. General
The Easys cabinet opening system is used for opening drawers
in household furniture, fixtures and fittings. The system operates on
safety extra-low voltage (SELV) generated by the power supply unit
supplied with the system by the original equipment manufacturer. The
system components do have not
any particular protection rating that prevents the ingress of
water or the intrusion of solid objects and are therefore not suitable
for use outdoors or in places likely to be exposed to water or dirt.
Easys must only be used under the following conditions:
•Indryrooms
•Attemperaturesrangingfrom5to40°C
•InconjunctionwithQuadro,InnoTech,ComfortLineandArciTech
drawer and pull-out systems from HETTICH
No liability will be accepted for damage caused by improper use or
incorrect operation.
2. Safety
Easys meets the level of safety requirements applicable at the time it
was put onto the market.
2.1 Warnings
•Thesystemmustonlybeassembled,installed,serviced,
dismantled, put into operation and adjusted by properly trained
persons.
•Beforecleaningandservicing,switchthepowersocket
off or disconnect the mains plug.
•Anymoistureenteringthepowersupplyunitpresents
the risk of a lethal electric shock.
•Followthecareinstructionsprovidedinthisinformationtoavoid
damaging the electrical components.
•Onlyconnectthepowersupplyunittocomponentsthat
are supplied with the opening system or to devices
specifically intended by the manufacturer for simultaneous connection to the power supply unit.
•Donotusethepowersupplyunitmustifitsmains
connection lead is damaged. In this case, the power
supply unit must be changed as it could give you a lethal
electric shock.
•Neveropenafaultypowersupplyunitorafaultydrive.
(Danger to life)
•Immediatelyinstructanauthorisedelectriciantorectifydamageto
the cabling.
•Beawarethatelectricaldevicesheatupwhentheyarein
operation. For this reason, do not cover any of the devices with
objects, such as textiles.
•Thisequipmentisnotintendedforusebyadultsorchildrenwith
limited physical, sensory or mental abilities or who through lack of
experience and/or knowledge could endanger themselves or others,
unless they are supervised by a responsible adult and carefully
instructed in its use. Under no circumstances may children be allowed to play with the equipment.
•Thesystemcomplieswiththeregulationsineffectat
the time of entering the market. Nevertheless, it may
be affected by interference from other electrical
equipment. If this happens, contact the manufacturer
of the equipment concerned or the retailer from whom
it was purchased.
•DrawersandotherfurniturepartsoperatedbyEasysmust
move freely. Always make sure that drawers are not overloaded or
jammed by heavy or bulky objects.
•Topreventdrawersandpull-outsfrombeingoperated
unintentionally, it is recommended to connect the power
supply unit to a switched power socket and to switch it off if
necessary.
2.2 Modifications and replacement parts
Never make modifications or use replacement parts not approved by
the manufacturer as this will impair proper working order and safety.
•Onlyusegenuinereplacementparts.
•Itisonlypermissibleforaproperlytrainedpersontochangecom-
ponents or make modifications to the cabling and power supply.
•
Immediately instruct a qualified skilled person to rectify damage.
•
Order replacement parts from your dealer or furniture supplier.
!
!
Hettich Marketing- und Vertriebs GmbH & Co. KG · Vahrenkampstraße 12 -16 · 32278 Kirchlengern · Telefon + 49 52 23/77-0 · www.hettich.com
4
Easys
Technik für Möbel
Hettich Marketing- und Vertriebs GmbH & Co. KG · Vahrenkampstraße 12 -16 · 32278 Kirchlengern · Telefon + 49 52 23/77-0 · www.hettich.com
5
2.3 Disposal
Dispose of your waste equipment at the collection point
designated by your local authority for returning and recycling waste
electrical and electronic equipment.
2.4 Marking and meaning
Power supply unit
a. 100…240 V 50/60 Hz = mains voltage
b. 24 V DC SELV = output voltage (safety extra-low voltage)
c. 90 W = rated output
d. = protection class II (all-insulated)
Easys automatic drive
e. = protection class III
f. 4 A = power consumption at maximum load
Installation advice: Connecting the power supply unit to a
switched power socket has the advantage that when switched
off small children cannot play with the system and electrical power is
not used unnecessarily on stand-by when you are away (holiday).
3. Function
Easys opens drawers and pull-outs electrically.
The drawer is moved forward by an ejection lever in response to a
push or pull on the front panel. The system is only activated by a
short push or pull. It will not open in response to a prolonged push,
e.g. as a result of leaning on it.
4. Care advice
Clean all parts of the system with a damp cloth and no further additives. Thoroughly remove any remaining moisture before putting the
system into operation.
Alkaline or acid-based cleaning products may irreparably damage system components.
An increased risk of soiling must be expected on the visible operating
element on the front of the unit. Remove dirt deposits on the moving
metal part (slide) of the activation sensor.
5. Operation
Easys opens drawers and pull-outs automatically in response to
pushing or pulling the front panel.
•ToactivateEasys,givethedrawerfrontashortpushor
•thedrawerhandleashortpull
Note: Do not obstruct drawer or pull-out opening after activating
Easys. Do not increase the force required for opening the drawer or
pull-out by holding your hand against it. Avoid premature wear from
improper use.
Hettich Marketing- und Vertriebs GmbH & Co. KG · Vahrenkampstraße 12 -16 · 32278 Kirchlengern · Telefon + 49 52 23/77-0 · www.hettich.com
6
6. Malfunctions and possible causes
Malfunction Possible cause What to do
Drawer will not open
Object is obstructing the drawer Remove object
Power indicator flashing
on drive unit
Notify retailer / fitter
Power indicator not
lit on any of the
drive units
No power at socket outlet Check fuse / switched socket outlet. If necessary,
consult a qualified electrician
Notify retailer / fitter
Drawer only opens after pulling or pushing several times System is being operated too quickly in
succession
Wait 1.5 seconds
Pressure applied to drawer front insufficient to
activate system
Increase pressure applied to drawer front
Several drawers open simultaneously Notify retailer / fitter
Drawer not closing all the way Object is obstructing the drawer Remove object
2x
!
Technik für Möbel
Hettich Marketing- und Vertriebs GmbH & Co. KG · Vahrenkampstraße 12 -16 · 32278 Kirchlengern · Telefon + 49 52 23/77-0 · www.hettich.com
7
Con su mueble, ha adquirido el confortable sistema de apertura electromecánica para armarios. Familiarícese con el sistema y tenga en
cuenta las instrucciones técnicas y demás información:
Observación de seguridad:
Esta señal de advertencia indica observaciones de
seguridad que se deben respetar necesariamente.
• Lea las instrucciones de manejo detenidamente antes de la puesta
en servicio.
•Guarde las instrucciones de manejo durante toda la
vida útil del sistema.
• Pase estas instrucciones de manejo a un posible usuario y
propietario subsiguiente de Easys.
1. Generalidades
El sistema de apertura para armarios Easys permite la apertura de
cajones en muebles e instalaciones en el hogar. El sistema funciona con una tensión extra baja de seguridad (SELV) generada por el
bloque de alimentación original (incluido en el suministro).
Los componentes del sistema no disponen de protección específica
contra la penetración de agua y cuerpos ajenos, no siendo, por tanto,
aptos para la operación a la intemperie o en lugares en los que se
tenga que contar con agua o mayor suciedad.
Easys sólo podrá ser usado bajo las siguientes condiciones:
•Enrecintoscerradossecos
•Enunrangodetemperaturasentrelos5y40°C
•En combinación con los sistemas de extracción Quadro,
InnoTech, ComfortLine y ArciTech de la marca HETTICH
No se asumirá responsabilidad alguna por daños y perjuicios
provocados por un uso inapropiado o un manejo incorrecto.
2. Seguridad
Easys se corresponde con el estado de la técnica de seguridad actual
al momento de la puesta en servicio.
2.1 Advertencias
• Los trabajos de montaje, mantenimiento y desmontaje, así
como la puesta en servicio y los ajustes sólo podrán ser llevados a
cabo por una persona debidamente cualificada.
• Antes de los trabajos de limpieza y mantenimiento, desconecte la
toma de corriente o extraiga el enchufe de la red.
• En caso de penetrar humedad en el bloque de alimentación , existe
peligro de muerte por descarga eléctrica.
• Tenga en cuenta las advertencias de mantenimiento en estas
instrucciones para evitar daños en aparatos eléctricos.
•Conecte, al bloque de alimentación, exclusivamente aparatos
que formen parte del suministro del sistema de apertura o
aparatos que el fabricante haya previsto explícitamente para
la conexión simultánea al bloque de alimentación.
•Encaso de estar deteriorado el cable de red, el bloque de
alimentación no se deberá usar y se deberá cambiar.
Existe peligro de muerte por descarga eléctrica.
• No abra jamás un bloque de alimentación o un accionamiento
defectuoso (peligro de muerte).
•Haga reparar inmediatamente cualquier defecto en
el cableado por personal cualificado y autorizado.
• Tenga en cuenta que aparatos eléctricos se calientan puestos
en servicio. Por eso no tape ningún aparato con objetos, como
p. ej., telas o similares.
• El uso de este equipamiento no está recomendado para adultos o
niños con limitaciones físicas, sensitivas o con las facultades mentales limitadas. El uso debe estar siempre supervisado por un adulto
que este adecuadamente instruido y formado para la utilización de
este equipamiento. En ninguna circunstancia se le debe dejar a un
menor la utilización en ninguna circunstancia de este equipamiento.
• El sistema se corresponde con las condiciones al momento de la
puesta en servicio. No obstante, podrán otros aparatos electrotécnicos interferir en el funcionamiento. Diríjase, en tal caso, al fabricante o al distribuidor del aparato en cuestión.
• Cajones y otras piezas accionadas por Easys han de funcionar con
facilidad. Evite cualquier sobrecarga y atasco de los cajones provocado por objetos excesivamente pesados o aparatosos.
• Para asegurarse frente a un accionamiento por descuido de los
cajones se recomienda conectar el bloque de alimentación a
una toma de corriente conectable y, en caso de necesidad, desconectar ésta.
2.2 Modificaciones constructivas y piezas de recambio
Modificaciones constructivas y el uso de piezas de recambio no autorizadas por el fabricante alterarán la función y seguridad,
y quedan, por tanto, prohibidos.
•Utiliceexclusivamentepiezasderecambiooriginales.
• La sustitución de componentes o modificaciones en el cableado y en
el suministro de corriente sólo podrán ser llevados a cabo por una
persona bien instruida.
•
Deje eliminar inmediatamente los daños por un especialista cualifi-
cado. .
•
Encargue piezas de recambio en su concesionario o proveedor
de muebles.
!
!
Easys
Hettich Marketing- und Vertriebs GmbH & Co. KG · Vahrenkampstraße 12 -16 · 32278 Kirchlengern · Telefon + 49 52 23/77-0 · www.hettich.com
8
2.3 Eliminación
Elimine su aparato viejo a través del lugar de recogida para la
devolución y recuperación de aparatos eléctricos y electrónicos
viejos indicado por su municipio.
2.4 Etiquetado y significado
Bloque de alimentación
a. 100…240 V 50/60 Hz = tensión de red
b. 24 V DC SELV = tensión de salida (tensión extra baja de seguridad)
c. 90 W = potencia nominal
d. = clase de protección II (aislado)
Accionamiento automático Easys
e. = clase de protección III
f. 4 A = corriente absorbida con máxima carga
Nota de instalación: La conexión del bloque de alimentación a
una regleta de tomas de corriente con interruptor, tendrá la ventaja, en estado desconectado, que niños pequeños no puedan
utilizar el sistema jugando y que, en su ausencia (vacaciones), se
evite un consumo innecesario por el Standby.
3. Función
Easys asiste eléctricamente la apertura de cajones y gavetas.
A través de la presión o tracción ejercida sobre el panel frontal,
el cajón es empujado hacia delante por una palanca expulsora.
La activación sólo tiene lugar mediante una breve presión o
tracción, al prolongarse éstas, p. ej., apoyándose, no tendrá lugar
la apertura.
4. Mantenimiento
Limpie todas las piezas del sistema con un paño ligeramente
humedecido sin más aditivos. Elimine bien cualquier humedad
restante antes de la puesta en servicio.
Detergentes alcalinos o acidíferos pueden destruir algún
componente del sistema.
Una mayor susceptibilidad a la suciedad es de esperar en el
elemento de mando visible al frente del aparato. Elimine restos
de suciedad en la pieza metálica móvil (corredera) del sensor
accionador.
5. Uso
Easys abre los cajones y gavetas automáticamente mediante
presión o tracción en el frente.
•Presioneunmomentoelfrentedelcajóno
•tirebrevementedeltiradordelcajónparaactivarEasys
Nota: No obstaculice la salida del cajón o de la gaveta una
vez activado Easys. No aumente la fuerza de apertura requerida
empujando en contradirección. Evite el desgaste prematuro del
sistema debido al uso inapropiado.
Technik für Möbel
Hettich Marketing- und Vertriebs GmbH & Co. KG · Vahrenkampstraße 12 -16 · 32278 Kirchlengern · Telefon + 49 52 23/77-0 · www.hettich.com
9
6. Averías y sus posibles causas
Avería Causa Solución
Cajón no se abre
Algún objeto bloquea el cajón Quitar el objeto
Luz indicadora de
funcionamiento del
accionador parpadea
Infórmese al commerciante / montador
Luz indicadora de
funcionamiento no se
encienden en todos
los accionadores
No hay paso de corriente en la toma de
corriente
Comprobar el fusible / enchufe con
interruptor. Dado el caso consultar a un
técnico
Infórmese al comerciante / montador
Cajón se abre recién después de varios intentos Manejo demasiado rápido Esperar 1,5 segundos
Presión ejecutada en el frente no
es suficiente
Presionar el frente con más fuerza
Varios cajones se abren al mismo tiempo Infórmese al comerciante / montador
Cajón no se cierra por completo Algún objeto bloquea el cajón Quitar el objeto
2x
!
Hettich Marketing- und Vertriebs GmbH & Co. KG · Vahrenkampstraße 12 -16 · 32278 Kirchlengern · Telefon + 49 52 23/77-0 · www.hettich.com
10
Le meuble que vous venez d'acheter comporte un système d'ouverture
d'armoire électromécanique très pratique. Veuillez vous familiariser avec
le maniement des différents composants de ce système et tenir compte
des consignes techniques:
Consigne de sécurité :
Ce symbole de mise en garde indique des consignes
de sécurité que vous devez impérativement respecter.
•
Lire attentivement cette notice d’utilisation avant toute mise en service
du système.
•
Conserver cette notice d’utilisation pendant toute la durée de vie du
système.
•
Remettre cette notice d’utilisation à d’autres utilisateurs ou pro-
priétaires ultérieurs de Easys.
1. Généralités
Le système d’ouverture d’armoire Easys sert à ouvrir des tiroirs de meubles et d'objets d'ameublement à usage domestique. Ce système fonctionne avec une basse tension de protection (SELV, Safety Extra-Low
Voltage) générée par un bloc d’alimentation livré avec le système par le
fabricant d’équipement d’origine.
Les composants du système ne sont pas dotés de types de protection particulière empêchant l'infiltration d'eau ou de corps étrangers. Pour cette
raison, toute utilisation de ce système à l'extérieur ou dans des endroits
exposés directement à l'eau ou à de forts encrassements est à proscrire.
Utiliser Easys uniquement :
•
Dans des locaux fermés et non humides
•
Dans une plage de températures comprise entre 5°C et 40°C
•
En combinaison avec les systèmes de coulisse Quadro, InnoTech,
ComfortLine et ArciTech de la marque HETTICH.
Toute responsabilité du fabricant sera exclue en cas de dommages découlant d’une utilisation inappropriée ou d’un fonctionnement impropre de
ce système.
2. Sécurité
Easys est conforme au niveau de sécurité technique en vigueur lors de
son lancement sur le marché.
2.1 Avertissements
•
Confier uniquement les travaux de montage, de maintenance et de
démontage ainsi que la mise en service et les réglages du système à
une personne ayant reçu une formation adéquate.
•
Avant les travaux de nettoyage et de maintenance, mettre la prise hors
tension ou débrancher la fiche secteur.
•
Eviter toute infiltration d'humidité dans le bloc d'alimentation, sinon,
danger de mort dû à un choc électrique.
•
Respecter toutes les consignes d'entretien mentionnées dans cette
notice d’utilisation afin de prévenir tout endommagement des appareils
électriques.
•
Raccorder au bloc d’alimentation uniquement des appareils livrés
avec le système d’ouverture d’armoire ou des dispositifs prévus spécialement par le fabricant pour être raccordés simultanément au bloc
d’alimentation.
•
Ne pas utiliser le bloc d’alimentation si le câble de raccordement est
endommagé. Si c'est le cas, remplacer le bloc d’alimentation, sinon,
danger de mort dû à un choc électrique.
•
Ne jamais essayer d’ouvrir un bloc d’alimentation ou un entraînement
défectueux (danger de mort).
•
Faire immédiatement appel à un électricien agréé pour réparer les
dommages constatés sur le câblage.
•
Tenir compte du fait que des appareils électriques s’échauffent lorsqu’ils
fonctionnent. Pour cette raison, ne jamais recouvrir aucun appareil avec
des objets comme p. ex. des textiles.
•
Cet équipement n'est pas prévu pour une utilisation par des adultes
ou des enfants avec des aptitudes physiques, sensorielles ou mentales
limitées ou qui par le manque d'expérience et/ou de connaissance
pourraient se mettre elles-mêmes ou d'autres en danger, à moins que
cet équipement soit utilisé par un adulte responsable soigneusement
instruit de son utilisation. En aucun cas, on ne peut permettre à des
enfants de jouer avec cet équipement.
• Le système est conforme aux réglementations en vigueur lors de son
lancement sur le marché. Cependant, son bon fonctionnement peut
être perturbé en cas d'interférence avec d'autres appareils électriques.
Si c’est le cas, veuillez alors vous adresser au fabricant des appareils
concernés ou au revendeur à qui vous avez acheté ces appareils.
•
Les tiroirs ainsi que d’autres parties de meuble actionnés par Easys
doivent pouvoir fonctionner sans effort. S’assurer que les tiroirs ne sont
pas surchargés ou bloqués par des objets lourds ou volumineux.
•
Afin de prévenir tout actionnement inopiné des tiroirs et coulisses, il est
recommandé de raccorder le bloc d’alimentation à une prise commutable et, si nécessaire, de la mettre hors tension.
2.2 Modifications constructives et pièces de rechange
Toute modification constructive et toute utilisation de pièces de rechange
non agréées par le fabricant entravent le bon fonctionnement et la sécurité du système et sont, pour ces raisons, prohibées.
•Utiliseruniquementdespiècesderechanged’origine.
•Confierleremplacementdecomposantsuniquementàunepersonne
ayant reçu une formation appropriée.
•Faireimmédiatementappelàunspécialistepouréliminerlesdom-
mages constatés.
•Passercommandedespiècesderechangeauprèsdevotrefabricantou
de votre revendeur de meubles.
!
!
Easys
Loading...
