Hettich Benchtop centrifuge MIKRO series Model MIKRO 220 classic, non-cooled User guide

Download

Rev. 12 / 12.2022 Andreas Hettich GmbH & Co. KG AB2200DEENFRIT

MIKRO 220

MIKRO 220R

Bedienungsanleitung ..................................................... 14

Operating Instructions ................................................... 34

Mode d'emploi ................................................................ 56

Istruzioni per l'uso ......................................................... 77

2/107 Rev. 12 / 12.2022 AB2200DEENFRIT

Fig. 1

>RCF<

RPM

t/min

RCF SELECT

START

IMPULS

STOP OPEN

Fig. 2 MIKRO 220

>RCF<

RPM

t/min

RCF SELECT

START

IMPULS

STOP OPEN

T/°C

Fig. 3 MIKRO 220R

AB2200DEENFRIT Rev. 12 / 12.2022 3/107

4/107 Rev. 12 / 12.2022 AB2200DEENFRIT

AB2200DEENFRIT Rev. 12 / 12.2022 5/107

6/107 Rev. 12 / 12.2022 AB2200DEENFRIT

AB2200DEENFRIT Rev. 12 / 12.2022 7/107

8/107 Rev. 12 / 12.2022 AB2200DEENFRIT

AB2200DEENFRIT Rev. 12 / 12.2022 9/107

Für dieses Gerät gültige Normen und Vorschriften

Das Gerät ist ein Produkt mit einem sehr hohen technischen Niveau. Es unterliegt umfangreichen Prüf- und Zertifizierungsverfahren gemäß folgenden Normen und Vorschriften in deren jeweils gültigen Fassung:

Elektrische und mechanische Sicherheit für Konstruktion und Endprüfung:

Normbaureihe: IEC 61010 (entspricht der Normenreihe DIN EN 61010)

• IEC 61010-1 “Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen” (Verschmutzungsgrad 2, Überspannungskategorie II)

• IEC 61010-2-010 “Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil 2-010: Besondere Anforderungen an Laborgeräte für das Erhitzen von Stoffen" (nur für Zentrifugen mit Heizung gültig)

• IEC 61010-2-011 „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2- 011: Besondere Anforderungen für Kühlgeräte“ (nur für Zentrifugen mit Kühlung gültig)

• IEC 61010-2-020 "Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2- 020: Besondere Anforderungen an Laborzentrifugen"

• IEC 61010-2-101 "Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2- 101: Besondere Anforderungen an In-vitro-Diagnostik (IVD) Medizingeräte"

Elektromagnetische Verträglichkeit:

• EN 61326-1 “Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen

Risikomanagement:

• DIN EN ISO 14971 “Anwendung des Risikomanagements auf Medizinprodukte”

Beschränkung gefährlicher Stoffe (RoHS II):

• EN 50581 „Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe“

Für Konformitätsbewertungsverfahren geltende Europäische Richtlinien:

• Verordnung (EU) 2017/746 über In-vitro-Diagnostika

• Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und

Elektronikgeräten. Das EG-Konformitätsbewertungsverfahren erfolgt hierzu in alleiniger Verantwortung des Herstellers, ohne Beteiligung einer benannten Stelle.

Außerhalb Europas geltende Richtlinien für Medizinprodukte:

• USA: QSR, 21CFR 820 “CFR Title 21 - Food and Drugs: TITLE 21- FOOD AND DRUGS, CHAPTER I - FOOD AND DRUG ADMINISTRATION DEPARTMENT OF HEALTH AND HUMAN SERVICES, SUBCHAPTER H - MEDICAL DEVICES, Part 820 QUALITY SYSTEM REGULATONS“

• Kanada: CMDR, SOR/98-282 “Medical Devices Regulations”

Zertifiziertes Qualitätsmanagementsystem gemäß

• ISO 9001 “Qualitätsmanagementsysteme - Anforderungen”

• ISO13485 “Qualitätsmanagementsysteme für Medizinprodukte - Anforderungen für regulatorische Zwecke”

Umweltmanagementsystem gemäß

• ISO 14001 “Umweltmanagementsysteme - Spezifikation mit Anleitung zur Anwendung”

10/107 Rev. 12 / 12.2022 AB2200DEENFRIT

Standards and regulations which apply to this device

The device is a high-end technical product. It is subject to extensive testing and certification procedures according to the following standards and regulations in their respectively valid version:

Electrical and mechanical safety for design and final testing:

Standard series: IEC 61010 (conform to standards of DIN EN 61010)

• IEC 61010-1 “Safety requirements for electrical equipment for measurement, control, and laboratory use Part 1: General requirements” (Pollution Degree 2, Excess-voltage category II)

• IEC 61010-2-010 „Safety requirements for electrical equipment for measurement, control and laboratory use

- Part 2-010: Particular requirements for laboratory equipment for the heating of Materials” (only valid for centrifuges with heating)

• IEC 61010-2-011 „Safety requirements for electrical equipment for measurement, control and laboratory use

- Part 2-011: Particular requirements for refrigerating equipment” (only valid for centrifuges with cooling)

• IEC 61010-2-020 “Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-020: Particular requirements for laboratory centrifuges”

• IEC 61010-2-101 ”Safety requirements for electrical equipment for measurement, control and laboratory use

- Part 2-101: Particular requirements for in vitro diagnostic (IVD) medical equipment“

Electromagnetic Compatibility:

• EN 61326-1 “Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements“

Risk management:

• DIN EN ISO 14971 “Application of risk management to medical devices”

Restriction of Hazardous Substances (RoHS II):

• EN 50581 "Technical documentation for assessing electric and electronic devices with regard to the restriction of hazardous substances"

European directives applied for conformity assessment procedures:

• Regulation (EU) 2017/746 on in vitro diagnostic devices.

• Directive 2011/65/EU for the restriction of use of certain hazardous substances in electric and electronic

devices. Carrying out the EC conformity assessment process is the sole responsibility of the manufacturer, without the involvement of a notified body.

Applied medical device regulations outside Europe:

• Canada: CMDR, SOR/98-282 “Medical Devices Regulations”

Certified quality management system according to

• ISO 9001 “Quality management systems – Requirements”

• ISO13485 “Medical devices - Quality management systems - Requirements for regulatory purposes”

Environmental management system according to

• ISO 14001 “Environmental management systems - Requirements with guidance for use”

AB2200DEENFRIT Rev. 12 / 12.2022 11/107

Normes et règles en vigueur pour cet appareil

Cet appareil est un produit avec un très haut niveau technique. Il est soumis à des vastes procédures de vérification et de certification, d'après les normes et prescriptions suivantes, dans leur version actuelle :

Sécurité électrique et mécanique pour la construction et l'inspection finale :

Série de normes : IEC 61010 (correspond à la série de norme DIN EN 61010)

• IEC 61010-1 “Règles de sécurité pour appareils électriques de mesurage, de régulation et de laboratoire - partie 1 : Prescriptions générales” (niveau de saleté 2, catégorie de surtension II)

• IEC 61010-2-010 “Règles de sécurité pour appareils électriques de mesurage, de régulation et de laboratoire – partie 2-010 : Prescriptions particulières pour appareils de laboratoire utilisés pour l’échauffement des matières” (seulement valable pour centrifugeuses avec chauffage)

• IEC 61010-2-011 "Règles de sécurité pour appareils électriques de mesurage, de régulation et de laboratoire – partie 2-011 : Prescriptions particulières applicables aux refroidisseurs" (valable seulement pour centrifugeuses avec refroidissement)

• IEC 61010-2-020 “Règles de sécurité pour appareils électriques de mesurage, de régulation et de laboratoire – partie 2-020 : Prescriptions particulières pour centrifugeuses de laboratoire”

• IEC 61010-2-101 ”Règles de sécurité pour appareils électriques de mesurage, de régulation et de laboratoire – partie 2-101 : Prescriptions particulières pour les appareils médicaux de diagnostic in vitro” (DIV)

Compatibilité électromagnétique :

• EN 61326-1 “Matériel électrique de mesure, de commande et de laboratoire – Exigences relatives à la CEM

- partie 1 : Exigences générales

Gestion des risques :

• DIN EN ISO 14971 “Application de la gestion des risques aux dispositifs médicaux”

Restrictions relatives aux substances dangereuses (RoHS II):

• Norme européenne 50581 „Documentation technique pour l'évaluation des produits électriques et électroniques par rapport à la restriction des substances dangereuses“

Directives européennes valables pour des procédures d'évaluation de la conformité :

• règlement (UE) 2017/746 relatif aux dispositifs de diagnostic in vitro.

• Directives 2011/65/UE concernant les restrictions relatives à l'utilisation de certaines substances

dangereuses dans les appareils électriques et électroniques. La procédure d'évaluation de la conformité CE est sous la seule responsabilité du fabricant, sans participation d'un organisme désigné.

Directives pour dispositifs médicaux, valables en dehors de l'Europe :

• USA : QSR, 21CFR 820 “CFR Title 21 - Food and Drugs : TITLE 21- FOOD AND DRUGS, CHAPTER I - FOOD AND DRUG ADMINISTRATION DEPARTMENT OF HEALTH AND HUMAN SERVICES, SUBCHAPTER H - MEDICAL DEVICES, Part 820 QUALITY SYSTEM REGULATONS“

• Canada: CMDR, SOR/98-282 “Medical Devices Regulations”

Système de management de la qualité certifié d'après

• ISO 9001 “Systèmes de management de la qualité - Prescriptions”

• ISO13485 “Dispositifs médicaux - Systèmes de management de la qualité - Exigences à des fins

réglementaires”

Système de management environnemental d'après

• ISO 14001 “Systèmes de management environnemental - Spécification avec description pour application”

12/107 Rev. 12 / 12.2022 AB2200DEENFRIT

Norme e direttive valide per questo apparecchio

L'apparecchio è un dispositivo di elevatissimo livello tecnico. È sottoposto a numerosi procedimenti di collaudo e certificazione, in conformità alle seguenti norme e direttive nella corrispondente versione di validità:

Sicurezza elettrica e meccanica per la costruzione ed il collaudo finale:

Serie di norma: IEC 61010 (corrisponde alla serie di norma DIN EN 61010)

• IEC 61010-1 “Norme di sicurezza per apparecchiature elettriche di misurazione, di comando, di regolazione e di laboratorio - parte 1: Requisiti generali” (grado di imbrattamento 2, Categoria di sovratensione II)

• IEC 61010-2 -010 “Norme di sicurezza per apparecchiature elettriche di misurazione, di comando, di regolazione e di laboratorio - parte 2-010: Requisiti particolari per le apparecchiature di laboratorio per il riscaldamento di materiali” (valido solo per centrifughe con riscaldamento)

• IEC 61010-2-011 „Norme di sicurezza per apparecchiature elettriche di misurazione, di comando, di regolazione e di laboratorio - parte 2-011: Requisiti particolari per apparecchiature di raffreddamento“ (valido solo per centrifughe con raffreddamento)

• IEC 61010-2 -020 “Norme di sicurezza per apparecchiature elettriche di misurazione, di comando, di regolazione e di laboratorio - parte 2-020: Requisiti particolari per centrifughe di laboratorio”

• IEC 61010-2 -101 “Norme di sicurezza per apparecchiature elettriche di misurazione, di comando, di regolazione e di laboratorio - parte 2-101: Requisiti particolari per la diagnostica In-vitro (IVD) apparecchiature medicali”

Compatibilità elettromagnetica:

• EN 61326-1 “Apparecchiature elettriche di misurazione, di comando, di regolazione e di laboratorio - requisiti di compatibilità elettromagnetica - parte 1: Requisiti generali

Gestione dei rischi:

• DIN EN ISO 14971 “Applicazione della gestione dei rischi ai dispositivi medici”

Restrizione per prodotti pericolosi (RoHS II):

• EN 50581 „Documentazione tecnica per la stesura di un protocollo di valutazione delle apparecchiature elettriche ed elettroniche per quanto riguarda la restrizione per prodotti pericolosi“

Direttive europee che sono di validità per il procedimento di valutazione della conformità:

• regolamento (UE) 2017/746 sui dispositivi medici diagnostici in vitro.

• Direttive 2011/65/EU per la restrizione di impiego di particolari prodotti pericolosi nelle apparecchiature

elettriche ed elettroniche. Il procedimento di valutazione della conformità CE avviene al riguardo nella sola responsabilità del costruttore, senza concorso di un citato collaboratore.

Direttive valide al di fuori dell'ambito europeo per i prodotti medicali:

• Kanada: CMDR, SOR/98-282 “Medical Devices Regulations”

Certificato sistema di gestione della qualità, conforme a

• ISO 9001 “Requisiti per sistemi di gestione qualità”

• ISO13485 “Sistemi di gestione qualità per prodotti medicali - Requisiti per impieghi di regolazione”

Sistema di gestione ambientale, conforme a

• ISO 14001 “Sistemi di gestione ambientale - Specificazione con istruzioni per l'applicazione”

AB2200DEENFRIT Rev. 12 / 12.2022 13/107

Andreas Hettich GmbH & Co. KG Föhrenstraße 12, D-78532 Tuttlingen / Germany Phone +49 (0)7461 / 705-0 Fax +49 (0)7461 / 705-1125 info@hettichlab.com, service@hettichlab.com www.hettichlab.com

Single Registration Number:

DE-MF-000010680

Änderungen vorbehalten! , Modifications reserved! , Sous réserve de modifications ! , Con riserva di modifiche! AB2200DEENFRIT / Rev. 12

14/107 Rev. 12 / 12.2022 AB2200DEENFRIT

Inhaltsverzeichnis

1 Bestimmungsgemäße Verwendung ...................................................................................................................... 16

2 Restrisiken ............................................................................................................................................................ 16

3 Technische Daten ................................................................................................................................................. 16

4 Sicherheitshinweise .............................................................................................................................................. 17

5 Transport und Lagerung ....................................................................................................................................... 18

5.1 Transport ....................................................................................................................................................... 18

5.2 Lagerung ....................................................................................................................................................... 18

6 Bedeutung der Symbole ....................................................................................................................................... 19

7 Lieferumfang ......................................................................................................................................................... 20

8 Auspacken der Zentrifuge ..................................................................................................................................... 20

9 Inbetriebnahme ..................................................................................................................................................... 20

10 Deckel öffnen und schließen ............................................................................................................................. 21

10.1 Deckel öffnen ............................................................................................................................................. 21

10.2 Deckel schließen ........................................................................................................................................ 21

11 Ein- und Ausbau des Rotors ............................................................................................................................. 21

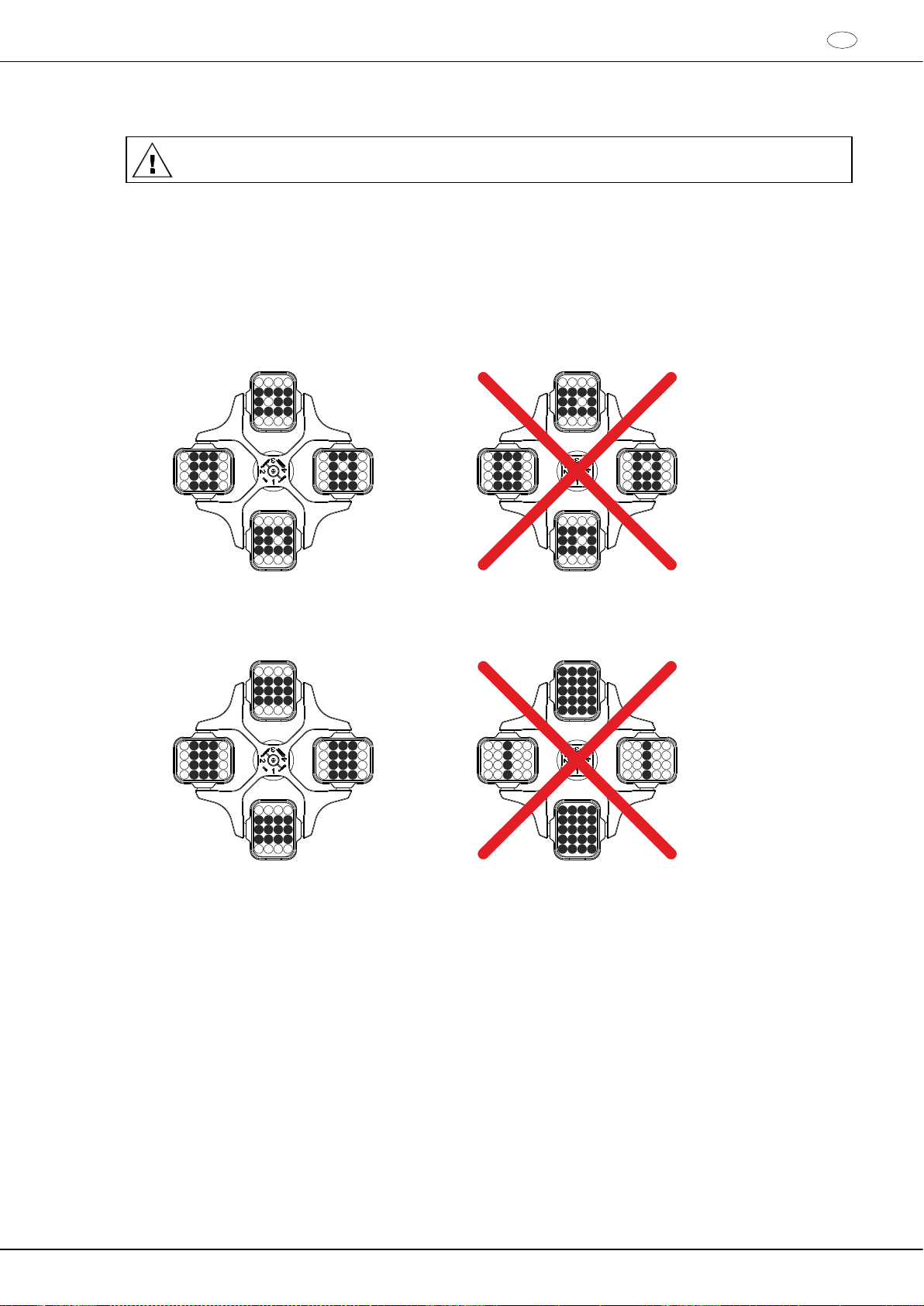

12 Beladen des Rotors ........................................................................................................................................... 22

13 Verschließen von Bio-Sicherheitssystemen ...................................................................................................... 23

14 Bedien- und Anzeigeelemente .......................................................................................................................... 24

14.1 Drehknopf .................................................................................................................................................. 24

14.2 Tasten des Bedienfeldes ........................................................................................................................... 24

14.3 Einstellmöglichkeiten ................................................................................................................................. 24

15 Zentrifugations–Parameter eingeben ................................................................................................................ 25

16 Programmierung ............................................................................................................................................... 25

16.1 Programm -Eingabe / -Änderung ............................................................................................................... 25

16.2 Programm-Abruf ........................................................................................................................................ 25

16.3 Schreibschutz für die Programme .............................................................................................................. 26

17 Zentrifugation .................................................................................................................................................... 26

17.1 Zentrifugation mit Zeitvorwahl .................................................................................................................... 26

17.2 Dauerlauf ................................................................................................................................................... 26

17.3 Kurzzeitzentrifugation ................................................................................................................................ 26

18 Not-Stop ............................................................................................................................................................ 27

19 Akustisches Signal ............................................................................................................................................ 27

20 Betriebsstunden-Abfrage................................................................................................................................... 27

21 Kühlung (nur bei Zentrifuge mit Kühlung) .......................................................................................................... 27

21.1 Standby-Kühlung ....................................................................................................................................... 27

21.2 Vorkühlen des Rotors ................................................................................................................................ 28

22 Relative Zentrifugalbeschleunigung (RCF)........................................................................................................ 28

23 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm3 ................................ 28

24 Rotorerkennung ................................................................................................................................................ 29

25 Notentriegelung ................................................................................................................................................. 29

26 Pflege und Wartung .......................................................................................................................................... 29

26.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum) .................................................................................... 30

26.1.1 Oberflächenreinigung und -pflege ....................................................................................................... 30

AB2200DEENFRIT Rev. 12 / 12.2022 15/107

26.1.2 Oberflächendesinfektion ................................................................ ................................ ..................... 30

26.1.3 Entfernen radioaktiver Verunreinigungen ................................ ............................................................ 30

26.2 Rotoren und Zubehör ................................................................................................................................. 30

26.2.1 Reinigung und Pflege .......................................................................................................................... 30

26.2.2 Desinfektion ........................................................................................................................................ 31

26.2.3 Entfernen radioaktiver Verunreinigungen ................................ ............................................................ 31

26.2.4 Rotoren und Zubehör mit begrenzter Verwendungsdauer .................................................................. 31

26.3 Autoklavieren ............................................................................................................................................. 31

26.4 Zentrifugiergefäße ...................................................................................................................................... 31

27 Störungen .......................................................................................................................................................... 32

28 Rücksendung von Geräten ................................................................................................................................ 33

29 Entsorgung ........................................................................................................................................................ 33

30 Anhang / Appendix ............................................................................................................................................ 98

30.1 Rotoren und Zubehör / Rotors and accessories ......................................................................................... 98

30.1.1 MIKRO 220 / MIKRO 220R ................................................................................................................. 98

30.1.2 MIKRO 220 ....................................................................................................................................... 103

30.1.3 MIKRO 220R..................................................................................................................................... 104

16/107 Rev. 12 / 12.2022 AB2200DEENFRIT

1 Bestimmungsgemäße Verwendung

Bei der Zentrifuge MIKRO 220 / MIKRO 220 R handelt es sich um ein In-vitro-Diagnostikum gemäß der Verordnung über In-Vitro-Diagnostika (EU) 2017/746. Das Gerät dient zum Zentrifugieren sowie zur Anreicherung von Probenmaterial menschlichen Ursprungs für eine anschließende Weiterverarbeitung für diagnostische Zwecke. Der Anwender kann jeweils die veränderbaren physikalischen Parameter innerhalb der vom Gerät vorgegebenen Grenzen einstellen.

Die Zentrifuge darf nur von Fachpersonal in geschlossenen Laboratorien verwendet werden. Die Zentrifuge ist nur für den oben genannten Verwendungszweck bestimmt. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise aus der Bedienungsanleitung und die Einhaltung der Inspektions- und Wartungsarbeiten. Eine andere oder darüberhinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma Andreas Hettich GmbH & Co. KG nicht.

2 Restrisiken

Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Bei unsachgemäßer Verwendung und Behandlung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen an dem Gerät oder an anderen Sachwerten entstehen. Das Gerät ist nur für die bestimmungsgemäße Verwendung, und nur in sicherheitstechnisch einwandfreiem Zustand zu benutzen.

Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu beseitigen.

3 Technische Daten

Hersteller

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

Modell

MIKRO 220

MIKRO 220R

Basic-UDI-DI

4050674010011Q3

Typ

2200

2200-01

2205

2205-07

2205-01

Netzspannung ( 10%)

200-240 V 1

100-127 V 1

200-240 V 1

115-127 V 1

Netzfrequenz

50 – 60 Hz

50 Hz

60 Hz

Anschlusswert

510 VA

850 VA

980 VA

950 VA

Stromaufnahme

2.5 A

5.3 A

3.8 A

5.0 A

8.0 A

Kältemittel

----

R452A

Kapazität max.

60 x 2.0 ml

60 x 2.0 ml, 6 x 50 ml

zulässige Dichte

1.2 kg/dm3

Drehzahl (RPM)

18000

Beschleunigung (RCF)

31514

Kinetische Energie

8700 Nm

Prüfpflicht (DGUV Regel 100 – 500)

nein

Umgebungsbedingungen (EN / IEC 61010-1)

− Aufstellungsort

nur in Innenräumen

− Höhe

bis zu 2000 m über Normal-Null

− Umgebungstemperatur

2°C bis 40°C

5°C bis 35°C

− Luftfeuchtigkeit

maximale relative Luftfeuchte 80% für Temperaturen bis 31°C, linear

abnehmend bis 50% relativer Luftfeuchte bei 40°C.

− Überspannungskategorie (IEC 60364-4-443)



− Verschmutzungsgrad

Geräteschutzklasse



nicht für den Einsatz in explosionsgefährdeter Umgebung geeignet.

EMV

− Störaussendung, Störfestigkeit

EN / IEC 61326-1, Klasse B

FCC Class B

EN / IEC 61326-1,

Klasse B

FCC Class B

Geräuschpegel (rotorabhängig)

 65 dB(A)

 60 dB(A)

Abmessungen

− Breite

330 mm

− Tiefe

420 mm

650 mm

− Höhe

313 mm

Gewicht

ca. 20.5 kg

ca. 42 kg

AB2200DEENFRIT Rev. 12 / 12.2022 17/107

4 Sicherheitshinweise

Werden nicht alle Hinweise in dieser Bedienungsanleitung befolgt, kann beim Hersteller kein Gewährleistungsanspruch geltend gemacht werden.

Meldungenvon schwerwiegenden Vorfällen mit dem Gerät

Bei schwerwiegenden Vorfällen mit dem Gerät, diese dem Hersteller und ggf. der zuständigen Behörde melden.

• Die Zentrifuge ist so aufzustellen, dass sie standsicher betrieben werden kann.

• Vor Benutzung der Zentrifuge unbedingt den Rotor auf festen Sitz prüfen.

• Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem

Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

• Rotoren, Gehänge und Zubehörteile, die starke Korrosionsspuren oder mechanische Schäden

aufweisen, oder deren Verwendungsdauer abgelaufen ist, dürfen nicht mehr verwendet werden.

• Die Zentrifuge darf nicht mehr in Betrieb genommen werden, wenn der Schleuderraum

sicherheitsrelevante Schäden aufweist.

• Bei Ausschwingrotoren müssen die Tragzapfen regelmäßig gefettet werden (Hettich-Schmierfett

Nr. 4051), um ein gleichmäßiges Ausschwingen der Gehänge zu gewährleisten.

• Bei Zentrifugen ohne Temperaturregelung kann es bei erhöhter Raumtemperatur und/oder bei

häufigem Gebrauch des Gerätes zur Erwärmung des Schleuderraums kommen. Eine temperaturbedingte Veränderung des Probenmaterials kann deshalb nicht ausgeschlossen werden.

• Vor Inbetriebnahme der Zentrifuge ist die Bedienungsanleitung zu lesen und zu beachten. Nur Personen,

die die Bedienungsanleitung gelesen und verstanden haben, dürfen das Gerät bedienen.

• Neben der Bedienungsanleitung und den verbindlichen Regelungen der Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. Die Bedienungsanleitung ist um Anweisungen aufgrund bestehender nationaler Vorschriften des Verwenderlandes zur Unfallverhütung und zum Umweltschutz zu ergänzen.

• Die Zentrifuge ist nach dem Stand der Technik gebaut und betriebssicher. Es können aber von ihr Gefahren für den Benutzer oder Dritte ausgehen, wenn sie nicht von geschultem Personal oder unsachgemäß oder zu nicht bestimmungsgemäßem Gebrauch eingesetzt wird.

• Die Zentrifuge darf während des Betriebs nicht bewegt oder angestoßen werden.

• Im Störungsfall bzw. bei der Notentriegelung nie in den sich drehenden Rotor greifen.

• Um Schäden durch Kondensat zu vermeiden, muss bei Wechsel von einem kalten in einen warmen Raum, die

Zentrifuge entweder mindestens 3 Stunden im warmen Raum aufwärmen bevor sie an das Netz angeschlossen werden darf oder 30 Minuten im kalten Raum warmlaufen.

• Es dürfen nur die vom Hersteller für dieses Gerät zugelassenen Rotoren und das zugelassene Zubehör verwendet werden (siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"). Bevor Zentrifugiergefäße verwendet werden, die nicht in Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories" aufgeführt sind, hat sich der Benutzer beim Hersteller zu vergewissern, ob diese verwendet werden dürfen.

• Der Rotor der Zentrifuge darf nur entsprechend dem Kapitel "Beladen des Rotors" beladen werden.

• Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm3 nicht

überschreiten.

• Zentrifugationen mit unzulässiger Unwucht sind nicht erlaubt.

• Die Zentrifuge darf nicht in explosionsgefährdeter Umgebung betrieben werden.

• Eine Zentrifugation mit:

− brennbaren oder explosiven Materialien

18/107 Rev. 12 / 12.2022 AB2200DEENFRIT

− Materialien, die chemisch mit hoher Energie miteinander reagieren ist verboten.

• Bei der Zentrifugation von gefährlichen Stoffen bzw. Stoffgemischen, die toxisch, radioaktiv oder mit pathogenen

Mikroorganismen verseucht sind, sind durch den Benutzer geeignete Maßnahmen zu treffen. Es müssen grundsätzlich Zentrifugiergefäße mit speziellen Schraubverschlüssen für gefährliche Substanzen verwendet werden. Bei Materialien der Risikogruppe 3 und 4 ist zusätzlich zu den verschließbaren Zentrifugiergefäßen ein Bio-Sicherheitssystem zu verwenden (siehe Handbuch "Laboratory Bio-safety Manual" der Weltgesundheitsorganisation). Bei einem Bio-Sicherheitssystem verhindert eine Bioabdichtung (Dichtungsring) das Austreten von Tröpfchen und Aerosolen. Wird das Gehänge eines Bio-Sicherheitssystems ohne den Deckel verwendet, muss der Dichtungsring vom Gehänge entfernt werden, um eine Beschädigung des Dichtungsringes während des Zentrifugationslaufes zu vermeiden. Beschädigte Bio-Sicherheitssysteme sind nicht mehr mikrobiologisch dicht. Ohne Verwendung eines Bio-Sicherheitssystems ist eine Zentrifuge im Sinne der Norm EN / IEC 61010-2-020 nicht mikrobiologisch dicht. Beim Schließen eines Bio-Sicherheitssystems sind die Anweisungen in Kapitel "Verschließen von BioSicherheitssystemen" zu befolgen. Lieferbare Bio-Sicherheitssysteme siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Im Zweifelsfall sind entsprechende Informationen beim Hersteller einzuholen.

• Der Betrieb der Zentrifuge mit stark korrodierenden Stoffen, welche die mechanische Festigkeit von Rotoren, Gehängen und Zubehörteilen beeinträchtigen können, ist nicht erlaubt.

• Reparaturen dürfen nur von einer vom Hersteller autorisierten Person ausgeführt werden.

• Es dürfen nur Originalersatzteile und zugelassenes Originalzubehör der Firma Andreas Hettich GmbH & Co. KG

verwendet werden.

• Es gelten die folgenden Sicherheitsbestimmungen: EN / IEC 61010-1 und EN / IEC 61010-2-020 sowie deren nationalen Abweichungen.

• Die Sicherheit und Zuverlässigkeit der Zentrifuge ist nur dann gewährleistet, wenn:

− die Zentrifuge nach der Bedienungsanleitung betrieben wird.

− die elektrische Installation, am Aufstellungsort der Zentrifuge, den Anforderungen von EN / IEC Festle-

gungen entspricht.

• Die Erfüllung länderspezifischer Vorgaben zur Arbeitssicherheit bezüglich des Einsatzes von Laborzentrifugen an den vom Betreiber dafür vorgesehenen Arbeitsplätzen liegt im Verantwortungsbereich des Betreibers.

5 Transport und Lagerung

5.1 Transport

Die Transportsicherung muss, vor dem Transport des Gerätes, eingebaut werden.

Beim Transport des Gerätes und des Zubehörs müssen folgende Umgebungsbedingungen eingehalten werden:

• Umgebungstemperatur: –20°C bis +60°C

• Relative Luftfeuchtigkeit: 10% bis 80%, nicht kondensierend

5.2 Lagerung

Das Gerät und das Zubehör dürfen nur in geschlossenen und trockenen Räumen gelagert werden.

Bei der Lagerung des Gerätes und des Zubehörs müssen folgende Umgebungsbedingungen eingehalten werden:

• Umgebungstemperatur: –20°C bis +60°C

• Relative Luftfeuchtigkeit: 10% bis 80%, nicht kondensierend

AB2200DEENFRIT Rev. 12 / 12.2022 19/107

6 Bedeutung der Symbole

Symbol am Gerät: Achtung, allgemeine Gefahrenstelle.

Symbol am Gerät: Bedienungsanleitung beachten.

Dieses Symbol verweist darauf hin, dass der Anwender die bereitgestellte Bedienungsanleitung beachten muss.

Symbol in diesem Dokument: Achtung, allgemeine Gefahrenstelle.

Dieses Symbol kennzeichnet sicherheitsrelevante Hinweise und deutet auf mögliche gefährliche Situationen hin.

Das Nichtbeachten dieser Hinweise kann zu Sach- und Personenschäden führen.

Symbol am Gerät und in diesem Dokument: Warnung vor Biogefährdung.

Symbol in diesem Dokument: Dieses Symbol deutet auf wichtige Sachverhalte hin.

Symbol am Gerät und in diesem Dokument: Symbol für die getrennte Sammlung von Elektro- und Elektronikgeräten, gemäß der Richtlinie

2012/19/EU. Verwendung in den Ländern der Europäischen Union sowie in Norwegen und der Schweiz.

Symbol auf der Verpackung: Diese Seite oben.

Symbol auf der Verpackung: Die Transportverpackung muss innerhalb des angezeigten Luftfeuchtigkeitsbereichs (10% - 80%). gelagert, transportiert und gehandhabt werden.

Symbol auf der Verpackung: Die Versandverpackung muss innerhalb des angezeigten Temperaturbereichs (-20°C - +60°C) gelagert,

transportiert und gehandhabt werden.

Symbol auf der Verpackung: Die Transportverpackung muss von Regen ferngehalten werden und in trockener Umgebung gehalten

werden.

Symbol auf der Verpackung: Zerbrechlich, Vorsichtig behandeln.

Symbol auf der Verpackung: Stapelbegrenzung. Höchste Anzahl identischer Packstücke, die auf das unterste Packstück gestapelt

werden darf, wobei „n" für die Anzahl der zulässigen Packstücke steht. Das unterste Packstück ist nicht in „n" enthalten.

20/107 Rev. 12 / 12.2022 AB2200DEENFRIT

7 Lieferumfang

1 Anschlusskabel 1 Sechskant-Stiftschlüssel 1 Bedienungsanleitung

1 Hinweisblatt Transportsicherung

Rotor(en) und das entsprechende Zubehör werden je nach Bestellung mitgeliefert.

8 Auspacken der Zentrifuge

• Den Karton nach oben abheben und die Polsterung entfernen.

•

Nicht an der Frontblende anheben. Das Gewicht der Zentrifuge beachten, siehe Kapitel "Technische Daten".

Die Zentrifuge, mit der angemessenen Anzahl von Helfern, an beiden Seiten anheben und auf den Labortisch stellen.

9 Inbetriebnahme

• Wenn das Gerät in der Gebäudeinstallation zusätzlich mit einem Fehlerstrom-Schutzschalter abgesichert wird, muss ein Fehlerstrom-Schutzschalter vom Typ B verwendet werden. Bei Verwendung eines anderen Typs kann es vorkommen, dass der Fehlerstrom-Schutzschalter entweder das Gerät nicht abschaltet, wenn ein Fehler am Gerät vorliegt oder dass er das Gerät abschaltet, obwohl kein Fehler am Gerät vorliegt.

• Die Transportsicherung am Gehäuseboden entfernen, siehe Hinweisblatt "Transportsicherung".

• Die Zentrifuge an einem geeigneten Platz standsicher aufstellen und nivellieren. Bei der Aufstellung ist

der geforderte Sicherheitsbereich gemäß EN / IEC 61010-2-020, von 300 mm um die Zentrifuge herum, einzuhalten.

Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

• Lüftungsöffnungen dürfen nicht zugestellt werden. Es muss ein Abstand von 300 mm zu den Lüftungsschlitzen und Lüftungsöffnungen der Zentrifuge eingehalten werden.

• Prüfen, ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.

• Die Zentrifuge mit dem Netzkabel an eine genormte Netzsteckdose anschließen. Anschlusswert siehe Kapitel

"Technische Daten".

• Den Netzschalter einschalten. Schalterstellung "". Der Maschinentyp und die Programmversion werden angezeigt, die LED's leuchten. Nach 8 Sekunden wird

OPEN OEFFNEN angezeigt und die linke LED in der Taste

STOP / OPEN

blinkt.

• Den Deckel öffnen. Die zuletzt benutzten Zentrifugierdaten werden angezeigt.

AB2200DEENFRIT Rev. 12 / 12.2022 21/107

10 Deckel öffnen und schließen

10.1 Deckel öffnen

Der Deckel lässt sich nur öffnen, wenn die Zentrifuge eingeschaltet ist und der Rotor stillsteht. Sollte dies nicht möglich sein, siehe Kapitel "Notentriegelung".

• Die Taste

OPEN / STOP

drücken. Der Deckel entriegelt motorisch und die linke LED in der Taste

OPEN / STOP

erlischt.

10.2 Deckel schließen

Mit den Fingern nicht zwischen Deckel und Gehäuse greifen. Den Deckel nicht zuschlagen.

Wenn die linke LED in der Taste

OPEN / STOP

blinkt, die Taste

OPEN / STOP

drücken, dass die motorische

Deckelverriegelung die Grundstellung (geöffnet) einnimmt.

• Den Deckel auflegen und die Deckelvorderkante leicht niederdrücken. Die Verriegelung erfolgt motorisch. Die linke LED in der Taste

OPEN / STOP

leuchtet auf.

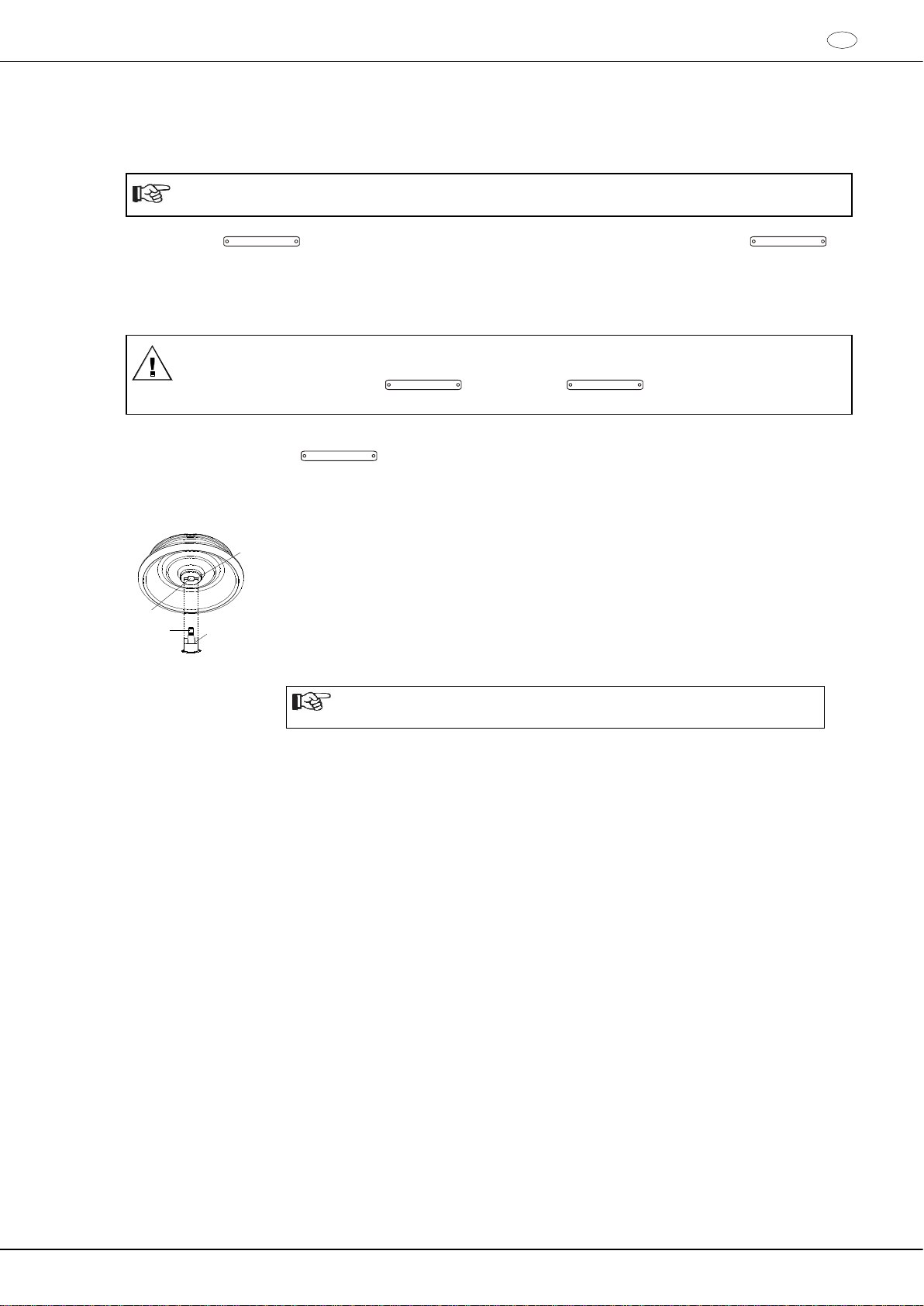

11 Ein- und Ausbau des Rotors

• Die Motorwelle (C) und die Bohrung des Rotors (A) reinigen und anschließend die Motorwelle leicht einfetten. Schmutzpartikel zwischen der Motorwelle und dem Rotor verhindern einen einwandfreien Sitz des Rotors und verursachen einen unruhigen Lauf.

• Den Rotor vertikal auf die Motorwelle aufsetzen. Der Mitnehmer der Motorwelle (D) muss sich in der Nut des Rotors (B) befinden. Auf dem Rotor ist die Ausrichtung der Nut gekennzeichnet.

• Die Spannmutter des Rotors mit dem mitgelieferten Schlüssel durch Drehen im Uhrzeigersinn anziehen.

• Den Rotor auf festen Sitz prüfen.

Um einen festen Sitz des Rotors zu gewährleisten, muss die Mutter des Rotors handfest angezogen werden.

• Lösen des Rotors: Die Spannmutter durch Drehen entgegen dem Uhrzeigersinn lösen und bis zum Abhebe-Druckpunkt drehen. Nach Überwindung des Abhebe-Druckpunkts löst sich der Rotor vom Konus der Motorwelle. Die Spannmutter drehen, bis sich der Rotor von der Motorwelle abheben lässt.

22/107 Rev. 12 / 12.2022 AB2200DEENFRIT

12 Beladen des Rotors

Standard-Zentrifugiergefäße aus Glas sind belastbar bis RZB 4000 (DIN 58970 Teil 2).

• Den Rotor auf festen Sitz prüfen.

• Bei Ausschwingrotoren müssen alle Plätze des Rotors mit gleichen Gehängen besetzt sein. Bestimmte

Gehänge sind mit der Nummer des Rotorplatzes gekennzeichnet. Diese Gehänge dürfen nur in den entsprechenden Platz des Rotors eingesetzt werden. Gehänge die mit einer Set-Nummer gekennzeichnet sind, z. B. S001/4, dürfen nur im Set verwendet werden.

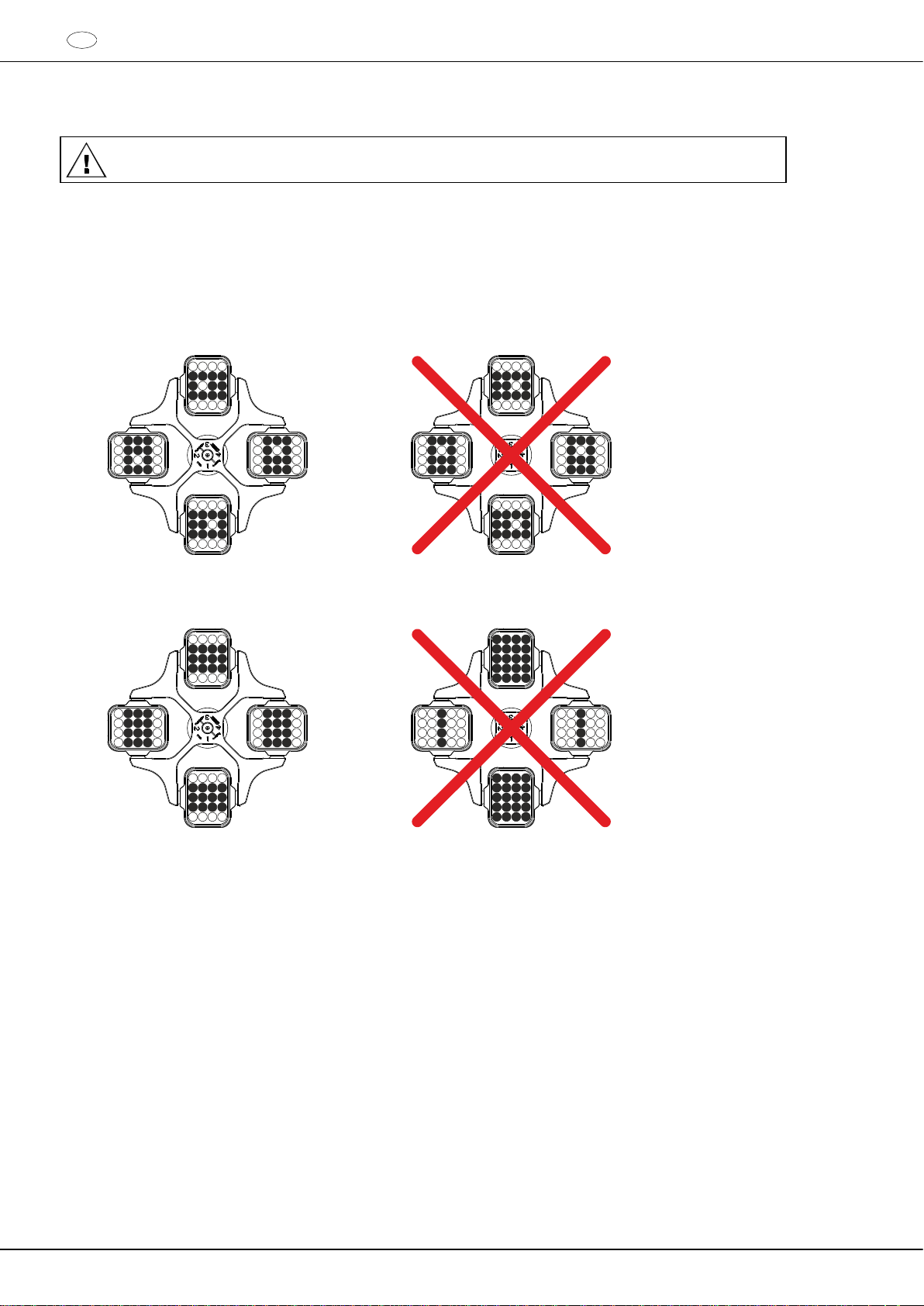

• Die Rotoren und Gehänge dürfen nur symmetrisch beladen werden. Die Zentrifugiergefäße müssen gleichmäßig auf alle Plätze des Rotors verteilt werden. Zugelassene Kombinationen siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Bei Winkelrotoren müssen alle möglichen Plätze des Rotors beladen werden, siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Rotor ist symmetrisch beladen

Nicht zulässig!

Rotor ist unsymmetrisch beladen

Rotor ist gleichmäßig beladen

Nicht zulässig!

Rotor ist ungleichmäßig beladen

• Auf bestimmten Gehängen ist das Gewicht der maximalen Beladung oder das Gewicht der maximalen Beladung und das maximale Gewicht des komplett bestückten Gehänges angegeben. Diese Gewichte dürfen nicht überschritten werden. Im Ausnahmefall siehe Kapitel "Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm3". Die Gewichtsangabe der maximalen Beladung umfasst das Gesamtgewicht von Adapter, Zentrifugiergefäß und Inhalt.

• Bei Behältern mit Gummieinlagen muss sich unter den Zentrifugiergefäßen immer die gleiche Anzahl von Gummieinlagen befinden.

• Die Zentrifugiergefäße dürfen nur außerhalb der Zentrifuge befüllt werden.

AB2200DEENFRIT Rev. 12 / 12.2022 23/107

• Die vom Hersteller angegebene maximale Füllmenge der Zentrifugiergefäße darf nicht überschritten werden.

Bei Winkelrotoren dürfen die Zentrifugiergefäße nur soweit befüllt werden, dass während des Zentrifugationslaufes keine Flüssigkeit aus den Gefäßen herausgeschleudert werden kann.

Flüssigkeit

Zentrifugalkraft

• Beim Beladen der Winkelrotoren darf keine Flüssigkeit in die Winkelrotoren und in den Schleuderraum gelangen.

• Beim Beladen der Gehänge der Ausschwingrotoren und beim Ausschwingen der Gehänge während des

Zentrifugationslaufes darf keine Flüssigkeit in die Gehänge und in den Schleuderraum gelangen.

• Um die Gewichtsunterschiede innerhalb der Zentrifugiergefäße möglichst gering zu halten, ist auf eine gleichmäßige Füllhöhe in den Gefäßen zu achten.

13 Verschließen von Bio-Sicherheitssystemen

Um Dichtigkeit zu gewährleisten, muss der Deckel eines Bio-Sicherheitssystems fest verschlossen werden. Um ein Verdrehen des Dichtungsringes während dem Öffnen und Schließen des Deckels zu vermeiden, muss

der Dichtungsring mit einem Gummi-Pflegemittel leicht eingerieben werden. Lieferbare Bio-Sicherheitssysteme siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and

accessories". Im Zweifelsfall sind entsprechende Informationen beim Hersteller einzuholen.

Deckel mit Schraubverschluss und Bohrung im Drehgriff

• Den Deckel mittig auf den Rotor aufsetzen.

• Den mitgelieferten Schlüssel durch die Bohrung im Drehgriff stecken und durch Drehen im

Uhrzeigersinn den Deckel fest verschließen.

Deckel mit Schraubverschluss, ohne Bohrung im Drehgriff

• Den Deckel mittig auf den Rotor aufsetzen.

• Den Deckel von Hand, durch Drehen des Drehgriffs im Uhrzeigersinn, fest verschließen.

24/107 Rev. 12 / 12.2022 AB2200DEENFRIT

14 Bedien- und Anzeigeelemente

Siehe Abbildung auf Seite 2. Fig. 2, Fig. 3: Anzeige- und Bedienfeld

14.1 Drehknopf

Zum Einstellen der einzelnen Parameter. Drehen entgegen dem Uhrzeigersinn erniedrigt den Wert. Drehen im Uhrzeigersinn erhöht den Wert.

14.2 Tasten des Bedienfeldes

SELECT

• Wähltaste zum Anwählen der einzelnen Parameter. Durch jeden weiteren Tastendruck wird der nachfolgende Parameter angewählt.

START

IMPULS

• Zentrifugationslauf starten. Die LED in der Taste leuchtet während des Zentrifugationslaufes, solange der Rotor dreht.

• Kurzzeitzentrifugation. Der Zentrifugationslauf erfolgt, solange die Taste gedrückt gehalten wird. Die LED in der Taste leuchtet während des Zentrifugationslaufes, solange der Rotor dreht.

• Eingaben und Änderungen speichern.

STOP OPEN

• Zentrifugationslauf beenden. Der Rotor läuft mit vorgewählter Bremsstufe aus. Die rechte LED in der Taste leuchtet bis der Rotor stillsteht. Nach Stillstand des Rotors blinkt die linke LED in der Taste. Zweimaliges Drücken der Taste löst den NOT-STOP aus.

• Den Deckel entriegeln. Die linke LED in der Taste erlischt.

• Verlassen der Parametereingabe.

RCF

• Umschalten zwischen RPM- und RCF-Anzeige. RCF-Werte werden in > < angezeigt.

• Vorkühlung starten. Die Vorkühl-Drehzahl ist einstellbar. Sie ist voreingestellt auf 2800 RPM.

14.3 Einstellmöglichkeiten

PROG RCL

Programmplatz des abzurufenden Programms.

t/min

Laufzeit. Einstellbar von 1 - 99 min, in 1 min -Schritten.

t/sec

Laufzeit. Einstellbar von 1 - 59 s, in 1 Sekunden-Schritten.

Dauerlauf "". Parameter t/min und t/sec auf Null stellen.

RPM

Drehzahl. Einstellbar ist ein Zahlenwert von 500 RPM bis zur maximalen Drehzahl des Rotors. Maximale Drehzahl des Rotors siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories“. Einstellbar in 10er Schritten.

RAD/mm

Zentrifugierradius. Eingabe in mm. Zentrifugierradius siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Die Eingabe des Radius ist nur möglich, wenn die RCF-Anzeige (> RCF <) angewählt ist.

RCF

Relative Zentrifugalbeschleunigung. Einstellbar ist ein Zahlenwert, der eine Drehzahl zwischen 500 RPM und der maximalen Drehzahl des Rotors ergibt. Einstellbar bis 100 in 1er Schritten und ab 100 in 10er Schritten. Der RCF-Wert wird automatisch auf den Drehzahlschritt auf- bzw. abgerundet. Die Eingabe der RCF ist nur möglich, wenn die RCF-Anzeige (> RCF <) angewählt ist.

Anlaufstufen 1 - 9. Stufe 9 = kürzeste Anlaufzeit, Stufe 1 = längste Anlaufzeit.

Bremsstufen 0 - 9. Stufe 9 = kürzeste Auslaufzeit, Stufe 1 = lange Auslaufzeit, Stufe 0 = längste Auslaufzeit (ungebremster Auslauf).

AB2200DEENFRIT Rev. 12 / 12.2022 25/107

T/°C

Temperatur-Sollwert (nur bei Zentrifuge mit Kühlung). Einstellbar von -20°C bis +40°C, in 1°C-Schritten. Die tiefste erreichbare Temperatur ist rotorabhängig (siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

PROG STO

Programmplatz auf dem das Programm gespeichert wird. Es können 9 Programme gespeichert werden (Programmplätze 1 - 2 - 3 - ... 9). Der Programmplatz # dient als Zwischenspeicher für geänderte Einstellungen.

15 Zentrifugations–Parameter eingeben

Wird nach der Anwahl oder während der Eingabe von Parametern 8 Sekunden lang keine Taste gedrückt, werden in der Anzeige wieder die vorherigen Werte angezeigt. Die Eingabe der Parameter muss dann erneut durchgeführt werden.

Können keine Parameter eingegeben werden, so sind die Programme schreibgeschützt. Aufhebung des Schreibschutzes, siehe Kapitel "Schreibschutz für die Programme").

• Mit der Taste

RCF

die RPM- oder RCF-Anzeige anwählen. RCF-Werte werden in > < angezeigt.

• Mit der Taste

SELECT

die gewünschten Parameter anwählen und mit dem Drehknopf einstellen. Um den Dauerlauf einzustellen müssen die Parameter t/min und t/sec mit dem Drehknopf auf Null gestellt werden. Der Dauerlauf wird in der Anzeige durch das Symbol "" angezeigt.

• Nach der Eingabe aller Parameter die Taste

START / IMPULS

drücken, um die Einstellungen auf Programmplatz #

zu speichern. Als Bestätigung wird kurzzeitig  ok  angezeigt.

Die Daten auf Programmplatz # werden bei jeder Eingabe von Parametern und Drücken der Taste

START / IMPULS

überschrieben.

16 Programmierung

16.1 Programm -Eingabe / -Änderung

Können keine Parameter eingegeben werden, so sind die Programme schreibgeschützt. Aufhebung des Schreibschutzes, siehe Kapitel "Schreibschutz für die Programme").

• Mit der Taste

RCF

die RPM- oder RCF-Anzeige anwählen. RCF-Werte werden in > < angezeigt.

• Mit der Taste

SELECT

• Mit der Taste

SELECT

den Parameter PROG STO anwählen und mit dem Drehknopf den gewünschten Programmplatz einstellen.

• Die Taste

START / IMPULS

drücken, um die Einstellungen auf dem gewünschten Programmplatz zu speichern. Als Bestätigung wird kurzzeitig  ok  angezeigt. Wird die Taste

START / IMPULS

gedrückt, ohne dass der Parameter PROG STO angewählt ist, so werden die

Einstellungen immer auf Programmplatz # gespeichert.

Die vorherigen Daten des Programmplatzes werden beim Speichern überschrieben.

16.2 Programm-Abruf

• Mit der Taste

SELECT

den Parameter PROG RCL anwählen und mit dem Drehknopf den gewünschten

Programmplatz einstellen.

• Die Taste

START / IMPULS

drücken. Die Zentrifugations-Daten des angewählten Programmplatzes werden angezeigt.

• Die Parameter können durch Drücken der Taste

SELECT

überprüft werden.

Zum Verlassen der Parameter-Anzeige die Taste

OPEN / STOP

drücken oder 8 Sekunden lang keine Taste

drücken.

26/107 Rev. 12 / 12.2022 AB2200DEENFRIT

16.3 Schreibschutz für die Programme

Die Programme können gegen unbeabsichtigtes Ändern geschützt werden. Der Schreibschutz kann, bei Stillstand des Rotors, wie folgt aktiviert oder deaktiviert werden:

• Die Taste

SELECT

8 s gedrückt halten.

Nach 8 s erscheint SOUND / BELL in der Anzeige.

• Die Taste

SELECT

drücken. Der Parameter LOCK wird angezeigt.

• Mit dem Drehknopf OFF oder ON einstellen. OFF: Die Programme sind nicht schreibgeschützt. ON: Alle Programme sind schreibgeschützt.

Das Schreibschützen einzelner Programme ist nicht möglich.

• Die Taste

START / IMPULS

drücken, um die Einstellung zu speichern. Ist ON eingestellt wird als Bestätigung kurzzeitig  lock  angezeigt. Ist OFF eingestellt wird als Bestätigung kurzzeitig  ok  angezeigt.

17 Zentrifugation

Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

Wird der zulässige Gewichtsunterschied innerhalb der Beladung des Rotors überschritten, schaltet der Antrieb während des Anlaufs ab, und IMBALANCE wird angezeigt.

Ein Zentrifugationslauf kann jederzeit durch Drücken der Taste

OPEN / STOP

abgebrochen werden.

Während des Zentrifugationslaufes können alle Parameter angewählt und geändert werden (siehe Kapitel "Zentrifugations–Parameter eingeben").

Mit der Taste

RCF

kann jederzeit zwischen der RPM- und RCF-Anzeige umgeschaltet werden. Wird mit der

RCF-Anzeige gearbeitet, ist die Eingabe des Zentrifugierradius notwendig. Wird OPEN OEFFNEN angezeigt, so ist eine weitere Bedienung der Zentrifuge erst nach einmaligem

Öffnen des Deckels möglich. Wird R xx n-max xxxxx angezeigt, so hat kein Zentrifugationslauf stattgefunden, weil zuvor der Rotor

gewechselt wurde, siehe Kapitel "Rotor-Erkennung".

• Den Netzschalter einschalten. Schalterstellung .

• Den Rotor beladen und den Zentrifugendeckel schließen.

17.1 Zentrifugation mit Zeitvorwahl

• Eine Zeit einstellen oder ein Programm mit Zeitvorwahl abrufen (siehe Kapitel "Programmierung").

• Die Taste

START / IMPULS

drücken. Die LED in der Taste

START / IMPULS

leuchtet solange der Rotor dreht.

• Nach Ablauf der Zeit oder bei Abbruch des Zentrifugationslaufes durch Drücken der Taste

OPEN / STOP

, erfolgt

der Auslauf mit der angewählten Bremsstufe. Die Bremsstufe wird angezeigt.

Während des Zentrifugationslaufes werden die Drehzahl des Rotors oder der RCF-Wert, die Temperatur im Schleuderraum (nur bei Zentrifuge mit Kühlung), und die verbleibende Zeit angezeigt.

17.2 Dauerlauf

• Das Symbol  einstellen oder ein Dauerlauf-Programm abrufen (siehe Kapitel "Programmierung").

• Die Taste

START / IMPULS

drücken. Die LED in der Taste

START / IMPULS

leuchtet solange der Rotor dreht. Die

Zeitzählung beginnt bei 00:00.

• Die Taste

OPEN / STOP

drücken, um den Zentrifugationslauf zu beenden. Der Auslauf erfolgt mit der angewählten

Bremsstufe. Die Bremsstufe wird angezeigt.

Während des Zentrifugationslaufes werden die Drehzahl des Rotors oder der RCF-Wert, die Temperatur im Schleuderraum (nur bei Zentrifuge mit Kühlung), und die gelaufene Zeit angezeigt.

17.3 Kurzzeitzentrifugation

• Die Taste

START / IMPULS

gedrückt halten. Die LED in der Taste

START / IMPULS

leuchtet solange der Rotor dreht.

Die Zeitzählung beginnt bei 00:00.

• Die Taste

START / IMPULS

wieder loslassen, um den Zentrifugationslauf zu beenden. Der Auslauf erfolgt mit der angewählten Bremsstufe. Die Bremsstufe wird angezeigt.

Während des Zentrifugationslaufes werden die Drehzahl des Rotors oder der RCF-Wert, die Temperatur im Schleuderraum (nur bei Zentrifuge mit Kühlung), und die gelaufene Zeit angezeigt.

AB2200DEENFRIT Rev. 12 / 12.2022 27/107

18 Not-Stop

• Die Taste

OPEN / STOP

2x drücken.

Beim Not-Stop erfolgt der Auslauf mit Bremsstufe 9 (kürzeste Auslaufzeit). Die Bremsstufe 9 wird angezeigt. War die Bremsstufe 0 vorgewählt, so ist die Auslaufzeit technisch bedingt länger als mit Bremsstufe 9.

19 Akustisches Signal

Das akustische Signal ertönt:

• bei Auftreten einer Störung im 2 s-Intervall.

• nach Beendigung des Zentrifugationslaufes und Stillstand des Rotors im 30 s-Intervall.

Durch Öffnen des Deckels oder Drücken einer beliebigen Taste wird das akustische Signal beendet. Das Signal nach Beendigung des Zentrifugationslaufes kann, bei Stillstand des Rotors, folgendermaßen aktiviert

oder deaktiviert werden:

• Die Taste

SELECT

8 s gedrückt halten.

Nach 8 s erscheint SOUND / BELL in der Anzeige.

• Mit dem Drehknopf OFF (aus) oder ON (ein) einstellen.

• Die Taste

START / IMPULS

drücken, um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig  ok  angezeigt.

20 Betriebsstunden-Abfrage

Die Abfrage der Betriebsstunden ist nur bei Stillstand des Rotors möglich.

• Die Taste

SELECT

8 s gedrückt halten.

Nach 8 s erscheint SOUND / BELL in der Anzeige.

• Die Taste

SELECT

nochmals drücken.

Die Betriebsstunden (CONTROL: ) der Zentrifuge werden angezeigt.

• Zum Verlassen der Betriebsstunden-Abfrage die Taste

OPEN / STOP

drücken.

21 Kühlung (nur bei Zentrifuge mit Kühlung)

Der Temperatur-Sollwert kann von -20°C bis +40°C eingestellt werden. Die tiefste erreichbare Temperatur ist rotorabhängig (siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

21.1 Standby-Kühlung

Bei Stillstand des Rotors und geschlossenem Deckel wird der Schleuderraum auf die vorgewählte Temperatur gekühlt. Im Display wird der Temperatur-Sollwert angezeigt.

Nach einem Zentrifugationslauf erfolgt die Standby-Kühlung zeitverzögert, und im Display wird OPEN OEFFNEN angezeigt. Die Verzögerungszeit ist von 1 bis 5 Minuten, in 1 Minuten-Schritten einstellbar. Sie ist auf 1 Minute voreingestellt.

Die Verzögerungszeit kann, bei Stillstand des Rotors und geöffnetem Deckel, folgendermaßen eingestellt werden:

• Die Taste 8 Sekunden gedrückt halten. Nach 8 Sekunden erscheint t/min = X in der Anzeige.

• Mit dem Drehknopf die Verzögerungszeit einstellen.

• Die Taste

START / IMPULS

drücken, um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig  ok  angezeigt.

Zum Verlassen der Verzögerungszeit-Anzeige die Taste

OPEN / STOP

drücken oder 8 Sekunden lang keine Taste

drücken.

28/107 Rev. 12 / 12.2022 AB2200DEENFRIT

21.2 Vorkühlen des Rotors

• Die Taste drücken. Die LED in der Taste

START / IMPULS

leuchtet solange der Rotor dreht.

• Die Taste

OPEN / STOP

drücken um die Vorkühlung zu beenden. Der Auslauf erfolgt mit der angewählten

Bremsstufe. Die Bremsstufe wird angezeigt.

Während des Zentrifugationslaufes werden die Drehzahl des Rotors oder der RCF-Wert, die Temperatur im Schleuderraum, und die gelaufene Zeit angezeigt.

Die Vorkühl-Drehzahl ist von 500 RPM bis zur maximalen Drehzahl der Rotors, in 10er Schritten einstellbar. Sie ist voreingestellt auf 2800 RPM. Die Vorkühl-Drehzahl kann, bei Stillstand des Rotors und geöffnetem Deckel, folgendermaßen eingestellt werden:

• Die Taste 8 Sekunden gedrückt halten. Nach 8 Sekunden erscheint t/min = X in der Anzeige.

• Die Taste nochmals drücken. Die eingestellte Vorkühl-Drehzahl RPM = XXXX wird angezeigt.

• Mit dem Drehknopf die gewünschte Vorkühl-Drehzahl einstellen.

• Die Taste

START / IMPULS

drücken, um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig  ok  angezeigt.

Zum Verlassen der Vorkühl-Drehzahl-Anzeige die Taste

OPEN / STOP

drücken oder 8 Sekunden lang keine Taste

drücken.

22 Relative Zentrifugalbeschleunigung (RCF)

Die relative Zentrifugalbeschleunigung (RCF) wird als Vielfaches der Erdbeschleunigung (g) angegeben. Sie ist ein einheitsfreier Zahlenwert und dient zum Vergleich der Trenn- und Sedimentationsleistung.

Die Berechnung erfolgt nach der Formel:

1,118r

1000

RPM

RCF =

 



 





1000

1,118r

RCF

RPM 



RCF = Relative Zentrifugalbeschleunigung RPM = Drehzahl r = Zentrifugierradius in mm = Abstand von der Mitte der Drehachse bis zum Zentrifugiergefäßboden. Zentrifugierradius siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/ Rotors and accessories".

Die relative Zentrifugalbeschleunigung (RCF) ist von der Drehzahl und dem Zentrifugierradius abhängig.

23 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm3

Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm3 nicht überschreiten. Bei Stoffen oder Stoffgemischen mit einer höheren Dichte muss die Drehzahl reduziert werden.

Die erlaubte Drehzahl lässt sich nach folgender Formel berechnen:

[RPM] Drehzahl maximale

[kg/dm³] Dichte höhere

1,2

)(n Drehzahl Reduzierte red =

z.B.: Maximale Drehzahl 4000 RPM, Dichte 1,6 kg/dm3

RPM 3464 RPM 4000

kg/dm³ 1,6

kg/dm³ 1,2

n red == 

Wird im Ausnahmefall die, auf dem Gehänge angegebene, maximale Beladung überschritten, muss die Drehzahl ebenfalls reduziert werden.

Die erlaubte Drehzahl lässt sich nach folgender Formel berechnen:

[RPM] Drehzahl maximale

[g] Beladung hetatsächlic

[g] Beladung maximale

)(n Drehzahl Reduzierte red =

z.B.: Maximale Drehzahl 4000 RPM, maximale Beladung 300 g, tatsächliche Beladung 350 g

RPM 3703 RPM 4000

g 350

g 300

n red == 

Bei eventuellen Unklarheiten ist Auskunft beim Hersteller einzuholen.

AB2200DEENFRIT Rev. 12 / 12.2022 29/107

24 Rotorerkennung

Nach Start eines jeden Zentrifugationslaufes wird eine Rotorerkennung durchgeführt. Wurde der Rotor gewechselt, wird der Zentrifugationslauf nach der Rotorerkennung abgebrochen. Der Rotorcode (rot

xx) des Rotors wird angezeigt. Der Rotorcode (R xx) sowie die maximale Drehzahl (n-max=xxxxx) des Rotors werden angezeigt.

Eine weitere Bedienung der Zentrifuge ist erst nach einmaligem Öffnen des Deckels möglich. Wenn die maximale Drehzahl des verwendeten Rotors kleiner als die eingestellte Drehzahl ist, wird die

Drehzahl auf die maximale Drehzahl des Rotors begrenzt.

25 Notentriegelung

Bei einem Stromausfall kann der Deckel nicht motorisch entriegelt werden. Es muss eine Notentriegelung von Hand durchgeführt werden.

Zur Notentriegelung die Zentrifuge vom Netz trennen. Den Deckel nur bei Stillstand des Rotors öffnen.

Siehe Abbildung auf Seite 2.

• Den Netzschalter ausschalten (Schalterstellung "0").

• Durch das Fenster im Deckel schauen, um sich zu vergewissern, dass der Rotor stillsteht.

• Den Sechskant-Stiftschlüssel waagerecht in die Bohrung (Fig. 1, A) einführen und vorsichtig eine halbe

Umdrehung im Uhrzeigersinn drehen, bis sich der Deckel öffnen lässt.

• Den Sechskant-Stiftschlüssel wieder aus der Bohrung herausziehen.

• Wenn nach dem Wiedereinschalten der Zentrifuge die linke LED in der Taste

OPEN / STOP

blinkt, die Taste

OPEN / STOP

drücken, dass die motorische Deckelverriegelung wieder die Grundstellung (geöffnet) einnimmt.

26 Pflege und Wartung

Das Gerät kann kontaminiert sein.

Vor der Reinigung den Netzstecker ziehen. Bevor ein anderes als das vom Hersteller empfohlene Reinigungs- oder Dekontaminationsverfahren

angewandt wird, hat sich der Benutzer beim Hersteller zu vergewissern, dass das vorgesehene Verfahren das Gerät nicht schädigt.

• Zentrifugen, Rotoren und das Zubehör dürfen nicht in Spülmaschinen gereinigt werden.

• Es darf nur eine Handreinigung und eine Flüssig-Desinfektion durchgeführt werden.

• Die Wassertemperatur muss 20 – 25°C betragen.

• Es dürfen nur Reinigungs- oder Desinfektionsmittel verwendet werden, die:

− im pH-Bereich 5 - 8 liegen,

− keine Ätzalkalien, Peroxide, Chlorverbindungen, Säuren und Laugen enthalten.

• Um Korrosionserscheinungen durch Reinigungs- oder Desinfektionsmittel zu vermeiden sind die speziellen

Anwendungshinweise vom Hersteller des Reinigungs- oder Desinfektionsmittels unbedingt zu beachten.

30/107 Rev. 12 / 12.2022 AB2200DEENFRIT

26.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum)

26.1.1 Oberflächenreinigung und -pflege

• Das Gehäuse der Zentrifuge und den Schleuderraum regelmäßig säubern und bei Bedarf mit Seife oder einem

milden Reinigungsmittel und einem feuchten Tuch reinigen. Dies dient zum einen der Hygiene und es verhindert Korrosion durch anhaftende Verunreinigungen.

• Inhaltsstoffe geeigneter Reinigungsmittel:

Seife, anionische Tenside, nichtionische Tenside.

• Nach dem Einsatz von Reinigungsmitteln, die Reste des Reinigungsmittels, durch Nachwischen mit einem

feuchten Tuch, entfernen.

• Die Flächen müssen unmittelbar nach der Reinigung getrocknet werden.

• Bei Bildung von Kondenswasser den Schleuderraum, durch Auswischen mit einem saugfähigen Tuch, trocknen.

• Die Gummidichtung des Schleuderraums nach jeder Reinigung mit einem Gummi-Pflegemittel leicht einreiben.

• Der Schleuderraum ist jährlich auf Schäden zu überprüfen.

Werden sicherheitsrelevante Schäden festgestellt, darf die Zentrifuge nicht mehr in Betrieb genommen werden. In diesem Fall ist der Kundendienst zu benachrichtigen.

26.1.2 Oberflächendesinfektion

• Gelangt infektiöses Material in den Schleuderraum, so ist dieser umgehend zu desinfizieren.

• Inhaltsstoffe geeigneter Desinfektionsmittel:

Äthanol, n-Propanol, Ethylhexanol, anionische Tenside, Korrosionsinhibitoren.

• Nach dem Einsatz von Desinfektionsmitteln, die Reste des Desinfektionsmittels, durch Nachwischen mit einem

feuchten Tuch, entfernen.

• Die Flächen müssen unmittelbar nach der Desinfektion getrocknet werden.

26.1.3 Entfernen radioaktiver Verunreinigungen

• Das Mittel muss speziell für das Entfernen radioaktiver Verunreinigungen ausgewiesen sein.

• Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigungen:

Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.

• Nach dem Entfernen der radioaktiven Verunreinigungen, die Reste des Mittels, durch Nachwischen mit einem

feuchten Tuch, entfernen.

• Die Flächen müssen unmittelbar nach dem Entfernen der radioaktiven Verunreinigungen getrocknet werden.

26.2 Rotoren und Zubehör

26.2.1 Reinigung und Pflege

• Um einer Korrosion und Materialveränderungen vorzubeugen müssen die Rotoren und das Zubehör regelmäßig

mit Seife oder einem milden Reinigungsmittel und einem feuchten Tuch gereinigt werden.. Die Reinigung wird mindestens einmal wöchentlich empfohlen. Verschmutzungen müssen sofort entfernt werden.

• Inhaltsstoffe geeigneter Reinigungsmittel:

Seife, anionische Tenside, nichtionische Tenside.

• Nach dem Einsatz von Reinigungsmitteln, die Reste des Reinigungsmittels, durch Nachspülen mit Wasser (nur

außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

• Die Rotoren und das Zubehör müssen unmittelbar nach der Reinigung getrocknet werden.

• Winkelrotoren, Behälter und Gehänge aus Aluminium sind nach dem Trocknen mit säurefreiem Fett z.B.

Vaseline leicht einzufetten.

• Bei Bio-Sicherheitssystemen (lieferbare Bio-Sicherheitssysteme siehe Kapitel "Anhang/Appendix, Rotoren und

Zubehör/Rotors and accessories") sind die Dichtungsringe regelmäßig (wöchentlich) zu prüfen und zu reinigen. Bei Anzeichen von Rissbildung, Versprödung oder Abnutzung ist der Dichtungsring sofort auszutauschen. Um ein Verdrehen des Dichtungsringes während dem Öffnen und Schließen des Deckels zu vermeiden, muss der Dichtungsring mit einem Gummi-Pflegemittel leicht eingerieben werden.

• Um Korrosion infolge Feuchtigkeit zwischen Rotor und Motorwelle zu verhindern, sollte der Rotor mindestens

einmal im Monat ausgebaut, gereinigt und die Motorwelle leicht gefettet werden.

• Die Rotoren und das Zubehör sind monatlich auf Verschleiß und Korrosionsschäden zu überprüfen.

Rotoren und Zubehör dürfen bei Anzeichen von Verschleiß oder Korrosion nicht mehr verwendet werden.

• Den Rotor wöchentlich auf festen Sitz prüfen.

AB2200DEENFRIT Rev. 12 / 12.2022 31/107

26.2.2 Desinfektion

• Gelangt infektiöses Material auf die Rotoren oder auf das Zubehör, so muss eine geeignete Desinfektion durchgeführt werden.

• Inhaltsstoffe geeigneter Desinfektionsmittel: Äthanol, n-Propanol, Ethylhexanol, anionische Tenside, Korrosionsinhibitoren.

• Nach dem Einsatz von Desinfektionsmitteln, die Reste des Desinfektionsmittels, durch Nachspülen mit Wasser (nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

• Die Rotoren und das Zubehör müssen unmittelbar nach der Desinfektion getrocknet werden.

26.2.3 Entfernen radioaktiver Verunreinigungen

• Das Mittel muss speziell für das Entfernen radioaktiver Verunreinigungen ausgewiesen sein.

• Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigungen:

Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.

• Nach dem Entfernen der radioaktiven Verunreinigungen, die Reste des Mittels, durch Nachspülen mit Wasser (nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

• Die Rotoren und das Zubehör müssen unmittelbar nach dem Entfernen der radioaktiven Verunreinigungen getrocknet werden.

26.2.4 Rotoren und Zubehör mit begrenzter Verwendungsdauer

Die Verwendung von bestimmten Rotoren, Gehängen und Zubehörteilen ist zeitlich begrenzt. Diese sind mit der maximal erlaubten Anzahl der Laufzyklen oder dem Ablaufdatum und der maximalen Anzahl der Laufzyklen oder nur mit dem Ablaufdatum gekennzeichnet, z.B.:

- "einsetzbar bis Ende: V. Quartal 2011 / usable until end of: V. Quartal 2011" oder

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011"

- "max. Laufzyklen / max. cycles: 40000".

Aus Sicherheitsgründen dürfen die Rotoren, Gehänge und Zubehörteile nicht mehr verwendet werden, wenn entweder die darauf gekennzeichnete maximal erlaubte Anzahl der Laufzyklen oder das darauf gekennzeichnete Ablaufdatum erreicht ist.

26.3 Autoklavieren

Das folgende Zubehör darf bei 121°C / 250°F (20 min) autoklaviert werden:

• Ausschwingrotoren

• Winkelrotoren aus Aluminium

• Gehänge aus Metall

• Deckel mit Bioabdichtung

• Adapter

Über den Sterilitätsgrad kann keine Aussage gemacht werden.

Die Deckel der Rotoren und Behälter müssen vor dem Autoklavieren abgenommen werden. Das Autoklavieren beschleunigt den Alterungsprozess von Kunststoffen. Außerdem kann es bei

Kunststoffen Farbveränderungen verursachen. Nach dem Autoklavieren sind die Rotoren und das Zubehör visuell auf Beschädigung zu überprüfen und

eventuell beschädigte Teile sofort auszutauschen. Bei Anzeichen von Rissbildung, Versprödung oder Abnutzung ist der betreffende Dichtungsring sofort auszutauschen. Bei Deckeln mit nicht auswechselbaren Dichtungsringen muss der gesamte Deckel ausgetauscht werden.

Um die Dichtigkeit der Bio-Sicherheitssysteme zu gewährleisten, dürfen die Dichtungsringe nach dem Autoklavieren nicht mit Talkum-Puder behandelt werden.

26.4 Zentrifugiergefäße

• Bei Undichtigkeit oder nach dem Bruch von Zentrifugiergefäßen, sind zerbrochene Gefäßteile, Glassplitter und ausgelaufenes Zentrifugiergut vollständig zu entfernen.

• Die Gummieinlagen sowie die Kunststoff-Hülsen der Rotoren sind nach einem Glasbruch zu ersetzen.

Verbleibende Glassplitter verursachen weiteren Glasbruch !

• Handelt es sich um infektiöses Material so ist umgehend eine Desinfektion durchzuführen.

32/107 Rev. 12 / 12.2022 AB2200DEENFRIT

27 Störungen

Lässt sich der Fehler laut Störungstabelle nicht beheben, so ist der Kundendienst zu benachrichtigen. Bitte den Zentrifugentyp und die Seriennummer angeben. Beide Nummern sind auf dem Typenschild der Zentrifuge

ersichtlich.

Einen NETZ-RESET durchführen:

− Den Netzschalter ausschalten (Schalterstellung "0").

− Mindestens 10 Sekunden lang warten und anschließend den Netzschalter wieder einschalten

(Schalterstellung "").

Ursache

Beseitigung

keine Anzeige

---

keine Spannung. Auslösen der Überstromschutzsicherung.

− Versorgungsspannung überprüfen.

− Netzschalter EIN.

TACHO - ERROR

1, 2, 96

Tacho defekt. Motor, Elektronik defekt.

− Deckel öffnen.

− Den Netzschalter ausschalten

(Schalterstellung "0").

− Mindestens 10 Sekunden lang warten.

− Den Rotor von Hand kräftig drehen.

− Den Netzschalter wieder

einschalten (Schalterstellung ""). Während des Einschaltens muss sich der Rotor drehen

CONTROL - ERROR

Fehler Deckelverriegelung IMBALANCE

---

Der Rotor ist ungleichmäßig beladen.

− Deckel öffnen.

− Die Beladung des Rotors über-

prüfen, siehe Kapitel "Beladen des Rotors".

− Den Zentrifugationslauf wiederholen.

CONTROL - ERROR

4, 6

Fehler Deckelverriegelung

− Einen NETZ-RESET durchführen.

N > MAX

Überdrehzahl

N < MIN

Unterdrehzahl

MAINS INTERRUPT

---

Netzunterbrechung während des Zentrifugationslaufes. (Der Zentrifugationslauf wurde nicht beendet.)

− Deckel öffnen.

− Taste

START / IMPULS

drücken.

− Bei Bedarf den Zentrifugationslauf wiederholen.

ROTORCODE

10.1,

10.2

Fehler Rotorcodierung

− Deckel öffnen.

CONTROL-ERROR

21, 22, 25, 27,

Fehler / Defekt Elektronik

− Einen NETZ-RESET durchführen.

CONTROL-ERROR

Fehler / Defekt Bedienteil

SER I/O - ERROR

30, 31,

33, 36

Fehler / Defekt Elektronik

° C * - ERROR

51 - 53,

Fehler / Defekt Elektronik

FU / CCI - ERROR

60 - 64,

67, 68, 82 - 86

Fehler / Defekt Elektronik / Motor SYNC-ERROR

Fehler / Defekt Elektronik

SENSOR-ERROR

91 - 93

Fehler / Defekt Unwuchtsensor

KEYBOARD-ERROR

---

Fehler / Defekt Bedienteil

NO ROTOR

---

Kein Rotor eingebaut

− Deckel öffnen.

− Rotor einbauen.

N > ROTOR MAX

---

Drehzahl im angewählten Programm größer als die maximale Drehzahl des Rotors.

− Drehzahl überprüfen und korrigieren.

Der Rotor wurde gewechselt. Der eingebaute Rotor hat eine höhere maximale Drehzahl als der vorher verwendete Rotor, und er wurde noch nicht von der Rotorerkennung erkannt.

− Eine Drehzahl, bis zur maximalen Drehzahl des vorher verwendeten Rotors, einstellen. Die Taste

START / IMPULS

drücken, um eine Rotorerkennung durchzuführen, siehe Kapitel "Rotorerkennung".

AB2200DEENFRIT Rev. 12 / 12.2022 33/107

28 Rücksendung von Geräten

Vor der Rücksendung des Gerätes muss die Transportsicherung eingebaut werden.

Wird das Gerät oder dessen Zubehör an die Firma Andreas Hettich GmbH & Co. KG zurückgesandt, so muss dieses, zum Schutz von Personen, Umwelt und Material, vor dem Versand dekontaminiert und gereinigt werden.

Eine Annahme von kontaminierten Geräten oder Zubehör behalten wir uns vor. Anfallende Kosten für Reinigungs- und Desinfektionsmaßnahmen werden dem Kunden in Rechnung gestellt. Wir bitten dafür um Ihr Verständnis.

29 Entsorgung

Das Gerät kann über den Hersteller entsorgt werden.

Für eine Rücksendung muss immer ein Rücksendeformular (RMA) angefordert werden. Bei Bedarf den technischen Service des Herstellers kontaktieren:

Andreas Hettich GmbH & Co. KG Föhrenstraße 12 78532 Tuttlingen, Germany Telefon: +49 7461 705 1400 E-Mail: service@hettichlab.com

Für die Entsorgung können Kosten anfallen.

WARNUNG

Verschmutzungs- und Kontaminationsgefahr für Mensch und Umwelt

Bei der Entsorgung der Zentrifuge können Mensch und Umwelt durch falsche oder unsachgemäße Entsorgung verschmutzt oder kontaminiert werden.

• Demontage und Entsorgung darf nur durch eine geschulte und autorisierte Servicefachkraft durchgeführt werden.

Das Gerät ist für den gewerblichen Bereich ("Business to Business" - B2B) vorgesehen. Gemäß der Richtlinie 2012/19/EU dürfen die Geräte nicht mehr mit dem Hausmüll entsorgt werden. Die Geräte sind nach der Stiftung Elektro-Altgeräte Register (EAR) zu den folgenden Gruppen zugeordnet.

• Gruppe 1 (Wärmeüberträger)

• Gruppe 5 (Kleingeräte)

Mit dem Symbol des durchgestrichenen Abfalltonne wird darauf hingewiesen, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf.

Die Entsorgungsvorschriften der einzelnen Länder können unterschiedlich sein. Im Bedarfsfall an den Lieferanten wenden.

34/107 Rev. 12 / 12.2022 AB2200DEENFRIT

Contents

1 Use according to specification .............................................................................................................................. 36

2 Remaining risks .................................................................................................................................................... 36

3 Technical specifications ........................................................................................................................................ 36

4 Notes on safety ..................................................................................................................................................... 37

5 Transport and storage .......................................................................................................................................... 38

5.1 Transport ....................................................................................................................................................... 38

5.2 Storage .......................................................................................................................................................... 38

6 Symbol meanings ................................................................................................................................................. 39

7 Delivery checklist .................................................................................................................................................. 40

8 Unpacking the centrifuge ...................................................................................................................................... 40

9 Initial operation ..................................................................................................................................................... 40

10 Opening and closing the lid ............................................................................................................................... 41

10.1 Opening the lid ........................................................................................................................................... 41

10.2 Closing the lid ............................................................................................................................................ 41

11 Installation and removal of the rotor .................................................................................................................. 41

12 Loading the rotor ............................................................................................................................................... 42

13 Closing biosafety systems ................................................................................................................................. 43

14 Control and display elements ............................................................................................................................ 44

14.1 Control knob............................................................................................................................................... 44

14.2 Control panel pushbuttons (keys) .............................................................................................................. 44

14.3 Adjustment possibilities ................................ ................................ .............................................................. 45

15 Entering centrifugation parameter ..................................................................................................................... 46

16 Programming ..................................................................................................................................................... 46

16.1 Programme input/alteration ........................................................................................................................ 46

16.2 Programme recall ....................................................................................................................................... 46

16.3 Write protection for the programs ............................................................................................................... 47

17 Centrifugation .................................................................................................................................................... 47

17.1 Centrifugation with pre-set time ................................................................................................................. 47

17.2 Continuous run........................................................................................................................................... 47

17.3 Short-term centrifugation ........................................................................................................................... 48

18 Emergency Stop ................................................................................................................................................ 48

19 Acoustic Signal .................................................................................................................................................. 48

20 Recall hours of operation .................................................................................................................................. 48

21 Cooling (only in centrifuges with cooling) .......................................................................................................... 49

21.1 Standby-cooling ......................................................................................................................................... 49

21.2 Pre-cooling the rotor .................................................................................................................................. 49

22 Relative centrifugal force (RCF) ........................................................................................................................ 49

23 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm3 ............................... 50

24 Rotor recognition ................................ ................................................................ ............................................... 50

25 Emergency release ........................................................................................................................................... 50

26 Maintenance and servicing ................................................................................................................................ 51

26.1 Centrifuge (housing, lid and centrifuging chamber) .................................................................................... 51

26.1.1 Surface cleaning and care .................................................................................................................. 51

AB2200DEENFRIT Rev. 12 / 12.2022 35/107

26.1.2 Surface disinfection ............................................................................................................................. 51

26.1.3 Removal of radioactive contaminants ................................................................................................. 51

26.2 Rotors and Attachments ............................................................................................................................. 52

26.2.1 Cleaning and care ............................................................................................................................... 52

26.2.2 Disinfection ......................................................................................................................................... 52

26.2.3 Removal of radioactive contaminants ................................................................................................. 52

26.2.4 Rotors and accessories with limited service lives ............................................................................... 52

26.3 Autoclaving ................................................................................................................................................ 53

26.4 Centrifuge containers ................................................................................................................................. 53

27 Faults ................................................................................................................................................................ 54

28 Returning Devices ............................................................................................................................................. 55

29 Disposal ............................................................................................................................................................ 55

30 Anhang / Appendix ............................................................................................................................................ 98

30.1 Rotoren und Zubehör / Rotors and accessories ......................................................................................... 98

30.1.1 MIKRO 220 / MIKRO 220R ................................................................................................................. 98

30.1.2 MIKRO 220 ....................................................................................................................................... 103

30.1.3 MIKRO 220R..................................................................................................................................... 104

36/107 Rev. 12 / 12.2022 AB2200DEENFRIT

1 Use according to specification

The centrifuge MIKRO 220 / MIKRO 220 R is an in vitro diagnostic medical device according to the ln Vitro Diagnostic Medical Devices Regulation (EU) 2017/746. The device is used for centrifuging and enriching sample material of human origin for subsequent further processing for diagnostic purposes. The user can set each of the variable physical parameters within the limits set by the device.

The centrifuge may only be used by qualified personnel in closed laboratories. The centrifuge is only intended for the use referred to above. Intended use also includes observing all instructions in the Operating Manual and compliance with the required inspection and maintenance work. Any other use or use beyond this is considered improper. Andreas Hettich GmbH & Co. KG shall not be liable for any damage arising from this.

2 Remaining risks

The device is built according to the state-of-the-art and the recognized safety regulations. If used and handled improperly, there could be life-threatening danger to the user or third parties, or the device could be impaired or there could be other property damage. The device is only to be used for its intended purpose and only when it is in safe working condition.

Malfunctions which could affect safety must be corrected immediately.

3 Technical specifications

Manufacturer

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

Model

MIKRO 220

MIKRO 220R

Basic-UDI-DI

4050674010011Q3

Type

2200

2200-01

2205

2205-07

2205-01

Mains voltage ( 10%)

200-240 V 1

100-127 V 1

200-240 V 1

115-127 V 1

Mains frequency

50 – 60 Hz

50 Hz

60 Hz

Connected load

510 VA

850 VA

980 VA

950 VA

Current consumption

2.5 A

5.3 A

3.8 A

5.0 A

8.0 A

Cooling medium

----

R452A

Max. capacity

60 x 2.0 ml

60 x 2.0 ml, 6 x 50 ml

Allowed density

1.2 kg/dm3

Speed (RPM)

18000

Force (RCF)

31514

Kinetic energy

8700 Nm

Obligatory inspection (DGUV Regel 100 – 500)

Ambient conditions (EN / IEC 61010-1)

− Set-up site

Indoors only

− Altitude

Up to 2000 m above sea level

− Ambient temperature

2°C to 40°C

5°C to 35°C

− Humidity

Maximum relative humidity 80% for temperatures up to 31°C, linearly

decreasing to 50% relative humidity at 40°C.

− Excess-voltage category (IEC 60364-4-443)



− Pollution degree

Device protection class



Not suitable for use in explosion-endangered areas.

EMC

− Emitted interference, Interference immunity

EN / IEC

61326-1,

Class B

FCC Class B

EN / IEC 61326-1, Class B

FCC Class B

Noise level (dependent on rotor)

 65 dB(A)

 60 dB(A)

Dimensions

− Width

330 mm

− Depth

420 mm

650 mm

− Height

313 mm

Weight

approx. 20.5 kg

approx. 42 kg

AB2200DEENFRIT Rev. 12 / 12.2022 37/107

4 Notes on safety

No claim of warranty will be considered by the manufacturer unless ALL instructions in this manual have been followed.

Reports of serious incidents involving the device

Report any serious incidents involving the device to the manufacturer and, if necessary, to the competent authority.

• The centrifuge should be installed on a good, stable base.

• Before using the centrifuge absolutely check the rotor for firm placement.

• When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous

substances or objects may be within the safety margin of 300 mm around the centrifuge.

• Rotors, suspensions and accessories that possess traces of corrosion or mechanical damage or

if their term of use has expired may not be used any longer.

• The centrifuge may no longer be put into operation when the centrifuging chamber has safety-

related damages.

• With swing-out rotors the trunnions must be regularly lubricated (Hettich Lubricating Grease No.

4051) in order to ensure consistent swinging out of the hangers.

• For centrifuges without temperature control, when the room temperature is increased and/or if the

device is frequently used, the centrifuging chamber could be heated up. Therefore, it can't be ruled out that the sample material might be changed due to the temperature.

• Before the initial operation of your centrifuge you should read and pay attention to the operating

instructions. Only personnel that has read and understood the operating instructions are allowed to operate the device.

• Along with the operating instructions and the legal regulations on accident prevention, you should also follow the recognised professional regulations for working in a safe and professional manner. These operating instructions should be read in conjunction with any other instructions concerning accident prevention and environmental protection based on the national regulations of the country where the device is to be used.

• This centrifuge is a state-of-the-art piece of equipment which is extremely safe to operate. However, it can lead to danger for users or others if used by untrained staff, in an inappropriate way or for a purpose other than that it was designed for.

• The centrifuge must not be moved or knocked during operation.

• In case of fault or emergency release, never touch the rotor before it has stopped turning.

• To avoid damage due to condensate, when changing from a cold to a warm room the centrifuge must either heat

up for at least 3 hours in the warm room before being connected to the mains, or run hot for 30 minutes in the cold room.

• Only the rotors and accessories approved by the manufacturer for this device may be used (see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"). Before centrifuge vessels are used which are not listed in the chapter "Appendix, Rotors and accessories", the user must make sure they can be used by asking the manufacturer.

• The centrifuge rotor may only be loaded in accordance with the chapter "Loading the rotor".

• When centrifuging with maxim revolutions per minute the density of the materials or the material mixtures may not

exceed 1.2 kg/dm3.

• The centrifuge may only be operated when the balance is within the bounds of acceptability.

• The centrifuge may not be operated in explosion-endangered areas.

• The centrifuge must not be used with:

− inflammable or explosive materials

− materials that react with one another producing a lot of energy.

38/107 Rev. 12 / 12.2022 AB2200DEENFRIT

• When centrifuging hazardous substances or mixtures, which are toxic, radioactive or contaminated with pathogenic microorganisms, suitable measures must be taken by the user. Fundamentally, centrifuge containers with special screw closures must be used for hazardous substances. For materials of risk groups 3 and 4, in addition to sealable centrifuge containers, a bio-safety system must be used (see the "Laboratory Bio-safety Manual" from the World Health Organization). In a bio-safety system, a bio-seal (sealing ring) prevents droplets and aerosols from escaping. If the hanger of a bio-safety system is used without the lid, the sealing ring must be removed from the hanger to prevent damage to the sealing ring during the centrifugation run. Damaged bio-safety systems are no longer microbiologically sealed. If a bio-safety system is not used, a centrifuge is not microbiologically sealed for the purposes of the standard EN / IEC 61010-2-020. When closing a bio-safety system, follow the instructions in the chapter "Closing biosafety systems". For the available bio-safety systems, see the chapter "Appendix, Rotors and accessories". If in doubt, you can get the information you need from the manufacturer.

• The centrifuge must not be operated with highly corrosive substances which could impair the mechanical integrity

of rotors, hangers and accessories.

• Repairs must only be carried out by personnel authorised to do so by the manufacturer.

• Only original spare parts and original accessories licensed by the Andreas Hettich GmbH & Co. KG company are

allowed to be utilised.

• The following safety regulations apply:

EN / IEC 61010-1 and EN / IEC 61010-2-020 as well as their national deviations.

• The safe operation and reliability of the centrifuge can only be guaranteed if:

− the centrifuge is operated in accordance with the operating instructions,

− the electrical installation on the site where the centrifuge is installed conforms to the demands of EN / IEC

stipulations.

• Meeting the country-specific requirements concerning occupational safety with regard to the use of laboratory

centrifuges at the workplaces provided for this purpose by the user is the responsibility of the user.

5 Transport and storage

5.1 Transport

Before transporting the device, the transport securing device must be installed.

When the device and accessories are transported, the following ambient conditions must be complied with:

• Ambient temperature: -20°C to +60°C

• Relative humidity: 10% to 80%, non-condensing

5.2 Storage

The device and the accessories may only be stored in closed and dry rooms.

When the device and accessories are stored, the following ambient conditions must be complied with:

• Ambient temperature: -20°C to +60°C

• Relative humidity: 10% to 80%, non-condensing

AB2200DEENFRIT Rev. 12 / 12.2022 39/107

6 Symbol meanings

Symbol on the device: Attention, general hazard area.

Symbol on the device: Observe operating instructions.

This symbol indicates that the user must observe the operating instructions provided.

Symbol in this document: Attention, general hazard area.

This symbol refers to safety relevant warnings and indicates possibly dangerous situations. The non-adherence to these warnings can lead to material damage and injury to personal.

Symbol on the device and in this document: Beware of biohazard.

Symbol in this document: This symbol refers to important circumstances.

Symbol on the device and in this document: Symbol for the separate collection of electric and electronic devices according to the guideline

2012/19/EU. Applies in the countries of the European Union, as well as in Norway and Switzerland.

Symbol on the shipping carton label: This way up.

Symbol on the shipping carton label: The shipping packaging must be transported and

handled within the indicated humidity range (10% - 80%).

Symbol on the shipping carton label: The shipping packaging must be stored, transported and

handled within the temperature range shown (-20°C - +60°C).

Symbol on the shipping carton label: The shipping packaging must be kept away from rain and

kept in a dry environment.

Symbol on the shipping carton label: Fragile, handle with care.

Symbol on the shipping carton label: Stack limit. Maximum number of identical packages which may be stacked on the bottom package,

whereby “n“ stands for the number of permissible packages. The bottom package is not included in “n”.

40/107 Rev. 12 / 12.2022 AB2200DEENFRIT

7 Delivery checklist

1 Connecting cable 1 Hexagonal pin-type spanner 1 Operating instructions 1 Notes on moving the equipment safely

The rotor(s) and associated accessories are included in the delivery in the quantity ordered.

8 Unpacking the centrifuge

• Lift the carton upward and remove the padding.

•

Do not lift by the front panel. Observe the weight of the centrifuge, refer to chapter "Technical specifications".

Lift the centrifuge on both sides with an appropriate number of helpers and place it on the laboratory table.

9 Initial operation

• A type B residual current circuit breaker must be used if the device is additionally protected with a residual current

circuit breaker in the building installation. When using a different type, the residual current circuit breaker may either not switch off the unit if there is a fault on the unit, or it may switch off the unit even though there is no fault on the unit.

• Remove the transportation safety device from the bottom of the housing, see sheet ”Transportation safety device"

• Position the centrifuge in a stable and level manner in a suitable place. During set-up, the required safety

margin of 300 mm around the centrifuge is to be kept according to EN / IEC 61010-2-020.

When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous substances or objects may be within the safety margin of 300 mm around the centrifuge.

• Ventilation openings may not be blocked.

A distance of 300 mm must be maintained from the ventilation slots and openings of the centrifuge.

• Check whether the mains voltage tallies with the statement on the type plate.

• Connect the centrifuge with the power cord to a standard mains socket. For connection ratings refer to Chapter

"Technical specification".

• Turn on the mains switch. Switch position "".

The machine type and program version will be displayed and the LEDs light up. After 8 seconds,

OPEN OEFFNEN is displayed and the left LED on the

STOP / OPEN

key blinks.

• Open the lid.

The last used centrifuge data will be displayed.

AB2200DEENFRIT Rev. 12 / 12.2022 41/107

10 Opening and closing the lid

10.1 Opening the lid

The lid can only be opened when the centrifuge is switched on and the rotor is at rest. If it cannot be opened under these circumstances, see the section on “Emergency release”.

• Press the button

OPEN / STOP

. The lid unlocks via the motor and the left LED in the pushbutton

OPEN / STOP

extinguishes.

10.2 Closing the lid

Do not put your fingers between lid and housing. Do not bang the lid shut.

If the left LED in the

OPEN / STOP

button flashes, press the

OPEN / STOP

button so that the motor-driven lid

lock goes into the basic position (opened).

• Place the lid and lightly press down the front edge of the lid. The locking action is effected by motor. The left LED in the button

OPEN / STOP

lights up.

11 Installation and removal of the rotor

• Clean the motor shaft (C) and the rotor drilling (A), and lightly grease the motor shaft afterwards. Dirt particles between the motor shaft and the rotor hinder a perfect seating of the rotor and cause an irregular operation.

• Place the rotor vertically on the motor shaft. The motor shaft dog (D) has to fit in the rotor slot (B). The alignment of the groove is labelled on the rotor.

• Tighten the rotor tension nut with the supplied wrench by turning in a clockwise direction.

• Check the rotor for firm seating.

To ensure a tight fit of the rotor, the nut of the rotor must be handtightened.

• Loosening the rotor: Loosen the tension nut by turning in a counter clockwise direction, and turning until the working point for lifting. After passing the working point for lifting the rotor is loosened from the motor shaft cone. Turn the tension nut until the rotor is able to be lifted from the motor shaft.

42/107 Rev. 12 / 12.2022 AB2200DEENFRIT

12 Loading the rotor

Standard centrifuge containers of glass will not stand RCF values exceeding 4000 (DIN 58970, pg. 2).

• Check the rotor for firm seating.

• With swing-out rotors all rotor positions must be lined with identical hangers. Certain hangers are marked with

the number of the rotor position. These hangers may only be used in the respective rotor position. Hangers that are marked with a set number (e.g. S001/4) may only be used in the set.

• The rotors and hangers may only be loaded symmetrically. The centrifuge containers have to be distributed evenly on all rotor positions. For authorised combinations see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". In the case of angle rotors all possible rotor positions must be loaded, see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Rotor is loaded symmetrically.

Not permitted!

Rotor is loaded asymmetrically.

Rotor is evenly loaded

Not permitted!

Rotor is not evenly loaded

• On certain hangers, the weight of the maximum load or the weight of the maximum load and the maximum weight of the completely loaded hanger is specified. This weight may not be exceeded. In case of exception, see chapter " Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm3". The weight specification of the maximum load includes the total weight of the adapter, centrifuge container and contents.

• In containers with rubber inserts, the same number of rubber inserts must always be among the centrifuge containers.

• The centrifuge containers may only be filled outside of the centrifuge.

AB2200DEENFRIT Rev. 12 / 12.2022 43/107

• The maximum filling quantity for the centrifuge containers specified by the manufacturer must not be exceeded.

In the case of angle rotors, the centrifuging vessels may only be filled so far that no fluid can be expelled from them while the centrifuge is running.

Fluid

Centrifugal force

• When loading the angle rotors, no liquid may get into the angle rotors or centrifuging chamber.

• When loading the hangers and swing-out rotors and when swivelling out the hangers while the centrifuge is

running, no liquid may enter the hangers or the centrifuging chamber.

• In order to maintain the weight differences within the centrifuge container as marginal as possible, a consistent fill level in the containers is to be heeded.

13 Closing biosafety systems

In order to guarantee that it is sealed, the lid to the biosafety system has to be firmly closed. In order to prevent the packing ring from twisting when opening and closing the cover, the packing ring must

be lightly rubbed with a rubber care product. For further details of available biosafety systems see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors

and accessories". If in doubt, you should obtain relevant information from the manufacturer.

Lid with screw top and hole in turning handle

• Place the lid centred on the rotor.

• Insert the supplied key into the hole in the handle and close the lid firmly by turning the key in

a clockwise direction.

Lid with screw top, without hole in turning handle

• Place the lid centred on the rotor.

• Tightly seal the lid by hand by turning the turning handle clockwise.

44/107 Rev. 12 / 12.2022 AB2200DEENFRIT

14 Control and display elements

See figure on page 2. Fig. 2, Fig. 3: Display and control panel

14.1 Control knob

For setting the individual parameters. Turning anticlockwise reduces the value. Turning clockwise increases the value.

14.2 Control panel pushbuttons (keys)

SELECT

• Selection control key for selection of specific parameter. The subsequent parameter is selected by every further keystroke.

START

IMPULS

• Start centrifugation run. The LED in the button lights up during the centrifugation run as long as the rotor is turning.

• Short-term centrifugation. The centrifugation run is effected as long as the button is held down. The LED in the button lights up during the centrifugation run as long as the rotor is turning.

• Store inputs and changes.

STOP OPEN

• End centrifugation run. The rotor runs down with a pre-selected brake step. The right-hand LED in the button lights up until the rotor is stationary. Once the rotor is stationary the left-hand LED flashes in the button. Pressing the button twice triggers the EMERGENCY STOP.

• Unlock the lid. The left-hand LED in the button goes out.

• Leave the parameter input.

RCF

• Switch between RPM and RCF display. RCF values are displayed in > <.

• Start pre-cooling. The pre-cooling speed is settable. It is pre-adjusted to 2800 RPM.

AB2200DEENFRIT Rev. 12 / 12.2022 45/107

14.3 Adjustment possibilities

PROG RCL

Program position of the called-up program.

t/min

Running time. Settable from 0 - 99 min, in 1 min increments.

t/sec

Running time. Settable from 0 - 59 s, in 1 second increments.

Continuous run "". Set parameter t/min and t/sec to zero.

RPM

Revolutions per minute. A numerical value from 500 RPM up to the maximum speed of the rotor can be set. Maximum speed of the rotor, see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Settable in increments of 10.

RAD/mm

Centrifugation radius. Input in mm. For centrifugation radius see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". The input of the radius is only possible if the RCF display (> RCF <) is selected.

RCF

Relative centrifugal force. A numerical value can be set, which gives a speed between 500 RPM and the maximum speed of the rotor. Adjustable up to 100 in intervals of 1, and from 100 in intervals of 10. The RCF value is automatically rounded up or rounded down with regard to the RPM interval. The input of the RCF is only possible if the RCF display (> RCF <) is selected.

Starting steps 1 - 9. Step 9 = shortest starting time, Step 1 = longest starting time.

Brake steps 0 - 9. Step 9 = shortest run-down time, Step 1 = long run-down time, Step 0 = longest run-down time (brakeless run-down).

T/°C

Temperature Set Point (only in centrifuges with cooling). Adjustable from -20°C to +40°C, in 1°C intervals. The lowest obtainable temperature depends on the rotor (see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

PROG STO

Program position on which the program is stored. 9 programs can be stored (program positions 1 - 2 - 3 … 9). The programme position # serves as temporary storage for altered adjustments.

46/107 Rev. 12 / 12.2022 AB2200DEENFRIT

15 Entering centrifugation parameter

If no key is pressed for 8 seconds long after the selection or during the input of parameters, the previous values will be shown in the display. The input of parameter then has to be executed again.

If no parameters can be entered, then the programs are write-protected. To cancel the write protection, see the chapter on "Write protection for the programs").

• Select the RPM or RCF display with the key

RCF

. RCF values are displayed in > <.

• Select the desired parameters using the button

SELECT

and set using the knob . In order to set continuous operation, the parameters t/min and t/sec must be set to zero with the knob. Continual running is represented in the display by the following symbol, "".

• After input of all parameters, press the key

START / IMPULS

in order to store the adjustments on the programme

position #. As confirmation,  ok  will be displayed for a short period.

The data on the programme position # will be overwritten with every input of parameters and pressing of the key

START / IMPULS

16 Programming

16.1 Programme input/alteration

If no key is pressed for 8 seconds long after the selection or during the input of parameters, the previous values will be shown in the display. The input of parameter then has to be executed again.

If no parameters can be entered, then the programs are write-protected. To cancel the write protection, see the chapter on "Write protection for the programs").

• Select the RPM or RCF display with the key

RCF

. RCF values are displayed in > <.

• Select the desired parameters using the button

SELECT

• The parameter PROG STO can be selected using the button

SELECT

and the desired program position set using

the knob .

• Press the button

START / IMPULS

in order to store the setting on the desired program position.  ok  is displayed briefly as confirmation. If the key

START / IMPULS

is pressed without the parameter PROG STO being activated, the settings are always

stored in the program place #.

The previous data in the program position is overwritten during saving.

16.2 Programme recall

• Select the parameter PROG RCL using the button

SELECT

and set the desired program position using the knob

• Press the button

START / IMPULS

. The centrifugation data of the selected program position is displayed.

• The parameters can be checked by pressing the button

SELECT

To leave the parameter display press the button

OPEN / STOP

or press no button for a period of 8 seconds.

AB2200DEENFRIT Rev. 12 / 12.2022 47/107

16.3 Write protection for the programs

The programs can be protected against unintentional modification. The write protection can be activated or deactivated as follows when the rotor is at a standstill:

• Press and hold the key

SELECT

for 8 seconds.

After 8 seconds, SOUND / BELL appears in the display.

• Press the

SELECT

key. The LOCK parameter is displayed.

• Use the adjusting knob to set OFF or ON. OFF: The programs are not write-protected. ON: All programs are write-protected.

Write-protecting individual programs is not possible.

• Press the

START / IMPULS

key to save the setting. If ON is set,  lock  is displayed briefly as confirmation. If OFF is set,  ok is displayed briefly as confirmation.

17 Centrifugation

When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous substances or objects may be within the safety margin of 300 mm around the centrifuge.

If the permissible weight difference within the rotor loading has been exceeded, the drive shuts down during the start-up, the unbalance display lights up, and IMBALANCE is displayed.

A centrifugation run can be stopped at any time by pushing the key

OPEN / STOP

All parameters can be selected and altered during the centrifugation run (see Chapter “Entering centrifugation parameter”).

You can switch-over at any time between the RPM and RCF display with the key

RCF

. The input of the

centrifugation radius is necessary if you are working with the RCF display. If OPEN OEFFNEN is displayed, a further operation of the centrifuge is only possible after opening the lid

once. If R xx n-max xxxxx is displayed, then no centrifugation run has taken place as the rotor was changed

beforehand, refer to Chapter " Rotor Identification ".

• Turn on the mains switch. Switch position .

• Load the rotor and close the centrifuge lid.

17.1 Centrifugation with pre-set time

• Adjusting time or recall a programme with pre-set time (see Chapter "Programming").

• Press the key

START / IMPULS

. The LED in the button

START / IMPULS

lights up for as long as the rotor turns.

• After expiration of the time or with truncation of the centrifugation run by pushing the key

OPEN / STOP

, the run-

down is effected with the selected brake step. The brake step is displayed.

During the centrifugation run, the rotor speed or the RCF value, the temperature in the centrifuging chamber (only for centrifuge with cooling), and the remaining time are displayed.

17.2 Continuous run

• Adjusting the symbol  or recall a continuous run programme (see Chapter "Programming").

• Press the key

START / IMPULS

. The LED in the button

START / IMPULS

lights up for as long as the rotor turns. The

time metering begins at 00:00.

• Press the key

OPEN / STOP

in order to stop the centrifugation run. The run-down is effected with the selected

brake step. The brake step is displayed.

During the centrifugation run, the rotor speed or the RCF value, the temperature in the centrifuging chamber (only for centrifuge with cooling), and the elapsed time are displayed.

48/107 Rev. 12 / 12.2022 AB2200DEENFRIT

17.3 Short-term centrifugation

• Hold down the key

START / IMPULS

. The LED in the button

START / IMPULS

lights up for as long as the rotor turns. The

time metering begins at 00:00.

• Let go of the key

START / IMPULS

again in order to stop the centrifugation run. The run-down is effected with the

selected brake step. The brake step is displayed.

During the centrifugation run, the rotor speed or the RCF value, the temperature in the centrifuging chamber (only for centrifuge with cooling), and the elapsed time are displayed.

18 Emergency Stop

• Press the key

OPEN / STOP

twice.

With Emergency Stop the run-down is effected with brake step 9 (shortest run-down time). Brake step 9 is displayed. If brake step 0 was pre-selected, the run-down time is technically longer than with brake step 9.

19 Acoustic Signal

The acoustic signal sounds:

• Upon the appearance of a disturbance in 2 second intervals.

• After completion of a centrifugation run and rotor standstill in 30 second intervals.

The acoustic signal is stopped by opening the lid or pressing any key. The signal after completion of the centrifugation run can be activated or deactivated in the following manner, if the

rotor is at standstill:

• Hold down the key

SELECT

for 8 seconds.

After 8 seconds, SOUND / BELL appears in the display.

• Set using the knob OFF or ON.

• Press the key

START / IMPULS

in order to store the setting.

As confirmation,  ok  will be displayed for a short period.

20 Recall hours of operation

Recall hours of operation is only possible during rotor standstill.

• Hold down the key

SELECT

for 8 seconds.

After 8 seconds, SOUND / BELL appears in the display.

• Press the key

SELECT

once again.

The centrifuge’s hours of operation (CONTROL: ) are displayed.

• Press the key

OPEN / STOP

to exit the hours of operation recall.

AB2200DEENFRIT Rev. 12 / 12.2022 49/107

21 Cooling (only in centrifuges with cooling)

The temperature set-point can be adjusted from -20°C to +40°C. The lowest obtainable temperature is dependent on the rotor (see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

21.1 Standby-cooling

With rotor standstill and closed lid the centrifugal chamber is cooled to the pre-selected temperature. The temperature set-point is shown in the display.

Standby cooling will be subject to a timed delay after a centrifuge run and the display will show OPEN

OEFFNEN. The delay time can be pre-set in 1minute steps from 1 to 5 minutes. It is pre-set to 1 minute.

With the rotor standing still and the cover open the delay time can be set as follows:

• Hold down the key for 8 seconds. After 8 seconds, t/min = X appears in the display.

• Use the rotary button to set the delay time.

• Press the key

START / IMPULS

in order to store the setting.

As confirmation,  ok  will be displayed for a short period.

To leave the delay time display press the key

OPEN / STOP

or do not press any key for a period of 8 seconds.

21.2 Pre-cooling the rotor

• Press the key . The LED in the button

START / IMPULS

lights up for as long as the rotor turns.

• Press the button

OPEN / STOP

to end the pre-cooling. The run-down is effected with the selected brake step. The

brake step is displayed.

During the centrifugation run, the rotor speed or the RCF value, the temperature in the centrifuging chamber, and the elapsed time are displayed.

The pre-cooling speed can be adjusted in decadic steps from 500 RPM to the max RPM of the rotor. It is preadjusted to 2800 RPM. When the rotor is stationary and the lid open the pre-cooling speed can be set in the following manner:

• Hold down the key for 8 seconds. After 8 seconds, t/min = X appears in the display.

• Press the key once again. The set pre-cooling RPM - RPM = XXXX will be displayed.

• Set the desired pre-cooling speed using the knob .

• Press the key

START / IMPULS

in order to store the setting.

As confirmation,  ok  will be displayed for a short period.

To leave the pre-cooling RPM display press the key

OPEN / STOP

or do not press any key for a period of 8 seconds.

22 Relative centrifugal force (RCF)

The relative centrifugal force (RCF) is given as a multiple of the acceleration of gravity (g). It is a unit-free value and serves to compare the separation and sedimentation performance.

These values are calculated using the formula below:

1,118r

1000

RPM

RCF =

 



 





1000

1,118r

RCF

RPM 



RCF = relative centrifugal force RPM = rotational speed (revolutions per minute) r = centrifugal radius in mm = distance from the centre of the turning axis to the bottom of the centrifuge container. For more on the centrifugal radius see the chapter “Anhang/Appendix,Rotoren und Zubehör/Rotors and accessories”.

The relative centrifugal force (RCF) stands in relation to the revolutions per minute and the centrifugal radius.

50/107 Rev. 12 / 12.2022 AB2200DEENFRIT

23 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm3

When centrifuging with maxim revolutions per minute the density of the materials or the material mixtures may not exceed 1.2 kg/dm3. The speed must be reduced for materials or mixtures of materials with a higher density.

The permissible speed can be calculated using the following formula:

[RPM] speed maximum x

[kg/dm³]density Greater

1.2

= )(n speed Reduced red

e.g.: maximum speed RPM 4000, density 1.6 kg/dm3

RPM 3464 = RPM 4000 x

kg/dm³ 1.6

kg/dm³ 1.2

= n red

In the exceptional case that the maximum loading indicated on the hanger is exceeded, the speed must also be reduced.

The permissible speed can be calculated using the following formula:

[RPM] speed maximum x

[g] load actual

[g] load maximum

= )(n speed Reduced red

e.g.: maximum speed RPM 4000, maximum load 300 g, actual load 350 g

RPM 3703 = RPM 4000 x

g 350

g 300

= n red

If in doubt you should obtain clarification from the manufacturer.

24 Rotor recognition

Rotor recognition is carried out after each start of the centrifugation run. If the rotor has been changed, the centrifugation run is canceled after rotor recognition. The rotor code (R xx) and the

maximum speed (n-max=xxxxx) of the rotor are displayed.

A further operation of the centrifuge is only possible after a single opening of the lid. If the maximum speed of the rotor being used is less than the set speed, the speed is limited to the rotor's

maximum speed.

25 Emergency release

During a power failure the lid cannot be unlocked by motor. An emergency release has to be executed by hand.

For emergency release disconnect the centrifuge from the mains. Open the lid only during rotor standstill.

See figure on page 2.

• Switch off the mains switch (switch position "0").

• Look through the window in the lid to be sure that the rotor has come to a standstill.

• Insert the hexagonal wrench key into the bore hole (Fig. 1, A) and carefully rotate by half a turn in clockwise

direction until the lid can be opened.

• Pull the hexagon socket head wrench out of the drilling again.

• If the left LED in the

OPEN / STOP

button flashes after the centrifuge is switched on again, press the

OPEN / STOP

button so that the motor-driven lid lock goes into the basic position (opened) again.

AB2200DEENFRIT Rev. 12 / 12.2022 51/107

26 Maintenance and servicing

The device can be contaminated.

Pull the mains plug before cleaning. Before any other cleaning or decontamination process other than that recommended by the manufacturer is

applied, the user has to check with the manufacturer that the planned process does not damage the device.

• Centrifuges, rotors and accessories must not be cleaned in rinsing machines.

• They may only be cleaned by hand and disinfected with liquids.

• The water temperature must be between 20 – 25°C.

• Only detergents/disinfectants may be used which:

− have a pH between 5 - 8

− do not contain caustic alkalis, peroxides, chlorine compounds, acids and alkaline solutions

• In order to prevent appearances of corrosion through cleaning agents or disinfectants, the application guide from

the manufacturer of the cleaning agent or disinfectant are absolutely to be heeded.

26.1 Centrifuge (housing, lid and centrifuging chamber)

26.1.1 Surface cleaning and care

• Clean the centrifuge housing and the centrifuging chamber regularly, using soap or a mild detergent and a damp cloth if required. For one thing, this services purposes of hygiene, and it also prevents corrosion through adhering impurities.

• Ingredients of suitable detergents: soap, anionic tensides, non-ionic tensides.

• After using detergents, remove the detergent residue by wiping with a damp cloth.

• The surfaces must be dried immediately after cleaning.

• In the event of condensation water formation, dry the centrifugal chamber by wiping out with an absorbent cloth.

• Lightly rub the rubber seal of the centrifuge chamber with a rubber care product after each cleaning.

• The centrifuging chamber is to be checked for damage once a year.

If damage is found which is relevant to safety, the centrifuge may no longer be put into operation. In this case, notify Customer Service.

26.1.2 Surface disinfection

• If infectious materials penetrates into the centrifugal chamber this is to be disinfected immediately.

• Ingredients of suitable disinfectants:

ethanol, n-propanol, ethyl hexanol, anionic tensides, corrosion inhibitors.

• After using disinfectants, remove the disinfectant residue by wiping with a damp cloth.

• The surfaces must be dried immediately after disinfecting.

26.1.3 Removal of radioactive contaminants

• The agent must be specifically labelled as being an agent for removing radioactive contaminants.

• Ingredients of suitable agents for removing radioactive contaminants:

anionic tensides, non-ionic tensides, polyhydrated ethanol.

• After removing the radioactive contaminants, remove the agent residue by wiping with a damp cloth.

• The surfaces must be dried directly after removing the radioactive contaminants.

52/107 Rev. 12 / 12.2022 AB2200DEENFRIT

26.2 Rotors and Attachments

26.2.1 Cleaning and care

• In order to avoid corrosion and changes in materials, the rotors and accessories have to be cleaned regularly with soap or with a mild cleaning agent and a moist cloth. Cleaning is recommended at least once a week. Contaminants must be removed immediately.

• Ingredients of suitable detergents: soap, anionic tensides, non-ionic tensides.

• After using detergents, remove detergent residue by rinsing with water (only outside of the centrifuge) or wipe off with a damp cloth.

• The rotors and accessories must be dried directly after cleaning.

• Angle rotors, container and hanger made of aluminium are to be lightly greased after drying using acid-free

grease, e.g. vaseline.

• In the case of biosafety systems (for further details of available biosafety systems see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"), the packing rings must be checked and cleaned regularly (weekly).The sealing ring is to be replaced immediately upon indication of crack formation, embrittlement or abrasive wear. In order to prevent the packing ring from twisting when opening and closing the cover, the packing ring must be lightly rubbed with a rubber care product.

• In order to prevent corrosion as a result of moisture between the rotor and the motor shaft, the rotor should be disassembled and cleaned at least once a month, and the motor shaft should be lightly greased.

• The rotors and accessories have to be checked monthly for wear and tear and damage due to corrosion.

Rotors and attachments may no longer be utilised upon indication of wear and tear or corrosion.

• Check the firm seating of the rotor on a weekly basis.

26.2.2 Disinfection

• If infectious material should get on the rotors or accessories, they must be appropriately disinfected.

• Ingredients of suitable disinfectants:

ethanol, n-propanol, ethyl hexanol, anionic tensides, corrosion inhibitors.

• After using disinfectants, remove disinfectant residue by rinsing with water (only outside of the centrifuge) or wipe off with a damp cloth.

• The rotors and accessories must be dried directly after disinfection.

26.2.3 Removal of radioactive contaminants

• The agent must be specifically labelled as being an agent for the removal of radioactive contaminants.

• Ingredients of suitable agents for removing radioactive contaminants:

anionic tensides, non-ionic tensides, polyhydrated ethanol.

• After removing the radioactive contaminants, remove agent residue by rinsing with water (only outside of the centrifuge) or wipe off with a damp cloth.

• The rotors and accessories must be dried directly after removing the radioactive contaminants.

26.2.4 Rotors and accessories with limited service lives

The use of certain rotors, hangers and accessory parts is limited by time. These are marked with the maximum permitted number of operating cycles or with an expiration date and the maximum permitted number of operating cycles or just with the expiration date; e.g.:

- "einsetzbar bis Ende: V. Quartal 2011 / usable until end of: V. Quarter 2011" or

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011"

- "Max. Lauf Zyklen / max. cycles: 40000".

For safety reasons, rotors, hangers and accessory parts may no longer be used if either the indicated maximum number of operating cycles or the indicated expiration date has been reached.

AB2200DEENFRIT Rev. 12 / 12.2022 53/107

26.3 Autoclaving

The following accessories may be autoclaved at 121°C / 250°F (20 min):

• Swing-out rotors

• Angle rotors made of aluminium

• Hangers made of metal

• Lid with bio-seal

• Adapter

Nothing definitive can be said about the degree of sterility.

The lids of the rotors and containers must be removed before autoclaving. Autoclaving accelerates the ageing process of plastics. In addition, it can cause discolourations in plastics. After autoclaving, the rotors and the accessories must be visually inspected for damage and any damaged

parts must be exchanged immediately. If there are signs of crack formation, brittleness or wear, immediately replace the sealing ring in question. In the case of lids with sealing rings which cannot be replaced, the entire lid must be exchanged.

To guarantee the leak-tightness of the bio-safety systems, the sealing rings must not be handled with talcum powder after autoclaving.

26.4 Centrifuge containers

• With leakiness or after the breakage of centrifuging containers broken container parts, glass splinters and leaked centrifugation material are to be completely removed.

• The rubber inserts as well as the plastic sleeves of the rotors are to be replaced after a glass breakage.

Remaining glass splinters cause further glass breakage!

• If this concerns infectious material, a disinfection process is to be executed immediately.

54/107 Rev. 12 / 12.2022 AB2200DEENFRIT

27 Faults

If the fault cannot be eliminated with the help of the fault table, please inform Customer Service. Please specify the type of centrifuge and the serial number. Both numbers can be found on the name plate of the

centrifuge.

Perform a MAINS RESET:

− Switch off the mains switch (switch position "0").

− Wait at least 10 seconds and then switch on the mains switch again (switch position "").

Message / fault

Cause

Remedy

No display

---

No voltage. Overvoltage protection tripped out.

− Check supply voltage.

− Mains switch ON.

TACHO - ERROR

1, 2, 96

Faulty speedometer. Motor, electronics defective.

− Open the cover.

− Switch off the mains switch (switch

position "0").

− Wait at least 10 seconds.

− Turn the rotor vigorously by hand.

− Switch on the mains switch again

(switch position ""). The rotor must turn during switch-on.

CONTROL - ERROR

Error in lid locking or lid closure. IMBALANCE

---

The rotor is unevenly loaded.

− Open lid.

− Check the loading of the rotor, see

chapter "Loading the rotor".

− Repeat the centrifugation run.

CONTROL - ERROR

4, 6

Error in lid locking or lid closure.

− Perform a MAINS RESET. N > MAX

Rotation too fast

N < MIN

Rotation too slow

MAINS INTERRUPT

---

Power failure during the centrifugation run. (The centrifugation run was not finished.)

− Open lid.

− Push

START / IMPULS

button.

− Repeat the centrifugation run if necessary.

ROTORCODE

10.1,

10.2

Incorrect rotor coding

− Open lid.

CONTROL-ERROR

21, 22, 25, 27,

Error / defect electronics

− Perform a MAINS RESET.

CONTROL-ERROR

Error / defect controls

SER I/O - ERROR

30, 31,

33, 36

Error / defect electronics

° C * - ERROR

51 - 53,

Error / defect electronics

FU / CCI - ERROR

60 - 64,

67, 68, 82 - 86

Error / defect electronics / motor SYNC-ERROR

Error / defect electronics

SENSOR-ERROR

91 - 93

Error / defect unbalance sensor

KEYBOARD-ERROR

---

Error / defect controls

NO ROTOR

---

No rotor installed

− Open lid.

− Install rotor.

N  ROTOR MAX

---

Speed in the selected program greater than the maximum speed of the rotor.

− Check the set speed. Reduce the set speed

The rotor has been changed. The maximum speed of the installed rotor is higher than that of the rotor that was previously used and this has not yet been detected by rotor recognition.

− Set a speed up to the maximum speed of the rotor that was previously used. Press the

START / IMPULS

key to run rotor recognition. See chapter, "Rotor Recognition".

AB2200DEENFRIT Rev. 12 / 12.2022 55/107

28 Returning Devices

Before returning the device, a transport securing device has to be installed.

If the device or its accessories are returned to Andreas Hettich GmbH & Co. KG, in order to provide protection for people, the environment and materials, it has to be decontaminated and cleaned before being shipped.

We reserve the right to refuse contaminated devices or accessories. Costs incurred for cleaning and disinfection are to be charged to the customer. We ask for your understanding in this matter.

29 Disposal

The device can be disposed of via the manufacturer.

A Return Material Authorisation (RMA) form must always be requested for a return. If necessary, contact the Technical Service Department of the manufacturer:

Andreas Hettich GmbH & Co. KG Föhrenstrasse 12 78532 Tuttlingen, Germany Phone: +49 7461 705 1400 Email: service@hettichlab.com

Disposal costs may be incurred.

WARNING

Risk of pollution and contamination for people and the environment.

When disposing of the centrifuge, people and the environment may be polluted or contaminated by incorrect or improper disposal.

• Removal and disposal may be carried out only by a trained and authorized service personnel.

The device is intended for the commercial sector ("Business to Business" - B2B). According to Directive 2012/19/EU, the devices may no longer be disposed of with household waste. The appliances are assigned to the following groups according to the Stiftung Elektro-Altgeräte Register (EAR (German foundation under civil law)):

• Group 1 (heat exchangers)

• Group 5 (small appliances)

The crossed-out bin symbol indicates that the device must not be disposed of with household waste. Regulations governing disposal of such devices may differ in individual countries. If necessary, contact

the supplier.

56/107 Rev. 12 / 12.2022 AB2200DEENFRIT

Table des matières

1 Usage conforme ................................................................................................................................................... 58

2 Risques résiduels ................................................................................................................................................. 58

3 Données techniques ............................................................................................................................................. 58

4 Consignes de sécurité ................................ ................................................................ ................................ .......... 59

5 Transport et stockage ........................................................................................................................................... 60

5.1 Transport ....................................................................................................................................................... 60

5.2 Stockage ....................................................................................................................................................... 60

6 Signification des symboles ................................................................................................................................... 61

7 Composition de la livraison ................................................................................................................................... 62

8 Déballer la centrifugeuse ...................................................................................................................................... 62

9 Mise en service ..................................................................................................................................................... 62

10 Ouvrir et fermer le couvercle ............................................................................................................................. 63

10.1 Ouvrir le couvercle ..................................................................................................................................... 63

10.2 Fermer le couvercle ................................................................................................................................... 63

11 Montage et démontage du rotor ........................................................................................................................ 63

12 Chargement du rotor ......................................................................................................................................... 64

13 Fermeture des systèmes de sécurité biologique ............................................................................................... 65

14 Organes de commande et indicateurs .............................................................................................................. 66

14.1 Bouton de réglage ...................................................................................................................................... 66

14.2 Touches de la console de commande ....................................................................................................... 66

14.3 Possibilités de réglage ............................................................................................................................... 66

15 Saisie des paramètres de centrifugation ........................................................................................................... 67

16 Programmation .................................................................................................................................................. 67

16.1 Saisie / Modification de programme ........................................................................................................... 67

16.2 Appel de programme ................................................................................................................................. 68

16.3 Protection en écriture pour les programmes .............................................................................................. 68

17 Centrifugation .................................................................................................................................................... 68

17.1 Centrifugation avec sélection de temps préalable...................................................................................... 68

17.2 Centrifugation continue .............................................................................................................................. 69

17.3 Centrifugation rapide .................................................................................................................................. 69

18 Arrêt d'urgence .................................................................................................................................................. 69

19 Signal sonore .................................................................................................................................................... 69

20 Interrogation du compteur de durée de fonctionnement .................................................................................... 69

21 Refroidissement (uniquement sur centrifugeuse avec refroidissement) ............................................................ 70

21.1 Refroidissement en veilleuse ..................................................................................................................... 70

21.2 Pré-refroidissement du rotor ...................................................................................................................... 70

22 Accélération centrifuge relative (RCF) .............................................................................................................. 71

23 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3 .......................................... 71

24 Identification du rotor ......................................................................................................................................... 72

25 Déverrouillage d'urgence .................................................................................................................................. 72

26 Entretien et maintenance .................................................................................................................................. 72

26.1 Centrifugeuse (boîtier, couvercle et cuve) ................................................................................................. 72

26.1.1 Entretien et nettoyage des surfaces ................................................................................................... 72

AB2200DEENFRIT Rev. 12 / 12.2022 57/107

26.1.2 Désinfection des surfaces ................................................................................................................... 73

26.1.3 Décontamination de substances radioactives ..................................................................................... 73

26.2 Rotors et accessoires ................................................................................................................................. 73

26.2.1 Nettoyage et entretien ......................................................................................................................... 73

26.2.2 Désinfection ........................................................................................................................................ 73

26.2.3 Décontamination de substances radioactives ..................................................................................... 73

26.2.4 Rotors et accessoires à durée d'utilisation limitée .............................................................................. 74

26.3 Autoclave ................................................................................................................................................... 74

26.4 Réservoirs de centrifugation ...................................................................................................................... 74

27 Défauts .............................................................................................................................................................. 75

28 Renvoi d'appareils au fabricant ......................................................................................................................... 76

29 Mise au rebut ..................................................................................................................................................... 76

30 Anhang / Appendix ............................................................................................................................................ 98

30.1 Rotoren und Zubehör / Rotors and accessories ......................................................................................... 98

30.1.1 MIKRO 220 / MIKRO 220R ................................................................................................................. 98

30.1.2 MIKRO 220 ....................................................................................................................................... 103

30.1.3 MIKRO 220R..................................................................................................................................... 104

58/107 Rev. 12 / 12.2022 AB2200DEENFRIT

1 Usage conforme

La centrifugeuse MIKRO 220 / MIKRO 220 R est un dispositif de diagnostic in vitro conformément au règlement relatif aux dispositifs de diagnostic in vitro (UE) 2017/746. Le dispositif sert à centrifuger ainsi qu'à enrichir des échantillons d'origine humaine pour un traitement ultérieur à des fins de diagnostic. L'utilisateur peut régler les paramètres physiques modifiables concernés dans les limites définies par le dispositif.

La centrifugeuse peut être utilisée uniquement par un personnel qualifié dans des laboratoires fermés. La centrifugeuse est destinée uniquement à la fonction citée ci-dessus. L'utilisation conforme aux dispositions comprend le respect de toutes les indications énoncées dans le mode d'emploi et le respect des consignes d'inspection et de maintenance. Toute utilisation différente ou dépassant ce cadre est considérée comme non conforme. La société Andreas Hettich GmbH & Co. n'est pas responsable des dommages qui en résultent.

2 Risques résiduels

L'appareil est construit conformément au niveau actuel de la technologie et des règles de sécurité éprouvées. L'utilisation et la manipulation non conforme de cet appareil risquent de menacer la santé et l'intégrité corporelle de l'utilisateur ou de tierces personnes, ou de détériorer l'appareil ou autres biens matériels. Utilisez exclusivement l'appareil conformément à l'usage pour lequel il a été conçu et uniquement s'il est dans un état de fonctionnement technique irréprochable.

Remédier sans attendre à tout dérangement susceptible de porter atteinte à la sécurité.

3 Données techniques

Fabricant

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

Modèle

MIKRO 220

MIKRO 220R

Basic-UDI-DI

4050674010011Q3

Type

2200

2200-01

2205

2205-07

2205-01

Tension du réseau ( 10%)

200-240 V 1

100-127 V 1

200-240 V 1

115-127 V 1

Fréquence du réseau

50 – 60 Hz

50 Hz

60 Hz

Charge de connexion

510 VA

850 VA

980 VA

950 VA

Consommation de courant

2.5 A

5.3 A

3.8 A

5.0 A

8.0 A

Réfrigérant

----

R452A

Capacité max.

60 x 2.0 ml

60 x 2.0 ml, 6 x 50 ml

Densité admise

1.2 kg/dm3

Vitesse de rotation (RPM)

18000

Accélération (RCF)

31514

Energie cinétique

8700 Nm

Obligation de contrôle

(DGUV Regel 100 – 500)

non

Conditions ambiantes (EN / IEC 61010-1)

− Emplacement

uniquement dans les intérieurs

− Hauteur

Jusqu’à 2000 m au dessus du niveau de la mer

− Température ambiante

2°C à 40°C

5°C à 35°C

− Humidité de l’air

humidité de l’air max. relative 80% pour températures jusqu’à 31°C,

décroissant en linéaire jusqu’à 50% de l’humidité relative pour 40°C.

− Catégorie de surtension (IEC 60364-4-443)



− Degré d’encrassement

Catégorie de protection de l’appareil



Non approprié pour l’usage dans un environnement exposé aux explosions.

EMV

− Emission de parasites, Résistance aux interférences

EN / IEC 61326-1,

catégorie B

FCC Class B

EN / IEC 61326-1,

catégorie B

FCC Class B

Niveau du bruit (en fonction du rotor)

 65 dB(A)

 60 dB(A)

Dimensions

− Largeur

330 mm

− Profondeur

420 mm

650 mm

− Hauteur

313 mm

Poids

env. 20.5 kg

env. 42 kg

AB2200DEENFRIT Rev. 12 / 12.2022 59/107

4 Consignes de sécurité

Aucune demande garantie ne pourra être revendiquée auprès du fabricant si les indications données dans ce mode d'emploi ne sont pas toutes respectées.

Notifications d'incidents graves avec l'appareil

En cas d'incident grave avec l'appareil, le signaler au fabricant et, le cas échéant, aux autorités compétentes.

• Veiller à la stabilité de la centrifugeuse.

• Avant d’utiliser la centrifuge, il est indispensable de vérifier la fixation correcte du rotor.

• Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne

doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

• Les rotors, balanciers et accessoires qui présentent d'importantes traces de corrosion ou des

défauts mécaniques ou dont la durée d'utilisation a expiré ne doivent plus être utilisés.

• Suspendre immédiatement l'utilisation de la centrifuge si la cuve de centrifugeuse présente des

dommages susceptibles de porter atteinte à la sécurité.

• Les goupilles de fixation des rotors à amortissement doivent être graissées régulièrement

(graisse de lubrification Hettich n° 4051) de manière à assurer le balancement régulier de la suspension.

• Concernant les centrifugeuses sans réglage de température, il peut y avoir un réchauffement dans

la cuve de centrifugeuse en cas de température ambiante élevée et/ou d'utilisation fréquente de l'appareil. Il n'est donc pas possible d'exclure une modification de l'échantillon due à la température.

• Il importe de lire et de respecter le mode d’emploi avant la mise en service de la centrifugeuse. Seules les

personnes ayant lu et compris le mode d’emploi sont autorisées à manipuler l’appareil.

• Outre le mode d’emploi et les réglementations contraignantes relatives à la prévention des accidents, il importe également de respecter les règles spécifiques et communément admises en matière de sécurité et de travail.

Le mode d’emploi doit être complété des dispositions nationales applicables à la prévention des accidents et à la protection de l’environnement.

• La centrifugeuse a été construite conformément à l’état actuel de la technique et son fonctionnement est sûr. Elle peut cependant présenter des dangers pour l’utilisateur ou des tiers si son utilisation n’est pas confiée à un

personnel dûment formé, est inadéquate ou non conforme à sa destination.

• Pendant le fonctionnement, la centrifugeuse ne devra pas être déplacée ou être heurtée.

• En cas de défaillance ou en cas de déverrouillage d’urgence, ne jamais intervenir dans l’appareil lorsque le rotor

tourne.

• Afin d'éviter les dommages causés par la condensation en passant d'un local froid à un local chaud, il faut soit réchauffer la centrifugeuse en la laissant pendant au moins 3 heures dans le local chaud avant de la raccorder au secteur, soit la faire fonctionner pendant 30 minutes dans le local froid pour la chauffer.

• Pour cet appareil, vous ne devez utiliser que des rotors et des accessoires homologués par le fabricant (voir chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"). Avant d'utiliser des récipients de centrifugation qui ne sont pas présentés dans le chapitre "Annexe/Appendix, rotors et accessoire/Rotors and accessories", l'utilisateur doit s'assurer auprès du fabricant qu'il peut les utiliser.

• Le rotor de la centrifugeuse doit uniquement être chargé conformément au chapitre "Chargement du rotor".

• Dans le cas de la centrifugation à la vitesse maximale, la densité des substances et des mélanges de substances

ne doit pas excéder 1,2 kg/dm3.

• Il est interdit de procéder à des centrifugations en présence de défauts d’équilibrage.

• La centrifugeuse ne doit pas être exploitée dans un environnement explosif.

• Il est interdit de procéder à des centrifugations :

− avec des matières inflammables ou explosives,

− avec des matières susceptibles de réagir chimiquement ou de dégager d’importantes quantités d’énergie.

60/107 Rev. 12 / 12.2022 AB2200DEENFRIT

• L'utilisateur est tenu de prendre des mesures appropriées lors de la centrifugation de substances, ou mélanges de substances, dangereuses qui sont contaminées de manière toxique, radioactive ou par des microorganismes pathogènes.

De manière générale, utiliser des réservoirs de centrifugation avec fermeture à vis spéciales pour substances

dangereuses. Concernant les matériaux du groupe à risque 3 et 4, utilisez, en plus des réservoirs de centrifugation verrouillables, un système de biosécurité (voir manuel "Laboratory Bio-safety Manual" de l'Organisation Mondiale de la Santé).

Dans un système de biosécurité, une bio-étanchéité (bague d'étanchéité) empêche les fuites de gouttes et

d'aérosols.

Si vous employez le balancier d'un système de biosécurité sans le couvercle, il faut retirer la bague d'étanchéité

du balancier afin d'éviter que la bague d'étanchéité soit endommagée pendant le cycle de centrifugation.

Tout système de biosécurité défectueux n'est plus étanche du point de vue microbiologique. Une centrifugeuse utilisée sans système de biosécurité n'est plus étanche du point de vue microbiologique dans

l'esprit de la norme NE / IEC 61010-2-020.

Veuillez suivre les instructions au chapitre "Fermeture des systèmes de sécurité biologique" lorsque vous fermez

un système de biosécurité.

Vous trouverez au chapitre "Annexe/Appendix, rotors et accessoires/Rotors and accessories" la liste des

systèmes de biosécurité pouvant être livrés. En cas de doute, veuillez vous renseigner auprès du fabricant.

• Il est interdit de centrifuger des matières fortement corrosives pouvant réduire la résistance mécanique des

rotors, des supports et des accessoires.

• Les réparations ne peuvent être effectuées que par une personne autorisée à cet effet par le fabricant.

• Utiliser uniquement les pièces de rechange originales et les accessoires d'origine homologués par les

Etablissements Andreas Hettich GmbH & Co. KG.

• Les dispositions de sécurité suivantes font foi :

EN / IEC 61010-1 et EN / IEC 61010-2-020 ainsi que les dérogations nationales.

• La sécurité et la fiabilité de la centrifugeuse seront uniquement garanties si :

− la centrifugeuse est utilisée conformément aux instructions du mode d’emploi,

− l’installation électrique du site de la centrifugeuse est conforme aux prescriptions EN / IEC.

• Le fait de respecter les prescriptions nationales relatives à la sécurité au travail concernant l'utilisation de

centrifugeuses de laboratoire sur le lieu de travail prévu à cet effet par l'exploitant relève de la responsabilité du dit exploitant.

5 Transport et stockage

5.1 Transport

Installer le dispositif de sécurité pour le transport avant de transporter l'appareil.

Respecter les conditions ambiantes suivantes pour transporter l'appareil et ses accessoires :

• Température ambiante : -20°C à +60°C

• Humidité relative de l'air : 10% à 80%, non condensante

5.2 Stockage

Ne stocker l'appareil et ses accessoires que dans une pièce fermée au sec.

Respecter les conditions ambiantes suivantes pour stocker l'appareil et ses accessoires :

• Température ambiante : -20°C à +60°C

• Humidité relative de l'air : 10% à 80%, non condensante

AB2200DEENFRIT Rev. 12 / 12.2022 61/107

6 Signification des symboles

Symbole sur l'appareil : Attention, zone de danger général.

Symbole sur l'appareil : respecter le mode d'emploi.

Ce symbole indique que l'utilisateur doit respecter le mode d'emploi mis à disposition.

Symbole dans ce document: Attention, zone de danger général. Ce symbole indique des consignes de sécurité et signale des situations pouvant être sources de danger. Le non-respect de ces instructions peut entraîner des dégâts matériels et personnels.

Symbole sur l'appareil et dans ce document: Avertissement de menace biologique pour l'environnement.

Symbole dans ce document: Ce symbole signale des informations importantes.

Symbole sur l'appareil et dans ce document: Symbole pour la collecte séparée des appareils électriques et électroniques, conformément á la directive

2012/19/EU. Utilisation dans les pays de l’Union Européenne ainsi qu’en Norvège et en Suisse.

Symbole sur l'emballage : Ce côté vers le haut.

Symbole sur l'emballage : Stocker, transporter et manipuler l'emballage pour le transport à l'intérieur de la plage d'humidité affichée (10% - 80%).

Symbole sur l'emballage : Stocker, transporter et manipuler l'emballage d'expédition à l'intérieur de la plage de température

affichée (-20°C - +60°C).

Symbole sur l'emballage : Tenir l'emballage pour le transport éloigné de la pluie et le stocker dans un endroit sec.

Symbole sur l'emballage : Fragile, manipuler avec précaution.

Symbole sur l'emballage: Limite d'empilage. Nombre maximum de packs identiques pouvant être empilés sur le pack le plus bas,

sachant que „n" correspond au nombre de packs autorisés. Le pack le plus bas n'est pas compris dans „n".

62/107 Rev. 12 / 12.2022 AB2200DEENFRIT

7 Composition de la livraison

1 Câble de connexion 1 Clé hexagonale 1 Mode d’emploi 1 Fiche de consignes pour le transport

Le(s) rotor(s) et accessoires correspondant sont livrés selon les spécifications de la commande.

8 Déballer la centrifugeuse

• Soulever le carton et retirer le matériau d'amortissement.

•

Ne pas saisir sur le tableau de commande frontal pour soulever. Tenir compte du poids de la centrifugeuse, voir au chapitre "Données techniques".

Avec un nombre suffisant d'aides, soulever la centrifugeuse sur les deux faces et la déposer sur la table de laboratoire.

9 Mise en service

• Si l'appareil est protégé en plus par un disjoncteur différentiel dans l'installation du bâtiment, il faut utiliser un

disjoncteur différentiel de type B. En cas d'utilisation d'un autre type, il peut arriver que le disjoncteur différentiel ne coupe pas l'appareil en présence d'un défaut sur l'appareil ou qu'il coupe l'appareil alors qu'il n'y a pas de défaut sur l'appareil.

• Retirer du fond du carter les dispositifs de sécurité pour le transport, voir pour cela la fiche de données

"Dispositifs de sécurité pour le transport".

• Placer la centrifugeuse sur un emplacement approprié de manière à ce qu'elle soit stable et mettre de

niveau. Lors de la mise en place, il faut respecter la zone de sécurité exigée de 300mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

• Ne pas recouvrir les fentes d'aération.

Veuillez respecter un écart de 300 mm jusqu'aux fentes et ouvertures d'aération de la centrifugeuse.

• Vérifier que la tension de secteur est identique à la mention de la plaque signalétique.

• Brancher la centrifugeuse avec son cordon de raccordement sur une prise secteur aux normes. Puissance

connectée voir chapitre "Données techniques".

• Activer l'interrupteur de secteur. Amener l'interrupteur en position "".

Le type de la machine et la version du programme s’affichent, les diodes s’allument. Après 8 secondes,

OPEN OEFFNEN s’affiche et la DEL gauche dans la touche

STOP / OPEN

clignote.

• Ouvrir le capot.

Les dernières données de centrifuge utilisées s’affichent.

AB2200DEENFRIT Rev. 12 / 12.2022 63/107

10 Ouvrir et fermer le couvercle

10.1 Ouvrir le couvercle

Le capot ne peut être ouvert que lorsque la centrifugeuse est sous tension et que le rotor est à l’arrêt. Dans les autres cas, voir le chapitre, "Déverrouillage d’urgence".

• Appuyer sur la touche

OPEN / STOP

Le couvercle est déverrouillé par le moteur et la DEL gauche située dans la

touche

OPEN / STOP

s'éteint.

10.2 Fermer le couvercle

Ne pas mettre les doigts entre le couvercle et le boîtier. Ne pas laisser tomber le couvercle pour le fermer.

Lorsque la DEL gauche de la touche

OPEN / STOP

clignote, appuyer la touche

OPEN / STOP

pour amener le

verrouillage motorisé du couvercle en position de base (ouvert).

• Mettre le couvercle en place et appuyer légèrement sur la bordure avant du couvercle. Le verrouillage est automatique. La DEL de gauche intégrée dans la touche

OPEN / STOP

s'allume.

11 Montage et démontage du rotor

• Nettoyer l'arbre d'entraînement (C) et l'alésage du rotor (A) et enduire ensuite l'arbre d'entraînement d'une pellicule de graisse. Les particules d'impuretés entre l'arbre d'entraînement et le rotor réduisent la stabilité d'assise du rotor et provoquent un fonctionnement irrégulier.

• Enficher le rotor à la verticale sur l'arbre d'entraînement. Le taquet de l'arbre d'entraînement (D) doit être logé dans la rainure du rotor (B). L'orientation de la rainure est indiquée sur le rotor.

• Serrer l'écrou de fixation du rotor avec la clé de la livraison en tournant dans le sens horloger.

• Vérifier la stabilité de fixation du rotor.

Bien serrer à la main l'écrou du rotor afin de garantir une bonne fixation du rotor.

• Démontage du rotor: Desserrer l'écrou de fixation par rotation dans le sens anti- horloger jusqu'à ce que le rotor puisse être détaché par pression. En exerçant une légère pression, détacher le rotor du cône de l'arbre d'entraînement. Dévisser l'écrou de fixation jusqu'à ce que le rotor soit détaché de l'arbre d'entraînement.

64/107 Rev. 12 / 12.2022 AB2200DEENFRIT

12 Chargement du rotor

Des récipients standard de centrifugation en verre sont résistants jusqu' à un ACR de 4000 (DIN 58970, partie 2).

• Vérifier la stabilité d'assise du rotor.

• Dans le cas des rotors à balanciers, toutes les positions des rotors doivent être équipées avec les mêmes

balanciers. Certains balanciers sont désignés avec le numéro de la place du rotor. Ces balanciers doivent exclusivement être installés dans la place de rotor correspondante. Les balanciers désignés par un numéro de set, comme S001/4 par exemple, doivent exclusivement être utilisés dans le set.

• Le chargement des rotors et des balanciers doit être nécessairement symétrique. Les conteneurs de centrifugation doivent être uniformément répartis sur toutes les positions du rotor. Pour les combinaisons possibles, voir le Chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Dans le cas des rotors à angle fixe, il faut charger tous les logements possibles du rotor, voir au chapitre "Annexe/Appendix, Rotors et accessoires/Rotors and accessories".

Le rotor est chargé de manière

symétrique

Non autorisé !

Le rotor n'est pas chargé de

manière symétrique

Rotor uniformément chargé

Non autorisé !

Rotor irrégulièrement chargé

• Certains dispositifs de suspension indiquent soit le poids maximum de la charge, soit le poids total maximum comprenant charge et dispositifs. Pour les cas d'exception, voir le chapitre "Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3". L'indication du poids de la charge maximale comprend le poids total de l'adaptateur, du réservoir de centrifugation et du contenu.

• Dans le cas des récipients à garniture de caoutchouc, les récipients de centrifugation doivent avoir le même nombre de garnitures dans la partie inférieure.

• Remplissez les réservoirs de centrifugation uniquement en dehors de la centrifugeuse.

AB2200DEENFRIT Rev. 12 / 12.2022 65/107

• La quantité maximale de remplissage indiquée par le fabricant pour les récipients de centrifugation ne doit pas être dépassée.

Pour les rotors angulaires, remplir les réservoirs de centrifugation de sorte que du liquide ne puisse pas être projeté à l'extérieur pendant le cycle de centrifugation

Liquide

Force centrifuge

• Aucun fluide ne doit pénétrer dans les rotors angulaires et dans la cuve de centrifugeuse lors du chargement des rotors angulaires.

• Pendant le chargement de la suspension des balanciers, et pendant le balancement de la suspension dans le cycle de centrifugation, aucun fluide ne doit pénétrer dans la cuve de centrifugeuse.

• La hauteur de remplissage des récipients sera autant que possible égale pour maintenir les différences de poids entre les récipients de centrifugation aussi réduites que possible.

13 Fermeture des systèmes de sécurité biologique

Pour garantir l'étanchéité, le couvercle d'un système de sécurité biologique doit être solidement fermé. Pour éviter de fausser la bague d'étanchéité en ouvrant et en fermant le couvercle, il faut frotter légèrement la

bague d'étanchéité avec un produit d'entretien pour caoutchouc. Pour ce qui concerne les systèmes à sécurité biologique, voir le chapitre "Anhang/Appendix, Rotoren und

Zubehör/Rotors and accessories". Dans le doute vous pouvez obtenir les informations auprès du fabricant.

Couvercle à fermeture vissée et alésage dans la poignée tournante

• Poser le couvercle sur le rotor, au centre.

• Insérer la clé fournie avec l'équipement dans l'alésage de la poignée tournante et fermer

solidement le couvercle en le vissant dans le sens des aiguilles d'une montre.

Couvercle à fermeture vissée sans alésage dans la poignée tournante

• Poser le couvercle sur le rotor, au centre.

• Fermez bien le couvercle, en tournant à la main la poignée rotative dans le sens des aiguilles

d'une montre.

66/107 Rev. 12 / 12.2022 AB2200DEENFRIT

14 Organes de commande et indicateurs

Voir illustration sur la page 2. Fig. 2, Fig. 3: Console des indicateurs et organes de commande

14.1 Bouton de réglage

Pour le réglage des paramètres individuels. Pour faire décroître la valeur, tourner le bouton dans le sens anti-horaire. Pour augmenter la valeur, tourner le bouton dans le sens horaire.

14.2 Touches de la console de commande

SELECT

• Touche de sélection des différents paramètres. Les paramètres sont sélectionnés l'un après l'autre en appuyant sur la touche.

START

IMPULS

• Démarrer le cycle de centrifugation. La DEL intégrée dans la touche reste allumée pendant le cycle de centrifugation, tant que le rotor tourne.

• Centrifugation courte durée. Le cycle de centrifugation est exécuté tant que l'action est maintenue sur la touche. La DEL intégrée dans la touche reste allumée pendant le cycle de centrifugation, tant que le rotor tourne.

• Sauvegarder les entrées et les modifications.

STOP OPEN

• Terminer le cycle de centrifugation. Le rotor est décéléré à la vitesse de freinage sélectionnée. La DEL intégrée dans la touche, à droite, reste allumée jusqu'à l'arrêt du rotor. A l'arrêt du rotor, la DEL gauche intégrée dans la touche clignote. L'ARRET D'URGENCE est activé en appuyant deux fois sur la touche.

• Déverrouiller le couvercle. La DEL de gauche intégrée dans la touche s'éteint.

• Quitter l'écran de saisie des paramètres.

RCF

• Commuter entre l'écran RPM et l'écran RCF. Les valeurs RCF sont affichées en > <.

• Démarrer le refroidissement préliminaire. La vitesse de refroidissement préliminaire est réglable. Elle est préréglée sur 2800 RPM.

14.3 Possibilités de réglage

PROG RCL

Position de programme du programme appelé.

t/min

Durée de fonctionnement. Réglable de 0 à 99 min, par pas de 1 min.

t/sec

Durée de fonctionnement. Réglable de 0 à 59 s, par pas de 1 seconde.

Fonctionnement continu "". Forcer sur zéro les paramètres t/min et t/sec.

RPM

Vitesse. Il est possible de régler une valeur numérique comprise entre 500 RPM et la vitesse de rotation maximale du rotor. Pour la vitesse maximale de rotation du rotor, se reporter au chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories“. Réglable par pas de 10.

RAD/mm

Rayon de centrifugation. Valeurs en mm. Pour la saisie de rayon de centrifugation, voir le Chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". La saisie de rayon n'est possible que quand l'écran RCF (> RCF <) est sélectionné.

RCF

Accélération relative de centrifugation. Il est possible de régler une valeur numérique dont découle une vitesse de rotation située entre 500 RPM et la vitesse maximale de rotation du rotor. Réglage par incréments de 1 jusqu'à 100, par incréments de 10 à partir de 100. La valeur RCF est arrondie automatiquement au chiffre supérieur/inférieur en fonction de l'incrément de vitesse. La saisie de RCF n'est possible que quand l'écran RCF (> RCF <) est sélectionné.

AB2200DEENFRIT Rev. 12 / 12.2022 67/107

Etages de montée en puissance de 1 à 9. Etage 9 = temps de montée en puissance le plus court, étage 1 = temps de montée en puissance le plus long.

Etages de décélération de 0 à 9. Etage 9 = temps de décélération le plus court, étage 1 = étage de décélération long, étage 0 = étage de décélération le plus long (décélération par inertie, sans freinage).

T/°C

Valeur de température de consigne (uniquement sur centrifugeuse avec refroidissement). Réglage de

-20 °C à +40 °C, par incréments de 1 °C. La température la plus basse pouvant être établie est fonction

du rotor (voir le Chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

PROG STO

Position de programme sur laquelle le programme est sauvegardé. 9 programmes peuvent être sauvegardés (positions de programme 1 - 2 - 3 - … 9). La position de programme # sert de mémoire temporaire pour la modification des réglages.

15 Saisie des paramètres de centrifugation

Après sélection de paramètres et pendant la sélection des paramètres, l'indicateur bascule sur les valeurs précédentes si aucune action n'exécutée sur les touches pendant 8 secondes. Il est alors nécessaire de recommencer la saisie des paramètres.

S'il n'est pas possible de saisir des paramètres, c'est parce que les programmes sont protégés en écriture. Pour supprimer la protection en écriture, voir chapitre , "Protection en écriture pour programmes").

• Sélectionner l'indicateur RPM ou RCF en appuyant sur la touche

RCF

. Les valeurs RCF sont affichées en > <.

• Sélectionner les paramètres souhaités en appuyant sur la touche

SELECT

et ajuster sur le bouton radio .

Afin de régler le fonctionnement continu, il faut mettre les paramètres t/min et t/sec à zéro avec le bouton rotatif

. Le fonctionnement continu est indiqué dans l'affichage par le symbole "".

• Après entrée de tous les paramètres, appuyer sur la touche

START / IMPULS

pour sauvegarder les réglages sur la

position de programme #. La saisie est confirmée par affichage de  ok  pendant un instant.

Les données de la position de programme # sont écrasées par entrée de paramètres et en appuyant sur la touche

START / IMPULS

16 Programmation

16.1 Saisie / Modification de programme

• Sélectionner l'indicateur RPM ou RCF en appuyant sur la touche

RCF

. Les valeurs RCF sont affichées en > <.

• Sélectionner les paramètres souhaités en appuyant sur la touche

SELECT

et ajuster sur le bouton radio .

Afin de régler le fonctionnement continu, il faut mettre les paramètres t/min et t/sec à zéro avec le bouton rotatif

. Le fonctionnement continu est indiqué dans l'affichage par le symbole "".

• Sélectionner le paramètre PROG STO sur le bouton radio

SELECT

et régler la position de programme souhaitée

sur le bouton radio .

• Pour sauvegarder les configurations sous la position de programme souhaitée, appuyer sur la touche

START / IMPULS

La saisie est confirmée par l'affichage bref de  ok .

Si vous appuyez sur la touche

START / IMPULS

, sans avoir sélectionné le paramètre PROG STO, les réglages

sont alors toujours enregistrés sur l’emplacement de programme #.

Les données précédentes de la position de programme sont écrasées par écriture.

68/107 Rev. 12 / 12.2022 AB2200DEENFRIT

16.2 Appel de programme

• Sélectionner le paramètre PROG RCL en appuyant sur la touche

SELECT

et configurer la position de programme

souhaitée sur le bouton radio .

• Appuyer sur la touche

START / IMPULS

Les données de centrifugation pour la position de programme sélectionnée

sont affichées.

• Vérifier les paramètres en appuyant sur la touche

SELECT

Pour quitter l'afficheur des paramètres, appuyer sur la touche

OPEN / STOP

ou attendre 8 secondes sans

exécuter aucune action.

16.3 Protection en écriture pour les programmes

Il est possible de protéger les programmes contre toute modification arbitraire ou accidentelle. Lorsque le rotor est à l'arrêt, il est possible d'activer ou de désactiver la protection en écriture comme suit :

• Appuyer sur la touche

SELECT

pendant 8 s.

Au bout de 8 s, SOUND / BELL s'affiche à l'écran.

• Appuyer sur la touche

SELECT

. Le paramètre LOCK s'affiche.

• Avec le bouton rotatif, régler OFF ou ON. OFF : les programmes ne sont pas protégés en écriture. ON : chaque programme est protégé en écriture.

Il n'est pas possible de ne protéger en écriture que certains programmes.

• Appuyer sur la touche

START / IMPULS

pour enregistrer le réglage. Si c'est ON qui a été réglé,  lock  s'affiche brièvement pour signaler la confirmation. Si c'est OFF qui a été réglé,  ok  s'affiche brièvement pour signaler la confirmation.

17 Centrifugation

L'entraînement est stoppé en phase de montée en puissance si la différence de tare admissible a été dépassée pendant le chargement du rotor, l'indicateur de déséquilibre s'allume et la mention IMBALANCE est affichée.

La centrifugation peut être stoppée n'importe quand en appuyant sur la touche

OPEN / STOP

Il est possible de sélectionner et de modifier tous les paramètres pendant la centrifugation (voir le Chapitre "Saisie des paramètres de centrifugation").

Il est possible de basculer n'importe quand sur l'indicateur RPM et RCF en appuyant sur la touche

RCF

. Pour

travailler avec l'indicateur RCF, il est nécessaire d'entrer le brayon de centrifugation. Après affichage de OPEN OEFFNEN (= OUVRIR) la commande de centrifugeuse n'est possible qu'après

avoir ouvert le couvercle une fois. Si R xx n-max xxxxx est affiché, la marche de centrifugation n’a pas été exécutée en raison du changement

du rotor, voir chapitre "Identification de rotor".

• Mettre la centrifugeuse sous tension. Amener l'interrupteur en position .

• Charger le rotor et fermer le couvercle de centrifugeuse.

17.1 Centrifugation avec sélection de temps préalable

• Régler le temps et appeler un programme avec sélection de temps préalable (voir le Chapitre "Programmation").

• Appuyer sur la touche

START / IMPULS

. La DEL incorporée dans la touche

START / IMPULS

reste allumée tant que le

rotor tourne.

• La décélération selon l'étage de freinage sélectionné est exécutée après écoulement du temps ou interruption de la centrifugation en appuyant sur la touche

OPEN / STOP

. L'étage de freinage est affiché.

Durant le cycle de centrifugation, la vitesse de rotation du rotor ou la valeur RCF, la température dans la cuve de centrifugeuse (seulement en cas de centrifugeuse avec refroidissement) et le temps restant s'affichent.

AB2200DEENFRIT Rev. 12 / 12.2022 69/107

17.2 Centrifugation continue

• Ajuster sur l'icône  ou appeler un programme de centrifugation continue (voir le Chapitre "Programmation").

• Appuyer sur la touche

START / IMPULS

. La DEL incorporée dans la touche

START / IMPULS

reste allumée tant que le

rotor tourne. Le compte du temps commence à 00:00.

• Pour stopper la centrifugation, appuyer sur la touche

OPEN / STOP

. La décélération est exécutée selon l'étage de

freinage sélectionné. L'étage de freinage est affiché.

17.3 Centrifugation rapide

• Appuyer sur la touche

START / IMPULS

et maintenir l'action. La DEL incorporée dans la touche

START / IMPULS

reste

allumée tant que le rotor tourne. Le compte du temps commence à 00:00.

• Pour stopper la centrifugation rapide, cesser l'action sur la touche

START / IMPULS

La décélération est exécutée

selon l'étage de freinage sélectionné. L'étage de freinage est affiché.

18 Arrêt d'urgence

• Appuyer 2 fois sur la touche

OPEN / STOP

La décélération est exécutée sur l'étage 9 (temps de décélération le plus court) en cas d'arrêt d'urgence L'étage de freinage 9 est affiché. Si l'étage de freinage 0 a été sélectionné, la décélération est plus longue, pour des raisons technique, que pour l'étage de freinage 9.

19 Signal sonore

Le signal sonore retentit :

• en présence d'un défaut à un intervalle de 2 s.

• au terme de la centrifugation et après immobilisation du rotor, à un intervalle de 30 s.

Le signal sonore cesse après ouverture du couvercle, en appuyant sur une touche quelconque. Pour activer / désactiver le signal sonore après la centrifugation, alors que le rotor est immobilisé, procéder comme

suit :

• Appuyer sur la touche

SELECT

pendant 8 s.

Après 8 s, la mention SOUND / BELL est affichée.

• Régler sur le bouton radio OFF (arrêt) et ON (marche).

• Appuyer sur la touche

START / IMPULS

pour sauvegarder le réglage.

La saisie est confirmée par affichage de  ok  pendant un instant.

20 Interrogation du compteur de durée de fonctionnement

Il n'est possible d'interroger le compteur de durée de fonctionnement qu'à l'arrêt du rotor.

• Appuyer sur la touche

SELECT

pendant 8 s.

Après 8 s, la mention SOUND / BELL est affichée.

• Appuyer une nouvelle fois sur la touche

SELECT

La durée de fonctionnement (CONTROL: ) de la centrifugeuse est affichée.

• Pour quitter l'interrogation de durée de fonctionnement, appuyer sur la touche

OPEN / STOP

70/107 Rev. 12 / 12.2022 AB2200DEENFRIT

21 Refroidissement (uniquement sur centrifugeuse avec refroidissement)

La température de consigne peut être réglée sur une plage de -20 °C à +40 °C. Le minimum de température possible est fonction du rotor (voir le Chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

21.1 Refroidissement en veilleuse

A l'arrêt du rotor et lorsque le couvercle est fermé, le bol de centrifugeuse est refroidi à la température sélectionnée. La température de consigne est indiquée sur l'afficheur.

Après une marche centrifuge, le refroidissement se met en veille après une temporisation, et OPEN OEFFNEN s’affiche. Vous pouvez régler la temporisation de 1 à 5 minutes en étapes de 1 minute. Elle est pré-réglée sur 1 minute.

Vous pouvez régler la temporisation lorsque le rotor est à l’arrêt et le couvercle ouvert en procédant comme suit :

• Appuyer sur la touche pendant 8 secondes. Au bout de 8 secondes, la mention t/min = X s’affiche.

• Régler la temprosiation avec le bouton tournant .

• Appuyer sur la touche

START / IMPULS

pour sauvegarder le réglage.

La saisie est confirmée par affichage de  ok  pendant un instant.

Pour quitter l'affichage temporisation, appuyer sur la touche

OPEN / STOP

ou ne pas appuyer de touche pendant 8

secondes.

21.2 Pré-refroidissement du rotor

• Appuyer sur la touche . La DEL incorporée dans la touche

START / IMPULS

reste allumée tant que le rotor tourne.

• Pour abandonner le refroidissement préliminaire, appuyer sur la touche

OPEN / STOP

. La décélération est

exécutée selon l'étage de freinage sélectionné. L'étage de freinage est affiché.

Durant le cycle de centrifugation, la vitesse de rotation du rotor ou la valeur RCF, la température dans la cuve de centrifugeuse et le temps écoulé s'affichent.

Vous pouvez régler la vitesse du pré-refroidissement de 500 tours/min jusqu'à la vitesse maximale du rotor en étapes de 10. Elle est préréglée sur 2800 RPM. La vitesse de refroidissement préliminaire est réglée de la manière suivante, alors que le rotor est à l'arrêt et que le couvercle est ouvert:

• Appuyer sur la touche pendant 8 secondes. Après 8 secondes, la mention t/min = X est affichée.

• Appuyer une nouvelle fois sur la touche La vitesse de pré-refroidissement réglée en tours/min = XXXX s’affiche.

• Régler la vitesse de refroidissement préliminaire sur le bouton radio .

• Appuyer sur la touche

START / IMPULS

pour sauvegarder le réglage.

La saisie est confirmée par affichage de  ok  pendant un instant.

Pour quitter l'affichage de la vitesse de pré-refroidissement, appuyer la touche

OPEN / STOP

ou ne pas appuyer de

touche pendant 8 secondes.

AB2200DEENFRIT Rev. 12 / 12.2022 71/107

22 Accélération centrifuge relative (RCF)

L'accélération centrifuge relative (RCF) est indiqué en tant que multiple de l'accélération gravitationnelle (g). Il s'agit d'une valeur dépourvue d'unité, qui sert à la comparaison entre la puissance de séparation et de sédimentation.

Le calcul s’effectue à l’aide de la formule suivante:

1,118r

1000

RPM

RCF =

 



 





1000

1,118r

RCF

RPM 



RCF = accélération centrifuge relative RPM = régime r = rayon de centrifugation en mm = distance qui sépare le centre de l'axe de rotation du fond de la cuve de centrifugation. Rayon de centrifugation voir chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories ".

L'accélération centrifuge relative (RCF) est dépendante du régime et du rayon de centrifugation.

23 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3

Dans le cas de la centrifugation à la vitesse maximale, la densité des substances et des mélanges de substances ne doit pas excéder 1,2 kg/dm3. Réduire la vitesse de rotation pour les matières et mélanges ayant une densité supérieure.

La vitesse de rotation autorisée se calcule de la manière suivante:

[RPM] maximum rotation de x Vitesse

[kg/dm³] supérieure densité

1,2

=)(n lente tioncentrifuga de Vitesse red

Exemple: Vitesse de rotation maximum RPM 4000, densité 1,6 kg/dm3

RPM 3464 = RPM 4000 x

kg/dm³ 1,6

kg/dm³ 1,2

= n red

Dans le cas exceptionnel de dépassement de la charge maximum indiquée sur la suspension, réduire également la vitesse de rotation.

La vitesse de rotation autorisée se calcule de la manière suivante:

[RPM] maximum rotation de x Vitesse

[g] réelle Charge

[g] maximum Charge

=)(n lente tioncentrifuga de Vitesse red

Exemple: Vitesse de rotation maximum RPM 4000, Charge maximum 300 g, Charge réelle 350 g

RPM 3703 = RPM 4000 x

g 350

g 300

= n red

En cas d’incertitude, prendre contact avec le fabricant.

72/107 Rev. 12 / 12.2022 AB2200DEENFRIT

24 Identification du rotor

Une identification du rotor est effectuée après le démarrage de chaque cycle de centrifugation. Si le rotor a été remplacé, le cycle de centrifugation s'interrompt après l'identification du rotor. L'afficheur indique le

code (R xx) et la vitesse de rotation maximale (n-max=xxxxx) du rotor.

Toute commande ultérieure de la centrifuge n’est possible qu’après une ouverture du couvercle. Si la vitesse de rotation maximale du rotor utilisé est inférieure à la vitesse de rotation paramétrée, la vitesse

de rotation effective est limitée à la vitesse de rotation maximale du rotor.

25 Déverrouillage d'urgence

En cas de panne de courant, le couvercle ne peut pas être déverrouillé avec le moteur. Il est nécessaire d'exécuter un déverrouillage manuel.

Avant d'exécuter le déverrouillage manuel, retirer la fiche de l'alimentation. Attendre que le rotor est à l'arrêt pour ouvrir le couvercle.

Voir illustration sur la page 2.

• Couper l'interrupteur de secteur (position de l'interrupteur "0").

• Regarder par la fenêtre située sur le couvercle pour s'assurer que le rotor est immobile.

• Insérer horizontalement la clé mâle coudée à six pans creux dans l’orifice (Fig. 1, A) et tourner avec précaution

d’un demi-tour dans le sens des aiguilles d’une montre jusqu’à ce que le couvercle puisse être ouvert.

• Retirer la clé à six pans hors de l'alésage.

• Si, après la remise sous tension de la centrifuge, la DEL gauche de la touche

OPEN / STOP

clignote, appuyer la

touche

OPEN / STOP

pour que le verrouillage motorisé du couvercle revienne en position de base (ouvert).

26 Entretien et maintenance

L'appareil est peut-être contaminé.

Retirer la prise de secteur avant de nettoyer. Avant d'utiliser une procédure de nettoyage ou de décontamination autre que celle recommandée par le

fabricant, l'utilisateur vérifiera auprès du fabricant que la procédure prévue n'endommage pas l'appareil.

• Ne pas nettoyer centrifuges, rotors et accessoires dans un lave-vaisselle.

• Seul le nettoyage manuel et une désinfection liquide sont autorisés.

• La température de l'eau doit être située entre 20 et 25°C.

• Utiliser exclusivement des agents de nettoyage ou de désinfection qui :

− ont un pH de 5 à 8,

− ne contiennent pas de substances caustiques, de peroxyde, composés chlorés, acides ni alcalins.

• Respecter impérativement les consignes spéciales d'utilisation données par le fabricant des agents de nettoyage

et de désinfection, afin de prévenir la corrosion par les agents de nettoyage et de désinfection.

26.1 Centrifugeuse (boîtier, couvercle et cuve)

26.1.1 Entretien et nettoyage des surfaces

• Nettoyer régulièrement le boîtier de la centrifugeuse et le compartiment de centrifugation et les laver en cas de besoin avec du savon ou un détergent doux et un chiffon humide. Ces opérations sont nécessaires pour garantir l'hygiène et pour prévenir la corrosion par la présence durable d'impuretés.

• Substances des nettoyants adéquats : savon, agents anioniques et non ioniques.

• Après utilisation des nettoyants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.

• Séchez immédiatement les surfaces après nettoyage.

• Sécher le bol avec un chiffon absorbant en cas de dépôt d'eau de condensation dans le bol de la centrifugeuse.

• Frotter légèrement le joint d'étanchéité en caoutchouc du compartiment de centrifugation, après chaque

nettoyage, avec un produit d'entretien pour caoutchouc.

• Vérifiez tous les ans le bon état de la cuve.

N'utilisez plus la centrifugeuse si elle présente des dommages susceptibles de porter atteinte à la sécurité. Auquel cas, contactez le service après-vente.

AB2200DEENFRIT Rev. 12 / 12.2022 73/107

26.1.2 Désinfection des surfaces

• Le bol de la centrifugeuse doit être nettoyé immédiatement dans le cas où un matériau infectieux a pénétré dans le bol de la centrifugeuse.

• Substances des désinfectants adéquats : éthanol, n-propanol, éthylènehexanol, agents anioniques, inhibiteurs de corrosion.

• Après utilisation de désinfectants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.

• Séchez immédiatement les surfaces après désinfection.

26.1.3 Décontamination de substances radioactives

• L'agent employé doit expressément convenir pour une décontamination de substances radioactives.

• Substances des agents adaptés à une décontamination des substances radioactives :

agents anioniques, non ioniques agents, éthanol polyhydre.

• Après décontamination des substances radioactives, enlevez les résidus en essuyant l'appareil avec un chiffon humide.

• Séchez immédiatement les surfaces après décontamination des substances radioactives.

26.2 Rotors et accessoires

26.2.1 Nettoyage et entretien

• Afin de prévenir la corrosion et toute modification des matériaux, il faut nettoyer régulièrement les rotors et lesaccessoires avec du savon ou un détergent doux et un chiffon humide. Il est vivement recommandé d'effectuer un nettoyage au moins une fois par semaine. Enlevez immédiatement les impuretés.

• Substances des nettoyants adéquats : savon, agents anioniques et non ioniques.

• Après utilisation de nettoyants, enlevez les résidus en rinçant à l'eau claire (uniquement à l'extérieur de la centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

• Séchez rotors et accessoires immédiatement après nettoyage.

• Après séchage, les rotors d'angle, les réservoirs et la suspension en aluminium seront enduits d'une pellicule de

graisse sans acide, par exemple la vaseline.

• Dans le cas des systèmes de sécurité biologique (Pour ce qui concerne les systèmes à sécurité biologique, voir le chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories") il faut contrôler et nettoyer les bagues d'étanchéité régulièrement (toutes les semaines). Changer immédiatement la bague d'étanchéité si elle présente des marques de fissuration, de friabilité et d'usure. Pour éviter de fausser la bague d'étanchéité en ouvrant et en fermant le couvercle, il faut frotter légèrement la bague d'étanchéité avec un produit d'entretien pour caoutchouc.

• Déposer le rotor au moins une fois par mois, nettoyer et enduire l'arbre d'entraînement d'une pellicule de graisse pour prévenir la corrosion par la présente d'humidité entre le rotor et l'arbre d'entraînement.

• Contrôler les rotors et les accessoires une fois par mois pour déceler d'éventuels symptômes d'usure ou des dégâts de corrosion.

Les rotors et les accessoires usés et endommagés par la corrosion ne doivent plus être utilisés.

• Vérifier chaque semaine la stabilité de fixation du rotor.

26.2.2 Désinfection

• Si les rotors ou accessoires sont infectés, procédez à une désinfection appropriée.

• Substances des désinfectants adéquats :

éthanol, n-propanol, éthylènehexanol, agents anioniques, inhibiteurs de corrosion.

• Après utilisation de désinfectants, enlevez les résidus en rinçant à l'eau claire (uniquement à l'extérieur de la centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

• Séchez rotors et accessoires immédiatement après désinfection.

26.2.3 Décontamination de substances radioactives

• L'agent employé doit expressément convenir pour une décontamination de substances radioactives.

• Substances des agents adaptés à une décontamination des substances radioactives :

agents anioniques, agents non ioniques, éthanol polyhydre.

• Après décontamination des substances radioactives, enlevez les résidus en rinçant à l'eau claire (uniquement à l'extérieur de la centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

• Séchez immédiatement rotors et accessoire après décontamination des substances radioactives.

74/107 Rev. 12 / 12.2022 AB2200DEENFRIT

26.2.4 Rotors et accessoires à durée d'utilisation limitée

L'utilisation de certains rotors, balanciers et accessoires est limitée dans le temps. Ces limites sont indiquées par le nombre maximum de cycles ou la date limite d'utilisation et le nombre maximum de cycles, ou simplement la date limite d'utilisation, par ex. :

- "einsetzbar bis Ende: V. Quartal 2011 / usable until end of: V. trimestre 2011" (utilisation autorisée jusqu'à fin: V. trimestre 2011) ou "einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011" (utilisation autorisée jusqu'à fin mois/an : 10/2011)

- "max. Laufzyklen / max. cycles: 40000" (nombre ma. de cycles 40000)

Pour des raisons de sécurité, l'utilisation de rotors, balanciers et accessoires n'est plus autorisée dès que le nombre maximum de cycles désigné ou la date limite d'utilisation inscrite sont atteints.

26.3 Autoclave

Vous pouvez stériliser par autoclave à 121°C / 250°F (20 min) les accessoires suivants:

• rotors à oscillation

• rotors angulaires en aluminium

• balancier en métal

• couvercle avec bio-étanchéité

• adaptateur

Nous ne pouvons faire aucune déclaration sur le degré de stérilisation.

Avant autoclave, retirez les couvercles des rotors et réservoirs. La stérilisation en autoclave accélère le processus de vieillissement des matières plastiques. Elle peut

également modifier la couleur des plastiques. Après autoclave, vérifier si les rotors et accessoires sont en bon état (contrôle visuel), remplacer

immédiatement toute pièce éventuellement défectueuse. Remplacer immédiatement toute bague d'étanchéité présentant des signes de formation de fissure, de fragilisation ou d'usure. Remplacer tout le couvercle en cas de couvercle ayant des bagues d'étanchéité non remplaçables.

Afin de garantir l'étanchéité des systèmes de biosécurité, ne pas traiter les bagues d'étanchéité, après autoclave, avec du talc en poudre.

26.4 Réservoirs de centrifugation

• En cas de fuite ou de rupture de récipients de centrifugation, il faut éliminer tous les morceaux de récipients

cassés, les fragments de verre et les substances centrifugées écoulées.

• Les amortisseurs antivibrations ainsi que les caoutchouc intermédiaires des rotors doivent être remplacés après

un bris de verre.

Les fragments de verre restants peuvent entraîner d’autres bris de verre !

• S'il s'agit d'un matériau infectieux, exécuter immédiatement une désinfection.

AB2200DEENFRIT Rev. 12 / 12.2022 75/107

27 Défauts

Si l'erreur ne peut pas être éliminée d'après le tableau des défauts, il faut alors avertir le service après-vente. Veuillez indiquer le type de centrifuge et le numéro de série. Les deux numéros sont indiqués sur la plaque

signalétique de la centrifugeuse.

Effectuer une RÉINITIALISATION DU SECTEUR :

− Couper l'interrupteur de secteur (position de l'interrupteur "0").

− Attendre au moins 10 secondes et refermer ensuite l'interrupteur de secteur (position de l'interrupteur "").

Message / Erreur

Origine

Solution

Pas de message

---

Pas de tension Déclenchement du fusible protecteur contre surintensité.

− Contrôler la tension d'alimentation

− Secteur en marche

TACHO - ERROR

1, 2, 96

Tachymètre défectueux. Défaut de l'électronique du moteur.

− Ouvrir le couvercle.

− Couper l'interrupteur de secteur (position

de l'interrupteur "0").

− Attendre au moins 10 secondes.

− Tourner vigoureusement le rotor à la

main.

− Refermer l'interrupteur de secteur (position de l'interrupteur ""). Le rotor doit fonctionner pendant la mise en marche.

CONTROL - ERROR

Erreur du verrouillage ou de la fermeture du capot.

IMBALANCE

---

Le rotor est chargé de manière non symétrique.

− Ouvrir le capot.

− Vérifier le chargement du rotor, voir au

chapitre "Chargement du rotor".

− Répéter le cycle de centrifugation.

CONTROL - ERROR

4, 6

Erreur du verrouillage ou de la fermeture du capot.

− Effectuer une RÉINITIALISATION DU SECTEUR.

N > MAX

Survitesse

N < MIN

Vitesse trop basse

MAINS INTERRUPT

---

Interruption du secteur pendant le cycle de centrifugation. (Le cycle de centrifugation n'est pas terminé.)

− Ouvrir le capot.

− Appuyer sur la touche

START / IMPULS

− En cas de besoin, répéter le cycle de centrifugation.

ROTORCODE

10.1,

10.2

Erreur codage du rotor

− Ouvrir le capot.

CONTROL-ERROR

21, 22, 25, 27,

Défaut / Panne de l'électronique.

− Effectuer une RÉINITIALISATION DU SECTEUR.

CONTROL-ERROR

Défaut / Panne d'un organe de commande.

SER I/O - ERROR

30, 31,

33, 36

Défaut / Panne de l'électronique.

° C * - ERROR

51 - 53,

Défaut / Panne de l'électronique.

FU / CCI - ERROR

60 - 64,

67, 68, 82 - 86

Défaut / Panne de l'électronique / du moteur. SYNC-ERROR

Défaut / Panne de l'électronique.

SENSOR-ERROR

91 - 93

Fehler / Defekt Unwuchtsensor

KEYBOARD-ERROR

---

Défaut / Panne d'un organe de commande.

NO ROTOR

---

Pas de rotor intégré

− Ouvrir le capot.

− Monter rotor.

N > ROTOR MAX

---

Vitesse de rotation paramétrée dans le programme sélectionné supérieure à la vitesse maximale de rotation du rotor.

− Vérifier la vitesse du programme sélectionnée

− Corriger la vitesse du programme sélectionnée

Le rotor a été remplacé. Le rotor actuellement en place a une vitesse de rotation maximale supérieure à celle du rotor utilisé précédemment et il n'a pas encore été identifié par l'identification du rotor.

− Paramétrer une vitesse de rotation inférieure ou égale à la vitesse de rotation maximale du rotor utilisé précédemment. Appuyer sur la touche

START / IMPULS

pour procéder à l'identification du rotor, voir chapitre "Identification du rotor".

76/107 Rev. 12 / 12.2022 AB2200DEENFRIT

28 Renvoi d'appareils au fabricant

Avant de renvoyer l'appareil, il faut monter le dispositif de fixation pour le transport.

Dans le cas où l'appareil ou ses accessoires doivent être retournés à la société Andreas Hettich GmbH & Co. KG, il faut les décontaminer et les nettoyer avant expédition, dans le but d'assurer la protection des personnes, de l'environnement et du matériel.

Nous nous réservons le droit de refuser des appareils ou des accessoires contaminés. Nous facturons au client les frais de nettoyage et de désinfection.

Vous voudrez bien manifester votre compréhension pour cette réglementation.

29 Mise au rebut

L'appareil peut être éliminé par le fabricant.

Pour un retour, il faut toujours demander un formulaire de retour (RMA). Si nécessaire, contactez le service technique du fabricant :

Andreas Hettich GmbH & Co. KG Föhrenstraße 12 78532 Tuttlingen, Allemagne Tél. : +49 7461 705 1400 E-mail : service@hettichlab.com

Des frais d'élimination peuvent s'appliquer.

AVERTISSEMENT

Risque de pollution et de contamination pour les personnes et l'environnement

L'élimination incorrecte ou inappropriée de la centrifugeuse peut provoquer une pollution ou une contamination des personnes et de l'environnement.

• Le démontage et l'élimination ne doivent être effectués que par un spécialiste du service après-vente

formé et agréé.

L'appareil est destiné à un usage professionnel (« Business to Business » - B2B). Conformément à la directive 2012/19/UE, les appareils ne doivent plus être éliminés avec les déchets ménagers. Les appareils sont classés dans les groupes suivants selon la fondation Elektro-Altgeräte Register (EAR).

• Groupe 1 (échangeurs de chaleur)

• Groupe 5 (petits appareils)

Le symbole de la poubelle barrée indique que l'appareil ne doit pas être éliminé avec les déchets ménagers.

Les réglementations en matière d'élimination des déchets peuvent varier d'un pays à l'autre. En cas de besoin, adressez-vous au fournisseur.

AB2200DEENFRIT Rev. 12 / 12.2022 77/107

Indice

1 Uso previsto .......................................................................................................................................................... 79

2 Rischi residui ........................................................................................................................................................ 79

3 Dati tecnic ............................................................................................................................................................. 79

4 Indicazioni inerenti la sicurezza ............................................................................................................................ 80

5 Trasporto ed immagazzinaggio ............................................................................................................................. 81

5.1 Trasporto ....................................................................................................................................................... 81

5.2 Immagazzinaggio .......................................................................................................................................... 81

6 Significato dei simboli ........................................................................................................................................... 82

7 Contenuto della fornitura ....................................................................................................................................... 83

8 Disimballo della centrifuga .................................................................................................................................... 83

9 Messa in funzione ................................................................................................................................................. 83

10 Apertura e chiusura del coperchio ..................................................................................................................... 84

10.1 Apertura del coperchio ............................................................................................................................... 84

10.2 Chiusura del coperchio .............................................................................................................................. 84

11 Installazione e disinstallazione del rotore .......................................................................................................... 84

12 Carico del rotore ................................................................................................................................................ 85

13 Chiudere i sistemi biologici di sicurezza ............................................................................................................ 86

14 Elementi di operazione e visualizzazione .......................................................................................................... 87

14.1 Manopola ................................................................................................................................................... 87

14.2 Tasti del display ......................................................................................................................................... 87

14.3 Possibilità di regolazione ............................................................................................................................ 87

15 Inserire i parametri di centrifugazione ............................................................................................................... 88

16 Programmazione ............................................................................................................................................... 88

16.1 Inserimento/Variazione del programma ..................................................................................................... 88

16.2 Richiamo del programma ........................................................................................................................... 88

16.3 Protezione da scrittura per i programmi ..................................................................................................... 89

17 Centrifugazione ................................................................................................................................................. 89

17.1 Centrifugazione con tempo preimpostato ................................................................................................... 89

17.2 Corsa continua ........................................................................................................................................... 89

17.3 Centrifugazione breve ................................................................................................................................ 90

18 Arresto di emergenza ........................................................................................................................................ 90

19 Segnale acustico ............................................................................................................................................... 90

20 Consultazione delle ore di funzionamento ......................................................................................................... 90

21 Raffreddamento (solo per centrifuga con raffreddamento) ................................................................................ 90

21.1 Raffreddamento-Standby ........................................................................................................................... 90

21.2 Pre-raffreddamento del rotore .................................................................................................................... 91

22 Accelerazione centrifuga relativa (RCF) ............................................................................................................ 92

23 Centrifugazione di sostanze o di miscele di sostanze con densità maggiore di 1,2 kg/dm3 .............................. 92

24 Riconoscimento del rotore ................................................................................................................................. 92

25 Sblocco di emergenza ................................................................ ....................................................................... 93

26 Pulizia e manutenzione ..................................................................................................................................... 93

26.1 Centrifughe (scatola, coperchio e vano di centrifugazione) ........................................................................ 93

26.1.1 Cura e pulizia delle superfici ............................................................................................................... 93

78/107 Rev. 12 / 12.2022 AB2200DEENFRIT

26.1.2 Disinfezione delle superfici ................................................................................................................. 93

26.1.3 Rimuovere contaminazioni radioattive ................................................................................................ 94

26.2 Rotori ed accessori .................................................................................................................................... 94

26.2.1 Pulizia e cura ...................................................................................................................................... 94

26.2.2 Disinfezione ........................................................................................................................................ 94

26.2.3 Rimuovere contaminazioni radioattive ................................................................................................ 94

26.2.4 Rotori ed accessori con limitata durata di impiego .............................................................................. 95

26.3 Trattamento in autoclave ........................................................................................................................... 95

26.4 Contenitori centrifuga ................................................................................................................................. 95

27 Guasti ................................................................................................................................................................ 96

28 Rispedizione di apparecchi ............................................................................................................................... 97

29 Smaltimento ...................................................................................................................................................... 97

30 Anhang / Appendix ............................................................................................................................................ 98

30.1 Rotoren und Zubehör / Rotors and accessories......................................................................................... 98

30.1.1 MIKRO 220 / MIKRO 220R ................................................................................................................. 98

30.1.2 MIKRO 220 ................................ ................................................................ ....................................... 103

30.1.3 MIKRO 220R .................................................................................................................................... 104

AB2200DEENFRIT Rev. 12 / 12.2022 79/107

1 Uso previsto

La centrifuga MIKRO 220 / MIKRO 220 R è un dispositivo medico diagnostico in vitro conformemente al regolamento (UE) 2017/746 sui dispositivi medici diagnostici in vitro. Il dispositivo è utilizzato per la centrifugazione e l'arricchimento di campioni di origine umana per un successivo trattamento a fini diagnostici. L'utilizzatore può di volta in volta regolare i parametri fisici modificabili entro i limiti stabiliti dal dispositivo.

La centrifuga può essere utilizzata solo da personale qualificato in laboratori al chiuso. La centrifuga è destinata solo all'uso citato. L'uso previsto comprende anche l'osservanza di tutte le istruzioni del manuale d'uso e il rispetto delle operazioni di ispezione e manutenzione. Qualsiasi altra forma di utilizzo è da considerarsi non conforme. La ditta Andreas Hettich GmbH & Co. KG è responsabile per i danni eventualmente risultanti.

2 Rischi residui

L'apparecchio è costruito secondo lo stato attuale della tecnica e le regole riconosciute riguardanti la tecnica della sicurezza. In caso di uso ed impiego non regolamentari possono insorgere pericoli mortali per l'utilizzatore o per terzi risp. danni all'apparecchio o ad altri beni materiali. L'apparecchio è destinato solo all'uso regolamentare e va utilizzato solo in uno stato perfetto per quanto riguarda la tecnica della sicurezza.

Eventuali anomalie, che possono pregiudicare la sicurezza devono essere immediatamente eliminate.

3 Dati tecnic

Costruttore

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

Modello

MIKRO 220

MIKRO 220R

Basic-UDI-DI

4050674010011Q3

Tipo

2200

2200-01

2205

2205-07

2205-01

Tensione di rete ( 10%)

200-240 V 1

100-127 V 1

200-240 V 1

115-127 V 1

Frequenza di rete

50 – 60 Hz

50 Hz

60 Hz

Potenza assorbita

510 VA

850 VA

980 VA

950 VA

Assorbimento di corrente

2.5 A

5.3 A

3.8 A

5.0 A

8.0 A

Tipo di refrigerante

----

R452A

Capacità max.

60 x 2.0 ml

60 x 2.0 ml, 6 x 50 ml

Densità permessa

1.2 kg/dm3

Regime di rotazione (RPM)

18000

Accelerazione (RCF)

31514

Energia cinetica

8700 Nm

Obbligo di collaudo

(DGUV Regel 100 – 500)

Presupposti ambientali (EN / IEC 61010-1)

− luogo di installazione

solo in interni

− altezza

fino a 2000 metri sopra il livello del mare

− temperatura ambiente

2°C fino a 40°C

5°C fino a 35°C

− umidità dell’aria

umidità relativa massima dell’aria 80% per temperature fino a 31°C, con riduzione lineare fino al 50% dell’umidità relativa per una temperatura di

40°C.

− Categoria di sovratensione (IEC 60364-4-443)



− grado di imbrattamento

Classe di protezione



non adatto per l’impiego in ambiente a rischio di esplosione.

Compatibilità elettromagnetica

− emissione di radiointerferenze, resistenza alle interferenze

EN / IEC 61326-1, classe B

FCC Class B

EN / IEC 61326-1, classe B

FCC Class B Livello di emissione acustica (in funzione del rotore)

 65 dB(A)

 60 dB(A)

dimensioni

− larghezza

330 mm

− profondità

420 mm

650 mm

− altezza

313 mm

Peso

ca. 20.5 kg

ca. 42 kg

80/107 Rev. 12 / 12.2022 AB2200DEENFRIT

4 Indicazioni inerenti la sicurezza

Se non vengono rispettate tutte le avvertenze riportate in queste istruzioni per il funzionamento, non può essere accettata da parte del costruttore alcuna richiesta di garanzia.

Segnalazione di incidenti gravi con il dispositivo

In caso di incidenti gravi con il dispositivo, segnalarli al costruttore ed eventualmente alle autorità competenti.

• La centrifuga deve venire posizionata in modo sicuro.

• Prima di utilizzare la centrifuga, è necessario controllare che il rotore sia correttamente in sede.

• Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla

centrifuga non deve sostare alcuna persona, materiali pericolosi ed oggetti, in conformità alle norme EN / IEC 61010-2-020.

• I rotori, le sospensioni e gli accessori che presentano forti segni di corrosione o danni meccanici,

oppure la cui durata d'impiego è scaduta, non devono più essere utilizzati.

• Se il vano di centrifugazione presenta danni rilevanti per la sicurezza, la centrifuga non deve

essere più messa in funzione.

• In rotori oscillanti, i perni di trascinamento devono essere lubrificati regolarmente (Grasso

lubrificante Hettich no. d’ord. 4051) per consentire un’oscillazione equilibrata dei ganci.

• Nel caso di centrifughe senza regolazione termica, con temperature ambiente elevate e/o con

frequente impiego dell'apparecchiatura può presentarsi un riscaldamento del vano di centrifugazione. Per questo motivo non può venire esclusa una modificazione del materiale di prova a causa alla temperatura.

• Prima di mettere in funzione la centrifuga si devono leggere ed osservare le istruzioni per l'uso.

L’apparecchio può essere utilizzato solo da persone che abbiano letto e compreso le istruzioni d’uso.

• Oltre alle istruzioni per l'uso, si devono osservare anche i regolamenti, relativi alla protezione antinfortunistica ed i regolamenti tecnici, riconosciuti in materia di sicurezza del lavoro. Le istruzioni per l'uso vanno completate dalle norme nazionali in vigore nel paese d'impiego, relative alla protezione antinfortunistica ed alla tutela ambientale.

• La centrifuga è costruita in base all'attuale livello tecnologico e le regole di sicurezza conosciute. La centrifuga può essere tuttavia fonte di pericolo per l'operatore o per terzi, se non viene utilizzata da personale appositamente addestrato o se viene utilizzata in modo improprio o non conforme alla destinazione.

• Durante l'esercizio bisogna evitare di muovere la centrifuga o di urtarvi contro.

• In caso di guasto, ovvero del ripristino d'emergenza, non si deve assolutamente toccare il rotore.

• Quando la centrifuga passa da un ambiente freddo in uno caldo, per evitare danni dovuti alla condensa, lasciar

riscaldare la centrifuga per almeno 3 ore nell'ambiente caldo prima di collegarla alla rete, oppure portare la centrifuga a temperatura d'esercizio mettendola in funzione per 30 minuti nell'ambiente freddo.

• Devono essere utilizzati esclusivamente i rotori e gli accessori omologati per questa apparecchiatura (vedere capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"). Prima di utilizzare contenitori di centrifugazione, che non sono elencati nel capitolo "Appendice/Appendix, Rotori ed accessori/Rotors and accessories", l'utente deve accertarsi presso il costruttore, che questi possano venire utilizzati.

• Il rotore della centrifuga può essere caricato solo in conformità al capitolo " Carico del rotore".

• In caso di centrifugazione con massimo numero di giri, la densità dei materiali o delle miscele di materiali non

deve superare il valore di composizione di 1,2 kg/dm3.

• Non è consentito l'uso di centrifughe non bilanciate in modo regolamentare.

• Non è permesso l’impiego della centrifuga in ambiente a pericolo di esplosione.

• E' proibito l'uso di una centrifuga con:

− materiali infiammabili od esplosivi

− materiali che possono reagire chimicamente tra loro con forte energia.

AB2200DEENFRIT Rev. 12 / 12.2022 81/107

• Se vengono centrifugate sostanze pericolose o miscele di sostanze contaminate da microrganismi tossici, radioattivi o patogeni, l'utente dovrà prendere opportuni provvedimenti in materia. È consentito esclusivamente l'impiego di contenitori di centrifugazione con speciali chiusure a vite per sostanze pericolose. Nel caso di materiali appartenenti al gruppo a rischio 3 e 4 oltre ai contenitori di centrifugazione è da utilizzare un sistema di biosicurezza (vedi manuale "Laboratory Bio-safety Manual" dell'Organizzazione mondiale per la salute). Una ermetizzazione biologica (guarnizione ad anello) di questo sistema di biosicurezza impedisce la fuoriuscita delle goccioline e degli aerosol. Se il gancio di un sistema di biosicurezza viene utilizzato senza il coperchio, la guarnizione ad anello deve venire tolta dal gancio, per evitare un danneggiamento della guarnizione ad anello durante il processo di centrifugazione. I sistemi di biosicurezza che sono danneggiati non sono più ermetici dal punto di vista microbiologico. Senza l'impiego di un sistema di biosicurezza, una centrifuga non può essere considerata a tenuta ermetica dal punto di vista microbiologico ai sensi della norma EN / IEC 61010-2-020. Per la chiusura di un sistema di biosicurezza sono da seguire le istruzioni al capitolo "Chiudere i sistemi biologici di sicurezza". Per quanto riguarda i sistemi di biosicurezza fornibili, rimandiamo al capitolo "Appendice/Appendix, Rotori ed accessori/Rotors and accessories". Nel dubbio chiedere maggiori informazioni al produttore.

• Non è consentito il funzionamento della centrifuga con sostanze altamente corrosive che possono pregiudicare la resistenza meccanica dei rotori, delle sospensioni e degli accessori.

• Gli interventi di riparazione devono essere effettuati esclusivamente da una persona autorizzata dal costruttore.

• Devono essere impiegati solo ed esclusivamente pezzi di ricambio originali ed accessori autorizzati della ditta

Andreas Hettich GmbH & Co. KG.

• Sono di validità le seguenti norme di sicurezza: EN / IEC 61010-1 e EN / IEC 61010-2-020 come anche le loro nazionali varianti.

• La sicurezza e l'affidabilità della centrifuga sono garantite solo se:

− la centrifuga funziona in conformità con le istruzioni per l'uso

− l'installazione elettrica sul luogo di posizionamento della centrifuga risponde ai requisiti previsti dalla EN / IEC.

• Rientra nelle responsabilità dell'utente il rispetto degli standard specifici nazionali per la sicurezza del lavoro

riguardanti l'impiego delle centrifughe di laboratorio ai posti di lavoro da lui previsti.

5 Trasporto ed immagazzinaggio

5.1 Trasporto

Prima di effettuare il trasporto dell'apparecchiatura deve venire installato il dispositivo di sicurezza per il trasporto.

Per il trasporto dell'apparecchiatura e degli accessori devono venire rispettati i seguenti presupposti di ambiente.

• Temperatura ambiente: -20°C fino a +60°C

• Umidità relativa dell'aria: 10% fino a 80%, non condensante

5.2 Immagazzinaggio

L'immagazzinaggio dell'apparecchiatura e degli accessori è ammesso solo in ambienti chiusi ed asciutti.

Per l'immagazzinaggio dell'apparecchiatura e degli accessori devono essere rispettati i seguenti presupposti di ambiente.

• Temperatura ambiente: -20°C fino a +60°C

• Umidità relativa dell'aria: 10% fino a 80%, non condensante

82/107 Rev. 12 / 12.2022 AB2200DEENFRIT

6 Significato dei simboli

Simbolo sull'apparecchio: Attenzione, punto pericoloso generico.

Symbole sur l'appareil : respecter le mode d'emploi.

Ce symbole indique que l'utilisateur doit respecter le mode d'emploi mis à disposition.

Simbolo in questo documento. Attenzione, punto pericoloso generico.

Questo simbolo contraddistingue le avvertenze relative alla sicurezza e indica situazioni potenzialmente pericolose .

La mancata osservanza di tali avvertenze può causare danni materiali e personali.

Simbolo sull'apparecchiatura ed in questo documento: Attenzione: rischio biologico.

Simbolo in questo documento: Questo simbolo indica argomenti importanti.

Simbolo sull'apparecchiatura ed in questo documento: Simbolo per la raccolta separata delle apparecchiature elettriche ed elettroniche, in conformità alle

direttive 2012/19/EU. Impiego nelle nazioni dell’Unione Europea, in Norvegia ed in Svizzera.

Simbolo sull'imballaggio: Questo lato in alto.

Simbolo sull'imballaggio: L'imballaggio di trasporto è da immagazzinare, trasportare e manipolare esclusivamente nell'indicato range di umidità dell'aria (10% - 80%).

Simbolo sull'imballaggio: L'imballaggio di spedizione è da immagazzinare, trasportare e manipolare esclusivamente nell'indicato

range di temperatura (-20°C - +60°C).

Simbolo sull'imballaggio: L'imballaggio di trasporto non deve venir esporto alla pioggia e deve venir conservato in ambiente

asciutto.

Simbolo sull'imballaggio: Fragile, trattare con cautela.

Simbolo sull’imballaggio: Limite di impilamento. Numero massimo di colli identici che è consentito impilare su quello più in basso,

laddove con “n” si intende il numero di colli consentiti. Il collo più in basso non è compreso nel numero “n”.

AB2200DEENFRIT Rev. 12 / 12.2022 83/107

7 Contenuto della fornitura

1 cavo elettrico 1 chiave a forcella 1 istruzioni per l'uso 1 istruzioni per la sicurezza durante il trasporto

Rotore/i e i corrispondenti accessori vengono forniti in base alla commessa.

8 Disimballo della centrifuga

• Levare il cartone verso l’alto e togliere l‘imbottitura.

•

Non sollevarla dalla copertura anteriore. Considerare il peso della centrifuga, vedere capitolo “Dati tecnici“.

Con il numero adeguato di persone, sollevare la centrifuga da entrambi i lati e riporla sul tavolo di laboratorio.

9 Messa in funzione

• Se l'unità è protetta anche da un interruttore differenziale nell'impianto dell'edificio, è necessario utilizzare un

interruttore differenziale di tipo B. Se si utilizza un tipo diverso, l'interruttore differenziale potrebbe non spegnere l'unità in caso di guasto, oppure spegnerla anche se non è presente alcun guasto.

• Togliere la sicura per il trasporto, che si trova sul fondo dell’alloggiamento, vedere foglio avvisi "Sicura per il

trasporto".

• Porre la centrifuga in un posto adatto e livellarla. Per l’installazione deve essere rispettata la zona di

sicurezza di 300 mm attorno alla centrifuga, richiesta in conformità alle norme EN / IEC 61010-2-020.

Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla

centrifuga non deve sostare alcuna persona, materiali pericolosi ed oggetti, in conformità alle norme EN / IEC 61010-2-020.

• Le aperture di ventilazione non devono essere chiuse mettendo oggetti davanti.

Rispetto alle feritoie di ventilazione e ad alle aperture di ventilazione della centrifuga deve venir mantenuta una distanza di 300 mm.

• Verificare se la tensione di rete sia adatta all’indicazione riportata nella targhetta con i dati caratteristici.

• Collegare la centrifuga ad una presa di rete standard utilizzando un cavo di rete. Per la potenza massima

assorbita, vedere il capitolo "Dati tecnici".

• Accendere l’interruttore di rete. Posizione di accensione "".

Il tipo di macchina e la versione di programma vengono indicati, i LED sono illuminati. Dopo 8 secondi viene visualizzato OPEN OEFFNEN e lampeggia il LED di sinistra nel tasto

STOP / OPEN

• Aprire il coperchio.

I dati di centrifuga utilizzati per ultimi vengono illustrati.

84/107 Rev. 12 / 12.2022 AB2200DEENFRIT

10 Apertura e chiusura del coperchio

10.1 Apertura del coperchio

E' possibile aprire il coperchio solo se la centrifuga è accesa ed il rotore è fermo. Se non dovesse essere possibile, vedi capitolo "Sblocco di emergenza".

• Premere il tasto

OPEN / STOP

. Il coperchio si sblocca a motore e il LED sinistro nel tasto

OPEN / STOP

si spegne.

10.2 Chiusura del coperchio

Non afferrare con le dita tra il coperchio e il rivestimento. Non chiudere il coperchio sbattendolo.

Quando lampeggia il LED di sinistra nel tasto

OPEN / STOP

, premere il tasto

OPEN / STOP

, in modo che il

bloccaggio motorico del coperchio prenda la posizione di base (aperto).

• Posizionare il coperchio e spingere leggermente verso il basso il bordo anteriore del coperchio. La chiusura avviene grazie ad un sistema motorizzato. Si illumina il LED sinistro del tasto

OPEN / STOP

11 Installazione e disinstallazione del rotore

• Pulire l’albero motore (C) ed il foro del rotore (A), successivamente lubrificare

leggermente l’albero motore. Particelle di sporco tra l’albero motore ed il rotore

impediscono un normale funzionamento del rotore e causano un movimento rumoroso.

• Porre il rotore in senso verticale sull’albero motore. Il meccanismo di trascinamento dell’albero motore (D) deve trovarsi nella scanalatura del rotore (B). Sul rotore è segnato l’allineamento della scanalatura.

• Stringere il dado di registrazione di tensione del rotore con l’aiuto della chiave inclusa nel cartone, ruotandola in senso orario.

• Verificare la posizione del rotore.

Per garantire che il rotore sia fissato stabilmente, il dado del rotore deve venir serrato bene a mano.

• Disinstallare il rotore: svitare il dado di registrazione di tensione, ruotandolo in senso anti-orario fino a che non abbia raggiunto il punto di completo svitamento. Con il punto

di svitamento completo, il rotore si può smontare dal cono dell’albero motore. Girare il

dado di registrazione di tensione fino a che diventi possibile smontare il rotore dall’albero motore.

AB2200DEENFRIT Rev. 12 / 12.2022 85/107

12 Carico del rotore

Lo standard dei recipienti di vetro centrifugati sono da caricare fino a RCF 4000 (DIN 58970 capoverso 2).

• Verificare che il rotore sia fissato.

• Nel caso di rotori oscillanti, tutti i siti del rotore devono essere muniti di ganci uguali. Particolari ganci sono

contrassegnati con il numero del sito del rotore. Questi ganci devono essere applicati solo nel relativo sito del rotore. Ganci contrassegnati con un numero di kit, p.es. S001/4, devono essere utilizzati esclusivamente in kit.

• I rotori ed i ganci devono essere caricati esclusivamente in modo simmetrico. I recipienti di centrifuga devono essere distribuiti uniformemente su tutti i posti del rotore. Per le combinazioni permesse vedere capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". In caso di rotori angolari devono essere caricati tutti i possibili siti del rotore, vedere il capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Il rotore è caricato in modo

simmetrico

Non ammesso!

Il rotore è caricato in modo non

simmetrico

Il rotore è caricato uniformemente

Non ammesso!

Il rotore è caricato in modo non

uniforme

• Su certe sospensioni è indicato il peso del carico massimo oppure il peso del carico massimo e il peso massimo della sospensione completamente equipaggiata. Questi pesi non devono essere superati. In casi eccezionali vedere al capitolo "Centrifugazione di sostanze o di miscele di sostanze con densità maggiore di 1,2 kg/dm3". L'indicazione del peso di carico massimo comprende il peso complessivo dell'adattatore, il contenitore di centrifugazione ed il contenuto.

86/107 Rev. 12 / 12.2022 AB2200DEENFRIT

• Nel caso di contenitori con inserimenti in gomma, deve essere sempre mantenuto lo stesso numero di inserimenti in gomma sotto i contenitori di centrifugazione.

• L'operazione di riempimento dei contenitori di centrifugazione è ammessa solo al di fuori della centrifuga.

• Il carico massimo dei recipienti della centrifuga non deve essere superiore a quello indicato dalla casa

costruttrice.

Con rotori a squadra, il riempimento dei contenitori di centrifugazione è consentito solo fino al livello per cui, durante l'operazione di centrifugazione, non venga espulso alcun liquido dai contenitori.

Liquido

Forza centrifuga

• Con il caricamento di rotori a squadra non deve pervenire alcun liquido nei rotori a squadra e nel vano di centrifugazione.

• Con il caricamento dei ganci dei rotori di smorzamento come anche con lo smorzamento dei ganci durante l'operazione di centrifuga non deve pervenire alcun liquido nei ganci e nel vano di centrifugazione.

• Per limitare al massimo le differenze di peso all’interno dei contenitori di centrifugazione, bisogna fare attenzione che siano riempiti tutti in modo uguale.

13 Chiudere i sistemi biologici di sicurezza

Per garantire la tenuta, il coperchio di un sistema biologico di sicurezza deve essere ben chiuso. Per evitare che durante l'apertura e la chiusura del coperchio l'anello di guarnizione si giri, spalmarvi,

frizionando leggermente, una sostanza per la cura della gomma. Per quanto riguarda i sistemi biologici di sicurezza fornibili, rimandiamo al capitolo "Anhang/Appendix, Rotoren

und Zubehör/Rotors and accessories". Nel dubbio chiedere maggiori informazioni al produttore o importatore.

Coperchio con chiusura a vite e foro nella manopola

• Applicare il coperchio centralmente sul rotore.

• Inserire la chiave fornita attraverso il foro nella manopola e stringere ruotando il coperchio in

senso orario.

Coperchio con chiusura a vite senza foro nella manopola

• Applicare il coperchio centralmente sul rotore.

• Chiudere con forza a mano il coperchio, girando la manopola in senso orario.

AB2200DEENFRIT Rev. 12 / 12.2022 87/107

14 Elementi di operazione e visualizzazione

Vedere illustrazione alla pagina 2 Fig. 2, Fig. 3: Display

14.1 Manopola

Per l'impostazione dei singoli parametri. La rotazione in senso antiorario riduce il valore. La rotazione in senso orario aumenta il valore.

14.2 Tasti del display

SELECT

• Tasto di selezione per selezionare i singoli parametri. Premendo successivamente questo tasto viene selezionato il parametro successivo.

START

IMPULS

• Avviare il ciclo di centrifuga. Il LED del tasto rimane acceso durante il ciclo di centrifuga, fintanto che il rotore gira.

• Centrifuga breve. Il ciclo di centrifuga continua fintanto che viene premuto il tasto. Il LED del tasto rimane acceso per tutto il ciclo, fintanto che il rotore gira.

• Salvare dati e modifiche.

STOP OPEN

• Terminare il ciclo di centrifuga. Il rotore si arresta con il livello di frenatura impostato. Il LED destro del tasto rimane acceso fintanto che

il rotore non si arresta. Dopo l’arresto del rotore si illumina il LED sinistro del tasto. Premendo due volte il tasto si inserisce l’arresto d’emergenza.

• Sbloccare il coperchio. Si spegne il LED sinistro del tasto.

• Interrompere l’inserimento parametri.

RCF

• Commutare tra visualizzazione RPM e RCF. I valori RCF vengono visualizzati in > <.

• Avviare pre-riscaldamento. La velocità di pre-riscaldamento è regolabile. È preimpostata a 2800 giri/min.

14.3 Possibilità di regolazione

PROG RCL

Posizione programma da richiamare.

t/min

Durata ciclo. Impostabile da 0 - 99 min, ad intervalli di 1 min.

t/sec

Durata ciclo. Impostabile da 0 - 59 sec., ad intervalli di 1 secondo .

Funzionamento continuo "". Azzerare i parametri t/min e t/sec.

RPM

Numero di giri. È impostabile un valore numerico di 500 rpm fino al numero di giri massimo del rotore. Per il numero di giri massimo del rotore, vedi capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories“.Impostabile ad intervalli di 10.

RAD/mm

Raggio di centrifugazione. Inserimento in mm. Per il raggio di centrifugazione, vedere capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". E’ possibile digitare il raggio solo se viene selezionato l’indicatore RCF (> RCF <).

RCF

Acceleramento relativo della centrifuga. È impostabile un valore numerico con il quale si ottiene un numero di giri compreso tra 500 rpm ed il numero di giri massimo del rotore. Regolabile fino a 100 in passi da 1 e da 100 in passi da 10 . Il valore RCF viene automaticamente arrotondato per eccesso o per

difetto alpasso del numero di giri. E’ possibile digitare il RCF se viene selezionato l’indicatore RCF

(> RCF <).

88/107 Rev. 12 / 12.2022 AB2200DEENFRIT

Livelli di inizio 1 - 9. Livello 9 = tempo di avvio più breve, livello 1 = tempo di avvio più lungo

Livelli di frenatura 0 - 9. Livello 9 = tempo di arresto più breve, livello 1 = tempo di arresto più lungo Livello 0 = tempo di arresto più lungo (arresto non frenato).

T/°C

Valore nominale di temperatura (solo per centrifuga con raffreddamento). Regolabile da -20°C fino a +40°C, in passi da 1°C. La temperatura minima raggiungibile dipende dal rotore (vedere capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

PROG STO

Posizione in cui è memorizzato il programma. Si possono salvare 9 programmi (posizioni programmi 1 2 - 3 - … 9). La posizione di memoria programma # funge da memoria transitoria per impostazionimodificate.

15 Inserire i parametri di centrifugazione

Nel caso in cui, dopo aver selezionato oppure durante l‘inserimento di parametri, non venga premuto per 8

secondi alcun tasto, vengono indicati i valori precedenti. L’inserimento dei parametri deve essere poi eseguita nuovamente.

Se non può venir immesso alcun parametro i programmi sono protetti da scrittura. Per la rimozione della protezione da scrittura, vedere il capitolo "Protezione da scrittura per i programmi").

• Selezionare con il tasto

RCF

le indicazioni RPM oppure RCF. I valori RCF vengono visualizzati in > <.

• Selezionare i parametri richiesti con il tasto

SELECT

ed impostarli con la manopola . Per impostare il funzionamento continuo, i parametri t/min e t/sec devono essere azzerati con la manopola . Il funzionamento continuo è indicato sul display dal simbolo "".

• Dopo l’inserimento di tutti i parametri, premere il tasto

START / IMPULS

per salvare gli inserimenti nella memoria di

programma # . Per conferma, viene indicata per alcuni secondi la dicitura  ok  .

I dati sulla posizione di memoria programma # vengono soprascritti con ogni nuovo inserimento di parametri e premendo il tasto

START / IMPULS

16 Programmazione

16.1 Inserimento/Variazione del programma

Nel caso in cui, dopo aver selezionato oppure durante l‘inserimento di parametri, non venga premuto per 8 secondi alcun tasto, vengono indicati i valori precedenti. L’inserimento dei parametri deve essere poi eseguita

nuovamente.

Se non può venir immesso alcun parametro i programmi sono protetti da scrittura. Per la rimozione della protezione da scrittura, vedere il capitolo "Protezione da scrittura per i programmi").

• Selezionare con il tasto

RCF

le indicazioni RPM oppure RCF. I valori RCF vengono visualizzati in > <.

• Selezionare i parametri richiesti con il tasto

SELECT

• Selezionare il parametro PROG STO con il tasto

SELECT

ed impostare la posizione richiesta del programma con

la manopola .

• Premere il tasto

START / IMPULS

per salvare le impostazioni nel programma desiderato. A conferma viene visualizzato per breve tempo  ok . Se viene premuto il tasto

START / IMPULS

, senza che sia stato selezionato il parametro PROG STO, le

informazioni vengono memorizzate sempre sul posto di programma #.

I precedenti dati del programma vengono soprascritti con il salvataggio.

16.2 Richiamo del programma

• Selezionare con il tasto

SELECT

il parametro PROG RCL ed impostare il programma desiderato con la

manopola .

• Premere il tasto

START / IMPULS

. Vengono visualizzati i dati di centrifuga del programma selezionato.

• E’ possibile verificare i parametri premendo il tasto

SELECT

Per uscire dalla visualizzazione dei parametri, premere il tasto

OPEN / STOP

oppure non premere alcun tasto per

8 secondi.

AB2200DEENFRIT Rev. 12 / 12.2022 89/107

16.3 Protezione da scrittura per i programmi

I programmi possono venire protetti contro una loro modificazione non autorizzata. La protezione da scrittura può essere attivata o disattivata, a rotore fermo, nel modo seguente:

• Tener premuto il tasto

SELECT

8 s.

Dopo 8 s compare SOUND / BELL sul display.

• Premere il tasto

SELECT

. Viene visualizzato il parametro LOCK.

• Con la manopola impostare OFF oppure ON. OFF: I programmi non sono protetti da scrittura. ON: Tutti i programmi sono protetti da scrittura.

La protezione da scrittura di singoli programmi non è possibile.

• Premere il tasto

START / IMPULS

per memorizzare l'impostazione. Se è impostato ON viene visualizzato brevemente  lock  in funzione di conferma. Se è impostato OFF viene visualizzato brevemente  ok  in funzione di conferma.

17 Centrifugazione

Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla centrifuga non deve sostare alcuna persona, materiali pericolosi ed oggetti, in conformità alle norme EN / IEC 61010-2-020.

Nel caso in cui la differenza di peso permissibile nel caricamento del rotore venga superata, si ferma l’azionamento durante l‘avvio, si illumina l‘indicazione di squilibrio e compare la dicitura IMBALANCE.

Una corsa di centrifugazione può essere interrotta in ogni momento premendo il tasto

OPEN / STOP

Durante la corsa di centrifugazione, può essere selezionato e modificato ogni tipo di parametro (vedere capitolo "Inserire i parametri di centrifugazione").

Con il tasto

RCF

è possibile commutare in ogni momento le indicazioni RPM e RCF. Se viene usata

l’indicazione RCF, è necessario inserire il raggio di centrifugazione. Se compaiono le diciture OPEN OEFFNEN (=APRIRE), è possibile un operazione della centrifuga solo

dopo aver aperto una volta il coperchio. Se viene visualizzato R xx n-max xxxxx, non ha avuto luogo alcun processo di centrifugazione in quanto è

stato sostituito il rotore, vedere il capitolo " Riconoscimento del rotore ".

• Accendere l’interruttore di rete. Posizione di accensione .

• Caricare il rotore e chiudere il coperchio della centrifuga.

17.1 Centrifugazione con tempo preimpostato

• Selezionare il tempo oppure richiamare un programma con tempo preimpostato (vedere capitolo "Programmazione").

• Premere il tasto

START / IMPULS

. Il LED del tasto

START / IMPULS

rimane acceso fintanto che il rotore gira.

• Passato il tempo o con l‘interruzione della corsa di centrifugazione premendo il tasto

OPEN / STOP

, avviene

l’arresto con il livello di frenatura selezionato. Il livello di frenatura viena indicato..

Durante lo svolgimento della centrifugazione vengono esposti il regime di rotazione del rotore oppure il valore RCF, la temperatura nel vano di centrifugazione (solo per centrifuga con raffreddamento) ed il tempo residuo.

17.2 Corsa continua

• Impostazione il simbolo  oppure richiamare il programma di corsa continua (vedere capitolo "Programmazione").

• Premere il tasto

START / IMPULS

. Il LED del tasto

START / IMPULS

rimane acceso fintanto che il rotore gira. Il conteggio

del tempo inizia da 00:00.

• Premere il tasto

OPEN / STOP

per terminare la centrifugazione. L’arresto avviene con il livello di frenatura

selezionato. Il livello di frenatura viene indicato.

90/107 Rev. 12 / 12.2022 AB2200DEENFRIT

17.3 Centrifugazione breve

• Tenere premuto il tasto

START / IMPULS

. Il LED del tasto

START / IMPULS

rimane acceso fintanto che il rotore gira. Il

conteggio del tempo inizia da 00:00.

• Togliere il dito dal tasto

START / IMPULS

per terminare la corsa di centrifugazione. L’arresto avviene con il livello di

frenatura selezionato. Il livello di frenatura viene indicato.

18 Arresto di emergenza

• Premere 2 volte il tasto

OPEN / STOP

Con l’arresto di emergenza l’arresto avviene con il livello di frenatura 9 (arresto più breve). Il livello di frenatura 9

viene indicato. Con il livello di frenatura preimpostato sullo 0, il tempo di arresto, per motivi tecnici, è superiore a quello raggiunto con il livello di frenatura 9.

19 Segnale acustico

Il segnale acustico si attiva quando:

• con il verificarsi di un guasto con intervallo di 2 sec

• dopo il terminare della corsa di centrifugazione e arresto del rotore con intervallo di 30 secondi

Aprendo il coperchio oppure premendo un tasto qualsiasi, il segnale acustico cessa. Il segnale che si attiva in seguito alla cessazione della corsa di centrifugazione, può essere attivato o disattivato,

raggiunto l’arresto del rotore, in modo seguente:

• Tenere premuto il tasto

SELECT

per 8 secondi.

Dopo 8 sec. compare la dicitura SOUND / BELL.

• Impostare OFF (disinserito) o ON (inserito) con la manopola.

• Premere il tasto

START / IMPULS

per salvare le impostazioni. Per conferma, compare per alcuni secondi la dicitura

 ok  .

20 Consultazione delle ore di funzionamento

La consultazione delle ore di funzionamento è possibile solo con rotore in posizione di arresto.

• Tenere premuto il tasto

SELECT

per 8 secondi.

Dopo 8 sec. Compare la dicitura SOUND / BELL.

• Premere nuovamente il tasto

SELECT

Compaiono le ore di funzionamento della centrifuga (CONTROL: ).

• Per uscire dalla richiesta delle ore di funzionamento premere il tasto

OPEN / STOP

21 Raffreddamento (solo per centrifuga con raffreddamento)

Il valore nominale di temperatura può essere selezionata da -20°C fino a +40°C. La temperatura minima raggiungibile dipende dal rotore (vedere capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

21.1 Raffreddamento-Standby

Con l’arresto del rotore e coperchio chiuso, la camera di centrifugazione viene raffreddata alla temperatura

selezionata. Nel display compare il valore nominale di temperatura. Dopo un procedimento di centrifugazione, il raffreddamento-Standby avviene con un ritardo di tempo, e nel display

compare OPEN OEFFNEN (aprire). Il ritardo di tempo è da 1 fino a 5 minuti, regolabile in passi di 1 minuto. Il ritardo è impostato di standard sul valore di 1 minuto.

A rotore fermo e coperchio aperto, il ritardo di tempo può essere impostato come segue.

• Tenere premuto il tasto per 8 secondi. Dopo 8 secondi Compare la dicitura t/min = X.

• Impostare il ritardo di tempo con la manopola .

• Premere il tasto

START / IMPULS

per salvare le impostazioni. Per conferma, compare per alcuni secondi la dicitura

 ok  .

Per abbandonare l'indicazione del ritardo tempo premere il tasto

OPEN / STOP

o non premere alcun tasto per il tempo

di 8 secondi.

AB2200DEENFRIT Rev. 12 / 12.2022 91/107

21.2 Pre-raffreddamento del rotore

• Premere il tasto . Il LED del tasto

START / IMPULS

rimane acceso fintanto che il rotore gira.

• Premere il tasto

OPEN / STOP

per terminare il pre-raffreddamento. L’arresto avviene con il livello di frenatura

selezionato. Il livello di frenatura viene indicato.

Durante lo svolgimento della centrifugazione vengono esposti il regime di rotazione del rotore oppure il valore RCF, la temperatura nel vano di centrifugazione ed il tempo decorso.

La velocità di pre-raffreddamento è di 500 RPM (giri/min) ed è regolabile in passi da 10 fino al valore massimo del regime di rotazione del rotore. È preimpostata a 2800 giri/min. A rotore fermo e a coperchio aperto è possibile impostare la velocità di pre-raffreddamento nel seguente modo:

• Tenere premuto il tasto per 8 secondi. Dopo 8 secondi Compare la dicitura t/min = X.

• Premere nuovamente il tasto . La velocità di pre-raffreddamento impostata RPM = XXXX viene indicata.

• Impostare la velocità di pre-raffreddamento desiderata con la manopola .

• Premere il tasto

START / IMPULS

per salvare le impostazioni. Per conferma, compare per alcuni secondi la dicitura

 ok  .

Per abbandonare l'indicazione della velocità di pre-raffreddamento premere il tasto

OPEN / STOP

o non premere alcun

tasto per il tempo di 8 secondi.

92/107 Rev. 12 / 12.2022 AB2200DEENFRIT

22 Accelerazione centrifuga relativa (RCF)

L’accelerazione centrifuga relativa (RCF) è indicata come un multiplo dell’accelerazione terrestre (g). È un valore

numerico privo di unità e funge per paragonare le prestazioni di separazione de sedimentazione. Il calcolo viene eseguito in base alla formula:

1,118r

1000

RPM

RCF =

 



 





1000

1,118r

RCF

RPM 



RCF = accelerazione centrifuga relativa RPM = numero dei giri r = raggio di centrifugazione in mm = distanza dal centro dell’asse di rotazione fino al fondo del recipiente di centrifugazione. Raggio di centrifugazione vedi al capitolo ”Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories”.

L’accelerazione centrifuga relativa (RCF) dipende dal numero dei giri e dal raggio di centrifugazione.

23 Centrifugazione di sostanze o di miscele di sostanze con densità maggiore di 1,2 kg/dm3

In caso di centrifugazione con massimo numero di giri, la densità dei materiali o delle miscele di materiali non deve superare il valore di composizione di 1,2 kg/dm3. Con sostanze o miscele di sostanze di densità maggiore, il regime di rotazione deve venire ridotto.

Il numero di giri consentito si calcola con la formula seguente:

[RPM] rotazione di massimo regime x

[kg/dm³] maggiore àdensit

2,1

= )n( ridotto giri di numero red

p.es.: regime massimo di rotazione RPM 4000, densità 1,6 kg/dm3

RPM 3464 = RPM 4000 x

kg/dm³ 1,6

kg/dm³ 1,2

= n red

Se in casi eccezionali viene superato il carico massimo indicato sul gancio, il regime di rotazione deve essere ridotto. Il numero di giri consentito si calcola con la formula seguente:

[RPM] rotazione di massimo regime x

[g] effettivo carico

[g] massimo carico

= )n( ridotto giri di numero red

p.es.: regime massimo di rotazione RPM 4000, carico massimo 350 g, carico effettivo 300 g

RPM 3703 = RPM 4000 x

g 350

g 300

= n red

In caso di dubbio, rivolgersi al costruttore per maggiori informazioni.

24 Riconoscimento del rotore

Con l’inizio di ogni corsa di centrifugazione avviene il riconoscimento del rotore installato. Dopo una sostituzione del rotore, il ciclo di centrifugazione si interrompe dopo il riconoscimento del rotore. Vengono

visualizzati il Rotorcode (R xx) e il numero di giri massimo (n-max=xxxxx) del rotore.

L’ulteriore utilizzo della centrifuga è possibile solo dopo avere aperto una volta il coperchio. Se il numero di giri massimo del rotore utilizzato è inferiore al numero di giri impostato, la velocità viene

limitata al numero di giri massimo del rotore.

AB2200DEENFRIT Rev. 12 / 12.2022 93/107

25 Sblocco di emergenza

In caso di una caduta di tensione, il coperchio non può essere sbloccato a motore. Deve essere effettuata manualmente uno sblocco di emergenza.

Per lo sblocco di emergenza, disconnettere la centrifuga dalla rete elettrica. Aprire il coperchio solo con l’arresto del rotore.

Vedere illustrazione alla pagina 2.

• Disinserire l’interruttore di rete (posizione interruttore "0").

• Guardare attraverso la finestra presente nel coperchio per assicurarsi che il rotore sia fermo.

• Introdurre la chiave per viti Allen nel foro (Fig. 1, A) e ruotarla con cautela di mezzo giro in senso orario, fino ad

aprire il coperchio.

• Strappare la vita senza testa esagonale dal foro.

• Quando dopo il reinserimento della centrifuga lampeggia il LED di sinistra nel tasto

OPEN / STOP

, premere il

tasto

OPEN / STOP

in modo che il bloccaggio motorico del coperchio prenda la posizione di base (aperto).

26 Pulizia e manutenzione

L'apparecchiatura può essere contaminata.

Prima della pulizia, staccare la presa di corrente. Prima di iniziare un procedimento di pulizia e decontaminazione diverso da quello consigliato dal

produttore, l’utilizzatore deve accertarsi presso il produttore che tale procedimento previsto non rechi danno all’apparecchio.

• Centrifughe, rotori e accessori non devono essere lavati in lavastoviglie.

• Si deve eseguire solo una pulizia manuale ed una disinfezione con liquido.

• La temperatura dell'acqua deve essere di 20 – 25°C.

• Devono essere utilizzati solo detergenti o disinfettanti che:

− abbiano un campo di valori del pH che va da 5 a 8,

− non contengano alcali caustici, perossidi, composti di cloro, acidi e soluzioni alcaline.

• Seguire attentamente le indicazioni speciali del produttore sull’impiego di detersivi e disinfettanti, al fine di evitare

qualsiasi fenomeno di corrosione.

26.1 Centrifughe (scatola, coperchio e vano di centrifugazione)

26.1.1 Cura e pulizia delle superfici

• Pulire regolarmente il corpo della centrifuga e la camera di centrifugazione e impiegare all'occorrenza sapone o

un detergente delicato e un panno umido. Ciò serve da un lato per l’igiene e dall’altro lato per evitare la

corrosione causata da impurità incrostate.

• Ingredienti dei detergenti adatti: sapone, tensidi anionici, tensidi non ionici.

• Dopo l'impiego di detergenti, rimuovere i resti del detergente pulendo di nuovo con un panno umido.

• Le superfici devono essere asciugate subito dopo la pulizia.

• In caso di formazione di acqua di condensa, asciugare la camera di centrifugazione pulendola con un panno

assorbente.

• Spalmare sulla guarnizione di gomma della camera di centrifugazione, frizionando leggermente, una sostanza per la cura della gomma.

• Controllare una volta l'anno se il vano di centrifugazione presenta danneggiamenti.

Se vengono stabiliti danni rilevanti per la sicurezza, la centrifuga non deve essere più messa in funzione. In questo caso si deve contattare il servizio assistenza clienti.

26.1.2 Disinfezione delle superfici

• In presenza di materiale infettivo nella camera di centrifugazione si deve disinfettarla immediatamente.

• Ingredienti dei disinfettanti adatti:

etanolo, alcol n proclitico, etilexanolo, tensidi anionici, inibitori di corrosione.

• Dopo l'impiego di disinfettanti, rimuovere i resti del disinfettante pulendo di nuovo con un panno umido.

• Le superfici devono essere asciugate subito dopo la disinfezione.

94/107 Rev. 12 / 12.2022 AB2200DEENFRIT

26.1.3 Rimuovere contaminazioni radioattive

• La sostanza deve essere certificata in modo speciale per rimuovere contaminazioni radioattive.

• Ingredienti di sostanze adatte alla rimozione di contaminazioni radioattive:

tensidi anionici, tensidi non ionici, etanolo poliidrato.

• Dopo aver rimosso le contaminazioni radioattive, rimuovere i resti della sostanza pulendo di nuovo con un panno umido.

• Le superfici devono essere asciugate, subito dopo la rimozione delle contaminazioni radioattive.

26.2 Rotori ed accessori

26.2.1 Pulizia e cura

• Per prevenire corrosione e alterazioni dei materiali, i rotori e l'accessorio devono essere regolarmente puliti con sapone o con un detergente delicato e con un panno umido. Si consiglia la pulizia almeno una volta la settimana. La sporcizia deve essere subito rimossa.

• Ingredienti dei detergenti adatti: sapone, tensidi anionici, tensidi non ionici.

• Dopo l'impiego di detergenti, rimuovere i resti del detergente, risciacquando con acqua (solo al di fuori della centrifuga) o ripulendo con un panno umido.

• I rotori e gli accessori devono essere asciugati immediatamente dopo la pulizia.

• I rotori ad angolo, i contenitori e i supporti in alluminio devono essere ingrassati leggermente con grasso privo

d’acidi come ad esempio vaselina quando sono ben asciutti.

• Nei sistemi di sicurezza biologici (Per quanto riguarda i sistemi biologici di sicurezza fornibili, rimandiamo al capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories") gli anelli di guarnizione devono essere controllati e puliti periodicamente (ogni settimana). In presenza di crepe, parti fragili o logorio, l’anello di tenuta deve essere subito sostituito. Per evitare che durante l'apertura e la chiusura del coperchio l'anello di guarnizione si giri, spalmarvi, frizionando leggermente, una sostanza per la cura della gomma.

• Per evitare la corrosione causata dall’umidità tra il rotore e l’albero motore, si deve provvedere almeno una volta al mese di smontare il rotore, pulirlo e di lubrificare leggermente l’albero motore.

• I rotori e l'accessorio devono essere controllati una volta al mese per verificare che non vi siano usura o danni da corrosione.

Rotori ed accessori non devono essere più utilizzati se presentano consumo o corrosione.

• Verificare settimanalmente la posizione del rotore.

26.2.2 Disinfezione

• Se del materiale infetto viene a contatto con i rotori o con gli accessori, allora si deve eseguire una disinfezione adeguata.

• Ingredienti dei disinfettanti adatti: etanolo, alcol n proclitico, etilexanolo, tensidi anionici, inibitori di corrosione.

• Dopo l'impiego di disinfettanti, rimuovere i resti del disinfettante, risciacquando con acqua (solo al di fuori della centrifuga) o ripulendo con un panno umido.

• I rotori e gli accessori devono essere asciugati immediatamente dopo la disinfezione.

26.2.3 Rimuovere contaminazioni radioattive

• La sostanza deve essere certificata in special modo per rimuovere contaminazioni radioattive.

• Ingredienti di sostanze adatte alla rimozione di contaminazioni radioattive:

tensidi anionici, tensidi non ionici, etanolo poliidrato.

• Dopo la rimozione delle contaminazioni radioattive, rimuovere la sostanza, risciacquando con acqua (solo al di fuori della centrifuga) o ripulendo con un panno umido.

• I rotori e gli accessori devono essere asciugati subito dopo la rimozione delle contaminazioni radioattive.

AB2200DEENFRIT Rev. 12 / 12.2022 95/107

26.2.4 Rotori ed accessori con limitata durata di impiego

L'impiego di particolari rotori, ganci ed elementi accessori è limitato nel tempo. Questi sono contrassegnati con la quantità max. di cicli di funzionamento o dalla data di scadenza ed il numero massimo di cicli di funzionamento o solo con la data di scadenza, p.es.:

- "einsetzbar bis Ende: V. Quartal 2011 / usable until end of: V. trimestre 2011" (utilizzabile fino alla fine: V. trimestre 2011) o "einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011" (utilizzabile fino a fine mese/anno: 10/2011)

- "max. Laufzyklen / max. cycles: 40000". (Max. funzionamento cicli)

Per motivi di sicurezza l'impiego dei rotori, dei ganci e degli elementi di accessorio non è più ammesso, quando è raggiunta la quantità massima permessa dei cicli di funzionamento che è sopracontrassegnata o quando è raggiunta la data di scadenza sopracontrassegnata.

26.3 Trattamento in autoclave

I seguenti accessori possono essere trattati in autoclave a 121°C / 250°F (20 min).

• Rotori di smorzamento

• Rotori a squadra in alluminio

• Gancio in metallo

• Coperchio con ermetizzazione biologica

• Adattatore

Per quanto riguarda il grado di sterilizzazione non può essere citato alcun dato.

I coperchi dei rotori ed i serbatoi devono venir tolti prima del trattamento in autoclave. Il trattamento in autoclave accelera il processo di invecchiamento delle plastiche. Oltre a ciò può provocare

il cambiamento di colorazione delle plastiche. Dopo il trattamento in autoclave deve venir controllata visivamente l'eventuale presenza di danneggiamenti

ai rotori ed agli accessori ed i componenti eventualmente danneggiati devono essere immediatamente sostituiti. In presenza di incrinature, infragilimento od usura la guarnizione ad anello interessata deve venir sostituita immediatamente. Nel caso di coperchi con guarnizioni ad anello non sostituibili deve venir sostituito l'intero coperchio.

Per garantire l'ermeticità dei sistemi di biosicurezza, dopo il trattamento in autoclave non è consentito il trattamento delle guarnizioni ad anello con polvere di talco.

26.4 Contenitori centrifuga

• In caso di mancanza di tenuta o dopo la rottura dei contenitori per centrifugazione, rimuovere completamente i

frammenti dei contenitori, le schegge di vetro e il centrifugato fuoriuscito.

• Dopo la rottura di parti in vetro, sostituire gli inserti di gomma e i manicotti di plastica dei rotori.

Le schegge di vetro rimaste causano ulteriori rotture!

• Nel caso di materiale infettivo, bisogna provvedere immediatamente ad una disinfezione.

96/107 Rev. 12 / 12.2022 AB2200DEENFRIT

27 Guasti

Se non si riesce a eliminare l’errore seguendo le indicazioni della tabella guasti, informare il servizio assistenza clienti.

Si prega di indicare il tipo di centrifuga e il numero di serie. Entrambi i numeri sono visibili sulla targhetta di modello della centrifuga.

Esecuzione di un RESET RETE:

− Disinserire l’interruttore di rete (posizione interruttore "0").

− Attendere almeno 10 secondi quindi reinserire l’interruttore di rete (posizione interruttore "").

Visualizzazione/guasto

Causa

Eliminazione

Nessuna visualizzazione

---

Non c'è tensione. Scatto fusibile sovraccorrente

− Controllare alimentatore elettrico.

− Interruttore di rete ON.

TACHO - ERROR

1, 2, 96

Tachimetro difettoso. Motore, sistema elettronico difettoso.

− Aprire il coperchio.

− Disinserire l’interruttore di rete

(posizione interruttore "0").

− Attendere per almeno 10 secondi.

− Girare energicamente a mano il

rotore.

− Reinserire l’interruttore di rete (posizione interruttore ""). Durante l’inserimento il rotore deve girare.

CONTROL - ERROR

Errore blocco coperchio, ovvero chiusura coperchio. IMBALANCE

---

Il rotore è caricato in modo non uniforme.

− Aprire il coperchio.

− Controllare il caricamento del

rotore, vedere il capitolo "Carico del rotore".

− Ripetere il ciclo di centrifugazione.

CONTROL - ERROR

4, 6

Errore blocco coperchio, ovvero chiusura coperchio.

− Esecuzione di un RESET RETE.

N > MAX

N° giri eccedente

N < MIN

N° giri insufficiente

MAINS INTERRUPT

---

Interruzione di rete durante il ciclo di centrifugazione. (Il ciclo di centrifugazione non viene terminato.)

− Aprire il coperchio.

− Premere tasto

START / IMPULS

− All’occorrenza ripetere il ciclo di centrifugazione.

ROTORCODE

10.1,

10.2

Errore codifica rotore

− Aprire il coperchio.

CONTROL-ERROR

21, 22, 25, 27,

Guasto/difetto sistema elettronico.

− Esecuzione di un RESET RETE.

CONTROL-ERROR

Guasto/difetto parte comando.

SER I/O - ERROR

30, 31,

33, 36

Guasto/difetto sistema elettronico.

° C * - ERROR

51 - 53,

Guasto/difetto sistema elettronico.

FU / CCI - ERROR

60 - 64,

67, 68, 82 - 86

Guasto/difetto sistema elettronico/motore. SYNC-ERROR

Guasto/difetto sistema elettronico.

SENSOR-ERROR

91 - 93

Guasto/difetto sensore squilibrio.

KEYBOARD-ERROR

---

Guasto/difetto parte comando.

NO ROTOR

---

Non è installato alcun rotore

− Aprire il coperchio.

− Installare il rotore.

N > ROTOR MAX

---

Il numero di giri nel programma selezionato è superiore al numero di giri massimo del rotore.

− Verificare e correggere la velocità nel programma selezionato.

Il rotore è stato cambiato. Il rotore installato ha un numero di giri superiore del precedente e non è stato ancora riconosciuto.

− Impostare un numero di giri massimo superiore a quello del rotore precedentemente utilizzato. Premere il tasto

START / IMPULS

per effettuare il riconoscimento del rotore, vedi capitolo "Riconoscimento del rotore".

AB2200DEENFRIT Rev. 12 / 12.2022 97/107

28 Rispedizione di apparecchi

Prima di rispedire un apparecchio deve essere montata la protezione per il trasporto.

Se l'apparecchio o uno dei suoi accessori viene rispedito alla ditta Andreas Hettich GmbH & Co. KG, esso deve essere prima decontaminato e pulito per la tutela di persone, ambiente e materiale.

Ci riserviamo la facoltà di accettare apparecchi o accessori contaminati. Eventuali costi di pulizia e disinfezione verranno fatturati al cliente.

Contiamo a questo riguardo sulla vostra comprensione.

29 Smaltimento

L'apparecchio può essere smaltito contattando il costruttore.

Per il reso richiedere sempre l'apposito modulo (RMA). In caso di necessità contattare l'assistenza tecnica del costruttore:

Andreas Hettich GmbH & Co. KG Föhrenstraße 12 78532 Tuttlingen, Germania Telefono: +49 7461 705 1400 E-mail: service@hettichlab.com

Lo smaltimento potrebbe essere a pagamento.

ATTENZIONE

Pericolo di inquinamento e contaminazione per l'uomo e l'ambiente

Uno smaltimento inappropriato o non conforme della centrifuga può essere causa di inquinamento o contaminazione per l'uomo e l'ambiente.

• Lo smontaggio e lo smaltimento devono essere effettuati esclusivamente da personale tecnico

esperto e autorizzato.

L'apparecchio è destinato al settore commerciale ("Business to Business" - B2B). Ai sensi della direttiva 2012/19/UE gli apparecchi non devono essere smaltiti insieme ai normali rifiuti. Secondo lo Stiftung Elektro-Altgeräte Register (EAR) gli apparecchi vengono classificati nei seguenti gruppi.

• Gruppo 1 (Scambiatori di calore)

• Gruppo 5 (Apparecchi di piccole dimensioni)

Il simbolo del bidone della spazzatura barrato indica che l'apparecchio non può essere smaltito insieme ai normali rifiuti.

I regolamenti in materia di smaltimento dei singoli Paesi possono essere differenti. In caso di necessità contattare il fornitore.

DE EN

98/107 Rev. 12 / 12.2022 AB2200DEENFRIT

30 Anhang / Appendix

30.1 Rotoren und Zubehör / Rotors and accessories

1189 / 1195

Nicht in MIKRO 220 / 220 R zugelassen.

Not permitted in MIKRO 220 / 220 R.

30.1.1 MIKRO 220 / MIKRO 220R

1158-L

Winkelrotor 48-fach / Angle rotor 48-times

45°

mit Bioabdichtung /

with bio-containment

2031 3)

2023

2024

---

2078

---

0536

Kapazität / capacity

1,5

0,5

0,8

0,2

0,4

2,0

Maße / dimensions  x L

11 x 38

8 x 30

8 x 45

6 x 18

6 x 45

11 x 38

Anzahl p. Rotor / number p. rotor

Drehzahl / speed

RPM

14000

RZB / RCF

21255 / 18845

Radius / radius

97 / 86

9 (97%)

sec

Temperatur / temperature

°C 1)

-4

Probenerwärmung/Sample temp. rise

K 2)

1160 + 1162

Winkelrotor 6-fach /

Angle rotor 6-times

1162

1160

45°

PCR-Strips

Kapazität / capacity

0,2

Maße / dimensions  x L

6 x 18

Anzahl p. Rotor / number p. rotor

Drehzahl / speed

RPM

14000

RZB / RCF

18845

Radius / radius

9 (97%)

sec

Temperatur / temperature

°C 1)

-4

Probenerwärmung/Sample temp. rise

K 2)

1) Tiefste erreichbare Temperatur bei maximaler Drehzahl, 1 h Laufzeit und 20°C

Raumtemperatur (nur bei Kühlzentrifuge)

1) Lowest possible temperature during maximum speed, 1 h running time and

20°C ambient temperature (only with cooling centrifuges)

2) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit (nur bei

Zentrifuge ohne Kühlung)

2) Sample temp. rise during maximum speed and 1 hour running time (only with

centrifuges without cooling)

3) bei hochtouriger Zentrifugation empfohlen

3) recommended for high-speed centrifugation

4) Nach DIN EN 61010, Teil 2 – 020. Die Hinweise für Bio-Sicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten.

4) in conformity with DIN EN 61010, part 2 – 020. Observe the notes for bio safety

systems in chapters "Notes on safety" and "Maintenance and servicing".

6) Angaben des Röhrchenherstellers beachten.

6) Observe the tube manufacturer's instructions.

DE EN

AB2200DEENFRIT Rev. 12 / 12.2022 99/107

1189-A

Winkelrotor 30-fach / Angle rotor 30-times

45°

mit Bioabdichtung /

with bio-containment

2031 3)

2023

2024

---

2078

0536

---

--- 0788

Kapazität / capacity

1,5

2,0

0,5

0,8

0,2

0,4

0,5

Maße / dimensions  x L

11 x 38

8 x 30

8 x 45

6 x 18

6 x 45

10,7 x 36

Anzahl p. Rotor / number p. rotor

Drehzahl / speed

RPM

14000

RZB / RCF

21255

20379

Radius / radius

9 (97%)

sec

Temperatur / temperature

°C 1)

Probenerwärmung/Sample temp. rise

K 2)

1195-A

Winkelrotor 24-fach / Angle rotor 24-times

45°

mit Bioabdichtung /

with bio-containment

2031 3)

2023

2024

---

2078

0536

---

--- 0788

Kapazität / capacity

1,5

2,0

0,5

0,8

0,2

0,4

0,5

Maße / dimensions  x L

11 x 38

8 x 30

8 x 45

6 x 18

6 x 45

10,7 x 36

Anzahl p. Rotor / number p. rotor

Drehzahl / speed

RPM

18000

RZB / RCF

31514

30065

Radius / radius

9 (97%)

sec

Temperatur / temperature

°C 1) 3

Probenerwärmung/Sample temp. rise

K 2)

1) Tiefste erreichbare Temperatur bei maximaler Drehzahl, 1 h Lauf-

zeit und 20°C Raumtemperatur (nur bei Kühlzentrifuge)

1) Lowest possible temperature during maximum speed, 1 h running

time and 20°C ambient temperature (only with cooling centrifuges)

2) Probenerwärmung bei maximaler Drehzahl und

1 Stunde Laufzeit (nur bei Zentrifuge ohne Kühlung)

2) Sample temp. rise during maximum speed and 1 hour

running time (only with centrifuges without cooling)

3) bei hochtouriger Zentrifugation empfohlen

3) recommended for high-speed centrifugation

4) Nach DIN EN 61010, Teil 2 – 020. Die Hinweise für Bio-Sicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten.

4) in conformity with DIN EN 61010, part 2 – 020. Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

6) Angaben des Röhrchenherstellers beachten.

6) Observe the tube manufacturer's instructions.

DE EN

100/107 Rev. 12 / 12.2022 AB2200DEENFRIT

2218-A

Winkelrotor 12-fach / Angle rotor 12-times

45°

2031 3)

2023

2024

---

2078

0536

---

--- 0788

Kapazität / capacity

1,5

2,0

0,5

0,8

0,2

0,4

0,5

Maße / dimensions  x L

11 x 38

8 x 30

8 x 45

6 x 18

6 x 45

10,7 x 36

Anzahl p. Rotor / number p. rotor

Drehzahl / speed

RPM

18000

RZB / RCF

25718

24270

Radius / radius

9 (97%)

sec

Temperatur / temperature

°C 1)

-5

Probenerwärmung/Sample temp. rise

K 2)

2219-A

Winkelrotor 20-fach / Angle rotor 20-times

40°

Cryo

Röhrchen/

Cryo-tubes

Kapazität / capacity

1,8

Maße / dimensions  x L

Anzahl p. Rotor / number p. rotor

Drehzahl / speed

RPM

14000

RZB / RCF

18407

Radius / radius

84 9 (97%)

sec

277

Temperatur / temperature

°C 1)

-9

Probenerwärmung/sample temp. rise

K 2)

1) Tiefste erreichbare Temperatur bei maximaler Drehzahl, 1 h Lauf-

zeit und 20°C Raumtemperatur (nur bei Kühlzentrifuge)

1) Lowest possible temperature during maximum speed, 1 h running

time and 20°C ambient temperature (only with cooling centrifuges)

2) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

(nur bei Zentrifuge ohne Kühlung)

2) Sample temp. rise during maximum speed and 1 hour running time

(only with centrifuges without cooling)

3) bei hochtouriger Zentrifugation empfohlen

3) recommended for high-speed centrifugation

5) 2423 phenolbeständig, autoklavierbar, mit Bioabdichtung (nach

DIN EN 61010, Teil 2 – 020). Die Hinweise für Bio-Sicheritssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten.

5) 2423 phenol resistant, autoclavable, with bio-containment (in

conformity with DIN EN 61010, part 2 – 020). Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

2425 autoklavierbar, mit Bioabdichtung (nach DIN EN 61010, Teil 2 – 020). Die Hinweise für Bio-Sicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten

2425 autoclavable, with bio-containment (in conformity with DIN EN 61010, part 2 – 020). Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

6) Angaben des Röhrchenherstellers beachten.

6) Observe the tube manufacturer's instructions.
