1
Gebrauchsanleitung
Installation and Operating Instructions
Notice de montage et d´installation
Manual de instrucciones
Istruzioni d’uso
AVILA
VILLAGE 300
2019/03/A
LED
2
!
Wichtige Hinweise
Important Information
Consignes importantes
Observaciones importantes
Indicazioni importanti
Die Leuchte darf nur mit kompletter
Schutzabdeckung betrieben werden.
Only operate this luminaire when it is
in a closed state, i.e. with closed cover.
Ne faire fonctionner le luminaire
qu´avec le couvercle de protection fermé.
La luminaria debe funcionar únicamente con las cubiertas de protección al
completo.
L’apparecchio di illuminazione può
essere utilizzato solo con le coperture di
sicurezza complete.
Fremdmasten müssen gemäß DIN EN
40 zertifiziert sein.
All poles provided by others must be
certified in compliance with DIN EN 40.
Les mâts provenant de tiers doivent
être certifiés selon DIN EN 40.
Los postes ajenos a Hess deben estar
homologados según DIN EN 40.
FI pali di altri costruttori devono
essere omologati secondo DIN EN 40.
Montage- und Wartungsarbeiten sind
nur mit Originalteilen durchzuführen. Für die
Installation und den Betrieb sind die nationalen und internationalen Vorschriften zu
beachten. Werden nachträglich Änderungen
an Leuchten vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vornimmt. Hess Licht + Form übernimmt keine
Haftung für Schäden, die durch unsachgemäßen Einsatz entstehen. Montage nur
durch Fachpersonal.
Only use original parts for maintenance and installation of this luminaire.
National and international regulations and
laws apply to the installation and operation of this lighting fixture. If modifications
are made to the luminaire, the party who
made the modifications shall be considered
the legal manufacturer thereafter. Hess
Licht + Form does not accept liability for
any damages that occur due to improper or
unskilled actions. Only qualified persons are
permitted to install and assemble products
obtained from Hess Licht + Form.
Tous travaux de montage et d‘entretien ne doivent être effectués qu‘avec des
pièces d’origine. Observez les consignes
de sécurité électriques nationales et internationales lors de l’installation et lors du
fonctionnement. En cas de modifications
ultérieurement apportées aux luminaires, la
personne responsable de ces modifications
est considérée comme le fabricant. Hess
Licht + Form n’assume aucune responsabilité
pour les dommages résultant d’une utilisation non conforme. Le montage ne doit être
effectué que par des spécialistes.
Durante la instalación y el funcionamiento deben observarse las normativas
nacionales e internacionales aplicables. En
caso de modificaciones ulteriores en luminarias/postes, se considerará como fabricante
quienquiera que haya efectuado dichas
modificaciones. Hess Licht + Form declina
cualquier responsabilidad sobre daños por
uso indebido. Montaje únicamente por personal técnico cualificado.
Per gli interventi di montaggio e di
manutenzione vanno utilizzati esclusivamente pezzi originali. Per l’installazione
e il funzionamento attenersi alle norme
nazionali e internazionali. Se in un secondo
tempo vengono apportate modifiche agli
apparecchi, viene considerato costruttore chi
ha effettuato le modifiche. Hess Licht + Form
non risponde in alcun modo di danni causati
da un impiego non corretto. Il montaggio va
effettuato solo da personale esperto.
Bei Wartungsarbeiten und beim
Lampenwechsel muß das Element
spannungsfrei sein.
Es muß Schutzkleidung getragen werden.
When performing maintenance and
changing the lamp, always make sure that
the power is off in the luminaire (entire column). Protective clothing must be worn.
Lors de tous travaux d’entretien et
lors du remplacement d’une source lumineuse, il faut absolument mettre le module
hors circuit.
Il faut absolument porter un vêtement
protecteur.
Durante los trabajos de mantenimiento y de sustitución de lámparas el
módulo debe permanecer sin tensión, y se
deberá llevar vestimenta de protección.
Durante gli interventi di manutenzione e la sostituzione delle lampade il modulo non deve essere sottoposto a tensione.
È inoltre necessario indossare abiti di protezione.
Es dürfen nur die vom Leuchtenhersteller vorgeschriebenen Ersatzteile
eingesetzt werden. Die Vorschriften der
Lampenhersteller sind zu beachten.
Only replacement parts specified by
the lighting fixture manufacturer may be
used. In addition, the lamp manufacturer’s
instructions must be followed.
Seules les pièces de rechange prévues par le fabricant des luminaires doivent
être utilisées. Observez les consignes du
fabricant
Se deben utilizar únicamente las
lámparas y repuestos definidos por el fabricante. Deben observarse las indicaciones
del fabricante.
Possono essere utilizzati solo i ricambi prescritti dal costruttore dell’apparecchio. Attenersi alle norme del costruttore
della lampada.
3
Vorbereitende Arbeiten zum
Aufstellen des Mastes entnehmen Sie bitte
der separaten Empfehlung.
Please refer to the separate recommendation for preparatory work for erecting the pole.
Concernant les travaux préliminaires
pour l’installation du mât merci de consulter la recommandation ci-jointe.
Referente a los trabajos preparatorios para la instalación del poste consulte
por favor la recomendación adjunta.
Per i lavori preparatori per
l‘installazione del palo, fare riferimento
alla raccomandazione separata.
PMMA Reinigung
Leuchtenabdeckungen aus PMMA-Kunststoff
dürfen nur mit Wasser und Spülmittel, bei
starken Verschmutzungen mit Waschbenzin
gereinigt werden. Andere Mittel sind nicht
erlaubt, insbesondere die Verwendung
von alkoholhaltigen Reinigern (Spiritus,
Glasreiniger, etc.) oder Kaltreinigern führen
zur Beschädigung der Oberfläche.
PMMA cleaning instructions
Only use a mild detergent and water to clean
luminaire covers and enclosures of PMMA
plastic. If the PMMA is very heavily soiled,
you may use benzene, but with great care
and sparingly. Do not use any other agents;
in particular, alcohol-containing cleaners
(spirits, glass cleaner, etc.) or cold cleaning
solvents will damage the surface of the
PMMA.
Conseil de nettoyage
Les couvercles de luminaire en matière
plastique (de verre acrylique) sont à nettoyer
exclusivement avec de l‘eau et un produit
vaisselle, l‘éther de pétrole est autorisé en
cas d‘encrassements tenaces. Tout autre
produit est proscrit, notamment l‘emploi
de détergents contenant de l‘alcool (whitespirit, produits pour vitres, etc.) ou de
détergents à froid qui endommageraient la
surface.
Indicaciones para la limpieza
Las cubiertas de luminaria en metacrilato
deben limpiarse únicamente con agua y
detergente, y con éter de petróleo en caso
de suciedad importante. Se prohíbe utilizar
otros agentes de limpieza. Los agentes de
limpieza que contengan alcohol (alcohol
etílico, limpiacristales, etc.) o desengrasantes, en particular, pueden dañar la
superficie.
Indicazioni per la pulizia
Per la pulizia degli schermi in polimetilmetacrilato utilizzare solo acqua e detergente
o benzina solvente in caso di forte imbrattamento. Non è consentito l’impiego di altri
mezzi; in particolare detergenti contenenti
alcol (spirito, detergente per vetri, ecc.) o
detergenti a freddo danneggiano la superficie.
LED-Modul: Risikogruppe 2, nicht in
den Strahl blicken!
Die Leuchte ist so zu positionieren, dass
längeres in die Leuchte schauen in einem
geringeren Abstand als 0,4m nicht zu
erwarten ist.
LED module risk group 2, do not look
into the beam!
Position the luminaire to avoid extended
viewing into the luminaire at a distance of
less than 0,4m.
Module LED, groupe des risques 2, ne
pas regarder le rayon.
Positionnez le luminaire afin d´éviter d`y
regarder longtemps à une distance inférieure à 0,4m.
Módulo LED grupo de riesgo 2, no fije
la vista en le rayo.
La luminaria debe posicionarse de tal
manera que se evita mirar directamente a
la luz a una distancia menor a 0,4m durante
un tiempo prolongado.
Modulo LED gruppo a rischio 2, non
fissare direttamente la luce.
L`apparecchio deve essere posizionato in
modo da evitare la possibilità di volgere a
lungo lo sguardo verso di esso ad una distanza inferiore a 0,4m.
4
Lieferumfang
Included in Luminaire Purchase
Matériel fourni
Programa de entrega
Volume di consegna
• A •
• A •
• E •
• E •
••H
• • C
• • C
• G •
10.10500.0
10.20500.4700V001
13.19500.0
10.20500.4700V002
• D • • D •
• F • • F •
• B
A B C D E F G H
mm mm ø mm mm mm ø mm mm mm
AVILA 10.10500.0 - - - 370 685 300 - -
VILLAGE 300 13.19500.0 - - - 370 685 300 - -
10.20500.4700V001 4700 800 101,6 - - - - -
10.20500.4700V002 4700 - 101,6 - - - 300 20
5
A B C D E F G H J
mm mm ø mm mm mm ø mm mm mm mm
AVILA 10.10500.0 - - - 370 685 300
- - -
VILLAGE 300 13.19500.0 5160 800 114,3 370 685 300 - - -
10.20522.0 - - - - - - 750 - -
10.20522.1 - - - - - - 1500 - -
10.20501.4700V001 4700 800 114,3 - - - - - -
10.20501.4700V002 4700 - 114,3 - - - - 300 25
• A •
• E •
• • C
• H •
• F •
• A •
• E •
10.10500.0
10.20522.1
10.20501.4700V001
• D •
• G •
• B
13.19500.0
10.20522.0
10.20501.4700V002
•• J
• G •
6
A B C D E F G H J
mm mm ø mm mm mm ø mm mm mm mm
AVILA 10.10521.0 - - - 300 685 300
1500 - -
VILLAGE 300 13.19521.0 - - - 370 685 300 1500 - -
10.20511.0 - - - - - - 750 - 10-20511.1 - - - - - - 1500 - -
10.20502.4700V001 4700 800 114,3 - - - - - -
10.20502.4700V002 4700 - 114,3 - - - - 400 25
Lieferumfang
Included in Luminaire Purchase
Matériel fourni
Programa de entrega
Volume di consegna
• A •
• D •
• E •
• • C
• B
10.10521.0
10.20511.0
10.20502.4700V001
13.19521.0
10.20511.1
10.20502.4700V002
• F •
• G •
• H •
•• J
• G •
7
1.b
1.a
2.3
2.1
3.
Empfohlene Montagefolge
Recommended Installation Procedure
Déroulement de montage recommandé
Secuencia de montaje recomendada
Sequenza di montaggio consigliata
2.2

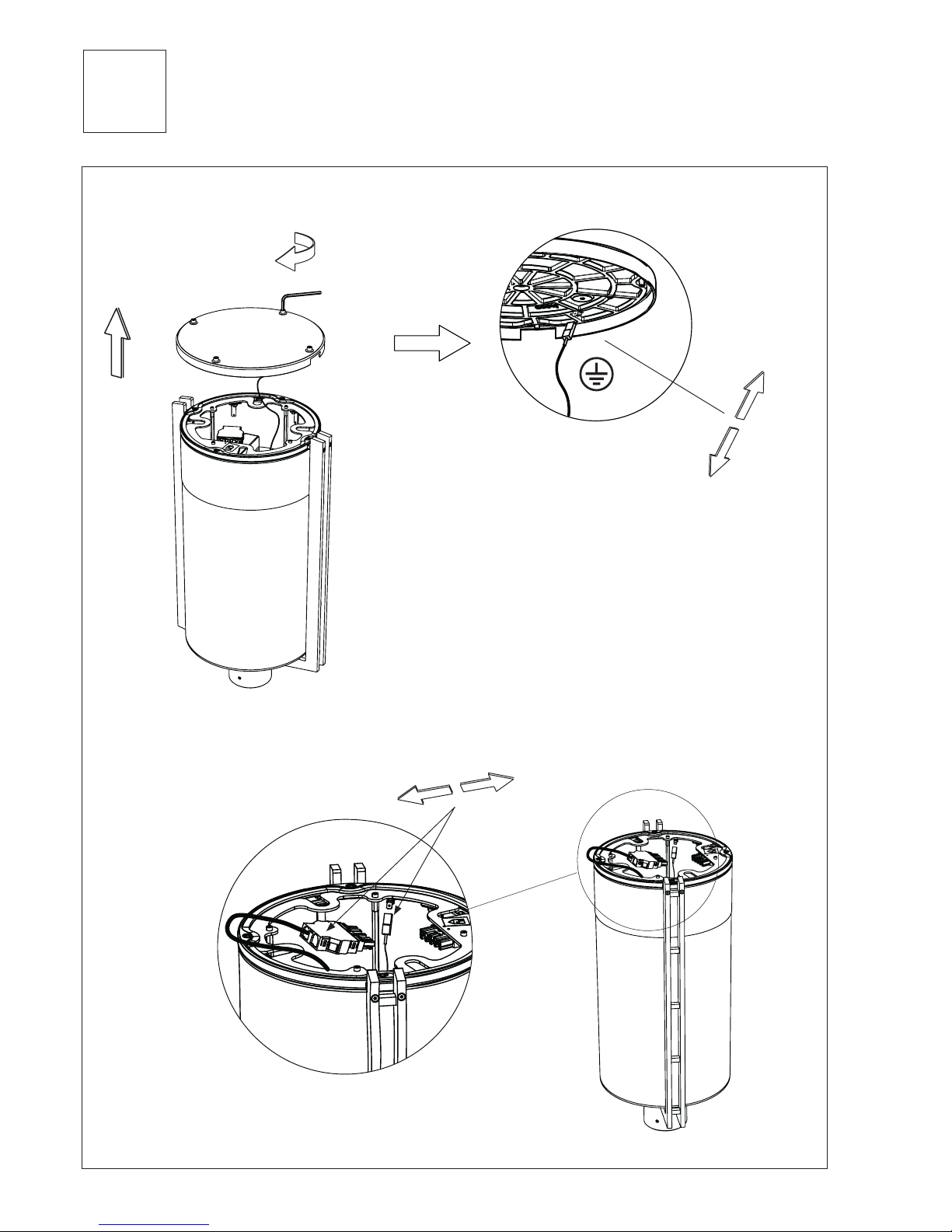

Kabelbelegung
Wiring diagram
Positionnement brins
de câble
Tendido de cables
Assegnazione dei cavi
4.
6.

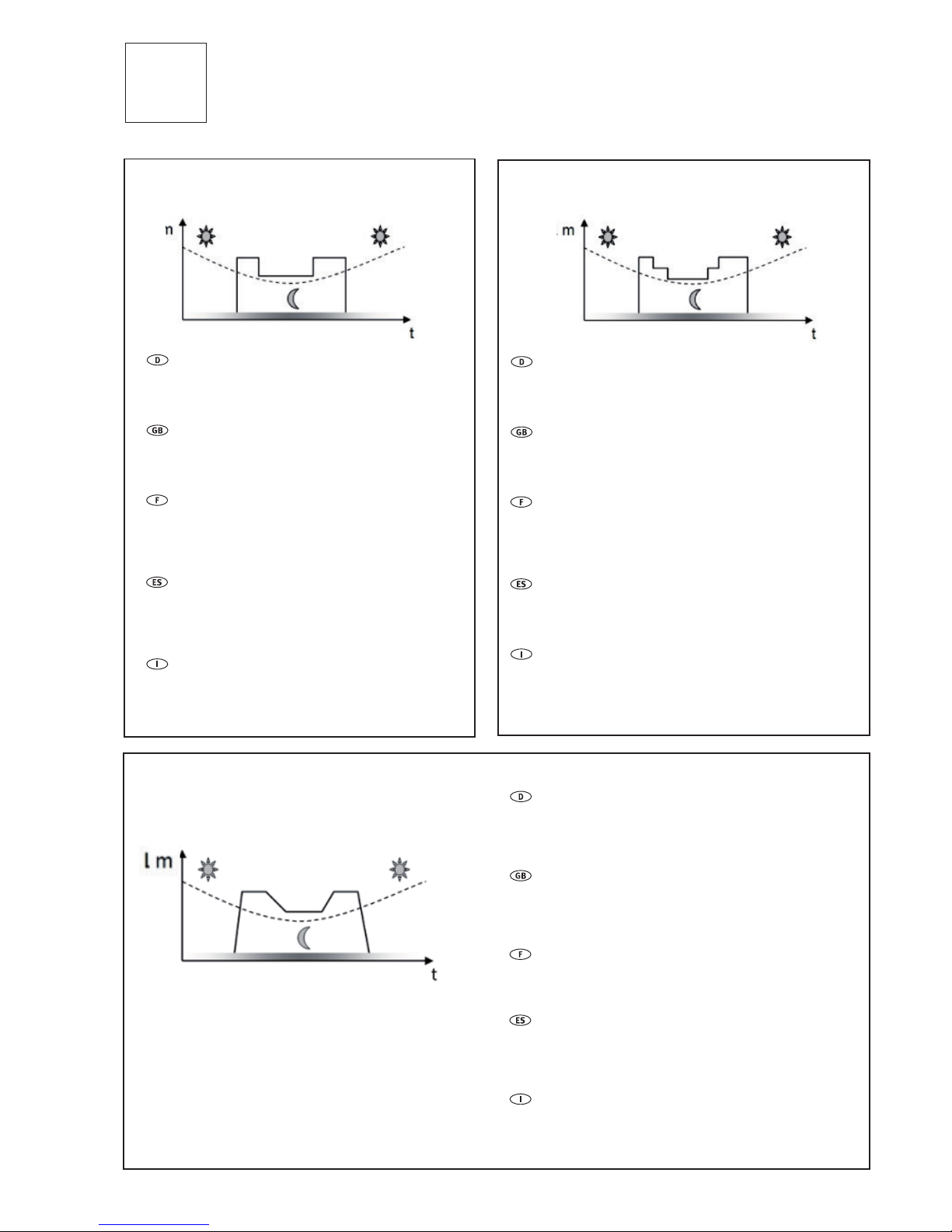

Einstellmöglichkeiten
“DIM Modul“
Settings “DIM Modul”
Possibilités de réglage
du “Module DIM“
Posibilidades de ajuste
„Módulo DIM“
Possibilità di regolazio-
ne del „Modulo DIM“
5.
Wartung
Maintenance
Entretien
Mantenimiento
Manutenzione
8
1.
Mast aufstellen / Wandarm montieren
Putting Up the Pole / Mounting the Bracket
Ériger le mât / Monter la console
Montaje del poste/ Montaje del brazo mural
Montaggio del palo / Montaggio dello sbraccio
1.a
• A >> •
•
• B
• 500 mm
1.b
• A >> •
• • 500 mm
A mm B mm
10.20500.4700V001 4700 800 -
10.20500.4700V002 4700 - Q 300x20
10.20501.4700V001 4700 800 -
10.20501.4700V002 4700 - Q 300x25
10.20502.4700V001 4700 800 -
10.20502.4700V002 4700 - Q 400x25
Typ Q 400/20
47
27
300
400
Typ Q 300/20
42
22
200
300
Gewichte / Windangriffsflächen
Weight / Wind Catching Surface
Poids / Surface de résistance au vent
Pesos / Superficie expuesta al viento
Pesi / Superficie di resistenza al vento
A D E
mm ø mm mm kg m²
AVILA 10.10500.0 4700 370 685 9,2 0,23
AVILA 10.10521.0 4700 300 685 6,8 0,17
VILLAGE 300 13.19500.0 4700 370 685 11,7 0,23
VILLAGE 300 13.19521.0 4700 370 685 11,3 0,21
10.20522.0
8,2 0,8
10.20522.1 15 0,14
10.20511.0 7,1 0,8
10.20511.1 13 0,13
10.20500.4700 51 0,42
10.20501.4700 59 0,45
10.20502.4700 67 0,45
9
2.1
C
Montage
Mounting
Montage
Montaje
Montaggio
2.
100mm
Ø 80mm
AVILA VILLAGE 300
100mm
12 Nm
10
2.2
Montage
Mounting
Montage
Montaje
Montaggio
2.
12 Nm
6x
12 Nm
6x
135mm
Ø94,3mm
11
2.3
Ø94,3mm
12 Nm
6x
3Nm
4x
12
Aufkleber „Haus“ beachten!
Make sure the “house” sticker is properly positioned
Respectez l’autocollant «Maison» situé !
Tenga en cuenta la pegatina „Casa“ .
fare attenzione all’adesivo “casa” !
Lichttechnik LED
Auf Ausrichtung achten!
Optical system LED
Install the secondary reflector so the facet
configurations reflect the light as intended!
Technique d’éclairage LED
Veiller à la bonne orientation!
Luminotecnia LED
Asegurarse de que la orientación es correcta!
Illuminotecnica LED
Fare attenzione all’orientamento!
!
!
± 90°
Lichttechnik
Optical system
Technique d’éclairage
Luminotecnia
Illuminotecnica
13
Kabelübergangskasten
Junction Box
Boîtier de raccordement
Caja de empalmes
Cassetta di distribuzione per i cavi
3.
3.3
Der Kabelübergangskasten ist nicht im Lieferumfang enthalten, er
muss VDE, ENEC und für die Montage auf C-Schienen zugelassen sein,
sowie der Schutzklasse und Schutzart der Leuchte entsprechen.Die
Schraubenanschlussklemmen müssen für das Auflegen der verwendeten Kabel
zugelassen sein.
Empfehlung: TYCO EKM 2051
The junction box does not come with the purchase of the luminaire. It
must be VDE- and ENEC-approved. In addition, it must be approved for mounting to C-profile tracks and must be suitable for use with the respective luminaire’s Protection Rating and Ingress Protection classifications. The screw
terminals must also be suitable for the respective wiring that is used.
Recommendation: TYCO EKM 2051
Le boîtier de raccordement n’est pas inclus dans la livraison. Il doit être
homologué VDE/ENEC ainsi que pour son montage sur des rails de transport et
il doit correspondre à la classe électrique et à l’indice de protection du luminaire. Les bornes à vis doivent permettre d’appliquer des câbles utilisés.
Recommandation: TYCO EKM 2051
La caja de empalmes, que no está incluida en el programa de entrega,
debe cumplir con VDE/ENEC y estar homologada para montaje en rieles en
C, así como corresponder a la clase y tipo de protección de la luminaria. Los
bornes de conexión atornillados deben permitir el tendido del cable que se
utilice.
Recomendación: TYCO EKM 2051
La cassetta di distribuzione per i cavi non è in dotazione, deve essere
omologata secondo VDE/ENEC e per il montaggio su guide a C e inoltre corrispondere alla classe di isolamento e al grado di protezione dell’apparecchio. I
morsetti a vite devono consentire il collegamento dei cavi utilizzati.
Raccomandazione: TYCO EKM 2051
3.1 3.2
8 mm
20 mm
A
B
4.
ACHTUNG: Die mit X markierte Anschluss-
belegung in der Spalte „Variante“ beachten
ATTENTION: Please note the assignment of con-
nections as marked with X in the column “Variante”
ATTENTION: Merci de noter l´affectation des rac-
cordements, marquée par „X“ dans la colonne Variante
PRECAUCIÓN: Por favor tengan en cuenta que la
conexión del cableado está marcado con una X en la
columna variante
ATTENZIONE: Si prega di notare la colonna con la
versione “X” che marca la assegnazione dei pin
L1 N PE L2 L3 Variante
Standard
AstroDIM
StepDIM
Dali
CE
L1
L1
L1
L1
L1
N
N
N
N
N
PE
PE
PE
L2
DA
PST
L3
DA
PE
PE
SK I
L1 N PE L2 L3 Variante
Standard
AstroDIM
StepDIM
Dali
CE
L1
L1
L1
L1
L1
N
N
N
N
N
PE
PE
PE
L2
DA
PST
L3
DA
PE
PE
SK I
M8
M8
14
SchutzklasseI Nachtabsenkung
Protection rating I Night economy feature
Classe électrique I Réduction de puissance la nuit
Clase de protección I Reducción nocturna
Classe di Isolamento I Riduzione notturna
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 5G1²
L1 N PST
Schutzklasse I Dali
Protection rating I Dali
Classe électrique I Dali
Clase de protección I Dali
Classe di Isolamento I Dali
H05SS-F 5G1²
L1 N DA DA
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
Schutzklasse II Dali
Protection rating II Dali
Classe électrique II Dali
Clase de protección II Dali
Classe di Isolamento II Dali
H05SS-F 4X1²
L1 N DA DA
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
SchutzklasseI Step DIM / Lineswitch
Protection rating I Step DIM / Lineswitch
Classe électrique I Step DIM / Lineswitch
Clase de protección I Step DIM / Lineswitch
Classe di Isolamento I Step DIM / Lineswitch
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 5G1²
L1 N SD
Schutzklasse II Nachtabsenkung
Protection rating II Night economy feature
Classe électrique II Réduction de puissance la nuit
Clase de protección II Reducción nocturna
Classe di Isolamento II Riduzione notturna
H05SS-F 4X1²
L1 N PST
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
Kabelbelegung
Wiring diagram
Positionnement brins de câble
Tendido de cables
Assegnazione dei cavi
4.
Schutzklasse II Step DIM / Lineswitch
Protection rating II Step DIM / Lineswitch
Classe électrique II Step DIM / Lineswitch
Clase de protección II Step DIM / Lineswitch
Classe di Isolamento II Step DIM / Lineswitch
H05SS-F 4X1²
L1 N SD
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
= nicht belegt / not allocated / non affecté / non conectar / non assegnato
15
5.
Einstellmöglichkeiten “DIM Modul”
Settings “DIM Modul”
Possibilités de réglage “Module DIM”
Posibilidades de ajuste “Módulo DIM”
Possibilità di regolazione del “Modulo DIM”
Nachtabsenkung über Steuerleitung
Absenkung auf 30% / 50% / 70%
(weitere Stufen auf Anfrage)
Programmierung via Software
Serienmäßig integriert
Dims via a control lead
Dims to 30% / 50% / 70%
(For other dim levels, consult factory)
Programmes via software
Features above are standard
Réduction de puissance nocturne avec ligne
de commande
Réduction sur palier de 30% / 50% / 70%
(autres paliers sur demande)
Programmation via logiciel (software)
Intégrée en série
Reducción de potencia por la noche mediante
línea piloto
Reducción de potencia a un 30% / 50% / 70%
(otros niveles a petición del cliente)
Programación a través de sof tware
Integrado de serie
Riduzione notturna tramite linea di controllo
Riduzione del 30% / 50% / 70%
(ulteriori livelli su richiesta)
Programmazione tramite Software
Integrazione di serie
Nachtabsenkung ohne Steuerleitung
Dimmung auf 2 Absenkstufen möglich
Programmierung via Software
Theoretische Mitternacht wird selbständig ermittelt
Serienmäßig integriert
Dims without using a control lead
2 stages are possible
Programmes via software
Automatically determines when midnight is (approximate)
Features above are standard
Réduction de puissance nocturne sans ligne de commande
Gradation d´éclairage possible sur 2 paliers de réduction.
Programmation via logiciel (software)
L´heure de minuit théorique est déterminée de façon indépen
dante.
Intégrée en série.
Reducción de potencia por la noche sin línea piloto
La luz se puede regular a 2 niveles de reducción de potencia
Programación a través de software
La medianoche teórica se calcula de forma automática
Integrado de serie
Riduzione notturna senza linea di controllo
Regolazione possibile su 2 livelli di riduzione
Programmazione tramite Software
La mezzanotte teorica viene individuata automaticamente
Integrazione di serie
5.1 StepDim
Ansteuerbar über diverse Telemanage mentsysteme (Zigbee, Powerline, ...)
Dimmung von 10% bis 100%
einstellbar (Kunde)
Serienmäßig integriert
Operable and controllable in various communication
networks
(Zigbee, Power line, etc.)
Dim levels from 10% to 100% possible (customer-set)
Features above are standard
Pilotable au moyen de divers systèmes de manage
ment à distance (Zigbee, Powerline, ...)
Gradation d´éclairage réglable de 10% à 100% (client)
Intégrée en série
Se puede controlar a través de varios sistemas de con
trol a distancia
(Zigbee, Powerline...)
La luz se puede regular de un 10% a un 100% (cliente)
Integrado de serie
Regolazione tramite sistemi di comando a distanza
(Zigbee, Powerline, ...)
Grado di regolazione possibile dal 10 al 100% (Cliente)
Integrazione di serie
5.3 Dali
5.2 AstroDim
16
6.1
A
B
C
6.
Wartung
Maintenance
Entretien
Mantenimiento
Manutenzione
17
6.2
B
C
alt
old
ancien
viejo
vecchio
neu
new
nouveau
nuevo
nuovo
A
!
18
!
A
B
C
6.3
Wichtige Hinweise
Important Information
Consignes importantes
Observaciones importantes
Indicazioni importanti
Lichttechnik
Optical system
Technique d’éclairage
Luminotecnia
Illuminotecnica
6.
Wartung
Maintenance
Entretien
Mantenimiento
Manutenzione
12
19
6.4
A
B
C
4Nm
20
Hess GmbH
Licht + Form
Lantwattenstraße 22
D-78050 Villingen-Schwenningen
Tel. +49 7721 / 920-0
Fax +49 7721 / 920-250
info@hess.eu
www.hess.eu
Technische Änderungen vorbehalten · All rights reserved · Sous réserve de modifications techniques · A reserva de modificaciones técnicas · Ci riserviamo la facoltà di apportare modifiche tecniche.
Loading...
