BIEŻNIA ELEKTRYCZNA
HERTZ RUN MASTER 7.0 (T501)
INSTRUKCJA OBSŁUGI
Page 2
O PRODUKCIE:
Gratulujemy wyboru naszej bieżni. Jest to Twój wielki krok do poprawy zdrowia i samopoczucia.
Bieżnia ta jest specjalnie zaprojektowana dla Twoich potrzeb. Poniżej znajdziesz specyfikację
produktu.
UWAGA:
proszę przeczytać całą instrukcję
INSTRUKCJA UZIEMIENIA:
Bieżnia musi być uziemiona. Jeśli doszłoby do awarii lub zepsucia, uziemienie stanowi opór dla
prądu elektrycznego, co w dużej mierze pomoże i zmniejszy ryzyko porażeniem przez prąd
elektryczny. To urządzenie wyposażone jest w przewód i wtyczkę z uziemieniem. Wtyczka musi
być podłączona do odpowiedniego gniazda, które powinno być zgodne z lokalnymi normami i
przepisami.
OSTRZEŻENIE:
Nie należy podejmować próby użycia bieżni z adapterem napięcia.
Nie należy podejmować próby użycia bieżni z przedłużaczem.
Przed pierwszym uruchomieniem upewnij się że urządzenie wcześniej przebywało w
pomieszczeniu o temp. Pokojowej przez co najmniej 6 godz.
Zabronione jest używanie oleju silikonowego w sprayu. Środek smarny zalecany przez
producenta można zakupić przez [email protected]
OCHRONA PRZECIWPRZEPIĘCIOWA
Pomimo że bieżnia jest wyposażona w zabezpieczenie przeciwprzepięciowe, zalecana jest
dodatkowa zewnętrza ochrona. Bieżnia wyłączy się automatycznie jeśli wykryje przepięcie.
Przycisk „reset” jest umieszczony na dole frontu osłony silnika. W wypadku wyłączenia bieżni
przełącz wyłącznik on/off na pozycję „off” po czym kliknij przycisk „reset”. Bieżnia będzie działać
prawidłowo.
WAŻNE INSTRUKCJE BEZPIECZEŃSTWA
•
Maszyna jest przeznaczona do użytku domowego.
•
Napięcie robocze maszyny to 220V
•
Przed użytkowaniem bieżni wykonaj 10-minutową rozgrzewkę oraz ubierz ubrania i buty
nadające się do uprawiania sportu.
•
Nie stój na pasie biegowym kiedy regulujesz, sprawdzasz lub uruchamiasz bieżnię.
•
Uważaj w trakcie wchodzenia lub schodzenia z maszyny. Przed uruchomieniem złap się
poręczy i stań na bocznych platformach (nie na pasie biegowym). Po uruchomieniu
Page 3
bieżni stań na pasie biegowym na najniższej prędkości i powoli zwiększaj tempo. Przed
opuszczeniem pasa biegowego powoli zmniejszaj prędkość do minimum.
•
W razie potrzeby przycisk „safety” zatrzyma motor a kontroler wyświetli ostrzeżenia.
•
Dzieci powinny być pod nadzorem dorosłego podczas przebywania na lub obok
maszyny.
•
Bieżnia powinna być osłonięta od promieni słonecznych, wilgoci czy zabrudzeń.
Wszystkie części powinny być często czyszczone.
•
Jeśli maszyna nie była użytkowana długi czas nie kładź na niej żadnych przedmiotów ani
nie stawaj na niej.
NATYCHMIAST SKONTAKTUJ SIĘ Z LEKARZEM:
Uwaga: przed rozpoczęciem wykonywania jakichkolwiek ćwiczeń należy skontaktować się ze
swoim lekarzem. Jest to szczególnie ważne dla osób w wieku powyżej 35 lat lub osób z
istniejącymi wcześniej problemami zdrowotnymi. Przeczytaj całość instrukcji przed użyciem
sprzętu fitness.
WAŻNE:
Przeczytaj wszystkie instrukcje i ostrzeżenia przed użytkowaniem bieżni.
Zostaw instrukcję w bezpiecznym miejscu.
Aby zapobiec ryzyku porażenia prądem, oparzeń, ognia lub innych urazów przeczytaj
poniższe ostrzeżenia i informacje przed rozpoczęciem użytkowania bieżni.
•
Właściciel bieżni jest odpowiedzialny za poinformowanie jej innych użytkowników o
wszelkich ostrzeżeniach i środkach ostrożności.
•
Trzymaj zwierzęta i małe dzieci z dala od bieżni.
•
Nigdy nie uruchamiaj bieżni, gdy stoisz na pasie ruchomym.
•
Bieżnia rozpędza się do wysokich prędkości. Aby zapobiec nagłym skokom prędkości
reguluj prędkość powoli.
•
Regularnie sprawdzaj i dokręcaj wszystkie części bieżni. Nie dotykaj żadnych części w
ruchu.
•
Nigdy nie zostawiaj pracującej bieżni bez nadzoru. Zawsze wyjmuj klucz bezpieczeństwa
i przestawiaj włącznik na pozycję „off” gdy bieżnia nie jest w użytku.
•
Nigdy nie zostawiaj bieżni podpiętej do prądu bez nadzoru.
•
Podczas składania lub przemieszczania bieżni upewnij się, że blokada bezpieczeństwa
jest w pełni aktywna.
•
Nie zdejmuj osłon bieżni bez uprzedniego pozwolenia ze strony autoryzowanego
serwisanta.
•
Dozwolone do samodzielnego wykonania są jedynie procedury opisane w tej instrukcji.
Wszelkie inne prace serwisowe powinny być wykonywane przez autoryzowanego
serwisanta.
Page 4
Dla zachowania bezpieczeństwa stosuj się do poniższych zaleceń:
•
Złóż i użytkuj bieżnię na równej, stabilnej powierzchni. Utrzymaj minimum 125cm
wolnego miejsca z każdej strony bieżni.
•
Zawsze wpinaj klucz bezpieczeństwa do bieżni i przypinaj go na swoje ubranie przed
rozpoczęciem treningu. W przypadku napotkania problemu i potrzeby szybkiego
wyłączenia bieżni pociągnij linkę klucza bezpieczeństwa aby wypiąć go z bieżni. Aby
kontynuować trening wepnij ponownie klucz bezpieczeństwa do bieżni.
•
W wypadku uszkodzenia kabla zasilającego musi on być wymieniony przez producenta,
autoryzowany serwis lub podobnie wykwalifikowaną osobę.
•
Gdy bieżnia nie jest użytkowana odpinaj klucz bezpieczeństwa i przechowuj go w
bezpiecznym miejscu niedostępnym dla dzieci.
•
Podczas treningu noś odpowiednie, nie luźne ubranie i buty. Zepnij długie włosy.
•
Trzymaj wszelkie luźne ubrania lub ręczniki z daleka od powierzchni ruchomej. Bieżnia
nie zatrzyma się od razu jeśli w pas lub rolki wpadnie inny przedmiot. W takim wypadku
niezwłocznie wyłącz bieżnię.
•
Uważaj podczas wchodzenia i schodzenia z bieżni. Używaj poręczy jeśli jest to możliwe.
Wchodź na bieżnię tylko przy bardzo niskiej prędkości. Nie schodź gdy pas się porusza.
•
Przed uruchomieniem pasa biegowego oraz po jego wyłączeniu stań na bocznych
platformach.
•
Nie próbuj obrócić się gdy bieżnia pracuje. W trakcie treningu zawsze bądź skierowany
do przodu głową i ciałem.
•
Nigdy nie włączaj bieżni gdy ktoś na niej stoi.
•
Nie kiwaj bieżnią ani nie stój na poręczach lub konsoli komputera.
•
Nie nadwerężaj się podczas treningu. W przypadku nadmiernego zmęczenia
niezwłocznie przerwij trening. Jeśli odczuwasz ból lub dyskomfort skonsultuj się z
fizjoterapeutą.
•
Nie próbuj podejmować żadnych działań serwisowych innych niż składanie czy
konserwacja opisane w tej instrukcji. Bieżnia jest przeznaczona wyłącznie do użytku
domowego. W przypadku wymaganych innych prac serwisowych sprawdź informacje na
ten temat zawarte w tej instrukcji.
•
To urządzenie nie jest przeznaczone do użytku dla osób (także dzieci) o zmniejszonych
możliwościach fizycznych lub psychicznych oraz z brakiem wiedzy na temat jego
użytkowania bez nadzoru lub przeszkolenia ze strony osoby odpowiedzialnej za ich
bezpieczeństwo. Dzieci powinny być pod nadzorem dla pewności, że nie bawią się na
lub przy urządzeniu.
Page 5
1. OPIS URZĄDZENIA
Bieżnia elektryczna umożliwia treningi biegowe wzmacniające mięśnie, kondycję i
wytrzymałość. Ćwiczenia te dotleniają organizm i poprawiają samopoczucie . Bieżnia posiada
przejrzysty panel sterujący umożliwiający w prosty sposób ustawienie parametrów treningu oraz
sterowanie bieżnią.
PARAMETRY TECHNICZNE
Zastosowanie: budowa sylwetki i wzmocnienie organizmu
Panel wyświetla następujące funkcji : prędkość, czas, dystans, puls, kalorie, itd. (mogą
odbiegać od rzeczywistych klasa dokładność C)
Liczba programów : 24+ 3 modes
Typ wyświetlacza : LCD
Moc silnika : 3,0 HP
Temperatura pracy: 0-40 st.C
Zakres prędkości 1,0-22 km/h
Wymiary pasa do biegania : 1400*520 (MM)
Wymiary rozłożona :180x 88 x 135 cm
Maksymalny czas ciągłej pracy : 2 godz dziennie ( do 10 godz tygodniowo )
Maksymalna waga użytkownika : 150KG
Urządzenie do użytku domowego, klasa dokładności C
2.、Pierwsze kroki po zakupie
Uwaga：Podczas czynności rozpakowywania urządzenia uważaj aby niczego nie uszkodzić.
Kroki
：
1) Uważnie przeczytaj całą instrukcję przed montażem. Postępuj zgodnie z krokami
instrukcji.
2) Sprawdź wszystkie czy wszystkie elementy bieżni były w katonie.
3) Usuń wszystkie zabezpieczające kartony i gąbki .
4) Jeśli zauważysz że brakuję jakiegokolwiek elementu bieżni, skontaktuj się z
sprzedawcą.
5) Skręcając urządzenie nie dokręcaj od razu śrub do poru. Śruby dokręć po
sprawdzeniu czy wszystko działa.
Produktu tego nie można wyrzucać razem z innymi odpadami z gospodarstw domowych. Zgodnie z europejską dyrektywą WEE oraz polskim
prawem zabrania się łączenia zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami. Użytkownik
zamierzający pozbyć się produktu,zobowiązany jest do oddanie go do punktu zbierania zużytego sprzętu elektrycznego i
elektronicznego. W tym celu należy skontaktować się z punktem gdzie urządzenie zostało nabyte, lub z przedstawicielami
władz lokalnych. Dbając o pozbycie się produktu w odpowiedni sposób, można zapobiec potencjalnym negatywnym skutkom
dla środowiska naturalnego i zdrowia ludzkiego, jakie mogłyby wyniknąć z niewłaściwego postępowania z odpadami
powstałymi ze zużytego sprzętu elektronicznego. Składniki zawarte w takim sprzęcie mogą powodować długo utrzymujące się zmiany w
środowisku i negatywnie wpływać na zdrowie ludzkie.
Page 6
Montaż urządzenia
1.
Ostrożnie otwórz karton i wyjmij urządzenie. Bieżnia jest tak zapakowana aby montaż był jak najszybszy i
bezproblemowy.
2. Po otwarciu kartonu znajdziesz poniższe części. Sprawdź czy wszystki elementy znajdują się w kartonie.
Hardware packing list
Opis części Ilość Opis części Ilość
M10*60 śruba (nr:62) 4 Olejek silikonowy 1
M10*20 śruba (nr. 68) 6 Klucz bezpieczeństwa 1
M6*12 śruba (nr:64) 4 Klucz imbusowy (S5) 1
Podkładka płaska φ10.5 (nr 35) 10 Klucz imbusowy (S6) 1
￠
4.2x16mm wkręt (nr:3) 6 Przewód zasilający 1
M6 nakrętka (NO:74) 4
2.

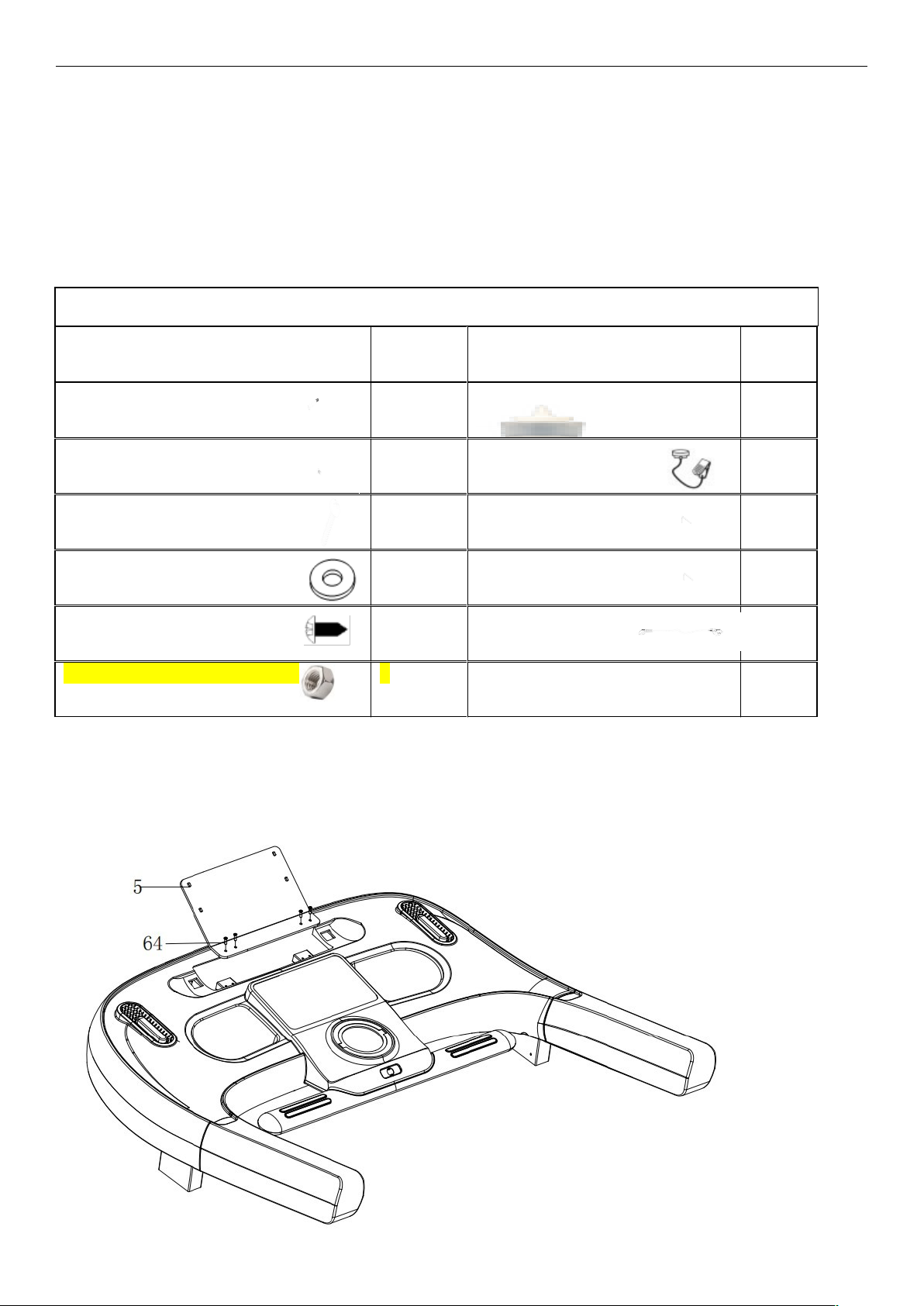

Użyj śruby M6*12 (64), aby przymocować stalową płytkę (nr 5) do konsoli, jak poniżej.
Page 7
3
.

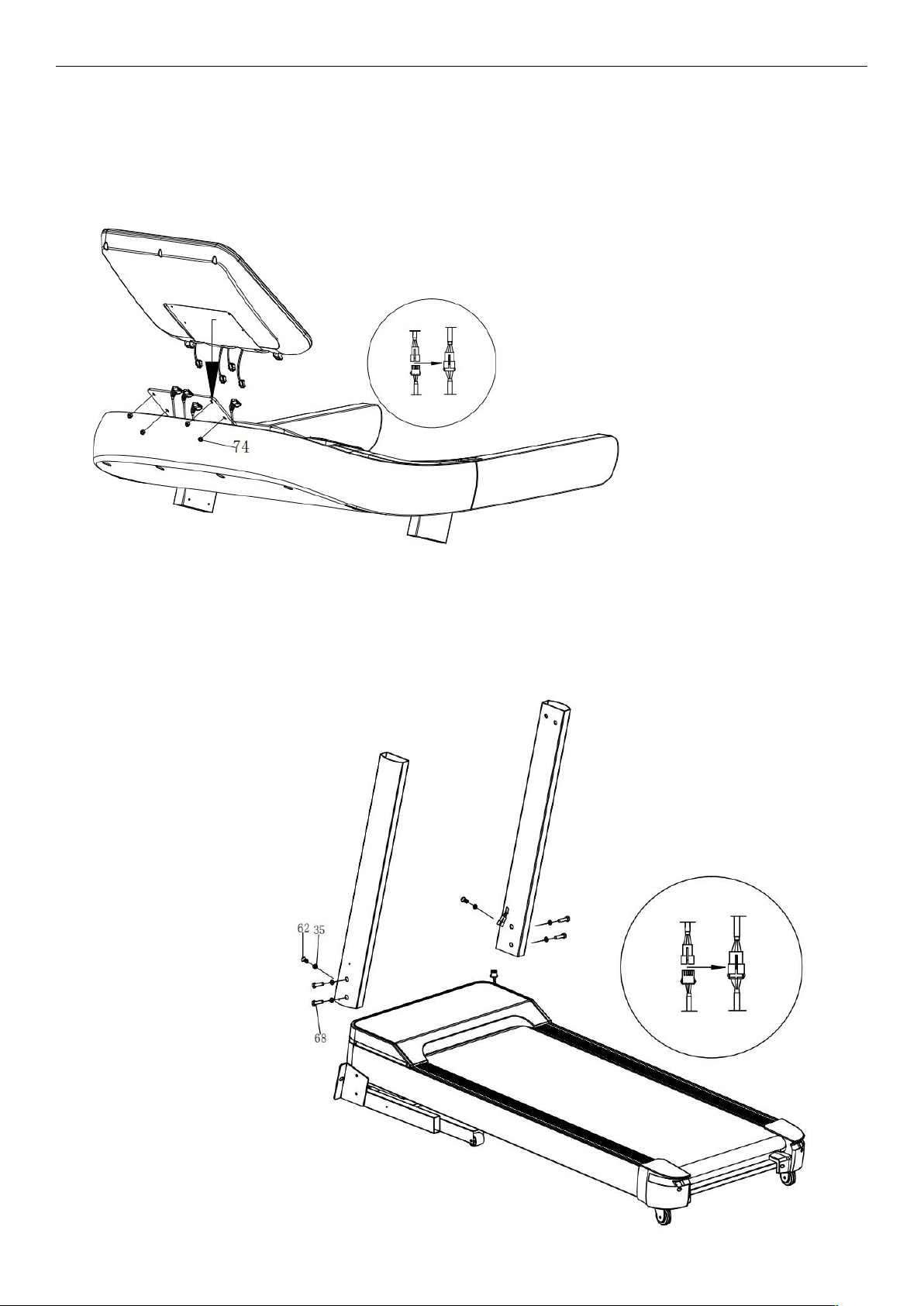

A: Podłącz wiązki elektryczne z podstawy komputera z tymi wychodzącymi z górnego komputera.
B: Za pomocą nakrętki M6 (nr 74) zamocuj górny komputer na podstawie komputera.
4
.

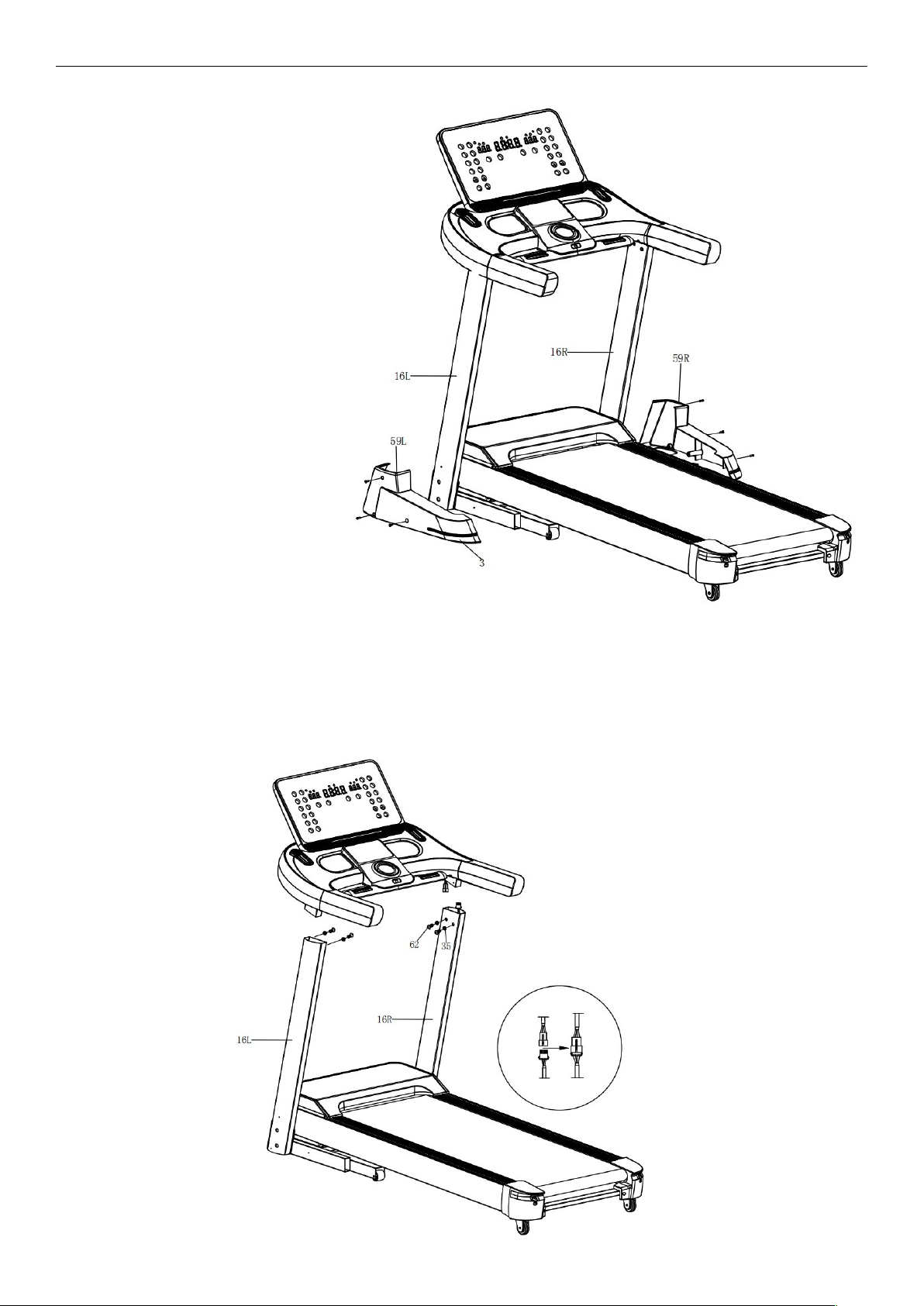

A. Podłącz kable między ramą główną a prawym słupkiem pionowym (16R).
B. Użyj dostarczonych śrub M10 * 20 (62) + śrub M10 * 60 (68) i płaskiej podkładki (35), aby przymocować
słupek pionowy (16L / R) do ramy głównej
Page 8
5
.
Użyj dostarczonych śrub
M6*12 (3), aby mocno
przymocować pokrywę słupka
(59L/R) do słupka (16L/R).
5
.
Połącz wiązkę komputera z tą która wychodzi z prawego słupka. Użyj dostarczonych śrub M10*60 (62) oraz
podkładek (35), aby mocno przymocować komputer do słupka (16L/R).
Page 9
6.

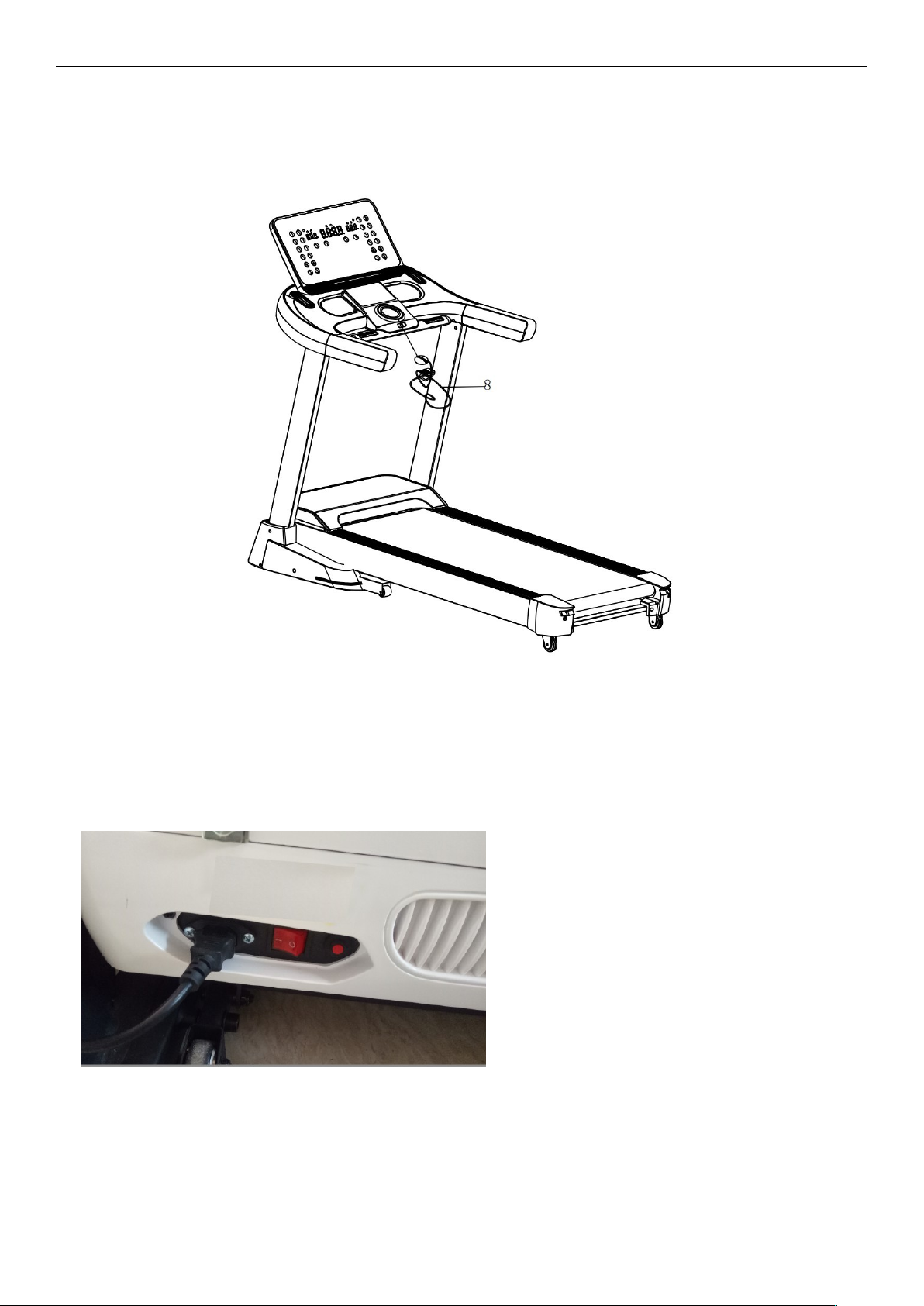

Przyłóż czerwony klucz bezpieczeństwa na wyznaczonym do tego, miejscu na komputerze. Teraz urządzenie
jest gotowe do rozpoczęcia treningu.
4. Uruchomienie
Podłącz urządzenie do gniazdka elektrycznego. Przełącz przycisk z tyłu obudowy bieżni w pozycję
“1”. Bieżnia powinna zaznaczyć gotowość do pracy sygnałem dźwiękowym . Pamiętaj aby
umieścić klucz bezpieczeństwa na odpowiednim miejscu - bez niego urządzenie nie zadziała.
Klucz bezpieczeństwa：
Urządzenie będzie działało poprawnie tylko jeśli czerwony klucz bezpieczeństwa będzie znajdował
się na właściwej pozycji na panelu. Drugi koniec klucza bezpieczeństwa przypnij do ubrania. W
każdej chwili np podczas zasłabnięcia, możesz odpiąć klucz bezpieczeństwa I tym samym
unieruchomić bieżnię. W celu ponownego uruchomienia bieżni umieść klucz z powrotem na
właściwym miejscu.
Page 10

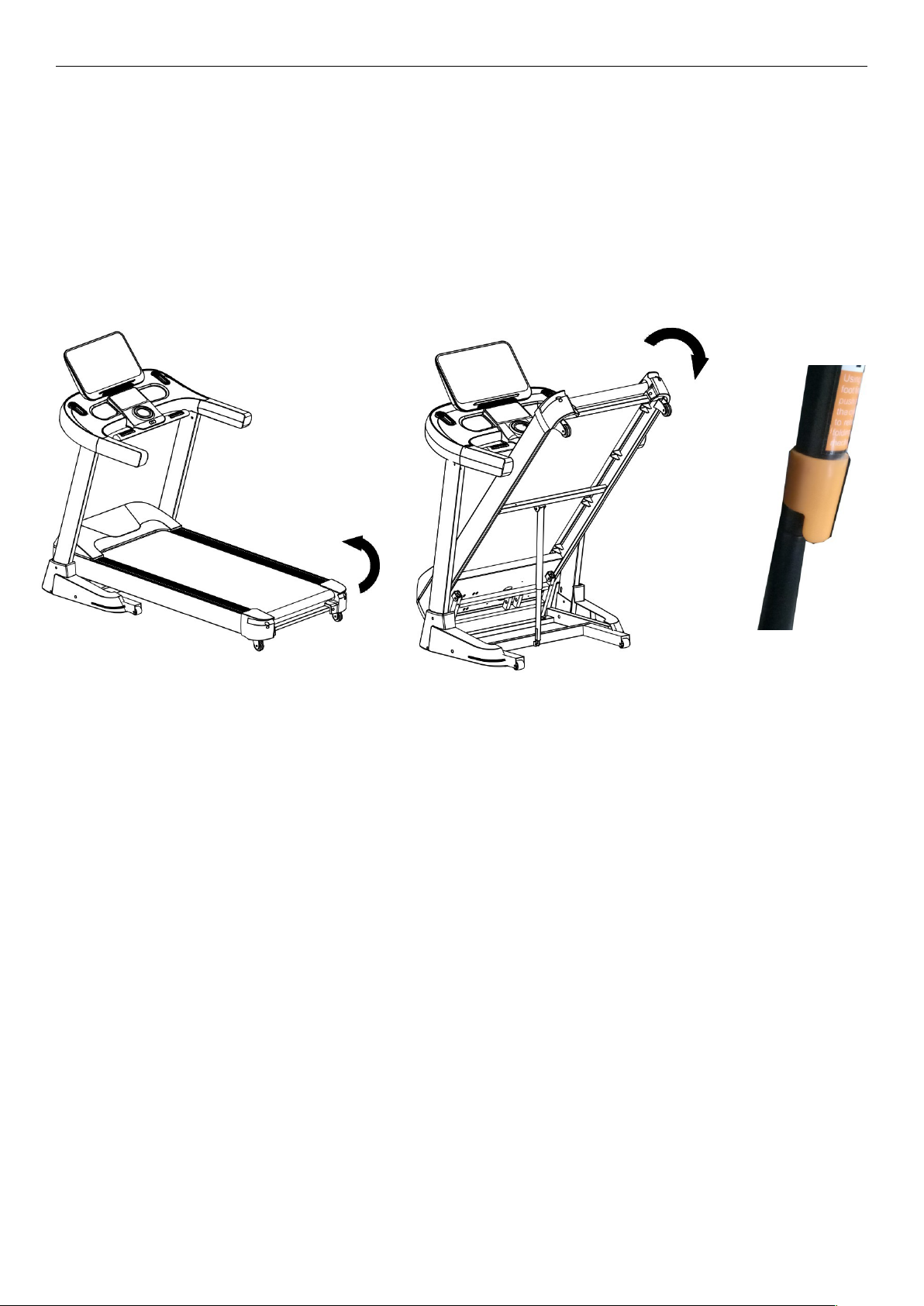

Składanie urządzenia ：
Złożenie urządzenia do pionu pozwala zaoszczędzić miejsce.
Przed złożeniem urządzenia, wyłącz zasilanie bieżni.
Unieś koniec pasa biegowego do góry, do momentu aż urządzenie się nie zablokuje. Podnoszenie
i opadanie bieżni jest wspomagane poprzez podnośnik hydrauliczny. Opadanie bieżni jest
samoczynne I wolne. Nie wspomagać opuszczania bieżni poprzez dociskanie pasa.
INFORMACJE DOTYCZĄCE UZIEMIENIA
Ten produkt musi być uziemiony. W przypadku nieprawidłowego działania lub awarii uziemienie
zapewnia ścieżkę najmniejszego oporu dla prądu elektrycznego, aby zmniejszyć ryzyko porażenia
prądem. Ten produkt jest wyposażony w przewód z przewodem uziemiającym i wtyczkę z
uziemieniem. Wtyczka musi być podłączona do odpowiedniego gniazdka, które jest prawidłowo
zainstalowane i uziemione zgodnie ze wszystkimi lokalnymi przepisami .
NIEBEZPIECZEŃSTWO - Nieprawidłowe podłączenie przewodu uziemiającego może
spowodować ryzyko porażenia prądem elektrycznym. W razie wątpliwości co do prawidłowego
uziemienia produktu należy skontaktować się z wykwalifikowanym elektrykiem lub serwisantem.
Nie należy modyfikować wtyczki dostarczonej z produktem - jeśli nie pasuje ona do gniazdka,
należy zlecić wykwalifikowanemu elektrykowi zainstalowanie odpowiedniego gniazdka.
Ten produkt jest przeznaczony do użytku w nominalnym obwodzie 220 230 V i jest wyposażony
we wtyczkę z uziemieniem. Należy upewnić się, że produkt jest podłączony do gniazdka o takiej
samej konfiguracji jak wtyczka. Z tym produktem nie należy używać żadnego adaptera oraz
przedłużacza.
Page 11
5. Ogólne informacje uwagi i zalecenia dot. treningu i użytkowania
a) ROZGRZEWKA
Rozgrzej się przez około 5-10 minut przed każdym z treningów.
b) ODDYCHANIE
Pamiętaj o prawidłowym oddychaniu podczas wykonywania ćwiczeń.
Wdychaj powietrze nosem a wydychaj ustami. Oddech musi by
skoordynowany i odpowiedni do tępa ćwiczeń.
c) CZĘSTOTLIWOŚĆ TRENINGU
Pamiętaj że po intensywnym treningu jednej partii mięśni musisz dać im
następnie odpocząć od 24-48 godz.
c) DIETA
Pamiętaj żeby trenować nie szybciej niż godzinę po ostatnim posiłku. Po
zakończeniu treningu odczekaj co najmniej pół godz. do następnego posiłku.
c) ROZCIĄGANIE
Pamiętaj aby nie kończy nagle treningu. Gdy kończysz trening ostatnie 5-10
minut przejdź w chód w umiarkowanym tempie. Po skończonym treningu
pamiętaj o rozciąganiu – możesz wykorzystać przykłady z rys. obok.
Uwagi !
•
Złożona bieżnia nie może być obsługiwana !
•
Sprawdź naciąg i położenie pasa. Odległości pasa od krawędzi bieżni powinny być po obu
stronach takie same. (pas wycentrowany). W razie potrzeb wyreguluj go zgodnie z
instrukcją.
•
Po skończonym treningu a przed rozpoczęciem składania bieżni do pionu, upewnij się że
pas się zatrzymał !
•
Bieżnia pracująca pod obciążeniem ( na której trenuje użytkownik) emituje większy hałas
niż bieżnia pracująca bez obciążenia.
•
Regularnie sprawdzaj urządzenie pod względem zużycia i uszkodzeń tak aby spełniało
warunki bezpieczeństwa. Zwróć szczególna uwagę na elementy zużywające się najszybciej
takie jak uchwyty piankowe czy pas biegowy. Uszkodzone elementy powinny być
natychmiast naprawione lub wymienione. W tym celu skontaktuj się ze sprzedawcą lub
importerem ( dane na karcie gwarancyjnej).
ODPOWIEDNIA POZYCJA PODCZAS UŻYTKOWANIA :
Na urządzeniu tym możesz zarówno chodzić jak I
biegać. Wejdź na urządzenie, postaw stopy na części
ruchomej (pas) I rozpocznij trening. Podczas treningu
możesz podtrzymywać się uchwytów. Pozycja powinna
być wyprostowana (plecy)--> patrz rys.
Page 12
5、Instrukcja panelu sterującego
Tech info
Time <czas> 00:00-99:59 Min
Incline <kat nachylenia> 0-15 %
Distance <dystans> 0.00-99.00 km
Calorie <kalorie> 0-999 KCAL
Heart rate <puls> 70-200 / Min
Program auto <program> P1-P12

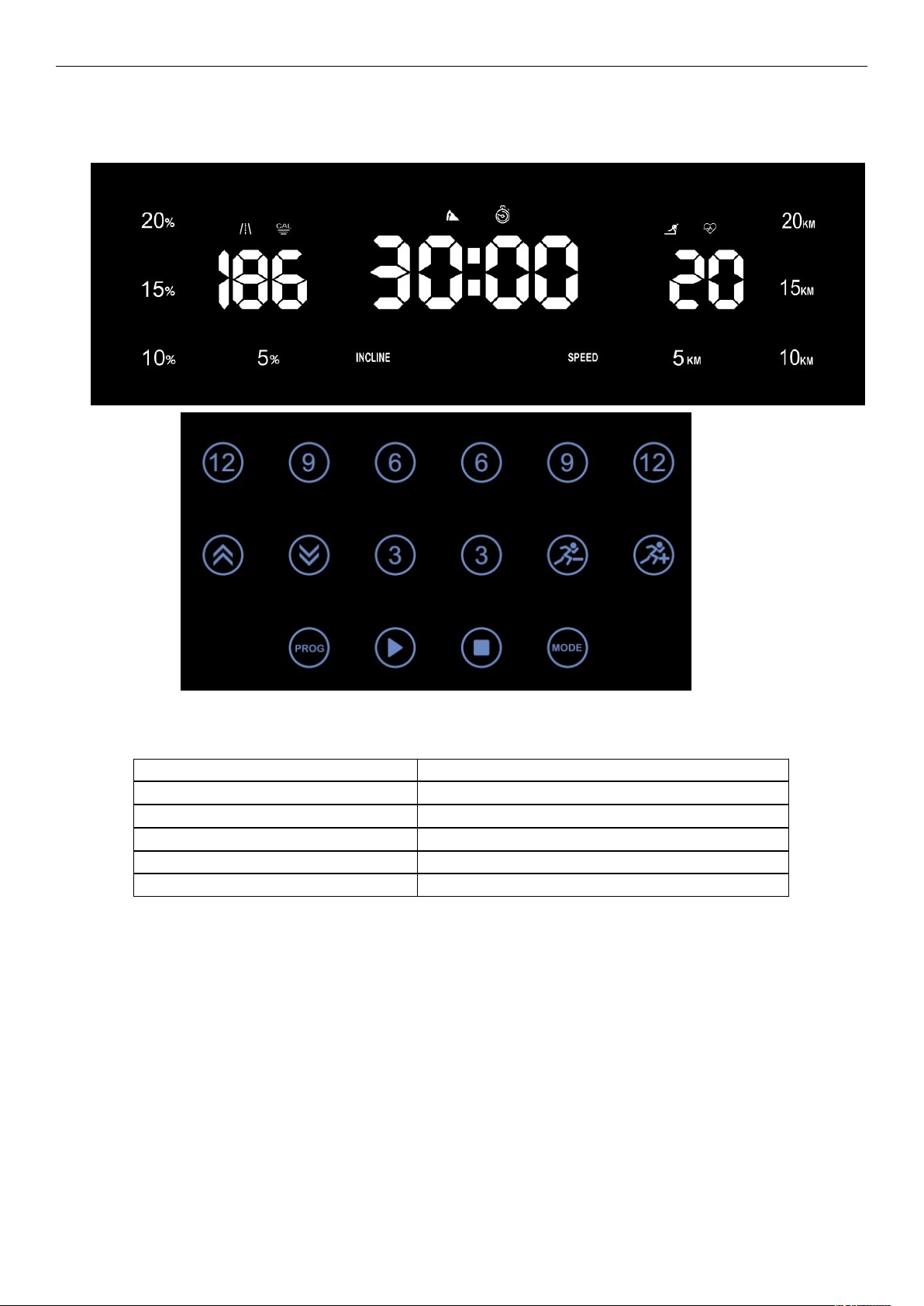

2. FUNKCJE WYŚWIETLACZA
2.1 Okno "SPEED" (Prędkość): wyświetla aktualną prędkość, zakres prędkości: 1--22,0 km/h,
podczas korzystania z ustawionych programów, wyświetli się "P01-P02---P24-HR1-HR2-HR3-FAT
2.2 Wyświetlacz "TIME": wyświetla czas ćwiczeń, dodatni czas od 0:00-99:59.
2.3 "DYSTANS". Wyświetlanie dystansu biegu, odliczanie do przodu od 0,00-99,9
2.4 Okno "CAL": ruch spala zużyte kalorie, wartość kalorii od 0-999,
2.5 Okno "INCLINE" : Wyświetla aktualne nachylenie dźwigni, zakres 0-20 poziomów.
2.6 "PULSE" Wyświetla puls ręki od 50-200
Page 13
3. FUNKCJA PRZYCISKÓW
3.1 "START" uruchamia urządzenie, "STOP" zatrzymuje bieżnię.
3.2 SPEED "+": przycisk prędkości +, w stanie biegu, naciśnięcie go spowoduje dodanie 0,1 km /
h za każdym razem,
Długie naciśnięcie spowoduje stałe zwiększanie prędkości;
3.3 SPEED"-": przycisk prędkości, w stanie pracy, naciśnięcie go spowoduje zmniejszenie
prędkości o 0,1 km / h za każdym razem,
dłuższe naciśnięcie spowoduje ciągłe zmniejszanie prędkości.
3.4 "INC +": zwiększenie poziomu nachylenia podczas biegu, długie naciśnięcie spowoduje stałe
zwiększenie poziomu nachylenia.
poziomy nachylenia w sposób ciągły
3.5 "INC-", zmniejsz poziom nachylenia podczas biegu, naciśnij długo, aby zmniejszyć poziom
nachylenia.
poziomy nachylenia w sposób ciągły
3.6 TRYB: przycisk trybu w stanie zatrzymania, wybierz odliczanie czasu, odliczanie dystansu i
odliczanie kalorii.
dystans i odliczanie kalorii w kółko.
3.7 Głośnik Bluetooth do odtwarzania muzyki
3.8 Przyciski szybkiej prędkości:: 3,6.9.12.5.10.15.20
3.9 Przyciski szybkiego nachylenia: 3,6,9,12,5,10,15,20
3.10 PROG: Użyj tego przycisku, aby wybrać programy ： P01-P24 to wstępnie ustawione
programy/Użytkownik1-3/
HR1-HR2-HR3 to programy tętna / Body FAT: Test tkanki tłuszczowej
4. Szybki start (tryb ręczny)
4.1 Włącz przełącznik zasilania, magnetyczna blokada bezpieczeństwa zostanie prawidłowo
wchłonięta w panelu
poniżej pozycji blokady bezpieczeństwa.
4.2 Naciśnij przycisk "START", system rozpocznie odliczanie trzech sekund,
dźwięk brzęczyka, odliczanie czasu na wyświetlaczu, 5-sekundowe odliczanie po bieżni
prędkość biegu 0,8 km / h.
4.3 Po uruchomieniu należy użyć przycisków "SPEED +", "SPEED -", aby dostosować prędkość
bieżni.
bieżni; przycisków "INC + INC-" do regulacji nachylenia bieżni.
5 Podczas ruchu
5.1 Przycisk "Speed -" zmniejszy prędkość roboczą bieżni.
5.2 Przycisk "Speed +" zwiększy prędkość roboczą bieżni.
5.3 Naciśnięcie przycisku "Stop" spowoduje zatrzymanie bieżni.
5.4 Naciśnij przyciski nachylenia, aby dostosować poziomy nachylenia bieżni.
5.5 Około pięciu sekund po wykonaniu ruchu obiema rękami, dane bicia serca z uchwytu.
Page 14
2. PROGRAMY
2.1 Wyświetlacz prędkości(speed) ; w trybie ustawień będzie wyświetlał nr programu (od P1-P24),
w trybie treningu, wyświetla aktualna prędkość 1,0-20 km/h.
2.2 Tryb odliczania czasu :w trybie ustawień,naciśnij “MODE” , wprowadź wartość
odliczania ,wyświetlacz czasu pulsuje, początkowy czas to 15:00, naciśnij SPEED+,- aby wybrać
odpowiednią wartość. Możliwy do ustawienia czas :5—99 minut. Naciśnij “START”aby uruchomić
bieżnię. Jeśli czas odliczania osiągnie wartość 00:00, bieżnia zatrzyma sie automatycznie.
2.3 Tryb odliczania dystansu: w trybie ustawień,naciśnij “MODE” , wprowadź wartość
odliczania ,wyświetlacz dystansu pulsuje , początkowy dystans to 1.0KM ,naciśnij SPEED+,aby wybrać odpowiednią wartość. Możliwy do ustawienia dystans to : 0.5—99.0KM. Naciśnij
“START”aby uruchomić bieżnię z prędkością 1.0KM/H , naciśnij SPEED+,- aby zmienić
prędkość treningu .Jeśli dystans odliczania osiągnie wartość 00:00, bieżnia zatrzyma się
automatycznie.
2.4 Tryb odliczania kalorii: w trybie ustawień,naciśnij “MODE” , wprowadź wartość odliczania ,
wyświetlacz kalorii pulsuje ,początkowa wartość to 50 CAL, naciśnij SPEED+,- brać żądaną
wartość. Możliwa do ustawienia wartość to:20—990CAL. Naciśnij “START/STOP” aby
uruchomić bieżnię, z prędkością 1,0 KM/ H , naciśnij SPEED+,- aby zmienić prędkość
treningu .Jeśli spalone kalorie osiągną wartość 00:00, bieżnia zatrzyma się automatycznie.
2.5 “PULS”: pomiar pulsu – obie dłonie należy położyć na sensorach pulsu. Wartość
zmierzonego pulsu wyświetli się na monitorze. Wyświetlana wartość z zakresu 50-250 na
minutę.(jest to wartość orientacyjna, nie jest to pomiar medyczny)
A. charakterystyka zdefiniowanych programów
P01 P02 P03 P04 P05 P06
No speedincline speedinclinespeedinclinespeedincline speedinclinespeed inclin
e
1 1 0 2 0 2 0 2 0 3 0 3 0
2 3 2 3 3 3 2 2 3 4 2 4 8
3 3 6 3 9 5 3 3 6 5 4 5 8
4 7 6 6 9 5 4 5 6 6 4 5 8
5 7 8 5 9 7 5 5 6 7 8 6 8
6 5 8 5 2 7 5 5 9 8 8 6 8
7 5 6 8 2 8 7 8 9 9 6 7 7
8 5 6 5 8 5 7 8 9 10 6 7 7
9 7 4 5 8 5 4 8 9 10 6 7 7
10 7 4 6 4 5 4 8 9 10 6 9 7
11 5 4 8 1 3 4 5 9 9 8 9 7
12 5 6 8 1 3 4 5 6 8 7 10 5
13 5 6 8 4 8 6 5 6 7 6 10 5
14 5 2 5 4 8 3 3 6 5 5 11 3
15 3 2 4 4 4 2 2 2 4 1 5 3
16 2 0 3 0 3 0 2 0 3 0 3 0
P07 P08 P09 P10 P11 P12
No speedincline speedinclinespeedinclinespeedincline speedinclinespeed inclin
e
1 3 0 3 0 2 0 3 0 4 0 4 0
2 4 1 5 3 4 6 5 7 5 6 6 8
3 9 4 8 8 5 6 6 7 7 6 10 8
4 4 4 3 8 5 3 6 7 9 6 10 6
Page 15
5 10 4 5 8 6 7 6 5 10 3 7 9
6 4 6 7 3 5 7 9 5 11 3 10 9
7 10 6 9 7 6 3 10 5 9 3 10 5
8 4 6 3 7 3 8 6 8 6 7 10 5
9 9 8 5 3 3 8 6 8 8 7 7 8
10 4 8 7 3 2 3 9 8 9 4 7 8
11 8 8 10 6 6 9 10 8 10 4 10 8
12 4 10 3 6 5 9 6 8 10 4 10 4
13 11 10 5 3 6 3 6 8 11 4 10 4
14 5 10 7 3 3 3 6 4 9 6 10 4
15 3 6 11 5 3 7 11 4 6 6 6 4
16 2 0 5 0 2 0 3 0 5 0 5 0
P13 P14 P15 P16 P17 P18
No speedincline speedinclinespeedinclinespeedincline speedinclinespeed inclin
e
1 1 0 2 5 2 3 2 1 2 3 2 5
2 2 8 6 6 6 4 5 5 5 5 3 7
3 3 8 5 5 5 5 7 6 6 6 5 5
4 4 6 4 8 4 6 5 8 7 8 6 8
5 5 9 8 4 8 3 8 12 8 6 8 6
6 6 9 6 5 7 5 6 9 9 5 6 5
7 7 5 5 5 5 5 5 10 10 8 9 9
8 8 5 2 10 3 6 2 9 5 7 6 10
9 9 8 3 6 3 4 4 5 3 5 5 6
10 10 8 3 3 2 3 2 3 4 3 2 2
11 12 8 8 4 8 3 8 12 8 6 8 6
12 10 4 6 5 7 5 6 9 9 5 6 5
13 8 4 5 5 5 5 5 10 10 8 9 9
14 6 4 2 10 3 6 2 9 5 7 6 10
15 4 4 3 6 3 4 4 5 3 5 5 6
16 2 0 3 3 2 3 2 3 4 3 2 2
P19 P20 P21 P22 P23 P24
No speedincline speedinclinespeedinclinespeedincline speedinclinespeed inclin
e
1 3 3 3 1 3 0 3 0 4 2 4 3
2 7 5 5 3 7 6 5 7 5 6 6 8
3 6 6 8 8 9 6 6 7 7 6 10 8
4 5 8 3 8 4 3 6 7 9 6 10 6
5 9 5 5 3 7 7 6 5 10 3 7 9
6 7 6 7 0 10 7 10 5 11 3 10 9
7 6 5 9 7 4 3 6 5 9 3 12 5
8 3 12 3 7 7 8 11 8 6 7 10 5
9 5 8 5 3 11 8 3 8 8 7 7 8
10 2 3 7 3 5 3 9 9 9 4 7 8
11 9 5 10 6 7 9 10 8 10 4 10 8
12 7 6 3 6 12 12 6 12 10 7 11 4
13 6 5 5 3 4 3 6 8 11 4 10 10
Page 16
14 3 12 7 3 7 3 6 4 9 6 10 4
15 5 8 11 5 12 7 11 4 6 6 6 4
16 2 3 5 0 6 0 3 0 5 0 5 0
Programy HRC (funkcja tylko dla bieżni z funkcją HRC)
6.1 W stanie zatrzymania użyj przycisku "PROG", aby wybrać "HR1 lub HR2 lub HR3".
Następnie naciśnij przycisk "START", aby rozpocząć.
Program "HR1", maksymalna prędkość wynosi 8,0 km/h, wiek 30 lat/domyślne tętno 150
Program "HR2", maksymalna prędkość wynosi 9,0 km/h, wiek 30 lat/domyślne tętno 160
Program "HR3", maksymalna prędkość to 10,0 km/h, wiek 30 lat/ustawione tętno 170
6.2 Jeśli użyjesz przycisku Mode, aby wprowadzić ustawienia wieku, okno prędkości wyświetli
30, a użytkownik może użyć przycisku nachylenia, aby zmienić wiek według własnego
uznania, ustawiając wiek od 15-80 lat (patrz szczegóły tętna w poniższym arkuszu).
6.3 Po ustawieniu wieku, użyj przycisku Mode, system zaleci cel tętna i wyświetli go w oknie.
Ale tylko w celach informacyjnych, użytkownik może ustawić tętno zgodnie z sytuacją ciała,
aby zwiększyć tętno lub zmniejszyć tętno. Można ustawić tętno w zakresie 86-179.
6.4 Po ustawieniu wieku i tętna przez użytkownika, naciśnij przycisk MODE, aby przejść do
ustawień czasu, okno czasu wyświetli domyślnie 10:00. Użytkownik może użyć przycisku
nachylenia lub prędkości, aby dostosować czas biegu. Czas można ustawić w zakresie 5-99
minut.
6.5 Naciśnij przycisk trybu, aby przejść do stanu oczekiwania lub naciśnij przycisk Start, aby
rozpocząć.
6.6 Podczas korzystania z programu HRC można używać przycisku nachylenia lub prędkości,
ale system nadal będzie dostosowywał prędkość lub nachylenie, aby zbliżyć się do celu tętna.
6.7 Uruchom program HRC, przez pierwszą 1 minutę trwa rozgrzewka, system nie
dostosowuje prędkości ani nachylenia. Po upływie 1 minuty system dostosuje prędkość o 0,5
km/h za każdym razem, aby zbliżyć się do ustawionego celu. Jeśli prędkość zostanie
zwiększona do maksymalnej i nadal nie zostanie osiągnięty docelowy poziom tętna, system
zwiększy poziom nachylenia, aby zwiększyć wysiłek fizyczny. Jeśli tętno jest wyższe niż
ustawiony cel, system zmniejszy poziom nachylenia o 1 poziom/10 sekund do 0, jeśli tętno
nadal jest wyższe niż ustawiony cel, system zmniejszy prędkość o 0,5 km/h co 10 sekund.
Uwaga: Do korzystania z programów HRC należy używać bezprzewodowego pasa
piersiowego
HP1 pram HP2 pram HP3 pram
Ag
e Target zone (L-H)
Ag
e Target zone (L-H)
Ag
e Target zone (L-H)
LowestDefaultHighes
t
LowestDefaultHighes
t
LowestDefaultHighes
t
15 160 165 170 15 170 175 180 15 170 175 180
16 159 164 169 16 169 174 179 16 170 175 180
17 158 163 168 17 168 173 178 17 170 175 180
18 157 162 167 18 167 172 177 18 169 174 179
19 156 161 166 19 166 171 176 19 169 174 179
20 155 160 165 20 165 170 175 20 168 173 178
21 154 159 164 21 164 169 174 21 168 173 178
22 153 158 163 22 163 168 173 22 168 173 178
23 152 157 162 23 162 167 172 23 167 172 177
Page 17
24 151 156 161 24 161 166 171 24 167 172 177
25 150 155 160 25 160 165 170 25 166 171 176
26 149 154 159 26 159 164 169 26 166 171 176
27 148 153 158 27 158 163 168 27 166 171 176
28 147 152 157 28 157 162 167 28 165 170 175
29 146 151 156 29 156 161 166 29 165 170 175
30 145 150 155 30 155 160 165 30 165 170 175
31 144 149 154 31 154 159 164 31 164 169 174
32 143 148 153 32 153 158 163 32 164 169 174
33 142 147 152 33 152 157 162 33 163 168 173
34 141 146 151 34 151 156 161 34 163 168 173
35 140 145 150 35 150 155 160 35 163 168 173
36 139 144 149 36 149 154 159 36 162 167 172
37 138 143 148 37 148 153 158 37 162 167 172
38 137 142 147 38 147 152 157 38 161 166 171
39 136 141 146 39 146 151 156 39 160 165 170
40 135 140 145 40 145 150 155 40 160 165 170
41 134 139 144 41 144 149 154 41 159 164 169
42 133 138 143 42 143 148 153 42 159 164 169
43 132 137 142 43 142 147 152 43 158 163 168
44 131 136 141 44 141 146 151 44 158 163 168
45 130 135 140 45 140 145 150 45 158 163 168
46 129 134 139 46 139 144 149 46 157 162 167
47 128 133 138 47 138 143 148 47 156 161 166
48 127 132 137 48 137 142 147 48 155 160 165
49 126 131 136 49 136 141 146 49 154 159 164
50 125 130 135 50 135 140 145 50 153 158 163
51 124 129 134 51 134 139 144 51 152 157 162
52 123 128 133 52 133 138 143 52 151 156 161
53 122 127 132 53 132 137 142 53 150 155 160
54 121 126 131 54 131 136 141 54 149 154 159
55 120 125 130 55 130 135 140 55 148 153 158
56 119 124 129 56 129 134 139 56 147 152 157
57 118 123 128 57 128 133 138 57 146 151 156
58 117 122 127 58 127 132 137 58 145 150 155
59 116 121 126 59 126 131 136 59 144 149 154
60 115 120 125 60 125 130 135 60 143 148 153
61 114 119 124 61 124 129 134 61 142 147 152
62 113 118 123 62 123 128 133 62 141 146 151
63 112 117 122 63 122 127 132 63 140 145 150
64 111 116 121 64 121 126 131 64 139 144 149
65 110 115 120 65 120 125 130 65 138 143 148
66 109 114 119 66 119 124 129 66 137 142 147
67 108 113 118 67 118 123 128 67 136 141 146
68 107 112 117 68 117 122 127 68 135 140 145
69 106 111 116 69 116 121 126 69 134 139 144
70 105 110 115 70 115 120 125 70 133 138 143
71 104 109 114 71 114 119 124 71 132 137 142
Page 18
72 103 108 113 72 113 118 123 72 131 136 141
73 102 107 112 73 112 117 122 73 130 135 140
74 101 106 111 74 111 116 121 74 129 134 139
75 100 105 110 75 110 115 120 75 128 133 138
76 99 104 109 76 109 114 119 76 127 132 137
77 98 103 108 77 108 113 118 77 126 131 136
78 97 102 107 78 107 112 117 78 125 130 135
79 96 101 106 79 106 111 116 79 124 129 134
80 95 100 105 80 105 110 115 80 123 128 133
3. Szybki start (tryb ręczny)
3.1. podłącz bieżnię, przełącz przycisk zasilania w na pozycję “1” I podłącz klucz bezpieczeństwa
3.2 naciśnij “START”, rozpocznie się 3-sekundowe odliczanie na wyświetlaczu. Gdy odliczanie
się zakończy bieżnia rozpocznie pracę z prędkością 1.0 km/h.
3.3 podczas biegu naciśnij “SPEED+” lub ”SPEED-“ aby ustawić preferowaną prędkość treningu.
7. TEST BODY FAT-tkanki tłuszczowej
7.1 Po zatrzymaniu bieżni użyj przycisku "PROG", aby wybrać opcję "FAT" (Tłuszcz).
7.2 Ustaw parametr, F-1 płeć, F-2 wiek, F-3 wzrost, F-4 waga, F-5 tkanka tłuszczowa,
użyj przycisku prędkości, aby dostosować parametr od F-1 do F-4. użyj pulsu dłoni
po 5-10 sekundach, F-5 wyświetli poziom tkanki tłuszczowej.
7.3 Podczas wprowadzania tkanki tłuszczowej, najpierw wyświetl F-1, liczba 01 oznacza
MAN, a 02 oznacza
Kobieta, użyj przycisku prędkości, aby zmienić.
7.4 Naciśnij przycisk trybu, aby przejść do F-2, użyj przycisku prędkości, aby ustawić wiek w
zakresie 10-99.
7.5 Naciśnij przycisk trybu, aby przejść do F-3, użyj przycisku prędkości, aby dostosować
swój wzrost.
7.6 Naciśnij przycisk trybu, aby przejść do F-4, użyj przycisku prędkości, aby ustawić swoją
wagę.
7.7 Naciśnięcie przycisku modelu spowoduje wyświetlenie F-5. Okno ustawień wyświetli ---, a
następnie użyj dwóch uchwytów
po 8 sekundach zostanie wyświetlony poziom tkanki tłuszczowej.
7.8 Zgodnie z normami obowiązującymi w Azji, norma tkanki tłuszczowej jest następująca
F-1 płeć 01-mężczyzna 02-kobieta
F-2 wiek 10-99
F-3 wzrost 100-200
F-4 waga 20-150
F-5 FAT
≤19 szczupły
=(20---25) normalny
=(26---29) Lekka nadwaga
≥30
otyłość
Page 19
FUNKCJA BLUETOOTH- bieżnia posiada wbudowany moduł Bluetooth do łączenia się
poprzez dedykowaną aplikację , z urządzeniem użytkownika (smartphone, tablet )
W celu sparowania bieżni z urządzeniem zeskanuj znajdujący się na bieżni kod QR i zainstaluj
dedykowaną aplikację. Następnie włącz w swoim urządzeniu funkcję Bluetooth, włącz aplikację i
wyszukaj posiadany model bieżni.
REGULACJA PASA BIEŻNI
Jeśli pas bieżni zacznie przeskakiwać może być słabo naprężony. Postępuj zgodnie z poniższymi
zaleceniami:

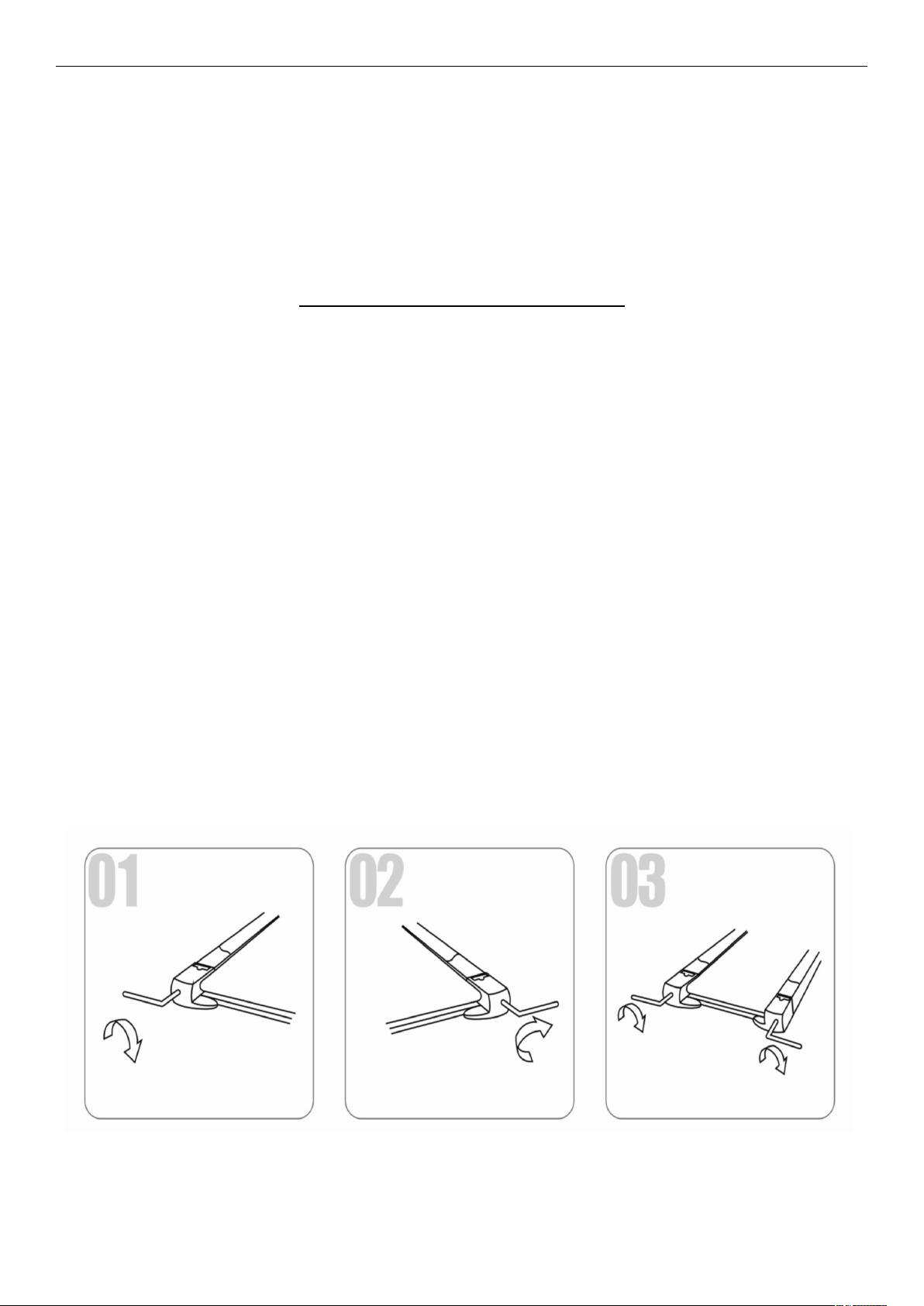

Ustaw prędkość na poziomie 5,6 km/h. Przekręć dostarczonym kluczem imbusowym dwie śruby
umieszczone przy tylnej rolce pasa. Przekręć je o pół obrotu lub cały, zgodnie z poniższymi
rysunkami nr 3.
UWAGA! Przykręcaj i odkręcaj pas takim samym obrotem dla lewej i prawej śruby - pas będzie się
luzował lub naciągał równolegle.
W przypadku gdy pas bieżni nie będzie przesuwał się równolegle postępuj zgodnie z poniższymi
zaleceniami:
Ustaw prędkość na poziomie 5,6 km/h. Przekręć dostarczonym kluczem imbusowym dwie śruby
umieszczone przy tylnej rolce pasa. Jeśli pas ucieka na lewo przekręć lewą śrubę o obrót lub pół
zgodnie z ruchem wskazówek zegara, lub lewą odwrotnie. (do odpowiedniego naprężenia pasa i
jego równoległego ruchu ) rys.1
Jeśli pas ucieka w prawo przekręć prawo śrubę o obrót lub pół zgodnie z ruchem wskazówek
zegara, lub prawą odwrotnie. (do odpowiedniego naprężenia pasa I jego równoległego ruchu )
rys.2
Page 20
KONSERWACJA PASA i PLATFORMY
Smarowanie bieżni jest bardzo ważną czynnością. Wraz z urządzeniem otrzymali Państwo smar
do konserwacji pasa bieżni.
Bieżnia po zmontowaniu jest gotowa do użytku. Pierwsze smarowanie należy wykonać po okresie
okołu 1 miesiąca po zakupie, później smarowania pasa należy dokonywać w zależności od
użytkowania:
- użytkowanie lekkie (mniej niż 3h / tydzień) – smarowanie raz na 1,5 miesiąca
- użytkowanie intensywne (więcej niż 7h / tydzień) – smarowanie raz na 1 miesiąc
Aby nasmarować bieżnię należy wyłączyć urządzenie z zasilania, podnieść pas biegowy do góry
do momentu, aż zostanie on zablokowany przez pneumatyczny siłownik.

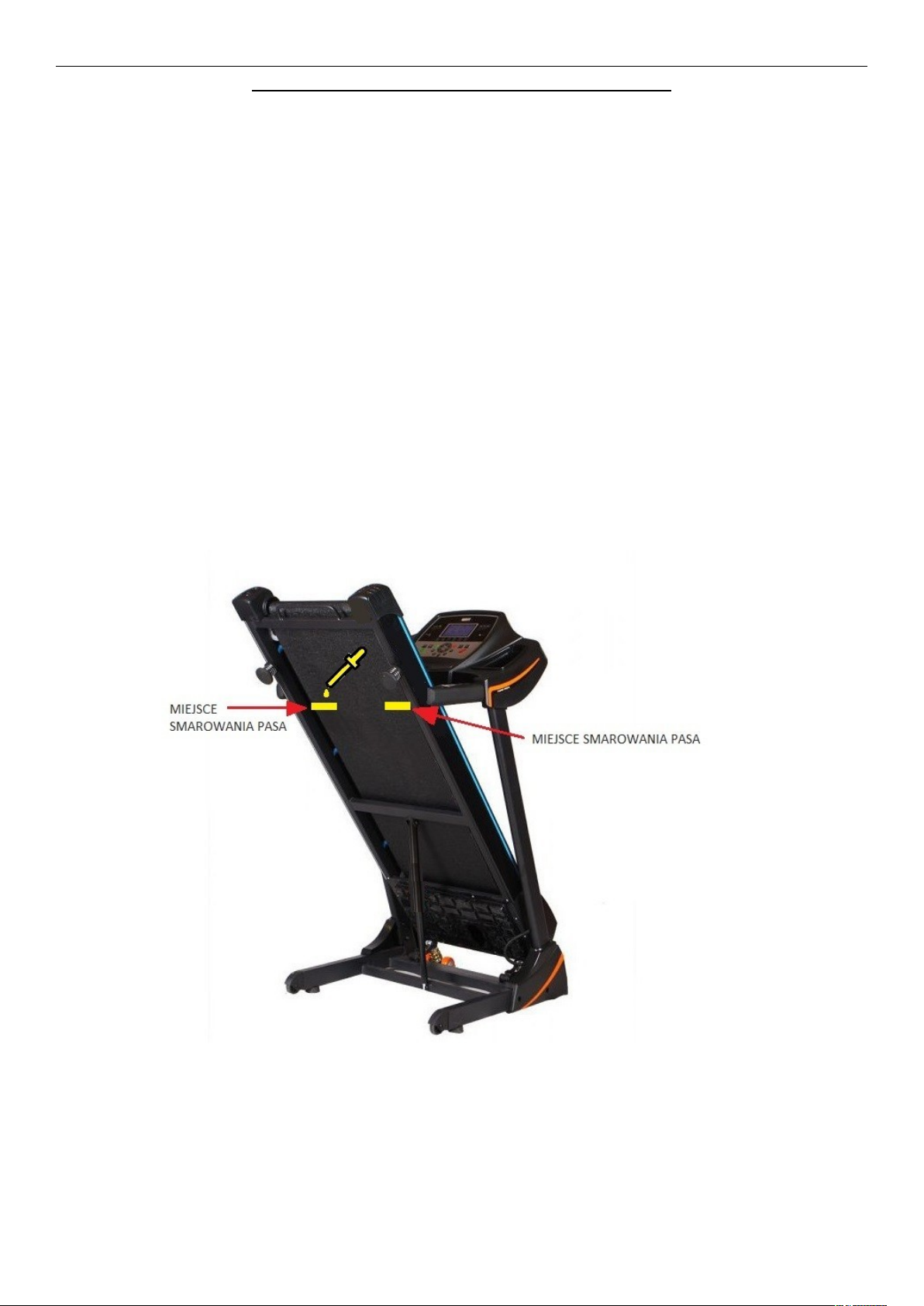

W tej pozycji należy sięgnąć od spodu i nanieść niewielką ilość na wewnętrzną, jaśniejszą część
pasa (ok. 10-centymetrowy pasek olejku z lewej oraz prawej strony pasa – zaznaczono na rys.).
Po tej czynności należy opuścić pas do dołu i uruchomić bieżnię. Przez kilka minut bieżnia
powinna pracować na niskiej prędkości bez użytkownika w zakresie 3-4 km/h w celu
rozprowadzenia olejku po całej szerokości pasa.
Nie należy nanosić olejku na płytę biegową, ani na zewnętrzną część pasa!
W razie jakichkolwiek wątpliwości dot. konserwacji pasa prosimy o kontakt z działem serwisu.
Page 21
OGÓLNE ZALECENIA I CZYSZCZENIE
Dla zapewnienia długotrwałego użytkowania należy systematycznie czyścić i konserwować
(smarować) urządzenie.
Ochrona bieżni jest najlepsza gdy pas oraz platforma utrzymane są w czystości oraz posiadają
warstwę smaru.
OSTRZEŻENIE – odłącz kabel zasilający przed przystąpieniem do smarowania.
Czyszczenie
a) Proszę odłączyć zasilanie urządzenia przez rozpoczęciem czyszczenia .
b) Używając miękkiej ściereczki wytrzyj kurz z panelu sterującego oraz pasa.
c) Proszę oczyścić ramę i pas za pomocą delikatnie wilgotnej ściereczki z niewielką ilością
mydła, nie używać nafty i substancji ropopochodnych (po oczyszczeniu zostawić do
wyschnięcia)
d) Zaleca się raz na 2 miesiące oczyścić elementy elektroniki urządzenia za pomocą odkurzacza,
kompresora itp. W tym celu należy zdjąć pokrywę silnika.

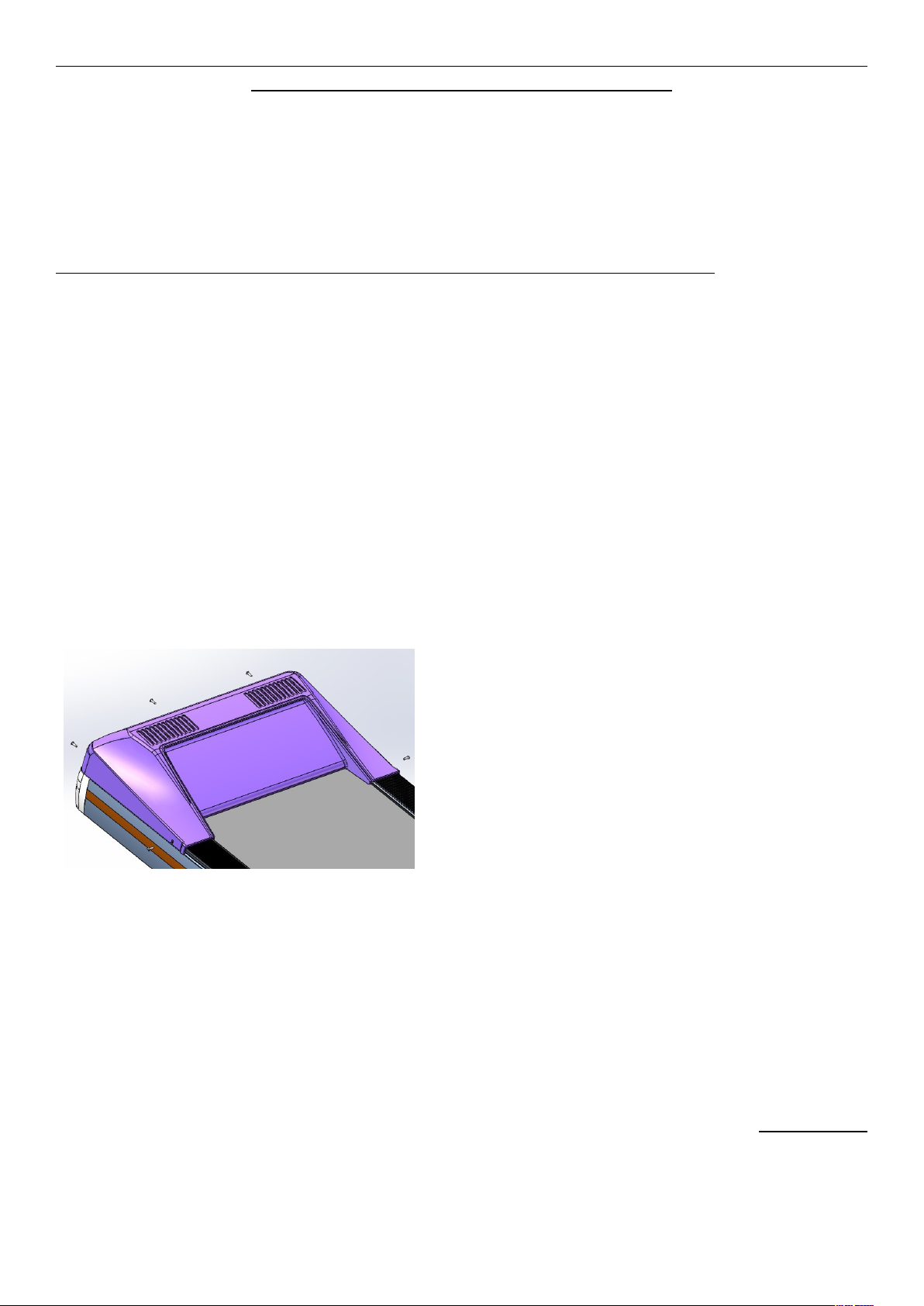

Ściąganie pokrywy silnika
：
Zalecane jest ściągnięcie pokrywy silnika co pół roku a następnie odkurzenie okolic silnika z
kurzu i zabrudzeń.
1. Przygotuj śrubokręt krzyżakowy
2. Usuń 4 wkręty mocujące pokrywę silnika. Uważaj aby ich nie zgubić - będą potrzebne po
czyszczeniu lub uzupełnianiu płynu smarującego.
3. Ściągnij pokrywę silnika.
Uwaga! Aby przedłużyć żywotność bieżni,
należy po każdych 2 godzinach
użytkowania, wyłączyć urządzenie na co
najmniej 10 minut.
Ostrzeżenie
Upewnij się że urządzenie jest odłączone od zasilanie przed czyszczeniem i konserwacją.
Zalecenia
Bieżnia powinna być użytkowana tylko wewnątrz pomieszczeń. Chronić przed wilgocią, podczas
czyszczenia uważać aby wilgoć nie dostała się do silnika lub układów elektrycznych. Upewnij się o
sprawności instalacji elektrycznej - wszelkie przepięcia lub skoki napięcia mogą spowodować
awarię urządzenia.
Importer:
HERTZ FITNESS B2B Sp. z o.o.
ul. Grażyńskiego 40
43-300 Bielsko-Biała
Polska
wyprodukowano w Chinach
Page 22

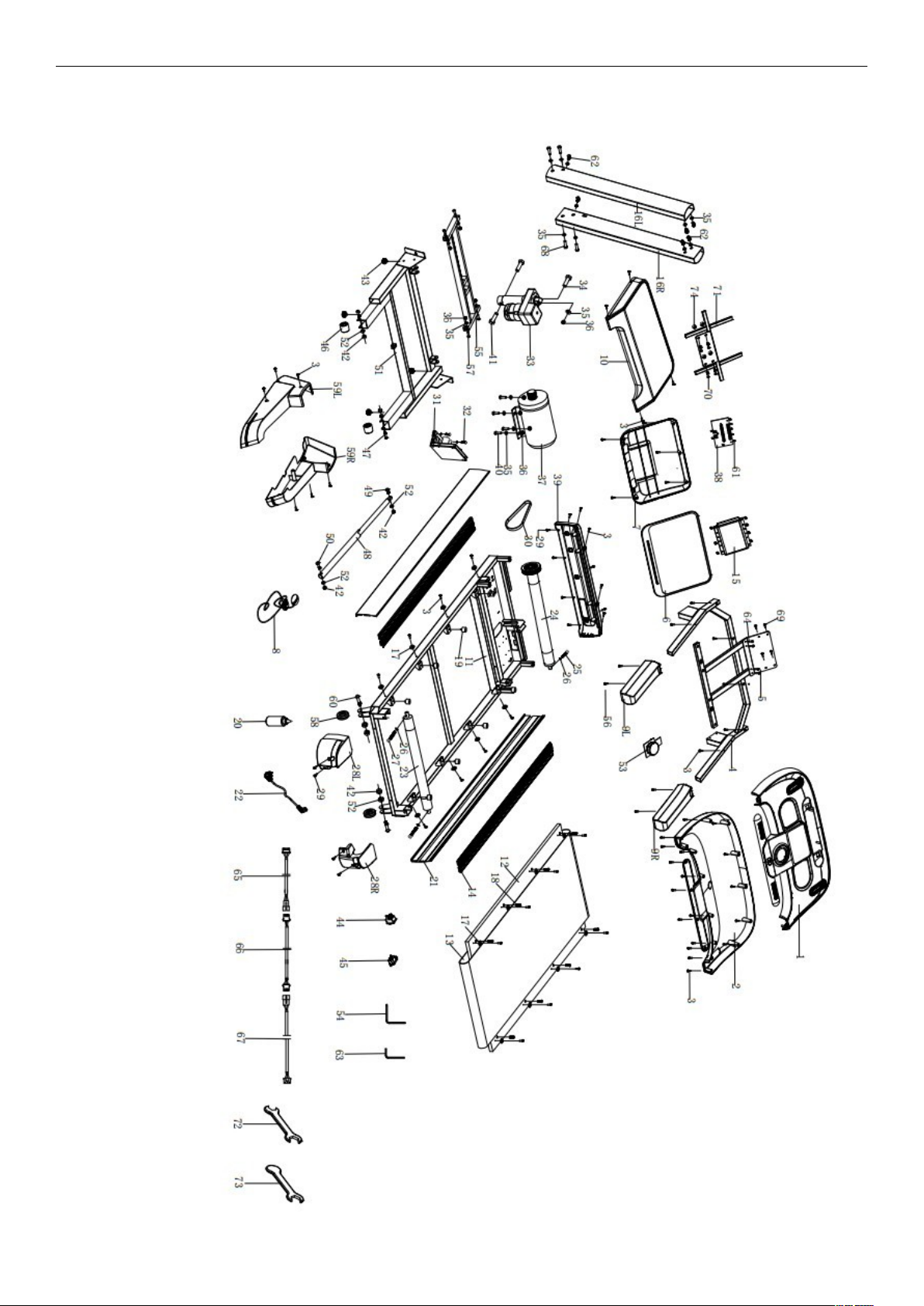

DIAGRAM SERWISOWY
Page 23
SERWISOWA LISTA CZĘŚCI ORAZ SERWISOWE KODY BŁĘDÓW
NO parts name qty NO parts name qty
1
console cover up 1 38 button pcb 1
2
console cover down 1 39 front cover 1
3
screw M4.2x16 41 40 bolt M10 x 35 4
4
handle frame 1 41 bolt M10 x 30 2
5
fixed piece 2 42 nut M8 6
6
display cover 1 43 foot 4
7
display lower cover 1 44 switch 1
8
safety key 1 45 socket 1
9
PU handle 2 46 wheel 2
10
motor cover 1 47 bolt m8x60 2
11
deck frame 1 48 cylinder 1
12
running deck 1 49 bolt m8x30 1
13
running belt 1 50 bolt M8x35 1
14
side rail 2 51 base frame 1
15
console pcb 1 52 flat washer φ8.5 6
16
upright post 2 53 rotary control switch 1
17
side rail fixer 16 54 Allen key 1
18
bolt M6x25 8 55 incline frame 1
19
cushions 8 56 Bolt M4.2x16 4
20
silicon oil 1 57 bolt M10 x 45 4
21
side rail 2 2 58 real wheel 2
22
power cable 1 59 side cover 2
23
real roller 1 60 bolt M8x45 2
24
front roller 1 61 screw M3x7 8
25
bolt M6x50 1 62 bolt M10 x20 6
26
washer 3 63 allen key S6 1
27
bolt M6x70 2 64 bolt M6x12 4
28
end cap(L/R) 2 65 upper cable 1
29
screw M4.2x13 8 66 middle cable 1
30
motor belt 1 67 lower cable 1
31
controller board 1 68 bolt M10x60 4
32
screw M4x15 2 69 bolt M8x15 4
33
incline motor 1 70 bolt M6x30 4
34
bolt M10x45 1 71 fixed piece frame 1
35
flat washer 19 72 open-ended wrench 14-17 1
36
nut M10 9 73 open-ended wrench 10 1
37
motor 1 74 nut M6 4
Page 24
Code Problem Possible Reason Solution
E01
Display did not
receive the signal
Cable connection Check or replace the Cables
display default replace the display
controller default replace the controller
E02
The problem
between controller
and motor
motor connect wires did not
connect well
Check that the motor wires are
connected correctly
No voltage output or abnormal
voltage output of controller
board
replace the controller
motor default replace the motor
E03
The speed is
abnormal
The photoelectric sensor is not
properly assembled on the
motor
reassemble the sensor
Poor photoelectric sensor replace the sensor
Failure of controller board replace the controller
E04 over voltage
Input voltage too high
adjust the voltage
motor default replace the motor
Failure of controller board replace the controller
E05 over power current
power current too high adjust the power current
Problems with the assembly
structure of the treadmill and the
motor cause motor resistance or
blockage
check the structure if it is well
controller default replace the controller
E06 over voltage
Input voltage too low Please check whether the
power supply line is normal
Failure of controller board replace the controller
E07
safety key did not
put well
safety key fail off the treadmill put the safety key well
the safety system default replace the console
Loading...
