HERTZ Soccer X User guide [pl]

Piłkarzyki stołowe Hertz Fitness

Soccer X

INSTRUKCJA OBSŁUGI

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Podczas użytkowania niniejszego sprzętu, należy zawsze przestrzegać
podstawowych środków ostrożności, włączając poniższe instrukcje.

Przed użyciem należy przeczytać całą poniższą treść!

A) Przed użyciem niniejszego sprzętu należy zapoznać się ze wszystkimi informacjami

zawartymi w tej instrukcji oraz wykonać ćwiczenia rozgrzewające.

B) Przed użyciem przyrządu, należy upewnić się, czy wszystkie części są

nieuszkodzone i dobrze utwierdzone. Podczas użytkowania, sprzęt ten powinien się
znajdować na płaskiej powierzchni.

C) Nie należy samodzielnie przystępować do napraw czy zmiany ustawień innych, niż

opisane w tej instrukcji. W przypadku problemów należy wstrzymać użytkowanie i

skonsultować się z autoryzowanym serwisem.
D) Nie należy używać stołu na zewnątrz. Stół do użytkowania wewnętrznego.
E) Dla bezpiecznej zabawy i komfortu użytkowania stołu należy zapewnić minimum

100 cm wolnej przestrzeni z każdej strony.
F) UWAGI BEZPIECZEŃSTWA :

● Przechowywać poza zasięgiem dzieci, dzieci mogą zaksztusić się małymi częściami podczas

montażu i użytkowania. Istnieje ryzyko uduszenia.

● Używaj tylko do celu, do którego urządzenie zostało zmontowane.

● Nie zostawiaj dzieci ani zwierząt przy stole bez opieki.

● Nie siadaj ani nie wspinaj się na stół.

● Nie ciągnij stołu do góry nogami, zawsze podnoś go, aby go przenosić.

● Nie kładź napojów ani jedzenia na stole.

● Stołu należy używać tylko wtedy, gdy jest odpowiednio wypoziomowany

Przed użyciem produktu należy dokładnie zapoznać się z instrukcją.
Należy zachować tę instrukcję do późniejszego wglądu.

PARAMETRY TECHNICZNE

PIŁKARZYKI STOŁOWE HERTZ SOCCER X

Dane techniczne

• Rozmiar: 137x73,5x89cm

• Boki 12mm MDF

• Nogi w kształcie X 12mm MDF

• 26 graczy

• 2 piłki w zestawie

Pierwsze kroki po zakupie

Uwaga：Podczas rozpakowywania urządzenia uważaj, aby niczego nie uszkodzić.

1) Uważnie przeczytaj całą instrukcję przed montażem. Postępuj zgodnie z
krokami zawartymi w instrukcji.

2) Sprawdź, czy wszystkie elementy stołu były w kartonie.

3) Usuń wszystkie zabezpieczające kartony i gąbki.

4) Jeśli zauważysz brak jakiegokolwiek elementu urządzenia, skontaktuj się ze
sprzedawcą.

5) Podczas montażu urządzenia nie dokręcaj od razu śrub do oporu. Śruby dokręć
po sprawdzeniu, czy wszystko działa.

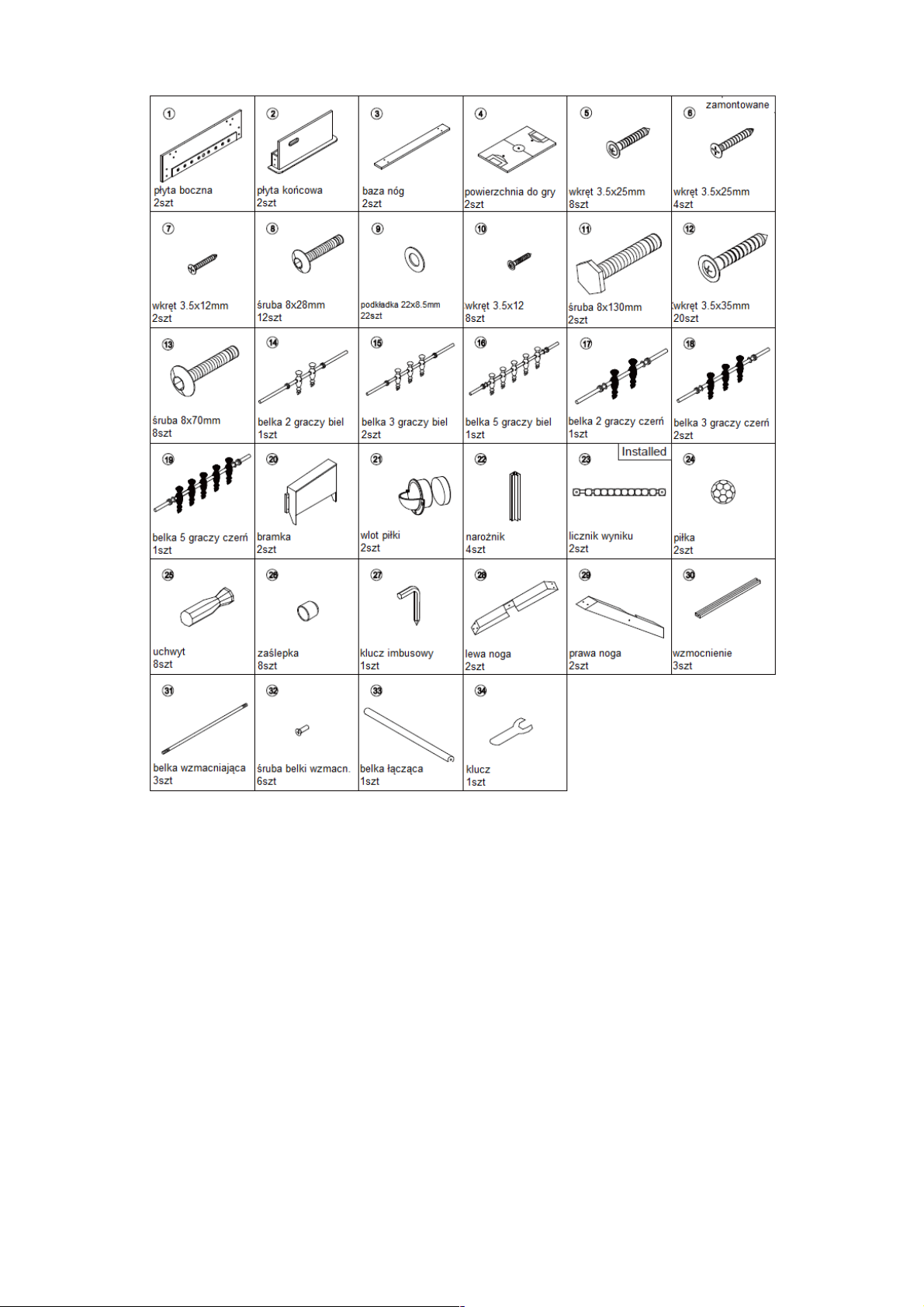

ZAWARTOŚĆ OPAKOWANIA

MONTAŻ

1) Otwórz dwa kartony i sprawdź czy są w nim wszystkie potrzebne części. Wybierz
czyste, płaskie miejsce. Do złożenia stołu potrzebne są dwie osoby.

2) Rozłóż kartony tak, by jego część jednego z nich została pod stołem i służyła jako
powierzchnia robocza.

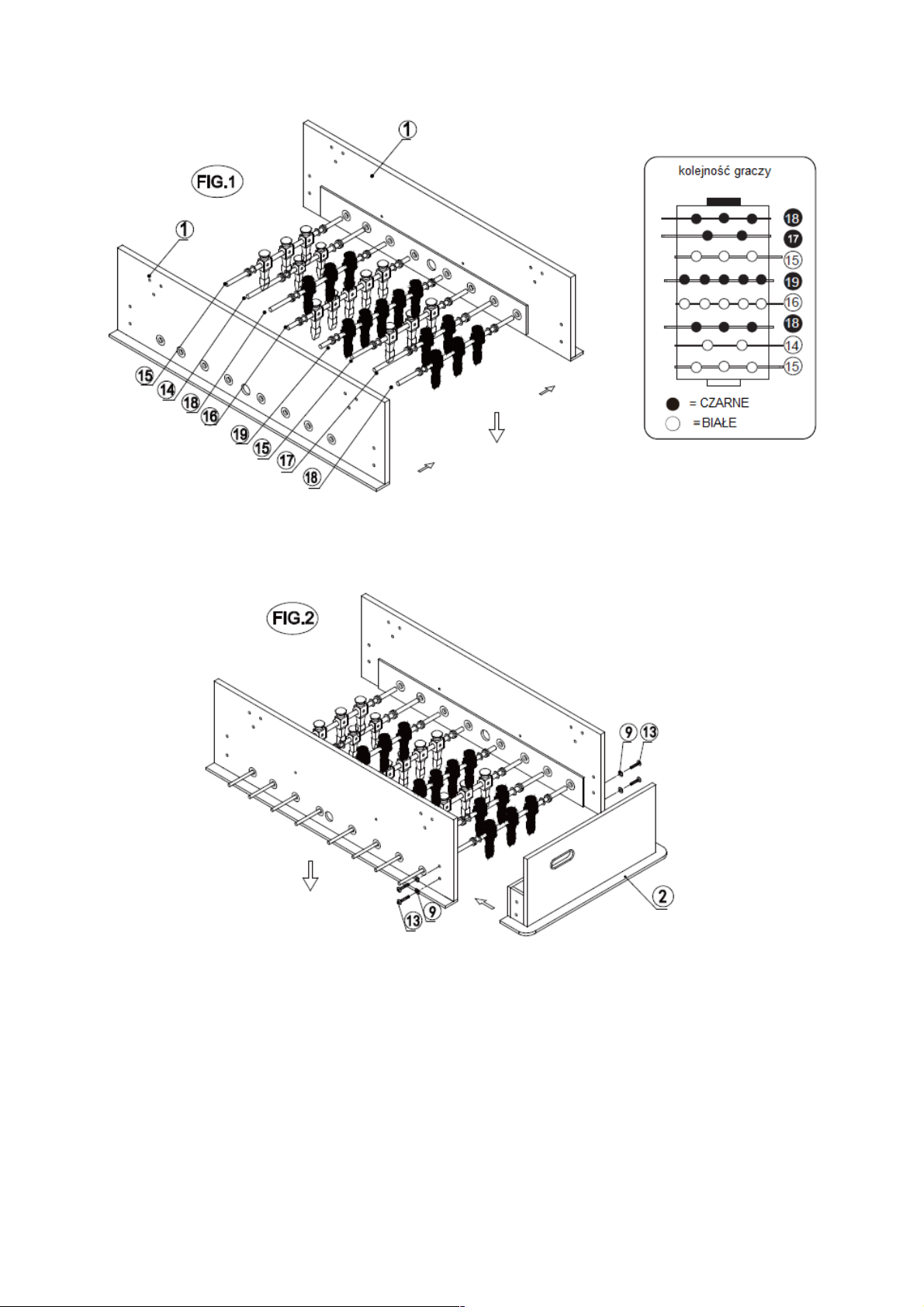

3) Wsuń belki z graczami #14-#19 do płyt bocznych #1 tak, jak na rysunku poniżej.
UWAGA: Upewnij się, że gracze są skierowani w poprawnym kierunku.

4) Skręć obie płyty końcowe #2 z płytami bocznymi #1 za pomocą czterech śrub #13 i
podkładek #9 na każdą stronę.

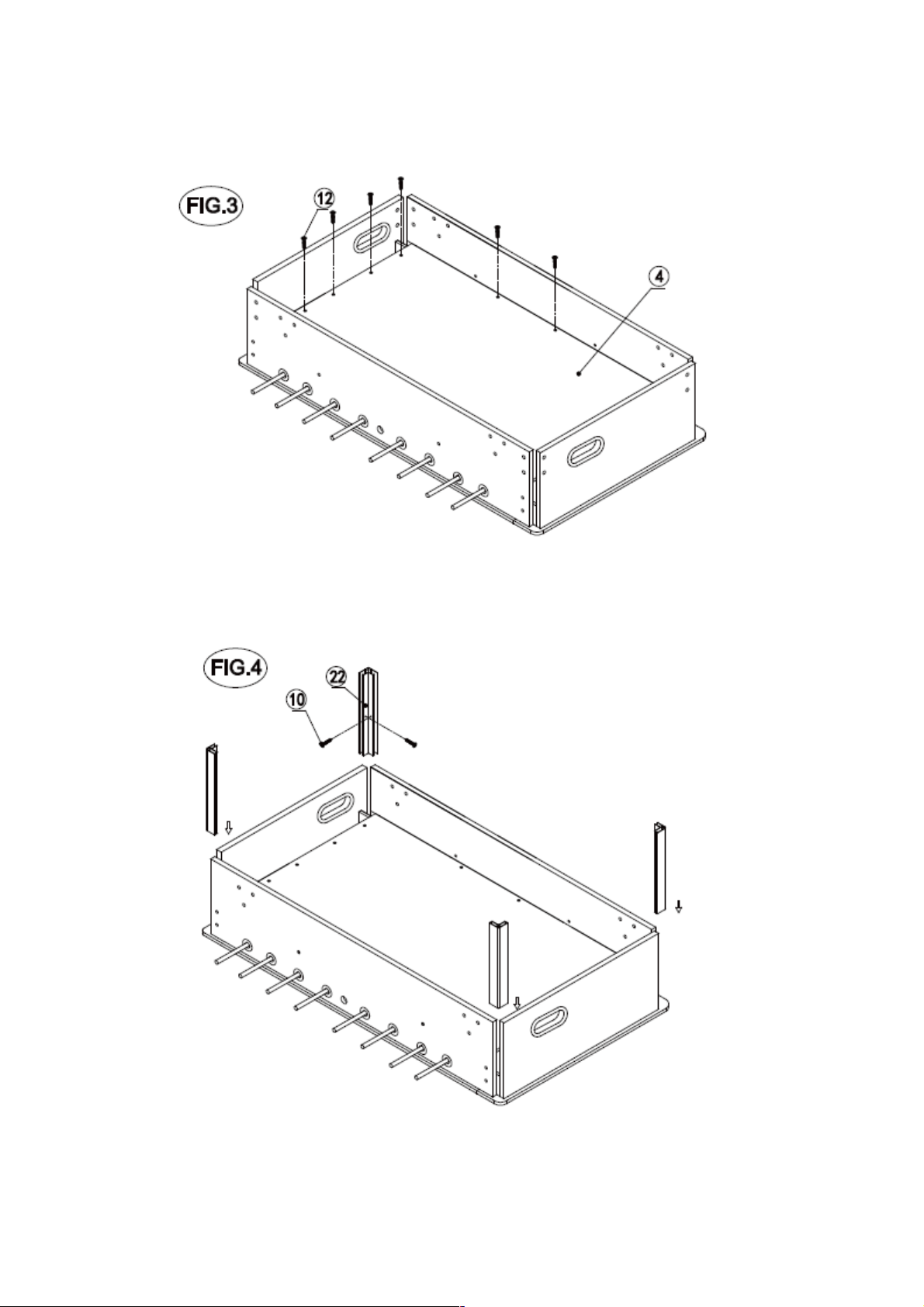

5) Włóż i dokręć powierzchnię do gry #4 grafiką w stronę graczy używając dwudziestu
wkrętów #12.

6) Wsuń narożniki #22 jak na rysunku poniżej i dokręć je dwiema śrubami #10 każdą.

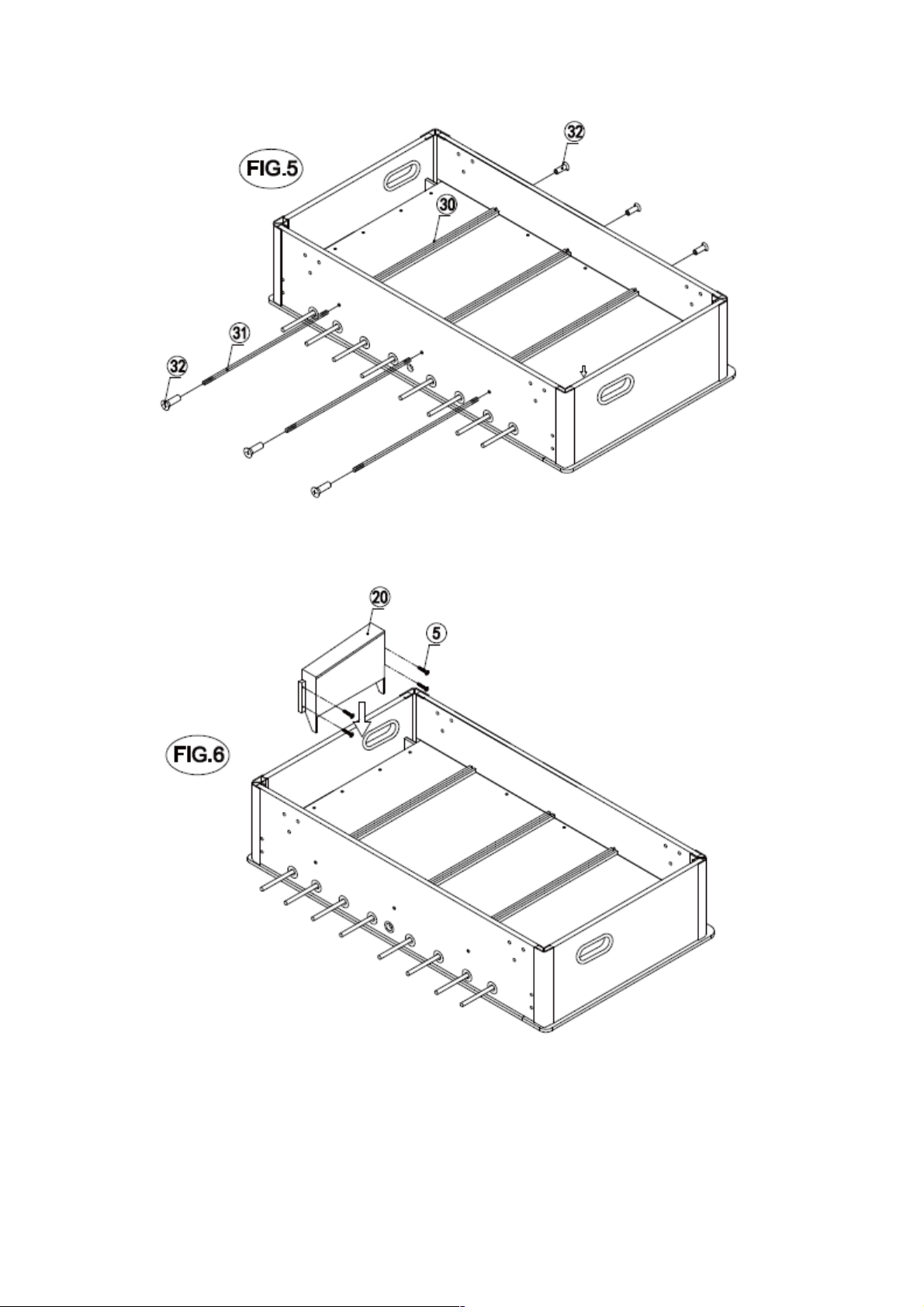

7) Umieść wsporniki #30 na spodzie powierzchni do gry i wsuń w nie belki wspierające
#31 po czym dokręć je śrubami do belek wspierających #32 po dwie na każdą.

8) Zamontuj obie bramki #20 do płyt końcowych używając czterech śrub #5 na każdą

z nich.

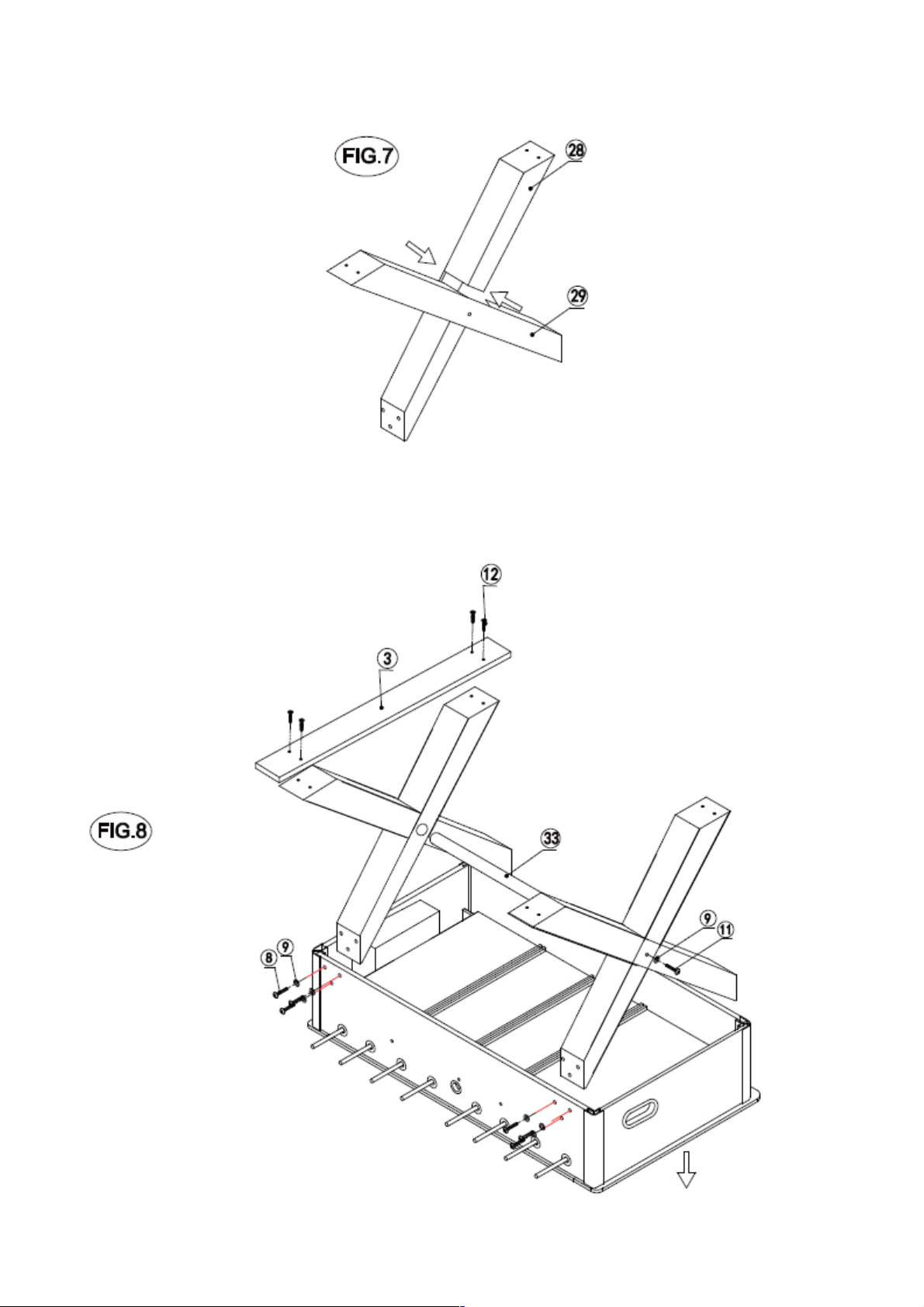

9) Złącz lewe #28 i prawe nogi #29 w kształt X jak na obrazku.

10) Wkręć złożone nogi w płyty boczne używając po trzy wkręty #8 i podkładki #9 na

każdą nogę. Nie dokręcaj ich dopóki nie umieścisz i nie dokręcisz belki łączącej #33 za
pomocą wkrętu #11 i podkładki #9 na każdą stronę. Następnie dokręć płyty nóg #3, każdą
czterema wkrętami #12.

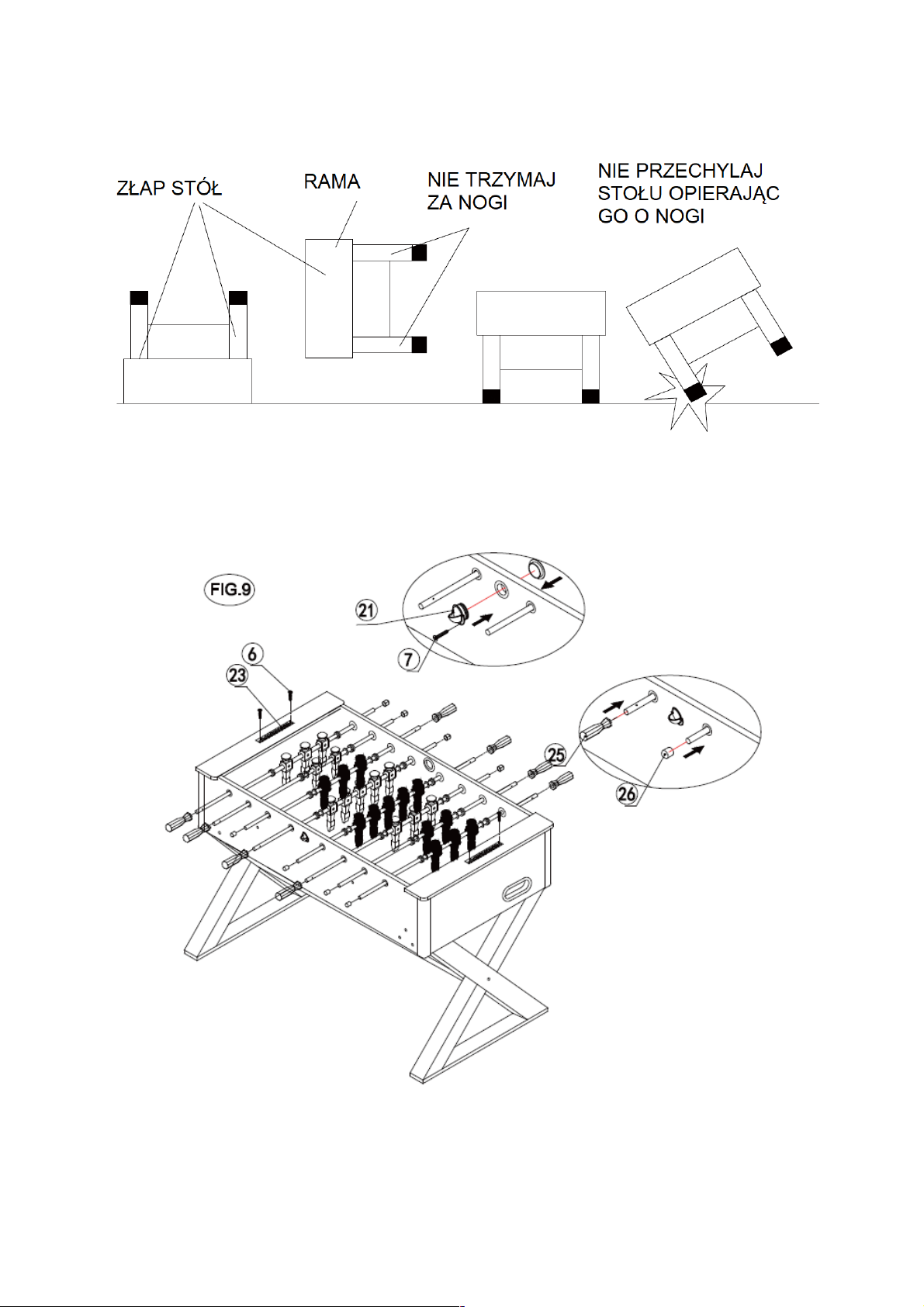

11) Obróć stół blatem do góry. Wykonaj tę czynność w dwie osoby. Nie trzymaj stołu za

nogi ani nie przechylaj go opierając o nie.

12) Wkręć wloty piłki #21 wkrętami #7, nasuń uchwyty #25 i zaślepki #26 oraz wkręć
liczniki wyników #23 wkrętami #6.

Twój stół jest teraz złożony. Życzymy miłej gry.

Importer:

HERTZ FITNESS B2B Sp. z o.o.

ul. Grażyńskiego 40

43-300 Bielsko Biała

Polska

wyprodukowano w Chinach
