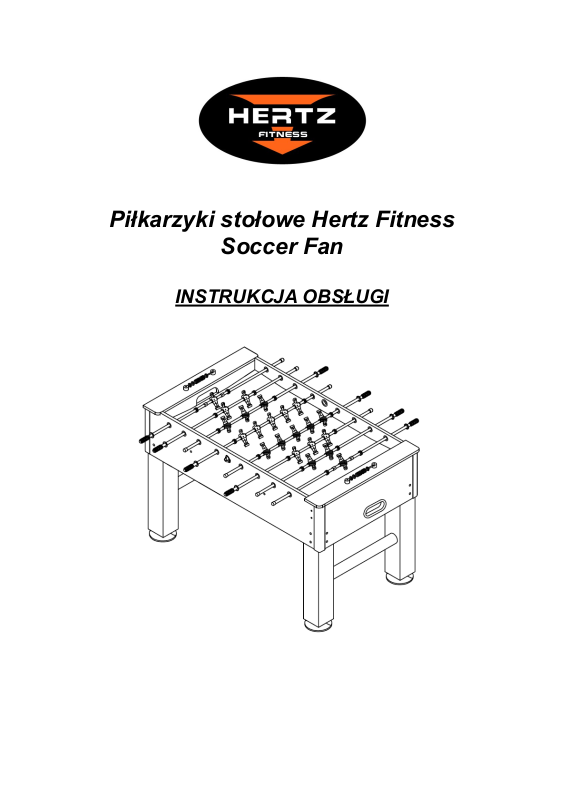

Piłkarzyki stołowe Hertz Fitness

Soccer Fan

INSTRUKCJA OBSŁUGI

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Podczas użytkowania niniejszego sprzętu, należy zawsze przestrzegać
podstawowych środków ostrożności, włączając poniższe instrukcje.

Przed użyciem należy przeczytać całą poniższą treść!

A) Przed użyciem niniejszego sprzętu należy zapoznać się ze wszystkimi informacjami

zawartymi w tej instrukcji oraz wykonać ćwiczenia rozgrzewające.

B) Przed użyciem przyrządu, należy upewnić się, czy wszystkie części są

nieuszkodzone i dobrze utwierdzone. Podczas użytkowania, sprzęt ten powinien się
znajdować na płaskiej powierzchni.

C) Nie należy samodzielnie przystępować do napraw czy zmiany ustawień innych, niż

opisane w tej instrukcji. W przypadku problemów należy wstrzymać użytkowanie i

skonsultować się z autoryzowanym serwisem.
D) Nie należy używać stołu na zewnątrz. Stół do użytkowania wewnętrznego.
E) Dla bezpiecznej zabawy i komfortu użytkowania stołu należy zapewnić minimum

100 cm wolnej przestrzeni z każdej strony.
F) UWAGI BEZPIECZEŃSTWA :

● Przechowywać poza zasięgiem dzieci, dzieci mogą zaksztusić się małymi częściami podczas

montażu i użytkowania. Istnieje ryzyko uduszenia.

● Używaj tylko do celu, do którego urządzenie zostało zmontowane.

● Nie zostawiaj dzieci ani zwierząt przy stole bez opieki.

● Nie siadaj ani nie wspinaj się na stół.

● Nie ciągnij stołu do góry nogami, zawsze podnoś go, aby go przenosić.

● Nie kładź napojów ani jedzenia na stole.

● Stołu należy używać tylko wtedy, gdy jest odpowiednio wypoziomowany

Przed użyciem produktu należy dokładnie zapoznać się z instrukcją.
Należy zachować tę instrukcję do późniejszego wglądu.

PARAMETRY TECHNICZNE

PIŁKARZYKI STOŁOWE HERTZ SOCCER PRO

Dane techniczne

• Rozmiar: 136.5x65x86 cm

• Boki 15mm MDF

• Nogi 12mm MDF

• 22 graczy

• 2 piłki w zestawie

Pierwsze kroki po zakupie

Uwaga：Podczas rozpakowywania urządzenia uważaj, aby niczego nie uszkodzić.

1) Uważnie przeczytaj całą instrukcję przed montażem. Postępuj zgodnie z
krokami zawartymi w instrukcji.

2) Sprawdź, czy wszystkie elementy stołu były w kartonie.

3) Usuń wszystkie zabezpieczające kartony i gąbki.

4) Jeśli zauważysz brak jakiegokolwiek elementu urządzenia, skontaktuj się ze
sprzedawcą.

5) Podczas montażu urządzenia nie dokręcaj od razu śrub do oporu. Śruby dokręć
po sprawdzeniu, czy wszystko działa.

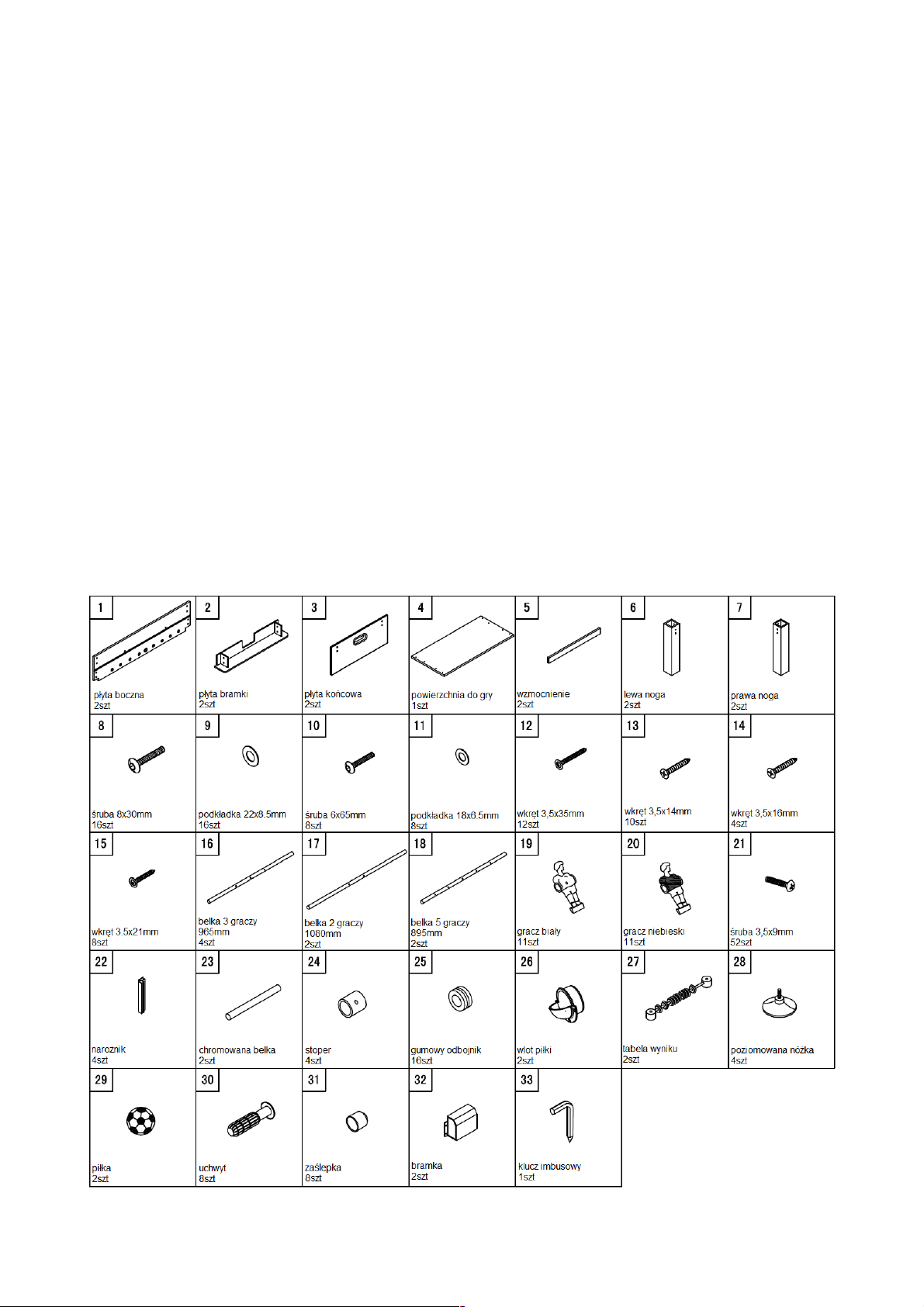

ZAWARTOŚĆ OPAKOWANIA

MONTAŻ

1) Otwórz karton i sprawdź czy są w nim wszystkie potrzebne części. Wybierz czyste,
płaskie miejsce. Do złożenia stołu potrzebne są dwie osoby.

2) Rozłóż karton tak, by jego część została pod stołem i służyła jako powierzchnia
robocza.

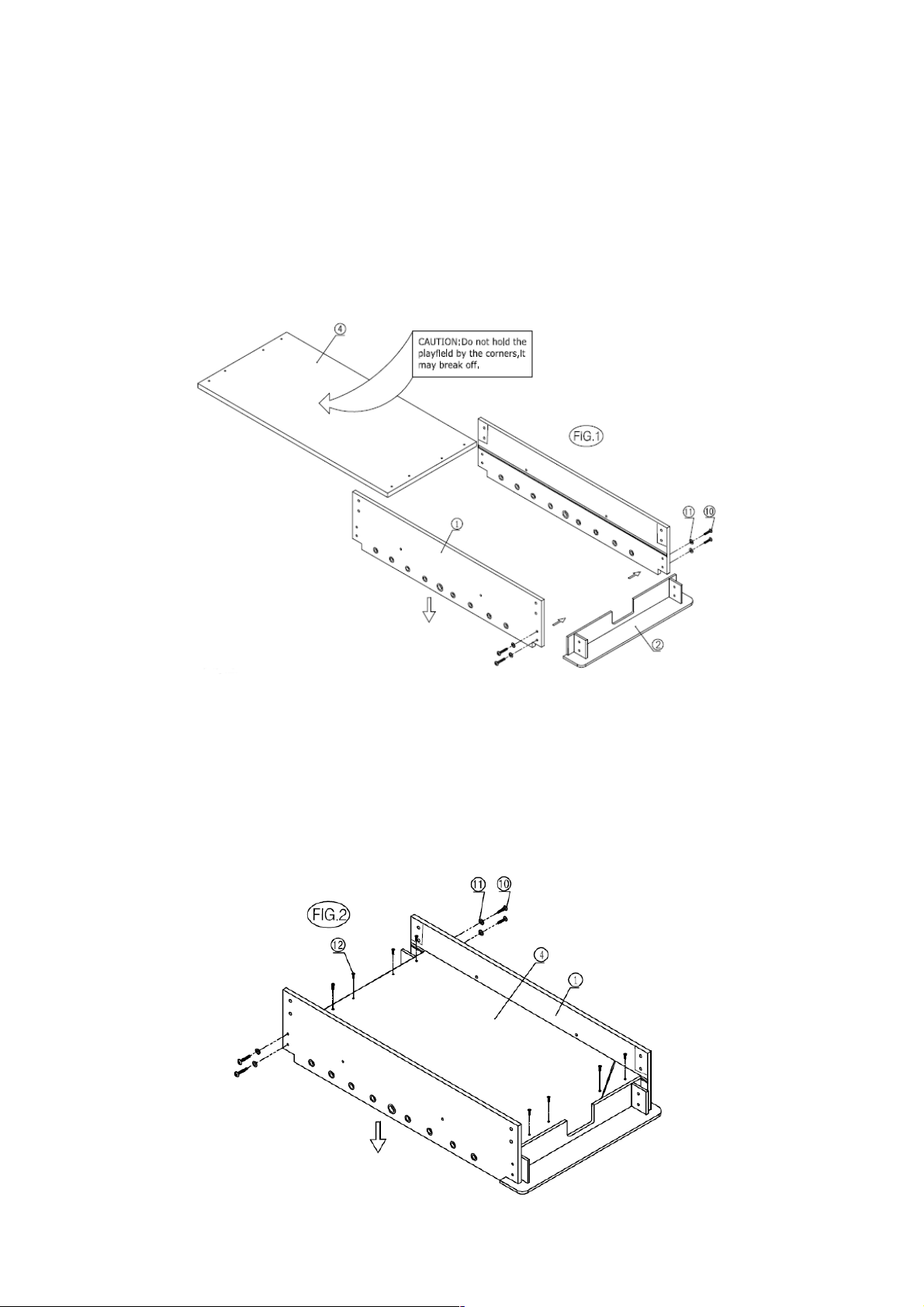

3) Zamontuj jedną płytę bramki #2 pomiędzy płytami bocznymi #1 używając po dwie
śruby #10 i podkładki #11 na stronę.

4) Wsuń powierzchnię do gry #4 grafiką do dołu. Powierzchnia powinna wsuwać się
płynnie. W innym wypadku sprawdź czy nie jest zablokowana o inny element.

5) Zamontuj drugą płytę bramki #2 pomiędzy płytami bocznymi #1 w taki sam sposób
jak wcześniej.

6) Przykręć powierzchnię do gry #4 do płyt bramek #2 używając ośmiu wkrętów #12
jak na rysunku poniżej.

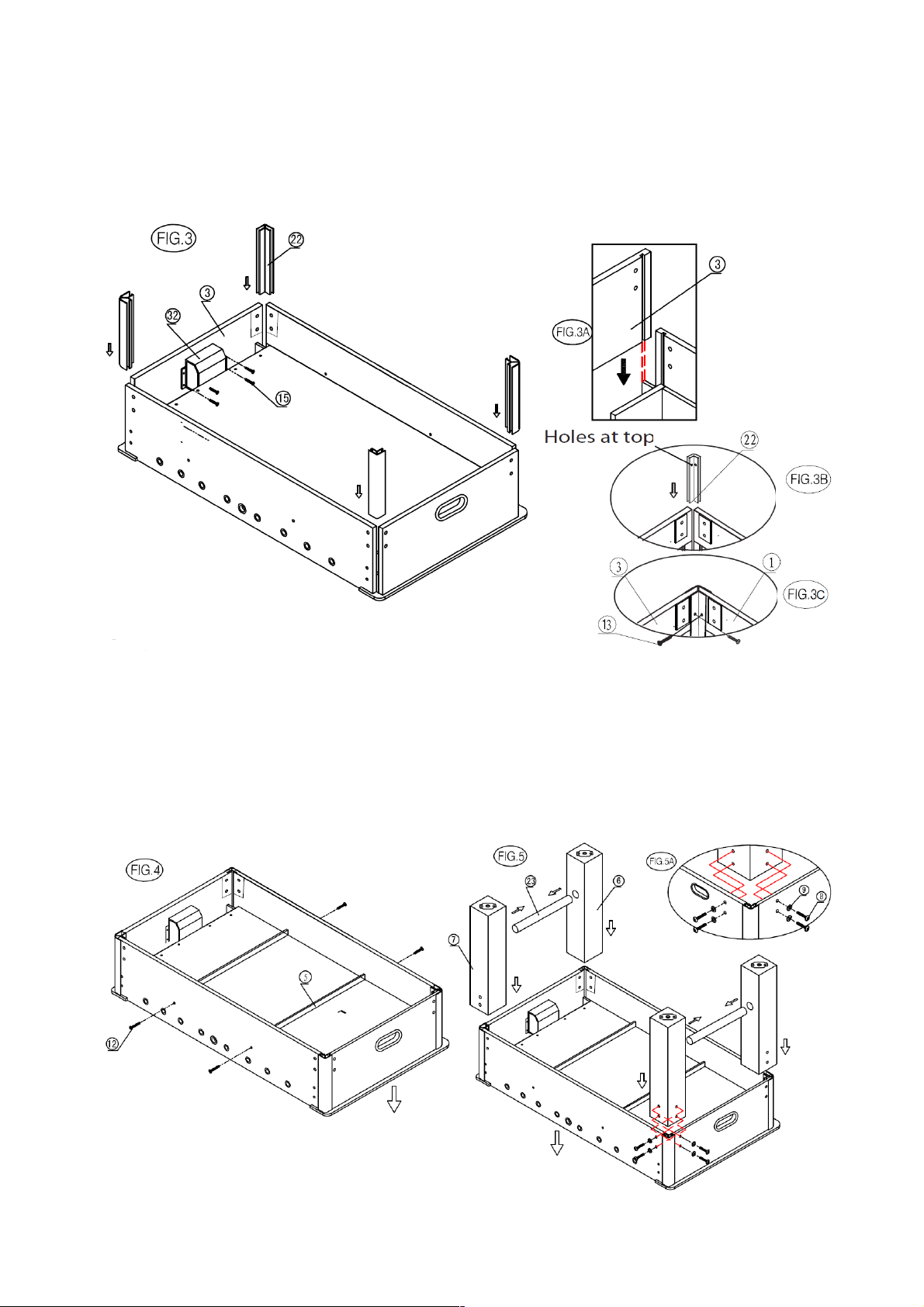

7) Zamontuj płyty końcowe #3 na otwartych bokach oraz wsuń narożniki #22 w płyty
boczne #1 i płyty końcowe #3 jak na rysunku poniżej.

8) Zamontuj bramki #32 do płyt końcowych używając 4 wkrętów #15 na każdą z
bramek.

9) Umieść dwa wzmocnienia #5 na powierzchni do gry #4 i dokręć je za pomocą
wkrętów #12 po 2 na każdą.

10) Zamontuj lewe #6 i prawe nogi #7 razem z chromowaną belką #23 pomiędzy
używając czterech śrub #8 i podkładek #9 na każdą nogę. UWAGA: W razie problemów
możesz tymczasowo poluzować śruby z kroku 3.

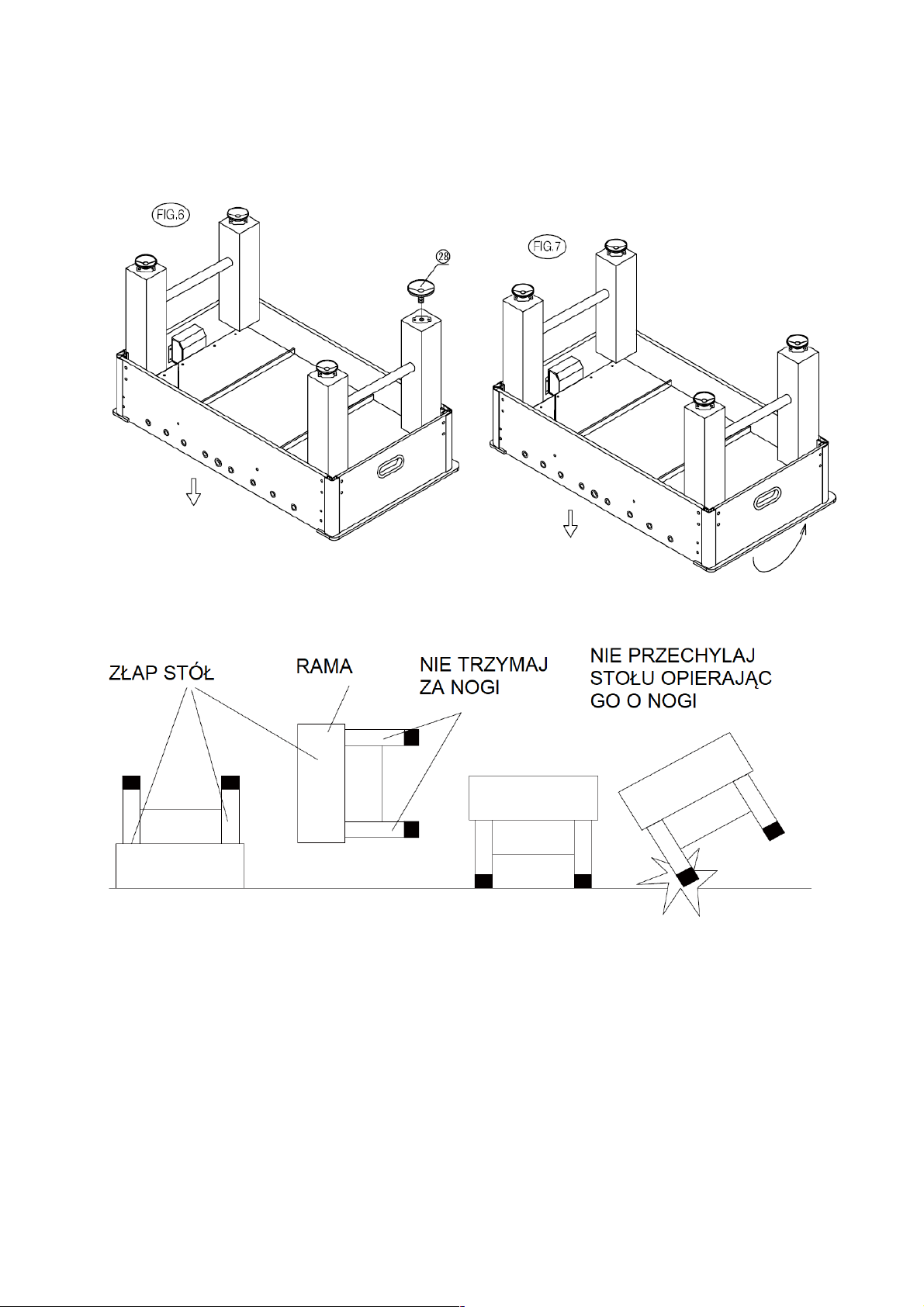

11) Zamontuj nóżki poziomujące #28 na każdą z nóg.

12) Podnieś i obróć stół tak, aby postawić go na nogach. UWAGA: nie trzymaj za nogi!
Stół obracaj w dwie osoby. Nie przechylaj stołu na nogach.

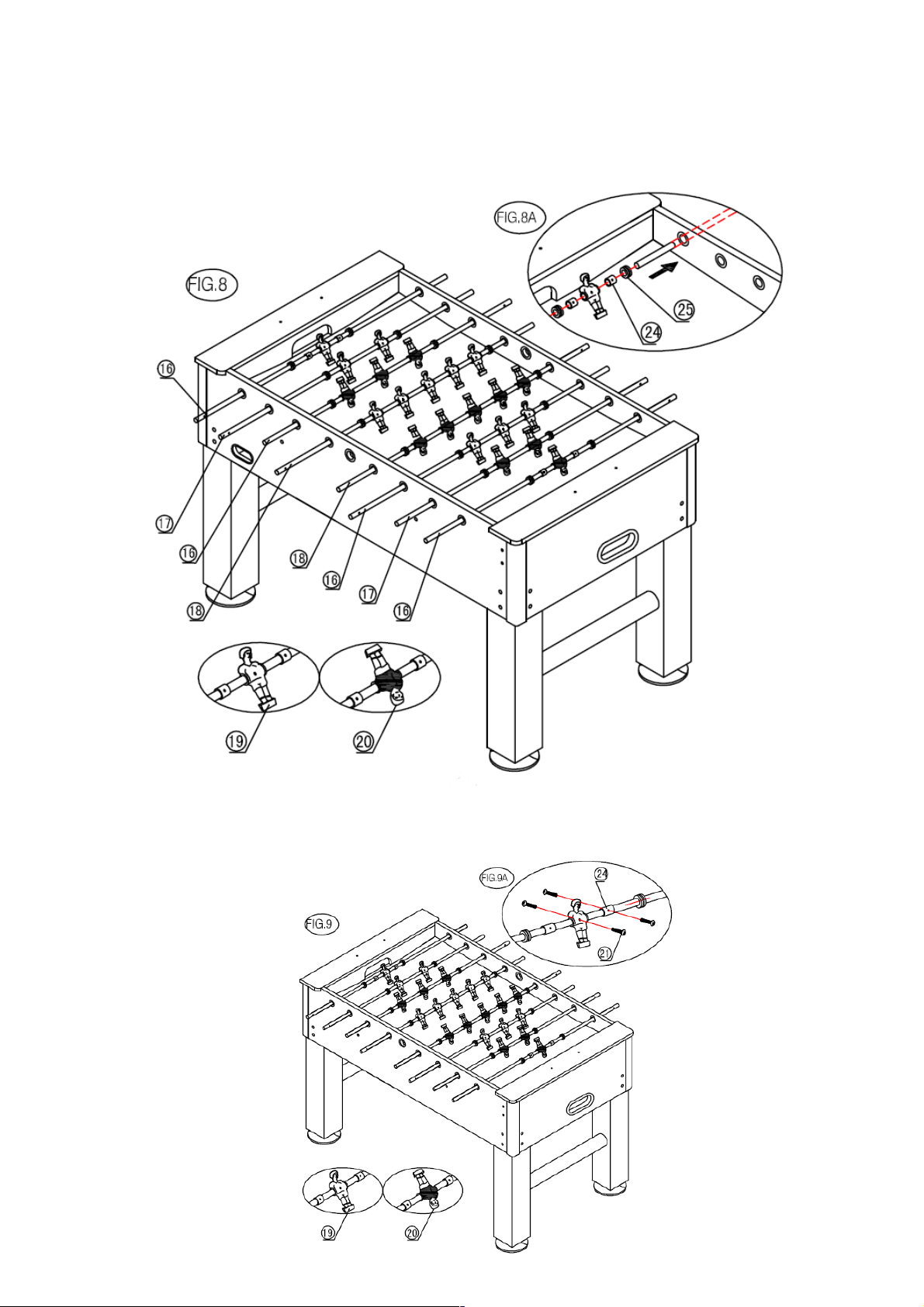

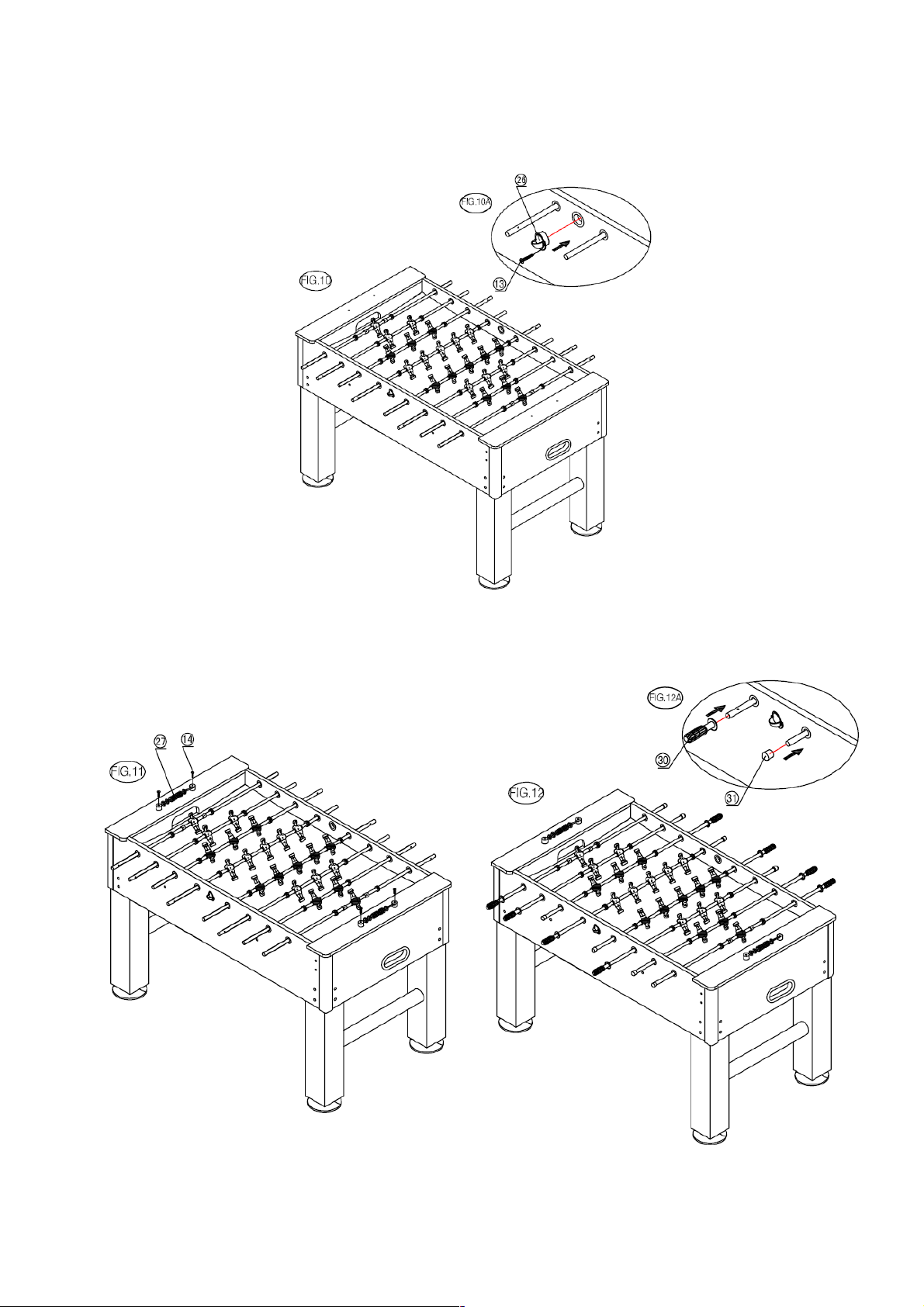

13) Wsuń po jednym graczu #19 lub #20 na środek belek na 1 gracza #16 i umieść po
jego obu stronach po jednym stoperze #24 i odbojniku #25. Następnie zamontuj
pozostałych graczy razem z odbojnikami #25 tak, jak na rysunku poniżej.

14) Użyj dwóch wkrętów #21 na każdym graczu #19 i #20 oraz stoperze #24

15) Zamontuj dwa wloty piłki #26 do płyt bocznych #1 używając po trzy śruby #13 na
stronę.

16) Zamontuj liczniki wyniku #27 na obie płyty końcowe #2 używając po dwa wkręty
#14 na każdą. Następnie na belki na graczy nasuń uchwyty #30 i zaślepki #31 jak na
rysunku poniżej.

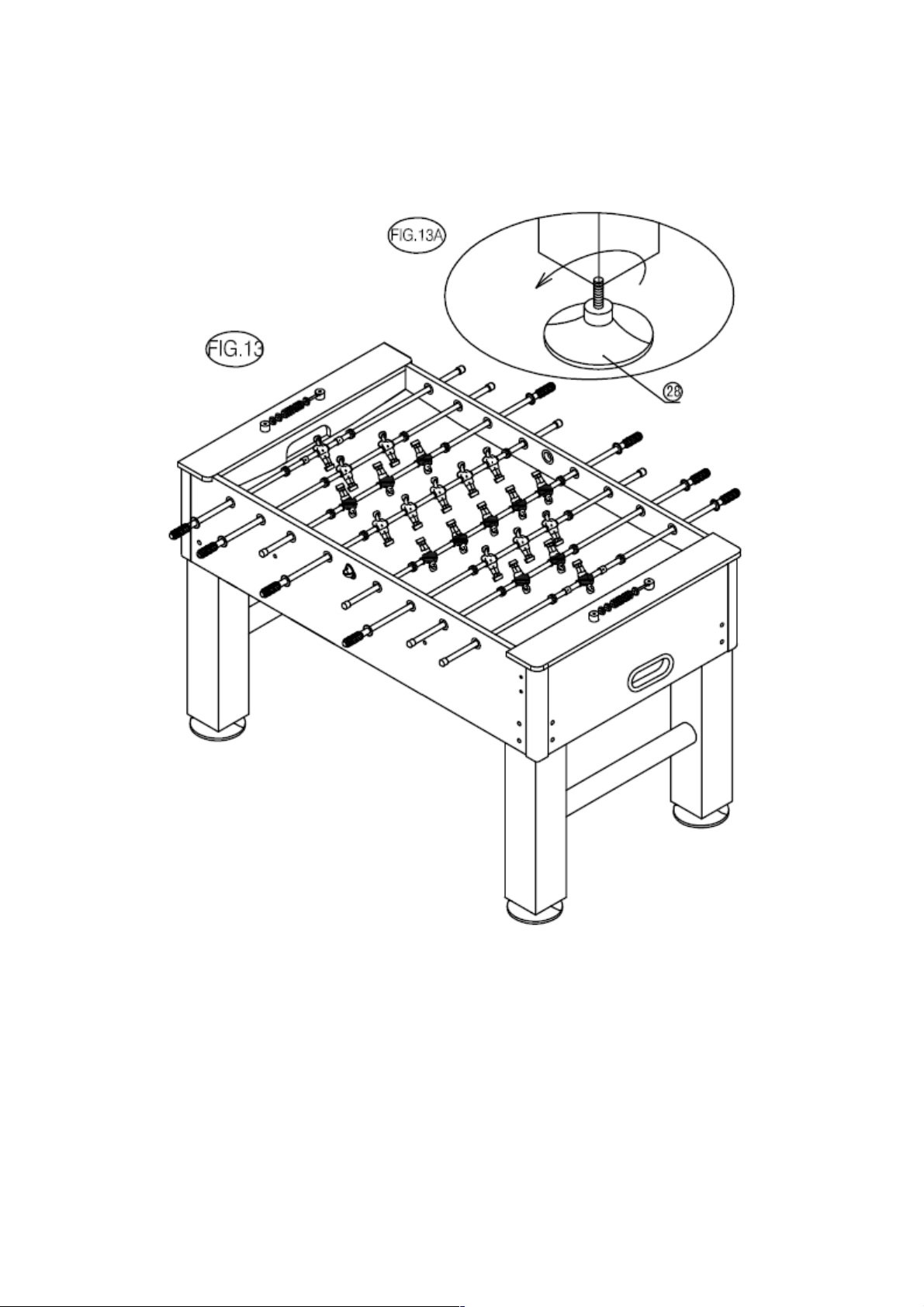

17) Jeśli stół nie stoi stabilnie możesz go wypoziomować regulując nóżki poziomujące.
Reguluj po jednej nóżce dopóki stół nie będzie poprawnie wypoziomowany.

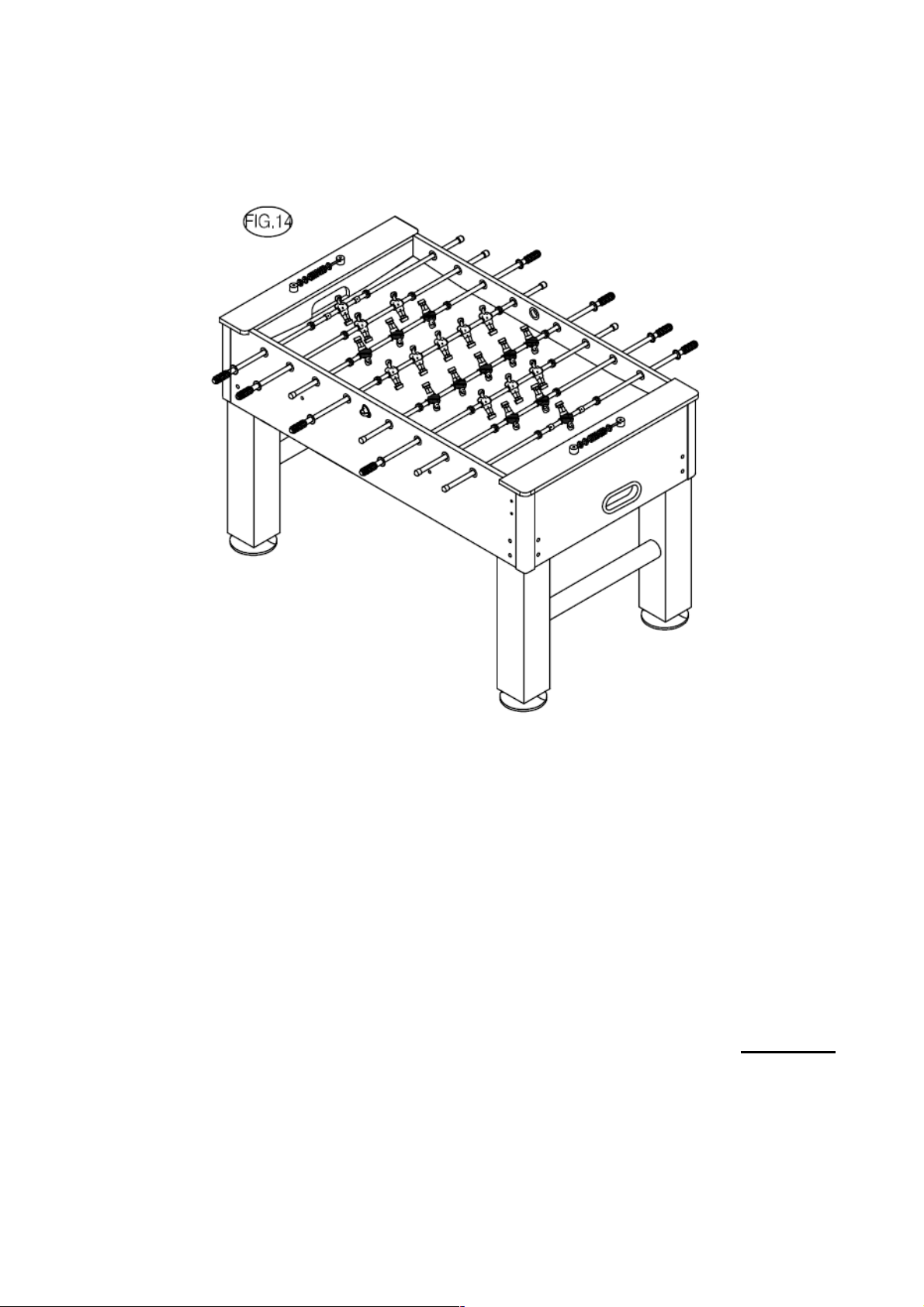

Twój stół jest teraz złożony. Życzymy miłej gry.

Importer:

HERTZ FITNESS Sp. z o.o.

ul. Grażyńskiego 40

43-300 Bielsko Biała

Polska

wyprodukowano w Chinach
