Hertz HCP 1MDK, HCP 2MX, HCP 4M, HCP 4MDK, HCP 5MD User guide

...

Download

Page 1

hertzaudiovideo.com

USER’S MANUAL

AMPLIFIER

HCP 1MDK HCP 2MX HCP 4M HCP 4MDK HCP 5MD HCP 5MD-24V

rev 1.5

Il Manuale Utente è disponibile anche sul nostro sito www.hertzaudiovideo.com

The User Manual is also available from our web site www.hertzaudiovideo.com

Page 2

Page 3

User’s Manual

Index

1. PACKAGING CONTENTS 6

2. PRECAUTIONS 7

3. INSTALLATION AND SIZES 35

4. CABLE SIZE CALCULATION TABLES. 1: POWER SUPPLY / 2: SPEAKERS 35

5. POWER SUPPLY and REMOTE IN CONNECTION / FUSE REPLACEMENT 36

6. SUBWOOFER REMOTE VOLUME CONTROL: HRC INSTALLATION 37

7. PRE IN / SPEAKER IN / PRE OUT 38

8. AUTO TURN-ON BY SPEAKER IN (without REMOTE IN) 43

9. INSTALLATION EXAMPLES:

HCP 1MDK: (1CH) FILTERED SUBWOOFER 45

HCP 2MX: (2CH) FRONT L / R 46

(1CH) SUBWOOFER L+R 47

(1CH) SUBWOOFER MONO INPUT 48

HCP 4M: (4CH) FRONT + REAR 49

(3CH) FRONT + SUB 50

(2CH) LEFT + RIGHT 51

HCP 4MDK: (4CH) FRONT + REAR 52

(3CH) FRONT + SUB 53

(2CH) LEFT + RIGHT 54

HCP 5MD / HCP 5MD-24V:

(5CH) FRONT + REAR + SUB 55

(5CH) WOOFER + TWEETER + SUB 56

(3CH) FRONT + SUB 57

10. BLOCK DIAGRAMS

HCP 1MDK: 58 HCP 2MX: 59 HCP 4M: 60 HCP 4MDK: 61

HCP 5MD / HCP 5MD-24V: 62

11. TECHNICAL SPECIFICATIONS HCP 1MDK: 63 HCP 2MX: 63

HCP 4M: 64

HCP 4MDK: 64 HCP 5MD: 65 HCP 5MD-24V: 65

Not AVAILABLE

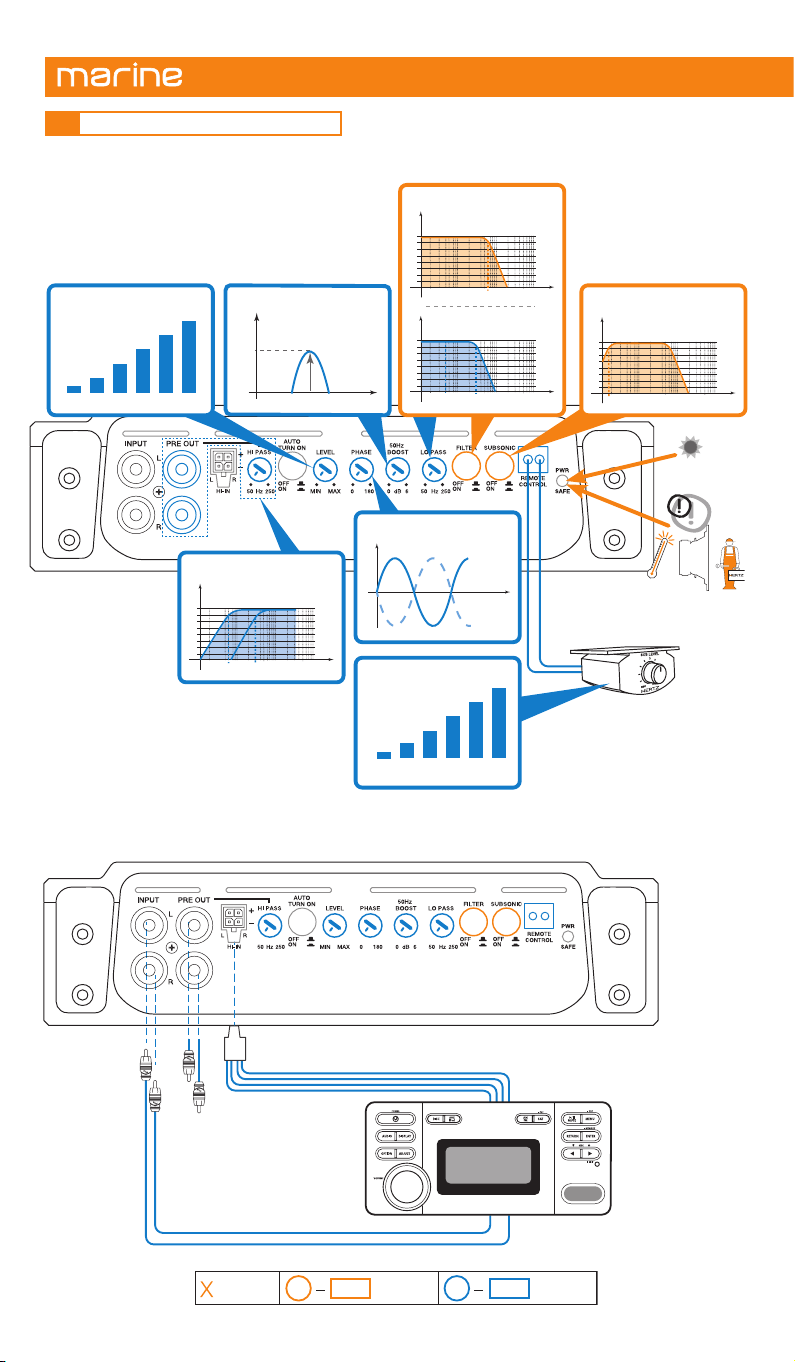

Set-up

CONTROLS

Adjustment

CONTROLS

Page 4

ИНДЕКС Български

1. SADRŽAJ PAKIRANJA

2. MJERE OPREZA

3. DIMENZIJE

4. TABLICE IZRAČUNA DIMENZIJE KABELA 1: NAPAJANJE 2: ZVUČNICI

5. NAPAJANJE I PRIKLJUČAK DALJINSKOG ULAZA / ZAMJENSKI OSIGURAČ

6. DALJINSKA KONTROLA GLASNOĆE SUBWOOFER-a: HRC INSTALACIJA

7. PRE IN / ZVUČNIK / PRE OUT

8. AUTOMATSKO UKLJUČIVANJE PUTEM SPEAKER IN (BEZ REMOTE IN)

9. PRIMJERI INSTALACIJE

10. BLOK DIJAGRAMI

11. TEHNIČKI PODACI

1. OBSAH BALENÍ

2. BEZPEČNOSTNÍ OPATŘENÍ

3. VELIKOSTI

4. VÝPOČETNÍ TABULKY PRO VELIKOSTI KABELŮ. 1: NAPÁJENÍ 2: REPRODUKTORY

5. NAPÁJENÍ A PŘIPOJENÍ DÁLKOVÉHO TERMINÁLU IN / VÝMĚNA POJISTEK

6. DÁLKOVÉ OVLÁDÁNÍ HLASITOSTI SUBWOOFERU: INSTALACE HRC

7. PRE IN / REPRODUKTOR IN / PRE OUT

8. AUTOMATICKÉ ZAPNUTÍ PROSTŘEDNICTVÍM REPRODUKTORU IN (BEZ DÁLKOVÉHO TERMINÁLU IN)

9. PŘÍKLADY INSTALACE

10. SCHÉMATA ZAPOJENÍ

11. TECHNICKÉ ÚDAJE

1. PAKENDI SISU

2. ETTEVAATUSABINÕUD

3. SUURUSED

4. KAABLI SUURUSE ARVUTAMISE TABELID. 1: TOITEALLIKAS 2: KÕLARID

5. TOITEALLIKAS JA ÜHENDUS REMOTE IN / SULAVKAITSME ASENDAMINE

6. MADALSAGEDUSKÕLARI HELITUGEVUSE KONTROLLIMINE KAUGJUHTIMISEGA: HRC-I PAIGALDAMINE

7. PRE IN / SPEAKER IN / PRE OUT

8. AUTOMAATNE SISSELÜLITAMINE ÜHENDUSEGA SPEAKER IN (ILMA ÜHENDUSETA REMOTE IN)

9. PAIGALDUSNÄITED

10. TULPDIAGRAMMID

11. TEHNILISED ANDMED

1. CONTENU DE L’EMBALLAGE

2. PRÉCAUTIONS

3. TAILLES

4. TABLEAUX DE CALCUL DES TAILLES DE CÂBLES. 1: ALIMENTATION ÉLECTRIQUE 2: HAUT-PARLEURS

5. ALIMENTATION ÉLECTRIQUE ET CONNEXION DE TÉLÉCOMMANDE/REMPLACEMENT DE FUSIBLE

6. CONTRÔLE DU VOLUME DU CAISSON DE BASSES: INSTALLATION DU HRC

7. PRÉ ENTRÉE/ENTRÉE HAUT-PARLEUR/PRÉ SORTIE

8. MISE EN MARCHE AUTOMATIQUE PAR ENTRÉE HAUT-PARLEUR (SANS TÉLÉCOMMANDE)

9. EXEMPLES D’INSTALLATION

10. DIAGRAMMES

11. SPÉCIFICATIONS TECHNIQUES

1. PAKKET INHOUD

2. VOORZORGSMAATREGELEN

3. AFMETINGEN

4. SCHEMA BEREKENEN KABELDIKTE. 1: VOEDING / 2: LUID SPREKERS

5. VOE DING en AFSTAND SBEDIENING IN AANSLUITING / ZEKERING VERVANGING

6. AFSTANDSBEDIENING VOLUME DEL SUBWOOFER: HRC INSTALLATIE

7. PRE I N / LUIDSPREKER IN / P RE UIT

8. AU TO AANZET TEN DOOR LUIDS PREKER IN (zonder AFS TANDSBEDIENING IN)

9. INSTALLATIE VOORBEELDEN:

10. BLOKDIAGRAMMEN

11. TECHNISCHE SPECIFICATIES

1. PAKKAUKSEN SISÄLTÖ

2. VAROITUKSET

3. KOOT

4. KAAPELIKOON LASKENTATAULUKOT. 1: VIRRANSYÖTTÖ 2: KAIUTTIMET

5. VIRRANSYÖTÖN JA KAUKO-OHJAUSSIGNAALIN KYTKENTÄ / SULAKKEEN VAIHTO

6. SUBWOOFERIN ÄÄNEN TASON KAUKOSÄÄTÖ: HRC:N ASENNUS

7. ESIVAHVISTINTULO / KAIUTINTULO / ESIVAHVISTINLÄHTÖ

8. AUTOMAATTINEN KÄYNNISTYS KAIUTINTULOSTA (ILMAN KAUKO-OHJAUSSIGNAALIA)

9. ASENNUSESIMERKKEJÄ

10. LOHKOKAAVIOT

11. TEKNISET TIEDOT

1. VERPACKUNGSINHALT 2 SICHERHEITSVORKEHRUNGEN

3. ABMESSUNGEN

4. BERECHNUNGSTABELLEN FÜR KABELGRÖSSE. 1: STROMVERSORGUNG 2: LAUTSPRECHER

5. ANSCHLUSS FÜR STROMVERSORGUNG UND FERNBEDIENUNGS-EINGANG/SICHERUNGSWECHSEL

6. ENTFERNTE LAUTSTÄRKEREGELUNG FÜR SUBWOOFER: HRC INSTALLATION

7. PRE EINGANG / LAUTSPRECHER EINGANG / PRE AUSGANG

8. AUTOMATISCHES EINSCHALTEN ÜBER LAUTSPRECHER-EINGANG (OHNE FERNBEDIENUNGS-EINGANG)

9. INSTALLATIONSBEISPIELE

10. BLOCKDIAGRAMME

11. TECHNISCHE DATEN

Page 5

ΠΕΡΙΕΧΟΜΕΝΑ ΕΛΛΗΝΙΚΆi

1. ΠΕΡΙΕΧΌΜΕΝΑ ΣΥΣΚΕΥΑΣΊΑΣ

2. ΠΡΟΦΥΛΑΞΕΙΣ

3. ΜΕΓΕΘΗ

4. ΠΙΝΑΚΕΣΥΠΟΛΟΓΙΣΜΟΥΜΕΓΕΘΟΥΣΚΑΛΩΔΙΩΝ.

 1:ΤΡΟΦΟΔΟΣΙΑ2:ΗΧΕΙΑ

5. ΤΡΟΦΟΔΟΣΙΑΚΑΙΤΗΛΕΡΡΥΘΜΙΖΟΜΕΝΗ  ΣΥΝΔΕΣΗ/ΑΝΤΙΚΑΤΑΣΤΑΣΗΑΣΦΑΛΕΙΑΣ

6. ΤΗΛΕΡΡΥΘΜΙΖΟΜΕΝΟΣΕΛΕΓΧΟΣΕΝΤΑΣΗΣ ΦΩΝΗΣΜΕΓΑΦΩΝΩΝ:ΕΓΚΑΤΑΣΤΑΣΗHRC

7. PREIN/SPEAKERIN/PREOUT

8. ΑΥΤΟΜΑΤΗΕΝΕΡΓΟΠΟΙΗΣΗΑΠΟΤΗΝΕΙΣΟΔΟ

 ΤΟΥΗΧΕΙΟΥ[SPEAKERIN](ΧΩΡΙΣ  ΤΗΛΕΡΡΥΘΜΙΖΟΜΕΝΗΕΙΣΟΔΟ[REMOTEIN])

9. ΠΑΡΑΔΕΙΓΜΑΤΑΕΓΚΑΤΑΣΤΑΣΗΣ

10.ΣΤΕΡΕΟΔΙΑΓΡΑΜΜΑΤΑ

11. ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

User’s Manual

1. A CSOMAG TARTALMA

2. ÓVINTÉZKEDÉSEK

3. MÉRETEK

4. KÁBELMÉRET-SZÁMÍTÁSI TÁBLÁZATOK. 1: TÁPELLÁTÁS 2: HANGSZÓRÓK

5. TÁPELLÁTÁS ÉS TÁVOLI BE CSATLAKOZÁS / A BIZTOSÍTÉK CSERÉJE

6. MÉLYNYOMÓ TÁVOLI HANGERŐ-SZABÁLYOZÁS: A HRC TELEPÍTÉSE

7. ELŐ BE / HANGSZÓRÓ / ELŐ KI

8. AUTOMATIKUS BEKAPCSOLÁS A HANGSZÓRÓ BEKAPCSOLÁSAKOR (TÁVOLI BEMENET NÉLKÜL)

9. PÉLDÁK A TELEPÍTÉSRE

10. BLOKKDIAGRAMOK

11. MŰSZAKI ADATOK

1. ISI KEMASAN

2. TINDAKAN PENCEGAHAN

3. UKURAN

4. TABEL PERHITUNGAN UKURAN KABEL. 1: CATU DAYA 2: SPEAKER

5. CATU DAYA DAN SAMBUNGAN JARAK JAUH / PENGGANTIAN SEKERING

6. KONTROL VOLUME JARAK JAUH SUBWOOFER: PEMASANGAN HRC

7. PRE IN / SPEAKER IN / PRE OUT

8. AUTO TURN-ON DENGAN SPEAKER IN (TANPA REMOTE IN)

9. CONTOH PEMASANGAN

10. DIAGRAM BLOK

11. SPESIFIKASI TEKNIS

1. PAKUOTĖS TURINYS

2. ATSARGUMO PRIEMONĖS

3. DYDŽIAI

4. KABELIO DYDŽIO SKAIČIAVIMO LENTELĖS. 1: MAITINIMAS 2: GARSIAKALBIAI

5. MAITINIMO IR REMOTE IN JUNGTIS / SAUGIKLIO KEITIMAS

6. ŽEMŲ DAŽNIŲ GARSIAKALBIO NUOTOLINIS GARSUMO VALDYMAS: HRC MONTAVIMAS

7. PRE IN / SPEAKER IN / PRE OUT

8. AUTOMATINIS ĮSIJUNGIMAS PAGAL SPEAKER IN (BE REMOTE IN)

9. MONTAVIMO PAVYZDŽIAI

10. BLOKINĖS SCHEMOS

11. TECHNINĖ SPECIFIKACIJA

1. CONTENUTO DELL’IMBALLO

2. PRECAUZIONI

3. DIMENSIONI

4. TABELLE CALCOLO SEZIONE CAVI 1: ALIMENTAZIONE / 2: ALTOPARLANTI

5. COLLEGAMENTO ALIMENTAZIONE E REMOTE IN / SOSTITUZIONE FUSIBILE

6. CONTROLLO REMOTO VOLUME DEL SUBWOOFER: INSTALLAZIONE HRC

7. PRE IN / SPEAKER IN / PRE OUT

8. AUTOACCENSIONE TRAMITE SPEAKERS IN (SENZA REMOTE IN)

9. ESEMPI DI INSTALLAZIONE

10. SCHEMI A BLOCCHI

11. SPECIFICHE TECNICHE

1. ZAWARTOŚĆ OPAKOWANIA

2. ŚRODKI OSTROŻNOŚCI

3. WYMIARY

4. TABELE DO OBLICZENIA WYMIARÓW PRZEWODÓW. 1: ZASILANIE 2: GŁOŚNIKI

5. POŁĄCZENIA PRZEWODÓW ZASILAJĄCYCH I ZDALNEGO STEROWANIA / WYMIANA BEZPIECZNIKA

6. ZDALNE STEROWANIE GŁOŚNOŚCIĄ SUBWOOFERA: MONTAŻ HRC

7. GNIAZDA PRE IN / SPEAKER IN / PRE OUT

8. AUTOMATYCZNE WŁĄCZENIE PRZEZ GNIAZDO SPEAKER IN (BEZ ZDALNEGO STEROWANIA „REMOTE IN”)

9. PRZYKŁADY MONTAŻU

10. SCHEMATY BLOKOWE

11. DANE TECHNICZNE

1. CONTEÚDO DA EMBALAGEM

2. PRECAUÇÕES

3. DIMENSÕES

4. TABELAS DE CÁLCULO DE TAMANHO DOS CABOS. 1: FONTE DE ALIMENTAÇÃO 2: COLUNAS

5. FONTE DE ALIMENTAÇÃO E LIGAÇÃO DE ENTRADA REMOTA / SUBSTITUIÇÃO DO FUSÍVEL

6. CONTROLO REMOTO DO VOLUME DO ALTIFALANTE DE GRAVES: INSTALAÇÃO HRC

7. PRÉ-ENTRADA / ENTRADA DE COLUNA / PRÉ-SAÍDA

8. LIGAÇÃO AUTOMÁTICA ATRAVÉS DA ENTRADA DE COLUNA (SEM ENTRADA REMOTA)

9. EXEMPLOS DE INSTALAÇÃO

10. ESQUEMAS EM BLOCO

11. ESPECIFICAÇÕES TÉCNICAS

СОДЕРЖАНИЕ PYCCKИЙ

1. КОМПЛЕКТАЦИЯ

2. МЕРЫПРЕДОСТОРОЖНОСТИ

3. РАЗМЕРЫ

4. ТАБЛИЦЫРАСЧЕТАРАЗМЕРАКАБЕЛЕЙ.  1:ЭЛЕКТРОПИТАНИЕ2:ДИНАМИКИ

5. ПОДКЛЮЧЕНИЕЭЛЕКТРОПИТАНИЯИREMOTEIN/  ЗАМЕНАПРЕДОХРАНИТЕЛЯ

6. ДИСТАНЦИОННАЯРЕГУЛИРОВКАГРОМКОСТИ  САБВУФЕРА:УСТАНОВКАHRC

7. PREIN/SPEAKERIN/PREOUT

8. АВТОМАТИЧЕСКОЕВКЛЮЧЕНИЕПОSPEAKERIN

 (БЕЗREMOTEIN)

9. ПРИМЕРЫУСТАНОВОК

10.БЛОК-ДИАГРАММЫ

11.ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ

Page 6

1. OBSAH BALE NIA

2. PREVENTÍVNE BEZPEČNOSTNÉ OPATRENIA

3. VEĽKOSTI

4. TABUĽKY V ÝPOČTOV V EĽKOSTI KÁ BLA. 1: DODÁVKA EL.ENERGIE 2: REPRODUKTORY

5. DODÁVKA EL .ENERGIE A DIA ĽKOVÉ OVLÁDANI A V ZAPOJEN Í / VÝMENA POI STKY

6. DIAĽKOV Ý OVLÁDAČ HLAS ITOSTI SUB-REPRODUKTORA PRE BASY: HRC INŠTALÁCIA

7. PRE VSTU P / REPRODUKT OR VSTUP / PRE V ÝSTUP

8. AUTOMATICKÉ ZAPNUTIE REPRODUKTORA VSTUP (BEZ DIAĽKOVÉHO VSTUPU)

9. PRÍKLADY INŠTALÁCIE

10. VÝ VOJOVÉ DIAGR AMY

11. TECHNICKÉ ŠPECIFIKÁCIE

1. VSEBINA EMBALAŽE

2. PREVIDNOSTNI UKREPI

3. VELIKOSTI

4. RAZPREDE LNICE ZA IZRAČUN D IMENZIJ KABLOV. 1: NAPAJAN JE 2: ZVOČNIKI

5. NAPAJANJE I N PRIKLJUČEK ZA D ALJINSKI VHOD (REMO TE IN)/ZAME NJAVA VAROVALKE

6. DALJINSKO U RAVNAVANJE GLAS NOSTI NIZKOTONCA: NAMESTITEV HRC-ja

7. PREDVHOD/VHOD ZA ZVOČNIK/PREDIZHOD (PRE IN/SPE AKER IN/PRE OUT )

8. SAMODEJ NI VKLOP PREK VHODA Z A ZVOČNIK (BREZ DALJINSKEGA VHODA)

9. PRIMERI NAMESTITVE

10. BLOK D IAGRAMI

11. TEHNIČNE SPECIFIKACIJE

1. CONTENIDO DEL EMBALAJE

2. PRECAUCIONES

3. TAMAÑOS

4. TABLAS DE CÁLCULO DE TAMAÑO DEL CABLE. 1: ALIMENTACIÓN 2: ALTAVOCES

5. ALIMENTACIÓN Y CONEXIÓN DE ENTRADA REMOTA / CAMBIO DE FUSIBLE

6. CONTROL DE VOLUMEN REMOTO DEL SUBWOOFER: INSTALACIÓN DEL HRC

7. ENTRADA PREAMPLIFICADOR / ENTRADA ALTAVOZ / SALIDA PREAMPLIFICADOR

8. ENCENDIDO AUTOMÁTICO POR ENTRADA DE ALTAVOZ (SIN ENTRADA REMOTA)

9. EJEMPLOS DE INSTALACIÓN

10. DIAGRAMAS DE BLOQUE

11. ESPECIFICACIONES TÉCNICAS

1. FÖRPACKNINGENS INNEHÅLL

2. FÖRSIKTIGHETSÅTGÄRDER

3. STORLEKAR

4. KABELSTORLEK BERÄKNINGSTABELLER. 1: STRÖMFÖRSÖRJNING 2: HÖGTALARE

5. STRÖMFÖRSÖRJNING OCH FJÄRRKONTROLL IN ANSLUTNING / SÄKRINGSBYTE

6. SUBWOOFER FJÄRRKONTROLL VOLYMINSTÄLLNING. HRC INSTALLATION

7. FÖRFÖRSTÄRKARE IN / HÖGTALARE IN / FÖRFÖRSTÄRKARE UT

8. AUTOMATISK PÅSLAGNING AV HÖGTALARE IN (UTAN FJÄRRKONTROLL IN)

9. INSTALLATIONSEXEMPEL

10. BLOCKDIAGRAM

11. TEKNISKA SPECIFIKATIONER

1. PAKET IÇERIĞI

2. ÖNLEMLER

3. BOYUTLAR

4. KABLO BOYUT HESAPLAMA TABLOLARI. 1: GÜÇ KAYNAĞI 2: HOPARLÖRLER

5. GÜÇ KAYNAĞI VE UZAKTAN KUMANDA GİRİŞ BAĞLANTISI / SİGORTA DEĞİŞİMİ

6. SUBWOOFER UZAKTAN SES SEVİYESİ KONTROLÜ: HRC KURULUMU

7. PRE GİRİŞ / HOPARLÖR GİRİŞ / PRE ÇIKIŞ

8. HOPARLÖR GİRİŞ İLE OTOMATİK AÇILMA (UZAKTAN KUMANDA SİNYALİ OLMADAN)

9. KURULUM ÖRNEKLERİ

10. BLOK ŞEMALAR

11. TEKNİK ÖZELLİKLER

Not AVAILABLE

/Нееналичен/ 󱀽󲘀󱇋󱀽󲘀󱇋 / Nije dostupno / Není dostupný / EI ole saadaval / Ei saatavilla / Indisponible / Nicht verfügbar / Μηδιαθεσιμο/ Nem

elérhető / Tidak disediakan / Non disponibile / 󰇮󰇛󰇮󰇛 / 󹨂󹿿󺺶󹭮󹼜󺂢󹨂󹿿󺺶󹭮󹼜󺂢 /  / Niedostępny / Não disponível / Недоступно/ Nie je k dispozícii / Ni na voljo / No disponible / Ej tillgänglig /

монтажа/ 󴷮󴆞󲗗󱑦󱢘󴷮󴆞󲗗󱑦󱢘 / Kontrole postavljanja / Nastavení

ovládacích prvků / Seadistamisnupud / Asetussäätimet / Contrôles de configuration / Einrichtungssteuerung / Στοιχεια eλεγχου / Beállító kezelőszervek / Kontrol

pengaturan / Controlli di configurazione / 󴱝󱷊󳝘󰈱󰉱󰉆󰉫󰉺󴱝󱷊󳝘󰈱󰉱󰉆󰉫󰉺

/ Controlos de configuração /Управлениенастройками / Kontrolky nastavenia / Gumbi za nastavljanje / Controles

de configuración / Inställningsreglage / 

/ Контролни елементи на

Set-up

CONTROLS

/ Контролни бутони за настройване / 󴸳󴒲󲗗󱑦󱢘󴸳󴒲󲗗󱑦󱢘 / Kontrole podešavanja /

Ovládací prvky / Reguleerimisnupud / Säädön ohjaukset / Contrôles d’ajustement / Einstellungssteuerung /

Στοιχεια ρυθμισης / Szabályozó kezelőszervek / Kontrol penyesuaian / Controlli di settaggio / 󴳯󲞤󳝘󰈱󰉱󰉆󰉫󰉺󰉩󴳯󲞤󳝘󰈱󰉱󰉆󰉫󰉺󰉩 / 󺇆󺅫󺅲󹼊󺇆󺅫󺅲󹼊 / Reguliavimo valdikliai / Pokrętła regulacyjne

/ Controlos de regulação / Управление регулировками / Kontrolky úpravy / Gumbi za prilagoditev / Controles de

ajuste / Justeringsreglage / 

Adjustment

CONTROLS

Page 7

PACKAGING CONTENTS

User’s Manual

HCP 1MDK

HCP 2MX

HCP 4M HCP 4MDK

30 A

20 A

x 1

4 mm 2 mm

x 1

4 mm 2 mm

x 1

x 4

x 1

x 1 x 1x 3

x 1

x 4

x 1

x 1 x 1x 2

x 1

HCP 5MD HCP 5MD-24V

for HCP 4M DK

only for

HCP 5MD-24V

x 2

15 A

35 A

x 2

20 A

x 1

x 2

25 A

x 1 x 1

4 mm 2 mm

x 1

x 1 x 1

4 mm 2 mm

x 2

x 4

x 3

x 4

Page 8

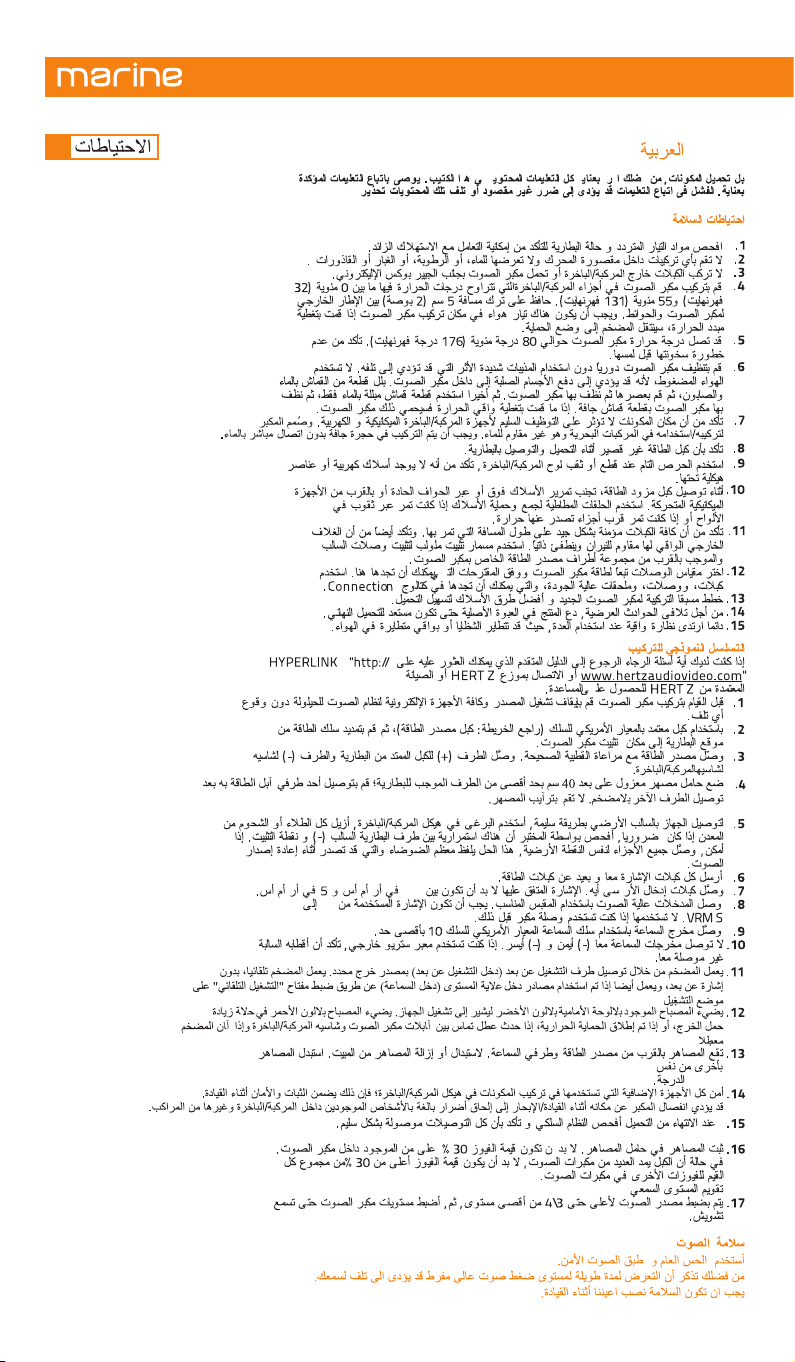

/ Arabic

20 0.8

0.2

Page 9

User’s Manual

PПРЕДУПРЕЖДЕНИЯ

Преди инсталиране на компонентите, прочетете внимателно всички инструкции в това ръководство. Препоръчително е да следвате внимателно подчертаните инструкции. Неспазване на инструкциите може да причини повреда на компонентите.

СЪОБРАЖЕНИЯ И ЗАБЕЛЕЖКИ КАСАЕЩИ СИГУРНОСТТА

1. ПроверетеВашияалтернаторисъстояниетонаакумулатора,задасеуверите,чемогатдапоематувеличенатаконсумация.

2. Данесеинсталираникаквачаствотделениетозадвигателяиданесеизлаганавода,високавлажност,изложенанапрахи

 замърсяване.

3. НикоганепрекарвайтекабелиизвънВашетопревозносредство/плавателенсъдинеинсталирайтетонколонатавблизостдо  електронникутиизауправление.

4. ИнсталирайтеусилвателявчастотВашетопревозносредство/плавателенсъд,къдетотемпературатаварирамежду0°C(32°F)и  55°C(131°F).Външниятпрофилнаусилвателятрябвадаенанай-малко5см(2”)отвсякаквипреградиилистени.Трябвадаима  добравентилациянамястотонаинсталираненаусилвателя.Акопокриетерадиатора,усилвателятпреминававзащитенрежим.

5. Тонколонатаможедадостигнетемператураотоколо80°C(176°F).Уверетесе,ченеемногогорещАпредидадокоснете.

6. Периодичнопочиствайтеусилвателякатонеизползватеагресивниразтварящипрепарати,коитомогатдапричинятповреди.

 Неизползвайтевъздухподналягане,защотопотозиначинтвърдитечастицищебъдатиздуханиинагнетенивътревусилвателя.  Навлажнетепарчеплат  чиставода;акосеналага-избършете

7. Уверетесе,чемястото,коетостеизбрализакомпонентите,невлияенаправилнотофункционираненамеханикатаиелектрическите  системинаВашетопревозносредство/плавателенсъд.Тозиусилвателепредназначензамонтаж/приложениевморскиплавателни  съдовеинееводоустойчив.Инсталациятатрябвадасеизвършвавсухоотделениебезпрякконтактсвода.

8. Уверетесе,чеелектрокабеланее„накъсосъединнение“повременаинсталацияисвързванесакумулатора.

9. БъдетеособеновнимателниприрязанеилипробиваненаплоскостивъвВашетопревозносредство/плавателенсъд,уверетесече

 нямаелектрическикабелиилиструктурниелементиотдолу.

10. Приинсталирането,избягвайтепрекарванетонапроводницитепрез,иливърхуостриръбове,иливблизостдодвижещисе  механичничастиимеханизми.Използвайтегумениуплътнителнипръстенизапредпазваненапроводницитеприпрокарванетоим  презотворивпланките,илидругиподходящиматериали,акопроводницитеминаватвблизостдоизлъчващитоплиначасти.

11. Уверетесе,чевсичкикабелисадобреукрепенипоцялатасидължина.Уверетесесъщотака,чевъншниятзащитенкожухна  проводницитееустойчивназапалванеиесамозагасяващсе.

12. Подберетеразмера/силатанакабелитевсъответствиесмощносттанаусилвателя,кактоивсъответствиеспрепоръките,които  щенамеритевнастоящоторъководство.Използвайтевисококачественикабели,конекторииприспособленияипринадлежности,  коитоможетеданамеритевкаталогана„Connection”.

13. ПланирайтепредварителноразположениетонаВашатановатонколонаинай-подходящитеместазакабелите,заданаправите  инсталиранетолесно.

14. Задаизбегнетеслучайнаповреда,съхранявайтепродуктаворигиналнатаопаковкадокатостеготовизакрайнотоинсталиране.

15. Винагиизползвайтепредпазниочила,когатоборавитесуреди,защотоповъздухаможедасепренесатстружкиилиотпадъчним

 атериалиотпродукта.

ТИПИЧНА ПОСЛЕДОВАТЕЛНОСТ НА ИНСТАЛИРАНЕТО

Ако имате допълнителни въпроси, моля, вижте „Наръчника за напреднали”, който можете да намерите публикуван в интернет на следния адрес: www.hertzaudiovideo.com или влезте във връзка с Вашия дилър на „Hertz”, или оторизирания сервиз на „Hertz” за съдействие.

1. Предиинсталиранетонаусилвателяизключетеелектрозахранванетоивсичкиелектронниустройстваваудиосистемата,зада  предотвратитевсякаквиповреди.

2. КатоизползватекабелсдостатъчночислонаAWG(вижтаблицатаt:„Кабелзаелектрозахранване”(PowerSupplyCable),зада  прокаратеелектрозахранванетоотакумулаторадомястотонамонтираненаусилвателя.

3. Скачететерминала(+)скабела,идващотакумулаторанаавтомобила,атерминала(-)съсшаситонаВашетопревозносредство/  плавателенсъд.

4. Монтирайтеизолираногнездозабушоннамаксималноразстояниеот40смотположителнияполюснаакумулатораисвържете  единиякрайназахранващиякабелкъмнего,следкатодругиятмукрайстемонтираликъмусилвателя.Неслагайтебушонав  гнездотому.

5. Зазаземяваненауреда(-)поправиленначин,използвайтеболтвъввътрешносттанаВашетопревозносредство/плавателенсъд,  почистетебоятаимазнинатаотметала,акоенеобходимо,катопроверитесуреддалиимавръзкамеждуотрицателниятерминална акумулатора(-)имястотозафиксиране.Акоевъзможно,свържетевсичкикомпонентикъмеднаточказазаземяване;товаще  осигуривъзможнонай-малкошум,койтоможедавъзникнеприаудиовъзпроизвеждането.

6. Прекарайтевсичкисигналникабелиблизоединдодругинаразстояниеотелектрокабелите.

7. СвържетевходнитеRCAкабели,приложениясигналтрябвадаемежду0.2VRMSи5VRMS.

8. Скачетевходоветезависокинивакатоизползватеправилнитещекери.Приложениясигналтрябвадаемежду0.8VRMSи20VRMS.

 Неизползвайте,аковечестеизползваливръзката„ПредиВход”предварителноусилване.

9. Свържетеизходанатонколонатачрез10AWGмакс.кабелзатонколона.

10. Несвързвайте(-)Ли(-)Дизходизатонколоназаедно.Акоизползватевъншнастереокръстосанавръзка,уверетесе,че

 отрицателнитеполюсинесасвързанизаедно.

11. Усилвателятсевключвакатосесвържетерминалътмузадистанционновключване(REMOTEIN)къмизточникнаспецифичен  източникнаизходенсигнал.Усилвателятможедасевключиавтоматичноибездистанционенсигнал,акосеизползватвходните  сигнализависоките  напозиция„Включено”(ON).

12. Светодиодътначелнияпанелсветвасъсзеленасветлина,скоетопоказва,чеапаратуратаевключена.Тозисветодиодсветивчервено, акоизходниясигналдостигнениванапретоварване,акосеезадействалатермалнатазащита,акокабелитенависокоговорителите  дадат„накъсо“сшаситонаВашетопревозносредство/плавателенсъд,иакоусилвателятеповреденинефункционираправилно.

13. Бушонът/-итее/саразположениблизодоелектрозахранванетоитерминалитезависокоговорителите.Задагисмените,свалете  бушона/-итеотгнездатаим.Заподмянавинагиизползвайтебушонисъссъщатамощност.

14. Подсигуретевсичкиспомагателниуреди,коитопоставятезаинсталираненакомпонентитевъвВашетопревозносредство/  плавателенсъд;товащеосигуристабилностибезопасностповременашофиране.Откачваненатонколонатаповремена  шофиранеможесериозноданаврединахоратавъвВашетопревозносредство/плавателенсъд,кактоинадругипревозни  средства/плавателнисъдове.

15.Когатоприключитесинсталирането,проверетекабелитенасистематаисеуверетечевсичкивръзкисанаправенипоправиленначин.

16. Поставетебушонавгнездото/държача.Стойносттанабушонатрябвадае30%по-високаотвградениявтонколоната.Вслучай,че

 кабелътзахранваняколкотонколони,стойносттанабушонатрябвадае30%по-високаотсборанастойноститенадругитебушони  втонколоната.

17. Калибрираненанивотонаслушанесеправичрезнастройканаизходнатасилазазвукадо¾ отмаксималнотониво;следтова,  настройтениватанатонколонитедокаточуетеизкривяваненазвука.

БЕЗОПАСНА СИЛА НА ЗВУКА

БЪДЕТЕ РАЗУМНИ И СЛУШАЙТЕ НА БЕЗОПАСНО НИВО НА ЗВУКА. ПОМНЕТЕ ЧЕ ПРОДЪЛЖИТЕЛНО ИЗЛАГАНЕ НА ПРЕКАЛЕНО ВИСОК ЗВУК МОЖЕ ДА УВРЕДИ СЛУХА ВИ. БЕЗОПАСНОСТТА НА ДВИЖЕНИЕТО Е НАЙ-ВАЖНА, ДОКАТО ШОФИРАТЕ.

Информация относно отпадъците от електрическо и електронно оборудване (за европейските страни, в които организирано разделно събиране на отпадъци)

Продуктисетикет „пресеченадиагоналнокофа забоклук“не епозволенода бъдатизхвърлянис обикновенитебитовиотпадъци. Тезиелектрическии електроннипродукти,трябвадасеизхвърлятвспециалнипунктовезасъбиране,коитосаоборудванисъссредствазарециклираненатакивапродуктии компоненти.Заинформацияотносноместоположениетонанай-близкататочкана получаваненаразположение/рециклиранеидоставканаправила за отпадъцивтазипозиция,моля,свържетесесместнияобщинскиофис.Рециклиранетоиправилнотоизхвърляненаотпадъцидопринасятзаопазванена околнатасредаипредотвратяваненавреднитепоследицизаздравето.

всапуненавода,изцедетегоипочистетеусилвателя.Следтоваизползвайтепарчеплатнавлажненосамов

нива„Входвисокоговорител”(SpeakerIN)чрезпоставянетонаключаза„Автоматичновключване”(AUTOTURNON)

съссухопарчеплат.

Български // Bulgarian

Page 10

10.

11.

12.

13.

14.

15.

3. 󷌰󷈻󷃬󲓔󵦒󷛎󰦉󱑉󱘟󷉖󸁊󶘓󶡀󴃯󲨡󶘓󷘒󱑦󵦒󷛎󰆎󴸧󷒊󳝥󳃀󴃯󵈎󶡀󶴮󲶓󷨲󳢴󲦱󲉗󰦉󶮷󱶀󵈎󶡀󶴮󳝥󲺐󶞔󷋞󴃯󰦉󶮷󱶀󵈎󶡀󶴮󵆖󵆶󷳽󷳺󳢴󷔜󳤈󰆎󷌰󷈻󷃬󲓔󵦒󷛎󰦉󱑉󱘟󷉖󸁊󶘓󶡀󴃯󲨡󶘓󷘒󱑦󵦒󷛎󰆎󴸧󷒊󳝥󳃀󴃯󵈎󶡀󶴮󲶓󷨲󳢴󲦱󲉗󰦉󶮷󱶀󵈎󶡀󶴮󳝥󲺐󶞔󷋞󴃯󰦉󶮷󱶀󵈎󶡀󶴮󵆖󵆶󷳽󷳺󳢴󷔜󳤈󰆎

4. 󱥘󷩲󳝥󲺐󲶓󲦱󶮷󱶀󷚺󵈌󱬴󶛙󷿺󱀰󱁚󱈍󵢙󱁍󳤂󰦘󷒊󳝥󱓋󴃯󴄶󳢴󱀰󶮷󶡀󷋅󱈍󵢙󳤂󰦉󱘖󱀰󶮷󶡀󷋅󱓏󶢇󰆎󱍸󱀽󴮱󶛙󱈍󵢙󱁍󰆎󱥘󷩲󳝥󲺐󲶓󲦱󶮷󱶀󷚺󵈌󱬴󶛙󷿺󱀰󱁚󱈍󵢙󱁍󳤂󰦘󷒊󳝥󱓋󴃯󴄶󳢴󱀰󶮷󶡀󷋅󱈍󵢙󳤂󰦉󱘖󱀰󶮷󶡀󷋅󱓏󶢇󰆎󱍸󱀽󴮱󶛙󱈍󵢙󱁍󰆎

6. 󷒊󶠖󲤹󳢴󶖆󷌴󴃯󸌜󱁝󲀳󶲖󰦉󲂦󵈌󷩲󳝥󳃀󴃯󷒊󶠖󲤹󳢴󶖆󷌴󴃯󸌜󱁝󲀳󶲖󰦉󲂦󵈌󷩲󳝥󳃀󴃯

10.

11.

12.

13.

14.

15.

16.

17.

Page 11

User’s Manual

MJERE OPREZA

Prije nego sastavite dijelove uređaja, molimo pažljivo pročitajte ova uputstva za uporabu. Preporučavamo da pažljivo slijedite naznačena uputstva. Ukoliko se ne pridržavate ovog uputstva, možete nenamjerno uzrokovati štetu ili kvar na dijelovima uređaja.

SIGURNOSNA PITANJA

1. Provjerite u kakvom su stanju baterija i alternator da bi se uvjerili da mogu podnijeti povećanu potrošnju struje.

2. Nemojte izvoditi nikakve instalacije unutar pregrade motora niti izlagati vodi, prekomjernoj vlagi, prašini ili prljavštini.

3. Nemojte spajati kablove van vozila/plovila ili instalirati pojačalo blizu elektronskih uređaja.

4. Postavite pojačalo u dijelove vozila/plovila gdje je temperatura između 0 °C (32 °F) i 55 °C (131 °F). Neka vanjski profil pojačala bude udaljen najmanje

5 cm

(2”) od mogućih zidova. Na mjestu gdje je postavljeno pojačalo potreban je dobar protok zraka. Ako prekrijete rashladno tijelo, proradit će termička

zaštita pojačala.

5. Pojačalo se može zagrijati do 80°C (176°F). Provjerite da li je pojačalo vruće prije nego ga dodirnete.

6. Povremeno očistite pojačalo bez korištenja agresivnih otapala koja bi ga mogla oštetiti. Ne koristite komprimirani zrak, jer bi mogao ugurati krute

dijelove u pojačalo. Navlažite komad krpe rastvorom vode i sapuna, iscijedite je i očistite pojačalo. Zatim uzmite komad krpe navlažen samo vodom; na kraju očistite pojačalo komadom suhe krpe.

7. Vodite računa da komponente moraju biti postavljene tamo gdje neće ometati normalan rad mehaničkih i električnih uređaja vozila/plovila. Pojačalo je predviđeno za ugradnju/upotrebu na pomorskim plovilima i nije otporno na vodu. Ugradnja se mora izvesti u suhom odjeljku bez izrvnog dodira s vodom.

8. Provjerite da kabel za napajanje nije u kratko spojen za vrijeme ugradnje i priključivanja na bateriju.

9. Budite posebno oprezni kada režete ili bušite ploču na vozilu/plovilu, provjerite da se u blizini ili ispod ne nalaze električni vodiči ili strukturalni dio.

10. Pri postavljanju kabela za električno napajanje, izbjegavajte prelazak kabla preko ili kroz oštre rubove ili u blizini pokretnih mehaničkih uređaja.

Koristite gumene provodne prstene kako biste zaštitili kabel ako prođe kroz rupu u limu ili odgovarajućem materijalu ako je preblizu dijelova koji stvaraju toplinu.

11. Uvjerite se da su svi kablovi pravilno učvršćeni cijelom svojom duljinom. Također, pripazite da njihov vanjski zaštitni omotač bude otporan na plamen i da je samogasiv. Koristite vijak za stezanje kako biste pričvrstili pozitivne i negativne kablove neposredno uz odgovarajuće priključke za napajanje pojačala.

12. Izaberite debljinu kabla u skladu sa snagom pojačala i prema prijedlozima koje možete pronaći ovdje. Koristite kablove visoke kvalitete, konektore i dodatke, kao što možete pronaći u katalogu Connection.

13. Isplanirajte konfiguraciju Vašeg novog pojačala i način spajanja žica unaprijed da bi olakšali instalaciju.

14. Da ne bi došlo do oštećenja, čuvajte ovaj proizvod u originalnoj ambalaži prije završne instalacije.

15. Obvezno nosite zaštitne naočale kada koristite alat jer iverje i ostatci mogu uletjeti u oči.

UOBIČAJENI REDOSLIJED MONTAŽE

U slučaju bilo kakvih pitanja pogledajte u Napredni priručnik koji se nalazi na www.hertzaudiovideo.com ili kontaktirajte vašeg prodavača HERTZ ili ovlašteni servis HERTZ radi eventualne pomoći.

1. Prije instaliranja pojačala isključite izvor napajanja i sve druge električne uređaje u audio sustavu kako biste spriječili nastanak bilo kakvog oštećenja.

2. Koristite kabel odgovarajućeg poprečnog presjeka (pogledajte tablicu: Kabel za električno napajanje), provedite kabel za napajanje iz akumulatora do

mjesta ugradnje pojačala.

3. Priključite električno napajanje s ispravnim polaritetom. Priključite stezaljku (+) na kabel koji dolazi s akumulatora i stezaljku (-) na karoseriju vozila/plovila.

4. Izolirani nosač osigurača postavite najviše 40 cm udaljen od pozitivnog pola baterije; jedan kraj kabela napajanja spojite na nju nakon spajanja

drugog kraja na pojačalo. Nemojte ugraditi osigurač.

5. Kako biste ispravno uzemljili uređaj (-), koristite odvijač na šasiji vozila/plovila; ostružite boju ili masnoću s metalne površine ukoliko j e potrebno, instrumentom provjerite da li je povezan negativni pol baterije (-) sa učvršćenim dijelom. Ukoliko je moguće, spojite sve komponente u isto uzemljenje; ovim rješenjem potiskuje se većina šuma koji nastaje za vrijeme audio reprodukcije.

6. Postvaite sve signalne kablove blizu jedan drugome i daleko od kablova za struju.

7. Ukljućite RCA kablove, signal mora biti između 0.2 VRMS i 5 VRMS.

8. Ulaze visoke razine priključite odgovarajućim utikačem. Dovedeni signal mora biti u opsegu od 0.8 VRMS do 20 VRMS. Nemojte koristiti taj ulaz ako

već koristite priključak Pre In s pretpojačanjem.

9. U ulaz za zvučnik uključite 10 AWG kabal.

10. Nemojte spajati (-) L i (-) R izlaze za zvučnik zajedno. Ukoliko koristite ste spojli vanjske stereo kablove, vodite računa da se negativni polovi ne spajaju.

11. Pojačalo se uključuje spajanjem stezaljke daljinskog uključivanja (REMOTE IN) na određeni izlaz izvora. Pojačalo se uključuje automatski, bez

daljinskog signala, također i ako se koriste ulazi visoke razine (Speaker IN) postavljanjem “AUTO TURN ON” prekidača u položaj ON.

12. LED na prednjoj ploči svijetli zeleno označavajući da je uređaj uključen. LED svijetli crveno ako je izlaz preopterećen, ako je aktivirana toplinska zaštita, ako su kablovi zvučnika kratko spojeni s karoserijom vozila i ako je pojačalo u kvaru.

13. Osigurač(i) se nalazi(e) pokraj električnog napajanja i priključaka za zvučnike. Pri zamjeni, izvadite osigurač(e) iz kućišta. Osigurač uvijek zamijenite novim koji ima jednake tehničke podatke.

14. Zaštitite sve pomoćne uređaje koje ste postavili da bi instalirali komponente u strukturu vozila/plovila; ovo omogućava stabilnost i sigurnost pri vožnji. Ukoliko se u vožnji/plovidbi otkači pojačalo, može doći do ozbiljne ozljede putnika u vozilu/plovilu i drugih plovila.

15. Kada je instalacija gotova. Provjerite sustav žica i provjerite jesu li sve žice ispravno spojene .

16. Gurnite osigurač u držač osigurača. Vrijednost osigurača mora biti 30% veća od pojačala. Ukoliko kabal napaja nekoliko pojačala, vrijednost

osigurača mora biti 30% veća od ukupne sume vrijednosti svih ostalih osigurača na pojačalima.

17. Provjerite kvalitet zvuka tako što pojačate zvuk do ¾ maksimalne snage, zatim podesite nivo zvuka na. pojačalu dok ne čujete nepravilan zvuk.

UPOZORENJE

OSLANJAJTE SE NA VLASTITI SLUH I TESTIRAJTE ZVUK MOLIMO IMAJTE NA UMU DA STALNO IZLAGANJE VISOKIM TONOVIMA MOŽE UZROKOVATI OŠTEĆENJE SLUHA. ZA VRIJEME VOŽNJE, SIGURNOST MORA BITI NA PRVOM MJESTU.

Podaci o električnom i elektroničkom otpadu (za one članice europske unije koje organiziraju odvojeno skupljanje otpada) Proizvodi koji su označeni prekriženom kantom za smeće na kotačima ne smiju se odlagati zajedno s kućnim otpadom. Ovi električni i elektronički proizvodi moraju se reciklirati u odgovarajućim postrojenjima koja mogu zbrinjavati otpad ovih proizvoda i komponenata. Kako biste znali gdje se nalaze vama najbliža takva mjesta za recikliranje/zbrinjavanje obratite se lokalnim gradskim vlastima. Recikliranjem i zbrinjavanjem otpada na prikladan način doprinosite zaštiti okoliša i sprječavanju štetnih utjecaja za zdravlje.

Hrvatski / Croatian

Page 12

BEZPEČNOSTNÍ OPATŘENÍ

Před instalací komponent si prosím pečlivě přečtěte veškeré pokyny obsažené v tomto manuálu. Je vhodné pečlivě dodržovat zvýrazněné instrukce. Nedodržení těchto pokynů může zapříčinit neúmyslné zničení nebo poškození komponent.

BEZPEČNOSTNÍ POKYNY

1. Zkontrolujte stav alternátoru a baterie, abyste zajistili, že unesou zvýšenou spotřebu.

2. Nemontujte součástky dovnitř prostoru motoru nebo je vystavíte vlivu vody, přílišné vlhkosti, prachu nebo špíny.

3. Nikdy neveďte kabely z vnější strany vozidla nebo nainstalujte zesilovač vedle mechanických nebo elektronických přístrojů.

4. Zesilovač instalujte v částech vozidla, kde se udržuje teplota mezi 0°C (32°F) a 55°C (131°F). Tento procesor musí mít vzdálenost minimálně 5 cm

(2”) od jakékoliv konstrukce. Okolo podstavce musí být dobré proudění vzduchu.

5. Zesilovač může dosahovat teplot okolo 80°C (176°F). Před dotykem se ujistěte, že není nebezpečně horký.

6. Zesilovač čistěte pravidelně bez použití agresivních ředidel, které by ho mohly poškodit. Nepoužívejte stlačený vzduch, protože by mohl zatlačit

pevné částice do zesilovače. Navlhčete kousek hadříku vodou a mýdlem, vyždímejte ho a očistěte zesilovač. Potom použijte hadřík navlhčený pouze ve vodě, eventuálně zesilovač vytřete do sucha měkkým a suchým hadrem.

7. Ujistěte se, že místo, které jste vybrali pro tyto komponenty, neovlivní správnou funkčnost mechanických a elektrických zařízení vozidla.

8. Během montáže a zapojování se ujistěte, že napájecí kabel není zkratován.

9. Při vrtání nebo řezání plechů automobilu buďte nanejvýš opatrní a ověřte si, že se pod nimi nenachází žádná elektrická kabeláž nebo konstrukční prvek.

10. Při kladení napájecího kabelu neveďte kabel přes ostré hrany nebo v blízkosti pohybujících se mechanických částí. Používejte pryžové průchodky,

abyste kabely chránili, jestliže prochází otvory v karoserii nebo jestliže jsou v blízkosti teplo generujících částí.

11. Ujistěte se, že jsou všechny kabely správně zabezpečeny po celé jejich délce. Také se ujistěte, že jejich vnější ochranné pláště jsou odolné plamenům a samohasící. Použijte upínací šroub, abyste zabezpečili pozitivní a negativní kabely v blízkosti zesilovače, respektive v blízkosti svorkovnice napájení.

12. Vyberte měřicí přístroj na kabely pomocí výkonu zesilovače a podle návrhů zde uvedených. Používejte vysoce kvalitní kabely, konektory a příslušenství, které lze nají v katalogu Connection.

13. Pro usnadnění montáže si předem promyslete uspořádání svého nového zesilovače a nejlepší místa k vedení kabeláže.

14. Abyste zabránili nechtěnému poškození, uchovávejte výrobek ve svém původním obalu, dokud nejste připraveni na závěrečnou montáž.

15. Při používání nářadí si vždy chraňte zrak, protože mohou létat vzduchem úlomky nebo zbytky z výroby.

TYPICKÝ POSTUP INSTALACE

Jestliže budete mít jakékoliv otázky, prosím podívejte se do Rozšířeného návodu, který naleznete na stránkách www.hertzaudiovideo.com, nebo kontaktujte prodejce Hertz nebo autorizované servisní středisko HERTZ.

1. Před instalací zesilovače vypněte zdroj a veškerá další elektronická zařízení v systému audio, abyste předešli jakémukoli poškození.

2. Použitím kabelu s odpovídajícím AWG (viz schéma: Napájecí kabel), veďte výkonový kabel z baterie do montážního místa zesilovače.

3. Připojte napájení, zachovejte správnou polaritu. Připojte koncovku (+) do kabelu přicházejícího z baterie a (-) koncovku ke karoserii auta.

4. Vložte izolovaný držák pojistky maximálně 40cm daleko od kladného pólu baterie; Připojte k němu jeden konec napájecího kabelu po připojení druhého

konce k zesilovači. Nepřipojujte pojistku.

5. Pro správné ukostření přístroje (-) použijte šroub na karoserii vozidla; dle potřeby seškrábejte všechnu barvu nebo mastnotu z kovové části a ověřte zkoušečkou elektrickou průchodnost mezi záporným pólem baterie (-) a bodem ukostření. Je-li to možné, zapojte všechny komponenty do stejného bodu ukostření; toto řešení potlačuje nejvíce rušení, které je tvořeno během přehrávání zvuku.

6. Všechny vodiče se signálem veďte společně a ve vzdálenosti od napájecích kabelů.

7. Zapojte přívodní RCA kabely, připojený signál musí být mezi 0.2 VRMS a 5 VRMS.

8. Připojte vysokoúrovňové vstupy pomocí správných banánků. Dodávaný signál musí být mezi 0.8 VRMS a 20 VRMS Nepoužívejte je, pokud jste již

použili připojení předzesilovače Pre In.

9. Zapojte výstupy reproduktorů pomocí max 10 AWG reproduktorových vodičů.

10. Nezapojujte výstupy reproduktorů (-) L a (-) R společně. Jestliže použijete externí stereo spojku, ujistěte se, že její záporné póly nejsou zapojeny

dohromady.

11. Zesilovač se zapne prostřednictvím dálkového terminálu pro zapnutí (REMOTE IN) ke specifickému výstupu zdroje. Zesilovač se automaticky zapne, bez dálkového signálu, také při použití vstupu vysoké úrovně (Reproduktory IN) nastavením spínače “AUTOMATICKÉ ZAPNUTÍ” do polohy ZAP.

12. LED dioda předního panelu se rozsvítí zeleně, když je přístroj zapnutý. LED dioda předního panelu se rozsvítí červeně, jestliže jsou výstupy přetíženy, pokud je tepelná ochrana spuštěna, pokud kabely reproduktorů zkratovaly s podvozkem vozidla anebo když je zesilovač poruchový.

13. Pojistka/y je/jsou umístěny poblíž koncovek napájení a reproduktorů. Pro výměnu, vyjměte pojistku/pojistky z jejich držáku. Vždy měňte pojistku za tu, stejného typu.

14. Připevněte všechna pomocná zařízení, která jste zabudovali kvůli montáži komponent do vozidla, na pevnou část vozidla; tím se zajistí stabilita a bezpečnost při jízdě. Uvolnění zesilovače během jízdy může vážně zranit osoby ve vozidle i jiných automobilech.

15. Po dokončení montáže se přesvědčte, že kabeláž systému a všechna zapojení byla provedena správně.

16. Vložte pojistku do držáku na pojistky. Hodnota pojistky musí být o 30% vyšší než u té, která je zapojená v zesilovači. V případě, že kabel napájí

několik zesilovačů, musí být hodnota pojistky o 30% vyšší, než je součet hodnot všech pojistek v zesilovačích.

17. Vyvážení hladiny poslechu se provede při nastavení hlasitosti zdroje až po ¾ své maximální úrovně; pak upravujte úrovně zesilovače, dokud neuslyšíte zkreslení.

BEZPEČNOSTNÍ ZVUK

POUŽIJTE PRAKTICKÝ SMYSL A VYZKOUŠEJTE BEZPEČNOSTNÍ ZVUK. PROSÍM PAMATUJTE, ŽE DLOUHÁ EXPOZICE TLAKU Z DŮVODU NADMĚRNĚ VYSOKÉ FREKVENCE ZVUKU MŮŽE POŠKODIT VÁŠ SLUCH. PŘI ŘÍZENÍ MUSÍ BÝT ZACHOVÁNA PŘEDEVŠÍM BEZPEČNOST

Informace o likvidaci elektrického a elektronického odpadu (pro země EU, které používají systém třídění odpadu)

Produkty obsahující symbol (přeškrtnutý odpadkový kontejner) nesmí být likvidovány jako domácí odpad. Elektrický a elektronický odpad má být recyklován v zařízení určeném pro manipulaci s těmito předměty a jejich komponenty. Kontaktujte svůj místní správní úřad ohledně umístění nejbližšího takového třídění odpadu napomůže zachování přírodních zdrojů, stejně jako ochraně našeho zdraví a životního prostředí před škodlivými vlivy.

Česky / Czech Republic

zařízení. Správná recyklace a

Page 13

User’s Manual

VOORZORGSMAATREGELEN

Lees vóór de installatie van de onderdelen de instructies in deze handleiding zorgvuldig door. We raden u aan de gemarkeerde instructies zorgvuldig te volgen. Als u deze instructies niet volgt, dan kan dit per ongeluk verwondingen veroorzaken, of schade aan de onderdelen.

VEILIGHEIDSMAATREGELEN

1. Controleer de staat van uw dynamo en accu om zeker te zijn dat deze het verhoogde stroomverbruik aankunnen.

2. Installeer geen onderdelen onder de motorkap, en laat ze niet in contact komen met water, extreme vochtigheid, stof of modder.

3. Laat nooit snoeren aan de buitenkant van het voer-/vaartuig lopen, en installeer de versterker niet naast elektrische versnellingsbakken.

4. Installeer de versterker in een deel van het voer-/vaartuig waar de temperatuur tussen de 0°C (32°F) en 55°C (131°F) ligt. Laat de buitenkant van de

versterker ten minste 5 cm vanaf zijkanten blijven. Er dient goede luchtcirculatie rond de versterker te zijn. Als u het koellichaam afdekt gaat de versterker in beschermende stand

5. De versterker kan temperaturen van wel 80°C (176°F) bereiken. Zorg dat hij niet gevaarlijk heet is voor u hem aanpakt.

6. Maak de versterker regelmatig schoon zonder gebruikt te maken van agressieve oplosmiddelen die hem kunnen beschadigen. Gebruik geen

perslucht, omdat dit de vaste deeltjes in de versterker duwt. Bevochtig een doekje met een sopje, wring het uit en veeg de versterker schoon. Neem vervolgens een doekje bevochtigd met alleen water; maak tot slot de versterker schoon met een droog doekje.

7. Zorg ervoor dat de door u gekozen locatie voor de componenten de juiste werking van de mechanische en elektrische systemen in het voertuig niet beïnvloeden. Deze versterker is ontworpen voor gebruik/installatie in vaartuigen en is niet waterproof. De installatie dient uitgevoerd te worden in een droge ruimte zonder direct contact met water.

8. Let erop dat de stroomkabel geen kortsluiting veroorzaakt tijdens de installatie en het aansluiten op de accu.

9. Let heel erg goed op bij zagen of boren in het plaatwerk van het voer-/vaartuig, zorg ervoor dat er geen elektrische bedrading of structurele onderdelen

onder zitten.

10. Bij het plaatsen van de stroomkabel dient u te voorkomen dat deze over of langs scherpe randen of bewegende mechanische systemen loopt. Gebruik rubber ringen om de kabel te beschermen als deze door een gat in het plaatwerk loopt of geschikte materialen als deze in de buurt van warmte opwekkende onderdelen loopt.

11. Zorg ervoor dat alle snoeren over hun gehele lengte goed vastzitten. Zorg er ook voor dat de buitenste beschermlaag brandwerend en branddovend is. Gebruik een kabelklemschroef om de positieve en negatieve kabel dicht bij de voedingsaansluitingen van de versterker te bevestigen.

12. Kies de doorsnede van de kabel volgens het vermogen van de versterker en de hier genoemde suggesties. Gebruik snoeren, verbindingen en accessoires van hoge kwaliteit, zoals u deze vindt in de aansluitcatalogus.

13. Plan de configuratie van uw nieuwe versterker en de beste bedradingsroute vooruit om de installatie te vereenvoudigen.

14. Om incidentele schade te voorkomen houdt u het product in de originele verpakking tot u klaar bent om het te gaan installeren.

15. Draag altijd een veiligheidsbril bij het gebruik van gereedschap omdat er splinters of stukjes van het product af kunnen schieten.

TYPISCHE INSTALLATIEVOLGORDE

Als u vragen heeft, raadpleeg dan de Handleiding voor Gevorderden die u kunt vinden op www.hertzaudiovideo.com, of neem voor assistentie contact op met uw Herz dealer of een door Herz geautoriseerd reparatiecentrum.

1. Zet het bronapparaat en alle andere elektronische apparatuur van het geluidssysteem uit voordat u met de installatie begint, om mogelijke schade

te voorkomen.

2. Gebruik een kabel met voldoende AWG (zie overzicht: voedingskabel), voer de stroomkabel van de accu naar de plaats waar de versterker gemonteerd is.

3. Sluit de voedingsspanning aan met de juiste polariteit. Sluit de (+) aansluiting aan op de kabel die van de accu afkomt, en de (-) aansluiting op het

voer-/vaartuig chassis.

4. Plaats een geïsoleerde zekeringhouder max. 40 cm vanaf de positieve accuaansluiting; sluit hier het ene einde van de stroomkabel op aan nadat het andere.einde is aangesloten op de versterker. Monteer de zekering niet.

5. Om het apparaat te aarden (-) op de juiste manier, gebruikt u een schroef in het voer-/vaartuig chassis; schraap indien nodig alle verf en vet van het metaal, controleer met een voltmeter of er verbinding is tussen de negatieve pool van de accu (-) en het gekozen aansluitpunt. Sluit indien mogelijk alle onderdelen aan op hetzelfde aardepunt; dit vermindert ongewenste ruis die kan optreden bij de geluidsproductie.

6. Leid alle signaalkabels dicht bij elkaar, en uit de buurt van stroomkabels.

7. Sluit de RCA ingangskabels aan, het aangeboden signaal moet liggen tussen 0.2 V RMS en 5 V RMS.

8. Sluit de high level ingangen aan met de juiste stekker. Het aangeboden signaal moet liggen tussen 0.8 V RMS en 20 V RMS. Gebruik dit niet als

u de Pre in voorversterkte aansluiting al gebruikt.

9. Sluit de luidspreker aan met 10 AWG max luidsprekerkabel.

10. Sluit de luidsprekeruitgangen (-) L en (-) R niet op elkaar aan. Als u een externe stereo crossover gebruikt, zorg ervoor dat de negatieve polen niet

met elkaar zijn verbonden.

11. De versterker gaat aan door de inschakel-aansluiting (REMOTE IN) aan te sluiten op de betreffende uitgang van het bron apparaat. De versterker schakelt ook automatisch aan, zonder inschakelsignaal, als de high level ingangen (Speaker IN) gebruikt worden door de “AUTO TURN ON” schakelaar op de ON stand te zetten.

12. De LED op het voorpaneel licht groen op waarmee aangegeven wordt dat het apparaat aan staat. De LED licht rood op als de uitgangen overbelast raken, als de thermische beveiliging inschakelt, als de luidprekerkabels kortsluiting maken met het voer-/vaartuig chassis en als het apparaat een storing heeft.

13. De zekering(en) bevind(en)(t) zich bij de voedingsaansluiting en de luidsprekeraansluitingen. Om deze te vervangen verwijdert u de zekering(en) uit de behuizing. Altijd dezelfde waarde zekering gebruiken

14. Maak alle extra apparaten tijdens de installatie vast aan de structuur van het voer-/vaartuig; dit zorgt voor stabiliteit en veiligheid tijdens het rijden/varen. Het losraken van de versterker tijdens het rijden/varen kan mensen in het voer-/vaartuig en andere voer-/vaartuigen ernstig verwonden.

15. Als de installatie klaar is, controleer dan de bedrading van het systeem en verzeker u ervan dat alle aansluitingen correct gemaakt zijn.

16. Plaats de zekering in de zekeringhouder. De zekering dient een 30% hogere waarde te hebben dan de zekering in de versterker. Wanneer de kabel.

meerdere versterkers voedt, dient de zekering een 30% hogere waarde te hebben dan de opgetelde waarde van alle zekeringen in de versterkers.

17. Het afstellen van het luisterniveau wordt gedaan door het bron volume op ¾ van het maximum te zetten; stel dan het versterkerniveau bij tot u vervorming hoort.

VEILIG GELUID

GEBRUIK GEZOND VERSTAND EN GEBRUIK VEILIG GELUID. DENK ERAAN DAT LANGDURIGE BLOOTSTELLING AAN EXTREEM HARD GELUID UW GEHOOR KAN BESCHADIGEN. VEILIGHEID MOET TIJDENS HET RIJDEN VOOROP STAAN.

Informatie met betrekking tot de verwerking van afgedankte elektrische en elektronische apparatuur (voor de Europese landen die het afval gescheiden inzamelen)

Producten die zijn gemarkeerd met een doorgekruiste vuilnisbak op wieltjes mogen niet met het gewone huisvuil worden weggegooid. Deze elektrische en elektronische producten dienen te worden gerecycled door geschikte faciliteiten, die in staat zijn om deze producten en componenten te verwerken. Om te weten te komen hoe en waar deze producten ingeleverd kunnen worden bij het dichtstbijzijnde recycling/inzamelingspunt, verzoeken wij u om contact op te nemen met uw lokale gemeente. Het op correcte wijze recyclen en inzamelen van afval draagt bij aan de bescherming van het milieu en het voorkomen van schadelijke effecten op de gezondheid.a životního prostředí před škodlivými vlivy.

Nederlands / Dutch

Page 14

PRECAUTIONS

Before installing the components, please carefully read all of the instructions contained in this manual. It is advisable to carefully follow the highlighted instructions. Failure to respect these instructions may cause unintentional harm or damage to the components.

SAFETY CONSIDERATIONS

1. Check your alternator and battery condition to ensure they can handle the increased consumption.

2. Do not carry out any installation inside the engine compartment or exposed to water, excessive humidity, dust or dirt.

3. Never run cables outside the vehicle/vessel or install the amplifier next to electronic gearcases.

4. Install the amplifier in the vehicle/vessel sections where temperature is between 0°C (32°F) and 55°C (131°F). Let the amplifier outer profile be at

least 5 cm (2”) far from possible walls. There must be good air circulation where the amplifier is installed. If you cover the heat sink, the amplifier goes in protection.

5. The amplifier can reach temperatures of around 80°C (176°F). Make sure it is not dangerously hot before touching it.

6. Periodically clean the amplifier without using aggressive solvents that might damage it. Don’t use compressed air, since it would push solid parts in the

amplifiers. Dampen a piece of cloth with water and soap, wring it and clean the amplifier. Then use a piece of cloth dampened with water only; eventually clean the amplifier with a dry piece of cloth.

7. Make sure the location you chose for the components does not affect the correct functioning of the vehicle/vessel mechanical and electrical devices. This amplifier was designed for installation/application in marine vehicles and it is not water-proof. The installation should be performed in a dry compartment with no direct contact with water.

8. Make sure power cable is not short circuited during installation and connection with the battery.

9. Use extreme caution when cutting or drilling the vehicle/vessel panels, checking there are no electrical wiring or structural elements underneath.

10. When positioning the power supply cable, avoid to run the wire over or through sharp edges or close to moving mechanical devices. Use rubber

grommets to protect the wire if it runs in a hole of the plate or proper materials if it is close to heat-generating parts.

11. Make sure all the cables are properly secured all along their length. Also, make sure their outer protective jacket is flame resistant and self extinguishing. Use a clamping screw to secure positive and negative cables just close to the amplifier respective power supply terminal blocks.

12. Choose the cable gauge according to the amplifier power and to the suggestions you can find here. Use high quality cables, connectors and accessories, as you can find in the Connection catalogue.

13. Pre-plan the configuration of your new amplifier and the best wiring routes to ease installation.

14. In order to avoid incidental damage, keep the product in the original packaging until you are ready for the final installation.

15. Always wear protective eyewear when using tools, as splints or product residue may become airborne.

TYPICAL INSTALLATION SEQUENCE

If you have any questions please refer to the Advanced Manual you can find available on www.hertzaudiovideo.com or contact your Hertz dealer or Hertz authorized service for assistance.

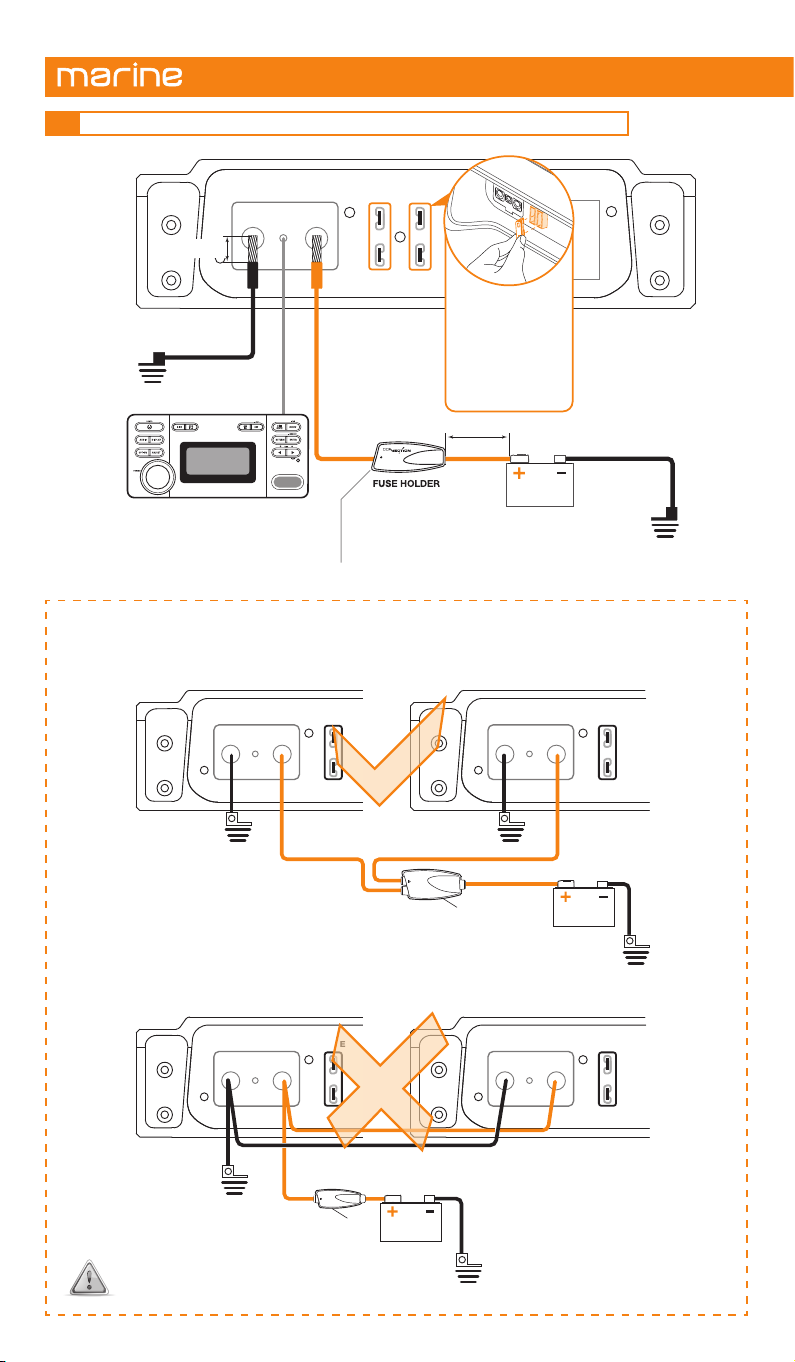

1. Before installing the amplifier turn off the source and all other electronic devices in the audio system to prevent any damages.

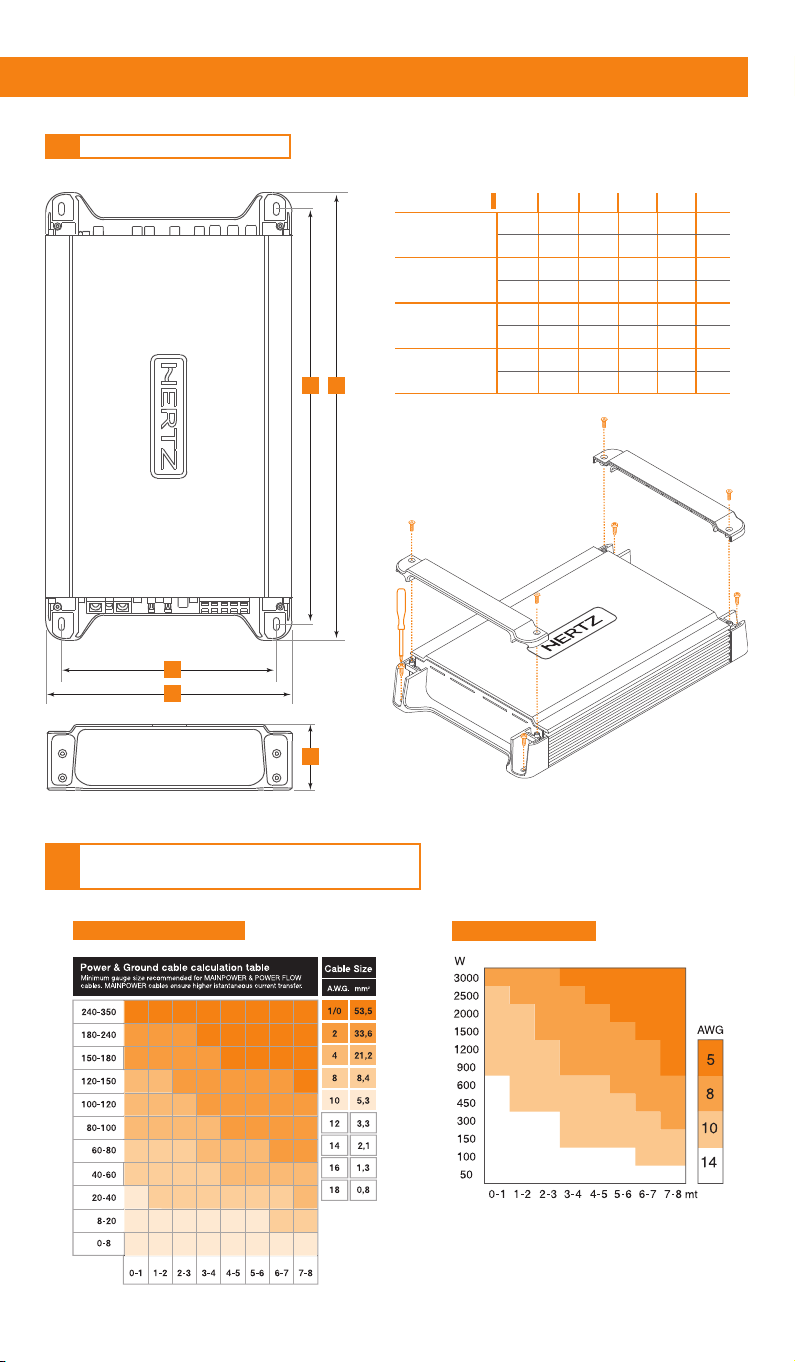

2. Using a cable with adequate AWG (see chart: Power Supply Cable), run the power wire from the battery location to the amplifier mounting location.

3. Connect the power supply with the correct polarity. connect (+) terminal to the cable coming from the battery and (-) terminal to the vehicle/vessel chassis.

4. Put an insulated fuse holder 40 cm max far from the battery positive terminal; connect one end of the power cable to it after connecting the other

end to the amplifier. Do not mount the fuse.

5. To ground the device (-) in the right way, use a screw in the vehicle/vessel chassis; scrape all paint or grease from the metal if necessary, checking with a tester that there is continuity between the battery negative terminal (-) and the fixing point. If possible, connect all components to the same ground point; this solution rejects most noise which can be generated during the audio reproduction.

6. Route all signal cables close together and away from power cables.

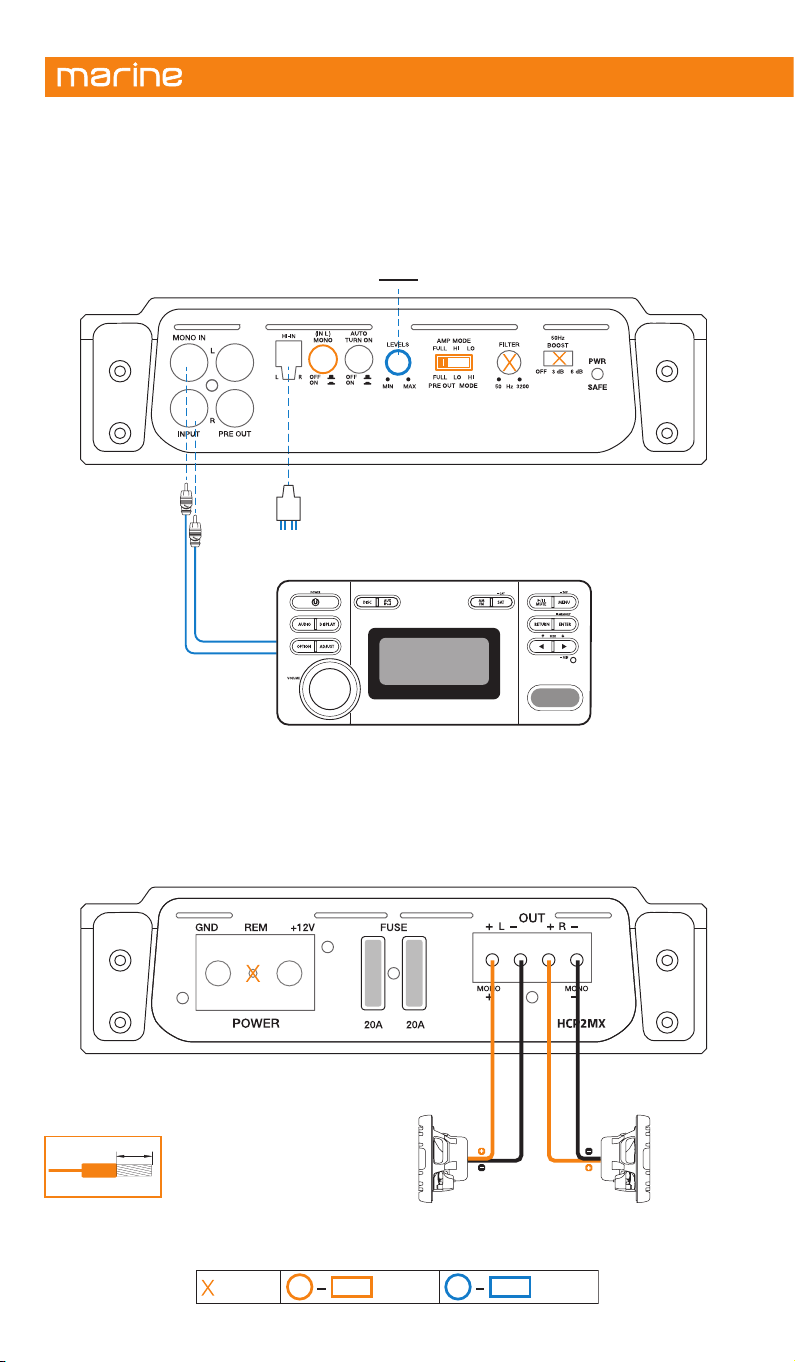

7. Connect the RCA input cables, the applied signal must be between 0.2 VRMS and 5 VRMS.

8. Connect the high level inputs using the proper plug. Applied signal must be between 0.8 VRMS and 20 VRMS. Don’t use it if you are already using Pre In

preamplified connection.

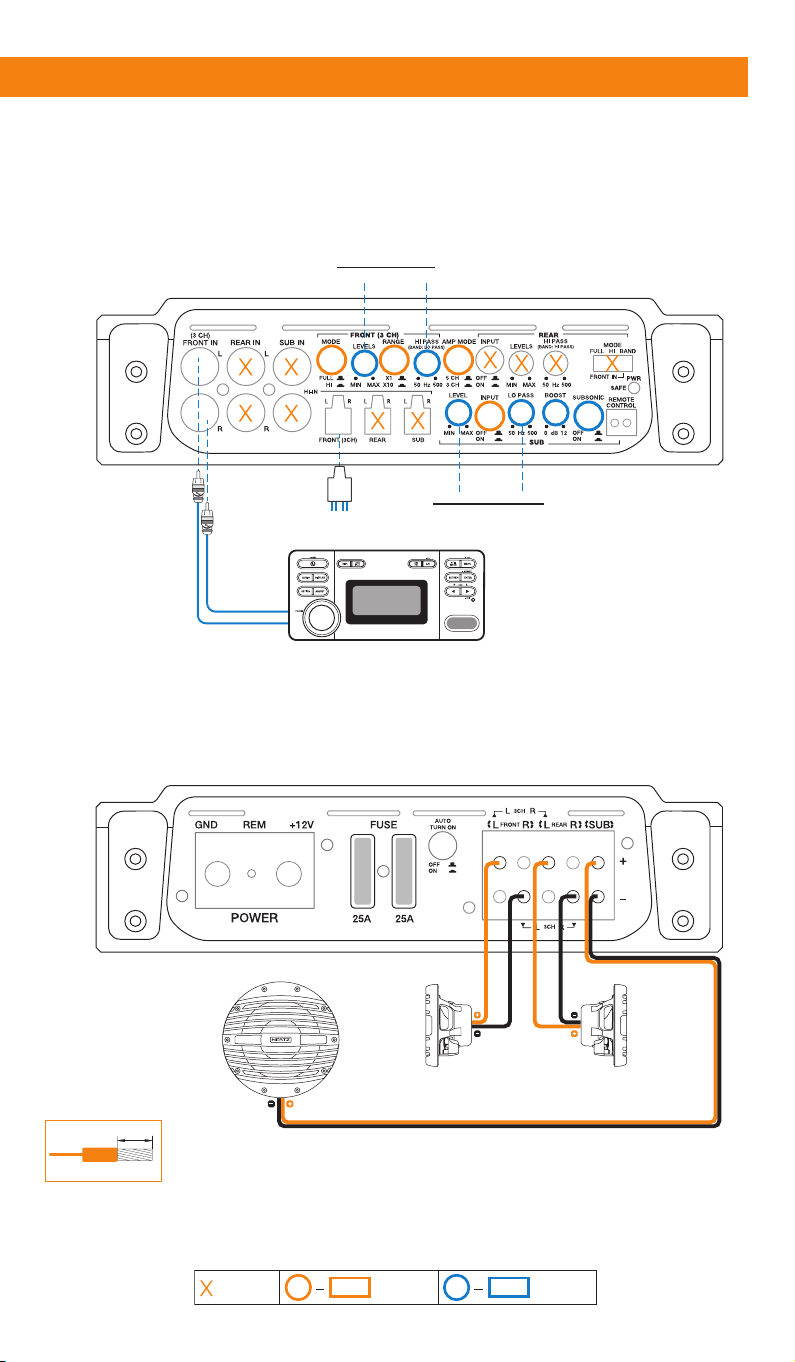

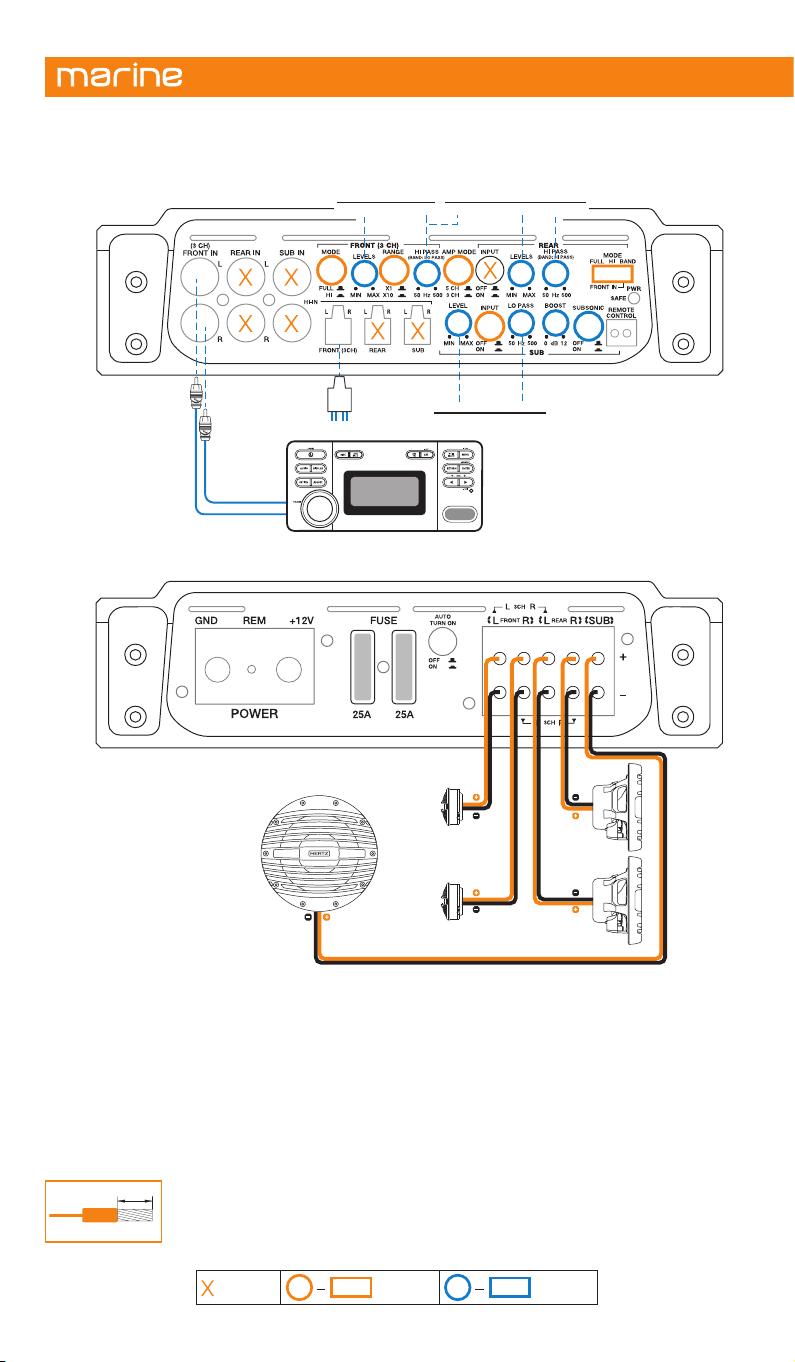

9. Connect the speaker output using 10 AWG max speaker cable.

10. Don’t connect (-) L and (-) R speaker outputs together. If you use an external stereo crossover, make sure that its negative poles are not connected together.

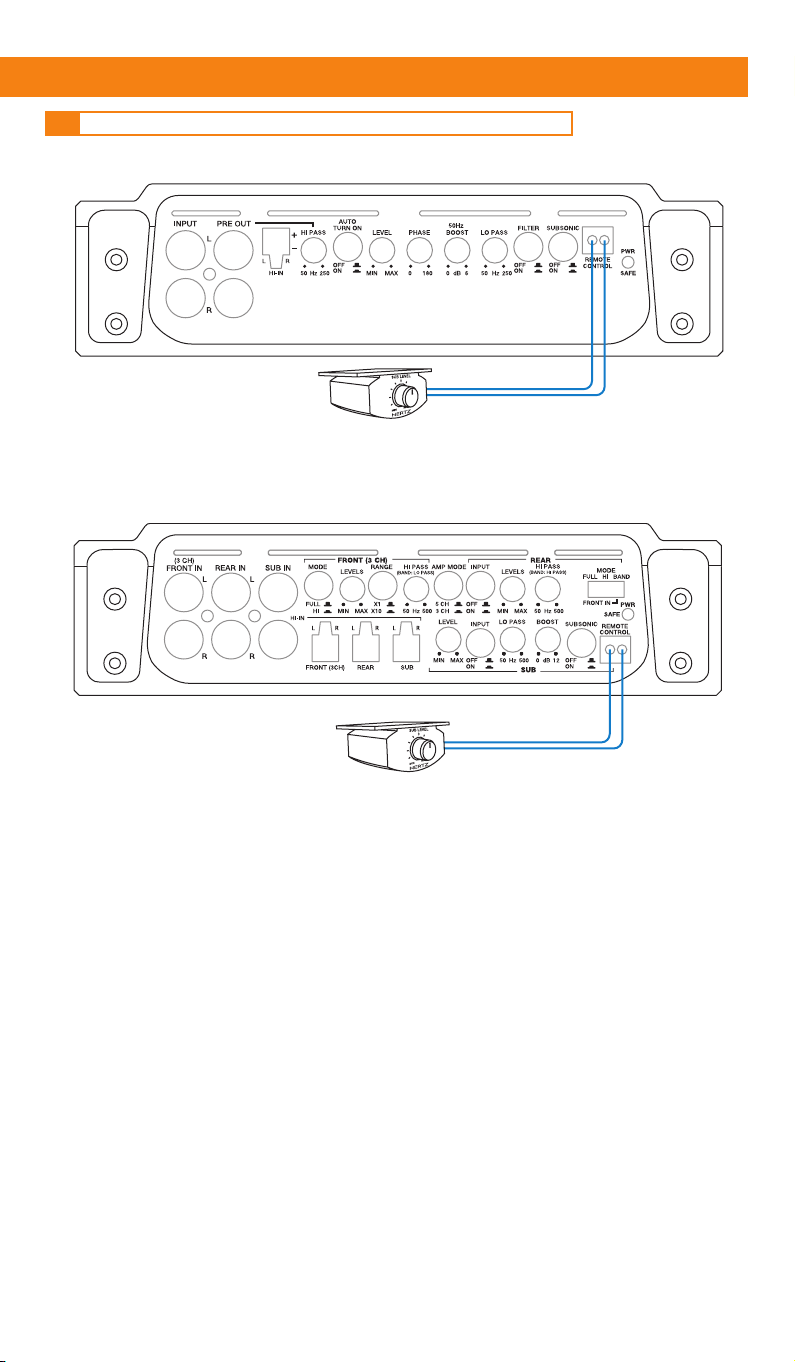

11. The amplifier turns on by connecting the remote turn on terminal (REMOTE IN) to the source specific output. The amplifier turns on automatically, without

remote signal, also if using high level inputs (Speaker IN) by setting the “AUTO TURN ON” switch to position ON.

12. The LED on the front panel lights up green indicating that the product is on. The LED lights up red if the outputs go on overload, if the thermal protection is triggered, if the speaker cables short circuit with the vehicle/vessel chassis and if the amplifier is malfunctioning.

13. The fuse/s is/are located near the power supply and speaker terminals. To replace, remove the fuse/s from the housing. Always replace the fuse of the same rating.

14. Secure all auxiliary devices you built to install the components to the vehicle/vessel structure; this ensures stability and safety while driving. The amplifier falling out of its fastening while driving/cruising can seriously damage the people in the vehicle/vessel and other boats.

15. When installation is over, check the system’s wiring and make sure all connections were done in the right way.

16. Put the fuse into the fuse holder. The fuse value will have to be 30% higher than the amplifier built-in one. In case the cable supplies several amplifiers,

the fuse value will have to be 30% higher than the sum of the values of all other fuses in the amplifiers.

17. Listening level calibration is made by adjusting the source volume up to ¾ of its maximum level; then, adjust the amplifier levels until you hear distortion.

SAFE SOUND

USE COMMON SENSE AND PRACTICE SAFE SOUND. PLEASE REMEMBER THAT LONG EXPOSURE TO EXCESSIVELY HIGH SOUND PRESSURE LEVELS MAY DAMAGE YOUR HEARING. SAFETY MUST BE AT THE FOREFRONT WHILE DRIVING.

Information on electrical and electronic equipment waste (for those European countries which organize the separate collection of waste)

Products which are marked with a wheeled bin with an X through it can not be disposed of together with ordinary domestic waste. These electrical and electronic products must be recycled in proper facilities, capable of managing the disposal of these products and components. In order to know where and how to deliver these products to the nearest recycling/disposal site please contact your local municipal office. Recycling and disposing of waste in a proper way contributes to the protection of the environment and to prevent harmful effects on health.

English / English

Page 15

User’s Manual

ETTEVAATUSABINÕUD

Enne osade paigaldamist lugege tähelepanelikult kõiki käesolevas juhendis antud juhiseid. Esiletõstetud juhiseid on soovitatav täpselt järgida. Nende juhiste mittejärgimisel võite osi tahtmatult kahjustada või vigastada.

TURVANÕUDED

1. Kontrollige vahelduvvoolugeneraatori ja aku seisukorda ning veenduge, et need taluvad suurenenud tarbimist.

2. Võimendite paigalduskoht ei tohi asuda mootoriruumis ning peab olema kaitstud vee, niiskuse, tolmu ja mustuse eest.

3. Kaableid tohib vedada ainult sõiduki/laeva salongi sees; keelatud on võimendi paigaldamine elektrooniliste käigukastide lähedusse.

4. Võimendi paigalduskoha temperatuur peab jääma sõiduki/laeva osas 0°C (32°F) ja 55°C (131°F) vahele. Võimendi välisprofiili ja võimalike nende läheduses

olevate seinte vahele peab jääma vähemalt 5 cm (2”). Võimendi paigalduskohas peab olema piisav õhutus. Jahuti katmise korral läheb võimendi kaitserežiimi.

5. võimendi korpuse temperatuur võib tõusta kuni 80°C (176°F). Enne selle puudutamist veenduge, et korpus pole liiga tuline.

6. Võimendit tuleb perioodiliselt puhastada, kasutades pehmeid puhastusvahendeid, mis seda ei kahjusta. Suruõhu kasutamine on keelatud, kuna see võib

mustuseosakesed võimendi sisse puhuda. Puhastage võimendit pesuvahendiga vette kastetud ja kuivaks väänatud lapiga. Seejärel käige see üle ainult vette kastetud lapiga; vajaduse korral pühkige võimendit lõpuks ka kuiva lapiga.

7. Veenduge, et valitud paigalduskoht ei häiriks sõiduki/laeva mehhaaniliste ja elektriseadmete tööd. See võimendi on mõeldud paigaldamiseks/kasutamiseks merendussõidukites ja see ei ole veekindel. See tuleb paigaldada kuiva kohta, mis ei puutu veega otse kokku.

8. Veenduge, et toitejuhe ei satuks paigaldamise ja akuga ühendamise ajal lühisesse.

Eriti tähelepanelik tuleb olla sõiduki/laeva kerepaneelide lõikamisel või sellesse aukude puurimisel - kontrollige, et pleki all poleks elektrijuhtmeid ega

struktuurielemente.

10. Toitejuhtme paigaldamise ajal vältige juhtmete vedamist üle teravate servade või nende vahelt läbi või liikuvate mehhaaniliste seadmete lähedalt. Kui juhe viiakse läbi autokeresse tehtud aukude, tuleb selle kaitseks kasutada kummitihendit või sobivaid materjale, kui juhe jääb kuumust kiirgavate osade lähedusse.

11. Kontrollige, et kõik juhtmed oleksid täise pikkuses korralikult kinnitatud. Samuti tuleb kontrollida, et nende väliskate oleks tulekindel ja isekustuv. Pluss-ja miinuskaabel tuleb võimendi toiteklemmile võimalikult lähedal pitskruviga kinnitada.

12. Juhtme jämedus peab vastama võimendi võimsusele ja siin toodud näpunäidetele. Kasutage kõrgekvaliteedilisi juhtmeid, liitmikke ja tarvikuid, mille leiate muuhulgas Connection toodete hulgast.

13. Koostage paigaldamise lihtsustamiseks võimendi paigaldusskeem ning märkige üles, kuidas tuleks juhtmed vedada.

14. Toote laitmatu seisundi garanteerimaks hoidke seda originaalpakendis kuni hetkeni, mil te seda tegelikkuses paigaldama asute.

15. Tööriistade kasutamisel tuleb alati kanda kaitseprille vms., kuna töötades võib õhku paiskuda metalli-ja muid osakesi.

TÜÜPILINE PAIGALDUSE KÄIK

Kui teil on küsimusi, vaadake palun täielikku kasutusjuhendit aadressilt www.hertzaudiovideo.com või võtke abi saamiseks ühendust Hertzi edasimüüja või Hertzi volitatud teenindusega

1. Enne võimendi paigaldamist lülitage välja audioallikas ja kõik selle elektroonilised lisad, et vältida süsteemi kahjustusi.

2. Viige sobivat AWG-kaablit kasutades (vt tabel: Toitejuhe) , kasutades toitejuhe aku juurest võimendi paigalduskohta.

3. Ühendage toiteplokk õige polaarsusega. Ühendage (+) klemm akust tuleva kaabliga ja (-) klemm sõiduki/laeva šassiiga.

4. Pange isoleeritud kaitsmehoidik aku positiivsest klemmist maksimaalselt 40 cm kaugusele, ühendage sellega üks toitejuhtme ots pärast teise

otsa ühendamist võimendiga. Ärge kinnitage sulavkaitset.

5. Seadme maanduse (-) ühendamiseks kasutage sõiduki/laeva kere külge keeratavat kruvi; eemaldage vajaduse korral värv või määre ning kontrollige testri abil pidevust aku miinusklemmi (-) ja kinnituskoha vahel. Võimaluse korral ühendage kõik elemendid ühte maanduspunkti, see lahendus elimineerib enamuse mürast, mis võib heli taasesitamisel tekkida.

6. Vedage kõik signaalikaablid koos ja võimalikult kaugemal voolukaablitest.

7. Ühendage RCA sisendid; rakendatud signaali peab jääma 0.2 VRMS ja 5 VRMS vahele.

8. Ühendage kõrgetasemelised sisendid kasutades sobivat pistikut. Rakendatav signaal peab olema vahemikus 0.8 VRMS ja 20 VRMS. Ärge kasutage

seda, kui te juba kasutate Pre In eelvõimendi ühendust.

9. Ühendage maksimaalselt 10 AWG suuruse kõlarikaabliga kõlari väljund.

10. Kõlari (-) L ja (-) R väljundeid ei tohi kokku ühendada. Juhul kui stereosüsteemil on väline sagedusjaotusfilter, kontrollige, et selle negatiivsed

poolused pole kokku ühendatud.

11. Võimendi lülitub sisse, kui ühendate kauglülitusklemmi (REMOTE IN) allikale vastava väljundiga. Võimendi lülitub sisse automaatselt ilma kaugsignaalita ka siis, kui kasutatakse kõrgetasemelisi sisendeid (Speaker IN), sättides lüliti „AUTO TURN ON” asendisse ON.

12. Esipaneelil olev valgusdiood süttib rohelisena, mis tähendab, et toode on sisse lülitatud. Valgusdiood süttib punasena, kui väljundid on ülekoormatud, termokaitse on vallandunud, kõlari juhtmed on lühises sõiduki/laeva šassiiga ja võimendil esineb talitlushäireid.

13. Kaitsmed asuvad toiteallika ja kõlari klemmide läheduses. Asendamiseks eemaldage kaitsmed hoidikust. Alati asendage samade nimiandmetega kaitsme vastu.

14. Kinnitage kõik seadmete aluseks sõidukisse/laeva paigaldatud lisaelemendid šassii külge; see tagab sõites auto stabiilsuse ja turvalisuse. Kui võimendi tuleb sõitmise ajal kinnitusest lahti, võib see põhjustada tõsiseid vigastusi sõidukis/laevas olevatele sõitjatele ja materiaalset kahju teistele paatidele.

15. Pärast paigaldust kontrollige kõiki süsteemi juhtmeid ja veenduge, kas nad on õigesti ühendatud.

16. Pange kaitse kaitsmepesasse. Kaitsme väärtus peab olema 30% kõrgem kui võimendi sisseehitatud kaitsme oma. Juhul kui kaabliga ühendatakse mitu

võimendit, peab kaitsme väärtus olema 30% kõrgem kui kõigi võimendite sisekaitsmete summa.

17. Helitaseme kalibreerimiseks seadke põhiseadme helitugevus kolmveerandini maksimumist ja siis seadistage reguleerige võimendi helitaset seni, kuni hakkate kuulma helimoonutust.

OHUTU HELI

KASUTAGE MÕISTLIKULT OHUTUT HELI. PIDAGE MEELES, ET PIKAAJALINE VÄGA TUGEVA HELIRÕHUGA HELI KUULAMINE VÕIB KUULMIST KAHJUSTADA. SÕIDUKI JUHTIMISEL ON ESMATÄHTIS OHUTUS.

Teave elektriliste ja elektroonikajäätmete kohta (nendele Euroopa riikidele, mis korraldavad sorteeritud jäätmete kogumist)

Tooted, mis on märgistatud läbikriipsutatud (X) ratastel prügikonteineri märgiga, ei või utiliseerida koos teise tavapäraste olmejäätmetega. Neid elektrilisi ja elektroonilisi tooteid tuleb ümber töödelda sobivates tehastes, mis on suutelised neid tooteid ja komponente utiliseerima. Võtke ühendust oma kohaliku omavalitsusega, et teada saada kuhu ja kuidas tuleks neid tooteid lähimasse ümbertöötlemis/utiliseerimisjaama toimetada. Jäätmete sobiv ümbertöötlemine ja utiliseerimine aitab kaasa keskkonna kaitsmisele ja ennetab ohtlikke mõjusid tervisele.

Esti / Estonian

Page 16

VAROITUKSET

Ennen komponenttien asennusta lue huolellisesti kaikki tässä ohjekirjassa olevat ohjeet. On suositeltavaa noudattaa korostettuja ohjeita huolellisesti. Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa komponenteille vahinkoa.

TURVALLISUUSNÄKÖKOHDAT

1. Tarkista ajoneuvon laturi ja akku, jotta ne kestävät lisääntyneen kulutuksen.

2. Älä asenna komponentteja moottoritilan sisään tai altista niitä vedelle, kosteudelle, pölylle tai lialle.

3. Älä koskaan vedä kaapeleita ajoneuvon/aluksen ulkopuolelle tai asenna vahvistinta sähköisten vaihteistojen viereen.

4. Asenna vahvistin sellaiseen ajoneuvon/aluksen osaan, jossa lämpötila on 0 - 55°C. Jätä vähintään 5 cm rako vahvistimen ulkoprofiilin ja reunojen väliin.

Vahvistimen asennuspaikassa tulee olla hyvä ilman kierto. Jos peität jäähdytyssiilin, vahvistin menee suojaustilaan.

5. Vahvistin voi saavuttaa jopa 80 °C lämpötiloja. Varmista ennen koskemista, ettei se ole vaarallisen kuuma.

6. Puhdista ajoittain vahvistin käyttämättä voimakkaita liuottimia, jotka voivat vahingoittaa sitä. Älä käytä paineilmaa, sillä se työntää kiinteitä osia vahvistimen

sisään. Kostuta kankaanpala vedellä ja saippualla, väännä se kuivaksi ja puhdista vahvistin. Käytä sitten vain vedellä kostutettua kangasta ja pyyhi lopuksi vahvistin kuivalla kankaanpalalla.

7. Varmista, että komponentille valitsemasi paikka ei vaikuta ajoneuvon/aluksen mekaanisten ja sähköisten laitteiden oikeaan toimintaan. Tämä vahvistin on suunniteltu asennettavaksi/käytettäväksi aluksissa. Se ei ole vedenpitävä. Asennus on tehtävä kuivaan paikkaan ilman suoraa kontaktia veteen.

8. Varmista, ettei virtakaapeli mene oikosulkuun asennuksen ja akkukytkennän aikana.

9. Ole erittäin varovainen, kun leikkaat tai poraat ajoneuvon/aluksen paneelia koria. Tarkista, ettei alla ole sähköjohtoja tai rakenteellisia elementtejä.

10. Virtakaapelia asennettaessa vältä kaapelin vetämistä terävien reunojen yli tai läheltä liikkuvia mekaanisia laitteita. Suojaa johtoa kumitiivisteillä

läpivienneissä ja käytä asiaan kuuluvia lämpöeristeitä lämpenevien osien lähellä.

11. Varmista, että kaapelit on kiinnitetty kunnolla koko pituudeltaan. Varmista myös, että niiden ulompi suojakuori on liekinkestävä ja itsestään sammuva. Varmista plus- ja miinuskaapeleiden kiinnitys kiristinruuvilla lähellä vahvistimen virransyötön liitinlohkoa.

12. Valitse kaapelin paksuus vahvistimen tehon ja tässä annettujen suositusten perusteella. Käytä laadukkaita kaapeleita, liittimiä ja lisävarusteita, kuten Connection-luettelon tuotteita.

13. Voit helpottaa asennusta, kun suunnittelet vahvistimen kokoonpanon ja parhaat johtojen vetoreitit ennakkoon.

14. Jotta vältetään vaurioituminen vahingossa, pidä tuote alkuperäisessä pakkauksessaan kunnes olet valmis lopulliseen asennukseen.

15. Käytä aina suojalaseja työkaluja käyttäessäsi, sillä kappaleesta voi irrota ilmaan tikkuja tai tuotepölyä.

TYYPILLINEN ASENNUS

Jos sinulla on kysyttävää, katso edistynyttä ohjekirjaa osoitteesta www.hertzaudiovideo.com tai ota yhteys Hertz-jälleenmyyjääsi tai valtuutettuun Hertz-huoltoon.

1. Ennen vahvistimen asennusta sammuta lähde ja kaikki muut äänijärjestelmän sähkölaitteet, jotta vältetään mahdolliset vahingot.

2. Vedä virtajohto akulta vahvistimen asennuspaikkaan käyttämällä AWG-arvoltaan riittävää kaapelia (ks. kaavio: virtakaapeli).

3. Kytke virransyöttö oikealla napaisuudella. Liitä (+)-liitin akusta tulevaan kaapeliin ja (-)-liitin ajoneuvon/aluksen koriin.

4. Asenna eristetty sulakerasia enintään 40cm päähän akun plus-navasta; kytke virtakaapelin toinen pää siihen kytkettyäsi toisen pään vahvistimeen.

Älä asenna sulaketta.

5. Maadoita laite (-) käyttämällä ruuvia ajoneuvon/aluksen korissa; poista metallista tarvittaessa maali ja rasva ja tarkista yleismittarilla, että valittu kiinnityspiste on yhteydessä akun miinusnapaan (-). Jos mahdollista, kytke kaikki komponentit samaan maadoituspisteeseen. Näin voidaan poistaa suurin osa äänentoistossa syntyvästä haitallisesta kohinasta.

6. Vedä kaikki signaalikaapelit yhdessä ja erillään virtakaapeleista.

7. Kytke RCA-tulokaapelit; tulosignaalin tulee olla väliltä 0.2 - 5 V RMS.

8. Kytke korkean tason tulot käyttämällä oikeaa liitintä. Signaalin tulee olla 0.8-20 V RMS. Älä käytä tätä liitäntää, jos käytössä on esivahvistinliitäntä.

9. Kytke kaiutinlähtö käyttäen enintään 10 AWG kaiutinjohtoa.

10. Älä kytke kaiutinlähtöjä (-) L ja (-) R yhteen. Jos käytät ulkoista jakosuodinta, varmista, että sen negatiivisia napoja ei ole kytketty yhteen.

11. Vahvistin käynnistyy, kun lähteen kauko-ohjaussignaali (REMOTE IN) kytketään lähteen tuloon. Vahvistin käynnistyy myös automaattisesti ilman

kauko-ohjaussignaalia, jos käytössä ovat korkean tason tulot (Speaker IN) ja etupaneelin kytkin ”AUTO TURN ON” kytketään asentoon ON.

12. Etupaneelin LED syttyy vihreäksi ilmaisemaan, että laite on päällä. LED syttyy punaisena, jos lähdöt ylikuormittuvat, lämpösuojaus kytkeytyy, kaiutinjohdot ovat oikosulussa ajoneuvon/aluksen rungon kanssa tai vahvistimessa on toimintahäiriö.

13. Sulake / sulakkeet sijaitsevat virran tulon ja kaiutinterminaalien lähellä. Vaihda sulake irrottamalla se kotelosta. Käytä aina arvoiltaan vastaavaa sulaketta.

14. Kiinnitä aina kaikki laitteiden asennusta varten rakentamasi laitteet ajoneuvon/aluksen runkoon. Näin varmistetaan vakaus ja turvallisuus ajon

aikana. Irrallaan oleva vahvistin voi vahingoittaa vakavasti sekä tässä että muissa ajoneuvoissa/aluksissa matkustavia ihmisiä.

15. Asennuksen jälkeen tarkista järjestelmän johdotus ja varmista, että kaikki kytkennät on tehty oikein.

16. Aseta sulake pidikkeeseensä. Sulakkeen arvon tulisi olla 30 % korkeampi kuin vahvistimen sisäänrakennetun sulakkeen arvo. Jos kaapeli syöttää

useita sähkölaitteita, tulee sulakkeen arvon olla 30 % korkeampi kuin kaikkien sähkölaitteiden sulakkeiden arvojen summa.

17. Kuuntelutason kalibrointi tehdään säätämällä lähteen äänenvoimakkuus kolmeen neljäsosaan enimmäistasostaan. Säädä sitten vahvistimen tasoa, kunnes ääni säröytyy.

SAFE SOUND -FILOSOFIA

KÄYTÄ TERVETTÄ JÄRKEÄ JA SAFE SOUND -FILOSOFIAA. MUISTA, ETTÄ PITKÄAIKAINEN ALTISTUS ERITTÄIN KORKEALLE ÄÄNENPAINEEN TASOLLE VOI VAHINGOITTAA KUULOASI. TURVALLISUUDEN TULEE OLLA ETUSIJALLA AJAESSA.

Tietoa sähkö- ja elektroniikkaromusta (koskee Euroopan maita, joissa ko. romu kerätään erikseen)

Tuotteita, joissa on roskakorin kuva ja sen päällä X-merkki, ei saa hävittää muun kotitalousjätteen seassa. Nämä sähkö- ja elektroniikkalaitteet tulee kierrättää niille tarkoitetuissa palveluissa, jotka pystyvät huolehtimaan niiden hävittämisestä. Saat paikallisilta viranomaisilta tietoa siitä, minne ja miten nämä laitteet tulee toimittaa kierrätystä varten. Jätteen oikea kierrättäminen ja hävittäminen auttaa suojelemaan ympäristöä sekä ehkäisemään haittavaikutuksia terveydelle.

Suomi / Finnish

Page 17

User’s Manual

PRÉCAUTIONS

Avant d’installer les composants, veuillez lire attentivement toutes les instructions de ce manuel. Il est recommandé de soigneusement suivre les instructions soulignées. Le non respect de ces instructions peut causer un endommagement involontaire des composants.

MESURES DE SÉCURITÉ

1. Vérifiez l’état de votre alternateur et de votre batterie pour vous assurer qu’ils peuvent supporter la consommation accrue.

2. Ne procédez à aucune installation dans le compartiment moteur, et évitez toute exposition à l’eau, à une humidité excessive, à de la poussière

ou à de la saleté.

3. Ne laissez pas traîner les câbles en dehors du véhicule/vaisseau et n’installez pas l’amplificateur près de la boîte à vitesse électronique.

4. Installez l’amplificateur dans les parties du véhicule/vaisseau où la température est comprise entre 0 °C (32 °F) et 55 °C (131 °F). Laissez le profil

extérieur de l’amplificateur dépasser d’au moins 5 cm (2”) loin des murs. La circulation de l’air doit être bonne à l’endroit où l’amplificateur est installé. Si vous couvrez le dissipateur thermique, l’amplificateur passe en mode de protection.

5. L’amplificateur peut atteindre des températures autour de 80°C (176°F). Assurez-vous qu’il ne soir pas trop chaud avant de le toucher.

6. Nettoyez régulièrement l’amplificateur sans utiliser de détergents agressifs qui risqueraient de l’abîmer. N’utilisez pas d’air comprimé,

car des pièces solides risqueraient d’être poussées dans l’amplificateur. Humidifiez un chiffon avec de l’eau savonneuse, essorez-le puis nettoyez l’amplificateur. Puis utilisez un chiffon qui n’a été humidifié qu’avec de l’eau; enfin, nettoyez l’amplificateur avec un chiffon sec. Si le conduit d’air chaud est couvert, l’amplificateur entre en mode de protection.

7. Assurez-vous que l’emplacement choisi pour les composants n’affecte pas le fonctionnement normal de la mécanique du véhicule/vaisseau et des appareils électriques. Cet amplificateur est conçu pour une installation/application dans des véhicules marins et n’est pas étanche à l’eau. L’installation doit être effectuée dans un compartiment sec et sans contact direct avec de l’eau.

8. Assurez-vous que le cable d’alimentation n’est pas en court-circuit lors de l’installation et du branchement avec la batterie.

9. Soyez très prudent lorsque vous coupez ou vous percez l’armature du véhicule/vaisseau et assurez-vous qu’il n’y a ni câbles électriques ni

éléments structurels en dessous.

10. Lors du positionnement du câble d’alimentation, évitez de faire passer le câble sur ou autour d’angles aiguisés ou à proximité d’appareillages mécaniques. Utilisez des protections en caoutchouc pour protéger la prise si elle passe par un trou ou l’intégralité de l’équipement s’il se trouve à proximité de dispositifs générateurs de chaleur.

11. Pendant l’installation, évitez de faire passer le câble sur ou à travers des objets coupants ou près d’appareils mécaniques en fonctionnement. Utilisez des oeillets en gomme pour protéger le câble s’il passe dans un trou ou un matériel adapté s’il se trouve près d’objets générant de la chaleur.

12. Choisissez le calibre du câble en fonction de la puissance de l’amplificateur vous pourrez trouver des suggestions ici. Utilisez des câbles, connecteurs et accessoires de bonne qualité, Comme vous trouverez dans le catalogue Connection.

13. Pré-planifiez la configuration de votre nouvel amplificateur et les meilleurs câblages pour rendre l’installation plus facile.

14. Afin d’éviter tout endommagement accidentel, gardez le produit dans son emballage d’origine jusqu’à ce que vous soyez près pour

l’installation finale.

15. Utilisez toujours des protections pour les yeux lorsque vous utilisez les outils, car des bouts de bois ou des résidus du produit peuvent être dans l’air.

SÉQUENCE D’INSTALLATION TYPIQUE

Pour toutes questions, merci de consulter le Manuel Avancé disponible sur www.hertzaudiovideo.com ou contactez votre revendeur Hertz ou le service d’assistance Hertz.

1. Avant d’installer l’amplificateur, éteignez la source et tous les autres appareils électroniques dans le système audio afin d’éviter tout dommage.

2. À l’aide d’un câble adapté AWG (voir: Câble d’alimentation), faites passer le câble d’alimentation depuis l’endroit ou se situe la batterie jusqu’à

l’endroit ou est effectué le montage de l’amplificateur.

3. Branchez l’alimentation en respectant la polarité. Connectez le terminal (+) au câble provenant de la batterie et le terminal (-) au châssis du véhicule/ vaisseau.

4. Placez un support de fusible à 40 cm au plus de la borne de positif de la batterie, connectez-y une extrémité du câble d’alimentation après avoir connecté l’autre extrémité à l’amplificateur. Ne montez pas le fusible.

5. Pour installer l’appareil (-) correctement, utilisez une vis du châssis du véhicule/vaisseau ; retirez toute peinture ou graisse du métal si nécessaire, en vérifiant avec un testeur qu’il y a de la continuité entre le terminal négatif et la batterie (-) et le point de fixage. Connectez si possible tous les composants au même point de terre ; cette solution permet d’éliminer la plupart des bruits pouvant être générés lors de la reproduction audio.

6. Placez tous les câbles de signal proche les uns des autres et loin des câbles d’alimentation électrique.

7. Connectez les câbles d’entrée RCA, le signal appliqué doit être compris entre 0.2 VRMS et 5 VRMS.

8. Connectez les entrées haut niveau en utilisant la bonne prise. Le signal appliqué doit être entre 0.8 VRMS et 20 VRMS. Ne l’utilisez pas si vous

utilisez déjà une connexion pré amplifiée Pre In.

9. Connectez le haut-parleur en utilisant des câbles de haut-parleur max 10 AWG.

10. Ne connectez pas les sorties haut-parleur (-) L et (-) R ensemble. Si vous utilisez une stéréo externe croisée, assurez-vous que ses pôle négatifs

ne soient pas connectés ensemble.

11. L’amplificateur est mis en marche en connectant la borne de mise en marche à distance (ENTRÉE TÉLÉCOMMANDE) à la sortie spécifique de la source. L’amplificateur se met en marche automatiquement, sans signal distant, en utilisant également les entrées haut niveau (Speaker IN - Entrée haut-parleur), en positionnant l’interrupteur « AUTO TURN ON » (mise en marche automatique) sur la position « ON » (marche).

12. La DEL sur le panneau avant s’allume en vert ce qui indique que le produit est en marche. Les témoins DEL s’allument en rouge si les sorties sont en surcharge, si la protection thermique est déclenchée, si les câbles de haut parleur sont court-circuités avec le châssis du véhicule/ vaisseau et si l’amplificateur subit un dysfonctionnement.

13. Le/s fusible/s est/sont situés près de l’alimentation et des terminaux des haut-parleurs. Pour remplacer les fusibles, retirez le/s fusible/s du compartiment. Remplacez toujours par un fusible de la même catégorie.

14. Fixez tous les appareils auxiliaires que vous avez construits pour installer les composants de la structure du véhicule/vaisseau ; cela assure la stabilité et la sécurité lors de la conduite/navigation. Le détachement de l’amplificateur lors de la conduite/navigation peut provoquer de graves dommages aux personnes à bord et sur les autres véhicules/vaisseaux.

15. Une fois l’installation terminée, vérifiez que les branchements du système ont été correctement exécutés.

16. Mettez le fusible dans le porte-fusible. La valeur du fusible doit être de 30% supérieur à celui intégré dans l’amplificateur. Dans le cas où le câble

alimente plusieurs amplificateurs, la valeur du fusible doit être de 30% supérieur à la somme des valeurs des autres fusibles de l’amplificateur.

17. La calibration du niveau d’écoute se fait en ajustant le volume source à un niveau maximale allant jusqu’à ¾ du niveau maximal; puis, ajustez le niveau de l’amplificateur jusqu’à ce que vous entendez de la distorsion.

SURETE DE SON

UTILISER VOTRE PROPRE SENS ET VOTRE PRATIQUEZ UNE SURETE DE SON.VEUILLEZ VOUS RAPPELER QU’UNE LONGUE EXPOSITION À UN NIVEAU DE PRESSION SONORE TROP ELEVEE PEUT ENDOMMAGER VOTRE SÉCURITÉ D’ECOUTE. LA SECURITE DOIT ETRE MIS EN AVANT LORS DE LA CONDUITE.

Informations relatives aux déchets électriques et électroniques (pour les pays européens assurant le tri sélectif des déchets)

Les produits comportant un logo composé d’une poubelle barrée d’une croix doivent être éliminés séparément des ordures ménagères. Ces produits utilisent des composants électriques ou électroniques qui doivent être recyclés par les déchetterie communale ou un centre de recyclage capables de traiter ces produits et composants. Nous vous invitons à contacter votre mairie afin de savoir comment amener ces produits dans le centre de recyclage le plus proche de votre domicile. Le recyclage et une mise au rebut adaptée contribuent à la préservation de l’environnement et à la prévention contre tout effet nocif pour la santé.

Français / French

Page 18

SICHERHEITSVORKEHRUNGEN

Vor Installation der Komponenten lesen Sie bitte die Bedienungsanleitung aufmerksam durch und befolgen die Anleitungen. Nichtbeachtung kann zu Verletzung oder Beschädigung der Komponenten führen.

SICHERHEITSHINWEISE

1. Überprüfen Sie den Wechselstromgenerator und den Batteriezustand, um sicher zu gehen, dass der erhöhte Stromverbrauch keine Problem darstellt.

2. Installieren sie nichts im Motorraum oder an Wasser, starker Feuchtigkeit, Staub oder Schmutz ausgesetzten Stellen.

3. Verlegen Sie niemals Leitungen an der Außenseite des Fahrzeugs/Boots und installieren Sie den Verstärker niemals neben elektronischen Getrieben.

4. Bauen Sie das Gerät nur an Stellen im Fahrzeug/Boot ein, an denen Temperaturen zwischen 0° und 55°C herrschen. Die Außenseite des Verstärkers

sollte sich mindestens 5 cm von eventuellen Wänden befinden. Um den Verstärker herum muss eine gute Luftzirkulation garantiert sein. Wenn der Kühlkörper abgedeckt wird, wird die Absicherung des Verstärkers aktiviert.

5. Der Verstärker kann Temperaturen von ca. 80°C erreichen. Vergewissern Sie sich, dass es nicht zu heiß es, wenn Sie den Verstärker anfassen.

6. Reinigen sie den Verstärker von Zeit zu Zeit, allerdings ohne scharfe Reinigungsmittel. Arbeiten Sie dabei nicht mit Druckluft, da dies die Teile des

Verstärkers verschieben könnte. Feuchten Sie ein Tuch mit Wasser und Seife an, wringen sie es aus und reinigen Sie so den Verstärker. Nehmen sie danach ein nur mit Wasser angefeuchtetes Tuch; trocknen Sie den Verstärker bei Bedarf mit einem trockenen Tuch ab.

7. Vergewissern Sie sich, dass der Installationsort der Komponenten nicht die normale Funktionsweise der mechanischen und elektrischen Elemente des Fahrzeugs/Boots beeinträchtigt. Dieser Verstärker wurde für den Einsatz in der Seeschifffahrt entwickelt und ist nicht wasserdicht. Die Installation sollte in einer trockenen Kabine ohne direkten Kontakt mit Wasser erfolgen.

8. Während Installation und Anschluss an der Batterie darf das Stromkabel nicht kurzgeschlossen werden.

9. Gehen Sie besonders vorsichtig vor, wenn Sie Veränderungen und Bohrungen an der Karosserie/an den Wandverkleidungen vornehmen. Vergewissern

Sie sich, dass sich keine elektrischen Leitungen oder tragende Elemente darunter befinden.

10. Beim Positionieren des Stromkabels darauf achten, achten Sie darauf, dass das Kabel nicht über scharfe Kanten oder in der Nähe mechanischer Geräte gezogen wird. Schützen Sie das Kabel durch eine Gummiummantelung wenn es durch dein Loch in einem Blech oder anderen Materialien geführt werden muss oder aber in der Nähe von Wärme abgebenden Teilen verläuft.

11. Achten Sie darauf, dass Kabel über die gesamte Länge hinreichend gesichert sind. Vergewissern sie sich, dass die verwendeten Kabelhüllen feuerfest und selbstlöschend sind. Befestigen Sie positive und negative Anschlusskabel am Verstärker bzw der Anschlussblock mit Hilfe von Klemmen.

12. Wählen Sie entsprechend ein Kabel entsprechend der Leistung Ihres Verstärkers und nachfolgender Hinweise. Verwenden Sie nur hochwertige Kabel, Klemmen und Zubehör, wie sie es im Connection finden.

13. Planen Sie im voraus den Aufstellungsort Ihres neuen Verstärkers und besten Kabelrouten für eine einfache Installation.

14. Zur Vermeidung von Schäden am Produkt sollte es bis zur Installation in der Originalverpackung gelassen werden.

15. Benutzen Sie stets Augenschutz bei der Benutzung von Werkzeugen, da Teile am Produkt oder Fahrzeug absplittern könnten.

NORMALE EINBAUWEISE

Bei Fragen schlagen Sie bitte in der ausführlichen Online-Anleitung unter www.hertzaudiovideo.com nach oder wenden Sie sich an Ihren Hertz Händler oder autorisierten Hertz Kundendienst.

1. Bevor Sie den Verstärker anschließen, schalten Sie um Schäden vorzubeugen alle anderen an das Audiosystem angeschlossenen elektronischen Geräte aus.

2. Ein Kabel mit geeignetem AWG verwenden (siehe Tabelle: Stromkabel), führen Sie das Anschlusskabel von dem Platz für die Batterie zur

Befestigungsstelle.

3. Schließen Sie die Stromversorgung unter Beachtung der korrekten Polarität an. Verbinden Sie das (+)-Ende mit dem Batteriekabel und das (-)-Ende mit dem Autochassis/Innenverkleidung des Boots.

4. Legen Sie einen isolierten Sicherungshalter mit einem Abstand von max. 40 cm neben den Pluspol der Batterie; verbinden Sie damit ein Ende des Netzkabels, nachdem Sie das andere Ende am Verstärker angeschlossen haben. Die Sicherung nicht installieren.

5. Um das Gerät (-) auf die richtige Weise zu erden, benutzen Sie eine Schraube in der Karosserie/Wandverkleidung. Kratzen Sie bei Bedarf die Farbe bzw. Das Schmieröl vom Metall ab. Überprüfen Sie die Kontinuität zwischen dem Erdungspunkt und dem negativen Batteriepol (-). Falls möglich, sollten Sie alle Komponenten mit dem gleichen Erdungspunkt verbinden, um möglichst wenig Interferenzenzu erzeugen, die während der Audiowiedergabe erzeugt werden können.

6. Leiten Sie alle Signalkabel dicht zusammen und so weit entfernt wie möglich von den Stromkabeln.

7. Verbinden Sie die RCA-Eingangskabel. Das Anschlusssignal muss zwischen 0.2 VRMS und 5 VRMS aufweisen.

8. Schließen Sie die Plus-Eingänge mit dem richtigen Stecker an. Das Anschlusssignal muss zwischen 0.8 und 20 VRMS liegen. Nicht verwenden, wenn Sie

schon an „Pre in“ einen Vorverstärker angeschlossen haben.

9. Verbinden Sie den Lautsprecherausgang mit einem 10 AWG max Lautsprecherkabel.

10. Verbinden Sie niemals die (-) L und (-) R Lautsprecherausgänge miteinander. Wenn Sie einen externen Stereo-Crossover benutzen, vergewissern

Sie sich, dass die negativen Pole nicht miteinander verbunden werden.

11. Der Verstärker schaltet sich ein, wenn das entfernte Endgerät am spezifischen Ausgang der Quelle angeschlossen wird (FERNBEDIENUNGS- EINGANG). Verstärker schaltet sich ohne entferntes Signal auch mithilfe der Hochpegeleingänge (Lautsprecher EIN) ein, wenn der Schalter “AUTOMATISCHES EINSCHALTEN” auf EIN gestellt wird.

12. Die LED an der Frontblende leuchtet grün und zeigt an, dass das Gerät eingeschaltet ist. Die LED leuchtet rot, wenn die Ausgängeüberlastet sind, wenn der thermische Schutz ausgelöst wurde, wenn die Lautsprecherkabel mit dem Fahrgestell/Wandverkleidung des Boots kurzgeschlossen sind und wenn der Verstärker nicht richtig funktioniert.

13. Die Sicherung(en) befindet/befinden sich in der Nähe der Stromversorgungs- und Lautsprecheranschlussklemmen. Zum Austauschen entfernen Sie die Sicherung(en) vom Sicherungshalter am Gehäuse. Setzen Sie stets eine Sicherung mit den gleichen Werten ein.

14. Sichern Sie alle Zusatzgeräte, die Sie zur Installation der Komponenten benutzt haben, um Stabilität und Sicherheit während des Fahrens/Transports zu gewährleisten. Ein Herabfallen des Verstärkers während der Fahrt/Überfahrt kann zu ernsten Personenschäden und Unfällen führen.

15. Überprüfen Sie nach der Installation das Kabelsystem und vergewissern Sie sich, dass alle Anschlüsse richtig getätigt wurden.

16. Stecken Sie den Stecker in den Sicherungshalter.Die Belastbarkeit der Sicherung muss mindestens 30% über der Belastbarkeit der eingebauten Sicherung

des Verstärkers liegen. Wenn das Kabel zur Stromversorgung von mehreren Verstärkern benutzt wird, muss die Belastbarkeit der Sicherung mindestens 30% über der Belastbarkeit der Summe aller eingebauten Sicherungen der Verstärker liegen.

17. Zur Kalibration des Lautstärkeniveaus sollte die Ausgangslautstärke auf ¾ des Maximums gestellt werden und dann am Verstärker solange erhöht werden, bis Verzerrungen erkennbar werden.

SICHERER SOUND

BENUTZEN SIE GESUNDEN MENSCHENVERSTAND FÜR SICHEREN SOUND. DENKEN SIE DARAN, DASS HOHER SCHALLDRUCK ÜBER EINEN LÄNGEREN ZEITRAUM ZU GEHÖRSCHÄDEN FÜHREN KANN. BEIM FAHREN KOMMT DIE SICHERHEIT ZUERST.

Information zu Elektro- und Elektronikaltgeräten (gültig für die europäischen Länder, die eine Abfalltrennung durchführen).

Produkte, die mit einem durchgestrichenen Mülltonnensymbol gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden. Diese elektrischen und elektronischen Produkte müssen in geeigneten Einrichtungen, die für die fachgerechte Entsorgung dieser Produkte und Komponenten qualifiziert sind, wieder verwertet werden. Wenden Sie sich bitte an Ihr örtliches Gemeindeamt, um zu erfahren, wo die nächstgelegene Einrichtung für Recycling oder Entsorgung ist und wie diese Produkte dort abgegeben werden können.Die korrekte Wiederverwertung und Entsorgung von Abfall leistet einen Beitrag zum Umweltschutz und beugt Gesundheitsschäden vor.

Deutsch / German

Der

Page 19

User’s Manual

ΠΡΟΦΥΛΑΞΕΙΣ

Πριν εγκαταστήσετε τα εξαρτήματα, παρακαλείστενα διαβάσετε προσεκτικά όλες τιςοδηγίες πουπεριέχονται σε αυτό το εγχειρίδιο.Συνίσταταιναακολουθείτεπροσεκτικάτιςεπιφωτισμένεςοδηγίες.Σε περίπτωσηπουδενακολουθήσετεαυτέςτις οδηγίεςμπορείναπροκληθείσταεξαρτήματαακούσιαβλάβη.

ΘΕΩΡΉΣΕΙΣ ΑΣΦΑΛΕΊΑΣ

1. Ελέγξτετηγεννήτριασυνεχούςτάσης(δυναμό)καιτηνισχύτηςμπαταρίαςγιαναβεβαιωθείτεότιθαυπάρξειανταπόκρισηστηναυξημένη  ζήτησητροφοδοσίαςρεύματος.

2. Μηκάνετεκαμίαεγκατάστασημέσαστοδιαμέρισματουκινητήραήσεέκθεσησενερό,υπερβολικήυγρασία,σκόνηήρύπους.

3. Ποτέμηναπλώνετεκαλώδιαεξωτερικάτουοχήματος/σκάφουςήμηνεγκαταστείτετονενισχυτήσεκοντινήαπόστασημεηλεκτρονικάκιβώτια

 ταχυτήτων.

4. Εγκαταστήστετονενισχυτήστοόχημα/σετμήματατουοχήματοςόπουηθερμοκρασίαείναιανάμεσασε0°C(32°F)και55°C(131°F).Αφήστετο  εξωτερικόμέροςτουενισχυτήσεαπόστασητουλάχιστον5cm(2”)απόπιθανούςτοίχους.Πρέπειναυπάρχεικαλήκυκλοφορίααέραεκείπου  εγκαθίσταταιοενισχυτής.Ανκαλύψετετοναπαγωγέαθερμότητας,επιτυγχάνεταιπροστασίατουενισχυτή.

5. Οενισχυτήςμπορείναθερμανθείπερίπουστους80°C(176°F).Βεβαιωθείτεότιδενκαίειπριντοναγγίξετε.

6. Καθαρίστετονενισχυτήσετακτήβάσηδίχωςναχρησιμοποιείτεδυνατάαπορρυπαντικάπουμπορούννατουπροκαλέσουνζημιά.Μηχρησιμοποιείτε

 συμπιεσμένοαέραεπειδήμπορείναωθήσειστερεάσωματίδιαμέσαστουςενισχυτές.Υγράνατεένακομμάτιύφασμαμενερόκαισαπούνι,  στύψτετοκαικαθαρίστετονενισχυτή.Χρησιμοποιείστεύστεραένακομμάτιύφασμαβρεγμένομόνομενερό,καθαρίστεύστερατονενισχυτή  μεέναστεγνόκομμάτιυφάσματος.

7. Βεβαιωθείτεότιτασημείαπουεπιλέξατεγιαταεξαρτήματαδενεπηρεάζουντηνσωστήλειτουργίατωνηλεκτρικώνκαιμηχανικώνσυσκευώντου  οχήματος/σκάφους.Οενισχυτήςαυτόςσχεδιάστηκεγιαεγκατάσταση/εφαρμογήσεθαλάσσιαοχήματακαιδενείναιαδιάβροχος.Ηεγκατάσταση  πρέπειναγίνεταισεέναστεγνόδιαμέρισμαδίχωςάμεσηεπαφήμενερό.

8. Βεβαιωθείτεότιτοκαλώδιοτροφοδοσίαςδενέχειβραχυκυκλωσεικατάτηδιάρκειατηςεγκατάστασηςκαιτηςσύνδεσηςμετηνμπαταρία.

9. Μεγάληπροσοχήότανκόβετεήτρυπάτεπάνωσεεπιφάνειεςτουοχήματος/σκάφους,ελέγξτετηνπιθανότητακαλωδίωνήάλλωνκρυφών

 δομικώνστοιχείων.

10.Όταντοποθετείτετοκαλώδιοτροφοδοσίας,αποφύγετετηδιέλευσητουκαλωδίουπάνωαπόαιχμηρέςακμέςήμέσωαυτώνήκοντάσεκινούμενες  μηχανικέςδιατάξεις.Χρησιμοποιήστεδακτύλιουςστερέωσηςαπόκαουτσούκγιαναπροστατεύσετετοσύρμαανδιέρχεταιμέσωμιαςοπήςτης  πλάκαςήτακατάλληλαυλικάανείναικοντάσεέξαρτήματαπουπαράγουνθερμότητα.

11. Βεβαιωθείτεότιόλατακαλώδιαείναικαλάασφαλισμένακαθόλοτομήκοςτους.Βεβαιωθείτεεπίσηςότιτοεξωτερικόπροστατευτικότους  κάλυμμαείναιανθεκτικόστιςφλόγεςκαιότισβήνειαπόμόνοτου.Χρησιμοποιήστεένακοχλίασύσφιγξηςγαναασφαλίσετεταθετικάκαι  αρνητικάκαλώδιαπουβρίσκονταιπολύκοντάσταμπλοκακροδεκτώντουαντίστοιχουτροφοδοτικούτουενισχυτή.

12. Επιλέξτετοπλάτοςτουκαλωδίουσύμφωναμετηνισχύτουενισχυτήκαιτιςυποδείξεις,τιςοποίεςμπορείτεναβρείτεεδώ.Χρησιμοποιείστε  καλώδιαυψηλήςποιότητας,ακροδέκτεςκαιεξαρτήματα,όπωςμπορείτεναβρείτεστονκατάλογοσυνδέσεωντηςConnection.

13.Προ-αποφασίστετηντοποθέτησητουνέουσαςενισχυτήκαιτασημείασταοποίαθασταθεροποιήσετετακαλώδιαγιαεύκοληεγκατάσταση.

14.Γιανααποφύγετεεπιβλαβήατυχήματα,κρατήστετοπροϊόνστηναρχικήσυσκευασίαμέχριτηντελικήεγκατάσταση.

15.Φοράτεπάνταπροστατευτικόεξοπλισμόγιαταμάτιαότανχρησιμοποιείτεεργαλεία,καθώςαγκίδεςήκατάλοιπαάλλωνπροϊόντωνίσωςεκσφενδονιστούν.

ΣΥΝΉΘΗΣΑΚΟΛΟΥΘΟΎΜΕΝΗΔΙΑΔΙΚΑΣΊΑΓΙΑΤΗΝΕΓΚΑΤΆΣΤΑΣΗ

Αν έχετε τις οποιεσδήποτε ερωτήσεις παρακαλείστε να ανατρέξετε στο Προχωρημένο Εγχειρίδιο που μπορείτε να βρείτε στο δικτυακό τόπο www.hertzaudiovideo.com ή να επικοινωνήσετε με τον αντιπρόσωπό σας της Hertz ή με το εγκεκριμένο κέντρο τεχνικής εξυπηρέτησης της Hertz για βοήθεια.

1. Πρινεγκαταστήσετετονενισχυτή,σβήστετηνπηγήκαιόλεςτιςηλεκτρονικέςσυσκευέςτουηχητικούσυστήματοςγιανααποφύγετετις  οποιεσδήποτεβλάβες.

2. ΧρησιμοποιώνταςένακαλώδιομεκατάλληληAWG(βλέπεχάρτηΚαλωδίωνΤροφοδοσίας),φέρτετοσύρματροφοδοσίαςαπότομέροςπου  βρίσκεταιημπαταρίαστομέροςπουείναιτοποθετημένοςοενισχυτής.

3. Συνδέστετοτροφοδοτικόμετησωστήπολικότητα.Συνδέστετοτερματικό(+)στοκαλώδιοπουέρχεταιαπότημπαταρίακαιτοτερματικό(-)  στοσασίτουοχήματος/σκάφους.

4. Τοποθετήστεμιαμονωμένηασφαλειολαβήτομέγιστο40εκ.μακριάαπότοθετικόπόλοτηςμπαταρίας,συνδέστετοέναάκροτουκαλωδίου  τροφοδοσίαςστηνασφαλειολαβή,αφούσυνδέσετετοάλλοάκροτουστονενισχυτή.Μηνσηκώσετετηνασφάλεια.

5. Γιαναγειώσετετησυσκευή(-)μετονσωστότρόπο,χρησιμοποιήστεένακατσαβίδιμεσταυρόγιατονσκελετότουοχήματος/σκάφους.Ξύστετη  μπογιάσεέναμεταλλικόσημείοεάνείναιαπαραίτητο,ελέγχονταςμεέναδοκιμαστικότάσεωςρεύματοςτηγείωσημεταξύτουαρνητικούπόλου(-)και  τουσημείουσταθεροποίησης.Εάνείναιδυνατόν,συνδέστεόλαταεξαρτήματαστοίδιοσημείογείωσης;ηλύσηαυτήαπορρίπτειτομεγαλύτερο  μέροςτουθορύβουπουμπορείναπαραχθείκατάτηναναπαραγωγήήχου.

6. Δρομολογήστεόλατακαλώδιασήματοςομαδικάκαιμακριάαπότακαλώδιατροφοδοσίαςρεύματος.

7. ΣυνδέστετακαλώδιαεισόδουRCA,τοτροφοδοτούμενοσήμαπρέπεινακυμαίνεταιμεταξύ0.2VRMSκαι5VRMS.

8. Συνδέστε τις εισόδους υψηλού επιπέδουχρησιμοποιώντας το κατάλληλο βύσμα.Το τροφοδοτούμενο σήμα πρέπεινα κυμαίνεται μεταξύ

 0.8VRMSκαι20VRMS.Μηντοχρησιμοποιείτεεάνήδηχρησιμοποιείτεπρο-ενισχυμένησύνδεσηPreIn.

9. Συνδέστετηνέξοδοτουμεγαφώνουχρησιμοποιώνταςκαλώδιομεγαφώνουμέγιστηςτιμής10AWG.

10.Μηνσυνδέσετετιςεξόδουςτουμεγαφώνου(-)Lκαι(-)Rμεταξύτους.Εάνχρησιμοποιείτεεξωτερικήσυσκευήστερεοφωνικήςσύζευξης,

 βεβαιωθείτεότιοιαρνητικοίπόλοιδενείναισυνδεδεμένοιμεταξύτους.

11.Οενισχυτήςμπαίνεισελειτουργίαεάνσυνδέσετετοναπομακρυσμένοπόλοενεργοποίησης(REMOTEIN)στηνειδικήέξοδοτηςπηγής.Ο  ενισχυτήςτίθεταισελειτουργίααυτόματα,χωρίςσήματηλερρύθμισης,καθώςεπίσηςκαιεάνχρησιμοποιήσετεεισόδουςυψηλήςσυχνότητας  (SpeakerIN)ρυθμίζονταςτοδιακόπτη“ΑΥΤΟΜΑΤΗΕΝΕΡΓΟΠΟΙΗΣΗ”[“AUTOTURNON”]στηθέσηON.

12.Ηενδεικτικήλυχνίαπουβρίσκεταιστομπροστινόπάνελγίνεταιπράσινηδείχνονταςότιτοπροϊόνβρίσκεταισελειτουργία.Ηενδεικτικήλυχνία  γίνεταικόκκινη,εάνυπερφορτωθούνοιέξοδοι,εάνενεργοποιηθείηθερμικήπροστασία,εάντοκαλώδιοτωνηχείωνβραχυκυκλώσειμετο  πλαίσιοτουοχήματος/σκάφουςκαιεάνοενισχυτήςπάθειβλάβη.

13.Ηασφάλεια/ασφάλειεςβρίσκεται/βρίσκονταικοντάστηντροφοδοσίακαιστατερματικάτωνμεγάφωνων.Γιααντικατάσταση,αφαιρέστετην  ασφάλεια/ασφάλειεςαπότονυποδοχέα.Αντικαταστήστεπάνταμεασφάλειατηςίδιαςδιαβάθμισης.

14.Ασφαλίστεόλεςτιςπεριφεριακέςσυσκευέςπουτοποθετήσατεστονεξοπλισμότουοχήματος/σκάφους,πράγμαπουεξασφαλίζεισταθερότητα  καιασφάλειακατάτηδιάρκειατηςοδήγησης.Ηπτώσητουενισχυτήαπότοσημείοστήριξήςτουκατάτηδιάρκειατηςοδήγησης/πλοήγησης  μπορείναεπιφέρεισοβαρήζημιάσεανθρώπουςστοόχημα/σκάφοςκαισεάλλαπλοία.

15.Ότανηεγκατάστασηέχειτελειώσει,ελέγξτετηνκαλωδίωσητουσυστήματοςκαιβεβαιωθείτεότιόλεςοισυνδέσειςέχουνγίνειμετονσωστότρόπο.

16.Βάλτετηνασφάλειαστονυποδοχέαασφάλειας.Ηανοχήτηςασφάλειαςπρέπειναείναι30%υψηλότερηαπόαυτήντουενισχυτή.Σεπερίπτωση

 όπουτοκαλώδιοτροφοδοτείάλλουςενισυχτές,ηανοχήτηςασφάλειαςπρέπειναείναι30%υψηλότερητουσυνόλουανοχήςκάθεασφάλειαςτων  ενισχυτών.

17. Ηρύθμισηακουστικήςηχώςεπιτυγχάνεταιμετηρύθμισητηςκύριαςέντασηςήχουστα¾τηςμέγιστηςέντασης.Κατόπιν,ρυθμίστετονενισχυτή  μέχριναακούσετεοποιαδήποτεπαραμόρφωσηστονήχο.

ΑΣΦΑΛΗΣΗΧΟΣ

ΜΕΒΑΣΗΤΗΚΟΙΝΗΛΟΓΙΚΗΚΡΑΤΗΣΤΕΤΗΝΕΝΤΑΣΗΤΟΥΗΧΟΥΣΕΕΠΙΠΕΔΑΑΝΟΧΗΣ.ΘΥΜΗΘΕΙΤΕότιΠΑΡΑΤΕΤΑΜΕΝΗΕΚΘΕΣΗΣΕ ΕΞΑΙΡΕΤΙΚΑΥΨΗΛΗΣΕΝΤΑΣΗΣΕΠΙΠΕΔΑΗΧΗΤΙΚΗΣΠΙΕΣΗΣΜΠΟΡΕΙΝΑΒΛΑΨΕΙΤΗΝΑΚΟΗΣΑΣ.ΗΑΣΦΑΛΕΙΑΣΑΣΠΡΟΕΧΕΙΕΝΟΣΩ ΟΔΗΓΕΙΤΕ.

Πληροφορίες σχετικά με την απόρριψη ηλεκτρικού και ηλεκτρονικού εξοπλισμού (για τις Ευρωπαϊκές χώρες που έχουν οργανώσει την ξεχωριστή συλλογή των απορριμμάτων αυτών)

Τα προϊόντα τα οποία φέρουν σήμανση ένα τροχήλατο κάδο με ένα Χ πάνω σε αυτό δεν μπορούν να απορριφθούν μαζί με τα καθημερινά οικιακά απορρίμματα. Αυτά τα ηλεκτρικά και ηλεκτρονικά προϊόντα πρέπει να ανακυκλώνονται σε κατάλληλες εγκαταστάσεις, ικανές να διαχειρίζονται την απόρριψη αυτών των προϊόντων και εξαρτημάτων τους. Για να γνωρίζετε που και πως θα παραδόσετε αυτά τα προϊόντα στην πλησιέστερη υπηρεσία ανακύκλωσης / απόρριψης παρακαλούμε απευθυνθείτε στο τοπικό δημοτικό γραφείο. Η ανακύκλωση και η απόρριψη των απορριμμάτων με κατάλληλο τρόπο συνεισφέρει στην προστασία του περιβάλλοντος και στην πρόληψη βλαβερών συνεπειών στην υγεία.

Ελληνικά / Greek

Page 20

ÓVINTÉZKEDÉSEK

Kérjük, hogy az alkatrészek beszerelése figyelmesen olvassa el az összes utasítást, amely ebben az útmutatóban szerepel. Ajánlatos gondosan követni a kiemelt utasításokat. Ha ezeknek nem tesz eleget, akaratlanul is az alkatrészek károsodását okozhatja.

BIZTONSÁGI MEGFONTOLÁSOK

1. Ellenőrizze a generátor és az akkumulátor állapotát, hogy biztosítsák a megnövekedő fogyasztást.

2. Ne végezzen semmilyen szerelést a motortérben vagy víznek, túlzott páratartalomnak, pornak vagy kosznak kitett helyen.

3. Soha ne vezesse a kábeleket a járművön/hajón kívül illetve ne szerelje az erősítőt elektronikus sebességváltók mellé.

4. Az erősítőt a jármű/hajó olyan részébe szerelje, ahol a hőmérséklet 0°C (32°F) és 55°C (131°F) közötti. Az erősítő külső profiljának legalább 5 cm-re

(2”) kell lennie az esetleges falaktól. Az erősítő felszerelésének helyén jó légkeringésnek kell lennie. Ha letakarja a hűtőbordát, az erősítő védett üzemmódba kapcsol.

5. Az erősítő 80°C (176°F) körüli hőmérsékletet is elérhet. Ügyeljen arra, hogy ne legyen veszélyesen forró, amikor megérinti.

6. Rendszeresen tisztítsa meg az erősítőt, de ne használjon erős tisztítószereket, amelyek károsíthatnák. Ne használjon sűrített levegőt, mert az szilárd

részecskéket juttathat az erősítőbe. Nedvesítsen meg egy darab törlőruhát vízzel és szappannal, csavarja ki, majd tisztítsa meg az erősítőt. Ezután használjon egy csak vízbe mártott ruhadarabot, majd tisztítsa meg az erősítőt egy száraz ronggyal.

7. Ügyeljen arra, hogy a hely, amelyet az alkatrészekhez kiválaszt, ne befolyásolja a jármű/hajó mechanikus és elektromos eszközeinek megfelelő működését. Az erősítőt tengeri járművekben való telepítésre/használatra tervezték, de nem vízálló. Olyan száraz helyen telepítse, ahol nem érheti közvetlenül víz.

8. Beszereléskor és az akkumulátorhoz való csatlakoztatáskor ügyeljen arra, hogy a tápkábel ne legsen rövidre zárva.

9. Különleges gonddal vágja vagy fúrja a jármű/hajó paneleit, ellenőrizve, hogy nincs-e alatta szerkezeti elem vagy huzalozás.

10. A tápkábel elhelyezésekor, ne vezesse a vezetéket éles széleken át vagy fölött, vagy mozgó mechanikus berendezésekhez közel. Használjon

gumidugókat, ha a vezeték az alváz valamilyen furatán halad át, és megfelelő szigetelőanyagokat, ha felmelegedő alkatrészek közelében.

11. Ellenőrizze, hogy a kábelek végig megfelelően vannak rögzítve. Emellett ügyeljen rá, hogy a külső szigetelésük tűzálló és nem gyúlékony anyagból legyen. Egy rögzítőcsavarral rögzítse a pozitív és negatív kábeleket az erősítő áramellátást biztosító kivezetései közelében.

12. A kábel méretét az erősítőt teljesítményének, és az itt található javaslatoknak megfelelően válassza meg. Magas minőségű kábeleket, csatlakozókat és kiegészítőket használjon, amelyeket az Connection katalógusában talál.

13. Előzetesen tervezze meg az új erősítője konfigurációját és a legjobb huzalozási útvonalakat, hogy megkönnyítse a beszerelést.

14. Véletlen károsodás elkerülésére tartsa a terméket az eredeti csomagolásában, amíg Ön fel nem készült a beszerelésre.

15. Mindig viseljen védőszemüveget, amikor szerszámokat használ, mivel a forgácsok vagy a termékek maradványai elszabadulhatnak.

TIPIKUS BESZERELÉSI ELJÁRÁS

Ha kérdése van, nézze meg a Részletes útmutatót, amit a www.hertzaudiovideo.com webhelyen érhet el, vagy kérjen segítséget a Hertz forgalmazótól vagy a Hertz hivatalos szervizképviselettől.

1. Az erősítő beszerelésének megkezdése előtt kapcsolja ki a forrást és minden más elektronikus berendezést a hangrendszerben, nehogy károsodjanak.

2. Megfelelő AWG méretű kábelt használva (lásd a Tápkábel táblázatot), segítségével vezesse a tápellátás vezetéket az akkumulátortól az erősítő

felszerelési helyéig.

3. Csatlakoztassa a tápfeszültséget a helyes polaritással. Csatlakoztassa a (+) végpontot az akkumulátorból érkező vezetékhez, a (-) végpontot pedig a jármű/hajó karosszériájához.

4. Helyezzen el egy szigetelt biztosítéktartó legfeljebb 40 cm-re az akkumulátor pozitív sarkától; csatlakoztassa a tápkábel egyik végét ehhez azután, hogy csatlakoztatta a másik végét az erősítőhöz. Ne helyezze be a biztosítékot.

5. A készülék megfelelő leföldeléséhez (-) alkalmazzon egy csavart a jármű/hajó alvázában; szükség esetén kaparjon le bármilyen festéket vagy zsírt a fémről, egy tesztelővel ellenőrizve hogy folytonosság van a negatív pólus (-) és a rögzítési pont között. Ha lehetséges, csatlakoztassa az összes alkatrészt ugyanahhoz a földelési ponthoz; ez a megoldás kiküszöböli a hang létrehozása során fellépő nemkívánatos zaj nagy részét.

6. Vezesse az összes jelkábelt egymáshoz közel és az elektromos áram kábelektől távol.

7. Csatlakoztassa az RCA bemeneti (input) kábeleket, az alkalmazott jelnek 0.2 VRMS és 5 VRMS között kell lennie.

8. A magas szintű bemenő csatornát a megfelelő dugasz segítségével csatlakoztassa. A bemeneti jelnek 0.8 VRMS és 20 VRMS között kell lennie. Ne

használja, ha már alkalmaz Pre In előerősített csatlakozást.

9. Csatlakoztassa a hangszóró kimeneteket (output) a 10 AWG max speaker (hangszóró) kábel alkalmazásával.

10. Ne csatlakoztassa a (-) L (bal) és (-) R (jobb) hangszóró kimeneteket együtt. Ha egy külső sztereo keresztezést (crossover) alkalmaz, győződjön meg

arról, hogy a negatív sarkai ne legyenek egymáshoz csatlakoztatva.

11. Az erősítő a távoli bekapcsolás kapocsnak (TÁVOLI BE) a forrás által meghatározott kimenethez való csatlakoztatásakor kapcsol be. Az erősítő automatikusan bekapcsol, ehhez nincs szükség távoli jelre, ha magas szintű bemeneteket (Hangszóró BE) használnak BE állásba kapcsolt “AUTOMATIKUS BEKAPCSOLÁS” kapcsoló mellett.

12. Az előlapon található LED zöld színe jelzi, hogy a termék be van kapcsolva. A LED piros színűre vált a kimenetek túlterhelésekor, a hővédelem kioldásakor, a hangszórókábelek rövidre zárásakor a jármű/hajó karosszériájával, valamint az erősítő hibás működése esetén.

13. A biztosíték(ok) a tápfeszültség és a hangszóró végpontok közelében található(k). Biztosítékcsere esetén a biztosítékot/biztosítékokat vegye ki a foglalatból. A biztosítékot mindig megegyező értékűre cserélje.

14. Rögzítse az összes kiegészítőt, amelyet beépített az alkatrészek összeszereléséhez, a jármű/hajó szerkezetéhez; ez biztosítja a stabilitást és biztonságot a vezetés közben. Az erősítő rögzített helyéről való kiesése vezetés/hajózás közben súlyos sérülést okozhat a járműben/hajóban ülő embereknek, illetve más hajókban.

15. Amikor a szerelés készen van, ellenőrizze a rendszer huzalozását, hogy a csatlakoztatások rendben történtek-e meg.

16. Helyezze be a biztosítékot a biztosítéktartóba. A biztosíték értéke legyen 30%-al magasabb, mint az erősítőbe építetté. Amennyiben a kábel több

erősítőt táplál, a biztosíték értéke legyen 30%-kal magasabb, mint az összes többi biztosítéké az erősítőkben.

17. A hallgatás szintjének kalibrálásához állítsa a forrás hangerőt a maximumának ¾ -ére; majd állítsa be az erősítési szinteket, amíg torzulást nem hall.

BIZTONSÁGOS HANG

ALKALMAZZA A JÓZAN ÉSZT ÉS ALKALMAZZA A BIZTONSÁGOS HANGOT. KÉRJÜK, NE FELETSE, HOGY HA ÖNT IGEN NAGY EREJŰ HANGNYOMÁS ÉRI HOSSZÚ IDŐN ÁT, A HALLÁSA KÁROSODHAT. A BIZTONSÁG LEGYEN AZ ELSŐ VEZETÉS KÖZBEN.

Használt elektromos készülékek elhelyezése hulladékként (a szelektív hulladékgyűjtést alkalmazó EU-tagországok számára)

Az ezzel a szimbólummal (kereszttel áthúzott szemetes) megjelölt termékeket nem szabad háztartási hulladékként kezelni. Régi elektromos és elektronikus berendezéseit vigye az e célra kijelölt újrahasznosító telepre, ahol az ilyen termékeket és azok alkatrészeit is képesek szakszerűen kezelni. A legközelebbi ilyen jellegű hulladékhasznosító telep helyéről a helyi önkormányzattól kaphat felvilágosítást. E készülék szakszerű megsemmisítésével segíthet abban, hogy megelőzzük azt a környezetre és az emberi egészségre gyakorolt negatív hatást, ami a helytelen hulladékkezelésből adódik.

Útmutató / Hungarian

Page 21

User’s Manual

TINDAKAN PENCEGAHAN

Sebelum instalasi komponen, Anda diharapkan untuk membaca semua petunjuk yang ada dalam manual ini dengan seksama. Dan sebaiknya ikuti dengan hati-hati petunjuk-petunjuk yang digarisbawahi. Jika Anda tidak mengikuti petunjuk-petunjuk ini dapat mengakibatkan kecelakaan atau merusak komponen.

PETUNJUK KEAMANAN

1. Cek kondisi alternator dan baterai Anda agar saat terjadi peningkatan penggunaan, mampu diatasi.

2. Jangan melakukan instalasi apapun di dalam kompartemen mesin atau terpapar air, kelembapan berlebih, debu atau kotoran.

3. Jangan pernah memasang kabel ke luar kendaraan/kapal atau memasang amplifier dekat dengan gearcase elektronik.

4. Pasang amplifier pada bagian-bagian kendaraan/kapal di mana temperaturnya berkisar antara 0°C (32°F) dan 55°C (131°F). Biarkan profil luaran

amplifier berada dalam jarak paling tidak 5cm (2’y-dari dinding yang ada. Tempat-tempat dimana amplifier dipasang ini harus memiliki sirkulasi udara yang baik. Apabila Anda menutupi heatsink, amplifier akan masuk dalam mode perlindungan.

5. Amplifier bisa mencapai suhu sekitar 80°C (176°F). Jadi sebelum menyentuhnya, pastikan panasnya tidak membahayakan.

6. Bersihkan amplifier secara berkala tanpa menggunakan larutan agresif yang bisa merusaknya. Jangan menggunakan udara terkompresi,

karena akan mendorong benda-benda padat masuk ke dalam amplifier. Basahi selembar kain dengan air dan sabun, peras dan bersihkan amplifier. Kemudian gunakan kain yang telah dibasahi hanya dengan air; dan akhirnya bersihkan amplifier dengan secarik kain kering.

7. Pastikan lokasi yang Anda pilih untuk pemasangan komponen tidak mempengaruhi kerja mesin kendaraan dan alat-alat listrik. Amplifier ini dirancang khusus untuk pemasangan/aplikasi pada kendaraan laut dan tidak kedap air. Pemasangannya harus dilakukan di kompartemen kering tanpa kontak langsung dengan air.

8. Pastikan kabel listrik tidak konslet saat instalasi dan dihubungkan dengan baterai.

9. Anda harus sangat berhati-hati saat memotong atau mengebor panel kendaraan/kapal, pastikan-benar-benar tidak ada sambungan kabel listrik

atau elemen struktur di bawahnya.

10. Saat memposisikan kabel suplai daya, hindari memasang kabel di atas atau melalui tepi-tepian yang tajam atau dekat dengan peralatan mekanik yang bergerak. Gunakan karet grommet untuk melindungi kabel jika dipasang di sebuah lubang pelat atau materi padat jika dekat dengan bagian penghasil panas.

11. Pastikan kabel terpasang dengan baik di sepanjang sisinya. Dan juga, pastikan jaket pelindung luarnya tahan api dan bisa memadamkan api dengan sendirinya. Gunakan sekrup penjepit untuk memasang kabel positif dan negatif cukup dekat dengan blok terminal power supply amplifier.

12. Pilihlah pengukur kabel yang sesuai dengan daya amplifier dan sesuai saran yang Anda bisa temukan disini. Gunakan kabel, konektor dan aksesori berkualitas tinggi, sebagaimana bisa Anda temukan dalam katalog Connection.

13. Rencanakan terlebih dahulu konfigurasi amplifier baru Anda dan rute kabel yang terbaik untuk memudahkan instalasi.

14. Untuk menghindari kerusakan yang tidak disengaja, biarkan produk tetap berada dalam kemasan aslinya sampai Anda siap untuk instalasi akhir.

15. Selalu gunakan pelindung mata saat menggunakan peralatan, karena serpihan atau sisa-sisa produk bisa beterbangan di udara.

SEKUEN INSTALASI UMUM

Apabila Anda memiliki pertanyaan silahkan lihat Panduan Lanjutan yang ada pada www.hertzaudiovideo.com atau hubungi dealer HERTZ Anda atau layanan resmi HERTZ untuk mendapatkan bantuan.

1. Sebelum memasang amplifier, matikan sumber dan semua peralatan elektronik lainnya dalam sistem audio untuk menghindari kerusakan apapun.

2. Dengan menggunakan kabel dengan AWG yang sesuai, pasang kabel daya dari lokasi baterai ke lokasi penempatan amplifier.

3. Hubungkan power supply (penyedia daya) ke kutub-kutub yang benar. Hubungkan kutub (+) ke kabel yang datang dari aki dan kutub (-) ke casis kendaraan/kapal.

4. Masukkan penahan sekering berisolasi maks 40cm jauh dari terminal positif baterai; sambungkan ujung yang satu dari kabel daya ke terminal

setelah menyambungkan ujung yang lain ke amplifier. Jangan pasang sekering.

5. Untuk memasang peralatan (-) dengan cara yang tepat, gunakan obeng yang ada pada casis kendaraan/kapal; gosok semua cat atau pelumas besi jika perlu, cek dengan alat pengetes (tester) bahwa tidak ada aliran listrik antara kutub negatif baterai (-) dengan titik pemasangannya. Jika memungkinkan, sambungkan semua komponen ke titik pemasangan yang sama; dengan solusi ini kebanyakan gangguan suara yang bisa dihasilkan selama reproduksi audio bisa diatasi.

6. Buatlah rute semua kabel sinyal dekat antara satu dengan yang lain dan jauh dari kabel-kabel listrik.

7. Hubungkan kabel input RCA. Sinyal yang dipasang harus berada di antara 0.2 VRMS dan 5 VRMS.

8. Hubungkan input tingkat tinggi menggunakan colokan yang sesuai. Sinyal yang diaplikasikan haruslah berada di antara 0.8 VRMS dan 20 VRMS.

Jangan gunakan jika Anda sudah menggunakan sambungan preamplified.

9. Sambungkan output speaker dengan menggunakan kabel speaker maks 10 AWG.

10. Jangan menghubungkan output speaker (-) L dan (-) R bersamaan. Jika Anda menggunakan sebuah crossover stereo eksternal pastikan kutub-kutub

negatifnya tidak tersambung bersama.

11. Amplifier hidup dengan menyambungkan terminal yang dihidupkan jarak jauh (REMOTE IN) ke output sumber khusus. Amplifier hidup secara otomatis, tanpa sinyal jarak jauh, juga jika menggunakan input tingkat tinggi (Speaker IN) dengan mengatur tombol “AUTO TURN ON” ke posisi ON.

12. Lampu LED pada panel depan menyala warna hijau menunjukkan bahwa produk aktif. Lampu LED menyala warna merah jika terjadi beban output berlebihan, jika perlindungan panas dipicu, jika sirkuit pendek kabel speaker dengan casis kendaraan/kapal dan jika amplifier rusak.

13. Sekring (satu atau lebih) berada di dekat sumber listrik dan kutub-kutub speaker. Untuk menggantinya, keluarkan sekring dari housing-nya. Selalu ganti sekring dengan sekring yang ratingnya sama.

14. Amankan semua peralatan tambahan yang Anda rakit untuk pemasangan komponen ke struktur kendaraan/kapal; hal ini akan menjamin stabilitas dan keamanaan saat berkendara. Amplifier yang terlepas dari pengancingnya saat berkendara/berlayar benar-benar mencelakakan penumpang di dalam kendaraan/kapal dan kapal lainnya.

15. Jika instalasi sudah selesai, cek sistem sambungan kabel sistem dan pastikan semua sambungan telah dilakukan dengan cara yang benar.

16. Letakkan sekring ke dalam pemegang sekring. Nilai sekring harus 30% lebih tinggi dari nilai amplifier rakitan. Apabila kabel mensuplai beberapa

amplifier, nilai sekring harus 30% lebih tinggi dari jumlah nilai dari semua sekring pada amplifier.

17. Kalibrasi tingkat pendengaran dibuat dengan mengatur volume sumber sampai dengan ¾ batas maksimumnya; kemudian, atur batas amplifier sampai Anda mendengar distorsi.

SUARA YANG AMAN

PIKIRKAN DAN BUATLAH SUARA YANG AMAN. MOHON DIINGAT BAHWA JIKA ANDA BERADA PADA TINGKAT TEKANAN SUARA YANG LUAR BIASA TINGGI DALAM WAKTU YANG CUKUP LAMA, HAL INI DAPAT MERUSAK PENDENGARAN ANDA. KEAMANAN HARUS DIUTAMAKAN SAAT BERKENDARA.

Informasi tentang limbah peralatan listrik dan elektronik (bagi negara-negara Eropa yang mengumpulkan limbah secara terpisah)

Produk-produk bertanda tong sampah beroda yang disilang tidak bisa dibuang bersama dengan sampah rumah tangga biasa. Produk-produk listrik dan elektronik ini harus didaur ulang menggunakan fasilitas yang sesuai, yang mampu menangani pembuangan produk dan komponen ini. Untuk mengetahui dimana dan bagaimana mengirim produk-produk tersebut ke tempat pembuangan/daur ulang terdekat, silahkan hubungi kantor walikota setempat Anda. Dengan mendaur ulang dan membuang limbah dengan cara yang tepat akan membantu pelestarian lingkungan dan mencegah efek-efek yang berbahaya bagi kesehatan.

Bahasa Indonesia / Indonesian

Page 22

PRECAUZIONI

Prima di procedere all’installazione leggete con attenzione tutte le indicazioni contenute in questo manuale. E’ opportuno prestare attenzione alle indicazioni riportate. La mancata osservanza di tali istruzioni potrebbe causare lesioni involontarie o danni all’apparecchio.

AVVERTENZE GENERALI

1. Controllate le condizioni di alternatore e batteria per assicurarVi che siano in grado di sopportare l’incremento di assorbimento che comportano gli

amplificatori di potenza.

2. Non realizzate alcun tipo di installazione all’interno del vano motore e in posizioni esposte ad acqua, umidità eccessiva, polvere e sporco.

3. Non fate passare mai i cavi all’esterno del veicolo/imbarcazione o in prossimità di centraline elettroniche.

4. Installate l’amplificatore in zone del veicolo/imbarcazione ove la temperatura non scenda sotto gli 0°C (32°F) e non ecceda i 55°C (131°F). Lasciate

intorno all’amplificatore almeno 5 cm (2”) di spazio, la zona di installazione deve avere un’adeguata circolazione d’aria. La copertura della superficie provoca l’entrata in protezione termica anticipata dell’amplificatore.

5. L’amplificatore può raggiungere temperature di 80°C (176°F). Accertatevi che la temperatura non sia pericolosamente elevata prima di toccarlo a mani nude.

6. Sottoponete a pulizia periodica l’amplificatore evitando l’uso di solventi aggressivi che potrebbero danneggiarne le parti ed evitate l’uso di aria

compressa perché spingerebbe i detriti all’interno. Utilizzate un panno inumidito con acqua e sapone, strizzatelo e pulite l’amplificatore. Ripassate con un panno inumidito con sola acqua, infine passate un panno asciutto.

7. Assicuratevi che il posizionamento prescelto non interferisca con il corretto funzionamento dei dispositivi meccanici o elettrici del veicolo/imbarcazione. Questo Amplificatore è stato progettato per installazioni/applicazioni nei mezzi marini e non è impermeabile. Pertanto si consiglia l’installazione in un vano asciutto dove non rischia di bagnarsi.

8. Assicuratevi di non cortocircuitare il cavo di alimentazione durante l’installazione e il collegamento con la batteria.

9. Prestate estrema attenzione nel praticare fori o tagli sulla lamiera, verificando che nella zona interessata non vi sia alcun cavo elettrico o elemento

strutturale del veicolo/imbarcazione.

10. Nel posizionamento del cavo di alimentazione, evitate la vicinanza di organi meccanici in movimento e proteggete il cavo conduttore con un anello in gomma se passa in un foro della lamiera o con appositi materiali se scorre vicino a parti che generano calore.

11. Assicuratevi che i cavi siano adeguatamente fissati per tutta la lunghezza e che la guaina protettiva, utilizzata per proteggere i contatti, sia di tipo autoestinguente alla fiamma. Bloccate i cavi in prossimità delle morsettiere.

12. La sezione dei cavi deve essere dimensionata in modo adeguato alla potenza e alla distanza di collegamento. Utilizzate cavi, connettori e accessori di alta qualità, come quelli disponibili nel catalogo CONNECTION.

13. Per facilitare l’installazione, prima di tutto programmate la configurazione del Vostro nuovo amplificatore e fate passare i cavi nel modo migliore possibile.

14. Riponete, quando è possibile, il prodotto nell’imballo per evitare danni accidentali durante l’installazione.

15. Indossate sempre occhiali protettivi durante l’utilizzo di attrezzi che possono generare schegge o residui di lavorazione.

SEQUENZA DI INSTALLAZIONE TIPO

Per qualsiasi necessità fate riferimento all’Advanced Web Manual presente sul sito www.hertzaudiovideo.com o contattate il Vostro centro specializzato autorizzato Hertz.

1. Prima dell’installazione spegnete la sorgente e tutti gli apparati elettronici del sistema audio per evitare qualsiasi possibile danno.

2. Fate passare un cavo di alimentazione del diametro adeguato (vedi tabella: power supply cable) dalla batteria all’amplificatore.

3. Collegate i terminali di alimentazione facendo attenzione alla polarità di connessione. Collegare il terminale (+) al cavo proveniente dalla batteria ed il (-)

allo chassis del veicolo/imbarcazione.

4. Applicate un portafusibile isolato a non più di 40 cm dal morsetto positivo della batteria e collegate su di esso il cavo di alimentazione dopo averne collegata l’altra estremità all’amplificatore. Non montare il fusibile.

5. Per fissare il collegamento di massa (-) in modo corretto usate una vite già presente sulla parte metallica del veicolo/imbarcazione; rimuovete ogni residuo di vernice o grasso se necessario, assicurandovi con un tester che vi sia continuità tra il terminale negativo (-) della batteria e il punto di fissaggio. Se possibile, collegate tutti i componenti allo stesso punto di massa, poiché questa soluzione serve per abbattere la maggior parte dei rumori che possono insorgere nella riproduzione acustica.

6. Fate passare i cavi di segnale tutti insieme ma lontano dai cavi d’alimentazione.

7. Collegate gli ingressi di segnale a basso livello usando cavi terminati con connettori RCA. Il segnale da applicare deve avere un livello compreso tra

0.2 VRMS e 5 VRMS.

8. Collegate gli ingressi di segnale ad alto livello (Speaker IN) usando l’apposito connettore. Il segnale da applicare deve avere un livello compreso tra

0.8 VRMS e 20 VRMS. Non utilizzare questi ingressi se si usa la connessione preamplificata.

9. Collegate le uscite di potenza agli altoparlanti con cavi spelati del diametro massimo di 10 AWG.

10. Le uscite di potenza contrassegnate da (-)L e (-)R non debbono essere collegate tra di loro. Nel caso si utilizzi un filtro crossover stereo esterno,

accertarsi che non abbia i negativi in comune.

11. L’amplificatore si accende collegando il morsetto per l’accensione remota (REMOTE IN) alla specifica uscita della sorgente. L’amplificatore si accende automaticamente, senza segnale di remote, anche usando gli ingressi ad alto livello (Speaker IN), impostando lo switcht “AUTO TURN ON” nella posizione ON.

12. Il LED posto sul front panel, si illumina di colore verde per indicare l’accensione del prodotto. Il LED si illumina di colore rosso in caso di sovraccarico delle uscite, di intervento della protezione termica, in caso di corto circuito verso lo chassis del veicolo/imbarcazione dei cavi degli altoparlanti e in caso di guasto dell’amplificatore.

13. Per sostituire il/i fusibile/i è necessario estrarlo/i dalla sede posta in prossimità della morsettiera di alimentazione e rimpiazzarli con dei pari valore.

14. Fissate i vari componenti alla struttura del veicolo/imbarcazione in modo solido e affidabile. Installate nello stesso modo tutte le strutture

supplementari realizzate, per assicurare stabilità e sicurezza. Il distaccamento dal fissaggio durante il movimento del veicolo/imbarcazione può causare grave danno per le persone trasportate e per gli altri veicoli/imbarcazioni.

15. A fine installazione ricontrollate l’intero cablaggio del sistema e assicuratevi di aver eseguito tutti i collegamenti in maniera corretta.

16. Inserite il fusibile nel relativo portafusibile. Il valore del fusibile dovrà essere superiore del 30% rispetto a quello posto all’interno dell’amplificatore. Nel caso

il cavo alimenti più amplificatori, il fusibile dovrà avere un valore superiore del 30% rispetto alla somma dei valori di tutti i fusibili presenti sugli amplificatori.

17. La taratura del livello di ascolto si effettua regolando il livello dell’apparecchio sorgente fino a ¾ del livello massimo; successivamente, regolare i livelli dell’amplificatore fino ad udire i primi fenomeni di distorsione.

SAFE SOUND

UTILIZZATE EQUILIBRIO E BUON SENSO NELL’ASCOLTO, RICORDATE CHE PROLUNGATE ESPOSIZIONI AD UN LIVELLO ECCESSIVO DI PRESSIONE ACUSTICA POSSONO PRODURRE DANNI AL VOSTRO UDITO. LA SICUREZZA DURANTE LA GUIDA DEVE RESTARE SEMPRE AL PRIMO POSTO

Informazioni per lo smaltimento di apparecchiature elettroniche ed elettriche (per i paesi europei che dispongono di sistemi di raccolta separata)

I prodotti contrassegnati con il simbolo del contenitore per rifiuti su ruote barrato da una X non possono essere smaltiti insieme ai normali rifiuti domestici. Questi prodotti elettrici ed elettronici devono essere riciclati presso una struttura adeguata, in grado di trattare i prodotti stessi e i loro componenti. Per conoscere dove e come recapitare tali prodotti nel centro più vicino, contattare l’apposito ufficio comunale. Il riciclaggio e lo smaltimento corretto contribuisce a tutelare l’ambiente e ad evitare effetti dannosi alla salute.

Italiano / Italian

Page 23

10.

11.

12.

13.

14.

15.

User’s Manual

10.

11.

12.

13.

14.

15. 󱘆󰈎󱄈󰇕󰇐󳽲󱂶󰇛󰇣󰈍󰆍󰈵󰈷󰉄󰉞󰇲󵍽󴀊󰈖󰈿󰈥󰉁󰈭󰇛󰆍󰇝󰇽󰇪󲶓󰇛󰇓󲗕󳿊󰇙󰈐󰇪󰇈󰈏󰇗󰇬󰈖󳫪󴲽󰇛󰈂󰇝󰆎󱘆󰈎󱄈󰇕󰇐󳽲󱂶󰇛󰇣󰈍󰆍󰈵󰈷󰉄󰉞󰇲󵍽󴀊󰈖󰈿󰈥󰉁󰈭󰇛󰆍󰇝󰇽󰇪󲶓󰇛󰇓󲗕󳿊󰇙󰈐󰇪󰇈󰈏󰇗󰇬󰈖󳫪󴲽󰇛󰈂󰇝󰆎

16.

17.

Page 24

10.

11.

12.

13.

14.

15.

10.

11.

12.

13.

14.

15.

16.

17.

SAFESOUND

Page 25

User’s Manual

ATSARGUMO PRIEMONĖS

Prieš instaliuodami visas dalis, prašome atidžiai perskaityti šioje knygelėje esančias instrukcijas. Patartina friežtai laikytis pažymėtų instrukcijų. Šių instrukcijų nesilaikymas gali sukelti įrangos ar atskirų jos dalių gedimą.

SAUGOS REIKALAVIMAI

1. Patikrinkitebateriją,kadįsitikintumėte,jogšigaliatlaikytididesnįkrūvį.

2. Nemontuokitestiprintuvošaliavariklioartosevietose,įkuriaspatenkavanduo,jaučiasipernelygdidelėdrėgmė,dulkėsarpurvas.

3. Niekadanemontuokitelaidųtransportopriemonės/laivoišorėje,irnetvirtinkitestiprintuvošaliaelektroslaidų.

4. Stiprintuvąmontuokitetojetransportopriemonės/laivovietoje,kuriojetemperatūrayratarp0°C(32°F)ir55°C(131°F).Palikitestiprintuvo

 išorinędalįmažiausiai5cm(2”)atstumunuogalimųsienelių.Stiprintuvomontavimovietojeturibūtigeraorocirkuliacija.Jeiuždengsite  šilumokaitį,įsijungsstiprintuvoapsaugosrežimasirprietaisasišsijungs.

5. Stiprintuvasgalipasiektiapie80°C(176°F)temperatūrą.Įsitikinkitearjisnėrapernelygkarštaspriešliesdami.

6. Periodiškaivalykitestiprintuvą,nenaudodamistipriųtirpiklių,kuriegalijįsugadinti.Nenaudokitesuspaustooro,kadangijisįstumsdalisį

 stiprintuvus.Sudrėkinkitešluostėsskiautęvandeniuirmuilu,išgręžkitejąirnuvalykitestiprintuvą.Tadanaudokitetikvandeniusudrėkintą  šluostę;galiausiainuvalykitestiprintuvąsausašluoste.Jeiguuždengsitekarščioišėjimovietą,įsijunksstiprintuvoapsauga.

7. Įsitikinkite,kadvieta,kuriąpasirinkoteįrangosmontavimui,netrukdotransportopriemonės/laivomechaniniųbeielektrosdaliųveikimui.Šis  stiprintuvasskirtasmontuoti/naudotijūriniuoselaivuoseirnėranepralaidusvandeniui.Jįreikiamontuotisausameskyriuje,kurnėratiesioginio  susilietimosuvandeniu.

8. Saugokitės,kadinstaliuojantirprijungiantlaiduspriebaterijos,neįvyktųtrumpasissujungimas.

9. Būkiteitinatsargūspjaudamiargręždamitransportopriemonės/laivorėmą,įsitikinkite,kadpojuonėraelektroslaidųarkitųsvarbių

 struktūriniųelementų.

10.Tiesdamimaitinimolaidusbūkiteatidūs,jieneturiliestisprieaštriųbriaunųirbesisukančiųmechaniniųdetalių.Kadapsaugotumėtelaidą,verdami  jįperskylesmetale,naudokiteguminesįvores,otiesdamiartikarštįspinduliuojančiųprietaisų,naudokiteatitinkamasizoliacinesmedžiagas.

11.Įsitikinkite,kadvisilaidaiyratinkamaiapsaugotipervisąsavoilgį.Taippatįsitikinkite,kadjųišorinisapsaugosgaubtasyraatsparusliepsnaiir  nedegantis.Naudokitegnybtinįvaržtą,kadapsaugotumėteteigiamusirneigiamuslaidus,esančiusšaliastiprintuvoelektrostiekimoįvadųblokų.

12.Pasirinkitelaidą,pagalstiprintuvogalingumąirpasiūlymus,kuriuosgaliterastičia.Naudokiteaukštoskokybėslaidus,jungikliusirpriedus,  kuriuosgaliterasti„Connection“kataloge.

13.Kadpalengvintumėteinstaliaciją,išankstosusiplanuokitelaidųsujungimotakus.

14. Norėdamiišvengtiatsitiktiniogedimo,saugokiteįrangąįpakavimetol,kolbūsitepasiruošęjąinstaliuoti.

15.Naudodamiesiįranga,visadaužsidėkiteapsauginiusakinius,neskenksmingosaraštriosdalysgalipatektiįakis.

MONTAVIMO EIGA

Daugiau informacijos rasite Detaliame vadove, publikuojamame internete adresu www.hertzaudiovideo.com, o prireikus pagalbos, kreipkitės į oficialų Hertz atstovą ar Hertz įgaliotą techninės priežiūros specialistą.

1. Priešmontuodamistiprintuvą,išjunkitemagnetofonąirvisukituselektroniniusgarsosistemosprietaisustam,kadišvengtumėtebetkokiųgedimų.

2. Nuobaterijosikistiprintuvonuveskitespecialiaitamskirtą,reikiamoskersmensAWGelektroslaidą(žr.lentelę“Maitinimolaidai“).

3. Maitinimošaltinįsujunkitesuteisingupoliumi.(+)gnybtąsujunkitesulaiduišeinančiuišbaterijos,o(-)gnybtą-sutransportopriemonės/laivovažiuokle.

4. Izoliuotąsaugikliolaikiklįįdėkitenedidesniunei40cmatstumunuoakumuliatoriausteigiamojokontakto;pirmiausiavienąmaitinimokabeliogalą

 prijunkite

5. Norėdamiteisingaiįžemintiįrangą(-),naudokitetransportopriemonės/laivocentrinėjeašyjeesantįvaržtą,jeireikia,nuvalykitedažusar  nešvarumus,testeriopagalbapatikrinkiteartarpbaterijosneigiamoterminalo(-)irpritvirtinimotaškoyratęstinumas.Jeiįmanoma,visasdalis  pritvirtinkiteprieprietopatiestaško;taipišvengsitedaugumosgarsoiškraipymų,atsirandančiųatkuriantgarsoįrašus.

6. Sujunkitekartuvisusgarsoperdavimolaidus,irkuotoliaunuoelektroslaidų.

7. PajunkiteRCAlaidus,ateinantisgarsasturibūtitarp0.2VRMSir5VRMS.

8. Aukštolygioįvestissujunkitenaudodamitinkamąkiðtuką.Naudojamassignalasturibūtitarp0.8VRMSir20VRMS.Nenaudokite,jeijaunaudojate

 PreInpradiniostiprintuvojungtį.

9. Pajunkitegarsiakalbįnaudodami10AWGmaxgarsiakalbiolaidą.

10. Nesujunkitekartu(-)Lir(-)Rgarsiakalbių.Jeinaudojateišorinęaudiosistemą,įsitikinkite,kadjosnegaltyvūspoliainebūtųsujungtikartu.

11. Stiprintuvasįsijungianuotolinioįjungimokontaktą(REMOTEIN)sujungdamassukonkrečiušaltinioišėjimu.Stiprintuvasįsijungiaautomatiškai,be

 nuotoliniosignalo,taippatjeinaudojamiaukštolygioįėjimai(SpeakerIN)nustačiusjungiklį„AUTOTURNON“įpadėtįON.

12. PriekiniameskydežaliaišviečiantisLEDindikatoriusnurodo,kadgaminysįjungtas.Jeiperkraunamiišėjimai,suveikiašiluminėapsauga,  įvyksta  šviečiaraudonai.

13. Saugiklis,-iaiyrašaliamaitinimošaltinioirgarsiakalbiųgnybtų.Norėdamipakeisti,išimkitesaugiklį,-iusišstovo.Visadanaudokitetopačio  pajėgumosaugiklius.

14. Sutvirtinkitevisuspagalbiniusprietaisus,kadgalėtumėteįmontuotiskyriusprietransportopriemonės/laivokonstrukcijos;taigarantuoja  stabilumąirsaugumąvairuojant/plaukiant.Važiuojant/plaukiantatsijungęsstiprintuvasgalismarkiaisužalotiJūsųkeleiviusirpakenktiJūsųar  kitomstransportopriemonėms/laivams.

15. Baigęinstaliavimą,patikrinkitesistemoslaidusirįsitikinkite,kadvisisujungimaiatliktitinkamai.

16.Įkiškitelydųjįsaugiklįįjolaikiklį.Laidogaliaturibūti30%aukštesnėneiįtaisytastiprintuve.Jeilaidaspalaikokeletąstiprintuvų,laidogaliaturės

 būti30%aukštesnėneivisųlaidųgaliųsuma.

17.Klausymosigarsokalibravimąnustatykitemaksimaliu(iki3/4)lygiu,tadanustatykiteirstiprintuvolygius,kolpasigirsgarsotrikdžius.

SAUGUS GARSAS

VADOVAUKITESSVEIKANUOVOKAIRKLAUSYKITĖSLEISTINOGARSO. PRAŠOMENEPAMIRŠTI,KADILGASYPATINGAIDIDELIOGARSO KLAUSYMASISGALIPAKENKTIJŪSŲKLAUSAI. VAIRUOJANTSAUGUMASTURIBŪTIPIRMOJEVIETOJE.

priestiprintuvo,tadakitąjogaląprijunkiteprielaikiklio.Saugiklionedėkite.

garsiakalbiokabeliųtrumpasisjungimassutransportopriemonės/laivovažiuoklearbajeisutrinkastiprintuvoveikimas,LEDindikatorius

Informacija apie elektros ir elektroninių prietaisų atliekas (skirta toms Europos šalims, kurios organizuoja rūšiuotų atliekų surinkimą)

Produktai, ant kurių pažymėtas iksu (X) perbrauktas konteineris su ratukais, negali būti išmesti kartu su kitomis įprastomis buitinėmis atliekomis. Šie elektros ir elektroninių prietaisų produktai turi būti rūšiuojami atitinkamuose įstaigose, galinčiose organizuoti šių produktų ir jų komponentų išmetimą. Norėdami sužinoti, kur ir kaip pristatyti šiuos produktus į artimiausią rūšiavimo/išmetimo vietą, prašome kreiptis į vietos savivaldybes. Tinkamas atliekų rūšiavimas ir perdirbimas, padeda aplinkos apsaugai ir mažina žalingą poveikį jūsų sveikatai.

Anglų k / Lithuanian

Page 26

ŚRODKI OSTROŻNOŚCI

Przed montażem części należy uważnie przeczytać wszystkie instrukcje zawarte w niniejszym podręczniku. Wskazane jest dokładne wykonanie zaznaczonych instrukcji. Niestosowanie się do nich może być przyczyną przypadkowego zniszczenia lub uszkodzenia części.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

1. Sprawdź stan akumulatora i alternatora, aby ocenić, czy utrzymają zwiększony pobór mocy.

2. Nie należy przeprowadzać instalacji w komorze silnika lub w miejscach narażonych na działanie wody, wysokiej wilgotności, kurzu i brudu.

3. Nigdy nie używaj kabli poza pojazdem/statkiem i nie instaluj wzmacniacza w pobliżu elektronicznych skrzyń biegów.

4. Wzmacniacz należy zainstalować w takiej części pojazdu/statku, gdzie temperatura wynosi od 0°C (32°F) do 55°C (131°F). Profil zewnętrzny

wzmacniacza powietrza. Po przysłonięciu

5. Wzmacniacz może osiągnąć temperaturę około 80°C (176°F). Przed dotknięciem go sprawdź, czy nie jest zanadto gorący.

6. Należy regularnie czyścić wzmacniacz bez użycia żrących rozpuszczalników, które mogłyby go uszkodzić. Nie należy stosować sprężonego powietrza,

ponieważ mogłoby ono wepchnąć osady do wnętrza wzmacniacza. Namoczyć szmatkę wodą z mydłem, wycisnąć ją i wyczyścić wzmacniacz. Następnie użyć szmatki zamoczonej w czystej wodzie; w końcu wytrzeć wzmacniacz suchą szmatką. Jeśli zasłonięto radiator, wzmacniacz przejdzie w tryb ochrony.

7. Sprawdź, czy miejsce wybrane do montażu podzespołów nie zakłóca prawidłowego funkcjonowania mechanicznych i elektrycznych urządzeń w pojeździe/statku. Ten wzmiaczniacz zaprojektowano do montażu/zastosowania w pojazdach morskich, lecz nie jest on wodoodporny. Zatem jego montażu należy jednak dokonywać w suchym pomieszczeniu, unikając bezpośredniej styczności z wodą.

8. Podczas instalowania oraz podłączania do akumulatora, upewnić się, że kabel zasilacza nie ma zwarcia.

9. Zachowaj szczególną ostrożność podczas wiercenia czy wycinania otworów w desce rozdzielczej pojazdu/statku, sprawdzając czy pod spodem nie

ma przewodów ani elementów konstrukcyjnych.

10. W czasie rozmieszczania kabla zasilacza, należy unikać prowadzenia go ponad lub przez ostre krawędzie albo w pobliżu ruchomych urządzeń mechanicznych. Należy stosować gumowe przelotki, w celu ochrony przewodu biegnącego przez otwór w płytce, albo też odpowiednie materiały, jeśli przewód znajduje się blisko części emitujących ciepło.

11. Upewnić się, że wszystkie przewody zostały prawidłowo zabezpieczone, na całej długości. Poza tym, należy upewnić się, czy ich osłona zewnętrzna jest ognioodporna i samogasząca. Przy pomocy śruby zaciskowej, zabezpieczyć przewody ujemne i dodatnie, znajdujące się w pobliżu odpowiednich bloków zaciskowych zasilania wzmacniacza.

12. Wybrać przewody zgodne z mocą wzmacniacza oraz podanymi tutaj sugestiami. Należy stosować przewody, złącza i akcesoria wysokiej jakości, wybrane z katalogu Connection.

13. Należy wstępnie zaplanować konfigurację nowego wzmacniacza i najlepsze miejsca do umieszczenia przewodów.

14. Aby uniknąć przypadkowych uszkodzeń, należy przechowywać produkt w oryginalnym opakowaniu do momentu rozpoczęcia instalacji.

15. Chroń oczy podczas korzystania z narzędzi, ponieważ drzazgi lub inne drobne elementy produktu mogą być przenoszone przez wiatr.

TYPOWA PROCEDURA INSTALACYJNA

W przypadku wątpliwości należy sprawdzić Podręcznik Użytkownika, który jest dostępny na stronie www.hertzaudiovideo.com lub skontaktować się z dilerem Hertz lub autoryzowanym serwisem Hertz.

1. Przed rozpoczęciem instalowania wzmacniacza, wyłączyć źródło i wszystkie pozostałe urządzenia elektroniczne w systemie audio, aby uniknąć szkód.

2. Za pomocą przewodu o odpowiednim parametrze AWG, (patrz wykres: Zasilacz) poprowadzić przewód zasilania od akumulatora do miejsca

montażu wzmacniacza.

3. Podłączyć zasilanie, zachowując właściwą biegunowość. Podłączyć zacisk (+) do przewodu wychodzącego z akumulatora, a zacisk (-) do podwozia pojazdu/kadłuba statku.

4. Zamontować izolowany uchwyt bezpiecznikowy nie dalej niż 40 cm od plusowego zacisku akumulatora; jeden koniec przewodu zasilającego podłączyć do uchwytu, a drugi koniec do wzmacniacza. Nie montować bezpiecznika.

5. Aby uziemić urządzenie (-) we właściwy sposób, użyj śruby w podwoziu pojazdu/kadłubie statku, usuwając w razie potrzeby całą farbę lub smar z części metalowych, sprawdzając za pomocą próbnika, czy między ujemnym zaciskiem akumulatora (-) a punktem mocowania zachowana jest ciągłość. Jeśli jest to możliwe, podłącz wszystkie elementy składowe do tego samego punktu uziemienia, dzięki temu niwelowana jest większość szumów, które mogą powstawać podczas odtwarzania dźwięku.

6. Przeprowadź wszystkie kable blisko siebie i z dala od kabli zasilania.

7. Podłącz kable wejściowe RCA, zastosowany sygnał waha się między 0.2 VRMS a 5 VRMS.

8. Podłączyć wejścia poziomu wysokiego przy pomocy odpowiedniej wtyczki. Sygnał czynny musi znajdować się w zakresie pomiędzy 0.8-20 VRMS.

Nie stosować, jeśli używane jest już połączenie z przedwzmacniaczem Pre In.

9. Podłącz wyjście głośnika używając kabla głośnika maks. 10 AWG.

10. Nie łącz razem wyjść głośnika (-) L oraz (-) R . Jeśli korzystasz z zewnętrznej zwrotnicy stereo, sprawdź, czy jej bieguny ujemne nie są

razem połączone.

11. Wzmacniacz włącza się przez podłączenie zdalnej końcówki (REMOTE IN) do określonego wyjścia urządzenia źródłowego. Wzmacniacz również włącza się samoczynnie, bez sygnału zdalnego, wykorzystując wysokoprogowe wejścia (Speaker IN) po ustawieniu przełącznika „AUTO TURN ON” w pozycję ON.

12. Kontrolka LED na przednim panelu zapala się zielonym światłem wskazując, że urządzenie jest włączone. Kontrolka LED zapala się czerwonym światłem, gdy wyjścia są przeciążone, uruchomiony został układ ochrony termicznej, przewody głośnikowe zwierają się z podwoziem pojazdu/ kadłubem statku lub gdy wzmacniacz jest uszkodzony.

13. Bezpiecznik/-i znajduje/-ją się obok przyłączy zasilania i głośników. Aby go/je wymienić, należy wyjąć bezpiecznik/-i z obudowy. Zawsze wymieniać bezpieczniki na takie o tej samej wartości znamionowej.

14. Należy zabezpieczyć wszystkie dodatkowe urządzenia, montując podzespoły w konstrukcji pojazdu/statku; gwarantuje to stabilność I bezpieczeństwo podczas jazdy czyrejsu. Odłączenie się wzmacniacza podczas jazdy/rejsu może spowodować poważne obrażenia osób w pojeździe/na statku i uszkodzenia innych pojazdów/łodzi.

15. Po zakończeniu instalacji, sprawdź okablowanie systemu oraz poprawność wykonania wszelkich połączeń.

16. Włóż bezpiecznik do zacisku bezpiecznika. Wartość bezpiecznika musi być 30% wyższa niż wartość bezpiecznika wbudowanego we

wzmacniaczu. W przypadku, gdy kabel zasila wiele wzmacniaczy, wartość bezpiecznika musi być 30% wyższa nić suma wartości wszystkich innych bezpieczników we wzmacniaczach.

17. Kalibracja poziomu słuchania dokonywana jest za pomocą regulacji głośności urządzenia źródłowego do 3/4 poziomu maksymalnego; następnie dostosuj kolejne poziomy wzmacniacza aż do pojawienia się zniekształceń.

BEZPIECZNY DŹWIĘK

NALEŻY KIEROWAĆ SIĘ ROZSĄDKIEM I STOSOWAĆ BEZPIECZNY POZIOM DŹWIĘKU. NALEŻY PAMIĘTAĆ, ŻE DŁUGOTRWAŁE NARAŻENIE NA BARDZO WYSOKIE POZIOMY CIŚNIENIA AKUSTYCZNEGO MOŻE USZKODZIĆ SŁUCH. PODCZAS JAZDY SAMOCHODEM BEZPIECZEŃSTWO MUSI ZAJMOWAĆ PIERWSZE MIEJSCE.

powinien znajdować się przynajmniej 5 cm (2”) od wszelkich ścianek. W miejscu montażu wzmacniacza musi istnieć dobra cyrkulacja

rozpraszacza ciepła uruchomi się funkcja ochronna wzmacniacza.

Informacja o usuwaniu zużytego sprzętu elektrycznego i elektronicznego (dotycząca krajów Unii Europejskiej, które przyjęły system sortowania śmieci)

Produkty z symbolem przekreślonego śmietnika na kółkach, nie mogą być wyrzucane ze zwykłymi domowymi śmieciami. Zużyty sprzęt elektryczny i elektroniczny powinien być przetwarzany w firmie mającej możliwość sortowania tych urządzeń i ich części. Skontaktuj się z lokalnymi władzami, w sprawie szczegółów lokalizacji najbliższego miejsca przeróbki. Przetwarzanie i właściwe składowanie śmieci, przyczynia się do ochrony środowiska i zapobiegania skutkom szkodliwym dla zdrowia.

Polski / Polish

Page 27

User’s Manual

PRECAUÇÕES

Antes de instalar os componentes, leia atentamente as instruções indicadas no presente manual. Recomenda-se que execute cuidadosamente as instruções realçadas. O não cumprimento destas instruções poderá resultar em danos não intencionais dos componentes.

CONSIDERAÇÕES SOBRE SEGURANÇA

1. Verifique as condições da bateria e do alternador, certificando-se de que estes possuem capacidade para o aumento do consumo de energia.

2. Não efectue nenhuma instalação no interior do compartimento do motor ou exposição a água, humidade excessiva, pó ou sujidade.

3. Nunca faça passar os cabos pelo exterior do veículo/embarcação nem instale o amplificador junto de caixas de velocidades electrónicas.

4. Instale o amplificador nas secções do veículo/embarcação onde a temperatura esteja entre os 0°C (32°F) e os 55°C (131°F). Deixe pelo menos 5 cm

(2 pol.) de distância entre o perfil exterior do amplificador e possíveis paredes. Deve haver uma boa circulação do ar onde o amplificador é instalado. Se cobrir o dissipador, o amplificador entra em protecção.

5. O amplificador pode atingir temperaturas de cerca de 80°C (176°F). Antes de tocar no amplificador, certifique-se de que este não está demasiado quente.

6. Limpe regularmente o amplificador sem utilizar solventes abrasivos que o possam danificar. Não utilize ar comprimido, uma vez que poderá extrair peças

sólidas do amplificador. Humedeça um pano em água e sabão, esprema-o e limpe o amplificador. A seguir, utilize um pano humedecido só em água e numa eventualidade limpe o amplificador com um pano seco.

7. Certifique-se de que a localização seleccionada para os componentes não afecta o funcionamento correcto dos dispositivos mecânicos e eléctricos do veículo/embarcação. Este amplificador foi concebido para ser instalado/aplicado em veículos marítimos e não é à prova deágua. A instalação deve ser realizada num compartimento seco, sem contacto direto com a água.

8. Certifique-se de que o cabo de alimentação não sofre curto-circuito durante a instalação e ligação com a bateria.

9. Tenha bastante cuidado ao cortar ou furar a chapa dos painéis do veículo/embarcação, certificando-se de que não existem elementos estruturais ou de

ligação por baixo.

10. Quando posicionar o cabo de alimentação, evite passar o cabo sobre ou através de margens pontiagudas ou perto de dispositivos mecânicos amovíveis. Utilize ilhoses de borracha para proteger o cabo se este passar por um orifício da placa ou materiais adequados se passar perto de peças que produzam calor.

11. Certifique-se de que todos os cabos estão adequadamente seguros ao longo do seu comprimento. Certifique-se também de que a capa de protecção é resistente contra chama e que se extingue automaticamente. Utilize um parafuso de fixação para segurar os cabos positivo e negativo mesmo junto dos blocos terminais da fonte de alimentação do amplificador respectivo.

12. Seleccione o medidor do cabo de acordo com a tensão do amplificador e as indicações sugeridas que são possíveis de encontrar aí. Utilize cabos, conectores e acessórios de alta qualidade, tais como aqueles que pode encontrar no catálogo da Connection.

13. Para facilitar a instalação, planeie previamente a configuração do novo amplificador, bem como os melhores percursos para os cabos.

14. Para evitar danos, mantenha o produto na embalagem original até à instalação definitiva.

15. Utilize sempre equipamento de protecção ocular quando usar ferramentas, uma vez que podem existir fragmentos ou resíduos do produto no ar.

SEQUÊNCIA TÍPICA DE INSTALAÇÃO

Se tiver alguma questão, consulte o Manual Avançado, que poderá encontrar em www.hertzaudiovideo.com ou contacte o seu representante Hertz ou agente autorizado da Hertz para assistência.

1. Antes de instalar o amplificador desligue a fonte de alimentação e todos os outros dispositivos electrónicos no sistema áudio para evitar quaisquer danos.

2. Utilizando um cabo com AWG adequado (consultar tabela: Cabo de Alimentação), passe o cabo de tensão do local da bateria no local de montagem

do amplificador.

3. Ligue a fonte de alimentação com a polaridade correcta. Ligue o terminal (+) ao cabo que vem da bateria e o terminal (-) ao chassis do veículo/embarcação.

4. Coloque um porta-fusíveis isolado a, no máximo, 40 cm do terminal positivo da bateria, ligue uma extremidade do cabo de alimentação ao mesmo depois

de ligar a outra extremidade ao amplificador. Não instale o fusível.

5. Para ligar o dispositivo à terra (-) de forma correcta, utilize um parafuso no chassis do veículo/embarcação. Se necessário, raspe toda a tinta ou gordura do metal e, utilizando um dispositivo de teste, verifique se existe continuidade entre o terminal negativo da bateria (-) e o ponto de fixação. Se possível, ligue todos os componentes ao mesmo ponto de terra. Esta solução evita a maior parte do ruído que pode ser gerado durante a reprodução de áudio.

6. Mantenha todos os cabos de sinal juntos e oriente-os para longe dos cabos de alimentação.

7. Ligue os cabos de entrada RCA. O sinal aplicado tem de situar-se entre 0.2 VRMS e 5 VRMS.

8. Ligue as entradas de nível elevado utilizando a ficha correcta. O sinal aplicado deve estar entre 0.8 VRMS e 20 VRMS. Não as utilize se já estiver a utilizar

uma ligação pré-amplificada pré-integrada.

9. Ligue a saída da coluna com um cabo de coluna de 10 AWG, no máximo.

10. Não ligue as saídas de coluna esquerda (-) e direita (-) em conjunto. Se utilizar uma convergência estéreo exterior, certifique-se de que os pólos negativos

da mesma não são ligados em conjunto.

11. Para ligar o amplificador, ligue o terminal de activação remota (ENTRADA REMOTA) à saída específica de origem. O amplificador também se liga automaticamente, sem sinal remoto, se forem utilizadas entradas de alto nível (ENTRADA de coluna), colocando o interruptor “LIGAÇÃO AUTOMÁTICA” na posição LIGADO.

12. O LED no painel frontal acende-se com luz verde para indicar que o produto está ligado. O LED acende-se com luz vermelha se as saídas entrarem em sobrecarga, se a protecção for accionada, se os cabos da coluna entrarem em curto-circuito com o chassis do veículo/embarcação e se o amplificador se avariar.

13. O(s) fusível(eis) está(estão) situado(s) perto da fonte de alimentação e dos terminais dos altifalantes. Para substituir, remova o(s) fusível(eis) da estrutura. Substitua sempre o fusível por outro da mesma potência nominal.

14. Fixe todos os dispositivos auxiliares que criou para instalar os componentes à estrutura do veículo/embarcação, de modo a garantir estabilidade e segurança durante a condução. Se o amplificador cair da sua fixação durante a condução/navegação, existe a possibilidade de provocar danos sérios nas pessoas no interior do veículo/embarcação e noutros barcos.

15. Quando a instalação terminar, verifique a cablagem do sistema e certifique-se de que todas as ligações foram efectuadas de forma correcta.

16. Coloque o fusível no suporte do fusível. O valor do fusível tem de ser 30% superior ao do fusível incorporado do amplificador. Caso o cabo forneça

alimentação a vários amplificadores, o valor do fusível tem de ser 30% superior à soma dos valores de todos os outros fusíveis dos amplificadores.

17. Para calibrar o nível de audição, ajuste o volume origem até 3/4 do nível máximo. Em seguida, ajuste os níveis do amplificador até ouvir distorção.

SOM SEGURO

UTILIZE SENSO COMUM E PRATIQUE UM SOM EM SEGURANÇA. TENHA EM ATENÇÃO QUE A EXPOSIÇÃO PROLONGADA A NÍVEIS DE PRESSÃO DE SOM EXCESSIVAMENTE ELEVADO PODE PREJUDICAR A SUA AUDIÇÃO. DURANTE A CONDUÇÃO, A SEGURANÇA TEM DE ESTAR EM PRIMEIRO LUGAR.

Informação sobre a eliminação de equipamento eléctrico e electrónico (para os países europeus que constituíram sistemas de recolha de lixo separados)

Os produtos com o símbolo do caixote do lixo com um X não podem ser eliminados juntamente com o lixo doméstico normal. Estes produtos eléctricos e electrónicos deverão ser eliminados em pontos adequados capazes de tratar este tipo de produtos e componentes. A fim de saber onde e como depositar estes produtos no ponto de recolha/reciclagem mais próximo de si, entre em contacto com as autoridades locais competentes. A reciclagem e a eliminação correctas contribuem para proteger o ambiente e evitar efeitos prejudiciais para a saúde.

Português / Portuguese

Page 28

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Перед установкой компонентов, пожалуйста, прочитайте внимательно все инструкции в данном руководстве. В особенности рекомендуется точно следовать выделенным указаниям. В противном случае может случиться непреднамеренное повреждение компонентов.

МЕРЫ БЕЗОПАСНОСТИ

ПроверьтесостояниеВашегогенераторапеременноготокаибатареи,чтобыубедитьсявтом,чтоонивыдержатповышенноепотребление.

2. Невыполняйтеустановкувнутридвигательногоотсека,атакжевместах,подверженныхвоздействиюводы,повышеннойвлажности,

 пылиилигрязи.

3. Никогданепротягивайтепроводаснаружиавтомобиля/суднаинеустанавливайтеусилительрядомскоробкойпередач.

4. Устанавливайтеусилительвтехчастяхавтомобиля/судна,гдетемпературасоставляетот0°C(32°F)до55°C(131°F).Внешний

 профильусилителядолженнаходитьсянарасстоянииминимум5см(2”)отлюбыхстенок.Вместеустановкиусилителядолжна  бытьхорошаяциркуляциявоздуха.Еслинакрытьрадиатор,усилительперейдетврежимзащиты.

5. Усилительможетдостигнутьтемпературыоколо80°C(176°F).Передтем,кактрогатьего,убедитесьвтом,чтооннеперегрет,что  можетбытьопасным.

6. Периодическивыполняйтеочисткуусилителябезиспользованиясильнодействующихрастворителей,которыемогутповредить устройство.Неиспользуйтесжатыйвоздух,посколькувнутрьусилителямогутпроникнутьтвердыечастицы.Смочитетканьводойc  мылом,отожмитеееиочиститеусилитель.Послеэтогопротритеусилительтканью,смоченнойчистойводой;взаключение  протритеусилительсухойтканью.

 Убедитесьвтом,чтовыбранноеВамиместорасположениякомпонентовненарушаетправильнуюработумеханическихиэлектрических

 устройствавтомобиля/судна.Усилительнеявляетсявлагозащищеннымиможетустанавливатьсяиприменятьсянаморскихсудах.  Установкадолжнапроизводитьсявсухомотсеке,исключающемпрямойконтактсводой.

8. Убедитесьвтом,чтововремяустановкииподключенияаккумуляторасиловойкабельнезамкнутнакоротко.

9. Будьтеоченьосторожныивнимательныприрезкеилисверлениикорпусаавтомобиля/судна,проверяйте,чтоподместомпроведения

 работненаходятсяниэлектропроводка,ниэлементыконструкции.

10. Приразмещениисиловогокабелянельзяпрокладыватьпроводрядомсострымикраямииливблизидвижущихсямеханическихустройств.  Длязащитыпроводовиспользуйтерезиновыепрокладки(еслипроводидетчерезотверстиевпластине)илидругиеподобные  материалы,еслионпролагаетрядомсчастями,подверженныминагреву.

11. Убедитесь,чтовсекабелизафиксированыповсейдлине.Такжеубедитесь,чтоихвнешняязащитнаяоболочкаявляетсянегорючей  исамозатухающей.Спомощьювинтовогозажимазакрепитеположительныйиотрицательныйкабелирядомссоответствующими  клеммамиусилителя.

12.Выберитеразмеркабелявсоответствиисмощностьюусилителяиданнымиздесьрекомендациями.Используйтевысококачественные  кабели,соединителииаксессуары,которыевынайдетевкаталогеConnection.

13. ЗаранеезапланируйтеконфигурациюВашегоновогоусилителяинаилучшиепутипрокладкиэлектропроводкидлятого,чтобы  упроститьпроцедуруустановки.

14.Воизбежаниеслучайныхповреждений,хранитепродуктвисходнойупаковкедотехпор,покаВынебудетеокончательноготовы  кустановке.

15.Всегданадевайтезащитныеочкиприработесинструментами,таккакосколкилибоостаткипродуктовмогутприсутствоватьввоздухе.

ТИПОВАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ УСТАНОВКИ

В случае возникновения вопросов обращайтесь к Полному ркуоводству по адресу www.hertzaudiovideo.com, либо для получения помощи свяжитесь с Вашим дилером компании Hertz или авторизованным сервисом компании Hertz.

1. Передустановкойусилителявоизбежаниеповрежденийотключитеисточникивседругиеэлектронныеустройстваваудиосистеме.

2. СпомощьюкабеляснадлежащимнорморазмеромAWG(см.таблицу:Силовойкабель)пуститепроводпитанияотместарасположения

 аккумуляторакместумонтажаусилителя.

3. Подсоединитеэлектропитание,соблюдаяполярность.Подсоединитеклемму(+)ккабелю,идущемуотаккумулятора,аклемму(-)к  шассиавтомобиля/судна.

4. Расположитеизолированныйпатронпредохранителянедалее40смотположительнойклеммыбатареи,подключитеодинконец  сетевогокабелякнемупослеподключениядругогоконцакусилителю.Неустанавливайтепредохранитель.

5. Дляправильногозаземленияустройства(-),используйтевинтвшассиавтомобиля/судна;отскоблитекраскуисмазкуотметалла,  еслиэтонеобходимо,проверяяприпомощитестеранепрерывностьмеждуотрицательнойклеммойбатареи(-)иточкойкрепления.  Еслиэтовозможно,подсоединитевсекомпонентыкоднойточкезаземления;такоерешениепозволяетустранитьбольшуючасть  шумов,создаваемыхвовремявоспроизведениязвука.

6. Прокладывайтевсесигнальныекабелирядомдругсдругомиотдельноотсиловыхкабелей.

7. ПодсоединитепроводавходаRCA,прикладнойсигналдолженбытьмежду0.2VRMSи5VRMS.

8. Подсоединитевходывысокогоуровняприпомощиподходящегоштепселя.Прикладнойсигналдолженбытьмежду0.8VRMSи20VRMS.

 Этонетребуетсявтомслучае,еслиужеиспользуетсяпредварительноусиленноесоединениеPreIn.

9. Подсоединитевыходгромкоговорителейприпомощикабелямакс.10AWG.

10. Неподсоединяйтелевый(-)и(-)правыйгромкоговорителивместе.ЕслиВыиспользуетевнешнийстереокроссовер,убедитесьв

 том,чтоегоотрицательныеполюсынесоединенывместе.

11. Усилительвключитсяпослеподключенияклеммыудаленноговключения(REMOTEIN)кособомувыходуисточника.Усилительвключится автоматически,безудаленногосигнала,такжеприиспользованиивходоввысокогоуровня(SpeakerIN),установивпереключатель  “AUTOTURNON”вположениеВКЛ.

12. ИндикаторLEDнапереднейпанелизагоритсязеленым,указывая,чтоустройствовключено.ИндикаторыLEDзагорятсякрасным,  есливыходыбудутперегружены,еслисработаеттемпературнаязащита,еслипроизойдеткороткоезамыканиенакорпус  автомобиля/суднавкабеляхсистемыиеслиусилительнеисправен.

13. Предохранитель(-ли)располагаютсярядомсразъемамиэлектропитанияигромкоговорителя.Длязаменыпредохранителей  извлекитеихизкорпуса.Обязательноустанавливайтепредохранительтогоженоминала.

14. Хорошозакрепляйтевсевспомогательныеустройствавовремяустановкикомпонентовккорпусуавтомобиля/судна;этообеспечивает  стабильностьибезопасностьвовремяезды/плавания.Еслиусилительотсоединитсявовремяезды/плавания,онможетнанести  серьезныеповрежденияпассажирамавтомобиля/суднаилидругимтранспортнымсредствам.

15. Позавершенииустановкипроверьтеэлектропроводкусистемыиубедитесьвтом,чтовсеподключениябыливыполненыправильно.

16. Установитепредохранительвдержательпредохранителя.Значениеплавкогопредохранителядолжнобытьна30%выше,чем

 значениевстроенногопредохранителяусилителя.Вслучае,есликабельподводитэлектропитаниекнесколькимусилителям,  значениеплавкогопредохранителядолжнобытьна30%выше,чемсуммазначенийвсехпредохранителейвусилителях.

17. Калибровкауровнязвукапроизводитсяпутемнастройкиуровнягромкостиисточникана3/4егомаксимальногоуровня;затем,  путемнастройкиуровняусилителядотехпор,покаВынеуслышитеискажение.

БЕЗОПАСНЫЙ ЗВУК

РУКОВОДСТВУЙТЕСЬ ЗДРАВЫМ СМЫСЛОМ И ПРАКТИКУЙТЕ БЕЗОПАСНЫЙ ЗВУК. ПОМНИТЕ, ЧТО ПОДВЕРГАЯСЬ ДЛИТЕЛЬНОМУ ВОЗДЕЙСТВИЮ СЛИШКОМ ВЫСОКОГО УРОВНЯ ЗВУКА, ВЫ МОЖЕТЕ ПОВРЕДИТЬ ВАШ СЛУХ. БЕЗОПАСНОСТЬ ВО ВРЕМЯ ВОЖДЕНИЯ АВТОМОБИЛЯ - ПРЕЖДЕ ВСЕГО.

Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

Продукты с маркировкой “перечеркнутый крест-накрест мусорный контейнер на колесах” не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Pycckий / Russian

Page 29

User’s Manual

PREVENTÍVNE BEZPEČNOSTNÉ OPATRENIA

Pred montážou komponentov si prosím pozorne prečítajte všetky pokyny nachádzajúce sa v tomto manuály. Je vhodné pozorne dodržiavať zvýraznené inštrukcie. Nedodržanie týchto pokynov môže zapríčiniť neúmyselné zničenie alebo poškodenie komponentov.

BEZPEČNOSTNÉ OPATRENIA

1. Skontrolujte stav alternátora a batérie, aby ste zabezpečili, že znesú zvýšený odber prúdu.

2. Neinštalujte komponenty do motorového priestoru, ani do prašného alebo znečisteného prostredia a nevystavujte ich vode a nadmernej vlhkosti.

3. Nikdy neveďte kabeláž mimo vozidla/plavidla a neinštalujte výrobok v blízkosti mechanických alebo elektronických zariadení.

4. Zosilňovač inštalujte v častiach vozidla / plavidla, kde je zabezpečená dobrá cirkulácia vzduchu a teplota medzi 0°C a 55°C. V okolí chladiacich

otvorov zosilňovača a po jeho stranách zabezpečte minimálne 5cm voľný priestor.

5. Zosilňovač môže dosiahnuť teploty približne 80/90°C. Pred kontaktom so zosilňovačom sa presvedčte, či nie je nebezpečne horúci .

6. Pravidelne čistite zosilňovač kúskom handričky namočenej v mydlovom roztoku, následne navlhčenej iba vo vode a nakoniec vysušte suchou

handričkou. Nepoužívajte agresívne rozpúštadlá, ktoré by mohli zosilňovač poškodiť. Nepoužívajte stlačený vzduch, ktorý môže nafúkať pevné častice do zosilňovača. Ak prekryjete chladiacu časť, zosilňovač sa prepne do ochranného režimu.

7. Ubezpečte sa, že miesto, ktoré ste vybrali pre montáž komponentu, žiadnym spôsobom neobmedzuje správnu funkčnosť mechanických a elektrických zariadení vozidla/plavidla. Tento zosilňovač bol navrhnutý na inštaláciu/aplikáciu v námorných plavidlách a vozidlách a nie je vodeodolný. Inštalácia by mala prebiehať a byť vykonávaná v suchej priehradke so žiadnym priamym kontaktom s vodou.

8. Počas montáže a zapojenia sa ubezpečte, že napájací kábel nie je v skrate a nie je pripojený k batérii.

9. Venujte vysokú mieru bezpečnosti pri rezaní a vŕtaní do šasi panelov vozidla/plavidla, aby ste nenarušili skrytú elektrickú kabeláž alebo štrukturálne

prvky a konštrukcie pod.

10. Pri umiestnení napájacieho kábla sa vyhnite vedeniu kábla cez ostré hrany a alebo v blízkosti pohyblivých mechanických zariadení. Používajte gumové ochranné prechodky v prípade, že vediete káble cez kovové otvory a taktiež zodpovedajúce ochranné materiály v prípade, že káble sú vedené v blízkosti zariadení, ktoré vyžarujú teplo.

11. Ubezpečte sa, že všetky káble sú náležito zabezpečené po celej ich dĺžke a chránené nehorľavým izolačným materiálom. Zapojte káble natesno k terminálom za pomoci svoriek a pások.

12. Používajte vysokokvalitné vodiče, konektory a príslušenstvo, ktoré nájdete v katalógu CONNECTION.

13. Dôkladne si naplánujte zapojenie Vášho zosilňovača a taktiež čo najlepšie vedenie kabeláže.

14. Aby ste predišli nechcenému poškodeniu výrobku,ponechajte ho v originálnom obale až do momentu, keď sa ho rozhodnete namontovať.

15. Pri používaní náradia si vždy chráňte zrak, pretože vzduchom môžu lietať úlomky, alebo zbytky materiálu.

TYPICKÝ MONTÁŽNY POSTUP

Nasledujúce príklady reprezentujú hlavné kroky pri montáži zosilňovača. V niektorých situáciách budú požadované špeciálne kroky, alebo odlišné postupy. V prípade akýchkoľvek otázok si prečítajte Návod k obsluhe pre pokročilých, ktorý nájdete na www.hertzaudiovideo.com alebo kontaktujte Vášho predajcu HERTZ, resp. autorizovaný servis HERTZ pre poskytnutie rady.

Pred inštalovaním zosilňovača vypnite všetky zdroje signálu a ostatné elektronické zariadenia audiosystému, čím predídete možnému poškodeniu.

2. Použite primerane dimenzovaný kábel AWG (pozri graf: Napájací kábel) od priestoru batérie do priestoru zosilňovača.

3. K sprístupneniu pripojovacích terminálov a ovládacieho panelu zosilňovača odklopte veko. Pripojte napájanie správnou polaritou. Pripojte (+)

terminál ku káblu prichádzajúceho z batérie a (-) terminál ku káblu prichádzajúcemu od šasi vozidla/plavidla.

4. Dajte držiak izolovanej poistky maximálne 40cm od terminálu batérie kladného pólu; zapojte jeden koniec elektrického kábla el. energie do neho a až po zapojení druhého konca do zosilňovača. Nemontujte poistku.

5. K správnemu uzemneniu zariadenia (-) použite uzemňovací bod na karosérii vozidla/plavidla, pričom z neho odstránte farbu a mastnotu. Následne použitím voltmetra odskúšajte, či je uzemňovací bod súčasťou elektrického obvodu. Ak ste úspešne našli uzemňovací bod, podľa možnosti naň pripojte mínusové vodiče všetkých audio komponentov, čím znížite mieru rušenia, generované v priebehu reprodukcie zvuku, na minimum.

6. Všetky signálové vodiče veďte vo vzájomnej blízkosti a čo najďalej od napájacích káblov.

7. Zapojte privedené RCA signálové vodiče. Signál musí byť medzi 0.2 VRMS a 5 VRMS.

8. Zapojte vysokoúrovňové vodiče (iba ak nevyužívate RCA Pre In vstup) použitím vhodných konektorov. Signál musí byť medzi 0.8 VRMS a 20 VRMS.

9. Na reproduktorové výstupy zosilňovača pripojte reproduktorové káble, pričom použite max. 10 AWG kábel.

10. Nezapájajte reproduktorové výstupy (-) L a (-) R spoločne. Ak použijete externú stereo výhybku, uistite sa, že negatívne póly nie sú zapojené spoločne.

11. Zosilňovač sa zapne zapojením diaľkového ovládania na termináli (DIAĽKOVÝ VSTUP) do zdrojového špeciálneho výstupu. Zosilňovač sa zapína

automaticky, bez diaľkového signálu, taktiež ak sa používajú vstupné vysoké úrovne (Reproduktor VSTUP) nastavením “AUTO ZAPNUTIA” spínača na ZAPNUTÉ.

12. Svetielko LED na prednom paneli sa rozsvieti sa na zeleno a indikuje, že výrobok je zapnutý. Svetielko LED sa rozsvieti na červeno, ak sa výkon preťaží, ak je spustená terminálová ochrana, ak sú káble skratu reproduktora v podvozku vozidla/plavidla a ak zlyháva a zosilňovač sa pokazí.

13. Poistka/poistky sa nachádza/nachádzajú v blízkosti napájacích terminálov zosilňovača. Pri výmene vytiahnite poistku z drážky a nahraďte ju novou s rovnakou hodnotou.

14. Mechanicky zaistite všetky nainštalované zariadenia prispôsobením k štruktúre auta - to zabezpečí stabilitu a bezpečnosť počas jazdy, v opačnom prípade hrozí zranenie. Zosilňovač vypadávajúci zo svojho upevnenia a zapínania pokiaľ šoférujete/plavíte sa môže vážne poškodiť a zraniť ľudí vo vozidle/plavidle a iných lodiach.

15. Po dokončení montáže sa presvedčte, že kabeláž systému a všetky zapojenia boli prevedené správne.

16. Vložte poistku do poistkového púzdra. Hodnota poistky musí byť o 30% vyššia ako je hodnota poistky v zosilňovači. V prípade, že kábel napája viac

zosilňovačov, hodnota poistky musí byť o 30% vyššia ako je súčet hodnôt všetkých poistiek v zosilňovačoch.

17. Kalibrácia hladiny posluchu sa prevedie nastavením hlasitosti zdroja signálu (rádio) na 3/4 maximálnej úrovne; následne zvyšovaním úrovne zisku zosilňovača až kým nebudete počut skreslenie.

BEZPEČNÝ ZVUK

RIAĎTE SA SVOJIMI ZMYSLAMI A VYSKÚŠAJTE SI BEZPEČNÝ ZVUK. PAMÄTAJTE, ŽE DLHODOBÉ VYSTAVENIE VÁŠHO SLUCHU VYSOKÉMU AKUSTICKÉMU TLAKU MÔŽE SPÔSOBIŤ JEHO POŠKODENIE. BEZPEČNOSŤ MUSÍ BYŤ NA PRVOM MIESTE POČAS JAZDY.

Informácie o likvidácii starého elektrického a elektronického vybavenia (pre krajiny EU, ktoré prevzali systém triedenia odpadu)

Produkty obsahujúce symbol (preškrknutý odpadkový kontajner) nesmú byť likvidované ado domáci odpad. Staré elektrické a elektronické vybavenie má byť recyklované v zariadení určenom pre manipuláciu s týmito predmetmi a ich zvyškovými produktami. Kontaktujte svoj miestny správny orgán ohladom umiestnenia takéhoto zariadenia. Správna recyklácia a triedenie odpadu napomáha zachovaniu prírodných zdrojov, rovnako ado ochrane nášho zdravia a životného prostredia pred škodlivými vplyvmi.

Slovensky / Slovak

Page 30

PREVIDNOSTNI UKREPI

Preden začnete z namestitvijo komponent, pozorno preberite vsa navodila v priročniku. Svetujemo vam, da pozorno sledite navodilom. Neupoštevanje navodil lahko povzroči nenamerno škodo ali poškoduje komponente.

VARNOSTNA OPOZORILA

1. Preverite stanje alternatorja in akumulatorja, ter zagotovite, da bosta kos povečani porabi.

2. Ojačevalnika ne namestite v motorni prostor ali na mesta, kjer bi lahko bil izpostavljeni vodi, veliki vlagi, prahu ali umazaniji.

3. Kablov nikoli ne speljujte po zunanji strani vozila/plovila ali namestite ojačevalec blizu elektronske opreme.

4. Ojačevalnik namestite samo na mestih na vozilu/plovilu, kjer je temperatura med 0°C (32°F) in 55°C (131°F). Zunanji profil ojačevalnika

naj bo od sten oddaljen vsaj 5 cm (2”). Na mestu namestitve ojačevalnika mora biti zagotovljeno dobro kroženje zraka. Če boste ovirali hladilno telo naprave, bo ojačevalnik prešel v varno delovanje.

5. Ojačevalnik se lahko segrejejo na približno 80 °C (176 °F). Ne dotikajte se ga, če se niste prej prepričali, da ni nevarno vroč.

6. Ojačevalnik občasno očistite brez agresivnih čistil, ki bi napravo lahko poškodovala. Med čiščenjem ne uporabljajte stisnjenega zraka, ker bi ta

delce umazanije potisnil v ojačevalnik. Krpo navlažite z vodo in milom, jo ožemite in očistite ojačevalnik. Nato ga očistite s krpo navlaženo samo z vodo; na koncu ojačevalnik očistite s suho krpo.

7. Poskrbite, da mesto, ki ga boste izbrali za namestitev komponent, ne bo ovirala normalnega delovanja mehanskih ali elektronskih naprav vozila/plovila. Ta ojačevalec je bil zasnovan za namestitev/uporabo v pomorskih vozilih in ni vodoodporen. Nameščen mora biti v suhem predelu brez neposrednega stika z vodo.

8. Poskrbite, da med namestitvijo in priključitvijo z baterijo ne povzročite kratkega stika.

9. Med rezanjem in vrtanjem lukenj v pločevino vozila/plovila bodite izredno previdni; preverite, če je slučajno spodaj speljana električna

napeljava ali so tam nosilni elementi.

10. Med namestitvijo napajalnega kabla ne speljite čez ali skozi ostre robove ali v bližino gibljivih mehanskih delov. Uporabite gumijaste obročke za zaščito kablov, če so ti speljani skozi luknje v pločevini oz. izolacijski material ali če so v bližini vročih delov.

11. Prepričajte se ali so vsi kabli po celotni dolžini dobro pritrjeni. Zunanja zaščita kablov mora biti iz negorljivega in samougasljivega materiala. Zavarujte pozitivne in negativne kable, ki so blizu napajalnika ojačevalnika s pomočjo pritrdilnega vijaka.

12. Debelino kabla izberite glede ne moč ojačevalnika in predloge v teh navodilih. Uporabite kakovostne kable, priključke in dodatke; ki ste jih izbrali v katalogu Connection.

Da bi poenostavili namestitev, pripravite podroben načrt svoje konfiguracije za novi ojačevalnik in poskrbite, da so kabli varno in natančno speljani.

13.

14. Da preprečite nenamerno škodo, hranite izdelek v originalni embalaži, dokler ne boste pripravljeni na namestitev.

15. Med uporabo orodij nosite zaščitna očala, ker lahko deli odletijo in vas poškodujejo.

ZAPOREDJE NAMESTITVE

Če imate dodatna vprašanja, preberite Priročnik za napredno uporabo (Advanced Manual), ki je na voljo na naslovu www.hertzaudiovideo.com, ali pa se obrnite na svojega prodajalca Hertz ali na pooblaščeni servis Hertz.

1. Pred namestitvijo ojačevalnika izklopite vozilo in vse ostale elektronske naprave v avdio sistemu, da preprečite možnosti poškodb.

2. Uporabite kabel z ustreznim premerom AWG (glejte razpredelnico: Napajalni kabel) od baterije do mesta namestitve ojačevalnika.

3. Priključite električno napajanje in upoštevajte pravilno polarnost. Pozitivni (+) pol priključite na kabel, ki prihaja iz akumulatorja, negativni

(-) pol pa na šasijo vozila/plovila.

4. Izolirano držalo varovalke vstavite največ 40 cm stran od pozitivnega pola baterije; priključite en konec napajalnega kabla nanjo, pred tem pa drugi konec priključite na ojačevalnik. Varovalke ne obešajte.

5. Da pravilno ozemljite napravo (-), uporabite vijak na šasiji vozila/plovila, če je potrebno, odstranite barvo ali mast s pločevine, preverite z napravo, da obstaja tok med negativnim polom (-) na akumulatorju in mestom ozemljitve. Če je možno, povežite vse komponente na isto točko ozemljitve; ta rešitev zmanjša večino šumov, ki lahko nastanejo med reprodukcijo zvoka.

6. Speljite vse signalne kable skupaj in stran od napajalnih kablov.

7. Priključite vhodne kable RCA, signal mora biti med 0.2 V (efektivna vrednost) in 0,5 V (efektivna vrednost).

8. Z ustreznimi priključki priključite visokonivojske vhode. Signal mora biti med 0.8 V RMS in 20 V RMS. Teh priključkov ne uporabljajte, če že

uporabljate predojačan priključek (»Pre In«).

9. Priključite kable na izhod za zvočnike s kablom vrste 10 AWG max (AWG - American Wire Guage).

10. Ne povežite skupaj izhodov za zvočnike (-) L in (-) R. Če boste uporabljali zunanji stereo kabel (crossover), poskrbite, da negativni poli niso

povezani skupaj.

11. Ojačevalnik se vključi, ko povežete terminal za daljinski vklop (REMOTE IN) z izhodom za specifični vir. Ojačevalnik se vključi samodejno tudi brez oddaljenega signala, če uporabljate ojačane vhode (high level input) (Speaker IN), tako da stikalo „AUTO TURN ON“ prestavite v položaj ON.

12. Na sprednjem delu naprave se prižge zelena LED lučka, ki ponazarja, da je izdelek vključen. LED lučka zasveti rdeče, če so izhodi preobremenjeni, če se je sprožila toplotna zaščita, če so kabli zvočnika v kratkem stiku s šasijo vozila/plovila in v primeru okvare ojačevalnika.

13. Varovalke (ena ali več) so zraven priključkov električnega napajalnika in zvočnikov. Če jih želite menjati, jih odstranite iz ohišja. Varovalko vedno zamenjajte z varovalko z enakim nazivnim tokom.

14. Da zagotovite stabilnost in varnost med vožnjo, trdno pritrdite vse dodatne naprave, ki ste jih namestili, na vozilo/plovilo. Če ojačevalnik med vožnjo/plovbo pade iz svoje pritrditve, lahko hudo poškoduje potnike v vozilu/plovilu in druge čolne.

15. Po namestitvi preverite sistemske napeljave in se prepričajte, da ste vse povezave izvedli pravilno.

16. Varovalko vstavite v držalo varovalke. Nazivni tok varovalke mora biti 30 % višji kot je na varovalki, ki je vgrajena v ojačevalnik. V primerih, ko

kabel napaja več ojačevalnikov, mora biti nazivni tok 30 % višji kot je seštevek vseh varovalk v ojačevalnikih.

17. Umerjanje ravni poslušanja se opravi z nastavitvijo glasnosti vira na 3/4 maksimalne vrednosti; potem nastavite ojačevalnik dokler ne slišite popačenje zvoka.

BEZPEČNÝ ZVUK

Informaci je o odlaganju stare e lektrične In el ektronske opre me (za države članic e EU, ki uporabljajo s istem ločevanja o dpadkov)

Izdelki s simb olom (prekriž an koš za odpadke) s e ne smejo zavreči s kupaj z ostali mi gospodinjskim i odpadki. Star a električn a in elektronsk a oprema se mora zb irati in reciklir ati na temu primern ih mestih. Za infor macije o zbirnih me stih se obrnite na o rgane lokalne o blasti. Ustr ezno recikliran je in odstranjev anje izdelkov prip omore k ohranjanju z dravja in okolja.

Slovenščina / Slovenian

Page 31

User’s Manual

PRECAUCIONES

Antes de instalar los componentes, lea atentamente todas las instrucciones contenidas en este manual. Es recomendable seguir atentamente las instrucciones remarcadas. No respetar estas instrucciones puede provocar daños no deseados o dañar los componentes.

CONSIDERACIONES DE SEGURIDAD

1. Compruebe su alternador y estado de la batería para garantizar que puedan cubrir el aumento de consumo.

2. No realice ninguna instalación en el compartimiento del motor ni expuesta al agua, humedad excesiva, polvo o suciedad.

3. No pase nunca cables por el exterior del vehículo/embarcación ni instale el amplificador cerca de cambios de marcha electrónicos.

4. Instale el amplificador en zonas del vehículo/embarcación en las que la temperatura sea de entre 0ºC (32ºF) y 55ºC (131ºF). Deje que el

perfil externo delamplificador esté al menos a 5 cm (2”) de posibles paredes. Debe haber una buena circulación de aire donde esté instalado el amplificador. Sicubre el radiador, el amplificador pasará a protección.

5. El amplificador puede alcanzar temperaturas de unos 80°C (176°F). Asegúrese de que no esté peligrosamente caliente antes de tocarlo.

6. Limpie periódicamente el amplificador sin usar disolventes agresivos que puedan dañarlo. No use aire comprimido; presionaría las piezas

sólidas de los amplificadores. Humedezca un trozo de tela con agua y jabón, exprímalo y limpie el amplificador. Luego, use un trozo de tela humedecido con agua; para terminar, limpie el amplificador un trozo de tela seco.

Asegúrese de que el lugar que elija para los componentes no afecte al correcto funcionamiento de los dispositivos mecánicos y eléctricos del vehículo/

embarcación. Este amplificador ha sido diseñado para su instalación/aplicación en vehículos marítimos y no es resistente al agua. La instalación debe realizarse en un compartimiento seco sin contacto directo con el agua.

8. Asegúrese de que el cable de alimentación no se cortocircuite durante la instalación y conexión con la batería.

9. Tenga mucho cuidado cuando corte o taladre los paneles del vehículo/embarcación, comprobando que no haya cableado eléctrico o

elementos estructurales debajo.

10. Cuando coloque el cable de alimentación, evite pasar el cable por encima o a través de bordes afilados, ni cerca de dispositivos mecánicos móviles. Use ojales de goma para proteger el cable cuando lo pase por agujeros en el metal, y use los materiales adecuados cerca de dispositivos que generen calor.

11. Asegúrese de que todos los cables estén adecuadamente asegurados en toda su longitud. Además, asegúrese de que su cubierta protectora sea resistente a llamas y se apague por si misma. Use un tornillo de fijación para asegurar los cables positivo y negativo cerca de los bloques terminales de alimentación correspondientes del amplificador.

12. Elija un calibre de cable correspondiente a la potencia del amplificador y a las sugerencias que encontrará aquí. Use cables, conectores y accesorios de alta calidad, como los que puede encontrar en el catálogo de Connection.

13. Planifique la configuración de su amplificador y las mejores rutas para el cable por adelantado para facilitar la instalación.

14. Para evitar daños accidentales, mantenga el producto en su embalaje original hasta que esté preparado para la instalación definitiva.

15. Lleve siempre gafas protectoras cuando use herramientas, ya que los fragmentos de metal o residuos del producto pueden saltar al aire.

SECUENCIA HABITUAL DE INSTALACIÓN

Si tiene dudas consulte el Manual avanzado que podrá encontrar en www.hertzaudiovideo.com o contacte con su distribuidor Hertz o centro de servicio autorizado por Hertz para obtener asistencia.

1. Antes de instalar el amplificador, apague la fuente y otros dispositivos electrónicos del sistema audio para evitar daños.

2. Usando un cable con AWG adecuado (ver tabla: Cable de alimentación), pase el cable de alimentación de la batería a la posición de

montaje del amplificador.

3. Conecte la alimentación de corriente con la polaridad correcta. Conecte (+) el terminal al cable que sale de la batería y el terminal (-) alchasis del vehículo/embarcación.

4. Coloque un portafusibles aislado a un máximo de 40 cm del terminal positivo de la batería. Conecte un extremo del cable de alimentación a éste tras conectar el otro extremo al amplificador. No monte el fusible.

5. Para una toma de tierra correcta del dispositivo (-), use un tornillo en el chasis del vehículo/embarcación; retire toda la pintura o grasa si es necesario, comprobando con un tester que haya continuidad entre el terminal negativo de la batería (-) y el punto de fijación. Si es posible, conectetodos los componentes al mismo punto de tierra; esta solución elimina la mayor parte del ruido que puede generarse durante lareproducción de audio.

6. Pase todos los cables de señal juntos, lejos de cables de alimentación.

7. Conecte los cables de entrada RCA, la señal aplicada debe ser de entre 0.2 VRMS y 5 VRMS.

8. Conecte las entradas de nivel alto usando la clavija adecuada. La señal aplicada debe estar entre 0.8 VRMS y 20 VRMS. No lo utilice si

ya está utilizando una connexion preamplificada Pre In.

9. Conecte la salida del altavoz usando un cable de altavoz de un máximo de 10 AWG.

10. No conecte las salida de altavoz (-) I y (-) D juntas. Si usa un cruce estéreo externo, asegúrese de que sus polos negativos no estén

conectados juntos.

11. El amplificador se enciende conectando el terminal de encendido remoto (ENTRADA REMOTA) a la salida específica de la fuente. El amplificador se enciende automáticamente, sin señal remota, y si usa entrada de alto nivel (Entrada altavoz) poniendo el interruptor “ENCENDIDO AUTOMÁTICO” en ACTIVADO.

12. El LED del panel delantero se enciende en verde, indicando que el producto está encendido. El LED se enciende en rojo si las salidas sesobrecargan, si se activa la protección térmica, si los cables del altavoz cortocircuitan con el chasis del vehículo/embarcación y si el amplificador funciona incorrectamente.

13. Los fusibles están colocados cerca de la alimentación y los terminales del altavoz. Para reemplazarlo, retire los fusibles de la carcasa. Reemplace siempre el fusible con otro del mismo régimen nominal.

14. Fije todos los dispositivos auxiliares que haya creado para instalar los componentes a la estructura del vehículo/embarcación; de este modo garantiza la estabilidad y seguridad al conducir. Si el amplificador cae de su fijación cuando conduce/navega puede dañar gravemente a las personas dentro del vehículo/embarcación y otras embarcaciones.

15. Cuando la instalación esté terminada, compruebe el cableado del sistema y asegúrese de que todas las conexiones se hayan realizado correctamente.

16. Ponga el fusible en el soporte de fusibles. El valor del fusible debe ser un 30% superior al del integrado en el amplificador. Si el cable alimenta a múltiples amplificadores, el valor del fusible debe ser un 30% superior a la suma de todos los fusibles de los amplificadores.

17. La calibración del nivel de escucha se realiza ajustando el volumen de la fuente a 3/4 de su nivel máximo; luego, ajuste los niveles del amplificador hasta que escuche distorsiones.

SONIDO SEGURO

UTILICE EL SENTIDO COMÚN Y PRACTIQUE EL SONIDO SEGURO. RECUERDE QUE UNA EXPOSICIÓN PROLONGADA A NIVELES DE PRESIÓN SONORA EXCESIVAMENTE ELEVADOS PUEDE DAÑAR SU OÍDO. LA SEGURIDAD DEBE ESTAR ANTE TODO DURANTE LA CONDUCCIÓN

Información sobre la eliminación de aparatos electrónicos y eléctricos (para los países europeos que han constituido sistemas de gestión separada de residuos)

Los productos que lleven impreso el símbolo del cubo de basura tachado no pueden ser eliminados junto con los residuos domésticos normales. Estos productos electrónicos y eléctricos deben ser eliminados en instalaciones adecuadas, capaces de gestionar la eliminación de estos productos y componentes. Para saber dónde y cómo entregar estos productos al centro de reciclaje/eliminación más cercano, contacte con su oficina municipal. El reciclaje y la eliminación de residuos de la forma adecuada contribuyen a la protección del medio ambiente y a evitar efectos dañinos en la salud.

Español / Spanish

Page 32

FÖRSIKTIGHETSÅTGÄRDER

Innan du installerar komponenterna är det viktigt att du först noggrant läser igenom hela manualen, särskilt alla instruktionerna. Vi rekommenderar att du följer dessa in i minsta detalj. Skulle du installera komponenterna på annat sätt så kan dessa ta skada.

SÄKERHETSFÖRESKRIFTER

1. Kolla skicket på batteriet och alternatorn för att vara säker på att de klarar av ökad beslastning.

2. Utför inga installationer under motorhuven eller på platser utsatta för vatten, hög luftfuktighet, smuts eller damm.

3. Dra aldrig några kablar på utsidan av fordonet/farkosten och installera aldrig förstärkaren nära elektroniska växellådor.

4. Installera förstärkaren i fordonet/farkosten på platser vars temperatur ligger mellan 0°C (32°F) och 55°C (131°F). Låt förstärkarens yttre

profil vara minst 5 cm (2”) från alla möjliga väggar. Luftcirkulationen måste vara god där förstärkaren är installerad.Om du täcker över det värmeabsorberande lagret kommer förstärkaren att gå ner i skyddsläge.

5. Förstärkaren kan bli mycket het, upp mot 80 °C (176 °F). Se till så att den inte är farligt het då du vidrör den.

6. Rengör förstärkaren regelbundet men använd inga starka rengöringsmedel som kan skada den.Använd inte tryckluft då denna kan trycka

till delar inne i förstärkaren.Fukta en trasa med vatten och diskmedel, vrid ur den och rengör sedan förstärkaren. Använd sedan en trasa endast fuktad med vatten och rengör igen. Till sist ska du torka av förstärkaren med en torr trasa.

7. Se till så att platsen du installerar komponenterna på inte påverkar andra rörliga eller fasta delar i fordonet, inklusive alla elektoniska mekanismer och enheter. Denna förstärkare är konstruerad för installation/användning i marina farkoster och är inte vattentät. Installationen ska utföras i ett torrt utrymme utan direkt kontakt med vatten.

8. Kontrollera så att strömkablarna inte kortsluts under installationen och vid anslutning till batteriet.

9. Var extremt försiktig då du skär eller borrar i fordonets/farkostens paneler. Se till så att du inte kommer åt elektriska kablar eller andra

viktiga element.

10. Vid placering av strömkablarna ska du se till att inte placera dem över vassa kanter eller i närheten av rörliga mekaniska delar. Använd gummiskyddshylsor för att skydda kabeln om den dras genom hål i plåten och använd ordentligt skyddsmaterial om kabeln är i närheten av värmealstrande delar.

11. Se till så att alla kablar är säkrade längs hela deras dragning.Se också till så att kablarnas ytter anslutningar är icke-antändliga och släcker sig själva.Använd en fästskruv för att hålla fast positiva och negativa kablar nära förstärkaren respektive strömterminalblocken.

12. Välj en kabelbredd som passar till din förstärkare och i enlighet med de rekommendationer du finner här. Använd kablar i hög kvalitet. Samma sak gäller för tillbehör och anslutare. Du hittar dessa i Connection Anslutningskatalog.

13. Förplanera inställningarna på förstärkaren och bästa sättet att dra kablarna innan du påbörjar installationen.

14. För att undvika olyckor är det mycket viktigt att du behåller produkten i originalförpackningen fram tills dess att du är redo att installera den.

15. Ha alltid på dig skyddsglasögon då du använder verktyg då splitter och andra skarpa material kan bli luftburna och skada dina ögon.

TYPICAL INSTALLATION SEQUENCE

Om du har några frågor, se efter i den avancerade manualen som finns på www.hertzaudiovideo.com eller kontakta din Hertz-återförsäljare eller Hertz auktoriserade servicecenter för hjälp.

1. Innan du installerar förstärkaren ska du slå av strömkällan till den och alla andra anslutna elektroniska enheter i ljudsystemet för att

undvika eventuella skador.

2. Använd en kabel med tillräcklig AWG (se tabell: Strömkabel) och dra strömkabeln från batteriet till anslutningen på förstärkaren.

3. Anslut strömmen med korrekt polaritet. Anslut (+) terminalen till kabeln från batteriet och (-) terminalen till fordonets/farkostens chassi.

4. Placera en isolerad säkringshållare på max 40cm avstånd från batteriets pluspol, anslut ena änden av nätsladden till den efter att du

anslutit andra änden till förstärkaren. Sätt inte i säkringen.

5. För att jorda enheten (-) på rätt sätt, använd en skruv i fordonets/ farkostens chassi. Skrapa bort all färg och olja från metallen om nödvändigt. Testa med en testare att det finns tillräcklig kontinualitet mellan batteriets negativa terminal (-) och fixeringspunkten denna lösning gör att det mesta av de oönskade ljudstörningar som kan uppstå vid ljuduppspelning försvinner.

6. Dra alla signalkablar nära varandra och med ett visst avstånd från elkablarna.

7. Anslut RCA ingångskablarna. Signalstyrkan måste ligga på mellan 0.2 VRMS och 5 VRMS.

8. Anslut högnivå mottagningen med korrekt kontakt. Använd signal måste vara mellan 0.8 VRMS och 20 VRMS. Använd den inte om du

redan använder för förstärkare.

9. Anslut högtalarens utgång med en 10 AWG max högtalarkabel.

10. Anslut inte (-) L och (-) R hötalarnas utgångar tillsammans. Om du använder en extern stereo övergång, se då till att deras negativa poler

inte är anslutna till varandra.

11. Förstärkaren startar genom att ansluta fjärrstartsanslutningen (FJÄRRKONTROLL IN) till källans specifika utgång. Förstärkaren slås på automatiskt, utan fjärrsignal, även om du använder högnivåingångar (Högtalare IN) genom att ställa “AUTO TURN ON”-omkopplaren i läge ON.

12. Lysdioden på frontpanelen lyser grönt vilket indikerar att produkten är på. Lysdioden lyser rött om utgångarna blir överbelastade, om termiskt skydd utlöses, om högtalarkablarna kortsluter med fordonets/farkostens chassi och om förstärkaren inte fungerar.

13. Säkringarna är placerade nära strömkällan och högtalar terminalerna. För att byta, avlägsna säkringen från höljet. Byt alltid till en säkring med samma nivå.

14. Säkra alla auxillära enheter du byggt för att installera komponenterna i fordonets/farkostens chassi. Detta säkerställer ökad stabilitet och säker framförsel av fordonet. Om förstärkaren lossnar från fästet under körningen kan den orsaka allvarliga skador på människor i fordonet/farkosten och andra båtar.

15. När installationen är färdig kontrollerar du att alla kablar och anslutningar i systemet är korrekt utförda.

16. Sätt i säkringen i säkringshållaren. Säkringsvärdet måste vara 30% högre än förstärkarens inbyggda värden av alla andra särkingar i

förstärkarna tillsammans.

17. Du kaliberar ljudet genom att justera källvolymen upp till 3/4 av den maximala nivån. Sedan justerar du förstärkaren tills du kan höra att störningar uppkommer.

SÄKER LJUDÅTERGIVNING

ANVÄND SUNT FÖRNUFT OCH HÅLL LJUDET PÅ EN SÄKER NIVÅ. KOM IHÅG ATT OM DU UTSÄTTER DIG SJÄLV FÖR HÖGA LJUDNIVÅER UNDER LÅNG TID KAN DETTA SKADA DIN HÖRSEL. SÄKERHETEN MÅSTE KOMMA I FÖRSTA HAND VID KÖRNING.

Information gällande elektriskt och elektroniskt avfall (För de länder inom EU som åtskild insamling av avfall)

Produkter märkta med symbolen av en överkorsad soptunna ska inte kasseras tillsammans med vanligt hushållsavfall. Dessa elektriska och elektroniska produkter måste återvinnas vid en anläggning som är kapabel att hantera kasseringen av dessa produkter och komponenter. Kontakta din lokala myndighet för information om närliggande återvinningsstationer. Återvinning och korrekt kassering av avfall bidrar till att skydda miljön och förhindrar skadliga effekter på vår hälsa.

Svenska / Swedish

Page 33

User’s Manual

1. 

2. 

3. 

4. 

   

5.   

6.     

7.     

8. 

9. 

 

10.  

11.   

12.  

13.

14. 

15.

1. 

2. 

 

3.   

4.   

5.     

6. 

7. 

8. 

 

9. 

10. 

 

11.     

12.     

13.   

14.     

15.

16. 

 

17.   

  

          

Page 34

ÖNLEMLER

Bileşenleri kurmadan evvel, lütfen bu kılavuzdaki talimatları dikatle okuyunuz. İşaret edilen noktaları dikkatle uygulayınız. Bu talimatlara aykırı davranırsanız beklenmeyen hasar veya cihaz arızalarına sebep olabilirsiniz.

GÜVENLIK ÖNLEMLERI

1. Artan güç tüketimini karşılamak üzere alternatör ve akünüzün durumunu kontrol ediniz.

2. Motor bölmesine veya su, aşırı nem, toz veya kir altında kalan yerlere hiçbir şey takmayınız.

3. Asla kabloları aracın/teknenin dışından çekmeyin veya amplifikatörü elektronik dişli kutularının yanına monte etmeyin.

4. Amfikatörü, sıcaklığın 0 °C (32 °F) ila 55 °C (131 °F) arasında olduğu araç/tekne bölümlerine takın. Amplifikatörün dış profili olası duvarlardan en

az 5 cm (2”) uzakta kalmasına izin verin. Amplifikatörün kurulduğu yerde iyi hava dolaşımı olmalıdır. Soğutucuyu kapatırsanız, amplifikatör koruma altına girer.

5. Amfinin sıcaklığı 80°C (176°F) dereceye kadar çıkabilir. Amfiye dokunmadan evvel aşırı sıcak mı kontrol ediniz.

6. Yükselticiyi, hasar verebilecek zararlı çözücüler kullanmadan düzenli aralıklarda temizleyiniz. Katı parçaları yükseltici içine itebileceği için basınçlı

hava kullanmayınız. Sabun ve suyla ıslatılmış ve sıkılmış bir bez parçası ile yükselticiyi siliniz. Daha sonra sadece suyla ıslatılmış bir bez kullanınız ve son olarak kuru bir bezle siliniz. Soğutucuyu örterseniz yükselticiyi korumuş olursunuz.

7. Bileşenler için seçtiğiniz konumun araç/tekne mekanik ve elektrikli cihazlarının doğru işleyişini etkilemediğinden emin olun. Bu amplifikatör, deniz araçlarında kurulum/uygulama için tasarlanmıştır ve su geçirmez değildir. Kurulum su ile doğrudan temas ettirilmeden kuru bir bölmede yapılmalıdır.

8. Güç kablosunun kurulum sırasında ve pil bağlantısı ile kısa devre yapmadığından emin olun.

9. Araç/tekne panellerini keserken veya delerken, altındaki elektrik kabloları veya yapısal elemanlar olmadığını kontrol etmek için çok dikkatli olun.

10. Güç kaynağı kablosunu yerleştirirken kabloyu keskin kenarlardan veya hareketli mekanik parçaların yakınından geçirmemeye özen gösterin. Kablo

bir sacın üzerindeki bir delikten geçeceğinde kabloyu korumak için lastik rondelalar kullanın. Kablo ısı üreten parçalara çok yakınsa uygun koruyucu malzemeler kullanın.

11. Tüm kabloların boylarınca uygun bir şekilde korunduğundan emin olunuz. Aynı zamanda dış koruyucu kılıflarının ateşe dayanıklı ve kendiliğinden sönücü nitelikte olduğundan emin olunuz. Akünün artı ve eksi uçlarına bağlanan kabloları yükseltici yakınında kelepçeli vida kullanarak sıkıca tutturunuz.

12. Yükseltici gücüne ve burada önerilene uygun kalınlıkta kablo kullanınız. Connection kataloğunda bulabileceğiniz yüksek kalitede kablo, bağlayıcı ve eklentiler kullanınız.

13. Yeni amfiniz için bir kurulum planı yapınız ve kurulumu kolaylaştırmak için uygun bir güzergah belirleyiniz.

14. Kazara hasarları önlemek için, kuruluma hazır hale gelinceye kadar parçaları kutularında muhafaza ediniz.

15. Aletleri kullanırken daima koruyucu bir gözlük kullanınız, zira çalışırken zararlı gazlar ortaya çıkar.

TIPIK KURULUM IŞLEM SIRALAMASI

Sorularınız için lütfen www.hertzaudiovideo.com adresinde bulabileceğiniz Gelişmiş Kılavuz’a başvurun veya destek için Hertz bayiniz veya yetkili Hertz servisi ile iletişim kurun.

1. Herhangi bir hasarı önlemek için yükselticiyi kurmadan önce kaynağı ve ses sistemindeki tüm diğer elektronik cihazları kapatınız.

2. Yeterli AWG değerine sahip bir kablo kullanarak (Güç Kaynağı Kablosu tablosuna bakınız) güç hattını akü bölgesinden yükselticinin takıldığı bölgeye uzatınız.

3. Güç kaynağını doğru polarite ile bağlayın. (+) terminali aküden gelen kabloya ve (-) terminali aracın/teknenin şasisine bağlayın.

4. Kadar pilin pozitif terminalinden maksimum 40cm uzağa yalıtılmış bir sigorta tutucu koyun; güç kablosunun bir ucunu amplifikatöre bağladıktan

sonra diğer ucunu sigorta tutucuya bağlayın. Sigortayı takmayın.

5. Cihazı (-) doğru şekilde topraklamak için, aracın/teknenin şasisinde bir vidayı kullanın.Tüm boya veya gres metalden kazınmalı, gerekirse bir test cihazıyla akü negatif kutbu (-) ile sabitleme noktası arasında süreklilik kontrolü yapılmalıdır. Mümkünse, tüm bileşenleri aynı toprak noktasına bağlayın. Bu çözüm, ses üretimi sırasında üretilebilecek çoğu gürültüyü reddeder.

6. Bütün sinyal kablolarını yan yana ve ceryan kablosundan uzakta döşeyiniz.

7. RCA giriş kablolarını takınız, yükseltilmiş sinyal 0.2 VRMS ila 5 VRMS arasında olmalıdır.

8. Doğru fişi kullanarak yüksek seviye girişlerini bağlayınız. Yükseltilmiş sinyal 0.8 VRMS ila 20 VRMS arasında olmalıdır. Halihazırda Pre In ön yükseltilmiş

bağlantı kullanıyorsanız bunu kullanmayınız.

9. En fazla 10 AWG hoparlör kablosu kullanarak hoparlör çıkışını bağlayınız.

10. (-) L ve (-) R hoparlör çıkışlarını beraber bağlamayınız. Harici stereo bir geçiş devresi kullanacaksanız, eksi kutupların biribirine bağlanmamasını

sağlayınız.

11. Amplifikatör, uzaktan kumandayı açma terminalini (REMOTE IN [Uzaktan Kumanda Giriş]) kaynağı belirli çıkışa bağlayarak açılır. Amplifikatör, ayrıca “AUTO TURN ON [Otomatik Açma]” anahtarını ON [Açık] konumuna getirerek daha yüksek seviye girişler (Speaker IN [Hoparlör Giriş]) kullanılıyorsa, uzaktan kumanda sinyali olmadan otomatik olarak da açılır.

12. Ön panelin üzerindeki LED, ürünün açık olduğunu belirten yeşil renkte yanar. Çıkışlar aşırı yüklenirse, termal koruma tetiklenirse, hoparlör kabloları aracın/teknenin şasisi ile kısa devre yaparsa ve amplifikatör arızalıysa, LED kırmızı yanar.

13. Sigorta(lar) güç kaynağının ve hoparlör fişlerinin yanındadır. Sigortayı değiştirmek için yuvasından çıkarınız. Her zaman aynı değerde sigorta takınız.

14. Bileşenleri araç/tekne yapısına monte etmek için oluşturduğunuz tüm yardımcı cihazları sabitleyin. Bu, sürüş esnasında kararlılığı ve güvenliği

sağlar. Sürüş/seyir halindeyken amplifikatör bağlantısının dışında kalması, araçta/teknede ve diğer teknelerde bulunan insanlara ciddi şekilde zarar verebilir.

15. Montaj tamamlandığında, sistemin kablo bağlantılarını kontrol edin ve tüm bağlantıların doğru olarak yapıldığından emin olun.

16. Sigortayı sigorta duyuna yerleştiriniz. Sigortanın değeri amfideki sigorta değerinden 30% daha yüksek olmalıdır. Kablonun birden fazla amfiye

bağlanması durumunda, sigorta değerinin amfinin toplam sigorta değerlerinden 30% daha yüksek olması gerekmektedir.

17. Dinleme düzeyini ayarlamak için kaynağın sesinien fazla 3/4 seviyesinde ayalayabilirsiniz; sona da, gürültüyü duyuncaya kadar amfinin düzeyini ayarlayınız.

EMNİYETLİ SES

HİSLERİNİZİ KULANARAKA UYGUN SES SEVİYESİNİ AYARLAYINIZ. LÜTFEN UNUTMAYINIZ UZUN SÜRELİ YÜKSEK SES SEVİYESİNE MARUZ KALMAK KULAĞINIZA ZARAR VEREBİLİR. SÜRÜŞ ESNASINDA EMNİYETİNİZ BİRİNCİ DERECE ÖNEMLİDİR.

Elektrik ve eIektronik aletlerin atılmasına ilişkin bilgi (atıkları ayreten toplayan Avrupa ülkeleri için)

Tekerlekli çöp kutusu resmi üzerinde bir X ile gösterilen ürünler norml atıklar gibi atılmamalıdır anlamına gelir. Bu elektrik ve elektronik aletlerin bu ürünlerin ve aksamının belirli kurallar dahilinde çalışan uygun tesislerde geri dönüştürülmesi gerekmektedir. En yakın geri dönüştürme/ atık merkezine bu ürünleri nasıl bırakacağınızı öğrenmek için lütfen belediyenizle bağlantıya geçiniz. Ürünlerin uygun atık yollarıyla geri dönüştürülmelerini sağlamakla çevreye büyük bir katkıda bulunmuş ve sağlığa zaarlı olmalarının önüne geçmiş olursunuz.

Türkçe / Turkish

Page 35

Applied power

Cable diameter

Connection length

*Current Draw I (A)

Cable Length (m)

INSTALLATION AND SIZES

User’s Manual

A B C D E

HCP 1MDK

HCP 2MX

HCP 4M HCP 4MDK

HCP 5MD

HCP 5MD-24V

315 291 190 166 50 mm

12.40 11.45 7.48 6.53 1.97 in.

315 291 190 166 50 mm

12.40 11.45 7.48 6.53 1.97 in.

315 291 190 166 50 mm

12.40 11.45 7.48 6.53 1.97 in.

345 321 190 166 50 mm

13.58 12.64 7.48 6.53 1.97 in.

CABLE SIZE CALCULATION TABLES:

1: Power supply cable / 2: Speakers cable

1: Power supply cable

2: Speakers cable

Page 36

FUSE

POWER - 12V

POWER SUPPLY and REMOTE IN CONNECTION /FUSE REPLACEMENT

GND REM FUSE+12V GND REM FUSE+12V

WARNING

GND REM FUSE+12V

15 mm / 0.6 in.

8 AWG Max

FUSE REPLACEMENT

WARNING:

Firmly press contacts of each fuse

GND

REMOTE OUT

intro their fuse - holder clips

Max 20 cm / 7.9 in.

SOURCE

TO BATTERY POSITIVE POLE

TO PROTECT BATTERY CABLE

APPLY A FUSE CLOSE

(Not provided)

MULTIPLE POWER SUPPLY CONNECTION

AMP1

GND REM FUSE+12V

GND

AMP1

GND REM FUSE+12V GND REM FUSE+12V

AMP2

FUSEDHOLDER

AMP2

BATTERY 12 V*

* for HCP 5MD-24V

use 24 V power supply

GND REM FUSE+12V

GND

12 V

BATTERY

GND

FUSEDHOLDER

12 V

BATTERY

GND

Page 37

6. SUBWOOFER REMOTE VOLUME CONTROL: HRC INSTALLATION

HCP 1MDK

User’s Manual

HCP 5MD HCP 5MD-24

SUBWOOFER

REMOTE VOLUME CONTROL

SUBWOOFER

REMOTE VOLUME CONTROL

OPTIONAL

HRC

OPTIONAL

HRC

Page 38

PRE IN / SPEAKER IN / PRE OUT

0°

180°

PHASE

SUB LEVEL

-40 dB

(Min)

+6 dB

(Max)

SUBSONIC AMP OUT

25 Hz @ 24 dB/Oct.

AMP OUT

FILTER OFF

500

LO-PASS @ 24 dB/Oct.

25050

FILTER ON

BOOST

+ 6

Hz50

LEVELS (INPUT SENSITIVITY)

0.5 V0.2 V

PRE OUT

HI-PASS @ 12 dB/Oct.

50 250

HCP 1MDK

AMP OUT

FILTER OFF

LEVELS (INPUT SENSITIVITY)

HCP 1MDK

+ 6

0.5 V0.2 V

PRE OUT

HI-PASS @ 12 dB/Oct.

50 250

BOOST

Hz50

500

FILTER ON

LO-PASS @ 24 dB/Oct.

25050

PHASE

0°

SUB LEVEL

-40 dB

(Min)

180°

+6 dB

(Max)

SUBSONIC AMP OUT

25 Hz @ 24 dB/Oct.

POWER ON

LED Green

LED Red

CHECK

SUBWOOFER REMOTE VOLUME CONTROL (optional)

HI-LEVEL OUTPUT

SOURCE

PRE OUTPUT

USE PRE-IN

OR HI-IN:

NOT BOTH

HI-IN

PRE OUT

PRE IN

Not AVAILABLE

Set-up

CONTROLS

Adjustment

CONTROLS

Page 39

User’s Manual

OFF ON

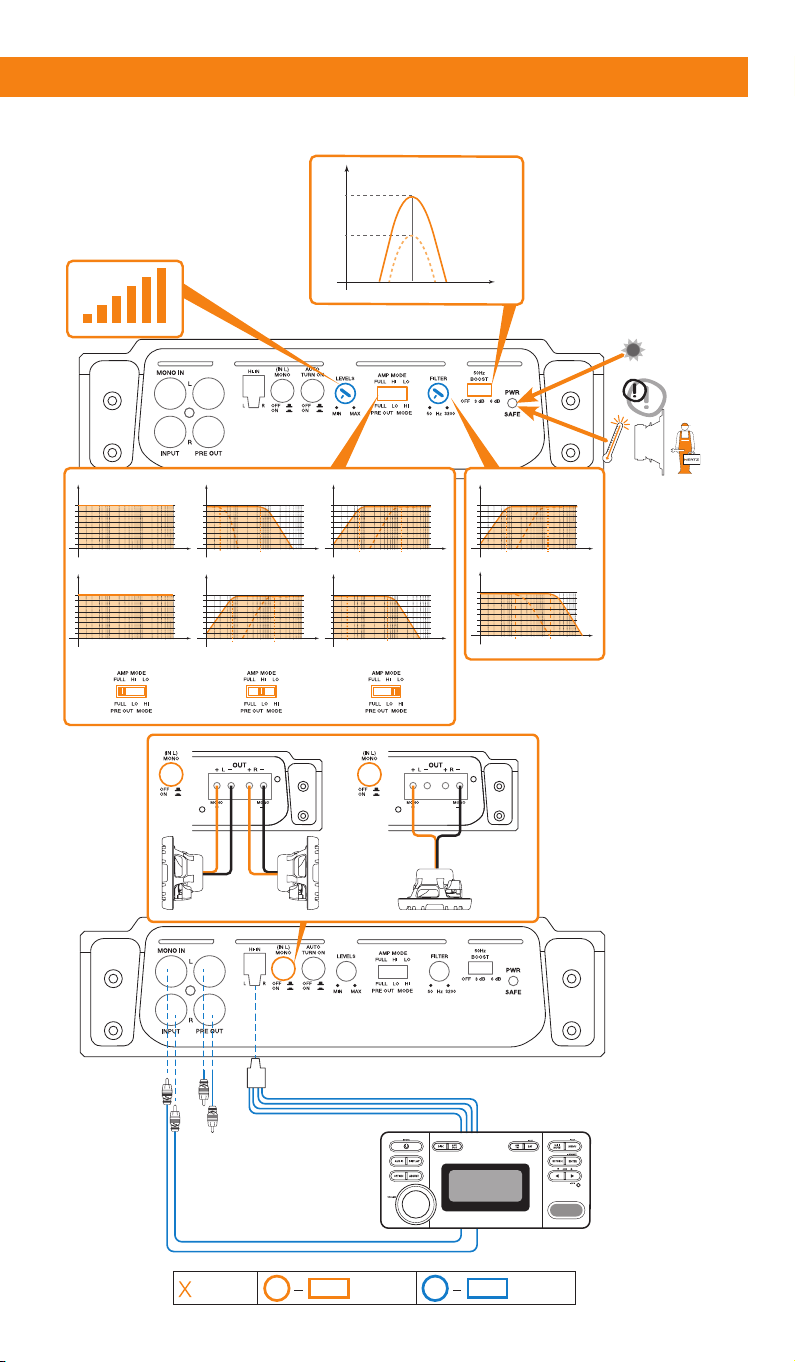

HCP 2MX

LEVELS

0,25 V

PRE OUT FULL RANGE

AMP OUT FULL RANGE

20k Hz

PRE OUT LO-PASS @ 12 dB/Oct.

50 3,2k

AMP OUT HI-PASS @ 12 dB/Oct.

50 3,2k

+ 6

BOOST

PRE OUT HI-PASS @ 12 dB/Oct.

50 3,2k Hz

AMP OUT LO-PASS @ 12 dB/Oct.

50 3,2k

Hz50

HI-PASS x 1 @ 12 dB/Oct.

50 3,2k

LO-PASS @ 12 dB/Oct.

50 3,2K

POWER ON

LED Green

LED Red

CHECK

OFF ON

HI-IN

USE PRE-IN

OR HI-IN:

NOT BOTH

PRE OUT

Not AVAILABLE

Set-up

CONTROLS

HI-LEVEL OUTPUT

PRE OUTPUT

Adjustment

CONTROLS

SOURCE

Page 40

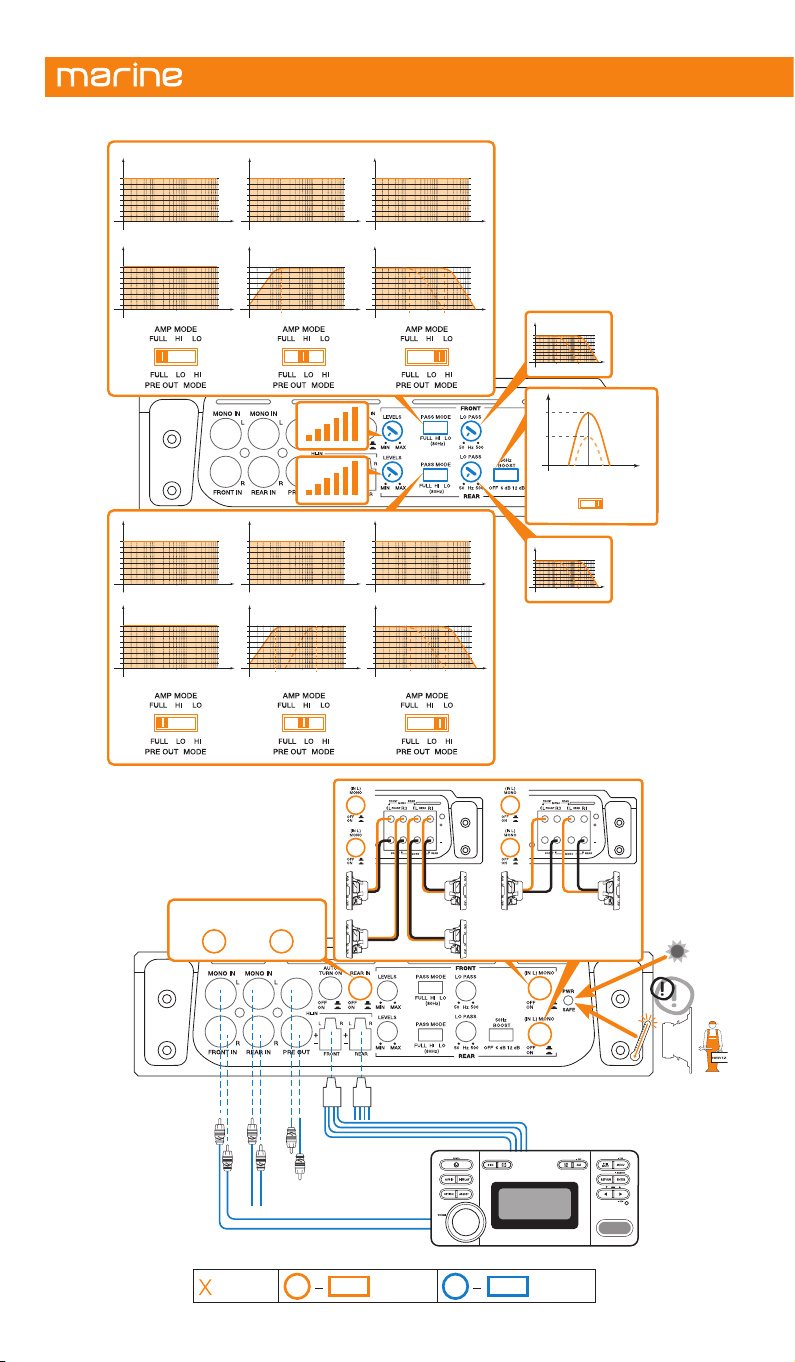

HCP 4M

OFFON

If using

REAR INPUT

select

If using FRONT INPUT only select

PRE OUT FULL RANGE

AMP OUT FULL RANGE

PRE OUT FULL RANGE

AMP OUT FULL RANGE

20k Hz

PRE OUT FULL RANGE

AMP OUT HI-PASS @ 12 dB/Oct.

80 20k

FRONT LEVELS

0,25 V

REAR LEVELS

0,25 V

PRE OUT FULL RANGE

AMP OUT HI-PASS @ 12 dB/Oct.

50 3,2k

20k Hz

PRE OUT FULL RANGE

LO-PASS @ 12 dB/Oct.

50 500

PRE OUT FULL RANGE

LO-PASS @ 12 dB/Oct.

50 500

20k Hz

LO-PASS @ 12 dB/Oct.

50 500

OFF 6dB 12dB

LO-PASS @ 12 dB/Oct.

50 500

BOOST

500 Hz

BOOST

Hz50

If using

REAR INPUT

select

If using FRONT INPUT only select

OFFON

OFF

POWER ON

LED Green

LED Red

CHECK

FOR EACH INPUT

(FRONT - REAR)

USE PRE-IN

OR HI-IN:

NOT BOTH

PRE IN FRONT

Not AVAILABLE

PRE IN

REAR

HI-IN

FRONT

REAR

PRE OUT (FRONT CHANNELS)

PRE OUTPUT

Set-up

CONTROLS

HI-LEVEL OUTPUT

Adjustment

CONTROLS

SOURCE

Page 41

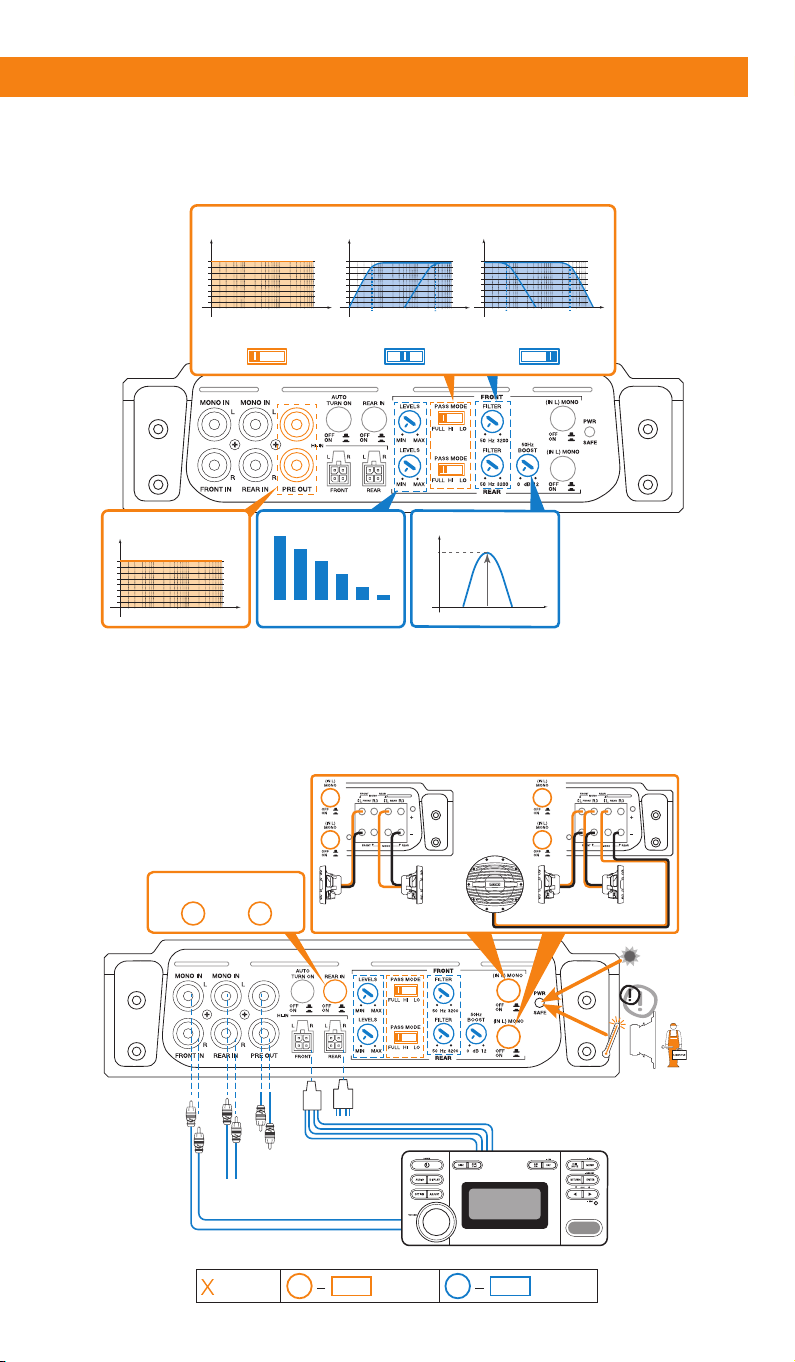

FRONT / REAR PASS MODE

AMP OUT

FULL RANGE

20k Hz

PASS MODE

FULL HI LO

PASS MODE

FULL HI LO

AMP OUT

HI-PASS @ 12 dB/Oct.

Hz50 3,2k

PASS MODE

FULL HI LO

AMP OUT

LO-PASS @ 12 dB/Oct.

Hz50 3,2k

PRE OUT

FULL RANGE

20k Hz

LEVELS (INPUT SENSITIVITY)

0.2 V

(Max)

5 V

(Min)

50 Hz BOOST

+ 12

0 Hz50

HCP 4MDK

FRONT / REAR PASS MODE

AMP OUT

FULL RANGE

AMP OUT

HI-PASS @ 12 dB/Oct.

AMP OUT

LO-PASS @ 12 dB/Oct.

User’s Manual

PRE OUT

FULL RANGE

20k Hz

If using

REAR INPUT

select

PASS MODE

FULL HI LO

If using FRONT INPUT only select

20k Hz

LEVELS (INPUT SENSITIVITY)

5 V

(Min)

OFFON

PASS MODE

FULL HI LO

0.2 V

(Max)

+ 12

0 Hz50

Hz50 3,2k

50 Hz BOOST

PASS MODE

FULL HI LO

OFF

Hz50 3,2k

FOR EACH INPUT

(FRONT - REAR)

USE PRE-IN

OR HI-IN:

NOT BOTH

PRE IN FRONT

PRE OUT (FRONT CHANNELS)

PRE IN

REAR

Not AVAILABLE

HI-IN

FRONT

PRE OUTPUT

HI-IN REAR

Set-up

CONTROLS

HI-LEVEL OUTPUT

Adjustment

CONTROLS

SOURCE

POWER ON

LED Green

LED Red

CHECK

Page 42

LO-PASS @ 12 dB/Oct.

50 500

0,25 V

FRONT LEVELS

0,25 V

REAR LEVELS

0,25 V

SUB LEVELS

BOOST

Hz50

+12

012dB

Hz500

SUB AMP OUT FULL RANGE

SUB AMP OUT SUBSONIC @ 12 dB/Oct.

25 500

SUBSONIC FILTER

AMP OUT HI-PASS @ 12 dB/Oct.

80 20k

AMP OUT FULL RANGE

20k Hz

LO-PASS @ 12 dB/Oct.

50 5000

BAND

FRONT IN

MODE

HIFULL

BAND

FRONT IN

MODE

HIFULL

BAND

FRONT IN

MODE

HIFULL

HI-PASS @ 12 dB/Oct.

50 500

AMP OUT HI-PASS @ 12 dB/Oct.

50 500

AMP OUT HI-PASS @ 12 dB/Oct.

5005k

x10

AMP MODE

20k Hz

FULL

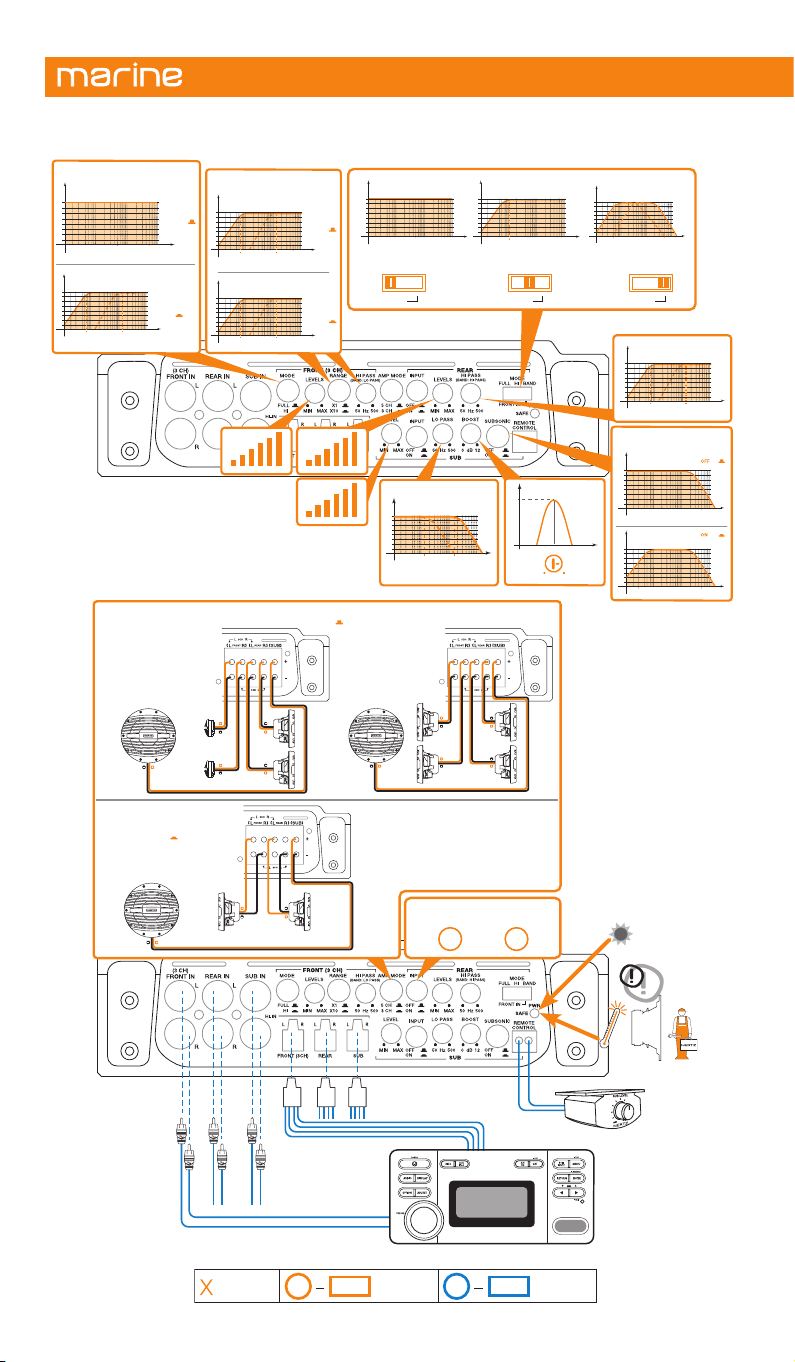

HCP 5MD / HCP 5MD-24V

AMP MODE

PRE OUT FULL RANGE

AMP OUT HI-PASS @ 12 dB/Oct.

5005k

FULL

20k Hz

AMP OUT HI-PASS @ 12 dB/Oct.

50 500

AMP OUT HI-PASS @ 12 dB/Oct.

5005k

FRONT LEVELS

0,25 V

AMP MODE

x10

REAR LEVELS

0,25 V

SUB LEVELS

0,25 V

AMP MODE

5 CH

AMP OUT FULL RANGE

FRONT IN

20k Hz

MODE

BAND

HIFULL

LO-PASS @ 12 dB/Oct.

50 500

AMP OUT HI-PASS @ 12 dB/Oct.

80 20k

MODE

BAND

HIFULL

FRONT IN

BOOST

+12

012dB

LO-PASS @ 12 dB/Oct.

50 5000

Hz50

MODE

BAND

HIFULL

FRONT IN

HI-PASS @ 12 dB/Oct.

50 500

SUBSONIC FILTER

SUB AMP OUT FULL RANGE

SUB AMP OUT SUBSONIC @ 12 dB/Oct.

25 500

Hz500

AMP MODE

3 CH

FOR EACH INPUT

(FRONT - REAR)

USE PRE-IN

OR HI-IN:

NOT BOTH

PRE IN FRONT

PRE IN

REAR

Not AVAILABLE

SUB

INPUT

HI-IN

FRONT

HI-IN REAR

PRE OUTPUT

HI-IN

SUB

Set-up

CONTROLS

If using

REAR INPUT

select

If using FRONT INPUT only select

OFFON

HI-LEVEL OUTPUT

Adjustment

CONTROLS

OPTIONAL

SOURCE

POWER ON

LED GrEEn

LED Red

CHECK

SUBWOOFER REMOTE VOLUME CONTROL

Page 43

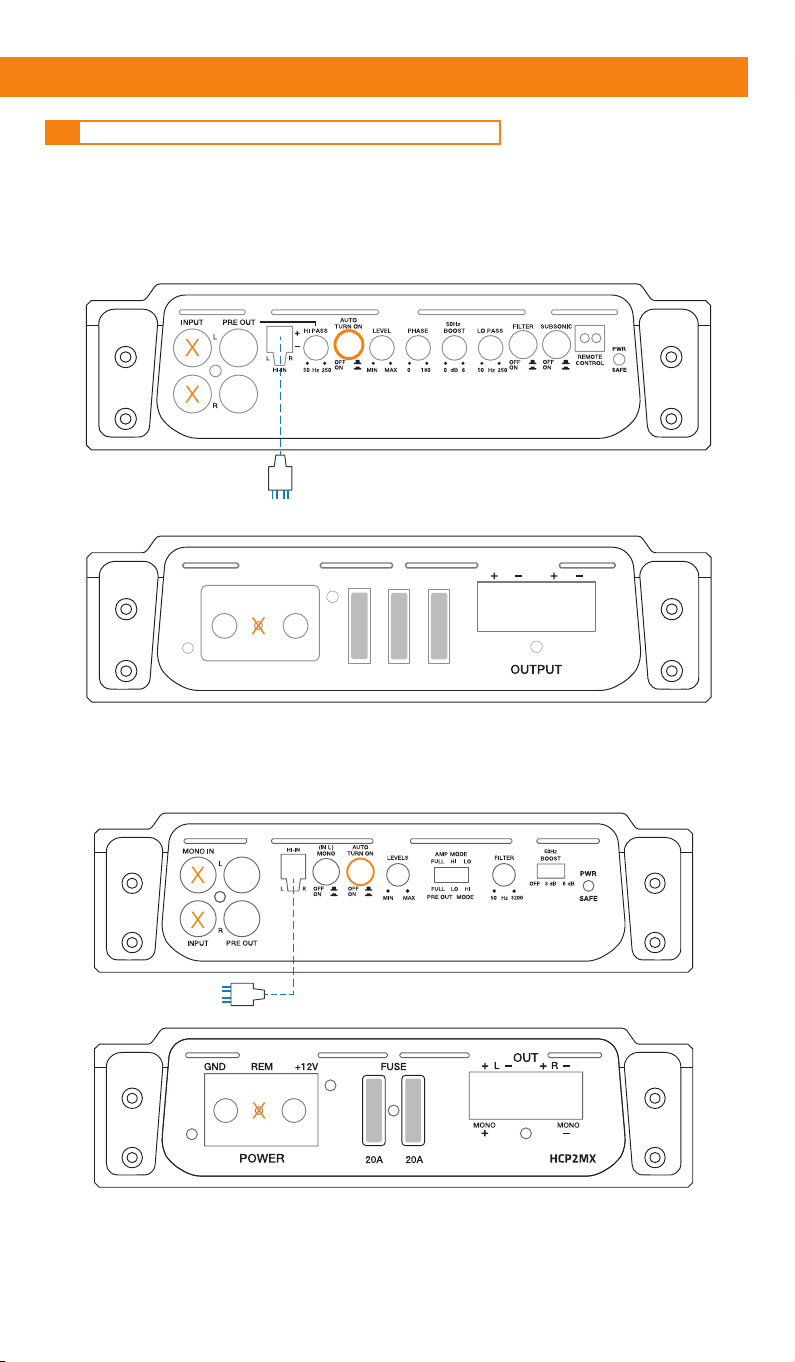

AUTO TURN ON BY SPEAKER IN (without REMOTE IN)

HCP 1MDK

INPUT

User’s Manual

HCP 2MX

GND REM

L R

INPUT

+12V

FUSE

30A 30A 30A

HCP 1MDK

Page 44

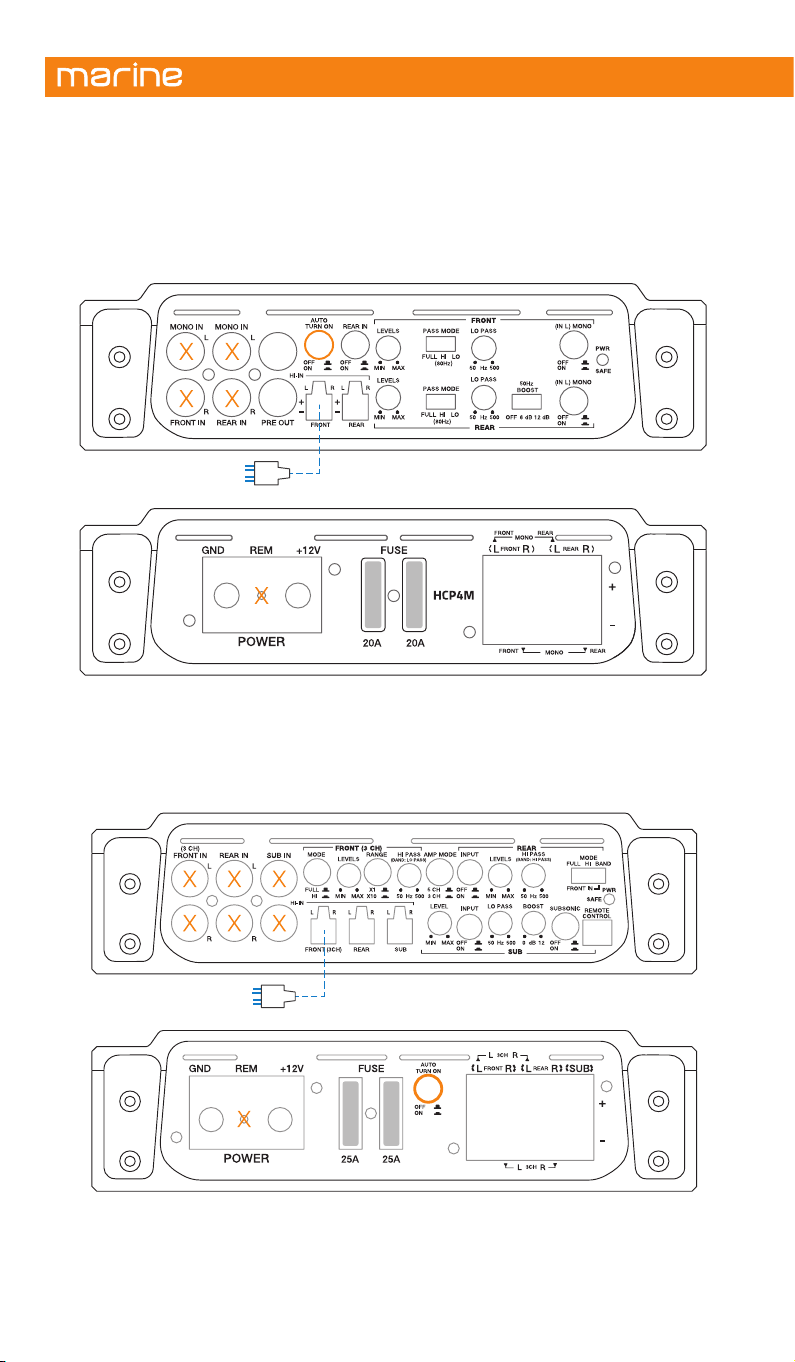

HCP 4M HCP 4MDK

HCP 5MD HCP 5MD-24V

INPUT

L R

INPUT

HCP 5MD

Page 45

12 mm / 0 .62 in

INSTALLATION EXAMPLES

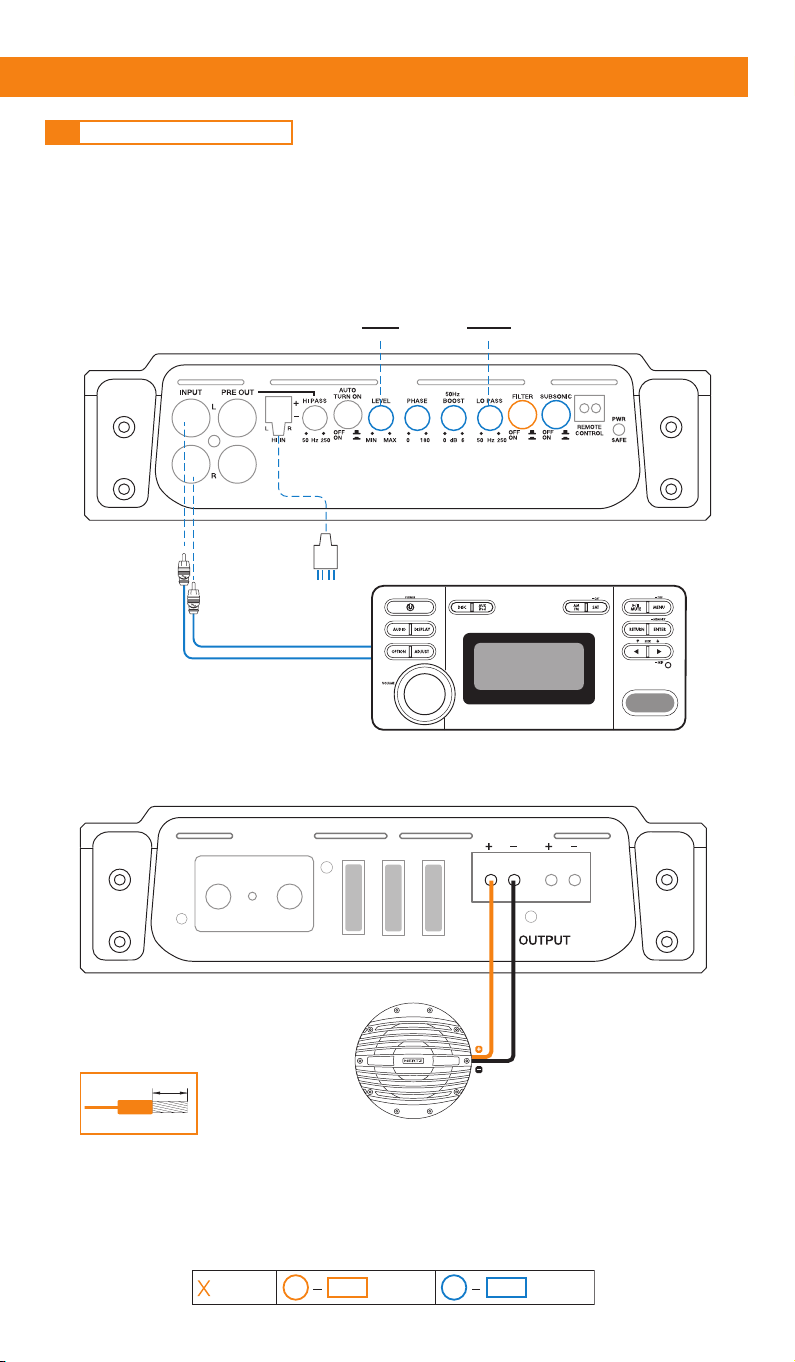

1CH: FILTERED SUBWOOFER

INPUTS:

HCP 1MDK

SUB

LEVEL

SUB

LO PASS

User’s Manual

OUTPUTS:

GND REM

USE PRE-IN

OR HI-IN

+12V

RRL

30A 30A 30A

INPUT INPUT

FUSE

SUBWOOFER min 2Ω (L+R)

SOURCE

HCP 1MDK

Not AVAILABLE

Set-up

CONTROLS

Adjustment

CONTROLS

Page 46

2CH: FRONT L/R

12 mm / 0 .62 in.

INPUTS:

INPUT

USE PRE-IN

OR HI-IN

HCP 2MX

FRONT

LEVELS

OFF

INPUT

SOURCE

OUTPUTS:

Not AVAILABLE

Set-up

CONTROLS

FULL RANGE SPEAKERS

Adjustment

CONTROLS

Page 47

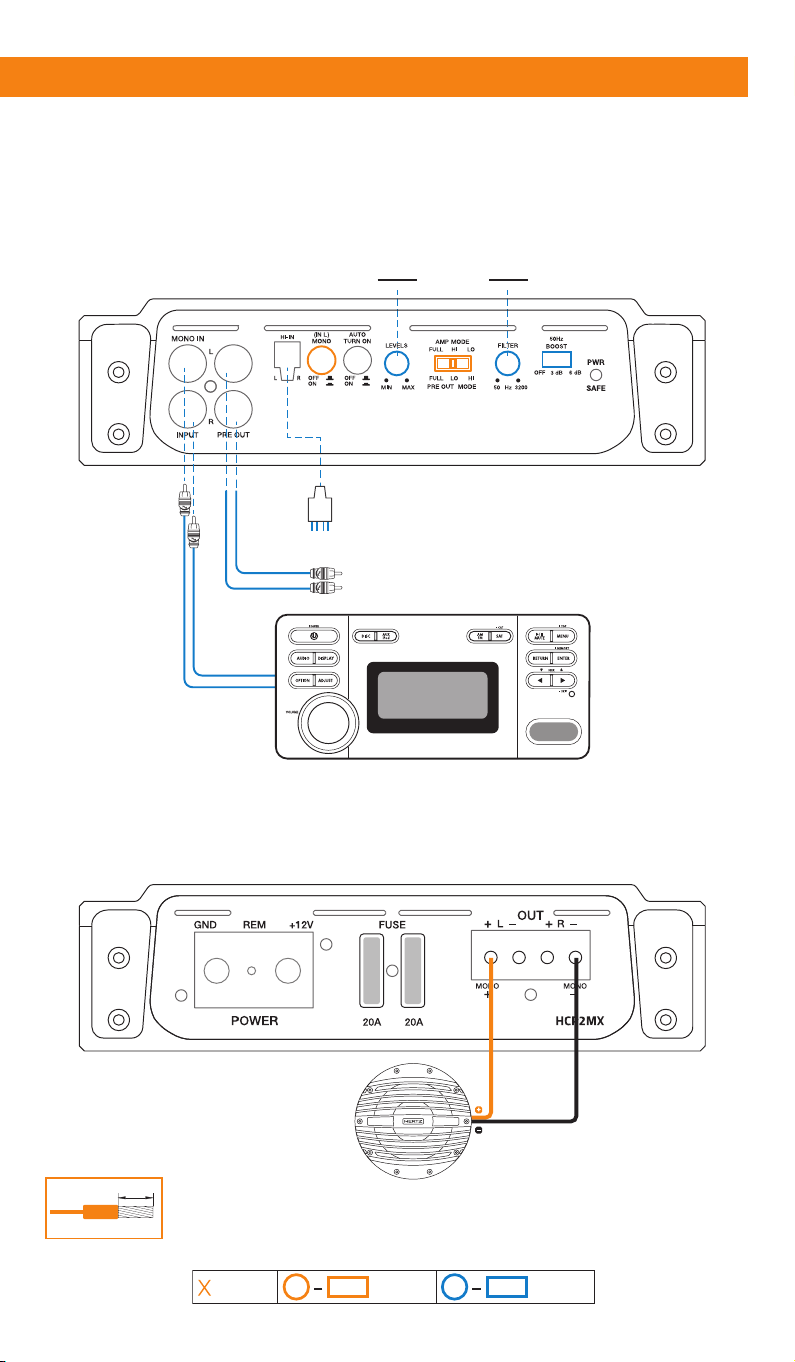

1CH: SUBWOOFER L+R

12 mm / 0 .62 in.

User’s Manual

INPUTS:

INPUT

USE PRE-IN

OR HI-IN

OFF

INPUT

HCP 2MX

SUB

LEVEL

Hi-Pass PRE OUT to stereo amplifier

SUB

LO PASS

SOURCE

OUTPUTS:

Not AVAILABLE

SUBWOOFER

(L+R)

Set-up

CONTROLS

Adjustment

CONTROLS

Page 48

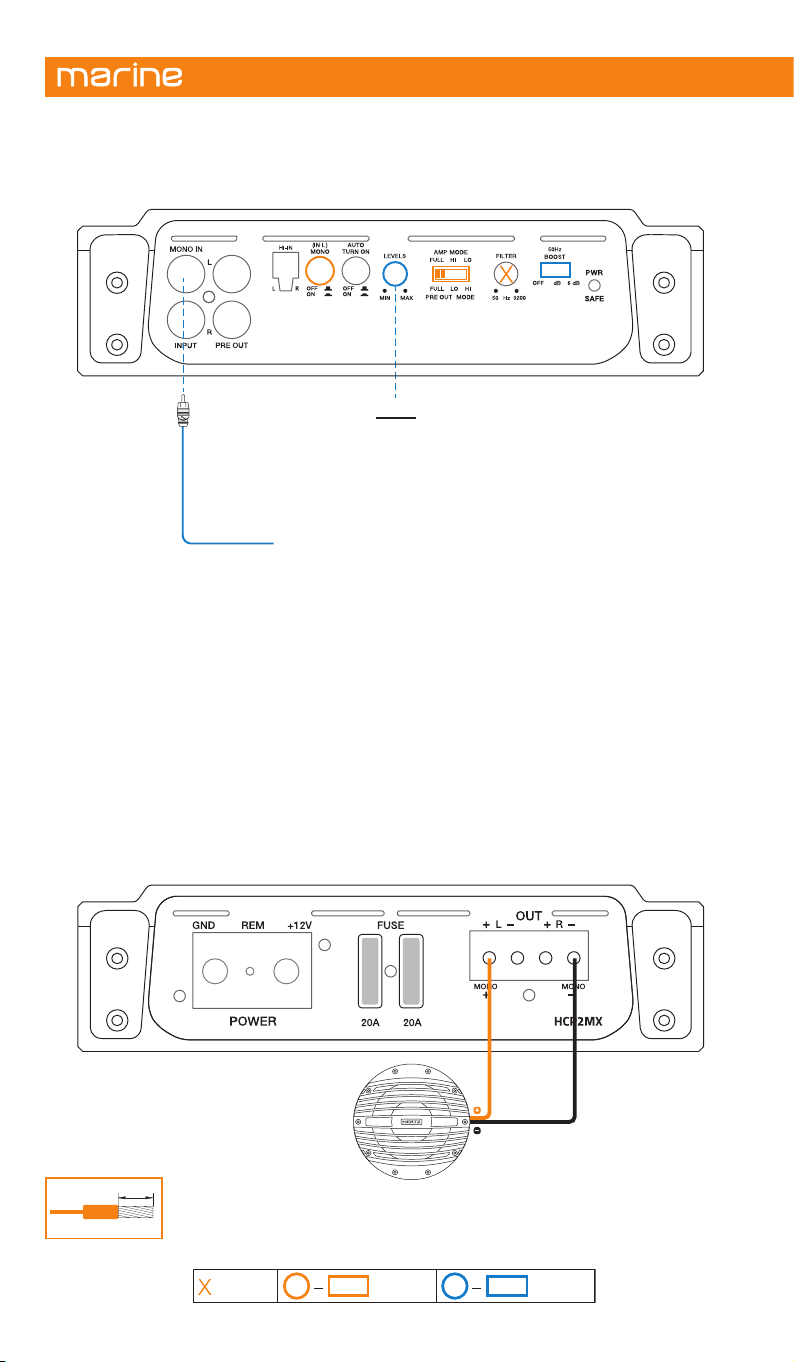

1CH: SUBWOOFER - MONO INPUT

12 mm / 0 .62 in.

INPUTS:

HCP 2MX

OUTPUTS:

INPUT

AUDIO PROCESSOR SUBWOOFER CHANNEL

SUB

LEVEL

Not AVAILABLE

SUBWOOFER

Set-up

CONTROLS

Adjustment

CONTROLS

Page 49

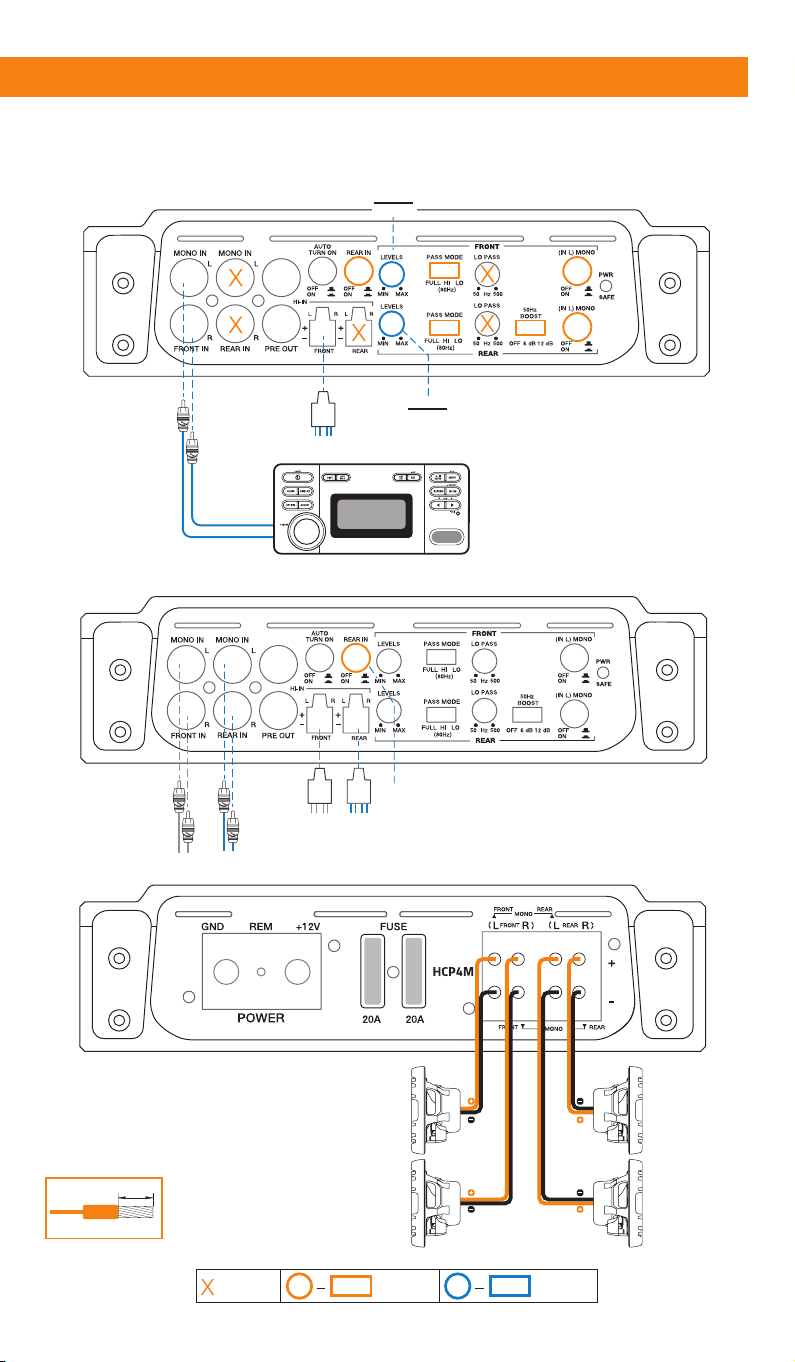

4CH: FRONT + REAR

12 mm / 0 .62 in.

INPUTS:

HCP 4M

FRONT

LEVELS

User’s Manual

FRONT

INPUT

Using also REAR INPUTS:

OUTPUTS:

USE PRE-IN

OR HI-IN

REAR INPUT

USE PRE-IN OR HI-IN

REAR

LEVELS

HI 80

OFF

OFF OFF

OFF

FRONT INPUT

RRL

SOURCE

activate

REAR

INPUT

REAR INPUT

Not AVAILABLE

FRONT REAR

R L

FULL RANGE SPEAKERS

Set-up

CONTROLS

Adjustment

CONTROLS

Page 50

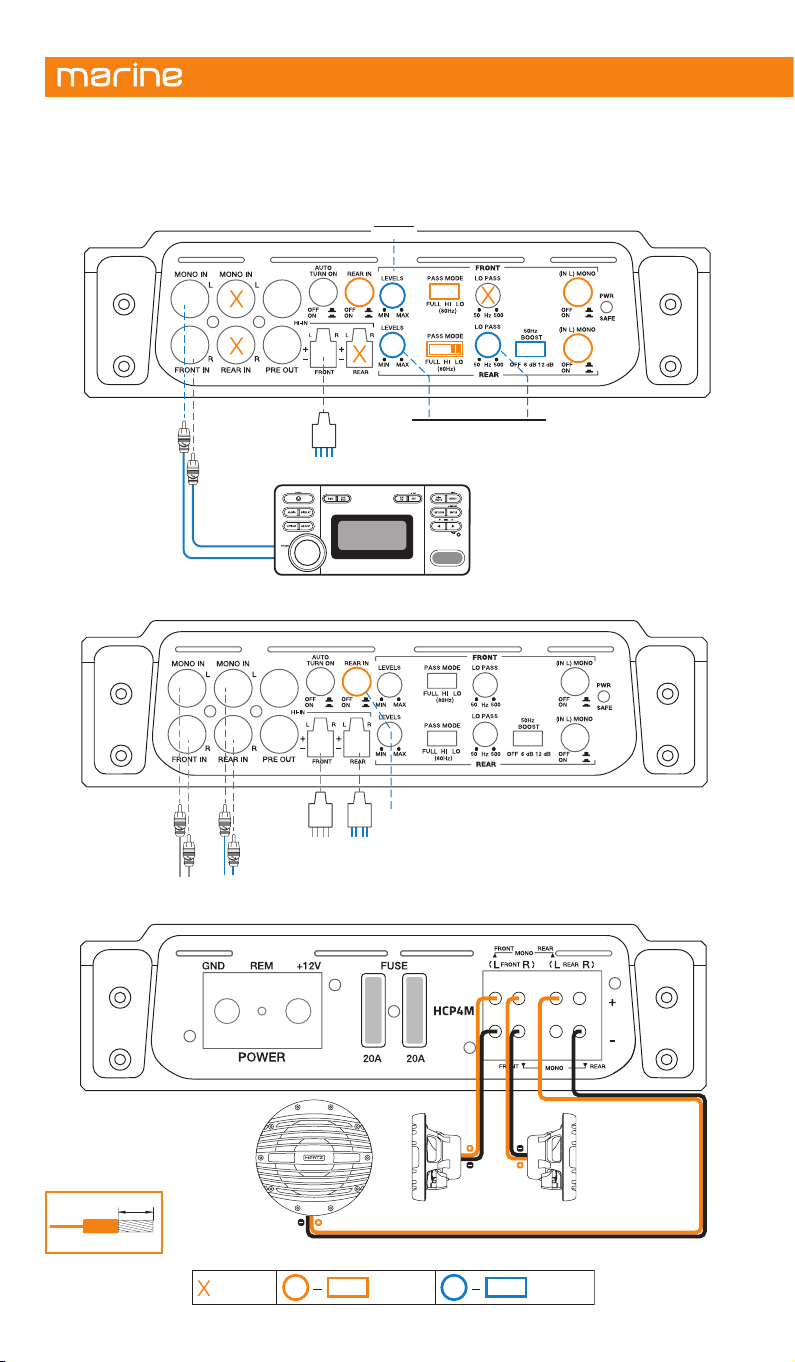

3CH: FRONT + SUB

12 mm / 0 .62 in.

INPUTS:

FRONT

INPUT

Using also REAR INPUTS:

USE PRE-IN

OR HI-IN

RRL

HCP 4M

FRONT INPUT

FRONT

LEVELS

HI 80OFF

LEVELS LO PASS

OFF

OFF OFF

SUB

SOURCE

OUTPUTS:

SUBWOOFER

(L+R)

Not AVAILABLE

SUB INPUT

USE PRE-IN OR HI-IN

SUB INPUT

activate

REAR

INPUT

Set-up

CONTROLS

FULL RANGE SPEAKERS

Adjustment

CONTROLS

Page 51

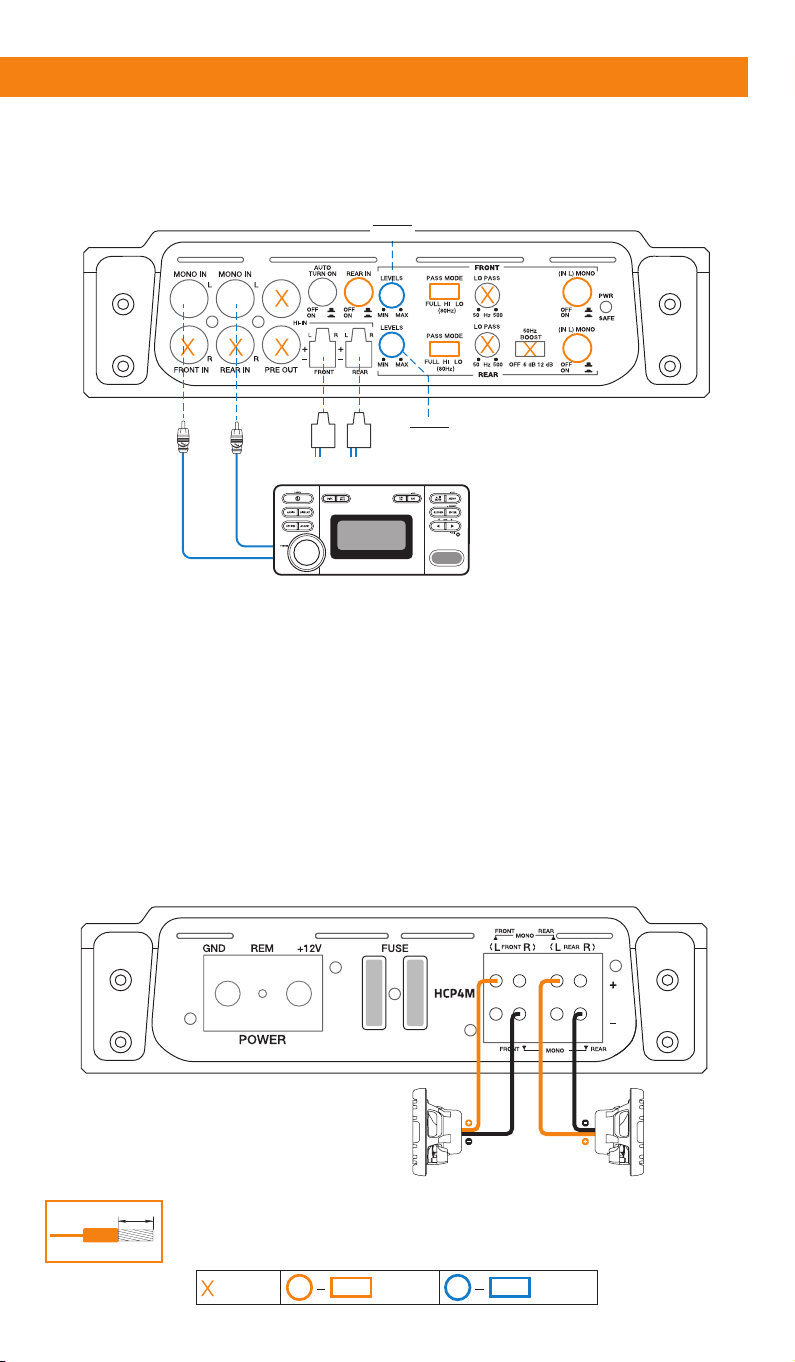

2CH: LEFT + RIGHT

12 mm / 0 .62 in.

User’s Manual

INPUTS:

FRONT

INPUT

USE PRE-IN

OR HI-IN

L L

HCP 4M

LEFT

LEVEL

RIGHT LEVEL

HI 80

SOURCE

OUTPUTS:

Not AVAILABLE

20 A 20 A

Set-up

CONTROLS

FULL RANGE SPEAKERS

Adjustment

CONTROLS

Page 52

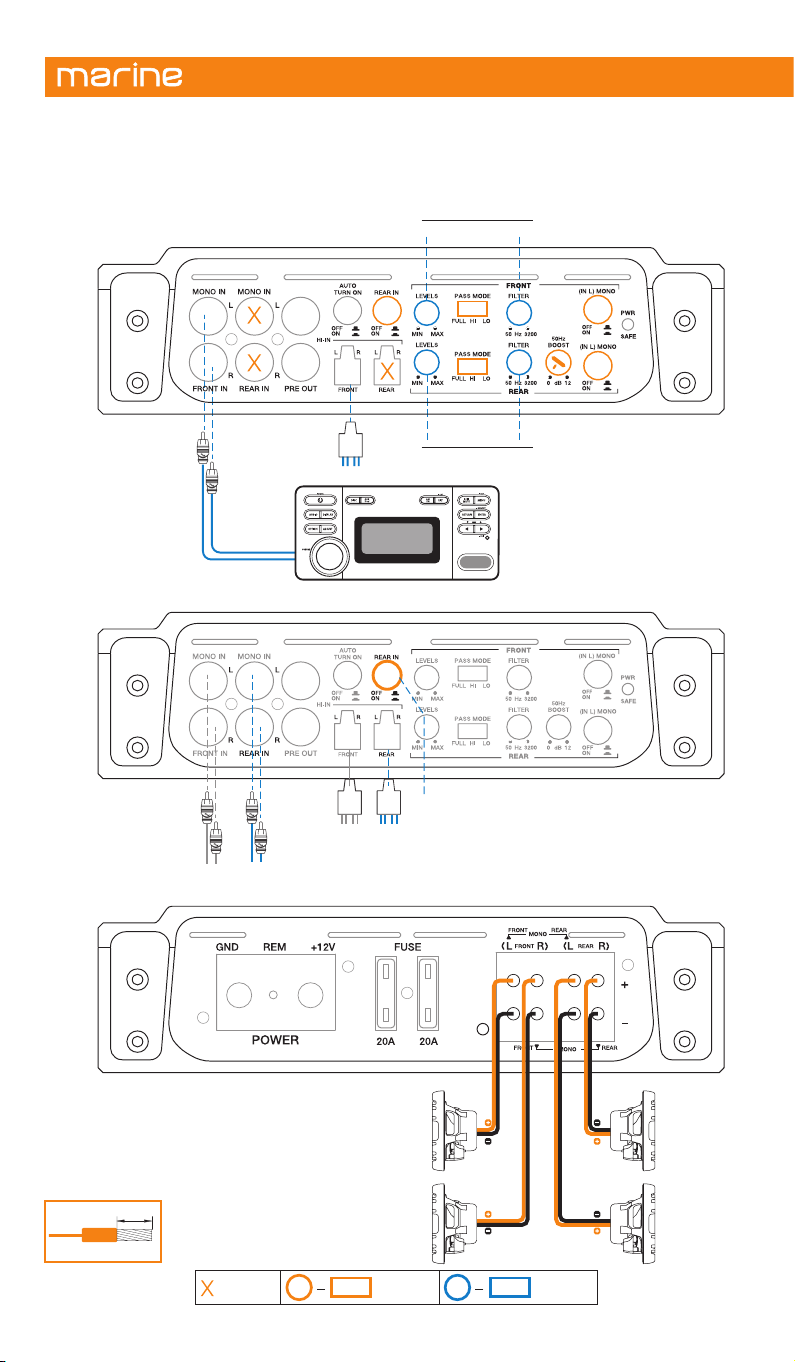

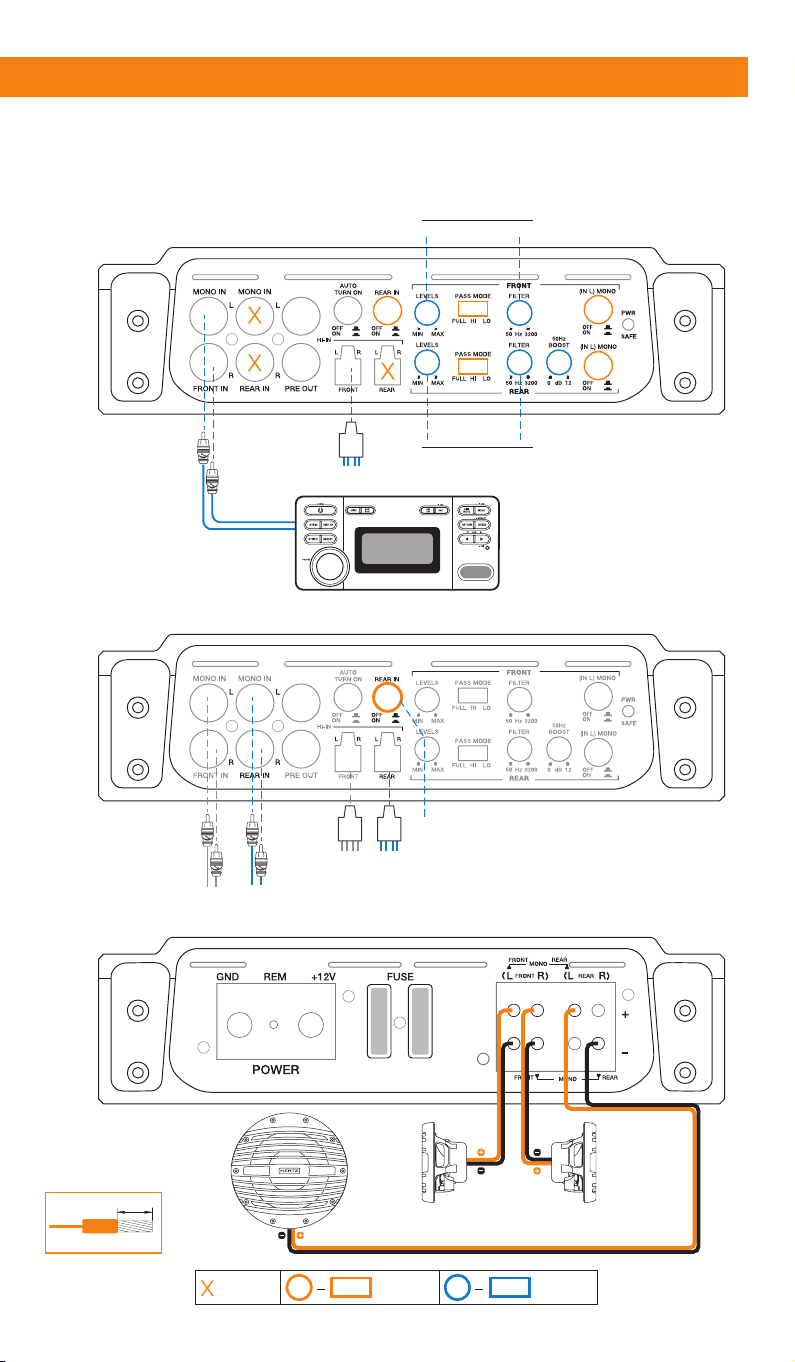

4CH: FRONT + REAR

12 mm / 0.62 in.

INPUTS:

FRONT

INPUT

Using also REAR INPUTS:

USE PRE-IN

OR HI-IN

HCP 4MDK

OFF

FRONT INPUT

RRL

FRONT

LEVELS HI-PASS

REAR

LEVEL HI-PASS

SOURCE

OFF

OUTPUTS:

Not AVAILABLE

REAR INPUT

REAR

INPUT

USE PRE-IN OR HI-IN

Set-up

CONTROLS

activate

REAR

INPUT

HCP4MDK

FRONT REAR

R L

Adjustment

CONTROLS

Page 53

3CH: FRONT + SUB

12 mm / 0.62 in.

User’s Manual

INPUTS:

FRONT

INPUT

USE PRE-IN

OR HI-IN

Using also REAR INPUTS to drive SUBWOOFER:

HCP 4MDK

LEVELS HI-PASS

OFF

FRONT INPUT

RRL

LEVEL LO-PASS

MID/HI

SUBWOOFER

OFF

SOURCE

OUTPUTS:

SUBWOOFER

(L+R)

SUB

INPUT

Not AVAILABLE

SUB

INPUT

USE PRE-IN OR HI-IN

35 A 35 A

Set-up

CONTROLS

activate

REAR

INPUT

HCP 4MDK

FULL RANGE

SPEAKER

Adjustment

CONTROLS

Page 54

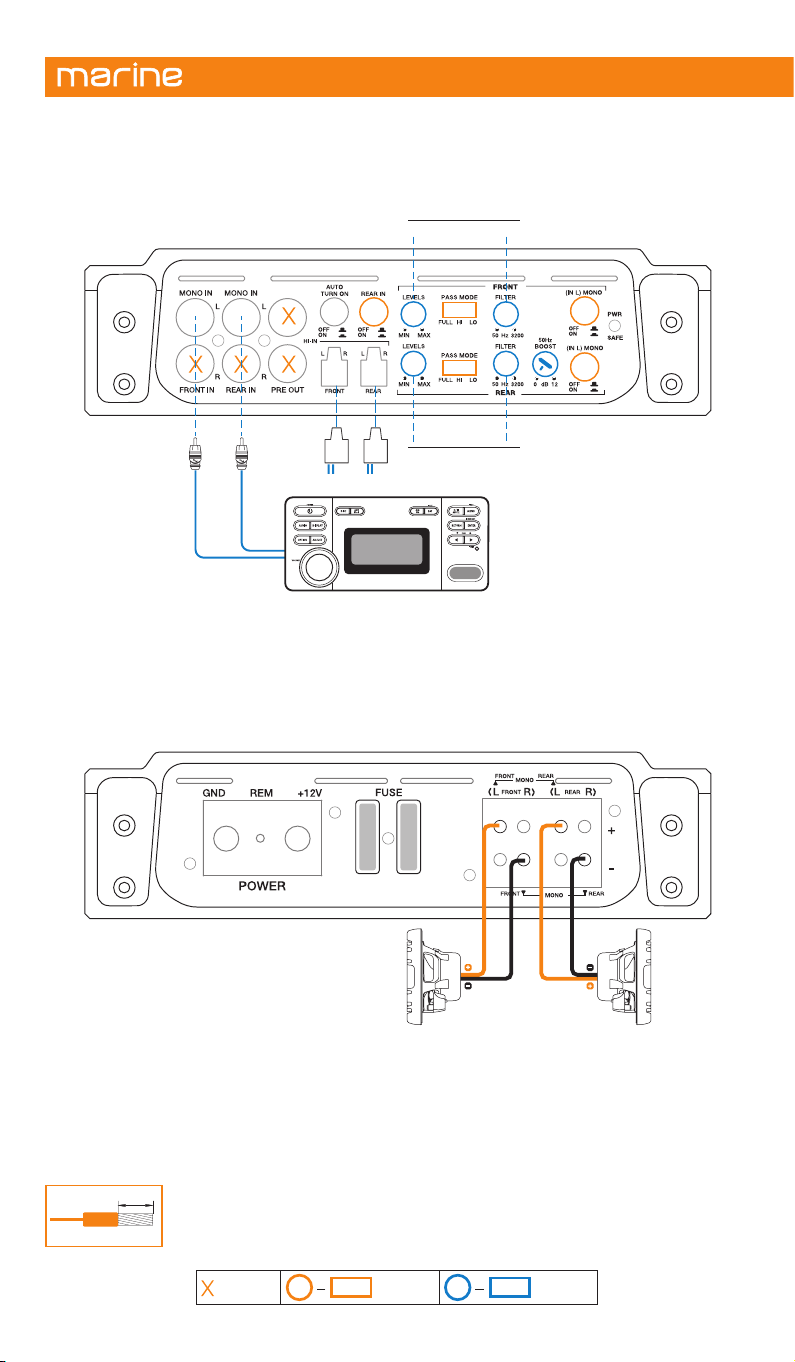

2CH: LEFT / RIGHT

12 mm / 0.62 in.

INPUTS:

OUTPUTS:

HCP 4MDK

LEVEL HI-PASS

L L

LEVEL HI-PASS

SOURCE

USE PRE-IN OR HI-IN

Not AVAILABLE

35 A 35 A

Set-up

CONTROLS

HCP 4MDK

FULL RANGE

SPEAKER

Adjustment

CONTROLS

Page 55

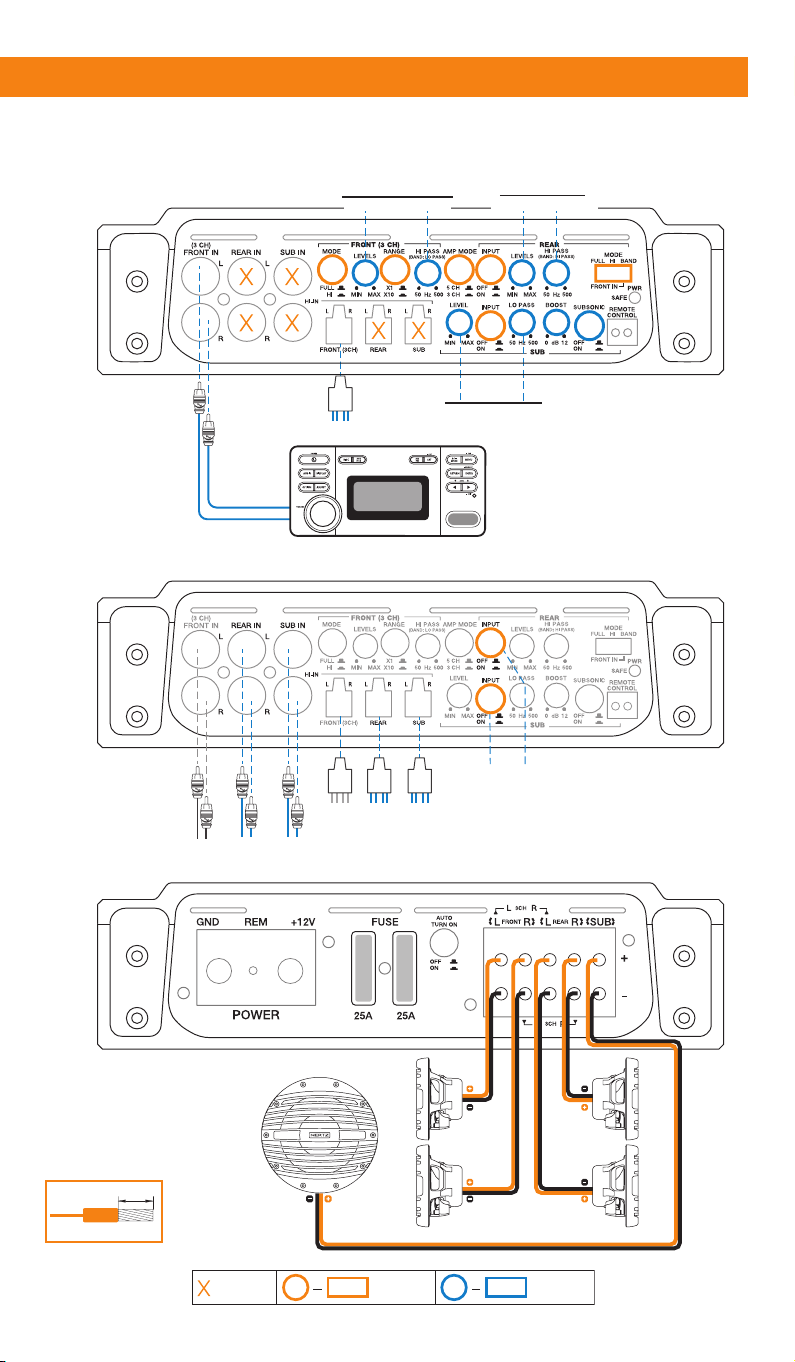

5CH: FRONT + REAR + SUB

12 mm / 0 .62 in.

User’s Manual

INPUTS:

FRONT

INPUT

Using also REAR / SUB INPUTS:

HCP 5MD / HCP 5MD-24V

FRONT

LEVELS HI-PASS

HI X1

USE PRE-IN

OR HI-IN

FRONT INPUT

RRL

LEVELS HI-PASS

5 CH OFF

OFF

SUB

LEVELS LO PASS

SOURCE

REAR

OUTPUTS:

REAR

INPUT

Not AVAILABLE

SUB

INPUT

SUBWOOFER

SUB

activate

REAR INPUT

SUB

REAR

INPUT

USE PRE-IN OR HI-IN

activate

INPUT

HCP 5MD

L R

FRONT REAR

R L

Set-up

CONTROLS

Adjustment

CONTROLS

Page 56

12 mm / 0 .62 in.

5CH: WOOFER + TWEETER + SUB

INPUTS:

HCP 5MD / HCP 5MD-24V

TWEETER LEVELS HI-PASS

WOOFER LO-PASS LEVELS HI-PASS

OUTPUTS:

USE PRE-IN

OR HI-IN

SUBWOOFER

HI X10

RRL

5 CH

OFF

SUBWOOFER

LEVEL LO-PASS

SOURCE

HCP 5MD

TWEETER

BAND

WOOFER

Not AVAILABLE

Set-up

CONTROLS

Adjustment

CONTROLS

Page 57

12 mm / 0 .62 in.

3CH: FRONT + SUB

INPUTS:

HCP 5MD / HCP 5MD-24V

FRONT LEVELS HI-PASS

User’s Manual

OUTPUTS:

USE PRE-IN

OR HI-IN

HI X1

RRL

3 CH

OFF

SUBWOOFER

LEVEL LO-PASS

SOURCE

HCP 5MD

SUBWOOFER

Not AVAILABLE

Set-up

CONTROLS

PASSIVE FILTERS

L R

FRONT

Adjustment

CONTROLS

Page 58

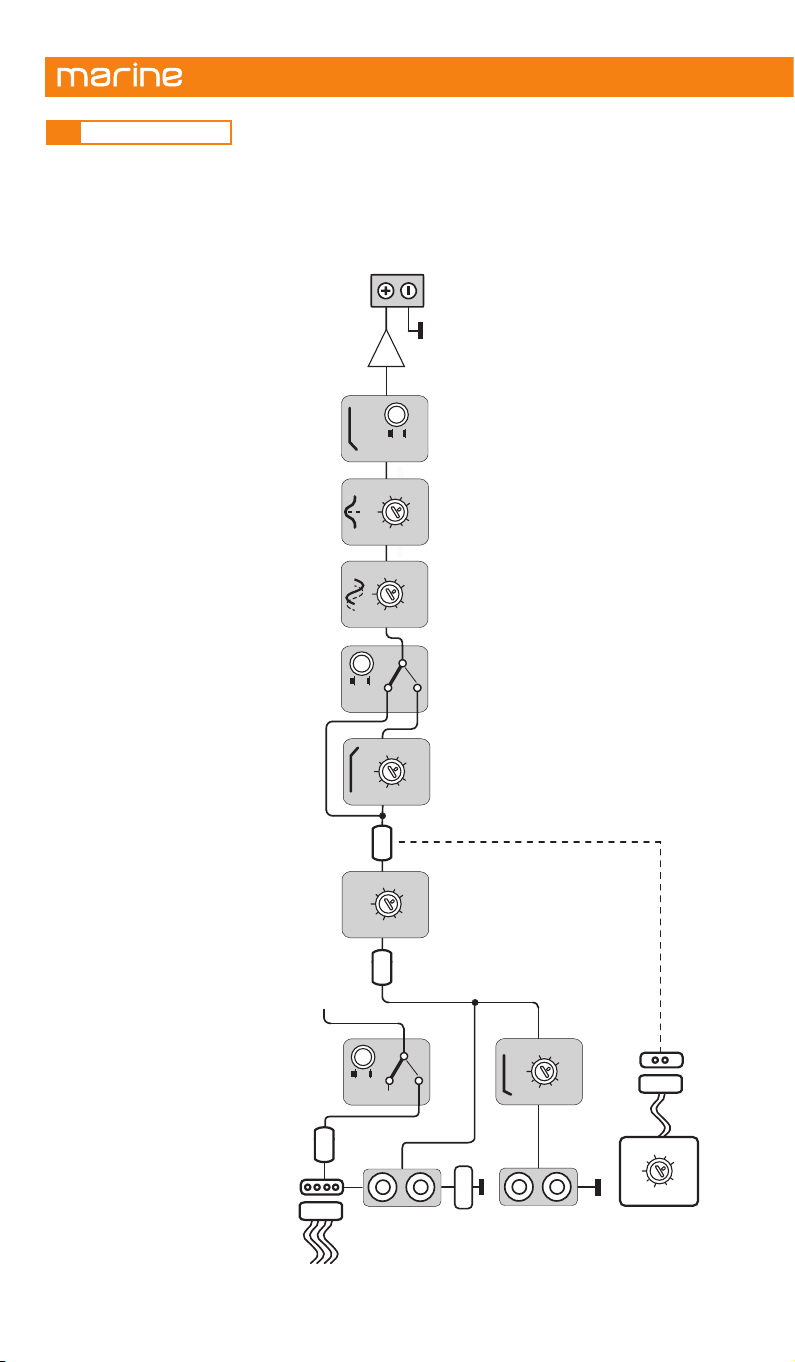

BLOCK DIAGRAMS

HCP 1MDK

24 dB

AMP

25Hz

OFF

+60

BOOST 50Hz

180

Deg.

PHASE SUBSONIC

OFF

FILTER

250

24 dB

to REMOTE IN

LO-PASS

VCA

MAX

LEVEL

MIN

L+R

250

12 dB

PREOUT

REMOTE

HI-PASS

CONTROL

0 dB

SUB Volume

HRC

OFF +6dB

(optional)

INPUT

AUTO

TURN ON

RCA prot

PRE-IN

(0.8 ÷ 20 VRMS)

OFF

ART

HI-IN

(0.2 ÷ 5 VRMS)

Page 59

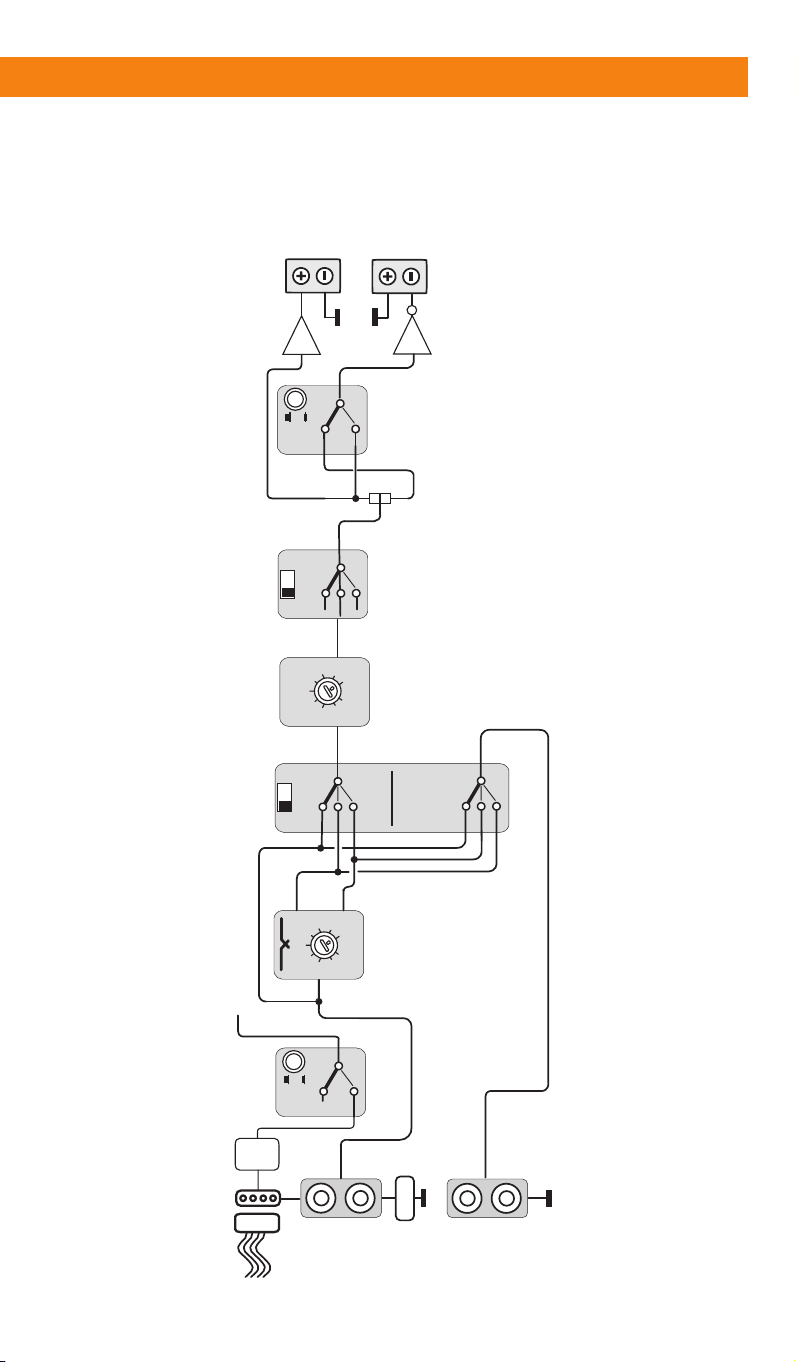

HCP 2MX

User’s Manual

LEFT

OUT

RIGH

MONO

MAX

MIN

AMP

BOOST 50Hz

LEVELS

PREOUT

FULL

AMP

OFF

+6dB

+3dB

0dB

MODE

FULL

to REMOTE IN

OFF

ART

HI-IN

12 dB

(0.8 - 20V)

3k2

FILTER

AUTO

(0.2 - 5V)

PRE INPUT

(L - MONO IN)

TURN ON

RCA prot

PREOUT

Page 60

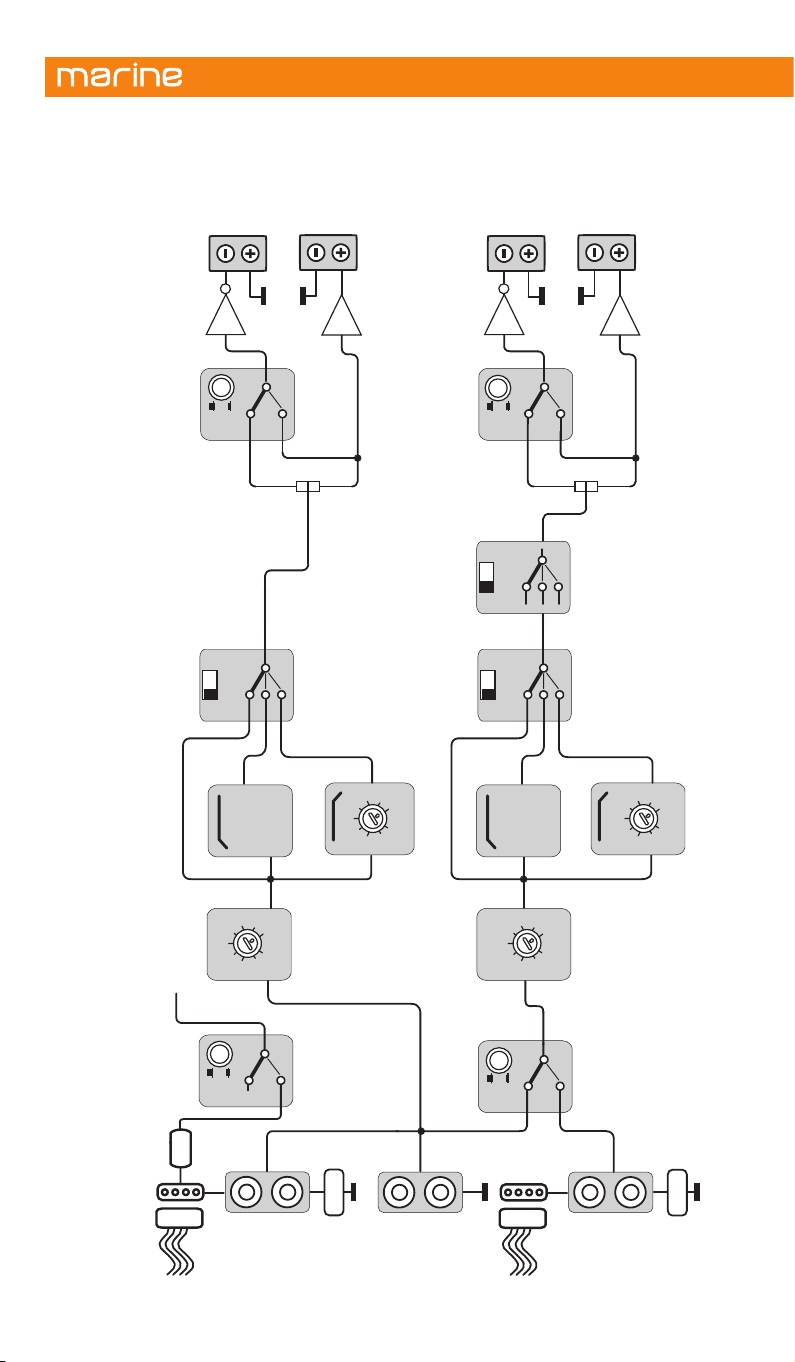

HCP 4M

(FRONT)

OFF

(FRONT)

OUT

AMP

RIGHT

FULL

FRONT

OUT

(IN L) MONO

PASS MODE

LEFT

AMP

(REAR)

(REAR) (REAR)

OFF

OUT

AMP

+6dB

RIGHT

+12dB

0dB

FULL

REAR

OUT

(IN L) MONO

BOOST 50Hz

PASS MODE

LEFT

AMP

500

(REAR)

LO-PASS

(REAR) (REAR)

PREOUT

OFF

12 dB

80 Hz

HI-PASS

LEVELS

PRE-IN

(FRONT)

AUTO

TURN ON

RCA prot

(0.2 - 5V)

12 dB

80 Hz

HI-PASS

MAX

(FRONT) (FRONT)

to REMOTE IN

OFF

ART

HI-IN

(0.8 - 20V)

FRONT IN

MIN

(L - MONO IN)

MAX

MIN

HI-IN

(0.8 - 20V)

12 dB

(REAR)

LEVELS

REAR IN

500

RCA prot

(0.2 - 5V)

PRE-IN

(L - MONO IN)

LO-PASS

Page 61

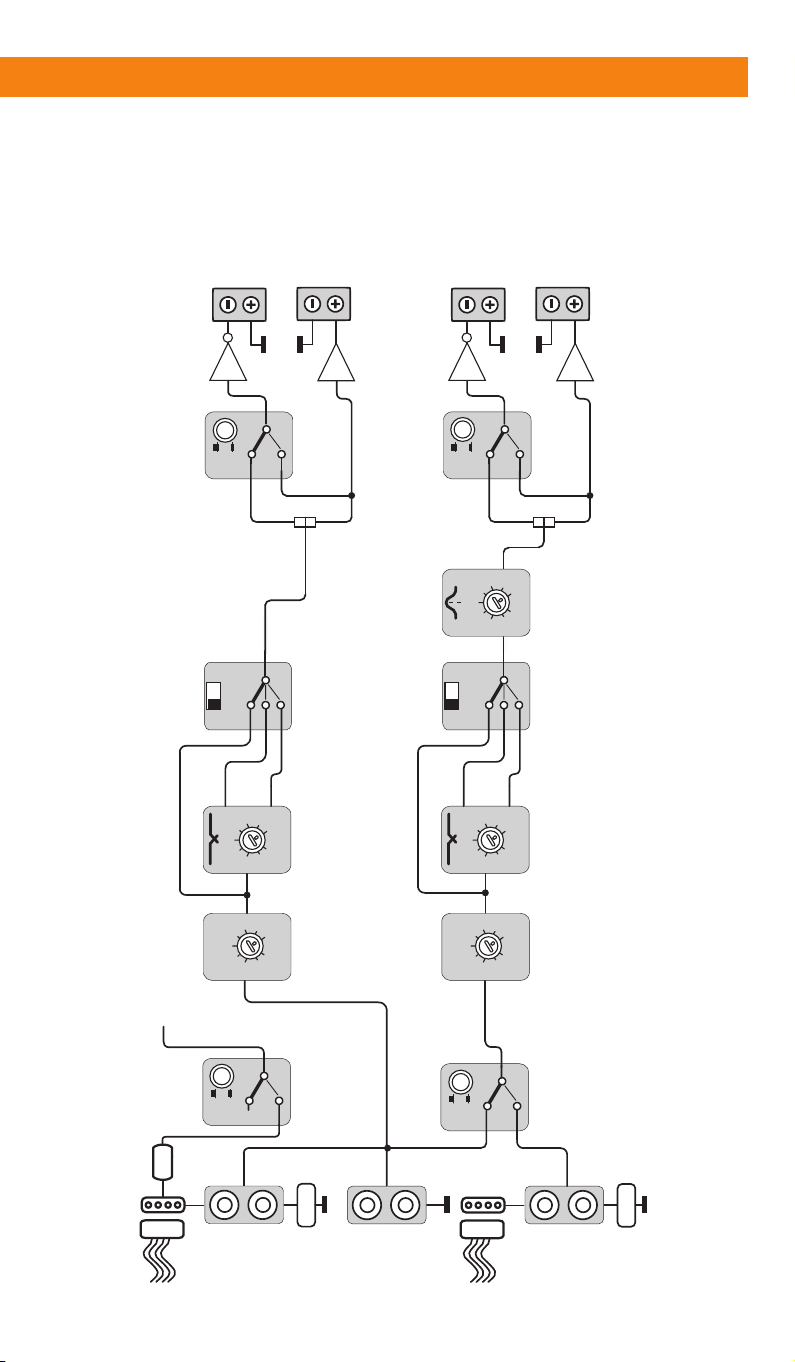

HCP 4MDK

User’s Manual

OFF

OUT

AMP

RIGHT

FRON

OUT

(IN L) MONO

LEFT

AMP

REAR

OUT

RIGHT

AMP

OFF

OUT

LEFT

AMP

(IN L) MONO

+120

50 Hz

BOOST 50Hz

FULL

12 dB

3.2k

PASS MODE

FILTER

FULL

12 dB

3.2k

PASS MODE

FILTER

(FRONT) (FRONT) (FRONT) (FRONT)

to REMOTE IN

ART

HI-IN

(0.2 ÷ 5 VRMS)

OFF

MAX

MIN

PRE-IN

FRONT IN

(L - MONO IN)

LEVELS

AUTO

TURN ON

RCA prot

(0.8 ÷ 20 VRMS)

PREOUT

MAX

LEVELS

MIN

(REAR) (REAR) (REAR) (REAR) (REAR) (REAR)

OFF

REAR IN

HI-IN

(0.2 ÷ 5 VRMS)

PRE-IN

REAR IN

(L - MONO IN)

RCA prot

(0.8 ÷ 20 VRMS)

Page 62

(optional)

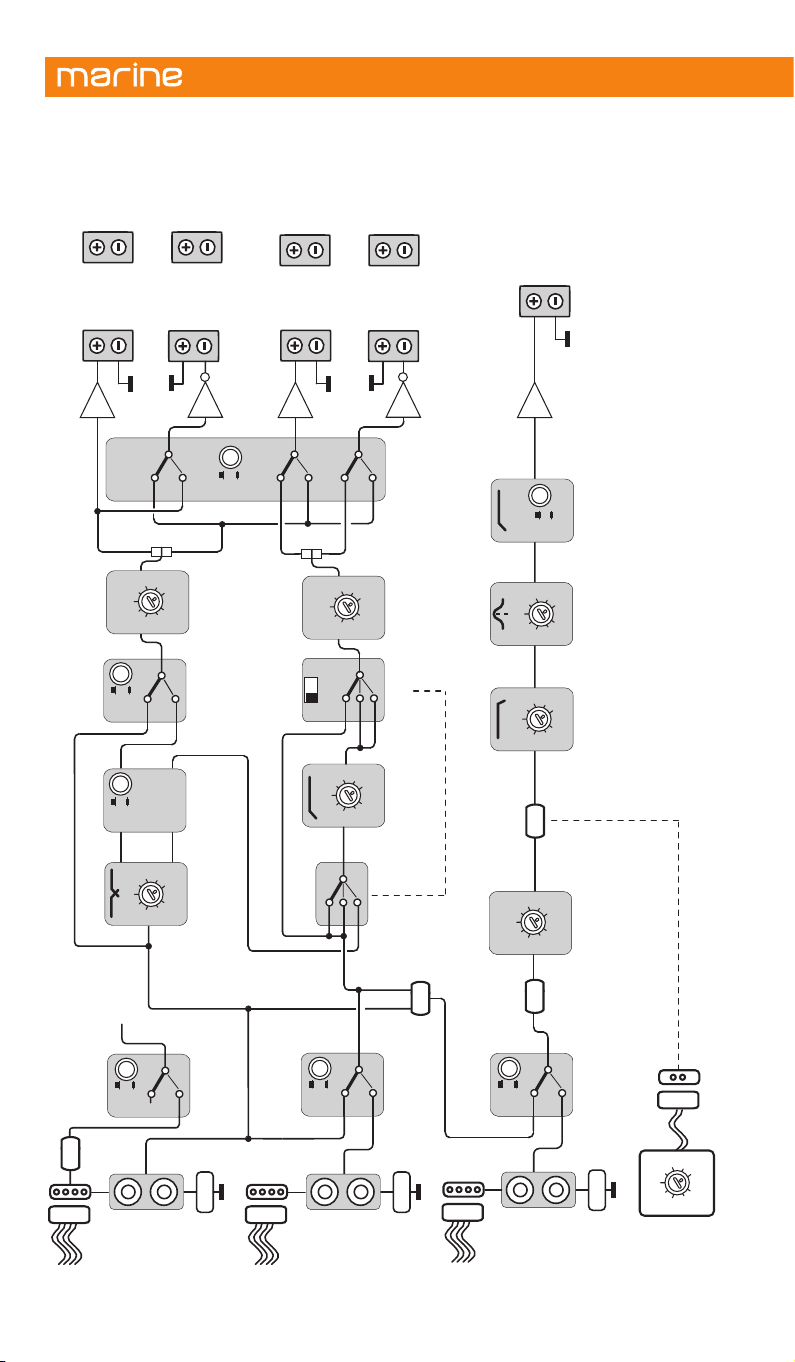

HCP 5MD / HCP 5MD-24V

3CH:

5CH:

LEFT

OUT

AMP

(FRONT)

FULL

x 1

(FRONT) (FRONT) (FRONT)

(NC)

x 10

12 dB

FRONT

MAX

MIN

Frequencyes

500

(NC)

OUT

RIGHT

AMP

5ch

LEVELS

MULTIPLIER MODE

HI-PASS

BAND: LO-PASS

OUT

(NC)

LEFT

(NC)

OUT

RIGHT

OUT

SUB

REAR

AMP

3ch

(REAR)

BAND

FULL

12 dB

MAX

LEVELS

MIN

MODE AMP MODE

500

HI-PASS

AMP

BAND: HI-PASS

AMP

25Hz

24 dB

OFF

SUBSONIC

+120

50 Hz

BOOST

500

24 dB

LO-PASS

VCA

(SUB)(SUB) (SUB) (SUB) (SUB)

MAX

MIN

LEVEL

INPUT

RCA prot

(0.2 - 5V)

PRE-IN

MIX

to REMOTE IN

PRE-IN

(3CH IN)

FRONT IN

AUTO

TURN ON

RCA prot

(0.2 - 5V)

OFF

ART

HI-IN

(0.8 - 20V)

(REAR) (REAR) (REAR)

OFF

HI-IN

(0.8 - 20V)

REAR IN

OFF

HI-IN

(0.8 - 20V)

L+R

SUB IN

INPUT

(0.2 - 5V)

PRE-IN

RCA prot

REMOTE

CONTROL

0 dB

SUB Volume

OFF +6dB

HRC

Page 63

TECHNICAL SPECIFICATIONS

Power Supply

Power supply voltage / fuse: 11÷15 VDC / 3 x 30 A Idling current (power ON/OFF): 0.8 A / 1 mA

Consumption @ 2Ω, 14.4 VDC (Max Musical Power):

Remote In: 7 ÷ 15 VDC - 1 mA

ART :

Automatic Remote Turn-On/

Off with Speaker-In

45 A

Amplifier Stage

Features:

Distorsion - THD (100 Hz @ 4Ω): 0.25 % Bandwidth: 10 ÷ 500 Hz S/N Ratio (A weighted @ 1 V): 100 dB Damping factor (100 Hz @ 4Ω): > 100 Pre-In sensitivity: 0.2 ÷ 5 VRMS (15 kΩ) Speaker-In sensitivity: 0.8 ÷ 20 VRMS (33 Ω) Load impedance (MIN): 2Ω

Output Power (RMS) @ 14.4 VDC, THD 1%

1 Ch: 600 W x 1 (4Ω) 1 Ch: 1100 W x 1 (2Ω)

Output Power (RMS) @ 14.4 VDC, THD 10%

1 Ch: 740 W x 1 (4Ω) 1 Ch: 1240 W x 1 (2Ω)

CEA 2006-A Ratings:

RMS Power

(4Ω,≤1 %THD+N, 14.4 V):

S/N Ratio (ref. 1 W output): 80 dBA

600 W x 1 Ch

INPUTS / OUTPUTS / FILTERS

INPUTS: Preout Hi-Pass: Filters FULL: Lo-Pass: SUBSONIC (on/off): BOOST 50 Hz (adjust): PHASE (adjust):

Remote Volume Control (adjust): (-50 ÷ 6) dB

PRE IN / SPEAKER IN

50 ÷ 250 Hz @ 12 dB/Oct.

50 ÷ 250 Hz @ 24 dB/Oct.

25 Hz @ 24 dB/Oct.

(0 ÷ 6) dB

(0 ÷ 180) deg

SIZE / WEIGHT

Max size (mm / in.): Weight (kg / lb.):

315 x 190 x 50 / 12.40 x 7.48 x 1.97

3 / 6.61

HCP 2MX HCP 1MDK

Power Supply

Power supply voltage / fuse: Idling current (power ON/OFF):

Consumption @ 2Ω, 14.4 VDC (Max Musical Power):

Remote In:

ART :

Automatic Remote Turn-On/

Amplifier Stage

Features: Distorsion - THD (100 Hz @ 4Ω): 0.03 % Bandwidth: 10 ÷ 65k Hz S/N Ratio (A weighted @ 1 V): 105 dB Damping factor (100 Hz @ 4Ω): 300 Pre-In sensitivity: 0.2 ÷ 5 VRMS (15 kΩ) Speaker-In sensitivity: 0.8 ÷ 20 VRMS (33 Ω) Load impedance (MIN) @ 2 Ch: 2Ω:

@ 1 Ch: 4Ω

Output Power (RMS) @ 14.4 VDC, THD 1%:

2 Ch: 100 W x 2 (4Ω) 2 Ch: 160 W x 2 (2Ω) 1 Ch: 320 W x 1 (4Ω)

Output Power (RMS) @ 14.4 VDC, THD 10%:

2 Ch: 120 W x 2 (4Ω)

2 Ch: 200 W x 2 (2Ω)

1 Ch: 400 W x 1 (4Ω)

CEA 2006-A Ratings:

RMS Power

(4Ω,≤1 %THD+N, 14.4 V):

S/N Ratio (ref. 1 W output): 83 dBA

Yes

100 W x 2 Ch

Inputs / Outputs / Filter

INPUTS: PRE IN / SPEAKER IN Preout FULL: Yes

Hi-Pass: 50 ÷ 3200 Hz @ 12 dB/Oct. Lo-Pass: 50 ÷ 3200 Hz @ 12 dB/Oct.

Filters FULL: Yes

Hi-Pass: 50 ÷ 3200 Hz @ 12 dB/Oct.

Lo-Pass: 50 ÷ 3200 Hz @ 12 dB/Oct. MONO (on/off): Yes BOOST 50 Hz (select): (0 / 3 / 6) dB

User’s Manual

11÷15 VDC / 2 x 20 A

0. 6 A / 0.4 mA

20 A

7 ÷ 15 VDC - 1 mA

Off with Speaker-In

Size / Weight

Max size (mm / in.): 315 x 190 x 50 / 12.40 x 7.48 x 1.97

Weight (kg / lb.): 2,57 / 5.66

Page 64

HCP 4M

HCP 4MDK

Power Supply

Power supply voltage / fuse: Idling current (power ON/OFF): 1 A / 0.04 mA

Consumption @ 2Ω, 14.4 VDC (Max Musical Power):

Remote In:

ART :

11÷15 VDC / 2 x 20 A

21 A

Automatic Remote Turn-On/Off

7 ÷ 15 VDC - 1 mA

with Speaker-In

Amplifier Stage

Features: Distorsion - THD (100 Hz @ 4Ω): 0.01 % Bandwidth: S/N Ratio (A weighted @ 1 V): 103 dB Damping factor (100 Hz @ 4Ω): 120 Pre-In sensitivity: Speaker-In sensitivity: Load impedance (MIN) @ 4 Ch: 2Ω:

@ 3 Ch: 2Ω + 2Ω + 4Ω @ 2 Ch: 4Ω

Output Power (RMS) @ 14.4 VDC, THD 1%:

4 Ch: 55 W x 4 (4Ω) 4 Ch: 85 W x 4 (2Ω) 3 Ch: 55 W x 2 (4Ω) + 170 W x 1 (4Ω) 3 Ch: 85 W x 2 (2Ω) + 170 W x 1 (4Ω) 2 Ch: 170 W x 2 (4Ω)

Output Power (RMS) @ 14.4 VDC, THD 10%:

4 Ch: 65 W x 4 (4Ω) 4 Ch: 95 W x 4 (2Ω) 3 Ch: 65 W x 2 (4Ω) + 190 W x 1 (4Ω) 3 Ch: 95 W x 2 (2Ω) + 190 W x 1 (4Ω) 2 Ch: 190 W x 2 (4Ω)

CEA 2006-A Ratings:

RMS Power

(4Ω,≤1 %THD+N, 14.4 V):

S/N Ratio (ref. 1 W output): 82 dBA

50 W x 4 Ch

10 ÷ 45k Hz

0.2 ÷ 5 VRMS (15 kΩ)

0.8 ÷ 20 VRMS (47 Ω)

Inputs / Outputs / Filter

INPUTS: PRE IN / SPEAKER IN

Preout FULL range (FRONT): Yes

FRONT Ch. filters FULL: Yes

FRONT Ch. filters Hi-Pass: 80 Hz @ 12 dB/Oct. FRONT Ch. filters Lo-Pass:

REAR Ch. filters FULL: Yes

REAR Ch. filters Hi-Pass: 80 Hz @ 12 dB/Oct.

REAR Ch. filters Lo-Pass: FRONT Ch. MONO (on/off): Yes REAR Ch. MONO (on/off): Yes BOOST 50 Hz (select): (0 / 6 / 12) dB

50 ÷ 500 Hz @ 12 dB/Oct.

Size / Weight

Max size (mm / in.): 315 x 190 x 50 / 12.40” x 7.48” x 1.97” Weight (kg / lb.): 2,62 / 5.77

Power Supply

Power supply voltage / fuse: 11÷15 VDC / 2 x 35 A Idling current (power ON/OFF): 1.6 A / 0.05 mA Consumption @ 2Ω, 14.4 VDC

(Max Musical Power): Remote In: 7 ÷ 15 VDC - 1 mA ART: Automatic Remote Turn-On/Off with Speaker-In

40 A

Amplifier Stage

Features:

Distorsion - THD (100 Hz @ 4Ω): 0.03 % Bandwidth: 10 ÷ 35K Hz S/N Ratio (A weighted @ 1 V): 105 dB Damping factor (100 Hz @ 4Ω): 200 Pre-In sensitivity: 0.2 ÷ 5 VRMS (15 kΩ) Speaker-In sensitivity: 0.8 ÷ 20 VRMS (47Ω) Load impedance (MIN):

@ 4 Ch: @ 3 Ch: 2Ω + 2Ω + 4Ω @ 2 Ch: 4Ω

Output Power (RMS) @ 14.4 VDC, THD 1%

4 Ch: 120 W x 4 (4Ω) 4 Ch: 220 W x 4 (2Ω) 3 Ch: 120 W x 2 (4Ω) + 440 W x 1 (4Ω) 3 Ch: 220 W x 2 (2Ω) + 440 W x 1 (4Ω) 2 Ch: 440 W x 2 (4Ω) Output Power (RMS) @ 14.4 VDC, THD 10% 4 Ch: 150 W x 4 (4 Ω) 4 Ch: 250 W x 4 (2 Ω) 3 Ch: 150 W x 2 (4 Ω) + 520 W x 1 (4 Ω) 3 Ch: 250 W x 2 (2 Ω) + 520 W x 1 (4 Ω) 2 Ch: 520 W x 2 (4 Ω)

CEA 2006-A Ratings:

RMS Power

(4Ω,≤1 %THD+N, 14.4 V):

S/N Ratio (ref. 1 W output): 85 dBA

110 W x 4 Ch

Inputs / Outputs / Filters

INPUTS: PRE IN / SPEAKER IN

Preout FULL range (FRONT): Yes FRONT Ch. filters FULL: Yes

Hi-Pass: 50 ÷ 3.2k Hz @ 12 dB/Oct. Lo-Pass: 50 ÷ 3.2k Hz @ 12 dB/Oct.

REAR Ch. filters FULL: Yes

Hi-Pass: 50 ÷ 3.2k Hz @ 12 dB/Oct.

Lo-Pass: 50 ÷ 3.2k Hz @ 12 dB/Oct. FRONT Ch. MONO (on/off): Yes REAR Ch. MONO (on/off): Yes BOOST 50 Hz (select): (0 ÷ 12) dB

Size / Weight

Max size (mm / in.): 315 x 190 x 50 / 12.40” x 7.48” x 1.97” Weight (kg / lb.): 2,73 / 6.01

2Ω

Page 65

User’s Manual

HCP 5MD

Power Supply

Power supply voltage / fuse: Idling current (power ON/OFF): 2 A / 0.04 mA

Consumption @ 2Ω, 14.4 VDC (Max Musical Power):

Remote In:

ART :

11÷15 VDC / 2 x 25 A

Automatic Remote Turn-On/Off

7 ÷ 15 VDC - 1 mA

with Speaker-In

Amplifier Stage

Features: Distorsion - THD (100 Hz @ 4Ω): 0.02 % Bandwidth FRONT/REAR: Bandwidth SUB: S/N Ratio (A weighted @ 1 V): 100 dB

Damping factor (100 Hz @ 4Ω): FRONT/REAR

Damping factor (100 Hz @ Pre-In sensitivity: Speaker-In sensitivity: Load impedance (MIN) @ 5 Ch: 2Ω:

@ 3 Ch: 4Ω + 4Ω + 2Ω

Output Power (RMS) @ 14.4 VDC, THD 1%:

5 Ch: 55 W x 4 + 160 W X 1 (4Ω) 5 Ch: 90 W x 4 + 280 W X 1 (2Ω) 3 Ch: 180 W x 2 (4Ω) + 160 W X 1 (4Ω) 3 Ch: 180 W x 2 (4Ω) + 280 W X 1 (2Ω)

Output Power (RMS) @ 14.4 VDC, THD 10%:

5 Ch: 65 W x 4 + 200 W X 1 (4Ω) 5 Ch: 105 W x 4 + 330 W X 1 (2Ω) 3 Ch: 210 W x 2 (4Ω) + 200 W x 1 (4Ω) 3 Ch: 210 W x 2 (4Ω) + 330 W x 1 (2Ω)

CEA 2006-A Ratings:

RMS Power

(4Ω,≤1 %THD+N, 14.4 V):

S/N Ratio (ref. 1 W output): (50 W Ch) 83 dBA (150 W Ch) 83 dBA

4Ω) SUB:

50 W x 4 Ch + 1 Ch

10 ÷ 50k Hz

10 ÷ 500 Hz

0.2 ÷ 5 VRMS (15 kΩ)

0.8 ÷ 20 VRMS (47 Ω)

HCP 5MD-24V

Power Supply

Power supply voltage / fuse: Idling current (power ON/OFF): 1 A / 0.04 mA

Consumption @ 2Ω, 14.4 VDC

30 A

(Max Musical Power): Remote In:

ART :

Automatic Remote Turn-On/Off

Amplifier Stage

Features: Distorsion - THD (100 Hz @ 4Ω): 0.02 % Bandwidth FRONT/REAR: Bandwidth SUB: S/N Ratio (A weighted @ 1 V): 100 dB

Damping factor (100 Hz @ 4Ω):

100

FRONT/REAR

250

Damping factor (100 Hz @ Pre-In sensitivity: Speaker-In sensitivity: Load impedance (MIN) @ 5 Ch: 2Ω:

@ 3 Ch: 4Ω + 4Ω + 2Ω

Output Power (RMS) @ 28.8 VDC, THD 1%:

5 Ch: 55 W x 4 + 160 W X 1 (4Ω) 5 Ch: 90 W x 4 + 280 W X 1 (2Ω) 3 Ch: 180 W x 2 (4Ω) + 160 W X 1 (4Ω) 3 Ch: 180 W x 2 (4Ω) + 280 W X 1 (2Ω)

Output Power (RMS) @ 28.8 VDC, THD 10%:

5 Ch: 65 W x 4 + 200 W X 1 (4Ω) 5 Ch: 105 W x 4 + 330 W X 1 (2Ω) 3 Ch: 210 W x 2 (4Ω) + 200 W x 1 (4Ω) 3 Ch: 210 W x 2 (4Ω) + 330 W x 1 (2Ω)

CEA 2006-A Ratings:

RMS Power

(4Ω,≤1 %THD+N, 14.4 V):

S/N Ratio (ref. 1 W output): (50 W Ch) 83 dBA (150 W Ch) 83 dBA

4Ω) SUB:

50 W x 4 Ch + 1 Ch

22÷33 VDC / 2 x 15 A

15 A

7 ÷ 33 VDC - 1 mA

with Speaker-In

10 ÷ 50k Hz

10 ÷ 500 Hz

100

250

0.2 ÷ 5 VRMS (15 kΩ)

0.8 ÷ 20 VRMS (47 Ω)

Inputs / Outputs / Filter

INPUTS: PRE IN / SPEAKER IN

FRONT Ch. filters FULL: Yes

FRONT Ch. filters Hi-Pass:

REAR Ch. filters FULL: Yes

REAR Ch. filters Hi-Pass:

REAR Ch. filters Band-Pass:

SUB Ch. filters LO-PASS: SUBSONIC (on/off): 25 Hz @ 24 dB/Oct. BOOST 50 Hz (adjust): Remote Volume Control (adjust):

50 ÷ 5k Hz @ 12 dB/Oct.

50 ÷ 500 Hz @ 12 dB/Oct.

50 ÷ 500 Hz (hi) @ 12 dB/Oct.

50 ÷ 500 Hz (lo) @ 12 dB/Oct.

50 ÷ 500 Hz @ 24 dB/Oct.

(0 ÷ 12) dB

(-50 ÷ 6) dB

Size / Weight

Max size (mm / in.): 355 x 190 x 50 / 13.58” x 7.48” x 1.97” Weight (kg / lb.): 2,61 / 5.75

Inputs / Outputs / Filter

INPUTS: PRE IN / SPEAKER IN

FRONT Ch. filters FULL: Yes

FRONT Ch. filters Hi-Pass:

REAR Ch. filters FULL: Yes

REAR Ch. filters Hi-Pass:

REAR Ch. filters Band-Pass:

SUB Ch. filters LO-PASS: SUBSONIC (on/off): 25 Hz @ 24 dB/Oct. BOOST 50 Hz (adjust): Remote Volume Control (adjust):

50 ÷ 5k Hz @ 12 dB/Oct.

50 ÷ 500 Hz @ 12 dB/Oct.

50 ÷ 500 Hz (hi) @ 12 dB/Oct.

50 ÷ 500 Hz (lo) @ 12 dB/Oct.

50 ÷ 500 Hz @ 24 dB/Oct.

(0 ÷ 12) dB

(-50 ÷ 6) dB

Size / Weight

Max size (mm / in.): 355 x 190 x 50 / 13.58” x 7.48” x 1.97” Weight (kg / lb.): 3 / 6.61

Page 66

Note

Page 67

Note

User’s Manual

Page 68
